Активный антенный разветвитель на 3 телевизора: как выбрать, подключить — Asutpp

Содержание

Как выбрать и установить сплиттер для цифрового тв

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю. Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так. Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

  1. Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1. 44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
  2. Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
  3. Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах. Однако такое устройство потребует подвода питания или включения в розетку.

Как подобрать разветвитель сигнала

Как сказано выше, сплиттер и разветвитель цифрового ТВ сигнала выбираются, прежде всего, по рабочей частоте. С параметром до 1000 МГц непригодны для спутникового ТВ. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр — число потребителей. Сплиттер выбирается по числу выходов, соответствующих количеству телевизоров в квартире.

Оценка необходимости приобретения активного делителя производится по протяженности кабельной сети в доме. Не будет лишним учесть параметры антенны. Критерии выбора сплиттера достаточно просты.

  1. При активной антенне и малой протяженности линий
    не имеет смысла тратить деньги на делитель с усилителем. На всех потребителях будет достаточный уровень сигнала.
  2. Антенна с усилителем и значительная протяженность линий также не предусматривают покупки активных сплиттеров. Но в крайне удаленных точках кабельной сети мощность сигнала может быть недостаточна для качественной картинки на некоторых каналах. В этом случае дешевле установить персональный усилитель на таком потребителе.
  3. Пассивная антенна при малой протяженности линий заставит обратить внимание на параметры сплиттера. Если приемное устройство обеспечивает на выходе уровень сигнала, равный или больший рекомендуемому входному параметру делителя — можно устанавливать пассивные сплиттеры. В противном случае, придется купить более дорогое активное устройство.

Наконец, при пассивной антенне и протяженных кабельных линиях без активного делителя сигнала просто не обойтись. В этом случае на всех потребителях практически гарантированы проблемы с картинкой и поиском отдельных каналов. Однако описанные выше комбинации антенны и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому делители нужно выбирать, обращая внимание на физическую структуру кабельной сети.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами. Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель. Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным.

Избежать проблем можно несколькими способами.

  1. Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
  2. Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Антенный разветвитель для ТВ кабеля

Необходимость в ресивере возникает, если дома установлено два и более телевизора. По-другому его называют делитель, который используется для передачи телевещания на несколько телевизоров от одной антенны. При этом качество сигнала никак не страдает.

Что такое антенный разветвитель

Антенный разветвитель – это устройство, состоящее из небольшого металлического корпуса и нескольких кабельных разъемов. Они направлены на передачу сигнала от антенны на несколько устройств одновременно. Однако не все разветвители выполняют одну функцию, поэтому их делят на виды.

Виды ТВ-разветвителей

Существует несколько групп разветвителей:

  1. Делители, или сплиттеры, они направлены на равномерное распределение сигнала на необходимое количество ТВ.
    Отлично подходит для домашней кабельной разводки и считается самым востребованным видов. В продаже представлено два вида сплиттеров: 5-1000 мГц (применяется для аналогового или кабельного вещания)  и 5-2400мГц (подходит для спутникового ТВ).
  2. Ответвители – используется, когда нужно распределить сигнал. Например, на один выход направить основную его часть, а на оставшуюся – сигнал послабее. Такой вид часто используется у провайдеров кабельной сети при обустройстве многоквартирных домов.
  3. Сумматоры – это вид разветвителя, который может проводить сигнал в обратном направлении, при этом суммируя его. Они смешивают несколько сигналов от волновых приемников с разными частотами в один разъем. Таким образом, можно соединить кабельное и цифровое ТВ.

Также разветвители можно классифицировать по назначению и способу обработки сигнала:

  1. По функциональному назначению деление разветвителя зависит от количества входных разъемов. Их может быть 2, 3, 4, 6 и 8.
  2. По способу обработки сигнала: обычный сплиттер и с усилителем сигнала.

Обычные сплиттеры раздают сигнал без дополнительной обработки. В таком случае качество вещания немного ниже, если бы сигнал шел на один телеприемник.

Сплиттер с усилителем сигнала способен исправить этот недостаток. В данном случае, полученный сигнал идет не к телевизору, а в усилитель, таким образом, улучшая изображение. Такой вариант станет отличным решением, если телесигналы становятся слишком слабыми после присоединения разветвителя.

ри выборе разветвителя необходимо учитывать количество ТВ, которые он будет обслуживать.

Активный или пассивный ТВ-сплиттер

Несмотря на то, что при использовании разветвителя уровень выходящего сигнала остается высоким, он ослабляется. То есть, если к антенне подсоединен один телевизор, то на него будет выходить максимальное количество сигнала. Если их будет два, этот сигнал разделиться на оба ТВ, если три, то на каждый телеприемник будет выходить по трети от общего сигнала антенны.

Допустимо, когда изначально сигнал вещания достаточно высокий. Но часто бывает, что качество сильно ухудшается, появляются помехи и проблемы с видеорядом.

Особое внимание при выборе разветвителя следует уделить его параметрам. Если качество сигнала не становится лучше, то возле антенны следует установить активный сплиттер. Это улучшит качество сигнала и снизит появление шума при воспроизведении.

Активный разветвитель следует установить и при хорошем звуко-и видео воспроизведении, если качество сигнала ухудшается при подключении пассивного.

Чтобы правильно выбрать сплиттер, необходимо определиться с:

  1. Рабочим диапазоном и каналами.
  2. Количество телевизоров, которые будут к нему подключаться.
  3. Измерить сечение кабеля.
АктивныйПассивный
За счет встроенного усилителя может использоваться на несколько выходовРассчитан на два выхода без потери качественных свойств
Требуется внешний источник питания микросхемыНе требует внешнего источника питания
Используется, когда есть проблемы с качеством видеоизображения и аудиовоспроизведения при подключении нескольких ТВИспользуется для подключения не более двух телевизоров одновременно, иначе значительно ухудшается качество изображения

Характеристики сплиттеров

Сплиттеры используются, когда нужно подключить несколько устройств к одной антенне. От разветвителя они отличаются равномерностью деления сигнала между телевизорами.

Выбирая сплиттер, необходимо обратить внимание на:

  1. Количество выходов – определяет количество подключаемых устройств и уровень сигнала для каждого.
  2. Конструктивные особенности – некоторые имеют вид трубы с распаянной жилой внутри, а другие выполнены в виде печатной платы.
  3. Диапазон частот – любой делитель имеет определенный диапазон частот.
  4. Потери – данный показатель указывает, насколько мощность сигнала при выходе меньше, чем при входе.
  5. Вносимые потери – затухание сигнала, вносимое самим делителем.
  6. Максимальная мощность – максимальный показатель входной мощности делителя.
  7. Уровень затухания – показывает уровень понижения мощности сигнала. Чем данный показатель меньше, тем менее заметны будут потери.

Максим

Мастер по ремонту техники

Задать вопрос

Вопрос эксперту

Какие делители наиболее востребованы?

Это делители с 2, 3 и 4 выходами, рассчитанными на 29, 28 и 32 дБ соответственно.

Наличие усилителя

Чтобы сохранить мощность сигнала, при этом увеличивая его, лучше установить сплиттер с ВЧ-усилителем. Важно учесть, что такой вид оборудования требует дополнительного источника питания, без которого он не сможет выполнять свои функции.

Пропускная способность

Данный показатель указывает на частотный диапазон, в котором может работать устройство. Универсальным является разветвитель, частота которого составляет 5-2500Мгц. Он может подсоединяться как к эфирному, так и к аналоговому ТВ. Оборудование с частотой 5-1000 Мгц используются для улучшения сигнала только эфирного вещания.

Уровень затухания

Очень важно учитывать данный показатель, который помогает определить уровень понижения мощности сигнала. Лучше выбирать сплиттеры с наименьшим показателем уровня затухания, тогда потери качества будут не столь заметны. Допустимая величина на два телевизора – 3-3,5 дБ.

Как выбрать телевизионный сплиттер

Сплиттер для телевизора – это антенный делитель, который используется, когда сигнал от антенны необходимо передать сразу на несколько телевизоров. Внутрь устройства встроена защита от некорректного импульсного напряжения и тока, которые могут превысить норму во время неблагоприятных погодных условий.

Чтобы выбрать подходящее оборудование, необходимо учесть частоту, которая используется для просмотра каналов, количество телевизоров, которые будут подсоединяться к сплиттеру и сечение кабеля.

Чтобы правильно выбрать делитель, необходимо:

  1. Зайти в меню телевизора и узнать частоту всех принимаемых каналов. После выделить канал с наибольшей частотой и сравнить ее с частотой делителя. У сплиттера этот показатель должен быть выше.
  2. Учесть количество телевизоров, подсоединяемых к сплиттеру, и выбрать подходящий.
  3. Следует оценить затухание приспособления. Этот показатель указан в инструкции или на корпусе прибора.
  4. Внешний вид и размер. Если делитель будет расположен на видном месте, н должен аккуратно выглядеть.
  5. Крепление. Лучше всего, если будет предусмотрена возможность закрепить прибор, чтобы он не болтался на проводах.
  6. Способ подключения.

При покупке следует обратить внимание, что сплиттер, диплексором или ответвителем часто путают.

Как подключить разветвитель антенного кабеля

Подключить сплиттер можно несколькими способами:

  • сплиттер с винтовым зажимом сочетается с кабелем любого диаметра;
  • с резьбовым соединением используется в сочетании с тонким кабелем;
  • к коаксиальным гнездам можно подключить любые кабеля, для этого подойдут обычные антенные штекеры;

Важно! Некоторые сплиттеру предполагают спайку.

Технология подключения следующая:

  1. Закрепить на устанавливаемой поверхности разветвитель .
  2. На антенном разделителе снять заклепки с каждого разъема.
  3. Используя коаксиальный кабель соединить телевизор и гнездо.
  4. Подключить общий телевизионный кабель.

При покупке разветвителя на больше выходов, чем имеется телевизоров, необходимо временно заглушить неиспользуемые, иначе они будут поглощать лишнее напряжение в цепи.

Через делитель с согласованием

Делители с согласованием различаются по полосе пропускания, т. е., для эфирного ТВ полоса пропускания будет 5-1000 Мгц, а для спутникового – 5-2400 Мгц. Таким образом, для спутникового может использоваться делитель от эфирного, а наоборот – нет.

При хорошем сигнале от антенны вполне достаточно использовать пассивный разветвитель. Он намного проще в использовании, и не приведет к таким проблемам, как сгоревший усилитель, проблемы с блоком питания и пр.

Для работы усиливающего блока необходимо постоянное подключение к электропитанию, без него ток в антенну не будет проходить. Именно поэтому требуется установка делителя с возможностью доступа к питанию.

В таком случае два приемника (цифровое ТВ или ресивер) будет разделяться на активный и пассивный. Активный будет принимать ток через антенное гнездо, а пассивный – принимать уже отработанный сигнал.

Чтобы подключить два и более ТВ, можно использовать активный разветвитель с внешним питанием.

Через обычный разветвитель

При отсутствии прохода для питания ток можно подавать между делителем и сплиттером. В итоге на усилитель будет подаваться ток, а сигнал через делитель, поступит к приемнику. Если требуется подключить три и более ТВ, то потребуется сплиттер с соответствующим количеством разъемов.

Как избежать падения уровня сигнала при установке сплиттера

При установке антенны высокого качества и сплиттера на два телевизора, пользователь не всегда может заметить, что уровень сигнала ухудшился. Чтобы избежать таких проблем, можно попробовать:

  1. Установить пассивный усилитель сигнала. Они устанавливаются перед телевизором, и не требуют электропитания. Устройство компенсирует волновые потери в кабеле и используется при наличии проблем на отдельных каналах.
  2. Использование активных усилителей. Они также монтируются перед телевизором. Такой способ подходит, если сигнала падает до уровня, когда каналы полностью отсутствуют, а при поиске не обнаруживается более 20 каналов, а также иные проблемы.

Особенности подключения к приставкам

Одна антенна может передавать сигнал сразу на несколько приставок. Сделать это можно при помощи:

  1. Подключения к пассивной антенне двух и более приставок.
  2. Подключения через петлевой выход ресивера 1.
  3. Передачи питания от активной антенны на приставку.
  4. Подключения к активной антенне двух приставок.

Для подключения конструкции с пассивным делителем подойдет самая обычная антенна. Подключение производится через эфирный делитель на два и более ТВ. Максимально возможное количество, которое может быть подключено к антенне – восемь телевизоров.

Чтобы подключить больше телевизоров, помимо делителя устанавливается и ответвители в равном количестве.

Бываю случаи, когда установка делителя на несколько ТВ приводит к потере мощности. В таком случае на входе делителя устанавливается усилитель с автономным питанием. Вторую приставку можно присоединить через петлевой ресивер 1, откуда будет передаваться питание на активную антенну.

Для подключения нескольких приставок к активной антенне необходимо установить усилитель. Без него получить качественный сигнал не получится. Также следует учесть, что он работает через коаксиальный кабель, подключаемый к антенне.

При наличии одной приставки, электропитание будет поступать с антенного гнезда, при нескольких – потребуется установка специальных делителей, на который имеются проходы для питания. Далее, питание из приставок поступает в делитель, а затем – на антенный усилитель.

Обратите внимание:

  1. Если напряжение антенного делителя больше 10В, то подключение может дать отрицательный эффект.
  2. Если к приставке с активным антенным питанием установить согласующее устройство без усилителя, то она выйдет из строя.

Антенный разветвитель своими руками

Лучше всего разветвитель покупать в магазинах, к тому же стоит он недорого. Но можно смастерить конструкцию своими руками. Разветвитель представляет собой плоскую коробку, сверху закрытую крышкой из металла, железа и прочих материалов.

Используя винты и гайки, закрепить на крышке три обычных разъема. Радиальные выходы припаять к самой крышке, так они будут соединены между собой и дадут возможность обеспечить электрический контакт с экраном.

На центральных выводах телеразъемов распаяны детали разветвителя.

Согласование центральных входов разъемов осуществляется путем установки резистора на 150 Ом. Трансформатор можно изготовить самостоятельно, намотав равномерно провод диаметром 0,2-0,3 мм на ферритовое кольцо (7-10 мм диаметром).

Антенный разветвитель просто спасение, когда нужно подключить несколько телевизоров к одной антенне. Но при этом следует учесть, что чем больше телевизоров подключено одновременно, тем хуже может быть сигнал. Именно поэтому необходима установка усилителей, распределителей и прочих приспособлений, улучшающих качество просмотра ТВ.



Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т. д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно  активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.



И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

сплиттер для антенны на 2 телевизора и разветвители кабеля на 3 телевизора, другие варианты. Какой лучше выбрать?

Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля. Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.

Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.

Что это такое?

Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

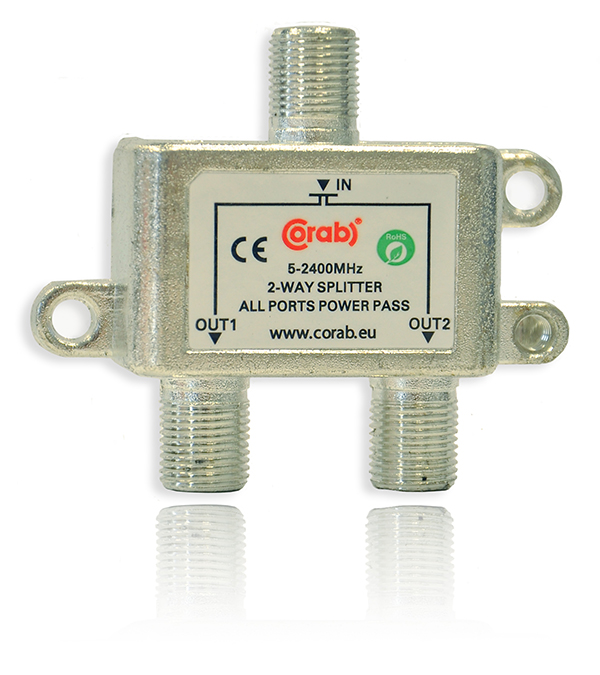

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.

С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.

  • Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
  • Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
  • Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
  • Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.

Как работает?

Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь. В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи. Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».

Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов. Такой разветвитель получил название пассивный. Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.

Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.

Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.

Обзор видов

Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:

  • сплиттер;
  • ответвитель;
  • диплексор.

Предлагаем более подробно ознакомиться с каждым из них.

Делители

Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов. Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ. Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.

Ответвители

Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.

Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.

Обычно его используют операторы кабельного ТВ — такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.

Сумматоры

Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.

Какой лучше выбрать?

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза. Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

  • уточните их рабочий частотный диапазон, а также каналы;
  • подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
  • измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала.

Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

Как подключить?

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Порядок работ включает несколько шагов.

  • Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
  • Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
  • Оплетку следует обернуть вокруг изоляционного покрытия.
  • Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.

О разнице между разветвителем и ответвителем смотрите далее.

Подключение двух, трех телевизоров к одной антенне

Подключение к активной антенне

Подключить второй телевизор к активной антенне можно несколькими способами. Выбор варианта зависит от схемы питания, которую использует приемное устройство. Идеально, если в квартире или доме построена разделенная система. То есть, усилитель активной антенны располагается в помещении и имеет собственное индивидуальное питание. В этом случае нужно действовать так же, как и в варианте с пассивным приемным устройством.

Однако большинство активных антенн, продаваемых в магазинах, получает питание по сигнальному кабелю. В этом случае от пользователя требуется или выбрать делители с согласованием, или правильно выбирать точку подачи энергии.

Делители с согласованием

Делитель с согласованием подключается так, чтобы его выход с контуром передачи питания коммутировался на провод с блоком преобразования напряжения. В схеме антенный кабель присоединяется к входу сплиттера. Затем телевизоры коммутируются на два или больше выходов делителя. От пользователя потребуется:

  • перерезать штатный провод антенны с блоком питания;
  • обжать два образовавшихся конца F-коннекторами;
  • подготовить провод подходящей длины, чтобы подключить второй телевизор.

Важно! Все работы по созданию соединений рекомендуется производить при отключенном питании антенны. Несмотря на малое напряжение, статический разряд или прикосновение к корпусам бытовой техники может вывести приемное устройство из строя.

Простые делители

Активную антенну на два телевизора можно подключить и обычными сплиттерами. Для этого потребуется:

  • сделать два кабеля необходимой для подключения ТВ длиной;
  • обжать концы кабелей;
  • при необходимости, подготовить переходник с кабельного гнезда на F-коннектор.

Схема соединений предусматривает подключение кабеля антенны с блоком питания перед сплиттером. То есть его выходной конец присоединяется на вход делителя. В этом случае для коммутации может потребоваться переходник. Телевизоры соединяются с выходами сплиттера ранее изготовленными и обжатыми кабелями.

Что нужно учесть при разделении сигнала

Понять, почему нужно правильно рассчитывать структуру передачи и преобразования сигнала с одной антенны на нескольких потребителей, несложно. Возможности приемного устройства ограничены. У него есть предельный уровень сигнала хорошего качества. И все количество поступающей с антенны энергии будет разделено между всеми потребителями.

Два телевизора к одной антенне можно подключить максимально просто. Для этого к кабелю приемного устройства припаивается отвод. Но здесь возникает масса проблем несогласованности. У отдельных моделей телевизоров могут отличаться электрические параметры приемного контура. Это грозит не только неравномерным распределением мощности сигнала, но и самыми разнообразными, в том числе аварийными, нарушениями работы приемников.

Поэтому для того, чтобы подключить два телевизора к одной антенне, используются специальные сплиттеры-делители. Есть несколько разновидностей таких устройств. Некоторые позволяют равномерно делить мощность сигнала, другие ориентированы на построение сложной структуры передачи, когда нужно, например, подключить 5 телевизоров или еще большее число потребителей.

Линейные делители

Работа линейного делителя максимально проста для понимания. Эти устройства имеют один вход и несколько выходов. Простые модели позволяют подключить два или три телевизора к одной антенне. Сложные распределяют сигнал на большее число потребителей. В розничной продаже не составит труда найти модель с 8 выходами.

Стоит понимать, что линейные делители не позволяют арифметически разделить поступающую мощность без потери сигнала. Сумма параметров на каждом из выходов будет меньше из-за падений при преобразованиях и искажений в электронной схеме самого сплиттера. Поэтому для получения сигнала надлежащего качества используются активные делители или отдельные усилители для каждого телевизора.

Нелинейные делители

Чтобы понять, чем ценны нелинейные делители, рассмотрим самый простой случай для типовой городской квартиры. Вход антенны находится в одном ее конце, например, у входной двери. 3 телевизора же размещены в комнатах, и длина кабеля до каждого из них сильно отличается. Если использовать линейный делитель, на ТВ с самым протяженным проводом не удастся получить нормального качества сигнала. Именно для компенсации падений мощности на кабеле предназначен нелинейный делитель.

Важно! У такого устройства есть несколько выходов. На одном из них уровень сигнала находится в пределах 60-80% от поступающего на вход

Остаток мощности делится между другими выходами. В некоторых моделях предусмотрена регулировка уровня, выделяемого для основного канала.

Схема использования нелинейного делителя выглядит так:

  • устройство с двумя выходами устанавливается на входе в квартиру;
  • к неосновному выходу подключается ближайший телевизор с минимальной длиной кабеля;
  • к основному выходу подключается линейный делитель;
  • сплиттер устанавливается так, чтобы длина кабеля до следующего телевизора была минимальной;
  • последний телевизор в сетке подключается к оставшемуся выходу линейного делителя.

Если протяженность кабельных трасс велика, можно подключить несколько телевизоров к одной антенне при помощи каскада нелинейных сплиттеров. Например, чтобы подцепить на основной выход последнего в цепочке телевизор, стоящий во флигеле частного дома.

Делители с согласованием и без него

Электронная схема простых делителей полностью разделяет контуры приема и вторичной передачи сигнала. Это создает некоторые проблемы. В частности, невозможно передать питание по кабелю на активную антенну.

Делители с согласованием не имеют подобного недостатка. Между их выходами и входами есть так называемый контур передачи питания к антенне с усилителем. Часть моделей осуществляет транспорт мощности от любого кабеля. Другие предлагают такую возможность только при подключении питания на определенном выходе.

Рекомендации

Для начала следует сказать, что ряд людей совершают ошибку, когда покупают не тот разветвитель. Они часто думают, что лучше сразу обзавестись сплиттером на большее количество телевизоров. Но разветвитель нужно покупать именно под количество телевизоров, на которые вы будете делить телесигнал. И никак иначе. Если выходов больше, то их потребуется будет глушить, чтобы качество не терялось. Иначе вы просто получите существенное ухудшение сигнала и не будете понимать, почему так произошло.

Еще одной важной рекомендацией будет по возможности использовать антенну с усилителем. Его наличие позволит существенно усилить сигнал, и это может оказаться решающим фактором при делении сигнала на большое количество телевизоров

Но даже если телевизоров всего 2, а сам сигнал не очень стабилен, такая антенна станет замечательным решением.

Не будет лишним сказать и о том, что следует проверять крепление разъемов на кабелях и правильность их установки. Часто именно это является причиной возникновения тех или иных проблем с картинкой на телевизорах.

В целом следует сказать, что подключить несколько телевизоров к одной антенне не очень сложно. Но для этого требуется четко понимать, что именно вы делаете и зачем, а также максимально качественно проводить работы по закреплению разъемов на кабелях и выбирать правильные комплектующие. Тогда проделать рассматриваемые действия сможет даже человек, который не слишком сильно разбирается в телевизионной технике.

Более детальное подключение нескольких телевизоров к одной антенне вы сможете увидеть в следующем видео.

  • https://radiomasterinfo.org.ua/kak-podklyuchit-neskolko-televizorov-k-odnoj-antenne/
  • https://prodigtv.ru/efirnoe/antenna/podklyuchit-dva-ili-neskolko-televizorov
  • https://stroy-podskazka.ru/televizor/kak-podklyuchit-neskolko-k-odnoj-antenne/

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

  1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
  2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
  3. Несколько переходников-штекеров.
  4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

  1. Спутниковый тюнер подключают напрямую к «тарелке».
  2. Кабельный ресивер принимает сигнал по телевизионному проводу.
  3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
  4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

  1. Применяемый вид вещания в зависимости от месторасположения дома.
  2. Стандарт телевизионного сигнала.
  3. Количество телевизоров, которые может поддерживать ресивер.
  4. Дополнительные возможности оборудования.
  5. Наличие ПДУ.
  6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
  7. Наличие интуитивного меню для простого управления устройством.
  8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

  1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
  2. Определить, сколько телевизоров нужно подключить к одной антенне.
  3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Выбор кабеля

Для соединения антенны с телевизором или цифровой приставкой необходим коаксиальный кабель сопротивлением 75 Ом. На рынке имеется множество марок разных производителей. Какой выбрать?

Начните с типа сердечника.

Для передачи телесигнала от антенны к ТВ-приемнику применяются кабели, у которых центральная жила сделана:

  • Из чистой меди. Используются для систем спутникового телевидения: транслируемый из космоса сигнал имеет крайне малую мощность, и любые потери тут неуместны. Медь же имеет очень низкое сопротивление.
  • С омеднением. Центральная жила стальная, но покрыта сверху тонким слоем меди. Такие кабели используются для эфирных телесистем: потери сигнала больше, но не критичны, а стоит омедненная сталь почти в 2 раза дешевле.

При выборе кабеля важно учесть:

  • Тип передаваемого сигнала. «Брендовые» марки кабелей лучше использовать для спутниковых телеантенн. Для эфира или кабельной разводки достаточно простых отечественных.
  • Длину трассы. Даже «премиум» марки имеют внутреннее сопротивление, и чем длиннее путь сигнала, тем больше его потери. На дистанциях до 5 м этим можно пренебречь, но при подключении внешней антенны на высокой мачте расстояние будет сказываться.
  • Толщину центральной жилы. Стандартные кабели имеют жилу в 1 мм толщиной. Встречаются и более тонкие шнуры с полумиллиметровой жилой. Они удобнее при монтаже, но их труднее подсоединять к устройствам, а потери на сопротивление часто выше.
  • Возможные помехи на пути прокладки. Если рядом будут источники помех (линии сигнализации, электропроводка и пр.), лучше купить вариант с максимальным экранированием.
  • Материал внешней оболочки. Кабель снаружи изолируется с помощью ПВХ черного цвета или полиэтилена – белого. Разница внутри помещения небольшая, но для уличных работ мастера рекомендуют более надежный ПВХ.

Среди марок кабелей, применяемых для телеантенн, наибольшей популярностью пользуются следующие:

  • RG 6. Продукт совместного российско-китайского производства. Недорогие, но качественные, экранированные, с центральной жилой в 1 мм из стали или меди, оплеткой из алюминия и оболочкой из ПВХ.
  • РК 75. Чисто российский аналог RG 6, выпускаемый еще с советских времен. Имеет медную центральную жилу диаметром в 1 мм, оплетку из меди или же двойной экран из луженой меди и алюминиевого лавсана. Может использоваться как для трансляции эфирного или кабельного ТВ, так и для подключения спутниковых антенн (при двойном экране).
  • RG 59. Тонкий и легкий кабель с жилой в 0,5 мм. Универсален, но из-за высокого сопротивления жилы малопригоден для передачи сигнала на расстояние более 200 м.
  • SAT 50. Итальянский, с миллиметровой жилой и двухслойным усиленной оплеткой из меди и олова. Отличается высоким коэффициентом экранирования – до 60 дБ.

Кабельный разветвитель

Говоря строгим техническим языком — это устройство, которое состоит из набора сопротивлений, предназначенных для согласования волнового реактанса фидеров антенны и нескольких телевизионных приемников. Сплиттер, кроме устойчивого соединения, гарантирует поддержку проходящего сигнала с минимальным затуханием.

В продаже можно подобрать разветвитель для двух телевизоров, а если необходимо подключить 3 ТВ, то выбирать надо сплиттер с тремя выходами.

При выборе такого устройства в магазине, в первую очередь узнайте у продавца диапазон частот, который он пропускает, чтобы при монтаже линии на 3 телевизора не возникло проблем с сигналом. Подробная информация есть и в инструкции по эксплуатации устройства.

Конструкция разветвителя (его народное название КРАБ) заключена в прочный корпус из латуни или силумина (90% алюминия и 10% кремния), который не подвержен коррозии, но намного легче нержавеющей стали. Снаружи имеются разъемы подключения F-штекеров: с одной стороны для антенны, а с другой два и более — это подсоединение телевизоров. Схема его довольна простая, обычно трансформаторная: один виток провода, покрытого эмалью, с сечением не более 0,4 мм, который продет в кольца или трубки из феррита. Корпус закрыт крышкой, которая для усиления герметичности запаяна или зафиксирована высокопрочным клеем.

Что понадобится для подключения антенны к телевизору

Если вы немного разбираетесь в антеннах и передаче радиосигнала, то можете попробовать подключить антенну самостоятельно. Для этого понадобится:

  • Схема подключения. Для каждой модели антенны и телевизора существует собственная схема подключения, которая обычно входит в комплектацию оборудования. Принципы подключения разных антенн имеют схожесть, но могут в тоже время и отличаться. Иногда из-за несовместимости антенны и модели телевизора понадобится докупить оборудование для усиления качества телевещания.
  • Штекер и разъем. Антенный штекер – это устройство, позволяющее без особых действий подключать и отключать оборудование. Штекер для телевизионной антенны изготовлен по международному образцу и представляет собой две цилиндрические детали, которые, накручиваясь на проводники, плотно прилегают в месте контакта. F-коннектор представляет собой стандартный телевизионный разъем, который недорог и подходит для коаксиального кабеля. Подключение обычно производится вручную, с помощью ножа и плоскогубцев.
  • Переходник. Для того чтобы подключить антенну к телевизору в любой разъем и (или) для удлинения провода можно использовать переходник.
  • Кабель. Для получения высококачественного изображения и звука на приемном устройстве приобретите качественный коаксиальный провод для подключения антенны к телевизору. Он отличается толстой округлой формой, так как имеет внушительный слой внутренней изоляции, способствующей уменьшению воздействия электромагнитных полей на передаваемый сигнал. Существуют два типа коаксиального кабеля: тонкий (диаметр 5-9 мм) и толстый (диаметр 10 мм). Толстые кабеля более жесткие и дорогие, но сигнал практически не задерживается, для их монтажа требуется специальное оборудование. В домашних условиях для самостоятельного подключения кабеля антенны к телевизору рекомендуется тонкий коаксиальный провод.

Всеволновая комнатная антенна МВ-ДМВ

Бытует мнение, что всеволновые широкополосные улавливатели для «цифры» бесполезны. На деле же устройства этого типа часто демонстрируют обратное, ведь проблема заключается не в самой их конструкции (главный лепесток их диаграммы направленности почти круглый), а гораздо чаще в усилителях, которыми их комплектуют – без экранирования, с высоким уровнем шума. В отдельных случаях широкий радиус захвата радиоволн комнатным широкополосным приёмником может сказаться негативно: принятые им нежелательные сигналы «забьют» сигнал DVB-T2.

Всеволновая комнатная антенна МВ-ДМВ.

Всеволновая (МВ-ДМВ) комнатная антенна viva

Качественный всеволновой приёмник имеет шанс показать себя в зоне плотной городской застройки. Внутри микрорайонов часто случаются отражённые телесигналы, и правильная ориентация направленной модели бывает затруднена. Всеволновая комнатная телевизионная антенна предназначена для приёма всех программ эфирного телевидения, как для аналогового вещания, так и цифрового.

Всеволновая (МВ-ДМВ) комнатная антенна viva.

Дециметровая комнатная антенна ДМВ

Трансляция «цифры» ведётся с длиной радиоволн от 10 см до 100 см. Гарантированно принять цифровые каналы сможет устройство, в инструкции которого указано, что оно предназначено для ДМВ-диапазона.

Дециметровая комнатная антенна ДМВ.

Дециметровая (ДМВ) антенна

Наружные устройства этого типа имеют вытянутую конструкцию с большим количеством  поперечин (директоров), благодаря чему сигнал, достигающий вибратора, заметно усиливается. Диаграмма направленности этого приёмного устройства имеет узкий и вытянутый главный лепесток. Комнатная ДМВ антенна, будучи устройством компактным, тем не менее, имеет идентичное строение, но с меньшим количеством поперечин, которые могут быть скрыты под пластиковой оболочкой с целью придать конструкции оригинальный вид.

Дециметровая (ДМВ) антенна.

Главное — прием сигнала со спутника

Технический специалист по работе с юридическими лицами «Триколора» Анатолий Баталов из Москвы одной из немаловажных причин увеличения количества домохозяйств с несколькими телевизорами называет прежде всего оценку качества спутникового телевидения. «Как правило, подключают спутниковое ТВ ко второму, третьему телевизору те, кто уже является пользователем оператора и кого устраивают пакет каналов, качество трансляции, поэтому они понимают, что выгоднее подключить телевизоры к имеющейся системе, тем более что это стало возможным за одну и ту же абонентскую плату», — рассказывает Анатолий Баталов. Он отмечает, что самые бюджетные варианты подключения возможны, если на антенне установлен двойной конвертер, от которого проведены два провода к каждой приставке. Или же от антенны протягиваются два кабеля к приставке-серверу, а от него, в свою очередь, идет Ethernet-провод к приставке-клиенту

По словам установщика, особое внимание в подключении следует уделить выбору качественного кабеля, поскольку от него зависит проводимость сигнала, особенно когда его приходится прокладывать снаружи дома. «Правда, бюджетный вариант зависит и от того, какого поколения оборудование применяется

Если к двухтюнерной приставке подключить можно, то однотюнерная требует замены на антенне конвертера», — объясняет Анатолий Баталов.

Установщик Алексей Юферицын из Великого Устюга главным условием подключения спутникового ТВ называет техническую возможность приема сигнала со спутника. «За последние две недели мне дважды пришлось отказать клиентам в установке. Люди переезжали из одной квартиры в другую. На новом месте жительства требовалась замена устаревшего оборудования на новое для просмотра каналов через интернет, но жильцы менять не захотели», — рассказывает он. По словам Алексея Юферицына, немаловажным условием подключения спутникового ТВ является и платежеспособность абонента: бывает, что техническая возможность и желание расходятся с имеющимися финансами, а бывает наоборот, при финансовой возможности пользователь не желает увеличивать расходы на ТВ.

Установщик из Воронежа Константин Агеев замечает, что если телевизор поддерживает смарт ТВ, а в доме имеется интернет, то можно установить необходимое ПО для просмотра контента по Сети.

Способы усиления сигнала

Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:

  • установить антенну как можно выше, точно направить на станцию вещания;
  • при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
  • заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
  • установить усилитель сигнала в случае пассивной конструкции.

Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.

Немного полезной информации

Когда вы устанавливаете антенную установку с нуля, то перед вами стоит более простое задание, ведь вы наверняка можете спрогнозировать, скольким ТВ-приёмникам потребуется сигнал. Если антенна уже установлена, то ситуация несколько отличается, потому что важна не только техническая сторона подключения нескольких телевизоров к одной антенне, но и сохранение качества предыдущего приёма. Здесь влияют несколько факторов. Рассмотрим их.

Уровень сигнала

Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).

Но тут неплохо бы знать, на какой частоте можно принимать данный пакет цифрового телевидения (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.

Протяжённость кабеля и количество кабельных соединений

Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 — 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.

А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.

Загрузка...

как выбрать или сделать своими руками

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители , которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или . При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить .

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя , как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Современные телевизионные тюнеры имеют неограниченные возможности: для них нет проблемы передавать сигнал от одного источника сразу на несколько приемников без потерь качества. Поэтому такой проблемы, как подключить два телевизора к одной спутниковой антенне, для ресивера не существует, надо только правильно подобрать TV-тюнер, чтобы успешно выполнить поставленную задачу.

Чтобы успешно осуществить задуманное и подключить два телевизора к одному ресиверу домашнему мастеру понадобятся:

  • простой набор инструментов для зачистки кабеля;
  • параболическая антенна или просто тарелка;
  • ТВ-тюнер;
  • разветвитель или сплиттер на два выхода;
  • два телевизора;
  • набор необходимых кабелей.

Когда приобретены все составляющие, то можно приступать к монтажу всей системы, но перед этим несколько слов об устройствах.

Разветвитель сигнала

Основная задача этого устройства в нашем случае — разделять получаемый сигнал на равные части и перенаправлять на два телевизора, поэтому при покупке сплиттера необходимо тщательно изучить его характеристики. Единственный недостаток этого устройства - при разделении сигнала на 2 телевизора происходит потеря качества .

На корпусе разветвителя производитель указывает значение затухания сигнала, чем оно ниже, тем качественнее сплиттер.

ТВ-тюнер

Сегодня ресиверы могут передавать сигнал сразу с нескольких устройств и направлять их по назначению. При выборе тюнера в магазине обращайте внимание на максимальное разрешение , поддерживаемое изделием, чтобы подключить его к .

Стоит уточнить и возможность передачи цифровых каналов , не экономьте - спутниковый ресивер лучше взять последней модели, имеющей современные доработки, чем потом покупать дополнительные устройства для . Лучший вариант, когда устройство имеет порты для подключения S-Video, VGA, DVI и HDMI. У продавца обязательно узнайте, как подключить два телевизора к этой модели, какие каналы при этом лучше задействовать.

В прилагаемой инструкции по эксплуатации обязательно должен быть схематический рисунок такого подключения к одной тарелке с поэтапным описанием всех действий.

Цифровой ТВ тюнер DTV-09

Настройка компонентов системы

Прежде чем подключать тюнер, его необходимо настроить:

  • подключаем ресивер к домашней электрической сети;
  • соединяем изделие с компьютером через порт USB;
  • и подсоединяем ее к специальному разъему на тюнере;
  • устанавливаем программное обеспечение , которое прилагается к изделию;
  • запускаем программу и настраиваем рабочие параметры.

Только после тщательной настройки, подключенный тюнер начинаем соединять с телевизорами. Для этого лучше использовать цифровые входы, чтобы сохранить так нужное качество изображения.

Допустим, что один телевизор установлен в гостиной, а другой подключаемый объект, например, у сына в комнате: тогда ближний телевизор соединяем с ресивером кабелем HDMI. Включаем телик в зале и начинаем его настройку:

  • заходим в меню;
  • выбираем источник сигнала;
  • указываем тот разъем, к которому выполнили подключение от тюнера;
  • производим настройку согласно инструкции изделия, как правило, выбирают автоматическое сканирование , которое современные модели выполняют самостоятельно;
  • после появления списка каналов отсеиваем некачественные и дубликаты, оставляя только нужные для дальнейшего просмотра.

Теперь пришло время рассказать, как подключить второй телевизор к ресиверу. Замеряем кратчайшее расстояние, хороший вариант - просверлить смежную стену, но такое не всегда возможно. Проводить кабель надо вдоль плинтуса, чтобы не задевать его при перемещении по квартире.

В продаже есть специальные плинтусы с выработкой под кабель, сверху они закрываются крышкой, что весьма удобно - провода скрыты и не нарушают интерьер.

Настройка второго телевизора проводится аналогично с обязательным указанием подключенных кабелей , в том случае, когда их используют более одного.

Алгоритм подключения

Существует несколько различных способов, как подключить в квартире или частом доме два телевизора к одному тюнеру, используя при этом специальный кабель, которые необходимо .

Вариант №1

Для этого используем ВЧ или частотный телевизионный кабель , который подключается в RF OUT выход на задней панели ресивера, а второй его конец - к антенному входу на телевизоре. После этого остается только выполнить настройки ТВ согласно инструкции по эксплуатации этой модели.

Вариант №2

Подключаем два ТВ через один ресивер с применением ВЧ модулятора . Многие современные тюнеры не имеют встроенного аналогичного модулятора и RF OUT выхода, поэтому в этом случае нам понадобится:

  • выносное частотное устройство;
  • низкочастотный RCA-кабель с разъемами типа тюльпан;
  • коаксиальный кабель с сопротивление 75 Ом;
  • F-разъемы и такие же штекеры.

Для отдельного питания модулятора нужна отдельная розетка с напряжением не более 230 В.

Подключаем тюльпаны к соответствующим выходам на тюнере и модуляторе, телевизионный кабель подключить к RF OUT выходу на ВЧ устройстве, а на RF IN-вход накручиваем F-заглушку - она идет в комплекте. Второй конец коаксиального кабеля присоединяем к выходу IN сплиттера, заранее надо приобрести разветвитель с двумя такими выходами . После всех манипуляций подключаем все оборудование к домашней сети и настраиваем поочередно телевизоры.

Вариант №3

Подключаем спутниковый тюнер при помощи RCA-кабеля , который можно использовать при одновременном подключении двух ТВ к одному ресиверу вместе с HDMI. Вам потребуется специальный переходник SCART-RCA , а при настройке телевизора, подключенного при помощи этого кабеля, надо изменить настройки входного сигнала. Схема такого подключения простая, осуществляется она экономично - не надо докупать дорогое оборудование.

Но при этом есть и негативные моменты: длина кабеля не должна превышать 15 м, иначе пойдут искажения или вообще исчезнет изображение. В условиях городской квартиры такого метража должно хватить - вам не придется заниматься пайкой двух проводов, что негативно отражается на качестве получаемого сигнала.

Подключение с разветвлением на два ТВ не предел — есть схемы для подключения четырех и восьми приемников, но каждый пользователь должен знать, если на одном телевизоре идет футбол, то и на других, сколько бы их ни стояло в доме, будет аналогичная программа. Переключать каналы можно только в той комнате, где установлен спутниковый ресивер, но многие покупают дополнительный радиопульт для решения этой проблемы. Чтобы смотреть разные передачи - надо на каждый телевизор отдельно, но это уже совершенно другие схемы и отдельная тема для обсуждения.

Во времена аналогового телевидения часто вставал вопрос - как объединить метровую и дециметровую антенну в один кабель.

Решалось это с помощью смесителя, содержащего заградительные фильтры метрововго и дециметрового диапазонов. Например, вот такого:

А как быть, если обе антенны дециметрового диапазона?

Рассмотрим следующий пример. Допустим необходимо принимать на первую антенну сигнал первого мультиплекса с вышки 1 , передаваемый на 27-м телевизионном канале, а на вторую антенну - сигнал второго мультиплекса с вышки 2 , передаваемый на 43-м телевизионном канале.


Сигнал с частотой 27-го канала принимается антенной 1, проходит через полосовой фильтр 27-го канала и поступает на вход тюнера. В антенну 2 этот сигнал не попадает - его не пропускает фильтр 43-го канала. Все помехи на других частотах, принимаемые антенной 1 отсеиваются фильтром 27-го канала. Сигнал 27-го канала принимается и на антенну 2, но не проходит в тюнер - его "не пускает" фильтр 43-го канала.

Располагать фильтры лучше ближе к тюнеру или телевизору.

Комментарии:

Георгий 05.01.2018 19:03

Тип тройника неясен. Там банально всё соеденено напрямую, или есть какая-то развязка?

Admin 05.01.2018 21:53

Георгий, да центральные жилы соединяются напрямую друг с другом.

Георгий 06.01.2018 07:48

ОК. Тогда выгоднее соединять как можно ближе к тюнеру, поскольку соединяются две линии по 75 Ом. Нарушение согласования будет на коротком отрезке. До приемлего, в общем-то КСВ=2.0

Admin 06.01.2018 11:55

Георгий, нарушения согласования не будет, поскольку канальные фильтры на "чужих" частотах имеют сопротивление близкое к бесконечности. Тройник должен быть рядом с фильтрами.

Георгий 12.01.2018 18:37

ОК. Диапазон рабочих частот фильтров -10С...+55С. Так что, получается, ещё и желательно заводить фильтры домой.

Алекс 06.03.2018 14:03

А зачем фильтры на каждую антенну? Разве одного фильтра не хватит для развязки?

Admin 06.03.2018 18:35

Алекс, для развязки, как раз, два фильтра и нужны. А также для фильтрации сигналов с "чужими" частотами от второй антенны. Представьте, допустим Вы принимаете 40й канал с первой антенны, а со второй также лезет сигнал 40 канала, да еще и в противофазе и наоборот...

Иван 63 21.07.2018 20:03

Здравствуйте. На сколько я понял две рамочные антенны на разные каналы соединяют обычным тройником? Можно ли обычный тройник (сплиттер) подключить наоборот? А расстояние между этими антеннами имеет значение? Спасибо.

Admin 21.07.2018 22:23

Иван 63, можно, но потеряете часть сигнала. В сплиттере есть схема, согласующая волновые сопротивления. Она вносит потери. Проще спаять или скрутить между собой три оплетки и три центральные жилы. Расстояние между антеннами не критично, но не менее полуметра, чтобы не мешали друг другу.

Лисеич 16.09.2018 06:54

Здравствуйте. Есть кабель с аналоговым сигналом (городской) и комнатная Активная дециметровая антенна. Есть варианты подключить их в одну ДВБ-Т2 приставку? Пока что приставка работает с комн.антенной, а кабель подключен к другому ТВ напрямую.

Admin 16.09.2018 17:07

Лисеич, если городское вещание ведется в метровом диапазоне (скорее всего так и есть), то через смеситель МВ-ДМВ, изображенный в статье на первом фото.

strannix 01.10.2018 10:29

Добрый день. Изготовлены две антенны Туркина на разные каналы, во время проверки по отдельности показали хорошие результаты, теперь встал вопрос как их грамотно объединить. Прочитал информацию про фильтры и смесители, но остался один вопрос - взаимное расположение. Направлены они на один передающий центр. Как лучше их расположить - на одной горизонтальной линии или друг под другом? И на каком расстоянии друг от друга? Ваше мнение?

Admin 01.10.2018 11:13

strannix, это всегда подбирается экспериментально. Я думаю, что горизонтально или вертикально - без разницы, а расстояние между ними не меньше одного метра. Для пробы вместо фильтра можно пока просто соединить все оплетки и все центральные жилы, или через тройник.

Удивить кого-либо несколькими телевизорами в одном жилом помещении сегодня сложно, но у многих пользователей возникает вопрос, как можно подключить второй телевизор к Ростелекому без второй приставки. Речь, кончено же, идет о новом предложении крупнейшего поставщика коммуникационных услуг – интерактивном телевидении (IPTV). Большинство современных телевизоров имеют возможность просмотра медиафайлов через Интернет, а с появлением новой услуги от Ростелеком возможности пользователей были существенно расширены.

Интерактивное телевидение – это настоящий прорыв в развитии телекоммуникаций. Услуга, предлагаемая компанией Ростелеком, предполагает возможность просмотра большего количества каналов, причем в самом лучшем качестве. Помимо просмотра фильмов, появилась уникальная возможность проката фильмов, пользователи также могут воспользоваться огромной коллекцией караоке и записать понравившуюся передачу. Сделать это можно, как на собственный носитель, так и на приставку, если вы сделаете выбор в пользу более дорогого устройства со встроенным жестким диском. К слову, именно покупка ресивера – главное условия предоставления услуги. Подключить его можно, как самостоятельно, следуя инструкции, так и при помощи техника компании – поставщика услуг.

Подключение ресивера

Если вы решили воспользоваться услугой интерактивного телевидения от РТК, достаточно посетить офис компании, купить один из двух вариантов устройств и внести абонентскую плату. Спустя небольшое время услуга будет активирована, а вам останется лишь подключить устройство. Сделать это не сложно, но некоторые трудности могут возникнуть.

Помните: для того чтобы воспользоваться ТВ-тюнером, вы должны иметь качественный доступ в Интернет, соединяющие кабели и пульт дистанционного управления телеприемника и приставки. Кабеля, всевозможные переходники и пульт дистанционного управления идут в комплекте, поэтому проверить комплектацию при покупке крайне желательно.

Подключить интерактивное телевидение при помощи одной приставки Ростелеком можно тремя способами: используя интернет кабеля, через Wi-Fi и посредством PLC-адаптеров. Проще и дешевле будет выполнить подключение через кабель, поэтому мы предлагаем рассмотреть этот вариант подробней:


Важно: большинство современных «плазм» и ЖК-телевизоров имеют вход для кабеля HDMI, поэтому если он не входил в комплект, придется купить его дополнительно. Так вы существенно улучшите качество. Особенно это касается случая, если вы решили подключить ТВ-тюнер от Ростелеком к двум ТВ-приемникам одновременно, а это возможно.

Настраиваем приставку

После включения ресивера в розетку, остается выполнить необходимые настройки, для чего пульт дистанционного управления телеприемника переводится в видео режим, где и производятся все необходимые настройки. В первую очередь, система попросит ввести логин и пароль от аккаунта – эти данные вы можете найти в регистрационных документах. Если вы думаете, что предстоит дальнейшая настройка, то ошибаетесь – система все выполнит за вас, а пользователю останется лишь выбрать один из предлагаемых каналов.

Способы подключения второго телевизора

Учитывая наличие нескольких телеприемников, отдельно хотелось бы обсудить возможность подключения второго телевизора к приставке Ростелеком. Идеальный вариант, конечно, это вторая приставка, но такое расточительство выдержит бюджет не каждой семьи. Поэтому пользователям приходится решать вопрос: как подключить второй телевизор и пользовать только одной приставкой от Ростелеком.

Это важно: при наличии одного интерактивного ТВ ресивера технически подключить второй приемник ТВ сигнала можно, но это в том случае, если все члены семьи согласны одновременно смотреть только один канал. Другой возможности подсоединения и подключения второго телевизора нет, за исключением покупки еще одного ресивера.

Подключаем два телевизора к одной приставке

В том случае, если вы готовы смириться с мнением окружающих относительно единообразия телеменю, можно приступать к подключению двух телевизоров к одной приставке Ростелеком, а как подключить, вы сейчас узнаете. В первую очередь, надо изучить сам ресивер, а, скорее всего, гнездо для подключения кабеля HDMI уже занято. В этом случае предстоит воспользоваться соседним гнездом, предназначенным для RCA-кабеля. Скорее всего, для просмотра телеканалов телевидения от Ростелеком через 2 устройства, вам понадобится купить этот кабель. Это нужно для того, чтобы соединить второй телеприемник с приставкой.

Как подключить вторую приставку

Смотреть один канал, скорее всего, представители разных поколений не согласятся, поэтому придется посетить офис РТК и поинтересоваться, можно ли подключить два телевизора. Вам предложат купить второй ТВ-тюнер и оформить соответствующий договор с провайдером. К счастью, не придется покупать еще один роутер, если ваше устройство имеет свободные порты LAN, конечно. Вам понадобится шнур для подключения Интернет, проверить наличие кабелей. Дальнейшие действия схожи с теми, которые вы проделывали ли бы для одного ресивера. Если вы решили подключить вторую приставку от Ростелеком ко второму телевизору, помните только, что каждый ТВ-тюнер настроен на свой телеприемник.

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).


Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;


Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.


Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

  • На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
  • Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
  • Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Разветвитель для телевизионного кабеля на 2 или 3 телевизора

Разветвитель необходим, когда в квартире или частном доме есть несколько телевизоров, а ТВ-кабель только один. Ниже описано, как выбрать и подключить сплиттер, или усилитель, для организации домашней телевизионной сети, а также рассмотрено, как эти устройства работают.

Что такое разветвитель для телевизора

Разделитель используется в случаях, когда нужно раздать сигнал с одного ТВ кабеля на несколько подключаемых устройств. В конструкции разветвителя может использоваться латунь, силумин или иной легкий металл. Обычно на корпусе есть F-разъемы и ушки, с помощью которых можно фиксировать устройство.

Как выглядит разветвитель для ТВ кабеля

К сведению! К входному штекеру нужно подсоединить телевизионный кабель, а к выходным — провода к подключаемым приемникам. Количество штекеров может быть различным в зависимости от устройства. Обычно отличить входной штекер от выходных можно исходя из надписей на корпусе (над входным написано «in», над остальными — «out»).

Разветвитель с 4 выходными каналами

Есть несколько разновидностей разветвителей, у каждой свое назначение:

  • ответвитель. Ставится в многоквартирных домах, чтобы разделять сигнал общей антенны по жителям. Один из подвидов ответвителя — блокиратор. Но нужен, чтобы ограничить доступ к платным каналам тем, кто на них не подписан;
  • сплиттер (с английского «splitter» — «разделитель»). Самый распространенный тип разветвителя. В народе его называют «телевизионным крабом». Способен разделять сигнал на 2-4 принимающих устройства. При разделении сигнала на 4 телевизора должен применяться вкупе с усилителем, иначе сигнал будет слишком слабым;
  • диплексор (или сумматор). Он действует ровно наоборот — соединяет несколько входных сигналов, чтобы получить один мощный для единственного телевизора, например, при использовании цифрового ТВ и обычного.

Принцип работы разветвителя

Если попробовать просто соединить несколько проводов параллельно, чтобы сделать разветвитель для телевизионного кабеля на 2 или 3 телевизора своими руками, то получится плохой сигнал со сниженной контрастностью, большим количеством помех и шумов. Все из-за того, что у любого кабеля есть такой показатель, как волновое сопротивление, и его можно подключить только к такому компоненту, чье волновое сопротивление такое же. Поэтому и нужно специальное устройство — разветвитель, так как кабель нельзя подключать к чему попало.

Разновидности сплиттеров с разным количеством выходов

Обратите внимание! При наличии качественного сигнала достаточно обычного сплиттера. Сплиттер — пассивный разделитель, при прохождении через который кабельный сигнал в любом случае затухает, причем затухание прямо пропорционально количеству выходных штекеров.

Как подключить разветвители на 2 или 3 телевизора

Чтобы установить разветвитель, требуется зафиксировать гайки (должны быть в комплекте) на месте соединения проводов со штекерами. Предварительно каждый кабель нужно очистить от изоляции.

При подключении к телевизору нужно поискать каналы и проверить общее качество получаемого сигнала, т. е. звука и изображения.

Подключение TV-кабеля

Важно! При плохом качестве поможет только активный антенный разделитель.

Как правильно подобрать лучший сплиттер для ТВ

На этикетке, наклеенной на корпус, указаны важные параметры, на которые стоит ориентироваться, чтобы выбрать наиболее подходящее устройство:

  • полоса пропускания. Обозначает диапазон частот, с которыми может работать разделитель. Частота стандартных ТВ каналов разнится от 5 до 1000 МГц, при использовании спутниковой тарелки верхняя граница возрастает до 2500 МГц;
  • количество выходных штекеров. Обыкновенный разветвитель сигнала может иметь от 2 до 8 выходов. Нужно покупать устройство в зависимости от того, на сколько приемников требуется разделить сигнал. Но можно выбирать и с запасом, если планируется расширение домашней телевизионной сети. На силе сигнала это не скажется;
  • уровень затухания. Определяет понижение мощности. Чем параметр ниже, тем устройство качественней, так как сила сигнала, поступающего к электронике, сохраняется лучше. Особенно этот параметр важен при количестве выходов от 3 и выше. Указывается в децибелах;
  • наличие высокочастотного усилителя. Присутствует в активных разделителях. Проходя через такие устройства, сигнал не затухает, а даже увеличивает свою мощность. Главный минус активного разветвителя — использование только при разделении одного поступающего сигнала на 2. Также такое устройство значительно дороже своих пассивных аналогов.
На корпусе указана важная информация

Важно! Если используется спутниковое телевидение, то необходимо выбирать сплиттер с полосой пропускания 5-2500 МГц, а не 5-1000, так как второй вариант не охватывает частоты спутникового ТВ.

Для 2 принимающих устройств можно подобрать достаточно хороший сплиттер, который найдется практически в любом магазине, для 3 — дорогой тройник помощнее. Для 4 обычным пассивным устройством уже не обойтись, придется покупать усилитель (иначе сигнал будет слишком слабым, соответственно, и картинка будет плохого качества).

Схема антенного разветвителя

Обычный пассивный разделитель представляет собой несколько соединенных резисторов.

Схема сплиттера

При использовании активного усилителя входящий сигнал от антенны разделяется, причем параллельно с этим его мощность увеличивается.

Схема диплексора

Если в доме несколько телевизоров, подключить к ним антенну не составит большого труда. Понадобится только разветвитель. Однако покупать нужно не первый попавшийся, а отталкиваясь от конкретных параметров ТВ. Монтаж состоит из простых шагов, поэтому справится даже начинающий мастер.

Как разделить эфирный антенный сигнал на несколько телевизоров

Последнее обновление: вторник, 13 апреля 2021 г.

Как я могу использовать одну антенну для нескольких телевизоров? Я покажу вам, как это сделать, в этой статье. В большинстве случаев в вашем доме может быть уже проложена проводка коаксиального кабеля. Если у вас ранее был установлен какой-либо тип кабельного или спутникового телевидения, вы, вероятно, сделали большую часть проводки за вас. Самое замечательное в использовании беспроводной антенны - это то, что вы можете подключиться к существующей проводке, чтобы подключить свою HD-антенну.Оттуда вы можете установить разветвитель для распределения сигнала на несколько телевизоров. Если в вашем доме нет существующей проводки, вам нужно будет прокладывать ее самостоятельно. Я тоже покажу вам, как это сделать.

Как разделить эфирный антенный сигнал на несколько телевизоров

Размещение разветвителя

После установки антенны и полной проводки в доме все коаксиальные кабели подойдут к центральной точке. В большинстве домов он находится в подвале или подсобном помещении.Это связка черных кабелей. Может быть полезно сначала определить, куда ведет каждый кабель. Как только вы это выясните, пометьте каждый кабель куском ленты. Например, метка может гласить «Спальня 1» или «Гостиная». Возможно, они уже были помечены электриком. Кабели уже могут быть подключены к разветвителю от вашего поставщика услуг кабельного телевидения.

Главный стек коаксиального кабеля

Пассивный или активный разветвитель

Большинство разветвителей, которые предоставляют кабельные компании, являются пассивными и не являются разветвителями с питанием.Возможно, вам лучше заменить его на сплиттер с питанием, если ваш второй телевизор находится на расстоянии более 150 футов. Это позволит вам еще больше усилить сигнал антенны. Если ваш второй телевизор находится далеко, в другой спальне, сплиттер с усилителем усилит сигнал для лучшего приема. Убедитесь, что не используете разветвитель для вашего интернет-маршрутизатора / модема. Ваша антенна должна быть отделена от этого сигнала, а не комбинироваться.

Использование существующих настенных домкратов

Мой кабель от HD-антенны на чердаке
Затем подключили к розетке в подвал

На фото выше: мой кабель от HD-антенны на чердаке подключен к ближайшей настенной розетке, которая подключается к разветвителю в подвале.

Антенна OTA на чердаке

В зависимости от того, где вы находитесь, антенна находится в ближайшей розетке. Моя антенна находится на чердаке, поэтому я подключил антенный кабель к ближайшей розетке в спальне наверху. Затем кабель проходит от этой настенной розетки до подвала и к центральной кабельной пачке. Теперь он становится моим антенным входным кабелем. Затем я поместил в эту область свой сплиттер / распределительный усилитель. Затем я подключил коаксиальный кабель от антенной розетки к входу разветвителя.Затем я определил, какие кабели в жгуте ведут к розеткам, в которых расположены телевизоры. Подключил каждый ТВ кабель к выходам разветвителя. Опять же, если у вас не установлены настенные розетки, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному месту. Вам также необходимо будет подать питание на разветвитель и, в некоторых случаях, на антенну. Для определенных настроек пассивный разветвитель (без питания) будет работать, если длина вашего кабеля короткая, а усилитель антенны достаточно мощный.

Настройка разветвителя

ТВ вход

Разветвитель / распределительный усилитель

Вот сплиттеры, которые мы рекомендуем:

Активный разветвитель

Мастер каналов CM3412 2-портовый усилитель-распределитель

2-портовый распределительный усилитель Channel Master CM3412 можно приобрести у следующих розничных продавцов:

eBay:

Мастер каналов CM3412 2-портовый усилитель-распределитель

Amazon:

Мастер каналов CM3412 2-портовый усилитель-распределитель

Пассивный (обесточенный) разветвитель

Разветвитель 2-полосного коаксиального кабеля Двунаправленный

Разветвитель для 2-полосного коаксиального кабеля можно приобрести в следующих магазинах:

eBay:

Разветвитель 2-полосного коаксиального кабеля

Amazon:

Разветвитель 2-полосного коаксиального кабеля

Усилители с регулируемым коэффициентом усиления

Channel Master CM-7777HD Телевизионный антенный усилитель с регулируемым усилением

Я получил несколько комментариев от людей, говорящих, что сплиттер с питанием вызывает потерю сигнала из-за перемодуляции.Большинство мощных разветвителей обеспечивают усиление сигнала по принципу "все или ничего". Вы не можете контролировать усиление выходов. Телевизионный антенный усилитель Channel Master CM-7777HD может решить эту проблему. Это позволяет вам регулировать выходное усиление. Это может быть удобно, если вам нужно лишь немного улучшить другие телевизоры. Это устройство будет хорошо работать с пассивным разветвителем. Просто поместите ТВ-усилитель Channel Master CM-7777HD между антенной OTA и пассивным разветвителем. Затем наберите свой выигрыш. Это может дать вам гораздо больше гибкости в настройке сплиттера.

Телевизионный антенный усилитель Channel Master CM-7777HD можно приобрести у следующих розничных продавцов:

eBay:

Channel Master CM-7777HD ТВ антенный усилитель

Amazon:

Channel Master CM-7777HD ТВ антенный усилитель

ANTOP Smart Boost Amplifier с двумя выходами


Усилитель ANTOP Smart Boost также является хорошим усилителем с регулируемым коэффициентом усиления. Имеет двойные выходы. Что позволяет подключить основной телевизор и второе устройство.Он имеет регулируемый циферблат, который обеспечивает правильный баланс между приемом на ближнем и дальнем расстоянии. Он совместим со всеми типами антенн OTA. Усилитель ANTOP Smart Boost имеет встроенный фильтр для блокировки сотовых помех 3G / 4G. Смотрите наш полный обзор этого продукта здесь.

Интеллектуальный повышающий антенный усилитель ANTOP можно приобрести в этих магазинах.

ANTOP Веб-сайт:

Антенный усилитель ANTOP Smart Boost

Amazon:

Channel Master CM-7777HD ТВ антенный усилитель

Нужна помощь в выборе антенны.Нажмите на наши руководства ниже:

Проведение собственного кабеля

Если вам не повезло с предварительной электропроводкой в ​​вашем доме, вы можете сделать это самостоятельно. На то, чтобы обмотать проводку вокруг дома, может потребоваться некоторое время, но если вы делаете это сами, это не должно быть так сложно. Доступно несколько продуктов и инструментов, которые могут значительно упростить прокладку кабелей. Вам просто нужно определить, сколько кабелей вам нужно, сделав несколько измерений.Вот несколько инструментов, которые могут быть полезны при прокладке собственных кабелей.

RG6 RG59 Инструмент для обжима разъемов

Этот обжимной инструмент позволит вам изготавливать собственные кабели нестандартной длины. Просто отрежьте кабель до необходимой длины. Используйте инструмент для снятия изоляции, чтобы подготовить кабель и обжать компрессионные разъемы RG6.

Коаксиальный компрессионный разъем RG-6 с фиксатором

Компрессионные соединители прикрепляются к концам кабеля. Они работают с обжимным инструментом.

Deluxe Инструмент для снятия изоляции с вращающегося коаксиального кабеля

Этот инструмент для зачистки кабеля позволит вам резать чисто и профессионально. Позволяет вашим компрессионным разъемам идеально подходить.

RG6 Кабельная проводка

Коаксиальный кабель со стандартным экраном

RG6. Просто отрежьте кабель до нужной длины.

Использование готового кабеля

Вы также можете использовать готовый кабель и бочки RG6, если не хотите делать свои собственные кабели.Это более простой процесс и требует меньше инструментов. Это может сработать лучше, если у вас короткие кабели.

Коаксиальный кабель (50 футов) с F-штекерными разъемами

Готовый коаксиальный кабель с уже подключенными разъемами.

Коаксиальный цилиндр / муфта

Адаптер для удлинения кабеля позволяет соединить два коаксиальных кабеля вместе для увеличения длины.

Настенная пластина с 2-портовым разъемом Keystone

Вы можете закрыть все это настенной пластиной профессионального вида.

RG6 Вставка Keystone Jack

Просто вставьте коаксиальную вставку и готово.

 Хотите узнать, как подключить свой дом к Интернету. Смотрите наши инструкции.

См. Наше видео о том, как установить разветвитель OTA

Изображение предоставлено kangshutters на FreeDigitalPhotos.net

Заключение

Вот и все. Теперь вы знаете, как разделить эфирный антенный сигнал на несколько телевизоров.Нет ничего лучше, чем смотреть телевизор бесплатно в гостиной и спальне. Теперь вся семья может смотреть на нескольких телевизорах, не споря о том, какую программу смотреть.

Можно ли использовать разветвитель с антенной?

Разветвители без питания недорогие (на Amazon они стоят около 5 долларов), но для работы вам может потребоваться модель с питанием.

В большинстве домашних хозяйств установлено более одного телевизора. Но вы почти никогда не увидите дома с более чем одной телевизионной антенной. (И есть снимок 50 на 50, если у вас есть куча антенн, торчащих из вашей крыши, вы где-то в списке.)

Это потому, что имеет гораздо больше смысла разделить сигнал и отправить его на каждый телевизор или тюнер - и это легко с помощью того, что обычно называется сплиттером. Но не все разветвители одинаковы (точно так же, как каждая установка или каждый дом не одинаковы), поэтому вам нужно знать несколько простых основ, прежде чем перерезать кабели, иначе у вас могут не быть отличных результатов.

Активный и пассивный

Есть два типа сплиттеров: активные и пассивные. Имена показывают, чем они отличаются: сплиттер с усилителем дает некоторое усиление вашему телевизионному сигналу, а пассивный сплиттер - это просто прямой проход.Тип, который вам нужен, зависит от вашей конкретной настройки.

Если вам нужно усилить сигнал до через каждый тюнер , на который вы разделяете сигнал, вы можете использовать сплиттер с питанием. Это будет делать то же самое, что и базовый усилитель, и делать это на каждом выходе. Вам может потребоваться это сделать, если ваша антенна находится довольно далеко от всех мест, где вам нужно ее использовать, или если ваш дом немного старше и не имеет хорошего электрического заземления. Там, где я живу, есть много действительно старых домов, в которых для внутренних стен используются проволочная сетка и штукатурка, а не гипсокартон, и это тоже может мешать телевизионному сигналу.Вы можете купить хороший сплиттер с питанием, такой как этот, у Channel Master, примерно за 30 долларов за двухпортовую модель.

Если вам не нужно усиливать сигнал для каждого набора, вы можете использовать пассивный разветвитель. Если вам нужно усилить сигнал для одного тюнера, но не для другого (-ых), вы можете использовать пассивный разветвитель с автономным усилителем на любом из выходных сигналов. Вы не хотите использовать усиление, если оно вам не нужно из-за того, что называется перемодуляцией, которая может ухудшить прием или вызвать зашумленное изображение.Вместо этого используйте пассивный разветвитель с усилителем на нижней стороне тюнера, который в нем нуждается. Пассивные разветвители недорогие, и вы можете купить двухпортовую модель, подобную этой, у Channel Plus примерно за 5 долларов.

Несколько других советов

  • Использование пассивного разветвителя вызывает небольшое ухудшение сигнала. Это известно как вносимые потери или затухание. И хотя обычно этого недостаточно, оно все же присутствует.
  • Вы можете использовать разветвитель для питания другого разветвителя. Сигнал можно разделить столько раз, сколько вам нужно, но каждый пассивный разветвитель добавляет больше вносимых потерь, а несколько разветвителей с питанием могут вызвать перемодуляцию.
  • Разветвители с питанием должны находиться рядом с электрической розеткой. Они используют небольшой трансформатор, который подключается к стене, примерно такого же размера и формы, как зарядное устройство для телефона. Обычно они подключаются к разветвителю с помощью коаксиального кабеля, но могут поставляться и с собственным шнуром.
  • Активные разветвители бывают разной мощности. Посмотрите и убедитесь, что вы не покупаете что-то с пометкой «высокий коэффициент усиления», если вам не нужен усилитель с высоким коэффициентом усиления, и наоборот - с низким коэффициентом усиления.
  • Сплиттеры также могут быть сумматорами. Два или более сигнальных провода могут входить, а один гаснуть. Удобен для разводки нескольких комнат внутри стен или чердака.
  • Для разветвителя может потребоваться фильтр. Каждый раз, когда вы прерываете сигнал, даже при использовании высококачественных разъемов, вы рискуете внести электрические помехи.Если добавление разделителя делает ситуацию немного нечеткой, попробуйте фильтр в качестве первого шага по устранению неполадок.
  • Не используйте разветвитель для вашего интернет-сигнала. Здесь все для телевизионных сигналов, а не для Интернета от вашего провайдера. Это может быть проблемой, если в вашем доме предварительно подключен коаксиальный кабель, и вы используете его для Интернета. Поговорите со своим интернет-провайдером, прежде чем что-либо вырезать и разбивать.

Разветвитель действительно не так уж много. Вы подаете на него сигнал от антенны, и он разветвляется на несколько выходов, поэтому вы можете отправить один сигнал на несколько тюнеров.Если ваш дом подключен к коаксиальному кабелю внутри стен, у вас, вероятно, уже есть один или несколько пассивных разветвителей.

Посмотреть на Amazon

Top 10 лучших коаксиальных разветвителей с усилением 2020 - Bestgamingpro

Топ 10 лучших коаксиальных разветвителей с усилением 2020

# Предварительный просмотр Товар
1 9-портовый двунаправленный усилитель / усилитель сигнала разветвителя кабельного телевидения с активным возвратом и нулевой потерей сигнала... Проверить цену сейчас
2 Цифровой 2-полосный разветвитель коаксиального кабеля GE, 2,5 ГГц, 5-2500 МГц, совместим с RG6, работает с HD TV, ... Проверить цену сейчас
3 4-портовый кабельное телевидение / антенна / HDTV / цифровой усилитель сигнала Интернет / бустер / разветвитель с пассивным возвратом, ... Проверить цену сейчас
4 16-ПОЛОСНЫЙ ЦИФРОВОЙ ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ КАБЕЛЬ EXTREME HD 1ГГЦ - BDS116H Проверить цену сейчас
5 3-полосный коаксиальный кабельный разветвитель GE, диапазон 5-900 МГц, коаксиальный кабель RG59 RG6, совместимый, аудио, видео, работает с... Проверить цену сейчас
6 2-полосный коаксиальный кабельный разветвитель GE, диапазон 5-900 МГц, коаксиальный кабель RG59 RG6, совместимый, аудио, видео, работает с ... Проверить цену сейчас
7 ANTOP 3-полосный антенный коаксиальный разветвитель , Разветвитель ТВ-сигнала 2 ГГц - 5-2050 МГц - ВЧ разветвитель с низкими потерями ... Проверить цену сейчас
8 Cmple 4-полосный разветвитель 2050 МГц F-Type 2.05Ghz 4-полосный разветвитель коаксиального кабеля (разветвитель RG6, коаксиальный ... Проверить цену сейчас
9 4-полосный сплиттер антенного усилителя GE от GE очищает пиксельные каналы с низким уровнем сигнала Распределяет сигнал ... Проверить цену сейчас
10 9-портовый двунаправленный усилитель / усилитель сигнала разветвителя кабельного ТВ с активным нулевым обратным сигналом ... Проверить цену сейчас

1.BAMF 6-полосный разветвитель коаксиального кабеля Двунаправленный MoCA 5-2300 МГц

  • Внутренняя печатная плата для большей надежности / долговечности.
  • На все порты подается питание для облегчения спутникового подключения
  • 5-2300 МГц (2,3 ГГц) RF двунаправленный цифровой коаксиальный / коаксиальный кабельный разветвитель для кабельного телевидения и спутникового телевидения и отлично подходит для moca
  • Низкие потери сигнала всего 11 дБ на каждом выходном порте, улучшающие производительность и скорость
  • Структура с высоким экранированием снижает цифровой шум и улучшает качество сигнала, уменьшая потери пакетов для модемов и всех других устройств

2.Цифровой двухполосный коаксиальный кабельный разветвитель GE, 2,5 ГГц, 5–2500 МГц, совместим с RG6, работает

  • Диапазон частот - распределяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц)
  • Позолоченные разъемы - обеспечивают оптимальное подключение, устойчивость к коррозии и совместимость с коаксиальными кабелями rg59 и rg6.
  • Многоцелевой - этот цифровой коаксиальный разветвитель разработан для использования с телевизионными сигналами высокой четкости, спутниковым телевидением и высокоскоростными интернет-модемами, а также кабельным телевидением, усиленными антеннами, усилителями и другими коаксиальными устройствами.
  • 2 выхода - разделяет один цифровой сигнал на 2 устройства, симметричный, с прохождением питания по всем портам.
  • Удовлетворенность - ограниченный срок службы и бесплатная техническая поддержка через США доступна, если у вас возникнут какие-либо вопросы или проблемы по поводу вашей покупки.

3. Eagle Aspen 500183 SHN 24-комплектный сумматор сигналов / усиленный 4-полосный разветвитель

  • Распределяет все эфирные или спутниковые сигналы плюс 1 модулированный сигнал УВЧ на 4 телевизионных выхода
  • Модулированный сигнал Ufh может поступать от любого источника видеосигнала, такого как видеомагнитофон, DVD, видеонаблюдение, камера видеонаблюдения или спутниковый приемник
  • Видеокомбинатор и усиленный 4-полосный разветвитель, размещенные в 1 шасси
  • Обратный канал Catv позволяет устройству работать с системами CATV, в которых используются широкополосные кабельные модемы
  • Устройство может питаться от входа УВЧ модулятора или любого из 4 портов ТВ-выхода

4.Разветвитель 2-полосного коаксиального кабеля Tolmnnts 5-2500 МГц, работа с кабельным телевидением, спутниковым ТВ, антенной системой и MoCA

  • Коаксиальный разветвитель высшего качества. Литой под давлением корпус из цинка с никелевым покрытием и разъемом f-типа, которые устойчивы к атмосферным воздействиям, устойчивы к ржавчине и более стабильны. Получите высшее качество и долгий срок службы.
  • Простота использования. все коаксиальные порты пропускают питание, что может значительно упростить спутниковое соединение.
  • Коаксиальный разветвитель 5-2500 МГц (2,5 ГГц). Цифровой разветвитель коаксиального кабеля tolmnnts предназначен для конфигураций кабельного телевидения, спутникового телевидения, антенной системы, Интернета и moca.
  • Низкая потеря сигнала. внутренняя печатная плата, высокая экранирующая структура для лучшей производительности. который может снизить цифровой шум и улучшить качество сигнала, уменьшая потерю пакетов для модемов и всех других устройств.
  • В комплект входит: 1 коаксиальный разветвитель, 2 винта, 2 заглушки для винтов, 1 руководство пользователя.

5. ANTOP ANTENNA 4-х полосный коаксиальный разветвитель с низким уровнем потерь для телевизионной антенны и спутниковой антенны 18K

  • ã € быстрая и простая установкаã € ‘: эталонные изображения для подключения.обратите внимание, что усилитель подключен правильно
  • ã 18k позолоченное шассиã € ‘: прецизионное литье под давлением цинка для максимальной передачи сигнала и устойчивости к коррозии
  • Технология подключения: powerline
  • ã € низкие вносимые потериã € ‘: высокие возвратные потери и изоляция для лучшей работы на телевизионном и спутниковом сигнале
  • ã € 5-2050 МГц (2 ГГц) Диапазон частот ã € ‘: совместимость со всеми цифровыми готовыми радиочастотными сигналами
  • ã € структура с высоким экранированием: более низкий цифровой шум и более высокое качество сигнала

6.3-полосный коаксиальный антенный разветвитель 5-2300 МГц для коаксиального кабеля RG6 RG59 Satellite

  • Для коаксиальных фитингов типа «f»
  • Позволяет работать паре агрегатов от одного источника
  • 5-2300 мгц 75ом разветвители для тв f, двунаправленные
  • Антикоррозийное покрытие задней крышки с эпоксидным уплотнением
  • Внутренняя печатная плата для большей надежности / долговечности. снаружи - атмосферостойкая конструкция для защиты от посторонних предметов

7. ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ГОРИЗОНТАЛЬНЫЙ КАБЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ С ВЫСОКОПРОИЗВОДИТЕЛЬНЫМИ ХАРАКТЕРИСТИКАМИ 1 ГГц, ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ГОРИЗОНТАЛЬНЫЙ КАБЕЛЬ

  • 5-1002 МГц / Эми -130 дБ
  • Горизонтальное гибкое крепление
  • 11.0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ / 11,0 дБ
  • Номер детали производителя: bds108h

8. VCE 5-Pack F-Type RG6 Male to 2 Female 3-Way Coax Cable Splitter Adapter

  • Этот сплиттер спутникового телевидения, также называемый сплиттером телевизионного сигнала или сплиттером rg6, предназначен для разделения одного коаксиального кабеля, такого как кабельное телевидение, приемник сатиллита и т. Д., На несколько сигналов.
  • Структура с высоким экранированием снижает цифровой шум и улучшает качество сигнала, уменьшая потери пакетов для модемов и всех других устройств.
  • Адаптер коаксиального кабеля типа «f» типа «штекер» на 2 «розетки» позволяет использовать 2 устройства от одного источника.
  • Простота сборки и разборки; Никелирование устойчиво к коррозии и обеспечивает минимальные потери сигнала.
  • В комплекте: разветвитель коаксиального кабеля с 5 x f-типом на 2 розетки.

9. 4-полосный антенный усилитель-разветвитель GE очищает пикселизированные маломощные каналы и распределяет сигнал

  • 4-полосный разветвитель - работает со всеми марками телевизоров и пассивных антенн для распределения одного аудио / видео источника на до четырех устройств с коаксиальными разъемами f-типа.для этого потребуется коаксиальный кабель (продается отдельно).
  • Важное примечание - использование усилителя не гарантирует приема большего количества телеканалов, но усиливает сигнал доступных каналов в вашем районе. количество каналов и качество приема будут варьироваться в зависимости от расстояния от антенны башни вещания и препятствий, включая холмы, здания и деревья.
  • Усилитель сигнала - этот усилитель усиливает и усиливает сигнал, принимаемый вашей внутренней / внешней пассивной телевизионной антенной без усилителя.усилители устранят любые нечеткие или пиксельные каналы низкой мощности - в некоторых случаях количество принимаемых каналов может меняться в зависимости от вашего расстояния от местных вещательных вышек.
  • Простая установка - проста в настройке, поставляется с руководством пользователя адаптера переменного тока и инструкциями по установке.
  • Удовлетворение гарантировано - ge является брендом антенн №1 в Америке и имеет ограниченную пожизненную гарантию и бесплатную техническую поддержку в США, если у вас возникнут какие-либо вопросы или проблемы с покупкой.звоните специалистам по телефону 800-654-8483.

10. 4-портовый кабельное телевидение / антенна / HDTV / усилитель цифрового Интернет-сигнала / усилитель / разветвитель с пассивным возвратом, коаксиальный кабель, терминаторы F59

  • Совместимость со всеми стандартными и цифровыми услугами кабельного телевидения, прием антенны ota. несовместимо с системами с существующим усилителем или предварительным усилителем. превосходит все стандарты SCTE.
  • Коэффициент шума
  • 3 дБ обеспечивает чистое усиление слабых сигналов для преодоления низкого коэффициента шума ТВ-тюнеров и преобразователей.Комбинированная защита от перенапряжения 6 кв.
  • Четырехпортовый усилитель с пассивным обратным трактом обеспечивает увеличение +7,5 дБ на порт. уменьшает количество снега и предотвращает пикселизацию изображения с помощью цифрового кабеля, усиливает сигналы антенны (ota) для передачи на несколько телевизоров. может улучшить производительность кабельного модема. может улучшить прием HDTV.
  • Устройство защиты от перенапряжения 6 кВ для защиты от ударов молнии. никелированный корпус обеспечивает отличную антикоррозийную защиту от солевого тумана и ржавчины.Гарантия 5 лет (только усилитель).
  • Ptc защищенный от короткого замыкания адаптер, указанный в UL - самовосстанавливающаяся защита цепи обеспечивает надежную защиту от короткого замыкания для минимизации времени простоя. включает усилитель, блок питания, 36-дюймовый коаксиальный кабель и два терминатора портов на 75 Ом.

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

Разветвитель 3 для ТВ антенн (3-полосный)

Мастер-разветвитель каналов 3 разделяет ТВ-сигнал от антенны для подключения трех телевизоров.

Channel Master HD Antenna Splitter 3 - это 3-полосный радиочастотный разветвитель, который предлагает исключительную производительность и долгосрочную надежность для тех, кто хочет разделить сигнал телевизионной антенны на несколько телевизоров. Этот высококачественный разветвитель устойчив к атмосферным воздействиям для использования на открытом воздухе и обеспечивает значительные преимущества в удерживании центрального проводника и электрических характеристиках, которые не обеспечивают базовые разветвители.

Не обычный разъем

Мастер-разветвитель каналов 3 - это не обычный дешевый позолоченный разветвитель, вместо этого мы сосредоточили свое внимание на том, что действительно важно.

Передача мощности

Мастер-разветвитель каналов 3 специально разработан для установки телевизионных антенн. Splitter 3 можно использовать с антенным предусилителем или без него. При использовании с антенным предварительным усилителем Splitter 3 упрощает установку, позволяя прохождению постоянного тока через любой из выходных портов до предварительного усилителя.

Перспективы цифровых сигналов

Channel Master Splitter 3 обеспечивает повышенную надежность приема сигналов в соответствии с текущими и будущими стандартами, такими как 4K, Ultra HD и HDR.

Превосходная эффективность экранирования

Разветвитель с плохим экранированием может позволить нежелательным сигналам проникать и создавать помехи вашему сигналу. Помехи, вносимые через разветвитель, вызовут проблемы с качеством сигнала, что приведет к прерывистой или полной потере звука и видео.

Внутренний / наружный дизайн

Цельнометаллический корпус и герметичные порты обеспечивают превосходную защиту от долговременной коррозии.

Что включено

Разветвитель
Инструкция
(2) Монтажные винты
Ограниченная гарантия на 1 год

Характеристики

Разделение ТВ-сигналов для подачи на 3 телевизора
Легкий и компактный
Профессиональный уровень
Простая установка
Работает с аналоговыми, цифровыми и вещательными сигналами HD
Высококачественная водонепроницаемая конструкция для использования на открытом воздухе

Технические характеристики

Электрические характеристики

Рабочая частота 5-1002 МГц
Вносимая потеря 1Порт -3.5 дБ, 2 порта -7,5 дБ
Возврат убытков 19 дБ
Изоляция между выходами 22 дБ
Устойчивость к скачкам напряжения 6000 В переменного тока, 200 А
Power Pass Есть

Механические характеристики

Входной разъем F-образный
Выходные разъемы F-образный
Количество выходов 3
Масса 3 унции
Размер .5 x 2,75 x 2 дюйма

ТВ разветвитель, разветвитель кабельного телевидения, разветвитель спутникового ТВ, разветвитель ТВ сигнала, разветвитель телевизионной антенны, разветвитель цифрового ТВ, разветвитель сигнала кабельного телевидения, разветвитель цифрового кабельного телевидения, разветвитель телевидения, разветвитель цифрового телевидения, разветвитель сигнала, разветвитель спутникового сигнала, разветвитель ota , антенный разветвитель, лучший ТВ-разветвитель, главный разветвитель каналов, цифровой разветвитель, HD-разветвитель, HDTV-разветвитель, главный разветвитель сигнала канала, разветвитель модема, разветвитель кабельного модема, разветвитель сигнала HD, разветвитель сигнала HDTV, разветвитель цифрового сигнала, разветвитель цифрового ТВ-сигнала, cm 3213, cm3213, cm-3213, 3213, мастер канала 3213, мастер канала cm 3213, двухпортовый разветвитель, трехпортовый цифровой разветвитель, трехпортовый ТВ-разветвитель, 3-портовый разветвитель, разветвитель, 3-полосный, разветвитель сигнала, 3213, CM3213 , 3213HD

Разветвитель мощности сигнала 3-полосной антенны

Сколько сигнала я теряю, проходя через разветвитель? (CM-3212HD, CM-3213HD) - Поддержка и информация

Каждый раз, когда сигнал распределения ТВ разделяется, возникает вносимое затухание, которое ослабляет сигналы, распространяемые за пределы разделителя.Если при использовании разветвителя возникают проблемы с сигналом, возможно, потребуется установить усилитель-распределитель или антенный предусилитель.

Телевизионные разветвители

Channel Master предназначены для равномерного разделения сигналов с входного порта разветвителя на каждый из выходных портов. Графически это выглядит как на Рисунке 1. Как показано на рисунке, 100% уровня сигнала поступает на входной порт, а 50% сигнала поступает на каждый из выходных портов. Обычно это измеряется в дБ. В сплиттере их будет примерно 3.Потери 5 дБ на каждом порте.

Разделители телевизионного сигнала

с более чем двумя выходными портами обычно состоят из нескольких двусторонних разветвителей. Например, трехполосный разветвитель будет иметь дополнительный двусторонний разветвитель на одном из выходных портов первого разветвителя, и он будет выглядеть, как на рисунке 2. В этом случае 100% мощности делится на две части, обеспечивая 50% мощности на каждый выходной порт. Затем второй разветвитель снова делит его, так что теперь 25% мощности приходится на два порта второго разветвителя.Что касается потерь в дБ, второй разветвитель добавляет еще 3,5 дБ потерь сигнала, поэтому два порта второго разветвителя будут иметь потери 7 дБ, в то время как порт исходного разветвителя по-прежнему будет иметь потери 3,5 дБ.

Четырехполосный разветвитель будет состоять из трех объединенных двухсторонних разветвителей, как показано на рисунке 3. В этом случае 25% входных сигналов поступают на каждый из четырех выходных портов. Что касается потерь в дБ, то на каждом выходном порте будет потеря сигнала примерно 7 дБ.

Восьмиполосный разветвитель будет состоять из семи комбинированных двусторонних разветвителей, как показано на рисунке 4. В этом случае 12,5% входных сигналов поступают на каждый из четырех выходных портов. Что касается потерь в дБ, то на каждом выходном порте будет потеря сигнала примерно 10,5 дБ.

Помимо потери сигнала, есть и другие критические проблемы с производительностью сплиттеров. Поскольку эфирное телевидение высокой четкости становится полностью цифровым, и особенно в сетях кабельного телевидения, которые включают высокоскоростные данные, очень важно, чтобы любые сплиттеры, подключенные к внутренней распределительной сети, были самого высокого качества, чтобы они не ухудшали качество цифровые сигналы, проходящие через них.Телевизионные разветвители Channel Master были разработаны с учетом всех этих строгих требований, включая низкие вносимые потери, отличные возвратные потери, отличную изоляцию между портами и отличные характеристики интермодуляции / второй гармоники. Телевизионные разветвители Channel Master также спроектированы таким образом, чтобы без сбоев выдерживать высокие уровни скачков напряжения, обеспечивая отличную долгосрочную работу, независимо от того, установлены ли они в домашней распределительной сети с использованием эфирной антенны или при использовании в установке кабельного телевидения.Они имеют высочайшее качество и предназначены для работы в широком диапазоне температур (от -40 ° F до + 140 ° F) и могут быть установлены на открытом воздухе, не опасаясь влаги или коррозии благодаря герметичным портам F и материалам покрытия. используется на корпусе сплиттера.

По состоянию на январь 2018 года все делители Channel Master являются разветвителями постоянного тока. Это означает, что напряжение от Power Inserter будет проходить через разветвитель и, в свою очередь, позволяет напряжению проходить через длинный кабель, идущий к предусилителю.Стандартный разветвитель блокирует напряжение.

Как использовать разветвитель кабеля?

Пропустите любимую телепрограмму во время просмотра сегодняшней игры в прямом эфире?
Разветвитель кабеля может решить эту дилемму, запустив игру вживую и одновременно записав свою программу!

Будь то несколько телевизоров, компьютеров или других устройств сторонних производителей, использование разветвителей кабеля - отличный способ подключить все к одному источнику сигнала. Для домовладельцев, которые получают доступ в Интернет и телевидение, используя одну и ту же линию, разветвитель может быть простым и экономичным решением для одновременной работы нескольких устройств.

Думаете, вам может потребоваться более двух подключений одновременно?

Есть даже 16-полосный разветвитель, который удовлетворит все ваши потребности!

Учитывая все обстоятельства, разветвители - действительно хороший вариант, когда вам нужно предоставить несколько выходов для одного сигнала, если вы знаете, как их правильно использовать. Сегодня мы подробно поговорим об этом инструменте и о том, как использовать разветвитель кабеля в этой статье.

Что такое разветвитель кабеля?

Кабельный разветвитель - это в основном устройство, которое разделяет сигнал между несколькими устройствами.

Устройство напоминает небольшую коробку, в которую входит один кабель, который затем разделяется на 2 части, выходящие с другого конца.

Вы можете найти этот инструмент в любом магазине электроники. На рынке доступно множество вариаций этого устройства, включая простую 2-ходовую, 3-ходовую, 4-ходовую, 6-ходовую и даже колоссальную 16-позиционную конфигурацию!

Поскольку современные устройства разделения спроектированы таким образом, чтобы сохранять мощность сигнала без каких-либо периодических потерь обслуживания, они позволяют без проблем видеть передачу качества HD.

Как это работает?

Предположим, вы хотите установить два телевизора в разных комнатах вашего дома.

Для приема кабельного сигнала на обоих, вам необходимо иметь установочную коробку в каждой комнате или иметь способ совместного использования соединения между этими двумя. И именно тогда для этой работы вам понадобится разветвитель кабеля!

Кабельные разветвители помогают генерировать несколько выходов для одного сигнала. По сути, это небольшая коробка, в которой для удобства пользователя переход от одного входа к нескольким выходам.

Обычно, когда сигнал проходит через разделяющее устройство, он теряет часть своей мощности и становится значительно слабее. Например, двухполосный разветвитель будет содержать 50% мощности основного сигнала, а четырехполосное устройство будет показывать только 1/4 всей мощности.

Как видно из приведенного выше примера, сигнал становится слабее с большим разветвителем. И эта теория остается верной, даже если вы не используете все части устройства! Вот почему лучше всего свести количество разделений к минимуму, чтобы получить желаемую скорость сигнала.

Есть ли разница в качестве разветвителей кабеля?

В зависимости от типа приобретенного вами устройства качество сильно различается.

Если качество коаксиального кабеля относительно низкое, то разделительное устройство не сможет обеспечить хорошее широкополосное сопротивление. Таким образом, он будет генерировать дополнительный нежелательный шум, вызывать затухание и в конечном итоге серьезно влиять на качество видео.

Высококачественный сплиттер, с другой стороны, поставляется с печатной схемой, которая гарантирует, что сплиттер работает без проблем.Это уменьшает потерю сигнала и одновременно отфильтровывает любой дополнительный шум.

Как использовать разветвитель для ТВ и Интернета?

Шаг 1. Найдите место подключения

  • Готовы установить разветвитель на место? Пришло время найти для него подходящее место! Выберите место рядом с кабельной линией в вашей комнате.
  • Измерьте расстояние между разветвителем и устройствами (например, маршрутизатором, кабельной коробкой), которые вы хотите подключить. Это будет длина вашего коаксиального кабеля.

Шаг 2. Отключите линию

  • Отключите линию от всех соединительных устройств. Поскольку вам нужно на время выключить все, лучше обсудить с пользователями, чтобы найти подходящее время для выполнения этой операции.

Шаг 3. Правильно подсоедините кабельные линии

  • Подсоедините кабельную линию и входной конец разделительных устройств.
  • Подключите коаксиальный провод к выходному порту разветвителя и к устройствам, которые вы хотите использовать.

Шаг 4: Закрепите точки соединения

  • Теперь пришло время закрепить точки соединения на кабеле.Хотя вы можете сделать это вручную, мы рекомендуем затянуть его плоскогубцами или гаечным ключом, чтобы получить желаемый результат.
  • Убедитесь, что устройства или разветвитель не повреждены на этом этапе.

Шаг 5. Проверьте, все ли устройства получают сигналы

Поскольку вы закончили установку, пришло время проверить и убедиться, что все работает правильно. Для этого перезагрузите все устройства и проверьте, правильно ли они получают телевизионный и интернет-сигнал.

Шаг 6: Дополнительно

Этот шаг не является обязательным. Вам не обязательно выполнять этот шаг, если вы не хотите.

  • Установите кабельный вывод, чтобы скрыть все провода от разветвителей.
  • Для большей скорости вы можете установить беспроводной маршрутизатор в том месте, где вы используете ПК или ноутбук для выполнения важных задач.

Как проложить кабель в другой комнате, подключив разветвитель кабеля?

Если телевизоры, которые вы хотите использовать, находятся в разных комнатах, сначала проверьте, подключена ли проводка для ТВ.

Если да, подключите приемник к кабелю в комнатах. Если нет, то для этой работы вам понадобится разветвитель коаксиального кабеля.

  • Возьмите 2-полосный разветвитель (на два приемника) и подключите к нему основной кабель.
  • Присоедините выходной порт разветвителя коаксиальным кабелем и соедините вход приемника с противоположным концом.
  • Прикрепите кабельный ресивер к телевизору с помощью HDMI, компонентного RCA или коаксиального кабеля, и все готово!

Советы и предостережения

  1. Старайтесь, чтобы длина коаксиального кабеля была как можно короче, чтобы не видеть спутанные шнуры.
  2. Сведите количество разделений к минимуму, чтобы каждый сигнал получил некоторую силу для работы.
  3. Если сигнал кажется слабее или подключение к Интернету кажется вам медленным, позвоните в кабельную компанию, чтобы проверить это.
  4. Для вторичных коаксиальных кабелей трудно получить сигнал с расстояния 50 футов. В этом случае лучше всего установить усиленный разветвитель кабеля.
  5. Проверьте скорость Интернета перед установкой разветвителя. Затем, когда все закончится, проверьте еще раз, чтобы убедиться, что все было правильно установлено.

В завершение

Сейчас на рынке доступно так много различных вариантов кабельных разветвителей (активный, пассивный, усиленный и даже), поэтому легко выбрать тот, который соответствует вашим потребностям.

Где их найти?

Просто спросите любого в местном магазине электротоваров или аптеке!

И это тоже совсем недорого!

Просто не забудьте указать, нужен ли вам разветвитель для Интернет-сигнала, поскольку обычный ТВ-разветвитель не сможет передавать Интернет-сигнал.

Теперь, когда вы знаете, как использовать разветвитель кабеля, вы сможете в любое время подключить несколько телевизоров / мониторов / электронных устройств с помощью этого простого решения.

Надеюсь, наша статья помогла вам с установкой и удержала ваш счет в рамках бюджета, позволив нескольким членам дома развлекаться с помощью одного подключения! Антенный разветвитель

- купить антенный разветвитель с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для антенного разветвителя.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший антенный разветвитель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели антенный разветвитель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе антенного разветвителя и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенный разветвитель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
