Антенна для цифрового телевидения DVB-T2 своими руками

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Принцип работы антенны для цифрового телевидения

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

трубку;
уголок;

медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

Возьмите коаксиальный кабель и зачистите его с обоих концов.
Один конец будет крепиться к антенне, провод должен торчать на 2 см.
Экран и оплетка скручиваются в жгут.
Получаем два проводника.
Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
Залудите и сделайте еще 2 проводника.
Места пайки штекера протрите спиртом.
Наденьте на провод пластиковую часть штекера.
К центральному входу штекера припаивается моножила.
К боковому входу штекера припаивается многожильный жгут.
Обожмите захват вокруг изоляции.

Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

Внутренняя сторона прямоугольника – 13 см.

Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
Два элемента по 14 сантиметров.
Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.

Еще два участка по 14 сантиметров.
Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра.

Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком.

Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
Расположите все рамки так, чтобы их центры были на одной прямой.
Прямую следует направить на ретранслятор.
Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов	1	2	3	4	5	6	7	8	9	10	11	12
В	1450	1220	930	840	770	410	390	370	360	345	330	320
Р	1630	1370	1050	950	870	460	440	420	405	390	375	360
А	900	760	580	530	480	250	240	230	220	210	210	200
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Дециметровый диапазон:

Каналы	В	Р	А	Ш
21-26	158	170	91	152
27-32	144	155	83	139
33-40	131	141	75	126
41-49	117	126	68	113
50-60	105	113	60	101

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов	1	2	3	4	5	6	7	8	9	10	11	12
Д	1255	1060	825	750	688	370	354	340	325	312	300	290
В	1485	1260	975	890	812	438	418	400	385	370	357	345
Р	1810	1530	1190	1080	990	532	510	488	470	450	435	420
А	630	532	412	375	345	185	177	170	163	157	150	145
Б	915	775	600	545	500	270	258	246	237	228	220	210
Ш	1500	1260	970	880	800	430	410	390	375	360	350	335

Дециметровый диапазон:

Каналы	Д	В	Р	А	Б	Ш
21-26	134	158	193	67	98	152
27-32	122	140	176	61	89	139
33-40	110	131	160	55	80	126
41-49	99	117	143	50	72	112
50-60	89	105	129	45	65	102

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
К правому краю вибратора нужно припаять оплетку фидера.
Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

Возьмите небольшую доску, которая станет основой будущей антенны.
Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

Отрежьте примерно 530 миллиметров кабеля.
Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

Хорошо промойте, а потом высушите банки.
Конец коаксиального кабеля нужно разделать.
Удалите изоляцию центральной жилы.
Скрутите оплетку.
Получив 2 проводника, прикрепите их к банкам.
Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
Прикрепите банки к пластиковой трубе или деревянной планке.
Расстояние рассчитывается индивидуально.
Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Как выбрать антенну для цифрового тв?

Для начала надо определиться с расстоянием до передатчика. Используя ресурс https://карта.ртрс.рф/ можно найти ближайший передатчик и определить расстояние до него. Щёлкнув мышкой по месту установки антенны вы увидите пару ближайших ретрансляторов, а нажав на сам ретранслятор можно посмотреть зону его вещания. Не всегда ближайший ретранслятор покрывает место установки антенны.

Типы антенн для цифрового тв

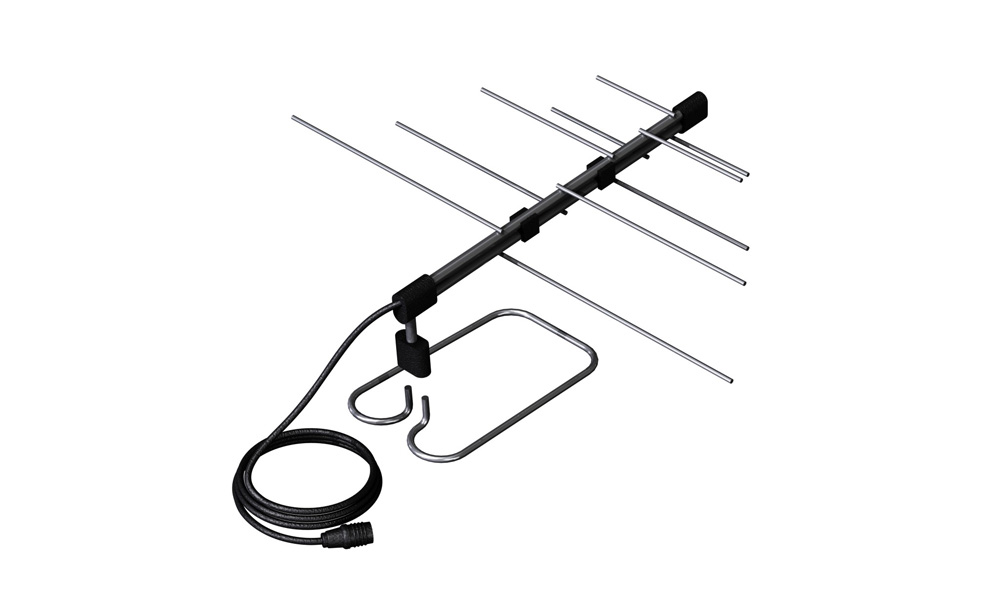

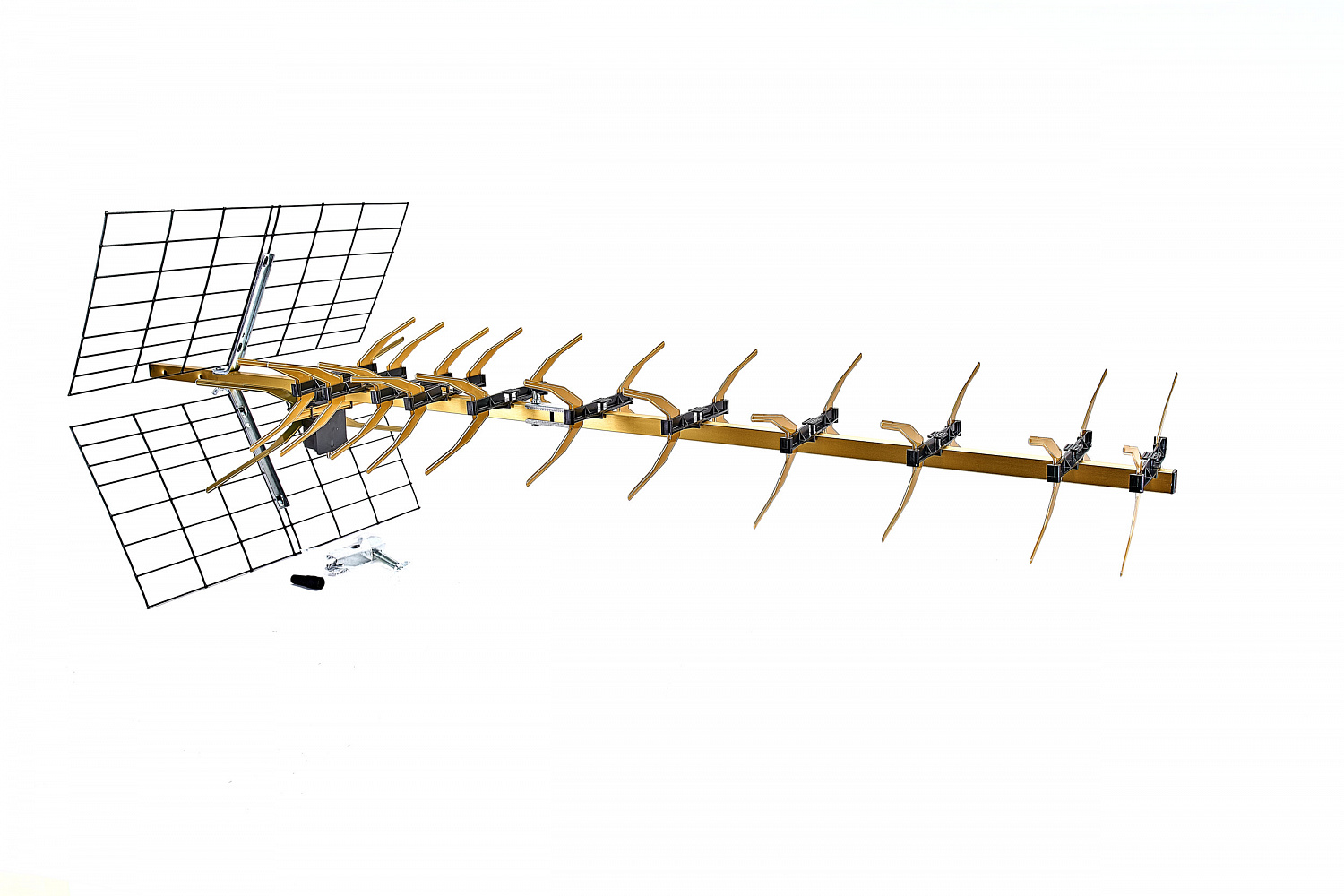

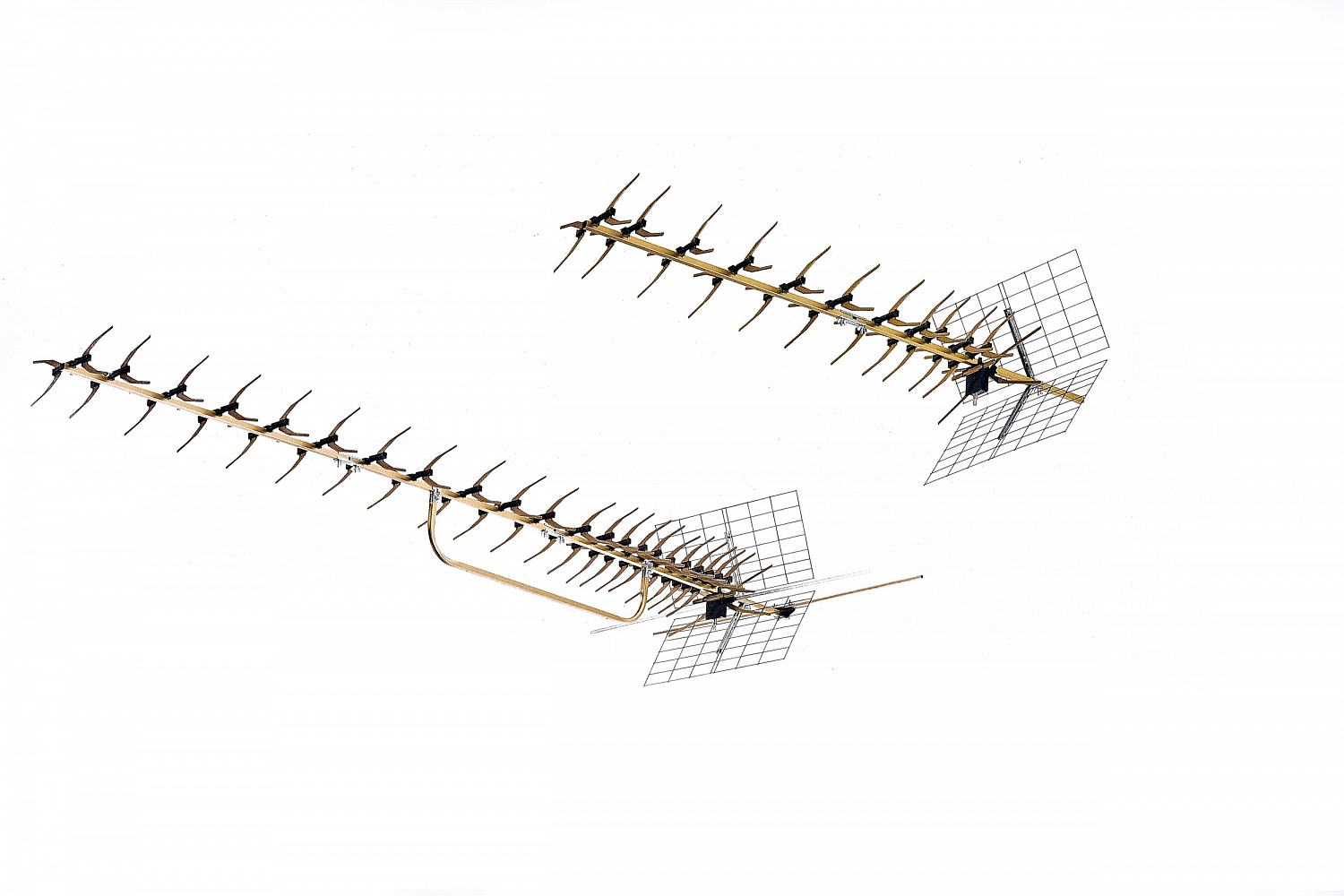

Волновой канал. Эти антенны имеют большое усиление, но в узком диапазоне частот. Например если вы принимаете цифровое тв на 35 и 45 каналах, то волновой канал будет хорошим выбором. А вот если разброс между каналами большой, то будет сильно различаться усиление на разных каналах. В этом случае лучше выбрать антенну с более стабильным усилением во всём принимаемом диапазоне частот.

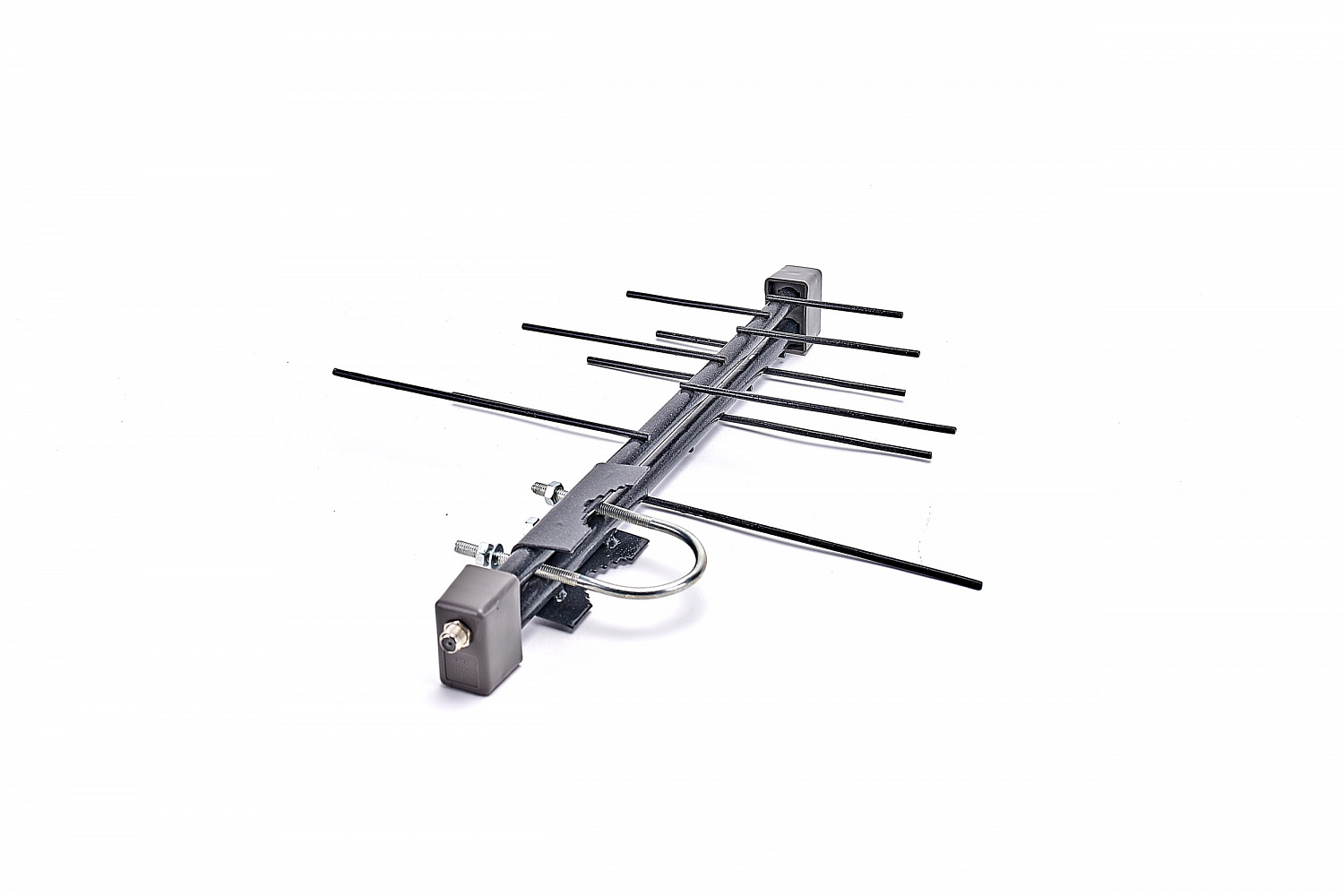

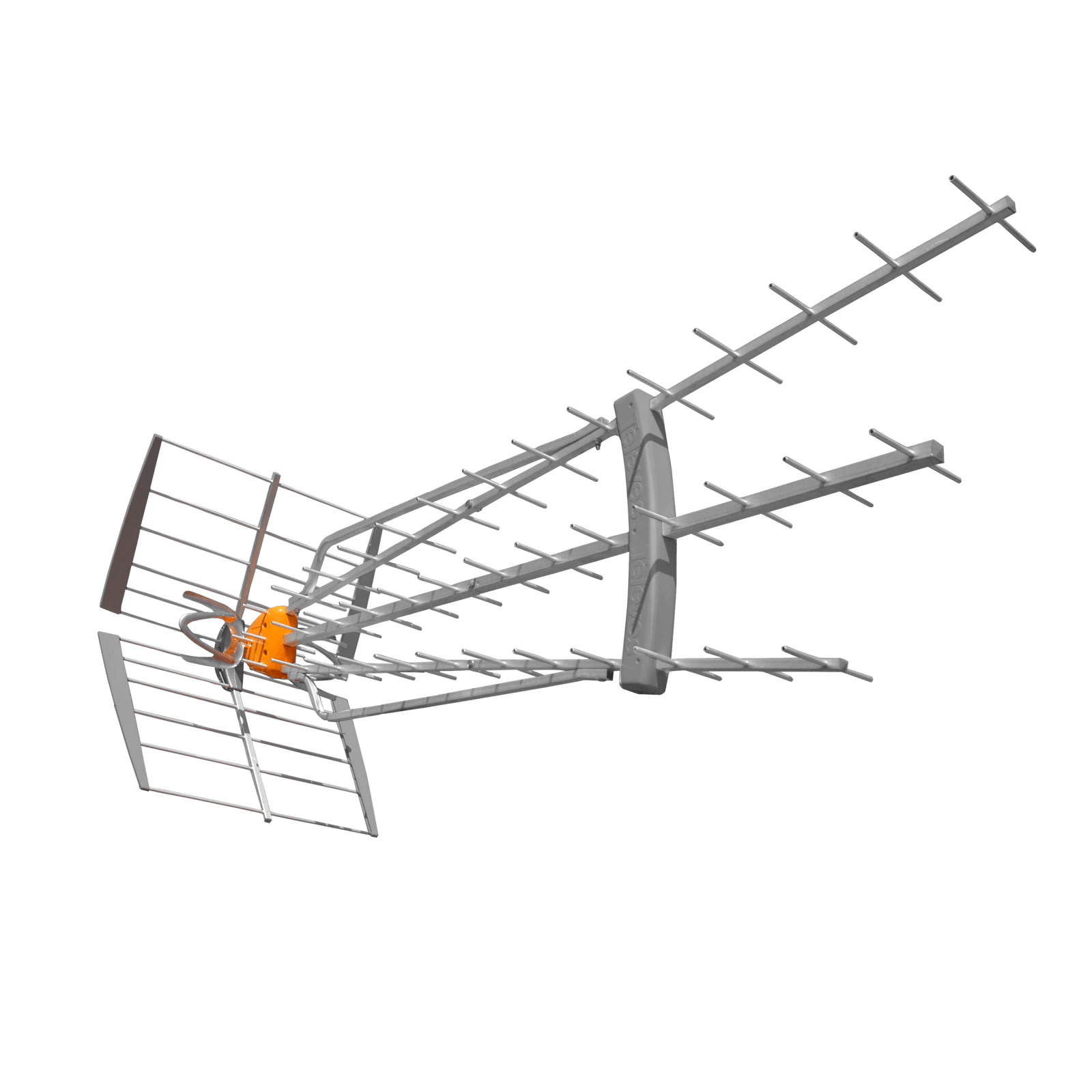

Логопериодические антенны. Во всем рабочем диапазоне обеспечивают отличное согласование антенны с кабелем, а самое главное, что коэффициент усиления остается практически постоянным на всём диапазоне рабочих частот. Логопериодические антенны работают в широком диапазоне частот, но имеют меньшее усиление по сравнению с волновым каналом (примерно на 15% при равных размерах). Их следует использовать при большом разбросе между каналами, например 24 и 58.
Панельные. Новый тип антенн хорошо себя зарекомендовавший. По своим характеристикам они схожи с логопериодическими антеннами, но имеют компактные размеры. Могут устанавливаться под скатом крыши не боясь быть повреждённой сходом снега. Имеют эстетичный внешний вид. Хороший выбор для приёма цифрового тв. Их недостатком является более высокая цена.

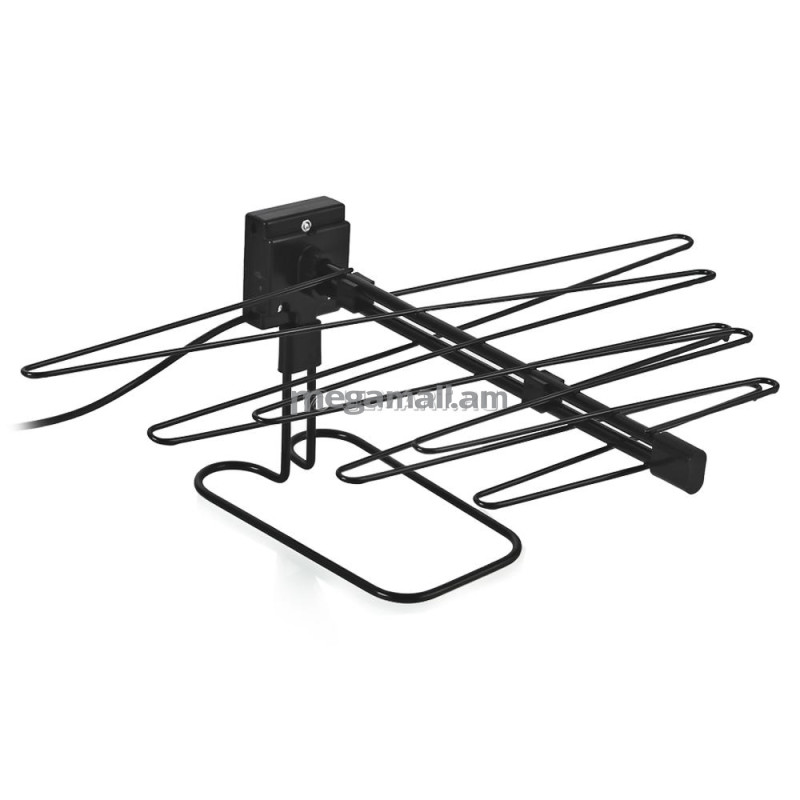

Комнатные. Этот тип антенн применяют на небольшом удалении от передатчика, примерно до 15 км. Необходимо правильно подобрать место установки антенны, но не всегда есть возможность её установить в этом месте. Желательно применять антенный удлинитель для возможности манёвра с местом установки.

Коэффициент усиления антенны.

· Пассивные. Это антенны без усилителя. Они усиливают сигнал за счёт своей конструкции и размера. Поэтому чем больше антенна, тем выше коэффициент усиления. Но при этом сужается диаграмма направленности и требуется более точная настройка на передатчик. Всегда при возможности лучше выбирать пассивную антенну.

· Активные. Это антенны со встроенным усилителем. Усиление складывается из собственного усиления антенны + усиление встроенного усилителя. Надо понимать, что чем больше собственное усиления, тем лучше. Плюсы: это небольшая стоимость и простота установки. Недостатки: невозможность регулировки усиления, возможность выхода усилителя из строя, требуется подача питания на усилитель.

Если расстояние до передатчика и рельеф местности позволяют, то надо стараться выбирать для приёма цифрового тв пассивные антенны. Они надёжнее и дешевле, там просто нечему ломаться.

Если большая разводка кабеля или далеко находится передатчик, тогда требуется усилить сигнал. Лучше всего использовать домашний усилитель. Он имеет регулировки усиления, выше уровень выходного сигнала и проще в ремонте. Антенны со встроенным усилителем применяются при дачном строительстве и небольшой разводке по дому.

Наши консультанты всегда помогут подобрать правильную антенну для приёма цифрового телевидения и дать рекомендации по её установке.

Преимущества Смарт приставок для ТВ

Преимущества смарт приставок над смарт телевизорами

Простая антенна для цифрового телевидения

Антенна предназначена для приема каналов цифрового телевидения в диапазоне DVB-T2. Имеет очень простую конструкцию и повторяемость. Может быть использована как домашняя и как уличная антенна. Хорошо подходит для дальнего приема.

Понадобится

Материалы:

Одножильный медный провод 3 мм в диаметре.
Кабель телевизионный со штеккером.
Кругляшек из пластика для основания.

Инструмент:

Паяльник с припоем и флюсом.
Пистолет с горячим клеем.
Кусачки.
Плоскогубцы.
Рулетка или линейка.

Изготовление антенны для цифрового телевидения DVB-T2

Чертеж антенны выгляди так:

Это одна из самых популярных видов – двойной биквадрат, так же ее называют антенной Харченко. Она настроена на середину диапазона DVB-T2.
Для её изготовления можно использовать проволоку и большего диаметра чем 3 мм.
Берем рулетку, отмеряем по чертежу стороны для загиба.

Плоскогубцами делаем загибы формируя квадрат.

Делаем два таких квадрата для обоих плеч антенны. На концах делать петельки совсем не обязательно, но с ними проще спаивать квадраты между собой.
Теперь смачиваем места соединения флюсом.

Спаиваем припоем оба квадрата во едино.

Припаиваем кабель.

Кладем на пластиковый кругляш и заливаем горячим клеем места пойки, одновременно приклеивая антенну к пластмассе.

Антенна готова. Ее можно подвесить за этот кругляшек из пластика.

Антенна прекрасно ловит дома и на улице. Вполне подходит для дальнего приема на даче. Как видите, конструкция необычайно проста, что дает ей существенные преимущества.
Теперь направляем ее на станции передачи и запускаем автоматический поиск.
Так же можно доработать конструкцию рефлектором, вырезав его из куска жести.
Ещё хочется акцентировать Ваше внимание на выдержку размеров при изготовлении, так как небольшое отклонение от заданных может существенно снизить качество приема цифровых каналов.
Если антенну будете использовать на улице, но не лишним будет ее покрасить, защитив от погодных условий.

Мар 22, 2019Геннадий

10 лучших телевизионных антенн дальнего действия

Некоторым может быть сложно принять приличный телевизионный сигнал с помощью обычной антенны. Для тех, кто живет вдали от радиостанции, телевизионная антенна дальнего действия может исправить это, обеспечивая лучший и более сильный прием даже на расстоянии многих миль.

Приличная антенна дальнего действия стоит вложенных средств, поскольку она:

Предоставляет доступ к большему количеству каналов
Обеспечивает более высокое качество HD
Экономия денег

На рынке есть много антенн дальнего действия, и выбор может сбивать с толку.Вот десять лучших телевизионных антенн дальнего действия, представленных сегодня на рынке:

Channel Master — это мощная антенна дальнего действия, которую очень легко собрать. Все, что вам нужно сделать, это распаковать, смонтировать и подключить.

Он предлагает впечатляющую дальность приема до 100 миль. Антенна очень проста в сборке. Его можно использовать отдельно, но также можно использовать вместе с предусилителем Channel Master для оптимальной производительности.

Характеристики:

Дальность приема: до 100 миль
Принимает UHF, High VHF, FM и HD
Радиус поворота: 69.5 в
Количество элементов: 41
Радиус поворота: 6 футов
Диапазон приема: каналы с 7 по 69 до 60 миль
Выходной разъем: F-тип

Это также одна из лучших наружных телевизионных антенн дальнего действия для сельской местности.

Channel Master — это мощная наружная HDTV-антенна с большим радиусом действия, которую очень легко собрать. Все, что вам нужно сделать, это распаковать, смонтировать и подключить. Он предлагает впечатляющую дальность приема до 100 миль.Антенна очень проста в сборке. Его можно использовать отдельно, но также можно использовать вместе с предусилителем Channel Master для оптимальной производительности.

Характеристики:

Прием более 70 миль для UHF
25 миль для диапазона высоких частот VHF
Монтажное оборудование совместимо с мачтами с внешним диаметром 1,6 ″ и меньше.
Регулируемый угол наклона антенны
Использует встроенный трансформатор для прямого 75 Ом (коаксиальный) подключения
Погодостойкость
Сильный задний отражатель
Ограниченная гарантия на 6 месяцев

1byone — мировой лидер в области аксессуаров для телевизоров.Эта антенна дальнего действия обеспечивает прием на расстоянии до 150 миль, что вдвое больше, чем у многих ее конкурентов. Он может принимать трансляции в превосходном качестве HD и 4K Ultra HD на большом расстоянии и способен выдерживать самые суровые погодные условия. Настроить просто. Все, что для этого требуется, — это установить и подключить к телевизору с помощью коаксиального кабеля.

Характеристики:

Прием до 150 миль
Диапазон частот: 174-230 МГц; 470-862 МГц
Дальность приема: VHF / UHF
Каналы Full HD (1080P), Ultra HD (4K) и 3D без сжатия
Долби 5.1 Объемный звук
Усиление встроенной антенны с усилением: 21–23 дБ для УКВ; 26-28 дБ для UHF

Импеданс: 75 Ом

Вход источника питания: 110 В переменного тока 60 Гц
Выход источника питания: 12 В постоянного тока 100 мА
В комплекте монтажная опора и встроенный усилитель с высоким коэффициентом усиления и низким уровнем шума
12-месячная гарантия и 30-дневная гарантия возврата денег

Эта компактная всенаправленная телевизионная антенна с большим радиусом действия идеально подходит для тех, кто пытается принимать сигналы с разных сторон.

Он предлагает диапазон приема до 65 миль, оснащен приемом с высоким коэффициентом усиления и технологией Smartpass для получения сильного и последовательного сигнала. 2-полосный коаксиальный разветвитель сигнала означает, что сигнал может быть разделен между двумя телевизорами, что делает его идеальным для семейного дома.

Характеристики:

Дальность приема: 65 миль
Всенаправленный
Расширенный диапазон VHF / UHF
Защита от атмосферных воздействий: защита от ультрафиолета и водонепроницаемость снаружи
Группа поддержки клиентов ANTOP в режиме онлайн
30-дневная гарантия возврата денег
Система усилителя Smartpass, для сбалансированного приема на короткие и длинные дистанции
Встроенный фильтр 4G LTE
Бесшумный цифровой прием
Антенна ANTOP HDTV принимает бесплатные телевизионные сигналы высокой четкости / 4K сверхвысокой четкости Over-To-Air (OTA)

ClearStream является лидером в области антенных технологий, а внутренняя / внешняя HDTV-антенна ClearStream 2V с креплением использует запатентованную технологию для передачи четких телевизионных сигналов Full HD на расстоянии до 60 миль. Более того, он разнонаправленный, что увеличивает диапазон вашего канала. Он прост в установке и включает в себя все необходимые детали для установки.

Характеристики:

Дальность приема: 60 миль
Получите бесплатное ТВ из таких сетей, как ABC, CBS, NBC, Fox, CW, PBS, Univision, MeTV и других. Выделенные UHF и VHF
разнонаправленных элементов обеспечивают дальность и прием в неидеальных местах
Включает антенну ClearStream 2V
20 в креплении
Коаксиальный кабель длиной 30 футов
Крепеж для любых погодных условий
Пожизненная гарантия на запчасти

Наружная усиленная антенна JeJe — одна из самых мощных антенн дальнего действия на рынке с дальностью приема до 150 миль.Он поддерживает Full HDTV и может принимать UHF, FM и VHF. Он имеет диапазон поворота на 360 градусов, с пультом дистанционного управления сигналом со всех сторон и имеет два выхода на ТВ для использования на 2 телевизорах. Также имеется встроенный сверхмалошумящий усилитель для обеспечения наилучшего качества трансляции.

Характеристики:

Дальность приема: 150 миль
поддерживает Full HDTV: 720p, 1080i, 1080p
Рабочая частота: VHF 40 ~ 300 МГц | УВЧ 470 ~ 860 МГц
Вращение на 360 градусов
32 дБ прием с высоким коэффициентом усиления
Встроенный сверхмалошумящий усилитель
Мощность: AC15V 300mA
Наша цифровая телевизионная антенна для HDTV включает в себя встроенный ротор двигателя на 360 градусов
Встроенный сверхмалошумящий усилитель
Устойчивый к атмосферным воздействиям
Беспроводной пульт дистанционного управления для настройки антенны, не выходя из дома
Простая установка

В 8-элементной внутренней / наружной HDTV-антенне Bowtie используется запатентованная технология, позволяющая принимать четкие телевизионные сигналы на расстоянии до 70 миль. Всенаправленные скобки принимают трансляции с разных направлений. Отражатели служат для увеличения мощности сигнала, увеличения дальности и защиты от многолучевых помех. Он идеально подходит для тех, кто живет в районах с множеством препятствий, таких как высокие здания или густая листва.

Характеристики:

Диапазон приема: 70 миль
Всенаправленный
8 элементов
Усиление 17,4Bi
UHF, от 470 до 698 МГц, каналы США 14-69.
FullHD 1080, если доступно
Угол луча составляет 24,5 градуса при 470 МГц до 16,3 градуса при 698 МГц
Включает антенну DB8e
Крепеж для любых погодных условий
Разъем: 75 Ом F, разъем
Коаксиальный кабель: 2 кабеля по 28 ″ для объединения антенных панелей
Пожизненная гарантия на запчасти

Последние мысли:

При выборе подходящей телевизионной антенны дальнего действия необходимо учитывать множество факторов. Найдите время, чтобы подумать о каналах, а также о форматах, которые вы хотите смотреть.

Антенны дальнего действия — отличный способ максимально использовать бесплатные каналы. С первого раза стоит инвестировать в эффективную и прочную антенну, чтобы вы могли без проблем наслаждаться высококачественным вещанием в течение многих лет.

дисплей: таблица;
float: нет;
ширина: 100%;
}
.tj-cont> div {
display: table-cell;
float: нет;
vertical-align: middle;
}
.secd-div {
padding-left: 30px;
верхняя маржа: 13%;
}
.secd-div p> a.easyazon-link {
цвет фона: # dc3425;
отступ: 5 пикселей;
цвет: #fff;
радиус границы: 5 пикселей;
}
.simpl-button {
background-color: # dc3425;
отступ: 12 пикселей;
цвет: #fff;
радиус границы: 5 пикселей;
поплавок: левый;
margin-top: 10 пикселей;
font-size: 15 пикселей;
}
h3 {
преобразование текста: заглавные буквы;
}
.

Связанные-посты {
дисплей: нет;
}
]]> ЭТОТ ЗАПИСЬ МОЖЕТ СОДЕРЖАТЬ ПАРТНЕРСКИЕ ССЫЛКИ. ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ РАСКРЫТИЕ ПОДРОБНОЙ ИНФОРМАЦИИ.

Сэм Заман любит писать о технологиях и связанных с ними вещах. Электронная торговля, мобильный и интернет-маркетинг в равной степени вызывают ее интерес. Любит заниматься садоводством и экспериментировать с новыми рецептами. Заядлый читатель и безумный @bout Donuts 🙂

Лучшая наружная HDTV-антенна дальнего действия на 2020 год

Когда дело доходит до передачи телевизионных данных, одним из лучших вариантов является использование телевизионной антенны дальнего действия. Эти устройства предназначены для отправки и приема информации с вышек вещания на расстояние от 45 до 70 миль или более за один клип.Некоторые из более мощных антенн могут принимать сигналы на расстояние до 200 миль. Они предназначены в основном для приема каналов УВЧ, которые обычно включают номера каналов с 14 по 51.

ВЫБОР РЕДАКТОРА

1BYone 85 Miles Наружная антенна HDTV с цифровым усилением

Он предлагает каналы HDTV в самом высоком качестве. Эти варианты превосходят предложения кабельных и спутниковых опций.

Некоторые из этих каналов могут быть HDTV.Наличие одной из этих антенн уменьшает нечеткость телевизионных изображений, улучшает качество звука и улучшает качество сигнала в целом. Приобретение одной из этих антенн означает, что у вас дома будет доступ к телевидению практически без ежемесячных затрат. Эти антенны станут отличным дополнением к любому дому и могут значительно улучшить качество просмотра телевизора.

С помощью этой направляющей для наружной антенны вы сможете сделать правильный выбор, когда дело доходит до покупки своей наружной антенны дальнего действия, и быть уверенным, что покупаете именно ту, которая вам нужна.Однако, когда дело доходит до лучших антенн, существует насыщенный рынок, на котором слишком много вариантов, чтобы вы могли их исследовать. Нам удалось сузить область поиска до 10 лучших.

Я надеюсь, что вы найдете лучшую антенну HDTV для себя в моих обширных обзорах наружных антенн HDTV.
