Антенна из кабеля для цифрового ТВ

Самая простая антенна из кабеля для приёма цифрового ТВ, фото и подробное описание изготовления самоделки.

Чтобы принимать цифровые ТВ каналы, совсем не обязательно покупать дорогостоящую антенну, достаточно изготовить самодельную антенну из кабеля, и принимать каналы она будет не хуже покупных вариантов.

Для изготовления самодельной ТВ антенны понадобится минимум материалов.

Кусок коаксиального кабеля типа RG-6 наружным диаметром около 7 мм, понадобится 50 см.

Пара F — разъёмов RG-6 для коаксиального кабеля.

Телевизионный тройник под F разъём.

Коаксиальный (антенный) кабель типа РК 75-3 (любой удобный, не толстый, мягкий, с применением усилителя можно и 50-тиомный, а также ещё более тонкий).

Штекер для подключения кабеля к разъему телевизора.

Дальше показан процесс изготовления самоделки. Отрезаем от антенного кабеля, кусок длиной 500 мм.

На обоих концах кабеля аккуратно, не нарушая оплётки, срезаем наружную изоляцию, на расстоянии 10 — 15 мм от края. Оголённую оплётку завернуть на наружную часть кабеля. Отступив 1 — 2 мм от края завёрнутой оплётки аккуратно срезать изоляцию центральной жилы.

Затем, на одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем самым замкнув их между собой.

Накрутить на концы кабеля F-разъёмы RG-6.

Центральную жилу замыкаем с оплёткой только с одного конца, второй замыкать ненужно.

Затем, по середине кабеля, нужно разметить и срезать наружную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы!

Срез, заматываем изолентой.

Концы кабеля с F-разъёмами закручиваем на телевизионном тройнике.

Получается вот такое кольцо из кабеля.

Хочу уточнить, что не претендую на разработку чего то нового в этой антенне, лишь изменил компоновку на более удобную, с учётом современных комплектующих. Не могу понять как работает эта антенна, но поверьте, поэкспериментировав с ней в различных условиях приёма (ретрансляторы 15 км. и 100 км.), убедился, что при такой простой конструкции она обладает отличными характеристиками и работает (при небольшой длине кабеля снижения (3 — 4 метра) не хуже активной!

Рекомендуем ознакомиться с аналогичной конструкцией антенны с усилителем — самодельная ТВ антенна.

Видео, автора этой самоделки, где подробно показано как сделать антенну из кабеля для цифрового ТВ своими руками.

Пассивная антенна для цифрового тв своими руками

Здравствуйте,
Сегодня, своими руками – очень простая пассивная ненаправленная антенна с прекрасными характеристиками для цифрового эфирного телевидения.



Взяв за основу понравившуюся мне антенну из телевизионного кабеля, описанную в многочисленных видеопубликациях на «YouTube» (первоисточник не нашёл)

Решил изготовить её в более удобоваримой и универсальной форме

Что придаёт ей большую жёсткость, а так же позволяет применять телевизионный кабель снижения более тонкий и мягкий типа РК 75-3, и при необходимости (зависит от длины и толщины кабеля снижения) на выходе антенны можно устанавливать проходной усилитель с помощью стандартных телевизионных F — разъёмов, запитывая его от цифровой приставки или через инжектор питания, если подключение будет выполнено к телевизору со встроенным DVB T-2 тюнером.

Материал и комплектующие для изготовления антенны:


Кабель коаксиальный (антенный) типа RG-6 наружным диаметром около 7 мм — 1 шт.


F — разъём RG-6 для коаксиального кабеля наружного диаметра около 7 мм — 2 шт.

F — разъём RG-58 для коаксиального кабеля снижения наружного диаметра около 5 мм — 2 шт. (1 шт., если телевизионный штекер будет не на F-разъёме)

Тройник телевизионный под F — разъём — 1 шт.

Кабель коаксиальный (антенный) типа РК 75-3 (любой удобный, не толстый, мягкий, с применением усилителя можно и 50-тиомный, а также ещё более тонкий).

Штекер антенный телевизионный (любой).

Изолента шириной 20 мм.

Изготовление антенны:


От коаксиального (антенного) кабеля отрезать кусок длиной 500 мм.


На обоих концах приготовленного обрезка коаксиального кабеля аккуратно, не нарушая оплётки, срезать наружную изоляцию, на расстояние 10 — 15 мм от края.


Оголённую оплётку завернуть на наружную часть кабеля.


Отступя 1 — 2 мм от края завёрнутой оплётки аккуратно срезать изоляцию центральной жилы.


На одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем самым замкнув их между собой.

Накрутить на концы кабеля F-разъёмы RG-6.



По середине кабеля разметить


Аккуратно срезать наружную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы.

Освободившееся пространство заполнить изолентой (место срезанной изоляции и оплётки), это необходимо сделать для исключения перелома в дальнейшем при изгибании кабеля.


Концы кабеля с F-разъёмами закрепить на телевизионном тройнике.

Пассивная не направленная антенна для приёма цифровых каналов готова.

К выходу антенны через F-разъём можно подсоединить кабель снижения с телевизионным штекером на противоположном конце.

Или при необходимости установить проходной усилитель, типа изображённого на фото.

Усилитель нужен лишь в случае большой длины кабеля снижения, а также при использовании очень тонкого телевизионного кабеля.

P.S.
Поэкспериментировав с этой антенной в различных условиях приёма, убедился, что при такой простой конструкции она обладает отличными характеристиками и работает (при небольшой длине кабеля снижения (3 — 4 метра)) не хуже активной не направленной, например такой, как представленный в публикации ранее на страницах сайта «У Самоделкина» и на моём канале в «YouTube» и ей подобными.



На этом всё.
Удачи!


Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

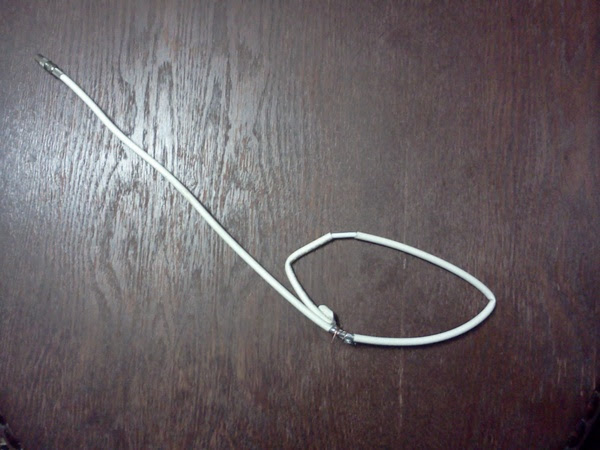

Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

Как сделать антенну — простые и быстрые способы создать антенну (100 фото)

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

  • две жестяные банки емкостью 0,5 литра,
  • кусок деревяшки или пластика около 0,5 метра длиной,
  • кусок телевизионного провода RG-58,
  • паяльник,
  • флюс по алюминию (если банки алюминиевые),
  • припой.

Собираем так:

  1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
  2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
  3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
  4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
  5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
  6. Ее распределяем по поверхности банки и припаиваем.
  7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
  8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
  9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg

73 мм2407.2363144.522752.281188.070564.211
74 мм2374. 7063102.028534.688133.672401.016
75 мм2343.0433060.668440.231110.057330.173
76 мм2312.2143020.396384.70896.177288.531
77 мм2282.1852981.170347.27686.819260.457
78 мм2252.9262942.950319.95879.989239.968
79 мм2224.4082905.697298.95574.738224.216
80 мм2196.6032869.376282.204070.551211.653
81 мм2169.4852833.952268.47167.117201.353
82 мм2143.0272799.391256.97264.243192.729
83 мм2117.2082765. 664247.17861.794185.383
84 мм2092.0032732.739238.71959.679179.039
85 мм2067.3912700.589231.32957.832173.497
86 мм2043.3522669.187224.81056.202168.607
87 мм2019.8652638.507219.01054.752164.258
88 мм1996.9122608.524213.81353.453160.360
89 мм1974.4752579.214209.12652.281156.845
90 мм1952.5362550.556204.87651.219153.657
91 мм1931.0802522.528201.00250.250150.751
92 мм1910.0902495.110197. 45649.364148.092
93 мм1889.5512468.280194.19648.549145.647
94 мм1869.4492442.022191.18847.797143.391
95 мм1849.7712416.317188.40547.101141.304
96 мм1830.5022391.147185.82146.455139.365
97 мм1811.6312366.496183.41545.853137.561
98 мм1793.1452342.348181.16945.292135.877
99 мм1775.0332318.688179.06844.767134.301

Порядок действий такой:

  • Срезаем верхнюю часть банки, тщательно моем, высушиваем.
  • На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
  • Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
  • Напильником или наждачной бумагой обрабатываем края.
  • К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
  • Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
  • К обратной стороне соединителя припаиваем кабель.
  • Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.

Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму.
Для достижения лучшего качества лучше это делать с использованием тисков и молотка.

Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.
Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом

Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.

Антенна из коаксиального кабеля

На весь процесс изготовления уходит не более 5 минут. Наверняка плотный коаксиальный кабель белого, черного цвета в длину 1,5 м найдется под рукой.

Пошаговые действия:

  • снять изоляцию с кабеля, отступив от края 5 см и с центральной жилы;
  • скрутить плотно элементы;
  • отступить 22 см от края снятой изоляции, сделать прорезь в ширину 1 см, не затрагивая экран кабеля;
  • взять изначальный конец, примотать к последнему разрезу;
  • сформировывать круг антенны.

Установить полученную модель с направлением на телевизионную вышку либо ретранслятор. Желательно на улице, т.к. шумы в помещении часто глушат высокочастотный сигнал.

Расположение и подключение

Сделанную антенну для DVD T2 своими руками можно разместить как в комнате, так и на открытой площади. При размещении вне дома нужно выбрать стационарный объект для закрепления. Некоторые практикуют способ закрепления даже на занавеске

Но очень важно правильно выбрать вектор, чтобы устройство четко ловило сигнал. С подключением наделать ошибок, практически, невозможно

Поскольку на устройстве только одно гнездо для кабеля.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Рекомендуется выводить наружу — за балкон, окно или крышу. Если хотите уменьшить количество помех, то можете дополнительно сделать отражатель. Для этого достаточно простых материалов, имеющих в составе металл. Возьмите простую фольгу, компакт-диск и прочее. При слабом сигнале конструкция несколько улучшает ситуацию.

Рекомендуется места соединения припаиваться, а не скручивать между собой. Со временем на местах скрутки начнется процесс окисления, что ухудшает сигнал. Собственноручно сделанные изделия перед выведением на улицу нужно дополнительно покрасить, чтобы защитить от длительного негативного воздействия солнечных лучей и осадков. Используйте паяльники мощностью 36 — 40 ватт. Это средний показатель позволит быстро завершить работу без нанесения повреждений на комплектующие элементы.

Как самому сделать комнатное или внешнее устройство с усилителем на 30 каналов?

В целом, как уже становится очевидно, создание антенны вручную – дело не такое хитрое, как может показаться на первый взгляд. Даже если планируется сделать антенну с усилителем, то это также не сильно усложняет конструкцию, потому что данный блок представляет собой компактный модуль, который нужно просто правильно подсоединить (припаять). Однако попробуем осветить весь процесс создания собственной антенны для телевизора для приема цифрового сигнала в формате DVB-T2 по порядку.

Правила и принцип расчета

Многие подходят к процессу по науке: высчитывают длину волны и, исходя из этой информации, определяют размерности антенны. На самом деле, это во многом излишнее усложнение.

  1. Если вы планируете соорудить комнатную «восьмерку», то следует длину волны сигнала поделить на 4. Вы получите длину каждого ребра ромба вашей предполагаемой антенны. Можно поискать исходные значения в справочнике, а можно взять готовое число – 14 см. (длина ребра антенны).
  2. Далее, чтобы эти два ромба должным образом перекрывали друг друга, внутренние их ребра должны быть короче внешних. «При разбеге» в 14 см. это означает, что внутренние ребра должны быть короче на 1 см. (их длина должна быть равна 13 см.). Антенна должна быть как можно более широкополосной (чтобы принимать как можно больше излучаемых сигналов) – растяните ее вширь.
  3. Несмотря на то, что антенна выглядит, как 2 соприкасающихся ромба, контактировать друг с другом эти два элемента, разумеется, не должны. В месте наибольшего сближения (на 1-2 см.) они обязательно должны изгибаться и расходиться. Кроме того, концы проволоки или полосы, из которой формируется антенна, оставляются подлиннее и спаивают между собой. В дальнейшем к ним будет припаян конец коаксиального кабеля.

Расположение и подсоединение

Такая антенна может располагаться как на открытом воздухе, так и внутри дома, будучи прикрепленной к какому-нибудь стационарному предмету на окне или даже к «не очень стационарному» (например, к занавеске)

В последнем случае только крайне важно будет правильно сориентировать антенну по направлению к излучателю сигнала. С подключением тоже невозможно ошибиться – гнездо для коаксиального кабеля у телевизора только одно

Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки. В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения

Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как собрать «бабочку» с помощью болтов и без паяльника?

Она представляет собой несущую штангу (которая может быть выполнена из дерева) и ряд вертикально расположенных усиков, а потому внешне напоминает «штыревые» заводские антенны цифрового телевидения. Разница заключается в отсутствии фазированной решетки, вместо которой используется каркас.

Концепция такова:

  1. Штыревые усики из алюминиевой проволоки, диаметром в 5-6 мм, закрепляются на размещаемых в массиве несущей штанги болтах (как правило, методом накручивания вокруг них в 1 оборот).
  2. А далее эти штыревые усики соединяются между собой таким же алюминиевым кабелем, который играет роль вибратора. Для подсоединения к коаксиальному кабелю также требуется симметрирующий переходник.

Данная антенна является лучшим вариантом для изготовления в домашних условиях из подручных материалом, потому что обеспечивает качественный прием на дистанции удаления до 60 км.

Кроме того, относительно неплохо производится удаление помех и стабилизация изображения.

Чертеж смотрите ниже:

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его. Предварительно изучить зону покрытия цифрового телевидения России можно по этой ссылке.

С помощью специальной карты можно узнать, находится ли ваш город в зоне покрытия цифрового телевидения

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер.

Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив. От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства

Обратите внимание на следующие опции:

  • запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
  • поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
  • базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца трубок, смДлинна кабелей для согласующего устройства, L1/L2 см
150 МГц271-276 см286 см / 95 см
259,25 МГц229-234 см242 см / 80 см
377,25 МГц177-179 см187 см / 62 см
485,25 МГц162-163 см170 см / 57 см
593,25 МГц147-150 см166 см / 52 см
6175,25 МГц85 см84 см / 28 см
7183,25 МГц80 см80 см / 27 см
8191,25 МГц77 см77 см / 26 см
9199,25 МГц75 см74 см / 25 см
10207,25 МГц71 см71 см / 24 см
11215,25 МГц69 см68 см / 23 см
12223,25 МГц66 см66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице.  Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т. п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;

Изготовление рефлектора

Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.

В данном примере экран сделан из стенки корпуса домашнего ПК.

К расположению рефлектора предъявляются следующие требования:

  • расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
  • площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
  • приемник должен «лежать» внутри плоскости рефлектора.

В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.

Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:

Топ-5 вопросов и ответов с горячей линии цифрового эфирного ТВ

Топ-5 вопросов и ответов с горячей линии цифрового эфирного ТВ

19 марта отмечается Международный день клиента. Праздник учрежден в 2010 году. В этот день компании во всем мире благодарят потребителей за сотрудничество. РТРС поздравляет всех зрителей цифрового эфирного телевидения и желает приятного просмотра любимых передач.

Благодаря построенной сети цифрового телевещания, 98,4% жителей страны могут смотреть 20 цифровых эфирных каналов. Но телебашня, сигнал которой никто не принимает, бесполезна. Поэтому можно говорить, что зрители — полноправные участники системы телевещания. Подключить «цифру» легко, но, как и в случае с любой техникой, возможны нюансы. Вот главные из них.

1. Как выбрать и подключить приемную антенну

Для приема цифрового ТВ нужна сертифицированная дециметровая антенна. Как показывает опыт многочисленных телезрителей, метровые и самодельные антенны не гарантируют стабильного приема цифрового ТВ.

Антенну нужно направить на ближайшую телебашню. Где она расположена, покажет интерактивная карта РТРС, ее адрес в интернете: карта.ртрс.рф. Или надо просто поворачивать антенну, добиваясь наилучшей картинки. В большинстве телевизоров и приставок есть индикаторы уровня и качества сигнала, по ним удобно ориентироваться. Для уверенного и непрерывного приема уровень сигнала должен быть не ниже 60%, качество сигнала – 100%.

В зависимости от места установки антенны бывают комнатные и наружные. Если квартира на верхнем этаже многоэтажки, телебашня видна из окна, вполне подойдет комнатная антенна или наружная антенна без усилителя. Если телебашня рядом с домом (3-5 км), но окна квартиры выходят на противоположную сторону, понадобится наружная антенна без усилителя, установленная на крыше. Если это невозможно, рекомендуется применить направленную комнатную антенну.

Если расстояние до телебашни 10-30 км, наиболее подходящий вариант – наружная активная антенна (с усилителем), установленная на крыше. Такой же вариант антенны подходит в условиях плотной городской застройки, особенно на нижних этажах

2. Как настроить приставку

Шаг 1. Отключите электропитание телевизора.

Шаг 2. Подключите антенный кабель к антенному входу цифровой приставки. Подключите видео- и аудио кабель к соответствующим разъемам на телевизоре и цифровой приставке. Качество изображения будет выше при подключении приставки к телевизору кабелем HDMI.

Шаг 3. Подключите электропитание и включите телевизор.

Шаг 4. В меню выберите требуемый источник входного сигнала: HDMI, AV, SCART и др.

Шаг 5. Выполните автоматический поиск цифровых телевизионных программ. В случае ручного поиска необходимо ввести номер канала или частоту.

3. Как узнать частоту вещания мультиплексов

На границах регионов автоматический поиск может настроить прием на частоту соседнего региона, а это значит, что вместо местных новостей вы будете смотреть «соседские». Кроме того, автопоиск иногда просто не видит частотный телевизионный канал (ТВК). В таком случае ТВК надо ввести вручную. ТВК и частоты вещания первого и второго мультиплексов для каждого населенного пункта можно найти на интерактивной карте РТРС (карта. ртрс. рф) и в Кабинете зрителя, а также в мобильном приложении «Телегид». Или спросить у операторов горячей линии.

4. Что делать, если часть телеканалов пропала

Чаще всего у телезрителей исчезает один телеканал, реже – несколько. В таких случаях рекомендуется повторно настроить каналы на приставке. Для этого нужно зайти в раздел «Поиск каналов» и нажать «Автопоиск».

В некоторых случаях помогает только сброс настроек. Для этого нужно выбрать в меню раздел «Система» – «Восстановить заводские настройки» и нажать «ОК». Далее вводим на месте пароля четыре нуля и снова пробуем запустить автопоиск.

Если перенастройка и восстановление не помогают, рекомендуется попробовать «перепрошивку». Для этого телезрители могут обратиться в сервисный центр производителя или обновить ПО самостоятельно.

Чтобы своими силами перепрошить приставку, нужно скачать загрузочные файлы с сайта производителя, отформатировать флешку, записать файлы на флешку, вставить ее в приставку и пошагово выполнить команды по установке. После этого приемник автоматически перезагрузится и включит первый по списку канал.

Найти подходящие специализированные антенные службы поможет слой «Сервисы» интерактивной карты на сайте ртрс. рф.

5. Как выбрать кабель

Кабель доводит сигнал от антенны до телевизора/приставки. Тонкий, пережатый, поврежденный кабель «убивает» сигнал, и телевизор показывает черный экран. Старые советские кабели РК75 имеют значительное затухание в дециметровом диапазоне и практически непригодны для современного использования. Современный качественный кабель имеет плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Чаще всего используется кабель типоразмера RG6.

Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра обычно написана на самом проводе. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила – тем кабель лучше (и дороже).

В случае проблем с приемом важно проверить не только антенну, но и кабель, места соединений и сгибов.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения

На чтение 3 мин.

Очень много людей делают антенны из обычного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В основном, особой популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.

Немного расчетов, чтобы сделать как надо

Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф.

Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длина волны = Скорость света / частота.

Скорость света равна 300 Мм/с. Делим это значение на частоту:

300 / 582 = 0,52

То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

Первая антенна своими руками: штыревая

Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.

Берем кусок кабеля, защищаем его конец под штекер.

Одеваем и завинчиваем штекер.

Снимаем изоляцию с куска.

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться. (Еще вариант тут — https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)

Второй вариант антенны для DVB-T/T2: Петличная

Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.

Соединяем-скручиваем экранированный слой с жилой.

Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).

Замыкаем оголенный конец на этот разрез закручивая на него жилу.

Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.

Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться (Похожий вариант тут — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Третья антенна по типу второй: петличная

Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

А соединение идет только центральной жилой без экрана.


Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В итоге вот как расположились звезды:

Итак, вывод прост: если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.

Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Смотрите видео

Какой телевизионный кабель лучше

Устройство кабеля

В статье про почему скачет сигнал уже было упомянуто, чтобы избежать некоторых проблем при приеме цифрового телевидения лучше при установке антенны использовать качественный телевизионный кабель, какой лучше выбирать и почему попробую объяснить.

Устройство кабеля

Я обычно работаю с кабелем SAT 50, и чтобы было боле менее понятно, почему предпочитаю именно его, и какие из характеристик наиболее важны, давайте рассмотрим устройство коаксиального кабеля. На рисунке, приведенном выше видно из чего он состоит.

  1. Внешняя оболочка. От её качества зависит долговечность.
  2. Оплетка. Важнейший параметр. Внешний проводник. От плотности плетения и материала зависит сопротивление, качество экранирования, то есть защищенность от внешних электромагнитных помех.
  3. Фольга. Внутренний экран.
  4. Диэлектрик. Важнейший параметр. От материала и качества зависит волновое сопротивление и затухание сигнала.
  5. Центральная жила. Внутренний проводник. От материала зависит дальность передачи сигнала, радиус изгиба.

Раньше было принято, что провод черного цвета идет для наружной прокладки, сейчас это уже не столь критично, так, например, кабель SAT 703 имея белую окраску, может использоваться как для внутренних, так и наружных работ, а полоски на нем служат для удобства разводки, чтобы не путаться при прокладке кабелей, где кабельное ТВ, где эфирное и т.д.

Все-таки рекомендую если вы хотите купить долговечный провод, то брать с черной изоляцией или перед приобретением посмотреть характеристику интересующего. Как уже было сказано считаю лучшим — SAT 50 хотя, не так и плох RG 6U с черной защитной оболочкой.

Оплетка может быть выполнена из медных, алюминиевых или омедненных проводников имеющую различную плотность плетения. Чем большее количество проводников содержит оплетка, тем выше защита от внешних помех. К примеру, телевизионный кабель RG 6 имеет 48, а SAT 703 – 64 проводника. Следует также заметить, что медная оплетка обеспечивает более лучшие параметры, однако ее применение повышает цену кабеля.

Перед диэлектриком идет слой алюминиевой фольги на полиэфирной подложке. Применение двойного экранирования значительно улучшает характеристики коаксиального кабеля.

Центральный проводник может быть изготовлен из меди или из стали, плакированной медью, что повышает прочность.

Применение вспененного полиэтилена (PEE) в качестве диэлектрика, уменьшает потери, связанные с поляризацией и снижает затухание сигнала. При выборе телевизионного кабеля лучше остановить выбор именно на таком.

Выбираем кабель

Самым распространенным на сегодняшний день, пожалуй, является кабель RG-6U, с вполне удовлетворительными характеристиками. Его можно приобрести во многих магазинах, при этом он чаще всего предлагается с внешней оболочкой белого цвета и хоть продавцы уверяют, что его можно использовать как уличный, но лучше поискать с черной изоляцией. Как телевизионный он не самый хороший, в основном из-за быстрого выхода из строя при эксплуатации на улице и большего коэффициента затухания. Так что при большей длине кабеля, для качественного приема ТВ сигнала, лучше поискать более качественный.

Самый лучший по характеристикам цена-качество, на мой взгляд, является телевизионный кабель SAT 50, это аналог провода SAT 703, имеющие практически идентичные параметры, но SAT 50 несколько дешевле.

Характеристика Sat 703:

  1. Диаметр центральной жилы– 1,13 мм.
  2. Толщина кабеля – 6,6 мм.
  3. Минимальный радиус изгиба – 70 мм.
  4. Максимальный ток – 8 А.
  5. Диапазон частот от 5 до 2150 МГц.
  6. Волновое сопротивление — 75 Ом.
  7. Затухание на частоте 862 МГц – 18 дБ / 100 м.
  8. Коэффициент экранирования -> 80 дБ.
  9. Погонная емкость – 52 пФ / м.
  10. Диапазон рабочих температур от -40°С до +80°С.
  11. Допустимая влажность эксплуатации – 100%.
  12. Минимальная температура монтажа – -5 0С.
  13. Срок службы — 15 лет.

Как уже было сказано эти кабели имеют почти одинаковые параметры. Различие между ними в толщине центральной жилы, у сат 50 она тоньше на 0,02 мм и имеет алюминиевую оплетку вместо омедненной.

Если цена за метр телевизионного кабеля RG-6U до 10 руб/м, то SAT 50 дороже — от 12 руб/м и выше.

Специального телевизионного кабеля для цифрового телевидения нет, поэтому если продавец упорно старается доказать, что именно этот служит для приема цифрового ТВ, то это просто маркетинговый ход. Имеющиеся в продаже кабели являются широкополосными с рабочими частотами в основном от 5 до 3000 МГц, вещание «цифры» попадает в этот диапазон.



Лучший коаксиальный кабель для HDTV

Коаксиальный кабель часто упускается из виду при настройке беспроводной (OTA) антенны HDTV. В этой статье мы рассмотрим важность прокладки кабелей и рассмотрим лучший коаксиальный кабель для HDTV.

Для начала рассмотрим следующие темы:

  • Различные типы коаксиальных кабелей для HDTV.
  • Влияние длины кабеля и потери сигнала на настройку HDTV.
  • Лучший коаксиальный кабель для HDTV прямо сейчас.
  • Влияние кабельных разветвителей на сигнал HDTV.
  • Как повысить мощность сигнала HDTV.

Лучший коаксиальный кабель для HDTV — Типы кабелей

Сегодня на рынке доступно множество различных типов коаксиальных кабелей. Тип коаксиального кабеля, который вы в конечном итоге выберете, окажет значительное влияние на величину потерь сигнала, которые вы можете ожидать для данной длины кабеля.

Коаксиальный кабель, или сокращенно коаксиальный кабель , представляет собой экранированный кабель для тяжелых условий эксплуатации, используемый для различных целей как в коммерческих, так и в жилых помещениях.

На рынке существует много различных типов или марок кабеля «RG». «RG» означает «Radio Guide» и указывает или указывает емкость кабеля.

Без сомнения, самым популярным и широко используемым кабелем RG на рынке является RG-6 для любых кабельных, спутниковых и развлекательных систем.

Поскольку кабель RG-6 является наиболее часто используемым и рекомендуемым кабелем для установки антенн в эфир, мы собираемся более подробно остановиться на различных разновидностях RG-6, с которыми вы, вероятно, столкнетесь.

RG-6 имеет больший калибр, чем его предшественник RG-59, обычно используется в старых кабельных установках и предназначен для высокочастотных приложений с высокой пропускной способностью.

источник: «https://sewelldirect.com/learning-center/rg59-or-rg6»

Тем не менее, я даже не собираюсь рекомендовать вам кабель RG-59 для беспроводной связи. установка антенны. RG-6 — единственный выбор, так как это лучший коаксиальный кабель для HDTV!

Shielding

Ни одно обсуждение лучшего коаксиального кабеля для HDTV не будет полным без обсуждения очень важного аспекта кабельной разводки — Shielding .

Экранирование предотвращает «шум» от помех для сигнала антенны HDTV, что, в свою очередь, сохраняет качество сигнала.

Коаксиальные кабели, или, более конкретно, кабели RG-6 обычно поставляются с двумя различными типами экранирования: оплеткой и фольгой. Фактически, кабель RG-6 обычно (если вы выбираете один из кабелей, которые я рекомендую ниже) идет в комплекте с обоими.

Можно сказать, что чем больше у вас экранирования, тем лучше оно будет работать. Особенно, когда требуется проложить кабель на большие расстояния.

Фольгированный компонент экрана очень эффективен для защиты от высокочастотных электромагнитных помех или ЭМП, если кратко.

В то время как плетеная часть экрана используется для блокировки низкочастотных помех. Объедините их, и вы получите надежную экранирующую систему вокруг вашего кабеля!

Лучший коаксиальный кабель для HDTV — длина кабеля

Давайте на минуту поговорим о длине кабеля и потере сигнала. Что именно я имею в виду под потерей сигнала? В общем, чем короче коаксиальный кабель, тем меньше у вас шансов ухудшить качество входящего антенного сигнала.

Потеря сигнала неизбежна, единственное, что мы можем сделать на этапе проектирования нашей антенной установки, — это попытаться минимизировать ее, реализовав одно или комбинацию из следующих:

Используя хорошее круглое число в 100 футов, давайте возьмем Посмотрите, что вы можете ожидать с точки зрения потери сигнала от кабеля RG-6 хорошего качества при различных частотах антенны.

Обратите внимание, что единицей измерения потерь сигнала является децибел (дБ).

Канал 2 (приблизительно 60 МГц) …………… 1.5 дБ / 100 ’

Канал 13 (прибл. 216 МГц) ………. 3,0 дБ / 100 ’

Канал 24 (прибл. 536 МГц) ……… .. 4,5 дБ / 100’

Канал 51 (прибл. 698 МГц).… ..…. 5,6 дБ / 100 ’

Лучший коаксиальный кабель для HDTV — Тестирование кабеля

В этом разделе я собираюсь отослать вас к видео на YouTube, которое я создал, в котором показано, как именно проверить ваш коаксиальный кабель.

Все, что вам нужно приобрести для проверки кабеля, — это недорогой цифровой мультиметр, такой как цифровой мультиметр AstroAI TRMS 6000, который можно найти на Amazon.

Вот видео о том, как проверить коаксиальный кабель:

Лучший коаксиальный кабель для HDTV — Рекомендации по кабелям

Я собираюсь сделать этот раздел относительно коротким и сразу перейду к тому, что я рекомендую как лучший коаксиальный кабель для HDTV прямо сейчас.

Я лично использовал и установил все три этих типа кабелей от Amazon, и у меня все они были успешными.

Конечно, я уверен, что найдутся люди, которые не согласны с этим, но я уверен, что если вы выберете один из следующих коаксиальных кабелей, вы окажетесь на правильном пути для минимизации потерь сигнала.Без дальнейшего прощания вот мои 3 лучших коаксиальных кабеля:

  • Уже упомянутый широкополосный коаксиальный кабель Mediabridge. Это 250-футовый кабель премиум-класса в коробке, черный, с четырьмя экранами. Это, без сомнения, мой выбор №1 для любой жилой установки!
  • Наконец, если вам требуется более 250 футов, и я, конечно, надеюсь, что это не так, то я рекомендую для моего места № 3 профессиональный коаксиальный кабель COMMSCOPE 500FT RG6. Как видно из ссылки, вы получите 500 футов высококачественного кабеля RG6 по очень доступной цене.

Конечно, вы не можете пойти и купить лучший коаксиальный кабель для HDTV, не имея при этом сопоставимого набора инструментов для обжима. Я очень, очень рекомендую вам купить качественный продукт для этой задачи.

Без сомнения, одним из лучших является компрессионный набор Greenlee Pro.

Этот набор инструментов разработан специально для компрессионного обжима и используется профессионалами повсюду. Он разработан, чтобы предоставить вам наиболее точные и качественные компрессионные соединения простым и эффективным способом.Доверьтесь Гринли в этой задаче!

Лучший коаксиальный кабель для HDTV — разветвители

Термин « расщепление» относится к процессу разделения или отвода антенного сигнала. Это означает, что вы намереваетесь подключить один антенный фид (коаксиальный кабель), а затем разделить его на два или более сигналов для передачи в разных направлениях к нескольким телевизорам или устройствам по всему дому.

Я должен вас предупредить, что разделение антенного сигнала ухудшит его!

Разделение, как правило, плохо, потому что это приведет к сокращению сигнала вдвое, если вы переходите с разделителя с 1 на 2, и на треть, если вы переходите с разделителя с 1 на 3 и т. Д. на.

По общему признанию, добавление дополнительных «разделений» не так линейно, как я представляю. Чтобы получить хорошее объяснение того, как разветвители более кратко влияют на потерю сигнала, ознакомьтесь с этой статьей на веб-сайте Channel Master.

В дополнение к потерям на разделении, упомянутым выше, вы также будете страдать от того, что известно как вносимые потери .

Каждый раз, когда вы «вставляете» что-то в свой антенный кабель, например, разветвитель, вы будете испытывать некоторую величину вносимых потерь .

Обычно величина вносимых потерь из-за самого устройства часто записывается прямо на устройстве. Тем не менее, если вам нужно установить разветвитель, обязательно найдите тот с низкими вносимыми потерями, как:

  1. Cable Matters 2-Pack позолоченный 2-полосный коаксиальный кабельный разветвитель 2,4 ГГц или
  2. Cable Matters 2- Pack Gold Plated 2.4 Ghz 3-Way Coaxial Cable Splitter

Обычно золото является хорошим проводником, поэтому я предпочитаю покупать устройства с позолоченными, иногда называемыми «раздвоенными» контактами или соединениями.

Если вам нужно разделить более чем на три устройства, я настоятельно рекомендую вам рассмотреть усилитель-распределитель, такой как 4-портовый усилитель-распределитель Channel Master CM3414.

Я использую усилители-распределители Channel Master в течение многих лет, поэтому настоятельно рекомендую их!

Лучший коаксиальный кабель для HDTV — усилители

В этом разделе я собираюсь кратко обсудить два распространенных способа, с помощью которых вы можете «усилить» или «улучшить» сигнал вашей антенны HDTV.Фактически, как уже упоминалось, я написал полную статью, в которой говорится именно об этом.

Вы можете ознакомиться с нашей статьей, какой лучший усилитель сигнала телевизионной антенны, когда вы закончите здесь.

В принципе, это можно сделать двумя способами. Установив один из усилителей-распределителей, как уже упоминалось выше, когда вам необходимо «разделить» на три или более устройств.

Другой способ — установить так называемый предварительный усилитель. Предварительный усилитель — отличное решение, когда сигнал вашей антенны ухудшается из-за длинных кабелей, которые просто неизбежны.

Основная проблема с предварительными усилителями, если вы считаете ее проблемой, заключается в том, что для их установки требуется небольшой объем работы. Я снова отсылаю вас к упомянутой выше статье для получения более подробной информации.

Подводя итог, антенные предусилители обычно устанавливаются на мачте, то есть вы устанавливаете их как можно ближе к антенне. Кроме того, для работы им требуется питание, которое обычно подается изнутри дома.

Это может быть довольно громоздко и сложно в зависимости от конкретной установки.Тем не менее, они часто являются наиболее эффективным способом уменьшить потери из-за более длинных кабелей.

Уловка с предварительными усилителями состоит в том, чтобы гарантировать, что ваш не насыщает сигнал, установив усилитель, который вводит слишком много децибел (или усиления) в линию.

Вот почему я всегда рекомендую усилитель Channel Master CM-7777HD с регулируемым усилением.

Как видно из ссылки, этот усилитель имеет возможность выбора настройки регулируемого усиления.Таким образом, если вы не слишком уверены, сколько вам нужно, у вас есть несколько вариантов.

Это отличный продукт, снова представленный вам мастером канала, который решит ваши проблемы с качеством сигнала в мгновение ока!

10 лучших коаксиальных кабелей для ТВ, рассмотренные и оцененные в 2021 году

Для людей всех возрастов телевизор является основным источником новостей, развлечений и даже отдыха. Эти устройства делают сигналы слышимыми и видимыми для всех зрителей. Хотя большая часть населения полагается на телевизоры в эти непростые времена, необходимо оставаться восприимчивыми к информации, которая нас беспокоит.

Наличие качественного доступа к сетевым сигналам идеально подходит для пользователя телевизора. Но если одна из ваших проводок не работает, ничего хорошего не произойдет. В таких случаях требуется лучший коаксиальный кабель для телевидения.

Эти шнуры отвечают за преобразование сигналов в данные, совместимые с телевизорами. Это делает просмотр интересным и поддерживает ваши дисплеи в идеальном состоянии. Итак, возьмите свои пульты с собой и не забудьте отметить соответствующие аспекты до конца этой статьи.

Лучший коаксиальный кабель для телевизора Обзоры

1.Коаксиальный ТВ-кабель Amazon Basics

Подключите телевизоры и видеомагнитофоны с помощью коаксиального телевизионного антенного кабеля Amazon Basics. Этот кабель F-типа подключается к различным модемам, приемникам и другим устройствам с портами F-типа. Я пользуюсь этим шнуром, потому что он работает со всеми моими домашними мониторами и приемниками.

Мне нравится использовать этот коаксиальный кабель, потому что мне кажется, что мне не мешает фоновый шум от электромагнитных и радиочастотных помех. Эта особенность связана с трехслойным алюминиевым экраном изделия.Кроме того, этот кабель поставляется с никелированными разъемами, которые помогают снизить потери сигнала.

Установить этот продукт очень просто, поскольку он поставляется с двумя удобными крышками, которые можно снять с меньшими усилиями. Кроме того, вам не потребуются дополнительные инструменты для подключения кабеля к периферийным устройствам. Все, что вам нужно сделать, это снять крышку центрального проводника и крышку захвата, когда это необходимо, затем затянуть штекерные разъемы к портам-розеткам.

Этот кабель Amazon Basics всегда обеспечивает своих клиентов годовой ограниченной гарантией.Этот аспект актуален в случае возникновения каких-либо проблем с проводом. Его нет в большинстве обзоров, но я считаю, что этот коаксиальный кабель безопасен от огня, что соответствует сертификату CL2. Пожары, возможно, случаются нечасто с этими проводками, но эта область все еще является для меня фактором.

Однако я считаю белые пластиковые колпачки ненужными, потому что их трудно вытащить, и это может привести к повреждению кабеля, если все сделано неправильно. Все, что вам нужно для коаксиального подключения, — это крышка, затягиваемая пальцами.

Плюсы

  • Подключается к телевизорам, модемам и другим портам F-типа
  • Трехслойный алюминиевый экран для предотвращения электромагнитных и радиопомех
  • Никелированные разъемы для уменьшения потерь сигнала
  • Простота установки и использования
  • Поставляется с ограниченной гарантией на 1 год
  • Сертификат CL2, что делает его защищенным от огня

Минусы

  • Белые пластиковые колпачки могут быть ненужными

Несмотря на это, мне нравится, как получилась моя установка.Я считаю, что этот кабель подходит и безопасен для моих домашних устройств. Благодаря этому прием моего телевизора на высшем уровне, и я почти не слышу помех.

2. Коаксиальный кабель медиамоста

Коаксиальный кабель Mediabridge с трехуровневым экранированием является идеальным кабелем RG6, который можно использовать как внутри, так и снаружи помещений. Этот продукт имеет куртки из ПВХ с защитой от ультрафиолета, которые могут выдерживать влажные и морозные погодные условия. Это означает, что я могу проложить этот коаксиальный кабель где угодно, если это безопасно.

Этот кабель не только подходит для изменяющегося климата, но также подходит для монтажа в стене. Я считаю, что это действительно так, потому что продукт имеет сертификаты UL и CL2. Так что, если вы хотите спрятать коаксиальные кабели за фасадами стен, это может быть для вас привлекательным вариантом.

Организация таких длинных кабелей не должна быть сложной задачей. Этот коаксиальный кабель ultra-series имеет удобную для путешествий конструкцию с двумя язычками, что позволяет держать провода в чистоте. Я думаю, что этот аксессуар на липучке полезен для пользователей, у которых слишком длинные кабели для предполагаемого использования.

Я всегда получаю максимум от своих денег каждый раз, когда покупаю кабель Mediabridge ultra series. От колпачков для рукояток EZ до алюминиевого экрана и медных проводников, я считаю, что это того стоит. В остальном его легко использовать и просто установить.

С другой стороны, первый заказанный мною кабель не достиг желаемой длины. Я также видел, как другие покупатели жаловались на последнее. Тем не менее, остальные аспекты отличного качества.

Плюсы

  • Куртка с защитой от ультрафиолетового излучения и трехслойная защита для внутреннего и наружного использования
  • Сертификаты UL и CL2 для установки в стене
  • Никелированные разъемы для уменьшения потерь сигнала
  • Поставляется с удобной для путешествий конструкцией с двумя язычками, чтобы провода были аккуратными

Минусы

  • Длина может не соответствовать ожидаемой

Этот коаксиальный кабель никогда не ошибется, потому что его части в целом надежны.Я доволен качеством проволоки и ее стойкостью к элементам. Я хотел бы получить еще один для своего модема.

3. Коаксиальный кабель Monoprice 103030

Лучшее, что мне нравится в четырехэкранированном коаксиальном кабеле Monoprice 103030, — это его 4-слойное экранирование. Я редко вижу это с аудио и коаксиальными кабелями, поэтому я думаю, что эта функция делает продукт уникальным. Помимо исключительности этой марки, она также хорошо справляется с подавлением электромагнитных и радиочастотных помех.

Этот продукт идеально подходит для установок, где имеют место высокие частоты. Благодаря импедансу 75 Ом этот кабель может минимизировать потери сигнала лучше, чем кабель с сопротивлением 50 Ом. Кроме того, 75-омные системы — лучшие усилители сигнала для домашних устройств с таким коаксиальным кабелем RG6.

Долговечность является преимуществом для этой марки, поскольку она имеет литые накладки для снятия натяжения сразу за двумя соединителями. Эти детали необходимы для поддержания оптимального состояния кабеля, несмотря на его изгиб и растяжение.Кроме того, вам не нужно беспокоиться о повреждениях, так как эта марка предлагает пожизненный срок службы вашего коаксиального кабеля.

Еще одна уникальная особенность этого кабеля — позолоченные разъемы. Золото по своей природе устойчиво к коррозии и более прочно, чем другие куски металла. Кроме того, это помогает сохранить проводимость ваших коаксиальных портов и улучшить передачу сигнала.

С другой стороны, мне кажется, что разъемы немного болтаются. Я ожидал кабель с более длинными резьбовыми концами, но не такой.Но, несмотря на это, продукт отлично работает даже с моим 45-градусным разъемом.

Плюсы

  • 4-х слойное экранирование для улучшенного барьера от помех
  • Импеданс 75 Ом, соответствующий отраслевому стандарту, для улучшения сигналов
  • Формованные сапоги для разгрузки от натяжения, рассчитанные на долговечность
  • Позолоченные разъемы для повышения производительности и устойчивости к воздействию веществ

Минусы

  • Разъемы могут немного болтаться

В целом мне нравится, что экранирование становится приоритетом для этого бренда.Мне нравится, как этот коаксиальный кабель обеспечивает стабильность сигналов. Кроме того, он имеет качественную структуру на концах обоих разъемов.

4. Цифровой коаксиальный кабель KabelDirekt

Выровняйте свои аудио- и видеосоединения с помощью цифрового коаксиального аудио-видео кабеля KabelDirekt. Этот коаксиальный кабель поставляется с проводниками из чистой меди, что обеспечивает максимальную эффективность сигнала. Кроме того, провода из чистой меди менее устойчивы к нагреванию и могут выдерживать большую электрическую мощность даже с меньшей изоляцией.

Этот продукт имеет контакты разъема F-типа, которые подходят для спутниковых ресиверов, видеомагнитофонов, антенн, маршрутизаторов, кабельных коробок и других совместимых устройств. С этим кабелем мне больше не нужно беспокоиться о том, будут ли мои настройки в порядке. Точно так же характеристики шнура остаются на высоком уровне независимо от устройства.

Мне нравится ПВХ-оболочка этого кабеля, потому что он прочный, несмотря на то, что он немного тоньше, чем у большинства телевизионных шнуров. Сначала я не был уверен в покупке этого продукта, так как он выглядел ненадежным или недолговечным.Тем не менее, он гибкий, и я использую его уже несколько месяцев.

Этот кабель позволяет не только смотреть множество каналов на своей кабельной приставке, но и получать изображения с разрешением 4K и качеством HDR. Таким образом, вы можете наслаждаться любимыми сериалами с высокой детализацией благодаря этому коаксиальному кабелю. Не беспокойтесь о дефектах, так как этот бренд имеет трехлетнюю гарантию производителя.

Единственное, что меня беспокоит в отношении этого кабеля, — это его восприимчивость к помехам. Это бывает реже, но я думаю, что было бы лучше, если бы у этого кабеля было дополнительное экранирование.

Плюсы

  • Проводники из чистой меди для улучшения сигналов и термостойкости
  • Хорошо работает с широким спектром устройств
  • Прочные и гибкие куртки из ПВХ
  • Поддерживает разрешение 4K и создание изображений HDR
  • Поставляется с 3-летней гарантией производителя

Минусы

  • Только двухслойное экранирование

Мне нравится гибкость этого ТВ-кабеля и его прочные разъемы.Я могу максимально использовать свои устройства, и у него хорошие сигнальные дорожки. Благодаря этому продукту стали заметны и лучшие изображения. Для меня это лучший коаксиальный кабель для цифрового ТВ.

5. Кабель имеет значение Коаксиальный кабель

Квадратный экранированный коаксиальный кабель Cable Matters 3-Pack поставляется в комплекте из трех коаксиальных шнуров, которые можно использовать для трех отдельных устройств дома. Благодаря этому у вас будет запасной кабель на случай, если вы его повредите или потеряете. Я думаю, что это также экономичный выбор для коаксиальных кабелей.

Этот продукт имеет низкопрофильный компрессионный кожух, что позволяет с легкостью установить кабель. Он не выглядит так красиво, как другие провода, и у него нет колпачков для захвата, но он плотно прилегает. Все, что вам нужно сделать, это совместить порты с разъемами и повернуть последние, чтобы зафиксировать их.

Стойкая к ультрафиолету оболочка из ПВХ класса CL2 также позволяет использовать этот кабель в жилых помещениях. Помимо этого, он имеет четыре слоя экранирования, состоящих из алюминиевой фольги и слоев оплетки, которые защищают более 90% ваших кабелей от электромагнитных помех.Благодаря этому вы получите улучшенную производительность и долговечность вашего коаксиального кабеля.

Несмотря на то, что этот кабель имеет длину 3 фута, мне нравится толщина медных проводников. Я ожидал провода 22AWG, но этот продукт пришел с 18AWG. Благодаря этому дирижеру я наслаждаюсь лучшим качеством звука и изображения.

Другие кабели могут быть гибкими и прочными одновременно, но не этот. Я считаю этот кабель немного жестким, и иногда мне трудно перемещать настенный телевизор.

Плюсы

  • Три кабеля в одной упаковке
  • Простота установки и плотная посадка
  • Прочная проволочная оболочка
  • Повышенная производительность и устойчивость к электромагнитным помехам
  • Толстые проводники 18AWG для лучшего качества звука / изображения

Иметь эти коаксиальные кабели дома — все равно что иметь безграничное количество возможных настроек. Я могу использовать один в гостиной, спальне или подключить их все к коаксиальным разветвителям.Кроме того, они легко подходят ко всем моим домашним устройствам.

6. Спутниковый цифровой коаксиальный кабель Phat

Спутниковый цифровой коаксиальный кабель Phat может быть тем, что вам нужно, если вам нужен длинный кабель. Имея длину 50 футов, вы можете проложить этот кабель через любой угол вашего дома. Вы также можете использовать это для внутреннего и наружного применения.

В этом кабеле используется технология SignalTight, в которой используется мембрана, поддерживающая электрическую целостность между гайкой и стойкой.Этот аспект важен, поскольку стабильность передачи данных является важным фактором для коаксиальных кабелей. Благодаря этому я получаю безупречный сигнал даже при просмотре прямых трансляций.

Помимо чистой белой оболочки из ПВХ, он оснащен разъемами из 100% никелированной латуни. Эти куски металла известны своей прочностью и проводимостью. Кроме того, по сравнению с другими никелированными разъемами этот более прочный.

Мне нравится этот кабель, потому что его корпус достаточно прочный и прочный, чтобы выдерживать частое и тяжелое использование.Сигналы также остаются стабильными, несмотря на растяжение и натяжение коаксиального кабеля. Таким образом, я могу с уверенностью использовать этот кабель для любых других настроек.

Этот кабель также работает с любым устройством, если последнее имеет коаксиальные порты. Я использую этот кабель для модема Comcast, и, похоже, все работает хорошо. В отличие от моего предыдущего шнура, у меня никогда не было проблем с совместимостью с тех пор, как я купил этот кабель.

Я бы хотел, чтобы этот кабель был класса CL3 или хотя бы CL2. Таким образом, я могу быть уверен, что этот продукт обладает хорошей огнестойкостью и может сдерживать горение.

Плюсы

  • Длинный кабель на высоте 50 футов
  • Для внутреннего и наружного применения
  • Технология SignalTight для непрерывности сигнала
  • Соединители из 100% никелированной латуни для лучшей проводимости
  • Прочная коаксиальная куртка с постоянными сигналами
  • Гарантированная совместимость с различными устройствами

Минусы

  • Не сертифицированы по классам CL2 или CL3, что может представлять опасность пожара

Спутниковый кабель Phat облегчает мне задачу, особенно при удаленных соединениях между антеннами, приемниками и другими устройствами.Мне нравится согласованность сигнала, совместимость, и я считаю, что это мой лучший коаксиальный кабель для телевизионной антенны.

7. Коаксиальный кабель GE RG59

Коаксиальный кабель GE RG59 — это идеальный для домашних развлекательных систем шнур с двойным экранированием, который подойдет любому домовладельцу. Мне нравится дизайн этого кабеля, потому что он гладкий. А под металлическими коннекторами есть тонкая лепка. Таким образом, я могу подключить его даже к вертикально ориентированным портам, не прикладывая дополнительных усилий.

Этот коаксиальный кабель для 4K более удобен в использовании из-за его готовых к привинчиванию разъемов. Для работы этого кабеля не нужно снимать колпачок или крышку проводника. Кроме того, вам не потребуются какие-либо инструменты для подключения антенн к устройствам. Просто подключи и играй и наслаждайся просмотром фильмов.

Мне нравится этот продукт, потому что он передает оптимальные сигналы, необходимые для поддержки вывода видео 1080P HD. Эти сигналы также остаются неизменными. Таким образом, благодаря коаксиальному кабелю видео выглядят более захватывающе и плавно.

Если вам нужно дополнительное экранирование кабеля, эта марка поставляется с версией с четырехкратным экраном. Мне он не понадобился, так как я нахожусь далеко от потенциальных прерывателей сигнала и шума. Вдобавок ко всему, у меня не возникало этой проблемы с моим кабелем с двойным экранированием.

Этот бренд также гарантирует своим клиентам долговечность своей продукции, предлагая ограниченную пожизненную гарантию. Поэтому, когда вы сталкиваетесь с проблемами с их продуктами, их дружелюбная служба поддержки всегда готова ответить на ваши вопросы.

Моя домашняя развлекательная система выглядела бы чище, если бы этот кабель подходил для установки в стене. Тем не менее, все выглядит хорошо, и характеристики этого кабеля стабильны.

Плюсы

  • Элегантный дизайн идеально подходит для домашнего использования
  • Готовые к привинчиванию соединители для более удобного использования
  • Поддерживает разрешение Full HD
  • Поставляется с опцией с четырьмя экранами
  • Поддерживается пожизненной ограниченной гарантией

Минусы

  • Не для установки в стене

Я счастлив, что у меня есть этот коаксиальный кабель для HDTV.Он помещается прямо за моим HD-телевизором, и его легко установить. Качество изображения всех видео также на высшем уровне.

8. Цифровой коаксиальный кабель Postta

Одной из отличительных особенностей цифрового коаксиального кабеля Postta является его высококачественная оболочка из ПВХ. Этот вид материала известен своей экологичностью и износостойкостью. Кроме того, эти эстетические характеристики делают этот кабель более безопасным и надежным в использовании.

Кабель этой марки поставляется с четырьмя слоями алюминиевой фольги и экранирующей оплеткой.Алюминий — дешевый и легкий металл, который на 100% эффективен в защите от радиопомех. Плетеный экран, как известно, универсален и обладает механической прочностью.

Когда вы их объединяете, вы можете минимизировать шум и подавить перекрестные помехи между цепями.

Еще одним фактором, обеспечивающим высокое качество этого кабеля, являются проводники из бескислородной меди. Медь этого типа работает круто по сравнению с другими проводниками. Он обеспечивает лучшую проводимость вашего коаксиального кабеля и обеспечивает оптимальную передачу сигнала.Кроме того, он менее подвержен коррозии. Вы получаете не только качественные проводники, но и беспроблемную передачу сигнала.

Еще одна вещь, которая мне нравится в этом кабеле, — это то, что он подходит для использования на открытом воздухе. Зная, что этот кабель изготовлен из качественных материалов, он также защищен от атмосферных воздействий. Он может выдерживать различные климатические условия на приемлемом уровне. Так что мне не нужно беспокоиться об установлении соединений за пределами моей крыши.

Мне было немного сложно выпрямить медный штифт на одном из разъемов этого кабеля.Хорошо, что не сломал ни одной части разъема. Я попытался достать еще один, и оба штифта оказались прямыми.

Плюсы

  • Изготовлен из высококачественного ПВХ
  • 4-х слойное экранирование для защиты от шума и перекрестных помех
  • Бескислородные проводники для улучшения сигналов и проводимости
  • Всепогодный коаксиальный кабель для внешней антенны

Минусы

  • Может поступать с изогнутыми контактами

В целом, мне нравится, насколько плавно работает этот кабель.Он работает в любых погодных условиях, а также имеет стабильные сигналы. Думаю, это лучший коаксиальный кабель для антенны.

9. Коаксиальный кабель UCC

Ультра четкость — это то, что означает коаксиальный кабель UCC. Кабель этой марки с трехслойным экраном обеспечивает стабильность сигнала и качество AV. Эти экраны состоят из алюминиевой фольги, медной оплетки и, наконец, еще одного слоя алюминия. Между медным проводником и фольгой также имеется изолятор с впрыском газа.

Не только у этого продукта есть куртка из ПВХ. Этот термопласт имеет класс CL3, что означает, что он подходит для использования в стенах. Также этот материал известен своей огнестойкостью и устойчивостью к ультрафиолетовому излучению. Так что, думаю, мне не о чем беспокоиться, особенно о пожарной опасности для кабелей, проложенных под стенами.

На обоих концах этого кабеля есть позолоченные разъемы. Эти куски металла по своей природе антикоррозийны и хорошо контактируют с различными устройствами. Он также может работать как для внутреннего, так и для наружного применения.Кроме того, он остается эффективным даже при изменении температуры.

Я считаю этот кабель идеальным для домашнего кабельного телевидения. При длине 10 футов, я думаю, он идеально подходит для моей установки. Кроме того, он также хорошо работает с кабельными модемами, видеомагнитофонами, эфирными антеннами и спутниковыми приемниками. Я рад, что этот кабель выдерживает любое устройство, к которому я подключаюсь, и мне нравится его стабильность.

С другой стороны, мой первый заказ пришел с дефектами разъемов. Оба конца, казалось, были закреплены на оболочке кабеля, но один был немного провисшим или подвижным.Я купил еще один, и мне больше не пришлось сталкиваться с той же проблемой.

Плюсы

  • Трехслойное экранирование, обеспечивающее чистый выходной сигнал без помех
  • ПВХ класса CL3, защищающий от огня и ультрафиолета
  • Позолоченные переходники для оптимального подключения
  • Идеально подходит для домашних систем, требующих 10-футовых кабелей
  • Работает с любым устройством стабильно

Минусы

  • Разъемы могут отсоединиться или повреждены

Мне нравится видеть этот белый кабель в моем домашнем кинотеатре.Он выглядит чистым, и его легко узнать среди имеющейся у меня сумки со шнурками. Экранирование как раз на нужном уровне, так как я могу испытывать только низкие или нулевые сбои.

10. Коаксиальный кабель Cimple

Если вам нужен длинный кабель для промышленного, жилого и коммерческого использования, рассмотрите возможность проверки коаксиального кабеля Cimple. Этот коаксиальный кабель может доходить до 50 футов от источника до ваших выходных устройств.

Он оснащен компрессионными соединителями, которые плотно прилегают и обеспечивают стабильность соединения с течением времени.Допустим, это может быть слишком долго для любого использования, но я думаю, что это не имеет значения, если он прочный.

Я вижу, что этот продукт прошел тщательный производственный процесс. Кабели имеют точную обрезку, разъемы изготовлены из качественных материалов, а на обоих концах есть двойные уплотнительные кольца для защиты от атмосферных воздействий. Я считаю, что этот бренд также является надежным и долговечным.

Cimple имеет толстый провод 14AWG для лучшего качества вывода на ваших телевизорах. Чтобы поддерживать медный центр, он поставляется с 60% оплеткой и 100% фольгой, необходимой для предотвращения помех.Я также считаю, что скорость передачи сигнала составляет 3,0 ГГц. Когда все это сочетается, я получаю быстрые и четкие аудио- и видеовыходы на своих устройствах.

В отличие от других широко известных стандартных кабелей этой марки является коаксиальный кабель RG11. И большинство обзоров кабеля RG6 VS RG11 предполагают, что последний может передавать сигналы на большее расстояние. Благодаря более низкому уровню затухания этот коаксиальный кабель может передавать данные дальше, чем у RG6.

Эта марка хорошая, но я считаю, что корпус кабеля жестковат.Мне сложно разводить это на углах или в извилистых местах. Несмотря на это, характеристики этого кабеля исключительны.

Плюсы

  • Кабель длиной 50 футов с качественными компрессионными разъемами
  • Точное производство и высококачественные материалы
  • Толстые экранированные провода с быстрой передачей сигнала
  • Может передавать данные дальше, чем кабели RG6

Минусы

  • Сам кабель немного жестковат для прохождения углов

Я думаю, что все особенности этого кабеля проявляются и дополняют друг друга.Этот кабель идеально подходит для его длины, поскольку он усилен толстыми проводниками и обеспечивает более быструю и дальнюю передачу.

Какой коаксиальный кабель для телевизора лучший

Несмотря на марки и другие физические характеристики, кабели RG6 — лучший тип коаксиальных шнуров для ваших телевизоров.

Одна из причин — его цена. RG6 обычно дешевле, чем коаксиальные кабели RG-11, которые также работают с домашними телевизорами.

Во-вторых, даже если RG11 передает сигналы дальше, чем RG6, ни один домовладелец не стал бы покупать кабели с номиналом 1100 метров для домашних развлечений.Что вам нужно, так это продукт, который не доставит вам трудностей с их устранением.

Кабели

RG6 менее уязвимы для утечки сигнала и помех по сравнению с более старыми коаксиальными моделями. Они также могут успешно работать в меняющихся условиях без ущерба для их долговечности.

И RG6 может быть вашим лучшим вариантом, если вы хотите использовать его в различных местах, в том числе под землей, в углах и под стенами.

Обратите внимание, что вы не можете разместить все кабели RG6 в одной корзине, так как есть еще много подробных соображений, которые вы должны проверить.

На что обращать внимание при покупке коаксиального кабеля для телевизора

Выбор коаксиального кабеля может иметь решающее значение, особенно если ваши телевизоры чувствительны к помехам и колебаниям сигналов. Ниже приведены важные вопросы, которые вы должны изучить, прежде чем покупать лучший коаксиальный кабель для телевизионной антенны.

Чем меньше затухание в кабеле, тем меньше потери сигнала. Обратите внимание: чем выше частота, тем выше будет затухание.Не все типы кабелей имеют одинаковое затухание. Лучше знать, сколько затухания может содержать ваша установка.

Для достижения оптимальной передачи сигнала необходимо согласовать полное сопротивление кабеля с сопротивлением нагрузки. Если сигнал 5 В проходит по линии, такое же напряжение должно присутствовать на приемнике.

Как правило, коаксиальные кабели различаются по использованию, установке и другим аспектам, связанным с сигналом. Существует два типа телевизионных коаксиальных кабелей: один с сопротивлением 75 Ом, а другой — с сопротивлением 50 Ом.Знайте, с каким из них вам не нужно сразу сталкиваться с проблемами.

Вам необходимо знать рабочую частоту кабеля, который вы планируете купить. По мере увеличения частоты больше сигналов перемещается от центральных проводников. Позднее этот аспект приводит к сокращению расстояния, проходимого сигналами.

А чтобы улучшить аудиовизуальные впечатления, вы можете изучить дополнительные кабели, например, кабель сабвуфера

.

Все коаксиальные телевизионные кабели одинаковы?

Независимо от того, какой коаксиальный кабель вы используете, имейте в виду, что эти вспомогательные устройства имеют один или несколько отличий.

Чтобы отличить один от другого, обратите внимание на типы разъемов, экранирование, скорость и расстояние передачи сигнала. Сборка и использование кабеля также являются важными аспектами, которые необходимо проверить. Другие характерные особенности, которые отличают один кабель от других, включают длину, толщину проводов, стабильность, цену и марку.

Отметил, что некоторые функции могут быть одинаковыми, если они поступают от аналогичного производителя с идентичными моделями.

Что лучше RG6 или RG11

Что бы вы ни купили, всегда найдутся факторы, которые позволят вам перестать сравнивать одно с другим.

  • Цена: кабели RG6 намного дешевле, чем RG11.
  • Расстояние передачи сигнала: кабели RG11 могут передавать сигналы дальше, чем RG6. Этот зазор вызван тем, что RG11 имеет более низкий уровень затухания, чем RG6.
  • Гибкость: кабели RG6, даже с более тонкими проводниками, идеально подходят для домашних и домашних развлекательных систем. Этот тип коаксиального кабеля более гибкий, чем RG11, поскольку последний в большинстве случаев толще. Коаксиальный кабель RG11 сложно установить в узких местах, потому что его трудно согнуть.
  • Тип использования: С точки зрения производительности, RG11 может работать лучше, чем провода RG6. Но для домашнего телевидения вам не понадобится телевизор, предназначенный для наружной установки и непосредственного захоронения.

RG6 и RG11 идеально подходят для предполагаемого применения, но могут иметь отличия в их общих характеристиках. В конце концов, это зависит от вашего использования и цели.

Заключение

Выбрать лучший кабель для телевизора может быть непросто. Но всегда помните, что вы близки к тому, чтобы получить доступ к качественным AV-выходам на телевизоре.

Спланируйте шоу на выходных заранее, используя лучший коаксиальный кабель для телевидения. Сделайте ваши домашние развлекательные системы максимально возможными. Возможно, это будет для мультфильмов, новостей и других шоу, подумайте о выборе правильного кабеля для вашего телевизора.

Начните дружескую беседу в разделе комментариев, и мы будем рады ответить на все вопросы.

Какой коаксиальный кабель лучше всего подходит для антенны HDTV?

Итак, вы наконец-то прижали кабель к обочине и купили цифровую антенну.Довольно скоро вы получите широкий спектр трансляций высокой четкости из таких сетей, как ABC, CBS, NBC, FOX и других. Но прежде чем вы сможете расслабиться и погреться в тепле бесплатного HD-телевизора, вам нужно будет установить новую антенну.

После того, как вы выбрали лучшее размещение антенны, вам нужно подключить антенну к телевизору. Все эфирные антенны HD подключаются к телевизору с помощью коаксиального кабеля. Коаксиальный (или коаксиальный) кабель давно используется для передачи видео- и аудиосигналов на телевизоры.Но все ли они созданы равными? Короткий ответ, нет. Поэтому, если вы хотите обеспечить кристально чистое видео и высококачественный звук, вам понадобится лучший из имеющихся коаксиальный кабель.

Быстрый выбор лучшего коаксиального кабеля

Что такое коаксиальные кабели?

AmazonBasics Коаксиальный ТВ-кабель с рейтингом CL2

Цифровой коаксиальный кабель KabelDirekt

Коаксиальный кабель Mediabridge

Кабель имеет значение Четырехэкранированный коаксиальный кабель

Коаксиальный кабель Cimple

Что такое коаксиальные кабели?

Коаксиальный кабель (также известный как «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов.Коаксиальные кабели имеют медный провод, окруженный непроводящей изоляцией, закрытой экраном, который защищает от электромагнитных помех. Наконец, кабель завернут в прочную и легкую пластиковую оболочку.

Доступны три различных типа коаксиальных кабелей: RG59, RG6 и RG11. Разница между этими кабелями заключается в ширине медного проводника. Чем больше проводник, тем меньше ухудшение качества сигнала на больших расстояниях. Самый распространенный коаксиальный кабель, используемый в домашних телевизионных установках, — RG6.Мы выбрали лучшие коаксиальные кабели RG6. Вы не найдете в этом списке кабелей RG11 просто потому, что они необходимы только в том случае, если вы хотите передавать сигналы на расстояние более 500 метров, что не влияет на обычного домовладельца.

Лучшие коаксиальные кабели для антенн HDTV в 2019 году

Ищете хороший коаксиальный кабель для своей антенны? Мы вас прикрыли. Ниже вы найдете обзоры и подробную информацию о некоторых из самых популярных вариантов кабеля для ножниц для шнура.

AmazonBasics Коаксиальный ТВ-кабель с рейтингом CL2

Основные характеристики: Доступная, 1-летняя гарантия, удобные разъемы

Длина: 4 — 100 футов

Amazon, кажется, держит все свои пальцы во всем пироги, поэтому неудивительно, что коаксиальные кабели являются частью их линейки AmazonBasics.Линия AmazonBasics известна высококачественными, но доступными по цене продуктами, и их коаксиальные кабели ничем не отличаются.

Коаксиальный кабель AmazonBasics с рейтингом CL2 отличается прочной конструкцией с гибким внешним слоем из ПВХ, а также трехслойным алюминиевым экраном, который помогает предотвратить электромагнитные и радиопомехи. Кроме того, эти кабели имеют класс CL2, что означает, что их можно прокладывать как снаружи, так и внутри стен.

Одной из наиболее уникальных особенностей коаксиального кабеля AmazonBasics является удобная крышка разъема.Это позволяет пользователям легко прикручивать кабели к разъемам вручную, что упрощает установку.

Цифровой коаксиальный кабель KabelDirekt

Основные характеристики: Гарантия 18 месяцев, позолоченные разъемы 24k

Длина: 3–100 футов

Коаксиальные кабели KabelDirekt немного дороже, чем у некоторых конкурентов, но они продаются как кабель премиум-класса с некоторыми уникальными характеристиками. В коаксиальных кабелях KabelDirekt используется проводка из бескислородной меди (OFC), которая позволяет эффективно передавать максимальную мощность сигнала по всей длине кабеля.С точки зрения непрофессионала это означает, что ваши видео- и аудиосигналы не будут ухудшаться по длине кабеля.

Позолоченные кабели — это то, что каждый производитель любит использовать в качестве аргумента, и KabelDirekt не исключение. Коаксиальные кабели компании оснащены позолоченными разъемами 24k, и хотя золото может не обеспечивать превосходного качества видео или звука, у них есть одно явное преимущество; они не тускнеют. Так что, если вам нравится чистый и аккуратный внешний вид, коаксиальные кабели KabelDirket для вас.

Коаксиальный кабель Mediabridge

Основные характеристики: Доступный, высокий рейтинг пользователей, крышки разъемов ez-grip

Длина: 4–100 футов

Коаксиальный кабель от MediaBridge может не выглядеть чем-то особенным, но они имеют рейтинг 4,5 звезды на Amazon из почти 5000 отзывов. Это свидетельство удовлетворенности потребителей кабельного телевидения, поскольку подавляющее большинство людей, которые пытаются писать обзоры, обычно на что-то жалуются.

Коаксиальный кабель MediaBridge — это кабель RG6, тогда как многие кабели более низкого качества — RG59. Кабели RG6 обеспечивают превосходную производительность, сохраняя качество сигнала и обеспечивая более высокую полосу пропускания. Это делает коаксиальный кабель Mediabridge идеальным выбором для множества приложений, включая подключение антенны HDTV к телевизору. Кроме того, коаксиальный кабель Mediabridge имеет класс CL2, что означает, что его можно устанавливать внутри стен.

Наконец, коаксиальный кабель Mediabridge поставляется с прорезиненными крышками разъема, как и кабель AmazonBasics.Эти крышки разъемов позволяют пользователям легко устанавливать кабели без использования инструментов.

Кабель имеет значение Четырехкратный экранированный коаксиальный кабель

Основные характеристики: Доступны в групповых упаковках, с четырехкратным экранированием, доступны по цене

Длина: 1,5 — 100 футов

Большинство коаксиальных кабелей на рынке тройные -экранирован для защиты от различного рода помех. Коаксиальные кабели Cable Matters экранированы с четырьмя экранами, что обеспечивает дополнительный уровень защиты от электромагнитных и радиопомех.Это может быть важно для тех, кто живет в многоквартирных домах, где сигнал может прерываться различными электронными устройствами, такими как маршрутизаторы Wi-Fi, сотовые телефоны и т. Д.

Можно предположить, что с дополнительным слоем изоляции коаксиальный кабель Cable Matters будет жестким и жестким. Вы будете приятно удивлены, узнав, что это не так. Эти кабели очень гибкие, что позволяет пользователям легко изгибать и формировать кабели.

Коаксиальный кабель Cimple Co White

Основные характеристики: Сделано в США, 10-летняя гарантия, белый цвет

Длина: 3–200 футов

Коаксиальный кабель Cimple Coaxial — еще один кабель RG6 с гибкой оболочкой из ПВХ.Но что отличает этот коаксиальный кабель, так это его прочная, устойчивая к погодным условиям конструкция. Разъемы коаксиального кабеля Cimple Coax имеют двойное уплотнение, которое предотвращает повреждение разъема водой, грязью, маслом и другими потенциальными загрязнителями и нарушение качества сигнала.

Благодаря высокой погодоустойчивости коаксиальные кабели от Cimple Co можно безопасно использовать на открытом воздухе, что делает их хорошим выбором для антенн, устанавливаемых на открытом воздухе. Кроме того, коаксиальные кабели имеют 10-летнюю гарантию и производятся в США, поэтому вы знаете, что они качественные.Кроме того, вы можете приобрести этот коаксиальный кабель белого цвета, который может немного лучше сочетаться с интерьером вашего дома.

Заключение

Поскольку коаксиальные кабели используются в самых разных приложениях, от интернет-маршрутизаторов до телевизоров, они являются одними из самых распространенных кабелей, которые можно найти в дикой природе. Однако то, что коаксиальных кабелей — пруд пруди, не означает, что все они подходят для вашей эфирной HD-антенны и вашего телевизора.

Выбирая коаксиальный кабель для использования с HD-антенной, вы должны быть уверены, что это RG6 и будет хорошая обратная связь с пользователями.Нужен ли вам коаксиальный кабель, предназначенный для использования на открытом воздухе, или кабель, который можно проложить внутри стен, зависит от каждого человека. При этом вы не ошибетесь с коаксиальными кабелями, которые мы описали выше.

Выбор телевизионной антенны через спутник или кабель

Вы можете думать о телевизионных антеннах как о пережитках более простого, менее цифрового времени, но сегодняшние телевизионные антенны — отличный способ получить доступ к локальным сетям и сэкономить деньги, если вы хотите покончить с кабельным и спутниковым телевидением. Вот пять преимуществ использования телевизионной антенны.

Для установки антенны не нужно отказываться от кабельного или спутникового телевидения. Добавление антенны может улучшить качество существующего сигнала, и они идеально подходят для пользователей с большим количеством вещательных станций в их местности.

pagadesign / Getty Images

Антенны экономят деньги

Антенны по умолчанию экономят деньги, потому что их работа — принимать бесплатное телевидение. Если вы используете кабельную или спутниковую связь, вы можете платить ежемесячную плату за местные услуги, чтобы получать местные каналы.Установка телевизионной антенны означает, что вы можете отменить эту плату за обслуживание и бесплатно смотреть местные программы, как это и должно было быть.

Некоторые из ваших местных каналов могли быть переведены на новую частоту вещания. Чтобы найти любимые местные каналы на их новых частотах, повторно отсканируйте антенну в настройках телевизора.

Найдите каналы, которые не предлагает ваш провайдер

В то время как ваш кабельный, спутниковый или потоковый сервис предлагает, казалось бы, бесконечное количество каналов и развлечений, многие вещательные станции предлагают по крайней мере один подканал.Эти подканалы недоступны через вашу кабельную или спутниковую службу. Вместо этого вам понадобится антенна для доступа к ним.

Подканалы различаются в зависимости от вашего местоположения, но часто они включают в себя всепогодную станцию, сеть ретро-телевидения и общественные телеканалы.

Получить каналы вне рынка

Если вы живете рядом с несколькими телевизионными рынками, вы можете получать сигналы из более чем одной области. Если это так, наличие телевизионной антенны позволит вам получить доступ к бесплатным станциям на нескольких рынках, а также к большему количеству подканалов и более широкому спектру новостей и спортивных программ.

Успокойся

Абоненты спутников понимают, что их спутниковый сигнал может пропадать при плохой погоде, что вызывает беспокойство в регионах, где есть предупреждения о торнадо или зимние штормы. Когда сохранение сигнала критически важно, ничто не сравнится с телевизионной антенной.

Просмотр несжатых сигналов высокой четкости

Ни для кого не секрет, что широковещательные сети доставляют несжатый сигнал, а кабельные и спутниковые провайдеры сжимают свой.Любители антенн говорят, что могут обнаружить разницу в качестве при приеме несжатых сигналов высокой четкости.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Покупка лучшего телевизионного антенного кабеля »Электроника

Ключевые рекомендации по покупке лучшего телевизионного антенного кабеля, чтобы обеспечить максимальную производительность антенны


Coax Tutorial:
Coax feeder Обзор спецификаций коаксиального кабеля Коаксиальный импеданс Потери / затухание в коаксиальном кабеле Номинальная мощность коаксиального кабеля Коэффициент скорости коаксиального кабеля Коаксиальный кабель экологический Советы по установке коаксиального кабеля Типы коаксиальных кабелей Советы по выбору правильного коаксиального кабеля Покупка ТВ-коаксиального кабеля: на заметку


Коаксиальный кабель может быть столь же важным, как и антенна.Покупка лучшего кабеля для любой телевизионной антенны является ключом к максимальному использованию ее характеристик.

При покупке телевизионного кабеля следует учитывать несколько моментов. Купите подходящий кабель, и антенна будет работать как можно лучше. Купите не тот кабель, и большая часть сигнала может быть потеряна при передаче от антенны к телевизору.

Что такое коаксиальный кабель

При покупке коаксиального кабеля для телевизионной антенны полезно иметь представление о том, что это такое.

По сути, коаксиальный кабель — это так называемый RF-фидер — он передает радиочастотные сигналы из одной точки в другую с минимальными потерями и излучением от коаксиального кабеля.

Примечание по коаксиальному кабелю:
Коаксиальный кабель

используется для передачи радиочастотной энергии из одной точки в другую с минимальными потерями. Кабель состоит из двух концентрических проводников, разделенных диэлектрическим материалом.

Подробнее о Коаксиальный кабель.

Основными составляющими коаксиального кабеля являются внутренний проводник, диэлектрическая прокладка, внешний проводник и защитная оболочка, как показано ниже.

Устройство подачи коаксиального кабеля
с внутренним проводником, диэлектриком, внешним проводником и защитной оболочкой

Указатели для покупки ключей

При покупке коаксиального кабеля для телевизора необходимо убедиться, что покупается кабель правильного типа, а во-вторых, необходимо сбалансировать стоимость с вероятной выгодой, которую можно получить.

Как и в большинстве случаев, чем больше вы платите, тем лучше продукт. Однако часто необходимо найти разумный баланс, и переплата может не принести каких-либо заметных преимуществ в некоторых обстоятельствах.

Некоторые из основных моментов, которые следует учитывать при покупке коаксиального кабеля для телевизора: импеданс, потери сигнала, толщина и предполагаемое применение коаксиального кабеля.

Коаксиальный импеданс

Коаксиальный кабель

имеет так называемое характеристическое сопротивление. В основном, сохраняя все элементы в системе: антенну; коаксиальный кабель; и вход телевизора с одинаковым импедансом, сохраняется лучшая передача мощности от одного к другому, и таким образом достигается лучшая производительность.По сути, наличие коаксиального кабеля с правильным сопротивлением для системы TBV обеспечит наилучшую производительность.

Для домашнего телевидения и большинства УКВ FM-радио стандартным является 75 Ом, т. Е. Используйте коаксиальный кабель 75 Ом для видеоприложений. Коаксиальный кабель, предназначенный для домашнего телевидения, всегда будет иметь сопротивление 75 Ом, но если вы пойдете в магазин, где продаются другие формы коаксиального кабеля, вам нужно будет проверить. Но просто скажите помощнику, что это то, что вам нужно.

Типичными широко используемыми кабелями 75 Ом являются RG59 / U и RG6 / U.Они имеют многожильный центральный провод 22 AWG для обеспечения гибкости кабеля. Кабель стандартного размера может быть легко заделан и доступен в катушках длиной 100, 500 и 1000 футов.

Потери в кабеле

Следующим важным аспектом при покупке коаксиального кабеля является уровень потерь. Чем выше потери, тем ниже уровень сигнала на телевизоре и хуже будет прием.

Коаксиальный кабель обычно продается в стандартной комплектации с низкими потерями. Низкие потери толще, чем у стандартного коаксиального кабеля, и обычно лучше выбирать низкие потери, за исключением возможных коротких соединительных проводов между различными ТВ-боксами, такими как рекордер и т. Д. — эти провода, вероятно, будут куплены в готовом виде, возможно, дешевле чем можно купить биты.Будучи короткими, они не принесут больших потерь.

Чтобы получить техническую информацию, потери в коаксиальном кабеле указываются в единицах определенного количества децибел для данной длины, часто 10 метров, и для определенной частоты.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВ Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Как подключить старую телевизионную антенну к цифровому телевизору

Перерезание кабеля (или отказ от тарелки) может быть отличным способом сэкономить деньги. Через Интернет доступно множество отличного контента из таких источников, как YouTube, Netflix, iTunes и других. Но могут быть случаи, когда вы пропустите свои местные каналы, будь то новости и уведомления о чрезвычайных ситуациях или просто местные программы. Если вы живете в сельской местности (или в густонаселенном городском районе), где кроличьи уши просто не подходят, в вашем доме может уже быть средняя или большая телевизионная антенна, установленная на чердаке или на крыше.Но будет ли ваша старая антенна работать с современным цифровым телевидением?

Несколько слов об антеннах

Возможно, вы слышали о «HDTV» или «цифровых» телевизионных антеннах. На самом деле, хотя антенны могут быть сконструированы для лучшего приема (с небольшим количеством цифровых артефактов или без них), на самом деле нет такой вещи, как антенна цифрового телевидения. Телевизионные антенны не различают аналоговые и цифровые сигналы — они представляют собой просто набор металлических стержней, которые принимают передачи УВЧ и УКВ на определенных частотах. Антенне все равно, что она улавливает; он просто передает сигналы на тюнер (будь то блок тюнера или встроенный тюнер внутри вашего телевизора), который декодирует их в формат, который может отображаться на вашем телевизоре.

В то время как новые антенны могут быть лучше спроектированы, старые антенны могут работать так же хорошо, если они достаточно большие и (если они направленные) правильно расположены. В нашем случае антенна представляла собой большой разнонаправленный бегемот 1970-х годов, который висел на нашем чердаке и не использовался десятилетиями. Тем не менее, мой отец вспомнил, что он работал достаточно хорошо для аналогового телевидения до того, как в нашем районе появился кабель, поэтому мы решили, что стоит рискнуть и попробовать подключить его обратно.

Что вам понадобится

В зависимости от конструкции вашего дома и других факторов вам могут потребоваться ручные инструменты.Но для самой разводки антенны вам понадобятся всего две вещи:

  1. Балун (или «трансформатор согласования импеданса», как его называет Radio Shack)
  2. Длина коаксиального кабеля RG6 (я использовал четырехэкранированный)

Балун — это устройство, которое преобразует несимметричный сигнал в сбалансированный. Для проводки телевизора он преобразует старый двухжильный провод с сопротивлением 300 Ом в новый коаксиальный провод с сопротивлением 75 Ом. Если у вас есть существующая двухжильная проводка (в хорошем состоянии), идущая к вашему телевизору, вы можете просто использовать балун на концах двухжильного кабеля и короткий коаксиальный кабель для подключения к телевизору.В противном случае коаксиальный кабель лучше держится.

Существует много аргументов в пользу двойного или коаксиального кабеля — я оставлю вам решать, какой из них лучше использовать в ваших обстоятельствах. В моем случае двойной провод был отрезан на полпути к стене дома, и в любом случае он даже не вел к семейной комнате (где находится наш новый телевизор), поэтому мы выбрали коаксиальный кабель.

Антенна

Первый шаг в подключении антенны к телевизору — это сначала добраться до антенны.Если ваш установлен на крыше, вам следует проявить осторожность. К антеннам, установленным на чердаке (например, нашей), добраться значительно легче, но на нашем чердаке нет половиц, поэтому подойти к антенне оказалось деликатным маневром.

В нашей антенне используются два болта с барашковыми гайками для крепления сдвоенных выводов. Здесь мы прикрепили балун.

Наша старая синяя антенна (это лишь малая ее часть), присоединенная к новому балуну и коаксиальному кабелю

При определенных обстоятельствах может потребоваться предварительный усилитель (усиливающий сигнал).Однако, поскольку предусилители также могут усиливать шум, не рекомендуется использовать их, если в этом нет необходимости. В моем случае антенна была достаточно большой, и я не думал, что нам понадобится предусилитель.

Маршрут

Вот сложная часть: проложить кабель к телевизору. Я не буду здесь вдаваться в подробности, так как каждый дом индивидуален, но в нашем случае кабель мог просто пройти по обрубленному остатку дымохода на чердаке …

Коаксиальный кабель RG6, идущий по дымоходу

… и через отверстие в дымоходе в подвале.Нам пришлось привязать к кабелю пару плоскогубцев, чтобы утяжелить его и спустить в дымоход, так как было холодно и кабель продолжал скручиваться.

Что входит, должно выходить! У этого вентиляционного отверстия есть заглушка, которая закрывает его — мы осторожно установили заглушку после запуска коаксиального кабеля.

Оттуда мы должны были пропустить его через потолок подвала, вокруг вентиляционного отверстия для возврата холодного воздуха и выйти в подполье. В самом конце подполья мы просверлили отверстие за телевизором, чтобы через него проходил кабель.

Успех

Мы подключили другой конец коаксиального кабеля к телевизору, просканировали каналы, и вместо обычных шести, которые у нас были с антеннами меньшего размера (три станции с высокой мощностью передачи, плюс подканалы), мы нашли 21 канал, в том числе несколько Каналы HD (KCCI якобы проходил в 1080p, хотя наш телевизор только 720p).

Четкое и яркое изображение высокой четкости благодаря нашей старой антенне и очень длинному кабелю.

Передатчик

KCCI расположен (вместе с несколькими другими башнями) примерно в часе (50 милях) к югу от того места, где мы живем.На самом деле мы выбрали две зоны общественного телевидения Айовы — KDIN в Де-Мойне и KTIN в Форт-Додже!

Удачного серфинга!

Ключевые слова: #tvantenna #digitalantenna #cutthecable #ditchthedish

Короткая ссылка: http://goo.gl/NFSbmS

поисковое слово: tvantenna

Нравится:

Нравится Загрузка …

Связанные

Стекирование телевизионных антенн — сигнал дальнего действия

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Вы, наверное, слышали термин , штабелирование антенн , но что именно он означает и является ли это хорошей идеей? Давайте подробнее рассмотрим концепцию и рассмотрим несколько примеров.

«Группирование антенн» означает установку нескольких телевизионных антенн либо на одной мачте (вертикальное наложение), либо рядом друг с другом (горизонтальное наложение), а также комбинирование сигналов от обеих антенн для просмотра каналов со всех из них.

Это определенно звучит как отличная идея.Вы просто покупаете две или более антенны, направляете их в разные стороны и получаете еще больше каналов на свой телевизор.

Однако есть некоторые сложности. Читайте дальше, чтобы узнать, как это сделать.

Можно ли подключить две антенны к одному телевизору?

Чтобы раскрыть все это, позвольте мне сначала проиллюстрировать концепцию, описав наиболее распространенный сценарий объединения антенн: получение сигналов с разных направлений.

У вас прямо сейчас на крыше может быть антенна в стиле Яги, которая направлена ​​на группу башен, скажем, на север.

Наружные антенны Yagi, такие как Winegard HD7695P, отлично подходят для приема удаленных станций, но обычно имеют ширину луча приема, которая уже 90 градусов (и во много раз намного уже).

В своем отчете о сигналах TVFool.com вы могли заметить другие группы станций в разных направлениях, но, увы, вам понадобится либо многонаправленная антенна, либо вторая однонаправленная антенна , чтобы получить их.

В конце концов, вы можете решить установить вторую однонаправленную антенну для приема другой группы станций и подключить обе антенны к телевизору.

3 причины, по которым люди комбинируют телевизионные антенны

С технической точки зрения, телевизионные антенны можно комбинировать множеством способов для достижения различных сценариев.

Например, они могут быть уложены вертикально или горизонтально; вы можете усилить одну или обе антенны; вы можете направлять их в разные стороны или в одном направлении.

Несмотря на эти разные конфигурации, существует три распространенных сценария, в которых потребители складывают антенны:

A . Они пытаются принять телевизионных сигналов от станций, находящихся за пределами луча приема их текущей антенны .

Б . Они пытаются принять на другом частотном диапазоне (например, пытаются получить слабый сигнал VHF, передаваемый определенной станцией, если их существующая антенна только UHF).

С . Они хотят увеличить общее усиление своей антенны до в надежде улучшить качество сигнала и, возможно, даже получить больше каналов — направляя оба в одном направлении.

Большинство людей добавляют дополнительные антенны для достижения сценариев A и B выше.

По общему признанию, некоторые также пытаются увеличить общий коэффициент усиления антенны ( C ). Это связано с некоторыми техническими проблемами — такими как понимание горизонтальной и вертикальной поляризации сигнала, оценка размера и формы зон захвата приема обеих антенн и т. Д. — и может принести смешанный успех.

Если вы хотите увеличить усиление антенны, может быть проще и проще просто получить антенну с большим усилением и более широким приемным лучом (возможно, с предусилителем), чем пытаться объединить два меньших.

Фактически, многонаправленные антенны с высоким коэффициентом усиления, такие как Antennas Direct DB8e HDTV Antenna, на самом деле представляют собой штабелированные антенны. В этой статье я сосредоточусь на более распространенных сценариях комбинирования антенн (т.е.прием сигналов с другого направления или в другом частотном диапазоне).

Большинство людей пытаются объединить максимум две антенны (а не, скажем, три или четыре), так что это будет моим базовым случаем.

Видео: Факты о штабелировании антенн

Способы штабелирования телевизионных антенн

Давайте сначала рассмотрим некоторые особенности штабелирования антенн, прежде чем научиться их устанавливать.

Следует ли размещать телевизионные антенны вертикально или горизонтально?

Имеет ли значение, устанавливаете ли вы вторую антенну поверх другой или размещаете их рядом?

Кто-то может возразить, что, поскольку телевизионные сигналы обычно передаются с горизонтальной поляризацией (по крайней мере, в США), лучше подходит вертикальное наложение, поскольку оно дает лучшее усиление для этого типа поляризации.

Лично я сначала попробую вертикальное расположение антенн на одной мачте (если возможно), а затем попробую горизонтальное размещение.

Однако многим удается также горизонтальное штабелирование (то есть размещение второй антенны рядом или с другой стороны крыши или чердака). Это действительно зависит от вашей местной ситуации — да, телевизионные сигналы горизонтально поляризованы, но есть и другие факторы, которые следует учитывать.

Например, возможно, ваши сигналы проходят через ближайший лес и создают помехи.

Вы можете обнаружить, что размещение второй антенны в другом месте вашего дома дает лучшие результаты.

Итак, когда дело доходит до обобщенных ответов относительно вертикальной и горизонтальной укладки, судей нет.

Но, по крайней мере, вы должны убедиться, что они достаточно разделены, чтобы свести к минимуму взаимное влияние.

Разделение антенн для минимизации помех

Хотя они являются пассивными приемниками, антенны создают слабое электрическое поле, которое может мешать приему другой антенны, расположенной слишком близко.

Их необходимо разделять на определенное расстояние, соответствующее размеру захватываемых ими длин волн УВЧ или УКВ.

Это составляет примерно 1/4 длины волны, которую они принимают.

Теперь каждая отдельная частота в диапазонах UHF и VHF имеет уникальный размер длины волны, поэтому при расчете разноса полезно подумать о максимальной длине волны, которую будут принимать ваши антенны.

Максимальная длина волны УВЧ сигнала может составлять более двух футов, в то время как длины волн УКВ могут охватывать более шести футов в длину.

Фактически, различные элементы антенны (например, диполи, отражатели и т. Д.)) имеют размер пропорционально этим длинам волн для точного захвата радиоволн.

Рекомендуется поддерживать расстояние 2–4 фута между любыми двумя сложенными друг на друга антеннами (будь то антенны UHF или VHF).

Хотя кто-то может подумать, что вам следует установить антенну VHF еще дальше (из-за ее длины волны), в целом помехи, создаваемые обеими антеннами, вероятно, не будут достаточно значительными, чтобы повлиять на ваш сигнал.

Но все же не стоит устанавливать их слишком близко друг к другу.

Здесь я, конечно, упомянул минимальное расстояние. Вы можете установить антенны еще дальше, увеличив расстояние между ними, чтобы еще больше снизить потенциальные помехи.

Что вам понадобится

При объединении антенн следует учитывать несколько факторов.

Я суммирую их здесь, но более подробно расскажу ниже:

  • Какой тип второй антенны вам следует приобрести?
  • Следует ли использовать диплексер или сумматор сигналов при объединении сигналов от обеих антенн? Это будет зависеть от того, пытаетесь ли вы реализовать сценарий A или B с использованием коаксиального кабеля антенны
  • — они должны быть одинаковой длины и типа для обеих антенн!
  • Независимо от того, хотите ли вы усилить антенную линию

Если вы вертикально размещаете антенны на одной мачте, ваша конфигурация может выглядеть примерно так, как показано на схеме ниже.

Вертикально расположенные антенны

Приобретение второй антенны

Когда вы начинаете свой проект, у вас либо будет под рукой дополнительная антенна, либо вам нужно будет ее купить.

Если вы комбинируете антенны для приема станций в других направлениях или в другом частотном диапазоне, нет никаких особых соображений при выборе второй антенны (кроме того, что она действительно может принимать другие станции).

Например, если у вас есть антенна только для УВЧ, и вы хотите, чтобы вторая антенна принимала тот общедоступный канал, который транслируется на высоких УКВ, прочитайте мелкий шрифт антенны, чтобы убедиться, что она действительно может принимать эти частоты (каналы RF 7-13 в данном случае).

Давайте теперь посмотрим на тип сумматора сигналов, который вы должны использовать для обеих антенн.

Тип, который вы получите, будет сильно зависеть от того, комбинируете ли вы антенны для получения разных частот (сценарий B) или просто для получения каналов с другого направления (сценарий A).

Объединение сигналов: Диплексер

Диплексор — это устройство, которое принимает отдельные сигналы и объединяет их в один сигнал более сложным способом, чем обычный сумматор сигналов (см. Ниже).

Например, диплексер может учитывать частоты сигналов и применять мультиплексирование.

Диплексеры широко распространены в мире спутникового телевидения. Однако они менее распространены на потребительском рынке OTA.

Так зачем вам диплексер для телевизионных антенн?

Вам понадобится для объединения сигналов от антенн с разными частотными диапазонами (UHF с VHF — или сценарий B выше).

Хорошим диплексером для телевидения OTA является сумматор сигналов UHF / VHF от Stellar Labs.

Он принимает сигналы от одной антенны только УВЧ и объединяет их с сигналами антенны только диапазона УВЧ.

Вы устанавливаете это устройство непосредственно на антенной мачте — между антеннами, чтобы обеспечить одинаковую длину коаксиального кабеля антенн. Коробка диплексера фактически находится внутри черного водонепроницаемого футляра, который вы видите на изображении.

После установки антенн вы подключите их коаксиальные кабели к этому устройству, вставив их снизу в два порта IN. Устройство имеет порт OUT для подключения коаксиального кабеля к сплиттеру, телевизору или конвертеру.

Как и многие диплексеры для потребительского рынка OTA, этот работает пассивно , поэтому он не имеет источника питания переменного тока.

Кроме того, вы должны использовать его по назначению: объединение UHF с антенной VHF.

Если вы попробуете другую комбинацию, скажем, две антенны УВЧ, устройство не позволит сигналам УВЧ проходить через порт УКВ.

Объединение сигналов: объединитель или ответвитель сигналов

Другой тип устройства — это обычный объединитель сигналов (также называемый соединителем сигналов).

Это обычно более простое устройство, чем диплексер, поскольку оно «без разбора» объединяет сигналы от двух антенн, принимающих из любого диапазона частот.

Таким образом, он больше похож на перевернутый разветвитель — два порта, обычно выходящие на телевизоры, теперь действуют как входы для антенн.

Вы используете сумматор или ответвитель сигналов для сценария A , описанного выше.

К любому входу можно подключить антенный диапазон любого типа. Например, вы можете подключить коаксиальный кабель от антенны UHF / VHF в один порт, а затем антенну UHF в другой.

Очень хороший сумматор сигналов — антенный переходник Winegard CC-7870:

Еще более простое устройство — двухполосный разветвитель / сумматор Channel Plus 2532:

Если вы видели другие страницы этого сайта, это устройство может кажется знакомым, потому что это разветвитель, который я рекомендую для распределения антенного сигнала на несколько телевизоров.

Несмотря на свою простоту, комбайнеры такого типа работают на удивление хорошо для многих людей.

Какой комбайнер использовать?

Решая, использовать ли диплексер или сумматор, я сначала рассмотрел бы полосы частот моих антенн.

Слово о потере сигнала

В моей статье об усилении антенных телевизионных сигналов я подробно рассказываю о концепции потери сигнала и о том, как усилитель может смягчить эту проблему.

По сути, все устройства и кабели, которые вы используете, будут вносить некоторую (частичную) потерю, потенциально ухудшающую ваш ТВ-сигнал.

В той статье я посоветовал приобрести разветвитель с точным количеством выходных портов, соответствующим количеству телевизоров, которые вы планируете подключить.

Таким образом, вы не испытаете ненужных потерь сигнала, поскольку неиспользуемые порты устройств по-прежнему вызывают потери.

Тот же принцип применяется к диплексорам и сумматорам сигналов. Вам следует избегать покупки устройства, у которого количество портов IN превышает количество антенн, к которым вы присоединяетесь.

Коаксиальный кабель антенны

Хотя стекирование антенн работает большую часть времени, некоторые клиенты, тем не менее, не могут заставить свои комбинированные антенны работать должным образом.

Я подозреваю, что отчасти это связано с проблемами фазы .

Давайте на мгновение представим себе это. Телевизионные сигналы распространяются наружу от опор передачи в виде волн, которые колеблются вверх и вниз, и, будучи принятыми антенной, эти сигналы продолжают проходить по коаксиальному кабелю к устройству сумматора.

Когда несколько антенн принимают сигналы, важно, чтобы сигналы поступали в сумматор одновременно.

В этом случае они приходят синхронно друг с другом. Если они приходят (даже немного) в разное время, они не совпадают по фазе.

Две телевизионные антенны, принимающие сигналы от разных источников в противофазе.

Сигналы, поступающие в противофазе, напоминают наложенные друг на друга несколько волн, пики и впадины которых не синхронизированы, тем самым ослабляя или даже подавляя друг друга.

Поэтому важно подключать антенны к устройству сумматора с помощью коаксиальных кабелей того же типа и длины .

Даже если вы установите одну антенну на большее расстояние от устройства сумматора, чем другая, вы все равно должны использовать кабель одинаковой длины для обеих антенн, при необходимости свернув кабель ближайшей антенны.

Что касается кабелей, для максимальной производительности я рекомендую коаксиальный кабель RG6 с трех- или четырехэкранированным экраном, например, широкополосный Интернет-кабель PHAT.

(Этот кабель имеет отличные характеристики для телевизора, но обратите внимание, что его длина составляет 50 футов — ваш сумматор, вероятно, будет ближе к вашим антеннам, чем этот. Если вы купите этот кабель, вам понадобятся обжимные инструменты, чтобы отрезать нужную длину. Amazon предлагает собственный трехэкранированный коаксиальный кабель с тремя экранами меньшей длины, самый маленький из которых составляет 4 фута.)

Использование усилителя с сумматором сигналов

В некоторых ситуациях вам может потребоваться подключить усилитель ( предусилитель или усилитель-распределитель) где-нибудь вдоль линии, чтобы усилить ТВ-сигнал.

На схеме ниже показана типичная установка с вертикально совмещенными антеннами с использованием устройства предусилителя, прикрепленного к мачте:

Вертикально расположенные антенны

Уловка здесь заключается в том, знает ли ваш диплексер или сумматор сигналов «сквозной» ток на коаксиальный кабель с усилением.

По умолчанию делители и сумматоры сигналов предназначены для предотвращения скачков скачков напряжения, идущих по линии от телевизора (например, если он неисправен) к антенне.

Однако у многих из них будет один четко обозначенный порт IN, , который позволяет подключать усиленный коаксиальный кабель.

Это означает: убедитесь, что приобретаемое устройство сумматора позволяет пропускать ток, если вы собираетесь добавить усилитель к линии.

Например, упомянутый выше антенный переходник Winegard CC-7870 позволяет подключать усиленный кабель к одному из его портов IN (как и диплексер).

Если вы помните, многие предусилители имеют отдельный источник питания, называемый устройством вставки питания , который вы подключаете к розетке, расположенной дальше по потоку, рядом с телевизором.

Если вы хотите установить предусилитель для одной из антенн, обязательно подключите коаксиальный кабель антенны к порту IN устройства сумматора, помеченному как сквозной.

Таким образом, когда вы подключаете блок питания ближе к телевизору, он питает всю линию до антенны, которую вы хотите усилить.

В общем, объединители сигналов добавят сложности вашим намерениям по усилению.

Например, если вы ранее использовали предусилитель для первой антенны, вы можете впоследствии обнаружить, что после добавления второй антенны нет необходимости в усилении.

Некоторые люди в конечном итоге чаще ищут неисправности своих усилителей в ситуации стекирования, чтобы найти правильное соотношение сигнал / шум, обеспечивающее чистые каналы.

Как подключить две антенны к одному телевизору

Установка второй антенны для соединения с первой включает в себя сначала убедитесь, что она правильно работает с вашим телевизором, перед объединением сигналов обеих антенн.

Вам понадобятся те же инструменты, и вы, вероятно, выполните те же действия, что и при установке первой антенны.

Если вы собираете антенны вертикально и вам нужна более высокая мачта, имейте в виду, что диаметр новой мачты может немного отличаться и, возможно, быть слишком широким для монтажных кронштейнов, которые вы сейчас используете для первой антенны.

Перед запуском убедитесь, что у вас есть все необходимые детали.

Если вы устанавливаете антенны самостоятельно, вам следует попросить одного или двух человек помочь. Они могут помочь с тестированием или перемещением антенны и наблюдением за качеством сигнала на телевизоре, чтобы ускорить шаги.

ВАЖНО : Безопасность должна быть вашим приоритетом номер один при установке уличного телевизора на крыше.

Шаг 1. Найдите лучшее место для установки второй антенны

Как я уже упоминал ранее, вам понадобится соответствующая антенна, чтобы принимать дополнительные станции, которые вы хотите.

Поиск лучшей антенны для ваших нужд — это обширная тема, которую я здесь затронул, но достаточно сказать, что лучше всего проверить, что вторая антенна получит станции самостоятельно, прежде чем вы соедините обе вместе.

Для этого вам также необходимо выбрать подходящее место, что восходит к предыдущему обсуждению в этой статье о том, следует ли размещать антенны вертикально или горизонтально.

Вашим основным критерием должен быть выбор места, обеспечивающего мощность сигнала, достаточную для преодоления любых потерь, с которыми вы столкнетесь в сумматоре сигналов и остальной части вашей установки.

Лично я всегда стараюсь просто установить вторую антенну на той же мачте, что и первая (в конце концов, она находится в том же месте, которое оптимально для первой антенны), но вы можете обнаружить, что это не обеспечивает необходимое качество сигнала в вашей ситуации. .

Если вы устанавливаете вторую антенну на чердаке, имейте в виду, что на качество приема может повлиять структура вашего дома (например, несколько слоев изоляции или излучающие барьеры).

В конечном итоге вам может потребоваться протестировать и поменять антенну в нескольких местах, прежде чем установка будет завершена.

Шаг 2. Установите вторую антенну

Если вы прикрепляете вторую антенну к той же мачте, что и первая, проверьте устойчивость мачты и затяните винты или болты, которые удерживают ее на поверхности.

Также убедитесь, что мачта надежно закреплена (особенно если она находится на крыше), чтобы не раскачиваться или не опрокинуться во время сильных порывов ветра или грозы. Сильно встряхните.

Как упоминалось ранее, вы должны убедиться, что две антенны разделены расстоянием примерно в 2–4 фута.

Если позже у вас возникнут проблемы с приемом, вы можете вернуться и раздвинуть антенны дальше друг от друга, чтобы увидеть, улучшится ли прием.

Если вы устанавливаете вторую антенну в другом месте в своем доме, попробуйте уменьшить длину кабеля до , просверлив отверстия в потолке, стенах или полу по мере необходимости, чтобы уменьшить длину пути к телевизору.

Кроме того, избегайте крутых поворотов кабеля при его прокладке по дому.

СОВЕТ : При установке двух антенн на одной мачте необходимо разместить антенну с более слабым приемом выше.

Шаг 3. Подключите вторую антенну к телевизору.

Отсоедините первую антенну от телевизора или преобразователя и проложите коаксиальный кабель от второй антенны к устройству.

Вы должны проверить положение и направление второй антенны, чтобы убедиться, что она может принимать нужные вам каналы.

Знание о том, что вторая антенна работает сама по себе, поможет выявить проблемы позже, если вы столкнетесь с плохим приемом после соединения двух антенн.

После подключения второй антенны запустите сканирование каналов и обратите внимание на список каналов. При необходимости измените положение или цель антенны для улучшения приема.

Шаг 4: Присоедините оба антенных коаксиала к сумматору сигналов

Присоедините диплексор или сумматор сигналов к мачте или в любом другом месте, относительно центральном по отношению к обеим антеннам.

Удалите кабель, который вы ранее вели от второй антенны к телевизору на последнем этапе, и подключите коаксиальные кабели от каждой из антенн к соответствующим портам IN устройства объединения.

Если одна из антенн оснащена предусилителем, убедитесь, что вы подключаете коаксиальный кабель этой антенны к правильному порту IN объединителя с указанием «сквозного прохождения мощности».

Как упоминалось ранее, убедитесь, что оба коаксиальных антенны имеют одинаковую длину и тип; в противном случае вы можете получить фазовые проблемы, такие как многолучевые помехи (двоение).

Шаг 5: Проведите коаксиальным кабелем от сумматора сигналов к телевизору

На этом этапе вы знаете, что обе антенны работают правильно (независимо), и теперь вы в основном настраиваете остальную часть системы приема, включая любую усилители и разветвители по ходу дела.

Подключите коаксиальный кабель от порта OUT сумматора к телевизору или конвертеру. Цифровой тюнер на вашем телевизоре или конвертере должен получать комбинированные сигналы от обеих антенн.

Включите телевизор и запустите сканирование каналов. Принимаемые вами каналы должны соответствовать отчету о сигнале, который вы могли получить для вашего местоположения с TVFool.com или RabbitEars.info.

Проверьте также уровень сигнала каждого канала, чтобы убедиться, что они сильные с самого начала.

Если вы не получили полный список ожидаемых каналов, возможно, вам придется диагностировать проблему и внести изменения.

Усилители (предусилитель или усилитель-распределитель), как известно, иногда вызывают проблемы с сумматорами сигналов, поскольку они могут добавить слишком много шума в линию.

Если вы используете усилитель, я бы посоветовал вам отключить его и повторно просканировать каналы в качестве первого шага по устранению неполадок.

Шаг 6. Заземлите вторую антенну и всепогодные детали

Когда все работает правильно и вы удовлетворены приемом, убедитесь, что детали антенны, соединения коаксиального кабеля и т. Д. Имеют достаточную защиту от атмосферных воздействий .

Невыполнение этого шага может вызвать коррозию оборудования и его ухудшение с большей скоростью, чем в противном случае, что повлияет на качество приема ТВ-сигнала.

(10 способов улучшить прием вашего телевизора, у меня есть раздел о гидроизоляции соединений.)

Надеюсь, что мачта и коаксиальный кабель вашей первой антенны были заземлены.

Не забудьте также заземлить вторую антенну (как мачту, так и кабель), чтобы снизить риск повреждения от скачков напряжения во время грозы.

Зачем устанавливать вторую антенну, если вы можете получить ротатор?

Вместо того, чтобы складывать антенны, вы можете вместо этого прикрепить мачту к моторизованному ротатору.

Поворотные устройства — это устройства, которые изменяют направление направленной антенны в горизонтальной плоскости.

Обычно вы управляете ими с помощью пульта дистанционного управления, что позволяет переключать каналы с дивана.

Примером ротатора является вращатель наружной антенны RCA Vh326F с дистанционным управлением:

Как и любое другое решение проблемы захвата сигналов от удаленных друг от друга станций, роторы имеют как плюсы, так и минусы.

Основным преимуществом использования ротора является возможность удобно переориентировать антенну в сторону передающей башни, не выходя из гостиной (с помощью пульта дистанционного управления).

Однако есть некоторые недостатки:

  • Роторы усложняют прием вашего телевизора и могут изнашиваться или выходить из строя после нескольких лет использования, требуя ремонта или установки нового.
  • Если вы планируете записывать программы, которая передается определенной станцией, антенна должна быть ориентирована на правильную вышку до времени начала записи
  • Если у вас несколько телевизоров, поворот антенны в другое положение может помешать одновременному просмотру другим телевизором на другом телевизоре в вашем доме .

Заключительные мысли

Вторая направленная антенна позволяет вам расширить список каналов, включив в него станции за пределами вашего обычного диапазона приема.

Однако он не лишен сложностей, и хотя он может работать в большинстве случаев, некоторым людям приходится выполнять некоторые действия по устранению неполадок, чтобы заставить его работать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
