Сделать антенну для цифрового ТВ самостоятельно, не так сложно, как это кажется на первый взгляд. Для изготовления простой антенны можно применить подручные материалы, которые есть дома.

Это решение сэкономит деньги и время, особенно, если рядом нет магазина с ТВ техникой. Ведь в себестоимость готовой антенны закладываются такие расходы как: бренд, технологии, материал изделия, налоги.

Содержание

Типы принимающих антенн

Антенна — это устройство, входящее в ряд диполярных, которое работает как на приём, так и на передачу частоты.

Сегодня телевещание происходит в следующих диапазонах:

• 1-300 МГц — приём аналогового телевидения стандарта МВ и VHF;
• 470-862 МГц — ДМВ диапазон (дециметровые волны), которые и передают изображение в цифровом стандарте DVB-T2.

Несмотря на это, присутствует стандартизация рабочего диапазона. Благодаря этому цифровое телевидение работает по принципу сотовой связи. Для того, чтобы антенна из кабеля для цифрового тв была эффективной в работе, нужно рассчитать все параметры.

Расчёт

Проводят расчёт в зависимости от типа конструкции, а также необходимости работы в выбранном заранее частотном диапазоне. Но перед тем, как приступать к работе, следует помнить, что всеволновые устройства не могут принимать слабые сигналы. Если говорить о других моделях приёмника, то такая самодельная антенна не в состоянии охватить все частоты, исходящие от цифрового вещания.

Чтобы верно изготовить антенну для цифрового ТВ своими руками, проводят точные расчёты. Это нужно делать заранее, потому что при подключении проверить качество приёма цифрового телевещания невозможно.

Для аналогового телевидения при слабом сигнале возможны помехи, а при цифровом сигнале изображения просто не будет. Это приведет к к вопросу, который очень сложно решить — проблема с кабелем или с самими устройством?.

Правила расчёта

Цифровое телевидение вещает на других частотах, с использованием возможных вариантов мультиплексов. Для того, чтобы приемка сигнала была качественной, волна, которая излучается должна попасть на сам приёмник. Поэтому проводить расчёт нужно по следующей модели:

1. Произвести расчёт длины нужной волны цифрового вещания, которая исходит из мультиплекса.
2. Выбрать самую длинную волну.
3. Найти полудлину поперечного сечения выбранной длины, так как она перпендикулярно передается на сам приёмник.

Рассмотрим как проводится этот расчёт на практике.

Практический пример

Для изготовления самодельной телевизионной антенны, рассчитаем длину нужной волны, используя формулу: λ = c/F, где c – скорость света, F – частота (для упрощения расчета можно сократить нули — 300/546, 300/578, 300/498).

Полученные значения равны соответственно: 0,55; 0,52 и 0,60 (значения округляются в большую сторону). Выбираем характеристики третьего мультиплекса, так как его длина волны оказалась большей.

Делим показатель на два, чтобы найти активную зону телеантенны (волна имеет синусоидальную форму) — 0,60/2=0,3.

И, наконец, находим полудлину поперечного сечения волны — 0,3/2=0,15 метров. Если перевести единицы измерения, то 15 сантиметров — это и есть длина активной области приемника.

Пример был выполнен с учётом нескольких мультиплексов, но задачу можно облегчить, производя вычисления для одного пакета телеканалов.

Когда будут закончены все расчёты, можно приступать к проектированию чертежей для дальнейшего изготовления антенны.

Расположение и подключение

После того, как расчёты выполнены, подбираются необходимые детали для будущей антенны и планируется сборка.

Важно решить, где конкретно будет размещена домашняя телевизионная антенна, и как будет произведено подключение:

1. Если планируется изготовить комнатную антенну, то с монтажом здесь будет намного легче.
2. А если речь идет об уличной, то её монтируют так, чтобы она была направлена на ретранслятор цифры.

Антенну для улицы можно установить на крыше дома. Таким образом, сигнал не будут заглушать стены, заборы и другие конструкции. Для уличной установки телеантенны понадобится кусок кабеля. Но здесь важно верно рассчитать и учитывать то, чем длиннее кабель, тем слабее сигнал будет поступать к самому приёмнику. Нет единого правила, которое бы регламентировало установку антенны, каждое размещение особое.

Как сделать антенну для телевизора своими руками

Привычная самодельная антенна не будет уникальной и подходить во всех случаях.

Если у вас старый телевизор, который не поддерживает стандарт DVB-T2 и формат видео MPEG4, то нужно купить приставку, которая будет декодировать и передавать сигнал от антенны к телевизору.

Антенна Харченко

Для цифрового телевидения подойдёт популярная антенна “восьмерка” или “биквадрат”, которую называют антенной Харченко. Состоит из двух квадратов, которые имеют форму ромба.

Эта антенна универсальна, так как способна работать в любых условиях. Исключение составляет лишь сплошная застройка, и в таких условиях сигнал не может быть отражён.

Для изготовления этой антенны нужно будет провести необходимые расчёты касательно длины волны. Каждая из сторон квадрата должна равняться половине длины сечения самой волны. В итоге сам периметр будет равняться длине волны.

Для работы понадобится проволока или медная толщиной до 3 мм., или алюминиевая толщиной до 6 мм. Итого нужно изготовить два квадрата. От окончания проволоки надо отрезать 2 см., чтобы соединить их между собой. В результате должно получиться единая деталь из двух квадратов, но имеющая общий угол.

Не стоит забывать и об изоляции!Пары концов проволоки должны быть изолированы между собой. Если этого не будет конструкция будет только излучать сигнал. Как основу можно использовать палку или балку. Приемник может быть закреплён без начальной фиксации. Далее, нужно припаять кабель, так, чтобы он соприкасался с одним и концов самой проволоки.

Двойной и тройной квадрат

Изготовление такой антенны сходно с изготовлением биквадратного оборудования. Основа изделия состоит из нескольких квадратов, имеющих одинаковые параметры, которые расположены друг за другом.

В отличие от антенны Харченко, она не принимает качественный сигнал если сам ретранслятор находится далеко. Двойной и тройной квадраты предназначены для принятия сигнала в случае избыточного излучения.

Так как антенна многоуровневая, ее конструкция будет дополнительным усилителем. Для закрепления квадратов на бруске, в качестве основы подойдёт деталь, которая способна передавать электрический ток. При условии того, что толщина изделия будет довольно толстая.

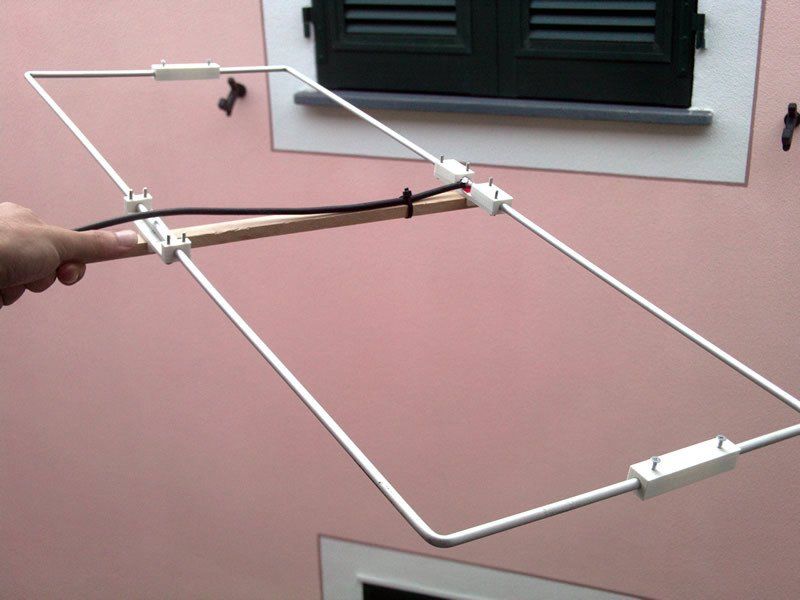

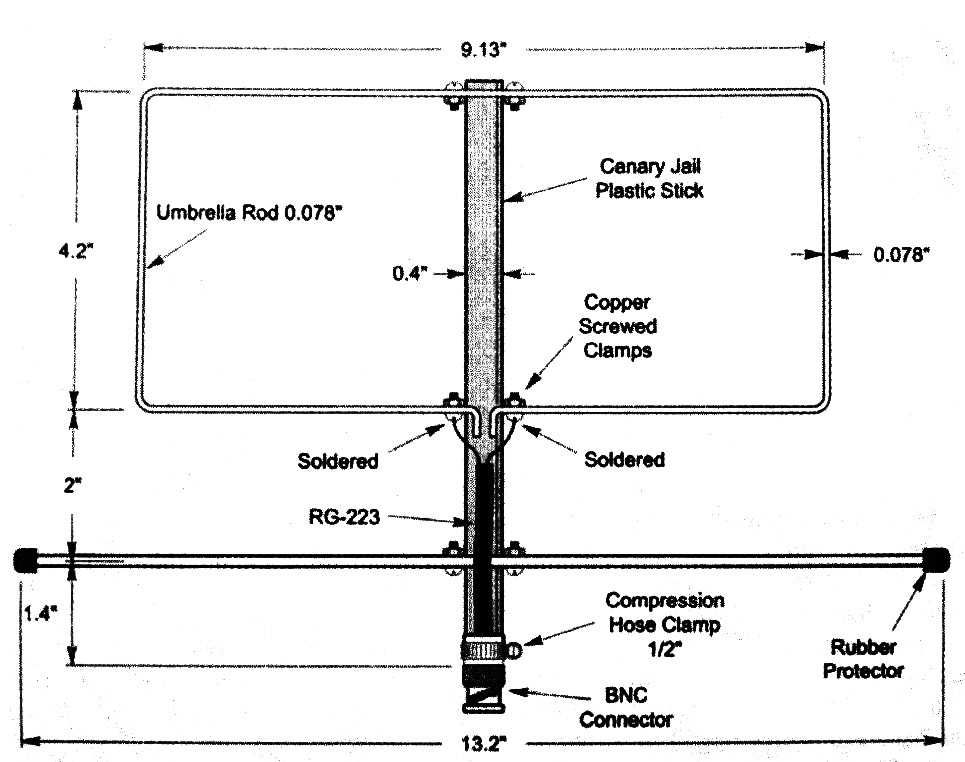

В виде рамки

Рамочные антенны очень примитивны. Одна рамка применяется не так часто. Преимущество этого типа антенны заключается в том, что они не подвергаются различным помехам. Для того, чтобы приемник был выполнен правильно, размеры самого квадрата следует увеличить на 1,5%.

Для изготовления понадобятся:

• металлическая сетка;
• кабель;
• штекер;
• алюминиевая пластина;
• болты и гайки.

Для работы понадобятся алюминиевые пластины с высверленными отверстиями для болтов.

Чтобы избежать возможного окисления отверстий на поверхности, проведите их покраску. Далее рамку нужно закрепить на рефлекторе.

После этого антенну разместите на мачте и приготовьте место для установки.

Из коаксиального кабеля

Эта антенна довольна проста в изготовлении и материал для деталей можно найти везде. Такая ситуация возможна если антенна вышла из строя в деревне, где нет магазинов.

Для работы понадобится провод или обычный кабель для телевидения. Сборка устройства займет не больше пяти минут.

Для сборки требуется:

1. Отсоединить кабель от устройства, которое неисправно.
2. Конец провода нужно очистить от остатков изоляции.
3. Оголенную часть кабеля и отмеренный отрезок соединяют проволокой довольно прочно.
4. В итоге должен получиться круг из кабеля диаметром до 15 см. Он и будет приемником.
5. По центру нужно отмерить 4 см. и снять изоляцию.

Теперь, устройство для цифрового телевидения готово. Единственный минус, приёмника в том, что постоянно пользоваться такой антенной не получится. Это связано с тем, что открытый конец кабеля будет шумен.

Бабочка

Конструкция этой антенны состоят из ряда расположенных по вертикали усиков.

Для изготовления такого приемника нужно:

• деревянный брус;
• линейка;
• проволока из алюминия до 3 м;
• кусачки;
• саморезы;
• дрель.

Так как усы антенны восприимчивы к ветру, то рекомендуется использовать проволоку толщиной не менее 3 мм.

Сделать “бабочку” можно как из болтов, так и используя паяльник. Здесь многое зависит от того, что по факту есть в наличии.

Сначала требуется разметить 4 точки на одном и том же расстоянии друг от друга, не более 20 см.

От каждой точки следует провести линии, причём перпендикулярно. От прямых линий отложить 4 смежных угла 30 и поставить точки.

Далее, провести линии от головных до отмеченных точек под углом. Линии, которые будут располагаться под углом смогут являться указателями по расположению усиков приёмника.

Из пивных банок

В домашних условиях используют антенну, изготовленную из банок. Ее цена будет копеечной. Ведь для изготовления приёмника подойдёт вторсырьё. Точнее, использованные алюминиевые банки из-под напитков.

Минус этой антенны — для её эксплуатации нужно отсутствие преград. Только в таком случае сигнал будет качественный. Такая конструкция подойдёт для жителей загородных домов.

Для сборки нужно:

• 2 и более банок из-под пива или другого напитка;
• болты;
• медная проволока;
• изолента;
• 2 палки из дерева;
• кабель.

Для сборки нужен каркас Т-образной конструкции. Для этого используйте деревянные бруски.

Далее, на дне банок прорезать дырочки под саморезы или болты. С кабеля нужно снять изоляцию, банки расположить на одном уровне.

Через отверстия протянуть кабель друг к другу. Концы зафиксировать болтом. Кабель, который отходит из отверстий закрепить надёжно проволокой. Банки следует приклеить скотчем или изолентой к основе каркаса.

Далее, нужно объединить штекер с самим кабелем. Штекер нужно подсоединить к антенне. Если такое приёмное устройство планируется использовать на улице, то предварительно рекомендуется выполнить обмотку полиэтиленом, чтобы не произошло окисление контактов.

Оголенный кабель должен в обязательном порядке быть обмотан изолентой.

Логопериодическая

Частотно-независимые антенны относится к разряду логопериодических.

Предлагаемый вид приёмных устройств работает с высоким диапазоном частоты. По конструкции эти приёмники делятся на плоские, пространственные, плоские однонаправленные.

Методика изготовления этой конструкции довольно сложна, но и вместе с тем ее применять можно не только для того, чтобы ловить телевещание. Разработчики считают, что в таком приемнике существует некая область, где происходит активность. Существует вариант уменьшить излучатель, тем самым уменьшая размеры логопериодической антенны.

Дом и быт

Современный мир плохо представляется без телевидения, ведь оно – неотъемлемая часть повседневной жизни каждого человека. Важно, чтобы качество передаваемого сигнала оставалось на высшем уровне, для этого удобно использовать современные аппараты. Как правильно выбрать данную технику, чтобы получать качественное изображение на телевизоре?

Чем отличается антенна для приема цифрового телевидения от обычной

Основное отличие современного оборудования для ТВ от обычного в том, что они ловят разные сигналы и частоту. Новые стандарты предлагают более устойчивое изображение, в нем нет шумов, а передаваемые цвета очень четкие. Особенно это хорошо для владельцев широкоформатных экранов, которые могут передавать всю красочность изображения. Современное ТВ предоставляет большое количество каналов, при этом можно установить защиту на программы, которые вы бы не хотели смотреть, или наоборот, доплатить за дополнительные услуги.

Профессиональные антенны для цифрового ТВ

1. Комбинированный всеволновый прибор Funke DCRS.1760 /1-69/. Корпус данного аппарата из алюминия, анодирован золотосодержащим сплавом. Имеет три выхода, усиление по диапазонам от5 до15db. Устанавливается снаружи помещения, в частных домах.
2. Комбинированный всеволновый аппарат Funke DCRS.1753 /1-69/, изготовлен из алюминия, обязательное анодирование сплавом с золотом в составе. Имеет два выхода и усиление по диапазонам от 3 до 14.5db.
3. Комбинированный всеволновой аппарат Logo P-14 используется в многоэтажных домах. Устанавливается снаружи помещения. Конструкция выполнена из черного металла, что делает ее более прочной и долговечной.
4. Аппарат диапазона ДМВ Funke BM4591 /21-69/. Конструкция из алюминия, поверх которого производится анодирование сплавом с золотом. Усиление 16,7db, а еще устройство состоит из 91 элемента.

Комнатная антенна для цифрового ТВ

1. Дельта. Телевизионная комнатная модель для частного использования, приема телевизионных программ, которые транслируются в диапазоне ДМВ волн от 470 до 790 МГц, каналы принимает от 21 до 60. Горизонтальная поляризация приема электромагнитных волн. Устанавливается такой прибор исключительно внутри помещения.
2. Дельта DIGITAL 5B. Предназначена для приема DVB-T и DVB-T2. В комплекте идет усилитель сигнала при его затухании в кабеле, используется только в помещениях.
3. Комнатная антенна для цифрового телевидения Дельта К131 для приема телевизионных программ, которые транслируются в диапазоне ДМВ волн от 470 до 790 МГц. Аппарат предназначен для установки внутри квартиры или дома.
4. Уралочка. Современная разработка для приема DVB-T2 и аналогового ТВ, без блока питания, со встроенным усилителем. Длинный кабель позволяет разместить прибор на стене, окне или даже чердаке.

Наружная антенна

1. Дельта Н3111.02. Предназначена принимать телевизионные аналоговые волны диапазона от 21 до 69 каналов и телевидение DVB-T, устанавливается на улице. Поляризация принимаемых сигналов горизонтальная.
2. Дециметровая антенна для цифрового телевидения Дельта Н181 наружной установки. Принимает телевизионные аналоговые волны от 21 до 69 каналов и ТВ ДВБ, с усилением на 8.5-11 дБ. Уличная модель, которая идеально подходит для частных домов и дачи.
3. Дельта Н111А.02F. Аппарат внешней установки, принимает сигналы в горизонтальной поляризации и полосе частот от 470 до 790 МГц. В комплект входит усилитель, разветвитель.

Какой должна быть хорошая цифровая антенна

Необходимо определиться с типом аппарата: какая антенна нужна для цифрового ТВ? В зависимости от места установки, аппарат может быть наружным или комнатным. Далее определитесь с силой передаваемого сигнала, насколько точно он будет поступать, и нужен ли усилитель. В некоторых случаях такая дополнительная функция совершенно не нужна, а ее наличие наоборот искажает изображение и звук. Обращайте внимание не только на саму модель, но и на инструкцию, которая прилагается. В ней должна быть четкая информация с полной характеристикой.

Антенна для цифрового ТВ своими руками – реальность для тех, кто очень любит конструировать различные устройства, приборы, независимо от их сложности. Для этого необязательно изобретать новый аппарат, можно использовать обычную аналоговую антенну или создать свою уникальную конструкцию, дополнив недорогую базовую модель. Главное – правильно настроить ее на нужные диапазоны вещания.

Где купить и сколько стоит

Приобрести технику для трансляции желаемых каналов ТВ не составит большого труда. Такие аппараты представлены в специализированных магазинах, на рынке бытовой техники и аксессуаров, а еще в интернет-магазинах. Цены на разные модели представлены в таблице, они будут зависеть от места покупки:

Видео: антенна для приема цифрового телевидения своими руками

Отзывы

Андрей, 35 лет:­

Приобрел себе новый телевизор LG с большим экраном, а смотреть интересные каналы не мог. Хороший друг посоветовал купить новое оборудование, которое крепится на стену. Выбор свой остановил на DIGITAL 5B: изображение очень хорошее, цвета, нет никаких помех и цена радует. Настроить передатчик смог сам, остался очень доволен покупкой

Александр, 41 год:­

Когда перебрались в частный дом, то задумались о подключении современного телевидения. Количество программ радовало, ведь родня у нас большая, у каждого свои предпочтения. Выбрали наружный аппарат Logo P-14, у него большой диапазон приема и конструкция из качественного материала.

Валентин, 39 лет:­

Когда в нашей стране появились новые форматы ТВ, я решил идти в ногу со временем и задался вопросом, как сделать антенну для цифрового ТВ своими руками. Купил все необходимое, собрал, в результате у меня получилось самодельное домашнее ДЦМ-устройство, которое активно ловит эфирное вещание.

Реклама на сайте

Статья обновлена: 22.06.2016

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Содержание статьи

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

А дальше показываю технологию, которую вам не сложно будет повторить. Но рекомендую все же немного увеличить сторону квадрата.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Дальше мне осталось выполнить экранирующую решетку, которая блокирует посторонние сигналы с противоположной стороны, чтобы они не ухудшали прием информации.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после подключения оптоволокна и перехода на пакет услуг Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Частота канала, МГц:

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Используемые источники:

• https://topteh.pro/7-vidov-samodelnyh-antenn-dlya-tsifrovogo-tv/
• https://sovets24.ru/629-antenna-dlya-tsifrovogo-televideniya.html
• https://electrikblog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/

[View 39+] антенна для цифрового тв своими руками из проволоки

Get Images Library Photos and Pictures. Самодельная антенна для Т2 | Мастер Как сделать антенну своими руками для телевизора: идеи Простая антенна для цифрового телевидения DVB-T2 своими руками | Электроника — это просто Антенна для цифрового телевидения своими руками | Цифровое телевидение

. Антенна для цифрового тв своими руками, как сделать самодельную комнатную антенну Антенна для цифрового ТВ своими руками: расчет и правила сборки Простая антенна для цифрового телевидения DVB-T2 своими руками — Компьютерная помощь Котельнич|Ремонт компьютеров в Котельниче

Уличная антенна для цифрового ТВ своими руками

Уличная антенна для цифрового ТВ своими руками

Антенна для dvb t2 своими руками Харченко и Туркина, из кабеля, дальнобойная

Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Уличная антенна для цифрового тв своими руками — Морской флот

Дециметровая антенна для ТВ своими руками: схемы и чертежи с размерами

Антенна из проволоки своими руками для тв – ТВ антенна своими руками — 6 способов сделать — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Антенна для цифрового ТВ своими руками: расчет и правила сборки

ДМВ антенна своими руками | Цифровое телевидение

Как сделать антенну для цифрового телевидения своими руками

Самодельная антенна для Т2 | Мастер

Антенна для цифрового телевидения своими руками | Цифровое телевидение

Простейшие цифровые антенны своими руками — Морской флот

Простая антенна для DVB-T2 своими руками

Антенна для цифрового ТВ из кабеля (12 фото)

Тв антенна своими руками проволоки | Sqezo

КАК СДЕЛАТЬ АНТЕННУ ДЛЯ ЦИФРОВОГО ТЕЛЕВИДЕНИЯ СВОИМИ РУКАМИ [РадиолюбительTV 61] — YouTube

Как сделать антенну для Цифрового ТВ DVB T2 своими руками для дальнего приема: из кабеля, медной проволоки и банок

Простая антенна для цифрового телевидения своими руками

Как сделать антенну для цифрового ТВ своими руками

Антенна для цифрового телевидения DVB-T2 своими руками

Антенна для дачи своими руками: из пивных банок, рамочные, широкополосные (всеволновые)

Антенна из проволоки своими руками для тв – ТВ антенна своими руками — 6 способов сделать — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Размеры антенны для цифрового телевидения своими руками – Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления — Мир Антенн — Спутниковое телевидение в Бийске

Антенна для цифрового ТВ формата DVB-T2: делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Антенна Харченко для цифрового ТВ своими руками: расчет, чертежи, схемы изготовления для 20 каналов

Как сделать антенну для телевизора своими руками, антенна харченко

Антенна для цифрового ТВ своими руками

Самодельная антенна для Т2 | Мастер

Как сделать домашнюю антенну для телевизора: мощная цифровая комнатная антенна своими руками

(PDF) Антенные комплексы Фотосистемы II CP26 и CP29 необходимы для нефотохимического тушения Chlamydomonas reinhardtii

через рибонуклеопротеины CRISPR-Cas9. Научные отчеты, 6 (30620), 1–7.

https://doi.org/10.1038/srep30620

Байлеул, Б., Кардол, П., Брейтон, К., и Финацци, Г. (2010). Электрохромизм: полезный зонд

для изучения фотосинтеза водорослей. Исследования фотосинтеза,

106 (1-2), 179–189.

Бейкер, Н. Р.(2008). Флуоресценция хлорофилла: зонд фотосинтеза

in vivo. Ежегодный обзор биологии растений, 59,89–113.

Баллоттари, М., Далл’Осто, Л., Морозинотто, Т., и Басси, Р. (2007). Контрастное поведение антенных систем I и II фотосистемы высших растений

во время акклиматизации

. Журнал биологической химии, 282 (12), 8947–8958.

Баллоттари, М., Жирардон, Дж., Далл’Осто, Л., и Басси, Р. (2012). Эволюция и

функциональных свойств светособирающих комплексов фотосистемы II у

эукариот.Biochimica et Biophysica Acta-Bioenergetics, 1817 (1),

143–157. https://doi.org/10.1016/j.bbabio.2011.06.005

Боненте, Г., Пассарини, Ф., Каззанига, С. , Манконе, К., Буйя, М.С., Триподи,

М., … Каффарри, С. (2008). Наличие продукта гена psbS у

Chlamydomonas reinhardtii и других фотосинтезирующих организмов и

его корреляция с тушением энергии. Фотохимия и фотобиология,

84 (6), 1359–1370. https: // doi.org / 10.1111 / j.1751‐1097.2008.00456.

x

Батлер У. Л. (1973). Первичная фотохимия фотосистемы II в синтезе фото-

. Счета химических исследований, 6, 177–183.

Каффарри, С., Курил, Р., Керейче, С., Бокема, Э. Дж., И Кроче, Р. (2009).

Функциональная архитектура суперкомплексов фотосистемы II высших растений.

Журнал EMBO, 28, 3052–3063.

Корреа ‐ Гальвис, В., Редекоп, П., Гуан, К., Грисс, А., Чыонг, Т.Б.,

Вакао, С.,… Янс, П. (2016). Субъединица фотосистемы II PsbS

участвует в индукции LHCSR-зависимой от белка диссипации энергии

у Chlamydomonas reinhardtii. Journal of Biological Chemistry,

291 (33), 17478–17487. https://doi. org/10.1074/jbc.M116.737312

Кроче Р., Канино Г., Рос Ф. и Басси Р. (2002). Хромофорная организация

в антенном белке CP26 фотосистемы II высших растений. Биохимия,

41 (23), 7334–7343.https://doi.org/10.1021/bi0257437

Кроче Р. и ван Амеронген Х. (2013). Сбор света в фотосистеме I.

Исследования фотосинтеза, 116, 153–166. https://doi.org/10.1007/

s11120‐013‐9838 ‐ x

Dall’Osto, L., Cazzaniga, S., Bressan, M., Paleček, D., idek, K., Niyogi, KK,

… Басси, Р. (2017). Два механизма рассеивания избыточного света в мономерных и тримерных светособирающих комплексах

. Природные растения, 3

(17033), 1–9.https://doi.org/10.1038/nplants.2017.33

Далл’Осто, Л., Унлу, К., Каззанига, С., и Ван Амеронген, Х. (2014). Dis-

турбо перенос энергии возбуждения у мутантов Arabidopsis thaliana

, лишенных минорных антенных комплексов фотосистемы II. Biochimica et al.,
