Антенна Харченко для цифрового ТВ dvb-t2 своими руками: размеры, схемы, расчет, инструкция

В удаленной местности возникают проблемы с телеведением DVB-T2. Сигнал повреждается, проходя длинное расстояние или же при встрече преград на пути. Во время установки антенны учет этих факторов необходим, чтобы увеличить качество картинки на экране. Установить такую антенну по силам рядовому обывателю.

Содержание

• 1 Исходные данные для изготовления антенны К. П. Харченко
• 2 Модель для мобильного телефона
• 3 Модель для модема мобильного интернета
• 4 Расчет антенны
  • 4.1 Сборка антенны для DVB T2
  • 4.2 Описание конструкции
• 5 Ориентировка и подключение антенны
• 6 Тестирование самодельной антенны

Исходные данные для изготовления антенны К. П. Харченко

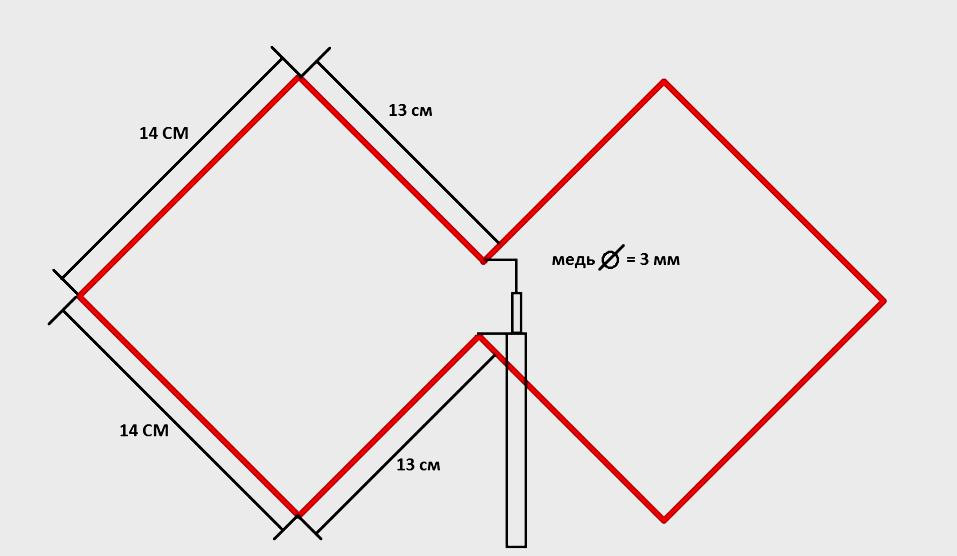

Для корректной работы будущей антенны важны размеры. Сама зигзагообразная антенна состоит из двух квадратов, соединенных между собой в одном стыке и объединяющихся в форме восьмерки. Рефлектор — дополнительная часть устройства, усиливающая сигнал. Выглядит он как сетка с поперечными прутьями и ободом по периметру. Крепится изолятором/кабелем к изогнутому проводнику. Поиск чертежа для наглядности и калькулятора для подсчета данных легок. Стоит вбить в поиск: «Антенна Харченко для цифрового ТВ своими руками расчет» и калькулятору сопутствует чертеж. Итак, важно замерить:

1. Диаметр проводника, из которого состоит биквадратная часть конструкции.
2. Полную длину изделия: с вершины одного квадрата до конца другого.
3. Диагональ квадрата. Квадраты идентичны между собой.
4. Расстояние между двумя изгибами проводников на месте соединения концов.
5. Длины сторон. Они в идеале совпадают, так как имеряются в квадрате.
6. Длину и ширину рефлектора.
7. Длину кабеля/изолятора, соединяющего биквадрат и рефлектор.

Модель для мобильного телефона

Самодельная антенна предназначается и для телефонов, но делается в таком случае отдельно. Материалы продаются в хозяйственном или строительном магазине:

• медная проволока диаметром 2-3 мм;
• кабель длиной 50 см для подключения к девайсу;
• разъем F типа;
• при желании возможна установка рефлектора, тогда дополнительно понадобятся: изготовленный из проволоки рефлектор, стяжки, болт длиной 50 мм.

Размеры различаются, за основу взять можно следующие:

• длина стороны квадрата 80 см;
• полное расстояние между углами квадратов 226 см;
• при наличии рефлектора, крепить нужно не менее, чем на 40 см от зигзагообразной рамки.

Прочие размеры высчитываются на онлайн калькуляторе. Сборка схемы происходит следующим образом. Из медной проволоки формируются квадраты, место соединения окончаний проводника подскажет калькулятор. Зазор между внутренними углами тоже следует из вычислений. К середине биквадрата крепится разъем F типа. При установке рефлектора, следить за длиной разъема: не меньше 40 см. Стяжкой прикрепляется разъем к болту, прикрученному заранее на рефлектор.

Предварительно стоит припаять к разъему кабель, чтобы соединить конструкцию с телефоном.

Модель для модема мобильного интернета

В условиях отдаленного расположения от базовой станции постоянные проблемы со скоростью мобильного интернета. Конструкция антенны Харченко для модема способна ускорить сеть. Устройство неизменно и представляет собой то же, что и стандартная модель. Опираются при сборке на частоту модема. Она связана с длиной сигнала по физической формуле. Таким образом, для частоты в 2.1 кГц размер стороны квадрата составляют 53 мм.

Антенна представляет собой двойную конструкцию квадратов, соединенных пайкой. На это же место присоединяется кабель. Опять же, по желанию возможна установка рефлектора. Стоит учитывать расстояние между приемным устройством и рефлектором, чтобы девайс работал соответственно. Можно использовать предмет нужного масштаба, чтобы разделить рефлектор и двойную конструкцию. Уже после снятия замеров и сборки деталей, они скрепляются термоклеем.

Внимание!

Так как на модеме нет разъема для подключения кабеля, прибор обматывают проволокой и только затем через кабель соединяют с антенной. Если модель модема подразумевает разъем под кабель, то соединение устанавливается переходником.

Расчет антенны

Расчет нужных параметров для усиления сигнала DVB T2 делается в специальных программах или онлайн калькуляторах. Оба варианта дают рабочий результат. Перед этим открывается интерактивная карта с расположением доступных телевышек. Отыскивают ближайшую вышку в зависимости от своего месторасположения и открывают меню. В ниспадающем списке доступна информация о частоте вещания, которая играет центральную роль в замерах, она и нужна для следующих онлайн подсчетов.

Сборка антенны для DVB T2

Когда нужные детали отмерены и приготовлены, нужно собрать агрегат. Делается это аккуратно, потому что финальный результат влияет на передачу сигнала.

Описание конструкции

На деревянной рейке фиксируется биквадратная часть антенны, закрепленная в месте пересечения двух фигур. К этой же точке подключается кабель, его протягивают к телевизору или другому устройству. С обратной стороны к рейке крепится рефлектор — поперечные металлические прутья, усиливающие поступающий сигнал. Коаксиальный кабель прижимают к стороне квадрата, в зависимости от стороны, с которой подключен. Зажимается изолентой для фиксации и проводимости.

Ориентировка и подключение антенны

Телевидение вещается с помощью комбинации электрических и магнитных волн. Одна поперечная, а вторая продольная. Наложение составляет поперечно-продольную, которая распространяется в двух направлениях — горизонтальном и вертикальном. Это происходит в форме двух синусоид, перпендикулярных друг другу. Каждый виток несет в себе положительный или отрицательный заряд. Расположение объектов в цепи передачи сигнала следующее:

1. Телебашня, она передает электромагнитное излучение.
2. С края положительно заряженного крыла антенны к центру идет вектор силы тока. В обратном направлении движется напряженность.
3. Следующее крыло несет отрицательный заряд. И сила тока течет к концу антенны. В том же направлении протягивается вектор напряженности электромагнитной волны.

Сигнал с антенны отрицательным витком поступает к устройству.

Тестирование самодельной антенны

Финальный шаг в установке девайса — калибровка устройства для выяснения работоспособности. Подключается кабель к ресиверу, далее надо включить приемник и ТВ. Затем действовать по инструкции:

1. Открыть главное меню приемника и выбрать пункт «автоматический поиск каналов». Процесс поиска занимает 1-3 минуты.
2. Включают канал, и оценивают качество картинки. Подключить каналы можно вручную, для этого вводится частота в предложенное поле, если появились проблемы с автоматическим поиском.

Модель Харченко — доступный способ увеличить приходящий сигнал и улучшить качество картинки на экране. Конструкция легка в изготовлении и с ней легко разобраться за час, при умении обращаться со столярными инструментами. Зато результат порадует действенностью и качеством.

Антенна Харченко своими руками: этапы проектирования

Обозрим истоки: биквадрат считают подвидом рамочных антенн, которые первым делом относятся к роду зигзагообразных. Первым антенну Харченко предложил Харченко К.П. В 1961 году для ловли телепередач. Доподлинно известно: на частоте 14 МГц, поставив биквадрат лугом, ярый энтузиаст сумел достать Америку. Неплохой результат. Полагаем, дело затрагивает рефракцию, плюс дифракция обыгрывает Землю. КВ диапазон, и ниже, используются благодаря способности волн преломляться, огибать препятствия, удается наладить общение на большом расстоянии. Давайте по порядку. Подробно посмотрим, как сделана антенна Харченко своими руками.

Антенна Харченко, «восьмерка», на которую сегодня ловят WiFi, сотовый 3G. При наружном монтаже защищайте изделие пластиковым корпусом.

Связь и антенны Харченко

Позже станет очевидным: устройство оригинальной антенны Харченко, мягко говоря, отличается от обозреваемого сегодня в сети. Не то чтобы любили, как говаривал Маяковский, копаться в доисторическом г…., но основы теории необходимо изучить, дабы избежать ошибок, знать особенности работы конструкции. Собираемся рассказать, как самостоятельно сделать антенну Харченко. Автор монографии избегает дачи указаний по выбору толщины проводов, говорит: снижение диаметра негативно влияет на диапазон. Самодельная антенна Харченко способна покрыть цифровое телевидение спектра 470 – 900 МГц. Характеристики устройства восхитительные, согласование не отличается великой сложностью. Расскажем, как сделать антенну Харченко, избегая углубляться в теорию. Рудокопам рекомендуем поштудировать оригинальное тематическое издание автора.

Длина провода биквадрата частоты 14 МГц составляет примерно 21 метр. Столько кабеля-полевки понадобится, чтобы сделать нехитрое приспособление. Запитывается устройство телевизионным коаксиальным проводом (волновым сопротивлением 75 Ом). Очевидцы уверены: настройка антенне Харченко не требуется. Последнее склонны авторы считать небольшим (гигантского размера) преувеличением. Вдумайтесь! Можете бороздить природный ландшафт, устлав спину двумя мотками провода:

• моток полевки;
• моток коаксиального телевизионного кабеля.

Потом разверните антенну, дальность действия которой просто восхитительна. Поляризация зависит от того, каким боком повернуть восьмерку. Расположим нехотя, как пишется значок циферки в учебниках арифметики – станем принимать телевидение, завалим набок, образуя бесконечность – ловиться начнет радиовещание. Поскольку полевка хорошо гнется, разгибается обратно: не нравится один канал, можем быстро сориентировать антенну на другой. Проблема опостылевшая: лишний провод, который излишен полезным нуждам, придется либо обрезать, либо смотать бухтой, разместить так, чтобы не создавалось помех приему. А сие не такая тривиальная задача, как кажется первому встречному:

• положишь горизонтально – станет ловить телевидение;
• протянешь до земли – станет принимать вертикальную поляризацию промежуточный провод;
• повесишь на сук – ловиться будет вертикальная поляризация.

Каким боком ни поверни лишний кабель, как ни уложи, гарантирована помеха. Проверьте азимуты, постарайтесь найти, угол прихода вещания. Если направление единственное, обматываем проводом длинную палку, размещаем перпендикулярно линии взгляда на станцию, минимизируя до нуля паразитный эффект.

Проектирование антенны Харченко

Привыкли небось видеть на рисунках одно и то же. Вот как предлагается проектировать антенну Харченко (портал ВашТехник идет в ногу):

1. Необходимо выяснить частоту волны, поляризацию. Антенна Харченко дружна линейной.
2. Медная антенна образована двумя квадратами. Оба стоят на углах, одним соприкасаются. Для горизонтальной поляризации восьмерка стоит стоймя; вертикальной – ложится набок.
3. Сторона квадрата находится формулой: длина волны, деленная на четыре.
4. Можно представить конструкцию, если вообразить овал, стянутый по центру поперек большей стороны. Бока не соприкасаются, хотя находятся близко друг от друга.
5. Кабель питания подводится к точкам сближения сторон. Нужно одно направление диаграммы блокировать – ставится плоский медный экран на удалении 0,175 длины рабочей волны, сажается на оплетку кабеля питания. Рефлектор изготавливают из металлической пластины. В былые времена использовали текстолитовые платы, покрытые медью.

Законченная краткая конструкция антенны Харченко. Детали обрастают проблемами: задачка укрепить излучатель. Для диапазона связи – растяжки проволочные; телевидения – часто используется древесный каркас, унизанный поперечинами (напоминающими крест), в диапазоне СВЧ владельцы модемов подпирают излучатель парой пластиковых стоек, пронизывающих экран. Что думает касательно концепций конструирования Харченко. Покорные рабы портала ВашТехник потрудились достать книжку авторства инженера, текст обрисовывает изобретение, гора интересного написана:

1. Во-первых, при стороне квадрата четверть длины волны видим нижнюю частоту диапазона. Автор не осмыслил верхнюю, однако можем вычислить косвенно, пользуясь умело соображениями (ниже по тексту рисунок, описывающий конструкцию). Показано: рама состоит из трех проводников (больше одного). Индивидуальных размеров отрезы, высота среднего квадрата равняется 0,28 длины волны нижней частоты. Ничего сложного не видим умножить справочное значение на cos 45, узнать: размер стороны составляет 0,198 длины волны. По словам Харченко, на озвученной частоте сторона рамки составляет четверть длины волны. Делаем вывод: речь затрагивает больший квадрат, сторона меньшего ориентировочно – 0,14 длины волны. Продолжая аналогию, делим великое на малое, получаем: коэффициент диапазона равен 1,8. Харченко К.П. вскользь упоминает: диаграмма направленности сохраняется при отношении максимальной и минимальной частоты 2 – 2,5. Книга приводит рисунок антенны ловли вещания двух диапазонов 50 – 100 и 174 – 230 МГц. Можно, идя проторенной дорожкой, представить возможности, даваемые изделием с точки зрения перекрытия каналов. Вот почему при изготовлении антенны Харченко для WiFi по схеме, указанной выше, браться за основу должна именно самая нижняя используемая частота. Иначе часть сигнала выйдет за рабочий предел антенны. Факт прямо замалчивается, вывод следует из авторского изложения материала Харченко. Хотя тут же инженер говорит, что геометрические погрешности не важны, диапазон рабочий антенны весьма широкий.
2. Упомянули ране: рамок три, расстояние между крайними (по перпендикулярному сечению проводов) составляет 0,033 от максимальной длины волны (минимальная частота). Полагаем, читатели сами посчитают размеры (и, быть может, найдут, что ошиблись чуть выше), но не в этом дело. Эти три рамки собираются на мачте, имеют диаграмму направленности, обладающую также вертикальной составляющей. Увеличением частоты снижает паразитный эффект. Рекомендовали почитать оригинал: выходит, при изготовлении антенны Харченко на фиксированную частоту, волна должна находиться именно в верхней части диапазона. Факт нигде толком не описано, автор утверждает, что по всему спектру уровень паразитной вертикальной составляющей ниже полезной на 26 дБ.
3. Добавим к этому, в верхней части диапазона образуется распределение токов, при котором антенна Харченко избежит согласования, тогда как на прочем отрезке потребуется трансформатор. Устройство можно сделать из отрезка 100-омного коаксиального кабеля длиною… и здесь автора понесло. В тексте указана цифра 0,052 максимальной длины волны, на рисунке – 0,139 той длины. Попробуйте так и сяк… Известно, что если для питания используется РК 1, трансформатор делают из РК 3. И наоборот, при питании РК 3 трансформатор делают из РК 1. На наш взгляд материал изложен неконструктивно… В первом случае изымаем изоляцию и оплетку РК 1 на отрезке длины трансформатора, заменяем озвученное хозяйство РК 3, из которого вытащена центральная жила. Во втором случае, наоборот – извлекаем жилу питающего кабеля РК 3 на длину трансформатора, заменяем жилой РК 1.

Геометрические размеры указали, перечислим вкупе:

• Высота квадрата, стоящего на угле, — 0,28 максимальной длины волны, по среднему контуру из трех.
• Расстояние между крайними рамками поперек направления проволоки – 0,033 максимальной длины волны.
• Длина согласующей линии с волновым сопротивлением 100 Ом – 0,052 или 0,139 максимальной длины волны.

Что еще хотелось бы заметить по оригинальной конструкции… Чтобы не нарушать поле антенны Харченко, питающий кабель приходит снизу, вьется вдоль одного бока рамки, заходит в центр. Не идет жила по мачте! Современные конструкции подразумевают наличие экрана. Поэтому провод приходит откуда-то сзади, пробивает медный экран, подсоединяется в нужном месте к восьмерке. Вовсе необязательно, кстати, чтобы антенна состояла из квадратов. Характеристики устройства не сильно зависят от угла при вершине. Высота восьмерки (стоящей стоймя) выдерживаться должна. Поэтому, если угол меняется с 90 на 120 градусов, удлиняются стороны. Пропорционально. Можно посчитать конкретные значения.

Теперь читатели знают, как изготовлена антенна Харченко своими руками. И вот еще что. Доводилось видеть, бороздя сеть, конструкции, где излучатель изгибался вокруг экрана. Таким образом якобы расширяется основной лепесток диаграммы направленности. На практике в таком случае проще использовать патч. Вот площадки как раз можно направить в разные стороны.

Лучшие телевизионные антенны для сельской местности 2022 года

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах. Узнать больше ›

Автор Уилл Фултон

Опубликовано 31 августа 2022 г., 16:00

Кабельное телевидение, может быть, и терпит неудачу в эпоху потокового вещания, но классическое эфирное вещание процветает, и чтобы получить максимальную отдачу от этого, вам нужна классическая телевизионная антенна на крыше. Поскольку все больше и больше людей «перерезают шнур», заменяя свои дорогие кабельные пакеты набором потоковых сервисов, многие считают, что эта классическая технология идеально подходит для заполнения пробела в местном контенте, который вы не получите через Netflix или Apple. TV+, такие как новости и спорт. Во многом это было обусловлено удобством новых, компактных, удобных для квартиры антенн, таких как Mohu Leaf, но для людей, живущих дальше от городов, которые нуждаются в дополнительной мощности, телевизионные антенны по-прежнему остаются такими же надежными рабочими лошадками, как и прежде. Воздушные антенны на самом деле лучше, чем когда-либо: некоторые из тех же базовых конструкций оборудования, которые используются уже более века, выполняют еще больше работы, поскольку сами трансляции стали цифровыми и стали намного более эффективными. Они могут выглядеть устрашающе, но мы обещаем, что вам не понадобится диплом инженера, чтобы их настроить, и мы здесь, чтобы помочь вам найти лучшие телевизионные антенны для сельской местности, соответствующие вашим конкретным потребностям и бюджету.

• Лучший в целом: Прямая 8-элементная антенна Bowtie
• Лучшая для дальнего действия : Пятизвездочная наружная цифровая антенна HDTV с усилителем большой радиус действия : RCA Compact Yagi
• Лучший бюджет : Пятизвездочная антенна Yagi для использования внутри и вне помещений

Как мы выбирали лучшие ТВ-антенны для сельской местности

«Лучшей» телевизионной антенной для вас будет та, которая улавливает все нужные вам передачи с минимальными искажениями и по разумной цене. Это означает, что проще и дешевле будет достаточно для многих людей. Однако этот список ориентирован на антенны для сельской местности, поэтому, предположительно, вам потребуется немного больше мощности. Мы тщательно изучили отзывы профессионалов и клиентов, а также бестселлеры, чтобы предоставить вам выбор ТВ-антенн дальнего действия для сельской местности в различных ценовых категориях и с различными функциями для удовлетворения ваших конкретных потребностей, где бы вы ни находились.

На что обратить внимание перед покупкой одной из лучших ТВ-антенн для сельской местности

На базовом уровне вам понадобится антенна с достаточным радиусом действия и мощностью, чтобы принимать все нужные вам каналы (см. ниже). В то время как городские жители теперь обычно могут обойтись этими незаметными плоскими антеннами, которые вы можете прикрепить к стене или окну, сельским пользователям, вероятно, потребуется что-то более серьезное, что влечет за собой установку их на крыше или на чердаке.

Чем дальше вы находитесь от источника вещания или чем больше физических помех вам приходится сталкиваться (например, холмы или деревья), вам следует установить антенну выше, чтобы компенсировать это. Большинство наших предложений включают в себя, по крайней мере, некоторое количество монтажного оборудования, но, в зависимости от ваших потребностей, вам может потребоваться приобрести такие вещи, как дополнительные кронштейны, мачта или более длинный кабель, чтобы закрепить антенну и установить ее там, где она вам нужна. Убедитесь, что вы спланировали это безопасно, при необходимости с помощью. Возможно, вам придется немного поэкспериментировать с расположением и ориентацией, чтобы обеспечить наилучший возможный сигнал, особенно с более направленными антеннами.

Что ты хочешь посмотреть?

Телевизионные антенны улавливают местные передачи, что идеально подходит для региональных новостей, спортивных событий и общедоступного доступа в дополнение к большим общим потоковым платформам. Для более чем 95% домов в Соединенных Штатах антенна должна как минимум ловить местные филиалы FOX, CBS, ABC, NBC, CW и PBS. Помимо этих стандартов, то, что вы можете получить, будет сильно различаться в зависимости от того, где вы находитесь, а близость к крупным городам обычно означает больше вариантов.

Чтобы узнать, что доступно рядом с вами, вы можете ввести свой адрес в бесплатный онлайн-инструмент, такой как AntennaWeb и DTV Reception Maps от Федеральной торговой комиссии. Сайты сгенерируют список всех станций, которые вы можете поймать, а также информацию о силе, типе и направлении сигнала, которая сообщит, насколько мощная антенна вам нужна, а также в каком направлении вам может понадобиться. сориентировать его.

Однако качество изображения не будет плохим?

Чем вы старше, тем больше вероятность того, что вы помните, как манипулировали антеннами «кроличьих ушей» прямо на верхней части телевизора, чтобы попытаться выманить из статики еще нечеткое, но хотя бы разборчивое изображение. Однако с 2009 года по распоряжению правительства США все американские телеканалы вещают в цифровом формате, а не в старом аналоговом формате. Аналоговые передачи передавали полное изображение для каждого кадра (30 раз в секунду), по сравнению с цифровыми сигналами гораздо эффективнее, включая только изменения от кадра к кадру. Это означает, что основные сети теперь вещают в четком, красочном формате Full HD (1920 х 1080р). На самом деле, поскольку кабельные провайдеры объединяют так много разных каналов по одной и той же стационарной линии, эфирное вещание одной и той же сети часто на самом деле менее сжато (то есть более четко), чем его кабельный аналог. Однако вам не нужно знать, как это работает, чтобы наслаждаться тем фактом, что эфирное вещание (OTA) лучше, чем когда-либо, с точки зрения качества изображения.

Диапазон и коэффициент усиления

При выборе ТВ-антенны, особенно для сельской местности, вам следует обратить внимание на два основных параметра: радиус действия и коэффициент усиления. Диапазон очевиден: он примерно указывает, насколько далеко может находиться источник вещания, и при этом антенна все еще принимает его. Убедитесь, что вы выбрали антенну с достаточным заявленным диапазоном, чтобы комфортно охватить все станции, которые вы хотите поймать, как определено выше, посмотрев на карты вещания.

Усиление (измеряется в децибелах/дБ) показывает, насколько хорошо антенна улавливает отдаленные сигналы в определенном направлении. В то время как слишком высокое усиление может на самом деле быть контрпродуктивным, когда вы хотите улавливать сигналы во всех направлениях, для этого списка, ориентированного на сельскую местность, мы ожидаем более дальние сигналы в определенных направлениях, а это означает, что более высокое усиление обычно означает более четкий и стабильный сигнал.

УВЧ и ОВЧ

Все вещания регулируются правительством для передачи по воздуху в определенных диапазонах частот. Подавляющее большинство станций в настоящее время работают в диапазоне UHF (сверхвысокая частота), и все меньше и меньше используют более старый унаследованный диапазон VHF (очень высокая частота) (часто подразделяемый на «Hi-V» и «Lo-V»). УВЧ-антенны, как правило, могут принимать УКВ-станции, особенно в верхней части спектра, но если достаточное количество станций, которые вы хотите охватить, указаны как Lo-V, вы можете убедиться, что вы выбрали антенну, которая официально принимает сигналы. оба, чтобы убедиться, что вы правильно покрываете все свои базы.

Лучшие телевизионные антенны для сельской местности: обзоры и рекомендации

Несмотря на то, что вы могли подумать, эфирное телевидение на самом деле живет и процветает здесь, в 21 веке. Если вы хотите дополнить свои потоковые сервисы местным колоритом, не ищите дальше: независимо от вашего бюджета или потребностей, среди вариантов, которые мы собрали, есть лучшая ТВ-антенна для дальней связи, которая дополнит вашу настройку.

Лучший результат: Antennas Direct 8-Element Bowtie

Почему он был выбран: 8-элементная бабочка Antennas Direct большая, мощная и достаточно гибкая, чтобы удовлетворить потребности почти любого сельского телевидения.

Specs

• Range: 70 miles
• UHF/VHF: Both
• Installation: Attic/Outdoor
• Gain: 17.4 dB

Pros

• Great производительность
• Гибкость благодаря нескольким настраиваемым панелям
• Пожизненная гарантия на детали

Минусы

• Большой
• Включает монтажное оборудование, но требует крепления и коаксиального кабеля

можно самостоятельно ориентироваться по двум вращающимся валам. Это позволяет вам либо разложить их, чтобы охватить более широкий угол, либо сфокусировать их, чтобы лучше улавливать удаленные сигналы в определенном направлении, в соответствии с вашими потребностями. Большой радиус действия 70 миль и уровень шума 17,4 дБ делают его более чем достаточно мощным для нужд большинства людей. Хотя для установки на место может потребоваться некоторое дополнительное оборудование, клиенты отмечают, что служба поддержки клиентов Antennas Direct очень быстро реагирует и помогает убедиться, что все правильно настроено и оптимизировано.

Лучшее решение для дальнего радиуса действия : Наружная цифровая антенна HDTV с усилителем Five Star

Почему она попала в число лучших: Наружная антенна Five Star обеспечивает 360-градусный охват на расстоянии колоссальных 200 миль по очень разумной цене.

Спецификации

• .0014 Pros
  • Фантастическая производительность на большие расстояния
  • 360-градусный моторизованный покрытие
  • Монтажный полюс и аппаратное обеспечение включено

  Cons

  • . 200 миль. Все шесть его отражающих элементов выровнены для фокусировки в одном направлении, но вся сборка моторизована, что обеспечивает полное покрытие на 360 градусов. Моторизованный вал делает сборку немного более сложной, чем другие антенны, но со всем включенным монтажным оборудованием дополнительные усилия стоят того за гибкость и относительно низкую цену в целом.
    Самая прочная : Channel Master CM-5020 Серия Masterpiece

    Почему она попала в топ: Наружная антенна Five Star обеспечивает 360-градусный охват на расстоянии 200 миль по очень разумной цене.

    Спецификации

    • .0005
      • Long Range
      • Устойчивый к погоде
      • БУМ Включил

      CONS

      • Трючная инсталляция
      • Универсал
      • . классический дизайн, качественная конструкция и отличная производительность по премиальной цене. Это классическая антенна «Яги-Уда» (или просто «Яги»), которая относится к этому особому фиксированному и однонаправленному стилю конструкции (названному так в честь японских исследователей, которые разработали их в 19-м веке).20с). Это делает его очень эффективным в одном направлении, что часто является наиболее полезным для сельских ситуаций, когда вы указываете на ближайший крупный мегаполис для большинства ваших сигналов. Мы выбрали эту модель Channel Master с запасом хода в 100 миль и отличными характеристиками от надежного бренда, в частности, потому что она надежно устойчива к погодным условиям и рассчитана на силу ветра 30 фунтов. Установка может быть немного более технической, чем установка других антенн, но как только она будет настроена, вам, скорее всего, больше никогда не понадобится.
        Лучшее соотношение цены и качества для дальнего радиуса действия : RCA Compact Yagi

        Почему он попал в топ: Надежные характеристики и простая сборка по отличной цене от известного бренда.

        Спецификации

        • . значение
        • Компактный
        • Простая сборка

        Минусы

        • Однонаправленный
        • Коаксиальный кабель не входит в комплект

        RCA — это, по сути, американская королевская семья, если говорить о брендах электроники, начиная с начала 20-го века. Их базовая компактная антенна Yagi является одной из самых продаваемых телевизионных антенн на Amazon по уважительной причине, предлагая отличную производительность и простую сборку по очень разумной цене. Хотя вам понадобится собственный коаксиальный кабель — и, как и в случае с любым Yagi, для его наиболее эффективного размещения потребуется немного изящества, — это компактное, предварительно собранное крепление в остальном так же просто, как и для сборки plug-and-play.

        Лучший бюджет : Антенна Yagi для использования внутри и вне помещений Five Star

        Почему она попала в число лучших: Five Star предлагает надежную классическую антенну Yagi по доступной и низкой цене.

        Спецификации

        • . Высокая производительность
        • Недорогой

        Минусы

        • Коаксиальный кабель ниже номинала
        • Однонаправленный

        Приблизительно за 50 долларов пятизвездочная внутренняя/наружная антенна Yagi является настолько дешевой, насколько вы можете ожидать от нее. Телевизионная антенна для сельской местности, которая по-прежнему выполняет свою работу. Согласно отзывам клиентов, заявленный диапазон в 200 миль, вероятно, немного амбициозен, но, как сообщается, он устойчив как минимум до 100 миль, чего должно быть достаточно для большинства случаев использования. В качестве антенны Yagi вам нужно будет правильно сориентировать ее, чтобы получить от нее максимальную отдачу, и во многих обзорах упоминается, что прилагаемый коаксиальный кабель нуждается в замене для повышения производительности, но если вы не хотите много тратить на свою антенну. но вам нужно покрыть большое расстояние, это примерно то, что вы можете сделать.

        Часто задаваемые вопросы
        В: Работают ли антенны HDTV в сельской местности?

        Да! Все перечисленные нами антенны (и почти все современные антенны в целом) рассчитаны на прием HD-сигналов, так как это все чаще становится стандартом для OTA-трансляций. Некоторые станции даже начинают вещать в формате 4K, и, как и кабели HDMI, некоторые антенны уже указывают свою совместимость с 8K, даже если это пока больше теоретическое, чем практическое.

        В: Работают ли антенны на 100 миль в сельской местности?

        Да, 100 миль — это стандартная эффективная дальность для многих антенн дальнего действия, и ее должно быть достаточно для многих сельских районов, но обязательно проверьте карту FTC или другие инструменты, чтобы убедиться, что все необходимые станции покрыты.

        В: Как узнать, какую антенну для сельской местности купить?

        Как описано выше, различные бесплатные инструменты помогут вам нанести на карту все ближайшие к вам станции, что является лучшим способом определить диапазон, мощность и направленность антенны, которые соответствуют вашим потребностям.

        Заключительные мысли о лучших ТВ-антеннах для сельской местности

        ОТА-вещание никуда не денется, и телевизионная антенна на крыше остается лучшим способом подключиться ко всему этому бесплатному местному контенту в дополнение к вашим любимым потоковым сервисам. . Для сельской местности вам, вероятно, понадобится что-то большее, чем новые плоские антенны на окнах, которые так популярны в городских квартирах, но, приложив немного дополнительных усилий, чтобы установить их на крыше или чердаке, вы сможете наслаждаться всеми местными спортивные состязания и новости, которые вы хотите в четком HD.

        Упрощенное руководство по сборке самодельной антенны для цифрового телевидения (HDTV)

        Обзор

        Готовые к использованию HDTV-антенны типа Yagi доступны на рынке менее чем за 100 долларов, хотя они могут быть не самыми удобными в использовании. Некоторые из них поставляются с ротором, но без индикатора. И вам определенно может быть трудно направить антенну в правильном направлении. Более того, работать с цифровыми сигналами с подвижной антенной будет не очень приятно; для стабилизации сигналов может потребоваться несколько минут, а это означает, что вам придется выполнить несколько очень медленных итераций, чтобы получить наилучшие результаты.

        Что ж, больше не беспокойтесь об этих проблемах — вот несколько простых шагов, чтобы построить собственную самодельную антенну HDTV, которая обязательно даст гораздо лучшие результаты, чем ваша старая аналоговая антенна. Возможно, вам не придется сталкиваться с большим количеством отказов при этом, а самодельные антенны HDTV на намного экономичнее, буквально на несколько долларов.

        Восемь простых шагов для изготовления самодельной УВЧ-антенны

        1. Возьмите небольшой кусок фанеры (или другого устойчивого к атмосферным воздействиям или непроницаемого для погодных условий материала) размером, скажем, 30×16 дюймов, и несколько решеток от старой печи или пару металлических сушек. стойки.

        2. Оберните деталь высокотемпературной изолентой из алюминиевой фольги.

        3. Теперь отрежьте 2 X 4 до нужной длины и подготовьте вырез в нижней части (чтобы можно было установить его в ротор или на мачту). Например, если размер вашей доски 30×16, вы можете оставить надрез шириной 5 дюймов.

        4. Положите доску 2 X 4, положите на нее доску лицевой стороной вниз, отцентрируйте ее и прибейте кровельными гвоздями.

        5. Далее нужно придумать место для бабочек, а затем по центру нужно подключить согласующий трансформатор.

        6. Возьмите несколько винтов и шайб, а также четыре вешалки. Пришло время избавиться от головок этих вешалок и отрезать основание, чтобы из каждой из них образовалась пара V-образных секций.

        Двигаясь дальше, вам нужно обрезать эти 8 V-образных профилей таким образом, чтобы их ножки были длиной около 7 дюймов, а затем отполировать или придать шероховатость изгибам этих V-образных профилей наждачной бумагой именно там, где они соприкасаются с шайбой.

        7. Вам нужно найти больше вешалок для одежды или, возможно, что-нибудь жесткое, что поможет. Сделав это, пришло время поместить ваши V-образные секции под каждую шайбу с проволокой.

        Затем затяните винт, но перед этим вы можете убедиться, что ваши провода и V имеют одинаковую длину, чтобы создать правильную фазировку. Более того, провода будут перекрещиваться на концах, но вам придется держать хотя бы один из них изолированным.

        8. Наконец, можно приступить к подключению согласующего трансформатора посередине и убедиться, что Vs параллельны фону из фольги и размещены равномерно.

        Теперь пришло время попрощаться со всеми старыми дрянными антеннами, которые у вас есть (если они есть), и установить свое последнее творение, сделанное своими руками.
