Антенные кабели для телевизора как выбрать: Какой телевизионный кабель лучше выбрать для телевизора — Мир Антенн

Содержание

марки и их технические характеристики, подключение

Практически каждый человек пользуется телевизором для просмотра любимых фильмов или телепередач через систему телерадиовещания. Однако в системе передачи радиосигнала от приемника к ретранслятору применяется антенный кабель. Который является одной из важнейших составляющих, его параметры напрямую определяют качество получаемой картинки. Что представляет собой такой тип кабельно-проводниковой продукции и в чем его отличительные особенности, мы рассмотрим в данной статье.

Конструкция

Отличительной особенностью конструкции антенного кабеля является радиальное расположение всех элементов относительно центральной оси. За счет соосного расположения цилиндрических форм, такой проводниковый элемент для передачи сигнала еще называется коаксиальным кабелем. Если рассмотреть устройство типичного антенного кабеля, то в его состав входят:

Рис. 1. Устройство антенного кабеля

Центральная проводящая жила – представлена, как правило, медной или биметаллической сталемедной проволокой. Конструктивно центральная жила может быть выполнена монолитной или структурированной. В зависимости от сечения жилы определяется и степень затухания сигнала в кабеле.
Внутренний диэлектрик – располагается радиально вокруг токоведущей жилы. Также может выполняться из различных материалов, наиболее качественным из которых считается вспененный полиэтилен.
Экран из проволочной оплетки – представляет собой многопроволочную структуру, выполняемую, как правило, из медной или алюминиевой проволоки. Предназначена для улавливания электромагнитных помех. В зависимости от плотности заполнения разделяется на 96%, 75%, 64%.
Экран из фольги – как и предыдущий вариант, применяется для защиты от электромагнитного воздействия. Выполняется сплошной алюминиевой фольгой, витой лентой, плотно укладываемой на цилиндр внутреннего диэлектрика.

Слой наружной изоляции – предназначен для защиты оплетки, экранирующего слоя и токоведущих жил от механических повреждений, воздействия агрессивных сред и погодных факторов. В зависимости от материала, из которого изготавливается наружный слой антенного кабеля, может применяться для монтажа внутри помещения, на открытой части здания, под прямым воздействием солнечных лучей и т.д.

Конструкция антенного кабеля определяется для каждой конкретной модели индивидуально, поэтому может не содержать некоторых составляющих или отличаться составом. Поэтому при выборе конкретной марки коаксиальной проводниковой продукции важно ознакомиться с представленными марками и их техническими параметрами.

Марки и их технические характеристики

Современный рынок антенных кабелей представлен достаточно широким ассортиментом, как отечественной, так и зарубежной продукции. Поэтому перед выбором конкретной марки необходимо определиться в основных технических характеристиках антенного кабеля и соотнести их с параметрами цепи и конструктивных элементов зданий, территории и т.д. Среди таких характеристик следует выделить:

Величина волнового сопротивления – устанавливается в соответствии с п. 1.3 ГОСТ 11326.0-78;
Погонные емкость и индуктивность, как результат, величина ослабления сигнала на разных частотах;
Максимально допустимое напряжение и мощность передаваемого сигнала;
Сечение и материал центральной жилы — определяет гибкость и проводимость антенного кабеля;
Минимальный радиус изгиба – определяет допустимую величину поворота;
Геометрические параметры – диаметр антенного кабеля и диаметр экранирующей оболочки регламентируются п.1.5 ГОСТ 11326.0-78.

При выполнении электромонтажных работ необходимо учитывать влияние всех вышеперечисленных параметров, которые, так или иначе, реализуются в конкретной марке кабеля. Среди наиболее известных марок антенного кабеля можно выделить несколько вариантов.

Рис. 2. Кабель антенный RG-6U

RG-6U – комплектуется омедненной стальной жилой сечением от 0,724 мм² до 0,816 мм². Экран выполняется из алюминия, является одним из наиболее дешевых антенных кабелей китайской компании. Внутренний диэлектрик выполнен из полиуретанового наполнителя, а слой наружной изоляции поливинилхлоридный. Общий диаметр данной марки составляет от 6,6 до 6,8мм, разница в параметрах обуславливается производством на разных заводах.

RG-6U обладает хорошей гибкостью, поэтому его удобно применять для траекторий с крутыми поворотами. Степень затухания сигнала на 100м длины антенного кабеля составляет 9,2 дБ.

Рис. 3. Кабель антенный РК-75

Марка РК-75 отечественного производства представлена сразу несколькими моделями, отличающимися сечением медной жилы, которое может варьироваться в пределах от 0,75 мм² до 1,63 мм². Слой наружной изоляции также выполняется из поливинилхлорида, характеризуется хорошей гибкостью. Отлично адаптирован к прокладке в жестких погодных условиях, так как может выдерживать от – 60ºС до + 60ºС.

Рис. 4. Кабель антенный SAT-50

SAT-50 – один из видов антенных кабелей итальянского производства с медной центральной жилой сечением 1мм2. Экран выполнен из двойной алюминиевой фольги и проволоки сечением 0,12мм2. Наружная изолирующая оболочка предназначена для монтажа в сложных метеоусловиях. Диаметр данной марки составляет 6,6мм.

Рис. 5. Кабель антенный DG-113

DG-113 – считается одним из лучших антенных кабелей для передачи сигнала, применяется в наружной установке. Оснащается центральной медной жилой с диаметром 1,13мм². Внутренний диэлектрик имеет тонкое углеводородное покрытие для повышения защитных свойств. Наружный диаметр данного проводника составляет 6,6 мм.

Для более наглядного сравнения популярных антенных кабелей приведем следующую таблицу:

Таблица: сравнение антенных кабелей

Марка кабеля	Материал жилы	Внешний диаметр, мм	Сечение токоведущей жилы, мм²	Коэффициент экранирования, дБ
RG-6	Сталь	6,9	0,72 – 0,82	75
РК-75	Медь	7,3	0,75 – 1,63	60
RG-59	Медь	6,9	1,0	75
SAT-50	Медь	6,6	1,0	60
DG-113	Медь	6,6	1,13	90
SAT-703	Медь	6,6	1,13	80

Подключение и эксплуатация

После приобретения антенного кабеля вам понадобится подключить его к антенне и приемнику сигнала. Для этого не нужно обладать особыми знаниями и навыками, а достаточно выполнить несколько простых действий. Из инструмента вам понадобится нож, пассатижи или кусачки дополнительно для подключения используется специальный штекер.

Снимите наружную изоляцию – отступите от края антенного кабеля 1 – 2 см и сделайте неглубокий круговой надрез, чтобы не повредить экранирующий слой.

Рис. 6. Снимите наружную изоляцию с антенного кабеля

Вращательными движениями вокруг оси снимите наружную изоляцию.

Загните экранирующую оплетку и фольгу назад, обрезать или удалять этот участок не нужно.

Рис. 7. Загните экранирующую фольгу и оплетку назад

С помощью ножа аккуратно надрежьте слой внутреннего диэлектрика по кругу – ваша задача не повредить центральную жилу, что особенно актуально для многопроволочных марок.

Рис. 8. Снимите слой внутреннего диэлектрика

Наденьте узкую часть штекера на кабель с отогнутым экраном. При этом важно следить, чтобы ни оплетка, ни фольга экрана никоим образом не соприкасались между собой. По уровню широкой половины штекера обрежьте центральную жилу, чтобы она выступала не более 2 – 3 мм.

Рис. 9. Обрежьте жилу антенного кабеля

В эксплуатации антенный кабель не допускается приближать к источникам тепла и электромагнитного излучения. Важно следить, чтобы по всей длине не допускались перегибы, пережатия, изломы и прочие механические повреждения. При слабом сигнале в участок цепи от антенны до приемника устанавливают антенный усилитель.

Какой лучше выбрать антенный кабель?

В связи с большим разнообразием, представленных на рынке антенных кабелей, неопытный обыватель может растеряться в выборе. Единственный важный фактор – это репутация производителя, поэтому наиболее качественными, на сегодняшний день, считаются изделия итальянской компании CAVEL. Но и стоимость такого антенного кабеля будет значительно выше. Поэтому при выборе желательно отталкиваться и от назначения линии передачи данных.

Для цифрового телевидения.

Для передачи цифрового сигнала подходят модели, как с медными, так и со стальными жилами. В большинстве случаев, для цифрового телевиденья будет достаточно сечения токоведущей жилы от 0,5 до 0,9 мм² при длине до 30 м. Если длина превышает 30 м, то стоит выбирать марки антенного кабеля с сечением от 1 мм².

Для протяженных участков линии важно учитывать величину затухания сигнала, чем длиннее кабель, тем меньше коэффициент должен подбираться. Волновое сопротивление должно быть 75 Ом – это оптимальный вариант для передачи цифрового сигнала.

Для кабельного ТВ.

Следует отметить, что сигнал кабельного телевидения не сильно отличается от цифрового по частоте передачи, потому для него при выборе можно руководствоваться теми же принципами. Кабельное ТВ можно подключать при помощи таких марок, как RG 6, DG 113, SAT 50, SAT 703, РК 75. Возможно, у вас имеются и более старые марки отечественного производства, многие из них также будут уместными для использования.

Для спутниковой антенны.

В виду того, что сигнал спутникового телевидения передается частотой в несколько тысяч мегагерц, влияние качества антенного кабеля на получаемую картинку в разы выше. Поэтому и требования при выборе марки должны предъявляться более жесткие, а именно:

Величина затухания сигнала должна быть минимальной;
Экран обеспечивает максимальную защиту от помех;
Качество внешней изоляции должно обеспечивать постоянную устойчивость даже к прямым солнечным лучам.

Список использованной литературы

Кашкаров А. П. «Популярный справочник радиолюбителя» 2008
Н. И. Белоруссов, И. И. Гроднев. «Радиочастотные кабели» 1959.
Д. Я. Гальперович, А. А. Павлов, Н. Н. Хренков. «Радиочастотные кабели» 1990.
Саакян А. И., Яковлева А. Е., Н. И. Белоруссов «Электрические кабели, провода и шнуры: Справочник» 1987

Какие бывают антенные кабели для телевизора, как выбрать

Все ТВ-кабели устроены по одному принципу. Сложности начинаются, когда из множества кабелей нужно выбрать тот, который подойдет для вашего телевизора. Они различаются по маркировке, названию, толщине, техническим характеристикам. Вы можете насчитать сотни их разновидностей. Но зная, каким требованиям должен соответствовать телевизионный кабель, вы без труда сможете выбрать подходящий.

Как устроен телевизионный кабель

Для ТВ используются коаксиальные (соосные) кабели. Они состоят из сердечника, внутреннего диэлектрика, экрана и оплетки, а также внешней оболочки. Почему мы используем термин кабель, но не говорим провод? Об этом мы рассказывали на странице.

В центральной части находится внутренний проводник. По нему передается сигнал и питание для конвертера. Если у вас спутниковое ТВ, то сердечник должен быть медным. Для остальных видов подойдет это стальная жила со слоем омеднения, это вариант менее дорогой и вполне качественный.

Сердечник окружает диэлектрик. Это и защита заломов, и изоляция в одном лице. Следующий слой – экран и оплетка, они предохраняют от помех и обеспечивают должное качество передаваемого сигнала. В зависимости от применяемых материалов коэффициент экранирования варьируется от 60 до 90 дБ. Чем он больше, тем выше защита.

Снаружи кабель покрывает оболочка ПВХ. Она предохраняет кабель от внешней среды: трения, влаги, пыли, перепада температур и т. д. А если все же образовались перегибы или разрыв оболочки, можно использовать термоусадочную трубку, о которой мы писали в статье.

Какие бывают маркировки

Коаксиальные кабели встречаются под разными маркировками. Большинство имеет схожие характеристики и подходят для подключения одного или нескольких устройств. Но есть ряд различий в зависимости от марки и производителя.

RG 6 делают в Китае и выпускает под российским брендом. Кабель имеет толщину 6-6,8 мм. Выпускается с центральной жилой толщиной 1 мм, имеет защитный фольгированный экран, медную или алюминиевую оплетка и ПВХ оболочку. Стоимость самая демократичная. Область применения – кабельное, обычное и цифровое телевидение.

РК 75 производится в России. Это практически аналог RG-6. Внутри медная жила в 1 мм, диэлектрик. Если кабель идет только с медной оплеткой, его можно купить для эфирного и кабельного ТВ. Если предусмотрен двойной экран из фольги и оплетки, подойдет и для спутника.

RG 59 – бюджетный кабель с тонкой центральной жилой (всего 0,5-0,58 мм). Имеет ряд ограничений. Помехи не ощущаются лишь в пределах 190 м. Из-за тонкой центральной жилы может использоваться только с одним телеприемником и не подходит для последовательного подключения. Кабель легко ломается, поэтому его нельзя сильно изгибать.

SAT 50 – итальянский кабель от бренда Cavel. Идет с центральной жилой 1 мм, усиленным экраном из двух слоев фольги и оплетки. Итальянцы предусмотрительно закладывают оболочку из PEG-диэлектрика и используют плотную ПВХ оболочку. В результате кабель утолщается до 6,6 мм. Подходит для эфирного, кабельного, цифрового и спутникового телевидения. Коэффициент экранирования 60 дБ.

SAT 703 – еще одна разновидность от компании Cavel. Имеет центральный проводник, увеличенный до 1,13 мм, двойное экранирование алюминиево-пластиковой фольгой и медно-оловянной оплетки. Передает все телесигналы, идеален для спутника. Коэффициент экранирования – от 80 дБ.

DG 113 – кабель от Cavel с максимальным коэффициентом экранирования (от 90 дБ). Гарантирует непревзойденное качество передачи сигнала без помех, но стоит дорого.

Выбор той или иной марки зависит от условий эксплуатации. Для небольших расстояний и одиночных устройств подойдут российские и китайские кабели. Если требуется повышенная надежность, лучше предпочесть Cavel.

Цифра, кабель или спутник

Передача цифрового, кабельного и спутникового сигнала выставляет разные требования к кабелям. Но частоты каналов у всех форматов находятся в диапазоне от 49 до 800 МГц. И в идеальных условиях этот диапазон закрывают RG-6, РК 75, SAT 50, SAT 703, DG 113. Что касается RG 59, то это оптимальный вариант для подключения одного телевизора.

Другое дело защита от помех. Если у вас цифровое или кабельное ТВ, то вполне хватит возможностей RG-6, РК 75, а также RG 59. Спутниковые каналы более чувствительны к радиопомехам, поэтому для них лучше использовать SAT 50, SAT 703, DG 113. Прочная жила, надежный экран и плотная внешняя оболочка защитят кабель в самых сложных условиях.

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Кабель телевизионный, какой лучше выбрать. Особенности укладки

Телевизионный кабель, неотъемлемая часть любой домашней телевизионной сети. Будь то эфирное, кабельное, или спутниковое телевидение — сигнал к вашим устройствам приходит по кабелю. И зачастую уровень сигнала, отсутствие в нём помех, во многом зависит от коаксиального кабеля. Именно так называется кабель радиочастотный телевизионный.

Как выбрать телевизионный кабель и что нужно помнить при его укладке

В этом посте я не буду рассказывать о том как маркируются, какие характеристики бывают у коаксиального кабеля. Это удел специалистов и непосвящённому человеку в этом разобраться непросто да и особо не нужно.

Но если вы решили самостоятельно заняться приобретением и прокладкой кабеля, то несколько советов не помешают. Я поделюсь тем по каким признакам можно определить некачественный телевизионный кабель, какой кабель при каких условиях использовать, и немного о правильной укладке.

Впрочем напомню и предупрежу. Если вы не имеете навыков и знаний по коммутации и разводке радиочастотных кабелей, то подумайте стоит ли самостоятельно прокладывать линии в стенах или под стяжкой, когда к ним в последующем не будет доступа. В таких случаях ошибки будет исправить непросто.

Ну а в остальных случаях действуйте смело.

Современный телевизионный кабель выглядит так.

Центральный проводник и оплётка кабеля могут быть изготовлены А) Из меди для более дорогого кабеля.

Б) Из металлического сплава, но омеднённые.

В) Центральная жила омеднённая, а оплётка алюминиевая или скорее из какого то сплава белого цвета.

Экран из фольги также может быть омеднённым, или алюминиевым. Во многих кабелях это не фольга в чистом виде, а полиэтиленовая плёнка на которую с внешней стороны нанесено металлическое напыление. Такое решение делает экран из металлизированной плёнки более прочным и устойчивым к изгибам. В совсем дешёвых вариантах кабеля просто серебристая плёнка от которой никакого толку.

В нынешние времена рынок наполнен продукцией самого разного качества и происхождения, это относится и к предмету нашего разговора.

Поэтому приобретая кабель обратите внимание на его качество.

Бывает откровенная дешёвка, при разделывании такого кабеля, когда вы аккуратно, не повреждая самой оплётки срежете верхнюю защитную оболочку, то вся оплётка просто рассыплется как труха, или будет слишком «Жидкой».

Ещё один признак некачественного кабеля, не очень плотно сидящая верхняя изоляционная оболочка, она просто рукой вращается вокруг самого провода, и с небольшого отрезка кабеля легко снимется руками.

Так же плохая оболочка легко рвётся и имеет рыхлую структуру.

Ни в коем случае не приобретайте такой кабель, это деньги на ветер. Она быстро начнёт ломаться и потрескается от морозов и солнца.

Ниже пример дешёвого кабеля, но это ещё не самый плохой вариант. Бывает, что от оплётки просто ничего не остаётся, несколько волосков которые того и гляди отвалятся. А) Оплётка жидковатая Б) фольга потрескалась и отслоилась В) Внешняя оболочка прилегает слишком слабо и легко стянется.

Поэтому, при покупке просите продавца показать внутреннее содержание кабеля.

Справа кабель тоже недорогой ценовой категории. Можно использовать, но только при условии возможности его замены и лучше внутри помещения. А также, когда не нужна большая длина кабеля. В стены такой кабель я бы прятать не стал.

Обратите внимание, на маркировке кабеля указанно его волновое сопротивление — 75 Ohms (Ом) Это то сопротивление которое должно быть у телевизионного кабеля.

А вот другой образец, разница очевидна, не так ли?

Густая оплётка, фольга которая не отстаёт от внутреннего изолятора. Плотно сидящая верхняя оболочка.

Так же хороший телевизионный кабель должен быть достаточно гибким, это позволит хорошо его уложить особенно в местах где нужно сделать поворот.

Но при укладке старайтесь избегать острых углов о которые кабель может тереться, например от ветра при спуске с крыши о угол стены. Когда такого избежать не удаётся то в этих местах, если это возможно, желательно кабель зафиксировать и сделать дополнительную защиту, ну хотя бы несколько слоёв изоленты.

Так же нужно избегать перегибов самого кабеля под острым углом, что бы он не пережимался в месте изгиба.

Если нужно тянуть кабель на большие расстояния, особенно если ему предстоит висеть по горизонтали, например между домами, то будет правильным применение специального кабеля с несущей стальной жилой.

Для использования на улице лучше поинтересоваться устойчивостью кабеля к низким температурам и ультрафиолету. У кабеля не приспособленного к таким условиям через некоторое время наружный слой станет хрупким, потрескается и со временем напитается водой. Бывали случаи когда из кабеля, как по шлангу вода затекала в комнату. Хуже того, эта вода может попасть внутрь телевизора или ресивера и выведет их из строя.

Есть разновидность кабеля специально для уличного применения, его особенность в том, что внутри он пропитан специальным гелем. Это даёт дополнительную защиту от проникновения влаги, такой прослужит на улице много лет.

Кстати ещё одна ошибка монтажа, если кабель заходит в помещение через отверстие в стене или окне, то это отверстие нужно сверлить под углом, так чтобы снаружи отверстие было несколько ниже чем внутри. Это не позволит воде затекать внутрь через отверстие.

А вообще существуют специальные приспособления, для заводки кабеля в таких местах без засверливания. Например такие, длина около 30 см открываешь окно, закладываешь переходник и закрываешь окно.

Или вот такой вариант: Принцип тот же. Но лично я считаю, что чем более кабель цельный тем лучше.

Медный кабель

Не все медные кабели будут с многожильным центральным проводом как на фото, есть и с одной толстой жилой.

Нет необходимости приобретать медный просто, потому что…..

Его целесообразно использовать только когда нужна большая длина линии от 50 м и выше. Это сыграет роль из за низкого коэффициента затухания в медном кабеле.

Например при строительстве дома вы планируете произвести разводку кабелем по всем комнатам при этом кабель будет спрятан в стенах, полу. Суммарная длина такой линии может быть весьма значительной, а потому и кабель нужен с наименьшим коэффициентом затухания сигнала.

Медный кабель хорошего качества будет что нужно.

Хотя сейчас есть и омеднённые кабели с весьма хорошими характеристиками.

И так вывод: Если вы нацелены на то что бы кабель прослужил долго подбирайте его правильным образом.

Для длинных линий: Кабель с низким коэффициентом затухания сигнала — это медный.

Для висячих длинных линий: Кабель с несущей стальной жилой.

Для уличного использования: Устойчивый к атмосферным влияниям (Мороз и Солнце) Лучше с наполнителем в виде специального геля. Но не обязательно есть и другие варианты.

Если используете недорогой кабель, то не прячьте его, оставьте возможность для быстрой замены.

В следующих постах — о том как выбрать антенну как к одной антенне подключить два и более телевизоров и другое по этой теме.

Как подключить антенный кабель. Как выбрать и монтировать антенный кабель. Прочитав статью, вы узнаете нюансы прокладки и подключения антенного кабеля к телевизору.

К счастью или нет, онлайн-телевидение не смогло вытеснить телевизоры из наших квартир, и «говорящие» ящики по-прежнему скрашивают наш досуг. Каждый телевизор получает сигнал из определенного источника: от уличной или домашней антенны, системы спутникового ТВ или иного информационного узла. В статье рассмотрим один из самых распространенных вариантов – подключение телевизора к антенне через антенный кабель.

Когда необходимо подключать телевизор к антенне

Чтобы заменить старый кабель.
При перепланировке или ремонте жилища.
При переезде на новое место жительства, куда еще не завели антенный кабель для телевизора.

На первом пункте списка остановимся более подробно: при хороших условиях эксплуатации кабель может прослужить до 10 лет. Под условиями подразумевается его правильное положение в помещении. Когда часть кабеля находится снаружи жилища и, более того, подвешена над землей без опорного троса, плохие погодные условия и нагрузка в виде силы притяжения могут существенно уменьшить срок его службы.

Выбираем антенный коаксиальный кабель

Для замены поврежденной или старой проводки обычно используют специальный коаксиальный кабель.

Базовой основой «коаксиала» является проводниковая жила из меди. Сверху ее покрывает второй проводник — алюминиевая фольга. Следующий слой кабеля представлен медной оплеткой из луженых проводов. Он не пропускает внешние электромагнитные волны, из-за которых могут возникать помехи. От механических повреждений антенный кабель ограждает его внешний слой в виде пластиковой изоляции. Кабель сконструирован так, что центры обоих проводниковых элементов телевизионного «коаксиала» совпадают. Вследствие этого в недрах кабеля возникает эффект стоячей волны с радиальным направлением, снижающий потери на излучение сигнала почти до нулевого значения.

Существует также цифровой антенный кабель, так называемый цифровой «коаксиал», который проводит цифровой сигнал в виде электрического тока. Цифровой коаксиальный кабель мало чем отличается от обычного аналога, ведь он изготовлен исключительно по его схеме. Основное отличие в том, что у цифрового «коаксиала» нет второго соединителя, то есть это один кабель с разъемами на концах.

Коаксиальный кабель используют не только для того, чтобы провести приятный вечер за просмотром интересной передачи по телевизору. Существует много разновидностей изделия, их отличие может состоять, например, в волновом сопротивлении, размере изоляции, гибкости или силе экранирования.

Самые распространенные маркировки импортных антенных кабелей — RG-59 или RG-6. Популярный российский аналог маркируется как РК-75-х-х, где цифра 75 является показателем волнового сопротивления. 75 Ом – стандартная величина сопротивления «коаксиалов».

Какому производителю довериться, выбирая антенный кабель, решать только вам. Сегодня ассортимент кабельных изделий довольно внушительный, с большим ценовым диапазоном. При выборе антенного кабеля цена, конечно, «намекнет» вам на его качество, но вы можете и сами определить, подходит вам данная продукция или нет. Например, попробуйте поддеть ногтем краешек внешней изоляции кабеля: если она легко отсоединилась, такой антенный кабель брать не стоит. Хорошая изоляция должна обладать эластичностью и стойкостью к внешним повреждениям. Также внимательно осмотрите оплетку – она должна быть в меру плотной и тугой, чтобы стать надежным барьером для помех. А если вам посчастливится увидеть паспортные данные изделия, непременно проверьте показатель затухания телевизионного сигнала на определенной частоте и длине кабеля: чем ниже этот показатель, тем качественнее антенный кабель.

Покупая антенный кабель, не забудьте также приобрести разъемы, переходники и разветвлители. Самый востребованный тип разъема – BNC.

Как подключить антенный кабель: особенности прокладки

Прокладывая антенный кабель, нужно следить, чтобы он резко не изгибался – это не будет способствовать хорошему качеству сигнала. Если изгиба под определенным углом не избежать, антенный кабель укладывают, используя угловой переходник.

Есть два варианта прокладки антенного кабеля: скрытая и открытая проводка. При открытой проводке кабель укладывают вдоль наружной части стены, ничем не закрывая. Конечно, к этому способу нужно относиться как к временному, хоть у него и есть определенные преимущества: кабель легко уложить и при необходимости легко заменить другим. Но в то же время кабель открыт для случайных механических повреждений и портит общий вид помещения.

Скрытая проводка – более трудоемкий вариант, зато у вас под ногами не будет никаких проводов. Кабель закрывают плинтусом или «вкладывают» в стену путем штробления. Обычно последствия прокладки скрытых коммуникаций исправляют с помощью косметического ремонта. В стене делают канавку, проводят там кабель и прячут его под слоем штукатурки.

Мы наконец можем рассмотреть основной вопрос — как подключить антенный кабель к телевизору. Нам нужно лишь подготовить кабель и соединить разъемы, так как разветвители для антенны под каждую квартиру на лестничной площадке уже есть.

Соединение антенного кабеля с коннектором начнем с подготовки самого кабеля.

Кусачками сделайте край кабеля ровным, затем срежьте по кругу наружный изоляционный материал кабеля, 13 – 15 мм, и медленно снимите ненужный кусок изоляции. Если поспешите, можете порвать при этом волоски экрана между внутренней и наружной изоляцией, поэтому работайте аккуратно. Для удобства отогните жилы обмотки назад, потом уберите фольгу, оплетающую изоляцию внутренней части кабеля.
Теперь осторожно сделайте круговой срез и уберите 10 мм изоляции, расположенной вокруг внутренней жилы кабеля. Следите, чтобы обмотка ее не касалась, в противном случае снизится качество сигнала, который будет принимать кабель.
Раскрутите корпус F-коннектора и вставьте туда кабель так, чтобы его многочисленные жилы наружной проводки прижались к корпусу коннектора. Внутренняя жила кабеля при этом окажется внутри F-коннектора и будет выступать наружу на 3 – 5 мм. Если жила выглядывает слишком сильно, загните ее или удалите кусачками. Кабель закрепите с помощью прижимного кольца. Присоедините коннектор с кабелем к антенному гнезду телевизора.

Есть и другой вариант – соединить антенный кабель и штекер путем припаивания. Для этого подготовьте паяльник и припой. Приступайте к работе в хорошо проветриваемой комнате. Горячий паяльник кладите только на негорючую подставку. Подсоединенный к сети инструмент на стол класть нельзя.

Кабель готовят так же, как и для соединения с F-коннектором в случае, описанном выше. Все жилки наружной оболочки соберите в пучок с одной стороны. Внутреннюю жилу спаяйте с центральной частью коннектора, а собранную в единое целое обмотку — с внешней. Протестируйте спаечные швы на предмет замыкания. Если такие ненадежные места есть, избавьтесь от их. Перед тем, как присоединить штекер к телевизору, наденьте на место спайки изоляцию.

Как проверить антенный кабель

Не случайно вопрос «как правильно подключить антенный кабель» очень актуален для каждого начинающего мастера. Кабель, который является связующим звеном между антенной и телевизором, будет давать качественный сигнал только в том случае, если в работе не будут препятствовать замыкания и обрывы.

Итак, чтобы установить, не являются ли помехи на экране результатом испорченной проводки, вам нужно проделать ряд несложных манипуляций с помощью омметра.

Убедившись, что телевизор отключен от сети, отсоедините от него кабель.
Если вы подключены к общей антенне, но разветвителя в вашем жилище нет, протестировать противоположный конец кабеля вы не сможете, так что придется довольствоваться той стороной кабеля, что припаяна к штекеру. С помощью омметра вы сможете оценить сопротивление между кольцевым и штыревым контактами штекера. В норме прибор покажет вам цифру, равную нескольким десяткам Ом. Показатель чуть больше нуля свидетельствует о коротком замыкании, а показатель, который близится к бесконечности, указывает на обрыв.
Хорошо, когда кабель соединяется с комнатной антенной, тогда у вас есть возможность осмотреть оба его конца. Выключите усилитель и протестируйте омметром состояние оплетки, а потом проверьте основную жилу: в норме сопротивление этих элементов приближается к нулевому значению, а показатель сопротивления между оплеткой и центральной жилой — к бесконечности.
Визуально оцените всю поверхность кабеля на предмет видимых повреждений. Там, где найдете вмятину, сделайте сращивание. Если же никаких видимых повреждений вам отыскать не удалось, присоедините омметр к одной из сторон кабеля. На противоположном его конце сделайте перемычку, если ранее был обнаружен обрыв, а если имеется замыкание – перемычка не нужна.
Попросите кого-нибудь последить за показаниями омметра, а сами в это время проверьте кабель по всей длине: путем механического воздействия на поврежденной проводке можно обнаружить не одно «слабое» место. После того, как все найденные повреждения будут устранены, отключите прибор, и снова соедините телевизор с антенной с помощью кабеля.

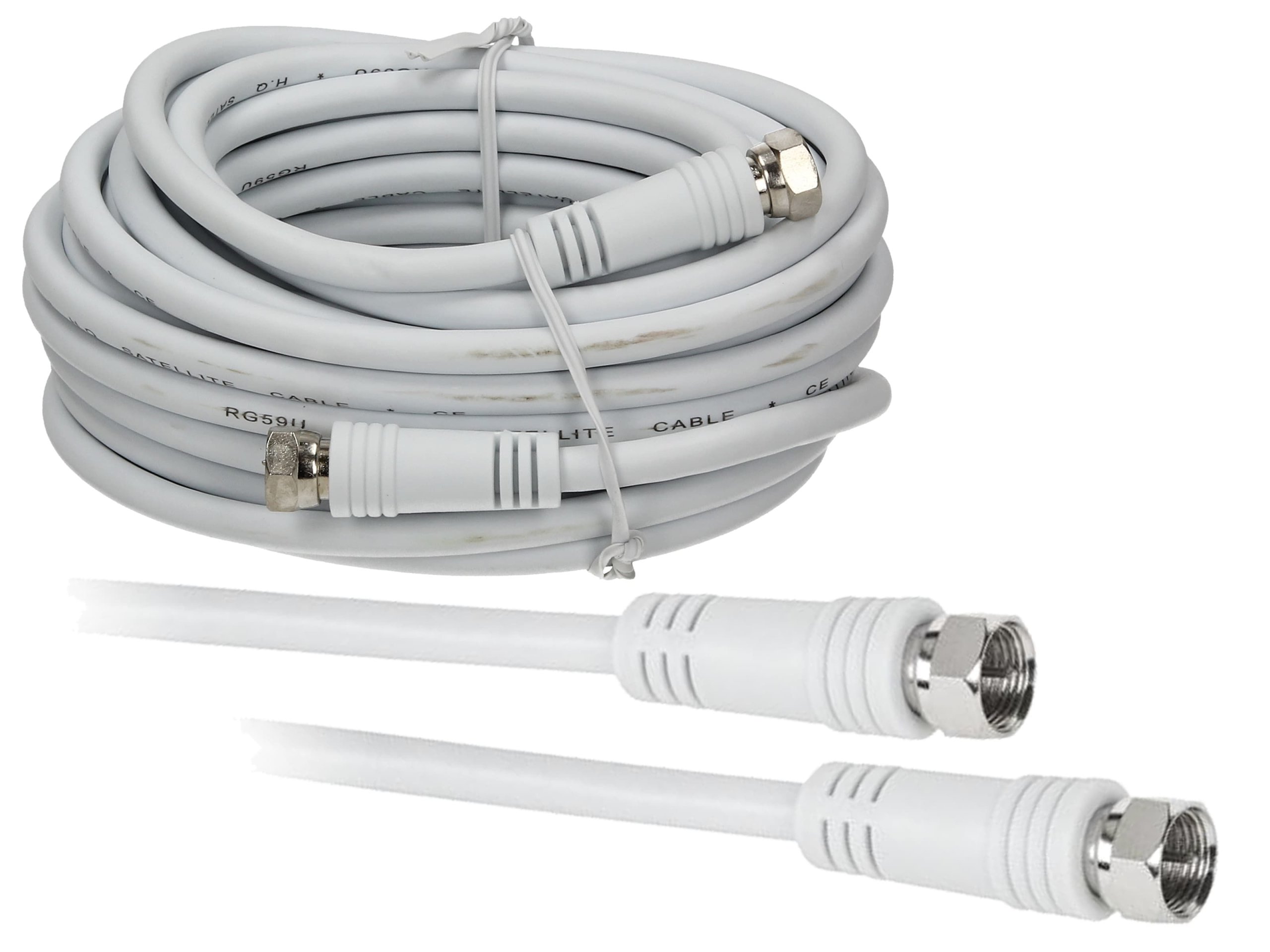

Кабель антенный 3C2V GAL 1134, 20м, Китай

Страна производителя

Китай

Автоотключение

Нет

Вид упаковки

Пакет

Влагозащитный корпус

Нет

Гарантия

6 месяцев

Длина кабеля

Материал

Пластик, металл

Модуль Bluetooth

Нет

Наличие выключателя

Нет

Наличие дисплея

Нет

Наличие заземления

Нет

Наличие микрофона

Нет

Наличие таймера

Нет

Подача пара

Нет

Подсветка

Нет

Регулировка громкости

Нет

Регулировка длины

Нет

Тип кабеля

Антенный

Цвет

Белый

Какой телевизионный кабель выбрать

Общие сведения
Коаксиальный кабель предназначен для передачи высокочастотных электромагнитных волн от источника сигнала, например, антенны до телевизора. Такой кабель с волновым сопротивлением 75 Ом часто еще называют телевизионным.
Коаксиальный кабель в отличие от экранированного провода, применяемого для передачи НЧ сигналов, имеет нормируемые, распределенные по всей длине параметры, и производится с использованием качественных материалов.
Оси центрального проводника и оплетки у идеального кабеля совпадают, поэтому электромагнитная волна полностью сосредоточена между проводниками (центральной жилой и оплеткой) и не выходит за пределы кабеля, исключая потери электромагнитной энергии. Кроме этого оплетка кабеля защищает его от внешних наводок.
Устройство (конструкция) телевизионного коаксиального кабеля
1. Внутренний проводник кабеля выполняется, чаще всего, в виде одножильного или многожильного провода из меди или стали, гальванически покрытой медью.
2. Изоляция, выполняется в виде сплошного или вспененного диэлектрика (полиэтилена), иногда диэлектрик делают из фторопласта или других материалов.
3. Внешний проводник (экран) выполняется в виде комбинации оплетки и фольги.
4. Внешняя оболочка кабеля (поливинилхлорид) служит для изоляции и защиты от внешних воздействий: воды, ультрафиолетового излучения и др.

Рис.1. Устройство коаксиального кабеля

Как выбрать телевизионный кабель

Влияние материала изготовления и конструкции кабеля на его свойства

Центральная жила. Медная жила кабеля имеет наименьшее затухание, но применение меди приводит к удорожанию кабеля. Однако, если помимо ВЧ сигнала, по центральной жиле передается ещё и постоянное напряжение, то применение медной жилы кабеля оправдано, так как потери постоянного тока в меди значительно меньше, чем, например, в стали.
При гальваническом покрытии центральной жилы медью большое значение имеет процент омеднения (толщина слоя меди), который оказывает большое влияние на коэффициент затухания сигнала, особенно в нижнем диапазоне частот. Тонкое медное покрытие увеличивает затухание в НЧ диапазоне.
Высокочастотный сигнал в кабеле передается по поверхности проводника, поэтому параметры кабеля со стальной или медной жилой по затуханию сигнала мало чем отличаются. Большее значение имеет толщина центрального проводника, чем толще, тем меньше затухание.
Стандартная толщина центральной жилы RG6 — 1,02 мм, а RG11 — 1,63 мм.

Диэлектрик. Обычно диэлектрик изготавливается из вспененного полиэтилена. Большое значение имеет качество используемого материала, а также его способность сохранять и восстанавливать цилиндрическую форму после механического воздействия, так как эти свойства кабеля оказывают значительное влияние на коэффициент затухания и коэффициент отражения волны в кабеле. Любое повреждение, излом или неоднородность диэлектрика ведет к повышению КСВ и ухудшению АЧХ кабеля.
Ввиду того, что при прокладке кабеля, его постоянно приходится изгибать, необходимо использовать эластичный кабель, не склонный к излому при изгибе.

Внешний проводник (экран). Чаще всего экран кабеля состоит из двух слоев: первый из металлической фольги, второй (оплетка) из металлической проволоки.
Фольга является эффективным экраном, она должна покрывать 100% поверхности диэлектрика, а также быть надежно к нему прикреплена. Часто для увеличения механической прочности используется ламинированная фольга со структурой алюминий-полиэстер, такая фольга, например, используется в кабеле Digiflex, а, например, в кабеле Mediaflex используется фольга со структурой алюминий-полиэстер-алюминий.
Электромагнитный ВЧ сигнал распространяется в кабеле между поверхностным слоем центральной жилы и внутренней поверхностью фольги, незначительно проникая в глубину проводников, поэтому однородность и толщина фольги, качество крепления её к диэлектрику оказывают существенное влияние на величину затухания коаксиального кабеля.
Оплетка также является экраном кабеля, и еще она служит для повышения его механической прочности. Если по кабелю дополнительно передается постоянное напряжение, то оплетка служит ещё и проводником тока. Исходя из физических свойств проводников, оплетка должна быть выполнена из меди, её сплавов или алюминия, чтобы иметь наименьшее сопротивление постоянному току.
В наименовании кабеля указывают значение плотности оплетки, например, 64% или 48%, что должно соответствовать определенному количеству жил, но это не всегда выполняется у недобросовестных производителей, в недорогих марках кабеля.
Кабели с двухслойным экраном у известных производителей имеют значение коэффициента экранирования 85 -90 дБ. В условиях сильного внешнего поля, например сигналов LTE 800, коэффициент экранировки кабеля должен быть в пределах 110-120 дБ, для повышения этого показателя в конструкции кабеля может быть выполнен третий и даже четвертый слой. Кабель с четырехслойным экраном производится, например, компанией CommScope (USA).

Рис.2. Четыре слоя экрана в коаксиальном кабеле

Внешняя оболочка кабеля. Обычно оболочка кабеля изготавливается из поливинилхлорида (ПВХ) и должна выдерживать диапазон рабочих температур (от -40С до +60С), у полиэтиленовой оплетки этот показатель выше и составляет (от -60С до +70С).
Для удешевления стоимости кабеля некоторые фирмы при его производстве используют вторичное сырье, что отрицательно сказывается на износостойкости и сроке службы кабеля. Такой кабель быстро теряет свои свойства через 1-2 года после монтажа, особенно если он проложен вне помещения.
Недобросовестные производители также в целях экономии часто нарушают технологию производства кабеля, уменьшая толщину оболочки, например для RG6, с 0,7 мм до 0.4-0,5 мм, что делает кабель уязвимым для механических повреждений.
В дешевых китайских кабелях фольга плохо прикреплена к диэлектрику, а оболочка не выдерживает морозов и лопается, вода от осадков струится под оболочкой и попадает в подключенную к кабелю аппаратуру, выводя её из строя. В таких кабелях при изгибе на 90 градусов ломается внутренний диэлектрик и не восстанавливается.
При монтаже оплетка такого кабеля вместе с оболочкой перемещается по диэлектрику (елозит), что нарушает механические и электрические свойства кабеля.
По отношению к дешевому китайскому кабелю справедлива пословица, «скупой платит дважды», за кабель и за декоративный ремонт в доме или квартире.

СВЯЗЬ

Подбираем аналоги.
Предлагаем технические решения со схемами реализации.
Комплектуем заявки оптимальным оборудованием.
Принимаем заявки, отправляем счета, коммерческие предложения через электронную почту.
E-mail: [email protected]
тел. 8 (831) 278-59-10

ПОИСК ПО САЙТУ

Содержимое сайта отображено на карте сайта.
Название каждой страницы, на карте сайта, выделено синим цветом, переход на выбранную страницу осуществляется с помощью мышки.
Вся карта сайта разбита на разделы:
1. Спутниковое телевидение и оборудование.
2. Эфирное аналоговое и цифровое телевидение и оборудование.
3. Оборудование для кабельного телевидения.
4. Другое предлагаемое оборудование.
5. Информационные страницы.

ДОСТАВКА

Осуществляем доставку купленного у нас оборудования по России грузовыми компаниями.
Работаем по безналичному расчету с Н.Д.С.

ВНИМАНИЕ!

Цены и другая информация на сайте не являются публичной офертой, определяемой положениями ст. 437 (2) ГКРФ.

Покупка лучшего телевизионного антенного кабеля »Электроника

Ключевые рекомендации по покупке лучшего телевизионного антенного кабеля, чтобы обеспечить максимальные характеристики антенны

Coax Tutorial Включает:
Coax feeder Обзор характеристик коаксиального кабеля Коаксиальный импеданс Потери / затухание в коаксиальном кабеле Номинальная мощность коаксиального кабеля Коэффициент скорости коаксиального кабеля Коаксиальный кабель экологический Советы по установке коаксиального кабеля Типы коаксиальных кабелей Советы по выбору правильного коаксиального кабеля Покупка ТВ-коаксиального кабеля: на заметку

Коаксиальный кабель может быть столь же важным, как и антенна.Покупка лучшего кабеля для любой телевизионной антенны является ключом к максимальному использованию ее характеристик.

При покупке телевизионного кабеля следует учитывать несколько моментов. Купите подходящий кабель, и антенна будет работать как можно лучше. Купите не тот кабель, и большая часть сигнала может быть потеряна при передаче от антенны к телевизору.

Что такое коаксиальный кабель

При покупке коаксиального кабеля для телевизионной антенны полезно иметь представление о том, что это такое.

По сути, коаксиальный кабель — это так называемый RF-фидер — он передает радиочастотные сигналы из одной точки в другую с минимальными потерями и излучением от коаксиального кабеля.

Примечание по коаксиальному кабелю:

Коаксиальный кабель

используется для передачи радиочастотной энергии из одной точки в другую с минимальными потерями. Кабель состоит из двух концентрических проводников, разделенных диэлектрическим материалом.

Подробнее о Коаксиальный кабель.

Основными составляющими коаксиального кабеля являются внутренний проводник, диэлектрическая прокладка, внешний проводник и защитная оболочка, как показано ниже.

Устройство подачи коаксиального кабеля
с внутренним проводником, диэлектриком, внешним проводником и защитной оболочкой

Указатели для основных покупок

При покупке коаксиального кабеля для телевизора необходимо убедиться, что покупается кабель правильного типа, а во-вторых, необходимо сбалансировать стоимость с вероятной выгодой, которую можно получить.

Как и в большинстве случаев, чем больше вы платите, тем лучше продукт. Однако часто необходимо найти разумный баланс, и переплата может не принести заметных преимуществ в некоторых обстоятельствах.

Некоторые из основных моментов, которые следует учитывать при покупке коаксиального кабеля для телевизора: импеданс, потери сигнала, толщина и предполагаемое применение коаксиального кабеля.

Коаксиальный импеданс

Коаксиальный кабель

имеет так называемое характеристическое сопротивление. В основном, сохраняя все элементы в системе: антенну; коаксиальный кабель; и вход телевизора с одинаковым импедансом, сохраняется лучшая передача мощности от одного к другому, и таким образом достигается лучшая производительность.По сути, наличие коаксиального кабеля с правильным сопротивлением для системы TBV обеспечит наилучшую производительность.

Для домашнего телевидения и большинства УКВ FM-радио стандартным является 75 Ом, т. Е. Используйте коаксиальный кабель 75 Ом для видеоприложений. Коаксиальный кабель, предназначенный для домашнего телевидения, всегда будет иметь сопротивление 75 Ом, но если вы пойдете в магазин, где продаются другие формы коаксиального кабеля, вам нужно будет проверить. Но просто скажите помощнику, что это то, что вам нужно.

Типичными широко используемыми кабелями 75 Ом являются RG59 / U и RG6 / U.Они имеют многожильный центральный провод 22 AWG для обеспечения гибкости кабеля. Кабель стандартного размера может быть легко заделан и доступен в катушках длиной 100, 500 и 1000 футов.

Потери в кабеле

Следующим важным аспектом при покупке коаксиального кабеля является уровень потерь. Чем выше потери, тем ниже уровень сигнала на телевизоре и хуже будет прием.

Коаксиальный кабель обычно продается в стандартной комплектации с низкими потерями. Низкие потери толще, чем у стандартного коаксиального кабеля, и обычно лучше выбирать низкие потери, за исключением возможных коротких соединительных проводов между различными ТВ-боксами, такими как рекордер и т. Д. — эти провода, вероятно, будут куплены в готовом виде, возможно, дешевле чем можно купить биты.Будучи короткими, они не принесут больших потерь.

Чтобы получить техническую информацию, потери в коаксиальном кабеле указываются в единицах определенного количества децибел для данной длины, часто 10 метров, и для определенной частоты.

Еще темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеоров Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Параболическая рефлекторная антенна Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

Как выбрать ТВ антенну

Установка телевизионной антенны — один из лучших шагов, которые вы можете предпринять, чтобы избавиться от зависимости от платного телевидения и сэкономить сотни долларов в год. В большинстве районов США есть доступ к бесплатному эфирному вещанию от 50 до 100 телеканалов.

В качестве бонуса они заставят ваш телевизор с большим экраном сиять. Эфирные телевизионные сигналы обычно сжимаются меньше, чем кабельные или спутниковые передачи, поэтому изображения будут иметь такое же или лучшее качество.Все основные вещательные сети теперь передают в формате высокой четкости, а в некоторых регионах также проводятся тестовые трансляции для нового стандарта ATSC 3.0. Эти передачи могут в конечном итоге означать вещание в формате 4K.

Обновлено 12 февраля 2019 г. , чтобы добавить видео, объясняющее, как определить, на какие эфирные телеканалы вы можете настроиться там, где вы живете (см. Выше).

Итак, вот как вы выбираете подходящую антенну.

Определите, какие каналы доступны там, где вы живете
Выберите, какие каналы вы хотите смотреть
Ознакомьтесь с правилами установки антенны там, где вы живете
Определите, какой тип антенны вам нужен
Выбрать антенну

Какие каналы доступны на антенне?

Ваш первый шаг — выяснить, какие каналы доступны в вашем регионе, а какие — смотреть.

Для этого зайдите в TV Fool. Он объединяет базу данных телевещания FCC с топографическими картами, чтобы дать вам довольно подробную оценку того, какие сигналы достигнут вашего дома и насколько сильными они будут.

Введите свой домашний адрес в поле поиска, нажмите Enter, и вы получите что-то вроде этого взамен:

Martyn Williams / IDG

Скриншот веб-сайта TV Fool, показывающий телевизионный прием в Сан-Франциско.

Таблица выше выглядит довольно сложной, но на самом деле это не так.Самые сильные сигналы находятся вверху, а самые слабые — внизу. Оставьте эту страницу открытой во вкладке браузера.

Какие каналы я хочу смотреть?

Следующий шаг — выяснить, какие станции вы хотите смотреть. В конце концов, нет смысла тратить время на поиски слабых станций, если все ваши любимые шоу идут на сильных.

Вы можете проверить телегид, чтобы увидеть все, что идет в эфире в вашем районе, и составить список станций, которые вы хотите смотреть. Вам, вероятно, придется ввести свой почтовый индекс и обязательно выбрать «антенну» или «эфир» в качестве поставщика услуг ТВ в онлайн-программе передач, чтобы не перепутать кабельные каналы.

После того, как вы составили свой список, изучите результаты TV Fool, чтобы найти каналы, которые хотите смотреть. Запишите номер во втором столбце, «реальный канал», предпоследний столбец, «истинный азимут» и цвет (зеленый, желтый или красный). Цвета проинформируют вас, будет ли достаточно внутренней антенны, или вам понадобится модель на чердаке или на крыше, чтобы втянуть их.

Martyn Williams / IDG

телеканалов

Подстановочный знак! Национальная телекомпания

В течение следующих нескольких лет около 1000 телеканалов в США.S. будет переносить свой вещательный канал в рамках масштабной реорганизации, направленной на освобождение места для мобильных сетей передачи данных.

Первый этап начался в сентябре 2018 года, а этап 10, заключительный этап, планируется завершить в июле 2020 года.

Итак, когда вы выбираете, какие станции вы хотите принимать, сделайте быструю проверку и убедитесь, что они перемещая каналы, чтобы вы могли быть уверены в бесперебойном приеме, когда они это делают. На веб-сайте Rabbit Ears есть длинный список всех станций в США.S. и где они будут после завершения процесса переупаковки.

Найдите станции, которые вы хотите принимать, в этой базе данных (раскрывающийся список телевизионных рынков — самый простой способ) и также отметьте новые каналы.

Можно антенну поставить?

Практически во всех случаях ответ — да, антенну можно поставить. Правило FCC в отношении устройств эфирного приема (OTARD) дает вам право устанавливать антенну для приема эфирного телевидения или спутниковых программ. Он применяется как к домовладельцам, так и к арендаторам и отменяет право ассоциаций домовладельцев (ТСЖ) блокировать развертывание антенн.

Правило распространяется на антенны, необходимые для «сигнала приемлемого качества» на вашей собственности или, если вы арендуете, на территории, где вы находитесь исключительно в пользовании. На веб-сайте FCC есть полная информация.

Мартин Уильямс / IDG

Правило FCC OTARD.

Какая антенна мне нужна?

TV Fool ранжирует станции в порядке прогнозируемой мощности сигнала, причем наиболее легкие для приема находятся наверху. Зеленые каналы, вероятно, можно будет принимать с помощью простой комнатной антенны, желтые, вероятно, потребуют большей антенны на чердаке или на крыше, а красные потребуют хорошей антенны на крыше.

Важно помнить, что комнатная антенна всегда будет компромиссом. Вы всегда получите лучшие результаты с наружной антенной.

Упоминается в статье

Комнатные антенны, такие как наш нынешний фаворит Winegard FlatWave Amped, обычно плоские, поэтому их легко установить, обычно подвешивая их в окне на той стороне дома, которая обращена к передатчику. Некоторые выглядят иначе, но принцип тот же: установите их в удобном месте.

Комнатные антенны, как правило, подходят для всех сильных местных каналов, но если вам нужны более слабые или удаленные каналы, вам, возможно, придется пойти дальше и разместить антенну на чердаке или на крыше.

Упоминается в статье

Есть несколько отличных вариантов, в том числе наш лучший выбор для установки на чердаке — Winegard Elite 7550 и для установки на крышу — Antennas Direct DB8e.

(Дополнительную информацию об этих моделях и о том, как мы тестировали, см. В нашем полном обзоре телевизионных антенн.)

Если вы установите его на чердаке, вы, вероятно, получите немного меньше сигнала, чем если бы он был на крыше, потому что это замкнутое пространство, но этого может быть достаточно для стабильного приема ТВ. Если вам не нравится внешний вид наружной антенны, поэкспериментируйте. Антенну, установленную на чердаке, также будет проще обслуживать.

Упоминается в статье

Также важно направление башни ТВ-передатчика. Если вы используете комнатную антенну, вам нужно поместить ее в окно, выходящее в ту сторону.Если вы используете внешнюю антенну, она должна быть направлена в том же направлении. По мере того, как сигналы становятся слабее, переходя от зеленого к желтому и к красному, направление становится более важным. Если вы хотите настроиться на более слабые станции с вышек в разных направлениях, вам, вероятно, понадобится ротатор. Это моторизованное устройство поворачивает антенну так, чтобы она могла принимать более слабые сигналы.

Знание реального номера канала поможет вам выбрать антенну. Телевизионное вещание в Северной Америке распределено по трем полосам частот: VHF-Low (каналы со 2 по 6), VHF-High (каналы с 7 по 13) и UHF (каналы с 14 по 51).Из-за различных используемых частот антенны предназначены для покрытия одного, двух или трех диапазонов. Не каждая антенна покрывает их все.

Мартин Уильямс / IDG

Винегард Элит 7550

Реальный номер канала поможет вам в этом разобраться. После того, как телеканалы стали цифровыми, некоторые переключили каналы, но продолжали объявлять номер канала, который был известен всем. Например, канал 5 в Сан-Франциско на самом деле вещает на канале 29. Вот почему при выборе антенны важен реальный канал.

Большинство антенн, особенно для использования внутри помещений и на чердаках, предназначены для приема в диапазонах VHF-High и UHF. Некоторые наружные антенны для монтажа на крыше покрывают только одну полосу. Обзоры антенн TechHive отмечают это. Антенны для станций VHF-Low найти труднее, но эти частоты обычно используются небольшими станциями, которые могут передавать на более низкой мощности.

Будьте готовы терпеть много маркетинговых разговоров при проверке антенн. Для справки: не существует такой вещи, как «HD» антенна или «цифровая» антенна — формат принимаемых сигналов не имеет значения — и относитесь к заявлениям о дальности действия в «милях» в технических характеристиках продукта с долей скептицизма. .Ни один производитель не может гарантировать, что их антенна будет принимать сигнал с заданного количества миль, потому что слишком многое зависит от местной топологии, мощности сигнала, помех и других факторов, уникальных для вашего местоположения.

Сказав это, заявления о диапазоне являются полезными при оценке антенн от одного и того же производителя. Можно поспорить, что антенна, которая заявляет о радиусе действия 65 миль, обычно лучше для приема на большие расстояния, чем антенна той же компании, которая утверждает, что обеспечивает дальность действия 30 миль.

Мартин Уильямс / IDG
Некоторые из этих утверждений ничего не значат.
Анализ вашего списка
В приведенном выше примере комнатная антенна, вероятно, будет задействовать все зеленые каналы, идущие от передатчика под углом 240 градусов, и та же антенна, вероятно, также будет работать для третьего канала в списке, который исходит от другой передатчик на 199 градусов, но имеет сильный сигнал.
Последняя станция в списке потребует немного больше работы. Вероятно, потребуется антенна большего размера, а поскольку она находится под углом более 100 градусов от остальных, вам может потребоваться вторая антенна или вращатель.
Но, прежде чем тратить слишком много денег, попробуйте антенну и посмотрите, сможете ли вы втянуть все шесть. В противном случае вам нужно будет решить, хотите ли вы покупать дополнительное оборудование только для этой станции.
Мартин Уильямс / IDG
Антенна Clearstream 4 Max
Мне нужен усилитель сигнала или ротатор?
Упоминается в статье
CM-7777 Усилитель Titan 2
Если вы не можете принимать удаленные телеканалы из-за низкого уровня сигнала, вам следует подумать об усилителе сигнала.Всегда лучше собрать как можно больше сигнала на антенне, поэтому не экономьте на маленькой и постарайтесь восполнить ее с помощью усилителя.
Но если большая антенна по-прежнему не втягивает станцию без искажения изображения, может помочь усилитель сигнала. Он также может понадобиться, если у вас слишком длинный кабель, скажем, от удаленного участка земли до дома.
TechHive рекомендует одну из моделей от Channel Master, например CM-7777 Titan 2. Она устанавливается на антенную мачту и получает питание по коаксиальному кабелю.
Упоминается в статье
Мастер каналов CM-9521HD
Поворотный механизм поворачивает телевизионную антенну в любом направлении одним щелчком на пульте дистанционного управления. Это полезно, если вы хотите принимать более слабые станции из нескольких разных мест, хотя стоит проверить, сможет ли фиксированная антенна принимать все ваши станции, прежде чем вкладывать деньги в ротатор.
Многие антенны хорошо справляются с захватом станций с разных направлений, особенно если они являются сильными местными сигналами. Если вам нужен ротатор, Channel Master CM-9521HD — отличный выбор.
Мартин Уильямс / IDG
ТВ антенна с установленным поворотным устройством.
Какой кабель использовать для телевизионной антенны?
Подключение антенны к телевизору не менее важно, чем сама антенна. Для работы вам понадобится высококачественный коаксиальный кабель (сокращенно «коаксиальный»). У коаксиального кабеля есть центральный провод, по которому передается сигнал, и окруженный пластиковым изолятором. Затем есть внешняя оплетка, которая защищает центральный кабель от помех, и внешняя оболочка для защиты кабеля от элементов.
Если вы отказываетесь от спутника для эфирного телевидения, вы, вероятно, можете использовать существующий коаксиальный кабель от спутниковой антенны, но если он не работает, будьте готовы купить и запустить новый коаксиальный кабель. Если возможно, сделайте кабель одинарным, потому что каждый раз, когда вы соединяете вместе более короткие кабели, небольшой сигнал теряется. Самый распространенный тип кабеля для ТВ называется RG-6.
Мартин Уильямс / IDG
Отрезанный кусок коаксиального кабеля, готовый к подключению разъема.
Последний совет
Предсказать, какая антенна будет работать с уверенностью, практически невозможно.Информация, полученная с таких сайтов, как TV Fool, даст четкое представление о том, что должно работать с , но есть и другие переменные.
В некоторых областях, особенно в городах или районах с большим количеством холмов, сигналы могут отражаться от препятствий, таких как здания, и вызывать помехи, деревья могут вырастать листвой весной и блокировать станции, которые у вас были в порядке зимой, а атмосферные условия могут изменить путевые сигналы доходят до вашего дома.
Перемещение антенны немного в сторону или вверх и вниз по окну может сильно повлиять на прием.Если вы устанавливаете внешнюю антенну, одна сторона вашей крыши может ничего не приносить, а другая сторона обеспечивает отличный прием.
Будьте готовы к экспериментам.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
Лучший коаксиальный кабель для вашего HD-телевизора
Фото: depositphotos.com
Даже если у вас телевизор 4K, вам понадобится правильный коаксиальный кабель, чтобы получить наилучшие характеристики. Коаксиальный кабель передает сигнал со спутника, антенны или кабельной линии на телевизор. Неправильный коаксиальный кабель может ослабить ваш сигнал. Без хорошего сигнала вы можете получить некачественное изображение и неприятные задержки при потоковой передаче шоу.
Коаксиальный кабель — это медный провод, окруженный слоями изоляции, которые защищают линию от повреждения окружающими радиочастотами и электромагнитными помехами.Электрический сигнал проходит через проводник, передавая видео и данные на телевизор.
Это руководство исследует, какие особенности коаксиального кабеля имеют решающее значение для получения максимальной отдачи от домашней установки HDTV, а также рассмотрит некоторые из лучших коаксиальных кабелей на рынке.
НАИЛУЧШИЙ В ЦЕЛОМ: Коаксиальный кабель медиамоста (25 футов)
НАЧАЛЬНИК: Кабели сверхчеткости Коаксиальный кабель с тройным экранированием
НАИЛУЧШИЙ БЮДЖЕТ: Amazon Basics Коаксиальный ТВ-антенный кабель с рейтингом CL2
НАИЛУЧШИЙ ДЛЯ МОДЕМА: C2G 28721 RJ11 Высокоскоростной интернет-модемный кабель
НАИЛУЧШИЙ ДЛЯ ТВ 4K: Цифровой коаксиальный кабель Postta (75 футов), четырехкратный экранированный
НАИЛУЧШИЙ ДЛЯ ТВ-АНТЕННЫ: PHAT SATELLITE 50 футов Белый DIRECTV Утверждено 3 ГГц
ЛУЧШИЙ КОАКСИАЛЬНЫЙ РАЗЪЕМНИК: Цифровой двухполосный коаксиальный кабельный разветвитель GE, 2.5 ГГц. RG11. В то время как RG6 является наиболее широко используемым коаксиальным кабелем, RG11 и нижний конец RG59 также полезны для определенных подключений. Вот основные сведения о каждом типе:
RG59 — это нижний предел вариантов коаксиального кабеля.Он подходит для базовых подключений телевизионных антенн и подключений ТВ с замкнутым контуром с помощью короткого кабеля. Ему не хватает изоляции, чтобы быть эффективным коаксиальным кабелем для подключения спутникового кабеля или более длинных кабелей. Однако, поскольку он тоньше и легче гнется, он идеально подходит для коротких соединений в ограниченном пространстве.
Кабель RG6 лучше изолирован, что обеспечивает меньшие потери сигнала на больших расстояниях. Это делает его идеальным для спутникового и кабельного телевидения. Его проводимость делает RG6 хорошим вариантом для телевизоров высокой четкости.
RG11 будет передавать лучший сигнал для HDTV, но также является самым толстым коаксиальным кабелем. Это затрудняет изгиб и требует специальных соединителей, что затрудняет установку. По этой причине RG11 используется только для покрытия очень длинных трасс, например, от тротуара до дома для подключения к кабельному телевидению. Более прочная конструкция делает его пригодным для закапывания.
Что следует учитывать при выборе лучшего коаксиального кабеля
При покупке коаксиального кабеля следует учитывать несколько важных факторов, включая способ подключения кабеля к телевизору, конструкцию кабеля и рабочую частоту.
Тип разъема
Существует два основных типа разъемов:
Разъемы BNC (байонетный Нил-Канселман) легко подключать или отключать от телевизоров, измерительных приборов и радио. Обычно они используются для коротких кабелей. Это наиболее подходящий разъем для кабеля RG59.
Разъемы F-типа являются наиболее распространенными. Они используются с кабелями RG6 и RG11 для подключения к кабельному, спутниковому и цифровому телевидению.Они бывают двух типов: закручивающиеся и обжимные. Накручиваемые соединители не обеспечивают такого высокого качества соединения, как обжимные.
Конструкция
Коаксиальные кабели состоят из трех основных частей:
Проводник: Сплошная медь или сталь с медным покрытием, расположенная в центре кабеля, служит проводником, по которому передается сигнал от кабеля. источник к телевизору. Сплошная медная проволока обеспечивает лучшую проводимость, но она жестче и труднее в использовании.Сталь, плакированная медью, тоже не держит сигнал, но более гибкая, что упрощает использование.
Изоляция: Проводник окружен экраном из фольги и медными оплетками, которые действуют как изоляция. Эти материалы являются важной частью кабеля, поскольку они блокируют электромагнитные помехи и радиоволны, которые могут вызвать потерю сигнала. Чем лучше экран, тем длиннее линия может работать без потери сигнала.
Оболочка из ПВХ: Последний слой коаксиального кабеля — это оболочка из ПВХ, которая защищает кабель от воды и грязи, позволяя использовать его на открытом воздухе.
Рейтинг мощности и класса CL
Рейтинг класса CL указывает, какие устройства коаксиальный кабель может безопасно подключать. Хотя коаксиальные кабели не представляют такой же опасности возгорания, как силовые кабели телевизора, важно учитывать их рейтинги CL. Большинство коаксиальных кабелей имеют рейтинг CL2 или CL3. Кабели класса CL2 подходят для прокладки внутри стен и выдерживают скачки напряжения до 150 вольт без плавления и короткого замыкания. CL3 аналогичен CL2, но выдерживает скачки напряжения до 300 вольт.
Рабочая частота и передача
Коаксиальные кабели разработаны с учетом рабочих частот, которые минимизируют потери сигнала. Чем выше частота сигнала, тем короче его длина волны и тем выше вероятность его выхода через экраны кабеля. Большинство коаксиальных кабелей имеют рабочую частоту от 600 до 2000 мегагерц (МГц). Кабели более высокого качества R6 и R11 с большей изоляцией работают на частоте около 600 МГц, в то время как кабели более низкого качества с более тонкой изоляцией работают на частоте около 2000 МГц.Кабели R6 и R11 лучше работают на более длинных участках, чем кабели R59.
Длина в зависимости от затухания
Затухание — это потеря мощности сигнала, которая происходит, когда сигнал от кабельной линии или антенны проходит по коаксиальному кабелю. Затухание вызывается рядом естественных факторов, присущих материалам коаксиального кабеля, таких как сопротивление и диэлектрические потери. Чем длиннее коаксиальный кабель, тем больше потери, потому что чем дальше должен проходить сигнал, тем большую мощность он теряет.
Коаксиальный кабель R6 длиной 10 футов будет иметь меньшее затухание, чем коаксиальный кабель R6 длиной 50 футов.
Другой фактор, влияющий на затухание сигнала: частота. Чем выше частота, на которой работает коаксиальный кабель, тем больше затухание сигнала. Вот почему RG59, работающий на частоте около 2000 МГц, имеет более низкое качество, чем RG6, работающий на частоте 600 МГц. Коаксиальный кабель длиной 50 футов с рабочей частотой 1000 МГц будет иметь меньшее затухание, чем коаксиальный кабель длиной 50 футов, работающий на частоте 1500 МГц.
Приложение
Коаксиальный кабель позволяет подключать внешнюю телевизионную антенну к телевизору. Он также подключает высокоскоростной Интернет от модема к кабельной линии, позволяя пользователю транслировать контент из Интернета (например, Netflix) на экран телевизора. Вы можете пропустить коаксиальный кабель через стены дома, чтобы обеспечить подключение кабеля и антенны в разных комнатах. За пределами дома коаксиальный кабель может соединить основную кабельную линию по соседству с отдельными домами.
Разветвитель коаксиального кабеля
Разветвитель коаксиального кабеля берут одну кабельную линию и разделяют ее на две отдельные линии.На одной стороне небольшой коробки вход коаксиального кабеля соединяет коаксиальный кабель, идущий от источника сигнала, такого как антенна, спутниковая линия или линия кабельного телевидения. Другая сторона коробки включает два или более кабельных выхода, которые отправляют сигнал на несколько устройств, таких как телевизор или модем.
Наши фавориты
С учетом вышеизложенного соображения по поводу покупок, вот некоторые из лучших вариантов для коаксиальных кабелей в различных категориях.
Фото: amazon.com
Этот коаксиальный кабель от Mediabridge с тройным экранированием и сплошным медным внутренним проводником является одним из лучших вариантов для максимального повышения производительности HDTV.Этот кабель имеет три слоя изоляции — два слоя экрана из алюминиевой фольги и экран из алюминиевой оплетки, что обеспечивает дополнительную защиту от электромагнитных помех, которые могут снизить качество сигнала. Многие кабели имеют всего два слоя изоляции.
Благодаря рейтингу R6 он хорошо подходит для подключения к спутниковому или кабельному телевидению. Он имеет класс CL2, что означает, что он безопасен для бега внутри стен. Этот кабель с наружным покрытием из ПВХ подходит для использования на открытом воздухе. Удобные колпачки облегчают установку разъемов F, избавляя от необходимости использовать плоскогубцы для надежного соединения.
Фото: amazon.com
Благодаря классу CL-3 и тройному экранированию этот кабель подходит для различных целей, включая подключения для кабельного и спутникового телевидения, модемов, маршрутизаторов и внешних телевизионных антенн. Этот кабель может безопасно пропускать до 300 Вольт, что делает его безопасным для установки внутри стен. Высококачественные позолоченные разъемы сводят к минимуму помехи и надежно подключаются. Этот кабель также устойчив к ржавчине и коррозии, поэтому подходит для использования на открытом воздухе.
Тройное экранирование вокруг проводника помогает минимизировать электромагнитные помехи при более длительной эксплуатации.Длина этого кабеля составляет от 3 футов до 50 футов. Он также имеет белое внешнее покрытие, что делает его хорошим выбором для установок, в которых кабель должен проходить вдоль внешней стороны стены.
Фото: amazon.com
Этот бюджетный вариант от Amazon Basics не экономит на качестве, что делает его достойным выбором для телевизоров высокой четкости. Этот кабель R6 обеспечивает превосходный уровень сигнала для спутников, кабелей и антенн даже при длительных пробегах. Этот кабель с трехслойным алюминиевым экраном и сплошным медным проводником обладает отличной устойчивостью к электромагнитным помехам, поэтому он является надежным выбором для более длинных участков длиной до 25 футов.
Колпачки для ручек позволяют легко и без инструментов прикреплять разъемы. Рейтинг CL-2 означает, что этот кабель подходит для использования в стене в большинстве городов. Коаксиальный кабель Amazon Basics бывает длиной 4, 8 и 25 футов.
Фото: amazon.com
Этот коаксиальный кабель R59 тоньше стандартного коаксиального кабеля, что позволяет легко спрятать его в укромных уголках и щелях между ковровым покрытием и плинтусами. Кабель C2G также более гибкий, чем коаксиальный кабель R6, что делает его хорошим выбором для подключения модемов в ограниченном пространстве.Хотя этому кабелю не хватает рейтинга R6, что ограничивает его диапазон, шнур по-прежнему обеспечивает отличные высокоскоростные характеристики благодаря экранирующей оплетке и позолоченным разъемам, которые защищают от помех.
Обладая более легкой конструкцией, это хороший выбор для более коротких проводов от стены до модема. Благодаря формованной оболочке, закрывающей место пересечения кабеля и разъемов, этот кабель достаточно прочен, чтобы выдерживать изгибы, возникающие при их использовании в труднодоступных местах. Этот кабель доступен в шести вариантах длины от 3 до 50 футов.
Фото: amazon.com
Устранение внешних помех — ключ к получению наилучшего сигнала для поддержки телевизоров 4K. Благодаря четырехугольному экранированию коаксиальный кабель Postta обеспечивает наиболее полную защиту от электромагнитных помех. Его четыре изоляционных слоя включают алюминиевую фольгу и экранирующую оплетку для отражения как электромагнитных помех, так и радиоволн.
Этот RG6 имеет сплошной медный проводник для отличной передачи сигнала и никелированные разъемы, которые обеспечивают оптимальное соединение между кабелем и разъемами.Внешний слой из ПВХ делает этот кабель пригодным для использования в помещении или на улице. Усиленный колпачок предотвращает отделение провода от разъема даже при напряжении. Этот коаксиальный кабель подходит для коротких или длинных трасс и имеет длину от 4 до 75 футов.
Фото: amazon.com
Благодаря прочной конструкции и прочной изоляции, коаксиальный кабель PHAT SATELLITE RG6 хорошо подходит для длительных пробежек на открытом воздухе, например, для подключения телевизионной антенны к телевизору. Чтобы уменьшить помехи от электромагнитных и радиочастотных помех на больших расстояниях, в нем используются два экрана: фольговый, обеспечивающий полное покрытие, и плетеный экран, обеспечивающий покрытие на 60 процентов.Также имеется отдельный медный заземляющий провод для защиты телевизора от ударов молнии.
Сплошной медный проводник обеспечивает отличную передачу сигнала на больших расстояниях от антенны до телевизора. Соединители из латуни с резиновыми уплотнительными кольцами создают надежное соединение, водонепроницаемое и устойчивое к коррозии. Этот коаксиальный кабель также доступен длиной до 200 футов, что делает его идеальным для подключения антенны на крыше к телевизору на первом этаже.
Фото: amazon.com
Высокое качество конструкции и доступная цена делают его отличным выбором для разделения сигнала кабеля.Эта модель разделит сигнал от антенны, линии кабельного или спутникового телевидения на два устройства. Позолоченные разъемы обеспечивают оптимальное соединение, уменьшая потери сигнала из-за разделения сигнала, одновременно защищая от ржавчины и коррозии.
Этот разъем совместим как с кабелем R56, так и с кабелем R6. Его небольшой размер всего 2 на 2 дюйма позволяет незаметно разделить кабель. Монтажные кронштейны на боковой стороне разветвителя обеспечивают простой настенный монтаж для более чистой установки.
Фото: amazon.com
Для более длинных кабелей, проложенных через лужайки, требуется кабель, который может передавать сигнал на большие расстояния и при этом сопротивляться помехам. Этот кабель RG11 с более толстым размером и достаточным экранированием является хорошим выбором для работы. Он оснащен сплошным медным проводником, изолированным экраном с оплеткой, обеспечивающим 77-процентную защиту, и двумя экранами из фольги со 100-процентной защитой. Толстая оболочка из ПВХ и прочные соединители могут противостоять стихиям и подходят для закапывания в землю.
Способность поддерживать качество сигнала на больших расстояниях делает этот кабель подходящим для цифрового кабеля HD, высокоскоростного Интернета, спутникового телевидения и наружных телевизионных антенн.Кабель RG11 от PHAT SATELLITE поставляется в рулонах по 50 футов.
Часто задаваемые вопросы о вашем новом коаксиальном кабеле
Если у вас все еще есть вопросы о том, какой коаксиальный кабель лучше всего подходит для вашего дома, вот дополнительная информация, которая поможет вам решить.
В. Влияет ли длина коаксиального кабеля на сигнал?
Да. Длина ослабит мощность сигнала. 50-футовый кабель будет испытывать заметную потерю сигнала, а 100-футовый кабель может потерять до трети своего сигнала.Чтобы компенсировать потери, выберите коаксиальный кабель с большей изоляцией. Кабель RG11 с большей изоляцией может снизить потерю сигнала на расстоянии 50 футов и более.
В. Уменьшают ли коаксиальные разветвители сигнал?
Да. Каждый раз, когда сигнал разделяется, он ослабляется. Чтобы уменьшить потери, выбирайте разветвители более высокого качества с позолотой вместо более дешевых разветвителей, изготовленных из некачественных материалов.
В. Уменьшает ли коаксиальный разветвитель скорость интернета?
№Коаксиальный разветвитель не повлияет отрицательно на высокоскоростное Интернет-соединение при правильной установке.
В. Как выбрать коаксиальный кабель?
Выберите коаксиальный кабель, который лучше всего подходит для вашей конфигурации. Большинство коаксиальных кабелей RG6 подходят для передачи качественного сигнала от источника к устройству. Если расстояние между источником сигнала и телевизором превышает 50 футов, подумайте об использовании кабеля RG11. Если вы живете в густонаселенном районе, подумайте об использовании коаксиального кабеля с четырехугольным экраном, чтобы защитить ваш сигнал от окружающих помех.
Лучший коаксиальный кабель для HDTV
Коаксиальный кабель часто упускается из виду при настройке беспроводной (OTA) антенны HDTV. В этой статье мы рассмотрим важность кабельной разводки и рассмотрим лучший коаксиальный кабель для HDTV.
Для начала рассмотрим следующие темы:
Различные типы коаксиальных кабелей для HDTV.
Влияние длины кабеля и потери сигнала на настройку HDTV.
Лучший коаксиальный кабель для HDTV прямо сейчас.
Влияние кабельных разветвителей на сигнал HDTV.
Как улучшить уровень сигнала HDTV.
Лучший коаксиальный кабель для HDTV — Типы кабелей
Сегодня на рынке доступно множество различных типов коаксиальных кабелей. Тип коаксиального кабеля, который вы в конечном итоге выберете, окажет значительное влияние на величину потерь сигнала, которые вы можете ожидать для данной длины кабеля.
Коаксиальный кабель, или сокращенно коаксиальный кабель , представляет собой экранированный кабель для тяжелых условий эксплуатации, используемый для различных целей как в коммерческих, так и в жилых помещениях.
На рынке существует много различных типов или марок кабеля «RG». «RG» означает «Radio Guide» и указывает или указывает емкость кабеля.
Без сомнения, самый популярный и широко используемый кабель RG на рынке — это RG-6 для любых кабельных, спутниковых и развлекательных систем.
Поскольку кабель RG-6 является наиболее часто используемым и рекомендуемым кабелем для установки антенн в эфир, мы собираемся более подробно остановиться на различных разновидностях RG-6, с которыми вы, вероятно, столкнетесь.
RG-6 — более толстый калибр, чем его предшественник RG-59, обычно используется в старых кабельных установках и предназначен для высокочастотных приложений с высокой пропускной способностью.
источник: «https://sewelldirect.com/learning-center/rg59-or-rg6»
Тем не менее, я даже не собираюсь рекомендовать вам кабель RG-59 для беспроводной связи. установка антенны. RG-6 — единственный выбор, так как это лучший коаксиальный кабель для HDTV!
Shielding
Ни одно обсуждение лучшего коаксиального кабеля для HDTV не будет полным без обсуждения очень важного аспекта кабельной разводки — Shielding .
Экранирование предотвращает «шум» от помех для сигнала антенны HDTV, что, в свою очередь, сохраняет качество сигнала.
Коаксиальные кабели или, более конкретно, кабели RG-6 обычно поставляются с двумя различными вариантами экранирования: оплеткой и фольгой. Фактически, кабель RG-6 обычно (если вы выбираете один из кабелей, которые я рекомендую ниже) идет в комплекте с обоими.
Можно сказать, что чем больше у вас экранирования, тем лучше он будет работать. Особенно, когда требуется проложить кабель на большие расстояния.
Фольгированный компонент экрана очень эффективен для защиты от высокочастотных электромагнитных помех или ЭМП, если кратко.
В то время как плетеная часть экрана используется для блокировки низкочастотных помех. Объедините их, и вы получите надежную экранирующую систему вокруг вашего кабеля!
Лучший коаксиальный кабель для HDTV — длина кабеля
Давайте на минуту поговорим о длине кабеля и потере сигнала. Что именно я имею в виду под потерей сигнала? В общем, чем короче коаксиальный кабель, тем меньше у вас шансов ухудшить качество входящего антенного сигнала.
Потеря сигнала неизбежна, единственное, что мы можем сделать на этапе проектирования нашей антенной установки, — это попытаться минимизировать ее, реализовав одно или комбинацию из следующих:
Используя хорошее круглое число в 100 футов, давайте возьмем Посмотрите, что вы можете ожидать с точки зрения потери сигнала от кабеля RG-6 хорошего качества при различных частотах антенны.
Обратите внимание, что единицей измерения потерь сигнала является децибел (дБ).
Канал 2 (приблизительно 60 МГц) …………… 1.5 дБ / 100 ’
Канал 13 (прибл. 216 МГц) ………. 3,0 дБ / 100 ’
Канал 24 (прибл. 536 МГц) ……… .. 4,5 дБ / 100’
Канал 51 (прибл. 698 МГц).… ..…. 5,6 дБ / 100 ’
Лучший коаксиальный кабель для HDTV — Тестирование кабеля
В этом разделе я собираюсь отослать вас к видео на YouTube, которое я создал, в котором показано, как именно проверить ваш коаксиальный кабель.
Все, что вам нужно приобрести для проверки кабеля, — это недорогой цифровой мультиметр, такой как цифровой мультиметр AstroAI TRMS 6000, который можно найти на Amazon.
Вот видео о том, как проверить коаксиальный кабель:

Лучший коаксиальный кабель для HDTV — Рекомендации по кабелям
Я собираюсь сделать этот раздел относительно коротким и сразу перейду к тому, что я рекомендую как лучший коаксиальный кабель для HDTV прямо сейчас.
Я лично использовал и устанавливал все три этих типа кабелей от Amazon и добился хороших результатов со всеми из них.
Конечно, я уверен, что найдутся люди, которые не согласны с этим, но я уверен, что если вы выберете один из следующих коаксиальных кабелей, вы окажетесь на правильном пути для минимизации потерь сигнала.Без лишних слов, вот мои 3 лучших коаксиальных кабеля:
Уже упомянутый широкополосный коаксиальный кабель Mediabridge. Это 250-футовый кабель премиум-класса в коробке, черный, с четырехкратным экранированием. Это, без сомнения, мой выбор №1 для любой жилой установки!
Наконец, если вам требуется более 250 футов, и я, конечно, надеюсь, что это не так, то я рекомендую для моего места № 3 профессиональный коаксиальный кабель COMMSCOPE 500FT RG6. Как видно из ссылки, вы получите 500 футов высококачественного кабеля RG6 по очень доступной цене.
Конечно, вы не можете пойти и купить лучший коаксиальный кабель для HDTV, не имея при этом сопоставимого набора инструментов для обжима. Я очень, очень рекомендую вам купить качественный продукт для этой задачи.
Без сомнения, одним из лучших является компрессионный набор Greenlee Pro.
Этот набор инструментов разработан специально для компрессионного обжима и используется профессионалами повсюду. Он разработан, чтобы предоставить вам наиболее точные и качественные компрессионные соединения простым и эффективным способом.Доверьтесь Гринли в этой задаче!
Лучший коаксиальный кабель для HDTV — разветвители
Термин « расщепление» относится к процессу разделения или отвода антенного сигнала. Это означает, что вы намереваетесь подключить один антенный кабель (коаксиальный кабель), а затем разделить его на два или более сигналов для передачи в разных направлениях к нескольким телевизорам или устройствам по всему дому.
Я должен вас предупредить, что разделение антенного сигнала ухудшит его!
Разделение, как правило, плохо, потому что это приведет к сокращению сигнала вдвое, если вы переходите с разделителя с 1 на 2, и на трети, если вы переходите с разделителя с 1 на 3 и т. Д. на.
По общему признанию, добавление дополнительных «разделений» не так линейно, как я представляю. Чтобы получить хорошее объяснение того, как разветвители более кратко влияют на потерю сигнала, ознакомьтесь с этой статьей на веб-сайте Channel Master.
В дополнение к потерям на разделении, упомянутым выше, вы также будете страдать от того, что известно как вносимые потери .
Каждый раз, когда вы «вставляете» что-то в свой антенный кабель, например, разветвитель, вы будете испытывать некоторую величину вносимых потерь .
Обычно величина вносимых потерь из-за самого устройства часто записывается прямо на устройстве. Тем не менее, если вам нужно установить разветвитель, обязательно найдите тот с низкими вносимыми потерями, как:
Cable Matters 2-Pack позолоченный 2-полосный 2-полосный коаксиальный кабельный разветвитель 2,4 ГГц или
Cable Matters 2- Pack Gold Plated 2.4 Ghz 3-Way Coaxial Cable Splitter
Обычно золото является хорошим проводником, поэтому я предпочитаю покупать устройства с позолоченными, иногда называемыми «раздвоенными» контактами или соединениями.
Если вам нужно разделить более чем на три устройства, я настоятельно рекомендую вам рассмотреть усилитель-распределитель, такой как 4-портовый усилитель-распределитель Channel Master CM3414.
Я использую усилители-распределители Channel Master в течение многих лет, поэтому настоятельно рекомендую их!
Лучший коаксиальный кабель для HDTV — усилители
В этом разделе я собираюсь кратко обсудить два распространенных способа, с помощью которых вы можете «усилить» или «улучшить» сигнал вашей антенны HDTV.Фактически, как уже упоминалось, я написал полную статью, в которой говорится именно об этом.
Вы можете ознакомиться с нашей статьей, какой лучший усилитель сигнала телевизионной антенны, когда вы закончите здесь.
В принципе, это можно сделать двумя способами. Установив один из усилителей-распределителей, как уже упоминалось выше, когда вам необходимо «разделить» на три или более устройств.
Другой способ — установить так называемый предварительный усилитель. Предварительный усилитель — отличное решение, когда сигнал вашей антенны ухудшается из-за длинных кабелей, которые просто неизбежны.
Основная проблема с предварительными усилителями, если вы считаете ее проблемой, заключается в том, что для их установки требуется небольшой объем работы. Я снова отсылаю вас к упомянутой выше статье для получения более подробной информации.
Подводя итог, антенные предусилители обычно устанавливаются на мачте, то есть вы устанавливаете их как можно ближе к антенне. Кроме того, для работы им требуется питание, которое обычно подается изнутри дома.
Это может быть довольно громоздко и сложно в зависимости от конкретной установки.Тем не менее, они часто являются наиболее эффективным способом уменьшить потери из-за более длинных кабелей.
Уловка с предварительными усилителями состоит в том, чтобы гарантировать, что ваш не насыщает сигнал , установив усилитель, который вводит слишком много децибел (или усиления) в линию.
Вот почему я всегда рекомендую усилитель Channel Master CM-7777HD с регулируемым усилением.
Как видно из ссылки, этот усилитель имеет возможность выбора регулируемой настройки усиления.Таким образом, если вы не слишком уверены, сколько вам нужно, у вас есть несколько вариантов.
Это отличный продукт, снова представленный вам Channel Master, который решит ваши проблемы с качеством сигнала в мгновение ока!
Как выбрать ТВ антенну
Здесь, на сайте Cordcutting.com, мы показываем таким людям, как вы, как смотреть телевизор без кабеля. В конце концов, перерезать шнур — самая простая часть — продавец кабеля может доставить вам неприятности, но вы справитесь. Единственная отдаленно сложная часть всего этого — развлекаться после того, как вы изгнали свой пакет кабельного телевидения с завышенной ценой, и мы каждый день пытаемся показать вам, как это сделать.И есть одно решение, о котором мы постоянно говорим, как потому, что оно невероятно мощное, так и потому, что его очень недооценивают: бесплатное эфирное телевидение. Бесплатное эфирное телевидение, или для краткости OTA TV, — лучший способ получить все, от игр НФЛ до местных новостей. Чтобы получить его, все, что вам нужно, это антенна и самые базовые знания, необходимые для ее настройки. Легко, правда? Тем не менее, здесь некоторые люди сбиваются с толку: базовые знания, необходимые для использования антенны, не совсем общие знания , по крайней мере, не в наши дни.Вот почему мы здесь сегодня, чтобы показать вам, как выбрать телевизионную антенну. Мы кратко изложим основы, дадим ссылки на более конкретные инструкции и дадим вам прямую информацию о том, как выбрать лучшую антенну.
Не стесняйтесь прокручивать, если исправительные темы здесь не для того, для чего вы здесь — мы встретим вас, где бы вы ни остановились! Для тех, кто хочет остаться, мы начнем с очень краткого обзора того, что такое OTA TV на самом деле.
Бесплатное эфирное телевидение: напоминание
Для людей, которые годами используют кабельное телевидение, сам факт существования OTA TV может стать неожиданностью.Да, люди все еще используют антенны, которые работают (вроде) как те, что использовали ваши дедушка и бабушка, и, что более важно, каналы по-прежнему транслируются бесплатно в эфир!
Эфирное телевидение, конечно же, было исходной формой вещания телеканалов. Такие сети, как NBC, были сетями, потому что они могли одновременно соединять разные вещательные вышки и эфирный контент по всей стране. Но отдельные зрители не были подключены к этим сетям: они принимали контент с помощью антенн после того, как сеть транслировала его с вышек вещания.
В конце концов, из-за проблем с приемом в сельской местности и других факторов, компании начали подключать клиентов к кабельным сетям. Но и местные станции продолжали вещать в прямом эфире. Если вы когда-нибудь проезжали мимо штаб-квартиры местной новостной станции и видели большую башню, теперь вы знаете, что это было: вещательная башня! Эта башня транслирует местный контент, но также и общенациональный контент: например, если ваша местная станция является филиалом Fox, то вы можете смотреть комедии и драмы Fox так же легко, как и трансляции местной команды новостей.Все на одном канале!
Некоторые вещательные вышки выглядят впечатляюще
В зависимости от того, где вы находитесь, ваш бесплатный выбор эфирного телевидения может включать все четыре основные сети (ABC, CBS, Fox и NBC), PBS, испаноязычные станции, такие как Univision и Telemundo, и гораздо более.
Конечно, для этого вам понадобится антенна!
Как выбрать ТВ-антенну
На выбор идеальной телевизионной антенны уходит много усилий, но, к счастью, все довольно просто, если у вас есть надлежащий фон.Вот что вам нужно знать.
Типы антенн и другие проблемы
Вероятно, вы можете представить себе несколько разных типов антенн прямо на макушке: например, вы, вероятно, знаете, как выглядят антенны «кроличьи уши» на старых телевизорах, и вы, вероятно, знаете, как выглядят наружные антенны, устанавливаемые на крыше. Эти два примера представляют две крайности конструкции антенны. Поговорим о типах антенн!
Антенны могут быть внутренними или внешними. Они также могут быть направленными и всенаправленными.Разница между внутренними и внешними антеннами не требует пояснений; Что касается направленного и всенаправленного, это различие относится к тому, нужно ли вам направлять антенну на источник сигнала. Всенаправленные антенны одинаково хорошо принимают передачи со всех сторон.
Наружные антенны обычно имеют больший диапазон. Они большие, но это нормально, потому что их не нужно помещать в гостиной. Они также имеют тенденцию быть направленными, но это тоже нормально: если вы живете в сельской местности, где необходима наружная антенна, есть большая вероятность, что все ваши ближайшие радиопередачи в любом случае идут более или менее с одного направления (они собираемся группироваться вокруг ближайшего населенного пункта).
Комнатные антенны меньше по размеру и в идеале менее уродливые. Часто они бывают плоскими и предназначены для крепления на стене. Также они могут быть отдельно стоящими, как уши кролика. Комнатные антенны практически всегда всенаправленные.
Антенны
бывают разных диапазонов, и вы, конечно, захотите получить такую, которая может достигать станций OTA, которые вы хотите смотреть (подробнее о том, как найти информацию об этом чуть позже). Как правило, внутренние антенны работают на дальности от 40 до 50 миль.Для большего диапазона вам придется брать вещи на улицу. Имейте в виду, что диапазоны, заявленные антеннами, могут быть немного щедрыми, поскольку мы не все живем в идеальных условиях, в которых тестируются эти антенны.
Какой диапазон вам нужен?
Чтобы знать, как выбрать телевизионную антенну для вашей ситуации, вам необходимо знать, что это за ситуация: как далеко находятся ваши эфирные станции? Как только вы это узнаете, вы сможете понять, какой диапазон вы будете искать в своей идеальной антенне.
К счастью, найти ближайшие станции OTA невероятно просто. В Интернете доступно несколько различных инструментов, которые будут рассчитывать за вас. У FCC есть инструмент, который вы можете использовать, и есть два конкурирующих сайта, которыми управляют специалисты по антеннам: AntennaWeb и TVFool. Все они работают примерно одинаково: вы вводите свой адрес (или просто свой почтовый индекс, если вы чувствуете себя параноиком) и нажимаете одну или две кнопки. Затем сайт покажет вам, как далеко от вас находятся ближайшие станции OTA. Вы получите маркированный список и карту.Выберите станции, на которые вы нацеливаетесь (обратите внимание на дубликаты — возможно, вам не потребуется добираться до станции CBS в 38 милях от вас, если у вас есть другой филиал CBS всего в 4 милях от вас!) И начните понимать, какой тип диапазон, который вы хотите от своей антенны.
Имейте в виду, что вы можете не получить каждую ожидаемую станцию в заданном диапазоне, потому что возможно, что станция будет заблокирована мешающим зданием или ландшафтом. Так что не слишком зацикливайтесь на идее выхода на конкретный канал — вместо этого примите целостное решение и постарайтесь получить максимальную отдачу от вложенных средств.Обновление с 25-мильной антенны до 50-мильной просто для (возможно!) Защиты еще одного канала может быть не лучшим решением, хотя, конечно, решать вам!
Прочие соображения: торговые марки
Антенны — штука не очень сложная, но это не значит, что плохую сделать нельзя. Есть много паршивых антенн! Дешевая антенна может не обеспечивать такой диапазон, который вы ожидаете. Это очевидное следствие удешевления, но стоит упомянуть, что дешевые антенны могут подвести вас и по другим причинам: они могут выглядеть некрасиво или казаться хлипкими, они могут сломаться, и они могут поставляться с поврежденными коаксиальными кабелями, которые делают это трудно или невозможно чтобы ваш телевизор считывал сигнал с антенны.Как пицца и фильмы о Джеймсе Бонде, антенны — это то, что должно быть легко сделать, но иногда почему-то делают плохо.
К счастью, есть множество производителей антенн, которые мы уважаем за те годы, которые мы потратили на отчеты, объяснения и обзоры антенн здесь, на Cordcutting.com. Вот несколько из них в алфавитном порядке:
Антенны прямые
ChannelMaster
Моху
Нет Кабель
С этими брендами сложно ошибиться, и это далеко не полный список.Мы взяли антенны от относительно малоизвестных брендов, которые поразили нас — например, RG Monarch. Просто проведите небольшое исследование и прочитайте несколько обзоров (как пользовательских, так и онлайн-обзоров, таких как наш) и помните о некоторых ключевых брендах, когда вы делаете покупки.
Еще о чем задуматься: внешний вид
Большинство поклонников телевидения обнаружат, что их потребности хорошо покрываются какой-либо комнатной антенной. Это означает, что ваша антенна будет находиться в вашей гостиной, спальне или другом месте с вами, когда вы смотрите телевизор, а это значит, что вы, вероятно, захотите, чтобы она выглядела прилично!
Большинство комнатных антенн представляют собой плоские настенные антенны.Большинство из них бывает черного, белого или обоих цветов (некоторые даже поставляются с черным и белым на одной антенне — по одной с каждой стороны, так что вы можете выбирать). Коаксиальные кабели тоже почти всегда белого или черного цвета. Если у вас белая стена, вы можете выбрать белую антенну, чтобы сделать вашу антенну как можно более незаметной, или вы можете выбрать высококонтрастный вид, чтобы ваше пространство выглядело четким и современным.
Лезвие Моху старается не выглядеть неприметным, а выглядит острым.
Некоторые антенны предназначены для заявлений.Гладкий и минималистичный дизайн Mohu Blade, например, впечатлил нас в нашем обзоре. Mohu Blade — это пример антенны, которая стремится к стилю, а не к маскировке. Мы думаем, что это хорошо, особенно в современных помещениях. Если вы обнаружите, что что-то подобное вам по вкусу, дерзайте!
Антенны — вещь утилитарная, но стоит помнить об их внешнем виде. Поскольку вы получите лучший прием, установив антенну высоко на стене, вы можете в конечном итоге установить антенну так, чтобы она была очень хорошо видна.Вы будете часто его видеть, поэтому подумайте о том, чтобы потратить немного больше, чтобы получить желаемый вид.
Настройка антенны
После того, как вы выбрали идеальную антенну для вашего помещения, вам нужно убедиться, что вы правильно ее настроили. Многие пользователи антенны были разочарованы или обмануты из-за того, что забыли правильно разместить антенну или сканировать каналы!
Антенны получат лучший прием с более высоких мест. Тем не менее, остерегайтесь помех.Попробуйте использовать антенну в нескольких разных местах, чтобы увидеть, как она влияет на прием.
Не забудьте сканировать каналы! ТВ-тюнер вашего телевизора может определить, где находятся каналы, но ему нужно время, чтобы подумать. Зайдите в меню телевизора и найдите каналы. После сканирования ваш телевизор сможет показать вам каналы, которые он запомнил. Вы можете попробовать сканировать несколько раз, чтобы попытаться захватить как можно больше каналов — попробуйте перемещать антенну и сканировать из разных точек, а также попробуйте сканирование в ясный ясный день (влияние погоды на антенны минимально, но каждый немного помогает!).
Улучшение приема
Мы показали вам, как выбрать телевизионную антенну, но все мы совершаем ошибки. Однако, если вас не устраивает прием вашей антенны, вы можете исправить это, не покупая совершенно новую антенну!
Для начала ознакомьтесь с нашим руководством по устранению неполадок и попробуйте переместить антенну в поисках лучшего приема. Возможно, вы пропустили шаг или просто поместили антенну в такое место, которое — по какой-то загадочной причине — не подходит!
Вы также можете улучшить прием вашей антенны, добавив усилитель.Если ваша антенна еще не была в комплекте, вы можете купить усилитель самостоятельно на таких сайтах, как Amazon. Усилители, как можно догадаться из названия, усиливают сигналы, которые принимает ваша антенна. Они могут превратить едва заметные сигналы в сигналы, достаточно сильные, чтобы их можно было уловить при следующем сканировании каналов, и они могут превратить слабые, прерывистые сигналы в плавное прямое телевидение. Необходимо подключить усилители. Когда между антенной и телевизором будет работать один из них, сигнал будет сильнее.
Как выбрать телевизионную антенну: выберите одну!
Мы потратили много времени, рассказывая вам все тонкости выбора антенны.И, конечно же, была полезная информация, которую нужно было передать! Если вы не знаете, какой диапазон антенны нужно искать, у вас будут проблемы. И если вы не забудете сканировать каналы, вы не будете смотреть ничего, кроме статических!
Но пусть ваш выбор не парализует вас: антенны — это довольно простые вещи. Нам нравится анализировать различия между ними на микроуровне, и мы будем первыми, кто порекомендует известные бренды и топ-модели. Но ваш выбор антенны вряд ли будет иметь большое значение для вашего опыта OTA, поэтому постарайтесь не беспокоиться! Просто определите свой ассортимент, посмотрите на варианты известных брендов, перепроверьте один или два обзора, а затем сделайте покупку.Вы сразу же сможете бесплатно смотреть телевизор без кабеля.
КАБЕЛИ 101: Как выбрать лучший кабель
Вы используете лучший кабель для работы? Возможно, вы слышали такие термины, как RG59, RG6, RG11 и Slim RG59, но вы не знали, что они означают. На самом деле существует реальная разница между этими категориями кабелей, и в этой серии статей мы объясним все, что касается выбора кабеля.
Что такое коаксиальный кабель?
Все знают, что такое коаксиальный кабель, правда? Это тот толстый провод, который идет к кабельной приставке, спутниковому ресиверу или к телевизору от антенны.Он выглядит иначе, чем аудиокабель или кабель для наушников, во многом из-за своего веса.
Коаксиальный кабель — это нечто большее. Коаксиальный кабель передает свое напряжение по внутренней «сердцевине» провода и окружен слоями экранирования, предотвращающими любую утечку сигнала. Первый слой, диэлектрик, обеспечивает расстояние между сердечником и внешними слоями, а также некоторую изоляцию. Следующие слои, вместе называемые щитом, не пропускают электрические импульсы и радиопередачи и не пропускают любые случайные импульсы.Наконец, оболочка из гибкого пластика или резины защищает весь кабель. Важно, чтобы весь кабель был одного размера и не допускал попадания паразитных сигналов.
Еще одна важная характеристика — в коаксиальном кабеле, в отличие от наушников или аудиокабеля, жила используется как часть разъема. Итак, это прямая связь. Это помогает сохранить сигнал как можно более сильным.
Коаксиальный кабель
идеально подходит для передачи телевизионных и спутниковых сигналов, которые несут огромное количество информации и очень чувствительны к внешним помехам.Спутниковый сигнальный кабель должен передавать сигналы от 2 МГц до 3000 МГц. Сравните это с аудиокабелем, которому просто нужно передавать сигналы до 2 МГц. Это огромный объем информации.
Обычно коаксиальные кабели обозначаются кодом, например RG6 / U . RG — очень старая спецификация, относящаяся к «Radio Guide», военному справочнику. Любой кабель с маркировкой «/ U» предназначен для универсального использования, в отличие от кабелей, специально используемых для компьютерных данных или других указанных целей.Если на вашем кабеле нет маркировки «/ U», тоже ничего страшного.
Кабель RG11
Давайте начнем с короткого слова о кабеле RG11. Вы вряд ли наткнетесь на кабель RG11, если не копаетесь во дворе. Он предназначен для длительных пробежек, а не для домашнего использования. Он похож на все остальные коаксиальные кабели, но примерно вдвое толще.
Кабель RG6

Это четырехкамерный экранированный кабель RG6. Мы поговорим о различных типах щитов в следующей статье.
Кабель
RG6 — идеальный выбор для кабельного и спутникового телевидения.Он достаточно тонкий, чтобы его можно было свернуть или согнуть достаточно, чтобы войти в стену или потолок, но он обладает достаточной защитой, чтобы его можно было использовать для пробежек до 100 метров в доме при определенных обстоятельствах. Во многом это связано с толщиной диэлектрика 4,7 мм и использованием двойного слоя экранирования.
RG59 Cable

Кабель RG59 широко использовался в домах до кабельного или спутникового телевидения. Он хорошо подходит для передачи сигналов от наземной антенны, но не подходит для длительных пробежек по дому, особенно если вы используете все частоты, которые использует современная кабельная или спутниковая система.
Снаружи кабель RG59 очень похож на RG6. Кабель, сделанный «в соответствии со спецификациями», менее чем на 1 мм тоньше, чем кабель RG6, и может ощущаться схожим по весу и жесткости. Однако кабели RG59 должны иметь только один внешний слой экрана, в то время как RG6 должен иметь как минимум двойной слой. Некоторые кабели RG59 имеют вторичный экран, но, как показано на рисунке выше, он может быть очень тонким.
Кабель
RG59 хорошо подходит для использования в эфирных антеннах и идеально подходит для любого случая, когда частоты не превышают 1000 МГц, например для антенн сотовых телефонов.
«Slim RG59»
Иногда можно встретить кабель с теми же разъемами, что и кабель RG59, но выглядит намного тоньше. Такие кабели могут иметь некоторую жесткость по сравнению с аудиокабелями, но обычно могут иметь толщину всего 3 мм. В литературе это называется «тонкий коаксиальный» или «тонкий RG59». По правде говоря, это не настоящий стандарт. Такой кабель изготавливается в соответствии с теми же общими стандартами, что и кабель RG59 — обычно используется одинарный экран, — но толщина диэлектрика составляет всего 1 мм, что составляет менее одной трети толщины обычного кабеля RG59.
Очевидно, что использование таких кабелей очень ограничено. DIRECTV включает его в комплект беспроводного подключения к кинотеатру для временного подключения к ресиверу. Wi-Ex YX545 использует этот кабель для своей антенны, а Winegard и Mohu используют этот кабель для своих плоских антенн. Для небольшого расстояния, на котором они используются, они, как правило, подходят.
В будущих статьях CABLES 101 мы более подробно рассмотрим физические характеристики кабелей RG6, RG59 и Slim RG59, а также когда их использовать.
Дополнительную информацию о «Кабелях 101» можно найти здесь.
Какой коаксиальный кабель лучше всего подходит для антенны HDTV?
Итак, вы наконец-то прижали кабель к обочине и купили цифровую антенну. Довольно скоро вы получите широкий спектр трансляций высокой четкости из таких сетей, как ABC, CBS, NBC, FOX и других. Но прежде чем вы сможете расслабиться и погреться в тепле бесплатного HD-телевизора, вам нужно будет установить новую антенну.
После того, как вы выбрали лучшее размещение антенны, вам нужно подключить антенну к телевизору.Все эфирные антенны HD подключаются к телевизору с помощью коаксиального кабеля. Коаксиальный (или коаксиальный) кабель уже давно используется для передачи видео- и аудиосигналов на телевизоры. Но все ли они созданы равными? Короткий ответ, нет. Поэтому, если вы хотите получить кристально чистое видео и высококачественный звук, вам понадобится лучший из имеющихся коаксиальных кабелей.
Быстрый выбор лучшего коаксиального кабеля
Что такое коаксиальные кабели?
AmazonBasics Коаксиальный ТВ-кабель с рейтингом CL2
Цифровой коаксиальный кабель KabelDirekt
Коаксиальный кабель Mediabridge
Кабель
имеет значение Четырехэкранированный коаксиальный кабель
Коаксиальный кабель Cimple
Что такое коаксиальные кабели?
Коаксиальный кабель (также известный как «коаксиальный») — это наиболее распространенный кабель, используемый для передачи видеосигналов.Коаксиальные кабели имеют медный провод, окруженный непроводящей изоляцией, закрытой экраном, который защищает от электромагнитных помех. Наконец, кабель завернут в прочную и легкую пластиковую оболочку.
Доступны три различных типа коаксиальных кабелей: RG59, RG6 и RG11. Разница между этими кабелями заключается в ширине медного проводника. Чем больше проводник, тем меньше ухудшение качества сигнала на больших расстояниях. Самый распространенный коаксиальный кабель, используемый в домашних телевизионных установках, — RG6.Мы выбрали лучшие коаксиальные кабели RG6. Вы не найдете в этом списке кабелей RG11 просто потому, что они необходимы только в том случае, если вы хотите передавать сигналы на расстояние более 500 метров, что не влияет на обычного домовладельца.
Лучшие коаксиальные кабели для антенн HDTV в 2019 году
Ищете хороший коаксиальный кабель для своей антенны? Мы вас прикрыли. Ниже вы найдете обзоры и подробную информацию о некоторых из самых популярных вариантов кабеля для резаков для шнура.
AmazonBasics Коаксиальный ТВ-кабель с рейтингом CL2
Основные характеристики: Доступная, годовая гарантия, удобные разъемы
Длина: 4–100 футов
Amazon, кажется, держит все свои пальцы пироги, поэтому неудивительно, что коаксиальные кабели являются частью их линейки AmazonBasics.Линия AmazonBasics известна высококачественными, но доступными по цене продуктами, и их коаксиальные кабели ничем не отличаются.
Коаксиальный кабель AmazonBasics с рейтингом CL2 отличается прочной конструкцией с гибким внешним слоем из ПВХ, а также трехслойным алюминиевым экраном, который помогает предотвратить электромагнитные и радиопомехи. Кроме того, эти кабели имеют класс CL2, что означает, что их можно прокладывать как снаружи, так и внутри стен.
Одна из наиболее уникальных особенностей коаксиального кабеля AmazonBasics — это удобные колпачки разъемов.Это позволяет пользователям легко прикручивать кабели к разъемам вручную, что упрощает установку.
Цифровой коаксиальный кабель KabelDirekt
Основные характеристики: Гарантия 18 месяцев, позолоченные разъемы 24k
Длина: 3–100 футов
Коаксиальные кабели KabelDirekt немного дороже, чем у некоторых конкурентов, но они продаются как кабель премиум-класса с некоторыми уникальными характеристиками. В коаксиальных кабелях KabelDirekt используется проводка из бескислородной меди (OFC), которая позволяет эффективно передавать максимальную мощность сигнала по всей длине кабеля.С точки зрения непрофессионала это означает, что ваши видео- и аудиосигналы не будут ухудшаться по длине кабеля.
Позолоченные кабели — это то, что каждый производитель любит использовать в качестве аргумента, и KabelDirekt не исключение. Коаксиальные кабели компании оснащены позолоченными разъемами 24k, и хотя золото может не обеспечивать превосходного качества видео или звука, у них есть одно явное преимущество; они не тускнеют. Так что, если вам нравится чистый и аккуратный внешний вид, коаксиальные кабели KabelDirket для вас.
Коаксиальный кабель Mediabridge
Основные характеристики: Доступный, высокий пользовательский рейтинг, крышки разъемов ez-grip
Длина: 4–100 футов
Коаксиальный кабель от MediaBridge может не выглядеть чем-то особенным, но они имеют рейтинг 4,5 звезды на Amazon из почти 5000 отзывов. Это свидетельство удовлетворенности потребителей кабельного телевидения, поскольку подавляющее большинство людей, которые удосуживаются писать обзоры, обычно на что-то жалуются.
Коаксиальный кабель MediaBridge — это кабель RG6, тогда как многие кабели более низкого качества — RG59. Кабели RG6 обеспечивают превосходную производительность, сохраняя качество сигнала и обеспечивая более высокую полосу пропускания. Это делает коаксиальный кабель Mediabridge идеальным выбором для множества приложений, включая подключение антенны HDTV к телевизору. Кроме того, коаксиальный кабель Mediabridge имеет класс CL2, что означает, что его можно устанавливать внутри стен.
Наконец, коаксиальный кабель Mediabridge поставляется с прорезиненными крышками разъема, как и кабель AmazonBasics.Эти крышки разъемов позволяют пользователям легко устанавливать кабели без использования инструментов.
Кабель имеет значение Четырехэкранированный коаксиальный кабель
Основные характеристики: Доступен в групповых упаковках, с четырехкратным экранированием, доступен по цене
Длина: 1,5 — 100 футов
Большинство коаксиальных кабелей на рынке тройные -экранирован для защиты от различного рода помех. Коаксиальные кабели Cable Matters экранированы с четырьмя экранами, что обеспечивает дополнительный уровень защиты от электромагнитных и радиопомех.Это может быть важно для тех, кто живет в многоквартирных домах, где сигнал может прерываться различными электронными устройствами, такими как маршрутизаторы Wi-Fi, сотовые телефоны и т. Д.
Можно предположить, что с дополнительным слоем изоляции коаксиальный кабель Cable Matters будет жестким и жестким. Вы будете приятно удивлены, узнав, что это не так. Эти кабели очень гибкие, что позволяет пользователям легко изгибать и формировать кабели.
Коаксиальный кабель Cimple Co White
Основные характеристики: Сделано в США, 10-летняя гарантия, белый цвет
Длина: 3–200 футов
Коаксиальный кабель Cimple Coaxial — еще один кабель RG6 с гибкой оболочкой из ПВХ.Но что отличает этот коаксиальный кабель, так это его прочная, устойчивая к погодным условиям конструкция. Разъемы коаксиального кабеля Cimple Coaxi имеют двойное уплотнение, которое предотвращает повреждение разъема водой, грязью, маслом и другими потенциальными загрязнителями и нарушение качества сигнала.
Благодаря высокой погодоустойчивости коаксиальные кабели от Cimple Co можно безопасно использовать на открытом воздухе, что делает их хорошим выбором для антенн, установленных на открытом воздухе. Кроме того, коаксиальные кабели имеют 10-летнюю гарантию и производятся в США, поэтому вы знаете, что они качественные.Кроме того, вы можете приобрести этот коаксиальный кабель белого цвета, который может немного лучше вписаться в интерьер вашего дома.
Заключение
Поскольку коаксиальные кабели используются в самых разных приложениях, от интернет-маршрутизаторов до телевизоров, они являются одними из самых распространенных кабелей, которые можно найти в дикой природе. Однако то, что коаксиальных кабелей пруд пруди, не означает, что все они подходят для вашей эфирной HD-антенны и вашего телевизора.
Выбирая коаксиальный кабель для использования с HD-антенной, вы должны быть уверены, что это RG6 и будет хорошая обратная связь от пользователей.Нужен ли вам коаксиальный кабель, предназначенный для использования на открытом воздухе, или кабель, который можно проложить внутри стен, зависит от каждого человека. При этом вы не ошибетесь с коаксиальными кабелями, которые мы описали выше.

марки и их технические характеристики, подключение

Конструкция

Марки и их технические характеристики

Подключение и эксплуатация

Какой лучше выбрать антенный кабель?

Список использованной литературы

Какие бывают антенные кабели для телевизора, как выбрать

Как устроен телевизионный кабель

Какие бывают маркировки

Цифра, кабель или спутник

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Как подключить антенный кабель?

Разводка антенного кабеля по дому

Советы по подключению антенного кабеля

Кабель телевизионный, какой лучше выбрать. Особенности укладки

Как выбрать телевизионный кабель и что нужно помнить при его укладке

Медный кабель

Когда необходимо подключать телевизор к антенне

Выбираем антенный коаксиальный кабель

Как подключить антенный кабель: особенности прокладки

Как проверить антенный кабель

Кабель антенный 3C2V GAL 1134, 20м, Китай

Какой телевизионный кабель выбрать

Как выбрать телевизионный кабель

Покупка лучшего телевизионного антенного кабеля »Электроника

Ключевые рекомендации по покупке лучшего телевизионного антенного кабеля, чтобы обеспечить максимальные характеристики антенны

Что такое коаксиальный кабель

Примечание по коаксиальному кабелю:

Указатели для основных покупок

Коаксиальный импеданс

Потери в кабеле

Как выбрать ТВ антенну

Какие каналы доступны на антенне?

Какие каналы я хочу смотреть?

Подстановочный знак! Национальная телекомпания

Можно антенну поставить?

Какая антенна мне нужна?

Упоминается в статье

Упоминается в статье

Упоминается в статье

Анализ вашего списка

Упоминается в статье

Упоминается в статье

Последний совет

Лучший коаксиальный кабель для вашего HD-телевизора

Лучший коаксиальный кабель для HDTV

Лучший коаксиальный кабель для HDTV — Типы кабелей

Shielding

Лучший коаксиальный кабель для HDTV — длина кабеля

Лучший коаксиальный кабель для HDTV — Тестирование кабеля

Лучший коаксиальный кабель для HDTV — Рекомендации по кабелям

Лучший коаксиальный кабель для HDTV — разветвители

Лучший коаксиальный кабель для HDTV — усилители

Как выбрать ТВ антенну

Бесплатное эфирное телевидение: напоминание

Как выбрать ТВ-антенну

Типы антенн и другие проблемы

Какой диапазон вам нужен?

Прочие соображения: торговые марки

Еще о чем задуматься: внешний вид

Настройка антенны

Улучшение приема

Как выбрать телевизионную антенну: выберите одну!

КАБЕЛИ 101: Как выбрать лучший кабель

Какой коаксиальный кабель лучше всего подходит для антенны HDTV?

Лучшие коаксиальные кабели для антенн HDTV в 2019 году

Читайте также

Самодельные телевизионные антенны: Антенна для цифрового тв своими руками

Спутниковое антенна: Выбираем комплект спутникового телевидения | Другая медиатехника | Блог

Антенный делитель на 2 телевизора: Как подключить несколько ТВ к одной спутниковой антенне

Добавить комментарий Отменить ответ
