Антенный разветвитель

Практически каждому домовладельцу, периодически приходится сталкиваться с эксплуатацией специальных электрических удлинителей, которые позволяют не только приблизить источник питание ближе к бытовому устройству — но и предоставляют возможность подключить к одной розетке, несколько потребителей. Аналогичным образом работает и антенный (телевизионный) разветвитель, который принимает сигнал от основной антенны, разделяя его на несколько приемников.

Вряд ли кого-либо удивит информация о том, что изначально к квартире подводится только один антенный кабель, которого вполне достаточно для одного телевизионного приемника. Но времена, когда покупка телевизора — по эпичности действа, была сродни приобретению автомобиля, к счастью давно закончились. И в настоящее время, практически каждый домовладелец, является обладателем двух и более телевизионных приемников. А вследствие этого, антенный (телевизионный) разветвитель — становится необходимым элементом корректной работы домашней сети.

Установить разветвитель сигнала в целом несложно, и если Вы в принципе понимаете как работает данное устройство, в помощи квалифицированного мастера нет особой необходимости. Однако существует один нюанс, о котором не стоит забывать. Некорректно установленный разветвитель сигнала, может привести к потери качества изображения, что вряд ли Вас устроит. В тоже время, работа квалифицированного специалиста, который располагает специальными знаниями в данной области, позволяет максимально сократить потери при разделение телевизионного сигнала посредством разветвителя.

Разветвитель ТВ сигнала

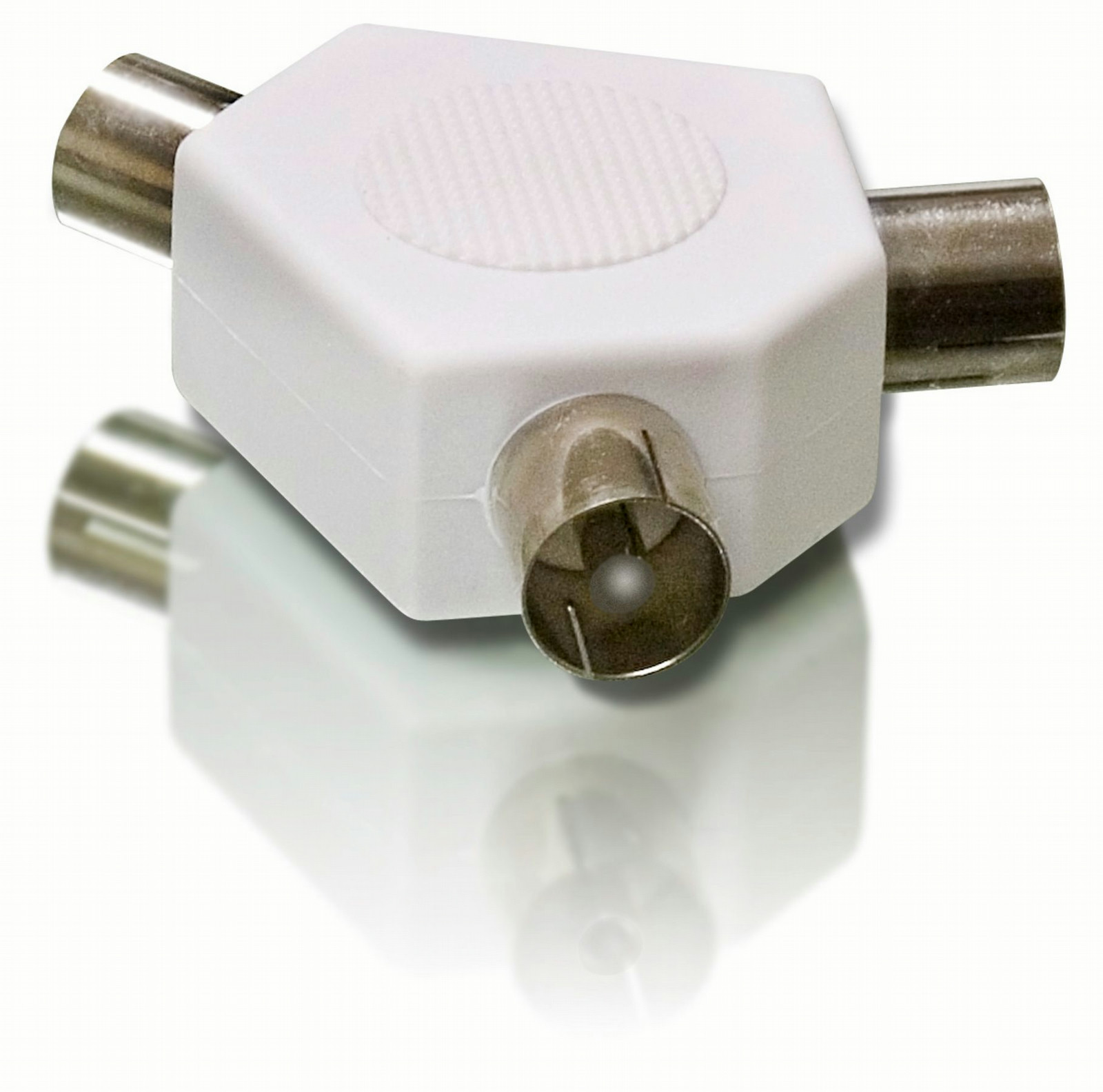

Стандартный разветвитель ТВ сигнала, представляет собой один вход от основной антенны, и два выхода для подключения телевизионных приемников. Хотя встречаются и более замысловатые конструкции, используемые специалистами для проведения сетей сложной конфигурации. Поэтому ощущая некоторую неуверенность в самостоятельных действия, наиболее оптимальным будет все же обращение в специализированную компанию. Подключить разветвитель телевизионного сигнала, для профессионального специалиста — это задача на несколько минут.

Вам стоит лишь набрать телефонный номер оператора нашей компании, и новый разветвитель телевизионного сигнала в комплекте с высококвалифицированным установщиком, незамедлительно отправятся в направление Вашего дома. Правда мастера, после проведения работ, все же придется вернуть.

Антенный разветвитель NSPL-500 | Lowrance.ru

Антенный разветвитель NSPL-500

Антенный разветвитель NSPL-500 – компактный сплиттер в водонепроницаемом корпусе. Он, в свою очередь, позволяет использовать одновременно АИС и УКВ-радиостанцию. NSPL-500 легко подключить к любым устройствам, благодаря стандартным разъемам. Идеально подходит для парусников, а также моторных лодок. Отличается низким электропотреблением и широким диапазоном напряжения питания бортовой сети.

Особенности антенного разветвителя NSPL-500:
    • Простота в установке – все подключения через разъемы
    • Легкий вес (всего 260 грамм) блока
    • Водонепроницаемый корпус
    • Низкое энергопотребление
    • Широкий диапазон напряжения
    • Низкие потери при передаче сигнала АИС и УКВ
    • Нет потерь при приеме сигнала АИС и УКВ
Технические характеристики
NSPL-500
Диапазон рабочих температур от -10°C до +55°C
Водонепроницаемость IP67
Длина 151,5 мм
Ширина 98 мм
Высота 53 мм
Вес 260 г
Диапазон УКВ и АИС частот от 156 до 162 МГц
Потери при приеме, AIS и VHF 1 дБ
Потери при передаче, AIS и VHF 0 дБ
Выходная мощность АИС-порт, (максимум) 12. 5 Вт
Выходная мощность УКВ-порт, (максимум) 25 Вт
Выходная мощность УКВ-порт, (минимум) 0.5 Вт
Сопротивление порта АИС, УКВ и антенна 50 Ом
Сопротивление FM-порт 75 Ом
Диапазон напряжения питания сети 9.6 — 31.2В пост. тока
Потребляемая мощность менее 150 мА при 12 В постоянного тока

Сплиттер для цифрового телевидения. Зачем нужен телевизионный (антенный) разветвитель

Сплиттеры и разделители для ТВ – не самые популярные компоненты электроники на рынке, но они очень важны для домашнего и офисного использования. Из-за этого особое внимание должно быть обращено на особенности и возможности этих компонентов. Часто возникает необходимость разделить телевизионный сигнал, который исходит от одного выхода кабеля, для того чтобы несколько телевизоров смогли принимать сигнал.

Сами устройства выглядят очень просто, но есть некоторые особенности, с которыми покупатели должны быть знакомы прежде, чем сделать покупку. В этом руководстве будет подробно описаны основы использования ТВ сплиттеров и разделителей, в том числе и объяснение, как они работают, какие типы существуют и принципы работы. Это гораздо более практично и гораздо дешевле , чем вызов электрика для установки совершенно новой розетки. Есть и другие случаи, когда пользователь может комбинировать различные телевизионные сигналы, чтобы их подключить к одному телевизору.

Основные виды устройств для работы с телесигналом:

Как работают ТВ-сплиттеры и разделители?

Разветвители и сумматоры могут разделить или объединить телевизионные сигналы, в зависимости от предпочтений и потребностей пользователя. Довольно часто, одно и то же устройство может либо разделить сигнал на несколько потоков или же может объединить несколько сигналов для передачи по одному кабелю. В этом разделе будет описано как устройство выполняет эти операции.

Сплиттер имеет один вход, куда телесигнал поступает на разветвитель и не менее двух выходов, где сигнал покидает сплиттер, чтобы пойти на несколько устройств. Поскольку несколько устройств, используют сплиттер, телесигнал для каждого устройства будет слабее, чем если бы сигнал шёл прямо на одном устройстве не работая через сплиттер. Чем больше раз сигнал расщепляется, тем слабее она становится. Можно увеличить силу эфира до дробления, этот вопрос будет обсуждаться далее в руководстве.

Большинство производителей сплиттеров указывают что сила телесигнала не уменьшится при разветвлении. Те, кто использует сплиттер для деления телесигнала высокой чёткости для просмотра на нескольких экранах захочет обратить внимание на количество разветвителей. Если сигнал должен быть направлен на четыре разных телевизора, должен использоваться четырёх полосный сплиттер.

Сумматоры

Телесигнал сумматора выглядит как сигнал со сплиттера и в большинстве случаев это на самом деле одно и то же устройство. Вместо того чтобы принять один телесигнал и разделить его на несколько, сумматор телесигнала принимает два или больше эфиров и выдаёт один общий телесигнал. В следующих разделах рассматриваются несколько распространённых ситуаций, когда сумматор может использоваться для объединения нескольких ТВ-сигналов.

Типы сплиттеров и сумматоров

  • Усилители сигнала.

В этом разделе будет описано несколько различных типов телевизионных разветвителей и сумматоров. Раздел также обратит внимание на некоторые качества для каждого типа, помогая читателю решить, какие виды разветвителя или сумматора ему нужны.

Обычные разветвители просто разделяют телесигнал без дополнительной обработки. Это приводит к потере качества эфира для каждого устройства, которое использует тот же самый телесигнал. Двусторонний сплиттер, например, теряет в конечной силе сигнала, половину качества эфира чем, если бы он пошёл прямо на одном устройстве. Сила телесигнала измеряется в децибелах, так что если телесигнал имеет большой высокий децибел для вычисления смело делите на два.

Высокая Пропускная Способность

Высокая пропускная способность разветвителя предназначены для разделения плотных сигналов, таких как те, что используются для телевидения высокой чёткости. Большинство кабельных телевизионных эфиров существуют с частотой в 1 тыс. мегагерц (МГц), поэтому сплиттер должен быть высокой пропускной способности чтобы обработать эту частоту и избежать затухания телесигнала. Разветвители высокой пропускной способности, как правило, немного дороже, чем обычные сплиттеры, но расходы должны избегать оттого, что может быть большая потеря в качестве сигнала.

Усилители сигнала

Главной целью усилителя телесигнала является увеличение силы сигнала без искажения. Некоторые усилители телесигнала с несколькими выходами, так что они могут разделить сигнал уже после его усиления. Многие усилители сигнала также позволяет пользователям контролировать, насколько они хотят усилить его разветвления. Эти устройства являются отличным решением для телесигналов, которые становятся слишком слабыми после того, как обыкновенный разветвитель разделил их. Усилитель сигнала может также использоваться в сочетании с сплиттером, если усилитель сигнала не делит телесигнал на столько раз, насколько хочет пользователь.

Диплексеры - это другое название для сплиттера. Они также могут получать один телесигнал и разделить его на несколько раз, что означает, что они функционируют также как разветвители. Диплексеры особенно полезны для объединения кабелей телесигнала с антенной и работает они по тому же коаксиальному кабелю что и приёмник телевизора. Местные телеканалы уже доступны в формате высокой чёткости через антенну, также можно подключить каналы кабельного телевидения. Пользователь может использовать диплексер, чтобы смотреть крупноформатные станции с одинаковым качеством по телевизору.

Сочетающий в себе спутниковый и сигнал антенны немного сложнее. Большинство антенных сигналов передаются через РК-59-й коаксиальный кабель, в то время как спутниковые телесигналы, как правило, через RC-6 кабель. Поэтому лучше обратитесь к руководству пользователя спутниковой системы, прежде чем пытаться запустить спутниковый телесигнал через разветвитель.

Где купить сплиттеры и сумматоры телесигнала?

  • Магазины електроники
  • Интернет-магазины
  • Специализированные рынки по продаже техники

Есть многие розничные магазины, которые специализируются на электронике, в них, как правило, можно купить усилители ТВ-сигнала, разветвители и сумматоры.

Заключение

Хотя усилители телесигнала, сплиттеры и сумматоры не самые осуждаемые компоненты, они играют важную роль во многих домах и офисах. Желание разделить телесигнал между несколькими телевизорами является распространённой задачей. Всё больше и больше людей желают смотреть телевидение по стандартному кабелю и с высокой чёткостью изображения, полученного через антенну. Хотя разветвители и сумматоры могут показаться похожими, есть некоторые различия в их особенности и применение.

Не получили ответ на свой вопрос? Предложите авторам тему.

В каждой комнате современной квартиры часто присутствует телевизор. Сигнал поступает из одного источника, которым является антенна, обычная или спутниковая. После того, как импульс достигнул помещения, он разделяется на несколько веток. Этот позволяет смотреть телевизионные программы в хорошем качестве в каждой из комнат. Разветвители, сплиттеры, крабы - товар, пользующийся постоянным спросом. Делитель сигнала используют везде, где есть телевизоры.

Делитель ТВ сигнала

При выборе ТВ-разветвлителя сигнала необходимо знать следующее:

  • Пусть количество выходов покупаемого сплиттера будет больше, чем число имеющихся в наличии телевизоров.
  • В меню новых телевизоров указаны частоты принимаемых каналов. Определяем максимальный показатель частоты. Выбираем краб с верхней границей диапазона больше, чем показатель частоты телевизора.
  • Корпус сплиттера обычно содержит параметр затухания, указанный в децибеллах. При выборе разветвлителя выбираем наименьшее значение.
  • Оптимальный способ подключения кабеля - через разъем F6.
  • Сплиттер должен быть надежно зафиксирован. Свободное провисание устройства недопустимо.

Виды делителей сигнала

Потребителям предлагается выбрать разветвители под F разъем на 2, 3, 4, 6, 8 выходов, для систем спутникового, общего телевидения. Качественные сплиттеры снабжены добротным металлическим корпусом. Выбирать необходимо проверенного производителя, товар которого сопровождается качественным сертификатом.

Делители равномерного деления хорошего качества имеют на корпусе стрелки красного цвета. Они указывают путь направления тока, который проходит сквозь сплиттеры. Бывают разделители неравномерного деления, однако модели специализированные, встречаются редко.

Разветвлители имеют маркировку деления мощности:

  • Деление на 2, экв. 3,5 dB.
  • Деление на 3, экв. 5,3 dB.
  • Деление на 4 - экв. 7,3 dB.

Низкие цены на делители ТВ сигналов

В интернет-магазине Electro-NIC можно купить делитель ТВ сигнала высокого качества. На страницах магазина покупателям предлагается множество модификаций сплиттеров, других комплектующих.

Квалифицированные консультанты с удовольствием познакомят с ассортиментом продукции. Дополнительно предложат несколько вариантов. В режиме он-лайн можно ознакомиться с условиями покупки, продажи. Для приобретения товара достаточно заполнить на сайте простую для понимания форму заказа.

Для того чтобы правильно выбрать разветвитель для спутниковой антенны, необходимо обратить внимание на следующие аспекты: частоту принимаемых каналов, количество точек приема сигнала, качественные и эксплуатационные характеристики антенного кабеля.

Преимущества спутникового разветвителя заключается в его способности сохранять качественный уровень поступающего сигнала для нескольких трансляторов одновременно.

Сплиттер особенно актуален для жилых многоквартирных домов, коттеджей, гостиниц, спортивных комплексов, где подключение осуществляется к двум, трем и более точкам трансляции одновременно.

Благодаря небольшому размеру, установить разветвители можно куда угодно: в нишу из гипсокартона, металлический щитовой ящик, встроенный шкаф.


В комплект спутникового телевидения входят следующие устройства:

  1. Спутниковая антенна;
  2. Тюнер;
  3. Усилитель сигнала;
  4. Конвектор;
  5. Громозащита;
  6. Коаксиальный кабель;
  7. Переходник с F-разъемом.

Принцип работы спутниковой системы

Антенна устанавливается в соответствии с требованиями оператора и производителя, а также с учетом зоны покрытия спутника. Всю информацию можно найти на сайте оператора, во вкладке «Спутники».


Для того чтобы произвести настройку, Вам необходимо знать точные координаты точки доступа сигнала.

После настройки спутника закрепляется конвектор на зеркало антенны таким образом, чтобы получаемый сигнал концентрировался в центре. Для подключения спутниковой антенны к ресиверу допустимо использование только телевизионного кабеля с F-коннектором.

По желанию, Вы можете установить хорошую грозозащиту. Это устройство имеет бюджетную цену, однако способно защитить оборудование от мощных ударов молнии и электромагнитного воздействия. Грозозащита устанавливается в разрыв коаксиального кабеля, ближе к ресиверу.


Если электросеть на Вашем участке слабая, а Вы планируете установить разветвленную спутниковую систему с помощью краба (гостиница, школа, больница и т.д.), то лучше приобрести стабилизатор напряжения с внешним блоком питания.

Как правильно выбрать разветвитель

Прежде чем приобрести краб, Вам необходимо узнать границы частот всех принимаемых каналов. Для этого войдите в «Меню» телевизора и найдите вкладку «Диапазон частот», после чего выберите наибольший показатель. Разветвитель для антенны должен иметь диапазон читаемых частот больше, чем заявлено оператором ТВ.

Важно! Сплиттер необходимо подбирать с учетом количества точек трансляции. Число выходов должно соответствовать количеству принимающих устройств. Например, на 2 телевизора необходимо приобрести разветвитель, состоящий их двух выходов, а на 3 телевизора – из трех.

Устройство, рассчитанное на 4 телевизора, будет стоить дешевле, чем на одну точку приема, поэтому есть смысл приобрести краб, имеющий большое количество штекеров, и подключаться к нему по мере надобности.


У каждого передающего устройства существует такая характеристика, как затухание сигнала. Чем меньше значение в децибелах, тем лучше картинка на экране. Посмотреть показатели можно на упаковке или в инструкции.

Варианты монтажа краба для ТВ антенны

Разместить связку из разветвителей можно следующими способами:

  1. В стене, проштробив магистраль. В этом случае необходимо заранее, еще на стадии ремонта, продумать схему расположения телевизоров и кабеля;
  2. Закрепить на стене. Данный вариант подходит, если Вы устанавливаете оборудование в нежилом помещении;
  3. Примотать изолентой к кабелю. Вариант временный и не особо надежный, но подойдет, если Вы планируете в будущем глобальный ремонт;
  4. В пластиковом наружном коробе. Сплиттер на один или два телевизора, ввиду своих небольших габаритов, можно закрепить в короб. Монтаж осуществляется очень удобно, также такую систему легко заменить или отремонтировать.

Разница между разветвителем, объединителем, разделителем

При покупке обратите внимание на схожее оборудование:

  1. Разветвитель – устройство, с помощью которого поступающий сигнал с одной точки равномерно распределяется на несколько телевизоров;
  2. Объединитель – из нескольких маломощных сигналов формируется один, но качественный;
  3. Разделитель – предназначен для разделения сигнала разных диапазонов для нескольких абонентов. Из недостатков – глушит и снижает выходную мощность сигнала.

Для того чтобы сделать сигнал мощнее, используйте спутниковую систему с усилителем, который устанавливают на входе разветвителя. Чем больше абонентов, тем мощнее должен быть усилитель.


Полезная информация. Подключение антенного кабеля к телевизору старого образца осуществляется с помощью разделителя сигнала, имеющего два входа: с метровым и дециметровым диапазоном. При этом заранее узнайте, какой формат телевещания поддерживает Ваш старый телевизор.

Способ подключения

Для разного типа кабеля существуют свои способы установки – с помощью пайки или винтовых зажимов.

Если у Вас нет опыта пайки, то лучше приобретите комплект винтовых зажимов для кабеля любого диаметра.

Выбирая маленький диаметр кабеля, помните, что для него подходит только краб с резьбой, а крепление осуществляется с помощью саморезов.

Наиболее удобным в эксплуатации считается краб с коаксиальными входами/выходами, к которым можно подсоединиться с помощью телевизионного штекера. Если у Вас минимальные навыки пайки, то приобретайте штекеры с винтами.

Для того чтобы выбрать качественный кабель, необходимо обратить внимание на его эксплуатационные сроки. Также немаловажно учитывать сопротивление и показатели затухания сигнала.

Мастер, профессионально занимающийся установкой спутниковых антенн, на глаз сможет определить качество проводов – они должны иметь полиэтиленовую или поливинилхлоридную внешнюю изоляцию, а более дорогие модели – влагозащитный наполнитель. Кабель, транслирующий на диапазонах ДМВ и СВЧ, оснащен фольгой, защищающей сигнал от электромагнитных воздействий и помех.

Рассмотрим инструкцию, как грамотно выбрать кабель:

  1. Возьмите образец шнура и прочитайте маркировку, нанесенную на внешнюю изоляцию. Лучше всего приобрести кабель с медной центральной жилой (омедненной сталью). Медь является отличным проводником и достойно переносит перепады температуры;
  2. Внешняя изоляция должна быть жесткой, но при этом не разламываться на изгибе. Если при скручивании шнура Вы увидели, что внешняя оболочка рассыпается, то это говорит о том, что кабель некачественный. Скорее всего, внешняя оболочка сделана из каучука, который со временем превращается в труху;
  3. Оцените плотность оплетки под внешней изоляцией. Высокая плотность экрана гарантирует качественную передачу не только изображения, но и звука. В стандартном кабеле есть три-четыре вида разных слоев, каждый из которых имеет свои функции: защитную, транзитную, водоотталкивающую, изолирующую и т.д.;
  4. Перед тем, как проверить уровень затухания сигнала, Вам необходимо знать итоговую длину кабеля и частоту, на которой работают каналы. Исходя из этих данных, следует выбирать кабель. Но принцип остается тот же – чем меньше уровень затухания, тем лучше транслируются каналы.

Дополнительная информация. Каждая модель кабеля имеет свой рабочий ресурс, при котором сохраняются все его эксплуатационные свойства. Если при проверке технических характеристик выявился уровень затухания сигнала на 70%, это значит, что истек срок службы шнура и его пора заменить.

На сегодняшний день наиболее востребованы шнуры марки RG-6, они отличается долговечностью, прочностью и универсальностью. Старая модель PK-76 настолько устарела, что едва поддерживает стандарты цифрового ТВ.

Как правильно подключить краб

Для того чтобы получить качественное телевидение, Вам необходимо правильно осуществить монтаж спутниковой системы.


Ход работы можно условно разделить на следующие пункты:

  1. В первую очередь, необходимо выбрать место для установки и крепежа разветвителя, а также под будущее расположение телевизоров. Для наглядности нарисуйте схему на бумаге;
  2. Далее Вам необходимо измерить расстояние от точки установки разветвителя до каждого телевизора. Учитывайте углы, откосы, пороги и т.д. Отметьте на бумаге результаты, после чего сложите расстояния для получения общей длины кабеля. Подстрахуйтесь и добавьте несколько метров лишнего кабеля;
  3. Отправляйтесь в магазин за покупками: Вам понадобятся сплиттер, пластиковые короба (бывают различные виды крепежа, например, монтажные скобы), штекеры, подходящие по диаметру к кабелю, и сам кабель. Количество штекеров должно быть равно количеству телевизоров;
  4. Отрежьте кабель необходимых размеров и с помощью ножа снимите наружный изоляционный слой. После этого отодвиньте фольгу и отогните назад, а затем круговыми движениями срежьте обмотку центральной жилы;
  5. Очистите центральный стержень от мусора и наденьте металлическую гайку от штекера. Плотно прижмите ее до конца таким образом, чтобы верхняя часть штекера полностью зашла на резьбу;
  6. Получив монолитную конструкцию, необходимо воткнуть штекер в разветвитель и закрутить до конца. Подсоедините все шнуры и закрепите краб;
  7. Подключите кабель с выходом к телевизору. После того, как Вы убедились, что сигнал есть, закрутите телевизионный штекер до конца.

Техника безопасности при эксплуатации электрооборудования

Перед дальней поездкой необходимо выполнить следующие противопожарные действия:

  1. Отключить кабель из ресивера, просто вынув штекер;
  2. Выключить ресивер;
  3. Отключить телевизионный кабель.

Для того чтобы получить качественное изображение, не нужно иметь много денег, достаточно приобрести оборудование среднего ценового диапазона за приемлемую стоимость. По истечении времени Вы сможете докупать «модули» по отдельности или усовершенствовать систему, например, приобрести карту памяти.

Комплект, включающий в себя спутниковую антенну, кабель, сим-карту оператора, стоит порядка 100$, но зато Вы получите качественное спутниковое ТВ на долгие годы. Вы сможете наслаждаться интерактивным ТВ, а также изучать иностранные языки абсолютно бесплатно.

Для тех, кто живет на даче, подойдет вариант с простой антенной и недорогим усилителем. Комплект простой антенны, кабеля и ресивера будет стоить около 30$, но зато данный бюджетный вариант отлично подойдет для периодического просмотра телепередач.

Видео

Сплиттер для телевизора - это специальный антенный делитель. Они применяются в тех случаях, когда в помещении большого одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.


Популярные ТВ сплиттеры:

  1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
  2. TLC тип SAH 306F. Направления - 3 (развязка 28 дБ, потери на проход 5,8 дБ).
  3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

  • какую частоту имеют принимаемые каналы;
  • какое количество телевизоров планируется подключать;
  • сечение кабеля по диаметру;
  • насколько опытен установщика.

План действий в процессе выбора:

  1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
  2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
  3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
  4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
  5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности - так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
  6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
  7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.


Как подключить

Существуют различные способы подключения:

  • сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
  • прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
  • устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
  • сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

  1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
  2. Убрать затычки с каждого разъема на антенном разделителе.
  3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
  4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Сейчас практически все российские семьи имеют более одного телевизора: в гостиной, в спальне, на кухне. Вырос уровень доходов, и изменился образ жизни, но речь не об этом. С технической стороны многих интересует вопрос о том, как подключить несколько телевизоров к одной антенне.

Антенна либо кабельное ТВ заводится одним кабелем, и развести его – дело не совсем простое. Иногда оно может быть поистине нелёгким испытанием. Так можно ли это осуществить? Оказывается, можно подключить три телевизора к одной антенне и даже больше.

Как подключить два телевизора к одной антенне? Бывает так, что от комнатной антенны телевизоры работают нормально, но ловят мало каналов. А после перехода на наружную антенну вообще перестают что-то показывать. Такие вопросы в основном возникают в результате неправильной установки. Решение проблемы зависит либо от уровня получаемого ТВ-сигнала, либо от правильности кабельной разводки. В статье рассмотрены практические шаги, которые помогут правильно распределить сигнал на несколько телевизоров.

Инструкция о подключении

Те, кто первый раз собирается осуществить подключение двух телевизоров к одной антенне, обычно думают, что им нужен усилитель. Но это не всегда так, поскольку на самом деле усилитель может иногда перегружать телеприемник сильными сигналами. Поэтому лучше начинать со схемы без усилителя и определить верное направление исходного телевизионного излучения.

Ниже будут рассмотрены шаги, с помощью которых можно подключить к одной антенне несколько телевизоров.

Шаг 1 Правильно расположить антенну

С чего начать? Оптимально расположить антенну устройство и подсоединить её. Чем выше будет она установлена, тем качественнее окажется прием. Перед тем, как будет подключена одна антенна на два телевизора, необходимо убедиться, что уровень сигнала на входе первого телевизора почти идеальный.

Правильно подключить антенну – это значит настроиться на зону распространения большинства телесигналов. Для этого можно подключить всенаправленную или мульти-направленную антенну на 2 телевизора и тем самым обеспечить качественный телевизионный прием программ в разных направлениях.

Часто оказывается полезной однонаправленная антенна, работающая только в одном направлении. Правильно установив антенну к телевизору, можно перейти к следующему шагу, а именно добиться наилучших показателей мощности и качества телесигнала, отображаемых с высокой четкостью.

По техническим нормам обязательно должно быть смонтировано заземление блока, что важно для сохранения телевизора и защиты от ударов молний.

Дополнительная информация. Заземлить антенну можно к водопроводу, но труба не может быть пластмассовой и должна быть заглублена не менее чем на один метр. При этом соединение заземления осуществляется в пределах 1,5 м от места входа трубы в землю.

Шаг 2 Купить материалы

Перед тем, как подключить два телевизора к одной уличной антенне, составляется внутриквартирная схема расстановки элементов. Произвольную схему размещения сплиттеров и проводов можно нарисовать карандашом на бумаге. Так легче будет определить, какое количество требуется для закупки кабеля, чтобы подключить 2 телевизора. Кабель должен быть как можно короче, так как длина прямо пропорциональна качеству кабеля и обратно пропорциональна требованиям к качеству сигнала.

Важно! При подсоединении кабеля следует соблюдать правила коммутации электроприборов и использовать приведенную в инструкции от изготовителя схему подключения. Обязательно соблюдать меры предосторожности, так как неправильный монтаж электрооборудования может повлечь за собой серьёзный риск для здоровья и материальный ущерб.

Для подключения телевизора к кабельному телевидению или антенне нужно приобрести:

  • коаксиальный кабель с волновым сопротивлением 75 Ом;
  • накручивающиеся разъемы;
  • антенные вставки;
  • сплиттер (разветвитель).


При покупке следует учитывать расстояния между телевизорами и запас, поэтому следует покупать кабель более 10 м. Однако с увеличением длины кабеля усиливается воздействие внешних помех, растут потери сигнала.

Одним из наиболее оптимальных видов проводников является коаксиальный кабель марки РГ6/У, который:

  • предназначен для передачи высокочастотных электромагнитных волн;
  • надёжен в эксплуатации;
  • лёгок и прост в обслуживании.

Обратите внимание! Поведение высокочастотного переменного тока значительно отличается от образа действий постоянного тока или тока частотой 50 Гц. Коаксиальный кабель – это не просто провод, это скорее волновод. Именно в этом его исключительность и особенность.


Следующим важным элементом схемы для разделения антенного сигнала является сплиттер. Это устройство имеет коаксиальный порт на одном конце и два (или три) – с другой. При выборе коаксиального кабеля-разветвителя следует учитывать три вопроса: частоту, затухание (или потери дБ) и количество выходов. Каждый выход сплиттера ухудшает сигнал независимо от того, подключены ли они к телевизору или нет.

При покупке сплиттеров следует избегать дешевых копий и подделок. Чтобы подключить три телевизора к одному кабелю, нужно использовать оригинальный, то есть сбалансированный сплиттер, который будет показывать одни и те же потери на всех своих выходах.


Если необходимо установить 4 телевизора, то можно рассмотреть вариант с применением усилителя-ответвителя. Это не только позволит рационально распределить сигнал, но и скомпенсирует потери, вызванные сплиттером.

При последовательном соединении есть риск получения несбалансированной конфигурации, часто приводящей к определённым сложностям:

  • поиску и устранению неисправностей;
  • созданию проблем при будущем расширении.

Потери телевизионного сигнала, по сути, вызываются многими вещами, включая количество портов разветвителя. Поэтому имеет смысл покупать сплиттер с необходимым количеством выходов. Когда нужно будет добавить еще один выход, можно просто купить новый сплиттер для создания дополнительного количества портов.

Помните! Усилитель не предназначен увеличивать сигнал больше, чем тот, который поступает от антенны. Он только компенсирует потери в линии от антенны до телевизоров, что имеет немаловажное значение.

Шаг 3 Подключить телевизоры

После того как компоненты схемы подобраны, тест на приём каналов проведён, сила сигнала на входе первого телевизора определена, можно приступать к дальнейшей сборке по принципиальной схеме.

При этом не стоит забывать о том, что каждое подсоединение влечёт за собой хоть и незначительные, но всё же потери сигнала. Поэтому должно быть надёжно выполнено каждое присоединение, общее количество которых должно быть как можно меньше. С добавлением каждого следующего телевизора к сплиттеру запускается проверка каналов с использованием меню конвертера для блокировки каналов.

На ухудшение качества сигнала могут влиять такие погрешности, как:

  • слишком длинный кабель;
  • слабая антенна или её неоптимальная установка.

При плохом приёме на одном из телевизоров следует убедиться, что кабель не поврежден, и контакты надежны. Если на всех подключаемых телевизорах не получается установить связь с каналами, то требуется добавление усилителя – об этом в следующем разделе.

Шаг 4 Закрепить провода

Никому не нравится, чтобы в доме повсюду болтались свободно лежащие кабели. Это создаёт опасность отключения и выглядит некрасиво. Поэтому нужно по мере прокладки закрепить кабели на стенах, в плинтусах или полу с помощью изоленты или других монтажных средств.


Итак, рассмотрена специфика основных моментов процесса при подключении антенны к нескольким телевизорам, рекомендуется воспользоваться ими. После чего можно наслаждаться бесплатными программами по эфиру на всех домашних телевизорах.

Когда понадобится усилитель

Существуют эфирные телевизионные антенны двух видов: активные и пассивные. Отличие между ними заключается в том, что пассивные рассчитаны для работы только в пределах прямой видимости от телецентра, в то время как в активной антенне имеется встроенный усилитель сигнала.


Вопрос, связанный с усилением антенны, может быть весьма запутанной темой из-за схожести терминологии. Есть два способа усиления сигнала:

  • Первый называется способом повышения «коэффициента усиления антенны». Это усиление заложено внутри активной антенны. Термин в основном используется при описании направленных антенн.

К таким устройствам относятся «польские» антенны (решётки), популярность которых обусловлена возможностью принимать самые слабые сигналы благодаря наличию встроенного усилителя. Иногда вместо одной антенны используются две антенны. При этом если объединить две разные антенны (предназначенные для УКВ и УВЧ), то можно столкнуться с проблемой приема многолучевого распространения – прием сигнала может сильно ухудшиться.

Направленные антенны концентрируют данную способность в одном направлении, следовательно, в ущерб приёма в других направлениях.

  • Другой тип амплификации усиливает сигнал после его получения. Это также называется «усилением» (улучшением) принимаемого антенной сигнала. Способ заключается в преодолении потерь в линии и шумов от цифровых тюнеров в телевизоре.

Степень значимости имеет смысл в случае реализации:

  1. Если можно получить все каналы при подключении антенны напрямую к одному телевизору, то усиление требуется только для преодоления потерь в линии;
  2. При проблемах, связанных с разветвлением линии, всегда лучше купить направленную активную антенну, у которой высокий коэффициент усиления.

Немного теории. Коэффициент усиления антенны не добавляет мощности самого сигнала. Это больше представление о том, как хорошо антенна преобразует сигнал в электрический ток.

Какой усилитель использовать

Усиление в основном осуществляется из 2 устройств:

  • предусилителя;
  • усилителя-распределителя .

Они по существу выполняют одинаковую функцию с небольшой разницей. Предусилитель устанавливается на антенне и усиливает сигнал. Он используется для длинного коаксиального кабеля (около 30 м) между антенной и разветвителем.

Распределительный усилитель устанавливается непосредственно перед сплиттером и используется для усиления сигнала для разделения, предположим, на четыре телевизора. Некоторые такие усилители, как показано на рисунке ниже, функционируют так же, как сплиттер.


Все усилители имеют сходные функции. В каком случае они должны подключаться? Иногда при выборе приходит на помощь простая наука проб и ошибок. Так что, если кабель несколько длинноват до сплиттера, можно попробовать установить предусилитель, чтобы определить, устраняет ли это проблему. С другой стороны, если изображение на экране телевизора получается не совсем чёткое, а причина этому не выяснена, то стоит попробовать использовать усилитель-распределитель.

Для начала стоит определиться с расстоянием до телевышки. Возможно, достаточно будет собрать схему без каких-либо усилителей. Сплиттеры уменьшают мощность передаваемого сигнала. Если используется одна антенна для подключения, например, трёх или четырех телевизоров, то для повышения качества изображения потребуются распределительные усилители.

Если сигнал поступает достаточно сильный с телевышки, то слишком большая громкость может привести к перегрузке ТВ-тюнера. Главное помнить, что усиление всегда следует рассматривать только как способ улучшения приема сигнала.

В целом, подключение нескольких телевизоров к одной эфирной антенне – дело нетрудное, справиться с ним можно даже неискушённому. В любом случае, всегда приятно почувствовать себя создателем, творцом и созерцать личный результат. А всем домашним приятно будет смотреть любимые каналы по телевидению.

Видео

Разветвитель Антенный - Тв / видеотехника

Обычные объявления

Найдено 52 объявления

Найдено 52 объявлений

Хотите продавать быстрее? Узнать как

Продам разветвитель мв + дмв антенный

Тв / видеотехника »Аксессуары для ТВ / видео

50 грн.

Киев, Соломенский Сегодня 10:26

Сплитер, разветвитель антенный DATIX

Тв / видеотехника »Аксессуары для ТВ / видео

55 грн.

Кривой Рог, Центрально-Городской 30 янв.

Розголужувач, разветвитель антени 4/1

Тв / видеотехника »Аксессуары для ТВ / видео

100 грн.

Договорная

Черновцы 29 янв.

Разветвитель для антенны ТВ

Тв / видеотехника »Аксессуары для ТВ / видео

25 грн.

Киев, Дарницкий 27 янв.

Разветвитель антенный Hama 3 way

Тв / видеотехника »Аксессуары для ТВ / видео

20 грн.

Харьков, Слободской 27 янв.

Продам сплиттер, разветвитель, делитель - телевизионный антенный

Тв / видеотехника »Аксессуары для ТВ / видео

14 грн.

Договорная

Харьков, Холодногорский 26 янв.

Антенный разветвитель сплиттер для ТВ и Иетернета два вида

Тв / видеотехника »Аксессуары для ТВ / видео

20 грн.

Киев, Соломенский 26 янв.

Антенный разветвитель для ТВ

Тв / видеотехника »Аксессуары для ТВ / видео

25 грн.

Киев, Дарницкий 26 янв.

Антенный разветвитель разветвитель сплиттер для ТВ есть дисек / дайсек / disq

Тв / видеотехника »Аксессуары для ТВ / видео

22 грн.

Донецк, Куйбышевский 25 янв.

Два антенных разветвителя и спутниковых коммутатора

Тв / видеотехника »Аксессуары для ТВ / видео

90 грн.

Хмельницкий 24 янв.

Сплиттер, разветвитель антенный.

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Запорожье, Хортицкий 24 янв.

Антенный разветвитель, отличная цена!

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Кривой Рог, Долгинцевский 24 янв.

ТВ-сплиттер разветвитель для антенны 75 Ом zwrotnica odbiornikowa

Тв / видеотехника »Аксессуары для ТВ / видео

20 грн.

Киев, Соломенский 24 янв.

Антенный разветвитель

Тв / видеотехника »Аксессуары для ТВ / видео

100 грн.

Мариуполь 23 янв.

Антенный разветвитель сплиттер. Доставка бесплатно

Тв / видеотехника »Аксессуары для ТВ / видео

10 грн.

Одесса, Киевский 23 янв.

Усилитель разветвитель для антенны

Тв / видеотехника »Аксессуары для ТВ / видео

35 грн.

Житомирское 21 янв.

Разветвитель антенный делитель на 2 ТВ (Сплиттер 2-WAY 5-900 МГц)

Тв / видеотехника »Аксессуары для ТВ / видео

80 грн.

Киев, Оболонский 20 янв.

Тройник и шестерник переходной, разветвитель антенный ТВ сплитер

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Киев, Оболонский 19 янв.

Разветвитель до ТВ антени.

Тв / видеотехника »Аксессуары для ТВ / видео

50 грн.

Иваничи 18 янв.

Антенный домовой разветвитель Antronix 2-Way Splitter 5-11002MHz

Тв / видеотехника »Аксессуары для ТВ / видео

50 грн.

Киев, Деснянский 18 янв.

сплиттер тв антенный разветвитель

Тв / видеотехника »Аксессуары для ТВ / видео

20 грн.

Киев, Соломенский 17 янв.

Антенний розгалужувач / підсилювач. Антенный усилитель разветвитель

Тв / видеотехника »Аксессуары для ТВ / видео

200 грн.

Ивано-Франковск 17 янв.

Антенный разветвитель Евровский 1/2 с коннектором

Тв / видеотехника »Аксессуары для ТВ / видео

55 грн.

Херсон 17 янв.

Телевизионный антенный разветвитель

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Днепр, Амур-Нижнеднепровский 15 янв.

Сплиттер, разветвитель, делитель для тв-кабеля (антенны) Yota Split 2

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Киев, Голосеевский 14 янв.

Антенный разветвитель ТВ Сплиттер делитель

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Полтава 14 янв.

Разветвитель антенный Разветвитель Сплиттер 6-полосный

Тв / видеотехника »Аксессуары для ТВ / видео

100 грн.

Харьков, Немышлянский 13 янв.

Антенный разветвитель, Штекеры, Кабеля для спутникового и кабельного ТВ.

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Нежин 13 янв.

Антенный разветвитель TAP

Тв / видеотехника »Аксессуары для ТВ / видео

50 грн.

Донецк, Ворошиловский 12 янв.

Антенный разветвитель

Тв / видеотехника »Аксессуары для ТВ / видео

25 грн.

Киев, Святошинский 11 янв.

Разветвитель антенный Yota Split-2

Тв / видеотехника »Аксессуары для ТВ / видео

50 грн.

Кременчуг 10 янв.

сплиттер антенный разветвитель новый

Тв / видеотехника »Аксессуары для ТВ / видео

45 грн.

Запорожье, Александровский 10 янв.

Антенный разветвитель "ALDA" 1> 2

Тв / видеотехника »Аксессуары для ТВ / видео

20 грн.

Киев, Дарницкий 10 янв.

Антенный разветвитель (тройник)

Тв / видеотехника »Прочая ТВ / видеотехника

29 грн.

Киев, Днепровский 10 янв.

Антенный сплитер / разветвитель / переходник.

Тв / видеотехника »Аксессуары для ТВ / видео

35 грн.

Киев, Оболонский 10 янв.

Разветвитель переходник сплитер антенный

Тв / видеотехника »Аксессуары для ТВ / видео

14 грн.

Днепр, Индустриальный 9 янв.

Антенный разветвитель (сплиттер) ответвитель

Тв / видеотехника »Аксессуары для ТВ / видео

30 грн.

Буча 9 янв.

Антенный разветвитель

Тв / видеотехника »Аксессуары для ТВ / видео

50 грн.

Житомир, Путятинка 8 янв.

TAP антенные разветвители для кабельных сетей

Тв / видеотехника »Спутниковое ТВ

10 грн.

Договорная

Киев, Святошинский 8 янв.

Антенный разветвитель для ТВ кабеля

Необходимость в ресивере возникает, если дома установлено два и телевизора. По-другому его называют делитель, который используется для передачи телевещания на несколько телевизоров от одной антенны. При этом качество сигнала никак не страдает.

Что такое антенный разветвитель

Антенный разветвитель - это устройство, состоящее из небольшого металлического корпуса и нескольких кабельных разъемов. Они создают передачу сигнала от антенны на несколько устройств одновременно. Однако не все разветвители одной функции, поэтому их делят на виды.

Виды ТВ-разветвителей

Существует несколько групп разветвителей:

  1. Делители, или сплиттеры, они возникли на равномерном распределении сигнала на необходимое количество ТВ. Отлично подходит для домашней кабельной разводки и считается самым востребованным видами. В продаже представлены два вида сплиттеров: 5-1000 мГц (применяется для аналогового или кабельного вещания) и 5-2400мГц (подходит для спутникового ТВ).
  2. Ответвители - используется, когда нужно распределить сигнал. Например, на один выход направить основную его часть, а на оставшуюся - сигнал послабее. Такой вид часто используется у провайдеров кабельной сети при обустройстве многоквартирных домов.
  3. Сумматоры - это вид разветвителя, который может проводить сигнал в обратном направлении, при этом суммируя его. Они смешивают несколько сигналов от волновых приемников с разными частотами в один разъем. Таким образом, можно соединить кабельное и цифровое ТВ.

Также разветвители можно классифицировать по назначению и способу обработки сигнала:

  1. По функциональному назначению деление разветвителя зависит от количества входных разъемов. Их может быть 2, 3, 4, 6 и 8.
  2. По способу обработки сигнала: обычный сплиттер и с усилителем сигнала.

Обычные сплиттеры раздают сигнал без дополнительной обработки. В таком случае качество вещания немного ниже, если бы сигнал шел на один телеприемник.

Сплиттер с усилителем сигнала способен исправить этот недостаток. В данном случае, полученный сигнал идет не к телевизору, а в усилитель, таким образом, улучшая изображение. Такой вариант станет отличным решением, если телесигналы становятся слишком слабыми после присоединения разветвителя.

необходимое количество разветвителя, которое необходимо обслуживать.

Активный или пассивный ТВ-сплиттер

Несмотря на то, что при использовании разветвителя уровень выходящего сигнала остается высоким, он ослабляется.То есть, если к антенне подключен один телевизор, то на него будет выходить максимальное количество сигнала. Если их будет два, этот сигнал будет выходить на оба ТВ, если три, то на каждый телеприемник будет выходить по трети от общего сигнала антенны.

Допустимо, когда изначально сигнал вещания достаточно высокий. Но часто бывает, что качество плохо плохо, появляется помехи и проблемы с видеорядом.

Особое внимание при выборе разветвителя следует уделить его параметры.Если качество сигнала не становится лучше, то возле антенны следует установить активный сплиттер. Это улучшит качество сигнала и снизит появление шума при воспроизведении.

Активный разветвитель следует установить и при хорошем звуко-и видео воспроизведении, если качество сигнала плохого при подключении пассивного.

Чтобы правильно выбрать сплиттер, необходимо определиться с:

  1. Рабочим диапазоном и каналами.
  2. Количество телевизоров, которые будут к нему подключаться.
  3. Измерить сечение кабеля.
Активный Пассивный
За счет встроенного усилителя может переключить на несколько выходов Рассчитан на два выхода без качественных свойств
Требуется внешний источник питания микросхемы Не требует внешнего источника питания
Используется, когда есть проблемы с качеством видеоизображения и аудиовоспроизведения при подключении нескольких телевизоров Используется для подключения не более двух телевизоров одновременно, плохо ухудшается качество изображения

Характеристики сплиттеров

Сплиттеры используются, когда нужно подключить несколько устройств к одной антенне.От разветвителя они отличаются равномерностью деления между телевизорами.

Выбирая сплиттер, необходимо обратить внимание на:

  1. Количество выходов - определить количество подключаемых устройств и уровень сигнала для каждого.
  2. Конструктивные особенности - некоторые имеют вид трубы с распаянной жилой внутри, а другие выполнены в виде печатной платы.
  3. Диапазон частот - любой делитель имеет диапазон частот.
  4. Потери - данный показатель показывает, насколько мощность сигнала при выходе меньше, чем при входе.
  5. Вносимые потери - затухание сигнала, вносимое самим делителем.
  6. Максимальная мощность - максимальный показатель входной мощности делителя.
  7. Уровень затухания - показывает уровень понижения мощности сигнала. Чем данный показатель меньше, тем менее заметны будут потери.

Максим

Мастер по ремонту техники

Задать вопрос

Вопрос эксперту

Какие делители наиболее востребованы?

Это делители с 2, 3 и 4 выходами, рассчитанными на 29, 28 и 32 дБ соответственно.

Наличие усилителя

Чтобы сохранить мощность сигнала, при этом увеличивая его, лучше установить сплиттер с ВЧ-усилителем. Важно учесть, что такой вид оборудования требует дополнительного питания, без которого он не выполняет свои функции.

Пропускная способность

Данный показатель на частотный диапазон, в котором может работать устройство. Универсальным является разветвитель, частота которого составляет 5-2500Мгц.Он может подключаться как к эфирному, так и к аналоговому ТВ. Оборудование с качеством 5-1000 Мгц используются для улучшения сигнала только эфирного вещания.

Уровень затухания

Очень важно данный показатель, который помогает определить уровень понижения мощности. Лучше выбирать сплиттеры с наименьшим показателем уровня затухания, потери качества будут не столь заметны. Допустимая величина на два телевизора - 3-3,5 дБ.

Как выбрать телевизионный сплиттер

Сплиттер для телевизора - это антенный делитель, который используется, когда сигнал от антенны необходимо передать сразу на несколько телевизоров. Внутрь устройства встроена защита от некорректного импульсного напряжения и тока, которые могут превысить норму во время неблагоприятных погодных условий.

Чтобы выбрать подходящее оборудование, необходимо учесть частоту, которая используется для просмотра каналов, количество телевизоров, которые будут подключаться к сплиттеру и сечение кабеля.

Чтобы правильно выбрать делитель, необходимо:

  1. Зайти в меню телевизора и узнать частоту всех принимаемых каналов.После канала с наибольшей выберите и сравните ее с выбором делителя. У сплиттера этот показатель должен быть выше.
  2. Учесть количество телевизоров, подключяемых к сплиттеру, и выбрать подходящий.
  3. Следует оценить затухание приспособления. Этот показатель указан в инструкции или на корпусе прибора.
  4. Внешний вид и размер. Делитель будет расположен на видном месте, н должен аккуратно выглядеть.
  5. Крепление. Лучше всего, если будет предоставена возможность закрепить прибор, чтобы он не болтался на проводах.
  6. Способ подключения.

При покупке следует обратить внимание, что сплиттер, диплексором или ответвителем часто путают.

Как подключить разветвитель антенного кабеля

Подключить сплиттер с возможностью использования:

  • сплиттер с винтовым зажимом сочетается с кабелем любого диаметра;
  • с резьбовым соединением используется в сочетании с тонким кабелем;
  • к коаксиальным гнездам можно подключить любые кабели, для этого подойдут обычные антенные штекеры;

Важно! Некоторые сплиттеру предполагают спайку.

Технология подключения следующая:

  1. Закрепить на установленной поверхности разветвитель.
  2. На антенном разделителе снять заклепки с каждого разъема.
  3. Используя коаксиальный кабель соединить телевизор и гнездо.
  4. Подключить общий телевизионный кабель.

При покупке разветвителя на больше выходов, чем имеется телевизоров, необходимо временно заглушить неиспользуемые, иначе они будут поглощать лишнее напряжение в цепи.

Через делитель с согласованием

Делители с согласованием различаются по полосе пропускания, т.е. для эфирного ТВ полоса пропускания будет 5-1000 Мгц, а для спутникового - 5-2400 Мгц. Таким образом, для спутникового представительства делитель от эфирного, а наоборот - нет.

Приветствие достаточно хорошее использовать пассивный разветвитель. Он намного проще в использовании, и не приведет к таким проблемам, как сгоревший усилитель, проблемы с блоком питания и пр.

Для работы усиливающего блока необходимо постоянное подключение к электропитанию, без него ток в антенну не будет проходить. Именно поэтому требуется установка делителя с помощью доступа к питанию.

В таком случае два приемника (цифровое ТВ или ресивер) будет разделяться на активный и пассивный. Активный будет принимать ток через антенное гнездо, а пассивный - принимать уже отработанный сигнал.

Чтобы подключить два и более ТВ, можно использовать активный разветвитель с внешним питанием.

Через обычный разветвитель

При отсутствии прохода для питания ток можно подавать между делителем и сплиттером. В итоге на усилитель будет подаваться ток, а сигнал через делитель, поступит к приемнику. Если требуется подключить три и более ТВ, то потребуется сплиттер с соответствующим разъемов.

Как избежать падения уровня сигнала при установке сплиттера

При установке антенны высокого качества и сплиттера на два телевизора, пользователь не всегда может заметить, что уровень сигнала плохоился.Чтобы избежать таких проблем, можно попробовать:

  1. Установить пассивный усилитель сигнала. Они устанавливают перед телевизором, и не требуют электропитания. Устройство компенсирует волновые потери в кабеле и используется при наличии проблем на отдельных каналах.
  2. Использование активных усилителей. Они также монтируются перед телевизором. Такой способ подходит, если сигнал падает до уровня, когда каналы полностью отсутствуют, а при поиске не обнаруживается более 20 каналов, а также другие проблемы.

Особенности подключения к приставкам

Одна антенна может передавать сигнал сразу на несколько приставок. Сделать это можно при помощи:

  1. Подключения к пассивной антенне двух и более приставок.
  2. Подключения через петлевой выход ресивера 1.
  3. Передачи питания от активной антенны на приставку.
  4. Подключения к активной антенне двух приставок.

Для подключения конструкции с пассивным делителем подойдет самая обычная антенна.Подключение производится через эфирный делитель на два и более ТВ. Максимально возможное количество, которое может быть подключено к антенне - восемь телевизоров.

Чтобы подключить больше телевизоров, установить и ответвители в равном количестве.

Бываю случаи, когда установка делителя на несколько ТВ приводит к потере мощности. В таком случае на входе делителя устанавливается усилитель с автономным питанием. Вторую приставку можно присоединить через петлевой ресивер 1, откуда будет передаваться питание на активную антенну.

Для подключения нескольких приставок к активной антенне необходимо установить усилитель. Без него получить качественный сигнал не получится. Также следует учесть, что он работает через коаксиальный кабель, подключаемый к антенне.

При наличии одной приставки, электропитание будет поступать с антенного гнезда, при нескольких - установка специальных делителей, на который имеются проходы для питания. Далее, питание из приставок поступает в делитель, а затем - на антенный усилитель.

Обратите внимание:

  1. Если напряжение антенного делителя больше 10В, то подключение может дать отрицательный эффект.
  2. Если к приставке с активным антенным питанием установить устройство без усилителя, то она выйдет из строя.

Антенный разветвитель своими руками

Лучше всего разветвитель покупать в магазинах, к тому же стоит он недорого. Но можно смастерить конструкцию своими руками. Разветвитель представляет собой плоскую коробку, сверху закрытую крышкой из металла, железа и прочих материалов.

Используя винты и гайки, закрепить на крышке три обычных разъема. Радиальные выходы припаять к самой крышке, так они должны быть соединены между собой и дадут возможность обеспечить электрический контакт с экраном.

На центральных выводах телеразъемов распаяны детали разветвителя.

Согласование центральных входов разъемов осуществляется путем установки резистора на 150 Ом. Трансформатор можно изготовить самостоятельно, намотав равномерно провод диаметром 0,2-0,3 мм на ферритовое кольцо (7-10 мм диаметром).

Антенный разветвитель просто спасение, когда нужно подключить несколько телевизоров к одной антенне. При этом следует учесть, что чем больше телевизоров подключено одновременно, тем хуже может быть сигнал. Именно поэтому необходима установка усилителей, распределителей и прочих приспособлений, улучшающих качество просмотра ТВ.

Антенный разветвитель NSPL-500 | Lowrance.ru

Антенный разветвитель NSPL-500

Антенный разветвитель NSPL-500 - компактный сплиттер в водонепроницаемом корпусе. Он, в свою очередь, позволяет использовать одновременно АИС и УКВ-радиостанцию. NSPL-500 легко подключить к любым устройствам, благодаря стандартным разъемам. Идеально подходит для парусников, а также моторных лодок. Отличается низким электропотреблением и широким диапазоном напряжения питания бортовой сети.

Особенности антенного разветвителя NSPL-500:
    • Простота в установке - все подключения через разъемы
    • Легкий вес (всего 260 грамм) блока
    • Водонепроницаемый корпус
    • Низкое энергопотребление
    • Широкий диапазон напряжения
    • Низкие потери при передаче сигнала АИС и УКВ
    • Нет потерь при приеме сигнала АИС и УКВ
Технические характеристики
НСПЛ-500
Диапазон рабочих температур от -10 ° C до + 55 ° C
Водонепроницаемость IP67
Длина 151,5 мм
Ширина 98 мм
Высота 53 мм
Вес 260 г
Диапазон УКВ и АИС частот от 156 до 162 МГц
Потери при приеме, AIS и VHF 1 дБ
Потери при передаче, AIS и VHF 0 дБ
Выходная мощность АИС-порт, (максимум) 12.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
