Как удлинить провод антенны телевизора.

Как соединить антенный кабель между собой

У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это , читаем очень полезно. А также обзор . Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.

Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

  • Антенный кабель
  • F – разъем, для подключения.
  • Также иногда нужен разъем папа – мама, для установки в саму приставку.

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.

Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

  • Центральный медный провод, первый проводник, самый важный
  • Плотная изоляция.
  • Алюминиевая фольга, это второй проводник
  • Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
  • Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества.

Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.

F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

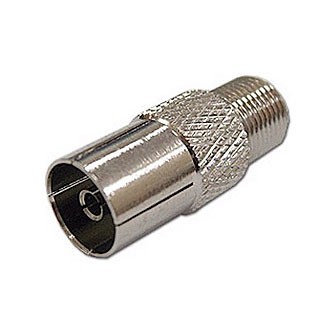

В общем, выглядит он вот так.

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.

Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

  • Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

  • Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

  • Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

  • Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

  • По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.

ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

Для подключения телевизора к кабельной сети или антенне цифрового телевидения нужно приобрести специальный телевизионный кабель и на его концы надеть F-штекеры.

При неграмотном решении этой задачи телевизор при приеме аналогового сигнала может работать неустойчиво или с помехами, а цифрового – изображение и звук могут пропадать из-за потерь сигнала в кабеле и местах его соединения.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.


Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.


Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Как установить антенный штекер на кабель

Незачем приглашать специалистов для того, чтобы подключить телевизор к антенному кабелю. Эту работу может выполнить каждый домашний мастер самостоятельно с помощью подручного инструмента, если будет следовать представленной ниже инструкции.

Напряжение аналогового или цифрового телевизионного сигнала в антенном кабеле составляет миллионные доли вольта, поэтому подключенный к кабельной сети или другому телевизору антенный кабель не опасен для человека. Спокойно можно разделывать кабель, не отключая второй его конец от разветвителя или телевизора. Не опасно и при разделке кабеля случайное короткое замыкание между центральным проводником и экранирующей оплеткой.

Как установить на антенный кабель F-штекер

Штекеры продаются трех типоразмеров для антенных кабелей разного диаметра. При покупке обратите внимание, чтобы F-штекер подходил для Вашего антенного телевизионного кабеля. Этот тип штекера подходит для аналогового, цифрового телевизионного сигнала и сигнала, идущего со спутниковой антенны.

Накрутить F-штекер на кабель можно, разделав его двумя способами, с заворотом экранирующей оплетки, на схеме с левой стороны, и не заворачивая ее, на схеме справа, в соответствии с приведенной ниже схемой разделки.

Надежнее F-штекер будет держаться в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Для разделки телевизионного кабеля, несильным нажатием ножа, чтобы не повредить экранирующую оплетку антенного кабеля, внешняя его оболочка прорезается вдоль на несколько сантиметров.


После надреза оболочки, она отгибается в сторону и срезается в месте начала разреза.


Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае), только алюминиевая фольга.


Многие не знают, что для придания механической прочности фольгу покрывают с внутренней стороны полиэтиленом. Зачистить пластик невозможно. Если накрутить штекер на внутреннюю сторону фольги антенного кабеля, то контакта не будет, или он будет очень плохой. Чтобы такого не случилось, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Бывают ситуации, когда диаметр отверстия внутренней резьбы F штекера больше, чем диаметр антенного кабеля. В таком случае нужно перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля. Далее все делать, как описано. Снимается изоляция с центральной жилы по технологии, описанной в статье «Подготовка проводов к монтажу» .


На фольгу накручивается F штекер «накрутка на кабель».


Откусывается центральная жила антенного кабеля таким образом, чтобы осталось выступать около 2-3 мм.


Накручивается до упора вторая половина штекера, и F-штекер готов к работе.


Бывают случаи, когда после вставления антенного штекера в гнездо телевизора кабель приходится изгибать под прямым углом или невозможно установить телевизор близко к стене из-за мешающего антенного кабеля. В таком случае можно использовать F-гнездо — штекер угловой конструкции.


Различие между двумя описанными штекерами — только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Как установить на антенный кабель штекер старой конструкции

До появления антенных F-штекеров использовались штекеры другой конструкции, которые тоже не требовали пайки, но подсоединялись к антенному кабелю по своей технологии.

Прежде чем приступить к установке штекера на антенный кабель, нужно, удерживая его за металлическую часть, открутить, вращая против часовой стрелки, пластмассовый корпус. Затем корпус одеть на кабель, чтобы не забыть.

Следующий этап – подготовка антенного кабеля к монтажу. Для этого лезвием ножа нужно с легким нажатием прорезать его внешнюю оболочку на длину около сантиметра. Далее снять оболочку и подрезать экранирующую оплетку на 5 мм. Удалить пять миллиметров изоляции центральной жилы. Теперь антенный кабель готов для заделки в штекер.


При заправке кабеля в штекер нужно исключить касание проводников оплетки крепежа центральной жилы. Плоскогубцами обжимаются лепестки антенного штекера вокруг экранирующей обмотки. Большого усилия прилагать не следует. Главное, чтобы был надежный контакт.


Последний шаг — накрутить на металлическую часть штекера пластиковую и вставить штекер в гнездо телевизора.

Куда вставить антенный кабель в телевизоре

После того, как на кабель установлен разъем его можно подключить к телевизору. Гнездо для подключения телевизора к антенне или кабельной сети обычно расположено на его задней стенке и рядом с ним нанесена маркировка в виде сокращенной надписи «ANT».

На фотографии с правой ее стороны видно гнездо для подключения антенны. Гнездо специальное, стандартное и отличается от всех других разъемов и гнезд имеющихся на панели коммутации. Поэтому ошибочно вставить антенный штекер в другое гнездо физически невозможно. В телевизионное гнездо хорошо вставляется любой из разъемов, установка которых рассмотрена в статье выше.

В современных телевизорах для приема телевизионного сигнала устанавливается два разъема для подключения антенны: — кабельного (цифрового) телевидения и спутниковой антенны.


Один, который обозначается RF (ANT 1 IN), предназначен для подключения антенны цифрового телевидения или кабельной сети, такой установлен на всех моделях телевизоров, как старых, так и современных. Второй стали устанавливать недавно, LNB (ANT 2 IN с внешней резьбой) предназначен для подключения спутниковой антенны.

Если в телевизор поддерживает стандарт DVB-S2, то спутниковую антенну можно подключать без ресивера, непосредственно к разъему LNB. Для приема цифровых телевизионных каналов с телевизионной вышки на индивидуальную антенну телевизор должен поддерживать стандарт DVB-T2. Поэтому при покупке телевизора необходимо обратить особое внимание на перечень стандартов вещания, которые он поддерживает.

Для приема телевизором сигнала с заданного разъема в его Меню нужно выбрать источник сигнала Антенна или Спутниковое телевидение и выполнить автоматическую или ручную настройку каналов.

Как подсоединить антенный кабель к телевизору без штекера

В жизни бывают ситуации, что нужно срочно подключить к телевизору антенный кабель, а штекера под рукой нет. Временно подключить антенный кабель можно и без штекера. Для этого нужно сначала снять верхнюю оболочку на длину 5 см, развить и отвернуть экранирующую оплетку, снять изоляцию с центральной жилы кабеля и саму жилу загнуть в петельку. Ширина петельки должна быть чуть больше отверстия в центральном гнезде разъема.


Если разъем в телевизоре как на фото, то на центральный контакт нужно надеть изоляционную трубку. Далее вставляется петелька в центральный контакт, а экранирующая оплетка заправляется в разъем лезвием отвертки. Главное — не допустить соприкосновения проводов экранирующей оплетки с центральной жилой кабеля.

Если оплетка алюминиевая, то можно вставить ее в телевизионный разъем и в свободное место набить тонких медных проволочек, взятых от любого многожильного медного провода. Чтобы провод не вываливался из разъема телевизора, можно его зафиксировать несколькими зубочистками или спичками. Такой импровизированный разъем будет служить довольно надежно.

Как подсоединить антенный кабель к крабу без штекера

Подготовка кабеля происходит точно так же, как для надевания F-штекера, центральная жила вставляется в F-разъем краба, а экран надевается на выступающую часть разъема краба и фиксируется любой проволочкой или хомутом. В крайнем случае, можно зафиксировать кабель, туго навив несколько слоев изоленты. Работать будет не хуже, чем с F-соединением.

Если использовать хомут с винтовым устройством обжатия, то качество и надежность соединения будут не хуже, чем с F-разъемом.

Какой антенный штекер лучше

Ответ однозначный: лучшим из трех рассмотренных штекеров для телевизионного коаксиального кабеля является F-штекер. Это легко заметить на фотографиях, приведенных выше, даже не владея специальными знаниями.

Как видите, у антенного штекера старой конструкции и советского антенного штекера есть небольшой участок центральной жилы кабеля, не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.

В F-штекере нет открытого участка центральной жилы антенного кабеля. Еще одно преимущество антенного F-штекера — простота монтажа. Имея минимальный набор стандартного инструмента, без навыков, практически любой может правильно надеть антенный F-штекер на кабель.

Как подключить несколько телевизоров


к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».


В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, — то к двум телевизорам, если выхода три, — то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.


Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2-0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания» .

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками .

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить антенный кабель


к магистрали телевизионного сигнала в подъезде дома

Обычно телевизионный кабель прокладывается по крыше дома и далее, после усиления магистральным усилителем, разветвляется по подъездам дома. Так как есть разные пакеты телевизионных программ, то на входе в подъезд кабель разветвляют с помощью краба фильтра, представляющего собой краб с двумя выходами. С одного выхода сигнал выходит без изменений, а со второго выхода – обрезанный фильтром по высокой частоте. Таким образом, ограничивается возможность смотреть все телевизионные каналы для тех, кто покупает более дешевые социальные пакеты. Поэтому по подъездам вниз проходят два кабеля.

Если Вы осмотрите стены в своем подъезде, то обязательно найдете на каждом этаже металлическую коробку, из которой к квартирам идут телевизионные антенные кабели. В современных домах коробки уже не устанавливают, а все размещают в стенных шкафчиках, в таком случае Вы увидите металлическую дверку с замком. В этих коробках размещаются абонентские ответвители телевизионного сигнала. Если снять с коробки крышку или открыть дверку шкафчика, то вы увидите приблизительно такую картину. На фото слева ответвитель для абонентов полного пакета телевизионных программ, а справа для абонентов социального пакета.

По правилам ответвители должны быть закреплены и заземлены, но кабельщики для упрощения работы этого не делают. Возможно, это и лучше, так как если заземление будет некачественным, то такое заземление может создать помехи.

Ответвители, установленные в коммутационных коробках, принципиально не отличаются от крабов для подключения нескольких телевизоров, но работают несколько по-другому. Один F разъем служит для подключения кабеля, идущего от магистрали IN (Вход). Второй OUT (Выход) предназначен для передачи сигнала к следующему ответвителю, установленному этажом ниже. Остальные F разъемы TAP (ОТВОД), их может быть от одного до пяти, предназначены для подключения абонентов, то есть для подключения телевизионных кабелей, идущих в квартиры.

Не подключенных абонентских разъемов не должно быть. В случае отключения одного абонента, допустим за неуплату, допускается вместо кабеля установить F-разъем с нагрузочным сопротивлением 75 Ом. Если требуется подключить нового абонента к кабельной телевизионной сети, то разветвитель на два абонента, как в данном примере, заменяется трехразъемным.

Таким образом, для подключения телевизора к кабельной сети достаточно отрезка телевизионного кабеля необходимой длины с установленными на концах антенными F-разъемами. Один F-разъем антенного кабеля подключается к абонентскому ответвителю в подъезде, а второй — к телевизору.

Чем отличается краб от ответвителя

В крабе мощность приходящего телевизионного сигнала, как правило, делится на равные части между всеми подключенными телевизорами. В отличие от краба, в ответвителе абонентам отводится только небольшая часть поступающей на вход мощности сигнала, около 6 дБ.


Для обеспечения достаточного уровня телевизионного сигнала, поступающего к абонентам, сигнал на вход ответвителя подается с магистрального усилителя мощностью, в зависимости от количества подключенных абонентов. В совокупности все ответвители, установленные в одном подъезде, представляют собой краб с многочисленными ответвлениями.

Усилитель телевизионного сигнала

Если после установки краба изображение стало неудовлетворительным, то придется перед ним дополнительно поставить телевизионный усилитель. Устроен усилитель так же, как и краб, но в его корпусе дополнительно установлены еще активные элементы (транзисторы или микросхема), усиливающие видеосигнал. Для телевизионного усилителя дополнительно потребуется питающее сетевое напряжение, и это надо учесть при выборе места его установки.

Телевизионный усилитель нужно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель усиливает вместе с полезным телевизионным сигналом и шум. На фото представлен телевизионный усилитель TERRA HA123, предназначенный для работы в домашней телевизионной сети, имеющей один выход, с возможностью регулировки коэффициента усиления от 8 до 28 дБ. Если есть возможность, то идеальный вариант — поместить усилитель непосредственно в коробке магистрального разветвителя сигнала по квартирам.

Если телевизоры расположены не далеко от телевизионного усилителя, то целесообразнее установить вместо телевизионного усилителя и краба только один усилитель телевизионного сигнала с несколькими выходами. Например, телевизионный усилитель-разветвитель модели Televes 5523 (Испания), имеющий коэффициент усиления 16 дБ и пять выходов, что дает возможность подключить к нему до 5 телевизоров.

Если сигнал берется от индивидуальной антенны, то существуют усилители, которые предназначены для установки непосредственно на антенне вместо согласующей петли. Антенные усилители обеспечивают качественный прием на удалении от передающей антенны до 100 км.

Антенный усилитель в зависимости от уровня сигнала в точке установки антенны требуется подбирать по коэффициенту усиления для каждого конкретного случая. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Борьба с помехами


установкой на антенный кабель ферритового кольца

Иногда после подключения к кабельному телевидению или антенны нескольких телевизоров с помощью краба на некоторых каналах могут появиться помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки по экрану. При приеме цифрового телевидения изображение и звук могут периодически пропадать или полностью отсутствовать.

Это может происходить из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина, параллельно подключенных телевизоров или других источников помех. Не исключено проникновение помех и от телевизоров, подключенных в соседних квартирах.

Уровень такого рода помех можно существенно уменьшить или даже устранить помехи полностью с помощью установки на кабель ферритового кольца.

Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь его больше, тем больше будет индуктивность сделанного дросселя. Одетое на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Максимальное подавление помех будет достигнуто при установке на антенном кабеле двух колец на его концах.

Ферритовые кольца продаются в магазинах и бывают двух видов: цельные и состоящие из двух половинок, запрессованных в пластиковый корпус с защелками. Но можно обойтись и без лишних затрат. Если присмотреться к интерфейсным проводам, идущих от системного блока компьютера к принтеру, сканеру, монитору и другому периферийному оборудования, то можно увидеть утолщение кабелей цилиндрической формы. Это и есть ферритовые фильтры.

Наверняка у Вас пылится старый кинескопный монитор или имеются ненужные интерфейсные кабели. Достаточно ножом разрезать пластик, извлечь ферритовое кольцо и установить его на антенный кабель. После установки ферритового кольца помехи на экране телевизора больше не будут мешать просматривать телепрограммы.

Часто причиной неисправности телевизионного аппарата становится повреждение антенного кабеля или соединяющего TV-устройство с периферией штекера.

Ознакомившись с представленными в статье советами по выбору и подключению штекера для антенны телевизора, пользователь сможет самостоятельно устранить обозначенную поломку.

Если раньше для соединения антенного кабеля с телевизионным штекером приходилось прибегать к пайке или подбирать периферию с подходящими разъёмами, то в настоящее время пользователь может собрать необходимую конструкцию при помощи подручных инструментов.

Современные производители комплектующих для телевизоров изготавливают штекеры по международному F-стандарту, который представляет собой своеобразную втулку, накручивающуюся на антенный провод.

Какой антенный штекер лучше

Для соединения с лучше всего подойдёт F-штекер, среди главных преимуществ которого:

  • наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
  • совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
  • простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

Как подготовить кабель

Перед началом монтажа F-штекера необходимо подготовить к подключению антенный кабель. Сняв с провода старый штекер, пользователь должен разрезать внешнюю изоляцию провода по кругу — при удалении защитного слоя нельзя повредить оплётку. Длина надреза не должна превышать 2 сантиметров.


Далее потребуется загнуть изоляцию таким образом, чтобы телекабель сохранил свои экранирующие свойства: часть металлических «волосков» изоляции должна быть скрыта только при дальнейшем подсоединении F-штекера, а не приглажена к телу провода. Податливость изоляции зависит от производителя периферии и физической силы пользователя.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

  1. Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
  2. Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
  3. Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
  4. Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
  5. Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты. Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
  6. Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
  7. «Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
  8. Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.


Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°. Читайте также статью: → « ».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.


Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

  • на внешней оболочке обязательно должны присутствовать все обозначения;
  • значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
  • внешний диаметр должен составлять свыше менее 6 мм;
  • главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → « ».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

  • с загибом оплетки;
  • без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.


Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

  • алюминиевая фольга;
  • медная оплетка;
  • алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → « ».



Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

  • выбор места размещения сплиттера и закрепление его в нем;
  • снятие заглушек с использующихся разъемов;
  • разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.


Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».


Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Типичные ошибки при подключении

  • Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
  • Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Самостоятельное подключение телевизора к внешнему сигналу окажется несложным, если разобраться с антенным штекером. Именно с помощью этого устройства гнездо приёмника соединяется с ТВ кабелем, передающим высокочастотный ток от щитка на лестничной площадке или антенны чердаке, в квартиру. Важно правильно подобрать соотношение диаметров и технические характеристики проводника, безошибочно разделать конец кабеля и накрутить штекер.

Выбор проводника сигнала и монтаж

Перед тем как подключить кабель к телевизору, необходимо провести подготовительные работы, приобрести некоторые материалы и технические устройства. Мысленно проложить маршрут для проводника телевизионного сигнала, определить его протяжённость, количество разветвлений и специальных приспособлений.

Антенный кабель представляет собой провод сложной конструкции, способный без помех передавать уверенный сигнал. В состав шнура входят следующие элементы:

Телевизионный кабель обязательно маркируется по внешней поверхности. Для бытовых приёмников чаще используют изделия с символами COAXIL CABLE 75 OHM, где первое сочетание указывает на присутствие экранирующего (коаксиального) слоя, а цифра 75 — волновое сопротивление в Омах на частоте 2,15 ГГц, принятой для большинства телевизоров.

Прокладывая кабель по квартире, учитывают несколько важных моментов . Трассу намечают с удалением от электропроводки, а телефонный и интернет каналы помех не создают, укладываются в едином жёлобе. Протягивают шнур целым куском и без скруток, при надобности пересечь сеть под напряжением, делают это под углом 90º. При необходимости развести кабель по разным помещениям пользуются разветвителями, располагая приспособления в удобных для обслуживания местах.

Типы соединителей

Устройство, обеспечивающее оперативное присоединение кабеля к приёмнику сигнала, называется штекер антенный для телевизора . Оно позволяет без проведения особых действий освобождать прибор от связи с коммуникациями простым выдёргиванием из гнезда аппарата ТВ-кабеля. Это бывает необходимо в случае грозы или перемещения телевизора на новое установочное место.

Первые антенные штекеры к проводникам припаивались, но позже появились конструкции, позволяющие выполнить соединение без особенных приспособлений: сначала посредством крепёжных винтов, а сегодня — за счёт давления при накручивании специальной втулки на конец кабеля. Изготавливают телевизионные штекеры по международному образцу F: две цилиндрические детали из металла определённым способом накручиваются на антенные проводники и плотно обжимают место контакта.

Такое соединение не требует от монтажника специальных знаний и умения, но порядок проведения манипуляций необходимо соблюдать, чтобы не получить на выходе потерю сигнала и низкокачественное изображение. Чтобы самостоятельно разделать кабель и подсоединить к нему штекер, понадобятся инструменты:

  • пассатижи для перекусывания проводников;
  • нож, чтобы резать изоляцию;
  • отвёртка, если разъем старого образца и с винтовым креплением.

Форма штекеров для антенны телевизора бывает прямой в виде штыря и изогнутой, как буква Г. Последняя конфигурация позволяет придвинуть приёмник ближе к стене без помехи со стороны кабеля.

По фигуре подключения изготавливают разъёмы двух типов: мальчик и девочка. Чаще на телевизионных приборах используются штекеры первого исполнения, другие применяют для подключения к усилителям, головным станциям сети и розеткам.

Подключение кабеля к антенне осуществляют посредством винтов, на ней расположенных. В многоэтажных домах сигнал выводится на коллективный щиток, имеющийся в каждом подъезде, и присоединение в таком случае делают от одной из клемм общей антенной шины. После прокладки кабеля по намеченной трассе приступают к разделке свободного конца под армирование его штекером. Очерёдность операций следующая:

Случается, что внутренний размер по резьбе штекера оказывается больше, чем антенного кабеля. Тогда перед загибом экрана подматывают изоляционную ленту до плотной посадки разъёма на проводниковый шнур. При монтаже необходимо следить, чтобы фольга и оплётка не касались центральной жилы — от этого пострадает качество передачи ТВ сигнала.

Иногда возникает необходимость соединить два куска кабеля с целью его удлинения. Схема выполнения операции остаётся прежней, с той лишь разницей, что вместо штекера используется переходная муфта.

Восстановление сломанного антенного входа в телевизоре Panasonic |

Сломать в телевизоре можно что угодно, в том числе и антенный вход. На днях нам принесли в ремонт подобный случай. Ну что ж нужно чинить, тем более телевизору 3 месяца от роду.

Разбираем телевизор, извлекаем плату с выломанным разъёмом. Она совмещена с блоком питания телевизора. Сейчас так модно делать. Вот правда если вдруг та часть, что отвечает за питание телевизора пыхнет, менять придётся всё целиком. Экономия производителя выходит боком для покупателя.

Итак что у нас на руках.

Выломанный разъём антенного входа

Сломано «красиво», с корнем. Напоминает как люди ломают разъём питания ноутбука. Восстановить такой будет не просто. Проблема заключается в том, что  сердцевина разъёма обломана. А сам модуль приёма эфирного\кабельного ТВ не разборный. Вернее разобрать то можно что угодно, собрать не всегда получается.

Снимаем модуль с платы и думаем как восстановить его. Так как телевизор достаточно свежий, то не то что в Смоленске, по всему интернету найти такой эфирный модуль будет проблематично, а человеку нужно побыстрее. Ну то есть как обычно. Придётся паять и колхозить.

Снимаем модуль с платы и осматриваем. Проблема будет одна. Как соединить сердцевину антенного входа и плату. Ведь разъём к корпусу припаять не проблема думали мы. Ха Ха.











В итоге поковырявшись, припаяли ножкой конденсатора к жалу разъёма, изогнув его определённым образом, а другой конец установили в плату в необходимый вход и припаяли.







Получилось немного криво, но к сожалению так вырвали штекер, повредив посадочное место. Обтачивать место слома мы посчитали излишним.

Как потом оказалось с пайкой штекера к эфирному модулю пришлось повозится. При подключении антенного входа штекер норовил обломиться. Пришлось выпаивать и делать армирование. А именно обматывать основание сломанного штекера медной проволокой и пропаивать соединение вокруг неё. Тем самым жёсткость и надёжность «колхоза» выросла значительно. Штекер больше не обламывался. С тем и выдали клиенту. Каналы ловит, сидит надёжно.









Итак: аккуратно подключайте антенну ко входу в телевизоре. Не лезьте вы туда лишний раз и прибудет с вами аккуратность и внимательность.



Похожие статьи

comments powered by HyperComments

Как называется антенный штекер. Подключение антенного кабеля к блоку питания

На самом деле телевизионный кабель не обжимается. Обжать телевизионный кабель — это оконечивание кабеля. На выбранный конец кабеля, там где он будет вставляться в тв-гнездо телевизора, насаживается f-разем и в него вкручивается тв-штекер. Здесь при насаживании f-разьема важно аккуратно зачистить кабель. Для этого срезается внешняя защитная оболочка кабеля (примерно 1.5 сантиметра от конца кабеля) простым канцелярским ножом.

После снятия защитной оболочки появится экран — алюминиевая оплетка с обмедненными / необмедненными ворсинками, которую необходимо отогнуть. Некоторые производители телевизионного кабеля (китайские в основном) оплетку приклеивают так что ее трудно потом отогнуть. В таких случаях оставляют только волосинки тонкого кабеля из оплетки, этого обычно достаточно чтобы сработал экран от внешних помех.

отгибаем защитный экран


После зачистки конца кабеля накручивают специальный f-разьем (гайка). Причем есть несколько типов f-разъемов. Есть такие которые сами врезаются в конец кабеля и не нужно срезать внешнюю оболочку. Есть одноразовые f-разьемы которые после насаживания скрутить обратно не получится.

На гайку (f-разъем) в существующюю резьбу вкручиватеся тв-штекер. Важно чтобы центральная жила никаким бразом не соприкасаласть корпусом с f-разъема.

вкручиваем в резьбу гайку тв-штекер

После соблюдения всех правил оконечивания кабеля или как еще называют этот процесс — обжать телевизионный кабель (по аналогии с обжимкой витой пары), можно подключаться в тв-гнедо телевизора и наслаждаться качеством картинки.

Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.

Для справки . Блок питания – это вторичный источник электропитания. Он используется для обеспечения узлов ресивера электроэнергией. В большинстве случаев блок питания выполняет и дополнительные функции. Он обеспечивает стабилизацию и защиту питающего напряжения.

Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.


1. Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.

2. Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.

3. Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.

4. Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.

5. Зажимаем винты и фиксируем контакты кабеля блока питания.


ОБРАТИТЕ ВНИМАНИЕ! Следите затем, чтобы оплетка и основная жила, находящаяся в центре, не были замкнуты. Если это произойдет, то лампочка индикатора не загорится, а если и загорится, то будет очень тусклой. Кроме того, следите за тем, чтобы металлическая оплетка соприкасалась с залуженной площадкой штекера. В противном случае напряжение питания не дойдет по телевизионному кабелю.

При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.

Для справки . Телевизионный кабель используется для соединения антенны с приемником или телевизором. Очень важно выбрать правильный антенный кабель с оптимальным волновым сопротивлением. Это поможет обеспечить максимальную передачу электроэнергии. При выборе кабеля необходимо учесть несколько факторов. Симметричные линии чувствительны к загрязнениям и очень часто теряют сигнал. Коаксиальные подвержены влиянию погоды и отличаются небольшим эксплуатационным сроком. В большинстве случаев используются несимметричные антенные кабели с толстым медным основным проводником. Они оснащены пластмассовым диэлектриком. Оплетка выполняется из медной проволоки. Верхний слой выполнен из полиэтилена или поливинилхлорида. Второй фактор – это диаметр. Отдаем предпочтение максимально толстому кабелю, так как тонкий будет утрачивать определенную часть энергии. Слабый сигнал отразится на качестве изображения.

Какие бывают телевизионные кабели мы выяснили

Все вопросы изготовления антенн и конструкции антенн смотрите

Теперь мы можем подключать антенну к телевизору…

На рис.1 представлены некоторые виды антенных штекеров для подключения антенны к телевизору. На самом деле

Их больше, но сейчас я показываю самые распространенные типы.

Если Вам нужны программы для расчета антенн аналогового и цифрового телевидения, мобильного

телефона , то их описание и

Штекер 1. Этот штекер для подключения антенны нам знаком десятки лет. Таким штекером подключали антенны к

старым советским телевизорам. Их можно встретить и сейчас. Этот штекер необходимо паять. На рис. 2 мы видим

этот штекер со снятой внешней оболочкой. Здесь разжимаются (по нижней стрелке) 2 боковых уса, вынимается

втулочка, а за ней и центральный стержень.

Рис. 1 Подключение антенны к телевизору. Подключение внешней тв антенны. Разъем для подключения антенны.

Перед пайкой внешняя оболочка надевается на телевизионный кабель!

Втулочка надевается на центральную жилу телевизионного кабеля, и производится пайка центральной жилы к

Стержню. После этого стержень со втулкой вставляем в штекер. Экран кабеля паяем к усам, которые затем

Сжимаются (как на рис.2 ). Эти усики удерживают всю конструкцию в сборе

На рисунке те же штекеры, но открытые.

Рис. 2 Подключение антенны к телевизору. Подключение внешней тв антенны. Разъем для подключения антенны.

Собирать такой штекер не очень удобно. Я уже не говорю о пайке: тут требуются хорошие навыки. Часто такие

Штекеры приходится перепаивать, так как кабель отрывается. Здесь нет жесткого крепления штекера к кабелю, и

Вращение штекера на кабеле приводит к обрыву. На металлической обойме есть 2 лепестка, которые удерживают

Всю конструкцию во внешней оболочке.

Штекер 2 рис1. Подключение телевизионной антенны этим штекером не представляет сложности. На рис. 2 видно,

Что внешняя оболочка откручивается. Перед сборкой внешняя оболочка надевается на телевизионный кабель!

Центральная жила заводится внутрь и прижимается винтом (верхняя стрелка). Экран телевизионного кабеля

Обжимается усиками (нижняя стрелка). Все просто, но чуть перетянули винт или часто выдергивали из телевизора и

Сборку необходимо повторять из-за обрыва. После сборки внешняя оболочка сдвигается с кабеля и накручивается

На штекер.

Штекер 3 рис1. Здесь подключение антенны к телевизору производится таким образом. Откручиваем внешнюю

Оболочку и снимаем все пластмассовые детали. Перед сборкой внешняя оболочка надевается на телевизионный

Кабель! Заводим внутрь центральную жилу. Сбоку виден винт. Этим винтом прижимаем центральную жилу.

Надеваем верхнюю пластмассовую втулку. Надвигаем экран телевизионного кабеля на нижний металлический

Венчик (по стрелке рис. 2 ). Сдвигаем с кабеля внешнюю втулку и скручиваем ее с в верхней. При этом экран кабеля

Плотно прижимается к металлическому венчику.

Штекер 4 рис1. Здесь подключение штекера идет по такому же принципу, но штекер угловой. Это может быть

Применено в условиях, где мало места. Откручиваем втулку и надеваем ее на телевизионный кабель. Снимаем все

Пластмассовые детали. Центральной жилой обкручиваем винт. Винт затягиваем. Металлическая обойма имеет

Конусную форму и шипы. Когда мы с кабеля сдвинем наружную втулку на штекер и закрутим, то конусная часть

Плотно обожмет экран, а шипы будут удерживать штекер на телевизионном кабеле (синяя стрелка).

Штекер 5 рис1. Это угловой штекер. Такие штекеры используют, например, в комнатных антеннах метрового

Диапазона. Симметричная линия, идущая от антенны, имеет на концах клеммы, которые заводятся под 2 винта. Эти

Винты вкручиваются в стоечки (рис. 2 стрелки слева — справа). Корпус открывать нет необходимости. Корпус собран

спомощью пластмассовых защелок. Внутри согласующее устройство на ферритовом кольце.

На рис. 3 можно увидеть F — разъем, который установлен на кабеле. Кабель телевизионный — 1; втулка F — разъема

2; штекер F — разъема, — 3. Здесь все совсем просто! Разделывается телевизионный кабель. Экран заворачивается

Назад на внешнюю оболочку и прямо на него «накручивается» втулка 1 F — разъема . Далее во втулку 1 вкручивается

Штекер 3. При этом центральная жила телевизионного кабеля входит внутрь штекера и раздвигает в нем

Подпружиненные пластинки. Все! Такие разъемы применяют и в спутниковом телевидении.

Рис 3

На рис. 4 мы видим другой вариант сборки, применяемый для сращивания (удлинения, разветвления) кабеля.

Здесьприменяются 2 втулки F — разъема и промежуточная вставка, соединяющая 2 центральных жилы,

вставленные с двух сторон. Все точно также, как и со штекером, но только используем 2 кабеля с втулками,

«накрученными» на них.

Рис 4

Мой выбор — это F — разъемы! Они обеспечивают плотную надежную сборку (без пайки) на долгие годы и имеют

Простую антенну «зигзаг» смотрите » » »

Вы приобрели телевизор. Для приема телевизионного сигнала требуется антенна или кабельный канал. Как же самому подключится к антенному кабелю? Для подключения необходимо приобрести специальный телевизионный кабель. На концы кабеля, как правило, одевают F-штекеры. При неправильном присоединении кабеля, телевизор работает с плохим качеством изображения, неустойчиво. Это происходит из-за потерь сигнала в кабеле при плохом соединении.

Как выбрать TV кабель.

Для хорошего приема сигнала, важно грамотно суметь подключиться к источнику сигнала. И даже отличный телевизор и правильно установленные F-штекеры не обеспечивают высокое качество изображения при использовании некачественного антенного кабеля. Вопрос: какой же лучше использовать антенный кабель? По каким критериям его выбрать?

Общее понятие работы антенного кабеля.

Чтобы понять как работает антенный кабель, нужно представить работу высокочастотного тока. Электрический ток протекает по проводнику по всему сечению, высокочастотный ток телевизионного сигнала течет по другому. Высокочастотный ток по проводнику течет по принципу центрифуги. Чем выше частота оборотов, тем сильнее центробежная сила, тем сильнее относит к краям воду в стиральной машине, белье становится суше. Аналогично течет высокочастотный ток телевизионного сигнала в кабеле. Выше частота, ближе к поверхности проводника ток протекает. Если взять медный провод диаметром 10мм и медную трубку, такого же диаметра, с толщиной стенок 1 мм, при частоте тока 1000 МГц ток будет течь в проводниках с одинаковыми потерями. В военной и космической аппаратуре для снижения затухания сигнала, центральные жилы и оплетки кабеля покрывают слоем серебра. Это дорого и в обычных условиях редко применяют. Телевизионный сигнал, имеет довольно малую величину и высокую частоту, проверить его довольно сложно в домашних условиях. Для проверки такого сигнала необходимо иметь специализированные дорогие приборы. Проще всего, это подключение кабеля к телевизору. Это позволить определить наличие и качество сигнала.

Разновидности(м аркировки) TV кабеля.

Распространены больше всего коаксиальные кабелимарок RG 6U, SAT 50, SAT 703B и DG 113 с волновым сопротивлением 75 Ом . Кабели этих марок можно использовать вплоть до передачи сигналов со спутниковых антенн. Марки приведены в порядке возрастания качества кабеля — уменьшения потери сигнала при передаче. Обычно маркировки наносятся на оболочке антенного кабеля по длине через метр с цифровой меткой метража.

Сверху указанная маркировка антенного кабеля обозначает:CABLETECH – фирма-производитель CABLETECH (Китай), RG 6U/48 – марка кабеля, HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель, 75 OHM – волновое сопротивление 75 Ом, 055М – метка метража, с каждым метром метка изменяется на 1.

Выбор антенного телевизионного кабеля.

Обязательно на оболочке кабеля имеется маркировка(см. выше). Рекомендуется подбирать антенный кабель: с волновым сопротивлением 75 Ом (на такое сопротивление рассчитаны телевизоры, усилители, разветвители и т.д.). Экранирующая оплетка и центральная жила должна быть из электротехнической меди. Диаметр кабеля должен быть не менее 6 мм. К этим требования подходят кабели марок: SAT 703B и DG 113. В кабеле марки RG 6U оплетка из сплава меди, экран из фольги, а центральна жила стальная, покрытая гальваническим методом медью. Кабель RG 6U не дорогой, так называемый, бюджетный вариант. Все существующие антенные кабели описать не представляется возможным, думается, что предоставленной информации будет достаточно, чтобы сделать правильный выбор. .

Подсоединение антенного штекера к кабелю.

Для подготовки и подключения телевизора к антенному кабелю совсем не обязательно приглашать специалиста. Работу можно выполнить самостоятельно, если следовать ниже предоставленной инструкции подключения. Телевизионный сигнал имеет очень маленькое напряжение и не опасен для человека. Можно спокойно работать с кабелем, даже, если он подключен к разветвителю или к телевизору. Не опасно короткое замыкание между центральной жилой и оплеткой.

П одсоединение на антенный кабель F-штекера.

Штекеры обычно бывают разных размеров на различные диаметры кабеля, поэтому при покупке F-штекера обратите внимание, подходит ли он к вашему антенному кабелю.

Подсоединить F-штекер на антенный кабель, МОЖНО двумя способами: с заворотом экранирующей оплетки, смотрите на схеме с левой стороны, и не заворачивая ее, на схеме справа.

F-штекер будет держатьсяболее надежнее в случае заворота экранирующей оплетки, но если не удается его накрутить, то можно воспользоваться вторым способом.

Осторожно разрезаем внешнюю оболочку кабеля вдоль на несколько сантиметров, не сильным нажатием ножа, чтоб не повредить экранирующую оплетку(см. рисунок).

После надреза оболочки кабеля, она отгибается в сторону и срезается в месте начала разреза.

Отворачиваются алюминиевая фольга и медная оплетка. Экран в антенных кабелях бывает в трех исполнениях: одна медная оплетка, алюминиевая фольга и сверху нее медная оплетка (как в моем случае) и только алюминиевая фольга.

Иногда, для придания прочности фольгу покрывают с внутренней стороны полиэтиленом. В таком случае, зачистить пластик невозможно. Накрутить штекер на внутреннюю сторону фольги кабеля? То контакта не будет, или будет очень слабый. Для выхода из такого положения, нужно половинку отвернутой фольги загнуть обратно, тогда токопроводящая сторона будет снаружи.

Если вдруг окажется, диаметр внутренней резьбы F штекера больше, чем диаметр антенного кабеля, то следует перед заворотом фольги навить на антенный кабель несколько слоев изоляционной ленты, чтобы подогнать размер кабеля.

На фольгу накручивается F штекер «накрутка на кабель».

Ц ентральная жила антенного кабеля, о ткусывается, чтобы на жиле остались выступы 2–3 мм.

Накручивается до упора вторая половина штекера, и F-штекер готов к работе.

Если, при установке антенного кабеля в гнездо телевизора, приходится его изгибать под прямым углом(в случае установки телевизора близко к стенке и невозможности установки кабеля), то рекомендуется приобрести в F гнездо – штекер угловой конструкции.

Различие между двумя описанными штекерами – только в их форме. Технология установки на телевизионный кабель штекеров прямой и угловой конструкции одинаковая.

Присоединение к антенному кабелю штекера старой конструкции.

Штекеры старой конструкции не все требовали пайки и присоединялись к антенному кабеля, в отличии от F-штекеров, по свой технологии.

Для установки штекера старой конструкции на антенный штекер, прежде всего его надо приготовить к работе. Для этого необходимо открутить от металлической части пластмассовый корпус. Открученный пластмассовый корпус желательно сразу одеть на кабель. Как правило после монтажа, вдруг вспоминаем, что корпус у нас не на кабеле.

Далее готовим антенный кабель к монтажу. Осторожно разрезаем внешнюю оболочку кабеля на длину около сантиметра, снимаем оболочку и подрезаем экранирующую оплетку на 4-5 мм. Затем аккуратно удаляем изоляцию на центральной жиле(4-5 мм). Антенный кабель готов к подсоединению штекера.

Устанавливаем центральную жилу в гнездо штекера. О бжимаем п лоскогубцами лепестки антенного штекера вокруг экранирующей обмотки. Здесь б ольших усилий прилагать не следует, чтоб не обломать лепестки . Главное, чтобы был надежный контакт. ВНИМАНИЕ: проводники оплетки не должны касаться крепежа центральной жилы.

И наконец, накручиваем на металлическую часть штекера пластмассовый корпус, который ранее нами был одет на кабель. Готово. Вставляем штекер в гнездо телевизора.

Антенный штекер- какой лучше.

Из рассмотренных антенных штекеров лучший является F-штекер. Почему?

1. У штекера старой конструкции есть участок центральной жилы не закрытый экранирующей оплеткой. Это нарушает однородность волнового сопротивления, что приводит к незначительным потерям телевизионного сигнала.F-штекере нет открытых участков центральной жилы.

2. Простота монтажа F-штекера. Имея минимальный набор инструментов, без особых навыков, практически любой может правильно установить антенный F-штекер на кабель.

Это легко, можно увидеть на приведенных выше фотографиях.

Подключение нескольких телевизоров к кабельной сети или антенне.

Сложность подключения нескольких телевизоров не велика, только что, придется больше одеть на антенный кабель F- штекеров. Для подключения нескольких телевизоров необходимо приобрести разветвитель телевизионных сигналов. Его называют в народе как «краб», «сплиттер», «делитель», «разветвитель». «Краб» имеет один разъем, для подключения антенны или разветвителя из подъезда и несколько разъемов для подключения телевизоров. Обычно, разъем для подключения входного сигнала антенны обозначается «IN». Разъемы для подключения выходного сигнала для телевизоров обозначается » OUT». Если нет обозначений, то, как правило, один разъем для входа находится на одной стороне «краба», а все остальные на другой.

Для правильной работы(для качественного приема сигнала) «краба» необходимо, чтобы все разъемы были использованы. Если какой-нибудь разъем остается свободным, желательно его нагрузить резистором на 75 Ом(поставить заглушку). Свободных разъемов оставаться на «крабе» не должно. Лучше заранее определиться по количеству подключаемых телевизоров и приобрести «крабы» с двумя выходами, тремя и т.д.

Конструкция «краба» представляет собой тонкостенный корпус из силумина или латуни, в котором выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная , выполненая: по одному витку эмалированного провода диаметром 0,2–0,4 мм, которые продеты через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом . Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем. Для крепления » краба» на стене предусмотрены проушины. В корпусе имеется резьба для заземления, как правило, в квартире провода для заземления нет, поэтому желательно, чтоб не было помех, антенный кабель проводить вдали от электропроводки, интернета, телефона.

При подключении телевизоров через » краб» уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля, уменьшится . При подключении двух телевизоров – на 30% , трех – на 60% , четырех – на 90% , и если приходящий к крабу сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Чем больше подключено телевизоров, тем слабее будет телевизионный сигнал, приходящий к каждому из подключенных к антенне телевизоров. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

П одключение антенного кабеля к магистрали телевизионного сигнала в подъезде дома.

Основной телевизионный кабель компании обычно прокладывается по крыше дома, затем усиленный магистральным усилителем, распределяется по подъездам. Как правило, из-за разных пакетов телевизионных программ, на входе в подъезды кабель проходит через «краб» фильтр. Фильтр имеет два выхода. С одного выхода сигнал выходит без изменений, с другого: обрезанный фильтром по высокой частоте. Так ограничивается возможность смотреть все телевизионные каналы. Итак, обычно в подъезд пропускается два кабеля.

На каждом этаже размещаются металлические коробки или стенные шкафчики от которых расходятся антенные кабели в каждую квартиру. В стенных шкафчиках или коробках располагаются абонентские ответвители телевизионного сигнала. Если смотреть рисунок, то видно, что ответвитель для абонентов полного пакета телевизионных программ расположен расположен слева, а для абонентов социального пакета телевизионных программ — справа. Ответвители должны быть закреплены и заземлены, но это не всегда можно увидеть, кабельщики для упрощения работы этого не делают. Возможно, это и хорошо, потому что не правильно или не качественное сделанное заземление приведет к помехам и плохому приему сигнала. Ответвители на коммутационных коробках особенно не отличаются от «крабов», работающих на подключениях к телевизорам, но работаю по другому. Первый F-разъем(IN-вход) служит для подключения кабеля, идущего от магистрали, Второй (OUT-выход) служит для передачи сигнала на следующий ответвитель на другом этаже. Остальные F-разъемы (TAP-отводы) служат для передачи сигнала абонентам на этаже, т.е. для подключения антенного кабеля в квартиры.

Все разъемы на ответвители должны быть подключены. Если абонента по тем или иным причинам отключают, то на разъеме устанавливаю «заглушку» с нагрузочным сопротивлением 75 Ом. Если требуется подключить еще одного обонента, то устанавливают другой ответвитель с большим количеством разъемов. На нашем примере установлен ответвитель в два разъема, то для нового абонента надо устанавливать ответвитель с тремя разъемами.

Для подключения телевизора требуется один провод соответствующей длины(от ответвителя в коммутационной коробке до телевизора) с двумя F-разъемами. Один подключается к ответвителю в подъезде, другой к телевизору. Если несколько телевизоров, то подключается кабель сответствено к ответвителю в подъезде и к внутриквартирному «крабу» от которого уже сигнал передается к нескольким телевизорам.

Отлчие «краба» от ответвителя телевизионного сигнала.

В «крабе» мощность приходящего телевизионного сигнала делится на равные части между подключёнными телевизорами. В ответвители абонентам передается только часть поступающей на вход мощности, примерно около 6ДБ. Для обеспечения достаточного уровня сигнала на ответвитель подается с магистрального усилителя мощность, рассчитанная на количество подключенных абонентов. То есть мощность сигнала зависит от количества абонентов. Чем больше абонентов тем мощнее сигнал на ответвители. В целом все ответвители в подъезде это один большой «краб» с многочисленными ответвлениями.

Как усилить телевизионный сигнал.

Возможно при установки «краба» изображение стало неудовлетворительное. В таком случае необходимо установить телевизионный усилитель. Усилитель представляет собой устройство похожее на «краб», но в его корпусе установлены дополнительные микросхемы для усиления сигнала. Для усилителя требуется питающее сетевое напряжение, поэтому желательно усилитель устанавливать не далеко от розетки. Усилитель желательно устанавливать максимально близко к источнику телевизионного сигнала, так как усилитель увеличивает не только полезный телевизионный сигнал, но и шумы. Идеальный вариант — поместить усилитель непосредственно в коробке магистрального ответвителя. На рисунке показан усилитель TERRA HA123. Этот усилитель предназначен для работы в домашней сети, имеет один выход. На усилители предусмотрен регулятор коэффициента усиления от 8 до 28 дБ. Если телевизоры установлены не далеко от «краба» , то, как вариант, можно установить один усилитель, который будет нести функцию как разветвителя(краба) , так и усилителя. Телевизионный усилитель-разветвитель модели Televes 5523(Испания), имеет коэффициент усиления до 16дБ и пять выходов для подключения 5 телевизоров.

На индивидуальных антеннах устанавливаются усилители, которые предназначены для установки прямо на антенне вместо согласующей петли. Обычно, такие антенные усилители обеспечивают качественный прием телевизионного сигнала на удалении от передающей антенны до 100 км. На рисунке показан антенный усилитель телевизионного сигнала SWA-555/LUX с коэффициентом усиления от 10 до 15дБ в метровом диапазоне или от 34 до 43 дБ в дицеметровом. Антенный усилитель для каждого конкретного случая, нужно подбирать с учетом коэффициента усиления, чем меньше сигнал, тем больше коэффициент усиления. Питающее напряжение для таких усилителей подается по коаксиальному кабелю.

Устранение помех с установкой на антенный кабель ферритового кольца.

При подключении к кабельному телевидению нескольких телевизоров при помощи «краба», могут возникнуть на экране помехи в виде хаотично возникающих белых или черных точек, бегущих волн или сетки.Это может возникнуть из-за попадания на антенный вход телевизора высокочастотного сигнала помехи от гетеродина параллельно подключенных телевизоров или других источников помех. Например, от подключенных телевизоров в соседних квартирах. Чтобы устранить помехи или хотя существенно их уменьшить надо установить на телевизионный кабель ферритовые кольца.

Установленное на антенный кабель ферритовое кольцо образует дроссель и в совокупности с погонной емкостью антенного кабеля образует П-образный фильтр высокой частоты. Эффективность подавления помех ферритовым фильтром зависит от площади сечения кольца: чем площадь ферритового кольца больше, тем больше будет индуктивность сделанного дросселя. Чтобы уменьшить или совсем устранить помехи, рекомендуется установить на телевизионном кабеле два ферритовых кольца. Один в начале кабеля, другой в конце.

Ферритовые кольца бывают двух видов: цельные и состоящие из двух половинок, запрессованные в пластиковый корпус с защелками. Кольца можно приобрести в магазинах, но можно обойтись без лишних затрат. Ферритовые кольца бываю установлены на интерфейсных кабелях компьютеров, идущих к принтеру или к монитору. Если присмотреться к интерфейсным кабелям, идущих от системных блоков к периферийным устройствам, то можно заметить утолщения кабелей цилиндрической формы. Это и есть ферритовые фильтры. Для снятия ферритового фильтра надо аккуратно ножом снять с него пластиковый кожух, извлечь ферритовое кольцо. Затем кольцо установить на антенный кабель. Помехи должны пропасть и не будут больше мешать при просмотре телепрограмм.

В наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, который значительно улучшает качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым. О том, как подключить антенну к телевизору можно прочитать в этой статье.

Этапы подключения антенны к телевизору

Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры. Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что приведет к ухудшению качества изображения. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.

Если для подключения используется телевизионный кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.

Чтобы знать, какой кабель выбирать, нужно предварительно изучить вопрос движения высокочастотного тока по антенному кабелю. В электрической сети ток течет по всему периметру сечения проводников. Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому.

Этапы установки антенного штекера на кабель:

  • Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
  • При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
  • Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
  • Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
  • Надрезанную оболочку отгибают и срезают там, где начинается срез.
  • Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
  • Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
  • Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
  • Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в который устанавливают модуль доступа.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.

Преимущества подключения без ресивера:

  • Не нужно покупать дополнительные устройства;
  • Не нарушается интерьер, так ресивер не занимает места.
  • Для просмотра каналом можно использовать лишь один пульт.
  • Количество проводов значительно уменьшается.

Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Инструкция: как подсоединить антенну к телевизору

Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна. В первую очередь нужно правильно выполнить разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу.

Выполняя надрезы, важно следить за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией.

После этого нужно отодвинуть экранные волоски и фольгу назад. Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его. Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой.

Как подготовить антенный кабель:

  • Найти конец кабеля.
  • Снять изоляцию.
  • Сдвинуть экран.
  • Срезать внутренний слой до появления внутренней жилы.
  • Подключить кабель.

Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.

Как подключить ТВ антенну легко и просто

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер – это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.

Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку.

Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора.

Как подключить индивидуальную антенну:

  • Вставить кабель в телевизионное гнездо.
  • Для подключения нескольких ТВ можно использовать сплиттер.

Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети.

Инструкция: как подключить антенну к телевизору (видео)

Уличную или комнатную антенну можно присоединить к телевизору самостоятельно. Напряжение безопасно для жизни человека, поэтому установку может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использование телевизионного кабеля. Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам.

Внимание, только СЕГОДНЯ!

Руководство по разъемам, адаптерам и вилкам для телевизионной антенны / спутниковой антенны

Если вы хотите подключить коаксиальный кабель для телевизионной антенны, спутниковой антенны, камеры видеонаблюдения или чего-то подобного. Важно, чтобы вы приобрели и установили правильные коаксиальные вилки для данной задачи. Существует много различных типов телевизионных / спутниковых вилок, и в этом блоге я описываю наиболее распространенные вместе с их использованием.

F-вилки

F-вилка пришла из США и чаще всего используется для подключения спутниковых антенн как на спутниковом LNB, так и на самом спутниковом ресивере.Штекер F имеет резьбовое соединение, которое позволяет надежно завинтить штекер и не выпадать из положения, которое может быть обычным для многих типов коаксиальных штекеров. Штекеры F теперь также очень распространены для телевизионных антенн и коммунальных телевизионных систем для подключения антенн, разветвителей, усилителей и для подключения коаксиального кабеля.

Существует много типов F-штекеров для коаксиальных кабелей разного размера и штекеров, которые заканчиваются по-разному, как винты на F-штекерах, обжимные и компрессионные штекеры, но по сути они очень похожи.

Винтовые разъемы F

Винт на разъеме F является наиболее распространенным и легким для заделки из всех типов вилок F и может быть подготовлен с помощью лезвия Стэнли и ножниц или специального инструмента для заделки кабеля. Штекер F просто прикручивается к оплетке коаксиального кабеля и оболочке из ПВХ. Важно выбрать правильный F-штекер для кабеля, который вы используете, так как неправильный выбор может привести к неплотному соединению и быстрому ослаблению F-штекера. При правильном подключении штекер F должен оставаться на месте с относительно сильным усилием.

Винтовые F-соединения подходят для домашних телевизионных антенн / спутниковых систем, но не должны использоваться в коммунальных телевизионных системах, где вместо этого следует использовать обжимные F-соединители или компрессионные штекеры. При использовании винтовых F-заглушек снаружи рекомендуется защитить соединения от атмосферных воздействий с помощью амальгамирующей ленты или силиконовой смазки, которая идеально подходит для подключения к спутниковым конвертерам LNB. Одним из больших преимуществ использования заглушек типа F с винтами является то, что они относительно недороги и могут использоваться повторно.

Обжим разъемов типа F

Обжим разъемов типа F — это следующий шаг по сравнению с навинчиванием разъемов. Обжим на вилке F имеет внутреннее кольцо, которое вставляется между оболочкой из ПВХ и экраном / оплеткой заземления кабеля. Это обеспечивает превосходные экранирующие характеристики по сравнению с винтом на F-штекере, который заканчивается только за пределами оболочки кабеля. После установки штекер обжимается специальным обжимным инструментом. Хотя они технически лучше, чем навинчиваемые вилки, я не часто использую их для бытовых установок, поскольку обжим F-соединения не может быть повторно использован, после того, как они были обжаты, их нельзя использовать снова, поэтому важно обрезать коаксиальный кабель до правильную длину для начала, так как вы можете потратить зря кучу заглушек.

Я всегда использую обжимные штекеры для коммерческих и коммунальных систем MATV, SMATV и IRS, поскольку они соответствуют требованиям и обеспечивают превосходные характеристики. Все это накапливается в коммунальных системах, как правило, из-за очень большого количества разъемов и соединений, через которые сигналы должны пройти, прежде чем они достигнут телевизионных точек. Обжим вилок может быть сложной задачей, существуют специальные инструменты, которые помогут вам вставить вилку в коаксиальный кабель, и, как уже было сказано, вам понадобится обжимной инструмент, чтобы на самом деле обжать вилку.Иногда это может быть довольно сложно, но со временем это действительно помогает нарастить мышцы рук.

Компрессионные заглушки F

Всепогодные компрессионные заглушки F

Компрессионные заглушки F — лучшие из всех типов F-заглушек. На рынке представлено множество марок и моделей, одни лучше других. Компрессионный штекер требует специального инструмента для заделки F-штекера, который может быть довольно дорогим в приобретении, особенно это касается инструментов, которые позволяют подключать коаксиальные кабели большего диаметра, например 1.Коаксиальный кабель с центральным проводом диаметром 25 мм или 1,65 мм.

Заглушки являются самыми дорогими для покупки из всех трех типов вилок F, и, как и обжимные вилки F, нельзя использовать снова. Однако после установки их так хорошо то, что, как бы вы ни старались, есть хороший шанс, что вы никогда не сможете вытащить вилку из кабеля, что сделает даже самый лучший винт с концевой заделкой или обжатие на вилке F. На самом деле, вы с большей вероятностью повредите сам коаксиальный кабель, потянув его слишком сильно.

Самая распространенная причина, по которой я использую компрессионные штекеры, — это коаксиальные кабели большего типа, которые обычно используются только в коммунальных телевизионных системах, чтобы уменьшить потери сигнала на больших расстояниях. Вы не хотите устанавливать винт на штекере F на что-либо, кроме обычного коаксиального кабеля 1 мм, и обжатие штекеров F может быть очень сложно вставить на коаксиальный кабель 165 и выше, поэтому я просто сжимаю их штекеры как есть на самом деле проще всего установить, если у вас есть подходящее оборудование.Будьте очень осторожны, поскольку вилки для кабелей большего размера могут быть очень дорогими, поэтому вы не захотите испортить много соединений.

Всепогодные F-соединители

Существует ряд всепогодных F-образных компрессионных соединителей, которые идеально подходят для внешних оконечных устройств, таких как LNB спутниковой антенны. У них есть внутреннее резиновое уплотнительное кольцо, которое действует как уплотнение. Для этой цели я рекомендую разъемы Cablecon Compression F со степенью защиты IPX8, что означает, что вилку можно погружать в воду на глубину более 1 метра.Лично, когда я использовал это, что я обычно делаю только на коммунальных установках спутниковых антенн, я также смазывал немного силиконовой смазки на внешней стороне вилки, чтобы эта часть вилки не ржавела, и / или использовал самослипающуюся ленту на любой внешней стороне. Ф присоединяется.

Как и все штекеры типа F, но особенно всепогодные. Важно, чтобы соединения были выполнены плотно. Его следует затянуть пальцами как можно сильнее, а затем еще на четверть оборота или так, чтобы вилку нельзя было открутить рукой.Это необходимо для поддержания целостности экрана, предотвращения утечки радиочастотного излучения и проникновения воды. Гаечный ключ на 11 мм идеально подходит для этой задачи, но подойдут и плоскогубцы.

Разъем Quick F — вставляем

Нажимной разъем F на самом деле обычно является переходной вилкой, к которой присоединяется обычный разъем F. Соединитель Quick F не имеет внутренней резьбы, позволяющей завинтить его, вместо этого он вставляется в нужное положение и слегка захватывает резьбу.Они идеально подходят для быстрой установки, для соединений, которые необходимо регулярно отсоединять, и для трудно вставляемых F-соединителей. Большим недостатком этих заглушек является то, что они могут выпасть из положения с относительно небольшим усилием, поэтому при установке необходимо соблюдать особую осторожность.

Заглушки F 0,65 мм

Традиционный коаксиальный кабель, с которым люди наиболее знакомы, — это коаксиальный кабель с центральным проводом диаметром 1 мм, но другой распространенный размер кабеля, который используется специально для установок Sky, которые часто подключаются с помощью кабеля «дробовик», имеет 0.65-миллиметровый центральный провод, и вам необходимо убедиться, что у вас есть вилка правильного размера для этого типа кабеля, который тоньше. Как и обычные размеры коаксиальных кабелей, F-штекеры для этого размера кабеля могут быть навинчиваемыми, обжимными и обжимными. Винт 0,65 мм на штекерах обычно, но не всегда, также имеет несколько колец на корпусе, поэтому их можно легко найти в смеси коаксиальных штекеров.

Заглушки F 1 мм

Это наиболее распространенный размер вилок F, с которым люди знакомы, и который наиболее легко доступен.Коаксиальный кабель диаметром 1 мм по-прежнему является наиболее часто используемым кабелем, особенно в жилых помещениях. При очень коротких кабельных трассах для установки Sky часто предпочтительнее использовать «дробовик» с кабелем меньшего размера и с вилкой.

Заглушки F 1,25 мм

Для коммунальных телевизионных установок, где проложены очень длинные кабели, часто используется кабель с центральным проводом 1,25 мм, чтобы помочь преодолеть потери сигнала. Это кабель большего диаметра, для которого требуется больший F-штекер.Я бы посоветовал использовать только обжимные или компрессионные заглушки для этого типа кабеля, но винтовые заглушки существуют.

Вилки F 1,65 мм

Следующим размером кабеля после кабеля «125» является коаксиальный кабель «165», в котором используется центральный проводник 1,65 мм. Это опять же кабель более толстого диаметра, который будет иметь даже меньшее сопротивление / потери сигнала, чем кабель 125 мм. Этот кабель обычно используется только для коммунальных спутниковых систем и очень длинных кабельных трасс, которые могут быть очень распространены в больших зданиях.Я рекомендую использовать для этого кабеля 165 обжимных F-штекеров, так как даже обжимные штекеры может быть очень сложно вставить и заделать. Поскольку центральный провод на этом кабеле очень большой, вилка будет иметь понижающий штифт, чтобы его можно было подключать к необходимому оборудованию. Будьте особенно осторожны при установке компрессионных заглушек на кабель 1,65 мм, так как они стоят около 10 фунтов стерлингов каждая. Вы же не хотите испортить многие из них!

F ответвители

F ответвитель — это вилка, которая соединяет два кабеля вместе с помощью концевых муфт типа F.Наиболее распространенным типом F-соединителя на сегодняшний день является F-образный соединитель, который представляет собой штекер «мама-гнездо», который позволяет двум штекерам F на двух кусках коаксиального кабеля создавать F-соединение. Существует еще один тип F-образного соединителя, который гораздо реже имеет соединения «папа-папа» с обеих сторон, которые можно использовать с двумя F-соединителями «мама».

Коаксиальные вилки

Для прямого подключения телевизора к ТВ-антенне в STB и PVR используются обычные вилки, которые в торговле называют «коаксиальными вилками».Хотя в большинстве телевизионных антенных разветвителей / усилителей сейчас используются F-разъемы, соединение на вашем телевизоре и большинстве настенных панелей / розеток называется «коаксиальным разъемом» или, более точное название — коаксиальным разъемом IEC. В этом видео показано, как установить коаксиальный штекер.

Штекер IEC

Штекер IEC — это коаксиальный штекер, с которым знакомо большинство людей в Великобритании. Это штекерное соединение, которое вставляется в гнездовое соединение, такое как антенный вход вашего телевизора.

Штекер IEC с внутренней резьбой

Штекер IEC с внутренней резьбой противоположен штекеру.Гнездо IEC чаще всего используется на сигнальных / радиочастотных выходах AV-оборудования и обратных каналах от Sky Box и т. Д. Большинство STB или PVR, которые имеют антенный вход, также будут иметь антенный выход или петлю, которая позволяет сигналу поступать на другой канал. часть оборудования, обычно сам телевизор. Разделение сигнала встроено в аудио-видео оборудование, поэтому нет необходимости в дополнительном оборудовании для разделения сигнала. Обеспечив на оборудовании штекерные и розеточные соединения, вы можете легко увидеть, какой из них является выходом, а какой — входом.Вот почему многие приобретаемые телевизионные / ВЧ-выводы имеют штекерный соединитель на одном конце и гнездовой разъем на другом. Гнездовое коаксиальное соединение также может быть достигнуто с помощью штепсельной вилки с присоединенным коаксиальным соединителем.

Коаксиальный соединитель

Коаксиальный соединитель представляет собой соединение «мама-гнездо», которое позволяет соединять вместе два штекерных вывода IEC коаксиального кабеля, идеально подходящие для соединения коаксиального кабеля. Коаксиальный ответвитель также может быть добавлен к штекеру IEC для создания коаксиального соединения с гнездом.

Обжим коаксиальных вилок

Есть еще один тип коаксиальных вилок, которые очень похожи на обжимные F вилки. Я не использую вилки такого типа, они предназначены только для одноразового использования. После обжима вилки ее нельзя будет использовать снова.

Угловые вилки

Угловые коаксиальные вилки очень удобны для выполнения соединений в ограниченных пространствах, где радиус изгиба кабеля не подходит или кабель будет сдавлен.Это очень распространено для настенных телевизоров, где в некоторых моделях антенна соединяется с задней панелью телевизора под прямым углом к ​​стене. Подключение под прямым углом позволит вставить вилку в гораздо более тесное пространство и позволит установить телевизор как можно ближе к стене. Наиболее распространенным из них является прямоугольное соединение IEC, но и прямоугольный разъем F также является относительно распространенным.

Штекеры BNC

Штекеры BNC — это штекеры, которые вставляются в нужное положение, а затем скручиваются, чтобы оставаться на месте.BNC расшифровывается как Bayonette Neil Consellman в честь человека, который разработал вилку и обычно используется для аналоговых систем видеонаблюдения. Они бывают разных типов, но наиболее распространенным является соединение с обжимом.

Вилки адаптера коаксиального кабеля

Время от времени может потребоваться или будет целесообразно адаптировать F-соединение к соединению IEC или наоборот. В этом случае вам понадобится переходная вилка. Существует так много типов переходников, которые адаптируют одно соединение к другому.Чаще всего я использую следующие типы:

-Женский F на мужской коаксиальный кабель IEC

-Женский IEC на мужской F

-F на phono

-F на BNC

Есть множество других, слишком много, чтобы перечислить этот блог. Важно отметить, что это может показаться очевидным, но при преобразовании одного разъема в другой вы не получите автоматически услуги, связанные с другим разъемом. Например, у меня был клиент, который поменял вилку на конце своего спутникового кабеля и не знал, почему сигнал Freeview не работает при подключении к телевизору.

Вопросы по коаксиальному кабелю — в комментариях блога Пожалуйста,

Если у вас есть какие-либо комментарии или вопросы, возникающие из этого блога, пожалуйста, разместите их в разделе комментариев блога непосредственно под этим блогом, и я отвечу как можно скорее. Имейте в виду, что мы не предлагаем технические консультации или поддержку по телефону, поэтому НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, поскольку они предназначены ТОЛЬКО для КЛИЕНТОВ. Мы обслуживаем только Сассекс и Кент, поэтому, если вы находитесь за пределами этого региона, имейте в виду, что мы не можем помочь с установкой.Пожалуйста, также НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ ВЕБ-САЙТА И НЕ ОТПРАВЛЯЙТЕ ЧАСТНУЮ ЭЛЕКТРОННУЮ ПОЧТУ, так как вы, скорее всего, не получите ответа. У меня нет времени отвечать конфиденциально на все вопросы, которые мне задают, и, разместив ваш комментарий / вопрос в разделе комментариев блога, я смогу централизованно ответить на все эти вопросы. Также каждый, кто будет читать блог позже, получит пользу от заданного вопроса и полученного ответа. Это действительно помогает нашему блогу, поэтому я заранее благодарю вас за использование только раздела комментариев к блогу.

До следующего раза,

Tom

XCD RF TV антенный кабель с соединителем 4M

Модель:
XCDTVAC4M
Артикул:
640121
PLU: 9314866066294

// cdn.shopify.com/s/files/1/0024/9803/5810/products/640121-Product-0-I_4400309b-e280-4d6b-8fba-dd14134e31bc_small.jpg

  • 640121-Product-0-I_4400309b-e280-4d6b-8fba-dd14134e31bc.jpg

Обзор

Антенный кабель позволит вам подключить телевизор или приставку к настенной розетке. Этот кабель поставляется с переходником-розеткой, поэтому вы можете использовать его в качестве удлинителя для существующих антенных кабелей.


Основные характеристики

Коаксиальная антенна 9.Разъемы между штекерами 5 мм

Позолоченные медные соединители с анодированным металлическим корпусом

Тройное экранирование

Кабель с сердечником из чистой бескислородной меди с гибкой оболочкой из ПВХ и нейлоновой втулкой

Включает никелированный медный переходник 9,5 мм между гнездом и гнездом

Длина кабеля 4 м

Тип аксессуаров TV / AV Кабели
Кабель первичного использования Аудиовизуальный
Тип кабеля Антенна
Тип кабеля AV Антенна RF Flylead
Гарантия производителя 1 год

Ой! На данный момент мы не можем вернуть отзывы. Скидки применяются к последней заявленной / объявленной цене.Поскольку мы ведем переговоры о цене, продукты, скорее всего, будут продаваться в магазинах по ценам ниже заявленных / рекламируемых до предложения скидки. Цены могут отличаться в магазинах аэропорта и экспресс-магазинах

Лучшая телевизионная антенна на 2021 год по версии Money

Вы можете смотреть сотни, если не тысячи телеканалов с пакетом кабельного или потокового телевидения. Но вы заплатите за эту привилегию — ежемесячным счетом, который, вероятно, превышает 50 или даже 100 долларов в месяц. В сочетании с Netflix, Disney + и другими популярными потоковыми сервисами, а также высокоскоростным Интернетом, ваш годовой счет за потоковую передачу и просмотр телепередач может легко превысить 2500 долларов в год.

Один из простейших способов уменьшить масштаб — отказаться от кабеля и использовать антенну HDTV для настройки на совершенно бесплатные телеканалы. Покупка телевизионной антенны стоимостью менее 20 долларов может сэкономить вам тысячи долларов. Да, вы пожертвуете доступом к некоторым телеканалам, но, в зависимости от того, где вы живете, базовая антенна должна иметь возможность настраиваться на все основные бесплатные эфирные сети, такие как ABC, CBS, NBC и Fox. Это означает, что, помимо других трансляций, вы сможете бесплатно смотреть выступления местной футбольной команды НФЛ во второй половине дня по воскресеньям.

Хотя многие из нас довольны тем, что для нашего телевидения используется тот же интернет-пакет, который мы используем для подключения к Wi-Fi, есть некоторые уникальные преимущества, если добавить антенну в микс или использовать ее вместо дорогого кабеля или потокового телевидения. упаковка. Нет ежемесячной платы за любые каналы, которые вы принимаете с антенны HDTV, а звук и изображение часто очень четкие. Вы не сможете получить, скажем, HBO через антенну, но если вас устраивают основные сети и несколько основных вариантов кабеля, вы не сможете победить БЕСПЛАТНО.И, конечно же, вы можете комбинировать любое сочетание антенны HDTV, пакета кабельного телевидения, услуги спутникового телевидения и подписки на потоковую передачу (бесплатную или платную), которая, по вашему мнению, является наиболее выгодной для вашей семьи.

Просматривая варианты, имейте в виду, что некоторые поставщики кабельного, спутникового и потокового телевидения не предоставляют местные каналы. Приятным бонусом является то, что вы можете установить антенну на своем кемпере, чтобы вы все еще могли смотреть телевизор в дикой природе, если вы любитель активного отдыха.

В наши дни большинство современных телевизоров оснащены встроенным цифровым тюнером (и вот руководство по правильной настройке вашего, любезно предоставлено Университетом Дрекселя), просто убедитесь, что вы нацеливаете антенну прямо на местную телевещательную вышку.(Если вам это нужно, вот локатор передатчика.)

Вот еще несколько вещей, о которых следует помнить, прежде чем поднимать антенну, любезно предоставлено Джошем Смитом, писателем и создателем видео из Тиффина, штат Огайо, который специализируется на создании «технологий, умных домов, игр и автомобилей, доступных для понимания». средний потребитель ».

Смит говорит, что «добавление комнатной антенны HDTV к вашей установке может улучшить качество изображения и позволить вам настраиваться на большее количество каналов», добавив, что «в конечном итоге эффективность будет зависеть от антенны, расстояния от передатчика и места, где вы находитесь. разместите антенну у себя дома.”

Как получить больше всего бесплатных телеканалов с помощью антенны HDTV

Вот совет Смита, как максимально эффективно использовать антенну.

  • Многие внутренние антенны предназначены для установки за телевизором или крепления к стене за телевизором, но с размещением следует поэкспериментировать. Часто установка антенны выше на стене или около окна улучшает прием.
  • Покупателям необходимо решить, нужна ли им антенна с усилением или пассивная антенна.Усиленная антенна HDTV обычно стоит немного дороже, и вам нужно подключить антенну к источнику питания, но она может значительно улучшить прием, если вы имеете дело со средними и слабыми сигналами.
  • Если вы знаете, где хотите разместить антенну, обратите внимание на стиль. Антенны HDTV варьируются от плоских наклеек, некоторые из которых можно раскрашивать, до антенн в форме восьмерки, лезвий и даже некоторых вариантов, которые немного напоминают современное искусство.

Комнатные антенны очень легко настроить без профессиональной помощи.Если вы склонны самостоятельно устанавливать наружную телевизионную антенну, то Гэвин Д. Дж. Харпер, автор нескольких книг о технологиях и электронике, говорит: «Важно выбрать правильный тип антенны для вашего местоположения. Ознакомьтесь с картами покрытия DTV в FCC для получения подробной информации о передатчиках. Это также даст вам важные рекомендации относительно направления передатчиков для установки внешних антенн и направления, в котором вам нужно будет их направить ».

Харпер также отмечает, что «домашние, традиционные« кроличьи уши »и« рамочные »антенны или более современные стильные альтернативы могут быть подходящими для областей, где есть сильный сигнал, но для слабых сигналов вам понадобится наружная антенна», и в этом случае «лучше монтировать выше.”

Кроме того, по его словам, «коаксиальный кабель хорошего качества лучше передает сигнал от антенны к телевизору». Гораздо лучше «установить его один раз и знать, что он правильный, чем удешевлять и обнаруживать потерю сигнала».

Хорошо то, что даже если вы купите высококачественную антенну и соответствующие кабели, общий счет все равно будет довольно дешевым по сравнению с ежемесячной оплатой кабеля. Имея все это в виду, вот лучшие HDTV-антенны за ваши деньги, рекомендованные технологическими экспертами в рамках нашей постоянной серии рекомендаций по продуктам.

Лучшие ТВ-антенны

1.Antop AT-500SBS HD Smart Bar Антенна

Смит говорит, что даже если вы находитесь где-то в глуши, для вас все еще есть антенна. «Зрители, находящиеся на краю сигнала, оценят дальность действия 80 миль умной панели Antop AT-500 SBS HD, фильтр 4G LTE, который помогает улучшить качество изображения, и простую настройку для точной настройки приема в первую очередь на лету», — говорит он. «Он монтируется вертикально или горизонтально для гибкости установки и может одновременно подключаться к двум устройствам».

2.Winegard FL5500A Внутренняя HDTV-антенна с плоской волной и усилителем

Антенны и очаровательные местные каналы — это не только американец, но и американское явление, как считает Дэниел Купер, управляющий директор компании Lolly, занимающейся цифровой передачей в Лондоне.co может засвидетельствовать.

«Судя по тому, что я использовал, лучшая антенна HDTV — это Winegard FL5500A Flatwave Amped», — говорит он. «Это комнатная антенна, которую легко установить, потому что она плоская. Благодаря своей разнонаправленной природе, он позволяет использовать множество местных каналов. Пока вы ориентируетесь на местные каналы, это лучший вариант на рынке ».

3. Антенны Direct ClearStream 2V TV Antenna

Если вы живете подальше от радиовещательной вышки, скажем, в часе или около того, не отчаивайтесь, поскольку Смит рекомендует эту антенну ClearStream, которая «немного дороже», или модель Clearstream Eclipse 2 Amplified.«Он предлагает простой дизайн кожуры и палочки, который легко взять с собой из дома в кемпер, и его можно покрасить». Он добавляет, что «Eclipse 2 рассчитан на 60 миль и включает в себя усилитель для лучшей производительности».

Житель Сан-Франциско Робин Браун — генеральный директор компании Vivipins, занимающейся изготовлением нестандартных монет и булавок, с «глубоким интересом к технологиям». Она рекомендует антенну Clearstream 2 Max, которая «хорошо работает в областях, где окружающая среда не идеальна. Обеспечивается прием междугородних сигналов, и он идеально подходит для использования на открытом воздухе и в помещении.Она отмечает, что, несмотря на то, что «конструкция сложная, ее легко собрать с помощью зажимов и основания. Она велика по сравнению с другими антеннами, но недостаточно велика, чтобы закрепить за телевизором на стене. Для наружной установки Clearstream 2Max требуется мачта 20 дюймов ».

Лучшая бюджетная телевизионная антенна

4. Телевизионная антенна метро Mohu Leaf

«Антенна Mohu Leaf Metro TV обеспечивает радиус действия 30 миль и отлично подходит, если вы находитесь в зоне с сильным сигналом», — говорит Смит.«Компактная конструкция позволяет легко скрыть установку, и она рассчитана на расстояние до 30 миль».

Больше от денег:

Лучшие сервисы потокового телевидения за ваши деньги прямо сейчас

Почему не хватает ноутбуков и где еще можно найти предложения

Лучшие модемы и маршрутизаторы за ваши деньги, по мнению ИТ-специалистов

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
