3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Сайт

Антенна от пользователя Евген:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т. д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

4.1 / 5 ( 139 голосов )

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 02 Дек 2010 | Постоянная ссылка на страницу: http://dvbpro. ru/?p=350

Каталог радиолюбительских схем. Антенна ДМВ со сложным рефлектором.

Антенна ДМВ со сложным рефлектором

В. Пясецкий,

220005, г. Минск-5, д/в

В диапазоне дециметровых волн (ДМВ) из-за уменьшения действующей длины приемной антенны при повышении частоты на ее входе развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость в установке антенн с большим коэффициентом усиления (КУ), что достигается, например, в антеннах типа «Волновой канал» увеличением числа директоров, созданием синфазных решеток из многоэлементных антенн. Так как размеры элементов антенн соседних каналов отличаются незначительно, то обычно приводят их для групп каналов.

Эскиз конструкции широкополосной телевизионной антенны типа «Волновой канал» со сложным решетчатым рефлектором для приема в дециметровом диапазоне волн представлен на рис. 1.

Рис. 1. Эскиз конструкции широкополосной антенны типа «Волновой канал» со сложным решетчатым рефлектором для диапазона дециметровых волн

Размеры элементов указаны в табл. 1.

Табл. 1. Размеры антенны дециметровых волн со сложным рефлектором

В табл. 2 указана длина несущей стрелы антенны ДМВ для групп телевизионных каналов в зависимости от количества элементов антенны.

Табл. 2. Длина несущей стрелы антенны дециметровых волн со сложным рефлектором

Антенна состоит из решетчатого рефлектора, два полотна которого установлены перпендикулярно друг к другу под углом 90° на конце несущей стрелы (рис. 2а), активного петлевого вибратора (рис. 2б) и 18 директоров. При этом два первых директора (Д1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (30…40 мм).

Рис. 2. Конструкция элементов широкополосной антенны: а — вид полотна рефлектора; б — активный петлевой вибратор

Несущая стрела сделана из алюминиевого профиля квадратной или прямоугольной формы шириной 30…40 мм. Для закрепления на ней вибратора и директоров можно использовать пластмассовые пластинки с гнездами. Горизонтальные элементы рефлектора изготавливают из алюминиевой проволоки диаметром 3…4 мм. Активный вибратор (рис. 2б) лучше всего изготовить из латунной или медной проволоки диаметром 4 мм. Можно использовать трубку диаметром 6…12 мм. К трубкам из меди или латуни будет легко припаять кабель снижения (фидер).

Закрепление элементов антенны на несущей стреле показано на рис. 3.

Рис. 3. Вид сбоку антенн ДМВ типа «Волновой канал» со сложным рефлектором:

а — антенна из 6 элементов; б-антенна из 10 элементов; в — антенна из 20 элементов (1 — полотно рефлектора, 2 — основная несущая стрела, 3 — опорная мачта, 4 — коаксиальный фидер, 5 — вспомогательная стрела)

У шестиэлементной антенны (рис. 3а) опорная мачта (3) может закрепляться к несущей стреле (2) позади рефлектора. Закрепление 10-элементной антенны к опорной стойке рекомендуется делать между вторым и третьим директорами. У 20-элементной антенны (рис. 3в) несущая стрела (2) укрепляется с помощью вспомогательной стрелы (5), а опорная стойка (3) крепится между седьмым и восьмым директорами.

Параметры широкополосной антенны дециметровых волн со сложным рефлектором в зависимости от количества вибраторов приведены в табл. 3.

Табл. 3. Параметры широкополосной антенны дециметровых волн со сложным рефлектором

Коэффициент усиления антенны по напряжению Ки показывает, во сколько раз напряжение на выходных зажимах данной антенны превышает напряжение на выходе полуволнового вибратора при одинаковых условиях приема. Антенна полуволновый вибратор принята за эталонную.

Нормированная зависимость наведенной в антенне ЭДС от направления прихода радиоволны по отношению к ориентации приемной антенны характеризует ее направленные свойства и графически отображается диаграммой направленности. Наименьшую направленность имеет полуволновой вибратор. В горизонтальной плоскости это будет «восьмерка», т.е. полуволновой вибратор принимает сигнал одинаково как с основного направления, так и обратного.

Сложные многоэлементные антенны обладают высокой направленностью и соответственно большой невосприимчивостью к электромагнитным волнам, приходящим с направлений, отличающихся от направления приема полезного сигнала. Для численной оценки направленных свойств антенны пользуются понятиями угла раствора основного лепестка диаграммы направленности, и уровня задних и боковых лепестков. Углом раствора основного лепестка диаграммы направленности называется угол, в пределах которого ЭДС на клеммах антенны снижается до уровня 0,707 от максимальной. На рис. 4 приведены диаграммы направленности антенны ДМВ со сложным рефлектором для 6-ти, 10-ти и 20-ти элементов.

Рис. 4. Диаграммы направленности антенн типа «Волновой канал» со сложным рефлектором: а — для антенны из 6-ти элементов; б — для антенны из 10-ти элементов; в — для антенны из 20-ти элементов

По ширине главного лепестка судят о направленных свойствах антенны. Чем эта ширина меньше, тем больше направленность. Задний лепесток и боковые лепестки направленности ухудшают работу антенны и поэтому нежелательны.

Коэффициент защитного действия (КЗД) характеризует способность не принимать сигнал с заднего направления. КЗД выражается отношением мощности сигнала, принятого с главного направления, к мощности сигнала, принятого с заднего направления, при одинаковой напряженности поля обоих сигналов. В табл. 3 приведены значения КЗД для антенн типа «Волновой канал» в зависимости от количества директоров.

При настройке направленной антенны стараются уменьшить ее боковое и заднее излучения и сосредоточить энергию в пределах главного лепестка диаграммы направленности, увеличивая тем самым дальность телевизионного приема при прочих равных условиях.

Для передатчика средней мощности (1 …5 кВт) и высоте подвеса антенны 120… 180 м на расстояниях до 10 км можно применять антенну из 6-ти элементов. На расстояниях до 30 км от приемника следует применять десятиэлементную антенну. На расстоянии 20…50 км от приемника целесообразно устанавливать 20-элементную антенну.

Активный петлевой вибратор (В) подключается к фидеру с помощью согласующе-симметрирующего устройства, так называемое u-колено (полуволновая петля с учетом укорочения длины волны в кабеле). Длина Ln будет в 0,33 раза меньше средней длины волны передатчика. В табл. 4 указана длина u-колена для среднего канала в группе соседних каналов.

Табл. 4. Длина согласующе-симметрирующего устройства Ln

На рис. 5 показан способ подключения петлевого вибратора к фидеру, в качестве которого следует применять коаксиальный кабель с волновым сопротивлением 75 Ом, например, кабель типа РК-75-4-15 или ему аналогичный.

Рис. 5. Подключение согласующе-симметрирующей полуволновой петли к активному петлевому вибратору.

На высокочастотных каналах (малая длина волны) длина Ln окажется малой. Практически такие короткие отрезки кабеля не совсем удобно разделывать и распаивать. Длину отрезков Ln можно увеличивать в два, а то и в четыре раза. При этом согласующе-симметрирующие свойства u-колена остаются прежними. Кабель снижения следует подключать штекером, который предусмотрен конструкцией антенного входа телевизора.

На рис. 5, в центре петлевого вибратора, указана точка нулевого потенциала 0. В этой точке вибратор можно крепить к металлической стреле без изоляторов. К точке 0 можно подключать провод заземления. Надежнее всего ставить при антенне громоотвод (заземленный острый штырь). И вот почему. Такой штырь не отводит грозовой разряд в землю, а выделяет в пространство заряды полярностью, противоположной той, которая имеется в атмосфере. В результате разряжает грозовые тучи, упреждает разряды молнии. И еще. Как показывает практика, простое заземление антенны менее эффективно!

Литература

1. Радио телевизия электроника, 1976, №8. Приемни антени за IV и V телевизионен обхват.

2. Пясецкий В. В. Спутниковое телевидение и телевизионные антенны. — Мн.: Полымя, 1999, с. 256.

3. Пясецкий В. В. Антенны для индивидуального приема телевидения. — Мн.: Беларусь, 1971, с. 96.

4. Пясецкий В. В. Антенны телевизионные: конструкции, установка, подключение. — Мн.: Беларусь, 2000, с. 224.

Радиолюбитель №5-6, 2004 г., с. 71-75

Televes 144011 — компактная телевизионная ДМВ антенна, с фильтрацией LTE/4G

Televes 144011 — антенна в кожухе и с неброским дизайном, специально разработанная для мест, где эстетика имеет важное значение.

Данная модель специально разработана для приёма цифрового эфирного телевидения DVB-T2 и имеет защиту от сигналов мобильного интернета 4G/LTE. Произведена на основе новейшей технологиеи TForce, что позволяет принимать качественный телевизионный сигнал в большинстве критических случаев, как в зонах как с очень слабым, так и с очень высоким уровнем принимаемого сигнала.

• высокое собственное усиление
• защита от сигналов мобильного интернета 4G/LTE
• устойчивый стабильный приём
• улучшенная зона покрытия

Корпус антенны изготовлен из ABS пластика, который устойчив к ультрафиолетовому излучению и идеально подходит для работы в сложных климатических условиях (влажность, вода, ветер, высокие температуры и т. д.). Прекрасно подходит для фасадов, исторических зданий, защищенных пространств, частных домов (балконов) и жилых помещений. Антенна может быть установлена как в горизонтальном, так и в вертикальном положении благодаря универсальному креплению.

Варианты подключения телевизионной антенны DINOVA BOSS

Диаграмма направленности

Технические характеристики телевизионных антенн серии DINOVA BOSS

Модель			144011 144012	144211 144212
Полоса частот	Ch MHz		UHF 21 — 60 470 — 790	VHF 5 — 12 174 — 230	UHF 21 — 60 470 — 790
Максимальное усиление	dBi	BOSS OFF	4 . .. 7	-1	4 … 7
		BOSS ON	34*	24*	34*
Коэффициент шума	dB	BOSS OFF	—	—	—
		BOSS ON	2.5	3	2.5
Выходной уровень	dBμV (DIN45004B)		авто*
Напряжение питания	V		12 … 24
Максимальный ток	mA		45
Индекс защиты	IP		53
Ветровая нагрузка	N		70 (@ 130 Км/ч) 96 (@ 150 Км/ч)
Диаметр крепления на мачту	мм		20 . .. 60
Вес	гр		1000
Размеры	мм		412 x 313 x 73	412 x 795 x 73

Примечание:

• * — Усиление автоматически изменяется в зависимости от выходного уровня.

Комплект поставки:

• Антенна DINOVA BOSS
• Коннектор с влагозащитным колпачком: 1 шт. (Televes 4171)
• Руководство по эксплуатации

Примечание:

• * — усиление изменяется автоматически, в зависимости от входного уровня.

Каталог Televes 2020

Антенна наружная ДМВ «Дельта Н-111А,02F-5V»

Основные технические характеристики:
 — принимаемы каналы: 21-60;
— усиление: 28 дБ;
— коэффициент защитного действия > 10 дБ;
— ширина диаграммы направленности: Н⁰=+-30, V⁰=+-50

Общие характеристики:

     — электрические части и крепежные элементы изготовлены из стали. Защитно-декоративное покрытие толщиной 70-100 мкм обеспечивается эпоксидно-полиэфирными порошковыми красками. Скобы и гайки крепления к мачте, шпилька и гайка заземления имеют цинковое покрытие;
— антенны ДМВ диапазона не требуют дополнительной сборки. В качестве мачты рекомендуется использовать металлическую трубу диаметром 40-50 мм;
— кабель снижения с волновым сопротивлением 75 Ом прокладывается внутри одной из труб от основания к вершине антенны и подключается подпайкой к контактным пластинам, расположенным на вершине антенны под защитным пластмассовым колпачком;
— поставляется с кабелем снижения или без него;
— усиление приводится по отношению к изотропному излучателю;
— логопериодическая конструкция обеспечивает равномерность усиления антенны во всем диапазоне ДМВ. При этом, как правило с увеличением числа вибраторов растет усиление («Дельта Н141»), увеличивается рабочий диапазон частот («Дельта Н421»), соответственно, увеличиваются габариты антенны;

      Дальность и качество приема зависят от коэффициента усиления антенны, места ее установки, высоты ее подвеса над землей, мощности телевизионных передатчиков, высоты подве6са над землей передающих антенн телецентра, рельева местности, времени года, уровня помех и ряда других факторов.

      Для применения в районах, где телевизионные сигналы дециметрового диапазона принимаются с малыми уровнями, а также для исключения влияния на качество приема затухания сигнала в кабеле снижения, антенны поставляются со встроенными усилителями. Обозначение таких антенн отличается наличием буквы «А»: «Дельта Н111А; Н141А; Н421А; Н115А». Конструкция антенн дополнена пластмассовой коробкой для размещения усилителя

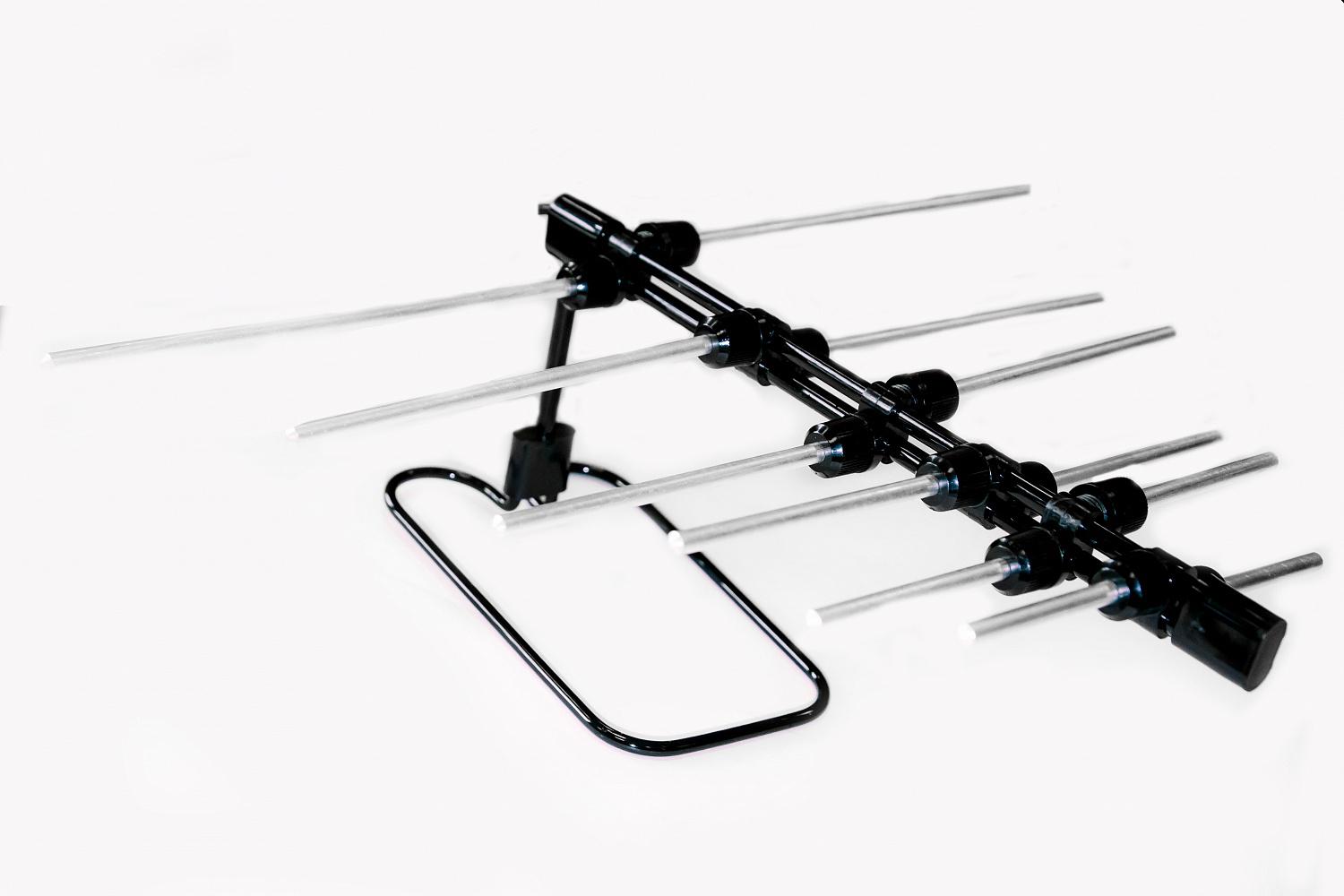

характеристика, принцип работы, изготовление компактных моделей своими руками

Несмотря на то что кабельное и спутниковое телевидение развивается стремительными темпами, приём эфирного вещания по-прежнему остаётся актуальным. Для их функционирования вовсе не обязательно покупать специализированное изделие, качественную логопериодическую антенну ДМВ можно собрать своими руками. Сам процесс изготовления должен проходить в соответствии с элементарными требованиями и правилами, которые призваны уберечь мастера от серьёзных ошибок.

Краткая характеристика

Каждый мастер знает, что практически весь объем телевизионного вещания происходит в диапазоне ДМВ. Такая тенденция обусловлена экономической стороной, так как существенно упрощается антенно-фидерное хозяйство транслирующих станций, а также снижается потребность в регулярном высококвалифицированном обслуживании. Помимо этого, многофункциональные телепередатчики покрывают своим мощным сигналом практически все населённые пункты, а хорошо развитая сеть обеспечивает подачу программы в самые отдалённые уголки страны.

Инновационные системы повлияли на то, что метод транслирования радиоволн в крупных городах существенно изменился. На качественную антенну ДМВ дециметрового диапазона распространённые помехи влияют достаточно слабо, но вот многоэтажки из железобетона выступают в качестве специфических зеркал, которые в несколько раз преображают сигнал и даже вызывает его преждевременное затухание. Несмотря на возможные сложности, в эфире присутствует множество разнообразных телевизионных программ, что не может не радовать конечного пользователя.

Отдельно стоит отметить тот факт, что специалисты разработали универсальное цифровое вещание. Сигнал DVB — T2 относится к особой категории. К помехам цифровое телевещание практически не чувствительно, но вот при фазовых искажениях или рассогласовании с кабелем, итоговая картинка может рассыпаться в маленькие квадратики даже при чистом сигнале.

Сложности выбора

Многие думают, что правильно выбрать антенну дециметрового диапазона достаточно просто, но на практике все обстоит иначе. Основные сложности связаны с тем, что тестировать такое изделие лучше всего в тех условиях, в которых оно будет эксплуатироваться. Это связано с тем, что для каждой местности характерно индивидуальное прохождение радиосигнала.

Специалисты утверждают, что в лабораторных условиях ТВ-антенны показывают одни результаты, а вот в быту — совсем другие. Среди опытных мастеров существует определённая схема, благодаря которой можно с точностью определить качество работы как метровых, так и дециметровых изделий.

Конечно, ни один продавец не согласится дать несколько моделей антенн для испытания их работоспособности в домашних условиях. В таком случае на помощь приходят те характеристики, которые указываются производителем в сопроводительной документации. Что касается дециметровой антенны — она предназначена для диаграммной направленности. В качестве основных параметров выступают вспомогательные (боковые) лепестки, а также их ширина. Параметры диаграммы определяются как в горизонтальной, так и вертикальной плоскости на уровне 0.7 от максимального показателя.

Потребитель может протестировать различные конструкции приёмных устройств, но для этого им нужно создать равные условия:

• Тот кабель, который соединяет телевизор и антенну, должен отличаться одинаковым уровнем сопротивления и длиной. Желательно использовать один провод, менять можно только приёмники.
• Мастер должен выдерживать направление на основной источник транслируемого сигнала с высокой точностью. Для этого можно нанести метку на трубу крепления.
• Большую роль играет место монтажа антенны. Для этих целей может быть задействован балкон, крыша или же крыша. Главное, чтобы высота и место установки были идентичными для всех изделий.
• Все измерения должны фиксироваться при одинаковых погодных условиях.

В зависимости от ширины основного лепестка, антенна ДВМ может быть направленной или же ненаправленной. Определяется этот параметр отношением выделяемой мощности, при условии согласования нагрузки в момент приёма сигнала с главного источника. Форма диаграммы во многом зависит от конструкции антенны и количества директоров.

Основные параметры

Как уличная, так и комнатная антенна ДМВ должна соответствовать ряду характеристик. Только высококачественное изделие сможет обеспечить конечного потребителя чётким ТВ-сигналом.

К тому же современные требования к телевизионным антеннам существенно изменились:

• Специалисты утверждают, что в большинстве случаев наиболее подходящим считается именно диапазонный тип изделия, все необходимые настройки должны сохраняться исключительно в автоматическом режиме. Всё должно зависеть исключительно от территории расположения, а не от инженерных ухищрений.
• Коэффициенты направленного и защитного действия не должны иметь определяющих значений. Такое правило возникло на фоне того, что в современном эфире присутствует много лишнего, из-за чего по боковому лепестку используемой диаграммы может пройти какая-либо помеха. Бороться с такими проблемами можно только с помощью электроники.
• Амплитудно-частотная характеристика должна быть более ровной и стабильной. Это правило основано на том, что резкие скачки и провалы непременно приведут к фазовым искажениям.
• Особую роль играет коэффициент усиления антенны. Опытные мастера хорошо знают, что изделие, которое может охватить весь эфир, даёт отличный запас мощности принятого ранее сигнала. Помимо этого, оборудование сможет устранить все сигналы и шумы.
• Приобретённая ТВ-антенна должна совмещаться с кабелем во всех его рабочих диапазонах без использования дополнительных агрегатов для симметрирования и согласования.

Все эти пункты актуальны как для аналогового, так и для цифрового телевидения.

Функциональные возможности

Стандартная современная дециметровая антенна представлена в виде специфического набора высококачественных элементов: активной и пассивной установки, а также нескольких директоров, установленных на одну стрелу. Активный элемент (вибратор) всегда отличается своей длиной, находится эта деталь в электромагнитном поле определённого радиосигнала, благодаря чему активно резонирует на частоте принимаемого сигнала. В этом устройстве содержится специфическая электродвижущая сила (ЭДС).

Что касается пассивных элементов, на них воздействует электромагнитное поле, которое приводит к образованию (ЭДС). Благодаря этому они самостоятельно излучают вторичные электромагнитные поля. Именно они наводят на активный элемент дополнительную электродвижущую силу. Все размеры пассивных деталей и их расстояние до вибратора должны быть подобраны таким образом, чтобы наводимая ими ЭДС была в одной фазе с первичным электромагнитным фоном.

Чтобы рефлектор правильно функционировал, его длина должна быть больше вибратора на 15%. Такая антенна будет отличаться односторонней направленной диаграммой в горизонтальных и вертикальных плоскостях. Благодаря этому мастеру удастся снизить уровень приёма отражённых сигналов и полей, которые всегда проходят с толстой стороны антенны. Если устройство используется для работы на дальних расстояниях или в сложных условиях, где присутствует множество специфических помех, тогда нужно задействовать трехэлементную антенну. В состав такого изделия должен входить рефлектор, активный вибратор и минимум два директора.

Варианты самодельных антенн

Несмотря на то что современный рынок предлагает всем потребителям огромный ассортимент различных изделий для приёма ТВ-сигнала, многие мастера предпочитают изготавливать их своими руками. Такая тенденция возникла на фоне того, что готовые самодельные антенны обладают всеми необходимыми эксплуатационными и техническими характеристиками. Помимо этого, мастер существенно экономит свои финансовые сбережения.

Оригинальное изделие из медной проволоки. В арсенале опытных мастеров присутствует качественный и в то же время очень простой вариант ТВ-антенны, для изготовления которого необходимо подготовить всего лишь кусок проволоки и паяльник. Речь идёт о рамочном петлевом изделии узкого диапазона. У такой антенны есть весомое преимущество — она выступает в качестве мощного селективного фильтра, который снижает помехи. Благодаря этому устройство может получать качественный сигнал.

Чтобы не допустить распространённых ошибок, нужно правильно определить длину петли. Сделать это можно благодаря цифровым данным, которые для каждого региона индивидуальны. К примеру: в Питере трансляция происходит на частоте 666 и 586 МГц. Но, в независимости от региона проживания, расчётная формула всегда одна и та же: lr = 300/f. Длина рабочей петли в метрах обозначается как lr, а вот средний частотный диапазон — это f. Установить последнее значение для Санкт-Петербурга можно следующим образом (666+586)/2=626.

Когда все данные в наличии, можно смело определять оптимальную длину: lr 300/626 = 0.48, а это значит, что мастеру понадобится 48 сантиметров проволоки. Чтобы готовое изделие получилось более качественным и долговечным для его изготовления можно взять мощный кабель RG -6, где в оплётке присутствует специальная фольга.

Изготовление такой антенны должно соответствовать следующей схеме:

• Изначально, мастер должен отрезать кусок проволоки или же кабеля RG -6, длина которого должна полностью соответствовать полученным данным lr.
• Аккуратно сворачивается рабочая петля подходящего диаметра, а уже после этого к ней припаивается кабель, который идёт к ресиверу. Если же мастер решил использовать более прочный RG -6, то перед его использованием с обоих концов нужно снять изоляцию (примерно на 2 сантиметра). Стоит отметить, что центральную жилу нет необходимости очищать, так как она не используется в припаивании.
• Готовый приёмник устанавливается на специальную подставку.
• На сам кабель, который ведёт к ресиверу, накручивается специальный штекер (F -разъем).

Важным фактом считается то, что, несмотря на всю простоту конструкции, именно эта разновидность антенны является одной из самых эффективных для приёма цифрового сигнала. Но, при условии, что все расчёты были произведены максимально правильно.

Компактная модель

Несмотря на необычную конструкцию этой антенны, она вполне работоспособна, так как представлена в виде самой обычной диполи. Огромное преимущество в том, что размеры стандартной пивной банки идеально подходят для плеч активного вибратора дециметрового диапазона. Когда готовое изделие устанавливается в помещении, то мастеру вовсе не нужно согласовывать конструкцию с кабелем (если его длина не превышает двух метров).

Опытные мастера отмечают, что плечи столь экзотического диполя всегда нужно закреплять на держателе, который может быть изготовлен из любого изоляционного материала. В этом случае домашние мастера часто используют различные подручные вещи (к примеру: перекладину от швабры, пластиковую вешалку для одежды, деревянный брусок). Расстояние между плечами должно составлять от 1 до 9 см (подбирается исключительно эмпирическим путём). К основным преимуществам конструкции можно отнести скорость её изготовления — максимум 25 минут, а также отличное качество трансляций.

Универсальный ромбообразный приёмник сигнала

Это одна из самых простых, но в то же время долговечных и надёжных антенн, которая была очень востребована в эпоху создания эфирного телевещания. Само устройство представлено в виде упрощённой модели классического зигзага.

Специалистами было установлено, что для увеличения чувствительности, агрегат необходимо доукомплектовывать ёмкостными вставками, а также мощным рефлектором. Если же уровень приёма находится на высоком уровне, то оснащать изделие дополнительными элементами вовсе не нужно.

В качестве основного материала можно смело использовать латунные, алюминиевые или же медные трубки/полосы шириной 15 миллиметров. Если мастер будет устанавливать готовую конструкцию на улице, то от алюминиевых изделий лучше отказаться, так как они больше всего подвержены негативному воздействию коррозии. Специальные ёмкостные вставки изготавливаются из прочной жести, обычной фольги или же металлической сетки. После установки, они обязательно пропаиваются по всему контуру. Профессиональная укладка кабеля тоже имеет свои нюансы: провод не должен иметь каких-либо изгибов, а также он не должен покидать пределов боковой вставки.

Сделать самостоятельно качественную логопериодическую антенну ДМВ не так уж и сложно, главное, придерживаться элементарных рекомендаций специалистов. Тем более что установка готовой конструкций может происходить как в доме, так и на крыше. Но, важно помнить, что чем выше расположена антенна, тем лучше будет качество принимаемого сигнала.

Простая высокоэффективная антенна ДМВ

В зоне неуверенного приема эффективность антенны имеет главное значение. В настоящее время имеется много телевизионных станций, которые работают почти в каждом районном центре, поэтому желательно иметь широкую диаграмму направленности (ДН) антенны в горизонтальной плоскости, сохраняя высокий коэффициент усиления.

В условиях помех от автотранспорта, бытовых приборов и других промышленных установок лучше работают антенны, у которых ДН сужена в вертикальной плоскости. Ниже предлагается вариант антенны, удовлетворяющей этим требованиям.

Антенна состоит из четырех вертикально расположенных одиночных рамок, размещенных перед общим рефлектором — сеткой ячейками 25х50 мм (конструкция рефлектора может быть любой). Общий вид антенны показан на рис.1,а. Этажи антенны попарно соединены между собой двухпроводной линией с длиной волны, равной X ср.эл.

Питание антенны осуществлено в середине попарно соединенных этажей, хотя можно применить и нижнее питание, так как для приемной антенны это не имеет существенного значения. Этажи между собой до симметрирующего устройства соединяются линиями I с длиной волны,кратной X ср./2. Антенна имеет только одно симметрирующее устройство, выполненное в виде четвертьволнового симметрирующего трансформатора.

Конструктивно удобно применять также и X/4 стакан.

Одиночный элемент (рис.1,6) с рефлектором хорошо согласуется с помощью симметрирующей петли X/2 с кабелем 750 м в диапазоне 500…630 МГц. КБВ не хуже 0,7. Элементы антенны разнесены по вертикали, и она менее чувствительна к суточным и сезонным изменениям уровня сигнала.

Высокоэффективные антенны используются в зоне неуверенного приема и поэтому, как правило, с усилителем. Отрезок кабеля 75 Ом, идущий от симметрирующего устройства до усилителя, тоже должен быть кратным !ср.эл./2.

Установив в точках соединения симметрирующего устройства подстроечный конденсатор 0,5…5 пФ подходящей конструкции, можно перестраивать максимум коэффициента усиления (КУ) на более слабую ТВ станцию.

Антенна имеет усиление около 19…20дБ. Она показала лучшие результаты: на 3…6 дБ по диапазону, чем описанная в журнале «Радиолюбитель» №3/1992, и на 6…9 дБ выше при максимуме, чем заводская АТИГ (5.2.2.21 -41.2), оставаясь лучше на 2…3 дБ по всему диапазону.

Антенна испытывалась в г. Богуславе в течение полутора лет и на нее принимались ТВ станции: 30 канал и 32 канал с хорошим качеством почти все время, 37 канал удовлетворительно, 25 и 35 канал (расстояние до Киева 120 км), также, точно не ориентируя антенну, 26 канал, Белая Церковь — 75 км, г. Рокитно — 40 км и г. Черкассы -130 км.

Если нежелательна широкая ДН в горизонтальной плоскости, то пары элементов можно расположить рядом, применив нижнее питание и то же симметрирующее устройство.

Конструкция и материалы. В качестве двухпроводных линий использован телефонный провод ТРП-0,5 в полиэтиленовой изоляции, имеющий волновое сопротивление 240…270 Ом и коэффициент укорочения 0.85…0.87. В качестве проводников полотна антенного элемента можно применить любой проводник диаметром 3,6…8 мм. Форма сечения не имеет значения. Конструкция рефлектора выбрана из того материала, что был «под рукой».

Автор:  В.И. Сандомиров, г. Богуслав, Киевская обл.

Литература:

1. Ротхаммель К. Антенны. Изд. 2-е — М.: Энергия, 1969.

2. Родионов В.М. Линии передачи и антенны УКВ. — М.: Энергия, 1977.R
