Как подключить антенный кабель к блоку питания: Как подключить антенный кабель к блоку питания

Содержание

Как подключить блок питания к антенне телевизора


Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

   Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   Необходимо следить за тем что бы центральная жила, и оплетка ни в коем случае не соприкасались, иначе мы получим короткое замыкание, и система работать не будет. В этом случае на блоке питания индикатор будет гореть очень тускло или вовсе не гореть. Также нужно следить за тем чтоб оплетка плотно контактировала с площадкой на плате. Иначе напряжение может не пойти по кабелю.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

17,176 просмотров всего, 7 просмотров сегодня

Пожалуйста, дайте нам ваши ценные комментарии

digitsattv.ru

Как подключить антенный кабель к блоку питания

Главная » Статьи » Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

Усилитель для тв антенны своими руками

В местах с плохим телевизионным сигналом, чтобы при просмотре телевизора была четкая картинка, приходится устанавливать антенну на улице, при этом к ней необходимо подключать специальный усилитель. Это устройство позволяет предоставить качественное изображение на экране при расположение вышки до 100 км.

Такие антенные усилители существуют для разных диапазонов каналов и различаются по коэффициенту усиления. Для работы им требуется непрерывное питание с напряжением в 12 В. На сегодняшний день существует возможность запитывать антенные усилители через телевизионный провод. Для этого продаются специальные адаптеры и переходники, которые воплощают это в жизнь.

Подключение не составляет большого руда. В такой блок подсоединяется кабель, подходящий из антенны, а из адаптера идет коаксиальный провод в телевизор. Неправильное подключение исключено, так как выходные разъемы абсолютно разные.

Адаптер усилителя

В каждом блоке питания усилителя находится две пары диодов, два накопителя, трансформатор, стабилизатор напряжения. Все они вмонтированы в печатную плату.

Минусы блока питания

К отрицательным моментам можно такого адаптера отнести присутствие небольшой части центральной жилы без экрана. Он находится в месте припаивания его к печатной плате. Такая конструкция может передавать помехи на изображение от работающих рядом бытовых приборов. Этого можно избежать добавив в места пайки еще один экран.

Создание адаптера своими руками

Изготовить такой блок питания можно собственноручно, при этом увеличить его технические характеристики. Для этого понадобится обычный антенный разветвитель. При желании подключить несколько телевизоров и подвести питание к адаптеру, нужно добавить в блок несколько деталей.

Устройство разветвителя

Антенный тройник состоит из металлической коробки с разъемами. Внутри нее находятся трансформаторы, которые припаяны к выводам. Они имею форму кольца или трубки, которые состоят из феррита. На них намотано около 10 витков провода с сечением 0,3 мм.

Как сделать адаптер самостоятельно

Чтобы соорудить адаптер питания для усилителя антенны, в тройник можно не монтировать еще один разъем, а воспользоваться имеющимся. При этом нужно будет удалить один трансформатор, тем самым подключение уменьшится до двух телевизоров. После чего нужно припаять LC-фильтр и адаптером можно пользоваться. Из-за того, что корпус разветвителя дюралюминиевый, соединение конденсатора нужно выполнять через латунную клемму. Ее можно прикрутить гайкой с шайбой.

Также в цепь необходимо добавить пару конденсаторов и дроссель. Также следует внедрить резистор на 150 Ом, что положительно скажется на работе адаптера. Монтаж этого блока можно выполнять в любом месте. Его можно разместить у телевизора или при входе кабеля в дом. При подсоединении одного телевизора, имеющийся трансформатор можно удалить, а контакт конденсатора подсоединить к разъему, к которому будет подключаться телевизор.

Подсоединение адаптера к блоку питания

Если подсоединение проходит через один из выходов, тогда необходимо смастерить переходник с проводов блока питания на телевизионный кабель. Для чего потребуется кусок коаксиального провода размером 5 см. На один конец установить F-накрутку, а ко второму подсоединить провода от блока питания, не перепутав полярность. Положительный провод должен прикрепляется к центральной жиле.

Ели нет желания проводить такую процедуру, можно в разветвитель вмонтировать специальный разъем, предназначенный для блоков питания. Он будет снабжать напряжением усилитель через самодельный адаптер.

www.vsedelkin.ru

Подключение антенны с усилителем при наличии разветвителя

Имея загородный дом или дачу, каждый, рано или поздно, задумывается о том, как и где разместить телевизионную антенну и кабель, вечно мешающийся при уборке. После того как решение было принято встают другие задачи. Какую антенну выбрать, с усилителем или обычную? Будут ли ещё телевизоры в доме, нужен разветвитель? Заложить провод в плинтус или просверлить стену или оконную раму и прочие. Хорошо если Вы определились с первыми двумя вопросами, выбрали антенну с усилителем  и решили предусмотреть несколько точек для подключения телевизора.

Установка антенны

Наш выбор пал на антенну серии Дельта с усилителем. Расстояние до города 60км и качество изображения далеко от идеального. Для работы усилителя необходим блок питания на 12 вольт и специальная схема подключения с питанием по антенному кабелю. Всем этим производитель антенны снабдит каждого покупателя. А вот если Вы скажете, что хотите добавить разветвитель, то скорее всего вам будет предложен разветвитель с возможностью подключения к Вашей антенне, но стоить он будет в разы дороже. Да и не каждый знает заранее что обычный разветвитель не подойдёт :).

Сам крепление антенны индивидуально и зависит от формы и высоты крыши. Крепление антенны в нашем решении выполнено на длинной трубе. Трубка крепится в трёх точках к стене дома. Труба составная и разобрать её при необходимости не составит труда.

После присоединения провода в целях безопасности рекомендую обмотать сам коаксиальный кабель куском тонкого резинового шланга, в месте соприкосновения с краями отверстия или на изгибе при заходе на чердак или в комнату.

Это защитит его от излома или перетирания в месте сгиба.

Установка разветвителя

Выберите место установки разветвителя в жилом помещении или на чердаке, главное чтобы рядом была розетка. Если схема проводки позволяет вам провести розетку с выключателем на чердак, то я считаю это лучший вариант. Можно и без выключателя, но я предпочитаю отключать антенну на время отъезда. Всё же антенна не холодильник, пусть лучше не тратит электроэнергию. Да и о безопасности не стоит забывать.

К выходам разветвителя подключаются кабели идущие к телевизорам Вашего дома. На вход разветвителя можно попробовать подключить антенный кабель, но в моём случае без усилителя ничего не получилось, телевизор показывал лишь рябь.

Подключение блока питания усилителя

Если оставить схему когда блок питания подключается непосредственно перед телевизором то ничего не выйдет через разветвитель в обратном направлении ток для питания усилителя антенны не пройдёт. Поэтому необходимо сделать переходник или купить, если вы задумались об этом заранее, до приезда в удалённый населённый пункт.

Для создания переходника я использовал кусок коаксиального кабеля старого образца, он толще и паять его проще. Штекер для подключение к разветвителю и разъём от старого телевизора.

Сборка и наслаждение

Соберём все детали в одном месте. Вот список всех используемых компонент схемы:

  1. Антенна со встроенным усилителем;
  2. Антенный кабель до штекера блока питания усилителя;
  3. Переходник с антенного разъёма на штекер разветвителя;
  4. Разветвитель, самый обычный;
  5. Коаксиальный кабель и штекеры для подключения к телевизорам.

Вариант подключения изображённый справа позволяет подключить несколько телевизоров используя один блок питания, самый обычный разветвитель и антенну с усилителем.

deepcoding.ru

el-cab.ru

Блок питания для антенны

Главная > Антенны > Блок питания для антенны

Подавляющее большинство антенн для приема телевизионных программ имеет в своем составе усилитель сигнала. Как и любое электронное устройство, он требует подачи питания. Главная особенность – использование антенного кабеля для одновременной передачи полезного сигнала и напряжения питания. Такой принцип организации питания антенного усилителя давно принят как стандарт де-факто большинством производителей антенн и усилителей к ним. Это связано с тем, что расстояние от усилителя до источника питания велико, но при этом не требуется дополнительный кабель к блоку питания.

Антенна с усилителем

Уверенный прием программ для просмотра каналов по эфирному телевидению при помощи обычной антенны возможен только при небольшом расстоянии от передающего центра. Во всех иных случаях активную антенну дополняют усилителем приема. В качестве примера можно привести польские антенны, получившие широчайшее распространение, и антенны типа Дельта.

Польская антенна

Антенна Дельта

Основная функция телевизионного антенного усилителя:

  • увеличение уровня полезного сигнала до приемлемых значений;
  • снижение уровня помех.

Данные качества перечислены потому, что на качество приема влияет не только величина полезного сигнала, но и его отношение к уровню помех. Исходя из этого соображения, антенный усилитель находится в непосредственной близости от антенны, зачастую входя непосредственно в ее конструкцию.

Напряжение питания антенного усилителя поступает по антенному кабелю. Для выделения полезного сигнала антенна, как Дельта, так любая другая,  подключается к телевизору через адаптер. Некоторые модели телевизоров или тюнеров имеют антенное гнездо, в котором уже присутствует напряжение. Таким образом, необходимость в блоке питания и адаптере отпадает, хотя и не исключает возможность их использования. Для этого в меню настроек ТВ обязательно есть пункт, позволяющий отключить питание антенны через антенный вход.

Важно! Не допускается одновременная подача питания с антенного гнезда и внешнего блока питания, поскольку это может привести к выходу одного или нескольких устройств из строя. В лучшем случае пострадает качество приема.

Параметры блока питания

Лабораторный блок питания своими руками

Для антенного усилителя необходим блок питания со следующими параметрами:

  • постоянное напряжение питания от 9 до 12 вольт;
  • величина тока не более 100 мА.

Как результат, мощность устройства питания для ТВ составляет единицы Ватт, поэтому оно может иметь совсем малые габариты.

Блок питания усилителя с адаптером

Устройство блока питания

В подавляющем большинстве случаев блок питания для телевизионной антенны состоит из понижающего трансформатора с мостовым выпрямителем, конденсатора фильтра и интегрального стабилизатора напряжения.

Схема блока питания

Выходное напряжение трансформатора составляет порядка 12-18 В, желательно ближе к максимальному значению. Почему так, будет рассмотрено ниже. В качестве стабилизатора используется интегральная микросхема типа 7812. Она получила очень широкое распространение благодаря удачным параметрам и выпускается с различной допустимой мощностью. В рассматриваемом блоке питания можно использовать микросхему с минимальной мощностью (более мощную вполне допустимо, критерием здесь выступают ее габариты). Отечественный аналог 7805 – К142ЕН8Б (сокращенное наименование – КР ЕН8Б). Для нормальной работы схемы необходимо, чтобы напряжение на ее входе превышало выходное как минимум на два вольта, а поскольку после выпрямления и сглаживания конденсатором переменное напряжение увеличивается примерно в 1.4 раза, то и получается минимальное напряжение на выходе трансформатора около 10 В. Указанный выше предел в 12 В выбран с учетом возможного снижения напряжения сети.

Емкость конденсатора фильтра должна обеспечивать сглаживание пульсаций напряжения. В данном случае 220 мкФ вполне достаточно. Рабочее напряжение конденсатора должно быть в несколько раз выше выпрямленного напряжения, поэтому лучше брать конденсатор, рассчитанный на 35 В и выше. Светодиод служит для индикации работы блока.

Очень часто антенна может принимать как сигналы от дальнего телецентра, так и от близкорасположенного. В таком случае возможно, что антенный усилитель начинает самовозбуждаться, то есть генерировать собственные колебания. Подобным недостатком обладают в большей мере широкополосные антенны, к которым также относится и антенна Дельта. Качество приема при этом сильно ухудшается. Для выхода из подобной ситуации снижают коэффициент усиления усилителя. Это можно сделать, уменьшив значение напряжения питания. Данный вариант предоставлен на рисунке ниже.

Регулируемый блок питания

Видно, что в цепь общего вывода (2) микросхемы включен переменный резистор. При этом сама микросхема имеет иной тип – 7805 (отечественный аналог – К142ЕН5). При минимальном значении сопротивления резистора напряжение стабилизации равняется паспортному значению микросхемы – 5 В. Увеличивая смещение на общем выводе, можно регулировать выходное напряжение вплоть до значения входного.

Качественные регулируемые источники питания антенны содержат стабилизатор, построенный с применением регулируемого интегрального стабилизатора типа LM317 (аналог – К142ЕН12). Данная разновидность встречается часто, хотя упрощенная схема неплохо себя зарекомендовала и имеет более низкую стоимость.

Иногда можно встретить регулируемый блок питания, в котором резистор просто включен в разрыв выходного проводника. Данное решение не выдерживает никакой критики и свойственно только дешевым китайским устройствам.

Подключение

Промышленный адаптер для подключения к телевизору соединен с блоком питания двухжильным проводом и имеет две клеммы для подключения антенного кабеля. Чтобы подключить кабель, требуется его правильно разделать. Кабель, который будет подключаться к антенне, состоит из центральной жилы, заключенной в пластиковую изоляцию, и экранирующей оплетки, которая, в свою очередь, заключена в изоляцию.

Как сделать блок питания из энергосберегающих ламп

Для того чтобы подсоединить кабель к адаптеру, нужно сначала аккуратно подрезать внешнюю изоляцию острым ножом на расстоянии 2-х см от края, стараясь не подрезать экранирующие проводники. Далее изоляцию стягивают с кабеля. Отступив 15 мм от края, срезают экран. Остается центральный провод с изоляцией. Теперь отступив от экрана на 1 мм, очень аккуратно подрезают центральную изоляцию на глубину несколько миллиметров. Несколько раз изогнув кабель в месте надреза, нужно добиться, чтобы изоляция лопнула по кругу. Теперь ее нужно снять с жилы.

Важно! Нельзя подрезать изоляцию на всю глубину, поскольку центральная жила в месте надреза сломается.

Разделка кабеля

Разделанный кабель заводят под клеммы адаптера таким образом, чтобы жила попала под крепежную гайку в центральной клемме, а экранирующая оплетка легла под широкую клемму. Теперь можно затягивать винты клемм. Подключение готово.

Обратите внимание! Нельзя допускать, чтобы хотя бы одна из жилок экранирующей оплетки соприкасалась с центральной клеммой. Блок питания из строя не выйдет (микросхемы имеют защиту от короткого замыкания), но напряжение питания на антенный усилитель поступать не будет.

Перед тем, как подключить антенный кабель, желательно проверить выходное напряжение блока. Его значения должны быть в пределах указанной нормы и ни в коем случае не больше.

Основные неисправности

Блок питания для шуруповерта 12В своими руками

Блоки питания усилителей довольно редко выходят из строя так, что их невозможно отремонтировать. Наиболее часто наблюдается потеря емкости конденсатора фильтра. Данная неисправность проявляет себя в виде волнообразных искажений изображения из-за проникновения пульсаций напряжения на усилитель и антенный вход телевизора. Причина обычно заключается в низком качестве конденсатора. Внешне он будет иметь выпуклый торец (должен быть плоским). Для ремонта достаточно установить аналогичный с емкостью 220-500 мкФ на напряжение 35-50 В.

Отсутствие выходного напряжения при наличии на входе микросхемы стабилизатора говорит о неисправности последнего. Для замены можно установить любую аналогичную микросхему (аналоги были указаны выше).

В случаях скачков напряжения сети выходит из строя понижающий трансформатор. К сожалению, для его ремонта потребуется перемотка обмоток, что в домашних условиях трудноосуществимо. Но если обмотки трансформатора выполнены на раздельных катушках, то есть возможность не прибегать к перемотке. Обычно в цепь первичной обмотки встроен предохранитель. Чтобы до него добраться, необходимо аккуратно, стараясь не повредить проводники, срезать внешнюю изоляцию первичной обмотки, которая намотана тонким проводом и имеет большое количество витков, а поэтому значительно больше вторичной. Предохранитель внешне похож на резистор и в случае перегорания имеет бесконечное сопротивление (у исправного предохранителя сопротивление равно нулю). Неисправный предохранитель перемыкается тонким проводом диаметром 0.05-0.07 мм.

Диодный мост выполнен на выпрямительных диодах с большим запасом по напряжению и допустимому току, поэтому практически никогда не выходит из строя.

Гораздо чаще разбалтывается место соединения кабеля и адаптера, в результате чего теряется контакт центральной жилы, или происходит ее замыкание с экранирующей оплеткой. В данном случае нужно качественно и надежно подключить антенный кабель.

Подводя итог, можно сказать, что большинство потребителей не должно видеть проблему в том, как правильно подключить блок питания и даже его отремонтировать самостоятельно. Важнее всего при этом внимательность, аккуратность и желание.

Видео

elquanta.ru

Питание антенного усилителя по коаксиальному кабелю

Главная » Статьи » Питание антенного усилителя по коаксиальному кабелю

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания - адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Представленный выше на фотографии блок питания - адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

ydoma.info

Как антенный телевизионный усилитель подключить к блоку питания, инструкция

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Блок питания – адаптер для антенного усилителя

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптерадля подачи питающего напряжения на антенный усилитель

Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптерадля подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.

Схема краба на два телевизора.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

По материалам сайта: ydoma.info

www.proterem.ru

Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

   Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   Необходимо следить за тем что бы центральная жила, и оплетка ни в коем случае не соприкасались, иначе мы получим короткое замыкание, и система работать не будет. В этом случае на блоке питания индикатор будет гореть очень тускло или вовсе не гореть. Также нужно следить за тем чтоб оплетка плотно контактировала с площадкой на плате. Иначе напряжение может не пойти по кабелю.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

9,987 просмотров всего, 24 просмотров сегодня

Пожалуйста, дайте нам ваши ценные комментарии

digitsattv.ru

Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.

Печать E-mail

www.imsprice.ru

el-cab.ru

Блок питания. Как подключить телевизионный антенный усилитель. Спутниковое ТВ

   Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

   Блок питания – это преобразователь высокого напряжения бытовой электросети в низкое. Это напряжение используется для обеспечения узлов электрической схемы электропитанием. А также он служит для стабилизации и защиты питающего напряжения.

   Вначале необходимо разделать конец телевизионного кабеля (более подробно о разделке кабеля).  Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

    Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

   Необходимо следить за тем что бы центральная жила, и оплетка ни в коем случае не соприкасались, иначе мы получим короткое замыкание, и система работать не будет. В этом случае на блоке питания индикатор будет гореть очень тускло или вовсе не гореть. Также нужно следить за тем чтоб оплетка плотно контактировала с площадкой на плате. Иначе напряжение может не пойти по кабелю.

   При правильном подключении телевизор начнет показывать каналы при их сканировании и настройке. Если же отключить блок питания, то изображение может ухудшиться или вовсе исчезнуть.

Удачного подключения!

 57,163 просмотров всего,  69 просмотров сегодня

выбор оптимального напряжения и мощности.

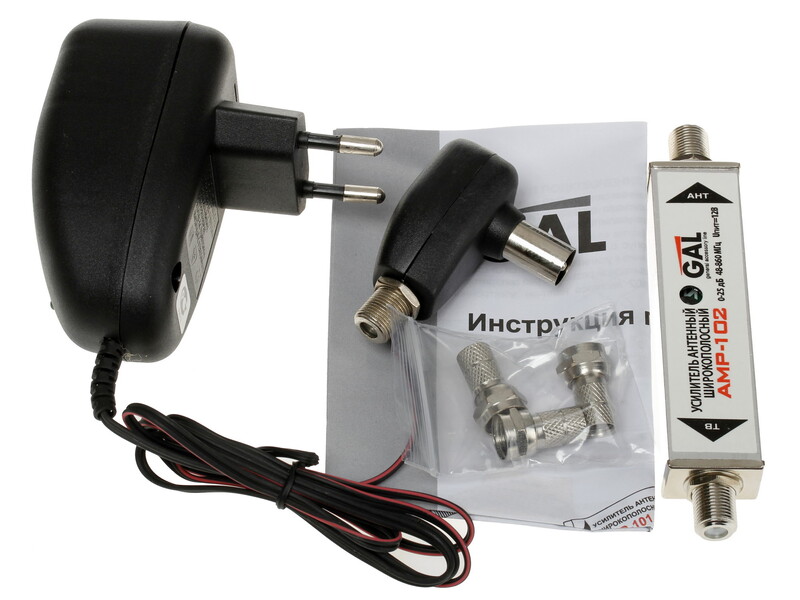

Блоки питания, или БП, входят в комплектацию антенн с усилителями для улучшения сигнала. Блоки питания могут использоваться в усилителях сигнала для тв, мобильной и спутниковой связи, а также интернета. БП необходим, когда используется Wi-Fi адаптер, который тоже представляет собой антенну. Существует отдельный класс устройств, который применяется для нужд оборонной промышленности. Везде, где в работе задействуются радиоволны, есть принимающие антенны, для многих из которых необходимы БП.

БП для антенны

Больше всего вопросов вызывают блоки питания, работающие от обычных сетей в 220 Вт. Эти элементы встроены в общее устройство антенны или располагаются отдельно и подключаются через определенный порт. Если речь идет о встроенных устройствах, то в конструкции используется бестрансформаторная схема. Здесь стабилизация напряжения происходит за счет широтных импульсных модуляций. БП включаются в обычную электрическую розетку с напряжением в 220 вольт и рассчитаны на среднюю мощность в 10Вт, которая и обеспечивает питание антенны. Таким образом, данные элементы занимает достаточно небольшой объем, но при поломке выводят из строя всю систему приема.

Внешние устройства обычно рассчитаны на то, что при поломке определенный уровень сигнала все же сохраняется. Хотя рассчитывать на то, что этот сигнал будет хорошим, нельзя. Еще одно преимущество внешних блоков питания для антенны заключается в том, что их проще заменить.

Основная схема построена на трансформаторе, а выходное напряжение питания стабилизируется параметрически. Стандартными значениями для выходных напряжений являются показатели в 24, 18, 12 и 5 Вт. Необходимое значение определятся, исходя из технических параметров антенны. Использование трансформатора позволяет добиться более стабильной работы в условиях электрических сетей, для которых характерны скачки напряжения, например, на даче или загородном участке.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

  • трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
  • стабилизатор напряжения DA1;
  • выпрямитель VD1-VD4;
  • фильтры по низкой C5 и высокой C6 частотам;
  • индикатор напряжения 12 В HL1.

Схема блока питания

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель.

Как правильно подключить БП

В активную антенну антенный усилитель уже встроен, а в пассивную – нет, чтобы решить это проблему проводится подключение блока питания. Для подсоединения кабеля БП к антенне, в первую очередь, потребуется смонтировать антенный кабель со специально предназначенным для этих целей штекером. Рассмотрим, как это делается на примере БП Дельта.

Для этого сначала выполняется подготовка кабеля, что подразумевает его зачистку: тонкий круговой срез на расстоянии 15 мм от края кабеля.

Главное условие при выполнении данной работы – аккуратность, старайтесь не повредить расположенные под внешним слоем изоляции достаточно тонкие волоски экранированной оплетки. Далее упомянутые волоски экрана осторожно отгибаются, а находящаяся возле них полоска фольги удаляется.

Этапы подготовки антенного кабеля

Следующий этап подготовки кабеля подразумевает то, что следует выполнить еще один круговой срез, но, уже отступив от загнутого края оплетки на 5-7 мм, что поможет удалить внутренний изолятор. Далее подготовленный к монтажу провод просовывается под соответствующие крепления в коробке БП Дельта и затягивается винтами.

Обратите внимание! Когда подключается кабель, его металлическая оплетка должна обязательно иметь контакт с предусмотренной конструкцией корпуса БП Дельта – залуженной площадкой. В противном случае питание на антенну поступать не будет. Также следует учитывать и то, что оплетка кабеля не должна касаться центральной жилы кабеля. Если это произойдет, индикатор работы БП работать не будет, так как произойдет замыкание.

На заметку. При правильном подсоединении блока питания антенного усилителя с антенным кабелем, после проведения соответствующих настроек, телевизор начнет показывать намного больший диапазон каналов.

Неисправности

Существует ряд наиболее распространенных неисправностей антенного БП:

  • выход со строя такого элемента конструкции блока, как трансформатор;
  • поломка стабилизатора;
  • неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Неисправности блока питания

Внимание! Как и любая техника, блок питания антенного усилителя имеет ограниченный ресурс эксплуатации. Для его увеличения не забывайте отключать устройство, если вы надолго уезжаете из дома.

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

Важно! Иногда достаточно просто прозвонить кабель к блоку питания. Неисправность может заключаться в простом обрыве провода.

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Как проводится ремонт блока питания

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП.

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Важно учитывать! Показатели сопротивления исправных диодов соответствуют таким цифрам – 450-650 Ом, в противном случае – до бесконечности.

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Схема простого антенного усилителя на 2 телевизора

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Видео

Блок питания для антенного усилителя

Как включить питание антенны на Т2 приставке.

Далеко не каждый знает, что на т2 приставке можно включить питание антенны. И работает эта система не так как было раньше на аналоговом телевидении, где для питания антенны необходимо было вставить блок питания в розетку, который в свою очередь питал усилитель на антенне или усилитель который был

врезан в кабель, а потом усиленный сигнал шёл в телевизор. Хотя сейчас так тоже делают, только сигнал идёт не на телевизор, а на Т2 приставку. Но далеко не каждый знает, что на T2 приставке не желательно пользоваться отдельным блоком питания в розетке (12V) для антенны, так как не часто, но бывают случаи, что приставка не выдерживает перенапряжения и может сгореть. По той причине, что на T2 приставку положено не 12V блок питания подключать в розетку, который в свою очередь питает усилитель на антенне, и усиленный сигнал идёт на Т2 приставку. А в самой Т2 приставке предусмотрено уже питание на 5V, которые можно отдельно как включить так и выключить из меню Т2 приставки, для питания усилителя на антенне.

Для Т2 приставок усилители идут не 12V как было раньше, а 5V и не каких блоков питания в розетку, как это было ранее, питание для такого усилителя 5V, включается из меню Т2 приставки. Ниже привожу пример как включить питание антенны на Т2 приставке.

Заходите в меню Т2 приставки.

Переходим в право крестиком пульта на (поиск каналов).

И опускаемся в самый низ на пункт (питание антенны).

После чего, в право крестиком пульта (включаем) питание антенны.

И теперь, из самой Т2 приставки пойдёт питание антенны (5V) прямо по антенному кабелю к антенне. Но сигнал увеличится только в том случае если у вас будет специальная антенна для Т2 приставки с усилителем. (Все Т2 антенны имеют усилитель 5V а не 12V).

Конечно имеются модели антенн которые вообще без усилителей или усилитель нулевой, которому тоже ненужно питание. На такие антенны бесполезно включать питание антенны на Т2 приставке, так как не какого усиления не произойдёт, а может ещё и выскочить табличка на экране телевизора, что произошло замыкание, и питание антенны автоматически выключится.

То есть, по итогу, питание антенны на T2 приставке можно включать только на те антенны, которые предназначены для Т2 приставок и имеют усилитель. Ниже я приведу пример, несколько таких антенн на которых можно включить питание антенны и сигнал антенны будет увеличен.

Комнатная антенна с усилителем для Т2 приставки Eurosky 008.

Комнатная антенна с усилителем для Т2 приставки Eurosky 005.

Уличная антенна с усилителем для Т2 приставки Eurosky 003.

Во всех этих антеннах есть встроенный 5V усилитель, которым можно усилить сигнал с помощью включения питания на Т2 приставке.

Всем пока!

Другие способы подключения

Ну и в случаи если у вас нет на телевизоре USB, то остается использовать блок питания. Подойдет блок зарядки от телефона, планшета с USB выходом и номиналом 5-12В/0,5Ам. Далее показана схема подключения активного оборудования от цифровой эфирной приставки или телевизора через делитель. Для такого способа разводки делитель сигнала должен быть с проходом по питанию. Можно использовать сплиттер для спутникового телевидения.

Вторая схема не использует делитель, а приставки подключаются последовательно через петлевой выход на ресивере. Питание антенного оборудования включается на приставке. Так же как и в первом варианте подключения.

Схема подключения с использованием адаптера можно посмотреть здесь.

Причины ухудшения сигнала

Каждая причина ухудшения эфира должна анализироваться индивидуально, поскольку его приём зависит от локальных условий: от того, в каком направлении проходит сигнал, какие препятствия есть на его пути, от наличия возвышенностей, высоких зданий в вашем районе.

Прежде, чем вы окончательно примете решение использовать усилитель для телевизора, давайте познакомимся с наиболее вероятными причинами ухудшения телесигнала.

Техобслуживание передатчиков

Почти во всех случаях проблем с показом ТВ их причина оказывается на стороне пользователя – случаи со стороны отправителя обычно являются перерывом на обслуживание передатчика, что иногда занимает несколько часов.

Неисправность оборудования

Наружные антенны изо дня в день подвергаются внешнему природному воздействию. Морозы, жара, метели и дождь – все это антенна способна выносить годами. Если она правильно установлена. А если нет, то однажды влага проникнет в провода, разветвители, усилители, и проблема возникнет в наименее ожидаемый момент.

Неправильная антенна

Самой распространённой причиной плохого приёма является слишком низкий уровень сигнала, который поступает от антенны. Единственным верным решением будет использование лучшей её модели – желательно направленной, не обязательно с усилителем. Но ситуацию можно частично улучшить, установив антенну повыше.

Слишком высокая мощность сигнала

Частой причиной проблем также может быть завышенный уровень приёма. Живя рядом с телевышкой и используя антенну с высоким коэффициентом усиления, мы можем перегрузить сигнал на входе тюнера.

Кабели

Существенное влияние на качество приёма имеет коаксиальный кабель. Старый кабель с растрёпанной изоляцией, купленный на барахолке или того хуже – кабель из кусков, которые вы наскребли «по амбарам и сусекам», может вызвать такое сильное затухание, что оно поглотит сигнал даже от очень хорошей антенны ещё до того, как тот достигнет телевизора.

Разделители и разъёмы

Свойства и количество используемых сплиттеров также влияют на качество картинки. Каждый такой пассивный элемент (т.е. тот, который не является усилителем) снижает уровень приёма. Небрежная установка разъёмов, особенно снаружи жилья, может привести к быстрому окислению соединений и, как следствие, к значительному затуханию телесигнала.

Шумы

Нас окружает масса передающих устройств – ретрансляционных станций, мобильных телефонов, модемов, маршрутизаторов, радиостанций, сигнализаций и т.д. Радиоволны из разных частотных диапазонов способны создавать помехи в приёме ТВ. Вмешательство вызывают даже устройства без антенн: микроволновая печь, флуоресцентные лампы, электромобили.

Неисправности

Существует ряд наиболее распространенных неисправностей антенного БП:

  • выход со строя такого элемента конструкции блока, как трансформатор;
  • поломка стабилизатора;
  • неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Неисправности блока питания

Внимание! Как и любая техника, блок питания антенного усилителя имеет ограниченный ресурс эксплуатации. Для его увеличения не забывайте отключать устройство, если вы надолго уезжаете из дома

Антенну для телевизора какой фирмы лучше выбрать

Антенны для телевизоров выпускают многие производители, но не все учитывают правила качества и практичности

В рейтинге описаны производители лучших антенн для телевизора, на которые стоит обратить внимание:

  • Дельта – российская торговая марка бытовой техники, которая предлагает покупателю товар из разной направленности: посуда, хозяйственные товары, сувениры, инструменты, антенны.
  • D_Color – производитель цифрового оборудования, который работает с 2010 года. Он выпускает тарелки и приставки, обеспечивая жителей России телевидением. Компания обеспечивает полной функциональностью, имеет удобный интерфейс, продуманный дизайн.
  • Harper – торговая марка аксессуаров и электроники, появилась на рынке в 2014 году, выпускает акустические системы для автомобилей и дома, электронику, портативную технику. Компания работает на территории России и Белоруссии.
  • GoldMaster – компания работает на региональном рынке уже десятки лет, предлагает качественные телекоммуникационные системы, блоки питания, розетки и другую технику. Конструкции простые в сборке, легко устанавливаются, имеют высокое качество.
  • Lumax – предлагает тарелки разных размеров и функциональности. Они могут регулироваться, улучшать качество сигнала. Сами модели бренда легкие, в среднем их вес составляет до 1000 г.
  • Lans – бренд телекоммуникационного оборудования, который использует новейшие технологии для создания техники. Поставляет товар в разные города России, оборудование работает в течение многих лет, поддерживает разные каналы.
  • Triax – фирма выпускает тарелки разного диаметра и объема, которые легко устанавливаются, хорошо ловят сеть. Изготавливаются из прочной стали с гальваническим покрытием, они практичные, не деформируются при использовании.
  • Триколор – российский бренд, предоставляющий не только цифровые услуги, но и устройства для работы плазмы. Компания основана в 2005 году в России в городе Санкт-Петербург, в ней работает более 1000 сотрудников. С каждым годом растет число выпускаемой электронной техники и количество пользователей.
  • Denn – предприятие выпускает устройства для аналогового телевидения, которые размещаются в комнате рядом с телевизором. Модели имеют регулировку усиления, изменяет угол наклона, ее несложно использовать, имеет компактные размеры.
  • GoDigital – бренд предлагает наружные телекоммуникационные антенны, которые размещаются на улице. Они поддерживают многие телеканалы, активно работают в любом городе России. Компания на рынке уже не один год, поэтому гарантирует высокое качество и долговечность моделей.

Подключение

Чтобы подсоединить кабель к блоку питания для антенного усилителя нужно соединить антенный кабель со штекером. Первым делом нужно подготовить кабель. Отступаем от края кабеля полтора сантиметра и делаем тонкий круговой срез,

старайтесь не повредить тонкие волоски экрана под внешним слоем изоляции. Снимите срезанный кузок изолятора. Аккуратно и равномерно отогните волоски экрана, полоску фольги лучше удалите. Отступив от загнутого края оплетки 5 мм, сделайте еще один круговой срез внутреннего изолятора и удалите его. Просуньте кабель под крепления, и затяните винты.

Обратите внимание, металлическая оплетка должна касаться нижней залуженной площадки, иначе питание на антенну может не поступить. Не допускайте касания оплетки центральной жилы, будет замыкание и лампочка индикатор 12 В светиться не будет

Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телевизор после настройки начнет показывать сразу.

Как правильно подключить БП

В активную антенну антенный усилитель уже встроен, а в пассивную – нет, чтобы решить это проблему проводится подключение блока питания. Для подсоединения кабеля БП к антенне, в первую очередь, потребуется смонтировать антенный кабель со специально предназначенным для этих целей штекером. Рассмотрим, как это делается на примере БП Дельта.

Для этого сначала выполняется подготовка кабеля, что подразумевает его зачистку: тонкий круговой срез на расстоянии 15 мм от края кабеля.

Главное условие при выполнении данной работы – аккуратность, старайтесь не повредить расположенные под внешним слоем изоляции достаточно тонкие волоски экранированной оплетки

Далее упомянутые волоски экрана осторожно отгибаются, а находящаяся возле них полоска фольги удаляется

Этапы подготовки антенного кабеля

Следующий этап подготовки кабеля подразумевает то, что следует выполнить еще один круговой срез, но, уже отступив от загнутого края оплетки на 5-7 мм, что поможет удалить внутренний изолятор. Далее подготовленный к монтажу провод просовывается под соответствующие крепления в коробке БП Дельта и затягивается винтами.

Обратите внимание! Когда подключается кабель, его металлическая оплетка должна обязательно иметь контакт с предусмотренной конструкцией корпуса БП Дельта – залуженной площадкой. В противном случае питание на антенну поступать не будет

Также следует учитывать и то, что оплетка кабеля не должна касаться центральной жилы кабеля. Если это произойдет, индикатор работы БП работать не будет, так как произойдет замыкание.

На заметку. При правильном подсоединении блока питания антенного усилителя с антенным кабелем, после проведения соответствующих настроек, телевизор начнет показывать намного больший диапазон каналов.

Как подключить активную конструкцию к нескольким приемникам

Многие пользователи задаются вопросом, как подать питание на антенну, если в доме или квартире несколько телевизоров. Для выполнения подобной задачи понадобятся соединительные навыки, с которыми уже познакомились чуть выше.

Главный фактор при подключении двух и более ТВ приемников или ресиверов к одной приемной конструкции – это высокий уровень сигнала, в обратном случае успех не будет гарантирован. При цифровом вещании качество сигнала определить нетрудно. Первый способ – это найти на пульте от приставки или телевизора кнопку с названием INFO. После двух нажатий подряд на несколько секунд отобразиться уровень приема.

Второй метод пригодится тем, кто хочет просматривать данную информацию во время настройки антенны. Потребуется войти в главное меню устройства и найти ручной режим настройки телеканалов. Далее вводится номер канала, который доступен в регионе и спустя несколько мгновений на экране отобразится шкала, с данными в процентном соотношении. Если уровень сигнала превышает 70%, то это хорошие показатели.

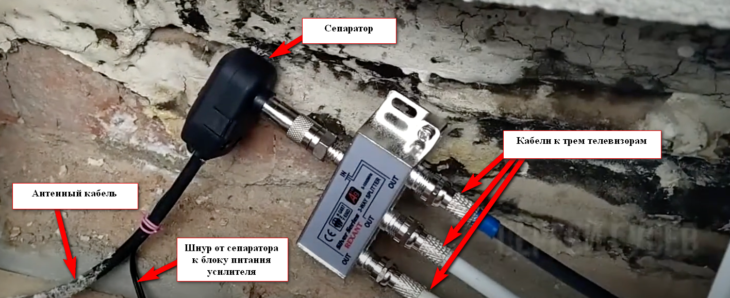

Для подключения двух и более телевизоров понадобится делитель сигнала. Если используется пассивное приемное устройство, можно использовать и обычный тройник, причем не будет разницы, к какому выводу подключать антенну, а к какому – телеприемники. Для активных конструкций нужен делитель с проходом по питанию. Подобное изделие узнать несложно, на нем есть надпись «Power Pass». Его удобство в том, что необходим всего лишь один модуль питания.

Если у пользователя нет изделия типа Power Pass, можно использовать простой делитель, но потребуется специальный штекер. На одном из его концов будет не только игла, но и резьба. В данный штекер вводится антенный разъем, а его самого потребуется вкрутить в основной вход делителя.

С других сторон соединяются кабели, идущие к антенным гнездам телевизоров. Данный способ подключения подойдет для владельцев цифровых приставок, поскольку не будет необходимости подключать питание антенны через экранное меню.

Способы подключения

Помимо ТВ приемника нужно приобрести специальную приставку и антенну. Что касается последней, то нет необходимости искать особое устройство, поскольку цифровые каналы можно просматривать с помощью обычной дециметровой конструкции. Установки ДВМ диапазона могут быть пассивными и активными, последние обладают дополнительным модулем, используемым для усиления сигнала. Но многие пользователи цифрового или спутникового телевидения не знают, как подключить питание к антенне.

Прежде всего, стоит разобраться, как подается приток электричества к активным устройствам. Он может подаваться по антенному кабелю, по дополнительному проводу, идущему от источника энергии, подсоединенного к сети в 220В, или посредством интерфейса USB телевизионного приемника.

Большинство конструкций получает питание первым способом. Для этого необходимо зайти в настройки приставки и активировать режим «Питание антенны».

Немного сложнее придется абонентам, у которых телевизор поддерживает формат DVB-T2, но у них нет внешнего ресивера. Приемное оборудование в этом случае можно питать с помощью дополнительного кабеля. Антенный провод потребуется подсоединить к электрическому блоку. Данный модуль является лишь вторичным источником электроэнергии, поступающей к узлам ресивера. Кроме того, он выполняет и другие функции, обеспечивает защиту напряжения и его стабилизацию.

Любой кабель состоит из четырех частей. Верхний слой – это защитная оболочка, под ней расположен экран, оплетка из фольги, еще один слой изоляции и проводник. Для подключения кабеля к модулю питания необходимо выполнить следующие действия:

  1. Первым делом стоит разделать провод. Нужно отступить от его конца на 1,5-2 см, и посредством острого предмета удалить изоляцию круговым движением. Под изоляцией расположена оплетка, ее нельзя повреждать.
  2. Часть отрезанного изолятора снимается, а фольга и компоненты экрана сдвигаются в обратную сторону.
  3. Далее нужно сделать отступ от края оплетки, не более чем на 5-6 мм, и круговым движением срезать внутренний изоляционный слой.
  4. Кабель поместить под хомут штекера электрического модуля. Центральную жилу аккуратно вставить в фиксатор и проследить, чтобы экран и оплетка контактировали с залуженной частью.
  5. Последний шаг – это зажатие винтов и фиксация контактов провода устройства питания.

ТВ кабель – это важное изделие в схеме соединения антенны и ТВ приемника, поэтому к его выбору стоит подойти с максимальной ответственностью. Провод с хорошим волновым сопротивлением способен обеспечить максимальную передачу электроэнергии

Кабели, с помощью которых можно осуществить питание внешних антенн, делятся на несколько типов. Симметричные и коаксиальные изделия стоят чуть дешевле, но у них есть некоторые существенные недостатки. Первые чувствительны к загрязнениям, в результате чего теряют сигнал, а вторые боятся непогоды и обладают малым сроком эксплуатации. Оптимальный выбор – это покупка несимметричного изделия с медным проводником большой толщины.

Провод обычно оснащается пластиковым диэлектриком, его оплетка состоит из медной проволоки, а наружный слой изготавливается из полиэтилена

Основное внимание при выборе кабеля стоит уделить его толщине, чем она больше, тем лучше. Тонкое изделие будет терять часть энергии, что негативно скажется на качестве сигнала

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Схема простого антенного усилителя на 2 телевизора

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Как проводится ремонт блока питания

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Своими руками

Приведенная выше схема потребляет от сети излишне большой ток. Если ее доработать, то можно в результате получить более экономичный блок питания, с улучшенными характеристиками. Вот схема экономичного блока питания для антенного усилителя:

Резисторы R1, R2 снижают собственное потребление БП, увеличено рабочее напряжение проблемного конденсатора C5, добавлены дополнительные фильтры L1C7 и L2L3C8.

Нет ничего сложного в том, чтобы сделать блок питания для антенного усилителя своими руками. Следует помнить, что самодельный блок питания антенны должен иметь низкое потребление и хорошую стабилизацию, иначе на экране будут проявляться помехи в виде снега, косых полос и широких черных полос.

Неисправности

К основным неисправностям антенного БП можно отнести:

  1. Неисправность трансформатора;
  2. Неисправность стабилизатора;
  3. Неисправность фильтра.

При скачках напряжения или перегрузке во вторичной цепи может перегореть предохранитель, встроенный в первичную цепь трансформатора. Выявить это можно измерив сопротивление на вилке блока питания. Отсутствие сопротивления может говорить о неисправности предохранителя или обрыве первичной обмотки трансформатора. Для проверки предохранителя нужно на трансформаторе разрезать изоляцию, под которой находится предохранитель и проверить его на целостность. Предохранитель обычно расположен в месте ввода сетевых проводов под изоляцию.

При неисправности стабилизатора напряжение питания антенного усилителя может, как понизится, так и повысится и привести к выходу из строя усилителя. Выявить это можно замерив напряжение на выходе блока питания.

Неисправность фильтрующих конденсаторов может привести к значительным помехам на изображении. Наиболее частое это появление на изображении 2 – 3 горизонтальных, широких черных полос, медленно перемещающихся по экрану.

Как и для всякого прибора, ресурс работы блока питания антенного усилителя ограничен. Выключать ли блок питания антенного усилителя? Если вы уезжаете надолго, то да нужно обязательно, но выключать каждый раз при выключении телевизора не стоит. Как известно, что большинство поломок электроприборов происходит именно в момент включения и выключения и выключая лишний раз срок службы антенного БП вы не продлите, а стоят они достаточно дешево так, что лучше потом купить новый.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

  • трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
  • стабилизатор напряжения DA1;
  • выпрямитель VD1-VD4;
  • фильтры по низкой C5 и высокой C6 частотам;
  • индикатор напряжения 12 В HL1.

Схема блока питания

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель

Оцените статью:

Как подсоединить антенный кабель блок усилителя – Telegraph

Козлова Ольга
Как правильно подключить антенный усилитель к антенне ... ↗vga кабель Кабель от блока питания в него уже впаян. Зарисуйте, каким именно образом и в какой полярности, чтобы снова его впаять при случайном обрыве.

1:42
LA-31 усилитель с блоком питания

4:59
Как присоединить к cdma 3g антенне кабель и переходник F

Блок питания для антенного усилителя ↗Если блок питания для антенного усилителя правильно соединить с кабелем, а так же кабель с антенным усилителем, то телевизор после настройки ...

Блок питания. Как подключить телевизионный антенный ...
Для того чтобы заработал антенный усилитель, установленный в корпусе ... Значит нам необходимо подсоединить блок питания к этому кабелю. ... Вначале необходимо разделать конец телевизионного кабеля ...

Как подключить антенный кабель к блоку питания
Как подключить антенный кабель к блоку питания. ... Для соединения антенного кабеля к блоку питания (БП) усилителя ... необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Как подключить антенный кабель к блоку питания ↗... напряжения. Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.

Как подключить антенный усилитель к блоку питания ↗Как подключить антенный телевизионный усилитель к блоку питания, электрическая схема БП ... Если открыть любой блок питания с адаптером, то Вы увидите силовой ... кабеля, идущего от телевизионного антенного усилителя.

Как подсоединить антенный кабель блок усилителя


Подключаем одну антенну к двум телевизорам: пошаговая ...
Узнайте о способах подключения антенны с усилителем и без него. ... Если есть тюнер, то можно присоединить кабель к нему, а затем уже ... к нему нужно будет присоединить блок питания усилителя антенны. ... как и в случае с антенной без усилителя, но с дополнительным звеном в ...

Установка антенн - это НЕ сложно ↗Описывая способы подключения антенного кабеля, я беру примеры подключения ... Чтобы подключить кабель необходимо снять с него верхний слой изоляции. ... Убедиться в работоспособности усилителя и блока питания.

Tag: TZ50AL3YuZdI0jE3

Блок питания для усилителя антенны для телевизора. Блок питания для антенны. Основная функция телевизионного антенного усилителя

Блоки питания, или БП, входят в комплектацию антенн с усилителями для улучшения сигнала. Блоки питания могут использоваться в усилителях сигнала для тв, мобильной и спутниковой связи, а также интернета. БП необходим, когда используется Wi-Fi адаптер, который тоже представляет собой антенну. Существует отдельный класс устройств, который применяется для нужд оборонной промышленности. Везде, где в работе задействуются радиоволны, есть принимающие антенны, для многих из которых необходимы БП.

Больше всего вопросов вызывают блоки питания, работающие от обычных сетей в 220 Вт. Эти элементы встроены в общее устройство антенны или располагаются отдельно и подключаются через определенный порт. Если речь идет о встроенных устройствах, то в конструкции используется бестрансформаторная схема. Здесь стабилизация напряжения происходит за счет широтных импульсных модуляций. БП включаются в обычную электрическую розетку с напряжением в 220 вольт и рассчитаны на среднюю мощность в 10Вт, которая и обеспечивает питание антенны. Таким образом, данные элементы занимает достаточно небольшой объем, но при поломке выводят из строя всю систему приема.

Внешние устройства обычно рассчитаны на то, что при поломке определенный уровень сигнала все же сохраняется. Хотя рассчитывать на то, что этот сигнал будет хорошим, нельзя. Еще одно преимущество внешних блоков питания для антенны заключается в том, что их проще заменить.

Основная схема построена на трансформаторе, а выходное напряжение питания стабилизируется параметрически. Стандартными значениями для выходных напряжений являются показатели в 24, 18, 12 и 5 Вт. Необходимое значение определятся, исходя из технических параметров антенны. Использование трансформатора позволяет добиться более стабильной работы в условиях электрических сетей, для которых характерны скачки напряжения, например, на даче или загородном участке.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

  • трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
  • стабилизатор напряжения DA1;
  • выпрямитель VD1-VD4;
  • фильтры по низкой C5 и высокой C6 частотам;
  • индикатор напряжения 12 В HL1.

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель.

Как правильно подключить БП

В активную антенну антенный усилитель уже встроен, а в пассивную – нет, чтобы решить это проблему проводится подключение блока питания. Для подсоединения кабеля БП к антенне, в первую очередь, потребуется смонтировать антенный кабель со специально предназначенным для этих целей штекером. Рассмотрим, как это делается на примере БП Дельта.

Для этого сначала выполняется подготовка кабеля, что подразумевает его зачистку: тонкий круговой срез на расстоянии 15 мм от края кабеля.

Главное условие при выполнении данной работы – аккуратность, старайтесь не повредить расположенные под внешним слоем изоляции достаточно тонкие волоски экранированной оплетки. Далее упомянутые волоски экрана осторожно отгибаются, а находящаяся возле них полоска фольги удаляется.

Следующий этап подготовки кабеля подразумевает то, что следует выполнить еще один круговой срез, но, уже отступив от загнутого края оплетки на 5-7 мм, что поможет удалить внутренний изолятор. Далее подготовленный к монтажу провод просовывается под соответствующие крепления в коробке БП Дельта и затягивается винтами.

Обратите внимание! Когда подключается кабель, его металлическая оплетка должна обязательно иметь контакт с предусмотренной конструкцией корпуса БП Дельта – залуженной площадкой. В противном случае питание на антенну поступать не будет. Также следует учитывать и то, что оплетка кабеля не должна касаться центральной жилы кабеля. Если это произойдет, индикатор работы БП работать не будет, так как произойдет замыкание.

На заметку. При правильном подсоединении блока питания антенного усилителя с антенным кабелем, после проведения соответствующих настроек, телевизор начнет показывать намного больший диапазон каналов.

Неисправности

Существует ряд наиболее распространенных неисправностей антенного БП:

  • выход со строя такого элемента конструкции блока, как трансформатор;
  • поломка стабилизатора;
  • неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Внимание! Как и любая техника, блок питания антенного усилителя имеет ограниченный ресурс эксплуатации. Для его увеличения не забывайте отключать устройство, если вы надолго уезжаете из дома.

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

Важно! Иногда достаточно просто прозвонить кабель к блоку питания. Неисправность может заключаться в простом обрыве провода.

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП.

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Важно учитывать! Показатели сопротивления исправных диодов соответствуют таким цифрам – 450-650 Ом, в противном случае – до бесконечности.

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Видео

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптера


Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптера


для подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Привет всем

Хочу оставить здесь небольшую заметку, по поводу исключения внешнего блока питания усилителя обычной польской антенны, при условии использования приставки, для приема цифрового ТВ , вещаемого в стандарте DVB-T2 (на данный момент ).

Или, при использовании иного устройства, например - телевизора с уже встроенным приемником цифрового ТВ, имеющим поддержку подачи на антенный вход, напряжения питания специальной активной антенны, с усилителем.

Суть истории. Когда я разглядывал настройки приставки для приема сигнала цифрового телевидения в стандарте DVB-T / DVB-T2 , то нашел рядом с опциями ручной и автонастройки, опцию включения питания антенны. Первая мысль - а получится ли запитать этим напряжением, антенный усилитель SWA , на польской антенне "решетке "?

И я решил попробовать...

Эксперимент проводился, используя приставку для приема цифрового ТВ - Rolsen RDB-502N , внутри устройства находится плата, с примерно такой маркировкой: YJ--DVB-78316M+MXL603 , но это не всё название, полностью точно не могу вспомнить, как и ревизию. Так как сейчас не имею доступа к устройству - точнее посмотреть уже не смогу.

Суть не в этом, а в том, что до того, как я замерил напряжение на антенном разъеме приставки, я рассчитывал на 12 вольт . Но нет, я обломался, что и подтвердилось при разборке устройства - встроенный импульсный блок питания, питает приставку напряжением только 5 вольт . А если быть точным - 5,2 вольта , если не наврал мой китайский дешманский мультиметр.

Есть защита от короткого замыкания: в случае короткого замыкания антенного разъема, ничего страшного не случится - процессор приставки сразу отключает питание, и отключается соответствующая опция в настройках приставки. Полевой транзистор не выгорает от этого, и я посмотрел, как это устроено на схеме: там есть второй транзистор, какая-то цепь обратной связи, и всё это идет на ногу процессора, к которому приклеен радиатор. Его название есть в маркировке платы, сам радиатор не отклеивал.

Вот примерно это напряжение, и было на антенном разъеме... 5,2 вольта всего

Смысл в том, что для этой приставки существуют комнатные активные антенны, имеющие усилитель. Правда, я таких антенн еще никогда не видел. Но они есть

В данном случае, приставка используется совместно с антенной "Дельта ", к которой подключен усилитель от польской антенны "решетка ", и если мне память не изменяет, то там установлен SWA-2000 . Либо SWA-49 , точно не помню, как доберусь до антенны - дополню статью. До цифрового ретранслятора не более ~100 километров (самый дальний ретранлятор - первый мультиплекс ).

Так что, родная для этого усилителя антенна, как мне кажется, имеет лучшие характеристики.

Но и в моем случае, используя антенну дельта (другой не было в наличии, усы подключены тоже ) - получается тоже более или менее стабильно смотреть первый и второй мультиплекс, с параметрами "сила "/"качество " - ~84% /~72% соответственно. При условии установки антенны, на высоте третьего этажа.

И вот этот стандартный усилитель "SWA " - имеет напряжение питания 12 вольт , от внешнего блока питания, который, по моему мнению, является довольно "противным ", так как он довольно сильно греется, что мне не нравится, да и включать его надо каждый раз...

К слову - в холостую, блок питания выдает аж около 19 вольт , а при работе подключенного усилителя, напряжение падает до 11,6 вольт ,

Вывод - усилитель нормально работает от 11,6 вольт . Но такая приставка выдает более чем в два раза меньше - 5,2 вольт , но, теоретически, этого должно быть недостаточно, и коэффициент усиления, при таком питании усилителя - должен упасть.

Чтобы это выяснить, я, без всякой надежды демонтировал кабель, включил напряжение питания антенны в настройках усилителя, и по-быстрому накинул кабель на разъем включенной приставки (пару раз случайно его замкнув, занов о включая питание в настройках ), и всё заработало!

Однако, изображение канала (Муз-ТВ ) распадалось довольно частенько, и сила /качество были на уровне 83% и 69% соответственно. То есть - параметр качества упал, пусть и не сильно, но стабильности уже не было.

Тогда я слегка приуныл, и решил заказать из Китая один из таких повышающих преобразователей напряжения, чтобы из пяти вольт сделать 12 вольт , но при только при работающей включенной приставке, и начал подготавливать плату для его подключения.

Так как я не нашел в интернете схему (скиньте, если есть, пожалуйста ) приставки для приема цифрового ТВ - Rolsen RDB-502N , то пришлось разбираться самому.

Извините, что на этот раз без фото - пишу по старой памяти

Там в правом верхнем углу, есть на плате радиомодуль, он накрыт железным экраном.

Его внутреннее строение стало мне не интересно, когда я его примерно изучил(железная крышка экрана модуля сверху - открывается без проблем ), и нашел полевой транзистор, который отвечает за подачу питания на разъем антенны, когда он открыт.

Его я отпаял, и решил, на всякий атас, чтобы не было проблем - припаять на плату только две ноги транзистора, а третью ногу подключил к общему проводу, через резистор 20 кОм . Такой резистор есть на этой дорожке, идущей к антенне, от которой я и отсоединил транзистор, и к которой я собрался подсоединить выход с повышающего преобразователя.

Не напрямую конечно, с преобразователя питать антенну, а через формальный фильтр, который я соорудил поверхностным монтажом, подключив к дорожке, идущей к антенне конденсатор на 100 nF (маркировка 104 ), соединив его вторую ногу с землей, далее подключив какую-то небольшую катушку из старого но импортного телевизора, имеющую неизвестную индуктивность, т.к. измерить нечем.

И уже с другой стороны катушки, опять соединил всё это с общим проводом, через такой же неполярный конденсатор на 100 нанофарад .

Может, это избыточно и извращенно, но я лучше перебдеть, чем недобдеть. Лишние помехи не нужны, а преобразователь их точно создает. Он же импульсный.

Так и задумал, что выход с преобразователя к катушке фильтра (это безопасно, от 12 вольт ничего не должно сгореть, детект КЗ идет до полевика, и 12 вольт на процессор приставки пойти не должно. Но это - не точно. Просто схемы нет, но я долго елозил щупом по плате, и никаких связей дорожки питания антенны за пределами приемного блока - не нашел ).

Питание, преобразователь получит от полевика. Единственное чего я боюсь - уход в КЗ при старте преобразователя. Нужен эксперимент.

И общий провод - общий провод.

Возможный вопрос: зачем преобразователь, и зачем из 5 делать 12 вольт, если можно просто разобрать блок питания, и установить трансформатор из него внутрь корпуса приставки, и подвести на разъем антенны 12 вольт с него, благо места внутри приставки много?

Да, действительно, свободного места внутри приставки - очень много, и туда влезут хоть 8 таких трансформаторов, и крышка должна закрыться, и всё будет работать.

Но так делать нельзя, это глупо и пожароопасно - этот трансформатор, будет работать и греться 24/7, даже в режиме ожидания. А зачем? Кто его будет отключать? (если так извращаетесь, не критичны счета за электроэнергию, и не страшно за увеличенную возможность сжечь жилище - не забудьте хоть отпаять полевик, иначе, сначала, сгорит приставка от 12 вольт )

Однако, есть вариант использовать какое-то реле или катушку с герконом, с гальванической развязкой (иначе убьёт нах#й ), которую можно подключить к полевику, чтобы либо при отключении опции питания антенны, или в дежурном режиме, питание антенны отключалось.

К слову, если подключить катушку реле к линии 5 вольт - смысл данной извращенной затеи пропадет, так как 5 вольт там есть всегда, это же единственное питание, оно и дежурное ... Я думаю, мою мысль вы уловили.

Еще два минуса есть, если вы забомбите трансформатор через реле. Первое - нет защиты от короткого замыкания в антенне - заведомо опасно. И второе, это - скорее всего, вы не найдете такого реле, которое своей катушкой не вызовет срабатывание защиты от короткого замыкания. Это можно обойти, накинув туда еще один полевик помощнее, но это всё - извращение.

Лучше попробовать использовать таки повышающий преобразователь. Плюсом такого подхода, будет относительная изящность решения, и возможность регулировки напряжения и выше и ниже 12 вольт - практически все DC-DC преобразователи имеют регулятор напряжения. Но естественно, выше 12 вольт питать усилитель - не нужно, и приведет к его выходу из строя.

В моем же случае, всё произошло еще интереснее! Позже, я попробовал убавить напряжение, подключив в разрыв плюсового провода от внешнего блока питания переменный резистор на несколько кОм , благо ток потребления усилителя - небольшой, и резистор не должен был сгореть. С резистором ничего не стало, но когда я начал его вращать при работающей приставке, то при понижении напряжения до 5 вольт , я почти не заметил ухудшения силы /качества !

Это что получается, всё-таки можно питать антенный усилитель от приставки без всяких преобразователей, без ухудшения качества приема и без лишних ошибок декодирования - распадания изображения на кубики? Ёшкино мясо, а я уже всё подготовил для подключения еще не заказанного с AliExpress повышающего преобразователя...

Тогда я подсоединил ногу обратно к той дорожке, правда уже через фильтр - его я убирать не стал, убрал только ранее напаянный резистор на 20 кОм , так как он пока не нужен, есть же он уже. Далее, я отпаял провод блока питания от маленькой платы с антенным разъемом, вытащил саму плату, удалил оттуда катушку и конденсатор, который идет к центральной жиле, и запаял плату обратно. Ну и просунув кабель подальше, выкрутив и убрав совсем прижимную квадратную гайку - пропустил там его центральную жилу, припаяв ее сразу к центральному контакту разъема, дабы избежать лишних потерь сигнала, затем закрутил и прижал оплетку, туда, где она и была. Получилось так, что сигнал с центральной жилы кабеля, сразу пошел в приставку, без каких либо согласующих катушек или конденсаторов.

Включил всё это дело - и отлично всё работает, не хуже чем от 12 вольт с блока питания!

А первый раз, когда я цеплял кабель напрямую к разъему "на соплях ", видимо из-за соплей и получил такой неудовлетворительный результат...

Теперь, приставка работает без блока питания, ну разве это не хорошо?

Вывод: можно попробовать запитать антенный усилитель напрямую от приставки, и пусть там будет 5 вольт, всё будет работать - проверено!

В сети встречал отзывы что от 5 вольт не работает, но это - ложь.

Однако, не все модели усилителей, будут работать в таком режиме, и вопрос повышения напряжения - актуален. Доберусь до антенны - напишу модель усилителя. 100 километров с третьего этажа при пяти вольтах питания усилителя для приема сигнала цифрового ТВ - реально . А если бы я использовал данный усилитель с родной для него "решеткой" - вообще сто пудов, и видимость далеко не прямая.

Учтите, что в природе могут существовать разные устройства для приема цифрового ТВ, поддерживающие и 12 вольт на антенном входе, а есть и вообще без этой функции. Читайте инструкцию к своему приемному устройству. Если не поддерживает, то можно это добавить, но над схемотехникой, придется работать самостоятельно.

И помните - нет ничего невозможного (есть кривые руки ).

Умный совет: лучше, вообще не смотреть телевизор. Там на абсолютном большинстве каналов - сплошная ложь, промывка мозгов быдлу, и унизительно много рекламы (супер бонус - еще и региональной рекламы). Решайте сами.

Для того чтобы заработал антенный усилитель, установленный в корпусе антенны типа «Польская решетка» необходимо его подключить к источнику питания. Питание усилителя производится по коаксиальному кабелю, идущему от антенны к телевизору. Значит нам необходимо подсоединить блок питания к этому кабелю. Многие пользователи затрудняются это сделать. Рассмотрим простой вариант подключения.

Вначале необходимо разделать конец телевизионного кабеля (). Отступаем от конца кабеля 1,5 см. и аккуратно удаляем внешнюю изоляцию, стараясь не повредить экран и изоляцию центральной жилы. Снимаем отрезанную по кругу внешнюю оболочку. Затем смещаем волоски экрана и фольгу назад. Далее отступаем от отодвинутой оплетки 0,5 см. и срезаем по кругу внутреннею изоляцию с центральной жилы. Кабель готов к подключению.

Аккуратно помещаем разделанный кабель в специальный крепеж на плате сепаратора блока питания. Необходимо чтобы оплетка кабеля плотно касалась нижней контактной площадки, а центральная жила была вставлена в винтовой фиксатор.

Зажимаем винты до полной фиксации контактов кабеля.

Необходимо следить за тем что бы центральная жила, и оплетка ни в коем случае не соприкасались, иначе мы получим короткое замыкание, и система работать не будет. В этом случае на блоке питания индикатор будет гореть очень тускло или вовсе не гореть. Также нужно следить за тем чтоб оплетка плотно контактировала с площадкой на плате. Иначе напряжение может не пойти по кабелю.

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.
  • - Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
  • - Как антенный усилитель для FM приемника.
  • - др.
Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

  • Рабочий диапазон: 50 МГц – 4000 МГц.
  • Усиление: 22,8 дБ - 144 МГц, 20,5 дБ - 432 МГц, 12,1 дБ - 1296 МГц.
  • Коэффициент шума: 0,6 дБ - 144 МГц, 0,65 дБ - 432 МГц, 0,8 дБ - 1296 МГц.
  • Ток потребления порядка 25 мА.
Более подробные характеристики можно посмотреть в .
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на - .
По сути вся схема - это микросхема усилитель и фильтр для ее питания.

Плата усилителя


Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.


Затем, перманентным маркером рисуем по линейке разводку.


А дальше хотите травите, а хотите вырезайте дорожки механически.


Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.


Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.


Плату уже готового усилителя можно купить на , но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.


Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа « » будет отличным вариантом.

Как правильно подключить антенный усилитель к антенне. Как подключить антенный усилитель

Антенный усилитель питается не по отдельному проводу, а прямо по тому же коаксиальному кабелю, через который усиленный сигнал поступает в . В связи с этим подключение такого усилителя к антенне и телевизору имеет ряд особенностей.

Инструкция

Внимательно рассмотрите плату усилителя. Она имеет две широкие площадки, предназначенные для подключения к антенне. Через эти площадки просверлены отверстия под крепежные винты. Также на плате имеется клемма для зажима центральной жилы коаксиального кабеля. Выход усилителя к этой клемме подключен через конденсатор, пропускающей только переменный ток, а шина питания - через дроссель, пропускающий только постоянный ток. Рядом расположена скоба для зажима оплетки кабеля.

Зачистите коаксиальный кабель таким образом, чтобы изоляция центральной жилы была примерно на 3 - 5 мм длиннее зачищенной оплетки, а сама центральная жила - на столько же длиннее изоляции. Ослабьте винты на клемме и скобе. Проденьте кабель под скобу таким образом, чтобы оплетка оказалась под скобой, а центральная жила - под клеммой, и между ними не было короткого замыкания. Затяните винты клеммы и скобы. Наденьте на усилитель прилагаемую крышку.

Найдите на антенне два винта, расстояние между которыми равно расстоянию между отверстиями на плате усилителя. Наденьте на них плату, развернув ее печатными проводниками к себе. Наденьте на винты шайбы, затем гайки. Последние затяните, но не слишком сильно, чтобы не сломать плату.

Возьмите прилагаемый к усилителю штекер со встроенным устройством развязки. Откройте его. Кабель от блока питания в него уже впаян. Зарисуйте, каким именно образом и в какой полярности, чтобы снова его впаять при случайном обрыве. Питание на центральную жилу поступает через дроссель, а сигнал с нее на телевизор - через конденсатор. Подключите к штекеру коаксиальный кабель таким же образом, как и к усилителю.

Обесточьте телевизор. Присоедините штекер к тому его гнезду, которое предназначено для подключения антенны. Включите в сеть телевизор и блок питания усилителя. Приступите к просмотру телепередач.

Антенный усилитель - это устройство, которое устанавливается на антенну с целью усилить сигнал и, как следствие, улучшить качество картинки на экране телевизора. Особенно актуален он будет в местности, далёкой от телебашен. Как правило, это находящиеся вдали от цивилизации деревни и села.

Установка антенного усилителя необходима для улучшения качества сигнала.

Причин плохого приёма сигнала может быть множество. С такой проблемой сталкиваются даже жители крупных городов, хотя, казалось бы, они находятся в непосредственной близости от вышек. Самые распространённые причины возникновения помех:

  • источник сигнала слишком далеко от точки приёма;
  • препятствия, расположенные на пути сигнала - деревья, высотные дома и т. д.;
  • ландшафтный провал между точкой приёма сигнала и вышкой;
  • слабый сигнал.


Выбор антенного усилителя зависит от множества факторов. Однако первым делом нужно понять - какая именно установлена антенна . Всего их два типа: пассивная и активная. В конструкцию активной антенны уже по умолчанию встроен усилитель сигнала. Если же у вас возникли проблемы с сигналом, то, вероятней всего, вы обладатель пассивной антенны. Подобную антенну следует устанавливать только в том случае, если передающая сигнал вышка находится в пределах видимости и между ней и антенной нет никаких преград.

Следующее, что необходимо выяснить - это расстояние до ближайшей вышки.

СОВЕТ. В зависимости от расстояния до вышки следует выбрать прибор с подходящим коэффициентом усиления. Как правило, покупать антенный усилитель стоит только при условии, что расстояние от вышки до дома составляет более 10 км. Если же расстояние меньше, то проблема в неправильно подобранной антенне и усилитель положения не исправит.

Коэффициент усиления - это характеристика, с которой нужно быть осторожным. Это тот случай, когда больше не значит лучше. При недостатке сигнал будет недостаточно сильным, а при избытке появятся шумы, которые всё равно будут мешать качественной трансляции . По этой причине для одного типа антенн выпускают множество моделей усилителей с разными характеристиками.

Для правильного выбора коэффициента необходимо использовать специальную таблицу. В этом нет ничего сложного.

Виды усилителей

Мы не будем вдаваться в тонкости конструкции антенного усилителя - для обывателя эта информация будет бесполезной. Расскажем о двух видах усилителей и их назначении.

Усилитель SWA

Антенные усилители SWA применяются в антеннах решётчатого типа ASP-4 и ASP-8, которые часто называют «польскими» антеннами. Сами по себе эти антенны обладают очень низким коэффициентом усиления, и без усилителя им не обойтись.

Двумя самыми главными характеристиками при выборе усилителя SWA будут - коэффициент усиления и коэффициент шума. При покупке обратите внимание именно на них. О первом мы уже говорили выше. Со вторым всё ещё проще - чем меньше, тем лучше.

Усилитель LSA

У этого типа усилителей очень узкая область применения. Выпускаются они для ремонта вышедших из строя антенн Локус. Определённые модели LSA могут усилить соответствующие им модели антенн Локус.


Блок питания

Как правило, конструкция антенного усилителя снабжена встроенным блоком питания. Устройство подключается к сети и, за счёт своей небольшой мощности, потребляет всего лишь около 10 Вт. Существуют встроенные и внешние блоки питания. Встроенные блоки питания - это маломощные устройства небольшого размера. При нестабильной работе электрической сети от них мало толку. Однако если скачки напряжения большая редкость - его будет вполне достаточно.


Внешние блоки питания отличаются крупными габаритами и потребляемой мощностью. Они предоставляют стабильную работу антенного усилителя даже в условиях нестабильной сети. Подобные блоки питания предназначены для различного входного напряжения: 5, 12, 18, 24 В. Этот параметр должен точно соответствовать напряжению питания конкретно вашего усилителя.


Установка усилителя антенны

Внешне усилитель представляет собой небольшую электронную схему. Крепится он непосредственно на саму антенну при помощи болтов и гаек. Большую эффективность усилитель покажет, если будет установлен вблизи антенны на мачте, между согласующим устройством и фидером. Сигнал, проходящий от антенны по фидеру, существенно уменьшает его уровень. После установки необходимо проверить - улучшился ли сигнал. Без оборудования это можно сделать, просто включив телевизор.


Если антенна уже установлена - не составит труда подключить усилитель и, используя специальный переходник, запитать блок питания. Однако если антенна не подключена, то вам придётся озадачиться проведением кабеля к телевизору . Если вы в себе не уверенны, то лучшим решением будет вызвать телемастера, который быстро и качественно выполнит эту задачу.

Подключение телевизионного кабеля к телевизору

Первым шагом будет выбор телевизионного кабеля. Это очень ответственный момент, так как даже дорогой телевизор не обеспечит вас качественной картинкой без правильно подобранного провода.

Самыми распространёнными на рынке являются коаксиальные кабели различных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113. Марки приведены в порядке возрастания качества. Маркировка наносится на оболочку кабеля по всей длине.

ВАЖНО. Мы не будем описывать все существующие антенные кабеля, так как это не представляется возможным. Однако просим обратить ваше внимание на следующее - кабель должен иметь волновое сопротивление 75 Ом и внешний диаметр оболочки должен быть не менее 6 мм. Придерживаясь этих двух критериев, вы сможете подобрать подходящий кабель.

После того как вы выбрали кабель - его необходимо соединить со штекером, так как голые провода к телевизору не подключить. В наше время самое широкое распространение получили F-штекеры. Доступны штекеры трёх разных размеров для кабелей разного диаметра. Будьте внимательны при покупке - убедитесь, что штекер подходит вашему кабелю. После покупки останется установить штекер. Сделать это можно по приведённой ниже схеме.


Заземление антенны

Однако это ещё не всё. Перед использованием антенну необходимо заземлить. Это очень важная и ответственная процедура, и подойти к ней стоит со всей ответственностью.

ВАЖНО. Будьте осторожны! В предыдущих этапах максимум, что вы могли испортить - кабель. При заземлении же есть все шансы получить удар током - что может привести к летальному исходу. Поэтому ни в коем случае не пытайтесь делать заземление самостоятельно! Вызовите мастера, который сделает всё быстро и качественно.

Если вы проживаете в многоквартирном доме, как правило, антенна будет установлена на балконе или лоджии. В подобных случаях в заземлении нет необходимости, т. к. оно уже предусмотрено при постройке дома. Актуально будет заземление в частном доме или на дачном участке.

На этом всё. В этой статье мы поговорили о существующих видах антенных усилителей и о том, как их лучше установить. Надеемся, статья была информативной и помогла вам в этом непростом вопросе.

В наш век технического прогресса, когда развитие техники идет семимильными шагами, обновляется и пополняется модельный ряд различной бытовой техники по всему миру. То же самое происходит и в наших квартирах - если раньше какой то технический электронный девайс служил всему семейству в течении 5-15 лет, то сейчас обновление ""технического парка"" домашней электроники происходит все чаще. А куда же определить старую, но еще работающую бытовую технику? Выбросить или разобрать - жалко, продать за приличную сумму - практически нереально. Для многих, выход из этой ситуации довольно очевиден - послужившая, но еще рабочая бытовая техника переезжает на дачу. Но здесь нас ожидает еще одна проблема. Допустим на дачу переехал старый телевизор и для него требуется приемная антенна. Как правило дачные поселки распологаются вне пределов городской черты, там где прием на комнатную или обычную уличную антенну невозможен. Кроме этого, установленная на улице антенна является отличной приманкой для дачных воров (значит что в доме есть чем поживиться), особенно в зимнее время, когда многие из нас на дачу не ездят. Выход из сложившейся ситуации очевиден - собрать скрытую антенну с усилителем сигнала.

Не так давно, наш рынок наводнили польские антенны фирм Anprel, Teltad и многих других (официальное название ASP - 4WA,ASP - 8WA,CX-8WA, народное название - ""сушилка"" или ""решетка""). Как показала практика использования таких антенн, сама конструкция не выдерживает никакой критики - пластиковый конструктив рассыпается практически на следующий год после введения антенны в эксплуатацию. А вот электронная часть, при всей своей простоте, довольно надежна - боится только влаги и статического электричества, в период весенних и летних гроз.


Для изготовления скрытой антенны нам понадобятся: блок питания усилителя (желательно с регулировкой выходного напряжения; меняя величину питающего напряжения мы можем регулировать коэффициент усиления усилителя антенны), усилитель SWA (нужный усилитель подбирается по коэффициенту усиления/шумов и по дальности приема от передающего центра), антенный кабель, электротехнический кабель (провод) сечением 0,5 - 2,5 кв.мм., клеммы и изоляторы, а также кусок капронового шнура для растяжки. Блок питания и усилитель можно приобрести в любом радиомагазине или на радиорынке за символическую плату 100-150р. Все остальные комплектующие имеются в хозяйстве каждого самодельщика. Антенное полотно изготавливаем из двух отрезков электропровода длиной примерно по метру.


С одной стороны к концам проводов подпаиваем клеммы (под болт М4 с гайкой), с другой стороны крепим изоляторы. Изоляторы можно взять готовые (если на вашем ""складе"" завалялись орешковые керамические) или изготовить из кусков любого диэлектрика - пластик, оргстекло и т.д. К ответным частям изоляторов крепим растяжки из нейлонового шнура. Далее, прикручиваем каждое из плеч антенного полотна к контактным площадкам усилителя (см. фото), крепим антенный кабель (по схеме стандартного подключения усилителя SWA) сначала к усилителю, затем к разделительному фильтру блока питания (штекеру).


Все - простейшая антенна готова. Остается только закрепить и настроить антенну на чердаке дачного домика или сарая. Немного о материале кровли - никакой кровельный материал (кроме железа) для работы такой антенны препятствием не является.Как показала практика, антенна прекрасно принимает даже высокочастотные дециметровые каналы на удалении 15-25 км от передающего центра! Кстати, таким же образом можно модернизировать и комнатную антенну - достаточно удалить из нее согласующе-симметрирующее устройство и поставить усилитель с блоком питания. Можно также модернизировать и уличные антенны,только нужно принять меры по герметизации антенного усилителя от атмосферных осадков и надежно заземлить конструкцию (защита от статики). Если модернизируемая антенна всеволновая (типа Дельта 311-01 или аналогичная) которая имеет согласующе-симметрирующее устройство МВ-ДМВ, то целесообразно оставить устройство согласования штатное, а для подключения к усилителю удалить согласующий трансформатор (см.фото) и произвести подключение от штатного антенного согласователя напрямую к схеме усилителя. Представляется интересной модернизация самих усилителей, с заменой штатных транзисторов на более малошумящие и мощные.

КРАСИВЫЙ И ПРОСТО: Антенне нужно питание?

Что ж, вы могли подумать, что ответ будет простым и понятным, но это не так.

Антенну не нужно подключать к розетке, за исключением случаев, когда это необходимо. Это не очень помогает, не так ли?

Давайте объясним.

Сама антенна - это просто металлическая палка. Для работы ему не нужна энергия. На самом деле антенна принимает эфирное вещание. Когда сигнал транслируется, на самом деле происходит выброс в воздух огромного количества электричества.Воздух плохо передает электричество. Таким образом, это электричество становится все слабее и слабее по мере удаления от него.

Когда мы говорим, что ваша антенна «принимает» сигнал, мы на самом деле имеем в виду другое. Физика довольно сложна, поэтому я сделаю ее простой. (Это также означает, что мой ответ не будет таким точным, так что будьте готовы к ненавистникам.) Когда сигнал антенны достигает антенны, молекулы антенны начинают вибрировать так, как это соответствует сигналу антенны. Затем слабый электрический сигнал проходит через антенну в кабель.Если вы используете коаксиальный кабель, очень небольшая часть этого сигнала теряется при преобразовании импеданса антенны 300 Ом в импеданс коаксиального кабеля 75 Ом. Но в остальном внешнее питание не требуется.

Если… у вас нет усиленной антенны.

Усиленным антеннам требуется питание от розетки, но питание требуется не антенне, а усилителю. Вся цель усилителя - считывать слабый сигнал, добавлять мощность от внешнего источника (например, стены) и создавать более сильный сигнал.Таким образом, усиленной антенне всегда требуется питание. Большинство усиленных антенн не будут работать без источника питания, потому что схемы усилителя встроены прямо в антенну, поэтому сигнал просто прекращается, если на усилитель нет питания.

Если у вас есть усиленная антенна, вам также необходимо убедиться, что кабель, идущий к ней, имеет твердый медный центральный провод. Большинство кабелей для домашнего использования не имеют… их кабели покрыты медью по цинковому центру. Такой кабель не будет передавать электричество, необходимое усилителю.Вот почему вам понадобится высококачественный кабель, подобный тем, которые мы продаем в Solid Signal.

Если вы используете неправильный кабель, вы, вероятно, подумаете, что ваша антенна просто не работает. Усилитель не будет делать свою работу, и вы будете недовольны. Хуже того, усилитель может дать вам небольшую пользу, но не такую, как следовало бы. Это связано с потерей напряжения в кабеле. Поскольку усилитель изо всех сил пытается получить необходимую мощность, иногда можно добиться улучшения. А иногда и не бывает улучшений.Усилитель прослужит недолго, да и выйдет из строя раньше.

Получите все необходимое для эфирного телевидения

При совершении покупок в Solid Signal вы получите лучший выбор антенн, а также всю необходимую бесплатную техническую поддержку. Не уверен, что вам нужно? Получите массу бесплатной технической поддержки, позвонив нам по телефону 888-233-7563 в рабочие часы Восточного побережья.

Усилителям

House требуется питание - как лучше всего это сделать?

Нет двух одинаковых домов, а это означает, что технический специалист, предоставляющий услуги телевидения и Интернета, никогда точно не поймет, во что ввязывается, пока не прибудет на место установки.

Опытные специалисты, конечно же, будут готовы ко всем типам проблем, первая из которых будет заключаться в том, чтобы определить, где подключить источник питания для усилителя.

В этом сообщении блога мы исследуем три наиболее распространенных типа установок для питания домашнего усилителя и предлагаем нашу собственную рекомендацию по лучшему решению для любой ситуации.

Вариант установки 1. Электрическая розетка рядом с усилителем (выделенный порт)

Самый удобный сценарий для установки усилителя - это наличие электрической розетки в пределах нескольких футов от места установки усилителя.В этой ситуации технический специалист сможет просто подключить стандартный источник питания к розетке и подключить источник питания к выделенному порту питания усилителя с помощью перемычки для короткого коаксиального кабеля. Это отличное решение, когда поблизости есть электрическая розетка, однако технические специалисты часто сталкиваются с более сложными сценариями, когда они находятся в полевых условиях.

Проблемы могут возникнуть, например, когда усилитель расположен слишком далеко от электрической розетки. Прокладка 50-футового кабеля к противоположной стороне гаража - не всегда самое практичное решение.Более длинные кабели также могут быть случайно отключены домовладельцем.

Вариант установки 2: Нет удобной розетки рядом с усилителем (устройством вставки питания)

В некоторых случаях усилитель расположен слишком далеко от приставки или телевизора. Если это так, то первое, что необходимо сделать техническому специалисту, - это определить источник питания 120 В переменного тока, который они будут использовать на пути от усилителя к приставке / телевизору. Хорошим источником будет любая розетка вдоль трассы коаксиального кабеля.Это может быть розетка за диваном между усилителем и приставкой / телевизором или даже розетка, ближайшая к приставке / телевизору.

Вставка питания имеет три точки подключения - вход от источника питания; выход на усилитель; и выход на приставку / ТВ. Так что в этой ситуации специалисту потребуется стандартный блок питания, четыре разъема и две перемычки. Из-за необходимого количества кабелей и разъемов эта установка часто может быть громоздкой для установки специалистами.

Вариант установки 3: Нет розетки рядом с усилителем (блок питания со встроенным устройством вставки питания)

Вариант, который предлагает, пожалуй, наибольшее удобство, - это использование специализированного блока питания с двумя портами вместо стандартного.Входящий коаксиальный кабель от усилителя подключается к одному порту источника питания, а другой порт источника питания подключается к приставке / телевизору с помощью только одной перемычки, что значительно упрощает подключение.

Использование встроенного блока питания избавляет техника от необходимости искать электрическую розетку. И это уменьшает количество компонентов для установки, что, в свою очередь, экономит время для технических специалистов и деньги для поставщика услуг. Этот вариант также значительно снижает риск того, что домовладелец по ошибке отключит источник питания.

Установка усилителя мощности станет простой задачей, если техник определит источник питания, который будет использоваться, и установит для этого необходимые компоненты. Хотя существует несколько вариантов установки, мы всегда рекомендуем использовать блок питания со встроенным устройством для вставки питания, чтобы сэкономить время технического специалиста и деньги компании.

% PDF-1.5 % 116 0 объект > эндобдж xref 116 111 0000000016 00000 н. 0000003046 00000 н. 0000003160 00000 н. 0000003951 00000 н. 0000004601 00000 н. 0000005131 00000 п. 0000005731 00000 н. 0000006322 00000 н. 0000006359 00000 н. 0000006407 00000 н. 0000006519 00000 н. 0000006633 00000 н. 0000007083 00000 н. 0000007631 00000 н. 0000007715 00000 н. 0000008257 00000 н. 0000008858 00000 н. 0000008945 00000 н. 0000009409 00000 п. 0000009972 00000 н. 0000010059 00000 п. 0000010657 00000 п. 0000011326 00000 п. 0000016049 00000 п. 0000021654 00000 п. 0000026439 00000 п. 0000026842 00000 п. 0000027187 00000 п. 0000027572 00000 п. 0000032590 00000 н. 0000034281 00000 п. 0000038882 00000 п. 0000043542 00000 п. 0000048230 00000 н. 0000050880 00000 п. 0000054411 00000 п. 0000058501 00000 п. 0000062019 00000 п. 0000067035 00000 п. 0000067148 00000 п. 0000068454 00000 п. 0000069238 00000 п. 0000069269 00000 п. 0000069344 00000 п. 0000074574 00000 п. 0000074903 00000 п. 0000074969 00000 п. 0000075085 00000 п. 0000075116 00000 п. 0000075191 00000 п. 0000076380 00000 п. 0000076708 00000 п. 0000076774 00000 п. 0000076890 00000 н. 0000077004 00000 п. 0000077035 00000 п. 0000077110 00000 п. 0000079229 00000 п. 0000079569 00000 п. 0000079635 00000 п. 0000079751 00000 п. 0000086136 00000 п. 0000086175 00000 п. 0000122004 00000 н. 0000122043 00000 н. 0000157837 00000 н. 0000157876 00000 н. 0000166546 00000 н. 0000166585 00000 н. 0000205174 00000 н. 0000205213 00000 н. 0000240927 00000 н. 0000240966 00000 н. 0000276683 00000 н. 0000276722 00000 н. 0000277126 00000 н. 0000277530 00000 н. 0000277651 00000 н. 0000277797 00000 н. 0000278028 00000 н. 0000278416 00000 н. 0000278647 00000 н. 0000279035 00000 н. 0000279206 00000 н. 0000279352 00000 н. 0000279750 00000 н. 0000279847 00000 н. 0000279993 00000 н. 0000280381 00000 п. 0000280478 00000 н. 0000280624 00000 н. 0000281029 00000 н. 0000281126 00000 н. 0000281272 00000 н. 0000281347 00000 н. 0000281648 00000 н. 0000281723 00000 н. 0000281838 00000 н. 0000282139 00000 п. 0000282214 00000 н. 0000282514 00000 н. 0000282589 00000 н. 0000282714 00000 н. 0000283053 00000 н. 0000287106 00000 н. 0000328066 00000 н. 0000335685 00000 н. 0000343304 00000 н. 0000344632 00000 н. 0000352784 00000 н. 0000002516 00000 н. трейлер ] / Назад 601012 >> startxref 0 %% EOF 226 0 объект > поток hb``b`rc`g` ̀

Аксессуары для усилителя сигнала SureCall | Бустеры клеток

Все аксессуары для усиления сигнала сотового телефона, предлагаемые компанией SureCall, лидером отрасли в области технологии усиления сигнала

Ультратонкая антенна 5G идеально вписывается в любую среду и представляет собой сверхширокополосную внутреннюю потолочную антенну, которая передает и принимает сигнал в диапазоне 360 °.

Сверхширокополосная панельная антенна 5G, предназначенная для обеспечения максимального покрытия внутри помещений, представляет собой направленную антенну с высоким коэффициентом усиления, которая передает сигналы с шириной луча 120 °.

Антенна 5G Yagi, разработанная для максимальной производительности в сельской местности, представляет собой направленную сверхширокополосную наружную антенну с дальностью действия до 30 миль для наиболее удаленных приложений для усиления сигнала.

Сверхширокополосная всенаправленная антенна 5G, разработанная для максимальной гибкости с несколькими операторами связи и вышками сотовой связи в большинстве сред, представляет собой наружную антенну, которая осуществляет вещание по диаграмме направленности на 360 °.

Широкополосная внутренняя всенаправленная штыревая антенна с разъемом FME-Female для использования с усилителями сигнала SureCall для автомобилей и мобильных телефонов на колесах.

Широкополосная внутренняя патч-антенна с разъемом FME-Female, предназначенная для использования с усилителями сигнала SureCall автомобилей и мобильных телефонов.

Широкополосная немагнитная внешняя всенаправленная антенна 3,3 дюйма с монтажным основанием с отверстием ¾ дюйма, кабелем длиной 17 футов и разъемом FME-Female.

Широкополосная внешняя антенна на крыше с магнитным креплением 3,8 дюйма для автомобилей с разъемом FME-Female и прикрепленным кабелем длиной 12,5 футов.

Созданная для максимальной производительности в сельской местности, внешняя автомобильная антенна SC-200W-58 помогает улучшить сотовый сигнал внутри любого автомобиля, грузовика, фургона или внедорожника в сочетании с усилителем сигнала транспортного средства.

Широкополосная 30-дюймовая внешняя антенна с креплением к зеркалу с разъемом FME-Female, предназначенная для больших грузовиков, больших буровых установок, жилых автофургонов и любых других крупных транспортных средств.

Ultra Thin Antenna ™ - это низкопрофильная внутренняя купольная антенна 4G для усилителей сигнала сотовых телефонов SureCall, разработанная для безупречного вписывания в любую среду.

Широкополосная всенаправленная 50-омная потолочная антенна 4G, предназначенная для использования с усилителями сигнала сотовых телефонов SureCall внутри зданий.

Широкополосная направленная настенная антенна 4G с сопротивлением 50 Ом, предназначенная для использования с усилителями сигнала сотовых телефонов SureCall внутри зданий.

Широкополосная всенаправленная антенна 4G 50 Ом с разъемом N-Female, предназначенная для использования с усилителями сигнала сотовых телефонов SureCall внутри зданий.

Широкополосная направленная антенна 4G с высоким коэффициентом усиления 50 Ом с разъемом N-Female, разработанная для усилителей сигнала сотовых телефонов SureCall в зданиях.

Широкополосная всенаправленная внутренняя штыревая антенна 4G с разъемом N-Male для использования с усилителями сигнала сотового телефона SureCall внутри здания.

Идеально подходит для офисов или квартир. Антенна улавливателя сигналов ™ может быть установлена ​​в помещении в окне, что устраняет необходимость в установке антенны на крыше.

Двунаправленные разветвители

SureCall позволяют поддерживать от 2 до 4 внутренних антенн от одного усилителя и распределять равные объемы сигнала в области одинакового размера.

Сплиттеры

позволяют использовать 2-4 комнатные антенны с одним усилителем сигнала сотовой связи.Двунаправленные разветвители распределяют равное количество сигнала на области одинакового размера.

Диплексеры

реализуют мультиплексирование в частотной области, которое разделяет высокие и низкие частоты через разные каналы обратно в один порт.

Ответвители

, также известные как ответвители, используются для размещения нескольких вещательных антенн в длинной линии при установке системы усиления сигнала сотового телефона.

Ответвители

, также известные как ответвители, используются для размещения нескольких вещательных антенн в длинной линии при установке системы усиления сигнала сотового телефона.

Защитите усилители сигнала от разрушительных скачков напряжения с помощью этого устройства защиты от перенапряжения на 75 Ом с разъемами F-типа для кабеля SC-RG6 или SC-RG11.

Защитите усилители сигнала от разрушительных скачков напряжения с помощью этого устройства защиты от перенапряжения на 50 Ом с разъемами N-типа для кабеля SC-400 или SC-600.

Быстро измеряйте уровень сигнала, отображайте уровни частот в помещении и определяйте пиковое выравнивание антенны для усилителей сигнала сотового телефона.

Sentry предлагает плавную внешнюю настройку, чтобы максимизировать производительность усилителя сигнала с помощью мобильного приложения или веб-интерфейса.

Сотовый модем

со встроенным маршрутизатором позволяет легко настраивать бустеры SureCall вне объекта без проводного подключения к Интернету.

Регулируемая штанга для крепления наружной антенны с J-образной перемычкой 20 дюймов для использования с усилителями сигнала сотового телефона SureCall в здании.

Коаксиальный кабель с низкими потерями и разъемами F-Male бывает разной длины и может использоваться в помещении или на открытом воздухе для подключения усилителей сигнала сотового телефона SureCall с антеннами.

Коаксиальный кабель премиум-класса с низкими потерями и разъемами F-Male имеет две длины и может использоваться в помещении или на открытом воздухе для подключения усилителей сигнала сотового телефона SureCall с антеннами.

Коаксиальный кабель с малыми потерями

бывает разной длины и может использоваться в помещении или на открытом воздухе для подключения усилителей сигнала сотового телефона SureCall с антеннами.

Коаксиальный кабель

с ультранизкими потерями и разъемами N-Male бывает разной длины и может использоваться в помещении или на открытом воздухе для подключения усилителей сигнала сотового телефона SureCall с антеннами.

Коаксиальный кабель SC-400 со сверхмалыми потерями и огнестойкостью со сверхмалыми потерями и разъемами N-папа имеет разную длину и может использоваться внутри пленум-потолка для подключения бустеров SureCall с антеннами.

Коаксиальный кабель с наименьшими потерями, имеющийся в катушке длиной 1000 футов, может использоваться в помещении или на открытом воздухе для подключения усилителей сигнала сотового телефона SureCall с антеннами.

Полудюймовый медный коаксиальный кабель 1/2 дюйма, рассчитанный на камеру статического давления. Сверхнизкие потери. Доступен в катушках длиной 1000 футов, разъемы в комплект не входят.Предназначен для использования внутри натяжных потолков.

Бронированный медный коаксиальный кабель, рассчитанный на камеру статического давления, 1/2 дюйма, для применений, требующих механической защиты. Сверхнизкие потери. Доступен в катушках длиной 1000 футов, разъемы в комплект не входят.

Универсальный комбинированный инструмент для подготовки и зачистки коаксиального кабеля SC-400.Используйте этот удобный инструмент для быстрой обрезки коаксиального кабеля до нужной длины проводника и длины оголения оплетки.

Универсальный комбинированный инструмент для подготовки и зачистки коаксиального кабеля SC-600. Используйте этот удобный инструмент для быстрой обрезки коаксиального кабеля до нужной длины проводника и длины оголения оплетки.

Универсальный комбинированный инструмент для подготовки и снятия изоляции для коаксиального кабеля 1/2 ", рассчитанного на камеру статического давления.Используйте этот удобный инструмент, чтобы быстро обрезать коаксиальный кабель до нужной длины.

Инструмент для обжима кабеля промышленного уровня с полостями различных размеров для крепления разъемов коаксиального кабеля SC-400. Присоедините обжимной разъем N-Male (SC-CN-09) к кабелю SC-400 с помощью этого удобного инструмента.

Инструмент для обжима кабеля промышленного уровня для фиксации обжимных разъемов коаксиального кабеля SC-600.Присоедините обжимной разъем N-Male (SC-CN-16) к кабелю SC-600 с помощью этого удобного инструмента.

Широкополосная всенаправленная антенна 4G с сопротивлением 75 Ом с разъемом F-Female, предназначенная для использования с усилителями сигнала сотовых телефонов SureCall внутри зданий.

Широкополосная направленная антенна 4G с высоким коэффициентом усиления 75 Ом с разъемом F-Female, предназначенная для усилителей сигнала сотовых телефонов SureCall внутри зданий.

Подключите аттенюаторы между усилителем сигнала и кабелем внешней антенны для автоматического уменьшения мощности сигнала на 5, 10 или 20 дБ.

N-мама к N-розетке. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

N-штекер на разъем SMA-Female. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

N-штекер к FME-розетке. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

N-штекер к FME-штекеру.Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем N-папа - SMA-папа. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Штекерный разъем SMA-штекер FME. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем кабеля N-мама - SMA-папа. Кабель-адаптер подключается напрямую к измерителю радиочастотных сигналов SureCall.

Разъем SMA-Male к FME-Female. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Обжимной разъем N-папа.Переходник для кабеля SC-400, установленного с системами усиления сигнала сотового телефона SureCall.

N-мама к разъему FME-Female. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

N-мама к разъему FME-Male. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем N-папа - N-папа. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

FME-мама к кабельному обжимному разъему SC-240. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

FME-Male to SC-240 кабельный обжимной разъем.Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

N-папа - кабельный обжимной разъем SC-240. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Обжимной разъем N-Male для кабеля SC-600.Переходник для коаксиального кабеля SC-600-1000. Для использования с системами усиления сигнала сотового телефона SureCall.

FME-мама на разъем SMA-Female. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем N-папа - F-папа.Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

F-розетка к F-розетке. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем N-папа - F-мама. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

SMA-папа - MMCX-папа с соединительным кабелем 24 дюйма. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем F-папа - N-мама. Переходник соединяет компоненты систем усиления сигнала сотового телефона SureCall.

Разъем N-папа для коаксиального кабеля 1/2 "с номинальной камерой.Разработан для решений общественной безопасности SureCall и систем усиления сигнала коммерческих сотовых телефонов.

Постоянно подключайте усилитель автомобиля напрямую к зажиганию автомобиля или аккумуляторной батарее с помощью этого варианта проводного источника питания 12 В.

Адаптер питания для усилителей сигнала Fusion4Home и FlexPro внутри здания.Также совместим с линейкой усилителей сигнала автомобиля Fusion2Go.

12V 5A адаптер питания для усилителей сигнала SureCall для мобильных телефонов, включая Fusion2Go 3.0, Fusion2Go 2.0, Fusion2Go и Flex2Go.

5V 3A, белый адаптер питания для усилителей сигнала сотовых телефонов SureCall, включая EZ 4G, Flare и Flare 3.0.

12V 3A адаптер питания для усилителей сигнала сотовых телефонов SureCall, включая Fusion5s, Fusion5X, Fusion7.

Адаптер питания 19 В, 4,7 А для усилителей сигнала сотовых телефонов SureCall, в том числе Force5 2.0, Force5, Force5 Industrial и Force7 Industrial.

6V 2A адаптер питания для усилителей сигнала сотовой связи SureCall M2M.

Адаптер питания 5 В, 1 А для измерителя радиочастотных сигналов SureCall, номер детали SC-METER-01.

Глоссарий кабелей и соединений

В этом документе представлен наглядный пример кабелей, которые Shaw предоставляет для кабельного, Интернет- и телефонного обслуживания.Каждый кабель показан с подключением слева и принимающим портом справа. Если у вас возникли трудности с определением порта для любого прилагаемого кабеля, см. Изображения ниже.

Эта статья даст представление о:

Кабели силовые

Здесь представлены различные кабели питания, используемые для подключения кабельных коробок, телевизоров, телефонных модемов и компьютеров.

Заземленный кабель питания : Кабель питания, входящий в комплект поставки устройств с более высоким энергопотреблением, таких как кабельные приставки, телевизоры и компьютеры. (Ссылка: C13 / 5-15P)

Кабели питания малой мощности : Этот кабель не имеет заземления и предназначен для использования с устройствами с меньшим потреблением энергии, такими как Интернет-модемы и телефонные модемы, и часто может подключаться к внешнему источнику питания, а не напрямую к самому устройству. (исх .: C-7 / 1-15P).

Подключение адаптера : Это конечное подключение от источника питания или адаптера питания, как показано выше. Это соединение может отличаться по размеру, форме и цвету.

Пример блока питания и адаптера питания показан ниже.

Блок питания Адаптер питания

К началу

Коаксиальные кабели

Коаксиальные кабели подключают устройства в вашем доме к сети Shaw.Ваш цифровой кабель, высокоскоростной Интернет и домашний телефон требуют коаксиального кабеля для приема сигнала. Убедитесь, что этот кабель плотно вкручен в кабельный ввод на вашем цифровом приставке, интернет-модеме или терминале домашнего телефона.

К началу

Видеокабели

Вот четыре типа видеокабелей, которые используются для подключения телевизоров, кабельных коробок или других компонентов.

Подключение HDMI : это текущий стандарт для цифровых подключений высокой четкости, позволяющий передавать по одному кабелю как изображение Full HD, так и звук высокой четкости.

Компонентное соединение : Исходящий стандарт для доставки сигнала высокой четкости на ваш телевизор. Это аналоговый кабель, который передает видеосигнал по красным, синим и зеленым соединениям. Звук низкого качества воспроизводится через красно-белые кабельные соединения RCA.

Композитное соединение : это аналоговый кабель стандартного разрешения, в котором используется одно желтое RCA-соединение для отправки видеосигнала на телевизор.Аудио передается через красно-белые RCA-соединения для левого и правого каналов.

Коаксиальное соединение : Это кабель, используемый для подключения службы Shaw к вашему дому. Коаксиальный кабель предназначен для ввинчивания в резьбовое соединение телевизора, кабельной приставки, модема или коаксиального разветвителя (показано ниже).

К началу

Аудиокабели

Вот различные аудиокабели, которые используются для передачи звука с ваших устройств.

RCA Соединение композитного звука : Аудио соединение RCA передает стереозвук (левый и правый) на телевизор или объемный звук (левый, правый, центральный, задний) на аудиоприемник.

Цифровое коаксиальное аудио соединение : Цифровое коаксиальное аудио соединение (коаксиальный S / PDIF) передает звук Dolby Digital 5.1 (левый, правый, центральный, задний левый, задний правый, LFE *) с вашего Shaw Digital Box на Dolby Digital 5.1 способный аудиоприемник.

Оптическое аудио соединение (оптическое S / PDIF): Оптическое аудио соединение (оптическое S / PDIF) передает Dolby Digital 5.1 звук (левый, правый, центральный, задний левый, задний правый, LFE *) из вашего Shaw Digital Box на аудиоресивер с поддержкой Dolby Digital 5.1.


* LFE: низкочастотные эффекты; звуки, которые воспроизводятся через сабвуфер, представленные 0,1 в Dolby Digital 5.1

К началу

Кабели для передачи данных

Существует три типа кабелей для передачи данных, которые используются для подключения компьютера или связанных устройств с периферийными устройствами.

Подключение к eSata : Используется для обеспечения высокоскоростного подключения для передачи данных, Shaw поставляет кабель eSata для соединения между PVR и расширителем.

Подключение Ethernet : Вы найдете кабель Ethernet, входящий в комплект поставки вашего модема Shaw Internet. Кабели Ethernet используются для подключения компьютера к локальной сети (LAN).

USB-соединение : Одно из самых распространенных компьютерных подключений, USB можно найти на всем: от принтеров, мышей, жестких дисков и клавиатур.

К началу

Телефонные кабели

Это стандартное соединение для бытовых телефонов, которое отличается небольшим пластиковым разъемом с защелкой.

Телефонная линия может подключаться к таким объектам, как телефонный модем или телефонная розетка (показано ниже). (Ссылка: RJ11 6P4C)

К началу

Разные кабели

ИК-приемник входит в комплект многих кабельных коробок Shaw.ИК-приемник позволяет приставке продолжать получать команды от пульта дистанционного управления, даже если приставка для кабельного телевидения находится вне поля зрения.

К началу

Статьи по теме

Автоматическое сканирование каналов Rca не работает

Автоматическое сканирование каналов Rca не работает
rca канал автосканирования не работает И идет.Еще одна из наиболее распространенных проблем, с которыми вы можете столкнуться при приеме телевизионных сигналов, - это сломанный поводок. Кажется, я не могу запрограммировать пульт дистанционного управления для моего телевизора RCA (модель L26HD41) - ни один из рекомендованных кодов RCA не работает, и я стоял перед телевизором в течение 30 минут, пытаясь получить код автоматически, нажав канал + ключ. Инструменты содержания. Затем откройте список каналов и с помощью клавиш со стрелками выберите Mode> Analogue. На самом деле, пересканировать три раза безуспешно. Тип устройства: сначала выберите номер версии.Действия по поиску новых каналов зависят от доступных настроек вашего телевизора. Шаг 1. Обязательно нажмите соответствующую кнопку устройства, прежде чем пытаться управлять этим устройством, чтобы убедиться, что оно выбирается пультом дистанционного управления. Пытался вернуть заводские настройки, но все равно не работает. 2. 1 Решение. Вам нужно узнать номер вашей удаленной версии? Используйте опцию ручной перенастройки, а не автонастройку в меню телевизора, чтобы провести вас через этот процесс. Из списка доступных каналов выберите до 16 каналов для включения.Телевизионная антенна RCA ANT1650R. В большинстве случаев антенна лучше всего работает в положении лежа. 4) Нажмите [Стрелка вниз] для автоматического программирования, а затем нажмите [Enter]. Шаг 2: Выберите один из следующих вариантов: сканирование, автоматическое сканирование, автонастройка или что-то подобное. Когда вы указываете диапазон каналов в
Настройки> Сканирование», установите для режима сканирования значение «Вручную», затем вы можете выполнить сканирование вручную для каждой из 5 частот ТВ-сети для вашего место нахождения. мое стартовое меню - отстой. Сначала нажмите кнопку «Меню». С помощью кнопок или выберите Автоматическая программа, а затем нажмите ENTER.если вы используете сплиттер, они, как правило, время от времени выходят на одну сторону. Выберите Просмотр ТВ → Каналы → Настройка канала → Цифровая настройка → Цифровая настройка → Цифровая автонастройка. Выберите вариант «Канал». Без ярлыков. Если у вас есть конвертер RCA, просто поищите на Ebay пульт дистанционного управления (конвертер вашей модели), чтобы найти результаты. Потом подключил еще один набор и заработал нормально. Он должен быть открытым. Например, нажмите кнопку «кабель», прежде чем пытаться использовать кнопку, которая будет управлять функцией цифрового приемника.ПРИМЕЧАНИЯ. Действия по автоматическому программированию телевизора различаются в зависимости от модели. Мухобойка - это деталь, которую вы используете для подключения телевизора к антенне. При запуске сканирования инструмент откроет все каналы в банках, которые содержат один или несколько каналов в списке сканирования. 13-05-2017 13:16 in. Немного запутался, есть ли у вас конвертер AccessHD или конвертер RCA, поэтому выбрали AccessHD (как вы показали оба в области вопросов). Я захожу в Меню - Каналы - затем «Автосканирование» и выбираю «Антенна». У вас может быть заблокированный микроконтроллер, и отключение его на этот период времени сбросит его.Убедитесь, что для параметра Тип сигнала установлено значение «Воздух». 4. Я читал, что автоматическое сканирование каналов может помочь в решении проблемы, но теперь оно просто застряло. Если это так, убедитесь, что источник питания работает (или просто подключен правильно). Как запустить автоматическое сканирование каналов rca без пульта ДУ «Предыдущая Следующая» «Предыдущая Следующая» Предыдущая Следующая Сортировка по голосам Я купил новую антенну, потому что я живу в сельской местности и не могу позволить себе кабель. автоматический канал обычно выбирает каналы по мощности сигнала. Однако в случае временной потери канала у зрителя может быть несколько причин.Поэтому большинство зрителей не должны терять постоянный доступ к каким-либо каналам. Кнопка выбранного режима мигает один раз при каждом нажатии клавиши Scan \ FF. 2) Нажмите [Меню] на пульте дистанционного управления телевизора, чтобы открыть главное меню. Затем повторите поиск каналов. Если ты . Выберите «Автосканирование» Вот и все! Всего через несколько минут повторное сканирование будет завершено, и вы вернетесь к просмотру. Теперь проделайте то же самое с другими устройствами в вашем доме, чтобы управлять всеми ими с одного пульта ДУ. В большинстве случаев пиксельные изображения («блоки на экране») или сообщение «Нет сигнала» время от времени являются симптомами проблем с приемом.Если вы подключены с помощью «коаксиального кабеля», теперь вы можете увидеть сообщение с просьбой запустить сканирование каналов. Если вы видите это сообщение, просто нажмите кнопку OK на пульте дистанционного управления, чтобы начать сканирование каналов. Для тех, кто хочет передавать аудио и данные по беспроводной сети с Uniden BCD536HP и удаленно управлять сканером с помощью веб-сервера или функции RSOIP (удаленный сканер по IP) в ProScan. 1 Решения. Мы уверены, что с помощью этого раздела справки вам не придется возвращать антенну продавцу. Если при запуске Epson Scan была прервана сетевая связь, выйдите из Epson Scan и перезапустите его через несколько секунд.Убедитесь, что выбран правильный вход. СЛЕДУЮЩАЯ КНОПКА: Используйте эту кнопку для выбора каждой функции в зависимости от этих трех различных режимов, как показано ниже. Как подключить антенну и получить максимальное количество каналов. сканирование начинается и кажется завершенным через пару минут, но ничего не происходит. 6. Hofstra ITS. Если он все еще закорочен, кабель необходимо заменить. Мы отключили кабель от кабельной коробки и антенный штекер от стены за телевизором как минимум на 3 минуты. Во-первых, я не могу отключить ужасный режим планшета.СПРАВОЧНОЕ РУКОВОДСТВО ПО УПРАВЛЕНИЮ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 1. Фирменное наименование устройства: сначала выберите номер версии. Доступ к прямой настройке канала включен - позволяет напрямую вводить номер канала с цифровой клавиатуры. Не забудьте нажать кнопку AUTO SCAN для точной настройки приема. С помощью кнопок со стрелками или кнопок со стрелками на пульте дистанционного управления выберите «Настройки». Теперь вы можете переименовать имя списка в более узнаваемое. Наконец, выберите ВОЗДУХ / КАБЕЛЬ и запустите АВТО-СКАНИРОВАНИЕ. Если кнопки не работают… При выполнении действий по программированию универсального пульта дистанционного управления RCA для вашего устройства может возникнуть проблема.цифровой не сканирует. При сканировании каналов будут автоматически найдены каналы цифрового вещания, доступные в вашем регионе. Затем перейдите к источникам каналов и выберите КАНАЛЫ. Если твоя антенна. . TV - можно выбрать определенный канал. После ввода номера канала нажмите кнопку ОК. Антенна в режиме тюнера при включении - Установите, если у вас есть антенный вход. MUTE Нажмите эту кнопку, чтобы отключить или восстановить звук. Выберите Настройка канала → Цифровая настройка → Цифровая настройка → Цифровая автонастройка. Большинство телевизоров RCA называют функцию повторного сканирования «Автосканирование» 1.Убедившись в этом, войдите в меню настройки телевизора для поиска каналов. После завершения сканирования каналов вы сможете настроиться на. Вот ссылка, которая показывает множество пультов дистанционного управления для конвертеров AccessHD. Это видео может показать вам, как это сделать. следующий вопрос: есть ли способ получить. • Нажимает КНОПКУ ВОСПРОИЗВЕДЕНИЯ / ПАУЗА один раз для автоматического сканирования всех частот, начиная с 87. Нажмите кнопку «Меню» на пульте дистанционного управления, чтобы вызвать быстрое. Если это подключено только через HDMI или телевизор.Может быть несколько причин, по которым автоматическое сканирование не находит каналы. Проверьте настройку тайм-аута в настройках EPSON Scan. Мне 73 года, я купил антенну RCA. Затем откройте экранное меню и выберите параметр «ТВ» или «Тюнер», затем выделите режим тюнера и выберите нужный вариант. Убедитесь, что вы выбрали лучший канал передачи (1, 2 или 3) для обеспечения оптимального приема сигнала. 0-9 Позволяет переключать канал телевизора. Чтобы принимать все свои каналы, выполните следующие действия: 1) Включите телевизор.При выполнении автонастройки вам нужно будет изменить тип канала на цифровой и аналоговый, это позволит телевизору искать аналоговый канал. на другом экране цифра неактивна. В главном меню щелкните правой кнопкой мыши вкладку «Список сканирования». • В режиме USB / SD / BLUETOOTH используйте для выбора следующей дорожки • В FM используйте для выбора следующего канала. Электронная почта: help @ hofstra. 15.06.2014 17:10. Член RadioReference Майк (NYRHKY94) сделал эти два пошаговых руководства. Обычно это находится в меню -> Каналы -> Автосканирование.Чтобы выйти из меню, нажмите кнопку EXIT на пульте дистанционного управления. Могут быть доступны каналы, на которые вы не сможете настроиться, даже если выберете их напрямую, до тех пор, пока. Убедитесь, что антенна настроена на использование кабеля, с помощью кнопки выберите «Далее» и нажмите клавишу ВВОД. Появится экранное руководство, будет выделено Далее, нажмите кнопку ENTER, чтобы начать процесс автоматического программирования. Если вам не хватает случайных каналов. Я купил домашнюю цифровую плоскую антенну с усилителем RCA. Я проверил настройку телевизора, чтобы убедиться, что он настроен на цифровой (кабель), и это так.Может показаться, что ваша кнопка питания работает, но другие кнопки - нет. Если он закорочен, сначала замените разъемы, чтобы убедиться в их правильности. Приведенные ниже инструкции относятся к большинству моделей телевизоров RCA, но могут не работать для всех. 0 Решения. У меня проблемы с подключением адаптера. Получите советы по покупкам от экспертов, друзей и сообщества! Мой ЖК-телевизор RCA подключен к кабелю напрямую, без коробки, и я попросил кабельного парня проверить сигнал, и это было хорошо. Выберите "Трансляция", а затем выберите "Автоматическая программа".Если ваше сообщение «Нет сигнала» не связано с неправильным выбором источника или входа, то, скорее всего, это вызвано неправильной настройкой или ошибкой антенны. Что ж, в результате сканирования я не знаю, что я сделал, но теперь я не получаю НИКАКИХ каналов! В итоге, я ничего не могу смотреть по телевизору. Почему пульт RCA RCR412 не будет переключать каналы на компоненте? Вы должны перевести пульт в правильный режим, нажав соответствующую кнопку компонента (TV, DVD, VCR · AUX, SAT · CBL), чтобы пульт знал, каким компонентом вы хотите управлять.Но когда я листал каналы, показывался аналоговый. Если в телевизоре есть внутренний тюнер ATSC, убедитесь, что для входа или источника телевизора установлено значение «ТРАНСЛЯЦИЯ», «ТВ» или «ВОЗДУХ», а не «КАБЕЛЬ». Отключите телевизор от электрической розетки. Когда вы найдете лучшую позицию, повторите сканирование каналов. Обратитесь к руководству пользователя вашего цифро-аналогового преобразователя или цифрового телевидения для получения подробных инструкций о том, как выполнить сканирование каналов для вашего устройства. Вычислительная техника. Приставка для кабельного или спутникового телевидения. Используйте кнопки увеличения и уменьшения канала на пульте дистанционного управления кабельного или спутникового телевидения.Выкл. - будет использоваться последний выбранный канал / источник. Обзор. Подробности см. В справке Epson Scan. Щелкните вкладку «Добавить» и создайте имя списка сканирования. Итак, пульт не будет работать на вашем устройстве. Но прямо сейчас Америка переживает переходный период в сфере телевещания. Нажмите 1 для сканирования каналов, а затем нажмите 1, чтобы начать поиск доступных каналов. Нажмите кнопку ввода на пульте дистанционного управления, чтобы выбрать правильный источник. Конечно, не все меню производителей телевизоров одинаковы, поэтому ваше может немного отличаться от этого.Коснитесь или щелкните здесь, чтобы получить доступ к интерактивным руководствам. Шаг 1. О прессе Авторские права Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестирование новых функций Авторские права для прессы Свяжитесь с нами Создатели. STANDBY Для включения телевизора или перевода телевизора в режим ожидания. * Если ваш телевизор не отвечает или вы не можете найти пункт меню поиска каналов, обратитесь к руководству по эксплуатации вашего телевизора или обратитесь в службу поддержки производителя телевизора или конвертера. режим рабочего стола вообще работает, поэтому даже когда я использую док-станцию ​​с клавиатурой, он застревает в этом режиме.Задайте свой собственный телевизионный вопрос. Ответ клиента ответил 10 лет назад. Я пробовал это, но это не работает. Причина, по которой я сделал автоматическое сканирование каналов, в первую очередь, заключается в том, что я просмотрел все каналы и все источники на канале и получал ничего, кроме сообщений «нет сигнала». №5. Выберите «Пуск», чтобы начать автоматическое программирование, а затем выберите «Оба», «Воздух» или «Кабель». Нажмите 5 на пульте дистанционного управления, чтобы получить доступ к настройкам. 3. Иногда автоматическое сканирование дает сбой, но ручное сканирование работает.Если ручная перенастройка не работает. Автор. Недавно я решил избавиться от кабеля Comcast и подключил цифровую антенну RCA к своему телевизору insignia NS-24E730. Нажмите кнопку меню на пульте дистанционного управления и перейдите к параметрам ТВ, затем выберите НАСТРОЙКИ (последний вариант). В противном случае он может предложить запустить сканирование каналов, потому что он не видит никаких каналов. Часто можно сказать, прикоснувшись к нему. В прошлом это примерно переводилось как «если телевизор не работает, ищите каналы». Это новое поколение продуктов находится на переднем крае технологий, с экранами IPS высокой четкости, наборами микросхем последнего поколения и другими инновациями, такими как компьютеры с двойной загрузкой 2-в-1 (Android / Windows 8) и ключи OTG для подключения к планшетам. и смартфоны.C. Лучший номер телефона и способ избежать ожидания ожидания, доступные варианты чата и лучшие способы в целом связаться с RCA / Thomson Electronics в виде простого в использовании резюме, а также полное сравнение трех способов чтобы добраться до RCA / Thomson Electronics, сравнив по скорости и по рекомендациям заказчика. 22 июня 2009 г. Инструкции по автоматическому программированию телевизора см. В технических характеристиках или в прилагаемом руководстве по эксплуатации. Если оборудование не выключается, а кнопка выбранного режима мигает 8 раз, начните заново с шага 1.Я действительно расстраиваюсь. . Автоматическое сканирование каналов RCA не работает

Top 10 лучших коаксиальных кабельных усилителей 2021 года - Bestgamingpro

Топ 10 лучших коаксиальных кабельных усилителей 2021

# Предварительный просмотр Товар
1 Цифровой 2-полосный разветвитель коаксиального кабеля GE, 2.5 ГГц 5-2500 МГц, совместим с RG6, работает с HD TV, ... Проверить цену сейчас
2 4-портовый кабельное телевидение / антенна / HDTV / цифровой усилитель сигнала Интернет / усилитель / разветвитель с пассивным возвратом, ... Проверить цену сейчас
3 Антенны Прямой 8-портовый ТВ-распределительный усилитель, подключение до 8 телевизоров к 1 антенне, питание ... Проверить цену сейчас
4 Arris 4-портовый двунаправленный кабельное телевидение, OTA, спутниковый усилитель HDTV, сплиттер, усилитель сигнала с... Проверить цену сейчас
5 4-полосный сплиттер антенного усилителя GE от GE очищает пиксельные каналы с низким уровнем сигнала Распределяет сигнал ... Проверить цену сейчас
6 4-портовый кабель Arris, модем, ТВ, OTA, спутниковый усилитель HDTV, сплиттер, усилитель сигнала с активным ... Проверить цену сейчас
7 1-портовый кабель Arris, модем, ТВ, OTA, усилитель сигнала HDTV с пассивным возвратом и коаксиальным кабелем... Проверить цену сейчас
8 Fancasee 75 Ом FM-антенна для стереоприемника Внутренняя FM-радио антенна F Тип штекерный разъем ... Проверить цену сейчас
9 WILSON ELECTRONICS WSN952330 30-футовый коаксиальный кабель со сверхнизкими потерями Проверить цену сейчас
10 Цифровая телевизионная антенна высокой четкости с усилением - поддержка 4K 1080p и всех старых телевизоров - интеллектуальный коммутатор для помещений... Проверить цену сейчас

2. ЦАП LiNKFOR 192 кГц ЦАП цифро-аналоговый аудио преобразователь с функцией усилителя для наушников Регулировка громкости Цифровой оптический коаксиальный Toslink - аналоговый стерео аудио адаптер L / R 3,5 мм для PS4 Apple TV DVD PS3

  • ã € функция усилителя для наушников усиливает выходной аудиосигнал на наушники 3,5 мм, идеально совместим с игровыми наушниками.
  • ã € оптический коаксиальный коммутатор конструкция коаксиального и оптического тумблера позволяет этому декодеру одновременно подключать несколько устройств.нет необходимости заменять источник входного сигнала преобразования кабеля
  • ã € 192 кГц цифро-аналоговый аудиопреобразовательã € цифро-аналоговый аудиопреобразователь, преобразует цифровой коаксиальный оптический toslink в аналоговый стерео аудиоадаптер l / r RCA 3,5 мм (примечание: не может быть реверсирован, он несовместим с 5.1-канальным сигналом например, dolby ac3, dts, перед использованием установите выходной аудиорежим устройства на pcm или lpcm)
  • ã € с регулятором громкости и выключателем питания â € ‘есть профессиональный чип аудиоусилителя и переключатель регулировки громкости.позволяя вам управлять наушниками напрямую и регулировать выходную громкость. и вы можете закрыть конвертер, уменьшив регулятор громкости, не нужно откладывать адаптер питания
  • ã € 192 кГц 24-битная частота дискретизации высокого качества ‘поддерживает частоту дискретизации 32 кГц, 44,1 кГц, 48 кГц и 96 кГц и 192 кГц; 24-битный входящий поток битов s / pdif по левому и правому каналам, шум может быть устранен, когда сигнал не поступает, и автоматически отключен, когда на входе неаудиосигнал
Проверить цену сейчас

3.Внутренний телевизионный антенный усилитель GE с низким уровнем шума Усилитель антенного сигнала очищает пиксельные каналы с низким уровнем сигнала HD TV Цифровой VHF UHF адаптер переменного тока Черный 42178

  • Малошумное усиление - улучшает отношение сигнал / шум и компенсирует потери в кабеле, обеспечивая превосходное качество просмотра. улучшает прием в диапазонах ОВЧ и УВЧ и усиливает сигналы для цифровых телевизоров.
  • Важное примечание - использование усилителя не гарантирует приема большего количества телеканалов, но усиливает сигнал доступных каналов в вашем районе.количество каналов и качество приема будут варьироваться в зависимости от расстояния от антенны башни вещания и препятствий, включая холмы, здания и деревья.
  • Усилитель сигнала - этот усилитель усиливает и усиливает сигнал, принимаемый вашей внутренней пассивной телевизионной антенной без усилителя. усилители устранят любые нечеткие или пиксельные каналы низкой мощности - в некоторых случаях количество принимаемых каналов может меняться в зависимости от вашего расстояния от местных вещательных вышек.
  • Простота установки - подключите комнатную телевизионную антенну к усилителю усилитель к телевизору, адаптер переменного тока (входит в комплект) к ближайшей розетке и выполните новое сканирование каналов. этот усилитель предназначен только для использования внутри помещений.
  • Техническая поддержка в США - с условием замены в течение ограниченного срока и бесплатной технической поддержкой в ​​США, которая доступна с понедельника по пятницу с 7:00 до 20:00, время централизованно для оказания помощи по любым вопросам или проблемам.
Проверить цену сейчас

6.U ДОЛЖЕН ИМЕТЬ усиленная цифровая ТВ-антенна высокой четкости с дальностью действия 200 миль - Поддержка 4K 1080p Fire TV Stick и всех телевизоров - Внутренний усилитель сигнала с усилителем Smart Switch - 18-футовый коаксиальный кабель HDTV / адаптер переменного тока (белый)

  • ✠”ï¸ Full HD кристально чистый телевизор и качество звука высокой четкости: наша умная телевизионная антенна оснащена модернизированной системой интеллектуального управления переключателем нового поколения, мощный усилитель сигнала со встроенным интеллектуальным микросхемой нового поколения и технологией кристально чистого фильтра на выбор сигналы вверх в пределах 200 миль.новая технология отфильтровывает сотовые и FM-сигналы, что дает более четкое изображение, низкий уровень шума…
  • - Коаксиальный кабель длиной 18 футов и адаптер питания USB: упрощает установку усиленной антенны в доме для обеспечения наилучшего приема, особенно для клиентов, чьи телевизоры расположены довольно далеко от окон. Адаптер питания smart ic usb со встроенной защитой от перенапряжения поможет, если в вашем телевизоре нет выхода usb для подключения антенны dtv к блоку питания…
  • - каналы Full HD: с нашей модернизированной телевизионной антенной больше не нужно платить огромные счета за телевизор.наша антенна hd может принимать каналы full hd, такие как abc, cbs, nbc, pbc, fox и многие другие. с усиленной телевизионной антенной начните получать доступ ко всем новостям, ситкомам, детским и спортивным программам! продвинутый инструмент на всю жизнь, чтобы получить канал без ежемесячного счета!
  • • Радиус действия до 200 миль: комнатная антенна HDTV может достигать расстояния до 180 миль и может быть размещена практически в любом месте вашего дома. цифровая антенна постоянно ищет новые каналы, когда они становятся доступными для трансляции. повесьте комнатную антенну на окно или стену или на лучшее место в доме, где лучше прием.примечание: всегда помните о повторном сканировании каналов через мес…
  • ✠»ï¸ наша команда профессионалов в области телевидения готова помочь вам с любой проблемой. Если у вас возникли проблемы с нашей антенной HDTV, просто свяжитесь с нами в любое время, и мы обеспечим полную замену или возврат средств. наслаждайтесь качественным продуктом с уверенностью.
Проверить цену сейчас

7. Усиленная антенна цифрового телевидения высокой четкости - Поддержка 4K 1080p и всех более старых телевизоров - Внутренний усилитель сигнала усилителя с интеллектуальным переключателем - Коаксиальный кабель HDTV / адаптер переменного тока

  • [прием на большие расстояния] - антенна HDTV достаточно велика, чтобы принимать телевизионные сигналы на расстоянии до 200 миль, и имеет усилители сигнала, что упрощает усиление антенны для получения наилучшего приема, когда вы помещаете ее в любом месте дома, покрывая почти каждый дом и область.если вы живете в пределах 35 миль от радиовещательной вышки, включите громкоговоритель на «короткое расстояние» ï¼Œbuil…
  • [наслаждайтесь каналами высокой четкости] - срок службы инструмента - это то, что вам нужно. эта телевизионная антенна не позволит вам платить высокие ежемесячные платежи. наша антенна hd может принимать каналы full hd, такие как abc, cbs, nbc, pbc, fox и т. д. ТВ-антенна имеет доступ ко всем новостям, ситкомам, детским и спортивным программам, согласно статистике, большинство пользователей могут принимать более 60 каналов .
  • [легкий и простой дизайн] - легкий и плоский дизайн, достаточно красивый и простой в установке, вы можете спрятать его за телевизором или прикрепить к оконной стене или где угодно, конечно, там должны приниматься телевизионные сигналы.
  • [высококачественный коаксиальный кабель 17 дюймов] - коаксиальный кабель состоит из твердого центрального проводника, диэлектрической изоляции, трех алюминиевых экранирующих слоев и прочного внешнего слоя. так что вы никогда не потеряете сигнал или не получите искажений даже в плохую погоду. от электромагнитных и радиочастотных помех.
  • [простой в установке] - поверните антенну в направлении местной вышки и найдите каналы. Попробуйте разные места установки, используя удобные 3-метровые наклейки на присосках Power-Grip или крепежные винты. Удлиненный 17-футовый коаксиальный кабель обеспечивает большую гибкость разместить антенну на стене за телевизором или даже на столе.
Проверить цену сейчас

8. 4-портовый кабельное телевидение / антенна / HDTV / усилитель цифрового сигнала в Интернете / усилитель / разветвитель с пассивным возвратом, коаксиальный кабель, терминаторы F59 (Antronix MRA4-8)

  • Совместимость со всеми стандартными и цифровыми услугами кабельного телевидения, прием антенны ota. несовместимо с системами с существующим усилителем или предварительным усилителем. превосходит все стандарты SCTE.
  • Коэффициент шума
  • 3 дБ обеспечивает чистое усиление слабых сигналов для преодоления низкого коэффициента шума ТВ-тюнеров и преобразователей.Комбинированная защита от перенапряжения 6 кв. Уникальная защита от перенапряжения на всех портах.
  • Четырехпортовый усилитель с пассивным обратным трактом обеспечивает увеличение +7,5 дБ на порт. уменьшает количество снега и предотвращает пикселизацию изображения с помощью цифрового кабеля, усиливает сигналы антенны (ota) для передачи на несколько телевизоров. может улучшить производительность кабельного модема. может улучшить прием HDTV.
  • Устройство защиты от перенапряжения 6 кВ для защиты от ударов молнии. никелированный корпус обеспечивает отличную антикоррозийную защиту от солевого тумана и ржавчины.Гарантия 5 лет (только усилитель).
  • Ptc защищенный от короткого замыкания адаптер, указанный в UL - самовосстанавливающаяся защита цепи обеспечивает надежную защиту от короткого замыкания для минимизации времени простоя. включает усилитель, блок питания, 36-дюймовый коаксиальный кабель и два терминатора портов на 75 Ом.
Проверить цену сейчас

9. Телевизионная антенна - поддержка антенны HDTV 4K 1080P, диапазон 90-120 миль Цифровая антенна для каналов HDTV, VHF UHF Freeview каналов Антенна с усилителем сигнала - коаксиальный кабель премиум-класса 18 футов

  • ➤㠀 усилитель усиления сигнала обновления ã € 'с новой встроенной интеллектуальной микросхемой и самой передовой технологией фильтра cleanpeak, новая технология отфильтровывает сотовые и FM-сигналы, обеспечивая более четкое изображение, низкий уровень шума, что позволяет больше бесплатных телепрограмм с улучшенным усилением и диапазоном
  • ➤㠀 высококачественный коаксиальный кабельã Высокоэффективный коаксиальный кабель длиной 18 футов гарантирует, что усиленная антенна может быть размещена практически в любом месте вашего дома, чтобы получить лучший сигнал и самый сильный прием
  • ➤㠀 наслаждайтесь бесплатными каналамиã € ‘больше не надоедает контракты или огромные счета! Эта усиленная антенна может подключаться ко всем бесплатным HD-программам, включая местные новости, погоду, ситкомы, детские и спортивные программы, образовательные программы и т. д.и экономьте около 1020 долларов в год на плате за кабельное телевидение
  • ➤㠀 модернизирован до 120 мильã € '- комнатная антенна HDTV может достигать расстояния до 120 миль. Она имеет высокое усиление и низкий уровень ошибок при приеме цифрового телевизионного сигнала, а также значительное улучшение сигнала при фактическом использовании. Может быть размещена практически в любом месте у себя дома и смотрите множество других телешоу и фильмов бесплатно
  • ➤㠀 удовлетворение гарантировано â € ‘мы поддерживаем наши продукты на 100% с 90-дневным возвратом и пожизненной гарантией. Если у вас возникли проблемы с товаром или покупкой, свяжитесь с нами в любое время.мы предоставим вам лучшую техническую поддержку и обслуживание клиентов в течение 8 часов!
Проверить цену сейчас

10. Усилитель, широкополосное высокочастотное кабельное телевидение, усиление 15 дБ, один выход, 5–1002 МГц с адаптером питания

  • Коэффициент шума 3 дБ означает очень низкий уровень шума, генерируемого при усилении цифровых сигналов
  • Защита от перенапряжения 6 кВ на всех портах f обеспечивает отличную устойчивость к перенапряжениям
  • Ведущий в отрасли производитель абонентских устройств кабельного телевидения более 20 лет
  • Полностью соответствует требованиям docsis 2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
