Как подключить антенну к телевизору: пошаговая настройка

Содержание:

Телевизор есть в каждом доме и квартире нашей страны, однако у некоторых людей встает вопрос, как подключить антенну к телевизору правильно, и чтобы он принимал современный цифровой сигнал. Для начала, необходимо купить качественный телевизионный кабель, при этом выбирать самый дорогой по цене совсем не обязательно, главное знать критерии выборы, и штекеры для подключения. Если провод будет низкого качества и сделан из дешевых материалов, сигнал будет теряться, а значить ухудшаться картинка на телевизоре.

В данной статье будет описан сам процесс подключения телевизора, какие компоненты выбрать, в том числе сам кабель, аксессуары, а также как соединить приемную антенну с телевизионными контактами, таким образом, чтобы качество изображения было самым высоким.

Соединение телевизионных кабелей.

Какие есть типы телевизионных антенн

На сегодняшний день различают четыре наиболее востребованных типа приемных конструкций:

  1. Спутниковая тарелка. Наиболее эффективная и широкодиапазонная конструкция, и подключение телевизора к антенне требует установки ресивера. Спутниковая тарелка может использовать как кабельное, так и беспроводное подключение без кабеля. Неоспоримое преимущество – огромное количество телеканалов, цифровое качество изображения.
  2. Традиционная комнатная модель с юмористическим названием “кроличьи уши”. Используется в непосредственной близости от источника сигнала. Конструкция представляет собой две телескопические выдвигающиеся трубки длиной от 30 см до 1,5 метров. Она предпочтительна тем, что она адаптирована к приему дмв каналов. Принимаемый сигнал – низкого качества, поэтому подключают такую телевизионную антенну к приемнику в случае близости телецентра или ретранслятора.
  3. Многоэлементная конструкция лучевой направленности. Действует узким лучом, применяется для получения и выделения какого-то одного сигнала. Антенна лучевого типа пользуется не меньшей популярностью, чем спутниковая конструкция. Такой спрос объясняется географией нашей страны – много регионов имеют рельефную местность, в которой прием тв сигнала при помощи других конструкций затруднителен. Особенность такого прибора, его достоинство и одновременно недостаток в том, что настроить прием можно на конкретную волну, отсекая прием отраженных и слабых сигналов. То есть, сигнал будет чистым, но не многоканальным. Тем не менее, такое подключение телевизора к лучевой конструкции остается востребованным.
  4. Антенна массивная. Такие модели с усилителем применяются в местности, удаленной от ретранслятора для приема всех возможных телесигналов. Массивная модель – это та же лучевая конструкция, только бо́льших размеров. Такое устройство эффективно эксплуатируется в удаленных от трансляции регионах, или в районах с естественными препятствиями для качественного приема телесигнала. Например, ЛЭП, горы, ущелья, многоэтажные небоскребы, и т.д. Недостаток использования массивной модели в городской черте один – если вы хотите подключить телевизор к такой конструкции, то возможна интерференция сигнала из-за городских индустриальных помех.
Распространение телевизионного сигнала.

Как подключить разные виды антенн

Если рассматривать подключение всех конструкций, за исключением спутниковых тарелок, можно сделать вывод, что способы их подключения похожи друг на друга. Только беспроводное подключение отличается отсутствием кабеля. Вначале необходимо определить тип разъема.

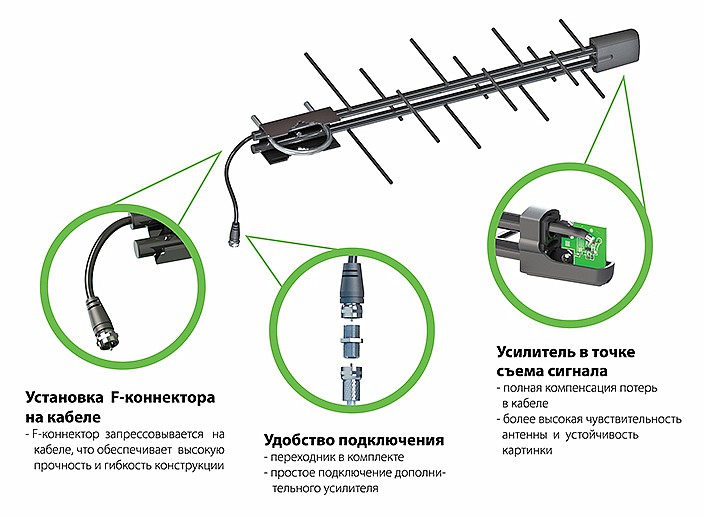

Часто встречается F разъем – это цилиндр с небольшим отверстием на конце для центральной жилы ВЧ кабеля. И для аналогового, и для цифрового сигнала F разъем подходит лучше остальных, поэтому подключение телевизора к любой антенне чаще всего осуществляется при помощи именно такого соединения.

Правильное подключение антенны к телевизору делается при помощи коаксиального кабеля марки RF. Кабель может иметь винтовой или обычный штекер. Штекер винтового типа считается надежнее, им можно подключать и обычную, и спутниковую антенны.

[stextbox id=’warning’]Старые модели телевизоров выпускались без таких разъемов, поэтому необходимо купить переходник. [/stextbox]

Этапы установки антенного штекера на кабель:

  • Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
  • При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
  • Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
  • Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
  • Надрезанную оболочку отгибают и срезают там, где начинается срез.
  • Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
  • Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
  • Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
  • Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.

Материал по теме: Как сделать антенну для 4G.

Особенности подключения к телевизору разных антенн

К телевизору можно подключить следующие виды антенн:

  • Наружная. Распространенный способ подключения наружной антенны к телевизору – соединение через F-разъемы. Коннекторы прикручиваются к выводу антенны и к штекеру-проводнику, который впоследствии вставляется в специальное гнездо телевизора. При подключении необходимо позаботиться о защите мест соединения и ввода кабеля с улицы в помещение. Эти участки наиболее уязвимы и зависят от погодных факторов. Для их защиты можно использовать специальные короба, герметик и прочие материалы.
  • Цифровая. Самый простой метод работы – подключение цифровой ТВ-антенны к телевизору со встроенным Т2-адаптером. При отсутствии адаптера необходимо дополнительно приобрести ресивер, который обычно продается в комплекте с тюнером. Если вы живете в многоквартирном доме, то уточните возможности коллективной антенны. Способна ли она принимать и передавать цифровой сигнал? Для прохождения цифрового сигнала и получения качественного изображения разъемы RCA и Scart не подходят. Цифровую антенну подключайте через HDMI.
  • Спутниковая. Спутниковые антенны относятся к наружному оборудованию, их подключение к телевизору похоже на подключение наружных антенн. При их установке необходимо учитывать: направленность сигнала, угол наклона, отсутствие препятствий. Антенны должны быть надежно закреплены и не сдвигаться при первом порыве ветра. Подключение осуществляется через F-разъемы, но необходимо дополнительное оборудование: ресивер, конвертер, переходники, кабель.
  • Триколор. Антенна Триколор ТВ – это спутниковая антенна. Ее подключение возможно к новым и старым телевизорам с помощью ресивера и кабеля HDMI. При таком способе, полученное изображение не претерпевает изменений и передается в том же качестве, как его транслирует оператор. Существуют и другие способы подключения: староформатный FE, композитный, через S-Video, через разъем с 21 контактом. Но они более трудоемкие, и лучше обратиться за помощью и консультацией к мастеру.
  • Смарт ТВ. Подключение антенны к Смарт-ТВ подразумевает подсоединение телевизора к сети интернета. Осуществить это можно при помощи беспроводной связи Wi-Fi или через роутер с помощью специального кабеля для интернета. Первый способ требует наличие встроенного в телевизор Wi-Fi модуля либо подключение адаптера через USB-порт. Второй – более простой способ, но качество изображения будет зависеть от длины и качества кабеля.
  • С усилителем. Если источник сигнала находится на удаленном расстоянии, то следует подумать о подключении ТВ-антенны с усилителем. Здесь важно знать одно правило. Для получения качественного изображения и звука усилитель необходимо размещать ближе к антенне. При этом блок питания можно устанавливать в любом месте, в т. ч. и отдельно от усилителя.
  • Общедомовые. Подключение общедомовых (коллективных) антенн осуществляется в многоквартирных домах. На подъезд – одна-две антенны. При монтаже, следует учитывать, что качество получаемых сигналов в разных квартирах должно быть равноценным. Способ подключения зависит от нескольких факторов: расположения источника (ретранслятора), разновидности антенны, качества кабеля, количества принимающих устройств, правильности работ по установке. Обычно тот, кто берет на себя миссию подключения – отвечает за результат перед соседями. При обращении в мастерскую такой вид работ получает гарантийный срок.
  • Пассивная. Такой тип антенн устанавливается только в зонах четкого сигнала. Подключение пассивной антенны к телевизору имеет сходство с подключением наружных антенн. Принцип работы – соединение напрямую, без усилителей и дополнительных электронных элементов. Понадобится только хороший кабель, штекер и разъем.
  • Активная. Такой вид антенны подключается через усилитель и нуждается в дополнительном источнике питания. Подключение активной антенны к телевизору можно осуществить следующими способами:
    • С помощью блока питания с сепаратором.
    • С помощью блока питания с сепаратором.
Как подключить два телевизора к одной антенне.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

  • Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
  • Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
  • Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Для этого вам потребуются: телевизор с SCART разъёмом, цифровой ресивер с разъёмом 3RCA, антенна для приёма ТВ сигнала дециметрового диапазона, соединительный шнур “скарт – тюльпаны”. После выполнения данных требований и нужных соединений выберите в телевизоре тип входа AV и произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу.

Если в автоматическом поиске каналы были не найдены, проблема скорее всего заключается в слабом сигнале. Поэтому в этом случае  сначала необходимо добиться хорошего уровня сигнала, либо выбором правильного направления антенны, либо её подбором (например, заменой антенны на более мощную).  Для настройки антенны по максимуму необходимо в Меню Вашего телевизора выбрать пункт “Ручная Настройка” с отображением шкал уровней сигнала и установить частотный цифровой канал Вашего региона. Изменяя направление антенны, необходимо добиться максимального сигнала, желательно с уровнем “Качество” не менее 70 %. Если уровень сигнала “скачет” или его нет совсем, установите антенну в другом месте, например подняв на мачте, или замените её на более мощную.

Для этого вам потребуются: любой телевизор, цифровой ресивер с радиочастотным выходом, антенна для приёма ТВ сигнала дециметрового диапазона, соединительный телевизионный кабель. После выполнения данных требований произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу, автоматическим поиском каналов  выполните поиск канала с ресивера.

Подключение через телевизионные розетки.

Если в автоматическом поиске каналы были не найдены, проблема скорее всего заключается в слабом сигнале. Поэтому в этом случае  сначала необходимо добиться хорошего уровня сигнала, либо выбором правильного направления антенны, либо её подбором (например, заменой антенны на более мощную).  Для настройки антенны по максимуму необходимо в Меню Вашего телевизора выбрать пункт “Ручная Настройка” с отображением шкал уровней сигнала и установить частотный цифровой канал Вашего региона. Изменяя направление антенны, необходимо добиться максимального сигнала, желательно с уровнем “Качество” не менее 70 %. Если уровень сигнала “скачет” или его нет совсем, установите антенну в другом месте, например подняв на мачте, или замените её на более мощную.

Заключение

Рейтинг автора

Написано статей

Более подробно о подключении телевизора рассказано в материале  Инструкция по подключению телевизора. Если у вас остались вопросы, можно задать их в комментариях на сайте. А также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Для этого приглашаем читателей подписаться и вступить в группу.
