Коаксиальный кабель 50 ом или 75 ом какой лучше выбрать

Казалось бы, кабель на 50 или 75 Ом такая привычная для нас вещь, что многие даже не задумывались, почему используются именно эти значения. Некоторые объясняют это тем, что для таких значений проще сделать согласующее устройство для антенны, кто-то говорит, что так сложилось исторически или такие кабели просто дешевле в изготовлении и они более гибкие, другие же объясняют это меньшим затуханием в волноводе. Все они отчасти правы. Но все-таки, как получаются именно 50 и 75 Ом?

Коаксиальный волновод необходим для передачи энергии от антенны к приемному устройству, или же от передающего устройства к антенне.

Для приемника важно, чтобы волновод вносил как можно меньшее затухание, а для передатчика важно, чтобы был максимальный коэффициент передачи по мощности. Задавшись этими условиями можно произвести некоторый расчет и посмотреть, что в итоге получится.

Как мы уже сказали выше, для приемника необходимо наименьшее затухание в волноводе, то есть как можно большая амплитуда напряженности, которая определяется следующим выражением:

― амплитуда без учета затухания;

― коэффициент затухания волн в коаксиальном волноводе;

― длина линии;

― погонное активное сопротивление;

― волновое сопротивление;

― магнитная постоянная, равная ;

― относительная магнитная проницаемость, для большинства диэлектриков ;

― электрическая постоянная, равная Ф/м;

― относительная диэлектрическая проницаемость, для воздуха ;

Активное сопротивление коаксиального кабеля обратно пропорционально диаметру его проводников, проводимости материала из которого сделаны проводники и толщине скин-слоя

― проводимость материала проводника;

― толщина скин-слоя;

Подставим полученные выражения в формулу коэффициента затухания,

Наименьшее затухание в линии будет тогда, когда коэффициент максимален. Для того, чтобы найти максимум функции вспомним следующее правило: если дифференцируемая функция имеет в точке экстремум, то ее производная обращается в ноль в этой точке; если при прохождении через какую-то точку знак производной меняется с плюса на минус, то эта точка будет максимумом, а если с минуса на плюс, то минимумом.

Продифференцируем функцию коэффициента затухания по ,

Приравняв производную к нулю, решим уравнение

Волновое сопротивление волновода при таком соотношении диаметров оплетки и центральной жилы составляет 77 Ом,

Наименьшее ослабление сигнала в коаксиальном кабеле достигается при данном волновом сопротивлении. Для приемных систем было принято как стандарт округленное значение — 75 Ом.

Это применяется обычно в телевидении

В случае передатчика (модемы, роутеры, репитеры, усилители сотовой связи и т.п.), то есть когда важен коэффициент передачи по мощности, с учетом напряженности пробоя коаксиальной линии получаем следующее:

известная со школы формула, только в ней нам следует учесть напряженность пробоя и вместо использовать волновое сопротивление .

Напряженность пробоя

выразив отсюда и подставив в формулу мощности получим,

Продифференцируем по ,

Приравняв производную к нулю, решим уравнение,

При таком соотношении диаметров волновое сопротивление коаксиального волновода

Максимальный коэффициент передачи по мощности с точки зрения передатчика наблюдается при сопротивлении 30 Ом, с учетом максимального напряжения пробоя.

Думаю, не сложно догадаться, зная оптимальные волновые сопротивления для приемника и передатчика, какое оптимальное сопротивление коаксиального волновода для приемопередатчика. Правильно, 50 Ом.

Для приёмо-передающих линий применяют кабели 50 Ом.

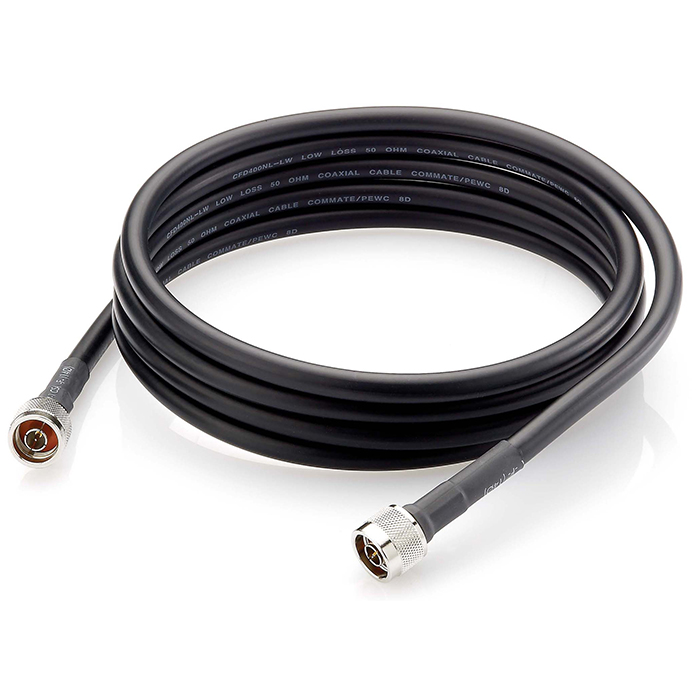

На практике же самым распространенным коаксиальным кабелем является 50 Ом кабель, поскольку в нем совмещена возможность передачи радиосигналов с небольшими потерями в кабеле, а так же близкие к предельно достижимым показания электрической прочности и передаваемой мощности.

В телевидении применение 75 Ом коаксиальных кабелей объясняется тем, что как было посчитано выше, такие кабели обладают наименьшим ослаблением сигнала, что и нужно для телевизионного приемника.

Информация взята с сайта we.easyelectronics.ru

Кабель телевизионный для наружной прокладки

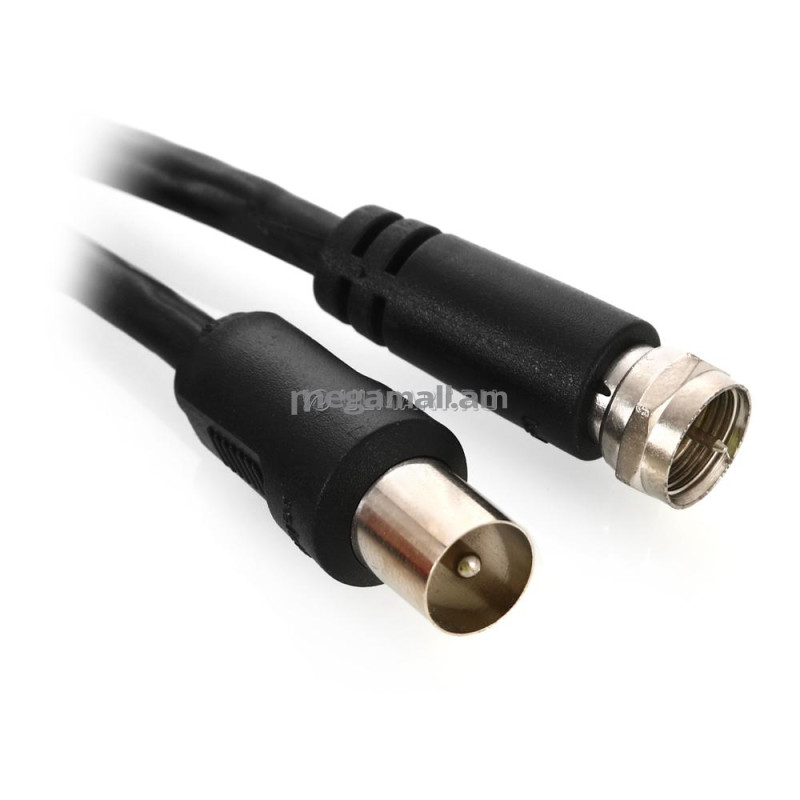

Для подключения телевизора к антенне или наружной кабельной сети необходим специальный кабель, снабжённый соответствующими штекерами. На сегодняшний день рынок кабельной продукции пестрит самыми разными предложениями. Различные маркировки, названия, технические характеристики, толщина, цвет кабеля, и это без учёта разных видов телевидения. Всё это способно сбить с толку даже профессионалов. Тем не менее, использование неправильных материалов, ошибки при прокладке антенного кабеля для телевизора и проведении подготовительных работ приводят к искажению изображения и помехам не только аналогового сигнала, но и цифрового.

Строение телевизионного кабеля

По большому счёту, все антенные кабели устроены одинаково. Вокруг главной центральной жилы или внутреннего проводника расположена изолирующая оболочка, которая, в свою очередь, «упакована» в экранирующий слой и оплётку. Вся эта конструкция запаяна в защитную оболочку.

Примечание: Кабельную продукцию такого строения называют коаксиальной.

Сигнал с внутреннего проводника передаётся во все виды телевизоров, а также он обеспечивает питанием конвертеры спутникового ТВ. Для того, чтобы это стало возможным, в качестве проводника используется медь или омеднённая сталь (стальная жилка с тонким поверхностным слоем меди). Сердечник из чистой меди применяется в спутниковом ТВ. Во всех остальных видах отлично справляется омеднённый стальной проводник. Кроме того, цена такого кабеля значительно ниже.

Экран и оплётка выступают в роли защитников телевизионного сигнала от различных помех. Чем качественнее изолирован ТВ кабель, тем лучше телесигнал. Экранирующий слой производится из алюминиевой фольги/алюминиевого лавсана, оплётка – из медной, алюминиевой, лужено-медной проволоки.

Внутренний пластиковый диэлектрик обеспечивает надёжную защиту центральной жилы от механических повреждений, а также изолирует её от контакта с оплёткой и экраном. Внешняя оболочка из ПВХ (поливинилхлорида) прикрывает всю начинку кабеля от механических повреждений и внешних воздействий. Защищает от пыли, воды, перепадов температуры и других неприятностей, которые можно ожидать при наружной прокладке.

Антенный кабель: марки и характеристики

При маркировке коаксиального провода чаще всего используются следующие обозначения: RG 6, RG 59, SAT 50, SAT 703, DG 113, РК 75. Для всех кабелей этих марок характерно волновое сопротивление 75 Ом. Они подходят для подключения одного или нескольких телевизоров. Каждый антенный кабель заслуживает более пристального рассмотрения.

Кабель RG-6

Центральная медная или омеднённая жила толщиной 1 мм упакована в оболочку из вспененного полиэтилена. Кабель экранирован фольгой и медной либо алюминиевой оплёткой в защитной ПВХ-оболочке. Общая толщина провода составляет 6-6,8 мм. Марка RG 6 подходит для обычного, кабельного и цифрового телевидения.

Самая популярная на сегодняшний день модификация кабеля – RG-6U, отлично подходящая для замены старых кабельных сетей РК. Единственный её недостаток – неустойчивость к внешним воздействиям.

Примечание: Для прокладки в помещениях подходят телевизионные кабели с белой изоляцией. Для наружного монтажа нужен провод с чёрной изоляцией, обладающий более высокими техническими характеристиками и устойчивый к ультрафиолетовому излучению.

Характеристики кабеля RG-6U:

медный внутренний проводник с двойным экранированием;
изоляция из плёнко-пористого полиэтилена;
внешний проводник – алюминиевая лента с медной лужёной оплёткой;
оболочка из белого или чёрного полиэтилена толщиной 0, 95 мм.

Кабель РК 75

По характеристикам аналогичен RG-6. Центральная медная жила толщиной 1 мм в диэлектрике ПЭ с экраном из медной оплётки либо двойного – из лужёной меди и алюминиевого лавсана (оплётка и фольга). Кабель с одним экраном чаще всего используется для эфирного и кабельного ТВ. Двойной экран можно также использовать внутри здания для спутниковой антенны.

Кабель RG 59

Более тонкий аналог RG-6:

толщина центральной жилы 0.5-0.58 мм;
наружный диаметр 5.4-6.0 мм.

Передаёт все виды сигналов, включая спутниковые, но не более, чем на 190 метров. Малая толщина основного проводника приводит к затуханию сигнала в кабеле на 50 % сильнее, поэтому качество изображения снижается сильнее с каждым метром.

Примечание: RG 59 и прочие аналоги с жилой 0,5 мм используются для подключения одного ТВ-приемника. Тонкий и хрупкий проводник сложнее крепится в разъёмах и розетках. Он легко ломается при сильных изгибах и неаккуратной прокладке. Кроме того, высокое затухание сильно ослабляет телевизионный сигнал в последовательной схеме подключения.

Кабель SAT 50

Основные характеристики:

толщина центральной медной жилы – 1 мм;
усиленный экран состоит из 2-х слоёв – фольга и медно-оловянная оплётка;

коэффициент экранирования – 60 дБ и выше;
оболочка проводника – PEG-диэлектрик;
внешняя изоляция – ПВХ;
диаметр кабеля – 6,6 мм.

Передаёт сигналы для эфирного, кабельного, спутникового и цифрового телевидения.

Кабель SAT 703

Основные характеристики:

толщина центрального медного проводника – 1,13 мм;
двухслойный экран – алюминиево-пластиковая фольга и медно-оловянная оплётка;
коэффициент экранирования – 80 дБ и выше;
внутренняя изолирующая оболочка из PEG-диэлектрика;
внешняя оболочка из ПВХ;
общая толщина кабеля – 6,6 мм.

Качественно передаёт любой телевизионный сигнал, рекомендован для спутникового ТВ. Может быть использован для наружного монтажа.

Кабель DG 113

По техническим характеристикам аналогичен марке SAT 703, но имеет более высокий коэффициент экранирования – от 90 дБ, благодаря чему кабель обеспечивает передачу высокочастотных сигналов высокого качества без помех. Рекомендован для использования со спутниковой антенной внутри помещений. Этот антенный кабель –один из самых дорогостоящих в своём классе.

Какой телевизионный кабель выбрать

При всём многообразии моделей с идентичными характеристиками от разных производителей выбрать что-то конкретное бывает сложно. Если у вас нет соответствующего опыта, обратите внимание на стоимость кабеля. Вложения оправдаются на 100 %.

Цифровое, кабельное, спутниковое ТВ: какой кабель выбрать

Многие покупатели заинтересованы в точных рекомендациях о том, как выбрать антенный кабель для:

кабельного ТВ;
цифрового телевидения;
спутниковой антенны.

Однако делить кабель на разные виды телевещания и подбирать для каждого персональный – пустая трата времени. Дело в том, что частоты каналов обычного эфирного вещания, цифрового телевидения и кабельных каналов находятся в диапазоне 49-800 МГц, то есть, отстоят друг от друга не слишком далеко.

Все виды перечисленных выше кабелей вполне качественно «закрывают» этот промежуток. Если общая длина антенной проводки не превышает 20-30 метров, затухания сигнала заметить практически невозможно. Даже кабель RG 59 успешно справляется с этой работой при условии подключения 1-го приемника в схему «звезда». Таким образом, вы можете смело выбирать единый тип кабеля для цифрового, кабельного и эфирного вещания.

ТВ кабель для спутникового телевидения

Спутники имеют более высокую частоту вещания, которая измеряется тысячами мегагерц. Кабель должен максимально сохранять их при передаче, но помехи в высокочастотном диапазоне ощутимы и возрастают с каждым метром. Кроме того, он передаёт специмпульсы и ток для питания конвертерного гетеродина. Более того, на спутниковые каналы сильнее влияют радиоэлектронные помехи. Поэтому кабелю требуется более эффективное экранирование. Очень важна и устойчивость внешней оболочки. Тарелку для приёма сигналов спутникового ТВ устанавливают вне помещений и часть провода остаётся на открытом воздухе, где на него влияют все разрушающие погодные факторы. Выбирая кабель для телевизора со спутниковой тарелкой, следует отдать предпочтение моделям с прочной медной жилой, с меньшим затуханием и надёжной изоляцией. Это могут быть марки SAT 50, DG 113 и их аналоги.

Итак, при покупке кабеля нужно учитывать некоторые важные моменты:

волновое сопротивление производитель наносит непосредственно на антенный изоляционной слой. Минимальный показатель – 75 Ом;
на срезе кабеля должны чётко просматриваться все слои – центральная жила, 2 экрана и т.д. Фольга должна быть уложена плотно, отстающие от оболочки края говорят о некачественной продукции;
без плотной, большого диаметра изоляции ТВ сеть прослужит недолго. Кабель должен иметь наружный диаметр не менее 6-7 мм;
лучше всего выбрать вариант антенного провода с двумя экранирующими слоями для получения качественного сигнала без помех.

Технические характеристики наружной коаксиальной кабельной продукции

Внутренний проводник	сплошной, чистая медь, 2,5 мм
Диэлектрик	Aired Polyethylene (полиэтилен с воздушной прослойкой) – 6,90 +/- 0,20 мм
Основной экран	медь+полиэстровая лента
Плотность экрана	100%
Оплётка	медь, 96×0,12 мм
Плотность оплётки	50%
Оболочка	чёрный экологически чистый поливинил-хлорид RAL-9004 – 9,70 +/- 0,20 мм

Физические характеристики электрического наружного телевизионного кабеля

Внешний диаметр кабеля	9,70 +/- 0,20 мм
Температурный диапазон работы	-30 °C . .. +70 °C
Масса кабеля	— медь: 61 кг/км, — пластик: 67,4 кг/км, — общая: 128,4 кг/км
Минимальный радиус изгиба (однократно)	48,5 мм
Минимальный радиус изгиба (многократно)	97 мм

Электрические характеристики наружного (внешнего) коаксиального TV кабеля

Волновое сопротивление	50, 75 Ом (± 3 Ом)
Номинальная погонная ёмкость	80 пФ/м
Соотношения скоростей	84%
Сопротивление центрального проводника по пост.току	3,7 Ом/км
Сопротивление оплётки по постоянному току	12,5 Ом/км
Напряжение	12,5 Ом/км
Напряжение пробоя оболочки	5500В

Выбираем кабель для спутниковой антенны,основные правила.

При установке спутникового телевидения используют кабель для спутниковой антенны с волновым сопротивлением равным 75 Ом.

Антенны для приёма спутникового сигнала устроена сложнее, чем обычная дециметровая, т.к. получаемый сигнал со спутника очень сильно теряет мощность, а антенна должна ловить его качественно. Но для хорошей работы спутникового оборудования недостаточно его правильно установить и настроить.

Немаловажно сделать правильный выбор качественного провода для соединения антенного устройства с ресивером. При выборе кабеля для спутниковой антенны необходимо внимательно посмотреть на его технические характеристики или параметры, влияющие на коэффициент затухания:

1-чем больше диаметр центральной жилы, тем лучше;

2-медь-это тот металл, из которого должна быть сделана центральная жила, а не стальной провод с медным напылением;

3-хороший экранирующий эффект будет достигнут, если проводник будет сделан из алюминиевой фольги с медной оплёткой над ней;

4-диэлектрик центрального проводника должен быть из вспененного полиэтилена, т. к. в нём пузырьков газа больше и изоляционные свойства лучше.

При покупке можно сэкономить выбрав кабель для спутниковой антенны с наименьшим сечением центрального проводника, но если расстояние, на которое его придётся проложить будет не больше 20 метров (между приёмником и антенной). Лучше всего себя зарекомендовали кабели (по соотношению цены и качества ) для спутниковых антенн от компаний CAVEL-SAT и Belden/POPE- h225 AL.

рис.Кабель для спутникового оборудования с медной и железной оплёткой

Так, для получения качественной передачи сигнала с минимальными потерями, необходимо подобрать коаксиальный антенный кабель с определёнными характеристиками проводника.

1.Центральная жила (провод внутри кабеля) должна быть медной.

2.Диаметр центральной жилы должен быть не менее 1 мм.

При меньшем диаметре центрального медного проводника (меньше 1 мм) приведёт к увеличению сопротивления и, соответственно к падению уровня принимаемого сигнала.

Плотность оплётки в кабеле должна быть не менее 65% — достигается это большим количеством волосков оплётки и ихним наибольшим диаметром.

Диэлектрик лучше всего физически вспененный (gas-injected). Внутренний диэлектрик PEEG, обеспечивающий наилучшую стабильность во времени всех параметров кабеля в целом, что очень важно при строительстве долговечных и надёжных кабельных сетей.

Экран (фольга) улучшает плотность кабеля, он должен сочетаться с оплёткой, т.к. неуместно допустить большую разницу электрических потенциалов иначе может начаться процесс окисления.

Внешний диэлектрик лучше всего, чтобы был изготовлен из качественного материала PVC (ПВХ), либо поливинилхлорид , являющийся экологически чистым продуктом – химическое соединение углерода, водорода и хлора, состоящий на 43 процента из этилена (побочный продукт очистки нефти) и на 57 процентов из связанного хлора, получаемой из каменной и поваренной соли. Чем он мягче, тем удобнее для прокладки и не так страшен будет изгиб кабеля.

Вывод:

Устанавливая спутниковую антенну кабель является одним из составляющих факторов спутниковой системы телевидения, от которого в определённой степени зависит качество принимаемого сигнала и дальнейшего отображения «картинки» на экране телевизора.

Какой кабель лучше для антенны тв. Какой лучше телевизионный кабель – советы специалиста. Как устроен телевизионный кабель

Печать

Устройство кабеля

В про почему скачет сигнал уже было упомянуто, чтобы избежать некоторых проблем при приеме цифрового телевидения лучше при установке антенны использовать качественный телевизионный кабель, какой лучше выбирать и почему попробую объяснить.

Устройство кабеля

Я обычно работаю с кабелем SAT 50, и чтобы было боле менее понятно, почему предпочитаю именно его, и какие из характеристик наиболее важны, давайте рассмотрим устройство коаксиального кабеля. На рисунке, приведенном выше видно из чего он состоит.

Внешняя оболочка. От её качества зависит долговечность.
Оплетка. Важнейший параметр. Внешний проводник. От плотности плетения и материала зависит сопротивление, качество экранирования, то есть защищенность от внешних электромагнитных помех.
Фольга. Внутренний экран.
Диэлектрик. Важнейший параметр. От материала и качества зависит волновое сопротивление и затухание сигнала.
Центральная жила. Внутренний проводник. От материала зависит дальность передачи сигнала, радиус изгиба.

Раньше было принято, что провод черного цвета идет для наружной прокладки, сейчас это уже не столь критично, так, например, кабель SAT 703 имея белую окраску, может использоваться как для внутренних, так и наружных работ, а полоски на нем служат для удобства разводки, чтобы не путаться при прокладке кабелей, где кабельное ТВ, где эфирное и т.д.

Все-таки рекомендую если вы хотите купить долговечный провод, то брать с черной изоляцией или перед приобретением посмотреть характеристику интересующего. Как уже было сказано считаю лучшим — SAT 50 хотя, не так и плох RG 6U с черной защитной оболочкой.

Оплетка может быть выполнена из медных, алюминиевых или омедненных проводников имеющую различную плотность плетения. Чем большее количество проводников содержит оплетка, тем выше защита от внешних помех. К примеру, телевизионный кабель RG 6 имеет 48, а SAT 703 – 64 проводника. Следует также заметить, что медная оплетка обеспечивает более лучшие параметры, однако ее применение повышает цену кабеля.

Перед диэлектриком идет слой алюминиевой фольги на полиэфирной подложке. Применение двойного экранирования значительно улучшает характеристики коаксиального кабеля.

Центральный проводник может быть изготовлен из меди или из стали, плакированной медью, что повышает прочность.

Применение вспененного полиэтилена (PEE) в качестве диэлектрика, уменьшает потери, связанные с поляризацией и снижает затухание сигнала. При выборе телевизионного кабеля лучше остановить выбор именно на таком.

Выбираем кабель

Самым распространенным на сегодняшний день, пожалуй, является кабель RG-6U, с вполне удовлетворительными характеристиками. Его можно приобрести во многих магазинах, при этом он чаще всего предлагается с внешней оболочкой белого цвета и хоть продавцы уверяют, что его можно использовать как уличный, но лучше поискать с черной изоляцией. Как телевизионный он не самый хороший, в основном из-за быстрого выхода из строя при эксплуатации на улице и большего коэффициента затухания. Так что при большей длине кабеля, для качественного приема ТВ сигнала, лучше поискать более качественный.

Самый лучший по характеристикам цена-качество, на мой взгляд, является телевизионный кабель SAT 50, это аналог провода SAT 703, имеющие практически идентичные параметры, но SAT 50 несколько дешевле.

Характеристика Sat 703:

Диаметр центральной жилы– 1,13 мм.
Толщина кабеля – 6,6 мм.
Минимальный радиус изгиба – 70 мм.
Максимальный ток – 8 А.
Диапазон частот от 5 до 2150 МГц.
Волновое сопротивление — 75 Ом.
Затухание на частоте 862 МГц – 18 дБ / 100 м.
Коэффициент экранирования -> 80 дБ.
Погонная емкость – 52 пФ / м.
Диапазон рабочих температур от -40°С до +80°С.
Допустимая влажность эксплуатации – 100%.
Минимальная температура монтажа – -5 0С.
Срок службы — 15 лет.

Как уже было сказано эти кабели имеют почти одинаковые параметры. Различие между ними в толщине центральной жилы, у сат 50 она тоньше на 0,02 мм и имеет алюминиевую оплетку вместо омедненной.

Мы подключаем, меняем, прокладываем, ремонтируем антенный кабель для телевизора.
Выполняется проверка проложенного по квартире антенного кабеля на ослабление телевизионного сигнала и экранировку радиоэлектронных помех.

В разделе «Параметры и характеристики» приведены необходимые сведения для правильного выбора и покупки.

Производится обслуживание всех районов Москвы и ближайшего Подмосковья. по применению кабелей и соединителей для получения качественного телевизионного изображения.

В зависимости от места, где проложен антенный кабель для телевизора (малогабаритная квартира или большой загородный дом), а также от источника антенного сигнала (щиток на лестничной клетке, внешняя эфирная пассивная или активная телевизионная антенна, или спутниковая тарелка), а также от количества подключаемых телевизоров, предъявляют разные требования к тому «ручейку», по которому в наш дом потекут любимые телепередачи. На качество передаваемого антенного сигнала существенно влияют несколько основных характеристик антенного телевизионного кабеля.

Телевизионный антенный кабель какой лучше

В приведённой ниже таблице указаны характеристики и сравнительные параметры — антенный кабель для телевизора :
Sat 703. Производитель телевизионного кабеля Cavel, диаметр 6 мм, медная центральная жила, двойной экран с медной оплёткой.
Sat 50. Производитель Cavel, диаметр кабеля 6 мм, медная центральная жила, двойной экран с медной оплёткой.
RG-6. Производитель Rexant, диаметр 6 мм, стальная омеднённая центральная жила кабеля, двойной экран.
RG-59+CU. Производитель Rexant, диаметр 5 мм, медная центральная жила, кабель с двойным экраном и с медной многожильной оплёткой.

Как видно из таблицы: антенный кабель для телевизора — характеристики и параметры, основное различие проявляется на высоких частотах дециметрового диапазона телевизионных каналов. Использовать Cavel кабель лучше для антенны тв спутниковых телевизионных сигналов частоты 1750 МГц.

Ответить на вопросы какой телевизионный кабель лучше и как выбрать антенный кабель для телевизора помогает его маркировка. Следует выяснить конкретные условия эксплуатации и соединяемые им устройства. Также важно знать источник телевизионного сигнала — эфирная или спутниковая антенна, климатические условия эксплуатации кабеля, общая длина прокладки, количество подключаемых телевизоров, наличие мощных источников электрических помех, диаметр внешнего изоляционного слоя и даже цвет телевизионного кабеля должны учитываться при заказе.

Диаметр — телевизионный антенный кабель меньшего диаметра легче прокладывать по квартире, маскировать, у него меньше радиус изгиба. Но, по всем остальным характеристикам он проигрывает, и самое главное — у него меньше не только общий размер, но и диаметр центральной жилы: 0.5 мм. Поэтому, подключение и соединение такого кабеля не будет хорошим в стандартных соединителях и разветвителях, рассчитанных на диаметр центрального проводника 1 мм.
Экранировка — Современный телевизионный кабель имеет основной экран из металлической фольги и дополнительный металлический экран-оплетку, которые снижают уровень помех от таких источников как электродвигатели и трансформаторы бытовых приборов, радиотелефоны. Замена старого одноэкранного кабеля на двухэкранный нередко улучшает качество изображения: рябь от помех на экране телевизора исчезает.
Защитный углеродный слой — наличие защитного углеродного слоя в телевизионном кабеле предполагает его подключение на улице. Условия эксплуатации, будет ли изделие испытывать перепады температуры от + 40 летом, до — 30 зимой, определяют продолжительность срока службы.
Состав центральной жилы и оплётки — считается, что телевизионный провод с медной центральной жилой лучше. Данное мнение не всегда справедливо. Кабель с медной жилой применяется в монтаже спутниковых систем, где по центральной жиле, совместно с телевизионным высокочастотным сигналом, проходит постоянный тока для питания конвертера. В случае кабельного и эфирного телевидения, радиочастотный сигнал — то есть по сути высокочастотные токи — текут исключительно по поверхности проводника. Таким образом, при передаче антенных сигналов, кабель со стальной омедненной жилой не будет проигрывать в характеристиках затухания.
Длина телевизионного кабеля — общее затухание сигнала, то есть уменьшение уровня телевизионного сигнала, кратна его общей длине, и при прокладке внутри квартиры, когда расходуется около 30 метров через разветвитель практического значения не имеет.
Цветная маркировка телевизионного кабеля — бытует мнение, что по цвету внешней изоляции, или нанесённых на него полос, можно говорить о его качестве. Считается, что кабель чёрного цвета предназначен для наружных работ, а белого цвета — для прокладки внутри помещения, что продольные цветные полосы говорят о его качестве, и зелёная самая лучшая. Однако, о свойствах можно судить только по техническим характеристикам, в которых цветовая маркировка отсутствует. Выбор цвета зависит от предпочтений покупателя, а наличие на кабелях полос разного цвета упрощает монтаж кабельных систем с множеством проводов.

Маркировка телевизионного кабеля REXANT

Изделия торговой марки REXANT появились на российском рынке не так давно. Производственные мощности кампании расположены в Китае. Кабель для телевизора, а также F-разъёмы, штекера, наконечники, переходники производства REXANT пользуются массовым спросом благодаря хорошему соотношению цены и качества.

RG выпускается компанией REXANT. Наибольшее распространение получили следующие виды телевизионных коаксиальных кабелей: RG-6U+CU; RG-6U; RG-59; RG-59+CU; 3C-2V и RG-58A/L.

REXANT RG-6U+CU волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного медного проводника диаметром 1мм; экрана, состоящего из фольгированного алюминия и 48 медных нитей. Внутренний одножильный проводник изготовлен из меди, обеспечивающей одновременную передачу сигналов высокой частоты и постоянного тока с минимальными потерями, и заключен в полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка кабеля изготовлена из ПВХ и имеет диаметр 6,8 мм, что обеспечивает надёжное крепление на нём F-разъёма. Антенный кабель REXANT RG-6U+CU применим для передачи сигналов со спутниковых и эфирных антенн, а также сигналов кабельного телевидения.

REXANT RG-6U волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного омеднённого стального проводника диаметром 1мм; экрана, состоящего из фольгированного алюминия и 48 стальных нитей. Внутренний одножильный проводник изготовлен из омеднённой стали, обеспечивающей передачу сигналов высокой частоты с минимальными потерями, но не предназначенный для передачи постоянного тока, и заключен в полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка телевизионного кабеля изготовлена из ПВХ и имеет диаметр 6,8 мм, что обеспечивает надёжное крепление на нём F-разъёма. Антенный кабель REXANT RG-6U применим для передачи сигналов от эфирных антенн, а также сигналов кабельного телевидения.

REXANT RG-59+CU волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного медного проводника диаметром 0,58 мм; экрана, состоящего из фольгированного алюминия и 48 медных нитей. Внутренний одножильный проводник изготовлен из меди, обеспечивающей одновременную передачу сигналов высокой частоты и постоянного тока с минимальными потерями., и заключен в полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка кабеля изготовлена из ПВХ и имеет диаметр 5,4 мм, что обеспечивает надёжное крепление на нём F-разъёма RG-59 для 5 мм кабеля. Антенный кабель REXANT RG-59+CU применим для передачи сигналов со спутниковых и эфирных антенн, а также сигналов кабельного телевидения на небольшие расстояния.

REXANT RG-59 волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного омеднённого проводника из стали диаметром 0,5 мм; экрана, состоящего из фольгированного алюминия и 32 стальных нитей. Внутренний одножильный проводник заключен в полиэтиленовый диэлектрик, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка телевизионного кабеля изготовлена из ПВХ и имеет диаметр 6 мм, что обеспечивает надёжное крепление на нём F-разъёма RG-59 для 5 мм кабеля. Антенный кабель REXANT RG-59 применим для передачи сигналов от эфирных телевизионных антенн, а также сигналов кабельного телевидения на небольшие расстояния.

REXANT 3C-2V волновое сопротивление 75 Ом, состоит из размещенных соосно центрального одножильного омеднённого стального проводника диаметром 0,5 мм; экрана, состоящего из фольгированного алюминия и 32 стальных нитей. Внутренний одножильный проводник изготовлен из омеднённой стали, обеспечивающей передачу сигналов высокой частоты и заключен в полиэтиленовый диэлектрик FPE диаметром 3 мм, который сохраняет соосное расположение проводника и экрана. Внешняя оболочка изготовлена из ПВХ и имеет диаметр 5 мм, что обеспечивает надёжное крепление на нём F-разъёма RG-58. Антенный кабель REXANT 3C2V применим для передачи сигналов эфирных антенн, а также сигналов кабельного телевидения на небольшое расстояние.

Параметры телевизионного кабеля .

Общая длина от источника сигнала до телевизора.
При общей длине кабеля менее 20 м, практическое влияние не заметно. (Определяющий параметр: затухание на метр длины)

Частотный диапазон несущей телевизионного сигнала. Таблица эфирных аналоговых и цифровых каналов , также как и частоты телевизионных каналов кабельного телевидения находятся в одном диапазоне, а частота несущей телевизионного сигнала от спутниковой антенны значительно выше (определяющий параметр: частотная зависимость затухания).

Наличие радиоэлектронных помех.
Современный телевизионный кабель защищён двумя экранирующими слоями: фольгой и оплёткой, плотность которой в значительной степени влияет на эффективность экранирующего фактора.(параметр: эффективность экрана)

Место прокладки — проложенный вне помещения антенный телевизионный кабель подвергается воздействию ультрафиолетового излучения, значительному перепаду температуры и влажности.(Определяющий параметр: коэффициент старения. Наличие внешнего защитного углеродного слоя значительно снижает воздействие окружающей среды)

Толщина телевизионного кабеля , которая измеряется по наружной изоляции (определяющий параметр: диаметр). От диаметра зависит удобство его прокладки и маскировки. Чаще всего применяется провод с диаметром внешнего изоляционного слоя 6 мм. Иногда используется более тонкий, диаметром 5 мм.

Куда мы сегодня без телевизора? Во многих домах этот электрический прибор стал практически членом семьи. Нам нравится смотреть красочные ТВ-шоу, документальные фильмы про природу или науку, музыкальные концерты, кассовые фильмы и многое, многое другое. Естественно, мы желаем, чтобы картинка, которую выдавал наш любимец, была такой же красивой и качественной как та, что мы видели при покупке в магазине.

Но часто изображение дома разительно отличается в худшую сторону, и многие пользователи просто не догадываются, что просто достаточно выполнить правильное подключение, и картинка «оживет». Статья расскажет непосвященным людям, какой кабель телевизионный лучше, как его правильно выбрать, и как выполнить подключение.

Конечно, мы немного покривили душой, когда сказали, что для хорошего изображения достаточно правильно подобрать кабель. На самом деле, более важную роль играет качество принимаемой картинки — ее разрешение.

Но, тем не менее, это не умаляет заслуг проводов, так как, если на качественный сигнал установить несоответствующий ему кабель, все, что вы увидите – это максимальная пропускная способность выбранного варианта, то есть изображение станет хуже. Подробнее эту зависимость мы раскроем по ходу статьи.

На сегодняшний день существует два типа вещаемого сигнала: аналоговый и цифровой. Не будем вдаваться в физику, и обрисуем лишь основное различие.

Принцип передачи у них похож, и некоторые кабели способны передавать и тот, и другой сигнал. Основное различие заключается в том, что цифровой сигнал является прямоугольным, и передает только два возможных значения: одно из них соответствует нулю, а второе – единице.

То есть, вся информация передается в виде двоичного кода, как в компьютере. Благодаря этому удается отсечь все помехи, которыми изобилует аналоговый сигнал, и передавать картинку со звуком в исходном качестве. Помимо этого аналоговый сигнал передает много ненужной информации, что снижает пропускную способность данных кабелей.

Все это, отнюдь, не означает, что аналоговое соединение не может качественно передавать сигнал. В некоторых ситуациях использование таких проводов предпочтительнее, нежели их современного конкурента. Давайте перечислим все используемые до сих пор аналоговые кабели, и разберемся, как нужно выполнять их подключение

Коаксиальный кабель

Перед вами стандартный телевизионный кабель, с которым знакомы, наверное, все без исключения.

Исполнен он в виде круглого упругого провода, который состоит из:

Центральной жилы;
Диэлектрика, который выполняет роль внутреннего изолятора, и по всей длине обволакивает центральную жилу;
Экранированной прослойки – имеется не у всех кабелей, так как из-за этого вырастает цена погонного метра изделия.
Внешнего проводника;
Изолирующей оболочки, защищающей кабель от повреждений.

Применяется такой кабель не только в телевизионной аппаратуре, но и в связи, и даже для военной техники. Может передавать оба типа сигнала и не теряет актуальности вот уже очень много лет подряд.

В современных телевизионных системах, помимо подключения выносных антенн, используется: при подсоединении спутниковой тарелки к ресиверу; при последовательном подключении нескольких ресиверов; в кабельном телевидении. Следовательно, качество картинки во всех указанных случаях будет полностью зависеть от коаксиального кабеля.

Какой коаксиальный кабель достоин внимания конечного потребителя? Чтобы ответить на этот вопрос, нужно узнать все основные технические характеристики данного изделия, и какие внешние факторы стоит учесть при выборе.

Из этого видео Вы узнаете, как правильно выбрать ТВ кабель.

Давайте озвучим основные моменты:

Сопротивление кабеля – как мы помним из школьного курса физики, сопротивление измеряется в Омах. Для хорошего домашнего кабеля этот параметр должен быть не менее 75 Ом. Данное значение проставляется на самом кабеле, и может просто указывать конкретную цифру, либо быть зашифрованным, например, РК – 75.75.

Совет! Если вы видите кабель с одной из следующих маркировок — RG -6, RG -59, RG -11 – то можете смело их приобретать, так как они соответствуют всем требованиям для домашних телесистем.

Показатель затухания сигнала – любой телевизионный канал вещает на своей неповторяющейся частоте. Соответственно, каждый из них обладает и своим уровнем затухания сигнала – у кого-то она выше, у кого-то наоборот. Поэтому следует приобрести кабель с наименьшим уровнем потерь, который измеряется в дБ/100м.
Далее следует продумать, где будет стоять телевизор, и по какому маршруту вы собираетесь подводить к нему провода. Если значительная часть кабеля (за окном не считается) проходит по улице, то стоит подобрать вариант устойчивый к перепадам температур и влажности. Чтобы не ошибиться, выбирайте более толстые провода с плотной оплеткой, мощной жилой, слоями углерода и разными пропитками.
Не каждый коаксиальный кабель подойдет для передачи спутникового сигнала. Если у вашего варианта центральная жила меньше 1 мм в диаметре, то неизбежно появление помех. И все из-за того, что помимо сигнала по ней проходит питание для конвекторов.
Лучше если жилы кабеля будут выполнены из меди.
Выбирайте варианты с прочной оболочкой. Цвет не имеет никакого значения.
Обязательно наличие слоя из фольги и плотной оплетки.

Теперь, что касается прокладки кабеля:

Укладывать коаксиальный кабель рядом с силовыми линиями возможно только, если его толщина не менее 6-ти мм;
Изгибать кабель нельзя более чем на 90 градусов, иначе возможно повреждение диэлектрических оболочек;
Длина выбирается индивидуально, в зависимости от текущих потребностей;
Для разводки кабеля используйте коннекторы и разветвители. Не делайте самодельных соединений.

Данные советы пригодятся вам, чтобы ответить на вопрос, как улучшить сигнал кабельного телевидения. А теперь давайте разберемся, как смонтировать своими руками на кабель коннектор. Вот инструкция и фото по теме.

Для начала снимите около двух сантиметров внешнего изолятора;
Затем срежьте оплетку и внутренний диэлектрик, оставляя около 5 мм в основании;
Возьмите коннектор – в нашем случае это вариант предназначенный для спутникового ресивера, который имеет винтовую резьбу для соединения.

Наденьте коннектор на конец кабеля;

Коннектор будет надеваться туго, поэтому приложите некоторое усилие, чтобы он встал плотно;

Ну, а чтобы соединение было прочней и не разлетелось во время эксплуатации (ресивер может переноситься в другое место), усильте его обычной изолентой.

Пожалуй, мы многовато уделили места для данного кабеля, но он все-таки является самым универсальным из всех решений.

Тюльпаны — это не только цветы

Все кабеля, которые мы будем рассматривать далее, используются для соединения техники внутри помещения. Их невозможно приобрести погонажом и самостоятельно смонтировать коннектор. И первым в нашем списке будет, пожалуй, самый популярный вариант – композитный кабель RCA jack. У нас в России он больше известен, как «тюльпан» или «колокольчик».

Кабель имеет три жилы, каждая из которых содержит на конце стандартный штекер RCA («папа»), который выглядит как контактный штырь, выдающийся вперед, окруженный круглым ободком из металла. Ответный разъем («мама») располагается на контактной панели подключаемой техники, и имеет диаметр 8 мм.

Одна жила предназначается для передачи видеосигнала, а остальные две – для стереофонического.

Качество изображения, которое способен передать данный разъем весьма неплохое – ему вполне под силу сдюжить с сигналом в 480р при незначительных потерях качества. Недостатком является то, что композит смешивает «в кучу» сигналы благодаря технологии мультиплексирования, из-за чего качество восстанавливаемой картинки ухудшается по сравнению с оригиналом. Такие сигналы, смешиваясь, создают эффект размытия оттенков и основных цветов по границам объектов – картинка получается слегка смазанной.

Необходимым атрибутом современной квартиры является не только электропроводка. Не менее актуальна и кабельная сеть для подключения телевизионной техники. Особенно в свете тенденции устанавливать эту аппаратуру во всех комнатах квартиры, чтобы каждый член семьи имел возможность смотреть передачи независимо от других. Для реализации этой возможности потребуется, прежде всего, выбрать антенный кабель для телевизора.

Сделать это несложно. Выбор антенных кабелей не так широк, как силовых, использующихся для прокладки электропроводки. Но кое-что узнать о них все-таки не помешает.

Коаксиальные кабели

Главным отличием кабелей, использующихся для передачи телевизионного сигнала, от остальных, является их конструкция. По расположению токопроводящих частей они относятся к коаксиальным. Это означает, что кабель на всем протяжении симметричен относительно горизонтальной оси. И чем качественней соблюдается эта симметрия, тем лучше характеристики кабельной линии.

В центре кабеля расположена токоведущая жила, покрытая изоляционной оболочкой. Жила медная монолитная, бывает выполненной из скрученных медных проволок. Иногда проволоки бывают лужеными.

В современных антенных кабелях использую только монолитную жилу. Кабель в эксплуатации не подвергается механическим деформациям, обычно он прочно зафиксирован на всем протяжении трассы. Выполнять его гибким экономически не целесообразно.

То же касается и лужения: такие усложнения актуальны только для прокладки кабельных изделий в помещениях с агрессивной средой, вынуждающей медь интенсивно окисляться в местах соединений.

Поверх изоляции центральной жилы находится экранированная оболочка. Она выполняет функцию второго проводника линии, а ток, как известно, протекает минимум по двум проводам. Экран покрыт изоляционной оболочкой, защищающей его от воздействий окружающей среды и механических повреждений.

В коаксиальных кабелях советского производства экран делался из сплетенных особым способом тонких медных проволок. В современных чаще всего используется тонкая алюминиевая фольга. Недостаток второго способа заключается в легкости, с которой можно разорвать фольгу. Для сохранения контакта в случаях таких повреждений параллельно ей проложена тонкая медная луженая проволока. Она сохранит контакт, замкнув собой разорванный фрагмент фольги. А лудят ее, чтобы между медью и алюминием не образовывалась гальваническая пара, приводящая к окислению контактирующих друг с другом металлов.

Но применение фольги для экранной оболочки решает две проблемы: кабели становятся тоньше, а подключать их – проще. Не нужно расплетать хитрый узор из медных проволок, скручивать, облуживать и паять. Все решается применением стандартных соединителей, разветвителей или штекеров. Хотя и плетеная оболочка не мешает это сделать.

В некоторых кабелях сочетается применение плетеного луженого экрана, под которым расположена алюминиевая фольга.

Особенности коаксиальных кабелей

Почему для передачи телевизионных сигналов нужны именно коаксиальные кабели? Сигналы, которые по ним проходят, высокочастотные – десятки и сотни мегагерц. Но не только это заставляет использовать такую конструкцию. Мощность и амплитуда сигналов слишком низкая – от микровольт до милливольт.

Если запустить такой сигнал по обычным проводам или кабелю, то на сигнал будут накладываться наводки от соседних силовых линий. Мало того, любой щелчок выключателя или вилка в момент подсоединения к розетке за счет создания небольшого по величине электромагнитного импульса наведет в кабеле помеху. Импульс придет на вход приемного устройства телевизора. Если его амплитуда будет слишком большой, полупроводниковые приборы входного каскада выйдут из строя.

Коаксиальный кабель защищен от таких помех. Поле высокочастотного сигнала расположено только внутри него, между центральной жилой и экраном. Оно не может выйти наружу, но и помехе труднее проникнуть внутрь.

Характеристики коаксиальных кабелей

Из всех характеристик коаксиального кабеля, делающего его пригодным для монтажа телевизионной сети, нужно знать только волновое сопротивление – 75 Ом. Точнее, если в магазине кабель продается как телевизионный, то его волновое сопротивление равно именно этой величине. Что несложно проверить либо по надписям на оболочке, либо, узнав его тип, посмотреть параметр в справочнике или интернете.

Почему именно 75 Ом? Мы привыкли к тому, что сопротивление кабельной линии изменяется в зависимости от ее длины, а высокая его величина приводит к негативным последствиям. А тут – любой телевизионный кабель, независимо от толщины центральной жилы или материала экрана имеет одинаковое сопротивление.

Затухание (уменьшение величины сигнала по напряжению и мощности) в любом кабеле, по которому передается высокочастотный сигнал, зависит от частоты этого сигнала. Чтобы иметь возможность рассчитывать это затухание, применяя закон Ома, и ввели его характеристику – волновое сопротивление.

Для коаксиального кабеля волновое сопротивление зависит от геометрических размеров жилы и экрана и материала изоляции между ними.

Но не это является определяющим фактором выбора для подключения телевизионных приемников кабеля с волновым сопротивлением 75 Ом. Чтобы затухание в линии было минимальным, выход источника сигнала и вход приемника тоже должны иметь такое же сопротивление, как и линия. Если этого не выполнить, то, помимо уменьшения уровня полезного сигнала на входе приемника, будут наблюдаться многократные отражения сигнала от концов линии. Это проявится на экране телевизора, как многоконтурное изображение.

Так исторически сложилось, что в начале становления телевидения оптимальным было изготовление кабелей с волновым сопротивлением 75 Ом. И теперь назад дороги нет.

Есть и еще один фактор для выбора телевизионного кабеля. Не стоит выбирать его толщиной, менее 3,5 мм. Тут и правильно выбранное волновое сопротивление, не поможет – затухание будет большим.

Выбор соединителей

Для подключения к телевизионным приемникам коаксиальных кабелей в давние времена использовались штекеры, к которым жилы присоединялись только при помощи пайки. Теперь процесс стал удобнее, паяльник больше не нужен.

Существуют два типа современных штекеров. В первом центральная жила присоединяется к соответствующему выводу соединителя миниатюрным винтом. Экран же обжимается захватом соединителя. Для подключения конец антенного провода разделывают лесенкой так, чтобы при подключении центральной жилы экран точно находился под зажимом, а между ними оставался слой изоляции. Ни одна проволочка с экрана не должна коснуться центральной жилы.

Второй тип штекера намного удобнее. Центральная жила втыкается в центральный вывод или используется вместо центрального вывода штекера, экран отгибается назад и при сборке штекера плотно обжимается в нем. Такой соединитель называется F-разъемом, а штекер – «переход гнездо F – штекер TV NB».

При необходимости соединить два конца кабеля между собой также не стоит торопиться и брать в руки паяльник. Для этого существуют соединители – штекеры F. Кабели к ним присоединяются по тому же принципу, который описан выше. А соединяются штекеры между собой с помощью специальных соединителей, имеющих резьбу с обеих сторон.

Соединитель F-разъемов, в простонародье называемый «бочка»

Штекеры F – универсальный метод соединения. Некоторая бытовая аппаратура заранее содержит разъемы для подключения антенного кабеля с их помощью.

Разветвители телевизионного сигнала

Для подключения нескольких телевизоров к одному кабелю необходимо использовать разветвители. Для чего? А все из-за того же входного и выходного сопротивлений источников и приемников сигнала. Все они должны быть согласованы между собой и с использующимися для передачи сигналов кабелями. Эту роль и выполняет разветвитель.

Разветвитель – пассивный элемент. Это означает, что в нем часть сигнала теряется. У качественных разветвителей величина затухания, вносимого в передающий тракт, невелика. От дешевых поделок можно ожидать чего угодно.

Чтобы подключить телевизор к спутниковой антенне существует специальный антенный кабель. Когда он правильно выбран и грамотно подключён, можно наслаждаться чётким изображением при просмотре любимых телепередач, а количество помех сводится к самому минимуму. О некоторых нюансах выбора антенного кабеля мы поговорим в этой статье.

Что нужно знать для выбора антенного кабеля?

Для подключения антенны к телевизору используется коаксиальный радиочастотный кабель. Прежде всего, стоит разобраться, как он устроен. Это поможет определить качество кабеля по срезу, а не верить на слово продавцу в магазине.

Проводник. В самом «сердце» кабеля расположен проводник, который и отвечает за передачу сигнала. Чаще всего, он медный, однако встречаются кабели и со стальным омеднённым стержнем.

Изоляция. Своеобразная прослойка между внутренним и внешним проводником. Состоит из пластика, обычно белого цвета.

Внешний проводник. Обычно состоит из экрана и оплётки. Экран представляет собой металлическую фольгу, а оплётка – переплетённые между собой металлические проводники. Задача этого слоя кабеля – защита сигнала от внешних помех, таких как трансформаторы и домашние радиотелефоны.

Защитная оболочка. Как уже понятно из названия, защищает кабель от механических повреждений.

Как видно, в устройстве кабеля нет ничего сложного. А теперь подробно обсудим, на что следует обратить внимание при выборе.

Медь или омеднённая сталь в антенном кабеле для телевизора. Что лучше?

О том, стержень из какого материала – меди или омеднённой стали лучше, ведётся немало споров. Принято считать, что медь является лучшим проводником, и в большинстве случаев это действительно так. Но есть и некоторые нюансы.

Если антенный кабель нужен для цифрового или эфирного телевидения, то материал стержня не имеет особого значения. Дело в том, что в этом случае сигнал проходит по поверхности стержня, и не важно, медный он полностью, или только омеднён по поверхности.

Оплётка антенного кабеля

Желательно выбирать кабель с медной оплёткой. И тут стоит обратить внимание на её густоту – чем она гуще, тем меньше сигналов извне будет проникать и создавать помехи.

Наличие металлической фольги и обмотки – основной показатель качества кабеля. От этого зависит, количество помех и чёткость сигнала. Лучше не экономить и приобрести кабель с двойным экраном – фольгой и обмоткой. Так вы не разочаруетесь в качестве изображения при просмотре телевизора.

Волновое напряжение антенного кабеля

Целесообразно выбирать антенный кабель с волновым напряжением 75 Ом. Если купить кабель с большим или меньшим напряжением, это может привести к появлению помех и другим техническим неполадкам.

Обратите внимание на толщину кабеля. Чем он толще (не менее 6 мм в диаметре) – тем лучше, так как в нём будет меньше потерь сигнала. Хотя тонкие кабели более удобны в монтаже и отличаются лучшей гибкостью, качество изображения с ними страдает. К тому же, они легко ломаются и повреждаются.

Миф о цветовых различиях антенных кабелей

Бытует мнение, что кабель белого цвета – для внутренних работ, а чёрного – для наружных. Однако на самом деле такого чёткого разграничения нет. Цвет стоит выбирать исключительно исходя из своих вкусовых предпочтений, а предназначение кабеля нужно уточнять у продавца или смотреть по маркировке.

В кабеле, предназначенном для наружных работ обязательно должен быть защитный углеродный слой – он убережёт кабель от неблагоприятных условий среды и продлит срок его службы.

Как найти нужный кабель?

Итак, вот мы и определились с основными критериями выбора. Но как найти тот самый, нужный кабель, и не оказаться обманутым невежественным продавцом?

Чтобы избежать таких неприятностей и ненужных хлопот, а также чувствовать себя более уверенно, нужно немного разбираться в маркировке.

Маркировка наносится непосредственно на кабель. Там в обязательном порядке указывается фирма-производитель, марка кабеля, волновое напряжение, и метка метража (с каждым метром изменяется на 1 единицу). Для наглядности: маркировка «CABLETECH RG 6U/48 75 OHM 055М» означает, что кабель от производителя CABLETECH, его марка 6U/48, волновое напряжение 75 Ом и метраж 55 метров.

Как уже упоминалось, качество кабеля можно визуально определить по срезу. Кроме того, качественный кабель будет толстым и жёстким, поэтому обратите на это внимание при покупке. Попробуйте согнуть кабель, и если он поддаётся с трудом, это говорит в его пользу.

Шпаргалка для покупателя

Ниже мы перечислили несколько марок антенных кабелей, с хорошим качеством и техническими характеристиками:

RG 6U;
SAT 50;
SAT 703B;
RG-6U+CU;
DG 113.

Часто задаваемые вопросы по выбору антенного кабеля

Какой кабель лучше, отечественный или зарубежный?

Нельзя говорить что-либо безапелляционно, однако замечено на практике, что кабели зарубежного производства лучше отечественных, даже несмотря на то, что у них алюминиевая или стальная проволока.

Какой длины приобретать кабель?

Можно ли использовать кабель для подключения нескольких телевизоров?

Да, для этого понадобится разветвитель – сплиттер, или «краб», как его именуют в народе. Но в этом случае стоит учитывать, что чем больше устройств подключено к антенне, тем хуже будет сигнал, причём вне зависимости от того, работают ли остальные устройства.

Итак, при выборе кабеля учитывайте особенности вашего вида подключения, вышеприведённые советы и внимательно смотрите на маркировку – тогда вы не разочаруетесь в своей покупке.

Какой лучше телевизионный кабель — обзор видов и советы по выбору

Телевидение сегодня пока еще остается основным источником важной информации, несмотря на быстрое развитие интернета. И хотя некоторые модели этих устройств можно подключить к сети интернет, именно телевизорами их делает разъем для присоединения антенны. В него можно воткнуть телевизионный кабель. Источником сигнала в нем может быть телевышка, спутник или ТВ-провайдер. Чтобы читатель получил информацию о том, как выбрать антенный кабель для телевизора, рекомендуем внимательно прочесть эту статью.

Проблема предложения

Иногда можно встретить такое словосочетание, как телевизионный провод, или антенный провод. Это некорректное словосочетание, тем не менее, указывает на кабели, которые конструктивно отличны от провода. Так, например, самый простой провод содержит только одну токопроводящую жилу в изоляции. Видов кабелей с одной токопроводящей жилой не существует. Кабель для подключения телевизора содержит два проводника, по которым проходит сигнал. Конструктивно это антенный коаксиальный кабель, в котором один проводник расположен внутри другого.

Разнообразие моделей, которыми представлен ТВ-кабель, на любом рынке просто огромно. Поэтому выбор телевизионного кабеля превращается в проблему не в связи с тем, что его сложно купить, а оттого, что покупатель опасается продешевить. В свою очередь, многие продавцы не предоставляют правильную информацию покупателю. Многим из них проще убедить его в том, что не существует принципиальной разницы между продаваемыми моделями кабеля, чем подробно разъяснять, какой телевизионный кабель лучше. Любой ТВ-кабель содержит проводник и экран.

Конструкция телевизионного кабеля

Но на самом деле качественный телевизионный кабель имеет такие характерные признаки:

его проводник, называемый также центральной жилой, легко гнется по причине мягкости отожженной меди, из которой он изготовлен. Если жила-проводник изготовлен из стали и покрыт медью в местах царапин, которые непременно появятся при монтаже, со временем начнется коррозия. Жесткая жила при деформациях под острым углом с последующим распрямлением не даст выпрямиться, и телевизионный кабель в этом месте получит дополнительное сопротивление;

Некачественный проводник из стальной жилы, покрытой медью

если этот коаксиальный кабель согнуть под острым углом, проводник не должен смещаться от центрального положения, которое соответствует распрямленному состоянию антенного кабеля;

Проверка качества проводника

изоляция должна позволять легко гнуть телевизионный кабель, но при сдавливании она проявляет заметную жесткость. Естественно, что чем он тоньше, тем более острый угол можно получить при его изгибе.

Пример некачественной изоляции, легко сжимаемой пальцами

экран телевизионных кабелей содержит тонкий первый слой из фольги, охватывающей изоляцию и припаянной к ней через специальную полимерную пленку, и второй слой из луженой медной оплетки, надетой поверх фольги. Если медную оплетку не обработать оловом, между фольгой и оплеткой возможна электрохимическая реакция, которая будет разрушать оба этих слоя. Когда на жиле-проводнике остается слой полиэтиленовой пленки, даже при пайке это может привести к тому, что соединение будет иметь нежелательное сопротивление;

Пример некачественной нелуженой оплетки и проводника, на котором осталась пленка из полиэтилена

последний наружный слой в виде трубчатой защитной оболочки;
физические свойства каждого слоя подобраны так, что даже совсем короткий телевизионный кабель или его отрезок, который произвольно принудительно гнется, послойно не деформируется, не расслаивается и не трескается. В месте видимой деформации обычно изменяется в худшую сторону волновое сопротивление;

Пример деформации с проломом при изгибе некачественного кабеля Сгибание кабеля Деформация качественного кабеля — пролом не возникает Расслоившийся отрезок некачественного антенного кабеля

качественный ТВ-кабель на ощупь не скользкий, а также не издает неприятный химический запах.

Итак, перечисленные изображения, которые показывают, как выбрать телевизионный кабель, должны пригодиться нашим читателям. Однако не будет лишним подытожить эти данные в виде небольшой инструкции. Она будет о том, какой кабель покупателю лучше выбрать из имеющихся в наличии моделей с учетом дополнительных действий. Их обязательно надо выполнить, если мы выбираем имеющиеся в продаже телевизионные кабели

для антенны;
для цифрового или аналогового сигнала, поступающего в телевизионный приемник;
для цифрового ТВ;
для кабельного телевидения.

Итак, начинаем с вопроса к продавцу о том, какой антенный кабель он посоветует купить. Продавец, конечно же, задаст ряд встречных вопросов, чтобы понять, какой лучше предложить кабель для наших потребностей.

Получив предложение кабеля и, убедившись, что его наружный слой не скользкий и не издает сильный неприятный запах, просим продавца отрезать от него примерно 10–15 см, которые, естественно обязуемся учесть при покупке, но при условии, что товар качественный.
Просим разделать образец, сняв с одного конца примерно 1 см защитной оболочки. Взявшись за оболочку, надавливаем зачищенным концом о прилавок. Таким образом, проверяем, сместится слой или нет. Если произошло какое-либо смещение, просим сделать замену другой моделью. В качественном кабеле ни жила-проводник, ни изоляция не сместятся.
Затем изгибаем тестируемый образец. В качественной модели не появится пролом или деформация в середине согнутой части.
Внимательно осматриваем жилу-проводник и проверяем ее мягкость. Она должна быть цвета меди на срезе, и если не покрыта серебром, то и по всей поверхности так же. На поверхности жилы не должно быть никаких пленок. Серебряное покрытие делается в самых лучших моделях, но и при этом увеличивает их цену. Волновое сопротивление таких проводников радиосигнала самое низкое и позволяет получить малошумящее антенное подсоединение, которое наиболее актуально для получения сигналов от удаленных источников.
Осматриваем оплетку и фольгу. Они должны быть одинакового серебристого цвета.
Изоляция при сдавливании пальцами не должна мяться, как пенопласт. Она на ощупь при хорошем качестве подобна ластику.

Разновидности телевизионных кабелей

Телевизионный приемник — это радиоэлектронное устройство, которое содержит специальную электронную часть для обработки сигнала, поступающего с радиоволной. Для этого используются коаксиальные кабели, для которых сопротивление 75 Ом является стандартом, так же как и частоты, используемые для формирования радиосигнала. Однако по мере развития информационных технологий появились устройства для подключения к телевизору, такие как видеомагнитофоны и видеоплееры, а со временем и компьютеры. Эти аналоговые подключения выполняются соответствующими композитными кабелями.

В них используются обычно два или три коаксиальных кабеля, которые объединены общей наружной изоляцией. Один или два служат для передачи моно- или стереосигнала для двух каналов воспроизведения звука, а третий транслирует изображение. Этот вид кабеля может иметь разновидности в зависимости от конструкции разъемов видеомагнитофона и телевизора. Поскольку существует определенное многообразие моделей видеомагнитофонов и плееров, у которых может быть многоканальный звук, для их подключения необходим и более сложный кабель.

Разные типы кабелей

Разновидности композитных кабелей

Появление игровых приставок, в которых применялись компьютерные технологии и телевизионные приемники, специально приспособленные для соединения с такими приставками, потребовали определенной модификации композитного кабеля. Появились так называемые компонентные модели с увеличенным числом разъемов.

Дальнейшая компьютеризация бытовой электроники вызвала полное совмещение телевизоров с компьютерами, и поэтому на корпусах телеприемников добавились разъемы HDMI и DVI, которые применяются в компьютерах для соединения с мониторами. Телевизор тоже стало возможно использовать в качестве монитора.

Кабели HDMI и DVI

Дополнительная информация

Для получения качественного изображения ТВ-кабель любой разновидности рекомендуется располагать подальше от бытовых электроприборов, в которых происходят коммутационные процессы.
Вместе с ТВ-кабелями можно прокладывать только аналогичные проводники, предназначенные для передачи слабых сигналов, — витые пары компьютеров, USB-соединения и т.п.
Монтаж рекомендуется выполнять с минимальным числом промежуточных соединений отрезков.
Для распределения сигнала не рекомендуется использовать кустарные устройства.
Не создавать петель и углов, отличных от 90 градусов, в том числе и при пересечении ТВ-кабелей.

Качество изображения на экране телевизора в очень большой мере зависит от свойств ТВ-кабеля и его пространственного расположения. Мы постарались отразить в статье основные моменты этого и надеемся, что наши читатели получили необходимую информацию.

Какой кабель выбрать для антенны. Какой телевизионный кабель лучше: особенности выбора

До сих пор сигнал на многие телевизоры в наших квартирах подается по кабелю. Пренебрежительное отношение к его выбору может негативно повлиять на изображение даже в случае правильного монтажа. Чтобы избежать таких неприятностей, недостаточно замерить длину необходимую для подключения. Перед покупкой следует выяснить, как выбрать антенный кабель.

В технической документации телевизионный или антенный кабель может быть обозначен как коаксиальный (соосный). Термин характеризует принцип его работы, когда оба проводника (центральная жила и оплетка) обеспечивают трансляцию в одном направлении по всей ширине сечения (эффект «стоячей волны»), что снижает потери на излучение до минимума.

Его конструкция стандартная и в большинстве случаев включает в себя четыре слоя:

центральная жила,
изоляция из вспененного полиэтилена,
внешний проводник экран из алюминиевой фольги и оплетки,
оболочка из поливинилхлорида.

На рынке представлен большой выбор кабельной продукции импортного и отечественного производства, разной стоимости. Бюджетный вариант повышает риск некачественной теле трансляции, выбор дорогостоящей продукции не всегда оправдан с технической точки зрения. Эксплуатационные характеристики дорого кабеля могут оказаться не намного выше, чем у среднего по стоимости аналога. Гораздо важнее изучить основные технические параметры предполагаемой покупки:

сопротивление и затухание,
материал центральной жилы,
состав и плотность оплетки,
качество оболочки,
диаметр.

Маркировка на внешнем покрытии

Многие из указанных критериев можно определить по информации, размещенной на оболочке. Она нанесена через каждый метр, и ее наличие является обязательным. Согласно стандарту данные указываются в следующем порядке:

производитель,
марка в буквенно-цифровом обозначении,
количество жил проводника-экрана,
качество,
волновое сопротивление,
метраж.

На оболочке она может выглядеть следующим образом: CABLETECH RG-6U/48 HIGH QUALITY COAXIAL CABLE 75 OHM 0.66 M. Более детальную информацию можно извлечь из технической документации, которая прилагается в комплекте с кабелем.

Волновое сопротивление

Любой телевизионный прибор, используемый в быту, рассчитан на волновое сопротивление 75ОМ. Соответствующим сопротивлением должен обладать приобретаемый телевизионный кабель. Если этот показатель окажется выше, то качество трансляции значительно ухудшится или он окажется непригоден для передачи телевизионного сигнала. Наряду с сопротивлением важной характеристикой является затухание при соответствующей частоте и длине. Чем меньше окажется этот показатель, тем лучше будет телетрансляция.

Центральный проводник

Непосредственное влияние на сигнал оказывает материал проводника. Производители используют для его изготовления медь, сталь с медным или оловянным покрытием. Предпочтительным вариантом будет медная жила, которая гарантировано обеспечит отличный прием, но обойдется дороже. Меньшую цену имеет стальной проводник, но и трансляция, возможно, окажется не лучшей. Материал проводника легко определить по срезу, у стального сердечника он будет серебристого цвета.

На телевизионное изображение и дальность его трансляции влияет толщина жилы. Больший диаметр будет обозначать меньшее сопротивление, а значить большую дальность передачи без помех и потери устойчивости. Оборотной стороной утолщения является снижение гибкости.

Для подключения антенны обычно используют одножильный кабель. Если предполагается большое количество изгибов по горизонтали и вертикале, то можно воспользоваться многожильным с большей гибкостью и стойкостью к усталости металла. При этом качество сигнала может пострадать.

Материал и плотность оплетки (проводник-экран)

Лучшим материалом для ее изготовления является медь. Она наиболее эффективна для защиты сигнала от внешних электромагнитных помех. Следующим важным показателем будет количество тонких волосков в оплетке, переплетенных определенным образом. Чем больше их число, тем меньше внешних помех пропускает конструкция и лучше телевизионная трансляция. Максимальное число таких жил в оплетке может доходить до 100.

Признаком качественной продукции будет наличие экрана из алюминиевой фольги, под оплеткой. Он защищает проводники от взаимных наводок и возникновения внутренних помех. В технической документации эффективность проводника-экрана обозначается как помехозащищенность. Для хороших антенных кабелей она должна составлять не менее 80%.

Качество оболочки

Внешняя оболочка обычно выполняется из эластичного пластика и оберегает внутреннюю конструкцию от повреждений. Изоляция должна быть цельной, устойчивой к внешнему воздействию, умеренно эластичной, что бы допускать изгиб без повреждений внешнего слоя. Проверить ее несложно, достаточно попробовать сковырнуть оболочку ногтем и если наблюдается хотя бы небольшое отслоение изоляции, то такое изделие лучше отложить в сторону.

Диаметр

В магазине можно приобрести продукцию разной толщины. Величина этого показателя оказывает непосредственное влияние на допустимый радиус изгиба. Кабель с диаметром от 6 мм обычно имеет изгиб 70 мм, его собратья меньшего диаметра гнутся с меньшим радиусом. Этот показатель следует учитывать, если периметр укладки слишком сложный, с большим количеством изгибов и узкими проемами. Но для проводки от антенны до телевизора в стандартных условиях рекомендуется толщина не меньше 6 мм. Она лучше подходит для соединения со стандартными разъемами и гнездами, а укладка не намного сложнее, чем работа с более тонким аналогом.
