Какой кабель для антенны телевизора лучше: Какой телевизионный кабель лучше выбрать для телевизора

Какой телевизионный кабель лучше

Устройство кабеля

В статье про почему скачет сигнал уже было упомянуто, чтобы избежать некоторых проблем при приеме цифрового телевидения лучше при установке антенны использовать качественный телевизионный кабель, какой лучше выбирать и почему попробую объяснить.

Устройство кабеля

Я обычно работаю с кабелем SAT 50, и чтобы было боле менее понятно, почему предпочитаю именно его, и какие из характеристик наиболее важны, давайте рассмотрим устройство коаксиального кабеля. На рисунке, приведенном выше видно из чего он состоит.

1. Внешняя оболочка. От её качества зависит долговечность.
2. Оплетка. Важнейший параметр. Внешний проводник. От плотности плетения и материала зависит сопротивление, качество экранирования, то есть защищенность от внешних электромагнитных помех.
3. Фольга. Внутренний экран.
4. Диэлектрик. Важнейший параметр. От материала и качества зависит волновое сопротивление и затухание сигнала.
5. Центральная жила. Внутренний проводник. От материала зависит дальность передачи сигнала, радиус изгиба.

Раньше было принято, что провод черного цвета идет для наружной прокладки, сейчас это уже не столь критично, так, например, кабель SAT 703 имея белую окраску, может использоваться как для внутренних, так и наружных работ, а полоски на нем служат для удобства разводки, чтобы не путаться при прокладке кабелей, где кабельное ТВ, где эфирное и т.д.

Все-таки рекомендую если вы хотите купить долговечный провод, то брать с черной изоляцией или перед приобретением посмотреть характеристику интересующего. Как уже было сказано считаю лучшим — SAT 50 хотя, не так и плох RG 6U с черной защитной оболочкой.

Оплетка может быть выполнена из медных, алюминиевых или омедненных проводников имеющую различную плотность плетения. Чем большее количество проводников содержит оплетка, тем выше защита от внешних помех. К примеру, телевизионный кабель RG 6 имеет 48, а SAT 703 – 64 проводника.

Следует также заметить, что медная оплетка обеспечивает более лучшие параметры, однако ее применение повышает цену кабеля.

Перед диэлектриком идет слой алюминиевой фольги на полиэфирной подложке. Применение двойного экранирования значительно улучшает характеристики коаксиального кабеля.

Центральный проводник может быть изготовлен из меди или из стали, плакированной медью, что повышает прочность.

Применение вспененного полиэтилена (PEE) в качестве диэлектрика, уменьшает потери, связанные с поляризацией и снижает затухание сигнала. При выборе телевизионного кабеля лучше остановить выбор именно на таком.

Выбираем кабель

Самым распространенным на сегодняшний день, пожалуй, является кабель RG-6U, с вполне удовлетворительными характеристиками. Его можно приобрести во многих магазинах, при этом он чаще всего предлагается с внешней оболочкой белого цвета и хоть продавцы уверяют, что его можно использовать как уличный, но лучше поискать с черной изоляцией.

Как телевизионный он не самый хороший, в основном из-за быстрого выхода из строя при эксплуатации на улице и большего коэффициента затухания. Так что при большей длине кабеля, для качественного приема ТВ сигнала, лучше поискать более качественный.

Самый лучший по характеристикам цена-качество, на мой взгляд, является телевизионный кабель SAT 50, это аналог провода SAT 703, имеющие практически идентичные параметры, но SAT 50 несколько дешевле.

Характеристика Sat 703:

1. Диаметр центральной жилы– 1,13 мм.
2. Толщина кабеля – 6,6 мм.
3. Минимальный радиус изгиба – 70 мм.
4. Максимальный ток – 8 А.
5. Диапазон частот от 5 до 2150 МГц.
6. Волновое сопротивление — 75 Ом.
7. Затухание на частоте 862 МГц – 18 дБ / 100 м.
8. Коэффициент экранирования -> 80 дБ.
9. Погонная емкость – 52 пФ / м.
10. Диапазон рабочих температур от -40°С до +80°С.
11. Допустимая влажность эксплуатации – 100%.
12. Минимальная температура монтажа – -5 0С.
13. Срок службы — 15 лет.

Как уже было сказано эти кабели имеют почти одинаковые параметры. Различие между ними в толщине центральной жилы, у сат 50 она тоньше на 0,02 мм и имеет алюминиевую оплетку вместо омедненной.

Если цена за метр телевизионного кабеля RG-6U до 10 руб/м, то SAT 50 дороже — от 12 руб/м и выше.

Специального телевизионного кабеля для цифрового телевидения нет, поэтому если продавец упорно старается доказать, что именно этот служит для приема цифрового ТВ, то это просто маркетинговый ход. Имеющиеся в продаже кабели являются широкополосными с рабочими частотами в основном от 5 до 3000 МГц, вещание «цифры» попадает в этот диапазон.



Какой кабель использовать для кабельного тв

Телевидение сегодня пока еще остается основным источником важной информации, несмотря на быстрое развитие интернета. И хотя некоторые модели этих устройств можно подключить к сети интернет, именно телевизорами их делает разъем для присоединения антенны. В него можно воткнуть телевизионный кабель. Источником сигнала в нем может быть телевышка, спутник или ТВ-провайдер. Чтобы читатель получил информацию о том, как выбрать антенный кабель для телевизора, рекомендуем внимательно прочесть эту статью.

Проблема предложения

Иногда можно встретить такое словосочетание, как телевизионный провод, или антенный провод. Это некорректное словосочетание, тем не менее, указывает на кабели, которые конструктивно отличны от провода. Так, например, самый простой провод содержит только одну токопроводящую жилу в изоляции. Видов кабелей с одной токопроводящей жилой не существует. Кабель для подключения телевизора содержит два проводника, по которым проходит сигнал. Конструктивно это антенный коаксиальный кабель, в котором один проводник расположен внутри другого.

Разнообразие моделей, которыми представлен ТВ-кабель, на любом рынке просто огромно. Поэтому выбор телевизионного кабеля превращается в проблему не в связи с тем, что его сложно купить, а оттого, что покупатель опасается продешевить. В свою очередь, многие продавцы не предоставляют правильную информацию покупателю. Многим из них проще убедить его в том, что не существует принципиальной разницы между продаваемыми моделями кабеля, чем подробно разъяснять, какой телевизионный кабель лучше. Любой ТВ-кабель содержит проводник и экран.

Но на самом деле качественный телевизионный кабель имеет такие характерные признаки:

• его проводник, называемый также центральной жилой, легко гнется по причине мягкости отожженной меди, из которой он изготовлен. Если жила-проводник изготовлен из стали и покрыт медью в местах царапин, которые непременно появятся при монтаже, со временем начнется коррозия. Жесткая жила при деформациях под острым углом с последующим распрямлением не даст выпрямиться, и телевизионный кабель в этом месте получит дополнительное сопротивление;

Итак, перечисленные изображения, которые показывают, как выбрать телевизионный кабель, должны пригодиться нашим читателям. Однако не будет лишним подытожить эти данные в виде небольшой инструкции. Она будет о том, какой кабель покупателю лучше выбрать из имеющихся в наличии моделей с учетом дополнительных действий. Их обязательно надо выполнить, если мы выбираем имеющиеся в продаже телевизионные кабели

• для антенны;
• для цифрового или аналогового сигнала, поступающего в телевизионный приемник;
• для цифрового ТВ;
• для кабельного телевидения.

Итак, начинаем с вопроса к продавцу о том, какой антенный кабель он посоветует купить. Продавец, конечно же, задаст ряд встречных вопросов, чтобы понять, какой лучше предложить кабель для наших потребностей.

1. Получив предложение кабеля и, убедившись, что его наружный слой не скользкий и не издает сильный неприятный запах, просим продавца отрезать от него примерно 10–15 см, которые, естественно обязуемся учесть при покупке, но при условии, что товар качественный.
2. Просим разделать образец, сняв с одного конца примерно 1 см защитной оболочки. Взявшись за оболочку, надавливаем зачищенным концом о прилавок. Таким образом, проверяем, сместится слой или нет. Если произошло какое-либо смещение, просим сделать замену другой моделью. В качественном кабеле ни жила-проводник, ни изоляция не сместятся.
3. Затем изгибаем тестируемый образец. В качественной модели не появится пролом или деформация в середине согнутой части.
4. Внимательно осматриваем жилу-проводник и проверяем ее мягкость. Она должна быть цвета меди на срезе, и если не покрыта серебром, то и по всей поверхности так же. На поверхности жилы не должно быть никаких пленок. Серебряное покрытие делается в самых лучших моделях, но и при этом увеличивает их цену. Волновое сопротивление таких проводников радиосигнала самое низкое и позволяет получить малошумящее антенное подсоединение, которое наиболее актуально для получения сигналов от удаленных источников.
5. Осматриваем оплетку и фольгу. Они должны быть одинакового серебристого цвета.
6. Изоляция при сдавливании пальцами не должна мяться, как пенопласт. Она на ощупь при хорошем качестве подобна ластику.

Разновидности телевизионных кабелей

Телевизионный приемник — это радиоэлектронное устройство, которое содержит специальную электронную часть для обработки сигнала, поступающего с радиоволной. Для этого используются коаксиальные кабели, для которых сопротивление 75 Ом является стандартом, так же как и частоты, используемые для формирования радиосигнала. Однако по мере развития информационных технологий появились устройства для подключения к телевизору, такие как видеомагнитофоны и видеоплееры, а со временем и компьютеры. Эти аналоговые подключения выполняются соответствующими композитными кабелями.

В них используются обычно два или три коаксиальных кабеля, которые объединены общей наружной изоляцией. Один или два служат для передачи моно- или стереосигнала для двух каналов воспроизведения звука, а третий транслирует изображение. Этот вид кабеля может иметь разновидности в зависимости от конструкции разъемов видеомагнитофона и телевизора. Поскольку существует определенное многообразие моделей видеомагнитофонов и плееров, у которых может быть многоканальный звук, для их подключения необходим и более сложный кабель.

Разновидности композитных кабелей

Появление игровых приставок, в которых применялись компьютерные технологии и телевизионные приемники, специально приспособленные для соединения с такими приставками, потребовали определенной модификации композитного кабеля. Появились так называемые компонентные модели с увеличенным числом разъемов.

Дальнейшая компьютеризация бытовой электроники вызвала полное совмещение телевизоров с компьютерами, и поэтому на корпусах телеприемников добавились разъемы HDMI и DVI, которые применяются в компьютерах для соединения с мониторами. Телевизор тоже стало возможно использовать в качестве монитора.

Дополнительная информация

• Для получения качественного изображения ТВ-кабель любой разновидности рекомендуется располагать подальше от бытовых электроприборов, в которых происходят коммутационные процессы.
• Вместе с ТВ-кабелями можно прокладывать только аналогичные проводники, предназначенные для передачи слабых сигналов, — витые пары компьютеров, USB-соединения и т.п.
• Монтаж рекомендуется выполнять с минимальным числом промежуточных соединений отрезков.
• Для распределения сигнала не рекомендуется использовать кустарные устройства.
• Не создавать петель и углов, отличных от 90 градусов, в том числе и при пересечении ТВ-кабелей.

Качество изображения на экране телевизора в очень большой мере зависит от свойств ТВ-кабеля и его пространственного расположения. Мы постарались отразить в статье основные моменты этого и надеемся, что наши читатели получили необходимую информацию.

Телевизионный кабель представляет собой провод, предназначенный для передачи цифрового сигнала на телевизор. В зависимости от вида качество передачи импульсов будет разным.

Как устроен телевизионный кабель

HDMI, DVI кабели

Как выбрать хороший кабель

Для цифрового и кабельного ТВ

Для спутниковой антенны

Для прокладки внутри помещения

Для наружной прокладки

Обзор популярных моделей

Рекомендации по подключению

Видео «Как обжать телевизионный кабель?»

Комментарии и Отзывы

Как устроен телевизионный кабель

Шнур, подключение которого осуществляется к телевизору, имеет следующее устройство:

1. Внутренний провод. Элемент обычно выполняется из одножильного либо многожильного проводника, медной трубки. Качество материала определяет дальность передачи сигнала вещания, а также радиус изгиба изделия.
2. Диэлектрическая составляющая, выполненная в виде прослойки. Предназначается для обеспечения неподвижности самого провода. В зависимости от производителя диэлектрическая прослойка может выполняться из фторопласта, полиэтилена или поливинилхлорида. В некоторых изделиях используется воздушная прослойка. Качество материала, из которого выполнена эта составляющая, определяет параметр сопротивления, а также затухания проходящих по проводнику импульсов.
3. Внешний проводник. Элемент выполнен в виде оплетки. Она может изготовляться из фольги, гофрированной трубки или алюминиевой пленки. Некоторые производители используют проволоку из стали для создания внешнего проводника. Качество, из которого выполнен проводник, определяет уровень защиты сигнала от внешних помех.
4. Наружная оболочка. Предназначена для защиты внутренней составляющей провода.

Все телевизионные кабели для антенны высокой четкости имеют практически идентичное устройство. Отличаются только материалы, из которых выполняются структурные составляющие.

Вкратце разберем разновидности изделий.

Коаксиальный кабель

Этот тип проводников самый распространенный из тех, которые используются для обустройства телевизионных сетей. В любом телевизоре есть выход для подключения провода. Одна из особенностей проводника — низкое качество характеристик. Использование коаксиальных кабелей актуально для подключения домашних антенн к ТВ устройствам. По конструкции в таких изделиях компоненты электромагнитного поля всегда устанавливаются между проводниками, они изолированы относительно друг друга. Благодаря этому конструкция обеспечивает максимальную защиту от воздействия внешних помех и способствует снижению вероятности потери поля на излучение.

В коаксиальных телекабелях передача импульса всегда производится по внутреннему проводнику.

Канал chipdip. представил подробный обзор коаксиального кабеля и рассказал о выборе проводов.

Композитный кабель

Изделие композитного типа конструктивно включает в себя три проводника. Один из них предназначен для передачи видеосигналов, а остальные два — для стереоимпульсов. Композитные кабели используются для подключения различных видеоустройств к телевизору либо монитору. Тип провода позволяет передавать только аналоговые импульсы. Подключать кабель к оборудованию надо с учетом цветов проводника и штекеров.

Компонентный кабель

Компонентные изделия относятся к категории проводников первого поколения. Если нужен кабель, который сможет качественно транслировать цифровые импульсы для спутникового телевидения, то компонентный вариант будет самым оптимальным. Конструктивно состоит из трех шнуров, каждый из которых передает видеосигналы. Комплектация таких проводов независимо от производителя должна включать в себя специальный набор для подсоединения звуковых дорожек. Процедура подключения проводника к телевизору осуществляется с учетом цветов.

HDMI, DVI кабели

Использовать такой тип проводов следует для передачи видеоимпульсов высокого качества. Если телевизор оборудован выходом HDMI, то рекомендуется подключать кабель именно к этому разъему, чтобы обеспечить максимально качественный контакт. Что касается DVI изделий, то они используются для передачи видеосигналов, при этом аудиодорожки проводником не применяются, для них предназначен HDMI выход. Такой тип кабелей нашел широкое применение в компьютерных технологиях, он используется для подключения игровых приставок и другого аналогичного оборудования.

О подключении HDMI проводника к телевизору рассказал Алексей Виноградов.

Как выбрать хороший кабель

Общие параметры выбора изделия:

1. Если надо купить провод, обратите внимание на величину волнового сопротивления. Для качественной передачи сигналов она составит не меньше 75 Ом. Чем выше параметр, тем качественнее передается сигнал.
2. Посмотрите на срез проводника. На нем вы увидите наружную и внутреннюю жилы, а также два экрана, выполненные в виде стальной оплетки и алюминиевой фольги. Качественные проводники оснащаются плотным фольгированным слоем. Фольга уложена внахлест, а если края отклеиваются от оболочки, лучше воздержаться от покупки такого товара.
3. Обратите внимание на изолирующий слой, он должен иметь большой диаметр, иначе внутрь проводника будет попадать влага. Если слой изоляции не плотный, то провод отработает недолго.
4. Оцените качество оплетки. На ней не должно быть дефектов, поскольку их наличие приведет к появлению помех. Особенно часто они проявляются при просмотре телевидения в плохую погоду.
5. Уточните у продавца, из какого материала изготовлена основная жила. Она может выполняться из меди или металлических сплавов, но особой разницы в этом нет. Кабели, жилы которых изготовлены из металлических сплавов, имеют более низкую стоимость. Но качество передачи импульсов в них аналогичное тому, которое достигается при использовании медных жил.
6. Диаметр проводника составит не менее 3,5 мм. Чем выше параметр, тем больший диапазон приема сигнала сможет обеспечить изделие. При использовании кабелей с меньшим диаметром можно дополнительно применять усилитель. Это понизит вероятность появления потерь, а также увеличит общий коэффициент полезного действия системы.
7. Если перед вами качественное изделие, то оно будет иметь два слоя экранирования — медную составляющую и фольгу.
8. При использовании проводников в регионах с экстремальными погодными условиями есть смысл остановить выбор на кабелях с пропиткой. Благодаря ее наличию обеспечивается защита внутренних компонентов проводника от воздействия температурных перепадов и влаги.
9. Для получения качественного результата лучше отдать предпочтение изделиям от проверенных производителей.

Не рекомендуем покупать телевизионные кабели с одним слоем экранирования, поскольку работа таких изделий не соответствует нормам передачи импульсов, что приведет к снижению качества изображения.

О выборе проводников для подключения к телевизору рассказал канал AllCables.

Для цифрового и кабельного ТВ

Практика показывает, что делить провода для кабельного и цифрового телевидения нецелесообразно. Покупать проводники для отдельных типов ТВ нет смысла. Дело в том, что частотные каналы связи, помимо эфирного и телевизионного, не особо отличаются между собой. Рабочие частоты умещаются в диапазоне от 49 до 800 МГц. Для работы в таких условиях подходят все типы проводников марки SAT, DG или РК.

А если длина кабеля составит не более тридцати метров, то потребители даже не столкнутся с проблемой потери или затухания сигнала. В качестве бюджетного варианта для подключения телевизора можно использовать проводники RG-6, а также любые продукты из семейства Cavel.

Для спутниковой антенны

При необходимости подключить спутниковую антенну надо учитывать, что рабочая частота каналов у спутников намного выше, диапазоны измеряются в тысячах МГц. Поэтому проводник, качественно передающий сигналы, должен обладать высокой помехозащищенностью. Учтите, что при работе в условиях высокой частоты потери сигналов будут весомыми, чем длиннее кабель, тем их больше. По проводу осуществляется передача специальных сигналов, а также напряжения для конвертерного гетеродина.

Спутниковые каналы связи характеризуются высокой чувствительностью к радиопомехам, значит проводнику нужно качественное экранирование. Также важно при покупке учитывать такой параметр, как устойчивость наружной оболочки изделия. В результате того, что спутниковая тарелка всегда располагается вне дома, часть проводника будет на улице. На его работу и срок службы могут оказывать влияние внешние факторы, в частности, осадки и погода.

Для спутниковой антенны рекомендуем покупать провод, характеризующийся:

• небольшим затуханием;
• высокопрочной жилой;
• качественным экраном;
• эффективной оболочкой, которая будет обладать углеродным слоем защиты.

Mihail B рассказал о подготовке телевизионного провода для подключения к спутниковой антенне.

Для прокладки внутри помещения

Если нужно прокладывать кабель в квартире, то можно остановить свой выбор на обычных проводниках для цифрового телевидения. Такие провода могут пропустить увеличенное число радиоволн на любых частотных диапазонах. Поскольку изделие будет укладываться в помещении, такие характеристики, как устойчивость к воздействию низких температур и ультрафиолетовых лучей, неважны.

Для наружной прокладки

Если телевизионный кабель будет прокладываться на большие расстояния по улице, то остановите выбор на специальном проводнике, оснащенном несущей жилой. Причем последняя будет стальной, а не медной. Использование таких проводов актуально, когда они висят между домами. Уличные кабели устойчивы по отношению к воздействию низких температур и ультрафиолетовым лучам. Если изделие не предназначено для работы в таких условиях, то спустя определенное время его внешний слой потеряет прочность и будет хрупким. В итоге через появившуюся трещину он может напитаться влагой, которая выведет из строя телевизор.

Обзор популярных моделей

Наиболее качественные модели проводников:

1. RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
2. SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
3. DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
4. SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
5. RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали. Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Рекомендации по подключению

Нюансы, которые следует учесть при подключении:

1. Коаксиальные изделия рекомендуется прокладывать как можно дальше от электрооборудования. Речь идет о холодильниках, утюгах, микроволновках, посудомоечных машинах и т. д.
2. Телевизионные сети можно укладывать вместе со слаботочными проводами. Имеются в виду кабели для подключения сети, телефонии и т. д.
3. Выполняя установку, необходимо снизить количество соединений и мест спаек кабелей. Для качественной передачи сигнала нужен целый проводник, при наличии соединения его качество значительно снизится.
4. Если имеются разветвления, то для них применяются качественные разветвители. Их надо покупать отдельно, сооружать устройства своими руками не нужно.
5. При наличии загиба его следует выполнить так, чтобы проводник изгибался под прямым углом.
6. Покупая изделие, нужно учитывать расход электроцепей на изгибы и спуски.
7. Подключение коаксиальных кабелей в щитовых может осуществляться только путем пайки. При наличии оголений эти места надо заизолировать.
8. Монтаж усилительных устройств и разветвительных механизмов производится в защищенном месте. У пользователя должен быть доступ к нему, это упростит процедуру обслуживания. Укладка компонентов выполняется в монтажные кабельные короба. Желательно, чтобы канал был выполнен из затухающей пластмассы.

Видео «Как обжать телевизионный кабель?»

Антон Баитов рассказал о процедуре подготовки ТВ-проводника для подключения к телевизору.

Для подключения антенны напрямую к телевизору потребуется только антенный кабель, который давно знаком по приемникам метрового диапазона (МВ, аналоговое телевидение). Его основная задача — транспортировать сигнал от антенны и вывести изображение на телевизор. При этом у всех антенных проводов есть существенный недостаток — снижение качества сигнала. По этой причине нужно ответственно подойти к вопросу, как выбрать антенный кабель. Но перед этим требуется узнать его свойства, о которых рассказывается в данной статье.

Как устроен телевизионный кабель

Антенный кабель сильно отличается от привычных сетевых проводов более сложной структурой и каждый компонент нужно рассмотреть отдельно. Провода такой структуры называются коаксиальными кабелями.

Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов. Первый вариант предпочтительнее в целях безопасности — медь более подвержена нагреву и имеет высокий уровень теплопроводности. Следовательно, при коротком замыкании или поступлении на кабель сверхтоков произойдет быстрый нагрев и рост сопротивления, на что сразу среагирует предохранитель телевизора. Стальные сплавы в этом случае будут менее эффективными.

Также желательно выбирать более толстую жилу (

1 мм), т.к. с ростом диаметра падает коэффициент затухания.

Экран

Внешний проводник, который не дает сигналу ослабиться путем распространения за пределы кабеля. По своим функциям сравним с рефлектором спутниковых антенн. Сегодня существуют три варианта исполнения экрана — фольга, алюминиевая пленка и проволочная оплетка. Последний вариант изготовления экрана менее затратный и такие кабели самые дешевые. Однако внешний провод не сплошной, что сильно увеличивает коэффициент затухания. Использовать такой кабель для цифрового телевидения возможно лишь при эксплуатации комнатной антенны. Значительная потеря сигнала гарантируется при расстоянии от приемника до телевизора более 1 м.

Фольга и пленка относятся к сплошным экранам, которые сводят коэффициент затухания к нулю. Такой кабель рекомендуется для подключения эфирного и спутникового телевидения с уличной антенной. Фольга будет предпочтительнее, но нужно помнить, что она не является гибкой и разрушается при сильном изгибе. Если выбрана установка антенны на крыше МКД, необходим длинный кабель для проводки до квартиры и планируются сильные изгибы, придется купить кабель для телевизора самого дорогого исполнения, экран которого состоит из фольги с поверхностной оплеткой. В данном случае она используется для защиты экрана от повреждения в местах загиба.

Оболочка

Изоляционный материал, изготавливающийся из ПНД или ПВХ. Бывает белого или черного цвета, реже серого. Выбрать кабель для ТВ можно без особой заинтересованности к оболочке, т.к. она не влияет на системные характеристики кабеля. Рекомендуется рассматривать более плотный материал (т.к. он менее подвержен износу и нагреву), но в разумных пределах, т.к. с ее увеличением снижается гибкость.

Штекер

На рынке встречается штекеры двух вариантов: в единой конструкции и в формате винта с гайкой. В последнем случае достаточно оголить кабель и вставить внутрь штекера, после чего закрутить его. Данный способ отлично подходит тем, кто не разбирается в электрике и хочет быстро подключить антенный провод. Если имеются навыки обращения с паяльником, надежнее приобрести штекер в единой конструкции и выполнить спайку проводов.

Кабеля для спутникового и эфирного цифрового ТВ

Цифровой сигнал передается в дециметровом диапазоне волн (ДМВ), что соответствует частотам 0.3 — 1 ГГц (эфирное ТВ) и 1 — 3 ГГц (спутниковое ТВ). Физические характеристики этого сигнала сильно отличается от такового аналогового телевидения в метровом (МВ) диапазоне — проецируемая на приемник волна имеет меньшую толщину в поперечнике. Также частотность поступления (не путать с частотой) такого сигнала выше, поэтому требуется кабель большей толщины.

Оптимальными характеристиками антенного кабеля будут:

• толщина жилы 0.3 — 1 мм;
• толщина в поперечном сечении от 3.5 мм;
• сопротивление 65 — 75 Ом.

Для спутникового телевидения рекомендуется рассматривать более высокие значения, т.к. с ними лучше сохраняется сигнал каналов, вещающих на высоких частотах (от 1 ГГц).

Телевизионный кабель

Когда кабель к телевизору подключается напрямую от приемника и подбирать его не сложно. Но у старых моделей отсутствует ТВ-тюнер (декодер) и для просмотра телевидения в цифре потребуется подключить цифровой ресивер. Еще нужно выбрать телевизионный кабель, необходимый для подсоединения приставки к телевизору.

У современных ресиверов есть большой набор разъемов разных форматов, следовательно, широкий выбор телевизионных кабелей. У каждого из них есть общая характеристика, по которой следует выбирать способ подключения — пропускная способность, определяющая скорость передачи данных. От нее зависит, какой максимальной четкости изображение способен передать провод от ресивера после расшифровки цифрового сигнала в привычный вид. Но это единственный параметр, объединяющий все провода, в остальном они совершенно разные.

Разновидности телевизионных проводов

Если антенный кабель один, то телевизионных проводов большая разновидность. Каждый из них отличается способом вывода информации и внешним видом.

Коаксиальный

Самый распространенный тип антенных кабелей, которые уже были рассмотрены в начале статье. Стоить лишь добавить, что к коаксиальным относятся не только антенные кабели, но и любые электрические провода, которые в своей архитектуре включают центральную жилу (их может быть несколько), экран (внешний проводник) и изоляционный материал. Коаксиальный кабеля лучше распространен не только для эфирного ТВ, но и используется провайдерами для организации сети кабельного ТВ.

Композитный

К данному типу относятся любой кабель, от которого отходят более одного разъема. Название отражает многозадачность провода, т.е. передачу сразу нескольких форматов сигнала. В случае с телевидением — это отдельный вывод изображения и звука на телевизор после декодирования. Типичные представители композитного провода — RCA- и AV-кабель для ТВ. Также они используются для подключения видеопроигрывателя, акустики и других аудио-видео устройств к ресиверу или телевизору.

Компонентный

Внешне такие провода схожи с композитными кабелями, однако сильно отличаются принципом работы. Все присутствующие входы выводят изображение, и только один из них вместе с видео передает и звуковой сигнал. Компонентные кабели обладают более высокой пропускной способностью по сравнению с композитными аналогами. Они не предназначены для подключения с отдельным выводом видео и звука, т.е. не совместимы с цифровым ТВ и используются для просмотра мультимедиа с накопителя или интерактивного телевидения.

HDMI | DVI

С развитием широкоформатного телевидения в цифре стало доступно вещание в формате 4K (

4000p). Несмотря на предварительное сжатие в цифру, для трансляции изображения сверхвысокой четкости требуется передать большой объем информации. У ранее существующих проводов не было достаточной пропускной способности, поэтому был разработан новый кабель — hdmi. Если в телевизоре и у ресивера присутствует разъем под телевизионный кабель данного вида, телеустройства поддерживают вывод изображения высокой четкости и рекомендуется их подключать именно с помощью hdmi-кабеля.

Современные Smart телевизоры и ресиверы по возможностям сопоставимы с компьютером и в них присутствует мощный видеоадаптер от 1 ГБ. Хотя у них также присутствует hdmi-разъем, для поддержки видеоигр и других графических приложений нужно выполнять подключение от видеокарты, у которой присутствует разъем VGA. Для этого используется DVI-кабель.

Какой кабель лучше использовать для подключения приставки лучше ориентироваться на максимальное пиксельное разрешение телевизора, т.к. при подключении провода с более высокой пропускной способностью не увеличит четкость вещания, но повысит энергопотребление ресивера.

Марки и характеристики

Все телевизионные кабели имеют единственную архитектуру для каждого, т. к. она должна строго соблюдаться для обеспечения конкретного формата вывода информации. Антенных проводов, наоборот, встречается большая разновидность.

Их отличие в физических характеристиках, которые определяют режим и срок эксплуатации:

• RG-6U . Универсальная марка кабеля по соотношению цена/качество. У него медная жила и хорошая двойная изоляция, что дает максимум возможностей для изгиба и низкий коэффициент затухания. У данной провода есть существенный недостаток — посредственный уровень износа по причине изготовления оболочки из полиэтилена низкой плотности. Кабель марки RG-6U станет наиболее удачным выбором для прокладки внутри помещения под комнатную антенну.
• SAT-50 . Самая популярная марка антенного кабеля в России. Жила выполнена из меди, а экран представлен алюминиевой пленкой с медной оплеткой. Изоляция изготовлена из пластика высокой плотности, благодаря чему срок эксплуатации составляет 15 лет. ТВ кабель марки SAT-50 отлично принимает сигнал с ретранслятора и спутника благодаря центральной жиле диаметром 1 мм.
• DG-113 . Марка наиболее дорогого антенного кабеля. Жила и изоляционный материал имеют характеристики, сходные с SAT-50. Отличие данного кабеля — улучшенный экран с коэффициентом усиления сигнала до 90 дБ. Такой кабель нужен в тех случаях, когда от антенны до телевизора большое расстояние (например, при установке на крыше МКД). При прокладке до 40 м помехи и искажение изображения не наблюдается.
• SAT-703 . Аналог кабеля марки SAT-50, рассчитанный на эксплуатацию в суровых климатических условиях. Его особенность — жила из стальных сплавов, которая медленнее нагревается и более устойчива к перепадам температуры. Стоимость SAT-703 также сопоставима с SAT-50. При этом такой провод лучше не покупать для комнаты, т.к. это будут лишние расходы.

Монтаж и эксплуатация

Антенный провод для телевизора по своим характеристикам достаточно устойчив к внешним факторам. При этом требуется соблюдать ряд рекомендаций по его монтажу и эксплуатации в целях обеспечения безопасного использования и срока службы:

• Изоляционный материал должен быть устойчив к текущим климатическим условиям . Если наблюдаются перепады температуры на улице — выбирается провод для антенны со стальной жилой, т.к. ее теплопроводность ниже. В комнате, наоборот, лучше использовать медную жилу. В этом случае единственным фактором нагрева может быть только короткое замыкание, на которое провод резко среагирует и сработает предохранитель телевизора. Этот момент крайне важен, т.к. с нагревом растет и сопротивление. Оно снижает скорость перемещения сигнала, и он сильнее затухает до поступления на декодер.
• Расстояние между приемником и устройством . Ввиду рассеивания сигнала от жилы он слабеет во время транспортировки. Даже самые плотные двойные экраны с пленкой и оплеткой допускают малый коэффициент затухания. Поэтому нужно стараться минимизировать расстояние от антенны до декодера. Если это невозможно, потребуется подключить антенный усилитель. В этом случае энергопотребление приемника вырастет.
• Способ подсоединения . Современные приемники предусматривает крепежа и зажимы для более простого подключения провода. Несмотря на их наличие, самым надежным способом остается спайка. Без нее уровень сигнала сильно падает при переходе от приемника на кабель.

Проблемы изгиба кабеля

Практика изгиба кабеля всегда остается самым сложным моментом при эксплуатации.

Причина этого в двух взаимоисключающих факторах:

• При любом изгибе наблюдается значительная потеря уровня сигнала . Ее может компенсировать только прямое отражение от экрана на жилу, которое возможно лишь при изгибе под прямым углом.
• Со временем повышается абсорбция кабеля, он становится более рыхлым. Следовательно, при изгибе под прямым углом в данной точке уже через год сильно повышается риск разрушения экрана

По этой причине сложно найти баланс между изгибом и длительным сроком эксплуатации. Рекомендуется по возможности обойтись без изгибов. Везде, где возможно, нужно рассматривать плавную смену направления кабеля в пределах допустимой эластичности.

Ни один способ соединения не способен сохранить тот же уровень сигнала при прохождении по нему, который обеспечивается при транспортировке по целому кабелю. Разделка коаксиального кабеля хоть и исключает разрушение экрана в будущем, однако сигнал значительно понизится еще на стадии перемещения по проводу. Чтобы убедиться в этом, можно проверить разность регистрируемого уровня сигнала в разных случаях.

Выбор оптимального варианта

Какой лучше выбрать провод для цифрового ТВ — задача на деле не сложная.

Единственный критерий, которого нужно придерживаться — это место прокладки:

• На улице . Нужно учитывать климат, который будет влиять на проводники — температура и влажность. Если наблюдаются сильные изменения погоды, лучше использовать антенный кабель со стальной жилой, в остальных случаях достаточно плотной изоляции.
• В помещении . Какой кабель выбрать, лучше исходить из стоимости, т.к. здесь внешние факторы отсутствуют.

Проблему потери уровня сигнала при использовании можно решить, выбирая антенну с усилителем независимо от климатических особенностей на местности.

Соединение телевизионного кабеля. Как зачистить и обжать антенный (телевизионный) кабель

Часто причиной неисправности телевизионного аппарата становится повреждение антенного кабеля или соединяющего TV-устройство с периферией штекера.

Ознакомившись с представленными в статье советами по выбору и подключению штекера для антенны телевизора, пользователь сможет самостоятельно устранить обозначенную поломку.

Если раньше для соединения антенного кабеля с телевизионным штекером приходилось прибегать к пайке или подбирать периферию с подходящими разъёмами, то в настоящее время пользователь может собрать необходимую конструкцию при помощи подручных инструментов.

Современные производители комплектующих для телевизоров изготавливают штекеры по международному F-стандарту, который представляет собой своеобразную втулку, накручивающуюся на антенный провод.

Какой антенный штекер лучше

Для соединения с лучше всего подойдёт F-штекер, среди главных преимуществ которого:

• наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
• совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
• простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

Как подготовить кабель

Перед началом монтажа F-штекера необходимо подготовить к подключению антенный кабель. Сняв с провода старый штекер, пользователь должен разрезать внешнюю изоляцию провода по кругу — при удалении защитного слоя нельзя повредить оплётку. Длина надреза не должна превышать 2 сантиметров.

Далее потребуется загнуть изоляцию таким образом, чтобы телекабель сохранил свои экранирующие свойства: часть металлических «волосков» изоляции должна быть скрыта только при дальнейшем подсоединении F-штекера, а не приглажена к телу провода. Податливость изоляции зависит от производителя периферии и физической силы пользователя.

Как соединить антенный F-штекер и кабель

Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

1. Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
2. Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
3. Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
4. Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
5. Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты. Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
6. Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
7. «Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
8. Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

В наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, который значительно улучшает качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым. О том, как подключить антенну к телевизору можно прочитать в этой статье.

Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры. Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что приведет к ухудшению качества изображения. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.

Если для подключения используется телевизионный кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.

Чтобы знать, какой кабель выбирать, нужно предварительно изучить вопрос движения высокочастотного тока по антенному кабелю. В электрической сети ток течет по всему периметру сечения проводников. Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому.

Этапы установки антенного штекера на кабель:

• Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
• При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
• Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
• Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
• Надрезанную оболочку отгибают и срезают там, где начинается срез.
• Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
• Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
• Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
• Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в который устанавливают модуль доступа.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.

Преимущества подключения без ресивера:

• Не нужно покупать дополнительные устройства;
• Не нарушается интерьер, так ресивер не занимает места.
• Для просмотра каналом можно использовать лишь один пульт.
• Количество проводов значительно уменьшается.

Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Инструкция: как подсоединить антенну к телевизору

Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна. В первую очередь нужно правильно выполнить разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу.

Выполняя надрезы, важно следить за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией.

После этого нужно отодвинуть экранные волоски и фольгу назад. Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его. Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой.

Как подготовить антенный кабель:

• Найти конец кабеля.
• Снять изоляцию.
• Сдвинуть экран.
• Срезать внутренний слой до появления внутренней жилы.
• Подключить кабель.

Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.

Как подключить ТВ антенну легко и просто

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер – это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.

Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку.

Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора.

Как подключить индивидуальную антенну:

• Вставить кабель в телевизионное гнездо.
• Для подключения нескольких ТВ можно использовать сплиттер.

Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети.

Инструкция: как подключить антенну к телевизору (видео)

Уличную или комнатную антенну можно присоединить к телевизору самостоятельно. Напряжение безопасно для жизни человека, поэтому установку может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использование телевизионного кабеля. Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами: ☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса; ☞ С использованием переходника TV F-гнездо — F-гнездо; ☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля» .

Наращивание телевизионного кабеля
с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей» . По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами , то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.

Сегодня наши телевизоры уже мало похожи на телевизионные приемники прошлого века, которые всего-то и умели что показывать, при этом принимали исключительно аналоговый сигнал. А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с интернета и даже в некоторых случаях играть в игры и работать с приложениями из него же. В общем, не зря некоторые из них носят гордую приставку к своему наименованию – SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехе буржуазных компаний, за коими нам еще гнаться и гнаться, а о том, что даже самые современные телевизоры, имея в своем арсенале Wi-fi, Bluetooth, все же еще нуждаются в проводах. И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель. Именно с помощью этого кабеля осуществляется передача аналогового и цифрового сигнала, то есть сигнала с несущей частотой телевизионных каналов, которые мы смотрим. И здесь самыми актуальными процедурами по подключению кабеля к телевизору будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.

Выбор телевизионного кабеля к телевизору и его маркировка

Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля. Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин эффекта, когда сигнал распространяется по поверхности проводника. Но это тема объемная и отдельная, поэтому достойна отдельной статьи, сейчас же не об этом.
Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили.
Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивления на рабочее частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора могут применяться кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марок кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.
Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.

Как подсоединить антенный штекер к кабелю

Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку.
Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.
Разделать кабель можно двумя способами, а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки приведены на фото ниже ниже.

Без загибания оплетки…

Теперь тоже самое, но на наглядном примере и с загибанием оплетки.
Разрезаем оплетку по вдоль острым ножом. Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в ряде случае покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе срезаем. Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.

Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.

Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применяется для индивидуальной и удобной к применению вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.

При этом в эксплуатационных качествах вы ничего не потеряете.

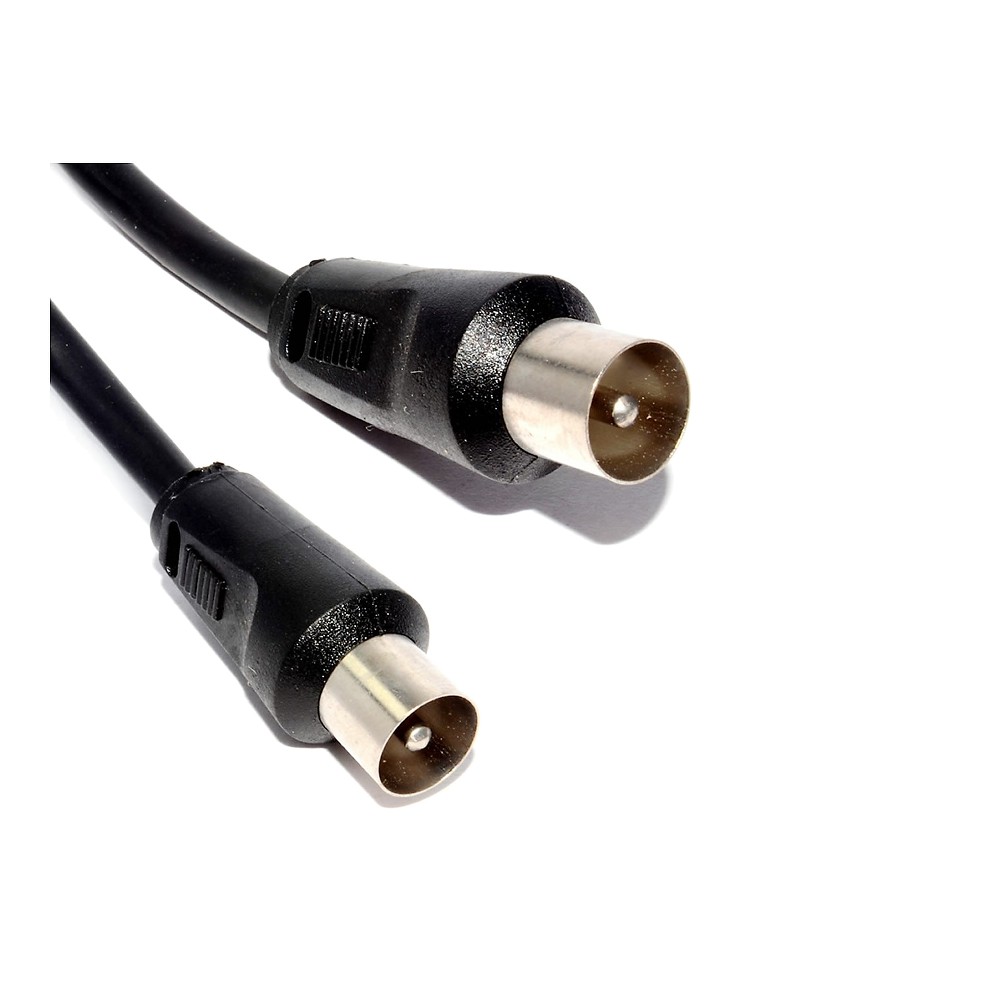

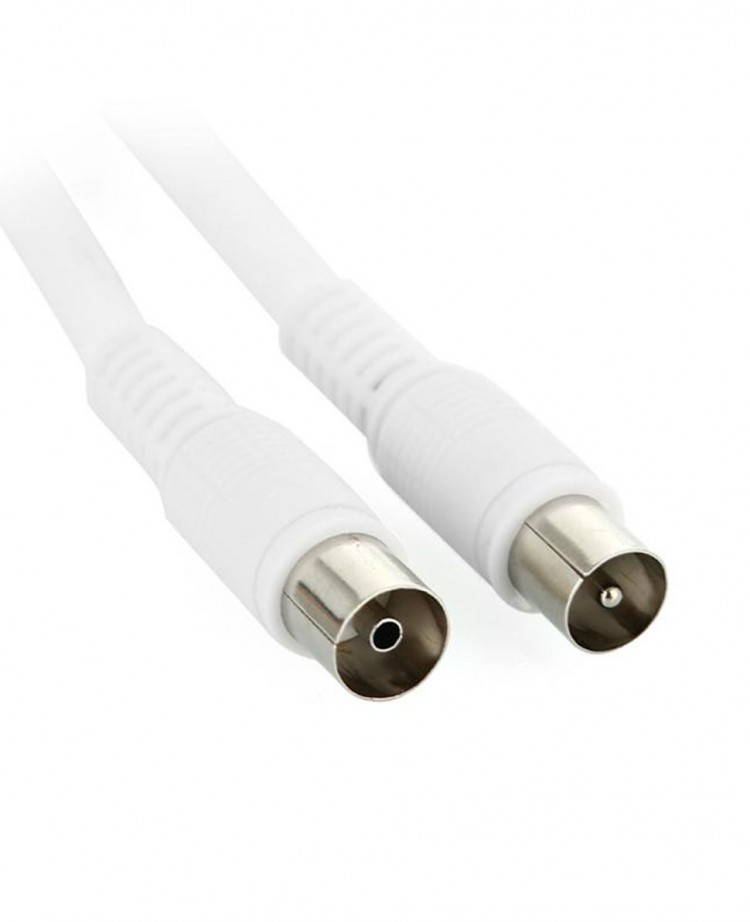

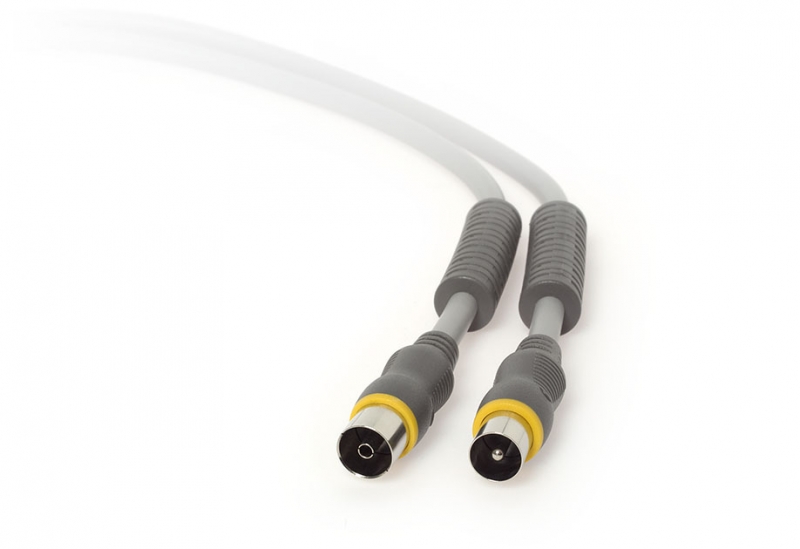

Возможные варианты штекеров для подключения к кабелю и телевизору

Здесь необходимо сказать о том, что в природе существует великое множество вариаций штекеров.

В том числе в СССР были штекеры которые необходимо было припаивать к кабелю. А есть и умельцы которые пытаются запихнуть, по-другому не сказать, кабель в гнездо телевизора и вовсе без штекера. Но все это уже можно назвать рудиментами, пережитками, анахронизмом. В общем, не стоит это все вашего внимания. Тем более что разломать гнездо дорогого телевизора легко, а вот заменить его будет уже сложнее.
В связи с чем будут рекомендации применять лишь специализированные и современные штекеры.

Как удлинить телевизионный кабель

Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым вариантом. Зачищаем два конца кабеля и накручиваем хвостовик с накидной гайкой. Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.

Также существуют еще и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше выделить в материал другой нашей статьи.
Еще один способ удлинения кабеля. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса. Первый, вам не придется тратиться на расходники в виде штекеров. Во-вторых, сигнал при таком соединении практически не теряется. Можно сделать с десяток соединений без каких-либо потерь сигнала. Итак алгоритм соединения кабеля следующий.

Какой штекер лучше выбрать для установки на кабель и подключения к телевизору

Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение. А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткий и при этом обеспечивает оптимальную передачу сигнала. На лицо все плюсы.
В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.  Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

• на внешней оболочке обязательно должны присутствовать все обозначения;
• значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
• внешний диаметр должен составлять свыше менее 6 мм;
• главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M
Обозначение	Расшифровка
CABLETECH	Наименование компании-производителя
RG 6U	Марка кабеля
HIGH QUALITY COAXIL CABLE	Коаксиальный кабель высокого качества
75 OHM	Сопротивление 75 Ом
0,55М	Отметка протяженности кабеля

Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

• с загибом оплетки;
• без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

• алюминиевая фольга;
• медная оплетка;
• алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

• разветвитель;
• антенный кабель;
• антенный усилитель;
• кусачки;
• остро наточенный нож или скальпель;
• паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

• выбор места размещения сплиттера и закрепление его в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

Как подключить антенну к телевизору LG — журнал LG MAGAZINE Россия

Первый вопрос, который возникает при покупке нового телевизора LG – как подключить антенну и настроить телеканалы? Сделать это довольно просто самостоятельно, не прибегая к услугам специалистов.

На задней панели вашего телевизора расположен специальный кабельный вход для антенны. В зависимости от модели он может быть помечен аббревиатурой ANT IN. Но даже если никаких обозначений нет, перепутать с другими входами (к примеру, HDMI или USB) его невозможно, так как он имеет узнаваемый внешний вид, одинаковый для телевизоров всех марок и моделей: это резьбовой цилиндр с отверстием в центре. Исключение составляют очень старые модели телевизоров с электронно-лучевыми трубками (кинескопами), в них коаксильный разъем выглядит как плоский цилиндр с меньшим цилиндром в центре.

Подключение антенны к телевизору LG: пошаговая инструкция

1. Убедитесь, что ваш телевизор LG выключен из розетки. Это необходимо для того, чтобы избежать случайной поломки телевизора или антенны во время подключения.
2. Найдите на задней панели кабельный вход и подключите антенну. В ряде моделей может понадобиться прикрутить кабель. Для этого совершайте вращательные действия по часовой стрелке до тех пор, пока кабель не будет тщательно зафиксирован.
3. Включите телевизор в сеть, после чего нужно провести настройку каналов.

После того, как антенна к вашему телевизору LG подключена, проведите настройку каналов.

Если это первое включение вашего нового телевизора LG, то перед тем, как настраивать каналы, вам понадобится настроить язык и местоположение. Это важные шаги, которые лучше не пропускать и не откладывать на потом. Тем более это займет всего несколько минут.

Для того, чтобы настроить язык на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать раздел «Общие».
• При помощи джойстика на пульте ДУ выбрать нужный вам язык.
• Сохранить сделанные изменения.

Для того, чтобы настроить местоположение на телевизоре LG, нужно:

• При помощи пульта дистанционного управления нажать кнопку «Настройки» (Settings).
• Выбрать пункт меню «Опции».
• В разделе «Страна» выбрать вашу страну местоположения.
• Сохранить сделанные изменения.

В телевизорах Smart TV также нужно зарегистрировать учетную запись (как зарегистрировать телевизор LG в Smart TV, читайте здесь)

Как настроить каналы на телевизоре LG: пошаговая инcтрукция

Самый простой и удобный способ настроить каналы на вашем телевизоре LG – воспользоваться функцией Автопоиска, доступной на всех моделях. С ее помощью можно настроить не только цифровые каналы, но и аналоговые.

Если ваш телевизор LG поддерживает стандарт DVB-T2, европейский стандарт эфирного цифрового телевидения второго поколения, то спутниковую антенну можно смело присоединять к разъему LNB без ресивера. Для того, чтобы телевизор принимал сигнал, в настройках вам понадобится лишь указать верный источник сигнала «Антенна» или «Спутниковое телевидение» (в зависимости от модели телевизора). Подавляющее большинство современных моделей телевизоров LG поддерживают этот формат. Более точную информацию о своей модели телевизора вы можете найти в «Руководстве пользователя» или на официальном сайте LG, введя номер модели (комбинацию из цифр и букв), указанный на задней панели устройства.

Также можно узнать модель и серийный номер в самом телевизоре. При помощи пульта дистанционного управления нажмите «Настройки» (Settings) / Smart (в зависимости от модели), выберите раздел «Справка», а в нем – пункт «Информация о продукте».

Если ваша модель телевизора не поддерживает цифровой стандарт, то для того, чтобы смотреть цифровые каналы, понадобится дополнительно приобрести приставку DVB-T2 и подключить ее к вашему телевизору LG.

Как активировать Автопоиск каналов на телевизоре LG Smart TV:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. Выберите раздел меню (Пиктограмма «Шестеренка») в верхнем правом углу экрана вашего телевизора.
3. Найдите раздел «Все настройки».
4. В нем выберите пункт «Каналы», после чего нажмите «Поиск каналов и настройки».
5. Нажмите на «Автопоиск».

Важно: Для подключения цифрового телевидения в графе «Режим приема» должен быть указан источник DVB-T/T2. Для подключения спутникового или кабельного – соответствующие источники.

1. Выберите необходимый источник, нажмите кнопку «Далее».
2. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Как настроить каналы на телевизоре LG, не поддерживающем функцию Smart TV: пошаговая инструкция

Настройка каналов на старых моделях телевизоров LG немного отличается, но также не представляет никакой сложности для владельца. Вот, что для этого нужно сделать:

1. При помощи пульта дистанционного управления нажмите кнопку «Настройки» (Settings).
2. В меню настроек, выведенном на экран телевизора, войдите в раздел «Каналы».
3. На пульте дистанционного управления нажмите кнопку «Вправо», вы окажетесь в пункте «Автопоиск». Подтвердите действие, нажав кнопку ОК.
4. Выберите источник входящего сигнала для настройки программ. Это может быть «Антенна», «Спутник» или «Кабельное ТВ». Для настройки цифровых каналов выберите пункт «Антенна».
5. Нажмите на экране кнопку «Выполнить».
6. Поиск и настройка каналов займет несколько минут. Не выключайте телевизор в процессе. После окончания нажмите на кнопку «Готово» или ОК (в зависимости от модели).

Проблемы, которые могут возникнуть при подключении антенны к телевизору LG и настройке каналов:

1. Телевизор не видит ни одного канала.

Что делать? Проверить, правильно ли подключена антенна, верно ли прописан источник сигнала в «Настройках».

1. Нет сигнала цифрового телевидения.

Что делать? Изменить местоположение в «Настройках».

1. Неверный формат сигнала.

Что делать? Может помочь изменение диапазона частот и разрешения экрана телевизора. Для этого нужно поменять формат экрана в «Настройках» на «Оригинальный / Авто.» (в зависимости от модели) или «Во весь экран».

Какой телевизионный кабель выбрать? Что лучше?

Для подключения современного телевидения нужен специальный телевизионный кабель, который называют коаксиальным. Именно по нему сигнал от антенны передается к телевизору. Соответственно, от его характеристик и зависит качество передачи сигнала. Поэтому выбор такого оборудования – вопрос важный, несмотря на то, что его стоимость относительно невысока.

Главные характеристики ТВ кабеля.

Чтобы их определить, нужно узнать устройство кабеля ТВ. В нем есть несколько слоев:

1. Проводник – главная жила. Именно по ней проводится сигнал от антенны к телевизору. Диаметр жилы варьируется от 0,3 до 1,1 мм, изготавливают ее из меди или стали.
2. Диэлектрик. Он необходим для отделения жилы от металлического экрана. Обычно используется полиэтилен, вспененный полиэтилен, полиуретан – достаточно упругие, прочные полимеры.
3. Экран. Он необходим для устранения внешних помех – без него жила будет принимать сигнал не только от антенны, но и от других источников. Экран состоит из металлической оплетки, может использоваться сочетание фольги и оплетки.
4. Защитная оболочка. Изготавливается из ПВХ или полиэтилена. Необходима для защиты телевизионного кабеля от влаги, повреждений.



Как выбрать телевизионный кабель по характеристикам?

Диаметр центральной жилы.

Первое, на что нужно обратить внимание – сечение проводника, его толщина сказывается на толщине телевизионного кабеля в целом. Чем оно толще, тем выше его сопротивление. А чем выше сопротивление, тем меньше затухание сигнала.

Минимальное сопротивление ТВ кабеля (который стоит покупать для наружного монтажа) – 75 Ом. И чем больше расстояние трассы, тем выше должно быть сопротивление. А для прокладывания в доме можно взять провод и с меньшим показателем. Кроме того, за счет меньшего диаметра он более прост в работе, но не стоит рассматривать и приобретать провода менее 3,5 мм. Иначе придется смотреть только стандартные государственные каналы.

Связь между диаметром и сопротивлением. Оба параметра зависят от толщины диэлектрика между жилой и экраном. Но многое решает и качество используемого диэлектрика – в недорогой продукции используется вспененный полиэтилен, в более дорогостоящей – полиэтилен, характеристики и долговечность которого существенно выше. Но обращать внимание на тип диэлектрика есть смысл только в том случае, если линии прокладываются на большие расстояния, более 30-40 метров (всегда помним о затухании сигнала).

То же касается и качеств экрана, характеристик жилы – при небольшом расстоянии различия в характеристиках не критичны, но с каждым метром трассы вероятность затухания сигнала повышается, соответственно, нужно выбирать и покупать ТВ кабель более качественный.

Наружная оплетка.

Это очень важный параметр, так как от материала и толщины наружного слоя зависит устойчивость к внешним повреждениям. То есть для наружной трассы нужно купить телевизионный кабель с толстой оплеткой, лучше из полиэтилена – он более устойчив к внешним воздействиям. А для внутреннего монтажа подойдет шнур с оболочкой из ПВХ, более тонкой.



Выбираем коаксиальный кабель для цифрового и аналогового ТВ.

Многие решат, что кабель для цифрового ТВ должен быть более качественным, но все наоборот. Именно для аналогового сигнала затухание свойственно больше, поэтому и качество провода должно быть выше. С цифровым ТВ все проще, можно покупать продукцию со средними характеристиками. То же касается и спутникового ТВ, в этом плане оно несущественно отличается от цифрового ТВ. Впрочем, сегодня можно купить ТВ кабель, который будет подходить для всех типов вещания. И если правильно его выбрать по материалу и сечению проводника, а также по указанным выше характеристикам, то в качестве сигнала вы не разочаруетесь.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Телевизионный кабель

Телевизионный кабель — основные характеристики

Коаксиальный или ТВ-кабель выполняет функцию аналогичную иным видам кабелей, а именно передает потребителю электрический сигнал. Отличием же в данном случае является его технология производства, которая позволяет изготовить кабель для передачи изображения. В целом, качество изображения на экране телевизора зависит от характеристик всех составляющих сети: приемника или антенны, кабеля, а также разъемов, используемых при подключении тюнера или телевизора.

Если при сборе телевизионной сети не обращается должное внимание на характеристики кабеля и коммутационные узлы или же не учитываются особенности прокладки, то в результате несоответствия их особенностей существующим условиям возможны проблемы с качеством воспроизведения. Для предотвращения подобной ситуации стоит рассмотреть, как устроен телевизионный кабель, изучить особенности его работы, а также специфические характеристики и маркировку. Также не лишним будет ознакомиться с правилами выбора качественно ТВ-кабеля.

Основные характеристики и устройство телевизионного кабеля

Если изучить ТВ-кабель в разрезе, то можно увидеть, что он состоит из малого количества элементов:

• центральной жилы, покрытой изоляционным слоем;
• экрана из фольги, оплётки или фольги с оплёткой;
• слоя внешней изоляции, используемой для защиты от повреждений.

Учтите, если Вам предлагают приобрести кабель без фольги, но с оплеткой, не верьте уверениям в то, что таковой ни в чем не уступает по качеству кабелю с фольгой.  Подобная продукция является настоящей «халтурой», качество которой оставляет желать лучшего. Также обращайте внимание на качество наклейки самой фольги, которая должна располагаться внахлест, без отслаивающихся участков. Идеальным вариантом конструкции является сочетание медной оплетки  с плотно подогнанной изоляцией и фольги. Такое строение обеспечивает хорошее качество изображения, достигаемое усиленным экранированием.

Металл жилы может быть представлен медью или сплавом различных металлов. Дискуссии о том, какой вариант предпочтительнее могут быть бесконечны, в то же время опыт подтверждает, что оба варианта кабеля обеспечивают качественное изображение при условии их качественного изготовления. Преимуществом сплавной жилы в данном случае является ее стоимость, которая ниже чем у медного сердечника.

Особое внимание при покупке кабеля следует обратить на изоляцию. Хорошая изоляция должна быть не рыхлой, а максимально плотной, с целью защиты токопроводящих элементов от негативного влияния погодных факторов, в частности, солнца и влаги. В случае нарушения защитного слоя последствия могут быть плачевны, так как кабель потеряет свои характеристики и придет в негодность.

Основными параметрами телевизионного кабеля являются волновое сопротивление и его наружный диаметр. Показатели волнового сопротивления обычно указываются в документации и наносятся в виде маркировки наряду с метками длины. Они должны составлять 75 Ом. Это показатель, от величины которого зависит наличие или отсутствие помех. Наружный диаметр телевизионных кабелей может быть различным, так он составляет 4 мм или 6 мм.  Толщина кабеля влияет на его защитные характеристики. Поэтому, если нет каких-либо особенностей, лучше приобретать кабель с наружным диаметром 6 мм. Но учтите, даже при условии равного волнового сопротивления, различные марки телевизионного  кабеля имеют различные показатели затухания сигнала при его передаче. Вот основные марки кабеля, расположенные по возрастанию  качества передачи сигнала (в том числе со спутниковой антенны): RG 6U, SAT 50, SAT 703B и DG 113.



Маркировка телевизионного кабеля

Поверхность кабеля по всей своей длине традиционно содержит следующую информацию, расположенную читаемым шрифтом на расстоянии порядка 100 см:

• Марка;
• Условное обозначение изготовителя или его логотип;
• Год производства

Так условное обозначение, составленное из набора букв и трех чисел, написанных через дефис, обозначает тип кабеля и выглядит примерно так:

В данном случае:

• Первые две буквы РК – это тип кабеля. Возможны варианты РК – радиочастотный коаксиальный и РД – радиочастотный двужильный симметричный;
• Первое число W – это величина волнового (номинального) сопротивления, находящегося в ряду от 50 до 200 Ом;
• Второе число d – для телевизионного кабеля обозначает величину наружного диаметра;
• Третье число m, представленное двумя или тремя цифрами, первой цифрой обозначает группу изоляции и категорию теплостойкости, а последующими – порядковый номер разработки.

В некоторых случаях в конце маркировку могут вводиться буквы, расположенные через тире. Их значение следующее:

• С обозначает повышенную однородность и фазовую стабильность;
• Г — герметичность;
• Б — наличие бронепокрова;
• ОП – наличие оплетки из стальных оцинкованных проволок, расположенных поверх оболочки.

Работа телевизионного кабеля

Переменный ток, в отличие от постоянного, через проводник по всей площади сечения проходит неравномерно. Этот эффект носит название «поверхностной проводимости» или «скин-эффекта». При этом, чем выше частотные характеристики, тем значение смещения плотности электрического потока по отношению к поверхности проводника становится больше. Это обозначает, что проводник с сечением 4 мм.кв. и трубка аналогичного диаметра со стенками толщиной 1 мм высокочастотный ток проводят одинаково хорошо.

Вследствие этого в кабелях, применяемых в военной и космической технике, для уменьшения эффекта затухания сигнала используют специальное серебряное, золотое и даже платиновое покрытие оплетки и центральных жил. Такое покрытие обуславливает высокую стоимость кабеля и делает его использование в быту нецелесообразным.

Как выбрать ТВ-кабель

Выбирая телевизионный кабель покупателю необходимо поинтересоваться его техническими характеристиками. Отдельно стоит посмотреть волновое сопротивление (75 Ом). Ведь именно на эти показания рассчитаны разветвители,  усилители и телевизоры. Также необходимо обратить внимание на материал токопроводящего сердечника и оплетку. И еще, не забудьте учесть данные  о заводе-изготовителе и рекомендации мастеров.

Расчет метража производите с учетом поворотов и спусков и не забудьте оставить запас. Также вы правильно сделаете, если приобретете не только качественный кабель, а и разветвители, переходники и разъемы. Ведь от качества каждого из этих элементов зависит полученный результат и эффективность работы телевизионной сети.

Компания «Электроника» отвечает за качество своей продукции, которая сертифицирована и отвечает всем требованиям, гарантирующим ее долгую и надежную службу. И учтите, цены на кабели, предложенные нашим клиентам, очень привлекательны. По всем вопросам касаемо выбора кабеля  наши специалисты готовы предоставить подробную консультацию, как в телефонном режиме, так и он-лайн.

Как выбрать телевизионный кабель? — ЕлектрикЮа

Выбирая кабель для стандартной или цифровой техники, желательно ознакомится с телевизора и оборудования, которое поступает сигнал. Определить эффективность кабеля по толщине, диаметру, срезу, маркировке — это пустая трата времени. Необходим комплексный подход.

Технические характеристики

Итак, какой телевизионный кабель лучше выбрать? Провода для кабельного телевидения всегда, имеют круглую форму в отличие от силовых конструкций.Толщина провода для современного телевизора и тюнера отличается от 4 до 8 мм, хотя в продаже имеются и специфические варианты.

На срезе кабель выглядит как наслоение концентрических кругов. Верхнее покрытие — это защита от механических повреждений, сердцевина — это сам проводник. Между ними располагаются дополнительные конструкции, влияющие на качество передачи сигнала. Рассмотрим срез телевизионного кабеля подробнее (от центра к внешней части):

• Медная или стальная жила (от 0,3 до 1,1 мм), материал по которому проходит электрический сигнал.
• Диэлектрик, пластик белого цвета, отделяет металл от других компонентов.
• Экран для провода — сочетание фольги и оплетки (металлической сетки). Фольга увеличивает долговечность изделия. Форма оплетки (крестообразное плетение) влияет на качество и скорость прохождения сигнала. Два варианта оплетки — другой вариант для тех, кто не знает, как выбрать телевизионный кабель.
• Внешняя оплетка. Защита от царапин, деформации, чрезмерных нагрузок.Изготавливается из полиэтилена или поливинилхлорида. Цвет материала не играет особой роли, бывает черным или белым.

Чем больше слоев, тем выше срок эксплуатации кабеля, однако не забывайте и о других характеристиках, влияющих на стоимость продукции и виды телевизоров. Подбирая размеры, определитесь с частотным диапазоном оборудования. У эфирных и спутниковых тюнеров диапазон частот значительно отличается.

Диаметр кабеля

Эта характеристика влияет на возможности вашего телевизора.Провод диаметром до 3,5 мм пропускает частотные волны только в метровом диапазоне. Устройство покажет вам стандартные каналы. Для просмотра других программ понадобится кабель, работающий в дециметровом диапазоне (от 3,5 мм и выше). Используя слишком тонкие провода, забудьте о спутниковом вещании.

Если вы не знаете, как выбрать телевизионный кабель, воспользуйтесь этим правилом. Толстый кабель снижает потери сигнала без использования дополнительных приставок и антенн.

Устарелые, но доступные провода

Если сами вы не знаете, какой телевизионный кабель выбрать, вам наверняка предложат классический РК-75 с традиционным экранирующим слоем. Это марка используется для телефонной и любительской радиосвязи. Это весьма ненадежный вариант, слишком высокий уровень затухания сигнала. У каждого кабеля свой коэффициент затухания, есть соотношение длины и частоты сигнала. Таким образом, наземные телевизионные кабели. Величина измеряется в децибелах (дБ на 100 метров).

Оптимальный вариант телевизионного кабеля

Универсальный лучший телевизионный кабель — это миф для покупателей новичков. Важно определить не количество функций, а диаметр конструкции (не менее, 4-8 мм), узнать из какого материала экранирующее покрытие. Как правило, это фольга и медная оплетка (сетка из проводов) покрытая слоем олова.

Неправильно скрученное изделие несет очень большой риск, что сигнал поступит на тюнер с искажением. Если вы купили перекрученный телевизионный кабель, характеристики его будут радикально отличаться от оригинала.Устранять изломы внутри телевизионного провода — весьма сложное и не практичное занятие. Поэтому важно не только выбрать телевизионный кабель, но и правильно его использовать.

Какой телевизионный кабель лучше

Устройство кабеля

В статье про почему скачет сигнал уже было заблокировано, чтобы избежать некоторых приеме цифрового телевидения при установке антенны использовать качественный телевизионный кабель, какой лучше выбрать и почему попробую объяснить.

Устройство кабеля

Я обычно работаю с кабелем SAT 50, и чтобы было меньше понятно, почему предпочитаю именно его, и какие из характеристик наиболее важны, давайте рассмотрим устройство коаксиального кабеля. На рисунке приведенном выше видно из чего он состоит.

1. Внешняя оболочка. От её качества зависит долговечность.
2. Оплетка. Важнейший параметр. Внешний проводник. От плотности плетения и материала зависит сопротивление, качество экранирования, то есть защищенность от внешних электромагнитных помех.
3. Фольга. Внутренний экран.
4. Диэлектрик. Важнейший параметр. От материала и качества зависит волновое сопротивление и затухание.
5. Центральная жила. Внутренний проводник. От материала зависит дальность передачи сигнала, радиус изгиба.

Раньше было принято, что провод черного цвета идет для наружной прокладки, например, кабель SAT 703, имеющий белую окраску, может быть для внутренних, так и наружных работ, полоски на нем. разводки, чтобы не путаться при прокладке кабелей, где кабельное ТВ, где удобное эфирное и т.д.

Все-таки рекомендую, если вы хотите купить долговечный провод, брать с черной изоляцией или перед приобретением посмотреть характеристику интересующего. Как уже было сказано лучшим образом — SAT 50 хотя и не так и плохой RG 6U с черной защитной оболочкой.

Оплетка может быть выполнена из медных, алюминиевых или омедненных проводников имеющую различную плотность плетения. Чем большее количество проводников содержит оплетка, тем выше защита от внешних помех.К примеру, телевизионный кабель RG 6 имеет 48, а SAT 703 — 64 проводника. Следует также заметить, что медная оплетка обеспечивает более лучшие параметры, однако ее повышение повышает цену кабеля.

Перед диэлектриком идет слой алюминиевой фольги на полиэфирной подложке. Применение двойного экранирования улучшает характеристики коаксиального кабеля.

Центральный проводник может быть изготовлен из меди или стали, плакированной медью, что повышает прочность.

Применение вспененного полиэтилена (PEE) в качестве диэлектрика уменьшает потери, связанные с поляризацией и снижает затухание сигнала. При выборе телевизионного кабеля лучше остановить выбор именно на таком.

Выбираем кабель

Самым распространенным на сегодняшний день, пожалуй, является кабель RG-6U, с удовлетворительными характеристиками. Его можно использовать как уличный цвет, но лучше его можно использовать как уличный, но лучше поискать с черной изоляцией.Как телевизионный он не самый хороший, в основном из-за быстрого выхода из строя при эксплуатации на улице и большего коэффициента затухания. Так что при большей длине кабеля, для качественного приема ТВ сигнала, лучше поискать более качественный.

Самый лучший по характеристикам цена-качество, на мой взгляд, является телевизионный кабель SAT 50, это аналог провода SAT 703, имеющий практически идентичные параметры, но SAT 50 несколько дешевле.

Характеристика Сб 703:

1. Диаметр центральной жилы– 1,13 мм.
2. Толщина кабеля — 6,6 мм.
3. Минимальный радиус изгиба — 70 мм.
4. Максимальный ток — 8 А.
5. Диапазон частот от 5 до 2150 МГц.
6. Волновое сопротивление — 75 Ом.
7. Затухание на частоте 862 МГц — 18 дБ / 100 м.
8. Коэффициент экранирования -> 80 дБ.
9. Погонная емкость — 52 пФ / м.
10. Диапазон рабочих температур от -40 ° С до + 80 ° С.
11. Допустимая влажность эксплуатации — 100%.
12. Минимальная температура монтажа — -5 0С.
13. Срок службы — 15 лет.

Как уже было сказано эти кабели имеют почти одинаковые параметры. Различие между ними в толщине центральной жилы, у сат 50 она тоньше на 0,02 мм и имеет алюминиевую оплетку вместо омедненной.

Если цена за метр телевизионного кабеля RG-6U до 10 руб / м, то SAT 50 дороже — от 12 руб / м и выше.

Специального телевизионного кабеля для цифрового телевидения нет, поэтому если продавец упорно старается доказать, что именно этот служит для приема цифрового ТВ, то это просто маркетинговый ход. Имеющиеся в продаже кабели являются широкополосными рабочими частотами в основном от 5 до 3000 МГц, вещание «цифры» попадает в этот диапазон.

Соединение телевизионного кабеля. Как зачистить и обжать антенный (телевизионный) кабель

Часто причиной неисправности телевизионного аппарата с повреждением антенного кабеля или соединяющего телевизионного устройства с периферией штекера.

Ознакомившись с представленными в статье советами по выбору и подключению штекера для антенны, пользователь сможет самостоятельно устранить обозначенную поломку.

Если раньше для соединения антенного кабеля с телевизионным штекером приходилось прибегать к пайке или подбирать периферию с подходящими разъёмами, то в настоящее время пользователь может собрать необходимую конструкцию при помощи подручных инструментов.

Современные производители комплектующих для телевизоров изготавливают штекеры по международному F-стандарту, который представляет собой своеобразную втулку, накручивающуюся на антенный провод.

Какой антенный штекер лучше

Для соединения с лучше всего подойдёт F-штекер, среди главных преимуществ которого:

• наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
• совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровым антенной и кабелем;
• Монтаж — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

Так как для монтажа антенного штекера прошлого потребуется приложить гораздо больше усилий, использование которых будет более целесообразно.

Как подготовить кабель

Начало монтажа F-штекера необходимо подготовить к подключению антенный кабель. Сняв с провода старый штекер, пользователь должен разрезать внешнюю изоляцию провода по кругу — при удалении защитного слоя нельзя повредить оплётку. Длина надреза не должна измениться 2 сантиметров.

Далее потребуется загнуть таким образом, чтобы изоляция сохранила свои экранирующие свойства: часть металла «волосков» изоляция должна быть скрыта только при дополнительном подключении F-штекера, а не приглажена к телу провода. Податливость изоляции зависит от производителя периферии и физической силы пользователя.

Как соединить антенный F-штекер и кабель

Стоит сказать, что существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля.Несмотря на различные размеры, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей второй оплётки, а — срезание оболочки в месте контакта периферии.

Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

Если завернуть оплётку по тем или иным причинам не удаётся, необходимо выполнить представленной ниже инструкции:

1. Разрезать часть телевизионного кабеля.Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для данной операции рекомендуется использовать острый канцелярский и не прикладывать большое количество физической силы.
2. Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
3. Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу.Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
4. Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить практически невозможно. После соединения кабеля со штекером может препятствовать передаче сигнала телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо связать токопроводящую часть провода снаружи.
5. Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший диаметр в сравнении с «голым» концом кабеля с диаметром — для устранения разницы диаметра на провод необходимо намотать 2-3 слоя изоляционной ленты. Важно заметить, что после данной операции будет удалить часть самодельной изоляции с центрального проводника кабеля.
6. Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
7. «Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
8. Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может подключиться антенны к соответствующему гнезду телевизора.

. Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формы.Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь типа кабель применять штекер старого, то, вероятно, при соединении элементов также потребуется перенести со штекера на пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

Заключение

Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователем.

В наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, улучшая качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым. О том, как подключить антенну к телевизору можно прочитать в этой статье.

Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры.Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что плохого изображения качества. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.

Если для подключения используется кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.

Чтобы знать, какой выбирать, нужно изучить вопрос движения высокочастотного тока по антенному кабелю.В электрической сети ток течет по всему периметру сечения проводников. Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому.

Этапы установки антенного штекера на кабель:

• подключить можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасность для здоровья человека.
• При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
• Для выполнения накручивания штекера кабель можно разделить, используя два способа: экраниющую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
• Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
• Надрезанную оболочку отгибают и срезают там, где начинается срез.
• Алюминиевую фольгу и медную оплетку отворачивают.Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
• Половину отвернутой фольги загибают обратно, чтобы не плохо было качество контактов.
• Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
• Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.

Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как телевизор вставили штекер, телевизионный кабель мешает поставить близко к стене.Чтобы избежать этого, необходимо установить штекер с угловой конструкцией.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в которые устанавливают модуль доступа.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым устройством без подключения ресивера. Для правильного подключения кабель антенны спутниковой тарелки нужно подключить к нему, который оснащен специальным входом. Обычно он входит рядом со входом эфирной антенны.

Преимущества подключения без ресивера:

• Не нужно покупать дополнительные устройства;
• Не нарушается интерьер, так ресивер не занимает места.
• Для просмотра каналом можно использовать лишь один пульт.
• Количество проводов значительно уменьшается.

Чтобы раскодировать канал понадобится установка САМ модуля и карты доступа. Без модуля просмотра телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Инструкция: как подключить антенну к телевизору

Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна. В первую очередь нужно выполнить правильно разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу.

Выполняется надрезы, важно за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией.

После этого нужно отодвинуть экранные волоски и фольгу назад. Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его.Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой.

Как подготовить антенный кабель:

• Найти конец кабеля.
• Снять изоляцию.
• Сдвинуть экран.
• Срезать внутренний слой до появления внутренней жилы.
• Подключить кабель.

Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.

Как подключить ТВ антенну легко и просто

Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер — это металлическая коробка, в которую входит один входной F-разъем, выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу по нескольким группам.

Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку.

Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора.

Как подключить индивидуальную антенну:

• Вставить кабель в телевизионное гнездо.
• Для подключения нескольких ТВ можно использовать сплиттер.

Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое удобно подключение при необходимости ремонта. Если телевизоры начинают плохо показывать, запускает проверку работы сигнально сети.

Инструкция: как подключить антенну к телевизору (видео)

Уличную или комнатную антенну можно присоединить к телевизору самостоятельно.Напряжение безопасно для жизни человека, поэтому установка может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использованием телевизионного кабеля. Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края твердого кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию.Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем разъем таким образом, чтобы центральный проводник выступал на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения аналогового AHD / TVI / аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного.Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем улучшить качество картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно.Центральная жила жесткая и легко ломается, экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому соответствует просто электрический контакт между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, производив обжим, вы подключаете два антенных кабеля, которые требуется срастить.

Вы решили перенести телевизор в другое место комнаты, длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредилиионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа.Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно способами: ☞ ТВ-удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже — самое простое решение вопроса; ☞ С использованием переходника TV F-гнездо — F-гнездо; ☞ Пайкой паяльником.

В случае, если вам понадобится удлинения дополнительного отрезка телевизионного кабеля, можно ознакомиться с рекомендациями по выбору марки телевизионного коаксиального кабеля и способ подключения его к телевизору в статье сайта «Подключение телевизионного кабеля».

Наращивание телевизионного кабеля
с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера, накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешней оболочки кабеля.

После надрезания оболочка отворачивается в обратную сторону.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из провода. Экран телевизионных кабелей бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядностиионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для плохого исключения нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона пеной снаружи. В случае если внешний диаметр телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечивает плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае необходимости в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по припайке.Если нет опыта по выполнению пайки, то можете посетить страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете добиться успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным проводом, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом.Соединяются кабели и разного диаметра. Кабели, у одного из экранов из медной оплетки, у другого из алюминиевой фольги.

Для наглядности я проводал соединение кабеля на кабель марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропуск не востребованный шаг описания.

Легким нажатием ножа проется внешняя оболочка концов соединярезаемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол 45 °.

После лужения припоем центральные жилы сводятся вместе. Для выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволоки, взятой из экранирующей оплетки.

Выполняется спайка центральных коаксиальных телевизионных кабелей. Пайка должна быть полностью аккуратной и припой должен обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому кабелю, место стыковки изоляции покрывается одним витком хвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевого экрана телевизионного кабеля покрыт пленкой, которая проводит электрический ток.Чтобы обеспечить соприкосновение токопроводящих трубок, необходимо алюминиевый экран одного из концов гибнуть проводным образом. Если не будет обеспечен электрический контакт между экраном, то к к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта нескольких проводников оплетки кабеля можно соединить проводником и обвить место соединения медной луженой проволокой диаметром, как у проводов экранирующей оплетки.Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанном соединении телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передать внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней.Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке кабеля кабеля не менее пятицилиндрового самого кабеля.

Если у Вас плинтуса с кабелем, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для кабеля разного диаметра.Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительного клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель дополнительно можно уложить кабель витых пар Интернет, провода связи, домофона и проводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями.Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но одно дополнительное соединение понижает надежность и ведет к снижению уровня телевизионного сигнала, плохое соотношение сигнал / шум. Лучше конец кабеля после установки штекера подключите к кабору.

Сегодня наши телевизоры уже мало похожи на приемники прошлого века, которые принимают исключительно аналоговый сигнал.А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с помощью интернета и даже в некоторых случаях играть в игры и с приложениями из него же. В общем, не зря некоторые из нихят гордую приставку к своему наименованию — SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехах буржуазных компаний, самые современные телевизоры, имеющие в своем арсенале Wi-Fi, Bluetooth, все же еще нуждающиеся в проводах.И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель. Именно с помощью этого сигнала кабеля осуществляется передача аналогового и цифрового, то есть сигнал с несущей качества телевизионных каналов, которые мы смотрим. И здесь самыми актуальными телевизорами по подключению кабеля к нему будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.

Выбор телевизионного кабеля к телевизору и его маркировка

Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля.Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин-эффекта, когда сигнал по поверхности проводника. Но это тема объемная и отдельная, достойна отдельной статьи, сейчас же не об этом.
Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили.
Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивление на рабочем частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора разных размеров кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марки кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.
Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.

Как подключить антенный штекер к кабелю

Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос.Ну что же, начнем по порядку.
Прежде всего необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.
Разделать кабель можно двумя способами а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки представлены на фото ниже.

Без загибания оплетки …

Теперь тоже самое, но наглядном примере и с загибанием оплетки.
Разрезаем оплетку по острым ножом.Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в области покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе сгибаем. Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.

Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.

Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применяется для индивидуальной и удобной применения вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.

При этом в эксплуатационных качествах вы ничего не потеряете.

Возможные варианты штекеров для подключения к кабелю и телевизору

Здесь необходимо сказать о том, что в природе существует великое множество вариаций штекеров.

В том числе в СССР были штекеры, которые необходимо было припаивать к кабелю. А есть и умельцы которые пытаются запихнуть, по-другому не сказать, кабель в гнездо телевизора и вовсе без штекера. Но все это уже можно назвать рудиментами, пережитками, анахронизмом.В общем, не стоит это все вашего внимания. Тем более что разломать гнездо дорогого телевизора легко, а вот заменить его будет уже сложнее.
В связи с чем будут внедрены специализированные и современные штекеры.

Как удлинить телевизионный кабель

Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым первым. Зачищаем два конца кабеля и накручиваем хвостовик накидной гайкой.Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.

Также существуют и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше в материал другой нашей статьи.
Еще один способ удлинения кабеля. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса.Первый, вам не придется тратиться на расходники в виде штекеров. Во-втором, сигнал при таком соединении практически не теряется. Можно сделать с десяток сигналов соединений без каких-либо потерь. Итак алгоритм соединения кабеля следующий.

Какой штекер лучше выбрать для установки на кабель и подключения к телевизору

Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение.А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткого сигнала и при этом обеспечивает оптимальную передачу. На лицо все плюсы.
В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Характеристики кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющемуся в доме телеприемникам. Чтобы правильно выполнить разводку ТВ-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во время появления помех для сигнала кабель располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не помогает для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале.Если же избежать совокупного электрокабеля с телевизионным нельзя, то TV-кабель с жилой следует приобрести через 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого, то пересечение следует придерживать строго под углом 90 °. Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройство может ли дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенный кабель-канале, учитывая возможное включение сигнализации или дополнительную телефонную линию. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их самый

Как правильно выбрать кабель

Даже современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому что используется в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо следовать следующим рекомендациям:

• на внешней оболочке обязательно присутствовать все обозначения;
• значение сопротивления продукции должно быть 75 Ом, потому что все телевизионные приемники рассчитаны именно на эту величину;
• внешний диаметр должен составлять менее 6 мм;
• главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливают центральную продукцию из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в стране.

5 5 906 Пример российского производства и технических характеристик кабеля условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промежности оплеткой и главной жилой. Для разных размеров кабеля производятся различные штекеры, потому что подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала выполнить разделку кабеля, которая может выполняться двумя методами:

• с загибом оплетки;
• без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не возможным, то применяемым вторым методом.Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждений экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачивается. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

• алюминиевая фольга;
• медная оплетка;
• алюминиевая фольга с медной оплеткой.

Алюминие фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятием изоляции с электрических проводов, без повреждений самой жилы.Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническими паспорте телевизора. Для выполнения работ потребуются:

• разветвитель;
• антенный кабель;
• антенный усилитель;
• кусачки;
• остро наточенный нож или скальпель;
• паяльник.

Антенный усилитель при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подключение кабеля непосредственно к ТВ антенне производится с помощью винтовых зажимов

Кабель, разветвитель и усилитель установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак.Выходящий от антенны через конец кабеля подключается к усилителю специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются в доме телеприемники. При подключении к спутниковой антенне требуется применение ресивера, к которому посредством антенного разъема подключается кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо проверить все коммутирующих приборов и надежность установки штекеров в соответствующих гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройку антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может быть плохое, но сам процесс подключения не составляет труда и происходит за несколько минут.

Поэтапно схему подключения можно ввести в следующем виде:

• выбор места размещения сплиттера и закрепление в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подключение ТВ кабеля.

Подключение кабеля в щит

При прокладке либо подключении кабеля не допускает его скручивание в узлы и бухты, перегибы или резкие изгибы, плохие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к системе, следует связать в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способ пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. Предупреждение: повреждение пылевых частиц между контактами. Представляет собой изображение плохого качества изображения при повышении воздуха: изображение может быть использовано аналоговым изображением, которое может просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифрового для передачи цифрового телевизионного сигнала, или только для аналогового?

. .

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель необходимого количества слоев изоленты ограниченного диаметра жесткого к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор поставить плотную к стене. Какой есть выход из такой ситуации?

В таком случае следует использовать угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по плохому контакту, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для нескольких устройств приемником можно использовать специальным прибором — сплиттером, так же именующимся «делением» или «разветвителем».

Применение разветвителей для подключения нескольких производителей к одному ТВ кабелю

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, что невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой при самой зачистке кабеля, будет создание создания качественного контакта со штекером. Во избежание искажения рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводов оплетки на основной жилу кабеля при его обжатии. Это может ухудшить качество или периодическому пропаданию сигнала. Часто встречающаяся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать невозможно, в случае сильного испортить состояние при просмотре телепередач.

Оцените качество статьи:

Зачем менять старый кабель

«Мне не нужна вечная игла для примуса. Я не собираюсь жить вечно »(с) Золотой теленок

О том, что телевизионный антенный кабель не вечен и старый советский провод, проложенный еще со времен постройки дома, давно пора было заменить, когда изображение на экране телевизора становится уже невозможно смотреть — картинка «снежит», появляются звуковые помехи.
И почти всегда, после заключения специалиста о несоответствии технических требований и нормам, следует один и тот же вопрос:
Черт побери! Что могло случиться с куском кабеля из меди и пластика, выпущенного в те времена, кода еще что-то значил ?!

Давайте попробуем разобраться, что происходит с кабелем с течением времени, и чем проводим тип, отличается от современного.

Чем отличается телевизионный кабель.

Телевизионный (он же коаксиальный кабель) состоит из центрального проводника, внутренней диэлектрика, экранирующей оплетки или фольги и внешней оболочки. Основными его предполагаемыми являются волновое сопротивление, затухание сигнала в нем и помехоустойчивость.

Волновое сопротивление.

Волновое сопротивление для всех телевизионных кабелей стандартно и составляет 75 Ом. Дополнительное изменение свойств диэлектрика и экранирующих материалов.
Говоря простым языком — медь окисляется, а пластмасса «усыхает» и теряет эластичность.
В результате мы имеем: повышенное сопротивление кабеля, излишние потери сигнала и отвратительное изображение, как следствиееперечисленных процессов.

Затухание сигнала.

Измерение оно в децибелах (Дб) на погонный метр кабеля напрямую влияет на качество приема телевизионной картинки. В Советском Союзе мало использовался ДМВ диапазон, каналы в нем не транслировались и большие потери сигнала в кабеле РК 75 на высоких частотах были не заметны для потребителя.Но сейчас ситуация в корне изменилась, количество каналов резко увеличилось, частотный диапазон расширился и требования к качеству кабеля тоже возросли.

Для РК 75 значений затухания на 100 метров кабеля будут такие:

10 Дб в диапазоне до 100 мегагерц (МГц)
40 Дб в диапазоне до 1000 МГц

Для современного кабеля, типа RG 6, на те же 100 метров, значения следующие:

7 Дб в диапазоне до 100 МГц
20 Дб в диапазоне до 1000 МГц (!)

Результат, как говорится, на лице, точнее — на вашем экране телевизора.

Помехоустойчивость.

Это важный параметр, который соответствует, устойчивый к качественным помехам. Раньше ему придавали не такое большое значение, но сейчас про него нельзя забывать. Техники в наших квартирах становится все больше, а, следовательно, и электромагнитных излучений вокруг нас. Их действие может отразиться и на телевизионном. В современных условиях кабеле для защиты от внешних помех используется не только оплетка, но и фольга, которая полностью обернет внутренний диэлектрик.Это позволяет получить коэффициент экранирования в пределах 80-90 Дб, против 50-60 Дб в кабеле РК 75!

Подведем итоги.

Вот такое не сложное сопоставление двух кабелей и объяснение механизма их старения, позволяет заключить, что коаксиальный кабель — важный элемент, влияющий на прохождение телевизионного сигнала, и его своевременная замена позволит вам и дальше наслаждаться качеством изображения и звука.

Правда это не значит, что заменив старый кабель, вы уже никогда не вернетесь к этому вопросу в будущем. Ведь как старый, так и новый кабель, имеют установленный срок эксплуатации около 15 лет. Он может прослужить и больше, но рано или поздно, его снова придется менять.
Но тут мы, пожалуй, вернемся к началу нашей статьи. Зачем вам вечная
игла для примуса…

Какой телевизионный кабель выбрать? Что лучше?

Для подключения современного телевидения нужен специальный кабель, который называют коаксиальным. Именно по нему сигнал от антенны передается к телевизору.Соответственно, от его характеристик и зависит качество передачи. Поэтому выбор такого оборудования — вопрос важный, несмотря на то, что его стоимость относительно невысока.

Главные характеристики ТВ кабеля.

Чтобы их определить, нужно узнать устройство кабеля ТВ. В нем есть несколько слоев:

1. Проводник — главная жила. Именно по ней проводится сигнал от антенны к телевизору. Диаметр жилы считают от 0,3 до 1,1 мм, изготавливают ее из меди или стали.
2. Диэлектрик. Он необходим для отделения жилы от металлического экрана. Обычно используется полиэтилен, вспененный полиэтилен, полиуретан — упругие, прочные полимеры.
3. Экран. Он необходим для устранения внешних помех — без него жила будет принимать сигнал не только от антенны, но и от других источников. Экран изголовной металлической оплетки, группа выбора «фольги и оплетки».
4. Защитная оболочка. Изготавливается из ПВХ или полиэтилена.Необходима для защиты телевизионного кабеля от влаги, повреждений.

Как выбрать телевизионный кабель по характеристикам?

Диаметр центральной жилы.

Первое, на что нужно обратить внимание — сечение проводника, его толщина сказывается на толщине телевизионного кабеля в целом. Чем оно толще, тем выше его сопротивление. А чем выше сопротивление, тем меньше затухание.

Минимальное сопротивление ТВ кабеля (который стоит покупать для наружного монтажа) — 75 Ом. И чем больше расстояние трассы, тем выше должно быть сопротивление. А для прокладывания в доме можно взять провод и с меньшим показателем. Кроме того, за счет меньшего диаметра он более прост в работе, но не стоит рассматривать и приобретать провода менее 3,5 мм. Иначе придется смотреть только стандартные каналы.

Связь между диаметром и сопротивлением . Оба параметра от толщины диэлектрика между жилой и экраном. Используемая в производстве недорогая продукция используется вспененный полиэтилен, в более дорогостоящей полиэтилен, характеристики и долговечность которого выше.Если линии прокладываются на большие расстояния, более 30-40 метров (всегда помним о затухании сигнала).

То же касается и качеств экрана, характеристики жилы — при небольшом расстоянии между характеристиками не критичны, но с каждой метром трассой вероятность затухания сигнала повышается, соответственно, нужно выбирать и покупать ТВ кабель более качественный.

Наружная оплетка.

Это очень важный параметр, так как от материала и толщины наружного слоя зависит устойчивость к повреждениям.То есть для наружной трассы нужно купить телевизионный кабель с толстой оплеткой, лучше из полиэтилена — он более устойчивым к воздействиюм. А для монтажа подойдет шнур с оболочкой из ПВХ, более тонкой.

Выбираем коаксиальный кабель для цифрового и аналогового ТВ.

Многие решат, что кабель для цифрового ТВ должен быть более качественным, но все наоборот. Именно для аналогового сигнала затухание свойственно больше, поэтому и качество провода должно быть выше.С цифровым ТВ все проще, можно покупать продукцию со средними характеристиками. То же касается и спутникового ТВ, в этом плане оно несущественно отличается от цифрового ТВ. Впрочем, сегодня можно купить ТВ кабель, который будет подходить для всех типов вещания. И если его правильно выбрать по материалу и сечению проводника, а также по указанным выше характеристикам, то в качестве сигнала вы не разочаруетесь.

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Антенный телекабель — https://telemasterspb.ru/

Автово
Адмиралтейская 1
Академическая
Балтийская
Бухарестская
Василеостровская
Владимирская
Волковская
Выборгская
Горьковская
Гостиный двор

Гражданский проспект
Девяткино
Достоевская
Елизаровская
Звёздная
Звенигородская
Кировский завод
Комендантский проспект
Крестовский остров
Купчино
Ладожская

Ленинский проспект
Лиговский проспект
Ломоносовская
Маяковская
Международная
Московская
Московские ворота
Нарвская
Невский проспект
Новочеркасская
Обводный канал

Обухово
Озерки
Парк Победы
Парнас
Петроградская
Пионерская
Площадь Александра Невского 1
Площадь Александра Невского 2
Площадь Восстания
Площадь Ленина
Площадь Мужества

Политехническая
Приморская
Пролетарская
Проспект Большевиков
Проспект Ветеранов
Проспект Просвещения
Пушкинская
Рыбацкое
Садовая
Сенная площадь
Спасская

Спортивная
Старая Деревня
Технологический институт 1
Технологический институт 2
Удельная
Улица Дыбенко
Фрунзенская
Чёрная речка
Чернышевская
Чкаловская
Электросила

.

Читайте также

Самодельные телевизионные антенны: Антенна для цифрового тв своими руками

Спутниковое антенна: Выбираем комплект спутникового телевидения | Другая медиатехника | Блог

Антенный делитель на 2 телевизора: Как подключить несколько ТВ к одной спутниковой антенне

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

CABLETECH RG 6U / 48 ВЫСОКОКАЧЕСТВЕННЫЙ КОАКСИЛЬНЫЙ КАБЕЛЬ 75 ОМ 055M
Обозначение	Расшифровка
CABLETECH
КОАКСИЛЬНЫЙ КАБЕЛЬ ВЫСОКОГО КАЧЕСТВА	Коаксиальный кабель высокого качества
75 ОМ	Сопротивление 75 Ом
0,55 маркировка	Указка протяженности кабеля
