Классификация высокочастотных кабелей и разъемов

06.04.2020

Для подключения антенн к радиоустройствам используется широкое разнообразие кабельной продукции. В данном обзоре будут рассмотрены основные разновидности кабелей и разъемов.

Антенные кабели/кабельные сборки и пигтейлы

Готовые кабели для подключения антенн обычно подразделяют на кабельные сборки и пигтейлы. Оба типа используют коаксиальный кабель (подобный телевизионному) с центральной жилой и оплеткой, разделенных изолятором и полностью аналогичны по назначению. Разница, как правило, заключается в области применения.

Готовые кабели/кабельные сборки используются для подключения внешних антенн к «комплектному» радиоустройству (например, антенны серии Ubiquiti airMAX к радио-модулю Rocket M) и имеют разъемы с резьбовой фиксацией (N-type, SMA, RP-SMA). Большинство кабельных сборок сделаны с использованием погодоустойчивого коаксиального кабеля большого диаметра и погодоустойчивых разъемов.

При необходимости, кабельная сборка может быть изготовлена самостоятельно с использованием простого обжимного инструмента и (желательно) пайки из куска коаксиального кабеля нужной длины и типа, а также двух антенных разъемов. Кабельная сборка может иметь достаточно большую длину, хотя необходимо принимать во внимание потерю мощности сигнала при увеличении длины.

Пигтейлы, как правило, используются для вывода антенного кабеля от материнской платы беспроводного устройства или карты расширения (например, MikroTik R11e-2HPnD или Compex WLE600VX-7BA) наружу корпуса при создании «комплектного» радио-модуля. Для использования внутри тесного пространства корпуса устройства, пигтейлы имеют небольшую длину и используют тонкий коаксиальный кабель. Один из разъемов, как правило, имеет стандартный разъем с резьбовым соединением, тогда как другой использует компактный коннектор к плате с креплением-защелкой (MMCX, U.FL). Самостоятельная сборка пигтейла без использования специального оборудования практически невозможна.

Все пигтейлы и кабельные сборки используют один принцип работы и могут быть соединены в общую цепь при соответствии разъемов или использовании переходников с одного типа разъема на другой.

Разъемы с резьбовым креплением

Поскольку разъемное соединение состоит из двух частей, все разъемы (соединители с резьбовым механизмом) бывают двух видов, парных друг другу: «вилки» (штыревая часть) и «розетки» (гнездовая часть). Для обозначения вилки также используют термин plug или male («папа»), а для обозначения розетки — jack или female («мама»). Для соединения вилка (plug) накручивается на розетку (jack). Также существуют переходники между различными типами разъемов.

Наиболее прочными разъемами являются коннекторы с резьбовым креплением. Они рассчитаны на высокие нагрузки и поддерживают до нескольких сотен циклов крепления и отключения разъема.

Самый старый из широко используемых в настоящее время коннекторов это N-Type, один из первых типов разъёмов для передачи СВЧ-сигналов. Он был разработан в 1940 году Полом Нейлом (Paul Neill) из Bell Labs для использования в военной аппаратуре связи. «N» в наименовании разъёма — первая буква его фамилии. Изначально разъёмы поддерживали частоты до 1 ГГц но последние варианты позволяют использовать частоты до 18 ГГц.

Для серии N-Type разъемы бывают двух видов: N-Type (male), то есть со штыревой частью:

N-Type (female), то есть с гнездовой частью:

Разъемы SMA были разработаны в 60-х годах в качестве наименьшего по размеру коннектора с резьбовым соединением для промышленного и военного беспроводного оборудования. Изначально они поддерживали частоты до 12.4 ГГц, но последние, наиболее качественные варианты, могут работать на частотах до 24 ГГц.

Разъемы серии SMA бывают следующих видов: SMA (male), SMA (female), RP-SMA (male) и RP-SMA (female).

В SMA вилка и розетка могут иметь либо штыревой, либо гнездовой контакт. Разъемы SMA бывают двух видов: SMA (male), то есть со штыревой частью:

SMA (female), то есть с гнездовой частью:

SMA разъемы с обратной полярностью

Существуют также SMA с обратной полярностью (инверсные разъемы) — RP-SMA (Reverse polarity SMA). Изначально они предназначались для «домашних» устройств, чтобы исключить использование в них мощных «промышленных» антенн, нарушающих установленные государствами правила регулирования по усилению.

В них всё наоборот: вилка имеет гнездовой контакт, а розетка — штыревой. Также в них изменена конфигурация центрального контакта с гнезда на штырь (или наоборот). «Обратная полярность» касается только интерфейса центрального коннектора, но не полярности сигнала.

Разъемы RP-SMA бывают 2-х видов: RP-SMA (male), то есть с гнездовой частью:

RP-SMA (female), то есть со штыревой частью:

Таким образом, устройству, оборудованному розеткой SMA (female), нужна антенна с вилкой SMA (male).

Разъемы с креплением-защелкой

Для крепления антенного кабеля к материнской плате радиоустройства или карте расширения используются предельно компактные разъемы с креплением-защелкой. Они не рассчитаны на большие нагрузки и частое подключение и отсоединение разъема и не являются влагоустойчивыми.

Серия MMCX (уменьшенный вариант MCX) называется также С2.5 или MicroMate™. Это линейка одних из самых маленьких ВЧ-коннекторов, разработанных фирмой «Амфенол» в 1990-е гг. Они представляют собой микроминиатюрные соединители с механизмом защелкивания, позволяющим вращение на 360°, что обеспечивает гибкость при использовании с печатными платами.

Все разъемы серий N, SMA, RP-SMA и MMCX могут быть повернуты относительно кабеля на 90 градусов. Такой вид соединения называется Right Angle (правый угол) и обозначается аббревиатурой RA. Например, RP-SMA-Male-RA – SMA с обратной полярностью (внутренняя резьба, гнездовой центральный контакт).

Самые маленькие высокочастотные соединения, применяемые в беспроводных устройствах, обозначаются аббревиатурой U.FL. U.FL представляет собой миниатюрный разъем RF для высокочастотных сигналов до 6 ГГц, разработанный японской компанией Hirose Electric Group.

U.FL-разъемы обычно используются в устройствах, где пространство ограничено, чаще всего это карты mini-PCI для портативных компьютеров и встроенных систем для подключения Wi-Fi-антенн.

Применяемые в пигтейлах разъемы U.FL, как правило, имеют центральный контакт с гнездовой частью (female).

Male-разъемы применяются для поверхностного монтажа и пайки непосредственно на печатной плате. Они рассчитаны на сопротивление 50 Ом. Высота контакта на плате составляет 2,5 мм, он занимает всего 3 мм² площади платы.


Кабели, переходники, разъемы для радиостанций

Кабели, переходники, разъемы для радиостанций — купить в Минске Рубрика: Кабели, переходники, разъемы

Переходник FME-PL


15 р. 78 коп.


Переходник FME/PL для штатных антенн для Си-Би раций в автомобилях Scania, Mersedes Actros, Volvo, MAN

TNC


5 р. 26 коп.


TNC разъем, штекер обжимного типа, на кабель RG 58 6 мм TNC (Threaded Neill Concelman) – высокочастотный обжимной штекер, рассчитанный […]

RG-58 AUX


3 р. 945 коп.


Кабель с низким коэффициентом затухания для радиоантенн

Mini UHF


5 р. 26 коп.


Разъем Mini UHF male (папа) под обжим для подключения радиоаппаратуры

BNC


2 р.

63 коп.


BNC разъем, штекер под обжим, на кабель RG 58 диаметром 6 мм

Разъем SMA-2


7 р. 89 коп.


Коннектор SMA (папа) для подключения к кабелю RG-58.

Разъем SMA-1


7 р. 89 коп.


Миниатюрный высокочастоный разъем SMA (мама) для подключения к радиоаппаратуре.

PRESSA 4 pin


7 р. 89 коп.


Микрофонный разъем В РАЦИЮ

Кабель RG-213


10 р. 257 коп.


Качественный коаксиальный кабель для наружных и внутренних работ.

Кабель RG-58 A/U


2 р. 63 коп.


Коаксиальный радиокабель 50 Ом диаметром 6 мм из чистой меди.

Штекер в прикуриватель


5 р. 26 коп.


Фото Штекер в прикуриватель Штекер в прикуриватель Штекер в разъем гнезда прикуривателя применяется для временного подключения потребителей, например, радиостанции, антирадара, […]

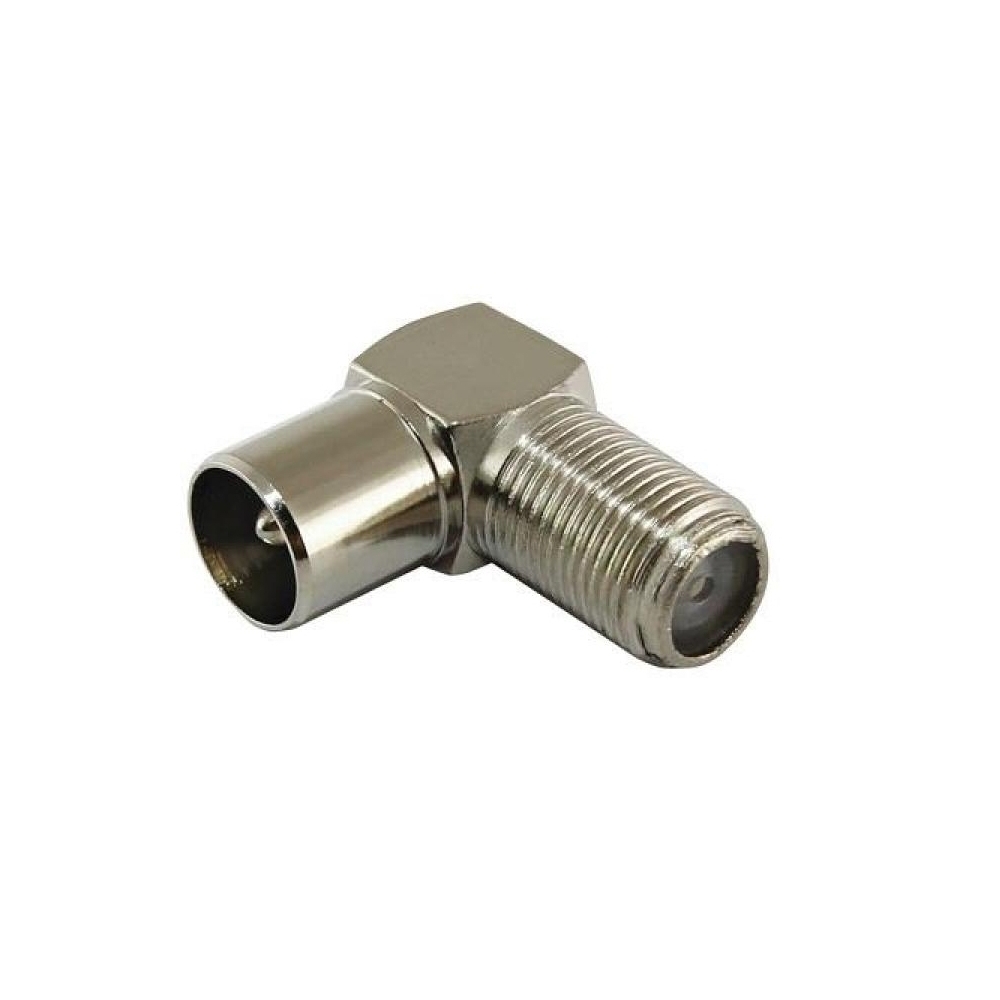

Разъем LC 27


7 р. 89 коп.


Угловой разъем для подключения кабеля RG 58 к антенне

Грибок антенны Sirio c разъемом N-PL


23 р. 67 коп.


Грибок антенны Sirio c разъемом N-PL Основание антенны Sirio, предназначено для установки врезных антенн с основанием PL для радиостанций. Фото […]

Переходник FME-PL1

Как накрутить F-штекер на антенный кабель


Современные дома оборудованы самой разнообразной техникой, в т. ч. телевизорами. Подключение последнего к антенне обычно не составляет труда и производится достаточно быстро без проведения сложных манипуляций. Важно купить кабель телевизионный хорошего качества и грамотно произвести подключение к самому приёмнику. Необходимо также грамотно накрутить F-штекеры на концы кабеля для нормального прохождения сигнала и предотвращения помех и неполадок.
От правильности выбора телевизионного кабеля зависит и качество передачи, и в целом ТВ вещание. Телевизионный проводник – это высокочастотный кабель связи, имеющий медные жилы, изолированные специальными защитными материалами и покрытые внешней оболочкой.
Как правило, определить качество сигнала и в принципе его наличие в быту можно только непосредственно подключив телевизионный кабель к телевизору. Какие-либо неполадки или повреждения кабеля можно распознать при покупке. Не рекомендуется приобретать кабель, если на оболочке имеются явные дефекты или же размазанная затёртая маркировка. Целостность кабеля не должна вызывать никаких вопросов.
Для целей построения линии ТВ-вещания чаще всего используют антенные коаксиальные кабели 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые выдают отличные показатели передачи сигнала от антенны к приёмнику. При покупке кабеля для подключения к телевизионной антенне важно удостовериться, что он рекомендован к прокладке для данных целей и имеет всю необходимую документацию.
Непосредственно подключение антенного штекера к кабелю доступно даже не профессионалу. Напряжение в телевизионном кабеле крайне мало, поэтому проводимые работы не представляют опасности для человека. Существуют штекеры трёх типов, подходящие для кабелей разных диаметров. Поэтому необходимо, чтобы кабель и штекер совпадали по типоразмеру. Накрутить F-штекер на телевизионный кабель можно либо с заворотом экранирующей оплётки, либо, не заворачивая её.

Для большей надёжности рекомендуется первый способ. Однако если не удаётся провести накрутку при наличии заворота, можно воспользоваться вторым методом.
Разделка телевизионного кабеля производиться путём аккуратного разрезания оболочки на несколько сантиметров. Далее оболочка отгибается и срезается. Производится отворот алюминиевой фольги и оплётки.
Если диаметр F-штекера больше диаметра кабеля, то перед заворотом фольги на проводник навивают несколько слоёв изоленты, таким образом, производя подгонку элементов. Затем снимается изолирующий слой с токопроводящей жилы и производится накрутка F-штекера, как показано на рисунке.

Выступающая зачищенная жила удаляется и монтируется вторая часть штекера. Теперь проводник готов к работе.
Отметим, что в случае необходимости возможно использование F-штекера угловой конструкции, который отличается только своей конфигурацией.

Накрутить F-штекер современной конструкции на антенный кабель не сложно. Главное, подобрать качественные элементы и грамотно и последовательно произвести несколько простых манипуляций. При ответственном подходе к построению телевизионной линии, процесс не займёт много времени и не потребует серьёзных материальных затрат.

Кабели и адаптеры типа N для антенн

Разъем типа N

  • Data Alliance предлагает кабели типа N с коаксиальным кабелем типа LMR-100, LMR200 и LMR400, а также кабель 1.13 для использования с кабелями U.FL и MHF4. Эти коаксиальные кабели предназначены для передачи сигналов без искажений.
  • Предлагает полосу пропускания до 11 ГГц.
  • Наши N-образные соединители (включая гайки и шайбы, которые входят в стандартную комплектацию наших N-гнездовых соединителей) никелированы и поэтому устойчивы к ржавчине.
  • Доступны модели с прямым углом, что упрощает их использование в тесноте, чтобы антенны WiFi оставались вертикальными.
  • Доступен в версиях с резьбой и скольжении
  • Все кабели и адаптеры Data Alliance типа N имеют полное сопротивление 50 Ом.

Коаксиальный кабель типа N — это ВЧ-разъем среднего размера с резьбовым соединением, используемый для подключения коаксиальных кабелей среднего и миниатюрного размера. Штекерные и розеточные соединители обычно изготавливаются из латуни или нержавеющей стали.Они подключаются к коаксиальному кабелю или к печатной плате путем обжима, зажима или пайки. Штекер и гнездо полностью взаимозаменяемы и в основном соответствуют спецификациям MIL-C_39012.

Разъемы

N-типа отличаются повышенной надежностью и долговечностью даже в суровых условиях. Разъемы типа N при правильном соединении соединяются и герметизируются (с использованием уплотнительного кольца) до степени защиты IP67. При IP67 контакт свободен от твердых загрязнений, таких как пыль и песок, водонепроницаем до значительной глубины погружения и устойчив к вибрации.Поэтому они устойчивы к атмосферным воздействиям и подходят для наружного применения.

Применение соединителей типа N и кабелей типа N

Существует две версии разъемов типа N. 11 ГГц при сопротивлении 50 Ом и 3 ГГц при сопротивлении 75 Ом. Оба имеют разные приложения, и их не следует менять местами. Ответные части разных версий могут привести к необратимому повреждению разъемов. [Все кабели и адаптеры Data Alliance типа N имеют сопротивление 50 Ом].

Разъемы

типа N предназначены для использования в системах, где важны надежность радиочастот и производительность.Первоначально они использовались военными для передачи микроволн. С тех пор появилось множество вариантов применения благодаря их долговечности и появлению прямоугольных разъемов для удобной прокладки кабелей. Вот некоторые из областей, в которых широко используются разъем и кабели типа N:

  • Радиовещательные системы
  • Базовые станции
  • СВЧ-радио
  • Наружные антенны
  • Радиолокационное оборудование
  • Спутниковые системы
  • Защита от перенапряжения
  • Беспроводная локальная сеть
Соединители

типа N имеют широкий спектр применения от низкочастотного до высокочастотного оборудования. Единственная проблема с разъемами иногда заключается в различении разъемов 50 Ом и 75 Ом. Некоторые производители обычно не маркируют их, неосведомленные люди могут принудительно соединить разные версии, что приведет к ослаблению и ненадежности соединения или необратимому повреждению.

Разъем типа N

  • Data Alliance предлагает кабели типа N с коаксиальным кабелем типа LMR-100, LMR200 и LMR400, а также кабель 1.13 для использования с кабелями U.FL и MHF4. Эти коаксиальные кабели предназначены для передачи сигналов без искажений.
  • Предлагает полосу пропускания до 11 ГГц.
  • Наши N-образные соединители (включая гайки и шайбы, которые входят в стандартную комплектацию наших N-гнездовых соединителей) никелированы и поэтому устойчивы к ржавчине.
  • Доступны модели с прямым углом, что упрощает их использование в тесноте, чтобы антенны WiFi оставались вертикальными.
  • Доступен в версиях с резьбой и скольжении
  • Все кабели и адаптеры Data Alliance типа N имеют полное сопротивление 50 Ом.

Коаксиальный кабель типа N — это ВЧ-разъем среднего размера с резьбовым соединением, используемый для подключения коаксиальных кабелей среднего и миниатюрного размера.Штекерные и розеточные соединители обычно изготавливаются из латуни или нержавеющей стали. Они подключаются к коаксиальному кабелю или к печатной плате путем обжима, зажима или пайки. Штекер и гнездо полностью взаимозаменяемы и в основном соответствуют спецификациям MIL-C_39012.

Разъемы

N-типа отличаются повышенной надежностью и долговечностью даже в суровых условиях. Разъемы типа N при правильном соединении соединяются и герметизируются (с использованием уплотнительного кольца) до степени защиты IP67. При IP67 контакт свободен от твердых загрязнений, таких как пыль и песок, водонепроницаем до значительной глубины погружения и устойчив к вибрации.Поэтому они устойчивы к атмосферным воздействиям и подходят для наружного применения.

Применение соединителей типа N и кабелей типа N

Существует две версии разъемов типа N. 11 ГГц при сопротивлении 50 Ом и 3 ГГц при сопротивлении 75 Ом. Оба имеют разные приложения, и их не следует менять местами. Ответные части разных версий могут привести к необратимому повреждению разъемов. [Все кабели и адаптеры Data Alliance типа N имеют сопротивление 50 Ом].

Разъемы

типа N предназначены для использования в системах, где важны надежность радиочастот и производительность.Первоначально они использовались военными для передачи микроволн. С тех пор появилось множество вариантов применения благодаря их долговечности и появлению прямоугольных разъемов для удобной прокладки кабелей. Вот некоторые из областей, в которых широко используются разъем и кабели типа N:

  • Радиовещательные системы
  • Базовые станции
  • СВЧ-радио
  • Наружные антенны
  • Радиолокационное оборудование
  • Спутниковые системы
  • Защита от перенапряжения
  • Беспроводная локальная сеть
Соединители

типа N имеют широкий спектр применения от низкочастотного до высокочастотного оборудования. Единственная проблема с разъемами иногда заключается в различении разъемов 50 Ом и 75 Ом. Некоторые производители обычно не маркируют их, неосведомленные люди могут принудительно соединить разные версии, что приведет к ослаблению и ненадежности соединения или необратимому повреждению.

Всепогодные антенные разъемы

Data Alliance может предоставить индивидуальное решение со степенью защиты IP67 для решения ваших задач по гидроизоляции / защите от атмосферных воздействий.

Состав латуни в антенных кабельных разъемах / R Защита от пыли

Латунь — это сплав, состоящий из цинка и меди.Соотношение меди и цинка можно варьировать для получения версий латуни с различными электрическими, механическими и химическими свойствами.

Как правило, высокое содержание меди в латуни увеличивает ее тепловую и электрическую проводимость. Медь легко окисляется на поверхности, образуя защитный слой оксида меди (патина), предотвращающий дальнейшую коррозию и ржавчину. Типичная электрическая латунь содержит 70% меди, что дает ей проводимость 28%.


Цинк отвечает за твердость латуни.Цинк дешевле, но с меньшей проводимостью, чем медь, увеличение его доли в латуни снижает стоимость производства сплава. Цинк также довольно устойчив к ржавчине и коррозии.

Производители латуни должны сбалансировать производственные затраты с механическими характеристиками и проводимостью сплава для различных применений, тщательно регулируя процентное содержание меди и цинка.


Стандарты RoHS допускают добавление небольших количеств свинца до 4% для улучшения обрабатываемости и устойчивости к коррозии.Латунь с выводами используется для механического завинчивания компонентов общего назначения. Однако латунные антенные кабельные соединители и адаптеры Data Alliance содержат менее 1% свинца.


Латунь — это бинарный сплав цветных металлов, включающий более 60 классифицированных разновидностей латуни (в зависимости от состава) с различными свойствами для конкретных применений. Латунь легко обрабатывается, устойчива к искрообразованию и износу. Его эстетические свойства, обрабатываемость и долговечность в экстремальных условиях делают этот сплав предпочтительным для использования в декоративных и высокопластичных областях с низким коэффициентом трения.Латунь на 23–44% (в зависимости от соотношения меди и цинка) проводит такую ​​же проводимость, как и чистая медь, что делает ее подходящим кандидатом для применения в электротехнике.


В сплав добавляются небольшие количества других материалов, таких как олово, мышьяк, алюминий и никель, для повышения коррозионной стойкости и изменения механических свойств.

Data Alliance может предоставить индивидуальное решение со степенью защиты IP67 для решения ваших задач по гидроизоляции / защите от атмосферных воздействий.

Состав латуни в антенных кабельных разъемах / R Защита от пыли

Латунь — это сплав, состоящий из цинка и меди. Соотношение меди и цинка можно варьировать для получения версий латуни с различными электрическими, механическими и химическими свойствами.

Как правило, высокое содержание меди в латуни увеличивает ее тепловую и электрическую проводимость. Медь легко окисляется на поверхности, образуя защитный слой оксида меди (патина), предотвращающий дальнейшую коррозию и ржавчину. Типичная электрическая латунь содержит 70% меди, что дает ей проводимость 28%.


Цинк отвечает за твердость латуни.Цинк дешевле, но с меньшей проводимостью, чем медь, увеличение его доли в латуни снижает стоимость производства сплава. Цинк также довольно устойчив к ржавчине и коррозии.

Производители латуни должны сбалансировать производственные затраты с механическими характеристиками и проводимостью сплава для различных применений, тщательно регулируя процентное содержание меди и цинка.


Стандарты RoHS допускают добавление небольших количеств свинца до 4% для улучшения обрабатываемости и устойчивости к коррозии. Латунь с выводами используется для механического завинчивания компонентов общего назначения. Однако латунные антенные кабельные соединители и адаптеры Data Alliance содержат менее 1% свинца.


Латунь — это бинарный сплав цветных металлов, включающий более 60 классифицированных разновидностей латуни (в зависимости от состава) с различными свойствами для конкретных применений. Латунь легко обрабатывается, устойчива к искрообразованию и износу. Его эстетические свойства, обрабатываемость и долговечность в экстремальных условиях делают этот сплав предпочтительным для использования в декоративных и высокопластичных областях с низким коэффициентом трения.Латунь на 23–44% (в зависимости от соотношения меди и цинка) проводит такую ​​же проводимость, как и чистая медь, что делает ее подходящим кандидатом для применения в электротехнике.


В сплав добавляются небольшие количества других материалов, таких как олово, мышьяк, алюминий и никель, для повышения коррозионной стойкости и изменения механических свойств.

Smart Guides Руководство по кабелям, катушкам и оценкам Руководство по антенным кабелям и разъемам

Типы кабелей

Все кабели теряют сигнал — количество зависит от качества кабеля и разъема.

В целом, чем толще и менее гибкий кабель, тем он лучше. Почему? Поскольку для уменьшения потерь сигнала кабели часто имеют несколько слоев, предназначенных для изоляции и экранирования внутренней жилы от внешнего шума.

Подробное описание коаксиального кабеля см. В нашем Руководстве по теории коаксиального кабеля для радиочастотных приложений.

Дополнительный кабель — RG316

RG316 — это миниатюрный коаксиальный кабель с оболочкой из FEP с малыми потерями, способный выдерживать рабочие температуры до 200 ° C.

Многожильный внутренний проводник CCS с серебряным покрытием и посеребренная медная оплетка обеспечивают превосходное экранирование и низкие потери на затухание, что делает его предпочтительным аксессуаром / соединительным кабелем по сравнению с аналогичными кабелями диаметром 2,5 мм, такими как RG174.

Электрические характеристики

  • Сопротивление: 50 Ом
  • Емкость: 96 пФ / м
  • Потеря сигнала: 0,79 дБ / м при 850 МГц, 1,27 дБ / м при 2100 МГц
  • Диапазон частот: 0–3 ГГц
  • Максимальная рекомендуемая длина: 50 см (диапазоны сотовой связи)
  • Скорость распространения: 70%
  • Номинальная задержка: 5.Выдерживаемое напряжение 08 нс / м: 1200 В постоянного тока

Механические характеристики

  • Вес / 100 м: 1,8 кг
  • Минимальный радиус изгиба: 13 мм
  • Материал проводника: CCS с серебряным покрытием (0,51 мм)
  • Изоляционный материал: тефлон PTFE (1,52 мм)
  • Материал внешнего экрана: медная оплетка с серебряным покрытием 95%
  • Покрытие (1,95 мм)
  • Материал внешней оболочки: коричневый FEP (2,5 мм)

Стандартный кабель — RG58U

Это самый распространенный тип кабеля. Скорее всего, к вашей антенне прилагается кабель RG58. Он гибкий, имеет приемлемые рабочие характеристики и стоит дешево.

Электрические характеристики

  • Сопротивление: 50 Ом Потеря сигнала: 0,46 дБ / м при 850 МГц, 0,76 дБ / м при 2100 МГц
  • Диапазон частот: 0-6 ГГц
  • Максимальная рекомендуемая длина: 15 м (диапазоны сотовой связи)
  • Скорость распространения: 77%
  • Номинальная задержка: 4,19 нс / м

Механические характеристики

  • Диаметр проводника: 0.9 мм
  • Изоляционный материал: FHDPE с впрыском газа
  • Материал внешнего экрана: — (1) алюминиевая фольга-полиэфирная лента-алюминиевая фольга 100% покрытие — (2) луженая медь 90% покрытие
  • Материал внешней оболочки: полиэтилен (5 мм)

Кабель с низким уровнем потерь — LMR195

Этот кабель является устойчивой к атмосферным воздействиям высокопроизводительной альтернативой стандартному RG58.

LMR-195 сохраняет диаметр 5 мм и отличается гибкостью, обеспечивающей гораздо лучшее электрическое экранирование (90 дБ) и гораздо более низкое затухание.

Кабели серии

LMR195 теряют всего 0,36 дБ на метр по сравнению с кабелями стандартного класса, которые теряют 0,46 дБ / м на частоте 850 МГц.

Электрические характеристики

  • Сопротивление: 50 Ом
  • Емкость: 83,3 пФ / м Потеря сигнала: 0,36 дБ / м при 850 МГц, 0,53 дБ / м при 1800 МГц
  • Диапазон частот: DC-6 ГГц
  • Скорость распространения: 80%
  • Номинальная задержка: 4,17 нс / м
  • Выдерживаемое напряжение: 1000 В, пиковая мощность постоянного тока: 2.5кВт

Механические характеристики

  • Вес / 100 м: 3,0 кг
  • Рабочая температура: -40 ° ~ + 85 ° C
  • Минимальный радиус изгиба: 12,7 мм
  • Материал проводника: одножильная сплошная медь (0,94 мм)
  • Изоляционный материал: пенополиэтилен (2,79 мм)
  • Материал внешнего экрана: — (1) Склеенная алюминиевая полиэфирная лента со 100% покрытием (2,95 мм) — (2) Луженая медная проволока с покрытием 88% (3,53 мм)
  • Материал внешней оболочки: ПВХ, устойчивый к погодным условиям и ультрафиолетовому излучению (4. 95 мм ± 0,15 мм)

Кабель со сверхнизкими потерями — LMR400

Это антенный кабель высшего класса, рекомендованный для критических, промышленных и суровых условий окружающей среды.

Его исключительные характеристики достигаются за счет гораздо большего диаметра (10 мм) и значительно меньшей гибкости (минимальный диаметр изгиба 72 мм).

Производители LMR400 называют свои кабели разными буквами перед «400», например, производимый нами кабель серии LMR400 со сверхнизкими потерями — LCU400, ZCG Scalar — RU400, Benelec — LL400 и так далее.

Электрические характеристики

  • Сопротивление: 50 Ом
  • Емкость: 78,4 пФ / м
  • Потеря сигнала: 0,12 дБ / м при 850 МГц, 0,20 дБ / м при 2100 МГц
  • Диапазон частот: DC-16 ГГц
  • Скорость распространения: 85% Номинальная задержка: 3,92 нс / м
  • Выдерживаемое напряжение: 2500 В, пиковая мощность постоянного тока: 16 кВт

Механические характеристики

  • Вес / 100м: 14. 6 кг
  • Минимальный радиус изгиба: 72 мм
  • Материал проводника: твердая медь (2,74 мм)
  • Изоляционный материал: вспененный полиэтилен с впрыском газа (7,24 мм)
  • Материал внешнего экрана: — (1) Запечатанная лента APA со 100% покрытием (7,37 мм) — (2) Луженая медная оплетка с покрытием 98% (8,17 мм)
  • Материал внешней оболочки: черный поливинилхлорид ПВХ (10,3 мм)

Кабельные соединители

Сходство между соединителями и соглашениями об именах часто может затруднить идентификацию соединителей.

Чтобы упростить задачу, следуйте этому правилу:

  • Штекерный разъем — имеет выступающий металлический центральный штифт
  • Гнездовой соединитель — содержит отверстие, в которое вставляется металлический штырь штыревого соединителя, называемое розеткой.

7/16 DIN

Разъемы серии

7/16 представляют собой резьбовые соединители для передачи сигналов высокой мощности, требующие очень низкого КСВН и минимальной интермодуляции.

Название происходит от размеров внутреннего и внешнего контакта — внутренний контакт с наружным диаметром 7 мм, внешний контакт с внутренним диаметром 16 мм.

Обычно вы найдете разъемы 7/16 DIN на фидерных кабелях 1/2 и 7/8 «, подключенных к антеннам базовых станций LTE и WCDMA.

Разъемы

7/16 также популярны в оборонных, радиовещательных и других микроволновых системах.

Разъем 7/16 с внутренней резьбой Разъем 7/16 с наружной резьбой

BNC

Это один из наиболее распространенных антенных разъемов, который в основном используется в системах VHF / UHF.

Буква «B» в BNC относится к интерфейсу байонетного скручивания, при этом гнездовой соединитель имеет два байонетных выступа с каждой стороны, позволяя выполнить соединение всего на четверть оборота.

Идеально подходящие для RG58 / 59 и сверхминиатюрных кабелей, разъемы BNC обеспечивают хорошую производительность от постоянного тока до 4 ГГц и имеют сопротивление 50 Ом или 75 Ом.

Все разъемы BNC на нашем сайте — 50 Ом.

Штекерный разъем BNC Разъем BNC с внутренней резьбой

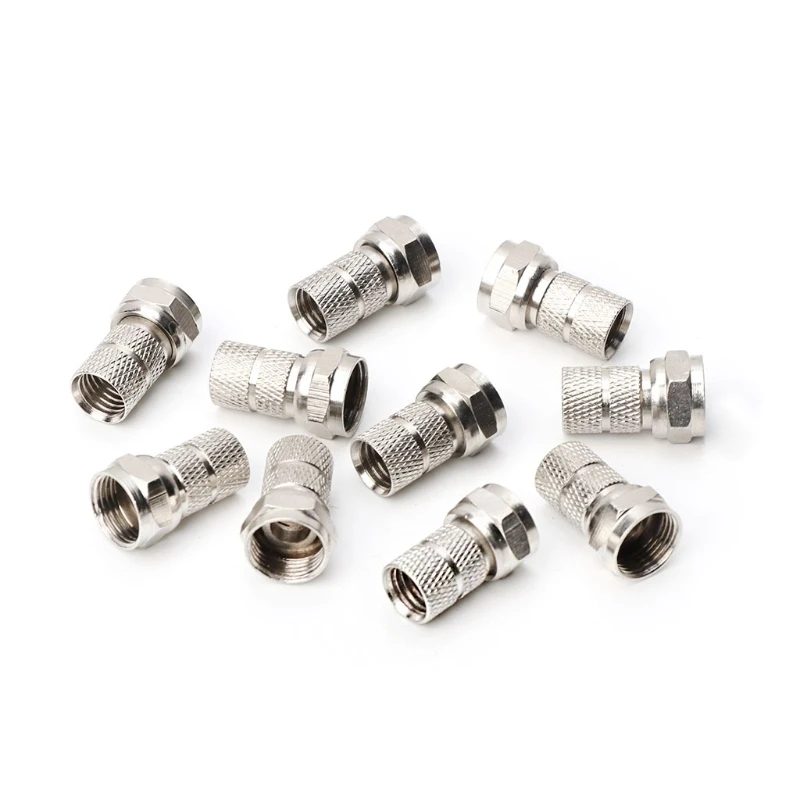

F Тип

В основном используется для кабельного телевидения, HFC, телеприставок, кабельных модемов, коаксиальный разъем F представляет собой разъем 75 Ом, часто используемый в сочетании со стандартными коаксиальными кабелями RG59 и RG6 75 Ом.

Разъем имеет хорошие рабочие характеристики примерно до 1 ГГц и не подходит для современных требований широкополосного доступа.

Штекерный разъем F Гнездовой разъем F

FME

Это стандартный разъем 50 Ом для всех мобильных телефонов и антенн беспроводного широкополосного доступа.

Разъем FME выбран из-за его превосходных характеристик в диапазоне частот 0–2 ГГц и небольшого диаметра разъема, что позволяет легко устанавливать его в труднодоступных местах.

Редко встречающийся в каких-либо других радиочастотных приложениях, разъем FME используется почти исключительно для сотовой телефонии и приложений передачи данных.

Штекерный разъем FME Разъем FME с внутренней резьбой

MC-карта

Разъем MC-Card представляет собой микроминиатюрный разъем 50 Ом с защелкивающимся соединением, подходящий для ВЧ-устройств, работающих в диапазоне от постоянного тока до 6 ГГц.

Этот разъем часто используется вместо MMCX во многих беспроводных и телекоммуникационных приложениях из-за его аналогичных характеристик и физических размеров.

Штекерный разъем MC-Card Гнездовой разъем печатной платы MC-Card

MCX

MCX или Micro Coaxial — это миниатюрный коаксиальный соединитель с сопротивлением 50 Ом для радиочастотных приложений в диапазоне от постоянного тока до 6 ГГц.

Он имеет такие же размеры внутреннего контакта и изолятора, как и более распространенный разъем SMB, но на 30% меньше внешнего диаметра, что делает его идеальным для установки в тесноте.

Этот разъем часто используется для GPS, ТВ-тюнеров, радиочастотного оборудования и часто устанавливается на печатную плату.

Разъем MCX с наружной резьбой Разъем MCX с внутренней резьбой

Мини-ДМВ

Миниатюрный разъем на основе более крупного UHF-разъема, разработанный для радиочастотных приложений в ограниченном пространстве.

Как и его более крупный аналог, серия Mini-UHF имеет переменный импеданс и подходит для передачи между постоянным током и 2,5 ГГц.

Вы найдете этот тип разъема во многих различных радиочастотных приложениях, в первую очередь в UHF / VHF-коммуникациях, где его переменный импеданс (около отметки 50 Ом для разъемов хорошего качества) не так важен.

Штекерный разъем Mini-UHF Гнездовой разъем Mini-UHF

MMCX

Коаксиальный разъем MMCX или Micro-Minature — это миниатюрная версия коаксиального разъема MCX 50 Ом.

Он хорошо работает в диапазоне от постоянного тока до 6 ГГц и имеет функцию защелкивания, позволяющую вращаться на 360 градусов после подключения.

Чаще всего вы увидите эту печатную плату разъема, установленную на картах PCMCIA, модемах и устройствах GPS.

Штекерный разъем MMCX Гнездовой разъем MMCX (переборка печатной платы)

N Тип

Разъемы

N — это разъем 50 Ом, который выбирают для большинства высококачественных антенных систем из-за их широкого диапазона рабочих характеристик — от постоянного тока до 11 ГГц.

Этот разъем большого размера имеет больший диаметр, чем большинство разъемов, но легко затягивается вручную.

Вы найдете этот разъем в большинстве радиочастотных приложений, включая радары, мобильные базовые станции, электронные приборы и, конечно же, большинство антенн микроволнового диапазона.

Разъем N с наружной резьбой Гнездовой разъем N

QMA

Разъем QMA имеет механизм защелкивания, предназначенный для более простого, быстрого и безопасного соединения.

Часто используется для замены SMA, разъем можно увидеть в базовых станциях сотовой связи и в оборонных приложениях.

Этот сверхминиатюрный коаксиальный разъем 50 Ом имеет частотный диапазон до 18 ГГц.

Разъем QMA с наружной резьбой Разъем QMA с внутренней резьбой

SMA

Разъем на 50 Ом меньшего размера, который чаще всего находится на задней панели настольных модемов и используется в качестве резьбы физического сопряжения некоторых антенн меньшего размера.

Некоторые антенны поставляются с предварительно установленным разъемом SMA поверх обычного разъема FME для беспроблемного подключения к настольным беспроводным широкополосным модемам, таким как серия беспроводных шлюзов Bigpond.

SMA разработан для широкого спектра радиочастотных приложений и подходит для связи от постоянного тока до 18 ГГц.

Штекерный разъем SMA Гнездовой разъем SMA

SMB

Аналогичен по размеру и характеристикам разъему SMA, SMB разработан с защелкивающимся интерфейсом.

Разъемы

SMB имеют импеданс 50 или 75 Ом и подходят для ВЧ-приложений от постоянного тока до 4 ГГц.

Разъемы SMB можно найти в самых разных областях, от телекоммуникаций до промышленного оборудования.

Пол разъемов SMB часто может сбивать с толку, поскольку вилка имеет корпус гнезда / гнезда, а розетка — корпус штыря / штекера.

Штекер SMB Гнездовой разъем SMB

ССМБ

Этот разъем является сверхминиатюрной версией разъема SMB.

Это коаксиальный соединитель с сопротивлением 50 Ом и хорошей производительностью от постоянного тока до 12 ГГц.

Как и его старший брат, SSMB также имеет интерфейс оснастки.

Пол разъемов SSMB также может сбивать с толку, например, разъем SMB, вилка имеет розетку, а розетка — центральный контакт.

Штекерный разъем SSMB Гнездовой разъем SSMB

TNC

Он идентичен конструкции BNC, но имеет резьбовой разъем.

Работает лучше, чем разъем BNC на микроволновых частотах.

TNC — это миниатюрные резьбовые всепогодные блоки с постоянным сопротивлением 50 Ом, работающие от постоянного тока до 11 ГГц.

Широко используется в оборудовании WiFi, радарах и военных / аэрокосмических системах.

Разъем TNC с наружной резьбой Разъем переборки TNC с внутренней резьбой

УВЧ

Серия UHF — это соединители с переменным импедансом для работы на низких частотах от 600 кГц до 300 МГц.

Этот очень большой разъем используется почти исключительно для радио и УВЧ приложений.

Недорогая конструкция UHF-соединителей часто приводит к изменению импеданса в пределах 30-40 Ом, вызывая значительные отражения на частотах выше 300 МГц. Несмотря на это, разъем остается популярным среди пользователей CB / UHF (477 МГц).

Мужской UHF (PL259) Разъем Гнездо УВЧ (SO239) Разъем для монтажа на панель

Общие сведения о РЧ разъемах

Хотя у вас может не возникнуть проблем с определением того, какие РЧ-разъемы стандартной полярности являются вилкой или розеткой, вам трудно определить пол разъемов обратной полярности ? Если так, не волнуйтесь. Вы, конечно, не одиноки. Помимо гендерного вопроса, легко запутаться в множестве различных типов ВЧ-разъемов, используемых с оборудованием Campbell Scientific. Когда вы пытаетесь соединить свои устройства, вы иногда можете задаться вопросом, какой у вас тип разъема и какой тип разъема вам нужен.

В этой короткой статье я объясню разницу между штекерными и розеточными ВЧ-разъемами с точки зрения их полярности — стандартной или обратной (RP). Я также добавлю несколько изображений, чтобы помочь вам определить различные типы соединителей, которые мы обычно используем.

Немного предыстории

Разъемы

RF (радиочастоты) обычно используются во многих наших продуктах, таких как радиоприемники, устройства защиты от перенапряжения, корпуса, коаксиальные кабели и антенны. Однако эти разъемы бывают разных типов. Наиболее распространены следующие типы разъемов:

  • Тип N
  • УВЧ (PL259)
  • TNC
  • TNC обратной полярности (RPTNC)
  • BNC
  • SMA
  • SMA обратной полярности (RPSMA)

Вы можете задаться вопросом, почему типы разъемов обратной полярности стали настолько распространенными. Это результат того, что FCC (Федеральная комиссия по связи) ввела правила для маломощных нелицензионных передатчиков, которые широко известны как передатчики Части 15. Двадцать лет назад FCC в США ввела практику использования «уникальных разъемов» (то есть разъемов, которые не входят в стандартную комплектацию магазинов электроники). Теория, лежащая в основе этой практики, заключалась в том, что кому-то будет сложно купить и прикрепить несертифицированную антенну к устройству.

Однако за последние два десятилетия практика использования «уникальных разъемов» стала обычным явлением, что привело к распространению типов разъемов обратной полярности.Итак, давайте разберемся с ними.

Пол и полярность

Когда вы пытаетесь определить штекерные и розеточные разъемы, вам может быть полезно иметь в виду следующее:

  • При стыковке вилки и гнезда важно убедиться, что оба разъема имеют одинаковую полярность. Например, штекер и гнездо должны быть и RPSMA.
  • Обычно штекеры RF имеют наружную резьбу, а резьба находится внутри корпуса.
  • Как правило, разъемы RF являются охватывающими, а резьба находится на внешней стороне корпуса.
  • Корпус вилки (вилка) обычно покрывает оболочку разъема (розетка).

Основываясь на этих концепциях, вот еще несколько полезных описаний:

  • Штекер вилки стандартной полярности имеет центральный штифт, который выступает из середины, а на корпусе вилки имеется внутренняя резьба. Здесь мы показали штекер SMA, который обычно находится на конце коаксиального кабеля, который подключается к таким продуктам, как сотовые шлюзы или приемники GPS.

  • Штекерное гнездо стандартной полярности имеет гнездо посередине, предназначенное для подключения штыря штекера, а на корпусе гнезда есть резьба с внешней стороны.Здесь мы показали разъем SMA, обычно встречающийся в радио, таком как сотовый шлюз или GPS-приемник.

  • Штепсельная вилка с обратной полярностью имеет гнездо в середине, предназначенное для подключения штыря из розетки, а на корпусе вилки есть внутренняя резьба. Здесь мы показали штекер RPSMA, который обычно находится на конце коаксиального кабеля, который подключается к таким продуктам, как RF451, серии RF407 и CR6-WIFI.

  • Гнездо разъема обратной полярности имеет центральный штифт, который выступает из середины, а на корпусе разъема есть резьба снаружи.Здесь мы показали разъем RPSMA, который обычно можно найти в радиостанциях, таких как наши устройства с расширенным спектром 900 МГц и устройства Wi-Fi.

Помните:

  • Гнездо стандартной полярности (гнездо) имеет гнездо, а гнездо обратной полярности (гнездо) имеет штырь.
  • Штекер стандартной полярности (вилка) имеет штырь, а вилка обратной полярности (вилка) имеет гнездо.

Типы и род разъемов

В следующей таблице указаны различные типы разъемов, которые мы обычно используем, и их пол:

Тип разъема Штекер (штекер) Гнездо (домкрат)

Тип N

(штифт с резьбой внутри)

(розетка с наружной резьбой)

УВЧ (PL259)

(штифт с резьбой внутри)

(розетка с наружной резьбой)

TNC

(штифт с резьбой внутри)

(розетка с наружной резьбой)

TNC обратной полярности (RPTNC)

(розетка с резьбой внутри)

(штифт с наружной резьбой)

BNC

(штифт с резьбой внутри)

(розетка с наружной резьбой)

SMA

(штифт с резьбой внутри)

(розетка с наружной резьбой)

SMA обратной полярности (RPSMA)

(розетка с резьбой внутри)

(штифт с наружной резьбой)

Надеюсь, описания и изображения помогли вам понять различия между типами разъемов и взаимодействие полярности и пола.

Оставайтесь на связи (со своими устройствами и с нами) и оставляйте свои комментарии ниже.

Выбор антенных кабелей, разъемов и адаптеров для сотовых и WiFi-устройств

Закладка

SMA, SMB, FME, N, TS-9 и другие!


Один из самых запутанных аспектов подключения антенны к усилителю сотовой связи или точке доступа — это выяснить, как вставить вкладку A в слот B, когда кабели просто не подходят друг к другу.

Кстати, о кабелях — они бывают разных размеров и вкусов.В чем разница?

Доступны адаптеры

для устранения пробелов, но их не всегда легко найти, особенно если вы даже не знаете правильных имен для вкладки A и слота B.

Или это SMA, FME и TS-9?

Конец мужской или женский? Обратная полярность? Что это вообще значит?!?

Мы здесь, чтобы помочь …

Это руководство предоставлено вам нашими членами

Для нас большая честь иметь возможность представить основные разделы этого руководства бесплатно без сторонней рекламы.

Этот контент предоставляется вам за счет средств наших премиум-членов.

Наши участники имеют доступ ко всему этому руководству, интерактивному руководству, обзорам продуктов, предупреждениям, скидкам поставщиков и многому другому.

Если вы являетесь участником, пожалуйста, войдите в систему выше, чтобы увидеть эксклюзивные части этого руководства для участников.

Если мобильный Интернет является важной частью вашего образа жизни, вот способы, которыми вы можете помочь:

Стать участником Поддержите этот контент


Антенные кабели

Эта 15-футовая катушка кабеля LMR-400 имеет разъем N-папа на одном конце (справа) и разъем SMA-папа на другом конце (слева).

Наружные антенны подключаются к внутренним приемникам с помощью коаксиального кабеля, который минимизирует потери сигнала при покрытии необходимого расстояния.

Но не все кабели одинаковы.

Вам необходимо использовать качественный коаксиальный кабель и хорошие разъемы, иначе сигнал будет скомпрометирован, полностью лишившись преимуществ от использования высококачественной внешней антенны или усилителя сигнала.

Многие сотовые антенны лишают вас возможности выбора — к антенне постоянно прикреплен кабель определенной длины.

Но другие антенны оставляют проводку на ваше усмотрение, и вам нужно будет выбрать подходящий кабель для работы, уделяя особое внимание необходимой длине и разъемам на каждом конце.

Видите ли, сигналы быстро ухудшаются с увеличением расстояния (это называется «затуханием») — и если вам нужен длинный кабель, быстро становится необходимым более толстый высококачественный кабель.

Затухание кабеля выражается в децибелах потерь, поэтому обычно удлинение кабеля определяется как «ослабляет сигнал на 2 дБ» (если вообще выражается).

Большинство сотовых антенн поставляются с кабелем RG-58 или RG-174, с отрезком длиной 12–15 футов, часто прикрепленным к антенне жестко. Эти типы проводов тонкие и гибкие, но для удлинительных кабелей и более длинных участков следует использовать более толстые кабели.

Советы по установке кабеля:

  • Делайте кабели как можно короче, но, если у вас нет навыков, инструментов и опыта, чтобы профессионально обжимать новые концы на кабелях, не пытайтесь обрезать кабели до более коротких отрезков.
  • Каждая точка подключения добавляет примерно 0.Затухание 5 дБ на переход — поэтому всегда лучше использовать один длинный кабель, чем соединять два или более кабелей вместе.
  • Никогда не используйте разветвитель с антеннами сотовой связи и Wi-Fi — разделение сигнала уменьшит получаемую мощность вдвое, а два передатчика, подключенные к одной антенне, могут стать причиной неприятностей.
  • Ваша цель для любого антенного кабеля должна заключаться в том, чтобы общие потери на затухание не превышали 4 дБ на расстоянии, которое вы хотите преодолеть.
  • Кабели с малыми потерями дороже, жестче, с ними труднее работать — все это следует учитывать при планировании прокладки антенного кабеля.

Антенны Wi-Fi и затухание кабеля

Сигналы Wi-Fi

на частоте 2,4 ГГц быстро ухудшаются по антенным кабелям, а Wi-Fi на частоте 5 ГГц совершенно не подходит даже для коротких проводов между приемником и антенной. Вот почему часто имеет смысл поставить всю радиостанцию ​​Wi-Fi на крышу и подключиться к ней в цифровом виде через Ethernet, который не страдает затуханием с расстоянием.

Содержимое этого руководства только для членов

Было ли это руководство пока полезным?

Хорошо.. ниже доступно гораздо больше для наших участников, а также десятки других подобных руководств, видео, классная комната, форумы, вебинары и многое другое. Все это специально создано для того, чтобы помочь трейдерам, круизерам и кочевникам оставаться в сети.


Надеюсь, вы заметили, что наш контент не загроможден сторонней рекламой, мы не спонсируемся и не полагаемся на продажу вам планов или оборудования, чтобы сделать наш контент возможным.

Вместо этого мы финансируемся сообществом через нашу программу премиум-членства, что позволяет нам сосредоточиться на создании непредвзятого, качественного, всестороннего, постоянно обновляемого контента.

Если мобильный Интернет является важной частью вашего образа жизни, вот способы, которыми вы можете помочь:

Стать участником Поддержите этот контент

Если вы уже являетесь участником, войдите в систему, чтобы просмотреть оставшуюся часть этого руководства.

Вот краткий обзор эксклюзивных тем для участников в этом руководстве:

Таблица затухания типа кабеля

На нашем графике показаны ожидаемые потери сигнала в зависимости от типа кабеля.

Руководство по разъемам на концах кабеля

Существует множество различных разъемов, которые можно найти на концах кабелей и по бокам маршрутизаторов, точек доступа и бустеров сотовой связи.Этот раздел поможет вам идентифицировать их по изображениям и типичным устройствам каждого типа, если они есть.

Руководство по покупкам кабельных адаптеров

Ищете переходник? В этом разделе рассматриваются различные распространенные комбинации со ссылками для покупок.


Заключение: не бойтесь адаптироваться

Все эти различные разъемы и адаптеры могут быть ошеломляющими, но если вы потратите время, чтобы определить, что у вас есть и что вы хотите подключить, не составит труда составить список покупок, чтобы найти то, что вам нужно.

Вы можете делать покупки на Amazon, чтобы получить быструю доставку и легкий возврат, или, чтобы получить дополнительную информацию, вы можете отправиться в места, которые специализируются на сотовом оборудовании, например, Mobile Must Have, 5G Store, Powerful Signal, AntennaGear или WPS Antennas.

Приложив немного энергии и усилий, можно подключить практически все, что угодно.

Изучите ресурсный центр

28 год Апр

Развитие маршрутизаторов MoFi — новая линейка MOFI 5500: обновленное оборудование, обновленные модемы и 5G Future

26 год Апр

Cricket Wireless снижает цену на тарифный план Simply Data 100 ГБ для точек доступа до 55 долларов в месяц

26 год Апр

Предоплаченный план AT&T «Отличная сделка» теперь предлагает 100 ГБ за 55 долларов в месяц на точки доступа, планшеты и маршрутизаторы

23 Апр

WiFiRanger Converge Everest: наконец-то готов, с обновленными модемами и новой ценой

Оптимизация решений для мобильного Интернета при стационарном использовании
Потоковое видео по сотовой сети и Wi-Fi: телепередачи, фильмы и развлечения в пути
Видеовещание и двусторонняя конференц-связь через мобильный Интернет

Стать членом

MIA — это наше премиальное членство, предназначенное для тех, кто считает мобильный Интернет важной частью своего образа жизни.

В благодарность за создание подобного контента мы предлагаем ряд дополнительных льгот. От интерактивного руководства, подробного эксклюзивного контента для участников, скидок, предупреждений, классов и многого другого.

Станьте сторонником

Мы полностью понимаем, что членство подходит не всем.

Однако вы все равно можете поддерживать этот контент с нашим уровнем поддержки всего за 25 долларов в год.

С нашей благодарностью вы получите доступ ко всему нашему бесплатному контенту без «ворчаний».

Есть вопросы? Оставаться в курсе

Присоединяйтесь к нашей «Библиотечной стойке»:
Интернет для RVers & Cruisers Группа Facebook

Мы перекрестно размещаем новостные статьи и руководства и можем помочь вам указать правильное направление к нашему содержанию здесь, в центре ресурсов.

С благодарностью нашим премиум-членам мы можем предложить наш бесплатный контент — и для этого они также имеют доступ к нашим частным областям вопросов и ответов для более подробного руководства.

Будьте в курсе

Мы постоянно отслеживаем отрасль и анализируем новые разработки для мобильных путешественников. Если вы хотите получать обновления, мы предлагаем несколько способов:

Воздействие влаги на коаксиальные кабели и воздействие влаги на трехосные кабели

Влага: враг

Поступали сообщения об установках TCAS II, показывающих признаки износа радиочастотного кабеля всего через несколько лет эксплуатации. Причина этих проблем была обнаружена во влаге либо в коаксиальном кабеле у антенного разъема, либо внутри самого разъема.

Влага, попавшая внутрь соединителя, может вызывать эффекты, от незаметных до серьезных, в зависимости от требований системы. Но будьте уверены, , что на кабельную сборку попадет влага. Экраны и проводник могут пострадать от коррозии, особенно если при установке разъема очистка выполняется не очень тщательно. Однако даже если коррозия не возникнет, влага, присутствующая в разъеме или диэлектрике, может изменить характеристическое сопротивление кабеля. При изменении импеданса увеличивается отражение сигнала (КСВН). В результате чувствительная система может стать ненадежной или, что еще хуже, выйти из строя.

Прежде чем делать однозначный обвинительный акт в отношении разъемов, кабелей, методов сборки кабелей и / или методов установки, давайте рассмотрим факторы, которые могут создать эту проблему.

Влага может скапливаться внутри антенного разъема в результате многократного воздействия значительных перепадов температуры и атмосферного давления в присутствии значительной относительной влажности.(См. , рис. 1 .) В коммерческих реактивных самолетах (которые составляют большинство установок TCAS II) температура воздуха на коже может колебаться от, скажем, + 120 ° F на рампе Phoenix до — 60 ° F на высоте 35000 футов. Давление может измениться от примерно 30 дюймов ртутного столба на уровне моря до примерно 7 дюймов (падение на 75%) на высоте 35 000 футов; Однако герметизация кабины может снизить эффект примерно до 15%.

Такие изменения температуры могут привести к осаждению влаги в воздухе, а падение давления в кабине может создать частичный вакуум внутри и вокруг разъема.Во время спуска, хотя нагревание кожи имеет тенденцию возвращать влагу в воздух, некоторая ее часть может попасть в соединитель, когда давление вернется на более высокий уровень. Все это происходит по-разному; Условия внутри разъема не будут меняться так быстро, как вокруг него. Со временем он снова выровняется, но невозможно узнать, что «со временем» может произойти.

Рискуя преуменьшить преимущества более новых, более мягких, более пористых диэлектрических материалов, похоже, что они тоже могут быть причастны к этому.Их меньшие потери, меньший диаметр и меньший вес являются важными элементами при выборе кабелей для бортовых применений, но за это приходится платить. Это связано с пористостью диэлектрика. Фактически, слои тонкой ленты Teflon®, намотанные вокруг центрального проводника, напоминают рулон гофрированного картона. Вы можете представить себе места, куда можно попасть «всякой всячине». [Преувеличенная аналогия, конечно.]

Кабели с твердым диэлектриком появились задолго до TCAS и могут рассматриваться как решение, но следует отметить, что они вряд ли устойчивы к воздействию влаги, а внутренняя часть разъема все еще является ловушкой для влаги.Твердый диэлектрик менее абсорбирует, но риски коррозии для проводника и экранов одинаковы. Есть и другие недостатки: кабели из твердого диэлектрика могут добавить несколько фунтов к установке и будут занимать больше места из-за большего диаметра, необходимого для удовлетворения требований к потерям. Они более жесткие и требуют большего радиуса изгиба, поэтому при установке могут потребоваться другие особенности прокладки. Эти проблемы часто диктуют выбор конструкции с более высокими характеристиками.

Так вот, по крайней мере теоретически, влага, которая попадает внутрь, тоже может выйти.Учитывая условия (и свободу) высыхания, проблема могла быть только временной. Верно?

На самом деле, застрять в крошечном пространстве разъема, вернуться к принципу «сухой, как в день» просто непрактично — еще более маловероятно, учитывая тот факт, что вода в диэлектрике не просто сидит там. ждет, чтобы испариться или вылиться. Возможно, он попал обратно в кабель из-за капиллярного действия. Удаление сухим теплом в вакууме возможно, но даже если оно сработало, это (1) утомительно, (2) требует специального оборудования и (3) требует отсоединения и восстановления соединения на пораженном конце.Все это, прежде всего, не считая R&R установленных кабелей!

Таким образом, становится очевидным, что предотвращение проблемы имеет жизненно важное значение: предотвращение свободного попадания влаги в разъем.

ARINC Характеристика 735 не требует специальных погодозащищенных антенных разъемов. Фактически, когда он был принят, риски попадания влаги в усовершенствованный легкий коаксиальный кабель, вероятно, не принимались во внимание. (Эти проблемы не упоминаются в характеристике. )

Доступны погодозащищенные соединители, но никто не знает их долговременной способности блокировать прохождение вредной влаги.Однако мы знаем, что защита от атмосферных воздействий помогает. Задача состоит в том, чтобы предотвратить просачивание влаги в пространство внутри разъема, где она может попасть на оголенный конец кабеля.

Ничто из пластика не будет полностью защищать молекулы воды в воздухе, но погодные уплотнения будут препятствовать образованию конденсата. Слой термоусадочной трубки с двойными стенками (термоклей на внутренней стороне) поверх кабеля и фиксированный конец герметичного разъема обеспечивает снятие напряжения, но сам по себе не обеспечивает достаточной защиты от влаги.

Герметичное уплотнение — идеальный вариант, поскольку он блокирует прохождение мельчайших молекул. Это обычное явление в таких ситуациях, как микросхемы в керамическом корпусе, лампочки и т. Д., Где не должно быть никаких шансов, что внешняя атмосфера попадет на чувствительный интерьер. Однако настоящее герметичное уплотнение достигается только при перетекании металла в стекло или керамику — очевидно, это высокотемпературная операция, но не практичная в кабелях или в большинстве других вещей в этом отношении.

Роль ПИК

С самого начала PIC поставляла герметичные антенные разъемы на коаксиальных узлах, которые мы производим для TCAS II, TCAS I, Mode S, GPS, SATCOM, MLS и других радиочастотных приложений.Кроме того, дополнительная защита двухслойной термоусадочной трубки является стандартной для всех кабельных сборок PIC. Эти две меры уплотнения обеспечивают максимальную практическую защиту от водопоглощения в разъемах коаксиальных антенн.

Беспокойство коммерческой авиации, особенно всех пользователей TCAS II, по поводу воздействия влаги на антенные кабели вполне реально. Некоторые предполагают, что исправлению и предотвращению будущих системных проблем будет уделяться постоянное внимание, пока не будет больше ответов.

Дело в том, что всевозможные соединения в самолетах подвержены загрязнению окружающей среды. К проблемным соединениям относятся соединения со следующими параметрами:

  • RF выше 100 МГц
  • Системные бюджеты убытков
  • Разъемы на антенне
  • Расположение безнапорной кабины

Из них очевидно, что существует большая близость к широким колебаниям температуры на антенне. В сочетании с влажностью в атмосфере (в отличие от текущей воды, которая может указывать на утечку в антенне или вокруг нее) будет поглощение — и не обязательно небольшое.Один крупный производитель планеров сообщает, что влага может глубоко проникать в диэлектрики из расширенной ленты (типичные для коаксиальных кабелей с низкими потерями) на расстоянии до четырех футов от разъема. (См. «В защиту кабеля с малыми потерями» в конце этого документа.)

Хотя эффекты потерь могут быть незаметны на таком расстоянии, очевидно, что чем длиннее пролет кабеля с влажным диэлектриком, тем больше затухание. Это загрязнение тем, что можно было бы классифицировать как дистиллированная вода (помните, в воздухе) существенно изменяет диэлектрическую проницаемость, влияя на импеданс кабеля. В результате увеличивается КСВН и возникают потери.

Любой кабель в системах, в которых указаны минимальные потери, подвержен риску, особенно те, которые произведены с меньшим запасом хода, чем другие, и некоторые системные параметры накладывают на это ограничение. См. Таблица 1 .

Серьезные последствия

Были сбои TCAS и режима S, связанные с влажностью антенных кабелей. В этом случае потенциальные последствия имеют далеко идущие последствия.

Во-первых, основная роль транспондеров режима S заключается не в том, чтобы передавать отчеты соседним воздушным судам, оборудованным системой TCAS, а в том, чтобы отвечать на радар УВД для безопасного управления воздушными трассами. Это также относится к транспондерам режима A и режима C.

Другая сложность заключается в том, что, хотя некоторые транспондеры режима S настроены на уведомление экипажа об отказе, некоторые нет. Двойные транспондеры могут быть не в состоянии преодолеть такой отказ, поскольку он возникает в одном общем элементе системы: антенном кабеле.

Так что такая простая вещь, как незащищенное коаксиальное соединение, может заставить транспондер замолчать без предупреждения. Несмотря на нашу уверенность в нашей системе управления воздушным движением, это увеличивает нагрузку на воздушные суда, которые не могут предоставить полезные, если не жизненно важные данные.

Ремонт

Разъемы

типа C, используемые в антеннах режима S, более восприимчивы к проникновению влаги, чем TNC, которые используются в антеннах TCAS. Вероятно, виновато давление на уплотнительную прокладку ответной части; Тип C имеет байонетный фитинг, а TNC навинчиваются на соответствующие разъемы с возможностью (и вероятностью) более плотного прилегания к прокладке.См. Рисунок 2 . Оба, однако, были связаны с проблемами влажности.

Далее, если путь для влаги в месте ввода кабеля не загерметизирован, он также может быть широко открыт. Кто-то может возразить, что, если он настолько открыт, он будет вытеснять влажный воздух так же легко, как и втягивать его, оставляя соединение в равновесии с окружающей средой. Однако таких событий никогда не бывает полностью вспять; абсорбирующий диэлектрик кабеля всегда будет «немного пить» в присутствии влаги.Это типичный принцип капиллярного действия.

Если участок влажного кабеля можно полностью высушить, что практически невозможно, или удалить (сколько вы отрезаете?), Он может быть повторно заделан и заслуживает как можно тщательной герметизации.

Некоторые предположения

Следующее может сделать это немного менее грозным, но имейте в виду, что это предположения.

Можно предположить, что наихудшее поглощение приходится на первые несколько дюймов кабеля.Эта длина будет больше в кабелях с низкими потерями, чем в кабелях типа RG с твердым диэлектриком. Во-вторых, можно предположить, что разрезание и повторная заделка кабеля новым, должным образом загерметизированным соединителем (а не просто обернутой двустенной термоусадочной трубкой) решит проблему. Однако уверенность в восстановлении характеристик кабеля достигается только при соответствующем тестировании на потери, КСВН, задержку и фазовый угол (при необходимости).

Если удаленная длина должна более надежно устранить «всю» захваченную влагу, это может привести к слишком сильному укорачиванию кабеля.Добавить еще кусок? Не хорошая идея. Теперь вы начинаете идти на компромисс.

Вот еще одна последняя причина, по которой нужно укусить пулю и полностью заменить кабели: с отремонтированным кабелем все еще существует неопределенность в отношении захваченной влаги, которая со временем может усилить процесс коррозии и привести к еще одному виду отказа. Это помогает выиграть время? Да. Есть ли преодоление проблемы? Только возможно.

Профилактика — сейчас

Существующие объекты могут быть, а могут и не быть бомбой замедленного действия, но пока нет никаких закономерностей, позволяющих предположить, что какое-либо конкретное место или самолет подвергаются меньшей опасности, чем другие.

Тем не менее, принятие немедленных мер по добавлению защиты к сопряженным разъемам может, по крайней мере, отсрочить начало отказа кабеля / системы из-за влажности.

Простого отсоединения разъема от его ответной части, просушивания обоих на воздухе и повторного соединения его с помощью термоусадочной муфты с двойными стенками по всему соединению, включая несколько дюймов кабеля, действительно недостаточно. Влага, остающаяся внутри кабеля и разъема, не только игнорируется; они попадают в ловушку.

Фактическое снятие разъема с кабеля и повторная заделка после высыхания может временно дать приемлемые результаты, но это плохая секунда по сравнению с полной заменой кабеля.Само собой разумеется, что сменные разъемы должны быть устойчивыми к атмосферным воздействиям. ( Рисунок 3 иллюстрирует типичную защиту от атмосферных воздействий.)

Окончательный анализ

Хотя, безусловно, предстоит получить больше опыта, на данный момент было изучено следующее:

  • Проблемы с влагопоглощением хуже в кабелях с обернутыми диэлектриками, чем в кабелях с твердыми диэлектриками.
  • Поглощение влаги усугубляется резкими скачками давления и температуры, характерными для самолетов.
  • Одним из эффектов влаги является снижение диэлектрической проницаемости, изменение импеданса, ухудшение КСВН и увеличение потерь.
  • Максимальный потенциал уплотнения реализуется при использовании соединителей со встроенными уплотнениями и термоусадочной трубкой с двойными стенками или другим подходящим методом уплотнения.

Безусловно, новые установки должны включать в себя соединители, изначально спроектированные для защиты от атмосферных воздействий — как на конце кабеля, так и на стыковочном конце — с прокладкой, спроектированной внутри. Дополнительная защита окружающей среды должна быть включена во время сборки кабеля и полностью покрывать Сопряженное соединение во время установки добавляет еще один уровень защиты.

В защиту кабеля с малыми потерями

В последние годы достижения в производстве диэлектриков для коаксиальных кабелей принесли нам больше воздуха — в частности, микроскопические пространства, встроенные в ленту Teflon®, которая наматывается на перекрывающуюся спираль вокруг центрального проводника.

Конфигурация намотанной ленты и «ячейки» на открытом воздухе приводят к капиллярному действию, в некоторых отношениях как губка.

Хотя это, по сути, больше способно втягивать и улавливать молекулы воды, это приводит к улучшению характеристик кабеля: в частности, к меньшим потерям, более высокой скорости распространения и меньшему весу — и это лишь некоторые из них.

Эти достижения намного перевешивают риск заражения влагой, если будут приняты меры для создания подходящего барьера для воздействия влаги — или, что еще лучше, если они используются в контролируемой среде.

В самолетах окружение почти враждебное. Тем не менее, меры, описанные в этой статье, могут уменьшить вредное воздействие влаги на критические параметры и действительно уменьшают его.

Кабель антенны WiFi

Коаксиальный кабель со сверхнизкими потерями RadioLabs

R adioLabs предлагает Кабели WiFi высочайшего качества. Все наши WiFi-кабели изготавливаются вручную, водонепроницаемы, и каждый кабель изготавливается вручную для каждого покупателя. Они имеют полную гарантию, термоусадочные кабели изготовлены из лучших материалов с низким уровнем потерь кабель в наличии.
Чтобы приобрести наш беспроводной коаксиальный кабель RadioLabs в НАЛИЧИИ, нажмите здесь.
-Чтобы выбрать специальный кабель, посетите наш производитель кабелей ниже.

R adioLabs производит собственные кабельные продукты. Эти высококачественные кабели с низкими потерями производятся из материалов высочайшего качества, представленных на рынке, имеют наилучшие технические характеристики на рынке, предлагая минимальное затухание на высоких частотах.Наши кабели производятся с использованием современных производственных технологий, доступных в настоящее время. Чтобы просмотреть спецификации наших кабельных продуктов, вы можете просмотреть нашу таблицу данных по коаксиальному кабелю здесь.

Если вам нужна помощь в поиске примера разъема для вашего Беспроводная система, пожалуйста, посмотрите Wi-Fi разъемы ниже или свяжитесь с нами.

RadioLabs не возмещает деньги за кабели, так как они сделаны на заказ. Пожалуйста, внимательно выбирайте концы соединителей.Если у вас есть вопросы, свяжитесь с нами.

Кабель WiFi типа LMR-400 — Этот кабель с низкими потерями и отлично подходит для длинных кабелей до 40 футов.

Все кабели поставляются с разъемом типа N-Male и разъемом. на ваш выбор. Пожалуйста, внимательно выбирайте разъем.

После того, как вы нажмете «Добавить в корзину», вы сможете выбрать Пример разъема, который соответствует вашей беспроводной системе.

LMR-100 WiFi Pigtail Эти косички требуются для устройств WiFi с небольшими антенными соединениями

Все кабели поставляются с разъемом типа N-Male и разъемом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
