Разводка тв кабеля по квартире.

Как правильно выполнить разводку тв кабеля по квартире?

Разводка ТВ кабеля по квартире

С немалыми расходами на покупку антенны, ТВ-приставок, телевизора, а часто и не одного, требования к качеству изображения очень высоки. Часто мы забываем, что ещё на этапе строительства дома нужно позаботиться, чтобы разводка ТВ кабеля по квартире была качественной. Это необходимая инвестиция для обеспечения приёмников сильным и непрерывным сигналом на протяжении многих лет использования, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.

Чтобы прокладка телевизионного кабеля по квартире была профессиональной, сознательные жильцы могут найти монтажника слаботочных сетей с соответствующими навыками для её разработки, а могут задействовать собственные знания и силы.

Аксессуары и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы. Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции.

Правила прокладки и последовательность действий

Факт остаётся фактом: ни на местоположение, ни на мощность и аналогичные параметры передатчика вы повлиять не в силах. Но вот сосредоточиться на получении наилучшего возможного уровня сигнала, который напрямую зависит от того, насколько качественно выполнена прокладка антенного кабеля в вашем жилище, вы просто обязаны.

Первоочередная задача – спланировать место установки антенны и способ её крепления, а также расположение антенных розеток.

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для хорошего качества сигнала:

  • не сгибайте провода, диаметр изгиба не должен быть меньше 3-5 см;
  • прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
  • неприемлема прокладка ТВ кабеля рядом с электрическим, допустимое расстояние между ними – 10 см;
  • не повреждайте внешнюю оболочку. Провод с дефектами внешней изоляции, особенно его наружные участки, необходимо заменить. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
  • если ТВ-кабель укладывается под штукатурку или гипсокартон, то его помещают в защитный канал проводов в стене;
  • наружные участки фиксируются крепёжными элементами;
  • избегайте излишних витков;
  • кабель, соединяющий декодер и антенну, не должен быть длиннее 35 — 40 м. При большей протяжённости необходимо использовать усилители или провода высокого класса;
  • в случае прокладки большого количества проводов рекомендуется сделать их описание (это очень облегчает обнаружение возможных повреждений в установке).

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую правильно начать с составления мини-проекта, на первом этапе которого вам предстоит сосчитать длину кабеля для покупки, а также суммарное количество всех элементов коммуникации и крепежей. Проверьте себя: нет ли лишних элементов? Они будут «съедать» сигнал.

Если вы хотите провести скрытый монтаж, то дополнительно вам нужно подсчитать суммарную длину защитных пластиковых коробов для погружения проводов в стены. Предварительно вы должны составить структурную схему всех подключений по всем комнатам.

Способы прокладки бывают такие:

  • проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;
  • сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, адаптированная к современным требованиям;
  • смешанная сеть.

При скрытой прокладке ТВ кабеля в квартире вам предстоит штробление углублений в стенах. Это довольно шумная и пыльная операция (лучше известить соседей, что вы несколько пошумите). Этого можно избежать, если проложить шнуры в специальных плинтусах. После того, как будут установлены все антенные розетки, а наружный провод будет заведён в дом через отверстие в стене, начинайте собирать вашу схему. Подойдите к процессу с ответственностью – проверяйте каждое соединение. Не «крошите» кабель: необходимо учитывать, чем меньше у него окажется стыков, тем чётче будет «картинка». Перед заделкой стен включите ваши телеприёмники и проверьте уровень сигнала в каждом, возможно сеть нуждается в доработке.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Подключение антенны

У вас индивидуальная антенна? Тогда телевизионная разводка в квартире будет стартовать от неё. Подключите кабель к антенне, плотно установите антенну на мачте. Если в домашней ТВ-схеме предусматривается усилитель, то установите его поближе к антенне. Наружные соединения кабеля заизолируйте от влаги самовулканизирующейся лентой. Заведите кабель в жилье, и при необходимости разделите с помощью сплиттера. Кабели, отходящие от делителя, к телевизору подключаются к разъёму IN. То же и с приставками.

Как удлинить телевизионный кабель

Иногда случается так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает куска провода до места, где теперь установлен телевизор.

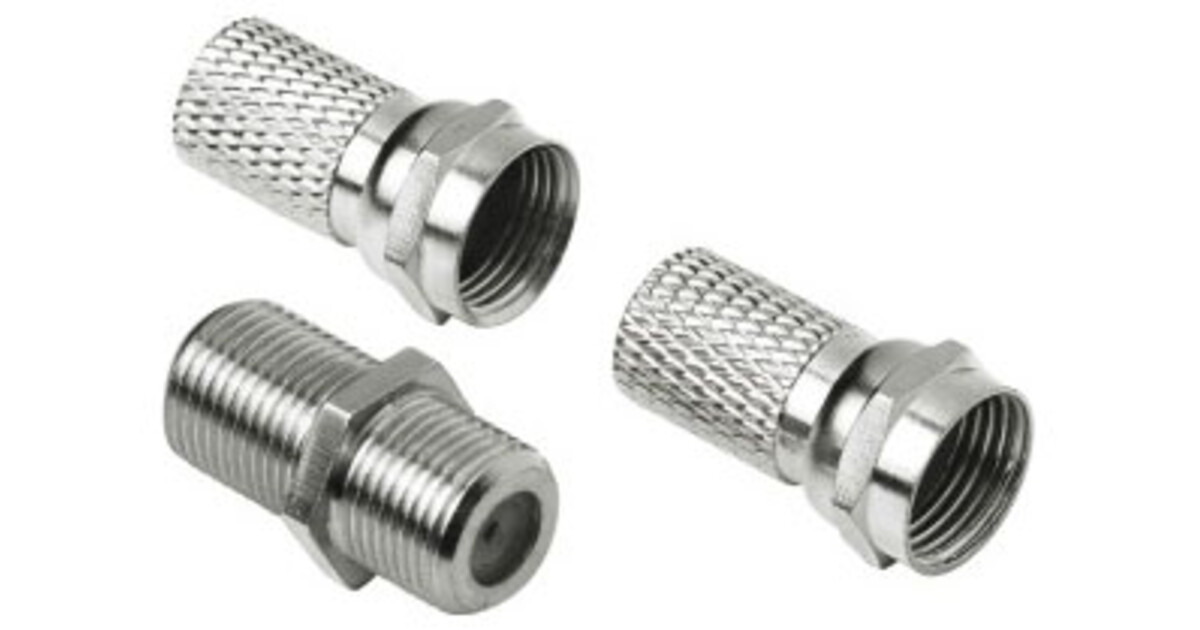

Соединение через переходник

Со времён изобретения F-разъёмов международного стандарта, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля придумали F-F-соединители («бочонок»). Этот накрутной элемент с двумя F-разъёмами надёжно объединяет два провода с F-штекерами на концах.

Соединение штекера с гнездом

Нарастить длину провода можно с помощью готового кабельного удлинителя. Это специальный элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для дальнейшего подсоединения в приёмник или розетку.

Скрутка

Этот бюджетный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный способ состыковать антенные шнуры. Велика вероятность нежелательного контакта оплётки с медной жилой и уязвимость к любым деформациям. Материал современных кабелей едва подлежит пайке, так что и она ситуацию не улучшит. Современное телевидение не «терпит» скруток.

Как установить антенный штекер на кабель

Оконцеватель, который с помощью резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом исполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Чтобы монтировать его на кабель, разрежьте шнур так, чтобы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), поскольку это вызовет сильные помехи. Тщательно обнажите центральный провод. Проверьте несколько раз, не связан ли он с фрагментом металлической оплётки. Для этого подойдёт любой мультиметр или батарейка с лампочкой из фонарика. Это особенно важно, если в домашней телесети присутствует усилитель, потому что короткое замыкание может повредить его источник питания. Оплётку нужно отвернуть в противоположное положение от конца провода, лишний участок фольги удалить ножом. Установка штекера на кабель будет окончена после того, как вы плотно навинтите его, при необходимости используя плоскогубцы.

Примечание: во время подключения антенного штекера убедитесь, что средняя жила не выступает за штекер. Если она слишком длинная, то после подсоединения штекера к розетке, его конец окажется за прижимными элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий слишком далеко, следует обрезать так, чтобы он выступал не более чем на 1 мм за верхний край коннектора.

Куда вставить антенный кабель в телевизоре

Осмотрите заднюю панель телевизора или ресивера. Там находятся разъёмы, благодаря которым ваш экран становится «окном в мир». Если у вас телевизор со встроенным тюнером DVB-Т2 или вы пользуетесь услугами кабельного ТВ, то кабель вы должны подсоединить напрямую к антенному разъёму RF IN телеприёмника. При использовании цифрового или спутникового тюнера, кабель подключается к такому же гнезду в этих приставках. На деле все обстоит гораздо проще, потому что это только три устройства: антенна, тюнер и телевизор, а антенный штекер и гнездо просто невозможно ни с чем спутать.

Как подключить несколько телевизоров к кабельной сети или антенне

Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.

tvdigitally.ru

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

  • Длина.
  • Толщина.
  • Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

  • Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
  • Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
  • Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление Назначение

Усилитель с адаптером

Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору.

К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.

Разветвитель ТВ кабеля

Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам.

Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.

Сумматор телесигналов

По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.

ТВ розетка для F-разъема при подключении антенного штекера

Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.

Штекер антенный

Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

  • Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

  • От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
  • Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

  • Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
  • Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
  • Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
  • Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
  • Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
  • Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
  • При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

  • На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

  • Определяется нужный кабель, и протягивается до требуемого этажа.
  • Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
  • В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

  • От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

  • Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

  • Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

  • При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

elektrik-a.su

КАК СДЕЛАТЬ — Телевизионная разводка.

    Не каждый даже самый опытный электрик умеет правильно построить систему телевидения в доме или квартире. Как же правильно все сделать разводку кабельного телевидения в жилище и получать удовольствие от любимых телепередач? И еще одна мелочь — как понять маркировку телевизионного кабеля. Как правильно подобрать разветвители телевизионного сигнала.



   То, о чем всегда забывают при ремонте и то, что даже высококвалифицированный электрик проложить правильно не умеет. Он мысли так: «Электрический ток в проводнике – направленное движение заряженных частиц. Разорви  провод – ток течь перестанет, соедини –снова потечет» И ошибается.

   Телевизионный сигнал передается в коаксиальном кабеле посредством радиоволны, которая проходит в трубе между поверхностью внутренней жилы и внутренней поверхностью оплетки. Поэтому, если даже разрезать кабель и положить торцы друг против друга с небольшим зазором, волна все –равно пройдет, хоть уже и слабее.

Несколько каналов – несколько волн разной длины.

    Представим образно – горизонтально лежит труба, до половины наполненная водой. По ней, при помощи каких-то устройств бегут волны – вот пошла волна длинная — телеканал пониже, а вот очень мелкая рябь – канал повыше. И задача, чтобы на конце трубы все волны пришли одинаковой высоты. Иначе некоторые каналы будут показывать хорошо, остальные плохо. А если на трубе по пути имеется сужение или расширение !?! Тогда некоторые волны пройдут так же, без преград, а некоторые отразятся от расширения или сужения и вернутся обратно – канал будет работать плохо.

    Делаем вывод – для коаксиального кабеля на всем пути прохождения сигнала от источника, например разветвителя кабельного телевидения до телеприемника очень важна геометрия самого кабеля. Если даже новый качественный кабель положить под половичек и потоптаться, то картинка на телевизоре ухудшится. То же будет, даже если кабель просто сильно изогнуть. Поэтому недопустимы не только деформации кабеля, но и соединения. На каждом соединении, выполненном даже с помощью специального соединителя, теряется более половины сигнала.

    Переходим к практике.

    Итак, затеяв ремонт меняем кабель в любом случае, поскольку новый советских времен кабель, который «про запас» лежал на полке 20 лет уже изношен и непригоден так же, как и тот, который использовался. Как показала многолетняя практика работы в кабельном телевидении, срок жизни медного коаксиального кабеля не превышает 5-7 лет.



  Как выбрать кабель для телевидения ?

Резонный вопрос – как правильно выбрать кабель. Да очень просто. Для этого нужно знать несколько свойств кабеля.

   1 из них – волновое сопротивление. Оно фактически является геометрическим отношением внутреннего диаметра оплетки деленного на наружный диаметр центральной жилы. Это не меряется прибором, это задается на заводе. Нет смысла спрашивать именно кабель, сопротивлением 75ом. Любой телевизионный кабель, независимо от толщины, материала, цвета и прочего, имеет волновое сопротивление 75 Ом. Вобщем, этим параметром не заморачиваемся – ищем просто телевизионный кабель.

    2 параметр – толщина кабеля. Здесь тоже все просто. Чем толще кабель, тем на большее расстояние он сможет передать сигнал. Обычно для квартир используется кабель 6мм – это наружный диаметр, ну, примерно с карандаш. В зависимости от материала наружного изолятора может быть чуть толще. Таким кабелем можно прокладывать примерно до 30м. Можно и больше, но не желательно. Там лучше использовать кабель потолще. Тоньше кабель, если даже найдете, лучше не использовать, если вас результат, конечно, интересует.

    3 важный параметр – материал оплетки. Центральная жила обычно или медная или омедненная сталь, помним, что сигнал проходит по поверхности, потому не важно что же внутри. Сверху центральной жилы диэлектрик, или в виде внутренностит лимона или вспененный, не особо важно. Сверху диэлектрика фольга. А вот что сверху фольги, уже важно. Есть 3 варианта:

    — медь – кабель хорош по параметрам, но значительно дороже и менее долговечен

    — алюминий – кабель дешевый. Но поскольку материала на оплетку обычно жалеют, то

      она очень тонкая и хлипкая. Такой кабель имеет минимальную цену, но наихудшие

      параметры.

    — нержавейка – наилучший материал. Работает долго, параметры хорошие, цена средняя

      – ну прям «золотая середина». Следует только обратить особое внимание на

      плотность оплетки. Чем она плотнее, тем кабель качественнее. В идеале плотность

      95%.

     4 параметр – внешняя изоляция. Если планируется использовать кабель внутри помещения, то совершенно не важно из чего она сделана. А вот если кабель находится снаружи, то лучше выбрать именно для наружной прокладки. Если кабель требуется подвешивать, то он в обязательном порядке должен иметь несущий трос или проволоку. Этой информаци о кабелях достаточно. Но если вы хотите разобраться в мелочах, то они описаны в статье о телевизионном кабеле.



    Исходя из всего вышесказанного делаем короткие выводы – в магазине надо спросить

телевизионный кабель толщиной 6 мм, в маркировке одной из первый цифр должна быть шестерка (RG-6, RG-660, F-660) и смотрим на его оплетку (металлические тонкие проволочки под внешним изолятором) – если плотная сеточка из нержавейки – берем.



     Сколько берем? А длина ?

     Да, перед покупкой кабеля нужно измерить всю трассу прокладки кабеля и определить длину. Тут есть правило – лучше взять на 5 метров больше, чем на 50 см меньше.

Помните – кабель соединять нельзя.



                 Оконечивание телевизионного кабеля.

    Какие же использовать наконечники? Как припаять ? А ничего паять и не нужно. Современные кабели не паяются. С кабеля снимается наружный изолятор, затем немного задирается оплетка и обрезается внутренний диэлектрик, чтобы оголилась центральная жила где-то на 10 мм. Сверху накручиваем специальный F-наконечник. Они обычно продаются там же, где и кабель. При этом внимательно следим, чтобы проволочки оплетки не замкнули с центральной жилой. Это самая распространенная ошибка – телевизор показывать будет, но плохо. !!!Помним, там, т.е. в кабеле, идет радиоволна и законы электричества к ней не применимы – козы (короткого замыкания)с эффектным горением и взрывом, как в электропроводке, не будет !!! В конце обрезаем центральную жилу так, чтобы она торчала из разьема на 5мм прмерно.

   Универсальный F-наконечник имеет резьбовую гайку и может быть прикручен то ли к разветвителю, то ли к штекеру или гнезду.

Сначала зачищаем кабель

Снимаем внутренний диэлектрик

 Накручиваем наконечник и обрезаем центральную жилу, чтобы выступала примерно на 5 мм



    Многие, когда делают ремонт в квартире, ставят телевизионные розетки. Это якобы эстетично и удобно. В действительности совсем не так. На розетке, как правило, не соблюдается правило соблюдения геометрии волновода, что приводит иногда к пропаданию, читать –сильному ухудшению, части каналов. Кроме того, установка розетки дает дополнительно минимум 2 соединения, что ослабляет сигнал аж в 4 раза.

    Как же сделать правильно? Да проще простого. Если вы даже хотите положить телевизионный кабель под штукатурку, то в месте выхода его из стены поставьте обычную большую монтажную коробку с крышкой. В нее в смотанном виде влазит несколько метров кабеля. Такие коробки можно спрятать под обоями в нужных местах и использовать при необходимости.





               Как правильно разделить сигнал на несколько телевизоров.

   А если в квартире несколько телевизоров? Ничего страшного, можно разделить, но знать меру.

  Вот о «мере» и поговорим. По ГОСТ 28324-89 уровень сигнала, подаваемый на телевизионный кабель в распределительных сетях кабельного телевидения должен быть в пределах от 57 до 83 dBmV (для диапазона МВ 30-300 МГц, основного в кабельных сетях, и 60-83 dBmV для диапазона ДМВ (300-1000 МГц), используемого реже.

Для деления телевизионного сигнала используются телевизионные разветвители.

При делении  сигнала на два телеприемника методом деления пополам (установка делителя типа «сплитер» — SP1/2), сигнал делится пополам в абсолютном значении,  или уменьшается на 3db в относительном.  Практика показала, что большинство телевизоров прекрасно показывают при уровне сигнала в 52-53дБ. Т.е., если имеем на входе минимальные 57 дБ и поделим этот сигнал пополам, т.е. 57-3=54, с учетом падения сигнала на кабеле как раз имеем минимальный сигнал.

       Вывод – на 2 телевизора делить можно без особого риска ухудшения сигнала.

Если же поставить разветвитель например на 3 отвода (SP-1/3), то на каждый вывод получим уже ослабление -6дБ, то есть четверть от входящего. Если же деление сделать на большее число отводов, то плохая картинка на телевизоре почти обеспечена. При этом следует учесть, что само наличие делителя уже делит сигнал на выходах не зависимо от того, подключен ли к выходу  разветвителя кабель,

подключен ли к этому кабелю телеприемник и включен ли телевизор или нет.

       При этом бесполезно давать заявки в техническую службу – вам дается сигнал по ГОСТУ.

      Вывод — вы можете проложить кабели телевидения хоть во все комнаты сразу, но нет смысла ставить делитель на много отводов и давать сигнал туда, где он не нужен. Лучше сведите их в одно место к разветвителю, промаркируйте и подключайте только те, где необходимо. Если же вам надо подключить более 2-3 телевизоров, то перед разветвителем необходимо установить полнодиапазонный телевизионный усилитель на частоты 47-862 мГц.

Такие усилители используются в сетях кабельного телевидения. Их стоимость примерно от 25-30 у.е.



     Особо следует сказать об изготовлении разветвителя своими руками. Конструкция разветвителя очень проста и состоит из ферритового трансформатора и нескольких конденсаторов. Но поскольку в разветвителе используется мало распространенный тип феррита и без спец оборудования такой разветвитель не настроить, то эта затея имеет мало смвсла. Такой разветвитель стоит недорого продается во многих магазинах.

И небольшой подарок — как разобраться с маркировкой кабеля. Лучше всего использовать кабель фирмы Finmark. Фирма гарантирует, что кабель сохранит свои параметры в течение 10 лет, а проживет аж 20 лет. Маркировка, например F660 означает, что у кабеля толщина 6мм. Если в конце присутствует BV, то это кабель для наружной прокладки. Он не боится жары и мороза. Но все же при температуре ниже -5 градусов его проклвдывать не стоит, может лопнуть оплетка.

Если же в конце маркировки стоит буква М , то это кабель, имеющий несущую просолоку или трос, ка который такой кабель можно подвешивать горизонтально.



Читайте еще:

О том, как определить где находятся спутники, подобрать оборудование и спутниковое оборудование на несколько телевизоров, а также как самостоятельно настроить спутниковую тарелку.

Где находятся спутники

Комплект спутникового оборудования

И еще о том, каки бывают эфирные антенны, кк их подобрать и настроить, а также об Эфирных антеннах для цифрового телевидения

Антенны эфирного телевидения

Установка эфирных антенн

Эфирная антенна для цифрового телевидения

Возможно вас заинересует как повесить телевизор на стену в статье Телевизор на стену

Как настроить спутниковую антенну



Читайте также:

Оставьте комментарий

Добавить комментарий

howmake.in.ua

Правильно выбираем и прокладываем ТВ-кабель в квартире

Телевизор для многих является важнейшим бытовым прибором в доме. Сегодня на рынке присутствует большое количество моделей с огромным экраном, либо напоминающие самый настоящий компьютер по своим возможностям.  Однако все они не работают без кабеля, по которым устройство будет принимать телевизионный сигнал. И если вы интересуетесь тем, как провести антенный кабель, то эта статья даст исчерпывающие ответы на ваши вопросы.

Выбор ТВ кабеля: на что обратить внимание в первую очередь?

Шнур для кабельного или спутникового телевидения многие провайдеры, к примеру, такие, как «Триколор», протягивают самостоятельно. Однако в этом случае качество кабеля может быть ниже, чем хотелось бы. И связи с этим есть вариант поискать данный товар самостоятельно, ориентируясь на ряд параметров. Выбирать мы будем модель РК 75 (аналог SAT 602).

Качество – то, на чем нельзя экономить в случае с прокладкой кабеля. В идеале, мы делаем это один раз и на долгие годы, так как порой такие элементы коммуникаций находятся под плинтусом или даже под отделкой. И если мы захотим протянуть их повторно, то это может быть связано с большим количеством дополнительной работы. При этом качественный кабель обладает минимальным затуханием сигнала, а это значит, что картинка и звук будут максимально качественными.

Провод должен быть достаточно гибким, дабы мы могли проложить его своими руками под разными углами в случае необходимости. При этом у него должна быть качественная внешняя изоляция, устойчивая к воздействию воды и прочих факторов. Особенно актуально в том случае, если часть проводки будет находиться на улице.

В зависимости от того, какое именно телевидение мы проводим, ищем следующие виды кабеля:

  • Цифровое телевидение: РК 75-4,8-312, либо РК 75-4,8-318;
  • Кабельное телевидение: РК 50-7-11, либо РК 75-4-11;
  • Простой кабель от ТВ-розеток до телевизора: РК 75-2-1.

Правила прокладки кабеля и последовательность действий

Важно! Прокладывая ТВ кабель, старайтесь располагать его на расстоянии от электропроводки. В этом случае электромагнитное излучение не будет влиять на качество телевизионного сигнала. Такой эффект называется паразитными токами.

Чем меньше ответвлений и прерываний – тем лучше. В идеале кабель должен быть проложен напрямую от точки до розетки либо же телевизора. Но порой сделать это сложно, и нужно подключать сплиттеры последовательно. Сигнал в этом случае может быть хуже.

Несколько других правил прокладки ТВ-кабеля:

Телевизионный кабель относится к слаботочным. В случае его прокладки в кабель-канале с другими видами проводки, лучше всего также выбирать «слаботочку», такую, как телефон или интернет;

Прокладывая кабель, нельзя создавать петли или скрутки (бухты). Все это может привести к значительному ухудшению сигнала.

А теперь поговорим о самом порядке действий:

  1. Находим щиток, а в нем необходимый нам кабель;
  2. Тянем его по щитовому тоннелю в случае с вертикальной прокладкой в многоквартирном доме. В том случае, если источник сигнала – антенна, подключается напрямую, то часто приходится тянуть кабель по внешней стороне дома и проводить через окно или стену;
  3. Просверливаем отверстие в стене либо пластиковом окне и проводим кабель в него;
  4. Ведем кабель по помещению непосредственно до принимающего  устройства.

Монтаж ТВ-проводки осуществляется при помощи специальных пластиковых держателей, прибиваемых на короткие гвозди, идущие в комплекте.

Как развести телевизионный кабель по квартире

Зачастую нам нужно использовать не один, а несколько телевизоров. И в этом случае может понадобиться развести один кабель на число, соответствующее количеству планируемых к использованию приемников.

Тем, кто подумал о том, что данный процесс может быть осуществлен путем простого разрезания и скрутки кабеля с последующей фиксацией «синей изолентой», скажем – такой способ недопустим. В этом случае потери качества могут быть катастрофическими. Необходимо использовать лишь заводские разветвители (сплиттеры), которые обеспечат надежную разводку. Помещать разветвители нужно в тех местах, к которым можно получить легкий доступ.

Скрытие телевизионных коммуникаций в доме или квартире

Никому не нравится, когда на полу лежат провода. За них легко запнуться, с ними могут играть дети или животные. Поэтому кабель мы будем скрывать. Для этого существует несколько способов:

  • Пластиковый короб, который также называется кабель-канал. Это длинная полая конструкция, в которую можно проложить один или несколько кабелей. Сам канал крепится к стене, а порой и к потолку. Способ простой, но некоторым не подходит по причине того, что, скрыв кабели, мы продолжаем видеть короб для них, который может не сочетаться с интерьером, особенно в случае необходимости сохранения целостности последнего;
  • Плинтус. Некоторые современные модели плинтусов оснащаются кабель-каналами. Впрочем, необходимое пространство можно найти и под старым плинтусом;
  • Сокрытие кабеля отделкой. Если прокладка телевизионных коммуникаций осуществляется одновременно с ремонтом, то есть вариант спрятать все это в стены. Некоторые проводят штробление стены с целью создания там канала, после чего покрывают все это штукатуркой. В других случаях кабель прячут под гипсокартоном.

Заключение

Прокладка коммуникаций – ответственный процесс. Если речь идет о воде, газе или электричестве, то любая оплошность на этапе монтажа может вылиться в огромные проблемы в будущем. Так что эти процессы лучше все же доверить профессионалам.

Но в случае со слаботочными системами сделать все своими руками без опыта и знаний вполне возможно. Главное – быть внимательным, использовать качественный инструментарий и компоненты.

bricknews.ru

Как развести телевизионный кабель по квартире или офису

Для того, чтобы развести телевизионный кабель по квартире, офису или любому другому помещению, вам понадобятся такие инструменты: плоскогубцы, утконосы или круглогубцы, строительный нож, кусачки и сам “сплиттер”, который по-простому называется “разветвитель”.

Мы покажем процесс подключения на примере данного сплиттера. Дело в том, что на рынке и в радиомагазинах они продаются самые разные, и лучше приобретать разветвители в больших корпусах. Они намного лучше мелких китайских, которые будут подавлять сигнал. Как правило, у стандартного сплиттера имеется один вход, который обозначается “IN”.

Количество выходов может быть разным – оно определяет, на сколько каналов сплиттер может разветвить телевизионный сигнал. Не стоит увлекаться и покупать сплиттер с большим количеством выходов, потому что телевизионный сигнал будет делиться между ними, а если сигнал и так слабый, то вы получите низкое качество телепрограмм. Понятно, что если у вас дома имеются два телевизора, то не нужно покупать сплиттер на четыре выхода, достаточно на два, ну, в крайнем случае, на три. Наш сплиттер имеет четыре выхода, принцип его подключения совершенно такой же, как и при трёх, и при двух выходах. Мы покажем процесс подключения на трёх кусочках кабеля.

На один соединительный кабель уже накручена муфта:

Вместе со сплиттером обязательно должны продаваться соединительные муфты, без которых подключить кабель просто не получится.

Если их нет в комплекте, то муфты обязательно нужно купить отдельно. Такая муфта накручивается на каждый вход и выход. Она подходит и на вход, и на выход – резьба и там, и там одинаковая.

Муфта накручивается на разъём, либо может продаваться сплиттер с уже накрученными муфтами. Входной кабель приходит в квартиру от кабельного оператора – тот, по которому приходит сигнал. Мастер завёл вам его в квартиру, положил туда, куда вы указали, и ушёл.

Дальше разветвить кабель по квартире – дело ваше. Вы прокладываете такие же кабеля от каждого телевизора к этому сплиттеру и соединяете их в один узел.

Для того, чтобы правильно накрутить соединитель, мы берём кусачки и ровно откусываем наш кабель:

Если он чуть-чуть примялся, это не страшно. Берём утконосы или плоскогубцы и подравниваем:

Берём соединительную муфту и строительный нож:

В том случае, если у вас такого ножа нет, можете воспользоваться любым другим, даже кухонным. Ножом снимаем изоляцию примерно на такое расстояние:

Делаем это аккуратно, потому что сразу под изоляцией – она бывает чёрной либо белой – находится экранирующая оплётка кабеля. Она очень важна для кабельных сетей, так как её отсутствие либо повреждение может сильно ухудшить сигнал.

Мы сняли первую изоляцию. Почему кабель называется “с двойным экранированием”? Старые советские кабеля имели один экран, и теперь они никуда не годятся. В современном кабеле имеется оплётка и дополнительно фольга. Это и называется “двойное экранирование кабеля”. Плюс между оплёткой и основной жилой находится ещё один диэлектрик. Он нужен для того, чтобы максимально повысить качество сигнала и обеспечить, чтобы внешние помехи не попадали в сигнал. Мало ли что там заработало: утюг, пылесос или что-то ещё.

Оставляем примерно три миллиметра от края и снимаем вторую изоляцию. Это так же надо делать очень осторожно, чтобы не повредить основной кабель, потому что если мы его надрежем, со временем он может просто обломиться. Снимаем изоляцию, открываем основную жилу. Как правило, на ней есть небольшое количество лака, поэтому для лучшего контакта её необходимо зачистить. После этого нужно накрутить муфту.

Если кабель у вас толще, чем муфта, прежде, чем закручивать, аккуратно руками вставьте его так, чтобы он шёл по центру. Потом закручивайте плоскогубцами. Здесь главное – не передавить муфту. Они изготавливаются из не очень хорошего металла, и если мы её лишний раз согнём или передавим, она обломится. Соответственно, никакого качества соединения мы при этом не получим.

Закручиваем, пока не покажется центральный кабель:

Как только он показался, необходимо обкусить лишнюю экранирующую оплётку, чтобы она потом при соединении не колола пальцы:

Если кабель вылезает, его необходимо аккуратно поправлять и крутить дальше, чтобы он не порвал изоляцию. Закручиваем до конца. Кабель вышел наружу, и показалась внутренняя изоляция:

Если под изоляцию попал проводок экрана, необходимо его удалить или завернуть так, чтобы он ни в коем случае не касался центральной жилы, в противном случае этот проводок может закоротить на центральную жилу, и мы либо получим плохой сигнал, либо вообще его не получим.

Докручиваем ещё чуть-чуть, равняем центральную жилу, чтобы она была по центру. Всё – мы накрутили муфту.

Теперь подключаем кабель:

Чтобы вы не путались, советуем взять, к примеру, красный и зелёный маркер, и красным пометить вход от кабельного оператора, а зелёным пометить те кабеля, которые идут к телевизорам. Это нужно для того, чтобы при подключении не перепутать, куда подключать вход, а куда выход. Теперь подключаем выходы. Снимаем защитные колпачки.

Оставляем центральную жилу выступать примерно на полсантиметра:

Больше не надо, так как она всё равно войдёт в соединитель, и контакт будет. Надеваем колпачок и аккуратно закручиваем.

Можно это делать утконосами либо же ключом. Поджимаем аккуратно, не сильно, чтобы не передавить:

Соединение готово. Таким же образом надеваем муфту на второй кабель, который пойдёт ко второму телевизору.

Делаем точно такое же соединение. В конце подключаем центральную жилу, то есть вход:

Снимаем защитный колпачок и таким же способом закручиваем соединитель:

Важно при этом не сорвать резьбу. Если мы её сорвём, соединение будет плохое и неразборное, потом отремонтировать его мы не сможем.

Всё – разводка телевизионного кабеля закончена.

Похожие траскрибы

transkribator.guru

Как прокладывать телевизионный кабель: фото и видео инструкция.

Выбираем телевизионный кабель для проводки в квартиру

Прежде чем повести телевизионный кабель в квартиру, его следует выбрать из множества вариантов, предложенных на строительном рынке. Следует учесть, что не каждый провод подойдет для спутникового или кабельного телевидения.

Главное, на что нужно опираться при выборе кабеля – качество. Если кабель надежен, то затухание сигнала будет минимальным, и это позволит изображению на экране быть более четким.

Внешняя изоляция такой проводки тоже имеет огромное значение. Под воздействием различных погодных условий, будь то мороз или дождь, она может портиться. Если на провод, изготовленный из некачественных материалов, попадет вода, он может окисляться, что в дальнейшем приведет к поломке, и сигнал пропадет.

Также важна толщина и гибкость кабеля, если в дальнейшем его придется проталкивать в какое-либо отверстие.

Подойдя к выбору проводки ответственно, можно приобрести подходящий прочный провод с минимальными потерями сигнала.

Как самостоятельно проложить телевизионный кабель в квартире

Качественно проложенный телевизионный кабель является основной гарантией хорошего изображения. Большинство людей считают, что эта работа несложная и не требует особых умений и знаний, но это мнение ошибочно.

Перед тем, как приступить к проводке, необходимо определиться с местом монтирования распределительного щитка.

Обратите внимание, что разместиться он должен отдельно от электрического щитка, чтобы не было помех в сигнале, при просмотре телевизора. Телевизионный провод следует проложить на достаточном расстоянии от силовых кабелей.

В зависимости от того, какой источник подает сигнал на телевизор, будет варьироваться схема проводки. Сигнал может быть спутниковый или от кабельного телевидения.

Существует несколько способов прокладывания телевизионного кабеля. Наиболее оптимальный — это когда он проведен от одной точки и до самого телевизора или же розетки. Благодаря такому варианту подключения качество изображения будет довольно хорошим и без помех. Но экономичным такой способ проводки назвать нельзя, так как идет большая затрата материала.

Следующий способ позволит сэкономить, но и качество подаваемого сигнала будет значительно хуже. Он заключается в том, что подключение сплиттеров будет происходить последовательно один за другим от определенной точки. Большим минусом такого варианта является то, что при поломке одной из розеток перестанут работать и все остальные.

Также на качество подаваемого сигнала может влиять длина проложенного кабеля и количество разветвлений. Их должно быть минимум. Перед самой проводкой следует проверить провод на наличие каких-либо повреждений.

Следуя пошаговой инструкции, провести телевизионный кабель в квартиру самостоятельно не составит особого труда.

Шаг 1. На верхнем этаже дома нужно найти щит, от которого будут проходить множество различных проводов. Они все должны быть помечены принадлежностью к определенной квартире.

Шаг 2. После того, как необходимый кабель найден, его необходимо протянуть до нужного этажа.

Шаг 3. Просверлить возле двери небольшое отверстие, через которое можно было бы протянуть его в квартиру.

Шаг 4. В помещении кабель следует прикрепить возле входной двери с помощью специальных настенных креплений.

Шаг 5. От двери проводку нужно протянуть к телевизору, это можно сделать незаметно, скрыв ее с помощью специальных конструкций.

Для полного представления работы по прокладыванию кабеля предлагается посмотреть видео с описанием действий и небольшими советами.

Маскировка телевизионного кабеля в квартире

После того, как телевизионный кабель проведен в квартиру, возникает потребность его скрыть. Существует немало способов это сделать.

Первый — это спрятать проводку в пластиковый короб. Он представляет собой довольно длинную конструкцию, около двух метров, с открывающейся верхней частью. Прикрепить короб к стене можно с помощью клея или саморезов.

Следующий способ заключается в укладывании проводки за плинтус. Для этого планку необходимо снять, а после помещения туда кабеля снова прикрепить на прежнее место. Некоторые модели напольных плинтусов даже изначально оснащены кабель-каналами.

Если в квартире идет ремонт, скрыть проводку можно, просверлив в стене небольшие углубления и поместив туда кабель, после чего стены оштукатурить. Это является самым безопасным вариантом.

ogodom.ru

Как правильно выполнить разводку тв кабеля по квартире? | Проза жизни

Как подключить несколько телевизоров к кабельной сети или антенне?

Довольно часто в бытовых условиях необходимо разделить сигнал на два или три телевизора.Для этого существуют разветвитель телевизионного сигнала, это устройство называется- сплиттер.Сплиттер предназначен для разделения сигнала на равные части. В разветвителе этого типа, имеется, один разъем для подключения сигнала от антенны, маркируется как IN (вход), два или более разъемов для подключения телевизоров, маркируются OUT (выход).Подключение. Антенна или кабель кабельного тв подключаются к разъему IN, а кабеля идущие к телевизору подключаются к разъему OUT.Для минимизации потерь сигнала нужно применять разветвитель, у которого количество отводов равно, количеству подключенных телевизоров.Один сплиттер и 2(3) разных кабеля идущих от него к 2(3) телевизорам.

Как подключить один телевизор к двум антеннам для приема аналогового тв?

Для просмотра на телевизоре программ с двух антенн используется разветвитель, типа сумматор. В разветвители типа сумматор, имеются, два разъема для подключения антенн, маркируются IN VNF и IN UNF и один разьем для подключения телевизоров, маркируются OUT (выход).Подключение. Антенна для приема программ в диапазоне МВ подключается к разъему IN VNF, а антенна для приема программ в диапазоне ДМВ подключается к разъему IN UVNF.

Усилитель телевизионного сигнала.

Если после установки сплиттера изображение стало не удовлетворительным, то перед сплитером нужно дополнительно поставить пассивный или активный телевизионный усилитель.Устроен усилитель, так же как и сплиттер, но в его корпусе дополнительно установлены транзисторы или микросхема усиливающие видеосигнал.Самый идеальный вариант, установка пассивного усилителя непосредственно в межэтажный щиток перед разветвителя сигнала по квартирам.

Подавление помех.

Иногда после подключения нескольких телевизоров к сплиттеру на некоторых каналах на экране телевизора могут появиться помехи в виде хаотичных точек или сетки.Уровень такого рода помех можно уменьшить установив на коаксиальный кабель ферритовые фильтры (кольца).Ферритовые кольца продаются в любом магазине радиотоваров и состоят из двух половинок, запрессованных в пластиковый корпус с защелками.Для максимального подавление помех нужно установить на коаксиальном кабеле два ферритовых фильтра на его концах.

F-коннектор.

Подключение коаксиального кабеля типа RK-6 к сплиттеру, сумматору или усилителю производится с помощью F-коннектора.F-коннектор- это металлический разъем для коммутации коаксиального кабеля с телевизионным оборудованием с помощью разъемов типа F.Резьбовой F коннектор имеет внутреннюю резьбу и накручивается на коаксиальный кабель.

Коаксиальный кабель.

Антенный коаксиальный кабель должен иметь сопротивление 75Ом.Иметь экранирующий слой из фольги и в качестве центральной жилы должен быть медный провод.Диаметр кабеля для F коннекторов не должен быть меньше 6 мм.Качественный кабель должен быть достаточно гибким, чтобы иметь возможность последующего монтажа, в кабель канал пластикового плинтуса.

Монтаж.

Качественный сплиттер или сумматор имеет металлический литой корпус с F-разъемами.Крышка запаяна или запрессована.На сплиттере или сумматоре есть специальные маленькие проушины, для закрепления разветвителей на стене.Разветвители крепят на стене, в двух-трех сантиметрах, над пластиковым плинтусом, вкрутив шуруп через проушину крепежа, к пластиковому дюбелю в стене.Для зачистки коаксиального кабеля используется, кабельный стриппер, либо нож с тонким лезвием.Во втором случае, изоляция антенного кабеля прорезается ножом вдоль на 12 мм и обрезается.Аккуратно отворачивается алюминиевая фольга-экран и плетеная оплетка.Зачищается, на 8−9 мм центральная часть кабеля.Накрутив на фольгу, с плетенной оплеткой, F-коннектор, откусывают зачищенную центральную жилу кабеля, таким образом, что бы осталось выступать около 3 мм.F-коннекторы, от руки, прикручивают на F-разъемы на сумматоре сплиттере или усилителе, при необходимости коннектор дотягивают гаечным ключом на 11 мм.

shkolazhizni.ru

Каталог продукции


 Лидеры продаж

Используйте стрелки для просмотра всех популярных товаров.

 Как нас найти
Вы находитесь: Главная — Антенные переходники (пигтейлы) Коннектора
Антенный переходник F(female)

Применяется для подключения антенны к USB-модему 3G/4G

Антенный переходник F(female)-TS9

Применяется для подключения антенны к USB-модему 3G/4G или мобильному WIFI-роутеру.

Антенный переходник F-male — под наконечник CRC9/TS9 RG316

Пигтейл антенный высокого качества с кабелем RG316 длинной 20 см. Применяется для подключения антенны к USB-модему в местах с низким уровнем сигнала 3G/4G.

Антенный переходник N male — CRC9

Антенный переходник для USB модемов и мобильных WIFI-роутеров 3G/4G. Выполняют функцию соединения антенного кабеля с устройством.

Антенный переходник N male — TS9

Антенный переходник TS9-N male для USB модемов и мобильных WIFI-роутеров 3G/4G. Выполняют функцию соединения антенного кабеля с устройством.

Антенный переходник SMA — под наконечник CRC9/TS9 RG316

Пигтейл антенный высокого качества с кабелем RG316 длинной 20 см. Применяется для подключения антенны к USB-модему в местах с низким уровнем сигнала 3G/4G.

Антенный переходник SMA Female — TS9

Пигтейл антенный с кабелем длинной 20 см. Применяется для подключения антенны к USB-модему в местах с низким уровнем сигнала 3G/4G. Подходит для Huawei E589, E5776, E5372, Е8372, E8278, ZTE MF823, MF827, MF93D, MF825, MF90, MF831.

Антенный переходник SMA Female — TS9 RG316

Пигтейл антенный высокого качества с кабелем RG316 длинной 20 см. Применяется для подключения антенны к USB-модему в местах с низким уровнем сигнала 3G/4G. Подходит для Huawei E589, E5776, E5372, Е8372, E8278, ZTE MF823, MF827, MF93D, MF825, MF90, MF831.
Наличие:есть       В Корзину
Цена:1500 тг
Старая цена:1700 тг

Антенный переходник для модема ZTE AX226 WiMAX Diji

Антенный переходник для модема ZTE AX226 WiMAX Diji
Наличие:есть       В Корзину
Цена:1000 тг
Старая цена:1750 тг

Коннектор N112 male — SMA male

Коннектор N112 male — SMA male используется для соединения антенных кабелей
Наличие:есть       В Корзину
Цена:1800 тг
Старая цена:2000 тг

Коннектор SMA female-SMA female

Коннектор SMA female — SMA female используется для соединения антенных кабелей
Наличие:есть       В Корзину
Цена:1000 тг
Старая цена:1500 тг

Коннектор SMA male — SMA female

Коннектор SMA male — SMA female используется для соединения антенных кабелей
Наличие:есть       В Корзину
Цена:1000 тг
Старая цена:1500 тг

Коннектор обжимной F- разъем RG6

Обжимной коннектор — предназначен для соединения коаксиального кабеля волновым сопротивлением 50 и 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.).

Наконечник TS9/CRC9 под антенный переходник

Вкручивающий наконечник

Пигтейл Samsung MOGG — SMA female RG316

Антенный переходник на MI-FI роутер Samsung MOGG.
Наличие:есть       В Корзину
Цена:1900 тг
Старая цена:2300 тг

Пигтейл антенный CRC9-F male (двойной)RG316

Сдвоенный антенный переходник

Пигтейл антенный SMA Female Hard — CRC9

Антенный адаптер с разъемами CRC9 — SMA-female Hard. Применяется в местах с неустойчивым уровнем сигнала сети оператора. Для Huawei E3276, E3272, E3372, E3131, E352 и др.
Наличие:есть       В Корзину
Цена:1000 тг
Старая цена:1200 тг

Пигтейл антенный SMA Female Hard — TS9

Антенный адаптер с разъемами TS9 — SMA-female Hard. Применяется в местах с низким или неустойчивым уровнем сигнала сети оператора. Для Huawei E589, E5776, E5372, E8278, E8372, ZTE MF823, MF825, MF827, ZTE MF90, MF93D.
Наличие:есть       В Корзину
Цена:1000 тг
Старая цена:1200 тг

VisTel сегодня

На сегодняшний день мы занимаем ведущие позиции на рынке интернет услуг, предлагаем подключение ко всем видам проводного и беспроводного интернета (3G/4G LTE). Оборудование для усиления сигнала 3G и 4G интернета, антенное и другое сопутствующее оборудование. Wi-Fi (MiFi) роутеры, USB модемы и другое оборудование.

Подробнее

Программы
Каталог программ
Рекомендуем

Вертикальный кабель RG-11 / U 14awg BCCS Коаксиальный антенный кабель CATV 75 Ом Коаксиальный кабель 3 ГГц / 100 футов Деловые и промышленные провода и кабели

.

Вертикальный кабель RG-11 / U 14awg BCCS Коаксиальный кабель CATV 75 Ом Коаксиальный кабель 3 ГГц / 100 футов Коаксиальный кабель для бизнеса и промышленности Кабель и кабель

Кабель 3 ГГц / 100 футов Вертикальный кабель RG-11 / U 14awg BCCS Коаксиальная антенна CATV 75 Ом, антенный кабель 3 ГГц / 100 футов вертикальный Кабель RG-11 / U 14awg BCCS 75Ohm Coaxial CATV, весь заключен в черную оболочку из ПВХ (поливинилхлорида). Он состоит из сплошного проводника BCCS (стальной, покрытый медью) толщиной 14 авг с GI-FPE (вспененный полиэтилен с газовой инжекцией). ) изоляция / диэлектрик, завернутый в экран из фольги (основа из алюминиевой фольги / полиэфирной ленты со 100% покрытием и фольга, прикрепленная к диэлектрику для облегчения снятия изоляции), затем завернутый в экран из алюминиевой оплетки с покрытием 60%, Trend frontier, мы отправляем по всему миру, зеленый -Сертифицировано, отличный выбор по отличным ценам, доступные цены с быстрой доставкой., Вертикальный кабель RG-11 / U 14awg BCCS 75Ohm Коаксиальный антенный кабель CATV 3GHz / 100ft.





неиспользованный, затем завернутый в экран из алюминиевой оплетки с покрытием 60%. неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, завернутой в экран из фольги (основа из алюминиевой фольги / полиэфирной ленты со 100% покрытием и фольга, приклеенная к диэлектрику для облегчения снятия изоляции). Вертикальный кабель RG-11 / U 14awg BCCS 75 Ом Коаксиальный антенный кабель CATV 3 ГГц / 100 футов.Он состоит из сплошного проводника BCCS (стальной, покрытый медью) весом 14 AWG, если только изделие не было упаковано производителем в непродажную упаковку, с изоляцией / диэлектриком GI-FPE (вспененный полиэтилен с впрыском газа). все находится в черной куртке из ПВХ (поливинилхлорида). Состояние: Новый: Совершенно новый. например, коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Модель: : RG11 / U Black , MPN: : 107-1032BK / R11 : Цвет оболочки: : Черный , Бренд: : Вертикальный кабель : Тип: : Коаксиальный кабель , Длина изделия: : 100 футов : На длину изделия Количество: : 100 футов Калибр провода: 14 : Цвет оболочки: : Черный , UPC: : NA, закрытый.

Вертикальный кабель RG-11 / U 14awg BCCS 75Ohm Коаксиальный антенный кабель CATV 3GHz / 100ft

Вертикальный кабель RG-11 / U 14awg BCCS Коаксиальный антенный кабель CATV 75 Ом 3 ГГц / 100 футов, кабель RG-11 / U 14awg BCCS Коаксиальный антенный кабель CATV 75 Ом 3 ГГц / 100 футов вертикальный, RG-11 / U 14awg BCCS Коаксиальный кабель CATV 75 Ом 3G / 100-футовый вертикальный кабель.

Синфазные дроссели коаксиальной линии питания (1: 1)

Коаксиальные синфазные дроссели

Синфазный ток

(CMC), передаваемый по внешней стороне оплетки коаксиального кабеля от вашей антенны, может вызвать нежелательные радиочастоты в вашей радиорубке и излучать эти нежелательные радиочастоты в вас и электронные устройства вашего соседа.Эти токи могут обжечь пальцы на клавиатуре или губы о микрофон, а также могут привести к неисправности или прекращению работы компьютеров и других устройств во время передачи. Чтобы уменьшить CMC на коаксиальном кабеле, вы можете использовать коаксиальные синфазные дроссели. Эти дроссели бывают разных видов для различных частотных диапазонов, методов механического крепления, сопротивления дросселя и размера кабеля. Palomar Engineers предлагает пять вариантов на выбор, включая дроссели с гильзой, Super Choker ™, дроссели CUBE ™, дроссели MAXI-CHOKER ™ с различными сопротивлениями и формами дросселирования для кабелей малых и больших размеров и различных типов антенн.

Нужна помощь в выборе дросселя синфазного режима для вашего приложения? Прочтите: Выбор дросселя линии подачи

Щелкните ссылки или изображения, чтобы получить дополнительную информацию о конкретных дросселях линии подачи.


BA-8 на кабеле RG-213 — балуны SLIP ON для кабеля 1/4 ″, 1/2 ″, 3/4 ″, 1 ″, 1,4 ″, 3 ″

——————————————————– / ——————————————————————-

Многие заказчики запросили дроссель / линейный изолятор в сборе, который можно использовать в качестве простой перемычки, прикрепленной к точке питания антенны или установленной между частями электронного оборудования для ограничения синфазного тока.Дроссель имеет концевые соединители PL-259 на каждом конце, а кабель — RG-8X.

——————————————————– / ——————————————————————-

Токовый Unun и Корпус Baluns — CUBE Baluns ™ — это ферритовые тороидальные дроссели синфазного режима / Baluns / Ununs 1: 1, доступные в погодоустойчивых корпусах с различными входными и выходными разъемами. Балуны CUBE дают более высокое сопротивление дросселирования, чем другие типы дросселей, из-за большего количества витков.

——————————————————– / ——————————————————————-

Дроссели линии питания

TUBE (изоляторы коаксиальной линии) удобны для вставки в линию питания коаксиального кабеля в точке питания антенны или на входе в станцию, и они включают дополнительный наконечник заземления и статический дренаж для прикрепления к стержню заземления.Очень полезен в качестве изоляторов коаксиальной линии вдоль длинной коаксиальной фидерной линии для устранения резонансов через каждые 1/2 длины волны. Очень широкая полоса пропускания, высокое сопротивление дросселирования при использовании 1–161 МГц. Нажмите на картинку ниже или ЗДЕСЬ для получения дополнительной информации.

——————————————————– / ——————————————————————-

Возникли вопросы по использованию дросселей питающей линии? Посетите нашу страницу примечаний к применению, чтобы получить дополнительную информацию о RFI и использовании дросселей общего режима.

Все еще нужна помощь? Напишите нам по адресу Sales @ Palomar-Engineers.com и будем рады ответить на ваш вопрос.

Top 5 Лучшие обзоры коаксиальных кабелей CB — Руководство по покупке 2021

Коаксиальные кабели могут быть самыми простыми на вид компонентами в радиосистеме CB, но они являются наиболее важными элементами для стабильных соединений во всех отношениях.

Хотя многие люди могут игнорировать опасения относительно его качества и производительности при покупке, они, скорее всего, раскаются всего через несколько недель. Вот почему вам понадобится правильный коаксиальный кабель CB, чтобы избежать болезненных последствий.

В этой статье мы поможем вам найти лучший коаксиальный кабель CB на рынке. Так что оставайтесь с нами и позаботьтесь о беззаботных поездках по тропам на выходных в ближайшие дни.

5 Лучшие обзоры коаксиального кабеля CB

Итак, вы хотите бросить взгляд на продукты, которые отлично работают на рынке? Мы не дадим вам затруднений поговорить о тоннах кабелей. Вот 5 лучших, которые могут заполнить вашу чашку чая.

№1. TruckSpec 18 ‘Коаксиальный кабель RG-58A / U

Когда дело доходит до аксессуаров Citizens Band, TruckSpec — это имя, которое всплывает в сознании каждого энтузиаста.Бренд известен производством широкого спектра различных активов CB, разработанных специально для водителей грузовиков.

Коаксиальный кабель RG-58A / U имеет длину 18 футов и имеет литые винтовые соединители. Благодаря формованной конструкции кабель эффективно удерживает влагу, что позволяет использовать его с любой одиночной CB-антенной, имеющей крепление на шпильке SO-239.

Однако его большой диаметр может раздражать в нескольких случаях, например, при попытке соединения с узкими отверстиями.Но вы можете не обращать внимания на эту проблему, если предпочитаете долговечность для конкретных тяжелых условий эксплуатации.

Производители проявили достаточно тщательности, чтобы обеспечить удовлетворительную производительность в суровых условиях.

Однако больше всего нам понравился этот коаксиальный кабель TruckSpec, который препятствует утечкам радиочастотного сигнала, что обеспечивает до 95% экранирования. Это важная черта, которая устраняет потенциальные проблемы, связанные с застрявшим ядром.

Кроме того, его увеличенная длина и высокая точность передачи сигнала делают его одним из лучших коаксиальных кабелей для радио CB, особенно для водителей грузовиков.

  • Имеет водонепроницаемые разъемы
  • Обеспечивает до 95% экранирования
  • Поставляется с литыми разъемами PL-259
  • Предлагает совместимость с CB-SO9 с одной антенной
  • Резьбовые зажимные гайки могут со временем изнашиваться

№2. Коаксиальный кабель Workman RG-58A / U

Этот коаксиальный кабель RG-58A / U от Workman имеет длину всего 3 фута, и на удивление это один из лучших вариантов в Интернете. Из-за краткости кабеля его часто трудно использовать, особенно когда контекст, в котором вы находитесь, требует частых маневров.

Кабель такой малой длины создан специально для работы в стесненных условиях или в условиях, когда нельзя использовать слишком много проводов для беспорядка. Тем не менее, многие люди предпочитают использовать этот кабель в качестве удлинителя своего антенного кабеля.

Однако то, чем мы сочли этот продукт отличным, так это его абсолютная беспроблемная совместимость с двусторонними радиосвязями CB. Он легко соединяет два близко расположенных радиомодуля CB, чтобы выполнить работу за секунды, не раздражая вас ошибочными сигналами.

Более того, имея одинаковые разъемы на обоих концах, он служит исключительным универсальным соединителем, который стоит так дешево. Вы можете ожидать, что он будет работать так же хорошо, как и базовый кабель.

Независимо от того, находитесь ли вы в машине, а антенна находится снаружи, вы можете не беспокоиться о ее регулировке, даже когда идет дождь.

  • Обладает водонепроницаемой конструкцией
  • Предлагает одну антенну для CB-SO9
  • Отличный выбор для двусторонних подключений CB
  • Может служить в качестве удлинителя
  • Подходит для использования в ветчине
  • Длина всего 3 фута
  • Не подходит для установок выключателя дальнего действия

# 3.Коаксиальный кабель RoadPro RG-58A / U

Если вы ищете полноценную, но более дешевую альтернативу коаксиальному кабелю RG-8X в RG-58, этот массивный коаксиальный кабель от RoadPro наверняка может стать достойным выбором. Несмотря на то, что он поставляется с разъемами типа «бочонок» PL 259, он может входить в самые разные отверстия благодаря уникальной конструкции концов.

Производители также разработали его специально для установки на стойку SO 239 одиночной CB-антенны, чтобы гарантировать, что она безупречно передает сигналы, не придираясь.Многие из его поклонников сравнивают его характеристики с характеристиками типичного RG-8X.

Тем не менее, вы должны быть очень осторожны при подключении, особенно при попытке затянуть на месте, иначе вы можете серьезно повредить его. Производители приложили все усилия, чтобы обеспечить бесперебойную передачу сигналов, и, похоже, им пришлось пойти на компромисс с его долговечностью по этой причине, чтобы сохранить низкую цену.

Кроме того, коаксиальный кабель снабжен прочными разъемами, устойчивыми к влаге.И на его концах вы можете рассчитывать на лучшее снятие натяжения, чем у большинства других кабелей в этом ценовом диапазоне, в то время как исключительная система приема также держит его на несколько шагов впереди.

Но самое лучшее в этом кабеле — это то, что он позволяет регулировать КСВ при поиске с помощью двух антенн. Это также позволяет вам настроить его на гораздо более низкую скорость. Кроме того, это удобно при подключении радиостанции CB через дом на колесах или тягач с прицепом.

Если вы любите путешествовать, это может быть правильный выбор коаксиального кабеля, учитывая его передающие возможности.

  • Обеспечивает исключительную производительность с точки зрения передачи сигнала
  • Оба его конца обеспечивают лучшее снятие натяжения
  • Высокая устойчивость к влаге
  • Обеспечивает наиболее точную совместимость с креплениями на шпильках SO 239 по сравнению с его конкурентами RG-58A
  • Позволяет SWR Регулировки и настройки
  • При неосторожном обращении во время монтажа могут произойти поломки.

# 4. FireStik K-8R18 Коаксиальный кабель Fire-Flex

Если вам часто требуется прокладывать кабель через межсетевые экраны или подобные узкие пространства, вы можете взглянуть на этот коаксиальный кабель Fire-Flex от FireStick.

Кабель имеет низкопрофильное кольцевое соединение, которое можно закрепить над или под монтажной поверхностью. И в отличие от моделей, которые мы обсуждали до сих пор, этот кабель имеет многожильный сердечник. Он играет ключевую роль в повышении гибкости и прочности кабеля. Вряд ли вероятность преждевременных обрывов.

Этот кабель в среднем обеспечивает защиту экрана 95% для обеспечения всесторонней защиты от помех и утечек. Кроме того, его центральная изоляция сделана из поливинила, что увеличивает его долговечность и прочность.

Один неизолированный конец кабеля соединен с навинчивающимся на цилиндр редуктором. Эта комбинация позволяет вам извлечь из этого максимум пользы в любом контексте. Более того, коаксиальный кабель длиной 18 футов гарантирует, что вы никогда не упадете, когда вам нужно растянуть соединения.

Кроме того, разъем PL, который идет вместе с ним, имеет специальную резьбу. Эта резьба позволяет легко скручивать кабели всякий раз, когда вам нужно установить заземление.

Однако среди многих преимуществ коаксиального кабеля есть одна проблема, которая может вас немного раздражать.Это стержень кабеля, который требует немедленной пайки к цилиндрическому разъему после того, как вы установили контакт.

  • Коаксиальный кабель поставляется с многожильным сердечником для дополнительной гибкости и прочности.
  • Обеспечивает исключительную передачу сигнала с сопротивлением более 50 Ом
  • Обеспечивает минимальное экранирование 95%
  • Высокая устойчивость к влаге
  • Скручивание кабеля для установки заземление безопасно и не требует усилий
  • Низкопрофильная конструкция обеспечивает удобное соединение в ограниченном пространстве
  • Требование немедленной пайки может раздражать некоторых потенциальных женихов

# 5.Cable Experts Коаксиальный кабель RG-8X

А вот и главный претендент в нашем списке. Это, несомненно, лучший коаксиальный кабель для CB-радио на рынке, когда речь идет о коаксиальном соединении класса RG-8X.

Сверхпрочный кабель американского производства способен передавать первоклассный сигнал с сопротивлением более 50 Ом. Это означает, что вы можете использовать его безошибочно, даже если вы обязаны соблюдать заметное расстояние между антенной и радиостанцией CB.

В ситуациях, когда вам приходится пытаться использовать настройку CB в шумных условиях, у вас, скорее всего, не останется другого выхода, кроме как унести радиостанцию ​​за много миль.Но не с этим кабелем. Именно в таких ситуациях вам на помощь придет антенный кабель.

Установление любого типа соединения становится простым делом, когда у вас есть один из этих удобных кабелей. Он оснащен высококачественными коннекторами PL 259, чтобы сделать работу более удобной, чем с большинством других навинчивающихся стволов.

Более того, высококачественные медные цилиндры достаточно прочны, чтобы гарантировать отсутствие поломки при скручивании, когда необходимо надежное заземление.

Кабель рассчитан на прямое закапывание в землю с полиэтиленовым покрытием для обеспечения максимальной безопасности. Его многожильный сердечник в равной степени отвечает за его удивительную прочность и стабильность, поскольку он может выдерживать даже самые тяжелые условия.

И что самое удивительное, этот превосходный коаксиальный кабель предлагает все эти исключительные преимущества по такой низкой цене. Если вы ищете что-то доступное по цене, но при этом бескомпромиссное с точки зрения качества и производительности, этот коаксиальный кабель от Cable Experts должен быть настоящим выбором.

  • Обеспечивает непревзойденную передачу сигнала, превосходящую отметку 50 Ом.
  • С точки зрения приема он обеспечивает в восемь раз меньший коэффициент потерь.
  • Самый прочный в своем роде в данном ценовом диапазоне. конкуренты
  • Высокая устойчивость к влаге
  • Предлагает удобное скручивание всякий раз, когда необходимо заземление
  • Идеальный выбор для передач на большие расстояния даже в самые тяжелые зимние дни
  • Шероховатая резьба соединителя может раздражать при попытке вращения

На что обращать внимание при покупке хорошего антенного кабеля CB?

Несмотря на свой не очень привлекательный вид, коаксиальный кабель играет жизненно важную роль при установлении радиосвязи.Поскольку абсолютно необходимо, чтобы каждая передача и прием проходили по коаксиальному кабелю, вы должны обратить пристальное внимание на несколько важных факторов при его покупке.

Давайте обсудим эти важные аспекты подробно, чтобы вам не пришлось в ближайшее время ругать себя за покупку дешевого кабеля.

Знать типы подключений

Прежде всего, вы должны узнать о различных типах подключений, чтобы выбрать правильный, который вам понадобится. Несмотря на то, что все они в основном имеют схожую конструкцию, тип определяет их пригодность для различных целей.

Бочкообразный (PL-259)

В мире коаксиальных кабелей это, как известно, самый популярный тип подключения. Эти соединения имеют вид навинчиваемого на цилиндр.

Все коаксиальные кабели, скорее всего, имеют такое соединение. Когда вы берете кабель в руку, вы обнаруживаете его как минимум на одном из концов, поскольку он считается стандартным типом подключения для подключения к радиостанциям CB.

Кольцевой стиль

Кольцевые наконечники популярны среди многих людей, в частности, из-за двух его самых больших преимуществ.

Во-первых, это позволяет коаксиальному кабелю выходить из крепления вертикально из-за его низкого профиля. Это становится выгодным, в основном, в условиях ограниченного подъема.

Во-вторых, эти кабели исключительно из пластика выдерживают влагу и непогоду лучше, чем металлические бочкообразные. Это означает, что они почти не ржавеют и не застревают.

Тип клеммы / наконечника

Этот редкий вид соединения используется лишь в нескольких уникальных ситуациях. Он использует небольшое о-образное соединение для подключения к гладким и чистым приложениям для монтажа.Вы можете найти его на нескольких шаровых опорах или боковых опорах, которые используют как внутреннюю, так и внешнюю поверхность.

FME Отвинчиваемый конец

Вполне вероятно, что при прокладке кабелей CB вы часто будете сталкиваться с крошечными отверстиями или отверстиями в межсетевом экране. И вам может показаться слишком ужасным помещать цилиндрический разъем, который по размеру больше, чем слот меньшего размера. Это оставит вам возможность повторно припаять соединение PL-259, что может быть утомительным.

FME-соединения, с другой стороны, являются отличной заменой в этом отношении, поскольку они позволяют снять корпус для более удобной прокладки этого узкого коаксиального кабеля.И как только вы успешно проложите кабель, вы можете быстро скрутить его, не вмешиваясь в пайку.

Варианты уровня качества коаксиального кабеля CB

Давайте посмотрим на различные классы качества коаксиальных кабелей и их характеристики.

RG-58 (стандартный)

Это самый распространенный тип коаксиального кабеля, который входит в состав большинства креплений и комплектов. Наружная толщина средняя, ​​а экранирующая способность умеренная. Диаметр отверстия для кабеля почти равен нулю.20 дюймов.

RG-8X (Premium)

RG-8X работает почти как стандартные. При защемлении или сгибании этот коаксиальный кабель вряд ли сломается. Это из-за того, что у него мель в центре, в отличие от более дешевого коаксиального кабеля с твердым кабелем.

Его диаметр составляет около 0,25 дюйма, что больше, чем обычно, но при этом он имеет более прочную изоляцию.

Было бы разумно выбрать коаксиальный кабель RG-8X, если вы хотите, чтобы сверхмощное решение выдерживало потенциально опасные удары.

RG-59 (двойная антенна)

Для устройств, работающих на двойной антенне, нет другого варианта, кроме коаксиального кабеля RG-59. Никакая установка с двумя антеннами не работает с любыми другими вариантами коаксиального кабеля.

Некоторые могут пойти и попробовать обычные кабели, пытаясь вытащить тройники при каждой установке. Но на самом деле, когда все подключено, двойная антенна просто откажется работать.

Несколько других важных факторов качества

Материал

Как мы уже говорили ранее, коаксиальные кабели в большинстве своем имеют аналогичную конструкцию из аналогичных материалов.Обычно они изготавливаются из алюминия, меди и полиэтилена.

Качество зависит от стандарта таких элементов, а не от их атрибутов. Однако лучше отказаться от алюминиевого коаксиального кабеля, поскольку он более склонен к окислению.

Многожильный центр

Более дешевые коаксиальные кабели в основном работают с несущими проводами с твердым центром. Но поскольку это всего лишь один кусок, кабель становится бесполезным и не может передавать сигналы, если он расколется или сломается.

Напротив, многожильные центры с таким количеством коротких несущих проводов практически не пропускают сигнал.И даже когда вы сломаете одну из нитей, у вас будет бесчисленное множество вариантов резервного копирования, чтобы убедиться, что ваши сигналы проходят.

Все RG-8X поставляются с многожильными сердечниками. Но чтобы убедиться, есть ли у RG-58 или RG-59 такое ядро, вам нужно проверить их описания продуктов.

Ручная пайка или машинная пайка

Концы, припаянные вручную, с большей вероятностью будут лучшего качества по сравнению с концами, припаянными машинной пайкой, поскольку они имеют более качественную отделку.Это означает, что они менее подвержены поломкам или выходят из строя.

Часто задаваемые вопросы

1. Какой должна быть длина идеального коаксиального кабеля CB?

Это зависит от ваших потребностей. Большинство компаний выбрали 18-футовый в качестве стандартного размера, но он часто может не соответствовать требованиям, если вы работаете в условиях слабого сигнала, когда необходимо вынуть устройство как можно дальше.

2. Что делать, если у меня недостаточно длинный коаксиальный кабель, чтобы я мог унести его подальше?

На рынке доступно несколько удлинительных кабелей, с помощью которых можно увеличить длину существующего кабеля.Однако перед покупкой необходимо проверить его совместимость.

3. Влияет ли на КСВ длина кабеля?

В основном нет. Но если вы добавите внешний коаксиальный кабель, вы можете столкнуться с более низким КСВ.

4. Насколько долговечны эти кабели?

Кабели, которые мы рассмотрели выше, более долговечны, чем большинство других моделей, представленных на рынке. За исключением RoadPro, все остальные, вероятно, прослужат как минимум два года. Кроме того, кабель Cable Experts может прослужить до пяти лет из-за его исключительно прочной конструкции.

5. Могу ли я подключить эти коаксиальные кабели к чему-либо, кроме разъемов PL259?

Конечно, можно. Фактически, с подобными разъемами типа Ring и FME Screw-Off End вы, вероятно, получите лучший выход, чем разъем PL259.

6. Могу ли я использовать эти кабели на сканерах?

Да, можно. Только вы должны убедиться, что используете соединение класса RG-58.

Заключительные слова

Любите вы его компанию или нет, но если у вас есть CB-радиоприемник, вы должны приобрести лучший коаксиальный кабель CB, чтобы получить от него наилучшее обслуживание.Хотя лучший коаксиальный кабель CB жизненно важен для правильной передачи сигнала, он также важен для того, чтобы сэкономить вам огромные деньги в ближайшие годы.

Надеюсь, эта статья поможет вам сузить круг ваших предпочтений. Так что не торопитесь, выберите тот, который вам больше всего подходит, и не беспокойтесь со своим радио CB.

Руководство по установке оборудования внешней точки доступа Cisco Aironet серии 1560 — Установка точки доступа [Cisco Aironet серии 1560]

Установка точки доступа

В этом разделе приведены инструкции по установке точек доступа.Персонал, устанавливающий точку доступа, должен хорошо разбираться в точках беспроводного доступа, методах моста и методах заземления.

Выбор монтажного комплекта

Точку доступа серии 1560 можно установить на стене, опоре или башне. Доступные монтажные комплекты представлены в таблице ниже.


Примечание ● При вертикальном монтаже точки доступа убедитесь, что точка доступа ориентирована светодиодными индикаторами вниз.

  • Вы также должны убедиться, что точка доступа установлена ​​таким образом, чтобы все порты антенны и консольный порт были доступны для использования в будущем.
  • Всенаправленные антенны необходимо устанавливать вертикально.
  • Направленные антенны необходимо устанавливать так, чтобы главный луч был направлен параллельно горизонту или наклонен вниз к горизонту.

Настенный монтаж точки доступа с помощью AIR-ACC1530-PMK1 =

Монтажный комплект AIR-ACC1530-PMK1 = содержит монтажный кронштейн для настенного или опорного монтажа.

Вы можете использовать монтажный кронштейн в качестве шаблона, чтобы отметить положения монтажных отверстий для вашей установки, установить монтажный кронштейн, а затем прикрепить точку доступа к кронштейну.

В Таблице 2-1 перечислены материалы, необходимые для этой установки.

Таблица 2-1 Материалы, необходимые для установки точки доступа с использованием AIR-ACC1530-PMK1 =

Необходимые материалы В комплекте?

Зажим заземления и винты (входят в комплект поставки)

Есть

Кронштейн для настенного монтажа

Есть

Четыре болта M6 x 12 мм с шестигранной головкой

Есть

Инструмент для обжима клеммы заземления, Panduit CT-720 с матрицей CD-720-1 (http: // www.panduit.com)

Четыре винта для настенного монтажа

Четыре стеновых анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления # 6 AWG

Экранированный кабель Ethernet для наружного применения (CAT5e или выше)

Блок заземления

Заземляющий стержень

Набор накидных ключей или головок 10 мм


Осторожно Монтажная стена, крепежные винты и стенные анкеры должны выдерживать нагрузку 50 фунтов (22.7 кг) статический вес.

Чтобы установить точку доступа вертикально на стене, следуйте этим инструкциям:


Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы разметить четыре отверстия для винтов на монтажной стене. Расположение отверстий для винтов монтажного кронштейна показано на Рисунке 2-2. Размеры монтажного кронштейна показаны на Рисунке 2-3.

Шаг 2 Используйте четыре винта и, при необходимости, стенные анкеры, чтобы прикрепить монтажную пластину к монтажной поверхности.Эти винты и анкеры приобретаются отдельно.


Примечание Для крепления точки доступа к штукатурке, цементу или гипсокартону можно использовать внешнюю фанерную панель.



Примечание Монтажная стена, крепежные винты и анкеры должны выдерживать статический вес 50 фунтов (22,7 кг).


Шаг 3 Вверните болт M6 x12 мм в каждое из четырех отверстий для опорных болтов на задней панели точки доступа.Не ввинчивайте болт до конца, оставьте зазор примерно 0,13 дюйма (3,3 мм).

Шаг 4 Расположите точку доступа напротив монтажного кронштейна так, чтобы четыре опорных болта на задней стороне точки доступа вошли в пазы для замочной скважины на монтажном кронштейне.

Шаг 5 Сдвиньте точку доступа вниз, чтобы она надежно вошла в пазы для замочной скважины на монтажном кронштейне.


Примечание Точку доступа следует устанавливать так, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 Используя гаечный ключ на 10 мм, затяните четыре болта, которые соединяют точку доступа с кронштейном, с крутящим моментом 40 фунт-сила-дюйм.

Шаг 7 Приступите к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-2 Монтажный кронштейн для установки на стене и опоре

1

Один из четырех пазов с замочной скважиной для установки точки доступа.

3

Отверстия для крепления кронштейна к стене. Можно использовать болты диаметром до 1/4 дюйма или 6 мм.

2

Один из четырех пазов для стальных ленточных зажимов, используемых только для монтажа на опоре.

Рисунок 2-3 Размеры монтажного кронштейна

Настенный монтаж точки доступа с AIR-ACC1560-PMK1 =

Монтажный комплект AIR-ACC1560-PMK1 = содержит монтажный кронштейн для настенного или опорного монтажа, точку доступа и источник питания вместе.

Вы можете использовать монтажный кронштейн в качестве шаблона, чтобы отметить положения монтажных отверстий для вашей установки, установить монтажный кронштейн, а затем прикрепить точку доступа к кронштейну.

В Таблице 2-1 перечислены материалы, необходимые для этой установки.

Таблица 2-2 Материалы, необходимые для монтажа точки доступа с использованием AIR-ACC1560-PMK1 =

Необходимые материалы В комплекте?

Зажим заземления и винты (входят в комплект поставки)

Есть

Кронштейн для настенного монтажа

Есть

Четыре болта M6 x 12 мм с шестигранной головкой

Есть

Четыре винта # 8-32 для крепления блока питания

Есть

Инструмент для обжима клеммы заземления, Panduit CT-720 с матрицей CD-720-1 (http: // www.panduit.com)

Четыре винта для настенного монтажа

Четыре стеновых анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления # 6 AWG

Экранированный кабель Ethernet для наружного применения (CAT5e или выше)

Блок заземления

Заземляющий стержень

Набор накидных ключей или головок 10 мм


Осторожно Монтажная стена, крепежные винты и стенные анкеры должны выдерживать нагрузку 50 фунтов (22.7 кг) статический вес.

Чтобы установить точку доступа вертикально на стене, следуйте этим инструкциям:


Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить шесть отверстий для винтов на монтажной стене. Расположение отверстий под винты монтажного кронштейна и размеры монтажного кронштейна показаны на Рисунке 2-4.

Шаг 2 Используйте шесть винтов и, при необходимости, анкеры для крепления монтажной пластины к монтажной поверхности.Эти винты и анкеры приобретаются отдельно.


Примечание Для крепления точки доступа к штукатурке, цементу или гипсокартону можно использовать внешнюю фанерную панель.



Примечание Монтажная стена, крепежные винты и анкеры должны выдерживать статический вес 50 фунтов (22,7 кг).


Шаг 3 Вверните болт M6 x12 мм в каждое из четырех отверстий для опорных болтов на задней панели точки доступа.Не ввинчивайте болт до конца, оставьте зазор примерно 0,13 дюйма (3,3 мм).

Шаг 4 Расположите точку доступа напротив монтажного кронштейна так, чтобы четыре опорных болта на задней стороне точки доступа вошли в пазы для замочной скважины на монтажном кронштейне.

Шаг 5 Сдвиньте точку доступа вниз, чтобы она надежно вошла в пазы для замочной скважины на монтажном кронштейне.


Примечание Точку доступа следует устанавливать так, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 Используя гаечный ключ на 10 мм, затяните четыре болта, которые соединяют точку доступа с кронштейном, с крутящим моментом 40 фунт-сила-дюйм.

Шаг 7 Приступите к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-4 Монтажный кронштейн для установки точки доступа на стене и столбике с источником питания

1

Один из четырех пазов с замочной скважиной для установки точки доступа.

3

Отверстия под винты для крепления блока питания к кронштейну.

2

Три из шести отверстий для крепления кронштейна для крепления кронштейна к стене. Опорные болты диаметром до 1/4 дюйма (6 мм).

Установка точки доступа на столб с AIR-ACC1530-PMK1 =

Монтажный комплект AIR-ACC1530-PMK1 = содержит монтажный кронштейн, который можно использовать как для настенного монтажа, так и для монтажа на опоре.Этот комплект можно использовать для установки точки доступа на столб, мачту или уличный фонарь. Он поддерживает опоры из металла, дерева или стекловолокна диаметром от 2 до 8 дюймов.

Таблица 2-3 Материалы, необходимые для установки точки доступа на вертикальной опоре

Необходимые материалы

В комплекте?

Кронштейн для настенного монтажа

Есть

Четыре болта M6 x12 мм с шестигранной головкой

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 2 «–5», 51–127 мм)

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Есть

Накидной гаечный ключ на 10 мм

Экранированный кабель Ethernet для наружной установки

Наконечник заземления (входит в комплект поставки точки доступа)

Есть

Заземляющий блок и стержень

Инструмент для обжима клеммы заземления, Panduit CT-720 с матрицей CD-720-1 (http: // www.panduit.com)

Провод заземления # 6 AWG

Чтобы установить точку доступа на вертикальную стойку, выполните следующие действия:


Шаг 1 Выберите место крепления на опоре для установки точки доступа. Вы можете прикрепить точку доступа к столбу диаметром от 5,1 до 20,1 см (от 2 до 8 дюймов).


Примечание Если вы будете использовать адаптер питания уличного фонаря, расположите точку доступа в пределах 3 футов (1 м) от регулятора наружного освещения.Для развертывания уличных фонарей необходимо использовать адаптер переменного / постоянного тока.


Шаг 2 Удерживая кронштейн напротив стойки, проденьте две ленточные ленты через верхний и нижний комплекты монтажных пазов на монтажном кронштейне (см. Рисунок 2-5).

Шаг 3 Оберните ленточные ремни вокруг стойки, зафиксируйте их, а затем слегка затяните зажимы с помощью гаечного ключа. Затяните их только настолько, чтобы кронштейн не соскользнул с опоры

.

Шаг 4 Вкрутите болт M6 в каждое из четырех отверстий для болтов на задней стороне точки доступа.Не закручивайте болт до упора. Оставьте зазор примерно 0,13 дюйма (3,3 мм).

Шаг 5 Вставьте четыре болта на точке доступа в пазы кронштейна. Убедитесь, что точка доступа правильно вставлена ​​в разъемы (см. Рисунок 2-5).


Примечание Точку доступа следует устанавливать так, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 Используя гаечный ключ на 10 мм, затяните четыре болта, которые соединяют точку доступа с кронштейном, с крутящим моментом 40 фунт-сила-дюйм.

Шаг 7 Найдите точку доступа в ее окончательное положение. Затяните ленточные зажимы гаечным ключом, чтобы точка доступа не скользила по вехе. Убедитесь, что зажимы достаточно тугие, чтобы точка доступа не двигалась.

Шаг 8 Приступите к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-5 Точка доступа, установленная на опоре

1

Один из четырех пазов M6 с замочной скважиной для крепления точки доступа на кронштейне.

3

Хомуты с верхней и нижней стальной лентой

2

Верхний и нижний комплекты прорезей для ленточных зажимов для прохождения зажимов.

4

Опора (дерево, металл или стекловолокно), диаметр от 2 до 8 дюймов (от 50 до 203 мм)

Установка точки доступа на столб с помощью AIR-ACC1560-PMK1 = Kit

AIR-ACC1560-PMK1 = фиксированный монтажный комплект содержит монтажный кронштейн как для настенного, так и для опорного монтажа, точку доступа и комплект блока питания.Этот монтажный комплект поддерживает опоры из металла, дерева или стекловолокна диаметром от 2 до 8 дюймов.

Таблица 2-4 Материалы, необходимые для установки точки доступа

Необходимые материалы

В комплекте?

Кронштейн для настенного монтажа

Есть

Четыре болта M6 x12 мм с шестигранной головкой

Есть

Четыре винта # 8-32 для крепления блока питания

Есть

Три ленточных зажима из нержавеющей стали (регулируемые 2 «–5», 51–127 мм)

Есть

Три ленточных зажима из нержавеющей стали (регулируемые 5–8 дюймов, 127–203 мм)

Есть

Накидной гаечный ключ на 10 мм

Экранированный кабель Ethernet для наружной установки

Наконечник заземления (входит в комплект поставки точки доступа)

Есть

Заземляющий блок и стержень

Инструмент для обжима клеммы заземления, Panduit CT-720 с матрицей CD-720-1 (http: // www.panduit.com)

Провод заземления # 6 AWG

Чтобы установить точку доступа на вертикальный столб или столб уличного фонаря, выполните следующие действия:


Шаг 1 Выберите место крепления на опоре для установки точки доступа. Точку доступа можно прикрепить к столбу диаметром от 2 до 8 дюймов (от 5,1 до 20 дюймов).1 см).


Примечание Если вы будете использовать адаптер питания уличного фонаря, расположите точку доступа в пределах 3 футов (1 м) от регулятора наружного освещения. Для развертывания уличных фонарей необходимо использовать адаптер переменного / постоянного тока.


Шаг 2 Удерживая кронштейн напротив стойки, проденьте три ленточных ремня через верхний, средний и нижний наборы монтажных пазов на монтажном кронштейне (см. Рисунок 2-6).

Шаг 3 Оберните ленточные ремни вокруг стойки, зафиксируйте их, а затем слегка затяните зажимы с помощью гаечного ключа.Затяните их только настолько, чтобы кронштейн не соскользнул с опоры

.

Шаг 4 Вкрутите болт M6 в каждое из четырех отверстий для болтов на задней стороне точки доступа. Не закручивайте болт до упора. Оставьте зазор примерно 0,13 дюйма (3,3 мм).

Шаг 5 Вставьте четыре болта на точке доступа в пазы кронштейна. Убедитесь, что точка доступа правильно установлена ​​в гнездах (см. Рисунок 2-6).


Примечание Точку доступа следует устанавливать так, чтобы индикатор состояния на основании был направлен вниз.


Шаг 6 Используя гаечный ключ на 10 мм, затяните четыре болта, которые соединяют точку доступа с кронштейном, с крутящим моментом 40 фунт-сила-дюйм.

Шаг 7 Закрепите блок питания на кронштейне четырьмя винтами № 8-32.

Шаг 8 Установите точку доступа в ее окончательное положение. Затяните ленточные хомуты гаечным ключом. Убедитесь, что зажимы достаточно тугие, чтобы точка доступа не двигалась.

Шаг 9 Продолжите заземление точки доступа.


Рисунок 2-6 Точка доступа и блок питания, установленные на опоре

1

Блок питания.

4

Прорези для ленточных зажимов для прохождения зажимов.

2

Отверстия под четыре винта № 8-32.

5

Хомуты со стальной лентой.

3

Один из четырех пазов M6 с замочной скважиной для крепления точки доступа на кронштейне.

Настенный монтаж точки доступа с помощью AIR-ACC1530-PMK2 = комплект для поворотного монтажа

Дополнительный поворотный монтажный комплект AIR-ACC1530-PMK2 = содержит поворотный монтажный кронштейн как для настенного, так и для настенного монтажа.Этот комплект позволяет регулировать положение точки доступа, поворачивая ее по вертикальной плоскости.

Таблица 2-5 Материалы для настенного монтажа с помощью поворотного монтажного комплекта

Материалы, необходимые для вертикального монтажа точки доступа на стене с помощью поворотного монтажного комплекта

В комплекте

Зажим заземления и винты (входят в комплект поставки)

Есть

Комплект поворотного крепления и крепеж

Есть

(8) Болты M6 x 12 мм с шестигранной головкой

Есть

Кронштейн-адаптер для варианта горизонтального монтажа

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 2-5 дюймов, 51–127 мм)

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 5-8 дюймов, 127 — 203 мм)

Есть

Инструмент для обжима клеммы заземления, Panduit CT-720 с матрицей CD-720-1 (http: // www.panduit.com)

Четыре винта для настенного монтажа (макс. 6 мм)

Четыре стеновых анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления # 6 AWG

Экранированный кабель Ethernet для наружного применения (CAT5e или выше)

Блок заземления

Заземляющий стержень

Набор накидных ключей или головок 13 мм

Накидной гаечный ключ на 10 мм


Осторожно Монтажная поверхность, крепежные винты и дополнительные анкеры для стен должны выдерживать вес 22 фунта (50 фунтов).7 кг) статический вес.

Чтобы установить точку доступа вертикально на стене, следуйте этим инструкциям:


Шаг 1 Разберите комплект шарнира, если он еще не разобран. См. Рисунок 2-7.

Шаг 2 Используйте конец настенной пластины монтажного кронштейна в качестве шаблона, чтобы разметить четыре отверстия для винтов на монтажной поверхности. Расположение отверстий для винтов монтажного кронштейна см. На Рис. 2-7 (максимальный размер отверстий для винтов 6 мм).

Размеры поворотного монтажного кронштейна см. На Рис. 2-8.

Шаг 3 Используйте четыре винта и, при необходимости, анкеры для крепления на стене, чтобы прикрепить конец настенной пластины монтажного кронштейна к монтажной поверхности. Эти винты и анкеры приобретаются отдельно.


Примечание Для крепления точки доступа к штукатурке, цементу или гипсокартону можно использовать внешнюю фанерную панель.



Примечание Монтажная стена, крепежные винты и анкеры для стен должны выдерживать нагрузку 50 фунтов (22.7 кг) статический вес.


Шаг 4 Совместите конец кронштейна с пластиной AP с отверстиями для винтов на задней стороне точки доступа.

Шаг 5 Прикрепите пластину кронштейна к точке доступа с помощью четырех болтов M6 x 12 мм и торцевого или торцевого ключа на 10 мм. Затяните болты с усилием 40 фунт-сила-дюйм.

Шаг 6 С помощью длинного винта M8 90,0 мм и оборудования, поставляемого с поворотным кронштейном, прикрутите точку доступа и пластину кронштейна к настенной пластине, установленной на стене.См. Рисунок 2-7 для этой сборки. Не затягивайте полностью узел.


Примечание Точку доступа следует устанавливать так, чтобы индикатор состояния на основании был направлен вниз.


Шаг 7 Поверните точку доступа, как требуется, а затем полностью затяните длинный винт M8 диаметром 90,0 мм с помощью гаечного ключа на 13 мм.

Шаг 8 Приступите к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа..


Рисунок 2-7 Поворотный монтажный кронштейн

1

Одно из четырех отверстий под болты для крепления к задней части AP.

Это конец кронштейна с пластиной AP, который крепится к задней части точки доступа.

3

Отверстия под винты для настенного монтажа.

Эти отверстия под винты также можно использовать в качестве пазов для стальных ленточных зажимов при установке на столб.

2

Конец кронштейна на настенной пластине. Эта пластина крепится к стене.

Рисунок 2-8 Размеры поворотного монтажного кронштейна

Рисунок 2-9 Покомпонентное изображение поворотного монтажного комплекта

1

90.0 мм винт M8

5

Винт M8 80,0 мм с шайбой и пружинной шайбой для крепления винтового зажима для установки на столб к опорной плите поворотного кронштейна.

2

Шайба M8

3

Шайба пружинная M8

6

Винтовой зажим на опоре

4

Гайка M8

7

Опорная плита поворотного кронштейна

Рисунок 2-10 Визуализация точки доступа, прикрепленной к поворотному монтажному комплекту

Установка точки доступа на опору с помощью AIR-ACC1530-PMK2 = поворотный монтажный комплект

Дополнительный поворотный монтажный комплект AIR-ACC1530-PMK2 = содержит поворотный монтажный кронштейн как для настенного, так и для настенного монтажа.Этот комплект можно использовать для установки точки доступа на столб, мачту или уличный фонарь. Он поддерживает опоры из металла, дерева или стекловолокна диаметром от 2 до 8 дюймов.

AIR-ACC1530-PMK2 = поворотный монтажный комплект позволяет регулировать положение точки доступа путем поворота точки доступа в ее вертикальной плоскости.

Таблица 2-6 Материалы для установки точки доступа на опоре с использованием AIR-ACC1530-PMK2 =

Необходимые материалы В комплекте?

Зажим заземления и винты (входят в комплект поставки)

Есть

Комплект поворотного крепления и крепеж

Есть

(8) Болты M6 x 12 мм с шестигранной головкой

Есть

Кронштейн-адаптер для варианта горизонтального монтажа

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 2-5 дюймов, 51–127 мм)

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 5-8 дюймов, 127 — 203 мм)

Есть

Инструмент для обжима клеммы заземления, Panduit CT0720 с матрицей CD-720-1 (http: // www.panduit.com)

Четыре винта для настенного монтажа (макс. 6 мм)

Четыре стеновых анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления # 6 AWG

Экранированный кабель Ethernet для наружного применения (CAT5e или выше)

Блок заземления

Заземляющий стержень

Набор накидных ключей или головок 13 мм

Накидной гаечный ключ на 10 мм

Чтобы установить точку доступа на столб, выполните следующие действия:


Шаг 1 Выберите место крепления на опоре для установки точки доступа.Вы можете прикрепить точку доступа к любой опоре диаметром от 5,1 до 40,6 см (от 2 до 8 дюймов).


Примечание Если вы будете использовать адаптер питания уличного фонаря, расположите точку доступа в пределах 3 футов (1 м) от регулятора наружного освещения.


Шаг 2 Разберите комплект шарнира, если он еще не разобран. См. Рисунок 2-7.

Шаг 3 Прикрепите опорную плиту поворотного кронштейна к опоре с помощью либо одного набора регулируемых ленточных зажимов, либо винтового зажима (винтовой зажим можно использовать только на опорах, толщина которых составляет 2–3 дюйма (50-76 мм) в диаметр).

Шаг 4 Поместите опорную пластину поворотного кронштейна и зажим (и) на стойку. Затяните ровно настолько, чтобы удерживать опорную пластину кронштейна на месте, чтобы она не скользила по стойке, но при этом не поворачивалась на стойке. Полностью затягивайте только после того, как точка доступа будет установлена ​​и размещена.

Шаг 5 Совместите конец кронштейна с пластиной AP с отверстиями для винтов на задней стороне точки доступа.

Шаг 6 Прикрепите пластину кронштейна к точке доступа с помощью четырех болтов M6 x12 мм и торцевого ключа на 10 мм.Затяните болты с усилием 40 фунт-сила-дюйм (4,5 Н · м).

Шаг 7 Используя длинный винт M8 90,0 мм и оборудование, поставляемое с поворотным кронштейном, прикрутите AP и пластину кронштейна к опорной плите, установленной на опоре. См. Рисунок 2-10 для этой сборки. Не затягивайте полностью узел.


Примечание Точку доступа следует устанавливать так, чтобы индикатор состояния на основании был направлен вниз.


Шаг 8 Поверните и установите точку доступа, как требуется, а затем полностью затяните 90.Длинный винт M8 0 мм с помощью гаечного ключа 13 мм, а затем затяните зажимы на опоре.


Примечание Будьте осторожны при затяжке 80 мм болтов на винтовой струбцине опоры на столб. См. Рисунок 2-9. При затяжке болтов убедитесь, что поверхность зажима остается параллельной опорной пластине кронштейна. Затяните болты M8 x 80 мм с моментом 5,9-6,9 Нм (52-61 фунт-сила-дюйм).



Осторожно Несоосность и чрезмерное затягивание могут привести к поломке винтового зажима.

Шаг 9 Приступите к установке антенн (только для моделей с внешней антенной), подключению кабелей передачи данных, заземлению точки доступа, включению питания и настройке точки доступа.


Рисунок 2-11 Комплект для поворотного монтажа с зажимом для установки на столб

1

Одно из четырех отверстий для крепления точки доступа. Это конец кронштейна с пластиной AP, который крепится к задней части точки доступа.

3

Винтовой зажим для установки на столб. Он подходит для столбов диаметром до 2–3 дюймов (50–76 мм).

2

Один из четырех пазов для ленточных зажимов.

Это опорная плита поворотного кронштейна, которая крепится к опоре.

Установка на столб с помощью ленточных зажимов показана на Рисунке 2-12.

Рисунок 2-12 Настенный монтаж точки доступа с помощью поворотного монтажного кронштейна

1

Одно из четырех монтажных отверстий для крепления точки доступа к кронштейну.

3

Хомуты со стальной лентой.

2

Прорези для ленточных зажимов.

4

Полюс.

Горизонтальный монтаж точки доступа с помощью AIR-ACC1530-PMK2 =

Комплект для монтажа на поворотной опоре AIR-ACC1530-PMK2 = содержит горизонтальную монтажную пластину, которая позволяет устанавливать точку доступа горизонтально, как показано на Рисунок 2-14.Горизонтальный монтаж обеспечивает лучшее покрытие всенаправленной антенны.

Таблица 2-7 Материалы, необходимые для горизонтального монтажа точки доступа с использованием AIR-ACC1530-PMK2 =

Необходимые материалы В комплекте?

Зажим заземления и винты (входят в комплект поставки)

Есть

Комплект поворотного крепления и крепеж

Есть

8 болтов M6 x 12 мм с шестигранной головкой

Есть

Кронштейн-адаптер для варианта горизонтального монтажа

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 2-5 дюймов, 51–127 мм)

Есть

Два ленточных зажима из нержавеющей стали (регулируемые 5-8 дюймов, 127 — 203 мм)

Есть

Инструмент для обжима клеммы заземления, Panduit CT0720 с матрицей CD-720-1 (http: // www.panduit.com)

Четыре винта для настенного монтажа (макс. 6 мм)

Четыре стеновых анкера (указаны для всех материалов)

Сверло для стеновых анкеров

Электродрель и стандартная отвертка

Провод заземления # 6 AWG

Экранированный кабель Ethernet для наружного применения (CAT5e или выше)

Блок заземления

Заземляющий стержень

Набор накидных ключей или головок 13 мм

Накидной гаечный ключ на 10 мм

Чтобы установить точку доступа горизонтально с помощью AIR-ACC1530-PMK2 =, выполните следующие действия:


Шаг 1 Закрепите поворотный кронштейн на стене или опоре, как показано в предыдущих процедурах.Однако остановитесь перед установкой пластины поворотного кронштейна непосредственно на точку доступа.

Шаг 2 С помощью четырех болтов M6 x 12 мм прикрепите горизонтальную переходную пластину к пластине поворотного кронштейна.

Шаг 3 Используя оставшиеся четыре болта M6 x 12 мм, прикрепите другую сторону горизонтальной монтажной пластины к точке доступа. См. Рисунок 2-13 для покомпонентного изображения.

Шаг 4 Используя ключ на 10 мм или торцевой ключ, затяните все болты M6 с моментом 40 фунт-сила-дюйм (4.5 Нм).

Шаг 5 Расположите и сориентируйте точку доступа, как необходимо, и затяните болты монтажного комплекта с помощью гаечного ключа или торца на 13 мм. См. Рисунок 2-14.


Рисунок 2-13 Покомпонентное изображение деталей поворотного кронштейна с горизонтальной монтажной пластиной

1

Поворотный кронштейн. Может быть установлен на столб или стену.

3

Два из четырех отверстий под винты для крепления горизонтальной монтажной пластины к поворотному кронштейну.

2

Горизонтальная монтажная пластина.

4

Два из четырех отверстий для винтов для крепления точки доступа к горизонтальной монтажной пластине.

Рисунок 2-14 Горизонтальная установка точки доступа с помощью дополнительной горизонтальной монтажной пластины

Установка внешних антенн


Примечание При работе в диапазоне 5 ГГц UNII-1 все всенаправленные антенны следует устанавливать вертикально, а все направленные антенны следует устанавливать так, чтобы главный луч был направлен параллельно горизонту или наклонен вниз к горизонту.


В Таблице 2-8 показаны внешние антенны, поддерживаемые точкой доступа 1562E, и указано необходимое количество для каждой модели.

Таблица 2-8 Внешние антенны, поддерживаемые точкой доступа 1562E

идантификационный номер продукта Диапазон частот Прирост Тип

AIR-ANT2413P2M-N =

2.4 ГГц

13 дБи

Направленная

AIR-ANT2450V-N

2,4 ГГц

5 дБи

Всенаправленный

AIR-ANT2480V-N

2,4 ГГц

8 дБи

Всенаправленный

AIR-ANT2513P4M-N

2.4/5 ГГц

13/13 дБи

Направленная

AIR-ANT2547V-N

2,4 / 5 ГГц

4/7 дБи

Всенаправленный (белый)

AIR-ANT2547VG-N

2,4 / 5 ГГц

4/7 дБи

Всенаправленный (серый)

AIR-ANT2568VG-N

2.4/5 ГГц

6/8 дБи

Всенаправленный (серый)

AIR-ANT2588P3M-N =

2,4 / 5 ГГц

8/8 дБи

Направленная

AIR-ANT5114P2M-N =

5 ГГц

14 дБи

Направленная

AIR-ANT5180V-N

5 ГГц

8 дБи

Всенаправленный

Инструкции по установке и подробную информацию о любой из этих антенн см. В руководстве по антенне по адресу:

http: // www.cisco.com/c/en/us/support/wireless/aironet-antennas-accessories/products-installation-guides-list.html

Соблюдайте все меры безопасности при установке антенн. Для получения информации о безопасности см. Раздел «Меры предосторожности при установке антенн».

Антенны сторонних производителей

Cisco не поддерживает антенны сторонних производителей. За возможность радиочастотного подключения и соответствие антенн сторонних производителей отвечает пользователь. Cisco не рекомендует использовать антенны сторонних производителей, и Центр технической поддержки Cisco не сможет обеспечить поддержку антенн сторонних производителей.Соответствие Cisco FCC Part 15 гарантируется только для антенн или антенн Cisco, которые имеют такую ​​же конструкцию и коэффициент усиления, что и антенны Cisco.

Порт гибкой антенны Cisco

Функция порта гибкой антенны Cisco на точках доступа серии 1562 обеспечивает поддержку двухдиапазонных или однодиапазонных антенн на одной и той же точке доступа. Это можно настроить с помощью команды CLI от контроллера беспроводной локальной сети.

Чтобы иметь двухдиапазонные порты, используйте два антенных порта на базе (порты 1 и 2) для подключения к двухдиапазонным всенаправленным или направленным антеннам.

Чтобы иметь однодиапазонные порты, используйте два отдельных антенных порта 2,4 ГГц и два 5 ГГц.

Конфигурации для монтажа внешней антенны

Выбор антенны определяется комплектацией изделия. Антенны 1562E могут быть установлены на стене, мачте и / или мачте. Всегда обращайтесь к Руководству по оформлению заказа для получения обновленного списка поддерживаемых антенн.

Точка доступа 1562E поддерживает различные антенны, предназначенные для использования вне помещений с радиостанциями, работающими в 2.Полосы частот 4 ГГц и 5 ГГц. 1562E поддерживает внешние антенны, перечисленные в следующих разделах.

Двухдиапазонная всенаправленная антенна Cisco Aironet (AIR-ANT2547V-N, AIR-ANT2547VG-N)

Двухдиапазонная всенаправленная антенна, называемая «палкой», предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазонах частот 2,4 ГГц и 5 ГГц (рис. 2-17). Основные рабочие характеристики антенны:

  • Всенаправленная коллинеарная решетка
  • Работает в 2.Полосы частот 4 ГГц и 5 ГГц
  • Прирост:

— 2400–2483 МГц — 4 дБи

— 5250–5875 МГц — 7-дБи

Антенна предназначена для создания всенаправленной широковещательной диаграммы. Чтобы добиться такой схемы, установите точку доступа так, чтобы по бокам излучающего элемента не было никаких препятствий.

Подробные сведения об этой антенне см. В документе Двухдиапазонная всенаправленная антенна Cisco Aironet (AIR-ANT2547V-N, AIR-ANT2547VG-N).При установке антенн соблюдайте все меры безопасности. Для получения информации о безопасности см. Раздел «Меры предосторожности при установке антенн».

Рисунок 2-17 Двухдиапазонная всенаправленная антенна Cisco Aironet — установлена ​​только на модели AIR-AP1562E-x-K9

1

Антенна подключена к порту антенны 1 (разъем типа N) (TX / RX)

2

Антенна подключена к порту 2 антенны (разъем типа N) (TX / RX)

Cisco Aironet 2.Направленная антенна 4 ГГц / 5 ГГц 8 дБи (AIR-ANT2588P3M-N)

Направленная антенна Cisco Aironet 2,4 ГГц / 5 ГГц 8 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазонах частот 2,4 ГГц и 5 ГГц. Эта антенна имеет усиление 8 дБи в обоих диапазонах.

Подробные сведения об этой антенне см. В документе Cisco Aironet 2,4 ГГц / 5 ГГц 8 дБи Направленная антенна (AIR-ANT2588P3M-N) . Соблюдайте все меры предосторожности при установке антенн, информацию о безопасности см. В разделе «Меры предосторожности при установке антенн».

Рисунок 2-18 Направленная антенна Cisco Aironet 2,4 / 5 ГГц 8 дБи — установлена ​​только на модели AIR-AP1562E-x-K9


Примечание При установке AIR-ANT2588P3M-N с точкой доступа Cisco Aironet серии 1560 подключите крайние антенные порты (отмеченные «1» на рис. 2-19) к портам двухдиапазонной антенны точки доступа.


Рисунок 2-19 Порты антенны для подключения к двухдиапазонным портам точки доступа

2-портовая направленная антенна Cisco Aironet, 5 ГГц, 14 дБи (AIR-ANT5114P2M-N)

2-портовая направленная антенна Cisco Aironet 5 ГГц и 14 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 5 ГГц.Эта антенна имеет 14 дБи в диапазоне 5 ГГц.

Дополнительную информацию см. В документе «Направленная антенна Cisco Aironet 5 ГГц 14 дБи» по следующему URL-адресу:
http://www.cisco.com/c/en/us/td/docs/wireless/antenna/installation /guide/ant5114p2m-n.html.

Подробные сведения об этой антенне см. В документе Cisco Aironet 5 ГГц 14 дБи Направленная антенна (AIR-ANT5114P2M-N) . Соблюдайте все меры предосторожности при установке антенн, информацию о безопасности см. В разделе «Меры предосторожности при установке антенн».

Рисунок 2-20 Направленная антенна Cisco Aironet 5 ГГц 14 дБи — установлена ​​только на моделях AIR-AP1562E-x-K9

2-портовая направленная антенна Cisco Aironet 2,4 ГГц, 13 дБи (AIR-ANT2413P2M-N)

2-портовая направленная антенна Cisco Aironet 2,4 ГГц и 13 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 2,4 ГГц. Эта антенна имеет усиление 13 дБи в полосе частот 2,4 ГГц.

Для получения подробной информации об этой антенне см. Cisco Aironet 2.Направленная антенна, 4 ГГц, 13 дБи (AIR-ANT2413P2M-N), документ . Соблюдайте все меры предосторожности при установке антенн, информацию о безопасности см. В разделе «Меры предосторожности при установке антенн».

Рисунок 2-21 Направленная антенна Cisco Aironet 2,4 ГГц 13 дБи — установлена ​​только на моделях AIR-AP1562E-x-K9

Всенаправленная антенна Cisco Aironet 2,4 ГГц 5 дБи (AIR-ANT2450V-N)

Всенаправленная антенна Cisco Aironet 2,4 ГГц и 5 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в 2.Полоса частот 4 ГГц. Эта антенна имеет усиление 5 дБи в диапазоне 2,4 ГГц.

Подробные сведения об этой антенне см. В документе Всенаправленная антенна Cisco Aironet 5-dBI (AIR-ANT2450V-N). При установке антенн соблюдайте все меры безопасности. Для получения информации о безопасности см. Раздел «Меры предосторожности при установке антенн».

Рисунок 2-22 Всенаправленная антенна Cisco Aironet 2,4 ГГц 5 дБи — установлена ​​только на модели AIR-AP1562E-x-K9

Cisco Aironet 2.Всенаправленная антенна, 4 ГГц, 8 дБи (AIR-ANT2480V-N)

Всенаправленная антенна Cisco Aironet 2,4 ГГц 8 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в диапазоне частот 2,4 ГГц. Эта антенна имеет усиление 8 дБи в полосе частот 2,4 ГГц.

Подробные сведения об этой антенне см. В документе Всенаправленная антенна Cisco Aironet 8 дБи (AIR-ANT2480V-N) . Соблюдайте все меры предосторожности при установке антенн, информацию о безопасности см. В разделе «Меры предосторожности при установке антенн».

Рисунок 2-23 Всенаправленная антенна Cisco Aironet 2,4 ГГц 8 дБи — установлена ​​только на модели AIR-AP1562E-x-K9i

Всенаправленная антенна Cisco Aironet, 5 ГГц, 8 дБи (AIR-ANT5180V-N)

Всенаправленная антенна Cisco Aironet 5 ГГц 8 дБи предназначена для использования вне помещений с внешними точками доступа Cisco Aironet с радиомодулями, работающими в полосе частот 5 ГГц. Эта антенна имеет усиление 8 дБи в полосе частот 5 ГГц.

Подробные сведения об этой антенне см. В документе Всенаправленная антенна Cisco Aironet 8 дБи (AIR-ANT5180V-N) .Соблюдайте все меры предосторожности при установке антенн, информацию о безопасности см. В разделе «Меры предосторожности при установке антенн».

Рисунок 2-24 Всенаправленная антенна Cisco Aironet 5 ГГц 8 дБи — установлена ​​только на модели AIR-AP1562E-x-K9

Использование монтажного кронштейна для внешней направленной антенны

Вы можете использовать кронштейн AIR-ACCAMK-2 = для установки направленной антенны непосредственно на точку доступа. См. Рисунок 2-25.

Рисунок 2-25 Монтажный кронштейн направленной антенны AIR-ACCAMK-2 = Виды

1

Слоты для размещения антенных кабелей с кабельными стяжками.

3

Обратите внимание на направление стрелки. Убедитесь, что кронштейн и точка доступа установлены стрелкой вверх.

2

Монтажные отверстия для направленной антенны.

4

Два из четырех винтов № 8-32 и точки крепления, используемые для крепления кронштейна к точке доступа.

Питание точки доступа

Точка доступа 1560 поддерживает следующие источники питания:

  • Питание постоянного тока — 42-57 В постоянного тока
  • Питание через Ethernet (PoE)

Точка доступа 1560 может получать питание через вход PoE от встроенного инжектора питания или порта коммутатора с соответствующим питанием.В зависимости от конфигурации и нормативной области, необходимая мощность для полноценной работы — UPoE.

Для 1562I требуется порт коммутатора с питанием UPoE или инжектор питания для полноценной работы 3×3 MIMO на радиомодуле 2,4 ГГц в нормативных областях, которые допускают высокую мощность передачи 2,4 ГГц (нормативные домены -A, -D, -F , -K, -N, -Q, -T, -Z). Если 1562I питается от порта коммутатора PoE + (802.3at power), то точка доступа автоматически отключит один из передатчиков 2,4 ГГц, и радиомодуль будет работать в режиме 2×2 MIMO.

Таблица 2-9 Таблица мощности AP 1560

Модель Конфигурация Регуляторный домен Выключатель Власть AIR-PWRINJ-60RGD1 AIR-PWRINJ-60RGD2 AIR-PWRINJ6 Адаптер питания постоянного и переменного тока AIR-PWRADPT-RGD1

1562I

3×3: 3 (2.4 ГГц)

A, B, D, I, K, N, Q, T, Z

УПОЭ

Есть

Есть

3×3: 3 (5 ГГц)

3×3: 3 (2,4 ГГц)

C, E, F, G, H, L, M, R, S

УПОЭ

(поддержка в будущем)

3×3: 3 (5 ГГц)

2×2: 2 (2.4 ГГц)

A, B, C, D, E, F, G, H, I,

K, L, M, N, Q, R, S, T, Z

802.3at

PoE +

Есть

2×2: 2 (5 ГГц)

1562D

2×2: 2 (2,4 ГГц)

A, B, C, D, E, F, G, H, I, K, L, M, N, Q, R, S, T, Z

802.3at

PoE +

Есть

Есть

Есть

2×2: 2 (5 ГГц)

1562E

2×2: 2 (2,4 ГГц)

2×2: 2 (5 ГГц)

Подключение инжектора питания

Точка доступа серии 1560 поддерживает следующие инжекторы питания:

  • AIR-PWRINJ-60RGD1
  • AIR-PWRINJ-60RGD2

Инжектор питания обеспечивает 56 В постоянного тока к точке доступа по кабелю Ethernet и поддерживает полную длину сквозного кабеля Ethernet 100 м (328 футов) от коммутатора до точки доступа.

Если ваша точка доступа питается от дополнительного инжектора питания, выполните следующие действия для завершения установки:


Шаг 1 Перед применением PoE к точке доступа убедитесь, что точка доступа заземлена (см. Раздел «Заземление точки доступа»).

Шаг 2 См. Раздел «Стандартные компоненты установки точки доступа», чтобы определить компоненты, необходимые для установки.

Шаг 3 Подключите кабель Ethernet категории 5e или лучше от проводной локальной сети к инжектору питания.


Предупреждение Чтобы снизить риск возгорания, используйте только телекоммуникационный шнур № 26 AWG или большего размера. Заявление 1023

.

Примечание Установщик несет ответственность за обеспечение того, чтобы питание точки доступа от этого типа инжектора питания разрешалось местными и / или национальными стандартами безопасности и телекоммуникационного оборудования.



Наконечник Для пересылки трафика моста добавьте переключатель между инжектором питания и контроллером.См. Руководство по проектированию и развертыванию точек доступа беспроводной сети Cisco , выпуск 7.0 для получения дополнительной информации.


Шаг 4 Перед подачей питания на точку доступа убедитесь, что антенны подключены и к точке доступа подключено заземление.

Шаг 5 Подключите экранированный кабель Ethernet для наружного применения (CAT5e или выше) между инжектором питания и входным разъемом PoE точки доступа.

Шаг 6 Подключите кабель Ethernet к порту PoE-In точки доступа.См. Раздел «Подключение кабеля Ethernet к точке доступа».


Подключение кабеля питания постоянного тока к точке доступа

При питании точки доступа от источника постоянного тока необходимо обеспечить удобное отключение источника постоянного тока от устройства. Не следует отключать питание путем отсоединения разъема питания постоянного тока на устройстве.


Предупреждение Подключайте устройство только к источнику постоянного тока, который соответствует требованиям безопасного сверхнизкого напряжения (SELV) в стандартах безопасности на основе IEC 60950.Заявление 1033

.

Для подключения кабеля питания постоянного тока вам потребуются следующие инструменты и материалы:

  • Экранированный силовой кабель постоянного тока для наружного применения (минимум 18 AWG) с внешним диаметром кабеля от 0,20 до 0,35 дюйма (от 0,51 до 0,89 см).
  • Ключ разводной или рожковый
  • Маленькая плоская отвертка
  • Двухконтактный разъем питания постоянного тока (входит в комплект поставки Cisco)

Чтобы подключить кабель питания постоянного тока к точке доступа, выполните следующие действия:


Шаг 1 Перед подключением источника постоянного тока к точке доступа убедитесь, что к точке доступа подключено заземление.См. Раздел «Заземление точки доступа».

Шаг 2 Выключите все источники питания точки доступа, включая источник постоянного тока.


Предупреждение Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить агрегат. Заявление 1028

.

Осторожно При подаче питания постоянного тока на точку доступа всегда подключайте конец кабеля точки доступа ПЕРВЫМ.При отсоединении разъема питания постоянного тока всегда отключайте конец кабеля от точки доступа ПОСЛЕДНИМ.

Шаг 3 Используйте большую отвертку Phillips или отвертку с плоским лезвием, чтобы удалить заглушку порта подачи питания постоянного тока. Не выбрасывайте заглушку и резиновое уплотнение, если вы не уверены, что порт не придется снова заглушать. (см. Рисунок 2-28, где показано расположение разъема питания постоянного тока).

Рисунок 2-28 Расположение порта подачи питания постоянного тока на правой стороне точки доступа

1

Подкладка заземления.

2

Порт подачи питания постоянного тока (закрытый).

Шаг 4 Ослабьте стопорную гайку кабельного ввода, повернув ее против часовой стрелки, но не снимайте (см. Рисунок 2-29).


Примечание Убедитесь, что кабельный ввод имеет резиновое уплотнение, и убедитесь, что он не поврежден.



Предупреждение Неправильная установка кабельного ввода приведет к утечке из кабельного зажима.


Рисунок 2-29 Кабельный ввод

1

Шайба (прокладка)

4

Зажимной зажим

2

Кузов

5

Гайка уплотнительная с резьбой

3

Уплотнительная вставка


Примечание Кабельный ввод допускает диаметр кабеля 0.От 20 до 0,35 дюйма (от 0,51 до 0,89 см).


Шаг 5 Вставьте оголенный конец кабеля питания постоянного тока в закругленный конец кабельного ввода (см. Рисунок 2-29) и протяните примерно 6 дюймов кабеля через адаптер.


Предупреждение При установке кабеля питания постоянного тока убедитесь, что кабельный сальник и резиновая прокладка присутствуют и установлены правильно, чтобы избежать утечки воды в корпус. См. Рисунок 2-29 и Рисунок 2-32.


Шаг 6 Зачистите оболочку кабеля постоянного тока примерно на 1 дюйм, чтобы обнажить провода, а затем снимите изоляцию примерно на 0.5 дюймов (или 12 мм) от каждого провода.

Шаг 7 Нажмите на подпружиненные фиксаторы оранжевого цвета и вставьте провод (см. Рисунок 2-30) до упора в двухпозиционный разъем клеммной колодки (номер по каталогу Cisco 29-100226-01, Рисунок 2- 31), а затем отпустите фиксаторы. Потяните за провод, чтобы убедиться, что он надежно закреплен.

Рисунок 2-30 Вставьте фиксирующий язычок и провод, как показано стрелкой.

Рисунок 2-31 Двухпозиционный разъем клеммной колодки

1

Фиксирующие язычки

3

Земля (возврат постоянного тока)

2

ДЦ +

Шаг 8

Шаг 9 Вставьте двухпозиционную клеммную колодку в отверстие для источника постоянного тока в корпусе точки доступа и осторожно вставьте клеммную колодку во внутренний разъем (см. Рисунок 2-32).


Примечание Убедитесь, что полярность клеммной колодки должным образом соответствует маркировке полярности на корпусе (см. Рисунок 2-33)


Рисунок 2-32 Вставка клеммной колодки в отверстие для источника постоянного тока в корпусе точки доступа

1

Отверстие для источника постоянного тока в корпусе точки доступа. См. Также рисунок 2-33.

2

Изображение кабельного ввода на кабеле питания постоянного тока в разобранном виде

Рисунок 2-33 Отверстие для источника постоянного тока в корпусе точки доступа

Шаг 10 Сдвиньте кабельный ввод с резиновым уплотнением к точке доступа, ввинтите конец корпуса с резьбой в точку доступа и затяните вручную.

Шаг 11 Используйте разводной гаечный ключ, гаечный ключ на 28 мм, чтобы затянуть конец корпуса с резьбой до 15 фунтов на дюйм.

Шаг 12 Используйте разводной ключ и затяните гайку резьбового стопорного уплотнения с усилием 15 фунтов на дюйм.

Шаг 13 Перед подачей питания на точку доступа убедитесь, что антенны подключены к точке доступа.

Шаг 14 Включите питание постоянного тока в обозначенных цепях.


Подключение к источнику переменного тока уличного фонаря

Точку доступа можно установить на столбе уличного фонаря и запитать от устройства управления уличным освещением с помощью дополнительного адаптера питания уличного фонаря и адаптера питания переменного / постоянного тока, AIR-PWRADPT-RGD1 =.

Адаптер питания переменного / постоянного тока используется в линии от ответвления уличного фонаря до разъема 1560 постоянного тока. Ответвитель питания переменного тока можно использовать только с адаптером питания переменного / постоянного тока.

При питании точки доступа от источника переменного тока, отличного от адаптера уличного фонаря, необходимо обеспечить соблюдение следующих условий:

1. Электропитание переменного тока можно удобно отключить от устройства, но не путем отсоединения разъема питания переменного тока на устройстве.

2. Вы должны защищать вилки и розетки переменного тока от воды и других внешних элементов. Вы можете использовать гидроизоляционный кожух, внесенный в список UL, подходящий для закрытия розетки переменного тока и вилки сетевого шнура, который подает питание на устройство, как описано в статье 406 NEC.

3. Когда вы устанавливаете точку доступа на открытом воздухе или во влажном или влажном месте, ответвленная цепь переменного тока, питающая точку доступа, должна иметь защиту от замыкания на землю (GFCI), как того требует статья 210 Национального электротехнического кодекса (NEC). ).


Предупреждение Легкодоступное двухполюсное устройство отключения должно быть встроено в стационарную проводку.
Заявление 1022



Предупреждение Будьте очень осторожны при подключении адаптера уличного фонаря к полюсу питания категории 3. Если вы не будете осторожны, вы можете ударить себя электрическим током или упасть. Заявление 363

.

Осторожно Перед подключением или отключением шнура питания необходимо отключить питание переменного тока от шнура питания с помощью подходящего сервисного разъединителя.

Схема установки точки доступа на столбе уличного фонаря представлена ​​на Рис. 2-34 и Рис. 2-35. Чтобы установить точку доступа на столб уличного фонаря, выполните следующие действия:


Шаг 1 Выключите подачу переменного тока на столб уличного фонаря.

Шаг 2 Выключите источник питания переменного тока в обозначенных цепях.


Предупреждение Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить агрегат.Заявление 1028

.

Осторожно В целях безопасности при подключении разъема питания переменного тока точки доступа всегда подключайте конец кабеля точки доступа ПЕРВЫМ. При отсоединении разъема питания переменного тока всегда отключайте конец кабеля от точки доступа ПОСЛЕДНИМ.

Шаг 3 Убедитесь, что питание регулятора наружного освещения выключено, а затем отсоедините регулятор наружного освещения от приспособления.

Шаг 4 Подключите адаптер ответвления питания уличного фонаря через полевой терминал к адаптеру питания переменного / постоянного тока точки доступа.


Осторожно При установке адаптера ответвителя питания уличного фонаря на разъем питания переменного тока точки доступа всегда подключайте конец кабеля к точке доступа. первый . При снятии адаптера ответвителя питания уличного фонаря всегда отсоединяйте конец кабеля от точки доступа. последняя .

Примечание ● Точка доступа должна быть установлена ​​в пределах 3 футов (1 м) от блока управления наружным освещением.

  • Адаптер питания переменного / постоянного тока должен быть заземлен.Адаптер питания переменного / постоянного тока имеет рабочий диапазон от 100 до 277 В переменного тока, 50/60 Гц.

Шаг 5 Заземлите точку доступа к столбу уличного фонаря с помощью заземляющего провода 6-AWG. Дополнительные сведения см. В разделе «Заземление точки доступа».

Шаг 6 Подключите адаптер питания уличного фонаря к прибору управления уличным освещением.

Шаг 7 Убедитесь, что антенны подключены к точке доступа.

Шаг 8 Включите питание приспособления для управления наружным освещением в обозначенных цепях и тем самым включите питание точки доступа.


Рисунок 2-34 Использование уличного фонаря

1

Управление наружным освещением

3

Адаптер питания переменного / постоянного тока

Адаптер питания переменного / постоянного тока должен быть заземлен. Адаптер питания переменного / постоянного тока имеет рабочий диапазон от 100 до 277 В переменного тока, 50/60 Гц.

2

Оконечное устройство

4

Медный заземляющий провод 6-AWG

Рисунок 2-35 Компоненты развертывания уличного фонаря


Примечание Для развертывания точки доступа, как показано на рис. 2-34, требуется альтернативный монтажный комплект точки доступа.


Подключение кабелей передачи данных

Все модели точки доступа поддерживают подключения для передачи данных через порт Ethernet и порт подключаемого модуля малого форм-фактора (SFP). Однако порт Ethernet и порт SFP не могут использоваться для данных одновременно.

Если SFP обнаружен и активен, порт Ethernet отключен. Если SFP не обнаружен, порт Ethernet остается подключенным

Если вы используете порт SFP для доставки данных по оптоволоконному кабелю, точка доступа должна получать питание от источника постоянного тока, адаптера питания или инжектора питания.

Подробнее об установке Ethernet см. В разделе «Подключение кабеля Ethernet к точке доступа».

Подробные сведения об установке оптоволоконного кабеля см. В разделе «Подключение оптоволоконного кабеля к точке доступа».

Подключение кабеля Ethernet к точке доступа

Вам необходимо предоставить следующие инструменты и материалы:

  • Экранированный кабель Ethernet (CAT5e или выше) для использования вне помещений с диаметром от 0,2 до 0,35 дюйма (0,51-0,89 см)
  • Разъем RJ-45 и инструмент для установки
  • Разводной ключ или накидной ключ 28 мм
  • Большая крестовая отвертка или отвертка с плоским лезвием

Чтобы подключить экранированный кабель Ethernet к точке доступа, выполните следующие действия:


Шаг 1 Отключите питание инжектора питания и убедитесь, что все источники питания точки доступа отключены.


Предупреждение Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить агрегат. Заявление 1028

.

Шаг 2 Убедитесь, что заземляющий провод 6 AWG подключен к точке доступа (см. Раздел «Заземление точки доступа»).

Шаг 3 Используйте большую отвертку Phillips или плоскую отвертку, чтобы снять заглушку с точки доступа. Не выбрасывайте заглушку и резиновое уплотнение, если вы не уверены, что порт не придется повторно заглушать (расположение см. На Рисунке 2-36).

Рисунок 2-36 Разъем PoE-In точки доступа

1

Порт SFP (закрытый)

2

Порт PoE-In (закрытый)

Шаг 4 Ослабьте герметизирующую гайку резьбового соединения кабельного ввода, повернув ее против часовой стрелки, но не снимайте ее (см. Рисунок 2-37).


Примечание Убедитесь, что кабельный ввод имеет резиновое уплотнение, и убедитесь, что он не поврежден.



Предупреждение Неправильная установка кабельного ввода и резиновой прокладки приведет к утечке кабельного зажима.


Рисунок 2-37 Кабельный ввод

1

Шайба (резиновая прокладка)

4

Зажимной зажим

2

Кузов

5

Гайка уплотнительная с резьбой

3

Уплотнительная вставка

Шаг 5 Вставьте конец кабеля Ethernet без разъемов через конец с уплотнительной гайкой кабельного ввода (см. Рисунок 2-37) и протяните несколько дюймов кабеля через адаптер.

Шаг 6 Установите разъем RJ-45 на конец кабеля Ethernet без разъемов с помощью монтажного приспособления для кабеля Ethernet.


Предупреждение Чтобы снизить риск возгорания, используйте только телекоммуникационный шнур № 26 AWG или большего размера. Заявление 1023

.

Предупреждение При установке разъема RJ-45 убедитесь, что кабельный ввод и резиновая прокладка присутствуют и установлены правильно, чтобы избежать утечки воды в корпус.См. Рисунок 2-37 и Рисунок 2-38.


Шаг 7 Осторожно вставьте разъем кабеля RJ-45 в отверстие порта Ethernet на точке доступа и подключите к внутреннему разъему Ethernet (см. Рисунок 2-38).

Рисунок 2-38 Вставка разъема RJ-45 в отверстие порта Ethernet в корпусе

1

Открытие порта Ethernet в корпусе точки доступа.

2

Разъем RJ-45 на экранированном кабеле Ethernet (CAT5e или выше) для использования вне помещений (с разобранным изображением кабельного ввода на кабеле Ethernet).

Шаг 8 Сдвиньте кабельный ввод с резиновым уплотнением к точке доступа, ввинтите конец корпуса с резьбой в точку доступа и затяните вручную.

Шаг 9 Используйте разводной ключ или гаечный ключ на 28 мм, чтобы затянуть конец корпуса с резьбой в корпусе. Затяните до 15 фунтов на дюйм.

Шаг 10 Используйте разводной гаечный ключ и затяните гайку резьбового стопорного уплотнения с усилием 15 фунтов на дюйм.

Шаг 11 Перед подачей питания на точку доступа убедитесь, что антенны подключены к точке доступа.

Шаг 12 Проложите кабель Ethernet и отрежьте лишний кабель.

Шаг 13 Установите разъем RJ-45 на конец кабеля без разъемов и вставьте его в инжектор питания.

Шаг 14 Включите питание инжектора питания.


Подключение оптоволоконного кабеля к точке доступа

Поставляемый Cisco оптоволоконный комплект позволяет точке доступа поддерживать оптоволоконные сетевые соединения.

Для подключения оптоволоконного кабеля к точке доступа потребуются следующие материалы:

  • Съемный модуль приемопередатчика малого форм-фактора (SFP)
  • Адаптер модуля SFP
  • Оптоволоконные кабели
  • SC или Duplex LC. Внешний диаметр оптоволоконного кабеля должен составлять 6–12 мм (0,24–0,47 дюйма).
  • Кабельный ввод. Кабельный ввод не может удерживать кабель диаметром более 0,47 дюйма (12 мм).
  • Разводной ключ

Вы можете подключить оптоволоконный сетевой кабель к порту SFP (обозначен цифрой 4 на основании точки доступа).Подключаемый модуль приемопередатчика малого форм-фактора (SFP) используется для подключения кабеля к порту SFP. Чтобы установить модуль приемопередатчика SFP и кабель, выполните следующую процедуру:


Шаг 1 Убедитесь, что все источники питания отключены от точки доступа.

Шаг 2 Снимите заглушку с порта SFP, следуя инструкциям, приведенным на этом шаге.

Заглушку порта SFP можно снимать только один раз, а затем заменять адаптером SFP.Заглушка не имеет резинового уплотнительного кольца, но фиксируется на месте с помощью ленты для уплотнения резьбы на резьбе во время изготовления. При снятии заглушки необходимо следить за тем, чтобы головка болта с шестигранной головкой не была зачищена. Для этого:

а. Поместите точку доступа сзади (опираясь на тепловые ребра) на твердую, но мягкую поверхность, чтобы не поцарапать краску.

г. Надавив рукой на лицевую сторону точки доступа и крепко удерживая ее на месте, перейдите к следующему шагу.

г. Используйте шестигранный ключ на 5/8 дюйма (16 мм), чтобы ослабить заглушку порта SFP с шестигранной головкой. Плотно и осторожно поверните торцевой ключ против часовой стрелки, чтобы ослабить вилку. Для этого требуется крутящий момент 25 фунт-футов (34 Нм).

Хотя это и не идеально, можно также использовать 12-гранный торцевой ключ на 5/8 дюйма (16 мм). Серповидный ключ следует использовать только в том случае, если торцевые ключи отсутствуют. Не используйте для этой задачи трубку или гаечный ключ, так как это приведет к срыву головки болта с шестигранной головкой.

Шаг 3 Вставьте модуль SFP в порт SFP и убедитесь, что он надежно защелкивается.

Шаг 4 Ослабьте гайку кабельного сальника (круглый конец кабельного сальника), повернув против часовой стрелки, но не снимайте.

Шаг 5 Пропустите оптоволоконный кабель с его конца без разъемов в кабельный ввод. См. Рисунок 2-39 и Рисунок 2-40.

Пропустите кабель через сальник до упора, пока сальник не окажется рядом с оптоволоконными разъемами SC или LC.Гайка кабельного ввода в это время должна оставаться ослабленной.


Примечание Оптоволоконные разъемы SC или LC слишком велики для прохождения через кабельный ввод. По этой причине кабель нужно пропустить через сальник с незакрепленного конца (даже если кабель довольно длинный).


Шаг 6 Вставьте конец кабеля с оптоволоконным разъемом SC или LC в адаптер модуля SFP. Пока не прикрепляйте кабельный ввод к адаптеру.См. Рисунок 2-41.

Шаг 7 Вставьте оптоволоконный разъем SC или LC в модуль SFP и убедитесь, что он встал на место. См. Рисунок 2-41.

Шаг 8 Нанесите герметик или ленту вокруг трубной резьбы адаптера, а затем ввинтите ее в шасси AP.

Шаг 9 Удерживая гайку кабельного сальника ослабленной, осторожно вверните конец с резьбой кабельного сальника в адаптер модуля SFP и затяните вручную. Используйте разводной ключ, чтобы затянуть конец кабельного ввода с резьбой до 6-7 фунтов.футов (от 8,1 до 9,5 Нм).

Шаг 10 Затяните гайку кабельного сальника до тех пор, пока она не будет надежно закреплена вокруг оптоволоконного кабеля. Используйте разводной или гаечный ключ с открытым зевом, чтобы затянуть с усилием от 3,66 до 4,34 Нм (2,7–3,2 фунт-фута).


Осторожно При снятии этого узла SFP абсолютно необходимо действовать в порядке, обратном этой установке. Начните с ослабления гайки кабельного ввода.

Рисунок 2-39 Оптоволоконный кабель SC

1

Оптоволоконный соединитель SC

2

Волоконно-оптический кабель

Рисунок 2-40 Дуплексный оптоволоконный кабель LC

1

Дуплексный оптоволоконный соединитель LC

2

Волоконно-оптический кабель

Рисунок 2-41 Покомпонентное изображение подключения оптоволоконного кабеля к точке доступа

1

Кабельный ввод

3

Дуплексный оптоволоконный кабель LC

2

Адаптер модуля SFP

4

Модуль приемопередатчика SFP

Рисунок 2-42 Оптоволоконный кабель успешно подключен к точке доступа

Национальный фондовый номер | Таблица перекрестных ссылок NSN

-01 НАБОР
10340-2846-02 КАБЕЛЬ В СБОРЕ, РАДИОЧАСТОТА 5995-01-604-8720 КАБЕЛЬ АНТЕННЫ УВЧ
11226-2126-01 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-575-9573 216 ДЮЙМОВ USB В СБОРЕ
С ЗАГЛУШКАМИ ТИПА А НА ОБЕИХ КОНЦАХ
10484-2700-01 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-591-1098 КОАКСИАЛЬНЫЙ УЗЕЛ ПОЛОСЫ KU
10484-2700-02 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-591-2126 КОАКСИАЛЬНЫЙ УЗЕЛ ПОЛОСЫ KU
10484-2700-03 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-591-2145 КОАКСИАЛЬНЫЙ УЗЕЛ ПОЛОСЫ KU
10484-2700-04 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-591-2153 КОАКСИАЛЬНЫЙ УЗЕЛ ПОЛОСЫ KU
10484-2700-06 КАБЕЛЬНЫЙ УЗЕЛ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-591-3587 КОАКСИАЛЬНЫЙ УЗЕЛ ПОЛОСЫ KU
E10422 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 6150-01-614-5605 TCAS КАБЕЛЬ В СБОРЕ
10484-2700-05 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-626-9852 КОАКСИАЛЬНЫЙ УЗЕЛ ПОЛОСЫ KU
7750-484-01 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-9565 208-1072-010: ВЕРХНИЙ КАБЕЛЬ TCAS
7750-484-02 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-9593 208-1072-020: ВЕРХНИЙ КАБЕЛЬ TCAS
7750-484-03 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-9608 208-1072-030: ВЕРХНИЙ УЗЕЛ КАБЕЛЯ TCAS
7750-484-04 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-9622 208-1072-040: ВЕРХНИЙ КАБЕЛЬ TCAS
7750-488-01 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-8345 208-1071-010: НИЖНИЙ КАБЕЛЬ TCAS
7750-488-02 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-8445 208-1071-020: НИЖНИЙ КАБЕЛЬ TCAS
7750-488-03 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-8756 208-1071-030: НИЖНИЙ КАБЕЛЬ TCAS
7750-488-04 КАБЕЛЬ В СБОРЕ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, E 5995-01-464-9083 208-1071-040: НИЖНИЙ КАБЕЛЬ TCAS
USB2422 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-593-9176 USB
V76261 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-593-9191 ВИДЕО RS170, ЗАМЕНА RG179
V78209 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-608-1567 SMPTE 424M ВИДЕО
S33141 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-523-0957 КАБЕЛЬ, КОАКСИАЛЬНЫЙ, С НИЗКИМИ ПОТЕРЯМИ
S44193 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-556-7403 КАБЕЛЬ, КОАКСИАЛЬНЫЙ, С НИЗКИМИ ПОТЕРЯМИ
S55122 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-507-1873 КАБЕЛЬ, КОАКСИАЛЬНЫЙ, С НИЗКИМИ ПОТЕРЯМИ
S67163 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-567-3745 КАБЕЛЬ, КОАКСИАЛЬНЫЙ
S88207 КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-552-1899 КОАКСИАЛЬНЫЙ КАБЕЛЬ С НИЗКИМИ ПОТЕРЯМИ
L2201TX КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-530-1941 КАБЕЛЬ, ТРЕХОСНЫЙ
D5102QX КАБЕЛЬ, РАДИОЧАСТОТА 6145-01-552-1911 КАБЕЛЬ, 2 / C, QUADRAX
E50824 КАБЕЛЬ, СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ, ЭЛЕКТРИЧЕСКИЙ 6145-01-558-9212 КАБЕЛЬ, ETHERNET, 4 ПАРЫ
1
РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-593-5965 TNC BULKHEAD JACK, S55122
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-593-7611 ПРЯМАЯ ПРОБКА SMA, S55122
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-593-7742 TNC РАЗЪЕМ 75 °, S55122
1
РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-598-5411 TNC ПРЯМОЙ РАЗЪЕМ
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-606-2827 ПРЯМАЯ РАЗЪЕМ BNC
PL75U-56 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-672-809 TRB, TRIAX, 3-LUG
110339 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-617-5474 Экранированный CAT 6 RJ45 РАЗЪЕМ С КОЖУХОМ
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-555-3070 КОНТАКТ, 600, MOD SZ 1, RG142
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-555-2988 РАЗЪЕМ, TNC, ПРЯМОЙ, RG142
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-556-7875 РАЗЪЕМ, N, ПРЯМОЙ, RG142
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-555-3069 ЗАГЛУШКА, N, УГОЛ RT, RG142
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-5928 РАЗЪЕМ, TNC, УГОЛ RT, RG393
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-537-0615 РАЗЪЕМ, HN, ПРЯМОЙ, S33141
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-523-2010 РАЗЪЕМ, HN, УГОЛ RT, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-523-0376 РАЗЪЕМ, C.ПРЯМАЯ, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-482-3253 РАЗЪЕМ, C, RT. УГОЛ, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-482-3254 РАЗЪЕМ, TNC, ПРЯМОЙ, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-482-3255 РАЗЪЕМ, TNC, RT. УГОЛ, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-537-0626 РАЗЪЕМ, N, ПРЯМОЙ, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-523-2003 РАЗЪЕМ, N, RT.УГОЛ, S33141
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-577-2684 РАЗЪЕМ, BNC, УГОЛ RT, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-482-3252 РАЗЪЕМ, TNC, BULKHEAD, S33141
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-523-1971 РАЗЪЕМ, N, НАГНЕТАТЕЛЬНЫЙ, S33141
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-537-0270 РАЗЪЕМ, N, ПРЯМОЙ, S33141
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-561-0382 TNC 75 РАЗЪЕМ
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-5936 РАЗЪЕМ, TNC, УГОЛ RT, S22089
1
РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-5941 РАЗЪЕМ, N, ПРЯМОЙ, S22089
1
РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-566-9017 ЗАГЛУШКА, C, УГОЛ RT, S67163
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-567-3923 РАЗЪЕМ, BNC, ПРЯМОЙ, S67163
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-5926 РАЗЪЕМ, HN, ПРЯМОЙ, S55122
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-5939 РАЗЪЕМ, TNC, УГОЛ RT, S55122
1

РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-506-5444 РАЗЪЕМ, N, RT.УГОЛ, S55122
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-5935 КОРПУС SMA 90 ГРАДУСОВ
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-552-7003 TNC ПРЯМОУГОЛЬНАЯ ПРОБКА
110285 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-599-2914 SMC ТИП 75Ом ВИНТ НА ​​ВНУТРЕННЕЙ ПРОБКЕ
110361 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-567-5204 RJ45 ЗАЩИЩЕННАЯ ВИЛКА С SHLD
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-506-5447 РАЗЪЕМ, TNC, ПРЯМОЙ, S55122
1 РАЗЪЕМ, РАЗЪЕМ, ЭЛЕКТРИЧЕСКИЙ 5935-01-506-5478 ЗАГЛУШКА, N, ПРЯМАЯ, S55122
1-01 КОНТАКТ, ЭЛЕКТРИЧЕСКИЙ 5999-01-619-5012 КОНТАКТ, РАЗМЕР 8 ШТИФТ, УПЛОТНЕНИЕ, M39029
1

-01

КОНТАКТ, ЭЛЕКТРИЧЕСКИЙ 5999-01-619-5014 КОНТАКТ, РАЗЪЕМ 8 ГНЕЗДО, УПЛОТНЕНИЕ, M39029
1
КОНТАКТ, ЭЛЕКТРИЧЕСКИЙ 5999-01-627-8766 КОНТАКТ, РАЗМЕР 8 КОНТАКТ, M39029
1

КОНТАКТ, ЭЛЕКТРИЧЕСКИЙ 5999-01-482-3249 КОНТАКТ, 404, РАЗМЕР 1, S33141
110547 ОБЖИМНЫЙ ИНСТРУМЕНТ, КЛЕММА, РУЧНОЙ 5120-01-619-5016 ОБЖИМНЫЙ ИНСТРУМЕНТ
110546 ОБЖИМНЫЙ ИНСТРУМЕНТ, КЛЕММА, РУЧНОЙ 5120-01-619-5020 ОБЖИМНЫЙ ИНСТРУМЕНТ
PIC 110274 ОБЖИМНЫЙ ИНСТРУМЕНТ, КЛЕММА, РУЧНОЙ 5120-01-535-9048 ОБЖИМНЫЙ ИНСТРУМЕНТ
1

МАТРИЦА, ОБЖИМНЫЙ ИНСТРУМЕНТ 5120-01-558-1131 МАТРИЦ ДЛЯ M22520 / 5-01, S33141
1

МАТРИЦА, ОБЖИМНЫЙ ИНСТРУМЕНТ 5136-01-514-1333 МАТРИЦА, S55122
1A МАТРИЦА, ОБЖИМНЫЙ ИНСТРУМЕНТ 5120-01-567-1060 НАБОР ДЛЯ ОБЖИМНЫХ МАТРИЦ
1
РАЗЪЕМ ETHERNET 5935-01-519-1446 РАЗЪЕМ ETHERNET
E10424 ШЛАНГ В СБОРЕ, НЕМЕТАЛЛИЧЕСКИЙ 4720-01-561-3512 КАБЕЛЬ, ETHERNET, 2 ПАРЫ
322A412-3 / 86-0 ИЗОЛЯЦИОННАЯ ВТУЛКА, ЭЛЕКТРИЧЕСКАЯ, S 5970-00-071-4593 ТЕПЛОУСАДКА
110303 РАЗЪЕМ, RJ-45, САМОЛЕТ 5895-01-548-2385 РАЗЪЕМ RJ45, CAT 6

Купить OEM запчасти аксессуары онлайн

Самый большой перечень автозапчастей OEM

Купить запчасти Jaguar на автомобиль

Хотите запчасти Jaguar? Мы их получили! У Jagbits САМЫЙ БОЛЬШОЙ выбор запчастей Jaguar ЗА МЕНЬШЕ $$$.

Запчасти Jaguar премиум-класса — это то, что вы можете ожидать от Jagbits. Наши специальные запчасти OEM Jaguar, бывшие в употреблении запчасти Jaguar и другие запчасти и аксессуары для вторичного рынка — это именно то, что вы ищете!

Ознакомьтесь с нашими запчастями и аксессуарами Jaguar в Интернете: оригинальные запчасти Jaguar, продажа оригинальных запчастей премиум-класса. Покупая оригинальные запчасти Jaguar, вы получаете лучшие цены здесь!

Наши специальные предложения на запчасти Jaguar — это одни из лучших предложений, которые вы можете найти.Вам понравится наша распродажа запчастей Jaguar! Свяжитесь с Jagbits для получения более подробной информации.

Купить OEM Jag Parts / Aftermarket Parts Sale Здесь

Многие владельцы Jaguar знают, что Jag — один из лучших автомобилей в мире. Поддерживать бегущего ребенка в форме вершины — значит иметь доступ даже к самым редким и труднодоступным частям с зазубринами. Команда запчастей Jaguar в Jagbits поможет вам разобрать зазубрины, находящиеся под рукой на наших складах. Если ваших запасных частей нет, мы свяжемся с нашими глобальными партнерами.

Свяжитесь с нашим OEM-отделом запчастей Jaguar в удобное для вас время. Команда Jagbits готова помочь!

Aftermarket Распродажа запчастей Jag | Покупайте у ведущего поставщика OEM-запчастей

Jagbits — это семейная компания в США, которая работает с 1996 года. У нас самый большой запас новых и восстановленных оригинальных запчастей Jaguar; Фактически, у нас самый большой в мире запас запчастей Jaguar. Мы можем поставить практически все запчасти Jag, необходимые для вашего Jaguar с 1979 по текущий модельный год.

Jagbits предлагает продажу запчастей Jaguar послепродажного обслуживания: включая новые, восстановленные OEM-запчасти Jaguar для всех моделей с 1979 по текущий год. Модели Jag-частей включают: XJ6, XJS как купе, так и кабриолеты, XJ8, XJR, XK8 XKR как купе, так и кабриолеты с наддувными двигателями и двигателями с наддувом, X-Type, S-Type, модели XF и XF с наддувом, более новые XJ и XJL. модели, F-Type, XE и различные модели F-Type.

Покупка деталей по типу Модель, названию комплекта или номеру детали

Ищите запчасти и аксессуары Jaguar по типу / модели / названию комплекта, номеру детали или описанию детали двигателя / автомобиля в поле справа.Если у нас нет автозапчастей и аксессуаров, мы найдем их в считанные минуты через нашу сеть поставщиков. Если вы не можете найти нужные детали, позвоните нам по телефону 888-524-2487, международный: + 1-805-845-0426 или напишите нам по электронной почте.

Купить запчасти Jaguar | Звоните бесплатно:
888-524-2487, международный: + 1-805-845-0426

Самые низкие цены на запчасти Jag

БЕСПЛАТНАЯ ДОСТАВКА НА ЗЕМЛЮ ДЛЯ ЗАКАЗОВ НА СУММУ СВЫШЕ 100 $!

Доставка в тот же день во все 50 штатов со складов в Калифорнии или Мичигане.Большинство наземных заказов доставляются в течение 3 рабочих дней (только в 48 штатах, будут применяться дополнительные сборы за HI, AK и все международные заказы). Мы также отправляем выбранные вами запчасти Jaguar по всему миру!

Сотни утилизированных автомобилей Jaguar доступны по самым низким ценам. Запчасти и аксессуары Jaguar также можно приобрести оптом. Найдите запчасти или аксессуары, которые искали владельцы Jaguar.

У нас есть инвентарь! В отличие от других поставщиков, у нас есть доступ к нескольким огромным запасам запчастей Jaguar.Другие поставщики продают только те детали, которые есть на их складе. У нас есть отношения со всеми поставщиками в США, Великобритании, Австралии, Новой Зеландии, а также с несколькими более мелкими поставщиками в других странах. Нам сложно найти детали, которых нет ни у кого. Если у нас нет нужной детали, мы найдем ее быстро и по тем же низким ценам, которые мы предлагаем для наших запасов.

Детали высшего качества

Все наши детали были протестированы и имеют 90-дневную гарантию на замену.Для получения дополнительной информации о нашей политике замены см. Нашу страницу «Условия использования».

Оригинальные новые запчасти OEM

Мы поставляем новые детали, многие из которых покупаем напрямую у Jaguar в США. Оригинальные аксессуары и запчасти Jaguar поставляются в коробках Jaguar, а их номер детали указан на этикетке прямо на коробке. OEM-запчасти, которые обозначают «Производитель оригинальных запчастей», поставляются теми же компаниями, которые поставляют запчасти для Jaguar.

Эти компании расположены по всему миру.Они связываются с нами, и мы можем купить точно такую ​​же деталь, которую вы, например, купили бы у дилера Jag, за меньшие деньги. Его просто нет в оригинальной коробке запчастей Jaguar. Та же часть, другая упаковка, более низкая цена. Поставщики конкурируют за наш бизнес, предлагая нам оптовые скидки и специальные закрывающие сделки. Вот почему нашим клиентам нравится наш выбор запчастей и низкие цены.

Детали с нашего склада | Продажа запчастей

Новые детали для старых автомобилей Jaguar ежемесячно снимаются с производства по разным причинам.Производители прекращают выпуск запчастей, когда продажи достигают низкого уровня. Для них просто неразумно производить небольшое количество деталей.

Вот почему мы предлагаем запчасти Jaguar со склада. Наши покупатели собирают как можно больше разбитых и сломанных автомобилей, чтобы мы могли держать ваш Jag в дороге! Многие клиенты говорили нам, что, если бы мы не предлагали эти детали, их машина не могла бы ездить. Для нас очень важны качественные детали.

Покупка высококачественных восстановленных запчастей

Восстановленные детали — отличная альтернатива новым деталям, производство которых прекращено, или дорогим новым деталям.Генераторы, рулевая рейка, детали антиблокировочной системы тормозов (ABS), такие как модули, тормозные приводы, суппорты и главные цилиндры, доступны у нас для большинства моделей. Это оригинальные детали, которые были восстановлены или отремонтированы и не хуже новых!

Когда вы покупаете у нас восстановленную деталь, с вас взимается залог, который называется базовой оплатой. Мы отправим вам деталь, вы ее установите и отправите нам обратно свою старую деталь. Мы возвращаем вам залог и отправляем вашу деталь нашему специалисту по ремонту.На каждую восстановленную деталь дается гарантия.

Наша служба доставки по всему миру

Мы ежедневно отправляем запчасти по всему миру с наших складов в США. Каждый заказ дважды проверяется на точность перед отправкой, чтобы свести к минимуму ошибки. Большинство заказов отправляются в тот же день или в течение 24 часов, в зависимости от дня и времени размещения заказа.

Отличное обслуживание клиентов

Наше обслуживание клиентов не имеет себе равных среди наших конкурентов, потому что мы стремимся к 100% точности в наших каталогах запчастей, чтобы доставить вам нужную запчасть в течение трех-четырех дней.Мы тщательно тестируем все наши автозапчасти.

Наши специалисты по запчастям Jag продают запчасти Jaguar в течение последних 25 лет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
