Как настроить интернет-антенну 4G? | Статьи GSM-Репитеры.РУ

Для усиления мобильного интернета за городом используются уличные антенны направленного типа. В отличие от штыревых антенн, которые встроены в модемы и 4G-роутеры, уличные модели могут принять слабый сигнал оператора на расстоянии нескольких километров от ближайшей сотовой вышки. Подключение внешней антенны к модему или роутеру — надежный способ повысить стабильность соединения и скорость обмена данными.

В этой статье мы рассмотрим основные правила и рекомендации, которыми нужно руководствоваться во время самостоятельной настройки.



Зачем настраивать уличную антенну?

Наиболее важная техническая характеристика антенны — это коэффициент усиления. Если отстраниться от сложных научных формулировок, то можно сказать, что коэффициент усиления — это то, насколько хорошо направленная антенна принимает и передает мобильный сигнал по сравнению со всенаправленной.

С ростом коэффициента усиления происходит сужение диаграммы направленности. Самые «мощные» модели — всегда самые узконаправленные. Это логично, ведь мощность исходного сигнала определяется передатчиком, а характеристики антенны лишь определяют, в каком секторе будут «сконцентрированы» приём и передача сигнала.

Диаграмма направленности на примере OMEGA 3G/4G MIMO

Настройка интернет-антенны: 3 простых шага

Настройка сводится к поиску оптимального направления и положения излучателя в пространстве. Чтобы добиться максимальной скорости мобильного интернета, необходимо соблюсти несколько условий:

  1. Выбрать базовую станцию (сотовую вышку) оператора с наилучшими показателями уровня сигнала и отношения сигнал/шум;
  2. Направить излучатель в сторону выбранной базовой станции;
  3. Определить точное положение, при котором достигается наивысшая скорость мобильного интернета.

Инженеры для настройки применяют профессиональные приборы — анализаторы спектра. Однако эти устройства являются дорогими и сложными в эксплуатации. При самостоятельной установке оборудования в квартире или на даче лучше использовать обычный модем или 4G-роутер с антенными разъемами.

Веб-интерфейс модема Huawei E3372h-320

Большинство модемов устройств показывают текущий уровень сигнала в веб-интерфейсе. Чтобы настроить антенну, просто меняйте её положение в пространстве и сверяйтесь с показателями на экране монитора. Этот метод настройки называется эмпирическим, то есть опытным.

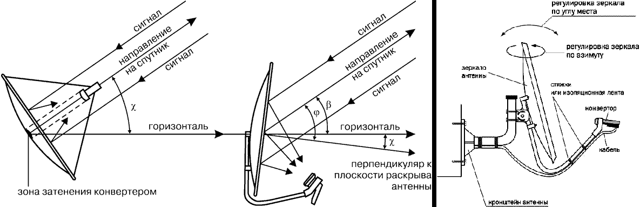

Азимут, угол места, поляризация

Уличные интернет-антенны обычно имеют узел крепления, который допускает регулировку в трех плоскостях:

  • Азимут — направление излучателя. Обычно лучший результат достигается при настройке на близлежащую базовую станцию, однако в некоторых случаях может быть предпочтительна и более отдаленная БС: например, если ближайшая вышка перегружена;
  • Угол места — наклон относительно горизонта. Если сотовая вышка не располагается в зоне прямой видимости, необходимо «поймать» отраженный сигнал;
  • Вращение антенны вокруг своей оси (настройка поляризации). Радиоволны оператора могут иметь вертикальную или наклонную поляризацию. Во втором случае рекомендуется повернуть излучатель на 45° вокруг центра.

После установки антенны на опору (фасадный кронштейн, выносную мачту, столб) производите настройку с шагом 5–15° в каждой плоскости. После каждого изменения сверяйтесь с показаниями модема или выполняйте замер скорости интернета. Определив наилучшее положение во всех трёх плоскостях, затяните гайки крепления до упора.

Параметры качества сигнала

Мощность сотового сигнала измеряется в децибел-милливаттах (дБм). В веб-интерфейсе модема или 4G-роутера этот параметр может обозначаться «силой сигнала» или аббревиатурой RSSI. Чем выше этот показатель, тем лучше. Помимо мощности, во время настройки также руководствуйтесь дополнительными показателями — SINR, RSRP и RSRQ.

  • SINR — это отношение полезного сигнала и шума. Этот параметр очень важен для 4G-интернета. Иногда можно пожертвовать мощностью в пользу более чистого, незашумленного канала;
  • RSRP — параметр LTE-сетей, который определяет мощность приёма от текущей базовой станции;
  • RSRQ — параметр LTE-сетей, который определяет качество приёма от текущей базовой станции.

Отлично

> -65 дБм

≥ 20 дБ

≥ -80 дБм

≥ -10 дБ

Хорошо

-65 дБм… -75 дБм

13 дБ. .. 20 дБ

-80 дБм… -90 дБм

-10 дБ… -15 дБ

Удовлетворительно

-75 дБм… -85 дБм

0 дБ… 13 дБ

-90 дБм… -100 дБм

-15 дБ… -20 дБ

Плохо

-85 дБм… -95 дБм

≤ 0 дБ

≤ -100 дБм

≤ -20 дБ

Во время настройки вы можете заметить, что одни показатели становятся лучше, а другие — хуже. Такое может происходить из-за особенностей рельефа, расположения базовых станций, окружающих препятствий и других факторов. Например, при настройке антенны на отдаленную базовую станцию уровень сигнала (RSSI) может снизиться, а соотношение сигнал/шум — вырасти. В этом случае необходимо опытным путем проверить, при каком варианте достигается максимальность скорость.

Узнать подробнее о параметрах 4G-сигнала вы можете в нашем отдельном материале:

Что такое RSSI, SINR, RSRP, RSRQ? Параметры качества сигнала

Настройка 4G-антенны — довольно простой процесс, который может быть выполнен пользователем самостоятельно. Однако чтобы получить быстрый и гарантированный результат, мы рекомендуем заказать установку антенны. Наш монтажный отдел всегда готов выполнить радиозамер, подобрать оборудование и выполнить монтаж любой сложности!

правильное крепление и направление эфирного приемника на вышку

Без правильной установки антенны для цифрового телевидения не получится добиться наивысшего уровня сигнала. Возможно, что даже не выйдет словить 20 бесплатных цифровых каналов стандарта вещания DVB-T2. Причем необходимо не только прочно установить эфирный приемник, но и максимально точно сориентировать конструкцию на передающий сигнал ретранслятор. Нелишним будет ознакомиться с материалом про правильное .

Для индивидуальной наружной (уличной) и монтаж и выбор места установки немного отличается. Но все же работают одно главное правило касаемо телевизионных антенн – нужно обеспечить беспрепятственное поступление сигнала от ретранслятора к принимающему устройству. Тогда уровень сигнала всегда будет максимально возможным и не появятся проблемы в виде зависаний каналов на приставке или цифровом телевизоре.

Исходя из этого правила вы уже сами сможете выполнить самостоятельный монтаж и точечную подстройку антенны. А чтобы избавиться от любых вопросов, ниже подробнейшим образом рассматриваем вопрос установки и настройки антенны для цифрового ТВ на 20 каналов федерального вещания от наземных ретрансляторов.

Содержание

  1. Установка в зависимости от типа антенны и местности
  2. Как установить и настроить комнатную антенну
  3. Как установить антенну снаружи квартиры или дома
  4. Крепление к фасаду
  5. Установка на крыше многоквартирного дома
  6. Как закрепить антенну на крыше частного дома
  7. Как выбрать кабель и правильно протянуть линию
  8. Заземлять антенну или нет
  9. Использование грозозащиты
  10. Как настроить антенну на телевышку: правильно направляем по точным данным
  11. Как настроить каналы на телевизоре
  12. Про питание усилителя
  13. Проблемы при настройке и показе: причины и решение
  14. Юридические формальности

Установка в зависимости от типа антенны и местности

По типу действия бывают активные и пассивные антенны для приема эфирного сигнала. Активные предназначены для усиления поступившего сигнала, если изначально его уровень не самый высокий. Пассивные не имеют встроенного усилителя, но принимают и, насколько это возможно, усиливают телевизионный сигнал за счет конструктивного исполнения.

Даже, если антенна пассивная, всегда можно приобрести и подключить внешний усилитель, что значительно повысит мощность конечного сигнала.

Касаемо принципов установки, то отличий между обоим типами устройств никаких нет. Необходимо поставить антенну в подходящем месте и обеспечить точность направления на телевышку.

А вот если необходимо настроить домашнюю антенну, а не уличную, то действия будут отличаться. Различие касается выбора места крепления и используемой крепежной конструкции.

Как установить и настроить комнатную антенну

Для установки эфирного комнатного приемника не нужно прибегать к сложному монтажу, так как антенна ставится внутри квартиры или дома.

Что следует учитывать:

  1. Внутриквартирные антенны предназначены для использования в условиях высокого качества телесигнала от вышки. В зависимости от застройки местности, наличия препятствий на пути следования сигнала, комнатная модель антенны способа нормально ловить на расстоянии до 10-15 км от телебашни. Есть антенны с усилителем, обеспечивающих улучшенный прием, но все равно основополагающим является зона установки – внутри помещения.
  2. Нормальный показ обеспечивается за счет точной ориентации конструкции на вышку. Следует зайти на картографический сервис РТРС, выбрать ближайший ретранслятор в вашем регионе и расположить антенну так, что она смотрела прямо на телевышку.
  3. Многие пользователи в отзывах об антеннах жалуются, что не ловит совсем или только часть каналов, 10 из 20. В большинстве случаев проблема кроется не в антенне, а в месте, где стоит приемник. Лучшим местом будет окно или лоджия. Второй вариант результативнее из-за большей площади прозрачности. Чем меньше окно, тем больше вероятность, что возникнуть проблемы с телевидением.
  4. Желательно отдалять приемник от микроволновок, Wi-Fi роутеров и даже самого телевизора. Стороння техника, излучающая электромагнитные волны может стать причиной помех.

Многие современные модели могут крепиться прямо на окно присосками. Это очень удобно и повышает вероятность приема устойчивого сигнала.

При размещении эфирной конструкции на подоконнике следует учитывать, что оконная рамка содержит металлический слой, который может стать препятствием. Поэтому лучше использовать примитивную подставку под антенну в виде книг, стакана или чего-то другого.

Комнатные устройства по принципу работы не отличаются от уличных, поэтому также могут устанавливаться снаружи помещения. Но ввиду непрочных элементов (усиков, принимающей петли) сильный ветер или дождь могут повредить антенное устройство. Поэтому, при желании установки цифровой антенны на улице, следует защитить антенну от влаги, укрепить все элементы.

Как установить антенну снаружи квартиры или дома

Уличное размещение – лучший выбор для беспроблемного приема радиосигнала от ретранслятора. Но так как антенна будет подвержена атмосферным влияниям и другим механическим воздействиям, то необходимо грамотно подойти к установке, выбору крепления и соблюдения технологии монтажа.

Крепление к фасаду

Во всех нижеописанных вариантах применяется фабричное или самодельное крепление – кронштейн.

Общие правила установки:

  • Сначала по карте охвата вышками необходимо определиться со стороной, в которую будет смотреть приемник. Это очень важно в домах, где окна квартиры выходят в обе стороны дома. В таком случае зайдите на карту и посмотрите азимут (направление) вещания сигнала. Если ретрансляторы вещают с обоих сторон, то лучше ориентироваться на ближайший и выбрать соответствующую сторону.
  • Поживая на низких этажах, а тем более, на первом, лучше попытаться установить телеантенну повыше. Чем выше размещение, тем больше шансов, что сигнал не будет теряться из-за поглощения густыми зарослями деревьев, других малоэтажных зданий (магазинов, ларьков и т. д.).
  • Если в местности много близко стоящих построек, особенно если дома расположены параллельно друг другу, лучшим может оказаться торец дома. Но тогда, возможно, потребуется далеко тянуть антенный кабель. А это напрямую влияет на уровень ТВ-сигнала. Поэтому определяться с местом необходимо также с учетом длины прокладываемой трассы.
  • Кронштейн должен быть без жесткой фиксации в одном положении, а иметь возможность вращения подсоединяемой антенны с последующим закреплением в одном положении «намертво». Это главное условие для корректировки приемника точно на транслирующую вышку.
  • Антенна должно располагаться строго горизонтально.

В многоквартирном доме, если нет возможности или желания устанавливать приемник на крыше, лучшим местом будет за окном. В этом случае установка антенны легко выполняется своими руками, просверлив отверстия в наружной стене и закрепив кронштейн анкерными болтами или саморезами с дюбелями.

В частной постройке антенну можно прикрепить сбоку дома так, чтобы сам приемник был выше крыши. Для этого потребуется мощный кронштейн и высокая матча.



В квартирах, кроме области снаружи окна можно, можно использовать ограду балкона или произвести установку внутри лоджии. Последний вариант, особенно если телесигнал очень хороший, предпочтительнее. Это связано с защищенностью конструкции от внешних погодных и других механических влияний.



Касаемо «приспособлений», используемых при монтаже, нужно понимать, что все зависит от материала строения и самой отделки. Так, если облицовочным материалом является сайдинг, то крепиться конкретно к нему нельзя. Под воздействием механической нагрузкой сайдинг повредится, из-за чего вся конструкция упадет. Необходимо применять длинные крепежные элементы, которые заходят глубоко внутрь основного материала возведения.



Для пористых материалов (например, газобетон) нужно использовать анкеры с металлическими гильзами, которые при закручивании в конце распираются. Есть также химические анкеры, которые заполняют все пустоты, тем самым прочно зажимаясь внутри отверстия после застывания раствора.

Алгоритм крепления выглядит так:

  1. Определитесь со стороной дома и конкретным местом закрепления. С уровнем сделайте отверстия строго горизонтально. Можно прислонить кронштейн к уровню, отрегулировав точное горизонтальное положение. Затем, не убирая кронштейн, карандашом или ручкой сделать пометки на стене через отверстия.
  2. Просверлите дыры нужной длины в отмеченных местах.
  3. Закрепите кронштейн.
  4. Зафиксируйте антенну на кронштейне так, чтобы ее можно было вращать. Обычно для этой цели используется хомут. Последний может потребоваться приобрести отдельно, если детали не было в комплектации кронштейна.
  5. Задайте точную направленность антенного устройства, получив максимально возможный уровень радиосигнала.
  6. Окончательно зафиксируйте приемник, затянув болты.



Установка на крыше многоквартирного дома

В городской местности, особенно если квартира на высоком этаже, лучшим вариантом будет установка эфирной антенны на крыше. Это некая гарантия того, что нет препятствий для принятия сигнала.

Если проживаете на первых этажах, то чаще всего такой вариант недоступен из-за большой протяженность кабеля – сигнал будет сильно затухать.

Стоит придерживаться некоторых важных советов при монтаже:

  1. По техническим требованиями безопасности отдаленность от дымоходов, вентиляционных шахт и кровельных ограждений должно быть больше 3 м, ровно, как и расстояние от других рядом устанавливаемых приемных устройств.
  2. Необходимо обеспечить очень стабильное крепление, которое не ослабится даже при сильном воздействии ветра. Это же касается и самой антенны – если она будет слишком «плотного» строения, иметь большую частую решетку, то это будет фактором большего «зацепа» ветра. В итоге это может привести к расшатыванию как антенны, так и крепления.
  3. Рядом могут проходить электрические кабели – телевидения, напряжения, интернета и т. д. Поэтому сразу нужно предусмотреть, что даже при возможности падения антенны, сторонние линии не будут задеты.
  4. Лучше выбрать сторону дома, которая «смотрит» во внутренний двор. Как правило, там меньше трафика людей, что уменьшает риск падения конструкции на проходящих.
  5. Максимальная безопасность обеспечивается при монтаже двоими людьми. В идеале организовать страховку – как минимум, прочно обмотаться веревкой, а другим концом закрепить ее к прочному сооружению, например, дымоходу.



Как закрепить антенну на крыше частного дома



Как выбрать кабель и правильно протянуть линию

На потери и уровень конечного сигнала влияет качество кабеля, используемого при подключении антенны к телевизору или внешнему цифровому ресиверу. На рынке есть как зарубежные дорогие, так и более экономичные варианты кабелей.

Из популярных проверенных марок кабелей выделяют российскую РК-75, российско-китайский RG-6, итальянские наименования SAT-50 и SAT-703.

  • Коаксиальный кабель должен иметь значение волнового сопротивления 75 Ом.
  • Тянуть кабель желательно по кратчайшему пути, так как с каждым метром увеличивается сопротивление. В случае слишком длинной линии, например, несколько десятков метров, сигнал может значительно ослабиться. А при длине в сотню метров потери максимальны, уровень приближается к нулю.
  • Снаружи кабель необходимо хорошо закрепить, не оставляя лишнего куска. Со временем из-за порывов ветра кабель может расшататься, вследствие чего нередко нарушается контакт фидера с антенной.
  • Если вблизи есть высоковольтные линии, сигнализации, радары и радиостанции, лучше присмотреться к высококачественным кабелям с дополнительной экранировкой в виде фольги и медной жилой.

Обязательно требуется правильное подключение кабеля к штекерам, разъемам, сепаратору блоку питания усилителя.

Процесс зачистки кабеля для монтажа разъемов несложный, справится любой желающий в случае необходимости. Из инструментов потребуется только нож, но всегда можно обратиться к мастеру на стороне.

Заземлять антенну или нет

Заземление обязательно требуется, если антенна является наивысшей точкой в радиусе 50 метров. Молниеотвод не гарантирует безопасности, поэтому даже при его наличии лучше задуматься о том, чтобы заземлиться.



Заземление необходимо делать по нормам эл. тех. безопасности.

Также, при грозе, а тем более, сильной, лучше дополнительно обезопаситься:

  • выключить все электрические устройства с розетки или полностью обесточить дом;
  • вынуть антенный кабель с разъема телевизора независимо от типа антенны.

Использование грозозащиты

Уберечь подключенную телетехнику от выхода из строя вследствие грозы можно, если установить в цепи грозозащиту. По сути, это обычный предохранитель, который при сильном перепаде напряжения от удара молнии перегорит, тем самым разорвав цепь. После перегорания деталь меняется на новую.

Установка предохранителя делается сразу после антенны.

Как настроить антенну на телевышку: правильно направляем по точным данным

Рассмотрим подробно, куда направить антенну для приема цифрового ТВ.

  1. Зайдите на карту цифрового телевидения.
  2. В поисковую строку вбейте свой адрес, прописав город и номер дома.
  3. На карте, при необходимости, отыщите свое местоположение и кликните по нужному или близкорасположенному району.
  4. Отобразится всплывающее окно, где будут показаны параметры двух ближайших телестанций.
  5. Смотрим на два основных значение «Направление» и «Расстояние».
  6. Выбираем самую близкую вышку и сморим, чтобы она вещала со стороны, в которой будет устанавливаться антенна. Если сторона многоэтажного дома не соответствует, придется выбрать другую вышку или переместить антенну на другую сторону по возможности.
  7. Настраиваем антенну, первично закрепляем принимающее устройство в наиболее удачном направлении.
  8. Далее следует направлять более точно. Для этого можно воспользоваться измерительным прибором. Но в домашних условиях более просто направиться по значению шкалы сигнала на экране телевизора.

Инструкция, как правильно направить антенну:

  1. Самым правильным будет направление с использованием компаса. Смотрите на значение направленности по карте эфирного ЦТВ и располагаете приемник максимально точно.
  2. Если компаса нет, то ориентируйтесь на реакцию шкалы сигнала. Следует зайти в меню ручного поиска, вбить нужный номер телеканала, которым передается первый или второй мультиплекс (данные есть в параметрах ретранслятора на карте – номер ТВК). Затем смотрим на значение сигнала. Изменение происходит не мгновенно, а течении нескольких секунд.
  3. Постепенно вращаем антенну, добиваясь наилучшего уровня.

Проще всего процесс настройки организовать с двумя людьми. Один человек постепенно небольшими шагами вращает антенну, а второй сразу смотри на шкалу сигнала. Это намного проще, чем постоянно бегать после каждого изменения положения.

Не всегда получается корректно настроиться, если ориентироваться на значение уровня по шкале. Проблема особенно актуальна при использовании внешнего DVB-T2 тюнера. Некоторые дешевые и даже более дорогие модели приставок могут плохо воспринимать и показывать уровень. По отзывам о немалом количестве ресиверов видно, что устройство может показывать значение совсем неправильно. А иногда вообще пишет только нулевой или 100-процентный уровень.

Как настроить каналы на телевизоре

Независимо от устройства, которое выполняет прием и расшифровку сигнала от антенны, алгоритм настройки телевидения одинаковый.

  1. Нажать на пульте кнопку «Меню» или «Settings».
  2. Зайти в меню поиска каналов, которое так и называется.
  3. Выбрать тип источника «Антенна».
  4. Задать тип каналов – «цифровые», «аналоговые» или сразу все вместе.
  5. Начать поиск, дождаться, пока телевизор просканирует все номера телеканалов и обнаружит телепрограммы. Сохранить изменения, если этого требует система телевизионного устройства.

Графическая инструкция для телевизоров Samsung

Пошаговые действия по настройке телевизоров LG

Про питание усилителя

Антенна активного типа действия для выполнения своей функции нуждается в питании. Плата, которая расположена в защитном кожухе на антенне и является усилителем, копирует принятый сигнал и увеличивает его значения, подавая по кабелю к ТВ-приемнику. Если не пустить питание, то активная конструкция окажется пассивной, что в значительной мере ослабит конечный сигнал. Поэтому обязательно требуется обеспечить питание усилительного узла.

Подать питание можно двумя способами:

  1. Внешним блоком питания, который включается «вилкой» в розетку. В таком случае телевизор или тюнер подключается к антенне через соединение кабеля с сепаратором.
  2. Включить опцию «Питание» в настройках тюнера. Внешний блок не потребуется, питание пойдет по коаксиальному кабелю прямо на усилитель.

Проблемы при настройке и показе: причины и решение

Проблема Причины и способы решения
На экране телевизора пишет Антенна плохо или совсем неверно направлена, есть разрыв цепи на линии (кабель поврежден или плохое соединение). Следует более точно подойти к настройке направленности и проверить цепь на наличие повреждений. Проверьте все соединения и, при подозрении, переделайте монтаж.
Маломощная антенна, неспособная нормально уловить цифровой DVB-T2 сигнал от вышки.  Или все та же банальная причина в плохой направленности. Следует более точно настроить систему. Также не исключается проблема в декодирующем сигнал устройстве – телевизоре или приставке. Если при скрупулёзной настройке ничего не помогает, возможно, потребуется заменить ТВ-приставку.
, зависает, на экране появляются квадратики, звук отстает и т. д. Неустойчивый телесигнал или слабая антенна. Исправляется точной направленностью или заменой антенны. Не исключается фактор слабой чувствительности самого декодера – приставки или встроенного в ТВ тюнера.
совсем Актуальны все причины и способы устранения с таблицы ранее.



Юридические формальности

Для установки антенны в частном доме не нужно никуда обращаться. Это полностью ваша собственность и вы вправе делать любые действия, изменения в строении.

Ситуация с многоквартирным постройками будет посложнее:

  • Необходимо согласование с управляющей компанией или товариществом собственников жилья.
  • Потребуется получить ключ в управляющей компании или обратиться в ЖЭК, чтобы попасть на чердак и крышку. Согласно жилищному и гражданскому кодексу Российской Федерации, любой житель, а точнее владелец квартиры, имеет право пользоваться общедомовым имуществом.
  • Если здание является памятником архитектуры, необходимо одобрение на установку у местного управления.

В случае препятствий «органами» управления установке можно подать иск в суд, что приведет к положительному результату.

Настройка антенны для начинающих — BaseApp Systems

Слышали о настройке антенны, но не можете пройти мимо математики, стоящей за ней? Вот краткое и практическое руководство по настройке антенны для вашего собственного устройства IoT.

Что такое настройка антенны?

Антенна имеет сопротивление, емкость и индуктивность. Они определяются физическими свойствами антенны, включая форму, размер, материал, а также окружающей средой. Когда высокочастотный сигнал подается на антенну для излучения, не вся мощность излучается антенной, а небольшая ее часть отражается обратно к источнику. Эти отраженные волны создают Стоячие волны ’ в линии передачи и приводят к потерям. Минимальное отражение достигается, когда импеданс источника равен импедансу нагрузки. Чтобы уменьшить эти отражения и, в конечном итоге, потери мощности, импеданс нагрузки (т.е. антенны) должен быть равен импедансу источника (обычно 50 Ом или иначе описанному). Настройка антенны — это в основном процесс согласования импеданса антенны с импедансом источника. Если антенна уже имеет импеданс, равный импедансу источника, в настройке нет необходимости.

Зачем настраивать антенну?

Антенна, вероятно, самая важная часть беспроводной системы, так как она отвечает за отправку и получение данных на физическом уровне. Правильно настроенная антенна может помочь во многих отношениях. Это может увеличить рабочий диапазон, а также может помочь снизить энергопотребление беспроводного устройства.

КСВН, S11, обратные потери:

Это наиболее часто используемые и слышимые термины при настройке антенны. VSWR расшифровывается как Коэффициент стоячей волны по напряжению . Это функция коэффициента отражения, который описывает мощность, отраженную от антенны. Коэффициент отражения известен как s11 или обратные потери. КСВ всегда является действительным и положительным числом для антенн. Чем меньше КСВ, тем лучше антенна согласована с линией передачи и тем больше мощности передается на антенну. Минимальный КСВ равен 1,0. В этом случае мощность от антенны не отражается, что идеально. В общем, если КСВ меньше 2, согласование антенн считается очень хорошим, и согласование импеданса мало что даст.

КСВ (с11) Отраженная мощность (%) Отраженная мощность (дБ)
1,0 0,000 0,00 -Бесконечность
1,5 0,200 4,0 -14,0
2,0 0,333 11. 1 -9,55
2,5 0,429 18,4 -7,36
3,0 0,500 25,0 -6.00
3,5 0,556 30,9 -5.10
4,0 0,600 36,0 -4,44

Как видно из таблицы, КСВ 2 соответствует 11,1% отраженной мощности. Это означает, что на антенну передается 89,9% мощности. КСВ 1,5 увеличит эту передаваемую мощность до 96%, что не очень большой скачок. Поэтому уменьшение КСВ с 2 до 1,8-1,7 не принесет особых улучшений в настройку вашей антенны.

Выбор антенны

Обычно используемые типы антенн:

Штыревая антенна:

Штыревые антенны просты по конструкции и легко доступны на рынке. Они  Всенаправленные , за исключением длины антенны (диаграмма направленности в форме пончика). Обычно они очень эффективны и доступны с простым стандартным разъемом Plug and Use (SMA, U. FL). Их основным недостатком является размер, и поэтому они не подходят для упаковки в коробку.

Штыревая антенна

Дипольная антенна:

Дипольные антенны имеют простую конструкцию и не требуют дополнительной заземляющей пластины . Их диаграмма направленности аналогична штыревым антеннам, всенаправленным, за исключением длины диполя (в форме пончика). Существуют различные модификации дипольных антенн, полуволновых, монопольных, складчатых дипольных, коротких дипольных и так далее. Их основным недостатком является также их размер.

Полуволновая дипольная антенна

Источник изображения

Антенна на печатной плате:

Антенны на печатной плате маленькие и компактные. Для них не требуются какие-либо согласующие компоненты, поскольку согласование осуществляется путем изменения длины антенны. Они в основном используются там, где есть ограничения по пространству, например, внутри мобильных телефонов. Их главный недостаток заключается в том, что они не так эффективны, как дипольные антенны. Еще одна вещь, о которой следует помнить, это то, что антенну, возможно, придется настраивать заново, если на печатной плате будут сделаны какие-либо изменения. Например, настройка антенны может сбиться при изменении ламината, толщины печатной платы, материала печатной платы или каких-либо других компонентов.

WiFi-модуль ESP-12F с антенной на печатной плате

Источник изображения

Антенна с диэлектрическим резонатором (чип-антенна):

Они очень маленькие и компактные. Они также являются почти Всенаправленными по своей природе. Обычно для них требуется наземная плоскость. Их входной импеданс различается, поэтому согласование требуется почти во всех случаях. Их основным недостатком является то, что они не так эффективны, как дипольные антенны. Почти во всех случаях требуется правильная настройка с помощью согласующей схемы, а согласующие компоненты вносят дополнительные потери.

Источник изображения

Диапазон рабочих частот

Размер антенны определяет рабочий диапазон частот. Чем больше размер антенны, тем меньше резонансная частота и наоборот. Выбранная антенна должна соответствовать требуемому рабочему диапазону частот.

Полоса пропускания

Полоса пропускания антенны относится к диапазону частот, в котором антенна может работать корректно. Полоса пропускания антенны — это число Гц, для которого антенна будет иметь КСВ менее 2:1 (или обратные потери менее -10 дБ).

Диапазон частот от 2,4 ГГц до 2,7 ГГц

Источник изображения

Когда антенна находится внутри коробки или футляра, параметры антенны могут отличаться от параметров антенны в свободном пространстве. Для компенсации этих сдвигов предпочтительна широкополосная антенна.

На приведенном ниже графике сравнивается полоса пропускания трех антенн с разными физическими параметрами. Черная пунктирная линия показывает самую высокую пропускную способность, а красная пунктирная линия — самую низкую пропускную способность. Обратите внимание, что обратные потери также увеличиваются с увеличением полосы пропускания. Полоса пропускания и обратные потери должны быть скомпрометированы.

Источник изображения

Ограничение по размеру и пространству

При помещении антенны в коробку иногда может возникнуть нехватка места. Как правило, потери будут больше в антенне меньшего размера по сравнению с антенной правильного размера. Всегда рекомендуется выбирать антенну подходящего размера, если пространство не является ограничением или если антенну можно разместить нестандартно (штыревая антенна).

Усиление, диаграмма направленности и направленность

Антенна с высокой направленностью обеспечивает лучшую дальность и характеристики, но только в одном определенном направлении. Изотропная антенна (всенаправленная) должна будет пойти на компромисс по дальности.

Усиление антенны может быть положительным или отрицательным значением. Положительное значение указывает, насколько больше будет излучать антенна по сравнению с изотропной антенной, а отрицательное значение говорит о том, насколько меньше будет излучать антенна по сравнению с изотропной антенной.

Диаграмма направленности — это график, описывающий направления излучения антенны. Он имеет основные и боковые лепестки. Антенна будет излучать больше всего в направлении основного лепестка, в то время как она может не излучать в некоторых конкретных направлениях (между лепестками).

Например, в этой диаграмме направленности большая часть излучения приходится на основной и задний лепестки, но очень мало излучения приходится на боковые лепестки.

Источник изображения

Тип разъема

Способ подключения антенны к печатной плате зависит от типа разъема. Большинство вариантов антенн доступны с разъемами SMA и U.FL. Разъем также зависит от свободного места на печатной плате.

Разъем SMA

Разъем U.FL

Необходимые инструменты

Аппаратное обеспечение

ВНА (векторный анализатор цепей):

На рынке представлено множество различных ВНА, но обычно они очень дороги. Используемый нами векторный анализатор цепей называется «miniVNA» и является довольно экономичным по сравнению с другими. Это VNA на базе USB без дисплея, поэтому для просмотра результатов его необходимо подключить к компьютеру.

Вот ссылка на покупку на aliexpress: miniVNA Aliexpress

Набор для калибровки:

Набор для калибровки используется для калибровки ВАЦ и имеет 3 разъема: короткий, открытый и импеданс 50 Ом. Его нужно покупать на стороне, если он не поставляется с VNA. MiniVNA включает их в комплект поставки.

Согласующие компоненты:

Для настройки антенны потребуются согласующие компоненты (катушки индуктивности и конденсаторы) различных номиналов. При покупке этих компонентов убедитесь, что их показатель ESR меньше. Чем ниже ESR, тем ниже паразитные индуктивные и емкостные эффекты.

Вот спецификация (BOM) различных ценных компонентов, которые мы купили на lcsc.com: BOM

Ее можно загрузить прямо на их веб-сайт для быстрой покупки.

Преобразователи разъемов:

Иногда возникает необходимость преобразования одного типа разъема в другой. Например, от SMA до U.FL или от мужчины SMA до женщины SMA. Для этой цели доступны различные преобразователи, которые могут преобразовать один тип разъема в другой.

Разъем SMA — U.FL

Разъем SMA «папа-мама»

Программное обеспечение

Программное обеспечение для ВАЦ и калибровки

Программное обеспечение для ВАЦ зависит от используемого ВАЦ. Дополнительную информацию см. на веб-сайте конкретного VNA.

Диаграмма Смита:

Диаграмма Смита — это инструмент для визуализации зависимости комплексного импеданса антенны от частоты. Они чрезвычайно полезны для согласования импеданса. Он используется для отображения фактического (физического) импеданса антенны при измерении на векторном анализаторе цепей (VNA). Значение совпадающих компонентов можно очень легко рассчитать с помощью диаграммы Смита.

Диаграмма Смита

Источник изображения

Доступно программное обеспечение для построения диаграммы Смита и расчета значений компонентов: https://www. w0qe.com/SimSmith.html на печатной плате следует максимально соблюдать рекомендации, приведенные в техническом описании антенны. Убедитесь, что рядом с антенной нет металлических предметов, так как это может привести к изменению параметров антенны. Фидерная линия, соединяющая антенну с источником, должна быть равна импедансу источника, поскольку фидерная линия является частью линии передачи, соединяющей антенну. В целях настройки сеть Pi следует добавить непосредственно перед размещением антенны (если антенну необходимо настроить), предпочтительно в упаковке «0403».

Как настроить антенну:

Этот раздел даст практическое представление о том, как выполнять настройку антенны. Для каждого шага есть вариант использования , , который описывает, как мы это сделали для настройки нашей антенны.

Калибровка ВАЦ

Самым первым этапом настройки антенны является калибровка ВАЦ. Калибровка VNA или Векторная коррекция ошибок — это процесс описания систематических ошибок системы анализатора цепей путем измерения известных устройств, называемых эталонами калибровки. Впоследствии эффекты охарактеризованных систематических ошибок математически удаляются из необработанных измерений. Калибровка должна выполняться как можно ближе к интересующей точке. Длинные кабели между ВАЦ и тестируемым устройством (испытуемым устройством) могут добавить фазовые задержки, что приведет к неправильным измерениям.

Как выполнить калибровку ВАЦ на печатной плате

Для проверки антенны, не закрепленной на печатной плате, калибровку ВАЦ можно выполнить непосредственно с помощью калибровочного комплекта. Информацию о калибровке анализатора VNA см. в документации к вашему конкретному анализатору цепей. Однако для проверки антенны, установленной на печатной плате, калибровка должна выполняться на самой печатной плате. Это связано с тем, что фидерная линия фактически является частью линии передачи, питающей антенну. Поэтому его тоже нужно учитывать. Для калибровки возьмите коаксиальный кабель небольшой длины хорошего качества и припаяйте его к печатной плате, как показано на рисунке. Кабель следует припаивать непосредственно перед точкой начала фидера.

Источник изображения

Калибровку OPEN можно выполнить, просто оставив ПИ-контур открытым. Калибровка SHORT может быть выполнена путем замыкания линии питания на землю, а калибровка LOAD может быть выполнена путем подключения резистора между линией питания и землей (для установки резистора можно использовать схему PI). Выберите резистор с правильным импедансом и допуском 1% или выше. После завершения калибровки сохраните калибровку (см. документацию VNA) для использования в будущем.

Пример использования

Помня о вышеизложенном, мы подготовили собственную печатную плату для калибровки.

Для ОТКРЫТОЙ калибровки мы удалили C24, C26, R22, R28 и R27. Для калибровки SHORT мы установили резистор 0 (ноль) Ом на C24 и оставили все остальное без изменений, а для калибровки НАГРУЗКИ резистор 50 Ом был установлен на C24, оставив все остальное без изменений. Это произвело калибровку, которую мы использовали для измерения антенны.

Начальное измерение антенны

После завершения калибровки можно приступить к измерению антенны. Соедините векторный анализатор цепей с антенной без каких-либо соответствующих компонентов. Если антенна должна быть внутри коробки, поместите ее внутрь коробки и закрепите так, как это должно быть в окончательной версии. Проверьте обратные потери и КСВ в интересующем диапазоне частот. Достаточно всего, что ниже -10 дБ обратные потери/КСВН < 2:1. При переходе с -10 дБ на -20 дБ особых преимуществ не будет.

Это связано с тем, что при КСВ 2:1 только 11,1% общей мощности, передаваемой на антенну, отражается обратно. значит 89Антенна передает 0,9% всей мощности. При КСВ 1,5:1 4% общей мощности отражается и 96% мощности передается антенной. Не будет существенной разницы в передаваемой мощности 89,9% и 96%.

Если отклик антенны в желаемом диапазоне частот уже ниже -10 дБ, антенна настроена. Если нет, то продолжайте дальше, как настроить.

Пример использования

Мы протестировали нашу антенну без какого-либо согласующего компонента с помощью калибровки, созданной выше. Это были результаты.

График обратных потерь в зависимости от частоты

Диаграмма Смита

Как видно, «провал» обратных потерь находится где-то около 2,5 ГГц, но требуемый диапазон частот составляет 2,4 ГГц ISM.

Определите точку для настройки

В зависимости от варианта использования антенна может работать на одной частоте или в широком диапазоне частот. Если антенна должна работать на одной частоте, то интерес представляет только эта единственная точка. Например, может потребоваться антенна для работы только на частоте 868,5 МГц. В данном случае интерес представляет один момент. В некоторых случаях антенна должна работать в диапазоне частот. Например, антенна, работающая в диапазоне ISM 2,4 ГГц, должна работать в диапазоне от 2400 МГц до 2483,5 МГц. Если антенна должна работать в диапазоне частот, обычно интерес представляет центральная точка диапазона частот. Он может смещаться в любом направлении в зависимости от варианта использования приложения. Если необходимо отдать предпочтение более высокому диапазону частот, интересующая точка может сместиться в сторону более высокого диапазона и то же самое, если желателен более низкий диапазон частот. Как только точка интереса определена, проверьте ее на диаграмме Смита, построенной VNA. Цель состоит в том, чтобы каким-то образом вывести его в центральную область диаграммы Смита, которая представляет собой идеальное совпадение. Чтобы сместить точку интереса к центру диаграммы Смита, используются соответствующие компоненты.

Пример использования:

В нашем приложении точка интереса была установлена ​​на 2440 МГц, так как требуемый частотный диапазон составляет 2,4 ГГц ISM. Была поставлена ​​цель приблизить точку «2» (2440 МГц) на приведенных выше графиках как можно ближе к центру диаграммы Смита.

Вычислить значение совпадающих компонентов

Чтобы найти совпадающие компоненты и рассчитать их значения, требуется немного знаний о смещении точек на диаграмме Смита. Здесь показан очень простой и практичный подход, чтобы узнать больше о диаграмме Смита, пожалуйста, ознакомьтесь со статьей здесь:

http://www.antenna-theory.com/tutorial/smith/chart.php

Используя калькулятор диаграммы Смита, решите, какие совпадающие компоненты использовать, и рассчитайте их значения. Цель состоит в том, чтобы получить требуемую точку настройки как можно ближе к центральной точке диаграммы Смита. Иногда может оказаться невозможным переместить точку в центральное положение только с одним компонентом. В этом случае необходимо использовать несколько компонентов.

Диаграмма Смита Учебное пособие:

Диаграмма Смита — это инструмент для визуализации зависимости комплексного импеданса антенны от частоты. Таким образом, точки, нанесенные на диаграмму Смита, имеют сложный характер, т. е. они имеют реальное значение и комплексное значение. Действительное значение откладывается по оси X, а комплексное значение откладывается по оси Y. Точка, нанесенная на диаграмму Смита, может двигаться только по определенному пути. Эти пути называются «9».0026 Круги постоянного сопротивления » и « Круги постоянной проводимости ». Диаграмма Смита с « кругами постоянного сопротивления » и « кругами постоянной проводимости » называется « Диаграмма иммитанса Смита ».

Иммитационная диаграмма Смита

Как точки перемещаются по диаграмме Смита

Для перемещения точки по определенным траекториям требуется согласующий компонент (катушка индуктивности или конденсатор).

Во всех нижеприведенных случаях красная точка обозначает начальную точку, а синяя — конечную.

Последовательный индуктор сместит точку по часовой стрелке вдоль круга постоянного сопротивления.

Последовательный конденсатор сдвинет точку против часовой стрелки вдоль круга постоянного сопротивления.

Параллельный индуктор будет перемещать точку против часовой стрелки по кругу постоянной проводимости.

Параллельный конденсатор будет перемещать точку по часовой стрелке вдоль круга постоянной проводимости.

Пример использования:

С помощью инструмента SimSmith были рассчитаны значения соответствующих компонентов. Мы решили использовать L-образную схему, так как одного компонента было недостаточно, чтобы вывести точку «2» (2440 МГц) в центр.

Рассчитанные значения согласующих компонентов:

  1. Параллельный конденсатор: 1 пФ
  2. Катушка индуктивности серии
  3. : 1 нГн

Теоретически рассчитанное смещение точки было таким.

Тестирование поведения антенны с рассчитанными значениями компонентов

Используя вычисленное выше значение компонентов, повторите измерение антенны. Если интересующая частота кажется значительно ниже -10 дБ, выполняется настройка.

Вариант использования:

С расчетными значениями, приведенными выше, измерения были выполнены снова. Полученный результат был довольно близок к теоретическому расчету, хотя и не точен. Антенна, казалось, была очень хорошо настроена для диапазона ISM 2,4 ГГц, но нашим требованием было улучшить диапазон более высоких частот.

График обратных потерь в зависимости от частоты

Диаграмма Смита

Повторяйте описанные выше шаги до тех пор, пока требуемая точка не будет правильно совмещена.

Теоретически рассчитанное значение согласующего компонента может не давать точно такой же отклик на практике, поскольку всегда присутствует паразитная емкость в катушке индуктивности и паразитная индуктивность в конденсаторе. Делая теоретические расчеты, нужно либо все это учитывать, либо нужна какая-то практическая проба.

Пример использования:
Попытка №1:

Первоначальная настройка казалась хорошей, но нам нужно было улучшить верхние частоты. Вычисления компонентов были выполнены снова, на этот раз пытаясь получить точку «3» (2480 МГц) как можно ближе к центру диаграммы Смита.

Расчетные значения:

  1. Параллельный конденсатор: 1 пФ
  2. Катушка индуктивности серии
  3. : 1,5 нГн

Получены следующие результаты:

График возвратных потерь в зависимости от частоты Катушка индуктивности серии

  • : 1,5 нГн
  • Обратные потери в зависимости от частоты

    Диаграмма Смита

    Проверка устройства с настроенной антенной

    Когда кажется, что антенна настроена, протестируйте устройство в реальных условиях.

    Пример использования:

    Настроив антенну, мы решили протестировать ее в реальных условиях. До настройки антенна работала на очень коротком расстоянии (~10 метров). С выполненной настройкой был увеличен диапазон, а также скорость передачи. Теперь устройство может надежно передавать большие объемы данных даже с двух этажей с бетонными потолками и стенами между ними. На открытой местности нам удалось добиться более 90 м (295 футов) прямой видимости, что довольно неплохо, учитывая всенаправленную антенну на устройстве с батарейным питанием, работающем со скоростью 2 Мбит/с при скорости передачи данных по воздуху.

    Вот оно! Очень простое введение в настройку антенны. Мы надеемся, что вы узнали что-то новое из этой статьи.

    Пожалуйста, сообщите нам, как мы это сделали, в разделе комментариев ниже.

    Как настроить антенну CB





    Итак, вы втиснули свою CB-радиостанцию ​​в приборную панель, и ваша антенна установлена ​​на месте с приличной плоскостью заземления. Все подключено и готово к работе, верно? Неправильный. Крайне важно настроить антенну перед использованием нового CB-радио. Если вы не знакомы с концепцией КСВ или необходимостью его регулировки, позвольте честно предупредить вас: неправильная настройка вашей антенны может привести к гораздо худшим последствиям, чем слабый широковещательный сигнал, — она может закончить жизнь вашего радио, прежде чем вы получите возможность насладиться им.

    Хорошей новостью является то, что эта статья проведет вас через процесс правильной настройки вашей антенны (также известной как регулировка КСВ). Это не очень сложный процесс, если вы можете следовать указаниям и достаточно терпеливы для проб и ошибок. Предполагая, что все остальное в вашей системе установлено правильно, единственное необходимое дополнительное оборудование — это короткий коаксиальный кабель (известный как перемычка), измеритель КСВ и что-то, на чем можно записывать показания.

    1. Первое, что вам нужно сделать, это найти подходящее место для парковки вашего автомобиля. В радиусе 10–15 метров от антенны не должно быть препятствий, таких как деревья или здания. Ни вы, ни ваши приятели не должны торчать возле машины. Убедитесь, что вы находитесь внутри с закрытыми дверями и окнами, чтобы обеспечить точные показания.
    2. Следующим шагом является подключение КСВ-метра. Сначала отсоедините коаксиальный кабель от задней части магнитолы. Снова подключите этот конец кабеля, идущий к антенне, к измерителю КСВ в разъеме с пометкой «антенна» или «ANT». Затем с помощью перемычки соедините вашу радиостанцию ​​и измеритель КСВ через соединение с пометкой «передатчик» или «XMIT».
    3. Теперь вы готовы измерить КСВ на нескольких разных каналах. Помните, что на протяжении всего этого процесса важно держать микрофон на одном и том же расстоянии от измерителя для каждого теста.
    4. Установите переключатель КСВ-метра в положение «FWD».
    5. Включите радио на канал 1.
    6. Включите микрофон (нажмите и удерживайте кнопку).
    7. Поворачивайте ручку на КСВ-метре с надписью «SET» или «ADJUST», пока стрелка не достигнет положения настройки в конце своего диапазона.
    8. Продолжая нажимать на микрофон, переведите переключатель на измерителе КСВ в положение «REF» или «SWR».
    9. Быстро запишите показания своего КСВ-метра и отпустите кнопку передачи на микрофоне.
    10. Теперь вы собираетесь повторить этот процесс для канала 40. Выполните шаги с 4 по 9.

    Цель настройки вашей антенны состоит в том, чтобы сделать эти два показания как можно более близкими. Сокращение до соотношения 1,5:1 или ниже обеспечивает приемлемый сигнал вещания. Перед регулировкой длины антенны необходимо понять два основных момента:

    • Если КСВ на канале 40 выше, чем на канале 1, ваша антенна слишком длинная.
    • Если КСВ на канале 1 выше, чем на канале 40, ваша антенна слишком короткая.

    Если ваша антенна слишком длинная , необходимо уменьшить ее физическую длину. Существует несколько методов укорачивания антенны, которые зависят от производителя. Обратитесь к руководству пользователя для получения подробных инструкций о том, как укоротить антенну. В то время как многие антенны CB имеют «настраиваемый наконечник», в котором используется небольшой винт, некоторые антенны, возможно, придется обрезать, чтобы укоротить. Делайте это с шагом 1/4 дюйма, а затем получайте новые показания, чтобы определить свой прогресс.

    Если ваша антенна слишком короткая , необходимо увеличить ее физическую длину. В большинстве случаев слишком короткая длина антенны вызвана отсутствием заземляющего слоя. В современных антеннах обычно есть встроенный метод увеличения длины. Другие варианты, такие как добавление пружины, также допустимы.

    Установки с двумя антеннами : Если вы настраиваете двойные антенны, вам нужно каждый раз настраивать обе антенны на одинаковую величину. В качестве отправной точки лучше всего ввернуть регулировочный винт либо полностью, либо полностью, чтобы все антенны были одинаковой длины. Затем, основываясь на показаниях КСВ, каждый раз удлиняйте или укорачивайте ОБЕ антенны на одинаковую величину. Повторно измерьте КСВ и продолжите повторную регулировку, как с одной антенной, следя за тем, чтобы постепенные изменения были как можно ближе к обеим антеннам.

    Показания на обоих каналах ниже 2,0 означают, что ваша радиостанция безопасна в эксплуатации, но передача может быть неоптимальной. Если показания на этих каналах находятся в красной зоне на вашем КСВ-метре или выше 3,0, не пытайтесь использовать вашу радиостанцию. Эта проблема должна быть устранена до того, как вы попытаетесь использовать радиостанцию.

    Рассмотрим наиболее распространенные проблемы, из-за которых ваш КСВ-метр регистрирует опасность на всех каналах: плохое заземление, короткое замыкание в коаксиальных разъемах или неправильно установленная шпилька крепления.

    1. Большой процент высоких показаний КСВ вызван проблемами заземления. Хорошая идея — протянуть заземляющие ремни от кузова вашего автомобиля к раме, дверям, багажнику — ко всему, кроме вашей собаки. Прокладка кратчайшего возможного заземляющего кабеля от антенны к шасси или вашему автомобилю, как правило, является хорошим решением проблем с заземлением. Проще говоря, заземление всего, что можно заземлить вместе, улучшит плоскость заземления.
    2. Крайне важно, чтобы ваше крепление было надлежащим образом заземлено. Большинство неправильно заземленных креплений связаны с местами на вашем автомобиле, которые сами по себе не заземлены должным образом. Любая часть вашего автомобиля, которая имеет пластиковую или нейлоновую втулку, отделяющую ее от шасси, вероятно, не заземлена. Кроме того, краска шасси часто может помешать правильному заземлению крепления. Вы можете проверить заземление подозрительных частей с помощью вольтметра.
    3. Короткое замыкание в коаксиальных разъемах также может быть причиной аномально высоких показаний КСВ. Проблемы с коаксиальными кабелями часто можно определить на глаз, например, сильные изгибы или защемления. Вы должны знать, что важно использовать коаксиальный кабель 50 Ом для одиночных антенн и 75 Ом для двух. Когда ничего не помогает, иногда необходимо заменить коаксиальный кабель из-за неисправности внутри линии.

    Следуя инструкциям, описанным в этой статье, вы сможете успешно настроить антенну для оптимальной работы и передачи.



    Посетите наш учебный центр, чтобы получить дополнительные инструкции и руководства по покупке CB Radio.

    Рекомендуемые продукты

    • КСВ-метр с соединительным кабелем
    • Комплект антенны Firestik FS CB
    • Антенна Wilson Little Wil CB

    Была ли эта статья полезной? Пожалуйста, поставьте лайк / поделитесь этим!

    Рекомендуемые продукты

    КСВ-метр с соединительным кабелем

    29,95 долларов США

    Все, что вам нужно для настройки антенны CB после ее установки

    Комплект антенны Firestik FS CB

    $64,95

    Наш комплект антенны CB №1 по продажам включает компоненты премиум-класса, произведенные в США.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
