Настройка антенны Триколор ТВ: пошаговая инструкция

Главная » Настройки

Настройки

Автор Даниил Груздев На чтение 6 мин Просмотров 13.5к. Обновлено 10.08.2021

В этой статье я расскажу, как самостоятельно установить антенну Триколор ТВ: собрать, отрегулировать и настроить.

В зависимости от места установки и навыков на весь процесс может уйти 1-2 часа. Желательно устанавливать не в одиночку и в погоду без осадков.

Если не хотите устанавливать антенну самостоятельно, то обратитесь в фирменный салон или к дилеру.

Круглосуточная горячая линия Триколор ТВ.

Содержание

1. Какие инструменты нужны для установки?
2. Как выбрать место для установки антенны?
3. Как собрать антенну?
4. Как отрегулировать антенну?
5. Монтаж телевизионного разъёма
6. Как настроить уровень сигнала после установки антенны?
7. Регистрация приёмника
8. Как настроить приёмник?

Какие инструменты нужны для установки?

Перед работой подготовьте необходимые инструменты и проверьте их наличие по списку:

• Ударная дрель либо перфоратор.
• Отвёртки и гаечные ключи.
• Пассатижи.
• Компас (можно скачать приложение на телефон).
• Изолента.
• Герметик для проводки.
• Рожковый ключ 10.
• Нож.
• Стяжки.
• Винты с головкой под ключ на 13 длиной 6 — 8 см;
• Металлические шайбы (диаметр 30-50 мм).

Чтобы закрепить конструкцию на деревянной стене, используйте шуруп сантехнический (глухарь). Если основание кирпичное или бетонное — анкерные болты 10 на 100 мм.

Для соединения тарелки с приёмником в помещении используется кабель с медной жилой и двойной оплёткой. Его длина не должна превышать 100 метров. При большем размере придётся устанавливать усилители.

Как выбрать место для установки антенны?

Пример расположения антенны в многоэтажном доме

Чтобы получать сигнал наилучшего качества, выбирайте место для антенны по следующим критериям:

• Открытая местность без помех. Оптимальное расстояние от всех строений — 100 метров. Должны отсутствовать: башни, деревья с густыми кронами, высотные здания.
• Самая высокая точка из доступных: стена или крыша.
• Наружная сторона стены. Внутри балкона или чердака устанавливать нельзя: сигнал будет искажаться.
• Направление на юг. Спутник располагается над уровнем экватора, поэтому такое положение качественную трансляцию.
• Защита от сливов, обильного падения снега с крыши дома. Также стоит проверить, не падают ли карнизы и прочие элементы кровли.
• Чем ближе антенна к телевизору, тем проще её настроить.

Как собрать антенну?

Обязательно держите рядом инструкцию по сборке спутниковой тарелки, которая идёт в комплекте с оборудованием.

Конструкция антенны состоит из таких элементов:

• Кронштейн — нужен для удержания зеркала. С его помощью антенна закрепляется к стене, мачте или крыше.
• Зеркало — это и есть тарелка, которая располагается на кронштейне. Она собирает получаемый сигнал в одном месте.
• Коаксиальный кабель, по которому сигнал поступает на приёмник.
• Конвектор закрепляется на специальном держателе. Разъём для провода должен располагаться снизу, чтобы предотвратить набор воды.

Непосредственно сборка занимает немного времени:

Пример сборки спутниковой антенны

1. Выполните разметку на месте, где будет крепиться антенна.
2. Закрепите кронштейн.
3. В бетонном основании с помощью проделайте отверстия под анкерные болты.
4. Заведите конвертер в держатель и подключите кабель с помощью F-разъёма:

5. Зафиксируйте кабель к дуге стяжками или изолентой.
6. Загерметизируйте F-разъёмное соединение двумя слоями изоленты и нанесите один слой герметика.
7. Не затягивайте сильно все болты, чтобы при регулировке корректировать положение антенны. В конце установки нужно будет надёжно закрепить тарелку, чтобы положение оставалось прежним даже во время сильного ветра.

Как отрегулировать антенну?

Регулировка спутниковой тарелки нужна для выбора наилучшего положения, в котором будет приниматься максимальное количество телеканалов.

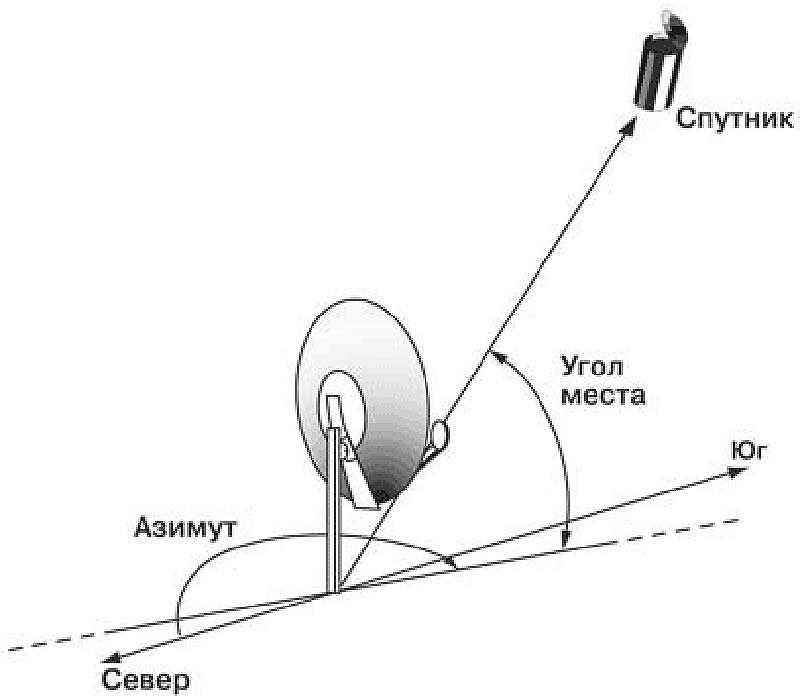

Пример регулировки антенны

Для регулировки вычисляется угол горизонтальной плоскости — азимут и вертикальный угол — непосредственно угол наклона тарелки.

Таблица азимута и угла наклона по городам России:

Выполняйте работы только в хорошую погоду!

Снегопад, сильный ветер или дождь не позволят качественно отрегулировать сигнал.

Монтаж телевизионного разъёма

Чтобы присоединить телевизионный разъём к конвертеру, повторите следующие действия:

• Зачистите верхний слой кабеля. Достаточно обработать 15 мм.
• Разверните оплётку, расположенную вдоль провода.
• Выверните фольгу, которая находится сверху покрытия.
• Удалите изоляцию проводника на 1 сантиметр.
• Вмонтируйте подготовленный кабель в F-разъём.
• Оставьте выступающую часть центрального проводника длиной не более двух миллиметров, остальное срежьте.
• Выполните герметизацию обрабатываемого участка с помощью термоусаживающей трубки или двух слоёв изоленты. Покройте её силиконовым герметиком.
• Зафиксируйте кабель с помощью пластиковых стяжек.
• Присоедините второй конец провода к принимающему устройству.

Как подключить приёмник к телевизору?

Первый способ:

С помощью высокочастотного антенного кабеля. Подключите к гнезду для антенны в телевизоре. После включения устройства появится надпись «Boot» и маркер канала.

Если при нажатии на поиск каналов появится информация об отсутствии сигнала, то это характеризует нормальную работу ресивера.

Второй способ:

С помощью низкочастотного кабеля с разъёмом. После подключения и включения оборудования на экране отобразится «Boot».

Нажмите клавишу «А/В» на пульте. Должна появиться фраза «Нет сигнала».

Чтобы настроить уровень сигнала, одновременно меняйте положение антенны и контролируйте шкалу качества сигнала на телевизоре.

Для этой работы лучше позвать на помощь ещё одного человека.

1. Откройте меню и перейдите в раздел «Установка антенны», пин-код — «0000». (или дважды нажмите на кнопку «f1», или «i» для новых приёмников). Одна шкала в таблице отвечает за качество, а вторая — за сигнал.
2. Регулировку антенны нужно продолжать, пока обе шкалы не заполняться на 70% и более.
3. Поворачивайте антенны на восток строго в горизонтальной плоскости. 1 шаг — 1 сантиметр. Каждое положение фиксируйте на 3-5 секунд, чтобы тарелка успела поймать сигнал.
4. После настройки плотно зафиксируйте все соединения на антенне, чтобы она не двигалась даже при сильном ветре.

Регистрация приёмника

Зарегистрировать нового абонента Триколор можно 3 способами:

• Самостоятельно на официальном сайте tricolor. tv.
• По горячей линии с помощью сотрудников провайдера.
• В месте покупки приёмного оборудования или в офисе компании.

Во время регистрации нужно указать следующие данные:

• Персональные данные (серия, номер паспорта и контактная информация).
• Модель приёмника (она находится на задней стороне устройства).
• Уникального номера ID (написан в абонентском договоре и в меню приёмника).

Как настроить приёмник?

1. Подключите ресивер к телевизору. Процесс зависит от модели устройства, поэтому внимательно читайте инструкцию, которая идёт в комплекте.
2. Укажите время, язык и оператора (Триколор.Центр для европейской части и Триколор.Сибирь для остальных регионов).
3. Приставка автоматически начнёт поиск каналов. После окончания отредактируйте список и сохраните его. Если были найдены не все источники, то проведите ручную настройку с помощью частот.
4. На закодированных каналах будет надпись «Ошибка 9». Чтобы открыть доступ к трансляции, подключите нужный тариф.
5. Если настройка происходила с ошибками, то сбросьте ресивер до заводских настроек и начните заново.

Настройка антенны ТРИКОЛОР ТВ самостоятельно и с вызовом мастера по Москве и Московской области

Спутниковые антенны рано или поздно требуют настройки. Работы могут быть связаны с ослаблением соединений под воздействием ветровых нагрузок и веса, с плохо выполненным монтажом и наладкой системы.

Настройка антенны Триколор ТВ необходима, когда:

• Происходит искажение звука и рассыпание изображения на квадраты.
• Не удалось поймать сигнал при самостоятельном монтаже системы.
• Сигнал в течение дня плавает: то есть прием, то пропадет.
• Пропадание приёма во время дождя и облачности.
• Названия каналов отображаются, но на на телевизоре надпись «нет сигнала».

Установить спутниковую антенну довольно просто: собрать систему согласно инструкции, закрепить кронштейн к стене и повесить тарелку на него. Сложности возникают в процессе ориентации антенны на спутник: необходимо попасть в нужный сектор, так как для приёма спутника производится очень точная настройка до миллиметра. Если тарелка Триколор настроена неточно, то картинка будет периодически рассыпаться «на квадратики» или сигнал станет пропадать во время непогоды. Такая же надпись может появиться при ослабевании крепежа.

Сообщение «нет сигнала» на экране телевизоре может говорить об отключении кабеля от приставки, либо о том, что зеркало достаточно сильно сдвинулось.

Установка Триколор ТВ

Ремонт Триколор ТВ

Как самому настроить спутниковую антенну Триколор ТВ?

Шаг 1. Проверка сигнала

Сперва проверяем, принимается ли сигнал оператора Триколор ТВ в месте монтажа системы. Установка производится со стены или окон, выходящих на юг, юго-запад, юго-восток. Можно сориентироваться по антеннам, установленным на соседних домах или по солнцу: с 12 до 14 часов дня оно светит в направлении спутника. В интернете есть специальные карты, где можно посмотреть, как проходит сигнал со спутника относительно вашего дома, для этого вбивается домашний адрес (с указанием города) и выбирается спутник —  Eutelsat 36B/Express AMU1. В частном секторе установить и настроить антенну значительно проще: система может быть подключена как на крыше, так и с любой необходимой стороны дома.

В ситуациях, когда нет приёма спутника с окна квартиры, система подключается на крыше здания, но потребуется согласовать установку с обслуживающей дом организацией — УК или ТСЖ..

Ориентация по карте и солнцу является предварительной, для точного определения видимости спутника из окон необходим выезд мастера на объект и замер сигнала. Стоимость услуги 1000 ₽. Настройка системы 2500 ₽.

Тарелка представляет из себя линзу, принимающую сигнал со спутника и передающую его на конвертор, где происходит его усиление и дальнейшая распределение на ресивер.

Шаг 2. Монтаж оборудования

Минимальный размер антенны для монтажа 0. 55м. Но с такой антенной возможны подсыпания и срывы при непогоде, желательно увеличить тарелку до 80-90см, что позволит обеспечить стабильный приём.

Когда система Триколор  подключается на несколько телевизоров, применяются конвертора с увеличенным количеством выходов, а также мультисвитчи.

Открываем инструкцию производителя и собираем антенну согласно схеме. Устанавливаем кронштейн к стене с помощью дрели с перфоратором и расклинивающихся анкерных болтов, которые обеспечат надёжное крепление системы к стене. Для работы потребуются анкера d=8мм/10мм. Как альтернатива анкерам, могут быть применены дюбели d=14мм с глухарем d=10мм. Крепим конвертер на палку конвертеродержателя спутниковой тарелки. При монтаже обратите внимание на то, чтобы конвертер был круговым или по-английски «circular», иначе сигнал поймать не получится.

Зачищаем кабель согласно схеме, устанавливаем F разъемы, соединяем с конвертером и спутниковым ресивером (см. фото).

Шаг 3. Настройка антенны

Если процедура выполняется самостоятельно, то недорогой прибор сат файндер облегчит работы. Устройство подключается в разрыв кабеля при помощи двух F-разъемов. Шкала сигнала и звуковой индикатор сообщат о месторасположении спутника.

Если нет возможности приобрести прибор, то подключаем ресивер к телевизору и через раздел установки в меню находим 2 шкалы силы и качества сигнала. Но если ресивер новый, то попросите его заранее настроить при покупке в магазине или проведите настройку системы у соседей на работающей антенне.

Первая шкала обозначает силу сигнала, вторая качество. Для приема каналов важно заполнение обоих шкал не менее, чем на 70%.

Сигнал со спутника ухудшается при плохих погодных условиях, поэтому рекомендуем производить настройку Триколор ТВ в хорошую безветренную погоду в полдень.

Выполняем работу медленно, так как ресивер или сат файндер будут реагировать на сигнал с опозданием на несколько секунд:

• Ориентируем антенну на юг или в полдень на солнце, то есть в примерный сектор расположения спутника.
• Размещаем антенну вертикально, максимально направляем вверх.
• Перемещаем медленно по горизонту на 1-2 мм., после каждого шага ждем 2 секунды, проверяя шкалы сигнала или индикацию сат файндера.
• Как только шкалы на ресивере начнут заполняться, останавливаемся и производим точную подстройку, пока не добьемся заполнения шкал не меньше, чем на 70%.
• Прочно фиксируем все гайки, можно начинать просмотр.

Настройка спутникового ресивера

Во всех аппаратах марки Триколор ТВ все настройки уже заложены по умолчанию, достаточно только выбрать нужный регион, подтвердить поиск и сохранить каналы. Но, если у вас сложная система и вы используете альтернативный ресивер с модулем CI оператора Триколор, то потребуется ввести вручную данные:

• Спутник Eultesat 36B/Express AMU1.
• Параметры конвертора: верхний/нижний гетеродин 10750МГц.
• Вбиваем частоту: 11881 L, скорость потока 27500, коррекция ошибок 3/4.
• 22KHz выставляем включить, функционал предназначен для подачи сигнала на конвертер.
• Активируем функцию сетевого поиска для поиска всего списка каналов.

Вызвать мастера Москва или Московская область



•
  СЕРГЕЙ
• В компании с 2004 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая, молниезащита.

Позвонить



•
  ДЕНИС
• В компании с 2012 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая связь.

Позвонить



•
  КОНСТАНТИН
• В компании с 2018 г. Специализация: ремонт, настройка, установка систем спутникового и эфирного ТВ.

Позвонить

Цена настройки антенны Триколор по Москве составляет 2500₽! Связь с установщиком +79629633108.

Комплектующие:

• Спутниковый конвертор с 1 выходом — 610 ₽.
• Коаксиальный кабель — по 39 ₽ за метр.
• Тарелка 0.6м — 1400 ₽ (в случае деформации зеркала из-за урагана, схода снега с крыши).

Все наши мастера имеют профильное техническое образование и большой опыт в сфере монтажа и настройки ТВ оборудования. На все работы предоставляется гарантия.

Установка и настройка Триколор ТВ своими руками

Жители отдаленных уголков России, а именно европейской части, могут без помех смотреть ТВ, благодаря Триколор ТВ. Правильная установка и настройка каналов Триколор ТВ – залог получения качественного спутникового сигнала. Прочитав статью до конца, вы убедитесь, что установка оборудования не займет много времени и сил, главное следовать инструкции. И в результате проделанной работы у вас будет ТВ Триколор и большое количество телеканалов.

У людей, впервые услышавших об этом телевидении, возникает много вопросов. Самые распространенные из них: «Что такое Триколор ТВ?», «Как установить антенну?» «Как подключить Триколор?», «Как настроить Триколор ТВ самостоятельно?», «Какие каналы показывают», «Сколько стоит эта услуга?» На эти и другие вопросы мы постараемся ответить ниже.

Содержание

• 1 Что такое Триколор?
• 2 Разнообразие телевизионных пакетов
• 3 Какое оборудование входит в комплект Триколор
• 4 Этапы установки
  • 4.1 Установка спутниковой антенны
  • 4.2 Подключение ресивера
• 5 Персонализация

Что такое Триколор?

Это спутниковое цифровое телевидение нового поколения. Он предоставляет двадцать пять полностью бесплатных каналов вещания и три радиостанции. Задействованы такие спутники, как Eutelsat 36A, Eutelsat 36B и Bonum-1.

В чем суть цифрового ТВ от Триколор? Для расширения территории вещания используется спутник . Он принимает сигнал эфирной телевизионной станции, обрабатывает его и отправляет обратно на антенну Триколор ТВ. После этого ресивер преобразует спутниковый сигнал, что дает возможность увидеть красочное изображение на любом телевизоре — LG, Samsung и т.д. Купите один из самоустанавливающихся пакетов Триколор.

Выполнить установку Триколор.

Подключить установленное устройство.

Настройте устройство в соответствии с инструкциями.

Следуйте инструкциям по регистрации приемника.

Доступные каналы от Триколор

Разнообразие телевизионных пакетов

Телевидение Триколор представляет несколько пакетов.

Базовый — полностью бесплатный пакет с 25 каналами: общероссийские (Россия 1, Матч, НТВ, 5 канал, Россия К, Россия 24, Карусель, ОТР, ТВЦ, Рен ТВ, Спас, СТС, Домашний, ТВ-3 , Звезда, Мир, ТНТ, Муз-ТВ, Первый канал, Пятница), телемагазин (МАГАЗИН 24), информационные каналы (Промо ТВ, Триколор ТВ, Инфоканал, Телеинструктор, ТВ-ТВ), а также три радиостанции (Радио России , Вести FM, Маяк).

Минимальная стоимость комплекта 8800 руб.

Возможно подключение дополнительных телеканалов за отдельную ежемесячную абонентскую плату. Существуют следующие пакеты: «Матч! Футбольный матч! Футбол+», «Наш футбол», «Ночной», «Детский», «Ultra HD», «Юнайтед». Подробнее о действующих пакетах читайте в статье о тарифах Триколор 2017.

Модуль доступа к Ultra HD каналам

Какое оборудование входит в комплект Триколор

В базовую комплектацию входят: спутниковая антенна и детали для ее монтажа, конвектор, ресивер, карта «Старт», кабель. Подробнее обо всех компонентах вы можете узнать из нашей статьи «Что входит в комплектацию Триколор ТВ«.

Этапы установки

Установка спутниковой антенны

Установка Триколор ТВ ничем не отличается от установки любого другого спутникового телевидения и начинается с установки антенны, которую можно доверить профессионалам. Стоит такая услуга вместе с настройкой ресивера — от 1000 рублей . В принципе, это небольшая сумма. Но чтобы сэкономить на установке оборудования, установку Триколора можно выполнить самостоятельно.

Установить антенну Триколор строго с южной стороны здания.

Для хорошей связи примите все меры по устранению препятствий. Прохождению спутникового сигнала не должны мешать никакие объекты. Антенна от приемника должна располагаться не далее 100 метров .

Сначала необходимо собрать антенну согласно инструкции. Антенна устанавливается только на твердую поверхность, к которой крепится кронштейн. На следующем этапе преобразователь помещается внутрь держателя.

С помощью разъема соедините преобразователь и кабель. Схема подключения такая:

1. Зачищаем провод от изоляции.
2. Оплетка по всей длине кабеля.
3. По длине тесьмы положите фольгу.
4. Удалите 1 см внутренней изоляции.
5. Полностью закрутите разъем.
6. Проводник, расположенный в центре, освобождается на 0,2 см.

Используя изоляцию, закрепите кабель на держателе преобразователя. Во избежание попадания влаги F-коннектор обматываем скотчем и наносим силикон. Пришло время установить антенну на кронштейн, к которому вы хотите прикрепить кабель.

Подключение приемника

Антенна установлена, следующим шагом является подключение приемника. Подключить ресивер Триколор своими руками к телевизору, например, марки Самсунг совсем не сложно; главное следовать инструкции. Это можно сделать с помощью обычного или антенного кабеля. В первом случае связь выйдет низкочастотной, а для качественной связи нужно использовать антенный кабель (подробнее о выборе кабеля).

Подключение ресивера к двум телевизорам

Порядок подключения ресивера тот же . Сначала вам нужно использовать кабель для подключения антенны к приемнику. Включите устройство в розетку и нажмите кнопку «Вкл.». Используя автоматический режим, найдите канал с надписью «Нет сигнала». Это будет означать, что приемник правильно подключен.

Далее следует проверить мощность сигнала со спутника на устройство. Включите любой канал. Помните, фоток пока не будет — нужно настроить антенну. На этом этапе на экране должны загореться номер и название канала, а также время.

Кастомизация

Последующая настройка Триколор ТВ это работа с тарелкой и ресивером. Для этого выведите на экран индикаторы качества и силы сигнала, нажав кнопку «i» на пульте. Для настройки каналов , Пригласить друга/соседа. Один должен крутить спутниковую антенну, а другой следить за картинкой на экране.

Первым настраивается зеркало, которое устанавливается вертикально. Его нужно вращать плавно. в горизонтальной плоскости . Когда шкала силы и качества сигнала заполнится, на экране настроенного устройства появится картинка.

Схема настройки антенны с зеркалом

Следующий этап — регистрация приемника . Для этого вам нужен доступ в Интернет. На сайте компании заполнена онлайн-форма, в которую вносится информация о получателе и данные абонента. Зарегистрированный абонент сможет смотреть телеканалы через 8 часов. Более подробная инструкция описана в статье «Регистрация спутникового телевидения от Триколор ТВ».

Как видите, самостоятельно установить антенну триколор ТВ, подключить оборудование к телевизору и настроить эфирные каналы совсем несложно. Главное строго следовать инструкции. В результате вы сможете смотреть большое количество каналов в высоком цифровом качестве. А если у вас в квартире больше одного телевизора, то вам стоит знать Как установить систему Триколор на 2 телевизора.

Установка и самостоятельная настройка антенны «Триколор ТВ» на спутник

Для настройки обычной спутниковой антенны вызывать специалиста не обязательно. В этом случае можно сэкономить. Мы расскажем, как самостоятельно настроить антенну «Триколор ТВ» на спутник. Руководствуясь этими советами, вы сможете все сделать правильно. Это лишь немногим сложнее, чем подключение монитора к компьютеру.

Кстати, уже у продавца можно попросить собрать антенну и привезти домой в собранном виде. Это сэкономит немного времени, но даже такая самостоятельная сборка не усложняет процесс. Все, что вам нужно сделать в домашних условиях, это просверлить отверстия для кронштейна (для него прилагается пластина), а затем следовать рекомендациям и действиям в инструкции. Сама инструкция обязательно прилагается к покупке, поэтому проверяйте комплект на ее наличие.

Приборы и приспособления для настройки антенны «Триколор ТВ»

Вам понадобятся те инструменты, которые есть в любом доме: прочная изолента (куда же без нее), разные отвертки (может понадобиться только одна отвертка определенного типа) , перфоратор или дрель, плоскогубцы, нож, гаечные ключи 8-13.

Возможно потребуются какие-то дополнительные инструменты (лестницы, стремянки, специальные сверла для перфоратора, клипсы для крепления тросов и т. д.), т.к. условия монтажа всегда разные для разных домов. Некоторым пользователям и вовсе удается улучшить первоначальную конструкцию кронштейна и приварить к нему дополнительные ребра.

В стандартную покупку входит антенна, кронштейн, ресивер (приемник), конвертор. Иногда у продавцов есть акции и в комплект могут входить разные бонусы, но это бывает редко.

Самостоятельная настройка антенны «Триколор ТВ» в теории

Сама процедура выглядит следующим образом (весьма обобщенно): один человек сидит дома и смотрит в экран телевизора, другой пытается направить антенну на спутник и поймать сигнал. С помощью пульта регулируют сигнал до тех пор, пока картинка на телевизоре не станет четкой.

Стоит отметить, что для разных населенных пунктов самостоятельная настройка антенны «Триколор ТВ» на спутник будет осуществляться немного по-разному. Например, при установке антенны в Самаре ее следует направить в ту сторону, где находится солнце в момент времени 12:30. Затем его нужно немного подкорректировать в зависимости от того, как меняется картинка на экране телевизора. Как только тюнер видит, что картинка стала четкой, он дает сигнал тому, кто устанавливает антенну на крышу, а тот, в свою очередь, фиксирует ее на кронштейне в нужном положении. То есть в том положении, где антенна ловит сигнал.

Поймать сигнал несложно, ведь спутник Eutelsat 4 (с его помощью вещает компания «Триколор ТВ») покрывает огромную территорию России и дает сильный сигнал.

Инструкция по самостоятельной настройке антенны «Триколор ТВ» на спутник

Как указано выше, «Триколор ТВ» работает со спутником EUTELSATW4, который находится на 36 градусе восточной долготы. Установка осуществляется в несколько этапов, каждый из которых мы последовательно опишем ниже.

Определение места установки антенны

Основным критерием такого места является свободный обзор в том направлении, откуда будет приходить сигнал. За антенной могут быть листья и деревья, это не важно, но перед лицом она должна быть чистой. В зависимости от города визуальная линия, соединяющая спутник и антенну, приподнята над горизонтом на 27-30 градусов вверх. Если эта визуальная линия упирается в какое-либо сооружение (дом, например), то следует искать другое место.

Специалисты рекомендуют устанавливать антенну на крыше дома, снаружи балкона, но не внутри (из-за стекла). Также не устанавливайте антенну на наклонных крышах. Зимой будет собирать снег, а это дополнительные нагрузки, на которые антенна не рассчитана.

Советы по монтажу

Если вы не собрали антенну в магазине, то ее следует собрать самостоятельно строго в таком порядке, как указано в инструкции. На то место, которое вы выбрали, смонтируйте кронштейн. В зависимости от условий (материал стены, ветровая нагрузка и т.д.) подбираем нужные элементы крепления: сверла, анкерные болты, шурупы и т.д. Важно учитывать возможность выпадения осадков, в частности, снега. Установите антенну в месте, где снег не сможет попасть на конвертер.

Подключение F-коннектора

Далее подключите кабель к кабелю с помощью специального F-коннектора (он идет в комплекте). Затем кабельными стяжками или простой лентой крепим кабель к держателю конверта и обязательно герметизируем ф-коннектор. Эта же лента идеально подходит для герметизации. Просто раскатайте косяк в несколько слоев. Желательно дополнительно использовать силиконовый герметик, но если его нет, то ничего страшного. Некоторые пользователи находят другой выход: используют обычную пластиковую бутылку из-под газировки. Отрезается дно, в него вкладывается стык, затем оба конца обматываются изоляционной лентой. Прием хоть и примитивный, но рабочий. Хотя в идеале это должен быть силиконовый герметик и изолента.

Сам F-коннектор устанавливается легко: зачистите кабель, вставьте в коннектор, закрепите. Все дело в обычном кабеле, который подключается к телевизору. Вот то же самое. На фотографиях ниже показаны примеры.

Теперь ставим саму пластину на кронштейн. Для начала его не нужно сильно затягивать, но и болтаться от ветра он тоже не должен. Затяните регулировочные гайки, но не очень туго, потому что вам придется поворачивать пластину влево-вправо и вверх-вниз, чтобы найти идеальную точку.

Настройка спутниковой антенны «Триколор ТВ»

Сначала устанавливается угол поворота антенны и азимут. Пока примерно. В зависимости от города выставлять нужно по-разному. Например, в Тольятти азимут 197,49 градуса, угол места 27,884 градуса (ориентироваться на юг). В этом поможет компас или карта города.

Установите антенну так, чтобы она соответствовала углу сиденья 26,6 градуса. Это значит, что сама тарелка должна быть наклонена на 3-4 градуса вниз. Затем подключите к консоли кабель, идущий от конвертера. Его нужно вставить в гнездо LNB IN (самое левое на картинке ниже).

Подключение к телевизору

Используется тот же F-коннектор, так что проблем быть не должно. Теперь подключаем телевизор к ресиверу. Делайте все в таком порядке, как указано в инструкции. То есть сначала подключаем кабель к телевизору (используем гнездо RF OUT на ресивере и единственное антенное гнездо на телевизоре), выключаем телевизор. Если приемник включается впервые, питание LNB можно отключить. В некоторых прошивках ресивера так. Питание включается при появлении запроса в меню «Пуск». При включении активируется поиск, и это надо заметить, просто нажав кнопку ВЫХОД.

Настройка ресивера на ТВ

Далее зайти в пункт меню «Настройки», ввести PIN-код (0000). Для самостоятельной настройки антенны «Триколор ТВ» на спутник необходимо ввести данные:

1. Антенна — 1;
2. Частота 12226;
3. Спутник EutelsatW4-EutelsatSesat;
4. ФЭК — 3/4;
5. Поляризация левая;
6. Расход 27500.

На экране телевизора будет два индикатора. Нижний показывает уровень сигнала, верхний — качество. Человеку на крыше следует немного сдвинуть зеркало антенны в горизонтальном направлении, чтобы найти положение, при котором будет максимальный уровень сигнала (нижний индикатор). Затем пластину нужно двигать вверх-вниз, чтобы найти наилучшее качество сигнала (верхний индикатор). Так осуществляется поиск нужной точки и настройка антенны Триколор ТВ на спутник. После того, как точка найдена, пластину необходимо окончательно зафиксировать и прочно зафиксировать в нужном положении.

Влияние погоды на настройку и поиск сигнала

Уровень сигнала сильно зависит от погодных условий. Если идет дождь или туман, облачность, то настроить антенну «Триколор ТВ» вряд ли получится. Просто невозможно поймать сильный уровень сигнала. Это должно быть сделано в ясный день при идеальных погодных условиях.

После выполнения всех описанных действий можно искать каналы. В инструкции к приемнику надо написать как это сделать. Но это понятно даже интуитивно. Здесь мы не будем описывать процесс поиска каналов, но отметим, что для начала нам нужно найти только инфоканал. По идее, только он должен быть доступен пользователю после установки антенны. Доступ к другим каналам открывается после регистрации на сайте «Триколор ТВ» и активации карты.

Хитрости по самостоятельной установке и настройке антенны «Триколор ТВ»

Есть некоторые негласные правила и тонкости, о которых нужно знать:

1. Смотрим на соседей. В близлежащих домах соседей почти всегда есть тарелки. Настраиваем нашу антенну для начала примерно так же.
2. Если в течение первых 20 минут поймать спутник не удалось, лучше поискать другое место для установки.
3. При настройке ресивера лучше иметь рядом с собой небольшой монитор (телевизор), чтобы сразу видеть, как меняется картинка при перемещении антенны. Чаще всего люди пытаются самостоятельно настроить антенну «Триколор ТВ» на спутнике, перекрикивают друг друга или общаются по телефону.
4. Без крайней необходимости ПИН лучше не менять. Если вы поменяете код, а потом его забудете, то восстановить его уже нельзя. Хотя можно перемонтировать ресивер заново, но это сложно и не каждому по карману.
5. Как только все каналы найдены, нужно окончательно закрутить антенну на максимум.
6. Если вдруг антенна настроится на другой спутник (а такое может быть), то сохранять найденные каналы не нужно. Придется снова самостоятельно настраивать спутниковую антенну «Триколор ТВ», вращая ее по горизонтали и вертикали, чтобы найти наилучшую точку приема сигнала.
