Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.
Сколько телевизоров можно подключить к одной антенне
Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.
Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.
При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.
При разделении сигнала нужно иметь в виду следующее:
- Возможна потеря мощности.
Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя. - Делители (они же сплиттеры) бывают разных конструкций.
Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя. - Подключать два телевизора нужно к одной антенне, но разным приставкам.
Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.
Подключать к каждому телевизору по своей индивидуальной антенне — это:
Круто!Трата денег!
Нужен ли усилитель
Усилитель с регулировкой мощности
Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо .
Он однозначно потребуется в ситуациях, когда:
- сигнал имеет хорошее качество, но низкую мощность;
- установлено два и более сплиттера;
- используются длинные соединяющие кабели.
Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.
Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.
Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .
Подключение 2-х и более телевизоров к пассивной антенне
Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.
Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.
Наилучшими вариантами здесь будут:
Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F. Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.
Важно! При подключении телевизора к пассивной антенне надо учитывать, что в диапазоне вещания цифрового ТВ затухание на отвод составляет от 3,8 до 4 и более Дб. Поэтому использование комбинации сплиттера и пассивной конструкции без потери качества возможно только в зоне, где сигнал сильный — не менее 70%.
Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.
Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.
Подключаем 2 телевизора к активной антенне
Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.
Через делитель с согласованием
Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).
В этом случае два приемника (цифровые ТВ или ресиверы) будут делиться на активный (подающий через антенное гнездо ток на усилитель) и пассивный (принимающий уже мощный, обработанный сигнал).
Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.
Через обычный разветвитель
В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.
Получаем следующее:
- на усилитель подается необходимый ток;
- сигнал через делитель идет к приемникам.
Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.
В том случае, когда нужно подключить 2 телевизора, а у сплиттера три выходных разъема, свободный надо заглушить балластным резистором на 75 Ом (такое сопротивление у антенного кабеля).
Бонус: подключаем 2 телевизора без переходников
Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.
Эксперты предлагают следующую схему:
- Берется антенна и два коаксиальных кабеля.
- Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
- У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
- Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопросВ целом такое подключение и вправду может оказаться лучше стандартного за счет того, что меньше потери на общем кабеле и сплиттере.Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.
Особенности подключения к приставкам
В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.
В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:
- Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
- Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.
Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.
В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:
- антенный кабель от тарелки подключается к делителю;
- каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
- каждый ресивер независимо настраивается на прием.
Если применяется сплиттер, второй приемник (ведомый) нужно использовать с отключенной опцией «Питание», иначе прием будет невозможен.
Особенности подключения к одной спутниковой тарелке
В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.
Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.
При использовании ВЧ-модулятора порядок действий будет следующим:
- Ресивер подключается и настраивается для приема спутниковых каналов.
- К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
- Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.
Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.
Вместо выводов
Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.
ПредыдущаяАнтеннаПравильная установка цифровой антенны в квартире и доме
СледующаяАнтеннаРазница между активными и пассивными телевизионными антеннами
- Рейтинги
- Обзоры
- Смартфоны и планшеты
- Компьютеры и ноутбуки
- Комплектующие
- Периферия
- Фото и видео
- Аксессуары
- ТВ и аудио
- Техника для дома
- Программы и приложения
- Новости
- Советы
- Покупка
- Эксплуатация
- Ремонт
- Подборки
- Смартфоны и планшеты
- Компьютеры
- Аксессуары
- ТВ и аудио
Два телевизора к одной антенне — как подключить
Здравствуйте читатели блога !
Сегодня никого не удивить присутствием двух, трех и более телевизоров в семье.
Благосостояние растет, а значит появляются всевозможные хотелки, а для кого-то это возможно просто необходимо иметь два может три и более телевизоров в доме.
Но на каждый отдельный телевизор вести отдельную антенну не охота ,а иногда просто невозможно этого сделать.
Закономерно возникает вопрос, как подключить два телевизора к одной антенне и это возможно.
Есть несколько вариантов решения данной задачи, к одной антенне возможно подключение двух телевизоров с применением сплитеров, делителей, усилителей.
Конечно при некоторых способах бывают потери сигналов, но мы постараемся чтоб у нас два телевизора были подключены к одной антенне без потери сигнала.
А использовать постараемся как можно меньше дополнительных устройств.
Теперь обо всем по порядку.
Как подключить два телевизора к одной антенне цифрового тв с усилителем.
Так начнем наверно с кабеля.
Необходимо зачистить только верхнюю часть не повредив экран и фольгу
собираем фольгу и экранный провод в скрутку
теперь зачищаем центральную жилу необходимой длины.
Далее надеваем разъём указан стрелкой накручивающими движениями на кабель.
Необходимо при этом следить чтобы центральная жила не касалась экранной и фольги, это очень важно!
Далее нам потребуется делитель и не простой, а с согласованием.
На рисунке показано что по одной полосе можно пропускать питание.
Если наша антенна имеет усилитель значит его нужно чем то питать и сделать это необходимо чтоб питание шло именно на усилитель, а не в гнездо телевизора.
Делитель с согласованием делятся по полосам пропускания, но это совсем другая песня которую вам знать необязательно, просто запомнить что делитель от спутниковой тарелки подойдет для цифрового тв, а вот наоборот точно не выйдет.
Делитель так и называется делитель, то есть сигнал он будет делить, значит нам нужен хороший принимаемый сигнал.
Если сигнал нестабилен то ожидать хорошего качества не стоит.
Беда в том что такие делители достаточно сложно найти, а в обычных которых полно в каждом магазине применена трансформаторная развязка или емкость не столь важно какая.
Просто через нее напряжение на усилитель не поступит, но выход, как всегда, найден.

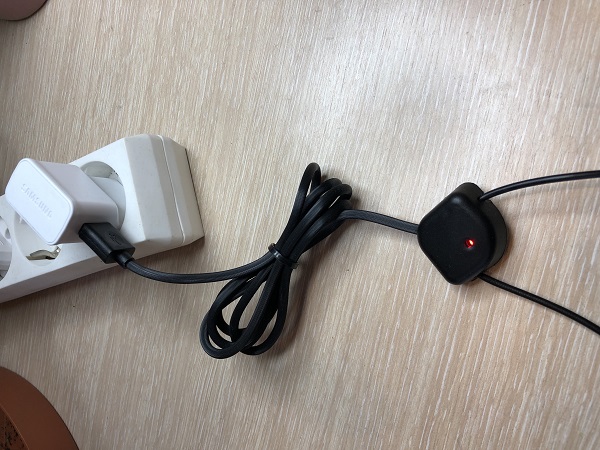

Применим обычный делитель плюс блок питания, но включим мы его до делителя тем самым подадим питание на усилок.
Нам понадобится дополнительный материал в виде
Вот таких двух вещиц разъемы папа мама.
Так можно решить проблему с обычным делителем без прохода по питанию антенна работать будет.
Так с первым способом разобрались приступим к следующему.
Как подключить два телевизора к одной антенне без потери сигнала и без разветвителя.
Многие сталкиваться с такой проблемой что при использовании всевозможных разветвителей делителей тройников и прочих устройство для деления сигнала.
Сигнал соответственно теряется он делиться в 2 и в трое короче не показывает ничего.
У некоторых это не то что проблема, а просто нет под рукой нет в магазинах определённых разветвители делителей и так далее.
Сейчас я расскажу и постараюсь на рисунках показать определенный способ который я применил у своего друга.
Как-то мы собрались с ним в баньке, а он привёз туда старенький телевизор от родителей правда в нём уже был dvb t2 тюнер.
Так как антенна на бане у него уже стояла и стоял большой телевизор, он думал что проблем у него с подключением не будет только нужно достать делитель.
В этот день в бане мы были недолго.
А на следующий день когда он привёз тройник и делитель позвал меня чтобы попробовать подключить всё это, потому что у него ничего не выходило..
Мы очень долго мучились, пробовали все возможные варианты даже пробовали вариант с усилением потому что антенна у него была с усилителем который не работал.
Меняли усилитель, меняли плату подающую питание в общем денег затратили кучу.
А решение данной проблемы лежало так близко на поверхности что я был просто в шоке когда его обнаружили.
Вкратце что мы сделали.
Так как один телевизор у него уже висел и показывал до этого было понятно что сигнал есть.
Правда он был недостаточно сильный всего где-то 48% силы, но качество было 100%.
И это при том что антенна была заточена с завода под усилитель вот такая
Но усилитель давно сгорел и поэтому она использовалась без усилителя, то есть питание не подавалось.

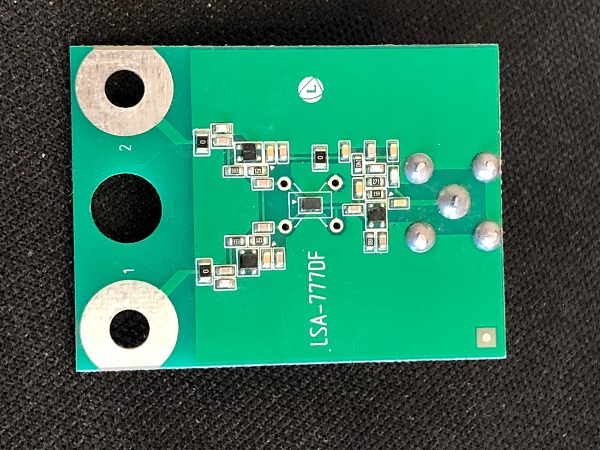

Что мы сделали, просто взяли два кабеля и воткнули их к усилителю антенны.
К сожалению фотографии данного процесса не было,но я кое чего сваял крепление там такое-же.
Да просто взяли два кобеля, зачистили изоляцию, скрепили экранирующую оплетку вместе, фольгу тоже соединили вместе.
Далее эту огромную скрутку просто засунул в штатное место в усилителе.
Это конечно было не просто, но на тот момент было уже все равно главное попробовать.
Синяя стрелка центральные жилы-встают замечательно и крепим винтом.
Красным показано как крепим экраны — тут конечно повозиться придется но все в пределах нормы.
Желтым показан моментик чтоб экраны не при каких условиях не касались центральных жил.
Потом закрепили всё это штатными винтами и радовались телевизором и на веранде и в предбаннике.
Каково было наше с ним удивление на тот момент описать сложно, но два телевизора от одной антенны работали на полную катушку.
После проделанной операции тоже самое я проделал у себя дома для подключения 3 телевизора и выкинул все усилители из схемы.
Сигнал был стабилен на обоих телевизорах также от 45 до 50% силы качество было от 90 до 100%.
Зависание провалов и перерывов в передачах нет.
Возьмите этот простой способ себе на вооружение и пользуйтесь.
Не переплачиваете за все возможные разветвители делители усилители и так далее, если это не нужно.
Просто сначала проверьте качество и силу сигнала с подключением 1 телевизора от одной антенны, а дальше сделайте соответствующие выводы.
На этом всё применяйте полученные метод на здоровье!
Можно ли к одной антенне подключить два и более телевизоров? Да, это возможно! И такая потребность возникает довольно часто, ведь никому не хочется ставить антенны по количеству телевизоров в доме.
Здравствуйте, уважаемые посетители! В этой статье хочу поделится тем как решить этот вопрос. Постараюсь изложить всё подробно, с картинками и пояснениями.
При подключении нескольких телевизоров к одной антенне необходимо сделать всё правильно, иначе ничего работать не будет. И то как это сделать правильно, зависит от того какую антенну и делители вы применяете. Но впрочем всё по порядку.
Быстрая навигация по статье
Что нужно знать и уметь при подключении нескольких ТВ к одной антенне
Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами — это не сложно. Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже.
Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен. Важно оставить оплётку.
Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.
Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.
Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.
Ну вот, соединять научились, двигаемся дальше.
Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.
Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%
После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков. Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне.
Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.
Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству. После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!
Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.
Если вам неизвестны номера каналов вещания вашего региона то вам сюда
Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.
Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.
Как к одной антенне подключить 2 телевизора
То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:
Самый простой вариант когда применяется антенна без усилителя
В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.
Тройник который поможет разделить сигнал выглядит так.
ТройникПри этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!
Делители телевизионного сигнала с согласованием
Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания 5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.
Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)
Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)
Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.
При использовании антенного усилителя, важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт. Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.
Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.
В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания. Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.
На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.
Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.
Таким образом антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.
Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.
Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.
В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.
На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!
Наш эксперт Станислав Боуш Рассказывает:
Для того, чтобы подключить два и более телевизоров (то есть в телевизорах уже есть встроенный тюнер для приема 20 бесплатных цифровых каналов) к одной активной антенне необходимо понимать КАК ЭТО ПРИСОЕДИНИТЬ ЧТОБЫ РАБОТАЛО!
(видео как подключить два цифровых блока DVB-T2 к одной активной антенне находится по другой ССЫЛКЕ).
Вопросы, которые мы обсудим:
-активная или пассивная антенна подойдет больше для разветвления, комнатная или наружная;
-где удобно ставить разветвитель и нужен ли он;
-какой должен быть разветвитель — обычный или проходной.
1. Какая у вас антенна — активная, или пасивная.
В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится.
Если антенна пассивная, то есть не требует питания, потому что в ней нет усилителя, то все более менее просто. Главное, сначала настройте антенну с одним телевизором, добейтесь максимума сигнала и только потом начните его разделять на два, три и более телевизоров.
Для разделения сигнала попалам придуман специальный делитель. Нельзя просто скручивать звездочкой три пары телевизионного кабеля! Потому что весь сигнал в такой скрутке пропадет. Законы электрических соединений на высоких частотах действуют по другому. Вот специальный делитель, позволяющий подать сигнал от одной антенны на два телевизора. На делителе всегда указывается вход (IN от антенны) и два выхода (OUT к телевизорам).
На кабель накручиваются специальные разъемы F-коннекторы и ими ТВ кабель подсоединяется к резьбовым разъемам делителя. Все очень удобно и просто .
Итак, если антенна без усилителя, все понятно, а если необходимо усилить сигнал еще больше, потому что пассивная антенна слабовата? Тогда антенна должна иметь встроенный усилитель. То есть антенна активная. Как это определить? Очень просто. Выведите на экран телевизора информацию о мо уровне и качестве сигнала. Для этого надо нажимать на пульте кнопочку ИНФО один раз, два или три. Эта функция есть во всех цифровых приставках (но не во всех СМАРТ-Телевизорах).
ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА
Если интенсивность и качество сигнала более 80%, сигнал можно делить. Если меньше — его надо сначала усилить, иначе могут начаться пропадания и замирания сигнала. То есть вместо пассивной антенны надо переходить к активной или брать более мощную активную. Ставить антенну повыше, точнее направлять.
МОЩНАЯ КОМНАТНАЯ ЦИФРОВАЯ АНТЕННА Т-3320 производства ANTENNA.RU может использоваться на нсколько телевизоров.
Это касается и наружных, и комнатных антенн. Например вместо обычной китайской антенны Усы и кольцо рекомендую для нескольких телевизоров или тюнеров использовать мощную современную комнатную антенну Т-3320 производства ANTENNA.RU.
ВИДЕОРОЛИК НА YOUTUBE КАК К ОДНОЙ АНТЕННЕ ПОДКЛЮЧИТЬ ДВА ТЕЛЕВИЗОРА
2. Активная телевизионная антенна.
Надо принимать во внимание, что сигнал для двух телевизоров будет делиться попалам по мощности, те есть на каждый телевизор идет только половина принятого сигнала. Именно поэтому применение активной антенны рекомендуется для двух и более телевизионных приемников.
ЕЩЕ РАЗ: Активная ТВ антенна отличается от пассивной тем, что внутри нее есть усилитель телевизионного сигнала. например, вот такой:
Для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание подается по центральной жиле кабеля. Чаще всего напряжение питания 5 Вольт. Но это всегда желательно уточнять заранее. А как подать питание 5 Вольт на антенну по антенному кабелю? И еще разделить сигнал на два телевизора?
Для современных СМАРТ телевизоров самое простое решение — приобрести инжектор питания. Именно этот инжектор подаст +5вольт питания на центральную жилу кабеля. Инжектор устанавливается рядом с телевизором в разрыв антенного кабеля.
Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).
USB инжектора подключаем в любой USB на телевизоре, но лучше в блок зарядки мобильного телефона. На USB телевизора иногда питание не подается (в некоторых тв питание подается на USB ТОЛЬКО ЕСЛИ ВЫБРАТЬ В МЕНЮ ТЕЛЕВИЗОРА СМОТРЕТЬ ФИЛЬМ ИЛИ СЛУШАТЬ МУЗЫКУ С ФЛЕШКИ), поэтому лучше в блок зарядки мобильного телефона.
Инжектор питания без светодиодного индикатора индикатора это крайне загадочная вещь — абсолютно непонятно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это тайна покрытая мраком. Именно поэтому я рекомендую инжектор питания Триада-311 (ссылка на него есть в конце статьи).
Кабель от антенны подключается в штекер инжектора МАМА, Штекер инжектора ПАПА подключается во входное гнездо делителя сигнала. При этом лучше использовать делитель без резьбы, а с телевизионным разъемами. Выходы делителя подключаются к двум телевизорам.
Понадобятся переходники с F-разъема на штекера ТВ-Папа и ТВ-Мама по 3-5 шт, в зависимости от того, какие разъемы на делителе — гладкие или резьбовые.
В инжекторе питания Триада Т-311/antenna.ru при правильном подключении инжектора светится индикаторный светодиод. Это огромное преимущество! На инжекторах остальных производителей индикатора нет. Поэтому понять, правильно вы подключили инжектор или нет, невозможно. Используйте именно Триада Т-311/antenna.ru и у Вас все получится!.
3. Два телевизора, но есть ресивер для приема цифрового ТВ.
Современный приемник цифрового телевидения позволяет без труда подключить два телевизора к одной антенне.
С задней стороны у любого DVB-T2 ресивера находится куча нужных разъемов. Используем Их!
Активную антенну подключим во входное гнездо антенного входа (самое левое). Правее него находится антенный выход. Именно этот выход мы используем для подключения второго телевизора. При помощи антенного удлинителя нужной длины (до 20 метров). Первый телевизор подключаем к ресиверу через AV или HDMI соединительные кабели. AV входит в комплект любого тюнера, HDMI кабель покупается отдельно.
Ну и теперь самое главное:
Включаем в меню первого тюнера питание активной антенны. Для этого нажимаем кнопку МЕНЮ
на пульте тюнера и ищем Питание Антенны. Переключаем с ОТКЛ на ВКЛ и теперь антенна работает!
Конечно, на второй телевизор придет уже ослабленный сигнал, но обычно этого достаточно. Так же можно организовать прием сигнала на 3-4 телевизора. Особенно, если телевизоры устаревшие и ТВ приемники для них все равно купить необходимо.
Так что все очень просто. Все товары, описанные в статье, можно приобрести на сайте antenna.ru по ссылкам ниже. Жмите на картинки товара и покупайте!
Вот как это будеть выглядеть — все очень просто и никаких дополнительных устройств для подключения второго ресивера не требуется — только удлинитель.
Итак, если телевизор новый, то от ресивера можно просто взять сигнал с выхода, а если телевизоры не новые, от одного из них питаем антенну, а остальные выстраиваем последовательно.Точно так же поступим с третьим ресивером. С четвертым, с…. а вот сколько ресиверов можно так последовательно подсоединить, зависит от уровня сингнала от антенны, качества и длины кабеля. Кроме того, на каждом ресивере сигнал делится попалам по мощности. Таким образом, данный способ можно использовать не до бесконечности.
4. Подключение нескольких телевизоров блоков ресиверов с применением проходных делителей.
Проходной делитель это такой, который пропускает ток для питания активной антенны. Есть два вида делителей — обычные (они не пропускают ток) и вот эти самые проходные. Разница в цене чаще всего несущественна.
Проходные делители отличаются от обычных цветом этикетки. Обычные — черная этикетка. Проходные — красная или с красными стрелками, показывающими как сигнал может пройти. Но лучше на всякий случай уточнить у продавца. На фото слева обычный делитель на три, с права проходной делитель на два. Надпись Power pass — тоже помогает понять что это проходной делитель и показывает, как можно подать питание.
То есть вы подаете питание на центральную жилу кабеля у себя в квартире (включая питание в меню ресивера или при помощи инжектора питания), а ток идет по этой самой центральной жиле сквозь все проходные делители сигнала до антенны, которая расположена, например, на улице. Зачем это нужно? Иногда невозможно последовательно довести сигнал до каждого телевизора или ресивера цифрового ТВ. Например, в доме два этажа, мы делим сигнал и потом последовательно идете от ресивера к ресиверу отдельно по первому и второму этажам, как в первой части.
Вот как это может выглядеть:
Такая схема подключения позволяет включать питание антенны ближайшим к антенне ресивером или на первом, или на втором этаже. Если включить оба — ничего не произойдет, должна сработать диодная защита ресивера. Но, как говориться, лучше проверить. Это очень удобно — выключил ресивер на первом этаже — а антенна работает, тк питание подается от ресивера второго этажа.
Вопросы, которые мы обсудим в следующих выпусках:
-активная или пассивная антенна;
-где удобно ставить разветвитель;
-какой должен быть разветвитель — обычный или проходной.
Итак, Проходной делитель это такой, который пропускает ток для питания активной антенны. То есть вы подаете питание на центральную жилу кабеля у себя в квартире, а ток идет по этой самой центральной жиле до антенны, которая расположена, например, на улице. Именно так сделано в спутниковой антенне, так же можно сделать и с ТВ антенной.
Еще раз — включать питание антенны надо в меню тюнера ближайшего к антенне ресивера.
Вот и все на сегодня. С Вами был эксперт Станислав Боуш.
В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения, как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.
Семейный ужин под просмотр вечернего выпуска новостей – такую картинку можно увидеть почти в каждом кухонном окне многоквартирного дома. Это давно не роскошь – иметь на кухне телевизор. Просмотр любимых сериалов и ток-шоу способен скрасить рутинные кухонные хлопоты каждой хозяйке. Прогресс уверенно перешагнул порог каждого дома и квартиры и вот уже вместо черно-белого габаритного телевизора, во многих домах на стене в каждой комнате можно видеть плоскую ТВ панель.
Перед каждым обладателем второго, а то и третьего телевизора закономерно вставал вопрос, как подключить два телевизора к одной антенне? Если это обстоятельство ставит вас в тупик, то читайте эту статью. Она содержит решение этой несложной задачи.
Немного полезной информации
Когда вы устанавливаете антенную установку с нуля, то перед вами стоит более простое задание, ведь вы наверняка можете спрогнозировать, скольким ТВ-приёмникам потребуется сигнал. Если антенна уже установлена, то ситуация несколько отличается, потому что важна не только техническая сторона подключения нескольких телевизоров к одной антенне, но и сохранение качества предыдущего приёма. Здесь влияют несколько факторов. Рассмотрим их.
Уровень сигнала
Рис. 1
Во-первых, это мощность телевизионного сигнала, который исходит от антенны. Его уровень можно проверить при помощи измерителя сигналов или оценить благодаря индикации уровня в меню на экране ТВ (Рис. 1).
Но тут неплохо бы знать, на какой частоте можно принимать данный пакет цифрового телевидения (мультиплекс) в вашем регионе. Настраивая телевизор вручную, вы должны отыскать нужную частоту (канал) и расположить антенну таким образом, чтобы получать наилучший сигнал. Убедитесь, что достигнутый уровень сигнала достаточно высок, чтобы после разделения его на два ТВ-приёмника, получить приемлемое качество эфира.
Протяжённость кабеля и количество кабельных соединений
Возможно, не все знают, но протяжённость кабельной разводки способна сказаться на качестве «картинки» в вашем телевизоре. Если путь сигнала от антенны до то телеприёмника не более 20 – 30 м, то вероятно вы ничего не заметите. Но каждый последующий метр кабеля вызывает падение мощности сигнала. Этот параметр так и измеряется – затухание на метр длины. Поэтому планируйте прокладку кабеля с умом, даже если вы не экономите на кабеле.
А тем, кто «пожадничал» и собрал кабель из фрагментов, и уж тем более сэкономил на специальных герметичных переходниках, следует понимать, что это скажется на конечном результате не лучшим образом. Подобно течению воды по дырявому трубопроводу, телесигнал будет теряться, затухать на каждой скрутке и на экране могут появиться шумы. Избегайте лишних витков кабеля в доме и позаботьтесь о его целостности.
Делители сигнала
Для того чтобы не устанавливать для каждого телевизора свою антенну, на помощь приходят делители ТВ сигнала (Рис 2). Они имеют и другие названия, в зависимости от своих особенностей, которые также можно часто услышать: разветвители, сплиттеры, КРАБы и тапы (ответвители). С чем мы имеем дело? Подсказка в самом названии – это элемент телекоммуникации, посредством которого можно раздавать сигнал, принимаемый одной антенной, на несколько телеприёмников или попросту, разделять.
Рис. 2
Внешне делитель имеет форму, более всего напоминающую металлический коробок, размером со спичечный. Его две противоположные стороны имеют разъёмы для входа и выхода кабелей. Вход, как правило, один, а выходных разъёмов может быть несколько. И их количество – это определяющий параметр при покупке и установке делителя.
В магазине вам предложат две разновидности разветвителей сигналов – пассивный и активный. Оба они имеют свои достоинства и минусы.
Пассивный разветвитель
Рис. 3
Он хорош тем, что не требует источника питания. Но, разделяясь на два потока в пассивном разветвителе, ТВ-сигнал определённым образом слабеет почти вполовину, а если у делителя три выхода, то втрое и т.д. Это обстоятельство почти не ощутимо в условиях больших городов с высокой мощностью телетрансляции, но если ваша антенна находится на приличном расстоянии от ретранслятора или вы используете кабель большой протяжённости, то вам следует установить разветвитель активного типа.
Делитель активного типа
Рис. 4
Это электронное приспособление работает без потерь сигнала и даже его усиливает, благодаря встроенному транзисторному усилителю, что положительно сказывается на его функции:
- выходные разъёмы активного делителя обеспечивают неискажённое напряжение;
- он имеет низкий уровень собственных шумов;
- отсутствуют перекрёстные искажения сигнала;
- устройство имеет широкий динамический диапазон.
КРАБ активного типа нужно питать от стабилизированного источника электричества Потребляемый ток разветвителя — около 60 мА – можно обеспечить от сетевой розетки по соседству или по высокочастотному кабелю.
Как подключить два телевизора к одному антенному кабелю
Все начинается с выбора места, где вы хотите сделать разветвление сигнала надвое. Это то место, где вы должны надрезать кабель, который у вас пролегал от антенны к имеющемуся телевизору и где удобно установить делитель. Особенно это актуально для активного сплиттера (помним о том, что ему нужно от чего-то питаться).
Допустим, что дополнительный кабель вы уже купили и все необходимые инструменты уже у вас под рукой (делитель, монтажные скобы, нож, рулетка и два антенных разъёма для первого и второго телевизоров). Тот антенный штекер, который у вас был, вам следует установить на конец антенного кабеля, который будет входить в делитель. Это делается при помощи ножа, им вы удалите лишнюю изоляцию кабеля. Следите за тем, чтобы наружная кабельная оплётка нигде не коснулась центральной жилы. После того, как делитель будет соединён с антенным кабелем, можно начинать раздавать сигнал.
Рис. 5
С помощью рулетки измерьте расстояние от делителя до каждого телевизора и отрежьте два куска кабеля соответствующей длины. На концы кабеля установите антенные разъёмы. Соедините кабель с выходами делителя. У вас должно получиться параллельное соединение. Принцип параллельной раздачи сигнала вы будете использовать, если однажды захотите подключить сразу несколько телевизоров в вашем доме.
Кабель аккуратно закрепите с помощью компактных креплений вдоль плинтуса или проложите в кабель-канале, чтобы никто из домашних не споткнулся об него и не повредил разводку. Проверьте, что у вас получилось. Идеальный результат – это равноценное, устойчивое качество эфира на экранах обоих телевизоров.
Подключение трёх и более телевизоров
Как уже говорилось, схема подсоединения телевизоров к делителю – параллельная. Будет нелишним заметить, что каждый следующий телевизор, включаемый в эту схему, в известной степени понижает качество приёма. Если установка отдельной антенны по-прежнему не входит в ваши планы, но вы хотите подключить три телевизора (Рис. 6), то вас выручит все тот же делитель на три выхода. Правда, гораздо эффективнее окажется установка активного разветвителя с тремя или более выходами, по количеству приёмников.
Рис. 6
Не забывайте перед приобретением делителя уточнять, для какого частотного диапазона подходит ваш сплиттер. Алгоритм подключения идентичен схеме с двумя ТВ, но бывают и вариации. К примеру, если вы желаете параллельно подключить преобразователь аналогового сигнала в «цифру» (DVB-T2), то два телевизора подсоедините по классической схеме, а в оставшийся, третий выход делителя вставьте ещё один КРАБ. В него вы и подключите третий телевизор и декодер или используйте петлевой выход на приставке (не все приставки имеют петлевой выход).
Похожие статьи
При наличии нескольких телевизоров и одной телевизионной антенны часто возникает проблема их подсоединения. Естественно, приёмники стоят в разных комнатах, а антенна расположена на крыше здания. Устанавливать большее количество уловителей волн, подключать к ним кабель и делать паутину из проводов – не лучший вариант. Если зона приёма слабая, и требуется усилитель, как разделить сигнал на несколько телевизоров?
ак к одной антенне подключить два телевизора
Общая информация
Телевизионный поток, который поступает на экран телевизора, транслируется с помощью телевышек, расположенных в крупных городах. Он передаётся от вышки к вышке, и каждая раздаёт его в зоне своего покрытия. Для приёма этого сигнала необходимо установить антенну, потом подсоединить её к телевизору. Такое телевидение называется эфирным, оно ориентировано на два вида сигнала:
- аналоговый;
- цифровой.
Аналоговый формат, который вещал каждую телевизионную программу по отдельному каналу в метровом и дециметровом диапазонах, уже уходит в прошлое. В 2019 г. Россия полностью переходит на цифровое вещание.
Цифровой формат представляет собой два мультиплекса (пакета), которые передаются по двум каналам. Номера каналов можно узнать на официальном сайте rtrs.ru – Российской телевизионной и радиовещательной сети. Каждый мультиплекс включает в пакет 10 бесплатных каналов формата DVB-T2.
Для приёма цифрового ТВ нужны встроенная в телевизор или отдельная приставка и цифровой ресивер, поддерживающий формат DVB-T2. Антенна подключается к нему, он сопряжён с телевизором.
При новой установке антенны и разводке кабеля вопрос деления сигнала на два приёмника не особо актуален. Чтобы подсоединять второй телевизор, не нарушив работоспособность первого, нужно обладать некоторой информацией.
Уровень сигнала
Это одна из характеристик, которая учитывается при установке антенны и её подключении. Прежде, чем рассматривать вопрос о запараллеливании телевизоров, нужно убедиться, что антенна уверенно принимает телевизионные волны, и уровень сигнала достаточен для того, чтобы его поделить. Необходимо выполнить следующее:
- зайти в меню телевизора или приставки в режим ручного поиска канала;
- выставить номер проверяемого канала;
- при выводе на экран двух индикаторов: качество сигнала и уровень сигнала, убедиться в том, что индикатор уровня находится в зелёной зоне или равен 60% и более;
- в противном случае поэкспериментировать с местом установки антенны и её направлением, до получения нужного результата.
Внимание! Номера каналов мультиплексов для месторасположения телевизора можно уточнить на карте сетки вещания на сайте rtrs.ru. Желательно выбрать ближайшие к месту проживания телевизионные ретрансляторы. Рядом с ними на карте обозначены направление ориентации антенны и номера каналов.
Протяжённость кабеля и количество кабельных соединений
На качество и уровень волн влияет длина кабеля L. Одной из характеристик изделия является величина затухания сигнала на метр. Если L не более 27-30 м, то на качестве картинки это не отразится, но каждый добавленный метр будет вносить затухание, снижать уровень. При расчётах схемы прокладки необходимо выбирать кратчайший путь, стараться избегать лишних запасов из скрученных бухт. Кабеля должно быть ровно столько, сколько нужно и плюс один-два метра.
Важно! Между штекером антенны или делителя и входным гнездом приставки или телевизора не должно быть механических скруток центральной жилы и повреждений экранной оплётки. Количество соединений необходимо свести к минимуму. Установку разъёмов выполнить герметично при их расположении вне помещения.
Делители сигнала
Для доставки сигнала отдельно к каждому приёмнику применяют разветвитель сигнала. Ещё его называют сплиттер – устройство, имеющее один вход и несколько выходов. Число выходных гнёзд может быть разным, в зависимости от типа. Количество выходов должно соответствовать количеству подключаемых телевизоров. Лишний вход лучше заглушить специальной заглушкой (нагрузка – 75 Ом).
Почему нельзя покупать сплиттер с числом выходных гнёзд, большим чем нужно? Потому что такое устройство подразумевает балансировку включенных в работу выходов по сопротивлению. Пустой выход будет негативно влиять на качество изображения. Делители для аналогового и цифрового эфирного вещания работают в диапазоне частот от 5 до 1000 МГц.
Делитель телевизионного сигнала
Типы разветвителей
Устройства, равномерно раздающие сигнал на несколько приёмников, помогают осуществить монтаж кабельной телевизионной сети без потери уровня и качества сигнала. Их можно разделить на следующие типы:
- пассивный разветвитель;
- делитель активного типа;
- проходной делитель – ответвитель.
Последнее устройство в перечне – разновидность делителя, которая нужна при отводе ТВ сигнала от магистральной линии передач. Допустим, что в частном доме один телевизор находится в жилом помещении, второй, который должен подключиться, далеко в беседке или гараже. Ответвитель имеет абонентский выход (TAP) на 8 Дб и выход OUT для магистрали. Он отводит часть сигнала, остальной – пропускает дальше.
Разветвитель и ответвитель tv сигнала
Пассивный разветвитель
Это устройство, включающее в свою схему только фильтрующие и согласующие элементы пассивного типа: конденсаторы, индуктивности и сопротивления. Применение пассивного делителя предпочтительно там, где сигнал устойчивый и имеет достаточный уровень для разделения без потери качества. Преимущество состоит в том, что он не требует дополнительной подачи питания. К недостаткам относится то, что при слабом приёме сигнала его невозможно разделить на два телевизора.
Делитель активного типа
Включение в схему активных полупроводниковых элементов или микросхем позволяет усиливать, передавать и распределять сигналы без потери на всём диапазоне частот. Низкий уровень собственного шума – основное требование к таким делителям. Подключение питания осуществляется как от отдельного источника, так и по вч-кабелю, в зависимости от конструкции.
Выбор устройства
При выборе сплиттера для присоединения двух и более приёмников ТВ стоит остановиться на таких пунктах:
- частота пропускания – от 5 до 1000МГц;
- коэффициент затухания как можно меньший, указан на корпусе;
- количество выходов совпадает с числом присоединяемых устройств;
- если рассматривается установка на улице – наличие отверстий под крепёж;
- тип присоединения кабеля: под винт, F-разъём, пайка;
- тип устройства – пассивное или активное.
В случае активного делителя рассматриваются условия подачи питания на модуль.
Особенности процедуры
Присоединять устройство не составляет особой сложности. Подключение производится в следующей последовательности:
- сплиттер закрепляется на выбранном месте;
- снимаются заглушки с выходов и входа;
- на вход подключается кабель от антенны, к выходам – кабели, идущие на телевизоры.
Телевизионный кабель предварительно разделывается для дальнейшего присоединения или установки разъёма.
Осторожно. В случае активного фильтра питание на него подаётся после производства всех необходимых подключений.
Возможность подключения к антенне более одного TV
Как подключить 2 телевизора к одной антенне? В этом случае необходимо присоединить делитель, имеющий один вход IN, три выхода OUT. Существуют делители на 6 и 8 выходов, но более чем три приёмника присоединять без дополнительного усиления сигнала не следует.
Как подключить два TV к антенне
До того, как подключить два телевизора к одной антенне, добиваются устойчивого сигнала путём точной ориентации антенны на источник волн. После этого можно устанавливать делитель на два выхода и присоединять коаксиальные кабели от приёмников. Антенна на 2 телевизора остаётся той же, которая была до присоединения второго телевизора. Особых конструкций для двух и более приёмников нет.
Особенности подключения трех и более TV
Следует помнить! Когда один кабель делится на три потребителя, то схема делителя сначала делит общий сигнал пополам, потом один из них – ещё пополам. Поэтому 50% мощности достанется одному выходу и по 25% – двум другим. Затухание в этом случае у них будет больше. Значит, самый длинный кабель из трёх подключают к тому выходу, на котором остаётся 50% сигнала.
Структурная схема разделения сигнала в делителе с тремя выходами
Усиление сигнала
Если поиск точки уверенного приёма не дал результата, значит, нужно подумать об усилении ТВ волн. Для этого используют усилители, которые бывают внутренними и внешними. И те, и другие требуют подачи на свою схему питающего напряжения.
Антенна с усилителем
Наличие блока усиления, установленного прямо возле самой антенны, – идеальный вариант его расположения. Потому что усилитель, расположенный возле телевизора, будет усиливать не только ТВ сигнал, но и все помехи, возникающие в кабеле. Если антенна активная, то вопрос «Можно ли к активной антенне подключить усилитель» не имеет смысла. Это устройство уже там есть. Нужно правильно подобрать коэффициент усиления. Он должен быть достаточным, но не слишком высоким. Чрезмерное усиление сигнала также искажает картинку – идут светлые и тёмные полосы по горизонтали.
Антенна с встроенным усилителем и вариант добавления усилителя
Сплиттер с усилителем
Для того чтобы делитель не снижал сигнал при присоединении к кабелю, а усиливал, он должен быть активного типа. Для «деления на два» подойдут такие модели: DM 02 B WISI, ТВ Rexant и другие.
Особенности подключения к спутниковой антенне
Два телевизора нельзя подключить к спутниковой тарелке, применяя делитель или ответвитель напрямую. Выполнить подключение можно двумя способами:
- с помощью ВЧ-модулятора;
- включением дополнительных ресиверов.
У обоих вариантов есть свои плюсы и минусы.
Использование ВЧ-модулятора
ВЧ(RF) модулятор преобразовывает аудио,- и видеочастоты в дециметровый диапазон и позволяет подключить более одного приёмника. С ресивера через такой модулятор картинка раздаётся сразу на несколько телевизоров. Сигнал воспроизводится как канал, и все телеприёмники будут показывать одну и ту же картинку.
К сведению. Телевизор должен иметь демодулятор, который выполнит преобразование ВЧ-сигнала в аналоговый. В старых ВЧ-модуляторах имелся ВЧ выход для подключения к ТВ, новые модели можно подключить разъёмами типа «тюльпан».
Посредством дополнительных ресиверов
Подключаться, используя ресиверы, можно по трём схемам, каждая из которых будет работать стабильно. Важно соблюдать принцип: один телевизор – один ресивер. При этом используются подключения:
- через выход LNB OUT первого в цепочке устройства;
- применив делитель для цифрового ТВ;
- прямо с конвертера тарелки.
Когда первый телевизор подключен через ресивер к спутниковой антенне, то вторую приставку можно включить в его канал LNB OUT.
Подключение второй приставки через выход LNB OUT
Применение делителя для цифрового ТВ подразумевает его установку между тарелкой и ресиверами. При этом разветвитель должен стоять внутри помещения.
Установка разветвителя на два ресивера
При третьем варианте нужно менять конвертер на устройство с двумя выходами, а это затраты. Второе неудобство подключения прямо с головки тарелки в том, что от неё нужно тянуть два кабеля до ресиверов. Но оно с лихвой окупается устойчивой работой и высоким качеством сигнала.
Подключение двух ресиверов к конвертеру с двумя выходами
Спутниковое телевидение и польские антенны
Как соединить кабельную и эфирную антенну? В этом поможет устройство – диплексор. Внешне он похож на делитель, но имеет вход для спутниковой тарелки, гнездо для антенны и суммирующий порт. Один диплексор нужно присоединить на крыше, второй – в комнате. Для соединения между собой используется уже проложенный кабель от польской или другой антенны. Сигнал сводится в один поток, разделяется на два уже в квартире.
Подключение к одному кабелю тарелки и антенны
Способы усиления сигнала
Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:
- установить антенну как можно выше, точно направить на станцию вещания;
- при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
- заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
- установить усилитель сигнала в случае пассивной конструкции.
Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.
Когда понадобится усилитель
Если не помогают манипуляции с местом установки и направлением сигналоприёмника, необходимо применять платы усиления.
Какой усилитель использовать
В старых моделях телеприёмников нет опции «питание антенны», в этом случае допустимо применять усилитель с собственным блоком питания. Новые модели и телевизоры СМАРТ ТV, а также ресиверы имеют возможность подачи напряжения 5 В на плату усилителя. При таком варианте устанавливают усилитель с дистанционным питанием. Его крепят на антенне, питание подаётся по кабелю.
Несмотря на большое количество и разнообразие приёмных устройств, можно подобрать решения для любой комбинации приборов. Схема подключения даст положительный результат тогда, когда учтены и согласованы между собой все параметры элементов, входящих в её состав.
Видео
Руководство по установке разделителя антенн: все, что вам нужно знать
Использование антенного разветвителя может показаться простым решением для подключения одной антенны к нескольким телевизорам в вашем доме , Но простая установка антенны на крыше и запуск коаксиального кабеля от ТВ-разветвителя может привести к получению менее чем звездных результатов.
Помните об этом: всякий раз, когда вы проводите длинный коаксиальный кабель, вы потеряете сигнал.Эта потеря сигнала увеличится при использовании разветвителя кабеля. Есть несколько ключевых шагов, которые я обрисовал в общих чертах ниже, чтобы сократить потерю сигнала. Выполните следующие пять простых шагов, чтобы получить четкое, яркое изображение и максимально возможное количество каналов на всех своих телевизорах.
5 шагов: одна антенна для нескольких телевизоров
- Получите правильный коаксиальный кабель
- Используйте внешнюю антенну (если можете)
- Оптимизируйте положение антенны для основного телевизора
- Решите, какой антенный разветвитель использовать
- Выберите альтернативу к кабельным разветвителям
1) Получить правильный коаксиальный кабель
Потеря сигнала — наш враг.Коаксиальный кабель RG-6U сокращает потери сигнала вдвое по сравнению с другими кабелями. Посмотрите вокруг, и вы заметите, что RG-6U используется большинством ведущих производителей антенн. Этот конкретный вид коаксиального кабеля немного толще, и по разумной цене он составляет Amazon и Monoprice .
Вы можете подключить антенну к существующей кабельной проводке, но она не даст наилучшего возможного изображения. Когда ваш установщик кабеля пришел к вам домой, скорее всего, он использовал коаксиальный кабель RG-59 или что-то подобное.Вы должны избегать использования этого кабеля для антенны, если можете. Это просто не поможет вам получить наилучший возможный сигнал, особенно если вы используете одну антенну для всего вашего дома.
2) Используйте внешнюю антенну, если можете.
Разнонаправленная наружная антенна идеально подходит для передачи ТВ высокой четкости по всему дому.
Наружные антенны обычно устанавливаются над землей. При установке на крыше или столбе у вас больше шансов получить больше каналов. Это потому, что антенна находится в лучшем диапазоне прямой видимости как для местных, так и для дальних радиовещательных вышек.
На основании моих обширных испытаний в лесу штата Мэн, ANTOP AT-400BV — лучшая наружная антенна, которую вы можете купить.
Что если я могу использовать только комнатную антенну?
Если вы живете в квартире или арендуете недвижимость, вы, вероятно, не сможете использовать наружную антенну.
Это хорошо. Вы все еще можете получить много бесплатного, живого телевидения в HD. Я рекомендую использовать комнатную антенну для каждого телевизора, если у вас нет очень мощной внутренней антенны , которая работает хорошо.
В моем доме в Бостоне я фактически использовал более одной внутренней антенны для трех телевизоров в моем доме. Но эта установка предназначена для круглогодичного тестирования. Посмотрите мое руководство по Лучшим внутренним телевизионным антеннам 2018 года , чтобы узнать о моих результатах после нескольких месяцев тестирования.
3) Оптимизация положения антенны для основного телевизора
Безопасность прежде всего
Давайте коротко поговорим о безопасности, прежде чем мы начнем. Восхождение на крышу или даже вверх по лестнице, чтобы достичь вершины шеста, является большим делом.Это не следует воспринимать легкомысленно. Пригласите друга или члена семьи за помощью, даже если вы держите лестницу на месте или вручаете вам инструменты. И сохранить пиво, пьющее на потом. Когда вы закончите работу, вы сможете праздновать все бесплатные HD-телевизоры, которые вы будете получать до конца жизни. После вашего успеха вы также сможете помочь этому другу или члену семьи с настройкой антенны. ОК?
Использование онлайн-инструментов: AntennaWeb и TVFool
Теперь, когда мы сотрудничаем с кем-то, давайте воспользуемся онлайн-инструментом, таким как AntennaWeb или TVfool , чтобы найти все радиовещательные вышки в этом районе.Вам просто нужно ввести почтовый индекс или адрес в строку поиска. Я предпочитаю использовать оба этих онлайн-инструмента, потому что они расскажут вам разные вещи о дальности, сигнале и лучшем направлении для направления вашей антенны.
Кстати, вы хотите сначала настроить антенну с помощью основного телевизора, который, скорее всего, является телевизором в вашей гостиной. Это даст вам достойный эталон для работы, когда вы начнете включать антенный разветвитель в установку.
Установка наружной антенны
При размещении антенны мне нравится использовать небольшой портативный компас, который я могу держать под рукой.Опыт научил меня, что когда я нахожусь на крыше, моё чувство направления может исчезнуть. Много раз я смотрел с земли в каком направлении я хотел направить антенну. Позже, когда я проверил свое положение с помощью компаса, у меня была хорошая сделка. Таким образом, компас помогает мне сократить количество перемещений антенны.
Разнонаправленная антенна может принимать сигналы из более чем одного направления, но есть вероятность, что вы хотите, чтобы один указывал в общем направлении большинства широковещательных вышек.Вы должны заземлить антенну, прежде чем закрепить ее в окончательном месте. Возможно, вы захотите сделать более одного сканирования канала в настройках вашего основного телевизора.
Попробуйте выполнить сканирование без усилителя, а другой — с включенным усилителем. Это может занять много времени, но на самом деле это не так. Есть веская причина, по которой вы хотите сканировать каналы с усилителем и без него. Как бы мы ни беспокоились о потере сигнала, вы также хотите избежать перегрузки сигнала. Слишком сильное усиление может вызвать помехи.И ТВ-тюнер не получит четкого сигнала.
После того, как ваша антенна будет установлена в оптимальном месте и правильно подключена, вы будете очень рады, что выполнили работу.
С моей настройкой в штате Мэн мне потребовался усилитель, чтобы получить наилучший прием изображения. Выдающийся Antop 400-BV имеет несколько приятных особенностей, которые редко встречаются в наружных антеннах. На усилителе есть переключатель включения / выключения, а антенна имеет встроенный LTE-фильтр для снижения помех от сотовых телефонов.
Попробуйте сначала сканировать канал без усилителя. Antop 400-BV имеет усилитель, который вы можете включить или выключить.Что если у меня уже есть антенна, но нужен усилитель?
Возможно, у вас есть наружная антенна, и у нее нет усилителя. Возможно, он уже установлен в нужном месте, и вы не хотите с ним связываться. Вы думаете: «Если бы у меня был только усилитель, чтобы улучшить мой прием…» Вы можете найти несколько очень хороших вариантов для усиления вашего сигнала. Есть две дороги, которые вы можете выбрать, когда дело доходит до усилителей.
Предварительные усилители подключены к той части коаксиального кабеля, которая непосредственно подключена к антенне. Усиливает сигнал, полученный непосредственно от антенны.
Распределительные усилители идеальны, если вы подключаете более трех телевизоров, потому что это может помочь повысить ваш сигнал, отделяя его для других телевизоров в доме. Я подробнее расскажу о них чуть позже. Во-первых, давайте еще немного углубимся в антенные разветвители.
4) Решите, какой антенный разветвитель использовать
Если вы читали об антенных разветвителях или кабельных разветвителях, вам, возможно, сказали, что вы хотите «сбалансированный» разветвитель.
Это правда.
Двусторонний разветвитель может иметь потерю -3,5 дБ на каждом порту, что довольно хорошо. Некоторые трехходовые сплиттеры не имеют равномерных потерь на каждом выходе, и это может реально повлиять на качество изображения. Несбалансированный трехсторонний разветвитель может иметь потерю сигнала, скажем, -7 дБ каждый на двух портах и 3,5 дБ на третьем порту. Даже если вы подключите только два телевизора к этому несбалансированному трехстороннему сплиттеру , вы все равно получите все потери сигнала со всех трех портов.Поэтому покупайте только антенный разветвитель с тем количеством выходов, которое вам необходимо.
Сбалансированный трехсторонний сплиттер может равномерно снизить потери сигнала. Это важно, когда вы пытаетесь получить хорошо выглядящее изображение HD на каждом телевизоре. Вам также понадобится разветвитель с частотой не менее 1000 МГц. Вы найдете антенные разветвители, которые предлагают намного выше, чем 1000 МГц, и это тоже хорошо.
Итак, для двух телевизоров я очень доволен двухсторонним разветвителем коаксиального кабеля BAMF. Это двунаправленный сплиттер с потерей сигнала 3.5 дБ на каждом выходе. Если BAMF недоступен, Antronix делает трехсторонний сплиттер профессионального уровня , если вы подключаете три телевизора.
Сбалансированный антенный разветвитель или разветвитель кабеля — это одна из мер, которую вы можете предпринять против ненужной потери сигнала.После подключения сплиттера ко второму телевизору выполните сканирование каналов на этом телевизоре. Это снова даст вам достойный тест на любую потерю сигнала перед подключением третьего телевизора к сплиттеру. И вы сможете решить, нужен ли вам усилитель-распределитель — тема, о которой мы сейчас поговорим.
Что делать, если вы хотите подключить четыре телевизора к одной антенне?
Возможно, вы захотите использовать усилитель-распределитель (например, распределительный разветвитель), чтобы получить хорошее изображение на всех ваших телевизорах.
Channel Master CM3414 предназначен для распределения сигналов на четыре телевизора с коэффициентом усиления 7,5 дБ на выход. Вы можете счесть необходимым использовать предусилитель с участком кабеля, подключенным близко к антенне, и распределительный усилитель внутри дома.Или вы можете быть в порядке только с разветвителем распределения. Подключение одного телевизора за раз поможет вам определить потерю сигнала и то, что вам может понадобиться для его устранения.
Если мастер канала недоступен, то получите усилитель с падением HDTV от Antennas Direct . Это может быть связано внутри или снаружи. Этот усилитель-распределитель имеет усиление 7,5 дБ на порт.
Нужно ли вам добавить распределительный усилитель, все зависит от того, как ваша антенна принимает ваш первый телевизор, затем ваш второй и так далее.Помните, что усилитель-распределитель не улучшит ваш сигнал сверх того, что ваша антенна уже получает сама. Использование усилителя-распределителя — просто еще один инструмент для борьбы с потерей сигнала.
5) Выберите альтернативу для подключения одной антенны к нескольким телевизорам.
Допустим, вы получаете отличный прием с помощью внутренней антенны, когда она подключена к одному телевизору, но изображение ужасно для второго, третьего и четвертого телевизора.
Подумайте об использовании ТВ-тюнера для трансляции ваших OTA-каналов через вашу WiFi-сеть.Вместо того, чтобы подключать телевизионную антенну непосредственно к телевизору, вы подключаете ее к задней панели тюнера.
Есть несколько таких тюнеров, которые мне действительно нравятся, и они могут использоваться в качестве DVR для ваших каналов OTA. Я использую HDHomeRun Quatro. Чтобы настроить его, вы подключаете кабель Ethernet от маршрутизатора к тюнеру HDHomeRun и переходите по адресу http://my.hdhomerun.com/ для поиска каналов.
Теперь вы можете смотреть OTA-каналы на потоковых устройствах, таких как Roku, Amazon Fire TV, Android TV и Apple TV. Вы также сможете смотреть OTA TV в прямом эфире на своем смартфоне, планшете и ПК.
Connect Quatro позволяет вам просматривать или записывать до четырех программ одновременно. В моем обзоре HDHomeRun Extend и Plex DVR вы узнаете, как настроить свой тюнер.
Если вы живете в доме, полном Fire TV или Fire Sticks, то новый Fire TV Recast подойдет вам лучше. Recast в значительной степени настроен так же, как и HDHomeRun, с несколькими исключениями.
Вам не нужно подключать кабель Ethernet к маршрутизатору, и с DVR не взимается никакой платы.Но вы сможете смотреть только на два телевизора одновременно. Просто помните, что Fire TV Recast транслирует только каналы OTA на устройства Fire TV. Прочитайте мой обзор Fire TV Recast для более подробной информации.
Вы подключили несколько телевизоров к одной антенне в вашем доме? Расскажите другим читателям о вашей настройке в комментариях ниже.
НАМЕРЕНО В ЭТОМ РУКОВОДСТВЕ:
.Я получаю много вопросов от людей, которые хотят получить бесплатное вещание через антенну, но у которых есть несколько телевизоров. Есть несколько способов, которыми я знаю, чтобы получить сигнал антенны на все телевизоры в вашем доме. Я расскажу о них ниже.
Метод № 1: Отдельная антенна для каждого телевизора
Самое простое, что нужно сделать — это просто иметь отдельную комнатную антенну (например, Mohu Leaf) для каждого телевизора. Проблема в том, что некоторые из ваших телевизоров могут быть на стороне дома, вдали от телевизионных станций.Возможно, один из ваших телевизоров находится в подвале, где прием может быть плохим. Если у вас есть сильные сигналы в вашем регионе (введите почтовый индекс в Station Finder, чтобы увидеть), вы все равно сможете получить все каналы, которые вы хотите, везде в вашем доме, так что, возможно, это не будет иметь значения. Но есть вероятность, что у некоторых ваших телевизоров будет хуже, чем у других из-за расположения в вашем доме.
Так что не выходите и не покупайте целую кучу антенн. Просто получите один и убедитесь, что он работает со всеми вашими телевизорами, прежде чем устанавливать антенну для каждого телевизора.Я рекомендую Моху Лиф.
Как партнер Amazon я зарабатываю на соответствующих покупках. Этот сайт не принадлежит ни одному розничному продавцу или производителю. Это независимый обзорный сайт, который получает вознаграждение от продавца или производителя (без дополнительной оплаты для вас), когда вы совершаете покупку через партнерские ссылки на этом сайте. Я лично проверяю и / или исследую каждый продукт или услугу, прежде чем одобрить его.
Метод № 2: Одна антенна с использованием неиспользуемой кабельной или спутниковой проводки вашего дома
Это самое элегантное решение. Если у вас когда-либо было кабельное или спутниковое телевидение, в вашем доме есть проводка, необходимая для распространения бесплатных телевизионных сигналов от антенны! Если вы можете узнать, где он подключается к линии кабельной компании, а отключить , вы можете подключить антенну к этому кабелю и использовать ее для распространения бесплатного телевидения по всему дому!
Это потребует небольшой детективной работы. Посмотрите в своем гараже, подвале и за пределами вашего дома, чтобы увидеть, где кабель кабельной компании подключается к вашему дому.Там должна быть распределительная коробка, где он подключается. Если у вас был спутник, посмотрите, где кабель от спутниковой антенны входит в ваш дом. Обратите внимание, что вам могут понадобиться специальные инструменты для его отключения, и это может быть нарушением правил кабельной / спутниковой компании, чтобы портить их оборудование, просто имейте в виду.
Если вы можете отключить сигнал от кабельной компании, теперь вы можете подключить антенну в любом месте, где вы видите выход кабельного телевидения в вашем доме. Наверное, лучшее место было бы на верхнем этаже, т.е.э., самая высокая точка в вашем доме.
Также, если вы сделаете это, я бы порекомендовал добавить усилитель (см. Ниже).
Обратите внимание, что вы не можете использовать этот метод, если вы используете коаксиальный кабель для доступа в Интернет. Кабель должен быть полностью отключен от любого спутника или кабеля, будь то для телевидения или Интернета.
Метод № 3: Одна антенна для многих телевизоров с использованием новых кабелей
Если в вашем доме еще нет коаксиального кабеля, проходящего через него, вам придется подключить его самостоятельно.Если у вас только один телевизор, и у вас короткий кабель (скажем, 30 футов или меньше), вы можете обойтись без подключения антенного кабеля непосредственно к телевизору.
Если у вас несколько телевизоров и у вас короткий кабель, вы можете использовать разветвитель, как этот:
Но в большинстве случаев вам понадобится добавить усилитель, и поэтому вы захотите использовать распределительный усилитель для разделения вашего сигнала на все ваши телевизоры:
Усилитель-распределитель должен быть расположен близко к антенне, чтобы сигнал усиливался как можно скорее:
Если у вас много кабелей для работы, вы можете захотеть купить катушку кабеля и специальный комплект, который позволит вам обрезать нестандартные длины и присоединить разъемы на каждом конце. Вот мой набор инструментов и расходных материалов для этого:
Начиная с верхнего левого угла, у нас есть инструмент для зачистки кабеля, обжим для кабеля и катушка с кабелем. Во втором ряду слева мы видим инструмент «все в одном», который обрезает, снимает и прикрепляет соединители и, наконец, разветвитель.
Это может стоить дешевле, чем покупать предварительно обрезанный кабель, и вы сможете сделать абсолютно правильные длины, вместо того, чтобы сильно провисать (что некрасиво и ухудшает сигнал). Обязательно приобретите кабель «RG6»! Более дешевый кабель ухудшит ваш телевизионный сигнал.
Если вы проходите через все эти неприятности, , вам следует рассмотреть возможность использования антенны на крыше или чердака , если это возможно в вашем жилище. Антенна на крыше или на чердаке обеспечит наилучшее качество сигнала и максимальное количество каналов. Наружная или мансардная антенна будет лучше, чем комнатная антенна.
Прежде чем делать что-либо из этого, я рекомендую купить одну антенну и опробовать ее в каждом месте расположения телевизора.
Вот мои рекомендуемые инструменты и расходные материалы, если вы хотите использовать свой собственный кабель:
Метод № 4: Одна антенна с Tablo — Wireless!
Tablo — это домашний цифровой видеорегистратор, который работает с вашей телевизионной антенной. Подключите антенну и смотрите в прямом эфире и записанном ТВ любой телевизор в вашем доме, который подключен к потоковому проигрывателю, например Roku.
По сути, вы подключаете одну антенну к Tablo, и она передает сигнал всем коробкам Roku в вашем доме.Теперь для этого требуется, чтобы у вас была коробка или палка Roku или каждый телевизор, что вы можете или не хотите делать. Проверьте это видео, которое объясняет это:
Но бонус в том, что Tablo TV предлагает запись на жесткий диск, который вы к нему подключаете. Так что, если вы хотите возможность записи, Табло может быть для вас.
Метод № 5: Одна антенна с Amazon Fire TV Recast
Это очень похоже на предыдущий метод, за исключением того, что он использует Amazon Fire TV Recast DVR.Тот же принцип: подключите антенну к Recast и смотрите ее на всех телевизорах в вашем доме. Единственное отличие состоит в том, что вам понадобятся Amazon Fire TV Stick на всех телевизорах, на которых вы хотите смотреть свои записи.
Подвести итоги
Какое решение вы выберете, зависит от вашей ситуации. Самое простое, что нужно сделать, это получить отдельную антенну для каждого телевизора. Но каждый телевизор не может получить одинаково хороший прием. Если у вас дома есть кабельное телевидение, вы можете использовать его и иметь только одну антенну.Наконец, если вам нужна возможность записи и не возиться с длинными кабельными трассами, рассмотрите Tablo или Recast вместе с потоковыми плеерами для каждого телевизора.
Надеюсь, это поможет! — Брайан
Вам понравилась эта статья?Если вы это сделали, пожалуйста, поделитесь им и подпишитесь на мои обновления по электронной почте. Я буду присылать вам свои новые статьи не чаще одного раза в месяц.
Кроме того, посетите мой основной сайт для получения дополнительной информации о бесплатном телевидении www.disablemycable.com и найдите меня на Facebook.Распространите информацию о бесплатном и дешевом телевидении со своей семьей и друзьями!
,
Беспроводное телевидение — отличный способ для кабелереза получить бесплатные телеканалы со многими доступными станциями.
Хотя во многих домах часто используется одна телевизионная установка с антенной, несколько телевизоров также могут использовать одну телевизионную антенну.
Требуется распределитель или распределительная коробка для выхода сигнала антенны на несколько телевизоров.
Сигналы могут потерять силу, когда несколько телевизоров используют одну и ту же антенну, но это легко исправить с помощью усилителя.
Если вы живете рядом с вещательной вышкой, может работать сплиттер без усилителя, но в большинстве случаев сигнал необходимо усиливать.
Существует много автономных усилителей и телевизионных усилителей-распределителей.
Например, у Channel Master есть несколько популярных устройств, которые разделяют входящий сигнал, усиливают его и выдают выходы на несколько телевизоров.
Channel Master Распределительный усилитель для 4 телевизоров на Amazon
Channel Master CM3414 4-портовый распределительный усилитель для сигнала кабеля и антенны
Автономные предварительные усилители или усилители сигнала также являются хорошим вариантом, когда используется стандартный сплиттер без встроенного усилителя.
Иногда предварительный усилитель и распределительный усилитель используются для усиления сигнала, который находится далеко от вышек радиовещания.
Усилитель сигнала усилителя антенны Winegard LNA-200TV.
Winegard LNA-200 Boost XT HDTV предусилитель, усилитель телевизионной антенны Усилитель сигнала, HD цифровой УКВ-усилитель
Подключение распределительного усилителя аналогично разветвителю с добавленной вилкой питания для усиления сигнала.
Коаксиальная линия от антенны подается в короб вместе с питанием.
Каждый телевизор будет иметь собственный коаксиальный выход для подключения.
Как подключить антенну к нескольким телевизорам с распределительным усилителем
- Подключите коаксиальную линию антенны ко входу усилителя-распределителя.
- Подключите коаксиальную линию питания и подключите ее.
- Подключите каждый телевизор к одной из выходных коаксиальных линий на усилителе-распределителе.
- Пересканируйте каждый телевизор для ОТА трансляции.
Резюме
Использование одной телевизионной антенны для нескольких телевизоров легко сделать с правильной настройкой.
Если вы живете очень близко к широковещательным вышкам, нормального сплиттера может быть достаточно для получения хорошего сигнала.
В большинстве домов распределительный усилитель обычно используется не только для разделения, но и для усиления сигнала беспроводного телевидения.
Если дом находится очень далеко от вышек радиовещания, можно использовать предварительный усилитель или усилитель вместе с блоком усилителя для получения еще лучшего сигнала.
Получение идеального приема с помощью внутренней цифровой телевизионной антенны может быть сложной задачей. Это может быть похоже на игру «удар-моль»: когда у вас антенна в одном положении, вы получаете определенные каналы; переместите его в другое место, и появятся другие каналы, а те, что были у вас, теперь исчезли.
Лучшее место для вашей антенны — это как можно выше снаружи, например, на вашей крыше, но многие люди не могут установить антенну на своей крыше.
Вот мои советы и подсказки, которые помогут вам получить наибольшее количество каналов от вашей внутренней антенны.
1. Экспериментируйте с различными местами в вашем доме
Больше, чем любой другой фактор (включая тип антенны, наличие усилителя и т. Д.), Расположение вашей внутренней антенны в комнате оказывает наибольшее влияние на количество каналов, которые вы можете получить.
Лучшее место для размещения плоской антенны, такой как лист Моху, часто — напротив окон или наружных стен.Начните с этих мест и запустите сканирование базового канала на телевизоре. Мне нравится использовать клейкую ленту для временного позиционирования антенны во время сканирования.
Чтобы определить направление, из которого поступают телевизионные сигналы, перейдите к Искателю станции и введите свой почтовый индекс или адрес. Когда появятся результаты, щелкните по буквам вызова станций в левом столбце, чтобы увидеть, из какого направления поступают сигналы:
Нажмите на букву вызова станции, чтобы увидеть ее на картеИтак, если есть конкретный канал, с которым у вас проблемы, переместите антенну к стене вашей комнаты, которая обращена к вышке передатчика.
2. Используйте более длинный кабель, чтобы добраться до этого окна
Технически, удлинение антенного кабеля немного снизит уровень сигнала, который поступает на ваш телевизор, но если большая длина позволяет вам достичь окна, которое обращено к башне передатчика, это может стоить того.
Обязательно используйте коаксиальный кабель «RG6» (см. Ниже).
Если у вас длинный кабель, вы можете даже попытаться временно вывести антенну наружу, чтобы посмотреть, будет ли полезна наружная антенна.Не используйте излишне длинный кабель, так как это снизит уровень вашего сигнала!
3. Повернись лицом к вышкам телевизионных передатчиков
Я обнаружил, что угол, под которым установлена ваша антенна, может иметь большое значение. Рассмотрим эту карту Лос-Анджелеса:
Башни передатчика показаны на Искателе СтанцииВсе башни передатчиков для Лос-Анджелеса находятся в одном месте: гора Уилсон возле Пасадены. У меня были проблемы с получением CBS, когда я разместил свою антенну у своей северной стены (моя восточная стена не выходит наружу).Когда я повернул антенну к северо-востоку, я мог без проблем получить CBS.
Проверьте Искатель станции и щелкните по буквам вызова каждой станции, чтобы увидеть, куда направить вашу антенну. Вы хотите, чтобы сигналы антенны имели как можно большую площадь поверхности, когда они достигают вашей антенны (при условии, что вы используете плоскую антенну, такую как Mohu Leaf).
Это может потребовать некоторого необычного монтажа, но это может позволить вам начать получать ваш любимый канал!
4.Положите антенну горизонтально
Я знаю, это звучит безумно, но многие и многие читатели подтвердили это, так что стоит попробовать.
Однажды в моей предыдущей квартире на третьем этаже я прикрепил антенну Моха-Лист к стене, и она упала на пол. К моему изумлению, прием на полу получился лучше, чем на стене вертикально! Итак, попробуйте положить плоскую антенну горизонтально и посмотрите, поможет ли она, даже если она находится на полу!
У меня есть друг (и несколько читателей), которые получают лучший прием с прикрепленной к потолку антенной Leaf! Итак, сначала попробуйте логические положения (около окон и наружных стен), а также попробуйте положить его горизонтально, особенно если вы живете рядом с горами, высокими деревьями или высокими зданиями.Эти препятствия могут отвлечь телевизионный сигнал от проникновения в ваш дом в странных, неочевидных направлениях.
5. Переместите его выше (настоятельно рекомендуется)
Я получаю на 50% больше каналов с моей антенной Моху Лиф на втором этаже против первого этажа. Установите антенну как можно выше, желательно на линии прямой видимости с передатчиками.
6. Положите его в мансардное окно (настоятельно рекомендуется)
У вас есть окно в крыше? Я переместил свой лист Моху в свое окно в крыше и получил еще больше каналов! Это самая близкая вещь к наружной антенне, использующей комнатную антенну!
Mohu Leaf Антенна в крышеПоскольку кабель от моего окна в крыше до телевизора будет очень длинным, я подключил его к Tablo и смотрю прямой эфир через браузер или приложение Tablo.
7. Используйте лучший кабель (настоятельно рекомендуется)
Mohu Leaf (и, возможно, используемая вами антенна) поставляется с кабелем «RG59». Он напечатан прямо на кабеле:
Mohu Leaf поставляется с кабелем RG59.Многие пользователи сообщают, что получают лучший прием (больше каналов), когда они заменяют этот кабель на более мощный кабель «RG6»:
Кабель
RG6 лучше по качеству и может дать вам больше каналов!).Люди сказали мне, что служба поддержки Mohu даже рекомендует использовать кабель RG6! Это имеет смысл, поскольку RG6 имеет более толстый проводник, лучшую изоляцию и лучшее экранирование, чем RG59, и рассчитан на более высокие частоты.
Если вам интересно, узнайте больше о кабелях RG59 и RG6 здесь. Вы поймете, почему RG59 такой плохой, а RG6 потрясающий !!
Итак, если у вас есть Mohu Leaf или любая другая антенна с дрянным кабелем RG59, поменяйте его с RG6! Вот несколько примеров на Amazon:
Обратите внимание, что кабель, используемый кабельной компанией, часто является RG6, но не всегда имеет маркировку. Попробуйте и посмотрите, поможет ли это.
Как партнер Amazon я зарабатываю на соответствующих покупках. Этот сайт не принадлежит ни одному розничному продавцу или производителю.Это независимый обзорный сайт, который получает вознаграждение от продавца или производителя (без дополнительной оплаты для вас), когда вы совершаете покупку через партнерские ссылки на этом сайте. Я лично проверяю и / или исследую каждый продукт или услугу, прежде чем одобрить его.
8. Устранить электронные помехи
Близлежащее электрооборудование может мешать приему вашего телевизора. В качестве теста отключите все близлежащие компьютеры, видеомагнитофоны, DVD-плееры, телевизионные приставки, стереооборудование, маршрутизаторы Wi-Fi и все остальное, электронное или электрическое.Люминесцентные лампы могут вызвать проблемы. (Один читатель сказал, что электрические машинки для стрижки волос вызвали отключение его телевизионного сигнала!) Отключите все подключения к телевизору, за исключением питания и антенны. Затем повторите тест. Если вы видите улучшение, включайте другое оборудование по одному, чтобы изолировать источник помех.
Это действительно работает! Вот что сказал мне один читатель:
Спасибо, спасибо !!!! Я внезапно смог получить только две из примерно 15 станций, которые я смог получить со старой внутренней антенной.Но из-за вашей статьи я понял, что старый видеомагнитофон, который я включил несколько дней назад, все еще был включен !!! Как только я выключил его, все мои станции вернулись … еще раз спасибо.
Как насчет этого:
Мы поняли это … «Новый прибор» был новым моторизованным креслом! Отключенные каналы в порядке. Как насчет этого?!?
Если у вашего телевизора много электронного оборудования, может быть полезно использовать более длинный шнур для антенны, чтобы отодвинуть его и даже в другую комнату, чтобы изолировать его от помех от оборудования.Wi-Fi роутеры могут быть особенно хлопотными.
Иногда может помочь подключение неисправного оборудования к одному и тому же удлинителю. Иногда может помочь подключение к другой электрической розетке. Если неисправное оборудование подключено к телевизору, например, через HDMI, вы можете приобрести кабель HDMI с ферритовыми сердечниками (или добавить их отдельно), чтобы попытаться заблокировать помехи.
9. Отключите ваш Amazon Fire TV Stick
Это действительно подмножество предыдущего пункта, устраняющее электронные помехи, но это случилось с таким количеством людей, что оно заслуживает отдельной позиции.
Очевидно, что некоторые телевизионные палочки Amazon Fire излучают много электромагнитных помех. Пока Стик включен, попробуйте настроить проблемный канал и выньте Стик или переведите его в спящий режим. Если помехи пропадают, виновата палка.
Удивительно эффективное решение, подтвержденное многими людьми онлайн, — это завернуть палку в фольгу! Да, это действительно работает! Нет сообщений о проблемах с использованием пульта или Wi-Fi после этого, но если эти вещи перестают работать, вам может потребоваться оставить небольшой промежуток в фольге.Или подключите Stick к 10-футовому кабелю-удлинителю HDMI и отодвиньте его от антенны.
10. Попробуйте снять усилитель (если он есть)
Если вы используете настройку антенны с усилителем (также называемым усилителем), попробуйте удалить ее.
Усилитель может ухудшить ситуацию, если у вас есть сильные станции. Усилитель может заставить сильную станцию подавлять слабые, и ваш прием может быть хуже. Если ваша антенна поставляется с усилителем (т.е.т. е. если вы подключите его к стене для питания), попробуйте снять усилитель и посмотреть, улучшится ли ваш прием. Многие читатели говорили мне, что их антенны получают больше каналов без усилителя! Поэтому, если у вас есть усилитель, попробуйте снять его и подключить антенну непосредственно к телевизору.
11. Добавить усилитель
И наоборот, если вы живете очень далеко от станций (более 20 миль), тогда усилитель действительно может помочь. Усилитель работает лучше всего, если все ваши станции в Station Finder желтого или красного цвета или если все ваши станции ненадежны.Я рекомендую линейку усилителей Channel Master.
Усилитель не будет работать хорошо, если у вас есть несколько сильных станций и вы хотите получить еще несколько слабых. В этом случае это может принести больше вреда, чем пользы.
12. Добавить немного металла
Это не сработает для Mohu Leaf и других плоских антенн в пластиковом корпусе, но если у вас есть металлическая антенна, попробуйте прикрепить к ней еще один кусок металла или провода.
Я использовал Cable Cutter Aerowave, чтобы смотреть Олимпиаду с моими друзьями, когда она начала вырезать.Это было неловко, потому что я должен был быть «антенным парнем». Я быстро побежал к своему шкафу, схватил проволочную вешалку и подключил ее к металлической антенне. Вуаля! Прием был твердым снова!
Вешалка для проводов на моей металлической кабельной антенне Aerowave антеннаВы можете попробовать это с проводом или другими металлическими предметами.
13. Регулярное повторное сканирование (настоятельно рекомендуется)
Когда я начал использовать антенну, я заметил, что через несколько месяцев я иногда получал новые каналы, когда делал новое сканирование каналов.Телевизионные станции периодически меняют местоположение, каналы или мощность передатчика. Таким образом, это хорошая идея, чтобы пересматривать время от времени. Вы можете получить некоторые каналы, которых у вас не было раньше!
14. Попробуйте добавить отражатель
Если все ваши телевизионные сигналы идут в одном направлении (как в случае с Лос-Анджелесом), вам может помочь отражатель за вашей антенной. Я попытался использовать формы для пирога и металлические противни позади моего листа Моху, чтобы улучшить прием, и это действительно помогает в некоторых ситуациях.Хитрость в том, чтобы понять, как все это установить стабильно.
Я поместил эту круговую десятку рядом с моей антенной Моху Лиф, чтобы улучшить прием нескольких отвратительных каналов.15. Попробуйте снять отражатель
Если вы используете антенну с отражающей решеткой, например антенну Antennas Direct DB4, приведенную ниже, попробуйте использовать ее без отражающей части.
Попробуйте свою антенну без отражающей части (показано слева)Отражатель в основном блокирует все сигналы с задней стороны, поэтому, если ваши сигналы идут в двух разных направлениях, удаление отражателя может дать вам больше каналов!
16.Заземли свой щит
ЧитательLaisa рекомендует это:
«Попробуйте заземлить часть кабеля в почве. Я положил растение между антенной и телевизором. В тот момент, когда кабель касается почвы, все помехи прекращаются. В тот момент, когда я поднимаю кабель с земли, каналы пропускают сигнал или зависает. Работает как магия. »
Верьте или нет, это действительно имеет смысл. Вполне возможно, что на экран вашего коаксиального кабеля попал электронный шум. Прикосновением внешней металлической части кабеля к физическому заземлению или к любому металлическому куску, который идет к земле (например, труба, винт выключателя освещения и т. Д.).Вы можете успокоить этот шум и получить лучший прием.
Экран — это металлическая часть, образующая «воротник» разъема кабеля (в отличие от провода в центре).
17. Используйте две антенны с муфтой
Этот подход лучше всего подходит для объединения сигналов от антенны УВЧ с антенной УКВ. Таким образом, объединенные сигналы не будут мешать друг другу. Эти типы антенн обычно устанавливаются на открытом воздухе или на чердаке.
Тем не менее, на практике я добился успеха, объединив две одинаковые внутренние антенны, когда телевизионные сигналы поступают с разных направлений.
Вы можете использовать устройство сопряжения, чтобы подключить две антенны к телевизору и направить их в разные стороны, чтобы получить оба набора сигналов. Конечно, для этого необходимо купить другую антенну, а также соединитель для объединения сигналов и еще один коаксиальный кабель.
Две антенны, подключенные к одному телевизору с помощью соединителя. Обратите внимание, что лучше использовать одинаковую длину коаксиального кабеля, идущего к каждой антенне.Вы получите лучшие результаты, если будете использовать «ответвитель» вместо простого «разветвителя». Разветвитель используется для разделения сигнала от одной антенны на несколько телевизоров.У вас может быть сплиттер, лежащий вокруг от кабельного телевидения. Соединитель используется для объединения сигнала от нескольких антенн на один телевизор. У вас, вероятно, нет одного из них, если вы специально не купили его.
Я рекомендую соединитель JOINtenna, доступный на ChannelMaster (поиск «соединение»).
Есть несколько потенциальных ловушек с этим методом, а именно многолучевые помехи. Более подробно об использовании нескольких антенн, посмотрите это видео от Antenna Man.
18. Создайте огромную антенну с медной лентой
Я сам еще не пробовал, но этот читатель в Facebook использовал дешевую медную ленту, чтобы превратить весь свой чердак в гигантскую антенну:
Теоретически, это может создать удивительную антенну по невероятно низкой цене! Я планирую попробовать это сам и дать более подробную информацию, но основная идея состоит в том, чтобы создать кронштейны вашей антенны с помощью медной ленты, приклеенной к балкам вашего чердака (или стен, или потолка …)
19.Получить лучший тюнер
Часть вашего телевизора, которая принимает телевизионный сигнал, называется «тюнером». Некоторые телевизоры имеют хорошие тюнеры, некоторые не очень хорошие. Более новые телевизоры, сделанные после 2015 года, как правило, имеют лучшие тюнеры. Известные бренды, такие как Samsung, LG, Vizio, Sony и Hitachi, как правило, имеют хорошие тюнеры, при этом Samsung является лучшим. Держитесь подальше от телевизоров без названия, если вы хотите лучшее качество тюнера.
Если вы не хотите приобретать совершенно новый телевизор, просто чтобы посмотреть, сможете ли вы получить лучший тюнер, вы можете приобрести тюнер отдельно, например, Ematic Digital TV Converter Box.
Если вы недовольны тюнером своего телевизора и хотите записать его, то, возможно, вы можете убить двух зайцев одним выстрелом, купив Channel Master Stream + DVR со встроенным тюнером или Tablo, который также имеет встроенный тюнер, но транслирует сигнал на ваш Roku.
20. Переместите его наружу (настоятельно рекомендуется)
Вы получите большинство каналов и лучший прием с антенной на крыше против внутренней антенны. Разница может быть удивительной.Это в значительной степени факт.
Но также оказывается, что в целом где-то снаружи обычно лучше, чем внутри.
В качестве теста поместите антенну наружу, обращенную к вышкам передатчика, и посмотрите, улучшится ли прием. Для этого теста это может быть только за пределами вашей входной двери, открытого окна или внутреннего дворика. Я получаю значительно больше каналов с моей антенной в моем патио, чем когда я в помещении. Может быть, вы не можете держать его там постоянно прямо сейчас, но это поможет вам решить, будет ли вам полезна наружная антенна.Даже небольшая наружная антенна внутреннего дворика может значительно улучшить качество приема.
21. Получить УКВ антенну
Около 90% или более телевизионных станций вещают в диапазоне УВЧ. Поэтому большинство внутренних антенн, таких как Leaf, оптимизированы для УВЧ, но будут работать с VHF / Hi-V, если станция не слишком далеко. Если вам нужна конкретная станция, которая является нестабильной, проверьте Искатель станции, чтобы увидеть, является ли она радиостанцией VHF или Hi-V (последний столбец показывает, является ли она УВЧ или ОВЧ).Если это VHF или Hi-V станция, возможно, стоит получить антенну, лучше оптимизированную для VHF. К сожалению, они довольно большие и дорогие, поэтому я не рекомендую их большинству людей. Вот они:
Да, они большие, громоздкие и дорогие, но для большинства людей они дешевле, чем стоимость двухмесячного кабеля.
Что не сработало для меня
Пока что я перечислил вещи, которые помогли мне получить больше каналов. Однако я хочу перечислить несколько вещей, которые мне не очень помогли, чтобы сэкономить ваше время и деньги.
Усилителимогут не помочь
Как я уже говорил выше, я рекомендую антенны с усилителем (усиленные) только для тех, кто живет очень далеко от передатчиков. Но если вы живете в большом городе с сильными станциями, усиленная антенна может не помочь. Они могут работать хуже, чем антенны без питания, когда присутствуют сильные сигналы. Если вы мне не верите, прочитайте отзывы онлайн. Люди, у которых не было улучшений (или худших показателей), вероятно, были слишком близко к передатчикам.
Не покупайте весь пучок антенн
Также, пожалуйста, не покупайте целую кучу разных антенн, чтобы улучшить прием. В моем тестировании, когда вы потратите 40 долларов на комнатную антенну, производительность не сильно изменится. Да, антенны с ушами кролика за 10 долларов не так хороши. Лично я обнаружил, что плоские антенны, такие как Mohu Leaf и HD Frequency Cable Cutter, работают лучше в помещении, чем громоздкие металлические антенны. Плоские антенны могут быть размещены в более широком диапазоне мест, чем громоздкие металлические антенны, что дает вам большую гибкость в позиционировании и может привести к лучшему приему.
Если ни один из этих советов не решит ваши проблемы с приемом, подумайте о наружной антенне.
Итог — Эксперимент!
Я надеюсь, что эта статья помогла вам с позиционированием антенны. Ключ к эксперименту! Попробуйте разные положения антенны и приемы, которые я упомянул.
Для меня частью веселья является знание того, что вы получаете абсолютно БЕСПЛАТНОЕ телевидение, за которое другие люди платят до тысячи долларов в год или больше. Разве это не стоит немного хлопот по размещению антенны?
Вам понравилась эта статья?Если вы это сделали, пожалуйста, поделитесь им и подпишитесь на мои обновления по электронной почте.Я буду присылать вам свои новые статьи не чаще одного раза в месяц.
Кроме того, посетите мой основной сайт для получения дополнительной информации о бесплатном телевидении www.disablemycable.com и найдите меня на Facebook. Распространите информацию о бесплатном и дешевом телевидении со своей семьей и друзьями!
,
