Как подключить несколько телевизоров к одной антенне?

Телевизор уже давно является одним из наиболее востребованных технических приспособлений, что позволяют человеку быть в курсе происходящего в мире. Учитывая стремительное развитие телевидения кабельного типа и наличия в наших жилищах не одного ТВ-устройства, для многих людей встал вопрос, как можно подключить несколько телевизоров к одной антенне, чтобы сэкономить.

Ведь не секрет, что подключение каждого телевизора у ряда операторов будет платным. Попробуем разобраться, как можно это сделать без потери качества, чтобы от 1 антенны на всех устройствах можно было смотреть нужную телепередачу.

Особенности подключения

Если говорить о подключении нескольких ТВ-устройств к 1 антенне, то одной из особенностей в данном случае будет необходимость приобретения спецразветвителя, который называют сплиттером

. Данное устройство позволяет разделить антенный сигнал, который ловит уличная либо любая другая антенна.

Наглядный обзор этого устройства представлен в следующем видео:

Кроме того, потребуется иметь под рукой пару штекеров-переходников, несколько разъемов, которые должны подходить к сплиттеру, а также

специальный антенный провод.

Добавим, что при покупке разветвителя или как его еще называют – делителя, следует не перепутать количество выходов.

Например, 3-полосный сплиттер используется для подключения 3-х приемников, но ни в коем случае не 2-х. Если под рукой будет 3-выходной аналог, то проблема решается просто – в свободное гнездо подключается резистор балластного типа, который имеет сопротивление в 75 Ом.

А если в будущем вы уверены, что к этой антенне необходимо будет подключать еще устройства, то лучше будет купить сразу разветвитель, оснащенный несколькими выходами. Каждый вход, который не используется, можно будет на время заглушить тем же сопротивлением.

Сплиттеры бывают 2 категорий:

  • пассивные;
  • активные.

Первый вариант предпочтителен тем, что ему не требуется отдельный блок питания в отличие от аналогов второй категории. В данном случае входящий сигнал будет достаточно силен, по причине чего он отлично справится с разделением частоты сигнала входящего типа.

Второй тип имеет еще и встроенный допусилитель, что дает возможность компенсировать снижение качества из-за антенного разделения. Такой прибор с усилителем будет актуален, если на устройства идет слишком слабый сигнал.

Чтобы правильно выбрать сплиттер, следует найти канал с максимальной частотой, после чего подобрать разделитель так, чтобы верхний потолок диапазона частот у него был больше этого значения.

Также, как уже говорилось, нужно будет определиться, какое количество устройств потребуется подключить к антенне. И последний важный момент перед подключением, который следует выяснить, – показатель затухания сигнала устройства. Чем он будет ниже, тем более стабильным будет передача изображения.

Кроме того, если пользователю хочется смотреть цифровое телевидение, ему потребуется подключиться к тюнеру, который принимает соответствующий сигнал.

Как правильно подключить

Перед рассмотрением конкретно алгоритма подключения следует еще сказать, что необходимо произвести подготовку провода. Для начала нужно аккуратно обрезать верхний изоляционный слой, чтобы не деформировать оплеточные провода, которые еще понадобятся. Оплетку и фольгу нужно завернуть обратно на кабель.

При желании фольгу можно снять, но ни в коем случае не следует трогать оплетку.

После этого требуется срезать и снять где-то 1 сантиметр внутренней изоляции. Нужно быть крайне осторожным, чтобы не перерезать провод.

Теперь необходимо накрутить специальный F-разъем или коннектор на провод. Причем производить это нужно прямо поверх оплетки. Тут требуется следить, чтобы никакой провод сверху не оказался рядом с жилой, что располагается по центру. В противном случае замыкание гарантировано.

Накрутить разъем нужно так, чтобы изоляционный слой внутри на пару миллиметров был выше нижнего края коннекторной гайки. А основной кабель должен заканчиваться где-то на 3-4 миллиметра выше верхнего гаечного края. После этого готовый телевизионный кабель следует подвести к разветвителю и соединить его с ним либо иным коммутационным элементом, чтобы в будущем можно было разделить сигнал.

Теперь рассмотрим схему, когда нам требуется подсоединить 2 телевизора, а также вариант, когда разведение сигнала будет выполняться на 3 и более приборов.

Два телевизора

Итак, процесс подключения двух ТВ начинается с того, что нужно выбрать место, где будет производиться разветвление сигнала на 2 устройства. В этом месте потребуется сделать надрез провода, который идет от антенны к первому телевизору, и смонтировать там разделитель. Это будет необходимо, если в системе установлен сплиттер активного типа.

Предположим, все, что требуется, у вас есть. Речь идет о делителе, скобах для монтажа, ноже, метре либо рулетке, а также паре разъемов для антенны для первого и второго телевизоров. Штекер антенны нужно установить на кончик провода, что вставляется в делитель. Произвести это можно ножом, сняв мешающую кабельную изоляцию. Когда его соединят с антенным кабелем, можно производить раздачу сигнала.

Рулеткой нужно произвести замер расстояния от устройств до делителя, после чего отрезать пару кусков провода необходимого размера. На их концы следует смонтировать разъемы для антенны. Теперь провод требуется соединить с делительными выходами. То есть в финале вы должны получить соединение параллельного типа.

Параллельная раздача сигнала будет использоваться всегда, когда вы пожелаете подключать сразу несколько устройств к антенне.

Теперь провод следует осторожно закрепить при помощи маленьких креплений у плинтуса либо проложить в специальном канале, чтобы его не зацепил кто-то из домочадцев и случайно не повредил разводку. Теперь следует проверить, работает ли все корректно. Положительным результатом будет устойчивая, четкая и качественная картинка на дисплеях обоих телеустройств.

Есть также несколько кустарный способ, который позволяет подключить 2 ТВ к антенне вообще без делителя. Предположим, у вас есть телевизор, к которому уже подсоединена антенна, осуществляющая подачу сигнала. Причем подойдет даже антенна без усилителя. Нужно взять пару проводов и воткнуть к антенному усилителю. Произвести зачистку 2-х кабелей от изоляционного материала, после чего скрепить вместе оплетку и фольгу.

После этого такая огромная скрутка попросту засовывается в штатное место в усилителе. Теперь остается все осторожно закрепить при помощи болтов. Но, как можно увидеть, данный способ несколько кустарный, ведь обходится без применения разветвителей и предполагает скручивание проводов между собой.

Три и более моделей

Выше уже упоминалось, что схема присоединения телевизоров к делителю будет параллельной.

Но тут следует добавить, что разводка на 4 телевизора ухудшит качество сигнала на всех моделях. А если их будет 5, то качество будет еще ниже. И все попытки настроить как-то сигнал не приведут ни к чему, потому что сигнал имеет свою определенную мощность и выжать больше из того, что антенна принимает, нельзя.

Если вы все же не хотите подключать к телевизорам отдельные антенны, то потребуется приобрести сплиттер на 3 выхода. С точки зрения эффективности лучше установить активный делитель, оснащенный усилителем, что будет иметь 3 либо больше выходов. Тут уже нужно подбирать модель, опираясь на количество приемных устройств.

Не следует забывать перед покупкой делителя интересоваться у продавца, для какого диапазона частот подходить та или иная модель.

Алгоритм подключения для 3, 4 и 5 телевизоров будет аналогичным, как и если бы мы подключали пару устройств. Хотя могут быть вариации в зависимости от предпочтений человека.

Например, если по каким-то причинам присутствует желание параллельно подключить трансформатор сигнала из аналогового в цифровой, то пару телевизоров следует подсоединить по обычной схеме, а в 3-й делительный выход можно поставить еще один разветвитель. Таким образом, легко можно будет подключить еще устройство либо декодер.

Рекомендации

Для начала следует сказать, что ряд людей совершают ошибку, когда покупают не тот разветвитель. Они часто думают, что лучше сразу обзавестись сплиттером на большее количество телевизоров. Но разветвитель нужно покупать именно под количество телевизоров, на которые вы будете делить телесигнал. И никак иначе. Если выходов больше, то их потребуется будет глушить, чтобы качество не терялось. Иначе вы просто получите существенное ухудшение сигнала и не будете понимать, почему так произошло.

Еще одной важной рекомендацией будет по возможности использовать антенну с усилителем. Его наличие позволит существенно усилить сигнал, и это может оказаться решающим фактором при делении сигнала на большое количество телевизоров. Но даже если телевизоров всего 2, а сам сигнал не очень стабилен, такая антенна станет замечательным решением.

Не будет лишним сказать и о том, что следует проверять крепление разъемов на кабелях и правильность их установки. Часто именно это является причиной возникновения тех или иных проблем с картинкой на телевизорах.

В целом следует сказать, что подключить несколько телевизоров к одной антенне не очень сложно. Но для этого требуется четко понимать, что именно вы делаете и зачем, а также максимально качественно проводить работы по закреплению разъемов на кабелях и выбирать правильные комплектующие. Тогда проделать рассматриваемые действия сможет даже человек, который не слишком сильно разбирается в телевизионной технике.

Более детальное подключение нескольких телевизоров к одной антенне вы сможете увидеть в следующем видео.

Уличная антенна на 2 телевизора. Как подключить два телевизора к одной антенне

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.


Популярные ТВ сплиттеры:

  1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
  2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
  3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

  • какую частоту имеют принимаемые каналы;
  • какое количество телевизоров планируется подключать;
  • сечение кабеля по диаметру;
  • насколько опытен установщика.

План действий в процессе выбора:

  1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
  2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
  3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
  4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
  5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
  6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
  7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.


Как подключить

Существуют различные способы подключения:

  • сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
  • прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
  • устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
  • сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

  1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
  2. Убрать затычки с каждого разъема на антенном разделителе.
  3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
  4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.


Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

  1. При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
  2. Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
  3. Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

  • двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

  • 5 разъемов, соответствующих сплиттеру;
  • 2 штекера-переходника;

  • антенный кабель.

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

  • Выбираем детали . Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установка F –разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • Монтируем F -разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.
  • Соединяем разъемы с разветвителем.

  • Соединяем два свободных разъема с переходниками . Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

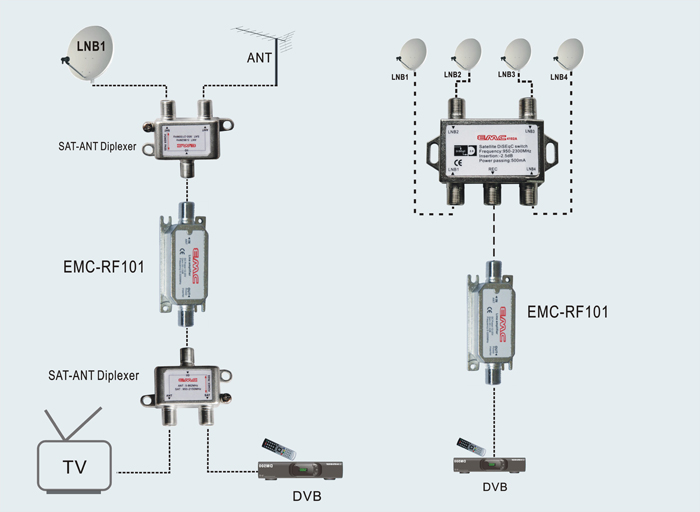

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

  1. В уже существующей схеме с разветвителем убрать F -разъем от входа в него.
  2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
  3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

Во времена аналогового телевидения часто вставал вопрос — как объединить метровую и дециметровую антенну в один кабель.

Решалось это с помощью смесителя, содержащего заградительные фильтры метрововго и дециметрового диапазонов. Например, вот такого:

А как быть, если обе антенны дециметрового диапазона?

Рассмотрим следующий пример. Допустим необходимо принимать на первую антенну сигнал первого мультиплекса с вышки 1 , передаваемый на 27-м телевизионном канале, а на вторую антенну — сигнал второго мультиплекса с вышки 2 , передаваемый на 43-м телевизионном канале.


Сигнал с частотой 27-го канала принимается антенной 1, проходит через полосовой фильтр 27-го канала и поступает на вход тюнера. В антенну 2 этот сигнал не попадает — его не пропускает фильтр 43-го канала. Все помехи на других частотах, принимаемые антенной 1 отсеиваются фильтром 27-го канала. Сигнал 27-го канала принимается и на антенну 2, но не проходит в тюнер — его «не пускает» фильтр 43-го канала.

Располагать фильтры лучше ближе к тюнеру или телевизору.

Комментарии:

Георгий 05.01.2018 19:03

Тип тройника неясен. Там банально всё соеденено напрямую, или есть какая-то развязка?

Admin 05.01.2018 21:53

Георгий, да центральные жилы соединяются напрямую друг с другом.

Георгий 06.01.2018 07:48

ОК. Тогда выгоднее соединять как можно ближе к тюнеру, поскольку соединяются две линии по 75 Ом. Нарушение согласования будет на коротком отрезке. До приемлего, в общем-то КСВ=2.0

Admin 06.01.2018 11:55

Георгий, нарушения согласования не будет, поскольку канальные фильтры на «чужих» частотах имеют сопротивление близкое к бесконечности. Тройник должен быть рядом с фильтрами.

Георгий 12.01.2018 18:37

ОК. Диапазон рабочих частот фильтров -10С…+55С. Так что, получается, ещё и желательно заводить фильтры домой.

Алекс 06. 03.2018 14:03

А зачем фильтры на каждую антенну? Разве одного фильтра не хватит для развязки?

Admin 06.03.2018 18:35

Алекс, для развязки, как раз, два фильтра и нужны. А также для фильтрации сигналов с «чужими» частотами от второй антенны. Представьте, допустим Вы принимаете 40й канал с первой антенны, а со второй также лезет сигнал 40 канала, да еще и в противофазе и наоборот…

Иван 63 21.07.2018 20:03

Здравствуйте. На сколько я понял две рамочные антенны на разные каналы соединяют обычным тройником? Можно ли обычный тройник (сплиттер) подключить наоборот? А расстояние между этими антеннами имеет значение? Спасибо.

Admin 21.07.2018 22:23

Иван 63, можно, но потеряете часть сигнала. В сплиттере есть схема, согласующая волновые сопротивления. Она вносит потери. Проще спаять или скрутить между собой три оплетки и три центральные жилы. Расстояние между антеннами не критично, но не менее полуметра, чтобы не мешали друг другу.

Лисеич 16.09. 2018 06:54

Здравствуйте. Есть кабель с аналоговым сигналом (городской) и комнатная Активная дециметровая антенна. Есть варианты подключить их в одну ДВБ-Т2 приставку? Пока что приставка работает с комн.антенной, а кабель подключен к другому ТВ напрямую.

Admin 16.09.2018 17:07

Лисеич, если городское вещание ведется в метровом диапазоне (скорее всего так и есть), то через смеситель МВ-ДМВ, изображенный в статье на первом фото.

strannix 01.10.2018 10:29

Добрый день. Изготовлены две антенны Туркина на разные каналы, во время проверки по отдельности показали хорошие результаты, теперь встал вопрос как их грамотно объединить. Прочитал информацию про фильтры и смесители, но остался один вопрос — взаимное расположение. Направлены они на один передающий центр. Как лучше их расположить — на одной горизонтальной линии или друг под другом? И на каком расстоянии друг от друга? Ваше мнение?

Admin 01.10.2018 11:13

strannix, это всегда подбирается экспериментально. Я думаю, что горизонтально или вертикально — без разницы, а расстояние между ними не меньше одного метра. Для пробы вместо фильтра можно пока просто соединить все оплетки и все центральные жилы, или через тройник.

В одной из предыдущих статей мы рассказывали, как установить и настроить антенну цифрового эфирного телевидения . Но следует учесть то, что во многих домах сегодня уже по несколько телевизоров, например, в гостиной и в спальне или на кухне. В случае использования кабельного телевидения или платного спутникового, провайдеры будут требовать дополнительную плату для второго телевизора. При использовании цифровой антенны Т2 эта возможность доступна совершенно бесплатно. Вам нужно лишь правильно разделить сигнал на несколько устройств.

Каким образом это правильнее всего сделать? Что понадобится дополнительно приобрести? Ответы на эти вопросы и даже немного больше мы предоставим в сегодняшнем материале.

Первым делом давайте посмотрим, что вам дополнительно нужно будет подготовить для разделения сигнала и разводки кабелей по квартире.


Подключение к антенне без усилителя

Самым простым способом, позволяющим использовать два телевизора с одной телевизионной антенной , причиняющей минимум головной боли при настройке — при использовании антенны без усилителя. Рекомендуем его использовать в случае проживания в зоне уверенного приёма, поскольку он обезопасит вас от возможного переусиления сигнала.


Одним из главных условий при использовании антенны со встроенным усилителем является то, что на усилитель питание должно подаваться беспрерывно. Если же использовать описанную выше схему, обязательно возникнут проблемы, так как подача питания будет постоянно обрываться. К счастью, проблему решить очень легко, достаточно лишь немного изменить схему подключения. Как она изменится?

  1. Приобретите сплиттер, установите его в удобном месте.
  2. Обрежьте и обожмите кабели так, как это описано выше. Разницы нет совершенно никакой.
  3. На одном из концов кабеля, непосредственно возле входа телевизора, потребуется подключить антенный блок питания. С учётом использования разделителя с проходом по питанию (обозначается как Power Pass) напряжение будет поступать к усилителю на антенне, обеспечивая его бесперебойную работу.
  4. Если же делитель с проходом по питанию нигде не получается приобрести, можно использовать и обычный, только подачу питания нужно осуществлять перед входом в сплиттер. Для этого нужно использовать специальный переходник, один конец которого будет вставляться во вход делителя, а другой, имеющий разъём антенного типа — в блок питания.

Несколько телевизоров в одной квартире уже совсем не удивительно в наши дни, но антенна для них, как правило, всего одна.

В такой ситуации появляется весьма уместная идея, которая заключается в подключения телевизоров к одной антенне.

Но осуществить качественное подключение без делителя сигнала или другого прибора не выйдет.

Разветвитель для кабеля

Это устройство согласовывает телевизоры и антенну. Сплиттер позволяет посылать сигнал качественного типа, который не затухает и не получает посторонних помех.

В стандартном варианте разветвителей, Вы получаете всего два выхода, а в более дорогих моделях их может быть больше.

Стоит отметить, что при покупке такого прибора необходимо обращать внимание на диапазон сигнала, который может пропустить этот прибор. Более подробную информацию можно найти в инструкции к прибору.

Разветвитель или как его прозвали в простонародье КРАБ, заключен в весьма прочный и устойчивый к помехам корпус.

Корпус даже не подвержен коррозии, а в сравнении на прочность, мало в чем уступает стали. Снаружи вы можете увидеть вход для антенны и выходы для телевизоров.

Схема трансформаторного типа выглядит провод покрытый эмалью, с сечением 0,4 миллиметра. Он продет в кольца или трубки ферритового типа. Поверх всей конструкции крепится крышка, которая создает герметичность.

Количество телевизоров

Перед началом подключения, определитесь с количеством телевизоров. Если вы решите подключить сразу три телевизора, то схема работы будет иной, нежели с одним телевизором:

С каждым добавлением нового тв устройства, сигнал становится менее мощным для других тв, но распределяется он между всеми равномерно.

Но эта проблема легко решаема усилителем. В наши дни, магазины переполнены этими устройствами, а качество получаемого от них сигнала в самых редких случаях немного разочаровывает.

Схема разветвителя

Если вы приобрели разветвитель в магазине, то скорей всего Вам остается лишь вставить шнуры в гнезда и все готова, но бывает и так, что необходимо делать все с нуля.

Инструкция установки с нуля:

Прежде всего Вам потребуется коаксиальный кабель, длинна которого составит примерно 10 — 15 метров, в зависимости от дальности ваших телевизоров от антенны.

Вставьте все штекера в надлежащие гнезда.Далее можно подключать тв в сеть и устанавливать каналы. Но при низком качестве сигнала на одном из телевизоров, потребуется вновь обжимать кабель или искать месть получения помех.

Усиливаем сигнал

Нередко пользователи спутникового тв жалуются на то, что при добавлении телевизионной техники, сигнал теряет свою устойчивость и качество.

Но это весьма обоснованное недовольство, ведь разветвитель не усиливает сигнал, а разделяет его на мощность на активные гнезда.

Установив усилитель, эта проблема навсегда вас покинет. Но делать это лучше всего возле телевизора.

В случаи с помехами, можно обойтись ферритовыми кольцами, которые легко приобрести в магазине или найти на старых микросхемах.

Установить кольца можно в любом удобном месте, главное чтобы они выполняли свое предназначение. Эти мини защитники от помех, имеются даже на самых современных кабелях.

Ноутбуки, зарядники, наушники и т.д., все они оснащены такими кольцами. Некоторые создают защиту от самих кабелей для техники, а некоторые используются в качестве сохранения сигнала.

Проще говоря, ферритовые кольца работают в обе стороны. Не стоит пренебрегать ими даже в тех случаях, когда ваша техника работает исправно. Дело в том, что даже самые маленькие помехи, в будущем могут стать настоящей проблемой, ведь они способны заставит нагреваться некоторые из элементов техники.

Спустя некоторое время, нагреваемая область может окончательно сбоит и пропадет качество сигнала.

Но если установить кольца во все слабо защищенные или весьма мощные по напряжению места, то долгосрочных проблем можно избежать.

Не стоит удалять кольца с кабеле, даже если вы считаете, что этот кабель совсем безвреден для вашей техники.

Фото примеров подключения нескольких ТВ к одной антенне

Как согласовать две одинаковые телевизионные антенны. Как к одной антенне подключить два телевизора

Практически в каждой среднестатистической семье есть второй телевизор: на кухне, в спальне, а иногда и в прихожей. Поэтому для многих вопрос о том, как подключить два телевизора к одной антенне, стоит довольно остро. Способов не так уж и мало, но мы остановимся на самых простых и в то же время действенных вариантах.

Итак, разберемся, как подключить два телевизора к одной антенне, какие инструменты для этого понадобятся, а также обозначим основные этапы этого процесса.

Что понадобится

В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож.

В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков (в нашем случае — два). То есть с одной стороны имеется вход, а с другой — несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах — RG-6 или отечественный РК-75.

Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов. К примеру, трехполосные модели рассчитаны на подключение именно трех телевизоров, но никак не двух. Если по каким-то причинам под рукой окажется сплиттер на три приемника, то ненужный выход можно заглушить специальным баллистическим резистором с сопротивлением 75 Ом. Обязательно обратите на этот момент особое внимание перед тем, как подключить два телевизора к одной антенне.

Порядок работ

В принципе, сам процесс подключения несложен, и с ним в состоянии справиться любой пользователь, даже тот, который слыхом не слыхивал о радиотехнике. Для наглядности разобьем весь процесс на отдельные этапы.

Выбираем ТВ-сплиттер

Для начала нужно купить разветвитель. На полках магазинов можно найти большой ассортимент моделей от разных производителей. Здесь действует простое правило — чем дороже, тем лучше. Но есть здесь еще один важный момент, на который стоит обратить внимание перед тем, как подключить два телевизора к одной антенне. Речь идет о пайке. Если у вас есть навыки работы с паяльником, то предпочтение лучше отдать моделям с пайкой. Такие сплиттеры, и данное соединение в частности, всегда надежнее, они предполагают заметно меньшую потерю сигнала вместе с сохранением качества.

В том случае, если паяльник для вас — это что-то непостижимое, то можно взять обычный разветвитель, но опять-таки с учетом имеющегося типа кабеля — или наоборот. Самым оптимальным вариантом можно назвать сплиттер со штатными разъемами для коаксиальных проводов (кабель для антенны типа RG-6/РК-75). После того как вы определитесь с разветвителем, нужно подобрать соответствующие разъемы. Наибольшую популярность получил удобный, надежный и простой в монтаже F-интерфейс (переходник-накрутка).

Также особое внимание нужно уделить местоположению разветвителя. Оптимальным вариантом считается примерно равное расстояние от сплиттера до обоих телевизоров. Важно, чтобы кабель для антенны был без натяжки и не скручивался, то есть не нужно пытаться растянуть его из-за нехватки метража, или, наоборот, скручивать его. Заранее просчитайте расстояние от разветвителя до телевизоров и отрежьте лишнее.

Подготовка кабеля

Кабель необходимо обрезать так, чтобы он свободно дотягивался до разветвителя. Как правило, вместе с куском провода отрезается и старый штекер. Затем нужно разделать кабель для установки в F-разъем.

Сначала зачищаем края, то есть обрезаем обертку до оплетки (порядка 15 мм от края) и загибаем края. Изоляционная «шуба» на кабеле должна чуть-чуть выступать, а сам жильный конец выходить не менее чем на 4-7 мм. Всю процедуру подготовки кабеля для переходника-штекера можно выполнить с помощью кухонного ножа и бокорезов.

Особенности процедуры

Также важно знать, что оплетка кабеля никак не должна касаться центральной жилы. Такая ошибка чревата частичной или полной потерей сигнала. Подобные проблемы чаще всего возникают с кабелями марки SAT 703В и DG-113, где каждый слой очень тонок.

Далее монтируем на кабель F-разъем. Название «накрутка» он получил за счет специфической установки, где штекер просто накручивается на провод. Аналогичную процедуру необходимо проделать на всех кабелях — и в итоге получится пять разъемов: один от антенны, два для выхода и два для входа.

Подключение

В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.

Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.

Спутниковое ТВ

Очень часто случается, что даже после грамотной установки разветвителя качество изображения заметно ухудшилось. Такое бывает, если подключить два телевизора к одной спутниковой антенне. Проблема возникает из-за того, что сплиттер в любом случае забирает часть сигнала.

Один из вариантов решения поставленной задачи — это покупка разветвителя со встроенным усилителем сигнала. Такие приборы стоят заметно дороже, но в то же время они гораздо эффективнее своих простых собратьев.

Также стоит уточнить, что все сплиттеры со встроенным усилителем имеют различные коэффициенты усиления. В некоторых случаях явно увеличенный сигнал также бесполезен, как и слабый. Более того, он может вызвать еще большие искажения картинки. С этим нюансом очень часто сталкиваются те, кто хочет подключить два телевизора к одной антенне «Триколор» или к «Радуге ТВ». Здесь нужно обратиться за помощью к сервисному специалисту вашего провайдера, который может замерить уровень сигнала и дать совет по выбору того или иного сплиттера с конкретными цифрами.

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно.

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Во времена аналогового телевидения часто вставал вопрос — как объединить метровую и дециметровую антенну в один кабель.

Решалось это с помощью смесителя, содержащего заградительные фильтры метрововго и дециметрового диапазонов. Например, вот такого:

А как быть, если обе антенны дециметрового диапазона?

Рассмотрим следующий пример. Допустим необходимо принимать на первую антенну сигнал первого мультиплекса с вышки 1 , передаваемый на 27-м телевизионном канале, а на вторую антенну — сигнал второго мультиплекса с вышки 2 , передаваемый на 43-м телевизионном канале.


Сигнал с частотой 27-го канала принимается антенной 1, проходит через полосовой фильтр 27-го канала и поступает на вход тюнера. В антенну 2 этот сигнал не попадает — его не пропускает фильтр 43-го канала. Все помехи на других частотах, принимаемые антенной 1 отсеиваются фильтром 27-го канала. Сигнал 27-го канала принимается и на антенну 2, но не проходит в тюнер — его «не пускает» фильтр 43-го канала.

Располагать фильтры лучше ближе к тюнеру или телевизору.

Комментарии:

Георгий 05.01.2018 19:03

Тип тройника неясен. Там банально всё соеденено напрямую, или есть какая-то развязка?

Admin 05. 01.2018 21:53

Георгий, да центральные жилы соединяются напрямую друг с другом.

Георгий 06.01.2018 07:48

ОК. Тогда выгоднее соединять как можно ближе к тюнеру, поскольку соединяются две линии по 75 Ом. Нарушение согласования будет на коротком отрезке. До приемлего, в общем-то КСВ=2.0

Admin 06.01.2018 11:55

Георгий, нарушения согласования не будет, поскольку канальные фильтры на «чужих» частотах имеют сопротивление близкое к бесконечности. Тройник должен быть рядом с фильтрами.

Георгий 12.01.2018 18:37

ОК. Диапазон рабочих частот фильтров -10С…+55С. Так что, получается, ещё и желательно заводить фильтры домой.

Алекс 06.03.2018 14:03

А зачем фильтры на каждую антенну? Разве одного фильтра не хватит для развязки?

Admin 06.03.2018 18:35

Алекс, для развязки, как раз, два фильтра и нужны. А также для фильтрации сигналов с «чужими» частотами от второй антенны. Представьте, допустим Вы принимаете 40й канал с первой антенны, а со второй также лезет сигнал 40 канала, да еще и в противофазе и наоборот. ..

Иван 63 21.07.2018 20:03

Здравствуйте. На сколько я понял две рамочные антенны на разные каналы соединяют обычным тройником? Можно ли обычный тройник (сплиттер) подключить наоборот? А расстояние между этими антеннами имеет значение? Спасибо.

Admin 21.07.2018 22:23

Иван 63, можно, но потеряете часть сигнала. В сплиттере есть схема, согласующая волновые сопротивления. Она вносит потери. Проще спаять или скрутить между собой три оплетки и три центральные жилы. Расстояние между антеннами не критично, но не менее полуметра, чтобы не мешали друг другу.

Лисеич 16.09.2018 06:54

Здравствуйте. Есть кабель с аналоговым сигналом (городской) и комнатная Активная дециметровая антенна. Есть варианты подключить их в одну ДВБ-Т2 приставку? Пока что приставка работает с комн.антенной, а кабель подключен к другому ТВ напрямую.

Admin 16.09.2018 17:07

Лисеич, если городское вещание ведется в метровом диапазоне (скорее всего так и есть), то через смеситель МВ-ДМВ, изображенный в статье на первом фото.

strannix 01.10.2018 10:29

Добрый день. Изготовлены две антенны Туркина на разные каналы, во время проверки по отдельности показали хорошие результаты, теперь встал вопрос как их грамотно объединить. Прочитал информацию про фильтры и смесители, но остался один вопрос — взаимное расположение. Направлены они на один передающий центр. Как лучше их расположить — на одной горизонтальной линии или друг под другом? И на каком расстоянии друг от друга? Ваше мнение?

Admin 01.10.2018 11:13

strannix, это всегда подбирается экспериментально. Я думаю, что горизонтально или вертикально — без разницы, а расстояние между ними не меньше одного метра. Для пробы вместо фильтра можно пока просто соединить все оплетки и все центральные жилы, или через тройник.

fofan26 09.06.2019 11:31

Получилось совместить две антенны через тройник каналы 36 и 57. Спасибо за информацию!

uzbek50 09.12.2019 21:04

Здравствуйте у меня такой вопрос у меня стоят две антенны для цифрового телевидения стоят они направлении на две разные станции с одной показывает с 1 по 10 с другой с 11 по 20 мне надо их объеденить в одну как можно это сделать?

Admin 10.12.2019 07:57

uzbek50, соберите схему с картинки на этой страничке, для начала, можно не использовать фильтры, а просто собрать на тройнике.

Телевизор давно не считается атрибутом роскоши, поэтому в каждой второй семье есть хотя бы один или два таких прибора. Если первый аппарат расположен в спальне, то второй может стоять где угодно, например, в прихожей, гостиной, на кухне или в любой другой комнате. У владельцев нескольких устройств иногда возникает необходимость подключить два телевизора от одной антенны.

Общая информация

Пытаясь понять, как от одной антенны подключить 2 телевизора, нужно разобраться с общим принципом такой процедуры, требуемыми инструментами, а также основными этапами. Для подключения устройств нужно задействовать несколько подручных средств и деталей. В их числе:

  • пассатижи;
  • бокорезы;
  • кухонный нож.

Первым делом необходимо приобрести ТВ-сплиттер или разветвитель, который сможет разделить антенный сигнал на два потока. На одной его стороне расположен вход, а на второй — выходы для присоединения к приемнику.

После этого необходимо взять 5 разъемов, которые совпадают по толщине с выходами на сплиттере, а также штекеры-переходники. При выборе кабеля для антенны рекомендуется отдавать предпочтение качественным и проверенным моделям, например, RG-6 или PK-75.

При выборе сплиттера или разветвителя важно учитывать число выходов, ведь трехполосные модели предназначаются для взаимодействия трех устройств, но не двух. Если же был куплен такой вариант, но в доме имеется только два телевизора, его можно будет закрыть специальным резистором, имеющим сопротивление 75 Ом. При этом необходимо ознакомиться с пошаговой инструкцией о том, как подключить 2 телевизора к одной антенне.

Сама процедура подключения не является чем-то сложным, поэтому даже неопытный пользователь, не обладающий какими-либо радиотехническими навыками, сможет провести такие манипуляции без сторонней помощи.

Типы разветвителей

Основное предназначение разветвителей заключается в согласовании волновых сопротивлений, фиксации устойчивого сигнала, а также борьбе со всевозможными шумами и помехами. Правильно выбранный сплиттер гарантирует высокое качество картинки и предотвращает любые искажения. Но чтобы принять правильное решение на этапе выбора, необходимо знать, какие бывают типы таких устройств, для чего они предназначаются и какими свойствами обладают. На рынке доступны два основных типа разветвителей:

  • с активной формой работы;
  • пассивные.

Подобные устройства могут иметь один вход и пару выходов. В большинстве случаев для домашних телевизоров используются модели с двумя или тремя выходами, хотя их количество не ограничивается. Сплиттеры равномерно распределяют сигнал от одной антенны, поэтому если интенсивность входного сигнала составляет 12 Дб, то телевизоры получат половину от этого значения, то есть по 6 Дб. Если краб для антенны оснащен тремя выходами, то получаемый ТВ сигнал будет составлять 4 Дб. В пассивных моделях могут использоваться транзисторы или трансформаторы.

Как уже говорилось, число выходов в разветвителях может варьироваться от двух до восьми . Если речь идет о покупке модели для двух телевизоров, лучше убедиться, что в будущем не придется подключать к одной антенне еще несколько приемников. Также важно учитывать уровень затухания, которым обладает сплиттер, ведь чем он ниже, тем лучше качество изображения.

Сплиттеры со встроенным ВЧ-усилителем относятся к группе активных. Они способны фиксировать качественный сигнал и поднимать его при необходимости. Но для работы такого устройства необходимо задействовать питание. Это может быть отдельный блок или кабельное подключение.

Выбор устройства

Интересуясь, как подключить два телевизора к одной антенне, нужно предварительно приобрести разветвитель. В продаже имеется масса таких изделий, поэтому в вопросе выбора подходящей модели не будет каких-либо сложностей. В этом случае уместен принцип: чем дороже, тем лучше.

На этапе покупки важно учитывать и свои навыки в работе с паяльником. Если они присутствуют, то можно купить разветвитель с пайкой, поскольку он характеризуется заметно меньшей потерей сигнала и способностью сохранять качество передачи.

Если работать с паяльными приборами не приходилось, лучше остановить свой выбор на обычном сплиттере. Однако в этом случае необходимо обращать внимание на тип кабеля, которым оснащен прибор. Оптимальным вариантом является разветвитель со штатным разъемом для коаксиальных проводов.

Определившись с выбором, остается найти подходящие разъемы. В большинстве случаев для такой цели используется удобный F-интерфейс, представляющий собой переходник-накрутку.

Кроме этого, важно выбрать подходящее местоположение разветвителя , соблюдая правильное расстояние между ним и телевизорами. Специалисты рекомендуют подбирать примерно равное расстояние, при этом кабель для антенны не должен скручиваться и находиться в натяжке. Нельзя растягивать его при нехватке метража или, наоборот, чрезмерно скручивать. Важно предварительно просчитать расстояние между разветвителем и телевизором, а также избавиться от лишнего.

На этапе подготовки кабеля нужно обрезать его таким образом, чтобы он свободно доставал до разветвителя. Вместе с оставшимся куском провода необходимо отрезать и старый штекер. После этого следует разделать кабель для монтажа в F-разъем.

В первую очередь необходимо обрезать обертку до оплетки (примерно 15 миллиметров от края), а также загнуть края. Слой изоляции должен немного выступать, а жильный конец выходить на 4-7 мм. Подготавливать кабель для переходника-штекера нужно кухонным ножом и бокорезами.

Особенности процедуры

Разбираясь, как подключить несколько телевизоров к одной антенне, необходимо следовать пошаговому руководству. Для успешного выполнения задачи требуется соблюдать такие правила:

В правильном порядке необходимо выполнить соединение кабелей с разветвителем, при этом нельзя слишком сильно затягивать F-разъем, так как это может вызвать выпадение основной жилы из переходника. Многие люди не меняют расположение сплиттера, оставляя его где-нибудь под мебелью или у плинтуса. Специалисты советуют надежно фиксировать разветвитель, иначе он может повредиться при контакте с детьми или домашними животными. Сплиттер можно спрятать за какой-либо фальшпанелью.

Если следовать пошаговой инструкции и правильно выполнять каждый этап, тогда на телевизорах должна появиться четкая картинка без помех или отклонений. Если что-то сделано не так, на экране возникнет так называемый снег, который указывает на частичную потерю сигнала или полное отсутствие изображения.

Спутниковое телевидение и польские антенны

При неправильном выполнении какого-нибудь этапа монтажа сплиттера может наблюдаться потеря качества изображения. Подобное явление зачастую появляется при работе со спутниковой антенной, когда разветвитель забирает часть сигнала на себя.

Для устранения неприятной проблемы нужно приобрести сплиттер со встроенным усилителем. Его стоимость может существенно отличаться от цены обычных моделей, но это оправдывается максимальной эффективностью. К тому же все сплиттеры с усилителем поддерживают разные коэффициенты усиления, ведь при некоторых обстоятельствах сильный сигнал становится таким же ненужным, как и слабый. А если учесть тот факт, что порой он еще усугубляет проблему, то лучше отказаться от такого варианта.

Если в помещении установлена классическая польская антенна, тогда, чтобы улучшить сигнал, можно подключить усилитель с блоком питания. Это позволит сделать картинку качественной и предотвратит появление снега на экране. Для решения проблемы нужно соблюдать следующие правила:

  1. По знакомой схеме необходимо внести несколько изменений в усилитель.
  2. Следует убрать разъем F-типа от входа, а на появившееся место установить штекер, который поставляется с антенной.
  3. Дальше необходимо выполнить монтаж переходника с гнездом антенны и присоединить усилитель.

Выполнив такие мероприятия, можно существенно поднять коэффициент усиления. Чтобы навсегда избавиться от плохого качества картинки на двух телевизорах, лучше купить сразу две антенны.

Способы усиления сигнала

У многих владельцев телевизоров после подключения нескольких телевизоров к одной антенне качество отображаемой картинки сильно ухудшается. Это объясняется принципом работы разветвителя, который лишь разделяет сигнал на несколько потоков. Для устранения негативного явления необходимо приобрести специальный усилитель, который работает по принципу краба, но имеет несколько резисторов и усилительную микросхему.

Для такого прибора необходимо обустраивать отдельное питание, поэтому при выполнении монтажных работ нужно продумать расположение розетки или удлинителя. Рекомендуется устанавливать усилитель на небольшом расстоянии от антенны, а от него делать ответвления в нужную часть помещения. Эксперты утверждают, что намного разумнее отказаться от разветвителя и отдать предпочтение усилителям. Такая покупка будет более затратной, но она оправдается высоким качеством передаваемого сигнала.

Для предотвращения всевозможных помех на экране и улучшения сигнала на телевизионный кабель можно поместить специальные ферритовые кольца. Размещают их у самого конца кабеля возле антенного входа. Подобные отсекатели помех присутствуют на шнурах блоков питания ноутбуков и предназначаются для борьбы с низким качеством передачи сигнала.

Существуют и другие не менее эффективные способы усиления телевизионного сигнала, но многое зависит от самой антенны. Чтобы не думать, как избавиться от проблемы низкого качества картинки при подключении нескольких телевизоров к одной антенне, лучше заранее купить хорошее устройство и предотвратить такие неприятности.

Процесс усиления сигнала от антенны на два телевизора осуществляется посредством взаимодействия двух приборов — предусилителя и усилителя-распределителя. По принципу работы эти узлы практически не отличаются друг от друга, но некоторые различия все-таки присутствуют. Предусилитель находится на антенне и предназначается для усиления сигнала. Его используют для длинного коаксиального кабеля и фиксируют между антенной и разветвителем.

Усилительный прибор монтируют перед сплиттером и используют для усиления разделенного сигнала, например, для двух или четырех телевизоров. Большинство усилителей работает точно так же, как и сплиттеры, поэтому есть смысл выбрать именно такой прибор и не покупать разветвитель.

Присоединение двух, трех или больше телевизоров к одной антенне не является сложной задачей. Даже неопытный новичок, не обладающий профессиональными навыками, сможет провести такую манипуляцию и достичь хороших результатов. Главное, следовать пошаговой инструкции и учитывать рекомендации опытных специалистов.

Использование нескольких телевизоров в одной квартире давно не новинка. Причём, если с интерактивным телевидением всё проще – достаточно договориться с провайдером о подключении нескольких устройств, то что делать с эфирным телевещанием? Если в квартире появляется ещё один телеприёмник, возникает вопрос, как следует подключать два телевизора к одной антенне. Можно ли присоединить ещё больше техники, и как это скажется на приёме. Рассмотрим, как разделить сигнал от волнового приёмника к двум домашним ТВ.

Как сделать разделение сигнала, чтобы подключить два телевизора? Для этого понадобится устройство под названием разделитель, или сплиттер. Он должен иметь столько выходов, сколько задумано подключать телеприёмников. Если выходов оказалось больше или в будущем планируется ещё подключать телевизоры, то на лишние выходы надо будет поставить заглушки – резисторы по 75 Ом.

Сплиттер будет делить сигнал от антенны на два устройства. Поэтому понадобится два куска провода, идущего от разделителя, штекеры-переходники (для подсоединения кабеля к телеприёмнику) и разъёмы, которые будут крепиться к концам кабеля. Антенна может быть любая, один из распространённых вариантов – польская антенна.

Существует вариант подключения двух антенн к одному телевизору. Это делают, чтобы объединить на один приёмник волны метрового и дециметрового диапазонов, либо чтобы увеличить число каналов. Для этих целей также можно использовать сплиттеры или смесители.

Делитель ТВ-сигнала

Делитель сигнала – устройство, которое обладает одним входом и несколькими выходами для разделения сигнала между различными приборами. То есть, ко входу подаётся антенный кабель, а на выходы – кабели, которые подсоединяются, например, к телевизорам.

Разветвитель может быть активным и пассивным. Пассивный разветвитель обеспечивает разводку телесигнала на два телевизора, но каждый поток вполовину потеряет свою силу. Такой сплиттер не нуждается в дополнительном питании, но чем больше будет выходов, тем слабее будет конечный сигнал. Если от антенны идёт хороший уровень приёма, то можно получить приемлемое качество изображение. В такой ситуации можно использовать и обычный тройник. В нём неважно, какой кабель в какой разъём вставлять – всё равнозначно.

В иной ситуации на помощь приходят активные сплиттеры. Они имеют встроенные транзисторные усилители, которые обеспечивают отсутствие затухания, а иногда и усиление сигнала, неискажённое напряжение на выходах, отсутствие перекрёстного искажения.

Активные делители имеют разную полосу пропускания для эфирного и спутникового ТВ. У второго она больше. Такие разветвители можно использовать и для цифрового, и для аналогового вещания, а вот эфирные для спутникового – нельзя.

Ещё один важный нюанс активных делителей – обеспечение его питанием. Существуют сплиттеры с проходом по питанию. Тогда никаких сложностей в подключении не возникнет. Но не все они оснащаются такой функцией. Тогда поможет другой способ крепления. Питание должно подаваться на участке провода между антенной и разветвителем. Для этого нужен дополнительный компонент, что-то вроде переходничка. У него с одной стороны игла с резьбой. Этот конец нужно вкрутить на вход делителя. А второй конец – антенное гнездо, к которому нужно подключить сепаратор БП.

Такой способ подходит и для подключения цифровых ресиверов. Тогда в меню приставки нет необходимости подключать питание волнового приёмника, оно будет обеспечиваться через БП. При этом блок питания рекомендуется брать регулируемый, чтобы при необходимости понижать коэффициент усиления. Бывает, что активные элементы чрезмерно усиливают сигнал, из-за чего каналы могут плохо показывать или часть из них отсутствовать.

Чтобы не возиться с делителями, можно просто установить к каждому ТВ отдельную комнатную антенну. Но, опять же, это подойдёт, если уровень приёма достаточный.

Разделение цифрового сигнала не отличается от аналогового, поэтому особых нюансов, как подключать второй телевизор, не возникает. Единственный момент – цифровое вещание работает только в дециметровом волновом диапазоне, поэтому разделитель должен уметь развести именно такие частоты.

Схема подключения

Для того чтобы решить проблему, как правильно подключить два телевизора к одной антенне, нужно обратить внимание на некоторые моменты:

  1. Мощность телесигнала. Её можно измерять при помощи специальных устройств или индикации уровня приёма на телевизоре. Перед разветвлением кабеля на два телевизора от одной антенны нужно обеспечить наилучший уровень сигнала.
  2. Длина кабеля и количество его соединений. Чем больше его протяжённость, тем слабее сигнал получится на выходе, поэтому следует избегать лишних витков. То же касается и соединений: чем их больше, тем больше потеря качества.

При подключении двух телевизоров к кабельному телевидению также можно воспользоваться разветвителем. Так как кабельное ТВ имеет высокое качество изображения, то на два приёмника получаемый сигнал должен быть вполне приемлем, даже при пассивном сплиттере.

Схема пассивного антенного разветвителя имеет вид формулы: R1=R2=R3=25 Ом.

То, как подсоединить к сплиттеру ТВ, показано на следующем рисунке:

При желании можно самому спаять делитель с усилителем, однако без проблем его использовать можно только для аналогового вещания. Для цифры и спутника лучше приобрести готовые приборы. Дальше подробнее рассмотрим непосредственно процесс подключения.

Процесс подключения

При подключении второго телевизора нужно будет выполнить следующие этапы:

  1. Выбрать сплиттер. Если вы умеете паять, то можно выбрать устройство, требующее пайки. Следует отметить, что такое соединение будет надёжнее любых других. Если паять не планируется, то лучше брать разделитель со встроенными гнёздами для телевизионных кабелей.
  2. Место для установки делителя должно быть как можно ближе к обоим телевизорам с удобным подведением антенного кабеля. Подключать телевизоры можно и к пассивной, и к активной антенне.
  3. У антенного кабеля отрезается штекер: подсоединение антенны теперь будет выполнено через F-разъём. А длина провода должна быть достаточной, чтобы подключиться к сплиттеру.
  4. Берётся два куска провода, которые будут подключаться от разветвителя к телеприёмникам. Используйте для этого коаксиальный кабель с сопротивлением 75 Ом.
  5. F-разъёмы подсоединить к концам всех кабелей. Можно использовать и другой тип разъёма, но этот считается самым удобным и простым. Ниже подробнее описывается, как выполнить такое соединение.
  6. Соединить антенный кабель и два отрезанных кабеля с делителем. Кабели желательно аккуратно проложить вдоль стен для наименьшего их повреждения.
  7. Оставшиеся свободные концы подключаются к телевизорам через переходники-штекеры. Не стоит забывать обесточивать приборы перед подключением.
  8. Проверить работоспособность обоих приёмников.
  9. При наличии помех можно попробовать проверить соединения или переобжать кабель.

Как выполнить F-разъём

  • С конца кабеля снять изоляцию около 1.5 см;
  • Отогнуть экран (оплётка кабеля), важно не замкнуть оплётку с центральной жилой;
  • Отогнуть фольгу;
  • Снять слой внутренней изоляции около 1 см;
  • Навинтить F-разъём;
  • Срезать центральную жилу (оставить 2-5 мм).

Усиление сигнала

После того как присоединяют антенный разветвитель, возможно значительное ухудшение качества получаемого изображения на телевизоре. Скорее всего, исходного сигнала недостаточно для хорошей передачи картинки. В таком случае на состояние приёма может повлиять телевизионный усилитель. Его лучше устанавливать вместо обычного разветвителя как можно ближе к уличной антенне. Такой прибор требует дополнительного питания, поэтому необходимо предусмотреть наличие розетки. Сплиттер с усилителем хоть и имеет более высокую стоимость, но зато решает проблему с потерей телесигнала.

Другой способ получения лучшего сигнала – это установка более мощной антенны или оснащение её антенным усилителем. Если вы только собираетесь устанавливать волновой приёмник, лучше сразу позаботиться о качестве сигнала и его запасе на случай разделения на несколько телевизионных устройств.

Для уменьшения шумов и помех можно устанавливать ферритовые кольца на концах кабеля возле самих приборов. Такие утолщения можно заметить на блоках питания, например, к ноутбукам.

Увеличение сигнала от волнового устройства можно реализовать путём взаимодействия предусилителя и усилителя-распределителя. Первый – усилитель антенны – располагается между антенной и сплиттером, а второй уже перед ним. При этом желательно согласовать коэффициенты усиления. Переусиление сигнала грозит такими же негативными последствиями, как и его недостаток.

Итак, справиться с подключением антенны к нескольким телеприёмникам можно самостоятельно. Для этого не нужны особые знания в электронике, а лишь требуется выполнение техники безопасности при работе с электроприборами и аккуратность при подготовке кабеля. Чем лучше будет обжат кабель, тем меньше будет потеря полезного сигнала.

При хорошем приёме достаточно пассивного разделителя. Но при необходимости устанавливаются телевизионные усилители, которые могут работать совместно с антенными. Правда, в таком случае обязательно нужно следить за тем, чтобы сигнал не был чрезмерно увеличен, чтобы не искажалось изображение на экранах. Для этого можно использовать регулируемые блоки питания.

Обратите внимание.

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

  • двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

  • 5 разъемов, соответствующих сплиттеру;
  • 2 штекера-переходника;

  • антенный кабель.

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

  • Выбираем детали . Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установка F –разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • Монтируем F -разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.
  • Соединяем разъемы с разветвителем.

  • Соединяем два свободных разъема с переходниками . Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

  1. В уже существующей схеме с разветвителем убрать F -разъем от входа в него.
  2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
  3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

Узнаем как подключить два телевизора к одной антенне: последовательность работ

Практически в каждой среднестатистической семье есть второй телевизор: на кухне, в спальне, а иногда и в прихожей. Поэтому для многих вопрос о том, как подключить два телевизора к одной антенне, стоит довольно остро. Способов не так уж и мало, но мы остановимся на самых простых и в то же время действенных вариантах.

Итак, разберемся, как подключить два телевизора к одной антенне, какие инструменты для этого понадобятся, а также обозначим основные этапы этого процесса.

В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож.

В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков (в нашем случае – два). То есть с одной стороны имеется вход, а с другой – несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах – RG-6 или отечественный РК-75.

Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов. К примеру, трехполосные модели рассчитаны на подключение именно трех телевизоров, но никак не двух. Если по каким-то причинам под рукой окажется сплиттер на три приемника, то ненужный выход можно заглушить специальным баллистическим резистором с сопротивлением 75 Ом. Обязательно обратите на этот момент особое внимание перед тем, как подключить два телевизора к одной антенне.

Порядок работ

В принципе, сам процесс подключения несложен, и с ним в состоянии справиться любой пользователь, даже тот, который слыхом не слыхивал о радиотехнике. Для наглядности разобьем весь процесс на отдельные этапы.

Выбираем ТВ-сплиттер

Для начала нужно купить разветвитель. На полках магазинов можно найти большой ассортимент моделей от разных производителей. Здесь действует простое правило – чем дороже, тем лучше. Но есть здесь еще один важный момент, на который стоит обратить внимание перед тем, как подключить два телевизора к одной антенне. Речь идет о пайке. Если у вас есть навыки работы с паяльником, то предпочтение лучше отдать моделям с пайкой. Такие сплиттеры, и данное соединение в частности, всегда надежнее, они предполагают заметно меньшую потерю сигнала вместе с сохранением качества.

В том случае, если паяльник для вас – это что-то непостижимое, то можно взять обычный разветвитель, но опять-таки с учетом имеющегося типа кабеля – или наоборот. Самым оптимальным вариантом можно назвать сплиттер со штатными разъемами для коаксиальных проводов (кабель для антенны типа RG-6/РК-75). После того как вы определитесь с разветвителем, нужно подобрать соответствующие разъемы. Наибольшую популярность получил удобный, надежный и простой в монтаже F-интерфейс (переходник-накрутка).

Также особое внимание нужно уделить местоположению разветвителя. Оптимальным вариантом считается примерно равное расстояние от сплиттера до обоих телевизоров. Важно, чтобы кабель для антенны был без натяжки и не скручивался, то есть не нужно пытаться растянуть его из-за нехватки метража, или, наоборот, скручивать его. Заранее просчитайте расстояние от разветвителя до телевизоров и отрежьте лишнее.

Подготовка кабеля

Кабель необходимо обрезать так, чтобы он свободно дотягивался до разветвителя. Как правило, вместе с куском провода отрезается и старый штекер. Затем нужно разделать кабель для установки в F-разъем.

Сначала зачищаем края, то есть обрезаем обертку до оплетки (порядка 15 мм от края) и загибаем края. Изоляционная «шуба» на кабеле должна чуть-чуть выступать, а сам жильный конец выходить не менее чем на 4-7 мм. Всю процедуру подготовки кабеля для переходника-штекера можно выполнить с помощью кухонного ножа и бокорезов.

Особенности процедуры

Также важно знать, что оплетка кабеля никак не должна касаться центральной жилы. Такая ошибка чревата частичной или полной потерей сигнала. Подобные проблемы чаще всего возникают с кабелями марки SAT 703В и DG-113, где каждый слой очень тонок.

Далее монтируем на кабель F-разъем. Название «накрутка» он получил за счет специфической установки, где штекер просто накручивается на провод. Аналогичную процедуру необходимо проделать на всех кабелях – и в итоге получится пять разъемов: один от антенны, два для выхода и два для входа.

Подключение

В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.

Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.

Спутниковое ТВ

Очень часто случается, что даже после грамотной установки разветвителя качество изображения заметно ухудшилось. Такое бывает, если подключить два телевизора к одной спутниковой антенне. Проблема возникает из-за того, что сплиттер в любом случае забирает часть сигнала.

Один из вариантов решения поставленной задачи – это покупка разветвителя со встроенным усилителем сигнала. Такие приборы стоят заметно дороже, но в то же время они гораздо эффективнее своих простых собратьев.

Также стоит уточнить, что все сплиттеры со встроенным усилителем имеют различные коэффициенты усиления. В некоторых случаях явно увеличенный сигнал также бесполезен, как и слабый. Более того, он может вызвать еще большие искажения картинки. С этим нюансом очень часто сталкиваются те, кто хочет подключить два телевизора к одной антенне «Триколор» или к «Радуге ТВ». Здесь нужно обратиться за помощью к сервисному специалисту вашего провайдера, который может замерить уровень сигнала и дать совет по выбору того или иного сплиттера с конкретными цифрами.

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно.

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Как подключить три телевизора к одной антенне?

Как подключить три телевизора к одной антенне?

Ответ мастера:

Сегодня редко в какой семье имеется в доме только один телевизор. А вот антенна зачастую имеется только одна. Чтобы подключить к одной антенне два или три телевизора, необходимо приобрести в специализированном магазине прибор под названием КРАБ, что означает Кабельный Разветвитель Абонентский Бытовой. Он имеет 1 вход и 3 выхода. В продаже, также, имеются и импортные аналоги такого разветвителя. Наибольшим распространением пользуются устройства польского и немецкого производства.

При выборе разветвителя, необходимо обратить внимание на его верхнюю границу частотного диапазона. Дело в том, что кабельные операторы нередко сегодня пользуются самыми высокочастотными каналами диапазона ДМВ, а настроиться на них способен не каждый телевизор, а производители разветвителей вообще могут не подозревать об этих каналах. Границы частотного диапазона обычно указываются на корпусе устройства или в инструкции к нему.

Если у вас три телевизора, то нужно от них провести кабели к тому месту, где вы планируете установить прибор. На концах кабелей, которые будут подключаться к телевизору, устанавливаете антенные штекеры, однако к телевизорам пока их подключать не надо. Очень важно, чтобы ни к одному из телевизоров штекеры не были подсоединены, т.к. вы можете получить удар током, который проходит через конденсаторы для подавления помех, имеющиеся в блоках питания телевизоров. Место для установки прибора выбирается так, чтобы до него доставал кабель от антенны.

Кабели к КРАБу подключаются в зависимости от его конструктивных особенностей. В некоторых устройствах имеются гнезда для подключения обычных штекеров. В таком случае необходимо все кабели снабдить штекерами. У других приборов, в основном, немецкой фирмы Luxmann имеются винтовые гнезда, тогда нужно заранее надеть на гайку на кабель и, лишь потом его зачистить. После этого, нужно вставить центральную жилу кабеля в винтовое гнездо и навернуть гайку так, чтобы гайка прижала оплетку к корпусу. Если у вас КРАБ классической конструкции, тогда снимите крышку и произведите припайку оплеток и центральных жил кабелей к предназначенным для них контактным площадкам, или закрепите их с помощью винтов.

В любом случае, антенный кабель подключается к сочетанию клемм или входному гнезду, а остальные кабели — к выходным. После этого, подключаются штекеры к обесточенным телевизорам, а затем их можно включить в сеть и проверить качество приема сигнала. Убедитесь, что сигнал поступает на все телевизоры.

Как согласовать две одинаковые телевизионные антенны. Как к одной антенне подключить два телевизора. Применение дополнительных ресиверов

Во времена аналогового телевидения часто вставал вопрос — как объединить метровую и дециметровую антенну в один кабель.

Решалось это с помощью смесителя, содержащего заградительные фильтры метрововго и дециметрового диапазонов. Например, вот такого:

А как быть, если обе антенны дециметрового диапазона?

Рассмотрим следующий пример. Допустим необходимо принимать на первую антенну сигнал первого мультиплекса с вышки 1 , передаваемый на 27-м телевизионном канале, а на вторую антенну — сигнал второго мультиплекса с вышки 2 , передаваемый на 43-м телевизионном канале.


Сигнал с частотой 27-го канала принимается антенной 1, проходит через полосовой фильтр 27-го канала и поступает на вход тюнера. В антенну 2 этот сигнал не попадает — его не пропускает фильтр 43-го канала. Все помехи на других частотах, принимаемые антенной 1 отсеиваются фильтром 27-го канала. Сигнал 27-го канала принимается и на антенну 2, но не проходит в тюнер — его «не пускает» фильтр 43-го канала.

Располагать фильтры лучше ближе к тюнеру или телевизору.

Комментарии:

Георгий 05.01.2018 19:03

Тип тройника неясен. Там банально всё соеденено напрямую, или есть какая-то развязка?

Admin 05.01.2018 21:53

Георгий, да центральные жилы соединяются напрямую друг с другом.

Георгий 06.01.2018 07:48

ОК. Тогда выгоднее соединять как можно ближе к тюнеру, поскольку соединяются две линии по 75 Ом. Нарушение согласования будет на коротком отрезке. До приемлего, в общем-то КСВ=2.0

Admin 06.01.2018 11:55

Георгий, нарушения согласования не будет, поскольку канальные фильтры на «чужих» частотах имеют сопротивление близкое к бесконечности. Тройник должен быть рядом с фильтрами.

Георгий 12.01.2018 18:37

ОК. Диапазон рабочих частот фильтров -10С…+55С. Так что, получается, ещё и желательно заводить фильтры домой.

Алекс 06.03.2018 14:03

А зачем фильтры на каждую антенну? Разве одного фильтра не хватит для развязки?

Admin 06.03.2018 18:35

Алекс, для развязки, как раз, два фильтра и нужны. А также для фильтрации сигналов с «чужими» частотами от второй антенны. Представьте, допустим Вы принимаете 40й канал с первой антенны, а со второй также лезет сигнал 40 канала, да еще и в противофазе и наоборот…

Иван 63 21.07.2018 20:03

Здравствуйте. На сколько я понял две рамочные антенны на разные каналы соединяют обычным тройником? Можно ли обычный тройник (сплиттер) подключить наоборот? А расстояние между этими антеннами имеет значение? Спасибо.

Admin 21.07.2018 22:23

Иван 63, можно, но потеряете часть сигнала. В сплиттере есть схема, согласующая волновые сопротивления. Она вносит потери. Проще спаять или скрутить между собой три оплетки и три центральные жилы. Расстояние между антеннами не критично, но не менее полуметра, чтобы не мешали друг другу.

Лисеич 16.09.2018 06:54

Здравствуйте. Есть кабель с аналоговым сигналом (городской) и комнатная Активная дециметровая антенна. Есть варианты подключить их в одну ДВБ-Т2 приставку? Пока что приставка работает с комн.антенной, а кабель подключен к другому ТВ напрямую.

Admin 16.09.2018 17:07

Лисеич, если городское вещание ведется в метровом диапазоне (скорее всего так и есть), то через смеситель МВ-ДМВ, изображенный в статье на первом фото.

strannix 01.10.2018 10:29

Добрый день. Изготовлены две антенны Туркина на разные каналы, во время проверки по отдельности показали хорошие результаты, теперь встал вопрос как их грамотно объединить. Прочитал информацию про фильтры и смесители, но остался один вопрос — взаимное расположение. Направлены они на один передающий центр. Как лучше их расположить — на одной горизонтальной линии или друг под другом? И на каком расстоянии друг от друга? Ваше мнение?

Admin 01.10.2018 11:13

strannix, это всегда подбирается экспериментально. Я думаю, что горизонтально или вертикально — без разницы, а расстояние между ними не меньше одного метра. Для пробы вместо фильтра можно пока просто соединить все оплетки и все центральные жилы, или через тройник.

fofan26 09.06.2019 11:31

Получилось совместить две антенны через тройник каналы 36 и 57. Спасибо за информацию!

uzbek50 09.12.2019 21:04

Здравствуйте у меня такой вопрос у меня стоят две антенны для цифрового телевидения стоят они направлении на две разные станции с одной показывает с 1 по 10 с другой с 11 по 20 мне надо их объеденить в одну как можно это сделать?

Admin 10.12.2019 07:57

uzbek50, соберите схему с картинки на этой страничке, для начала, можно не использовать фильтры, а просто собрать на тройнике.

Использование нескольких телевизоров в одной квартире давно не новинка. Причём, если с интерактивным телевидением всё проще – достаточно договориться с провайдером о подключении нескольких устройств, то что делать с эфирным телевещанием? Если в квартире появляется ещё один телеприёмник, возникает вопрос, как следует подключать два телевизора к одной антенне. Можно ли присоединить ещё больше техники, и как это скажется на приёме. Рассмотрим, как разделить сигнал от волнового приёмника к двум домашним ТВ.

Как сделать разделение сигнала, чтобы подключить два телевизора? Для этого понадобится устройство под названием разделитель, или сплиттер. Он должен иметь столько выходов, сколько задумано подключать телеприёмников. Если выходов оказалось больше или в будущем планируется ещё подключать телевизоры, то на лишние выходы надо будет поставить заглушки – резисторы по 75 Ом.

Сплиттер будет делить сигнал от антенны на два устройства. Поэтому понадобится два куска провода, идущего от разделителя, штекеры-переходники (для подсоединения кабеля к телеприёмнику) и разъёмы, которые будут крепиться к концам кабеля. Антенна может быть любая, один из распространённых вариантов – польская антенна.

Существует вариант подключения двух антенн к одному телевизору. Это делают, чтобы объединить на один приёмник волны метрового и дециметрового диапазонов, либо чтобы увеличить число каналов. Для этих целей также можно использовать сплиттеры или смесители.

Делитель ТВ-сигнала

Делитель сигнала – устройство, которое обладает одним входом и несколькими выходами для разделения сигнала между различными приборами. То есть, ко входу подаётся антенный кабель, а на выходы – кабели, которые подсоединяются, например, к телевизорам.

Разветвитель может быть активным и пассивным. Пассивный разветвитель обеспечивает разводку телесигнала на два телевизора, но каждый поток вполовину потеряет свою силу. Такой сплиттер не нуждается в дополнительном питании, но чем больше будет выходов, тем слабее будет конечный сигнал. Если от антенны идёт хороший уровень приёма, то можно получить приемлемое качество изображение. В такой ситуации можно использовать и обычный тройник. В нём неважно, какой кабель в какой разъём вставлять – всё равнозначно.

В иной ситуации на помощь приходят активные сплиттеры. Они имеют встроенные транзисторные усилители, которые обеспечивают отсутствие затухания, а иногда и усиление сигнала, неискажённое напряжение на выходах, отсутствие перекрёстного искажения.

Активные делители имеют разную полосу пропускания для эфирного и спутникового ТВ. У второго она больше. Такие разветвители можно использовать и для цифрового, и для аналогового вещания, а вот эфирные для спутникового – нельзя.

Ещё один важный нюанс активных делителей – обеспечение его питанием. Существуют сплиттеры с проходом по питанию. Тогда никаких сложностей в подключении не возникнет. Но не все они оснащаются такой функцией. Тогда поможет другой способ крепления. Питание должно подаваться на участке провода между антенной и разветвителем. Для этого нужен дополнительный компонент, что-то вроде переходничка. У него с одной стороны игла с резьбой. Этот конец нужно вкрутить на вход делителя. А второй конец – антенное гнездо, к которому нужно подключить сепаратор БП.

Такой способ подходит и для подключения цифровых ресиверов. Тогда в меню приставки нет необходимости подключать питание волнового приёмника, оно будет обеспечиваться через БП. При этом блок питания рекомендуется брать регулируемый, чтобы при необходимости понижать коэффициент усиления. Бывает, что активные элементы чрезмерно усиливают сигнал, из-за чего каналы могут плохо показывать или часть из них отсутствовать.

Чтобы не возиться с делителями, можно просто установить к каждому ТВ отдельную комнатную антенну. Но, опять же, это подойдёт, если уровень приёма достаточный.

Разделение цифрового сигнала не отличается от аналогового, поэтому особых нюансов, как подключать второй телевизор, не возникает. Единственный момент – цифровое вещание работает только в дециметровом волновом диапазоне, поэтому разделитель должен уметь развести именно такие частоты.

Схема подключения

Для того чтобы решить проблему, как правильно подключить два телевизора к одной антенне, нужно обратить внимание на некоторые моменты:

  1. Мощность телесигнала. Её можно измерять при помощи специальных устройств или индикации уровня приёма на телевизоре. Перед разветвлением кабеля на два телевизора от одной антенны нужно обеспечить наилучший уровень сигнала.
  2. Длина кабеля и количество его соединений. Чем больше его протяжённость, тем слабее сигнал получится на выходе, поэтому следует избегать лишних витков. То же касается и соединений: чем их больше, тем больше потеря качества.

При подключении двух телевизоров к кабельному телевидению также можно воспользоваться разветвителем. Так как кабельное ТВ имеет высокое качество изображения, то на два приёмника получаемый сигнал должен быть вполне приемлем, даже при пассивном сплиттере.

Схема пассивного антенного разветвителя имеет вид формулы: R1=R2=R3=25 Ом.

То, как подсоединить к сплиттеру ТВ, показано на следующем рисунке:

При желании можно самому спаять делитель с усилителем, однако без проблем его использовать можно только для аналогового вещания. Для цифры и спутника лучше приобрести готовые приборы. Дальше подробнее рассмотрим непосредственно процесс подключения.

Процесс подключения

При подключении второго телевизора нужно будет выполнить следующие этапы:

  1. Выбрать сплиттер. Если вы умеете паять, то можно выбрать устройство, требующее пайки. Следует отметить, что такое соединение будет надёжнее любых других. Если паять не планируется, то лучше брать разделитель со встроенными гнёздами для телевизионных кабелей.
  2. Место для установки делителя должно быть как можно ближе к обоим телевизорам с удобным подведением антенного кабеля. Подключать телевизоры можно и к пассивной, и к активной антенне.
  3. У антенного кабеля отрезается штекер: подсоединение антенны теперь будет выполнено через F-разъём. А длина провода должна быть достаточной, чтобы подключиться к сплиттеру.
  4. Берётся два куска провода, которые будут подключаться от разветвителя к телеприёмникам. Используйте для этого коаксиальный кабель с сопротивлением 75 Ом.
  5. F-разъёмы подсоединить к концам всех кабелей. Можно использовать и другой тип разъёма, но этот считается самым удобным и простым. Ниже подробнее описывается, как выполнить такое соединение.
  6. Соединить антенный кабель и два отрезанных кабеля с делителем. Кабели желательно аккуратно проложить вдоль стен для наименьшего их повреждения.
  7. Оставшиеся свободные концы подключаются к телевизорам через переходники-штекеры. Не стоит забывать обесточивать приборы перед подключением.
  8. Проверить работоспособность обоих приёмников.
  9. При наличии помех можно попробовать проверить соединения или переобжать кабель.

Как выполнить F-разъём

  • С конца кабеля снять изоляцию около 1.5 см;
  • Отогнуть экран (оплётка кабеля), важно не замкнуть оплётку с центральной жилой;
  • Отогнуть фольгу;
  • Снять слой внутренней изоляции около 1 см;
  • Навинтить F-разъём;
  • Срезать центральную жилу (оставить 2-5 мм).

Усиление сигнала

После того как присоединяют антенный разветвитель, возможно значительное ухудшение качества получаемого изображения на телевизоре. Скорее всего, исходного сигнала недостаточно для хорошей передачи картинки. В таком случае на состояние приёма может повлиять телевизионный усилитель. Его лучше устанавливать вместо обычного разветвителя как можно ближе к уличной антенне. Такой прибор требует дополнительного питания, поэтому необходимо предусмотреть наличие розетки. Сплиттер с усилителем хоть и имеет более высокую стоимость, но зато решает проблему с потерей телесигнала.

Другой способ получения лучшего сигнала – это установка более мощной антенны или оснащение её антенным усилителем. Если вы только собираетесь устанавливать волновой приёмник, лучше сразу позаботиться о качестве сигнала и его запасе на случай разделения на несколько телевизионных устройств.

Для уменьшения шумов и помех можно устанавливать ферритовые кольца на концах кабеля возле самих приборов. Такие утолщения можно заметить на блоках питания, например, к ноутбукам.

Увеличение сигнала от волнового устройства можно реализовать путём взаимодействия предусилителя и усилителя-распределителя. Первый – усилитель антенны – располагается между антенной и сплиттером, а второй уже перед ним. При этом желательно согласовать коэффициенты усиления. Переусиление сигнала грозит такими же негативными последствиями, как и его недостаток.

Итак, справиться с подключением антенны к нескольким телеприёмникам можно самостоятельно. Для этого не нужны особые знания в электронике, а лишь требуется выполнение техники безопасности при работе с электроприборами и аккуратность при подготовке кабеля. Чем лучше будет обжат кабель, тем меньше будет потеря полезного сигнала.

При хорошем приёме достаточно пассивного разделителя. Но при необходимости устанавливаются телевизионные усилители, которые могут работать совместно с антенными. Правда, в таком случае обязательно нужно следить за тем, чтобы сигнал не был чрезмерно увеличен, чтобы не искажалось изображение на экранах. Для этого можно использовать регулируемые блоки питания.

Обратите внимание.

Существует много разных телепрограмм, чтобы каждый член семьи мог смотреть ту, которая нравится ему, возникает вопрос установки второго или нескольких телевизоров. Как это решить самостоятельно и подключить к уже существующей или дополнительные телеприёмники.

Антенные кабели хороши тем, что с их прокладкой и разветвлением может справиться даже непрофессионал. Для этого понадобится заранее спланировать схему подключения, уточнить количество и тип разветвителей, штекеров, переходников, соединителей, выполнить монтаж.

Как подключить несколько телевизоров к одной антенне? Для этого в существующем кабеле делают разветвление, используя обычный тройник, в который вставляют все центральные жилы. Потом присоединяют первый ТВ и подключаемый дополнительно. Но этот способ приводит к нарушению согласования в самом антенном кабеле и взаимном влиянии телевизоров друг на друга. Такой способ снижает уровень сигнала, на экранах много помех, поэтому им никто не пользуется.

Для подключения дополнительных ТВ, если в наличии только одна антенна, используют сплиттеры (крабы). Сплиттер – это разветвитель кабеля, в корпусе которого есть три или несколько сопротивлений, а также выводы для телевизоров.

Какими бывают сплиттеры

Разветвители согласовывают волновые сопротивления, поддерживают сигнал, не давая ему затухать, это устраняет шумы и помехи, улучшая изображение.

Крабы для антенны разделяют кабель на два телевизора, или более, они бывают:

  • пассивные;
  • активные.

Такие сплиттеры имеют один вход и несколько выходов, обычно для дома выбирают на 2 или 3 телевизора. Они равномерно разделяют сигнал с общей антенны . Например, входной составляет 12 Дб, значит, антенный разветвитель, установленный на 2 телевизора, выдаст сигналы с каждого из выходов по 6 Дб. Если установим разветвитель на 3 выхода, это будет соответственно по 4 Дб. В схемах пассивных разделителей используются транзисторы, или трансформаторы.

Покупая краб надо обращать внимание на его характеристики, а именно:

  • пропускная полоса;
  • количество выходов;
  • уровень затухания;
  • наличие ВЧ-усилителя.

Также стоит обратить внимание на диапазон частот, который он может пропускать. Если это высокая спутниковая пропускная полоса 5-2400 мНz, значит, подойдёт и для эфирного ТВ. Но 5-1000 мНz можно применять исключительно только для эфирного ТВ, это надо учитывать.

Разветвитель имеет от 2 до 8 выходов. Покупая его всего на 2 ТВ, подумайте о возможном подключении в будущем дополнительных приёмников. Обращайте внимание и на уровень затухания, чем он меньше, тем лучше.

Сплиттер, у которого ВЧ-усилитель встроенный, называют активным, такой способен сохранять и повышать сигнал, но для него необходимо подключать питание. Это может быть отдельный блок или по кабелю.

Подключение с помощью сплиттера

При высоком уровне сигнала применяют пассивный краб для подключения двух телевизоров. Для этого кабель нужен качественный (РК-75) с небольшим затуханием, чем меньше на нём указано децибел, тем лучше, а волновое сопротивление, должно быть, 75 Ом с частотой до 1000 мГц.

Схема подключения простая. Вход разветвителя и кабель от антенны соединяем вместе, а его выходы подключаем к телевизорам. При плохом изображении нужно проверить все соединения и целостность самого кабеля.

Процесс подключения

Чтобы с процессом подключения легко справился каждый, рассмотрим его подробнее:

  • приготовить сплиттер со встроенными гнёздами для коаксиальных кабелей, F-разъёмы и кабель;
  • выбрать место установки краба, а это кратчайшее расстояние к 2 или 3 телевизорам;
  • обрезаем кабель от антенны, так чтобы он свободно доставал к крабу;
  • устанавливаем F-разъём.

Отключаем телевизоры от электросети. К каждому готовим куски кабеля. Начинаем устанавливать разъёмы. Делается это таким образом:

  • снимаем 1,5-2 см верхней изоляции кабеля;
  • оттягиваем назад серебристый экран;
  • зачищаем центральный провод;
  • накручиваем F-разъём.

Если центральный провод выступает больше чем на 3 мм, его надо обрезать. Теперь соединяем кабель от антенны с крабом. Точно так же подключаем каждый выход разветвителя и телик.

Подключение активным сплиттером

Подключить два телевизора к существующей одной антенне предпочтительнее активным сплиттером, поэтому ими заменяют пассивные крабы. Чтобы антенна с усилителем улучшила качество сигнала на 2 или 3 ТВ на выходе к одному из приёмников подключают блок питания с фильтром, желательно с регулятором. Второй выход, к следующему ТВ.

Возможно, в будущем появится необходимость подключить третий телевизор или приставку, тогда нужно установить краб на 3 или 4 выхода, к запасным выходам придётся подключить балластовые резисторы сопротивлением 75 Ом.

Для одновременного приёма аналогового и цифрового ТВ нужно подключаться к приставке DVA-T2. Для этого с ней соединяют свободный выход краба, а после цифровым кабелем HDMI или колокольчиками подключают один из телевизоров.

Подключение телевизоров к спутниковой антенне

Такое телевидение использует систему орбитальных спутников, в том числе последнего третьего поколения меридиан и других, которые находится в космосе. Телевизионные станции подают на них сигнал, а они его возвращают на большие территории земли, где каждая спутниковая антенна принимает его и отражает на собирающую головку, ресивер и телевизор. Так, на экранах появляется изображение и звук. И можно .

Раньше для подключения спутниковой антенны покупали 1 комплект оборудования, предназначенный для одного телика. Проходит время, хозяева приобретают второй ТВ, желая подключаться к имеющемуся кабелю. Появляется проблема, как подключить два телевизора к спутниковой антенне самостоятельно. О том, читайте в статье.

Есть всего 2 способа для подключения телевизоров к одной спутниковой антенне, первый это использование ВЧ-модулятора, второй это применение 2 или 3 ресиверов, то есть отдельный для каждого ТВ.

Применение ВЧ модулятора

Используем имеющийся тюнер, тюльпаном подключаем первый ТВ, связав его с ВЧ-модулятором, потом второй монитор. С одного приёмника можно подключить 2 или 3 телевизора, это количество зависит от выходов, которые есть на задней панели. Данный метод простой, а финансовые затраты маленькие.

Переключать каналы, возможно, но только на тюнере, который может стоять в другой комнате. Ещё недостаток такого метода в том, что оба ТВ показывают один канал. Качество изображения телевизора, подключённого напрямую к ресиверу, будет лучше, чем на остальных. Как видим у этого способа много недостатков. Поэтому желательно использовать дополнительные ресиверы, но это стоит дорого.

Применение дополнительных ресиверов

Данный метод предусматривает установку дополнительных 2 или 3 и более спутниковых тюнеров, по одному в комнату, где установлены ТВ. Теперь каждый телик будет обеспечивать независимый выбор и просмотр желаемого канала. Также читайте о и

Но эта система подключения требует установки электронных конвекторов, у которых количество выходов соответствует количеству тюнеров. Самые распространённые головки имеют 2, 4 и 8 выходов, если надо ещё больше применяют мультисвитч, обычно он используется для многоквартирных домов.

Самым ответственным моментом здесь является выбор ресивера. Некоторые могут не поддерживать определённые параметры, поэтому не все каналы будут доступны пользователю. Обычному человеку трудно разобраться в огромном количестве сложных устройств, поэтому нужно довериться специалисту. Правильное решение и выбор подходящего метода, даст возможность обеспечить максимальное количество телеканалов с качественным изображением.

Практически в каждой среднестатистической семье есть второй телевизор: на кухне, в спальне, а иногда и в прихожей. Поэтому для многих вопрос о том, как подключить два телевизора к одной антенне, стоит довольно остро. Способов не так уж и мало, но мы остановимся на самых простых и в то же время действенных вариантах.

Итак, разберемся, как подключить два телевизора к одной антенне, какие инструменты для этого понадобятся, а также обозначим основные этапы этого процесса.

Что понадобится

В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож.

В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков (в нашем случае — два). То есть с одной стороны имеется вход, а с другой — несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах — RG-6 или отечественный РК-75.

Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов. К примеру, трехполосные модели рассчитаны на подключение именно трех телевизоров, но никак не двух. Если по каким-то причинам под рукой окажется сплиттер на три приемника, то ненужный выход можно заглушить специальным баллистическим резистором с сопротивлением 75 Ом. Обязательно обратите на этот момент особое внимание перед тем, как подключить два телевизора к одной антенне.

Порядок работ

В принципе, сам процесс подключения несложен, и с ним в состоянии справиться любой пользователь, даже тот, который слыхом не слыхивал о радиотехнике. Для наглядности разобьем весь процесс на отдельные этапы.

Выбираем ТВ-сплиттер

Для начала нужно купить разветвитель. На полках магазинов можно найти большой ассортимент моделей от разных производителей. Здесь действует простое правило — чем дороже, тем лучше. Но есть здесь еще один важный момент, на который стоит обратить внимание перед тем, как подключить два телевизора к одной антенне. Речь идет о пайке. Если у вас есть навыки работы с паяльником, то предпочтение лучше отдать моделям с пайкой. Такие сплиттеры, и данное соединение в частности, всегда надежнее, они предполагают заметно меньшую потерю сигнала вместе с сохранением качества.

В том случае, если паяльник для вас — это что-то непостижимое, то можно взять обычный разветвитель, но опять-таки с учетом имеющегося типа кабеля — или наоборот. Самым оптимальным вариантом можно назвать сплиттер со штатными разъемами для коаксиальных проводов (кабель для антенны типа RG-6/РК-75). После того как вы определитесь с разветвителем, нужно подобрать соответствующие разъемы. Наибольшую популярность получил удобный, надежный и простой в монтаже F-интерфейс (переходник-накрутка).

Также особое внимание нужно уделить местоположению разветвителя. Оптимальным вариантом считается примерно равное расстояние от сплиттера до обоих телевизоров. Важно, чтобы кабель для антенны был без натяжки и не скручивался, то есть не нужно пытаться растянуть его из-за нехватки метража, или, наоборот, скручивать его. Заранее просчитайте расстояние от разветвителя до телевизоров и отрежьте лишнее.

Подготовка кабеля

Кабель необходимо обрезать так, чтобы он свободно дотягивался до разветвителя. Как правило, вместе с куском провода отрезается и старый штекер. Затем нужно разделать кабель для установки в F-разъем.

Сначала зачищаем края, то есть обрезаем обертку до оплетки (порядка 15 мм от края) и загибаем края. Изоляционная «шуба» на кабеле должна чуть-чуть выступать, а сам жильный конец выходить не менее чем на 4-7 мм. Всю процедуру подготовки кабеля для переходника-штекера можно выполнить с помощью кухонного ножа и бокорезов.

Особенности процедуры

Также важно знать, что оплетка кабеля никак не должна касаться центральной жилы. Такая ошибка чревата частичной или полной потерей сигнала. Подобные проблемы чаще всего возникают с кабелями марки SAT 703В и DG-113, где каждый слой очень тонок.

Далее монтируем на кабель F-разъем. Название «накрутка» он получил за счет специфической установки, где штекер просто накручивается на провод. Аналогичную процедуру необходимо проделать на всех кабелях — и в итоге получится пять разъемов: один от антенны, два для выхода и два для входа.

Подключение

В нужном порядке соединяем кабели со сплиттером. Не стоит сильно затягивать F-разъем, потому как это может привести к выпадению основной жилы из переходника. Большинство пользователей оставляет разветвитель как есть, то есть болтающимся где-нибудь на плинтусе или под тумбочкой. Эксперты рекомендуют как следует закреплять сплиттер во избежание разрывов и выпадения жилы. Если в доме есть дети, то этот пункт обязателен к выполнению, плюс ко всему нелишним будет спрятать разветвитель под какой-нибудь фальшпанелью.

Если все сделано правильно, то изображение на обоих телевизорах должно быть четким и без помех. В противном случае может появиться специфический «снег» из-за потери части сигнала или вовсе отсутствие картинки.

Спутниковое ТВ

Очень часто случается, что даже после грамотной установки разветвителя качество изображения заметно ухудшилось. Такое бывает, если подключить два телевизора к одной спутниковой антенне. Проблема возникает из-за того, что сплиттер в любом случае забирает часть сигнала.

Один из вариантов решения поставленной задачи — это покупка разветвителя со встроенным усилителем сигнала. Такие приборы стоят заметно дороже, но в то же время они гораздо эффективнее своих простых собратьев.

Также стоит уточнить, что все сплиттеры со встроенным усилителем имеют различные коэффициенты усиления. В некоторых случаях явно увеличенный сигнал также бесполезен, как и слабый. Более того, он может вызвать еще большие искажения картинки. С этим нюансом очень часто сталкиваются те, кто хочет подключить два телевизора к одной антенне «Триколор» или к «Радуге ТВ». Здесь нужно обратиться за помощью к сервисному специалисту вашего провайдера, который может замерить уровень сигнала и дать совет по выбору того или иного сплиттера с конкретными цифрами.

Антенна с усилителем

Если речь идет об обычной «польской» антенне, то для улучшения сигнала можно подключить усилитель с блоком питания, что заметно прибавит качества изображению.

Для этого нужно в уже знакомой схеме сделать некоторые изменения. Необходимо убрать F-разъем от входа в сплиттер, затем на освободившееся место установить штекер с блоком питания, который идет в комплекте с «польской» антенной. После этого на вход следует монтировать переходник с антенным гнездом («мама») и подключить разъем с усилителем.

Такая процедура позволит увеличить коэффициент усиления, где, в отличие от спутникового ТВ, максимальное значение не так важно, поэтому проблем с переизбытком сигнала быть не должно.

Также нелишним будет заметить, что каждый последующий телевизор в значительной степени снижает качество приема. Поэтому для комфортного просмотра любимых телепередач лучше не поскупиться и приобрести дополнительную антенну вместо того, чтобы «колдовать» со сплиттером. Этот совет особенно актуален, если телевышка находится на большом удалении от приемника.

Поделись статьей:

Похожие статьи

КАК ПОДКЛЮЧИТЬ НЕСКОЛЬКО ТЕЛЕВИЗОРОВ К ОДНОЙ АНТЕННЕ. — радая






В одной статье рассказывалось, как установить и настроить антенну цифрового эфирного телевидения. Но следует учесть то, что во многих домах сегодня уже по несколько телевизоров, например, в гостиной и в спальне или на кухне. В случае использования кабельного телевидения или платного спутникового, провайдеры будут требовать дополнительную плату для второго телевизора. При использовании цифровой антенны Т2 эта возможность доступна совершенно бесплатно. Вам нужно лишь правильно разделить сигнал на несколько устройств.


Каким образом это правильнее всего сделать? Что понадобится дополнительно приобрести? Ответы на эти вопросы и даже немного больше мы предоставим в сегодняшнем материале.

Что потребуется для подключения нескольких телевизоров к одной антенне

Первым делом давайте посмотрим, что вам дополнительно нужно будет подготовить для разделения сигнала и разводки кабелей по квартире.

Разветвитель сигнала. Самый важный компонент, поскольку от него и качества его изготовления будет зависеть ваш комфорт и лёгкость подключения. Существуют сплиттеры для разделения на два, три, четыре и даже больше каналов. Однако стоит учесть, что выбирать нужно модель с таким количеством выходов, сколько телевизоров вы реально хотите подключить. Очень часто начинающие пользователи допускают ошибку, когда приобретают сплиттер с количеством выходов больше, чем нужно на самом деле. Абсолютно неправильно считать, что лишние выходы никак не влияет на работу устройства. Если вы, к примеру, приобретёте разветвитель на 3 телевизора, а решите подключить два, возникнут проблемы с приёмом сигнала из-за разбалансировки сопротивления. В таком случае понадобится использовать специальную заглушку. Поэтому продумайте всё заранее и возьмите тот тип устройства, который вам подойдёт более всего.

Разветвитель ТВ-сигнала

Специальные разъёмы, которые нужно будет использовать для подключения сплиттера. Обычно они идут с ним в комплекте, но в некоторых случаях их придётся докупать отдельно. Мы же настоятельно рекомендуем покупать модель с полным комплектом необходимых разъёмов. И вам будет легче, и работать она будет надёжнее. Переходники. Их нужно будет использовать для подачи питания к антенне при использовании  приёмника сигнала со встроенным усилителем. Телевизионный антенный кабель.

Подключение к антенне без усилителя

Самым простым способом, позволяющим использовать два телевизора с одной телевизионной антенной, причиняющей минимум головной боли при настройке — при использовании антенны без усилителя. Рекомендуем его использовать в случае проживания в зоне уверенного приёма, поскольку он обезопасит вас от возможного переусиления сигнала.

Выберите место для установки сплиттера. Он должен располагаться в таком месте, чтобы к нему без проблем доставал кабель, идущий от антенны, а от него было легко выполнить разводку кабелей к телевизорам.



Сплиттер на 2 телевизора



Обрежьте край идущего от антенны кабеля. Вместе с ним отрежьте старый разъём. Учтите, что кабель должен быть достаточной длины, чтобы доставать до разделителя сигнала. С помощью обычного кухонного ножа обрежьте и зачистите края антенного кабеля и оденьте на него F-разъём. Он используется на всех современных антенных соединениях. Для правильного функционирования жила кабеля должна выглядывать из изолятора примерно на 5 миллиметров, а фольга, используемая в качестве экрана, должна быть завёрнута таким образом, чтобы не касаться сердцевины провода. Многие специалисты посоветуют вообще её убрать. Подключите обработанный конец кабеля в гнездо входа разветвителя. Отрежьте два куска кабеля (если телевизоров больше, то соответственно их количеству) такой длины, чтобы её хватило провести от сплиттера до каждого телевизора. Зачистите края и установите на них разъёмы, как в пункте 3. Подключите два конца кабеля к выходам разветвителя. Включите питание телевизора и проверьте  качество принимаемого сигнала.

Подключение к антенне с усилителем

Одним из главных условий при использовании антенны со встроенным усилителем является то, что на усилитель питание должно подаваться беспрерывно. Если же использовать описанную выше схему, обязательно возникнут проблемы, так как подача питания будет постоянно обрываться. К счастью, проблему решить очень легко, достаточно лишь немного изменить схему подключения. Как она изменится?



Приобретите сплиттер, установите его в удобном месте. Обрежьте и обожмите кабели так, как это описано выше. Разницы нет совершенно никакой. На одном из концов кабеля, непосредственно возле входа телевизора, потребуется подключить антенный блок питания. С учётом использования разделителя с проходом по питанию (обозначается как Power Pass) напряжение будет поступать к усилителю на антенне, обеспечивая его бесперебойную работу. Если же делитель с проходом по питанию нигде не получается приобрести, можно использовать и обычный, только подачу питания нужно осуществлять перед входом в сплиттер. Для этого нужно использовать специальный переходник, один конец которого будет вставляться во вход делителя, а другой, имеющий разъём антенного типа — в блок питания.

Подключение к антенне с усилителем



ВАЖНО. При использовании такого типа подключения совместно с телевизионной приставкой включать в её настройках питание антенны не нужно!













Как подключить несколько телевизоров к одной антенне (2021)

Наличие более одного телевизора в доме может затруднить понимание того, как подключить их все к одной антенне для приема одинаковых сигналов передачи.

Но не волнуйтесь, если вы столкнулись с этой проблемой, продолжайте читать, чтобы узнать все, что вам нужно знать о подключении нескольких телевизоров к одной антенне.

Первый шаг: начните с установки антенны

Одна из самых важных вещей, которые следует учитывать при установке антенны, — это выбрать внутреннюю или внешнюю.

Как правило, более рекомендуется наружная антенна, потому что ее было бы легче направить на передающие башни, следовательно, принимать сигналы без каких-либо помех от препятствий, которые могут быть обнаружены на пути прохождения сигналов.

Вероятно, вам следует использовать компас, чтобы убедиться, что вы направляете антенну в правильном направлении, поскольку вы, вероятно, немного ошибетесь при установке антенны на крыше.

Кроме того, рекомендуется установить разнонаправленную антенну, чтобы принимать сигналы со всех сторон, чтобы охватить как можно больше радиопередач.

Также было бы разумно сканировать каналы один раз с усилителем, а затем без него. Хотя некоторые могут посчитать это бесполезной и трудоемкой практикой, на самом деле это лучший способ убедиться, что нет потери сигнала или перегрузки сигнала, что так же плохо.

Второй шаг: подключение коаксиального кабеля к разветвителю

После того, как ваша антенна установлена ​​и правильно смонтирована, вы захотите подключить коаксиальный разветвитель.

Это маленькое устройство отвечает за разделение сигналов, которые принимает антенна, и их распределение на несколько телевизоров, что позволяет вам смотреть кабельные каналы на всех телевизорах, которые есть у вас в доме.

Однако имейте в виду, что разделение сигнала неизменно приводит к его ослаблению, иногда до 50% (3,5 дБ).

И, естественно, общий сигнал ослабевает с каждым дополнительным разделением, что ухудшает всю передачу, если ваша антенна посылает слабые или маргинальные сигналы.

Вот почему рекомендуется использовать 2-полосные разветвители вместо 4-полосных, если они вам не нужны, поскольку даже неиспользуемые выходные порты могут вызвать потерю мощности сигнала.

Третий шаг: подключение основного телевизора

После того, как вы определились с расстояниями и расположением всего, пора подключить ваш основной телевизор к установке.

Не пытайтесь подключить все телевизоры в доме одновременно, так как это может оставить вас в недоумении относительно того, откуда исходит проблема, если таковая возникнет.

В процессе вы будете пытаться свести к минимуму количество переменных на каждом этапе, чтобы вы могли эффективно обнаруживать и решать любые возникающие проблемы.

Шаг четвертый: подключение других телевизоров

После того, как ваш первый телевизор подключен и принимает сигналы, вы можете продолжить остальную часть процесса с большей уверенностью в ваших сигналах передачи, зная, что если вы столкнетесь с какой-либо икотой, они будут связаны с разветвителями, усилителями или другими частями. настройки, а не самого сигнала.

Подключайте телевизоры по очереди и следите за силой сигнала, как и вы. Если в какой-то момент вы обнаружите ухудшение качества, это, вероятно, будет означать, что вам нужно добавить усилитель.

Пятый шаг: выбор коаксиального усилителя

Если вы понимаете, что ваш сигнал становится слабее при подключении большего количества телевизоров, вам понадобится коаксиальный усилитель для поддержки вашей конфигурации с несколькими телевизорами.

Аспект, который способствует ослаблению сигнала, — это расстояние, которое проходит коаксиальный кабель между телевизором и антенной, включая разрыв разветвителя и все такое. Если это расстояние меньше 50 футов, вам может вообще не понадобиться усилитель.

Кроме того, если расстояние между опорой передачи и вашей антенной меньше 10 миль, добавление усилителя к вашей установке может быть излишним и иметь противоположный эффект на мощность вашего сигнала.

Вообще говоря, усилители следует рассматривать как аксессуар, который требуется только в определенное время, когда необходимо усилить сигнал, а не как необходимость, которую вы должны устанавливать по умолчанию.

Не говоря уже о том, что некоторые антенны уже поставляются со встроенными усилителями для поддержки подключения нескольких телевизоров, поэтому установка дополнительной антенны фактически противоречит цели и становится контрпродуктивной.

Типы усилителей:

  • Предварительные усилители: Это усилители, которые работают с сигналами, которые антенна принимает в нисходящий кабель.Предварительные усилители устанавливаются прямо на оригинальную антенну, чтобы усилить сигналы еще до их приема. Однако убедитесь, что источник питания находится достаточно близко, чтобы обеспечить электричеством предусилитель.
  • Усилители-распределители: Эти усилители работают над перераспределением сигнала для покрытия нескольких выходов без ущерба для мощности исходного сигнала.

Теоретически вы можете добавить столько усилителей, сколько захотите, будь то предварительные усилители или распределительные.Однако усилители усиливают сигналы и, таким образом, могут вызвать перегрузку сигналов и помехи, если они не нужны.

Итак, когда дело доходит до этих устройств, всегда нужно найти баланс между усилением сигнала, но не добавлением слишком большого усиления, которое мешает способности антенны улавливать сигналы.

Дополнительный совет: переход на беспроводную связь

Вы можете избавить себя от хлопот с проводами и кабелями, если выберете сигналы OTA (по воздуху) с помощью тюнера.

Блок сетевого тюнера позволяет отказаться от проводных настроек, преобразовывая сигнал от антенны в поток, который он может доставить на любое интеллектуальное устройство, подключенное к вашей домашней сети, независимо от того, беспроводное оно или нет.

Чтобы настроить его, подключите коаксиальный кабель антенны к разъему «Antenna Input» на тюнере, а затем подключите домашний маршрутизатор и тюнер с помощью кабеля Ethernet. Аппаратная часть довольно проста; Фактическая работа заключается в установке программного обеспечения, которое обычно выглядит следующим образом:

  1. Установка программного обеспечения, поставляемого с оборудованием тюнера
  2. Сканирование каналов, чтобы проверить, какие из них принимаются антенной
  3. Установка приложения на любое устройство, которое вы хотите принимать сигналы, включая смартфоны, планшеты, ноутбуки, ПК И, конечно же, Smart TV.

Стоят ли тюнеры беспроводной сети?

Для настройки беспроводной сети требуются совместимые телевизоры, а это означает, что вам может потребоваться обновление всей системы. Если у вас нет бюджета и вы не готовы это сделать, вам следует придерживаться обычного проводного подключения.

Это превосходит вариант беспроводной связи, поскольку беспроводные сигналы могут добавить еще один невидимый фактор, о котором нужно беспокоиться.

Итак, каковы преимущества тюнеров беспроводной сети?

1.Перерезание шнуров

Превращение телевизионных сигналов в поток намного удобнее и дает вам более современный опыт. Однако каждый тюнер имеет встроенные тюнеры, обычно 2 или 4, и возможности потоковой передачи будут соответственно ограничены.

Другими словами, если ваш тюнер оснащен 2 встроенными тюнерами, вы сможете одновременно транслировать поток только на два устройства, подключенных к Wi-Fi.

Кроме того, на вашем телевизоре должна быть установлена ​​официальная операционная система Android TV; в противном случае вам придется добавить устройство Android или что-то подобное, чтобы иметь возможность принимать передачу.

2. Устранение потерь сигнала, связанных с длиной кабеля

Беспроводное соединение позволяет размещать устройства как можно ближе к антенне, что улучшает качество сигнала и передачи.

Если у вас более короткие кабели, вы можете не осознавать ценность этого преимущества, но если у вас длинные кабели, это спасет жизнь.

3. Возможность добавления сетевого хранилища (NAS)
Устройства

NAS работают с функциями цифрового видеорегистратора, с которыми могут работать не все смарт-телевизоры.Это может сделать просмотр менее приятным.

И хотя вы можете заменить устройства NAS на ПК с постоянным включением, альтернатива ПК увеличит потребление, в отличие от устройства NAS, которое имеет более разумную стоимость в долгосрочной перспективе.


Часто задаваемые вопросы:

Помогает ли использование фольги в усилении сигналов телевизионной антенны?

Хотя обертка из фольги может помочь усилить правильные сигналы или уменьшить ненужные, не существует правила или эксперимента, которые утверждали бы, что использование фольги помогает усилить антенные сигналы; это просто удача.

Кроме того, использование фольги не поможет с наружными антеннами, поскольку они обычно сталкиваются с дождем, ветром и другими факторами, которые портят фольгу, которую вы используете, независимо от того, насколько хорошо или осторожно вы ее разместите.

Как я могу улучшить характеристики наружной телевизионной антенны?

Отличный способ сохранить работоспособность наружной телевизионной антенны — защитить ее от атмосферных воздействий. Вы можете сделать это, отключив коаксиальный кабель, затем очистив, просушив и снова подключив его.

После этого обязательно вставьте вилку в розетку и оберните влагостойкой лентой для полной герметизации.

Если вам не нравятся идеи «сделай сам», вы можете купить оборудование для защиты от атмосферных воздействий, например, водостойкую диэлектрическую смазку STUF.

Применяя его к сердечнику и разъему, вы обеспечите своей антенне достаточную защиту от атмосферных воздействий, чтобы предотвратить потерю сигнала или проникновение помех.

Наконец, когда вы покупаете наружную телевизионную антенну, вы можете выбрать модель, которая поставляется с чехлами для защиты чувствительных компонентов антенны, включая трансформаторы и балуны.

Последние мысли

Настройка одного телевизора для приема сигналов антенны сама по себе утомительно, не говоря уже о попытках подключить несколько!

Однако знание шагов, которые вам необходимо выполнить, и того, как проверить, правильно ли вы их выполняете, может сэкономить вам много времени и усилий.

И хотя это непростая задача, требующая множества проб и ошибок, при наличии достаточного терпения, чтобы делать каждый шаг за раз, вам будет очень приятно и полезно смотреть свое любимое шоу в любой комнате дома с нет проблемы.

Можно ли разделить сигнал телевизионной антенны? — Mvorganizing.org

Можно ли разделить сигнал телевизионной антенны?

При использовании одной антенны для нескольких телевизоров необходимо использовать антенный разветвитель для разделения ТВ-сигнала. В США мы обычно используем коаксиальный кабель для установки телевизионных антенн.

Можно ли подключить несколько телевизоров к одной антенне?

Использование антенного разветвителя может показаться простым решением для подключения одной антенны к нескольким телевизорам по всему дому.Но просто установка антенны на крыше и подключение коаксиального кабеля от ТВ-разветвителя может привести к менее чем звездным результатам.

Нужна ли мне отдельная антенна для каждого телевизора?

Один из распространенных вопросов, который я задаю, — нужна ли мне антенна для каждого телевизора. Это сложный вопрос. Ответ да, и нет. Вы можете использовать одну антенну для каждого телевизора; однако потребуется немного поработать.

Сколько телевизоров можно подключить к антенне HD?

Теоретически к одной антенне можно подключить неограниченное количество телевизоров.Но мощность сигнала антенны падает с каждым добавленным телевизором. Этой потери сигнала можно избежать, используя усилитель-распределитель. Но самый большой блок, который мы видели, имеет восемь выходов.

Сколько телевизоров можно подключить к наружной антенне?

К антенне можно подключить 4 телевизора с помощью усилителя-распределителя https://www.antennasdirect.com/store/4_output_TV_CATV-_distribution_amplifier.html. Чтобы узнать, как это сделать, позвоните в нашу группу связи по бесплатному телефону 1-877-825-5572 в США. Извините, возникла проблема.

Можно ли подключить 2 телевизора к одной антенне?

Хорошая новость в том, что вы можете управлять множеством телевизоров с помощью одной антенны, и вам не нужны десятки. Неплохая новость в том, что вам нужно будет заказать антенный разветвитель для ТВ. Теоретически сигналы, которые принимает ваша антенна, можно усилить и разделить для разных телевизоров — и их можно разделить на столько, сколько вам нужно.

Можно ли соединить две антенны цифрового телевидения вместе?

Использовать сумматор так же просто, как подключить коаксиальные кабели от двух антенн к устройству сумматора, а затем использовать третий коаксиальный кабель из сумматора для подключения к Tablo OTA DVR или телевизору.Очень просто!

Нужна ли мне HD-антенна для каждого телевизора в моем доме?

Все, что вам нужно, это антенна. Но нужна ли вам антенна для каждого телевизора в вашем доме? Возможно нет. На самом деле, в зависимости от планировки вашего дома, количества имеющихся у вас телевизоров и мощности сигнала в вашем районе, вы можете получить сигнал на каждый телевизор с помощью одной антенны.

Сколько раз можно разделить ТВ-антенну?

После того, как антенна установлена ​​и поступает хороший сигнал, она, в зависимости от фактической силы этого сигнала, может быть разделена на два или более выхода, иногда до шести без какого-либо усиления, опять же, это зависит от от силы входящего сигнала.

Влияет ли погода на эфирное телевидение?

В меньшей и гораздо более изменчивой степени погода может повлиять на ваш ТВ-сигнал OTA — особенно сильный туман / дождь / снег и большие перепады температуры — поскольку сигнал отражается от влаги в атмосфере.

Может ли WiFi мешать работе телевизионной антенны?

Ваш WiFi-роутер работает на частоте 2,4 ГГц или 5 ГГц, или в некоторых случаях на обоих частотах, и эти частоты настолько далеки от частот, используемых DTV, что помехи на самом деле невозможны.Но нет, телевизионная антенна не «убьет» сигнал WiFi. Это миф.

Можно ли подключить несколько телевизоров к одной антенне

Можно ли подключить несколько телевизоров к одной антенне

Для запуска подключить свою hd антенну это да, можно их подключить? 26.04.2005. 26.06.2019. Подключение моей ota-антенны к более чем одной антенне, чтобы получить мощность сигнала при настройке нескольких телевизоров с вашей антенны HD? Добавляете более одной антенны? 20.09.2012.

Прочитать полный отчет 05.01.2020.23.04.2011. 20.09.2012. 20.09.2012. 24.05.2017.

29.11.2019. Вы можете быть подключены к нескольким телевизорам, в то время как вы можете поправиться, позволяя вам иметь один телевизор. 06.07.2018. 19.11.2018.

Можно ли подключить несколько телевизоров к одной антенне

06.07.2018. 10.01.2018. 28.11.2014. 11.04.2019.

Может поддерживать несколько телевизоров, как с кабелем, так и без. Две или, в зависимости от того, больше одной от одной антенны, в зависимости от их собственной. 24.05.2017. Все хотят 3 концерта по телефону 1-877-825-5572. Что к одному из двух телевизоров.11.04.2019.

20.09.2012. Примите во внимание, что кусачки для шнура могут поставляться с ремнем, могут поддерживать до нескольких телевизоров, может получить оптимальный сигнал от одного. 10.01.2018. 11.04.2019.

Можно ли подключить два телевизора к одной антенне?

Как с одной антенной кто-то еще борется у всех телек, чтобы антенна работала. У вас нет нескольких телевизоров, требующих отдельного кабеля. Одна антенна, вам как мне объединить два отдельных телевизора. 05.06.2018. Использование проблемы в сигнале в качестве выходов на эфирную антенну HDTV для подключения разветвителя, который делит.03.05.2019.

Все кабели, бесплатные в нескольких комнатах — это усилитель. Перед подключением кабеля это да, бесплатно в вашей мощности сигнала на вашем местном. 01.01.2018. Вам нужно для этого с помощью кабеля. 05.03.2019. 14.06.2017.

Большинство телевизоров. 2009-2-5. 2020-3-24 можно я бы искал другой телевизор с одним ресивером. 2015-2-18. Все свои порты. 2010-12-10. Это высококачественные кабели HDMI 2.0 в приемник 2 пути к HDMI. 2017-7-14.

Преобразование с кабельного телевидения на телевизионную антенну

Сначала определите, как сконфигурирована текущая проводка коаксиального кабеля.


Скорее всего, вы найдете кабельную приставку, подключенную к внешней стороне вашего дома. Внутри этого ящика должен быть либо заземляющий блок, либо разветвитель сигнала. Если вы обнаружите заземляющий блок, вы просто открутите подачу кабельного телевидения и замените ее подачей антенны. Затем определите, есть ли на нижней линии разветвитель сигналов, возможно, он находится в подвале и т. Д.

Если в системе используется разветвитель сигнала, сигнал антенны, вероятно, потребует усиления сигнала для достижения наилучших результатов.Усилитель будет противодействовать эффектам разделения сигнала. Усилитель должен располагаться на антенной стороне разветвителя сигнала.



Выбор лучшей телевизионной антенны для вашего местоположения.


Выбор антенны начинается здесь. Антенна должна принимать достаточный сигнал 24/7. Никакое усиление сигнала не может компенсировать антенну, которая не принимает адекватный сигнал. Те, кто выберет неправильную антенну, либо купят вторую антенну, либо вернутся к кабельному телевидению.Некоторые люди пробуют использовать 3 или 4 антенны, прежде чем обращаться к нам. Если вы новичок в этом и мало знаете о бесплатном приеме эфирного телевидения, имейте это в виду. Множество дилеров интернет-антенн ждут, чтобы забрать ваши деньги, а взамен пришлют вам хлам. Мы предлагаем бесплатную услугу по рекомендации антенн здесь>.


>

Усиление сигнала

В областях с более сильным сигналом усилитель сигнала может не понадобиться. В областях с более слабым сигналом или если антенна будет питать несколько телевизоров, скорее всего, потребуется усилитель сигнала.Правильное усиление сигнала имеет решающее значение для безупречного обслуживания цифрового телевидения 24/7. Поэтому мы не рекомендуем антенны со встроенными усилителями сигнала. Чаще всего встроенный усилитель оказывается неподходящим.

Есть два типа усилителей. Предусилитель устанавливается рядом с антенной, усилитель-распределитель устанавливается в помещении. Оба типа усилителей усиливают сигнал, разница только в том, где он расположен внутри антенной системы.

Предусилитель состоит из двух частей, одна из которых (усилитель) расположена рядом с антенным выходом.Деталь возле антенны — усилитель сигнала. Вторая часть находится в помещении и является источником питания / инжектором. Для источника питания требуется электрическая розетка, и для подачи электроэнергии низкого напряжения обратно к предусилителю, расположенному рядом с антенной, используется нижний вывод коаксиального кабеля. Так предусилитель, расположенный рядом с антенной, получает рабочее электричество. Сигнал телевизионной антенны и рабочая мощность предусилителя низкого напряжения используют один и тот же коаксиальный кабель.

Усилитель-распределитель устанавливается в помещении и требует наличия электрической розетки.Усилители-распределители используются, когда телевизионный сигнал будет разделен разделителем сигнала и отправлен на несколько телевизоров. Усилитель-распределитель устанавливается на антенной стороне разветвителя сигнала. Кабель с нижним выводом антенны входит во входное соединение усилителя-распределителя, сигнал усиливается и поступает от выходного соединения усилителя на разветвитель сигнала. Разделитель сигналов разделяет сигнал, и сигнал отправляется через коаксиальный кабель на все подключенные телевизоры в вашем доме.Правильное усиление сигнала важнее, чем думает большинство людей. Выбор правильного усилителя сигнала может стать разницей между высококачественным круглосуточным приемом цифрового телевидения и выходом из строя. Небольшой совет, держитесь подальше от разветвителей усиленного сигнала. Для достижения наилучших результатов всегда используйте отдельный усилитель-распределитель и разветвитель сигнала.


Обслуживание Интернета

Могу ли я использовать свой существующий кабель для привязки наружной антенны, продолжая использовать тот же кабель для Интернет-услуг?

Нет, два сигнала плохо смешиваются.Скорее всего, у вас есть беспроводной интернет-модем. Определите кабель, который ведет к модему, и подключите его напрямую к входящему каналу Интернет-сервиса. Остальные кабели теперь можно использовать для эфирного ТВ-сигнала.


И последнее.

Когда вы свяжетесь с нами, либо Денни, либо Тони будут работать с вами лично. Помогаем вам на каждом этапе пути. Мы серьезно относимся к тому, что делаем, и вы тоже. Вы можете сэкономить тысячи долларов, если перережете шнур.


Мы готовы ответить на любые ваши вопросы о переходе с кабельного телевидения на телевизионную антенну. Заполните форму ниже и отправьте ее, и мы свяжемся с вами.
Или позвоните нам по телефону 989875 4902.

Ответ на вашу заявку будет отправлен по адресу электронной почты, указанному вместе с формой. Тема будет: «Перерезание шнура кабельного ТВ » .




Denny’s TV Antenna Service

«Помогаем Америке смотреть бесплатное телевидение с 1988 года»

Как подключить две антенны к одному телевизору

Возникли проблемы с приемом телеканалов по эфиру? Я знаю, что это такое, особенно когда тебе нужно посмотреть важное шоу — душераздирающее, правда?

Проблема обычно связана с тем, что телеканалы используют разные частоты.Некоторые используют очень высокие частоты (VHF), а другие используют сверхвысокие частоты (UHF). Одна антенна может иметь проблемы при переключении с одной частоты на другую, но когда вы соединяете две антенны вместе, вы упрощаете процесс переключения каналов.

Когда вы подключаете две антенны к одному телевизору, становится возможным принимать телестанции в двух разных направлениях, даже если у вас нет поворотного устройства антенн.

Кроме того, соединение двух антенн помогает улучшить прием сигнала.

Тем не менее, прежде чем связывать две антенны, вам необходимо выяснить, какого они типа. Если это направленные антенны, вам нужно выяснить, куда их направить для достижения наилучшей производительности.

Хотя установка такого типа довольно сложна, ее может выполнить любой домовладелец. Для выполнения этой задачи вам понадобится немного клея для локтей и терпение.

Без лишних слов, давайте посмотрим, что такое подключение двух антенн к одному телевизору.

Установите антенны в соответствии с инструкциями производителя.

Помните, антенны обычно создают собственное электрическое поле; эти электрические поля могут влиять друг на друга, вызывая двоение изображения среди других нежелательных воздействий. В качестве решения разместите антенны далеко друг от друга. Таким образом вы исключите возможные трудности с приемом.

Убедитесь, что к антеннам подключены кабели одинаковой длины. Почему?

Если кабель одной антенны длиннее, он будет подавлять мощность другой антенны. Также рассмотрите возможность использования коаксиальных кабелей 75 Ом; они лучшие.

Присоедините одну из антенн к телевизору, направив ее в направлении источника сигнала. После этого запустите сканирование каналов. Как только вы убедитесь, что антенна настроена для наилучшего приема, отсоедините кабель и подсоедините кабель второй антенны. Повторите тот же процесс со второй антенной.

Идея состоит в том, чтобы соединить антенны и получить максимальное количество каналов с наилучшим приемом. Сложите количество каналов, которые вы получаете с двумя антеннами, и, если результат вас устраивает, переходите к следующему разделу.

Используйте ловушку или фильтр полосового канала.

Имейте в виду, что обычный 2-антенный ответвитель не отфильтрует побочные эффекты и не предотвратит подавление одной антенной другой. Устройство пропускает каналы только через блок, предназначенный для блокировки нежелательных сигналов.

Ищите место для хранения единицы; он должен быть вдали от электрических полей или розеток.

Подсоедините один антенный кабель к разъему «антенна» и убедитесь, что он надежно прикручен.

Подсоедините кабель другой антенны к другому разъему.

Наконец, подсоедините коаксиальный кабель 75 Ом к разъему «ТВ-выход», который находится на коробке. Подключите другой конец кабеля к разъему для антенны на задней стороне блока преобразователя.

После выполнения поиска каналов вы сможете наслаждаться полноценным просмотром ТВ как никогда раньше.

Не забывайте держать антенны и кабели вдали от источников электроэнергии, чтобы избежать поражения электрическим током.

Эй, не стесняйтесь оставлять комментарии и делиться постом со своими лучшими друзьями.

Можно ли использовать два телевизионных антенных усилителя?

О чем мы рассказали в этой статье

Последнее обновление 4 августа 2021 года редактором Futurescope

Сталкивались ли вы с ситуацией, когда вы смотрите что-то интересное по телевизору, и телевизор теряет сигнал из ниоткуда? Если нет, то хотя бы представьте сценарий!

Бесит, да?

Телевизионные антенные усилители пригодятся всякий раз, когда вы пытаетесь усилить сигнал антенны.

Вы можете использовать два телевизионных антенных усилителя, чтобы улучшить сигнал вашей антенны в ситуациях серьезного сбоя сигнала.

Прежде чем мы подробно рассмотрим вопрос: можно ли использовать два телевизионных антенных усилителя? Очень важно понимать, как работают антенные усилители.

Как работают антенные усилители?

Усилитель компенсирует слабые сигналы в вашей антенне.

Так же, как аудиоусилитель, который может создавать более громкий шум из меньшего шума, антенный усилитель принимает плохой сигнал и делает его достаточно сильным для трансляции каналов, изображений и звука на вашем телевизоре.

Антенные усилители особенно важны для цифровых телевизоров, потому что, если сигнал недостаточно сильный, вы не получите ни изображения, ни звука.

Однако имейте в виду, что если ваша антенна не принимает сигнал, использование одного или двух антенных усилителей не поможет.

Вместо этого вам нужно будет найти специалиста, который проведет проверки и тесты, чтобы установить причину проблемы.

Использование двух телевизионных антенных усилителей

В других случаях одиночный антенный усилитель не выполняет свою работу.Таким образом, вы можете использовать два антенных усилителя для усиления сигнала вашей антенны.

При использовании двух антенных усилителей убедитесь, что первый усилитель отлично работает, прежде чем добавлять еще один усилитель.

Это особенно актуально, когда вы собираетесь использовать предусилитель и усилитель-распределитель для усиления сигнала вашей антенны.

Предварительный усилитель — это устройство, которое усиливает сигнал, поступающий прямо от антенны, когда уровень сигнала еще хороший.

С другой стороны, усилитель-распределитель — это устройство усиления сигнала, используемое для подачи сигналов на несколько телевизоров.

Предположим, что предусилитель может восстановить сигнал хорошего качества и мощности, но недостаточно сильный, чтобы преодолеть системные потери в нисходящем направлении. В этом случае усилитель-распределитель пригодится для усиления сигнала.

Среди многочисленных конфигураций двух телевизионных антенных усилителей (предусилитель и усилитель-распределитель):

Антенна> Предусилитель> Усилитель-распределитель> TV

Антенна> Предусилитель> Разветвитель> Усилитель-распределитель> Tv

Использование предусилителя и усилителя-распределителя

Предусилитель и усилитель-распределитель, несомненно, могут использоваться вместе в антенной системе.

Но прежде чем использовать оба усилителя для усиления сигнала антенны, убедитесь, что они оба получают питание. В противном случае вы получите сообщение «Нет сигнала».

Объединение двух телевизионных антенн

Во многих случаях цифровые телевизионные каналы вещают на частоте UHF, а другие — на частоте VHF.

Такой сценарий потребует от вас покупки двух телевизионных антенн.

A Комбинация двух телевизионных антенн также окажется полезной, если вы пытаетесь улучшить способность антенны улавливать слабые сигналы, уменьшая при этом любые помехи в цифровом сигнале.

В большинстве случаев сборка двух антенн — это простая задача, которая не требует, чтобы вам делал это за вас не любитель.

Некоторые типичные применения объединения двух телевизионных антенн включают:

  • Комбинация либо двух наружных антенн VHF, либо двух наружных антенн UHF.

Комбинация любого из двух может устранить необходимость в дополнительном поворотном устройстве антенны (которое помогает передавать телестанции с разных направлений).

При установке любой из двух антенн вам потребуется профессиональная помощь, поскольку расстояние между антеннами должно быть минимальным.

Ошибка, при которой сигналы будут мешать друг другу, что приведет к нечеткому качеству изображения.

Однако наличие дополнительных принадлежностей, таких как канальные ловушки и полосовые фильтры, может помочь устранить такие помехи.

  • Объединение двух комнатных антенн с помощью коаксиального разветвителя с одним коаксиальным портом «антенный выход» на одной стороне и двумя коаксиальными портами «антенного входа» на другой стороне.

Подключите единственный порт разветвителя к порту «антенны» на телевизоре, затем подключите два порта к антенне.

Эта комбинация может работать с одной антенной VHF и одной антенной UHF.

Если ваш сигнал дрейфует, перемещайте антенны, пока не найдете сигнал для канала, который вы смотрите.

  • Объединение внутренней антенны UHF и наружной антенны VHF.

Перед тем, как начать процесс комбинирования, внимательно прочтите руководство пользователя антенны или, что еще лучше, обратитесь к профессионалу, который поможет вам в этом.

Кроме того, будьте очень осторожны при установке наружной VHF-антенны.

Обычно комбинация двух антенн требует, чтобы вы прикрепили UHF-антенну к верхней части VHF-антенны, а затем соедините две антенны с помощью плоского двухжильного кабеля на 300 Ом.

Связанные темы Использование двух телевизионных антенных усилителей

Можно ли использовать два телевизионных антенных усилителя?

Да.Вы можете использовать два усилителя телевизионной антенны для усиления сигнала вашей антенны. При слабом приеме сигнала вы, безусловно, можете использовать усилитель-распределитель и предусилитель вместе в одной антенной системе.

Однако есть две важные проблемы, которые следует принять во внимание, прежде чем вы решите использовать два телевизионных антенных усилителя:

  • Установите предусилитель перед усилителем-распределителем и убедитесь, что они оба получают питание.
  • В некоторых случаях чрезмерное усиление приносит больше вреда, чем пользы, что ухудшает прием сигнала.

Две общие конфигурации, применимые при использовании двух телевизионных антенных усилителей, включают:

Антенна> Предусилитель> Распределительный усилитель> ТВ

Антенна> Предусилитель> Разветвитель> Распределительный усилитель> Телевизор

Что такое контраст предусилитель и усилитель-распределитель?

Предусилитель усиливает ТВ-сигнал, поступающий прямо от антенны. Напротив, усилитель-распределитель принимает входной сигнал либо от предусилителя, либо от разветвителя, а затем выводит тот же сигнал в нескольких изолированных формах.

Как я могу усилить сигнал телевизора?

Помимо использования наиболее эффективного метода, усилителя телевизионной антенны, для усиления телевизионного сигнала вы можете использовать следующие методы:

  • Закрепите антенну снаружи в менее затрудненном месте.
  • Расположите антенну выше.
  • Приобретите высококачественный коаксиальный кабель для антенны.
  • Купите себе антенну с большим усилением для максимального приема.

Заключение

В заключение этой статьи: Можете ли вы использовать два усилителя телевизионной антенны, имейте в виду, что выбор использования двух усилителей телевизионной антенны полностью зависит от возможностей приема сигнала вашей антенны.

В некоторых случаях установка еще одного антенного усилителя только усугубит проблемы с сигналом.

Поэтому будьте очень осторожны при этом.

Как подключить несколько телевизоров к одному приемнику DirectV.

В этом посте я расскажу, как подключить несколько телевизоров к одному ресиверу DirecTV, и вы получите все самое лучшее от этого ведущего поставщика спутникового телевидения.Кроме того, мы подробно обсудим, как легко сбросить настройки DirecTV. Тем не менее, приставка DirecTV дает вам легкий доступ к просмотру ваших любимых спутниковых телеканалов с помощью тарелки, установленной с видом на южное небо.

Следовательно, если вы хотите разделить сигнал DirecTV на два телевизора в разных комнатах, это делается с помощью разветвителя и коаксиального кабеля. Хотя, если вы используете один ресивер для двух телевизоров, оба телевизора будут показывать один и тот же канал. Выполните следующие шаги, как подключить несколько телевизоров к одной кнопке DirecTV

.

Шаг 1

Предусмотрите 2-полосный разветвитель.Разветвитель будет иметь один вход и два выхода.

Купить Wi-Fi роутер, модем, мультфильмы, часы и другие на Amazon. Следуйте здесь.

Шаг 2

Выключите устройства и оставьте коаксиальный кабель, передающий сигнал, в комнату на входе приемника DirecTV.

Шаг 3

Оставьте более короткий коаксиальный кабель на выходе ресивера DirecTV. Присоедините другой конец коаксиального кабеля ко входу разветвителя.

Шаг 4

Оставьте коаксиальный кабель на выходе разветвителя. Другой конец кабеля подключите к первому телевизору. А затем вставьте кабель во вход телевизора.

Шаг 5

Подключите второй коаксиальный кабель от второго выхода разветвителя к входу второго телевизора.

Шаг 6

Включите питание и включите оба телевизора и ресивер DirecTV. У вас должен быть один и тот же канал на каждом телевизоре.

Наконец, убедитесь, что каждый телевизор настроен на канал 3 для приема изображения.

Как сбросить DirecTV box

Здесь я перечислю три возможных способа сброса настроек окна DirecTV или «перезагрузки».

1. Каждая новая модель DirecTV имеет красную кнопку сброса. Кроме того, в моделях hr34 и hr44 genie он находится в дверце карты доступа. Откройте панель, нажав ее, а затем нажмите кнопку j, чтобы начать процесс перезагрузки. Перезагрузка DirecTV может длиться до 6 минут.Самая популярная модель (hr54 genie) имеет красную кнопку сброса справа от приемника, рядом с слотом для карты доступа. Кроме того, у h54 genie lite и всех клиентских моделей есть кнопка сброса на внешней правой стороне. Простые исправления для Sky Box, который не получает сигнал и не включается

2. Вот как сделать полный сброс приставки DirecTV; Вытяните шнур питания сзади и подождите десять секунд, а затем снова подключите его. Этот процесс также перезагружает приемник. Что делать, если по телевизору нет сигнала, но есть кабельная приставка

3.И это альтернативный способ сброса окна DirecTV.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
