Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал.

Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Две антенны связи на американский грузовик (инструкция)

Для каждого, кто хотя бы раз имел дело со связью на американском тягаче, вставал вопрос, а как работают эти две штатные антенны, расположенные на зеркалах? И в этой статье я вам расскажу о том, как это работает, а также как самостоятельно восстановить или изготовить такую систему, которая, в отличие от системы с одной антенной, обладает рядом преимуществ.

История вопроса

Систему связи с двумя антеннами (Co-Phased antenna system) в США начали применять на грузовиках с конца 60х годов. Тогда, во времена топливного кризиса, водители, оснащавшие свои автомобили радиостанциями (а тогда это было крайне важно), старались получить от связи максимум. Увеличить дальность настолько, насколько это возможно, особенно на трассах. На тот момент (равно как и сейчас), разрешенная выходная мощность передатчиков радиостанций составляла всего 5 ватт, и единственным законным способом увеличить дальность как приема, так и передачи, были и остаются манипуляции с антеннами. Один из способов увеличить дальность связи – это взять одну антенну максимальной длины и разместить ее по центру крыши автомобиля. Вариант отличный для легковых автомобилей, а вот с грузовиками такой подход не сработает, поскольку кабина тягача и так высокая, а если на нее поместить еще и высокую антенну, то все мосты, ограничители высоты и прочие низколетящие ветки и бревна будут представлять для высоко установленной длинной антенны опасность, ее можно элементарно сломать или, в лучшем случае, погнуть.

Что делать? Поставить короткую антенну, которая будет работать несколько хуже длинной, но зато не сломается.

И для многих водителей — это «благо» поскольку они не хотят слышать далеко, им это просто не нужно (работа в эфире по принципу «кого вижу, того слышу»). Но если вы хотите и слышать, и передавать на достаточное расстояние, знать обстановку заранее, есть еще один способ, который практикуют, как раз за океаном. Это т.н. синфазная антенная система или система с 2 или более антеннами.

Чем интересна синфазная антенная система

Достоинства

Синфазная система с 2 антеннами, примерно в полтора-два раза эффективнее системы с одной аналогичной антенной.
Синфазная система гораздо меньше подвержена т.н. эффекту затухания сигнала вследствие интерференции. Когда одна антенна находится в минимуме, вторая находится близко к максимуму, и сигнал на входе в радиостанцию при движении автомобиля не плавает! Одно из самых важных преимуществ!
Такая система позволяет без проблем использовать короткие спиральные антенны, что допускает их установку на зеркала с использованием простых кронштейнов (можно использовать и более длинные антенны, но с длинными и эффективными антеннами нужно позаботиться о хорошей радиотехнической массе, что не всегда с «американцами» возможно).

Недостатки

Мало специалистов, разбирающихся в вопросе устройства, установки и настройки подобной системы. Для точной настройки требуется навык, знания и приборы.

Система получается минимум в 2 раза дороже системы с одной антенной. Плюс, с учетом того, что в РФ не продают комплекты для подключения двух антенн, сюда нужно добавить затраты на покупку кабеля и работу по сборке и настройке всего этого вместе.
В два раза больше работы по профилактике антенн. Раз антенн 2, то и возни в 2 раза больше.

На мой взгляд достоинства такой системы полностью перекрывают недостатки, особенно, если вы понимаете, что делаете, разобрались в вопросе и готовы обслуживать свою технику связи на регулярной основе.

Конструкция и схема включения

На самом деле, все не так уж и сложно. Но для построения такой системы «с нуля» нам понадобится (как пример):

Две антенны Optim T3-27. Близкий аналог американских антенн на 24 дюйма. Фактически, можно использовать любые антенны, длиннее или короче, в общем случае, чем длиннее, тем эффективнее все это будет работать. В основном используют либо спиральные антенны, либо антенны БЕЗ автотрансформаторной системы согласования.

Кабель РК75 или RG-59 с волновым сопротивлением 75 Ом! Это важно! Я буду использовать кабель, который называется Percon VK 5 0,6/2,8. Длина кабеля 12м.
Кабель RG-58 с сопротивлением 50 Ом необходимой длины (в моем случае 1м).
Согласующее устройство (мультиплексор) RAMI Multiband Antenna System. Можно обойтись и без него, так даже проще (ниже напишу, как это сделать), но лучше использовать штатные устройства.
Рулетка
Трезвая голова
Горячий паяльник
Антенный анализатор или хороший КСВ-метр
Эквивалент нагрузки 50 Ом, для точного подбора длины выбранного кабеля

Кабель Percon VK 5 0,6/2,8

Штатные кабели Optim T3-27 которые будем переделывать под работу с другим, 75-омным кабелем.

Мультиплексор RAMI (Loud and Clear, громко и четко :-))

Схема включения довольно проста, как и принцип работы двух антенн одновременно.

Однако, тут есть небольшая хитрость. Для того, чтобы две антенны можно было включить параллельно, а именно так они и работают, в точке подключения к радиостанции волновое сопротивление двух одновременно включенных антенн должно в сумме составлять 50 Ом, что соответствует входному сопротивлению радиостанции (КСВ=1). И если для запитки антенн использовать штатный кабель (с волновым сопротивлением 50 Ом), то, при параллельном соединении антенн в точке подключения, их общее сопротивление будет 25 Ом, что соответствует КСВ=2 и это при идеальной настройке каждой антенны. Нас такое положение вещей, конечно, не устраивает, и поэтому мы сопротивление будем трансформировать, и именно для этого нам и нужен кабель с волновым сопротивлением 75 Ом. Нам нужно получить на выходе каждого кабеля от антенны сопротивление 100 Ом, что при параллельном соединении антенн, запитанных через такие кабели, даст нам 50 Ом. Для трансформации сопротивления из 50 Ом в 100 Ом, необходимо использовать кабель с волновым сопротивлением 75 Ом, определенной длинны. От длины будет зависеть коэффициент трансформации. Лучше всего это проиллюстрировать вот такой вот картинкой.

Фактически, нам нужно использовать либо отрезки длиной в 1/4 длины волны, либо отрезки длиной в 3/4 длины волны, поделенные на коэффициент укорочения кабеля (РК75 ~ 1.5). Для си-би диапазона, это будет или 1,83м или 5,43м. Нам подходит второй вариант. Это приблизительные значения длины. Точное значение необходимо подбирать индивидуально для каждого кабеля, но в целом, можно ориентироваться на эти цифры.

Для проверки гипотезы и настройки кабеля, отмеряем куски кабеля нужной длины (~5,7м). Обязательно при экспериментах с неизвестным кабелем берем отрезки с небольшим запасом под настройку, зачистку и подрезку. За океаном используются именно такие кабели длиной 18 футов, что примерно соответствует нашим 5.48м. С уже накрученными коннекторами PL-259.

После того как куски нужного размера отмерены и отрезаны, зачищаем концы и прикручиваем к концам кабелей между экраном и центральной жилой эквиваленты нагрузки – безындукционные резисторы 50 Ом, а другие концы по очереди подключаем к антенному анализатору или КСВ-метру.

Далее, руководствуясь показаниями анализатора укорачиваем кабели настолько, чтобы на рабочей частоте у нас получилось сопротивление ~100 Ом (КСВ=2). Повторяем процедуру для каждого кабеля. По идее длина должна получиться одинаковой. В моем случае, получилось 5.5м.

На картинке, синий график (6м), оранжевый график (5,3м). В принципе, ширина полосы такого трансформатора сопротивлений довольно большая, будет работать и 5,6 и 5,4 метра, так что вариант с точной настройкой, скорее для перфекционистов, или если вы используете незнакомый вам кабель. После настройки кабелей, можно приступать к следующему этапу.

Для настройки не обязательно покупать дорогущий риг эксперт, вполне можно обойтись и микробюджетным SARK100.

Диаграмма направленности

Также надо сказать, что диаграмма направленности такой антенной системы зависит от расстояния между антеннами.

В случае с американскими тягачами, расстояние будет примерно 2,7м, что соответствует варианту на картинке 1/4 лямбда (270 см). То есть диаграмма будет поджата с боков и немного вытянута вперед и назад. Что поможет слышать и передавать по ходу движения грузовика, вперед и назад, и что важно, отсекать то, что находится в стороне. Идеальным вариантом было бы получить 3/8 длины волны (419 см) или 1/2 длины волны (543 см) между антеннами, но это, в рамках одного, даже большого грузовика невозможно.

Антенны

Для построения антенной системы я буду использовать две антенны Optim T3-27. Можно использовать и другие антенны, например Optim CB-9+ или подобные.

Штатные кабели антенн нам не подходят. Их будет необходимо удалить и заменить на уже отмеренные кабели РК75 длиной 5. 5м. Вот так.

Обязательно усиливаем место стыка термоусадкой с клеевым слоем, дабы водичка внутрь не попадала и не портила кабель. Далее у нас есть три пути соединения кабелей вместе.

Первый путь самый простой, это просто скрутить экраны и центральные жилы кабелей вместе. Пропаять и припаять к точке соединения кабель RG-58 нужной длины, для того чтобы подключить антенную систему к рации. Либо использовать разъем под толстый кабель и напаять его на оба кабеля сразу.
Использовать для соединения тройник. Это бывает удобно для обслуживания и диагностики антенной системы.
Или использовать согласующее устройство – мультиплексор. Фактически, это тоже самое, что и первые два варианта, но тут у нас появляется возможность подключать к нашим антеннам магнитолу и телефон GMS 900, если у вас такой есть.

И поскольку согласующее устройство – мультиплексор у нас в наличии имеется, будем использовать его. Припаиваем концы кабелей к согласующему устройству.

Если необходимо, разбираем мультиплексор и припаиваем новый кабель для подключения к радиостанции. Вот в общем-то и все.

Установка

Для установки и проверки вам понадобиться:

КСВ-метр или антенный анализатор
Мультиметр с возможностью измерять сопротивление и функцией прозвонки. Для прозвонки можно использовать обычную контрольную лампу, но лучше применить Омметр.
Инструменты для разборки салона, зеркал и прочего (отвертки, пассатижи).

Установка синфазной антенной системы не особенно отличается от установки системы с одной антенной, с той лишь разницей, что их две. Антенны на американских тягачах устанавливаются на дугах зеркал, которые, в свою очередь, должны быть надежно закреплены на дверь грузовика. Особое внимание следует уделить местам контакта дуг зеркал к двери сверху и снизу, особенно СВЕРХУ!!! Наличие окислов в этом месте недопустимо!!! Поэтому перед установкой необходимо тщательно проинспектировать эти места и проверить сопротивление между рамой кузова, верхним и нижним креплением зеркала. Поочередно откручиваем крепление дуги зеркала вначале сверху, а затем снизу. При этом необходимо замерять сопротивление между дугой и рамой в верхней и нижней точке. Сопротивление не должно превышать 3-5 Ом! Идеально, если оно будет около 0-1 Ом. Если все в порядке, смазываем для консервации эти места литолом 24 и собираем все в обратном порядке. Еще раз повторюсь, это важно! Некоторые скажут, что при такой установке радиотехнической массы будет не хватать для полноценной работы антенн, но, если мы говорим о спиральных, да и не только спиральных антенных, такая конструкция работать будет, поскольку двери на американских тягачах, как правило, алюминиевые и обладают достаточной площадью для работы в качестве второй половинки диполя (антенна это одна половинка, а дверь вторая). Кроме того, иногда это единственный разумный вариант, особенно если у вас все пластиковое, и кузов, и двери (да, такое тоже встречается). В таком случае необходимо проводить ряд мероприятий для получения радиотехнической массы, и это уже совсем другая история, не входящая в рамки этой статьи. Будем считать, что лучшего варианта у нас нет.

Так или иначе подобные решения работают, что доказано не одними поколением заокеанских дальнобойщиков, использующих такую систему.

Проверка после установки

Проверить систему после установки довольно просто.

В случае использования не автотрансформаторных антенн (Optim Т3-27, Optim 9+ и им подобные) и мультиплексора, оплетка кабеля, который мы подключаем к радиостанции должна звониться на массу (~0-5 Ом). “Штыри” антенн должны звониться между собой, но не на массу (~0-1 Ом). В случае с Т3-27 сопротивление между концами антенн будет около 32 Ом. Центральная жила кабеля, который подключается к радиостанции, в случае использования мультиплексора не должна звониться на антенны (мультиплексор имеет развязку по постоянному току).
В случае же если вы не используете мультиплексор, и просто скрутили кабели между собой (центральную жилу с центральной жилой, экран с экраном) или использовали тройник, то антенны должны звониться между собой, не звониться на массу, при этом центральная жила кабеля, который подключается к радиостанции, должна звониться на антенны, но не звониться на массу. Масса при этом должна присутствовать везде.

В случае использования антенн с автотрансформаторным согласованием – все немного иначе и требует несколько иного подхода к настройке и проверке. Возможно этот пункт я допишу позже.

Настройка

Настройка должна проводиться после того, как мы убедились, что установка произведена верно, никаких проблем нет, окислов на зеркалах нет и все соответствует схеме!

В принципе, ничего сложного в настройке нет. Настройкой стараемся вывести КСВ близкий к минимальному на нужной нам частоте. Совершенно не очевидно, что это будет КСВ=1, но и КСВ=1,5 в нашем случае, уже хороший результат. Однако нужно помнить, что настраиваются антенны одновременно. Сопротивление одной антенны должно примерно соответствовать сопротивлению другой антенны. Это важно, и нужно чтобы не было перекосов ни по диаграмме направленности, ни в эффективности работы каждой антенны по отдельности. Если вы используете тройник вместо мультиплесора, то настраивайте каждую антенну по отдельности. Активное сопротивление одной антенны в точке подключения анализатора или КСВ-метра должно быть 100Ом, а КСВ=2. Обе антенны должны иметь КСВ=2 и активное сопротивление около 100Ом. После настройки антенн по отдельности, подключаем их к тройнику и проверяем КСВ всей системы вместе. В идеале КСВ не должно быть выше 1.5

Видео пояснение

Пока ковырялся в интернете на предмет поиска информации о мультиплексоре RAMI, нашел на их сайте отличное видео о том, как проверять, диагностировать и устанавливать антенны на американские грузовики. Решил перевести и поделиться с вами. Думаю, после этого вопросов про американские тягачи станет меньше.

Всем удачи, 55, 73!

Автоаксессуары

Выберите категорию:

Все Радиостанции » Автомобильные радиостанции »» СВ 27 МГц (Трасса) »» UHF VHF (Охрана/Охота) » Портативные радиостанции »» CB 27МГц (Трасса) »» VHF UHF (Охрана/Охота) Аксессуары для радиостанций » Гарнитуры и тангенты » Динамики » Крепления » Аккумуляторы и зарядные устр-ва » Программаторы » Удлинители » Чехлы » Автоинформаторы » Клипсы Антенны » Антенны 27Мгц »» Антенны магнитные »» Антенны врезные » Антенны 150/400Мгц » TV FM автомобильные антенны » Штатные антенны » Базовые антенны » Телевизионные домашние антенны Аксессуары для антенн » Кронштеины » Магнитные основания » Разъемы и переходники » Кабель » Составные части антенн » Фильтры и дуплексеры Автотовары » Автоэлектроника »» Видеорегистраторы »» Навигаторы »» Радар-детекторы »» Видеорегистратор с антирадаром » Алкотестеры » Тройники в прикуриватель » Автомобильные зарядные устройства » Кабеля USB Type-C — IPhone » GPS подавители » Карты памяти » Цифровые телевизионные приставки Преобразователи напряжения и Блоки питания » Блоки питания » Преобразователи 24-12 » Инверторы КСВ-метры,Усилители,Эквиваленты нагрузки Элементы питания и аккумуляторы

Производитель:

ВсеAjetraysAlbrechtAlincoAnliAnyToneAVAKSBaofengBaojieBossMiniCamCorderCarCamCobraCombatCompactComradeDiamondDigitalDragonGPGPSHustlerHyundaiIBOXKaradarKenwoodKinnotaLEIXENLesaLiraMDIMegajetMidlandMotorolaNagoyaNavitelOlessonOPEKOptimPioneerPresidentPrestigePrologyQYTRacioRetevisRMSelengaSho-meSilverStoneSirioSmartBuyStreetStormSubiniSupraTRACKTRUCKTurboSkyTYTVectorVertexWLNWorld VisionWOUXUNYeasuYosanZastoneАргутБазисБазис г. ВоронежГрифонКруизСоюзТаисЭнергомаш

Как разделить цифровой сигнал на два телевизора. Как подключить два телевизора. Подключение телевизионного кабеля

Принцип такого подключения: один спутниковый ресивер — один телевизор. Если в телевизоре имеется встроенный спутниковый ресивер DVB-S2, тогда будет: один телевизор — один САМ модуль с картой доступа.
Если к одному ресиверу надо подключить несколько телевизоров, тогда используют телевизионный модулятор и делитель сигнала на несколько телевизоров, но в этом случае на всех телевизорах будет одна и та же картинка!

Варианты подключения телевизоров (ресиверов) к спутниковой антенне

Часто покупатели хотят знать, как подключить к одной спутниковой антенне (тарелке) два или несколько телевизоров, многие просят нарисовать схему подключения.
В представленных на Рис.1., Рис.2., Рис.3 и Рис.4. вариантах схем даётся подробное описание нескольких, самых распространенных, способов подключения. Данные варианты подключения отличаются простотой исполнения и небольшой стоимостью оборудования.

Мы подбираем и поставляем антенное оборудование по всей России!

Можно подключить антенну через спутниковый сплиттер. Но при таком подключении одновременно можно смотреть каналы только в одной поляризации и одном диапазоне. Если по такой схеме подключить Триколор ТВ или НТВ Плюс, тогда часть каналов будет недоступна, а если подключить МТС, то все каналы оператора будут доступны, но некоторые открытые каналы на спутнике будут недоступны. Поэтому такой схемой подключения лучше не пользоваться.

Рис.1. Схема подключения через спутниковый сплиттер.

Наиболее простой вариант подключения, использование конверторов на 2 или 4 выхода, на 3 выхода конвертеров не бывает. Если телевизоров больше чем 4, тогда для подключения подойдут схемы на Рис.3. и Рис.4. Есть и другие варианты подключения, их можно посмотреть в разделе сайта «Схемы подключения спутникового оборудования».
По этой схеме можно подключить НТВ Плюс, Триколор ТВ, Телекарту и МТС.

Рис.2. Вариант подключения к одной спутниковой антенне (тарелке) до 4-х ресиверов или телевизоров, оборудованных ресиверами.

Схемы подключения спутниковых антенн Триколор ТВ и НТВ-Плюс к двум, трем и так до 16 телевизоров

Рис.3. Вариант подключения одной спутниковой антенны (тарелки) к 16-ти телевизорам.

Эта схема дополнительно к спутниковому телевидению позволяет подключить и эфирное телевидение. Если телевизоры не оборудованы спутниковыми ресиверами, тогда антенна подключается к телевизорам через внешние спутниковые ресиверы.
На Рис.3. представлен вариант подключения спутниковой антенны Триколор ТВ и НТВ-Плюс.

Почему нельзя подключать спутниковую антенну к телевизорам (спутниковым ресиверам) через телевизионный делитель

Ответ простой: с конвертора, который установлен на тарелке, спутниковый сигнал первой промежуточной частоты поступает на вход ресивера, который может быть автономный или встроенный в конструкцию телевизора.

В свою очередь, от ресивера к конвертору подается напряжение питания постоянного тока, в пределах 13-18 вольт. Но почему такой разброс напряжения? Перепад напряжения требуется для переключения поляризации конвертора. Не вдаваясь в подробности поляризации, отметим, что если смотреть телевидение в одной поляризации, то половину каналов можно не увидеть. При подключении нескольких ресиверов к одному конвертору через делитель, каждый ресивер выдает напряжение, соответствующее поляризации включенного канала, например, если подается на вход одного ресивера 18 вольт, то 13 вольт с другого ресивера уже никак не подашь на конвертор.
Для подключения к одной спутниковой тарелке большого количества ресиверов используют мультисвитчинги (электронно-коммутационные устройства).
Подключение большого количества телевизоров к одной спутниковой антенне с помощью мультисвитчингов
Мультсвитчинги бывают: оконечные и проходные, с дополнительным источником питания и без него, со встроенным эфирным усилителем и без него, рассчитанные для подключения к конверторам с круговой поляризацией или с линейной поляризацией и так далее.

Кроме этого к мультисвитчингам может подключаться от 1 и более конверторов, а также от 4-х и более ресиверов. Мультисвитчинги могут использоваться совместно с усилителями, ответвителями и другими устройствами спутниковой разводки.
Описание схемы подключения одной спутниковой антенны к 16-ти телевизорам
Схема на Рис.3. совмещает в себе спутниковое и эфирное телевидение и позволяет подключить не менее 16-ти телевизоров. Используемые в ней оконечные мультисвитчинги, с питанием от подключенных ресиверов, имеют по два спутниковых входа и предназначены для подключения конверторов с круговой поляризацией, они применяется для подключения самых популярных спутниковых операторов: Триколор ТВ и НТВ-Плюс.
В схеме задействованы два мультисвитчинга, что делает возможным подключение 16-ти ресиверов. Оба мультисвитчинга подключаются к конвертору на 4 выхода, по 2 выхода на один мультисвитчинг.
Мультисвитчинги и соединительный кабель вносят определенное затухание в спутниковый сигнал, поэтому для реализации данной схемы желательно использование размера тарелки, диаметром больше рекомендованного оператором, в Поволжском федеральном округе — 0.

9 м.
Подключение эфирной антенны к мультисвитчингам
На мультисвитчингах Lumax MS-3801 предусмотрено подключение эфирной антенны для раздачи ТВ сигнала на 16 телевизоров. В качестве антенны используется ДМВ антенна, предназначенная для приёма двух пакетов цифрового телевидения и аналоговых каналов дециметрового диапазона. Схема рассчитана для работы в зоне уверенного приёма сигнала, поэтому дополнительный эфирный усилитель не применяется. Эфирный сигнал, поступающий с антенны, делится обычным эфирным делителем на два и поступает на входы мультисвитчингов, где он смешивается со спутниковым сигналом, а затем поступает по одному общему кабелю в каждую розетку SAT-TV. В розетках, с помощью встроенного фильтра, сигнал разделяется на эфирный и спутниковый. Эфирный поступает на антенный вход телевизора, который может быть оборудован эфирным тюнером DVB-T2, а спутниковый сигнал поступает на спутниковый вход телевизора, оборудованный DVB-S2 тюнером или на отдельный спутниковый тюнер.

Особенности применения схемы подключения, представленной на Рис. 3.
Наличие двух мультисвитчингов, позволяет удобно поместить оборудование на двух разных уровнях, этажах дома, чтобы значительно сократить длину паутины кабелей. Эфирная часть этой схемы работает только при включенном спутниковом ресивере или с дополнительным блоком питания 18 вольт, подключенным к одному из выходов мультисвитчинга.

Рис.4. Вариант подключения одной спутниковой антенны (тарелки) к 6-ти телевизорам.

Схема на Рис.4. дополнительно к спутниковому телевидению позволяет подключить и эфирное телевидение. Если телевизоры не оборудованы спутниковыми ресиверами, тогда антенна подключается к телевизорам через внешние спутниковые ресиверы.
Схема составлена для подключения спутниковой антенны Триколор ТВ и НТВ-Плюс.

Схема на Рис.4. существенно не отличается от предыдущей схемы подключения, а наличие элементов для подключения всего 6-ти телевизоров объясняется большей наглядностью схемопостроения. С большим успехом эту схему легко превратить в устройство для подключения 16-ти и более телевизоров.
Отличие схемы, представленной на Рис.4 от схемы на Рис.3, в том, что эфирный вход мультисвитчингов в ней не используется. Это не случайно, встроенные эфирные модули мультисвитчинга не могут обеспечить высокое качество преобразование эфирного ТВ сигнала. Усилитель мультисвитчинга имеет большой уровень шума, низкий коэффициент усиления, небольшой динамический диапазон усиления сигнала, а также плохую развязку со спутниковым сигналом. Чтобы добиться высоких показателей параметров эфирного сигнала, необходимо использовать дорогие мультисвитчинги, а это не всегда целесообразно, так как основная задача мультисвитчинга — раздача спутникового сигнала на ресиверы.
На схеме Рис.4. эфирный сигнал формируется отдельным каналом, с ДМВ антенны ТВ сигнал поступает на усилитель, антенный, если мал уровень полезного сигнала или квартирный, если уровня сигнала не хватает для раздачи на большое количество телевизоров.
С каждого из выходов мультисвитчинга и эфирного делителя сигналы смешиваются с помощью TV-SAT диплексера, а затем по одному кабелю поступают в каждую из розеток, все как в предыдущей схеме.
Этот вариант подключения пользуется большой популярностью у монтажников антенн, так как позволяет с небольшими затратами добиться хорошего качества аналогового телевизионного сигнала.
Конструктивно схема выполняется следующим образом: тарелка с конвертором устанавливается на улице, ДМВ антенна также располагается на улице, рядом с ней на мачте антенный усилитель, блок питания усилителя на чердаке. Три кабеля с вышеперечисленных устройств заводятся в распределительный щит дома. Устройства схемы, обведенные красной линией, устанавливаются в щитовой дома и оттуда ТВ сигналы разводятся по розеткам.

Рис.5. Внешний вид универсальной розетки.

Подбор эфирных антенн и усилителей лучше всего предоставить специалистам. Если возникнут вопросы, связанные с работоспособностью схемы, то и тогда надо обратиться к специалисту.

Двумя телевизорами в квартире удивить кого-либо сейчас трудно. Технологии, да и сами устройства приема сигнала, в наш стремительный век постоянно развиваются, что неминуемо сказывается на снижении цен на более старые модели. А это, в свою очередь, ведет к тому, что второй телевизор, а то и третий, может позволить себе практически каждая семья. Согласитесь, ведь все же удобно, когда на кухне или в своей комнате можно смотреть любимые передачи, никому при этом из членов своей семьи не мешая. И в этом случае нам обязательно понадобится антенный разветвитель.

Активный или пассивный: как сделать верный выбор?

Даже и не думайте о том, чтобы просто параллельно подсоединить к антенне пару проводов и таким образом получить еще один источник сигнала. Качество картинки в результате такой операции будет очень плохим — появится многоконтурность, снизится контрастность и т.д. Поэтому и нужно использовать антенный разветвитель, или, как его ещё в народе именуют, «краб».

Если источник сигнала хороший, что можно определить визуально, и до этого в доме был всего лишь один телевизор, то вполне подойдёт модель, собранная на базе резистивных делителей. Такой антенный разветвитель считается пассивным и, хоть и обеспечивает хорошее согласование сигнала, все же вносит в него определенное затухание, пропорциональное по силе количеству выходов. Данный тип хорошо зарекомендовал в себя в условиях крупного города или поблизости мегаполиса, где мощность трансляции достаточно высока.

Соответственно, при плохом приеме или большом количестве ресиверов будет лучше использовать антенный разветвитель активного типа. Такое устройство не только разделяет входящий телесигнал, но и усиливает его мощность.

При покупке разветвителя обращайте внимание на уровень затухания, который указывается в децибелах как на самой маркировке прибора, так и в сопутствующей инструкции. Чем меньше значение этого показателя, тем лучше. Если в меню телевизора можно посмотреть частоты принимаемых каналов, то запомните из них наибольшее значение и проверьте, чтобы оно входило в выбранного устройства.

Как подключить антенный разветвитель

Все, что понадобится для подсоединения второго телевизора кроме самого устройства — это монтажные скобы (если кабель будет крепиться к стене), острый нож, обычная рулетка и антенные штекеры (по числу дополнительных телевизоров). Вначале выбираем в квартире место, где будет размещаться антенный разветвитель. Лучше всего использовать для этого специальные гнезда, монтируемые на стене помещения. Затем отмеряем количество метров от этой точки до каждого из двух телевизоров, суммируем, прибавляем пару метров на запас и покупаем нужной длины Теперь его нужно нарезать на требуемые куски, с концов которых ножом снимается наружная оболочка, а оплетка загибается наружу на неочищенную часть. После этого вместо штекера, который расположен на конце старого подсоединяется разветвитель для антенны, а к нему — заранее подготовленные куски кабелей ко всем телеприемникам. Затем все эти провода закрепляются неподвижно с помощью скоб или кабель-канала плинтуса. Последнее, что осталось сделать — это включить все приборы и проверить качество принимаемого сигнала.

Можно ли к одной антенне подключить два и более телевизоров? Да, это возможно! И такая потребность возникает довольно часто, ведь никому не хочется ставить антенны по количеству телевизоров в доме.

Здравствуйте, уважаемые посетители! В этой статье хочу поделится тем как решить этот вопрос. Постараюсь изложить всё подробно, с картинками и пояснениями.

При подключении нескольких телевизоров к одной антенне необходимо сделать всё правильно, иначе ничего работать не будет. И то как это сделать правильно зависит от того какую антенну и делители вы применяете. Но впрочем всё по порядку.

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Для выполнения этой работы понадобятся некоторые навыки соединения кабеля с различными разъёмами — это не сложно. Если вам этого не приходилось делать раньше, обратите внимание на рисунки и описание ниже.

Шаг первый — Аккуратно срезаем верхний слой изоляции кабеля так, что бы не повредить проводков оплётки, они ещё пригодятся. Оплётку и фольгу заворачиваем на кабель назад, как на рисунке. Фольгу в принципе можно и обрезать, это на самом деле полиэтилен. Важно оставить оплётку.

Шаг второй — Срезаем и снимаем с провода примерно 1 см внутренней изоляции, стараемся так же не перерезать сам провод.

Шаг третий — Накручиваем F- разъём (Коннектор) на кабель, прямо поверх оплётки, следим чтобы никакой проводок оплётки не остался сверху, рядом с центральной жилой, иначе будет замыкание. Накрутить разъём нужно на столько, чтобы внутренний слой изоляции на 1-2 мм был выше нижнего края гайки коннектора. А сам центральный провод заканчивался на 2-5 мм выше верхнего края гайки.

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Первое что нужно понимать при решении подключить несколько телевизоров или цифровых приставок к одной антенне это то, что сигнал от антенны должен быть уверенным. При недостаточном сигнале, успеха не будет или придётся комбинировать разводку с дополнительным усилителями.

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить.

Для этого нужно подключить к уже имеющейся антенне телевизор с DVB T2 или приставку и выйти через меню в режим ручной настройки. Далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, если уровень более 70% то всё в порядке. Если вам неизвестны номера каналов вещания вашего региона

Примечание: В некоторых моделях телевизоров, например SONY, что бы увидеть сигнал, после установки нужного номера ТВ канала в меню настроек, необходимо в меню телевизора вернуться на шаг назад — выйти из «окошка» в котором выставляется номер ТВ канала. Иначе вы ничего не дождётесь.

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется антенна без усилителя

В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания 5 — 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 — 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем — не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т. д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя, важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт. Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

В этой схеме применён делитель с проходом по питанию — Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания. Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

5 разъемов, соответствующих сплиттеру;
2 штекера-переходника;

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

Выбираем детали . Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

Выбираем место для сплиттера . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
Обрезаем существующий кабель антенны . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
Разделка кабеля и установка F –разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
Монтируем F -разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

один от антенны, для входа в разветвитель;
два телевизионных, для выходов из него;
два телевизионных свободных.

Соединяем разъемы с разветвителем.

Соединяем два свободных разъема с переходниками . Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

В уже существующей схеме с разветвителем убрать F -разъем от входа в него.
На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

Кабельный разветвитель нельзя использовать, если спутниковый оператор для разных каналов использует разную поляризацию (например, Триколор). В этом случае подключайте конвертер с двумя выходами.

Как выбрать кабельный разветвитель

При выборе кабельного разветвителя учитывайте следующие параметры:

Полоса пропускания
Разные типы телевизионного сигнала (эфирное, кабельное, спутниковое) имеют разную частоту, соответственно, сплиттер должен иметь соответствующую полосу пропускания частот. Например, для эфирного телевидения достаточна поддержка частот 5 — 1000 мНz, а для спутникового, нужна полоса 5 — 2400 мНz. Т. е. делитель для спутникового ТВ можно использовать и для эфирного, но не наоборот.
Количество выходов
Легко понять, что выходов нужно столько, сколько телевизоров планируется подключить. Бывают телевизионные разветвители на 2, 3, 4, 6 или 8 выходов. Чтобы «впустую»не ослаблять сигнал, рекомендуется приобретать делитель с нужным именно сейчас количеством выходов. Эти устройства не так дороги, и при покупке еще одного телевизора можно будет заменить сплиттер на другой, с нужным количеством выходов. Если же вы все-таки покупаете устройство «на вырост», на неиспользуемые выходы установите резистор, который будет поглощать излишнее напряжение в цепи (до 75 Ом).
Способ подключения кабеля
– винтовой зажим: подходит для кабеля любого диаметра и не требует пайки
– резьба: только для тонкого кабеля, не требует пайки
– коаксиальные гнезда: диаметр кабеля не важен, подключение через штекеры
– сплиттеры, предполагающие пайку: самое надежное подключение, но нужны специальные навыки
Показатель затухания сигнала
Информацию об этом можно найти на корпусе или в инструкции к телевизионному сплиттеру. Чем ниже затухание сигнала, тем лучше.
Производитель
Рекомендуемые производители кабельных разветвителей: Lans, Rexant, Premier, Alda, Hama, Sat

Как подключить два телевизора на активную антенну?

При подключении нескольких телевизоров к одной антенне необходимо сделать всё правильно, иначе ничего работать не будет. И то как это сделать правильно, зависит от того какую антенну и делители вы применяете. Но впрочем всё по порядку.

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Шаг четвёртый — Готовое соединение накручиваем на разветвитель или другие элементы коммутации.

Ну вот, соединять научились, двигаемся дальше.

Вот случай из практики: После предварительной установки антенны, без точной её ориентировки, телевизор стал уверенно принимать два пакета цифрового тв. Но при подключении второго телевизора, сигнал на первом напрочь пропадал. А второй показывал, но сигнал был неуверенным, изображение подвисало, хотя по шкале было в районе 65%

После более точного направления антенны, заработали оба телевизора, сигнал по шкале практически не изменился, но телевизоры работали уверенно, без затыков. Это говорит о важности хорошего уровня сигнала при подключении нескольких Тв к одной антенне.

Если говорить о цифровом эфирном телевидении, то уровень сигнала не трудно выяснить. Есть два способа.

Для начала, дважды нажмите на пульте от телевизора или приставки, если используете таковую, кнопку INFO. Разумеется антенна должна быть подключена к устройству. После двойного нажатия вы увидите шкалу с уровнем сигнала. Оценивайте!

Второй способ более удобен при настройке антенны, так как информация о сигнале не исчезнет через несколько секунд, как при первом способе (за исключением некоторых моделей телевизоров) Для этого нужно войти через меню в режим ручной настройки каналов, далее вводим номер телевизионного канала на котором идёт вещание в вашем регионе и через несколько секунд должен появиться сигнал — он будет отражаться в виде шкалы, обычно если уровень более 70% то всё в порядке.

Если вам неизвестны номера каналов вещания вашего региона то вам сюда

Когда с уровнем сигнала определились, пора приступать к разводке. Рассмотрим несколько простых вариантов.

Как к одной антенне подключить 2 телевизора

Самый простой вариант когда применяется антенна без усилителя

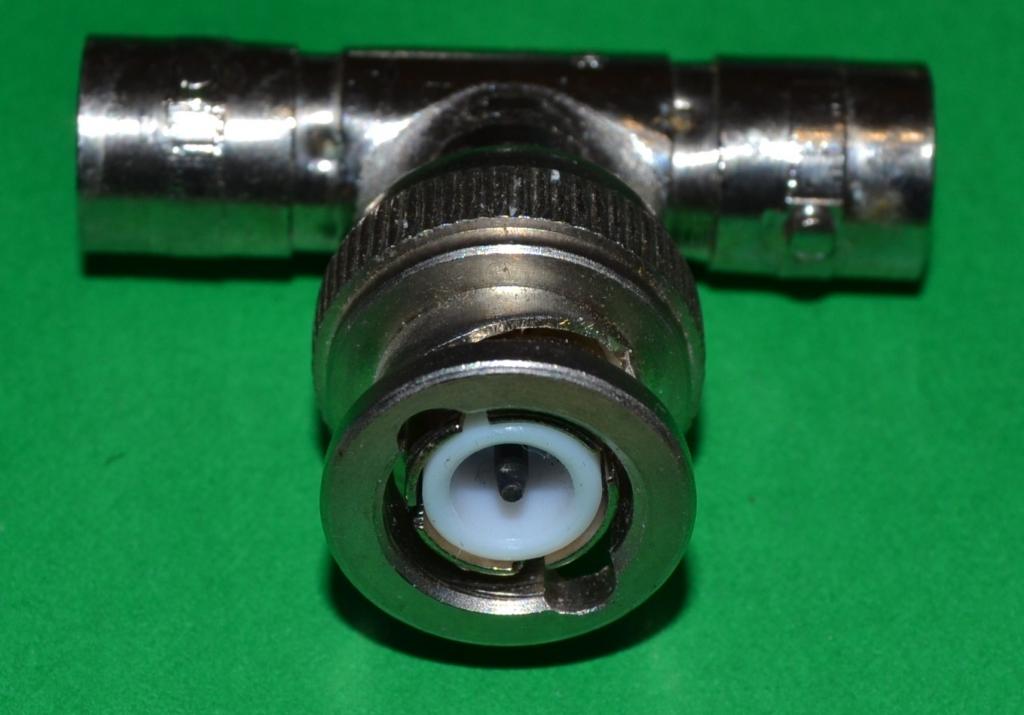

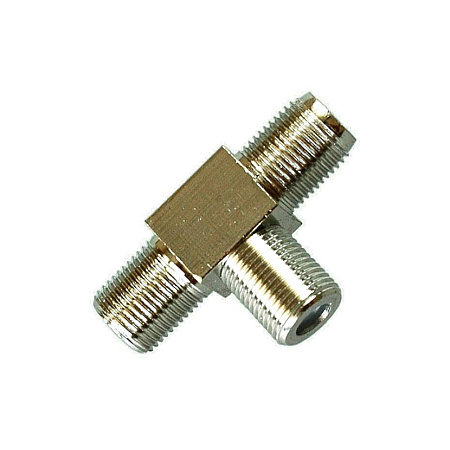

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие телевизоры. В нём, всё напрямую!

Делители телевизионного сигнала с согласованием

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

Но есть несколько вариантов. Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Что потребуется

Для подсоединения потребуются несколько деталей:

двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

5 разъемов, соответствующих сплиттеру;
2 штекера-переходника;

антенный кабель.

Ход работ

Выбираем детали. Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Выбираем место для сплиттера. Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
Обрезаем существующий кабель антенны. Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
Разделка кабеля и установка F–разъема.

Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
Монтируем F-разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

один от антенны, для входа в разветвитель;
два телевизионных, для выходов из него;
два телевизионных свободных.

Соединяем разъемы с разветвителем.

Соединяем два свободных разъема с переходниками. Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

Читайте также:
Как подключить к телевизору антенну: комнатную, спутниковую, лучевую и массивную. Подробная инструкция для новичков.
Как подключить цифровой ресивер к телевизору через HDMI, USB, SCART и RCA. На каком остановить свой выбор?
Самостоятельная установка и настройка спутниковой антенны:

Как установить антенну с усилителем

В уже существующей схеме с разветвителем убрать F-разъем от входа в него.
На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Далее приводится схема подключения антенны c усилителем:

Видео-советы

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Виктор Датцкий

Консультант в области бытовой техники. Помогаю гостям проекта SovetExpert.ru выбрать правильный товар и сэкономить деньги при покупке. Имею непредвзятое мнение. Готов к диалогу.

Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Самый простой способ — сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. При таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала.Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении помехи в виде «муара» или «сетки».

Широко распространены пассивные антенные разветвители , которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели представлены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал.Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При таком высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на телевизоре становится зашумленным, качество изображения плохое.

Если вы только собираетесь разводить кабель — то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше — тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важный так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применить антенные усилители сигнала или активные антенные разветвители .При установке антенного усилителя его нужно установить у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель .

Применяются два типа активных разветвителей:

— с выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

На более широкое распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому проходит подключение к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя , как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото фильтрующих элементов питания для антенных усилителей и активных разветвителей с регулируемым нерегулируемым.

Регулируемый усилитель напряжения на выходе и таким образом усилитель активного разветвителя. Прином усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети одновременно с сигналами телевизионных каналов передается сигнал интернет-провайдера и вы его используете.

В этом случае на входе в квартиру установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Материал статьи продублирован на видео:

Avis et Test — тройник для тв антенны

Специальные предложения на тройник для тв антенны на aliexpress

Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une envie de тройник для тв антенны? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительно, кому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вот тройник для тв антенны va faire envie à tous vos proches, croyez-nous! »

AliExpress для сравнения, чтобы узнать о разных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies.Il voussuppit de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».

Alors n’attendez plus, offrez-vous votre / vos тройник для тв антенны! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux.Pensez à les récupérer pour obtenir ce (s) тройник для тв антенны без возможности подключения «

Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

Тройник — Тв / видеотехника


	Запорожье, Александровский 7 янв.

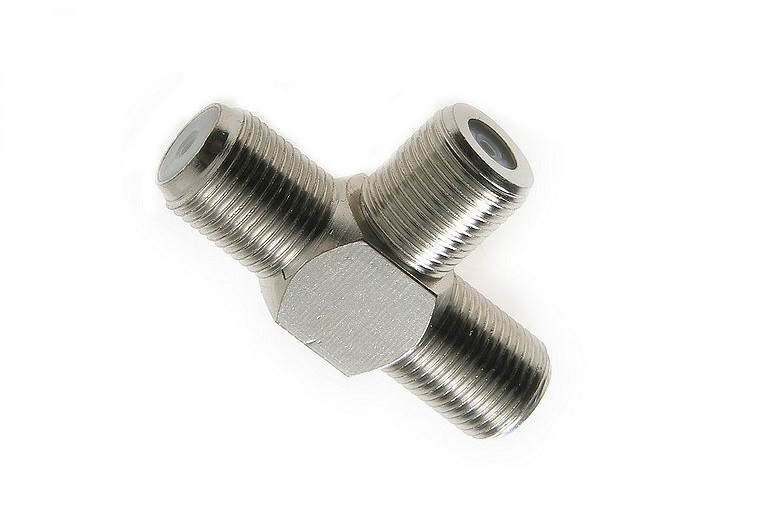

Почему нельзя использовать простой сигнал F-тройник для разделения от антенны? | антенна. ru — антенна.ру

Вопрос из интернета. Как вопрос задали, так на него и отвечаем. Станислав Боуш рассказывает:

На самом деле, в этом вопросе откровенно много путаницы. На фото рядом проходной делитель сигнала на 2 телевизора и F- тройник, в котором все контакты центральной жилы замкнуты, масса общая.

Сначала ответ: Можно! Можно в подавляющем большинстве случаев использовать простой тройник вместо делителя телевизионного сигнала на два, в том числе проходного делителя сигнала, ведь тройник пропускает питание!

А теперь для любителей теории — измерения на приборах.Далее письмо инженера в оригинале, как он проводил измерения.

Померил я ТВ сплиттер (делитель ТВ сигнала на 2) в сравнении с тройником на F-разъёмах.

Вот при ненагруженном порту 3 (второй выход). Белая — сплиттер, жёлтая — тройник.

Потери в тройнике из-за болтающегося в воздухе разъёма всего -0,8дБ.

Это прируженном порту 3 (второе завершение) на согласованную нагрузку.

Белая –сплиттер, жёлтая — тройник.

Т.е. практически то же самое, как я и считал!

А вот, собственно, зачем и нужен сплиттер.Это развязка между выходами.

Белая — при ненагруженном порту 1 (вход сплиттера), жёлтая — при ненагруженном на СН.

Для тройника получаем предыдущую картинку — у него все порты равноправные.

Вывод — если телевизоры по своему входу не гадят, то можно запросто использовать тройник.

А если на вход пролезает гетеродин, лучше всё-таки честный сплиттер, иначе второму телевизору будут помехи.

На сегодня все.С вами был канал antenna.ru и я, эксперт Станислав Боуш! Подписывайтесь, лайкайте! Мира всем!

******************************************** ****************

В следующей статье Я расскажу, про Антенны родом из СССР для приема цифрового ТВ. Назад в Семидесятые!

Как к одной антенне подключить два телевизора?

Существует много разных телепрограмм, чтобы каждый член семьи мог смотреть ту, которая нравится ему, возникает вопрос установки или нескольких телевизоров. Как это решить самостоятельно и подключить к уже существующей самостоятельно антенне дополнительные телеприёмники.

Антенные кабели хороши тем, что с их прокладкой и разветвлением может справиться даже непрофессионал. Для этого заранее спланировать схему подключения, уточнить количество и тип разветвителей, штекеров, переходников, соединителей, выполнить монтаж.

Простой способ подключения двух телевизоров к антенне

Как подключить несколько телевизоров к одной антенне? Для этого в существующем кабеле делают разветвление, используя обычный тройник, который вставляют все центральные жилы.Потом присоединяют первый ТВ и подключаемый дополнительно. Этот способ приводит к нарушению согласования в антенном кабеле и взаимном влиянии самого телевизоров друг на друга. Такой способ снижает уровень сигнала, на экране много помех, поэтому им никто не пользуется.

Для подключения дополнительного ТВ, если в наличии только одна антенна, используйте сплиттеры (крабы). Сплиттер — это разветвитель кабеля, в корпусе которого есть три или несколько сопротивлений, а также выводы для телевизоров.

Какими бывают сплиттеры

Разветвители согласовывают волновые сопротивления, сигнал, не давая ему затухать, это устраняет шумы и помехи, улучшая изображение.

Крабы для антенны разделяют кабель на два, или более, они бывают:

пассивные;
активные.

Такие сплиттеры имеют один вход и несколько выходов, обычно для дома выбирают 2 или 3 телевизора. Они равномерно разделяют сигнал с общей антенны .Например, входной составляет 12 Дб, значит, антенный разветвитель, установленный на 2 телевизора, выдаст сигналы с каждого из выходов по 6 Дб. Если установим разветвитель на 3 выхода, это будет соответственно по 4 Дб. В схемах пассивных разделителей используются транзисторы, или трансформаторы.

Покупая краб надо обращать внимание на его характеристики, а именно:

пропускная полоса;
количество выходов;
уровень затухания;
наличие ВЧ-усилителя.

Также стоит обратить внимание на диапазон частот, который он может пропускать. Если это высокая спутниковая пропускная способность полоса 5-2400 мНz, значит, подойдёт и для эфирного ТВ. Но 5-1000 мНz можно применять исключительно только для эфирного ТВ.

Разветвитель имеет от 2 до 8 выходов. Покупая его всего на 2 ТВ, подумайте о возможном подключении в будущем дополнительных приёмников. Обращайте внимание и на уровень затухания, чем он меньше, тем лучше.

Сплиттер, у которого есть ВЧ-усилитель встроенный, называют активным, такой настрой и повышать сигнал, но для него необходимо подключать питание. Это может быть отдельный блок или по кабелю.

Подключение с помощью сплиттера

При высоком уровне сигнала применяют пассивный краб для подключения двух телевизоров. Для этого кабеля нужен качественный (РК-75) с небольшим затуханием, чем меньше на нём указано децибел, тем лучше, а волновое сопротивление, должно быть, 75 Ом с интервалом до 1000 мГц.

Схема подключения простая. Вход разветвителя и кабель от антенны соединяем вместе, а его выходы подкем к телевизорам. При плохом изображении нужно проверить все соединения и целостность самого кабеля.

Процесс подключения

Чтобы с процесса подключения легко справился каждый, рассмотрим его подробнее:

приготовить сплиттер со встроенными гнёздами для коаксиальных кабелей, F-разъёмы и кабель;
выбрать место установки краба, а это кратчайшее расстояние к 2 или 3 телевизорам;
обрезаем кабель от антенны, так чтобы он свободно доставал к крабу;
устанавливаетем F-разъём.

Отключаем телевизоры от электросети. К каждому готовим куски кабеля. Начинаем устанавливать разъёмы. Делается это таким образом:

снимаем 1,5-2 см верхней изоляции кабеля;
оттягиваем назад серебристый экран;
зачищаем центральный провод;
накручиваем F-разъём.

Если центральный провод выступает больше чем на 3 мм, его надо обрезать. Теперь соединяем кабель от антенны с крабом. Точно так же подключаем каждый выход разветвителя и телик.

Подключение активным сплиттером

Подключить два телевизора к существующей одной антенне предпочтительнее активным сплиттером, поэтому ими заменяют пассивные крабы. Чтобы антенна с усилителем улучшила качество сигнала на 2 или 3 ТВ на выходе на один из приёмных элементов, блок питания с фильтром, желательно с регулятором. Второй выход, к следующему ТВ.

Возможно, в будущем появится необходимость подключить третий телевизор или приставку, тогда нужно установить краб на 3 или 4 выхода, к запасным выходам придётся подключить балластовые резисторы сопротивлением 75 Ом.

Для одновременного приёма аналогового и цифрового ТВ нужно подключаться к приставке DVA-T2. Для этого с ней соединяют свободный выход краба, а после цифрового кабелем HDMI или колокольчиками подключают один из телевизоров.

Подключение телевизоров к спутниковой антенне

Такое телевидение использует систему орбитальных спутников, в том числе последнего поколения меридиан и других, которые находятся в космосе. Телевизионные станции на них сигнал, а они его возвращают на большие территории земли, где каждая спутниковая антенна принимает его и отражает на собирающую головку, ресивер и телевизор.Так, на экране появляется изображение и звук. И можно каналы настроить Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

Раньше для подключения спутниковой антенны покупает 1 комплект оборудования, предназначенный для одного телика. Проходит время, хозяева приобретают второй ТВ, желая подключаться к имеющемуся кабелю. Появляется проблема, как подключить два телевизора к спутниковой антенне самостоятельно. О том, как смотреть Триколор ТВ на двух телевизорах читайте в статье.

Есть всего 2 способа подключения телевизоров к одной спутниковой антенне, первое использование ВЧ-модулятора, второе применение 2 или 3 ресиверов, то есть отдельный для каждого ТВ.

Применение ВЧ модулятора

Используем имеющийся тюнер, тюльпаном подключаем первый ТВ, связав его с ВЧ-модулятором, потом второй монитор. С одного приёмника можно подключить 2 или 3 телевизора, это количество зависит от выходов, которые есть на задней панели. Данный метод простой, а финансовые затраты маленькие.

Переключать каналы, возможно, но только на тюнере, который может стоять в другой комнате. Ещё недостаток такого метода в том, что оба ТВ показывают один канал.Качество изображения телевизора, подключённого напрямую к ресиверу, будет лучше, чем на остальных. Как видим у этого способа много недостатков. Поэтому желательно использовать дополнительные ресиверы, но это стоит дорого.

Применение дополнительных ресиверов

Данный метод предусматривает установку дополнительных 2 или 3 и более спутниковых тюнеров, по одному в комнату, где установлены ТВ. Теперь каждый телик будет обеспечивать независимый выбор и просмотр желаемого канала.Также читайте о подключении спутникового телевидения на два ТВ и все о подключении Триколор ТВ на нескольких телевизорах.

. Но эта система подключения требует установки электронных конвекторов, у которых количество выходов соответствует количеству тюнеров. Самые распространенные головки имеют 2, 4 и 8 выходов, если надо ещё больше использует мультисвитч, обычно он используется для многоквартирных домов.

Самым ответственным моментом здесь является выбор ресивера. Некоторые не могут поддерживать определенные параметры, поэтому все каналы доступны пользователю.Обычному человеку трудно разобраться в огромном количестве сложных устройств, поэтому нужно довериться специалисту. Правильное решение и выбор подходящего метода даст возможность обеспечить максимальное количество телеканалов с качественным изображением.

комплектующие для репитеров gsm 3g 4g

Для современных моделей репитеров предлагается значительное разнообразие комплектующих.Благодаря этому можно будет усилить их мощность, повысить продуктивность. Главное приобретать комплектующие в проверенном месте, чтоб гарантированно получить честные условия и соответствующее качество.

Качественные комплектующие для репитеров в Украине

Использование репитера дает возможность усилить разнообразные виды сигнала. Создается немало различных компонентов, повышающую эффективность усилителя. К ним различные типы антенн. Они бывают внутренними, всенаправленными, внешними и т.д. Отличаются они габаритами, мощностью и мощностью. К категории дополнительных компонентов относится радиочастотный кабель, разъемы. При помощи этих элементов организовывается монтаж репитеров, обеспечение их полноценного функционирования. К примеру, без качественного разъема невозможно будет подключить кабель. Его также надо выбирать очень ответственно.

Кабель бывает коаксиальным с разными типами разъемов на конце. Длина кабеля также разнообразна, как и сопротивление.Можно приобрести готовый к использованию кабель оптимальной длины. Современные комплектующие для репитеров GSM 3G отличаются неплохим уровнем качества. К этой категории товаров относится делитель мощности (сплиттер). Он позволяет делить сигнал на определенное количество равных частей, к примеру, две или три. Современный рынок предлагает множество моделей, которые отличаются стоимостью моделей и другими элементами. В Украине несложно будет приобрести нужные комплектующие практически под любые запросы.Правильное приобретение позволит улучшить эффективность работы репитера вне зависимости от конкретного вида сигнала.

Простая покупка комплектующих для репитеров

Чтоб рассчитывать на выгодные условия, неплохой ассортимент, обратиться в проверенное место. Мы специализируемся на продаже репитеров и разнообразных компонентов к ним, увеличивающих работоспособность. Поэтому интернет-магазин создает идеальные условия для выбора и приобретения. Квалифицированная консультация поможет выбрать нужные комплектующие для разных моделей усилителей, оформить быстрый заказ, получить современный сервис.Благодаря ему процесс приобретения действительно становится почти элементарным.

Две антенны связи на американский грузовик (инструкция)

Для каждого, кто, хотя бы раз, имеет дело со связью на американском тягаче, вставал вопрос, а как работают эти две штатные антенны, расположенные на зеркалах? И в этой статье я вам расскажу о том, как это работает, а также самостоятельно восстановить или изготовить такую систему, которая, в отличие от системы с одной антенной, обладает преимуществом.

История вопроса

Систему связи с двумя антеннами (синхронизированные антенные системы) в США начали применять на грузовиках с конца 60х годов. Тогда, во времена топливного кризиса, водители, оснащенные своими автомобилями радиостанциями (а тогда это было крайне важно), старались получить от связи максимум. Увеличить дальность насколько это возможно, особенно на трассах. На тот момент (равно как и сейчас), разрешенная выходная мощность передатчиков радиостанций составляет всего 5 ватт, и единственным способом увеличить дальность приема, так и передачи, были и законоположены манипуляции с антеннами. Один из способов увеличить дальность связи — это взять одну антенну по максимальной длине link ее по центру крыши автомобиля. Вариант отличный для легковых автомобилей такой подход не сработает, поскольку кабина тягача и так высокая, а все мосты, ограничители высоты и прочие низколетящие ветки и бревна будут представлены для высоко установленной антенны антенны опасность, ее можно элементарно сломать или, в лучшем случае, погнуть.Что делать? Поставить короткую антенну, которая будет работать несколько длинной длинной, но зато не сломается.

И для многих водителей — это «благо», поскольку они не хотят слышать далеко, им это просто не нужно (работа в эфире по принципу «кого вижу, того слышу»). Но если вы хотите и слышать, и на определение расстояния, знать обстановку заранее, есть еще один способ, который практикуют, как раз за океаном. Это т.н. синфазная антенная система или система с 2 или более антеннами.

Чем интересна синфазная антенная система

Достоинства

Синфазная система с 2 антеннами, примерно в полтора-два раза эффективнее системы с аналогичной антенной.
Синфазная система гораздо меньше подвержена т.н. эффекту затухания сигнала дополнительной интерференции. Когда одна антенна находится в минимуме, вторая находится в максимум, и сигнал на входе в радиостанцию при движении автомобиля не плавает! Одно из самых важных преимуществ!
Такая система позволяет без проблем использовать короткие спиральные антенны, что допускает их установку на зеркала с использованием простых кронштейнов (можно использовать и более длинные антенны, но с новыми и эффективными антеннами нужно позаботиться о хорошей радиотехнической антенне, что не всегда с «американцами» возможно) ).

Недостатки

Мало специалистов, разбирающихся в вопросе устройства, установки и настройки подобной системы. Для точной настройки требуется навык, знания и приборы.
Система получается минимум в 2 раза дороже системы с одной антенной. Плюс, с учетом того, что в РФ не продают комплекты для подключения двух антенн, сюда нужно добавить затраты на покупку кабеля и работу по сборке и настройку всего этого вместе.
В два раза больше работы по профилактике антенн.Раз антенн 2, то и возни в 2 раза больше.

На мой взгляд, такой системы полностью перекрывают недостатки, особенно, если вы понимаете, что делаете, разобрались в вопросе и готовы обслуживать свою технику связи на регулярной основе.

Конструкция и схема включения

На самом деле, все не так уж и сложно. Но для построения такой системы «с нуля» нам понадобится (как пример):

Две антенны Optim T3-27. Близкий аналог американской антенн на 24.Фактически, можно использовать любые антенны, длиннее или короче, в общем случае, чем длиннее, тем эффективнее все это будет работать. В основном используют либо спиральные антенны, либо антенны БЕЗ автотрансформаторной системы согласования.
Кабель РК75 или RG-59 с волновым сопротивлением 75 Ом! Это важно! Я буду использовать кабель, который называется Percon VK 5 0,6 / 2,8. Длина кабеля 12м.
Кабель RG-58 с сопротивлением 50 Ом необходимой длины (в моем случае 1м).
Согласующее устройство (мультиплексор) RAMI Multiband Antenna System.Можно обойтись и без него, так даже проще (ниже напишу, как это сделать), но лучше использовать штатные устройства.
Рулетка
Трезвая голова
Горячий паяльник
Антенный анализатор или хороший КСВ-метр
Эквивалент нагрузки 50 Ом, для точного подбора выбора кабеля

Кабель Percon VK 5 0,6 / 2,8

Штатные кабели Optim T3-27, которые будем переделывать под работу с другим, 75-омным кабелем.

Мультиплексор RAMI (громко и четко, громко и четко :-))

Схема включения довольно проста, как и принцип работы двух антенн одновременно.

Однако, тут есть небольшая хитрость. Чтобы две антенны могли работать, в точке подключения к радиостанции волновое сопротивление двух одновременно включенных антенн должно быть в сумме составляющей 50 Ом, что соответствует входному сопротивлению радиостанции (КСВ = 1). И если для запитки антенны использовать штатный кабель (с волновым сопротивлением 50 Ом), то при параллельном соединении антенны в точке подключения, их общее сопротивление будет 25 Ом, что соответствует КСВ = 2 и это при идеальной настройке каждой антенны. Нам нужен кабель с волновым сопротивлением 75 Ом. Нам нужно получить на выходе каждого кабеля от антенны сопротивление 100 Ом, что при параллельном соединении антенны, запитанных через такие кабели, даст нам 50 Ом.Для трансформации сопротивления из 50 Ом в 100 Ом, необходимо использовать кабель с волновым сопротивлением 75 Ом, настоящий длинны. От длины будет зависеть коэффициент трансформации. Лучше всего это проиллюстрировать вот такой вот картинкой.

Фактически, нам нужно использовать либо отрезки длины в 1/4 длины волны, либо отрезки длиной в 3/4 длины волны, поделенные на коэффициент укорочения кабеля (РК75 ~ 1,5). Для си-би диапазона это будет или 1,83м или 5,43м. Нам подходит второй вариант.Это приблизительные значения длины. Точное значение необходимо подбирать индивидуально для каждого кабеля, но в целом, можно ориентироваться на эти цифры.

Для проверки гипотезы и настройки кабеля, отмеряем куски кабеля нужной длины (~ 5,7м). Обязательно при экспериментах с неизвестным кабелем берем отрезки с небольшим запасом под настройку, зачистку и подрезку. За океаном используются такие кабели длиной 18 футов, что примерно соответствует нашим 5.48м. С уже накрученными коннекторами PL-259.

После того как куски нужного размера отмерены и отрезаны, зачищаем концы и прикручиваем к концам кабеля между экраном центральной нагрузки — безындукционные резисторы 50 Ом, другие концы по очереди подключаем к антенному анализатору или КСВ-метру.

Далее, руководствуясь показаниями анализатора укорачиваем кабели, чтобы на рабочей частоте у нас получилось сопротивление ~ 100 Ом (КСВ = 2). Повторяем для каждого кабеля.По идее длина должна получиться одинаковой. В моем случае, получилось 5.5м.

На картинке, синий график (6м), оранжевый график (5,3м). В принципе, ширина такого трансформатора сопротивления довольно большая, будет работать и 5,6 и 5,4 метра, так что вариант с точной настройкой, скорее для перфекционистов, или если вы используете незнакомый вам кабель. После настройки кабелей, можно приступать к следующему этапу.

Для настройки не обязательно покупать дорогущий риг эксперт, вполне можно обойтись и микробюджетным SARK100.

Диаграмма направленности

В случае с американскими тягачами, расстояние будет примерно 2,7м, что соответствует варианту на картинке 1/4 лямбда (270 см). То есть диаграмма будет поджата с боков и немного вытянута вперед и назад. Что поможет слышать и передать по ходу движения грузовика, вперед и назад, и что важно, отсекать то, что находится в стороне.Идеальным было бы получить 3/8 длины волны (419 см) или 1/2 длины волны (543 см) между антеннами, но это, в пределах длины волны, даже большого грузовика невозможно.

Антенны

Штатные кабели антенны нам не подходят. Их будет необходимо удалить и заменить на уже отмеренные кабели РК75 длиной 5.5м. Вот так.

Первый путь самый простой, это просто скрутить экраны и центральные жилы кабели вместе. Пропаять и припаять к точке соединения кабеля RG-58 нужной длины, для того, чтобы подключить антенную систему к рации. Либо использовать разъем под толстый кабель и напаять его на оба кабеля сразу.
Использовать для соединения тройник. Это бывает удобно для обслуживания и диагностики антенной системы.
Или использовать согласующее устройство — мультиплексор. Фактически, это тоже самое, что и первые два варианта, но тут у нас появляется возможность подключать к нашему антеннам магнитолу и телефон GMS 900, если у вас такой есть.

И соответствующее устройство — мультиплексор у нас в наличии, будем использовать его. Припаиваем концы кабеля к согласующему устройству.

Установка

Для установки и проверки вам понадобиться:

КСВ-метр или антенный анализатор
Мультиметр с измерением сопротивления и функцией прозвонки. Для прозвонки можно использовать обычную контрольную лампу, но лучше применить Омметр.
Инструменты для разборки салона, зеркал и прочего (отвертки, пассатижи).

Установка синфазной антенной системы не отличается от установки системы с одной антенной, с той лишь разницей, что их две. Антенны на американских тягачах установлены на дугах зеркал, которые, в свою очередь, должны быть надежно закреплены на двери грузовика. Особое внимание следует уделить местам контакта дуг зеркал к двери сверху и снизу, особенно СВЕРХУ !!! Наличие окислов в этом месте недопустимо !!! Поэтому перед установкой необходимо тщательно проинспектировать эти места и проверить сопротивление между рамой кузова, верхним и нижним креплением зеркала.Поочередно откручиваем крепление дуги зеркала вначале сверху, а затем снизу. При этом необходимо замерять сопротивление между дугой и рамой в верхней и нижней точке. Сопротивление не должно быть 3-5 Ом! Идеально, если оно будет около 0-1 Ом. Если все в порядке, смазываем для консервации эти места литолом 24 и собираем все в обратном порядке. Еще раз повторюсь, это важно! Некоторые скажут, что при такой установке радиотехнической массы не хватит для полноценной работы антенн, но, если мы говорим о спиральных, да и не только спиральных антенных, такая конструкция работать будет, поскольку двери на американские тягачах, как правило, алюминиевые и обладают достаточной площадью для работы в качестве второй половинки диполя (антенна это одна половинка, а дверь вторая). Кроме того, иногда это единственный разумный вариант, особенно если у вас все пластиковое, и кузов, и двери (да, такое тоже встречается). В таком случае необходимо проводить мероприятия для обеспечения радиотехнической массы. Будем считать, что лучший вариант у нас нет.

Так или иначе аналогичные устройства работают, доказано не одними поколением заокеанских дальнобойщиков, использующих такую систему.

Проверка после установки

Проверить систему после установки довольно просто.

В случае использования не автотрансформаторных антенн (Optim Т3-27, Optim 9+ и им подключаемые) и мультиплексора, оплетка кабеля, который мы включаем к радиостанции, должна звониться на массу (~ 0-5 Ом). «Штыри» антенны должны звониться между собой, но не на массу (~ 0-1 Ом). В случае с Т3-27 сопротивление между концами антенн будет около 32 Ом. Центральная жила кабеля, который подключается к радиостанции, в случае использования мультиплексора, должна звониться на антенны (мультиплексор имеет развязку по постоянному току).
. подключается к радиостанции, должна звониться на антенны, но не звониться на массу. Масса при этом должна присутствовать везде.

В случае использования антенн с автотрансформатным согласованием — все немного иначе и требует несколько иного подхода к настройке и проверке.Возможно этот пункт я допишу позже.

Настройка

В принципе, ничего сложного в настройке нет. Настройкой стараемся вывести КСВ близкий к минимальному на нужной нам частоте. Совершенно не очевидно, что это будет КСВ = 1, но и КСВ = 1,5 в нашем случае, уже хороший результат. Однако нужно помнить, что настраиваются антенны одновременно.Сопротивление одной антенны должно соответствовать примерно сопротивлению другой антенны. Это важно, чтобы не было перекосов ни по диаграмме направленности, ни в эффективности работы каждой антенны по отдельной. Если вы используете тройник вместо мультиплесора, то настройте каждую антенну по отдельной. Активное сопротивление одной антенны в точке подключения анализатора или КСВ-метра должно быть 100Ом, а КСВ = 2. Обе антенны должны иметь КСВ = 2 и активное сопротивление около 100Ом. После настройки антенн по отдельной, подключаем их к тройнику и проверяем КСВ всей системы вместе.В идеале КСВ не должно быть выше 1.5

Видео пояснение

Пока ковырялся в интернете на предмет поиска информации о мультиплексоре RAMI, нашел на их сайте отличное видео о том, как проверять, диагностировать и установить антенны на американские грузовики. Решил перевести и поделиться с вами. Думаю, после этого вопросов про американские тягачи станет меньше.

Всем удачи, 55, 73!

Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Две антенны связи на американский грузовик (инструкция)

История вопроса

Чем интересна синфазная антенная система

Конструкция и схема включения

Установка

Проверка после установки

Настройка

Видео пояснение

Автоаксессуары

Как разделить цифровой сигнал на два телевизора. Как подключить два телевизора. Подключение телевизионного кабеля

Варианты подключения телевизоров (ресиверов) к спутниковой антенне

Схемы подключения спутниковых антенн Триколор ТВ и НТВ-Плюс к двум, трем и так до 16 телевизоров

Почему нельзя подключать спутниковую антенну к телевизорам (спутниковым ресиверам) через телевизионный делитель

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Ну вот, соединять научились, двигаемся дальше.

Как к одной антенне подключить 2 телевизора

Делители телевизионного сигнала с согласованием

Что потребуется

Ход работ

Как установить антенну с усилителем

Сплиттер с усилителем

Как выбрать кабельный разветвитель

Как подключить два телевизора на активную антенну?

Что нужно знать и уметь при подключении нескольких ТВ к одной антенне

Ну вот, соединять научились, двигаемся дальше.

Как к одной антенне подключить 2 телевизора

Делители телевизионного сигнала с согласованием

Как подключить несколько телевизоров к одной антенне? — Радиомастер инфо

Avis et Test — тройник для тв антенны

Специальные предложения на тройник для тв антенны на aliexpress

Тройник — Тв / видеотехника

Похожие запросы:

Как к одной антенне подключить два телевизора?

Простой способ подключения двух телевизоров к антенне

Какими бывают сплиттеры

Подключение с помощью сплиттера

Процесс подключения

Подключение активным сплиттером

Подключение телевизоров к спутниковой антенне

Применение ВЧ модулятора

Применение дополнительных ресиверов

комплектующие для репитеров gsm 3g 4g

Качественные комплектующие для репитеров в Украине

Простая покупка комплектующих для репитеров

Две антенны связи на американский грузовик (инструкция)

История вопроса

Чем интересна синфазная антенная система

Конструкция и схема включения

Установка

Проверка после установки

Настройка

Видео пояснение

Читайте также

Самодельные телевизионные антенны: Антенна для цифрового тв своими руками

Спутниковое антенна: Выбираем комплект спутникового телевидения | Другая медиатехника | Блог

Антенный делитель на 2 телевизора: Как подключить несколько ТВ к одной спутниковой антенне

Добавить комментарий Отменить ответ
