Установить антенну: Как установить антенну на даче и в городе

Установка антенны на крыше дома— частного и многоквартирного

Монтаж антенн за городом производится, в основном, на крышах частных домов. Такие факторы, как удаление от ретранслятора, лес, малая этажность способствуют ослаблению сигнала или его полному отсутствию, поэтому для достижения качественного приёма оборудование поднимают повыше. Какие антенны устанавливают на крыше? Это антенны для усиления сигнала мобильного интернета, сотовой связи, FM радиостанций и, конечно же, спутниковое и эфирное телевидение.

Антенны для телевидения занимают лидирующие позиции по количеству монтажей на крышах загородных домов. Выбор производится согласно предпочтениям в списке каналов. Эфирная система предлагает просмотр 29 бесплатных программ в цифровом качестве. Ассортимент спутниковых каналов значительно больше, но стоимость оборудования на несколько телевизоров выйдет в копейку. Это связано с необходимостью подключения к каждому ТВ своей спутниковой приставки, а также внесения абонентская платы за неё, составляющей 1500-2000 ₽ в год за ТВ.

Когда выбор сделан, остаётся определиться в способе крепления антенны к дому. Для этого выясняем направление спутника или местонахождение телевышки (если подключаем эфирное телевидение). В этом нам поможет карта РТРС, которая предоставит список ближайших к дому телевышек, или программа DISHPOINTER, показывающая направление луча от спутника.

Если стоит задача усилить сигнал интернета или голосовой связи, то руководствуемся месторасположением ближайшей сотовой вышки мобильного оператора.

Деревья и высотные строения могут мешать прохождению сигнала, поэтому рекомендуется поднимать систему на такую высоту, где данные помехи отсутствуют. Это позволит обеспечить стабильный и устойчивый приём в любое время года.

Способы монтажа антенн на крыше частного дома

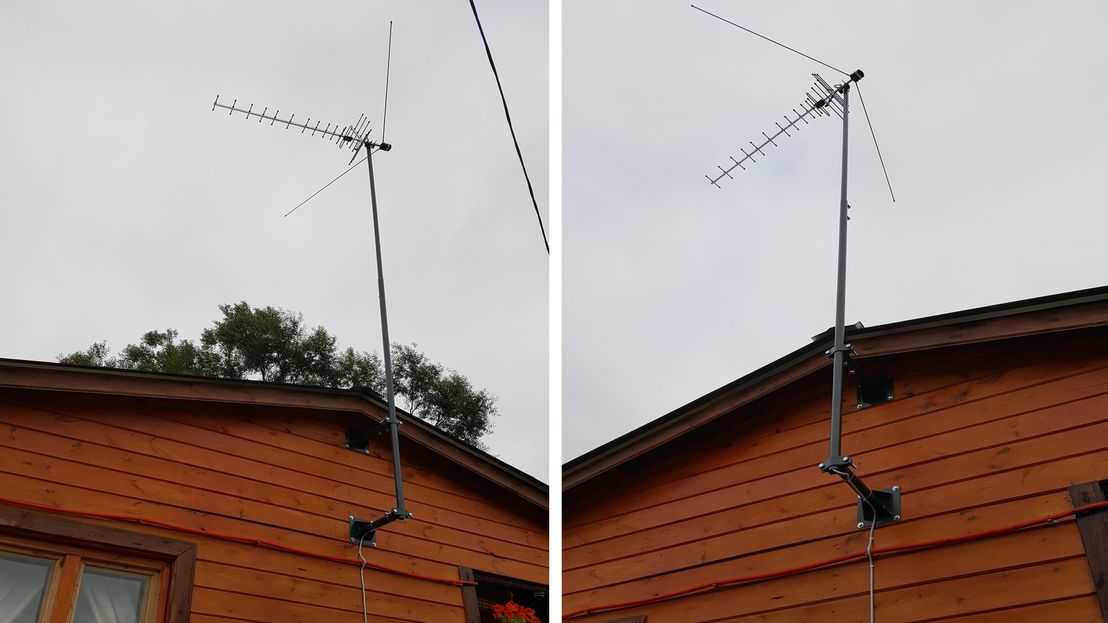

Крепёж антенн производится с помощью стенового кронштейна или телескопической мачты. Кронштейн имеет квадратную или треугольную пятку в основании для крепления к стене, а также небольшой отвод вверх, на котором антенна затягивается с помощью входящих в комплект хомутов.

Телескопические мачты представляют из себя трубу или несколько труб входящих друг в друга, по принципу телескопа. Монтаж оборудования выполняется на мачты размерами до от 2м до 8м. Существуют мачты и большей длины, но они уже используются для частных случаев, когда требуется значительно возвысить систему над домом. Сама мачта крепится к дому с помощью кронштейнов. Они бывают двух видов — М-образные и телескопические. Первые имеют фиксированную длину не более 35см. от стены и крепятся всего в двух точках, вторые раздвижные размерами 30-50см., 40-70см., 50-90см. с креплением в 4-х точках. Последние выдерживают большие нагрузки, что важно при установке нескольких систем на одной мачте.

Места установки мачты/кронштейна в загородном доме:

• Фронтон дома
• Кирпичный пристройки на крыше дома (кроме дымоходов).
• Стена дома.
• Крыша дома (крепление к стропилам).

Какой же вариант выбрать? Прежде всего надо убедиться, что сигнал с ретранслятора/спутника свободно поступает к приёмной антенне, от этого и будет зависеть способ и место крепежа. Допустим, если для монтажа выбрана стена или фронтон дома, а телевышка находится в противоположной стороне, то целесообразно будет установить антенну на мачте и поднять её над крышей. Это позволит получить стабильный приём. Учитываем также размер свесов крыши: длина кронштейнов должна ее немного превышать. Это обеспечит свободный подъём системы над крышей, а также исключит деформацию антенны от падающего зимой снега.

Довольно часто возникают ситуации, что во время строительства дома забывают вывести кабеля к месту подключения слаботочных систем. В этом случае кирпичные трубы вентиляции станут хорошим решением для прокладки проводов в построенном здании. Вентиляция проходит через все комнаты дома, что позволяет вытянуть провода в нужном месте для дальнейшей их коммутации с ТВ сетью.

Существуют и другие менее распространённые способы крепления антенн на крышах:

• стропила здания.
• растяжки.
• опора из пригрузов и швеллеров.

На объектах, где используются пластиковые вентиляционные трубы, оборудование может крепиться к стропилам дома. В крыше выполняется отверстие для прохода мачты. На мачту одевается кровельная резиновая манжета, герметизирующая место ввода.

В домах, где отсутствуют пристройки на крышах, на которые можно закрепить систему, для фиксации оборудования используются растяжки. Монтаж производится на алюминиевые мачты, что позволяет облегчить вес конструкции. Оборудование крепится в 4-х точках. В основании мачты с помощью пятки и в 3 местах растяжками, которые устанавливаются под углом 120 градусов. Тросы натягиваются с помощью талрепов. Этот способ позволяет установить антенну на любой крыше. Но есть несколько недостатков – повреждение герметичности кровли, что может привести к протечкам со временем, а также необходимость проверять натяжение тросов, ослабевающее с годами.

На плоских крышах применяется также опора из пригрузов и швеллеров. При данном креплении не производится деформация крыши. Длина швеллеров и количество пригрузов подбирается в соответствии с весом выбранного оборудования. Швеллера размещают в виде 3-х лучей, каждый из которых пригружен бетонным блоком. Они придают устойчивость конструкции. К ним крепится антенная стойка.

Пригрузы заливаются с использованием арматуры и гравия, что обеспечивает их долговечность, особенно в условиях холодного и дождливого климата России. Если антенна монтируется за городом, то стойка с пригрузами может быть установлена на землю и прикопана грунтом. Это позволяет сохранить эстетичный вид участка.

Выполнение монтажных работ производится с помощью крепежа: дюбеля d=14, а также большие саморезы «глухарь».

Установка антенн на крышах многоквартирных домов

С установкой оборудования в частном секторе мы разобрались, как обстоят дела в многоквартирных домах? В ситуациях, когда сигнал с окна отсутствует или установка антенн на фасадах запрещена, например, в домах, расположенных в центре столицы, которые являются памятником архитектуры, монтаж оборудования производится на кровле многоквартирного дома. Для крепления используются те же мачты и кронштейны. Антенны крепятся к боковым пристройкам, расположенным практически на каждой крыше города. Если на крыше отсутствует место для монтажа антенны, то используется стойка с пригрузами. В этом случае антенна держится за счет веса конструкции. Никакого нарушения герметичности кровли не происходит.

Не рекомендуется использовать варианты креплений, при которых затрагивается целостность крыши, да и организация, в чьём ведомстве находится дом, не приветствует такой способ крепежа. Это может привести к возникновению течей.

Вопрос с креплением понятен, но прежде, чем приступить к монтажу, необходимо получить доступ на крышу. Как это сделать? Прежде всего рекомендуем обратиться в обслуживающий дом организацию. Это может быть ТСЖ, ЖЭК или УК и уточнить, какие у них условия допуска на крышу.

Но стоит быть готовым к тому, что сотрудники могут препятствовать предоставлению ключей от крыши, мотивируя это запретом на монтаж антенн на городских кровлях, отсутствием места или гарантийным сроком на крышу, на которую никто не должен выходить.

Тут уже придётся ознакомиться с правовым аспектом вопроса.

Крыша является долевым имуществом собственников многоквартирного дома (статьи 289 и 290 ГК РФ и статьи 36 и 37 ЖК РФ), поэтому вам не имеют права отказать в доступе на нее, но согласовать некоторые аспекты придётся. Если многоквартирным домом управляет ТСЖ, то данный вопрос выносится на общее собрание собственников — потребуется заручиться поддержкой большинства. Если домом управляет УК или ЖЭК, то здесь все зависит от лояльности инженера, заведующего этими вопросами. С вас могут попросить, как стандартный перечень документов, состоящий из заявления от собственника, гарантийного письма о сохранении целостности кровли, так и такие документы как проект и разрешение для работ на высоте. Разрешения, как правило, имеются в компаниях, занимающихся монтажом антенн.

С проектом все сложнее. Он изготавливается индивидуально. В нём приводятся расчеты ветровых нагрузок, предлагается способ установки антенны и прокладки кабельной трассы. Заказать его можно в проектной организации, которая имеет специальные разрешения на проведение расчетов.

Но для того, чтобы проект был приближен к действительности, надо также получать доступ на крышу для подбора места установки и выбора варианта протяжки кабелей. После изготовления и согласования проекта, можно уже подбирать монтажную компанию, которая выполнить работы согласно схемам и инструкциям, представленным в нём.

К сожалению, стоимость работ по проектированию часто превышает стоимость антенного оборудования и его установки, поэтому многие жители многоквартирных домов отказываются от данной идеи. Но в ситуациях, когда антенна вам действительно нужна, особенно если это касается приёма зарубежных каналов, альтернативу которым невозможно найти у кабельных операторов города, пройти процедуру согласования придется. Рекомендуем оставить себе копии разрешений на установку антенны, так как работники обслуживающей организации склонны их терять и, если в будущем потребуется ремонт системы, то придётся доказывать, что вы официально согласовали установку.

Связь с установщиком: +7(962) 963-31-08

Цены на услуги по установке антенн на крыше

Услуга:	Цена, ₽
Установка эфирной антенны на кронштейне	4 000
Установка цифровой ТВ антенны на мачте	5 500
Настройка усилителя	3 000
Протяжка кабеля (за метр) (в зависимости от сложности крепления)	от 50 до 150
Установка спутниковых антенн	от 4 000
Установка GSM антенн	от 8 000
Установка 4G антенн — интернет	от 7 000
Молниезащита дома	по запросу
Выезд мастера для замера сигнала	1 500
Работы с использованием лестницы	+ 2 000 к стоимости
Работы на покатой крыше	+ 1 500 к стоимости

На монтаж антенн предоставляется гарантия 12 месяцев. Мастера «Спектр ТВ» имеют необходимые разрешения для работ на высоте.

Прокладка кабеля в многоквартирных домах

Долговечность и работоспособность системы зависят не только от антенны, но и от марки кабеля и способа его укладки. При монтаже антенн на крыше многоквартирного дома рекомендуется прокладывать кабель через внутренние коммуникации здания — чердаки, слаботочные стояки. Кабель, брошенный по фасаду дома портит внешний вид и может быть обрезан работниками управляющей компании. Конечно, бывают ситуации, когда слаботочные стояки отсутствуют или перегружены и протянуть еще один дополнительный кабель не получается, тут уж ничего не остаётся, как бросать по фасаду.  В этом случае рекомендуется использовать специальный кабель для уличных работ в оболочке из полиэтилена. Он не подвержен воздействию ультрафиолета, не разлагается со временем и имеет долгий срок службы.

При выполнении работ по протяжке кабелей по стоякам, убедитесь в наличии доступа к коммуникациям. Стояки могут располагаться за закрытыми предквартирными холлами, в которые не всегда получается попасть. Так при отсутствии доступа всего на одном из этажей работы приостановятся на неопределённое время.

В случае прокладки кабелей длиной более 60м., используются усилители, поднимающие уровень сигнала и компенсирующие потери по кабелю. Они представляют из себя небольшие устройства, которые вставляются в разрыв кабеля и не требуют подключения к электросети. В установке эфирного и спутникового телевидения применяются кабеля с волновым сопротивлением 75 Ом. Для интернета и сотовой связи используется 50-омный кабель.

Техника безопасности

При произведении работ на крышах частных и многоквартирных домов, рекомендуем следовать определенным правилам безопасности:

• Монтаж на скатных кровлях должен осуществляться с использованием страховочных поясов и резиновой обуви.
• Запрещается установка антенн на дымоходах, а также вытяжках многоквартирных домов.
• Следует соблюдать правила пожарной безопасности: не применять открытые источники огня для освещения.
• Работа на лестнице или стремянке выполняется двумя установщиками для обеспечения страховки.

Монтажные работы производятся на высоте и связаны с риском для жизни и здоровья. Рекомендуем обращаться к профессионалам!

Молниезащита антенн на крышах домов

В мегаполисах вероятность удара молнии в антенну чрезвычайно мала, так как вокруг большое количество многоэтажных домов, перехватывающих удар. За городом ситуация обстоит по-другому. Любая установленная на крышу металлическая конструкция увеличивает вероятность попадания молний, поэтому для частных домов рекомендуется установка системы молниезащиты. Но устанавливать молниезащиту только для антенной мачты нецелесообразно, так как при попадании молнии в молниеприемник точно не известно, как пойдет заряд, и молния может нанести ущерб незащищённому зданию. Поэтому если и выполнять комплекс мер по молниезащите, то для всего здания целиком. Защищая и крышу и инженерные коммуникации.

Помимо защиты от прямого попадания, существует еще такое понятие как импульсное перенапряжение. Оно подразумевает, что во время прохождения грозового фронтона над домом или неподалеку от него образуются электромагнитные поля, которые создают статическое напряжение, способное вывести электронные компоненты дома из строя. Вероятность таких поломок в разы выше, чем попадание молнии в дом, поэтом любую установленную антенну рекомендуется подключать к системе заземления дома.

Монтаж антенны можно заказать по телефону:+7(495) 517-26-82

Как правильно установить антенну для рации

Как правильно установить антенну для рации

• Главная
• Как правильно установить антенну для рации

Информация

• Наши работы
• Основы теории связи
• Распространенные ошибки
• Видеоролики
• Статьи
• Как правильно установить антенну для рации
• Рации для дальнобойщиков
• Рации для пейнтбола и страйкбола — выбираем подходящие
• Рации для военно-исторических реконструкций
• Бракованные антенны
• Обзоры радиостанций
• Пользовательское соглашение
• Системы дезинфекции помещений
• Выбор комплекта усиления сотовой связи

Часто клиенты, приходящие к нам, думают, что установка радиостанции и антенны на автомобиль не представляет никакой сложности. Почти каждый день мы слышим фразу: «Чего там ставить-то: прикрутил антенну и подал питание на рацию, прикрутил один болт, два проводка, вкрутил два самореза и готово». На первый взгляд, все примерно так, но здесь много подводных камней и разных нюансов.

Существует несколько вариантов установки антенны на машину, каждый из них имеет свои плюсы и минусы:

1. Врезание антенны в крышу или в крыло кузова.

Это наиболее предпочтительный вариант установки:

Преимущества:

• площадь рабочей поверхности антенны максимальна, из-за чего максимально эффективное направление излучения антенны почти горизонтально. (чем больше рабочая площадь штыревой антенны, тем ближе максимум диаграммы направленности в вертикальной плоскости к горизонту)
• диаграмма направленности антенны в горизонтальной плоскости приближена к круговой, что позволяет общаться с другими абонентами с одинаковым качеством, независимо от ориентации автомобиля в пространстве
• антенный кабель и разъем находится внутри салона, что обеспечивает наибольшую надежность и долговечность системы связи, так как кабель не перебивается и не окисляется.

Недостатки:

• Вам придется смириться с отверстием в автомобиле.

2. Установка антенны на кронштейн.

Это компромиссный вариант, который любят автолюбители, не желающие сверлить любимую машину.

Преимущества:

• Кузов автомобиля остается невредимым, отверстий нет!
• Качество и дальность связи в большинстве случаев лучше, чем с магнитной антенной, но хуже, чем с такой же антенной, врезанной в кузов.

Недостатки:

• Диаграмма направленности не круговая и в вертикальной плоскости имеет угол, больший, чем в первом варианте, т.е. связь в разные стороны может отличаться.
• По дальности, в целом, проигрываем врезанной антенне.
• Лакокрасочное покрытие не остается невредимым, т.к. кронштейн должен быть замассирован.
• Срок службы кабеля меньше, чем в первом варианте, так как часть кабеля находится на улице. Кабель, находящийся на улице, находится под действием солнца, осадков, солей и перепадов температур, поэтому нуждается в защите.
• Дороже, чем первый вариант на стоимость кронштейна.
• Поставить грамотно антенну на кронштейн почти всегда сложнее, чем врезать в кузов.
• На некоторые автомобили не подходит ни один промышленно изготовленный кронштейн, приходится делать его самому.

При установке антенны на кронштейн часто делают ошибки: или выбирают место установки слишком низко, или место, в котором нет массы. (смотрите страницу «Распространенные ошибки»). Зачастую прокладывают антенный кабель так, что он служит очень недолго: перебивается или быстро окисляется, так как антенный разъем не защищен от воды.

3. Установка магнитной антенны.

Это самый простой способ сделать связь на автомобиле:

Преимущества:

• Антенну можно поставить за несколько секунд.
• Диаграмма направленности антенны практически идеально круговая при установке в центр крыши.

Недостатки:

• Магнитные антенны собирают помехи от бортовой сети автомобиля.
• «Магнитки» портят лакокрасочное покрытие автомобиля, так как под магнит попадает песок, пыль и другой абразив, который царапает крышу при съеме/установке антенны на авто.
• Диаграмма направленности в вертикальной плоскости имеет больший угол к горизонту, чем первые два варианта установки, т.е. дальность связи меньше.

Здесь тоже бывают ошибки установки и эксплуатации магнитных антенн: многие ставят антенну на крышку багажника, теряя при этом дальность связи до 30-40%. Так же многие используют различные подкладки для того, чтобы не поцарапать лакокрасочное покрытие автомобиля. Лишь немногие знают, что любая подкладка под магнитную антенну ухудшает КСВ (коэффициент стоячей волны), а иногда настолько сильно, что связь почти пропадает.

Необходимо понимать, что кроме работы по установке антенны, важную роль играет питание радиостанции, место и способ ее установки. Все это влияет на качество связи, эргономичность использования и даже безопасность пользователя.

Руководство по установке антенны

— Советы Советы » Electronics Notes

Некоторые основные рекомендации, советы и подсказки по установке антенны: что делать, как добиться наилучших результатов. . .

---

Установка антенны Включает:
Руководство по установке антенны Мансардная установка Юстировка антенны Высота антенны

Направляющие ТВ-антенны
Типы ТВ-антенн Покупка телевизионной антенны. Покупка ТВ антенного усилителя/усилителя Установка антенны спутникового телевидения

---

Правильная установка антенны так же важна, как и выбор правильного типа антенны.

Установка антенны может означать, что антенна работает как лучше, так и хуже. Соблюдая ряд ключевых правил и указаний, можно добиться наилучших характеристик антенны в любой конкретной ситуации.

При установке антенны приходится идти на некоторые компромиссы, но принятие некоторых рекомендаций или советов позволит оптимизировать характеристики для данной ситуации.

Коммерческие антенные системы, как правило, хорошо расположены и имеют высокую высоту для обеспечения наилучшего покрытия.

Советы и рекомендации по установке антенны.

В зависимости от типа устанавливаемой антенны может применяться множество различных указаний или советов. Некоторые антенны могут быть бытовыми телевизионными антеннами, другие могут быть антеннами CB или любительского радио, а третьи могут использоваться для профессионального применения.

Независимо от типа антенны, есть много моментов, о которых следует обратить внимание, о которых следует подумать, и рекомендаций, которые гарантируют получение наилучших характеристик от антенны.

Есть много разных областей, где мысли должны быть помещены в антенну

Общая ситуация с антенной

Одним из наиболее важных аспектов установки любой радиоантенны является ее расположение. Местоположение антенны будет определять многие аспекты ее работы, и поэтому местоположение антенны должно определяться вместе с типом используемой антенны. Следует учитывать количество точек, связанных с антенной:

• Выберите место, где радиоантенна может «видеть» все вокруг:   Для оптимальной работы она должна «видеть» все вокруг себя.
  Для лучшей работы антенна должна максимально удаляться от окружающих объектов. Для этого его следует держать подальше от близлежащих объектов, которые могут действовать как экран. Таким образом, максимальное количество сигнала может достигаться или выходить из антенны, не поглощаясь близлежащими объектами.
• Помните, что близлежащие объекты могут «расстроить» антенну:   При выборе места установки радиоантенны следует помнить, что близлежащие объекты могут расстроить антенну, даже если они не влияют на круговую видимость. Близлежащие объекты могут привести к тому, что антенна будет работать вдали от своей резонансной точки и станет менее эффективной. Это очень важно для антенн, которые обрезаются до определенной длины и не имеют средств настройки на месте. Многие предметы могут вызвать это — металлические предметы, а также электропроводка особенно плохи, но даже деревья могут таким образом ухудшить работу антенн. Как правило, эффекты заметны на расстоянии длины волны или двух, чем ближе объект и чем больше проводимость, тем сильнее эффект.
• Рассмотрите подходящие точки для крепления антенн:   Горизонтальные антенны нуждаются в точках крепления на обоих концах. Стоит подумать, существуют ли уже подходящие опорные точки. Дымоходы или другие точки в доме могут обеспечить одну подходящую точку. Деревья также могут быть удобно расположены, хотя требуются схемы шкивов, чтобы любое движение дерева из-за ветра могло быть воспринято без разрыва антенного провода. Также можно установить мачту или антенную мачту, и следует рассмотреть эту возможность и ее расположение. Какой бы вариант ни был выбран, его нужно учитывать в самом начале.
• Внутри или снаружи:   Во многих случаях может потребоваться использование внутренней радиоантенны. Внешние антенны работают лучше, потому что они могут быть дальше от объектов, которые вносят потери или расстраивают антенну. Очень сложно оценить размер потерь, которые несет антенна внутри дома. Крыша или кирпичная кладка вызывают ослабление сигнала, особенно когда они мокрые. Сумма потерь также будет зависеть от частоты. Для сигналов ОВЧ и УВЧ это будет намного больше.

Высота антенны

Несмотря на то, что высоту радиоантенны можно рассматривать с точки зрения общей ситуации с антенной, она очень важна и может существенно повлиять на ее характеристики. В результате различные точки рассматриваются отдельно.

Увеличение высоты антенны почти всегда улучшает ее характеристики независимо от того, используется ли она для ВЧ, ОВЧ, УВЧ и т. д.

Подробнее о . . . . Высота антенны.

Учет помех

Помехи, создаваемые любительским радиостанциям, и помехи, создаваемые ими, безусловно, имеют большое значение. Расположение антенны любительской радиостанции может иметь значительное влияние на оба аспекта помех. Поэтому об этом следует помнить при выборе места для радиоантенны.

• Держите радиоантенну вдали от источников помех в доме:   В большинстве домов есть много предметов, которые являются очень хорошими источниками шума. Хотя в настоящее время телевизоры и компьютеры намного лучше, некоторые помехи все же возникают, особенно потому, что многие компьютеры теперь имеют связанные с ними сети. Помехи также генерируются множеством других электрических предметов в доме. Пылесосы, электрические дрели, электрические миксеры и множество других подобных приспособлений вносят свой вклад в уровень создаваемого электрического шума. Он излучается в доме и вокруг него, уменьшаясь по интенсивности по мере удаления от источника. В результате лучше стараться держать антенну как можно дальше от дома. Это не всегда возможно. Уровень помех можно свести к минимуму, разместив антенну вдали от определенных источников шума.
• Любительские радиопередатчики (или любые радиопередатчики в этом отношении) могут создавать помехи, если они находятся рядом с бытовыми приборами:  вероятность того, что радиолюбительский передатчик может вызвать помехи. Один из лучших способов уменьшить вероятность каких-либо помех — убедиться, что антенна радиолюбителя расположена вдали от любого другого оборудования. Этого лучше всего добиться, устанавливая антенну вдали от каких-либо жилых помещений. Очевидно, что риск меньше для маломощных передатчиков, но для мощных любительских радиостанций это может стать более серьезной проблемой, особенно если используются направленные антенны, которые могут направлять луч в сторону любых жилых помещений.

Согласование антенны

Согласование антенны с фидером особенно важно, если используются радиопередатчики и они должны эффективно работать с антенной системой. Естественно, это также важно для приемных систем, но может быть не столь важным. Радиочастотные системы, такие как антенны, фидеры, источники (т. е. передатчики) и нагрузки (т. е. приемники), имеют волновое сопротивление. Чтобы система работала эффективно, они должны совпадать, в противном случае генерируются стоячие волны и снижается передача мощности. Для обеспечения того, чтобы вся система была должным образом согласована и работала правильно, может быть введен ряд мер.

• Используйте измеритель КСВ, чтобы убедиться, что система радиоантенн работает правильно: Антенны обычно работают только в относительно узкой полосе пропускания, и многие антенны могут работать только в одном диапазоне, и иногда требуется регулировка позволяют им работать даже на разных концах диапазона.
  Типовой измеритель КСВ, используемый с преобразователем Это гарантирует согласование антенны с фидером и передачу максимального количества мощности. Для проверки правильности работы антенны в линию можно включить измеритель КСВ. Поддерживая один из них в цепи все время, можно контролировать работу системы.
• Рассмотрите возможность использования ATU для обеспечения оптимальной работы антенны:   Чтобы обеспечить соответствие импеданса антенны импедансу фидера, часто необходимо использовать согласующий или настраивающий блок между фидером и самой антенной. Эти блоки настройки антенны (ATU) используются для настройки излучающего элемента таким образом, чтобы его импеданс соответствовал импедансу фидера, чтобы получить максимальную передачу мощности и свести к минимуму уровень стоячих волн. Для правильной настройки антенны ATU должен располагаться рядом с антенной.
• Используйте ATU в хижине для снижения уровня КСВ, воспринимаемого выходным каскадом радиопередатчика:   Высокий уровень стоячих волн может привести к повреждению полупроводниковых выходных каскадов радиопередатчиков. Чтобы защитить эти каскады от повреждения, многие передатчики определяют уровень КСВН (коэффициент стоячей волны по напряжению) и снижают выходную мощность, когда уровни начинают расти.
  Включение ATU в систему питания передатчика с измерителем КСВ Следовательно, чтобы обеспечить максимальную выходную мощность передатчика, должен присутствовать низкий уровень КСВ. Когда невозможно установить ATU прямо в точке питания антенны, его можно разместить рядом с передатчиком, чтобы настроить комбинацию антенных фидеров так, чтобы КСВН, видимый передатчиком, был минимизирован. Хотя это и не идеально, но может помочь, позволяя передатчику видеть низкий уровень КСВ.

Примечание по коэффициенту стоячей волны, КСВ и КСВН:

Стоячие волны часто связаны с ВЧ-фидерами и генерируются при несоответствии импеданса фидера и импеданса нагрузки. При несоответствии мощность отражается, и объединенные напряжения и токи прямой и отраженной мощности образуют вдоль фидера стоячие волны.

Подробнее о Коэффициент стоячей волны по напряжению, КСВН.

Особенности антенного фидера

Фидер является важной частью любой радиоантенны. Его цель состоит в том, чтобы гарантировать, что максимальное количество мощности достигает места назначения, либо мощность радиопередатчика достигает антенны, либо входящие сигналы от радиоантенны достигают приемника. Любая потеря мощности снизит эффективность всей антенной системы. Стоимость фидера и соображения производительности могут повлиять на любое решение, принятое в отношении антенны, и поэтому это важно.

• Выберите оптимальный фидер для любой ситуации:   Тип кабеля следует выбирать так, чтобы обеспечить приемлемые потери на используемых частотах. Для частот ниже 30 МГц потери в фидере обычно довольно низкие, и с учетом ограничений по мощности часто можно использовать более тонкий коаксиальный кабель, если только не требуются длинные участки. По мере роста частоты растут и уровни потерь, поэтому необходимы более толстые разновидности с меньшими потерями. Хотя стоимость может быть высокой, инвестиции в кабель с низкими потерями могут гарантировать, что вся антенная система будет работать на полную мощность.
• Учитывайте установку фидера при планировании установки радиоантенны:   Любой фидер должен быть правильно установлен. Например, если это коаксиальный или коаксиальный кабель, его не следует сгибать слишком туго за пределами минимального радиуса изгиба. Если это будет сделано, может произойти повреждение. Открытый механизм подачи проволоки не должен проходить через дом, так как близлежащие объекты расстроят его и возрастут потери. Любой пробег внутри здания должен быть сведен к абсолютному минимуму
• Подходящая защита от атмосферных воздействий любого фидера, если он будет использоваться снаружи:   В частности, следует проявлять большую осторожность при использовании коаксиального кабеля снаружи. Конец кабеля должен быть герметизирован, чтобы предотвратить попадание влаги. Влага сама по себе приведет к потерям, так как будет поглощать мощность, и в долгосрочной перспективе вызовет коррозию, которая ухудшит характеристики коаксиального кабеля.

Хорошая земля

Хорошим решением для многих требований к КВ-антенне радиолюбителей является вертикальная установка на земле. Эти и ряд других радиоантенных систем требуют использования эффективной земли или наземной системы для удовлетворительной работы. Поскольку наземная система является ключом к работе радиоантенны, необходимо убедиться, что наземная система работает удовлетворительно.

• Убедитесь, что система заземления имеет низкое электрическое сопротивление:  Одним из основных требований к заземлению или системе заземления антенны является то, что она должна иметь низкое электрическое сопротивление. Этого можно достичь, обеспечив максимальную площадь поверхности металла, соприкасающуюся с самой землей. Можно использовать электрические заземляющие стержни, а также старые медные трубы.
• Убедитесь, что система заземления имеет низкое радиочастотное сопротивление:   Несмотря на то, что для постоянного тока требуется хорошая электропроводность, ВЧ-характеристики могут быть дополнительно улучшены путем прокладки радиальных кабелей, обычно длиной в четверть длины волны, расходящихся от центральной точки заземления. Если приходится идти на компромиссы, их следует излагать в том направлении, где требуется оптимальная производительность.
• Убедитесь, что основная точка для наземной системы находится как можно ближе к точке питания наземной антенны:   Антенные системы, использующие наземную систему, не работают должным образом, если провод к наземной системе длинный. Соответственно, основное соединение для наземной системы должно быть как можно ближе к основанию антенны.
• Учитывайте проводимость грунта:   При выборе места для системы заземления следует учитывать проводимость самого грунта. Сухая песчаная почва дает плохую связь, тогда как влажная плодородная почва дает гораздо лучший результат. Если возможно, заземляющее соединение должно быть выполнено в месте, где заземление будет лучше. Это может изменить выбор положения для некоторых вертикальных антенн или может означать, что наземные системы могут оказаться нежизнеспособными.

Примечание по радиочастотному заземлению антенны:

Заземление антенны может иметь ключевое значение для ее работы, особенно если это вертикальная несимметричная антенна, где заземление является частью антенны.

Подробнее о радиочастотном заземлении антенны.

Аспекты безопасности антенны

При установке любой радиоантенной системы, будь то для радиолюбителей или для любых других целей, безопасность должна быть одним из основных соображений. Иногда антенны временно устанавливаются только для того, чтобы упасть, когда усилится ветер. Самодельные антенны особенно подвержены риску, но даже коммерческие антенны могут пострадать, если они установлены неправильно, а иногда даже тогда, когда они установлены. Необходимо следить за тем, чтобы антенна не упала и не поранила кого-либо.

Ниже перечислены ключевые точки:

• Одно из основных правил техники безопасности — держать все объекты как можно дальше от линий электропередач. Сюда входят мачты, столбы, антенные провода, антенны других форм, фидеры, лестницы и любые используемые инструменты. В идеале соблюдайте расстояние от антенны или столба до линии электропередач, по крайней мере, в два раза превышающее высоту антенны или столба.
• Убедитесь, что все антенны имеют хорошую конструкцию, чтобы они могли выдерживать суровые погодные условия и не могли упасть на людей.
• Убедитесь, что все антенны находятся в хорошем состоянии, а все проблемы устранены до того, как они упадут.
• Если вы взбираетесь на башню или поднимаетесь по лестнице, убедитесь, что приняты все необходимые меры предосторожности. Подниматься по лестницам, башням и т. д. должны только обученные люди.
• Установка антенн и кабелей часто требует проделывания отверстий в стенах и потолках, чтобы можно было пропустить фидеры и т.д. При сверлении отверстий и т. д. будьте осторожны, чтобы не просверлить электрический провод или водопроводную/газовую трубу. Доступны датчики, которые указывают на провода и металлические трубы, проложенные в стенах. Они дешевы и вполне могут предотвратить катастрофу.

Прежде всего, при установке антенн необходимо учитывать аспекты безопасности при проектировании и установке радиоантенн. При такой погоде любой риск, скорее всего, вскоре приведет к неудаче. Рисковать не стоит, так как падающие антенны могут причинить вред людям и имуществу, и ни в коем случае нельзя использовать антенну на земле.

Эксперименты с радиоантеннами могут стать увлекательным занятием для радиолюбителей. Многие любители радиолюбителей считают это особенно полезным элементом своего хобби. Кроме того, опыт, полученный при настройке и тестировании различных типов радиоантенн, может быть очень полезным, так как он значительно дополняет некоторые основные рекомендации, изложенные здесь. Также может быть очень полезно, когда новая антенна работает особенно хорошо и намного лучше, чем предыдущие установки. Производительность радиолюбительской радиостанции может быть значительно улучшена, и это часто можно увидеть в результатах с большим количеством удаленных контактов.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Основы антенны Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Антенны с фазированной решеткой Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернитесь в меню «Антенны и распространение». . .

Руководство по установке антенны: 9 советов по установке домашней антенны

31 октября 2019 г. бесплатные наземные телеканалы (телеканалы с антенны).

Одной из причин этого является то, что эфирное телевидение позволяет смотреть спортивные и новостные каналы, в некоторых случаях бесплатно. По статистике, 78% миллениалов до сих пор имеют доступ к традиционному телевидению именно по этой причине.

Если вы хотите получить доступ к бесплатному эфирному телевидению, вам необходимо установить антенну.

Вот тут-то мы и вступаем. Установка антенны — это процесс, и вы должны сделать это правильно, иначе вы можете остаться с дырой в кошельке, а телевизионного сигнала по-прежнему не будет.

Чтобы правильно установить антенну, прочитайте эти 9 советов по установке.

1. Тщательно продумайте типы внутренних и наружных антенн

Первый совет: подумайте, нужна ли вам комнатная или наружная антенна.

Комнатные антенны обычно не работают в Австралии. Они лучше всего подходят для районов с очень сильным покрытием станций. Они также могут быть вашим единственным вариантом, если вы живете в квартире, где вы не можете получить доступ к крыше для установки наружной антенны или не можете запустить новую телевизионную точку от существующей телевизионной системы здания.

Почти во всех случаях комнатные антенны дают слабые сигналы и пикселизированное изображение.

Если вы сомневаетесь в силе сигнала в вашем районе или просто хотите добиться идеального приема, возможно, вам лучше использовать наружную антенну.

Если вы выберете комнатную антенну, ее установка практически не требуется. Для наружной антенны установка немного сложнее.

Прочтите дополнительные советы по установке наружной антенны.

2. Изучите уровень приема

Следующее, что нужно сделать, это изучить каналы и уровень приема в вашем районе. Отличный способ сделать это — использовать веб-сайт MySwitch, который охватывает всю Австралию. Просто введите свой адрес, и вы сможете увидеть, какое покрытие у вас есть в вашем районе.

Кроме того, вы также можете поговорить со своими соседями и людьми в районе, у которых установлено бесплатное телевидение, чтобы узнать, какие каналы у них есть и уровень приема у них есть.

3. Приобретите высококачественный кабель

Чтобы обеспечить отличное изображение, приобретите высококачественный коаксиальный кабель (кабель, идущий от антенны к телевизору). Старайтесь стремиться к спутниковому классу или коаксиальному кабелю с четырьмя экранами. Это особенно важно, если вы собираетесь разделить прием с антенны на несколько телевизоров.

4. Заранее соберите материалы и инструменты

Прежде чем приступить к установке новой антенны, заранее соберите все необходимое.

Сюда входят такие инструменты, как перфоратор или обычная дрель, сверла, кусачки и лестница для доступа на крышу или в другое место, где вы устанавливаете домашнюю антенну (обратите внимание, что если вы решите получить доступ к своей собственной крыше, мы настоятельно рекомендуем пройти курс по технике безопасности на высоте и использовать все необходимое оборудование для обеспечения безопасности, включая привязь, во избежание травм).

Вам также понадобятся антенна, винты, крепление, кабель, возможно, кабельные стяжки и разветвители, если вы планируете разделить соединение между двумя или более телевизорами.

Нет ничего хуже, чем начать работу только для того, чтобы обнаружить, что вам не хватает расходных материалов или нужного инструмента. Поэтому получите все это и все остальное, что вам может понадобиться, прежде чем начать установку.

Если вы не уверены в этом процессе, возможно, стоит попросить кого-нибудь установить антенну для вас.

5. Проверка приема

Поднявшись на крышу, проверьте прием, прежде чем устанавливать антенну. Для этого вам понадобится анализатор спектра DVB-T (также называемый ТВ-метром) для измерения мощности и качества сигнала. Если вы хотите сделать это самостоятельно, вам понадобится кто-то внизу для поиска каналов и измерения уровня сигнала, поступающего на телевизор.

6. Разместите антенну вдали от линий электропередач

При выборе места для установки антенны убедитесь, что она находится вдали от любых других кабелей, идущих к дому или над ним, поскольку эти кабели могут мешать приему.

7. Следите за направлением антенн ваших соседей

Если вы не уверены, в каком направлении направить антенну, посмотрите на антенны ваших соседей. Если большинство из них направлены в одну сторону, вы можете предположить, что лучший прием в вашем районе идет с этого направления.

8. Держите антенну подальше от металлических предметов

Кроме того, старайтесь устанавливать антенну вдали от других металлических компонентов на крыше. Например, если у вас есть система солнечной энергии, постарайтесь, чтобы расстояние между ней и вашей антенной было как можно больше. Вы не хотите, чтобы на ваши солнечные батареи влияла тень от антенны (в любое время суток), и вы не хотите, чтобы солнечные инверторы излучали радиочастотные сигналы, которые могут серьезно повлиять на ваш телевизионный прием.

Если у вас жестяная крыша, вам нужно подумать о том, чтобы установить антенну на штатив, крепление для дымохода или на высокую мачту на заднем дворе.

9.
