Как сделать антенну Харченко для цифрового ТВ


Аналоговое вещание, применявшееся ранее, с года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала.

Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью.

В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока. Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней.

Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике.

В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте. Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех. Изготавливается из медной проволоки. Также, как вариант, можно использовать кусок антенного кабеля RG6 , освобождённого от виниловой изоляции.

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка. Формула для подсчёта выглядит следующим образом:. Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется.

Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте. Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0, от длины волны или f. Разница незначительна, но в некоторых случаях она важна. Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:. Конструкция была предложена К. Харченко в году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения. Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках.

Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму. Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал.

Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио. Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех. Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин.

Понадобится вычислить длину стороны квадрата, размер отражателя рефлектора , общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.

Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные. Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления.

По необходимости они привлекаются в рабочем порядке. Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала. Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры.

Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса.

Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Все перечисленые в статье — самые обыкновенные телевизионные антенны. Известны давно, и расписаны подробнейшим образом в сотнях справочников и руководств. Все, что нужно в реальности — знать, какой диапазон частот она должна принимать — или какой ТВ канал. А далее — Гугл, Яндекс и прочие покажут вам миллионы вариантов — на любой вкус и кошелек.

Для тех, кто с руками, и для безруких. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации.

Вы с нами? Search for:. Подключение, установка, настройка. Автор Anycaster На чтение 7 мин. Просмотров Опубликовано Содержание Принцип действия цифровой антенны. Делаем рамочную антенну своими руками. Необходимые инструменты и материалы. Инструкция по изготовлению. Как изготовить антенну Харченко. Видео: Как сделать антенну для цифрового ТВ своими руками. Автор: Anycaster Распечатать Оцените статью:. Какая антенна лучше подойдет вашему телевизору.

Да будет свет: делаем диодную лампу своими руками. Как правильно повесить телевизор на стену своими руками. Войти с помощью:. Задать вопрос эксперту. В ближайшее время мы опубликуем информацию.


Z-антенна для DVB-T2

Антенна Харченко или как оно выглядит в натуре : Частота резонанса Персональный сайт Александра Павлова Последнее обновление:. Зигзагообразная антенна, предложенная К. Харченко в е годы , пользуется большой популярностью у радиолюбителей благодаря простой конструкции, хорошей повторяемости и широкополосности.

Походу, лучше всего такими характеристиками обладает антенна Харченко без экрана, так как ее можно в моем варианте тупо.

Электроника

При изготовлении требуется минимум материалов, антенна широкополосная и потому может принимать особенно в диапазоне ДМВ несколько каналов. Для согласования с фидером снижения не требуется изготовления согласующего устройства! Одним словом — антенна легко повторяема! Антенна не критична к точности размеров и небольшие отступления от расчётных данных практически не сказываются на качестве приёма ТВ сигнала! При изготовлении антенны я ставил перед собой цель — сделать антенну для приёма ДМВ сигнала цифрового телевидения без применения антенного усилителя. Ни какие меры предосторожности от грозовых разрядов летом не спасают, по крайней мере в нашей местности. О мерах грозо-защиты в этой статье я говорить не буду — отдельная тема. Хотя, при возможности, подходит и любой другой материал. Размеры полотна антенны и рефлектора брал из расчёта на приём его дециметрового канала.

Антенна Харченко для дальнего приёма DVB-T2

Z-антенна похожа на два квадрата, установленных друг на друга. В месте стыков этих квадратов оставлено небольшое расстояние. Именно в этом месте к антенне подключается кабель, который выкладывается по двум нижним правым сторонам антенны и крепится диэлектрическим материалом кабельными стяжками, леской и т. Коэффициент усиления такой антенны порядка 5 — 6 дб. Она должна подойти для приема цифрового телевидения в прямой видимости на расстоянии до 15 км или около 5 км в условиях приема отраженного сигнала например от соседнего здания.

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат.

Антенна Харченко своими руками

Использование антенны стало набирать популярность после появления радиосвязи. Инженер Харченко в года разработал конструкцию в виде двух ромбов, с помощью которой стало возможно ловить передачи. Такой прибор используется и сегодня, однако уже для цифровых сигналов. Антенна Харченко — палочка выручалочка для тех, кто хочет сэкономить. Она пользуется высоким спросом на дачных участках и в сельской местности.

Варианты зигзагообразной антенны Харченко

Первым антенну Харченко предложил Харченко К. В году для ловли телепередач. Неплохой результат. Полагаем, дело затрагивает рефракцию, плюс дифракция обыгрывает Землю. КВ диапазон, и ниже, используются благодаря способности волн преломляться, огибать препятствия, удается наладить общение на большом расстоянии. Давайте по порядку. При наружном монтаже защищайте изделие пластиковым корпусом.

Это ведь антенна харченко? можно ли сделать из фольги на картоне? можно ли сделать . Можно ли эту антенну рассчитать на весь дмв диапазон?.

Антенна для приема эфирного телевидения в формате DVB-T2.

Профиль Написать сообщение. Я хочу поставить антенну за балкон, или внутри, если картинка тв будет стабильной и не подверженной погодным изменениям. Но для этого антенна должна обладать важным для меня параметром, таким как компактность и незаметность.

Как сделать антенну цифрового телевидения своими руками для дачи и дома

ВИДЕО ПО ТЕМЕ: 🔥🔥🔥КАК СДЕЛАТЬ ПРОСТЕЙШУЮ САМОДЕЛЬНУЮ СУПЕР АНТЕНУ dvb-t/all-audio.proвенный приём сигнала🔥🔥🔥

Аналоговое вещание, применявшееся ранее, с года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Но часто бывает, что до ближайшего передатчика десятки километров либо ваши окна расположены таким образом, что сигнал не в прямой видимости. В этом случае поймать сигнал цифрового телевидения можно лишь применив антенну с большим усилением либо добавив к ней усилитель.

Антенна Харченко своими руками

Москва и Московской области с Вместе с тем, не были устранены некоторые неудобства с размещением комнатной антенны для уверенного приема сигнала. Она плоская и легко разместилась на стене балкона. Для ее создания понадобились, линейка, фломастер, плоскогубцы, ваттный паяльник и полчаса свободного времени. Сторона квадрата определяется просто. Данная антенна имеет коэффициент усиления в сравнении с диполем порядка

Форум Т2 — Цифровое ТВ — Эфир Т2, efirt2.tv

Несмотря на то, что в XXI веке чуть ли не в каждом доме или квартире есть подключение к Сети Интернет, антенна Харченко для цифрового ТВ не теряет своей популярности, так как люди всё равно продолжают смотреть телевизор. Такую антенну вовсе не обязательно искать в магазинах, торгующих радиотоварами — её можно сделать своими руками из материалов, которые есть у вас дома, а также самостоятельно произвести расчёт её геометрических параметров. На сегодняшний день биквадрат можно назвать самой популярной ДМВ антенной.


Простая, но довольно эффективная антенна для DVB-T2 (цифрового ТВ)

Еще одна самоделка, для скучающих дома 😉

Понадобилась пара антенн для цифры, в местах «не самого лучшего приема»… пошел по магазинам

(это было еще до самоизоляции 🙂

— если относительно бюджетно, то полное Г. Более дорогое внешне прилично, но как работает под вопросом.

Решил замутить самоделку. Как-то стремно было «крутить» антенну из отрезка кабеля, (хотя по слухам работает) -хотелось чего-то простого, но более приличного и продвинутого 🙂

На самом деле, изготовленная мною не кардинально сложнее, но как-то «солиднее» что ли. Да и результаты ее проверки весьма воодушевили, поэтому решил набросать небольшое описание что и как, вдруг еще кому покажется полезным 😉

… если даже мои уличные котики имеют «нормальную» антенну на своем домике, как же самому быть без антенны?! 🙂
Проволока еще не вся закончилась, сейчас что-нибудь соберем! 😉

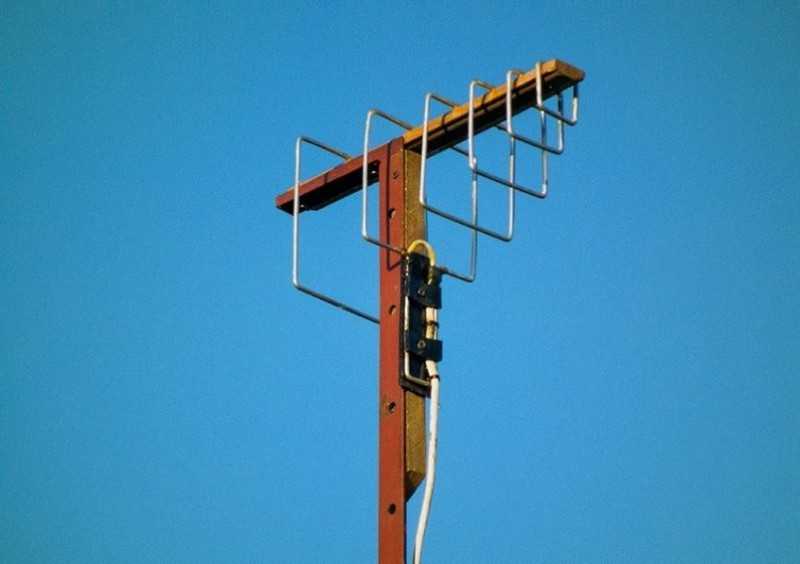

В описываемых местах, ранее у меня использовались самодельные широкополосные логопериодические антенны, еще со времен «начала перестройки» наверное 😉
Они неплохо работали в аналоге и не только на ДМВ, но «цифра им, почему-то, оказалась не по зубам». Не особо вникал в суть причин, снял их и стал размышлять, чем заменить.
Вот одна из них, ждет места на «мусорке» 🙂

Самоделку будем собирать «по мотивам» двойного квадрата Харченко.

Ее немало хвалят и ругают в сети, отчасти из-за того, что существует много разновидностей антенны. Имеются различные вариации изготовления и согласования -нет единого мнения о некоторых элементах и особенностях конструкции.

Я выбрал что-то среднее между найденными вариантами и рассчитал под свой «размер». Получилось относительно просто и, как оказалось, неплохо работоспособно! 🙂

Немного истории

В начале 60-х годов прошлого века, нашим соотечественником, Харченко К. П. была разработана простая плоская зигзагообразная антенна с хорошими характеристиками.

Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями.

Антенна не критична к материалам и размерам при изготовлении, имеет простое хорошее согласование с кабелем снижения, в ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Теория и расчеты

Описываемая антенна, в теории, имеет диаграмму направленности «восьмерку» по горизонтали и относительно высокий коэффициент усиления, который дополнительно можно увеличить, при использовании отражателя/рефлектора.

Для получения максимального усиления на всех каналах, необходимо изготавливать антенну примерно на середину диапазона между используемыми мультиплексами.

Найти (для расчетов) частоты мультиплексов, используемых в Вашем регионе, несложно,

например запросом вида «dvb-t2 частоты каналов»+ «Краснодар»

у меня нашлось подобное:

Середина, между двумя «моими» мультиплексами, это 700МГц — на эту частоту и будем рассчитывать антенну.

За основу расчета размеров антенны, возьмем рисунок ее автора

Высчитываем длину волны:λ = 300 / f [m]
300/700 = 0.428м, примерно 43см
длина каждой стороны ромба λ/4 =43/4= 10.75

Суммарная длина необходимого нам материала (11см*8=88см)- менее метра.
Расстояние между контактами снижения, куда будем припаивать кабель, 10-12мм (стандартное значение у этой антенны для частот ниже 900МГц).

Я буду изготавливать простую антенну, без рефлектора, однако, для дополнительного увеличения усиления этой антенны, его вполне возможно установить сзади нее

например из металлической сетки/решетки для гриля, фольгированного материала или просто металлической пластины.
Его размеры должны быть примерно процентов на 20 больше размеров антенны и расположен он должен быть на расстоянии ƛmax/7.
Для моего случая: длина волны (39канал) 300/618, получается. …49/7= то есть порядка 7см

Для тех, кому лень самому заниматься расчетами

— можете использовать онлайн-калькулятор, результаты лишь слегка будут отличаться от мною полученных.
Вот, например такой -здесь сразу вводятся частоты двух мультиплексов и получаем размеры антенны (без рефлектора)
Или другой вариант, с рефлектором -хочу правда заметить, что во втором варианте используется несколько иной вариант расчета, отличающийся от авторского.
Подразумевается антенна с углами отличными от 90° и удаление рефлектора рассчитывается как λ/8

Для изготовления полотна антенны рекомендуется использовать алюминий или медь (медь хорошо паяется) диаметром от 3мм и выше — чем больше диаметр, тем более широкополосной получается антенна.
Можно использовать трубки, толщина стенок непринципиальна, так как используется только поверхность материала (по-сути можно фольгой обмотать любой диэлектрик для получения необходимого материала).

Однако, на мой взгляд, проще всего купить метр медной проволоки большого сечения в магазине электротоваров.

Сборка антенны

Очистим от изоляции кусок провода длиной метр.

мне «попался» провод диаметром 4.5мм

Из инструмента понадобятся тиски и молоток. Отмеряем примерно по 11см и изгибаем под углом 90°

В конечном результате нужно получить такую «геометрическую» фигуру 🙂

Лишнее обрезаем и спаиваем концы. Должно получиться что-то похожее…

Припаиваем кабель, как показано на фото.

Кабель прокладываем по одной из сторон квадрата и закрепляем хомутами.
Такое расположение кабеля необходимо для его согласования (есть разные мнения, не все соглашаются с данным утверждением).

При использовании рефлектора, полотно антенны в крайних точках квадратов можно крепить и с помощью металлических стоек, например припаять на остатки такой же медной проволоки — там точки с нулевым потенциалом (выделено зеленым цветом). В остальных местах крепление допускается только через диэлектрик.

Испытания

Ну и наконец проверка работоспособности и примерная оценка качества полученной антенны.

С проверкой собственно говоря все просто — включили, работает! 🙂
А что бы оценить, а «стоила ли овчинка выделки», сравним параметры принимаемого сигнала от изготовленной антенны, с уже используемой мною на даче, с заявленным коэффициентом усиления 11dBi

Антенна установлена на мансарде дачного домика, на расстоянии примерно 16км от вышки телецентра

Самоделку повесил примерно на такой же высоте, внутри помещения.

Уровень сигнала: слева заводская стационарная антенна/справа самоделка

На первый взгляд разница всего в 1% (95 против 94) — но это не совсем правильное сравнение, так как внешняя антенна у меня подключена через сплиттер, который дополнительно ослабляет сигнал.

Оценка качества работы антенны

Попробуем сделать более корректное сравнение, подключаясь через вход сплиттера.
Ну и кроме того, для наглядности, добавим количество участников 🙂

Список антенн, принимающих участие в сравнении:

1. Внешняя антенна Funke BM 4551 наружная дальнего действия, заявленный коэффициент усиления, из некоторых источников (покупал в Юлмарте), до 16dB

2. Имеется старенькая рамочная ДМВ антенна, от ТВ Электроника 313д, надо сказать при всей простоте, очень неплохая антенна, поэтому и сохранилась 😉

3. Сгонял в магазин- купил для сравнения в обзоре одну из самых дешевых, типа симметричного вибратора
(100% самая покупаемая пенсионерами, из-за низкой цены).

Все «замеры» буду проводить в одной точке, максимально близко расположенной ко внешней антенне — ее местоположение опытным путем подбиралось по максимуму сигнала, поэтому можно утверждать что условия приблизительно одинаковые

Итак, уровень сигнала с внешней антенны мы уже видели 95% (на момент текущих измерений показывало 94%), ее берем за эталон.
Все сравнения делаем подключая антенны ко входу на сплиттере, к которому обычно подключена внешняя антенна.

Рамочная антенна, от Электроники

82%

на 39 мультиплексе и

66%

на 60

Бюджетная с «рогами» 🙂 — 62%/38% (на грани пропадания трансляции)

Двойной квадрат — 92% на обоих мультиплексах, примерно на пару процентов меньше от внешней

Ради любопытства, решил проверить работу рефлектора, который несложно изготовить из любой металлической сетки, пластины или даже фольги… РЕАЛЬНО заметно работает!
Уровень поднялся до 96%!, что даже выше от стационарной, с заявленным коэффициентом усиления от 11dB.

Самое любопытное- предмет, который я использовал в качестве рефлектора! 🙂

Фольги в доме не нашлось, из совсем доступного с металлической поверхностью необходимых размеров, была… крышка ноутбука (он у меня имеет металлический корпус).
Но главное результат! Понятное дело, ноут я «привязывать» к антенне не собираюсь, да и хватит мне ее усиления и без рефлектора 🙂

Вывод:

Могу смело рекомендовать к повторению! Просто, «дешево и вкусно»…

Одно из самых простых, комнатных креплений антенны… обычными присосками — если повезет с направлением на телецентр 😉

Следующая антенна, «рекомендуемая для повторения»… логопериодическая 😉

С Вами были «очумелые ручки» 😉

Всем удачи и хорошего настроения! ☕
