Подключение реле давления воды – устройство, конструкция, настройка, регулировка и рекомендации

Содержание

схема подключения к погружному насосу и поверхностному, принцип работы

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

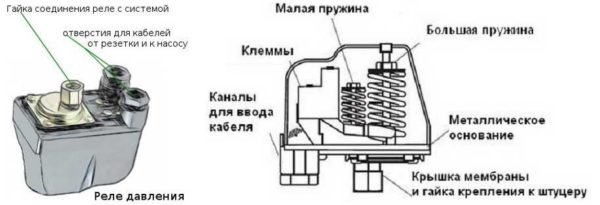

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

  • трубопровод от источника забора воды,
  • реле,
  • манометр,
  • трубопровод, подающий воду в дом,
  • собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу



Для обоих вариантов справедливы следующие рекомендации:

  • Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
  • Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
  • Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
  • Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
  • Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

  • Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
  • При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
  • Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
  • Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

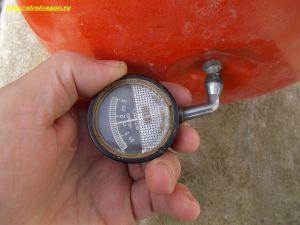

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

okanalizacii.ru

Реле давления воды для насоса схема подключения, устройство и отзывы

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

  • рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
  • коллектор, подающий и распределяющий воду по всем точкам потребления;
  • манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Подключение реле давления к системе водоснабжения

При установке реле в водозаборную систему следует соблюдать следующие правила.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы
  • Гидроаккумулятор для систем водоснабжения и точка подсоединения прибора в водопровод располагаются рядом — это позволит избежать переключений насоса при резких кратковременных скачках напора.
  • При установке следует учитывать температурный режим — некоторые модели функционируют только в теплых условиях.
  • Для упрощения монтажа в современных насосах поверхностного типа устанавливается штуцер, к которому можно непосредственно подключить реле и манометр.

Подключение реле давления к погружному насосу можно сделать двумя способами:

  1. Прибор присоединяется к водопроводным трубам через тройник посредством переходного штуцера.
  2. Перед тем, как подключить гидроаккумулятор к погружному насосу, к нему подсоединяется пятивыводной штуцер, подключаемые приборы (гидроаккумулятор, манометр, реле) и водопроводная магистраль соединяются в одной точке.

Электрическая схема подключения

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

  • Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
  • Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
  • Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

  1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
  2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
  3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Так ли нужен гидроаккумулятор

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

А можно ли в принципе использовать ваше реле давление с вашим насосом

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

  • Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
  • Краны закрывают и записывают показания манометра, при которых насос отключается.
  • Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
  • Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

1 Из чего состоит насосная станция

Насосные станции для скважины состоят из следующих функциональных элементов:

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш ».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос », «Педролло», «Эргус».

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Подключение поверхностного насоса к гидроаккумулятору

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы , или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень . Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения

Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения

Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Про гидроаккумуляторы у нас есть информация тут

Какие бывают модели и что важно при их выборе

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Как подсоединить помпу к скважине и водопроводу

Реле давления воды для насоса схема подключения, устройство и отзывы

Реле давления воды для насоса схема подключения, устройство и отзывы

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Какими преимуществами обладает готовый модуль автоматики

  1. Готовый модуль точно настраивается на взаимодействие с конкретным видом гидравлического оборудования.
  2. Гарантирован плавный пуск, а значит, исключена возможность гидроудара.
  3. Нет необходимости тратить время и силы на сборку модуля, настройку приборов и синхронизацию узлов, поскольку изготовитель уже об этом позаботился.

Минус у готового комплекта тоже есть – у потребителя отсутствует возможность подбора индивидуальных параметров для каждого элемента.Требования к размещению

К месту установки модуля должен быть обеспечен быстрый и беспрепятственный доступ. Наиболее оптимальное местонахождение автоматики – как можно ближе к источнику водоснабжения.

Чтобы добиться равномерного напора воды в разных точках и предупредить падение давления, автоматический модуль располагают поблизости от коллекторного узла.

Экономить на автоматике не стоит, так как именно с ее помощью поддерживается требуемое давление в водоснабжающей системе, обеспечивается бесперебойная подача воды, а насосное оборудование будет защищено от поломок.

И в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

mr-build.ru

Реле давления воды: регулировка, настройка и устройство

Автор Пётр Андреевич На чтение 7 мин. Опубликовано

Отрегулированное реле давления воды, за счёт насоса и гидроакамулятора сможет создать постоянный напор 1,5-3 атмосферы. Для того, чтобы реле работала нормально, его нужно настроить. Для самостоятельной отладки постоянного напора в системе водопровода, понадобиться изучить схему регулирования датчиков.

Назначение и устройство реле давления

Важно: устанавливать реле давления нет смысла, если в системе отсутствует гидроаккумулятора или насос. Так же при установке необходимо знать, что реле ставят за насосом и перед накопительным гидроаккумулятором. Иногда оно устанавливается на сам насос, в том числе и на погружаемый.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими рукамиУстройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

  • В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
  • Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
  • В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

  • В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

  • Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Подключение реле давления воды

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими рукамиПошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Важно предусмотреть подключение заземления, потому как прибор устанавливается на трубу с водой, может нести потенциальную опасность.

Устройство реле давления для насосной станции оборудовано:

  • разъемами фазы и нуля от источника питания;
  • такими же контактами от качающей станции;
  • заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

  • для удобства используется специальное устройство со штуцером на пять выводов;
  • применяются различные фитинги;
  • рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками


Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Выводы и полезное видео по теме

Для долгосрочной эксплуатации водопровода и полноценной функциональности сантехники необходимо отрегулированное давление в системе, что позволяет сделать регулировка реле давления воды. Тщательно подходите к выбору регулятора, он должен быть качественным!

vodatyt.ru

Как подключить и отрегулировать реле давления воды.

Для непрерывного контроля работы водяного насоса (помпы) и насосной станции применяют специальное устройство – реле (автомат, датчик) давления. Прибор реагирует на отклонения от установленных верхнего и нижнего предельных значений давления в трубопроводе: при превышении размыкает электрическую цепь, при падении включает насос. Другие названия датчика – прессостат, прессконтроль.

Реле давления

Назначение реле давления.

Назначение и устройство

Реле давления воды для насоса включает его при ослаблении подачи жидкости и отключает в часы, когда потребление снижается и повышается напор. Это избавляет от необходимости следить за работой насоса, продлевает срок службы. Устройство пригодно не только для систем центрального водоснабжения, но и для скважины. Прессостат не обязателен только при использовании бензонасоса.

Устройство реле давления

Простая модель прессостата состоит из следующих деталей:

  • корпус, закрепленный винтом;
  • каркас;
  • патрубок для подключения к трубопроводу;
  • гермоввод для электрокабеля;
  • контактная группа;
  • пружины с регулировочными гайками для механического изменения настроек.

Требуемый класс защиты корпуса прибора автоматики от проникновения инородных тел и жидкостей – минимум IP 44. Лучшие модели датчиков относятся к классу IP 54 – IP 65.

Принцип работы реле заключается в том, что контактная группа размыкается и замыкается при достижении установленных предельных значений давления. Более сложные модели называют контроллерами. Они отличаются наличием встроенного манометра, индикаторов, кнопки перезапуска, кнопочного регулятора и т. п.

Виды и разновидности

Два основных вида датчиков давления для насосов – для бытовых и промышленных систем водоснабжения. Они отличаются друг от друга требованиями к параметрам электросети (220 или 380 В), диапазоном регулировки.

Реле давления имеют резьбовое соединение с трубопроводом. В продаже есть приборы двух разновидностей: с наружной и внутренней резьбой. Размеры присоединения у разных моделей тоже отличаются.

Большинство моделей прессостатов пригодны для работы с помпами любого типа, но есть и приборы специального назначения, например для скважинного насоса (для соединения с погружным применяют универсальные датчики).

Дополнительные функции, имеющиеся у некоторых прессостатов:

  1. Защита от сухого хода – работы насоса без жидкости. В таком режиме происходит перегрев и деформация деталей насоса. В стандартную схему подключения помпы входит установка специального приспособления – реле сухого хода. Покупка датчика давления с этой функцией позволяет сэкономить время и средства на монтаж отдельного защитного устройства.
  2. Автоматический перезапуск после срабатывания защиты от сухого хода. Модели без этой функции приходится переподключать вручную.

При выборе реле необходимо обращать внимание на максимальную температуру перекачиваемой воды – у разных моделей она составляет от +40 до +120°С. По этому показателю различают устройства для систем холодного или горячего водоснабжения.

Подключение реле давления воды

Установку реле давления для водяного насоса и его обслуживание рекомендуется поручить специалисту, но допускается выполнять самостоятельно. Перед началом монтажа нужно внимательно изучить инструкцию производителя и схему подключения. Ремонт прибора должен осуществлять только профессионал. В состав насосной станции автомат давления воды уже входит.

Электрическая часть

На датчике имеются 3 пары клемм для подсоединения проводов:

  • от электросети;
  • от насоса;
  • заземления.

Кабель нужен с медными жилами сечением от 3х1,5 мм². Если в комплекте нет штепсельной вилки для подключения к сети, то нужно установить ее самостоятельно. Наличие на вилке заземляющего контакта обязательно. Кабель управления насосом оснащают влагозащищенной розеткой с заземлением. В нее вставляют сетевой шнур от помпы.

Реле давления

Схема подключения реле давления для насоса.

Все работы нужно производить при отключенном электропитании. Установку розетки, предохранителей, заземления может выполнять только электрик. Обязательно подключение автомата-выключателя и УЗО (30 мА) или дифференциального автомата.

Подключение к трубопроводу

Большинство моделей реле давления подключают только к системам с гидроаккумулятором (расширительным баком), работать без него могут только некоторые приборы.

Порядок установки прессостата:

  1. Слить воду из трубопровода в выбранном для реле месте.
  2. Открутить винт, фиксирующий корпус датчика. Снять крышку.
  3. Соединить патрубок на прессостате с фитингом на водопроводной трубе. Защитить стык от протечек сантехнической фторопластовой лентой или льном с герметиком.

После подключения к водопроводу подсоединить провода от сети, заземления и помпы к клеммам на реле. Затем выполнить настройку (если нужно), надеть крышку и зафиксировать винтом. Иногда прессостат может не срабатывать из-за неправильно выбранного места установки обратного клапана.

Регулировка реле давления воды

На новом датчике уже установлены оптимальные значения пределов давления:

  • нижнее – от 1,3 бар;
  • верхнее – до 2,8 бар.

Их можно изменять. Нижний порог допустимо устанавливать у бытовых моделей – от 1 бар, верхний поднять до 5,5 бар (у промышленных от 0,2 до 8 бар). Менять настройки без необходимости не следует, так как при неправильно выполненной регулировке насос либо перестанет отключаться, либо не будет включаться.

Как определить пороги срабатывания реле

Верхний и нижний пределы давления, при которых происходит включение и отключение насоса, зависят от характеристик помпы и расширительного бака:

  1. Минимальное значение должно быть на 0,1-0,2 бар больше, чем давление в гидроаккумуляторе. Например, в баке 1 бар, значит, на реле нужно ставить нижний порог 1,2 бар. При регулировке нужно учесть, что заявленные в паспорте гидроаккумулятора параметры могут отличаться от фактических. Рекомендуется предварительно измерить давление в расширительном баке манометром.
  2. Максимальное значение ставят не более 90% от предельно допустимого давления, нагнетаемого насосом. Чем больше разница, тем лучше.

Если после регулировки в работе реле и помпы остаются проблемы, то подходящие значения верхнего и нижнего порогов подбирают экспериментально.

Настройка реле давления воды для насоса или насосной станции

Порядок изменения настроек простой модели прессостата:

  1. Открутить винт на корпусе, снять крышку.
  2. Для регулировки значения нижнего порога вращением гайки изменяют силу натяжения пружины (см. устройство прибора в инструкции). Для увеличения гайку поворачивают по часовой стрелке, для уменьшения – против.
  3. Регулировки верхнего порога у реле нет. На приборе установлен диапазон между максимальным и минимальными значениями давления, например 1,5 бар. То есть если нижний порог стоит 1,2 бар, то верхний автоматически выставляется 2,7. Изменить диапазон можно, для этого вращают вторую гайку: для увеличения разницы по часовой стрелке, для уменьшения – против.
  4. После завершения регулировки надеть и зафиксировать винтом крышку.

На более сложных моделях есть специальные кнопки для настройки прибора.

vodasovet.ru

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического релеУстройство механического реле

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Преимущества реле давленияПреимущества реле давления

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Инструкция реле давленияИнструкция реле давления

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Как выбрать реле давленияКак выбрать реле давления

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Насосная станцияНасосная станция

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Подключение реле к электросетиПодключение реле к электросети

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Давление в гидробакеДавление в гидробаке

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Пружины реле давленияПружины реле давления

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления насосной станцииРеле давления насосной станции

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Схема реле давленияСхема реле давления

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронное реле давленияЭлектронное реле давления

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Реле давления для насосаРеле давления для насоса

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

Подключение электронного релеПодключение электронного реле

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

sovet-ingenera.com

Реле давления воды - 85 фото вариантов подключения

Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

Необходимое место для крепления реле – между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.


В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования – верхний и нижний.

При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.

Конструкция приспособления

Данное регулирующее приспособление конструктивно включает два блока:

  • Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
  • Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.

В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.

Виды реле для давления воды

Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.


Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.

Правила монтажа

Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования. Схема подключения реле давления воды достаточно простая.

Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.

Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.


Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.

Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.

Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.

Многие эксперты рекомендуют использовать два дополнительных устройства:

  • манометр – отслеживает давление и корректность релейных настроек;
  • грязевик – устройство для защиты от взвешенных частиц.

Технология настройки

В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, – дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.

Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм.).

Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.


Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.

Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:

  • включить систему;
  • манометром определить значение давления во время активизации и отключения;
  • откорректировать положение гайки на пружине большого размера;
  • проверить параметры;
  • отрегулировать большую пружину заново, если потребуется;
  • после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
  • запустить систему и проверить корректность настроек.

Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

Фото реле давления воды


Также рекомендуем посетить:

mojdominfo.ru

Как правильно делать регулировку реле давления воды для насоса

Основные неисправности насосной станции и как с ними бороться

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключите питание устройства;
  • попробуйте руками провернуть вал мотора;
  • если он не крутится – проблема в пусковом конденсаторе;
  • выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

  • в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
  • аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
  • проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

  1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
  2. Теперь следует включить насос, начав таким образом заполнение системы водой.
  3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
  4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
  5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
  6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
  7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.


Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:


Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:


Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Рабочие элементы приспособления и функционирование

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня насос прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Обычно реле состоит из следующих элементов:

Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.


Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

  • Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
  • Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
  • дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
  • максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

  1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
  2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
  3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
  4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
  5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Как защитить небольшой насос от опасности сухого хода

Очень часто главной причиной поломки насоса при эксплуатации считается отсутствие воды в водопроводной системе. Огромная нагрузка на насос, которая происходит без наличия воды, способна привести к поломке внутренних узлов или всего изделия.

Отсутствие воды в общей водопроводной системе может возникнуть из-за таких причин:

  • потребление воды в объемах, которые превышают возможности подачи скважины или колодца;
  • перебои с водой летом;
  • поломки на водопроводных сетях.

Чтобы полностью исключить такие проблемы, стоит использовать специальное реле со встроенной защитой от работы во время сухого хода. В подобном устройстве существует возможность размыкания группы контактов, при котором насосная станция быстро выключается и прекращает работать. Такой показатель ставится изготовителем на уровне 0,6 атмосфер и не подлежит регулировке. Запустить насос можно будет лишь тогда, когда восстановится оптимальное количество воды в общей водопроводной системе.

Дополнительно, изготовитель способен предложить еще один тип устройства для защиты от сухого хода. Специальное реле потока, которое дополняется функциями электронного реле тоже очень хорошо защищает от последствий отсутствия воды. Подобное устройство выключит насосную станцию при отсутствии воды или уменьшении давления менее чем в 1 атмосферу.

Когда выполняется качественная регулировка реле для новой насосной станции, необходимо узнать заявленную изготовителем максимальную мощность оборудования. Если насос не способен обеспечить напор воды более 6 атмосфер, то осуществлять его настройку на большую точку не нужно.

Определение давления в расширительном бачке

Настройка реле давления насосной станции можно осуществить своими силами.

Для этого вначале необходимо проверить давление воздуха в пустом расширительном баке насосной станции.

Расширительный бак насосной станции состоит из двух частей :

Фото-1.Грушевидная резиновая диафрагма

Диафрагма из пищевого каучука насосной станции

В такой диафрагме  насосная станция качает воду.

Фото-2.Корпус расширительного  бачка насосной станции.

В корпусе расширительного бачка насосной станции встроен специальный клапан (нипель) с помощью которого можно накачать воздух в расширительный бак или на оборот уменьшить давление.

Фото-3.Измерение давления в пустом расширительном баке.

Манометр -инструмент для измерения давления

Давление в расширительном баке насосной станции без воды, измеряется с помощью  манометра, который используется для измерения давления в шинах автомобиля.Воздух в пустом расширительном баке качают с помощью автомобильного насоса.

При этом необходимо учитывать что для расширительных бачков объемом от 20 до 25 литров давление должно быть в пределах 1.4-1.7 Бар. Для расширительных бачков объемом по больше,скажем 50 — 100 литров,давление должно составлять 1.7-1.9 Бар.

В процессе эксплуатации насоса необходимо всегда (рекомендуется хотя бы 1 раз в месяц),проверить давление воздуха в расширительном баке и поддерживать давление гидрофора в рекомендуемых значениях.

Это позволит избежать преждевременный выход из строя резиновой диафрагмы расширительного бака насосной станции.
Во время проверки обязательно выключите вилку питания насоса из розетки для избежания поражения электрическим током.

Регулировка верхнего и нижнего давления

После того как проверили и отрегулировали давление в расширительном баке необходимо подключить насосную станцию к водопроводу.При этом насосная станция ( например, торговой марки Pedrollo) начнет качать воду в резиновую диафрагму. При достижения заданного уровня давления в системе, реле сработает и выключит электродвигатель.Если значение давления при котором электродвигатель остановиться вас не устроит, то можно приступить к регулировке требуемого уровня  давления. Для этого необходимо отключить от питания насосную станцию, затем снять защитный кожух реле и отрегулировать требуемый уровень давления в системе.

Фото-4.Снятие защитного кожуха реле

Реле давления -внешний вид

Защитный кожух реле давления можно открутить с помощью простой отвертки.
Фото-5.Регулировочные болты реле.

Реле давления со снятым защитным кожухом

Регулировка верхнего и нижнего давления можно осуществить двумя болтами (болт -1 и болт-2), которые находятся под защитным кожухом реле.Если вы будете завинчивать болт -1, то тогда увеличите верхнее давление и наоборот,для уменьшения верхнего давления необходимо открутить болт-1.Нижнее давление регулируется с помощью болта -2

Для увеличения нижнего давления завинчивают болт-2 и наоборот для уменьшения нижнего давления следует открутить его в обратную сторону.
Важно при этом помнить что значение давления при котором включиться электродвигатель насосной станции должно быть на 10 процентов выше, чем давление в расширительном баке. При несоблюдение этой рекомендации может выйти из строя преждевременно резиновая диафрагма расширительного бака

Как правильно настраивать реле

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.


Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.


На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

  1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
  2. Включить насос.
  3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
  4. Отключить насос.
  5. Вращать малую гайку до момента запуска насоса.
  6. Дождаться заполнения бака и отключения насоса.
  7. Открыть воду.
  8. Вращать большую пружину, чтобы установить давление включения.
  9. Включить насос.
  10. Заполнить гидробак водой.
  11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.


Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

  • Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
  • Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
  • Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
  • Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
  • В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если выбрать реле с подходящим максимально допустимым порогом срабатывания, то настройки с завода уже имеют оптимальные значения. Для насосных станций, рассчитанных на подачу воды в частном доме, это чаще всего отключение при 2,5(3) бар и включение при 1,5(1,8) бар.

Однако для указания специфических настроек, когда заводские не устраивают, необходимо выполнить первоначальную настройку оборудования. Для этого в обязательном порядке требуется установка манометра, подключенного в тот же пятивыводной штуцер, что и реле. Полагается, что вся система уже собрана и готова к первому запуску, при необходимости уже набрана вода до обратного клапана, исключая холостой ход насоса, а в накопительном баке уже есть минимальный объем воды.

Перед настройкой следует выбрать:

  • максимально допустимое давление в системе;
  • минимальное давление;
  • давление воздушной камеры гидроаккумулятора со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие по размеру торцевые ключи для регулировочных гаек.

Порядок действий следующий:

  1. Включить насос для заполнения бака.
  2. При достижении показания манометра до требуемого максимального значения, например 3 атм, выключить вручную насос. Если реле сработало раньше времени, то прокрутить гайку основной пружины по часовой стрелке на один-два оборота и повторить данный пункт.
  3. При установившемся давлении в системе на максимальном уровне прокрутить гайку основной пружины против часовой стрелки до тех пор, пока не сработает реле на отключение. Так установится верхний порог срабатывания.
  4. Открыть любой кран в доме и дождаться, пока показание манометра не достигнет требуемого нижнего порога срабатывания. Его устанавливают на 10% больше, чем давление воздушной камеры гидроаккумулятора.
  5. Если во время спуска воды реле уже сработало, то прокрутить гайку меньшей пружины против часовой стрелки, если реле не срабатывало, то прокрутить по часовой стрелке, пока не прозвучит щелчок срабатывания реле.
  6. Включить насос и проверить верность установки верхнего порога, если он завышен или занижен, окончательно отрегулировать, подтянув или отпустив гайку на пол-оборота согласно пункту 3.
  7. Спустить воду через кран, пока не сработает нижний порог, и насос опять включится. Свериться с требуемым значением и при наличии отклонений повторить настройку согласно пункту 5.

Выбор места для монтажа и схема подключения реле давления для насоса

Описываемое в статье реле рекомендуется устанавливать прямо рядом с отводом к гидроаккумулятору, поскольку именно на этом участке перепады давления нивелируются в большей степени, равно как и характерная турбулентность, сопровождающая запуск и последующее функционирование насосного оборудования. Кроме того, у некоторых моделей имеют место ограничения, установленные производителями, касаемо климатических условий использования. Если говорить конкретнее, то температура не должна опускаться ниже 4-х градусов тепла, а уровень влажности воздуха не должен превышать 70 процентов. Если у реле, которые вы выбрали для установки, имеются такие ограничения, то отдавайте предпочтения исключительно отапливаемым помещениям.

Также следует заметить, что перед реле давления в обязательном порядке должны устанавливаться следующие приборы и элементы:

  • канализационный слив;
  • фильтр для грубой очистки;
  • обратный клапан;
  • сам насос;
  • еще один фильтр – в этот раз для тонкой очистки;
  • трубопроводы;
  • наконец, входной вентиль.

На изображении, представленном ниже, вы сможете увидеть примерный вариант того, как необходимо устанавливать реле давления воды для насоса в водопроводной сети частного дома.

Именно по этой причине реле вполне может устанавливаться прямо в блоке с насосом

Кроме того, если выполнение реле производилось по влагостойкой схеме, то устройство может монтироваться вместе с насосом даже в приямке или самом колодце, что немаловажно. В данном случае все зависит от того, какая модель выбрана, а также каковы рекомендации изготовителя относительно уровня влажности и температурного режима

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.


Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

  1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
  2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
  3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
  4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
  5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
  6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Как устроено насосное реле и как его настроить

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.


Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Обесточить устройство.
  2. Демонтировать панель устройства.
  3. Установить необходимый напор.
  4. Собрать отрегулированный агрегат.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему! . Реле давления в системе водоснабжения

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

  • регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
  • прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
  • свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.


Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.


Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.


Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.


Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
