Содержание

как выбрать или сделать своими руками

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители , которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал.

Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или . При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить .

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно

активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром.

Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя , как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Современные телевизионные тюнеры имеют неограниченные возможности: для них нет проблемы передавать сигнал от одного источника сразу на несколько приемников без потерь качества. Поэтому такой проблемы, как подключить два телевизора к одной спутниковой антенне, для ресивера не существует, надо только правильно подобрать TV-тюнер, чтобы успешно выполнить поставленную задачу.

Чтобы успешно осуществить задуманное и подключить два телевизора к одному ресиверу домашнему мастеру понадобятся:

простой набор инструментов для зачистки кабеля;
параболическая антенна или просто тарелка;
ТВ-тюнер;
разветвитель или сплиттер на два выхода;
два телевизора;
набор необходимых кабелей.

Когда приобретены все составляющие, то можно приступать к монтажу всей системы, но перед этим несколько слов об устройствах.

Разветвитель сигнала

Основная задача этого устройства в нашем случае — разделять получаемый сигнал на равные части и перенаправлять на два телевизора, поэтому при покупке сплиттера необходимо тщательно изучить его характеристики. Единственный недостаток этого устройства — при разделении сигнала на 2 телевизора происходит потеря качества .

На корпусе разветвителя производитель указывает значение затухания сигнала, чем оно ниже, тем качественнее сплиттер.

ТВ-тюнер

Сегодня ресиверы могут передавать сигнал сразу с нескольких устройств и направлять их по назначению. При выборе тюнера в магазине обращайте внимание на максимальное разрешение , поддерживаемое изделием, чтобы подключить его к .

Стоит уточнить и возможность передачи

цифровых каналов , не экономьте — спутниковый ресивер лучше взять последней модели, имеющей современные доработки, чем потом покупать дополнительные устройства для . Лучший вариант, когда устройство имеет порты для подключения S-Video, VGA, DVI и HDMI. У продавца обязательно узнайте, как подключить два телевизора к этой модели, какие каналы при этом лучше задействовать.

В прилагаемой инструкции по эксплуатации обязательно должен быть схематический рисунок такого подключения к одной тарелке с поэтапным описанием всех действий.

Цифровой ТВ тюнер DTV-09

Настройка компонентов системы

Прежде чем подключать тюнер, его необходимо настроить:

подключаем ресивер к домашней электрической сети;
соединяем изделие с компьютером через порт USB;
и подсоединяем ее к специальному разъему на тюнере;
устанавливаем программное обеспечение , которое прилагается к изделию;
запускаем программу и настраиваем рабочие параметры.

Только после тщательной настройки, подключенный тюнер начинаем соединять с телевизорами. Для этого лучше использовать цифровые входы, чтобы сохранить так нужное качество изображения.

Допустим, что один телевизор установлен в гостиной, а другой подключаемый объект, например, у сына в комнате: тогда ближний телевизор соединяем с ресивером кабелем HDMI. Включаем телик в зале и начинаем его настройку:

заходим в меню;
выбираем источник сигнала;
указываем тот разъем, к которому выполнили подключение от тюнера;
производим настройку согласно инструкции изделия, как правило, выбирают автоматическое сканирование , которое современные модели выполняют самостоятельно;
после появления списка каналов отсеиваем некачественные и дубликаты, оставляя только нужные для дальнейшего просмотра.

Теперь пришло время рассказать, как подключить второй телевизор к ресиверу. Замеряем кратчайшее расстояние, хороший вариант — просверлить смежную стену, но такое не всегда возможно. Проводить кабель надо вдоль плинтуса, чтобы не задевать его при перемещении по квартире.

В продаже есть специальные плинтусы с выработкой под кабель, сверху они закрываются крышкой, что весьма удобно — провода скрыты и не нарушают интерьер.

Настройка второго телевизора проводится аналогично с обязательным указанием подключенных кабелей , в том случае, когда их используют более одного.

Алгоритм подключения

Существует несколько различных способов, как подключить в квартире или частом доме два телевизора к одному тюнеру, используя при этом специальный кабель, которые необходимо .

Вариант №1

Для этого используем ВЧ или

частотный телевизионный кабель , который подключается в RF OUT выход на задней панели ресивера, а второй его конец — к антенному входу на телевизоре. После этого остается только выполнить настройки ТВ согласно инструкции по эксплуатации этой модели.

Вариант №2

Подключаем два ТВ через один ресивер с применением ВЧ модулятора . Многие современные тюнеры не имеют встроенного аналогичного модулятора и RF OUT выхода, поэтому в этом случае нам понадобится:

выносное частотное устройство;
низкочастотный RCA-кабель с разъемами типа тюльпан;
коаксиальный кабель с сопротивление 75 Ом;
F-разъемы и такие же штекеры.

Для отдельного питания модулятора нужна отдельная розетка с напряжением не более 230 В.

Подключаем тюльпаны к соответствующим выходам на тюнере и модуляторе, телевизионный кабель подключить к RF OUT выходу на ВЧ устройстве, а на RF IN-вход накручиваем F-заглушку — она идет в комплекте. Второй конец коаксиального кабеля присоединяем к выходу IN сплиттера, заранее надо приобрести

разветвитель с двумя такими выходами . После всех манипуляций подключаем все оборудование к домашней сети и настраиваем поочередно телевизоры.

Вариант №3

Подключаем спутниковый тюнер при помощи RCA-кабеля , который можно использовать при одновременном подключении двух ТВ к одному ресиверу вместе с HDMI. Вам потребуется специальный переходник SCART-RCA , а при настройке телевизора, подключенного при помощи этого кабеля, надо изменить настройки входного сигнала. Схема такого подключения простая, осуществляется она экономично — не надо докупать дорогое оборудование.

Но при этом есть и негативные моменты: длина кабеля не должна превышать 15 м, иначе пойдут искажения или вообще исчезнет изображение. В условиях городской квартиры такого метража должно хватить — вам не придется заниматься пайкой двух проводов, что негативно отражается на качестве получаемого сигнала.

Подключение с разветвлением на два ТВ не предел — есть схемы для подключения четырех и восьми приемников, но каждый пользователь должен знать, если на одном телевизоре идет футбол, то и на других, сколько бы их ни стояло в доме, будет аналогичная программа. Переключать каналы можно только в той комнате, где установлен спутниковый ресивер, но многие покупают дополнительный радиопульт для решения этой проблемы. Чтобы смотреть разные передачи — надо на каждый телевизор отдельно, но это уже совершенно другие схемы и отдельная тема для обсуждения.

Во времена аналогового телевидения часто вставал вопрос — как объединить метровую и дециметровую антенну в один кабель.

Решалось это с помощью смесителя, содержащего заградительные фильтры метрововго и дециметрового диапазонов. Например, вот такого:

А как быть, если обе антенны дециметрового диапазона?

Рассмотрим следующий пример. Допустим необходимо принимать на первую антенну сигнал первого мультиплекса с вышки 1 , передаваемый на 27-м телевизионном канале, а на вторую антенну — сигнал второго мультиплекса с вышки 2 , передаваемый на 43-м телевизионном канале.

Сигнал с частотой 27-го канала принимается антенной 1, проходит через полосовой фильтр 27-го канала и поступает на вход тюнера. В антенну 2 этот сигнал не попадает — его не пропускает фильтр 43-го канала. Все помехи на других частотах, принимаемые антенной 1 отсеиваются фильтром 27-го канала. Сигнал 27-го канала принимается и на антенну 2, но не проходит в тюнер — его «не пускает» фильтр 43-го канала.

Располагать фильтры лучше ближе к тюнеру или телевизору.

ОК. Тогда выгоднее соединять как можно ближе к тюнеру, поскольку соединяются две линии по 75 Ом. Нарушение согласования будет на коротком отрезке. До приемлего, в общем-то КСВ=2.0

Admin 06.01.2018 11:55

Георгий, нарушения согласования не будет, поскольку канальные фильтры на «чужих» частотах имеют сопротивление близкое к бесконечности. Тройник должен быть рядом с фильтрами.

Георгий 12.01.2018 18:37

ОК. Диапазон рабочих частот фильтров -10С…+55С. Так что, получается, ещё и желательно заводить фильтры домой.

Алекс 06. 03.2018 14:03

А зачем фильтры на каждую антенну? Разве одного фильтра не хватит для развязки?

Admin 06.03.2018 18:35

Алекс, для развязки, как раз, два фильтра и нужны. А также для фильтрации сигналов с «чужими» частотами от второй антенны. Представьте, допустим Вы принимаете 40й канал с первой антенны, а со второй также лезет сигнал 40 канала, да еще и в противофазе и наоборот…

Иван 63 21.07.2018 20:03

Здравствуйте. На сколько я понял две рамочные антенны на разные каналы соединяют обычным тройником? Можно ли обычный тройник (сплиттер) подключить наоборот? А расстояние между этими антеннами имеет значение? Спасибо.

Admin 21.07.2018 22:23

Иван 63, можно, но потеряете часть сигнала. В сплиттере есть схема, согласующая волновые сопротивления. Она вносит потери. Проще спаять или скрутить между собой три оплетки и три центральные жилы. Расстояние между антеннами не критично, но не менее полуметра, чтобы не мешали друг другу.

Лисеич 16.09. 2018 06:54

Здравствуйте. Есть кабель с аналоговым сигналом (городской) и комнатная Активная дециметровая антенна. Есть варианты подключить их в одну ДВБ-Т2 приставку? Пока что приставка работает с комн.антенной, а кабель подключен к другому ТВ напрямую.

Admin 16.09.2018 17:07

Лисеич, если городское вещание ведется в метровом диапазоне (скорее всего так и есть), то через смеситель МВ-ДМВ, изображенный в статье на первом фото.

strannix 01.10.2018 10:29

Добрый день. Изготовлены две антенны Туркина на разные каналы, во время проверки по отдельности показали хорошие результаты, теперь встал вопрос как их грамотно объединить. Прочитал информацию про фильтры и смесители, но остался один вопрос — взаимное расположение. Направлены они на один передающий центр. Как лучше их расположить — на одной горизонтальной линии или друг под другом? И на каком расстоянии друг от друга? Ваше мнение?

Admin 01.10.2018 11:13

strannix, это всегда подбирается экспериментально. Я думаю, что горизонтально или вертикально — без разницы, а расстояние между ними не меньше одного метра. Для пробы вместо фильтра можно пока просто соединить все оплетки и все центральные жилы, или через тройник.

Удивить кого-либо несколькими телевизорами в одном жилом помещении сегодня сложно, но у многих пользователей возникает вопрос, как можно подключить второй телевизор к Ростелекому без второй приставки. Речь, кончено же, идет о новом предложении крупнейшего поставщика коммуникационных услуг – интерактивном телевидении (IPTV). Большинство современных телевизоров имеют возможность просмотра медиафайлов через Интернет, а с появлением новой услуги от Ростелеком возможности пользователей были существенно расширены.

Интерактивное телевидение – это настоящий прорыв в развитии телекоммуникаций. Услуга, предлагаемая компанией Ростелеком, предполагает возможность просмотра большего количества каналов, причем в самом лучшем качестве. Помимо просмотра фильмов, появилась уникальная возможность проката фильмов, пользователи также могут воспользоваться огромной коллекцией караоке и записать понравившуюся передачу. Сделать это можно, как на собственный носитель, так и на приставку, если вы сделаете выбор в пользу более дорогого устройства со встроенным жестким диском. К слову, именно покупка ресивера – главное условия предоставления услуги. Подключить его можно, как самостоятельно, следуя инструкции, так и при помощи техника компании – поставщика услуг.

Подключение ресивера

Если вы решили воспользоваться услугой интерактивного телевидения от РТК, достаточно посетить офис компании, купить один из двух вариантов устройств и внести абонентскую плату. Спустя небольшое время услуга будет активирована, а вам останется лишь подключить устройство. Сделать это не сложно, но некоторые трудности могут возникнуть.

Помните: для того чтобы воспользоваться ТВ-тюнером, вы должны иметь качественный доступ в Интернет, соединяющие кабели и пульт дистанционного управления телеприемника и приставки. Кабеля, всевозможные переходники и пульт дистанционного управления идут в комплекте, поэтому проверить комплектацию при покупке крайне желательно.

Подключить интерактивное телевидение при помощи одной приставки Ростелеком можно тремя способами: используя интернет кабеля, через Wi-Fi и посредством PLC-адаптеров. Проще и дешевле будет выполнить подключение через кабель, поэтому мы предлагаем рассмотреть этот вариант подробней:

Важно: большинство современных «плазм» и ЖК-телевизоров имеют вход для кабеля HDMI, поэтому если он не входил в комплект, придется купить его дополнительно. Так вы существенно улучшите качество. Особенно это касается случая, если вы решили подключить ТВ-тюнер от Ростелеком к двум ТВ-приемникам одновременно, а это возможно.

Настраиваем приставку

После включения ресивера в розетку, остается выполнить необходимые настройки, для чего пульт дистанционного управления телеприемника переводится в видео режим, где и производятся все необходимые настройки. В первую очередь, система попросит ввести логин и пароль от аккаунта – эти данные вы можете найти в регистрационных документах. Если вы думаете, что предстоит дальнейшая настройка, то ошибаетесь – система все выполнит за вас, а пользователю останется лишь выбрать один из предлагаемых каналов.

Способы подключения второго телевизора

Учитывая наличие нескольких телеприемников, отдельно хотелось бы обсудить возможность подключения второго телевизора к приставке Ростелеком. Идеальный вариант, конечно, это вторая приставка, но такое расточительство выдержит бюджет не каждой семьи. Поэтому пользователям приходится решать вопрос: как подключить второй телевизор и пользовать только одной приставкой от Ростелеком.

Это важно: при наличии одного интерактивного ТВ ресивера технически подключить второй приемник ТВ сигнала можно, но это в том случае, если все члены семьи согласны одновременно смотреть только один канал. Другой возможности подсоединения и подключения второго телевизора нет, за исключением покупки еще одного ресивера.

Подключаем два телевизора к одной приставке

В том случае, если вы готовы смириться с мнением окружающих относительно единообразия телеменю, можно приступать к подключению двух телевизоров к одной приставке Ростелеком, а как подключить, вы сейчас узнаете. В первую очередь, надо изучить сам ресивер, а, скорее всего, гнездо для подключения кабеля HDMI уже занято. В этом случае предстоит воспользоваться соседним гнездом, предназначенным для RCA-кабеля. Скорее всего, для просмотра телеканалов телевидения от Ростелеком через 2 устройства, вам понадобится купить этот кабель. Это нужно для того, чтобы соединить второй телеприемник с приставкой.

Как подключить вторую приставку

Смотреть один канал, скорее всего, представители разных поколений не согласятся, поэтому придется посетить офис РТК и поинтересоваться, можно ли подключить два телевизора. Вам предложат купить второй ТВ-тюнер и оформить соответствующий договор с провайдером. К счастью, не придется покупать еще один роутер, если ваше устройство имеет свободные порты LAN, конечно. Вам понадобится шнур для подключения Интернет, проверить наличие кабелей. Дальнейшие действия схожи с теми, которые вы проделывали ли бы для одного ресивера. Если вы решили подключить вторую приставку от Ростелеком ко второму телевизору, помните только, что каждый ТВ-тюнер настроен на свой телеприемник.

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).

Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

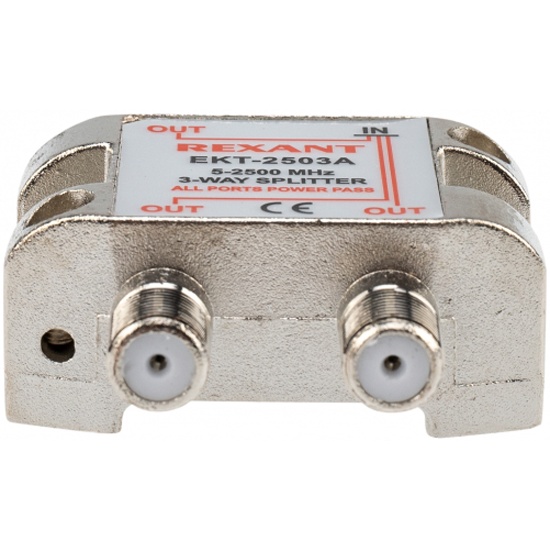

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;

Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.

Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Разветвители для телевизионного кабеля: какие бывают

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.

Сколько телевизоров можно подключить к одной антенне

Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.

Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.

При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.

При разделении сигнала нужно иметь в виду следующее:

Возможна потеря мощности. Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя.
Делители (они же сплиттеры) бывают разных конструкций. Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя.
Подключать два телевизора нужно к одной антенне, но разным приставкам. Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.

Подключать к каждому телевизору по своей индивидуальной антенне — это:

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

сигнал имеет хорошее качество, но низкую мощность;
установлено два и более сплиттера;
используются длинные соединяющие кабели.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Подключение 2-х и более телевизоров к пассивной антенне

Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.

Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.

Наилучшими вариантами здесь будут:

для 2-х телевизоров – SAH 204F; для 3-х – SAH 306F и т. д. для 4-х – SAH 408F и т. д.

Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F. Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.

Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.

Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.

Подключаем 2 телевизора к активной антенне

Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.

Через делитель с согласованием

Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).

Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.

Через обычный разветвитель

В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.

Получаем следующее:

на усилитель подается необходимый ток;
сигнал через делитель идет к приемникам.

Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.

Бонус: подключаем 2 телевизора без переходников

Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.

Эксперты предлагают следующую схему:

Берется антенна и два коаксиальных кабеля.
Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.

В целом такое подключение и вправду может оказаться лучше стандартного за счет того, что меньше потери на общем кабеле и сплиттере.

Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.

Особенности подключения к приставкам

В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.

В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:

Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.

Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.

В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:

антенный кабель от тарелки подключается к делителю;
каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
каждый ресивер независимо настраивается на прием.

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

Ресивер подключается и настраивается для приема спутниковых каналов.
К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.

Вместо выводов

Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.

ПредыдущаяСледующая

Источник: https://ProDigTV.ru/efirnoe/antenna/podklyuchit-dva-ili-neskolko-televizorov

Телевизионные разветвители: виды и какой лучше выбрать?

Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля. Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.

Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.

Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.

Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.

С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.

Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
Уровень затухания. Один из важнейших параметров, определяющий размер понижения мощности проходящего через разветвитель сигнала. Зависимость здесь прямая — чем ниже будет этот параметр, тем меньшая часть сигнала будет потеряна.
Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.

Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь.

В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи.

Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».

Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов.

Такой разветвитель получил название пассивный.

Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.

Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.

Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.

Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:

сплиттер;
ответвитель;
диплексор.

Предлагаем более подробно ознакомиться с каждым из них.

Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов.

Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ.

Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.

Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.

Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.

Обычно его используют операторы кабельного ТВ — такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.

Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.

Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется.

Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза.

Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.

Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.

Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.

При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.

Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.

Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:

уточните их рабочий частотный диапазон, а также каналы;
подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
измерьте сечение кабеля.

Рассмотрим последовательность действий по подключению разветвителя.

Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.

Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.

Обратите внимание на характер затухания сигнала.

Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.

Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.

Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.

Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.

Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа.

Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами.

Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.

Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Порядок работ включает несколько шагов.

Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
Оплетку следует обернуть вокруг изоляционного покрытия.
Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.

О разнице между разветвителем и ответвителем смотрите далее.

Источник: https://stroy-podskazka. ru/televizor/razvetviteli/

Антенный разветвитель телевизионного кабеля(краб): какой лучше

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Назначение разветвителей

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

сплиттер;
диплексор;
ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом. В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.
Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.
Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).
В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Далее будет объяснено, как подключить на два телевизора разветвитель. При большем количестве устройств способ подключения остается таким же.
Процесс соединения начинается с разметки и планировки.

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

с усилителем перед входом в разветвитель;
с несколькими на каждом входе;
комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Источник: https://televizore.ru/sovety/razvetvitel-televizionnogo-kabelya

Как выбрать и установить сплиттер для цифрового тв

Сегодня редко найдется квартира, в которой только один телевизор. Обычно их два или даже три. И у абонента возникает вопрос, как подключить все устройства к одному антенному кабелю.

Казалось бы, элементарный тройник сплиттер позволит отправить сигнал на три телевизора цифрового вещания. На практике это не всегда так.

Делитель или разветвитель для цифрового телевидения DVB T2 нужно выбирать в соответствии со структурой кабельной сети в доме.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах. Однако такое устройство потребует подвода питания или включения в розетку.

Как сказано выше, сплиттер и разветвитель цифрового ТВ сигнала выбираются, прежде всего, по рабочей частоте. С параметром до 1000 МГц непригодны для спутникового ТВ. А более дорогие означают, что пользователь зря потратит деньги. Второй очевидный параметр — число потребителей. Сплиттер выбирается по числу выходов, соответствующих количеству телевизоров в квартире.

Оценка необходимости приобретения активного делителя производится по протяженности кабельной сети в доме. Не будет лишним учесть параметры антенны. Критерии выбора сплиттера достаточно просты.

При активной антенне и малой протяженности линий не имеет смысла тратить деньги на делитель с усилителем. На всех потребителях будет достаточный уровень сигнала.
Антенна с усилителем и значительная протяженность линий также не предусматривают покупки активных сплиттеров. Но в крайне удаленных точках кабельной сети мощность сигнала может быть недостаточна для качественной картинки на некоторых каналах. В этом случае дешевле установить персональный усилитель на таком потребителе.
Пассивная антенна при малой протяженности линий заставит обратить внимание на параметры сплиттера. Если приемное устройство обеспечивает на выходе уровень сигнала, равный или больший рекомендуемому входному параметру делителя — можно устанавливать пассивные сплиттеры. В противном случае, придется купить более дорогое активное устройство.

Наконец, при пассивной антенне и протяженных кабельных линиях без активного делителя сигнала просто не обойтись.

В этом случае на всех потребителях практически гарантированы проблемы с картинкой и поиском отдельных каналов.

Однако описанные выше комбинации антенны и линий слишком идеальны, чтобы часто встречаться на практике. Поэтому делители нужно выбирать, обращая внимание на физическую структуру кабельной сети.

Правила установки

Правила установки делителей на два, три и более телевизоров цифрового вещания основываются на структуре кабельной сети. Она всегда может рассматриваться как совокупность нескольких сегментов с одним из двух стандартных типов.

Равновесная структура

Самый понятный пример равновесной сети — установленная на крыше антенна и разводка кабелей через потолок последнего этажа дома. В этом случае длина подводов к потребителям почти одинакова. Это означает, что достаточно устанавливать делители, для равномерного распределения сигнала между телевизорами.

Неравновесная структура

Понять, что такое неравновесная структура, можно на примере многокомнатной квартиры. В одной ее точке входит кабель цифрового телевидения. От нее к первому потребителю идет короткая линия, к следующему более длинная и рекордной протяженности на телевизор в самой дальней комнате.

В этом случае рекомендуется устанавливать разветвители и формировать равномерное распределение сигнала. Для простоты рассмотрим пример с тремя телевизорами.

Первый разветвитель устанавливается на входе (кабель квартиры). Его маломощное ответвление коммутируется на короткую линию. Основной выход подключается на следующий разветвитель.

Его мощный сигнал отправляется на длинную линию, ответвление — на оставшуюся.

Совет! В сложной сети всегда рекомендуется делать упрощение до простых сегментов. При этом стоит учитывать число потребителей в каждом и при явном дисбалансе использовать разветвители сигнала для перераспределения мощности.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Источник: https://Otvet.tv/kabelnoe/antennyj-razvetvitel.html

Сплиттер для телевизора: что это и как выбрать

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Какие бывают

В этой области себя смогли хорошо зарекомендовать такие производители: Lans, Rexant, Premier, Alda, Hama, Sat. На выходе они всегда дают более качественный сигнал, чем китайские или сделанные своими руками.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.

Популярные ТВ сплиттеры:

RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

какую частоту имеют принимаемые каналы;
какое количество телевизоров планируется подключать;
сечение кабеля по диаметру;
насколько опытен установщика.

План действий в процессе выбора:

Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.

Как подключить

Существуют различные способы подключения:

сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

Определиться с соответствующей поверхностью и закрепить на ней разделитель.
Убрать затычки с каждого разъема на антенном разделителе.
С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

Источник: https://TehnoPanorama.ru/televizory/splitter-dlya-televizora.html

Подключить две антенны на один кабель. Как подключить второй телевизор к ресиверу или приставке цифрового тв

В зависимости от поставленных задач, используются:

сплиттер;
диплексор;
ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом . В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.
