Автоматическое повторное включение: назначение и принцип работы
- Статья
- Видео
Современные электрические сети должны быть надежны и бесперебойно поставлять потребителям электроэнергию. Часто генерация электрической энергии территориально находится за сотни километров от потребителей. Большая протяженная инфраструктура требует особых условий эксплуатации. Поскольку оперативный надзор за протяженными ЛЭП затруднителен, воздушные трассы оборудуют специальными защитными аппаратами. Они в реальном времени будут производить защиту электрических сетей при ненормальных режимах работы и в случае аварии или угрозы смогут ее предотвратить, своевременно отключив проблемный участок. В этой статье мы рассмотрим принцип действия и назначение автоматического повторного включения линий электропередач.
- Назначение
- Принцип работы
- Требования, предъявляемые к АПВ
Назначение
Условно неисправности на ЛЭП, можно разделить на два типа:
- кратковременные;
- продолжительные.
К первому типу можно отнести временный пробой воздушного зазора на изоляторе или линии при пересечении посторонними, мелкими животными, птицами, ветками деревьев и т.д. Второй тип неисправности — разрушение изоляторов, обрыв, разрушение опоры.
В любом случае автоматика обесточит цепь. После чего для обеспечения возобновления подачи электроэнергии нужно оперативно определить, какой тип аварийного отключения произошел. Поэтому повторно подается напряжение: автоматически в несколько этапов или вручную оперативным персоналом по заданному алгоритму. Это и есть автоматическое повторное включение (АПВ) линий электропередач.
Принцип работы
На подстанциях ЛЭП работают силовые коммутирующие рубильники, которые управляются системой автоматики или диспетчером. После аварийной отработки отключения линии запускается в действие система АПВ, но не сразу после отключения, а через определенное время, достаточное для самостоятельной ликвидации КЗ на участке электросети.
При кратковременном типе аварийного отключения для каждого вида ЛЭП, в зависимости от напряжения, протяженности и прочих факторов, рассчитывается свое время для повторного аварийного включения. После отсчета времени, автоматика подает питание на соленоид рубильника для повторной подачи питания.
В случае успешного включения, когда причина неисправности самоликвидировалась, ЛЭП вводится в работу. В том случае, если после подачи напряжения, неисправность никуда не пропала, линия обесточивается. Система АПВ с задержкой уже более 15 секунд, производит второе повторное включение.
Как показала практика и неумолимые цифры статистики, повторным АПВ линий электропередач устраняется 65 % кратковременных неисправностей. В противном случае, когда неисправность является продолжительной по своему характеру, защита отключает рубильник. В этом случае требуется вмешательство оперативного персонала для визуальной оценки состояния ЛЭП и ремонта. Устранение неисправности осуществляется выездной бригадой и подача напряжения на отремонтированный участок сети осуществляется после многочисленных проверок.
Требования, предъявляемые к АПВ
Итак, основные требования к автоматике повторного включения:
- быстродействие включения и отключения;
- устойчивость к токам КЗ;
- устойчивость и предотвращение возникновения дуги и переходных процессов во время коммутации;
- готовность к повторному автоматическому включению при отключении защитами;
- достаточный запас энергии для повторного включения циклов АПВ;
- блокировка АПВ после срабатывания определенных видов защит;
- блокировка автоматической или дистанционной подачи питания при переводе АПВ в ручное положение.
Также рекомендуем просмотреть видео, на котором более подробно рассмотрен данный вопрос (предоставлена классификация устройств АПВ, область применения и схема работы системы):
Теперь вы знаете, что такое автоматическое повторное включение ЛЭП, какое назначение данной системы и принцип работы. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
- Причины потерь электроэнергии в сетях
- Для чего нужен воздушный автоматический выключатель
- Что такое релейная защита
Устройство автоматического повторного включения
Довольно часто возникают ситуации, когда необходимо восстановить нормальную рабочую схему питания, отключенную из-за кратковременных неисправностей в электрооборудовании или на линии. С этой задачей успешно справляется устройство автоматического повторного включения (АПВ). В первую очередь это касается неустойчивых повреждений на линии, которые устраняются самостоятельно, например, провода, перехлестнутые под действием сильного ветра. На какое-то время питание отключается, а устройство АПВ срабатывает и восстанавливает нормальное функционирование системы.
Содержание
Виды устройств АПВ
Классификация устройств автоматического повторного включения осуществляется в соответствии с их основными признаками и функциональным предназначением.
Вся аппаратура разделяется на следующие виды:
- По типам защищаемого оборудования – АПВ ЛЭП, трансформаторов, шин и электродвигателей до 6 кВ.
- Устройства могут быть однофазными или трехфазными, в зависимости от количества фаз, используемых в работе.
- По количеству срабатываний практикуется разделение на приборы однократного или многократного действия.
- С проверкой или без проверки синхронизации с быстродействующими выключателями и релейной защитой.
- По способу воздействия на привод выключателя. Непосредственное воздействие оказывается механическими элементами автоматики.
Требования к конструкциям АПВ
Вся аппаратура АПВ должна функционировать в соответствии с установленной временной выдержкой. После срабатывания происходит возврат прибора к состоянию готовности повторения срабатывания. Импульс, предназначенный для включения, должен быть продолжительным, с полной гарантией надежного включения. Данные приборы не включаются во время оперативных переключений и других оперативных команд.
При наличии устойчивого короткого замыкания на участке нужно исключить возможность многократного срабатывания автоматического повторного включения. Каждый тип аппаратуры блокируется от других противоаварийных автоматических приборов, релейной защиты, частотных разгрузок и защиты трансформаторов. Во всех конструкциях настраивается ускоренное действие защиты до или после его включения.

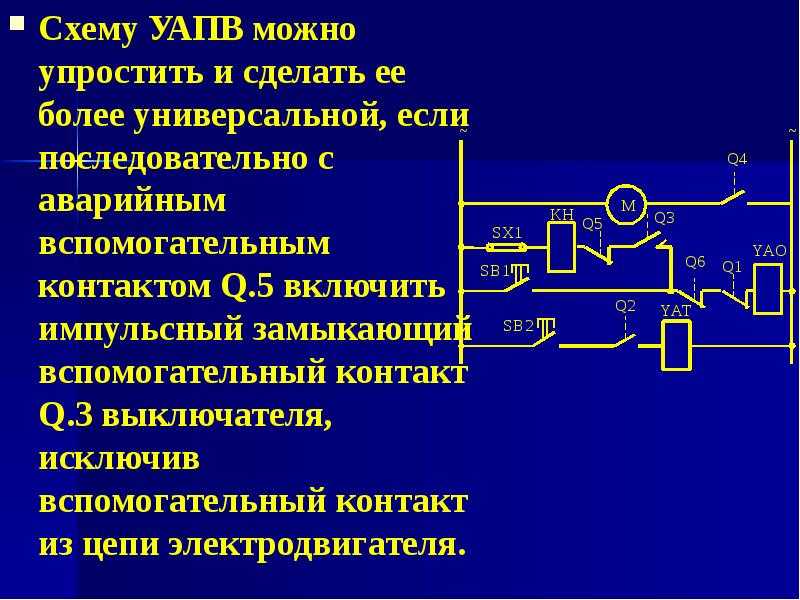

Блокировка от многократного срабатывания осуществляется с помощью двухпозиционного реле фиксации 12РП. Основной функцией выходного реле 11РП является разделение цепей с переменным и выпрямленным током, а также включение контактора, расположенного в приводе выключателя. Чтобы повысить разрывную мощность, применяется параллельное и последовательное включение контактов реле 11РП, включение электромагнита от выпрямительного устройства. Это связано с высокой индуктивностью, присутствующей в обмотке контактора при напряжении 300 вольт.
Проверка автоматического повторного включения
youtube.com/embed/G9SHzh9135k?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Что такое автоматическое повторное включение линий электропередачи?
Термин «автоматическое повторное включение» в линиях электропередачи относится к автоматическому повторному включению контактов выключателя после кратковременной изоляции системы от неисправности. Как правило, неисправности на линиях электропередачи подразделяются на три типа, а именно временные, полупостоянные и постоянные неисправности.
Было установлено, что от 70% до 80% неисправностей, возникающих на воздушных линиях электропередачи, являются временными неисправностями (кратковременными и полупостоянными неисправностями), которые имеют короткую продолжительность. Таким образом, путем внедрения механизма автоматического повторного включения выключателей можно преодолеть более длительные отключения из-за временных неисправностей. Успешное автоматическое повторное включение может увеличить запасы стабильности и общую стабильность системы.
Предположим, что если неисправность сохраняется даже после автоматического повторного включения выключателя, выключатель снова инициирует отключение линии. Операции отключения и повторного включения выполняются для заранее определенных попыток, и если неисправность временная или полупостоянная, она будет устранена при этих попытках.
Хотя использование схемы АПВ выгодно, это негативно влияет на стабильность системы, когда АПВ выполняется в случае постоянных неисправностей. При постоянных неисправностях в линиях передачи автоматическое повторное включение контактов выключателя будет остановлено после упомянутых предварительно определенных попыток, и контакты останутся разомкнутыми до ручного повторного включения, которое выполняется после устранения постоянной неисправности.
Типы схем АПВ, используемых в линиях электропередачи :
Схемы АПВ в линиях электропередачи классифицируются по количеству операций отключения и повторного включения. В линиях электропередачи используются следующие типы схем АПВ:
Однократное АПВ :
Однократное АПВ относится к АПВ только один раз. Повторное включение производится как можно быстрее, чтобы не возникало дрейфа фазового угла между напряжениями на двух концах разомкнутой линии.
Как правило, этот тип схемы автоматического повторного включения используется в случае линий электропередачи сверхвысокого напряжения, где существует вероятность возникновения временных или постоянных неисправностей, но не полупостоянных неисправностей. Временная неисправность на линии СВН исчезнет в течение одной операции АПВ.
Однако нет необходимости в дальнейших операциях АПВ при постоянных неисправностях. Причиной отсутствия кратковременной неисправности (падение ветки дерева на проводники линии) является высота, на которой установлена система передачи сверхвысокого напряжения.
В случае защиты линий сверхвысокого напряжения на обоих концах оба автоматических выключателя должны отключаться и повторно включаться одновременно, чтобы обеспечить обесточивание линии в течение заданного времени.
Многократное АПВ :
Многократное АПВ означает повторное включение автоматического выключателя более одного раза в рамках заданной последовательности повторного включения. Повторное включение может быть обеспечено до трех раз. Первое повторное включение обеспечивается в кратчайшие сроки.
Если питание не восстановлено полностью, то через несколько секунд и 1 или 2 минуты осуществляется второе и третье повторное включение соответственно. Даже в этом случае, если неисправность сохраняется, то это постоянная неисправность, и дальнейшее повторное включение будет осуществляться вручную только после тщательного обнаружения и устранения персоналом.
Этот тип схемы АПВ используется на линиях, где могут возникать кратковременные повреждения, т. е. на линиях с напряжением ≤ 33 кВ. Потому что полупостоянные неисправности могут быть устранены только после 2 или 3 повторных включений.
В этой схеме АПВ, поскольку выполняется несколько операций отключения и повторного включения, обслуживание выключателя увеличивается. Так, для этой схемы наиболее подходят вакуумные выключатели, которые практически не требуют обслуживания.
Однофазное АПВ :
Однофазное или однофазное АПВ относится к АПВ одного полюса автоматического выключателя с использованием разработанного однофазного расцепителя для однофазных замыканий на землю. Конструкция автоматического выключателя такова, что каждый полюс будет иметь свои механизмы отключения и включения.
Для реализации этой схемы АПВ необходимо предусмотреть сложную схему релейной защиты, которая может обнаруживать поврежденную фазу. При многофазных КЗ релейная схема отключает все три фазы, и для всех трех фаз выполняется АПВ.
Из-за сложности конструкции выключателя и схемы релейной защиты это самая дорогая схема АПВ. Кроме того, эта схема страдает проблемой большого времени деионизации. Это связано с тем, что когда изолирована только неисправная фаза, емкостная связь между исправными фазами и неисправной фазой имеет тенденцию поддерживать дугу. Следовательно, деионизация занимает много времени.
Этот тип схемы автоматического повторного включения предусмотрен для соединительных муфт, в которых две разные энергосистемы соединяются одной соединительной линией. Потому что при замыкании одной линии на землю, если отключается единственная неисправная фаза, синхронизирующая мощность все еще может проходить через две здоровые фазы. Более того, внезапное отключение всех трех фаз приводит к отклонению угла сдвига фаз обоих напряжений энергосистемы.
Трехфазное АПВ :
Трехфазное АПВ относится к АПВ всех трех фаз одновременно. Для реализации этой схемы АПВ требуется простая схема релейной защиты. Поскольку схема релейной защиты не должна обнаруживать неисправную фазу, вместо этого она должна просто обнаруживать возникновение неисправности и отключать все три фазы. Таким образом, конструкция выключателя также достаточно проста, так как не требуется отдельного механизма отключения и включения для каждого полюса.
Следовательно, стоимость этой схемы АПВ меньше по сравнению со стоимостью однофазной схемы АПВ. Кроме того, у него есть дополнительное преимущество, заключающееся в меньшем времени деионизации, поскольку все три фазы отключаются одновременно.
АПВ с задержкой :
АПВ с задержкой относится к АПВ после преднамеренной задержки. Поскольку время задержки будет больше по сравнению с быстродействующим АПВ, то проблемы, связанные с деионизацией и перепадами мощности, полностью отсутствуют. В этой схеме все три фазы отключаются и повторно включаются одновременно.
Эта схема автоматического повторного включения используется для межсоединений, где две разные энергосистемы соединяются несколькими соединительными линиями. Потому что в таких системах не будет никаких шансов потери синхронизма или отклонения угла сдвига фаз обоих напряжений энергосистемы.
Преимущества АПВ :
- Автоматические выключатели АПВ увеличивают запасы устойчивости.
- Повышают надежность системы.
- В системе передачи с автоматическими выключателями повторного включения оператору не нужно вручную повторно включать контакты выключателя при временных и полупостоянных неисправностях.
- Сокращает ненужные длительные простои из-за временных сбоев.
- Это обеспечивает большее преимущество в удаленных местах, устраняя частую потребность в операторе, что сложно в случае удаленных мест для повторного включения автоматических выключателей при временных или полупостоянных повреждениях.
- В случае радиальных фидеров, где непрерывность питания трудно поддерживать в условиях неисправности, можно уменьшить.
Ограничения автоматического повторного включения:
- Автоматический выключатель с автоматическим повторным включением не подходит для постоянных неисправностей, поскольку неисправность существует даже после многократного повторного включения цепи.
- АПВ блокируется после заранее определенных отключений. Это состояние называется блокировкой повторного включения. Чтобы разблокировать автоматическое повторное включение, обслуживающий персонал должен выполнить ручной сброс. Автоматическое повторное включение переходит в стадию блокировки после 4 срабатываний, и это стандартизировано производителем.
- Неисправный элемент АПВ может повлиять на работу АПВ в целом.
Автоматический реклоузер — Основы электрического автоматического интеллектуального вакуумного коммутационного устройства
Что такое автоматический реклоузер? Определение и значение
Автоматическое повторное включение цепи (ACR) представляет собой интеллектуальное защитное устройство, способное отключать ток короткого замыкания и предназначенное для повышения надежности распределительной системы. Их функция заключается в автоматическом отключении секции фидера в случае неисправности, такой как короткое замыкание. Через определенный промежуток времени реклоузер делает заданное количество попыток повторного включения линии для восстановления электроснабжения потребителей.
Определение реклоузера и его технические требования установлены в стандартах ANSI/IEEE C37.60, IEC 62271-111 и IEC 62271-200, применимых к трем основным классам среднего напряжения — 15,5 кВ, 27 кВ и 38 кВ.
Основой устройства является прерыватель, настроенный на автоматическое отключение линии при отклонении параметров режима от нормального в сетях среднего напряжения от 10 до 38 кВ.
Решения для децентрализованной автоматизации
Идеология применения реклоузеров развивалась параллельно с развитием коммутационных аппаратов среднего напряжения и получила название децентрализованной автоматизации. Суть ее заключается в секционировании линии с помощью интеллектуальных устройств, каждое из которых анализирует режимы работы электрической сети и автоматически перенастраивает ее в аварийных режимах, т.е. локализует место повреждения и восстанавливает электроснабжение потребителей неповрежденных участков сети. сеть.
Традиционная автоматизация | Децентрализованная автоматизация |
---|---|
Для отключения неисправности необходим главный автоматический выключатель на подстанции. | Устанавливается несколько реклоузеров, каждый из которых защищает участок до следующего реклоузера. |
Кратковременные отключения распространяются на весь фидер. | Кратковременные отключения происходят в зоне за реклоузером. |
В случае длительного повреждения электросети отключается весь фидер. | Отключается только участок с повреждением. |
Скорость обнаружения и локализации повреждений низкая из-за большой потенциально поврежденной площади. | Реклоузеры локализуют место повреждения и минимизируют время, необходимое для определения поврежденного оборудования. |
Принцип работы и основные функции
Реклоузер постоянно считывает данные о линии электропередач в режиме реального времени, используя трансформаторы тока и датчики напряжения. В случае неисправности, когда значения напряжения, тока или частоты превышают уставки микропроцессорного устройства релейной защиты, управление реклоузером подает импульс на привод коммутационного модуля, расположенного на полюсе.
Видео о принципе работы реклоузера: сравнение до и после внедрения
Возьмем на простом примере видео принцип работы реклоузера в сети 15кВ в сравнении с ручным отключением поврежденного участка сети и временем, необходимым для восстановления питания потребителей.
До и после внедрения
Видео сравнение ручного отключения и автоматических интеллектуальных реклоузеров в ЛЭП 15 кВ. В первом случае все потребители на линии отключаются, а во втором поврежденный участок подсвечивается автоматически в течение нескольких секунд.
Основные функции реклоузеров
Реклоузер может использоваться как для выполнения простых защитных функций, так и для сложных алгоритмов автоматизации распределительных сетей.
- Автоматическое отключение поврежденных участков линии;
- Автоматическое повторное включение;
- Автоматическое восстановление электроснабжения от сети альтернативного источника питания
- локальная и удаленная реконфигурация сети;
- Самодиагностика;
- Измерение параметров сетевого режима;
- Ведение журналов оперативных и аварийных событий в линии;
- Пульт дистанционного управления.
Функции, реализуемые реклоузерами, не ограничиваются вышеперечисленным списком. Набор защит и дополнительный набор дополнительных функций определяется потребностями заказчика и указывается в опросном листе при заказе реклоузера.
Почему АПВ используется на линиях среднего напряжения? Предотвращение временных неисправностей воздушной линии
Воздушные линии очень распространены в сетях среднего напряжения по всему миру. Подавляющее большинство неисправностей на этих фидерных линиях носят временный или переходный характер. К этим неисправностям относятся следующие:
- Грозовые перенапряжения
- Контакт животных с частями, находящимися под напряжением
- Контакт растительности
- Проводники шлепают
В среднем 80–90 % сетевых сбоев по своей природе нестабильны (кратковременны) и «самовосстанавливаются» в течение нескольких секунд. Реклоузер позволяет в минимальное время отключать токи короткого замыкания, одновременно восстанавливая электроснабжение на неповрежденных участках. Отключение и автоматическое повторное подключение линии сводит к минимуму фактор неисправности и снижает вероятность длительного перерыва в подаче электроэнергии.
В первые дни существования систем электроснабжения предохранители перегорали, а автоматические выключатели блокировались даже после временной неисправности, поэтому ремонтной бригаде и оператору могло потребоваться несколько часов, чтобы восстановить питание. В настоящее время реклоузеры считаются важным экономически эффективным решением для устранения длительных отключений электроэнергии из-за временных неисправностей. Восстанавливая электроэнергию быстрее, коммунальные предприятия могут свести к минимуму потери доходов, которые в противном случае имели бы место во время отключения электроэнергии. Кроме того, это может помочь избежать штрафов регулирующих органов, связанных с низкими показателями надежности, такими как SAIDI и SAIFI.
Помимо задачи повышения надежности электроснабжения внедрение реклоузеров приводит к качественному повышению уровня автоматизации и управления электрическими сетями. Ключевая технология в направлении повышения надежности электроснабжения в вопросе практического внедрения технологии Smart Grid.
Применение реклоузеров
Основная функция реклоузера, которая должна минимизировать показатель времени отключения сети, заключается в обеспечении повторных циклов АПВ через временные интервалы, установленные в модуле управления. Помимо повышения надежности электроснабжения, как основной технический эффект от применения реклоузеров в соответствии с установленными показателями, такими как SAIFI (Системный индекс средней частоты прерываний), SAIDI (Системный средний индекс продолжительности прерываний) и MAIFI (Мгновенный средний индекс частоты прерываний ), реклоузеры могут использоваться в качестве секционирующего устройства, автоматического выключателя нагрузки или наружного устройства защиты в подстанциях и распределенных энергетических сетях.
Применение фидера: Радиальный линейный реклоузер
Когда реклоузер установлен на радиальном фидере, он автоматически устраняет кратковременные неисправности и изолирует постоянные неисправности. На фидере можно установить более одного реклоузера, чтобы выборочно изолировать неисправности и обеспечить воздействие на меньшее количество потребителей.
Применение фидера: Реклоузер контура
Основной функцией решения, в котором используются реклоузеры в системе автоматического распределения, является восстановление электроснабжения точек потребителей в кратчайшие сроки. Для настройки системы автоматического восстановления используется более 3 ACR, соединенных друг с другом.
Места, где реклоузер соединяет фидеры вместе, называются соединительными точками контура реклоузера. Реклоузеры, расположенные ближе всего к подстанции, называются фидерными ACR. Между Feeder Tie ACR и Feeder ACR установлены реклоузеры Mid-Point.
Применение подстанции
Реклоузеры можно использовать для быстрого создания экономичных автоматических подстанций под открытым небом. Реклоузер обеспечивает полную функциональность защиты и автоматизации, необходимую на подстанциях. Устройства устанавливаются не только на вновь проектируемых подстанциях, но и используются для замены морально устаревших коммутационных аппаратов на действующих подстанциях.
Встроенная защита и автоматизация реклоузеров, устанавливаемых на подстанциях, позволяет выполнять:
- Защита фидеров от междуфазных замыканий, однофазных замыканий на землю, а также АПВ
- Защита логических шин
- Вход автоматического резервного источника питания
- Измерение токов и напряжений с помощью встроенных датчиков
Соединение распределенной генерации
Переход от централизованных к децентрализованным системам электроснабжения потребителей на локальных территориях, позволяющий использовать распределенные возобновляемые источники энергии, называемые распределенной генерацией (РГ), такие как солнечная энергетика, гидрогенерация, ветроэнергетика и генерация мощности (природный газ). ) так далее.
Традиционный способ подключения распределенной генерации к сети предполагал строительство типовых вторичных подстанций. К сожалению, такая схема подключения сопряжена с большими затратами на проектирование и проектирование, что делает некоторые проекты экономически невыгодными. Столь щедрые капиталовложения в обычные распределительные устройства и здания подстанций могут быть оправданы только для крупных электростанций, где токи короткого замыкания и ограничения по нагрузке требуют специализированного высококлассного оборудования. Однако большинству возобновляемых генераторов не требуются экстремальные характеристики. Таким образом, использование автоматического реклоузера в качестве основного интерфейса соединения между возобновляемым источником энергии и электрической сетью становится экономически эффективной альтернативой подстанциям.
Координация реклоузеров и секционаторов
Секционатор — это аналогичное устройство автоматизации распределения, которое используется для изоляции поврежденной секции питателя. В отличие от реклоузера, у секционирующего устройства нет возможности отключения при неисправности, и он зависит от автоматического выключателя или реклоузера фидерной линии вышестоящей подстанции. Как только вышестоящее устройство прерывает ток короткого замыкания, секционатор начинает подсчет количества срабатываний. После запрограммированного количества срабатываний реклоузера секционатор открывается в течение периода времени, когда реклоузер открыт. Это позволяет реклоузеру безаварийно восстанавливать электропитание фидерной секции. В радиальном питателе можно последовательно установить несколько секционаторов. Для обеспечения селективности первым должен сработать самый дальний от устройства защиты секционатор, после следующего счета должен сработать предшествующий секционатор и т.д. Секционеры — это более экономичное решение для автоматизации, однако оно имеет много ограничений и меньшую гибкость. Секционеры являются несколько более экономичным решением автоматизации, однако практически приводят к гораздо меньшей эффективности при сокращении SAIDI/SAIFI из-за невозможности связи со SCADA-системой»
Реклоузеры по типу изоляции
Некоторые устаревшие технологии реклоузеров в последние дни включают маслонаполненные гидравлические реклоузеры и устройства с элегазовой изоляцией. Они создают множество проблем для коммунальных предприятий с точки зрения технического обслуживания, безопасности и соблюдения экологической политики. В самых современных реклоузерах применяется твердодиэлектрическая изоляция, не требующая обслуживания конструкция и обладающая высокой устойчивостью к суровым погодным условиям.
Маслонаполненный гидравлический реклоузер (Кайл реклоузер) | Реклоузер с элегазовой изоляцией (реклоузер GVR, реклоузер EVR) | Вакуумный реклоузер с твердым диэлектриком (реклоузер OSM, реклоузер Viper, реклоузер Elastimold) | |
---|---|---|---|
Относящийся к окружающей среде | хороший | Плохо | превосходно |
Безопасность | Плохо | Плохо | превосходно |
Обслуживание | Плохо | хороший | превосходно |
Ключевые компоненты реклоузеров
Все реклоузеры состоят из трех основных элементов: коммутационного модуля, шкафа управления и кабеля управления. Обычно в комплектацию также входит трансформатор напряжения (напряжения), монтажный комплект и разрядники для защиты от перенапряжений. Однолифтовый реклоузер поступает к заказчику уже в собранном виде, его нужно только поднять на опору и подключить к первичным проводам и земле.
Использование вакуумного переключения в реклоузерах
В настоящее время вакуумная коммутация является наиболее популярной технологией в недавно построенных распределительных устройствах среднего напряжения. Прерывание тока происходит в вакуумном баллоне, где происходит гашение дуги за счет эффективной деионизации промежутка и быстрого восстановления диэлектрической прочности. В отличие от вакуума, другие среды отключения, такие как масло и элегаз, производят больше энергии рассеяния дуги и имеют продукты горения дуги, поэтому они менее безопасны и имеют меньший срок службы контактов. Вакуумные прерыватели также могут выдерживать более высокие переходные восстанавливающиеся напряжения по сравнению с другими средами, что важно для предотвращения повторного возгорания дуги.
Расчет оптимального расположения реклоузера цепи
Когда дело доходит до выбора места для установки реклоузеров в системе распределения, коммунальные предприятия часто сталкиваются со сложной инженерной задачей соблюдения различных ограничений. С одной стороны, операторы распределительных сетей стремятся улучшить показатели надежности системы (SAIFI, SAIDI), но, с другой стороны, они ограничены капитальными затратами и должны быть уверены, что принимают наиболее эффективное решение.
В самом общем случае следует придерживаться следующих принципов:
- Абсолютно необходимо установить реклоузер или автоматический выключатель с функцией автоматического повторного включения в начале фидера.
- Реклоузеры более эффективны в петлевых фидерах, чем в радиальных фидерах.
- Предпочтительное расположение реклоузеров должно быть выбрано командой инженеров по критериям минимизации SAIDI и SAIFI с использованием информации о количестве потребителей на секциях, распределении нагрузки, установленном оборудовании, топологии сети и некоторой другой информации. Обычно это очень сложно решить без специализированного инженерного программного обеспечения, и некоторые производители реклоузеров могут предложить это как услугу.
Ni * Li = константа
- Ni – количество клиентов на i-м участке
- Li – общая длина ВЛ на i-м участке (с ответвлениями)
Реальные местоположения должны быть скорректированы с учетом:
- Близость к дорогам для облегчения доступа транспорта
- Условия качества связи
- Особо важные потребители нагрузки
- Невозможность установки реклоузера в определенном месте
Выводы
Подводя итоги после рассмотрения практического применения реклоузеров, можно переформулировать теоретическое определение реклоузера в практическое: необслуживаемое интеллектуальное устройство с особым функционалом и конструктивными особенностями, позволяющими создавать надежные и эффективные распределительные сети.
Использование реклоузеров является эффективным способом повышения надежности электроснабжения потребителей.
