Асинхронный генератор принцип работы и устройство: Асинхронные генераторы.

Асинхронные генераторы.

Асинхронные генераторы

Асинхронные генераторы являются одной из разновидностей механического или электромеханического устройства, преобразующего энергию двигателя автономной электростанции в электрическую энергию. Работа асинхронного генератора построена на принципе вращения ротора в одном направлении с магнитным полем, но с большей скоростью. В результате на валу генератора образуется тормозящий момент из-за отрицательного скольжения ротора, благодаря чему и происходит выработка электроэнергии.

Ввиду своих технических особенностей, асинхронные генераторы используются в основном на бытовых электростанциях малой и средней мощности. При этом данные решения не способны выдерживать кратковременных всплесков нагрузки от потребителей. В частности, практически все мощные электроприборы требуют высоких пусковых токов, поэтому выбирая электростанцию с асинхронным генератором необходимо иметь «оперативный» запас мощности, в 2,5-3 раза превышающий мощность подключаемой нагрузки.

Однако при использовании опции стартового усиления данный запас мощности можно сократить до уровня 1,5-2 раза. Эта опция может быть реализована благодаря специальному блоку, автоматически увеличивающему возбуждение генератора при резком увеличении потребляемого тока. Следует отметить, что в некоторых вариантах применения, таких как проведение сварочных работ, блок стартового усиления должен быть включен в обязательном порядке.

По своему техническому устройству, асинхронный генератор является значительно более простым устройством, по сравнению с синхронными аналогами. Так, в частности, ротор здесь представляет собой обычный маховик. Это позволяет обеспечить большую степень защиты от внешних загрязняй и влаги, создать устройство, способное выдерживать короткие замыкания и небольшие перегрузки. Одновременно с этим асинхронные генераторы отличаются малой степенью нелинейных искажений, что позволяет использовать их, в том числе и для обеспечения питания сложной электронной аппаратуры, особенно чувствительной к качеству и стабильности электроснабжения.

Именно поэтому асинхронные генераторы является идеальными источниками внешнего питания для приборов, имеющих активную (омическую) нагрузку: электронагревателей, сварочных преобразователей, ламп накаливания, электронных устройств, компьютерной и радиотехники.

К основным преимуществам асинхронных генераторов можно отнести низкий коэффициент гармоник (клирфактор), являющийся одним из показателей неравномерности вращения и, как следствие, бесполезного нагрева мотора. Так, в частности, если у синхронных генераторов клирфактор может достигать 15%, то у асинхронных аналогов данный показатель очень редко превышает 2%. Помимо этого данные решения практически не имеют вращающихся обмоток и электронных деталей, которые, как правило, всегда первыми выходят из строя. Благодаря этому асинхронные генераторы отличаются высокой надежностью и длительным сроком службы.

Источник: пресс-центр Группы Компаний AllGen.

08.01.2012

Последние статьи на схожую тему

Как выбрать дизель-генератор для дома или дачи

При выборе дизель-генератора следует определить, для каких целей он будет использоваться. Автономные источники энергии бывают резервными и аварийными. Аварийный генератор используется эпизодически, непродолжительное время и рассчитан на малое количество моточасов. Идеально подходит для людей, которые даже на время редких отключений не хотят отказаться от благ цивилизации. Если же от генератора требуется обеспечивать электроэнергией продолжительное время – выбор за резервным генератором, имеющим соответствующий «запас» моточасов.

Советы по эксплуатации дизельных генераторов

Очень часто владельцы электростанций лишь бегло прочитывают основные положения, касающиеся правил и рекомендаций по содержанию дизельного оборудования. В результате пользователь не придерживается установленных компанией-производителем параметров работы устройства, а также игнорирует требования к использованию столь сложной и дорогостоящей техники. Со временем это может привести не только к поломке самого дизельного генератора, но и стать причиной получения производственной травмы кем-либо из обслуживающего персонала.

Бензиновая электростанция как альтернативный источник электрической энергии

Отличным решением при выборе мобильной электростанции является силовая установка, работающая на бензиновом двигателе. Она предназначается для работы в условиях, которые требуют удобства в эксплуатации и экономии. Бензиновые электростанции мощностью около 3 кВт отлично справляются с обеспечением электрической энергией дачи или небольшого загородного дома во время строительства. Более мощные электростанции от 5 кВт и выше способны обеспечить потребителей при аварийных ситуациях.

Возможно, Вас заинтересуют следующие разделы нашего сайта

делаем из асинхронного двигателя своими руками на 220 В без переделки, отличия от синхронного, принцип работы и устройство

Асинхронный генератор – это прибор, посредством работы которого удается обеспечить промышленное оборудование, а также бытовые устройства электроэнергией.

Данный тип агрегатов отличается простотой эксплуатации и удобной конструкцией.

Устройство

Генератор имеет простую структуру. Основными элементами устройства являются:

Первый представляет собой подвижную деталь, а второй элемент в процессе эксплуатации сохраняет свое положение. В агрегате не сразу удается заметить обмотки проволоки, для изготовления которой обычно задействуют медь. Однако обмотки есть, только выполнены они из алюминиевых стержней и отличаются улучшенными характеристиками.

Конструкция, образованная короткозамкнутыми обмотками, называется «беличья клетка».

Внутреннее пространство заполнено пластинами из стали, а сами стержни из алюминия впрессованы в пазы, предусмотренные в сердечнике подвижного элемента. На валу генератора расположен ротор, а сам он стоит на специальных подшипниках. Фиксацию элементов агрегата обеспечивают две крышки, зажимающие вал с двух сторон. Корпус выполнен из металлического материала. Некоторые модели дополнительно оснащены вентилятором для охлаждения устройства во время работы, а на корпусе располагаются ребра.

Преимуществом генераторов является возможность их использования в сети с напряжением как в 220 В, так и с более высокими показателями. Для правильного подключения агрегата необходимо выбрать подходящую схему.

Принцип работы

Главная задача генератора заключается в выработке электрической энергии посредством энергии механической:

• ветровой;
• гидравлической;
• внутренней, преобразованной в механическую.

Когда ротор начинает вращаться, в его контуре образуются магнитные силовые линии. Они проходят через обмотки, предусмотренные в статоре, в результате чего возникает электродвижущая сила. Именно она является ответственной за появление тока в цепях. Происходит это за счет подключения к устройству активных нагрузок.

Важный момент, который следует учитывать для организации бесперебойной работы, заключается в отслеживании скорости вращения вала. Она должна быть больше по сравнению с частотой, с которой образуется переменный ток. Последний показатель задают полюса статора. Если говорить проще, то в процессе выработки электроэнергии требуется обеспечить несовпадение частот. Они должны отставать на величину скольжения ротора.

При вращении вала под воздействием внешнего импульса, полученного в результате задействования механической энергии, и остаточного магнетизма возникает собственная ЭДС устройства.

В итоге оба поля – подвижное и неподвижное – взаимодействуют друг с другом в динамическом режиме.

Ток, полученный в АГ, имеет небольшие значения. Для повышения выходной мощности потребуется увеличение магнитной индукции.

Зачастую достичь этого помогают дополнительные статоры конденсаторов. Их подключают к выводам катушек и внимательно следят за показателями системы.

Сфера применения

Асинхронные генераторы пользуются популярностью, и среди преимуществ подобных станций выделяют:

• устойчивость к перегрузкам и КЗ;
• простую конструкцию;
• небольшой процент нелинейных искажений;
• стабильную работу за счет небольшого значения клирфактора;
• стабилизацию напряжения на выходе.

При подключении генератор выделяет небольшой количество реактивного тепла, поэтому его конструкция не требует установки дополнительных охлаждающих устройств. Это позволяет выполнить надежную герметизацию внутренней полости агрегата для ее защиты от проникновения влаги, грязи или пыли.

За счет своих достоинств генераторы активно используются в качестве источников электричества в следующих сферах и областях:

• транспортной;
• промышленной;
• бытовой;
• сельскохозяйственной.

Также мощные агрегаты встречаются в автомастерских. Кроме того, их упрощенная конструкция позволяет использовать устройства в качестве источников электрической энергии. К ним подключают аппараты для сварки, а также с их помощью организуют подачу питания важным объектам здравоохранения.

Посредством работы генераторов такого типа удается в короткие сроки соорудить и запустить ветровые и гидроэлектростанции.

Таким образом, обеспечить себя энергией могут даже удаленные от центральных сетей поселки и хозяйства.

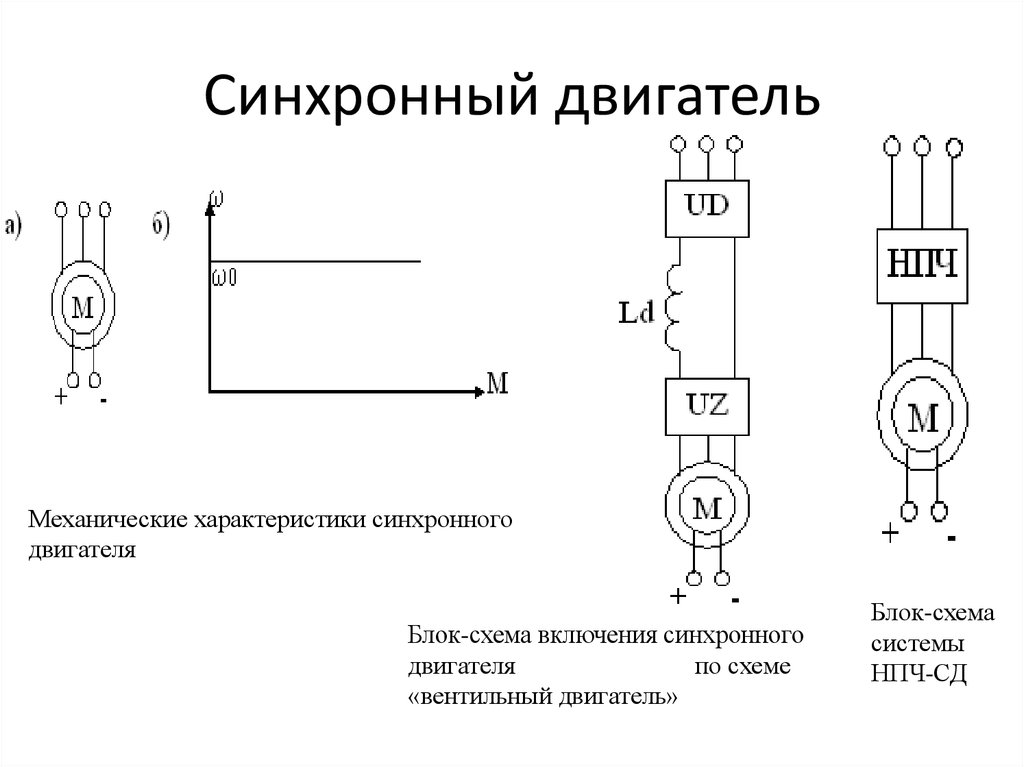

Чем отличается от синхронного?

Основным отличием генератора асинхронного типа от синхронного является измененная конструкция ротора. Во втором варианте ротор использует проволочные обмотки. Чтобы организовать вращательное движение вала и создать магнитную индукцию, агрегат задействует автономный источник питания, которым зачастую выступает генератор меньшей мощности. Его располагают параллельно той оси, на которой располагается ротор.

Плюс синхронного генератора заключается в образовании чистой электрической энергии. Кроме того, устройство без особого труда синхронизируется с другими подобными машинами, и это тоже различие.

Единственным недостатком считают восприимчивость к перегрузкам и КЗ. Дополнительно стоит отметить, что разница между двумя видами оборудования заключается и в цене. Синхронные агрегаты более дорогие по сравнению с устройствами асинхронного типа.

Что касается клирфактора, то у асинхронных агрегатов его показатель значительно ниже. Поэтому можно утверждать, что этот вид устройств вырабатывает чистый электрический ток без каких-либо загрязнений. За счет действия подобной машины удается обеспечить более надежную работу:

• ИБП;
• зарядных устройств;
• телевизионных приемников нового поколения.

Запуск асинхронных моделей происходит быстро, однако требует увеличения пусковых токов, которые запускают вращение вала. Плюсом является то, что в процессе работы конструкция испытывает меньше реактивных нагрузок, за счет чего удалось улучшить показатели теплового режима. Кроме того, работа асинхронных генераторов более стабильная вне зависимости от того, с какой скоростью вращается подвижный элемент.

Виды

Существует несколько классификаций асинхронных генераторов. Они могут отличаться следующими факторами.

• Типом ротора – вращающейся части конструкции. Сегодня выпускаемые агрегаты данного типа предусматривают в своей конструкции фазный или короткозамкнутый ротор. Первый оборудован индуктивной обмоткой, в качестве которой выступает изолированный провод. С его помощью и удается создать динамическое магнитное поле. Второй вариант – единая конструкция, имеющая цилиндрическую форму. Внутри нее расположены штыри, оборудованные двумя замыкающими кольцами.
• Количеством рабочих фаз. Под ними подразумевают выходные или статорные обмотки, расположенные внутри устройства. Выходные при этом могут иметь одну фазу или три. Этот показатель определяет назначение генератора. Первый вариант доступен для эксплуатации при напряжении в 220 В, второй – 380 В.
• Схемой включения. Выделяют несколько способов организации работы трехфазного генератора. Можно подключить катушки к устройству, применяя схему «звезда» или «треугольник». Также их можно разместить на полюсах неподвижного элемента – статора.

Дополнительно генераторы асинхронного типа классифицируют по наличию или отсутствию обмотки катушки самовозбуждения.

Схема подключения

Сегодня выпускают различные вариации асинхронного двигателя. Он может быть однофазным или иметь три фазы для подключения. В нем может быть предусмотрено несколько обмоток или выполнена модернизация конструкции ротора. Однако в любом случае схемы подключения устройства остаются неизменными.

Среди распространенных схем можно выделить следующие.

• «Звезда». В этом случае необходимо взять концы обмоток статора и подключить их в одной точке. Способ подходит преимущественно для трехфазных генераторов, которые необходимо подсоединить к трехфазной линии по большему напряжению.

• «Треугольник». Является следствием первого варианта, только подключение происходит последовательно. В результате получается, что конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, и так далее. Плюс этого способа – в возможности образования максимальной мощности в процессе работы агрегата.

• «Звезда-треугольник». Этот метод вобрал плюсы двух предыдущих. Он обеспечивает мягкий запуск и достижение большой мощности. Для подключения потребуется использование реле времени.

Примечательно, что многоскоростные генераторы тоже имеют свои способы подключения. В основном это комбинации схем «звезда» и «треугольник» в различной их модификации.

Каждый генератор подключается к системе посредством определенной схемы, которая определяет способ выработки электроэнергии. Любой из этих способов подразумевает рациональное размещение проводов обмоток неподвижного элемента между полюсами его сердечника, только при этом подключение этих проводов осуществляется по-разному.

Как сделать своими руками?

Для начала стоит уточнить, что с нуля создать асинхронную мобильную станцию не получится. Максимум, что можно сделать, – это изготовить ротор без переделки или модернизировать двигатель асинхронного типа в альтернативную конструкцию.

Для проведения работ по модернизации ротора достаточно запастись готовым статором от мотора и провести ряд экспериментов. Главная идея сборки самодельного генератора заключается в использовании неодимовых магнитов. С их помощью удастся обеспечить ротор необходимым количеством полюсов для выработки электрической энергии.

Посредством наклеивания магнитов на заготовку, которую предварительно необходимо посадить на вал, и соблюдения полярности и угла сдвига получится добиться нужного результата. Магнитов потребуется много, минимальное количество составляет 128 штук. Готовая конструкция ротора подгоняется к статору. При выполнении этой процедуры необходимо предусмотреть зазор между зубцами и магнитными полюсами ротора. Он должен быть минимальным.

Стоит отметить, что ввиду плоской поверхности магнитиков им потребуется шлифовка. Дополнительно элементы нужно будет обточить.

В процессе важно регулярно охлаждать конструкцию, чтобы предотвратить появление деформаций и утерю магнитных свойств. Если все сделано правильно, то генератор будет работать исправно.

В процессе создания асинхронного генератора может возникнуть только одна проблема. В домашних условиях трудно изготовить идеальную конструкцию ротора, поэтому если есть возможность воспользоваться токарным станком, то лучше ею не пренебрегать. Кроме того, на подгонку деталей и их доработку потребуется много времени.

Еще один вариант, с помощью которого можно получить генератор, – это преобразование асинхронного двигателя, используемого в автомобилях. Дополнительно следует приобрести электромагнит, мощность которого будет соответствовать требованиям по отношению к будущему оборудованию. Стоит отметить, что при поиске двигателя нужно учитывать, чтобы его мощность была на половину выше показателя, которого хочется добиться в генераторе.

Чтобы получить нужную конструкцию и организовать ее эффективную работу, потребуется приобрести 3 модели конденсаторов. Каждый элемент должен быть способен выдержать напряжение в 600 и более В.

Реактивная мощность генератора асинхронного типа имеет связь с емкостью конденсатора, поэтому вычислить ее можно по формуле. Стоит отметить, что при повышении нагрузки мощность генератора растет. Таким образом, чтобы добиться стабильного напряжения в сети, потребуется увеличить емкость конденсаторов.

Про принцип работы асинхронного генератора смотрите в следующем видео.
