AV вход на телевизоре - что это? Предназначение стандартного разъёма RCA

У современных телевизоров большой набор функциональных возможностей. Некоторые из них могут показаться архаичными и ненужными в сочетании с новейшими технологиями. Такое мнение может сложиться при взгляде на заднюю или боковую панель новенького телевизора, где по соседству расположены разъёмы HDMI и AV-входа. На старой ТВ-технике, гнёзда для подключения аналогового сигнала, могут находиться на лицевой стороне под монитором.

Содержание статьи

Предназначение стандартного разъёма RCA

Учитывая стремительный рост цифровых технологий, многие считают, что AV входы и выходы на телевизоре никому не нужны. Данная технология среди большинства пользователей считается безнадёжно устаревшей и ненужной. Но первое впечатление часто бывает обманчивым. Ведь AV вход предназначен для воспроизведения аналогового сигнала с видеоаппаратуры через разъём RCA на монитор телевизора. При наличии записывающего устройства, возможно, воспользоваться обратным потоком по AV-выходу и записывать телетрансляции с телевизора на запоминающее устройство через подключение по специальному коаксиальному шнуру, который подключается в тот же RCA разъём.

Чтобы понимать важность AV входа нужно знать:

  1. Принципы передачи цифрового или аналогового сигналов.
  2. Технические характеристики аппаратуры, воспроизводящей видео— и аудио— сигналы.
  3. Качество записи на информационных носителях, и какие стандарты воспроизведения они поддерживают.
  4. Каким способом лучше подключать оборудование.

Разобраться со всеми перечисленными пунктами, можно намного проще – просто обратите внимание на разъём у передающих устройств. Если аппаратура рассчитана под аналоговое воспроизведение, то выдумывать ничего не надо. Подключайте его к телевизору, через AV-вход. Всё равно цифрового качества воспроизведения добиться с применением устаревших медианосителей и оборудования не получится.

Положительные стороны аналогового сигнала

В связи с тем, что до сих пор большинство медиафайлов не переведены в цифровое качество, для их воспроизведения не нужна, дорогостоящая аппаратура с поддержкой стандартов качества изображения HDTV, FULL HD. Вполне достаточно оборудования способного передавать на телевизор аналоговый сигнал с качественной картинкой и стереозвуком. Для этого потребуется подключить видеоаппаратуру с помощью провода, объединяющего в себе два кабеля под видео и аудиосигналы. Из-за такого способа подключения данный интерфейс входа получил название – композитный.

Простой и важный способ подключения

При использовании AV входа/выхода видеосигнал передаётся по отдельному каналу, через жёлтый контакт, а для воспроизведения стерео аудиокабель разделён на две части – это левый и правый канал передачи звука. Подключаются они с помощью белого и красного штекеров. Для воспроизведения композитный провод подключается к телевизору через гнёзда, соответствующего цвета, в разъём RCA. Можно сделать вывод для себя при покупке телевизора о важности и актуальности наличия у телевизора функциональной возможности композитного подключения, на фоне того, что большинство медиафайлов доступны для воспроизведения, с записывающих, проигрывающих устройств, по средствам аналогового сигнала.

Подпишитесь на наши Социальные сети

AV разъемы: виды, распиновка, краткое описание

Смотрите также обзоры и статьи:

Что такое AV разъем?

AV разъем имеет несколько других названий – RCA, RCA jack или по простому «тюльпан». Он выпускается в форме цилиндра и давно нашел свое применение в аудиоустановках и видеоустройствах. В середине цилиндра есть главный контакт, который охватывается другим контактом, называемым «земля». Разъем красного цвета используется для того, чтобы передавать двухканальный сигнал в режиме стерео для правого канала, а разъем белого цвета нужен для моносигнала или чтобы передавать двухканальный сигнал для левого канала. С помощью желтого разъема передаются видеосигналы.

RCA разъемы начали использоваться уже достаточно давно и самое первое их применение было связано с подключением усилителя к фонографу. Фонограф – это первое устройство для записи звуков. Одна из крупных американских корпораций изобрела этот разъем и когда появилась в продаже различная техника из других стран, как видеомагнитофоны и различные устройства для записи аудиозвуков, то эти разъемы стали просто незаменимыми. В принципе, и сейчас они пользуются спросом. Кстати, название свое эти разъемы получили по первым буквам этой компании - Radio Corporation of America.

Один достаточно весомый минус таких элементов заключается в том, что в самом начале соединения сначала происходит слияние контактной пары сигнала, которая находится под напряжением, а только потом уже контакты корпусов. По этой причине могут произойти различные поломки оборудования в процессе присоединения. Такое зачастую случается при присоединении телевизоров к телевизионным выходам на видеокартах.

Виды RCA разъемов

Типы разъемов делятся на «маму» и «папу». Папа - это обычный штекер RCA - представляет собой металлический штырь, диаметр которого составляет 3,2 миллиметра. Та часть, которая находится внутри, закрыта и составляет примерно около 6 миллиметров, а наружная часть равна 9 миллиметрам. Этот штырь окружен так называемым ободком, диаметр которого может иметь различные значения, это зависит от его толщины.

Разъем мама – это гнездо RCA, является панельным разъемом, на который надевают ободок. Диаметр по внешнему обмеру составляет 8 миллиметрам, а глубина - 7,5 миллиметров. Это говорит о том, что губки, которые обжимают ободок, должны быть большего диаметра. Место между коннектором и корпусом может иметь абсолютно разное наполнение – в самом дешевом варианте это может быть пластмасса или полиэтилен, вариант получше представляет собой наполнение прессованным стекловолокном или текстолитом, а в самых дорогостоящих вариантах используется керамика или тефлон. Конечно, последний вариант более качественный, но его стоимость выше средней.

Рекомендуется выбирать не самый дешевый вариант, потому что основной недостаток дешевых разъемов – это недостаточная термостойкость. Для выполнения работ по пайке кабеля необходима высокая температура, которая должна выдерживаться в течение определенного времени. Пластмасса при этом начинает быстро плавиться, что негативно сказывается на внутреннем проводнике, поскольку он сплавляется с самим корпусом. Поэтому если приобрести разъем с материалом, имеющим хороший показатель по тугоплавкости, то это будет правильнее и надежнее. Длина провода тоже не должна быть слишком маленькой, на это нужно обратить внимание, подключение должно быть как минимум возможным, и как максимум, удобным. Чтобы было проще сделать выбор, можно изучить различные бренды и выбирать из тех, кто хорошо себя зарекомендовал, но здесь можно попасть на подделку.

Переходники и конвертеры На современном рынке огромное количество и широкий выбор не только разъемов RCA, но и множество различных RCA-переходников. Самые известные из них:
  • 2RCA-mini Jack. Очень востребованы на рынке переходники RCA на 3,5-миллиметровый разъем для наушников, называемый mini Jack. Он способен выполнить подключение гарнитуры к абсолютно любому устройству.

  • S-Video-RCA. Этот переходник подойдет для соединения различного оборудования типа видеомагнитофонов к какому-либо другому оборудованию.

  • 3RCA-3RCA. Этот переходник пригодится в тех случаях, когда нужно подсоединить друг к другу устройства, которые имеют одинаковые разъемы такого типа.

  • 2RCA-DIN. Такие разъемы уже достаточно устаревшие и мало где применяются.

Такой переходник поможет соединить два устройства, одно из которых современное, а другое старенькое с таким же стареньким разъемом.

Разъемы этой группы не так давно были очень востребованы. Благодаря им можно было подсоединить к телевизору самое разнообразное оборудование, например, видеомагнитофон, различные акустические установки, проигрыватели DVD-формата. Это был идеальный вариант, чтобы передать аудио- и видеосигналы. Такие разъемы, кроме всего прочего, можно было увидеть в звуковых картах, предназначенных для компьютера. Используя правильную распайку с помощью этого разъема можно было подключить компьютер к телевизору и, тем самым, экран телевизора использовать как большой монитор.

На сегодняшний день, актуальность этих разъемов слегка уменьшилась. Произведены разъемы другого уровня, которые постепенно заменяют их, так как являются усовершенствованными. Примером такого разъема может быть, к примеру, HDMI. Если бы не многочисленные переходники и конвертеры разъемы RCA давно бы уже покинули наш рынок. При использовании переходников можно произвести подключение практически любой техники. Конечно, и в некоторых современных телевизорах можно еще встретить разъем AV, однако нет смысла пользоваться им, потому что, используя другие разъемы, можно наслаждаться лучшим качеством, а не максимально возможным HD или FHD.

К сожалению, век разъемов RCA не спеша подходит к своему завершению. Он устарел по многочисленным показателям, поэтому если вы имеете возможность пользоваться более новыми интерфейсами, то пользуйтесь, но помните, что тюльпаны все еще могут помочь вам в передачи аудио- и видеосигналов.

Приобрести такие разъемы, в том числе и переходники к ним можно в нашем магазине в сети Интернет по адресу: electronoff.ua

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Когда устройство-источник видео подключается к композитному или компонентному видеовходу AV-ресивера, который подключен к телевизору по соединению HDMI, на экране телевизора ничего не появляется

AV-ресивер не способен преобразовывать компонентный или композитный входной видеосигнал в выходной сигнал HDMI®. Чтобы просматривать на экране телевизора изображения, когда видеовоспроизводящее устройство подключено к композитному или компонентному видеовходу AV-ресивера, подключите телевизор к выходу композитного или компонентного видеосигнала на AV-ресивере, а не к выходу HDMI, как показано на рисунке ниже.

При подключении телевизора к выходу AV-ресивера руководствуйтесь тем, какой вход AV-ресивера используется, затем проверьте, появилось ли изображение на экране телевизора. Примеры подключений приводятся ниже.

  • Если видеовоспроизводящее устройство подключено к разъемам VIDEO/AUDIO в группе SAT/CATV разъемов AV-ресивера кабелем композитного (полного) видеосигнала, подключите телевизор к разъему MONITOR OUT в группе VIDEO разъемов AV-ресивера кабелем RCA.
  • Если видеовоспроизводящее устройство и AV-ресивер соединены компонентным кабелем, подключите телевизор к разъему MONITOR OUT в группе COMPONENT VIDEO MONITOR OUT разъемов AV-ресивера компонентным кабелем.

ПРИМЕЧАНИЯ:

  • Если видеовоспроизводящее устройство имеет выход HDMI, соедините его с AV-ресивером кабелем HDMI, а затем проверьте, появилось ли на экране телевизора изображение. Более подробная информация по различным типам подключения приводится в спецификациях или прилагающейся инструкции по эксплуатации.
  • Поступающее от видеовоспроизводящего устройства звуковое сопровождение выводится AV-ресивером, если вход AV-ресивера переключается на одно из подключенных видеовоспроизводящих устройств. Используйте кнопки выбора входов на входящем в комплект пульте дистанционного управления или переключатель выбора входов INPUT SELECTOR на самом AV-ресивере.

Как подключить ТВ к AV-ресиверу

ПОДКЛЮЧЕНИЕ AV-РЕСИВЕРА К ТЕЛЕВИЗОРУ

  • Подготовьте кабель HDMI подходящей длины.
  • Отключите ресивер и ТВ от электрической розетки.
  • Найдите на задней панели телевизора вход с обозначением HDMI ARC / eARC (именно ARC или eARC - это важно ) и подключите к нему кабель HDMI

Подключайте ресивер к ТВ через вход с обозначением HDMI ARC / eARC

  • Найдите на задней панели AV-ресивера выход HDMI ARC / eARC и подключите к нему второй конец кабеля HDMI

Подключайте ТВ к ресиверу через вход с обозначением HDMI ARC / eARC

  • Подключите ТВ и ресивер к электрической сети, включите оба устройства и следуйте экранным настройкам.
  • В настройках ТВ выберите в качестве акустической системы AV-ресивер или активируйте функцию ARC.
  • В настройках AV-ресивера активируйте функцию HDMI ARC и CEC.
  • Теперь звук ТВ будет транслироваться через акустику подключенную к AV-ресиверу и оба устройства будут включаться и выключаться одновременно. Громкостью ресивера можно будет управлять при помощи пульта ТВ.

Так должно выглядеть правильное соединение ТВ с ресивером

PS

Если ваш HDMI кабель имеет длину 8 и более метров, соблюдайте направленность кабеля. Разъем с обозначением MONITOR или TV подключайте к ТВ, разъем с обозначением SOURCE к AV-ресиверу.

Никогда не отключайте и не подключайте кабель HDMI на работающем устройстве. При подключении и отключении кабеля HDMI оба устройства должны быть в режиме ожидания или отключены от электрической сети.



Как получить наилучшее качество изображения из любого источника

Современные телевизоры и источники видео способны обеспечить действительно впечатляющее изображение. Производители телевизоров обычно оснащают свои устройства несколькими типами различных аудио / видеовходов (хотя эти варианты и сузились за последние несколько лет).

Но одно неправильное соединение может серьезно подорвать качество видео. Изображения высокой четкости - это квантовый скачок качества по сравнению со стандартным разрешением, а изображения 4K / HDR обеспечивают еще более реалистичный контраст, цвет и яркость.

К сожалению, многие владельцы телевизоров никогда не видели, на что способны их устройства из-за использования неправильного типа соединения или кабеля.

В этой статье мы покажем различные типы соединений, которые вы найдете на современных телевизорах высокой четкости, а затем рассмотрим общие сценарии подключения.

Задняя панель сегодняшних телевизоров высокой четкости может выглядеть пугающе, но мы подскажем вам как сделать правильные подключения наиболее распространенных видео источников.

Подключение телевизора к источнику сигнала

Ниже представлены соединения, которые вы точно найдете на своем телевизоре.

Интерфейс HDMI

HDMI

HDMI может передавать видео высокой четкости и многоканальный звук высокого разрешения.

Это, как правило, лучший вариант для видео высокой четкости, поскольку он может передавать полные сигналы 1080p, и это ваш единственный вариант, если вы подключаете источник видео 4K к телевизору 4K или источнику 3D-видео к 3D-телевизору. Подробный обзор HDMI см. В руководстве по покупке кабелей HDMI.

Тип сигнала: цифровой

Максимальное разрешение: 4K

Вход компонентного видео

Компонентное видео

Компонентное видео также обладает высокой разрешающей способностью, что делает его хорошей альтернативой, когда нет HDMI интерфейса. Компонентное соединение обеспечивает наиболее точное изображение из всех* аналоговых способов передачи видео. Вместо трех полноразмерных разъемов RCA многие новые телевизоры используют мини-разъем, для которого требуется специальный адаптер (обычно поставляемый с телевизором).

Тип сигнала: аналоговый

Максимальное разрешение: 1080p (однако большинство видеоисточников через компонентное соединение будут передавать видео только 1080i)

* среди бытовых интерфейсов

Вход композитного видео

Композитное видео

Это самый универсальный видеоразъем. Он по-прежнему находится на большинстве современных телевизоров, но вместо стандартного полноразмерного разъема RCA многие новые телевизоры используют композитный разъем minijack, для которого требуется специальный адаптер (обычно поставляемый с телевизором). Качество изображения является шагом вверх по сравнению с RF подключением (описано ниже), но не так хорошо, как компонентное видео.

Тип сигнала: аналоговый

Максимальное разрешение: 480i

Вход коаксиального или RF видео (антенный вход)

Вероятно, наиболее распространенным способом передачи изображения на телевизор является коаксиальное соединений типа RF.

Есть причина, по которой RF-входы на телевизорах обычно обозначаются как «Антенна» или «Кабель» - это те сигналы, для которых они были разработаны. Соединения типа RF как правило, ограничиваться передачей сигналов на ваш тв из-за пределов дома: телевизионная трансляция, разъем для кабельного телевидения или спутниковой антенны.

Тип сигнала: аналоговый

Максимальное разрешение: 350i

Подключение аудио / видеооборудования непосредственно к телевизору

ТВ-антенна

Антенна для приема эфирного вещания, это самый простой способ подключения к телевизору.

Ваш антенный кабель передает широковещательные аналоговые или цифровые сигналы, которые он получает от антенны на крыше дома или через провайдера кабельного вещания. В большинстве случаев все, что вам нужно сделать, это подключить этот кабель к входу UHF / VHF вашего телевизора (обычно обозначается как ANT или ANT / CABLE), и это касается как видео, так и аудио.

Спутниковый ресивер или ресивер кабельных каналов

Если в вашем ТВ нет встроенного цифрового тюнера, вам понадобится тюнер внешний приемник кабельного или спутникового вещания. Ваша кабельная или спутниковая антенна обычно подключается к спутниковому ресиверу через один коаксиальный радиочастотный кабель. Однако, когда вы подключаете внешний тюнер к телевизору, вы должны использовать высококачественное видеосоединение, которым оснащен ваш спутниковый или кабельный ресивер, для тюнеров с поддержкой HD как правило, это HDMI.

Большинство кабельных и спутниковых ресиверов могут передавать объемный звук, а интерфейс HDMI может передать безупречный 5.1-канальный звук на ваш телевизор. Но затем телевизор преобразует этот великолепный объемный звук в обычное стерео для воспроизведения его через свои крошечные, маломощные встроенные динамики. И до недавнего времени любой видео источник, подключенный к телевизору также, имел бы звук, преобразованный в стерео.

Оптический аудио выход

Помимо HDMI, оптическое цифровое аудио соединение часто является единственным способом передачи сигналов объемного звучания от вашего телевизора на AV-ресивер.

Если вы хотите услышать объемный звук, вам необходимо соединить кабельный / спутниковый ресивер или телевизор с AV-ресивером домашнего кинотеатра. Почти все современные телевизоры передают сигналы объемного звучания Dolby® Digital и DTS® от подключенных к ним компонентов через оптический цифровой выход.

Поэтому, если вы хотите использовать свой телевизор в качестве селектора различных источников сигнала, вы можете подключить все свои устройства к телевизору, а затем подключить либо HDMI, либо оптический цифровой кабель к своему AV-ресиверу для достижения объемного звука.

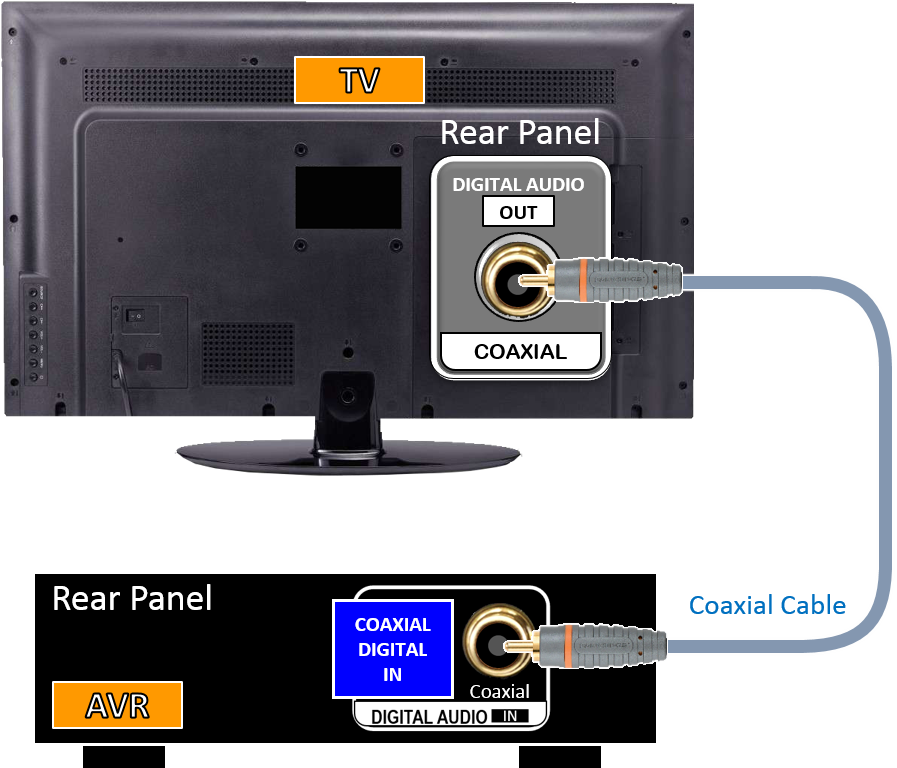

Вы можете передать звук от телевизора через HDMI, оптический цифровой или коаксиальный цифровой кабель. Ниже мы поговорим о подключении телевизора к AV-ресиверу.

Blu-ray проигрыватель

Если у вас есть стандартный проигрыватель Blu-ray или плеер Blu-ray 4K Ultra HD, мы рекомендуем использовать соединение HDMI между вашим плеером и телевизором. На самом деле, HDMI - это единственное соединение, которое позволяет передавать сигналы HD 1080p HD и 4K Ultra HD.

Для прослушивания объемного звука, закодированного на большинстве дисков Blu-ray, вам необходимо подключиться к приемнику AV-ресиверу. Для получения стандартного Dolby Digital или DTS звучания сделайте либо оптическое цифровое, либо коаксиальное цифровое соединение между проигрывателем Blu-ray и вашим ресивером. Это единственный вариант, если у вас устаревший AV-ресивер, в котором отсутствуют входы HDMI.

Однако, вы не сможете услышать более сложные форматы объемного звука, предлагаемые на дисках Blu-ray, таких как Dolby Digital Plus, Dolby TrueHD и DTS-HD ™, используя простое оптическое цифровое или коаксиальное цифровое соединение. Для этого вам необходимо подключить плеер к вашему ресиверу, используя либо кабель HDMI, либо многоканальное аналоговое соединение.

Задняя панель Blu-ray проигрывателя

Многие проигрыватели Blu-ray 4K оснащаются двумя выходами HDMI для совместимости со старыми AV-ресиверами, которые не могут обрабатывать видео 4K. Один выход HDMI обеспечивает передачу видео на ваш телевизор или проектор, а другой аудио на ваш ресивер.

Важный момент: вы можете столкнуться с проблемами совместимости новейших 4K проигрывателей Blu-ray даже с относительно современными AV-ресиверами, потому что для передачи 4K контента требуется установленная Голливудом поддержка защиты от копирования HDCP 2.2, которая вышла недавно и не была встроена во многие ресиверы, созданные в 2015 году и ранее. К счастью, производители проигрывателей включили полезное обходное решение для большинства плееров 4K: два выхода HDMI. Один передает видео и аудиосигналы и предназначен для подключения к телевизору или проектору. Другой передает только аудио и подключается к вашему AV-ресиверу. Эта функция так же полезна для передачи Dolby Atmos и DTS: X, поскольку получить несжатый звук 5.1 и 7.1 по возвратному каналу HDMI ARC от телевизора нельзя.

Тем не менее Переход на HDR (High Dynamic Range) видео стал еще большей головной болью.  Недостаточно того, чтобы ресивер поддерживал передачу HDR-видео. Протокол HDMI 2.0 необходим для 4K, а для HDR10 требуется уже HDMI 2.0a, а для HLG необходим HDMI 2.0b. Вы также должны позаботится о том, чтобы ваш ресивер поддерживал сквозной пропуск Dolby Vision. И мы можем столкнуться с дополнительными форматами HDR в ближайшем будущем.

Скорее всего все новые устройства будут оснащаться интерфейсом HDMI eARC который лишен многих недостатков HDMI ARC.

Игровая приставка

Все три современных игровых системы обеспечивают интенсивное развлечение, яркие изображения и впечатляющий звук. И так же, как и для других компонентов, существует реальная ценность для создания наилучшего доступного соединения, чтобы получить наилучшее изображение и звук.

Sony PlayStation® 4 и Microsoft Xbox One ™ основаны на дисководе Blu-ray, что делает HDMI идеальным выбором для видео и аудио. Для игровой системы Nintendo Switch™ лучшим видеосоединением также является HDMI

Выполнение подключений через AV-ресивер

В предыдущих разделах мы рассказали о том, как сделать аудио-подключение от телевизора к ресиверу домашнего кинотеатра, чтобы получить звук от телевизионных передач, фильмов Blu-ray и т. д. Тем не менее, многие пользователи подключают все свои компоненты непосредственно к аудио и видео входам AV-ресивера.

Вот почему мы рекомендуем вам сделать то же самое:

  • Если ваш ресивер может работать в качестве селектора видеосигналов HDMI (то есть он может передавать на свой выход любой видеосигнал, от устройства подключенного к нему по кабелю HDMI), вам нужно будет сделать только одно соединение с вашим телевизором, а все имеющиеся цифровые источники подключить к AV-ресиверу.
  • Если ваш ресивер поддерживает преобразование аналоговых видео сигналов, он будет преобразовывать в цифровой вид любое аналоговое видео, которое вы отправляете на ресивер, а значит все ваши видеоисточники будут выглядеть как можно лучше особенно на экране HD или 4K.
  • Если вы не хотите постоянно переключать источники на ресивере для звука и на телевизоре для видео, это подключение позволяет сделать только одной кнопкой.

Если вы решили подключать именно таким способом, обязательно следуйте общим рекомендациям, которые мы уже определили: всегда используйте высококачественные соединения, доступные для получения наилучшего изображения. Мы рекомендуем подключать HDMI к вашему телевизору для видео высокой четкости или 4K (иногда для HD видео может использоваться аналоговое компонентное соединение, но не для 4K).

Конечно, если у вас старый AV-ресивер, который может работать в домашнем кинотеатре, но не имеет компонентного видео входа или HDMI (и поэтому не может отправлять сигнал HD на телевизор), вы не сможете подключить все ваши видеоисточники к вашему ресиверу.

Вместо этого вам нужно подключить ваш видео источник по оптическому или коаксиальному кабелю к AV-ресиверу, а все видео сигналы от него передать непосредственно на телевизор.

Отправка звука от телевизора на ресивер через HDMI

Если вы используете встроенный тюнер вашего телевизора для просмотра эфирного вещания HD, и вы хотите наслаждаться объемным звуком этих телешоу, есть несколько способов сделать это.

Почти любой современный телевизор будет иметь оптический цифровой аудиовыход, поэтому вы можете отправить аудиосигнал обратно на ваш ресивер по оптическому кабелю. (Все новые телевизоры, как правило, больше не имеют аналогового аудио выхода, поэтому цифровое подключение может быть вашим единственным вариантом.)

Почти все современные телевизоры и приемники домашнего кинотеатра имеют по крайней мере один вход HDMI с функцией «Audio Return Channel» (ARC).

Если у вас есть телевизор и ресивер с этой функцией, вы можете отправить аудио с вашего телевизора обратно на ресивер, используя тот же кабель HDMI, который вы используете для соединения ресивера с телевизором. Таким образом, вам не нужно будет создавать отдельное аудио соединение по оптическому кабелю.

Если вы не уверены, поддерживает ли ваше устройство ARC, найдите вход HDMI, обозначенный как «ARC». Вам не понадобится специальный кабель HDMI для работы этой функции - любой современный качественный кабель подходит для этого. Интерфейсом HDMI ARC оснащаются почти все ресиверы выпущенные после 2010 года.

Вход с HDMI ARC на ТВ (обычно вход №4 или №2)

Вход HDMI с ARC (канал возврата звука) позволяет отправлять звук от ТВ обратно на AV-ресивер, если ресивер ARC-совместим. Таким образом, вам не нужно делать отдельное аудиосоединение между телевизором и ресивером.

Современный способ подключения ТВ к AV-ресиверу

Если у вас современный 4К телевизор и ресивер выпущенный не ранее 2010 года, единственно верным способом подключения ресивера и остальных источников сигнала к телевизору является соединение через интерфейс HDMI ARC. Основным преимущество такого подключения является то, что вместо встроенной акустики телевизора (как правило маломощной) звук от ТВ будет автоматически передаваться на систему домашнего кинотеатра, при этом динамики телевизора сами отключаются. Кроме того, регулировать громкость системы можно через пульт телевизора, пульт AV-ресивера при этом не нужен. Помимо поддержки функции HDMI ARC современные ТВ оснащаются поддержкой функции управления HDMI CEC. Функция CEC позволяет включать и выключать соединенные устройства одновременно. Например, при включении ТВ, следом автоматически включается AV-ресивер и при этом встает на нужный аудио вход. При выключении ТВ, ресивер сразу выключается. Скорее всего, ваша игровая консоль или проигрыватель Блю-Рэй поддерживают функцию CEC, а значит при включении консоли автоматически включится AV-ресивер, а затем ТВ, а при выключении вся система полностью выключается. Разумеется, при включении источника (Блю-Рэй или игровая приставка) AV-ресивер автоматически переключается на активный вход HDMI.

Правильная схема подключения современного AV-ресивера к ТВ (Оба устройства должны поддерживать функцию HDMI ARC)

Подключение Смарт-ТВ к Интернету

Если у вас есть телевизор, готовый к интернету, вам необходимо подключить его к существующей домашней сети для доступа к онлайн-контенту. Большинство этих телевизоров имеют Wi-Fi®, но для некоторых из них по-прежнему требуется проводное Ethernet-соединение.

Если вы подключаетесь по беспроводной сети, вам, скорее всего, будет предложено ввести такую ​​информацию, как ваше сетевое имя и любые пароли безопасности, которыми вы защищаете свою сеть.

Если у вас есть DLNA-совместимый телевизор, вам нужно пройти те же шаги для доступа к музыке, фотографиям и видео, хранящимся на вашем компьютере. Вам также может потребоваться настроить параметры безопасности на вашем компьютере.

Ethernet вход на ТВ предназначен для подключения телевизора к интернету

У большинства смарт-тв есть встроенный Wi-Fi, но они также дают вам возможность проводного Ethernet-соединения, которое может быть быстрее, надежнее и безопаснее беспроводного.

Назначение разъемов телевизора

Беспроводной способ соединения в современном мире становится все более популярным, но нередки случаи, когда обойтись без проводов не получится. Особенно это касается аудио и видео техники. Разъемы телевизора представлены большим количеством видов. Некоторые известны всем, так как используются каждым пользователем, другие применяются редко, что вызывает вопрос – для чего они нужны. О проводных интерфейсах ТВ и их назначении рассказано ниже.

Популярные разъемы

Все разъемы телевизора можно условно разделить на популярные и не очень. Для начала есть смысл рассмотреть те, которые используются чаще прочих.

Композитный

Услышав слово «композитный вход», многие пользователи придут в недоумение, но если назвать его тюльпаны или AV выход, то понимания появится больше. Все это названия для одного интерфейса, который служит для передачи аналогового аудио и видео сигнала. AV вход на телевизоре – это комбинация трех разъемов: желтый (отвечает за видео), белый и красный (передают правый и левый канал аудио).

Важно понимать, что композитный разъем может работать, как на вход, так и на выход, то есть он может передавать сигнал или принимать его. Соответственно разъем AV IN – это вход, AV OUT – выход. Последний не используется в ТВ, так как он не является источником сигнала, а лишь средство для его отображения.

Композитный вход служит для подключения старых спутниковых или цифровых приставок, DVD проигрывателей, игровых консолей, видеокамер. Вход все еще используется и часто встречается в современных моделях, но все же относится к «умирающему» виду, так как передавать контент в высоком качестве через него нельзя.

HDMI

Этот интерфейс в последние годы является самым востребованным. Его можно встретить не только в ТВ, но и многих видах техники. Через HDMI передается цифровой видео и аудио сигнал. В настоящий момент он обеспечивает лучшее качество (среди используемых соединений) – 4K с 60 FPS и многоканальный звук до 12.1.

Важно! HDMI может работать на вход и на выход, но у бюджетных устройств зачастую он работает в одностороннем порядке (вход).

Через данный разъем можно подключить практически любое устройство – игровые приставки, тюнеры, ресиверы, ПК, ноутбуки, саундбар или домашний кинотеатр, а также смартфоны и планшеты (у них используются mini или microHDMI). HDMI выходы могут отличаться поколением, например, 1.4, 2.0, 2.1. От этого зависит максимальное качество передаваемого сигнала, например, 1.4 не рассчитан на UHD.

USB

USB – это интерфейс для передачи данных. Он может служить для разных целей, но у телевизора нужен для подключения внешних носителей информации, а также мышки, клавиатуры, геймпада. Может отличаться классом – 2.0 или 3.0. Второй обеспечивает более высокую скорость передачи информации, поэтому накопители рекомендуется подключать к нему, а устройства ввода в USB 2.0.

RF (антенный)

Разъем для антенны, RF, ANT IN, коаксиальный выход необходим для подключения телевизионной антенны, что и так понятно из названия. Он передает аналоговый сигнал. Данный вход имеет большое количество разновидностей, но у телевизоров используется 2: в первый вставляется обычная антенна, во второй подключаются спутниковые антенны или кабельное ТВ. Второй может быть подписан Cabel In, отличается тем, что имеет резьбу – то есть на антенне есть насадка, которая накручивается на данный вход.

Coaxial разъем бывает разных типов – он может быть с резьбой или типа «мама». Передавать через него можно разные типы аналогового сигнала – видео или аудио. В старых устройствах он использовался не только для видео, но и аудио, то есть был Coaxial In (подключалась антенна или VHS-проигрыватель), а Coaxial Out служил для подключения усилителя и через него колонок. В современных телевизорах под коаксиальным входом нужно понимать именно антенное соединение для видео, но не звук!

LAN (Ethernet)

LAN – это разъем для подключения оптоволоконного RJ-45 интернет кабеля. Он может быть в телевизоре, даже если последний не имеет режима работы в интернете. В таком случае через него осуществляется обновление прошивки телевизора или удаленный доступ для проведения диагностики и ремонта программного обеспечения устройства. Такие услуги предоставляют именитые бренды – Samsung, Sony и другие.

Аудио выход (3,5)

В современных телевизорах привычный всем 3,5 (мини джек) можно встретить в 50% случаев, при этом такая ситуация наблюдается даже внутри одного производителя. Как правило, выход есть у недорогих ТВ. Его негласно называют PC Audio выход, так как он служит для подключения простейших аудиосистем – колонок от ПК или наушников.

Оптика (S\PDIF)

Ценители звука до появления HDMI использовали для передачи качественного многоканального аудио именно этот разъем. Оптический вход передает звук без искажения. Он мог быть вытеснен HDMI, но производителя дорогих домашних кинотеатров оснащают свою технику оптическим выходом, считая, что качество сигнала у него выше, поэтому производители телевизоров вынуждены его использовать.

PCMCIA/Express Card/CI+

Данный слот есть не у всех телевизоров (единственный бренд, который с 2017 года оснащает все устройства слотом для модуля условного доступа — компания LG), но он актуален в 2019 году. Используется для подключения переходника на смарт карту у телевизоров со встроенными тюнерами DVB-C и S2.

Важно! При наличии данного слота и тюнера спутниковое или кабельное телевидение можно смотреть без внешнего ресивера.

Редкие разъемы

В данную категорию попали входы и выходы, которые либо уже устарели и почти не используются в ТВ, либо являются новыми, поэтому также еще не получили широкого распространения.

Компонентный (YPbPr)

Иногда, взглянув на заднюю панель телевизора в поисках привычных тюльпанов, пользователи видят аналогичный выход, но окрашенный в другие цвета (синий, красный, зеленый) и подписанный Component in. YPbPr – это цифровой видео вход, способный передать картинку в высоком качестве (FHD). Он считается устаревшим, так как ему на смену пришел HDMI, который также передает цифрой сигнал, но в более высоком качестве.

Важно! Компонентный вход может быть дополнен аналоговым аудио разъемом – белый и красный. В таком случае рядом будет расположено сразу пять разъемов.

Назначение цветов:

  • зеленый (Y) – яркость;
  • синий Pb – яркость и уровень синего цвета;
  • красный Pr – яркость и уровень красного цвета.

Соответственно, дополнительные белый и красный входы – это правый и левый канал аудио.

Использовался для подключения DVD проигрывателей, игровых приставок или домашних кинотеатров.

S-Video

Устаревший видео разъем для передачи аналогового сигнала. Несмотря на то, что сигнал здесь делится, так же как у компонентного разъема, для подключения используется только один провод. Использовался в старых DVD проигрывателях и ресиверах от спутниковых тарелок.

DVI

Обеспечивает ввод и вывод цифрового или аналогового видео сигнала. Выход достаточно устаревший и почти не применяется в современных ТВ. Он позволяет подключить к нему ПК или ноутбук, чтобы телевизор выступал в качестве монитора. Данный разъем все еще встречается в компьютерах, но прим этом к телевизору обычно подключение осуществляется через переходник DVI – HDMI.

VGA

Еще один видео выход, который позволяет использовать телевизор в качестве монитора. В отличие от DVI, он передает исключительно аналоговую картинку. Несмотря на то, что VGA вход условно хуже, он распространен шире, но преимущественно у дешевых или китайских телевизоров.

На заметку! Иногда VGA называют PC IN разъем. Важно понимать, что название неофициальное и известно не всем.

SCART

Разъем SCART относится к устаревшим типам. Он умеет передавать аналоговый и цифровой видео сигнал, но из-за ограниченной пропускной способности был заменен на HDMI. Очень редко встречается в современной технике. На момент использования его широко применяли для DVD проигрывателей и приставок от спутниковых тарелок.

MHL

Разъем визуально выглядит, как HDMI и выполняет аналогичную функцию – передача цифрового аудио и видео сигнала. Отличие заключается в том, что он рассчитан на подключение мобильных устройств и совмещает в себе особенности microUSB, а именно — в процессе подключения не только получает картинку со смартфона, но и заряжает его. Это очень редкий вид разъемов, и встречается он чаще всего у компании Самсунг.

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB-C

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

Thunderbolt 3

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

Подключение телевизиооной приставки

В общем случае процесс подключения приставки выглядит следующим образом:

1.  Подключите коммутатор и ТВ-приставку к электрической сети.

2. Подключите любой порт коммутатора к проведенной в квартиру интернет линии.

3. Подключите к любым свободным портам коммутатора кабели (патч-корды) Ethernet.

После этого на панели коммутатора должны загореться индикаторы портов, соответствующие подключенным кабелям, обозначая наличие сигнала.

4. Подключите один патч-корд к компьютеру, второй — к ТВ-приставке.

Если вы не планируете использовать доступ в Интернет с персонального компьютера, соедините интернет-кабель напрямую с ТВ-приставкой (без коммутатора).

ТВ-приставки из комплектов оснащены рядом разъемов на задней панели для подключения электросети, компьютерной сети, USB-устройств, аудиоустройств и телевизора. Перед выбором оптимального способа подключения необходимо ознакомиться со всеми разъемами входов, которыми оснащен Ваш телевизор (см. руководство по эксплуатации телевизора или сам телевизор) и ресивер домашнего кинотеатра (при наличии).

Вариант подключения телевизора с помощью RCA кабеля

В комплект оборудования входит кабель с разъемами RCA Audio/Video («тюльпаны»).

Соедините кабелем RCA (Audio/Video) ТВ-приставку с разъемами телевизора RCA Audio/Video IN.

1. TV/AV, кнопка для переключения режима телевизора, также имеется на пульте управления телевизором. Выберите на телевизоре AV c соответствующем номером как на разъеме у телевизора.

2. AV Video IN (RCA разъем), видеовход телевизора, обычно желтого цвета.

3. AV Audio IN Left (RCA разъем), аудиовход, левый канал.

4. AV Audio IN Left (RCA разъем), аудиовход, правый канал.

У Вашего телевизора может быть только один аудиовход (телевизор не поддерживает стерео звук), в этом случае подключите белый RCA разъем, а красный оставьте свободным.

При наличии в телевизоре телевизора или в системе домашнего кинотеатра цифрового аудио-входа (S/PDIV DIGITAL IN) подключите через соответствующие разъемы кабелем RCA–RCA приставку с телевизором или ресивером домашнего кинотеатром.

Вариант подключения телевизора с помощью антенного кабеля

В случае если у Вашего телевизора нет видеовхода или он занят подключен, например DVD-плейр, в этом случае ТВ-приставку можно подключить с помощью обычного антенного кабеля. Обратите внимание, что этот кабель не входит в комплект приставки. Порядок подключения:

Подключите телевизионную антенну к ТВ-приставке.
Соедините с помощью кабеля соедините приставку и телевизор через антенный вход см. рисунок.

1. ANT IN, антенный вход.

2.  AV IN, Видео/Аудио вход на задней панели телевизора.

3. AV Video IN (RCA разъем), видеовход телевизора.

4. AV Audio IN (RCA разъем), аудиовход, моно.

Произведите настройку каналов на вашем телевизоре.

Этот способ подключения к телевизору является наименее предпочтительным, а антенный выход присутствует не на всех приставках, но зато будет работать на всех без исключения телевизорах, даже старых.

Вариант подключения телевизора с помощью HDMI кабеля

Лучший вариант подключения, т.к. при таком подключении сохраняется цифровое качество изображени я звука. Обратите внимание, что HDMI кабель не всегда входит в комплектацию приставки и его необходимо приобретать отдельно. Порядок подключения следующий:


Выключите телевизор, подключите HDMI кабель одним концом к приставке, вторым к телевизору запомнив номер вашего HDMI разъема если их несколько.

Включите приставку, включите телевизор.

Включите на телевизоре отображение с HDMI вашего номера (на современных телевизорах часто требуется создать подключение к HDMI  разъему)

Если в качестве провода использован RCA кабель — включите на телевизоре режим AV, Если вы соединили приставку по антенному кабелю — необходимо тюнером телевизора настроится на частоту вещания ТВ приставки. Если же вы используете HDMI кабель — необходимо включить на телевизоре показ с подключенного HDMI разьема (смотрите инструкцию к телевизору).

Если оборудование подключено правильно, то после включения ТВ-приставки на передней панели загорится светодиод, а на экране телевизора после переключения отобразится заставка «MAX-TV».



Как включить AV режим в телевизоре если нет пульта | Лучшие самоделки

Достался мне бесплатно старый ЭЛТ телевизор, который в свою очередь нашли выкинутым возле мусорки. Сам телевизор изначально не работал и я его починил но так как аналогово телевидения больше нет то чтобы его смотреть нужно к нему подключить через тюльпаны приставку Т2 или же как в моём случае приставку Денди. Но встал вопрос как включить AV режим в телевизоре если в наличии нет пульта от него, перепробовал все что у меня были в наличии пульты от техники и ни один не смог включить этот AV режим, даже универсальный пульт на которые возлагались большие надежды, увы к моему телевизору он не подошёл.

Как включить AV режим в телевизоре если нет пульта

Как включить AV режим в телевизоре если нет пульта

На передней панели телевизора тоже нигде нет кнопки для его включения. Затем я начал искать выход в интернете, сначала нашёл совет, что если перещёлкать каналы до последнего то в конце включится режим AV но у меня так не получилось, после последнего включился снова 1 канал.

Но затем подумав логически, понял, что в процессоре телевизора должен быть вход, подав на который определённый логический уровень можно включить AV для подключения внешнего видеосигнала. Посмотрев схему на телевизор, которую я скачал с интернета я нашёл там эту ножку микросхемы но я не знал какой нужно подавать на неё логический уровень, чтобы режим включился, решил подать на неё 5 вольт но ничего не изменилось.

Почитав немного в интернете несколько статей я нашёл всё-таки ответ на свой вопрос, и если в Вашем телевизоре есть разъём SCART то можно с помощью него включить режим AV. Если посмотреть распиновку разъёма SCART то мы увидим, что за переключение AV/TV отвечает 8 пин и подав на него 12В мы таки переключим телевизор на нужный нам режим.

Распиновка SCART разъёма

Как включить AV режим в телевизоре если нет пульта

Как включить AV режим в телевизоре если нет пульта

Останется только найти в ближайшем месте платы телевизора 12В и подпаять провод, а второй его конец через резистор 1 кОм подпаяем аккуратно к 8 контакту SCART-а. У меня 12 В нашлось рядом ТВ тюнером (селектор каналов). Всё теперь к телевизору можно подключать через тюльпаны любую приставку и на экран телевизора будет выводится с неё изображение.

Как включить AV режим в телевизоре если нет пульта

Как включить AV режим в телевизоре если нет пульта

Но позже выяснилась одна особенность такого способа переключения AV/TV без пульта, это когда телевизор выключить из розетки то при новом его включении, телевизор снова включится в режим TV. Для того чтобы теперь переключить в AV нужно с кнопки включения питания телевизора сначала выключить его (не вытаскивая вилку из розетки) и с помощью той же кнопки тут же его включить то телевизор при этом включится в нужный нам режим.

Как включить AV режим в телевизоре если нет пульта

Как включить AV режим в телевизоре если нет пульта

Различные типы AV-выходов

Если бы кто-то сказал вам: «Дайте мне AV-кабель», , знаете ли вы, о чем они говорят? Многие люди не знают, какой кабель взять, даже если мы используем AV-кабели все время и используем это уже несколько десятилетий. Каждый раз, когда вы смотрите любимое шоу Netflix, вставляете DVD или играете в новейшую видеоигру, вы используете AV-кабель. Никто не любит смотреть шоу, которое постоянно прерывается, поэтому, чтобы избежать разочарования, убедитесь, что используете правильный AV-кабель.Чтобы не тратить драгоценное экранное время на перерывы, вам необходимо знать различные типы AV-выходов.

Что такое выход AV?

AV означает audio visual - другими словами, оживят ваши телевизоры, динамики и многое другое для развлечения. AV-кабели помогли семьям и отдельным лицам развлечься в домашних условиях с помощью игровых консолей или звуковых систем. Кроме того, многие предприятия, например кинотеатры, используют AV-выходы как неотъемлемую часть своей работы.Другими словами, без AV-кабелей жизнь в том виде, в каком мы ее знаем, не существовала бы.

Типы AV-кабелей

Большинство людей знакомы с некоторыми из следующих кабелей, в то время как другие кабели могут быть незнакомы. В любом случае, у вас, вероятно, сейчас есть хотя бы пара таких кабелей в вашем доме или офисе.

Композитный AV-кабель

Самый распространенный тип композитного AV-кабеля - это традиционный кабель RCA. Большинство из вас, вероятно, видели этот кабель на телевизорах или видеомагнитофонах своих родителей, бабушек и дедушек, потому что старые телевизоры имеют разъемы RCA.Кабель RCA - традиционный белый, желтый и красный. Большинство людей и устройств больше не используют кабели RCA, потому что они не передают сигналы высокой четкости. Вместо этого в настоящее время в большинстве приложений используются кабели HDMI - подробнее об этом позже.

Супер-видео

Иногда называемые S-video, эти кабели были широко популярны для старых DVD-плееров, видеомагнитофонов и телевизоров. В прошлом производители делали кабели S-video в качестве усовершенствования композитных кабелей. Однако супервидеокабели не прослужили долго для обычного использования, потому что производители телевизоров прекратили установку разъемов S-video.Вы по-прежнему можете приобрести кабели S-video, если хотите получить опыт ретро. Однако вам, вероятно, понадобятся дополнительные насадки, так как большинство телевизоров больше не будут поставляться с соответствующими разъемами.

Компонентное видео

Люди часто путают компонентные видеокабели с кабелями RCA, потому что они похожи. Компонентные кабели также имеют цветные экраны; однако они бывают красного, зеленого и синего цвета, каждый со своим собственным зубцом. Однако они также являются обновлением кабелей RCA. Подобно кабелям S-video, производители разработали компонентные кабели для обеспечения соединения высокой четкости - или того, что люди в то время считали высокой четкостью.

Коаксиальный кабель

Каждый раз, когда к вам приходит установщик из компании спутникового кабельного телевидения, коаксиальный кабель является одним из тех кабелей, которые они, вероятно, будут использовать. Много лет назад телевизоры подключались к кабельной приставке напрямую с помощью коаксиального кабеля; однако качество было не очень хорошим. Сегодня многие коаксиальные кабели подключаются к модуляторам, модулятор - к кабельной приставке, а затем кабельная приставка подключается к телевизору с помощью кабеля HDMI.

VGA / цифровой визуальный интерфейс (DVI)

Если вы когда-либо подключали свой компьютер к дополнительному монитору или телевизору, возможно, вы использовали кабель VGA.В течение многих лет кабели VGA были единственным способом подключения компьютера, но сейчас они не так распространены.

Другой вариант - кабель DVI, который похож на кабель VGA, только это соединение цифро-цифровой. Причина, по которой цифро-цифровой сигнал важен, заключается в том, что в нем минимальные помехи, что позволяет получить более четкое изображение и лучшую насыщенность цвета. Однако в настоящее время большинство компьютеров подключаются к дополнительным мониторам или телевизорам с помощью кабеля HDMI.

Мультимедийный интерфейс высокой четкости (HDMI)

Итак, вы, возможно, поняли, куда лидировали все эти предыдущие кабели - мультимедийные интерфейсные кабели высокой четкости, более известные как кабели HDMI.С развитием технологий и качества видео вышеупомянутые кабели просто не успевали за ними. Сейчас люди регулярно смотрят фильмы в HD, а то и в 4K. Тем не менее, потребителям и предприятиям требовались кабели более высокого качества, способные отображать видео HD и 4K, и HDMI был лучшим вариантом, доступным до сих пор. Дополнительным преимуществом кабелей HDMI является то, что они могут поддерживать звук в дополнение к видео. Многие из предыдущих кабелей не работали, а те, что делали, были не очень хорошего качества.

Как узнать, что подходит именно вам

Допустим, вы подключаете телевизор к отдельному устройству, например приставке кабельного телевидения или DVD-плееру. Самый простой способ узнать, какой кабель лучше всего подходит для вас, - это посмотреть на заднюю панель телевизора. Доступные входы для большинства телевизоров будут четко обозначены и легко доступны. Если у вас старый телевизор, вам, вероятно, понадобится композитный кабель или супервидеокабель. С другой стороны, если у вас новый или относительно новый телевизор, можно с уверенностью предположить, что вам понадобится кабель HDMI.Другими словами, единственный AV-кабель, который понадобится большинству телевизоров и DVD-плееров, - это кабель HDMI. Тем не менее, вам нужно решить , какой кабель HDMI вам понадобится. Многие из них отлично подойдут для вашей установки; однако, если ваш основной телевизор - Smart TV, это означает, что вы подключаетесь к Интернету. Чтобы обеспечить наилучшее качество звука и видео, помимо подключения к Интернету, вам следует приобрести высокоскоростной кабель HDMI с Ethernet.

Независимо от того, разбираетесь вы в технологиях или нет, вы, вероятно, сталкивались со многими из этих различных типов AV-выходов.Перед обновлением кабелей важно не забыть проверить свой телевизор и устройства.

Компания CableWholesale предлагает высококачественные кабели для частных лиц и предприятий. Если вам нужно обновить кабели или вам нужна помощь в выборе подходящего кабеля, мы здесь, чтобы поддержать вас. У нас есть обширный ассортимент, в котором вы можете делать покупки, и мы можем помочь вам заменить весь кабель или только один. Для получения дополнительной информации свяжитесь с нами сегодня.

Что такое источник AV?

Есть несколько ключевых компонентов AV или домашней развлекательной системы; но каждый начинается с источника.


Что такое источник AV?

Источник вашей professional AV или домашней развлекательной системы - это просто проигрыватель, хранилище мультимедиа или устройство для создания мультимедиа, с которого создается ваш контент (будь то аудио, видео или и то, и другое). Простой пример AV-системы - DVD-проигрыватель, подключенный к телевизору - ваш DVD-проигрыватель является источником (а телевизор - устройством отображения / , приемником ).

Примеры исходных устройств:

Существует огромное количество AV-устройств , которые подпадают под категорию источников, многие из которых предназначены для потребителей или предназначены для домашних развлекательных систем.Ваш Blu-Ray-плеер и DVD-плеер являются очевидными источниками AV, как и ресиверы цифрового ТВ, например. Коробка Sky, Virgin или Tivo. Растущий диапазон устройств потоковой передачи мультимедиа, таких как Apple TV, Chrome cast и Amazon Fire, вписывается в эту категорию аудиоплееров AV-источников.
Мы также должны рассмотреть устройства видеозаписи, которые предлагают функции прямого воспроизведения, такие как видеокамеры, цифровые камеры, планшеты, плееры iPod и смартфоны. Мобильное устройство в настоящее время все чаще становится предпочтительным устройством для потоковой передачи, поскольку телефоны становятся умнее, а Wi-Fi - быстрее.

Мы также не можем забыть игровые устройства, такие как Xbox, Playstation и Nintendo, которые, конечно, теперь становятся мультимедийными устройствами, предлагающими не только игры в формате HD, но также воспроизведение DVD / BluRay и потоковую передачу фильмов.

Поскольку мы смотрим на более коммерческих AV-систем , мы должны также рассмотреть ноутбуки / ПК, проигрыватели цифровых вывесок и даже камеры видеонаблюдения или домофоны - все они теперь предлагают видео и аудио в формате Full HD и легко интегрируются как с системами отображения, так и с телевизионными системами.

Ассортимент и разнообразие устройств AV-источников сигнала постоянно увеличивается; от более обычного DVD-плеера до смартфона в вашем кармане. Как вы собираетесь подключить их все к экрану дисплея или телевизору - это совсем другое дело! Но вы можете рассчитывать на то, что мы на HowToAV.tv предоставим вам ответ. Как добавить больше входов HDMI на экран телевизора?

Что такое устройство AV Sink?

Устройство AV-приемник - это коммерческое название устройства отображения, которое иногда называют конечной точкой, экраном, видеодисплеем, устройством вывода или даже телевизором.


CIE - один из ведущих и наиболее инновационных профессиональных дистрибьюторов аудио-видео в Великобритании и ведущий поставщик профессиональных систем и устройств AV-сигнала и HDBaseT.

Обладая более чем 50-летним опытом в поставках и проектировании систем для многих крупнейших и громких аудиопроектов в Великобритании, наши эксперты в области AV обеспечивают уникальный уровень технической поддержки и обслуживания клиентов.

Позвоните специалистам CIE AV прямо сейчас по тел. 0115 9770075 или напишите нам по адресу info @ cie-group.com


Есть вопрос к команде HowToAV? ..

HowToAV.tv предоставляет целый ряд советов, приемов и технологических ноу-хау для профессионального и бытового AV-сектора.
Подпишитесь на наш канал YouTube сейчас по адресу howtoav.tv , чтобы получить все последние видеотрансляции, или отправьте нам свои вопросы по адресу [email protected]

Что означает AV на телевизоре?

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершаемых на нашем веб-сайте.Если вы совершаете покупку по ссылкам с этого веб-сайта, мы можем получить небольшую долю продаж от Amazon и других партнерских программ. Вы можете прочитать наше полное раскрытие информации для аффилированных лиц / TOS для получения более подробной информации.

Что означает av out на вашем телевизоре? AV - это сокращение от аудиовизуальных сигналов . Давайте сначала разберемся с этим. Независимо от того, являетесь ли вы специалистом или новичком в области видео- и аудиоустройств, важно понимать фундаментальные аспекты современных устройств.

Это поможет вам улучшить качество развлечений и без проблем подключить вашу систему.

Входы и выходы

AV - это некоторые из важных компонентов, которые вам необходимо понять, прежде чем вы сможете успешно подключить свой телевизор к другим устройствам в вашей системе.

Итак, что означает AV на вашем телевизоре?

Как упоминалось ранее, AV - это сокращение, используемое для обозначения аудиовизуальных сигналов, генерируемых электронным оборудованием, таким как ваш телевизор.

На телевизоре AV-входы помогают при калибровке телевизора - процессе, который позволяет получать видео в наилучшем возможном качестве.

Обычно метка входа AV на разъеме означает, что порт может принимать аудиовизуальные сигналы от качественных электронных устройств.

Аудио / видео терминалы доступны для различных устройств, включая DVD-рекордеры, VHS-рекордеры, современные звуковые панели и телевизоры.

Чтобы подключить телевизор к устройствам, генерирующим аудиовизуальные сигналы, вам понадобится AV-кабель и несколько базовых навыков.

Однако AV-кабели бывают разных форм, поэтому важно понимать, какой кабель лучше всего подходит для вашей конфигурации. Вот различные типы AV-кабелей, которые могут удовлетворить ваши потребности и стиль:

1. Преобразователи RCA и HDMI AV-кабеля в HDMI

Кабельный преобразователь RCA в HMDI (мультимедийный интерфейс высокой четкости) способен передавать видео- и аудиосигналы HD с порта RCA на вашем устройстве на монитор компьютера или телевизор.

Кабель входит в стандартную комплектацию HDTV и других аксессуаров, включая игровые консоли, проигрыватели BluRay, ноутбуки и настольные компьютеры.Кабели HDMI бывают разных конфигураций, в том числе:

  • Стандартные кабели HDMI - Они могут отображать видео 1080i и 720p, а также передавать аудио
  • HDMI с кабелем Ethernet - Он может выполнять то же действие, что и стандартный кабель HDMI, и выполнять сетевые функции - если оба устройства его поддерживают.

Высокоскоростные кабели HDMI могут обрабатывать видео с более высоким разрешением, например 1080p, 3D, 4K и глубокий цвет, а также аудиосигналы.

Таким образом, тип кабеля HDMI, который вы выбираете для своего телевизора, зависит от того, имеет ли телевизор разрешение 1080p или 720p или его разрешение 4K UHD.Это позволит вам подключить телевизор к любой звуковой панели с сквозным подключением HDMI и другим устройствам. Вот хороший HDMI AV-кабель. Вы также можете попробовать другие преобразователи RCA в HDMI.

2. Кабель RCA AV

Кабель RCA - один из самых ранних AV-кабелей, используемых до сих пор - шнур был представлен в 1940-х годах.

Кабели

RCA совместимы со многими устройствами стандартного разрешения, такими как игровые консоли, DVD-плееры и кабельные приставки. Поскольку кабели RCA не могут передавать сигнал HD (высокой четкости), их использование со временем сократилось.

Кабель RCA имеет 3 выходных кабеля: красный, белый и желтый. Левый аудиоканал проходит через белую часть кабеля, правые аудиоканалы проходят через красную часть, а видеосигнал - через желтую часть.

Тем не менее, для вас крайне важно правильно и надежно подключить все три части кабеля к устройству, чтобы избежать искажения звука и плохого изображения на экране. Кабель Mudder 1,8 метра композитный AV-RCA - хороший выбор.

3. Кабель VGA / DVI AV Кабель

VGA (Video Graphic Array) в основном используется для отображения видеосигналов с ПК на видеодисплей, такой как монитор или телевизор высокой четкости.

Кабели могут отображать видеосигнал RGB на экране как с низким, так и с высоким разрешением.

Поскольку сигнал VGA является аналоговым, его разрешение не такое высокое, как у кабеля HDMI или DVI.

Порт VGA является стандартным для большинства настольных компьютеров с 90-х по 2010-е годы, что делает его идеальным для вашего телевизионного монитора - если он имеет порт VGA - когда вы не можете использовать HDMI или DVI.

DVI (цифровой видеоинтерфейс) в основном используется на настольных компьютерах. Кабель может отображать более высокое разрешение, чем кабель VGA, поскольку он имеет технологию, аналогичную кабелям HDMI.

Кабель DVI отлично подходит для вывода изображений с высоким разрешением с компьютера на монитор, но, как и кабель VGA, он не предназначен для передачи аудиосигналов.

Таким образом, вам придется использовать аудиокабель от вашего ПК к аудиоустройству с VGA и DVI, если вы хотите аудио с вашим видео.Хорошим вариантом является UGREEN DVI to VGA Cable DVI I 24 + 5 Male to VGA.

4. Коаксиальный AV-кабель Коаксиальный кабель

предназначен в основном для передачи видео и звука между устройствами. Поскольку они передают как аудио-, так и видеосигналы к вашей кабельной приставке от провайдера, они очень распространены на рынке кабельного телевидения.

Эти кабели также могут передавать кабельный Интернет от вашего кабельного провайдера к вашему модему. Таким образом, вам нужно будет подключить кабельную приставку к телевизору с помощью кабеля HDMI.Вы можете проверить RCA-совместимый коаксиальный кабель AmazonBasics Digital Audio - 4 фута.

Как подключить AV-ресивер к телевизору

AV-ресивер - центральная часть любого хорошего домашнего кинотеатра. Это контролирует видео и аудио информацию любого устройства, подключенного к вашей системе, от DVD-плеера до динамиков и системы видеоигр.

Однако первое, что вам нужно сделать, это подключить телевизор к ресиверу.Ниже приведены простые шаги, которые необходимо выполнить, чтобы правильно подключить телевизор к AV-ресиверу;

1. Посмотрите на обратную сторону вашего AV-ресивера

Цель состоит в том, чтобы точно узнать, какие входы есть у вашего ресивера и какие из них совместимы с вашим телевизором.

Сюда могут входить HDMI, композитные кабели, S-Video и компонентные кабели. Посмотрите, какие у вас есть лучшие варианты, и купите соответствующие кабели.

2.Выберите желаемый способ подключения

Рекомендуется покупать кабели высочайшего качества - это позволит вам наслаждаться наилучшим доступным качеством видео и звука.

В этом случае кабель HDMI предоставит вам аудио и видео высочайшего качества, за ним следуют S-Video, компонентный и, наконец, композитный кабель.

3. Вставьте кабель (-и)

Подключите кабель к правильному выходу на телевизоре на одном конце, а другой конец - к точному входу на ресивере.

Сигналы будут передаваться от вашего телевизора через кабель к ресиверу, что позволит вам управлять им и всеми другими компонентами домашнего кинотеатра с помощью того же пульта дистанционного управления и устройства.

Если вы выберете кабель HDMI, будет использоваться только один кабель, так как видео и аудио информация передается по одному и тому же кабелю. Композитный, компонентный и S-Video потребует подключения нескольких кабелей к правильным входам для правильного приема видео и аудио информации.

4. Выберите соответствующий вход на передней панели приемника

Подключив телевизор к задней панели ресивера, вы подключили его к одному из множества наборов аналогичных входов.

Они предназначены для того, чтобы вы могли подключить несколько устройств к одному приемнику. Выбор одного из входов позволит вам использовать это конкретное устройство. Нажмите кнопку «input», которая активирует входы, которые вы подключили к телевизору.

Нет изображения на телевизоре при подключении к аудио / видео устройству с помощью аналогового кабеля

Если вы используете композитный или компонентный кабель, для подключения телевизора напрямую к аудио / видео устройству или через аудиосистему изображение и звук может часто прерываться, или края изображения могут казаться обесцвеченными.

Перед тем, как начать

Примечание: Руководство по подключению BRAVIA может предоставить вам индивидуальное подключение на основе доступных разъемов на ваших аудио / видео устройствах.

Действия по устранению неполадок

  1. Убедитесь, что настройка входа телевизора установлена ​​на вход, к которому подключено аудио / видео устройство.
    • Убедитесь, что телевизор и аудио / видеоустройство (например, проигрыватель дисков Blu-ray Disc ™) включены.
    • На пульте дистанционного управления телевизора нажмите кнопку INPUT , затем переключите вход на то место, где подключено аудио / видео устройство, и проверьте, появляется ли изображение на экране телевизора.
    • На изображении ниже показан пример аудио / видео устройства, подключенного ко входу телевизора.

  2. Убедитесь, что кабель надежно подключен к телевизору и аудио / видео устройству, и убедитесь, что он не ослаблен.
  3. Убедитесь, что настройка входа аудиосистемы (например, усилителя или подставки для кинотеатра) установлена ​​на вход, к которому подключено аудио / видео устройство (например, проигрыватель Blu-ray Disc ™). На изображении ниже показан пример подключения.

    Устройство A / V (Пример: проигрыватель BD / DVD) → Аудиосистема (Пример: усилитель AV) → Телевизор

    1. Выберите подходящий метод ввода в соответствии с техническими характеристиками вашего устройства.
    2. Если на экране телевизора нет изображения и у вас есть запасной видеокабель, попробуйте следующее соединение [A] . Подключите аудио / видео устройство напрямую к телевизору, а не через аудиосистему с помощью видеокабеля. Затем проверьте, появляется ли изображение на экране телевизора.

      A. Подключение видеокабеля → B. Подключение аудиокабеля
      1. A / V устройство (Пример: BD / DVD-проигрыватель) → 2. Аудиосистема (Пример: AV-усилитель) → 3. телевизор

  4. Проверьте входной порт телевизора
    1. Подключите кабель к другому входному порту на телевизоре.
    2. Нажмите кнопку Input на пульте дистанционного управления телевизора, затем переключите вход на тот, который соответствует входному порту, который вы подключили на шаге 1, и проверьте, появляется ли изображение на экране телевизора.
  5. Подключите другое аудио / видео устройство к телевизору
    • Если у вас есть другое аудио / видео устройство, подключите его к тому же входному порту на телевизоре, что и исходное аудио / видео устройство, затем проверьте, появляется ли изображение на экране телевизора.
  6. Сбросьте питание телевизора и подключенных устройств.
    Иногда проблема вызвана внешними факторами, такими как ваша сетевая служба или подключенные устройства, сброс настроек устройств может улучшить ситуацию.
    1. Выключите подключенное устройство и телевизор и отсоедините шнуры питания.
    2. Не отключите их от сети в течение двух минут.
    3. Вставьте шнуры питания обратно в электрическую розетку.
    4. Включите подключенное устройство и телевизор.
  7. Выполните возврат к заводским настройкам.
ВАЖНО:
  • Если ваш A / V-ресивер имеет функцию преобразования, может потребоваться активировать ее в меню при использовании более одного типа подключения в соединении. Обратитесь к руководству, прилагаемому к устройству, чтобы узнать, поддерживает ли ваш A / V-ресивер эту функцию.
  • Если ваш A / V-ресивер не способен преобразовывать сигналы с повышением частоты, убедитесь, что тип видеокабеля, который используется между вашим источником (DVD, кабельная приставка и т. Д.), И A / V-ресивером такого же типа. видеокабеля, который используется между аудио / видео ресивером и телевизором.
  • Композитный сигнал или сигнал S-Video, преобразованный с повышением частоты в компонентный сигнал или сигнал HDMI, может не отображаться из-за защиты авторских прав, закодированных в видеосигнале.

Действия по устранению неполадок, перечисленные выше, должны решить вашу проблему. Если после выполнения описанных выше действий проблема все еще возникает, может потребоваться ремонт. & NbspПерейти к разделу «Ремонт продукта». & Nbsp

Объяснение режимов настройки AV- и ТВ-камеры

Вы в последнее время смотрели на диск камеры? Есть так много вариантов, которые вы бы простили за переключение на Авто или даже за то, что иногда дотрагивались до телефона с камерой, потому что это просто слишком подавляюще! Наша сегодняшняя запись в блоге поможет разобраться с телефонными кодами AV и TV, объяснит, что они означают и как лучше всего их использовать!

Начнем с треугольника экспозиции…

Если вы раньше не слышали этот термин, вас ждет угощение! Это лучший способ понять, как использовать настройки AV и ТВ для получения снимков, которые вам нравятся ... и все сводится к следующему:

Вы можете управлять тем, как свет попадает на матрицу камеры, тремя способами: диафрагмой, выдержкой и ISO.Это обычно называют треугольником экспозиции .

Подробнее: Съемка в ручном режиме: объяснение треугольника экспозиции

Каждый элемент влияет на изображение по-разному, и все три работают вместе, чтобы найти баланс, который обеспечивает идеальную экспозицию.

Диск на нашей камере позволяет нам выбрать все или некоторые из них для достижения «правильной экспозиции».

Если изменить одну настройку… будет больше или меньше света, поэтому другая настройка должна компенсировать, чтобы вернуть баланс.

Авто, Ручной, AV и TV Режим камеры s В двух словах

Авто

Авто - это настройка «наведи и снимай». Измеритель фотокамеры считывает свет, выбирает для вас диафрагму, выдержку и ISO и, при правильных условиях, пытается добиться хорошей экспозиции.

Руководство (М)

Вы управляете и выбираете всех настроек камеры, чтобы создать свою собственную идеальную экспозицию на основе освещения и условий, как вы их видите!

Полуавтоматический (AV, TV)

Вы устанавливаете один из элементов, которыми вы хотите управлять, а камера решает все остальное, основываясь на считывании света…

Что такое AV & TV ?

AV и TV находятся где-то посередине между ручным и автоматическим режимами.

Обычно они называются частичными ручными режимами. Режим AV означает значение диафрагмы, а TV - значение таймера. AV управляет диафрагмой, а телевизор - выдержкой.

Когда выбирать Режим AV

Вы начинаете с того, что решаете, с каким значением диафрагмы снимать, затем камера выберет выдержку и ISO в соответствии с выбранным значением диафрагмы для достижения правильной экспозиции.

Камера будет постоянно корректировать эти две настройки, чтобы компенсировать изменение освещенности или перемещение вас или вашего объекта.AV позволяет нам выбрать диафрагму, которая наилучшим образом соответствует нашему желаемому снимку.

Когда выбирать TV Camera Mode

Вы должны решить, с какой выдержкой вы хотите снимать, затем камера выберет диафрагму и ISO, которые будут соответствовать выбранной вами выдержке, чтобы получить правильную экспозицию.

Как и в случае с AV, камера при необходимости регулирует две другие настройки. Телевизор - отличный режим, если вы снимаете спортивные состязания или боевик и хотите обеспечить высокую скорость затвора ... или если вы снимаете размытие или движение и хотите, чтобы скорость затвора была красивой и низкой.

Когда следует использовать AV или TV Mode s?

Иногда искусство - не цель дня (ах! Я знаю, правда?). Иногда мы просто хотим запечатлеть моменты на память, например, празднование 7-летия нашего ребенка или его дебют в футболе.

У нас нет времени или, возможно, уверенности, чтобы быстро перемещаться по настройкам в ручном режиме, но мы также не хотим оставлять его полностью автоматическим, что, как мы знаем, слишком удачно.

Выбирая режим AV или TV, мы можем указать наиболее важные настройки в зависимости от ситуации.

Например, при съемке гонок или спортивных состязаний в целом важна выдержка, чтобы заморозить это движение, поэтому нам нужно самостоятельно управлять этим элементом и, следовательно, выбрать режим ТВ. Тогда мы можем положиться на камеру, чтобы контролировать и регулировать диафрагму и ISO. В этом случае мы можем просто навести и выстрелить, но с немного большим контролем, чем в автоматическом режиме.

Точно так же может возникнуть ситуация, когда вам нужен эффект определенной настройки диафрагмы, а выдержка и ISO не так важны.Здесь вы должны выбрать режим AV и полагаться на камеру, чтобы настроить выдержку и ISO.

Так зачем использовать ручной режим?

Итак, прямо сейчас вы, вероятно, думаете: «Зачем мне беспокоиться о ручном режиме, если я могу получить лучшую экспозицию на AV или ТВ?».

Что ж, рад, что вы спросили!

Каждый раз, когда сенсор вашей камеры обнаруживает даже самое незначительное изменение света, он предполагает, что ему необходимо отрегулировать настройки для компенсации. Кроме того, датчик может быть обманут такими вещами, как большие участки света (подумайте о ярком белом небе) или тени (например, густой участок листвы или человек, одетый во все черное).В таких ситуациях камера также изменит свои настройки.

Результат? Серия изображений с непостоянной экспозицией и буквально часами постобработки, пытающейся сопоставить их все.

Итак, в то время как режимы AV и TV удобны, когда вам нужна хорошая, но не идеальная или постоянная экспозиция, когда вы создаете искусство или просто хотите полностью контролировать свои изображения, ручной режим - единственный способ!

Вот один из моих любимых примеров того, почему управление собственными настройками откроет совершенно новый мир фотографии vs.то, что хочет создать автоматический режим вашей камеры… привет, всплывающая вспышка!

Присоединяйтесь к моему новому семинару и узнайте, как снимать фотографии профессионального качества с помощью цифровой зеркальной камеры… Присоединяйтесь совершенно БЕСПЛАТНО! Зарегистрируйтесь здесь…

Сохранить

Порты ввода / вывода и подключения телевизора. Объяснение

Если вы смотрите за телевизор, это сбивает вас с толку, или вы просто хотите знать, что делают все различные соединения на вашем телевизоре. Прочтите этот блог, чтобы получить все, что вам нужно знать, он включает в себя информацию обо всех различных AV-входах и выходах на вашем телевизоре, которые, надеюсь, оставят вас в курсе, чтобы вы могли правильно настроить свой телевизор.Этот блог является идеальным дополнением к предыдущему блогу о различных телевизионных кабелях, который я рекомендую вам проверить, когда вы закончите здесь. Давайте начнем.

Вход HDMI

Вход HDMI является наиболее распространенным входом, используемым в современном мире. Во вход HDMI вставлен кабель HDMI, который соединяет ваше аудио / видео оборудование и телевизор. Его можно использовать как для цифрового видео, так и для аудио. Большинство телевизоров, приобретаемых в настоящее время, обычно имеют 4 входа HDMI, которые можно использовать для одновременного подключения спутниковых приемников, боксов Sky, проигрывателей Blu-ray, игровых консолей и т. Д.Хорошая вещь в соединении HDMI заключается в том, что оно постоянно обновляется, чтобы нести больше информации о будущих улучшениях в разрешении изображения (8K, 4K, High Definition). Кабель HDMI также может передавать звук в формате 7.1 для систем объемного звучания. Если у вас есть выбор различных способов подключения телевизионного оборудования, рекомендуется использовать соединение HDMI.

Вход / выход HDMI ARC

Если вы посмотрите на разъем HDMI на задней панели телевизора, вы можете найти один с надписью «HDMI ARC», что означает возвратный аудиоканал мультимедийного интерфейса высокой четкости (HDMI).Этот вход / выход может выполнять различные функции, наиболее распространенными из которых являются подключение аудиовыхода к звуковым панелям телевизора и входы для AV-ресиверов, систем объемного звучания.

Вход / выход SCART (евроконнектор)

Соединение SCART - это большое громоздкое ужасное соединение, которое всегда выпадает, намного хуже, чем соединение HDMI, но в течение относительно длительного периода времени оно было наиболее распространенным соединением для подключения DVD-плееры, ранние спутниковые ресиверы и т. Д.Слово SCART - это французское сокращение, означающее «Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs», и было очень популярно в Европе - не так сильно в таких странах, как США, где оно никогда не появлялось. Соединение SCART является только аналоговым соединением, поэтому оно не подходит для цифрового ТВ-изображения и высокой четкости.

Причина того, что соединение SCART является очень большим и тяжелым, заключается в том, что внутри провода 21 контакт с 21 отдельным кабелем, которые служат для различных целей, таких как RGB-видео, S-Video, стереозвук, автоматический выбор источника и т. Д. что делает его на самом деле очень универсальным соединением.Если вы теряете изображение с телевизора, но звук работает нормально, или наоборот, вероятно, SCART болтается с одной стороны. Скорее всего, вы будете использовать вход / выход SCART только для подключения к старому оборудованию и старым телевизорам или когда у вас нет доступных входов HDMI.

Вход SCART не идеален для использования с настенными телевизорами, так как установка его позади телевизора часто означает необходимость установки телевизора на достаточном расстоянии, чтобы вошел разъем. В подобных ситуациях вам может быть лучше использовать соединение композит / компонент.Вход SCART иногда обозначается как AV или если имеется более одного соединения SCART, AV1, AV2.

Вход Ethernet / RJ45

Обычным соединением на большинстве новых Smart TV является соединение Ethernet, с помощью которого вы можете напрямую подключить телевизор к проводному Интернет-соединению для повышения скорости / производительности служб Smart TV и просмотра ТВ в Интернете. потоковая передача и ТВ по запросу. Соединение Ethernet также иногда называют сетевым соединением, RJ45 или 8P8C.

Многие ранние «не умные» телевизоры, несовместимые с Интернет-сервисами, по-прежнему имеют соединение RJ45. Вам может быть интересно, какой в ​​этом смысл? Основная функция в этой ситуации будет заключаться в подключении к вашему локальному интернет-соединению, чтобы вы могли получить доступ к телевизионному интерфейсу для обслуживания, например обновления программного обеспечения. Маловероятно, что в этом случае когда-либо понадобится вход Ethernet.

Оптический вход / выход (Toslink)

Оптический выход представляет собой очень маленькое соединение, к которому подключается небольшой тонкий оптический кабель.Оптический вход / выход - это соединение только для цифрового звука, которое обычно используется для внешнего аудиооборудования, такого как звуковые панели, AV-ресиверы и усилители. Вы заметите, что через оптическое соединение проходит луч света, потому что это оптоволоконный кабель, и информация передается на очень высоких частотах. Оптическое соединение обеспечивает объемный звук 5.1, для систем 7.1 требуется соединение HDMI.

Цифровой коаксиальный аудиовход / выход

Цифровое коаксиальное аудиосоединение очень похоже на оптическое (Toslink) соединение с точки зрения производительности, оно поддерживает 5.1, но основное отличие состоит в том, что цифровые аудиосигналы передаются по коаксиальному проводнику, а не по оптоволоконному соединению. Цифровой коаксиальный кабель можно использовать для подключения звуковых панелей внешнего звукового оборудования, систем объемного звучания и AV-ресиверов.

Дополнительный вход / выход / разъем для наушников

Дополнительное соединение, иногда сокращаемое до «Aux» или известное как разъем для наушников, предназначено для подключения телевизора к наушникам или внешней звуковой системе, например звуковой панели.Это одноканальный аналоговый аудиокабель, поэтому лучшего качества звука можно достичь, установив, где это возможно, подключение Toslink, Coax Audio или фонокорректор. Некоторые телевизоры автоматически отключают громкоговорители телевизора, когда кабель вставлен во вход Aux. У меня был клиент, который не хотел, чтобы телевизор делал это, поскольку он хотел подключить беспроводные наушники и одновременно поддерживать звук телевизора, это было невозможно, это было связано с фактическим оборудованием телевизора, а не программное обеспечение, однако не все телевизоры одинаковы.

USB-входы

Большинство телевизоров, приобретаемых сейчас, часто имеют много USB-входов, которые можно использовать для различных функций. Чаще всего используется соединение USB для вставки USB-накопителя, который позволит вам просматривать мультимедийные данные, хранящиеся на нем, например видео и фотографии. Иногда с совместимым телевизором USB-соединение позволяет подключить телевизор к внешнему USB-накопителю, например USB-накопителю или портативному жесткому диску, для функций PVR (услуги записи). USB-соединение иногда используется в качестве беспроводного адаптера, который позволяет подключать телевизор к телевизору. для подключения к вашей сети Wi-Fi для предоставления потоковых интернет-сервисов.Со временем это становится все реже и реже, так как большинство новых телевизоров теперь имеют встроенный модуль Wi-Fi, что означает, что USB-ключ не требуется. Кроме того, еще одна функция, которая сейчас обычно не используется, - это обновление программного обеспечения на телевизорах, необходимые файлы могут быть загружены из Интернета и вставлены в телевизор - это значительно ускоряет работу по сравнению с обновлениями программного обеспечения по воздуху, которые выполнялись через телевизионная антенна или спутниковая тарелка, и это может длиться вечно (я был там!). Это уже не является обычным явлением, так как это намного проще сделать через Интернет с помощью совместимого телевизора.

ВЧ вход (ы)

Возможно, наиболее распространенным соединением, которое используется в телевизорах, является ВЧ соединение. RF обозначает радиочастоту и чаще всего является толчком коаксиального антенного входа IEC. Это обеспечило бы Freeview в Великобритании и аналогичные услуги, такие как Soarview в Ирландии.

Со временем все больше и больше телевизоров также включают отдельный винт для ВЧ-соединения, которое представляет собой спутниковое F-соединение для прямого подключения к вашей спутниковой антенне.Это зависит от марки / модели вашего телевизора, но иногда он будет совместим с Freesat или нет. В противном случае телевизор будет обычным ресивером типа Free To Air и будет сохранять телеканалы под разными нечетными числами.

Композитный видеовход

Композитный видеовход, который иногда просто называют AV в меню источника ТВ, представляет собой желтое фонокорректор. Это соединение только для аналогового видео, поэтому оно несовместимо с видео соединениями высокой четкости и потребует отдельных аудиокабелей для звука, обычно это кабель RCA с отдельными красными и белыми фонокорректорами для аналогового стереозвука.

S-Video Input

S-Video - это аббревиатура от Super-video, и она никогда не использовалась, но это улучшение качества изображения компонентного видео. Разделяя и отправляя яркость (яркость) и цветность (цвет) в двух отдельных потоках, что дает улучшение качества изображения. Как и компонентное видео, соединение S-Video несовместимо со звуком, поэтому требуются отдельные аудиокабели.

Компонентный видеовход (RGB)

Компонентный видеовход - дальнейшее усовершенствование соединений композитного видео и S-Video.Он работает, отправляя аналоговые цветовые потоки красного, зеленого и синего (RGB) по отдельным цветным кабелям, что дает дальнейшее улучшение качества изображения. Опять же, как и для компонентного и S-Video, требуются отдельные аудиокабели. Обратной стороной компонентного видео является то, что для одного подключения требуется пять отдельных фонокабелей: красный, зеленый и синий фонокорректоры для видеовхода / выхода и еще один красно-белый кабель для звука, однако вы можете купить их в одном кабеле. Стоит отметить, что кабель SCART совместим с RGB и стереозвуком, поэтому, возможно, будет проще использовать один из них, если телевизор совместим.

Вход / выход стереозвука

В зависимости от типа телевизора у вас может быть более одной пары красных и белых разъемов для подключения наушников для подключения только звука. Обычно красные и белые фонокорректоры используются для сопровождения только видеосоединений, таких как композитный, S-Video, DVI и компонентные подключения, но некоторые телевизоры также будут иметь пару фонокорректоров для звуковых выходов для подключения к внешним звуковым системам, поэтому вам необходимо убедиться что вы подключаетесь к проводам в нужных местах, иначе вы можете получить телевизор, который можно смотреть, но не слышать.

Вход DVI

DVI - это цифровой видеоинтерфейс, который может использоваться для соединения только цифрового видео между AV-оборудованием и телевизорами. DVI использовался в качестве раннего предшественника подключения HDMI, но его все еще можно использовать, если у вас закончились входы HDMI на вашем телевизоре, с переходником DVI - HDMI выход HDMI можно использовать для подключения входа DVI, который может быть очень Это удобно, поскольку это означает, что вам может не понадобиться специальный кабель DVI. DVI несовместим с некоторыми из последних разрешений HD и не обеспечивает звук, поэтому потребуются отдельные аудиокабели.

Вход / выход VGA

Это не распространено, но некоторые телевизоры также имеют VGA-соединение, которое больше всего подходит для подключения ПК к экрану телевизора. VGA расшифровывается как Video Graphics Array и является подключением только для видео. Со временем, как и многие другие типы подключения только для видео, это было заменено на HDMI. Само соединение VGA представляет собой соединение с громоздкой головкой, которое вставляется в нужное положение и имеет пару крепежных винтов с каждой стороны, которые можно затянуть вручную, чтобы соединение было надежно на месте.Вход VGA выглядит аналогично, но его не следует путать с входом RS-232 или DVI.

Вход / выход RS-232

Вы можете заметить соединение на задней панели телевизора, называемое соединением RS-232, которое похоже на соединение типа VGA. RS-232 - это скорее соединение профессионального типа для установщиков, которое позволяет расширять возможности управления телевизором, например, настраивать ПК для управления телевизором или интегрировать телевизор в систему домашней автоматизации.

Вход общего интерфейса

Это соединение практически не используется в Великобритании, но иногда используется в других странах, где используется шифрование.Общий интерфейс предназначен для доступа к зашифрованным телевизионным сервисам, которые могут быть услугой подписки. В зависимости от телевизора и службы, к которой требуется доступ, его можно использовать с приложениями DTT, кабельного и спутникового телевидения. Модуль условного доступа (CAM) вставляется во вход Common Interface, а смарт-карта вставляется в CAM.

Samsung One Connect

Я включил это сюда, так как это может быть кому-то полезно. Некоторые модели телевизоров Samsung вообще не имеют AV-входов на самом телевизоре, вместо этого к телевизору прилагается отдельная коробка, к которой подключаются все ТВ-тюнеры, HDMI, USB, видео- и аудиокабели.Отсюда один кабель. Один соединительный кабель служит для подключения телевизора и блока One Connect, для некоторых требуется отдельный кабель питания для подключения к телевизору, но в некоторых более поздних моделях все это идет по кабелю One Connect. Это может быть очень полезно при установке телевизора Samsung на стену, поскольку для установки потребуется гораздо меньше кабелей. Однако следует предупредить, что некоторые из кабелей One Connect не являются двунаправленными, что означает, что один конец должен подключаться к телевизору, а другой - к коробке.Я обнаружил это на собственном горьком опыте, после того как загнал кабель в стену и залил штукатуркой, только чтобы найти кабель, который нужно было проложить наоборот!

ТВ-порты и подключение Вопросы?

Если у вас есть какие-либо вопросы, связанные с этим блогом, пожалуйста, опубликуйте их в разделе комментариев ниже, и я свяжусь с вами, как только смогу. Благодарим вас за терпение, когда оставляете вопросы, так как я не отвечу так быстро, как вам хотелось бы.

ПОЖАЛУЙСТА, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ С ВАШИМИ ВОПРОСАМИ - Мы небольшая компания, работающая только в Сассексе и Кенте, и наши телефонные линии предназначены ТОЛЬКО для КЛИЕНТОВ.

, ПОЖАЛУЙСТА, НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА НАШИХ ВЕБ-САЙТАХ И НЕ ОТПРАВЛЯЙТЕ ВОПРОСЫ ПО ЭЛЕКТРОННОЙ ПОЧТЕ - получить их не составит труда, но весьма вероятно, что вы не получите ответа. Размещая свои комментарии и вопросы в разделе комментариев к блогу ниже, вы поможете блогу, дадите всем, кто читает позже, преимущества заданного вопроса и предоставленного ответа, а также предоставите мне центральное место, чтобы ответить на все вопросы, которые мне задают. .

До следующего раза,

Tom

Что такое AV-выход на телевизоре? - AnswersToAll

Что такое AV-выход на телевизоре?

AV-вход на любом телевизоре обычно помогает с калибровкой телевизора. Этот процесс помогает получить видео в наилучшем возможном качестве. AV-вход - это обычная метка на разъеме для приема AV-сигналов от высококачественного электронного оборудования.

Какого цвета кабель AV?

Они часто имеют цветовую кодировку: желтый для композитного видео, красный для правого аудиоканала и белый или черный для левого канала стереозвука.Это трио (или пара) разъемов часто можно найти на задней панели аудио- и видеооборудования.

Как работают кабели AV?

Кабели

AV используются для подключения источников изображения к выходу, например телевизору. Блок дисплея декодирует сигнал и передает его по аудиовидео-кабелю, чтобы добраться до разъема телевизора. AV-кабели могут передавать как звуковые, так и звуковые сигналы и иметь отдельные разъемы для подключения к телевизору.

Что такое стойка AV?

AV, сокращение от аудио / видео, часто используется как общий термин для аудио и видео компонентов и возможностей в домашних развлекательных системах, а также в описаниях и обзорах соответствующих продуктов.

Как подключить аудиовидеокабель к телевизору Samsung?

Существует 3 типа цифровых кабелей: Кабели мультимедийного интерфейса высокой четкости (HDMI) являются стандартом для цифровых кабелей и являются наилучшим соединением на сегодняшний день.

Что означают цвета на AV-кабелях?

Что означают разные цвета на шнурах AV? … Белый и красный цвета используются для обозначения линейных аудиовходов и / или выходов. Красный цвет обычно используется для правого канала стереосигнала, поскольку красный и правый оба начинаются с буквы R.Другой канал (левый) появится на белом разъеме.

Как подключить компонентные кабели к телевизору?

Если у вас более одного набора компонентных входов, это первый набор, который обычно работает со стандартными кабелями AV. … Подключите желтый конец кабеля Wii A / V к этому зеленому Y-входу. Подключите белый конец к аудио L, а красный к аудио R. Оставьте синие и вторые красные отверстия открытыми.

Что означает компонент на ТВ?

Компонентный видеосигнал - это видеосигнал, разделенный на два или более компонентных каналов.… Компонентное видео можно сравнить с композитным видео (NTSC, PAL или SECAM), в котором вся видеоинформация объединяется в один сигнал линейного уровня, который используется в аналоговом телевидении.

Как подключить HDMI к AV?

Если вы хотите использовать видеомагнитофон, видеокамеру или игровую систему на мониторе HDTV или HDMI, но у вас нет необходимых портов, этот преобразователь - то, что вам нужно. Просто подключите стандартные композитные AV-кабели (желтый, красный и белый) к входному порту преобразователя, а затем подключите кабель HDMI от преобразователя к телевизору.

Что такое режим AV на телевизоре LG?

Скорее всего, вход на стерео или домашний кинотеатр - это разъем RCA. Для цифровых подключений найдите неиспользуемый оптический цифровой порт или входной порт HDMI. Используя кабель с соответствующими штекерами на каждом конце, подключите аудиовыход телевизора к аудиовходу ресивера или усилителя.

Как подключить телефон к телевизору с помощью кабеля AV?

Это то, что вам понадобится для подключения телефона Android с поддержкой MHL к телевизору.Подключите кабель Micro USB к HDMI (кабель MHL) к телефону, а затем подключите другой конец к входному порту HDMI на телевизоре, и все готово.

Как подключить DVD-плеер к телевизору?

Входы AV на телевизоре Samsung позволяют отображать изображение и звук из различных источников видео на экране телевизора. Процесс подключения для входов AV прост, поэтому, если у вас возникают проблемы с выводом изображения на экран, вы обычно можете быстро исправить это.

Что такое система управления AV?

Обычно система аудиовизуального управления будет содержать процессор и проводную или беспроводную сенсорную панель или кнопочную панель управления, чтобы предоставить интегрированный программируемый интерфейс, который может быть расширен для включения любого количества устройств ввода. … Поговорите с proAV о том, как легко контролировать свои AV-технологии.

Для чего используется кабель HDMI?

HDMI обеспечивает интерфейс между любым источником аудио / видео, таким как телеприставка, DVD-плеер или A / V-ресивер, и аудио- и / или видеомонитором, например цифровым телевидением (DTV), по одному кабелю. .HDMI поддерживает стандартное, улучшенное видео или видео высокой четкости, а также многоканальный цифровой звук по одному кабелю.

Что такое AV-индустрия?

Профессиональная аудиовизуальная индустрия - это многомиллиардная отрасль, в которую входят производители, дилеры, системные интеграторы, консультанты, программисты, специалисты по презентациям и менеджеры по технологиям аудиовизуальных продуктов и услуг.

Поддерживают ли кабели AV 1080p?

Компонентные кабели

способны передавать сигнал 1080p с полной полосой пропускания, поэтому при идеальном уровне качества компонентный кабель и кабель HDMI могут обеспечить одинаковый уровень качества.… Итак, с ТВ 1080p вы можете получить теоретически лучшее изображение, если подключите его к PS3 через HDMI.

Что означает HDMI?

HDMI означает мультимедийный интерфейс высокой четкости и является наиболее часто используемым сигналом высокой четкости для передачи аудио и видео высокой четкости по одному кабелю.

Как подключить ноутбук к телевизору?

Подключите кабель HDMI к телевизору и ноутбуку (в любом порядке). Выберите правильный вход HDMI на вашем телевизоре (обычно, нажав кнопку AV).Если ваш ноутбук не выводит свой экран на телевизор автоматически, выберите «Панель управления»> «Дисплей»> «Настроить разрешение» и выберите телевизор в раскрывающемся списке «Дисплей».

Что такое PR и PB на телевизоре?

Соединения Pb, Pr и Y представляют собой соединения компонентного видео. Каждое из соединений передает различную часть компонентного видеосигнала. Если вы подключите DVD-плеер, ресивер высокой четкости или спутниковую приставку к телевизору через разъемы компонентного видео, вы получите изображение более высокого качества.

RCA - это то же самое, что композит?

Разница между композитным и компонентным в том, что композитный использует только один кабель для видеосигнала вместо трех. Есть также другие приложения, в которых используются кабели RCA; в основном в аудиотехнике. … RCA и компонент - это одно и то же, поскольку видеосигналы разделены на три кабеля.

В чем разница между кабелем HDMI и AV?

Оба кабеля можно купить довольно дешево. Самая большая разница в том, что HDMI может передавать аудио с более высоким разрешением, включая форматы, найденные на Blu-ray: Dolby TrueHD и DTS HD Master Audio.… С точки зрения простоты, HDMI также передает видеосигналы. Так что, если вам нужен только один кабель между двумя устройствами, HDMI - ваш выбор.

Что такое av1 и av2?

Обновлено 2 года назад. Работа AV1 и AV2 для мультимедийного ресивера Advent TOCMROE100. Мультимедийное устройство AV2 (iPod) Значок iPod: указывает мультимедийное устройство, подключенное к AV2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
