Блок АВР для генератора – что такое и как выбрать
Содержание1. Особенности аварийных систем энергоснабжения
2. Блок аварийного ввода резерва (АВР):
2.1. Принцип работы
2.2. Классификация
2.3. Основной функционал и режимы работы
3. Алгоритм подбора блока управления АВР
4. Монтаж блока управления и эксплуатация систем АВР
Особенности аварийных систем энергоснабжения
Если генератор применяется, как аварийный источник энергоснабжения, при проектировании аварийной сети рассматривают два варианта подключения в аварийном режиме: ручной или автоматический.Ручной вариант применяется, когда отключения централизованного электроснабжения достаточно редкие и обесточивание потребителей не приведет к негативным последствиям.
При ручном подключении электрогенератора изначально предусматривают отдельную дополнительную аварийную линию для подключения потребителей либо проектируют систему подключения вспомогательной станции к основной системе энергоснабжения.
Для поддержания непрерывного режима работы электрооборудования проектируют системы аварийного ввода резерва. Система АВР может представлять собой готовое решение (генератор + интегрированный блок управления АВР) или специально подготовленный для подключения блока генератор и опциональное устройство из ассортимента блоков управления АВР.
Давайте разберемся, на каком решении остановиться?
Готовое решение это всегда ограничение выбора по функционалу, фазности подключения, дополнительным режимам работы и управления системой АВР. Из широкого опционального предложения производителя всегда можно выбрать оптимальный вариант, как по цене, так и по возможностям.
Блок аварийного ввода резерва (АВР)
Система автоматического ввода резерва представляет собой генератор для аварийного энергоснабжения, блок автоматического управления и коммутацию систем управления и силовой части.
Блоки автоматического управления и ассортимент электростанций FUBAG представлены в таблице 1:
Таблица №1 Совместимость генераторов FUBAG и блоков АВР
|
Инверторные (цифровые) генераторы |
Традиционные бензиновые генераторы |
Традиционные дизельные генераторы |
|
Генераторы мощностью: LTP, кВА/ COP, кВт ( с возможностью подключения блока АВР*) |
||
|
Модель: TI 7000 А ES |
Модели мощностью: 5,5…20 кВА/ 5,0…15 кВт |
Модели мощностью: 5,5…688 кВА/ 5,0…500 кВт |
|
Блоки управления АВР |
||
|
Startmaster BS 6600/ 6600 D Startmaster BS 11500/ 11500 D |
Startmaster BS 6600/ 6600 D Startmaster BS 11500/ 11500 D Startmaster BS 25000/ 25000 D |
Startmaster DS 25000/ 25000 D |
|
Блоки коммутации для ДГУ ЖО |
||
|
|
|
DS 68 D – до 50 кВт DS 100 D – до 75 кВт DS 200 D – до 150 кВт DS 375 D – до 300 кВт |
Принцип работы
Блок автоматического управления системой аварийного ввода резерва обеспечивает постоянный мониторинг напряжения во внешней сети. Как только напряжение пропадает, устройство передает сигнал для включения генератора и переключения потребителей на аварийный источник энергоснабжения. После возобновления централизованного энергоснабжения происходит переключение потребителей с аварийной сети на основную, затем станция отключается.
Классификация
Рассмотрим классификацию блоков управления АВР на примере ассортимента FUBAG (см. табл. 1).Блоки управления подразделяются по типу ДВС генератора:
• Блок АВР для бензогенератора• Блок управления для дизельной электростанции
Устройства для различных типов станций не взаимозаменяемые, так как имеют разные алгоритмы работы.
На заметку! Все модели дизельных генераторов с жидкостным охлаждением серий DS и DSI FUBAG обладают возможностью подключения автоматического ввода резерва.
Функциональные возможности реализованы в штатной панели управления электростанции, а опционально необходимо приобрести блок коммутации соответствующей мощности (см. табл. 1.).Основной функционал и режимы работы
Основной функционал и режимы работы (см. табл. 2) рассмотрим на примере ассортимента блоков управления АВР FUBAG.
Табл. 2. Блоки управления АВР FUBAG: основной функционал и режимы работы
|
Функционал |
Серия Startmaster BS 6600/ 6600 D |
Серия Startmaster BS 11500/ 11500 D |
Серия Startmaster BS 25000/ 25000 D |
|
Однофазный блок |
+ |
+ |
+ |
|
Трехфазный блок |
+ |
+ |
+ |
|
Мощность нагрузки, кВт |
до 11,5 |
до 11,5 |
до 22,0 |
|
Режим зима/ лето |
- |
+ |
+ |
|
Ручной запуск системы АВР с блока |
только тест генератора |
+ |
- |
|
Зарядка аккумулятора |
+ |
+ |
+ |
|
Особенности ДВС (1 или 2 цил. |
- |
- |
+ |
|
Индикация режимов |
+ |
+ |
+ |
|
Количество повторов пуска ДВС |
до 5 |
до 5 |
до 3 |
)
А теперь подробнее об упомянутых функциях и характеристиках АВР.
Одно- или трехфазный блок
В зависимости от входящей централизованной сети и типа электрических потребителей выбирают одно- или трехфазный блок управления АВР.
Мощность подключаемой нагрузки
Особенность работы блока управления состоит в том, что через него проходит потребляемый ток в режиме основного и аварийного энергоснабжения электрических потребителей. Неправильный выбор блока управления по мощности может привести к залипанию электрических контакторов и некорректной работе системы АВР.
Режим зима/лето обеспечивает выбор режима холостой работы ДВС по времени, для стабильной работы электростанции под нагрузкой. Например, выбрав режим «зима» система дает большее время на прогрев ДВС до подключения электрических потребителей.
Ручной запуск системы АВР с блока управления
Данный режим дает возможность ручного переключения на аварийную сеть и запуск АВР непосредственно с блока управления.
Зарядка аккумулятора
Для поддержания системы АВР в работоспособном состоянии и возможности запуска генератора при отключении внешнего энергоснабжения необходимо, чтобы штатный аккумулятор всегда был готов к работе.
Для этого блоки управления оснащаются системой автоматической подзарядки аккумулятора.
Особенности ДВС (одно- или двухцилиндровый)
Для адаптации и корректной работы блока управления с разными по мощности и конструктивным особенностями ДВС электростанций в блоках серии Startmaster BS 25000/ 25000 D предусмотрен выбор типа ДВС.
Индикация режимов работы АВР
Для наглядности и удобства эксплуатации системы АВР, режимы работы, неисправности и ошибки в работе системы выводятся на блок управления в виде цветной индикации.
Количество повторных запусков ДВС
Для гарантии стабильности запуска ДВС генератора некоторые модели блоков реализуют вариант многоповторного запуска. И чем больше количество повторов, тем лучше!
Алгоритм подбора блока управления АВР
Пошаговый алгоритм выбора оборудования для аварийного ввода резерва изложены ниже.
Шаг 1.
После того, как определились с типом и мощностью генератора, выбираем блок управления по мощности нагрузки, подключаемой в аварийном и основном режиме работы.
Шаг 2.
Учитываем основную сеть: если входящая основная сеть однофазная, то и блок управления необходим однофазный, а если сеть трехфазная, выбираем трехфазный блок.
Шаг 3.
Выбираем генератор для АВР по типу подключаемых потребителей: если потребители только однофазные, то выбираем однофазный генератор, а если потребители с подключением к сети 380В, то и генератор необходим трехфазный.
Монтаж блока управления и эксплуатация систем АВР
Для корректной работы системы АВР необходимо соблюдать несколько рекомендаций:
-
Монтаж и эксплуатация блока управления должна соответствовать режиму IP и температурному режиму.
- Масло, применяемое в генераторе должно соответствовать температурному режиму/сезону.
- Для постоянной готовности АВР периодически меняйте топливо на «свежее».
- Кабель управления и силовой провод лучше вместе не монтировать или применять экранирование.
- При установке генератора в помещении необходима система газоотвода и принудительная вентиляция.
- Обязательно заземляйте генератор.
Знание основных принципов работы АВР, а также функциональных возможностей блоков управления позволит правильно спроектировать систему автоматического ввода резерва и выбрать необходимый комплект оборудования.
Доработка вашего генератора
Система резервного энергоснабжения загородного дома. Подключение генератора с автозапуском.
Если в вашем загородном доме электроэнергия поступает с перебоями то в качестве резервного источника электроэнергии можно использовать бензиновый, дизельный или газовый генератор электроэнергии.
Включать генераторпараллельно городской сети напрямую нельзя, это приведет к серьезным повреждениям генератора или другим печальным последствиям. Для этих целей существуют щиты автоматического или ручного переключения на резерв АВР, так называемые сильноточные коммутаторы нагрузки или еще как их называют — Automatic Transfer Switch или сокращенно ATS.
В щит АВР приходят два силовых кабеля, один от основной сети, другой от резервной сети а отходит к потребителям всего один силовой кабель.
В зависимости от алгоритма щит АВР подключает потребителей либо к основной сети либо к альтернативному резервному источнику напряжения.
Как работает автоматический запуск
Схема работы щита АВР представлена на рисунке 1.
И вроде все хорошо, но есть одна проблема – запуск генератора. Обычно генератор стоит на улице или в подвале и до него еще нужно дойти. А если дело происходит поздно вечером придется заводить его в полной темноте.
А можно сделать так чтобы никуда не ходить а генератор заводился сам, автоматически?
ДА, ЛЕГКО!
Давайте автоматизируем процесс запуска генератора!
Необходимо Блок Автоматического Запуска Генератора БАЗГ-1 который сам, при необходимости запустит двигатель генератора. Блок автоматического запуска имеет небольшие габаритные размеры и может устанавливаться непосредственно на генератор или в щит АВР (автоматический ввод резерва).
Небольшая доработка Вашего генератора и вуаля! У появляется функция автоматического запуска! Теперь подключение генератора с автозапуском к вашей электросети выглядит простой процедурой.
Для бензинового и газового генератора в комплекте идет привод управления дроссельной заслонкой, необходимый для уверенного запуска двигателя.
Поскольку без управления дроссельной заслонкой генератора («подсосом») запуск будет затруднен, а в некоторых случаях вообще невозможен, перед запуском блок автозапуска автоматически закроет дроссельную заслонку а по мере прогрева двигателя откроет ее.
Механизм привода дроссельной заслонкой (рис 3 ) можно устанавливать на любой тип карбюраторов.
Примечание: для газового генератора REG ( Russian Engineering Group ) привод заслонки не требуется.
Технические характеристики блока автоматического запуска БАЗГ-1:
- Напряжение питания — 12V DC
- Количество попыток запуска — 5
- Время вращения стартера — 5 секунд
- Пауза между попытками — 15 секунд
- Импульс на открытие заслонки — 4 секунды
- Импульс на закрытие заслонки — 4 секунды
- Охлаждение генератора — 30 секунд
Обычно этих настроек достаточно для запуска генератора.
Если Вам нужны другие временные установки то мы можем их изменить по предварительному заказу.
Теперь предположим что генератор простоял без работы несколько дней. Аккумулятор генератора разрядится и в нужный момент может подвести. Как быть в этой ситуации? Ответ прост — поддерживать аккумулятор в боевой готовности с помощью зарядного устройства! Причем нам понадобится автоматическое зарядное устройство с функцией сохранения заряда, то есть аккумулятор заряжается до определенного уровня и зарядное устройство отключается. При снижении заряда ниже определенного уровня зарядное устройство снова включается и процесс заряда аккумулятора снова повторяется. Эта функция присутствует в недорогом зарядном устройстве «СОНАР».
Подведем итог:
Какие комплектующие необходимы для полной автоматизации запуска?
Для построения полнофункциональной системы автоматического резервного энергоснабжения загородного дома вам понадобится:
- Щит автоматического переключения на резерв АВР
- Блок автоматического запуска генератора БАЗГ
- Зарядное устройство СОНАР
- Бытовой генератор напряжения с электростартером.
Расширение системы. Дополнительные опции
Можно добавить в систему GSM модуль и получить возможность дистанционно, с помощью коротких сообщений SMS контролировать параметры системы а также запускать/останавливать генератор.
Можно добавить в систему программируемый таймер и у вас появится возможность запускать генератор в определенное время.
Можно добавить в систему счетчик моточасов генератора. Таким образом вы всегда будете знать сколько наработал ваш генератор и не пора ли производить плановое техническое обслуживание.
Можно добавить в систему циклическое реле времени для обеспечения экономичного режима работы. Например 1 час работает, 1 час отдыхает.
Можно добавить в систему электромагнитный клапан для перекрытия подачи топлива в момент простоя генератора.
Допустим понадобилось включить генератор, нажали кнопку — включился, нажали еще раз — выключился.
Можно добавить в систему радиомодуль и вы сможете заводить генератор дистанционно, по радиоканалу.
Добавим в систему термореле и Ваш генератор будет запущен при понижении температуры в доме или повышении температуры в холодильнике. Таким образом можно существенно экономить топливо. Генератор будет обеспечивать электроэнергией котел или холодильник исключительно при необходимости. Пример такой системы представлен на рисунке ниже.
Дистанционный запуск и мониторинг системы по GSM каналу.
Тестовый запуск генератора по расписанию.
Учет времени работы генератора.
Режим работа-отдых.
Перекрытие топливной магистрали.
Дистанционный запуск генератора с кнопки, выключатели или тумблера.
Дистанционный автоматический запуск генератора с брелка.
Термореле, термостатирование.
Не стоит забывать, что блок автоматического запуска генератора можно установить только на генераторы оборудованными электростартером.
Блок автоматического запуска генератора БАЗГ-1 был успешно установлен на генераторах:
- HUTER
- PRORAB
- ELITECH
- Eisemann
- ВЕПРЬ
- БРИГАДИР
- ТЕХЭНЕРГО
- HYUNDAI
- Hitachi
- TIGER
- GREEN POWER
- GREEN FIELD
- NILSON
- HONDA
- ДАЧНИК
- BRIGGS & STRATTON
- Wolsh
- Elemax
- Robin-Subaru
- Sturm!
- Aiken
- Fubag
- SKAT
Установка блока автозапуска на генератор несложная процедура, но она должна осуществляться специалистом (электриком). Процедура установки похожа на установку автосигнализации в автомобиль.
Возврат к списку >>
АВР с бензогенератором
Для бесперебойного питания маломощного оборудования достаточно маленьких бесперебойничков, но когда мощность этого оборудования, сконцентрированного в одном месте, измеряется в киловаттах, нужны более серьезные источники резервного электропитания.
В статье речь пойдет о возможностях использования в таких целях бензоэлектрогенераторов.
Бензогенераторы выпускаются в разных модификациях. В первую очередь отметим, что есть агрегаты с ручным запуском и есть генераторы с запуском с помощью электростартера — они-то нас и интересуют.
Запуск от электростартера позволяет управлять генератором дистанционно, а также применять их в схемах автоматического включения резервного электропитания (АВР). Рассмотрим схему запуска бензогенераторов — таких, как Etalon EPG-5500-E2, Etalon EPG-6500-E2, Etalon EPG-8000-E2 и им подобных.
Не вдаваясь глубоко в подробности: поворот ключа в положение «start» замыкает цепь питания контактора стартера KST, который подключает стартер к аккумуляторной батарее, и двигатель запускается. Поворот ключа в положение «off» включает клапан, перекрывающий подачу топлива, а также замыкает накоротко катушку зажигания, вследствие чего двигатель останавливается. Получается, что, используя эти 6 контактов ключа, можно организовать дистанционное или даже автоматическое управление бензогенератором.
Например, для реализации системы АВР нужно собрать схему со следующей логикой. При исчезновении напряжения на главном вводе схема приводится в состояние готовности к запуску. По истечении некоторого времени, если напряжение на вводе не появилось, включается реле, контакты которого дублируют контакты ключа «START». При появлении напряжения на вводе, также после некоторой паузы, другое реле продублирует контакты ключа «OFF», двигатель бензогенератора остановится.
Ниже предлагается схема, которую можно использовать на практике в качестве базовой. Схема вполне работоспособна, но необходимо учитывать индивидуальные свойства используемого бензогенератора и внести необходимые корректировки.
В нормальном состоянии SA1 и SA2 включены и на основном вводе есть питание. Контактор К1 притянут, К4 отпущен, и всё запитано от основного ввода, то есть от сети. При исчезновении напряжения на основном вводе, контактор К1 отпускает, отключает нагрузку от основного ввода и подготавливает цепь питания от резервного ввода (замыкаются К1.
3 и К1.4, а К1.1 и К1.2 размыкаются). По прошествии некоторого промежутка времени, если напряжение на основном вводе не появилось вновь, отпускает реле времени К2, и своим контактом К2.1 замыкает цепь питания стартера, который запускает двигатель бензогенератора. Как только на выходе генератора появляется необходимое напряжение , срабатывает контактор К4, и контактом К4.2 отключает стартер, а также подключает нагрузку контактом К4.2. Интересна роль реле К6. При включении стартера К6 срабатывает, становится на самоподхват и начинает отсчет времени, выделенного на запуск (например, 30 секунд). Если в течение этого времени К4 не сработал, контакт К6.3 размыкается и отключает стартер. Н1 будет сигнализировать о том, что была попытка запуска. В исходное состояние схема приводится нажатием на кнопку SB1.
При возобновлении подачи питания на главном вводе срабатывает К1, и потребители опять получают питание от главного ввода. С некоторой выдержкой времени срабатывает реле времени К3, и своими контактами К3.
1 и К3.2 включает клапан, закрывающий подачу топлива, а также закорачивает катушку зажигания. Вследствие этого двигатель останавливается.
О деталях. К1 — контактор типа VS463-22, имеет 2з+2р контакты пропускной способностью в 63А. К2 и К3 — реле времени РВО-26, одно из них (К3) настраивается на задержку при срабатывании, другое (К2) — при отпускании. К4 — контактор типа VS463-31, имеющий 3 замыкающих контакта (при необходимости можно подключить 2 или 3 контакта параллельно) и один размыкающий. Схема дается как базовая, в нее можно вносить разные усовершенствования — например, добавить реле напряжения, которое будет отключать ввод при сильно заниженном или завышенном напряжении.
Усенко К.А., инженер-электрик,
Блок avr для генератора 3 квт
Регулятор напряжения, он же AVR — это устройство, которое при изменении нагрузки генератора обеспечивает стабильную подачу выходного напряжения (220/380+-10%).
Тем самым, данное устройство защищая приборы от неисправностей.

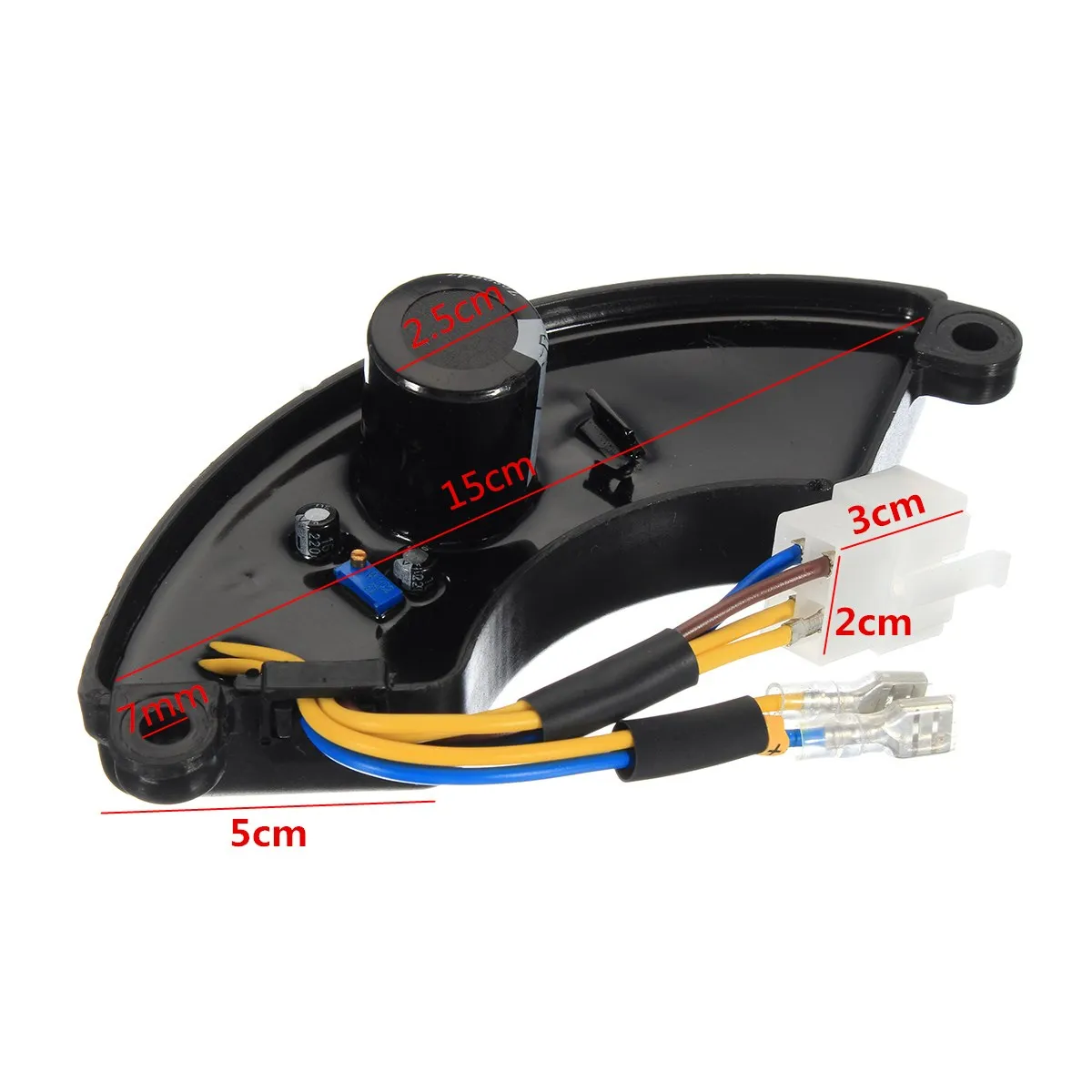

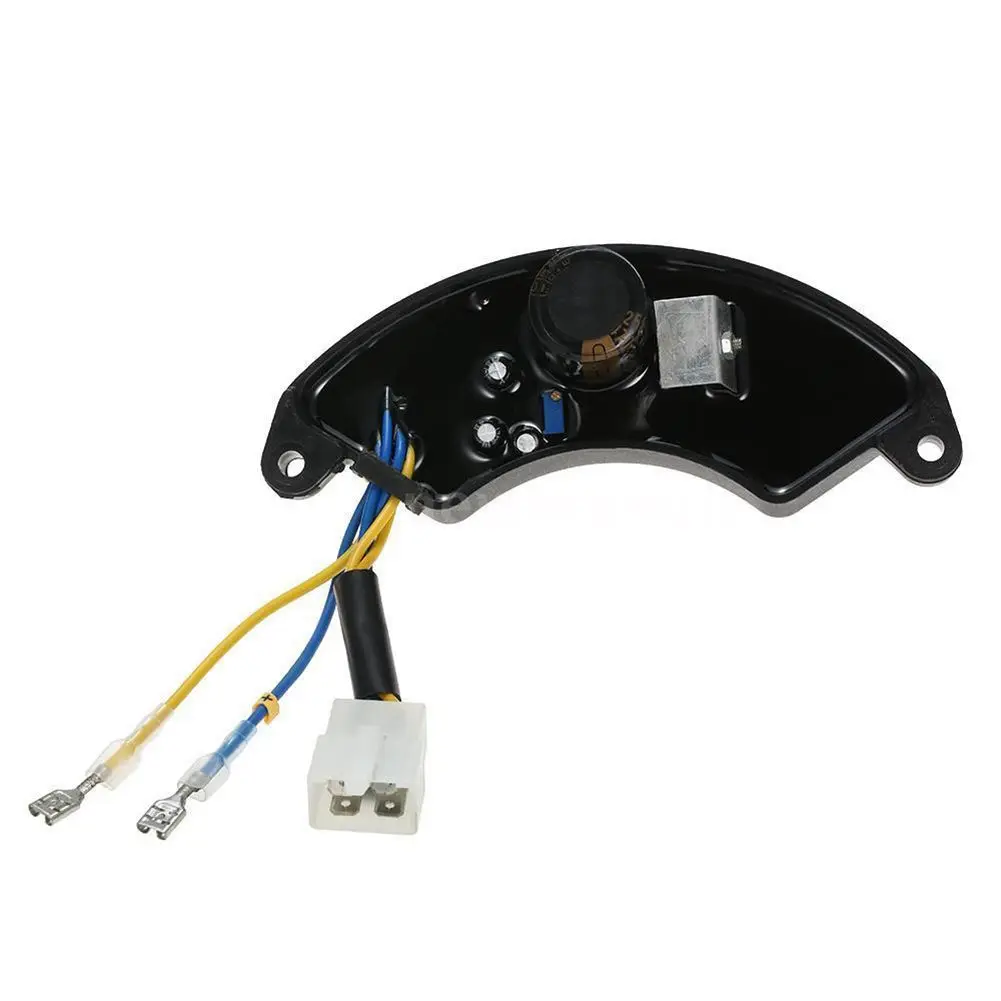

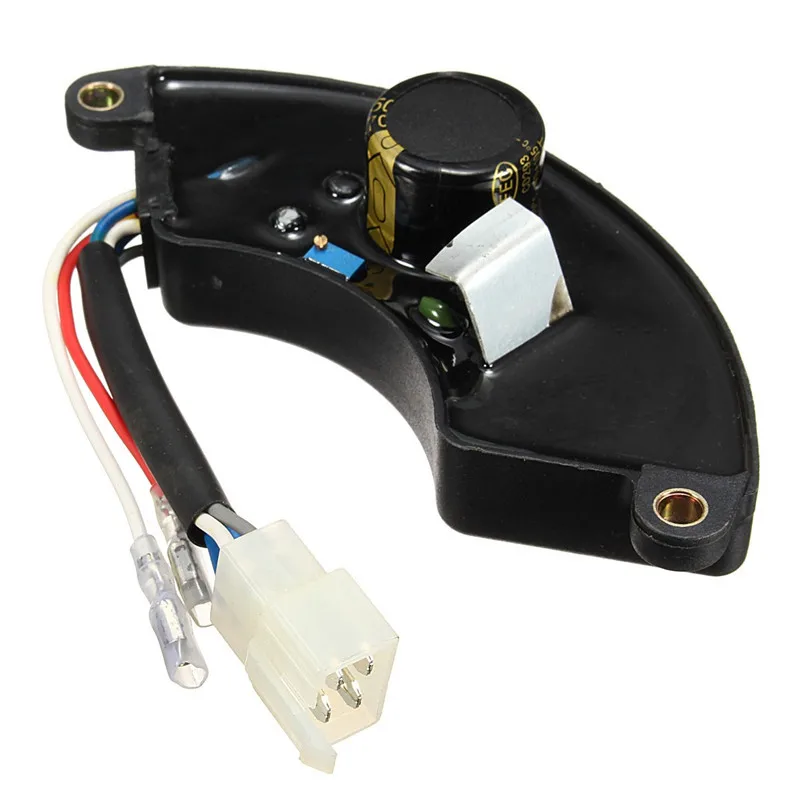

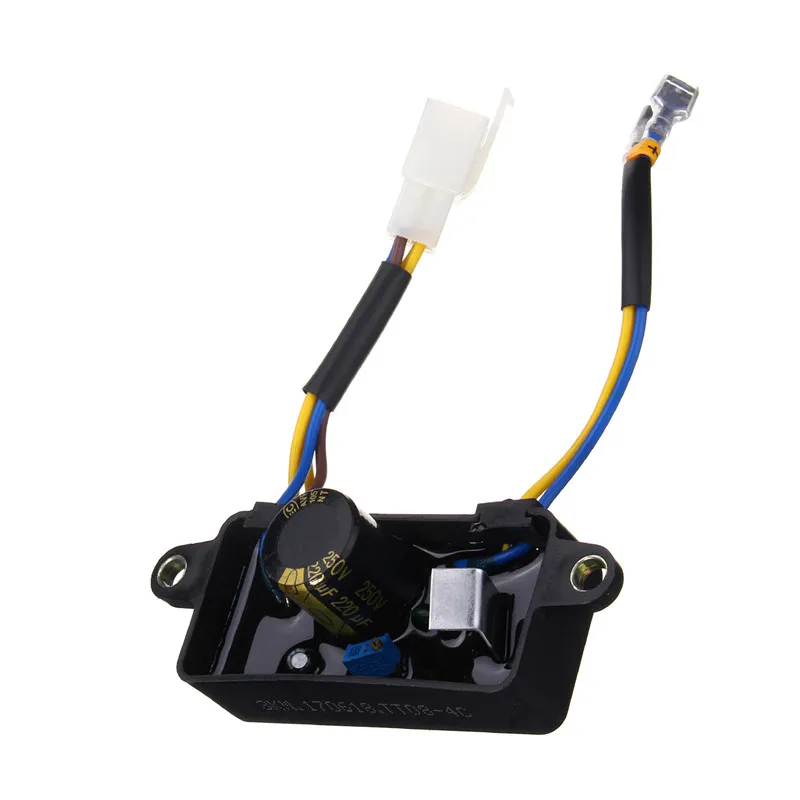

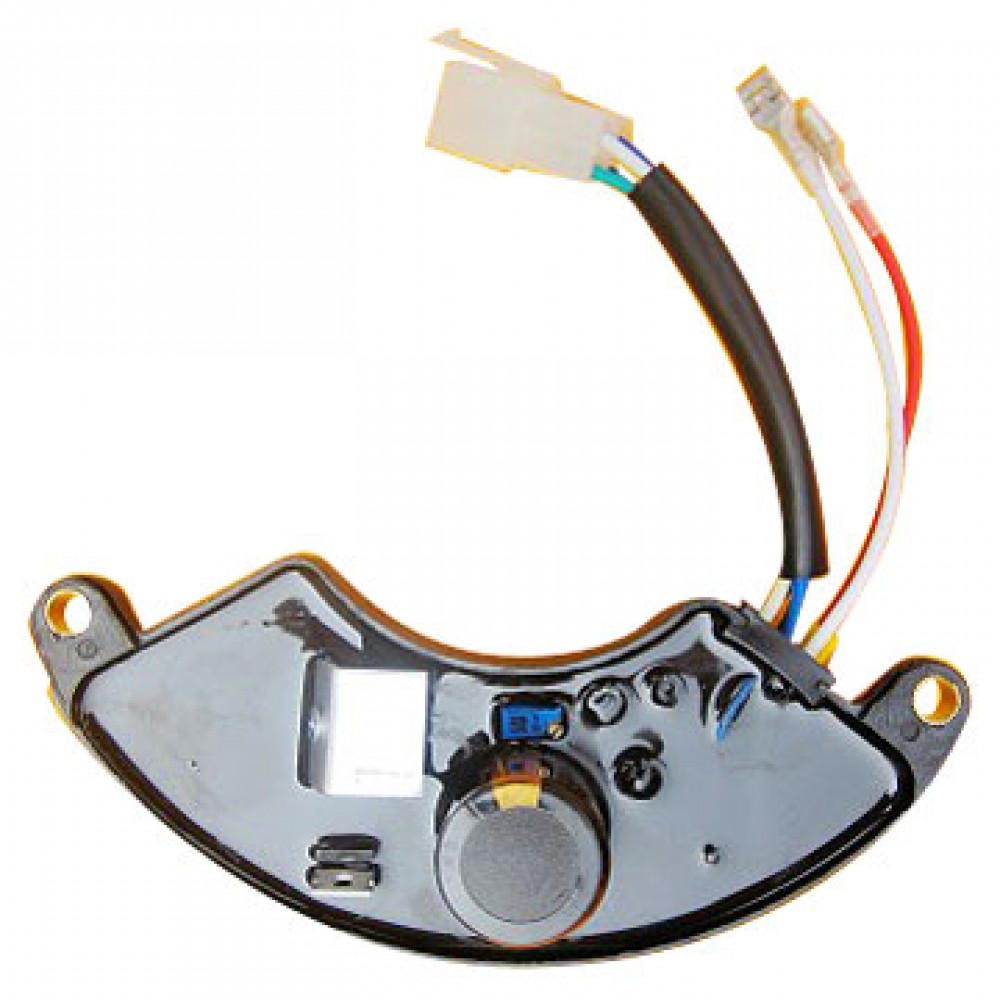

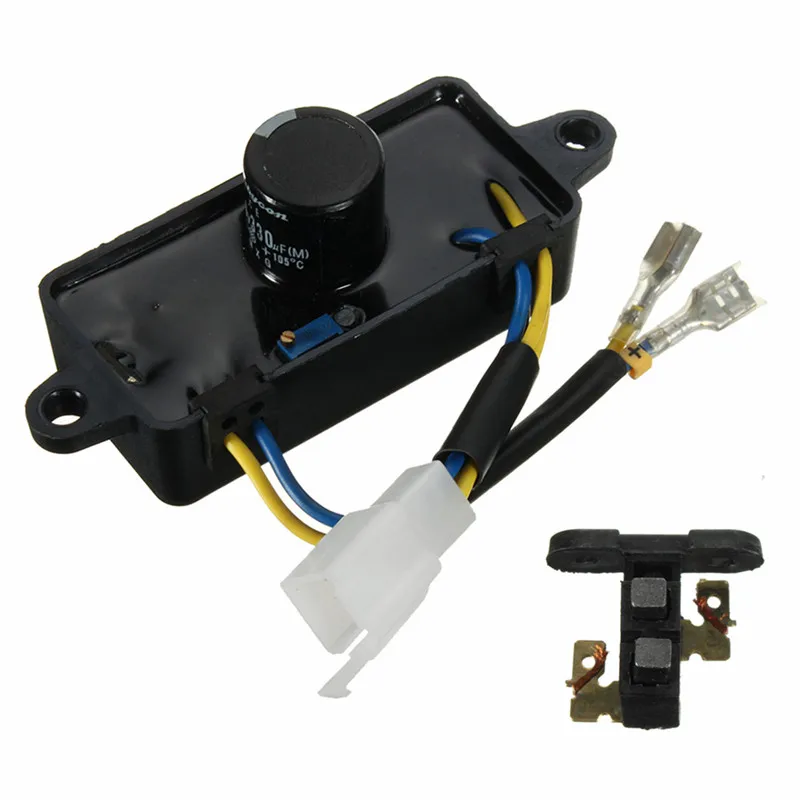

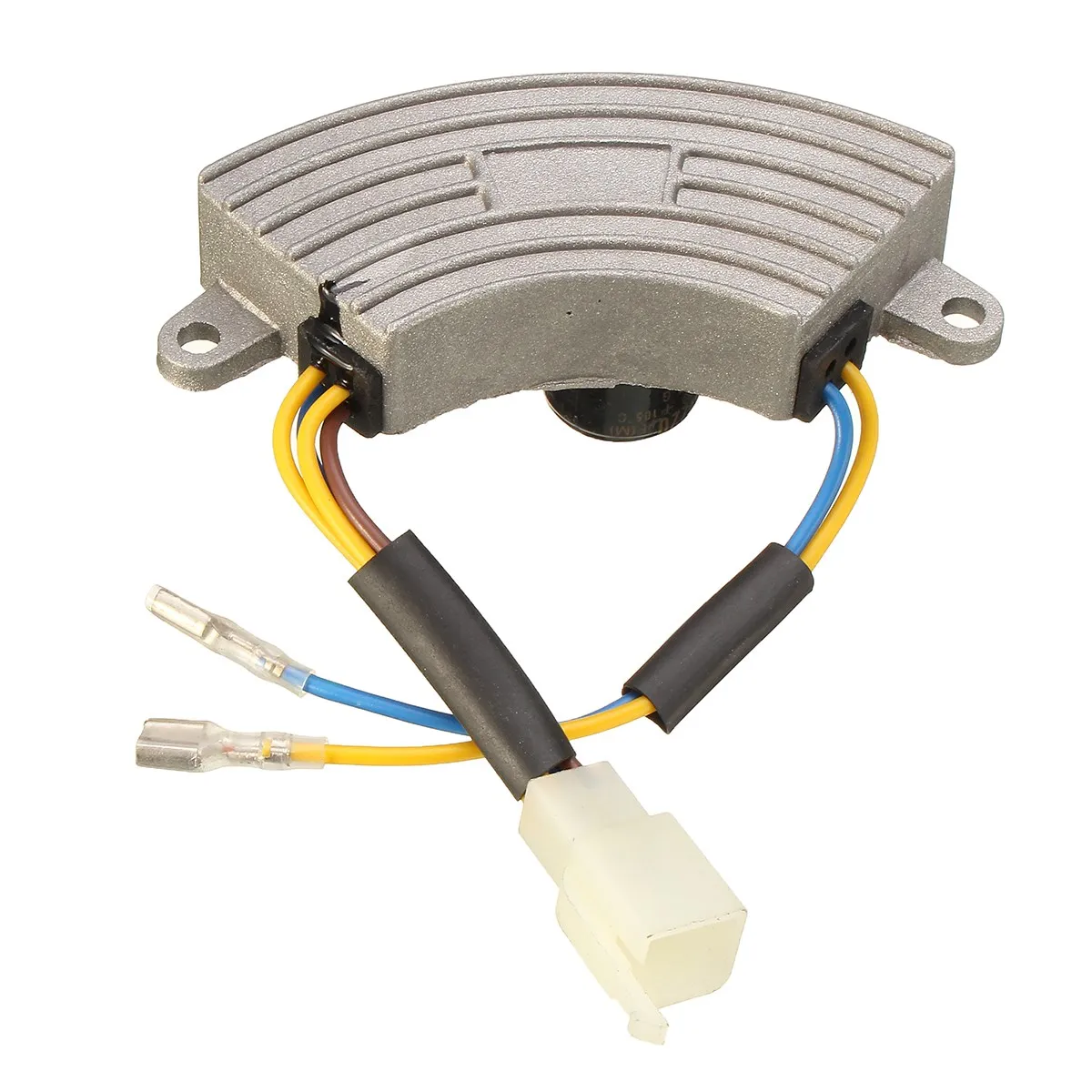

AVR для бензогенератора 3 квт подходит для генераторов, мощность которых составляет до 3 кВт. По типу — полумесяц. Сам корпус регулятор avr 3 из металла или пластика. Следует упомянуть, что регуляторы напряжения не подлежат ремонту, и если Ваш АВР вышел из строя, то его необходимо менять полностью.
Немного о том, как устанавливать AVR
Когда, Вы устанавливаете АВР для начала следует убедиться, что Ваш генератор исправный( при закороченном статере или же якоре, AVR может повторно сгореть) .
При установке на рабочий генератор ,Вы можете наблюдать на вольтметре 220-230 Вт. Если после того, как была произведена установка, напряжение не соответствует норме, необходимо регулировочный винт, который находится на AVR на синем резисторе — повернуть в правую или же в левую сторону. Значения вольтметра будут меняться, становиться либо меньше, либо больше.
Причины несправностей АВР
Одна из основных причин выхода из строя AVR — это встречное напряжение, перегрузка самого генератора, выключение агрегата, в то время, когда он находится под нагрузкой или плохие контакты.
После того, как установите новый АВР обязательно необходимо выяснить причину поломки старой. Зачем это делать? Проигнорировав данный совет, Ваша новая АВР может в скором времени выйти из строя по той же причине.
Если самостоятельно разобраться у Вас не получилось, можете обратиться в наш сервисный центр, звоните по телефонам: 063-202-90-70 или 097-023-42-42 .
Наши специалисты, которые имеют немалый опыт смогут оперативно выяснить причину.
Советы, как устанавливать регулятор напряжения для бензогенератора на 3 киловатта
Для этого нужно снять задний колпак генератора и посмотреть какой тип: дуга или же прямоугольный, полумесяц,однофазный или трехфазный генератор,количество пинов в разъемах, Также, учитывайте мощность генератора.
Зная лишь модель генератора, подобрать АВР будет непросто. Поэтому, придерживайтесь этого простого совета.
И напоследок, о плюсах уставновки регулятор напряжения 3 квт
Наличие системы автоматического запуска даст Вам возможность использовать генератор без присмотра человека. Это удобно и практично.
Бесперебойное питание с нашим AVR в Ваше отсутствие , даже при самых больших нагрузках Вам обеспечено.
AVR (АВР) — подбор, установка глазами специалиста. Лайфхаки по использованию, доступное описание.
В генераторе имеются две важные составные — статор и ротор. Ротор соединяется с валом двигателя, который вращает его в неподвижном статоре. Статор же фиксируется на блоке двигателя и состоит из двух обмоток: обмотки возбуждения и силовой обмотки, которая соединяется с розеткой. Когда ротор, он же магнит, вращается внутри силовой обмотки (статор), происходит процесс выработки выходного напряжения. Постоянным током в роторной обмотке создается магнитное поле , в то время как в обмотке возбуждения возникает переменный ток . Из обмотки возбуждения переменный ток попадает в регулятор напряжения, который, в свою очередь, выравнивает ток из переменного в постоянный, подавая его в обмотки ротора. АВР контролирует силу тока, соответственно и выходное напряжение. Хотелось бы обратить Ваше внимание на то, что регуляция АВР должна происходить при включенном генераторе и с открытой крышкой. Далее Вам понадобится несколько минут прогреть двигатель, затем используя отвертку и вольтметр, вращая регулировочный винт измерить напряжение в розетке.
БУДЬТЕ ОСТОРОЖНЫ и НЕ КОНТАКТИРУЙТЕ с проводами и выхлопной трубой Мы не рекомендуем ремонтировать регулятор напряжения, так как единственным верным решением будет его замена
Наши клиенты часто ищут схему АВР, поэтому мы приводим ее ниже , а далее поговорим о разновидностях и причинах поломки.
AVR бывают двух типов: однофазные и трехфазные. Различаются они зачастую количеством фишек (в трехфазной — две, в однофазной — одна, но бывают и исключения), а также напряжением и емкостью, указанными на конденсаторе. В связи с тем, что нагрузку двигателя очень сложно спрогнозировать, так как разные приборы имеют разные параметры индуктивных и реактивных токов, АВР также выступает в роли предохранителя от сгорания обмотки ротора и статора, ремонт или покупка которых не из дешевых. Поэтому регулятор является запчастью, которая страдает чаще всего.
Основные причины поломки автоматического регулятора напряжения
1. По причине встречного напряжения.
2. Генератор не выключается тумблером включить/выключить, а просто глушится.
3. Перегрузка мини электростанции.
После того как Вы убедились в том, что у Вас вышел из строя именно регулятор напряжения, и Вы решили его заменить, мы поможем Вам разобраться, как это сделать легко и просто.
Для того чтобы правильно подобрать AVR на нашем сайте:
1. Определите форму регулятора, который установлен на вашей мини электростанции: прямоугольный или дугообразный.
2. Измеряйте расстояние между центрами крепления.
3. Проверьте количество фишек и проводов идущих к ним.
4. Подберите на сайте максимально близкие к Вашим показатели напряжения (V) и емкости (μF) на конденсаторе (бочечке).
5. Осталось выбрать уровень качества нужный Вам. Мы предлагаем два: стандартный и класс «А». Разница между стандартным и классом «А» состоит в том, что в классе «А» комплектующие более высокого качества и в два раза больше пластина охлаждения, что соответственно влияет на цену.
Вы можете приобрести АВР (AVR) у нас на сайте, перейдя по ссылке
Или сделать заказ по телефону: +38 095900-25-01
Наши менеджеры помогут подобрать подходящий вам товар.
Мы всегда рады помочь Вам оживить Ваше оборудование, правильно подобрать качественные детали, а также установить их и отрегулировать.
AVR Автоматический регулятор напряжения Half Moon 98651013 — Generator Guru
Обратите внимание при покупке запасного генератора AVR:
- Если у вас есть только 2 провода, идущие к этой части, у вас фактически установлен конденсатор. Нажмите здесь, чтобы купить нужный продукт. (Они выглядят похоже, но очень разные части!)
- Не все АРН одинаковы (хотя многие из них похожи друг на друга). Вы должны сопоставить правильный АРН со своим генератором, иначе вы можете повредить генератор.(Если вы попали прямо на эту страницу, мы настоятельно рекомендуем вам убедиться, что это правильный AVR. Начните поиск здесь.)
- Покупайте АРН только у специалиста по генераторам. Большинство АРН, продаваемых специалистами, не занимающимися производством генераторов, продаются дешево, поскольку они являются избыточной частью производственного цикла для генератора переменного тока неизвестной конструкции или не прошли контроль качества. Они могут быть невысокого качества и, скорее всего, не предназначены для вашего конкретного генератора. Если они неисправны или не предназначены для вашего генератора, это может вызвать перегрев и, возможно, пожар.Поскольку этот пожар выйдет из генератора переменного тока, который расположен под топливным баком, это может привести к катастрофе и вызвать взрыв.
Вы должны сопоставить правильный АРН со своим генератором, иначе вы можете повредить генератор.(Если вы попали прямо на эту страницу, мы настоятельно рекомендуем вам убедиться, что это правильный AVR. Начните поиск здесь.)Мы гарантируем высочайшее качество продаваемых нами АРН.
Замена автоматического регулятора напряжения
Класс: Уровень обслуживания «A» — изготовлен в соответствии с высочайшими стандартами, с медными втулками, которые обеспечивают долгий срок службы и снижение износа, возникающего при повседневной эксплуатации вашего генератора.
Гуру генераторов говорит:
АРН необходим для выработки электроэнергии вашим генератором. Требуется возбуждать обмотки генератора и уменьшать скачки напряжения. AVR должен работать не менее 5000 часов, но может сгореть, если произойдет одно из следующих событий:
- Пользователь генератора попытался потребить больше энергии, чем может произвести генератор. (То есть оборудование подключено к сети при запуске генератора / включении выключателя или слишком много подключенных предметов.)
- На оборудовании, на котором работал генератор, произошел скачок напряжения. (Неисправное оборудование подключено к генератору. Замените АРН и проверьте, подключив другое оборудование. Если выйдет из строя только при подключении определенного элемента, мы настоятельно рекомендуем проверить его у квалифицированного электрика.)
- В генераторе генератора произошел скачок напряжения. (посторонний предмет попал в генератор переменного тока, замкнув провода, или установлен неправильный АРН. )
- Генератор намок / сырость, и на обмотках произошел скачок электричества.
)Иногда, когда AVR перегорает, это может быть связано с неисправностью генератора. Снимите АРН и проверьте, нет ли запаха гари, исходящего от генератора. Если вы чувствуете запах гари, посмотрите наше видео ниже, чтобы узнать о процедурах тестирования, прежде чем покупать новый AVR.
Нужна помощь? Не можете найти его для своей модели генератора? Связаться с нами. Мы можем помочь!
* Совместимая деталь
Автоматический регулятор напряжения для генератора AVR
- Дом
- Генераторные автоматические регуляторы напряжения (АРН)
Kutai производит более 30 моделей автоматических регуляторов напряжения как OEM, так и универсальные сменные части для всех типов генераторов — с самовозбуждением (шунт), вспомогательной обмоткой, обмоткой гармоник и ГПМ.
Нажмите Select Your AVR, чтобы найти наш ассортимент автоматических регуляторов напряжения, указав характеристики или номер оригинальной модели.
- Все названия и номера производителей используются только для справки и не подразумевают, что какая-либо часть является продуктом этих производителей.
АРН серии KUTAI 50/60 Гц
АДВР-054
Самовозбуждающийся автоматический регулятор напряжения на 5 А с высокой эффективностью охлаждения
АДВР-073
Гибридный универсальный аналогово-цифровой регулятор напряжения 7 А
АДВР-083
Гибридный аналогово-цифровой однофазный / трехфазный датчик, 8 А АРН для самовозбуждающихся (шунтирующих), вспомогательных и бесщеточных генераторов с ГПМ
АДВР-16
Аналоговый цифровой регулятор напряжения на 16 А для параллельной работы
АДВР-2100М
Автоматический регулятор напряжения (АРН) заменяет Marathon DVR2000 Series
АДВР-2200М
3.
5-амперный гибридный аналогово-цифровой AVR для шунта, PMG / Aux. Обмоточный генератор
EA64-5
Автоматический регулятор напряжения 5 А для генератора на постоянных магнитах
EA150A
Генераторы с угольной щеткой AVR 150 А
АРН серии KUTAI 400 Гц
АДВР-054-400ГЦ
Промежуточная частота 400 Гц Самовозбуждающийся цифровой автоматический регулятор напряжения 5 А для военной техники и авиационного генератора
АДВР-083-400ГЦ
Аналоговый цифровой 8-амперный генератор промежуточной частоты, 400 Гц, регулятор напряжения для военных и авиационных генераторов
АДВР-16-400ГЦ
Аналоговый цифровой генератор на 16 А промежуточной частоты, 400 Гц, регулятор напряжения для военной техники и авиационного генератора
Caterpillar / CAT серии AVR
АДВР-12
Одно / трехфазное считывание и одно / трехфазное входное напряжение, 12 А, АРН
AVR серии Newage
АДВР-440
Автоматический регулятор напряжения (AVR) Прямая замена для Newage Stamford AS440, а также совместим с SX440
EA321
Автоматический регулятор напряжения для генератора PMG
EA341
Регулятор автоматического напряжения генератора с постоянными магнитами
EA440
Вход срабатывания автоматического регулятора напряжения 240 В
EA460
Вход считывания автоматического регулятора напряжения 120 В или 240 В
EA480
Аналоговый, однофазный датчик.
Выход возбуждения 5 А с однополупериодным выпрямителем для использования с самовозбуждающимися бесщеточными генераторами
Kohler серии AVR
EA-KOH
Автоматический регулятор напряжения с фотоэлементом (инфракрасный)
AVR серии Marathon
EA350
Автоматический регулятор напряжения 73 В постоянного тока 3.5 ампер
Basler серии AVR
EA04A
Прямая замена для регулятора Basler VR63-4 и VR63-4A
EA04C
Автоматический регулятор напряжения с самовозбуждением, 63 В пост.
Тока, 4 А
, с измерением тока от 160 до 550 В пер. Тока
EA63-2.5
Автоматический регулятор напряжения генератора 63 В пост. Тока 2,5 А
EA63-2.5S
Автоматический регулятор напряжения 63 В постоянного тока 2,5 А
Измерение 220 или 400 В переменного тока
EA63-4
Автоматический регулятор напряжения генератора 63 В пост.
Тока 4 А
Leroy Somer серии AVR
АДВР-250
Автоматический регулятор напряжения (АРН) для Leroy Somer R250
EA230
Автоматический регулятор напряжения (AVR) для Leroy Somer R230
EA448
Автоматический регулятор напряжения 160 В постоянного тока 10 А
АРНMecc Alte серии
EA06
Самовозбуждающийся полуволновой выпрямленный AVR 6 А для одно- или трехфазного генератора
EA07
Автоматический регулятор напряжения 6 А для однофазного или трехфазного генератора
Сварочный генератор AVR
EW05
Автоматический регулятор напряжения для сварочных генераторов
Малый генератор AVR
EA03A
Автоматический регулятор напряжения для Denyo и бензиновых генераторов
EA5K3
Автоматический регулятор напряжения с контактным кольцом для небольших дизельных и газовых генераторов
Источник питания дополнительного возбуждения генератора
Аксессуары для АРН
EB-9V
Автоматический модуль мигания с батарейным питанием
EB500
Автоматическая мигающая установка для генератора
ED35
Принадлежности для сварочного аппарата
EV-01
Электронный монитор напряжения для контроля перенапряжения
Online Tone Generator — генерируйте чистые тона любой частоты
Вы можете повредить слух или громкоговорители, если будете играть тоны на очень большой громкости.
Люди плохо слышат звуки <20 Гц и> 10 000 Гц. Если вы увеличите громкость на своем устройстве для компенсации,
вы можете подвергнуть себя воздействию опасного уровня звука, а ваши динамики — опасному току.
На всякий случай обратите внимание на уровень громкости, который позволяет без дискомфорта слушать тон 1000 Гц и не отклоняться слишком далеко.
выше этого уровня, даже если вы плохо слышите — особенно в диапазоне высоких частот, где ваш слух наиболее слаб.
Инструкции
Чтобы воспроизвести постоянный звук, щелкните Play или нажмите Пробел .
Чтобы изменить частоту, перетащите ползунок или нажмите ← → (клавиши со стрелками).
Чтобы отрегулировать частоту на 1 Гц, используйте
или нажмите Shift + ← и Shift + → .
Чтобы настроить частоту на 0,01 Гц, нажмите Ctrl + ← и Ctrl + → ;
чтобы настроить его на 0,001 Гц, нажмите Ctrl + Shift + ← и Ctrl + Shift + → Чтобы уменьшить / удвоить частоту (вниз / вверх на одну октаву), нажмите
× ½ и × 2.
Чтобы изменить тип волны с синусоидальной волны (чистый тон) на квадратную / треугольную / пилообразную волну, нажмите кнопку кнопка.
Вы можете микшировать тона, открыв онлайн-генератор тона в нескольких вкладках браузера.
Для чего я могу использовать этот тон-генератор?
Настройка инструментов, научные эксперименты ( какая резонансная частота этого бокала? ), тестирование аудиооборудования ( как низко у меня сабвуфер? ), проверил свой слух ( какая самая высокая частота, которую вы можете слышать? Есть ли частоты ты слышишь только одним ухом? ).
Согласование частоты тиннитуса. Если у вас чистый тиннитус, этот онлайн-генератор частоты поможет вам определить его частоту.
Знание частоты шума в ушах может помочь вам лучше нацеливать маскирующие звуки и
тренировка частотной дискриминации.
Когда вы найдете частоту, которая соответствует вашему шуму в ушах, обязательно проверьте частоты.
на октаву выше (частота × 2) и на октаву ниже (частота × ½), так как это легко спутать
тоны, разнесенные на одну октаву.
Болезнь Альцгеймера. Есть некоторые ранние научные доказательства того, что прослушивание тона 40 Гц может обратить вспять некоторые молекулярные изменения в мозге пациентов с болезнью Альцгеймера.Это одна из тех вещей, которые звучат слишком хорошо, чтобы быть правдой, но первые результаты очень многообещающие. Вот краткое изложение проведенного исследования и отчет пользователя, который попробовал терапию 40 Гц на своей жене. ( Обратите внимание, что этот тон-генератор не является медицинским устройством — я ничего не гарантирую! )
Комментарии
Вы можете оставлять комментарии здесь.
Поддержите этот сайт
Если вы используете онлайн-генератор тональных сигналов и находите его полезным, пожалуйста, поддержите его немного деньгами.Вот сделка:
Моя цель — продолжать поддерживать этот сайт, чтобы он оставался совместимым с
текущие версии браузера. К сожалению, это занимает нетривиальное количество времени (например, вычисление
устранение неясной ошибки браузера может занять много часов), что является проблемой, потому что
Я должен зарабатывать на жизнь.
Пожертвования от таких замечательных, красивых пользователей, как вы, дают мне время, чтобы все работало.
Поэтому, если вы думаете, что этот тон-генератор того стоит, поддержите его деньгами, чтобы он оставался в сети.Сумма полностью зависит от вас — я спрашиваю только о том, что вы, , считаете справедливой ценой, по той цене, которую вы получаете. Спасибо!
Высококачественный китайский генератор AVR
Как профессиональный поставщик генератора AVR в Китае, компания Higo ™ специализируется на предоставлении полного спектра электрических генераторов, в том числе: АРН генератора переменного тока , АРН генератора для Японии, АРН дизельного генератора, АРН бензинового генератора, частей генератора переменного тока, частей цифрового генератора, Запчасти для дизельных генераторов, Запчасти для бензиновых генераторов, Запчасти для бензопил, Запчасти для мотоциклов Благодаря превосходной системе закупок материалов, штату высококвалифицированных инженеров, а также передовым производственным и испытательным мощностям мы можем предоставить как электрические генераторы высокого качества, так и отличные сервис для наших клиентов по конкурентоспособным ценам.
Мы внедрили систему тщательного контроля качества, чтобы производить электрогенераторы, которые не имеют дефектов и превосходят ожидания клиентов. Наши электрические генераторы переменного тока, бесщеточные генераторы переменного тока и другие продукты проходят строгий контроль, чтобы гарантировать это. Бесщеточные генераторы переменного тока серии LYG полностью соответствуют международным стандартам, включая DIN, IEC и NEMA, что обеспечивает экономию энергии, экономию и защиту окружающей среды.
Электрические генераторы Higo ™, включая электрогенератор переменного тока, бесщеточный генератор переменного тока, генератор переменного тока Stamford и судовой генератор переменного тока, сейчас используются во многих странах и регионах, таких как: Европа, Америка, Юго-Восточная Азия, Ближний Восток и Южная Африка.Они также широко применяются во множестве отраслей, в том числе в военной, железнодорожной, водной, коммуникационной, нефтяной, транспортной, горнодобывающей, строительстве и рефрижераторных контейнерах.
Мы действительно хотели бы иметь возможность предоставить вам наш отличный сервис и превосходные электрические генераторы. С нетерпением ждем сотрудничества с вами!
Запчасти для генераторов Shantian Интернет-магазин Aliexpress:
http://www.aliexpress.com/store/1212145 ——— Быстрая доставка DHL TNT UPS FedEx ARAMEX
MADE-IN-CHINA —— Соединение покупателя с китайскими поставщиками
https: // www.made-in-china.com
Он имеет метод запуска с отдачей и обеспечивает макс. Мощность 6,5 л.с. После включения непрерывная выходная мощность составляет 2800 Вт, а максимальная мощность — 3000 Вт. Ключевые особенности HY3100 включают генератор переменного тока AVR, который обеспечивает плавное напряжение, и систему предупреждения о масле с автоматическим отключением двигателя.
Выбор источника резервного питания будет зависеть от многих факторов, в том числе от требований к питанию.
