Устройства защита от скачков напряжения для дома и квартиры

Содержание

  • Источники бесперебойного питания (ИБП)
  • Эффективность приборов для защиты от скачков напряжения
  • Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

    С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

    По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону.

    И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

    Допустимые отклонения сетевого напряжения по ГОСТ

    Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

    Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

    Причины и последствия перепадов напряжения в сети

    Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

    1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
    2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
    3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
    4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
    5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
    6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

    Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

    Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

    Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

    Спасут ли пробки или автоматы?

    Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок.

    Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

    В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

    Как защитить технику от скачков напряжения?

    Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

    Рассмотрим основные типы данных устройств.

    Сетевой фильтр

    Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

    Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

    Реле контроля напряжения (РКН)

    Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

    РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

    Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

    Обратите внимание!
    В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

    Устройства защиты от импульсных перенапряжений (УЗИП)

    Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

    УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

    Стабилизаторы напряжения

    Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

    Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны - на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

    Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
    Инверторные стабилизаторы напряжения «Штиль».

    Источники бесперебойного питания (ИБП)

    Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

    ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

    Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
    Источники бесперебойного питания топологии онлайн от ГК «Штиль».

    Эффективность приборов для защиты от скачков напряжения

    Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

    Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

    Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

    Эффективная защита сети по напряжению

    Необходимость осуществления защиты приборов по напряжению

    Рассмотрим причины необходимости применения защиты по напряжению. Электрические приборы и оборудование очень зависимы от качества электрического тока, и, прежде всего, зависят от значения напряжения в сети. Существенные изменения напряжения обусловлены аварийными ситуациями, пиковыми нагрузками, природными явлениями.

    В графике значения напряжения могут наблюдаться резкие пики, скачки напряжения. Пики могут достигать 300 и даже 500 Вольт. Эти всплески обычно кратковременны, длятся доли секунд, но и этого достаточно для полного выведения из строя электрооборудования. Более того, такие скачки могут стать причиной возгорания, причиной пожара.

    Вот почему очень важно использовать эффективную защиту сети по напряжению.

    Как правильно в электрической сети выполнить защиту по напряжению рассмотрим далее.

    Какая защита сети установлена в домах? Обеспечивает ли она защиту по напряжению?

    В этой части рассмотрим стандартную защиту, установленную в электрических шкафах наших домов, и оценим возможности этого оборудования выполнять защиту сети по напряжению.

    Вот стандартная комплектация электрического шкафа: пакетный выключатель, электрические автоматы по группам, один или два УЗО. Визуально такая комплектация внушает доверие, в одном шкафу собрано десяток устройств защиты, и кажется, что этого достаточно.



    Одной из причин такой уверенности является сравнение с прошлыми электрическими шкафами, которые устанавливались в советское время. Раньше стандартно устанавливались один поворотный выключатель и один или два автомата.

    Теперь давайте глубже рассмотрим функциональность этих устройств.

    Электрические автоматы обеспечивают защиту сети от превышения значения силы тока в сети потребителя. Они срабатывают по тепловому принципу, когда значение температуры в проводниках растёт. Срабатывают они не быстро, ведь проводник должен реально нагреться. От чего защищает такое устройство? Оно действительно защищает от пожара в случае короткого замыкания в сети. То есть, замыкание уже произошло, розетка почернела, провода обуглились и только после этого сработают автоматы. Сеть будет обесточена и провода дальше греться не будут. Выполняет ли автомат функцию защиты по напряжению? Конечно, нет. Резкий скачок напряжения не вызывает срабатывания автоматов. Вот если пик напряжения выведет прибор из строя, сгорит несколько элементов, и это приведёт к короткому замыканию. То в этом случае через некоторое время сработает автомат. Но авария уже произошла. Фактически электрические автоматы защищают городскую электрическую сеть от аварий, происходящих в домах и квартирах. Они отключают неисправную нагрузку от городской сети.

    Более сложным устройством является электронное защитное устройство. УЗО контролирует эффективность работы заземления, и нарушения, связанные с перетеканием тока по фазам. Если устройство определяет нарушение заземления или появление потенциала на нулевой фазе, то оно мгновенно отключает подачу электричества. УЗО обеспечивает безопасность использования электрических приборов, в случае попадания тока на корпус прибора или другой аварии такое устройство может спасти жизнь человека. Может ли УЗО выполнить защиту сети по напряжению. Ответ — тоже нет. Если при повышении напряжения не произошло распределение тока на «ноль» или «землю», то УЗО не сработает.

    Вывод: стандартная комплектация электрического шкафа не обеспечивает защиту сети по напряжению. Для осуществления эффективной защиты сети по напряжению необходимо использовать специальные устройства защиты по напряжению, устройства защиты от скачков напряжения.

    Устройства защита сети по напряжению

    Для выполнения надёжной защиты сети и приборов по напряжению необходимо применять специальные устройства защиты по напряжению, приборы защиты от скачков напряжения. Такие устройства могут быть установлены локально для защиты конкретного электрического прибора или могут устанавливаться в электрическом шкафу на din рейку для защиты группы потребителей.

    Устройства защиты потребителей по напряжению даёт возможность фильтровать пики напряжения, возникающие аварийным во внешних сетях, блокировать импульсные пики высокой мощности. Устройства защиты по напряжению дают возможность вырезать скачки напряжения, при этом сохраняя правильную форму графика напряжения. Быструю и надёжную работу устройств защиты по напряжению реализуют современные электронные схемы управления. Электронные процессоры дают возможность в тысячные доли секунды выполнять логические операции по защите сети по напряжению.

    Грозозащита
    Защита от пожара
    Защита по напряжению от аварии



    Компания «Бастион» рекомендует следующие устройства защиты приборов по напряжению:


    Читайте также:

    Защита от скачков напряжения 220 вольт в доме и квартире

    Электрическая энергия – неотъемлемая составляющая быта современных людей, где бы они ни проживали – в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя. Уберечь проводку и приборы поможет защита от скачков напряжения 220В для дома. В этом материале мы расскажем о том, как защититьсвоими рукамитехнику от скачковнапряжения в квартире или в частном доме.

    В чем причины перепадов напряжения в сети?

    Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда. В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

    Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

    Один из способов защиты от перенапряжения сети на видео:

    Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

    Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

    Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

    • Одновременное включение (или, наоборот, отключение) нескольких приборов.
    • Обрыв нулевого проводника.
    • Удар молнии в линию электропередачи.
    • Разрыв жил внутри провода из-за падения на ЛЭП дерева
    • Неправильное подключение кабелей в общем электрощите.

    Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

    Пример монтажа реле напряжения на видео:

    Как защитить технику от перенапряжений?

    Конечно, оптимальный вариант защиты от повышенного напряжения домашней сети и включенных в нее приборов – это полная реконструкция системы энергоснабжения с последующим ее обслуживанием опытными специалистами. Но если целиком заменить проводку в частном доме еще можно, то в многоквартирных зданиях это нереально. Практика показывает, что несколько десятков жильцов практически никогда не смогут договориться о совместной оплате подобных работ.

    Вряд ли будут этим заниматься и управляющие компании. А менять электропроводку в отдельно взятой квартире бесполезно – скачки напряжения от этого никуда не денутся, поскольку возникают они, как правило, из-за общего оборудования.

    Что делать, чтобы скачки напряжения не стали причиной серьезного ущерба? Не ждать же, пока у коммунальщиков и всех соседей по дому возникнет желание заменить общую электропроводку в здании? Ответ один – подобрать надежное устройство для защиты домашней сети от скачков напряжения.

    Сегодня используются следующие приборы, повышающие безопасность домашней аппаратуры и позволяющие свести к минимуму вероятность ее повреждения из-за перенапряжений:

    • Реле контроля напряжения (РКН).
    • Датчик повышенного напряжения (ДПН).
    • Стабилизатор.

    Отдельно следует назвать источники бесперебойного питания. Они близки к перечисленным устройствам, но назвать их полноценными аппаратами для защиты линии от перепадов разности потенциалов нельзя. Более подробно о них расскажем ниже.

    Реле контроля напряжения

    Когда скачки напряжения в квартире случаются нечасто и в постоянной защите от них нужды не имеется, достаточно подключить к сети специальное реле.

    Что представляет собой этот элемент? РКН – это небольшой прибор, задача которого состоит в отключении цепи при перепаде разности потенциалов и возобновлении подачи электричества после того, как сетевые параметры придут в норму. Само по себе реле никак не влияет на величину и стабильность напряжения, а только фиксирует данные. Эти устройства бывают двух типов:

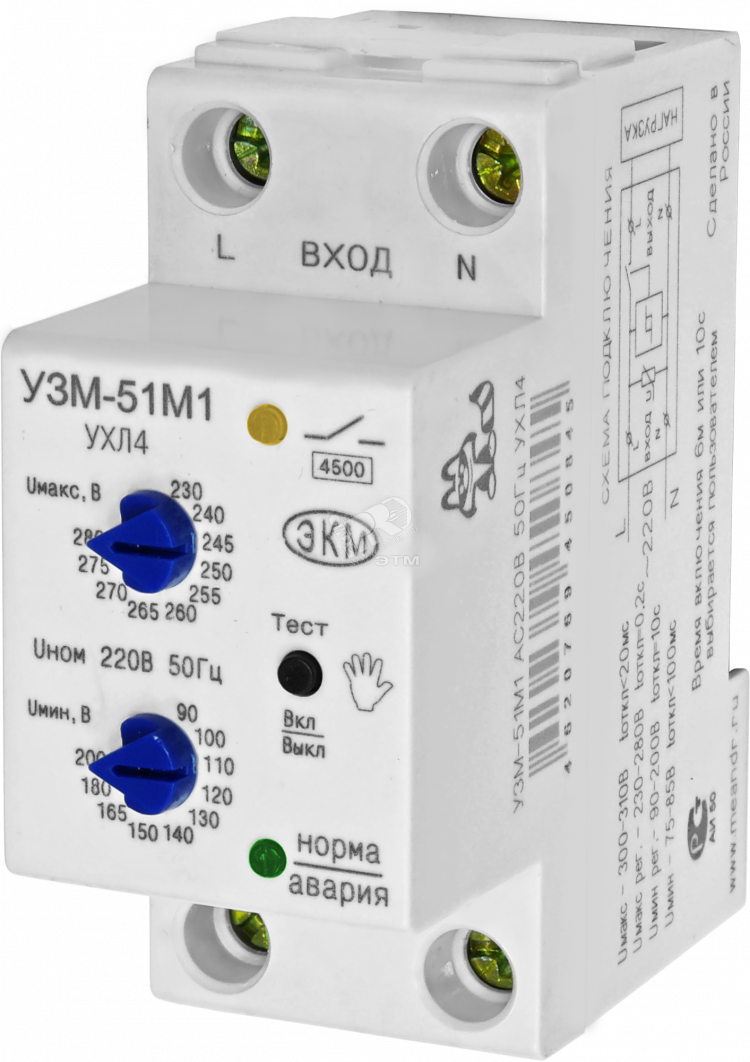

    • Общий блок, который устанавливается в распределительном щите и защищает от перенапряжения всю квартиру.

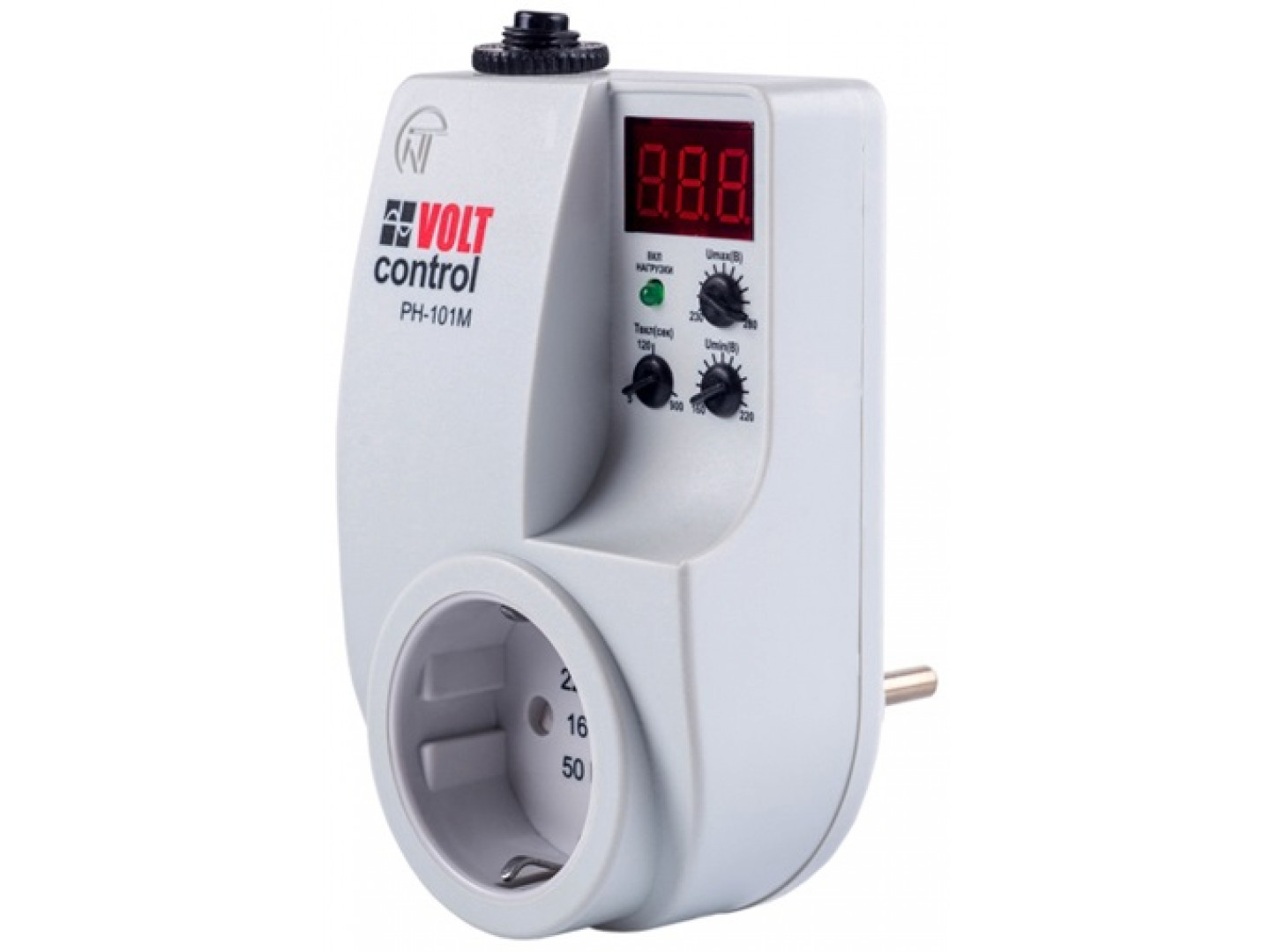

    • Устройство, по внешнему виду напоминающее удлинитель с гнездами электророзеток, в которые включаются отдельные приборы.

    Наглядно перо принцип работы реле напряжения на видео:

    Приобретая реле, важно не ошибиться в расчете его мощности. Она должна несколько превышать суммарную мощность подключенных к устройству приборов. Индивидуальные РКН, которые включаются в общую сеть, подобрать несложно – надо просто купить элемент с нужным количеством розеток.

    Эти устройства удобны, имеют невысокую стоимость, но пользоваться ими имеет смысл лишь тогда, когда сеть стабильна. Если же скачки напряжения в ней происходят постоянно, такой вариант не подойдет – ведь мало кому из хозяев понравится непрерывное включение-отключение всей сети или отдельных приборов.

    Датчик перепадов напряжения

    Этот датчик, как и РКН, фиксирует информацию о величине разности потенциалов, отключая сеть при перенапряжениях. Однако функционирует он по другому принципу. Такой прибор нужно устанавливать в сеть вместе с устройством защитного отключения. Когда аппарат обнаружит нарушение сетевых параметров, он вызовет утечку тока, обнаружив которую, автомат защиты (УЗО) обесточит сеть.

    Стабилизатор напряжения

    В тех линиях, которым нужна постоянная защита от перепадов напряжения, необходимо устанавливать стабилизатор сети. Эти устройства, будучи включенными в линию, вне зависимости от подающейся на них разности потенциалов, на выходе нормализуют параметры до нужной величины. Поэтому, если скачки напряжения в вашей домашней сети происходят часто, стабилизатор будет для вас оптимальным решением.

    Эти приборы подразделяются по принципу действия. Разберемся, какой из них подойдет для различных случаев:

    • Релейные. Такие аппараты имеют достаточно низкую цену и небольшую мощность. Впрочем, для защиты бытовой аппаратуры они вполне подойдут.
    • Сервоприводные (электромеханические). По своим характеристикам такие приборы мало чем отличаются от релейных, но при этом стоят дороже.

    • Электронные. Эти стабилизаторы собраны на базе тиристоров или симисторов. Они имеют достаточно высокую мощность, точны, долговечны, отличаются хорошим быстродействием и почти всегда гарантируют надежную защиту от перенапряжений. Цена их, естественно, довольно высока.
    • Электронные двойного преобразования. Эти устройства самые дорогие из всех перечисленных, но при этом они обладают наилучшими техническими параметрами и позволяют обеспечить максимальную защиту линии и приборов.

    Стабилизаторы бывают однофазными, предназначенными для подключения к домашней линии, и трехфазными, которые устанавливаются в сети крупных объектов. Они также могут быть переносными или стационарными.

    Наглядно про стабилизаторы на видео:

    Выбирая для себя такой аппарат, предварительно следует рассчитать суммарную мощность энергопотребителей, которые будут к нему подключены, и предельные значения сетевого напряжения. Рекомендуем в этом деле прибегнуть к помощи специалистов – они помогут не запутаться в технических тонкостях и подобрать наилучший вариант для конкретной линии по характеристикам и стоимости.

    Источники бесперебойного питания

    Теперь поговорим об этих, ранее упомянутых нами, устройствах. Иногда неопытные пользователи путают их со стабилизаторами напряжения, но это совсем не так. Основная задача ИБП – при внезапном отключении электроэнергии обеспечить подсоединенные устройства питанием в течение определенного времени, что позволит плавно завершить работу на них, сохранив имеющуюся информацию. Резерв электроэнергии дают встроенные в аппарат аккумуляторы. Как правило, бесперебойники используются вместе с компьютерами.

    В некоторых ИБП, например, с интерактивной схемой или режимом двойного преобразования, имеются встроенные стабилизаторы, которые способны нивелировать небольшие перепады разности потенциалов, но при этом цена их очень высока, и для общей защиты сети они подходят плохо. Поэтому полноценной заменой стабилизатору их считать нельзя. Но для защиты ПК при внезапных отключениях электричества такие аппараты поистине незаменимы.

    Заключение

    В этой статье мы разобрались, для чего нужна защита от скачков сетевого напряжения 220В для дома и с помощью каких устройств можно ее обеспечить. Как читатели могли убедиться, надежнее всего убережет бытовую технику от перенапряжений мощный и дорогой стабилизатор.

    Однако это не значит, что ничем другим проблему перепадов разности потенциалов не решить. Во многих случаях подойдут и другие перечисленные приборы. Все зависит от параметров сети и ее стабильности.

    Автоматы защиты от перепадов напряжения - ROZETKA

    Автоматы защиты от перепадов напряжения: какими они бывают

    Автоматы защиты от перепадов напряжения – это группа специализированных приборов, которые помогают сохранить техническую аппаратуру от колебаний показателей электросети. Особенно в наличии соответствующей защиты нуждаются домашние электроприборы. Чрезмерно высокое напряжение является прямым путем к поломке такого оборудования. При низких показателях качество его функционирования становится гораздо ниже. Такие проблемы способна решить специализированная автоматика, которая возьмет на себя регулирование.

    Автоматы защиты от перепадов напряжения подходят для контроля действия множества приборов, в частности: для холодильника, для компьютера, для стиральной машины. Они способны нормализировать подачу электричества, от которой зависит работоспособность вышеперечисленных приборов. Тем самым, владелец такой аппаратуры может быть всецело уверенным в ее долговечности.

    Автоматы защиты от перепадов напряжения выглядят как компактные, небольшие приборы. В их корпусе располагается устройство, предназначающееся для контролирования стабильного функционирования электрической сети. Там же размещен специализированный разъединитель нагрузки. Центральным элементом автоматики выступает стандартный компаратор. Некоторые модели функционируют при помощи соответствующих микропроцессоров.

    От центрального элемента напрямую зависит методика и качество работы прибора. В частности, модели, которые работают на основе микропроцессора, характеризуются более мягким срабатыванием регулировки порогов напряжения. Поэтому для активного использования или же для контроля сети, от которой зависит большое количество электроприборов, лучше выбирать микропроцессорную автоматику.

    Главным преимуществом таких устройств является невероятно высокая скорость срабатывания. Для того, чтобы стабилизировать напряжение, ему понадобится доля секунды. Тем самым, автоматы защиты от перепадов напряжения имеют очень высокую эффективность при перегрузке сети и всевозможных аварийных ситуациях.

    Основным отличием такого оборудования является количество фаз. По этому принципу такая аппаратура распределяется на однофазные и трехфазные модели. Первые являются более распространенными для использования в домашних условиях. Вариации трехфазного типа являются оптимальным решением для промышленной эксплуатации.

    Как выбрать автоматы защиты от перепадов напряжения

    При выборе такой техники всегда нужно ориентироваться на производителя. Каждая компания наделяет свои приборы индивидуальными характеристиками, производя их по собственным технологиям. Поэтому при выборе оптимального варианта всегда нужно учитывать «почерк» производителя. В частности, высококачественные автоматы защиты от перепадов напряжения изготавливает торговая марка Zubr. Ее специалисты постоянно работают над внедрением новых технологических решений, делаю свою автоматику максимально производительной.

    Важно, чтобы мощности аппаратуры было достаточно для обезопасивания всех домашних электроприборов. Автоматы защиты от перепадов напряжения рекомендуется выбирать с расчётом на 20-30 процентный мощностной запас. Так потенциальный покупатель может быть полностью уверенным в том, что прибор сможет справиться и с дополнительной бытовой техникой.

    Необходимо учитывать и отзывы предыдущих покупателей. Они предоставят полезную информацию о том, как проявляет себя выбранная модель на протяжении своей эксплуатации. Такие данные помогут определиться с конкретным вариантом. Найти отклики можно прямо на сайте интернет-магазина.

    Дифференциальные автоматы

    В квартире гаснет свет, кого-то бьет током холодильник, и вообще начинается непонятно что. Все начинают в темноте бегать по квартире, тот кого ударило током от холодильника, стоит в ступоре и вообще не понимает, что происходит. Согласитесь, комичная ситуация, но вряд ли кто-то из вас хотел бы в ней оказаться. Главное в такой ситуации не поддаваться панике. Нужно выключить холодильник из розетки и затем включить автоматический выключатель. Свет включится, а потом уже разбирать последствия. Будем надеяться, что в случае с конкретным примером никто не пострадал, и ни одна единица домашней техники не сгорела, ну кроме холодильника, разумеется. Он ведь редиска, током бьется. Ну ладно, шутки шутками, а мы сегодня поговорим про дифференциальные автоматы. Всем кому интересно, переходим глазами через красивую картинку, на второй абзац.

    Итак, что же это за зверь такой, дифференциальный автомат? И как он поможет совладать с нашим старым знакомым, монстром, который сидит в розетке? На самом деле сегодня мы с вами поговорим о том же, о чем говорили в последних статьях. С тем лишь отличием, что не по отдельности, а обо всем и сразу. Дифференциальный автомат — это устройство защитного отключения с функцией защиты от перенапряжения. То есть это два разных устройства которые объединили в одном корпусе — УЗО и автоматический выключатель. И соответственно это супер защита от всего и сразу, ведь и утечка тока и перенапряжение нам теперь не страшны. Я вам советую прочитать несколько прошлых статей, так как в них дана более подробная информация про каждое из устройств. Ну а для самых занятых или просто лентяев, а так же для тех кто уже все прочитал, далее ещё разок коротенько вспомним оба эти устройства.

    Автоматический выключатель — пробка. Ну или устройство для защиты от перенапряжения. Почему автомат — пробка? Спросите вы. Да просто потому, что прогресс и сделал из пробки автоматический выключатель. Сначала были керамические пробки, потом более навороченные, а спустя много лет появился автоматический выключатель. Подробнее можно посмотреть здесь. Как я уже не раз сказал, его основная функция — защита от перенапряжения. То есть он защищает вашу технику от сгорания при скачках напряжения в сети. Хотя спасает он не только технику, но и лампы, и даже нервы. Особенно когда сгорает техника. Описать словами его работу просто — как только ток становится больше допустимой силы, он срабатывает и размыкает цепь. В итоге отключается электричество и нервы с техникой остаются целы. Никаких других функций у автоматического выключателя нет.

    Теперь давайте вспоминать, что такое устройство защитного отключения. Устройство защитного отключения защищает от протечек. От протечек электрического тока, в следствии неисправностей проводки или техники. Согласитесь, неприятно, когда с вами пытается драться стиральная машина? Да ещё и током? А если она вообще короткое замыкание устроит? Нет. Так дело не пойдёт. Что-то с ней нужно сделать. А нужно поставить специальное устройство которое сделает её безопаснее. Таким устройством и является УЗО. Кто забыл УЗО — устройство защитного отключения. Оно, как понятно из начала абзаца, защищает вас от поражения электрическим током в результате его утечки. Принцип работы устройств защитного отключения можно подробно рассмотреть здесь. Тут поговорим коротко. Устройство защитного отключения считает сумму токов, и как только находит отклонение от нормы, сразу отключает нагрузку.

    Функции дифференциального автомата

    Теперь вы имеете представление о этом самом звере — дифференциальном автомате. Осталось только разобраться как его правильно выбрать. На самом деле ничего сложного в этом нет, так как характеристики такие же как у автоматических выключателей и устройств защитного отключения. С одной лишь разницей — характеристики этих двух устройств, здесь очень тесно переплетены.

    Давайте поговорим про характеристики. И первая и самая главная из них — мощность автомата. Как вы помните, сила тока измеряется в амперах. А так как сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению, мощность в данном случае и является силой тока. Так что исходя из ваших потребностей можете смело подбирать нужный ампераж. Могу вас научить одному трюку — как вычислить нужный ампераж. Для этого не нужно десять лет учить физику, достаточно просто разделить общую мощность на напряжение. Так, например, если у вас напряжение сети двести двадцать вольт, а автомат должен передавать мощность в три киловатта, то посчитать не сложно. Делим три киловатта на 220, то получиться примерно 13 с половиной. Округляем до значений с которыми выпускаются автоматы, получается, что нам нужен автомат на 16 ампер.

    Теперь поговорим про номинальную отключающую способность. Она, как правило, для таких устройств стандартная — 4,5 килоампера. Она показывает максимальную мощность которую способен выдержать автомат и при этом остаться работоспособен. Так что это не самая важная характеристика.

    Теперь непосредственно про ток утечки. Эта характеристика самая важная в подобного рода устройствах. Она показывает минимальную величину утечки тока, при которой дифференциальный автомат сможет заподозрить и отключить питание. Эта характеристика измеряется в миллиамперах. Почему в настолько маленьких величинах? Спросите вы. Впрочем резонный вопрос. На самом деле такие устройства ведь делаются не под каждого индивидуального покупателя, а для всех. Соответственно у каждого из нас с вами разный организм. И каждый отдельно взятый организм реагирует на поражение электрическим током по разному. Согласитесь, напряжение, опасное для маленького ребенка, вряд ли навредит взрослому человеку. В этом и заключается основная причина таких маленьких единиц измерения. Как правило для бытового применения оптимальным считается показатель — тридцать миллиампер. Ток такой силы попросту не способен навредить человеку любого возраста. Можете смело брать дифференциальный автомат с такой характеристикой и пользоваться, ничего с вами не случится.

    Ну вот, теперь вы знаете как правильно выбрать дифференциальный автомат. Главное, не экономьте на своей безопасности. Возьмите хороший дифференциальный автомат. Ведь он способен защитить вас не только от утечек тока, но и от драки с холодильником или стиральной машиной.

    Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!

    Как подключить реле-автомат от перепадов и скачков напряжения в электрической сети?

    Как же правильно подключить автомат-реле от перепадов и прыжков (скачков) напряжения? При покупке реле напряжения к нему, как правило, прилагается инструкция по подключению с описанием технических характеристик. В основном однофазныереле-автоматы от перепадов напряженияимеют три выхода: фаза выход, ноль, и фаза вход. У разных производителей последовательность расположения контактов может быть иная, но основных выходов всё также три.

    Далее на примере я буду описыватьустройство для защиты бытового электрооборудования БАРС-4 — микропроцессорный блок защиты от скачков и перепадов напряжения. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Оно занимает три модуля (один модуль это толщина автоматического выключателя, которая равна 18 мм.).Данное реле имеет нагрузочную способность 40 Ампер, это означает что на него можно подключить нагрузку максимум 8000 Ватт (8 кВт). Реле с током на 63 Ампер тоже будет занимать три модуля.

    Данное устройство предотвращает выход из строя Вашей бытовой техники, так как оно способно контролировать входящее напряжение в электросети, и отключать оборудование, если это напряжение выходит из установленных пределов.

    Технические параметры автомата от перепадов (скачков) напряжения:

    Границы установки параметров :

    — нижний предел, не менее 130 Вольт, (установлено) — 175 Вольт,
    — верхний предел, не более 300 Вольт, (установлено) — 245 Вольт,
    — ток нагрузки, не более 40 Ампер,
    — задержка времени включения, от 1 до 300 сек., (установлено) — 5 сек..

    Схема подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Барс-4.

    Установка и подключение реле напряжения Барс-3 и БАРС-4.

    Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм.кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле. Подключённое реле напряжения возле счётчика можно посмотреть здесь, а также и в щитке. Если не справляетесь, вызовите электрика.

    Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.

    Настройка и работа:

    При подачи напряжения на блок защиты, на индикаторе начнёт мигать действующее напряжение в сети. Через установленное время оно перестанет мигать, и подаст это напряжение на выход устройства. Вход в режим установок осуществляется одновременным нажатием кнопок «плюс» и «минус». При этом на индикаторе появится надпись Uhi (верхний предел) и сразу же отобразится действующее значение. Для изменения пределов нужно сразу увеличить либо уменьшить данную величину путём нажатия вышеуказанных кнопок. Установили верхний предел, ждём появления надписи Uloзадаём нижний предел. Опять ждём и устанавливаем время задержки t от 1 до 300 секунд. После установки времени, система автоматически выходит в рабочий режим, и устройство готово к работе.

    Рекомендации, как подключить и настроить реле напряжения Барс-3 и БАРС-4. Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, тоUhi установить на уровне 255 В., а Ulo190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения. Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если внизто уменьшать. Но не устанавливать более 260 Вольт.

    Реле-автомат от скачков (прыжков) напряжения в электрической сетинадёжно защитит Ваше электрооборудование от выхода со строя. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…

    Защита от скачков напряжения бытовые электрические товары во владивостоке

    Как правильно защитить бытовую технику

    Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

    Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

    Реле контроля напряжения

    Реле контроля напряжения трехфазное ZUBR 3F, 5А

    Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

    Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

    Стабилизатор напряжения

    Релейный стабилизатор напряжения

    Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

    Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

    Все устройства такого типа делят на несколько видов:

    • Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
    • Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
    • Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
    • Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

    ИБП (источник бесперебойного питания)

    Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

    Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

    Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

    Датчик перепадов напряжения

    Сетевой фильтр MOST EHV 2м (белый)

    Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

    Скачки напряжения в электросети: что делать?

    Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

    Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

    Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

    Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

    А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

    Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

    Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

    А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

    1. Зафиксируйте дату и точное время перепада напряжения.
    2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
    3. Оплатите услугу по ремонту, сохраните платёжный документ.
    4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
    5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
    6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

    В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

    Устройство защитного отключения

    Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

    Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

    Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

    Причины скачков напряжения в электросети

    Для начала разберёмся в том, что такое скачок напряжения. В быту скачками напряжения принято называть резкое изменение показателей напряжения.

    В судебной практике данный вопрос рассматривается в случаях, когда перенапряжение становится причиной нанесения ущерба.

    Нормативная документация различает следующие понятия:

    1. Отклонение напряжения. Это изменение амплитуды продолжительностью более 1 минуты. Различают нормально и предельно допустимое отклонение напряжения. Максимально допустимым считается отклонение в 10% от номинального.
    2. Колебание напряжения — изменение амплитуды продолжительностью менее 1 минуты.
    3. Перенапряжение. Это повышение напряжения свыше 242 В, которое может длиться даже менее 1 секунды.

    Таким образом, скачками напряжения можно называть как небольшие, но длительные изменения показателей напряжения, так и кратковременные, но значительные превышения показателей нормы («импульсные скачки»).

    Излишняя энергия, вызванная скачком в электросети, воздействует на приборы, потребляющие ток, что приводит к их поломке.

    Что такое УЗИП и для чего оно нужно?

    Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку

    Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

    Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

    УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

    Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

    Тип устройства Для чего предназначено Где применяется
    I класс Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс. Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
    II класс Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА. Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
    III класс Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов. Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

    Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

    Перенапряжение в результате коммутации

    Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

    Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

    Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

    Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

    • Индуктивность нагрузки.
    • Моментальное значение разности потенциалов при коммутации.

    • Емкость подключающих электрических кабелей.
    • Реактивная мощность.

    Чем опасны перенапряжения и с чем связаны?

    Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

    Пути разноса перенапряжения

    Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

    Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

    Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

    Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

    И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

    Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

    Почему происходят скачки напряжения в энергетической сети

    Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

    Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

    Однако на практике, параметров стабилизирующих схем часто недостаточно.

    Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

    Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

    Виды перепадов напряжения

    Известно несколько видов перепадов напряжения в сети, классифицируемых по их продолжительности и амплитуде. В соответствии с этими признаками, все они делятся на следующие группы:

    • Кратковременные всплески небольшой величины, связанные с переходными процессами из-за включения силового оборудования (лифта или насосных станций, подключенных на эту же фазу) или с сильными грозовыми разрядами;
    • Длительные падения напряжения ниже допустимого ПУЭ уровня;
    • Сильное превышение допустимого максимума (перенапряжение, достигающее значений 260-300 Вольт) в течение длительного времени;
    • Постоянные всплески напряжения значительной по величине амплитуды, возникающие из-за неисправности станционного оборудования.

    Обратите внимание! Все приведённые выше отклонения расположены в порядке возрастания их опасности для подключённой к бытовой сети аппаратуры. В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески)

    Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

    В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники.

    Если при кратковременных всплесках в сети чаще всего срабатывают входные двухполюсные автоматы, то в ситуации с длительным превышением напряжением значений порядка 300 Вольт могут случиться очень неприятные вещи. При этом возможно полное выгорание дорогостоящего оборудования, не защищённого качественным стабилизирующим устройством. Такие же последствия наблюдаются в случае попадания в строение сильного грозового разряда (особо опасно это явление в сельской местности).

    Стабилизаторы напряжения

    Стабилизатор (нормализатор) напряжения применяется для поддержания стабильного и качественного напряжения в сети. Его назначение — поддерживать выходной сигнал на уровне 220 вольт, независимо от его уровня на входе. Стабилизатор не улучшает форму сигнала, не исправляет синусоиду, а только корректирует величину напряжения. При этом стоит заметить, что к стабилизаторам, вносящим изменение в синусоиду входного сигнала из-за своей конструкции, подключать приборы содержащие электродвигатели нельзя, так как это приводит к их перегреву.

    Виды и их параметры

    Стабилизаторы выпускаются с точной регулировкой, но с медленным реагированием на изменение входного сигнала (электромеханические) или с высокой скоростью реакции, но с погрешностью при подстройке уровня сигнала. Перед тем как подобрать себе вид оптимального нормализатора, необходимо померить уровень сигнала в сети. Измерения проводятся в разное время суток на протяжении недели.

    Таким образом, определяется требуемый диапазон работы, а при возможности нужно исследовать, насколько быстро изменяется величина напряжения, и вид стабилизатора. Если величина изменяется медленно, оптимальным будет электромеханический тип. Если существуют резкие провалы, то ступенчатый. По принципу работы различают:

    1. Релейные. Основными радиоэлементами, входящими в состав такого типа устройств, являются многообмоточный трансформатор и мощные реле. При отклонениях сети от номинального напряжения происходит автоматическое переключение обмотки с использованием силового реле. Такой нормализатор характеризуется низкой ценой, но главный его недостаток в ступенчатой подстройке величины напряжения. При этом на выходе получается уже не чистая синусоида.
    2. Сервомоторные. Другое название — электромеханические. В работе используется автотрансформатор и двигатель, последним управляет система контроля. Обладает: низкой ценой, плавной регулировкой, компактными размерами и чистой синусоидой на выходе. К недостаткам относят шум и низкую скорость срабатывания.
    3. Инверторные. Действуют на основе двойного преобразования, сначала переменный ток в постоянный, а затем снова в переменный. Всё управление происходит с применением микроконтроллера. Работают в большом диапазоне входного сигнала с высокой скоростью реагирования. Обеспечивают защиту и от импульсных помех, но при этом являются самыми дорогими устройствами.
    4. Симисторные. Принцип работы такой же, как у релейного типа, но вместо механических узлов используются полупроводники, работающие в режиме ключа. Отличаются быстротой срабатывания и высоким коэффициентом полезного действия. При этом они совершенно бесшумные, но сложны в своих схемотехнических решениях.
    5. Феррорезонансные. Для бытового применения не используются, так как имеют большой вес и высокий уровень шума. Работают на эффекте феррорезонанса.

    При изготовлении стабилизаторов используются различные методы достижения стабильного сигнала на выходе устройства. Любой нормализатор обязан поддерживать напряжение в допустимом диапазоне при его отклонении. Если отклонение составит большее значение, стабилизатор отключится и прервёт подачу электричества к подключённой нему нагрузке. Нормализаторы характеризуются такими параметрами:

    1. Максимальное входное напряжение. Это максимальный уровень сигнала, понижающийся стабилизатором до 220 вольт.
    2. Минимальное входное напряжение. Это минимальный уровень сигнала, повышающийся стабилизатором до 220 вольт.
    3. Выходное напряжение. Величина максимального выходного напряжения, подающегося со стабилизатора на нагрузку.
    4. Полная мощность. Пиковая мощность, которую может выдержать устройство, измеряется в ВА.
    5. Вид индикации. Может использоваться цифровой экран или аналоговые приборы.
    6. Тип. Принцип работы.
    7. Количество фаз. В зависимости от типа электропроводки бывают двух видов: однофазные и трёхфазные.

    Причины возникновения и опасность скачков напряжения

    В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

    Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

    • Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
    • Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
    • Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

    Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

    Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

    Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

    Как работает реле контроля фаз в сети 380В

    В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

    Подключение реле напряжения в сети 380В

    В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

    Схема подключения реле напряжения на каждой фазе в сети 380В

    Обзор цен

    Купить защитное устройство можно в любом магазине электрических товаров

    Обращаем Ваше внимание, что цена может варьироваться в зависимости от нужного типа защиты от перенапряжений и конкретной марки устройства (Зубр, Альбатрос и прочие)

    Рассмотрим приблизительную стоимость автоматики:

    В большинстве случаев, при покупке комплектов защиты от перенапряжения предоставляются скидки.

    Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится. При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

    Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

    Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

    Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.

    Виды изменений в сети

    График допустимых показаний отклонения в сети

    Выделяют несколько типов скачков напряжения:

    • Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
    • Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
    • Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.
    Устройство защиты от перенапряжения для стиральной машины

    - обязательно ли это в 2021 году?

    Главная - Сетевой фильтр для стиральной машины - Вам действительно нужен он дома в 2021 году?

    Последнее обновление: 8 июня 2021 г., Марк Эдвардс.

    Стиральная машина - это отнюдь не тот вид бытовой техники, которую можно легко заменить, не моргнув глазом.Некоторые высококачественные стиральные машины исчисляются тысячами. Без устройства защиты от перенапряжения для стиральной машины этот крупный бытовой прибор может быть поврежден и не подлежит ремонту при скачке напряжения.

    Купить сетевой фильтр для стиральной машины или крупной бытовой техники - это действительно небольшая цена, если подумать об их стоимости замены.

    Более того, многие дни неудобств в ожидании прибытия нового были бы кошмаром для большинства людей.

    Не уверен насчет вас, моя семья пользуется стиральной машиной почти через день. Стирать всю грязную одежду трех моих детей плюс нашу повседневную рабочую одежду достаточно, чтобы заполнить более половины загрузки нашей стиральной машины.

    Мне сложно представить себе день без него.

    Вам действительно нужен сетевой фильтр для стиральной машины?

    Не совсем.

    Нет необходимости получать его, если вы и ваша семья подпадаете под следующие группы, перечисленные ниже:

    Большая Гардеробная Группа

    Стирать всю одежду нужно только раз в неделю или дольше.В вашем гардеробе так много одежды, что вам понадобится более трех полных месяцев, чтобы надеть каждую из них.

    Авто Прачечная Группа магазинов

    Рядом с вашим домом есть автоматическая прачечная. И вы, вероятно, пользуетесь стиральной машиной менее 10 раз в год. Если вы попадаете в эту группу, не тратьте зря деньги 💸💸💸 приобретите сетевой фильтр для стиральной машины.

    Мыть большую часть собственной одежды Группа

    Серьезно, а кто это делает в наши дни? Что ж, если вы попадаете под эту группу людей, поздравляю.Вы, вероятно, остаетесь один и стираете большую часть своей одежды вручную. В таком случае, даже если ваша стиральная машина перегорит из-за катастрофического скачка напряжения, вы выживете. 🙌🙌🙌

    Группа компаний Good Neighbours

    Если вы похожи на меня, и у вас есть потрясающие соседи, живущие слева и справа от моего дома, не стесняйтесь НЕ покупать сетевой фильтр для своей стиральной машины. Моя стиральная машина однажды сломалась 2 года назад, и один из моих соседей предложил нам бесплатное пользование своей стиральной машиной.Мы использовали его целых 3 дня, пока не пришла новая.

    Не могу дождаться смены группы

    Не покупайте сетевой фильтр, если вы ждете, пока ваша стиральная машина скоро выйдет из строя. Возможно, вы каждый день усердно молитесь о том, чтобы это случилось и вы получили компактную портативную стиральную машину COMFEE '1,6 куб. Фут. 😜

    Вот и все. Не всем нужен сетевой фильтр для стиральной машины. Все зависит от конкретных потребностей и среды людей.

    С другой стороны, вам действительно стоит его получить, если вы:

    • только что купил новую стиральную машину, которая стоит больше половины вашей зарплаты
    • вашей семье нужно пользоваться стиральной машиной каждый божий день (как и я)
    • У
    • нет хороших соседей, которые позволили бы вам воспользоваться их стиральной машиной в случае необходимости
    • 🙂
    • не живут рядом с прачечной самообслуживания
    • даже не умеют стирать одежду вручную.

    Помните, что приобретение устройства защиты от перенапряжения похоже на покупку страховки жизни для вашего электроприбора: вы никогда не узнаете, когда случится резкий скачок напряжения, который лишит электрические жизни ваших дорогостоящих электроприборов.

    Помимо стиральной машины, вы должны получить защиту от перенапряжения для всех основных электроприборов дома, если район, в котором вы живете, подвержен скачкам напряжения и молнии. Рассмотрите вариант защиты от перенапряжения для всего дома, если вы хотите защитить все электрические приборы и электронику в своем доме.

    Лучше перестраховаться, чем сожалеть.

    Лучшие сетевые фильтры 2021: Обзоры и советы по покупке

    Только вы точно знаете, что вам нужен сетевой фильтр после того, как ваше оборудование поджарило.Тогда уже поздно. За очень разумную сумму вы можете поставить почти буквальный брандмауэр между вашей дорогой (и дешевой) электроникой и током, поступающим из сетевой розетки. Сетевой фильтр бросается на линию огня, снова и снова жертвуя своими компонентами, чтобы ваши устройства оставались функциональными.

    Эти обзоры относятся к сетевым фильтрам, разработанным для домашнего офиса или кабинета, или домашней развлекательной системы. Такие медиаторы мощности имеют единственную функцию: удерживать напряжение от превышения определенного номинального уровня, при превышении которого оборудование может перегореть предохранитель, сжечь блок питания или полностью поджарить его схему без возможности ремонта.Сетевой фильтр принимает удар вместо вашего оборудования или аудио / видео системы, и он потенциально может сэкономить вам от сотен до многих тысяч долларов, в зависимости от того, что вы подключили.

    Вы хотите вложить скромные средства в сетевой фильтр по той же причине, по которой вы хотите иметь резервную копию своих данных: потому что после неблагоприятного события нет возврата. Опережение проблемы, которая может быть маловероятной, но вполне вероятной, избавит вас от огромных последствий, если она произойдет. (У вас или есть несколько резервных копий ваших данных, верно?)

    Обновлено 22 июня 2021 г., , в нашем обзоре устройства защиты от перенапряжения Accell Power Cube.Этот продуманно разработанный сетевой фильтр можно разобрать и использовать каждый по отдельности. Accell предполагает, что одна половина остается подключенной к стене с помощью кабеля, а другая половина может путешествовать с вами. Обе половины имеют одну дополнительную розетку переменного тока (всего две) и четыре порта для зарядки USB-A. Как мы уже сказали, умно!

    Совершенный интеллектуальный сетевой фильтр

    Интеллектуальный блок питания Kasa Smart Wi-Fi от TP-Link (модель HS300)

    Интеллектуальный блок питания Kasa Wi-Fi от TP-Link делает правильный выбор: от элегантного дизайна, который вписывается в интерьер дома, до набора расширенных вариантов планирования для каждого вид повседневной жизни и необходимости в поездках - и защита от перенапряжения.

    Да, не все захотят потратить 79 долларов на сетевой фильтр, но TP-Link действительно произвела лучший сетевой фильтр. Все шесть его розеток можно контролировать и планировать индивидуально - и не меньше - с помощью усовершенствованного мобильного приложения, а также вы можете управлять любым из них с помощью голосовых команд. Здесь также есть три USB-порта для зарядки. Да, он стоит 79 долларов. Но если это выходит за рамки вашего бюджета, модель KP303 от TP-Link представляет собой недорогую версию с тремя розетками и двумя USB-портами для зарядки.Он продается по цене 39 долларов.

    Лучший универсальный сетевой фильтр

    Устройство защиты от перенапряжения PivotPlug

    Belkin (BP112230-08) не отключает питание, когда оно больше не может защищать ваши устройства, но оно обеспечивает низкое напряжение ограничения (330 В на всех ножках). Это очень гибкий и адаптируемый сетевой фильтр с восьмифутовым шнуром и индикаторами защиты и заземления.

    Второе место

    Устройство защиты от перенапряжения

    Amazon предлагает хитрый трюк: он помещает четыре мощных USB-порта для зарядки и шесть обычных розеток переменного тока в легкодоступные места, а также сводит к минимуму беспорядок в кабелях.Конструкция зажима не подойдет всем, но если вам нужен сетевой фильтр на столе или аналогичной рабочей поверхности, этот действительно хороший выбор.

    Лучше всего при отключении питания, когда он больше не может обеспечивать защиту

    SurgeArrest Performance P12U2 APC - это наш новый любимый сетевой фильтр, который автоматически отключает питание, когда защита прекращается. Это модель с 12 розетками - на два больше, чем у нашего предыдущего выбора, - и у нее есть два супер-удобных порта USB для быстрой зарядки. Если вам не нужны эти две дополнительные розетки и USB-порты для зарядки, Tripp Lite TLP1008TEL остается хорошим выбором примерно на 14 долларов дешевле.

    Самый красивый сетевой фильтр

    Устройство защиты от перенапряжения серии Austere VII (8 розеток)

    Устройство защиты от перенапряжения серии Austere VII на 8 розеток - вещь прекрасная, а его USB-порты для зарядки, в частности порт USB-C PD на 45 Вт, чрезвычайно удобны. Но вы за это дорого заплатите.

    Если вы придаете огромное значение дизайну, то устройство защиты от перенапряжения серии Austere VII является наиболее привлекательным устройством в этой категории. Корпус из матового алюминия, полированные скошенные края и шнур питания из плетеной ткани - мы не видели ничего, что могло бы сравниться с его промышленным дизайном.И это не только красиво, но и в этом сетевом фильтре есть все функции, которые вы хотели бы защитить свою дорогую электронику. Найдете ли вы эту комбинацию стоимостью 200 долларов - решать вам.

    Факторы, которые мы рассмотрели

    Мы рассмотрели несколько общих факторов для трех сценариев: домашняя развлекательная система, такая как телевизор, проигрыватель дисков, приставка для потокового мультимедиа и система ресивера; домашний офис или кабинка с настольным компьютером и периферийными устройствами, включая мониторы и жесткие диски; и вариант в пути, если вы хотите путешествовать с несколькими розетками, которые также дают вам спокойствие, особенно в отелях и конференц-залах, где вы не знаете, какое питание будет предоставлено.

    Мы оценили следующие характеристики:

    • Продолжает ли ограничитель перенапряжения подавать питание, когда его зажимная способность сгорела? (См. Следующий раздел для точного объяснения того, что это означает.)
    • Насколько легко подключить обычные двухконтактные и трехконтактные кабели вместе с различными USB-адаптерами и бородавками?
    • Каково соотношение стоимости к характеристикам и выходам?
    • Расширенные функции, такие как зарядка через USB
    • Для дорожных моделей, сколько розеток у него есть, оставаясь при этом компактным и универсальным, помимо всего вышеперечисленного?

    Особенности, которые обычно не найдет в ограничителях перенапряжения, например, сигнализация или сетевой интеллект для оповещения компьютера (и управления контролируемым отключением) или действия в качестве устройства Интернета вещей, чтобы предупредить об электрических аномалиях или обеспечить отчет о состоянии.Для этого вам нужно перейти на источник бесперебойного питания (ИБП), который сочетает в себе постоянно заряжаемый резервный аккумулятор, стабилизацию питания и защиту от перенапряжения. Те стоят от небольшого до гораздо большего.

    Как работает устройство защиты от перенапряжения

    Электрическая сеть не была предназначена для электроники, и скачки и всплески раньше были более регулярными и более высокими, поскольку они не влияли на электродвигатели. Ситуация кардинально изменилась за несколько десятилетий, поскольку коммунальные службы убрали то, что доставлено в дома и здания.Однако в зависимости от возраста систем электроснабжения и частоты ударов молнии скачки и огромные всплески могут происходить регулярно.

    Устройство защиты от перенапряжения точнее называть «устройством, которое блокирует чрезмерное напряжение, когда оно превышает определенную крайнюю точку». Эта отсечка, называемая фиксацией, обычно составляет 330 В, 400 или 500 В. Хотя 330 В или выше может показаться высоким по сравнению с 120 В, номинально поставляемым в США, на самом деле это не так. Напряжение переменного тока (AC) составляет около 120 В, но оно циклически или меняется от -170 В через 0 В до + 170 В и обратно; 120 В - это приблизительное среднее значение.

    Электроника и все другое электрическое питание для дома или офиса может принимать короткие количества гораздо более высоких максимальных напряжений, что, как вы можете логически определить, должно быть правдой, поскольку умеренные скачки напряжения являются обычным делом, а электронное оборудование в домах не постоянно выходит из строя без скачков напряжения. протектор; нужно блокировать большие скачки напряжения.

    В устройствах защиты от перенапряжения тестируемой нами категории используются металлооксидные варисторы (MOV), разновидность схемы, которая поглощает напряжения выше предельного уровня и эффективно сгорает со временем.В зоне с нестабильным напряжением ваш сетевой фильтр может изнашиваться за месяцы или несколько лет; в других электрических системах это может длиться бесконечно. (Существует гораздо более дорогой тип устройства защиты от перенапряжения, предназначенный для высококачественного аудио и очень дорогой электроники. Он стоит примерно в десять раз дороже и никогда не перегорает.)

    Вы не получите полной защиты от поражения электрическим током с помощью сетевой фильтр: удар рядом с вашим домом может превысить способность любого устройства потребителя блокировать израсходованную энергию, хотя на некоторых моделях автоматический выключатель может сработать первым.Если вас беспокоит поражение электрическим током, вам необходимо изменить способ подачи электропитания в ваш дом (или убедить домовладельца сделать то же самое). Но электрические удары за много миль могут вызвать меньшие скачки напряжения, которые будут поглощать защитные устройства.

    Tripp Lite

    Телефонные разъемы и коаксиальные разъемы на сетевом фильтре не сильно повышают его ценность.

    Некоторые устройства защиты от перенапряжения включают в себя телефонные и коаксиальные сквозные соединения для защиты соединений DSL и кабельного / спутникового телевидения.Отраслевые отчеты и тестирование показывают, что эти средства защиты фактически бессмысленны, поэтому мы не учитывали их наличие или отсутствие в наших тестах и ​​обзорах.

    Вы можете сравнить долговечность устройств защиты от перенапряжения или период, в течение которого MOV будут оставаться эффективными, посмотрев на количество джоулей, рекламируемое для продукта. Джоули измеряют, сколько энергии затрачивается; чем больше джоулей, тем больше энергии. Таким образом, в точно такой же ситуации в одном доме с обычными скачками напряжения устройство на 1000 джоулей должно прослужить вдвое меньше, чем устройство на 2000 джоулей.

    На практике это очень и очень сложно определить. MOV не разлагаются идеально линейно, и не все MOV имеют одинаковое качество. Джоули представляют собой приблизительную основу для сравнения, которую практически невозможно проверить в лабораторных условиях, поскольку вам придется моделировать множество скачков в течение длительных периодов времени с помощью нескольких идентичных единиц каждой модели. Именно так поступают производители при разработке и тестировании своей продукции. Сертификация Underwriters Laboratories (UL) гарантирует, что продукт прошел независимые испытания.

    Мы будем использовать джоули в качестве приблизительного практического правила, поскольку оно имеет тенденцию к параллельному различию в цене и других характеристиках. Но когда сгорают MOV, что происходит дальше?

    Скорее сгореть, чем исчезнуть

    Я собираюсь взорвать ваш разум - или, по крайней мере, умы большинства людей. Если у вас уже есть сетевой фильтр где-то в вашем доме или офисе, взгляните на него и вернитесь. Теперь, не глядя, горит ли еще индикатор «защиты»? Не можешь мне сказать? Это проблема.

    Thinkstock

    Рассматриваемый здесь класс устройств защиты от перенапряжения основан на использовании металлооксидных варисторов для поглощения избыточного напряжения.

    Старые устройства защиты от перенапряжения обычно разрабатывались с учетом того, что в компьютерах есть вращающиеся жесткие диски (HDD) внутри, и что лучше отказаться от защиты от перенапряжения и продолжать обеспечивать питание, чем отключать питание переменного тока при отказе защиты. В подобных устройствах защиты от перенапряжения единственным индикатором того, остается ли защита активной, является индикатор защиты.

    Если лампочка не горит, тумблеры перегорели, и защиты уже нет!

    А теперь вернитесь и посмотрите на эти протекторы еще раз: какие из них сгорели? Это те, которые вы хотите заменить поспешностью. Признаюсь, я узнал об этом только в 2016 году; Я проверил свой, и через несколько месяцев мне пришлось заменить один, когда тот свет внезапно исчез.

    Это самый большой выбор, с которым вы столкнетесь, и мы учли его в шести устройствах защиты от перенапряжения, которые мы привезли для тестирования.Но есть три варианта, когда защита дает сбой:

    • Прекращается подача электроэнергии, что немедленно приводит к отключению электричества на всех подключенных устройствах. С SSD-накопителями или потоковым аудио / видео оборудованием, Blu-Ray или другим проигрывателем дисков это не имеет большого значения. Лучше потерять силу, чем дать волю.

    • Некоторая мощность перестает течь. Есть три разных пути подачи электричества от сети переменного тока, и один из них более важен для защиты от скачков напряжения, чем два других.(См. Ниже для более подробной информации.) Таким образом, некоторые защитные устройства останавливают прохождение энергии только в том случае, если MOV этого критического узла умирают. Вы должны смотреть на защитный свет, чтобы узнать состояние защиты.

    • Питание всегда идет, но свет гаснет. В этом случае вы должны сохранять бдительность, особенно во время шторма и сразу после него, или всякий раз, когда ваши огни мерцают.

    У источника питания переменного тока есть три «ножки», по которым проходит мощность. С трехпроводной розеткой, которая требуется для устройств защиты от перенапряжения, это линейная, нейтральная и заземляющая.Питание поступает по линии, проходит через нейтраль и циклически проходит через отрицательное и положительное напряжение; это одна нога (известная как L-N).

    Также есть ножки, каждая из которых соединяется под напряжением с землей (L-G) и нейтраль с землей (N-G), что предотвращает короткое замыкание в проводке от возгорания или взрыва. Правильный заземляющий провод в розетке подключается обратно к заземляющему стержню для всего дома или здания, который отводит напряжение буквально на землю.

    Amazon

    Очень важен длинный шнур, так как ваше оборудование может быть далеко от ближайшей розетки.Считайте, что 8 футов - это минимум.

    Многие производители устройств защиты от перенапряжения предлагают ограниченную гарантию на повреждение вещей, подключенных к устройству защиты, если указанное повреждение вызвано прохождением напряжения через устройство. Однако эти гарантии (мы видели, что они предлагают покрытие от 20 000 до 300 000 долларов США), однако, содержат так много оговорок и исключений, в том числе необходимость подачи заявки на покрытие в течение 15 или 30 дней с момента повреждения с некоторыми, доказывая правильную электрическую настройку, и предоставление квитанций на все поврежденные товары - что шансы выполнить все условия и получить деньги кажутся низкими.Мы предоставили предложение о гарантиях в каждом обзоре, чтобы вы были в курсе, но не рассчитывайте на сбор, если вы не являетесь хорошим хранителем документации.

    И последняя деталь: длинный шнур питания - не менее 8 футов - необходим для устройства защиты от перенапряжения. Это связано с тем, что для обеспечения безопасности и защиты от перенапряжения вы должны включать устройство защиты от перенапряжения непосредственно в розетку, а не в другое устройство защиты от перенапряжения, удлинитель или источник бесперебойного питания. Поскольку вы можете подключить очень много энергии к устройству с несколькими розетками, очень легко перегрузить устройство, к которому вы подключаете сетевой фильтр, что может вызвать отказ продукта или даже электрический пожар.

    Вы также должны подключить сетевой фильтр к правильно заземленной трехконтактной розетке. Вы можете использовать один из тех умных переходников 3-на-2, которые я слишком хорошо знаю, как владелец старого дома, в котором только около половины розеток когда-либо были модернизированы до современных стандартов. Не знаете, правильно ли заземлена ваша розетка? В некоторых устройствах защиты от перенапряжения есть светодиод, который загорается, если его нет, или вы можете купить дешевый съемный детектор в хозяйственном магазине. Если вы обнаружите, что ваш дом не заземлен, немедленно вызовите электрика; это опасность.К счастью, это может быть дешево, если в доме не было плохой проводки.

    Если вы не будете следовать инструкциям по подключению сетевого фильтра к стене, вы можете повредить его, что приведет к аннулированию гарантии на продукт и любой защиты от повреждений, которая прилагается к нему.

    Наши последние обзоры устройств защиты от перенапряжения

    Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

    Что такое скачок напряжения и как защитить свой дом?

    Наша жизнь вращается вокруг использования компьютеров, бытовой техники и других устройств с электрическим приводом, поэтому при скачке напряжения защита этих устройств имеет первостепенное значение.

    Защита от перенапряжения - это инвестиции в вашу электронику и бытовую технику, а также в вашу безопасность. Он защищает ваше ценное оборудование во время скачков напряжения, которые могут вызвать потерю данных в компьютерах и могут повредить или навсегда вывести из строя электронику и приборы.

    Давайте посмотрим, что происходит во время скачка напряжения, почему защита от перенапряжения важна и как выбрать правильную защиту от перенапряжения для вашего дома.

    Что такое скачок напряжения?

    Мощность, протекающая через обычную настенную розетку, считается мощностью 120 вольт переменного тока. Однако напряжение не может составлять постоянные 120 вольт - оно может колебаться от 0 до 169 вольт.

    Во время разрушительного скачка напряжения напряжение превышает 169 вольт.

    Как случаются скачки напряжения?

    Скачки напряжения могут исходить от электроэнергетической компании во время переключения электросети.Они также могут возникать при неисправности ближайшего трансформатора или линии электропередачи. Некоторые из самых мощных скачков напряжения могут произойти в результате удара молнии.

    Скачки могут также возникнуть в доме. Когда мощный электрический прибор, такой как кондиционер или холодильник, включается или выключается, может произойти меньший скачок напряжения. Поскольку двигатели и компрессоры этих приборов требуют очень много энергии для включения и выключения, кратковременное потребление энергии нарушает устойчивый поток напряжения в электрической системе.

    Как скачки напряжения вызывают повреждение?

    Повышение напряжения выше нормального рабочего напряжения устройства может вызвать дугу электрического тока внутри устройства. Вырабатываемое в результате тепло может вызвать повреждение электронных плат и других компонентов внутри устройства.

    Сильные скачки напряжения, например, вызванные ударами молнии, могут мгновенно нанести непоправимый урон. Но меньшие скачки напряжения, такие как те, которые возникают при включении кондиционера, могут вызвать незаметные повреждения небольшими порциями, которые накапливаются со временем.Они не могут вывести устройство из строя одним выстрелом, но они могут сократить срок службы любого устройства на годы.

    Каковы признаки скачка напряжения?

    Есть несколько признаков, которые могут указывать на то, что на вашем приборе или устройстве произошел скачок напряжения:

    • Часы или индикаторы устройства мигают
    • Устройство выключено или не работает
    • Вокруг устройства или источника питания присутствует едкий запах гари.
    • Для устройства защиты от перенапряжения или удлинителя может потребоваться сброс

    Как предотвратить скачок напряжения, который может повредить вашу бытовую технику и электронику

    Невозможно предотвратить то, что происходит за пределами вашего дома, но вы можете защитить то, что находится внутри.Покупка качественного устройства защиты от перенапряжения, также называемого ограничителем перенапряжения или переключателем перенапряжения, может помочь защитить ваш дом от повреждений, вызванных скачками напряжения.

    Устройство защиты от перенапряжения безопасно отводит скачки напряжения на землю, не позволяя им попасть в чувствительные цепи ваших приборов или оборудования.

    Выбор подходящего типа сетевого фильтра

    Тип фильтра, который вы выберете, будет зависеть от того, как вы собираетесь его использовать, и от того, что вы можете себе позволить.

    • Ограничители перенапряжения для всего дома или устанавливаемые на панели ограничители перенапряжения подключаются непосредственно к блоку предохранителей вашего дома и предотвращают попадание скачков напряжения в ваш дом в месте их возникновения. Стоимость определяется мощностью подавителя, измеряемой в джоулях, но может составлять от 50 до нескольких сотен долларов.
    • Разветвители питания с защитой от перенапряжения являются наиболее распространенным и доступным типом защиты от перенапряжения. Удлинители с защитой от перенапряжения имеют номинал в джоулях, поэтому важно выбрать модель с соответствующими характеристиками для устройств, которые вы защищаете.Недорогие устройства защиты от перенапряжения имеют мощность от 400 до 600 джоулей, а устройства более высокого уровня - от 1000 и более. Не все удлинители обладают защитой от перенапряжения, поэтому покупайте внимательно.
    • Ограничители перенапряжения (TVSS) жестко подключаются непосредственно к одной из розеток вашего дома и могут обеспечить отличную защиту для всего, что к ним подключено. Различные модели обеспечивают разные уровни зажима (300-400 вольт) и мощности (290-900 джоулей). Они имеют световой сигнал или сигнализацию, указывающую на скачок напряжения.Хотя они будут продолжать работать после скачка напряжения, их мощность может снизиться. Средняя стоимость колеблется от 25 до 100 долларов в зависимости от мощности, силы тока и освещения / сигнализации.

    Не ждите, пока ударит молния. Установите или купите сетевой фильтр прямо сейчас.

    Коммерческая защита от скачков напряжения - по всей стране

    Народная мудрость гласит, что молния никогда не ударяет в одно и то же место дважды. Ежегодно в США происходит более 20 миллионов ударов «облако-земля», и это не обязательно, чтобы повлиять на ваш бизнес.

    Фактически, ваше критически важное бизнес-оборудование - от бизнес-компьютеров до производственного оборудования - может быть повреждено скачками напряжения, вызванными ударами молнии за много миль от вашего рабочего места. Без страховки на коммерческую защиту от скачков напряжения вы можете нести ответственность за ремонт.

    Основы перенапряжения

    Скачки напряжения, также известные как переходные напряжения, могут найти множество путей к рабочему месту (и через него).

    Одна молния может доставить колоссальные 100 000 вольт электричества.Когда этот болт движется к земле, он ищет путь наименьшего электрического сопротивления. При контакте он может пройти до 3 миль по земле, чтобы найти его.

    Типичный скачок напряжения может привести к подаче напряжения от 500 до 1000 вольт через любой кабель, линию или провод, соединяющий ваше оборудование с внешним миром. Эти и другие колебания мощности могут нарушить работу программного обеспечения, удалить данные и разрушить схемы, рассчитанные на работу всего лишь с напряжением 120 вольт. Для предприятий это может означать простои, потерю дохода, расходы на замену оборудования - даже пожар, вызванный перегрузкой удлинителей и электрических панелей.

    Попадая в ваше здание, эта энергия может проходить через любой проводящий материал, такой как медные электрические провода, кабели данных, телефонные линии и даже водопровод и воздуховоды. И он может перепрыгивать между этими системами, образуя драматические и чрезвычайно опасные электрические дуги.

    Небольшие скачки напряжения - повторные нарушения

    Не все скачки так же впечатляющи, как молния или электрическая дуга. Включение большого оборудования, такого как копировальный аппарат, вызывает кратковременный скачок в энергосистеме вашего здания.События пиковой нагрузки, такие как жаркий летний день, могут вызвать временную потерю электроэнергии или отключение электричества в вашем районе. Строительные или линейные работы могут полностью отключить ваш бизнес - внезапно и без предупреждения.

    По отдельности большинство скачков и провалов мощности незначительны. Но со временем ничего не подозревающий скачок напряжения может вызвать поломку оборудования, например, отказ жесткого диска или отказ материнской платы. И практически каждая машина, на которой работает ваш бизнес, может оказаться под угрозой, в том числе:

    • Лифты, системы безопасности и пожарная сигнализация
    • Технологическое оборудование для производства
    • Торговые точки для розничной торговли
    • Системы климат-контроля для школ, церквей и сдаваемых в аренду квартир
    • Диагностическое оборудование для здравоохранения и автомобилестроения
    • Холодильный склад для розничной торговли и складирования продуктов питания

    Самый большой шок из всех? Ваш полис страхования имущества автоматически не покрывает повреждение вашего оборудования.Он также не покроет убытки из-за упущенного дохода, испорченных запасов, затрат на замену, срочного ремонта и многого другого. К вашему страховому покрытию необходимо добавить специальные подтверждения, такие как защита от грозовых разрядов и перенапряжения.

    3 линии защиты от скачков напряжения

    Владельцы бизнеса могут предпринять три простых шага, чтобы убедиться, что их работа готова к сезону штормов и случайным скачкам напряжения.

    1. Используйте и разбирайтесь в устройствах защиты от перенапряжения. Устройства защиты от перенапряжения в местах использования обеспечивают ценную линию защиты для вашего оборудования, но у них есть ограничения.После нескольких значительных ударов эти устройства могут изнашиваться, и ваше оборудование будет нести всю тяжесть следующего всплеска. Обязательно прочитайте инструкции к каждому устройству полностью.
    2. Установить главный глушитель сервисной панели. Несмотря на то, что у них есть свое место, устройства защиты от перенапряжений не заменят сверхмощный ограничитель перенапряжения на главной панели обслуживания. Ограничители перенапряжения для сервисной панели предназначены для работы с большими переходными напряжениями, когда они входят в ваше здание, уменьшая воздействие на устройства защиты от перенапряжений и бизнес-оборудование в дальнейшем.Эти ограничители должны устанавливаться лицензированным электриком и периодически проверяться.

      Ищите модели со временем отклика 5 наносекунд или меньше и видимым сигналом тревоги, который указывает, когда они понесли значительный ущерб. Хороший глушитель сервисной панели будет стоить от 200 до 700 долларов. Поскольку средний иск за ущерб, связанный с молнией, превышает 10 000 долларов, они могут легко оплатить сами.

    3. Инвестируйте в страхование поломки оборудования. Ваш агент может порекомендовать дополнения к вашему страховому покрытию, которые защитят вас от повреждений, вызванных колебаниями напряжения.Например, страхование поломки оборудования может покрыть расходы на ремонт или замену оборудования, от которого зависит ваш бизнес, и обеспечить бесперебойную работу вашего бизнеса.

    Ваша компания зависит от чувствительного оборудования для связи и работы. Представьте, что какое-то или все это оборудование было серьезно повреждено. В районах, подверженных штормам, это возможно. И ваша стандартная страховка имущества, вероятно, не покрывает такие потери, поэтому убедитесь, что ваш бизнес застрахован от скачков напряжения.

    На что обращать внимание при покупке ограничителей перенапряжения и защиты от перенапряжения

    Не все устройства защиты от перенапряжения одинаковы. Вот некоторые условия и функции, которые вам следует знать, прежде чем приобретать защиту для своего бизнеса.

    • Рейтинг UL 1449 - Убедитесь, что протекторы соответствуют сертифицированным UL стандартам безопасности, установленным Underwriters Laboratories.
    • Ограничивающее напряжение - Когда дело доходит до максимального напряжения, которое протектор передает на ваше оборудование, чем меньше, тем лучше.UL считает 330 вольт минимальным, но ближе к 120 вольт безопаснее.
    • Время отклика - Устройство должно уметь обнаруживать скачок напряжения в течение нескольких нано (одна миллиардная) или пико (одна триллионная) секунды.
    • 400 Джоулей или выше - Когда дело доходит до максимальной энергии, которую может выдержать ваше защитное оборудование, вам понадобится рейтинг 400 Джоулей или выше.
    • Сигнальные лампы - Устройства должны иметь сигнальные лампы, указывающие, когда они функционируют и когда их необходимо заменить.
    • Упаковка и квитанции - Большинство устройств поставляются с некоторым оборудованием, но вам необходимо будет предоставить оригинальный товарный чек и упаковку продукта.

    10 вещей, которые вы должны знать об устройствах защиты от перенапряжения

    Тайлер Лизенби / CNET

    Если вы просто хотите добавить больше розеток или хотите добавить уровень защиты между вашим оборудованием и внешним миром, вы в конечном итоге захотите купить сетевой фильтр.

    С невероятным диапазоном цен и функций, не говоря уже о шквал сомнительных маркетинговых обещаний, трудно понять, что стоит этих денег, а что - ерунда. Я помогу тебе разобраться.

    В качестве небольшой справки узнайте, что делает хороший сетевой фильтр. Эта статья является обновленным преемником этой статьи, хотя мы рассмотрим некоторые похожие темы.

    Крис Монро / CNET

    1.Сетевые фильтры и сетевые фильтры

    Сетевые фильтры и сетевые фильтры, также называемые ограничителями перенапряжения, отличаются.

    Как правило, удлинители представляют собой дешевые изделия с несколькими розетками, которые представляют собой просто расширение настенной розетки. У них обычно есть автоматический выключатель (переключатель включения / выключения), но большинство из них не предлагают никакой реальной «защиты» от электрических проблем. Некоторые из них могут иметь минимальный уровень защиты, но все они в значительной степени похожи на подключение к стене напрямую.

    Устройства защиты от перенапряжения также относительно дешевы, но в отличие от удлинителей они обеспечивают некоторый уровень защиты от скачков напряжения.Насколько сильно и насколько хорошо варьируется.

    2. Все о джоулях

    Устройства защиты от перенапряжения предлагают защиту в количестве, называемом джоулями. Как правило, чем больше джоулей, тем лучше, так как это означает, что устройство может выдержать один большой скачок или несколько меньших скачков, прежде чем ваше оборудование окажется в опасности. Со временем детали внутри протектора изнашиваются, снижая его эффективность.

    Невозможно узнать, сколько защиты осталось у устройства или точна ли начальная оценка.Чтобы получить ответы на эти вопросы, Wirecutter провел масштабные испытания устройств защиты от перенапряжения, по сути взорвав их, чтобы проверить, насколько хорошо они работают. (По теме, обязательно проверьте № 10.

    3. Гарантия ... на ваши вещи

    Некоторые сетевые фильтры предлагают гарантию (до определенной суммы) на оборудование, подключенное к сетевому фильтру. Например, в США одна модель Belkin имеет гарантию на подключенное оборудование на сумму 300 000 долларов и гласит: «Если ваше электронное оборудование будет повреждено скачком напряжения, скачком напряжения или ударом молнии при правильном подключении к этому удлинителю, мы отремонтируем или заменим его. , до 300 000 долларов США.«

    Возможно, он вам никогда не понадобится, но, конечно, не помешает иметь его. Имейте в виду, что наличие гарантии не означает, что вы когда-либо получите от этого ни копейки.

    4. Вы вероятно, не нужен «кондиционер» мощности.

    На рынке есть ряд продуктов, которые утверждают, что «кондиционируют» мощность от стены, обещая улучшенную работу вашего оборудования.

    Вот маленький грязный секрет: ваше снаряжение уже делает это.Вся электроника имеет источник питания, который принимает входящий ток стены (120 В в США), фильтрует его от шума и преобразует его в то, что нужно устройству.На самом деле почти ничто не работает от 120 вольт (или переменного тока, если на то пошло), поэтому, если у вас нет действительно дурацкого (или дешевого) оборудования и вы не живете в районе с причудливо неадекватной мощностью, кондиционер - это не то, что вам нужно. нужно.

    Бестек

    5. Всегда берите больше розеток, чем нужно

    Вам всегда понадобится больше розеток. Вы, несомненно, добавите больше снаряжения, не обязательно избавляясь от текущего снаряжения.Я не говорю, что если вы думаете, что вам нужно четыре выхода, получите 12, но шесть, вероятно, хорошее вложение.

    6. Купите один с достаточным расстоянием для больших вилок

    Во многих устройствах используются настенные бородавки - вилки, которые преобразуют мощность переменного тока в мощность постоянного тока и выглядят как маленькие коробочки с торчащими электрическими штырями. Подумайте о приобретении устройства защиты от перенапряжения с более широким расстоянием между розетками или розеток, которые можно поворачивать или перемещать, для размещения коротких вилок.

    Сейчас играет: Смотри: Распространение плагинов - это мерзость

    1:58

    7.Скачки напряжения также могут возникать в телефонных или кабельных линиях.

    Если вам нужна полная защита, учтите, что телефонные и кабельные линии также могут нести скачки напряжения. Некоторые устройства защиты от перенапряжения также имеют для них разъемы.

    8. USB - это здорово, но проверьте усилители

    Многие сетевые фильтры поставляются с USB-разъемами, так что вы можете заряжать свои мобильные устройства, не используя их настенные бородавки. Это, конечно, удобно, но проверьте, какой у выходного усилителя. Обычно это 1 или 2 ампера (часто обозначается 1A или 2A).Это, так сказать, сколько потока вы можете пропустить через трубу. Вам понадобится как минимум 2 ампера для более быстрой зарядки.

    Eve Systems

    9. Приобретите портативный удлинитель

    Хотя портативный удлинитель не обеспечивает должной защиты, он может предотвратить семейные трения и / или вызвать блаженство у попутчиков. В большинстве отелей и хостелов мало доступных торговых точек, но у всех есть несколько устройств, требующих подзарядки.Большинство портативных удлинителей имеют от двух до трех дополнительных розеток, а также обеспечивают прямую зарядку через USB (см. Номер 8).

    10. Они не вечны

    Помните рейтинг в джоулях, который мы обсуждали ранее? Что ж, это означает, что со временем сетевой фильтр изнашивается. Некоторые из них подадут вам предупреждение или отключатся, когда их защита упадет ниже безопасного уровня. Многие просто продолжат работать без защиты, и вы не узнаете об этом, пока скачок мощности не повредит ваше снаряжение. Если вы знаете, что у вас произошло серьезное электрическое происшествие (например, свет сломал трансформатор на улице), на всякий случай, вероятно, стоит заменить сетевой фильтр.Если текущий сетевой фильтр используется более нескольких лет, его, вероятно, стоит заменить.

    Bottom Line

    На самом деле нет никаких причин не покупать сетевой фильтр. Насколько вам это нужно, будет варьироваться. Если вы живете в районе с большим количеством гроз, ваше снаряжение, вероятно, испытает скачки напряжения. Даже если вы живете в пустыне, ваш кондиционер или холодильник могут вызвать скачки напряжения в линиях к вашему аудио / видео оборудованию.

    Поскольку большинство устройств защиты от перенапряжения дешевы, их стоит покупать (и регулярно заменять) на всякий случай.

    В настоящее время у нас нет рекомендаций для конкретных устройств защиты от перенапряжения, но вы можете найти множество вариантов всего за 20 долларов или меньше на Amazon.

    Обратите внимание, что CNET может получить долю дохода, если вы купите что-либо, представленное на нашем сайте.


    Есть вопрос для Джеффа? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал на такие темы, как почему все кабели HDMI одинаковы, объяснение разрешений телевизоров, ЖК-ЖК-дисплей против OLED и многое другое.

    Остались вопросы? Напишите ему в Твиттере @TechWriterGeoff, а затем узнайте о его путешествиях в качестве цифрового кочевника в Instagram и YouTube.Он также считает, что вам стоит посмотреть его бестселлер о подводных лодках размером с город и его продолжение.

    День отца: Умные гаджеты для умного дома, которые действительно понравятся вашему папе

    Посмотреть все фото

    Влияние отключения электроэнергии на компьютеры и электронику

    Перебои в подаче электроэнергии или отключения электроэнергии могут вызвать серьезные проблемы в доме или на работе.Потеря данных, производительность, безопасность и даже прибыль могут быть последствиями. Но помимо связанных с этим неудобств, перебои в подаче электроэнергии также могут поставить под угрозу чувствительное электрическое оборудование. И хотя современная электроника имеет несколько мер безопасности, которые делают ее менее уязвимой к повреждениям, которые могут быть вызваны отключениями электроэнергии, скачками, скачками, потерей энергии и электрическими помехами, все же существуют риски и меры предосторожности, о которых пользователи могут и должны знать, особенно если их бизнес полагаться на их непрерывную работу.Ниже приведен список распространенных электрических проблем, которые способствуют прерыванию подачи электроэнергии, и то, что вы можете минимизировать риски.

    Сбои в подаче электроэнергии - это потеря питания, чаще всего вызванная проблемами с источником питания или инфраструктурой (повреждение линии электропередачи и т. Д.). На большинстве современных компьютеров проблемы, связанные с потерей мощности, обычно связаны только с потерей данных. Однако старые компьютеры не были такими стабильными, и внезапные потери питания также могут привести к повреждению данных и другим проблемам с производительностью, что является причиной очень специфических процедур отключения питания.В большинстве случаев перебои в работе не приводят к повреждению оборудования, если только они не сопровождаются скачками напряжения.

    Скачки напряжения - это повышение напряжения. Скачки напряжения чаще всего вызываются перебоями в подаче электроэнергии и изменениями в потребляемой электроэнергии, в том числе потребностями другого оборудования, использующего тот же источник питания. Когда устройства с большой потребляемой мощностью включаются и выключаются, они могут вызвать скачки напряжения в вашей системе из-за колебаний спроса. Однако проблемы возникают из-за серьезности и своевременности.

    Скачки напряжения похожи на скачки напряжения, но более серьезны и представляют наибольшую потенциальную проблему для компьютеров и электроники. Скачки напряжения обычно являются побочным продуктом более серьезных электрических событий, таких как удары молнии, электромагнитные импульсы (ЭМИ), короткие замыкания, сработавшие прерыватели, статический разряд и другие отказы источника питания. Повреждение, вызванное скачками напряжения, обычно происходит из-за того, что ток превышает напряжение пробоя материалов, разрушая электрические изоляторы и другие чувствительные схемы.

    Падения напряжения или падения напряжения - это полная противоположность скачкам напряжения. В отличие от проблем, связанных с перенапряжениями, которые часто можно отслеживать и контролировать, вы можете сделать меньше для решения проблем, связанных с поставками. Симптомы скачков напряжения можно распознать по изменению скорости вращения двигателя и уменьшению яркости света, но чаще всего для обнаружения и диагностики требуется оборудование. Падения напряжения менее распространены в современных домах, построенных для удовлетворения современных потребностей в электроэнергии, но они все же могут возникать из-за поврежденной или неисправной проводки или даже проблем в местных электросетях.Риск повреждения из-за недостаточного напряжения все еще существует и может привести к поломке или зависанию электроники. Ущерб, как и в случае простоя в этих случаях, часто ограничивается простой потерей данных, но это может доставлять неудобства и вызывать более серьезные проблемы в долгосрочной перспективе. Лучшее немедленное решение, если вы считаете, что испытываете падение напряжения, - это выключить и отсоединить все чувствительное оборудование, которое может быть затронуто. Penny Electric может помочь как с диагностикой, так и с устранением этих проблем.

    Электрический шум является причиной помех от другого электрического оборудования или неисправных источников питания.Электрический шум не представляет серьезного риска повреждения электроники, но может повлиять на производительность и вызвать периодические проблемы, такие как зависание системы. Защита от электрического шума обычно ограничивается передовым оборудованием для управления питанием, и ее чаще всего избегают путем правильного проектирования и выбора электрических компонентов на начальном этапе строительства.

    Способы защиты компьютеров и электроники

    • Отключите оборудование .Если есть событие, которое, по вашему мнению, способствует нестабильному электроснабжению в вашем доме и офисе, например, повторные перебои в подаче электроэнергии, перебои в работе или электрические штормы, хорошая мера предосторожности (при отсутствии передового оборудования для резервного питания или управления питанием) просто отключить любую чувствительную электронику или компьютеры.
    • Сетевые фильтры: Часто встроенные в удлинители, позволяющие использовать несколько розеток, устройства защиты от перенапряжения работают, отводя избыточное электричество на заземляющий провод розеток.Это предотвращает попадание скачков или скачков напряжения в электронные устройства, сводя к минимуму риск повреждения. Устройства защиты от перенапряжения часто доступны в нескольких конфигурациях, обеспечивающих различные уровни защиты. Мы в Penny Electric сообщаем клиентам, что, выбирая сетевой фильтр, вы часто получаете то, за что платите. Мы обнаружили, что дешевые устройства защиты от перенапряжения обычно обеспечивают минимальную защиту или ее отсутствие в случае значительного скачка напряжения или отключения электроэнергии, а в некоторых случаях на самом деле представляют собой не более чем блок питания с несколькими розетками и автоматическим выключателем подробнее обзор и рекомендации как выбрать сетевой фильтр).
    • ИБП: ИБП (сокращенно от источника бесперебойного питания) разработаны как более сложное решение для защиты компьютеров и чувствительной электроники от скачков напряжения, скачков напряжения, помех, колебаний и других связанных проблем на всех уровнях. Как и устройства защиты от перенапряжения, существует несколько вариантов, доступных в зависимости от требований приложения. Из-за продвинутого характера и стоимости устройств ИБП они обычно применяются для крупномасштабных и коммерческих приложений, но являются одним из лучших вариантов при использовании вместе с батареями и генераторами для стабилизации напряжения.
    • Резервное копирование данных: Поскольку потеря данных является одним из самых серьезных рисков при отключении электроэнергии, всегда полезно использовать какую-либо систему резервного копирования, чтобы предотвратить потерю информации в случае сбоя накопителя.
    • Устройства с батарейным питанием: Еще одним важным моментом и преимуществом устройств с батарейным питанием, таких как ноутбуки, является тот факт, что они освобождают их от риска повреждения в результате использования местного источника питания для работы.
    • Решения для облачного хранения: Несколько версий современного программного обеспечения и приложений используют облачное хранилище. Облачное хранилище означает, что ваши данные сохраняются удаленно и неограниченно доступны через Интернет. Такие приложения, как Google Диск, которые предлагают текстовые редакторы, электронные таблицы и т. Д. (Бесплатно), регистрируют изменения и резервные копии данных в реальном времени. Это означает, что в случае отключения электроэнергии, которое происходит без предупреждения, будет высокая вероятность того, что будет существовать полное или, по крайней мере, резервное копирование. По сравнению с использованием программного обеспечения, которое хранит информацию в вашей локальной системе, требующего сохранения вручную, это обеспечивает жизнеспособное решение для защиты информации.

    Доступны дополнительные и более сложные решения, которые могут быть адаптированы к индивидуальным потребностям. Если вы ведете бизнес, который зависит от надежной и непрерывной работы чувствительной электроники, не стесняйтесь обращаться к нам, чтобы обсудить, как Penny Electric может помочь повысить защиту и надежность ваших инвестиций в оборудование.

    Защита вашего дома от скачков напряжения -

    Как никогда раньше, наши дома наполнены электрическими приборами и устройствами всех видов.Скачок напряжения или внезапный всплеск электричества могут в мгновение ока повредить и разрушить эти устройства и устройства.

    Что такое скачок напряжения?

    Скачок напряжения - это внезапное повышение электрического напряжения в цепи. Часто это происходит в результате отключения электроэнергии. Скачки напряжения, также называемые скачками напряжения, происходят, когда мощность внезапно падает и резко возрастает.

    Этот выброс может произойти мгновенно - тысячные или миллионные доли секунды, но он может передавать десятки тысяч вольт.Это то высокое напряжение, которое может повредить электронику.

    В вашем доме полно предметов, подверженных скачкам напряжения. Все, что оснащено микропроцессором, например телевизоры, компьютеры, микроволновые печи, посудомоечные и стиральные машины - вы понимаете - особенно уязвимо. Крошечные цифровые компоненты микропроцессора настолько чувствительны, что даже небольшое колебание напряжения может нарушить нормальное функционирование.

    Большой скачок напряжения может мгновенно нанести огромный ущерб. Он может поджарить печатные платы, разбить жесткие диски, расплавить пластмассовые и металлические детали и разрушить электрическое оборудование любого размера.Вы можете себе представить, какую головную боль это вызовет в жилых помещениях, не говоря уже о бизнесе.

    Скачок напряжения может повредить оборудование, даже если оно не включено, а просто подключено к розетке. Меньшие выбросы могут нанести непоправимый ущерб электронике, снижая производительность и сокращая срок их службы. К счастью, скачки напряжения более низкого уровня не расплавят детали или не перегорят предохранители, но они могут вызвать «электронную ржавчину», постепенно разрушая внутреннюю схему, пока она не выйдет из строя.

    Что вызывает скачки напряжения?

    Скачки напряжения возникают по многим причинам как внутри, так и снаружи дома.Самая частая причина скачков напряжения - отключение электроэнергии.

    Другие причины скачков напряжения включают:

    • Короткие замыкания
    • Сработавшие выключатели
    • Ближайшие молнии
    • Линии электропередачи повреждены
    • Вечерние отключения электроэнергии
    • Ветер, вызывающий соприкосновение линий электропередач
    • Ветви или животные, которые проводят энергию между линиями электропередач
    • Включение или выключение большого прибора, который потребляет слишком много энергии из своей цепи
    • На соседнем заводе внезапно увеличивается или уменьшается энергопотребление

    Как защитить электронику от скачка напряжения?

    Есть несколько способов защитить ваш дом от скачков напряжения.

    Сетевые фильтры для всего дома

    Сетевые фильтры для всего дома расположены между электросетью и вашим домом. Они защищают ваш дом от скачков напряжения, возникающих за пределами вашего дома.

    Устройство защиты от перенапряжения

    Это еще один тип устройства защиты от перенапряжения, который обеспечивает защиту всего дома, но он расположен между блоком счетчика и блоком выключателя. Этот тип также защищает ваш дом от внешних скачков напряжения.

    Устройство защиты от перенапряжения в месте использования

    Это сетевые фильтры, с которыми вы, вероятно, знакомы больше всего.Они подключаются к розетке для защиты отдельных устройств. Этот тип обеспечивает защиту от скачков напряжения, возникающих как внутри, так и снаружи вашего дома.

    Автоматический резервный генератор

    Автоматический резервный генератор - это, конечно, наш любимый метод предотвращения скачков напряжения, возникающих вне дома. Поскольку наиболее частой причиной скачков напряжения является отключение электроэнергии, резервный генератор - это простой способ защитить ваш дом. Резервный генератор встроен в электрическую систему вашего дома, поэтому он может обнаруживать отключение электроэнергии.Он мгновенно перенаправляет питание на генератор, и все огни в доме остаются включенными. Это означает, что нет опасных скачков напряжения в результате отключения электроэнергии. Вся электроника защищена, и у вас даже есть электричество во время отключения электроэнергии!

    Защита вашего дома от скачков напряжения - лишь одно из многих преимуществ наличия резервного генератора для вашего дома или бизнеса. Позвоните нам сегодня, чтобы подобрать подходящий резервный генератор, отвечающий вашим потребностям.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
