Автомат c32 — характеристики, маркировка, применение, бренд, цена

Автоматический выключатель – автомат c32 служит для защиты электрической линии от короткого замыкания и токов перегрузки. Вдобавок ко всему прочему, он является коммутационным аппаратом, то-есть им можно включать и отключать нагрузку

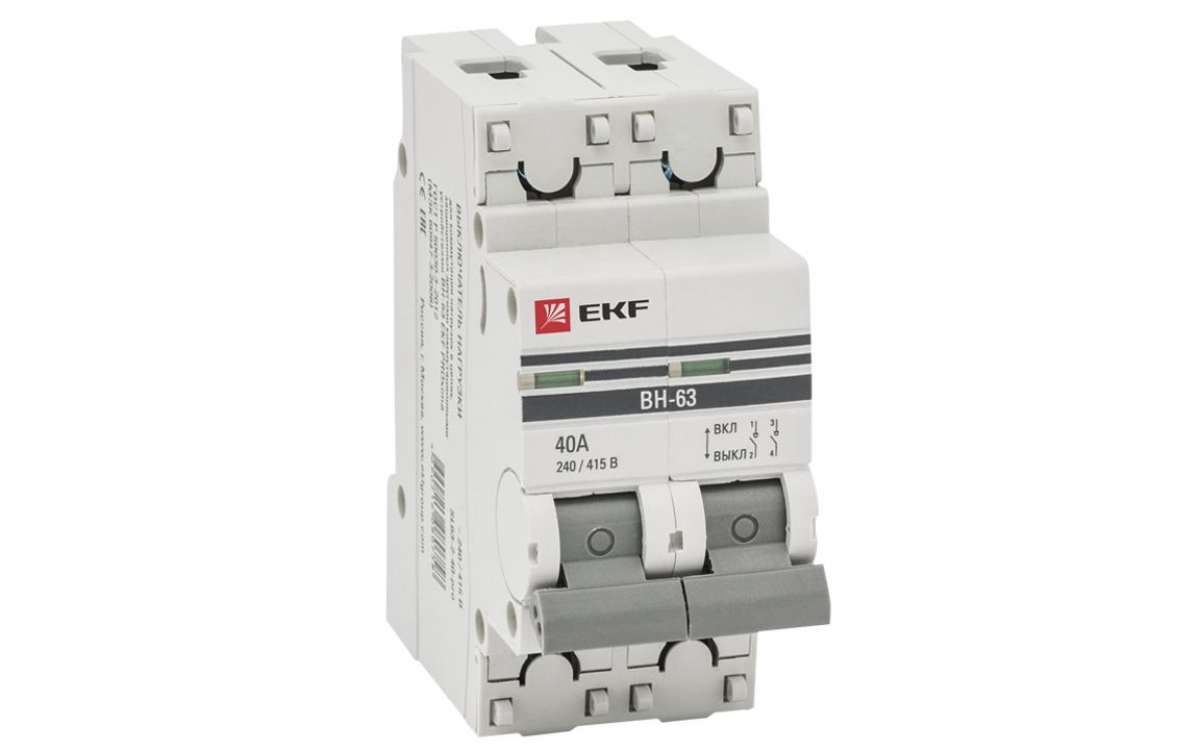

Модульный автомат C32

В этой статье рассматривается модульный автомат C32. Модульным автомат называется  из-за того, что каждый его полюс – это отдельный стандартный модуль.  По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Как правило, ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. Например, у ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.

В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Однако, они все равно измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.

Как обычно, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.

В принципе, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. В свою очередь, бытовые серии автоматов изготавливаются на ток до 63 ампер.

Общие характеристики автоматического выключателя c32, их маркировка

При любом количестве полюсов автомат c32 имеет следующие  общие характеристики: номинальный ток, коммутационная способность, класс токоограничения. Кроме того, значение этих характеристик промаркированы на автоматическом выключателе.

Номинальный ток автомата c32

Номинальный ток In автомата c32 равен 32 амперам. То есть, автомат может длительное время не отключаясь  пропускать через себя ток силой 32 ампера, или меньше, при средней температуре 30°C. Однако, стоит учитывать температурные изменения. С одной стороны, при снижении температуры номинальный ток будет увеличиваться. С другой стороны, в случае увеличения температуры номинальный ток будет снижаться.

Коммутационная или отключающая способность автомата c32

Коммутационная или номинальная отключающая способность  Icn – это возможность автомата отключатся при токе короткого замыкания (КЗ) определенной силы. Естественно, автоматический выключатель должен при отключении остаться работоспособным. Как правило, маркировка силы тока указана в прямоугольной рамке на корпусе автомата. Бытовые модульные автоматы обычно имеют коммутационную способность 4500A (4,5 kA), 6000A (6 kA). На некоторых сериях может указываться без рамки.

На промышленных сериях автоматов может быть обозначена также Icu (capacity ultimate) – предельная способность. Грубо говоря, предельная отключающая способность – это сила тока КЗ при которой автомат должен отключиться дважды и не выйти из строя. И кроме того, может быть нанесена маркировка Ics (capacity service) – рабочая (отключающая) способность – сила тока КЗ при которой автомат должен отключиться трижды и остаться работоспособным. Иногда Ics показана в процентном соотношении от Icu.

Кстати, коммутационная способность зависит от напряжения сети, в которой применяется автомат. При меньшем напряжении коммутационная способность автомата C32 будет выше. Соответственно, при большем напряжении, у того же автомата, способность будет меньше. Чем коммутационная способность больше, тем автомат качественней и дороже.

Класс токоограничения автомата c32

По определению, во время короткого замыкания автомат отключается, разрывая контакты. Натурально, ток короткого замыкания может достигать несколько тысяч ампер. Понятное дело, между контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, данное обстоятельство может привести к выходу автомата из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится она с помощью дугогасительной камеры.

Класс токоограничения автоматического выключателя показывает, за какое время происходит гашение дуги. Соответственно, существует три класса токоограничения автоматических выключателей. Третий класс токоограничения означает, что дуга гасится за 3-6 миллисекунд (0,003-0,006 секунды). В свою очередь, при втором классе гашение дуги происходит за 10 миллисекунд (0,01 секунды). На первый класс ограничение не установлены и гашение происходит более, чем 10 миллисекунд.

Маркировка класса токоограничения нанесена на автомат в виде квадратной  рамки с цифрами 3 или 2. По обыкновению, она расположена под прямоугольной рамкой коммутационной способности или рядом с ней. В частности, если маркировки нет, то это автомат с первым классом токоограничения.

Времятоковые характеристики электромагнитного и теплового расцепителей  автомата C32

Каждый автомат имеет два расцепителя – тепловой (биметаллическая пластина) и электромагнитный (реле максимального тока). По сути, при помощи этих расцепителей происходит автоматическое отключение. По замыслу, тепловой расцепитель отключает автомат при длительном превышении мощности на участке сети, защищенного этим автоматом. С другой стороны, электромагнитный расцепитель отключает автомат при коротком замыкании. Однако, может быть и наоборот. Такое может произойти при установке автомата, с неверно подобранными характеристиками. Параметры силы тока, при котором происходит отключение, и времени, за которое отключение происходит, называются времятоковыми характеристиками автомата.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата C32 промаркированы на автомате в виде буквы C. Соответственно, эта буква изображена перед числом, обозначающим  номинальный ток. Например, в данном случае перед числом 32.

Времятоковые характеристики теплового расцепителя для автомата c32

Несомненно, чем больше мощность нагрузки подключенной к автомату, тем больше сила тока проходящая через автомат. Соответственно, слишком большая сила тока способна повредить кабель, идущий от автомата к  электроприбору. Значит, задача автомата отключить ток до того, как его сила достигнет величин, способных повредить кабель.

Времятоковые характеристики теплового расцепителя для автомата c32 составляют интервал от 1,13 In до 1,45 In. Строго говоря, при прохождении через тепловой расцепитель автомата C32 тока, равному 1,13 от номинального, он выключится за время, равное или более часа. Во время прохождения тока 1,45 от номинального выключится менее, чем за час.

Так или иначе, автомат c32 выключится тепловым расцепителем в течении часа или более при токе 36,16 Ампер (1,13×32A=36,16A). И выключится за время менее часа при токе 46,4 Ампер (1,45×32A=46,4A).

При повышении силы тока более 46,4 Ампер время отключения автомата будет уменьшаться. Наконец, если сила тока достигнет значений  достаточных для отключения электромагнитного расцепителя, то отключать автомат будет уже этот расцепитель.

Времятоковые характеристики электромагнитного расцепителя автомата C32

Автомат C32 будет отключаться электромагнитным расцепителем, когда сила тока, протекающая через автомат, станет в пять раз больше номинального тока автомата. Одновременно, время отключения составит более 0,1 секунды. При токе, превышающий номинальный в десять раз, автомат отключится за 0,1 секунды или менее.

При силе тока (32×5=160) 160 Ампер автомат c32 отключится за время более 0,1 секунды. Таким образом, когда сила тока достигнет (32×10=320) 320 Ампер – за 0,1 секунды или еще быстрее.

Сечение кабеля для автомата c32

Сечение кабеля для автомата c32 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c32 более, чем час времени может протекать ток 36,16 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 6 мм² меди. Кабель с медными жилами сечением 6 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 42 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c32, примерно, в течении часа может протекать ток 46,4 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 6 мм². Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c32 сечение его должно составлять 10 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Другие характеристики для одно-1p(п) двух-2p(п) трех-3p(п) и четырехполюсного 4p(п) автомата c32

Некоторые характеристики автомата c32 изменяются в зависимости от количества фаз сети, в которой используется автомат. Точнее, изменяется номинальная напряжение и мощность подключаемой к автомату нагрузки.

Безусловно, для однофазной сети, где используются однополюсные или двухполюсные автоматы C32,  характеристики будут иметь свои определенные значения. Для трехфазной сети, где используются трехполюсные или четырехполюсные автоматы C32, эти характеристики будут другими. Разумеется, изменяется также схема подключения автомата.

Итак, однополюсные и двухполюсные автоматы применяются в однофазной сети. Трехполюсные и четырехполюсные используются в трехфазной сети.

Бывает, что двухполюсные автоматы используются в двухфазной сети. Однако, в быту двухфазные сети обычно отсутствуют. Исключением могут быть признаны не заземленные выходы однофазного генератора и разделительного трансформатора.

Однополюсные и трехполюсные автоматы отключают фазные проводники, а нулевой оставляют не разомкнутым. С другой стороны, двухполюсные и четырехполюсные автоматы размыкают и фазные и нулевой проводник одновременно.

По сути, существуют две разновидности двухполюсных автоматов – 2п и 1п+n. Двухполюсные 2п автоматы состоят из двух одинаковых однополюсных автоматов, соединенных механически. Стало быть, в этом случае оба полюса имеют защиту.

Двухполюсные 1п+n состоят из однополюсного автомата и однополюсного рубильника, также механически соединенных. Иначе говоря, полюс размыкающий нулевой проводник не содержит автоматических расцепителей, а только механизм, размыкающий контакты.  Контакты размыкаются с помощью механического привода при отключении автомата, размыкающего фазный проводник. Другими словами, полюс n защиты не имеет.

Соответственно, четырехполюсные автоматы 4п состоят из четырех полноценных однофазных автоматов, а автоматы 3п+n из трех однополюсных автоматов и однополюсного рубильника.

Номинальное напряжение автоматического выключателя C32

Во-первых, для автомата C32 на корпусе промаркировано Ue номинальное напряжение. Иначе говоря, такое напряжение при котором автомат длительно может пропускать через себя номинальный ток. Так, для однополюсных и двухполюсных автоматов оно обычно составляет 230 – 400 вольт. В свою очередь, для трехполюсных и четырехполюсных 400 вольт. Во-вторых, может быть промаркировано максимальное Umax и минимальное Umin напряжение при котором автомат сохраняет работоспособность. В-третьих, Ui номинальное напряжение изоляции. Другими словами, напряжение не достаточное для того чтобы пробить сопротивление материала из которого изготовлен автомат, во время прикасания к нему человека.

Маркировка на автомате в виде волнистой линии ∼ или ≈ означает, что он предназначен для использования в цепи переменного тока. Нанесена маркировка обычно перед обозначением номинального напряжения. С другой стороны, для цепей постоянного тока применяются автоматы с немного другим устройством и маркировкой в виде прямой линии – .

Иногда на автомате указывается номинальное импульсное выдерживаемое напряжение Uimp в КилоВольтах. То есть, пиковое значение импульсного (чрезвычайно кратковременного) напряжения заданной формы и полярности, которое может выдержать аппарат без повреждений при определенных условиях.

Мощность нагрузки (На сколько киловатт автомат C32?)

Итак, мощность нагрузки автоматического выключателя c32 зависит от количества фаз сети. Очевидно, что в трехфазной сети к автомату можно подключить нагрузку большей мощности чем в однофазной.

Как полагается, однополюсный и двухполюсные автоматы c32 предназначены для однофазной сети. Напряжение в бытовой однофазной сети составляет 220-230 вольт. Соответственно, пользуясь простой формулой P=U×I, можно определить мощность нагрузки, которую можно подключить к автомату. P=220×32=7040 Ватт. P=230×32=7360 Ватт.

Мощность нагрузки для однополюсного и двухполюсного автоматов c32 равна 7040 – 7360 Ватт. Безусловно, лучше ограничить мощность подключенного к автомату c32 электроприбора в однофазной сети до 7 КилоВатт. Это позволит не перегревать кабель и не вызывать частое отключение автомата. Тем более, что ни говори, напряжение в сети обычно понижено. По новому госту напряжение однофазной сети должно быть 230 вольт ± 10%. Соответственно, в трехфазной сети 400 вольт ± 10%. Но обычно оно минус  10% или ниже и  намного реже плюс.

Как принято, трехполюсные и четырехполюсные автоматы предназначены для трехфазной сети. Напряжение бытовой трехфазной сети составляет 380-400 вольт. По формуле P=U×I, таким образом, выясняем что мощность нагрузки для трех- и четырехполюсных автоматов c32 12160 – 12800 Ватт. Определенно, как и для однофазной сети лучше взять нижний предел. Соответственно, ограничить мощность электроприемника, подключенного к автомату C32 в трехфазной сети, до 12 КилоВатт.

Где применяется автомат c32

Само собой, в быту автомат C32 чаще всего применяется как вводной, до счетчика. Естественно, если выделенная мощность составляет 7кВт для однофазной сети или 12кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c32 могут быть применены для защиты сети на отдельный электроприбор мощностью около 7килоВатт. Безусловно, только если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c32 также могут применяться для защиты линии на отдельный электроприемник мощностью 12КилоВатт.

Строго говоря, автомат c32 может быть установлен для защиты сети с активной, индуктивной или ёмкостной нагрузкой. То есть, он может применяться как для защиты сети с подключенными в нее осветительными и нагревательными приборами, так и для защиты сети с двигателями, трансформаторами, а также различными электронными электроприборами. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C предназначен для защиты сети, к которой подключены разные виды нагрузок.  С другой стороны, для более корректной защиты сети нередко приходится применять автоматы с другими характеристиками. К примеру, для защиты сети, в которую подключен двигатель с большим пусковым током, устанавливается автомат с характеристиками D.

Схема подключения автомата c32

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Без всякого сомнения, автомат c32 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 32 ампер. На выше расположенной схеме показано использование однополюсного автоматического выключателя C32 в качестве вводного автомата.

На данной схеме показано применение автомата c32 для отдельной цепи. Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата, для селективности по тепловой нагрузке. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата.

Бренд – Компания производитель. Купить автоматический выключатель C32. Цена автомата c32

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Как водится, модульные автоматы отечественных компаний сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Среди отечественных  производителей выделяется КЭАЗ. Факт, они действительно сами производят в России автоматы в литом корпусе. Модульные автоматы, как и все, заказывают в Китае. Но заказать производство товара и проконтролировать его качество тоже можно по разному. Их познание в практическом производстве автоматов дает надежду на более высокий уровень в этом плане.

УЗО и дополнительные приспособления для автомата C32

Выбирая автоматичекий выключатель, не стоит рассматривать его отдельно от других компонентов электрощита. Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Так, применяя зарубежные автоматические выключатели промышленных серий, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К огорчению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен. По чести говоря, бытовые серии зарубежных брендов тоже не предназначены для совместного использования с дополнительными устройствами.

Автомат c32 Выбор производителя

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Как водится, все бренды стараются по возможности сэкономить и удешевить свою продукцию. Само собой, ABB не исключение. Но в пользу выбора именно этой компании говорит то, что они наименее подвержены этой тенденции. Например, в сериях их продукции вообще нет электронных УЗО. А как известно, электромеханическое УЗО лучше электронного тем, что защищает от удара током даже при обрыве нуля и пониженном напряжении. Несомненно, автоматы и сопутствующие им аксессуары этой фирмы удобны для монтажа и отличаются разнообразием. Также у них неплохо развита логистика. Другими словами, если чего то нет на местном складе в данный момент, всегда можно заказать с другого склада.

Безусловно, Schneider Electric и Legrand тоже имеют в ассортименте аппараты не уступающие по качеству ABB. Причем, многим людям удобнее использовать в монтаже продукцию этих компаний. Это дело личных предпочтений и привычки.

К сожалению, такие компании как Siemens, Hager, GE, часто не представлены на отечественном рынке в своем полном ассортименте. Вероятно, можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Без сомнения, речь идет только о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. В сущности, бытовые серии разных зарубежных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C32 – цена и где купить

Как правило, цена автомата c32 складывается из его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C32 одного бренда и с одинаковым количеством полюсов различаются, в зависимости от коммутационной отключающей способности автомата. Цены на автоматические выключатели могут изменятся не только с течением времени, но и в зависимости от магазина. К примеру, однополюсный автомат C32 одних и тех же производителя и характеристик в первом магазине может стоить несколько дороже, чем во втором магазине. В то же время, в первом магазине  двухполюсный автомат C32 одних и тех же производителя и характеристик будет стоить несколько дешевле, чем во втором магазине. При покупке множества различных товаров в одном магазине эта разница обычно нивелируется, вне зависимости от того в каком магазине была совершена покупка. Другими словами, на одном выигрываешь, на другом теряешь. Если же вы хотите приобрести какой-то один конкретный товар, то стоит выбрать магазин с наиболее дешевой ценой. Наверху и внизу страницы даны ссылки на разные магазины.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…



Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…



Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…



Ваш Удобный дом

S203 C32 Автомат 3-полюсный 32А 6кА (хар-ка C) ABB 2CDS253001R0324 – цена, фото, отзывы

Описание товарной позиции 2CDS253001R0324 от производителя ABB

 Модульные автоматические выключатели серии S203, производства компании ABB, предназначены для защиты электроустановок от перегрузки и коротких замыканий, гарантируя их безопасную и надёжную работу. Линейка модульных выключателей S203 относится к премиум сегменту и по сравнению с более простой, бытовой линейкой автоматических выключателей Sh303 обладает рядом преимуществ: серия S203 рассчитана на больший диапазон номинальных токов, её можно устанавливать в качестве входных распределительных автоматов, для модулей серии S203 имеется возможность подключения дополнительных аксессуаров, значительно расширяющих функционал автоматического выключателя, таких как дополнительные, вспомогательные и сигнальные контакты, моторные приводы или дистанционные расцепители.

Для защиты от подделок, каждый автоматический выключатель имеет индивидуальный идентификационный код, нанесённый на боковую поверхность выключателя.

 Модульный автоматический выключатель S203 C32 с характеристикой электромагнитного расцепления «С» предназначен для защиты резистивных и индуктивных нагрузок с низким импульсным током до 32 Ампер. Автоматический выключатель предназначен для крепления на дин-рейку имеет 3 полюса и занимает на дин-рейке, соответственно, 3 DIN-модуля.

Автоматический выключатель S203 C32 имеет индикатор состояния контактов, отдельный слот для удобства подключения шинной разводки, двойные клеммы с возможностью подключения кабеля сечением до 35 мм2 и защитой от прикосновения. Автоматический выключатель S203 C32 оснащён тепловым и электромагнитным расцепителями с номинальной отключающей способностью 6 кА, а предельная отключающая способность составляет 7,5 кА. Время срабатывания расцепителя при коротком замыкании составляет 0,01 секунды.

Номин. напряжение400 В
Характеристика срабатывания-кривая токаC
Возможна дополнительная комплектацияДа
Отключение нейтрали NНет
Номин. ток32 А
Глубина монтажн. встраиваемая68 мм
Класс токоограничения устройства3
Количество модулей (модульная ширина)3
Степень защитыIP2X
Степень загрязнения устройства2
Номин. отключающая способность по IEC 60947-27,5
Тип напряженияПеремен./постоян. (AC/DC)
Номин. отключающая способность6 кА
Кол-во полюсов3
Макс. сечение кабеля35

Что такое время токовые характеристики автоматических выключателей

При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.

Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автомата зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.

Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой автомата (так иногда называется токовая характеристика), благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.

Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.

В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.

При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.

По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5. Автомат стоит на 10 А, и от 12 его вырубит. Что в таком случае делать? Если например поставить на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.

Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время токовая характеристика».

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

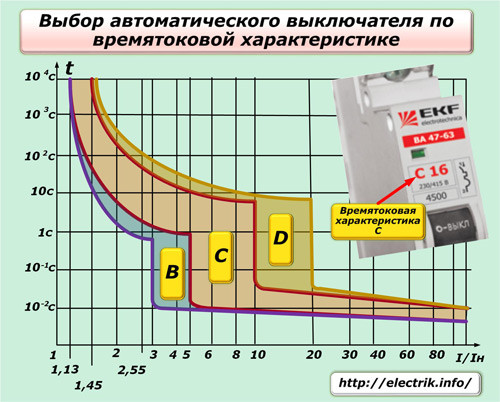

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

  • — B — от 3 до 5 ×In;
  • — C — от 5 до 10 ×In;
  • — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3…5)=48…80А. Для С16 диапазон токов мгновенного срабатывания 16*(5…10)=80…160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения.

Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек.

и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Типы характеристика классификация виды автоматических выключателей.

Устройство автоматического выключателя: маркировка, токи, обозначение

Типы автоматических выключателей

Автоматический выключатель – защитный прибор, срабатывающий от короткого замыкания или тепловой перегрузки линии к которой подключен.
Типы:
Основные типы или виды автоматических выключателей:
– Модульный автоматический выключатель. Устройство стандартного, модульного типа с установкой в электрический щиток на din-рейку. Применяется для защиты в бытовых целях, а так же в коммерческих и промышленных сетях энергораспределения.
– Промышленные автоматические выключатели в корпусе. Предназначены для защиты распределительных сетей 50/60 Гц с напряжением до 660 В, рабочим током до 1600 А. Применяется в больших щитовых подстанциях и на производстве используются для подключения мощного оборудования или как главный вводной автоматический выключатель.
– Автоматические выключатели для защиты электрических двигателей.
Все вышеперечисленные типы автоматических выключателей имеют свои характеристики для определенных параметров срабатывания.
Остановимся более подробнее на модульном автоматическом выключателе. Это основной элемент защиты в электрораспределении для жилищных, коммерческих помещений.
Сразу обозначим, что внешний вид модульных автоматических выключателей одного и того же производителя будет одинаков, характеристики срабатывания на внешний вид не влияют.
Различают автоматические выключатели по характеристике срабатывания:
Характеристика срабатывания это настройка магнитного расцепителя, более простыми словами – настройка чувствительности на ток короткого замыкания.

Токи автоматических выключателей

Для бытовых условий электрораспределения (в жилом доме, квартире) применяются номинальные токи автоматических выключателей от 0,5 до 63 Ампер. Такие параметры автоматических выключателей являются достаточными для обеспечения защиты и правильного распределения электрических линий. Если, в жилом доме, возникает потребность установки автоматического выключателя на токи выше 63 Ампера, то такие приборы так же существует, но уже в промышленных сериях. Устанавливая в доме такой мощный автомат, убедитесь что сечение вводного кабеля позволяет устанавливать автоматический выключатель на такой ток. К примеру, для автоматического выключателя на ток 100 Ампер сечение кабеля, которого он защищает должно быть не менее 16 mm² медного проводника или же 25 mm² алюминиевого. Более точное определение номинального тока автомата защиты к сечению кабеля зависит от ряда таких факторов, как длина токоведущей линии, количество жил в проводнике (одножильный, двухжильный, трехжильный провод и т.д) и способ прокладки кабеля. Приняв во внимание потерю мощности, от длины линии, и условие охлаждения от способа прокладки кабеля вы сможете правильно подобрать номинальный ток автоматического выключателя для надежной и безопасной работы.

Технические характеристики автоматического выключателя:

Рассмотрим самые востребованные время-токовые характеристики автоматических выключателей в бытовых сериях:

Классификация автоматических выключателей:

Итак, время-токовая характеристика автоматических выключателей, такая характеристика дает возможность индивидуального подбора защиты к каждому прибору или линии.Кривая «B». В автоматическом выключатели такого типа срабатывания настройка магнитного расцепителя установлена в пределах 3÷5 Iноминального значения автомата. Автоматические выключатели с характеристикой отключения B, способны защищать от тока короткого замыкания с малым значением и подойдут для установки практически во всех случаях, где на линии нет устройств с большими пусковыми токами. Защита освещения, бойлеров, нагревательных приборов, электрочайника, тостера, бытовых электрических плит и других электроприборов за исключением электроприборов где присутствуют электродвигатели, насосы.
Кривая «C». Автоматический выключатель характеристики отключения у которого тип С — настройка 5÷10 от Iноминального значения. В современных квартирах и домах, практически везде стоят автоматические выключатели с такой характеристикой. Это обусловлено тем, что автомат с такими настройками способен надежно защищать линии практически со всеми электроприборами, включая те приборы, где при старте включения появляются большие пусковые токи (приборы в конструкции которых есть электродвигатели, большое количество дросселей и пр. ). Например, бытовые электроприборы с большими пусковыми токами: стиральная машина, пылесос, холодильник, блендер и т.п.
Кривая «D». Категория автоматических выключателей с характеристикой D предназначена для защиты электрических двигателей в однофазной и трёхфазной сети. Это устройства защиты с более грубыми настройками чувствительности к токам короткого замыкания: в пределах от 10 до 20 Iноминального значения.
Автоматические выключатели характеристики которых мы не упомянули в этой статье («MA», «A», «K», «Z») относятся к промышленным сериям и о них мы расскажем в отдельной статье.
Напишем немного о том, зачем такая градация по типам срабатывания.
В электрораспределительных щитах, при распределении с большого количества потребителей, для правильной работы системы, необходимо соблюдение селективности. Селективность автоматического выключателя — можно назвать словом «избирательность».
Селективность — согласование работы установленных последовательно защитных аппаратов, таким образом, чтобы в случае перегрузки или короткого замыкания (к. з.) отключалась только та часть установки, где возникла неисправность.

Маркировка автоматических выключателей

– Расшифруем основные показатели бытового, модульного автоматического выключателя по маркировке. Обращаем ваше внимание на то, что у фирменных, оригинальных устройств защиты, маркировка выполнена четко и нестирающейся краской. Бывают случаи когда вам предлагают автоматический выключатель маркировка которого не четкая, цифры напечатаны расплывчатой краской или вовсе стертые, знайте это подделка! На корпусе изделия должно быть все обозначение автоматических выключателей, даже такие технические характеристики, как отключающая способность автоматического выключателя и характеристика отключения. Например, напечатанный символ «C», рядом с номиналом, указывает на то, что автоматический выключатель С типа.

Каталог автоматических выключателей

Интернет-магазин «Электрика-Шоп» — это специализированный магазин электрики. В каталоге наших товаров вы найдете самые популярные, надежные, проверенные временем и практикой, автоматические выключатели европейских брендов. Например, автоматические выключатели Schneider Electric, считаются одними из самых лучших средств защиты от короткого замыкания и тепловой перегрузки. В каждой карточке товара автомата защиты Шнайдер Электрик можно скачать каталог автоматических выключателей Schneider Electric.
Автоматические выключатели Moeller / Eaton – еще один качественный, надежный, а главное доступный по цене бренд автоматов защиты. Производитель Moeller / Eaton предлагает несколько серий для бытового и коммерческого сектора, подробнее о продуктах можно ознакомиться перейдя по ссылке – Автоматические выключатели Moeller

Устройство автоматического выключателя

Мало кому приходилось разбирать автомат и исследовать устройство автоматических выключателей. Для общей информативности, мы решили показать вам, как должно выглядеть это защитное устройство изнутри, и как на практике выглядят разобранные автоматы оригинального фирменного бренда и обычный китайский (из дешевого ценового сегмента).
Предлагаем фото и схему этих автоматических выключателей в разрезе с краткими комментариями.
Клеммы подключения у фирменного автоматического выключателя это два полноценных винтовых зажима, а у китайского одна верхняя клемма для подключения провода с нормальным креплением и одна нижняя с явной халтурой, зачем делать экономию на зажимах проводов мы не знаем, но даже такой ньюанс может повлиять на продолжительность работы автомата. Не будем подробно описывать достоинства и недостатки конкретно этих автоматических выключателей, но в результате увиденного, сделаем такое описательное заключение, что при разборке двух автоматов защиты (фирменного и с категории «подешевле») механические части, такие как подвижный и неподвижный силовой контакт, крепление гибкого проводника, плавность хода ручки управления и клеммы подключения даже визуально имеют явное отличие качества. Мы не тестировали тепловой и электромагнитный расцепитель автомата китайского, дешевого образца, но не идеальное качество применяемых деталей показал даже визуальный осмотр устройства этого автоматического выключателя.

Автоматический выключатель ABB Sh302L C32 2-полюсный (2CDS242001R0324)

Автоматический выключатель ABB Sh302L C32 — двухполюсный модульный автомат с характеристикой срабатывания типа С. Предназначен для использования в помещениях на жилых, коммерческих и промышленных объектах.

Модульный 2-полюсный  автомат ABB Sh302L C32  применяется для защиты цепей от коротких замыканий и перегрузок, защиты нагрузок с низким импульсным током, защиты персонала и кабельных сетей электроснабжения с системами заземления.

Автомат ABB Sh302L C32 оснащен системой быстрого крепления с помощь которой может быть легко закреплен на DIN-рейку в распределительном шкафу  или боксе.

Автоматы ABB Sh302L C32 соответствуют европейским стандартам IEC/EN 60898, IEC/EN 60947-2.


Характеристики автоматического выключателя ABB Sh302L C32

Электрические характеристики выключателя ABB Sh302L C32

Номинальное напряжение Ue

IEC В

230/400-240/415

UL/CSA В

480Y/277

Номинальное напряжении изоляции Ui В

250

Максимальное рабочее напряжение Ub max.

IEC переменный ток В

254/440

UL/CSA переменный ток В

480Y/277

EC/UL/CSA постоянный ток В1

60

IEC/UL/CSA постоянный ток В2

125

Минимальное рабочее напряжение Ub min.

Переменный или постоянный ток В

12

Номинальная частота Гц

50….60

Номинальна тключающая способность согласно IEC/EN 60898 Предельный lcn A

4500

Номинальная отключающая способность согласно IEC/EN 60947-2

Предельный lcu кА

10

Рабочий lcs кА

7.5

Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ

5

Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ

2.8

Класс ограничения

I I I

Степень загрязнения

2

Характеристики термомагнитного расцепителя

C: 5 ln lm 10 ln

 Механические характеристики выключателя ABB Sh302L C32

Рычаг управления

Черный, пломбируется в положении ВКЛ.- ОТКЛ.

Электрическая износостойкость, n

10000

Механическая износостойкость, n

20000

Степень защиты

Корпус

IP4X

Зажимы

IP2X

Устойчивость к ударному воздействию

Минимум 30g – 3 удара длительностью 11 мс

Устойчивость к вибрации согласно IEC/EN 60068-2-6

5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln

Тропическое исполнение согласно IEC/EN 60068-2

Влажное тепло °C/относительная влажность

28 циклов при 55/95…100

Пост.климат.условия °C/относительная влажность

23/83 – 40/93 – 55/20

Перее.климат. условия °C/относительная влажность

25/95 – 40/95

Температура калибровки термоэлемента °C

30

Окружающая температура (при среднесуточном значении +35 °C) IEC C

-25…+55

Температура хранения °C

-40…+70

 Монтаж автоматического выключателя ABB Sh302L C32

Тип зажима

Цилиндрическая двунаправленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию

Сечение кабеля для верхних/нижних зажимов

IEC мм2

25/25

UL/CSA AWG

18-4

Сечение шины для верхних/нижних зажимов

IEC мм2

10/10

UL/CSA AWG

18-8

Момент затяжки зажимов

IEC Нм

2.8

UL/CSA Фунт х дюйм

25

Инструмент

Nr. 2 Pozidriv

Монтаж

На DIN-рейку EN 60715 (35 мм) посредством системы быстрого крепления

Монтажное положение

Произвольное

Подключение

Сверху и снизу

Размеры и масса автоматического выключателя ABB Sh302L C32

Размер (В х Г х Ш) мм

85 х 68 х 35

Вес, г

250

Вспомогательные элементы автоматического выключателя ABB Sh302L C32

Вспомогательный контакт

Нет

Сигнальный контакт/вспомогательный контакт

Нет

Дистанционный расцепитель

Нет

Расцепитель минимального напряжения

Нет


В наличии Автоматический выключатель ABB Sh302L C32 2-полюсный (2CDS242001R0324) — продажа оптом и в розницу в Москве. Цены на Автоматический выключатель ABB Sh302L C32 2-полюсный (2CDS242001R0324) конкурентные и зависят от объема заказа. Чтобы купить Автоматический выключатель ABB Sh302L C32 2-полюсный (2CDS242001R0324), разместите заказ на сайте или позвоните нам по одному из телефонных номеров, указанных на странице контактов.

Компания «ТПО ЭЛКОМ» предлагает Автоматический выключатель ABB Sh302L C32 2-полюсный (2CDS242001R0324) с доставкой по Москве и Московской области, а также в регионы в России. Стоимость доставки рассчитывается для каждого заказа индивидуально и зависит от объема, веса и дальности маршрута. Автоматический выключатель ABB Sh302L C32 2-полюсный (2CDS242001R0324) доставляем в регионы России с помощью ряда транспортных компаний.

Автомат трехфазный 32 А, 10 кА, тип С, PL7-C32/3 Moeller / Eaton

Автомат трехфазный 32 А Moeller / Eaton имеет артикул PL7-C32/3 и предназначен для защиты линий электропитания от перегрузки и токов короткого замыкания величиной до 10 кА. Цены на автоматические выключатели Moeller (Мюллер, Eaton) являются лучшими в категории цена-качество.



Промышленная серия автоматических выключателей PL7 применяется для защиты питающих сетей с высокими значениями токов короткого замыкания (КЗ). Воздушное расстояние между контактами — 4 мм.





Характеристики автомата 32 А Moeller:





Номинальное напряжение сети:
— 400 В переменного тока
— 48 В постоянного тока
Номинальный ток: 32 А
Количество полюсов (фаз): 3
Характеристика срабатывания: C
Отключающая способность (согласно МЭК 60898): 10 кА
Артикул: PL7-C32/1
Код заказа: 263412
Производитель: Moeller (Eaton, Мюллер, Германия-США). Завод в Чехии и Австрии





Дополнительные свойства автоматов Moeller:
Класс селективности: 3
Степень пылевлагозащиты: IP20
Сечение подключаемых проводов: от 1 до 25 мм кв
Положение монтажа: произвольное
Сторона подключения: произвольная (снизу либо сверху)
Контактные зажимы: болтовые/хомутные
Имеется возможность подключения распределительных гребенок двух типов.
Есть возможность подключения и монтажа дополнительных аксессуаров.


Характеристика отключения С

Габаритные размеры автоматических выключателей Moeller (Eaton, Мюллер, Меллер):

Влияние температуры окружающей среды на номинальные токи автоматических выключателей приведена в таблице. Расчетная температуры 30 С (согласно стандарту EN 60898).

При паралельном размещении в ряд нескольких автоматических выключателей, необходимо учитывать понижающие коэфициенты нагрузки Кн



Автоматический выключатель трехполюсный S803C C32, ABB, 2CCS883001R0324

Артикул:

2CCS883001R0324

Производитель:

EAN код:

7612271212940

Код заказа:

S803C C32

Технические характеристики товара:

Автоматический выключатель 3-полюсный S803C C32

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Есть на складе

Дополнительная информация о «2CCS883001R0324»

Количество модулей DIN:

4,5

Номинальное напряжение, Ue:

230/690В

Номинальная частота тока:

50/60Гц

Максимальное сечение подключаемого провода:

50мм2

Технические характеристики (data sheet) автоматического выключателя 2CCS883001R0324

Аналоги «2CCS883001R0324»

Артикул:

2CDS283001R0324

Производитель:

ABB

7822 руб/шт

Комплектующие для «2CCS883001R0324»

Артикул:

2CCS800900R0011

Производитель:

ABB

2558 руб/шт

Артикул:

2CCS800900R0211

Производитель:

ABB

7684 руб/шт

Артикул:

2CCS800900R0021

Производитель:

ABB

3130 руб/шт

Артикул:

2CCS800900R0271

Производитель:

ABB

9817 руб/шт

Сопутствующие товары для «2CCS883001R0324»

Артикул:

1SDA060150R0001

Производитель:

ABB

4009 руб/шт

Артикул:

1SDA060179R0001

Производитель:

ABB

2702 руб/шт

Артикул:

2CCS800900R0041

Производитель:

ABB

5363 руб/шт

Артикул:

2CCS800900R0501

Производитель:

ABB

44375 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

384 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

233 руб/шт

Производитель:

SIEMENS

415 руб/шт

Производитель:

SIEMENS

600 руб/шт

Behringer | Не найдено

Лицензионное соглашение с конечным пользователем

«НАСТОЯЩЕЕ ЛИЦЕНЗИОННОЕ СОГЛАШЕНИЕ С КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЕМ (« ЛСКП ») является юридическим соглашением между вами (« вы »,« ваш ») (физическим или юридическим лицом) и Music Tribe IP Limited (« MG-IP »), для программного обеспечения, которое сопровождает это EULA, которое включает связанные носители и интернет-службы MG-IP («Программное обеспечение»). Любые поправки или дополнения к настоящему EULA могут сопровождать Программное обеспечение. ВЫ СОГЛАШАЕТЕСЬ С УСЛОВИЯМИ ДАННОГО EULA СОБЛЮДАТЬ УСТАНОВКА, КОПИРОВАНИЕ ИЛИ ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.ЕСЛИ ВЫ НЕ СОГЛАСНЫ, НЕ УСТАНАВЛИВАЙТЕ, НЕ КОПИРУЙТЕ И НЕ ИСПОЛЬЗУЙТЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ. ВЫ МОЖЕТЕ ВОЗВРАТИТЬ ЕГО В МЕСТО ПОКУПКИ ДЛЯ ПОЛНОГО ВОЗВРАТА, ЕСЛИ ПРИМЕНИМО. «

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Программное обеспечение, документация, интерфейсы, контент, шрифты и любые данные, которые сопровождают ваш Продукт («Исходное программное обеспечение»), могут быть обновлены или заменены улучшениями функций, обновлениями программного обеспечения, дополнениями, дополнительными компонентами, компонентами интернет-сервисов или программное обеспечение для восстановления системы, предоставляемое MG-IP («Обновления программного обеспечения»), будь то в постоянной памяти, на любом другом носителе или в любой другой форме (Исходное программное обеспечение и Обновления программного обеспечения совместно именуются «Программное обеспечение»), лицензируются , не продано вам MG-IP для использования только в соответствии с условиями настоящего ЛСКП.MG-IP и ее лицензиары сохраняют за собой право собственности на само Программное обеспечение и оставляют за собой все права, не предоставленные вам явно. MG-IP или ее поставщики владеют титулом, авторскими правами и другими правами интеллектуальной собственности на Программное обеспечение. Это лицензионное соглашение не предоставляет вам никаких прав на товарные знаки или знаки обслуживания MG-IP.

1.2. MG-IP по своему усмотрению может предоставлять в будущем Обновления программного обеспечения для вашего Продукта. Обновления программного обеспечения, если таковые имеются, не обязательно могут включать все существующие функции программного обеспечения или новые функции, которые MG-IP выпускает для новых или других моделей Продукта.Условия этого лицензионного соглашения будут регулировать любые Обновления программного обеспечения, предоставляемые MG-IP, которые заменяют и / или дополняют Исходное программное обеспечение, если отдельная лицензия не сопровождает Обновление программного обеспечения, и в этом случае условия этой лицензии будут иметь преимущественную силу.

2. ПРЕДОСТАВЛЕНИЕ ЛИЦЕНЗИИ

2.1. В соответствии с условиями настоящего лицензионного соглашения MG-IP настоящим предоставляет вам ограниченную неисключительную лицензию на использование Программного обеспечения для одного Продукта, которым вы владеете или контролируете.За исключением случаев, разрешенных в Разделе 2.2 ниже, и если иное не предусмотрено отдельным соглашением между вами и MG-IP, настоящее Лицензионное соглашение не позволяет Программному обеспечению существовать более чем на одном Продукте одновременно, и вы не можете распространять или создавать Программное обеспечение. доступный по сети, где он может использоваться несколькими устройствами одновременно. Вы не можете сдавать в аренду, сдавать в аренду, одалживать, продавать, распространять или сублицензировать Программное обеспечение.

2.2. В соответствии с условиями настоящего лицензионного соглашения MG-IP предоставляет вам ограниченную неисключительную лицензию на загрузку любых обновлений программного обеспечения, которые MG-IP делает доступными для вашей модели Продукта, для обновления или восстановления Программного обеспечения любого такого Продукта, который вы владеть или контролировать.Это лицензионное соглашение не позволяет вам обновлять или восстанавливать какой-либо Продукт, который вы не контролируете или не владеете, и вы не можете распространять или делать Обновления программного обеспечения доступными по сети, где они могут использоваться несколькими устройствами одновременно. Если вы загружаете Обновление программного обеспечения на свой компьютер, вы можете сделать одну копию Обновлений программного обеспечения, хранящуюся на вашем компьютере в машиночитаемой форме, только для целей резервного копирования, при условии, что резервная копия должна включать все уведомления об авторских правах или других правах собственности, содержащиеся в оригинале. .

2.3. Вы признаете и соглашаетесь с тем, что не можете разрешать другим копировать (кроме случаев, прямо разрешенных настоящим Лицензионным соглашением), декомпилировать, реконструировать, дизассемблировать, пытаться получить исходный код, расшифровывать, изменять или создавать производные работы Программного обеспечения или любых услуг предоставляется Программным обеспечением или любой его частью (за исключением случаев и только в той степени, в которой любое вышеупомянутое ограничение запрещено применимым законодательством или в той степени, в какой это разрешено условиями лицензирования, регулирующими использование компонентов с открытым исходным кодом, включенных в Программное обеспечение).Любая попытка сделать это является нарушением прав MG-IP.

2.4. Сохраняя контент на вашем Продукте, вы делаете его цифровую копию. В некоторых юрисдикциях изготовление цифровых копий без предварительного разрешения правообладателя является незаконным. Вы можете использовать Программное обеспечение для воспроизведения материалов, если такое использование ограничивается воспроизведением материалов, не защищенных авторским правом, материалов, авторские права на которые принадлежат вам, или материалов, на воспроизведение которых у вас есть разрешение или законное разрешение.

2,5. Вы соглашаетесь использовать Программное обеспечение в соответствии со всеми применимыми законами, включая местные законы страны или региона, в котором вы проживаете или в котором вы загружаете или используете Программное обеспечение.

2.6. Использование и доступ к определенным функциям Программного обеспечения может потребовать от вас подачи заявки на уникальную комбинацию имени пользователя и пароля.

2.7. Вы не сможете реализовать свои права на Программное обеспечение в соответствии с настоящим Лицензионным соглашением после определенного количества запусков продукта, если вы не активируете свою копию Программного обеспечения в порядке, описанном во время последовательности запуска.Вам также может потребоваться повторно активировать Программное обеспечение, если вы модифицируете свой Продукт или программное обеспечение. MG-IP будет использовать эти меры, чтобы подтвердить, что у вас есть законно лицензированная копия Программного обеспечения. Если вы не используете лицензионную копию Программного обеспечения, вы не можете устанавливать Программное обеспечение или будущие Обновления Программного обеспечения. MG-IP не будет собирать личную информацию с вашего устройства во время этого процесса.

2,8. Документация, прилагаемая к Программному обеспечению, лицензирована только для внутренних некоммерческих справочных целей.

3. ПЕРЕДАЧА:

Вы не можете сдавать в аренду, сдавать в аренду, одалживать, продавать, распространять, сублицензировать или предоставлять услуги коммерческого хостинга с Программным обеспечением. Однако вы можете сделать единовременную постоянную передачу всех ваших лицензионных прав на Программное обеспечение другому конечному пользователю в связи с передачей права собственности на ваш Продукт при условии, что: (i) передача должна включать ваш Продукт и все Программного обеспечения, включая все его составные части, оригинальные носители, печатные материалы и настоящее Лицензионное соглашение; (ii) вы не сохраняете никаких копий Программного обеспечения, полных или частичных, включая копии, хранящиеся на компьютере или другом запоминающем устройстве; и (iii) конечный пользователь, получающий Программное обеспечение, прочитает и соглашается принять условия настоящего ЛСКП.

4. СОГЛАСИЕ НА ИСПОЛЬЗОВАНИЕ ДАННЫХ:

Вы соглашаетесь с тем, что MG-IP и ее аффилированные лица могут собирать, поддерживать, обрабатывать и использовать диагностическую, техническую, информацию об использовании и связанную с ней информацию, собранную в рамках предоставляемых вам услуг поддержки продукта, если таковые имеются, связанных с Программным обеспечением, а также для проверки соответствия с условиями настоящего лицензионного соглашения. MG-IP может использовать эту информацию исключительно для улучшения своих продуктов или для предоставления вам индивидуальных услуг или технологий и не будет раскрывать эту информацию в форме, которая идентифицирует вас лично.

5. СОГЛАСИЕ НА ИСПОЛЬЗОВАНИЕ ДАННЫХ:

5.1. Чтобы использовать Программное обеспечение, идентифицированное как обновление, вы должны сначала получить лицензию на Программное обеспечение, определенное MG-IP как подходящее для обновления. После установки обновления вы больше не можете использовать Исходное программное обеспечение, которое послужило основанием для вашего права на обновление, кроме как в составе обновленного Программного обеспечения.

5.2. MG-IP по своему усмотрению может предоставлять в будущем Обновления программного обеспечения для вашего Продукта.Обновления программного обеспечения, если таковые имеются, могут не включать все существующие функции программного обеспечения или новые функции, которые MG-IP выпускает для новых или других моделей Продуктов. Условия этого лицензионного соглашения будут регулировать любые Обновления программного обеспечения, предоставляемые MG-IP, которые заменяют и / или дополняют Исходное программное обеспечение, если только такое Обновление программного обеспечения не сопровождается отдельной лицензией, и в этом случае условия этой лицензии будут иметь преимущественную силу.

6. РАЗДЕЛЕНИЕ КОМПОНЕНТОВ:

MG-IP лицензирует Программное обеспечение как единый продукт.Его составные части нельзя разделять для использования более чем с одним Продуктом.

7. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НЕ ДЛЯ ПЕРЕПРОДАЖИ:

Программное обеспечение

, обозначенное как «Не для перепродажи» или «NFR», не может быть продано или иным образом передано по цене, или использовано для любых целей, кроме демонстрации, тестирования или оценки.

8. ТЕХНИЧЕСКАЯ ПОДДЕРЖКА:

MG-IP предоставляет Программное обеспечение «как есть» и не может предоставлять для него услуги поддержки.

9. ЦИФРОВЫЕ СЕРТИФИКАТЫ:

Программное обеспечение содержит функции, позволяющие принимать цифровые сертификаты, выданные MG-IP или третьими сторонами. ВЫ НЕСЕТЕ ИСКЛЮЧИТЕЛЬНУЮ ОТВЕТСТВЕННОСТЬ ЗА РЕШЕНИЕ, ПРИНЯТЬ ИЛИ НЕ НАПРАВЛЯТЬСЯ НА СЕРТИФИКАТ, ВЫДАННЫЙ MG-IP ИЛИ ТРЕТЬЕЙ СТОРОНОЙ. ВЫ ИСПОЛЬЗУЕТЕ ЦИФРОВЫЕ СЕРТИФИКАТЫ НА СВОЙ ИСКЛЮЧИТЕЛЬНЫЙ РИСК. В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, MG-IP НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, В ОТНОШЕНИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ЛЮБОЙ КОНКРЕТНОЙ ЦЕЛИ, ТОЧНОСТИ, БЕЗОПАСНОСТИ ИЛИ НЕИСПРАВНОСТЕЙ СОХРАНЕНИЯ ДАННЫХ.

10. ОГРАНИЧЕНИЯ НА ЭКСПОРТ:

Программное обеспечение регулируется экспортными законами и постановлениями. Вы соглашаетесь соблюдать все применимые международные и национальные законы, применимые к Программному обеспечению, включая правила экспорта, а также ограничения для конечного пользователя, конечного использования и места назначения, установленные Великим Герцогством Люксембург и другими правительствами.

11. ПРЕКРАЩЕНИЕ:

Это лицензионное соглашение действительно до момента его расторжения.Ваши права по настоящему лицензионному соглашению будут прекращены автоматически или иным образом утратят силу без уведомления MG-IP, если вы не соблюдаете какие-либо условия настоящего лицензионного соглашения. После прекращения действия настоящего Лицензионного соглашения вы должны прекратить любое использование Программного обеспечения и уничтожить все копии Программного обеспечения и все его составные части. Разделы 9, 11, 12, 13, 14 и 16 настоящего Лицензионного соглашения остаются в силе при любом таком расторжении.

12. ОТКАЗ ОТ ГАРАНТИЙ

12.1. ВЫ ЯВНО ПОДТВЕРЖДАЕТЕ И СОГЛАШАЕТЕСЬ, ЧТО, В РАЗРЕШЕННЫХ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ СТЕПЕНЬЕ, ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ЯВЛЯЕТСЯ ЛИЧНЫМ РИСКОМ И ЧТО ВЕСЬ РИСК В ОТНОШЕНИИ УДОВЛЕТВОРЕННОГО КАЧЕСТВА, ПРОИЗВОДИТЕЛЬНОСТИ, ТОЧНОСТИ И УСИЛИЙ ИМЕЕТСЯ ВАМИ.

12.2. В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ, ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ» И «ПО ДОСТУПНОСТИ», СО ВСЕМИ НЕИСПРАВНОСТЯМИ И БЕЗ ГАРАНТИЙ КАКИХ-ЛИБО ВИДА, И ЛИЦЕНЗИАТОРЫ MG-IP И MG-IP ДИАГНОСТИКА ВСЕ ГАРАНТИИ И УСЛОВИЯ В ОТНОШЕНИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ЯВНЫХ, ПОДРАЗУМЕВАЕМЫХ ИЛИ ЗАКОНОДАТЕЛЬНЫХ УСЛОВИЙ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ И / ИЛИ УСЛОВИЯ КОММЕРЧЕСКОЙ ЦЕННОСТИ, УДОВЛЕТВОРИТЕЛЬНОГО КАЧЕСТВА И ПРИГОДНОСТИ КОМПАНИИ AJACULAR ПРАВ ТРЕТЬИХ СТОРОН.

12.3. MG-IP НЕ ГАРАНТИРУЕТ ОТНОСИТЕЛЬНО ПОМЕХИ ДЛЯ ВАШЕГО ИСПОЛЬЗОВАНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ЧТО ФУНКЦИИ ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ, БУДУТ ОТВЕЧАТЬ ВАШИМ ТРЕБОВАНИЯМ, ЧТО ЭКСПЛУАТАЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ БУДЕТ БЕСПЛАТНО ИЛИ БЕСПЛАТНО БЕСПЛАТНО ДОСТУПНОСТЬ, ЧТО ДЕФЕКТЫ В ПРОГРАММНОМ ОБЕСПЕЧЕНИИ БУДУТ ИСПРАВЛЕНЫ ИЛИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ БУДЕТ СОВМЕСТИМО ИЛИ РАБОТАЕТ С ЛЮБЫМ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ, ПРИЛОЖЕНИЯМИ ИЛИ СТОРОНЫМИ СТОРОНАМИ. УСТАНОВКА ДАННОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ МОЖЕТ ВЛИЯТЬ НА ИСПОЛЬЗОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ТРЕТЬИХ ЛИЦ, ПРИЛОЖЕНИЙ ИЛИ СТОРОННИХ УСЛУГ.

12.4. ВЫ ДАЛЕЕ ПРИЗНАЕТЕ, ЧТО ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НЕ ПРЕДНАЗНАЧЕНО И НЕ ПОДХОДИТ ДЛЯ ИСПОЛЬЗОВАНИЯ В СИТУАЦИЯХ ИЛИ СРЕДАХ, ПРИ ОТКАЗЕ ИЛИ ЗАДЕРЖКАХ ПО ВРЕМЕНИ, ИЛИ ОШИБКАХ ИЛИ НЕТОЧНОСТИ В СОДЕРЖАНИИ, ДАННЫХ ИЛИ ИНФОРМАЦИИ, ПРЕДОСТАВЛЕННЫХ ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ТЯЖЕЛЫЙ ФИЗИЧЕСКИЙ ИЛИ ЭКОЛОГИЧЕСКИЙ УЩЕРБ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЯ РАБОТЫ ЯДЕРНЫХ УСТАНОВОК, СИСТЕМ НАВИГАЦИИ ИЛИ СВЯЗИ САМОЛЕТОВ, КОНТРОЛЯ ВОЗДУШНОГО ДВИЖЕНИЯ, СИСТЕМ ЖИЗНИ ИЛИ ОРУЖИЯ.

12,5. НИКАКАЯ УСТНАЯ ИЛИ ПИСЬМЕННАЯ ИНФОРМАЦИЯ ИЛИ СОВЕТЫ, ДАННЫЕ MG-IP ИЛИ УПОЛНОМОЧЕННЫМ ПРЕДСТАВИТЕЛЕМ, НЕ СОЗДАЮТ ГАРАНТИИ. ЕСЛИ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОКАЖЕТСЯ ДЕФЕКТНЫМ, ВЫ НЕСЕТЕ ВСЕ РАСХОДЫ НА НЕОБХОДИМОЕ ОБСЛУЖИВАНИЕ, РЕМОНТ ИЛИ ИСПРАВЛЕНИЕ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ ИЛИ ОГРАНИЧЕНИЙ ПРИМЕНИМЫХ ЗАКОНОДАТЕЛЬНЫХ ПРАВ ПОТРЕБИТЕЛЯ, ПОЭТОМУ ВЫШЕУКАЗАННЫЕ ИСКЛЮЧЕНИЯ И ОГРАНИЧЕНИЯ МОГУТ НЕ ПРИМЕНЯТЬСЯ К ВАМ.

13.ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ:

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ MG-IP, ЕГО РОДИТЕЛЬ, ПАРТНЕРЫ ИЛИ ДИСТРИБЬЮТОРЫ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛИЧНЫЕ ТРАВМЫ ИЛИ ЛЮБЫЕ СЛУЧАЙНЫЕ, ОСОБЫЕ, КОСВЕННЫЕ, КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УЩЕРБЫ ЗА ПОТЕРЮ ПРИБЫЛИ ИЛИ КОНФИДЕНЦИАЛЬНУЮ ИЛИ ДРУГУЮ ИНФОРМАЦИЮ, ПОВРЕЖДЕНИЕ ИЛИ ПОТЕРЮ ДАННЫХ, ОТСУТСТВИЕ ПЕРЕДАЧИ ИЛИ ПОЛУЧЕНИЯ ЛЮБЫХ ДАННЫХ, ПЕРЕРЫВ В ДЕЯТЕЛЬНОСТИ ИЛИ ЛЮБЫЕ ДРУГИЕ КОММЕРЧЕСКИЕ УБЫТКИ ИЛИ УБЫТКИ, ВЫЗВАННЫЕ ИЛИ СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ ПРОГРАММЫ ЛЮБОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ТРЕТЬИХ СТОРОН ИЛИ ПРИЛОЖЕНИЯ, СВЯЗАННЫЕ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ, ОДНАКО ВЫЗВАННЫЕ, НЕЗАВИСИМО ОТ ТЕОРИИ ОТВЕТСТВЕННОСТИ (ДОГОВОР, ПРАВИЛА ИЛИ ИНЫХ), И ДАЖЕ ЕСЛИ MG-IP БЫЛО ПРЕДЪЯВЛЯЕТСЯ О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ.В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ ЗА ЛИЧНЫЕ ТРАВМЫ ИЛИ ЗА СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПОЭТОМУ ДАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ ОТНОСИТЬСЯ К ВАМ. Ни в коем случае общая ответственность MG-IP перед вами за любой ущерб (кроме случаев, предусмотренных применимым законодательством в случаях, связанных с травмами) не может превышать сумму 50 долларов США (50 долларов США). Вышеупомянутые ограничения будут применяться, даже если вышеуказанное средство правовой защиты не достигает своей основной цели.

14.ЭКСКЛЮЗИВНЫЕ СРЕДСТВА ЗАЩИТЫ:

Полная ответственность MG-IP, ее материнской компании, аффилированных лиц и / или дистрибьюторов и ваше исключительное средство правовой защиты в случае любого нарушения настоящего Лицензионного соглашения с конечным пользователем или любой другой ответственности, связанной с Программным обеспечением, будет, по усмотрению MG-IP, (а) возвращать сумма, уплаченная (если таковая имеется) за Программное обеспечение, или (б) ремонт или замену Программного обеспечения, которое возвращается MG-IP с копией квитанции. Вы получите средство правовой защиты, выбранное MG-IP, бесплатно, за исключением того, что вы несете ответственность за любые расходы, которые вы можете понести (например,g., стоимость доставки Программного обеспечения MG-IP). Однако это средство недоступно, если отказ Программного обеспечения произошел в результате несчастного случая, злоупотребления, неправильного применения, ненормального использования или вируса.

15. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ТРЕТЬИХ СТОРОН

Стороннее программное обеспечение и данные («Стороннее программное обеспечение») могут быть прикреплены к Программному обеспечению. Вы признаете и соглашаетесь с тем, что вы должны соблюдать положения любого Соглашения, предоставленного со Сторонним программным обеспечением, и что сторона, предоставляющая Стороннее программное обеспечение, несет ответственность за любые гарантии или обязательства, связанные с Сторонним программным обеспечением или вытекающие из него.MG-IP не несет ответственности за Стороннее программное обеспечение или его использование вами.

MG-IP не предоставляет явных гарантий в отношении Программного обеспечения третьих сторон. КРОМЕ ТОГО, MG-IP ЯВНО ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЯ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ в отношении Программного обеспечения третьих лиц.

MG-IP не несет ответственности перед вами или любым другим лицом за любой ущерб, включая, помимо прочего, любые прямые, косвенные, случайные или косвенные убытки, расходы, упущенную выгоду, потерянные данные или другие убытки, возникшие в результате использования, неправильного использования или невозможность использовать стороннее программное обеспечение.

16. ПОЛНЫЙ ДОГОВОР:

Настоящее лицензионное соглашение и условия любых дополнений, обновлений, интернет-служб и служб поддержки, которые вы используете, составляют полное соглашение для Программного обеспечения.

17. ПРИМЕНИМОЕ ЗАКОНОДАТЕЛЬСТВО

17.1. Настоящее Лицензионное соглашение и использование вами Программного обеспечения регулируются законами Великого Герцогства Люксембург, за исключением его коллизионных норм. Использование вами Программного обеспечения также может регулироваться другими местными, государственными, национальными или международными законами.Применимость Единого коммерческого кодекса (UCC) и любых других законов, регулирующих применение законов любой другой юрисдикции, прямо исключается. Любой спор, возникающий из или в связи с этим EULA, должен быть передан и окончательно разрешен арбитражем в Люксембурге единоличным арбитром с арбитражным процессом, как это предусмотрено новым гражданско-процессуальным кодексом.

17.2. Никакая поправка или модификация настоящего ЛСКП не связывает ни одну из сторон, кроме случаев, когда они написаны в письменной форме и подписаны MG-IP.Любой перевод данного лицензионного соглашения выполняется в соответствии с местными требованиями, и в случае разногласий между английской и неанглоязычной версиями, английская версия настоящего лицензионного соглашения имеет преимущественную силу в той мере, в какой это не запрещено местным законодательством в вашей юрисдикции.

18. РАЗНОЕ:

Если какое-либо положение (я), содержащееся в этом EULA, является или становится недействительным, незаконным или не имеющим исковой силы, полностью или частично, такая недействительность, незаконность или неисполнимость не влияет на остальные положения и части их, а также на недействительность, незаконность положения или положения, не имеющие законной силы, считаются измененными с тем, чтобы иметь наиболее похожий результат, действительный и имеющий исковую силу в соответствии с применимым законодательством Люксембурга и / или любым другим применимым правом, в зависимости от обстоятельств.

Copyright © 2021 Music Tribe Global Brands Ltd. Все права защищены. | Политика конфиденциальности | Выходные данные и условия использования

Пользовательское соглашение изображения

Важная информация об использовании изображения

Копируя или используя любое из изображений, ссылки на которые приведены ниже (Изображение), вы подтверждаете, что прочитали, поняли и согласны с Соглашением об использовании изображений (Соглашение), которое регулирует использование вами изображения.Если вы не согласны с условиями Соглашения, вы не можете копировать или использовать Изображение каким-либо образом.

Соглашение об использовании

В соответствии с условиями настоящего Соглашения вы можете использовать Изображение только в редакционных целях или в качестве авторизованного дистрибьютора или торгового посредника. Это право на использование принадлежит лично вам и не может быть передано другой стороне. Изображение не может использоваться для продвижения или продажи каких-либо продуктов или технологий (например, в рекламе, брошюрах, обложках книг, стоковых фотографиях, футболках или других рекламных товарах), кроме подлинных Music Tribe IP Ltd.Продукты. Вы не можете использовать Изображение каким-либо образом, который может нанести ущерб репутации Music Tribe или отличительной способности, действительности или репутации любого из его брендов. Вы не можете использовать Изображение любым способом, который искажает ваши отношения с Music Tribe. Вы не можете изменять или модифицировать Изображение, полностью или частично, по любой причине.

Music Tribe IP Ltd является и остается единственным и исключительным владельцем Изображения. Вы не будете удалять, изменять или скрывать какие-либо проприетарные легенды, относящиеся к изображению, и каждое использование будет сопровождаться следующей атрибуцией, указанной рядом с изображением: «Предоставлено Music Tribe IP Ltd.».

Изображение предоставляется Music Tribe IP Ltd на условиях «как есть», без каких-либо гарантий, включая ненарушение прав или право собственности. Вы несете ответственность за использование изображения и освобождаете Music Tribe IP Ltd от любой ответственности, связанной с использованием вами изображения. Любое неправомерное использование Изображения или нарушение настоящего Соглашения причинит Music Tribe IP Ltd. Midas непоправимый ущерб, в отношении которого может быть уместным немедленное или упреждающее судебное разбирательство.

Авторские права © 2021 Music Tribe Global Brands Ltd.Все права защищены. | Политика конфиденциальности | Выходные данные и условия использования

Характеристики и обнаруживаемость точек расширения при автоматическом запуске Windows при экспертизе памяти

Реферат

Компьютерная экспертиза выполняется во время процесса реагирования на инциденты безопасности на дисковых устройствах или в памяти скомпрометированной системы. Последний случай, известный как криминалистики памяти , заключается в выгрузке памяти в файл и ее анализе с помощью соответствующих инструментов.Многие инциденты безопасности вызваны вредоносными программами, которые нацелены и сохраняются как можно дольше в системе Windows внутри организации. Постоянство достигается с помощью точек расширения автозапуска (ASEP), подмножества точек расширения ОС и приложений, которые позволяют программе автоматически запускаться без какого-либо явного вызова пользователя. В этой статье мы предлагаем таксономию Windows ASEP с учетом функций, которые используются вредоносными программами или злоупотребляют ими для достижения устойчивости. Эта таксономия делится на четыре категории: механизмы сохраняемости системы, злоупотребления загрузчиком программ, злоупотребления приложениями и нарушения поведения системы.Мы подробно описываем характеристики каждой точки расширяемости (а именно, разрешения на запись, привилегии выполнения, обнаруживаемость в криминалистической экспертизе памяти, актуальность системных требований, а также области выполнения и конфигурации). Многие из этих ASEP полагаются на реестр Windows. Мы также представляем инструмент Winesap, плагин Volatility, который анализирует ASEP Windows на основе реестра в дампе памяти. Кроме того, мы указываем порядок выполнения некоторых из этих точек расширяемости на основе реестра и оцениваем эффективность нашего инструмента в дампах памяти, взятых из ОС Windows, где использовались точки расширяемости.Winesap успешно пометил все ASEP для Windows в реестре как подозрительные ключи реестра.

Ключевые слова

Криминалистическая экспертиза памяти

Постоянство системы

Вредоносное ПО

Точки расширения автозапуска

Реестр Windows

Волатильность

Рекомендуемые статьи Цитирующие статьи (0)

Просмотр аннотации

© 2019 Автор (ы). Опубликовано Elsevier Ltd от имени DFRWS.

Рекомендуемые статьи

Цитирующие статьи

обзор разработок и будущих направлений автоматического обнаружения объектов в ландшафтной археологии

25

Севара, К., & Прегесбауэр, М. (2014). Классификация археологических объектов: ориентированный на объект

подход. Юго-восточноевропейский журнал наблюдения за Землей и

Geomatics, 3 (2), 139–143.

Севара, Кристофер, Прегесбауэр, М., Донеус, М., Верховен, Г., и Тринкс, И. (2016).

Пиксель и объект — сравнение стратегий полуавтоматического картирования археологических объектов

с использованием данных лазерного сканирования с воздуха. Археологический журнал

Наука: отчеты, 5, 485–498.https://doi.org/10.1016/j.jasrep.2015.12.023

Toumazet, J.-P., Vautier, F., Roussel, E., & Dousteyssier, B. (2017). Автоматическое обнаружение

сложных археологических пастбищ с использованием данных лазерного сканирования с воздуха.

Journal of Archaeological Science: Reports, 12, 569–579.

https://doi.org/10.1016/j.jasrep.2017.03.012

Травилья, А., и Торселло, А. (2017). Обнаружение ландшафта в археологических раскопках

Дистанционное зондирование.Науки о Земле, 7 (4), 128. https://doi.org/10.3390/geosciences7040128

Trier, Ø. Д., Зортеа М. и Тоннинг К. (2015). Автоматическое обнаружение структур курганов по данным лазерного сканирования

. Журнал археологической науки: отчеты, 2, 69–79.

https://doi.org/10.1016/j.jasrep.2015.01.005

Trier, Øivind Due, Larsen, S. Ø., & Solberg, R. (2009). Автоматическое обнаружение круговых структур

на спутниковых снимках с высоким разрешением сельскохозяйственных угодий.Археологический

Проспект, 16 (1), 1–15. https://doi.org/10.1002/arp.339

Trier, Øivind Due, & Pilø, L.H. (2012). Автоматическое обнаружение ямочных структур в воздухе

Данные лазерного сканирования: автоматическое обнаружение ямок в данных ALS. Археологический

Проспекция, 19 (2), 103–121. https://doi.org/10.1002/arp.1421

Trimble. (2016). eCognition версии 9.2.1. Trimble Germany GmbH, Мюнхен, Германия

Van Ess, M., Becker, H., Fassbinder, J., Кифл, Р., Лингенфельдер, И., Шрайер, Г., &

, Зевенберген, А. (2006). Обнаружение грабежей на археологических раскопках в

Ираке с использованием изображений Ikonos. В J. Strobl, T. Blaschke и G. Griesebner (Eds.),

A Сравнение трех подходов

используется частота ложных тревог (FAR) и частота обнаружения промахов (MDR)

, определяемая как:

FAR = FA

GT + FA MDR = MD

GT (13)

, где FA обозначает количество ложных срабатываний, MD — число

обнаружений пропуска, а GT обозначает фактическое количество динамиков

оборотов, я.е. наземная правда. Ложная тревога возникает, когда обнаруживается поворот динамика

, хотя он не существует, MD обнаружения пропуска происходит

, когда процесс не обнаруживает существующий поворот динамика. С другой стороны,

можно использовать коэффициенты точности (PRC) и отзыва (RCL)

, определяемые следующим образом:

PRC = CF C

DET RCL = CF C

GT (14)

, где CFC обозначает количество правильно обнаруженных изменений, а

DET — количество обнаруженных изменений динамика.Для пары lat-

ter другой объективной оценкой качества является F1measure

F1 = 2PRC RCL

PRC + RCL (15)

, который допускает значение от 0 до 1. Чем выше его значение, тем

лучшая производительность получается. Между парами (FAR, MDR)

и (PRC, RCL) имеют место следующие отношения:

MDR = 1-RC LF AR = RCLF A

DET P RC + RCLF A. (16)

Таблица 1 демонстрирует производительность для 10 случайно выбранных тестовых записей

, извлеченных из базы данных TIMIT, не включенных в процедуру обучения

.В Таблице 2 показаны результаты тех же 10 ранговых

выбранных тестовых записей для второй системы

, тогда как в Таблице 3 соответствующие результаты показаны для третьей системы

. Предполагается, что эффективность снижается всякий раз, когда

высказывание говорящего имеет продолжительность менее 1-2 секунд, как и ожидалось

[1, 3, 4].

Таблица 1. Производительность первой системы в наборе данных TIMIT.

Индекс PRC RC L F1FAR MDR

10.83 0,56 0,67 0,17 0,44

20,90 0,75 0,82 0,10 0,25

31,00 0,45 0,62 0,0 0,55

40,62 0,82 0,72 0,36 0,18

50,64 0,90 0,75 0,36 0,10

60,85 0,79 0,81 0,15 0,21

60,85 0,79 0,81 0,15 0,21

0,76 0,84 0,07 0,24

90,69 0,58 0,63 0,31 0,42

10 0,65 0,69 0,67 0,35 0,31

среднее 0,780 0,700 0,720 0,218 0,305

ул. разработчик 0,137 0,136 0,008 0,135 0,136

Таблица 2. Производительность второй системы на наборе данных TIMIT.

Индекс PRC RC L F1FAR MDR

10,67 0,89 0,76 0,31 0,11

20,60 0,90 0,72 0,38 0,10

30,78 0,64 0,70 0,15 0,36

40,78 0,78 0,78 0,18 0,18 0,22

50,41 0,78 0,5000 0,18 0,22

50,41 0,78 0,54

70,73 0,85 0,79 0,24 0,15

80,72 0,76 0,74 0,23 0,24

90,74 0,82 0,78 0,23 0,18

10 0,78 0,74 0,76 0,17 0,26

среднее 0,680 0,80 0,730 0,280 0.200

ул. разработчик 0.120 0,080 0,070 0,120 0,080

Таблица 3. Производительность третьей системы на наборе данных TIMIT.

Индекс PRC RC L F1FAR MDR

10,45 1,00 0,62 0,55 0,00

20,50 0,58 0,54 0,37 0,42

30,53 0,82 0,64 0,42 0,18

40,47 0,82 0,60 0,48 0,18

50,47 0,80 9 0,59 0,29

70,58 0,82 0,68 0,37 0,18

80,46 0,94 0,62 0,53 0,06

90,48 0,74 0,58 0,44 0,26

10 0.46 0,81 0,59 0,48 0,19

среднее 0,490 0,812 0,607 0,455 0,188

ул. разработчик 0,040 0,111 0,037 0,060 0,111

4. ВЫВОДЫ

В этой статье сравнивается производительность трех систем сегментации динамиков

на основе BIC. Каждая система оценивалась по набору данных TIMIT

. Первая система делает больший упор на точность, чем

при работе в реальном времени, и является самой стабильной из всех, поскольку стандартное отклонение

от F1 равно 0.008. Вторая система поддерживает работу

в реальном времени. Третья система пытается компенсировать разницу между первой системой

и второй. Третья система также более стабильна, чем

вторая, поскольку стандартное отклонение F1 составляет примерно

50% от стандартного отклонения второй системы.

Для сравнения пары систем мы используем t-статистику для

неравных дисперсий, чтобы проверить, является ли разница в среднем значении F1mea-

, гарантированно полученная этими системами, статистически значимой.Сравнивая

первую и вторую системы, мы обнаруживаем, что статистика допускает значение

4,48833 с вероятностью принятия нулевой гипотезы

(т.е. два средних значения равны) 0,0015, что явно ниже 0,05.

Соответственно, разница в производительности между этими двумя системами

статистически значима для уровня значимости 0,05. Аналогично,

при сравнении второй и третьей систем, а также первой

и третьей систем, различия в производительности оказываются статистически значимыми для 0.05 уровень значимости.

5. ССЫЛКИ

[1] П. Делакур и К. Дж. Веллекенс, «DISTBIC: сегментация на основе динамика для индексации аудиоданных

», Speech Communication, vol. 32, pp. 111-126, September

2000.

[2] I. Ajmera, I. McCowan и H. Bourlard, «Надежное обнаружение смены динамика»,

IEEE Signal Processing Letters, vol. 11, вып. 8, pp. 649-651, August 2004.

[3] A. Tritschler и R. Gopinath, «Улучшенная сегментация говорящего и кластеризация сегментов

с использованием байесовского информационного критерия», in Proc.6-я Европейская конф.

Speech Communication and Techology, стр. 679-682, сентябрь 1999 г.

[4] Л. Лу и Х. Чжан, «Обнаружение и отслеживание смены говорящего в новостях в реальном времени.

Анализ трансляции

», 2004 г., IEEE Int. . Конф. Акустика, речь и сигналы Pro-

cessing, vol. 1, стр. 741-744, июнь 2004 г.

[5] Т. Ву, Л. Лу, К. Чен и Х. Чжан, «Сегментация в реальном времени на основе UBM

для новостей вещания», in Proc. . 2003 IEEE Int. Конф. Акустика, речь и обработка сигналов

, т.2, стр. 193–196, апрель 2003 г.

[6] Х. Ким, Д. Элтер и Т. Сикора, «Гибридная система сегментации на основе динамика

с использованием кластеризации на уровне модели», in Proc. 2005 IEEE Int. Конф. Акустика, речь,

и обработка сигналов, т. 1, pp. 745-748, March, 2005.

[7] С. Ченг и Х. Ван, «METRIC-SEQDAC: гибридный подход к сегментации аудио

», в Proc. 6-й Int. Конф. Разговорная обработка, октябрь 2004 г.

[8] Р. Хуанг и Дж. Х. Л.Хансен, «Достижения в области неконтролируемой сегментации звука для

, новостного вещания и корпусов ngsw», в Proc. 2004 IEEE Int. Конф. Акустика,

Речь и обработка сигналов, т. 1, pp. 741-744, May 2004.

[9] М. Котти, Э. Бенетос, К. Котропулос и Л. Г. П. М. Мартинс «Обнаружение смены динамика

с использованием BIC: сравнение двух наборов данных» в Proc. 2006 IEEE Int.

Symp. Связь, управление и обработка сигналов, март 2006 г.

[10] Y.Чжу и X. Ронг, «Единые правила слияния для мультисенсорных мультигипотезных сетей —

рабочих решений», Proc. 2003 IEEE Trans. Системы, человек и кибер-

netics, vol. 33, № 4, стр. 502-513, июль 2003 г.

[11] Ф. ван дер Хейден, RPW Duin, Д. де Риддер и DMJ Tax, Classi ation,

Оценка параметров

и оценка штата, Лондон, Великобритания: Wiley, 2004.

[12] Дж. П. Кэмпбелл, младший, «Распознавание говорящего: учебное пособие», Proccedings of the IEEE,

vol.85, нет. 9, pp.1437-1462, 1997.

[13] Ф. Бимбот, И. Мартин-Шанполло и Л. Матан, «Статистические измерения второго порядка

для независимой от текста идентификации говорящего», IEEE Speech Communi-

катион, об. 17, pp.177-192, 1995.

Чего конечные пользователи и заинтересованные стороны хотят от автоматизированных систем доставки инсулина

Реферат

ЦЕЛЬ Целью этого исследования было тщательное изучение психосоциальных факторов, связанных с автоматизированными системами доставки инсулина среди людей. живущие с диабетом 1 типа.

ДИЗАЙН И МЕТОДЫ ИССЛЕДОВАНИЯ В четырех центрах в США и Великобритании 284 участника прошли структурированные интервью или фокус-группы, посвященные ожиданиям, желаемым характеристикам, потенциальным преимуществам и предполагаемому бремени автоматизированных систем доставки инсулина. Записанные аудиофайлы были расшифрованы и проанализированы с помощью NVivo.

РЕЗУЛЬТАТЫ Три темы были определены как критические для внедрения автоматизированной доставки инсулина: соображения доверия и контроля, особенности системы, а также проблемы и препятствия для внедрения.Дети и подростки с диабетом 1 типа в первую очередь определили потребности, специфичные для их жизненного цикла и социальных условий (например, школы). Взрослые с диабетом 1 типа, родители молодых людей с диабетом 1 типа и партнеры взрослых с диабетом 1 типа были больше всего озабочены точностью, адаптируемостью и качеством алгоритмов, а также ожиданиями того, что системы стабилизируют уровень глюкозы и снизят риск долгосрочных осложнений.

ВЫВОДЫ Учет взглядов заинтересованных сторон на использование автоматизированных систем доставки инсулина улучшит внедрение устройств, качество жизни и вероятность оптимального здоровья.Усилия по укреплению доверия к системам, оптимизации взаимодействия пользователя с системой и предоставлению четких указаний о возможностях и ограничениях устройства могут помочь потенциальным пользователям достичь оптимальных результатов гликемии.

Введение

Автоматизированные системы доставки инсулина представляют собой нововведение, которое изменит ландшафт самоконтроля диабета, объединив три ранее различных элемента лечения диабета: одинарная (инсулин) или двойная (инсулин и глюкагон) доставка гормонов с помощью помпы (насосов) , непрерывный мониторинг глюкозы (CGM) и алгоритмы прогнозирования, использующие данные о глюкозе для генерации автоматизированных решений о времени и дозах гормонов.В США 40–62% взрослых с сахарным диабетом 1 типа используют помповую терапию и около 21% людей старше 25 лет используют КГМ, при этом частота использования КГМ увеличивается по мере улучшения характеристик устройства и реализации несадочных показаний (1–2). 6). Таким образом, есть готовые пользователи и другие люди с диабетом типа 1, не использующие устройства для лечения диабета, которые могут выбрать автоматическую подачу инсулина, если есть преимущества для гликемии и качества жизни. Однако люди с сахарным диабетом 1 типа, которые применяют технологически передовые альтернативы или добавки традиционным инъекциям инсулина, часто сообщают о прерывистом или прерывистом использовании этих устройств (1–5).Автоматизированные системы доставки инсулина представляют собой многообещающий рубеж в лечении диабета 1 типа; это исследование предоставляет предварительные данные, чтобы помочь исследователям и клиницистам понять и устранить недостаток интереса к технологическим достижениям, а также препятствия на пути к инициированию и поддержанию последовательного использования таких систем (7).

Стремясь оптимизировать преимущества для пользователей автоматизированных систем доставки инсулина и ресурсы для регулирующих органов и разработчиков технологий, наше исследование было направлено на то, чтобы преобразовать опыт и ожидания отдельных групп пациентов в индивидуальные меры, чтобы помочь оценить опыт управления диабетом 1 типа при использовании этих систем.В рамках многоцентрового исследования для выявления и описания точек зрения на психосоциальные факторы, относящиеся к автоматизированной доставке инсулина, от различных заинтересованных сторон, исследователи использовали качественные методы исследования, чтобы понять ожидания, отношения, эмоции и опыт пациентов и их членов с автоматизированной доставкой инсулина. Целью исследования было предоставить основанные на опыте результаты для информирования нормативных обзоров медицинских устройств и разработки проверенных психосоциальных мер для использования во время предстоящих клинических испытаний различными разработчиками устройств.

Дизайн и методы исследования

Были выбраны качественные методы, чтобы охватить широкий спектр факторов, описывающих, как устройства для управления диабетом вписываются в жизнь людей с диабетом (PWD) и почему устройства для управления диабетом могут быть начаты, продолжены или прекращены. Качественные методы наиболее подходят для развития более полного понимания явлений через глубину, а не через широту, и для создания новых показателей (8). Целью этого исследования было выявить и изучить темы, связанные с интересом к автоматизированным системам доставки инсулина, принятием, устойчивым использованием, прекращением и опасениями по поводу них.Глубина, предлагаемая этим типом исследования, казалась наиболее подходящей для разработки новых показателей исследования, сопровождающих рост автоматизированных систем доставки инсулина. Полученные данные также будут использоваться для того, чтобы донести до потенциальных пользователей реалистичные ожидания относительно появляющихся систем. Интервью проводились с января 2015 года по декабрь 2015 года, а данные анализировались с декабря 2015 года по апрель 2016 года.

Выборка и набор

Чтобы извлечь уроки из разнообразного опыта и извлечь выгоду из существующих исследований, это исследование было выполнено четырьмя исследовательскими группами в U.С. (Диабетический центр Джослина, Детская больница Лурье и Детское здоровье Стэнфорда) и Великобритания (Борнмутский университет). В исследовательские группы входили психологи, диабетологи, медсестры, инструкторы по диабету, а также представители организаций, занимающихся защитой диабета и поддержки семей. Были отобраны пять популяций пациентов: дети, подростки и взрослые с диагнозом диабет 1 типа, а также родители и партнеры ЛОВЗ. Участники были набраны с использованием существующих исследовательских сетей и инфраструктуры диабета 1 типа (например,g., клиники, клинические испытания и группы поддержки) с доступом к людям с ограниченными возможностями со знаниями или опытом в области автоматизированной доставки инсулина. На всех четырех участках были предприняты все усилия для набора участников с учетом социально-экономического положения, пола, продолжительности диабета и использования технологий. Кроме того, мы попытались набрать равное количество участников на основе пяти отобранных популяций пациентов. Общие стратегии приема на работу на сайтах включали рекламу в социальных сетях и размещали листовки в педиатрических клиниках и клиниках для взрослых, где участники могли самостоятельно выбирать, отвечая на рекламу.Два сайта предлагали либо полуструктурированные интервью, либо фокус-группы (Stanford Children’s Health и Bournemouth University). В Stanford Children’s Health пациентам назначали метод интервью, который лучше всего работал в их расписании, а в университете Борнмута пациентам давали выбор между индивидуальной или фокус-группой на основе личных предпочтений. Центр диабета Джослин предлагал только полуструктурированные интервью, в то время как детская больница Лурье предлагала только фокус-группы; в обоих центрах исследователи использовали электронные медицинские записи для выявления подходящих пациентов, к которым позже обращались в клинике, за исключением взрослых, набранных в детской больнице Лурье, где они использовали только социальные сети и расклеивали листовки в больнице.Родители и партнеры были наняты через ЛОВЗ. Протоколы исследований были одобрены советами по этике на каждом объекте, и участники получили 100 долларов на объектах в США и 20 фунтов стерлингов на объектах в Великобритании за свое участие. Перед своим участием взрослые и родители дали согласие на участие в исследовании; молодежь дополнительно предоставила согласие.

План сбора и анализа данных

Вопросы интервью и фокус-группы были посвящены следующим темам: ожидания, надежды и опасения, предполагаемые преимущества и препятствия, влияние на повседневную деятельность, самоуправление, взаимодействие со здоровьем и затраты, связанные с автоматической подачей инсулина. а также соображения комфорта, удобства ношения и интерфейсов пользовательских технологий.Примеры вопросов в ходе исследовательских дискуссий включали следующее: 1 ) «Какие задачи могут быть связаны с использованием автоматизированной системы доставки инсулина?», 2 ) «Каковы некоторые из возможных преимуществ системы. ?, » 3 )« Каковы ваши ожидания относительно того, что система может делать? », 4 )« Есть ли какие-либо аспекты автоматизированных систем доставки инсулина, которые, по вашему мнению, могут повредить вашему ведению диабета или беспокоить вас? » 5 ) «Есть ли определенное время дня или ситуации, когда вы можете найти автоматическую систему доставки инсулина особенно полезной?» И 6 ) «Что может помешать вам попробовать или использовать одну из этих систем или что может в пути?» Были собраны данные об опыте и ожиданиях как одиночной гормональной, так и двойной гормональной систем; мы называем оба типа систем автоматизированными системами доставки инсулина для простоты.Полученные данные были предназначены для помощи в разработке эмпирически обоснованных, самостоятельных количественных показателей для оценки характеристик, связанных с эффективным запуском и использованием автоматизированных систем введения инсулина в возрастных группах и в семьях. Исследователи использовали гипотезы о темах, которые могут возникнуть, чтобы идентифицировать 24 кода перед анализом данных (рис. 1, шаг 1 и рис. 2).

Рисунок 1

Анализ данных и последующие процедуры разработки показателей, реализованные для этого исследования.В последовательном списке определены четыре шага и девять подшагов.

Рис. 2

Объединение 24 априорных кодов, определенных исследователем, в 12 тематических кластеров, которые считаются наиболее значимыми в результате многоэтапного качественного анализа и процесса консенсуса. * Еда и упражнения / физическая активность были связаны с несколькими кластерами. Кодирование анализа компромиссов (№ 24) использовалось для других аналитических целей и не представлено здесь в 12 кластерах. Кластеры, обсуждаемые в этой рукописи, выделены жирным шрифтом.

Фокус-группы и интервью проводили фасилитаторы, прошедшие повышенную подготовку по проведению смешанных исследований. Избранные демографические данные и записи интервью / сессий фокус-групп были записаны фасилитаторами. Процедуры анализа данных и разработки показателей были разделены на четыре этапа (суммированные на рис. 1). На этапе 1 все фокус-группы и интервью были записаны на аудиозаписи, а аудиоданные были расшифрованы независимым поставщиком услуг, соответствующим Закону о переносимости и подотчетности медицинского страхования (HIPAA) (Medikin, New York, NY).Транскрипты были просмотрены, деидентифицированы и загружены в программное обеспечение NVivo версии 11.2 для анализа (QSR International Pty Ltd.) (9).

Затем транскрипты были проанализированы с использованием тематического анализа, основанного на 24 кодах, определенных исследователями априори. Тематический анализ предлагает гибкий метод выявления, анализа и представления закономерностей в качественных методах исследования (10). Помимо «высказывания мнения» участникам исследования, наш тематический анализ признал знания и опыт наших исследователей (10).

В течение 9 недель девять кодировщиков, представляющих все четыре сайта, просмотрели и присвоили коды данным из 137 расшифровок стенограмм, содержащих> 3500 страниц данных. Коды — это слова или фразы, которые лаконично отражают суть фрагмента текста. Процесс кодирования состоял из нескольких этапов, предназначенных для поддержки воспроизводимой идентификации тем и контроля качества данных и аналитических продуктов. Координатор качественных данных работал с командами сайта, чтобы гарантировать, что первоначальное кодирование объединяет априорные коды, а также новые коды, идентифицированные кодировщиками при чтении и анализе транскриптов.Один транскрипт был закодирован всеми кодировщиками и обсужден с использованием процесса консенсуса для построения аналогичного понимания концепций и тем до того, как кодировщикам были назначены группы транскриптов для независимого кодирования. Стенограммы были назначены кодировщикам координатором качественных данных на основе длины расшифровки, разнообразия расшифровок и доступности кодировщика. Кодировщики встречались еженедельно через HIPAA-совместимую видеоконференцсвязь BlueJeans, чтобы обсудить критерии, используемые при выборе и невыбор кодов, а также проблемы, возникающие при анализе стенограмм.На каждом этапе анализа кодировщики могли выделить запоминающиеся цитаты и выбросы или порекомендовать альтернативный язык или интерпретацию данных. Эмерджентные коды были сгруппированы в кластеры со связанными априорными кодами или отложены для будущего анализа. Отношение к технологиям в обществе, а не к технологиям диабета в частности, является одним из примеров возникающего кода; некоторые данные, относящиеся к этому коду, были собраны в тематическом кластере под названием «Технологические и технические аспекты автоматизированных систем доставки инсулина», другие аспекты этого кода не были.Двадцать пять процентов транскриптов были случайным образом выбраны для двойного кодирования. Для количественного и качественного сравнения межэкспертной согласованности каждую неделю случайным образом выбирали пары кодировщиков из числа тех, кому были присвоены двухкодированные транскрипты. Вместо того, чтобы искать статистические ориентиры, исследователи полагались на уровни согласия и согласованное определение тем для углубленного анализа. Меры, разработанные на основе этого исследования, позже будут подвергнуты когнитивным интервью и проверке достоверности.К 4 из 9 недель программирования не возникло никаких новых тем, и была достигнута тематическая насыщенность интересующими вопросами исследования.

Затем, на шаге 2, 24 априорных кода, а также возникающие коды были сжаты в 12 тематических кластеров (см. Рис. 2). Кластеры включают тесно связанные коды, сгруппированные под тематическими заголовками, полученными в результате повторяющихся исследовательских диалогов. Были использованы два дополнительных аналитических метода. Во-первых, закодированные данные были синтезированы в кластерные «единицы идей», чтобы представить диапазон идей, обсуждаемых каждой из групп участников (дети, подростки и взрослые с диабетом 1 типа, их родители и партнеры).Во-вторых, матрица данных была разработана для разделения результатов анализа на возможные элементы обследования для разработки мер. На этапе 3 сводки анализов были представлены всей исследовательской группе во время личной встречи. Интеграция качественных результатов и опыта с PWD позволила команде использовать силу повествования и смысла участников, гарантируя, что при перегонке количественных показателей не пропущены критические факторы, влияющие на использование устройств для управления диабетом.Кроме того, объем данных способствовал как теоретическому насыщению, так и перекрестной проверке тем. Шаг 4 состоял из разработки меры и пилотирования и не обсуждается в этой рукописи.

Результаты

Демографические характеристики выборки

В таблице 1 приведены демографические характеристики участников и источники данных. Данные интервью и фокус-группы были получены от 284 участников на четырех площадках. Участники были преимущественно белыми, неиспаноязычными (92.0%) и 75,0% сообщили, что в настоящее время пользуются помпой людьми с диагнозом диабет 1 типа. Информация о расе / этнической принадлежности и помпе не была доступна для детей и подростков на всех сайтах.

Таблица 1

Характеристики участников и источники качественных данных

Двенадцать тематических кластеров представляют большую часть проанализированных данных и показаны на рис. 2. Текущий анализ сосредоточен на трех основных темах: доверие и контроль, особенности, проблемы и компромиссы . Эти темы больше всего обсуждались в подгруппах заинтересованных сторон в данных; различия, отмеченные между подгруппами, были в первую очередь связаны с акцентом.Тема доверия и контроля была сосредоточена на взаимодействии пользователя с системой и содержала подтемы, связанные с контролем пользователя в сравнении с автоматизацией, а также мысли о перерывах в использовании технологий перед долгосрочным управлением диабетом. Кластер функций включал заранее определенные концепции, относящиеся к потенциальным функциям автоматизированных систем, а также функции, определенные участниками как желательные. Обеспокоенность и компромиссы обусловили изменения в бремени самоуправления, адаптируемость / гибкость этих систем, а также социально интегрированный характер управления диабетом 1 типа и использования устройств.Цитаты, представляющие каждую из этих тем, представлены в таблице 2.

Таблица 2

Пример данных об участниках для трех возникающих тем

В целом негативные темы, такие как проблемы с устройством и области неопределенности, были одобрены больше, чем позитивные темы, такие как преимущества устройства. Также часто упоминались идеи о потенциальных преимуществах автоматизированных систем доставки инсулина в конкретных ситуациях, отношениях или контекстах, например, в ночное время и в режимах питания. Акцент на отрицательном или неизвестном в выражениях участников может отражать как стадию развития систем, так и низкий уровень знаний о таких системах среди большинства опрошенных участников.

Доверие и контроль

Данные о доверии и контроле обсуждают взаимодействие пользователя с системой, включая способность доверять системам эффективную работу, приостановку и перезапуск использования, устранение ошибок в расчетах системы и обмен системными данными с опекунами. Все группы отметили трудности, с которыми они могут столкнуться с доверием новым системам, и вопросы о том, будет ли система или пользователь иметь окончательные полномочия на принятие решений.

Чтобы рассмотреть возможность использования автоматизированных систем доставки инсулина, участники заявили, что системам нужно доверять, чтобы они выполняли то, что они «обещали» (устранение высокой и низкой вариабельности уровня глюкозы в крови с последующим снижением рисков осложнений).Участники хотели системы, которые уменьшили бы повседневную значимость мероприятий по самопомощи при диабете 1 типа, и признали, что автоматизированные системы доставки инсулина могут облегчить часть бремени лечения диабета 1 типа. Кроме того, примерно половина стенограмм содержала обсуждение того, как автоматизированные системы доставки инсулина могут уменьшить человеческую ошибку в самоуправлении. Считалось, что автоматизированные системы доставки инсулина способны стабилизировать гликемический контроль при одновременном улучшении качества жизни.В частности, участники указали, что системы должны быть автоматическими, точными, эффективными и адаптивными и должны быть связаны с улучшением настроения, сна, взаимоотношений и большей нормальностью питания и тренировок. Наконец, рассказы участников описали автоматизированные системы доставки инсулина, которые могут привести к снижению мониторинга, стресса, конфликтов, госпитализаций и будущих осложнений.

Отражая общую неуверенность в том, насколько можно доверять автоматизированным системам доставки инсулина и их алгоритмам, инвалиды всех возрастов и родители хотели иметь возможность отменять функции принятия решений в этих системах.Другие участники с осторожностью относились к автоматическим системам доставки инсулина в целом и системам раннего поколения в частности из-за их новизны. Несмотря на скептицизм по поводу функционирования различных компонентов системы, большинство участников надеялись на развитие автоматизированных систем доставки инсулина и будущее устройств для лечения диабета. Участники ожидали, что разработчики приложат усилия для создания доверия и уверенности пользователей, но полагали, что часть процесса дополнительных исследований и разработок означает, что новые устройства по-прежнему повлекут за собой новое обучение и период адаптации для людей с ограниченными возможностями и их близких.

Что касается подгруппы, заинтересованные стороны по-разному обсуждали свои убеждения и опасения по поводу системного доверия и контроля. Детей больше беспокоило то, как автоматизированные системы доставки инсулина могут повлиять на конкретные социальные ситуации, школу и время, проведенное с друзьями; они надеялись, что адаптируемость системы снимет эти опасения. Взрослые с диабетом 1 типа и родители молодых людей с диабетом 1 типа больше беспокоились о безопасности устройства, чем другие. Точно так же партнеры подняли каждую из вышеупомянутых тем доверия и контроля, а также прошлый опыт их партнеров в области технологий, связанных с диабетом.Участники, имеющие опыт работы с современными устройствами для лечения диабета 1 типа, такими как помпы и CGM, с большей вероятностью предвещали потенциальные преимущества использования автоматизированных систем доставки, чем люди, которые следовали схемам управления с более низким уровнем технологий. «Высокотехнологичные» участники обсуждали доверие и контроль, физические особенности и прошлый опыт (положительный и отрицательный) с технологиями больше, чем их «низкотехнологичные» коллеги.

В итоге участники описали ряд ожиданий, которые помогут им доверять автоматизированным системам доставки инсулина и чувствовать себя комфортно в процессе управления такими системами.

Функции

Возможные функции системы вызвали большой интерес у участников исследования. Данные об особенностях появились качественно иначе, чем другие темы; участники перечислили желаемые физические, механические или технические характеристики и описали, как выявленные особенности могут повлиять на их повседневную жизнь. Было выделено семь категорий функций: функции, заимствованные из предшествующих технологий, физические характеристики, удобство и удобство использования, алгоритм и вычислительная архитектура, функции пользовательского интерфейса, программы обучения и поддержки устройств, а также другие функции.В первую очередь участникам нужно было устройство, которое они могли бы «установить и забыть». Участники считали, что автоматизированные системы доставки инсулина должны приближаться к их пониманию биологической поджелудочной железы.

Были предусмотрены различные конфигурации и компоненты автоматизированных систем доставки инсулина, например, мнение одного подростка о том, что системы должны просто иметь «глюкагон, инсулин, CGM, без пробирок [и быть] водонепроницаемыми». Помимо предпочтения беспроводных или бескамерных и водонепроницаемых устройств, большинство участников беспокоились о размере, весе и внешнем виде возможных устройств.Другие участники описали игнорирование важности эстетики при разработке устройств для лечения диабета 1 типа; вездесущий характер этих устройств делает их частью «повседневной униформы» инвалидов. Детям и подросткам нужны были цветные устройства, которые могли бы визуально функционировать как продолжение их личности и основывались на погружении их поколения в технологические устройства и приложения. Подростки провели большую часть своих интервью / фокус-групп, обсуждая свои опасения по поводу физических характеристик, пригодности для ношения и комфорта потенциальных систем.Наконец, некоторые родители искали устройства, которые помогли бы уменьшить чувство различия, которое испытывает их ребенок; многие родители считали, что менее заметные и менее навязчивые устройства улучшат самооценку их детей и улучшат их общение. Этот пример демонстрирует, как общие интересы в менее заметных системах могут проистекать из разных убеждений (дети и подростки также хотели менее заметные системы, но чтобы они могли контролировать, кому был открыт их диагноз). Молодежь не была явно заинтересована в повышении самооценки, но разделяла интерес родителей к системам, которые могут помочь улучшить социализацию.

Обеспокоенность

Больше всего участников беспокоили две области неопределенности и способность автоматизированных систем доставки инсулина уменьшить социальные проблемы, связанные с диабетом 1 типа и его лечением. Во-первых, участники не были уверены в типах и интенсивности изменений в бремени руководства, которые могут возникнуть в результате использования автоматизированных систем доставки инсулина. Будет ли уменьшена нагрузка на руководство? Или бремя будет просто переложено так, чтобы пользователи теперь отвечали за различные технологически ориентированные задачи, такие как зарядка или обслуживание устройств? Отсутствие знаний об автоматизированных системах доставки инсулина и о том, что они потребуют от пользователей, вызвало беспокойство и настороженность среди участников.Для большинства участников мысль о возможном увеличении, а не уменьшении их бремени самоуправления казалась несостоятельной. Даже среди тех, у кого уровень глюкозы в крови «неконтролируемый», равновесие статус-кво было достигнуто за счет вложений времени и усилий. Улучшение качества жизни или здоровья имеет решающее значение для ЛОВЗ, чтобы они приняли новую систему и способ борьбы с диабетом.

Аналогичная неопределенность существовала в отношении адаптируемости и настраиваемости автоматизированных систем доставки инсулина.Участникам нужны были системы, которые можно было бы адаптировать к специфике их жизни. Описания предпочтений персонализации для систем включали возможность временного удаления, устройства, которые со временем «учатся» на чьих-то привычках и распорядках, а также настраиваемые сигналы и звуки. Заинтересованность участников в настройке соответствует продвижению в обществе персонализированной медицины и рутинизации доступа по запросу к технологическим устройствам. Социальные тенденции в управлении личным здоровьем посредством количественной оценки и мониторинга данных также отразились на заинтересованности участников в использовании данных о глюкозе для улучшения понимания их собственного самоуправления.Несмотря на эти события, подростки и дети описали потенциальные запреты на использование устройств в некоторых условиях. Молодежь упомянула правила против инсулиновых помп в некоторых видах спорта и против телефонов в некоторых школах. Для молодежи школьного возраста системы должны быть узнаваемыми медицинскими устройствами, четко отличимыми от других технологических устройств, и тем не менее многие дети выразили желание, чтобы технологии смешивались с ними и не предупреждали других об их диабете. Когда устройства для лечения диабета 1 типа подходят для особого образа жизни людей, участники полагали, что люди с ограниченными возможностями будут более склонны использовать эти устройства.

Участники исследования в подгруппах хотели устройства, которые улучшили бы социальные и ситуационные аспекты лечения диабета. Участники подробно обсуждали, как самоуправление способствует стрессу, конфликтам, беспокойству и зависимости в их отношениях и мешает многим ситуациям и деятельности повседневной жизни. Они надеялись, что система сможет автоматизировать, заменить или отложить некоторые из управленческих задач и помочь им восстановить некоторую нормальность; тем не менее, они были обеспокоены тем, что перспективы автоматизированных систем доставки инсулина могут быть преувеличены.

Выводы

Наше исследование выявило множество психосоциальных факторов, которые влияют на начальное и постоянное использование автоматизированных систем доставки инсулина. Наши результаты расширяют результаты предыдущих исследований психосоциальных факторов при использовании медицинских устройств (11–14) и предлагают новые идеи. Во-первых, психосоциальные факторы влияют на то, как инвалиды рассматривают изменения в своих режимах самоконтроля. Участники ищут технические инновации, которые улучшат стабильность уровня глюкозы в крови и снизят вероятность долгосрочных осложнений без увеличения их бремени, связанного с лечением.Выявление четких ожиданий и потенциальных преимуществ от систем, достижение высокого уровня удовлетворенности опубликованными испытаниями, а также включение технической поддержки и отказоустойчивости, которые передают управление системой в руки пользователей, могут помочь вызвать доверие.

Во-вторых, особенности устройства играют важную роль в повседневной работе пользователей с устройствами для лечения диабета 1 типа. Возможные особенности системы были связаны с доверием, ожиданиями и опасениями участников. Такие функции, как беспроводная связь и водонепроницаемость, были запрошены почти единогласно и могли улучшить восприятие.Подтверждающие выводы Alsaleh et al. (12) участников беспокоили размер, видимость и требования к вниманию к автоматизированным системам доставки инсулина. Также была отмечена важность возможности настраивать функции и атрибуты устройства в зависимости от образа жизни. Возможностей устройства было больше, чем просто спецификаций и материалов; они были помощниками, способными снизить стигматизацию и улучшить пользовательский опыт и доверие, одновременно поддерживая интерес ЛСЗ к контролю, независимости и управляемости данными устройствами.

В-третьих, участники выразили озабоченность по поводу того, будут ли автоматизированные системы доставки инсулина увеличивать или усложнять бремя режима и как системы будут вписываться в конкретные аспекты жизни участников. Этот результат расширяет вывод Low et al. (13), что инвалиды больше всего беспокоились о размере, портативности и технических проблемах, связанных с их инсулиновыми помпами. Участников интересовало, как такие системы могут быть адаптированы для помощи в управлении диабетом при умеренной или интенсивной физической активности.Обеспокоенность также была связана с низким уровнем информации об автоматизированных системах доставки инсулина среди участников. Фактически, многие опасения участников могут быть устранены по мере раскрытия дополнительной информации об автоматизированных системах доставки инсулина, а разработчики сообщают о возможностях своих устройств. Несмотря на опасения, участники были осторожно оптимистичны в отношении потенциального воздействия автоматизированных систем доставки инсулина и их заинтересованности в испытании таких систем по мере их появления. Судя по опыту исследователей с испытаниями диабетических технологий, пациенты почти единодушно подтверждают свою заинтересованность в продолжении использования тестовых устройств, даже когда пациенты испытывают ряд трудностей на протяжении всего периода проведения испытаний.

Ограничения этого исследования включают дизайн исследования, в котором участники не всегда классифицировались по характеристикам, которые могли бы позволить провести более глубокий сравнительный анализ, а также объемные качественные данные, которые требовали ресурсоемких аналитических процедур для выявления важных закономерностей и тем. . Хотя сбор данных сайта был скоординирован, а вопросы были стандартизированы, различия в реализации и процедурах сайта ограничивают нашу способность сравнивать группы на основе демографических и поведенческих характеристик, например.ж., секс или насос. Некоторые сайты сообщали агрегированные демографические данные, и разные демографические переменные регистрировались по сайтам. Наши выборки, по-видимому, отличаются от более широкой популяции людей, страдающих диабетом типа 1, тем, что использование CGM выше в наших выборках, чем в других исследованиях, что, возможно, указывает на различный доступ, мотивацию и / или технологическую сложность, чем у общей популяции тех, кто страдает сахарный диабет 1 типа (1). Более того, чтобы представить наиболее важные темы, упоминаются не все темы, обсуждаемые в данных об участниках, а только те, которые возникают чаще всего.Более того, гиды интервью и фокус-групп были сосредоточены на опыте, ожиданиях и потенциальном влиянии на качество жизни, поэтому отсутствие некоторых тем может быть артефактом. Например, высказывались опасения по поводу страхового покрытия и дополнительных поставок, но дискуссии о прямых расходах на автоматизированные системы доставки инсулина были нечастыми. В целом, данные исследования отражают перекрестную географию и проверку между заинтересованными сторонами тем, связанных с пониманием заинтересованными сторонами того, как автоматизированные системы доставки инсулина могут изменить их жизнь.Мы надеемся, что выводы, представленные в исследовании, перевешивают его ограничения.

Раскрывая важность психосоциальных факторов на ранних этапах разработки автоматизированной системы доставки инсулина, это исследование подтверждает решающую роль качественных подходов к клиническим вопросам в исследованиях диабета. Это исследование дополняет ограниченную литературу о психосоциальных факторах, которые поддерживают или ограничивают использование медицинских устройств. В качестве качественного исследования это исследование освещает эти факторы в словах и опыте пяти критических групп, включая три разные по развитию группы ЛОВЗ и их близких.Наше исследование, подкрепляющее исследования других устройств для лечения диабета 1 типа, также показало, что социальные и эмоциональные элементы управления диабетом и ухода за ними имеют решающее значение с точки зрения «соответствия» устройствам в жизни человека (7,12–15). Хотя участники исследования могут отличаться от общей популяции людей, живущих с диабетом 1 типа, как с точки зрения их гликемического контроля, так и с точки зрения использования технологических устройств для лечения диабета, мы полагаем, что разнообразие опыта в разных географических регионах, типах плательщиков и перспективах управления заболеваниями адекватно очерчивает области опыт, который следует изучить в будущих количественных исследованиях.Наша группа недавно использовала результаты этого исследования, чтобы направить разработку комплексных обследований для прогнозирования потребления и устойчивого использования автоматизированных систем доставки инсулина. Эти меры обследования будут использоваться в будущих исследованиях, в которых планируется провести статистический анализ, в том числе зависящий от индивидуальных характеристик, для изучения распределения конкретных факторов и опыта, связанных с интересом и потреблением автоматизированной системы доставки инсулина, среди различных групп, затронутых типом 1 сахарный диабет.При подготовке к более широкому использованию автоматизированных систем доставки инсулина и связанных с ними опросов опыта исследователи должны включать в себя элементы, которые оценивают характеристики устройства и ожидания и опасения пациентов, а также потенциальные изменения в режимах, поведении руководства, бдительности, гликемическом контроле, а также физических и эмоциональных нагрузках. .

Информация о статье

Благодарности. Авторы выражают признательность исследовательским группам сайта, включая Энни Эстл (Университет Борнмута), Сару Коллард (Университет Борнмута), Комиссариат Персис (Центр диабета Джослина), Кимберли Гарза (Детская больница Лурье), Прамод Регми (Университет Борнмута). , Даниэль Слотер (Детская больница Лурье) и Аманда Уайтхаус (Центр диабета Джослин).Неоценимую помощь также оказали Мариса Хиллиард (Медицинский колледж Бейлора), Молли Таненбаум (Стэнфордская медицинская школа) и Сара Хейнс (Стэнфордская медицинская школа).

Финансирование. Это исследование поддержано благотворительным фондом Леоны М. и Гарри Б. Хелмсли.

Двойственность интересов. О потенциальных конфликтах интересов, относящихся к этой статье, не сообщалось.

Вклад авторов. D.N. разработал качественные методы, помог координировать сбор данных, руководил проведением анализа данных, управлял данными и способствовал написанию рукописей и разработке апостериорных мер.S.C.S. разработал качественные методы, проанализировал данные и написал рукопись. Э. помогал в разработке качественного анализа, составил первый список кодов, используемых кодировщиками, и собрал, обработал и проанализировал данные. K.D.B., J.W.-B., L.L. и K.K.H. выступали в качестве главных исследователей на объекте и принимали участие в проверке и применении этических разрешений, разработке исследования, сборе данных, руководстве аналитическими обсуждениями и разработке апостериорных мер. Все авторы просмотрели и отредактировали рукопись.К.К.Х. является гарантом этой работы и, как таковой, имеет полный доступ ко всем данным в исследовании и берет на себя ответственность за целостность данных и точность анализа данных.

  • Получено 24 февраля 2017 г.
  • Принято 23 июля 2017 г.
  • © 2017 Американской диабетической ассоциацией.

Каталожные номера

  1. Creswell JW. Качественное исследование и дизайн исследования: выбор из пяти подходов .Thousand Oaks, CA, SAGE Publications, Inc., 2012

  2. Программное обеспечение для анализа качественных данных NVivo . Мельбурн, Австралия, QSR International Pty Ltd., 2015

без названия

% PDF-1.3 % 188 0 объект > эндобдж 187 0 объект > поток Acrobat Distiller 9.4.6 (Windows) 2011-11-16T08: 07: 03 + 01: 002011-11-16T08: 07: 03 + 01: 00application / pdf

  • без названия
  • uuid: a10e1b8f-b501-4fb5-9200-6050846db1e1uuid: c9507627-a2c5-451c-8c58-88d172ead66a конечный поток эндобдж 185 0 объект > эндобдж 182 0 объект > эндобдж 32 0 объект > эндобдж 15 0 объект > эндобдж 41 0 объект > эндобдж 70 0 объект > эндобдж 92 0 объект > эндобдж 106 0 объект > эндобдж 114 0 объект > эндобдж 124 0 объект > эндобдж 131 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > поток h ޼ YrSUh {^ 䪶 $ nbɭ8O & Ć

    Nikon | Новости | Компактная цифровая камера Nikon COOLPIX S9700 / S9600 / S32

    7 февраля 2014 г.

    3 новых камеры COOLPIX серии S, включая модель с мощным зумом, оснащенную различными режимами экспозиции, функцией Wi-Fi ® , функциями данных о местоположении со встроенной картой мира и поддержкой записи видео с 5-осевое подавление вибраций, а также семейная модель, которая предлагает простое управление и такие функции, как водо- и ударопрочность для беспроблемного использования

    ТОКИО — Корпорация Nikon рада объявить о выпуске трех новых моделей фотокамер COOLPIX серии S с расширенными функциями и простотой использования.

    S9700 Основные характеристики

    1. Объектив NIKKOR с 30-кратным оптическим зумом, охватывающий диапазон углов обзора от широкоугольного 25 мм до телефото 750 мм (эквивалентное фокусное расстояние в формате 35 мм [135])

    Когда включен динамический точный зум, диапазон увеличения увеличивается до 60x или до эквивалента 1500 мм. S9700 имеет очень компактный размер и имеет толщину 34,5 мм, несмотря на 30-кратный мощный зум-объектив.

    2. оснащен улучшенной функцией данных о местоположении, которая работает быстрее и точнее

    Встроенная карта мира, на которой можно записывать и отображать данные о местоположении и маршруте движения со стрельбой

    Данные о местоположении, полученные при съемке с использованием высокопроизводительной функции GPS / ГЛОНАСС, записываются, что позволяет пользователям как сохранять данные о местоположении с изображениями, так и отслеживать воспоминания из отпусков и т.п.Кроме того, поскольку сама камера оснащена картой мира, задняя часть камеры была переработана с новой кнопкой карты. Просто нажав эту кнопку, пользователи могут отображать места съемки изображений на карте с фотографиями. Камера также оснащена электронным компасом, который записывает информацию с фотографиями.

    GPS (с A-GPS) / ГЛОНАСС
    Помимо GPS (A-GPS *), S9700 также поддерживает Глобальную навигационную спутниковую систему (ГЛОНАСС). Это позволяет быстрее и точнее записывать данные о местоположении (широту и долготу) даже в тех местах, где ранее было сложно определить местоположение, например, между зданиями.
    • * Функция, которая вычисляет сигнал GPS, полученный камерой, и данные (данные EE: данные расширенных эфемерид), которые прогнозируют местоположение спутника GPS для более быстрого определения местоположения. Обновите данные A-GPS, загрузив последний файл с веб-сайта компании Nikon Imaging.
    Электронный компас
    Данные о местоположении используются для отображения направления, в котором направлен объектив при съемке. Отображается север, юг, восток или запад. Кроме того, когда линза направлена ​​вниз, отображается круговой компас с севером, югом, востоком и западом (16 сторон света).
    Отображение POI (ориентира)
    Информация о примерно 2 200 000 достопримечательностей, включая названия мест и исторических мест, была зарегистрирована камерой. Информация, относящаяся к месту съемки фотографий, может отображаться на мониторе и записываться вместе с фотографиями.
    Функция журнала
    Когда функция журнала включена, маршрут движения записывается, даже когда камера не используется или выключена. Эта функция оптимальна для отслеживания вашего маршрута во время пеших прогулок или в отпуске.

    3. Четыре режима экспозиции для изображений, которые выражают цель съемки

    Камера оснащена четырьмя режимами экспозиции: автоматический программный [P], автоматический режим с приоритетом диафрагмы [A], автоматический режим с приоритетом выдержки [S] и ручной режим [M]. Эти режимы были добавлены в ответ на запросы пользователей, которые хотели лучше отразить свои намерения в соответствии с предметом или впечатлением, которое они хотят передать при съемке.

    Основные характеристики S9600

    1. 22-кратный (примерно до 44-кратного с динамическим точным масштабированием) объектив NIKKOR с оптическим зумом, который покрывает диапазон углов обзора от широкоугольного 25 мм до телефото 550 мм (эквивалентное фокусное расстояние в формате 35 мм [135])

    Объектив NIKKOR с мощным оптическим зумом 22x встроен в компактный корпус S9600.Объектив также поддерживает макросъемку с фокусировкой на объекте, расположенном в центре кадра на расстоянии примерно 1 см от объектива. Кроме того, камера оснащена динамическим точным зумом, который обеспечивает приблизительно 44-кратный зум, с сохранением разрешения в диапазоне цифрового зума.

    Основные функции, общие для S9700 и S9600

    1. Эффективное количество пикселей 16,0 млн пикселей и CMOS-датчик задней подсветки

    2. Функции съемки, позволяющие запечатлеть нужный момент простым наведением камеры на предполагаемый объект

    Предфокус
    Камера автоматически обнаруживает объект и фокусируется, даже если спусковая кнопка затвора не нажата наполовину.Объект может быть мгновенно обнаружен даже при масштабировании или при съемке в темных или слабоосвещенных местах. Поскольку пользователю не нужно нажимать спусковую кнопку затвора наполовину для фокусировки, поддерживается захват внезапных и неожиданных возможностей для фотосъемки с меньшим расстоянием, необходимым для движения фокусировки, и более быстрой автофокусировкой.
    Поиск цели AF
    Просто направив камеру на предполагаемый объект, камера мгновенно предсказывает и отображает часть, на которой будет получен фокус.Поскольку активная зона фокусировки автоматически указывается в соответствии с размером объекта, получаемые изображения четко фокусируются. Кроме того, АФ с обнаружением объекта работает не только с объектами, расположенными в центре кадра, но и с объектами, расположенными вне центра. Эта возможность явно проявляется при съемке не только людей, но и цветов, еды и более мелких предметов.
    Режим автоматического выбора сцены
    Камера оценивает объект и условия, а затем автоматически применяет оптимальный сюжетный режим из десяти возможных, включая Портрет, Ночной пейзаж, Освещение сзади и Макро.Это обеспечивает более быструю съемку, избавляя от необходимости применять различные настройки вручную. Этот режим позволяет даже новичкам в цифровых камерах получать удовольствие от съемки без каких-либо затруднений.

    3. Встроенный Wi-Fi

    ® , который делает общение с другими приятным благодаря простому подключению к интеллектуальным устройствам

    Встроенная функция Wi-Fi ® может использоваться для передачи фотографий * на интеллектуальное устройство по беспроводному соединению сразу после их съемки. Фотографии можно легко поделиться с семьей и друзьями, а также загрузить в блоги или сайты социальных сетей (SNS).Кроме того, дисплей смартфона, планшета или другого интеллектуального устройства можно использовать для кадрирования изображений и удаленного управления съемкой. Это очень удобно при съемке групповых фотографий и т.п., в которые включен пользователь. При удаленной съемке информация о автоспуске, масштабировании и съемке также отображается на экране интеллектуального устройства.

    • * Приложение Wireless Mobile Utility необходимо сначала установить на смарт-устройство (приложение можно бесплатно загрузить из магазина приложений смарт-устройства), а перед тем, как передача изображений станет возможной, необходимо применить настройки подключения Wi-Fi.

    4. Функция записи фильмов 1920 x 1080 / 60i с превосходным качеством изображения одним нажатием кнопки

    Видео с разрешением 1920 x 1080 / 60i со стереозвуком можно записать, просто нажав кнопку видеозаписи на камере. Камера предлагает ряд функций записи видеороликов, в том числе функцию паузы видеоролика, которую можно использовать для приостановки и возобновления записи одного видеоролика, чтобы включить только желаемые фрагменты действия или события, а ненужные фрагменты записанных видеороликов можно удалить и остальные части сохраняются в виде отдельного файла фильма.Также есть опция «Приоритет лица», с помощью которой камера распознает человеческие лица и автоматически фокусируется на них.

    5. 5-осевое подавление вибраций, эффективно компенсирующее дрожание камеры при записи видео

    Пятиосевое подавление вибраций компенсирует большее количество форм дрожания камеры за счет расширения диапазона компенсации за счет комбинации подавления вибрации при сдвиге объектива, которая уменьшает дрожание камеры в виде небольшого наклона влево и вправо или вперед и назад, с электронное подавление вибраций, которое компенсирует дрожание камеры в виде легкого движения влево и вправо, вверх и вниз или несколько круговых движений вверх и вниз, влево и вправо.Кроме того, эффективная стабилизация сцены, отображаемой на мониторе при записи, упрощает кадрирование видеороликов для получения четкой и четкой записи.

    6. Разнообразные эффекты, которые можно применять во время съемки и после: эффекты гламурного ретуширования, специальные эффекты, быстрые эффекты

    Расширенная гламурная ретушь с дополнительными опциями (всего 12)

    В дополнение к предыдущим эффектам гламурной ретуши — смягчение кожи, маленькое лицо, большие глаза, пудра, скрытие мешков под глазами, отбеливание глаз, отбеливание зубов, покраснение щек — пользователи могут применять четыре новых эффекта — тени для век, губную помаду, уменьшение бликов, тушь — для всего двенадцать эффектов.Также можно отрегулировать степень применения каждого эффекта.

    Режим специальных эффектов, который позволяет пользователям применять специальные эффекты, в том числе те, которые изменяют цвета или контраст, с записью неподвижных изображений и видеороликов (26 спецэффектов)

    Результаты специальных эффектов отображаются через объектив на мониторе до начала съемки или записи, что позволяет пользователям выбирать, предварительно просматривать и применять специальные эффекты.
    Пользователи могут выбирать из 26 специальных эффектов: Мягкий, Высокий ключ, Низкий ключ, Ностальгическая сепия, Высококонтрастный монохромный, Выборочный цвет (12 цветов + полноцветный), Поп, Супер яркий, Эффект игрушечной камеры 1, Эффект игрушечной камеры. 2 и Cross Process (4 цвета).

    Быстрые эффекты (31), которые можно легко применить к изображениям

    Быстрые эффекты позволяют редактировать изображения во время предварительного просмотра результатов на мониторе камеры всего за три простых шага: снимать, применять и сохранять.
    Всего доступен 31 эффект: Мягкий, Высокий ключ, Низкий ключ, Высококонтрастный монохромный, Выборочный цвет (12 цветов), Поп, Суперяркий, Живопись, Эффект игрушечной камеры 1, Эффект игрушечной камеры 2, Кросс-процесс (четыре цветов), перекрестный экран, рыбий глаз, эффект миниатюры, сепия, цианотипия и мягкий портрет.

    7. Сетевое зарядное устройство EH-71P / EH-71PCH и USB-кабель UC-E21 для быстрой зарядки аккумулятора

    Время зарядки аккумулятора можно значительно сократить с помощью сетевого зарядного устройства EH-71P / EH-71PCH. Более того, операции съемки и воспроизведения могут выполняться во время зарядки аккумулятора.

    S32 Основные характеристики

    1. Беззаботная работа и функции, которые поддерживают использование всей семьей, от маленьких детей до взрослых

    Водонепроницаемость до глубины около 10 м и ударопрочность, выдерживающая падение с высоты примерно 1 м.5 м
    Прочность и водонепроницаемость, столь популярные у предшественницы этой камеры, COOLPIX S31, были улучшены, чтобы выдерживать падение с высоты до 1,5 метров и водонепроницаемость до 10 метров. Камера также устойчива к пыли и холоду до температуры примерно -10 ° C, что делает ее идеальной камерой для активного отдыха.
    Отображение сообщений, связанных с гидроизоляцией
    Сообщения, относящиеся к гидроизоляции, отображаются при различных обстоятельствах, в том числе при включении камеры после зарядки аккумулятора и при выборе режима съемки «Съемка под водой».Эти сообщения предлагают меры предосторожности при использовании камеры возле воды или в песчаных местах, инструкции по удалению посторонних предметов, приставших к камере, инструкции по осмотру камеры после ее использования под водой и методы очистки с понятными объяснениями.
    Функция блокировки изображения
    Просто удерживая две настраиваемые кнопки слева на задней панели камеры, пользователи могут ограничить операции удаления. Это позволяет детям или тем, кто не знаком с работой цифровой камеры, без проблем использовать камеру, предотвращая случайное удаление изображений.

    2. Эффективное количество пикселей 13,2 миллиона пикселей и датчик CMOS

    S32 предлагает 13,2 миллиона эффективных пикселей и оснащен датчиком CMOS для еще лучшего качества изображения. Технология автоматического наложения изображений использует высокоскоростные характеристики датчика CMOS, чтобы обеспечить прекрасную визуализацию изображений в сложных условиях освещения. Он предотвращает потерю деталей в тенях и светлых участках в сценах с подсветкой, а также подавляет эффекты дрожания камеры и шума, которые часто возникают при съемке ночных пейзажей, для превосходного качества изображения даже при съемке в темноте.

    3. Простое управление, функции съемки и ретуши, которые понравятся всей семье

    Пользователи любого возраста могут выражать себя различными способами, применяя специальные эффекты перед съемкой, а также изменяя цвета и т.п. на фотографиях после того, как они были сделаны. У эффектов есть названия, понятные даже детям, например «Сделай снимок» и «Добавить эффект рыбьего глаза». Три новых параметра — «Добавить эффект пузыря», «Добавить эффект неона» и «Добавить эффект мультфильма» — были добавлены к эффектам, которые можно применить перед съемкой.

    Настройки могут быть применены с помощью интуитивно понятного управления из экранов меню, отображаемых с помощью четырех настраиваемых кнопок.

    4. Веселые функции, позволяющие общаться с помощью фотографий

    Функция градации
    Эта функция позволяет детям и взрослым оценивать фотографии друг друга. Можно применять такие оценки, как «Отлично» и «Хорошо», что увеличивает удовольствие родителей и детей с помощью фотографий.
    Функция обмена сообщениями
    К изображениям можно добавлять голосовые сообщения.Пользователи могут общаться с членами семьи, обмениваясь сообщениями с помощью одного изображения.
    Слайд-шоу с фоновой музыкой и анимацией
    Пользователи могут наслаждаться слайд-шоу с добавлением фоновой музыки и анимации к высококачественным фотографиям. Для выбора доступны три темы: «Классическая», «Анимированная» и «Поп-арт», к которым добавляется анимация.
    Функция создания фотоальбомов
    Фотоальбомы можно легко создавать и сохранять с помощью камеры и фотографий, сделанных с помощью камеры.Пользователи могут выбирать из пяти дизайнов фотоальбомов.

    5. Функция записи фильмов Full-HD 1920 x 1080 / 30p со стереозвуком

    1920 x 1080 / 30p видео в формате Full HD со стереозвуком можно записать, просто нажав кнопку видеозаписи на камере. Фильмы в формате Full-HD, записанные камерой, также можно воспроизводить на HDMI-совместимом телевизоре, подключив камеру к порту HDMI телевизора с помощью кабеля HDMI (приобретается отдельно).

    6. Симметричная конструкция, обеспечивающая лучшее удержание

    S32 унаследовал симметричный дизайн, который учитывает использование двумя руками детьми с маленькими руками.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
