Автоматические выключатели и их характеристики B, C, D

Основными характеристиками автоматических выключателей являются

Номинальный ток (In):

ток, который может протекать через автомат, без его срабатывания.

Номинальное рабочее напряжение (Ue)

номинальное, на которое рассчитана изоляция автомата

Номинальное напряжение изоляции (Ui)

Это величина напряжения, относительно которого выбирается напряжение при испытании электрической прочности изоляции, которое обычно превышает 2 Ui, и определяется длина пути тока утечки через изолятор.

Номинальное выдерживаемое импульсное напряжение (Uimp)

Параметр представляет собой величину импульса напряжения (определенной формы и полярности) в кВ, который рассматриваемое оборудование может выдержать в условиях испытаний без повреждения.

Обычно для промышленных автоматических выключателей Uimp = 8 кВ, для бытовых автоматических выключателей Uimp = 6 кВ.

Отключающая способность:

ток (в кА), срабатывания автомата при коротком замыкании, после которого он еще будет работоспособен.



Характеристика автоматов В, С, D:

зависимость времени отключения от тока.

Буквы B, C и D обозначают характеристику автоматов, которая называется «тип мгновенного расцепления» и установлена в ГОСТ Р 50345-99] (МЭК 60898-95) «Аппаратура малогабаритная электрическая. автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения».

Конкретный тип мгновенного расцепления устанавливает диапазон токов мгновенного расцепления, протекание которых в главной цепи выключателя может вызвать его расцепление без выдержки времени.

В ГОСТ Р 50345 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов:

тип В: 3In - 5In;

тип С: 5 In -10 In

тип D:10 In - 20 In

Стандартная времятоковая зона предписывает следующее поведение автоматического выключателя:

В случае если в главной цепи выключателя протекает электрический ток, величина которого соответствует нижней границе диапазона токов мгновенного расцепления 3In, 5In и 10 In, то он должен расцепиться за промежуток времени:

тип мгновенного расцепления B - более 0,1 с, но менее 45 или 90 с,

тип C - 15 или 30с

тип D - 4 или 8с.

При протекании в главной цепи электрического тока, равного верхней границе диапазона токов мгновенного расцепления (5In, 10In и 50In), автоматический выключатель должен расцепиться за промежуток времени менее 0,1 с.

В том случае, если значение электрического тока, протекающего в главной цепи, находится между нижней и верхней границами диапазона токов мгновенного расцепления, автоматический выключатель может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с).

Фактическое время срабатывания автомата определяется его индивидуальной времятоковой характеристикой.

Исходя из вышенаписанного автоматы предназначены:

типа В - для защиты потребителей с преимущественно активной нагрузкой (печь, обогреватель, ЛН),

типа С - двигателей,

типа D - двигателей в повторно-кратковременном (частые пуски) режиме работы.

Модульные автоматические выключатели - Модульное оборудование (A-Z Low Voltage Products navigation)


Модульные автоматические выключатели обеспечивают защиту от токов перегрузки и короткого замыкания, гарантируя надежность и безопасность эксплуатации. Устройства System pro M compact серии S 200 служат для защиты от сверхтоков и имеют в конструкции два типа расцепителей: тепловой расцепитель для защиты от токов перегрузки и электромагнитый - для защиты от токов короткого замыкания.

Преимущества

  • Широкий ассортимент продукции для различных сфер применений промышленное применение, жилищное строительсьтво, энергетика, транспорт и системы постоянного тока — вот всего лишь несколько ключевых областей использования S 200
  • Соответствие международным стандартам
  • Сертификаты, документация, тренинги и дополнительная информация для поддержки клиентов в повседневной работе
  • Линейка устройств S200 MCB дополняется обширным ассортиментом аксессуаров, которые расширяют функциональные возможности устройств MCB, превращая их из устройств обеспечения безопасности в средства удаленного управления и мониторинга установленной системы
  • Экономия пространства электроустановки и времени за счет уникального вспомогательного контакта, монтирующегося снизу

Особенности

  • Ассортимент автоматических выключателей позволяет подбирать различные характеристики (B, C, D, K, Z), конфигурации (1P, 1P+N, 2P, 3P, 3P+N, 4P), отключающие способности (до 25 кА) и номинальные токи (до 100 А)
  • Соответствие международным стандартам
    • IEC/EN 60898-1 (ГОСТ Р 50345-2010)
    • IEC/EN 60947-2 (ГОСТ Р 50030. 2-2010)
    • UL 1077
    • CSA 22.2 No. 235
    • CSA 22.2 No. 5
  • Применение двойных цилиндрических клемм позволяет обеспечить простоту ,быстроту и безопасность монтажа с помощью проводников различного сечения и шинных разводок. Клеммы нового дизайна автоматических выключателей S200 до 63 А позволяют использовать для монтажа кабель сечением до 35 мм2, а S200 до 100 А - до 50 мм2
  • Индикация реального состояния контактов, напрямую связанная с подвижным контактом, обеспечивает безопасности и удобство эксплуатации

Автоматический выключатель 50А, однополюсный, 10кА, тип B, SIEMENS, 5SY41506

Производитель:

EAN код:

4001869181264

Код заказа:

5SY4150-6

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты 10кА, 1-полюсный, 50А, тип B

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Технические характеристики (data sheet) автоматического выключателя 5SY4150-6

Габаритные размеры автоматического выключателя 5SY4150-6

Аналоги «5SY41506»

Артикул:

2CDS271001R0505

Производитель:

ABB

3717 руб/шт

Производитель:

SIEMENS

2620 руб/шт

Артикул:

2CDS271061R0505

Производитель:

ABB

3095 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

394 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

239 руб/шт

Производитель:

SIEMENS

390 руб/шт

Производитель:

SIEMENS

563 руб/шт

Автоматический выключатель – типы мгновенного расцепления B, C, D: y_kharechko — LiveJournal

На автоматических выключателях (см. http://y-kharechko.livejournal.com/33943.html ) можно увидеть следующую маркировку: B10, C16, D25 и т.д. Цифрами 10, 16, 25 и т.д. обозначены значения номинального тока (см. https://y-kharechko.livejournal.com/90988.html ) автоматических выключателей, а буквами B, C, D – типы мгновенного расцепления.
Рассмотрим характеристику «тип мгновенного расцепления» автоматического выключателя и общие рекомендации по применению автоматических выключателей с типами мгновенного расцепления B, C, D в электроустановках индивидуальных жилых домов и квартир.

Каждый автоматический выключатель имеет индивидуальный ток мгновенного расцепления

– минимальный электрический ток, вызывающий срабатывание автоматического выключателя без выдержки времени – за время менее 0,1 с. Такое срабатывание инициирует электромагнитный расцепитель короткого замыкания (см. конструкцию http://y-kharechko.livejournal.com/36382.html ).
В стандарте МЭК 60898-1:2015 «Электрические аксессуары. Автоматические выключатели для защиты от сверхтока для бытовых и подобных установок. Часть 1. Автоматические выключатели для оперирования при переменном токе» и ГОСТ Р 50345–2010 (МЭК 60898-1:2003) «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока» для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов мгновенного расцепления, кратные номинальному току In:
тип В – свыше 3 In до 5 In;
тип С – свыше 5 In до 10 In;
тип D – свыше 10 In до 20 I
n.
Для универсальных автоматических выключателей требованиями стандарта МЭК 60898-2:2016 «Электрические аксессуары. Автоматические выключатели для защиты от сверхтока для бытовых и подобных установок. Часть 2. Автоматические выключатели для оперирования при переменном токе и постоянном токе» и ГОСТ IEC 60898-2–2011 «Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 2. Выключатели автоматические для переменного и постоянного тока» предусмотрено только два типа мгновенного расцепления – B и C. При этом для постоянного тока даны иные, чем для переменного тока, стандартные диапазоны токов мгновенного расцепления:
тип В – свыше 4 In до 7 In;
тип С – свыше 7 In до 15 In.
Если в главной цепи автоматического выключателя протекает электрический ток, величина которого равна нижней границе стандартного диапазона токов мгновенного расцепления (3 In, 5 In, 10
I
n переменного тока, а для универсальных автоматических выключателей также 4 In и 7 In постоянного тока), то автоматический выключатель должен расцепиться за промежуток времени более 0,1 с, но менее 45 с или 90 с (тип мгновенного расцепления B), 15 с или 30 с (тип мгновенного расцепления C) и 4 с или 8 с (тип мгновенного расцепления D) соответственно при номинальном токе до 32 А включительно и более 32 А. То есть нижняя граница стандартного диапазона токов мгновенного расцепления не является током мгновенного расцепления.
При протекании в главной цепи автоматического выключателя электрического тока, равного верхней границе стандартного диапазона токов мгновенного расцепления (5 In, 10 In, 20 In переменного тока или 7 In, 15 In постоянного тока), он должен расцепиться за промежуток времени менее 0,1 с. То есть верхняя граница стандартного диапазона токов мгновенного расцепления представляет собой максимально допустимое значение тока мгновенного расцепления. Любой сверхток, превышающий верхнюю границу стандартного диапазона токов мгновенного расцепления, тем более, должен вызывать мгновенное расцепление автоматического выключателя.
Если значение электрического тока, протекающего в главной цепи автоматического выключателя, находится между нижней и верхней границами стандартного диапазона токов мгновенного расцепления, он может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с). Фактическое время срабатывания конкретного автоматического выключателя определяется его индивидуальной времятоковой характеристикой. Ток мгновенного расцепления автоматического выключателя также определяется его индивидуальной времятоковой характеристикой.
Стандарт МЭК 60898-1 и ГОСТ Р 50345 классифицируют автоматические выключатели согласно их токам мгновенного расцепления по типам B, С и D. То есть все автоматические выключатели подразделяют по трём типам мгновенного расцепления: тип B, тип С и тип D. Конкретному типу мгновенного расцепления соответствует собственный стандартный диапазон токов мгновенного расцепления, а также собственная стандартная времятоковая зона. Для универсальных автоматических выключателей стандартом МЭК 60898-2 и ГОСТ IEC 60898-2 предусмотрены два типа мгновенного расцепления B и С.
Некоторые фирмы производят автоматические выключатели с другими типами мгновенного расцепления, имеющими нижние и верхние пределы диапазонов переменных токов мгновенного расцепления, значения которых меньше соответствующих пределов, установленных для типа мгновенного расцепления В. Например, выпускаются автоматические выключатели, имеющие диапазон токов мгновенного расцепления свыше 2 In до 3 In. Подобные типы мгновенного расцепления не предусмотрены стандартами МЭК 60898-1 и МЭК 60898-2.
Автоматические выключатели с типом мгновенного расцепления В целесообразно применять для защиты от сверхтока большинства конечных электрических цепей в электроустановках индивидуальных жилых домов и в электроустановках квартир. Например, с их помощью можно выполнять защиту конечных электрических цепей освещения и штепсельных розеток.
Автоматические выключатели с типом мгновенного расцепления С обычно используют для защиты от сверхтока электрических цепей, в которых возможны большие пусковые токи при включении электрооборудования, например, конечных электрических цепей освещения, где предусматривается одновременное включение большого числа светильников, конечных электрических цепей электродвигателей и др.
Автоматические выключатели с типом мгновенного расцепления D необходимо применять для защиты от сверхтока тех электрических цепей, в которых имеются большие импульсные токи, появляющиеся, например, при включении трансформаторов, электромагнитных клапанов, больших ёмкостных нагрузок и другого электрооборудования, характеризующегося очень большими пусковыми токами.

Выбор автоматического выключателя по характеристикам.

Автоматический выключатель – низковольтный коммутационный аппарат, обеспечивающий защиту электрической цепи от токовых перегрузок, связанных с подключением большого количества приборов (суммарная мощность которых превышает допустимую), неисправностью приборов или тока короткого замыкания (КЗ). Если выключатель не сработает вовремя и не обесточит линию, большая сила тока может вывести из строя бытовые приборы, а также привести к высокому нагреву кабеля с последующим возгоранием изоляции. Поэтому основная задача автоматического выключателя – определить появление чрезмерного тока и отключить сеть раньше, не допуская пожароопасной ситуации или повреждений приборов. В соответствии с требованиями Правил устройств электроустановок (ПУЭ), эксплуатация сети без автоматов защиты – запрещена. Для того, чтобы правильно подобрать необходимые автоматы защиты, нужно знать основные характеристики автоматических выключателей: это номинальный ток и время-токовая характеристика.

Номинальный ток – максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть.
Время-токовая характеристика - это зависимость времени срабатывания от силы тока, протекающего через автоматический выключатель.

Принцип работы автоматического выключателя

Основные органы срабатывания автоматического выключателя – Тепловой расцепитель (биметаллическая пластина) и электромагнитный расцепитель (соленоидом с сердечником). При нормальной работе электрической сети и подключенных в сеть приборов, через автоматический выключатель протекает электрический ток. Биметаллическая пластина от воздействия повышенного тока нагревается и изгибается приводя в действие механизм расцепления. В зависимости от категории автоматического выключателя, время срабатывания будет происходить быстрее или медленнее.

Категории (типы) автоматических выключателей

Автоматические выключатели делятся на типы в зависимости от чувствительности мгновенного расцепителя. Обозначаются класс латинскими буквами A, B, C и D.

Автоматические выключатели типа А (2 – 3 значения номинального тока) срабатывают без выдержки времени (неселективные). Применяются в основном для защиты цепей с большой протяженностью и для защиты микропроцессорных устройств.
Автоматические выключатели типа B (от 3 до 5 значений номинального тока). То есть выключатель с маркировкой В16 сработает при силе тока от 48А до 80А. Данные выключатели широко используются в быту, в основном в домах со старой проводкой, на дачах или в сельской местности.
Автоматические выключатели типа C (от 5 до 10 значений номинального тока). Выключатель с маркировкой С16 сработает при силе тока от 80А до 160А. Используются выключатели типа С в основном в новых многоквартирных домах, где в сеть может быть подключено много бытовой техники (стиральная машина, утюг, холодильник, кондиционер, посудомоечная машина, электрический чайник, микроволновая печь, пылесос и пр. ).
Автоматические выключатели типа D (от 10 до 20 номинальных токов) используются для защиты цепей, питающих электрические установки с высокими пусковыми токами (компрессоры, электромоторы, станки, насосы и подъемные механизмы) и применяются в основном в производственных помещениях. Также устройства с характеристикой D используют в общих сетях зданий, где они выполняют подстраховочную роль, если в отдельных помещениях по каким-то причинам не произошло своевременного отключения электроэнергии.
Зависимость времени отключения от силы тока нагляднее всего можно изобразить в виде графика.

Автоматические выключатели типа  K приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Автоматические выключатели типа  Z приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.


Количество полюсов автоматических выключателей

Однополюсные автоматические выключатели используются для защиты цепей с приборами освещения и розетками, куда подключаются обычные однофазные бытовые приборы.
Для защиты однофазной проводки, куда подключаются отопительные приборы, водонагреватели, электрические плиты, стиральные машины в качестве защиты между щитом и помещением устанавливаются двухполюсные автоматические выключатели.

Двухполюсные АВ при отключении обеспечивает разрыв не только «фазы», но и «нуля».
Нельзя устанавливать два однополюсных выключателя для защиты фазного и нулевого провода! Для этих целей применяют двухполюсные автоматы, которые отключают «ноль» и «фазу» одновременно.

В трехфазной сети, в основном в промышленности, применяются 3-х полюсные автоматические выключатели.

4-х полюсные выключатели являются вводными автоматами и обеспечивают защиту 3-х фазной электросети: 3 фазы + нейтраль.

Вводной автоматический выключатель обязательно должен отключать все фазы и рабочий «ноль», так как имеется вероятность поражения электрическим током при проведении обслуживания или работ с проводкой.

Модульные автоматические выключатели и автоматика

На базе модульных автоматических выключателей OptiDin и аксессуаров к ним производства КЭАЗ возможна реализация любого решения по защите оборудования широкого ряда объектов: от зданий жилого и коммерческого строительства до сложных технологических промышленных установок.

Широкий ассортимент автоматических выключателей дифференцированного тока OptiDin D63 и OptiDin VD63 обезопасит людей от поражения током, а имущество убережет от пожара. Модульные контакторы и реле OptiDin станут надежным решением для любых схем автоматизации технологических процессов, а защиту от коммутационных и грозовых перенапряжений обеспечит УЗИП OptiDin ОМ.

Как выбрать автоматический выключатель

Хороший хозяин знает, что от выбора автоматического выключателя в дом или квартиру зависит безопасность жильцов и имущества. Этот небольшой по размеру аппарат выполняет важнейшую функцию по защите домашней электрической цепи от перегрузок и коротких замыканий, поэтому к его выбору нужно подходить внимательно и ответственно. Но что делать тем, кто не имеет ни малейшего представления о том, какой автоматический выключатель следует купить? Для начала следует определиться с номинальным током теплового расцепителя в соответствии с принятыми значениями…

Читать в Блоге

Автоматические выключатели постоянного тока: что это такое и где они применяются?

Зачем нужны автоматические выключатели постоянного тока и чем они отличаются от привычных аппаратов переменного тока? Людям, далеким от электротехнической отрасли, полезно знать, что такие устройства не подходят для использования в домашних электросетях, а предназначены для защиты высокотехнологичного оборудования промышленных предприятий. О последствиях, к которым может привести неправильная установка автоматических выключателей постоянного тока, можно узнать в нашем Блоге.

Читать в Блоге

Что нужно знать о защите от поражения током

Опасность поражения током может скрываться в любом неисправном электроприборе, нарушенной изоляции, поэтому способы защиты от электротравм необходимо знать не только специалистам, работающим с электросетями, но и простым людям. Чтобы гарантированно обезопасить себя и своих близких, эксперты рекомендуют устанавливать устройства дифференциальной защиты — АВДТ и УЗО, ведь эти аппараты реагируют даже на небольшие токи утечки. В полной версии статьи можно ознакомиться с принципами их работы, способами подключения, параметрами выбора и многим другим.

Читать в Блоге

Ошибки при подключении дифавтоматов и УЗО

При установке дифференциального выключателя и УЗО ошибки, как правило, неизбежны. Правильно подключить устройства диффзащиты — значит обеспечить надежную и бесперебойную работу домашней электросети. Вот почему ознакомиться с разбором самых распространенных ошибок подключения дифференциальных автоматов и УЗО будет полезно всем, кто имеет отношение к электрике. Как определить причину проблемы по внешним признакам и что делать в том или ином случае — читайте в статье.

Читать в Блоге

Модульные контакторы или как управлять нагрузками

Модульные контакторы позволяют автоматизировать работу электросети и управлять нагрузками из одного места. В крупных зданиях с разветвленными инженерными сетями без них просто не обойтись — модульные контакторы облегчают координацию всех процессов: управление освещением, вентиляцией, отоплением и другими. Благодаря одинаковым размерам с модульными автоматами и устройствами диффзащиты и тихой работе модульные контакторы также часто находят применение в домашних электросетях...

Читать в Блоге

Нужно ли вам устройство для защиты от импульсных перенапряжений

Устройство защиты от импульсных перенапряжений — это незаменимый прибор, который, согласно правилам устройства электроустановок, обязателен к установке в любой электросети. Он обеспечивает сохранность электропроводки и электрических приборов в грозу, при аварии или ремонтных работах на линии и других происшествиях. В зависимости от типа системы заземления подключить УЗИП можно по-разному...

Читать в Блоге

Устройства подачи команд и сигналов состоят из модульных кнопок OptiDin KM63, модульных звонков OptiDin ZM63. Устройства позволяют организовать оперативное управление контакторами, реле серии OptiDin и технологическим оборудованием.

Технические характеристики автоматических выключателей типа B, C, D, выбор в зависимости от вида нагрузки

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Автоматический защитный выключатель (АВ) относится к наиболее часто используемым аппаратам коммутации и защиты в сетях 0,4 кВ. Защитные функции автоматов построены на срабатывании расцепителей двух видов:

  • электромагнитного;
  • теплового.

Срабатывание электромагнитного расцепителя происходит без выдержки времени и обеспечивает защиту от сверхтоков короткого замыкания.

Тепловой расцепитель имеет интегральную зависимость времени срабатывания от токовой нагрузки. Это обусловлено применением биметаллического элемента, нагреваемого проходящей токовой нагрузкой.

Чем больше значение токовой величины, тем быстрее происходит тепловой изгиб биметалла, освобождение защёлки и, соответственно, отключение автомата. Тепловой расцепитель защищает объект от перегрузки.

Основные принципы автоматической защиты электрических цепей и электрооборудования заключаются в следующем.

Защита коммутационного аппарата должна максимально быстро произвести отключение при возникновении аварийного режима, но при этом не реагировать на кратковременные пусковые токовые всплески электродвигателей и броски намагничивания при включении трансформаторов.

Элементы автоматической защиты АВ не обладают возможностью гибкой настройки параметров срабатывания, как УРЗА. Поэтому для обеспечения защиты нагрузки различного свойства применяют автоматические выключатели, имеющие разную зависимость времени срабатывания от токовой величины. Эта зависимость называется время – токовой характеристикой (ВТХ) автоматического выключателя.

В соответствии с ГОСТ Р 50345 – 2010 время – токовые характеристики автоматов делятся на три типа – B, C, D. Наиболее наглядно сравнительные характеристики автоматов защиты демонстрируют графики ВТХ. По горизонтальной оси графиков отложены значения кратности тока, то есть, отношение фактического тока к номиналу автомата, по вертикальной – время отключения.

ГОСТ регламентирует порядок проведения испытаний по проверке время – токовых характеристик защитного автомата. Проверка отключающей характеристики осуществляется на пяти значениях испытательного тока.

Первые три применяемые в ходе испытаний токовые значения предназначены для проверки срабатывания тепловых расцепителей. Одно из них является величиной нерасцепления, два других – токами расцепления. Два последних испытания проводятся для проверки отключающей способности мгновенного электромагнитного расцепителя.

ИСПЫТАНИЯ ТЕПЛОВЫХ РАСЦЕПИТЕЛЕЙ

Автоматические выключатели с характеристикой типа B, C, D.

I = 1,13*In.

При такой кратности испытываются технические характеристики срабатывания автоматических выключателей всех трёх типов – B, C и D. Токовая нагрузка одновременно пропускается через все полюса выключателя. Критерии отсутствия расцепления одинаковы для всех типов характеристик.

Срабатывание защиты коммутационных аппаратов, имеющих номинальное значение до 63 ампер включительно не должно происходить при проведении технического испытания в течение часа.

Для защитных автоматов номиналом более 63 ампер, срабатывания расцепителя не должно быть в течение двух часов. Начинается испытание при холодном состоянии автомата. Холодным принято считать температуру автомата 30°С.

I = 1,45*In.

В таком режиме также испытываются автоматические выключатели всех трёх видов. К этому испытанию переходят непосредственно после технической проверки током нерасцепления. Ток повышают плавно в течение 5 секунд до величины 1,45*In. Критерии срабатывания расцепителя также одинаковы для защитных коммутационных аппаратов всех технических характеристик.

Автоматические выключатели с номинальными значениями до 63 ампер включительно должны отключиться в течение времени менее одного часа, аппараты номиналом более 63 А – менее чем за 2 часа.

I = 2,55*In.

Данное испытание характеристики расцепителя воздушного выключателя начинают с холодного состояния. Нагрузка должна проходить по всем трём полюсам АВ. Технические критерии расцепления следующие. Отключение защитного коммутационного аппарата с номиналом до 32 ампер включительно происходит более чем за секунду и менее чем за 60 секунд.

Время срабатывания защиты АВ номиналом более 32 ампер лежит в диапазоне от 1 секунды до 120 секунд.

ИСПЫТАНИЯ ЭЛЕКТРОМАГНИТНЫХ РАСЦЕПИТЕЛЕЙ

Автоматические выключатели с технической характеристикой типа B.

I = 3*In.

Целью данной токовой прогрузки является проверка мгновенного электромагнитного расцепителя. Время срабатывания автоматических выключателей любых номиналов, имеющих ВТХ типа B не должно превышать 0,1 секунды.

Токовой нагрузке должны подвергаться все три полюса. Нагрузка расцепления подаётся толчком путём включения вспомогательного выключателя.

I = 5*In.

Токовая проверка пятикратным номиналом также рассчитана на мгновенный расцепитель. Технические условия проведения этого вида испытания такие же, как у предыдущего. АВ холодный, ток подаётся сторонним коммутатором. Автоматическое срабатывание расцепителя должно занимать не более 0,1 секунды.

Автоматические выключатели с технической характеристикой типа C и D.

АВ имеющие ВТХ вида C испытываются 5 – кратным и 10 – кратным током, автоматы с ВТХ D – 10 – кратным и 20 – кратным токами. Время отключения во всех случаях не должно быть более 0,1 секунды. В отдельных случаях АВ типа D могут быть подвергнуты техническим испытаниям 50 – кратным током.

КРИТЕРИИ ВЫБОРА ХАРАКТЕРИСТИКИ

Как видно из описания время – токовых характеристических параметров, к наиболее чувствительным аппаратам относятся АВ, обладающие ВТХ класса B, далее в порядке снижения чувствительности следуют типы C и D.

При выборе автоматических выключателей ВТХ исходят из технического характера защищаемой нагрузки. Процедура выбора выполняется при проектировании электрической части объекта. Выбираемый автомат всегда должен быть чувствительным настолько, насколько это возможно по условиям отстройки от максимальных токовых значений рабочего режима.

Высокочувствительная защита гарантирует быстрое отключение при аварии и обеспечивает пожарную безопасность.

Отключающая техническая характеристика автоматического выключателя типа B больше всего подходит для защиты нагрузки, в составе которой отсутствуют электродвигатели с большими значениями пусковых моментов.

Это:

  • осветительная, электронагревательная аппаратура;
  • электродвигатели небольшой мощности с лёгким пуском, например воздушные маломощные вентиляторы.

Характеристика C применяется, когда требуется защитить нагрузку с двигателями средней мощности, имеющими заметные пусковые токи.

Характеристика D предназначена для подключения мощных электродвигателей с большими пусковыми моментами.

Часто встречаются технические рекомендации по выбору автоматических коммутационных аппаратов, в которых указывается, что тип B применяется в быту, тип C – в быту и на производстве, тип D – только на производстве. На самом деле защитный коммутационный аппарат выбирается не по назначению нагрузки, а по наличию и величине пусковых токов.

Разумеется, в частном доме вряд ли найдётся много мощных электродвигателей с тяжёлым пуском, требующих защитного коммутационного аппарата класса D, и на производстве существует много участков, где нагрузку составляет только освещение и компьютерная техника.

На таких участках следует применять самые чувствительные автоматы. Вообще, всякое загрубление органов защиты должно быть технически оправданным.

© 2012-2021 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Разница между миниатюрными автоматическими выключателями (MCB) классов A, B, C, D, K и Z

Автоматические выключатели

подразделяются на различные типы в зависимости от характеристик отключения, которые представляют собой диапазон тока короткого замыкания, при котором устройство работает в случае короткого замыкания или перегрузки.

Миниатюрные автоматические выключатели типа А

Автоматические выключатели

типа A - это высокочувствительные устройства, которые мгновенно срабатывают, когда ток в 2–3 раза превышает номинальный.

В основном используется для защиты высокочувствительных устройств.

Миниатюрные автоматические выключатели типа B

Автоматические выключатели типа B срабатывают, когда ток в 3-5 раз превышает номинальный, с временем срабатывания от 0,04 до 13 секунд. Он используется для чисто резистивных нагрузок, которые являются неиндуктивными нагрузками, или с очень небольшой индуктивной нагрузкой, которая не имеет значительной индуктивности.

Эти типы в основном используются для бытовых применений с низким энергопотреблением, таких как схемы освещения, домашние электропроводки и т. Д.

Миниатюрные автоматические выключатели типа C

Тип C работает при значении тока, в 5-10 раз превышающем номинальный, со временем срабатывания от 0,04 до 5 секунд. Они используются с индуктивными нагрузками, такими как двигатели, вентиляторы, трансформаторы и т. Д., Где есть вероятность внезапных скачков или скачков тока.

В основном используется в коммерческих и промышленных приложениях.

Миниатюрные автоматические выключатели типа D

Тип D имеет ток срабатывания в 10-20 раз превышающий номинальный ток при времени срабатывания 0.От 04 до 3 секунд. Он используется для очень высоких индуктивных нагрузок.

В основном используется в мощных промышленных установках для таких типов оборудования, как тяжелые двигатели, трансформаторы, рентгеновские лучи, сварка и т. Д.

Миниатюрные автоматические выключатели типа K

Отключение типа K, когда ток в 8–12 раз превышает номинальный, при времени срабатывания менее 0,1 секунды. Они используются для индуктивных нагрузок, которые могут иметь высокие пусковые токи.

Миниатюрные автоматические выключатели типа Z

Автоматические выключатели

типа Z работают при значении тока, в 2–3 раза превышающем номинальный ток, при времени срабатывания менее 0.1 секунда.

Автоматические выключатели

типов A, K и Z имеют чрезвычайно малое время работы по сравнению с автоматическими выключателями типов B, C и D. Классы A, K и Z - это высокочувствительные выключатели, которые срабатывают очень быстро за короткое время и используются для защиты чувствительных устройств.

Миниатюрный автоматический выключатель типа B (Тип B MCB)

A Тип B MCB - это обычный тип миниатюрного автоматического выключателя, используемый для защиты маломощных бытовых цепей и жилых помещений от перегрузки по току и коротких замыканий.

MCB отключает цепь и защищает оборудование, подключенное к этой цепи, от высокого тока короткого замыкания до того, как оно будет повреждено.Прочтите "Работа автоматического выключателя".

MCB типа B

Отключение разных типов автоматических выключателей происходит по-разному. Эти характеристики отключения следует изучить перед выбором автоматического выключателя для применения. В этой статье я расскажу об использовании MCB типа B, кривой срабатывания, отличии от MCB типа C и многом другом.

Автоматические выключатели классифицируются по различным типам в зависимости от их отключающих характеристик.

Основными типами MCB являются

  1. MCB типа B
  2. MCB типа C
  3. MCB типа D
  4. MCB типа K
  5. MCB типа Z

Среди них MCB типа B в основном используются для маломощных домашних такие приложения, как цепи освещения, домашняя проводка и т. д.

Примечание. При выборе типа MCB убедитесь, что MCB не дает нежелательного отключения при запуске устройства, которое он защищает.

Что такое MCB типа B?

Тип B Миниатюрный автоматический выключатель - это обычный тип MCB, который используется в жилых помещениях и легких коммерческих приложениях, где подключенными нагрузками являются в основном осветительные приборы, бытовые приборы с в основном резистивными элементами.

Автоматический выключатель типа B отключается от 3 до 5 раз превышающего ток полной нагрузки.

Каждый из них имеет разные характеристики отключения. Сравнивая их характеристики отключения, они выбираются для различных приложений.

Как я упоминал выше, в автоматическом выключателе типа B магнитный расцепитель срабатывает в 3–5 раз больше номинального тока полной нагрузки. Это означает, что он мгновенно отключается, когда ток через MCB в 3-5 раз превышает номинальный ток.

Это означает, что если у вас есть автоматический выключатель на 10 А типа B, он срабатывает по магнитному полю в диапазоне от 30 до 50 А.

Где используются автоматические выключатели типа B?

Этот тип MCB используется для чисто резистивных нагрузок, которые являются неиндуктивными нагрузками, или с очень небольшой индуктивной нагрузкой, которая не имеет значительной индуктивности.

Этот тип автоматического выключателя используется для чисто резистивных нагрузок или нагрузок с очень небольшой индуктивной составляющей.

  • Цепи освещения (неиндуктивные)
  • Розетки общего назначения

Автоматические выключатели с кривой B имеют уровень срабатывания магнитного (короткого замыкания), который в 3-5 раз превышает тепловой (непрерывный) номинал. Они наиболее полезны, когда у вас есть источник питания с относительно низкой емкостью (с высоким сопротивлением), например если вы отключены от сети и получаете электроэнергию от солнечной, ветровой, мини-гидроэлектростанции или небольшого двигателя-генератора, и ваш рейтинг MCB близок к номинальной мощности вашего источника питания.Однако нежелательное срабатывание может произойти при запуске устройств с высокими пусковыми нагрузками, например некоторые комплекты вилок и двигатели.

Считывание паспортной таблички MCB

В качестве примера возьмем фактический MCB типа B. Объясню, как читать шильдик MCB.

Теперь это MCB PLSM-B32.

Что это значит?

Это MCB PLSM серия MCB.

Он имеет характеристики отключения ТИП B .Это мгновенное отключение, когда ток через MCB в 3-5 раз превышает номинальный ток. В противном случае, согласно графику характеристик срабатывания, потребуется время.

Номинальный ток этого MCB 32A . Таким образом, он мгновенно срабатывает при токе 96 - 160 А.

В чем разница между автоматическими выключателями типа B и C?

Это распространенное сомнение, которое приходит в голову каждому, выбирая MCB для обычного приложения. Должен ли я выбрать MCB типа B или MCB типа C.В чем разница между ними?

В этом разделе я попытаюсь объяснить разницу между MCB типа B и типа C. Перед этим обязательно ознакомьтесь с основами работы автоматических выключателей.

Как я упоминал выше, важность «типов MCB» состоит в том, чтобы гарантировать, что MCB не даст нежелательного отключения при запуске устройства, которое он защищает.

Автоматический выключатель типа B отключается от 3 до 5-кратного тока полной нагрузки, а MCB типа C отключается от 5 до 10-кратного тока полной нагрузки.Это означает, что MCB типа B на 10 А срабатывает при токе полной нагрузки от 30 до 50 А.

Также MCB типа C, 10 А отключается при токе полной нагрузки от 50 до 100 А.

Автоматические выключатели с буквой «В» обычно используются в жилых помещениях (осветительные и розеточные цепи).

Для моделей «C» и «D» эти токи короткого замыкания выше, поэтому нагрузки с высокими пусковыми токами не отключают автоматический выключатель при каждом включении.

Представьте себе плотника с большой циркулярной пилой, подключенной к MCB типа B, и MCB отключается каждый раз при включении пилы.Это связано с тем, что большая дисковая пила нагружена большим пусковым током. Поэтому автоматический выключатель типа B не может справиться с этим. Для этого требуется автоматический выключатель с характеристикой типа C или типа D.

Автоматические выключатели типа C используются для цепей двигателей (дисковые пилы и небольшие насосы), кондиционеров и больших групп ламп.

MCB типа B

MCB типа C

MCB типа B срабатывает, когда ток полной нагрузки составляет от 3 до 5 раз.

Пример: MCB типа B10 отключается при токе полной нагрузки от 30 до 50 А.

Этот тип MCB используется для чисто резистивных нагрузок

Он используется для нагрузки с очень малой индуктивной составляющей.

Они в основном используются в жилых помещениях или легких коммерческих приложениях.

MCB типа C отключается, когда ток полной нагрузки составляет от 5 до 10 раз.

Пример: C10 MCB отключается при токе полной нагрузки от 50 до 100 А.

Этот тип MCB используется для нагрузок с очень высокой индуктивной составляющей.

Этот тип MCB используется в коммерческих или промышленных типах приложений, где есть вероятность более высоких значений токов короткого замыкания в цепи.

В основном находятся в промышленных зонах (например, рентгеновские аппараты, трансформаторы, двигатели и т. Д.).

Кривая отключения миниатюрных автоматических выключателей типа B

Кривая автоматического выключателя типа B состоит из двух участков - участка перегрузки и участка короткого замыкания. В разделе «Перегрузка» описывается время отключения, необходимое для различных уровней тока перегрузки.Раздел короткого замыкания описывает мгновенный уровень тока наконечника MCB.

Кривая типа B используется для защиты электрических цепей с оборудованием, которое не вызывает сильных пусковых / импульсных токов (например, цепи освещения и распределения).

Кривая типа B состоит из трех основных компонентов.

  1. Кривая отключения по температуре: Это кривая отключения для биметаллической полосы. Он разработан для более медленных сверхтоков , чтобы учесть пусковые / пусковые токи.
  2. Магнитная кривая срабатывания; Это кривая срабатывания катушки или соленоида. Он разработан, чтобы быстро реагировать на большие перегрузки по току
    , такие как короткое замыкание .
  3. Идеальная кривая срабатывания. Эта кривая показывает желаемую кривую срабатывания биметаллической полосы. Из-за органической природы биметаллической полосы и меняющихся условий окружающей среды трудно точно предсказать точную точку срабатывания.

Вверху диаграммы показана кривая теплового отключения биметаллической ленты.Он говорит нам, что при 1,5-кратном номинальном токе самое быстрое срабатывание автоматического выключателя составляет сорок секунд (1).

Сорок секунд при 2-кратном номинальном токе - это самое медленное срабатывание автоматического выключателя (2).

Нижняя часть таблицы предназначена для магнитного отключения катушки / соленоида; 0,02–2,5 секунды при 3-кратном номинальном токе - это самое быстрое срабатывание автоматического выключателя (3).

Такая же продолжительность, от 0,02 до 2,5 секунд, при 5-кратном номинальном токе - это наибольшее время, необходимое автоматическому выключателю для срабатывания (4).

Зона, заштрихованная между ними, - это зона срабатывания .

Выбор подходящего MCB или RCBO

ХАРАКТЕРИСТИКИ ПЕРЕГРУЗОЧНОГО ТОКА
Решение об использовании автоматических выключателей или автоматических выключателей типа B, C или D для окончательной защиты цепей в жилых, коммерческих или промышленных зданиях может быть основано на нескольких простых правилах.

Однако понимание различий между этими типами устройств может помочь разработчику или установщику преодолеть проблемы нежелательного отключения, время отключения для защиты от замыкания на землю или проблемы, связанные с дискриминацией вышестоящих защитных устройств.

Основное назначение устройств защиты цепей, таких как автоматические выключатели, - защита кабеля после устройства. Поэтому первое требование - выбрать устройство в соответствии с последней версией 18-го издания.

ОСНОВНЫЕ ПРИМЕНЕНИЯ
Существенное различие между устройствами типа B, C или D основано на их способности выдерживать импульсные токи без отключения. Обычно это пусковые токи, связанные с реактивными нагрузками, такими как освещение, или нагрузками, содержащими двигатели или оборудование для зарядки аккумуляторов.Типы B, C и D распознаются в BS 7671 и могут быть в целом разделены на следующие категории:

  • Устройства типа B обычно подходят для домашнего использования. Они также могут использоваться в легких коммерческих приложениях, где коммутационные перенапряжения незначительны или отсутствуют.
  • Устройства типа C - это нормальный выбор для коммерческих и промышленных применений, где ожидается некоторая степень электрического броска.
  • Устройства типа D имеют более ограниченное применение, обычно в промышленности, где можно ожидать высоких пусковых токов.

Классификация типов B, C или D основана на номинальном токе короткого замыкания, при котором происходит мгновенное срабатывание (обычно менее 100 мс) для защиты от коротких замыканий. Важно, чтобы оборудование с высокими пусковыми токами не приводило к срабатыванию автоматического выключателя без необходимости, и все же устройство должно срабатывать в случае тока короткого замыкания, который может повредить кабели цепи.

ХАРАКТЕРИСТИКИ ОТКЛЮЧЕНИЯ:

  • Устройства типа B предназначены для отключения при токах короткого замыкания, в 3-5 раз превышающих номинальный ток (In).Например, устройство на 10 А сработает при 30-50 А.
  • Устройства типа C рассчитаны на отключение при 5–10-кратном токе In (50–100 А для устройства на 10 А).
  • Устройства типа D рассчитаны на отключение при 10-20-кратном токе In (100-200 А для устройства 10 А).

Нормальные характеристики кабеля относятся к непрерывной работе при определенных условиях установки. Кабели, конечно, будут пропускать более высокие токи в течение короткого времени без необратимых повреждений.

Помимо защиты кабелей от перегрузок и коротких замыканий, автоматические выключатели также могут законно использоваться для защиты от замыканий на землю и защиты от поражения электрическим током как на стационарном, так и на портативном оборудовании.Однако устройство заземления и значение полного сопротивления контура заземления (Zs) цепи будут определять, сможет ли MCB обеспечить подходящее время отключения.

НЕЖЕЛАТЕЛЬНОЕ ОТКЛЮЧЕНИЕ
Помимо естественных пусковых токов, иногда отказ ламп / компонентов может привести к срабатыванию выключателей типа B в бытовых и торговых помещениях. Это вызвано сильным дуговым током, возникающим во время отказа.

Устройство типа C может быть заменено устройством типа B, где сохраняется нежелательное срабатывание, особенно в коммерческих приложениях.В качестве альтернативы можно использовать автоматический выключатель типа B с более высоким номиналом, например 10А, а не 6А. Какое бы решение ни было принято, установка должна соответствовать BS 7671.


TEC Electric, блок F2 и F3, бизнес-парк Weatherwell, Клондалкин, Дублин, D22 HN36
T: 00353 (0) 1 4572445
E: [электронная почта защищена]
W: www.tecelectric.ie

Различий и сходств между выключателями кривой K и D

Сравнение характеристик теплового и магнитного отключения


Миниатюрный автоматический выключатель (MCB) - это сбрасываемое защитное устройство, которое предотвращает возгорание электрических цепей и нанесение ущерба персоналу и имуществу.Это устройство, предназначенное для изоляции цепи во время перегрузки по току без использования плавкого элемента.

Есть два типа событий перегрузки по току; тепловая перегрузка и короткое замыкание.

  • Тепловая перегрузка: Тепловая перегрузка - это медленная и небольшая перегрузка по току, которая вызывает постепенное увеличение допустимой нагрузки и температуры цепи. Этот тип события характеризуется небольшим увеличением нагрузки (допустимой нагрузки) в цепи и прерывается тепловым расцепителем автоматического выключателя.
  • Короткое замыкание: Короткое замыкание - это сильная перегрузка по току, которая приводит к увеличению допустимой нагрузки цепи. Этот тип события характеризуется резким увеличением нагрузки (допустимой нагрузки) в цепи и прерывается магнитным расцепителем выключателя.

Отключающие характеристики MCB графически представлены в виде диаграммы срабатывания. На диаграмме показана реакция теплового и магнитного отключающих элементов на различные ситуации перегрузки и короткого замыкания.

Компоненты кривой срабатывания

  • Область температур: Область кривой отключения, представляющая характеристики отключения биметаллического расцепителя.
    • Область отключения имеет наклон из-за постепенной перегрузки, нагрева и изгиба термоэлемента с течением времени.
  • Магнитная область: Область кривой отключения, представляющая характеристики отключения магнитного расцепителя
    • Область отключения не имеет уклона из-за мгновенного действия магнитного элемента во время короткого замыкания.

Примеры интерпретации кривых срабатывания - считывание кривых срабатывания

Пример 1: Характеристика теплового отключения

  • 10A B Прерыватель кривой
  • Тепловая перегрузка при 20 А

Для определения времени, за которое выключатель отключится при нагрузке 20 А

  • Найдите 20A в нижней части кривой - выключатель 20A при 2X токе составляет 20A
  • Следуйте по линии допустимой нагрузки до области срабатывания "время" кривой

Выключатель сработает при тепловой перегрузке от 10 до 100 секунд.Гарантируется, что выключатель не сработает раньше, чем через 10 секунд, и сработает не более 100 секунд. Прерыватель может сработать в любое время от 10 до 100 секунд.

Пример 2: Характеристика магнитного отключения

  • 10A B Прерыватель кривой
  • Короткое замыкание на 70А

Для определения времени, за которое выключатель отключится при коротком замыкании 70.

  • Найдите 70A в нижней части кривой - прерыватель 10A @ 7X ток составляет 70A
  • Обратите внимание на «время» в нижнем левом углу оси диаграммы.

Автоматический выключатель сработает при коротком замыкании между ними.001 и 01 секунды. Гарантируется, что выключатель сработает не позднее, чем за 0,01 секунды при любом коротком замыкании, равном 70А.

Общие кривые срабатывания MCB


Существует несколько типов кривых MCB, которые производители предоставляют для защиты цепей в различных приложениях. Наиболее распространены кривые B, C и D. Один производитель MCB также производит кривые K и Z.

  • Прерыватели кривой B: Срабатывание при токе, превышающем номинальный ток в 3-5 раз в случае короткого замыкания. Автоматические выключатели с кривой B следует применять там, где нагрузки являются резистивными и не имеют пускового тока. Идеальное применение - освещение или электронные схемы.

  • Прерыватели кривой C: Отключение при 6-10-кратном номинальном токе в случае короткого замыкания. Автоматические выключатели с кривой C следует применять там, где нагрузки имеют небольшой пусковой ток при запуске. Идеальное применение - это схема с небольшой трансформаторной нагрузкой.

  • Прерыватели кривой D: Срабатывание при 10-15-кратном номинальном токе.Автоматические выключатели с кривой D следует применять там, где нагрузки имеют высокий уровень пускового тока при запуске. Идеальное применение - это схема с моторной нагрузкой.

Автоматические выключатели с кривой K –vs- Автоматические выключатели с кривой D

Прерыватели кривых K и D предназначены для двигателей, в которых допустимая токовая нагрузка увеличивается быстро и мгновенно во время «пуска». Обе кривые могут «преодолевать» кратковременный скачок тока и предотвращать ложное срабатывание, обеспечивая при этом защиту цепи.

Кривые автоматических выключателей K и D имеют практически идентичные характеристики отключения.Характеристики срабатывания магнитного элемента идентичны для двух кривых, а характеристики срабатывания теплового элемента немного отличаются.

E-T-A Характеристики теплового отключения по кривой D в сравнении с характеристиками теплового отключения по кривой K


Пример:

  • 10A D Прерыватель кривой
  • Тепловая перегрузка при 20 А

Для определения времени, за которое выключатель отключится при нагрузке 20 А.

  • Найдите 20A в нижней части кривой - прерыватель 10A при 2X токе составляет 20A
  • Следуйте по линии допустимой нагрузки до области срабатывания "время" кривой

Выключатель сработает при тепловой перегрузке от 10 до 100 секунд. Гарантируется, что выключатель не сработает раньше, чем через 10 секунд, и сработает не более 100 секунд. Прерыватель может сработать в любое время от 10 до 100 секунд.

Давайте теперь сравним это с автоматическим выключателем на 10 А с температурной перегрузкой 20 А.

Прерыватель кривой K срабатывает при тепловой перегрузке от 6 до 350 секунд. Гарантируется, что выключатель не сработает раньше, чем через 6 секунд, и отключение не займет больше 350 секунд. Прерыватель может сработать в любое время от 6 до 350 секунд.

E-T-A Характеристики магнитного отключения по кривой D в сравнении с характеристиками магнитного отключения по кривой K


Пример:

  • Прерыватель кривой 10A K и прерыватель кривой 10A D
  • Короткое замыкание на 100 А

Оба выключателя имеют элемент, который срабатывает от 10 до 15 номинального тока. Оба выключателя сработают при коротком замыкании в интервале от 0,001 до 0,01 секунды. И оба выключателя гарантированно сработают не позднее.01 секунда для любого короткого замыкания, равного 100А или больше.

Анализ кривых K и D


  • Магнитный элемент: Магнитный элемент кривых K и D MCB идентичны. Оба выключателя прерывают короткое замыкание при токе, в 10 раз превышающем номинальный (или больший), не позднее, чем за 0,01 секунды.
  • Минимальное отключение теплового элемента: MCB с кривой D отключит перегрузку при 2-кратном номинальном токе за 10 секунд или больше. MCB с кривой K отключит перегрузку при двукратном номинальном токе за 6 секунд или больше.Кривая D отстает на 4 секунды по сравнению с кривой K. Дополнительные 4 секунды дают схеме больше времени для «прохождения» высокого броска при запуске и предотвращения ложных срабатываний.
  • Полоса пропускания теплового элемента: Полоса пропускания срабатывания кривой K при двукратном номинальном токе составляет от 6 до 350 секунд. Полоса срабатывания кривой D при 2-кратном номинальном токе составляет от 10 до 100 секунд. Различия между полосами пропускания демонстрируют точность калибровки и контроля качества.Прерыватель кривой D от E-T-A имеет гораздо меньшую полосу допуска и требует более высокого уровня регулировки во время производства и проверки контроля качества.

Стандарты автоматических выключателей - в чем разница?

Дон Холмс из NAPIT рассматривает два разных стандарта автоматических выключателей и разъясняет различия между ними.

Два стандарта, определяющие требования к низковольтным выключателям (CBS), в течение некоторого времени вызывали путаницу среди проектировщиков и монтажников электроустановок. Это BS EN 60898-1 и BS EN 60947-2, и часто задают вопросы о различиях между ними.

Эта статья попытается прояснить ситуацию.

BS EN 60898-1 автоматические выключатели

Автоматические выключатели

согласно BS-EN 60898-1 используются для бытовых и аналогичных установок, а также обычно встречаются в торговых помещениях, школах и офисах. Они предназначены для использования в окружающей среде без загрязнения и влажности, где их эксплуатирует не обученный персонал. Они имеют номинальный ток от 6 до 125 А, максимальную номинальную стойкость к короткому замыканию (I cn ) 25 кА и выдерживаемое импульсное напряжение (U imp ) 4 кВ. Они доступны с характеристиками отключения типа B, C и D.

Автоматические выключатели

согласно BS EN 60898-1 безопасны и просты в использовании даже после многих лет без обслуживания. Они подходят для Уровня загрязнения 2, их классификация и применение показаны в Таблицах 1a и 1b.

BS EN 60947-2 автоматические выключатели

Автоматические выключатели

согласно BS-EN 60947-2 часто используются для промышленных применений в коммунальных службах и обрабатывающей промышленности. Они используются для защиты цепей распределения питания до 1000 В переменного тока и 1500 В постоянного тока с номинальным током от 0,5 A до 6300 A. В них используются «миниатюрные» автоматические выключатели (CBS), автоматические выключатели в литом корпусе (MCCB) и воздушные цепи. - выключатели (АКБ).

Автоматические выключатели

согласно BS EN 60947-2 предназначены для эксплуатации квалифицированными пользователями, и их необходимо обслуживать. Они подходят для Уровня загрязнения 3, который включает неотапливаемые помещения, котельные, промышленные и сельскохозяйственные территории.

Основная эксплуатационная надежность

Два требования, обеспечивающие надежность автоматических выключателей, - это предельная отключающая способность (I cu ) и рабочая отключающая способность (I cs ).

I cu - это максимальный ток короткого замыкания, который автоматический выключатель может отключить без повреждений, который может составлять 6 000 A или 10 000 A, а в случае MCCB - 200 000 A для определенных номинальных значений напряжения.

I cs выражается как процентное отношение I cu и дает максимальный ток короткого замыкания, который CB может разорвать три раза и все еще функционировать в нормальном режиме.

Автоматические выключатели - это устройства защиты первичной цепи. Они не предназначены для частого переключения нагрузок. Допускается нечастое переключение КБ под нагрузкой в ​​целях разъединения или аварийного переключения.

Если требуется более частое переключение, такое как включение и выключение группы светильников, следует следовать инструкциям производителя и предпочтительно выбирать альтернативное устройство.

Соответствует обоим стандартам

Автоматические выключатели

согласно BS EN 60898-1 также могут соответствовать BS EN 60947-2, но отключающая способность каждого из них может быть разной. Некоторые производители заявляют, что их cbs с мощностью короткого замыкания, скажем, 10 кА, соответствуют стандарту BS EN 60898-1, а такие же cb с мощностью короткого замыкания 15 кА соответствуют стандарту BS EN 60947-2.

Это удобно, когда производительность CB соответствует требованиям обоих стандартов и, следовательно, подходит для жилых, промышленных и коммерческих установок.

Можно ли использовать BS EN 60898-1 вместо BS EN 60947-2?

Автоматические выключатели согласно BS EN 60898-1 могут выглядеть идентично выключателям, соответствующим BS EN 60947-2, но они не обязательно взаимозаменяемы.

Например, стандарт BS EN 60898-1 описывает рабочие кривые B, C и D с отношением к номинальному току. Но стандарт BS EN 60947-2 предписывает мгновенный расцепитель отключения, который может иметь допуск плюс или минус 20% и настраиваться, как показано на рис.1. По этой причине производители предоставляют дополнительные кривые K, Z и MA к кривым B, C и D.

CB, разработанный для условий уровня загрязнения 2, не подходит для агрессивных наружных или влажных условий, требующих уровня загрязнения 3.

Значения максимального сопротивления контура замыкания на землю (Z s ) приведены в таблице в BS 7671 для cbs согласно BS EN 60898-1, но максимальные значения Z s для cbs согласно BS EN 60947-2 необходимо получить у производителя.


Замена выключателей

Производители предостерегают от установки автоматических выключателей одного производителя в качестве замены выключателей другого производителя без необходимой проверки работоспособности.

Хотя CBS от разных производителей могут казаться похожими, технические характеристики, размеры и разъемы не всегда совместимы.

Узлы, такие как распределительные щиты, проходят валидацию с установленными специальными автоматическими выключателями, и эти блоки питания обычно от того же производителя, что и распределительный щит.Если должны быть установлены электрические блоки питания другого производителя, производитель распределительного щита должен провести проверку в соответствии с BS EN 61439-2 или BS EN 61439-3. Установка непроверенных устройств аннулирует любую проверку и гарантию.

Правило 510.3 стандарта BS 7671 требует, чтобы каждый элемент оборудования, выбранный и установленный, должен учитывать инструкции производителя.

Любой установщик, который планирует заменить другой CB, должен получить разрешение от производителя сборки, чтобы сделать это в соответствии с Правилом 536.4.203. В противном случае ответственность за тестирование и целостность совместимости между устройствами будет лежать на подрядчике. Если этого не сделать, существует вероятность того, что в случае аварии, пожара или другого повреждения установщик будет нести ответственность в соответствии с законодательством о здоровье и безопасности.

Заключение

Важно выбрать правильный тип и номинальный ток автоматического выключателя для окружающей среды, цепи и оборудования, если должна быть обеспечена адекватная защита от перегрузки по току, короткого замыкания, токов короткого замыкания и нежелательного отключения.При проектировании цепей следует ссылаться на данные производителей, и с ними следует связываться, если требуется дополнительная информация или разъяснения, особенно в случае MCCB и ACB.

Миниатюрные автоматические выключатели Square D ™ QO ™ и QOB

Лидера отрасли в области защиты цепей легко узнать по единственному в отрасли индикатору срабатывания - красный индикатор Visi-Trip ™ позволяет легко обнаружить сработавший автоматический выключатель.Компактный формат шириной 3/4 дюйма для однополюсных автоматических выключателей помогает минимизировать площадь панели и занимаемую площадь. Эксклюзивная защита Square D ™ Qwik-Open ™ является стандартной для всех автоматических выключателей на 15 А и 20 А - отключающая реакция в течение 1/60 секунды. Никакой другой автоматический выключатель не срабатывает быстрее.

Доступен широкий выбор автоматических выключателей на 10 кА, в том числе:

  • Стандартные однополюсные автоматические выключатели QO ™ (от 10 до 70 А)
  • Стандартные двухполюсные автоматические выключатели QO (от 10 до 200 А)
  • QO трехполюсные стандартные автоматические выключатели (от 10 A до 100 A)
  • Тандемные выключатели QO (от 15 A до 20 A)
  • QO прерыватели цепи защиты от замыканий на землю (1- и 2-полюсные, от 15 A до 60 A; 3- полюс 15 A - 50 A)
  • Автоматические выключатели QO-EPD с защитой оборудования от замыканий на землю 30 мА (1-полюсный, 2-полюсный, от 15 A до 60 A; 3-полюсный, 15 A - 50 A)
  • QO Прерыватели цепи от дугового замыкания (1-полюсные, 15 A и 20 A)
  • Комбинированные прерыватели дугового замыкания QO (1-полюсные, 15 A и 20 A)
  • Двухфункциональные автоматические выключатели QO (1-полюсные, 15 A и 20 A)
  • Автоматические выключатели QO-K, с ключом (1-полюсные, от 10 A до 30 A)
  • Автоматические выключатели QO-SWN с общим расцепителем нейтрали, NEC 514-5 (2- и 3-полюсные, 10 А до 50 A)
  • Автоматические выключатели QO-HID для цепей, питающих флуоресцентные или высокоинтенсивные разряды (1-, 2- и 3-полюсные, от 15 A до 50 A)
  • Полный набор аксессуаров, устанавливаемых на заводе, например, шунтирующих расцепители, вспомогательные выключатели и аварийные выключатели, также доступны
  • Проушины вспомогательного питания QO, 2-полюсные, рассчитанные на 60A, 125A и 225A; 3-полюсный номинал 125A
  • Доступны дополнительные продукты с номиналами отключения 22kA, 42kA и 65kA

Вставные автоматические выключатели QO предназначены для использования в центрах нагрузки QO, щитах NQ или распределительных щитах Speed-D. Автоматические выключатели QOB с болтовым креплением предназначены для использования в щитах NQOD.


MCB (Миниатюрный автоматический выключатель) - Конструкция, типы и работа

Что такое MCB (Миниатюрный автоматический выключатель) - Конструкция, работа, типы и применения

Введение в миниатюрные автоматические выключатели (MCB)

Все предохранители необходимо заменить на «миниатюрный автоматический выключатель» MCB для большей безопасности и контроля, когда они уже сделали свою работу в прошлом. В отличие от предохранителя, MCB работает как автоматический выключатель, который размыкается в случае чрезмерного тока, протекающего по цепи, и как только цепь вернется в нормальное состояние, его можно повторно включить без какой-либо ручной замены.

Автоматические выключатели

используются в основном в качестве альтернативы выключателю с плавким предохранителем в большинстве цепей. В настоящее время используется широкий спектр автоматических выключателей с отключающей способностью от 10 кА до 16 кА во всех областях бытового, коммерческого и промышленного применения в качестве надежных средств защиты.

Что такое миниатюрный автоматический выключатель (MCB)?

MCB или миниатюрный автоматический выключатель - это электромагнитное устройство, которое представляет собой законченный корпус из формованного изоляционного материала.Основная функция MCB - переключать цепь, то есть автоматически размыкать цепь (которая была подключена к ней), когда ток, проходящий через нее (MCB) превышает значение, для которого он установлен. При необходимости его можно включать и выключать вручную, как и обычный переключатель.

Автоматические выключатели

- это устройства отключения с выдержкой времени, время срабатывания которых регулируется величиной перегрузки по току. Это означает, что они срабатывают всякий раз, когда перегрузки существуют достаточно долго, чтобы создать опасность для защищаемой цепи.

Следовательно, автоматические выключатели не реагируют на переходные нагрузки, такие как скачки переключателей и пусковые токи двигателя. Как правило, они рассчитаны на работу менее 2,5 миллисекунд при коротких замыканиях и от 2 секунд до 2 минут в случае перегрузок (в зависимости от уровня тока).

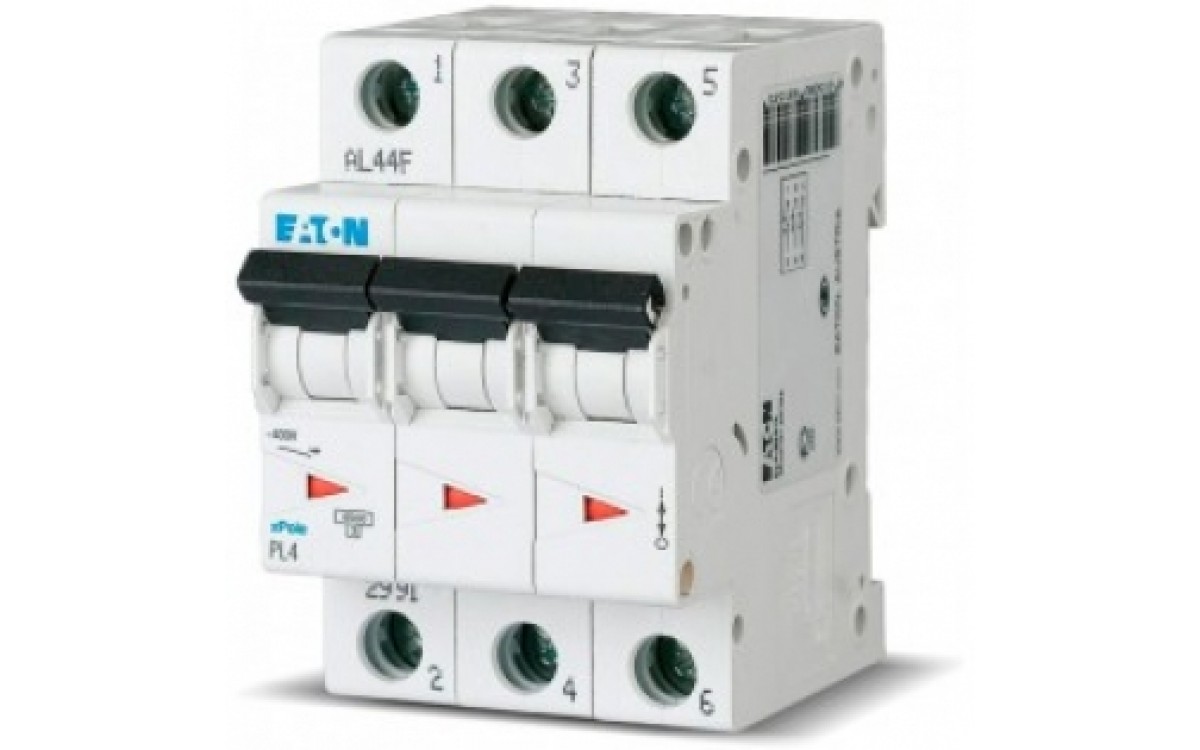

Типичный внешний вид MCB показан на рисунке. Автоматические выключатели производятся в различных версиях полюсов, таких как одно-, двух-, трех- и четырехполюсные конструкции с разными уровнями тока короткого замыкания.

В основном автоматические выключатели соединяются для получения двух- и трехполюсных версий, так что отказ в одной линии приведет к разрыву всей цепи и, следовательно, будет обеспечена полная изоляция цепи. Эта функция будет полезна в случае однофазной защиты трехфазного двигателя.

Они рассчитаны на 220 В для питания постоянного тока и 240/415 для питания переменного тока (одно- и трехфазное) с различной допустимой нагрузкой по току короткого замыкания. Обычно однофазные устройства имеют диапазон тока нагрузки до 100 А. Некоторые автоматические выключатели имеют возможность регулировать допустимый ток отключения, в то время как некоторые устройства фиксированы для определенного тока нагрузки и номинального тока короткого замыкания.

Автоматические выключатели

используются для выполнения многих функций, таких как переключатели местного управления, изолирующие переключатели от сбоев и устройства защиты от перегрузки для установок или специального оборудования или приборов.

Связанные сообщения:

Конструкция MCB

MCB представляет собой законченный корпус из формованного изоляционного материала. Это обеспечивает механически прочный и изолированный корпус.

Система коммутации состоит из неподвижного и подвижного контакта, к которым подключаются входящие и исходящие провода.Металлические или токоведущие части изготовлены из электролитической меди или сплава серебра в зависимости от номинала автоматического выключателя.

Поскольку контакты разъединяются в случае перегрузки или короткого замыкания, образуется электрическая дуга. Все современные автоматические выключатели предназначены для обработки процессов прерывания дуги, в которых отвод энергии дуги и ее охлаждение обеспечивается металлическими пластинами дугового делителя.

Эти пластины удерживаются в надлежащем положении с помощью изоляционного материала.Также предусмотрен механизм подачи дуги для создания дуги, возникающей между главными контактами.

Приводной механизм состоит из устройств магнитного и теплового отключения.

Устройство магнитного расцепления по существу состоит из композитной магнитной системы, которая имеет подпружиненный демпфер с магнитной пробкой в ​​кремниевой жидкости и нормальный магнитный расцепитель. Катушка с током в расцепителе перемещает контактный элемент против пружины к фиксированному полюсному наконечнику.Таким образом, когда на катушке создается достаточное магнитное поле, на спусковом рычаге создается магнитное притяжение.

В случае коротких замыканий или сильных перегрузок, сильного магнитного поля, создаваемого катушками (соленоидом), достаточно для притяжения якоря рычага отключения независимо от положения стержня в приборной панели.

Устройство теплового отключения состоит из биметаллической полосы, вокруг которой намотана катушка нагревателя для создания тепла в зависимости от протекания тока.

Нагреватель может быть либо прямым, когда ток проходит через биметаллическую ленту, которая воздействует на часть электрической цепи, либо непрямым, когда катушка токонесущего проводника намотана вокруг биметаллической ленты. Отклонение биметаллической планки активирует механизм отключения в случае определенных условий перегрузки.

Биметаллические полосы изготавливаются из двух разных металлов, обычно из латуни и стали. Эти металлы склепываются и свариваются по длине. Они сконструированы таким образом, что они не нагревают полосу до точки срабатывания для нормальных токов, но если ток превышает номинальное значение, полоса нагревается, изгибается и срабатывает защелка.Биметаллические ленты выбираются для обеспечения определенной выдержки времени при определенных перегрузках.

Связанные сообщения:

Работа и работа MCB

В нормальных рабочих условиях MCB работает как переключатель (ручной) для включения или выключения цепи. В условиях перегрузки или короткого замыкания он автоматически срабатывает или отключается, так что в цепи нагрузки происходит прерывание тока.

Визуальную индикацию этого отключения можно наблюдать по автоматическому перемещению ручки управления в положение ВЫКЛ.Этот автоматический рабочий MCB может быть получен двумя способами, как мы видели в конструкции MCB; это магнитное срабатывание и тепловое срабатывание.

В условиях перегрузки ток через биметалл вызывает повышение его температуры. Тепла, генерируемого внутри самого биметалла, достаточно, чтобы вызвать отклонение из-за теплового расширения металлов. Это отклонение дополнительно освобождает защелку отключения, и, следовательно, контакты разъединяются.

В некоторых автоматических выключателях магнитное поле, создаваемое катушкой, заставляет ее тянуть биметаллы, так что отклонение активирует механизм отключения.

В условиях короткого замыкания или сильной перегрузки особенно важно использовать магнитное устройство отключения. В нормальных условиях работы пуля удерживается в нужном положении легкой пружиной, поскольку магнитного поля, создаваемого катушкой, недостаточно для притягивания защелки.

Когда протекает ток короткого замыкания, магнитного поля, создаваемого катушкой, достаточно, чтобы преодолеть силу пружины, удерживающую пробку в нужном положении. И, следовательно, пробка перемещается, а затем приводит в действие механизм отключения.

В большинстве миниатюрных автоматических выключателей реализована комбинация механизмов магнитного и теплового отключения. Как при магнитном, так и при тепловом расцеплении дуга образуется, когда контакты начинают разъединяться. Эта дуга затем нагнетается в пластины дугоделителя через дугогенератор.

Эти пластины-разделители дуги также называются дугогасительными камерами, где дуга формируется в серию дуг и в то же время отбирается энергия и охлаждается. Таким образом достигается гашение дуги.

Похожие сообщения:

Типы миниатюрных автоматических выключателей (MCB)

Существует много типов автоматических выключателей, в то время как автоматические выключатели подразделяются на три основных типа в соответствии с их мгновенными токами отключения. Это

  1. MCB типа B
  2. MCB типа C
  3. MCB типа D
MCB типа B

Этот тип MCB срабатывает мгновенно со скоростью ток в три-пять раз превышает номинальный.Обычно они используются для резистивных или небольших индуктивных нагрузок, когда коммутационные скачки очень малы. Таким образом, они подходят для жилых или небольших коммерческих помещений.

MCB типа C

Этот тип MCB мгновенно срабатывает со скоростью, в пять-десять раз превышающей номинальный ток. Обычно они используются для высоких индуктивных нагрузок, где большие коммутационные скачки, например, для небольших электродвигателей и люминесцентных ламп.

В таких случаях автоматические выключатели типа C предпочтительны для работы с более высокими значениями токов короткого замыкания.Следовательно, они подходят для высокоиндуктивных коммерческих и промышленных установок.

MCB типа D

Этот тип миниатюрного автоматического выключателя срабатывает мгновенно со скоростью, в десять - двадцать пять раз превышающей номинальный ток. Обычно они используются для очень высоких индуктивных нагрузок, когда очень часто возникает высокий пусковой ток.

Они подходят для конкретных промышленных и коммерческих применений. Типичные примеры таких приложений включают рентгеновские аппараты, системы ИБП, промышленное сварочное оборудование, двигатели с большой обмоткой и т. Д.

Вышеупомянутые три типа автоматических выключателей обеспечивают защиту в пределах одной десятой секунды. Минимальный и максимальный токи срабатывания этих автоматических выключателей приведены в таблице ниже, где «Ir» - номинальный ток автоматического выключателя.

Автоматические выключатели

также можно классифицировать по количеству полюсов, например однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматические выключатели.

Похожие сообщения:

Как выбрать правильный MCB для различных нагрузок?

Выбор конкретного MCB для конкретного применения - это тщательная задача, обеспечивающая надежную защиту от перегрузок и коротких замыканий. Если он не выбран в соответствии с требованиями схемы, это может привести к частым нежелательным отключениям.

Прежде чем вдаваться в подробности, мы должны знать разницу между автоматическими выключателями MCB, MCCB, ELCB и RCB, RCD или RCCB и как читать данные с паспортной таблички MCB, напечатанные на них.

Если он меньше номинала (номинал MCB меньше номинального тока нагрузки), MCB вызывает частые отключения и прерывает ток нагрузки, к которой он подключен, потому что номинальный ток MCB меньше, чем номинальное значение тока нагрузки.

Аналогичным образом, если он слишком большой (номинал MCB больше номинального тока нагрузки), нагрузка, к которой он подключен, не будет эффективно защищена. В таком случае автоматический выключатель не сработает, даже если нагрузка потребляет перегрузку по току.

Ниже приведены три фактора, которые необходимо учитывать при выборе подходящего MCB для конкретного применения.

Связанные сообщения:

1. Номинальный рейтинг автоматического выключателя

Это номинальный ток в амперном токе MCB.Это значение должно быть ниже допустимой токовой нагрузки системы электропроводки и больше или равно максимальному току полной нагрузки в системе электропроводки. Как правило, этот рейтинг должен быть таким, чтобы он мог выдерживать 125 процентов продолжительной нагрузки плюс номинальная непостоянная нагрузка. Обычно это может быть выражено как

Максимальный ток полной нагрузки в системе Номинальный ток MCB Номинал кабеля

2.Номинальный ток или отключающая способность кА

Этот рейтинг относится к способности автоматического выключателя, который может отключать или отключать цепь в условиях короткого замыкания. Он выражается в килограммах ампер (KA). Этот рейтинг не должен быть меньше предполагаемого тока короткого замыкания.

Предполагаемый ток короткого замыкания - это максимальный ток, который существует в цепи в условиях короткого замыкания. В жилых помещениях достаточно 6КА MCB, в то время как MCB 10 кА или выше необходим для коммерческих и легких промышленных применений.Узнайте больше о Почему мощность автоматического выключателя была рассчитана в МВА, а теперь в кА и кВ?

3. Тип MCB

Тип MCB, необходимый для конкретного применения, определяется рабочими характеристиками, так что для мгновенного управления нагрузками требуются различные номинальные токи. Выше мы уже упоминали различные типы MCB для различных приложений.

Применение MCB (миниатюрный автоматический выключатель)

Поскольку основные функции и приложения уже были описаны в приведенных выше утверждениях, самое базовое применение MCB в заключается в том, что он используется для защиты цепи (проводка, подключение нагрузки и оборудования и т. д.) в случае:

  • короткого замыкания
  • перегрузки по току
  • перегрузки

Связанные сообщения:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
