Автоматические регуляторы напряжения, AVR Корректор регулятор напряжения.

Автоматические регуляторы напряжения

Автоматические регуляторы напряжения (AVR) – это специальные устройства, которые при возможных изменениях нагрузки обеспечивают стабильную и постоянную подачу выходного напряжения. Тем самым защищая от поломок приборы, потребляющие вырабатываемую электроэнергию, а, также, не только предотвращая серьезные перегрузки двигателя электростанции, но и увеличивая в целом коэффициент полезного действия энергетического оборудования.

Стабильная работа дизельной электростанции, в том числе, в аварийных ситуациях напрямую зависит от правильной и точной настройки автоматического регулятора напряжения.

Ведь именно AVR незамедлительно отключает дизель-генератор в предаварийных и аварийных случаях, а также в нужный момент создает параллельные подключения энергетического оборудования и центральных электросетей.

Существуют требования, предъявляемые к автоматическому регулятору напряжения, вне зависимости от его вида, а также марки используемого генератора. Например, отклонение напряжения выходного тока, которое способен удержать AVR, не должно превышать ± 2,5 % в обычном режиме работы и ± 3,5 % - в аварийных ситуациях. При изменении нагрузки не должно наблюдаться резкое снижение напряжения. Поэтому в момент переходных процессов напряжение обязано варьироваться в следующих пределах: не менее 85% и не более 120% от номинальной величины. А по окончании этих процессов корректор регулятор напряжения должен в течение 1,5 секунд привести к номинальным значениям величину выходного тока.

Во избежание неприятных ситуаций, связанных с выводом из строя дизельгенераторов, а также приборов, потребляющих вырабатываемую электроэнергию, настройку и проверку

корректора напряжения должны проводить только специалисты, владеющие специальными знаниями и умениями. Ведь самостоятельно, не имея определенных навыков в работе с подобным оборудования, а также без технической документации, невозможно произвести процесс настройки корректным образом, т.к. различные модификации дизельных генераторов даже при одинаковой мощности могут иметь отличные друг от друга динамические и статистические характеристики. Поэтому такой важный вопрос стоит доверять только профессионалам своего дела.

Компания ООО «Энергетика» имеет солидный опыт по продаже и дальнейшему обслуживанию Дизель-электростанций различных модификаций. Наши специалисты окажут помощь в подборе энергетического оборудования, отвечающего всем вашим требованиям, а также осуществят все необходимые пуско-наладочные мероприятия. Вы всегда можете связаться с нами по телефонам: 4852-59-91-31, 4852-91-05-32 и задать все интересующие вас вопросы.



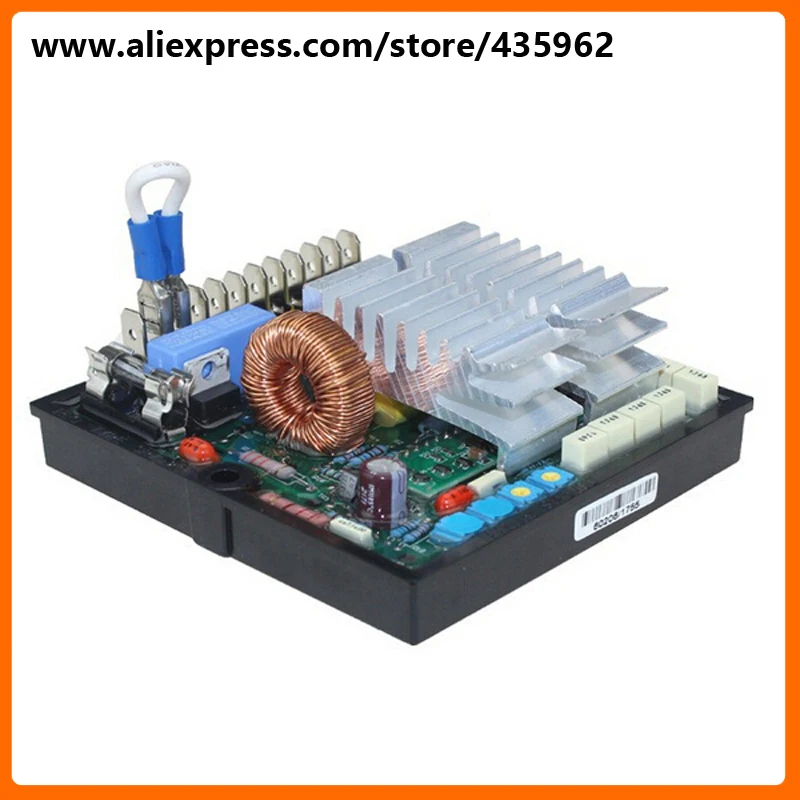

Автоматический регулятор напряжения AVR генератора | SCUA

                                                                         Автоматический регулятор напряжения AVR генератора.

Это устройство стабилизирующее напряжение за счет изменения намагничивания ротора.
Если говорить проще, то это аналог так называемой «шоколадки» автомобильного генератора.

Почему ломаются регуляторы напряжения автономных генераторов?
Для начала внесем ясность, что наиболее часто ломаются регуляторы напряжения на генераторах китайского производства.

Автоматический регулятор напряжения AVR генератора – причины поломок:
- перегрев (результат работы генератора в закрытом помещении без должной циркуляции воздуха)
- перекос фаз (для трехфазных генераторов при работе с однофазной нагрузкой). Как правило, ситуация характерна для частных домовладений и строительных площадок.
- токовый перегруз (такие случаи характерны тогда, когда пользователь не берет во внимание характер нагрузки, например глубинные насосы для подачи воды, кондиционеры, морозильные камеры и т.

п.)
- работа сварочного оборудования от автономного генератора. Бытует мнение, что от генератора можно работать сварочным инвертором, на практике все может пройти без негативных последствий, но может быть и наоборот. Первоочередным  слабым звеном в этом случаи является регулятор напряжения, а затем статорная обмотка.
- встречный ток.

Можно ли заменить автоматический регулятор напряжения AVR генератора самостоятельно?
Можно, если иметь понимание работы с подобной техникой. Если перепутать провода и нарушить правильную схему подключения, это может обернуться поломкой AVR.

Можно ли проверить работоспособность AVR?
Можно, но не все регуляторы можно протестировать без автономного генератора.

Можно ли отремонтировать регулятор AVR?
Нет, регулятор залит твердым компаундом черного цвета и не поддается корректному удалению, что препятствует доступу к элементам компонентной базы.

Бывают ли «аврки полумесяц» улучшенного качества или они все одинаковые?
Как правило, все считают «полумесяц» одного качества, на самом деле, есть более бюджетные и более дорогие регуляторы и качество их разное (проверено на практике).

Можно ли заменить дорогостоящие AVR например MECC ALTE, на более бюджетные аналоги?
Это нужно рассматривать в каждом отдельном случае, в основном можно, но возможно придется менять схему подключения и внедрять дополнительные компоненты.

Всегда ли в первую очередь от перегрузки страдает AVR?
Если говорить о генераторах китайского производства, то в большинстве случаев да. Если говорить о профессиональных генераторах переменного тока, то бывает первой, страдает обмотка возбуждения статора.

Может ли регулятор напряжения выйти из строя из-за неисправности обмоток альтернатора?
Да, может.

Есть ли на регуляторе напряжения регулировка выходного напряжения?


Да, как правило, на AVR есть регулировочные винты.

- автоматический регулятор напряжения AVR EUROPOWER
- автоматический регулятор напряжения AVR KUBOTA
- автоматический регулятор напряжения AVR SDMO
- автоматический регулятор напряжения AVR ENDRESS
- автоматический регулятор напряжения AVR GEKO
- автоматический регулятор напряжения AVR TEKSAN
- автоматический регулятор напряжения AVR TPH
- автоматический регулятор напряжения AVR DALGAKIRAN
- автоматический регулятор напряжения AVR CUMMENS
- автоматический регулятор напряжения AVR CUPER
- автоматический регулятор напряжения AVR G-Power
- автоматический регулятор напряжения AVR KJ Power
- автоматический регулятор напряжения AVR GESAN
- автоматический регулятор напряжения AVR HIMOINSA
- автоматический регулятор напряжения AVR HYUNDAI
- автоматический регулятор напряжения AVR MATARI
- автоматический регулятор напряжения AVR Kipor
- автоматический регулятор напряжения AVR AGT
- автоматический регулятор напряжения AVR Eisemann
- автоматический регулятор напряжения AVR WILSON
- автоматический регулятор напряжения AVR CAT
- автоматический регулятор напряжения AVR GENMAC

Отремонтировать и произвести диагностику автономных генераторов переменного тока можно у нас 044 388 90 40 ; 050 330 90 40.

Автоматический регулятор напряжения (AVR) для генератора 2 кВт - 3 кВт.

Автоматический регулятор напряжения (AVR).

АВР находится в генераторе и выполняет функцию, грубо говоря, выпрямителя. Когда генератор вырабатывает напряжение, он его выдаёт как бы в грязном виде. Проходя через АВР напряжение стабилизируется и выравниваются герцы. Также АВР выполняет много других функций, но основные это именно эти две.

В основном генераторы на 2,0 ― 3,0кВт бывают двох видов: с АВР и без него.

Также такие генераторы ёщё называются щёточные и бесщеточные.

Если у Вас на генераторе стоит АВР, вы получаете такие преимущества, как постоянные 50 Герц. Это очень важно, если генератор необходимо использовать в доме, офисе или для чувствительной техники как компьютеры, котлы для обогрева помещения.

Для нормальной работы всех электрических приборов, в которых используются электронные платы, необходимо, чтобы на вход к ним было соответствующее требованиям как напряжение, так и частота.

 Соответственно, если у Вас генератор без АVR, то могут возникнуть вопросы при подключении электрических приборов.

Данный автоматический регулятор имеет 2 провода, для подключения к клеммам щеток, и при подключении этих проводов важно не перепутать их полярность. Для этого на большинстве регуляторов, один из проводов имеет метку со знаком плюс. Если же на вашем АВР нет метки, то можно определить полярность провода по его цвету, но есть один нюанс, раскраска проводов бывает двух видов:

  1. Синий и желтый провод - в этом случае синий провод будет со знаком плюс.
  2. Красный и белый провод - при этом окрасе проводов плюсом будет красный провод.

Синий провод этого регулятора, имеет метку со знаком плюс.

АВР различается:

 По форме:





По количеству фишек:

По мощности:

По фазам:

  • одна фаза;
  • три фазы;

Для правильного подбора АВР Вы должны знать все эти параметры: какой формы, сколько фишек, мощность, сколько фаз.  Очень трудно подобрать АВР по модели генератора. Производители очень часто изменяют конструкцию не меняя модель своего изделия.

Поэтому, мы всегда готовы помочь и подобрать для вашего генератора оптимальные запчасти.

AVR- подходит до генераторов торговых марок: Kraft SK, Prokraft, Kraftech, Kraftstorm, Power Kraft, KraftWelle, Alligator, Tiger, Eurotec, Foresta, FORTE, Hitachi, Hyundai, MTD, Sadko, Solo, Stern, Stiga, Sturm, Бригадир, Дніпро-М, Протон, Энергомаш.

Отправляем товар в любую точку Украины, как в большие города: Киев, Днепр, Харьков, Одесса, Львов, так и в Чоп, Мукачево, Броды, Комсомольск, Изюм и т. д.

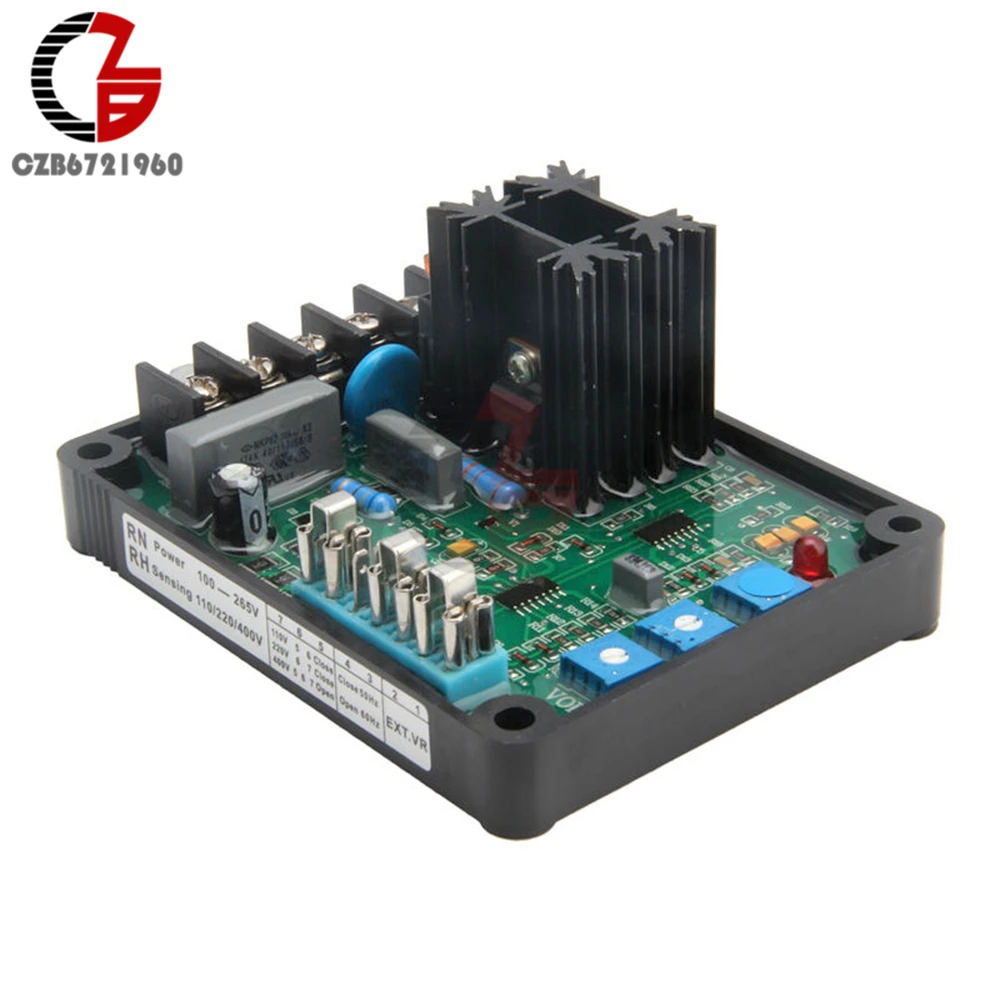

Блоки avr для генераторов

На нашем складе в наличии блоки АВР AVR — автоматический регулятор напряжения avr для бензиновых и дизельных генераторов

Существует большое количество названий блоков AVR: Модели универсальных регуляторов напряжения, устанавливаемых на бензиновые и дизельные генераторы:AVR-2,5 kW,AVR-3 kW,AVR-1,5 kW,AVR-4 kW, AVR-5kW, AVR-5,5 kW, AVR-6 6 kW, AVR-7, AVR-9, AVR-10, AVR-12, AVR-15, AVR-20.

У нас Вы можете купить регулятор напряжения для бензогенератора ( блок авр для генератора) по оптимальным ценам. Купить avr для бензогенератора в Киеве, Киевской области, а также доставляем любым удобным для Вас способом в любую точку Украины.

Предлагаем быстрое выполнение заказа, консультации, акции и специальные предложения.

Всегда в наличии регуляторы avr для генераторов для всех производителей:

  • купить avr для бензогенератора kipor
  • регулятор напряжения генератора sdmo
  • блоки avr для генераторов sdmo
  • блоки avr для генераторов hyundai
  • avr для бензогенератора honda
  • avr генератора elemax и для многих других производителей.

У нас Вы можете приобрести

блоки avr для генераторов для:

регулятор напряжения для электростанции

avr для электрического генератора

регулятор напряжения для электрогенератора

avr для мини-электростанции

Если вам необходимо купить блок avr для генератора, звоните, спрашивайте или оставляйте вашу заявку, и мы с вами свяжемся.

Подберем оборудование, предложим разные варианты.

Нашим преимуществом является то, что кроме того что Вы приобрести у нас автоматический регулятор напряжения avr для генератора, у нас есть услуги по монтажу, настройки и подключению.

Телефон: 063 202-90-70, 097 023-42-42.

Нас также ищут по таким вопросам:

купить авр для бензогенератора

авр для бензогенератора купить

avr для бензогенератора купить

купить avr для бензогенератора

avr для генератора купить

регулятор напряжения бензогенератора

avr для бензогенератора

блок avr для генератора купить

avr для генератора однофазный

avr регулятор напряжения для бензогенератора

купить avr для бензогенератора 2.8 квт

автоматический регулятор напряжения для бензогенератора купить

регулятор напряжения для бензогенератора

блок avr для бензогенератора

автоматический блок регулятор для бензогенератора

регулятор напряжения на бензогенератор

AS440 AVR Автоматический регулятор напряжения - Регуляторы напряжения для генераторов - Продукция других производителей - Продукция - Datakom

Автоматический регулятор напряжения AS440 - полуволновой фазоуправляемый регулятор напряжения тиристорного типа.



Взаимозаменяем с регуляторами  EA440, Onan 305-0824, AVR AS440, AVR ZL440D, EA440-T.


- Точность регулирования <±1.0%;
- Возможность применения при параллельной работе;
- Установка времени плавного повышения нагрузки;
- Защита от падения напряжения.



AS440 является полуволновым регулятором напряжения тиристорного типа AVR и является частью системы возбуждения для безщеточного генератора . Конструкция использует технологии поверхностного монтажа ( SMT ) для высокой степени интеграции функций в малой площади регулятора напряжения AVR .



Положительное напряжение наращивается от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН. Цепи отслеживания мощности и напряжения имеют отдельные терминалы , позволяя мощности возбуждения , которые будут получены непосредственно из обмотки статора для основных применений или вспомогательной обмотки , если требуется короткое устойчивое соединение цепи.



AVR связан с основной обмоткой статора и обмоткой возбуждения, чтобы обеспечить регулирование по замкнутому циклу выходного напряжения и нагрузки регулирования + / - 1,0%. Терминалы контроля AVR постоянно отслеживают изменения напряжения для целей быстрого управления . В ответ на изменение напряжения ,AVR регулирует мощность и подает ток на выходы катушек возбуждения, для поддержания выходного напряжения генератора в заданных пределах , компенсируя нагрузки , частоту, температуры и коэффициента мощности.



Измерительный контур скорости вращения постоянно отслеживает выходной сигнал генератора и обеспечивает защиту системы возбуждения по частоте, уменьшая выходное напряжение пропорционально со скоростью ниже заранее установленных порогов.



Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Это может быть легко изменено на 50 или 60 Гц с помощью перемычек.



Выходы для подключения дистанционного регулятора напряжение, позволяют пользователю осуществлять полный контроль напряжения генератора.



Аналоговый вход предусматривает возможность подключения к контроллеру коэффициента мощности или другим внешним устройствам с совместимым выходом.



AVR имеет устройство для подключения droop CT , чтобы позволить параллельную работу с другими генераторами , оборудованных такими же AVR AS440.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ AS440.

ИЗМЕРИТЕЛЬНЫЙ ВХОД:

-Напряжение выбирается перемычкой

-100-130 В переменного тока, 1 фаза или 190-264 В переменного тока , 1 фаза

-Частота номинальная 50-60 Гц

ПИТАНИЕ:

-Напряжение 100-264 В переменного тока , 1 фаза

-Частота номинальная 50-60 Гц

ВЫХОД:

-Напряжение 82 В постоянного тока при 200 В переменного тока

-Ток непрерывно 4A (см. примечание 1)

-Ток макс. 7,5А на 10 сек

-Сопротивление 15 Ом мин ( 10 Ом мин, когда входное напряжение меньше 175 Вольт переменного тока ). РЕГУЛИРОВАНИЕ:

- + / - 1,0% (см. примечание 2 ) .

ТИПИЧНАЯ СИСТЕМА ОТВЕТА:

-AVR отклик 20 мс. Поданный ток до 90% 80 мс .

-Машина Вольты до 97% 300 мс .

НАПРЯЖЕНИЕ ВНЕШНЕЙ НАСТРОЙКИ:

- + / -10% С 1 кОм 1 Вт триммер (см. примечание 4 ) .

Повышение стойкости снижает напряжение .

Автоматический регулятор напряжения AVR 2кВт 220V бензогенератора, электростанции

Купить Автоматический регулятор напряжения AVR 2кВт 220V бензогенератора, электростанции - (фото, цена, описание, отзывы) Вы можете с доставкой в следущие города Антополь, Барановичи, Барань, Бегомль, Белицк, Белоозерск, Белыничи, Береза, Березино, Березовка, Бешенковичи, Бобр, Бобруйск, Богушевск, Болбасово, Большая Берестовица, Борисов, Боровуха, Браслав, Брест, Буда-Кошелево, Быхов, Василевичи, Верхнедвинск, Ветка, Ветрино, Вилейка, Витебск, Волковыск, Воложин, Вороново, Воропаево, Высокое, Ганцевичи, Глубокое, Глуск, Глуша, Гомель, Горки, Городея, Городище, Городок, Гродно, Давид-Городок, Дзержинск, Дисна, Добруш, Докшицы, Дрибин, Дрогичин, Дубровно, Дятлово, Езерище, Ельск, Жабинка, Желудок, Житковичи, Жлобин, Жодино, Заречье, Заславль, Зеленый Бор, Зельва, Иваново, Ивацевичи, Ивенец, Ивье, Калинковичи, Каменец, Кировск, Клецк, Климовичи, Кличев, Кобрин, Козловщина, Копаткевичи, Копыль, Кореличи, Корма, Коссово, Костюковичи, Коханово, Красная Слобода, Краснополье, Красносельский, Кривичи, Кричев, Круглое, Крупки, Лельчицы, Лепель, Лида, Лиозно, Логишин, Логойск, Лунинец, Любань, Любча, Ляховичи, Малорита, Марьина Горка (Пуховичи), Мачулищи, Микашевичи, Миоры, Мир, Могилев, Мозырь, Молодечно, Мосты, Мстиславль, Наровля, Негорелое, Несвиж, Новогрудок, Новоельня, Новолукомль, Новополоцк, Оболь, Озаричи, Октябрьский, Ореховск, Орша, Осиповичи, Острино, Островец, Ошмяны, Паричи, Петриков, Пинск, Плещеницы, Подсвилье, Полоцк, Порозово, Поставы, Правдинский, Пружаны, Радошковичи, Радунь, Речица, Рогачев, Россь, Руба, Руденск, Ружаны, Светлогорск,Свирь, Свислочь, Сенно, Скидель, Славгород, Слоним, Слуцк, Смиловичи, Смолевичи, Сморгонь, Солигорск, Сопоцкин, Старобин, Старые Дороги, Столбцы, Столин, Стрешин, Сураж, Телеханы, Тереховка, Толочин, Туров, Уваровичи, Узда, Улла, Уречье, Ушачи, Фаниполь, Хойники, Чаусы, Чашники, Червень, Чериков, Чечерск, Шарковщина, Шерешево, Шклов, Шумилино, Щучин, Юратишки и другие. По вопросам доставки в конкретные города уточняйте у менеджеров магазина при заказе товара.

Блок автоматики авр для бензогенератора

Среди альтернативных источников энергии широкое распространение получили различные виды генераторов электрического тока. Они наилучшим образом подходят для загородных домов и дач, а также других мест, где нередко случаются перебои с электроснабжением. При внезапном исчезновении электроэнергии возникает необходимость в быстром запуске резервного источника, чтобы предотвратить нарушение жизнеобеспечения объекта. Ручной запуск достаточно сложен и требует специальный знаний. Поэтому в подобных ситуациях, а также при полном отсутствии людей, функция запуска выполняется автоматически.

Преимущественно используется АВР для генератора, скомпонованный на специальном щите. Данная система позволяет в считанные секунды включить агрегат и возобновить подачу питания. В рабочем процессе участвуют два магнитных пускателя и реле, контролирующее наличие напряжения в щите и систему автозапуска в самом генераторе.

АВР для генератора: что это такое

АВР – расшифровывается как автоматическое включение (ввод) резерва. Под резервом подразумевается какой-либо генератор, вырабатывающий электрический ток, в случае прекращения энергоснабжения объекта. Основной функцией АВР является своевременное переключение нагрузки между двумя источниками. Некоторые АВР настраиваются вручную, однако большинство устройств управляются автоматически, по сигналу о потере напряжения, в том числе и АВР для бензогенератора.

Одним из важнейших показателей, необходимых для автоматического управления служит напряжение, которое контролирует первичная обмотка. Сам переключатель обеспечивает изоляцию резервного генератора от переменного тока, поступающего из общей электрической сети. В этот период генератор находится во включенном состоянии и обеспечивает подачу временного питания потребителям.

Работа автоматического ввода резерва осуществляется следующим образом:

  • При отключении электричества через АВР генератору поступает команда о начале работы.
  • После поступления на устройство сигнала о готовности генератора, АВР осуществляет его соединение с домашней электрической сетью.
  • При возобновлении подачи электроэнергии в частный дом, АВР получает соответствующий сигнал и отключает резервное устройство.
  • Одновременно автоматически переключается проводка между генератором и домашней сетью.

В случае необходимости можно выполнить настройку переключений с целью обеспечения питания только наиболее важных электрических цепей и участков. В качестве приоритетных назначаются системы отопления помещений, охлаждения оборудования и другие дополнительные схемы. Более сложные распределения применяются для крупных систем резервных установок, образующих мягкую нагрузку, плавно переходящую из синхронизированного генератора туда и обратно. Как правило эти установки применяются для того, чтобы сократить величину пиковых нагрузок.

Подключение АВР

Перед тем как выполнять подключение, необходимо правильно разместить все детали в электрическом щите. Они устанавливаются таким образом, чтобы не было пересечений проводников, обеспечивался свободный доступ к контактам и клеммам. После этого выполняется подключение силовой части АВР и контроллеров в соответствии с принципиальной электрической схемой.

Коммутация силовой части и контроллеров осуществляется с помощью контакторов. После всех подключений выполняется непосредственное соединение АВР с генератором. Правильность и качество подключений и соединений проводников и других элементов проверяется с помощью мультиметра.

При использовании обычного режима, когда подача напряжения производится от обычной ЛЭП, в системе АВР срабатывает автоматика для генератора и происходит включение первого магнитного пускателя, подающего напряжение к щиту частного дома. С наступлением аварийного режима, при котором напряжение в сети отсутствует, при помощи реле выполняется отключение магнитного пускателя № 1 и подача сигнала генератору на производство автозапуска. После начала работы генератора в щите АВР наступает срабатывание второго магнитного пускателя, через который напряжение начинает поступать на распределительный щит домашней электрической сети.

Работа в таком режиме будет продолжаться до появления основной подачи электричества или до окончания горючего в самом генераторе. Когда основное напряжение включается в сеть, генератор и магнитный пускатель № 2 выключаются, а магнитный пускатель № 1, наоборот, включается, и вся система переходит на обычный режим работы.

Установка щита автоматического ввода резерва выполняется после электросчетчика. Таким образом, во время работы генератора учет потребленной электроэнергии не производится. Кроме того, щит АВР для генератора устанавливается до основного щита домашней сети. В результате, он оказывается установленным между счетчиком электроэнергии и распределительным щитом.

Если суммарная мощность потребителей, имеющихся в доме, превышает возможности генератора или сам агрегат недостаточно мощный, на его линию подключаются только те приборы и оборудование, которые действительно необходимы для обеспечения нормальной жизнедеятельности объекта до того момента, пока не будет включено основное электропитание.

Как самому изготовить АВР

Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.

Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.

Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий. При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой. Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.

Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.

Сборка начинается с установки внутри электрического щита всех деталей и элементов. Монтаж осуществляется таким образом, чтобы не было пересечений проводников между собой, а контакты и клеммы были доступны. Для сборки используется схема подключения АВР к генератору. После этого подключаются контроллеры и силовая часть.

Следует обратить серьезное внимание на недопущение параллельного включения генератора с городской электрической сетью. В этом случае агрегат может быть серьезно поврежден, вплоть до полного выхода из строя. Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва. Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора.

При подключении нужно учитывать наличие двух кабелей, входящих в щит АВР. Один из них относится к основной сети, а другой – к резервной. При различных алгоритмах работы происходит их поочередное переключение. На выходе к потребителям протягивается единственный силовой кабель.

Схема АВР на двух магнитных пускателях

Котел, насос и бензогенератор – незаменимое трио для жителя загородного дома. Устройства делают быт человека независимым от внешних условий, обеспечивая жилище теплом, водой и электричеством «собственного» производства. При этом генератор играет важнейшую роль, будучи вспомогательным источником энергии во время сбоя электросети.

Нередки случаи, когда в момент отключения электроэнергии хозяина нет дома и подключить приборы аварийной сети невозможно. Автоматический ввод резерва полностью решает эту проблему. При внезапном отключении электроэнергии устройство АВР самостоятельно включит резервный генератор и проследит за его работой до восстановления централизованного питания или момента, когда полностью закончится топливо.

Блок АВР для бензогенератора

Что представляет собой блок автоматики? С виду – это небольшой прибор в металлическом корпусе с индикацией режимов и кнопками управления на передней панели. Его легко закрепить на стене. Единственное ограничение для выбора места фиксации – длина кабеля подключения к генератору, который идет в комплекте с оборудованием. В отличие от многих аналогов с двухметровым кабелем, модели FUBAG оснащены кабелем 8 метров. Этого более чем достаточно, чтобы выбрать наиболее удобную позицию для блока управления.

Стоит обратить внимание на то, что для установки блока автоматического ввода резерва подойдут бензиновые генераторы со специальным коннектором. О его наличии скажет аббревиатура станции. Для примера рассмотрим генератор FUBAG BS 7500 A ES. В данном названии о возможности подключения блока АВР свидетельствует буква «А».

ВАЖНО! Для однофазных и трехфазных генераторов используются разные блоки автоматики.

Как работает блок АВР ? Устройство следит за напряжением в стационарной сети. В случае аварийной ситуации, самостоятельно, в считанные секунды запускает подключенный бензогенератор, восстанавливая электроснабжение работающих приборов. После возобновления подачи напряжения блок управления переведет питание устройств на основную сеть и через 13-15 секунд генератор заглушится. Но на этом работа блока АВР не закончится, пока генератор отключен, система автоматически подзаряжает аккумулятор станции.

Существуют умные блоки АВР с режимом зима-лето. Они запускают генератор через 3-4 секунды, как и обычные аналоги. Но ток выдается генератором только через 25-30 секунд после обрыва сети. Куда девается остальное время? Около 15 секунд уходит на прогрев двигателя, что защищает его от чрезмерного износа в холодное время.

Как подключить блок управления?

Самый верный способ – доверить подключение правильному электрику. Самостоятельно подсоединить и настроить аппараты будет довольно сложно. Но нет ничего невозможного. Для тех, кто решится сделать все сам, есть некоторые рекомендации по подключению:

1. Выберите место. Блок автоматики можно установить как в доме, так и около станции – главное соблюдать температурный режим, указанный в инструкции.

2. Подключите АВР. Перед подключением следует учесть несколько важных нюансов. Блок АВР подключается к генератору специальным кабелем управления – от блока к генератору и силовым кабелем от розетки генератора к устройству АВР. На блок АВР выводится одна или несколько фаз от стационарной сети, которая заходит в дом.

Рассмотрим несколько наглядных примеров с советами по выбору оборудования и подключению:

1. В дом заведена однофазная сеть и все подключаемые приборы – тоже однофазные. Мощности станции хватает для обеспечения всех нужных вам приборов (определить нужное значение поможет расчет мощности подключаемых приборов к генератору ). Для этого варианта нужны однофазная станция и блок АВР для нее. Можно смело подключить всю нагрузку на фазу. Единственное – нужно проверить сечение проводов на соответствие мощности всех подключенных потребителей.

2. Самый часто встречающийся вариант – в дом заведена трехфазная сеть, а подключаемые приборы – однофазные. Генератор и блок автоматики в данном случае, также нужны однофазные. Если суммарная мощность всех приборов превышает возможности вашего генератора, делим их на жизненно необходимые (насос, котел отопления, холодильник, минимальное освещение) и на приборы, без которых можно обойтись (стиральная, микроволновка, электрооборудование и т.п.). Первую группу подключаем к одной фазе, которая заходит на блок АВР. Остальные приборы можно разделить между оставшимися двумя фазами. Понятно, что в момент отключения общей сети они будут обесточены.

3. Довольно редко случается так, что в дом заведена трехфазная сеть, а подключаемые приборы – как однофазные, так и трехфазные. Этот случай лучше доверить специалисту.

Пару слов про заземление

Работа генератора подразумевает, что на его корпусе периодически будет появляться статическое напряжение. Чтобы его отвести, нужно заземлить генератор. Идеально – создать заземляющий контур. Если его нет, понадобится металлический прут полтора – два метра, стальной болт, и медный провод. Сварите болт и прут. Затем прут полностью забивается в землю, а медный провод перекидывается между болтом и рамой генератора. Готово!

А можно ли без АВР?

Бывает, что владелец генератора игнорирует рекомендации специалистов и просто перекидывает питание от генератора к ближайшей розетке, чтобы запитать от нее весь дом. В таком случае стоит ожидать одну из перечисленных проблем:

  • Перегрузка провода. Провод со стандартным сечением не рассчитан на такую нагрузку).
  • Поломка бензогенератора. Если владелец забудет отключить вводной автомат в щитке, а генератор при этом включит и запустит, то, в лучшем случае, запитает потребителей, подключенных к линии. А в худшем, и это наиболее частая причина поломок генератора — надолго попрощается с дорогостоящим оборудованием, встретив, так называемую, «встречку».
  • Сбой в работе. Если в момент отключения никого не будет в доме, само ничего не переключится.

Выбирая генератор без системы автоматического ввода резерва важно помнить о необходимости в профилактических мерах.

Если генератор установлен как резервный источник и подключается от случая к случаю, необходимо периодически его проверять:

  1. Запускайте генератор с включенной автоматикой на 15-20 мин хотя бы раз в месяц.
  2. Не реже одного раза в две недели или через 50 часов работы, проверяйте уровень и состояние моторного масла и топлива.

Практически каждый попадал в ситуацию, когда по тем или иным причинам электросети отключали подачу электроэнергии. Перебои в энергоснабжении — это не только мелкие неудобства, но и зачастую серьезные проблемы. Порча продуктов в холодильнике и электродуховке, прерванный процесс стирки. Ну и стоит добавить ко всему этому возможный выход из строя электроприборов, которые начав определенную операцию, не могут остановить ее до окончания процесса.

Наиболее страдают от отключения электроэнергии районы с не особо развитым электрохозяйством — сельские и загородные дома, частные дачи и пр. Но избежать всех вышеперечисленных неприятностей совсем несложно, хотя и потребуются определенные расходы. Для этого достаточно обзавестись резервным мотогенератором. Подключение генератора к домашней сети

Схема и оборудование для подключения должны отвечать следующим требованиям:

  • Оперативность. При пропадании основного напряжения подключение резервного источника должно быть максимально простым и требовать минимум манипуляций, провести которые можно даже при свете спички.
  • Безопасность для человека. Все переключения должны быть безопасны для оператора — он не попадет в темноте под напряжение, не повредит руку каким-нибудь рубильником, не упадет со стремянки и пр.
  • Безопасность для оборудования. Схема должна иметь надежную защиту от нештатных ситуаций, таких как, к примеру, подача встречного напряжения при внезапном появлении основного питания, пропадание «нуля» или заземления на подстанции и пр. Все это может привести к серьезным авариям как в доме, так и на подстанции.
  • Максимальная простота схемы. Это не только обеспечит надежность и наглядность работы оборудования, но и хорошую ремонтопригодность, а также, что немаловажно, более низкую стоимость комплектующих и ЗИПа.

Ручное подключение

Для того чтобы запитать потребитель от генератора, нужно произвести следующие действия:

  1. Отключить домовую сеть от основного источника.
  2. Запустить резервный генератор и дождаться выхода его на рабочий режим.
  3. Подключить домовую сеть к резервному источнику. Именно в такой последовательности. Единственно, первым пунктом в списке можно поставить предварительный пуск резервного генератора, но отключение основной сети и подключение резервной — именно в указанной выше последовательности. Они не должны пересекаться ни при каких обстоятельствах. В противном случае вы рискуете включить источники питания встречно и последствия такого «недоразумения» могут оказаться весьма плачевными.

Специально для исключения подобных ситуаций созданы так называемые перекидные рубильники или переключатели. Взглянем на нижеприведенную схему:

Есть переключатели, имеющие и три положения: основное питание / резервное питание / цепь разомкнута. В среднем положении такого прибора потребитель не подключен ни к одному источнику.

Если в вашем распоряжении не окажется перекидного выключателя, то его несложно собрать самому. Для этого достаточно взять два обычных «автомата» и собрать по схеме, предложенной ниже:

Обратите внимание: при использовании такой конструкции обязательно вставьте фиксирующую планку в специально предусмотренные отверстия каждого из выключателей (отмечена оранжевой полосой). Эта планка не даст переключать каждый прибор отдельно и не допустит встречного включения источников тока.

Автоматическое подключение генератора

Самая простая схема автоматического подключения потребителя к генератору при пропадании основного напряжения не вызывает проблем и реализуется, что говорится, в 5 секунд. Для этого достаточно взять любой соответствующий по мощности и напряжению пускатель с нужным количеством групп переключающих контактов. К примеру, трехполюсное реле РЭК77/3:

При соответствующем включении такое реле будет самостоятельно следить за сетевым напряжением, и при его пропадании переключать потребитель на резервный источник:

Пока в линии «Сеть» есть напряжение, реле находится во включенном состоянии и нагрузка подключена к этой линии. Как только сетевое напряжение пропадет, реле отпустит (на схеме изображено именно такое положение пускателя) и своими нормально замкнутыми контактами подключит нагрузку к линии «Генератор», предварительно отключив ее от основного источника. Когда сетевое напряжение вновь появится, автомат сработает и восстановит питание нагрузки от сети. Тут вроде проблем нет, но как быть с автозапуском генератора? Если его нужно запускать вручную, какой смысл городить огород с автоматическим переключением нагрузки?

Автоматический запуск генератора

Если в конструкции бензогенератора предусмотрена возможность дистанционного пуска, скажем, кнопкой, то вопрос автопуска можно решить минимальными затратами сил и средств. Взгляните на схему ниже:

Несмотря на исключительную простоту такой схемы, она имеет и множество недостатков. Прежде всего, нагрузка переключается на питание от генератора до его пуска — немедленно после пропадания сети. Это значит, что некоторое время, пока генератор не запустится и не выйдет на рабочий режим, на нагрузку будет подаваться неизвестно какое напряжение неизвестной частоты. Это грозит серьезными проблемами очень многим типам оборудования, к примеру, электродвигателям или трансформаторам.

Ну и если генератор не запустится, таймер будет «толкать» его до тех пор, пока полностью не разрядит аккумулятор, лишая вас возможности запустить двигатель хотя бы вручную. Всего этого, конечно, можно избежать, но схема автоматического пуска и переключения на резервное питание серьезно усложнится, и собрать ее сможет только профессионал, знающий как электрику, так и электронику.

Кто не хочет или не может «заморачиваться», а просто желает получить надежный автоматический альтернативный источник питания у себя дома или на даче, необходимо установить модуль АВР — Автоматического Ввода Резерва.

АВР для генератора

Этот прибор может идти как в комплекте с самим генератором, так и докупаться отдельно к уже существующему. Единственное условие — бензогенератор должен предусматривать такую доработку (иметь электрический стартер, дроссельную/воздушную заслонку с электроприводом и пр.).

Функции АВР:

  1. Отключение нагрузки от основной сети при снижении в ней напряжения.
  2. Самостоятельный пуск генератора.
  3. Вывод генератора на рабочий режим.
  4. Переключение нагрузки на питание от генератора.
  5. Постоянный контроль и автоматическая регулировка режима работы генератора — частоты, напряжения, оборотов и пр. (регулятор может быть опцией, т. к. некоторые генераторы им уже оснащены).
  6. Переключение нагрузки на основной источник (сеть) при возобновлении подачи с него напряжения.
  7. Остановка электрогенератора.
  8. Подзарядка стартерного аккумулятора.

Работу АВР проделывает основательную, и собрать его, обладая даже хорошими знаниями электротехники, не так-то просто. Обычно для построения таких агрегатов используются avr — контроллеры, реже — полноценные микропроцессоры и даже компьютерные системы, требующие от мастера глубоких знаний не только электротехники и электроники, но и программирования. Именно из-за сложности повторения полноценных АВР тема самостоятельного изготовления их в данной статье рассматриваться не будет.

Автоматический регулятор напряжения для генераторов

MTS Power products - уважаемый поставщик генераторов как для промышленных, так и для коммерческих нужд. МТС эксплуатируется более трех десятилетий во всем регионе Южный Флорида. Автоматический регулятор напряжения для генераторов служит для поддержания постоянного значения мощности излучения в каждой точке во время его использования. Скорее всего, если вы вложили средства в генератор энергии, он должен иметь источник электричества, если оно должно отключаться; это гарантия на случай возникновения ситуации.Генератор - фантастическая мера защиты для вашего дома или бизнеса, но фактор, который многие люди непреднамеренно упускают из виду, - это защита самого генератора; Регулятор напряжения может значительно помочь в решении этой проблемы.

Автоматический регулятор напряжения для генераторов является незаменимой частью поддержания надлежащих функциональных возможностей генератора, а также общего срока службы продукта. Наша команда квалифицированных экспертов может установить автоматический регулятор напряжения для генераторов для вашей уже надежной генераторной системы, чтобы также повысить ее эффективность. как отказоустойчивость.Мы предлагаем обширные возможности настройки, чтобы удовлетворить любые стандарты ваших требований. Наши укомплектованные персоналом электрические и машиностроительные филиалы могут предоставить и установить модернизацию генераторов, например:

  • Генератор ATS и органы управления двигателем
  • Генераторные автоматические выключатели
  • Усилитель дополнительного возбуждения генератора
  • Зарядные устройства для генераторов
  • Генераторные регуляторы

Оптимальные условия работы автоматического регулятора напряжения для генераторов: выходная электрическая мощность составляет 150 Вт при напряжении-токе 3 ампера или менее.Автоматический регулятор напряжения для генераторов отслеживает и изменяет выходное электрическое напряжение для повышения эффективности и оптимизации мощности. АРН может остановить перегрев ключевых элементов вашего генератора, не допуская чрезмерного повышения напряжения. Это обычная проблема для таких деталей, как батареи генератора, и если ее не устранить, она снизит производительность вашей системы и начнет сокращать ее полный срок службы. Если компания MTS Power Products умело установит автоматический регулятор напряжения в вашу систему, это решит эту распространенную проблему и поможет избавить вас от непомерных затрат, связанных с полной заменой вашей системы генератора.

Если ваша генераторная установка испытывает постоянные колебания входного напряжения из-за таких факторов, как изменения требований к силовой нагрузке или необходимость работы в течение продолжительных периодов времени, то автоматический регулятор напряжения для генераторов - одно из лучших вложений, которые вы можете интегрировать в свою систему. Установка надежного AVR гарантирует, что ваша система защищена, давая вам уверенность в том, что она выйдет из строя, когда это будет больше всего необходимо, и будет иметь максимально возможный срок службы, когда речь идет о том, как долго система сможет работать.Внезапные скачки и падения напряжения могут нанести вред не только вашему генератору, но и приборам, которые он питает. Если ваш генератор может повредить ваше ценное оборудование, когда он питает его, он начинает терять свою привлекательность. Позвольте MTS защитить ваш генератор, чувствительную электронику и избавить вас от расходов на замену, которых можно избежать в будущем. Свяжитесь с нами сегодня, чтобы запланировать обслуживание и ответить на ваши потребности и вопросы.

Facebook | Twitter | Google+ | YouTube

Принцип работы автоматического регулятора напряжения | by Starlight Generator

Регулятор напряжения лежит в основе устройств, часто называемых стабилизаторами мощности.Типичный стабилизатор напряжения - это автоматический стабилизатор напряжения в сочетании с одной или несколькими другими функциями обеспечения качества электроэнергии, такими как:

1) Подавление перенапряжения

2) Защита от короткого замыкания (автоматический выключатель)

3) Снижение шума в линии

4) Балансировка межфазного напряжения

5) Фильтрация гармоник и т. Д.

Стабилизаторы мощности обычно используются в приложениях с низким напряжением (<600 В) и мощностью менее 2000 кВА.

В общем, автоматический регулятор напряжения переменного тока (АРН) - это устройство, предназначенное для автоматического регулирования напряжения, то есть для того, чтобы принимать колеблющийся уровень напряжения и превращать его в постоянный уровень напряжения.

Принцип работы AVR

Регулятор напряжения - это регулирующее устройство, которое регулирует выходное напряжение генератора в заданном диапазоне. Его функция состоит в том, чтобы автоматически контролировать напряжение генератора и поддерживать его постоянным при изменении скорости вращения генератора, чтобы предотвратить слишком высокое напряжение генератора, чтобы сжечь электрооборудование и вызвать перезарядку аккумулятора. В то же время он также предотвращает слишком низкое напряжение генератора, которое может привести к неисправности электрооборудования и недостаточному заряду аккумулятора.

Поскольку передаточное отношение генератора к двигателю фиксировано, частота вращения генератора будет изменяться с изменением частоты вращения двигателя. Электропитание генератора к электрическому оборудованию и зарядка аккумулятора требуют, чтобы его напряжение было стабильным, поэтому необходимо регулировать выходное напряжение генератора, если напряжение в основном поддерживается на определенном уровне.

Регулятор синхронного генератора, который поддерживает напряжение синхронного генератора на заданном уровне или изменяет напряжение на клеммах, как планировалось.

При изменении напряжения на клеммах и реактивной мощности синхронного двигателя выходной ток возбудителя автоматически регулируется в соответствии с соответствующим сигналом обратной связи для достижения цели автоматического регулирования напряжения на клеммах или реактивной мощности синхронного двигателя.

По принципу работы регулятор напряжения генератора подразделяется на:

1. Регулятор напряжения контактного типа

Регулятор напряжения контактного типа применялся ранее, частота колебаний контакта регулятора низкая, есть механическая инерция и электромагнитная инерция, точность регулирования напряжения низкая, контакт легко искры, большие радиопомехи, низкая надежность, короткий срок службы теперь устранены.

2. Транзисторный регулятор

С развитием полупроводниковой технологии был принят транзисторный регулятор. Преимущества - высокая частота переключения триода, отсутствие искр, высокая точность настройки, малый вес, небольшой объем, длительный срок службы, высокая надежность, небольшие радиопомехи и т. Д. Сейчас он широко используется в автомобилях среднего и низкого класса.

3. Ic-регулятор (стабилизатор интегральной схемы)

В дополнение к преимуществам транзисторного регулятора, стабилизатор интегральной схемы имеет сверхмалые размеры и устанавливается внутри генератора (также известного как встроенный в регуляторе), что уменьшает внешнюю проводку и улучшает охлаждающий эффект.Сейчас он широко используется в автомобилях Santana, Audi и других моделях.

4. Стабилизатор с компьютерным управлением

После того, как детектор электрической нагрузки измеряет полную нагрузку системы, сигнал посылается на компьютер генератора, затем регулятор напряжения генератора управляется компьютером двигателя, а цепь магнитного поля включается и выключается своевременно, тем самым надежно обеспечивая нормальную работу электрической системы, аккумулятор полностью заряжен и может снизить нагрузку на двигатель и улучшить экономию топлива.Такие регуляторы используются на автомобильных генераторах, таких как Shanghai Buick и Guangzhou Honda.

3 Признаки неисправности АРН в генераторе

Без сомнения, автоматический регулятор напряжения (АРН) является одним из важнейших электрических компонентов генератора. Он эффективно поддерживает напряжение на клеммах вашего генератора и позволяет ему работать бесперебойно, однако они не застрахованы от неисправности.

Как и любой другой электрический компонент в генераторе, автоматические регуляторы напряжения неизбежно теряют свою эффективность и эффективность с течением времени.К сожалению, это также влияет на общую производительность генератора и препятствует его эффективной работе. Конечно, это может расстраивать, когда AVR вашего генератора неисправен, потому что он заставляет генератор вырабатывать меньше энергии, чем должен, когда он работает.

Существует ряд симптомов, указывающих на неисправность АРН вашего генератора. Это включает преждевременное выгорание электрических компонентов, низкую выходную мощность и неисправную комбинацию приборов.Поэтому вам необходимо вызвать специалиста, чтобы он осмотрел ваш генератор, если вы заметите какой-либо из этих симптомов.

Признаки неисправности АРН в генераторе

Преждевременное выгорание электрических компонентов

Иногда вы можете столкнуться с преждевременным выгоранием электрических приборов, подключенных к генератору в вашем доме или на работе. Когда это происходит, первое, на что вы должны взглянуть, - это на AVR в вашем генераторе, а затем провести несколько тестов, чтобы убедиться, что он работает оптимально.Избыточное выходное напряжение приведет к тому, что ваши электрические приборы будут работать слишком высоко и слишком быстро, что, в свою очередь, сократит их срок службы.

Безусловно, это приведет к убыткам, так как со временем вам придется заменять все поврежденные электроприборы.

Слишком низкое напряжение

Низкое выходное напряжение может показаться безопаснее, чем чрезмерное выходное напряжение, но это не так. На самом деле выход низкого напряжения так же опасен, как и высокое напряжение, если не более опасен.Низкое напряжение приводит к перегрузке двигателя, поскольку он пытается потреблять дополнительный ток, чтобы обеспечить ожидаемую выходную мощность. Когда в вашем генераторе низкое напряжение, сила тока увеличивается. Это потенциальная опасность, поскольку внутренние детали двигателя генератора могут перегреться и расплавиться. Низкое напряжение указывает на то, что ток не регулируется должным образом, и одной из основных причин этого является неисправный АРН.

Неисправность комбинации приборов

Автоматический регулятор напряжения - это то, что приводит в действие комбинацию приборов генератора. Если комбинация приборов начинает работать со сбоями, возможно, неисправен АРН вашего генератора. Таким образом, у вас возникнут проблемы со считыванием уровней топлива, давления масла и другой важной информации с блока вашего генератора.

Последствия работы вашего генератора с неисправным АРН

Отказ АРН

Когда AVR умирает, все вышеперечисленные признаки будут отображаться, и если их игнорировать, ваш AVR автоматически перестанет работать.Целесообразно заменить AVR, как только вы почувствуете какой-либо из признаков, потому что к тому времени, когда AVR перестанет работать, он уже нанесет катастрофическое повреждение электрическим компонентам вашего генератора.

Автоматические регуляторы напряжения

могут быть повреждены различными способами, такими как нестабильная скорость генератора, перегрузка по току, скачки напряжения, короткое замыкание и коррозия

Причины поломки АРН

Нестабильная частота вращения двигателя генератора

Когда двигатель в вашем генераторе имеет нестабильные обороты в минуту, ваш автоматический регулятор напряжения будет работать в два раза больше, чтобы компенсировать нестабильные вращения. Это приведет к повреждению вашего AVR в долгосрочной перспективе. Поэтому вам следует немедленно вызвать профессионала для проверки вашего генератора, если вы чувствуете, что генератор работает неправильно.

Короткое замыкание

Это обычная проблема, связанная с электрическими компонентами, и короткое замыкание оказывается фатальным как для вашего генератора, так и для АРН. Регулярные короткие замыкания могут повредить АРН в вашем генераторе.

Перегрузка

Когда генератор получает большую электрическую нагрузку, чем он должен выдерживать, скорость двигателя уменьшается, что, в свою очередь, вызывает падение напряжения. АРН будет постоянно пытаться поддерживать установленное напряжение. Это перегружает AVR, и если это происходит постоянно, то AVR обязательно выйдет из строя раньше, чем ожидалось.

Большие скачки напряжения

Если нагрузка и мощность вашего генератора достаточно велики, высока вероятность того, что автоматический регулятор напряжения испытает удар. Это связано с тем, что AVR не сможет стабилизировать напряжение из-за внезапных изменений большой мощности.

С другой стороны, существуют профилактические меры по каждой из упомянутых причин. В таблице ниже приведены причины повреждения АРН и меры по их предотвращению.

Причины

Меры профилактики

Нестабильная частота вращения двигателя

Убедитесь, что двигатель генератора всегда работает с рекомендованной скоростью, так как это продлит срок службы АРН в вашем генераторе.

Короткое замыкание

Убедитесь, что все электроприборы в вашем доме установлены профессионально. Вам также следует регулярно проверять электрические цепи на предмет оголенных проводов и обеспечивать хорошее сопротивление изоляции.

Перегрузка

Вам следует внимательно изучить руководство пользователя и узнать максимальную нагрузку, которую может выдержать ваш генератор, а затем избегать превышения максимальной нагрузки.

Большие скачки напряжения

Не подвергайте генератор чрезмерной нагрузке, а также чрезмерной мощности.

Заключение

Неисправный АРН может привести к необратимому повреждению вашего генератора, если не будет устранен как можно скорее. При работе с ограниченным бюджетом вы всегда можете попробовать отремонтировать свой AVR. Тем не менее, всегда рекомендуется приобретать новый, чтобы обеспечить оптимальную производительность и продлить срок службы вашего генератора.

Часто задаваемые вопросы

Что произойдет, если снять автоматический регулятор напряжения с генератора?

Выходная мощность будет сильно колебаться.

Можно ли обойти автоматический регулятор напряжения?

Да, можно обойти АРН в вашем генераторе, но это не рекомендуется.

АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ | Морской почтовый ящик

Внезапные скачки тока нагрузки (напр.Из-за запуска двигателя) на генераторе вызывает соответствующее изменение его выходного напряжения. Это связано с внутренним падением напряжения в обмотка генератора и эффект называется провалом напряжения. Точно так же сброс нагрузки вызовет перенапряжение на шине.

АРН

необходим для регулирования / быстрого исправления таких изменений напряжения. АРН измеряет выходное напряжение генератора и изменяет ток возбуждения, чтобы поддерживать напряжение на заданном уровне.

АРН поддерживает генератор O / P напряжение + или - 2.5% от его набора значение в диапазоне нагрузок. AVR определяет и изменяет ток возбуждения. Ручной / ручной триммер регулятор установлен на панели управления генератора для установки уровня напряжения. В Схема управления современного АРН состоит из трансформаторов, выпрямители, стабилитроны, транзисторы и тиристеры. Они установлены в одной или нескольких цепях на распределительном щите или на панели генератора.

блок измерения напряжения преобразует, выпрямляет и сглаживает выходное напряжение генератора. Это производит низкое напряжение d.c. сигнализируйте, что пропорциональна переменному току напряжение генератора Это фактическое значение постоянного тока. сигнал сравнивается с заданным постоянным током. значение, полученное по ссылке Схема стабилитрона и резисторов.

Выходной сигнал ошибки компаратора затем усиливается и становится пригодным для управления тиристорами, регулирующими ток возбуждения. Тиристоры - это устройство, которое выпрямляет и регулирует ток возбуждения генератора.

Статический автоматический регулятор напряжения

  • Наличие трансформируемого выпрямленное питание с выхода генератора позволяет согласование его непосредственно с электронным эталоном в статическом АРН.
  • Постоянный ток, полученный от Выход генератора подключен к мосту, который имеет фиксированное сопротивление на двух плечах. и переменное сопротивление на двух других.
  • Стабилитрон работает в обратном направлении режим пробоя, изготовленный с напряжением пробоя стабилитрона очень низкая стоимость. Напряжение остается постоянным после того, как произошел пробой, независимо от изменение тока.
  • Это подразумевает изменение применяемого напряжение, не влияя на напряжение на диоде, вызовет изменение сопротивление, позволяющее изменять ток.
  • Неуравновешенность сопротивлений в мост Уитстона изменяет схему потока и создает напряжение измерительный мост выдает сигнал ошибки.
  • Сигнал ошибки может быть усилен и используется для управления возбуждением генератора несколькими способами.
  • Это может контролировать угол стрельбы тиристоров через цепь запуска, чтобы обеспечить желаемое напряжение в бесщеточный генератор.
  • Может использоваться в статическом возбуждаемый генератор переменного тока для подключения небольших ошибок через магнитный усилитель договоренность.Сигнал ошибки также можно усилить через транзисторы в серия, для контроля возбуждения.

Средства безопасности АРН

  1. Предохранитель в цепи диода для предотвращения короткого замыкания между фазами при выходе диода из строя.
  2. Перепускной резистор через обмотки возбуждения для предотвращения обратного тока.
  3. Некоторые средства отключения автоматического выключателя в случае короткого замыкания 3-фазной конденсаторной батареи.

Назначение АРН

  1. Лучшее распределение нагрузки стабильность при параллельной работе.
  2. Быстрое время отклика с стабильность напряжения.
  3. Повышенное / пониженное напряжение срабатывает сигнализация напряжения.
  4. АРН определяет выходное напряжение генератора и действует изменить возбуждение чтобы напряжение генератора поддерживалось в пределах + или - 2,5% заявленной стоимости.
  5. переходный процесс падение напряжения должно быть в пределах 15% и должно быть восстанавливается за 1.5сек.
  6. Тип АРН - Ошибка эксплуатируемый

Функциональный вид

Процесс нарастания напряжения (сам возбужденный шунтирующий генератор)

Напряжение наращивать - Постепенно увеличение напряжения генератора до макс.значение после запуска генератора от отдыха.

В шунтирующем генераторе используется принцип самовозбуждения. Если система поля имеет остаточный магнетизм, то вращение якоря будет генерировать небольшую ЭДС. Эта ЭДС вызовет ток возбуждения, который создаст больший магнитный поток, который, в свою очередь, вызовет большую ЭДС. Следовательно, больше тока возбуждения, больше магнитного потока и ЭДС, чтобы обеспечить состояние непрерывного нарастания. Напряжение непрерывно растет и становится устойчивым, когда возникает падение напряжения, поле становится равным напряжению на клеммах.

Ток возбуждения должен проходить через катушку возбуждения в правильном направлении, чтобы способствовать нарастанию напряжения против остаточного потока.

Состояние необходимое для самообслуживания возбуждение

Должен быть достаточный остаточный магнетизм для создания небольшой ЭДС. когда якорь вращался с правильной скоростью.

Шунт цепь возбуждения должна быть непрерывной и подключенной таким образом, чтобы ток вызвать накопление флюса, чтобы помочь первоначальному остаточному флюсу.

Сопротивление цепи шунтирующего возбуждения должно быть меньше критического сопротивления, определяемого по характеристикам разомкнутой цепи при работе машины с определенной скоростью.

Автоматический регулятор напряжения (АРН) для генератора

Я уже размещал несколько статей о генераторе , его типах и некоторых принципах работы со степенями. В этом посте я расскажу о системе AVR ( Automatic Voltage Regulator ) и попытаюсь узнать, как она работает.

Некоторым генераторам небольшого типа присуща способность производить достаточно постоянное напряжение, если нагрузка иногда меняется. Автоматическое управление напряжением требуется в обычной форме генератора.

АРН для генератора:

Автоматический регулятор напряжения ( AVR ), используемый для ссылки на предыдущие разделы, основан на принципе системы управления с обратной связью . Основа этой замкнутой системы управления показана на рисунке.

На этом рисунке выходное напряжение , обычно преобразуется через трансформатор или резисторную сеть в сигнал постоянного тока низкого напряжения, и этот сигнал обратной связи вычитается из фиксированного опорного напряжения для получения сигнала ошибки. Теперь сигнал ошибки обрабатывается компенсатором перед усилением для возбуждения тока возбуждения ротора.

Это изменение тока возбуждения ротора вызывает изменение выходного напряжения , замыкая контур управления.Если коэффициент усиления системы контура управления достаточно велик, то требуется только небольшой сигнал ошибки, чтобы произвести необходимое изменение тока возбуждения, но высокий коэффициент усиления может привести к нестабильности в системе цепей с колебаниями выходного напряжения.

Основное назначение схемы компенсации - обеспечить стабильную обработку сигнала малых ошибок. В настоящее время наиболее распространенной формой компенсатора является система ПИД-регулятора , в которой погрешность усиливается пропорционально (P), интегрально (I) и дифференцированно (D) в трех системах с параллельными цепями перед суммированием.

Многие регуляторы AVR имеют собственные регулировочные потенциометры , которые позволяют изменять усиление каждого канала для достижения наилучшего уровня производительности. Если вы не знаете потенциометры , обратитесь в Google. Теперь интегральный член позволяет выходу компенсатора достичь нулевой ошибки, что дает минимальную ошибку в выходном напряжении.

Связанные: различные применения генератора и его типов

Сегодня многие АРН предлагаются с цифровой схемой.Но принцип контура обратной связи остается прежним, и сигнал обратной связи преобразуется в цифровой сигнал из аналогового с помощью аналого-цифрового преобразователя. Все вычисления выполняются в цифровом виде в микропроцессоре, а выход включен или выключен.

Использование широтно-импульсной модуляции ( PWM ) для изменения среднего уровня постоянного тока, подаваемого на обмотку возбуждения ротора . В качестве альтернативы можно использовать фазовый угол тиристорного моста для изменения выходного уровня.Этот тип системы управления известен как фазовый контроль.

В настоящее время постоянное совершенствование системы электронного управления мощностью и мощности процессора обеспечивает дальнейший прогресс в управлении напряжением и скоростью с более гибкой защитой генератора с его подключенными цепями. Он состоит из генератора постоянного магнита , приводимого в действие двигателем с регулируемой частотой вращения и питающего систему силового электронного преобразователя частоты, которая выдает выходной сигнал с постоянной частотой.

Микропроцессор используется для управления переключением выходных устройств и регулирования частоты вращения двигателя в зависимости от нагрузки, приложенной к генератору . Если требуется низкая потребляемая мощность, скорость двигателя снижается, чтобы минимизировать шум, повысить эффективность и продлить срок службы генератора .

Связано: Как запустить и остановить газогенератор Waukesha?

Теперь, если вы найдете этот пост полезным, поделитесь с друзьями и не забудьте подписаться на нашу рассылку, чтобы получать регулярные обновления по электрике.Спасибо!

Leroy-Somer D550 AVR - цифровой автоматический регулятор напряжения

D550

Цифровой автоматический регулятор напряжения (AVR) D550 обеспечивает ток возбуждения до 7 A с превосходной надежностью и точностью для типов возбуждения SHUNT, постоянного магнита (PMG) или AREP (вспомогательная обмотка).

D550 включает расширенные средства защиты, такие как ограничение чрезмерного возбуждения и потери при измерении напряжения, а также имеет функцию падения напряжения для параллельной работы генераторной установки.D550 также оснащен модулем приема нагрузки (LAM) для обработки событий удара нагрузки.

АРН D550 также оптимизирован для работы в параллельном режиме с сетью и соответствует последним нормативным положениям электросетевого кодекса, включая последние нормативные требования к электросетям Германии VDE 4110 и VDE 4105. В этом контексте D550 также включает в себя сигнализацию активной и реактивной обратной мощности.

Основные характеристики
Технологии Цифровой
Режим возбуждения ШУНТ, АРЭП, ПМГ
Номинальный ток возбуждения 7 А
Точность регулирования (+/-%) 0.25%
Диапазон частот 10 - 400 Гц
Диапазон настройки напряжения (+/-%) 30%
kU / F ограничение 0,5 <к <3
Потеря чувствительного напряжения
Ограничение перевозбуждения
Ограничение тока короткого замыкания
Падение напряжения
Параллельная работа генераторов
Модуль приема нагрузки (LAM)
Совместимые продукты
Конфигурация и настройка

D550 можно настроить с помощью программного обеспечения Leroy-Somer EasyReg Advanced.

Примечания к выпуску обновления микропрограммы

D550 Версия микропрограммы 1.2.7
D550 Примечание для приложения сетевого кода

СКАЧАТЬ

ТЕХНИЧЕСКИЕ ДАННЫЕ

РУКОВОДСТВА

Автоматический регулятор напряжения

для дизель-генератора Для оптимального использования

Купить увеличенный. Автоматический регулятор напряжения для дизельного генератора , который гарантированно поддержит вашу технику в отличном состоянии от Alibaba.com. Эти.Автоматический регулятор напряжения для дизельного генератора предлагается от лучших и наиболее энергоэффективных брендов и предоставляет пользователям повышенный опыт. Эти. Автоматический регулятор напряжения для дизельного генератора разработан для обеспечения безопасности и стабильности и доступен в нескольких вариантах.

Автоматический регулятор напряжения для дизель-генератора , предлагаемый на Alibaba.com, имеет множество необходимых и интересных функций, таких как отказоустойчивая защита цепей и точки отключения.Эти. Автоматический регулятор напряжения для дизель-генератора имеет большой диапазон и подходит для большинства домашних и коммерческих целей. Эти. Автоматический регулятор напряжения для дизельного генератора имеет тщательно продуманный внешний вид, чтобы исключить риск поражения электрическим током или несчастных случаев. Некоторые из этих предметов даже имеют светодиодные дисплеи для большей плавности и большей прозрачности.

автоматический регулятор напряжения для дизельного генератора подходит для всех видов крупногабаритных приборов и не может легко выйти из строя.Они требуют очень ограниченного обслуживания, и на их содержание нужно не так уж много средств. Автоматический регулятор напряжения для дизельного генератора гарантирует, что ваши дорогостоящие приборы и оборудование не будут повреждены из-за колебаний и неизбежны для любого домашнего или коммерческого предприятия, которое задействует несколько электронных элементов .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
