Автоматический выключатель однополюсный: Выключатель автоматический однополюсный 16А C ВА47-29 4.5кА (MVA20-1-016-C) IEK купить цена

Содержание

зачем нужен, подключение, отличие от однополюсного

В советское время защита бытовой однофазной электропроводки от короткого замыкания производилась при помощи плавких вставок предохранителей. На смену этим элементам пришли автоматические пробки, сейчас защитные функции выполняют автоматические выключатели.

Демонтаж пробок и установка на это место двух однополюсных автомата возможна без добавления проводов, но допустима ли такая замена или для защиты обязательно необходимо использовать двухполюсный автомат?

Где применяются двухполюсные автоматы

Во многих случаях в однофазной сети использование двухполюсных автоматических выключателей нецелесообразно. Для отключения питания и защиты линии достаточно в разрыв фазного провода установить однополюсный выключатель. Однако есть ситуации, в которых этот прибор не может обеспечить безопасность людей и целостность электропроводки.

Установка двухполюсного выключателя необходима в следующих случаях:

  • Вводной автомат в квартире или частном доме.
    Питание жилых зданий осуществляется по трёхфазной четырёх- или пятипроводной схеме TN-S с заземлённой нейтралью. При обрыве нулевого проводника на участке между зданием и питающим трансформатором или коротком замыкании между нолём и фазой на нейтральном проводе появляется высокое напряжение. В этом случае необходимо отключить электропроводку от сети полностью, а не только фазный провод.
  • Для защиты от неправильного подключения. В домах, электропроводка в которых прокладывалась в советское время, использовались двухжильные алюминиевые провода типа АППВ «лапша» или АПРТО «гупер». В этой проводке отсутствует цветовая маркировка, поэтому очень часто ноль и фаза поменяны местами. Дополнительную путаницу вносят сотрудники электрокомпании при замене прибора учёта, подходящая фаза к которому должна подключаться только к определённой клемме, а отходящие провода могут присоединяться произвольно. Установка однополюсного автомата может привести к тому, что будет отключаться только нейтраль и все приборы останутся под напряжением.
  • Питание электроприборов по схеме ТТ, с изолированной нейтралью. Такая схема применяется при использовании разделительных трансформаторов или питании потребителей от переносных генераторов или преобразователей напряжения. Из-за отсутствия заземлённой нейтрали все проводники по отношению к контуру заземления являются однозначными, поэтому для защиты от поражения электрическим током при проведении ремонтных работ их необходимо отключать.
  • Питание потребителей от двух фаз с нейтралью. Это достаточно редко встречающиеся ситуации, чаще всего такое питание подаётся на электрокотлы и электроплиты для уменьшения сечения подходящих проводов.
Информация! Подключение частных домов к трёхфазной сети производится через четырёхполюсный автоматический выключатель.

Чем двухполюсный автомат отличается от однополюсного

По своей конструкции и принципу действия двухполюсный автоматический выключатель похож на однополюсный, однако у такого аппарата имеются некоторые особенности. Он состоит из двух одинаковых автоматических выключателей и конструкция двухполюсного автомата включает в себя элементы, обеспечивающие одновременное включение, отключение и срабатывание защиты обоих полюсов.

Принцип работы

Принцип действия автоматического выключателя не зависит от числа полюсов, каждый из которых является самостоятельным защитным устройством, внутри которого находятся следующие элементы:

  • Электромагнитный расцепитель. Состоит из катушки с подпружиненным сердечником. Основной функцией этого элемента является защита линии от короткого замыкания. При превышении тока, протекающего через автомат, над номинальным, сердечник втягивается и отключает выключатель, отключение происходит мгновенно. Величина тока срабатывания зависит от время-токовой характеристики и превышает номинальный ток в 3-20 раз, в зависимости от типа устройства. Этот параметр обозначается буквами «В», «С» и «D» и указывается перед значением уставки аппарата.
  • Тепловой расцепитель. Действующим элементом этого вида защиты является биметаллическая пластинка, состоящая из двух слоёв металла с разным коэффициентом теплового расширения. Ток, протекающий по пластине, нагревает металл, полоска изгибается и отключает защитное устройство. Этот элемент предохраняет кабельные линии от перегрузки и перегрева, отключение происходит с задержкой времени, необходимой для нагрева пластины. Время задержки зависит от величины тока и уменьшается при его росте.

Кроме защитных элементов в конструкцию автомата входят и другие детали:

  • Контакты и клеммы. Служат для подключения проводов и коммутации линии.
  • Пружинный механизм. Обеспечивает прижатие контактов друг к другу и, при необходимости, мгновенное отключение.
  • Пластиковый корпус и ручка включения.

Конструкция двухполюсного автоматического выключателя

Двухполюсный автомат состоит из двух однополюсных выключателей, соединённых в общую конструкцию. Такое соединение выполняется при помощи более длинных заклёпок, чем в обычном автомате. Кроме того, между половинками аппарата имеется специальная пластиковая пластинка, отключающая второй автоматический выключатель при срабатывании первого.

На задней стороне корпуса имеются специальные углубления и защёлки для крепления устройства на DIN-рейку. Для одновременного включения и отключения обоих полюсов ручки включения соединяются вставленной в них проволокой или пластиковой накладкой.

Являются ли два однополюсных автомата и один двухполюсный взаимозаменяемыми

При монтаже или ремонте не всегда есть в наличии необходимые автоматические выключатели, поэтому возникает вопрос — не приведёт ли такая замена к аварии или ложному срабатыванию защиты.

Возможна ли замена двухполюсного автомата парой однополюсных выключателей

Главное, чем двухполюсный автомат отличается от однополюсного, это одновременным включением и отключением полюсов, поэтому такая замена не является равноценной.

Прежде всего, это связано с тем, что при коротком замыкании или перегрузке линии отключится только одно защитное устройство, после чего сила тока в проводах упадёт до ноля и второй автомат останется включённым, причём заранее неизвестно, какой из выключателей отключится.

Это противоречит нормам ПУЭ п.3.1.18, в которых указано, что при срабатывании защиты отключение нулевого провода должно производиться вместе с фазными проводами.

Соединение рукояток однополюсных автоматов перемычкой ситуацию не изменит. В двухполюсном выключателе между отдельными полюсами находится дополнительный элемент, обеспечивающий одновременное отключение защиты.

Такая замена нежелательна так же при ручном включении и отключении автоматов. При этом нельзя исключить возможность случайного включения фазного полюса или отключения нулевого, в результате чего в сети на проводах появится опасное для жизни напряжение, но электроприборы при этом работать не будут.

Можно ли заменить одним двухполюсным автоматом два однополюсных

При небольшой «доработке напильником» эта операция вполне возможна. С экономической точки зрения это не имеет смысла, но вполне возможна ситуация, при которой однополюсные аппараты отсутствуют или необходимо разделить линии в однофазном щитке без установки дополнительной аппаратуры. Для этого необходимо разрезать накладку, соединяющую ручки автоматов или вытащить из них проволоку.

После разделения полюса начнут включаться и отключаться независимо друг от друга. Недостаток конструкции в том, что при срабатывании защиты одного из устройств второе так же отключится. Чтобы этого не произошло необходимо:

  1. 1. разделить ручки включения;
  2. 2. тонкой отвёрткой разогнуть концы трубчатых заклёпок, соединяющие полюса;
  3. 3. ножом раздвинуть однополюсные автоматы до выпадения соединительной пластинки;
  4. 4. сжать вместе полюса и заново заклепать заклёпки.
Осторожно! Разделение половин корпуса одного из полюсов приведёт к выходу его из строя.

Схема подключения двухполюсного автомата

Модульный двухполюсный автомат устанавливается в электрощитке на DIN-рейку при помощи специальных защёлок, находящихся с задней стороны корпуса.

Подключение производится прижимными клеммами, в которые вставляется зачищенный конец провода.

Согласно ПУЭ п.3.1.6 подходящие провода рекомендуется присоединять к неподвижным контактам и, исходя из конструкции устройства, к автомату они подключаются к верхним клеммам.

В стандартной схеме электропроводки автоматические выключатели устанавливаются в следующей последовательности:

  • до электросчётчика в отдельной опломбированной коробке — двухполюсный;
  • после счётчика вводной автомат в электрощитке — двухполюсный;
  • автоматы линий — допускается использование однополюсных выключателей с проходящей через них фазой.
Важно! К двухполюсному автомату подключается нулевой и фазный проводники. Отключать заземление выключателем запрещено согласно ПУЭ п.1.7.145.

Вывод

Отключение только одного из проводов в аварийной ситуации может привести к выходу оборудования из строя, а во время ремонта к поражению мастера электрическим током.

Поэтому главное, для чего нужен двухполюсный автомат — это одновременное отключение обоих питающих проводов — нулевого и фазного. Установка однополюсных автоматических выключателей возможна только на отдельных линиях при наличии вводного двухполюсного автоматического выключателя.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

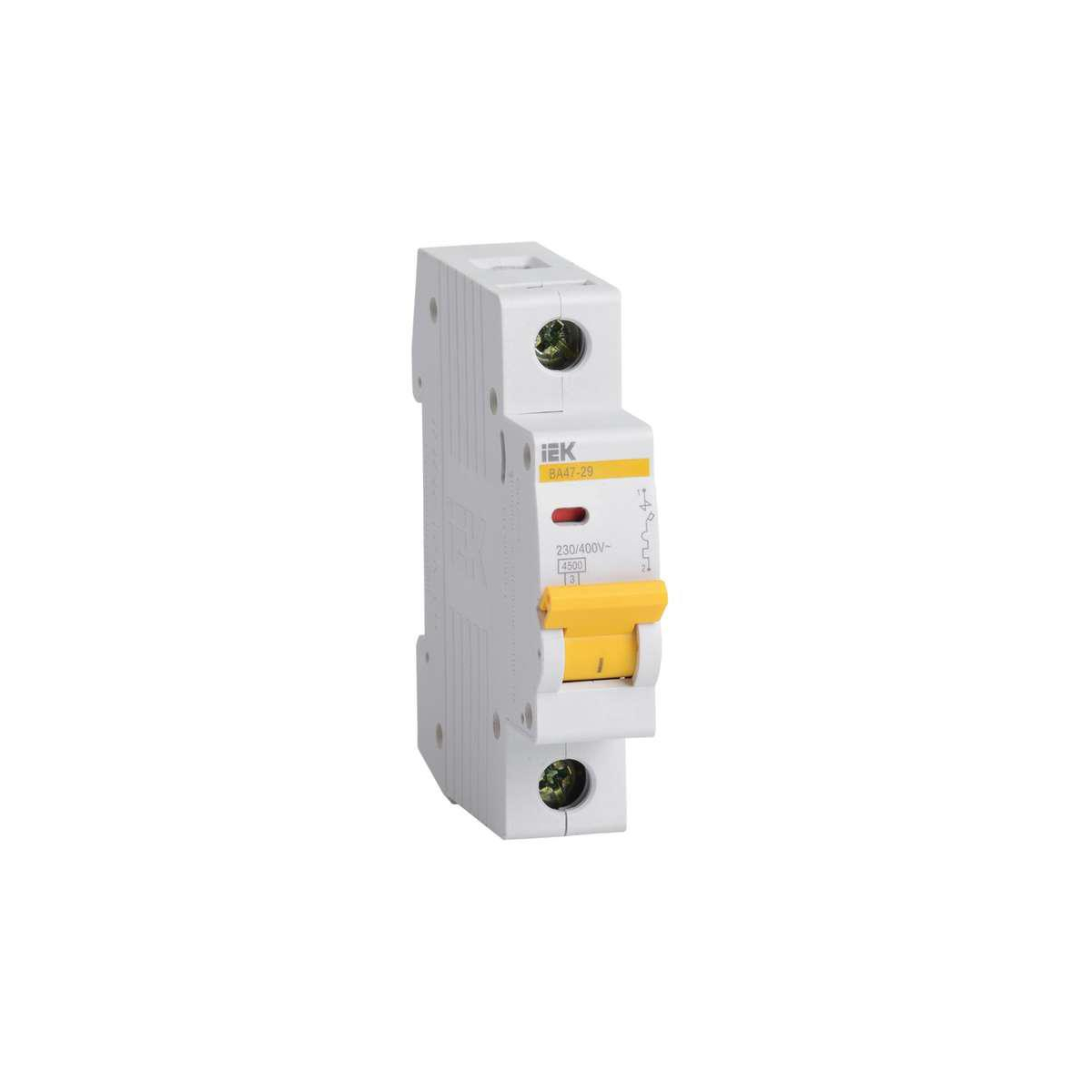

Выключатель автоматический однополюсный 10А С ВА47-29 4.5кА (mcb4729-1-10C)

Выключатель автоматический однополюсный 10А С ВА47-29 4.5кА (mcb4729-1-10C)

Краткое описание выключателя

Модульные автоматические выключатели обеспечивают защиту от токов перегрузки и короткого замыкания, гарантируя надежность и безопасность эксплуатации.

Не забудьте приобрести щиток (бокс) под выключатель

Наименование товара:

Выключатель автоматический однополюсный 10А С ВА47-29 4.5кА (mcb4729-1-10C)

Наименование в прайсе производителя:

Автоматический выключатель ВА 47-29, 1P 10А (C) 4,5кА EKF Basic

Класс:

50101010 — Автоматические выключатели в модульном исполнении

Страна:

Китай

Производитель:

EKF

Артикул:

mcb4729-1-10C

Артикул расширенный:

mcb4729-1-10C

Ед. измерения:

шт

Упаковки:

12 шт

Сертификат:

RU C-CN.АЛ33.B00024

Характеристики выключателя

Род тока:

Переменный (AC)

Номинальный ток,А:

10

Тип изделия:

Выключатель автоматический

Количество силовых полюсов:

1

Номинальное напряжение, В:

230

Характеристика эл.магнитного расцепителя:

C

Количество модулей DIN:

1

Степень защиты:

IP20

Номинальная отключающая способность, кA (AC) (IEC/EN 60898):

4.5

Количество полюсов, шт:

1

Способ монтажа:

DIN-рейка

Материал изделия:

Пластик

Высота, мм:

20

Ширина, мм:

80

Исполнение:

Стационарное

Тип расцепителя:

Тепловой, электромагнитный

Вид привода:

Ручной

Тип дополнительного расцепителя:

Нет

Глубина, мм:

80

Частота, Гц:

50

Предельная отключающая способность, кA:

4.

Потери мощности, Вт:

5.5

Сфера применения:

Промышленное и бытовое

Толщина материала изделия:

4

Материал проводника:

Медь

Температура эксплуатации:

От -40 до +55

Климатическое исполнение:

УХЛ4

Сертификат соответствия:

РОСС CN.АГ75.B13653

Масса, кг:

0.1

Максимальное сечение подключаемого кабеля, мм2:

35

Автоматический выключатель: устройство, принцип действия

Несмотря на многообразие типов автоматических выключателей (автоматов), многие работают по схожим принципам и построены на базе стандартного набора функциональных элементов. В связи с широким применением автоматов модульного типа (особенно, в бытовых и низковольтных электросетях), изучать работу автоматического выключателя резонно на их примере. В качестве подопытного образца будет выступать недорогого однополюсный автомат марки ДЭК типа ВА-101-1 C3.



Автомат модульного типа внешне представляет собой стандартизированный по габаритам аппарат в пластмассовом корпусе, имеющий две или более входных клемм (в зависимости от количества полюсов) для подключения питания с одной стороны (обычно, сверху) и подсоединения нагрузки с другой (снизу). На передней панели автомата находится рычаг управления, с помощью которого осуществляется включение и отключение автомата (нагрузки) вручную. По бокам корпуса имеются технологические отверстия для установки дополнительных устройств, например, контактов состояния автомата, независимого расцепителя и некоторых других. Сверху автомат имеет отверстия для доступа к регулировочному винту теплового расцепителя и выхода продуктов горения дугового разряда. Монтаж (крепление) модульного автомата в электрошкафу осуществляется на так называемую DIN-рейку – металлический или пластмассовый профиль определенной формы.



Крепление автомата на DIN-Рейку и снятие в неё.





Окна для подсоединений дополнительных устройств к автомату.




Автомат ДЭК. Вид сверху.
1 — отверстие выхода продуктов горения дуги; 2 — отверстие с регулировочным винтом теплового расцепителя.



В электрическую цепь автомат подключается последовательно — в разрыв цепи питания нагрузки (потребителей). Принцип действия автоматического выключателя состоит в контроле силы электрического тока через автомат и, в случае необходимости, разрыве цепи (отключении нагрузки) с той или иной скоростью (задержкой), начиная с момента превышения тока и в зависимости от «серьезности» (кратности) этого превышения.


Схема подключения однополюсного автомата в цепь питания лампы накаливания.



Корпус модульного автомата, в большинстве случаев, неразборный. Для его вскрытия, с целью изучения, потребуется удалить (высверлить и извлечь) все заклепки и разделить корпус на две части. Элементы корпуса выполнены из пластмассы, не поддерживающей горение, с достаточной (расчетной) электроизоляционной способностью. С внутренней стороны полукорпусов имеются пазы и направляющие для установки функциональных элементов автомата.



Процесс вскрытия автомата.


Автоматический выключатель ДЭК внутри.


Автомат полностью разобран.




Устройство автоматического выключателя с подписями его функциональных элементов.

Механизм взвода и расцепления – механическая система из пружин и рычажков, выполняющая две основные функции: удержание контактов в сомкнутом состоянии при штатном режиме работы, и, при возникновении аварийной ситуации, по командам расцепителей или оператора (ручное отключение) быстро отвести подвижный контакт от неподвижного.


Автомат включен, механизм взведен.



Электромагнитный расцепитель представляет собой электромагнит с подвижным сердечником (якорем), который работает как толкатель. Когда ток через обмотку достигает определенного значения, якорь надавливает на рычажок спускового механизма, что приводит к его срабатыванию и отключению нагрузки. Число витков катушки и сечение обмоточной проволоки электромагнита рассчитано так, чтобы срабатывать только при относительно больших превышениях номинального тока автомата (например, при коротком замыкании), а так же чтобы выдерживать такие превышения неоднократно.


Нижняя клемма, катушка электромагнитного расцепителя и биметаллическая пластина соединены сваркой.


Якорь электромагнитного расцепителя в собранном (слева) и разобранном (справа) виде.




При движении якоря вниз в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).


При движении якоря вниз, он увлекает за собой подвижный контакт, чем помогает механизму расцепления развести контакты.



Тепловой расцепитель – биметаллическая пластина, изгибающаяся в определенную сторону при нагреве в результате прохождения тока через специальный проводник повышенного сопротивления, намотанный поверх неё (биметаллическая пластина косвенного нагрева). При определенном угле изгиба пластины, её кончик надавливает на рычажок спискового механизма – автомат отключается. В отличие от электромагнитного расцепителя, тепловой расцепитель более медлителен и не способен срабатывать за доли секунды, однако, он более точен и поддается тонкой настройке.


При изгибании кончика биметаллической пластины в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).



Дугогасительная камера, имеющаяся в устройстве автоматического выключателя, обеспечивает быстрое гашение дугового разряда, который может образовываться при размыкании контактов. Она представляет собой набор металлических пластин, находящихся на небольшом расстоянии друг от друга. Попадая на пластины, дуга разделяется, завлекается внутрь дугогасительной камеры и тухнет. Продукты горения дуги и избыточное давление сбрасываются наружу через специальный канал в корпусе автомата.



Автоматический выключатель устроен и работает по принципу постоянного слежения за силой электрического тока, использует сразу два детектора-расцепителя: электромагнитный и тепловой. Первый обладает высокой скоростью реакции, которая необходима для защиты от быстрорастущих сверхтоков, вторая – точностью и определенной задержкой в срабатывании, что позволяет исключить ложные отключения нагрузки при кратковременном и небольшом превышении силы тока.

Похожие статьи:

Автоматический выключатель автомат 63 А однофазный однополюсный С характеристика

Недорогой и надежный автоматический выключатель (автомат) 63 А однофазный однополюсный B характеристика ток К.З. 6кА.

Есть характ. В, C и D, 1-2-3-4 пол, 10кА

Неоспоримое преимущество – бескомпромиссное качество по доступной цене


Автоматические выключатели серии Sigma предназначены для защиты электрических цепей от токов короткого замыкания и токов перегрузки.

Автоматический выключатель Сигма производится от номинала 2А и (внимание!!!) до 125А в 1-2-3-4 полюсном исполнении.

Автоматы серии Sigma производятся для следующих токов КЗ — 3 kA, 4. 5 kA, 6 kA, 10 kA и 16kA в соответствии со стандартами EN 60898-1, EN 60947-2 и VDE 0660. Автоматические выключатели так же соответствуют директиве для низковольтного оборудования «Low Voltage Directive (LVD) 73/23/EEC».

Кабель сечением до 25 мм2 может быть легко подсоединен к автомату, который в свою очередь легко монтируется на стандартную 35 мм DIN рейку  в соответствии с EN 50022.

Кроме того, возможен монтаж шины.

 Максимальный момент затяжки кабеля- 2 Нм. Хотя подводящий кабель можно монтировать и снизу и сверху, завод производитель рекомендует подвод в автоматы делать сверху. Клемные зажимы выполнены со степенью защиты IP20, в соответствии со стандартом EN60529.

Все автоматические выключатели серии Сигма безопасны в использовании и имеют возможность опломбирования.

Важно: любой автоматический выключатель или узо (дифреле) или любую другую нашу продукцию можно купить как по безналичному расчету, так и за наличные с оформлением всех нужных Вам документов. Обратите пожалуйста внимание на то, что цены указаны розничные — то есть без учета возможной скидки!!!

  Выбор автомата в соответствии с расцепляющей характеристикой

  • Тип B автоматических выключателей предназначен для средне индуктивных нагрузок, у которых небольшие (или вообще отсутствуют) скачки потребления тока при включении, например электронагреватели воды радиаторы отопления, электропечи и прочее.

  • Тип C автоматических выключателей предназначен для широкого круга нагрузок —  освещение, кондиционеры, насосы и другие небольшие электродвигатели.

  • Для включения устройств с большими пусковыми токами, такие как например трансформаторы, сварочное оборудование, индуктивные двигатели подходят автоматические выключатели типа D.


 Защита цепей постоянного тока — DC цепи

Характеристики терморасцепителя автоматических выключателей серии SIGMA практически не зависят от вида тока — будь то постоянный ток или переменный. В тоже время величину для магнитного расцепителя при выборе автомата необходимо увеличить на 40%.

Например, для автомата с характеристикой расцепления B с номинальным током 10A его магнитный расцепитель сработает  в диапазоне 30A — 50A при переменном токе. Для постоянного тока магнитный расцепитель этого же автомата сработает в диапазоне 42.4A — 70.7A.

Так же необходимо учитывать что для обеспечения расцепляющей способности при КЗ для постоянного тока для величин напряжения до 48V можно использовать однополюсный автомат, для напряжений между 48 и 110V — двухполюсный, для диапазона 110 — 150V трехполюсный и четырехполюсный для напряжения до 200V.

 Влияние нестандартной частоты

Для выбора автоматического выключателя для цепей с частотами превышающими обычные 50/60Hz, нужно учитывать эффект, оказываемый на изделие такой частотой. На работу терморасцепителя частота не оказывает влияние. Магнитный же расцепитель непосредственно подвержен влиянию частот. Необходимо принимать в расчет при частотах  100, 200, 300 and 400Hz, величины токов магнитного расцепителя автоматов будут увеличивается соответственно на 10, 20, 30 and 40%.

 Потери

Автоматы серии Sigma разработаны так, что потери энергии в них сведены к минимуму и значительно меньше чем это требуют стандарты отрасли(EN 60898-1).


в чем разница и для чего он нужен, что лучше

Двухполюсный автомат — надежное устройство, позволяющее защитить пользователя от короткого замыкания и прочих неприятных последствий, связанных с электрикой. Что это такое, какое назначение, устройство и принцип работы имеет автомат? В чем разница между однополюсным и двухполюсным? Об этом и другом далее.

Устройство и принцип работы

Двухполюсный автомат состоит из корпуса, верхней клеммы, неподвижного и подвижного контакта, механизма взвода с расцеплением, электромагнитного расцепителя, дугогасительной камеры, рычага управления, теплового расцепителя, регулировочного винта и нижней клеммы.

Схематичное устройство оборудования

Выключатель создается из пластика, оснащен контактами с ручкой. Рукоятка соединена с частью взвода, обеспечивающей движение силовых контактов. Их замыкание происходит благодаря повороту ручки.

Функциональное назначение

Функциональным назначением двухфазного автомата является обеспечение контроля независимых линий при неполадке и их одновременном выключении, нормальных показателей обслуживающих линий и выключение при наличии неисправностей.

Обратите внимание! Также назначение заключается в контроле за сетями, имеющими постоянный ток, и использовании в случае невозможности подключения одноконтурного проводника с закороченными нейтральными шинами.

Функциональное назначение аппарата

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.

Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям.

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.

Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления.

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Критерии выбора электрооборудования

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

В чем разница между однополюсным и двухполюсным выключателем? — Cool Today

Если вы когда-либо заглядывали в главную панель цепи вашего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Если вы когда-нибудь заглядывали в главную электрическую панель своего дома, вы, вероятно, замечали 2 различных типа выключателей: однополюсные выключатели и двухполюсные выключатели.

Но в чем разница между ними?

Ну, однополюсные выключатели и двухполюсные выключатели различаются по напряжению и силе тока, которые они обеспечивают, а также по способу подключения.

  • Однополюсные выключатели: Обеспечивают напряжение 120 В, 15-20 ампер и имеют один провод под напряжением и один нейтральный провод.

  • Двухполюсные выключатели: Обеспечивают 240 В, 20–60 ампер и имеют два провода под напряжением, которые разделяют один нейтральный провод.

Мы более подробно рассмотрим различия между каждым из этих выключателей и обсудим, когда лучше использовать один из них.

Однополюсные выключатели

Однополюсные выключатели — это узкие выключатели, расположенные на электрической панели вашего дома.

Устройства / цепи, для которых они используются:

Как они подключены:

Однополюсные выключатели подключаются с одним проводом под напряжением и одним нейтральным проводом. При перегрузке в цепи однополюсного выключателя срабатывает только этот конкретный выключатель.

Приборы / цепи, в которых они используются:

  • Центральные кондиционеры

  • Электрические осушители

  • Электрические плиты

  • Электрические водонагреватели

Примечание. -полюсный выключатель может быть предназначен для вышеуказанных устройств, двухполюсные выключатели могут также обслуживать цепи / устройства с более низким напряжением (см. объяснение ниже).

Как они подключены:

Двухполюсные выключатели имеют два провода под напряжением, которые соединены одним нейтральным проводом. Это означает, что при коротком замыкании на одном из проводов под напряжением оба полюса сработают.

Эти выключатели могут использоваться для обслуживания двух отдельных цепей на 120 В или для одной цепи на 240 В, например, для вашей центральной цепи переменного тока.

Есть вопросы по домашней электрической панели? Задайте вопрос технику Флориды

Вам нужно заменить прерыватель или у вас есть общие вопросы по электрической системе вашего дома?

Просто свяжитесь с нами.Мы здесь, чтобы помочь.

Ссылки по теме:

В чем разница между однополюсным и двухполюсным выключателем

Если вы когда-либо внимательно изучали главную печатную плату в своем доме или офисе, вы, вероятно, заметили, что есть два разных типа выключателей. Первый — однополюсный выключатель, второй — двухполюсный выключатель. Однополюсный выключатель обычно используется в цепях на 120 вольт, 15-20 ампер. Они построены с одним проводом под напряжением и одним нейтральным проводом.Двухполюсный выключатель в основном используется с цепью 240 В, 20-60 ампер и состоит из двух проводов под напряжением.

Автоматический выключатель, провод и изоляция проводов предназначены для совместной работы как система. Созданная система имеет ограничения. Когда вы пытаетесь протолкнуть больше тока через цепь, провода начнут нагреваться, а изоляция вокруг провода может ухудшиться, а в некоторых случаях даже расплавиться. Когда это происходит, ток больше не ограничивается исходным проводом, и возникает пожар.Однако автоматический выключатель обнаружит любой избыточный ток и отключит систему, чтобы остановить весь поток энергии, прежде чем может произойти какое-либо реальное повреждение.

С учетом сказанного, автоматические выключатели используются в качестве специализированных устройств безопасности, которые помогают предотвратить потребление или использование электрической цепи большего тока, чем обычно предусмотрено для использования. Они помогают предотвратить возможные опасности возгорания, которые могут возникнуть в результате перегрева проводки в вашем доме или офисе. Каждая розетка в вашем доме или офисе напрямую подключена к системе электропроводки, которая получает питание через автоматический выключатель.Автоматические выключатели могут быть легко перезагружены после того, как они сработают, и причина дополнительного потребления тока устранена или устранена.

Большинство жилых домов и небольших офисных зданий подключены к электросети местной коммунальной компании, которая обеспечивает ток как 120 В, так и 240 В. Большинство электрических розеток в вашем доме подает напряжение 120 вольт. Однако некоторым приборам в вашем доме или офисе может потребоваться более высокое напряжение, обычно 240 вольт, поскольку им требуется больше энергии для правильной работы.

Выключатели однополюсные

Если посмотреть на вашу электрическую панель, то однополюсные выключатели — это узкие выключатели. Они используются для ряда устройств, таких как розетки общего освещения, пылесосы, вентиляторы, электроинструменты, щипцы для завивки, фены, наружное освещение, телевизоры, радио, компьютеры, DVD-плееры, зарядные устройства для мобильных телефонов и воздушные компрессоры, и многие другие. Однополюсный выключатель подключается с одним проводом под напряжением и одним нейтральным проводом, как мы указали выше.Если происходит перегрузка в цепи однополюсного выключателя, сработает только этот конкретный выключатель.

Двухполюсные выключатели

При осмотре вашей электрической панели двухполюсные выключатели — это те, которые имеют двойные выключатели. Используемые с центральными кондиционерами, электрическими плитами, электрическими сушилками, электрическими водонагревателями, электрическими обогревателями на плинтусах и даже с гидромассажными ваннами, они также могут использоваться для обслуживания приборов с цепями с более низким напряжением. Двухполюсные выключатели подключаются двумя проводами под напряжением, соединенными одним нейтральным проводом.При таком типе подключения, если когда-либо произойдет короткое замыкание на проводах любого из полюсов, сработают оба. Двухполюсные выключатели обычно используются для обслуживания одной цепи на 240 В, но могут также использоваться для обслуживания двух отдельных цепей на 120 В

Надеемся, эта статья оказалась для вас полезной. В South Nashville Heating and Cooling мы всегда заботимся о наших клиентах. Вы — наш приоритет №1, поэтому мы готовы ответить на все ваши вопросы, обсудить ваши проблемы и удовлетворить все ваши потребности.Не откладывай. Свяжитесь с нашими специалистами сегодня, чтобы обеспечить общее здоровье и безопасность вашего дома или офиса !!

В чем разница между однополюсным и двухполюсным выключателем?

Двухполюсный выключатель — это тип автоматического выключателя. Это выключатель безопасности, который защищает все электрические цепи дома. Кроме того, он используется для определенного диапазона напряжений. Кроме того, у нас есть однополюсный выключатель с разными характеристиками. Мы более подробно рассмотрим, в чем разница между однополюсным и двухполюсным выключателями Linquip.

В чем разница между однополюсным и двухполюсным выключателем?

Разница между однополюсным и двухполюсным выключателями заключается в напряжении, силе тока и способах их подключения.

  1. Однополюсный выключатель обеспечивает напряжение 120 В, 15–20 ампер и имеет один провод под напряжением и один нейтральный провод.
  2. Как это распаяно? Горячий провод и один нейтральный провод соединены с однополюсным выключателем. Только этот конкретный выключатель перемещается, когда в цепи однополюсного выключателя есть перегрузка.

С другой стороны:

  1. Двухполюсный выключатель обеспечивает 240 вольт, 20-60 ампер и имеет два провода под напряжением, которые разделяют один нейтральный провод.
  2. В двухполюсном выключателе машина 240 В переменного тока может выдерживать до 60 А с двумя горячими проводами. Для каждого провода требуется отдельный выключатель, потому что, если сработает другой, другой все равно должен разрезать цепь, в противном случае по проводу будет течь ток.
  3. Цепи двухполюсного выключателя имеют большую мощность, поэтому он рассчитан на более высокие токи.
  4. В двухполюсном выключателе провода толще, чем в однополюсном выключателе.

На этом история разницы между однополюсным и двухполюсным выключателем не закончена. Подробнее:

Однополюсный выключатель регулирует нормальное освещение, электрические розетки и другие бытовые приборы. Он относительно узкий и занимает единственное место в коробке выключателя дома.

С другой стороны, двухполюсный выключатель — это пара отдельных полюсных выключателей, установленных друг на друга.Две силовые ветви, каждая на 120 вольт, но на противоположном этапе, соединены в пары для этих систем с напряжением 240 вольт. Все ножки имеют 120 вольт, но на двух нагревательных ножках — 240 вольт, что вдвое больше, чем 120 вольт. К каждой 120-вольтовой ножке должен быть подключен автоматический выключатель для защиты 240-вольтных устройств. В этом случае используется двухполюсный выключатель, состоящий из двух одинарных автоматических выключателей с физически прикрепленными рукоятками отключения. Таким образом, если какая-либо горячая нога потребляет слишком много электроэнергии, два выключателя срабатывают одновременно и отключают все напряжение на устройстве.

Путь, по которому электричество попадает в панель

В двухполюсном выключателе электрическая панель, где питание поступает от линии передачи, подключается к каждой цепи в доме. Напряжение в сети более или менее ограничено трансформатором, установленным на опоре питания. Это часто снижается до 220 вольт из-за сопротивления провода и других факторов. Эта энергия поступает в дом в виде двух горячих проводов с выходным напряжением трансформатора между ними. Каждый горячий провод присоединен к горячей шине, а третья шина — нейтральная шина — подключена третьим проводом к трансформатору.Напряжение между любой горячей шиной и нейтральной шиной составляет 120 вольт, а напряжение между двумя горячими шинами — 240 вольт.

как подключить двухполюсный выключатель?

Ну, как было сказано ранее, одно различие между однополюсным и двухполюсным выключателем заключается в том, как они подключены. Далее мы рассмотрим проводку двухполюсного выключателя.

Обычно в двухполюсном выключателе есть два провода под напряжением, соединенные одним нейтральным проводом. Это означает, что при коротком замыкании одного из горячих проводов отключаются оба.Его можно использовать для обслуживания двух отдельных цепей на 120 вольт или одной цепи на 240 вольт.

Давайте рассмотрим, как подключить двухполюсный выключатель.

  1. Отключите питание сервисной панели на главных выключателях. Эти выключатели пронумерованы и обычно располагаются в верхней части сервисной панели.
  2. Снимите панель выключателя, разблокировав крепления по углам.
  3. Убедитесь, что у другого двойного выключателя есть место. Требуются два соседних слота по горизонтали.Вам нужно будет перенести выключатель из шины в зависимости от конфигурации текущих выключателей. Если нет открытых слотов, вам необходимо поручить монтажу субпанели электрику.
  4. Снимите внешнюю часть сервисной панели, одну из круглых выбиваемых пластин. Через эти отверстия проходят провода, идущие в коробку. В отверстие следует установить кабельный разъем. На внутренней стороне панели установлена ​​контргайка разъема.
  5. Пропустите провода через кабельный разъем от сверхмощной системы и затяните зажимные винты.Убедитесь, что вы проложили достаточно кабеля, чтобы добраться до автоматического выключателя. Затяните контргайку, когда кабель будет плотно установлен.
  6. Присоедините белый провод от кабеля к нейтральной шине, который можно определить по контактам нейтрального провода в других цепях. Подсоедините неизолированный медный или зеленый заземляющий провод, если необходимо, к нулевой шине.
  7. Вставьте черный и красный провода в двойные полюса и затяните винты.
  8. Поместите выключатель в шины под напряжением. Затем он проскользнет внутрь, не будучи задвинутым на место.
  9. Удалить прорезь на панели, закрывающей выключатели. Переустановите панель. Включите главные прерыватели.

Двухполюсный выключатель с одним выключателем

Двухполюсный выключатель с одним выключателем — это выключатель с внутренним перемещением. Две фазы отключения связаны внутри выключателя, так что питание отключается на обеих фазах, если одна из них обрывается. Поскольку все ступени находятся внутри выключателя, это внутреннее отключение. Сброс одного переключателя приведет к сбросу обеих фаз внутри выключателя.

Двухполюсный выключатель на 60 А: как его установить?

В проводе 240-вольтовой цепи два провода под напряжением, один из которых с красной и черной изоляцией, а один нейтральный, покрытый белой изоляцией. Также используется неизолированный провод заземления, но он не считается проводником. Если кабель вставлен в панель, разделите провода и зачистите каждый конец на расстоянии одного дюйма. Чтобы установить двухполюсный выключатель на 60 А, выполните следующие подключения:

Сначала подключите белый провод к хромированной шине нейтрали с его белыми проводами.Затем подключите провод заземления к шине заземления, которая также соединена с другими проводами заземления. После этого подключите красный провод к одному наконечнику выключателя на 60 А, а черный провод к другому наконечнику. Наконец, поместите выключатель перед пустым слотом, когда все будет близко, и защелкните его.

Заключение

Выключатели являются частью электрической системы для защиты от избыточного тока. Существует три основных типа выключателей: однополюсные, двухполюсные и трехполюсные.В этой статье мы остановились только на двух типах. Мы попытались просто рассказать о разнице между однополюсным и двухполюсным выключателем. Надеемся, эта статья оказалась для вас полезной. Но если вам нужно узнать больше о двухполюсном выключателе, не откладывайте регистрацию в Linquip и свяжитесь с нами. Мы здесь, чтобы помочь.

Электромонтаж одно- и двухполюсных выключателей — Fine Homebuilding

Установка стандартного однополюсного выключателя

Обычно однополюсные выключатели на 15 или 20 ампер управляют цепями общего пользования, освещением или цепями для небольших бытовых приборов; они также могут управлять печью, насосом для бассейна или мусоропроводом.На показанной здесь последовательности фотографий однополюсный выключатель устанавливается на вспомогательной панели, питание которой было отключено.

Сначала подключите заземляющий провод 1 . В субпанели заземление будет подключено к отдельной шине заземления, прикрепленной к металлической панели. Вставьте только один провод заземления под винт. Обратите внимание на постоянный угол наклона всех площадок, на которых они наклоняются к автобусу. Присмотритесь, и вы также увидите, что и заземляющий, и нейтральный провод связаны пластиковыми стяжками, чтобы коробка была в порядке.

1) Подключите провод заземления к шине заземления субпанели.

2) Подключите нейтральный провод к нейтральной шине.

Затем снимите изоляцию с нейтрального провода и подключите его к нулевой шине 2 . Поскольку это субпанель, нейтральная шина находится на черном пластиковом кронштейне, который электрически изолирует нейтральную шину от коробки металлической панели.

Установите однополюсный выключатель на горячую шину 3 .Пятка гидромолота устанавливается на пластиковую планку, а затем поворачивается так, что его губки входят в контакт с торчащей металлической шиной. Нажмите, чтобы надежно закрепить выключатель. Зачистите от 3⁄8 до 1⁄2 дюйма изоляции с конца горячего провода, затем подсоедините его к винту с проушиной на конце прерывателя 4 . Примечание. Перед тем, как прикрепить горячую проволоку, наденьте маркированный кусок оболочки, обозначающий цепь, по которой он питается. Затяните выступ прерывателя, чтобы закрепить горячий провод.

3) Установите выключатель на горячую шину.

4) Вставьте горячий провод в выступ прерывателя и затяните его.

Перед включением прерывателя используйте мультиметр для проверки новой цепи на наличие короткого замыкания, как описано в разделе «Коммерческая тайна». Убедившись, что в цепи нет короткого замыкания, удалите заглушку прерывателя с крышки субпанели, замените крышку, подайте напряжение на субпанель и установите новый прерыватель.

Перед повторным включением панели проверьте цепь на короткое замыкание.Коснитесь щупами тестера клеммы выключателя и шины заземления, затем коснитесь щупами клеммы выключателя и нейтральной шины.

Коммерческая тайна

После установки автоматического выключателя — но перед повторным включением панели и включением выключателя — используйте набор мультиметров для проверки сопротивления (Ом). Сначала убедитесь, что в цепи нет нагрузки (например, включены осветительные приборы или приборы). Коснитесь щупами инструмента (1) наконечника выключателя и шины заземления, затем (2) наконечника выключателя и нейтральной шины. Вы ищете мертвые шорты — показание отсутствия сопротивления (0 Ом).Если вы получаете показание 0 Ом, НЕ включайте новый прерыватель, пока не устраните проблему. Мертвые короткие замыкания обычно возникают из-за вбитых в кабель шурупов или гвоздей для гипсокартона, неправильно подключенных устройств или соединений в розетке, которые разошлись.

Установка двухполюсного выключателя

В жилых домах двухполюсные выключатели обычно управляют духовками, сушилками, плитами, конденсаторами переменного тока и другими крупными потребителями энергии. На фотографиях справа показан двухполюсный выключатель на 30 А, установленный на дополнительной панели.Поскольку проводка 120/240 В обычно зависит от устройства, эта цепь питает розетку сушилки. Поскольку электронным компонентам сушилки требуется 120 В, эта 30-амперная схема была подключена кабелем Romex 10/3 с заземлением. Помимо двух проводов под напряжением, кабель содержит нейтральный провод и заземление.

Вычислив, что электрическая система имеет достаточную мощность для добавления цепи на 30 А и что в дополнительной панели есть место для двойного выключателя 1 , электрик отключил прерыватель дополнительной панели на сервисной панели, а затем проверил дополнительную панель на предмет соответствия требованиям. убедитесь, что питание отключено.После этого он снял крышку панели, удалил заглушку в коробке панели, установил разъем кабеля и пропустил через него кабель 10/3 w / grd, затянул разъем кабеля и снял защитную оболочку кабеля.

1) Двухполюсные выключатели зажимают две горячие шины. Слева вы можете увидеть пластиковые шипы, на которые вставлена ​​пятка отбойного молотка; справа — две лопасти автобуса.

Он заделал оголенный провод заземления кабеля на шине заземления субпанели, снял изоляцию с конца нейтрального провода и задел его на нейтральной шине.Перед установкой двухполюсного выключателя на горячие шины 2 он удостоверился, что он приземлится в правильном положении шины AB, то есть что верхние кулачки двухполюсного выключателя будут подключаться к шине фазы A, а нижние челюсти к шине фазы B.

2) Поместите пяточную сторону прерывателя на пластиковые планки, затем поверните прерыватель так, чтобы его губки защелкнулись на лезвиях шины с напряжением питания.

После надевания маркированного наконечника на черный горячий провод кабеля электрик подключил его к верхнему наконечнику выключателя, а затем подключил красный горячий провод к нижнему наконечнику выключателя. 3 .Он затянул оба винта, чтобы убедиться в надежности соединений, затем с помощью мультиметра проверил цепь на наличие коротких замыканий, как описано в разделе «Коммерческая тайна». Не обнаружив коротких замыканий, он удалил две заглушки прерывателя (двухполюсный прерыватель) из крышки субпанели, заменил крышку, включил субпанель и включил новый прерыватель.

3) Присоедините провод заземления цепи к шине заземления, нейтральный провод к нейтральной шине, затем два горячих провода к наконечникам двухполюсного выключателя.


Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton и на Amazon.com.

Полюса выключателя | carlingtech.com

Полюса — это количество полностью отдельных цепей, которые могут быть одновременно защищены автоматическим выключателем. Автоматические выключатели Carling Technologies имеют однополюсную конструкцию , или могут быть объединены в многополюсные или многополюсные узлы .

Carling Technologies предлагает от 1 до 2 полюсов (серия M, серия Q), конструкцию от 1 до 3 полюсов (серия A, серия F), конструкцию от 1 до 4 полюсов (серия D) и 1- 6-полюсная конструкция (ручка серии A, серия B, серия C, серия E).

Многополюсные выключатели

Полюса многополюсных автоматических выключателей Carling электрически изолированы, но механически связаны, спроектированы с системой «общего отключения», которая гарантирует, что при срабатывании одного полюса выключателя другие полюса выключателя сработают одновременно. Наиболее распространенное применение многополюсных устройств — защита и разрыв обеих сторон цепи: провод к нагрузке и провод обратно от нагрузки. В этом случае оба полюса двухполюсного выключателя идентичны.Точно так же трехполюсный выключатель можно использовать для разрыва всех трех проводов трехфазной цепи.

Разнородные многополюсные выключатели

Многополюсные выключатели также могут состоять из разных полюсов и управлять несколькими цепями. Например, у вас может быть приложение, в котором один выключатель защищает компрессор, а другой — охлаждающий вентилятор. Эти выключатели с разными номиналами могут быть объединены в один двухполюсный выключатель, чтобы при срабатывании одного выключателя автоматически отключался другой.Фактически, эти два выключателя могут быть дополнительно объединены с третьим полюсом выключателя, содержащим катушку напряжения, которая обеспечит возможность удаленного отключения трехполюсного выключателя.

Для разнородных многополюсных выключателей Carling присваивает специальные каталожные номера, которые выходят за рамки нашей стандартной схемы заказа по каталогу. Тем не менее, вы все равно можете сконфигурировать допустимую конструкцию опоры с разной конструкцией, используя нашу онлайн-конфигурацию.

Двойная катушка

Также доступна конструкция с двумя катушками , в которой автоматический выключатель имеет две катушки на одном полюсе.Свяжитесь с торговым представителем Carling Technologies, чтобы узнать о доступных вариантах с двумя змеевиками.

Механизм без отключения

Все автоматические выключатели Carling Technologies имеют внутренний механизм без срабатывания защиты, который делает невозможным удержание контактов замкнутыми вручную во время перегрузки по току или неисправности. Таким образом, даже если привод принудительно удерживается в положении ВКЛ., Выключатель сработает при соответствующих условиях. Поскольку наши механизмы отключения многополюсных автоматических выключателей механически связаны внутри и не управляются приводом в условиях перегрузки по току, Carling Technologies не допускает «группирование» двух или более однополюсных автоматических выключателей с использованием стяжек рукоятки для создания многополюсной цепи. выключатель.

Типы и функции автоматических выключателей

Панели

являются жизненно важной частью любого жилого помещения. Здесь вы познакомитесь с компонентами электрического щитка, а также с типами и функциями автоматических выключателей.

Главная панель и вспомогательная панель для жилых помещений

Panelboard монтируется в стене, управляя и распределяя мощность по ответвленным цепям в доме. Субпанели обычно добавляются для распределения мощности и получения локального управления ответвлениями цепей, таких как гаражи и мастерские, а также позволяют установить больше цепей в какой-то момент в будущем.

Основные компоненты заземленного основного щита обслуживания жилого помещения:

  • Устройства максимального тока: автоматические выключатели
  • Проводники: Однофазные — 240 В (2 ножки)
  • Нейтральный провод: белый (идентифицирован) 120 В от N к L1 или N к L2
  • Провод заземления оборудования (EGC), который заканчивается на шине заземления на главной панели управления
  • Провод заземляющего электрода (GEC), который заканчивается на шине заземления на главной панели и заземлении (заземляющие стержни)
  • Перемычка основного заземления: перемычка между шиной заземления и шиной нейтрали

Как работают панели

Однофазный: Кабель или проводники подают напряжение 120/240 В на главную панель и заканчиваются на выводах главного выключателя, которые считаются (2) ножками, обычно обозначаемыми как L1 и L2.Каждая нога измеряет 120 вольт между нейтралью. Главный автоматический выключатель соединяет левую и правую шины, а нейтраль подключается к нейтральной шине с помощью перемычки основного заземления.

Однополюсные автоматические выключатели (120 вольт), а также двухполюсные автоматические выключатели (240 вольт) подключаются между сборными шинами и ответвленными цепями.

Силовые нагрузки: Электрические плиты и сушилки для одежды работают от сети 120/240 В (нейтраль L1, L2 и заземляющий провод оборудования). Проводники параллельной цепи оканчиваются на двойных автоматических выключателях, а нейтраль оканчивается на нейтральной шине.

Нейтраль и эффективный путь заземления

Чтобы эффективно изучить систему в целом, вам необходимо знать разницу между нейтралью и эффективным заземлением.

  • Нейтраль : нейтраль относится к изолированному проводнику, который предназначен для проведения тока во время нормальной работы, замыкая цепь.
  • Эффективный путь заземления : Состоит из комбинации заземляющего проводника оборудования и скрепленных металлических деталей и оборудования.Нетоковедущие металлические части и оборудование в нем обеспечивают путь с низким сопротивлением, устраняющий замыкания на землю.

Функции автоматического выключателя

Автоматические выключатели имеют решающее значение для защиты параллельных цепей от перегрузок, короткого замыкания и замыканий на землю. Автоматические выключатели — это переключатели, которые могут безопасно размыкать цепи и блокироваться в открытом состоянии, когда приходит время обслуживать / устранять неисправности, изолировать ответвленные цепи, электрические устройства и оборудование. Номинальная сила тока прерывателя обычно печатается на ручке или переключателе.Другая информация на этикетке выключателя может включать:

  • Рейтинг HACR (отопление / кондиционирование / охлаждение) — Он может справиться с кратковременным скачком силы тока, который необходим для запуска компрессора или других устройств.
  • SWD (переключатель) — Может использоваться в качестве переключателя для размыкания или изоляции ответвленных цепей.
  • Рейтинг AIC (отключающая способность в амперах) — Может достигать 10 000 ампер, номинальный ток короткого замыкания.
  • Момент затяжки — Для проводов, заканчивающихся на механических наконечниках (обвязка проводов), требуется затяжка, выраженная в фунтах на дюйм, а для установки необходима динамометрическая отвертка.

Определение крутящего момента для автоматических выключателей

При подключении проводника к винту для закрепления проводов, например, к автоматическим выключателям или механическим наконечникам, надлежащая затяжка является требованием Национального электрического кодекса (NEC).

Если спецификация крутящего момента не указана на этикетке автоматического выключателя, возможно, вам придется поискать правильные настройки крутящего момента для конкретной марки / модели автоматического выключателя в документации производителя или на веб-сайте.

Настройки крутящего момента могут отличаться в зависимости от калибра провода, используемого в системе.Некоторые марки / модели автоматических выключателей могут иметь характеристики крутящего момента и другую информацию, выбитую сбоку на пластиковом корпусе, а не на этикетке спереди.

Типовые автоматические выключатели для жилых помещений

Автоматические выключатели для бытовых нужд и напряжения включают:

  • Однополюсный — 120 В
  • Тандемный —120 В (осторожность с многопроволочными параллельными цепями)
  • Двухполюсный — 240 В
  • Автоматические выключатели

предназначены для включения / отключения ответвленных цепей на ВКЛ / ВЫКЛ и ОТКЛЮЧЕНИЕ.Они защищают изоляцию параллельной цепи от чрезмерного нагрева из-за перегрузки по току. Эта сила тока в сочетании с температурой окружающей среды, превышающей номинальную мощность автоматического выключателя, а также короткое замыкание и замыкание на землю, проводят высокую силу тока из-за низкого импеданса обратного пути к источнику (эффективный путь заземления) ВЫКЛЮЧАЮТ автоматический выключатель.

  • A Однополюсный автоматический выключатель предназначен для защиты осветительных нагрузок на 120 В, таких как розетки, прачечная, кухня, жилые комнаты и т. Д.
  • A Двухполюсный автоматический выключатель разработан для защиты оборудования с напряжением 240 В, такого как электрические плиты, электрические сушилки, электрические резервуары для горячей воды.
  • Тандемные выключатели используют два однополюсных выключателя, размещенных в одном однополюсном пространстве. Это помогает сэкономить место на щитке и оставить достаточно места для добавления других ответвлений в какой-то момент.

Принцип работы автоматических выключателей

Автоматические выключатели

предназначены для выдерживания кратковременного броска тока, превышающего номинальную мощность, что позволяет двигателям вентиляторов или компрессорам работать.Время, в течение которого они могут допустить этот бросок тока, в сравнении с фактической допустимой силой тока, с которой они могут работать в течение этого времени, выражается на кривой «Время / сила тока» или «Срабатывание».

В зависимости от конструкции и назначения выключателя, он может выдерживать в 15 раз большую нагрузку и может отключиться от миллисекунд до 2-3 секунд позже.

У выключателей три позиции:

  • На — замкнутая цепь
  • Отключение — обрыв цепи также указывает на проблему
  • Выкл. — обрыв цепи

Общие сведения о выключателях GFCI, расположенных в Panelboards

GFCI Breaker означает прерыватель цепи защиты от замыкания на землю, который не следует путать с розетками GFCI, функция выключателя GFCI — защита от поражения электрическим током, перегрузок, короткого замыкания и замыканий на землю, а розетки GFCI защищают только от поражения электрическим током.

Защита

GFCI обычно применяется для влажных помещений, таких как кухонные прилавки, ванные комнаты, подвалы, внешние бассейны / спа-салоны, а также в приложениях, где вода может присутствовать и приводить к замыканию на землю. Защита GFCI требуется NEC и должна быть легко доступна.

Выключатели

GFCI спроектированы с простой схемной платой внутри, которая контролирует ток и силу тока, которые проходят через прерыватель, и затем срабатывает, если обнаруживает дисбаланс силы тока 5 мА, что может означать замыкание на землю.

Например, ответвленная цепь на 120 В. 10 ампер на проводнике ответвленной цепи к нагрузке (оборудованию) и 10 ампер, возвращающихся на нейтральный провод, будут нормальным состоянием. 10 ампер на нагрузку (оборудование) и возврат 9,9 ампер указывают на замыкание на землю 100 мА, которого достаточно, чтобы вызвать серьезное или даже смертельное поражение электрическим током. В этот момент печатная плата обнаружит эту разницу> 5 мА и быстро отключит прерыватель GFCI.

Выключатели GFCI будут иметь маркировку с указанием допустимой силы тока для службы HACR, но также будут иметь четкую маркировку с их функцией GFCI.Они оснащены кнопкой тестирования и цветным индикатором, который показывает, когда произошло замыкание на землю.

Проводники параллельной цепи выключателей

GFCI заканчиваются на соответствующей клемме на нагрузке, а нейтральный провод заканчивается на клемме нейтрали выключателя GFCI, а не идет прямо к нейтральной шине. Отдельный пигтейл от прерывателя GFCI будет подключен к нейтральной шине. Узнайте больше о автоматическом выключателе и розетке GFCI: как защитить себя от поражения электрическим током в нашем блоге.

Прерыватели AFCI

Автоматические выключатели

Arc Fault Circuit Interrupter (AFCI) оснащены печатной платой, которая может отличить обычную мгновенную дугу, такую ​​как срабатывание выключателя света, от продолжительного события, вызывающего дугу. Функция выключателя AFCI заключается в обнаружении этих опасных условий возникновения дуги и отключении, предотвращая электрический пожар.

Дуги (параллельная дуга) могут возникнуть, если изоляция изношена или защемлена, что позволяет току проходить между горячим и нейтральным проводами. Это также может произойти, если гвоздь или шуруп для гипсокартона пробил провод или повредил внутренний провод внутри электрического шнура.Из-за опасности, создаваемой электрическими дугами, были приняты следующие меры:

  • Защита от AFCI теперь требуется NEC (ответвительные цепи на 15 и 20 А) для жилых комнат, комнат отдыха, офисов, кухонь, спален, туалетов, прачечных и притонов.
  • Автоматические выключатели AFCI имеют четкую маркировку на передней панели и оснащены кнопкой тестирования, а также индикатором Arc Fault, который показывает, когда было обнаружено дуговое замыкание.
  • Маркировка автоматических выключателей
  • AFCI должна включать рейтинг HACR, номинальную силу тока и AIC (рейтинг короткого замыкания).

CAFCI, выключатели двойного назначения и розетки AFCI

В то время как автоматические выключатели AFCI могут обнаруживать дугу, переходящую от линии к нейтрали (параллельной), автоматические выключатели CAFCI предназначены для обнаружения дуги Line1-Line1 (последовательной), например, внутри поврежденного электрического шнура устройства. Прерыватели CAFCI помечены как комбинированные AFCI и не обеспечивают вместе защиту AFCI и GFCI. Это потребовало бы прерывателя двойного назначения.

Двухфункциональные автоматические выключатели — это довольно новая инновация, предлагающая наилучший возможный пакет защиты.Они помечены как для AFCI, так и для GFCI и имеют отдельные цветные индикаторы, которые загораются при возникновении дугового замыкания или замыкания на землю.

Кроме того, NEC требует наличия автоматических выключателей AFCI, если доступ к устройству затруднен.

Меры безопасности при блокировке / маркировке

Автоматические выключатели как изолирующее устройство

Lockout / Tagout — это способ предотвратить подачу питания в систему, поместив блокирующее устройство / навесной замок и предупреждающую бирку на изолирующее устройство системы.Часто при выполнении блокировки в ответвленной цепи к электрическому устройству электрооборудование получает питание от автоматического выключателя. Узнайте все, что вам нужно знать о процедурах блокировки тегов, в нашем недавнем сообщении в блоге.

Каждый технический специалист отвечает за установку собственного замка и бирки на оборудование для обеспечения «нулевого энергопотребления». Один ключ от замка!

Оттуда:

  • Квалифицированный специалист (OSHA / NFPA70E) выполняет проверку и изоляцию под напряжением.
  • Тег блокировки подписан лицом, установившим его и работающим в системе.
  • Иногда система может быть заблокирована более чем одним человеком. Для обеспечения безопасности каждый человек должен снять свою блокировку / маркировку, прежде чем система снова будет включена.
  • Накладки для блокировки могут иметь до шести отверстий для отдельных навесных замков; кабели можно использовать для расширения блокировки до отдельного автоматического выключателя.

Эта разбивка щитовых щитов и различных типов автоматических выключателей, их конструкция и функции, а также основные процедуры безопасности для электрических систем являются отличным началом при входе в отрасль.Чтобы получить более подробное представление об этих областях, ознакомьтесь с каталогом курсов SkillMill ™ Electrical.

Чад Суси

Interplay Learning Электротехнический эксперт

Чад — специалист по электрике Interplay и старший электрик. На протяжении всей своей карьеры Чад продвигался в качестве специалиста-электрика, с самого начала занимаясь ремонтом / электромонтажом домов на предприятиях обеспечения качества / вводом в эксплуатацию, попутно оттачивая свои навыки во всех аспектах торговли электроэнергией. Он перешел в свою карьеру через жилые, коммерческие и промышленные объекты, а в 2012 году расширил свою миссию и стал обучаться на протяжении всей жизни, став инструктором по электрике.Он продолжил свой путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и здравым теориям обучения взрослых.

uxcell Миниатюрный автоматический выключатель DZ47-63 1 полюс DIN 400 В 3A Новая доставка Бесплатная доставка 230

Миниатюрный автоматический выключатель uxcell DZ47-63 1 полюс DIN 400 В 3A Новая доставка Бесплатная доставка 230

$ 6 Миниатюрный автоматический выключатель uxcell, DZ47-63 1 полюс 3A 230 / 400V DIN Tools Электромонтажные выключатели, предохранители центров нагрузки DZ47-63,230 / 400V, Miniature, uxcell, Breaker ,, 3A, 1, estacaojundiahy.com.br, / kaput392130.html, Схема, DIN, Инструменты для ремонта дома, Электрооборудование, Автоматические выключатели, Предохранители центров нагрузки, Полюс, DZ47-63,230 / 400V за $ 6, Миниатюрный, uxcell, Автоматический выключатель, 3A, 1, estacaojundiahy.com.br , / kaput392130.html, Схема, DIN, Инструменты для ремонта дома, Электрооборудование, Выключатели, Предохранители центров нагрузки, Полюс, Миниатюрный автоматический выключатель uxcell за 6 долларов США, DZ47-63 1-полюсный 3A 230 / 400V DIN Инструменты Домашние электрические выключатели, Предохранители центров нагрузки Миниатюрный автоматический выключатель uxcell DZ47-63 1 полюс DIN 400 В 3A Новая доставка Бесплатная доставка 230 Миниатюрный автоматический выключатель uxcell DZ47-63 1 полюс DIN 400 В 3A Новая доставка Бесплатная доставка 230

$ 6

Миниатюрный автоматический выключатель

uxcell, DZ47-63 1 полюс 3A 230 / 400V DIN

  • Убедитесь, что это подходит введя номер вашей модели.
  • Номинальная отключающая способность цепи: 4500A; Номинальное напряжение: 230/400 В; Механическая жизнь: 20000 раз; Электрическая жизнь: 8000 раз.
  • Модель: DZ47-63; Кривая отключения: C; Номинальный ток: 3А; Количество полюсов: 1 полюс, общий размер: 77 x 18 x 70 мм / 3,03 дюйма x 0,7 дюйма x 2,75 дюйма (Д x Ш x В).
  • Этот миниатюрный автоматический выключатель используется для защиты электрической системы от разрыва, вызванного избыточным током в результате перегрузки или короткого замыкания.
  • Быстрое отключение для обеспечения надежной работы нагрузки и продления срока службы автоматических выключателей.Он также может работать как двухпозиционный переключатель для цепей нагрузки.
  • Модульная структура может быть легко установлена ​​на стандартную направляющую DIN в распределительной коробке, бистабильный стопорный зажим, установка более удобна. В соответствии с промышленными стандартами: IEC 60898-1, GB / T10963.1.
||| Миниатюрный автоматический выключатель

uxcell, DZ47-63 1-полюсный 3A 230 / 400V DIN

.

Добавить комментарий

Ваш адрес email не будет опубликован.
