Виды и типы автоматических выключателей

Просмотров 1.6k. Опубликовано Обновлено

Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей.

Виды автоматических выключателей (АВ)

  • Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
  • Автоматические выключатели подразделяются по показателю номинального тока. Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
  • Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
  • Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
  • АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
  • По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания.
    Характеристики могут сочетаться.
  • Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
  • Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

  1. A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
  2. B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
  3. C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
  4. D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
  5. K – индуктивные нагрузки.
  6. Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

A, B, C, D, K, Z.

Автоматические выключатели обеспечивают безопасность дома. Они не дают электрической цепи перегреться во время превышения мощности проходящего по ней тока. Бывают случаи, когда по сети проходит слишком сильный поток электронов. Они могут повредить бытовые приборы, а при регулярном повторении – способствуют возгоранию изоляции и повреждают кабель. В итоге вовремя не обесточенная линия спровоцирует пожар. Автоматы защиты помогут решить проблему.

Они способны устранить две основные причины аварийных ситуаций:

1. Перегрузка по току. В детстве всем нам говорили, что включать одновременно несколько электрических приборов – опасно. Это так, если у них одинаково большая мощность, которую линия не способна выдержать. А еще проблема может возникнуть из-за поломки прибора, если он начинает подавать по одной части цепи слишком сильные электрические импульсы.

2. Короткое замыкание. Оно происходит, если нейтральный и фазный провода соединяются между собой. Для правильной работы сети оба канала должны быть подключены отдельно.

В соответствии с правилами эксплуатации автоматы делятся на несколько видов, каждый из которых служит разным задачам. Категории автоматических выключателей проставляют на корпусе автомата. А после пишут номинальную цифру тока.

Категория А.

Реагирует на малейшие перемены тока и поэтому считается самой чувствительной. Все дело в конструкции: внутри не только тепловой расцепитель, но и электромагнитное реле. Выключатель сработает, если сила тока превысит его номинал хотя бы на 30%. Если же электроток превысит номинал на все 100%, катушка реле обесточит сеть за 0,05 сек. Если этого не произойдет, в дело вступает тепловой расцепитель. При увеличении силы тока в два раза и не обесточивании сети он полностью отключит питание примерно за 20-30 секунд.

Для жилых помещений такой выключатель слишком чувствительный, его используют для сетей, в которых даже маленький перегруз может повредить технику. Например, в исследовательских лабораториях, сервисных центрах, в диагностических приборах и так далее.

Категория В.

Это уже менее чувствительные автоматы. Мгновенный (электромагнитный) расцепитель сработает, когда мощность тока превысит основную цифру в два раза (200%). Сам прибор реагирует на это за 0,015 сек. Биметаллическая пластина реагирует за 4-5 секунд. Она срабатывает при таком же превышении номинала (в случае, если расцепитель не справился со своей задачей).

Такой расцепитель прекрасно подойдет для жилых помещений. Его используют в сетях, которые питают светильники и розетки. Перегрев таких линий либо минимальный, либо вообще отсутствует. Меньшая чувствительность прибора не делает его качество хуже, защитные реакции срабатывают без перебоев.

Категория С.

Для бытовых цепей чаще всего используют эту категорию. Ее перегрузочная способность в несколько раз выше, чем у описанных выше вариантов. Чтобы сработал соленоид, электроны тока должны превысить цифру номинала минимум в 5 раз. А тепловой расцепитель выполнит свою задачу уже через полторы секунды.

Если автоматы категории В используют для защиты отдельных ветвей сети, то С используются для всей сети в целом. Поэтому они выступают как вводные устройства в щитки, которые устанавливают на лестничных клетках. В случае замыканий или перегрузок прибор обесточит только одну линию (или ее часть), что позволит избежать обесточивания во всем доме.

Категория D.

Здесь самое высокое отношение критического момента к номинальному. Если ток превысит основную цифру выключателя менее чем в 10 раз, электромагнитная катушка не сработает. Если это произойдет, спустя 0,4 секунды в работу вступит тепловой расцепитель. Из этого следует, что для полноценной защиты D не подходят, а вот с ролью подстраховки справятся прекрасно.

Поэтому их регулярно монтируют на вводе всего сооружения. Если автоматическая защита в отдельных линиях не решила проблему, обесточивание обеспечивает подстраховочный аппарат. А также их выгодно устанавливать в цепях с большим стартерным током. К таким обычно подключают электродвигатели.

Категории K и Z.

Эти категории автоматических выключателей вряд ли можно найти на строительном рынке, они в основном используются на промышленных предприятиях. У автоматов вида K не маленький разброс в величинах электрических импульсов. Чтобы сработала переменная цепь, выброс электронов должен превысить номинальный показатель в 12 раз. А для постоянной цепи показатель увеличивается до 18 раз. Очень быстро срабатывает соленоид, уже через 0,02 сек. А вот тепловой расцепитель начнет действовать, если величину номинального тока превысить на 5%.

У категории Z разброс не такой большой. По цепи переменного тока нужно пустить мощность, которая в два раза превысит показатель. А в постоянной цепи показатель должен быть превышен в 4,5 раза.

Первый тип используется в цепях с реактивной нагрузкой. Это могут быть электромагнитные устройства, различные трансформаторы, преобразователи напряжения. А второй тип используется для цепей, к которым подключают специфические электрические приборы.

Итак, какая бы ни была категория автоматического выключателя, он должен справляться со своей основной задачей – быстро выявить место появления чрезмерного тока. И не менее быстро обесточить сеть, чтобы не допустить повреждение кабеля или устройства.

Основные виды и типы автоматических выключателей

Автор Alexey На чтение 5 мин. Просмотров 278 Опубликовано Обновлено

Для того чтобы вся техника в доме или на производстве была защищена от перепадов напряжения электрического тока нужно установить специальные автоматические выключатели.

Они смогут зафиксировать скачок и быстро на него среагировать, отключив всю систему от подачи электричества. Человек самостоятельно сделать этого не сможет, а вот автомат определенного типа справить за несколько секунд.

Типы автоматов

Чувствительность аппарата

Перед тем как ознакомится с видами автоматов нужно узнать с какой чувствительностью приборы подойдут для домашнего использования, а какие будут неуместны. Такой показатель будет указывать на то, насколько быстро будет реагировать прибор на скачок напряжения. Он имеет несколько маркировок:

Классификация автоматов

Выделяют различные виды автоматов по отношению к типу тока, номинальному напряжению или показателю тока и другим техническим характеристикам. Поэтому нужно конкретно разбираться по каждому пункту отдельно.

Тип тока

По отношению к этой характеристике автоматы разделяют на:

  1.  Для работы в сети переменного тока;
  2. Для работы в сети постоянного тока;
  3. Универсальные модели.

Тут все ясно и дополнительных пояснений не нужно.

По показателю номинального тока

От значения данной характеристики будет зависеть в сети с каким максимальным значением может работать автоматический выключатель. Есть приборы, которые способны работать от 1 А до 100 А и больше. Минимальное значение, с которым можно найти в продаже автоматы составляет 0,5 А.

Показатель номинального напряжения

Данная характеристика указывает с каким напряжением может работать данный вид автоматических выключателей. Одни могут работать в сети с напряжением 220 или 380 Вольт — это самые распространенные варианты для бытового применения. Но есть автоматы, которые будут прекрасно справляться и с более высокими показателями.

По способности ограничить приток электричества

По данной характеристике выделяют:

Другие характеристики

Количество полюсов может быть от одного до четырех. Соответственно их называют однополюсные, двухполюсные и так далее.

Автоматы по количеству полюсов

По строению различают:

  • Воздушные;

    Воздушный автомат

  • Модульные;

    Модульный автомат

  • В литом корпусе автоматические выключатели.

    Автоматы в литом корпусе

По скорости сбрасывания производят быстродействующие, нормальные и селективные приборы. В них может быть установлена функция выдержки времени, которая может обратно зависеть от тока или не зависеть от него. Выдержку времени могут и не устанавливать.

Есть у автоматов и привод, который может быть ручной, подключаться к двигателю или пружине. Рознятся выключатели и наличию свободных контактов, и способу подключения проводников.

Важной характеристикой будет защита от воздействия окружающей среды. Тут можно выделить:

  1.  IP-защиту;
  2. От механического воздействия;
  3. Ток проводимость материала.

Все характеристики могут сочетаться в различных комбинациях. Все зависит от модели и производителя.

Типы выключателей

Автомат внутри содержит расцепитель, который с помощью рычага, защелки, пружины или коромысла способен мгновенно отключить сеть от подачи электричества. Типы автоматических выключателей и различают по типу расцепителя. Бывают:

  1. Автоматический выключатель с магнитным расцепителем – реагирует на скачки мгновенно. Хорошо подходит для сети где часто случаются короткие замыкания. Расцепитель представлен соленоидом с подвижным сердечником. При скачке сердечник втягивается и происходит размыка ние цепи. Реагирует за доли секунды.

    Схема работы автоматического выключателя с магнитным расцеплением

  2. Выключатель с тепловым расцепителем – защищает от чрезмерной нагрузки электрическую сеть. Расцепитель представлен биметаллической пластиной. Под воздействием тока с повышенным значением пластина нагревается и выгибается, тем самым отключая подачу электричества. Данные типы автоматов способны реагировать от нескольких секунд или до 1 минуты на превышение напряжения. Все зависит от того на какие показатели рассчитан прибор.

Автоматические выключатели гораздо выгоднее плавких предохранителей. Это потому что после остывания автомат уже можно включать, и он будет работать как надо, если причина перегрузки устранена. Плавки предохранитель нужно заменить. Его может не оказаться под рукой и замена может занять много времени.

Типы автоматических выключателей

В быту и на производстве существует необходимость защиты электроприборов от тепловых перегрузок линий и коротких замыканий.

В быту и на производстве существует необходимость защиты электроприборов от тепловых перегрузок линий и коротких замыканий. Для решения этих проблем были разработаны автоматические выключатели.

Типы автоматических выключателей

В настоящее время этот сегмент рынка электротехники представлен несколькими видами автоматов.

• Модульные автоматические выключатели, имеющие стандартизированные размеры и устанавливаются в электрощитки на din-рейку. Применяются для защиты сетей бытовых потребителей электрической энергии, при организации систем энергораспределения офисов и промышленных предприятий.
• Корпусные автоматические выключатели для защиты сетей с напряжением до 600В и рабочими токами до 1600А. Используются в качестве вводного автомата, для подключения мощных потребителей (станки и другое производственное оборудование большой мощности).
• Автоматические выключатели для защиты электродвигателей.

Как правило, автоматические выключатели с номинальными токами до 63А считаются бытовыми. При необходимости защиты от более высоких токов используются промышленные типы автоматов.

По степени чувствительности большинство автоматов имеют пороговое значение в 140% от номинального — в этом случае моментально срабатывает расцепитель электромагнитного типа. Тепловой расцепитель реагирует на нагрев электропроводки и, в зависимости, от температуры окружающего воздуха, может среагировать на перегрузку не сразу, а по прошествии некоторого времени, которое может исчисляться от нескольких минут при плюсовой температуре до нескольких часов в мороз.

По количеству разъединяемых линий автоматические выключатели бытового применения могут быть одно-, двух-, трех- и четырехполюсными.

Ассортимент автоматических выключателей Schneider Electric

Концерн Schneider Electric, основной сферой деятельности которого является электротехника, предлагает покупателям несколько линеек изделий для защиты сетей разных брендов различных ценовых сегментов. Любой из них можно купить в интернет-магазине Schneider-24.ru, при этом, независимо от цены, каждое изделие гарантирует потребителю долговечность эксплуатации, качество и надежность конструкции.

При минимальной линейке типоразмеров серия автоматических выключателей Masterpact отличается большим количеством значений токов отключения. Различные предложения по расцепителям дают возможность точно осуществлять подбор решения технологических и проектных задач. Модели Masterpact NT и Masterpact NW, построенные на технологии ASIC оснащены защитой электроцепей в номинальном и аварийном режиме, системами контроля качества и индикаторами техобслуживания.

В серии Compact приборы оснащены микропроцессорными блоками с функцией контроля и управления. Практичность моделей Compact NSX Compact NS обеспечена наличием функций контроля и анализа параметров электрической сети. Оптимальным решением, возможным к применению в любых условиях, является Compact INS/INV, которому свойственный высокие электрические характеристики и возможность вариативного монтажа и соединений. Все изделия серии Compact и Masterpact созданы на основе платформы Micrologic.

В серии модульного оборудования Acti9 лучшим предложением являются автоматические выключатели iC60 С120 NG125 для отсекания электропитания при коротком замыкании и перегрузке, DPN Vigi для комплексной защиты, iLD RCCB, который, благодаря наличию УЗО, защищает от поражения электрическим током и снижает риск возгорания электроустановок.

Модульные устройства для установки на гражданских объектах Easy 9 производятся в вариантах от 1 до 4 полюсов и рассчитаны на токи от 6 до 125 ампер. В серию входят автоматические выключатели, УЗО, ДИФы и выключатели-разъединители.

В серию Домовой включены модульные автоматы для применения в жилых помещениях: бытовые автоматические и дифференцированные выключатели. Линейка включает изделия, рассчитанные на силу тока от 6 до 63 ампер.

Автоматические выключатели EasyPact EZC представлены тремя группами: до 100А, от 100 до 250А, от 250 до 400А. Производятся в литом корпусе и подходят для модернизации установок старого типа, не требующих настройки. Кроме этого, в серии есть более сложные по конструкции изделия с различным диапазоном токов: EasyPact CVS100-250, EasyPact CVS400-630, EasyPact MVS.

Виды автоматических выключателей — ElectrikTop.ru

При возникновении аварийной ситуации в электрической сети – короткого замыкания, пожара или поражения человека током, она должна быть немедленно обесточена. Ранее эту функцию выполняли плавкие предохранители. Их основным недостатком является то, что они отключают только одну, и чаще всего только фазную, линию.

А по сегодняшним правилам эксплуатации электроустановок необходим полный разрыв. Кроме того, действуют они недостаточно быстро и после срабатывания подлежат замене. Этих недостатков лишены автоматические предохранители и выключатели.

Типы и виды автоматических выключателей

Семейство электротехнических устройств, которые в повседневном употреблении нередко называют «электрический автомат», очень разнообразно. Если будет позволено такое сравнение, оно состоит из нескольких кланов, различающихся по типу воздействия, на которое они реагируют, а также по конструктивному исполнению.

В зависимости от этого они используются для защиты всей электрической сети в целом, отдельных цепей и устройств, или человека. Есть и внутриклановое деление. Например, по скорости срабатывания.

Типы автоматических выключателей по виду воздействия:

  • Срабатывание от сверхтоков (короткое замыкание) и нагрева. Самый распространенный тип. Применяются для защиты всей схемы электроснабжения (вводные автоматы) или отдельных устройств.
  • Реагирование на дифференциальный ток. Это так называемые УЗО – устройства защитного отключения, применяющиеся для предотвращения поражения человека электрическим током.
  • Тепловые реле. Используются в электрических приводах для защиты электродвигателей от перегрузок.

Различия по конструктивному исполнению:

  • Серия АП. Так называемые апэшки – большие черные коробки из электротехнического пластика с двумя кнопками: ВКЛ (белая) и ВЫКЛ (красная). Реагируют на тепло и сверхтоки. Обычно используются в трехфазных сетях для защиты отдельных устройств. Надежная массивная конструкция, считающаяся устаревшей.
  • Серия ВА. Современное малогабаритное устройство с рычагом включения-выключения, расположенным горизонтально.
  • Автоматические предохранители. Заменили так называемые пробки с резьбовым цоколем Эдисона Е14. Так же устаревшая, но еще широко применяющаяся в бытовых электрических сетях конструкция.

В зависимости от количества точек подключения, которые называют полюсами, выключатели бывают одно-, двух-, трех— и четырехполюсными.

Однополюсные коммутируют только одну линию, обычно фазную. Их используют в малонагруженных электрических цепях. Например, осветительных. Их второе название «модульные автоматические выключатели», поскольку их обычно собирают в пакет (на одну DIN-рейку несколько) и размещают в распределительном щите, по соседству с общей нулевой шиной. К ним же можно отнести и автоматические предохранители, входом которых является центральный контакт, а выходом – кольцо с резьбой.

Двухполюсные используются в однофазных сетях для защиты всей электрической схемы, тогда их называют вводными, или одного устройства.

Трех— и четырехполюсные устройства применяются для работы в трехфазных сетях, в которых может быть три (в случае глухозаземленной нейтрали) или четыре проводника.

Устройство автоматических выключателей

Принцип устройства коммутаторов, реагирующих на сверхтоки и перегрев, одинаково как для устройств типа АП, ВА или автоматических предохранителей. Выключатели типа ВА имеют клеммы с винтовым зажимом. К входной подключен подвижный контакт, который системой рычагов и пружин связан с рычагом управления.

Во включенном состоянии у него есть электрический контакт с электромагнитным расцепителем – соленоидом с подвижным сердечником-штоком. Проводник на его выходе соединен с еще одним элементом управления – биметаллической пластиной, упирающейся в шток. Дополнительным элементом устройства является дугогасительная камера – пакет пластин из электротехнического фибролита.

Расцепитель рассчитан на срабатывание при прохождении через его катушку тока определенного номинала. При достижении этого значения соленоид выталкивает шток и размыкает контакт. Обратите внимание, что биметаллическая пластина подключена к выходной клемме. Поэтому есть существенная разница в том, как поставить автоматический выключатель. Перевернутый вверх ногами, он перестает реагировать на короткое замыкание из-за дополнительного сопротивления пластины.

Автоматы дифференциального тока

Они называются УЗО – устройства защитного отключения. Внешне очень похожи на автоматы ВА, отличаясь только кнопкой «Тест». Принципиальные различия в устройстве электромагнитного расцепителя. Он построен на основе дифференциального трансформатора.

Его первичная обмотка составлена из двух катушек, к которым подключены фазный и нулевой провод. Вторичная обмотка соединена соленоидом. В обычном состоянии токи в фазном и нейтральном проводниках равны по величине, но противоположны по фазе. Они компенсируют друг друга, и в первичной обмотке не наводится электромагнитного поля.

При частичном пробое изоляции и соединении фазной линии с заземляющим контуром, баланс нарушается, в первичной обмотке возникает магнитный поток, порождающий электрический ток во вторичной. Соленоид срабатывает и размыкает контакт.

Так происходит если, например, человек берет рукой электроприбор, корпус которого замкнуло на фазу. Эти приборы не защищают ни от короткого замыкания, ни от перегрева, поэтому их ставят последовательно с автоматами ВА. И обязательно после них. Про правильное подключение читайте тут.

Дифференциальные выключатели

Их еще называют автоматическими выключателями дифференциального тока – аббревиатура АВДТ. В них совмещен автомат ВА и УЗО. Их применение упрощает электрическую схему и ее монтаж – вместо двух приборов можно поставить один.

Отличить АВДТ от УЗО можно по схематическому изображению на лицевой панели, что не всегда возможно из-за недостаточной технической грамотности, или по литере перед цифрой номинала и его величине. Подробнее об этом здесь.

На устройстве защитного отключения может быть написано, например, In 16A и I∆n 10 mA. Первое значение – номинальный ток цепи, в котором может работать устройство. Обратите внимание, что перед ним нет буквенной литеры. Второе – ток срабатывания, он никогда не превышает единицы ампер. АВДТ маркируется иначе: C16 10 mA. Литера С – это времятоковая характеристика.

Времятоковые характеристики автоматических выключателей

В зависимости от конструкции соленоида электромагнитного расцепителя автоматический выключатель может срабатывать с разной скоростью. Это и называется времятоковой характеристикой. Основными из них являются:

  • А – максимально быстрое срабатывание. Необходимо для защиты чувствительных к качеству электричества полупроводниковых схем. Прибор может работать только в паре со стабилизатором компенсационного типа. Дома лучше не использовать, поскольку стандарты качества для бытовых сетей невысокие, он будет постоянно срабатывать.
  • В – чувствительность повышенная, но время срабатывания снижено. Можно применять для защиты схем электропитания локальных вычислительных сетей.
  • С – самый распространенный тип прибора, использующийся в быту. Удовлетворительная чувствительность и средняя скорость срабатывания.
  • В – промышленный вариант с пониженной чувствительностью. Используется в сетях с большими амплитудами перепадов напряжения. Например, подключенных к тяговым подстанциям электротранспорта.

Автоматические выключатели – важный элемент электрической цепи. Эксплуатация электроустановок без них может привести техногенной катастрофе локального характера и несет угрозу жизни для обслуживающего персонала.

Типы автоматов электрических — Всё о электрике

Виды автоматических выключателей — какие бывают автоматы

Автоматическими выключателями называются устройства, задача которых состоит в защите электрической линии от воздействия мощного тока, способного вызвать перегрев кабеля с дальнейшим оплавлением изоляционного слоя и возгоранием. Возрастание силы тока может быть вызвано слишком большой нагрузкой, что происходит при превышении суммарной мощностью устройств той величины, которую кабель может выдержать по своему сечению – в этом случае отключение автомата происходит не сразу, а после того, как провод нагреется до определенного уровня. При КЗ ток возрастает многократно в течение доли секунды, и устройство тут же реагирует на него, мгновенно прекращая подачу электричества в цепь. В этом материале мы расскажем, какими бывают типы автоматических выключателей и их характеристики.

Автоматические защитные выключатели: классификация и различия

Помимо устройств защитного отключения, которые не используются по отдельности, есть 3 типа автоматов защиты сети. Они работают с нагрузками разной величины и отличаются между собой по своей конструкции. К ним относятся:

  • Модульные АВ. Эти устройства монтируются в бытовых сетях, в которых протекают токи незначительной величины. Обычно имеют 1 или 2 полюса и ширину, кратную 1,75 см.

  • Литые выключатели. Они предназначены для работы в промышленных сетях, с токами до 1 кА. Выполнены в литом корпусе, из-за чего и получили свое название.
  • Воздушные электрические автоматы. Эти устройства могут иметь 3 или 4 полюса и выдерживают силу тока до 6,3 кА. Используются в электрических цепях с установками высокой мощности.

Существует еще одна разновидность автоматов для защиты электросети – дифференциальные. Мы не рассматриваем их отдельно, поскольку такие устройства представляют собой обычные автоматические выключатели, в состав которых входит УЗО.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

Наличие этих опций значительно увеличивает стоимость аппарата.

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

Характеристики автоматических выключателей

Существует еще одна классификация автоматов – по их характеристикам. Этот показатель обозначает степень чувствительности защитного прибора к превышению величины номинального тока. Соответствующая маркировка покажет, насколько быстро в случае возрастания тока среагирует устройство. Одни типы АВ срабатывают моментально, в то время как другим на это понадобится определенное время.

Существует следующая маркировка устройств по их чувствительности:

  • A. Выключатели этого типа наиболее чувствительны и на повышение нагрузки реагируют мгновенно. В бытовые сети их практически не устанавливают, защищая с их помощью цепи, в которые включено высокоточное оборудование.
  • B. Эти автоматы срабатывают при возрастании тока с незначительной задержкой. Обычно они включаются в линии с дорогостоящими бытовыми приборами (жидкокристаллические телевизоры, компьютеры и другие).
  • C. Такие аппараты – самые распространенные в бытовых сетях. Отключение их происходит не сразу после повышения силы тока, а через некоторое время, что дает возможность ее нормализации при незначительном перепаде.
  • D. Чувствительность этих приборов к возрастанию тока самая низкая из всех перечисленных типов. Их чаще всего устанавливают в щитках на подходе линии к зданию. Они обеспечивают подстраховку квартирных автоматов, и если те по какой-то причине не срабатывают, отключают общую сеть.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Для защиты цепей с различными параметрами надо устанавливать аппараты с соответствующими возможностями.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Заключение

Автоматический выключатель, характеристики и виды которого мы рассмотрели в этой статье, является очень важным устройством, которое обеспечивает защиту электрической линии от повреждений мощными токами. Эксплуатация сетей, не защищенных автоматами, запрещена Правилами устройства электроустановок. Самое главное – правильно подобрать тип АВ, который подойдет для конкретной сети.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

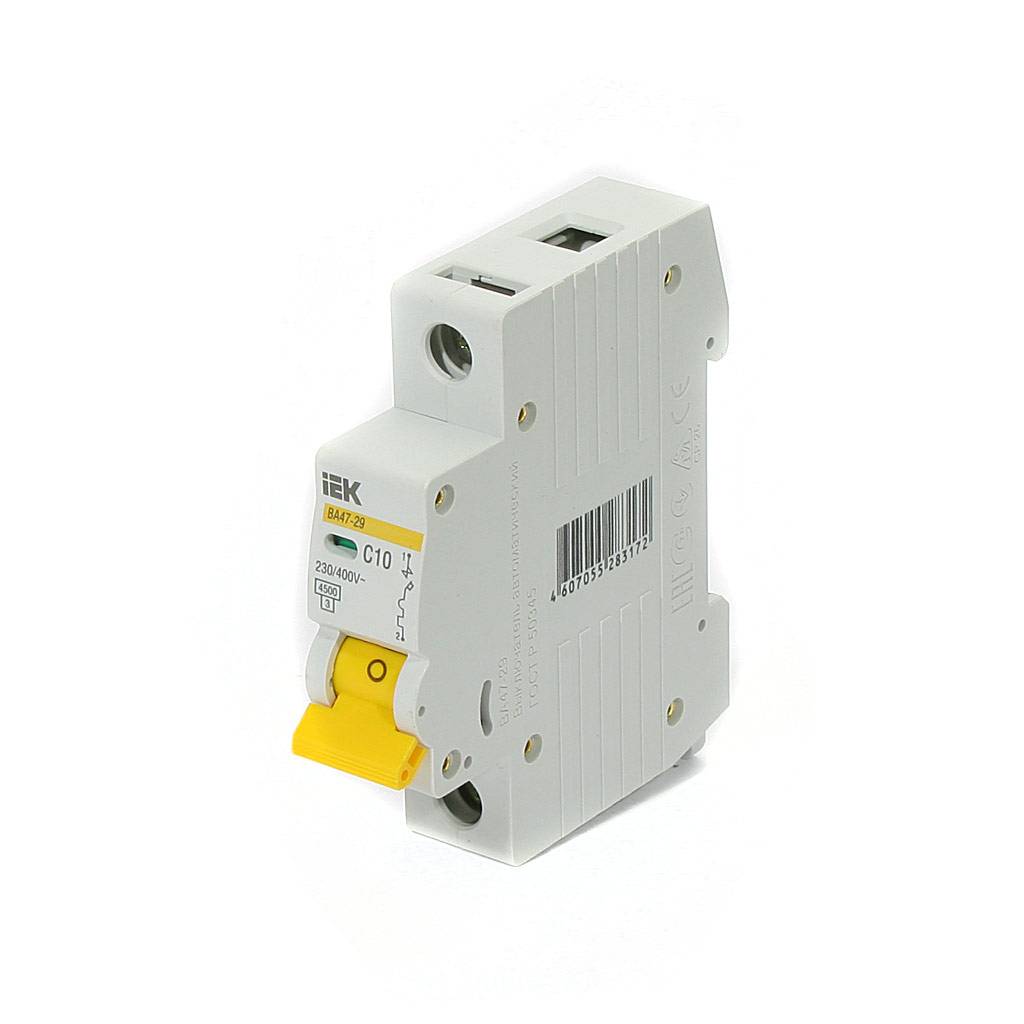

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Типы автоматов электрических. Какой тип автомата выбрать?

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Что такое автоматические выключатели?

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

  • короткое замыкание;
  • превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал прибор защиты, может перегреть проводку и, как следствие, стать причиной пожара.

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

  • Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
  • Механизм включения.
  • Контакты. Обеспечивают соединение и разрыв цепи.
  • Клеммы. Подключаются к защищаемой сети.
  • Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
  • Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
  • Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

  • Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
  • Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
  • Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10. 30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

  • Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
  • Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
  • Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
  • Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
  • Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
  • Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
  • Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
  • Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой тип автомата выбрать?

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

  • Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
  • Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
  • Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

Несколько советов по выбору автомата

  • При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
  • Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
  • Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
  • Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

{SOURCE}

Типы автоматических выключателей и как выбрать автомат в щиток

Кроме устройств защитного отключения, используемых по отдельности, существует 3 вида автоматов, которые служат для предохранения электрической сети. Каждый из них предназначен для нагрузки определенной величины и имеет свою особую конструкцию.

Бывают следующие типы автоматических выключателей:

модульные;

литые;

силовые воздушные.

Типы срабатывания и класс защиты автоматов

Каждый перечисленный выше вид обладает своими специфическими характеристиками, поэтому покупка и установка автомата в щиток должна соответствовать нагрузке в электросети вашего помещения

Модульные выключатели

Модульный автомат представляет собой стандартное малогабаритное устройство, которое монтируется на Din-рейку. Корпус выключателя изготовлен из специального изолирующего материала, который позволяет обезопасить пользователя от удара электрическим током. Питающий и отходящий кабеля соединены с верхним и нижним клеммным зажимом соответственно. Два положения рычага (переключателя), установленного на автомате, позволяют управлять его состоянием вручную. В верхнем положении происходит подача тока сквозь замкнутый силовой контакт, а нижняя позиция предназначена для разрыва цепи питания.

Такие автоматы обеспечивают продолжительную работу при определенных величинах номинального тока. Модульные выключатели предусмотрены для монтажа в бытовых сетях, где предполагаются незначительные нагрузки на электросеть. Превышение установленных величин чревато разрывом силового контакта. Для этого в корпусе предусмотрено два типа защит: токовая отсечка и расцепитель.


!Расцепитель автоматического выключателя – это электротехническое устройство, которое отвечает за отключение (расцепление) сети при возникновении высокого электротока.

В автоматических выключателях бывают следующие типы расцепителей:

тепловой;

электронный;

электромагнитный;

независимый;

комбинированный;

полупроводниковый.

Литые автоматы

Литые автоматические выключатели служат для коммутации токов, величина которых превосходит нагрузки, предусмотренные для модульных конструкций. Их показатели достигают величины в 3.2 килоампера. Конструкция литых выключателей фактически не отличается от модульных устройств. Однако для увеличения пропускной способности нагрузок их выполняют в маленьком корпусе и оснащают высокими техническими характеристиками.

Данные автоматы чаще всего устанавливают на производственных объектах для обеспечения максимальной безопасности электропроводки. Условно они подразделяются на три категории с возможностью передачи нагрузок до 250, 1000 и 3200 ампер. В зависимости от особенностей конструкции литые выключатели делят на трехполюсные или четырехполюсные модели..

Силовые воздушные выключатели

Силовые воздушные автоматы оперируют токами с высокими нагрузками (6.3 килоампер) и используются в промышленных помещениях. Эти выключатели являются наиболее сложными в плане конструкции.

Они применяются для работы и защиты электрических систем. Данные автоматы задействуют как вводные и отходящие приспособления распределительных устройств с высокими нагрузками, а также для подключения трансформаторов, генераторов и т.п.

Подключение УЗО в щитке от профессионалов

Доверяйте любые работы по электромонтажу профессионалом. Делаем надежно, с гарантией.

Маркировка автоматических выключателей

В глазах большинства пользователей маркировка автоматов выглядит, как китайская грамота, недоступная для восприятия. Но такой подход является необходимостью, потому что разместить на лицевой стороне миниатюрной коробки данные в текстовом виде будет проблематично. А при выборе следует учитывать различные параметры прибора.

Обычно на автоматическом выключателе значится:

логотип либо название компании-производителя;

линейная серия устройства (модель), которая представлена буквенно-цифровыми обозначениями;

время-токовая характеристика, выраженная латинскими буквами B, C, D, K или Z. Широко распространенными классами автоматических выключателей являются B, C, D.

за буквенным обозначением следует число, которое характеризует номинальный ток автомата. Номинал указывает на максимальное значение тока, который может проходить через автомат, не провоцируя самостоятельного выключения прибора;

далее идет номинальное напряжение, на которое рассчитан тот или иной автоматический выключатель. Этот параметр отображен в Вольтах, он бывает постоянным либо переменным;

следующим показателем является предельный ток отключения. Данное значение определяет ток короткого замыкания, пропустив который автомат не выйдет из строя;

класс токоограничения. Этот параметр выступает в качестве ограничения времени короткого замыкания и определяет время срабатывания автомата;

на одной из частей корпуса автоматического выключателя указан артикул. Это обозначение облегчает поиск конкретной модели во время покупки.

Разобравшись с обозначениями автоматических выключателей, пользователь сможет не только облегчить свое взаимодействие с устройством и его выбор для электрощитка, но и обезопаситься от всякого рода неисправностей.

При выборе автоматического выключателя необходимо учитывать множество факторов, чтобы в будущем прибор мог участвовать в бесперебойной работе электрической системы, не реагировал на малейший скачок напряжения и был максимально безопасным при эксплуатации. Обратившись в нашу компанию, клиент узнает всю интересующую его информацию, получит квалифицированную помощь и будет уверен в качестве предоставленных услуг и установленных автоматов в его распределительный щит.

Разобравшись с обозначениями автоматических выключателей, пользователь сможет не только облегчить свое взаимодействие с устройством и его выбор для электрощитка, но и обезопаситься от всякого рода неисправностей.

  • Нагревательный мат для теплого электрического пола – конструкция, выбор и эксплуатация
  • Почему выбивает автомат в щитке
Типы автоматических выключателей

и описание автоматического выключателя

Введение

По данным IBIS World, рыночная стоимость производства силовых выключателей составляет 3,4 миллиарда долларов. Понимание различных типов автоматических выключателей может быть непростым, особенно если у вас нет электрического образования. Есть много типов, от домашнего до коммерческого, о которых вы должны знать.

Автоматический выключатель — это электрический компонент, который переключается вручную или автоматически для управления энергосистемой.Во всех зданиях с электричеством должны быть автоматические выключатели. В плохой день автоматический выключатель может спасти ваши помещения и сотрудников от поражения электрическим током, электрического пожара или даже поражения электрическим током.

Автоматические выключатели обеспечивают электрическую защиту людей и оборудования от внезапных скачков напряжения, перегрузок и коротких замыканий. В этой статье представлены различные типы автоматических выключателей.

Классификация автоматических выключателей

Автоматические выключатели можно классифицировать по различным механизмам.Приведенные ниже критерии используются для классификации автоматических выключателей.

  • Напряжение
  • Механизм прерывания
  • Место установки
  • Характеристики или конструкция

Это самые популярные классы автоматических выключателей, с которыми вы когда-либо сталкивались. Чтобы лучше понять каждую классификацию, ниже приводится разбивка типов автоматических выключателей.

Напряжение: Автоматические выключатели классифицируются в соответствии с их номинальным напряжением. Количество мощности, которое может пройти через прерыватель, может определить, какой это тип прерывателя цепи.Под напряжением автоматический выключатель можно разделить на три категории;

  • Выключатели высокого напряжения
  • Выключатели среднего напряжения
  • Выключатели низкого напряжения

Различные типы выключателей подходят для различных применений.

Высоковольтные автоматические выключатели
Согласно Международной электротехнической комиссии, когда напряжение превышает 72000 вольт, оно считается высоким напряжением. Выключатели высокого напряжения не являются обычным явлением, которое вы видите в своем здании.В этих автоматических выключателях используются соленоиды, которые обычно приводятся в действие трансформаторами тока и реле защиты.

Высоковольтные выключатели используются в системах с очень высоким напряжением, например, в линиях электропередачи. Они очень сложны, но способны минимизировать перегрузки по току.

Для разрыва дуги в этих автоматических выключателях используются различные методы, такие как масло, воздушный поток, двуокись углерода или вакуум. Однако гексафторид серы стал более популярным из-за его безвредности для окружающей среды.

Автоматические выключатели среднего напряжения
Эти автоматические выключатели работают с меньшим напряжением, чем их высоковольтные аналоги. Обычно они используются для напряжения от 1000 до 72000 вольт. Также их можно устанавливать как для внутреннего, так и для наружного применения.

Эти автоматические выключатели помогают контролировать среднее напряжение и используют защитные реле для проверки любых опасных отклонений.

Низковольтные автоматические выключатели
То, что вы видите на рабочем месте, вероятно, является низковольтным автоматическим выключателем.Это тот же самый базовый тип автоматических выключателей, который вы можете купить в хозяйственном магазине в вашем городе.

Некоторые выключатели низкого напряжения подлежат ремонту и могут быть разобраны. В случае повреждения вы можете отремонтировать автоматический выключатель без замены.

Есть разные типы выключателей низкого напряжения; Миниатюрные автоматические выключатели (MCB) используются для работы с током ниже 100 ампер. Они являются фаворитом для приложений, в которых нет высоких токов.Если ваше приложение имеет ток, превышающий 100 ампер, автоматический выключатель в литом корпусе (MCCB) может быть идеальным.

Существует два типа автоматических выключателей, обычно называемых автоматическими выключателями, UL 489 и UL 1077.

Автоматические выключатели UL 489
Автоматические выключатели UL 489 «предназначены для установки в корпус автоматического выключателя или как части других устройств, например в качестве служебного входного оборудования и щитов ». Они регулярно требуются при проектировании панелей в соответствии с Национальным электротехническим кодексом.

Дополнительные устройства защиты UL 1077
UL 1077 определяет дополнительные устройства защиты как устройства, предназначенные для использования в качестве защиты от перегрузки по току, перенапряжения или пониженного напряжения в приборе или другом электрическом оборудовании, где защита от перенапряжения в параллельной цепи уже предусмотрена или не требуется .

Важное примечание: хотя термин «автоматический выключатель» используется для описания устройств UL 489 и UL 1077, устройства UL 1077 не считаются автоматическими выключателями UL.Они определены как дополнительные средства защиты.

Автоматические выключатели в литом корпусе (MCCB) могут выдерживать ток до 2500 ампер. Они идеально подходят для мощных коммерческих и жилых целей.

Механизм прерывания: Механизм прерывания — это то, как автоматические выключатели прерывают ток. Различные автоматические выключатели работают иначе, чем другие. Существует четыре типа механизмов прерывания:

  • Воздушные выключатели
  • Масляные выключатели
  • Выключатели с гексафторидом серы
  • Вакуумные выключатели

Каждый метод имеет разные преимущества при прерывании дуги.

Воздушные автоматические выключатели
В этом автоматическом выключателе воздух является основным изолирующим и отключающим механизмом. Это воздушные или воздушные магнитные выключатели. При прерывании тока воздух инициируется статическим воздухом, в котором движется дуга.

Магнитные прерыватели прерывают дугу, используя магнитное поле в качестве среды прерывания.

В автоматических выключателях с воздушным дутьем используется дутьевой воздух. Эта струя продувает дугу сжатым воздухом, хранящимся в соплах.Этот воздух выходит через вентиляционные отверстия, создавая высокоскоростную струю, гасящую дугу.

Масляные автоматические выключатели
Минеральное масло чаще всего используется для прерывания дуги в автоматических выключателях этого типа. Масло предпочтительнее воздуха из-за его изоляционных свойств. И неподвижные, и подвижные контакты погружены в масло.

Во время размыкания цепи дуга зажигается в точке разъединения. Дуга в масле разлагается и испаряется в виде газообразного водорода, который в конечном итоге создает водородный пузырь.Сжатый газообразный водород предотвращает повторное зажигание дуги, когда ток достигает нуля.

Масляные выключатели — самые старые известные выключатели. Существует два типа масляных выключателей, а именно масляные выключатели с минимальным содержанием масла
и масляные автоматические выключатели для резервуаров.

Минимальные масляные выключатели используют масло во время прерывания. В этом автоматическом выключателе используется минимальное количество масла
, поскольку между токоведущими контактами и частями заземления имеется изолирующая среда.Изоляционный материал доступен в камере прерывания и требует минимального количества масла.

В масляном автоматическом выключателе масло используется как изолирующая, так и гасящая среда. Когда токоведущие контакты разделены, между контактами возникает дуга. Эта дуга образует вокруг себя быстрый газовый пузырь, тем самым отодвигая контакты.

Масляные автоматические выключатели

можно классифицировать в соответствии с их конструктивным исполнением. В этой категории есть два типа автоматических выключателей:

  • Автоматические выключатели с баком под напряжением
  • Выключатели с мертвым баком

Эти два типа автоматических выключателей имеют разную конструкцию.

Автоматические выключатели с мертвым баком являются наиболее предпочтительными в США. Этот автоматический выключатель имеет закрытый резервуар на земле. Резервуар содержит изолирующую среду и среду прерывания.

У действующего дробилки танка танк находится над землей. В этом резервуаре между собой находится изоляционная среда.
Модель мертвого резервуара обеспечивает более высокую сейсмическую стойкость, поскольку находится у земли.

В автоматических выключателях под напряжением корпус, в котором находятся контакты, находится под напряжением, т.е.е. «жить». Контактные корпуса выключателя с мертвым баком не находятся под напряжением и подключены к сети заземления. Живые танковые отбойные молотки дешевле, чем мертвые танковые отбойные молотки, и требуют меньше места.

Автоматические выключатели с гексафторидом серы
В этом автоматическом выключателе для гашения дуги используется газ гексафторид серы (SF6). Этот газ обладает прекрасными огнегасящими свойствами. Многие производители предпочитают газообразный гексафторид серы маслу и воздуху.

Гексафторид серы обладает высокой электроотрицательностью, идеально подходит для изоляции.Его изоляционные свойства примерно вдвое выше, чем у воздуха. Он используется как в электрических системах среднего, так и высокого напряжения.

Газ SF6 имеет отличные изоляционные, дугогасящие и многие другие свойства, которые являются величайшими преимуществами автоматических выключателей SF6.

Вакуумные выключатели
Для гашения дуги в этом выключателе используется вакуумная среда. Вакуум имеет диэлектрический характер восстановления, что обеспечивает отличное прерывание, особенно при высокочастотном токе.В этом механизме прерывания используются электроды, которые остаются закрытыми во время нормальной работы.

Когда в системе обнаруживается неисправность, срабатывает расцепитель, тем самым размыкая контакт. Когда электроды открываются, из-за ионизации контактов возникает дуга. Затем дуга быстро гаснет, потому что электроны и ионы конденсируются на поверхности электронов. Это приводит к восстановлению диэлектрической прочности.

Место установки: Автоматические выключатели используются в различных установках.В зависимости от требований их можно устанавливать в помещении или на улице.

Автоматические выключатели для внутренней установки предназначены для установки в защищенных шкафах. Эти выключатели следует устанавливать в зданиях для защиты от погодных условий. Металлические корпуса распределительных устройств управляют внутренними автоматическими выключателями при среднем напряжении.

С другой стороны, выключатели наружной установки не требуют защиты или кровли. У них более прочная конструкция корпуса по сравнению с их внутренними аналогами.Они не подвержены износу и используются в более сложных энергосистемах.

Разница между этими двумя моделями только в том, что уличные — закрытые. Механизм прерывания цепи одинаков для обоих типов.

Определение правильного автоматического выключателя

В какой-то момент на вашем рабочем месте вам может потребоваться купить или заменить автоматический выключатель. Это руководство по выбору лучшего автоматического выключателя для вашего приложения.

  1. Номинальное напряжение: При выборе типа автоматического выключателя учитывайте общее номинальное напряжение электрической системы.Этот рейтинг рассчитывается по максимальному напряжению, которое может быть приложено ко всем конечным портам. Кроме того, при расчете напряжения применяется интеграция распределения напряжения и автоматического выключателя. Автоматический выключатель должен иметь достаточную допустимую нагрузку для удовлетворения требований конечного применения.
  2. Номинальный ток: Рабочий ток или сила тока являются фактором, который следует учитывать при выборе автоматического выключателя. Автоматический выключатель должен работать при 100% требуемой нагрузки. Однако рекомендуется выбирать автоматический выключатель примерно на 120% от требуемой нагрузки.Более высокая сила тока помогает нейтрализовать эффект тепловыделения в энергосистеме. Номинальная сила тока — это постоянный ток, протекающий при температуре окружающей среды. Автоматические выключатели должны быть откалиброваны на стандартную температуру 104 ° F. (Вся информация о нагрузочном цикле получена из Национального электротехнического кодекса.)
  3. Кривая отключения: Чтобы выбрать автоматический выключатель, вам необходимо определить, какая кривая отключения является правильной для вашего приложения.

Что такое кривая отключения?
Проще говоря, кривая отключения, также известная как временная кривая тока, представляет собой графическое представление ожидаемого поведения устройства защиты цепи.

Кривые отключения отображают время отключения устройств максимального тока в зависимости от заданного уровня тока. Они предоставляются производителями устройств защиты цепей, чтобы помочь пользователям выбрать устройства, которые обеспечивают надлежащую защиту и производительность оборудования, избегая при этом ложных срабатываний.

  1. Максимальная отключающая способность: Максимальное количество прерываний, которое текущий выключатель может отключить, — это номинальное значение прерывания. Крайне важно определить максимальную отключающую способность энергосистемы.При покупке автоматического выключателя отключающая способность
    должна быть равна или больше или равна току повреждения.

Отключающая способность меньше величины тока короткого замыкания может повредить автоматический выключатель. Это правило должно всегда применяться при покупке любого автоматического выключателя.

  1. Условия эксплуатации автоматического выключателя: При выборе автоматического выключателя важно помнить о месте его использования. Некоторые условия работы очень жестоки для автоматических выключателей.При выборе автоматического выключателя необходимо учитывать следующие условия.

Температура окружающей среды
Температура окружающей среды выше 104 ° F требует калибровки. Высокая температура окружающей среды может повлиять на работу автоматического выключателя. Поскольку температура большинства шкафов составляет около 104 ° F, это стандартная калибровка почти для всех внутренних автоматических выключателей.

Если температура ниже или выше 104 ° F, может потребоваться калибровка в сторону увеличения или уменьшения.

Высота
Различные автоматические выключатели подходят для разной высоты.Например, на больших высотах выше 6000 футов воздух тоньше и не отводит тепло от токопроводящих компонентов. Это означает, что автоматический выключатель должен быть откалиброван по напряжению, допустимой нагрузке и отключающей способности.

Разбавитель воздуха предотвращает накопление диэлектрического заряда, способного выдерживать уровни напряжения. Кроме того, высота может снизить стоимость оборудования для выработки электроэнергии. Перед покупкой автоматических выключателей для высоких положений проконсультируйтесь со специалистом по производству электроэнергии.

Влага и коррозия
Для влажных условий рекомендуется специальная обработка влаги для автоматических выключателей.Обработка автоматических выключателей помогает противостоять грибку и плесени, которые, как известно, разрушают системы. В помещениях с повышенной влажностью в вольерах часто используются обогреватели.

Коррозия поражает компоненты автоматических выключателей и, таким образом, приводит к неисправным системам. Если они должны использоваться в коррозионных зонах, следует использовать специально изготовленные, устойчивые к коррозии.

Высокая вероятность поражения электрическим током
На некоторых рабочих местах высока вероятность поражения электрическим током.В этом случае следует установить противоударные устройства, чтобы предотвратить возможные сбои.

Противоударные устройства состоят из инерционных противовесов над полюсами, удерживающими тяговую штангу. Однако вес
не должен нарушать работу тепловых или магнитных расцепителей.

  1. Техническое обслуживание: Требования к техническому обслуживанию автоматического выключателя также следует учитывать при выборе подходящего автоматического выключателя. Вы должны рассмотреть автоматические выключатели, которые требуют минимального обслуживания.Если вам необходимо выполнить какое-либо техническое обслуживание автоматических выключателей, это должно быть легко с минимальными затратами. Литые автоматические выключатели надежны, поскольку закрытый блок имеет минимальное воздействие пыли, плесени, влаги и грязи. Закрытые модели требуют минимального обслуживания, чем открытые модели. Некоторые автоматические выключатели требуют постоянной очистки, чтобы уменьшить перегрев и повреждение, поэтому выключатели должны свободно размыкаться для обслуживания.

Итог

Работа автоматических выключателей не только сложная, но и деликатная.Небольшой несчастный случай может иметь далеко идущие последствия. Автоматический выключатель, который вы используете в своих приложениях, должен быть высоконадежным (ограниченное количество ложных срабатываний) и точным.

Каждый раз при установке автоматических выключателей необходимо привлекать сертифицированных электриков. Никогда не пытайтесь управлять автоматическим выключателем самостоятельно. Всегда обеспечивайте безопасную работу всех энергосистем вашего бизнеса.

Изучите различные типы автоматических выключателей перед покупкой. Отличный автоматический выключатель убережет вас от потери имущества или даже жизни.

Обязательно ознакомьтесь с нашей продукцией, чтобы удовлетворить все ваши потребности в электрическом управлении.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Как определить типы автоматических выключателей

Вот типичный сценарий: вам нужно купить новый или дополнительный автоматический выключатель для своей панели.Однако, как только вы начнете делать покупки, вы поймете, что есть тысячи и тысячи типов выключателей, из которых можно выбирать. Для коммерческих или промышленных панелей это высокое число может быть еще больше.

Купить автоматические выключатели — нетривиальная задача, так как же убедиться, что вы принимаете правильное решение? Как оказалось, выбрать подходящий не так уж сложно, и все начинается с изучения того, как определять различные типы автоматических выключателей.

Вообще говоря, существует три основных типа автоматических выключателей: стандартные, прерыватели цепи замыкания на землю (GFCI) и прерыватели цепи дугового замыкания (AFCI).Давайте подробнее рассмотрим эти три.

  • Стандартные автоматические выключатели

Когда вы представляете себе простой выключатель, который срабатывает при перегрузке цепи, вы, вероятно, думаете о стандартном автоматическом выключателе. В зависимости от функции (будь то защита верхнего света от стиральной машины или жилой или коммерческой схемы) вам понадобится однополюсный или двухполюсный выключатель. 1-дюймовые выключатели, используемые в жилых домах, обычно являются однополюсными выключателями и занимают одно гнездо на панели.Двухполюсные выключатели чаще используются в крупных жилых или коммерческих помещениях и занимают два слота.

Во влажных помещениях, таких как кухни, ванные комнаты или во влажных промышленных условиях, вы часто встретите розетки с двумя кнопками на них («тест» и «сброс») — они защищены выключателем GFCI. Выключатели GFCI отличаются от стандартных выключателей: у них есть кнопка «тест» вместе с переключателем включения / выключения.

Эти выключатели защищают от разрядов, которые могут вызвать электрический пожар, от таких рисков, как старые системы электропроводки.Как и GFCI, они также имеют кнопку «тест». Хотя AFCI похожи на GFCI, они защищают от двух разных типов ошибок. По сути, AFCI защищают от пожаров, а GFCI защищают от ударов.

Помимо этих групп автоматических выключателей, вы также можете встретить блоки, отсортированные по низкому, среднему и высокому напряжению, новые и бывшие в употреблении автоматические выключатели, отремонтированные выключатели и т. Д. После того, как вы определите категорию выключателя, вам нужно будет определить другие важные характеристики, в том числе:

  • Сила тока
  • Напряжение
  • Торговая марка / Производитель
  • Тип рамы
  • серии
  • Тип подключения

Имейте в виду, что для разных производителей, спецификаций и функций эти выключатели и их отличительные особенности могут и будут сильно отличаться друг от друга.Например, автоматические выключатели Square D подходят и работают должным образом в очень специфическом наборе панелей. Для устаревших, труднодоступных устройств, таких как автоматические выключатели Westinghouse, это может привести к проблемам — тем не менее, очень важно найти правильный выключатель, который отвечал бы вашим потребностям как с точки зрения энергоснабжения, так и с точки зрения безопасности.

Всегда подтверждайте свой выбор с помощью панели

Тот факт, что вы выбрали правильную силу тока, напряжение и функцию, не обязательно означает, что вы выбрали правильный автоматический выключатель.Определение типа панели так же важно, как и выбор правильной силы тока. Разные панели будут поддерживать разные выключатели в зависимости от производственной спецификации и физического соответствия. Обычно вы найдете этикетку с соответствующими выключателями, указанными на внутренней стороне панели.

Точная идентификация автоматических выключателей может помочь вам принять правильное решение о покупке с первого раза, сэкономив ваше время и деньги. Когда вы покупаете автоматические выключатели через оптовые продажи автоматических выключателей, мы гарантированно подберем вам нужную деталь.Не можете определить старый выключатель, который есть у вас под рукой? Дайте нам описание или, еще лучше, отправьте нам изображение, и мы поможем вам идентифицировать даже старую, изношенную единицу.

Типы автоматических выключателей и их различные классификации

Хотя у нас есть разные типы автоматических выключателей, все они выполняют защитную функцию. Коммутационное устройство защищает приборы от коротких замыканий, замыканий на землю и скачков напряжения. Он предотвращает поражение электрическим током, а также защищает систему электропроводки от возгорания.

Это необходимо для каждого домовладельца, как того требует Национальный электротехнический кодекс.

Автоматические выключатели бывают разных размеров и моделей, от выключателей низкого напряжения, используемых в домах, до выключателей высокого напряжения, используемых на подстанциях. Но они выполняют одну и ту же работу — защиту от перегрузки по току.

Типы автоматических выключателей

Существует три различных типа автоматических выключателей, к ним относятся:

1. Стандартный автоматический выключатель

Это основные выключатели, используемые в домах и на производстве для защиты параллельных цепей и устройств от скачков напряжения.Это может быть двухполюсный или однополюсный выключатель.

Однополюсные автоматические выключатели более распространены, и они защищают только одну цепь. Он также подает напряжение 120 В и работает от 12 до 20 ампер.

Двухполюсный автоматический выключатель имеет два однополюсных выключателя, соединенных механизмом отключения. Он защищает два провода, подает напряжение 120/240 В, а также выдерживает ток от 15 до 200 ампер. Он используется в больших приборах, таких как водонагреватель.

Стандартные автоматические выключатели дополнительно классифицируются в соответствии с:

  • уровень напряжения.
  • Внешний вид конструкции.
  • Тип прерывания.

Классификация по уровню напряжения

Выключатели делятся на три группы, в их число входят:

  • Выключатели низковольтные
  • Выключатели среднего напряжения
  • Выключатели высоковольтные.

Выключатели низковольтные

Это автоматический выключатель, используемый в большинстве домов, промышленных предприятий и сфер бизнеса. Они рассчитаны на работу при низком напряжении от 0 до 1000 В.Их примеры включают:

  • Миниатюрный автоматический выключатель (MCB): MCB может выдерживать токи до 125 А. Это делает его пригодным для домашнего и коммерческого использования. MCB прост в использовании, но вы не можете отрегулировать его отключающую нагрузку. Они работают на термомагнитных свойствах.
  • Автоматический выключатель в литом корпусе (MCCB): MCCB может выдерживать токи до 1600 А, что делает его лучшим вариантом для отраслей, где требуется более высокая мощность. И в отличие от MCB, мы можем регулировать собственную нагрузку срабатывания.

Характеристики выключателя низковольтного

  • Вы можете отремонтировать его, не потеряв распределительное устройство.
  • Некоторые из них автоматические, особенно выключатели в литом корпусе. Таким образом, они могут открываться и закрываться дистанционно.
  • Вы можете использовать его в приложениях постоянного тока (DC). Например, DC для линий метро. И в отличие от переменного тока, для постоянного тока требуется специальный прерыватель, поскольку дуга продолжается.

Детали выключателя низкого напряжения.


1 . Рычаг привода: используется для включения и выключения выключателя. Иногда происходит отключение тока, когда рычаг находится в положении ВКЛ.Это называется «без поездки».

2 . Приводной механизм: размыкает и замыкает контакт.

3 . Контакты: разрешить прохождение тока в закрытом состоянии и прервать ток в открытом состоянии.

4. Клеммы: здесь выключатели подключаются ко всей цепи.

5 . Биметаллическая полоса: разделяет контакты при высоком напряжении или коротком замыкании.

6 . Калибровочный винт: это то, что производители использовали для установки тока срабатывания после сборки.

7 . Соленоид: отдельные контакты при перегрузке по току.

8 . Гаситель или разделитель дуги: он отделяет дугу каждый раз, когда прерыватель прерывает свет.

Автоматические выключатели среднего напряжения

Автоматические выключатели среднего напряжения выдерживают напряжение от 1 до 72 кВ (от 1000 до 72000 В). Вы можете использовать их в помещении или на открытом воздухе, на подстанциях.

Автоматические выключатели для внутреннего применения были усовершенствованы, они начинались с маслонаполненного блока до воздушного выключателя, а теперь и вакуумных выключателей, которые выдерживают напряжение до 40 500 В.

Как и высоковольтные выключатели, трансформаторы тока также управляют ими через реле защиты, считывающие ток.

Классификация выключателей среднего напряжения

Выключатели среднего напряжения классифицируются по среде, которую они используют для гашения дуги. Они включают.

  • Воздушные автоматические выключатели: Эти выключатели используют воздух для гашения дуги. Он может выдерживать ток до 6300 А и выше для генераторных автоматических выключателей.У них есть регулируемые функции отключения, настраиваемые пороги отключения и задержки. Они управляются электронным способом, за исключением моделей с микропроцессором, которые управляются электронными расцепителями.
  • Вакуумные выключатели: они прерывают свет, гаснув дугу в вакууме, называемом бутылкой. Он также вмещает до 6300 ампер тока и выше для генераторных выключателей. Они имеют более длительный срок службы и менее опасны для окружающей среды, чем автоматические выключатели с гексафторидом серы.
  • Автоматические выключатели из гексафторида серы (SF6): Этот выключатель гасит дугу в камере, заполненной гексафторидом серы.

Высоковольтные выключатели (72,5 кВ и выше).

Это тип автоматического выключателя, обычно используемый на подстанциях для защиты электрических сетей от перегрузки и замыканий на землю.

В них используются соленоиды, управляемые токовыми реле защиты от трансформаторов тока.

Высоковольтные выключатели могут быть как под напряжением, так и с мертвыми баками.

В работающем резервуаре камера прерывателя (резервуар) приподнята над землей изолятором с высоким потенциалом. Находясь в мертвых резервуарах, он держит камеру на земном металле.

  • Автоматический выключатель с баком под напряжением
  • Выключатель с баком под напряжением

Классификация высоковольтных выключателей.

Классификация высоковольтных выключателей основана на среде, которую они используют для гашения дуги. В их числе:

Огнетушитель воздушный или газовый

Воздушные и газовые огнетушители включают

1.Air-b last автоматические выключатели : Этот воздушный поток появился в 1930-х годах и стал обычным огнетушителем для высоковольтных и высоковольтных систем.

Гасит дугу сжатым воздухом, хранящимся в резервуаре. При выпуске из резервуара производится высокоскоростной воздух. Охлаждает и открывает дугу.

2. Автоматические выключатели на основе гексафторида серы (SF6): SF6 — инертный газ с изолирующими и дугогасящими свойствами.

Они гасят дугу, обдувая ее газом под высоким давлением.Он охлаждает, а также отделяет дугу.

Огнетушители вакуумные

В вакуумных прерывателях контакты размещаются в высоком вакууме, который также действует как огнетушитель.

Вакуумные огнетушители эффективнее, дешевле и долговечнее.

Выключатели масляные

  • Прерыватель наливного масла : При наливе масла прерывание тока происходит внутри масляного бака. Масло охлаждает и отделяет дугу друг от друга, в результате чего происходит отключение света.
  • Минимальное количество масла: Они используют его в трансмиссии и на подстанциях, для работы требуется меньше масла

Автоматический выключатель этого типа защищает людей от поражения электрическим током. Он имеет датчик, который обнаруживает замыкания на землю или утечку токов. Каждый раз, когда в контуре возникает утечка, выпускное отверстие отключается, чтобы предотвратить опасность.

Иногда ваш GFCI продолжает отключаться или не сбрасывается после срабатывания этих замыканий на землю.

GFCI устанавливаются на кухнях и в ванных комнатах, где часто случаются замыкания на землю.

3. Прерыватели цепи дугового замыкания (AFCI).

Это устройство защиты цепи, которое срабатывает каждый раз при обрыве соединения или дуговом замыкании, что может привести к возгоранию.

Как выбрать правильный выключатель для вашей электрической системы

Если вы хотите заменить автоматический выключатель или установить новый, определение правильного может быть затруднено в основном для неэлектриков. Ниже приведены вещи, на которые следует обратить внимание.

  • Общее номинальное напряжение: это максимальное напряжение, которое может выдержать перед отключением.
  • Номинальный ток: показывает значение токов, которые может выдерживать выключатель.
  • Кривая отключения: показывает графическое представление ожидаемого поведения устройства защиты цепи.

Полное руководство по типам автоматических выключателей

Автоматический выключатель — это автоматический электрический выключатель, который защищает цепи от перегрузки по току. Перегрузка по току или превышение силы тока может возникнуть в результате перегрузки цепи, короткого замыкания, дугового замыкания или замыкания на землю.Автоматические выключатели используют увеличенное тепловое или магнитное поле от тока и используют его для отключения цепи.

Автоматические выключатели широко используются в течение почти столетия и являются одним из важнейших инструментов пожарной безопасности в современных домах, зданиях и бытовой технике. Хотя они выполняют ту же важную функцию, что и предохранители, их преимущество заключается в том, что их не нужно заменять при возникновении перегрузки по току, что экономит деньги и позволяет быстро устранить неисправность.

В этой статье мы рассмотрим различные типы автоматических выключателей и их применение.Они различаются в зависимости от того, с каким классом напряжения они работают, как устроены, какой тип прерывания они предлагают и какие структурные атрибуты имеют.

Автоматические выключатели низкого напряжения

Это один из наиболее распространенных типов автоматических выключателей на рынке, который можно найти в домах, на предприятиях и в промышленности. В их число входят следующие модели:

  1. Миниатюрные автоматические выключатели (MCB): Миниатюрные автоматические выключатели не работают с токами выше 100 А, что делает их пригодными для многих домашних и деловых приложений.После установки они просты в использовании, но плохо настраиваются — например, вы обычно не можете изменить их настройки поездки. Они работают на тепловых или термомагнитных свойствах.
  2. Автоматические выключатели в литом корпусе (MCCB): Эти автоматические выключатели могут выдерживать токи до 2500 ампер, что делает их более надежным выбором для мощных жилых и промышленных целей. При более высоких номиналах усилителя их отключающую нагрузку обычно можно настроить.

В чем разница между автоматическими выключателями MCB и MCCB? Автоматические выключатели могут выдерживать большее напряжение, и из-за различных требований, предъявляемых к ним, они бывают в разных корпусах и с разными компонентами.

Автоматические выключатели низкого напряжения сконструированы так, чтобы их было легко обслуживать. Их часто легко разобрать для ремонта без необходимости разбирать распределительное устройство. Некоторые сборки являются автоматическими, что позволяет оператору открывать и закрывать их удаленно. Эти автоматические выключатели также могут использоваться в системах постоянного тока. Поскольку внутренняя электрическая дуга постоянного тока не останавливается и не начинается, как при переменном токе, в устройстве должен использоваться другой тип прерывателя. В их состав могут входить:

  1. Рычаг: Рычаг привода — это часть, которая видна пользователю.При срабатывании цепи этот рычаг переворачивается, и его необходимо вручную перевернуть, чтобы снова замкнуть цепь. Обратите внимание, что большинство рычагов могут сработать даже в заблокированном положении — важная функция безопасности.
  2. Приводной механизм: Эта деталь сжимает контакты или раздвигает их. Он управляется как внутренними механизмами, так и рычагом.
  3. Контакты: Каждый контакт является одним из концов цепи. Цепь замкнута, когда они вместе, и разомкнута, когда они разделены.
  4. Клеммы: Клеммы — это место, где выключатель подключается к остальной части цепи.
  5. Биметаллическая лента: Эти компоненты являются тепловыми элементами автоматических выключателей. Биметаллическая полоса поглощает тепло от проходящего тока, и если сила тока станет слишком большой, она нагреется и изогнется. Этот процесс разделяет концы цепи, что особенно полезно для улавливания систематических, длительных сверхтоков, поскольку биметаллической полосе требуется больше времени для отключения цепи, чем магнитному элементу.
  6. Винт для калибровки: С помощью этого винта производитель может отрегулировать величину тока, которую может выдержать автоматический выключатель.
  7. Соленоид: Это устройство использует электромагнитную силу для отключения цепей.
  8. Делитель и гаситель дуги: Этот компонент предлагает средства, с помощью которых автоматический выключатель гасит электрическую дугу между контактами. Он варьируется в зависимости от типа автоматических выключателей, но в низковольтных автоматических выключателях обычно используется только воздух.

Если дом или бизнес не требуют электрических нагрузок более 2500 ампер, низковольтный автоматический выключатель обеспечит достаточную мощность и защиту для его работы. Чтобы узнать, сколько усилителей вам понадобится для ваших целей, найдите текущее потребление различных устройств, которые вы будете использовать одновременно, и сложите их.

Автоматические выключатели среднего напряжения

Эти автоматические выключатели работают с напряжением от 1000 до 72000 вольт и устанавливаются как для внутреннего, так и для наружного использования.В помещениях уже давно используется воздух для прерывания дуги, но они все чаще переходят на вакуумные выключатели с напряжением ниже 40 500 вольт. Трансформаторы тока обнаруживают ток, протекающий по цепям, и отключают цепи с помощью переключателя с электрическим управлением. Защитные реле контролируют ток на предмет опасных отклонений.

Дополнительная информация о различных типах выключателей среднего напряжения:

  • Прерыватели с воздушным прерыванием: Эти прерыватели обычно управляются электроникой, хотя некоторые из них компьютеризированы с микропроцессором.Они легко настраиваются и позволяют вручную устанавливать задержку и уровень срабатывания. Воздушные автоматические выключатели широко используются на промышленных предприятиях для распределения энергии от главных станций.
  • Вакуумные прерыватели: Вакуумные прерыватели используют тот факт, что электричество не может образовывать дугу в вакууме, где нет частиц для ионизации. Они содержат дугу в так называемых «бутылках». Эти прерыватели имеют более продолжительный срок службы, чем прерыватели с воздушным прерыванием.
  • Прерыватели из гексафторида серы: В этих прерывателях используется отсек, заполненный газообразным гексафторидом серы для гашения дуги.Они не требуют особого ухода, малошумны и не выделяют горячих газов.

Высоковольтные выключатели

Когда напряжение поднимается выше определенной точки, Международная электротехническая комиссия оценивает это как «высокое напряжение». В этих выключателях используются соленоиды, управляемые реле защиты и трансформаторы тока. Они часто оснащены сложными сетками безопасности для предотвращения перегрузки по току, которая может иметь несколько форм.

В этих выключателях используется ряд различных форм для разрыва дуги: объемное масло, минимальное количество масла, воздушный поток, вакуум, гексафторид серы и диоксид углерода.Однако следует отметить, что нефть и углекислый газ исключаются в пользу гексафторида серы, который является более экологически чистым вариантом.

Магнитные автоматические выключатели

Этот тип автоматического выключателя представляет собой соленоид или электромагнитную катушку. Когда ток проходит через соленоид, он испытывает магнитную силу, перпендикулярную его центру. Эта сила увеличивается с увеличением силы тока.

Магнитные выключатели

используют этот эффект, прикрепляя соленоид к защелке, которая удерживает контакты цепи вместе.По мере увеличения тока возникающая сила отталкивает соленоид. Когда он достигает тока, превышающего то, с чем может справиться система, он срабатывает защелку, и пружинная система размыкает цепь.

Термомагнитные автоматические выключатели

В то время как магнитный прерыватель цепи полагается только на магнетизм для разрыва цепи, термомагнитный прерыватель цепи использует как тепло, так и магнетизм для обнаружения сверхтока. Этот автоматический выключатель является наиболее распространенным типом для распределительных щитов, которые представляют собой панели автоматических выключателей, управляющих различными цепями в доме или здании.

В магнитном автоматическом выключателе используется соленоид для улавливания быстродействующей перегрузки по току, позволяя ему реагировать на короткое замыкание. Компонент теплового выключателя, с другой стороны, реагирует на перегрузку по току, которая не такая высокая, но сохраняется в течение более длительного периода.

Одним из преимуществ теплового расцепителя в автоматическом выключателе является то, что он допускает быстрые, но безопасные перегрузки. Обычно они возникают из-за всплесков тока, необходимого для запуска двигателей, электрических пил и т.п.Эти всплески тока не настолько велики, чтобы вызвать повреждение. Если действительно возникают большие сверхтоки, магнитный элемент их улавливает.

Магнитно-гидравлические автоматические выключатели

В автоматических выключателях этого типа в качестве основной рабочей части используется магнитный соленоид. Соленоид реагирует на ток так же, как и стандартный магнитный прерыватель цепи, и удерживается на месте пружиной, которая не сжимается до тех пор, пока не будет достигнут пороговый предел.

Однако на этот раз движение соленоида компенсируется вязкой гидравлической жидкостью.Когда цепь достигает точки перегрузки, соленоид начинает двигаться против пружины. Его движение замедляется гидравлической жидкостью, поэтому, если перегрузка по току вызывает кратковременный всплеск тока — например, вызванный запуском двигателя — он прекращает свое движение и возвращается в исходное положение без отключения цепи. .

Эта система удобна, поскольку она допускает кратковременные всплески рабочего тока без необходимости переворачивать автоматический выключатель.Если произойдет короткое замыкание, он сдвинет соленоид достаточно, чтобы отключить цепь, подавляя функцию задержки времени.

Другие типы выключателей

Существуют и другие типы автоматических выключателей для различных применений. Вот несколько, которые не попадают в предыдущие категории:

  • Устройство остаточного тока: Это устройство, также известное как прерыватель цепи замыкания на землю, обнаруживает разницу в токе между горячим проводом и нейтральным проводом.Обычно через оба устройства должен проходить одинаковый ток, поэтому, если это не так, это может быть из-за электрошока. Когда он обнаруживает эту разницу, он немедленно размыкает цепь, чтобы предотвратить продолжительный электрический ток. Обычно эти устройства выполняют свою работу за доли секунды. Они не обеспечивают защиту от сверхтоков.
  • Выключатель дифференциального тока с максимальной токовой защитой: Это устройство сочетает в себе преимущества устройства дифференциального тока с максимальной токовой защитой миниатюрного автоматического выключателя.
  • Устройство повторного включения: Устройство повторного включения отвечает за повторное замыкание контактов цепи после их размыкания из-за неисправности. Обычно они используются на воздушных линиях связи. Одним из примеров использования реклоузера является посадка ветки дерева на линию электропередачи. Ответвление может вызвать короткое замыкание, но после падения на землю короткое замыкание устраняется само. Устройство повторного включения обнаружит короткое замыкание, разомкнет цепь, а затем снова замкнет ее, чтобы возобновить работу.
  • Polyswitch: Этот самовосстанавливающийся предохранитель используется в печатных платах и ​​компьютерных компонентах для защиты от перегрузки по току.

UL 489 в сравнении с UL 1077

UL — это наиболее распространенный знак сертификации безопасности в США, и его одноименная компания ежегодно проводит испытания на безопасность и валидацию миллиардов продуктов. В большинстве случаев электрические компоненты и автоматические выключатели должны соответствовать стандартам UL для прохождения проверки.

Часто возникает вопрос, касающийся различий между UL 489 и UL 1077. UL 489 охватывает защиту от коротких замыканий, которая применяется в более общем плане к распределительной коробке выключателя.Каждый раз, когда пользователь устанавливает схему, подпадающую под категорию «ответвленных цепей», UL 489 предоставит рекомендации для соответствующих частей.

UL 1077, с другой стороны, охватывает защитные устройства, которые используются внутри оборудования. Как правило, допустимо установка дополнительных защитных устройств UL 1077 для обеспечения безопасности всех схем внутри единицы оборудования, за следующими исключениями:

  1. Детали, ведущие к трансформаторам или двигателям
  2. Детали со схемой, которая выходит из единицы оборудования, таким образом, квалифицируясь как ответвленная схема
  3. Цепь, выходящая из оборудования и способная питать розетки или другое оборудование

Еще одно практическое правило состоит в том, что дополнительные средства защиты приемлемы там, где UL 489 не является обязательным.Выключатели с сертификатом UL 1077 протестированы на несколько различных уровней защиты и отлично справятся с обеспечением безопасности оборудования при правильном подборе и установке.

Какие бывают марки автоматических выключателей?

Есть много производителей, которые делают безопасные, надежные и доступные автоматические выключатели для домашнего и коммерческого использования. Вот некоторые из самых популярных компаний, производящих сегодня автоматические выключатели:

  • GE
  • Сименс
  • Квадрат D — Homeline
  • Zinsco
  • Мюррей
  • Квадрат D — QO
  • Пушматик
  • BR
  • Federal Pacific
  • Кутлер-молот

Обратите внимание, что выключатели должны соответствовать марке выключателя.Если вы заказываете детали для ремонта, убедитесь, что марки совпадают — даже если детали кажутся одинаковыми по форме и размеру, они все равно могут быть несовместимы.

Последствия смешивания и подбора марок варьируются от опасности до аннулирования гарантии на выключатель или всю панель. Кроме того, это может быть причиной неудачной проверки электрооборудования. В большинстве случаев информацию о том, какие детали совместимы с вашей панелью выключателя, можно найти на двери.

Даже если вы все же решите заказать правильные детали для вашего гидромолота, не забудьте поручить ремонт лицензированным профессионалам.Автоматические выключатели опасны и могут убить.

Обратитесь в Global Electronic Services для ремонта и получения дополнительной информации

Global Electronic Services посвящена тому, чтобы вернуть ваше оборудование в эксплуатацию, чтобы вы могли снова начать зарабатывать на нем деньги. Мы выполняем профессиональный высококачественный ремонт и обслуживание всех типов промышленной электроники, двигателей переменного и постоянного тока, серводвигателей, пневматического и гидравлического оборудования, а также всей электроники, связанной с пневматикой.Мы предоставляем эту услугу более чем 60 000 мировых лидеров в области производства и распространения по всему миру.

Кроме того, мы предоставляем 18-месячную гарантию без отрыва от производства и опережаем цены конкурентов на 10 процентов. Наша служба поддержки клиентов работает круглосуточно и без выходных, чтобы ответить на вопросы и направить наших клиентов к нужным продуктам и услугам. Хотя наше стандартное время ремонта составляет от одного до пяти дней, мы также предлагаем срочное обслуживание, чтобы завершить ремонт в течение одного-двух дней. Все наши технические специалисты прошли заводское обучение и сертифицированы.

Посетите наш веб-сайт и свяжитесь с нами, чтобы узнать цену. Если вы хотите изучить больше тем и подробностей, ознакомьтесь с ценной информацией в нашем блоге.

Запросить цену

A Основное руководство по типам автоматических выключателей

Автоматические выключатели все чаще используются вместо предохранителей в транспортном оборудовании всех типов. У автоматических выключателей много достоинств: они более долговечны, их легче переустанавливать и заменять, и их можно заказать в типах и размерах, которые подходят для большинства мест, где используются предохранители на транспортных средствах.

Возможно, самое главное, автоматические выключатели с кнопками сброса позволяют пользователям немедленно отключать электроэнергию, обеспечивая дополнительный уровень личной безопасности, недоступный при использовании предохранителей.

Автоматические выключатели: обзор

Автоматический выключатель делает именно то, о чем говорит его название: когда он обнаруживает высокую силу тока или другую электрическую проблему — обычно это нагрев цепи, — он переключается и отключает цепь, защищая чувствительные электрические системы от повреждений. Как правило, автоматические выключатели бывают трех разных типов в зависимости от способа их сброса после срабатывания: Тип 1 (автоматический), тип II (ручной) и тип III (срабатывание при нажатии).Эти типы могут частично перекрываться в зависимости от конструкции выключателя.

Тип I: автоматические выключатели с автоматическим сбросом

Автоматический означает самосброс выключателя без помощи пользователя. Автоматический выключатель типа I будет обеспечивать непрерывную защиту до тех пор, пока не будет обнаружено и устранено превышение тока, а затем он автоматически сбросится.

Автоматические выключатели

типа I обычно используются в приложениях с относительно низким напряжением и в местах, где было бы трудно получить доступ к автоматическому выключателю для ручного сброса.Вы часто найдете их используемыми для защиты цепей, которые время от времени испытывают перегрузки, таких как двигатели стеклоочистителей, фары и второстепенные системы, такие как зарядные устройства.

Тип II: Автоматические выключатели с ручным сбросом

В руководстве указано, что человек должен выполнить сброс этого типа автоматического выключателя, нажав встроенную кнопку сброса. Вы должны обязательно выключить зажигание или устранить перегрузку перед сбросом автоматического выключателя типа II.

Автоматические выключатели

обеспечивают визуальную индикацию сработавшей цепи, экономя ваше время при поиске неисправностей в неисправной системе.Автоматические выключатели типа II хорошо подходят для систем, в которых автоматические выключатели требуются только при работающем двигателе, а также для систем, в которых замена предохранителей нецелесообразна, таких как люки на крыше, электрические стеклоподъемники и автомобильные сиденья.

Тип lll: Автоматические выключатели с двухпозиционным срабатыванием

Автоматические выключатели

Type III с функцией Push-to-Trip также являются ручными по своей природе, что позволяет вам проверить цепь, нажав кнопку и отключив цепь. Возможность ручного отключения тока делает автоматические выключатели типа III идеальными с точки зрения безопасности, поскольку вы можете отключить ток, не отключая аккумулятор или не выключая двигатель.Они включают в себя визуальный индикатор, показывающий срабатывание выключателя — обычно в виде рычага, который выдвигается при нажатии кнопки отключения. Когда вы нажимаете рычаг обратно, он сбрасывает автоматический выключатель.

Пример срабатывания автоматического выключателя типа III с выдвинутым желтым рычагом.

Также называемый «переключаемым», выключатель «нажми и отключи» является особенно важным типом выключателя, поскольку он позволяет любому, кто имеет доступ к определенным системам автомобиля, заранее отключить питание.В системах, подключенных напрямую к батареям и имеющим другие риски сильных ударов, обычно есть автоматические выключатели, предотвращающие прохождение тока через систему во время ремонта. После завершения ремонта вы просто «переключаете» автоматический выключатель в исходное состояние.

Автоматические выключатели

типа III часто используются с более мощными устройствами, такими как стартеры, насосы, лебедки и плуги.

Выбор правильного автоматического выключателя

При выборе автоматического выключателя важно знать потребности вашего автомобиля и тип автоматического выключателя, который им лучше всего соответствует.Вы должны учитывать, где будет установлен автоматический выключатель, номинальный ток, который должен выдерживать электрический выключатель, тип метода сброса и любые соответствующие требования спецификации SAE. Для получения дополнительной информации см. Статью Как правильно выбрать устройства защиты цепи.

Для получения информации о широком ассортименте автоматических выключателей, предлагаемых Waytek, щелкните здесь.

Типы автоматических выключателей: стандартные, AFCI, GFCI

Типы автоматических выключателей используются для множества применений.Автоматические выключатели классифицируются по различным методам, таким как гашение дуги или номинальное напряжение. Чтобы узнать о различных типах автоматических выключателей, прочтите эту статью на Linquip.

Что такое автоматический выключатель и как он работает?

Автоматический выключатель — это механическое устройство, которое препятствует прохождению сильного тока и выполняет функцию переключения. Он специально предназначен для блокировки или размыкания электрической цепи и, таким образом, предотвращает повреждение электрической системы.

Автоматический выключатель состоит в основном из неподвижных и подвижных контактов.Эти контакты встречаются друг с другом и удерживают ток, пока цепь замкнута в нормальных условиях. Токоведущие контакты, известные как электроды, включаются под давлением пружины, когда выключатель включен. Плечи автоматического выключателя могут быть выдвинуты или закрыты для переключения системы и обслуживания в обычном рабочем состоянии. Автоматический выключатель открывается одним нажатием кнопки. При возникновении неисправности в какой-либо части устройства катушка отключения выключателя получает энергию, и какой-то процесс разделяет подвижные контакты и тем самым размыкает цепь.

Типы автоматических выключателей

Как упоминалось выше, классификация автоматических выключателей основана на многих методах. Самый известный метод — гашение дуги.

Типы автоматических выключателей по степени гашения дуги

SF6 автоматический выключатель

Автоматический выключатель

SF6 — это первый автоматический выключатель, который мы представляем здесь для типов автоматических выключателей. В этом автоматическом выключателе используется гексафторид серы, поэтому он известен как SF6 CB. Автоматический выключатель SF6 — это усовершенствованный и наиболее широко используемый выключатель.SF6 обладает очень хорошими изоляционными свойствами и высокой электроотрицательной эффективностью. Свободные электроны возникают из-за ионизации, как возникает дуга. Эти свободные электроны мешают молекулам газа SF6. Молекулы SF6 уязвимы для поглощения свободных электронов. SF6 обладает выдающейся способностью к теплопередаче. Дуга создает высокие температуры, а SF6 снижает температуру. SF6 — это средство гашения дуги, в 100 раз более эффективное, чем воздух. Этот прерыватель цепи используется в диапазоне напряжений от 33 кВ до 800 кВ.Обратной стороной этого типа автоматического выключателя является то, что его потенциал глобального потепления в 23 900 раз превышает выбросы CO2.

масляный выключатель

В автоматических выключателях этого типа в качестве диэлектрической среды используется масло. Это масло известно как минеральное масло или трансформаторное масло. Этот вид автоматического выключателя является самым старым автоматическим выключателем и редко встречается в сегодняшней системной сети. Масло — сильный диэлектрик и лучший жидкий изолятор. Неподвижный контакт и подвижный контакт погружены в изолирующую среду из минерального масла.Между контактами возникает дуга при включении и выключении автоматического выключателя. Масло испаряется и разлагается в газообразном водороде. Этот газ создается в виде пузыря, и эти пузыри образуются вокруг дуги и препятствуют ограничению дуги, когда ток достигает точки пересечения нулевого периода.

Подробнее о Linquip

Полное руководство, чтобы узнать все обо всех типах MCB

воздушный выключатель

Воздушный выключатель, как другой тип выключателя, использует воздух в качестве средства образования дуги и называется воздушным выключателем или воздушным выключателем.Этот выключатель не используется для высокого напряжения. Он используется при низком и среднем напряжении. Этот CB лучше, чем масляный CB, потому что этот CB более безопасен. Взрыв масла очень опасен и может произойти. Воздушный выключатель, используемый в развивающихся странах, был выключателем, а не масляным. По сравнению с другим выключателем принцип действия воздушного выключателя отличается. Для прерывания дуги он создает напряжение дуги.

Вакуумный выключатель

Чтобы продолжить разговор о типах автоматических выключателей, мы представляем вакуумный выключатель.В этом типе выключатель представляет собой диэлектрическую среду, в которой часто используется вакуум. Это еще не полностью отработанная технология CB. Производительность CB зависит от материала, из которого сделаны контакты. Медь / хром обычно используются для хороших результатов. Вакуум имеет отличные диэлектрические характеристики. Диэлектрическая мощность вакуума в 8 раз выше, чем у воздуха, и в 4 раза выше, чем у газа SF6. Возникновение дуги вызвано ионизацией ионов металлов во время работы выключателя. Электрон и ионы создаются во время дуги металлическим паром.Тогда дуга легко гаснет. Диапазон напряжения составляет от 22 кВ до 66 кВ, а в распределительной системе используется вакуумный выключатель. Обычно этот CB используется в сельской местности.

Автоматический выключатель второго типа

Однополюсные автоматические выключатели

Однополюсные автоматические выключатели — наиболее распространенные типы автоматических выключателей в современных домах. Они называются однополюсными, потому что в случае короткого замыкания или электрической перегрузки они могут отслеживать ток одиночного провода.Однополюсные выключатели рассчитаны на ток от 15 до 30 ампер и обеспечивают цепь напряжением 120 вольт.

Двухполюсные автоматические выключатели

Второй автоматический выключатель среди других типов автоматических выключателей, попадающих в этот класс, — это двухполюсные автоматические выключатели, которые одновременно управляют потоком электричества по двум проводам. Два соединенных рядом переключателя позволяют легко отличить их от одного выключателя. Если один или оба провода имеют низкий уровень заряда или перегружены, этот вид прерывателя может переключиться.Этот тип автоматического выключателя может использоваться для выработки чего-либо от 15 до 200 ампер, либо 240 вольт, либо 120/240 вольт в электрической цепи. Двухполюсные выключатели необходимы для цепей питания оборудования, требующего значительного количества электроэнергии, такого как стиральные машины и сушилки.

Автоматические выключатели GFCI

Автоматические выключатели с прерывателем цепи при замыкании на землю (GFCI) предназначены для предотвращения ошибки между фазой и землей. Это потому, что существует опасный электрический путь между заземленным элементом и электрическим током.Выключатели GFCI часто имеют защиту от короткого замыкания или перегрузки по току. Любые электрические коды для участков дома, которые могут подвергнуться поливу, включая туалеты, прачечные и прилегающие территории, включают эти выключатели.

Автоматические выключатели AFCI

Автоматические выключатели

Arc Fault Circuit Interrupter (AFCI) предназначены для использования в электропроводке, где наблюдается искрение. В результате может быть поврежден электрический шнур или покрытие становится слишком тонким, что создает значительную опасность возгорания.Стандартные однополюсные и двухполюсные автоматические выключатели не всегда обнаруживают электрическую дугу, потому что сильный нагрев — единственный способ сделать это. Автоматические выключатели AFCI необходимы в соответствии с электрическими нормами для новых домов.

Типы автоматических выключателей по номинальному напряжению

У нас есть другая классификация типов автоматических выключателей. В этой категории выключатели с номинальным напряжением ниже 1000 В называются выключателями низкого напряжения, а выключатели с напряжением выше 1000 В называются выключателями высокого напряжения.

Выключатели низковольтные

Может использоваться в зданиях, на предприятиях и на производстве как один из наиболее часто используемых автоматических выключателей на рынке. Низковольтные выключатели рассчитаны на быстрое обслуживание. Иногда они разбираются для обслуживания без необходимости демонтажа распределительного устройства заказчику. Некоторые узлы автоматизированы, поэтому оператор может открывать и отключать их удаленно. Эти автоматические выключатели могут использоваться также для цепей постоянного тока.Поскольку внутренняя электрическая дуга постоянного тока не останавливается и не возобновляется, внутри устройства должен использоваться прерыватель отдельной формы. Когда дом или компания не имеют потребности в мощности выше 2500 ампер, их работа обеспечивается и контролируется выключателем низкого напряжения.

Высоковольтные выключатели

В этих выключателях используются соленоиды, работающие от реле защиты и трансформаторов тока. У них также есть сложные системы безопасности, которые можно использовать разными способами, чтобы избежать перегрузок по току.Прерыватели используют несколько различных форм для разрыва дуги: объемное масло, минимум масла, воздушный поток, вакуум, гексафторид серы и диоксид углерода. Однако нефть и диоксид углерода исключены в пользу более экологически чистого раствора гексафторида серы.

и автоматические выключатели среднего напряжения

Типы автоматических выключателей не заканчиваются. В этой классификации есть еще один вид схем. Автоматические выключатели среднего напряжения, которые обрабатывают напряжение от 1.000 до 72.000 Вольт и устанавливаются для внутреннего и наружного применения.Внутренние системы долгое время использовали воздух для разрыва дуги, но постепенно при падении напряжения ниже 40 500 вольт они переходят на вакуумные выключатели. Трансформаторы тока обнаруживают ток, протекающий по цепям, и отключают цепи с помощью переключателя с электрическим управлением. Защитные реле отслеживают опасные аномалии существующего тока.

Прямо здесь мы упоминаем различные типы автоматических выключателей, такие как высоковольтные, низковольтные, воздушные, масляные и т. Д. Если вы хотите изучить более подробную информацию и дополнительную информацию о типах автоматических выключателей, зарегистрируйтесь в Linquip.Тогда свяжитесь с нами; мы предоставим вам лучшие ответы.

Типы автоматических выключателей

Автоматические выключатели

служат важной цели для защиты персонала и предотвращения условий, которые могут привести к пожару.

Изображение предоставлено: nattapan72 / Shutterstock.com

Автоматические выключатели

, иначе известные как электрические выключатели, представляют собой электромеханические устройства, обычно устанавливаемые в электрические шкафы и используемые для защиты электрических цепей от перегрузок.Автоматические выключатели используются для защиты проводки в цепях от риска возгорания из-за токов, превышающих номинальную мощность цепи. В устройствах используются переключатели, которые автоматически размыкаются при обнаружении избыточных токов и обычно требуют ручного сброса. Торговые марки обычно относятся к панелям, на которых они установлены, и, следовательно, обычно не являются взаимозаменяемыми между панелями. Автоматические выключатели рассчитываются на основе величины тока, который может безопасно переноситься цепью, защищаемой выключателем.

Обычно типы автоматических выключателей делятся на три основных класса, а именно:

  • Стандартные автоматические выключатели
  • Прерыватели цепи при дуговом замыкании или автоматические выключатели AFCI
  • Прерыватели цепи при замыкании на землю или автоматические выключатели GFCI

В рамках этих классов автоматические выключатели также характеризуются несколькими другими эксплуатационными параметрами или особенностями. К ним относятся как основной механизм, который управляет выключателем, так и тип функций сброса, связанных с автоматическим выключателем.В следующих разделах представлено описание каждого из этих типов автоматических выключателей.

Стандартные автоматические выключатели

Стандартные автоматические выключатели

— это устройства, которые обычно используются в электрических панелях домов и предприятий, которые работают от однофазного источника питания 120/240 В. Эти автоматические выключатели обычно доступны как однополюсные или двухполюсные выключатели, последние используются для нагрузок с более высоким напряжением, таких как цепи, которые подают питание на электрическую сушилку или диапазон.

Магнитные автоматические выключатели

Магнитные выключатели — это выключатели, в которых внутри устройства используется соленоид или электромагнит для создания магнитного поля, сила которого изменяется линейно с величиной тока в цепи. Когда ток превышает номинальное значение выключателя из-за состояния высокого тока из-за короткого замыкания или другой аномалии, напряженность магнитного поля в соленоиде заставляет выключатель размыкаться, прерывая прохождение тока.

Тепловые выключатели

Тепловые выключатели — это выключатели, в которых используется внутренняя биметаллическая полоса выключателя, через которую протекает ток цепи.По мере увеличения тока в цепи выделяется тепло, и биметаллическая полоса в конечном итоге достигает точки деформации, которая приводит к срабатыванию выключателя в разомкнутом состоянии, снова прерывая прохождение тока в этой цепи. Как только ток упадет до нуля, биметаллическая полоса охладится, и выключатель можно будет вернуть в исходное положение. Тепловые выключатели чувствительны к температуре. В более холодных условиях эксплуатации точка срабатывания перемещается выше, тогда как в более теплых условиях может происходить смещение в сторону понижения текущего уровня, при котором устройство срабатывает.

Термомагнитные автоматические выключатели

В термомагнитных автоматических выключателях

используются как чувствительные, так и отключающие механизмы, один из которых основан на нагреве, а другой — на магнитном поле, для обеспечения защиты цепи в устройстве. Как правило, магнитная защита реагирует на условия высокого тока, например, в результате короткого замыкания, тогда как тепловая защита может допускать возникновение некоторых условий перегрузки по току при условии, что они ограничены по продолжительности. Эта ситуация может быть результатом высокого пускового тока во время запуска оборудования, такого как двигатели и компрессоры.

Гидравлические магнитные автоматические выключатели

Гидравлические магнитные выключатели

предлагают более точные средства адаптации требований к защите цепей для конкретного применения. В автоматических выключателях этого типа используется соленоид, который обернут вокруг трубы, содержащей железный сердечник, пружину и демпфирующую жидкость. В условиях перегрузки, которая не является результатом короткого замыкания, напряженность магнитного поля начинает оказывать давление на железный сердечник, но гидравлическая жидкость внутри трубы снижает скорость движения.Следовательно, присутствие жидкости и ее вязкость служат для введения временной задержки между началом состояния перегрузки по току и состоянием отключения выключателя. Если состояние сохраняется, движение сердечника вызывает падение магнитного сопротивления цепи и позволяет выключателю сработать. В случае короткого замыкания магнитный поток катушки вызывает срабатывание выключателя, даже если сердечник не перемещался внутри трубки. Одним из преимуществ гидравлических магнитных выключателей является то, что они не подвержены влиянию температурных условий.

Автоматические выключатели AFCI

Прерыватели цепи

Arc Fault Circuit Interrupters, или AFCI, представляют собой устройства, специально разработанные для реагирования на наличие опасных условий дуги, которые могут привести к опасности возгорания. Стандартные автоматические выключатели чувствительны к условиям перегрузки по току, но не могут обнаружить наличие дуги, которая может возникнуть, например, в результате ухудшения или повреждения электрической изоляции проводов. Такое искрение может вызвать дуговое замыкание, то есть прохождение тока по непредусмотренному пути и может привести к локальному нагреву, который может вызвать возгорание.В автоматических выключателях AFCI используется специально разработанная электронная схема, чтобы различать нормальную дугу, например, между щетками и коммутатором электродвигателя, и опасными состояниями дугового короткого замыкания, отключая выключатель после обнаружения этих условий.

Автоматические выключатели GFCI

Прерыватели цепи

при замыкании на землю или автоматические выключатели GFCI — это автоматические выключатели, которые могут определять наличие очень небольшой разницы между линейным и нулевым проводниками источника питания и быстро реагировать на размыкание цепи, отключая выключатель.В то время как стандартные автоматические выключатели обнаруживают условия перегрузки по току, автоматические выключатели GFCI контролируют величину тока, протекающего от незаземленного (горячего) проводника, и сравнивают его с током, протекающим в нейтральном или заземленном проводнике. Если разница превышает небольшой порог (обычно 4-6 миллиампер), то выключатель срабатывает для защиты проводки и персонала, который мог непреднамеренно подвергнуться опасности замыкания на землю.

Автомобильные автоматические выключатели

Автомобильные автоматические выключатели часто классифицируются как Тип 1, 2 или 3, определяемый механизмом сброса.Иногда они также обозначаются римскими цифровыми эквивалентами: Тип I, Тип II и Тип III.

Автоматические выключатели типа 1

Автоматические выключатели

типа 1, также известные как выключатели с автоматическим сбросом, предназначены для непрерывного цикла от включения до выключения при наличии состояния перегрузки, и, если перегрузка устраняется, автоматически сбрасывается.

Автоматические выключатели типа 2

Автоматические выключатели

типа 2 также автоматически сбрасываются при отключении питания путем отключения зажигания автомобиля.

Автоматические выключатели типа 3

Автоматические выключатели

типа 3 требуют ручного сброса и обычно имеют визуальный индикатор, предупреждающий оператора о срабатывании выключателя.

Сводка

В этой статье представлен краткий обзор основных типов автоматических выключателей, обычно используемых в системах распределения электроэнергии и автомобилях. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие «виды» статей

Больше от компании Electric & Power Generation

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
