Бесконтактный выключатель: устройство прибора и принцип действия

Содержание

устройство прибора и принцип действия

Практически все автоматизированные системы содержат такой прибор, как концевой выключатель, отвечающий за их отключение при достижении подвижной частью определенной точки. В системах управления освещением концевики используют в качестве датчиков. При возникновении запрограммированных обстоятельств они формируют сигнал.

Мы расскажем все о функциональном назначении и разновидностях концевых устройств отключения. В представленной нами статье описаны проверенные на практике монтажные схемы, перечислены правила подключения. Приведены особенности маркировки, даны советы по выбору.

Содержание статьи:

Что представляют собой концевые выключатели?

Выключатели-концевики — электротехнические устройства, предназначенные для размыкания и замыкания рабочей цепи. Монтируют их на движущиеся механизмы для ограничения их перемещения в заданных границах. Функции, которые выполняют эти устройства, идентичны стандартному выключателю.

Начинка концевых выключателей заключена в прочный корпус, чаще всего металлический. Все его элементы оптимизированы для простого закрепления и легкой ориентации в пространстве.

Яркие, разных цветов светодиоды позволяют контролировать подачу питания и срабатывание датчика. Две пары контактов, чаще всего имеющихся в концевике, дают возможность осуществлять контроль состояния его подключения.

Если при замкнутой паре за передачей сигнала не следует его возвращение, это указывает на неисправность кабеля, ведущего к выключателю. После срабатывания датчика для прохождения сигнала возможно использовать разомкнутую пару контактов.

Чувствительные датчики являются основой в . При обнаружении воды, для выявления которой они предназначены, устройства не только сигнализируют об назревании аварийной ситуации в звуковом и цветовом режиме, но и блокируют работу систем, по которым транспортируется вода.

Классификация по принципу действия

Выделяют три основные группы концевиков: механические, бесконтактные, магнитные. Главная функция всех этих приборов — автоматом отсоединять работающий механизм в момент достижения установленной позиции его подвижной частью. Эти выключатели служат не только для размыкания цепи, но и для ее соединения.

Работа цепи в коневых датчиках координируется двумя способами: непосредственным воздействием на подвижные контакты и позиционным управлением ими. В первом случае их называют контактными, во втором — бесконтактными. Примером контактных концевиков являются датчики, отвечающие за закрытие автомобильных дверей.

На фото изображено конструктивное исполнение концевого выключателя путевого типа. Основными его составляющими являются: крышка (1), основание (2), контакты (3), ролик (4), рычаг (5), полоса уплотнительная (6), ввод провода (7)

Датчики такого типа могут не только включать и выключать механизмы, но и устанавливать положение предмета контроля. К ним относятся , а также датчики, определяющие уровень топлива. Сигналом к их срабатыванию служит изменение сопротивления, соответствующего определенному уровню жидкости.

Минус контактных датчиков в присутствии механических подвижных частей, сравнительно небольшой срок службы в связи с неэффективной защитой от влаги и пыли. Преимущество — простая конструкция, установка и эксплуатация. Значительно надежнее защищены от внешних воздействий бесконтактные выключатели. Более длительным является и их ресурс.

Концевики механического типа

Управление концевиками этого вида бывает роликовым или рычажным. Они срабатывают, как только управляющий механизм в виде колесика, кнопки или рычага испытывают на себе механическое воздействие.

При этом происходит изменение положения контактов — они могут замкнуться или разомкнуться. Процесс сопровождается сигналом — управляющим или предупредительным.

Наиболее часто концевые выключатели имеют два контакта — открытый и закрытый. Существуют конечные устройства одинарные, но встречаются они редко. В любом случае контакты есть в корпусе каждого, а рабочая схема с их номерами изображена на панели.

Конструкцией роликовых ВК предусмотрено выключение путем нажатия исполнительного механизма на кнопку в виде небольшого штока. Так как она связана с динамичными контактами, то в момент соприкосновения происходит размыкание питающей цепи.

Отличие рычажных выключателей состоит в том, что их подвижные контакты посредством тяги или через шток связаны с небольшим рычагом. Действие происходит, когда исполнительный механизм нажимает на этот рычажок.

На фото механический концевой микровыключатель KW4-3Z-3 с нажимной планкой. Он отличается от стандартного величиной хода рабочего элемента. Применяют его в станках ЧПУ, принтерах 3D

Кроме стандартных концевых приборов существуют микровыключатели. Работают они по тому же принципу, но их регулировка при монтаже требует большей точности по причине небольшого хода. Чтобы увеличить рабочий ход прибегают к такому приему, как включение в схему промежуточного элемента — рычажка с роликом.

Применяют такой тип выключателей, как на производстве, так и дома. В конструкции лифта использовано большое число КУ.

Среди них выключатель в виде датчика, лимитирующего минимальную и максимальную высоту хода лифта, сигнализирующего об обрыве каната, подающего сигнал об открытии двери и выполняющего еще много действий. На дверях во многих квартирах имеются микровыключатели, включающие свет в комнате при ее открытии.

В автомобилях такие механические конечные датчики включают в схемы сигнализации и освещения. Их особенностью является наличие одного ввода с подключенным на него положительным потенциалом. Корпусом является минусовая клемма, прижимаемая к металлическому элементу на кузове автомобиля, свободному от краски.

С массой автомобиля этот элемент соединен кабелем. Главное условие —выключатель не должен контактировать с мокрой поверхностью. Подключают конечные датчики при монтаже автомобильной сигнализации, используя схему. Их выходы допускается устанавливать как на дверях, так и в салоне на осветительных приборах.

Чтобы включение происходило при открывании двери, а выключение при ее закрывании, выполняют замыкание на плюс. При наличии подсветки потолка салона и дверей применяют блок концевиков, выполняющий различные функции. В результате срабатывания блока важные датчики блокируются при попытке открытия замков.

Особенности бесконтактных концевиков

Одной из разновидностей концевых выключателей являются бесконтактная их модификация (БВК). Коммуникация приборов настроена на срабатывание при попадании в зону чувствительности какого-то определенного объекта.

Эти концевики настраивают на конкретный материал и заданный размер. Как только предмет с такими параметрами попадает в чувствительную зону, преображается амплитуда колебаний генератора

Движущихся частей в самом приборе нет, как нет и механического контакта между предметом воздействия и настроенным на него элементом выключателя.

Состоит БВК из следующих частей:

  • чувствительного элемента;
  • силового ключа;
  • компонента, анализирующего сигнал.

Расстояние, на котором устройство начинает действовать, задают исходя из модификации датчика и требований процесса. Исключение из него как движущихся, так и трущихся элементов значительно повышает надежность работы этих устройств.

Бесконтактные датчики или, как их еще называют, приближения обладают обширными функциональными возможностями. Существует две категории — выключатели и датчики положения.

Первая задача БВК — обнаружить положение предмета. Кроме того, датчик выполняет подсчет, позиционирование, разделение, сортировку объектов. Он может контролировать скорость, перемещение, вычислить угол поворота, скорректировать перекос и выполнить много других действий.

В бытовых условиях пока преимущественно используют в организации управления освещением. Однако в сфере обустройства систем у него значительно большая сфера применения и гораздо больше перспектив.

Применяются чувствительные приборы в промышленности, в транспортной отрасли, как элемент автоматизации, в нефтепереработке. По принципу обнаружения приближающихся объектов различают БКВ индуктивные, емкостные, оптические, ультразвуковые.

Индуктивные бесконтактные датчики

Они настроены на материалы как металлические, так и аморфные. В числе реагирующих на металл есть варианты магнитные, ферромагнитные. Внутри датчика находится сердечник — металлический или намагниченный.

Выключатель может получать питание с большим разбросом величин напряжения —от 10В при постоянном токе, переменном — от 264 В. Создание выходного сигнала происходит при 0,2 А в случае постоянного тока и 0,5 А при переменном

Если описывать конструкцию такого датчика более подробно, то она состоит из преобразователя, включающего медную катушку, расположенную в ферритовой чаше. В ее функции входит перенаправление вектора электромагнитных линий на фасадную часть выключателя.

Осциллятор в схеме может быть как с фиксированным минусовым сопротивлением, так и любого другого типа. Линии магнитного поля ориентированы перпендикулярно по отношению к направлению тока, протекающего по виткам намагниченного сердечника.

Переменное силовое поле обусловлено переменным напряжением на вводах сердечника. Следующий важный узел — формирователь сигнала, создающий гистерезис и диапазон действия сигнала управления. В него входит детектор, контролируемый триггером.

На схеме изображен индуктивный выключатель движения в действии. Главный его элемент — катушка индуктивности, задействованная от генератора

Ключевым моментом функционирования индукционного концевого выключателя является изменения, происходящие при приближении или удалении объекта. Как только порог напряжения превышает допустимую величину, датчик срабатывает путем подключения триггера, открывающего ключ.

Емкостные бесконтактные концевые выключатели

После появления объекта контур вибратора емкостного прибора запускается, задаются параметры времени. С приближением предмета к датчику растет емкость последнего, а частота, вырабатываемая мультивибратором, снижается.

Как только порог частот будет превышен, прибор отключится. По этому принципу действуют многие модели , отключающих и включающих лампочки при обнаружении объекта в зоне чувствительности.

Структурная схема емкостного датчика имеет сходство с индуктивным прибором: в обеих моделях присутствует генератор и детектор.

Принцип действия концевика емкостного типа базируется на изменении емкости приемного элемента — конденсатора. В таких датчиках коммутационная операция начинается при попадании в их поле диэлектрических и металлических объектов

Кроме генератора, вырабатывающего электрическое поле, в их конструкцию входят такие основные части, как демодулятор. Он выполняет роль преобразователя амплитуды высокочастотных колебаний с одновременным изменением напряжения. Следующая важная составляющая — триггер, отвечающий за определенный уровень сигнала, переключения и гистерезисную зависимость.

Для повышения входного сигнала до установленного значения в схему емкостного выключателя включают усилитель. За контроль настройки и работы прибора отвечает светодиодный индикатор.

От влаги и попадания твердых частиц защищает выключатель такой элемент, как компаунд. Пластмассовый или латунный корпус предохраняет все, что находится внутри его от механических повреждений. В комплект также входят крепежные детали.

Коммутационный элемент в этом приборе находится на конденсаторе и представляет собой пластинку, взаимодействующую с вибратором. Роль порогового элемента выполняет компаратор, соединенный с вибратором. Последний, в свою очередь, подсоединен к преобразователю частоты и напряжения.

Емкостные концевые выключатели реагируют на твердые материалы, порошкообразные, жидкие, как проводящие электрический ток, так и непроводящие

Отличие емкостных моделей от индуктивных заключается в том, что первые реагируют на влажность воздуха и смену плотности. Вторые — к таким воздействиям нечувствительны.

Устройство ультразвуковых выключателей

Конструкцией ультразвуковых концевых выключателей предусмотрено наличие кварцевых звуковых излучателей, формирующих импульсные волны длиной 100 – 500 кНц, и приемника, настройки которого соответствуют определенной частоте.

При изменении амплитуды звуковых волн в результате маневров движущегося объекта, микровыключатель БВК фиксирует новые значения и на основании этого управляет выходными сигналами.

Принцип функционирования ультразвуковых датчиков основан на изменении времени, за которое перемещается звуковая волна от датчика к контролируемому объекту. Дистанция обнаружения таких приборов довольно большая — до 10 м. Большим их преимуществом является то, что они могут обнаружить предмет любой формы и цвета, отражающий звук.

Функционирование этого ультразвукового датчика основано на простом принципе: как только на одну его ножку поступает сигнал, другая принимает импульс длиной равной расстоянию до предмета

Используют такие датчики для выявления предметов с плоской поверхностью, занимающей перпендикулярное положение по отношению к средней линии обнаружения.

Неточности в их работе могут вызвать:

  1. Внезапно возникающие воздушные потоки большой мощности, усиливающие или ослабляющие волну.
  2. Резкое изменение температурного режима. При большом количестве тепла, излучаемого предметом, изменяется скорость распространяемых волн.
  3. Отклонение от вертикали угла между горизонтальной плоскостью предмета и осью датчика. Если эта погрешность превышает 10⁰, датчик не срабатывает.
  4. Угловатые очертания объекта. В этом случае его выявление очень затруднено.

Колебания распространяются в твердой, газообразной, жидкой среде, а скорость зависит от соответствующих параметров. Ультразвуковые датчики не имеют подвижных частей, поэтому нет зависимости между количеством циклов и сроком службы прибора. Они отличаются повышенной сопротивляемостью к воздействиям всякого рода извне.

Оптические бесконтактные устройства

БКВ этого типа контролируют предметы, как перекрывающие излучение, так и отражающие его. Когда объект попадает в пространство между выключателем и источником света, датчик прерывает световой поток. Элемент, отвечающий за это действие, может быть релейным или полупроводниковым. Радиус реагирования распространяется до 150 м.

Это фото концевого датчика оптического типа. Он определяет положения крайних точек перемещения подвижных частей в 3D принтерах, станках ЧПУ

Датчики приближения работают в широком температурном диапазоне — от -60 до +150⁰С. Они выдерживают давление около 500 Атм, могут эксплуатироваться в агрессивной среде и даже в условиях повышенной взрывоопасности.

Магнитные концевые разновидности

Этот тип выключателей, которые по-другому называют поплавковыми или герконами, постепенно вытесняет механические модели. Их контакты меняют положение, когда находятся на каком-то расстоянии от магнита. При этом в схему управления подается сигнал.

В герконовом выключателе присутствует один или два контакта, изготовленные из специального материала — ферромагнетика. Магнитный концевик отличается малыми габаритами. Помещают его в корпус из пластика или стекла, а в электрическую цепь монтируют в ее разрыв.

Контакты в таком переключателе бывают открытыми, закрытыми, переключаемыми. В приборах первого вида контакт при срабатывании замыкается. Нормально закрытые контакты размыкаются в аналогичных обстоятельствах, а переключаемые ведут себя по ситуации.

Выбор модели зависит от конкретных обстоятельств. Герконы применяют в конструкции откатных ворот. С их помощью выполняется остановка сооружения при достижении им крайнего положения при открытии или закрытии.

Некоторые поплавковые модели используют, как часть охранной сигнализации на входе в дом. Когда дверь закрыта, цепь замкнута из-за воздействия магнитного поля на концевик. Открывающаяся дверь провоцирует перемещение магнита и размыкание контакта, вызывающего включение сигнализации.

При установке магнитов учитывают их полярность. При неправильной установке они не будут выполнять возложенные на них функции

То, что механический контакт в этой конструкции отсутствует, является ее достоинством, повышающим долголетие. Они отличаются самой простой структурой, основанной на взаимодействии магнитоуправляемых контактов с обычным магнитом.

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

На этой структурной схеме продемонстрировано условное обозначение концевого выключателя, предназначенного для функционирования в управляющих цепях, работающих от переменного и постоянного тока с максимальным напряжением 660В

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом.

Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

Лидирующие в сегменте производители

Выпускают такие датчики многие фирмы. В их ряду есть признанные лидеры. Среди них немецкая компания Sick, как основной производитель подобной продукции высокого качества. Компания Autonics поставляет на рынок концевые бесконтактные выключатели индуктивного и емкостного типов.

Бесконтактные датчики высокого качества выпускает российская компания «ТЕКО». Они отличаются сверхвысокой герметичностью (IP 68). Работают эти концевики в самых опасных средах, включая взрывоопасные, доступны разные методы монтажа.

Популярностью пользуются конечные выключатели украинского производителя «Промфактор». Здесь выпускают выключатели и переключатели концевые ВП, ПП, ВУ. Гарантия, при условии соблюдения всех эксплуатационных правил, составляет 3 года.

Выводы и полезное видео по теме

Видео #1. Популярно о концевом выключателе:

Видео #2. Установка КВ на самодельный станок с ЧПУ:

Назначение концевых выключателей может быть самым разным. Применяют их как и в сложных промышленных системах, так и в быту для повышения нашего комфорта. Главное, их подключение к электрической схеме нужно выполнять только после полного снятия напряжения.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Возможно, вы поделитесь информацией, которая будет полезна посетителям сайта. Оставляйте посты с рекомендациями, публикуйте фото по теме, задавайте вопросы.

Концевой выключатель: виды, конструкция и применение

Концевой выключатель (другие названия — конечный, путевой) представляет собой электрическое устройство для передачи сигнала, управляющего включением и выключением света. Сигнал посылается при перемещении подвижной части устройства в крайние позиции.

Конечные переключатели используют в охранных системах и автоматических воротах. Принцип работы устройства такой же, как у стандартного выключателя.

Конструкция

В составе конечного переключателя такие компоненты:

  • корпус;
  • панель;
  • головка;
  • контакты.

Основное требование к корпусу переключателя — достаточный уровень прочности. Это необходимо, чтобы выдерживать механические воздействия на корпус. В качестве материала производители используют алюминиево-кремниевый сплав. Некоторые модели выполняют из пластика.

к содержанию ↑

Сферы применения

По типу использования конечные переключатели принято подразделять на два типа:

  1. Защитные. Предназначены для защиты механизмов или работников от случайных или ошибочных действий. К примеру, шахтный лифт не начнет двигаться до той поры, пока не закроются двери.
  2. Функциональные. Используются для включения или выключения электрических устройств. Такие переключатели применяют, например, в холодильниках, где свет загорается при открывании дверей.

Концевые устройства используются во многих сферах:

  • для управления бытовой техникой;
  • в автомобилях;
  • для встраивания в мебель;
  • для решения производственных целей.

к содержанию ↑

Разновидности концевых переключателей

Существует несколько видов конечных переключателей, в том числе механические, магнитные, индуктивные.

Механические выключатели

Механические устройства выпускают с кнопочным, роликовым или рычажным управлением. Приборы срабатывают при воздействии на управляющий элемент — кнопку, рычажок, колесико. Происходит замыкание или размыкание контактов.

В корпусе есть электрические контакты. На панели обычно изображена схема работы устройства. Чаще всего можно встретить переключатель с двумя контактами (открытый и закрытый), а вот одинарный конечный выключатель встречается реже.

Один из видов конечных устройств — микровыключатель, работающий по тому же самому принципу, что и стандартный прибор. Отличие кроется в уменьшенном ходе рабочего элемента. Вследствие небольшого хода необходима более точная настройка при монтаже. Рабочий ход поддается увеличению в случае установки промежуточного элемента (рычажок с роликом).

к содержанию ↑

Магнитные выключатели

В переключателях этого типа (их называют герконы) замыкание и размыкание контактов происходит при приближении к магниту. Магнитные приборы все чаще приходят на смену механическим моделям.

Состояние электрической цепи изменяют при помощи постоянного или внешнего магнита. Магниты находятся в пластиковых корпусах. Устройство способно работать с малым током и монтируется в разрыв электроцепи. В зависимости от потребностей используют модели с открытыми, закрытыми или переключаемыми контактами.

к содержанию ↑

Индуктивные выключатели

Срабатывание прибора происходит при обнаружении датчиком металлического объекта. В этот момент индуктивное сопротивление дроссельной обмотки возрастает, в результате чего снижается ток в обмотке и размыкаются контакты в силовой цепи.

В продаже есть приборы самых разных размеров, от крупногабаритных изделий до микропереключателей. Устройства фиксируют крепежными элементами (гайки, болты) или клеем.

Чтобы предотвратить прохождение больших токов через микропереключатели, в схеме предусматривается промежуточное реле для подключения приборов освещения. Тонкая проводка к выключателю гарантирует небольшие токи. В качестве реле применяют МРП-1, РП-21 или реле 55-й серии.

к содержанию ↑

Бесконтактные концевые переключатели

Путевые выключатели выпускаются в бесконтактных модификациях, которые включают электромагнитные реле и базируются на применении логических элементов. В движущихся частях прибора необходимость отсутствует.

Конструкция бесконтактных приборов содержит следующие компоненты:

  • чувствительный элемент;
  • элемент, обрабатывающий сигнал;
  • силовой ключ.

Бесконтактные концевые выключатели классифицируют по способу функционирования и воздействию на чувствительный элемент:

  1. Механическое влияние.
  2. Параметрическое влияние, при котором меняются физические качества преобразователя.

В свою очередь параметрические устройства делят на четыре типа:

  1. Индуктивные.
  2. Емкостные.
  3. Оптические.
  4. Ультразвуковые.
к содержанию ↑

Емкостные датчики

Работа емкостных датчиков осуществляется за счет контактирования с телом человека. Как только прибор фиксирует человеческое тело, появляется электрическая емкость, запускает контур вибратора, задающий временные параметры. По мере приближения человека к переключателю повышается емкостный объем и снижается частота, образуемая мультивибратором. В результате преодоления определенного частотного порога происходит отключение прибора.

В качестве чувствительного элемента выступает пластика, имеющаяся на конденсаторе. Пластинка подключена к вибратору. На выходе мультивибратор соединяется с преобразователем напряжения и частоты. Кроме того, вибратор соединяется с компаратором, выступающим пороговым элементом.

к содержанию ↑

Индуктивные датчики

Датчики этой разновидности производят с намагниченным или металлическим сердечником. Индуктивные устройства создают разнонаправленные электрическим импульсы, зависящие от приближения или удаления человека.

Как только уровень напряжения становится выше допустимого уровня, на обмотке датчика подключается триггер, открывающий ключ.

Оптические датчики

Оптические устройства оснащены инфракрасными диодами и фототранзисторами. Световой диод функционирует даже с помехами, возникающими под влиянием естественного света. Прибор отражает световые потоки или прерывает их (объект должен находиться между датчиком и источником света).

к содержанию ↑

Ультразвуковые датчики

Устройства этого типа содержат кварцевые звуковые излучатели. Внутри содержится приемник, настроенный на заданную частоту. В пустом помещении период возврата и амплитуда сигнала неизменны.

При наличии движущегося объекта меняется характер распространения звуковых волн. Прибор фиксирует полученные изменения, что дает возможность правильно управлять источниками света в помещении.

Блоки переключателей

Для автоматизации работы приборов применяются блоки переключателей, которые обеспечивают более точную настройку электроприводов в автомобильной и электробытовой технике.

Использование блоков концевых выключателей позволяет добиться следующих целей:

  1. Настройка моментных и путевых переключателей без разборки корпуса электрического прибора. Для настройки используется пульт дистанционного управления.
  2. Срабатывание осуществляется, как только выходной вал достигнет заданного положения.
  3. При достижении критических показателей по крутящему моменту задействуются моментные выключатели.
  4. В случае срыва запорных элементов происходит блокировка датчиков.

к содержанию ↑

Конечный дверной выключатель

В качестве примера концевого выключатели на двери приведем модель 4313WD. Модель применяется для управления светом в распашных дверях мебели. Замыкание и размыкание цепи осуществляется нажатием на кнопку.

Переключатель держится на мебели за счет четырех саморезов. Устанавливается на монтажную поверхность внутри мебели так, чтобы дверца прижимала кнопку. Таким образом обеспечивается выключенный свет при закрытой двери. Как только дверца открывается, происходит включение света.

Система работает от 220 Вольт. Сила тока — 2 Ампера.

к содержанию ↑

Установка выключателя

Монтажные работы отличаются по своему характеру в зависимости от типа выключателя. В случае с клавишными устройствами понадобится штробить стены, чтобы подготовить каналы для электропроводки. Такие работы лучше осуществлять при ремонте помещения. Прибор устанавливают во внутренней части шкафа, а крепление монтируется на боковой стойке.

Проводку рекомендуется прокладывать в пластиковом канале. На задней стенке проводники направляются в ниши. Наружный способ организации проводки нежелателен, так как в этом случае шкаф нельзя располагать вплотную у стены.

Концевые выключатели монтируют в каждую секцию шкафа. Лампы зажигаются при открывании дверей, когда происходит высвобождение прижатой ранее кнопки. Переключатель не должен препятствовать открыванию дверей в соседних секциях.

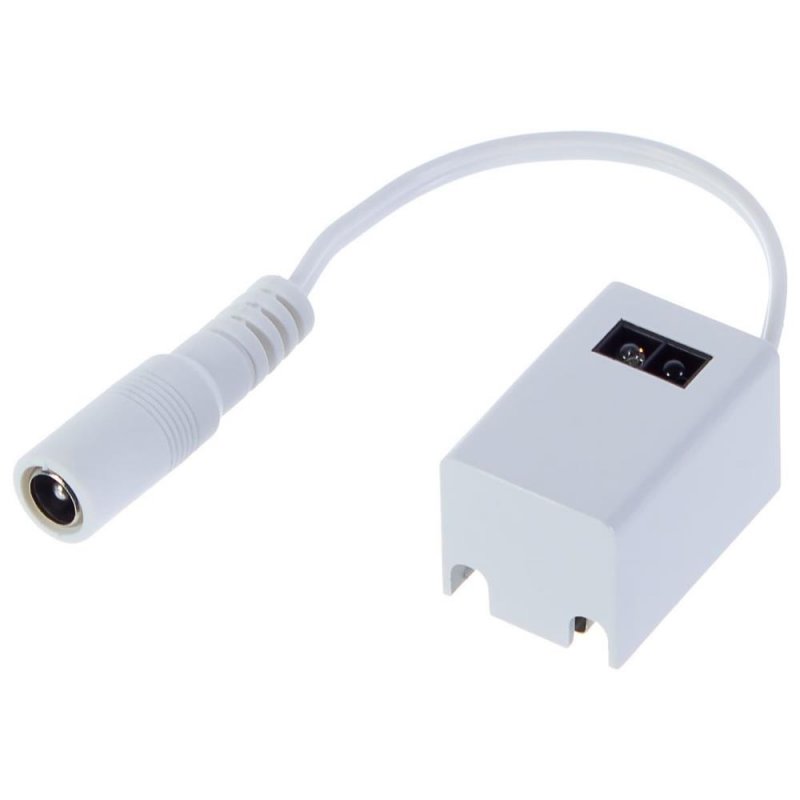

Инфракрасные и сенсорные устройства срабатывают на открывание дверей мебели. Инфракрасные модели считаются более надежными в сравнении с сенсорными. Главное преимущество бесконтактных переключателей — отсутствие необходимости в протягивании к ним проводов.

Концевой выключатель: виды, конструкция и применение

Бесконтактный выключатель

Хотели бы вы собрать бесконтактный выключатель? Или думаете, что это сложно?
Ничего подобного – это очень даже просто, а посмотрев это видео вы сможете собрать бесконтактный выключатель даже если вы далеки от программирования и паяльник вам не друг.
Немножко труда и внимательности, и выключатель готов.

Расстояние срабатывания инфракрасного датчика препятствий 2-7 см, но как я показал в видео, может быть и больше.
В приме рассмотрены 2 типа выключателей.
1 пример.
Включение света произойдёт, когда вы махнёте рукой перед инфракрасным датчиком и выключение когда вы проделаете это ещё раз.
2 пример этого урока.



Немного изменим скетч и теперь для выключения ничего делать не надо, а свет погаснет через заданный интервал времени. В моём случае через 10 секунд. При условии, что никто не будет маячить перед выключателем. А если инфракрасный датчик уловит какое-нибудь движение в пределах своей чувствительности, то он сбросит таймер в ноль и снова будет считать. Отключится, когда не будет никаких изменений в течение 10 секунд.

Задумывались ли вы когда-нибудь о бесконтактной кнопке? Или точнее о бесконтактном выключателе.
Оказывается такой сделать очень просто. Для этого нам понадобится инфракрасный датчик.

Сегодня мы рассмотрим пример бесконтактного включения света, и второй пример отключение света через определённый промежуток времени.


Давайте представим несколько ситуаций.
Первая. Вы возвращаетесь из магазина, и у вас заняты руки, а надо нажать выключатель и включить свет.
Вторая. Вы уходите, и чтобы не идти в темноте, вы включаете свет, а он потом гаснет через заданное вами время.
И это только варианты со светом, а есть ещё:
Мойка рук, с включением воды, когда вы подносите руки. Есть 2 варианта - с выключением по таймеру или когда вы уберёте руки.
И много ещё чего.
Если вы заинтересовали, то давайте посмотрим как это сделать.

Рассмотрим первый пример.
Включение света произойдёт когда вы махнёте рукой перед инфракрасным датчиком и выключение когда вы проделаете это ещё раз.

Я подключил лампу на 220 вольт через реле. Как это сделать я покажу чуть позже, когда буду объяснять схему подключения.
Я отверну лампу чтобы она не мешала и не слепила камеру.

Теперь помашем перед датчиком рукой. Когда датчик поймает отражённый сигнал от препятствия, то сработает реле и включит лампу. При повторном сигнале реле переключится и выключит лампу.

Как можно увидеть, выключатель срабатывает стабильно. Расстояние стабильной работы можно отрегулировать переменным резистором, установленным на самом инфракрасном датчике. Оно приблизительно равно 2-7 сантиметров. Возможно и больше, но потеряется стабильность в работе.

В другом примере мы немного изменим скетч и теперь для выключения ничего делать не надо, а свет погаснет через заданный интервал времени. В моём случае через 10 секунд. При условии, что никто не будет маячить перед выключателем. А если инфракрасный датчик уловит какое-нибудь движение в пределах своей чувствительности, то он сбросит таймер в ноль и снова будет считать. Отключится когда не будет никаких изменений в течение 10 секунд.

Теперь давайте посмотрим сам процесс настройки чувствительности инфракрасного датчика.
Я положил рядом линейку для лучшего восприятия. Поворачивая переменный резистор можно регулировать чувствительность и соответственно расстояние срабатывания датчика. Поворачивать резистор надо очень плавно на маленькое расстояние.

Посмотрим как собрать такой бесконтактный выключатель.
Сначала надо определиться, что мы хотим включать и чем должен он будет управлять.

Если вы хотите чтобы датчик срабатывал только когда есть препятствие и управлять надо устройством постоянного тока(например водяной насос на 12-24 вольта), то нам понадобится кроме датчика всего лишь резистор и транзистор.
А вот если вы хотите сделать включение и выключение, или отключение по времени то тогда надо будет добавить ещё плату Ардуино.
Если же вы будете управлять нагрузкой переменного напряжения, например 220 вольт, то тогда понадобится реле.
В своих примерах я сразу использовал реле на 5 вольт. Им можно управлять и переменной нагрузкой и постоянной.
Теперь полностью отпадает надобность в этих старых, допотопных выключателях. И не важно, чистые ли у вас руки или нет, вы ничего не испачкаете.
Вот тогда вам и понадобится бесконтактный выключатель.


Ну вот мы и познакомились ещё с одной схемой управления светом.
Раньше мы управляли простой кнопкой, потом разобрали сенсорную кнопку, управляли по блютуз и радиоканалу. Все эти уроки можно посмотреть на моём канале. И не забывайте подписываться на канал и нажимать колокольчик чтобы не пропустить следующее видео.
До встречи в новых уроках.



Как работает бесконтактный выключатель света

Сегодня использование различных бесконтактных технологий приобретает огромную популярность. Они применяются в различных технологических процессах для учета или контроля того или иного явления.

Существует несколько видов таких датчиков, которые могут работать в различных условиях. Более подробно о них можно узнать на сайте http://teko-com.ru.

Виды выключателей

Данные механизмы могут работать, опираясь абсолютно на разные принципы.

Бесконтактные выключатели можно разделить на несколько основных видов:

  1. Изделия емкостного типа. Работают по принципу измерения емкости электрических конденсаторов. Очень часто применяются как «сенсорные» клавиатуры или датчики уровня жидкости.
  2. Индуктивные выключатели основываются на механизме изменения параметров индуктивности на специальной катушке. Являются очень востребованными при изготовлении деталей на определенных станках.
  3. Оптические механизмы производят анализ потоков света с помощью специальных индикаторов. Очень широко применяются в различных видах промышленности, где производиться анализ наличия определенной детали на конвейере.
  4. Датчики ультразвукового типа используют свойство отражения ультразвука. Такие продукты можно встретить в различных системах паркования автомобилей.
  5. Микроволновые продукты.
  6. Бесконтактные выключатели магнитного типа.
  7. Пирометрические изделия основываются на воздействии инфракрасного излучения. Самым распространенным вариантом являются датчики движения, что очень часто применяется при организации охранных объектов.

Принцип действия

Выключатель света на бесконтактной основе можно организовать различным способом. Но самым простым является использование оптических свойств определенных видов лучей.

Рассмотрим принцип работы таких устройств:

  1. Главную роль в таких выключателях играет емкостный конденсатор и оптический датчик.
  2. При помещении руки в качестве преграды перед потоком света, происходит уменьшение количества данного параметра.
  3. Контроллер, отвечающий за данный параметр, анализирует уровень света и при его уменьшении подает сигнал реле, которое и выключает освещение в комнате.
  4. Существуют более сложные системы, которые могут реагировать на сами движения, что позволяет не только включать и выключать свет, а и изменять саму освещенность в зависимости от поданного сигнала.

Бесконтактные выключатели это уникальные устройства, которые позволяют значительно упростить жизнь и сделать ее более безопасной.

Смотрите также:

Монтаж электроустановочных изделий http://euroelectrica.ru/montazh-elektroustanovochnyih-izdeliy/.

Интересное по теме: Как выбрать розетки и выключатели для квартиры?

Советы в статье "Новые модели выключателей 2015 года на мировом рынке" здесь.

Обзор одной из моделей сенсорного выключателя — в этом видео:


Бесконтактные оптические выключатели - Компоненты и технологии

На современном технологическом оборудовании широко используются бесконтактные выключатели, предназначенные для контроля взаимного положения механизмов и деталей. Наибольшее расстояние срабатывания на объект имеют оптические выключатели (датчики).

Оптический бесконтактный выключатель представляет собой электронное устройство, реагирующее на изменение принимаемого светового потока. Такие выключатели используются для определения наличия (отсутствия) объекта в заданном пространстве, поскольку наличие (отсутствие) объекта приводит к изменению параметров светового потока, принимаемого выключателем.

Для повышения эффективности работы выключателей и улучшения их характеристик производится модуляция и пространственная селекция светового излучения. Эти меры позволяют устранять влияние посторонних засветок и помехи от других оптических выключателей.

Оптические бесконтактные выключатели состоят из двух функционально законченных узлов— источника оптического излучения и приемника этого излучения. Источник оптического излучения (передатчик) и приемник могут быть в одном корпусе или в разных корпусах.

Рис. 1. Устройство оптического выключателя

Передатчик

  • Генератор вырабатывает последовательность электрических импульсов на излучатель.
  • Излучатель — светодиод, создающий излучение оптического диапазона.
  • Индикатор показывает наличие напряжения питания на передатчике.
  • Оптическая система формирует диаграмму направленности излучения и при необходимости его поляризацию.
  • Компаунд обеспечивает необходимую степень защиты от проникновения твердых частиц и воды.
  • Корпус обеспечивает монтаж передатчика, защищает от механических воздействий. Выполняется из латуни или полиамида, комплектуется метизными изделиями.

Приемник излучения

  • Оптическая система формирует диаграмму направленности приемника излучения и при необходимости производит поляризационную селекцию.
  • Фотоприемник воспринимает оптическое излучение и преобразует его в электрический сигнал.
  • Усилитель усиливает входной сигнал до необходимого значения.
  • Пороговый элемент обеспечивает необходимую крутизну фронта выходного сигнала и величину гистерезиса.
  • Электронный ключ обеспечивает коммутацию выходного тока выключателя, определяет схему подключения нагрузки, имеет защиту от перегрузки и короткого замыкания.
  • Светодиодный цветной индикатор показывает состояние выключателя, позволяет определить функциональный резерв по выбранному объекту, обеспечивает контроль работоспособности, оперативность настройки.
  • Регулятор чувствительности позволяет производить настройку выключателя по фактической контрастности объекта на фоне окружающих предметов.

Функциональный резерв определяется как отношение светового потока, полученного приемником, к минимальному световому потоку, вызывающему срабатывание выключателя. Функциональный резерв позволяет компенсировать ослабление сигнала в результате загрязнения оптики и наличия аэрозольных компонентов в окружающем пространстве.

Контрастность объекта определяется его собственным коэффициентом отражения и величиной отраженного света от окружающего фона.

Принцип работы на прямом луче (Тип T)

Оптические выключатели, работающие на прямом луче, состоят из приемника и передатчика, выполненных в отдельных корпусах. При эксплуатации они располагаются соосно друг против друга. Поток излучения от передатчика направлен на приемник. Срабатывание происходит при прерывании луча объектом. Выключатели, использующие принцип прерывания луча, отличаются большой дальностью действия (до нескольких десятков метров) и большой помехозащищенностью от воздействия посторонних факторов (пыль, капли воды и других жидкостей).

Рис. 2. Принцип работы на прямом луче

Основным недостатком таких выключателей является наличие двух отдельных изделий, что не всегда удобно при их монтаже и прокладке проводов питания к ним.

Необходимо иметь в виду, что:

  • посторонние предметы с высоким коэффициентом отражения, подобные рефлектору, находящиеся в области перекрытия диаграмм направленностей приемника и передатчика, могут вызвать ложное срабатывание;
  • прозрачные и полупрозрачные объекты недостаточно ослабят луч до порога срабатывания.

Для уменьшения или полного устранения вышеперечисленных эффектов оптические выключатели снабжены регуляторами чувствительности.

Диаметр прямого луча определяет минимальный размер регистрируемого объекта.

Принцип работы на отраженном луче (Тип D)

В оптических выключателях, использующих эффект диффузного и зеркального отражения потока излучения от объекта, приемник и излучатель выполнены в одном корпусе. Поток излучения от передатчика попадает на поверхность объекта, от которого происходит его отражение в различных направлениях. Распределение отраженного потока определяется оптическими свойствами объекта. Часть потока возвращается обратно в приемник, вызывая его срабатывание.

Преимущество данного вида выключателей заключается в простоте применения, при котором не требуется никаких дополнительных приборов. При использовании выключателей данного типа необходимо учитывать возможность появления ложных срабатываний в случае появления за контролируемым объектом предметов с гораздо большей отражательной способностью. В этих случаях следует применять диффузные оптические выключатели с подавлением фона.

Поскольку различные материалы отражают падающий на них поток излучения поразному, то для нормирования расстояния срабатывания согласно ГОСТ Р 50030.5.2-99 выбран стандартный объект воздействия — лист белой бумаги с размерами 100×100 мм для выключателей с расстоянием срабатывания до 400 мм и лист белой бумаги с размерами 200×200 мм для выключателей с расстоянием срабатывания более 400 мм.

Однако, учитывая специфику машиностроительных предприятий, технологические процессы на которых требуют контроля объектов с достаточно низкой отражающей способностью, сильно отличающейся от чистой белой бумаги, ПКФ «СТРАУС» использует в своей системе обозначений привязку к отражающей способности листа горячекатаной стали. Поэтому в каталоге присутствует информация по расстоянию срабатывания по двум видам стандартных объектов воздействия. Вторым видом стандартного объекта воздействия является пластина из горячекатаной стали с размерами 100×100 мм для выключателей с расстоянием срабатывания до 400 мм и пластина из горячекатаной стали с размерами 200×200 мм для выключателей с расстоянием срабатывания более 400 мм.

Для пересчета расстояния срабатывания для объектов из других материалов, имеющих другую отражающую способность, следует выбрать тип материала из таблицы. Затем следует выбрать соответствующий этому материалу поправочный коэффициент, который покажет, в какую сторону и насколько отличается расстояние срабатывания по сравнению с расстоянием срабатывания на стандартный объект.

Таблица поправочных коэффициентов

Например, оптический выключатель в обозначении имеет значение расстояния срабатывания 100 мм. Это значит, что если потребитель будет использовать данный выключатель для контроля объекта из холоднокатаной стали, то расстояние срабатывания изменится в 1,5 раза и составит 150 мм. Аналогично, расстояние срабатывания на объект из белой бумаги составит около 120 мм.

Минимальный размер регистрируемого объекта определяется его отражающей способностью, контрастностью и функциональным резервом.

Принцип работы на отраженном от рефлектора луче (Тип R)

Излучение светодиода имеет круговую поляризацию, то есть представляет собой совокупность множества плоскополяризованных пространственных световых колебаний (волн) с различными плоскостями поляризации.

Если на пути луча установить оптический поляризационный фильтр, то через него пройдут только те волны, плоскость поляризации которых совпадает с плоскостью поляризации фильтра. Таким образом, поляризационный фильтр формирует луч с плоской поляризацией.

При отражении поляризованного луча от различных предметов плоскости поляризации падающего и отраженного луча, как правило, совпадают.

Плоскость поляризации изменяется на 90 градусов при отражении от специальных световозвращателей (уголковых отражателей или рефлекторов).

Если на пути поляризованного луча расположить еще один поляризационный фильтр с плоскостью поляризации, развернутой на 90 градусов по отношению к первому, то луч через него не пройдет. Таким образом, данный фильтр будет для него барьером.

Если такой рефлектор поместить на пути поляризованного луча, то луч, отразившись от него, изменит плоскость поляризации и свободно пройдет через входной поляризационный фильтр фотоприемника, повернутый на 90 градусов по отношению к поляризационному фильтру излучателя.

Работая с поляризованным излучением, выключатель воспринимает только поток от световозвращателя, который поворачивает плоскость поляризации на 90 градусов. Все предметы, появляющиеся между выключателем и световозвращателем, вызывают прерывание поляризованного луча и срабатывание выключателя.

Поляризационные фильтры встроены внутрь выключателя, поэтому по внешнему виду они ничем не отличаются от выключателей, использующих принцип отражения луча от объекта. Эти выключатели по помехозащищенности от воздействия посторонних факторов приближаются к выключателям, использующим прерывание луча.

Производственно-коммерческая фирма «СТРАУС» производит оптические выключатели типов T, D и R в различном конструктивном и функциональном исполнении. Для комплектации выключателей типа R используются специальные световозвращатели — «рефлекторы», которые поворачивают плоскость поляризации на 90 градусов. Они выполнены в виде самоклеящейся пленки или в виде отдельного устройства для монтажа на объектах.

В качестве примера рассмотрим наиболее востребованный оптический выключатель ВБ3.18М.90.TR400.1.1.B.

Рис. 3. Внешний вид выключателя ВБ3.18М.90.TR400.1.1.B

Рис. 4. Внешний вид выключателя ВБ3.18М.90.TR400.1.1.B

Выключатель выполнен в цилиндрическом латунном корпусе диаметром 18 мм и имеет резьбу с шагом 1 мм. Для фиксации на оборудовании комплектуется двумя гайками. Длина выключателя составляет 90 мм.

На передней части выключателя находится оптический блок, состоящий из двух линз. Расстояние срабатывания на стандартный объект из горячекатаной стали, расположенный перед оптическим блоком, составляет не менее 400 мм. Тип выключателя — D. Имеется регулятор чувствительности, позволяющий уменьшить расстояние срабатывания, и цветной индикатор настройки.

Цветной светодиодный индикатор работает следующим образом:

  • при отсутствии сигнала на входе приемника индикатор не светится;
  • при появлении сигнала с уровнем, при котором происходит срабатывание выключателя, индикатор светится зеленым цветом, при дальнейшем увеличении уровня отраженного сигнала зеленый цвет плавно изменяется от желтого и оранжевого до красного.

Для электрического подключения в задней части имеется клемник с герметичным уплотнением. Выход выключателя — pnp-ключ, разомкнутый при отсутствии отражающего объекта. Напряжение питания — 10–30 В. Выключатель имеет защиту от переполюсовки, короткого замыкания нагрузки и перегрузки по току.

Класс исполнения — IP67.

С полным перечнем продукции можно ознакомиться на сайте www.straus-com.ru.

Концевой выключатель - монтаж, применение, принцип работы и обслуживание своими руками

Концевики, конечники, концевые или конечные выключатели – так называют устройство для ограничения движения механизма. К ним предъявляют особые требования по настройке срабатывания. При неправильном применении (расположении в электрической схеме), может случиться авария – сломаться движущийся механизм.

По принципу работы оно напоминает обычный выключатель, только работает не вручную при непосредственном нажатии клавиши по желанию, а в особых ситуациях – при необходимости не допустить дальнейшего движения, ограничить его в допустимых пределах.

Краткое содержимое статьи:

Конструкция

Рассматривая фото концевого выключателя, можно увидеть, что он состоит из 2-х или 3-х основных частей:

  • Диэлектрического или проводящего ток корпуса (зависит от предназначения и исполнения).
  • Подвижной механической части, реагирующей на нажатие. Бесконтактные и электромагнитные ее не имеют. Эта часть отсутствует в их конструкции.
  • Группа замыкающих-размыкающих контактов, которые управляют движением или подают сигнал.

Напоминает коробку небольших или вовсе миниатюрных размеров с подвижной частью в виде кнопки, колесика или рычажка.


Принцип работы

Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.

Сенсорные, например, реагируют на попадание объекта в спектр излучения лучей, емкостные – на приближение человека, механические – только на прямое физическое воздействие.

Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.

При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма.

Классификация

Концевые выключатели разбиваются по типам и группам. Требования, предъявляемые к их виду и конфигурации определяются сферой их применения и назначения.

Существуют такие группы концевиков:

  • Механические или контактные. Срабатывание происходит при непосредственном воздействии на штырь, кнопку, колёсико или рычажок. Подается сигнал управления или предупреждения. К ним также относятся микровыключатели. Их серьезный недостаток – подгорание, залипание контактов при многократном включении-отключении. Для длительного применения, без частых ремонтов в их конструкции предусмотрены камеры дугогасителей.
  • Пневматические. Реагируют на давление в системе, останавливают подачу воздуха или какого-либо газа.
  • Герконы (электромагнитные). Активируются при приближении к определенной точке пространства. Настроены на магнит, входящий в устройство движущегося механизма.
  • Автомобильные. Применяются в схемах сигнализации и освещения. Можно отнести к механическим, так как принцип работы тот же.
  • Бесконтактные. Срабатывают при приближении любого предмета в определенную зону.
  • Шпиндельные. Ограничивают ход движения механизма, часто используются в качестве  путевого выключателя. Могут использоваться там, где вращается вал с небольшой скоростью.

Сфера применения

По сфере применения используются конечные выключатели таких видов:

  • С защитной функцией (например, клеть для спуска в шахту снабжена такого рода концевиками, чтобы механизм лебедки активировался при закрытии дверей, можно было начать движение вниз).
  • Функциональные, для регулярного включения – отключения. Наглядный пример – холодильник, свет которого включается при открытии дверцы.

Краткая характеристика некоторых подвидов

Конструкцию конечных механических выключателей определяет сфера их применения. Чаще всего это:

  • Строительство;
  • Машиностроение;
  • Металлургия.
  • Различные цели производства, требующие автоматического контроля.

В основном они изготовляются таких видов:

  • Роликовые
  • Рычаговые;
  • Поплавковые;
  • Кнопочные.

Микровыключатели

Микровыключатели являются разновидностью механических концевиков. Применяются в основном в электронике и бытовых приборах. Но можно их эффективно применять в домашних условиях: поставить на дверь, чтобы при открытии ее зажигался свет или включалась вытяжка.

Требуют особой тщательности в настройке срабатывания, так как ход их подвижной части исчисляется в миллиметрах.

Бесконтактные выключатели

Бесконтактные выключатели – более совершенное устройство, в работе которых задействованы транзисторные ключи с малым сопротивлением. При разрыве электроцепи не происходит подгорание контактов.

Бесконтактные выключатели имеют свою разновидность:

Ультразвуковые

Используются в качестве датчиков объема и движения. В конструкции – специальные звуковые кварцевые элементы.

Емкостные

Реагируют на приближение человеческого тела. Основаны на взаимодействии с ним.

Сенсорные (оптические)

В конструкции предусмотрен специальный инфракрасный светодиод и фототранзистор. Работает при любом освещении. Когда луч светодиода прерывается, срабатывает фотоэлемент, отключается-включается рабочий механизм.

Индуктивные

Реагирует на электромагнитные поля при приближении-отдалении. Срабатывает, когда удовлетворяются настройки: механизм попадает в зону воздействия или выходит за ее пределы.

На основе бесконтактных коммуникационных устройств изготовляются различные полезные высокочувствительные датчики, широко применяемые в процессе автоматизации производственных процессов. Контроль, дозировка жидких и сыпучих материалов – основная сфера их применения.

Важно перед непосредственным монтажом концевика (независимо от его типа) отключить напряжение, обесточить цепь питания. Сама схема подключения обычно нарисована на корпусе устройства и не вызовет затруднений.


Чтобы понять, в каком месте нужно установить концевой выключатель нужно тщательно изучить особенности механизма, работу которого нужно контролировать.

Перед приобретением устройства и всех комплектующих нужно обязательно проконсультироваться со специалистом, чтобы понять, какой вид, модель подойдет лучше для конкретных целей.

Чтобы ни переплачивать, ни покупать то, что не нужно, важно понять для чего приобретается концевой  выключатель, что он будет ограничивать, какой прибор включать – отключать. Правильный выбор, грамотное подключение – залог долгой работы!

Фото концевого выключателя

Что такое бесконтактные переключатели? (с иллюстрациями)

Бесконтактные переключатели размыкают или замыкают электрическую цепь, когда они контактируют с объектом или приближаются к нему на определенном расстоянии. Чаще всего они используются в производственном оборудовании, робототехнике и системах безопасности. Существует четыре основных типа: инфракрасный, акустический, емкостной и индуктивный.

Бесконтактные переключатели позволяют роботу контролировать свою близость к другим объектам.

Инфракрасные датчики приближения работают, испуская лучи невидимого инфракрасного света. Фотодетектор на переключателе обнаруживает любые отражения этого света, что позволяет устройству определять, есть ли поблизости какой-либо объект. Поскольку переключатель с одним лишь источником света и фотодиодом чувствителен к ошибочным показаниям из-за фонового освещения, более сложные модели модулируют передаваемый свет на определенной частоте и имеют приемники, которые реагируют только на эту частоту.Даже более сложные датчики могут использовать свет, отраженный от объекта, для вычисления расстояния до него.

Фотодиоды используются в некоторых бесконтактных переключателях.

Акустические датчики приближения в принципе аналогичны инфракрасным моделям, но используют звук вместо света. Они используют преобразователь для передачи неслышимых звуковых волн на различных частотах в заданной последовательности, затем измеряют время, в течение которого звук достигает ближайшего объекта, и возвращаются ко второму преобразователю на переключателе.По сути, акустические бесконтактные переключатели измеряют время, необходимое звуковым импульсам для «эха», и используют это измерение для расчета расстояния, как и сонар.

Емкостные переключатели определяют расстояние до объектов, обнаруживая изменения емкости вокруг них.Радиочастотный генератор подключен к металлической пластине. Когда пластина приближается к объекту, радиочастота изменяется, и частотный детектор посылает сигнал, сообщающий переключателю, чтобы он открылся или закрылся. Недостатком этих переключателей является то, что они более чувствительны к объектам, проводящим электричество, чем к объектам, которые не проводят.

Индуктивные бесконтактные переключатели определяют расстояние до объектов путем создания магнитных полей.Принципиально они похожи на металлоискатели. Катушка с проволокой заряжается электрическим током, и электронная схема измеряет этот ток. Если металлическая часть подойдет достаточно близко к катушке, ток увеличится, и переключатель соответственно откроется или закроется. Главный недостаток этого типа в том, что они могут обнаруживать только металлические предметы.

Бесконтактные переключатели используются в производственных процессах, например, для измерения положения компонентов машин.Они также используются в системах безопасности, в таких приложениях, как обнаружение открытия двери, и в робототехнике, где они могут контролировать близость робота или его компонентов к объектам и соответствующим образом управлять им.

Обзор датчиков приближения | OMRON Промышленная автоматизация

1.Датчики приближения обнаруживают объект, не касаясь его, и поэтому не вызывают истирания или повреждения объекта.

Такие устройства, как концевые выключатели, обнаруживают объект, соприкасаясь с ним, но датчики приближения могут обнаруживать присутствие объекта электрически, не касаясь его.

2. Для вывода контактов не используются, поэтому датчик имеет более длительный срок службы (за исключением датчиков, в которых используются магниты).

В датчиках приближения

используются полупроводниковые выходы, поэтому нет контактов, влияющих на срок службы.

3. В отличие от оптических методов обнаружения, датчики приближения подходят для использования в местах, где используется вода или масло.

Обнаружение происходит практически без воздействия грязи, масла или воды на обнаруживаемый объект. Также доступны модели с футлярами из фторопласта, обеспечивающими превосходную химическую устойчивость.

4. Датчики приближения обеспечивают высокую скорость отклика по сравнению с переключателями, требующими физического контакта.

Информацию о высокоскоростной реакции см. В Разъяснении терминов.

5. Датчики приближения могут использоваться в широком диапазоне температур.

Датчики приближения

могут использоваться в диапазоне температур от -40 до 200 ° C.

6. На датчики приближения цвета не влияют.

Датчики приближения

обнаруживают физические изменения объекта, поэтому на них почти не влияет цвет поверхности объекта.

7. В отличие от переключателей, которые полагаются на физический контакт, на датчики приближения влияют температура окружающей среды, окружающие предметы и другие датчики.

На индуктивные и емкостные датчики приближения влияет взаимодействие с другими датчиками. По этой причине при их установке необходимо соблюдать осторожность, чтобы не допустить взаимного вмешательства. (См. «Меры предосторожности при правильном использовании» в «Мерах безопасности для всех датчиков приближения».)
Также необходимо соблюдать осторожность, чтобы не допустить воздействия окружающих металлических предметов на индуктивные датчики приближения и предотвратить воздействие всех окружающих объектов на емкостные датчики приближения.

8. Есть двухпроводные датчики.

Линия электропередачи и сигнальная линия совмещены. Если подключена только линия питания, внутренние элементы могут быть повреждены.
Всегда вставляйте груз. (См. Меры предосторожности для безопасного использования в Мерах безопасности для всех датчиков приближения.)

Бесконтактные переключатели

Работает от 10-40 В постоянного тока и напрямую управляет реле постоянного тока или воротами ПЛК. Наиболее широко используемый промышленный датчик для определения положения и скорости.

  • Трех- и четырехпроводные переключатели постоянного тока: Серия IPS D3
  • Индуктивные бесконтактные переключатели: двухпроводные постоянного тока: Namur Тип: искробезопасная электрическая цепь: серия IPS D2 NC
  • Индуктивные бесконтактные переключатели: двухпроводные, переменного тока: серия IPS A2

Применение индуктивных бесконтактных переключателей

  • Определение положения железнодорожной станции
  • Размещение гайки на трансформаторе
  • Сортировка крышек тазов для черных и цветных металлов
  • Обнаружение неправильной формы таргата
  • Датчик положения
  • Измерение скорости машин
  • Подсчет таблеток
  • Размещение бутылок
  • Регулировка положения клапана
  • Датчик положения для цинкования
  • Датчик прерывания сверла
  • Счетчик деталей

Емкостной бесконтактный переключатель обнаруживает все металлы и неметаллы.Переключатель используется для отправки уровня порошка, гранул и жидкостей. Переключатели емкостного датчика приближения - недорогой датчик уровня порошков.

Применение емкостных бесконтактных переключателей

  • Обнаружение потока материала
  • Обнаружение обрыва ленты
  • Обнаружение пустых коробок
  • Определение уровня материала снаружи пластикового резервуара
Магнитные бесконтактные переключатели

Protocontrol make предназначены для измерения скорости и определения положения и направления.Переключатели со специальным эффектом Холла идеально подходят для использования в системах определения скорости автомобиля.

Фотоэлектрические датчики приближения используются, когда требуется большее расстояние срабатывания. Доступны версии на пересечение луча, светоотражающие и диффузные. Волоконно-оптические переключатели и переключатели датчиков приближения используются для распознавания меток и цветов. Световые завесы используются в качестве датчиков площади

Применение фотоэлектрических бесконтактных переключателей

  • Определение высоты рулона
  • Обнаружение ослабленного винта
  • Счетные колпачки
  • Определение правильного расположения компонентов
  • Обнаружение пакета молока
  • Обнаружить машину
  • Детектор прозрачных бутылок
  • Обнаружить сломанное сверло

Специально разработан для производителей специального оборудования.Ультразвуковые датчики приближения обеспечивают аналоговый выход в зависимости от уровня или расстояния.

Применение ультразвукового датчика приближения - переключатель

  • Обнаружение людей
  • Измерение роста и веса
  • Контроль уровня
  • Контурное управление
  • Обнаружение стекла
  • Регулировка высоты штабеля
  • Фольга для мониторинга
  • Контрольный диаметр
ПЕРЕКЛЮЧАТЕЛЬ ЕМКОСТИ ПРОКСИМИТА

- Скачать PDF

Как прочитать трубу с датчика

Установка датчика уровня жидкости на трубы.Обнаружение осуществляется за счет электростатической емкости и не зависит от цвета трубы или жидкости. Доступны диаметром от 8 до мм. и до диаметра мм. модели для включения зондирования

Дополнительная информация

Емкостный Prox E2K-X

Емкостный цилиндрический датчик с резьбой Prox для обнаружения металлических и неметаллических объектов Позволяет бесконтактно обнаруживать металлические и неметаллические объекты, такие как стекло, дерево, вода, масло и пластик Позволяет

Дополнительная информация

Индуктивные датчики приближения

Индуктивные бесконтактные датчики M12 стандартной длины Mini's Extended Sensing 3-проводный DC 2-проводный DC 2-проводный AC (схема подключения) 3-проводный DC PNP нормально открытый (1) IMM32122C IMM35124C IMN32122C IMN35124C IMN32122M12

Дополнительная информация

Заполнение и смешивание жидкости на основе ПЛК

Заполнение и смешивание жидкости на основе ПЛК 1 Михир Панчал, 2 Аашиш Панаскар.3 Профессор Лалит Кумар Колледж инженерных и управленческих исследований, Пуна, Индия Аннотация: Целью данной статьи является проектирование,

Дополнительная информация

Приводы ГЕРЦ-Тепловые

Приводы ГЕРЦ-Термал Лист данных 7708-7990, выпуск 1011 Размеры в мм 1 7710 00 1 7710 01 1 7711 18 1 7710 80 1 7710 81 1 7711 80 1 7711 81 1 7990 00 1 7980 00 1 7708 11 1 7708 10 1 7708 23 1 7709 01

Дополнительная информация

ЕМКОСТЬ УРОВНЯ CLM 36

ЕМКОСТНЫЕ ИЗМЕРИТЕЛИ УРОВНЯ CLM 36 Для непрерывного измерения уровня жидких и сыпучих материалов Непосредственный монтаж в контейнеры, силосы, емкости, бассейны, резервуары и т. Д. Простое и быстрое подключение с помощью

Дополнительная информация

Реле контроля скорости SX2

SX2 Файл 850 CONENS Описание................................................... ..Страница Общая информация ............................................. ... 2-3 Общая информация о SX2DV ......................................... ..

Дополнительная информация

FIRERAY 2000 Руководство по установке

Руководство по установке FIRERAY 2000 Характеристики Диапазон от 33 футов до 330 футов. Работа при 24 В постоянного тока Выбираемые пороги срабатывания сигнализации Низкое потребление тока Электроника на уровне земли Ручной или автоматический сброс Описание системы

Дополнительная информация

Технические данные.Габаритные размеры

0102 Номер модели Характеристики Квази-заподлицо 15 мм Используется до SIL2 в соотв. с IEC 61508 Принадлежности BF 30 Монтажный фланец, 30 мм V1-G-N-2M-PUR, розетка, кабель, M12, 2-контактный, NAMUR, кабель PUR V1-W-N-2M-PUR, розетка

Дополнительная информация

Аксессуары для систем пожарной сигнализации

Одобрено РАЗРЕШЕННЫМИ Принадлежности для систем пожарной сигнализации Одобрено FM * Искробезопасные устройства Одно- и двухканальные изолированные барьерные модули Характеристики Одно- или двухканальные искробезопасные, трансформатор

Дополнительная информация

Магнитные датчики приближения

Магнитные датчики приближения Магнитные датчики приближения Обзор Страница 38 Принцип действия и установка Страница 39 Цилиндрические конструкции Страница 41 Прямоугольные конструкции Страница 42 37 Kurzübersicht Magnetoresistive

Дополнительная информация

Технические данные.Габаритные размеры

0102 Номер модели Характеристики Серия Comfort 5 мм, заподлицо Используется до SIL 2 в соотв. согласно IEC 61508 Принадлежности BF 18 Монтажный фланец, 18 мм EXG-18 Кронштейн для быстрого монтажа с упором Технические характеристики

Дополнительная информация

Безопасность на высоком уровне!

Датчик уровня SIKA Датчик уровня SIKA Безопасность на высоком уровне! Убедительные преимущества простой и надежный метод контроля уровня жидкости проверенный принцип поплавка Простая боковая установка с использованием резьбы ¾ "или ½" BSP

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТРУБОПРОВОДНАЯ ИНСПЕКЦИОННАЯ КОМПАНИЯ ООО.ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Детекторы выходов влажной губки 670,673 и портативные детекторы выходов влажной губки MSRB и промышленные детекторы Содержание Общая информация ....................... 3

Дополнительная информация

Мониторы пыли серии S300

S301 DustGuard S303 Trend Monitor S304 Emission Monitor S305 Stack Monitor Искробезопасные (ATEX) Мониторы пыли Модели с раздельной архитектурой (удаленные) Программное обеспечение для регистрации данных Серия S300 Мониторы пыли Dust

Дополнительная информация

Датчики уровня топлива ATL

Датчики уровня топлива ATL EL-AD-151 (выходное сопротивление) и EL-AD-152 (выходное напряжение) представляют собой передовые датчики для непрерывного измерения содержания

. Дополнительная информация

Датчик влажности в воздуховоде

Канальный датчик влажности SDC-H Характеристики Сменный чувствительный элемент Измерение влажности для воздуховодов Память минимальных и максимальных значений 0 0 В, 0 0 мА или 0 В, 4 0 мА измерительные сигналы, выбираемые с помощью перемычек

Дополнительная информация

Датчики влажности серии HIH-4000

Датчики влажности серии HIH-4000 ОПИСАНИЕ Датчики влажности серии HIH-4000 разработаны специально для крупных производителей оригинального оборудования (OEM).Прямой ввод в контроллер или

Дополнительная информация

Инкрементальный поворотный энкодер E6B2

Инкрементальный поворотный энкодер Универсальный поворотный энкодер выдерживает большие нагрузки на вал Широкий выбор напряжений питания и выходных форм Легко настраиваемый нулевой индекс (фаза Z) с функцией индикации исходного положения

Дополнительная информация

Инструкция по эксплуатации

CS101 Автомобильный детектор движения CarSense Руководство по эксплуатации ВНИМАНИЕ И ПРЕДУПРЕЖДЕНИЯ Никогда не используйте CS101 в качестве системы безопасного реверсирования или обнаружения присутствия.CS101 требует, чтобы автомобиль двигался в течение

Дополнительная информация

Высокоточная низкооборотная пила TechCut 4

Брошюра по продукту TechCut 4 Прецизионная низкоскоростная пила Диапазон лезвий 3–6 дюймов Цифровой дисплей скорости Индексация образцов размером 1 микрон Подпружиненная насадка для правки Все конструкция из алюминия и нержавеющей стали

Дополнительная информация

Решение проблемы.Проблема:

Проблема / решение Солнечные фотоэлектрические (PV) технологии в последние годы значительно развиваются, и это привело к тому, что многие домовладельцы в Великобритании инвестируют в солнечные фотоэлектрические установки. Солнечное электричество

Дополнительная информация

WW12X, WW08X, WW06X, WW04X ± 1%, ± 5% Толстопленочные низкоомные чип-резисторы

WW12X, WW08X, WW06X, WW04X ± 1%, ± 5% Толстопленочные микросхемные резисторы с низким сопротивлением Размер 1206, 0805, 0603, 0402 * Содержание этого листа может быть изменено без предварительного уведомления.Страница 1 из 8 ASC_WWxxX_V12 Ноябрь - 2011

Дополнительная информация

Новые роликовые датчики XUY

Вы хотите упростить интеграцию датчиков в свои конвейерные системы? Новые роликовые датчики XUY для пакетов, ящиков, писем на роликовых конвейерах. Фотоэлектрические датчики Telemecanique Sensor OsiSense TM XUY

Дополнительная информация

Электронное реле давления EDS 300

Электронное реле давления EDS 300 Руководство пользователя Стр. 2 из 16 Содержание 1.Функции EDS 300 ... 3 2. Монтаж ... 3 3. Кнопки управления на мембранной клавиатуре ... 4 4. Цифровой дисплей ... 4 5. Функция выхода ... 5

Дополнительная информация

Купольная камера с ИК-подсветкой ночного видения

Купольная камера с ИК-подсветкой ночного видения. Руководство по эксплуатации Вер.: 1.0, №: R040687 / 2. Благодарим вас за покупку нашего продукта. Перед установкой камеры внимательно прочтите данное руководство, чтобы убедиться, что

Дополнительная информация

интеллектуальные решения

Lichtschranken W 8 - Фотоэлектрические переключатели Baureihe WL - Фотоэлектрические бесконтактные переключатели, BGS Фотоэлектрические переключатели с отражением света Фотоэлектрические переключатели на пересечение луча W 8-: Интегрированная современная технология

Дополнительная информация

Стиртекник гиваре-сенсор

GA1: 1 Википедия: En givare / sensor (eng) är ett samlingsbegrepp på en apparat eller anläggning som insamlar, конвертер и виден распределитель падения сигнала из сигналов, стимулов и данных.

Дополнительная информация

Линейка датчиков скорости

Датчики скорости Line Guide Скорость и надежность. Honeywell S&PS предлагает электронный регулятор скорости, предназначенный для повышения надежности и увеличения срока службы. Honeywell использует несколько технологий для обнаружения изменений в

Дополнительная информация

Датчики приближения Индуктивные термопластичные корпуса из полиэстера типов EI, DC, M 12, M 18, M 30

Датчики приближения Индуктивные корпуса из термопластичного полиэстера Типы EI, DC, M 12, M 18, M 30 Корпус из термопластичного полиэстера Euronorm, цилиндрический Диаметр: M 12, M 18, M 30.Расстояние срабатывания: от 2 до 15 мм

Дополнительная информация

8001782 Руководство пользователя

8001782 Цифровой инфракрасный термометр Руководство пользователя Введение Этот прибор представляет собой портативный, простой в использовании цифровой термометр компактного размера с лазерным прицелом, предназначенный для работы одной рукой. Счетчик

Дополнительная информация

Бесконтактный переключатель | Статья о бесконтактном переключателе от The Free Dictionary

Корпус смотрового стекла MetroVac обеспечивает гибкость в отношении количества материала, допустимого для машины, с помощью регулируемого бесконтактного переключателя.Вакуумные приемники без фильтра не требуют последовательной продувки или отключения вакуума, что практически исключает очистку, мелкие частицы и загрязнения. Бесконтактный переключатель дает дистанционную индикацию работы. Бункер имеет бесконтактный переключатель для управления загрузкой и теперь имеет заслонку для обеспечивают лучшее вакуумное уплотнение, чем предыдущие модели. Разработанный как часть новой линейки защитных блокировок AmGardnct от Fortress, amGardncs считается надежным, кодированным, бесконтактным, безопасным бесконтактным переключателем. Сообщается, что он чрезвычайно долговечен и практически не требует обслуживания, он считается идеальным для приложений, где точное наведение охранников может быть затруднено.Элементы управления NE оснащены полностью сенсорным интерфейсом, бесконтактным переключателем для регулируемого положения замедления и контролируются нагревом через ПЛК и интерфейс. Приводимый в действие бесконтактным переключателем, бесштоковый пневматический цилиндр поднимает и опускает тележки на обратный путь вначале или с него. и конец сборочной ячейки. Корпус смотрового стекла MetroVac обеспечивает гибкость в отношении количества материала, допустимого для машины, с помощью регулируемого бесконтактного переключателя. Вакуумные приемники без фильтра не требуют последовательной обратной продувки или прерывания вакуума, что практически исключает очистку, мелкие частицы и загрязнения.Индикатор положения клапана с бесконтактным переключателем состоит из двух твердотельных индуктивных бесконтактных переключателей в полностью герметичном компактном корпусе. Все устройства оснащены встроенными саморегулирующимися гидравлическими амортизаторами, точками крепления бесконтактного переключателя и регуляторами расхода. (переключаемый) выход для индикации присутствия / отсутствия, как типичный бесконтактный переключатель, но нелинейный аналоговый выход может обеспечивать разрешение до 15 нм RMS (150 нм pp). Дополнительные функции включают тележку для установки одного сушильного бункера и одного AD / Осушитель серии ASD / AC / ACM и регулируемый датчик приближения.(AEC)

Бесконтактные фотоэлектрические переключатели SICK

Фотоэлектрические Бесконтактные переключатели
С фотоэлектрическим бесконтактные переключатели (например, WT 24-2), излучаемый свет отражается обнаружил сам объект, получил и оценил .

ю. 130 ST 130
Температура окружающей среды -25 ° C… +55 ° C
Размеры (Ш x В x Г, мм) 9,2 x 27 x 16
Категория защиты 66
Напряжение питания DC 10... 30 В
Коммутационные выходы NPN / PNP
Тип света красный свет / зеленый свет
Примечания Ультраминиатюрный корпус

Сосредоточенный оптика, небольшое световое пятно
Чрезвычайно гибкий соединительный кабель
Красный свет и светодиодный индикатор мощности сигнала для облегчения выравнивания

В 12 VT 12
Окружающий температура -25 ° C… + 70 ° C
Тип подключения кабель
Размеры (Ш x В x Г в мм) 12 x 66/80
Категория защиты 67
Напряжение питания 10… 30 В пост. тока
Коммутационные выходы PNP Q
Тип корпуса металл
Тип света Инфракрасный свет
Примечания Прочный металлический корпус Световое переключение

Кабель или штекерное соединение

Реверс полярность и защита от короткого замыкания

В 18 Угол VT 18 Угол
Температура окружающей среды -25 ° C… +60 / 70 ° C
Тип подключения кабель / гнездо разъема
Размеры (Ш x В x Г в мм) 18 x 74/86
Диапазон сканирования (мм) 100
Категория защиты 67
Напряжение питания 10… 30 В пост. Тока
Коммутационные выходы PNP Q
Тип корпус пластик / металл
Тип света инфракрасный свет
Примечания Фотоэлектрический датчик приближения, активный, 3 диапазона сканирования на выбор: 100 мм, 200 мм или 400 мм

Напряжение Поставка 20..253 В переменного тока; переключающий выход симистора

Кабель или штекер M 12, 4-полюсный

Вт 12 L WT 12 L
Температура окружающей среды -10 ° C ... +40 ° C
Тип подключения разъем розетка
Размеры (Ш x В x Г, мм) 15 x 49 x 43
Диапазон HGA (мм) 20 .. .50
Категория защиты 67
Напряжение питания DC 10... 30V
Коммутационные выходы NPN / PNP, Q + Q
Тип корпуса металл
Тип светового лазера, красный; класс 2
Вт 12-2 WT 12-2
Температура окружающей среды -25 ° C… +60 ° C
Тип подключения кабель / гнездо разъема
Размеры (Ш x В x Г, мм) 15 x 49 x 41,5
Энергетический диапазон сканирования (мм) 80… 800
Диапазон HGA (мм) 20 250
Степень защиты 67
Напряжение питания 10… 30 В постоянного тока
Коммутационные выходы NPN / PNP, Q + Q
Тип корпуса металл
Тип света красный / инфракрасный / зеленый свет
Диапазон VGA (мм) 35… 100
Примечания Также доступен в виде сканера меток.
Вт 140 WTB 140
Принадлежности Кабельные розетки, монтажные кронштейны
Температура окружающей среды -25 ° ... + 55 ° C (эксплуатация), -40 ° ... + 70 ° C (Хранение)
Тип подключения Кабель; Штекер M 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 41,8 x 20
Выходной ток (мА) макс. 100
Категория защиты 67
Диапазон (режим сканирования) в мм макс. От 2 до 500
Напряжение питания 10... 30 В постоянного тока
Примечания С подавлением фона (BGS)
Маленький корпус, но конкурентоспособная производительность
Для высокоскоростных приложений: время отклика менее 0,5 мс
Вт 140 WTE 140
Принадлежности Кабельные розетки, монтажные кронштейны
Температура окружающей среды -25 ° ... + 55 ° C (работа), -40 ° ... + 70 ° C (хранение)
Тип подключения Кабель / штекер M 8, 3- / 4-контактный
Длительный ток (мА) макс. 100
Размеры (Ш x В x Г в мм) 11 x 41,8 x 20
Диапазон (режим сканирования) в мм тип.Максимум. 0 ... 900
Напряжение питания 10 ... 30 В постоянного тока
Примечания Энергетический фотоэлектрический переключатель для стандартных приложений
Маленький корпус, но конкурентоспособные характеристики
Для высокоскоростных приложений: время отклика менее 0,5 мс

Вт 150 WT 150
Температура окружающей среды -25 ° C ... +55 ° C
Тип подключения кабель / гнездо разъема
Размеры (Ш x В x Г в мм) 10 x 28 x 18
Диапазон сканирования по энергии (мм) 10... 200
Диапазон HGA (мм) 6 ... 100
Категория защиты 67
Напряжение питания 10 ... 30 В постоянного тока
Коммутационные выходы PNP, открытый коллектор: Q NPN, открытый коллектор: Q
Тип корпуса синтетический материал
Вид светофора красный видимый
Вт 160 WT 160
Температура окружающей среды -25 ° C… +55 ° C
Тип подключения кабель / гнездо разъема
Размеры (Ш x В x Г, мм) 11 x 23 x 38/11 x 38 x 23
Энергетический диапазон сканирования (мм ) 0... 60/8 ... 50
Выход сигнала загрязнения / тестовый вход да / да
Категория защиты 67
Напряжение питания 10… 30 В пост. Тока
Коммутационные выходы NPN / PNP
Тип красного света

Вт 160T WTB 160T - BGS
Окружающий температура -25 ... + 55 ° C (эксплуатация), -40 ... + 70 ° C (хранение)
Тип подключения Кабель; Штекер M 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 47,5 x 23
Выходной ток (мА) макс.100 мА
Диапазон (режим сканирования) в мм от 50 до 150
Напряжение питания 10 ... 30 В постоянного тока
Примечания Подавление фона (BGS)
Большое расстояние сканирования (150 мм)
Дополнительный режим обучения для блестящих и структурированных поверхностей
Светодиодный индикатор: резерв функции
Вт 160T WTB 160T HGA, сфокусированный
Ambient температура -25 ... + 55 ° C (эксплуатация), -40 ... + 70 ° C (хранение)
Тип подключения Кабель; Штекер M 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 47,5 x 23
Выходной ток (мА) макс.100 мА
Категория защиты 67
Диапазон (режим сканирования) в мм от 15 до 50
Напряжение питания 10 ... 30 В постоянного тока
Тип света Красный свет
Примечания Бесконтактный переключатель для подавления фонового фона, диаметр пятна 1,5 мм на расстоянии сканирования 50 мм
Обнаруживает мельчайшие объекты
Светодиодный индикатор: резерв функции
Вт 160T WTE 160T energetic - инфракрасный свет
Температура окружающей среды -25... + 55 ° C (работа), -40 ... + 70 ° C (Хранение)
Тип подключения Кабель; Штекер M 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 47,5 x 23
Выходной ток (мА) макс. 100 мА
Категория защиты 67
Диапазон (режим сканирования) в мм от 0 до 1000
Напряжение питания 10 ... 30 В постоянного тока
Тип света инфракрасного излучения
Примечания Энергетический бесконтактный датчик с длительным диапазоном действия
Вариант инфракрасного излучения для объектов с низким коэффициентом отражения
Светодиод индикатор: резерв функции

Вт 160T WTE 160T, энергетический - красный свет


Окружающий температура -25... + 55 ° C (эксплуатация), -40 ... + 70 ° C (хранение)
Тип подключения Кабель; Штекер M 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 47,5 x 23
Выходной ток (мА) макс. 100 мА
Категория защиты 67
Диапазон (режим сканирования) в мм от 0 до 700
Напряжение питания 10 ... 30 В пост. Тока
Тип света Красный свет
Примечания Энергетический бесконтактный датчик дальнего действия
Вариант красного света для стандартных приложений
Светодиодный индикатор : резерв функции
Вт 160T WTF 160T, сфокусированная оптика
Ambient температура -25... + 55 ° C (эксплуатация), -40 ... + 70 ° C (хранение)
Тип подключения Кабель; Штекер M 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 47,5 x 23
Выходной ток (мА) макс. 100 мА
Категория защиты 67
Диапазон (режим сканирования) в мм от 5 до 100
Напряжение питания 10 ... 30 В постоянного тока
Тип света Красный свет
Примечания Энергетический бесконтактный переключатель с фокусировкой для обнаружения мелких объектов и различать светлые и темные материалы на большем расстоянии, пятно диаметр 1 мм при расстоянии сканирования 80 мм
Светодиодный индикатор: резерв функции

Вт 160T WTM 160T Mark


Окружающий температура -25... + 55 ° C (эксплуатация), -40 ... + 70 ° C (хранение)
Тип подключения Кабель; PlugM 8, 3- / 4-контактный
Размеры (Ш x В x Г, мм) 11 x 47,5 x 23
Выходной ток (мА) макс. 100 мА
Категория защиты 67
Диапазон (режим сканирования) в мм 10
Напряжение питания 10 ... 30 В постоянного тока
Тип света Зеленый свет
Примечания Датчик отметки
Степень защиты: IP 67
Разрешает 10 уровней серого
Светодиодный индикатор: функциональный резерв
Вт 170 WT 170
Окружающий температура -25 ° C… +55 ° C
Тип подключения кабель / гнездо разъема M 8
Размеры (Ш x В x Г, мм) 12 x 37 x 28.6
Энергетический диапазон сканирования (мм) 10… 550/10… 400
Степень защиты 67
Напряжение питания 10… 30 В пост. Тока
Коммутационные выходы NPN / PNP
Тип корпуса синтетический материал
Вид светло-красный свет, видимый

Вт 18-2 WT 18-2
Окружающий температура -40 ° C… + 60 ° C
Тип подключения кабель (2 м / 5 м) / гнездо для подключения
Размеры (Ш x В x Г, мм) 17 x 75 x 32,5
Диапазон HGA (мм) 50… 600/50… 700
Категория защиты 67/65
Напряжение питания 10… 30 В пост. Тока
Коммутационные выходы NPN / PNP, Q + Q
Тип свечения красный / инфракрасный свет
Примечания Регулируемое подавление фона

Нечувствительный к внешним источникам света (высокочастотные лампы, мигающие сигнальные лампы)
Отсутствие взаимных помех, если приборы установлены напротив друг друга

Операционная температура -40 ° C... + 60 ° C

Вт 24 Exi WT 24 Exi
Окружающий температура -25 ° C… + 50 ° C
Тип подключения клеммная колодка / гнездо разъема
Размеры (Ш x В x Г, мм) 27 x 87,5 x 65
Диапазон HGA (мм) 300… 2000
Категория защиты 67
Напряжение питания DC 8,2 В (5,0… 13,5 В)
Коммутационные выходы согласно Namur, DIN 19234
Тип света инфракрасный свет
Примечания Инфракрасный свет

регулируемый подавление фона

Взрыв защита EEx ia IIC T6

Заглушка поворачивается на 90 °

Терминал камера

Вт 250 Вт 250
Окружающая среда температура -25 ° C… + 55 ° C
Тип подключения кабель / гнездо разъема
Размеры (Ш x В x Г в мм) 20 x 60/65 x 43
Диапазон HGA (мм) 100... 300/150 .... 500
Категория защиты 67
Напряжение питания 10… 30 В постоянного тока / 12… 240 В постоянного тока / 24… 240 переменного тока V
Коммутационные выходы NPN / PNP / Rel. 1xu
Тип красного света
Примечания Подавление фона

Непрерывный регулировка расстояния сканирования, регулировка расстояния сканирования (2 оборота) с индикатор положения (270 °)

видимый красный свет для помощи при выравнивании

Вт 260 WT 260
Окружающий температура -25 ° C… + 55 ° C
Тип подключения клеммная колодка / гнездо разъема
Размеры (Ш x В x Г в мм) 25 x 77.5 x 63
Энергетический диапазон сканирования (мм) 0 ... 380/10 ... 3200/10 .. 3500/5 ... 1500/5 ... 1700
Диапазон HGA (мм) 0… 380
Категория защиты 66/67
Напряжение питания 10… 30 В постоянного тока / 12… 240 В постоянного тока / 24… 240 В переменного тока
Коммутационные выходы NPN / PNP / Rel. 1xu
Тип света Инфракрасный свет
Примечания Надежное обнаружение темных объектов даже на светлом фоне

Сканирование расстояние плавно регулируется

Вт 34 WT 34
Принадлежности Монтажные скобы, кабельные розетки
Температура окружающей среды -40 ° C... + 60 ° C
Тип подключения M 16-винтовой зажим / штекер
Размеры в мм 27 x 92 x 70
Диапазон HGA (мм) 50 ... 1200/30 ... 2500
Материал корпуса ABS
Выход сигнала загрязнения / тестовый вход да / да
Категория защиты 67
Напряжение питания 10 ... 30 В постоянного тока, 12 ... 240 В постоянного тока, 24 ... 240 В переменного тока
Коммутационные выходы NPN / PNP / реле 1 xu
Тип освещения Красный свет / инфракрасный свет
Примечания Прочный пластиковый корпус (ABS)
Большой рабочий резерв в видимом красном свете
Легкодоступная клеммная камера

млн Крепление на 16 винтов и заглушка с поворотом на 90 °

по выбору выдержка времени, опция

Вт 36 WT 36
Окружающий температура -40 ° C… + 55 ° C
Тип подключения клеммная камера / розетка
Размеры (Ш x В x Г, мм) 36 x 85 x 72/77/100
Диапазон HGA (мм) 200… 800
Категория защиты 67 / 65
Напряжение питания 10… 30 В = / UC 24… 240 В (+ 10% / -25%)
Коммутационные выходы NPN / PNP / Q + Q / Rel.1xu
Тип света инфракрасный свет
Примечания Прочный пластиковый корпус

Инфракрасный свет

по выбору время задержки

Вт 4-2 WT 4-2
Окружающий температура -25 ° C ... +55 ° C
Тип подключения кабель / розетка
Размеры (Ш x В x Г в мм) 16 x 32 x 12
Диапазон HGA (мм) 4 ... 130
Категория защиты 67
Напряжение питания DC 10... 30 В
Коммутационные выходы NPN / PNP
Тип корпуса синтетический материал
Тип красного света
Примечания Регулируемое подавление фона

Нечувствительный к источникам окружающего света

Надежный работа, если устройства установлены друг напротив друга

Допустимо рабочая температура -40 ° C ... + 60 ° C

Вт 45 WT 45
Окружающий температура -25 ° C… + 55 ° C
Тип подключения клеммная колодка / гнездо разъема
Размеры (Ш x В x Г в мм) 60 x 105 x 105
Диапазон HGA (мм) 400... 2000
Категория защиты 67/65
Напряжение питания DC 10… 60 В / UC 24… 240 В (+ 10%, -25%)
Коммутационные выходы NPN / PNP / Q + Q / Rel. 1xu
Тип инфракрасного света красный свет
Примечания Прочный металлический корпус

Инфракрасный свет

регулируемый подавление фона

Передний обогрев линз, опционально

Вт 9 WT 9


Окружающий температура -25 ° C… +55 ° C
Тип подключения кабель / розетка M 12
Размеры (Ш x В x Г, мм) 13 x 63 x 22
Диапазон измерения энергии (мм) 10… 20
Категория защиты 67
Напряжение питания 10… 30 В пост. Тока
Коммутационные выходы NPN / PNP, Q + Q
Тип света инфракрасный свет
Возврат к основным датчикам SICK стр.
SICK компоненты безопасности
SICK компоненты штрих-кода
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
