Бесперебойник для котлов: Лучшие ИБП для газовых котлов отопления. Бесперебойники с внешним аккумулятором

Содержание

Источники бесперебойного питания для котлов отопления

Содержание:

  • Циркуляционный водяной насос котла требует установки бесперебойника
  • Электронные модули управления котла требуют установки бесперебойника
  • Модуль розжига горелки газового котла требует установки бесперебойника
  • On-line бесперебойник для котла — лучший выбор
  • Бесперебойники серии SKAT и Teplocom для котлов отопления
  • Где купить бесперебойники для систем отопления?
Газовые котлы, которые используются в последние годы, энергозависимы. Эти тепловое оборудование имеют очень сложное устройство, в конструкцию котла входят электронные модули управления, электрические водяные циркуляционные насосы, сложные исполнительные устройства. Их правильное функционирование значительно зависит от качества электропитания. В случае больших скачков напряжения, провалов питания, изменения формы сигнала, изменение частоты тока оборудование может быть испорчено, и дом останется без отопления.
Для решения проблемы питания котлов отопления нужно использовать специальные бесперебойники для котлов.

Современные бесперебойники для газовых котлов способны решить сразу несколько задач: защита от аварийных всплесков тока в сети, стабилизация напряжения, бесперебойное питание отопительного прибора в случае провалов питания в электросети, длительный резерв питания в случае отключения электропитания.

Циркуляционный водяной насос котла требует установки бесперебойника

Неотъемлемой частью котла является циркуляционный водяной насос, обычно его мощность колеблется от 100 до 250 Ватт. Насос является электрическим, а значит требует правильного питания. Отклонения напряжения вверх или вниз могут привести к биению насоса, перегреву или остановке насоса. Электрические двигатели очень критичны к форме сигнала напряжения, для них нужен только чисты синус. Вот почему нельзя использовать для котла бесперебойник для компьютера (дешевые модели дают модернизированный, ступенчатый сигнал), необходим специальный бесперебойник для котла отопления.

Электронные модули управления котла требуют установки бесперебойника

Самое сложное и прихотливое устройстве в котле отопления — это электронный модуль управления. Электронные мозги котла управляют всеми процессами работы устройства, они обеспечиваю управление насосами, процессом горения и дымоотвода, включают нужные режимы, сохраняют установленную температуру носителя. В дорогих моделях газовых котлов электроника может общаться с периферийными устройствами, компьютером управления. Нарушение качества питания здесь недопустимо. Плохое электропитание может привести к сгоранию контролеров, что приведёт к полной остановке котла. Даже кратковременный перебой питания может привести к зависанию контролера. Понятно, что нужен бесперебойник.

Модуль розжига горелки газового котла требует установки бесперебойника

Модуль управления горением являются наиболее требовательными к специальным характеристикам электрического тока.  Этот модуль требует «полюсное» подключение, так как пламя движется только от электрода с фазой. В дорогих колонках может быть установлен и специальный вентилятор горелки, который так же требует правильный ток с чистым синусом.

On-line бесперебойник для котла — лучший выбор

Все бесперебойники для простоты можно разделить на две группы: off-line и on-line

Off-line источники бесперебойного питания работают по следующему принципу. Если с током всё хорошо, они просто пропускают сигнал. Если напряжение упало или пропало совсем, то ИБП включает режим питания от встроенной АКБ. То есть, если напряжение в сети просело, то ИБП полностью переходит на АКБ, который не может питать его долго. Время резерва такого ИБП очень мало. К тому же АКБ быстро выходят из строя. Такие модели более дешёвые и могут подойти для питания компьютера, однако для питания котла отопления они не пригодны.

On-line источники бесперебойного питания являются бесперебойниками с двойным преобразованием напряжения. В таких устройствах сетевое напряжение преобразуется в постоянное, которое питает потребителя и выполняет заряд аккумуляторных батарей. В случае провала питания ИБП преобразует ток АКБ в выходной сигнал. При этом не происходит провала в выходном напряжении. On-line бесперебойник дает сигнал правильной синусоидальной формы. В случае понижения или повышения напряжения в сети бесперебойник такого типа стабилизирует его и выдает стабилизированное напряжение. При этом он не переходит на питание от АКБ, продлевая им срок полезного использования. Вот почему для надежного питания котла отопления нужно выбрать on-line бесперебойник.

SKAT и Teplocom для котлов отопления

Наименование ИБП Технические характеристики ИБП
Бесперебойник для котла отопления Teplocom-300 ИБП TEPLOCOM-300 предназначен для эффективного электропитания котлов отопления с автозапуском и циркуляционными водяными насосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
Бесперебойник для котла отопления Teplocom-1000 ИБП TEPLOCOM-1000 для эффективного электропитания сложных систем отопления средней мощности с автозапуском и циркуляционными электронасосами. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.
Бесперебойник для котла котельной SKAT-UPS 3000 RACK ИБП мощности 3000 ВА, для эффективного бесперебойного питания оборудования котельной, необходимое число подключаемых аккумуляторов — 8 шт., мини. необходимая ёмкость 100 Ач. Ток заряда аккумуляторов — 10 А. Высокая надежность, точная стабилизация, чистый синус, легкий монтаж, длительная заводская гарантия.

Читайте также:
  • Выбор UPS для газового котла отопления. On-line и off-line UPS для котла
  • Выбираем бесперебойник для газового котла
  • Качественные и недорогие ИБП для газовых котлов отопления

Бесперебойник для котла в категории «Электрооборудование»

Аккумуляторная батарея Merlion AGM GP690F1 6V 9Ah TR, КОД: 7396522

На складе

Доставка по Украине

860 грн

603.45 грн

Купить

Интернет-кат​алог ск​​ид​​​ок «TRIVIA»

Блок бесперебойного питания MT-Vision PSU-1018-10А 12V 10А TR, КОД: 7397260

На складе

Доставка по Украине

2 900 грн

2 015.99 грн

Купить

Интернет-кат​алог ск​​ид​​​ок «TRIVIA»

Аккумулятор UKC Battery WST-10 6V 10Ah ES, КОД: 7413569

На складе

Доставка по Украине

1 040 грн

728. 99 грн

Купить

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Преобразователь напряжения регулируемый FNIRSI DC-6006L 7796 ES, КОД: 6844746

На складе

Доставка по Украине

4 228 грн

2 958.98 грн

Купить

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Аккумулятор свинцово-кислотный Logic Power AGM LPM 12V 2.3Ah Black 300401 ZZ, КОД: 7542666

На складе

Доставка по Украине

846 грн

634.99 грн

Купить

Интер​нет-ка​та​лог с​ки​​док «ZAKAZ!K»

ИБП Smart-UPS LogicPower-1000 PRO RM (rack mounts) (with battery) (6738)

На складе

Доставка по Украине

11 999 грн

Купить

1stName

Линейно-интерактивный ИБП LogicPower LP 850VA-6PS (595Вт) AVR, 6 x евро (4325)

На складе

Доставка по Украине

2 839 грн

Купить

1stName

Тяговая аккумуляторная батарея Merlion EV 6-DZM-7 12V 7Ah F2 TV, КОД: 6664690

Доставка по Украине

1 270 грн

888. 79 грн

Купить

Интернет-магазин TVOЁ

Блок бесперебойного питания RCA-12 TV, КОД: 7415455

Доставка по Украине

5 700 грн

3 983.99 грн

Купить

Интернет-магазин TVOЁ

Аккумулятор AGM LogicPower LPM 6-1.3 AH TV, КОД: 6663399

Доставка по Украине

270 грн

186.99 грн

Купить

Интернет-магазин TVOЁ

Блок бесперебойного питания RCA-24 TV, КОД: 7415439

Доставка по Украине

6 500 грн

4 559.99 грн

Купить

Интернет-магазин TVOЁ

Блок бесперебойного питания Full Energy BBGW-125 TV, КОД: 6527550

Доставка по Украине

1 680 грн

Купить

Интернет-магазин TVOЁ

Аккумулятор батарея UKC WST-7 6V 7Ah TR, КОД: 7422717

Доставка по Украине

650 грн

453.99 грн

Купить

Интернет-кат​алог ск​​ид​​​ок «TRIVIA»

Преобразователь напряжения регулируемый FNIRSI DC-6006L 7796 TR, КОД: 6844746

Доставка по Украине

4 228 грн

2 958.98 грн

Купить

Интернет-кат​алог ск​​ид​​​ок «TRIVIA»

ИБП Ritar E-RTM600L-U линейно-интерактивный TR, КОД: 7396710

Доставка по Украине

4 300 грн

3 023. 99 грн

Купить

Интернет-кат​алог ск​​ид​​​ок «TRIVIA»

Смотрите также

Аккумулятор FGET 12V 4Ah PC009 IB, КОД: 1281413

Доставка по Украине

820 грн

575.99 грн

Купить

Интер​н​ет-ка​талог ​с​​ки​док «iBag.ua»

Аккумулятор AGM LogicPower LPM 6-1.3 AH IB, КОД: 7396461

Доставка по Украине

270 грн

186.99 грн

Купить

Интер​н​ет-ка​талог ​с​​ки​док «iBag.ua»

Аккумулятор AGM LogicPower LPM 6-12 AH IB, КОД: 7397189

Доставка по Украине

940 грн

657.99 грн

Купить

Интер​н​ет-ка​талог ​с​​ки​док «iBag.ua»

ИБП Ritar RTP650L-U линейно-интерактивный IB, КОД: 7402593

Доставка по Украине

3 950 грн

2 771.99 грн

Купить

Интер​н​ет-ка​талог ​с​​ки​док «iBag.ua»

ИБП Ritar U-Smart-1000 600W линейно-интерактивный IB, КОД: 7437179

Доставка по Украине

8 000 грн

5 606.99 грн

Купить

Интер​н​ет-ка​талог ​с​​ки​док «iBag.ua»

Аккумулятор 6В 1. 3 Ач для ИБП Full Energy FEP-61 ES, КОД: 6527686

Доставка по Украине

252 грн

Купить

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Аккумуляторная батарея AGM Ritar RT1250B 12V 5Ah ES, КОД: 6663281

Доставка по Украине

1 040 грн

728.19 грн

Купить

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Аккумуляторная батарея Merlion AGM GP1223F1 12V 2.3Ah ES, КОД: 6663487

Доставка по Украине

690 грн

480.99 грн

Купить

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Аккумуляторная батарея CSB HRL634WF2, 6V 9Ah OB, КОД: 6666519

Доставка по Украине

1 850 грн

1 291.99 грн

Купить

Интернет-катал​ог ск​​​​ид​​ок «OBNOVKA»

Аккумуляторная батарея Merlion AGM GP670F1 6V 7Ah OB, КОД: 7396521

Доставка по Украине

730 грн

512.81 грн

Купить

Интернет-катал​ог ск​​​​ид​​ок «OBNOVKA»

Блок бесперебойного питания MT-Vision PSU-3107 12V 3А OB, КОД: 7397259

Доставка по Украине

1 450 грн

1 007. 99 грн

Купить

Интернет-катал​ог ск​​​​ид​​ок «OBNOVKA»

Преобразователь ИБП Аварийный источник питания для печи SINUSPRO-800E ЦО (12В/230В/800Вт) VOLT POLSKA

Под заказ

Доставка по Украине

7 500 грн

Купить

EliteShop

Источник бесперебойного питания (инвертор) Stark Country 2000 INV-W/O 1600 Вт

Доставка из г. Одесса

26 443 грн

Купить

KOO.ORG.UA — комфортные дома Одессы

Ибп с правильной синусоидой LogicPower LPM-PSW-1500VA (1050W) 12V (3406)

Доставка по Украине

8 017 грн

Купить

ForPeopleShop

как выбрать хороший источник бесперебойного питания

Современные автономные системы отопления частного дома почти всегда оснащены циркуляционным насосом и блоком управления, работающим от электрической сети. Этот момент создает определенную уязвимость для всего дома. Если по каким-либо причинам электричество не подается, циркуляционный насос отключается, а это приводит к полной остановке системы отопления. Решить проблему поможет очень полезное устройство – источник бесперебойного питания или ИБП для газовых котлов. При выборе подходящего устройства следует учитывать ряд важных моментов.

Содержание

  • 1 Для чего нужен бесперебойник в котельной?

  • 2 Типы резервных источников питания

  • 3 Как правильно выбрать ИБП?

  • 4 Емкость аккумулятора и срок службы аккумулятора

Для чего нужен бесперебойник в котельной?

Источники бесперебойного питания необходимы не только для обеспечения системы отопления электроэнергией, но и для улучшения качества электроэнергии, подаваемой на газовый котел. Электроэнергия для современного газового котла необходима как для циркуляционного насоса, так и для других элементов системы, например, для блока управления, оснащенного микропроцессором. Эта техника обычно чувствительна к перепадам напряжения в сети, при резких скачках процессор может просто сломаться.

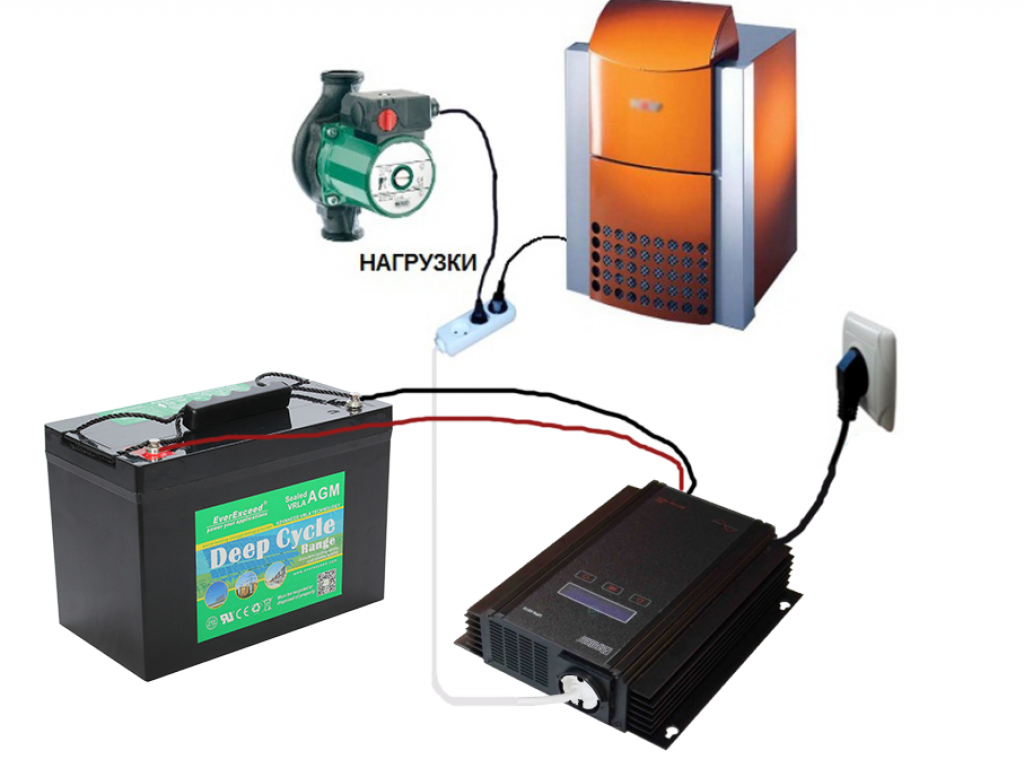

На схеме подключения ИБП показано, какие элементы систем отопления и энергоснабжения дома можно вывести на резервное питание

Современные источники бесперебойного питания для газового котла могут обеспечить выходное напряжение сети в виде синусоиды. Этот ток необходим для нормальной работы электромагнитных клапанов, двигателей, насосов, процессоров, трансформаторов и других органов управления системой отопления.

Для корректной работы циркуляционного насоса газового котла ток должен подаваться по синусоиде. ИБП, предназначенный для ПК, не выдает такой ток, который может привести к поломке оборудования

На этом рисунке схематически изображена работа источника бесперебойного питания, обеспечивающего электроэнергией циркуляционный насос газового котла и другие элементы системы отопления

Не использовать источник бесперебойного питания с газовым котлом, предназначенный для компьютерной техники . Такой ИБП обычно рассчитан на 10-15 минут автономной работы. Этого достаточно, чтобы безопасно завершить работу стационарного компьютера, но для газового котла срок слишком мал. Кроме того, для работы электронных устройств важен такой показатель, как «фазировка». Он должен соответствовать профилю электрической сети, что возможно только при использовании специального ИБП.

Резервный источник питания устроен достаточно просто: блок питания и аккумулятор (или несколько аккумуляторов). Обычно используют аккумулятор на 12 В. Когда устройство подключено к сети, аккумуляторы заряжаются через встроенное зарядное устройство, которое преобразует переменный сетевой ток в необходимые аккумуляторы на 12 В. Параллельно электричество 220В подается непосредственно на газовый котел и другое оборудование. Когда батареи полностью заряжены, зарядное устройство отключается, и в систему подается только обычное питание.

При отключении электроэнергии ИБП автоматически преобразует ток 12-вольтовых аккумуляторов в 220В и подает его на отопительное оборудование до восстановления электроснабжения или разрядки аккумулятора. При повторном появлении электричества в сети режим работы ИБП автоматически меняется: газовый котел снова получает питание от сети 220В, а зарядное устройство восстанавливает полный заряд аккумулятора. Переключение режимов работы происходит за доли секунды, поэтому работа электрооборудования практически не останавливается.

Типы резервных источников питания

Современные ИБП, которые подходят для котла отопления, можно разделить на три основных типа:

  • Off-line (офлайн) модели отличаются простотой конструкции и невысокой ценой;
  • Line Interactive устройства, обеспечивающие большую защиту оборудования и находящиеся в средней ценовой категории;
  • Он-лайн (on-line) моделей, самые дорогие и самые безопасные.

Автономные бесперебойники работают просто. В настройках устройства фиксируются граничные показатели допустимого напряжения в сети, обычно это 170-270В. Если напряжение сети выходит за эти пределы, устройство автоматически переключает питание на батарею.

Как только напряжение в сети достигает установленных показателей, происходит обратный переход на питание от сети. Для потребителя переключение бесшовное, так как время отключения-подключения от/к аккумулятору составляет всего 15 мс. Помимо аккумуляторов, в состав данного типа устройств входит также инвентарь, преобразующий энергию аккумуляторов в ток 220 вольт, а также регулятор напряжения электрической сети.

ИБП Off-line не имеет стабилизатора напряжения, что существенно ухудшает работу устройства. Скачки напряжения в бытовой сети случаются довольно часто, особенно зимой. Результат — частое переключение питания на аккумулятор и наоборот. Такая эксплуатация системы приводит к быстрому износу аккумуляторов или всего ИБП.

Внимание! Как показала практика, бесперебойники автономного типа не всегда корректно работают в сочетании с дизельными или бензиновыми генераторами.

Устройство линейно-интерактивных ИБП отличается от автономных моделей наличием стабилизатора напряжения. Здесь также устанавливаются граничные показатели допустимого напряжения в диапазоне 170-270В. Переключение с/на аккумулятор происходит автоматически, но благодаря стабилизатору вся техника меньше подвержена риску из-за резких перепадов напряжения. При использовании линейно-интерактивных генераторов бесперебойного питания с генераторами на жидком топливе также часто наблюдаются проблемы.

Модели сетевых ИБП работают несколько иначе. У них инвентарь с двойной конверсией. Напряжение переменного тока, поступающее на устройство, сначала преобразуется в постоянный ток, а затем снова преобразуется в переменный ток со стабильными характеристиками. Таким образом достигается максимальная защита питаемого от ИБП оборудования от скачков напряжения, так как оборудование получает питание только через ИБП. Организовать такой источник бесперебойного питания достаточно сложно, поэтому его стоимость всегда выше, чем у двух предыдущих типов ИБП.

Схема иллюстрирует принципы работы он-лайн модели бесперебойного питания газового котла, в которой электроэнергия подается через инвентарь двойного преобразования

Обратите внимание, что онлайн ИБП с генераторными установками работают практически безотказно. Именно такое оборудование стоит использовать владельцам мини-электростанций.

Как правильно выбрать ИБП?

Не все владельцы частных домов могут позволить себе дорогую модель онлайн источника бесперебойного питания. Иногда есть смысл выбрать устройство попроще и подешевле. Чтобы понять, какой тип ИБП нужен для конкретного дома и сколько нужно аккумуляторов, следует оценить следующие параметры:

  • количество и мощность оборудования, которое будет питаться от ИБП: газовый котел, дополнительные насосы, сигнализация, бытовая техника и т.д.
  • качество электроэнергии, поступающей в дом от централизованной сети или от мини-электростанции;
  • вероятность скачков напряжения, их диапазон и частота;
  • расчетная мощность оборудования, подключенного к ИБП в момент запуска;
  • Расчетный срок службы батареи оборудования, работающего от источника бесперебойного питания.

Обязательно учитывайте размер индукционной нагрузки. В момент пуска двигателя циркуляционного насоса может наблюдаться увеличение электрического тока в 3-6 раз. Обычно в современных моделях ИБП делается определенный запас прочности, но все же имеет смысл увеличить расчетные показатели мощности при выборе источника бесперебойного питания на 20-30%.

Примерно 80% стоимости источника бесперебойного питания составляют аккумуляторы. Очень важно точно рассчитать мощность оборудования и время автономной работы, чтобы не переплачивать за ненужные аккумуляторы. Владельцы частных домов чаще предпочитают недорогие линейно-интерактивные или автономные модели ИБП. Однако при использовании генераторных установок, мини-электростанций или другого подобного оборудования разумнее приобрести систему бесперебойного питания онлайн, чтобы предотвратить поломку дорогостоящего оборудования.

ИБП лучше приобрести с возможностью подключения дополнительных аккумуляторов, чтобы можно было увеличить время автономной работы без замены оборудования

Интересная информация о выборе ИБП для газового котла представлена ​​в следующем видео:

Аккумулятор емкость и время автономной работы

При выборе ИБП следует проверить, есть ли в конкретной модели возможность подключения дополнительных аккумуляторов. При изменении условий эксплуатации можно будет просто приобрести и подключить необходимое количество аккумуляторов, а не заменять весь источник бесперебойного питания. Обычно встроенные аккумуляторы рассчитаны на 20 А/час. Этого объема не всегда хватает.

Также необходимо следить за соотношением тока зарядного устройства к емкости аккумулятора. Соотношение этих показателей должно быть 1:10. Это значит, что для аккумулятора с пятиамперным зарядом нужна аккумуляторная батарея емкостью 50 А/час.

Для определения времени автономной работы газового котла можно воспользоваться следующей таблицей:

Из этой таблицы можно определить примерное время непрерывной работы газового котла и другого оборудования в зависимости от нагрузки и емкости аккумулятора

Этих данных вполне достаточно для бытовых расчетов. Если нужны более точные показатели, следует воспользоваться специальными таблицами или заказать расчеты у инженера-электрика. Приведенная выше информация позволяет определить время работы оборудования в зависимости от его мощности и емкости аккумулятора с погрешностью порядка 30 минут. Обычно газовый котел мощностью 25 Вт имеет только один встроенный циркуляционный насос. Учитывая мощность электронного блока управления, такая модель может потреблять 90-150 Вт электроэнергии. Мощность ИБП для такого котла должна быть около 300 Вт.

Согласно приведенной ниже таблице батарея на 150 Ач может обеспечить автономное питание небольшого котла около 10 часов. Это достаточно мощная батарея, но если такой длительный период работы котла не актуален, то имеет смысл выбрать меньшую батарею.

Область применения ИБП, принцип работы ИБП

При установке энергозависимого котла отопления с циркуляционным электронасосом и электронным блоком управления производители рекомендуют покупать источник бесперебойного питания для газового котла (ИБП). Это электротехническое устройство не только обеспечит возможность функционирования системы теплоснабжения при отсутствии напряжения на вводе абонентского пункта, но и способно защитить блок управления и автоматическую защиту от скачков напряжения в сети, способных вывести из строя электроника котла.

Конструкция и преимущества ИБП

В конструкцию источника бесперебойного питания обычно входят два модуля: стабилизатор тока и аккумуляторная батарея (аккумуляторная батарея), которая может быть как одной, так и одной из нескольких. Данное устройство имеет следующие преимущества :

  • Простота сборки и подключение ИБП (выполняется самостоятельно, без привлечения специалистов)
  • Стабильность характеристики выходного напряжения
  • Долгий срок службы самого ИБП, а также дорогого котла отопления
  • Отсутствие необходимости в постоянном обслуживании, и минимальные затраты при эксплуатации (кроме аккумулятора, который нужно будет заменить только через несколько лет)
  • Бесшумность работы устройства

ИБП и аккумулятор для газового котла предпочтительно устанавливать в хорошо защищенных от влаги местах, а именно в специально сконструированном герметичном шкафу, расположенном как можно ближе к вентиляционной шахте. Такое расположение защитит оборудование от возможной потери влаги в виде конденсата и обеспечит некоторое охлаждение.

Особенности выбора для газовых котлов

Источник бесперебойного питания для газового котла нужно выбирать так, чтобы он выдавал напряжение правильной формы – максимально приближенное к идеальной синусоиде. В этом случае также важна фазовая синхронизация синусоиды.

Все эти требования необходимы для обеспечения нормальной работы блока управления. В большинстве импортных газовых котлов автоматика собрана на базе электроники, и она требовательна к качеству электроснабжения. Чтобы оценить, насколько важно это требование, стоит сказать, что по статистике сервисных центров около 40-55% поломок газовых котлов связаны с выходом из строя платы управления. При этом платы практически не ремонтируются. Их просто нужно заменить.

Так выглядит блок-схема подключения ИБП.

Так же стоит помнить, что выход из строя платы управления из-за нестабильного питания — это не гарантийный случай (практически у всех производителей). Так что стоимость платы и ее замены приходится оплачивать из собственного кармана. Тем более, что многие платы поставляются «под заказ», а это несколько недель ожидания. Как отапливать дом в это время вопрос интересный… Если еще вспомнить, что стоимость щита составляет примерно 40-50% от стоимости агрегата, невольно задумываешься о приобретении качественного и надежного источника бесперебойного питания. блок питания для газового котла.

Радует то, что к одному ИБП достаточной мощности можно «добавить» остальное оборудование, требующее качественного и гарантированного электроснабжения, либо просто хочется обеспечить его бесперебойную работу. Чаще всего это компьютеры, телевизоры и пара аварийных лампочек.

Принцип работы ИБП

После подключения котла через ИБП одновременно работает нагреватель и заряжается аккумулятор. Стабилизатор выравнивает частоту переменного тока и защищает от всевозможных скачков напряжения. В случае отключения электроэнергии срабатывает автоматика мгновенно переводит нагрузку на внутреннюю батарею . .. Время работы энергонезависимого ИБП зависит от двух параметров:

  • от емкости и количества аккумуляторов
  • от мощности потребляемой электрооборудованием газового котла

Встроенный фильтр прибора дополнительно обеспечивает точные значения напряжения питания и частоты электрического тока в широком диапазоне без подключения к аккумулятору.

Как выбрать источник бесперебойного питания

Источник бесперебойного питания, или как его еще называют ИБП, предназначен для стабилизации электроэнергии. Однако, чтобы устройство служило долго, необходимо правильно подобрать ИБП, а также правильно его смонтировать, для чего существует специальная инструкция и схема подключения основных элементов.

При выборе источника бесперебойного питания обязательно обратите внимание на такие параметры, как :

  • Мощность;
  • Срок службы батареи;
  • Тип батареи.

Для выбора оптимальной мощности устройства необходимо узнать суммарную электрическую мощность всех устройств, которые будут к нему подключены. Полученный результат нужно умножить на 1,3 и полученный результат и есть необходимая мощность устройства. Для определения времени работы звена бесперебойного питания необходимо запланировать максимальное время автономной работы и приобрести соответствующее количество аккумуляторов.

Разновидности источников бесперебойного питания

По типу установки устройства выпускаются двух типов:

  1. Настенный — малый ИБП бытового назначения, оснащенный аккумуляторами малой емкости (иногда встречаются модификации с возможностью подключения внешнего аккумулятора, который может устанавливаться отдельно)
  2. Этаж — более мощный ИБП, способный питать значительную нагрузку (имеются блочные устройства для промышленной эксплуатации, которые комбинируются для увеличения мощности).

По техническому устройству делятся на 3 вида:

  1. Автономные (или резервные) — простые блоки питания, в конструкции которых отсутствует стабилизатор, в связи с чем применяются исключительно в сетях со стабильными параметрами. Обладают малыми габаритами , малым весом и максимально доступной ценой.
  2. Линейно-интерактивный (иначе линейно-интерактивный) — отличаются от предыдущего типа наличием простого стабилизатора. Как правило, они самостоятельно обеспечивают работу газового оборудования в течение 15-20 минут, при использовании внешнего аккумулятора возможно увеличение этого времени до 8-10 часов.
  3. On-Line (ИБП двойного преобразования) — представляют собой систему автономного резервного электроснабжения. Оснащенные высокоточными стабилизаторами напряжения, они обладают значительной мощностью. Принцип работы такого устройства заключается в двойном последовательном преобразовании входного напряжения: выпрямитель преобразует переменный ток в постоянный, а затем инвертор из постоянного делает переменный ток. Также ИБП On-Line отличается возможностью моментальной передачи питания на аккумуляторы. Однако такое количество преимуществ имеет соответствующую стоимость – цена ИБП с двойным преобразованием намного выше.

Критерии выбора источника питания

Начнем с постановки задачи. При выключении света «устройство бесперебойного питания» для котла должно мгновенно взять на себя функцию внешнего источника питания и поддерживать работу отопительного оборудования до возобновления подачи электроэнергии.

Упрощенно принцип работы ИБП выглядит так: в обычном режиме блок преобразует переменный ток в постоянный и заряжает аккумулятор. При исчезновении напряжения в сети происходит обратный процесс – постоянный ток батареи преобразуется в переменный, который подается на котел.

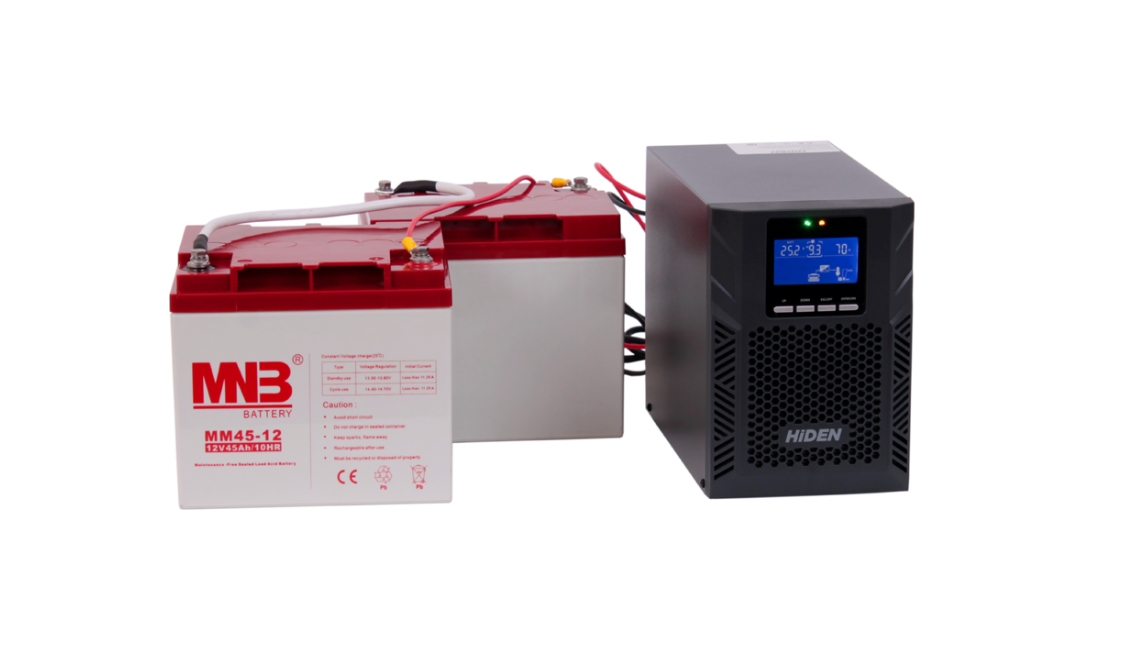

Источник бесперебойного питания для бытового котла

В интернет-магазинах продается несколько видов устройств резервного питания, цена на блоки колеблется в широком диапазоне. Чтобы правильно выбрать ИБП без лишних переплат, учитывайте 3 фактора:

  • потребляемая мощность котла и другого оборудования — дополнительных насосов, вентиляторов, электроприводов на смесительных клапанах, термостатах;
  • продолжительность работы от батареи;
  • Качество электроэнергии в районе проживания.

Примечание. Некачественное электроснабжение подразумевает частые отключения, сильные перепады напряжения в сети или использование бензинового генератора.

Теперь разберем перечисленные факторы более подробно.

Как определить мощность ИБП

Поскольку во всех современных системах отопления используется от 1 до 10 циркуляционных насосов, то «источник бесперебойного питания» должен выдерживать высокие пусковые токи. В момент включения агрегата этот показатель увеличивается не менее чем в 2 раза (на более мощных насосах водопровода — в 3 раза). Рассчитываем мощность блока питания следующим образом:

  1. Выясняем энергопотребление каждой единицы оборудования — котла, автономных циркуляционных насосов, вентиляторов или дымососов ТТ-котла, электроприводов, пеллетных/дизельных горелок.
  2. Суммируем полученные данные, результат умножаем на 2.
  3. Подбираем ИБП, мощность которого равна или превышает полученную цифру.

Если подходить щепетильно, то надо бы удвоить только мощность двигателей помпы и вентилятора, т.к. электроника не создает пусковых токов. Но доля электронных систем в общем энергопотреблении настолько мала, что считать ее отдельно нет смысла.

Ссылка. Потребляемая мощность настенного газового котла прописывается в паспорте агрегата или на табличке, прикрепленной к корпусу. У большинства насосов параметр указан на торце, рядом с винтом.

Пример. Газовая котельная установка потребляет 130 Вт, дополнительная насосная установка – 82 Вт. Минимальная мощность источника бесперебойного питания будет (130+82) х 2 = 424 Вт.0049 учитывать при выборе ИБП:

  1. Потребляемая мощность ( а именно электрическая мощность насосов котла и его автоматики). Необходимо помнить, что циркуляционные насосы потребляют значительный пусковой ток, поэтому на практике мощность по паспорту увеличивают в три раза.
  2. Требуемый срок службы батареи … Этот показатель рассчитывается в зависимости от емкости батарей и мощности нагрузки. Зависимость тут простая — чем больше емкость и меньше нагрузка, тем дольше проживет батарея.
  3. В случае, когда перебои с электричеством в доме часты и достаточно длительны, следует остановить свой выбор на устройстве ИБП класса LT (длительного времени) , которые, как правило, не имеют собственных встроенных аккумуляторов, но являются оснащены умными зарядными устройствами повышенной мощности. Возможность подключения к ним внешних аккумуляторов абсолютно любой емкости позволит рассчитать требуемую для данных условий емкость.

Общая информация

ИБП — устройство обеспечение вторичного питания устройств при отключении основного источника. Также защищает подключенные к нему помехоподавляющие устройства типа:


  • от резкого повышения, понижения, пропадания напряжения;
  • скачки напряжения;
  • колебания частоты;
  • высоковольтный импульсный шум.

Основные компоненты:

  1. Преобразователь. Преобразует и стабилизирует ток.
  2. Переключатель. Своевременно переключает подключенное к ИБП устройство с основного питания на резервное, не допуская выключения или перезагрузки последнего.
  3. Аккумулятор или другое устройство, накапливающее электричество.

Отзывы покупателей

Год назад купил IPP IPPON Smart Winner — 1000. Очень доволен. Сеть довольно часто проседает до 170 В, но сейчас проблем с работой котла нет. В случае полного отключения электроэнергии котла хватает на 30-40 минут непрерывной работы. »

У меня установлен источник бесперебойного питания Inelt LT2-500VA чисто синусоидальный. Не знаю, насколько он сможет максимально увеличить работу котла, но при 5-ти часовом отключении электроэнергии настенный котел работал без проблем. Отлично стабилизирует напряжение 160-270 В, поддерживает заряд аккумулятора в 200 А. Еще плюс в том, что внутри установлен охлаждающий кулер, который автоматически включается при необходимости».

Использую СКП 500А — дешево и сердито. При автономной работе стабильно выдает выходной сигнал с чистой синусоидой, правда, только в течение 5-7 минут при максимальной нагрузке.

ИБП моделей

ПН-1000 является мощным источником резервного питания. Благодаря встроенному стабилизатору устройство обеспечивает номинальное выходное напряжение при изменении напряжения сети в пределах 120-275 вольт. Форма сигнала в виде ровная синусоида идеально подходит для питания реактивных индуктивных нагрузок, таких как электродвигатель насоса системы отопления.Энергия ПН-1000 вместе с аккумуляторной батареей Delta DTM 12100L 100А/ч обеспечивает бесперебойное питание насоса системы отопления мощностью 150 Вт в течение 8 часов. Прибор имеет встроенный фильтр сетевых помех, информационный дисплей и интерфейс RS-232.

Этот и другие стабилизаторы напряжения для системы отопления от компании «Энергия» можно найти на сайте официального представителя компании «Энергия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
