Напряжение прикосновения: определение и проверка напряжения

Напряжение прикосновения – опасное явление, определение которого должны знать и обыватели, и специалисты. Проводя работу с электроприборами, нельзя исключать риск воздействия электрического тока и поражения им в любой момент. Причиной может стать косвенное или прямое соприкосновение с проводниками под напряжением.

Что называется напряжением прикосновения

Напряжение прикосновения возникает в момент прямого контакта человека с поврежденной изоляцией или с двумя контактами, проводящими ток. Контакт может быть косвенным или прямым, что напрямую зависит от устройства.

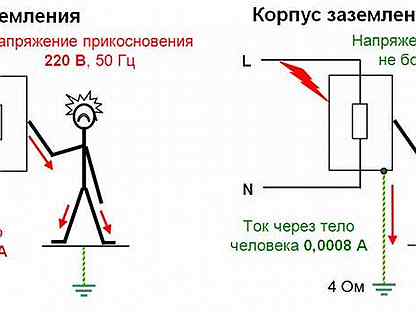

Ознакомление с понятием на примере схемы

Объекты, обладающие сразу двумя токопроводящими точками, опасны для живых организмов. Для предотвращения подобных проблем существуют приборы, измеряющие напряжение. После ответа на вопрос: «Что называется напряжением прикосновения?», – можно переходить к подробному изучению этого термина.

Касание заземленных токоведущих частей

Как определить и проверить напряжение прикосновения

Для определения напряжения прикосновения можно использовать сварочный трансформатор. Так как измерения могут  достигать больших значений, в токовую цепь включают короткозамыкатель (ИТК-1) и проверяют состояние тока при помощи импульсного вольтметра.

Схема измерения импульсного тока

Основными измерителями НС являются амперметр и вольтметр.

Для измерения используют схему, где два электрода представлены в виде металлических пластин. Они располагаются на земле или на полу и имитируют подошвы человека. Промежуток между ними равняется 0,8 м (приблизительная ширина шага). Поверхности должны быть в воде на глубине 3 см. На пластины ставят груз с массой не меньше 50 кг.

Напряжение прикосновения определяется по формуле U = (Uпп х Uф)/Uт, где:

  • Uпп – величина показателя между пластинами;
  • Uф – численная характеристика сети по фазам;
  • Uт – напряжение сварочного трансформатора на вторичной обмотке.
Схема определения напряжения прикосновения

Как измерить напряжение прикосновения

Измерение НП проводят при помощи вольтметра и амперметра. Если нет возможности заземления одной точки с вторичной обмоткой, то устанавливают разделительный трансформатор и заземляют этот контакт повторно, то есть создают условия максимальной «опасности».

Расчеты проводят квалифицированные специалисты электролаборатории по тестированию установок. Перед измерениями проводники проверяются на постоянство тока, сопротивления и непрерывность проводки.

ИНП проводят при температуре не ниже +5 градусов. Электроустановка должна быть полностью смонтирована и подключена к действующей сети. Величина испытательного тока составляет 50% от номинального. При подключении современного измерительного прибора MI 3102H CL к необходимым частям электроустановки, производятся измерения.

Устройство для измерения

Важно! При превышении максимальной величины напряжения, проверяют сопротивление заземления.

После всех проведенных процедур, результаты измерений оформляют в виде протокола.

Как правильно рассчитать напряжение

В руководстве К. Е. Белявина, подробно описывается, что это за понятие и как его рассчитывать, к примеру, когда ток проходит через проводник, а именно через ногу человека, которая находится на земле. Утечка происходит от короткого замыкания на расстоянии 20 метров. Если источник погружен в грунт, то опасность маловероятна.

Там же рассмотрены вопросы, когда человек берет в руки провод под напряжением, или просто стоит рядом с ним. Именно во втором случае опасность наименьшая.

Как оборванный провод может повлиять на человека, на расстоянии

Важно! При напряжении соприкосновения нельзя далеко расставлять ноги, иначе можно получить смертельный удар. В случае трагедии, следует покинуть место аварии вприсядку.

Определяя напряжение прикосновения, рассматривают 2 схемы расчета сетей с нейтралью:

  • глухозаземленной;
  • изолированной.

Сила тока, находящаяся в аккумуляторе, сдерживается сопротивлением цепи, способным влиять на человека, вычисляется по формуле: Iч = Uф/(Rч + Rоб + Rп + R0) ≈ Uф / Rч, где:

  • R0 – сопротивление трансформатора.
  • R0 ≤ 10 Ом.
  • Uф – напряжение по фазам.
  • Rч – человеческое сопротивление.

Важно! Рабочее место – это площадка, где специалисты (электротехники) проводят измерения и ремонт. Нерабочее – это безопасное место для нахождения людей, которые не связанных с электроустановками.

Схема сети с изолированной нейтралью

Меры безопасности

Существует требование при работе с напряжением прикосновения, оно не должно превышать 65 В, считается безопасным при прикосновении, но не дольше 3 секунд. Порог зависит от того, в каком интервале находится:

  • 0,1 сек – 740 В;
  • 0,2 сек – 370 В.

Необходимые требования:

  • Во время измерения применять защитную спецодежду;
  • Профилактические работы, проводимые на металлических конструкциях, подразумевают оборудование изолирующими материалами;
  • В случае длительных утечек тока, места прикосновения металлических конструкций (лестницы, трубы, заборы) должны граничить с заземлителем;

В случае с трубопроводами, с уверенностью можно сказать, что они находятся под катодной защитой и участок, изолированный от заземлителя, опасен. Граница находится на стыке территории здания или завода. В случае аварии рекомендовано устранить источник тока.

Электромонтажник — в процессе работы, в соответствующей спецодежде

Зачастую от воздействия тока или дуги люди получают травмы. Поражение организма может быть общим или местным. Степень поражения зависит от пути электрического тока по телу пострадавшего. Всего существует 5 этапов поражения электрическим током:

  • Сокращения мышечной работы;
  • Судороги;
  • Сбои в работе сердца и затрудненное дыхание;
  • Отсутствие сознания;
  • Смерть.

Исход поражения током зависит от правильности и своевременности оказания помощи, а также корректного расчета воздействия электричества.

Чтобы исключить поражение током людей или животных, следует своевременно проводить изоляцию кабелей, обмотки электромашин и другие необходимые меры безопасности. При понижении сопротивления или возникновении замыканий в электрической сети, ее полностью отключают.

Основы электробезопасности

Электроэнергетическая отрасль (электрические станции, электрические сети) насыщена электроустановками, которые являются фактором повышенной опасности из‑за возможности травмирующего действия на человека электрического тока со всеми вытекающими последствиями. Действие электрического тока на организм человека носит многообразный характер.

Электрический ток, проходя через тело человека, оказывает тепловое, химическое и биологическое воздействие.

Тепловое (термическое) действие проявляется в виде ожогов участка кожи, перегрева различных органов, а также возникающих в результате перегрева разрывов кровеносных сосудов и нервных волокон.

Химическое (электролитическое) действие ведет к электролизу крови и других содержащихся в организме человека растворов, что приводит к изменению их физико-химических составов, а значит, и к нарушению нормального функционирования организма.

Биологическое действие проявляется в опасном возбуждении живых клеток и тканей организма, в результате чего они могут погибнуть.

Степень опасного и вредного воздействия на человека электрического тока зависит от:

—     параметров электрического тока, протекающего через тело человека (величины напряжения, частоты, рода тока приложенного к телу),

—     пути тока через тело человека (рука-рука, рука-нога, нога-нога, шея-ноги и др.),

—     продолжительности воздействия тока через тело человека,

—     условий внешней среды (влажности и температуры),

—     состояния организма человека (толщины и влажности кожного покрова, состояния здоровья и возраста).

Опасное и вредное воздействие на людей электрического тока проявляется в виде электрических ударов и электротравм.

Электрическим ударом называется такое действие электрического тока на организм человека, в результате которого мышцы тела (например, рук, ног и т. д.) начинают судорожно сокращаться.

          В зависимости от величины электрического тока и времени его воздействия, человек может находиться в сознании или без сознания, но при этом обеспечивается нормальная работа сердца и дыхания. В более тяжелых случаях потеря сознания сопровождается нарушением работы сердечно-сосудистой системы человека и ведет даже к смертельному исходу. В результате электрического удара возможен паралич важнейших органов тела человека (сердца, легких, мозга и т.д.).

Электрической травмой называется такое действие электрического тока на организм человека,

ГОСТ 12.1.009-76 ССБТ. Электробезопасность. Термины и определения

ГОСТ 12.1.009-76

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

Электробезопасность

Термины и определения

Occupational safety standards system.

Electrical safety.

Terms and definitions

Дата введения 1977-01-01

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28 мая 1976 года № 1349

Проверен в 1986 г. Постановлением Госстандарта СССР от 21.10.86 № 3143 ограничение срока действия отменено

ПЕРЕИЗДАНИЕ. Январь 1996 г.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области электробезопасности.

Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов (включая Общесоюзные классификаторы технико-экономической информации, тезаурусы и дескрипторные словари), учебниках, учебных пособиях, научно-технической и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается.

Недопустимые к применению термины-синонимы обозначены пометой «Ндп».

Для отдельных стандартизованных терминов в стандарте приведены их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

В стандарте приведен алфавитный указатель содержащихся в нем терминов.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, а недопустимые синонимы - курсивом.

Термин

Определение

1. Электробезопасность

Система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

2. Электротравма

Травма, вызванная воздействием электрического тока или электрической дуги

3. Электротравматизм

Явление, характеризующееся совокупностью электротравм

4. Электроустановка

По ГОСТ 19431-84

5. Электрическое замыкание

Случайное электрическое соединение на корпус токоведущей части с металлическими. Замыкание на корпус нетоковедущими частями электроустановки

6. Электрическое замыкание на землю

Замыкание на землю

Случайное электрическое соединение токоведущей части непосредственно с землей или нетоковедущими проводящими конструкциями, или предметами, не изолированными от земли

7. Ток замыкания на землю

Ток, проходящий через место замыкания на землю

8. Зона растекания тока замыкания на землю

Зона растекания тока

Зона земли, за пределами которой электрический потенциал, обусловленный токами замыкания на землю, может быть условно принят равным нулю

9. Напряжение относительно земли

Напряжение относительно точки земли, находящейся вне зоны растекания тока замыкания на землю

10. Однофазное прикосновение

Прикосновение к одной фазе электроустановки, находящейся под напряжением

11. Однополюсное прикосновение

Прикосновение к полюсу электроустановки, находящейся под напряжением

12. Двухфазное прикосновение

Одновременное прикосновение к двум фазам электроустановки, находящейся под напряжением

13. Двухполюсное прикосновение

Одновременное прикосновение к двум полюсам электроустановки, находящейся под напряжением

14. Ощутимый ток

Электрический ток, вызывающий при прохождении через организм ощутимые раздражения

15. Неотпускающий ток

Электрический ток, вызывающий при прохождении через человека непреодолимые судорожные сокращения мышц руки, в которой зажат проводник

16. Фибрилляционный ток

Электрический ток, вызывающий при прохождении через организм фибрилляцию сердца

17. Пороговый ощутимый ток Ндп.

Наименьшее значение ощутимого тока. Порог ощутимого тока

18. Пороговый неотпускающий ток Ндп.

Порог неотпускающего тока

Наименьшее значение неотпускающего тока

19. Пороговый фибрилляционный ток Ндп.

Наименьшее значение фибрилляционного тока. Порог фибрилляционного тока

20. Напряжение прикосновения

Напряжение между двумя точками цепи тока, которых одновременно касается человек

21. Напряжение шага

Напряжение между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек

22. Защита от прикосновения к токоведущим частям

Защита от прикосновения

Устройство, предотвращающее прикосновение или приближение на опасное расстояние к токоведущим частям

23. Защитное заземление

Преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением

24. Зануление Ндп.

Защитное зануление

Преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением

25. Нулевой защитный проводник

Проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой обмотки источника тока или ее эквивалентом

26. Защитное отключение

Быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности поражения током

27. Электрическое разделение сети

Разделение электрической сети на отдельные электрически не связанные Разделение сети между собой участки с помощью разделяющего трансформатора

28. Разделяющий трансформатор

Специальный трансформатор, предназначенный для отделения приемника энергии от первичной электрической сети и сети заземления

29. Выравнивание потенциала

Метод снижения напряжения прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять чело век

30. Малое напряжение Ндп.

Безопасное напряжение

Номинальное напряжение не более 42 В, применяемое в целях уменьшения опасности поражения электрическим током

31. Блокировка

По ГОСТ 18311-80

32. Рабочая изоляция

Электрическая изоляция токоведущих частей электроустановки, обеспечивающая ее нормальную работу и защиту от поражения электрическим током

33. Дополнительная изоляция

Электрическая изоляция, предусмотренная дополнительно к рабочей изоляции для защиты от поражения электрическим током в случае повреждения рабочей изоляции

34. Двойная изоляция

Электрическая изоляция, состоящая из рабочей и дополнительной изоляции

35. Усиленная изоляция

Улучшенная рабочая изоляция, обеспечивающая такую же степень защиты от поражения электрическим током, как и двойная изоляция

36. Электрозащитные средства

Переносимые и перевозимые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля

Алфавитный указатель терминов

Блокировка                                                                                                                    31

Выравнивание потенциала                                                                                          29

Заземление защитное                                                                                                   23

Замыкание на землю                                                                                                    6

Замыкание на землю электрическое                                                                          6

Замыкание на корпус                                                                                                   5

Замыкание на корпус электрическое                                                                         5

Зануление                                                                                                                      24

Зануление защитное                                                                                                     24

Защита от прикосновения                                                                                           22

Защита от прикосновения к токоведущим частям                                                    22

Зона растекания тока                                                                                                   8

Зона растекания тока замыкания на землю                                                              8

Изоляция двойная                                                                                                         34

Изоляция дополнительная                                                                                           33

Изоляция рабочая                                                                                                         32

Изоляция усиленная                                                                                                     35

Напряжение безопасное                                                                                              30

Напряжение малое                                                                                                       30

Напряжение относительно земли                                                                               9

Напряжение прикосновения                                                                                       20

Напряжение шага                                                                                                         21

Отключение защитное                                                                                                 26

Порог неотпускающего тока                                                                                       18

Порог ощутимого тока                                                                                                 17

Порог фибрилляционного тока                                                                                   19

Прикосновение двухполюсное                                                                                    13

Прикосновение двухфазное                                                                                         12

Прикосновение однополюсное                                                                                   11

Прикосновение однофазное                                                                                        10

Проводник защитный нулевой                                                                                    25

Разделение сети                                                                                                            27

Разделение сети электрическое                                                                                  27

Средства электрозащитные                                                                                         36

Ток замыкания на землю                                                                                             7

Ток неотпускающий                                                                                                     15

Ток неотпускающий пороговый                                                                                 18

Ток ощутимый                                                                                                              14

Ток ощутимый пороговый                                                                                           17

Ток фибрилляционный                                                                                                16

Ток фибрилляционный пороговый                                                                             19

Трансформатор разделяющий                                                                                     28

Электробезопасность                                                                                                   1

Электротравма                                                                                                              2

Электротравматизм                                                                                                      3

Электроустановка                                                                                                         4

ИНСТРУКЦИЯ для всех работников по электробезопасности

  1. Общие требования безопасности.

1.1  Электрический ток, проходя через тело человека, может поразить отдельные участки тела в виде ожогов и металлизации кожи или воздействовать на нервную систему и мышцы, в результате чего могут произойти судороги мышц, остановка дыхания, фибриляция ( беспорядочное подёргивание сердечной мышцы ) и остановка сердца, что в свою очередь, может привести к смертельному исходу.

1.2  Влияние электрического тока на различных людей зависит от целого ряда условий. Так, сопротивляемость человеческого тела значительно понижается, когда он работает в условиях повышенной влажности и высоких температур ( свыше +30 С ), когда человек потный, когда кожа и одежда загрязнены металлической пылью или увлажнены, когда человек утомлён, расстроен, раздражён, находится в нетрезвом состоянии .Особенно опасно попадание под напряжение, людей страдающих нервными и сердечными болезнями, так как они имеют чрезвычайно пониженную сопротивляемость электрическому току .

1.3  Люди уравновешенные, со здоровым сердцем и нервной системой, сухим, чистым телом, а также в трезвом состоянии имеют большую сопротивляемость току .

1.4  Сопротивление сухой неповреждённой кожи человека может быть до 80 000 Ом, сопротивление внутренних органов составляет 800 — 1000 Ом, поэтому расчетное сопротивление человека электрическому току принимается равным 1000 Ом. ( 1 кОм ).

1.5  Безопасным для организма человека можно считать переменный ток силой не выше 0,05 А ток силой более 0,05 — 0,1 А опасен и может вызвать смертельный исход .

1.6  Безопасным напряжением для человека считается напряжение 42 В в нормальных условиях и 12 В в условиях повышенной опасностью ( сырость, высокая температура, металлические полы и др. ).

1.7  Производственные помещения по наличию в них условий для поражения людей электротоком подразделяются на три категории: особо опасные, с повышенной опасностью и без повышенной опасности . Помещения особо опасные характеризуются наличием одновременно двух или более признаков: высокой влажностью, высокой температурой ( более 30 С ), токопроводящей пыли, токопроводящих полов, стен и др. Помещения с повышенной опасностью характеризуются одним из вышеперечисленных признаков . В помещениях без повышенной опасности указанные признаки отсутствуют.

1.8  Поражение человека электрическим током возможно в следующих случаях:

а) когда человек прикоснулся к конструкциям, находящимся под напряжением, или к одному проводнику электрического тока, а сам стоит на земле или токопроводящей конструкции;.

б) когда человек прикоснулся руками или другими частями тела одновременно к двум проводникам электрического тока, независимо от того стоит ли он на токопроводящей конструкции. Прикосновение к токопроводящим частям, находящихся под напряжением, вызывает судорожное сокращение мышц, в следствии этого пальцы пострадавшего, держащего провод руками могут так сильно сжиматься, что высвободить провод из его рук становится невозможным .

1.9  Всё электрическое оборудование и электрические приёмники, металлические корпуса рубильников и распределительных пунктов, ящиков должны иметь надёжное защитное заземление .

1.10                     Токоведущие части электрического оборудования, рубильников, распределительных щитов должны иметь надёжные кожуха, двери, не имеющие открытых отверстий, щелей и закрывающиеся на запорное устройство .

1.11                     Электропроводка должна выполнятся изолированными проводами и подвешиваться на высоте не менее 2,5 метров, если рабочее напряжение в проводе более 42 В.

1.12                     Всем работникам КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ заменять перегоревшие электролампы, плавкие вставки и другие элементы электропроводки и электрооборудования, а так же самостоятельно пытаться устранить неисправность электроприёмников. Данные виды работ производит только электромонтёр.

1. 13                     Все работники автохозяйства, работающие с электроинструментом или электрооборудованием, обязаны пройти обучение и сдать экзамены на соответствующую группу допуска по электробезопасности, соответствующей их специальности.



2        Требования безопасности перед началом работы.



2.1  Для предотвращения случаев попадания работников под напряжение и поражения их электрическим током, необходимо выполнять следующие мероприятия:

2.2   Обращать внимание на предупредительные знаки и надписи по электробезопасности.

2.3  Самовольное снятие предупредительных знаков, плакатов, а также включение электроустановок при их наличии — ЗАПРЕЩЕНО!

2.4  Если перед выполнением работ необходимо включать рубильники или другие включающие пункты ( в помещениях с повышенной опасностью или особо опасных, а также в помещениях с влажной средой ), то работающие должны быть снабжены средствами индивидуальной защиты:

а) диэлектрические перчатки

б) диэлектрические коврики

в) диэлектрические калоши ( боты ) .

Эти средства должны быть проверены и иметь клеймо, в котором указана дата, до какого срока разрешено их использование и на какое напряжение .

2.5 Перед началом работы ручным электроинструментом, необходимо проверить его на наличие трещин в корпусе. Кабель для подключения ручного электроинструмента в сеть, не должен иметь заломов и задиров изоляции, вилка не должна иметь сколов. Разрешается работать только при соблюдении этих требований.

2.6  Если корпус электроинструмента металлический, работник должен быть снабжён диэлектрическими перчатками. При работе с электроинструментом с двойной изоляцией ( пластмассовый корпус ) диэлектрические перчатки не требуются .

2.7  Дпя переносных светильников в условиях ремонтных работ допускается применять напряжение только 12 В или 36 В . Лампы переносных светильников должны быть снабжены защитной сеткой . Использовать для местного освещения при ремонтных  работах напряжение 110 В или 220 В — ЗАПРЕЩАЕТСЯ !

2. 8  Выдача электроинструмента и переносных светильников производится мастером или винструментальной, с обязательным фиксированием в специальном журнале, После работы инструмент возвращается с указанием возможной неисправности, если таковая имеется.



3        Требования безопасности во время работы.



3.1  При малейших ощущениях электрического тока на корпусе электрооборудования и электроинструмента необходимо сразу же отключить его и поставить в известность мастера (начальника подразделения ), вызвать электромонтёра. Приступать к работе на данном электрооборудовании не удостоверившись у мастера в том, что неисправность устранена — ЗАПРЕЩАЕТСЯ !

3.2  Во время работы не рекомендуется без необходимости прикасаться к понижающим трансформаторам, распределительным щитам, корпусам рубильников. К оголённым проводам, не имеющим изоляции прикасаться ЗАПРЕЩЕНО!

3. 3  О всех замеченных неполадках в электропроводке или электрооборудовании (обрывы, оголённые провода, искрящие контакты, возгорания, запах горения электропроводки и т.д.) каждый работник должен немедленно доложить своему непосредственному руководителю.

3.4  Работники, занятые работой вблизи мест электропрогрева железобетонных конструкций прогревными трансформаторами, не должны заходить на прогреваемые места, не подлезать под ограждения и не ломать их.

3.5  Производство строительных, погрузочно — разгрузочных работ вблизи линий электропередачи и в охранной зоне ЛЭП без специального разрешения (наряд — допуска )- ЗАПРЕЩАЕТСЯ !

3.6  Все виды работ в этом случае необходимо выполнять согласно инструкции «По безопасной эксплуатации механизмов и транспорта вблизи и в охранной зоне ЛЭП и коммуникаций трубопроводов ».

3.7  В случае попадания транспорта в зону обрыва провода на земле в радиусе 5 — 10 метров или наезда автотракторной техники на опору с высоковольтными проводами, их последующего обрыва и попадания провода на корпус машины, необходимо: выходя из кабины техники, прижать руки к телу и мелкими шагами приблизится к краю кабины. Затем, выпрыгнуть из кабины, прижимая руки к телу, а ступни ног держать вместе.

Затем, очень мелкими шагами отойти на 10 — 15 метров от места обрыва провода, чтобы избежать попадания под «шаговое» напряжение . После этого доложить о случившемся диспетчеру предприятия, ответственного за высоковольтную линию, ответственному за производство работ, диспетчеру автохозяйства .

Допускается перемешаться от автомобиля лёжа, перекатываясь, прижимая руки к телу, а ноги держа вместе.

Проезд под высоковольтными линиями электропередачи машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 метров- ЗАПРЕЩАЕТСЯ !

3.8  При использовании нагревательного прибора с открытыми спиралями (элементами ) в производственных помещениях, необходимо удостоверится в его работоспособности и безопасной эксплуатации, Нагревательный прибор должен находиться не менее чем в 2 метрах от сгораемых предметов и установлен на огнестойкой подставке . Корпус нагревательного прибора должен быть надёжно заземлён . Использование нагревательных приборов с открытыми элементами в пожаро и взрывоопасных помещениях — ЗАПРЕЩЕНО!



4        Требования безопасности в аварийных ситуациях.

4,1 Работник должен знать порядок действий при несчастном случае и уметь оказать первую медицинскую помощь .

Последовательность действий при поражении электрическим током

а) устранить воздействие на организм поражающих факторов, угрожающих здоровью и жизни пострадавшего ( освободить от действия электрического тока, вынести из заражённой зоны, погасить горящую одежду, извлечь из воды и т.д. ), оценить состояние пострадавшего;

б) определить характер и тяжесть травмы, наибольшую угрозу для жизни пострадавшего и последовательность мероприятий по его спасению;

в) выполнять необходимые мероприятия по спасению пострадавшего в порядке срочности (восстановить проходимость дыхательных путей, провести искусственное дыхание, наружный массаж сердца, остановить кровотечение „наложить на место перелома шину, повязку и т. п.)

г) вызвать скорую медицинскую помощь (по телефону 03), врача, либо принять меры к транспортировке пострадавшего в ближайшее лечебное учреждение;

д) поддерживать основные жизненные функции пострадавшего до прибытия медицинского работника;

4.2 Первая медицинская помощь пострадавшим от электрического тока:

4.2.1. При поражении электрическим током напряжением до 1 кВ, необходимо как можно скорее освободить пострадавшего от действия тока, так как от продолжительности этого действия зависит тяжесть травмы .

Если пострадавший держит провод руками его пальцы так сильно сжимаются, что

высвободить провод из его рук становится невозможным . Поэтому нужно немедленно отключить электроустановку которой касается пострадавший . Отключение производится с помощью выключателя, рубильника или другого аппарата .

Если отключение электроустановки не может быть произведено достаточно быстро, то необходимо принять меры по освобождению пострадавшего от действия электрического тока другими способами .

Для этой цели можно использовать сухие не металлические предметы: пеньковый канат, палку, не промасленную спецодежду или перерубить провод топором, лопатой с сухой деревянной ручкой и отбросить его от пострадавшего .

При отталкивании пострадавшего нужно прежде всего изолировать руки . Лучше всего надеть диэлектрические перчатки, но можно обмотать руки прорезиненной тканью, плащом, шарфом, фуражкой или сухой спецодеждой, можно также браться за одежду пострадавшего (за полы, воротник), если она сухая и отстаёт от тела .Можно также изолировать себя встав на сухую доску или другую, не проводящую электрический ток, подстилку ( резину, свёрток одежды и т.п.).

При отделении пострадавшего от токоведущих частей рекомендуется действовать по возможности правой рукой .

4.2.2. Для освобождения пострадавшего от действия электрического тока напряжением выше 1 кВ, находящегося на земле или касающегося токоведущих частей, следует пользоваться только диэлектрическими перчатками, ботами, ковриками, специальными штангами, клещами или инструментами рассчитанными на напряжение данной установки. Когда освобождение пострадавшего от действия электрического тока вышеуказанными способами выполнить достаточно быстро и безопасно невозможно, необходимо прибегнуть к короткому замыканию и заземлению всех видов проводов линии или одного провода, которого касается пострадавший.

Следует помнить, что после отключения линии на ней может сохраниться остаточное напряжение (заряд) опасное для жизни, и что обезопасить линию может только её надёжное заземление.

4.3 Способы восстановления нормальной жизнедеятельности организма пострадавшего от воздействия электрического тока:

4.3.1. Искусственное дыхание.

Проводится в тех случаях, когда пострадавший не дышит или дышит очень плохо

( редко, судорожно, со всхлипыванием).

Наиболее эффективным считают способ «изо рта в рот» или «изо рта в нос» -. Эти способы относятся к способам искусственного дыхания по методу вдувания, при котором воздух выдыхаемый оказывающим помощь насильно подаётся в дыхательные пути пострадавшего.

Вдувание воздуха можно производить через марлю, платок, специальное

приспособление «воздуховод».

В первую очередь обеспечивают проходимость верхних дыхательных путей . Для этого гортань человека освобождают от запавшего языка или какого — либо инородного тела ( протез, песок , скопление слюны и т.д.) .После этого оказывающий помощь располагается сбоку от пострадавшего, одну руку подсовывает под шею пострадавшего, а ладонью другой руки надавливает на его лоб, максимально запрокидывает голову .При этом корень языка поднимается и освобождается гортань, а рот пострадавшего открывается .Затем оказывающий

помощь делает глубокий вдох, полностью охватывает губами открытый рот пострадавшего и делает энергичный выдох, с некоторым усилием вдувая воздух в его рот, одновременно закрывая его нос щекой или пальцами руки, находящейся на лбу. Как только грудная клетка поднялась, нагнетание воздуха приостанавливают, происходит пассивный выдох у пострадавшего .

Данную операцию производят до получения положительного результата (покраснения кожи, а так же выход больного из бессознательного состояния и появления у него самостоятельного дыхания).

Интервал между искусственными вдохами должен составлять 5 секунд (12 дыхательных циклов в минуту . Если челюсти пострадавшего плотно стиснуты, необходимо прибегнуть к способу «изо рта в нос», который производится идентично вышеописанному способу. Эффективным способом оживления пострадавшего является чередование искусственного дыхания и наружного массажа сердца.

4,3.2. Наружный массаж сердца.

При поражении человека электрическим током может наступить не только остановка дыхания, но и прекратиться кровообращение, когда сердце не обеспечивает циркуляции крови в организме .Поэтому необходимо возобновить кровообращение искусственным путём .

При остановке сердца, не теряя ни минуты, пострадавшего нужно уложить на ровное жёсткое основание: скамью, пол, в крайнем случае положить под спину доску ( никаких валиков под плечи и шею подкладывать нельзя ) .

Если помощь оказывает один человек, он располагается сбоку от пострадавшего и, наклонившись, делает два быстрых энергичных вдувания ( по способу «изо рта в рот» или «изо рта в нос»), затем приподнимается, оставаясь на этой же стороне от пострадавшего, ладонь одной руки кладет на нижнюю половину грудины (отступив на два пальца от её нижнего края), а пальцы поднимает. Ладонь второй руки он кладёт поверх первой поперёк или вдоль и накладывает, помогая натиском своего корпуса. Руки при надавливании должны быть выпрямлены в суставах локтей. Надавливание следует производить толчками, чтобы смещать грудину на 4-5 см, продолжительность надавливания не более 0,5 с, интервал между отдельными надавливаниями 0,5 с. В паузах рук с грудины не снимают, пальцы остаются прямыми, руки полностью выпрямлены в локтевых суставах .

На каждые 2 вдувания производится 15 надавливаний на грудину. За одну минуту

необходимо сделать не менее 60 надавливаний и 12 вдуваний воздуха.

4.4. Помощь пострадавшим при электрических ожогах .

При оказании помощи пострадавшему, во избежании заражении нельзя касаться

руками обожженных участков кожи или смазать их мазями, жирами, маслами, вазелином присыпать питьевой содой и т. д. Нельзя вскрывать пузыри, приставшую к обожжённому месту мастику, канифоль или другие смолистые вещества, т. к. можно содрать обожженную кожу и получить заражение раны.

При небольших по площади ожогах 1 и 2 степеней нужно положить на обожженный участок кожи стерильную повязку. Одежду и обувь с обожженного места нельзя срывать, а необходимо разрезать ножницами. Если куски одежды прилипли к обожженной коже, то поверх них следует наложить стерильную повязку и направить пострадавшего в лечебное учреждение .

При тяжёлых и обширных ожогах пострадавшего необходимо завернуть в чистую

простыню или ткань, не раздевая его, укрыть потеплее, напоить тёплым чаем и

обеспечить покой до прибытия врача.

Обожженное лицо необходимо закрыть стерильной марлей .

При ожогах глаз следует делать холодные примочки из раствора борной кислоты

( половина чайной ложки кислоты на стакан воды) и немедленно вызвать скорую

помощь.

4.5. Оказание первой медицинской помощи при отравлении угарными газами в следствии возгорания изоляции электропровода и кабелей .

4.5.1. При отравлении угарными газами, возникающими по причине горения изоляции кабеля или обмотки трансформатора, а так же двигателя, необходимо пострадавшего положить на спину, расстегнуть воротник . Обеспечить свободный доступ свежего воздуха . Пострадавшего следует укрыть теплее и давать нюхать нашатырный спирт. У пострадавшего в бессознательном состоянии может возникнуть рвота, поэтому необходимо повернуть его голову в сторону. Вызвать скорую помощь по телефону 03 .

При возможной остановке дыхания следует сразу же начать делать искусственное

дыхание.



5        Требования безопасности по окончании работы

5.1  Отключить все электроаппаратуры, электрооборудование, электроинструмент и другие переносные электроприёмники .

5.2  Сдать электроинструмент на склад или в инструментальную.

5.3  Доложить об окончании работ мастеру или бригадиру.

5.4  Убрать рабочее место.

5.5  После уборки вымыть лицо и руки с мылом.



вернуться

Проверка напряжения прикосновения | Megger

Что такое напряжение прикосновения?

Термин «напряжение прикосновения» относится к опасности поражения электрическим током на любых открытых металлических конструкциях или защитных проводниках. Напряжение существует, если существует более высокое сопротивление заземляющего пути к открытой металлической конструкции, чем к земле под вашими ногами или другой открытой металлической конструкцией в непосредственной близости, как показано на рисунках 1a и 1b. Напряжение прикосновения (В) получается из тока, протекающего на землю (I Δn ), умноженного на сопротивление земли (R A ), так что напряжение прикосновения определяется по формуле:

V = I Δn R A

Обычно наблюдается значительное напряжение прикосновения в системах заземления TT, где сопротивление заземления (RA) может быть довольно высоким.В разделе 411.5.3 BS7671: 2008 Поправка 3 отмечается, что RA может достигать 200 Ом. В других типах систем заземления такое высокое сопротивление заземления указывает на неисправность.

Рисунок 1 — Опасные напряжения прикосновения между разными заземленными поверхностями

Зачем нужен тест на напряжение прикосновения?

Напряжение прикосновения проверяется, чтобы убедиться, что люди не могут получить поражение электрическим током от простого прикосновения к металлической поверхности или двум металлическим поверхностям одновременно.Это могут быть краны на кухне или в ванной, металлические выключатели света, радиаторы отопления или корпус прибора.

Требования к напряжению прикосновения

Согласно разделу 411.5.3 BS7671: 2008 Поправка 3, напряжение прикосновения не должно превышать 50 В в любом месте установки. В некоторых особых местах, таких как бассейны, требуется, чтобы напряжение прикосновения не превышало 25 В.

Испытательные приборы, отвечающие требованиям BS EN 61557, должны выполнять предварительную проверку при испытании, чтобы гарантировать, что потенциал земли не поднимется до опасного уровня во время испытания.Это применимо к испытаниям импеданса контура заземления и испытанию УЗО, поскольку эти испытания включают создание тока на земле. Если ожидается, что испытательный ток вызовет опасное напряжение, тестер должен запретить испытание и показать предупреждение, например> 50 В.

Проверка напряжения прикосновения

Если предполагается наличие высокого напряжения прикосновения между металлической поверхностью и землей, это можно проверить с помощью измерителя с контактом напряжения прикосновения, такого как серия MFT1700.Сенсорный контакт позволяет пользователю просто прикоснуться пальцем к контакту, в то время как один измерительный провод прикладывается к рассматриваемой металлоконструкции с предупреждением измерителя о любом значительном напряжении, как показано на рисунке 2. Это очень хороший тест для использования для выборочные проверки напряжения прикосновения, так как вы можете просто бродить по установке, коротко коснувшись пробником металлических поверхностей, чтобы найти опасные напряжения.


Рисунок 2 — Проверка напряжения прикосновения на заземленных поверхностях

Если между двумя металлическими точками в непосредственной близости есть подозрение на высокое напряжение прикосновения, его можно измерить с помощью измерителя с опцией измерения напряжения переменного тока.

Пороги безопасности для потенциального касания

Что такое безопасный порог напряжения, как он рассчитывается и кто его устанавливает?

Мотивом для исследования и написания этого документа послужила демонстрация Volt Stick LV50 на Всемирной газовой конференции в Вашингтоне, округ Колумбия. Находясь там, мы воспользовались возможностью поговорить с рядом менеджеров по безопасности со всего мира и вскоре обнаружили, что такие компании, как National Grid, Southern Company Gas, Center Point Energy и многие другие, используют совершенно разные правила техники безопасности.

То, что мы ранее считали стандартом безопасности универсальный , на самом деле было , а не одинаковым для всех, а иногда и различным в разных частях одной страны; с чего бы это было?

Нам нужно было выяснить, почему инженеры, выполняющие аналогичную работу, использовали очень разные пороги безопасности по напряжению . Почему некоторые менеджеры по безопасности говорили нам, что они использовали 50 Вольт в качестве порога безопасности, а другие предлагали 12 или 15 Вольт ?
Когда мы спросили их «Почему?», Нам ответили «», потому что мы следуем этим рекомендациям, и в нем говорится, что это безопасно… ‘.


Прежде чем мы начнем, мы должны объяснить, что как компания мы производим бесконтактный детектор напряжения , который широко используется в коммунальной промышленности. Volt Stick LV50 — это искробезопасный бесконтактный детектор напряжения, который используется в качестве предохранительного устройства для выявления потенциально опасных паразитных напряжений 50 В переменного тока или более на металлических трубопроводах и металлических поверхностях.

Однако эта функция не пытается продать вам Volt Stick LV50 или сказать вам, что 50 вольт — это правильный порог безопасности; но мы надеемся поделиться информацией, которая позволит вам убедиться в том, что вы используете правильное оборудование и правила техники безопасности, чтобы обезопасить себя и своих коллег от поражения электрическим током!

Фактически, в результате написания этой функции мы были вовлечены в разработку нового варианта 12v Volt Stick , который будет использоваться крупным поставщиком газоснабжения США, который решил, что порог безопасности 50v не подходит. один для своих инженеров! Вместо этого они решили использовать порог 12 В, и команда разработчиков Volt разработала совершенно новый продукт для безопасного обнаружения 12 В переменного тока, который поможет защитить их рабочую силу.

Но почему они выбрали 12В, а не 15В, 24В или 50В? Далее будет объяснено, как рассчитываются пороги напряжения, и мы надеемся, что это даст вам лучшее понимание того, что вам нужно будет учитывать при расчете собственного порога безопасности сенсорного потенциала


Если вы несете ответственность за защиту себя или других от поражения электрическим током, то вам, вероятно, известен термин «Порог безопасности при прикосновении» (или TPST ).Если вы не знакомы с этой фразой, простыми словами, «порог безопасности касания» — это уровень напряжения, который считается «безопасным» для прикосновения.

Если говорить более подробно, то это разность потенциалов в напряжении между двумя точками. Более того, человек может случайно перекрыть зазор между этими двумя точками, и электрический ток пройдет через его тело, не причинив ему травм или смерти. Руководства по охране труда и технике безопасности используют этот порог для разработки безопасных методов работы, которые защитят людей от любых опасностей, возникающих в результате воздействия электричества на рабочем месте.Следуя таким инструкциям и правилам, вы соблюдаете местное законодательство и, что немаловажно, защищаете свой персонал.

Почему существуют разные TPST?

Если TPST существует для защиты от смертельных опасностей на рабочем месте, то почему существуют разные пороговые значения?

Вот тут и становится интересно. Во время разговора с многочисленными менеджерами отрасли по безопасности на выставке стало ясно, что разные компании используют разные пороги безопасности, что компании выполняют очень похожую работу; замена счетчиков, вскрытие металлических корпусов или работа на трубопроводах в котлованах.Так зачем же их инженерам использовать разные пороги безопасности?

Мы обнаружили компании, использующие рекомендации как минимум 3 различных официальных органов; Управление по охране здоровья и безопасности Великобритании (HSE), , Ассоциация по охране труда (OSHA) и Национальная ассоциация инженеров по коррозии (NACE) .

Что представляют собой различные органы ОТ и ТБ?

• UK — HSE (Heath and Safety Executive) — это правительственное агентство Великобритании, ответственное за поощрение, регулирование и обеспечение соблюдения гигиены, безопасности и благополучия на рабочем месте, а также за исследования профессиональных рисков в Великобритании.
В своем Руководящем документе HSG85 HSE устанавливает порог безопасности 50Vac .

• США — OSHA (Ассоциация по безопасности и гигиене труда) — является частью Министерства труда США и призвана обеспечивать безопасные и здоровые условия труда для рабочих путем установления и соблюдения стандартов, а также путем обучения, разъяснительной работы и помощи.
В руководстве 1910.269 (I) (3) (i) OSHA утверждает в таблице R3, что любое напряжение до 50Vac является безопасным рабочим напряжением.

• США — NESC (Национальный кодекс электробезопасности). — Публикация по безопасности США, выпущенная исключительно IEEE, обновляемая каждые 5 лет и устанавливающая основные правила и руководящие принципы для практической защиты коммунальных служб и населения во время установки, эксплуатации и технического обслуживания. электроснабжения, линий связи и сопутствующего оборудования. На странице 296 и в таблице 431.1 указано, что 0-50Vac является безопасным рабочим напряжением.

• США — NACE (Национальная ассоциация инженеров-коррозионистов) — всемирное агентство по коррозии, основанное в 1943 году инженерами-коррозионистами из трубопроводной промышленности. Организация предоставляет стандарты, разработанные для защиты людей, активов и окружающей среды от воздействия коррозии.
NACE RP0177-2000 — это стандарт по смягчению воздействия переменного тока и молнии на металлические конструкции и системы контроля коррозии, который устанавливает его порог безопасности при касании на уровне 15Vac .

Это тот тип официальных органов, которые установят для вас руководящие принципы и куда вам нужно будет обратиться, чтобы найти руководство при принятии решения о вашем TPST. Эти рекомендации могут быть общими или отраслевыми и исходить от частной компании или государственного органа.

Стоит отметить, что стандарты HSE, OSHA и NACE предназначены для защиты людей от металлических поверхностей, которые могут оказаться под напряжением; Итак, почему NACE устанавливает TPST на 15Vac , а HSE, OSHA и NESC — на 50Vac ?
Может ли причина быть в том, что NACE обычно занимается трубопроводами (защищая инженеров, которые могут работать удаленно в суровых условиях)?
Чтобы ответить на этот вопрос и выяснить, почему существуют разные TPST, мы исследовали каждый из пороговых значений HSE, NACE и OSHA, чтобы выяснить, как рассчитывается TPST и почему они достигли разных уровней напряжения TPST.

Как рассчитать порог безопасности при касании (TPST)

Чтобы лучше понять, как рассчитывается TPST, давайте разберем расчет на его различные компоненты.
Упрощенный расчет: В = ИК (закон Ома) ,
Пороговое значение напряжения = пороговое значение тока x сопротивление тела

Если вы хотите узнать порог напряжения, отправной точкой расчета является определение порогового значения на основе тока, а затем умножение его на сопротивление тела.

Что такое текущий порог?

Порог тока — это уровень электрического тока, который вызывает у человека различные физиологические реакции.
Различные независимые научные организации проводили эксперименты и документировали результаты в отчетах, которые определяют следующие ключевые пороговые значения тока —

  • Порог восприятия (Покалывание)
  • Реакция при взрыве (Малый шок)
  • Мышечная реакция (Неспособность отпустить)
  • Фибрилляция желудочков (сердечная недостаточность)

При расчете TPST вам необходимо решить, от какой физиологической реакции необходимо защититься.Например, если вы рассчитываете TPST для области возле плавательного бассейна, вам, скорее всего, понадобится очень низкий TPST , исходя из вашего расчета текущего порога, который защитит от «ощущения покалывания ».

В качестве альтернативы, если вам нужно было установить TPST для инженеров, которые часто работали на высоте, вы можете защитить их от «сильной мышечной реакции », которая может вызвать вторичную травму при падении с лестницы.В этом случае вы должны начать свой расчет с текущего порога, который вызовет « сильная мышечная реакция ».
Однако, если вы были удовлетворены тем, что ваши инженеры приняли все необходимые меры предосторожности, и вам особенно нужно было защитить их от фатального напряжения , то вы бы выбрали порог тока, который защитит от возможности фибрилляции сердца .

Мы уже видим, что TPST будет варьироваться в зависимости от физиологической реакции, от которой он предназначен для защиты, и в следующей части расчета вы увидите, что существует еще больше переменных, которые могут влиять на результирующее напряжение TPST, когда мы умножаем ток. порог сопротивлением тела.

Что такое сопротивление тела?

Сопротивление или импеданс тела измеряется в Омах и является мерой того, насколько сложно пропустить электрический ток через тело.
В ходе тех же научных экспериментов, приведенных выше, было обнаружено, что на импеданс влияют следующие факторы:

  • Путь тока через тело
  • Зона контакта с кожей
  • Влажность кожи
  • Соленость воды
  • Приложенное напряжение
  • Продолжительность текущего применения

Мы видим, что на импеданс тела может влиять множество факторов, поэтому при расчете порога напряжения вам необходимо решить, какие условия будут наиболее вероятными.Например, будут ли условия влажными или сухими? Кто-то будет сидеть или стоять? Какую защитную одежду он будет носить? И т. Д.

Как упоминалось выше, HSE, OSHA и NACE ссылались на научные отчеты, в которых задокументированы текущие пороги физиологической реакции и значения сопротивления тела. Далее следует краткое описание научных организаций, стоящих за этими отчетами, и сравнительная таблица их результатов …

• IEC (Международная электротехническая комиссия) — упоминается в HSE

IEC — это международная организация по стандартизации, которая разрабатывает и публикует международные стандарты для всех электронных и связанных с ними технологий (электротехнических).IEC была основана в 1906 году с участием представителей из Австрии, Бельгии, Канады, Дании, Франции, Германии, Великобритании, Голландии, Венгрии, Японии, Норвегии, Испании, Швеции, Швейцарии и США. Целью МЭК является разработка и распространение стандартов и единиц измерения для унификации терминологии, относящейся к электрическим, электронным и связанным с ними технологиям. Сегодня организация базируется в Женеве и насчитывает более 160 стран-членов, которые используют свои стандарты

.

• IEEE (Институт инженеров по электротехнике и электронике) — упоминается OSHA и NACE

IEEE — это профессиональная ассоциация электроники и электротехники (и связанных дисциплин) с головным офисом в Нью-Йорке.Он был образован в 1963 году в результате слияния Американского института инженеров-электриков и Института радиоинженеров. Его целями являются образовательный и технический прогресс в области электротехники и электроники, телекоммуникаций, вычислительной техники и аналогичных дисциплин. IEEE насчитывает 423 000 членов из более чем 160 стран.

• Чарльз Ф. Далзил из Калифорнийского университета в Беркли — упоминается в NACE

Автор книги «: Воздействие электрического шока на человека», , опубликованной в 1956 году, которая представляет собой документацию обширных исследований и экспериментов, проведенных на людях для определения уровней тока, приводящих к различным физиологическим реакциям.В 1961 году Чарльз Далзил изобрел «прерыватель цепи замыкания на землю », который мы теперь знаем как УЗО или RCCB.

• Джордж Бодье из Колумбийского университета — упоминается в NACE

Опубликованный в Bulletin de la Societe Francoise Des Electriciens, октябрь 1947 г., и в стандарте NACE RP0177-2000, он утверждает, что Джордж Бодье показал, что среднее сопротивление рук и ног для взрослого мужского тела может диапазон от 600 до 10 000 Ом.Разумное безопасное значение для оценки телесных токов составляет 1500 Ом между руками или ногами.

Научный орган

Тело безопасности

Сопротивление тела

Текущий порог

Расчет

TPST (переменный ток)

Защищает от

МЭК

HSE

Различный (Расчет продолжительности и размера контакта)

Различный (Расчет продолжительности и размера контакта)

Использует подробные графики, отображающие результаты экспериментов

50Vac

Фибрилляция сердца

IEEE / Charles Dalziel OSHA 1330 — 2330 Ом (расчет продолжительности и веса) Разное (продолжительность и расчет веса) Формула Далзиэля 50Vac Фибрилляция сердца
Джордж Бродье и Чарльз Далзил NACE 1500 Ом 10 мА V = 1500 * 0.01 15Vac Безопасно отпустить

Из приведенной выше таблицы видно, что оба руководства, выпущенные HSE и OSHA, защищают от фибрилляции сердца, и оба достигли TPST 50 вольт с помощью различных и независимых научных экспериментов, отчетов и расчетов.
Стандарт NACE использует более низкий TPST 15 В для защиты от порога «безопасного отпускания», который также рассчитывается с использованием текущих пороговых значений Далзила, но в отличие от более сложных расчетов стандартов HSE и OSHA, которые также учитывают продолжительность и размер контакта. и вес и т. д.в стандарте NACE для расчета сопротивления тела используется среднее значение.

Теперь мы можем понять, как текущие пороги безопасности, основанные на ряде физиологических реакций, переводятся в пороги безопасности по напряжению. Расчеты могут быть довольно сложными и могут включать путь тока через тело, продолжительность контакта, условия (влажные или сухие) и многие другие факторы. Расчет может быть изменен для соответствия множеству различных ситуаций и условий окружающей среды и может использоваться для расчета пороговых значений для защиты от различных физиологических реакций.

Следовательно, понятно, что TPST может отличаться для инженера, работающего на улице во влажных условиях, от инженера, работающего в помещении в сухих условиях.

Но объясняет ли это, почему инженеры, выполняющие аналогичную работу, будут использовать разные TPST?

Что ж, может, потому что две компании, выполняющие аналогичную работу, все же могут решить защитить своих инженеров от различных физиологических реакций или условий окружающей среды. Предоставление полностью понятных причин для использования конкретного TPST, а не просто заимствования из других источников, позволит вам соблюдать местные правила, а также даст вам знания для адаптации и изменения выбранного TPST в случае изменения обстоятельств в будущем.

Возвращение к тому, с чего мы начали, и использование бесконтактных детекторов напряжения для проверки паразитных напряжений на металлических поверхностях; очень важно убедиться, что используемые бесконтактные тестеры напряжения действительно определяют желаемое пороговое напряжение. На рынке имеется множество бесконтактных тестеров напряжения, разработанных и изготовленных для общего обнаружения напряжения, но, если они не производятся по очень высоким техническим характеристикам, их чувствительность может отличаться от заявленной, и вам нужно будет спросить, действительно ли это устройство обнаруживает какие пороговые уровни вам нужны ?.Если вам нужна помощь или совет по выбору правильного бесконтактного детектора напряжения, выберите из одобренной в отрасли линейки продуктов Volt Stick .


Для получения более подробной информации о том, как рассчитывался каждый из вышеперечисленных пороговых значений, ознакомьтесь с другими нашими функциями:


Узнайте больше о безопасном обнаружении напряжения:

Расчет пределов безопасности в соответствии со стандартами IEEE и IEC

Расчет критериев безопасности, предписанных в IEC 60479, не является прямым, тогда как для IEEE Std.80 это. IEC 60479 не предоставляет метод расчета сопротивления стопы. IEEE Std. 80 предполагает фиксированное значение сопротивления тела 1000 Ом, и такое упрощение может поставить под угрозу безопасность. IEEE Std. 80 определяет критерии безопасности для данного веса тела, тогда как IEC 60479 утверждает, что на полное сопротивление тела не сильно влияет масса тела.

Пределы безопасности IEC 60479 основаны на недавних знаниях о влиянии тока короткого замыкания на Т-фазу (происходит примерно в 400 мс) сердечного импульса, что с большей вероятностью вызовет фибрилляцию сердца.IEC 60479 позволяет рассчитывать напряжения на других участках тела, используя коэффициент сердечного тока и коэффициент тела.

Критерии безопасности для IEEE Std. 80-2013 и IEC 60479-1: 2010 были сравнены, и различия были определены количественно. Как правило, стандарт IEC допускает более высокие безопасные пределы для продолжительности короткого замыкания менее 400 мс по сравнению со стандартом IEEE.

Примечание по коэффициенту уменьшения
Коэффициент уменьшения — это поправочный коэффициент, используемый вместе с параметром симметричного тока замыкания на землю при расчетах заземления.Он определяет среднеквадратичный эквивалент асимметричной волны тока для данной продолжительности короткого замыкания с учетом эффекта начального смещения постоянного тока и его затухания во время замыкания [1].

IEEE Std. 80 определяет эффективный асимметричный ток короткого замыкания как произведение рассчитанного коэффициента декремента и среднеквадратичного значения симметричного тока короткого замыкания.

Мы считаем, что наилучшей практикой является применение коэффициента декремента к току короткого замыкания, который приводит к реальному увеличению среднеквадратичного значения переменного тока на частоте энергосистемы наряду с реальным увеличением напряжения заземления, связанного с безопасностью.Мы не согласны с применением коэффициента уменьшения к допустимым пределам напряжения критериев безопасности в качестве коэффициента уменьшения по причинам, указанным в [9].

Какое напряжение безопасно? — Цвета-NewYork.com

Какое напряжение безопасно?

В промышленности 30 вольт обычно считается консервативным пороговым значением для опасного напряжения. Осторожный человек должен рассматривать любое напряжение выше 30 вольт как опасное, не полагаясь на нормальное сопротивление тела для защиты от поражения электрическим током.

Опасно ли 24В?

Если представится идеальный шторм в плохих условиях, 24 В постоянного тока все еще могут быть смертельными. Однако этот идеальный шторм не будет присутствовать в правильно спроектированной панели управления, поэтому персонал может работать с такой панелью без какого-либо дополнительного электрического оборудования СИЗ.

Какое напряжение опасно при прикосновении?

<40 В обычно считается безопасным с точки зрения поражения электрическим током, когда напряжение находится в контакте с неповрежденной кожей.Тем не менее, напряжение ниже 40 В может нанести вам вред при определенных обстоятельствах: если ваша кожа повреждена, все ставки не принимаются; даже низкое напряжение может навредить вам.

Какое максимальное напряжение постоянного тока?

1100 кВ

Какие 5 советов по электробезопасности?

Советы по электробезопасности для детей

  • Никогда не вставляйте пальцы или другие предметы в розетку.
  • Не допускайте попадания металлических предметов в тостеры.
  • Никогда не используйте что-либо с шнуром или вилкой рядом с водой.
  • Никогда не выдергивайте вилку за шнур.
  • Держитесь подальше от подстанций и линий электропередач.
  • Не забирайтесь на опоры электропередач.
  • Никогда не запускайте воздушных змеев возле линий электропередач.

Какое напряжение прикосновения?

Термин «напряжение прикосновения» относится к опасности поражения электрическим током на любых открытых металлических конструкциях или защитных проводниках. Напряжение существует, если существует более высокое сопротивление заземляющего пути к открытой металлической конструкции, чем к земле под вашими ногами или другой открытой металлической конструкцией в непосредственной близости, как показано на рисунках 1a и 1b.

Что вызывает напряжение прикосновения?

«Напряжение прикосновения» — это напряжение между объектом, находящимся под напряжением, и ступнями человека, контактирующего с объектом. Он равен разнице в напряжении между объектом и точкой на некотором расстоянии.

Что такое сенсорный потенциал?

Потенциал прикосновения — это напряжение между заземленным объектом под напряжением (опять же, электродом) и ступнями человека, контактирующего с объектом.

Опасно ли заземление?

Поверхность Земли имеет отрицательный электрический заряд, и когда она соприкасается с тканями человека, происходит выравнивание.Тело может поглощать лишние электроны и накапливать статический электрический заряд. Это называется гипотезой заземления. Это может вызвать потенциально опасное поражение электрическим током.

Стоит ли за заземлением какая-то наука?

За основанием оснований мало исследований, но более мелкие исследования показали пользу от воспаления, боли, настроения и многого другого. Заземление может выполняться внутри или снаружи, с заземляющим оборудованием или без него.

Как я могу практиковаться в заземлении?

Эти техники используют ваши пять чувств или осязаемые объекты — вещи, которые вы можете потрогать, — чтобы помочь вам преодолеть стресс.

  1. Опустите руки в воду.
  2. Поднимите или коснитесь предметов рядом с вами.
  3. Дышите глубоко.
  4. Попробуйте еду или напитки.
  5. Совершите короткую прогулку.
  6. Возьмите кусок льда.
  7. Насладитесь ароматом.
  8. Двигай телом.

Как вы заземляете себя с помощью 5 вещей?

Когда вы вдохнете дыхание, выполните следующие шаги, чтобы заземлить себя:

  1. 5: Отметьте ПЯТЬ вещей, которые вы видите вокруг себя.
  2. 4: Осознайте ЧЕТЫРЕ вещи, к которым вы можете прикасаться.
  3. 3: Подтвердите ТРИ вещи, которые вы слышите.
  4. 2: Признайте ДВЕ вещи, которые вы чувствуете.
  5. 1: Признайте ОДНУ вещь, которую вы можете попробовать.

В чем разница между внимательностью и заземлением?

Внимательность — это состояние ума, достигаемое путем сосредоточения осознания на настоящем моменте, при этом спокойно признавая и принимая свои чувства, мысли и телесные ощущения.Методы заземления помогают вам оставаться «в моменте», когда ваш разум и тело возвращаются к месту травмы или стресса.

Какие бывают техники внимательности?

Вы также можете попробовать более структурированные упражнения на внимательность, например:

  • Медитация сканирования тела. Лягте на спину, вытяните ноги и руки по бокам ладонями вверх.
  • Сидячая медитация. Сядьте удобно, выпрямив спину, поставив ступни на пол и положив руки на колени.
  • Медитация при ходьбе.

Что такое заземление в области психического здоровья?

Заземление — это стратегия выживания, которая предназначена для того, чтобы «заземлить» вас или немедленно связать вас с настоящим моментом. Техники заземления часто используются как способ справиться с воспоминаниями или диссоциацией, когда у вас посттравматическое стрессовое расстройство (ПТСР).

Какие 5 вещей вы можете увидеть?

5 вещей, которые вы можете увидеть: ваши руки, небо, растение на столе вашего коллеги.Четыре вещи, которые вы можете почувствовать физически: ваши ноги на земле, мяч, руку вашего друга. Вы можете слышать три вещи: ветер, детский смех, ваше дыхание. 2 вещи, которые вы можете почувствовать: свежесрезанная трава, кофе, мыло.

Как мне быстро успокоиться?

Вот несколько полезных советов, которые вы можете попробовать в следующий раз, когда вам нужно будет успокоиться.

  1. Дыши.
  2. Признайтесь, что вы беспокоитесь или злитесь.
  3. Бросьте вызов своим мыслям.
  4. Освободите тревогу или гнев.
  5. Представьте себя спокойным.
  6. Продумайте это.
  7. Слушайте музыку.
  8. Измените фокус.

Почему я так волнуюсь?

Беспокойство становится генерализованным тревожным расстройством, когда оно является экстремальной реакцией на повседневную жизнь, когда его трудно контролировать, когда оно случается большую часть дней в течение нескольких месяцев и когда постоянное беспокойство влияет на ваше тело и вашу жизнь. Многие люди с ГТР говорят, что не могут вспомнить, когда в последний раз чувствовали себя расслабленными.

Как мне сохранять спокойствие и не злиться?

Начните с рассмотрения этих 10 советов по управлению гневом.

  1. Подумайте, прежде чем говорить.
  2. Когда вы успокоитесь, выразите свой гнев.
  3. Сделайте зарядку.
  4. Возьмите тайм-аут.
  5. Определите возможные решения.
  6. Придерживайтесь утверждений «я».
  7. Не держите зла.
  8. Используйте юмор, чтобы снять напряжение.

284: Разница между напряжениями досягаемости и касания

Q284: Разница между напряжениями Reach-Touch и Touch

Вопрос
Когда следует использовать функцию досягаемости касания, а не опцию напряжения прикосновения?


Ответ
Разница между напряжением прикосновения и напряжением прикосновения состоит в том, что достигаемое напряжение прикосновения автоматически устанавливается на 0, когда расстояние между точкой наблюдения на поверхности земли (представляющей местоположение ног рабочего) и провод, к которому прикасаются, превышает определенный определяемый пользователем порог, называемый расстоянием досягаемости.Это полезно, если вы уверены, что проводники, расположенные дальше определенного расстояния (скажем, 3 метра) от рабочего, не могут быть затронуты этим человеком. В этих условиях опция напряжения прикосновения будет иметь тенденцию сообщать завышенные значения, поскольку при расчетах учитывается наличие этих «недостижимых» проводников.

Однако вы должны быть осторожны при использовании опции «досягаемость». Проводники, которые кажутся расположенными очень далеко от данного местоположения, могут, тем не менее, быть достижимыми из этого местоположения при наличии воздушных соединений (которые не смоделированы в MALT и MALZ).Кроме того, в текущей версии программного обеспечения опция «досягаемость» и соответствующее расстояние досягаемости применяются глобально для всех точек вычисления.

Обратите внимание, что опция напряжения прикосновения всегда сообщает значения, которые больше (или максимально равны) опции напряжения прикосновения, и поэтому представляет собой консервативную альтернативу. Если вы можете сделать вашу систему безопасной, используя простые напряжения прикосновения, у вас не будет проблем. Однако в некоторых случаях напряжения прикосновения кажутся небезопасными, хотя на самом деле вы знаете, что никто не может коснуться каких-либо проводов из мест, которые, как сообщается, являются небезопасными.Именно в этот момент вы можете захотеть использовать опцию касания.


Статьи по Теме

Нет доступных статей по теме.

Вложения к статьям

Нет доступных вложений.

Связанные внешние ссылки

Нет доступных ссылок по теме.

Утвержденные комментарии…

Нет комментариев пользователей к этой статье.

Требования к защите при постоянном напряжении 50 и более вольт.

4 сентября 2015 г.

Г-н Марк Дюваль, эсквайр, директор
Beveridge & Diamond
1350 I St, N.W., Suite 700
Washington, DC 20005

Уважаемый г-н Дюваль:

Благодарим вас за переписку от 23 января 2015 г. в Управление по охране труда (OSHA), Управление правоприменительных программ.Вы запросили разъяснения по стандарту электрической защиты OSHA в 29 CFR 1910.303 (g) (2) (i).

Вопрос 1: Применяются ли требования к электрической защите, изложенные в 29 CFR 1910.303 (g) (2) (i), к напряжениям ниже 60 вольт постоянного тока?

Ответ: Рассматриваемое положение 29 CFR 1910.303 (g) (2) (i), как правило, требует, чтобы «токоведущие части электрического оборудования, работающие от 50 вольт или более» были защищены от случайного контакта с помощью утвержденных шкафов. или другие формы утвержденных корпусов »или другими указанными способами.Требование защиты не различает напряжения переменного и постоянного тока. Следовательно, требование применяется к частям, находящимся под напряжением, работающим от 50 вольт или более переменного тока или постоянного тока. 1

Вопрос 2: Если 29 CFR 1910.303 (g) (2) (i) применяется к частям, находящимся под напряжением 50 вольт или более переменного тока или постоянного тока, OSHA будет рассматривать отказ защиты частей, находящихся под напряжением, работающих ниже 60 вольт постоянного тока, как нарушение de minimis?

Ответ: Нет. Нарушение de minimis происходит, когда работодатель отклоняется от требований стандарта таким образом, который не имеет прямого или непосредственного отношения к безопасности или здоровью сотрудников, а также в других ограниченных обстоятельствах, при которых действия работодателя не соблюдаются. обеспечивать защиту сотрудников, эквивалентную или более высокую, чем предусмотрено применимым стандартом.См. Руководство по эксплуатации в полевых условиях, гл. 4, п. VIII (CPL 02-00-150, 22 апреля 2011 г.). OSHA не считает, что сценарий, описанный в вашем вопросе, удовлетворяет этим критериям. Отсутствие защиты токоведущих частей, работающих при любом напряжении выше 50 вольт постоянного тока, не является таким защитным, или более защитным, чем защита этих частей, а действительно имеет прямое отношение к безопасности сотрудников. Следовательно, отсутствие необходимой защиты в вашем сценарии не будет серьезным нарушением.

В своем письме вы указываете, что некоторые общепринятые стандарты рассматривают токоведущие части, работающие от 50 до 60 В постоянного тока, неопасными при определенных обстоятельствах.Тем не менее, OSHA считает все напряжением 50 вольт или выше опасными. Электрический ток, а не напряжение, проходя через тело человека, вызывает травму, а величина тока, проходящего через объект, зависит от сопротивления объекта. Как поясняется в Приложении C к 29 CFR 1910.269, внутреннее сопротивление человеческого тела составляет 500 Ом, что является минимальным сопротивлением рабочего с поврежденной кожей в точке контакта. Ток через 500 Ом от токоведущей части, находящейся под напряжением 60 вольт, составит 120 миллиампер.Этого уровня тока, переменного или постоянного, достаточно, чтобы вызвать серьезную травму. 2

Нам известны задокументированные случаи серьезных травм при контакте сотрудников с частями, находящимися под напряжением от 50 до 100 вольт постоянного тока. См., Например, https://www.osha.gov/pls/imis/accidentsearch.accident_detail?id=775742&id=14295083. 3 На самом деле, хотя стандарты OSHA требуют защиты, начиная с 50 вольт (переменного или постоянного тока), не обязательно, чтобы напряжения ниже этого уровня были полностью безопасными. Мы слышали о случаях, когда автомеханики получали серьезные травмы при работе. с автомобильными аккумуляторными батареями на 12 или 24 В постоянного тока.(См., Например, http://www.ncbi.nlm.nih.gov/pubmed/23937760; http://www.researchgate.net/publication/7737406; и http://www.medbc.com/annals /review/vol_5/num_1/text/vol5n1p33.htm.)

Благодарим вас за интерес к безопасности и гигиене труда. Мы надеемся, что эта информация окажется для вас полезной. Требования OSHA устанавливаются законом, стандартами и правилами. Наши письма с толкованием объясняют эти требования и то, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительных обязательств работодателя.Это письмо представляет собой интерпретацию обсуждаемых требований OSHA. Обратите внимание, что на наше руководство по обеспечению соблюдения могут повлиять изменения в правилах OSHA. Кроме того, время от времени мы обновляем наше руководство в ответ на новую информацию. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA http://www.osha.gov. Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с Директоратом правоприменительных программ по телефону (202) 693-2100.

С уважением,

Томас Галасси, директор
Дирекция правоприменительных программ



напряжение прикосновения объяснил | Форум сообщества Screwfix

BS 7671 не использует термин «напряжение прикосновения».Вместо этого в Положении 413-02-04 говорится о «напряжениях между одновременно доступными открытыми проводящими частями и посторонними проводящими частями». Правила требуют, чтобы конструкция электроустановки была такой, чтобы величина и продолжительность этих напряжений, возникающих в любом месте установки во время замыкания на землю, не вызывали опасности.
Знание концепции напряжения прикосновения не является существенным при проектировании электроустановки, если соблюдаются подробные требования BS 7671 по защите от косвенного прикосновения.Тем не менее, такие знания могут помочь лучше понять эти требования.

2. Определение напряжения прикосновения
Термины напряжения прикосновения определены в IEC 60050-826: Международный электротехнический словарь (IEV) — Глава 826: Электрические установки и Технический отчет IEC 1200-413 — Руководство по электрическому монтажу — Часть 413: Защита от косвенного прикосновения — Автоматическое отключение питания как:
& # 145; Напряжение прикосновения *,. Напряжение, возникающее при пробое изоляции между одновременно доступными частями.& # 146;
& # 145; Предполагаемое напряжение прикосновения. Напряжение между одновременно доступными проводящими частями, когда к этим проводящим частям не прикасаются человек или животное. & # 146;
& # 145; Условное ограничение напряжения прикосновения. Максимальное значение предполагаемого напряжения прикосновения, которое разрешено поддерживать неограниченное время в определенных условиях внешних воздействий. & # 146;
& # 145; (Эффективное) напряжение прикосновения — напряжение между проводящими частями при одновременном прикосновении человека или животного.& # 146;

3. Напряжение прикосновения и поражение электрическим током
Напряжение прикосновения может возникать между одновременно доступными открытыми проводящими частями и сторонними проводящими частями в установке, особенно в условиях неисправности внутри установки. В этом контексте & # 145; посторонние проводящие части & # 146; может включать не только & # 145; землистый & # 146; металлические конструкции, такие как металлические водопроводные трубы, а также поверхность, на которой стоит человек, которая не оказывает заметного сопротивления общей массе Земли.

При поражении электрическим током & # 134; величина тока, протекающего через тело, зависит от напряжения прикосновения и импеданса тела между точками контакта (закон Ома). Как напряжение прикосновения, так и импеданс тела зависят от ряда факторов, примеры которых включают влажность в точке контакта, площадь поверхности контакта и другие импедансы на пути тока, такие как одежда и обувь человека. , и общая масса Земли.

Для данного пути тока через тело опасность для человека зависит от величины и продолжительности протекающего тока.Текущую величину и продолжительность нельзя категорично разделить на опасные или безопасные значения. Однако концепции пороговых значений тока и временных / текущих зон (в сочетании с коэффициентом сердечного тока, где это применимо), используемые в PD 6519 & # 135; , позволяют спрогнозировать возможные опасные эффекты тока.
4. Напряжение прикосновения, величина и продолжительность
Большинство параметров, которые определяют ток, который может протекать через тело человека при поражении электрическим током, например степень влажности кожи и площадь контакта, находятся вне контроля разработчика электроустановок.Тем не менее, проектировщик имеет некоторый контроль над напряжениями прикосновения и временем отключения при выполнении проектирования электроустановки.
Чтобы снизить риск поражения электрическим током, необходимо установить взаимосвязь между напряжением прикосновения и временем отключения, которая может считаться безопасной для большинства населения.
Используя такие данные, как временные / текущие зоны и значения сопротивления человеческого тела, Международная электротехническая комиссия преобразовала соотношение время / ток тела, которое считается безопасным для большинства населения, в две кривые зависимости напряжение / время прикосновения. .Выбранная временная / токовая характеристика находится в пределах временной / токовой зоны, которая не способствует ожидаемому органическому повреждению корпуса

Для нормальных сухих условий и напряжения прикосновения 100 В необходимо отключить питание примерно через 400 мс. для защиты от поражения электрическим током. Точно так же для влажных условий и напряжения прикосновения 100 В время отключения питания примерно 200 мс требуется для защиты от поражения электрическим током.
В общем, напряжение прикосновения вряд ли превысит 100 В при соблюдении требований стандарта BS 7671.
Технический комитет IEC TC 64 решил не применять кривые продолжительности напряжения прикосновения для использования в главе 41, но принял максимальное время отключения 400 мс для U0 240 В (теперь указано как 0,4 макс для U0 230 В в Таблице 41 A стандарта BS. 7671).
5. Заблуждения о напряжениях прикосновения
Ошибочно считать, что при правильном заземлении электрического оборудования, требующего заземления, невозможно испытать ощущение поражения электрическим током в условиях замыкания на землю.Правильное подключение всех открытых проводящих частей и посторонних проводящих частей к MET (главной клемме заземления) установки, как того требует BS 7671, все же может привести к созданию напряжений прикосновения и риску возникновения ощущений. поражения электрическим током в случае замыкания на землю.
Также ошибочным является представление о том, что величина напряжения прикосновения не может превышать 50 В в установке, соответствующей требованиям BS 7671. Напряжения прикосновения, значительно превышающие 50 В, могут возникать в условиях замыкания на землю в установке.Однако соответствие требованиям BS 7671 должно означать, что величина и продолжительность напряжения прикосновения будут такими, чтобы не создавать опасности.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
