Распиновка разъемов блока питания: какая линия за что отвечает | Блоки питания компьютера | Блог

Подключение проводов блока питания при сборке ПК — одна из самых серьезных задач, с которой сталкиваются начинающие пользователи. Все слышали фразу «с электричеством шутки плохи», и нужно понимать, что в случае неправильного подключения проводов можно запросто повредить дорогие комплектующие. Чтобы этого не случилось, нужно знать распиновку разъемов БП, максимальную нагрузку на каждый разъем и положение ключей, которые не дают подключить провода неправильно. В этой статье вы найдете всю информацию на эту тему.

Стандарты блоков питания для ПК и их разъемов развиваются уже почти 40 лет — со времен выхода первых компьютеров IBM PC. За это время сменилось несколько стандартов AT и ATX. Казалось бы, все возможные разъемы уже придуманы и ничего нового не требуется, но осенью этого года ожидается выход видеокарт Nvidia GeForce RTX 3000-й серии, который принесет с собой новый, 12-контактный разъем питания. Производители уже стали добавлять в комплекты проводов новых БП коннектор 12-Pin Micro-Fit 3.0. Будет неудивительно, если этот разъем питания дополнит новые стандарты ATX.

Перед тем, как перейти к описанию и распиновке всех разъемов в современном БП, хотелось бы напомнить, что основные напряжения, которые нам встретятся, это +3.3 В, +5 В и +12 В. Сейчас основное напряжение, которое требуется и процессору, и видеокарте — это +12 В. В свою очередь, +5 В нужно накопителям, а +3.3 В используется все реже.

И если взглянуть на табличку, которая есть на боку каждого БП, мы увидим выдаваемые им напряжения, токи и мощность по каждому из каналов.

Разъем Molex

Начнем с самого древнего разъема, который почти без изменений дошел до наших времен, появившись у первых «персоналок». Это всем известный 4-контактный разъем, называемый Molex.

Сегодня сфера применения этого разъема сузилась до питания корпусных вентиляторов, передних панелей корпусов ПК, разветвителей и переходников питания видеокарт и накопителей. Например, переходников питания видеокарты «Molex — PCI-E 6 pin». Несмотря на то, что разъем выдает до 11 А на контакт, а значит, может дать видеокарте, в теории, 132 ватта мощности, использовать его стоит крайне осторожно.

Надо учитывать, что толщина проводов может не соответствовать такой мощности, а сами контакты могут быть разболтанными, с неплотной посадкой. В результате это чревато нагревом проводов, контактов и расплавлению изоляции.

Если вам обязательно требуется такой переходник, выбирайте модель с двумя разъемами Molex.


Обязательно проверяйте качество контактов переходника и вставляйте его надежно, до упора. Для защиты от неправильного подключения в разъеме предусмотрены два скоса.

Внимание! Несмотря на то, что скосы не дают воткнуть разъем другой стороной, при определенном усилии и разболтанных гнездах есть вероятность воткнуть разъем, развернутый на 180 градусов, что приведет к выходу из строя оборудования.

24-контактный разъем питания материнской платы

Этот разъем появился в спецификациях ATX12V 2. 0 в 2004 году и заменил устаревший 20-контактный разъем. Он может обеспечить довольно серьезные мощности для питания процессора, видеокарты и материнской платы: по линии +3.3 В — 145.2 Вт, по линии +5 В — 275 Вт и 264 Вт по линии +12 В (при использовании контактов Molex Plus HCS).

Примечание. Контакты Molex сертифицированы на ток 6 А. Molex HCS — до 9 А. А Molex Plus HCS — до 11 А.

Разъемы питания процессора

Энергопотребление процессоров неуклонно росло последние 20 лет, что потребовало дополнительных разъемов питания для них. И в спецификациях ATX12V был введен дополнительный 4-контактный разъем питания процессора +12 В.

8-контактный разъем питания процессора

Несмотря на то, что 4-контактный разъем питания процессора рассчитан на максимальную мощность до 288 Вт (при использовании контактов Plus HCS), в спецификации EPS12V версии 1.6, появившейся в 2000 году, был представлен 8-контактный разъем питания процессора. Первоначально этот разъем использовался в серверах с серьезными нагрузками на систему питания, но впоследствии перекочевал и в обычные ПК.

Сегодня даже на бюджетных материнских платах мы встречаем именно этот разъем, который теоретически может подать на питание процессора мощность до 576 Вт.

4-контактный и 8-контактный разъемы совместимы между собой. Если на вашем БП есть только 4-контактный кабель питания, он подойдет в 8-контактный разъем на материнской плате. А 8-контактный кабель, соответственно, подойдет в 4-контактный разъем.

Значения передаваемой мощности выглядят просто фантастически, но вы должны понимать, что это теоретическая мощность. На практике производители топовых материнских плат, ориентированных на разгон, ставят два 8-контактных разъема питания процессора.
Например, на MSI MEG Z490 ACE. Увеличение контактов разъема и сечения проводов приводит к снижению их нагрева и, как следствие, к безопасной работе.

Внимание! При подключении 8-контактных разъемов питания процессора и видеокарты нужно учитывать, что несмотря на то, что они не совпадают по скосам контактов, их вилки очень похожи.

При определенном усилии можно воткнуть вилку питания процессора в разъем на видеокарте и наоборот. Это приведет к замыканию и выходу оборудования из строя.

Разъем питания 3.5" дисководов

Еще один разъем, уже практически не встречающийся на новых БП. Ранее использовался для питания дисководов 3.5" и некоторых карт расширения.

Разъем питания SATA

Стандартный разъем для питания HDD, DVD и 2.5" SSD-приводов. Надежный и удобный разъем, воткнуть который другой стороной не получится из-за расположения специальных выступов. Ток, потребляемый HDD и SSD, довольно небольшой и беспокоиться о нагреве таких разъемов не стоит.

Разъемы дополнительного питания видеокарт

В начале нулевых годов резко выросло энергопотребление видеокарт, что потребовало для них специальных разъемов питания, принятых в спецификациях ATX12V 2.x.

Спецификация PCI Express x16 Graphics 150W-ATX Specification 1.

0 была принята рабочей группой PCI-SIG в 2004 году. Она представила 6-контактный разъем, который может давать видеокарте 75 Вт мощности. И еще 75 Вт берутся со слота PCI-E x16. Получившиеся в сумме 150 ватт достаточны для питания видеокарт среднего уровня, например, GeForce GTX 1650 SUPER.

Но этих возможностей питания быстро стало недостаточно и вскоре была принята спецификация PCI Express 2.0, которая дала уже 8-контактный разъем питания для видеокарт. 8-контактный разъем питания позволял передать 150 Вт мощности и вместе с 75 Вт, идущими со слота PCI-E x16, получалось 225 Вт, которых стало достаточно уже для производительных видеокарт.

Производители видеокарт обычно стараются разгрузить питание по слоту PCI-E x16 и обеспечить запас питания для разгона, поэтому видеокарты с потреблением 120 ватт и выше, например, GeForce GTX 1660 SUPER, все чаще оснащаются восьмипиновым разъемом питания.

Конструкция разъемов позволяет подключение 6-контактного кабеля питания в 8-контактный разъем.

Но, скорее всего, потребуется специальный переходник, ведь в этом случае видеокарта по сигнальным контактам распознает, какой кабель подключен в разъем питания.

8-контактный разъем обычно делается разборным, что позволяет подключить его в 6-контактную колодку.

Вставить неправильно разъемы этого типа не получится: скосы на пинах расположены в строго определенном порядке. Но нужно подключать питание до упора — до защелкивания предохранительного язычка.

Выводы

Как вы могли заметить, все разъемы на современных БП разработаны так, чтобы исключить неправильное подключение. Также они обеспечивают избыточную надежность по нагрузке питания, что достигается увеличением числа контактов.


Но при сборке ПК не помешает помнить распиновки всех разъемов и максимальную силу тока, которую может выдержать разъем. Если пренебречь этими знаниями, можно рано или поздно повредить комплектующие. С подобным в период «крипто-лихорадки» 2017-2018 года столкнулись майнеры, у которых массово горели дешевые переходники питания видеокарт «Molex — PCI-E 6 pin».

Распиновка разъемов питания компьютера | 2 Схемы

Приводим справочные данные на цветовую маркировку и расположение проводов в гнёздах и штекерах ПК. Распиновка и подключение проводов блока питания и других основных модулей компьютера должно быть проведено аккуратно и безошибочно, чтоб не допустить замыкания при работе. Выясним, какое напряжение подается и на какие провода. Если нужны остальные гнёзда — читайте полный справочник по ПК разъёмам

Цветовая маркировка

В обычных БП ПК используется 9 цветов, обозначающих роль проводов:

  • Черный — общий провод, он же заземление или GND
  • Белый — напряжение -5V
  • Синий — напряжение -12V
  • Желтый — подает +12V
  • Красный — подает +5V
  • Оранжевый — подает +3.3V
  • Зеленый — отвечает за включение (PS-ON)
  • Серый — POWER-OK (POWERGOOD)
  • Фиолетовый — дежурное питание 5VSB

Все разъёмы компьютера — название и фото


Всего при работе БП используется 8 типов разъемов, их вид и названия представлены на фото.

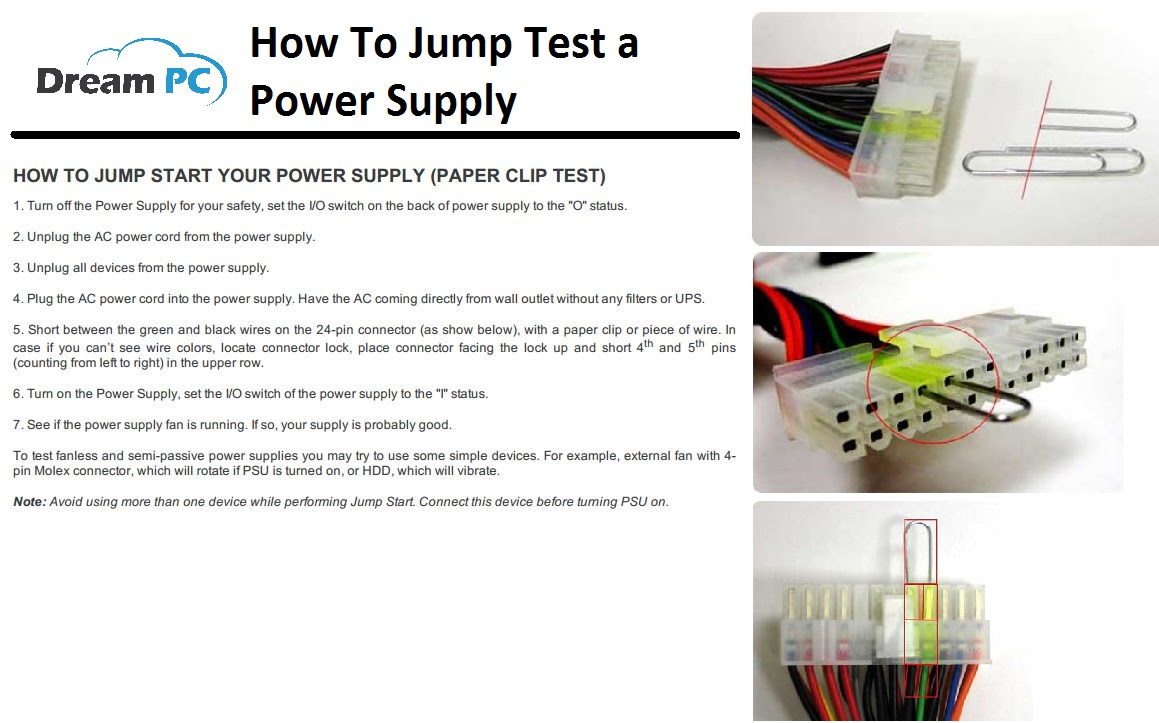

Чтобы включился блок питания AT-ATX — надо замкнуть GND и PWR SW коннекторы. Он будет работать до тех пор, пока они замкнуты.Если используете его отдельно — ставьте на эти контакты кнопку.

Распиновка проводов разъема блока питания

Распиновка на разъем питания жесткого диска sata и esata

Схема распиновки контактов питания видеокарты

Как получить другое напряжение с БП

ПОЛОЖИТЕЛЬНОЕ НОЛЬ РАЗНОСТЬ
+12 +12
+5 -5 +10
+12 +3.3 +8.7
+3.3 -5 +8.3
+12 +5 +7
+5 +5
+3.3 +3.3
+5 +3.3 +1.7

Встречаются ситуации, когда подключаемое устройство требует для своей работы такого напряжения, которое БП выдавать не способен.

В этих случаях приходится извращаться. Допустим, наше дополнительное устройство (пусть это будет освещение) работает от напряжения 8.7 вольт. Его мы можем получить комбинацией проводов, которые выдают +12V и +3.3V. Для удобства, все возможные комбинации приведены в таблице.


провода по цветам, 20+4-пиновый для материнской платы, молекс,

Автор Акум Эксперт На чтение 8 мин Просмотров 2.5к. Опубликовано


Замена блока питания (БП) на персональном компьютере (ПК) – довольно распространенное явление. Это и замена штатного на более мощный при апгрейде, и установка нового взамен вышедшего из строя. Но к сожалению, существует несколько модификаций этих узлов, различающихся по характеристикам и, главное, по разъемам питания. В этой статье мы познакомимся с распиновкой вилок блока питания компьютера ATX. Это может очень пригодиться при выборе нового БП для своей машины.

Какие разъёмы есть у блока питания

Прежде чем поговорить о распиновке разъемов блока питания от компьютера, выясним, какими эти самые разъемы (вилки) вообще бывают. В современном БП компьютера установлены следующие вилки:

  1. Питание материнской платы (ATX) – 20 или 24 контакта.
  2. Питание процессора (CPU) – 1 или 2 четырехпиновых разъема.
  3. Для подключения видеокарты (PCI-E) – шестиконтактный, 6+2 контакта, 2 разъема – на 6 и на 8 контактов.
  4. Для устройств с SATA интерфейсом (SATA) – от 2 до 4 пятнадцатиконтактных.
  5. Питание устройств с IDE интерфейсом (MOLEX) – от 2 до 6 четырехконтактных.
  6. Для накопителя на гибких магнитных дисках (FLOPPY) – до двух четырехпиновых.

Важно! В некоторых новых моделях БП коннектор для питания дисковода может отсутствовать. В этом случае, как правило, производители докладывают в комплект переходник MOLEX/FLOPY. Если его нет в комплекте, то такой переходник можно купить – он стоит не дороже чашки кофе.

Цветовая маркировка проводов

А теперь рассмотрим, какие сигналы/напряжения выдает/получает БП и какой цвет имеют провода, отвечающие за эти сигналы:

Цветовая маркировка проводов БП ATX

Провода питания

Цвет

Напряжение

ЧерныйОбщий провод (GND)
Белый-5 В (может отсутствовать)
Синий-12 В (может отсутствовать)
Желтый+12 В
Красный+5 В
Оранжевый+3. 3 В
Фиолетовыйдежурные +5 В (5VSB)

Сигнальные провода

Цвет

Сигнал

Зеленыйвключить БП (PS-ON, сигнал с ПК)
СерыйПитание в порядке (POWERGOOD)

Настало время взглянуть на внешний вид вышеперечисленных вилок и выяснить их распиновку.

Разъём для материнской платы

Разъем служит для питания всех компонентов материнской платы, а также для ее «общения» с БП. При подаче сигнала низкого уровня на контакт 16 (для этого он при помощи кнопки включения замыкается с общим проводом) блок питания включается. После определенного времени, если все напряжения в порядке, БП выдает +5 В на вилку 9, сообщая материнской плате, что она может включаться. Взглянем на фото вилки и таблицу ее распиновки.

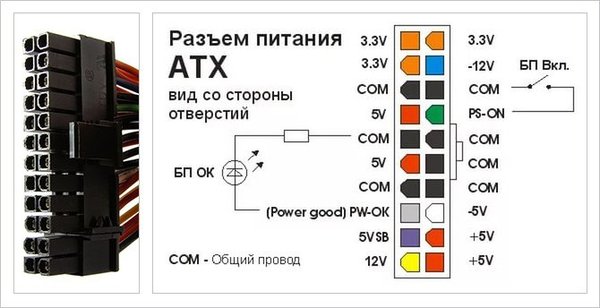

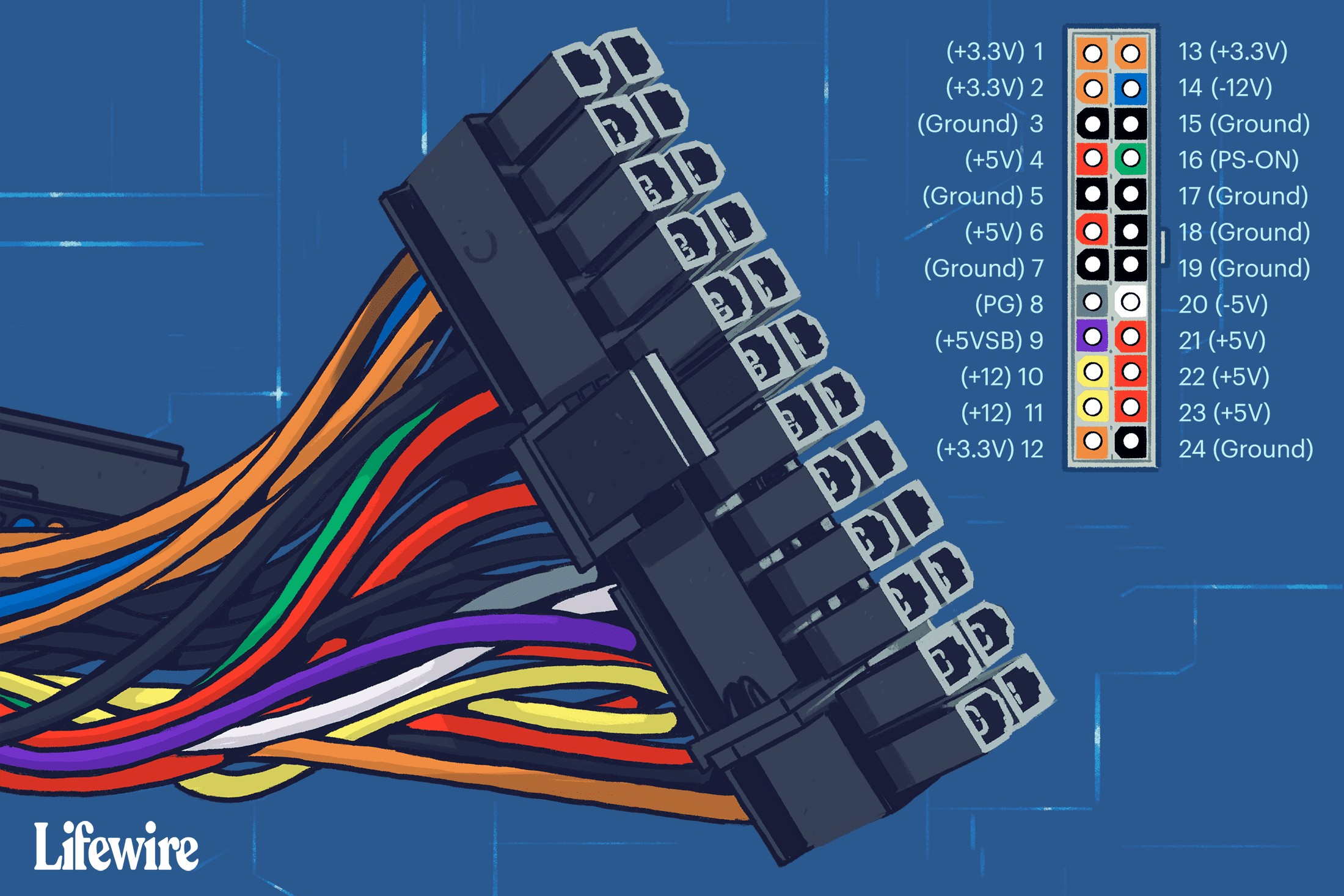

Внешний вид и нумерация контактов 24-пиновой вилки основного питания материнской платы

Назначение контактов вилки основного питания материнской платы

Контакт

Сигнал

Цвет провода

Контакт

Сигнал

Цвет провода

1

+3. 3 Воранжевый

13

+3.3 Воранжевый

2

+3.3Воранжевый

14

-12 Всиний

3

общийчерный

15

общийчерный

4

+5 Вкрасный

16

PS-ONзеленый

5

общийчерный

17

общийчерный

6

+5 Вкрасный

18

общийчерный

7

общийчерный

19

общийчерный

8

+5VSBсерый

20

-5 Вбелый (если есть)

9

POWERGOODфиолетовый

21

+5 Вкрасный

10

+12 Вжелтый

22

+5 Вкрасный

11

+12 Вжелтый

23

+5 Вкрасный

12

+3. 3 Воранжевый

24

общийчерный

На фото выше изображен разъем 20+4 пин, но на старых БП AT он может быть 20-пиновый. При этом назначение контактов остается таким же, но отсутствуют контакты 11, 12, 23, 24. Такие вилки использовались для относительно старых материнских плат, имеющих 20-пиновую розетку. Именно поэтому в новых БП ATX вилка делается разъемной. Достаточно отстегнуть «лишние» 4 контакта, и его можно использовать совместно со старыми материнскими платами.

Полезно! При необходимости БП с вилкой на 20 пин можно подключить к новой материнской плате. При этом вилка вставляется так, чтобы контакты 11, 12, 23, 24 на розетке оставались свободными.

Питание процессора

Современные процессоры имеют довольно высокое энергопотребление, поэтому материнские платы оснащаются дополнительными розетками, а БП – дополнительными вилками. Розетки для дополнительного энергообеспечения центрального процессора четырехпиновые, количество – 1 или 2 в зависимости от того, насколько мощный процессор поддерживает конкретная материнская плата. Выбирая БП, необходимо уточнить, сколько кабелей с такими вилками он имеет и сколько нужно нам.

Важно! Если наша материнская плата имеет один разъем для дополнительного энергопитания центрального процессора, то вторая вилка БП (если она есть) остается неподключенной – это нормально.

Внешний вид и нумерация контактов вилки БП для дополнительного энергообеспечения процессора

Назначение контактов вилки питания центрального процессора

Контакт

Сигнал

Цвет провода

1

общийчерный

2

общийчерный

3

+12 Вжелтый

4

+12 Вжелтый

Коннектор для подключения видеокарты

Современные видеокарты (дискретные), как и процессоры, имеют большое энергопотребление, так что питания по току через основной слот им может не хватить. Поэтому и они могут оснащаться одной или двумя розетками: шестиконтактной, восьмиконтактной или сразу двумя шести- и восьмиконтактной. Так что перед покупкой БП выясняем, сколько и какие розетки установлены на нашей видеокарте. Как и в случае с  процессором, если один из коннекторов окажется лишним, он может не подключаться.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Полезно! Покупая БП с одним коннектором для  видеокарты, стоит задуматься, а не придется ли после очередного апгрейда видеокарты покупать другой БП – с двумя вилками. Можно, конечно, выйти из положения переходником MOLEX/PCI-E, но это плохой вариант. Карта может потреблять такой ток, что стандартный MOLEX попросту сгорит.

Внешний вид и нумерация выводов вилок для дополнительного энергообеспечения видеокарты

Назначение контактов коннекторов питания видеокарты 6 пин и 8 пин

Контакт

Сигнал

Цвет провода

Контакт

Сигнал

Цвет провода

1

+12 Вжелтый

1

общийчерный

2

+12 Вжелтый

2

общийчерный

3

+12 Вжелтый

3

общийчерный

4

общийчерный

4

общийчерный

5

общийчерный

5

+12 Вжелтый

6

общийчерный

6

+12 Вжелтый

7

+12 Вжелтый

8

+12 Вжелтый

Разъёмы для периферии и накопителей

Для питания периферийных устройств используется три типа коннекторов:

SATA

Основное назначение SATA – питание HDD, SSD (обычный и твердотельный жесткие диски соответственно) и CD-приводы (привод для оптических компакт-дисков). Коннектор имеет 15 контактов и подает на накопитель три напряжения: +3.3 В, +5 В, +12 В. Поскольку большинство устройств, использующих протокол SATA, могут работать без +3.3 В, для их питания можно использовать обычный 4-контактный MOLEX-разъем с переходником SATA. Это особенно актуально, если имеющихся в БП коннекторов SATA не хватает, например, когда жестких дисков стоит много.

Внешний вид и нумерация выводов коннектора для устройств с интерфейсом SATA

Назначение контактов коннектора SATA

Контакт

Сигнал

Цвет провода

Контакт

Сигнал

Цвет провода

1

+3.3 Воранжевый

9

+5 Вкрасный

2

+3. 3 Воранжевый

10

общийчерный

3

+3.3 Воранжевый

11

не используется

4

общийчерный

12

общийчерный

5

общийчерный

13

+12 Вжелтый

6

общийчерный

14

+12 Вжелтый

7

+5 Вкрасный

15

+12 Вжелтый

8

+5 Вкрасный



Полезно! Интерфейс SATA допускает «горячее» подключение устройств. То есть их (устройства) можно присоединить или отсоединить, не выключая компьютер.

MOLEX

Разъем типа Molex (Молекс) предназначен для обеспечения питанием жестких дисков (HDD) стандарта ATA (IDE) и других устройств (CD-, DVD-приводы), даже некоторым видеокартам требовался этот разъем. Но в связи с ростом популярности жестких дисков стандарта SATA количество разъемов Molex в блоках питания уменьшилось.

Внешний вид и нумерация выводов коннектора MOLEX

Назначение контактов коннектора MOLEX

Контакт

Сигнал

Цвет провода

1

+5 Вкрасный

2

общийчерный

3

общийчерный

4

+12 Вжелтый

Тем не менее они практически всегда присутствуют, поскольку могут использоваться для питания другой периферии, к примеру, дополнительных корпусных вентиляторов. Кроме того, они могут использоваться для питания устройств SATA,  FLOPPY (о нем см. ниже) и даже видеокарт и процессоров при помощи соответствующих переходников. Коннектор имеет 4 контакта и подает на устройство 2 напряжения: +12 В и +5 В.

Переходник 2хMOLEX/PCI-E-8 пин для энергообеспечения видеокарты

Несмотря на то что сегодня практически все накопители используют стандарт SATA, существуют современные твердотельные накопители SSD, работающие по протоколу IDE. Их немного, но они есть. Кроме того, существуют картридеры, работающие по этому интерфейсу.

Твердотельный накопитель тайваньской Team Group объемом 128 ГБ (слева) и картридер, работающие по протоколу IDE
FLOPPY

Коннектор FLOPPY, использовавшийся для питания накопителя на гибких магнитных дисках (НГМД), тоже морально устарел, но в отличие от Молекса практически не используется. Поэтому на новых блоках питаниях его, как правило, нет. Тем не менее приведем его распиновку.

Внешний вид и нумерация контактов коннектора FLOPPY

Назначение контактов коннектора FLOPPY

Контакт

Сигнал

Цвет провода

1

+5 Вкрасный

2

общийчерный

3

общийчерный

4

+12 Вжелтый

Поскольку НГМД все еще используются на устаревших моделях компьютеров, как уже отмечалось выше, существуют переходники MOLEX/FLOPPY, которые можно докупить, а то и найти в коробке с новым блоком питания.

Переходник  MOLEX/FLOPPY

Вот мы и разобрались, какими коннекторами оснащаются блоки питания ATX, а также знаем распиновку каждого из них. Теперь мы самостоятельно сможем выбрать подходящий БП, а также при необходимости сможем найти на его разъемах интересующие нас напряжения.


БП компьютера – цвета проводов, напряжение на разъемах

Из блока питания компьютера выходит толстый жгут проводов разного цвета и на первый взгляд, кажется, что разобраться с распиновкой разъемов невозможно.

Но если знать правила цветовой маркировки проводов, выходящих из блока питания, то станет понятно, что означает цвет каждого провода, какое напряжение на нем присутствует и к каким узлам компьютера провода подключаются.

Цветовая распиновка разъемов БП компьютера

В современных компьютерах применяются Блоки питания АТХ, а для подачи напряжения на материнскую плату используется 20 или 24 контактный разъём. 20 контактный разъем питания использовался при переходе со стандарта АТ на АТХ. С появлением на материнских платах шины PCI-Express, на Блоки питания стали устанавливать 24 контактные разъемы.

20 контактный разъем отличается от 24 контактного разъема отсутствием контактов с номерами 11, 12, 23 и 24. На эти контакты в 24 контактном разъеме подается продублированное уже имеющееся на других контактах напряжение.

Контакт 20 (белый провод) ранее служил для подачи −5 В в источниках питания компьютеров ATX версий до 1.2. В настоящее время это напряжение для работы материнской платы не требуется, поэтому в современных источниках питания не формируется и контакт 20, как правило, свободный.

Иногда блоки питания комплектуются универсальным разъемом для подключения к материнской плате. Разъем состоит из двух. Один является двадцати контактным, а второй – четырехконтактный (с номерами контактов 11, 12, 23 и 24), который можно пристегнут к двадцати контактному разъему и, получится уже 24 контактный.

Так что если будете менять материнскую плату, для подключения которой нужен не 20, а 24 контактный разъем, то стоит обратить внимание, вполне возможно подойдет и старый блок питания, если в его наборе разъемов есть универсальный 20+4 контактный.

В современных Блоках питания АТХ, для подачи напряжения +12 В бывают еще вспомогательные 4, 6 и 8 контактные разъемы. Они служат для подачи дополнительного питающего напряжения на процессор и видеокарту.

Как видно на фото, питающий проводник +12 В имеет желтый цвет с черной долевой полосой.

Для питания жестких и SSD дисков в настоящее время применяется разъем типа Serial ATA. Напряжения и номера контактов показаны на фотографии.

Морально устаревшие разъемы БП

Этот 4 контактный разъем ранее устанавливался в БП для питания флоппи-дисковода, предназначенного для чтения и записи с 3,5 дюймовых дискет. В настоящее время можно встретить только в старых моделях компьютеров.

В современные компьютеры дисководы Floppy disk не устанавливаются, так как они морально устарели.

Четырехконтактный разъем на фото, является самым долго применяемым, но уже морально устарел. Он служил для подачи питающего напряжения +5 и +12 В на съемные устройства, винчестеры, дисководы. В настоящее время вместо него в БП устанавливается разъем типа Serial ATA.

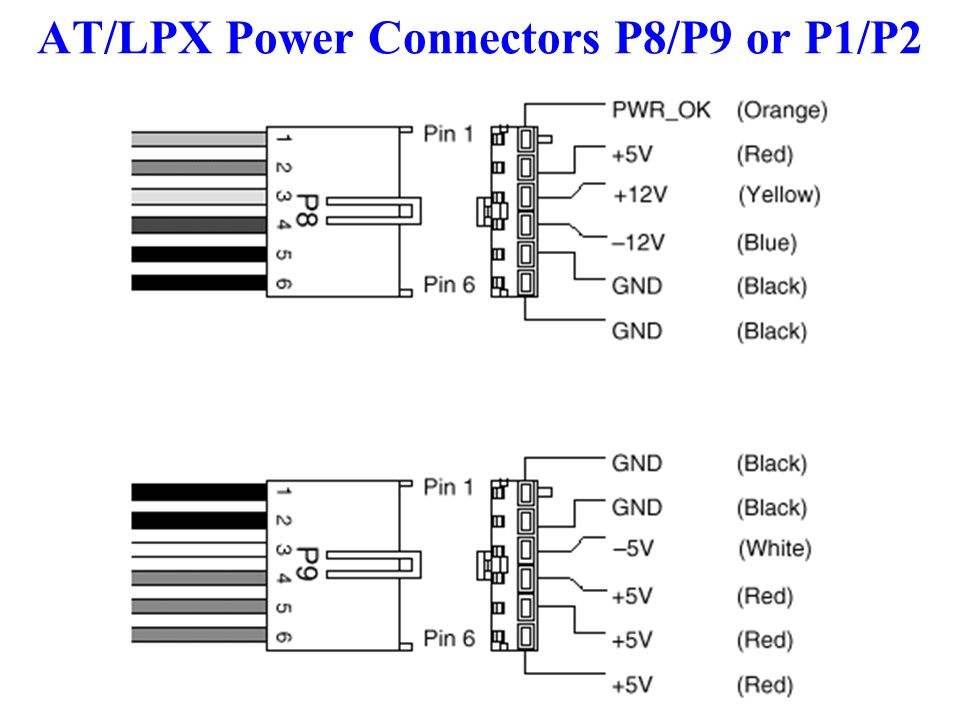

Системные блоки первых персональных компьютеров комплектовались Блоками питания типа АТ. К материнской плате подходил один разъем, состоящий из двух половинок. Его надо было вставлять таким образом, чтобы черные провода были рядом. Питающее напряжение в эти Блоки питания подавалось через выключатель, который устанавливался на лицевой панели системного блока. Тем не менее, по выводу PG, сигналом с материнской платы имелась возможность включать и выключать Блок питания.

В настоящее время Блоки питания АТ практически вышли из эксплуатации, однако их с успехом можно использовать для питания любых других устройств, например, для питания ноутбука от сети, в случае выхода из строя его штатного блока питания, запитать паяльник на 12 В, или низковольтные лампочки, светодиодные ленты и многое другое. Главное не забывать, что Блок питания АТ, как и любой импульсный блок питания, не допускается включать в сеть без внешней нагрузки.

Справочная таблица цветовой маркировки,


величины напряжений и размаха пульсаций на разъемах БП

Провода одного цвета, выходящие из блока питания компьютера, припаяны внутри к одной дорожке печатной платы, то есть соединены параллельно. Поэтому напряжение на всех провода одного цвета одинаковой величины.

Напряжение +5 В SB (Stand-by) – (провод фиолетового цвета) вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современные компьютеры не устанавливают. Поэтому в блоках питания последних моделей это напряжение может отсутствовать.

Отклонение питающих напряжений от номинальных значений не должно превышать значений, приведенных в таблице.

При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок.

Установка в БП компьютера


дополнительного разъема для видеокарты

Иногда бывают, казалось бы, безвыходные ситуации. Например, Вы купили современную видеокарту, решили установить в компьютер. Нужный слот на материнской плате для установки видеокарты есть, а подходящего разъема на проводах, для дополнительного питания видеокарты, идущих от блока питания нет. Можно купить переходник, заменить блок питания целиком, а можно самостоятельно установить на блок питания дополнительный разъем для питания видеокарты. Это простая задача, главное иметь подходящий разъем, его можно взять от неисправного блока питания.

Сначала нужно подготовить провода, идущие от разъемов для соединения со сдвигом, как показано на фотографии. Дополнительный разъем для питания видеокарты можно присоединить к проводам, идущим, например, от блока питания на дисковод А. Можно присоединиться и к любым другим проводам нужного цвета, но с таким расчетом, чтобы хватило длины для подключения видеокарты, и желательно, чтобы к ним ничего больше не было подключено. Черные провода (общие) дополнительного разъема для питания видеокарты соединяются с черным проводом, а желтые (+12 В), соответственно с проводом желтого цвета.

Провода, идущие от дополнительного разъема для питания видеокарты, плотно обвиваются не менее чем тремя витками вокруг провода, к которому они присоединяются. Если есть возможность, то лучше соединения пропаять паяльником. Но и без пайки в данном случае контакт будет достаточно надежным.

Завершается работа по установке дополнительного разъема для питания видеокарты изолированием места соединения, несколько витков и можно подключать видеокарту к блоку питания. Благодаря тому, что места скруток сделаны на удалении друг от друга, каждую скрутку изолировать по отдельности нет необходимости. Достаточно покрыть изоляцией только участок, на котором оголены провода.

Доработка разъема БП


для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны. Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Как на БП компьютера


подается питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трехконтактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.

Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.

Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто - зеленый – является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.

Желто - зеленый провод в вилке С6 присоединяется к заземляющим боковым полоскам. Так что если придется заменять вилку, не забудьте об этом. Все о электрических вилках и правилах их подключения можете узнать из статьи сайта «Электрическая вилка».

О сечении проводов, выходящих из БП компьютера

Хотя токи, которые может отдавать в нагрузку блок питания, составляют десятки ампер, сечение выходящих проводников, как правило, составляет всего 0,5 мм2, что допускает передачу тока по одному проводнику величиной до 3 А. Более подробно о нагрузочной способности проводов Вы можете узнать из статьи «О выборе сечения провода для электропроводки». Однако все провода одного цвета запаяны на печатной плате в одну точку, и если блок или модуль в компьютере потребляет больший, чем 3 А ток, через разъем подводится напряжение по нескольким проводам, включенным параллельно. Например к материнской плате напряжение +3,3 В и +5 В подводится по четырем проводам. Таким образом, обеспечивается подача тока на материнскую плату до 12 А.

Распиновка разъёмов компьютерного блока питания ATX

Что такое блок питания и как он работает?

Стандартный источники питания работает от 220В, а также может иметь механический переключатель входного напряжения 110В или 220В AC (переменный ток). Компьютерный блок питания предназначен для преобразования переменного натяжения 220 вольт DC в постоянный ток +12 вольт, +5вольт, +3.3вольт, затем постоянный ток идет на питания компонентов компьютера. 3.3 и 5 вольт обычно используются в цифровых схем, а 12 вольт используется для запуска двигателей дисковода и на вентиляторы.

АТХ 20 и 24 Контактный главный Разъем кабеля питания

24-контактный 12-вольтовый разъем питания ATX может быть подключен только в одном направление в слот материнской плате. Если вы внимательно посмотрите на изображение в верхней части этой страницы, вы увидите, что контакты имеют уникальную форму, которая соответствует только одному направлению на материнской плате. Исходный стандарт ATX поддерживал 20-контактный разъем с очень похожей распиновкой, что и 24-контактный разъем, но выводы 11, 12, 23 и 24 пропущен. Это означает, что более новый 24-контактный источник питания полезен для системных плат, требующих больше мощности. На современных материнских платах может стоять всего 2 типа разъёма 20-контактный основной разъем питания или 24-контактный основной разъем питания.

 Многие источники питания поставляются с 20+4 контактными фишками, который совместим с 20 и 24-контактами слотов питания материнских плат. В 20+4 кабель питания состоит из двух частей: 20-контактной, и 4-контактной фишки. Если вы разъедините две части отдельно, тогда можно подключить 20-контактный разъем, а если вы соедините две фишки 20+4 кабеля питания вместе, то у вас получится 24-контактный кабель питания, который может быть подключен к 24-контактному слоту питания материнской платы.

ATX 4-Контактный разъем питания

Molex 4-Контактный периферийный разъем кабеля питания

Четырех контактный периферийный силовой кабель. Он был использован для флоппи-дисков и жестких дисков и до сих пор очень широко используется. Вам не придется беспокоиться об установке это разъема, его нельзя установить неправильна. Люди часто используют термин «4-контактный Molex кабель питания» или «4-контактный Molex» для обозначения.

SATA 15-Контактный кабель питания

SATA был введен, чтобы обновить интерфейс ATA (называемого также IDE) для более продвинутой конструкции. Интерфейс SATA включает как кабель для передачи данных и кабель питания. Силовой кабель заменяет старый 4-контактный периферийный кабель и добавляет поддержку для 3.3 вольт (если полностью реализованы).

8-Контактный EPS и +12 Вольт Разъем питания

Этот кабель изначально создавалась для рабочих станций для обеспечения 12 вольт многократного питания. Но так как времени прошло много процессоры требуют больше питания и 8-контактный кабель часто используется вместо 4-контактный 12 вольт кабель. Его часто называют «ЕРЅ12В» кабель.

4+4 Контактный EPS +12 Вольт Разъем питания

Материнские платы может быть с 4-контактный разъем или 8-контактный разъем 12 вольт. Многие источники питания оснащены 4+4-контактный 12 вольт кабель, который совместим с 4 и 8 контактами материки. А 4+4 кабель питания имеет два отдельных штыря 4 штук. Если вы соедините их вместе, 4+4 кабель питания, то у вас будет 8-контактный кабель питания, который может быть подключен к 8-контактный разъем. Если вы оставите две части отдельно, тогда вы можете подключить один из штекеров 4-контактный разъем материнской платы.

6-контактный разъем PCI Express (PCIe) силовой кабель Разъем

Этот кабель используется для предоставления дополнительных 12 вольт питания для PCI Express карты расширения.  Этот разъем может обеспечить до 75 Вт питания PCI Express.

8-контактный разъем PCI Express (PCIe) силовой кабель разъем

Спецификации PCI Express версии 2. 0 выпущена в январе 2007 года добавлена 8 контактный PCI Express с кабелем питания. Это просто 8-контактный версия 6-Контактный PCI Express с кабелем питания. Оба используются в основном для обеспечения дополнительного питания видеокарты. Старший 6-контактный версия официально предоставляет не более 75 Вт (хотя неофициально это, как правило, может дать значительно больше), а новый 8-контактный вариант обеспечивает максимум 150 Вт.

6+2(8) пин PCI Express (PCIe) силовой кабель разъем

Некоторые видеокарты имеют 6-контактный PCI Express с разъемами питания и другие 8-Контактный разъемы PCI Express. Многие источники питания поставляются с 6+2 PCI Экспресс силовой кабель, который совместим с обоими типами видеокарт. В 6+2 PCI Express силовой кабель состоит из двух частей: 6-контактный, а 2-штекерн. Если вы сложите вместе эти две части, то у вас будет полноценный 8-контактный PCI-Express разъем. Но если вы разделите разъём на две части, то вы можете подключить только 6-контактный.

Распиновка

Разъём питания компьютера. Распиновка блока питания компьютера. Современные блоки питания

Модульный блок питания

Перед рассмотрением основных разъемов, необходимо упомянуть о простых БП и о блоках питания с модульными кабелями. У дешевых блоков питания все кабеля установлены заранее. И поэтому неиспользуемые кабеля будут болтаться внутри корпуса, ухудшая циркуляцию воздуха и возможно эстетичный вид, если корпус вашего системного блока прозрачный.
Если вам необходим хороший воздухообмен внутри корпуса и красивый внешний вид, стоит приобрести модульный блок питания. В таком блоке питания самые важные кабеля уже подключены, а остальные можно подключить через модульные разъёмы. Понятно, что уменьшение проводов улучшает обмен воздуха, и торчащие провода не испортят внешний вид.

В общем, ответ заключается в том, что лучше иметь больше поклонников на низкой скорости, чем меньше поклонников на высокой скорости. Более того, каждый добавленный вентилятор обычно добавляет меньше шума, чем предыдущий. С другой стороны, удвоение потока воздуха, перемещающего вентилятор, обычно означает значительное увеличение его скорости и шума, как правило, более чем в два раза.

Поэтому, с учетом вышеизложенного, хуже разместить один вентилятор, перемещающий определенное количество воздуха, чем два перемещения по каждой половине. Шум двух вентиляторов в совокупности будет намного ниже, чем шум другого в одиночку, перемещая в обеих ситуациях такое же количество воздуха. Конечно, вам нужно найти баланс между количеством поклонников и их скоростью, так как добавление поклонников усиливает шум.

Модульные блоки питания

Разъемы блока питания

Выбирая блока питания, первым делом необходимо обращать внимания на стандарт интерфейса (). Стандарт блока питания должен соответствовать стандарту материнской платы.
В 2003 года основной разъём питания для материнской платы был расширен на 4 контакта: с 20pin, до 24pin. Это было необходимо для поддержки видеокарт с интерфейсом PCIe, которые потребляют до 75 W от материнской платы.

Но важно, чтобы практика подтверждала то, о чем мы говорили в предыдущем анализе, и два вентилятора делают меньше шума, чем один, предполагая, что в обеих ситуациях такое же количество воздуха перемещается. Источник питания - это компонент, который часто игнорируется при настройке или ремонте компьютера, но он имеет решающее значение для его правильной работы. Блок питания должен обеспечивать достаточную мощность для питания всех установленных компонентов. Установка и подключение источника питания может показаться сложной задачей, но пока вы убедитесь, что все подключено правильно и что мощность достаточна, вам не должно быть слишком много проблем.


Основной 24-контактый разъём питания и 20+4 pin разъем питания

Если видеокартам не хватает получаемого питания через разъем , то используют дополнительный 6-контактный кабель от блока питания.
Разъем дополнительного питания видеокарт PCI-Express схож с разъемом дополнительного питания процессора.

Маркировка и обозначение проводов, разъемы

Никогда не открывайте и не вставляйте металлические предметы на боковые стороны устройства, так как это может привести к поражению электрическим током.

  • Если нет, попробуйте перемещать шрифт вокруг них.
  • При снятии установочных винтов возьмитесь за блок питания.
  • После удаления винта он может провисать, что затрудняет удаление других.
  • Перед тем, как разрезать любой зажим, тщательно проверьте его.
  • Вы не хотите вырезать кабель случайно!
Сжигание электропитания является одной из частых проблем в Бразилии, стране, наиболее пострадавшей от удара электрическим током в мире.


4-контактный разъем для питания процессора и 6-контактний разъем для дополнительного питания PCIe-видеокарт

Разъем типа Molex предназначен для обеспечения питанием жестких дисков стандарта и других устройств (CD-, DVD-приводы). Но в связи с ростом популярности жестких дисков стандарта , количество разъемов Molex в блоках питания уменьшилось.

Можно избежать сжигания детали с использованием хороших фильтров линий или защит от перенапряжений, но после этого события мы должны изменить его. О КОМПАНИИ Это опасная процедура, которая, если ее не принять, может нанести постоянный ущерб компьютеру или вам.

Выключите компьютер, включая розетку электропитания. Никогда не вмешивайтесь в источник питания. Риск поражения электрическим током неизбежен. Просто отвинтите два винта, расположенных на правой задней стороне корпуса, и сдвиньте крышку назад, как показано ниже. Отсоедините все кабели от старого источника питания. В некоторых случаях источник также будет подключен к флоппи-дисководу и видеокарте. Кабели должны быть прочными, и вам нужно будет использовать небольшую силу, чтобы вытащить их.

Разъёмы питания Molex для жёсткие дисков типа ATA и CD-, DVD-приводов.

Сегодня не редко можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

Не прикасайтесь к аппаратной схеме. Статическая энергия, накопленная в вашем теле, может привести к сжиганию деталей. Два разъема, подключенные к материнской плате, имеют защелку. Вам нужно нажать на штифт, а затем потянуть разъем вверх, как показано ниже.

В задней части корпуса отвинтите четыре винта, которые закрепляют источник питания. Затем сдвиньте блок питания вперед и отпустите его от корпуса. Давайте установим новый источник питания. Для этого отмените шаг. Поместите новый источник внутри корпуса и сдвиньте его назад. Затем закрепите его четырьмя винтами.

А ведь их можно использовать в хозяйстве! В этой статье я расскажу, какие напряжения можно получить на выходе обычного компьютерного блока питания.

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Подключите все кабели источника к местам, где были старые кабели. Важно помнить, что все разъемы имеют правильную подгонку. Если вы не можете их соединить, то возможность попробовать неправильный путь велик. Поверните разъем на 180º и повторите попытку. Никогда не заставляйте его.

Некоторые кабели будут оставлены, и это совершенно нормально. Просто организуйте их таким образом, чтобы не повредить вентиляцию внутренних компонентов компьютера. Просто поместите крышку сбоку и сдвиньте ее вперед; обратное шагу. Если блок питания имеет селектор напряжения, убедитесь, что значение соответствует вашему источнику питания. Если вы пытаетесь подключить компьютер к сети 220 В с питанием, работающим при напряжении 110 В, он может гореть.

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

Одним из наиболее важных компонентов компьютера является источник питания. Если вы уже открыли свой компьютер, вы наверняка найдете большой ящик, расположенный в одном из углов шкафа. Оттуда выходят несколько кабелей с разным разъемами, каждый из которых имеет определенную функцию приведения этого постоянного тока в новую часть. Можете ли вы определить, для чего предназначены каждый из разъемов?

Он отвечает за подключение питания к материнской плате. В большинстве случаев 8 контактов разделены на два разъема, чтобы поддерживать совместимость с предыдущими версиями. 6-контактные разъемы удваивают эту емкость. Некоторые видеокарты требуют двух из них для лучшей производительности.

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.


Поскольку два дополнительных контакта являются отдельными, его также можно использовать на более старых моделях. Этот разъем отвечает за подачу питания на жесткий диск. Они могут нести 3, 3, 5 или 12 В на свои устройства. Если оранжевый провод отсутствует или не работает, вы будете ограничены.

Что такое источник питания?

Но важность этого важна, поскольку она основана на стабильности системы. Настольный компьютер состоит из нескольких компонентов, которые можно приобрести отдельно. При покупке предварительно собранного настольного компьютера есть место для подключения шнура питания. Это тот компонент, о котором мы говорим. Конечно, он также существует в ноутбуке, это «трансформатор», который мы подключаем к сети.

Ну что, усвоили? Тогда продолжаем. Пора определиться с разъемами и напряжениями на их контактах.

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).


Многие проблемы нестабильности исходят из этого компонента. Это означает, что материнская плата, память, процессор и возможная видеокарта должны быть такими же хорошими, как требуется приложениям, но коробка и блок питания могут значительно превышать средний срок службы этих компонентов, поскольку они могут быть сохранены в будущих обновлениях. И эти обновления были для того, чтобы хотеть что-то лучшее, а не для отказа. Все остальные компоненты были либо повторно использованы, либо проданы, если они имели полезную жизнь и не ломались.

В нормальных БП маркировка по цветам проводов такая:
  • Черный — общий провод, «земля», GND
  • Белый — минус 5V
  • Синий — минус 12V
  • Желтый — плюс 12V
  • Красный — плюс 5V
  • Оранжевый — плюс 3.3V
  • Зеленый — включение (PS-ON)
  • Серый — POWER-OK (POWERGOOD)
  • Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

И здесь начинается сегодняшняя история: мой превосходный источник питания 720 Вт не смог обработать систему, вызвав нестабильность и внезапные потери напряжения, что привело к незапланированному отключению машины, а также к закрытию материнской платы с намерением для защиты системы от скачков напряжения. Это произошло в ситуациях большей нагрузки на систему.

Его реальная власть была преднамеренно завышена. У неисправного источника было около 8 лет электрического злоупотребления с помощью высокопроизводительной, разогнанной системы, которая работала в течение многих часов каждый день.


Однако есть и другие картонные конструкции. Для них требуются совместимые шрифты, которые сложнее организовать и выбрать. Некоторые требуют внешнего трансформатора и имеют небольшую плату трансформатора, прикрепленную внутри коробки.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.


Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Обычно материнская плата имеет два места для подключения к источнику питания. Это соединение обеспечивает полный диапазон напряжений, используемых системой. Он обычно располагается на периферии материнской платы, чаще всего на правой стороне процессора.

Вентиляторы и другие периферийные устройства


Этот разъем имеет два формата, но шрифты обычно имеют форму для адаптации к каждому из них.


Старые диски используют 4-контактные разъемы. Они обычно расположены сзади.


Очень старые устройства могут иметь 4-контактные разъемы. Когда эти элементы не подключены к материнской плате или когда контроллер является внешним по отношению к материнской плате, типичными соединениями являются 4-контактные разъемы.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Варианты питания


Принтер может иметь все кабели, встроенные или модульные. Модульные шрифты, как правило, более дорогие и более склонны к сбоям, так как есть больше компонентов для отказа. Внутри того же бренда обычно платит больше, чтобы купить немодульный вариант. Хорошие модульные шрифты, как правило, очень дороги.


Не пиковые мощности, обычно транслируемые в источниках низкого качества. Мы говорим о постоянной доставке энергии к логотипу времени с этим максимальным значением без колебаний напряжения. Существует множество брендов, выпускающих качественные шрифты. И качество не одинаково во всех источниках того же бренда. Трудно назвать «хорошие» бренды, потому что это всегда перекос. В моем случае они были бы таврами, которые у меня были, были любимы или хотели иметь. Интересно посмотреть на гарантии, которые также являются гарантией доверия бренда к вашему продукту.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!


Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.


Ниже приведена распиновка блока питания типа AT.


Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого .

положительное ноль итого (разность)
+12В +12В
+5В -5В +10В
+12В +3,3В +8,7В
+3,3В -5В +8,3В
+12В +5В +7В
+5В +5В
+3,3В +3,3В
+5В +3,3В +1,7В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW . Работает до тех пор, пока данные цепи замкнуты!

ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

распиновка разъема и их назначение

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

Содержание:

  1. Особенности
  2. Коннекторы БП
  3. Маркировка для проводов БП
    1. Коннектор мат. платы
    2. Molex коннекторы
    3. SATA коннекторы
    4. Коннекторы для графической карты
    5. Коннекторы для процессора
    6. Другие коннекторы
  4. В завершении

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного - кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря "большей прожорливости" в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD - SATA HDD).

Совет! Подключить современный жесткий диск можно и через molex, однако подключение через SATA и molex одновременно не рекомендуется, так как HDD может не выдержать нагрузки и сгореть.

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

Коннектор материнской платы

№ Pin

Значение

Цвет

№ Pin

Значение

1

3.3 V

Оранжевый

13

3.3 V/ +3.3 V sense

2

3.3 V

Оранжевый

14

-12 V

3

GND

Черный

15

GND

4

+5 V

Красный

16

Power ON/ PC ON

5

GND

Черный

17

GND

6

+5 V

Красный

18

GND

7

GND

Черный

19

GND

8

Power Good

Серый

20

-5 V

9

5VSB (дежурный режим +5 V)

Фиолетовый

21

+5 V

10

+12 V

Желтый

22

+5 V

11

+12 V

Желтый

23

+5 V

12

3.3 V

Оранжевый

24

GND

GND - земля;

Контакты 8, 13, 16 - сигналы управления;

Контакт 13 имеет сразу 2 провода, один из них это отвод. Эти два провода меньшего сечения.

Таблица является универсальной и подходит для всех материнских плат ATX форм фактора.

Совет! Замкнув контакты 15 и 16 или 16 и любой черный GND, можно запустить БП без подключения материнской платы.

Molex коннекторы

Устаревший, но не канувший в историю 4 Pin коннектор PATA представляет собой универсальный продукт. Если отсутствует нужный разъем, то molex + переходник 4 Pin - 6 Pin позволит записать видеокарту. А molex + переходник 4 Pin - 3 Pin позволит подключить еще один куллер в системном блоке.

Почему он универсальный? Потому как на контактах используется "востребованное" напряжение.

Распиновка контактов коннектора molex такая.

Разъем питания жесткого диска HDD IDE (ATA) - Molex

№ Pin

Цвет

Значение

1

Желтый

+12 V

2

Черный

GND

3

Черный

GND

4

Красный

+5 V

Также, с помощью molex разъема к блоку питания может подключаться несколько устройств, компонентов, разветвителей, переходников, но ограниченных в количестве мощностью БП и системой охлаждения в корпусе ПК. С помощью разветвителей, можно получить из одного - два или три molex разъема.

SATA коннекторы

Подключение по SATA в основном используется в жестких дисках и приводах оптических дисков для питания и передачи информации. Питание подается на контакты 15 Pin коннектора, с помощью пяти проводов. Отсюда и пошла молва, что SATA - 5 Pin, хотя это неправильное утверждение.

Распиновка представлена в таблице.

SATA

№ Pin

Цвет

Значение

1

Оранжевый

+3.3 V

2

Оранжевый

+3.3 V

3

Оранжевый

+3.3 V

4

Черный

GND

5

Черный

GND

6

Черный

GND

7

Красный

+5 V

8

Красный

+5 V

9

Красный

+5 V

10

Черный

GND

11

Черный / Серый

GND - Сигнальный

12

Черный

GND

13

Желтый

+12 V

14

Желтый

+12 V

15

Желтый

+12 V

Указанная в таблице распиновка относится к предустановленным SATA коннекторам питания, потому как в ней есть серый сигнальный провод и оранжевый, с напряжением в 3.3 V. Данный тип проводов необходим для правильной работы RAID-массивов (объединение нескольких физических дисков в один логический элемент) и замены винчестеров "на горячую" (при включенной машине, для включения - сперва интерфейс, затем питание, для выключения - сперва питание, затем интерфейс).

Кстати, современные винчестеры, питающиеся от разъема SATA, могут быть запитаны и от 4 Pin PATA. В жестких дисках есть преобразователи напряжения, поэтому через переходник PATA (в уме molex) - SATA можно без проблем запитать HDD, если SATA отсутствуют или закончились в БП.

Коннекторы для графической карты

Современные БП наличествуют 6-ти и 8-ми Pin коннекторами для подключения графических карт. Как уже оговаривалось ранее, еще 2 контакта нужно для дополнительного питания мощной видеокарты.

Видеокарта получает питание от шины PCI-E, мощностью до 75 Ватт. Если видеокарта у вас игровая, аля GeForce GTX 1050 Ti, то ей необходима дополнительная мощность (в данном случае выделен один разъем на 6 Pin).

6-ти пиновые коннекторы добавляют к видеокартам мощность в 75 Ватт.

8-ми пиновые - в 150 Ватт.

Графические монстры игровой индустрии, дизайна, рендеринга и майнинга могут задействовать сразу 6 и 8 пиновые разъемы, что в сумме даст мощность для одной видеокарты в 300 Ватт.

Вот вам факт! В видеокарте GeForce GTX 1080 Ti задействовано два дополнительных коннектора питания 8+8 Pin. Сколько под нее выделяется мощности, можете посчитать сами.

Коннектор 6 Pin PCI-E

№ Pin

Цвет

Значение

1

Желтый

+12 V

2

Желтый

+12 V

3

Желтый

+12 V

4

Черный

GND

5

Черный

GND

6

Черный

GND

Коннектор 8 Pin PCI-E

№ Pin

Цвет

Значение

1

Желтый

+12 V

2

Желтый

+12 V

3

Желтый

+12 V

4

Черный

GND

5

Черный

GND

6

Черный

GND

7

Черный

GND

8

Черный

GND

Подобные видеокарты требуют более мощных БП. Также нужно учитывать, что при подключении нескольких графических карт на одинаковом графическом чипе посредством SLI (технология NVIDIA) или CrossFire (технология AMD), увеличивается теплоотдача, которую необходимо регулировать дополнительным охлаждением в корпусе. На охлаждение потребуются дополнительные мощности БП.

В некоторых моделях БП (может указываться в инструкции или написано на упаковке) линии подачи напряжения +12V могут быть раздельными.

Восьми пиновые коннекторы еще используются в подключении дополнительного питания к центральному процессору. Однако 8 Pin для видеокарты и 8 Pin для процессора отличаются друг от друга форм-фактором и распиновкой, хотя кажутся, что похожи друг на друга.

Важно! Если питание для графической карты не поступает по дополнительному шести или восьми Pin коннектору (не подключено или перестало работать), видеокарта может отказать запускаться на компьютере или же не запуститься сам ПК.

Коннекторы для процессора

Для дополнительного питания центрального процессора (ЦП) различают 4 Pin и 8 Pin коннекторы. Какой использовать, зависит от мощности ЦП (и от разъема соответственно). 4 Pin для среднего класса, 8 - для требовательных.

В блоках питания данные коннекторы могут присутствовать:

  • два сразу;
  • один из них;
  • один разборной восьмипиновый, состоящий из двух четырехпиновых.

Повышенное питание в основном требуется для многоядерного ЦП и для его разгона.

Коннектор ЦП 4 Pin

№ Pin

Цвет

Значение

1

Черный

GND

2

Черный

GND

3

Желтый

+12 V

4

Желтый

+12 V

Коннектор ЦП 8 Pin

№ Pin

Цвет

Значение

1

Черный

GND

2

Черный

GND

3

Черный

GND

4

Черный

GND

5

Желтый

+12 V

6

Желтый

+12 V

7

Желтый

+12 V

8

Желтый

+12 V

Другие коннекторы

К другим коннекторам в основном можно отнести старый 4 Pin флоппи и 3-4 пиновые коннекторы для кулеров.

Флоппи коннектор в основном не предусмотрен в комплектации современного БП, однако приведем таблицу его распиновки. Чисто на всякий случай.

FLOPPY 4 Pin

№ Pin

Цвет

Значение

1

Красный

+5 V

2

Черный

GND

3

Черный

GND

4

Желтый

+12 V

3-4 Pin коннекторы - неумирающая классика. Охлаждение в мощных стационарных ПК было, есть, и будет. В корпусе для ПК может быть довольно много мест под кулера, поэтому без переходников не обойтись.

Также, на материнке должен присутствовать как минимум один разъем под питание кулера (CPU FAN), которым обычно запитывается кулер для ЦП. В современных материнских платах, таких разъемов обычно около 4.

Пройдемся по распиновке коннекторов кулеров в БП. Существует 2 варианта для 4 Pin и один для 3 Pin.

Кулер, вариант 1 - 4 Pin

№ Pin

Цвет

Значение

1

Черный

GND

2

Желтый

+12 V

3

Зеленый

Сигнал тахометра

4

Синий

PWM (ШИМ)

Кулер, вариант 2 - 4 Pin

1

Черный

GND

2

Красный

+12 V

3

Желтый

Сигнал тахометра

4

Синий

PWM (ШИМ)

Коннектор кулера 3 Pin

1

Черный

GND

2

Красный

+12 V

3

Желтый

Сигнал тахометра

Существует и старый двухпиновый вариант (земля - питание), но сейчас такой вариант практически изжил себя.

Пройдемся по указанным в таблице. Коннектор 3 Pin подает питание и вращается на максимальных оборотах, желтый провод выступает в роли тахометра и выводит информацию о количестве оборотов в минуту.

Коннектор 4 Pin имеет те же свойства, что и 3 Pin плюс 4 провод ШИМ, который позволяет программно управлять количеством оборотов подключенного кулера.

Если у вас 4 Pin кулер, но 3 Pin разъем, вы смело можете подключаться. Кулер заработает, просто не сможете управлять количеством оборотов.

В завершении

При сборке или модернизации ПК всегда учитывайте совместную потребляемую мощность ваших комплектующих. Она не должна превышать мощность БП. Перегрузка БП может привести к сбою в работе машины, ее зависаниям, ошибкам "синего экрана" Windows (или аналогам в других ОС), непредвиденным перезагрузкам, повреждению БП.

Если вы собираете компьютер, смотрите на несколько лет вперед, учитывайте возможные модернизации и исходя из этого выбирайте соответствующий БП.

Не лишним будет напомнить, что любое нарушение целостности корпуса БП (например замена его вентилятора) и перепайка проводов, лишают вас гарантии. При самостоятельном выявлении неисправностей с БП или материнской платы, для замера мощности и напряжения используйте только качественные электроприборы.

Схема расположения контактов и разъемов блока питания

ATX

Компьютерные блоки питания (БП) подают питание на оборудование ПК через ряд кабелей с разъемами. Их общие спецификации для различных настольных систем определены в руководствах Intel по проектированию, которые раньше периодически пересматривались. Их последний стандарт - PSU Design Guide rev.2.0, выпущенный в июне 2018 года. Этот документ объединяет требования для ATX12V v2.52 и его пяти вариантов. Обратите внимание, что некоторые производители торговых марок не следовали рекомендациям Intel и использовали нестандартные распиновки.Также смотрите информацию о новом стандарте ATX12VO. Стандартные блоки питания
ATX обычно имеют основной разъем питания P1, дополнительные разъемы 12 В, а также разъемы для периферийных устройств, дисковода гибких дисков, последовательного ATA и PCI Express®, которые мы опишем ниже.

Основы работы с блоком питания SMPS см. В нашем руководстве по источникам питания. Оригинальные системы ATX имели 20-контактный главный разъем P1. Когда была представлена ​​шина PCI Express®, картам PCIe требовалось до 75 Вт дополнительно. Чтобы обеспечить дополнительную мощность, старая часть была заменена новым 24-контактным P1.Соответственно, разные блоки питания в стиле ATX могут использовать разное количество проводов питания: см. Схему расположения выводов справа. Цвета в этой таблице представляют собой рекомендуемые цвета проводов в кабелях блока питания. Эти диаграммы отражают вид спереди . Цвета показаны здесь только для справки (вы не увидите их спереди). В P1 используется корпус Molex Mini-Fit Jr. P / N № 39-01-2240 (старый номер детали был 5557-24R), контакты: 44476-1112. Подключаемый разъем материнской платы - Molex 44206-0007. Старое гнездо было 39-01-2200, а ответный заголовок - 39-29-9202.Люди часто хотят знать, что делать, если есть несоответствие. Что ж, при определенных условиях новый блок питания все еще можно использовать со старым ПК, и наоборот, см. Наше руководство по подключению 20-контактного блока питания к 24-контактной материнской плате.

Если вы хотите провести какое-то тестирование автономного устройства, чтобы запустить его вне корпуса ПК, вам нужно замкнуть линию PS_ON # на общую. В противном случае будет присутствовать только резервное напряжение 5 В.

При нормальной работе PS_ON # активируется, когда вы нажимаете и отпускаете кнопку питания компьютера, когда он находится в режиме ожидания.В некоторых моделях Apple этот сигнал перевернут.

Также обратите внимание, что многие бренды, такие как Apple Power Mac, Dell (в определенные годы), Compaq и HP, использовали проприетарные платы с совершенно разными обозначениями контактов - см. Здесь информацию о некоторых фирменных источниках питания.

Все напряжения относятся к одному и тому же общему проводу (если вам нужно измерить какое-либо напряжение, подключите обратный провод вольтметра к любому из контактов COM).

Номинальный ток основного разъема Molex составляет 6 А на контакт.Это означает, что со старым 20-контактным типом вы не можете получить больше 18 А от 3,3 В и 24 А от 5 В. Вот почему в начале 2000-х на некоторых материнских платах с 3,3 В> 18 А и 5 В> 24 А (в основном, двухпроцессорные системы AMD) использовался вспомогательный 6-контактный кабель питания. Он был удален из спецификации ATX12V v2.0 в 2003 году, потому что к P1 были добавлены дополнительные провода. Для получения дополнительной информации о форм-факторах см. Наше руководство по компьютерному блоку питания.

Когда промышленность начала использовать модули регулирования напряжения (VRM), работающие от 12 В2, для питания ЦП и других компонентов материнской платы, большая часть мощности перешла на шину 12 В.Большинство современных материнских плат снабжают свой ЦП отдельным кабелем на 12 В, который имеет 4 контакта для стиля ATX (иногда называемый P4) или 8 или более контактов для EPS и нестандартных высокомощных систем. Некоторые блоки питания могут иметь три или четыре 12-вольтовых 4-контактных разъема. Номер по каталогу для стандартного P4 - 39-01-2040 или аналогичный.

Разъем периферийного питания для подключения дисководов, охлаждающих вентиляторов и других устройств меньшего размера. Также может быть кабель дисковода гибких дисков.

Обратите внимание, что номера проводов в разъеме Serial Power ATA ( SATA ) не равны 1: 1.Для каждого напряжения есть три контакта. Один вывод от каждого напряжения используется для предварительной зарядки на объединительной плате. Ответный последовательный разъем устройств ATA содержит как сигнальный, так и силовой сегменты.

Некоторые устройства могут также иметь дополнительную розетку 2x3, которая может использоваться для дополнительных функций, таких как мониторинг и управление вентиляторами, источник питания IEEE-1394 и дистанционное считывание 3,3 В.

Блок питания мощностью более 450 Вт, предназначенный для высокопроизводительных дискретных видеокарт, обычно имеет дополнительные разъемы 2x3 или 2x4. Они обеспечивают дополнительный ток для графики, которая требует общей мощности более 75 Вт.
Шестиконтактный разъем PCI Express® - Molex p / n 04555
.

Распиновка блока питания ATX - схемы питания

Блок питания ATX генерирует три основных выхода напряжения: +3,3 В; +5 В; и +12 В. Маломощные источники питания −12 В и +5 VSB (резервный) также генерируются этим источником питания. Выход -5 В был изначально необходим, так как он подавался на шину ISA, однако он стал устаревшим с удалением шины ISA в современных ПК и был удален в более поздних версиях стандартного блока питания ATX.

Изначально материнская плата питалась от одного 20-контактного разъема. Блок питания ATX имеет несколько разъемов для подключения периферийных устройств. В современной настольной компьютерной системе есть два разъема для материнской платы: 4-контактный вспомогательный разъем, обеспечивающий дополнительное питание ЦП, и основной 24-контактный разъем питания, являющийся продолжением оригинальной 20-контактной версии.

Вот распиновка блока питания ATX:

Есть 4 провода, которые имеют специальные функции:

  • PS_ON # или «Power On» - это сигнал от материнской платы к источнику питания.Когда линия подключена к GND (материнской платой), питание будет включено. Он внутренне подтянут до +5 В. Внутри источника питания. Чтобы проверить автономный блок питания ATX, просто подключите провод PS_ON # (зеленый провод) к проводу заземления (черный).
  • PWR_OK или «Power Good» - это выходной сигнал блока питания, который указывает, что его выход стабилизировался и готов к использованию. Он остается низким в течение короткого времени (100–500 мс) после того, как сигнал PS_ON # перейдет в низкий уровень.
  • +3,3 В sense необходимо подключить к +3,3 В на материнской плате или ее разъему питания. Это соединение позволяет дистанционно определять падение напряжения в проводке источника питания.
  • +5 VSB или «+5 В в режиме ожидания» подает питание, даже когда остальные линии питания отключены. Его можно использовать для питания схемы, которая управляет сигналом включения питания.

Теги: Распиновка 20-контактного блока питания ATX Распиновка 24-контактного блока питания ATX Распиновка блока питания ATX Распиновка блока питания ATX Распиновка блока питания ATX Распиновка блока питания компьютера Распиновка блока питания ПК

Таблицы выводов блоков питания

ATX

Таблицы выводов блоков питания ATX являются полезными справочными материалами при тестировании блока питания.Вам необходимо знать, какие контакты соответствуют заземлению или определенному напряжению, прежде чем вы сможете успешно протестировать блок питания.

Каждая таблица выводов блоков питания ATX, приведенная ниже (в заголовках каждого раздела), соответствует версии 2.2 спецификации ATX (PDF).

Тим Фишер

24-контактный основной разъем питания ATX - это стандартный разъем питания материнской платы, который используется почти в каждом компьютере.

Это большой 24-контактный разъем, который обычно подключается к краю материнской платы.

Тим Фишер

15-контактный разъем блока питания SATA - один из нескольких стандартных разъемов питания периферийных устройств.

Разъемы питания SATA подключаются только к дискам SATA, таким как жесткие диски и оптические приводы. Они не работают со старыми устройствами PATA.

Тим Фишер

4-контактный разъем источника питания Molex является стандартным разъемом для подключения периферийных устройств.

Разъемы питания Molex подключаются ко множеству различных внутренних периферийных устройств, включая жесткие диски PATA и оптические приводы, некоторые видеокарты и даже некоторые другие устройства.

Тим Фишер

4-контактный разъем питания дисковода гибких дисков является стандартным разъемом питания дисковода гибких дисков.

Также называемый разъемом Berg или разъемом Mini-Molex, он включен даже в новейшие блоки питания, хотя дисководы для гибких дисков становятся устаревшими.

Тим Фишер

4-контактный разъем блока питания ATX - это стандартный разъем питания материнской платы, используемый для подачи +12 В постоянного тока на регулятор напряжения процессора.

Этот небольшой разъем обычно подключается к материнской плате рядом с процессором.

Тим Фишер

6-контактный разъем блока питания ATX - это разъем питания материнской платы, используемый для подачи +12 В постоянного тока на регулятор напряжения процессора, но чаще всего используется 4-контактный разъем.

Этот небольшой разъем обычно подключается к материнской плате рядом с процессором.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

A Руководство по источникам питания ATX: 6 шагов

Как я уже упоминал в нескольких предыдущих «шагах»; будут максимальные номинальные мощности для каждой шины в отдельности и, возможно, также для групп рельсов.На первом изображении показан пример того, как этикетка блока питания показывает эти ограничения.

Если вы планируете модифицировать блок питания («метод A»), обязательно проверьте его работоспособность, прежде чем приложить все усилия для его модификации. Вы можете сделать это, подключив блок питания, а затем с помощью небольшого отрезка провода подключите зеленый контакт «PSU on» на разъеме ATX к любому из черных проводов «заземления». Это включит его, и вы сможете проверить выходы с помощью вольтметра. Не забудьте проверить наличие + 5В на сером проводе «самодиагностика ОК».В качестве альтернативы вы можете использовать тестер блоков питания, предназначенный для тестирования блоков питания ATX, которые обычно можно купить в Интернете примерно за 20 долларов США. Я бы не рекомендовал тестировать неизвестный или утилизированный блок питания, устанавливая его на компьютер, потому что это может повредить компьютер, и потому что ваше «тестирование» может быть неполным.

Если вы планируете использовать предохранители в своем проекте, ставьте предохранители на выходы, а НЕ на землю (да, вам понадобится немало держателей предохранителей). В блоке питания уже есть внутренний предохранитель или другая защита от перегрузки, поэтому использование предохранителей в основном позволяет защитить все, что вы запитываете, от полного гнева блока питания.Вы также можете использовать небольшие автоматические выключатели, которые доступны во многих магазинах электроники.

Чтобы определить, какие из линий +12 В блока питания находятся на разных шинах, вы можете (после отключения) использовать мультиметр для проверки сопротивления между контактами + 12 В на разных разъемах. Любое сопротивление больше нуля указывает на то, что два тестируемых разъема находятся на разных рельсах.

Если вы добавляете компоненты внутри корпуса блока питания, будьте осторожны, чтобы оставить достаточно места для потока воздуха, чтобы блок питания мог сам охлаждаться.если вам нужно больше места, вы всегда можете переместить вентилятор на внешнюю часть корпуса, используя оригинальные отверстия для винтов.

Если вы просверливаете какие-либо отверстия в корпусе, старайтесь не допускать попадания металлических опилок в электронику!

Если вы хотите добавить к вашему блоку питания функцию переменного напряжения, есть несколько способов сделать это (см. Некоторые ссылки на шаге 6). Самый простой способ - использовать потенциометр (переменный резистор), который, вероятно, ограничит силу вашего отрегулированного напряжения где-то между 1 и 2 амперами (если вы не найдете действительно чудовищный потенциометр, в этом случае, пожалуйста, купите и мне) .Другой вариант - использовать регулируемые регуляторы (например, Texas Instruments LM338). Этот подход был бы более сложным, но мог бы позволить более высокую максимальную силу тока на выходе вашей переменной (см. Комментарии для более подробного обсуждения этой темы).

Распиновка источника питания - ATX, Dell, Power Mac

Различные версии спецификаций ATX требуют использования разных разъемов питания. Что еще хуже, некоторые производители компьютеров (например, HP, Dell, Apple) используют в своих материнских платах стандартные разъемы ATX с проприетарными нестандартными выводами.Думаю, они не хотят, чтобы вы использовали недорогой стандартный блок питания вместо оригинального. В некоторых случаях, конечно, не тот БП механически не поместится в корпус. Однако во многих случаях это произойдет, и вы можете сжечь свою материнскую плату, если подключите общий блок питания ATX к фирменной плате и наоборот. Здесь вы найдете информацию о главном разъеме питания P1 как ATX, так и некоторых брендовых ПК, которая поможет вам выбрать подходящий источник питания для замены. Также см. Распиновку разъемов, указанную в новом стандарте одинарной шины ATX12VO.

РАЗЪЕМЫ ATX и ATX12V

При разработке форм-фактора ATX сначала использовался 20-контактный двухрядный разъем P1 с номиналом 6 А / контакт. По сравнению со старым AT-стилем, у него было три новых шины: + 3.3V, + 5VSB и линия PS_ON # для удаленного включения / выключения. Позже Intel® представила так называемый ATX12V, который отличался дополнительным разъемом 2x2 + 12V (информацию о дополнительных кабелях можно найти здесь).

В версии 2.0 спецификации блока питания ATX P1 заменен на 24-контактную часть для большей мощности.Обозначения исходных 20 сигналов оставлены без изменений для обратной совместимости (см. Распиновку разъема питания ATX справа, а также наше руководство по взаимозаменяемости между версиями ATX). В спецификации rev.2.0 также содержится призыв к отдельному ограничению тока на разъеме 2x2, который назывался + 12V2. На самом деле, насколько мне известно, большинство производителей проигнорировали это требование и подключили линии + 12V1 и + 12V2 к одному и тому же физическому выходу с комбинированной защитой от перегрузки по току.В явном признании этого факта в руководстве Intel по проектированию источников питания версии 1.2 это требование было рекомендовано, а не обязательным. Учтите, что номера ревизий руководств и блоков питания не совпадают. Например, в последней версии руководства по комбинированному блоку питания версии 1.31 указан ATX 2.4. Также обратите внимание, что здесь и везде на этой странице мы обеспечиваем вид спереди, то есть вид со стороны штыря, а не со стороны провода. Цвета показаны только для справки. Некоторые производители отклоняются от рекомендованных проводов, поэтому не слишком доверяйте цветам.

DELL

В течение многих лет Dell использовала те же разъемы, что и в стандартном ATX, но по-другому подключена (см. Схему справа, где показаны распиновки их ПК Pentium® II и III, Precision 410 и Dimension 8100). Насколько мне известно, за исключением Dimension 8100, начиная с Pentium® IV, в их системах используются стандартные обозначения контактов.



POWER MAC



Источники питания Apple Power Mac G3 и некоторые G4 (APG и PCI) также использовали стандартный 20-контактный разъем с нестандартными обозначениями контактов.Хотя в большинстве вышек G4 (таких как QuickSilver и Gigabit) использовалось 22 контакта, которые механически несовместимы с любым ATX, у Mirrored Drive Doors было 24 контакта. Обратите внимание, что TRKL относится к так называемому тонкому выходу, который активен всякий раз, когда компьютер подключен. По сути, это просто другое название резервного источника питания, который питает цепь включения. Кстати, недавно Apple «удобно» удалила со своего веб-сайта информацию о назначении контактов на большинстве старых моделей.

GES

Некоторые старые серверы были основаны на спецификации GES, разработанной AMD для их процессора.С технической точки зрения, вывод GES имеет больше смысла, чем любой другой, потому что они сгруппировали вместе сигналы с одним и тем же именем. Они также переместили PWR_OK на 8-контактный P2, который используется для питания процессора.

Это руководство, конечно, не является исчерпывающим и не охватывает все пользовательские конфигурации. В частности, Compaq и HP также использовали несовместимые системы. Как правило, если у вас есть фирменный ПК, вы должны подозревать, что он несовместим с отраслевым стандартом.

Репозиторий выводов блока питания: PCSleeving

Эй, я уверен, что некоторые из вас знают о репозитории выводов блоков питания при разгоне.сеть. Это действительно удобный ресурс для тех, кто хочет дважды проверить свои собственные схемы распиновки, однако с репозиторием есть несколько проблем:

  • Некоторые из распиновок неполные, часто отсутствуют периферийный разъем, процессор и распиновка pcie

  • Для каждой распиновки используются разные шаблоны, что часто сбивает читателей с толку: как их следует читать

  • На некоторых схемах нет соответствующей маркировки, и трудно сказать, смотрите ли вы спереди или сзади конец разъема

  • Некоторые из выводов повторяются для аналогичных моделей источников питания, или в общих выводах не указаны другие совместимые модели блоков питания

  • Линии напряжения не указаны на некоторых выводах, и это может быть удобно для тех, кто хочет проверить свои линии с помощью мультиметра

В попытке решить эти проблемы, я хотел бы сделать правильный шаблон для r эти распиновки также и установить стандарт, для которого эти схемы должны быть пронумерованы и помечены.

Я работал над собственными распиновками в течение прошлого года и использовал autocad для их настройки. Это распиновка Silverstone, которую я сделал: http://i.imgur.com/AzVBDkV.png

Она не идеальна и требует некоторой работы. Я хотел бы получить ваше мнение о том, как я могу изменить это, чтобы оно было точным, легким для чтения и легким для изменения.

Отметим, что я связался с BigElf на overclock.net и буду сотрудничать с ним в этом проекте.

Кроме того, для тех, у кого есть распиновки для блоков питания, которые они прикрепили к оплетке, я бы хотел, чтобы вы отправили их мне, чтобы мы могли добавить их в базу данных.Распиновка у меня следующая:

  • Corsair - все полностью модульные модели блоков питания

  • Seasonic - все полностью модульные модели блоков питания

  • Silverstone - все полностью модульные модели блоков питания

  • NZXT Hale 90 V2

  • Cooler Master V Series

  • EVGA Supernova 1000 Вт G2 и 1300 Вт G2

  • Распиновка, указанная в репозитории на overclock. Мне не понадобится ни одна из перечисленных выводов выше, но если у вас есть какая-либо информация, которую можно добавить по другим источникам питания, дайте мне знать, и я буду счастлив добавить ее.

    Компьютерные блоки питания - iFixit

    Блокам питания

    не хватает гламура, поэтому почти все воспринимают их как должное. Это большая ошибка, потому что блок питания выполняет две важные функции: он обеспечивает регулируемое питание для каждого компонента системы и охлаждает компьютер. Многие люди, жалующиеся на частые сбои Windows, по понятным причинам винят Microsoft. Но, не извиняясь перед Microsoft, правда в том, что многие такие сбои вызваны некачественными или перегруженными источниками питания.

    Если вам нужна надежная и безаварийная система, используйте высококачественный источник питания. Фактически, мы обнаружили, что использование высококачественного источника питания позволяет даже незначительным материнским платам, процессорам и памяти работать с разумной стабильностью, тогда как использование дешевого источника питания делает нестабильными даже первоклассные компоненты.

    Печальная правда в том, что купить компьютер с первоклассным блоком питания практически невозможно. Производители компьютеров буквально считают гроши. Хорошие блоки питания не приносят маркетинговых очков, поэтому немногие производители готовы тратить от 30 до 75 долларов дополнительно на лучший блок питания.Для своих линий премиум-класса производители первого уровня обычно используют так называемые блоки питания среднего уровня. Для массового рынка, потребительского класса, даже известные производители могут пойти на компромисс с блоком питания, чтобы соответствовать цене, используя то, что мы считаем предельными блоками питания как с точки зрения производительности, так и с точки зрения качества конструкции.

    В следующих разделах подробно описано, что вам нужно, чтобы понять, как выбрать хороший источник питания на замену.

    Наиболее важной характеристикой блока питания является его форм-фактор , который определяет его физические размеры, расположение монтажных отверстий, типы физических разъемов и их расположение выводов и т. Д.Все современные форм-факторы блоков питания заимствованы из оригинального форм-фактора ATX , опубликованного Intel в 1995 году.

    При замене блока питания важно использовать блок правильного форм-фактора, чтобы не только убедиться, что блок питания физически соответствует корпусу, но и обеспечивает правильные типы разъемов питания для материнской платы и периферийных устройств. В современных и новейших системах обычно используются три форм-фактора блоков питания:

    Блоки питания ATX12V являются самыми большими физически, доступными в самых высоких номинальных мощностях и, безусловно, самыми распространенными.В полноразмерных настольных системах используются блоки питания ATX12V, как и в большинстве систем mini-, mid- и full-tower. Рисунок 16-1 показывает блок питания Antec TruePower 2.0, который является типичным устройством ATX12V.

    Рисунок 16-1: Блок питания Antec TruePower 2.0 ATX12V (изображение любезно предоставлено Antec)

    SFX12V (s-for-small) блоки питания выглядят как уменьшенные блоки питания ATX12V и используются в основном в системах microATX и FlexATX малого форм-фактора. Источники питания SFX12V имеют меньшую мощность, чем блоки питания ATX12V, обычно от 130 Вт до 270 Вт для SFX12V по сравнению с 600 Вт или более для ATX12V и обычно используются в системах начального уровня.Системы, которые были построены с блоками питания SFX12V, могут принять замену ATX12V, если блок ATX12V физически подходит для корпуса.

    TFX12V (t-for-thin) блоки питания физически удлинены (по сравнению с кубической формой блоков ATX12V и SFX12V), но имеют мощность, аналогичную блокам SFX12V. Источники питания TFX12V используются в некоторых системах малого форм-фактора (SFF) с общим объемом системы от 9 до 15 литров. Из-за их необычной физической формы вы можете заменить блок питания TFX12V только другим блоком TFX12V.

    Хотя это менее вероятно, вы можете встретить источник питания EPS12V (используется почти исключительно в серверах), источник питания CFX12V (используется в системах microBTX) или источник питания LFX12V (используется в системах picoBTX). . Подробные спецификации для всех этих форм-факторов можно загрузить с http://www.formfactors.org.

    МОДИФИКАТОР 12 В

    В 2000 году, чтобы удовлетворить требованиям своих новых процессоров Pentium 4 + 12В, Intel добавила новый разъем питания + 12В в спецификацию ATX и переименовала спецификацию в ATX12V.С тех пор каждый раз, когда Intel обновляла спецификацию источника питания или создавала новую, ей требовался этот разъем +12 В и использовался модификатор 12 В в названии спецификации. В старых системах используются блоки питания не-12V ATX ​​или SFX. Вы можете заменить блок питания ATX блоком ATX12V или блок питания SFX блоком SFX12V (или, возможно, ATX12V).

    Изменения от более старых версий спецификации ATX к более новым версиям и от ATX к более мелким вариантам, таким как SFX и TFX, были эволюционными, с учетом обратной совместимости.Все аспекты различных форм-факторов, включая физические размеры, расположение монтажных отверстий и кабельные разъемы, строго стандартизированы, что означает, что вы можете выбирать среди множества стандартных блоков питания для ремонта или модернизации большинства систем, даже более старых моделей.

    ВСЕ ПОДХОДЯЩИЕ СОК

    При замене блока питания важно получить запасной блок, который подходит к вашему корпусу. Если ваш старый блок питания имеет маркировку ATX 1.X или 2.X или ATX12V 1.X или 2.X, вы можете установить любой текущий блок питания ATX12V. Если он имеет маркировку SFX или SFX12V, вы можете установить любой текущий блок питания SFX12V или, если в корпусе достаточно свободного пространства, блок ATX12V. Если старый блок питания имеет маркировку TFX12V, подойдет только другой блок TFX12V. Если на вашем старом блоке питания нет маркировки с указанием спецификации и соответствия версии, поищите на веб-сайте производителя номер модели вашего текущего блока питания. Если все остальное не помогает, измерьте свой текущий блок питания и сравните его размеры с размерами блоков, которые вы собираетесь купить.

    Вот еще несколько важных характеристик блоков питания:

    Номинальная мощность, которую может обеспечить блок питания. Номинальная мощность - это составная цифра, определяемая путем умножения значений силы тока, доступной для каждого из нескольких напряжений, подаваемых блоком питания ПК. Номинальная мощность в основном полезна для общего сравнения источников питания. Что действительно имеет значение, так это индивидуальная сила тока, доступная при разных напряжениях, которые значительно различаются между номинально аналогичными источниками питания.

    ТЕМПЕРАТУРНЫЕ ВОПРОСЫ

    Номинальные значения мощности не имеют смысла, если они не указывают температуру, при которой проводился расчет. С повышением температуры выходная мощность источника питания уменьшается. Например, мощность ПК и охлаждение составляет 40 ° C, что является реальной температурой для рабочего источника питания. Большинство блоков питания рассчитаны только на 25 C. Эта разница может показаться незначительной, но блок питания мощностью 450 Вт при 25 C может выдавать только 300 Вт при 40 C.Стабилизация напряжения также может пострадать при повышении температуры, что означает, что источник питания, который номинально соответствует спецификациям регулирования напряжения при 25 ° C, может выходить за рамки технических требований при нормальной работе при 40 ° C или около того.

    Отношение выходной мощности к входной, выраженное в процентах. Например, блок питания, который выдает 350 Вт на выходе, но требует 500 Вт на входе, имеет КПД 70%. Как правило, хороший источник питания имеет КПД от 70% до 80%, хотя КПД зависит от того, насколько сильно он загружен.Расчет эффективности затруднен, поскольку блоки питания ПК - это импульсные блоки питания , а не линейные блоки питания . Самый простой способ подумать об этом - представить себе импульсный источник питания, потребляющий большой ток в течение части времени, в течение которого он работает, и не ток в остальное время. Процент времени, в течение которого он потребляет ток, называется коэффициентом мощности , который обычно составляет 70% для стандартного блока питания ПК. Другими словами, блок питания ПК мощностью 350 Вт фактически требует входной мощности 500 Вт в 70% случаев и 0 Вт в 30% случаев.

    Сочетание коэффициента мощности и эффективности дает некоторые интересные цифры. Блок питания выдает 350 Вт, но коэффициент мощности 70% означает, что ему требуется 500 Вт в 70% случаев. Однако эффективность 70% означает, что вместо фактического потребления 500 Вт он должен потреблять больше в соотношении 500 Вт / 0,7 или около 714 Вт. Если вы посмотрите на табличку с техническими характеристиками блока питания на 350 Вт, вы можете обнаружить, что для обеспечения номинальной мощности 350 Вт, что составляет 350 Вт / 110 В или около 3,18 А, он должен фактически потреблять до 714 Вт / 110 В или около 6.5 ампер. Другие факторы могут увеличить эту фактическую максимальную силу тока, поэтому часто встречаются блоки питания мощностью 300 или 350 Вт, которые на самом деле потребляют максимум 8 или 10 ампер. Это отклонение имеет значение для планирования как для электрических цепей, так и для ИБП, размеры которых должны соответствовать фактическому потреблению тока, а не номинальной выходной мощности.

    Высокая эффективность желательна по двум причинам. Во-первых, это снижает ваш счет за электричество. Например, если ваша система фактически потребляет 200 Вт, блок питания с КПД 67% потребляет 300 Вт (200/0.67), чтобы обеспечить эти 200 Вт, тратя впустую 33% электроэнергии, за которую вы платите. Блок питания с эффективностью 80% потребляет всего 250 Вт (200 / 0,80), чтобы обеспечить те же 200 Вт для вашей системы. Во-вторых, потраченная впустую энергия преобразуется в тепло внутри вашей системы. Благодаря источнику питания с КПД 67% ваша система должна избавиться от 100 Вт избыточного тепла по сравнению с половиной от этого показателя при использовании источника питания с КПД 80%.

    Коэффициент мощности

    Коэффициент мощности определяется делением истинной мощности (Вт) на полную мощность (Вольт x Ампер или ВА).Стандартные блоки питания имеют коэффициент мощности в диапазоне от 0,70 до 0,80, а лучшие блоки приближаются к 0,99. В некоторых новых источниках питания используется пассивная или активная коррекция коэффициента мощности (PFC) , которая может увеличить коэффициент мощности до диапазона от 0,95 до 0,99, уменьшая пиковый ток и ток гармоник. В отличие от стандартных источников питания, которые попеременно потребляют большой ток и его отсутствие, источники питания с коррекцией коэффициента мощности постоянно потребляют умеренный ток. Поскольку электрическая проводка, автоматические выключатели, трансформаторы и ИБП должны быть рассчитаны на максимальное потребление тока, а не на среднее потребление тока, использование источника питания PFC снижает нагрузку на электрическую систему, к которой подключается источник питания PFC.

    Одно из главных различий между источниками питания премиум-класса и менее дорогими моделями заключается в том, насколько хорошо они регулируются. В идеале источник питания принимает питание переменного тока, которое может быть шумным или выходящим за рамки технических характеристик, и превращает эту мощность переменного тока в плавную, стабильную мощность постоянного тока без артефактов. На самом деле, ни один блок питания не соответствует идеалу, но хорошие блоки питания намного ближе, чем дешевые. Процессоры, память и другие компоненты системы рассчитаны на работу с чистым стабильным напряжением постоянного тока.Любое отклонение от этого может снизить стабильность системы и сократить срок службы компонентов. Вот ключевые вопросы регулирования:

    Идеальный источник питания принимает входной синусоидальный сигнал переменного тока и обеспечивает полностью плоский выход постоянного тока. Реальные источники питания фактически обеспечивают выход постоянного тока с наложенной на него небольшой составляющей переменного тока. Эта составляющая переменного тока называется пульсацией и может быть выражена как размах напряжения (p-p) в милливольтах (мВ) или в процентах от номинального выходного напряжения.У высококачественного источника питания пульсации могут составлять 1%, что может быть выражено как 1%, или как фактическое изменение напряжения p-p для каждого выходного напряжения. Например, при +12 В пульсации 1% соответствуют + 0,12 В, обычно выражаемым как 120 мВ. Источник питания среднего уровня может ограничивать пульсации до 1% на некоторых выходных напряжениях, но подниматься до 2% или 3% на других. У дешевых блоков питания пульсация может составлять 10% и более, что делает запуск ПК бесполезным.

    Нагрузка на блок питания ПК может значительно меняться во время рутинных операций; например, когда включается лазер записывающего устройства DVD или оптический привод раскручивается и замедляется. Регулировка нагрузки выражает способность источника питания обеспечивать номинальную выходную мощность при каждом напряжении при изменении нагрузки от максимального до минимального, выраженное как изменение напряжения во время изменения нагрузки, либо в процентах, либо в разностях размахов напряжения. Источник питания с жесткой регулировкой нагрузки обеспечивает почти номинальное напряжение на всех выходах независимо от нагрузки (конечно, в пределах своего диапазона). Первоклассный источник питания регулирует напряжения на шинах критического напряжения +3.3 В, + 5 В и + 12 В с точностью до 1%, с регулировкой 5% на менее важных шинах 5 В и 12 В. Отличный источник питания может регулировать напряжение на всех критических шинах с точностью до 3%. Источник питания среднего уровня может регулировать напряжение на всех критических шинах с точностью до 5%. Дешевые блоки питания могут отличаться на 10% и более на любой рейке, что недопустимо.

    Идеальный источник питания должен обеспечивать номинальное выходное напряжение при любом входном переменном напряжении в пределах своего диапазона. В реальных источниках питания выходное напряжение постоянного тока может незначительно изменяться при изменении входного переменного напряжения.Так же, как регулирование нагрузки описывает эффект внутренней нагрузки, линейное регулирование можно рассматривать как описывающее эффекты внешней нагрузки; например, внезапный провал подаваемого сетевого напряжения переменного тока при включении двигателя лифта. Регулировка линии измеряется путем удержания всех других переменных постоянными и измерения выходных напряжений постоянного тока, когда входное напряжение переменного тока изменяется в пределах входного диапазона. Источник питания с жесткой регулировкой линии обеспечивает выходное напряжение в пределах спецификации, поскольку входное напряжение изменяется от максимального до минимально допустимого.Линейное регулирование выражается так же, как регулирование нагрузки, и допустимые проценты такие же.

    Вентилятор блока питания является одним из основных источников шума в большинстве ПК. Если ваша цель - снизить уровень шума вашей системы, важно выбрать подходящий источник питания. Источники питания с пониженным уровнем шума Модели , такие как Antec TruePower 2.0 и SmartPower 2.0, Enermax NoiseTaker, Nexus NX, PC Power & Cooling Silencer, Seasonic SS и Zalman ZM, предназначены для минимизации шума вентилятора и могут быть основой системы, которая почти не слышна в тихой комнате. Бесшумные блоки питания , такие как Antec Phantom 350 и Silverstone ST30NF, вообще не имеют вентиляторов и почти полностью бесшумны (электрические компоненты могут немного гудеть). На практике безвентиляторный источник питания редко дает много преимуществ. Они довольно дороги по сравнению с источниками питания с пониженным уровнем шума, а блоки с пониженным уровнем шума достаточно тихие, поэтому любой шум, который они производят, компенсируется шумом от вентиляторов корпуса, кулера ЦП, шума вращения жесткого диска и т. Д.

    Полет с рельсов

    Регулирование нагрузки на шину +12 В стало гораздо более важным, когда Intel поставила Pentium 4. В прошлом +12 В использовалось в основном для работы приводных двигателей. С Pentium 4 Intel начала использовать 12V VRM для обеспечения более высоких токов, которые требуются процессорам Pentium 4. Последние процессоры AMD также используют 12 В VRM для питания процессора. Блоки питания, совместимые с ATX12V, разработаны с учетом этого требования. Старые и / или недорогие блоки питания ATX, хотя они могут быть рассчитаны на достаточную силу тока на шине +12 В для поддержки современного процессора, могут не иметь надлежащих правил для правильной работы.

    За последние несколько лет в источниках питания произошли некоторые существенные изменения, все из которых прямо или косвенно явились результатом повышенного энергопотребления и изменений напряжений, используемых современными процессорами и другими компонентами системы. При замене блока питания в старой системе важно понимать различия между старым блоком питания и существующими блоками, поэтому давайте кратко рассмотрим эволюцию блоков питания семейства ATX на протяжении многих лет.

    В течение 25 лет каждый блок питания ПК снабжен стандартными разъемами питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), которые используются для питания приводов и аналогичных периферийных устройств. Источники питания различаются типами разъемов, которые они используют для питания самой материнской платы. Исходная спецификация ATX определяла 20-контактный основной разъем питания ATX , показанный на Рис. 16-2 . Этот разъем использовался всеми блоками питания ATX и ранними блоками питания ATX12V.

    Рисунок 16-2: 20-контактный основной разъем питания ATX / ATX12V

    20-контактный основной разъем питания ATX был разработан в то время, когда процессоры и память использовали + 3,3 В и + 5 В, поэтому для этого разъема определены многочисленные линии + 3,3 В и + 5 В. Контакты в корпусе разъема рассчитаны на ток не более 6 ампер. Это означает, что три линии + 3,3 В могут нести 59,4 Вт (3,3 В x 6 А x 3 линии), четыре линии + 5 В могут передавать 120 Вт, а одна линия + 12 В может нести 72 Вт, что в сумме составляет около 250 Вт.

    Этой установки было достаточно для ранних систем ATX, но поскольку процессоры и память стали более энергоемкими, разработчики систем вскоре поняли, что 20-контактный разъем обеспечивает недостаточный ток для новых систем. Их первая модификация заключалась в добавлении вспомогательного разъема питания ATX , показанного на рис. 16-3 . Этот разъем, определенный в спецификациях ATX 2.02 и 2.03 и в ATX12V 1.X, но исключенный из более поздних версий спецификации ATX12V, использует контакты, рассчитанные на 5 ампер.Таким образом, его две линии + 3,3 В добавляют 33 Вт к пропускной способности + 3,3 В, а одна линия + 5 В добавляет 25 Вт к пропускной способности + 5 В, что в целом добавляет 58 Вт.

    Рисунок 16-3: 6-контактный разъем вспомогательного питания ATX / ATX12V

    Intel отказалась от разъема вспомогательного питания из более поздних версий спецификации ATX12V, поскольку он был излишним для процессоров Pentium 4. Pentium 4 использовал питание +12 В, а не + 3,3 В и + 5 В, которые использовались более ранними процессорами и другими компонентами, поэтому больше не было необходимости в дополнительных +3.3В и + 5В. Большинство производителей блоков питания прекратили предоставление разъема вспомогательного питания вскоре после поставки Pentium 4 в начале 2000 года. Если вашей материнской плате требуется разъем вспомогательного питания, это является достаточным доказательством того, что эта система слишком старая, чтобы ее можно было экономически модернизировать.

    Хотя подключенное вспомогательное питание обеспечивало дополнительный ток + 3,3 В и + 5 В, оно никак не увеличивало ток +12 В, доступный для материнской платы, и это оказалось критически важным. Материнские платы используют VRM (модули регулятора напряжения) для преобразования относительно высоких напряжений, подаваемых источником питания, в низкие напряжения, необходимые процессору.Более ранние материнские платы использовали VRM + 3,3 В или + 5 В, но повышенное энергопотребление Pentium 4 вынудило перейти на VRM + 12 В. Это создало серьезную проблему. 20-контактный основной разъем питания может обеспечить максимум 72 Вт питания +12 В, что намного меньше, чем требуется для питания процессора Pentium 4. Дополнительный разъем питания не добавил +12 В, поэтому потребовался еще один дополнительный разъем.

    Intel обновила спецификацию ATX, включив новый 4-контактный разъем 12 В, названный + 12V Power Connector (или, случайно, разъем P4 , хотя последние процессоры AMD также используют этот разъем).В то же время они переименовали спецификацию ATX в спецификацию ATX12V, чтобы отразить добавление разъема +12 В. Разъем + 12В, показанный на , рис. 16-4, , имеет два контакта + 12В, каждый рассчитан на ток 8 ампер, что в сумме дает 192 Вт мощности + 12В, и два контакта заземления. Блок питания ATX12V с мощностью 72 Вт от +12 В, обеспечиваемой 20-контактным основным разъемом питания, может обеспечить до 264 Вт от +12 В, что более чем достаточно даже для самых быстрых процессоров.

    Рисунок 16-4: 4-контактный разъем питания +12 В

    Разъем питания +12 В предназначен для подачи питания на процессор и подключается к разъему на материнской плате рядом с разъемом процессора, чтобы минимизировать потери мощности между разъемом питания и процессором.Поскольку теперь процессор питался от разъема +12 В, Intel удалила вспомогательный разъем питания, когда выпустила спецификацию ATX12V 2.0 в 2000 году. С того времени все новые блоки питания поставлялись с разъемом +12 В, а некоторые по сей день продолжают для подключения вспомогательного силового разъема.

    Эти изменения с течением времени означают, что блок питания в более старой системе может иметь одну из следующих четырех конфигураций (от самой старой до новейшей):

    • Только 20-контактный разъем основного питания
    • 20-контактный разъем основного питания и 6-контактный разъем вспомогательного питания
    • 20-контактный разъем основного питания, 6-контактный разъем вспомогательного питания и 4-контактный разъем +12 В
    • 20 -контактный основной разъем питания и 4-контактный разъем + 12V

    Если материнская плата не требует 6-контактного вспомогательного разъема, вы можете использовать любой текущий блок питания ATX12V для замены любой из этих конфигураций.

    Это подводит нас к нынешней спецификации ATX12V 2.X, которая внесла больше изменений в стандартные разъемы питания. Введение видеостандарта PCI Express в 2004 году снова подняло старую проблему, связанную с ограничением тока +12 В на 20-контактном основном разъеме питания до 6 ампер (или 72 Вт в сумме). Разъем +12 В может обеспечить достаточный ток +12 В, но он предназначен для процессора. Быстрая видеокарта PCI Express может легко потреблять более 72 Вт тока +12 В, поэтому нужно что-то делать.

    Intel могла бы представить еще один дополнительный разъем питания, но вместо этого она решила на этот раз укусить пулю и заменить устаревший 20-контактный основной разъем питания новым основным разъемом питания, который может подавать больше тока +12 В на материнскую плату. Результатом стал новый 24-контактный разъем основного питания ATX12V 2.0, показанный на рис. 16-5 .

    Рисунок 16-5: 24-контактный основной разъем питания ATX12V 2.0

    24-контактный основной разъем питания добавляет четыре провода к 20-контактному основному разъему питания, один провод заземления (COM) и один дополнительный провод для +3.3В, + 5В и + 12В. Как и в случае 20-контактного разъема, контакты внутри корпуса 24-контактного разъема рассчитаны на ток не более 6 ампер. Это означает, что четыре линии + 3,3 В могут нести 79,2 Вт (3,3 В x 6 А x 4 линии), пять линий + 5 В могут нести 150 Вт, а две линии + 12 В могут нести 144 Вт, что в сумме составляет около 373 Вт. С мощностью 192 Вт от +12 В, обеспечиваемой разъемом питания + 12 В, современный блок питания ATX12V 2.0 может обеспечить в общей сложности около 565 Вт.

    Казалось бы, 565 Вт хватит для любой системы.Увы, неправда. Проблема, как обычно, в том, какие напряжения и где доступны. 24-контактный основной разъем питания ATX12V 2.0 выделяет одну из своих линий +12 В для видеосигнала PCI Express, что на момент выпуска спецификации считалось достаточным. Но самые быстрые современные видеокарты PCI Express могут потреблять намного больше, чем может обеспечить выделенная линия +12 В 72 Вт. Например, у нас есть видеоадаптер NVIDIA 6800 Ultra с пиковым потреблением +12 В, равным 110 Вт.

    Очевидно, были необходимы какие-то средства обеспечения дополнительной энергии.Некоторые сильноточные видеокарты AGP решают эту проблему, включая разъем жесткого диска Molex, к которому можно подключить стандартный кабель питания для периферийных устройств. Видеокарты PCI Express используют более элегантное решение. 6-контактный разъем питания PCI Express для графической подсистемы , показанный на рис. 16-6 , был определен PCISIG (http://www.pcisig.org), организацией, ответственной за поддержку стандарта PCI Express специально для обеспечения дополнительных Ток +12 В, необходимый для быстрых видеокарт PC Express.Хотя он еще не является официальной частью спецификации ATX12V, этот разъем хорошо стандартизирован и присутствует в большинстве современных источников питания. Мы ожидаем, что он будет включен в следующее обновление спецификации ATX12V.

    Рисунок 16-6: 6-контактный разъем питания графического адаптера PCI Express

    В разъеме питания графической подсистемы PCI Express используется штекер, аналогичный разъему питания +12 В, с контактами, также рассчитанными на ток 8 А. С тремя линиями +12 В при 8 А каждая, разъем питания графического адаптера PCI Express может обеспечить до 288 Вт (12 x 8 x 3) тока +12 В, которого должно хватить даже для самых быстрых графических карт будущего.Поскольку некоторые материнские платы PCI Express могут поддерживать двойные видеокарты PCI Express, некоторые блоки питания теперь включают два графических разъема PCI Express, что увеличивает общую мощность +12 В, доступную для видеокарт, до 576 Вт. В дополнение к 565 Вт, доступным на 24-контактном основном разъеме питания и разъеме + 12 В, это означает, что можно построить источник питания ATX12V 2.0 с общей мощностью 1141 Вт. (Самый большой из известных нам - это блок мощностью 1000 Вт, доступный от PC Power & Cooling.)

    Со всеми изменениями, произошедшими с годами, разъемы питания устройств остались без внимания.Источники питания, выпущенные в 2000 году, включали те же разъемы питания Molex (жесткий диск) и Berg (дисковод для гибких дисков), что и блоки питания 1981 года. Ситуация изменилась с появлением Serial ATA, в котором используется другой разъем питания. 15-контактный разъем питания SATA , показанный на Рис. 16-7 , включает шесть контактов заземления и по три контакта для + 3,3 В, + 5 В и + 12 В. В этом случае большое количество выводов, находящихся под напряжением, не предназначено для поддержки более высокого тока, жесткий диск SATA потребляет небольшой ток, и каждый диск имеет свой собственный разъем питания, но для поддержки операций включения до отключения и отключения до включения. соединения, необходимые для горячего подключения или подключения / отключения привода без отключения питания.

    Рисунок 16-7: Разъем питания Serial ATA ATX12V 2.0

    Несмотря на все эти изменения на протяжении многих лет, спецификация ATX пошла на многое, чтобы гарантировать обратную совместимость новых блоков питания со старыми материнскими платами. Это означает, что, за очень немногими исключениями, вы можете подключить новый блок питания к старой материнской плате или наоборот.

    ОСТЕРЕГАЙТЕСЬ СТАРЫХ СИСТЕМ DELL

    В течение нескольких лет в конце 1990-х годов Dell использовала стандартные разъемы на своих материнских платах и ​​блоках питания, но с нестандартными контактами.Подключение стандартного блока питания ATX к одной из этих нестандартных материнских плат Dell (или наоборот) может привести к повреждению материнской платы и / или блока питания. К счастью, эти системы настолько устарели, что их уже нельзя модернизировать с экономической точки зрения. Тем не менее, если вы обнаружите, что заменяете блок питания или материнскую плату в более старой системе Dell, будьте абсолютно уверены, что это не одно из нестандартных устройств Dell. Для этого проверьте номер модели системы на веб-сайте PC Power & Cooling (http: // www.pcpowerandcooling.com). PC Power & Cooling продает запасные блоки питания для этих нестандартных систем Dell, но, учитывая, что самая молодая такая система сейчас довольно старая, можно только догадываться, как долго PC Power & Cooling будет продолжать продавать эти нестандартные блоки питания.

    Даже изменение основного разъема питания с 20 на 24 контакта не представляет проблемы, потому что новый разъем сохраняет те же соединения контактов и шпонку для контактов с 1 по 20, а просто добавляет контакты с 21 по 24 на конец старого 20-контактного разъема. расположение контактов.Как показано на рис. 16-8 , старый 20-контактный разъем питания идеально подходит для 24-контактного разъема основного питания. Фактически, разъем главного разъема питания на всех 24-контактных материнских платах, которые мы видели, разработан специально для подключения 20-контактного кабеля. Обратите внимание на выступ во всю длину на гнезде материнской платы в Рис. 16-8 , который предназначен для фиксации 20-контактного кабеля на месте.

    Рисунок 16-8: 20-контактный основной разъем питания ATX, подключенный к 24-контактной материнской плате

    Разумеется, на 20-контактном кабеле лишних +3 нет.Провода 3 В, + 5 В и + 12 В, имеющиеся на 24-контактном кабеле, могут вызвать потенциальную проблему. Если материнской плате для работы требуется дополнительный ток, доступный на 24-контактном кабеле, она не сможет работать с 20-проводным кабелем. В качестве обходного пути большинство 24-контактных материнских плат имеют стандартный разъем Molex (жесткий диск) где-то на материнской плате. Если вы используете эту материнскую плату с 20-жильным кабелем питания, вы также должны подключить кабель Molex от источника питания к материнской плате. Этот кабель Molex обеспечивает дополнительные + 5 В и + 12 В (но не +3.3 В), необходимое материнской плате для работы. (Большинство материнских плат не имеют требований к напряжению + 3,3 В выше, чем может удовлетворить 20-жильный кабель; те, которые имеют, могут использовать дополнительный VRM для преобразования некоторых дополнительных +12 В, подаваемых через разъем Molex, в + 3,3 В.)

    Поскольку 24-контактный основной разъем питания ATX является расширенным набором 20-контактной версии, также можно использовать 24-контактный блок питания с 20-контактной материнской платой. Для этого вставьте 24-контактный кабель в 20-контактный разъем так, чтобы четыре неиспользуемых контакта свисали с края.Кабель и гнездо материнской платы имеют ключ для предотвращения неправильной установки кабеля. Одна из возможных проблем проиллюстрирована на рис. 16-9 . На некоторых материнских платах конденсаторы, разъемы или другие компоненты устанавливаются так близко к разъему основного питания ATX, что недостаточно свободного места для дополнительных четырех контактов 24-контактного кабеля питания. В , рис. 16-9, , например, эти дополнительные контакты вторгаются во вторичный разъем ATA.

    Рисунок 16-9: 24-контактный основной разъем питания ATX, подключенный к 20-контактной материнской плате

    К счастью, есть простой способ решения этой проблемы.Различные компании производят переходные кабели с 24 на 20 контактов, подобные показанному на Рис. 16-10 . 24-контактный кабель от источника питания подключается к одному концу кабеля (левый конец на этом рисунке), а другой конец представляет собой стандартный 20-контактный разъем, который подключается непосредственно к 20-контактному разъему на материнской плате.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
