Блок питания системного блока | Для дома, для семьи

Здравствуйте уважаемые читатели сайта sesaga.ru. Этой статьей я начинаю цикл постов о персональном компьютере, так как тема эта довольно обширная, а начнем мы с самых азов, читать придется много. А я в свою очередь буду стараться излагать материал достаточно понятно и в тоже время интересно. Наберитесь терпения, а когда мы придем на финиш, Вас уже никто не посмеет назвать «чайником».

Начнем с системного блока, или как его называют продвинутые юзеры «системник», а мы по старинке «процессор». Из себя он представляет небольшой ящик, внутри которого находится куча всяких проводов, приспособлений и еще много чего не понятного, которое на компьютерном языке называется железом. Вот с ним мы и начнем разбираться.

Стандартный минимальный набор любого системного блока обычно состоит:
1. Блок питания
2. Процессор + кулер
3. Видеокарта
4. Модули оперативной памяти
5.

Жесткие диски
6. Оптический дисковод
7. Системная (материнская) плата.
А теперь давайте ближе познакомимся с каждым элементом отдельно.

Блок питания.

Это один из самых главных элементов системного блока, так как без питания вся электронная начинка становится просто кучей железа, поэтому к его выбору отнеситесь серьезно. На рисунке показан стандартный блок питания, который устанавливается во всех системных блоках.

Размещается он в верхней части системного блока, и предназначен для преобразования напряжения сети 220В переменного тока в напряжение постоянного тока, которое необходимо для работы компьютера. С внешней стороны в разъем (2) подключается шнур питания 220 вольт, а с внутренней от него отходит пучок проводов (5) уже с нужным напряжением 3.3, 5 и 12 вольт, на конце которых имеются разъемы (5), предназначенные для подключения внутренних элементов компьютера.

Выключателем (1) можно включать или отключать блок питания, вентилятор (4) осуществляет забор воздуха в системный блок через его штатные отверстия в корпусе, и, выбрасывая его из системного блока, способствует дополнительному перемешиванию воздушного потока внутри компьютера, попутно охлаждая свои радиокомпоненты. Переключатель (3) предназначен для переключения входящего напряжения 110 или 220 вольт. Я настоятельно не рекомендую пытаться переключать его, поломкой одного блока питания не отделаетесь, по умолчанию все стоит как надо.

А теперь, собственно разъемы блока питания:
1— подается основное напряжение для материнской платы;
2— является вспомогательным разъёмом для питания процессора и устанавливается на материнскую плату;
3— запитываются периферийные устройства типа старых оптических приводов или жестких дисков IDE, а так же через насадки

(6) подается дополнительное питание на видеокарту в зависимости от конфигурации компьютера;
4— предназначен для подключения дисководов FDD, так называемые «флоппики»;
5— питает устройства с интерфейсом SATA (жесткие диски, оптические приводы).

Надеюсь, Вы уже разобрались, для чего нужен блок питания со всеми его проводами и разъемами. А теперь поговорим о таком важном параметре источников питания – мощности.

На сегодняшний день минимум мощности для компьютерных блоков питания составляет 450-500 Ватт. Эти цифры берутся при суммировании энергопотребления каждым элементом, входящим в комплект компьютера, и конечно 30% запас мощности, а куда же без него. Запас прочности должен быть всегда. Вдруг, Вы со временем захотите более мощную видеокарту, или процессор по шустрей, а это не исключено, значит, нагрузка на блок питания возрастет, а запаса нет. Что? Правильно. Бежим в магазин.

Для среднего домашнего игрового компьютера мощность должна составлять около 600Ватт, брать меньше просто нет смысла, но и увлекаться в сторону увеличения тоже не стоит. Зачем переплачивать за то, что возможно не будет востребовано. Добротный блок сегодня стоит не менее 80 — 130 долларов, брать за меньшую сумму не вижу смысла,так как можете нарваться на подделку.

Скажем, есть два абсолютно одинаковых по всем параметрам блоков питания, только цена у них разная, естественно возникает вопрос, в чем разница? Из личного опыта скажу, когда занимаешься ремонтом радиоаппаратуры, и стоит взглянуть внутрь, сразу видно какого качества сборка того или иного аппарата. Китайские инженеры очень хорошо умеют удешевлять конструкцию аппаратуры, но во вред надежности и времени эксплуатации.

Если на плате вместо половины радиодеталей стоят перемычки, или вообще ничего нет, где должно быть, а использование деталей с заниженными параметрами приводит их к быстрому износу, а следовательно, и выходу из строя. Такой блок питания будет работать, но на пределе своих возможностей, из-за недостаточной нагрузочной способности, а ведь его первостепенная задача надежно обеспечить питанием все компоненты компьютера. Как правило, дешевые модели при выходе из строя тянут за собой более половины компьютера. Так что, при выборе источника питания выбирайте только солидные брэнды, например InWin, FSP, CoolerMaster, Hiper. В интернете всегда можно найти обзоры и тесты этих блоков питания и ориентироваться по ним.

И еще один совет. Выбирая корпус, а они, как правило, идут со встроенными источниками питания, обязательно спросите продавца, или посмотрите сами, какая мощность установленного блока. Если она ниже расчетной, попросите заменить на более мощную модель. Основные параметры указываются на боковой стороне компьютерных блоков питания, на рисунке я выделил прямоугольниками. В верхнем прямоугольнике указаны модель и мощность 430Ватт, а в нижнем, как Вы сами догадались, входные- выходные напряжения, ток нагрузки по каждому напряжению и мощность.

И главное — качественный источник питания, это, прежде всего залог здоровья и стабильности работы Вашего домашнего компьютера: не экономьте на питании.

Удачи!

Виды корпусов и блоков питания системного блока

Дата: Категория: it

Системный блок – корпус компьютера, в котором находятся основные элементы персонального компьютера или сервера. Его задача в защите внутренней компоновки компьютера от воздействия извне и механических повреждений. Так же не маловажное назначение системного блока это поддержка нужной температуры внутри корпуса, так же для экранирования электромагнитного излучения внутренних частей компьютера.

Системные блоки бывают трех видов

1.Горизонтальные

2.Вертикальные

3.Стоечного исполнения (Сервера)

Состав системного блока:

1.Материнская плата, с установленной в ней: Процессором. ОЗУ (оперативно-запоминающее устройство). ПЗУ (Постоянно-запоминающее устройство). Платами расширения (Видеокарта, сетевой адаптер, звуковая карта).

2.Слоты для накопителей (жестких дисков, CD-ROM, DVD-ROM).

3.Блок питания.

4. И фронтальная панель, с индикаторами сети и работы жесткого диска, кнопками питания и сброса компьютера.

Блок питания ПК (БП) — электрический источник питания для обеспечения всех узлов и систем компьютера электроэнергией постоянного тока, а так же преобразования напряжения до нужного вольтажа и стабилизации напряжения (т.е. защита узлов ПК от скачков тока).

— Мощность блоков питания варьируется от 50 Ватт (встраиваемые решения) до 1800 Ватт (Сервера и игровые станции).

— Выходное напряжения БП: +/-5, +/-12, +3,3 Вольт в режиме работы компьютера и +5 и +3,3 Вольта в режиме ожидания (stand by).

Виды блоков питания:

1. AT (Advanced Technology) — устаревший выключатель питания находится на панели БП и находится в цепи электропитания ПК. Питание в режиме stand by не предусмотрено. И имеет следущую распиновку разъема AT:

№1	№2	№3	№4	№5	№6	№7	№8	№9	№10	№11	№12
оранжевый	не используется	желтый	синий	черный	черный	черный	черный	белый	красный	красный	красный
Ground	не используется	+12V	-12V	общий	общий	общий	общий	-5V	+5V	+5V	+5V

2. ATX (Advanced Technology Extended) — современный блок питания, бывают 20-ти контактные, которые использовались до появления шины PCI-Express, а так же 24-х контактные, созданные для поддержки шин PCI-Express.

В случае с 20-ти контактным блоком питания последние 4 провода не используется (11, 12, 23, 24).

Как проверить блок питания? | Ремонт компьютеров на дому и в офисе в Москве

Блок питания системного блока очень важный компонент компьютера. Во первых блок питания, должен вырабатывать стабилизированное напряжение нужного номинала, во-вторых, обеспечивать защиту комплектующих компьютера от высокого напряжения сети 220 В и перепадов напряжения. Многие считают блок питания самым важным устройством компьютера, так как именно с него начинается вся работа.

Как проверить работоспособность блока питания компьютера, если этот самый компьютер не включается?

Самое простое взять заранее исправный блок питания и подсоединить его к компьютеру который не включается. Если компьютер нормально включился, значит все проблемы были в блоке питания.

Так же можно подключить сомнительный блок питания к другому заранее исправному компьютеру и понаблюдать его работу там, если компьютер вдруг не включился, значит опять виноват блок питания, это в большинстве случаев означает его замену.

В обоих случаях существует риск.
В первом варианте испортить исправный блок питания, подключая его к неисправному системному блоку.
Во втором случае, вывести из строя комплектующие исправного системного блока, подключая к нему возможно неисправный блок питания.
А что делать, если рядом нет другого компьютера и нет исправного блока питания или вы просто не хотите рисковать исправными комплектующими, как тогда проверить работоспособность блока питания.

Берём компьютер, который не включается. Отсоединяем 20/24 контактный штырьковый разъём блока питания от материнской платы, так же отсоединяем от него все устройства. Сам блок питания вынимать из системного блока не обязательно. Подключаем блок питания к электрической розетке, подсоединяем к нему для нагрузки дисковод, затем берём 20/24 контактный штырьковый разъём от БП защёлкой к себе, как показано на скришноте, берём простую канцелярскую скрепку и замыкаем между собой контакты зелёного PS-ON – обозначающего включение и любого чёрного провода (земля).

При этой операции кулер блока питания должен прийти в движение.

На дисководах загорается зелёный индикатор и при нажатии на кнопку открывается и закрывается лоток.

Если кулер НЕ вращается, значит блок питания полностью неработоспособный и делаем вывод, компьютер не включается из-за полностью неработоспособного блока питания.
А если кулер вращается, индикаторы дисководов включаются, означает ли это полную пригодность к работе нашего блока питания? К сожалению утверждать это на 100 % нельзя, так мы проверили блок питания можно сказать без нагрузки, настоящую же нагрузку наш блок питания получит тогда, когда мы подключим к нему материнскую плату и комплектующие компьютера (жёсткий диск, видеокарту, дисковод, питание процессора) и нажмём на кнопку POWER системного блока, то есть при настоящей работе, если компьютер не включается, значит у нас всё-таки неисправный блок питания или материнская плата.

Для таких случаев у наших сервис инженеров есть заведомо рабочие блоки питания, которые они возят с собой.
Замена блока питания является стандартной услугой по ремонту компьютеров.

Выбор компьютерного блока питания, «Компьютеры Одесса»

В процессе покупки персонального компьютера обычным обывателем, вопрос выбора блока питания, как правило, не стоит. Основная масса покупателей, рассматривая системные блоки, выбирает посимпатичнее и «покруче», что бы цвет монитора и клавиатуры подходили к цвету системного блока, смотрят на наличие фронтальных USB и выходов аудиокарты и т.д. Однако, часто вместе с корпусом недорогого ПК идет и блок питания, от качества которого зависит очень многое: стабильность работы компьютера в целом, срок службы компонентов компьютера, сохранность данных, хранящихся на жестком диске, и, в итоге, самое ценное – ваше время и нервы. Мы не будем акцентировать внимание на определенных моделях и фирмах-изготовителях, об этом можно целые книги написать, мы выявим основные характеристики и параметры, на которые следует обратить внимание при покупке ПК и наряду с другими компонентами грамотно выбирать блок питания и зачастую отдельно от самого корпуса, а не в придачу к красивому ящику (который тоже влияет на работу компьютера, но об этом в др. статье)

Компьютерный блок питания (далее БП) — вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока. В его задачу входит преобразование сетевого напряжения до заданных значений, их стабилизация и защита от незначительных помех питающего напряжения. Также, будучи снабжён вентилятором, он участвует в охлаждении системного блока.

Высококачественный блок питания должен соответствовать 5 критериям. Эти критерии таковы:

1. Блок питания должен постоянно обеспечивать заявленную мощность.

2. Блок питания должен гарантированно работать при внешней температуре в 40 — 50°C..

3. Блок питания должен иметь низкий уровень шума..

4. Блок питания должен быть совместим с современными компонентами ПК.

5. Блок питания должен быть удобным в эксплуатации по типу организации кабелей, не уступая при этом, качеству работы.

Это теория, а на практике рассмотрим какие необходимые детали нужно знать о блоке питания, чтобы правильно подойти к вопросу выбора. Блок питания стандарта ATX (именно этому стандарту соответствуют большинство БП в ПК) имеет следующие характеристики с практической точки зрения, которые важны для рассмотрения в данной статье:

1) Суммарную заявленную электрическую мощность

2) Максимальные выдаваемые токи по основным линиям питания +5 В, +12 В, +3,3 В, -5 В, -12 В. Измеряются в амперах.

3) Количество разъемов подключения соответствующего типа и длина кабелей питания

4) Совместимость с ИБП.

5) Наличие вентилятора с функцией Pulse Width Modulation

Суммарная заявленная электрическая мощность и токи.

АТХ-стандарт обуславливает максимально допустимые токи, пульсации и отклонения от эталонных напряжений по всем линиям питания. В рамках «домашнего ПК» принято разделять стандарт на две серии: АТХ 1.х и АТХ 2.х (в обзорах и на форумах последний часто пишут как 2.0, что не совсем верно). Основным различием является доминирование линии +5 В в первой серии и +12 В – во второй.

Основные данные можно обнаружить либо на специальной табличке, которая, как правило, имеется на каждом блоке питания, либо на сайте производителя данного блока питания. Например :

Из данной таблички видно, что блок изготовлен Тайваньской компанией Sea Sonic Electronics Co. Модель SS-850HT намекает на то, что максимальная пиковая мощность БП — 850W(об этом, как правило, написано достоверно ниже в таблице и именно в таблицу следует заглянуть при поиске мощности, потому что не всегда название модели совпадает с номинальной, а тем более реальной мощностью). Далее следует надпись Active PFC F3 – это означает, что этот БП оборудован схемой активной коррекции фактора мощности (Active Power Factor Correction), которая улучшает значение коэффициента мощности блока питания за счет изменения формы волны входящего тока. БП с активной PFC могут доводить коэффициент мощности до значения 0.99, в то время, как БП с пассивной PFC — до 0.70, а БП, вообще не использующие PFC – только до 0.

60. Более высокий коэффициент мощности сокращает потери при передаче и увеличивает эффективность для энергетических компаний, делая активную коррекцию коэффициента мощности важной частью конфигурации систем.

Далее мы видим таблицу, в которой надписи означают: AC INPUT – входное переменное напряжение (сетевое напряжение на которое рассчитан БП) – в нашем случае это переменное напряжение от 100 до 240 В частотой 50-60 Гц (подойдет как для европейского так и для американского рынка сбыта т.н. универсальный ввод или «полный охват») и потребляет данный БП от 12 до 6 А переменного тока.

Далее в таблице находятся значения выходного постоянного напряжения DC OUTPUT(по стандарту ATX отклонение напряжений блока питания не должно превышать 5%) и нагрузочные способности линий +3,3В, +5В, двух виртуальных линий +12В (далее мы остановимся на них более подробно, так как это самая нагруженная линия в современных блоках питания), -12В(имеет вспомогательное значение), +5Vsb (напряжение дежурной цепи).

В прошлом, во времена таких процессоров, как Athlon XP и Pentium 4, основная нагрузка ложилась на линию +5В. Но в связи с ростом энергопотребления процессоров стало более выгодным технически питать их по линии +12В, потому что при равной мощности по линии + 12В идет почти в 2,5 раза меньший ток, чем по линии +5В. Благодаря этому снижаются потери мощности в электрических кабелях, и соответственно, просадки напряжения. Поэтому современные БП оснащены несколькими(обычно 2-4) виртуальными линиями +12В, на которые и ложится основная нагрузка. В нашем случае производитель заявил, что каждая линия +12V1 и +12V2 способна обеспечить ток 40А, однако это не означает, что одновременно обе линии способны выдать такой максимальный ток. Иначе бы мощность по линии +12В была бы равна (40А+40А)*12В=960Вт, а мы имеем 840Вт, и то это все при условии, что остальные линии БП потребляют в сумме не более 10Вт, так как общая мощность этого БП заявлена 850Вт. То есть в реальности предполагается, что обе линии +12В одновременно не будут нагружены на 40А и данная таблица носит скорее приблизительно информативный характер (на самом деле этой таблице следует доверять в БП ведущих производителей, китайские «ноунейм» фирмы сильно завышают эти цифры в угоду маркетологам и их БП могут выдавать лишь половину заявленной мощности).

По UL номеру E104405 можно проверить, что этот блок питания действительно произведен компанией SEA SONIC ELECTRONICS CO LTD. На этикетке подчеркнута сертификация организациями CUL, TUV, FCC и соответствие стандартам по содержанию вредных веществ RoHS, а также сертификацию 80 PLUS. Сертификация 80 PLUS® — самый широко известный независимый стандарт энергосбережения. Такие БП потребляют меньше энергии и выделяют меньше теплоты, позволяя системе охлаждения работать дольше и с меньшим шумом. Эта сертификация снижает эксплуатационные расходы и помогает в защите окружающей среды. Кроме того, на этикетке можно заметить знаки Укрстандарта и Росстандарта.

Практический расчет необходимой мощности

Давайте подумаем теперь сколько же нам надо мощности для питания нашего компьютер (Одесса). При выборе мощности и модели БП должно быть принято во внимание множество факторов, включая тип компьютера, требования видеокарты и для каких целей и задач он будет использоваться.

Чтобы помочь пользователям с выбором наиболее подходящего БП можно воспользоваться интернет ресурсами (например www.antec.outervision.com) для автоматического подсчета мощности при заданных параметрах нашего ПК или узнать потребляемую мощность каждого компонента ПК на сайте производителя.

Приведем пример для расчета мощности современного ПК, где нагрузка в основном на линию +12В и от нее следует отталкиваться при подсчете (соответственно при выборе БП для компьютера с БП старой версии АТХ 1.х данный расчет надо производить для линии +5В). В нашем расчете нет смысла выискивать точные данные по вентиляторам, жестким дискам и оптическим приводам, поскольку на фоне энергопотребления видеокарт и центральных процессоров они незначительны. Поэтому можно грубо принять (естественно, в сторону завышения), что типичная мощность для HDD – 10Вт, вентилятора – 5Вт, оптического привода – 15Вт. Данные об энергопотреблении процессоров и видеокарт стоит выяснять отдельно и желательно с точностью хотя бы до 10 Вт. К примеру, мощность современного процессора в персональном компьютере может быть в пределах от 25 до 140 Вт, а видеокарты – от 10 до 300 Вт, а в отдельных экземплярах и выше.

Например для такой системы: CPU Core2Duo E8400, видеокарта Radeon HD 4850, 1 HDD, 2 вентилятора, 1 DVD-RW. Находим в сети значение thermal design power(макс. расч. мощность) для процессора CPU Core2Duo E8400(например тут) -65Вт, видеокарты Radeon HD 4850(например тут) — 110Вт максимум, 2 вентилятора – 10Вт, 1 HDD – 10Вт, 1 DVD-RW – 15Вт имеем в сумме 65+110+10+10+15=210Вт по цепи +12В, так все эти устройства потребляют больше всего по линии +12В. Разделив 210 на 12В по формуле расчета мощности имеем около 18А. С учетом принятых нами огрублений, а также неучтенных потерь и увеличенного потребления при старте эту величину рекомендуется умножить на 1,1. Получаем величину около 20 А. Рассматривая технические параметры интересующего нас блока питания, проверяем заявленный максимальный ток по линии +12В, для которой и проводились расчеты.

В нашем случае нас интересует блок питания, у которого заявленный ток по линиям +12 В не менее чем 20 А. Такому условию соответствуют многие качественные блоки питания типичной мощности 350-400 Вт.

После того, как мы подсчитали требуемую силу тока по линии +12 В и научились определять, подойдет ли нам тот ли иной блок питания, следует вспомнить, как по внешним признакам можно отличить качественный БП от некачественного. Здесь, к сожалению, не так все однозначно.

Оценка качества БП

Одним из первостепенных косвенный критериев оценки качество БП был его вес. Достаточно толстая листовая сталь, из которой сделан корпус, массивный силовой трансформатор, немаленький дроссель групповой стабилизации +5/+12 В (или два меньших при раздельной) обуславливали этот значительный вес. Кроме того, рекомендовалось просмотреть блок «на свет» дабы рассмотреть габариты радиаторов и высоковольтных конденсаторов. Казалось бы – все правильно, но многие современные качественные БП за счет улучшенной и более дорогой схемотехники смогли добиться уменьшения веса БП за счет снижения размеров силового трансформатора и дросселя групповой стабилизации. Однако цена на такие изделия не оставляет сомнений на счет их качества. Хороший БП не может стоит меньше 40-50 у.е. а зачастую стоит 80-120.

К другим косвенным внешним признакам оценки качества БП принято относить длину, толщину, количество кабелей и разъемов, габариты вентилятора. Стандартом толщины кабелей является AWG18, маркировка нанесена прямо на самих проводах. Чем больше цифра, тем меньше сечение (для питания floppy-дисковода допустимо применение проводов AWG22). Тонкий провод, например AWG20, по всей длине выводов – признак БП очень низкого качества. Крупный вентилятор (12 см и больше) с высокой степенью вероятности указывает на принадлежность БП к стандарту АТХ 2.х – старые блоки всецело комплектовались вентиляторами 8 и 9.2 см, исключений с применением 12 см весьма немного.

Разъемы подключения ATX различного типа

Нынешние блоки питания по типу организации кабелей делятся на три типа:

Традиционные: все кабели напрямую соединены с БП, включая дополнительные. Преимущество – меньше потерь при проводной передаче; недостатки – беспорядок в проводах и препятствия для свободной циркуляции воздуха системы охлаждения.
Модульные: кабели соединены с БП посредством специальных разъемов. Преимущество такого подхода в возможности упорядочить кабели для более свободной циркуляции воздуха охлаждающей системы; недостаток – высокие потери при проводной передаче.
Блоки питания с расширенной гибридной системой организации кабелей Antec: комбинируют решения традиционных и модульных БП; все жизненно важные кабели подключены к блоку напрямую, а дополнительные посредством модульного решения. Это позволяет достичь меньших потерь при проводной передаче, наряду с улучшенной организацией прокладки кабелей.

Стандартно БП имеет основную массу необходимых разъемов подключения соответствующего типа:

4-х или(и) 8-и контактный разъемы питания процессора ATX12V и 20+4 контактный разъем ATX для питания материнской платы и шины PCI-Express

4-контактный разъем MOLEX, разъем питания SATA

Современные мощные видеокарты, как правило, снабжены разъемами дополнительного питания на 6 или 8 пин. Наиболее мощные видеокарты имеют иногда по 2 или даже 3 (а в будущем и 4) таких разъема. Производителям блоков питания сей факт известен, поэтому они заранее снабжают свои блоки питания соответствующими кабелями с нужными разъемами. Вам нужно только выбрать модель блока питания с соответствующим вашим нуждам количеством кабелей нужного типа. Да, производители видеокарт, как правило, снабжают свои изделия нужными переходниками. Ими можно воспользоваться, но лучше этого по возможности не делать – лишний механический контакт в цепи и лишний кабель в корпусе малополезен. Также этого переходника может не оказаться в комплекте, он может потеряться, выйти из строя, а в продаже они довольно редки. Как правило, у блоков питания мощностью более 500 Вт и более уже встречается два 6-пин разъема для дополнительного питания видеокарты.

6-контактный и 6+2-контактный разъемы питания видеокарт PCI-E

Совместимость с ИБП.

В последнее время все чаще возникают жалобы от пользователей на бесполезность установки ИБП – в момент отключения света ПК просто перегружается, а то и вовсе отключается, причем, порой, совершенно «молча». Так в чем проблема?

Все дело в несовместимости блоков питания Full Range (способных работать в очень широком сетевом вольтажном диапазоне 85-240 В) с активной схемой корректировки фактора мощности (Active PFC). В момент отключения электропитания падение напряжения в блоке питания не является мгновенным за счет конденсаторных емкостей. Напряжение падает очень быстро, но не настолько быстро, чтобы APFC не успел среагировать – иначе, зачем он нужен? Падение напряжение компенсируется увеличением тока потребления. Рост тока несет характер снежного кома, результат – срабатывание защиты по току в ИБП. Наверняка некоторые из читателей воскликнут: «Но ведь UPS как раз и нужен для того, чтобы напряжение не падало!» – и будут правы, но скорость реакции большинства ИБП существенно ниже, чем у APFC.

Путей решения проблемы есть несколько: «замедление» APFC, «ускорение» реакции ИБП (как это сделано в smart-UPS), отключение режима Full Range (перевод блока питания в обычный диапазон напряжений 185-240 В), отключение APFC. Разумеется, совсем необязательно проблемы будут именно у Вас и именно в той или иной связке БП – ИБП. На это тоже есть свое объяснение: в момент отключения электричества ПК был почти не нагружен, автоматическое отключение Full Range (БП адаптирован для питания от ИБП), «быстрый» и/или мощный ИБП.

Во избежание вышеописанной проблемы следует приобретать либо smart-UPS, либо блоки питания без PFC. Последний совет, фактически, парадоксален. Еще совсем недавно все и вся говорили, что APFC – это хорошо и полезно. Сегодня – наоборот (правда, только в том случае, если планируется использование ИБП).

Наличие вентилятора с функцией Pulse Width Modulation

Вентиляторы, использующие широтно-импульсную модуляцию (Pulse Width Modulation) могут регулировать скорость своего вращения между 15% и 100%. В то время как традиционные вентиляторы, управляемые лишь питающим напряжением имеют диапазон вращения между 35% и 90%. Использование PWM-вентилятора при менее, чем 50%-ой нагрузке обеспечит значительно более низкий уровень шума охлаждающей системы БП.

Немаловажную роль в выборе производителя БП, если Вы сомневаетесь в своей компетенции играют различный рода тесты блоков питания ведущих производителей, которых в сети очень много на сайтах http://www.easycom.com.ua, http://www.overclockers.ru/, http://itc.ua/, http://www.3dnews.ru, http://www.ixbt.com/ и др.

Удачных Вам покупок.

Советы по ремонту и замене блока питания. Как отремонировать блок компьютера.

В раздел: Советы → ремонт блока питания

Какой мощности необходим блока питания современному компьютеру ?
   Персональный компьютер каждый полтора — два года увеличивает свою производительность, это можно увидеть на графике. Вместе с повышением производительности увеличивается тактовая частота компьютера, разрабатываются новые процессоры, ПК становятся все быстрее и быстрее. Еще совсем недавно блок питания компьютера имел мощность 250-350 Вт, а сейчас это стало просто минимальной нормой конфигурации ПК. Нас уже трудно удивить 1000 ваттным блоком питания.
   Итак, давайте разберёмся, на самом ли деле современные компьютеры требуют больше мощности для своей работы и на сколько возросло потребление тока, что изменилось за последние, к примеру 8 лет, по энергопотреблению ПК и его комплектующих.
   Для правильного определения условно разделим ПК на группы, т.н. «для офиса и дома», «для игр», можно еще их разделить как на «стационарные», «ноутбуки», «карманные».
   Если проанализировать, то повышение производительности процессоров не очень сильно увеличило потребляемую мощность, средние модели видеокарт тоже не особо увеличили потребление. Материнка, жесткий диск, DVD приводы и остальные комплектующие тоже не особо добавили потребление мощности. Исходя из этого, приходим к выводу, что обычный домашний и офисный компьютеры не стали требовать больше мощности, это является большим достижением технологий.
   Перейдем к более новым экземплярам рабочих станций игровых компьютеров, здесь обстановка несколько другая т.к. прежние Пентиумы и Атлоны потребляли не более 100Вт, то сегодняшние двухядерники и многоядерники требуют мощности в два раза больше примерно до 150Вт. С видеокартами ситуация ещё лучше, лидеры прежних времён — ATI Radeon X800GT и NVIDIA GeForce 6600, с потребляемой мощностью 40 — 50Вт, безнадёжно отстают не только по производительности… современные видеоплаты требуют уже до 250Вт мощности, а при разгоне и того больше…
   Встает вопрос: в результате чего заметно увеличилась мощность обычного блока питания компа, если потребители средне-статистического ПК практически на том же уровне. Ответ как-бы напрашивается сам по себе: или производители нас вводят в заблуждение, ведь мы ведем речь не о китайских подделках, а о известных во всем мире производителях.
   Для убедительности в сказанном, возьмите и проверьте блоки питания нескольких фирм, и вы частично убедитесь в этом: больше половины БП не выдержат проверок. Приходилось встречаться с тем, что новая модель практически ничем не отличается от предыдущей версии 300 W выдается за 450W. Или более «маленький» обман, к примеру известной фирма ИнВин –модель InWin-430 является обычным 300 Ваттником… что и не скрывается, токи потребления на корпусе указаны верно.
Думаю что вам нет необходимости пояснять зачем необходим надежный импульсный блок питания для ПК — чем качественнее блок питания, тем меньше проблем с любой электронной техникой, в т.ч. и с компьютером. Не менее важный аспект это и электрическая безопасность, а если ваша домашняя сеть еще в добавок барахлит …

Признаки неисправности блока

СБОИ Первый признак того что, скорее всего блок питания ПК дает сбой — необъяснимые зависания компьютера, самопроизвольные перезагрузки. Это может происходить когда он выдает пониженное напряжение (или повышенная пульсация), в результате материнская плата, процессор и оперативная память работают неустойчиво, возникают сбои приводящие к аварии. Диагностировать сбои трудно, т.к. этому может способствовать вирусы, перегрев процессора, нехватка оперативной памяти, программные сбои.
ПЕРЕГРЕВ Еще один симптом неисправного блока питания компьютера — повышенное выделение тепла поступающее от блока. В обычной, повседневной работе блок питания, как правило, теплый на ощупь, он не нагревается до степени, когда нельзя дотронуться. Если ваш компьютер зависает, то попробуйте прикоснуться к источнику питания. Если от него идет горячий поток воздуха, то есть хороший шанс, что сбой был вызван качеством электропитания. Заодно проверьте работу вентилятора, может он забился пылью и не может нормально вращаться.
ПОВЫШЕННЫЙ ШУМ И ПОСТОРОННИЙ ЗАПАХ Увеличился шум и появился запах тоже могут сопровождать ненормальную работу блока питания. Когда блок питания вышел из строя и он стал таким горячим, что компоненты расположенные в нем вышли из строя. Если вы почувствовали посторонний запах, появился дым исходящий из компьютера, имеется вероятность выхода из строя ИБП. В результате этого увеличился шум от вентилятора, обычно сопровождающий в этом случае.
НЕ ВКЛЮЧАЕТСЯ КОМПЬЮТЕР Если блок питания вышел из строя, компьютер не сможет запуститься. Кроме того, периферийные устройства не получат питания, так что ни жесткий диск, ни вентилятор не будут раскручиваться. Материнская плата может стать причиной сбоя при запуске. Посмотрите светится ли светодиод на материнской плате (на лицевой панели) при попытке запуска. Если материнская плата не получает питания, имеется шанс того, что БП сломался.
Выводы Источник питания требует ремонта или замены, т.к. он не может обеспечить устройства ПК необходимым напряжением. Большинство сегодняшних компьютеров обладают источниками питания, достаточные по мощности для работы всех устройств. Но при обновлении компьютера могут установлены новая видеокарта, добавлена или заменена оперативная память, установлен дополнительно жесткий диск, а потребность в мощности может превышать возможности импульсного источника питания.
Всякий раз, когда вы делаете существенное обновление оборудования, обратите внимание на возможности имеющегося блока питания.

Замена блока питания

1. Выключите компьютер и отключите его от сети, открутите винты, снимите боковую стенку корпуса компьютера. При наличии пыли, соблюдая особую осторожность, очистите пылесосом платы и проводники, вентиляционные сеточки от пыли. Осмотрите блок питания, он находится в верхней части, прикрепленный к задней стенке корпуса. С обратной стороны видна вентиляционная решетка через которую охлаждается блок. Блок питания жестко крепится к задней части с помощью винтов. С внутренней стороны блока рассмотрите как от БП отходят разноцветные кабеля пристыкованные к разным платам.
2. Зафиксируйте, а лучше сделайте снимок, подключения его к материнской плате и другим устройствам, сделайте отметки используя клейкую ленту, нарисуйте на бумаге эскиз расположения и запишите разъемы куда они идут от блока питания.
На концах кабеля закреплены розетки разных типов, которые отличаются размерами, формой, количеством гнезд, имеют ключи для правильной установки.
3. Отсоедините разъемы шнуров питания от блока идущие к материнской плате.
Два кабеля питания подключаются к материнской плате: один большой — 20 или 24 пиновый разъем, другой 4, 6 или 8-контактный разъем.
4. Отсоедините разъемы питания от жесткого диска, CD/DVD проигрывателя и других устройств.
5. Открутите четыре винта, которыми крепится корпус блока питания компьютера.
Будьте внимательны, чтобы случайно не открутить винты, крепящие внутренний вентилятор.
Чтобы определить какие винты необходимо открутить, слегка ослабьте крепления и пошевелите за металлические части корпуса. Кроме того, винты, которыми он крепится, как правило, расположен ближе к внешнему краю корпуса. Винты крепящие вентилятор располагаются ближе к середине, чем к краям.
6. Выньте блок питания из системного блока.
Если вам мешают внутренние устройства, то может потребоваться для этого слегка ослабить винты, крепящие жесткий диск, а может еще и отстыковать некоторые разъемы. Если все таки не удается освободить блок питания, убедитесь в том, что откручены все необходимые винты. Часть блоков питания могут иметь дополнительные крепления.
7. Покупка нового блока питания.
Если вы решили приобрести новый блок, то со старым блоком идите в магазин для покупки нового. Но если вы в дальнейшем планируете модернизировать компьютер: заменить видеокарту на более производительную, установить еще один жесткий диск, проигрыватель CD/DVD, то покупайте более мощный блок питания с учетом новых устройств.
8. До начала установки нового блока питания в системный блок, проверьте работу вентилятора.
Если вентилятор заработал, отключите электропитание и продолжите установку блока в обесточенном состоянии. В случае, если вентилятор не работает, то блок питания возможно не подходит, или неисправен системный блок (убедитесь, что блок питания подключен верно и на входе имеется напряжение 220в).
9. Установите новый блок питания на место старого блока, закрутите винты, затем подключите кабельные разъемы к системной плате, жестким дискам, вентилятору и выключателю питания.
Сверяйте правильность подключение с отметками и рисунком которые вы сделали до демонтажа. Помните, что некоторые кабели с БП не подключается ни к чему, они для будущих дополнений.
10. Подключите шнур питания к компьютеру.
Обратная часть шнура питания вставляется в гнездо расположенное возле вентилятора.
11. Включите выключатель питания на задней стенке системного блока, нажмите кнопку ПУСК на передней панели и убедитесь, что загорелся светодиод на передней панели.
Вы должны услышать легкий шум от вращения вентилятора, если вы его слышите, то ваш компьютер вернулся к «жизни».
12. Если вентилятор не вращается, проверьте исправность шнура, убедитесь что в розетке имеется напряжение.

Устройство блока питания

Блок питания компьютера (ATX, PC/XT … Power Supply) представляет собой прямоугольный металлический корпус размером (в зависимости от стандарта)305 × 244. С одной стороны расположены выключатель питания, гнездо подключения 220 вольт, вентилятор обдува. С другой стороны жгуты проводов с розетками на концах. Крепится блок при помощи четырех винтов.

Всё что нужно знать о блоках питания

Собрать идеальный компьютер практически не возможно, потому что редко получается найти идеальный баланс между всеми комплектующими. Однако, зная, как выбрать каждую комплектующую по отдельности, у вас есть все шансы собрать свою идеальную игровую/рабочую машину. И начнем мы пожалуй с важной части компьютера ,на которой почему-то любят экономить — блок питания. Вообще, БП как и корпус будущего пк следует покупать в последнюю очередь, когда вы уже точно знаете какой процессор и видеокарта будут стоять в вашем компьютере. Процессор и видеокарта это самые «прожорливые» из всех комплектующих в плане мощности. Раз уж мы подошли к такой характеристике как «мощность» следует рассказать об этом поподробнее.

Расчёт мощности

Есть много полезных сайтов где вы можете рассчитать сколько ватт(Вт) будет потреблять ваша сборка. Для этого нужно выбрать комплектующие из предложенного списка и нажать кнопку «рассчитать»

Важно понимать, что вся мощность блока питания распределяется по его шинам питания. Самая главное на что нужно обращать внимание, это линия 12 вольт, так она является главной. Мощность на такой линии должна превышать расчетную мощность в нашем калькуляторе.

Исходя из результатов, система подберет вам нужную модель блока питания.

Сертификат 80+

На блоках питания вы можете видеть такие наклейки :

Многие качественные блоки питания, приобретаемые по хорошим ценам, несут на себе знак 80 PLUS. Причем этот знак размещается так, чтобы его было хорошо заметно, на самых видных местах .Тем самым производитель подчеркивает, что данный блок питания чем-то выделяется в лучшую сторону по сравнению с остальными блоками питания, не имеющими такого знака. Так в чем же смысл этой сертификации? Блок питания считается соответствующим стандарту 80 PLUS, если его КПД составляет не менее 80% в диапазоне нагрузки 10…100% , и при этом его коэффициент мощности (КМ или PFC) равен не менее 0.9 при 100% нагрузке.

Как видно из картинки, просто 80+ имеет самый низкий кпд, а TITANIUM 80+ самый высокий, но он и стоит дороже. Соответственно имеете вы блок питания на 500Вт с кпд 87% при нагрузке в 100%, значит максимальная мощность, которую выдаст БП при такой нагрузке, составит 435Вт.

Формат блоков питания

Самый распространенный формат блоков питания это ATX12V, также существует форматы SFX, TFX для компактных корпусов, EPS для серверов и другие. Все они отличаются друг от друга своими габаритами.

Модульность блоков питания

У НЕ модульных блоков питания все провода припаяны к плате и не отсоединяются. Такие блоки стоят дешево, но не подходят в тех случаях, когда нужно аккуратно уложить кабели в системном блоке.

В частичномодульных блоках питания, припаяны кабели материнской платы и процессора, остальные можно отсоединять если вы их не используете, чтобы они не мешались в корпусе.

В модульных блоках питания все кабели можно отсоединить и это будет полезно, если вы хотите сделать кабель менеджмент.

Блок питания для стационарных компьютеров и ноутбуков, бесперебойные источники и основы правильного выбора

Блок питания является одной из главных частей любого компьютера. Но многие халатно относятся к покупке этой детали, ориентируясь только на цену.

При выборе этого компонента существует много тонкостей, которые стоит учитывать. В этой статье будет подробно рассказано о том, как правильно выбрать блок питания для компьютера.

Большинство людей игнорируют важность блока питания. Все сначала выбирают:

видеокарту;
процессор;
материнскую плату…,

а блок питания покупают на «что осталось». Это абсолютно не верно. Напрямую от питания зависит стабильность работы всей системы в целом. Давайте посмотрим к чему может привести неправильный БП.

Неожиданные выключения компьютера.

Так происходит, если мощность источника питания подобрана неверно. Комплектующие требуют большего тока, чем может выдать питание, вследствие чего компоненты перегреваются. Если система защиты работает корректно, то она выключит компьютер, но вы рискуете потерять данные.

В дешевых блоках защита работает плохо, что может полностью вывести БП из строя. Нередко они «утаскивают» за сбой и другие компоненты.

Перегрев.

В бюджетных вариантах производители сильно экономят на деталях: ставят радиаторы недостаточной мощности и комплектующие низкого качества. Из-за этого происходит сильный нагрев, который может распространиться на весь системный блок. Это увеличит температурные показатели других элементов.

Недостоверно указанные параметры.

Выходные характеристики некачественных БП часто не соответствуют заявленным. Напряжение на их выводах может «гулять» на целый вольт, что недопустимо. Это приведет к быстрому износу и выходу из строя оборудования.

Кулеры.

В некоторые агрегаты ставят некачественные вентиляторы. Из-за перегрева они начинают работать на повышенных оборотах. В них стоят дешевые подшипники, они начинают дребезжать, превращая ваш ПК в турбину.

Энергопотребление.

КПД у блоков питания не 100%. У плохих моделей, он едва дотягивает до 75%. Вы просто сжигаете 25% в тепло, которое улетает в форточку. Хорошее питание позволит вам экономить электроэнергию.

БЛОК ПИТАНИЯ ДЛЯ СТАЦИОНАРНОГО КОМПЬЮТЕРА

Сейчас поговорим о питании для стационарного компьютера. При выборе этого типа блоков часто совершают ошибки. Есть несколько важных параметров:

Мощность.

Эту характеристику указывают на всех БП. Правильно подобранная мощность является залогом долгой и стабильной работы. Для расчёта мощности необходимо знать какие комплектующие стоят в вашем системном блоке. Для этого есть 3 способа.

Посмотреть в «Диспетчере устройств».
Снять крышку с системного блока и переписать все названия.
Воспользоваться специальными программами по типу Everest.

Важно учесть энергопотребления не только главных компонентов, таких как видеокарта, процессор материнская плата, но и не забыть про:

вентиляторы;
жесткие диски и SSD;
дисководы;
сетевые адаптеры, звуковые карты и другие устройства расширения.

Ищем информацию о них в интернете и переписываем значения на бумагу. Для жестких дисков и плат расширения крайне тяжело найти документацию. Примерная потребляемая ими мощность около 25 ватт.

Многие забывает про разъёмы USB, а зря. Такое устройство потребляет 5 ватт мощности. Клавиатура, мышь, юсб хаб с десятком флешек и т.п. тоже нагружают систему.

Далее все показатели суммируем. На блоках питания указывается мощность, которую они смогут отдавать в пике: непродолжительное время.

А на дешевых БП эти показатели завышены. Поэтому к полученному результату необходимо добавить около 20%. Это обеспечит стабильную работу, а компоненты будут функционировать в комфортном температурном режиме.

Есть и другой способ, который существенно сэкономит время. В интернете полно онлайн калькуляторов для расчёта мощности БП. Найти их не трудно, там вы сможете легко рассчитать необходимое значение, просто указав состав и количество дополнительных устройств.

Качество блока питания напрямую от используемых радиодеталей зависит . Вот основные компоненты, на которых экономят производители.

Дроссели.

Качественный блок можно определить по дросселям. Главная их задача – сглаживать пульсации. Очень часто в дешевых моделях дроссели просто заменяют на перемычки, такое устройство не стоит рассматривать. Это сильно отражается на стабильности работы. Большие дроссели, намотанные толстым медным проводом – первый признак долговечности.

Увидеть дроссели можно, если заглянуть через решетку вентилятора внутрь. Они располагаются возле входа 220 вольт и по виду напоминают небольшой трансформатор. Если вы видите на их месте перемычки, то такую модель не стоит покупать.

Конденсаторы.

Конденсаторы в связке с дросселями обеспечивают сглаживание пульсаций после выпрямительного моста. В БП ставится два конденсатора с напряжением порядка 200 вольт. Главная характеристика конденсатора – это его емкость. Оптимальные значения – больше 300-400 микрофарад в сумме, но чем больше, тем лучше.

Именно конденсаторы являются причиной большинства поломок. Они со временем теряют свою емкость. В худшем случае, они закипают и взрываются. Стоит обращать внимания на производителя. Лучшие конденсаторы производят фирмы: Sanyo, Fujitsu, Epcos, Jamicon, Hitachi, Capxon, Matsushita.

Вентилятор.

Вентилятор влияет на качество охлаждения и на уровень шума. Выбирайте модели с минимум одним 120 мм кулером. Будет хорошо, если у него будет фирменная крыльчатка и качественный гидродинамический подшипник. Это увеличит ресурс и снизит уровень шума. Но в любом случае вентилятор нужно будет регулярно чистить от пыли!

Провода и разъёмы.

Провода должны быть достаточно длинными, чтобы достать до отдаленных частей корпуса. Они должны быть покрыты качественным слоем изоляции, но быть достаточно мягкими. В дорогих моделях имеется защита специальной оплеткой. Но она скорее для эстетики.

Многие производители экономят на качестве и количестве разъемов, стоит обратить на это внимание. Хорошие разъемы сделаны из качественного пластика, контакты ровные, на отливке отсутствуют заусенцы.

Радиаторы.

На них тоже часто экономят недобросовестные производители. Радиаторы должны быть большими и тяжелыми, иметь форму с максимальным количеством ребер. Они должны располагаться возле вентиляционных отверстий или кулера и хорошо обдуваться воздухом.

Трансформаторы.

Как и радиаторы, трансформаторы должны быть большими и тяжелыми. Именно они выполняют большую часть работы по преобразованию напряжений. Оптимальное место их расположения — напротив вентиляционных отверстий.

Перегрев может привести к нарушению изоляции и межвитковому замыканию. БП с такой неисправностью может забрать с собой в помойку половину всех комплектующих.

Важно! Хороший блок питания —тяжелый блок.

Производитель.

От него завит качество используемых комплектующих. Вот хорошие бренды, которым можно доверять:

Zalman;
FSP;
Chieftec;
Microlab;
Thermaltake.

БЛОК ПИТАНИЯ ДЛЯ НОУТБУКА

Данные устройства отличаются от десктопных моделей. Существуют 3 параметра, на которые стоит обратить ваше внимание при выборе.

Мощность.

Один из самых главных. Он показывает, какую энергию способен отдать блок питания. Необходимое значение можно найти:

На днище ноутбука, на специальной наклейке.
В документации к устройству.
В интернете.
На корпусе старого блока питания.

Важно знать, что можно и даже нужно брать блок питания с запасом. Но мощность никак не должна быть меньше номинальной.

Иногда указывается максимальный ток, который способен отдать БП или который потребляет ноутбук. Тогда мощность можно рассчитать по этой формуле: P=V*I. Где P – мощность, V — напряжение, I – ток.

Напряжение.

Данное значение очень важно и индивидуально для каждой модели. Оно указывается там же, где и мощность (об написано выше). Блок питания нужно подбирать с точно таким же напряжением, как и старый.

Если напряжение будет ниже необходимого, то ноутбук может даже не включаться или нестабильно работать под нагрузкой. Если же напряжение будет выше оптимального, то схема стабилизации износится гораздо быстрее. В некоторых случаях ноутбук просто сгорит.

Разъем.

Каждый БП имеет два разъёма: вход 220 вольт и выход вторичного напряжения.

Разъемы 220 вольт бывают двух типов: двух пиновые и трех пиновые. Принципиальная разница у них в том, что у трех пинового разъёма, помимо фазы и 0 есть заземление. Они соответственно имеют разные штекера, поэтому не взаимозаменяемы. Но некоторые умельцы могут перепаять их.

Крайне не рекомендуется заниматься этим непрофессионалам, данные провода находятся под напряжением 220 вольт и потенциально опасны.

Существует много типов и размеров разъемов подключения питания к ноутбуку. Они могут быть похожи, но иметь совершенно разную распиновку, поэтому стоит покупать тот БП, в котором установлен разъем именно для вашей модели.

Если вы обладаете редкой моделью ноутбука и не нашли источника питания с необходимым вам разъёмом, то можно выбрать другой, подходящий по электрическим характеристикам вариант и перепаять на него разъем со старого блока.

БЕСПЕРЕБОЙНЫЙ БЛОК ПИТАНИЯ ДЛЯ КОМПЬЮТЕРА

Источник бесперебойного питания (ИБП) служит для спасения техники во время перепадов напряжения в сети. Он дает возможность работать компьютеру некоторое время за счет встроенного аккумулятора.

Основные характеристики ИБП:

Мощность.

Чем она выше, тем «серьезнее» устройство может быть к нему подключено. Этот параметр измеряется в Ваттах. Стоит понимать, что чем больше нагрузка на ИБП, тем меньше будет время работы в автономном режиме (при прочих равных условиях, естественно).

Время работы в автономном режиме.

То время, в течение которого будет работать подключенная нагрузка на встроенном в ИБП аккумуляторе. Этот показатель сильно зависит от потребляемой нагрузкой мощности.

Качество стабилизации напряжения.

Существует три основных типа блоков, которые отличаются по качеству стабилизации:

VFD Voltage Frequency Depended.: В этом типе выходная частота и напряжение полностью зависит от входного. Самые простые и дешевые устройства.
VI Voltage Independed.: При повышении или повышении входного напряжения устройства такого типа удерживают его в определенных пределах. Самый распространенный на сегодня тип ИБП.
VFI Voltage Frequency Independed.: Качественно отличаются по принципу работы. Сначала входное напряжение выпрямляется и им заряжаются аккумуляторы, а затем с аккумуляторов напряжение идет на преобразователь в 220. Выдают они чистую синусоиду и характеризуются отличным качеством выходного напряжения и высокой ценой из-за сложности в производстве.

Параметры выходной частоты.

Их всего 2: синусоида и аппроксимированная синусоида. Для компьютеров, ноутбуков и телевизоров не важна частота, так как там стоит выпрямитель, а вот для электромоторов нужна чистая синусоида.

Таким образом, выбирать блок бесперебойного питания нужно исходя из целей, для которых вы хотите его использовать. Необходимо знать мощность потребителя и желаемое время работы при пропадании сетевого напряжения.

Для домашнего компьютера не нужен синусоидальный сигнал, а входное напряжение может отклоняться в больших пределах. Поэтому ИБП имеет смысл покупать только, как внешний аккумулятор, позволяющий вам сохранить выполненную работу, если есть перебои с электроэнергией.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Что такое компьютерный блок питания БП

Блок питания
Блок питания ( PSU ) преобразует электрическую сеть переменного тока ( переменного тока, ) в постоянный ток низкого напряжения ( постоянного тока, ) для питания материнской платы и компонентов компьютера.

В большинстве современных настольных компьютеров используется стандартный блок питания ATX, который состоит из квадратной металлической коробки с различными проводами и разъемами питания. На задней панели находится переключатель включения / выключения, сетевая розетка, а иногда и переключатель напряжения (230 В или 115 В), который необходимо настроить в соответствии с вашим регионом.

PSU — Блок питания ATX

Блок питания — один из наиболее вероятных компонентов компьютера, который может выйти из строя, хотя его довольно легко заменить. Следует подчеркнуть, что никогда не открывайте блок питания и не пытайтесь его починить, поскольку он содержит конденсаторы, которые удерживают заряд даже при отключенном питании, что может привести к серьезным травмам. Вам следует просто заменить вышедший из строя БП на новый. Желательно покупать качественный бренд с достаточной мощностью для любых будущих обновлений, так как дешевый блок питания с низким энергопотреблением может выйти из строя, а также может разрушить материнскую плату или другие компоненты.Вам также нужно будет купить один со всеми правильными разъемами для питания всех дисков, материнской платы и, возможно, видеокарты. Разъемы блока питания рассматриваются далее в этой статье.

Вам следует покупать блок питания от известного производителя, на который есть гарантия и поддержка. Также неплохо провести исследование, просмотрев онлайн-обзоры блоков питания. Бренды хорошего качества включают Corsair, Seasonic и Antec. Также следует обратить внимание на вес, поскольку более тяжелый блок питания обычно означает более крупные и лучшие компоненты и более крупные радиаторы для отвода тепла.Блок питания обычно включает вентилятор, и более крупный вентилятор будет предпочтительнее, поскольку он будет тише, чем вентилятор меньшего размера. Также обратите внимание на рейтинг эффективности блока питания и найдите сертификат 80+, который означает, что он эффективен более 80% и теряет менее 20% на нагрев.

Базовый настольный компьютер может иметь блок питания мощностью 300 Вт или 350 Вт, а мощный игровой компьютер может иметь мощность от 500 Вт до 750 Вт или более. Даже если вы можете заменить блок питания на блок с большей мощностью, компьютер не будет потреблять больше энергии, чем раньше, но он сможет поддерживать дальнейшие обновления, такие как увеличение количества дисков или более мощную видеокарту и т. Д.Чтобы получить представление о мощности блока питания, необходимой для вашего компьютера, вы можете найти калькулятор источника питания по адресу www.thermaltake.outervision.com/ или www.vbutils.com/power.php .

Блок питания обеспечивает три линии первичного напряжения + 3,3 В, + 5 В и + 12 В. Источник питания 3,3 В и 5 В предназначен для различных цифровых схем, а источник питания 12 В, как правило, предназначен для двигателей, установленных на жестких дисках или DVD-приводах, а также для охлаждающих вентиляторов. Современные компьютеры теперь также используют источник питания 12 В для многих других компонентов, включая центральный процессор и современную графическую карту, потребляющую много энергии.

Помимо выбора блока питания с достаточной общей мощностью, вы также должны понимать, что общая мощность делится между всеми шинами напряжения, и для современного компьютера мощность шины (-ей) +12 В является наиболее важной. На блоке питания должна быть этикетка с указанием силы тока каждой шины напряжения, а также общей мощности блока питания. Вы можете рассчитать мощность шины по формуле — Ватты = Амперы x Вольт, что даст вам 300 Вт для шины +12 В при 25 А (300 = 25 x 12).Некоторые блоки питания также имеют несколько шин +12 В ( multi-rail ), а не одну единственную шину +12 В, и делят свою выходную мощность (мощность) между всеми шинами +12 В. Нет значительных преимуществ между выбором блока питания с несколькими рельсами или с одним рельсом, и оба типа должны работать одинаково хорошо.

PSU — Табличка, отображающая выходную мощность

На блоке питания должна отображаться этикетка с подробным описанием выходной мощности каждой шины, а также общей выходной мощности.Этикетка блока питания на фотографии выше находится на Corsair CX750M, который имеет одну шину +12 В на 62 А, которая может выдерживать мощность 744 Вт (744 = 62 x 12). Вместе с другими шинами напряжения общая мощность составляет 750 Вт.

Наличие такого количества проводов и разъемов, идущих от блока питания, означает, что вам нужно будет собрать все неиспользуемые кабели и связать их кабельными стяжками. Также держите все провода в чистоте и порядке, чтобы они не мешали работе других компонентов, таких как вентиляторы процессора и корпуса, и не ограничивали воздушный поток в компьютере.Вы можете купить модульный блок питания, который позволяет подключать только те кабели питания, которые требуются к самому блоку питания.

Блок питания

Блок питания компьютера (PSU) преобразует домашнее напряжение питания переменного тока (переменного тока) (220-240 вольт в Европе) в различные регулируемые низковольтные выходы постоянного тока (постоянного тока), необходимые для компонентов, которые составляют компьютерную систему.

Блок питания обычно представляет собой металлическую коробку шириной 150 мм, высотой 86 мм и глубиной (обычно) 140 мм. Он устанавливается внутри корпуса системы с помощью четырех винтов в стандартном месте, так что доступ к переключателю включения / выключения и гнезду кабеля питания, установленным на задней части блока питания, осуществляется через отверстие в задней части корпуса. Это же отверстие также позволяет воздуху поступать в охлаждающий вентилятор блока питания.

В некоторых случаях может быть переключатель напряжения, позволяющий пользователю выбирать напряжение в соответствии с их географическим положением (например, в США есть внутренний источник питания, работающий при номинальном напряжении 120 вольт).Внутри корпуса из передней части БП выходит пучок кабелей. Кабели часто группируются и имеют цветовую маркировку в зависимости от типа устройства, к которому они будут подключены.

Хотя в прошлом блоки питания использовались в нескольких форм-факторах, некоторые из них были довольно тяжелыми и громоздкими, в большинстве настольных персональных компьютеров теперь используются блоки питания, соответствующие стандарту ATX формата , последняя версия которого — 2 .3.1 выпущен в 2008 году. На рисунке ниже показан типичный блок питания ATX.

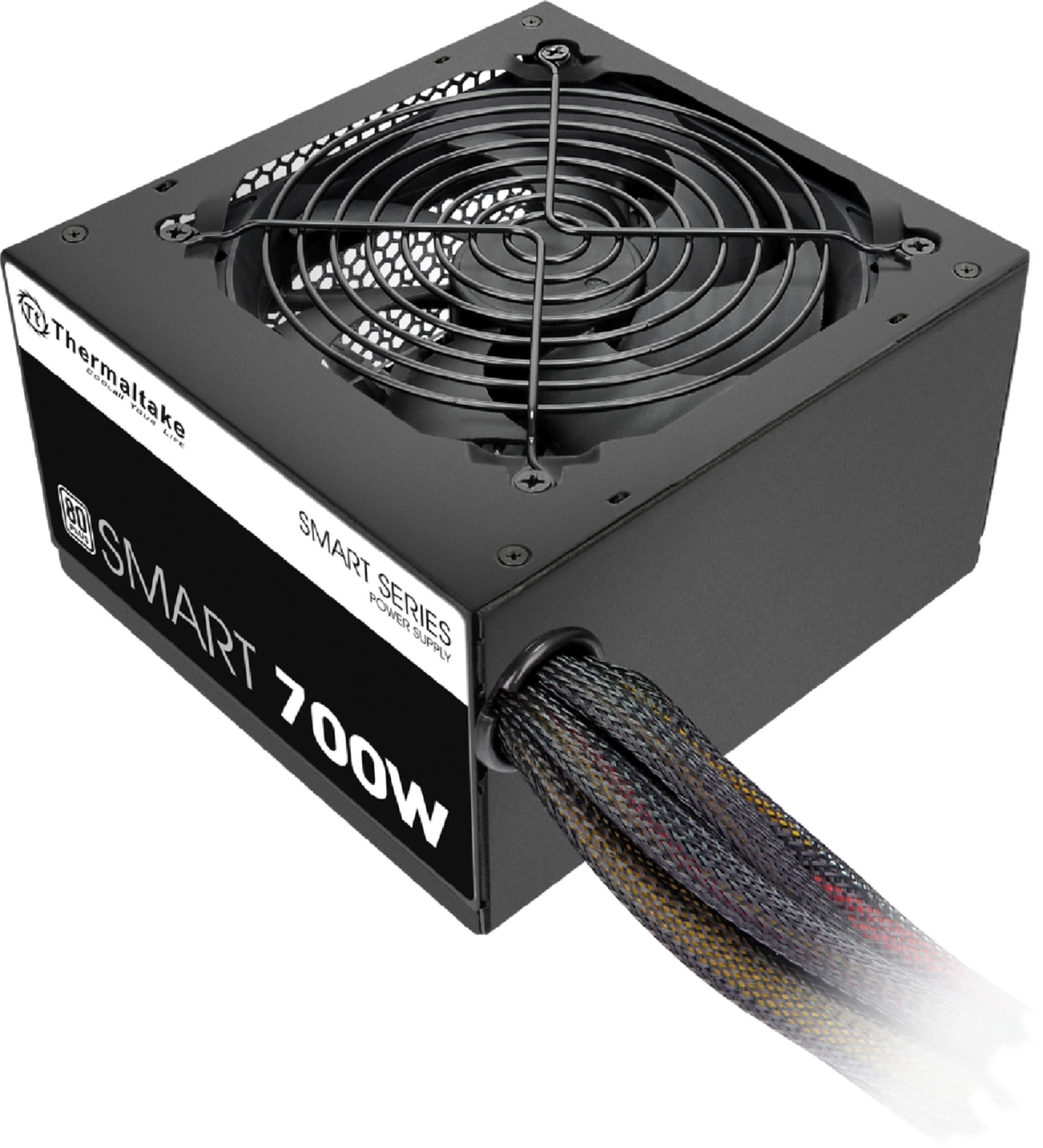

Типичный блок питания ATX

Блоки питания ATX разработаны специально для работы с материнскими платами семейства ATX и помещаются в корпус системы ATX и могут быть включены или выключены (или переведены в режим ожидания) с использованием сигналов, генерируемых материнской платой. Максимальная номинальная выходная мощность блока питания может варьироваться от 250 Вт до 2 киловатт, в зависимости от типа системы, для которой они предназначены.
Компьютерные системы с малым форм-фактором обычно имеют низкие требования к источнику питания, порядка 300 Вт или меньше. Системы, используемые для игр, имеют гораздо более высокие требования к мощности (обычно от 450 до 800 Вт), в основном потому, что они используют высокопроизводительные графические адаптеры, которые потребляют большое количество энергии. Наибольшее энергопотребление наблюдается у коммерческих сетевых серверов или высокопроизводительных персональных компьютеров с несколькими процессорами, несколькими дисковыми накопителями и несколькими видеокартами.
Количество энергии, необходимое для конкретной компьютерной системы, будет зависеть от требований к питанию материнской платы, процессора и оперативной памяти, а также от количества дополнительных карт и периферийных устройств, потребляющих питание от блока питания. На самом деле немногим персональным компьютерам в настоящее время требуется мощность более 350 Вт.
Даже в этом случае следует проявлять осторожность при выборе блока питания, поскольку номинальная максимальная выходная мощность, заявленная некоторыми производителями, не всегда отражает фактическую выходную мощность, которая может быть достигнута при различных условиях нагрузки.В результате производители и поставщики компьютерных систем и системных компонентов (особенно высокопроизводительных видеокарт) имеют тенденцию завышать минимальные требования к питанию, когда дело доходит до рекомендации номинальных значений блока питания для блоков питания, которые будут использоваться с их продуктами.
Хотя верно то, что неадекватный источник питания может выйти из строя в случае перегрузки, не рекомендуется использовать источник питания с высокой выходной мощностью независимо от фактических требований к мощности.Напротив, вы должны выбрать блок питания с выходной мощностью, которая отражает требования к мощности системы. Энергоэффективность достигает максимума, когда нагрузка на источник питания составляет от 50% до 75% максимальной выходной мощности. Это означает, что блок питания рассеивает меньше энергии в виде тепла.
Если скорость вентилятора блока питания регулируется материнской платой, как это часто бывает, система будет работать более тихо, поскольку для охлаждения блока питания требуется меньший поток воздуха.При низких нагрузках (менее 20% емкости) энергоэффективность значительно падает, и больше мощности будет рассеиваться в виде тепла, чем было бы в случае блока питания с более подходящим номиналом. Хуже того, если нагрузка упадет ниже 15% мощности, блок питания может не работать должным образом, и есть большая вероятность, что он отключится совсем.
Информация, содержащаяся на этикетке или табличке, прикрепленной к источнику питания, предоставляет техническую информацию об источнике питания, которая будет включать в себя напряжение питания переменного тока, токи и частоты, с которыми устройство может использоваться, максимальная общая выходная мощность в ваттах и доступны различные выходы постоянного и токового напряжения.На нем также будут отображаться предупреждения об опасности и необходимая информация о сертификации безопасности (в Европе это знак CE). Типичная этикетка блока питания показана ниже.

Пример информации, представленной на БП

Поставляемые разъемы могут отличаться от одной модели к другой, но те, которые обычно входят в комплект, перечислены в таблице ниже.
Стандартные выходные напряжения
Положительные выходные напряжения, создаваемые блоком питания, равны +3.3В, + 5В и + 12В. Также предусмотрены отрицательные напряжения -5В и -12В, а также резервное напряжение + 5В . Разные напряжения (иногда называемые шинами , ) используются для питания различных компонентов, и краткое изложение того, какие напряжения и (и токи) используются для каких целей, приведено ниже.
Для тех, кто не знаком с концепцией отрицательного напряжения в цепях постоянного тока, это просто означает, что разность потенциалов измеряется от земли к сигналу, а не наоборот (земля обычно используется в качестве точки отсчета для измерения напряжения).Текущие требования к различным компонентам системы очень важны, потому что мощность — это произведение напряжения и тока. Таким образом, общая потребляемая мощность системы зависит от требований к напряжению и току ее отдельных компонентов.
Сводка напряжений БП
Напряжение Назначение
-12V Используется в некоторых старых типах схем усилителя последовательного порта.
Обычно не используется в новых системах.
Ток обычно ограничен до 1А.
-5V Используется на некоторых ранних персональных компьютерах для контроллеров гибких дисков
и некоторых дополнительных карт ISA.
Обычно не используется в новых системах.
Ток обычно ограничен до 1А.
0V Заземление нулевого напряжения (также называемое общим или землей ) и опорная точка
для других напряжений системы.
+3.3V Используется для питания процессора, некоторых типов памяти
, некоторых видеокарт AGP и других цифровых схем
(для большинства этих компонентов требовалось питание +5 В в старых системах
).
+ 5V По-прежнему используется для питания материнской платы и некоторых компонентов
на материнской плате. Обратите внимание, что при отключенном питании системы на
присутствует также
, напряжение 5 В в режиме ожидания, которое может быть заземлено (например, пользователем
, нажав выключатель питания на передней панели корпуса), чтобы
восстановило питание системы.
+ 12V В основном используется для таких устройств, как дисководы и охлаждающие вентиляторы
, которые имеют двигатели того или иного типа. Эти устройства
имеют собственные разъемы питания, которые поступают непосредственно от блока питания
.
Как работает блок питания
Тип блока питания, встречающийся в современном ПК, называется импульсным блоком питания (SMPSU).По сути, это означает, что сетевое напряжение переменного тока, поступающее в блок питания, выпрямляется для получения постоянного напряжения без использования сетевого трансформатора (обычно они довольно тяжелые из-за необходимости в катушке с ферритовым сердечником). Полученное таким образом напряжение затем включается и выключается на очень высоких скоростях с помощью электронной схемы переключения, эффективно создавая высокочастотное прямоугольное напряжение (фактически, серию импульсов постоянного тока). Затем можно использовать легкий и относительно недорогой высокочастотный трансформатор для получения требуемого выходного напряжения постоянного тока.
Выходное напряжение и ток постоянного тока регулируются , (поддерживаются постоянными) с помощью контроллера обратной связи, который увеличивает или уменьшает выходную мощность в соответствии с изменениями тока нагрузки. Он делает это путем увеличения или уменьшения рабочего цикла (по сути, это означает увеличение или уменьшение количества импульсов напряжения, производимых схемой переключения в заданный период времени).
Обратите внимание, что большинство блоков питания могут отключиться, если ток нагрузки превышает определенный порог, что снижает вероятность повреждения компьютерной системы (или ее пользователя) в случае электрического сбоя, такого как короткое замыкание.Тот же принцип применяется к отсутствию тока нагрузки (или очень низкому току нагрузки), поскольку блок питания не может правильно работать ниже определенного уровня выходной мощности и отключится при обнаружении недостаточного тока нагрузки.
При первом включении может потребоваться полсекунды или около того, чтобы блок питания стабилизировался и начал генерировать правильное напряжение постоянного тока, необходимое для компьютера. Таким образом, блок питания отправляет на материнскую плату сигнал, называемый сигналом Power Good , после того, как он выполнил свои внутренние тесты и убедился, что все выходы питания в порядке.Материнская плата должна дождаться этого сигнала перед включением системы.
Скачок напряжения или кратковременный сбой питания иногда вызывают кратковременное прерывание сигнала Power Good, что приводит к перезагрузке системы при ее возобновлении. Также обратите внимание, что по практическим причинам разные напряжения, создаваемые блоком питания, фактически производятся несколькими разными импульсными блоками питания, которые связаны вместе в блоке питания, каждый из которых изменяет свою выходную мощность в соответствии с требованиями к питанию компонентов.
Одной из последних тенденций в разработке блоков питания стала концепция модульного блока питания , в котором кабели могут быть подключены к блоку питания через разъемы на конце блока питания , что позволяет пользователю устанавливать только те кабели, которые им действительно необходимы. Идея состоит в том, что отсутствие ненужных кабелей уменьшит беспорядок внутри корпуса и улучшит воздушный поток. Он также обеспечивает больший выбор типа кабеля питания, который может установить пользователь (например,грамм. Serial ATA или Molex для жестких дисков).
Критики этой разработки указали, что электрическое сопротивление будет увеличиваться из-за большего количества электрических соединений. Сторонники отмечают, что увеличение сопротивления очень невелико. Однако на практике проблемы могут возникнуть только в том случае, если разъемы старые и изношенные (в этом случае соединение может быть неплотным) или соединение было выполнено неправильно во время установки.Очевидный ответ — заменить старые кабели и проверить все соединения перед первым использованием. Основные разъемы блока питания и их выводы показаны на схеме ниже.

Общие разъемы БП и их контактные выходы

Сбой источника питания неизбежно потребует замены блока питания, так как компьютер, очевидно, не будет работать без него.Такие сбои часто возникают из-за перегрева из-за поломки охлаждающего вентилятора. Впоследствии система отключается и не может быть перезагружена, или, как иногда случается, многократно перезагружается через очевидно случайные интервалы.
В критически важных компьютерных системах, таких как сетевые серверы, нередко можно найти резервные источники питания, действующие в качестве резервных для основного источника питания. В случае выхода из строя основного источника питания его заменяет резервный блок, который затем может быть заменен в течение планового периода технического обслуживания.
С другой стороны, портативным компьютерам, таким как ноутбуки и нетбуки, требуется гораздо меньше энергии (200 Вт или меньше), что позволяет им питаться от съемной аккумуляторной батареи, которую можно легко заменить при необходимости. Внешний источник питания используется для зарядки аккумулятора и может подавать питание на систему, когда она подключена. Этот внешний блок питания обычно подает постоянный ток 19,5 В.
Возможность включения и выключения источника питания компьютера путем заземления резервного напряжения + 5 В означает, что система может включаться или выключаться с помощью сигнала, генерируемого материнской платой в ответ на программное прерывание (или системный вызов — сигнал, генерируемый операционной системой) или аппаратное прерывание (сигнал, генерируемый аппаратным компонентом в системе).
Возможность управления питанием с помощью системного вызова означает, что пользователь может выключить систему, щелкнув значок или пункт меню, вместо того, чтобы физически выключать систему с помощью выключателя питания. Это также означает, что программное обеспечение для управления питанием может быть настроено на выключение компьютера при отсутствии действий пользователя в течение заданного периода времени. Система может быть настроена на повторное включение в случае некоторого заранее определенного события, такого как нажатие пользователем клавиши на клавиатуре или активация сетевого подключения.

Источники питания — PC Build Advisor
Вам понадобится источник питания, достаточно мощный и стабильный, чтобы питать все компоненты вашей системы.
Блок питания компьютера с кабелями.
Функция
Блок питания преобразует электричество из сетевой розетки в низковольтную форму постоянного тока, которая может использоваться всеми компонентами, составляющими ваш компьютер.
Для каждого аппаратного компонента может потребоваться несколько различных напряжений постоянного тока.Блок питания оборудован для обеспечения необходимого напряжения через кабели, которые просто подключаются непосредственно к деталям (материнской плате, видеокарте и т. Д.).
Основные соображения по выбору
Наиболее распространенные блоки питания совместимы со многими компьютерами, поэтому на базовом уровне следует учитывать следующие основные факторы:
Электрические параметры (мощность)
Общая мощность блока питания должна быть достаточно большой для надежного питания всех выбранных вами компонентов.Используйте калькулятор источника питания, чтобы оценить ваши требования, например http://outervision.com/power-supply-calculator.
Качество и эффективность
Качество блока питания может сильно различаться в зависимости от марки и модели. Выберите источник питания от известного бренда, такого как SeaSonic, Silverstone, EVGA, ThermalTake, Corsair и т. Д., И убедитесь, что на него предоставляется соответствующая гарантия.
Самое главное, обратите внимание на сертификат источника питания 80 PLUS .Эта сертификация оценивает источник питания до определенного уровня эффективности — более эффективное электроснабжение означает меньшие потери энергии в виде тепла. 80 Plus Bronze и Silver подходят для большинства систем, однако существуют Gold, Platinum и Titanium. Хотя эти сертификаты оценивают эффективность, большинство устройств, получивших эти сертификаты, также имеют высокое качество.
Физический размер (форм-фактор)
В большинстве нестандартных ПК используется блок питания полного размера ATX. Это наиболее распространенный размер / стандарт блоков питания, который подходит для корпусов формата ATX и micro ATX.Блоки питания меньшего размера можно найти в компьютерах меньшего размера, таких как серийные ПК от Dell, HP и т. Д., А также в некоторых небольших ПК с медиацентрами.
Подходит для кабеля
Хотя большинство высококачественных блоков питания поставляются со всеми необходимыми разъемами, стоит проверить их соответствие вашей конкретной конструкции. Например, если вы используете несколько видеокарт, убедитесь, что в блоке питания достаточно 6- или 8-контактных разъемов PCIe, чтобы избежать использования преобразователей.
Вы также можете выбрать источник питания с модульной разводкой кабелей.Это означает, что вы можете просто отключить ненужные кабели от источника питания, чтобы привести в порядок свой корпус.
Вторичные рекомендации по выбору
Если вы хотите выбрать источник питания с более подробной информацией, вы также можете рассмотреть следующие особенности:
Шум
Шум от вентиляторов или «завывание спирали» от некачественного блока питания могут стать раздражением, которого вы, вероятно, захотите избежать.
Стабильность напряжения
Относится к стабильности выходных напряжений, которые питают компоненты вашего компьютера, и насколько близко к номинальному напряжению они будут оставаться на практике, когда блок питания находится под нагрузкой.
Пульсации напряжения Блоки питания
преобразуют синусоидальные сигналы переменного тока в плоские формы сигналов постоянного тока (DC). Желательно низкое напряжение пульсаций, поскольку это означает, что выходной сигнал очень похож на плоскую форму волны.
Силовые шины
Обычно не вызывает беспокойства, если только вы не создаете высокопроизводительные системы с несколькими видеокартами. По сути, ваш блок питания должен иметь достаточно энергии, чтобы питать все выбранные вами аппаратные компоненты одновременно на каждой шине питания.Источники питания с несколькими шинами питания обычно балансируют свои разъемы по каждой шине для равномерного распределения нагрузки — именно здесь использование преобразователей molex в pcie для видеокарт может потенциально вызвать проблемы. Выбор источника питания с одной большой 12-вольтовой шиной вместо нескольких 12-вольтных шин может упростить процесс выбора в этом сценарии, но всегда предпочтительнее выбирать источник питания с правильными разъемами и избегать адаптеров.
Все блоки питания должны иметь приличный вентилятор для управления теплом.
Управление теплом
Тепло генерируется как непреднамеренный побочный продукт преобразования энергии из одной формы в другую. Это может снизить производительность оборудования вашего компьютера и повредить компоненты, если не контролировать их до приемлемых пределов. Большинство блоков питания содержат вентиляторы для управления нагревом, хотя на некоторых моделях может учитываться направление вращения вентилятора.
Цвет и стиль
Если эстетика важна в вашей сборке, вы можете рассмотреть внешний вид вашего блока питания.
Источник питания
— обзор
4.1 Первичный источник питания
Хотя источник питания может означать трансформатор, аккумулятор или выпрямительный фильтр со схемой зарядки или без нее, которая преобразует переменный ток (AC) в постоянный (DC), инженеры по аварийной сигнализации обычно применяют этот термин к компонентам как группе. В большинстве резервных источников питания в качестве вторичного источника питания используются аккумуляторные батареи.
Источник питания начинается с понижающего трансформатора, который преобразует его 240 В переменного тока в напряжение 12–18 В переменного тока, используемое в большинстве систем охранной сигнализации.Трансформатор — это устройство, использующее электромагнитную индукцию для передачи электрической энергии от одной цепи к другой, то есть без прямого соединения между ними. В своей простейшей форме трансформатор состоит из отдельных первичной и вторичной обмоток на общем сердечнике из ферромагнитного материала, такого как железо. Когда переменный ток протекает через первичную обмотку, результирующий магнитный поток в сердечнике индуцирует переменное напряжение на вторичной обмотке; индуцированное напряжение, вызывающее протекание тока во внешней цепи.В случае понижающего трансформатора вторичная сторона будет иметь меньшее количество обмоток. От этого трансформатора питание по двухпроводному кабелю поступает в схему выпрямителя и фильтра, где переменный ток преобразуется в постоянный. Цепь зарядки будет содержаться в блоке питания, так что резервная батарея может постоянно заряжаться, пока присутствует переменный ток.
Источник питания всегда должен быть регулируемым по напряжению и поддерживать фиксированное выходное напряжение в диапазоне нагрузок и зарядных токов.Компоненты микропроцессора, особенно интегральные схемы, предназначены для работы при определенных напряжениях и не особенно устойчивы к колебаниям. Низкое напряжение заставляет компоненты пытаться потреблять избыточную мощность, что еще больше снижает их допуск, в то время как более высокое напряжение может их разрушить. По этим причинам напряжение следует измерять на источнике и еще раз на входных клеммах точки оборудования.
Решающим фактором при выборе источника питания является определение нагрузки, которую он должен поддерживать.Первым делом необходимо установить, сколько мощности потребуют все энергопотребляющие устройства, подключенные к источнику питания. Затем рассчитывается промежуток времени, в течение которого резервный источник питания должен обеспечивать систему в случае потери основного питания.
Основным источником электроэнергии является подача электроэнергии в здание, которая будет поддерживать систему в течение большей части времени. Вторичный источник питания — это система поддержки в случае отказа основного источника питания, то есть батарей. Системы, в которых мы заинтересованы, будут, как правило, питаться от трансформаторной / выпрямленной сети и перезаряжаемых вторичных ячеек через блок питания или источник бесперебойного питания (ИБП).Другие системы электропитания могут включать трансформатор / выпрямленный источник питания плюс неперезаряжаемые (первичные) элементы или только первичные элементы, но эти два типа менее широко используются. Отсюда следует, что сигнализация вторжения в значительной степени зависит от электросети, которая должна быть источником, который:
•
не будет легко отключен;
•
ни разу не изолирован;
•
от некоммутируемого ответвления с предохранителем;
•
без скачков напряжения или тока;
•
подается непосредственно на панель управления, а не через выключатель, вилку и розетку или удаленный ответвитель, который может выйти из строя или отключиться.
Трансформатор должен быть установлен в закрытом положении и вентилироваться, и его нельзя ставить на легковоспламеняющиеся поверхности. Трансформаторы находятся внутри самой панели управления или на конечной станции, если в системе используются независимые удаленные клавиатуры. В тех же пределах находятся выпрямитель и зарядное устройство. В системе будет либо зарядное устройство (BCU), либо ИБП.
ИБП обладает большей способностью подавлять помехи и скачки напряжения в электросети, и он, как правило, широко используется в компьютерных источниках питания с резервными системами.Основными требованиями к зарядному устройству являются следующие:
•
оно может полностью зарядить все батареи в течение 24 часов при сохранении нагрузки на систему;
•
с внутренними предохранителями, как первичными, так и вторичными;
•
свободно плавающий и включает звуковые и видимые признаки неисправности.
•
включает триггер напряжения для активации дистанционной сигнализации неисправности;
•
предусмотрена тамперная защита крышки;
•
имеет защиту от короткого замыкания с заземленным минусом на вторичной обмотке постоянного тока.
Как указывалось ранее, ИБП имеет лучшую защиту от помех с усилением записи и мониторинга. Он также должен иметь безопасный изолирующий трансформатор и иметь указанную мощность плюс требования к перезарядке при любой комбинации номинального напряжения питания и частоты питания при температурах от –10 до 40 ° C.
ИБП дополнительно будет иметь полностью выпрямленный трансформатор с низкой тепловой мощностью, твердотельный регулятор напряжения, линейный регулятор тока и высокотемпературный выключатель с непрерывным мониторингом цепи аварийной сигнализации низкого напряжения.Сетевые фильтры подавления используются для устранения кратковременных скачков высокого напряжения. BS 4737 требует наличия следующих ИБП:
•
, чтобы они имели достаточную мощность и скорость перезарядки, чтобы справиться с любой длительной сетевой изоляцией основного источника питания, связанной с работами, выполняемыми для пожарной безопасности, нормальной изоляцией или нормальной работой на электрические услуги;
•
, что они расположены там, где обслуживание может быть легко выполнено;
•
, чтобы была обеспечена достаточная вентиляция, чтобы предотвратить накопление газа на вентилируемой батарее, которое может вызвать повреждение или травму;
•
, чтобы они не подвергались воздействию коррозионных условий и чтобы элементы были полностью закреплены, чтобы предотвратить их падение или разливание;
•
, что на агрегатах должна быть указана дата установки.
Прежде чем рассматривать типы вторичного источника питания, используемые в зоне охранной сигнализации, учащийся может пожелать уделить некоторое внимание проверке сетевого питания и испытаниям, которые должны быть выполнены, чтобы подтвердить его приемлемость. Эти испытания варьируются от визуальных проверок повреждений кабеля до требований к электрическому тестированию и рассматриваются в главе 8.
Что такое блок питания (блок питания) ПК и как он работает?
SMPS подставка для импульсного источника питания .В основном это электронный блок питания, используемый в настольных компьютерных системах. Основная цель использования SMPS — передавать мощность от источника переменного тока к устройствам постоянного тока при преобразовании напряжения и тока. Он в основном используется в бытовых продуктах, таких как персональные компьютеры. Импульсные источники питания могут работать в широком диапазоне частот и напряжений, поэтому их область применения возрастает. Из-за большого объема SMPS они теперь также используются в зарядных устройствах для мобильных телефонов, а стоимость мобильных зарядных устройств также была снижена.

Импульсные источники питания также используются для преобразования постоянного тока в постоянный , и из-за этой функции SMPS, тяжелых транспортных средств, в промышленных установках, таких как телекоммуникационные стойки, блоки питания и отдельные элементы оборудования, также используют DC / DC импульсные преобразователи для получения питания любого необходимого напряжения.
SMPS также использует импульсный стабилизатор для эффективного преобразования электроэнергии. Блок питания компьютера переключает A.C. (переменный ток) с на низкое напряжение D.C. (Постоянный ток) для работы периферийных устройств. В настоящее время компьютер использует SMPS в качестве основного источника питания. Блок питания компьютера обычно меньше и легче по сравнению с линейным блоком питания из-за меньшего размера и веса трансформатора.
В основном, элементы переключателей SMPS включают катушки индуктивности, конденсаторы, трансформатор и всевозможные электрические компоненты для регулирования выходного напряжения и тока.

Давайте рассмотрим рабочий процесс блока питания компьютера
Фактическая работа блока питания ПК разделена на четыре различных части, и каждая из них имеет свою важную задачу для поддержания идеальной производительности электроэнергии.Вот список всех тех разделов, о которых я говорю:
Входной выпрямитель: Первый шаг — преобразовать AC в DC с помощью процесса, называемого Rectification . Выпрямитель представляет собой модуль двухполупериодного диодного моста или , который используется для создания неконтролируемого постоянного напряжения на сглаживающем конденсаторе. Ток, потребляемый из сети этой схемой выпрямителя , возникает короткими импульсами вокруг пиков переменного напряжения.Эти импульсы обладают значительной высокочастотной энергией, что снижает коэффициент мощности.
Инвертор: На этом этапе постоянного тока преобразуется в переменного тока через генератор мощности. Выходной трансформатор силового генератора очень низкий с частотой обмоток от десятков до сотен килогерц. Эти частоты превышают 20 кГц и не слышны для человека. Переключение осуществляется усилителем MOSFET . Этот усилитель имеет низкое сопротивление и высокую пропускную способность по току.
Преобразователь напряжения : Если выходное напряжение выше 10 вольт , то используются кремниевые диоды . Если выходное напряжение ниже, чем 10 вольт , то в качестве выпрямителя используются диоды Шоттки . У них более быстрое время восстановления, чем у кремниевых диодов, а при проводимости падение напряжения невелико.
Регулятор выхода : фильтр, состоящий из катушек индуктивности и конденсаторов, используется для сглаживания выходного сигнала выпрямителя .Контур управления с обратной связью используется для регулирования выходного напряжения путем изменения рабочего цикла для компенсации изменений входного напряжения.
Так выглядит задняя панель блока питания:
Вентилятор: Вентилятор расположен на задней панели. Он используется для удаления воздуха внутри БП.
Порт источника питания: Эта часть потребляет электроэнергию от домашней розетки и подает ее на блок питания.
Выключатель питания: Выключатель питания используется для включения , или ВЫКЛ. блока питания.
Переключатель напряжения: Эта деталь используется для переключения напряжения с 110/115 В на 220/230 В или наоборот. Если в вашем блоке питания нет этой детали, вполне возможно, что разъем питания вашего блока питания универсальный или он предназначен только для определенного региона.
Вот как выглядят разъемы блока питания:
При установке блока питания в компьютер нам необходимо подключить все жизненно важные аппаратные кабели и разъем для передачи питания на различные компоненты компьютера.Их общие спецификации для различных настольных систем определены в руководствах Intel по проектированию, которые периодически пересматриваются.

Основной кабель питания ПК: Этот кабель прикреплен к задней панели блока питания и используется для питания блока питания. Это видно с внешней стороны БП.
Кабель питания SATA / MOLEX: Этот кабель соединяет блок питания с жестким диском. SATA означает Serial ATA или Serial Advanced Technology Attachment. SATA лучше, чем PATA , так как его скорость отправки данных намного выше.
24-контактный ATX, основной кабель питания MOBO: Этот кабель является стандартным кабелем материнской платы, который используется в материнской плате каждого компьютера, и в основном этот кабель соединяет блок питания с материнской платой и обеспечивает все необходимое для материнской платы питание. Этот кабель доступен в виде 2 кабеля или может быть соединен с одним кабелем .
6-контактный или 6 + 2-контактный кабель питания PCI Express: 6-контактный кабель используется для обеспечения дополнительного питания 12 В для плат расширения PCI Express .Слоты материнской платы PCI Express генерируют максимум 75 Вт . В основном он создан для видеокарты. 6 + 2-контактный кабель аналогичен кабелю питания 6-контактный PCI Express , но с двумя дополнительными контактами . Преимущество этого кабеля в том, что он обеспечивает максимальную мощность Вт 150 Вт.
8-контактный кабель питания процессора: Этот кабель используется для подачи питания на процессор.
# Наконец, все особо важные виды вещей
Номинальная мощность — Общие требования к мощности для высокопроизводительного компьютера с несколькими видеокартами могут варьироваться от 650 Вт до более 1000 Вт, , где обычным персональным компьютерам обычно требуется от от 300 до 500 Вт. Рассчитанная потребляемая мощность и примерно на 40%, на больше, чем у блоков питания. Это сделано для защиты системы от перегрузки и снижения производительности. Общая потребляемая мощность системы — это сумма всех номинальных мощностей всех компонентов, которые получают питание от источника. Блок питания, сертифицированный производителем самостоятельно, будет требовать номинальных выходных характеристик, которые могут быть вдвое или больше, чем фактически предоставленные.
КПД — Тест, проведенный в 2005 , показывает, что блоки питания компьютеров на эффективны на 70-80%, .Высококачественные блоки питания могут иметь КПД более 80%. В результате они энергоэффективны, тратят меньше энергии на тепло и требуют меньшего воздушного потока для охлаждения. В 2012 году БП стали более эффективными. Их КПД может достигать –90% при оптимальных уровнях нагрузки. КПД обычно достигает максимума при нагрузке 50–75%. Сейчас начаты различные действия по повышению эффективности компьютерных блоков питания. Эффективные блоки питания экономят деньги, поскольку они тратят меньше энергии, а затем сэкономленное электричество будет использоваться для обеспечения питания того же компьютера.
Преимущества и недостатки — Одним из основных преимуществ SMPS является то, что он более эффективен, чем линейные регуляторы, поскольку переключающий транзистор рассеивает мало энергии, работая в качестве переключателя. Некоторые другие преимущества SMPS включают меньшего размера и меньший вес , поскольку в SMPS исключаются тяжелые трансформаторы частоты сети и тепловыделение.
Большая сложность, генерация высокой амплитуды, высокой частоты являются недостатками.Дешевый SMPS может создавать помехи для оборудования A / V , подключенного к той же фазе, из-за обратной связи с электрическими коммутационными шумами на линии электропитания.
Меры предосторожности — После того, как шнур питания был отсоединен от стены, основной конденсатор фильтра может сохранять до 325 вольт. В некоторых ИИП отсутствует конденсатор утечки, который используется для медленной разрядки конденсатора. Любой контакт с этим конденсатором может привести к сильному поражению электрическим током. Конденсатор иногда подключается к первичной и вторичной сторонам трансформатора, чтобы уменьшить EMI (электромагнитная индукция). Если трансформатор один, это может привести к поражению электрическим током.

8 Объяснение технических характеристик блока питания — Блок питания ПК — BinaryTides
Блок питания или блок питания, бесспорно, самая важная часть любой сборки ПК.
Это компонент, который обеспечивает питание всего остального оборудования и может серьезно повредить ваши компоненты, если он не будет работать должным образом.
Обычные покупатели и производители ПК часто обходятся дешевле своих блоков питания, чтобы иметь больший бюджет на другие компоненты.
Это потому, что они не полностью понимают важность источника питания. Распространенными проблемами могут быть меньшая выходная мощность, чем требуется для компонентов ПК, нестабильное питание или отсутствие защиты. Все эти проблемы могут привести к повреждению оборудования, что может быть довольно дорогостоящим.
Мы разбираем особенности блока питания, чтобы помочь вам лучше понять блок питания.В этой статье объясняются основные характеристики блоков питания и их влияние на производительность ПК.
Форм-фактор
Выходная мощность или мощность
Рейтинг эффективности
Рельсы
Защита
Модульность
Вентилятор с регулируемой частотой вращения / Интеллектуальный вентилятор / Режим нулевой частоты вращения / Эко-режим
Размер вентилятора
Блок питания Thermaltake Toughpower Grand RGB 750W PSU
1. Форм-фактор
Форм-фактор блока питания означает просто его размер.Большинство блоков питания в настоящее время — ATX12V, за исключением нескольких специальных блоков питания. Старые модели труднее найти, и от них отказались в пользу ATX12V.
1.1 AT / ATX
Форм-факторы AT и ATX являются предшественниками нынешнего ATX12V. Оба этих форм-фактора по-прежнему доступны для покупки в нескольких магазинах, но определенно выпадают с рынка, поскольку новое оборудование больше не нуждается в форм-факторе AT и ATX.
AT означает «передовая технология» и подключается непосредственно к линии 230 В.
Основным недостатком этого типа БП является отсутствие режима ожидания, и его можно как включить, так и выключить. Благодаря этому устройство не потребляет энергию в выключенном состоянии, даже если вы оставите его подключенным к розетке.
ATX использует более старый 20-контактный кабель в качестве основного разъема питания. Новые материнские платы имеют 24-контактное соединение, а не старые 20-контактные, что делает ATX непригодным для использования с новыми стандартами. Он просто не может обеспечить достаточную мощность для работы новых материнских плат.
Изначально форм-фактор ATX был доступен в двух размерах: ATX / PS2 и ATX / PS3. ATX / PS3 был меньше по размеру: 150 мм (Ш) x 86 мм (В) x 100 мм (Г). Глубина для этого форм-фактора может варьироваться от 100 мм до 139 мм.
Однако ATX PS / 2 зарекомендовал себя как самый популярный стандарт и широко известен как ATX PSU.
Блоки питания
ATX PS / 2 (или блоки питания ATX) имеют длину около 140 мм (глубину), ширину 150 мм и высоту 86 мм, хотя некоторые модели имеют большую глубину, особенно те, которые предлагают большую мощность.
Информацию о размерах можно найти здесь.
1,2 ATX12V
ATX12V — это стандарт, основанный на форм-факторе ATX.
Существует несколько различных версий ATX12V, но все версии сохраняют одинаковую форму и размер. Каждая новая версия имеет улучшенные кабельные разъемы, чтобы они могли работать с новыми материнскими платами.
Блок питания ATX12V
ATX12V v1.0
В первой версии был добавлен 4-контактный разъем 12 В для подачи питания на процессор, поскольку процессоры становились более энергоемкими по мере смены поколений.
Также был добавлен 6-контактный вспомогательный источник питания, хотя сегодня он больше не используется. Эта версия была впервые представлена в 2000 году.
ATX12V v1.3
Версия 1.3 добавила кабель SATA в качестве замены 4-контактному периферийному кабелю и стал стандартом для существующих жестких дисков и твердотельных накопителей. Эта версия была представлена в 2003 году.
ATX12V V2.X
Блоки питания ATX12V версии 2.0 и выше имеют 24-контактный основной разъем питания, который также можно использовать со старыми 20-контактными материнскими платами.
ATX12V был обновлен с выпуском ATX12V v2.4 в 2013 году и с тех пор используется.
Для получения дополнительной информации о различных версиях ATX12V прочтите эту статью здесь:
http://www.playtool.com/pages/psurailhistory/rails.html
1,3 EPS12V
Блок питания EPS12V был разработан для серверов, в основном адаптирован для работы с серверами, которые могут обеспечить более мощное и стабильное соединение для важных серверных приложений и процессов.
EPS12V имел 8-контактный разъем ЦП, который изначально использовался для питания нескольких ЦП в одном устройстве / сервере.Однако со временем процессорам потребовалось больше энергии, чем мог обеспечить оригинальный 4-контактный кабель, что сделало 8-контактный кабель на 12 В текущим стандартом для ATX12V.
Таким образом, часто встречаются блоки питания, обозначенные как ATX12V, так и EPS12V из-за идентичных характеристик.
1,4 малый форм-фактор (SFF)
Блоки питания SFF имеют несколько вариаций. Эти блоки питания часто использовались в небольших корпусах, где стандартный блок питания ATX просто не мог поместиться.
Большинство блоков питания с малым форм-фактором раньше могли поддерживать только системы с более низким напряжением, но в последние годы были выпущены блоки питания с меньшим форм-фактором, которые могли поддерживать до 1000 Вт.
SFX
SFX — блок питания с малым форм-фактором, наиболее часто используемый блок питания небольшого размера, и его характеристики мощности идентичны ATX. Это лучший блок питания для современных сборок, в которых используются корпуса меньшего размера.
Корпуса меньшего форм-фактора становятся все более популярными в последние годы не только среди энтузиастов, но и среди обычных сборщиков. Стандартный размер блока питания SFX составляет около 100 мм в длину, 125 мм в ширину и 63,5 мм в высоту.
TFX
TFX или тонкий форм-фактор — это еще одна конструкция с малым форм-фактором, которая меньше, но длиннее и может поместиться внутри тонких и длинных систем.Это более старый форм-фактор, который имеет низкую выходную мощность, всего около 300-400 Вт, за исключением нескольких особых случаев.
Форм-фактор TFX в настоящее время используется редко и был заменен более новыми блоками питания малого форм-фактора, такими как SFX.
CFX
Compact Form Factor или CFX — это L-образный блок питания, который похож на кабельное соединение SATA. Обычно это использовалось для небольших готовых ПК и особых случаев. CFX был устаревшим на протяжении многих лет, и его редко можно купить сегодня.
Более подробная информация о форм-факторах на странице википедии:
https://en.wikipedia.org/wiki/ATX#ATX_power_supply_derivatives
2. Выходная мощность или мощность
Выходная мощность источника питания обычно измеряется в ваттах. Современные устройства обычно варьируются от 450 Вт до 1600 Вт.
550 Вт
650 Вт
750 Вт
850 Вт
1000 Вт
Потребляемая мощность варьируется от ПК к ПК, поэтому мощность блока питания будет полностью зависеть от того, какие компоненты и части есть на вашем ПК.Большинству ПК среднего класса потребуется около 500-650 Вт мощности, в то время как 1000 Вт и выше обычно зарезервированы для сборок исключительно высокого класса и для энтузиастов.
Как правило, вам нужен блок питания большей мощности, чем фактически потребляет ваша система. Это необходимо для того, чтобы обеспечить достаточную мощность в любое время, особенно с учетом того, что мощность, требуемая вашей системе, время от времени увеличивается.
Требования к питанию вашей системы возрастают, если у вас есть выделенная видеокарта, более мощный процессор или более крупная материнская плата ATX с высокими техническими характеристиками.Чем больше аппаратных компонентов, тем больше требуется мощности.
Хотя современное оборудование становится все более и более энергоэффективным.
3. Рейтинг эффективности
Рейтинг эффективности источника питания чрезвычайно важен для безопасности ваших компонентов и обеспечения бесперебойной работы. Под эффективностью понимается мощность, которую блок питания отправляет на ваш компьютер, и то, какая часть этой мощности теряется на тепло.
Чем ниже эффективность вашего блока питания, тем выше будет стоимость эксплуатации вашей машины, поскольку она будет потреблять больше энергии из розетки.Кроме того, более эффективный блок питания также позволит вашему компьютеру работать при более низких температурах, поскольку он не нагревает систему слишком сильно.
Основной способ убедиться, что у вас есть эффективный и высокопроизводительный блок питания, — это основывать его на сертификате 80 PLUS.
80 Plus Рейтинг эффективности
Существует множество оценок, и, как показывает опыт, чем выше рейтинг 80 PLUS, тем лучше качество источника питания. Вот почему наиболее опытные сборщики ПК всегда советуют вам держаться подальше от источников питания, которые не имеют никакого рейтинга 80 PLUS.
80 PLUS
Это также называется «80 PLUS White» и представляет собой самый низкий рейтинг эффективности, который может иметь блок питания, за исключением того, что он вообще не имеет рейтинга. Это лучший блок питания, чем те подозрительные китайские или корейские «True Rated», и они часто лишь немного дороже, чем блоки питания «True Rated».
Блоки питания
80 PLUS имеют КПД 80% при нагрузке 20%, нагрузке 50% и нагрузке 100% для систем с питанием 115 В. Это отличный блок питания для недорогих ПК, которым не требуется много энергии для работы.
80 PLUS Bronze
Категория блоков питания 80 PLUS Bronze, вероятно, является лучшим вариантом для разработчиков с ограниченным бюджетом, поскольку она не так уж сильно разбивает банк, поскольку стоит всего около 50-80 долларов США, но при этом работает хорошо.
Эти блоки питания отлично подходят для игровых автоматов начального уровня и идеально подходят для бюджетных сборок. Источники питания 80 PLUS Bronze имеют КПД 82% при нагрузке 20%, КПД 85% при нагрузке 50% и КПД 82% при нагрузке 100% для систем 115 В.
80 PLUS Серебристый
80 PLUS Silver — это умирающая категория рейтингов эффективности блоков питания. В настоящее время редко можно встретить какие-либо блоки питания 80 PLUS Silver, поскольку 80 PLUS Gold стоит недорого и является идеальным вариантом для хорошего блока питания среднего уровня.
Разница в цене между блоками питания с рейтингом 80 PLUS Silver и Gold также очень незначительна, поэтому производители просто предпочитают производить больше блоков питания 80 Plus Gold.
Блоки питания
80 PLUS Silver имеют КПД 85% при нагрузке 20%, КПД 88% при нагрузке 50% и КПД 85% при нагрузке 100% для систем с питанием 115 В.
80 PLUS Gold
Эти блоки питания, безусловно, лучшие для сборки среднего класса. Это отличные блоки питания для большинства сборок и они дешевле по сравнению с блоками питания с более высоким рейтингом, что делает их хорошим компромиссом между ценой и производительностью.
Блоки питания
80 PLUS Gold имеют КПД 87% при нагрузке 20%, КПД 90% при нагрузке 50% и КПД 87% при нагрузке 100% для систем с питанием 115 В.
80 PLUS Platinum
Блоки питания
с рейтингом 80 PLUS Platinum — это то, что вам нужно, если вы создаете первоклассную систему с лучшим и новейшим оборудованием.
Рейтинг 80 PLUS Platinum обычно зарезервирован для блоков питания высокой мощности, начиная с 750 Вт и выше. Эти блоки питания очень эффективны с КПД 90% при нагрузке 20%, 92% при нагрузке 50% и КПД 89% при нагрузке 100%.
80 PLUS Титан
Рейтинг 80 PLUS Titanium — это лучший рейтинг, который может получить блок питания. Честно говоря, это считается излишним для большинства систем, если вы не запускаете экстремальные сборки с несколькими графическими или центральными процессорами.
По большей части блоков питания с рейтингом 80 PLUS Platinum достаточно, но, конечно, есть и те, которым действительно нужно самое лучшее, и вы не можете получить ничего лучше, чем Titanium.
Эти блоки рассчитаны на КПД 90% при нагрузке 10%, КПД 92% при нагрузке 20%, КПД 94% при нагрузке 50% и КПД 90% при нагрузке 100% для систем с питанием 115 В.
4. Рельсы
Рельсы, по сути, являются источником напряжения в блоке питания. Он состоит из проводов и цепей, которые передают определенное напряжение от розетки к вашему компьютеру.
Обычно блоки питания имеют 3 стандартные шины: + 3,3 В, + 5 В и +12 В. Все три направляющих служат разным целям и питают разные компоненты вашего ПК.
Обычно большинство блоков питания ATX12V имеют все необходимые направляющие для конкретных разъемов, и это то, о чем вам не нужно думать при покупке нового блока питания.
+ 3,3 В, рейка
Шина + 3,3 В уже много лет является стандартной конструкцией, и обычно она питает такие устройства, как слоты M.2, SATA, слоты RAM и некоторые микроконтроллеры на материнской плате. Хотя это может варьироваться в зависимости от материнской платы.
+ 5V Рейка
Шина +5 В обычно питает разъемы и такие вещи, как порты USB, порты PS / 2 (если есть), заголовки PCI, некоторые заголовки RGB и устройства хранения.
Шина +12 В
Шина +12 В питает большинство важных и энергоемких компонентов вашего ПК, включая ЦП и ГП. Некоторые блоки питания используют несколько шин +12 В, что считается более безопасным при работе с высокомощными компонентами.
Одинарный рельс
Это блоки питания, которые имеют только одну шину +12 В для питания компонентов. Они считаются лучшим вариантом для оверклокеров, поскольку говорят, что одинарные шины обеспечивают более чистую мощность, поскольку вы не пропускаете их через другие шины.
Многорельс
Многорельсовые блоки питания
— это блоки питания с более чем одной шиной +12 В, что считается более безопасным вариантом, особенно для областей с колебаниями мощности. Наличие нескольких направляющих позволяет каждой направляющей иметь отдельный номинальный ток, который выдерживает более низкие нагрузки по сравнению с блоками питания, у которых есть только одна направляющая.
5. Защита — OVP / UVP / OPP / SCP / OCP / OTP
В настоящее время блоки питания
имеют отличную встроенную защиту от перенапряжения и пониженного напряжения, что устраняет необходимость в отдельном автоматическом регуляторе напряжения (АРН) при работе вашей машины.
Защита по напряжению срабатывает, когда электрическая компания подает слишком низкое или слишком высокое напряжение, блок питания автоматически отключается. Это также работает для таких вещей, как грозы или молнии, когда могут произойти скачки мощности.
Дополнительная защита по напряжению защищает не только ваш блок питания, но и ваши компоненты от любого серьезного повреждения путем простого выключения системы.
Помимо высокого или низкого напряжения, большой ток также может серьезно повредить ваш компьютер.Защита по току, присутствующая в источниках питания, работает, ограничивая количество, которое можно вытянуть из розетки.
Существует схема, которая защищает блок питания, просто отключаясь, когда на блок подается слишком большой ток или мощность.
Все эти технологии защиты имеют названия вроде
OVP — Защита от перенапряжения
УВП — Защита от пониженного напряжения
OPP — Защита от превышения мощности
SCP — Защита от короткого замыкания
OCP — Защита от перегрузки по току
OTP — Защита от перегрева
BOP — Защита от перегорания
Вот статья на сайте coolermaster, в которой подробно объясняются эти термины:
https: // Landing.coolermaster.com/faq/what-are-the-definitions-of-ovp-opp-ocp-scp-otp-and-bop/
Блок питания хорошего качества будет иметь многие или все из вышеупомянутых механизмов защиты, реализованных в цепи для обеспечения долговечности блока питания и безопасности оборудования ПК.
6. Модульность
Прошли те времена, когда вам приходилось прятать кучу лишних кабелей в кожухе блока питания или лотках для жестких дисков, чтобы они не загромождали вашу чистую сборку.
В настоящее время все больше и больше блоков питания реализуют возможность полного присоединения и отсоединения кабелей питания, поставляемых с блоком питания.
6,1 Немодульный
Немодульные блоки питания имеют все соединительные кабели, подключенные к ним, и вам нужно управлять неиспользуемыми лишними кабелями, спрятав их где-нибудь внутри корпуса.
Все необходимые кабели будут выходить из задней части блока питания, и с неиспользованными кабелями практически ничего нельзя поделать, кроме как связать их и заправить.
Одним из преимуществ немодульных блоков питания является то, что они обычно очень дешевы, что делает их отличным бюджетным вариантом.
6.2 Полумодульный
Полумодульные блоки питания
могут быть разных производителей. 24-контактный всегда поставляется предварительно подключенным, хотя 8-контактные кабели ЦП и PCIe могут поставляться предварительно подключенными или модульными, в зависимости от модели источника питания, в то время как все остальные кабели полностью отсоединяются.
Полумодульный блок питания
Они обычно дешевле, чем полностью модульные, и все же предлагают большую гибкость с точки зрения прокладки кабелей.
Вы можете удалить неиспользованные кабели, чтобы сделать внутреннюю часть корпуса более чистой и удобной.
6.3 Полномодульный
Полно-модульные блоки питания
— это блоки, у которых все кабели полностью отсоединяются. Вы можете просто подключить все необходимые кабели и хранить те, которые вам не нужны, в коробке, что позволит вам получить чистую и элегантную сборку.
Полностью модульный блок питания Thermaltake
Это отличная экономия времени и места с точки зрения прокладки кабелей, и вы также можете купить кабели разного цвета в обмен на стандартные, если ваш блок питания поддерживает их.
Самым большим недостатком полностью модульных блоков питания является то, что они могут быть очень дорогими, большинство из них стоит около 100 долларов и более.
7. Вентилятор с регулируемой частотой вращения / режим нулевой частоты вращения
Также известная как вентилятор с регулируемой частотой вращения / интеллектуальный вентилятор / режим с нулевой частотой вращения / экономичный режим, это новая функция в современных блоках питания, которая отключает вентилятор, когда он не нужен, и увеличивает его число оборотов в минуту, когда требуется дополнительное охлаждение. Следовательно, вентилятор может оставаться выключенным или работать с переменной скоростью по мере необходимости.
Это делает блок питания менее шумным, поскольку, если ваша система не потребляет слишком много энергии, нет необходимости включать вентилятор.
Блоки питания обычно имеют кнопку на задней стороне рядом с разъемом питания, которую можно использовать для отключения функции переменной скорости вращения вентилятора блока питания.
Некоторые могут возразить, что реже работа вентилятора увеличит его срок службы, а подшипники вентилятора могут прослужить дольше и меньше пыли будет накапливаться на радиаторе внутри блока питания.
8. Размер вентилятора
Размер вентилятора зависит от модели блока питания. Типичный диапазон составляет от 120 мм до 140 мм. Как правило, вентиляторы большего размера могут обеспечивать большее охлаждение при более низких оборотах, поэтому они могут работать тише.Однако есть и другие факторы, влияющие на охлаждение блока питания.
Например, блок питания Corsair RMx White Series RM750x оснащен 135-миллиметровым вентилятором, тогда как Cooler Master MASTERWATT 650 имеет 120-миллиметровый вентилятор. Блок питания
Thermaltake Toughpower Grand RGB 750W Gold оснащен 140-мм вентилятором.
Вентиляторы размером более 140 мм могут вызывать другие проблемы, поэтому лучше не выходить за стандартные значения 120–140 мм.
Заключение
Итак, если вы планируете купить новый блок питания для своей следующей сборки или существующего ПК, наиболее важными вещами, которые следует учитывать, будут номинальная мощность / мощность, модульная структура и поддержка вентилятора с регулируемой скоростью вращения.
Мощность должна определять, сколько мощности блок питания может подавать в вашу систему. Модульная структура упрощает управление кабелями.
Вентилятор с регулируемой частотой вращения отключается, когда он не нужен, что снижает уровень шума блока питания.
Большинство стандартных блоков питания от известных производителей будут иметь такие функции, как защита по напряжению. Однако существует множество дешевых блоков питания, в которых на самом деле не упоминаются какие-либо функции защиты или они не имеют их.
Так что, если у вас есть какие-либо вопросы или отзывы, дайте нам знать в комментариях ниже.
PSU (блоки питания) — PSU — Tech Explained
Скажем прямо, блоки питания (БП) скучные. Представленный в том, что обычно является приземленной коробкой, из которой с одного конца прытывают кабели, этот продукт не является ни эстетичным, ни технически интересным для большинства самостроителей.
Но хотя процессоры, графические процессоры и другие компоненты требуют большего внимания, трудно игнорировать тот факт, что блок питания, возможно, является наиболее важной частью оборудования вашего ПК.
Простой на вид корпус призван обеспечить надежное питание всех компонентов вашего ПК, и без него ваш компьютер просто не работал бы.
Он работает путем преобразования переменного тока общего назначения (AC), доступного из сети — 230 В здесь, в Великобритании, — в низковольтный постоянный ток (DC), который лучше подходит для оборудования вашего ПК — обычно 3,3 В, 5 В и 12 В. Эта мощность постоянного тока затем направляется к различным компонентам ПК, чтобы дать им необходимый для работы электрический ток.
Звучит достаточно просто, но важность блока питания такова, что нельзя упускать из виду его надежность и эффективность. В этом руководстве мы объясним, на какие функции следует обращать внимание при покупке нового блока питания, и попутно постараемся развеять несколько мифов.
Стандарт ATX (Advanced Technology eXtended), представленный Intel в 1995 году, определил направление развития источников питания в последние годы. Созданный как усовершенствование по сравнению с предыдущим стандартом AT (Advanced Technology), ATX требует, чтобы источник питания вырабатывал три выхода постоянного тока; +3.3 В, + 5 В и + 12 В, и имеет два основных конструктивных изменения.
В отличие от компьютеров на базе AT, где кнопка питания корпуса была подключена непосредственно к блоку питания, ATX представила систему, в которой переключатель питания корпуса подключен к материнской плате через провод, обычно обозначаемый Power SW, что позволяет другому аппаратному / программному обеспечению подключаться к материнской плате. разбудить машину. В дополнение к этому изменению, основное соединение источника питания с материнской платой было изменено на большой 20-контактный разъем с ключом, чтобы предотвратить любые потенциально опасные путаницы.
Важные улучшения еще в 1995 году, но с тех пор дела пошли дальше. В 2003 году в тогда еще новом и улучшенном стандарте ATX 2.0 была проведена переоценка способа распределения питания, указав, что для питания большинства компонентов ПК должны использоваться две независимые шины 12 В с независимой защитой от перегрузки по току. В дополнение к этому важному изменению, в ATX 2.0 разъем питания материнской платы был увеличен с 20 контактов до 24 контактов — с дополнительными четырьмя контактами, обеспечивающими еще одну цепь 3,3 В, 5 В и 12 В — и введено требование для всех источников питания иметь хотя бы один Кабель питания serial-ATA для использования с современными запоминающими устройствами.
ATX 2.1, анонсированный в 2005 году, добавил выделенные 6-контактные разъемы питания мощностью 75 Вт для энергоемких видеокарт PCIe, а вскоре последовало еще одно незначительное обновление — ATX 2.2, которое представило 8-контактные разъемы PCIe, способные обеспечить большую порцию 150Вт.
Самая последняя версия ATX 2.3 датируется 2007 годом и требует, чтобы все блоки питания обеспечивали КПД не менее 70%, с дополнительной рекомендацией не менее 80%.
Выбор блока питания, отвечающего требованиям ATX 2.3 предлагает гарантию разумной эффективности и современного дизайна, совместимого с сегодняшним оборудованием, но между ATX 2.2 и ATX 2.3 не так много.
Вы уже слышали слово «эффективность», упомянутое в этом руководстве, но почему именно оно так важно?
Давайте посмотрим на реальный пример. Если ваш блок питания рассчитан на 70-процентный КПД, ему потребуется 200 Вт переменного тока для создания выходной мощности 140 Вт постоянного тока. Оставшиеся 60 Вт (30 процентов) тратятся на тепло, а повышенная температура может привести к большему шуму, поскольку вентилятор блока питания увеличивает скорость, чтобы устройство оставалось холодным.И, как правило, более высокие температуры ухудшают долговечность компонентов.
Используя аналогичный пример, источник питания с эффективностью 90% может производить такую же выходную мощность постоянного тока 140 Вт, потребляя только 155 Вт входного переменного тока, что приводит к потере всего 15 Вт. Меньше отходов — меньше производимого тепла и, конечно, меньше счетов за электричество.
Чем выше эффективность блока питания, тем лучше, но важно отметить, что эффективность может различаться при различных рабочих нагрузках. Используя график эффективности источника питания Corsair 520W ниже, мы видим, что устройство наиболее эффективно при нагрузке от 50 до 60 процентов.
В результате снижения эффективности при низких нагрузках важно, чтобы мощность блока питания соответствовала потребностям вашего компьютера. Например, использование вышеупомянутого блока Corsair 520W для питания системы, которая обычно потребляет около 100 Вт (что составляет примерно 20-процентную нагрузку), не будет оптимальным.
Вообще говоря, оптимальная эффективность может быть найдена, если номинальная мощность блока питания примерно на 50 процентов больше, чем типичное потребление компьютера.Если компьютер потребляет 300 Вт, блок питания на 450 Вт может обеспечить максимальную эффективность. Полезное практическое правило, но учтите, что кривая эффективности будет варьироваться от производителя к производителю. Чтобы упростить определение наиболее эффективных подразделений, обратите внимание на логотип 80 PLUS — он удостоверяет устройства, эффективность которых не менее 80% при различных рабочих нагрузках.
Всем блокам питания дана максимальная выходная мощность, но именно то, сколько мощности вам нужно, будет зависеть от компонентов вашего ПК.Для современной системы среднего уровня (то есть обычного домашнего компьютера) источников питания от 300 Вт до 500 Вт должно быть достаточно. Геймеры и энтузиасты, которые часто используют мощные дискретные видеокарты, с большей вероятностью будут использовать блоки питания мощностью до 800 Вт, а экстремальные пользователи, у которых может быть несколько видеокарт или несколько процессоров, могут найти блоки питания мощностью более 1000 Вт.
Важно отметить, однако, что номинальная выходная мощность официально не сертифицирована и часто является заявленным производителем числом, которое может иметь две очень разные формы: пиковую и непрерывную.Если источник питания требует непрерывной выходной мощности 400 Вт, он может постоянно обеспечивать такую мощность. Напротив, если блок питания заявляет пиковую мощность 600 Вт, он сможет обеспечить такую мощность только в течение короткого периода времени и, вероятно, будет обеспечивать гораздо меньшую мощность в реальных сценариях. Несмотря на более низкую номинальную мощность, блок питания, требующий непрерывной выходной мощности 400 Вт, будет лучшим выбором в этом примере.
Помните также, что блок питания потребляет ровно столько энергии, сколько ему нужно. Покупка блока питания на 500 Вт не означает, что ваш компьютер будет постоянно потреблять 500 Вт — он будет использовать только то, что требует ПК!
Если вы уже кое-что знаете об источниках питания, вы знаете, что производители и пользователи в последние годы рекламировали преимущества наличия одной шины 12 В или нескольких шин 12 В.Проблема в том, что если говорят, что оба они предлагают преимущества, какое распределение рельсов подходит вам, и почему мы вообще перешли от одинарных к множественным?
Ответ проще, чем вы думаете. В связи с тем, что современные компоненты предъявляют повышенный спрос на шину 12 В, спецификация Intel ATX была изменена, предлагая, чтобы блоки питания имели две шины 12 В с независимой защитой от перегрузки по току по соображениям безопасности. Ограничивая поток усилителей в каждой шине, уменьшается вероятность опасного нагрева проводов.
Множественные рельсы — хорошая идея, но, к сожалению для спецификации Intel, несколько плохо сконструированных блоков питания дали множеству рельсов плохую репутацию, которая продолжает сохраняться. Было обнаружено, что вместо разделения разъемов PCIe по нескольким направляющим некоторые блоки питания имеют все доступные подключения PCIe на одной направляющей, что приводит к перегрузке при подключении нескольких компонентов, что обеспечивает автоматическое отключение.
К счастью, такая несоответствующая компоновка становится редкостью, и большинство блоков питания на рынке теперь имеют одну шину 12 В исключительно для разъемов PCIe, а другую — для других компонентов ПК.Некоторые сертификаты, такие как NVIDIA SLI, позволяют указать, что разъемы PCIe будут размещены на собственной шине 12 В.
В нижней строке? Для подавляющего большинства пользователей нет ощутимой разницы между блоком питания с одной или несколькими шинами. Что более важно, так это ассортимент разъемов блока питания.
Блоки питания
оснащены множеством встроенных разъемов, но стандартного выбора нет, и вам необходимо убедиться, что выбранный вами блок питания имеет все соединения, необходимые для вашего ПК.
Вот краткое описание кабелей, на которые следует обратить внимание:
Разъем питания материнской платы ATX. Этот 24-контактный разъем обеспечивает питание материнской платы ПК, а также имеет обратную совместимость, что означает, что он будет отлично работать на более старой материнской плате с 20-контактным портом.
Разъем питания ATX12V / EPS12V. Этот разъем используется для подачи питания непосредственно на процессор ПК. 4-контактный разъем ATX12V является общим для большинства источников питания, но 8-контактный разъем EPS12V доступен на высокопроизводительных устройствах для материнских плат и процессоров, которым требуется значительно больше энергии.
Разъемы питания Serial ATA. Эти компактные кабели в основном используются для питания запоминающих устройств — убедитесь, что их достаточно для всех ваших оптических приводов и жестких дисков.
4-контактные разъемы для подключения периферийных устройств. Эти кабели Molex используются для питания различных компонентов, от жестких дисков до системных вентиляторов, но с момента появления SATA они стали применяться реже.
Разъем для гибких дисков. Небольшой кабель, обеспечивающий питание дисковода гибких дисков.
6-контактный разъем PCIe.Этот разъем, представленный как часть спецификации ATX 2.1 в 2005 году, обычно используется для питания мощных видеокарт.
8-контактный разъем PCIe. Обычно используется как 6 + 2-контактный разъем, он обеспечивает большую мощность для высокопроизводительных видеокарт и может использоваться как с 6-контактными, так и с 8-контактными устройствами.
Что касается возможности подключения, самый простой способ убедиться, что у вас есть все базы, — это выбрать блок питания с большим количеством разъемов, чем вам может понадобиться.Кажется, это хорошая идея, но все эти кабели создадут дополнительный беспорядок на вашем ПК и могут затруднить воздушный поток вашего корпуса.
Один из возможных обходных путей — выбрать модульный источник питания, который позволяет пользователям подключать только те кабели, которые они намереваются использовать.
В отличие от немодульных блоков питания, к которым постоянно подключена группа кабелей, модульный блок питания (например, Corsair AX650, изображенный выше) имеет набор портов, к которым можно легко подсоединить кабели.К устройству обычно прилагается широкий спектр кабелей, и они часто бывают разной длины, что упрощает выбор правильного кабеля для вашего шасси.
Модульные блоки питания
, несомненно, более аккуратны, но имейте в виду, что они обычно дороже, чем их немодульные аналоги.
Если все вышеперечисленное не дало вам достаточно пищи для размышлений, вот еще несколько интересных моментов, о которых следует помнить:
EuP / ErP (Энергопотребляющие продукты) — это директива Европейского Союза, которая «устанавливает рамки, в соответствии с которыми производители энергопотребляющих продуктов на стадии проектирования будут обязаны снижать потребление энергии и другие негативные воздействия на окружающую среду, возникающие во время жизненный цикл продукта ».Для персональных компьютеров он призван гарантировать, что общая потребляемая мощность системы не превышает 1 Вт в выключенном состоянии или в режиме ожидания. Чтобы соответствовать директиве, вам необходимо убедиться, что ваша материнская плата и ваш блок питания соответствуют требованиям EuP / ErP.
Блоки питания
ATX обычно имеют размер 150 мм x 86 мм x 140 мм, но глубина может варьироваться в зависимости от марки, и если вы работаете с корпусом малого форм-фактора, вы будете рады услышать, что mini-ATX и микро- Также доступны блоки питания ATX.
Блок питания — это нечто большее, чем кажется на первый взгляд, не так ли? В дополнение ко всему, что мы упомянули до сих пор, обратите внимание на кабели с оплеткой (они помогают поддерживать внешний вид вашего ПК), большой, хорошо расположенный вентилятор (он поможет поддерживать охлаждение вашего блока питания, а также большие вентиляторы. обычно тише) и среднее время наработки на отказ не менее 50 000 часов (более высокое значение MTBF предполагает, что ваш блок питания прослужит дольше). Кроме того, блоки питания, рассчитанные на обеспечение заявленной продолжительной мощности при высокой температуре окружающей среды — например, 50 ° C, — скорее всего, прослужат дольше, поскольку при нагревании компонентов поддерживать непрерывный поток становится сложнее.

Напряжение	Назначение
-12V	Используется в некоторых старых типах схем усилителя последовательного порта. Обычно не используется в новых системах. Ток обычно ограничен до 1А.
-5V	Используется на некоторых ранних персональных компьютерах для контроллеров гибких дисков и некоторых дополнительных карт ISA. Обычно не используется в новых системах. Ток обычно ограничен до 1А.
0V	Заземление нулевого напряжения (также называемое общим или землей ) и опорная точка для других напряжений системы.
+3.3V	Используется для питания процессора, некоторых типов памяти , некоторых видеокарт AGP и других цифровых схем (для большинства этих компонентов требовалось питание +5 В в старых системах ).
+ 5V	По-прежнему используется для питания материнской платы и некоторых компонентов на материнской плате. Обратите внимание, что при отключенном питании системы на присутствует также , напряжение 5 В в режиме ожидания, которое может быть заземлено (например, пользователем , нажав выключатель питания на передней панели корпуса), чтобы восстановило питание системы.
+ 12V	В основном используется для таких устройств, как дисководы и охлаждающие вентиляторы , которые имеют двигатели того или иного типа. Эти устройства имеют собственные разъемы питания, которые поступают непосредственно от блока питания .

Блок питания системного блока | Для дома, для семьи

Блок питания.

Виды корпусов и блоков питания системного блока

Как проверить блок питания? | Ремонт компьютеров на дому и в офисе в Москве

Выбор компьютерного блока питания, «Компьютеры Одесса»

Советы по ремонту и замене блока питания. Как отремонировать блок компьютера.

Признаки неисправности блока

Замена блока питания

Устройство блока питания

Всё что нужно знать о блоках питания

Расчёт мощности

Сертификат 80+

Формат блоков питания

Модульность блоков питания

Блок питания для стационарных компьютеров и ноутбуков, бесперебойные источники и основы правильного выбора

БЛОК ПИТАНИЯ ДЛЯ СТАЦИОНАРНОГО КОМПЬЮТЕРА

БЛОК ПИТАНИЯ ДЛЯ НОУТБУКА

БЕСПЕРЕБОЙНЫЙ БЛОК ПИТАНИЯ ДЛЯ КОМПЬЮТЕРА

Что такое компьютерный блок питания БП

Блок питания

Стандартные выходные напряжения

Как работает блок питания

Источники питания — PC Build Advisor

Функция

Основные соображения по выбору

Вторичные рекомендации по выбору

Управление теплом

— обзор

4.1 Первичный источник питания

Что такое блок питания (блок питания) ПК и как он работает?

8 Объяснение технических характеристик блока питания — Блок питания ПК — BinaryTides

1. Форм-фактор

1.1 AT / ATX

1,2 ATX12V

1,3 EPS12V

1,4 малый форм-фактор (SFF)

2. Выходная мощность или мощность

3. Рейтинг эффективности

4. Рельсы

5. Защита — OVP / UVP / OPP / SCP / OCP / OTP

6. Модульность

7. Вентилятор с регулируемой частотой вращения / режим нулевой частоты вращения

8. Размер вентилятора

Заключение

PSU (блоки питания) — PSU — Tech Explained

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
