Как подобрать блок питания для светодиодной ленты – База знаний Novolampa

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.


Блок питания - это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

  1. Рабочее напряжение светодиодной ленты.
  2. Суммарная мощность светодиодной ленты.
  3. Необходимость защиты корпуса блока питания от воды и пыли.
  4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L - длина ленты (м)

PСД - удельная мощность светодиодной ленты на 1 метр (W/м)

- коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении "Защитный кожух" IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.


Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А.  Б.

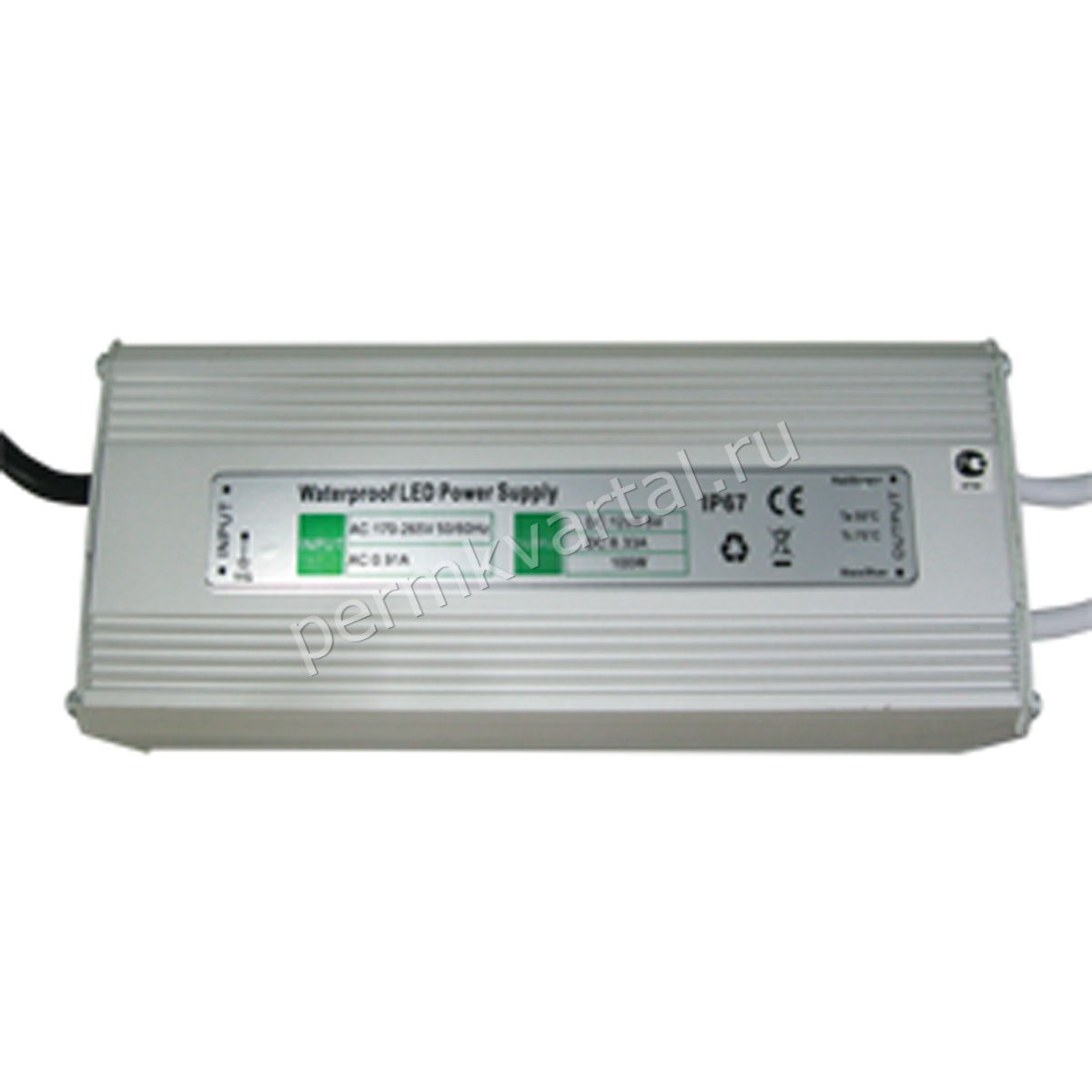

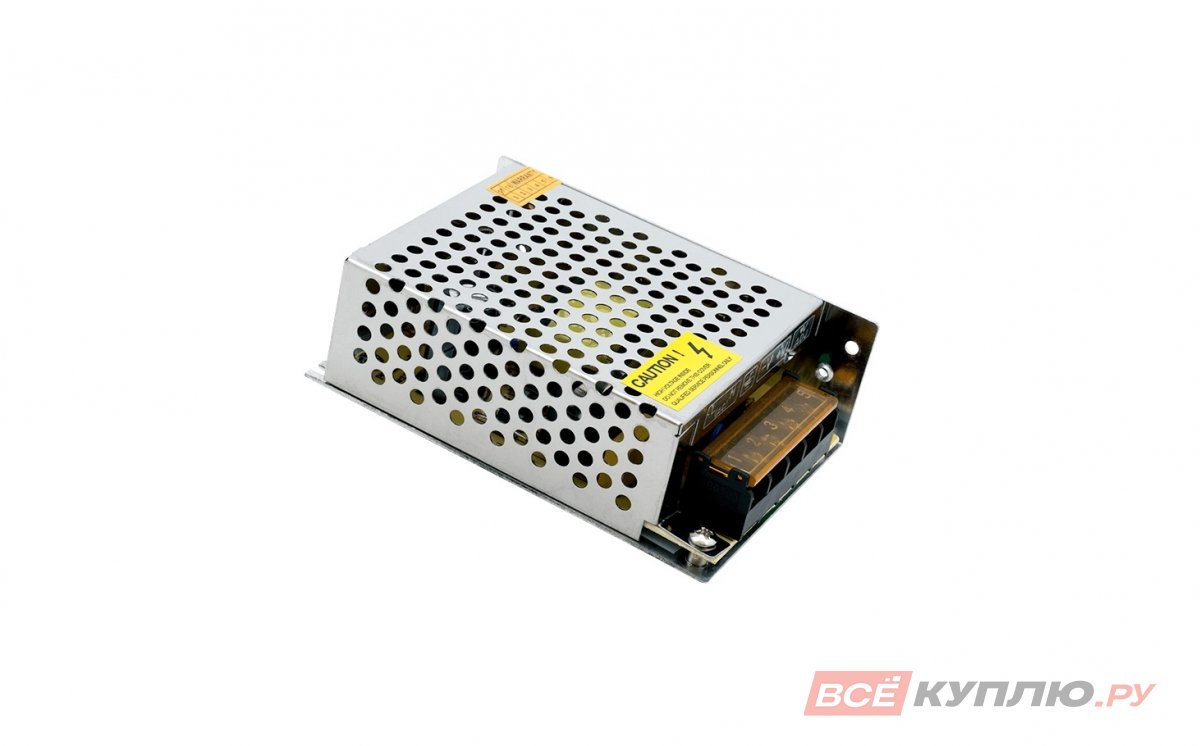

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.

4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.


Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.


Основные параметры ленты:

  1. UСД = 24V
  2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6.

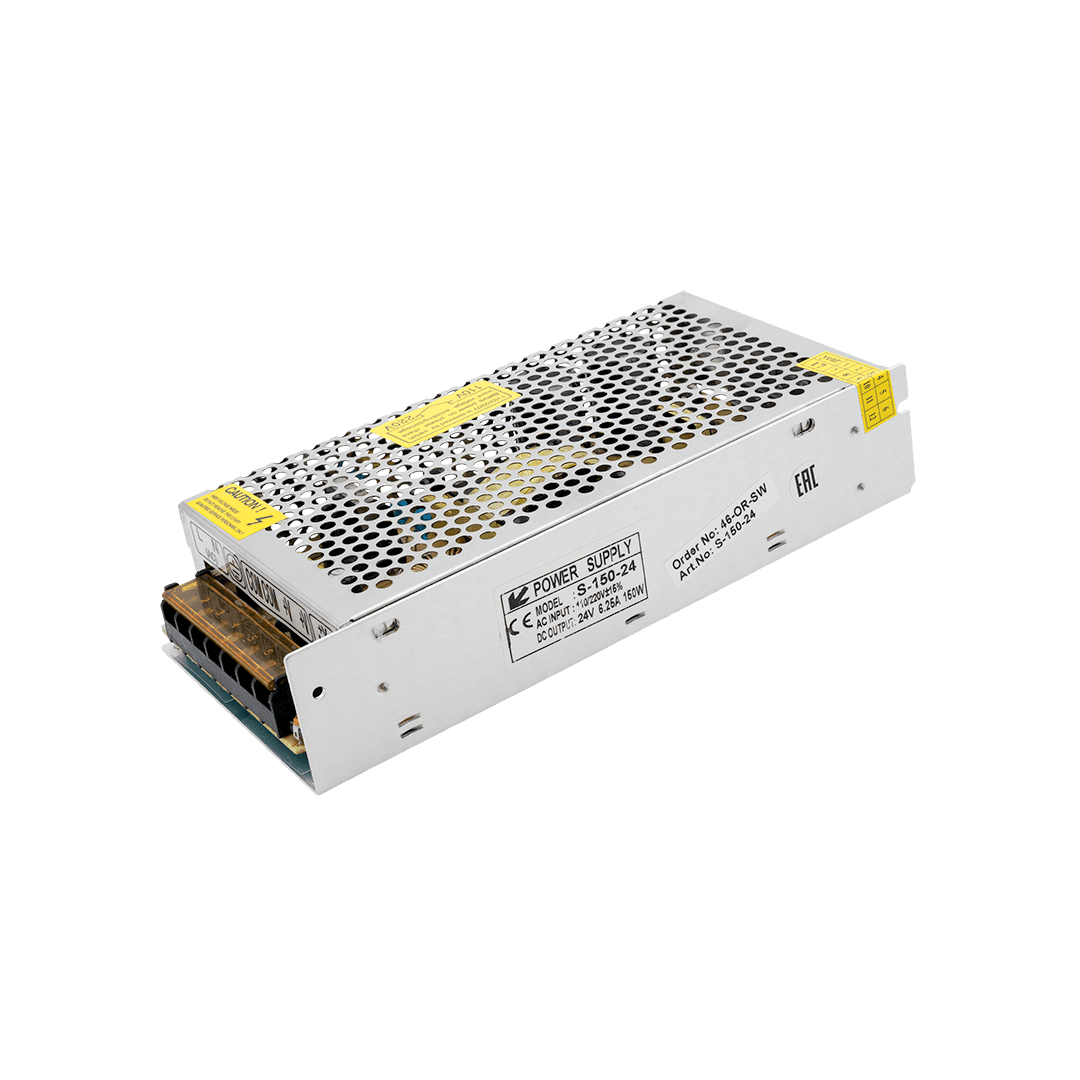

3A, 150W).


Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр (или сечение) кабеля между светодиодной лентой и блоком питания?


Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0.

5 В, расстояние от блока до ленты 10м:

Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

Диаметр жилы D.


Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.


Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах - необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.

Подбор блоков питания для светодиодной ленты.

Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр - максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9. 6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) - 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности - по 100 ватт каждый - и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается - делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ



Блоки питания на 12 V

AC/DC диммируемые источники напряжения (4)

AC/DC источники напряжения 12 V (177)

AC/DC источники напряжения 12V (4)

AC/DC источники напряжения 24 V (0)

AC/DC источники напряжения 24V (0)

AC/DC источники напряжения 36 V (0)

AC/DC источники напряжения 48 V (0)

AC/DC источники напряжения 48V (0)

AC/DC источники напряжения 5 V (0)

AC/DC источники напряжения 5V (0)

Диммируемые источники тока (0)

Для лент (403)

Для светильников (10)

Источники тока [для мощных светодиодов] (0)

Подбор блока питания для светодиодной ленты: типы, расчёт, схемы подключений

В последние годы светодиодная лента стала особо популярной. Имея невысокую стоимость и будучи поистине универсальной в плане применения, она успешно используется как для декоративной подсветки, так и для освещения. Основной трудностью, с которой сталкиваются начинающие мастера, является выбор блока питания для светодиодной ленты (СЛ). Сегодня мы попробуем решить этот вопрос.

Принцип действия импульсного блока питания

На сегодняшний день для питания светодиодной ленты применяются блоки, использующие принцип импульсного преобразования напряжения. Суть работы блока питания такого типа заключается в следующем:

  1. Выпрямление сетевого напряжения.
  2. Подача напряжения на первичную обмотку трансформатора в виде высокочастотных импульсов. Они следуют с частотой более 20 кГц, а продвинутые схемы дорогих ИИП работают на частотах в 100 кГц.
  3. До нужного уровня напряжение понижается при помощи импульсного трансформатора.
  4. На выходном каскаде происходит выпрямление и стабилизация величины пониженного напряжения.

Для примера рассмотрим классическую схему импульсного преобразователя переменного напряжения 220 В в постоянное 12 В, собранного на микросхеме Top242.

Схема импульсного блока питания AC220/DC12 В

Входное сетевое напряжение поступает на выпрямитель, состоящий из диодного моста BR1 и сглаживающего фильтра С1-С4, L1. Полученное таким образом постоянное напряжение поступает на микросхему DA1, на которой собран высокочастотный (до 100 кГц) генератор, нагруженный на импульсный трансформатор Т1. Принцип работы трансформатора тот же, что и у классического. Единственное отличие – он работает на высокой частоте, но об этом позже.

Пониженное до 12 В напряжение высокой частоты поступает на выпрямитель (диод D3) и сглаживающий фильтр (С9, С10, L1). Одновременно это же напряжение через оптрон U1 поступает на цепь стабилизации, встроенную в микросхему DA1. Стабилизация производится при помощи широтно-импульсной модуляции (ШИМ), суть которой заключается в следующем.

При увеличении выходного напряжения цепь стабилизации (ШИМ-контроллер) изменяет скважность (длительность) импульсов, поступающих на трансформатор, и его действующее выходное напряжение уменьшается. При чрезмерном понижении выходного напряжения длительность импульсов увеличивается. В результате на выходе блока устанавливается ровно 12 В, что и необходимо для правильного питания светодиодной ленты.

В чем преимущества импульсного блока питания перед трансформаторным? Поскольку преобразование напряжения производится на относительно высокой частоте, соответственно, уменьшаются габариты и масса трансформатора, а значит и всего блока. Причем уменьшаются существенно – в десятки раз. По этой же причине уменьшаются и габариты сглаживающих конденсаторов. ШИМ-модуляция же позволяет отказаться от классических линейных стабилизаторов, имеющих низкий КПД и требующих громоздких радиаторов охлаждения.

В результате мы получаем исключительно компактный и надежный блок питания с КПД до 95%.

Нередко можно услышать вместо «блок питания» выражение «трансформатор», хотя это далеко не одно и то же. Блок питания, по сути, – преобразователь, который обычно изменяет не только величину напряжения, но и род тока. Название «трансформатор» изначально получили устройства, изменяющие лишь величину напряжения без изменения других его характеристик. Тем не менее словом «трансформатор» нередко подменяется выражение «блок питания».

к содержанию ↑

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Если ты увидишь в магазине недорогой трансформаторный адаптер небольшой мощности, устраивающий тебя по размерам, то это тоже неплохой вариант. Стоит он недорого и тяжеловат, но не в кармане же его носить. Главное, чтобы в проект вписался.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.

Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр. ) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Герметичный пластиковый блок питания (слева), открытый металлический защищенный от пыли, влаги, ударов блок питания (справа)

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.

Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

На этом блоке питания указаны и ток, и мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Блок питания для СЛ с беспроводным пультом дистанционного управления и встроенным диммером

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

к содержанию ↑

Как рассчитать мощность блока питания для светодиодной ленты

Если у тебя под рукой калькулятор или даже просто лист бумаги с ручкой, расчет мощности блока питания займет не более минуты. Причем никаких специальных знаний для этого не потребуется, достаточно 3-х классов средней школы.

Прежде всего рассчитай потребляемую СЛ мощность. Для этого тебе понадобятся два параметра: длина будущего осветителя и его удельная мощность. Длину, само собой, ты выбираешь сам в зависимости от дизайнерской задумки. Удельная же мощность светодиодной ленты указывается в сопроводительной документации и нередко прямо на упаковке. Единицы измерения этого параметра – Вт/м.

Предположим, ты купил СЛ с удельной потребляемой мощностью 14.4 Вт/м. Это означает, что каждый метр такой ленты «съест» 14.4 Вт. При этом напряжение питания прибора значения не имеет. Для подсветки ты решил использовать 3 метра СЛ. Считаем: 14.4*3=43.2 Вт. Итак, твоя задумка будет потреблять 43,2 ватта. Для надежной работы источника питания он должен иметь некоторый (15-20%) запас мощности. Добавляем к результату еще небольшой запас и получаем 50 Вт.

Таким образом, тебе нужен адаптер мощностью не менее 50 Вт. Скорее всего, в стандартном ряду БП именно такой мощности не окажется, поэтому покупаешь ближайший по значению с большей мощностью. К примеру, на 60 Вт.

Не стоит выбирать блок питания с очень большим (в 2 и более раз) запасом мощности. Это увеличит габариты конструкции, снизит ее КПД и обойдется намного дороже.

Если ты решил обеспечить питание одним адаптером нескольких СЛ, то рассчитай потребляемую мощность каждой, а результаты сложи. Ленты будут включаться параллельно (о схеме включения см. ниже), а значит, их мощности суммируются.

к содержанию ↑

Подключение светодиодной ленты

Подключение “трансформатора” (адаптера) к светодиодной ленте совсем несложное, и вряд ли вызовет у тебя трудности. Здесь достаточно решить 3 основных вопроса:

  1. Разобраться с полярностью подключения.
  2. Подобрать провод нужного сечения.
  3. Выбрать схему включения.

Полярность подключения

Внимательно осмотри блок питания и найди, где у него на выходных (output или out) клеммах обозначение «плюс», а где «минус». Если вместо клемм у блока провода, то дополнительно они расцвечены: красный «плюс», черный «минус» соответственно. То же самое сделай и со светодиодной лентой:

Полярность подключения СЛ и ее блока питания

Важно! Расцветка проводов – красный и черный – условна. Очень многие производители не придерживаются этого стандарта, провода у их БП могут быть любого цвета, поэтому ориентируйся только на маркировку.

Выбор сечения провода

Теперь по сечению. То, что СЛ питается относительно низким напряжением, не говорит о том, что током, протекающим по питающим проводам, можно пренебречь. Напротив, чем ниже напряжение питания, тем больший ток потребуется для развития мощности.

Если, к примеру, через 70-ваттную лампочку на напряжение 220 В будет течь ток всего 300 мА (70\220=0. 31), то для питания 12-вольтовой светодиодной ленты той же мощности потребуется ток почти в 6 А!

Если подключить такую ленту тонкими проводами, то, во-первых, на них упадет напряжение и лента будет светить вполнакала. Во-вторых, перегруженные провода могут нагреться и устроить пожар. Поэтому сечением провода пренебрегать нельзя.

Как узнать, какой ток будет течь по питающим СЛ проводам? Расчет несложен. Для этого достаточно мощность ленты в ваттах разделить на напряжение ее питания в вольтах. Этот расчет я сделал выше, показав, что 70-ваттная 12-вольтовая лента потребует тока в 5.83 А. Если СЛ несколько, то мощность их перед расчетами нужно сложить.

Как сечение провода зависит от тока? Тут даже расчет не нужен, просто обратись к приведенной ниже табличке и выбери провод с сечением не ниже рекомендуемого:

Зависимость сечения провода от тока и длины линии (провод медный многожильный)

Ток, А

Сечение провода мм², не менее, при длине линии

2 м

3 м

4 м

5 м

6 м

8 м

10 м

1. 60.30.40.60.70.91.11.4
30.50.81.01.31.52.02.5
4.10.71.11.41.82.12.93.6
8.51.52.33.03.84.56.07.5
122.13.24.35.46.48.610.7
162.94.35.77.18.611.414.3
203.65.47.18.910.714.317.9
254.36.48.610.712.917.121.4

Очень часто диаметр питающего провода выбирают такой же, какой имеют выходящие проводки из адаптера. Так делать нельзя! Чем длиннее питающая линия, тем большее должно быть сечение провода.

Выбор схемы включения

Если СЛ одна, то схема подключения будет элементарной, ее даже стыдно рисовать:

Схема подключения блока питания к одной СЛ

Немного сложнее, если лент несколько. Типичная ошибка начинающего дизайнера – последовательное соединение нескольких СЛ в одну длинную линию:

Неправильное подключение нескольких СЛ к одному адаптеру питания

Такое подключение перегружает питающие шины первой ленты и они, как правило, сгорают. И тогда СЛ можно выбросить. Если лент несколько, единственно правильным решением может быть только такое:

Правильное подключение нескольких СЛ к одному адаптеру питанияк содержанию ↑

 Отличия блока питания от драйвера

Нередко блок, обеспечивающий питание СЛ, путают с драйвером для питания светодиодов. Блок питания и драйвер – абсолютно разные приборы, и путать их ни в коем случае нельзя!

Светодиодный драйвер – это, по сути, стабилизатор тока. Он ограничивает величину протекающего через светодиоды тока и обеспечивает стабилизацию этого тока на заданном уровне независимо от величины входного напряжения. Они не боятся КЗ, но могут сгореть от холостого хода (ХХ).

Адаптер для СЛ не следит за выходным током: он выдает его столько, сколько потребует сама лента. Устройство занимается лишь стабилизацией напряжения, а за током в СЛ следят специальные токоограничивающие резисторы. Если ленте нужно, скажем, 12 В, то блок питания выдаст ровно 12, поскольку именно от этого параметра зависит качественная работа ленточных осветителей. Такие блоки питания боятся КЗ, но отлично  себя чувствуют на ХХ из-за нулевого выходного тока.

Блок питания выдаст нужный СЛ ток только в том случае, если он (ток) не превышает максимально допустимый для конкретного БП. В противном случае источник питания будет перегружен и сгорит.

Таким образом, спутав адаптер с драйвером и поставив один вместо другого, ты в лучшем случае получишь неработоспособную конструкцию. В худшем же лишишься либо осветительного прибора, либо источника питания – все будет зависеть от характеристик и мощности оборудования.

Вот мы и разобрались с блоками питания для светодиодных лент. Теперь ты знаешь, какие они бывают, и при необходимости сможешь выбрать нужный тебе без посторонней помощи.

Предыдущая

Светодиодная лентаСветодиодные линейки для светильника Армстронг замена люминесцентным трубкам

Следующая

Светодиодная лентаКак выбрать и подключить диммер для светодиодной ленты

Как выбрать блок питания для светодиодной ленты 12В или 24В

Правила выбора и монтажа блоков питания: формула расчета мощности, класс защиты и количество устройств.

Импульсные блоки питания предназначены для преобразования переменного напряжения, которое используется в бытовой электросети (в квартирах, офисах и т. д.) в постоянное, которое необходимо для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.

Но прежде чем выбирать блок питания для светодиодной ленты, нужно определиться с ее типом, длиной и мощностью. О том, как правильно выбрать ленту, мы писали здесь.

Если вы остановили выбор на ленте с напряжением 12 или 24В, то можно подбирать блок питания. И первое, с чего нужно начать, - определить его мощность, которая требуется в вашем случае.

Формула расчета мощности блока питания

Для правильного выбора блока питания используют следующую формулу:

Потребляемая мощность с одного метра (Вт/м) * Необходимая длина светодиодной ленты (м) + 20 % (запас по мощности) = Мощность блока питания (Вт).

Дополнительные 20% - это запас мощности, который необходим для обеспечения стабильной работы блока питания. Без запаса блок при полной нагрузке будет работать на максимальной мощности, что приведет к его перегреванию и быстрому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (чтобы блок охладился до безопасной температуры).

Разберем все на конкретном примере.

Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белый, требуемая длина - 2,5 метра.

Подставляем данные в формулу:

Потребляемая мощность - 8 Вт/м * Необходимая длина - 2,5 м + 20 % (запас мощности) = 24 Вт. Из ближайших по мощности блоков питания выбираем блок 25 Вт, арт. 03-02.

Степень защиты от пыли и влаги

При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочитать здесь.

Необходимо, чтобы блок питания соответствовал не только заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и влаги.

Для помещений с нормальным сухим микроклиматом (например, спальня) существует большое количество стандартных блоков питания со степенью пылевлагозащиты IP20.

Корпус таких блоков сделан из алюминия, железа или другого металла и имеет на верхней части отверстия для дополнительного охлаждения. Такие блоки питания лишь минимально защищены от пыли или других мелких частиц и совсем не защищены от влаги.

Для размещения в местах повышенной влажности, в производственных помещениях, а также для наружного размещения используются герметичные блоки питания (класса IP65 и IP67). При этом речь идет не только о ванной комнате, но и о кухне, где тоже часто бывает высокая влажность.

Электрическая схема в таких блоках питания полностью залита водонепроницаемым компаундом, но их степень влагозащиты различается в зависимости от класса.
IP65 – защищен от проникновения воды, но без погружения.
IP67 – защищен от проникновения воды, с возможностью кратковременного погружения на глубину до 1 метра.

Обратите внимание: защита блока не защищает контакты, поэтому иногда их надо дополнительно герметизировать.

И еще одна важная вещь - герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для лучшего охлаждения, при подключении лент большой мощности и/или использования блоков в закрытых пространствах, необходимо применять дополнительную принудительную вентиляцию внешними вентиляторами.

Один блок питания большой мощности или несколько малой мощности

Есть практическая разница в использовании одного мощного или нескольких маломощных блоков питания.


Несколько маломощных блоков питания

При подключении светодиодной ленты большой длины и большой мощности в обычных помещениях, где необходима дополнительная шумоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется использовать несколько маломощных блоков питания.

Такие блоки имеют компактные размеры с возможностью размещения в небольшом пространстве. Их корпус позволяет производить охлаждение без использования принудительной вентиляции. Но для лучшего теплоотвода необходимо предусмотреть дополнительное свободное пространство вокруг таких блоков (обычно достаточно 20 см со всех сторон).


Один мощный блок питания

Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощный блок питания.

Эти блоки питания используют в местах, где есть пространство для установки блоков таких размеров, и существует общий шумовой фон (офисы, магазины и т.д.).

Для отвода выделяемого тепла в таких блоках требуется активная вентиляция: внешний или встроенный вентилятор (кулер), что может создать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).

Особенности установки блоков питания

При выборе блока необходимо учитывать его конструктивные и габаритные параметры, такие как исполнение корпуса (стандартный плоский и широкий или длинный и тонкий).

Также необходимо обеспечить вентиляцию и соблюсти требования пожарной безопасности, предусмотреть возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта детей с блоком.

Не рекомендуется устанавливать блоки питания рядом с отопительными приборами и оборудованием, вырабатывающим тепло (например, комнатные батареи). Нельзя устанавливать блоки друг на друга. Минимальное расстояние между подключаемыми блоками питания должно составлять 20 см и более.

При выполнении этих простых правил блоки питания для светодиодной ленты будут работать долго и надежно.


БЛОК ПИТАНИЯ СВЕТОДИОДНОЙ ЛЕНТЫ RGB - искрометное сердце цветной радуги света | LIGHT-RU.RU

Блок питания светодиодной ленты RGB

Светодиодная лента RGB — современный и универсальный осветительный прибор, функционирующий через блок питания светодиодной ленты RGB и позволяющий получить на одном устройстве как статическое излучение всех оттенков спектра, так и самые разнообразные динамические световые эффекты.

Неистощимое разнообразие блоков питания для светодиодных лент RGB от множества производителей може, по началу, поставить покупателей в тупик. Однако, как это часто бывает, ознакомившись с правильно изложенной информацией и приложив минимальные усилия, вы будете ориентироваться в блоках питания не хуже матерых инженеров.

Содержание статьи

Блок питания светодиодной ленты RGB: возможности и сфера применения

С появлением светодиодных лент трансформации подверглась вся концепция искусственного освещения помещений, радикально изменился дизайн осветительных приборов и их локализация в интерьере. Светодиодная лента RGB, блок питания к ней привели к тому, что дизайнерские решения в освещении достигли невиданного уровня креатива и разнообразия при относительно низкой цене как самого оборудования, так и эксплуатационных расходов, поскольку применение LED-освещения экономит львиную долю электроэнергии в сравнении с традиционными осветительными приборами.

Радикальным изменениям подверглась и сфера наружной рекламы, эффективность рекламных вложений повысилась многократно благодаря выходу на рынок энергосберегающих, многофункциональных и выгодных по цене LED изделий.

Завораживающая игра света создается недорогим компактным устройством, которое вошло в нашу жизнь относительно недавно, благодаря развитию современных полупроводниковых технологий и внедрению научных разработок в массовое производство LED.

RGB контроллер

Достигаются разноцветные световые эффекты благодаря установке на RGB ленте особых светодиодов «три в одном», внутри корпуса которых находятся кристаллы красного, зеленого и синего цвета. Интенсивностью свечения каждого LED-кристалла можно управлять с помощью специальных и весьма разнообразных устройств — контроллеров RGB, заставляя перемешиваться излучение трех цветов в разных пропорциях, что обеспечивает воспроизведение миллионов оттенков спектра на одном недорогом и компактном устройстве. Управление динамикой и оттенками свечения производится с помощью пультов, настенных панелей, смартфонов и прочих устройств, сигнал с которых подается на контроллер. Схема подключения выглядит так: блок питания — контроллер — светодиодная RGB лента.

Схема подключения нескольких отрезков RGB светодиодных лент с использованием RGB усилителей

Можно и напрямую подключить светодиодную ленту RGB к блоку питания, соединив вместе три провода, но при таком подключении она будет светиться только белым цветом, причем не самого лучшего оттенка.

Как подобрать блок питания светодиодной ленты RGB

Как правило, подобрать блок питания светодиодной ленты RGB относительно просто, однако есть некоторые особенности при подключении, которые необходимо учитывать.

Как и одноцветные светодиодные ленты, светодиодные RGB-ленты, чаще всего питаются напряжением 12 или 24 вольта, однако есть модели, требующие стабилизированного напряжения 5 вольт ( «бегущий огонь») или 36 вольт (ленты сверхвысокой мощности) для подключения в сеть.

Схема параллельного подключения RGB светодиодной ленты от одного блока питания

Рассчитать блок питания светодиодной ленты RGB несложно и по силам каждому покупателю. Вначале необходимо определиться, какого типа лента будет устанавливаться. Чем более часто светодиоды установлены на ленте и выше ее яркость, тем больше мощность устройства. Как правило, на упаковке каждой светодиодной ленты приличного качества указывается максимальная мощность одного метра LED ленты.

При умножении этого показателя на длину подключаемого участка в метрах, получаем общую потребляемую мощность.

Для стабильной и долгой эксплуатации необходимо выбирать трансформатор с запасом мощности 15-30 % относительно нагрузки.

Например, если светодиодная лента RGB 60 шт/м потребляет 14,4 W на метр, а подключить планируется 5 м такой ленты, желательная мощность блока питания составит 100 Вт (14,4 x 5 + 30 %).

Светодиодная лента RGB: блок питания в перфорированном металлическом корпусе

Блок питания светодиодной ленты RGB в металлическом сетчатом корпусе

Еще один важный момент — это выбор типа блока питания для светодиодной ленты с учетом места установки. Исходя из показателя влажности и запыленности окружающей среды, наличия посторонних предметов, проникновение которых внутрь корпуса потенциально возможно, выбираются блоки питания в различных корпусах, с разной степенью защиты.

Самыми дешевыми являются интерьерные блоки питания в металлических сетчатых кожухах, в которых охлаждение блока при работе происходит за счет хорошей теплопроводности металла и естественной или принудительной вентиляции благодаря доступу воздуха через отверстия в корпусе. Однако следует помнить, что шум вентилятора, установленного в блоках питания с мощностью более 200 Вт может быть хорошо слышен в жилых и офисных помещениях и мешать работе и отдыху людей.

Кроме того, есть еще одна особенность, касающаяся блоков питания для светодиодных лент RGB. Большая группа контроллеров, управляющих яркостью и динамикой света RGB лент на основе принципа широтно-импульсной модуляции, плохо совместима с интерьерными блоками питания по причине возникновения нежелательных шумов (писка) интерьерных трансформаторов при подключении в одну цепь.

Поэтому при подключении RGB лент приходится учитывать не только показатели IP блока питания, но и возможное взаимодействие с другим подключаемым оборудованием.

Также к недостаткам интерьерных блоков питания в металлическом кожухе можно отнести достаточно большие габариты в сравнении с герметичными аналогами. Это также затрудняет их установку, поскольку возможность скрытого размещения часто является одним из важных критериев отбора.

Герметичный блок питания светодиодной ленты RGB

Герметичный блок питания светодиодной ленты RGB в металлическом корпусе

Самым оптимальным является выбор блока питания для светодиодной ленты RGB в герметичном корпусе. Такие блоки питания наиболее универсальны как в плане защиты от пыли и воды, так и в плане совместимости с контроллерами для управления RGB-лентой. Могут применяться и на улице в сложных погодных условиях, и в помещениях, совместно с RGB лентами разной степени герметизации.

Заливка внутренних полостей блока питания специальным электроизоляционным компаундом придает не только герметичность, но и успешно гасит шумы, возникающие при работе трансформатора.

Герметичный блок питания светодиодной ленты RGB в пластиковом корпусе

Герметичные блоки питания для светодиодной ленты RGB могут иметь как металлический, так и пластиковый корпус. Пластиковый корпус делает блок питания заметно легче по весу, однако из-за низкой теплопроводности этого материала, производство трансформаторов такого типа ограничено 100 ваттами мощности. Часто устанавливают несколько более мелких трансформаторов вместо одного более мощного в связи с возможностью скрытого размещения даже в небольших по габаритам пространствах.

Герметичные блоки питания для светодиодной ленты RGB в металлическом корпусе имеют достаточно компактные размеры, но весьма приличный вес, например блок питания мощностью 100 Вт весит больше одного килограмма.

Поэтому следует еще на этапе проекта предусмотреть места для размещения трансформаторов, если планируется светодиодная подсветка низковольтной лентой любого типа

Подводя итоги, можно сказать, что главной особенностью подключения РГБ-лент является необходимость совместного применения не только трансформатора, но и устройства управления светом — RGB- контроллера.

Не все блоки питания светодиодной ленты RGB идеально совместимы с приборами управления светом и это приходится учитывать при подборе оборудования.

LIGHT-ru.RU - С НАМИ СВЕТЛЕЕ!

Как подобрать блок питания для светодиодной ленты?

Как подобрать блок питания для светодиодной ленты?

Светодиодная лента питается низким выпрямленным и стабилизированным напряжением и не может быть подключена напрямую к сети 220В (это выведет её из строя), поэтому необходим блок питания. Но и они бывают разные, и возникает вопрос: какой нужен блок питания? Ответим на него в данной статье.

Блок питания должен подбираться в зависимости от параметров устанавливаемой светодиодной ленты, а именно: напряжения питания и мощности, а также от места установки.

Выходное напряжение блока питания

Светодиодные ленты чаще всего питаются напряжением 12, 24 или 36 вольт и выходное напряжение блока питания должно соответствовать напряжению питания ленты.

Расчет мощности блока питания

Остановимся подробнее на вопросе как рассчитать мощность блока питания. Для этого нужно знать мощность, потребляемую светодиодной лентой. Приведем таблицу мощности наиболее распространенных светодиодных лент.

Тип ленты

Напряжение (В)

Количество светодиодов на метр

Мощность на метр (Вт)

RT-5000 3528

12

60

4,8

RT-5000 2x 3528

12, 24, 36

120

9,6

RT-5000 2x2 3528

24, 36

240

19,6

RT-5000 5060

12

30

7,2

RT-5000 2x 5060

12, 24, 36

60

14,4

RT-5000 2x2 5060

24, 36

120

32

ULTRA-5000 5630

12

30

16

ULTRA-5000 2Х 5630

24

60

30

RS-5000 335 бок. свеч.

12

60

4,8

RS-5000 2x 335 бок.свеч.

12, 24

120

8,4

Чтобы рассчитать мощность блока питания необходимо умножить длину подключаемой ленты на мощность, потребляемую одним метром. Необходимо учитывать, что блок питания должен иметь запас по мощности, поэтому получившийся результат нужно увеличить на 10-25%. Получается следующая формула:

длина (м)  Х  мощность (Вт на 1м)  Х  25%

Рассчитаем мощность блока питания на примере светодиодной ленты RT-5000 2x 5060 при подключении 15 метров ленты. Один метр такой ленты потребляет 14,4 Вт, катушка из 5 метров – 72 Вт, а 15 метров – 216 Вт.

14,4 Вт х 15 м = 216 Вт

К получившемуся результату прибавим 25%.

 216 х 1.25 = 270 Вт

Таким образом, для 15 метров ленты RT-5000 2x 5060 нужен блок питания мощностью 270 Вт. Но т.к. блоков питания с именно такой  мощностью нет, то выбираем блок с ближайшей большей мощностью, например, 300 Вт.

Либо можно пойти другим путем и использовать для каждого отдельного отрезка ленты свой блок питания, например, для каждой катушки по 5 метров.

14,4 х 5 м = 72 Вт; 72 х 1.25 = 90 Вт

Соответственно, для 3 отрезков светодиодной ленты нужны 3 блока питания по 100 Вт.

При подключении светодиодной ленты важно помнить и про влияние соединительного кабеля между блоком питания и лентой – необходимо правильно подобрать его сечение. Оно зависит от напряжения питания, мощности ленты и длины провода. Если выбрать провод слишком маленького сечения, на нём может упасть часть питающего напряжения и до ленты дойдёт уже не 12 или 24 вольта, а меньше. В результате лента будет светить слабее и возможно неравномерное свечение. Особенно чувствительна к напряжению питания, а соответственно и сечению кабеля, цветная лента. При понижении напряжения питания спектр её свечения смещается в красную область. Для расчета оптимального сечения провода можно воспользоваться удобным калькулятором на нашем сайте.

Герметичность (влагозащищенность) блока питания

Выбор блока питания зависит, в том числе, и от места его размещения. Блоки питания могут быть негерметичными – в защитном кожухе, либо герметичными – в пластиковом или металлическом корпусе. Для сухих и непыльных помещений и конструкций подойдут блоки питания в защитном кожухе.

А для пыльных, грязных и влажных помещений и для размещения на улице подойдут только герметичные блоки питания.

Но блоки питания в защитном кожухе отличаются от герметичных не только влагозащищенностью. Герметичные блоки гораздо компактнее, благодаря чему их можно располагать в ограниченных пространствах, например, нишах. Блоки питания в защитном кожухе не рекомендуется устанавливать в закрытые и плохо вентилируемые помещения, т.к. рассчитаны на охлаждение воздухом, герметичные же блоки питания могут работать и при более высоких температурах. Блоки питания в защитном кожухе рассчитаны на постоянную нагрузку, поэтому при диммировании (изменении яркости) и изменении цветов свечения светодиодной ленты обычно появляется неприятный писк. Поэтому в жилых помещениях рекомендуется устанавливать герметичные блоки питания. Преимуществом блоков питания в защитном кожухе по сравнению с герметичными является их большая мощность и меньшая стоимость. Но следует учесть, что для охлаждения негерметичных блоков питания мощностью более 200 Вт используется встроенный вентилятор, который при работе создаёт дополнительный шум.

В рассмотренном нами ранее примере нам необходимо было использовать блок питания мощностью 300 Вт. Дешевле в таком случае применить один блок питания в защитном кожухе соответствующей мощности. Но если вместо одного открытого использовать два герметичных блока питания мощностью по 150 Вт или 3 блока по 100 Вт, мы можем избавиться от неприятных призвуков при работе системы подсветки.  Кроме этого в такой системе зачастую проще расположить блоки питания в нишах, т.к. меньшие по мощности блоки имеют меньшие габаритные размеры.

При подборе блоков питания часто совершают ошибку, предполагая, что мощность блоков питания можно наращивать параллельным соединением. Стабилизированные блоки питания, которые не имеют специальной дополнительной функции объединения, соединять параллельно ни в коем случае нельзя. Связано это с тем, что напряжение на выходе двух или более соединяемых блоках питания хоть и очень близко, но никогда не бывает абсолютно одинаковым. При параллельном соединении схема стабилизации напряжения каждого из блоков начнёт «перетягивать» в свою сторону. В результате будет происходить дополнительный нагрев блоков и через некоторое время они выйдут из строя. Иногда при таком соединении блоки питания даже не могут нормально включиться в работу, в результате чего получаем моргающую ленту.

Но, несмотря на это, при использовании 24-х вольтовой ленты всё же существует возможность объединения двух блоков питания для увеличения мощности. При этом используются два блока питания с выходным напряжением 12 вольт и их выходы соединяются последовательно. При таком соединении максимальный ток, которые могут выдать блоки питания остается прежним, а напряжение и, соответственно мощность, удваиваются.

Использованию блоки питания таким образом следует только в крайних случаях, т.к. в некоторых моделях блоков иногда возникают проблемы при диммировании ленты – может появиться слегка заметное мерцание.


Как выбрать блок питания для проекта светодиодной ленты

Светодиодные ленты, к сожалению, не так просты в установке и настройке, как традиционные лампы накаливания. Поскольку они работают на низковольтном постоянном токе, им требуется блок питания, который преобразует 120/240 В переменного тока (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено наше простое и непринужденное трехэтапное руководство, которое поможет вам выбрать источник питания.

В качестве примера предположим, что вы нашли следующую светодиодную ленту: WenTop Waterproof Led Strip Lights SMD 3528 и хотите посмотреть, будет ли с ней работать этот блок питания.

Шаг 1: Определите напряжение светодиодной ленты


Первым делом нужно выяснить, какое напряжение на светодиодной ленте. Большинство доступных на рынке светодиодных лент работают от 12 В постоянного тока. Другие в основном работают на 24 В постоянного тока.

В случае с продуктом WenTop он указан в описании продукта:


... а также спецификации, указанные ниже:

Если вы все еще не уверены, еще один способ подтвердить это - посмотреть на фото продукта.На большинстве светодиодных лент есть отметка, показывающая 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение, указанное в характеристиках блока питания, светодиодной полосе. В этом случае блок питания также на 12 В, так что все в порядке.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки и т. Д.).

Дополнительный совет: например, если у вас есть блок питания, вы также можете проверить этикетку на задней стороне и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты


Затем найдите светодиодную ленту с указанием мощности (Вт) или силы тока (А). Это может быть указано как Вт / м или А / м, или просто Вт или А.

На светодиодной полосе указана общая мощность 24 Вт или 4,8 Вт на метр. Это подтверждается, потому что на каждой катушке 5 метров, а 4,8 Вт / метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P - мощность, V - напряжение, а A - сила тока.Чтобы найти A (сила тока), просто подключите 24 для мощности и 12 для напряжения и вычислите:

24 = 12 x A

A = 2,0 А.

Что касается электричества, то теперь мы знаем, что при напряжении 12 В эта светодиодная лента потребляет около 24 Вт на катушку (5 метров) или около 2,0 А.

А теперь проверим блок питания.


Мы видим, что у него рейтинг 36Вт, или 3А. Опять же, если мы воспользуемся формулой P = V x A, это подтвердится, потому что это источник питания 12 В.

Это означает, что данный блок питания способен выдавать до 36 Вт, или около 3.0 ампер.

Поскольку емкость блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта могут быть соединены вместе.

Мощность блока питания и номинальная сила тока могут сбить с толку и даже напугать некоторых людей. Есть основания полагать, что блок питания, который закачивает 36 Вт в светодиодную ленту мощностью 24 Вт, может вызвать повреждение. Более того, что, если вы однажды решите разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту мощностью 12 Вт?

Вот почему мы выделяем с возможностью и с возможностью выше.Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он обязательно будет обеспечивать такую ​​мощность. Напротив, блок питания фактически будет подавать ровно столько, сколько необходимо, и соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако, если потребляемая мощность превышает мощность блока питания, блок питания может работать ненормально и выйти из строя.

Таким образом, этот блок питания можно использовать для питания любой светодиодной ленты, потребляющей от 0 до 36 Вт.

Шаг 3: Определите способ подключения


Блок питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:

Вы, вероятно, увидите, что это указано как 5,5 мм x 2,1 мм. Будьте осторожны, так как 5,5 мм x 2,5 мм могут не работать со штекерами для светодиодных лент.

Узнайте, поставляется ли катушка со светодиодной лентой с такой вилкой постоянного тока:


Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене с одного конца и к светодиодной ленте с другого конца.

С другой стороны, если вы хотите разрезать свою светодиодную ленту на несколько сегментов, или если вся катушка имеет только два оголенных провода (обычно красный и черный), например:


В этом случае вам понадобится адаптер, который сможет подключить разъем питания от блока питания к светодиодной ленте. Затем вы можете подключить свободные концы проводов к адаптеру, который, в свою очередь, подключается к источнику питания.

Другие сообщения



В чем разница между CCT и CRI?

До того, как энергоэффективное освещение стало массовым явлением, выбрать лампочку было довольно просто.40-ваттная лампочка не дает вам достаточно ... Подробнее


Соображения качества цвета при переходе с галогенных на светодиодные

Галогенные лампы были очень популярной технологией освещения, предлагающей многочисленные преимущества по сравнению с лампами накаливания. В дополнение к более длительному сроку службы... Подробнее


Как выбрать напряжение светодиодной ленты

При поиске светодиодной ленты вы можете неоднократно сталкиваться с номинальным напряжением. Но вы не уверены, что именно это означает? Вы знаете ... Подробнее


Стоит ли выбирать светодиодные лампы 4000K? Углубленный взгляд

При покупке светодиодных ламп вы встретите «теплые белые» или «мягкие белые» лампы, которые обычно имеют рейтинг цветовой температуры... Подробнее


Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


Обзор продукции для освещения осциллограмм


Как выбрать источник питания для светодиодов

Собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам нужно будет найти правильный источник питания для ваших светодиодов.Вам понадобится либо драйвер светодиода постоянного тока, либо источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали должным образом. При выборе источника питания для светодиодного освещения следует учитывать множество различных факторов. В этом посте мы рассмотрим все эти факторы и поможем вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВЫЙ… Убедитесь, что у вас есть контроль над током светодиодов

Большинству светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перегрузку светодиодов.Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и продлевая срок их службы. Электрические характеристики светодиодов меняются по мере нагрева; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Из-за перегрузки по току яркость светодиода будет колебаться, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к выходу светодиода из строя. Если вы создаете свой собственный светодиодный светильник или работаете с любым из наших компонентных светодиодов типа «звезда», вам понадобится устройство постоянного тока в вашей системе.Большинство готовых светодиодных продуктов или светодиодных лент (которые вы бы купили прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, прочтите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, поиск драйвера - ваш первый шаг; но если у вашего светодиодного продукта уже есть ток под контролем, вы можете следить за этим постом, чтобы найти источник питания постоянного напряжения.

Источник питания постоянного напряжения может использоваться для питания светодиодных ламп с резисторами или драйверами постоянного тока, уже установленными в системе.Для этих типов продуктов обычно требуется постоянное напряжение постоянного тока. Если вы питаетесь от батареи или у вас постоянное напряжение постоянного тока, достаточное для освещения, считайте, что вам повезло. В девяти случаях из десяти это не так, и вам понадобится источник питания, чтобы преобразовать вашу энергию в безопасное напряжение постоянного тока для ваших фонарей. Например, гибкие светодиодные ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если вы захотите установить это в машине, вам не понадобится никакой блок питания.Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Электропитания 12 В от аккумулятора будет вполне достаточно для вашего освещения. Но для того, чтобы использовать эти полосы в домах, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник питания постоянного напряжения, который может преобразовать домашнее напряжение переменного тока в безопасное напряжение постоянного тока. Есть много факторов, влияющих на выбор источника питания, отвечающего вашим потребностям.Во-первых, мы должны заблокировать питание, которое нам требуется от нашего источника питания.

Мощность

Для начала выясните, сколько ватт будет потреблять ваш свет. Если вы надеетесь использовать более одного источника питания от одного источника питания, вы должны просуммировать ватты, чтобы найти общие использованные ватты. Убедитесь, что у вас достаточно большой блок питания, обеспечив себе 20% -ную амортизацию по сравнению с общей мощностью, которую вы рассчитываете для своих светодиодов. Это легко сделать, умножив общую мощность на 1,2 и затем найдя источник питания, рассчитанный на эту мощность.

Скажем, например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить рекомендованную подушку на 20% с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или больше).

Напряжение / ток

При создании светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов.Светодиодные продукты со встроенными регуляторами тока обычно хорошо определяют, какое входное напряжение следует использовать. Например, с нашими гибкими светодиодными лентами будет использоваться источник питания 12 В, поскольку это то, что им требуется.

Другое распространенное применение - использование высокомощных светодиодов с драйверами постоянного тока, для которых требуется вход постоянного напряжения. Допустим, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает примерно на 3,1 вольт. С шестью из них общее напряжение в этой последовательной цепи составило бы 18.6 В постоянного тока. Обычно низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшая подушка для требуемого напряжения. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый драйвер низкого напряжения (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может потреблять 9-56 В постоянного тока, поэтому мы все настроены на эту ситуацию. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания может справиться с имеющейся у вас входной мощностью.Напряжение в сети будет меняться в зависимости от того, в какой точке мира вы находитесь. Убедитесь, что вы знаете, какой у вас источник переменного тока: низкое (90–120 В переменного тока) или высокое (200–240 В переменного тока). Многие источники питания, такие как продукция Mean Well, рассчитаны на полный диапазон, но всегда полезно знать входное напряжение переменного тока и убедиться, что используемый источник питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды регулируются, и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали источник питания с возможностью регулировки яркости.В спецификациях источника питания должно быть указано, является ли источник питания регулируемым или нет, и какой тип управления диммером он использует. Я кратко рассмотрю два типа управления:

ШИМ-регулировка яркости: Также известная как регулировка яркости с широтно-импульсной модуляцией, может использоваться на всех источниках питания. Даже блоки питания на нашем сайте, для которых прямо в спецификациях не указано «диммируемый», можно регулировать яркость с помощью настенных или удаленных диммеров с ШИМ-регулировкой. Это связано с тем, что диммеры с ШИМ идут в соответствии с полосами света, затемняются на стороне 12 В постоянного тока цепи.ШИМ-диммеры на самом деле пульсируют светом на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Dimming: Этот тип регулировки яркости позволяет регулировать яркость светодиодов с помощью стандартных регуляторов яркости. Вы должны убедиться, что источник питания подходит для диммирования переменным током (TRIAC), проверив спецификации. Наши текущие продукты, которые предлагают такие элементы управления диммированием, - это блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи через диммер TRIAC.Изменение мощности, создаваемое диммером на стороне входа переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных магазинах бытовой техники. Самыми популярными / узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе источника питания, является область и среда, в которой он будет использоваться. Источники питания работают наиболее эффективно, если они используются в пределах своих температурных параметров.Спецификации блока питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом режиме и убедитесь, что блок питания не стоит там, где может накапливаться тепло и подниматься выше этой максимальной рабочей температуры. Как правило, размещать блок питания в крошечном корпусе без системы вентиляции - плохая идея. Это позволит со временем накапливать даже минимальное количество тепла, производимого источником, и в конечном итоге привести к свариванию источника энергии. Поэтому убедитесь, что в помещении не слишком жарко или холодно и что жара не может накапливаться до опасного уровня.

Каждый блок питания светодиодов также имеет степень защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, который указывает размер твердых частиц и давление жидкости, которому может выдержать источник питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа увеличивается и уровень защиты. По мере увеличения первого числа продукт становится защищенным все меньшими и меньшими объектами (вплоть до частиц пыли), что делает его менее восприимчивым ко всему, что может попасть внутрь и повредить его.По мере увеличения второго числа продукт переходит от защиты только от небольшого дождя к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с классом защиты IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

КПД

Эффективность источника питания говорит о количестве энергии, которое фактически уходит на то, чтобы загорелся светодиод. Чем выше процент КПД блока питания, тем больше энергии вы в конечном итоге экономите.Для светодиодных приложений рекомендуется выбрать источник питания с КПД 80% или выше. Ознакомьтесь с источниками питания Mean Well и Phihong для наиболее эффективного выбора, так как они имеют рейтинг эффективности, который находится в пределах 90 процентилей.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где он должен соответствовать или быть установлен. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном для этого месте.Если он находится вне приложения, он должен иметь возможность монтироваться поблизости. Существует множество источников питания различных размеров и форм, соответствующих вашим потребностям.

Класс II или Класс 2 ??

Легко спутать эти два рейтинга, поэтому давайте убедимся, что мы уже в этом разбираемся, когда мы приближаемся к концу понимания источников питания для светодиодов. Источник питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и отвечает требованиям стандарта UL 1310.Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать столько светодиодов, сколько другие, не входящие в номинал. Именно здесь вы должны определить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, который защищен от огня и поражения электрическим током.

Класс II относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, так как не требуют заземления.

Найдите наиболее подходящий блок питания

Надеюсь, этот пост помог вам найти правильный источник питания для ваших светодиодных фонарей. Есть много вариантов на выбор, так что не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности в окружающей среде, чтобы он прослужил долгое время. Если вы ищете, с чего начать, я настоятельно рекомендую блоки питания Mean Well, это уважаемый бренд с множеством светодиодных драйверов и расходных материалов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или по электронной почте [email protected] Наша служба технической поддержки работает с 8:00 до 17:00. EST с понедельника по пятницу.

Блок питания для светодиодных лент

Как выбрать источник питания для светодиодной ленты?


Блок питания светодиодных лент, также известный как трансформатор светодиодных лент, является очень важной частью для правильной установки светодиодных лент.Светодиодные полосы - это низковольтные устройства, для которых требуется низковольтный источник питания или драйвер светодиода. Правильный источник питания для светодиодной ленты также имеет решающее значение для обеспечения максимальной производительности светодиодных лент. Использование неправильного блока питания светодиодов не только повредит световые полосы, но и сам блок питания. Кроме того, слишком слабый источник питания может вызвать перегрев. Поэтому обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный источник питания для светодиодной ленты.

Рекомендуемая литература:
Полное руководство по покупке светодиодных лент .


Шаг 1. Решите использовать светодиодный источник питания или адаптер питания.

И импульсный источник питания, и адаптер широко используются в качестве трансформатора светодиодной ленты. Какой из них выбрать, зависит от масштаба проекта и способа установки. Многие люди хотят найти блок питания для светодиодной ленты длиной 5 м или блок питания для светодиодной ленты длиной 10 м. Здесь нужно знать, что не длина светодиодной ленты определяет, какой блок питания покупать. Это мощность светодиодной ленты. Потому что светодиодные ленты имеют разную мощность на метр или на фут.

Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания. Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкафом на длину 2 м (6,56 фута) или 3 м (9,84 фута), выходной мощности адаптера питания достаточно для обеспечения питания ленты. Обычно вы не хотите, чтобы люди видели трансформатор светодиодной ленты. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.

Рекомендуемая литература:
Как выбрать качественный адаптер питания?

Блок питания для светодиодов . Если вам необходимо установить все больше светодиодных лент с более длительным сроком эксплуатации, лучше выбрать импульсный источник питания, потому что, как правило, импульсный источник питания имеет относительно большую выходную мощность и подходит для использования в качестве трансформатора для светодиодных лент. обеспечивают достаточную мощность для нескольких светодиодных лент или лент с длительным сроком эксплуатации. Импульсные источники питания также обычно лучше подходят для больших проектов и более эффективны при преобразовании энергии.


Шаг 2. Выберите правильное напряжение.

2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока.
Светодиодные ленты имеют рабочее напряжение 12В или 24В. Если ваша ленточная лампа рассчитана на 12 В постоянного тока (DC означает постоянный ток), вам следует использовать только блок питания для светодиодной ленты 12 В. Не используйте блок питания 24 В, иначе ваша световая полоса будет повреждена. Если светодиодная лента имеет напряжение 24 В, можно использовать только источник постоянного напряжения 24 В. С блоком питания для светодиодной ленты на 12 В напряжения недостаточно для привода световой ленты.

Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В. Ток - это фактор, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем полоса 12 В.

Например, при установке ленточных светильников учитывайте текущую нагрузку цепи. Если текущая нагрузка в точке подачи питания рассчитана максимум на 18 А, а другие приборы использовали 14 А, то для точки питания остается 4 А.Если вы выберете источник питания для светодиодной ленты 12 В, световая лента на 12 В может обеспечить ток нагрузки более 4 А. В настоящее время вам необходимо выбрать световую полосу на 24 В, а источник питания, естественно, должен быть версией на 24 В.

Выбор проводов тоже разный. При 24 В ток в цепи небольшой, и провода можно выбрать для меньшего калибра.

Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Выбирайте блок питания для светодиодной ленты на такое же напряжение.

2.2 Определите правильное входное напряжение.
Убедитесь, что входное напряжение источника питания светодиодной ленты совместимо с электрической системой, в которой установлена ​​светодиодная лента. Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электроэнергию 277 В переменного тока.

Итак, убедитесь, что диапазон входного напряжения соответствует вашему электрическому напряжению. Например, источник питания для светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать в домах, которые подают 120 В переменного тока, но НЕ РАБОТАЕТ для домов, которые обеспечивают питание только 277 В переменного тока.Требуется более широкий диапазон входного напряжения источника питания.


Шаг 3. Проверьте, нужен ли вам источник питания постоянного тока или постоянного напряжения.

Нужен ли мне источник постоянного тока для светодиодных лент? Цепи светодиодных лент предназначены для размещения светодиодов в цепочку и управления током светодиодов с помощью резисторов или других компонентов управления током. Итак, для большинства светодиодных лент требуется источник питания постоянного напряжения. Даже в случае светодиодных лент с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.


Шаг 4. Рассчитайте мощность светодиодной ленты и определите выходную мощность необходимого источника питания для светодиодной ленты.

Затем рассчитайте длину устанавливаемой светодиодной ленты и умножьте ее на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 11,5 футов (3,5 м) с мощностью 16 Вт / м, мощность световой ленты составит: 3,5 м x 16 Вт / м = 56 Вт.

Затем определите мощность необходимого источника питания для светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к его нагреву и сокращению срока его службы.Ожидайте, что вы выберете как минимум на 20% больше емкости.

Например, мощность блока питания для указанной выше светодиодной ленты должна быть не менее: 1,2 x 56 Вт = 67,2 Вт. Однако в этой спецификации нет источника питания. Поэтому мы выбираем следующий уровень, например, более высокую выходную мощность, 72 Вт.

Блок питания светодиодов с более высокой выходной мощностью не повредит светодиодный продукт, поскольку он потребляет только необходимую мощность.


Шаг 5. Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.

Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны устанавливаться между источником питания и световой полосой, для чего требуется источник питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.

Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода, или если вы хотите воспользоваться преимуществами уже установленного диммерного переключателя TRIAC, вам понадобится блок питания с регулируемой яркостью. То есть светодиодный диммер устанавливается перед блоком питания.Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модернизированных работ. Это утверждение неточно для установки светодиодных лент.

Почему? Потому что источник питания с регулируемой яркостью намного дороже, чем источник питания без регулировки яркости, а светодиодный диммер для световой ленты стоит недорого. Следовательно, использование существующего диммера изначально было предназначено для экономии денег, но дорогой источник питания с регулируемой яркостью компенсирует экономию затрат и может стоить даже больше.


Шаг 6. Определите, нужен ли водостойкий источник питания светодиодной ленты или негерметичный.

Выбор водонепроницаемого или не водонепроницаемого источника питания определяется местом размещения источника питания. Сами по себе водонепроницаемые или не водонепроницаемые светодиодные ленты не определяют степень защиты IP источника питания.

При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент.Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте водонепроницаемый блок питания со степенью водонепроницаемости не ниже IP65, IP67 или даже более высокого уровня. Эти блоки питания имеют всепогодный корпус и поэтому подходят для использования вне помещений.

Если светодиодная лента установлена ​​на открытом воздухе или во влажной среде, но блок питания можно установить в сухой среде, то вы можете выбрать негерметичный блок питания.


Шаг 7. Проверьте функцию защиты.

По соображениям безопасности, источник питания светодиодной ленты должен иметь функции защиты, такие как перегрузка по току, перегрев, короткое замыкание, разрыв цепи и т. Д. Эти меры безопасности вызывают отключение проблемного источника питания. Эти функции защиты не являются обязательными. Однако, если вы хотите безопасно использовать его в случае возникновения проблемы, вам следует устанавливать только блок питания с этими функциями защиты.


Шаг 8. Найдите сертификацию UL.

И блок питания, и адаптер питания должны быть внесены в список UL.Для небольших приложений предпочтительнее источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные испытания и испытания в соответствии со стандартами безопасности и функционирования. Это дает дополнительную уверенность в качестве.

Стандарт мощности светодиодных осветительных приборов UL8750 включает класс 2 в свои собственные стандарты. Сертифицированный источник питания класса 2 означает, что силовая цепь более безопасна и имеет меньший риск возникновения пожара или поражения электрическим током человеческого тела.

Имейте в виду, что некоторые источники питания для светодиодных лент на рынке не имеют сертификации UL или поддельной сертификации UL.При покупке блоков питания соблюдайте осторожность. Благодаря знанию продуктов и опыту, только фабрики со знающими человеческими ресурсами имеют возможность разрабатывать качественные продукты и контролировать качество.

Импульсные источники питания или адаптеры, изготовленные квалифицированными заводами, более безопасны в использовании. Мы выбираем блоки питания известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше.

Следуя пошаговым инструкциям выше, купите подходящий блок питания для светодиодных лент, необходимый для вашего проекта.Правильный источник питания не только обеспечивает необходимую мощность, но также обеспечивает электробезопасность при использовании и непрерывное удовольствие от освещения.

Как подключить светодиодную ленту к источнику питания?

1. Подключите светодиодную ленту к источнику питания.

После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или выводам источника питания. Здесь нужно обратить внимание на положительные и отрицательные полюса световой полосы.Они должны соответствовать положительному и отрицательному полюсам выхода блока питания. (Знак + или + V для красной линии; знак - или -V или COM для черной линии).

Рекомендуемая литература:
Как установить светодиодные ленты?



Как подключить светодиодную ленту к источнику питания?

На рисунке ниже показано несколько примеров подключения светодиодных лент к источнику питания.

Тепло-белые, нейтрально-белые и холодно-белые светодиодные ленты можно напрямую подключать к источникам питания следующими способами.

A. Светодиодная лента и источник питания имеют соответствующие штекерные и розеточные разъемы постоянного тока, которые можно напрямую вставлять в соединение.

B. Источник питания имеет штекерный разъем постоянного тока, а световая полоса имеет вывод со скругленным концом. Требуется коаксиальный цилиндр и винтовой клеммный разъем.

C. Световая полоса имеет кабельные выводы и подключена к общему импульсному источнику питания. Просто закрепите выводы скребка винтом на выходных клеммах источника питания.Если это монохромная световая полоса с разъемом постоянного тока с двумя проводами, вы можете отрезать разъем постоянного тока, зачистить провод и подключить его к источнику питания.

D. Световая полоса имеет свинцовый хвост. И источник питания для светодиодной ленты также имеет вывод со скругленным хвостом, такой как Mean Well HLG-240-24. Вы можете использовать зажимы на разъемах для подключения проводов источника питания и световой полосы. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку для обеспечения изоляции.Зажимные соединители и кабельные наконечники - это профессиональные и простые соединители, не требующие пайки.

Однако, если вы используете настраиваемые полосы белого света, светодиодные ленты 5050 RGB или RGBW, световые полосы необходимо сначала подключить к контроллерам светодиодов, а затем контроллеры подключены к источнику питания светодиодных лент. Для получения дополнительной информации см. Категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.

Далее все, что вам нужно сделать, это подключить блок питания светодиодной ленты к домашней электросети 110 В.Вход источника питания обычно обозначается буквами L (под напряжением), N (нейтраль) и G (заземление). Если источник питания необходимо подключить к розетке, потребуется трехфазный шнур питания. Как правило, в блоке питания нет этого шнура, и его необходимо приобретать отдельно.

Примечание: когда вы подключаете светодиодные ленты к контроллеру светодиодов или источнику питания, имеется множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и простым.


2. Провода какого калибра для подключения светодиодной ленты к источнику питания светодиодной ленты?

Текущая нагрузка определяет калибр провода светодиодных лент для подключения к источнику питания светодиодных лент.Бывает, что световая полоса должна быть подключена к источнику питания, но между ними большое расстояние. В это время подумайте об установке удлинителя между источником питания и световой полосой. При установке удлинителя обратите внимание на его калибр.

Для определения поперечного сечения кабеля для проводов можно использовать простое практическое правило: на каждый ампер тока требуется 0,1 мм². Для силы тока 6А результат измерения равен 0.6 мм². Как правило, для подключения компонентов выбираются провода более высокого стандарта сечением 0,75 мм².

В применениях с полосовой подсветкой RGB ток общего положительного провода в три раза превышает ток каждого цветного провода. Это необходимо учитывать при выборе светодиодных проводов для подключения к источнику питания светодиодной ленты. Максимальный ток каждого цветного провода составляет 2 А, сумма равна 6 А, поэтому длина плюсового провода составляет не менее 0,6 мм², а размер каждого цветного провода должен быть 0,2 мм².

По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и положительным проводом с трехкратным поперечным сечением, например, спецификация провода такая: 3 x 0.25 мм² + 1 x 0,75 мм². Так обстоит дело с дизайном некоторых наших контроллеров RGB.

Если расстояние передачи между трансформатором светодиодной ленты и световой полосой велико, следует выбирать провода с большим поперечным сечением, чтобы минимизировать потери вдоль линии. А вот пайка проводами большого сечения бывает затруднительна. Представьте себе припаивание нескольких проводов сечением 1 мм² к иногда довольно узким медным площадкам RGB или даже к светодиодным лентам RGBW.

Советы.Есть 2 решения проблемы.

1. Зачистите провод 1 мм² и отрежьте примерно половину одиночного медного провода. Таким образом, часть линии со значительно уменьшенным поперечным сечением может быть легче припаяна к светодиодной ленте.

2. Возьмите короткий (10 см) провод меньшего сечения, например, 0,5 мм², припаяйте его к светодиодной ленте и подключите к положительному проводу 1 мм² кабеля RGBW. Для соединений можно использовать зажимные соединители или кабельные наконечники, а для изоляции надеть термоусадочную трубку.Для очень короткой линии провода небольшого сечения - не проблема.


3. Как подключить светодиодную ленту?

Во время установки вам необходимо подумать, где разместить трансформатор для светодиодных лент, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для лент на 12 В обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения вдоль светодиодной ленты низкого напряжения. Фон двоякий.

С одной стороны, токопроводящая дорожка светодиодной ленты может выдерживать только ограниченную нагрузку. С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате полоска токопроводящей дорожки нагревается, и яркость на конце светодиодной ленты снижается, если установка неуместна.

Выше рекомендованное руководство по установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодных лент и, если необходимо, контроллер светодиодов.Обычно для светодиодных лент на 12 В рекомендуется подключение на длине 5 метров. Если это установка длиной 32,8 фута (10 м), обычно легче подавать питание из средней точки. Течение разделяется в двух направлениях от середины, каждое из которых имеет длину всего 16,4 фута (5 м).

Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого света. Если вы не устанавливаете контроллеры, вы можете легко подавать питание от нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты.

В случае использования лент RGB, RGBW или установки с контроллерами, естественно, провода должны быть разводятся от контроллера. Если нагрузка превышает выходную мощность контроллера, следует использовать светодиодные усилители.

Блоки питания для светодиодов 12 В

Показано 1 - 6 (из 6 продуктов)


  • Напряжение: 12 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 26.00

  • Напряжение: 12 В постоянного тока
    Мощность: 200 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 33,00

  • Напряжение: 12 В постоянного тока
    Мощность: 350 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 39.50

  • Напряжение: 12 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: Внесен в список UL, класс 2

    002 Цена за единицу

  • Напряжение: 12 В постоянного тока
    Мощность: 100 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 28.00

  • Напряжение: 12 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 34,00

Блоки питания для светодиодов 24 В

Отображение 1 - 8 (из 8 продуктов)


  • Напряжение: 24 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 26.00

  • Напряжение: 24 В постоянного тока
    Мощность: 200 Вт
    Рейтинг: Внесен в список UL, CE

    002 Цена за единицу4 9018

  • Напряжение: 24 В постоянного тока
    Мощность: 350 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 39.50

  • Напряжение: 24 В постоянного тока
    Мощность: 600 Вт
    Рейтинг: Внесен в список UL, CE

    002 Цена за единицу: $ 84,00

  • Напряжение: 24 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 16.50

  • Напряжение: 24 В постоянного тока
    Мощность: 100 Вт
    Рейтинг: Внесен в список UL, CE

    002 Цена за единицу

  • Напряжение: 24 В постоянного тока
    Мощность: 150 Вт
    Рейтинг: Внесен в список UL, CE

    Цена за единицу: $ 35.00

  • Напряжение: 24 В постоянного тока
    Мощность: 320 Вт
    Рейтинг: Внесен в список UL, CE

    002 Цена за единицу: $ 874,50

Адаптеры питания 12 В 24 В постоянного тока

Отображение 1 - 11 (из 11 продуктов)


  • Напряжение: 12 В постоянного тока
    Мощность: 12 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 9.99

  • Напряжение: 12 В постоянного тока
    Мощность: 24 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 11,99

  • Напряжение: 12 В постоянного тока
    Мощность: 36 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: 14 долларов США.99

  • Напряжение: 12 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 174,50

  • Напряжение: 12 В постоянного тока
    Мощность: 72 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 21.99

  • Напряжение: 12 В постоянного тока
    Мощность: 96 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 26,99

  • Напряжение: 24 В постоянного тока
    Мощность: 48 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 16.50

  • Напряжение: 24 В постоянного тока
    Мощность: 60 Вт
    Рейтинг: UL, класс 2

    002 Цена за единицу4 9018

    $

  • Напряжение: 24 В постоянного тока
    Мощность: 72 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 21.99

  • Напряжение: 24 В постоянного тока
    Мощность: 96 Вт
    Рейтинг: UL, класс 2

    002 Цена за единицу4 9018

    $ 26,99

  • Напряжение: 24 В постоянного тока
    Мощность: 120 Вт
    Рейтинг: UL, класс 2

    Цена за единицу: $ 31.99

Как правильно выбрать блок питания для светодиодной ленты?

4 момента, о которых нужно подумать, прежде чем покупать светодиодный блок питания

При покупке светодиодного блока питания необходимо знать 3 момента. Таким образом, вы можете выбрать правильный источник питания для светодиодных лент, который продлит срок службы светодиодных лент.

1, Наружный / Внутренний

Вы должны знать, где вы используете светодиодную ленту.На открытом воздухе или в помещении, в сухом или влажном месте. Если вы используете устройство на открытом воздухе во влажном месте или там может идти дождь, вам понадобится водонепроницаемый источник питания. При использовании в помещении место сухое. Так же, как в потолке, кухонном шкафу, шкафу под ТВ, то достаточно не водонепроницаемого драйвера.

водонепроницаемый блок питания

Это видно по внешнему виду блока питания. обычно оболочка пластиковая или алюминиевая. Оболочка запечатана как запаянная банка. Обычно для герметизации электронных компонентов используется силиконовый герметик.

Блок питания не водонепроницаемый

Водонепроницаемый светодиодный драйвер, как показано ниже. Внешняя оболочка сделана из алюминия. И есть трюмы для отвода тепла. Та же мощность, но не водонепроницаемый драйвер, цена дешевле, чем водонепроницаемый драйвер.

2, пользователь DIY / домашний пользователь

Мы используем DIY, где не используется много светодиодных лент, несколько метров светодиодных лент, тогда нам не нужно использовать БОЛЬШОЙ источник питания, мы можем выбрать источник питания, как показано ниже.Настенный блок питания и настольный блок питания. Настенный блок питания обычно имеет небольшую мощность, 1А, 2А, 3А. Настольный блок питания побольше, 4А, 5А, 6А. Так что это будет удобно для нас только тогда, когда мы сделаем небольшое освещение своими руками.

Настенный импульсный источник питания

Настольный блок питания

3, для некоторых специальных запросов, некоторым клиентам нужно больше функций.

Затемнение.

Есть 3 вида диммируемых источников питания, различные функции

Я покажу вам три различных способа затемнения.Если вы хотите узнать больше о диммировании, вы можете написать нам по электронной почте: [email protected]

0 / 1-10в

Симистор

Дали

4, используйте фирменный светодиодный драйвер

Предлагаю вам купить фирменный светодиодный блок питания. Я использую много блоков питания, но более или менее у них будут проблемы. И я использую светодиодный источник питания MEANWELL. Качество драйверов Meanwell хорошее. Очень-очень небольшое количество имеет проблемы с качеством. Но Meanwell делает меньше блока питания при затемнении блока питания и очень долгое время доставки.Если вам нужна дополнительная информация о затемняющем блоке питания, отправьте нам письмо.

Lightstec - это производитель качественных светодиодных лент в Китае. Мы приветствуем клиентов по всему миру. Свяжитесь с нами, если вам понадобится помощь: [email protected]

Как рассчитать блок питания светодиодов, необходимый для вашей светодиодной ленты

Один из часто задаваемых нам вопросов: «Как мне определить, какой источник питания мне нужен для моей светодиодной ленты?»

Ответ - это не так уж и сложно.

Первым делом проверьте технические характеристики светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр. Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг - вычислить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента имеет энергопотребление 14Вт / м.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Однако рекомендуется делать поправки на непреднамеренные перегрузки. Чтобы смягчить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов. Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды.Если вы используете более одного источника питания для питания нескольких светодиодных лент, то нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, когда регулятор диммирования опустится ниже 80%, но второй источник не начнет тускнеть. затемнять, пока затемнение не упадет ниже 50%. Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC для источников питания, тогда они будут тускнеть равномерно независимо от нагрузки.Эти драйверы светодиодов поставляются компанией Power Supplies Australia для моделей на 12 В и 24 В.

Следующие драйверы светодиодов PWM доступны для заказа через Power Supplies Australia:

Power Supplies Australia всегда готовы помочь в случае необходимости. Не стесняйтесь звонить по телефону 1800 632 639, если у вас возникнут дополнительные вопросы по выбору правильного источника питания для светодиодной ленты.

4 причины, по которым правильный светодиодный источник питания или драйвер могут испортить или сломать ваш светодиодный осветительный прибор - MX LightForce

Светодиоды

универсальны и могут удовлетворить различные потребности в освещении.В зависимости от производителя и настроек температуры светодиодная полоса может либо акцентировать пространство мягким теплым свечением, либо создать футуристическую прохладную среду.

Часто термины «драйвер светодиода» и «источник питания светодиодов» могут привести к путанице. Хотя сейчас эти термины используются как синонимы, использование неправильного типа драйвера может привести к преждевременному выходу ленты из строя и угрозе безопасности.

1. Источник постоянного тока или постоянного напряжения для светодиодов необходим для максимального увеличения срока службы светодиодных фонарей.

На сегодняшний день доступны два типа источников питания для светодиодов: постоянного тока и постоянного напряжения.Источники питания для светодиодов постоянного тока для обеспечения заданного тока для гибкой светодиодной ленты с использованием резисторов внутри устройства. Хотя названия звучат примерно одинаково, характеристики световой ленты должны соответствовать типу выхода светодиода.

Например, для гибкой светодиодной ленты, использующей электронные драйверы светодиодов в MX LightForce, требуется драйвер светодиода с постоянным напряжением. Они обеспечивают установленное выходное напряжение 12 или 24 В (В).

2. Потребляемая мощность светильников определит требуемый источник питания.

Следующим фактором, который необходимо учитывать, является общая мощность гибкой светодиодной ленты.Гибкая светодиодная лента заданной длины требует X Вт (Вт) для достижения желаемого индекса цветопередачи (CRI). Для дополнительных светодиодных лент потребуется блок питания большей мощности. Например, драйверы светодиодов в MX LightForce имеют выходную мощность от 25 Вт до 200 Вт. Отсутствие необходимой мощности может привести к недостаточной передаче цветов полосы или к выгоранию внутри полосы. Это также увеличивает риск возгорания.

3. На выходное напряжение может влиять механизм регулирования яркости

Отчасти привлекательность гибких светодиодных лент заключается в возможности их затемнения, однако различные механизмы затемнения (т.е. триод для переменного тока (TRIAC) и драйверы мощности с регулируемой яркостью 1-10 В) могут влиять на общую выходную мощность. Таким образом, предварительное знание необходимой мощности имеет важное значение для выбора правильного драйвера.

4. Степень защиты от проникновения показывает долговечность источника питания

Применение гибких светодиодных лент является решающим фактором при выборе источника питания для светодиодов. Как и гибкие светодиодные ленты, источники питания для светодиодов имеют степень защиты от проникновения (IP), которая показывает устойчивость драйвера к твердым телам, жидкостям и давлению.Двузначный рейтинг IP показывает его устойчивость к твердым телам с помощью первой цифры, а вторая цифра указывает на его устойчивость к разбрызгиванию или разбрызгиванию воды и давлению при погружении. Уровень сопротивления увеличивается с ростом числа.

Например, драйвер MX LightForce TRIAC с регулируемой яркостью IP 66 указывает на пыленепроницаемый драйвер питания с защитой от водяных струй. Это означает, что он идеально подходит для использования вне помещений, где возможны разбрызгивание и разбрызгивание воды. Однако он не защищает от полного и продолжительного погружения на глубину 5 дюймов.

Знание потребностей ленты защитит ваше светодиодное освещение

Как видно из вышеперечисленных причин, для вашего проекта необходимо обязательно выбрать подходящий источник питания для светодиодов. Отсутствие учета факторов, влияющих на спрос и мощность источника питания светодиодов, может привести к нежелательным результатам при использовании гибких светодиодных лент. Понимая характер источников питания светодиодов с постоянным током или постоянным напряжением, их мощность, степень защиты и степень защиты IP, вы можете подобрать подходящий источник питания для своего проекта.Чтобы получить дополнительную помощь в поиске подходящего блока питания для вашего следующего проекта, отправьте свой вопрос на сайте MX LightForce онлайн.

Выбор источника питания

- quinled.info

Если вы хотите, чтобы светодиоды горели, вам понадобится блок питания! Они бывают разных форм и размеров, и вам нужно выяснить, что вам понадобится для вашего проекта. Хотя перегрузка (в мощности / силе тока) в большинстве случаев не является проблемой, слишком маленький блок питания может привести к нежелательным ситуациям.

Давайте рассмотрим несколько вещей, которые нам нужно выяснить перед покупкой блока питания.

Требуемое напряжение

В зависимости от того, с каким светодиодом вы работаете, вам понадобится определенное напряжение.

  • Аналоговые светодиоды (например, полосы теплого белого цвета) часто используют 12 В или 24 В
  • Цифровые светодиоды (например, полосы RGB с адресной пиксельной адресацией) часто используют 5 В, а иногда и 12 В.
  • Светодиоды COB (потолочные светильники или другие светодиодные модули) используют различное напряжение, которое может находиться в диапазоне от 12 В до 60 В.

Необходимая сила тока (мощность)

Кроме того, чтобы получить источник питания с правильным напряжением, вам необходимо выяснить, какую мощность будет использовать ваш проект.Для любого источника питания старайтесь не превышать длительное / непрерывное использование более 80% номинального тока источника питания. Это гарантирует, что все останется в пределах допусков и не будет перегреваться или делать что-то еще хуже.

Я написал другой пост о том, как рассчитать, какая проводка вам нужна для заданного количества ампер, рядом с этой статьей также обязательно проверьте это, чтобы выяснить, сколько энергии будет использовать ваш проект.

Аналоговая светодиодная лента

Допустим, вы купили аналоговую полосу RGB с 60 светодиодами / м и потребляют 12 Вт на метр.Это означает, что вся полоса будет потреблять максимальную мощность 12 Вт * 5 м = 60 Вт или 5 ампер. Если вы подключаете одну из этих полос, принимая во внимание некоторый резерв / накладные расходы, я бы порекомендовал приобрести источник питания 12 В, 6 А (72 Вт) или 7 А (84 Вт). То же самое для полосы на 24 В означает, что вы можете использовать более тонкие кабели и потреблять только половину ампер, поэтому от 3 до 4,5 А, как вы можете видеть, просто добавив немного сверху, вы получите источник питания, который сможет справиться с нагрузка, которую вы собираетесь запустить.

(я всегда советую приобрести аналоговую светодиодную ленту на 24 в, если есть возможность, почему - читайте здесь!)

Светодиодная лента с цифровой адресацией

Адресные светодиодные ленты чаще всего имеют напряжение 5в.Допустим, у вас есть адресная полоса RGB со скоростью 30 светодиодов / м, длина этой полосы составляет 5 м (16 футов). Это во многом зависит от типа используемого светодиода, но, например, полоса со светодиодами ws2812b или sk6812 будет использовать теоретический максимум 3 * 20 мА на каждый светодиод 60 мА. Но хотя это число часто упоминается в Интернете, к сожалению, после тестирования множества светодиодных лент оно кажется неверным (больше). Из-за этого я создал свою реальную таблицу измерений светодиодов с цифровой адресацией. С помощью этого листа вы можете увидеть / рассчитать, что вам нужно, кроме как в отношении энергопотребления.Этот лист обычно предназначен для измерения 300 светодиодов, если у вас больше или меньше, вы можете легко вычислить вверх или вниз!

Для цифровых светодиодов мы обычно говорим о максимальном использовании (полный белый цвет RGB) и номинальном использовании (50% белого цвета RGB), которого обычно достаточно для обработки цветов и эффектов, в основном любых, кроме полностью белого. При разработке вашей светодиодной установки вы можете выбрать любой из них в качестве своей цели. Вообще говоря, я нахожусь в расчетах по номиналу с некоторым запасом прочности. В качестве основного правила я бы сказал, что посмотрите на 50% белого цвета RGB для количества и типа светодиодов, которые вы собираетесь использовать (за исключением ws2815, затем возьмите полное значение белого RGB!) И добавьте к этому 20% и рассчитайте ваши кабели и Требования к источнику питания на этом.

COB светодиоды и прочее

В основном вычисления такие же, как показано выше. Выясните, сколько использует модуль или свет, умножьте это на то, сколько вы собираетесь использовать. Затем прибавьте 20% к максимальному значению и купите блок питания с таким номиналом или выше.

Стили источников питания и ссылки для покупок

Обычно блоки питания для светодиодов бывают одной из трех форм:

  • Настенный адаптер
  • Силовой кирпич
  • Стиль рамы

(Обязательно прочтите мою статью про блоки питания Chinese или Mean Well)

Настенный адаптер

Они в основном подходят для нагрузок до 20–24 Вт, в зависимости от светодиодов на метр и полосы. В основном они подходят для полосы от 1 до 2 метров.

Mean Well 5v 4A (20 Вт) (ЕС) (США)

Простой 5 В 4 А (20 Вт)

12 В

Mean Well 12v 2A (24w) (ЕС) (США)

Простой, 12 В, 2 А (24 Вт)

Simple 12v 5A (хорошая марка) (60w)

24 В

Mean Well 24v 1A (24w) (ЕС) (США)

Простой, 24 В, 1 А (24 Вт)

Силовой кирпич

Блок питания чаще всего встречается с ноутбуками в качестве источника питания.Они могут обеспечивать значительно большую мощность, чем сетевой адаптер, но при этом немного громоздче. Блоки питания могут быть в основном до 120 Вт, но могут достигать 150 или даже 200 Вт выходной мощности! Для версий со сверхвысокой мощностью иногда внутри блока может быть небольшой вентилятор для охлаждения. Мне нравится использовать этот тип источника питания в ситуациях, когда до него можно легко добраться, например, в спальне или что-то в этом роде. Поскольку она полностью закрыта, ее можно без проблем дотронуться.

Блок питания Mean Well 5v 6A (30 Вт)

Простой блок питания 5 в 10 А (50 Вт)

Простой блок питания 5 В, 15 А (75 Вт) (с вентилятором внутри)

12 В

Блок питания Mean Well 12v 6,67A (80w)

Простой блок питания 12 В, 6 А (72 Вт)

Простой блок питания 12 В, 12 А (120 Вт)

24 В

Блок питания Mean Well 3,75A 24В (90Вт)

Простой блок питания 24 В, 4 А (96 Вт)

Простой блок питания 24 В, 5 А (120 Вт)

Стиль рамы

Фреймовый блок питания - это блок питания почти в чистом виде.Они самые дешевые и имеют самую высокую мощность, но менее подходят для общественных мест из-за открытой природы. Если вам нужно что-то выше 100 Вт, подумайте о них, потому что они могут справляться с теплом намного лучше, чем приведенный выше блок питания в кирпичном стиле, и, следовательно, имеют самый высокий срок службы.

Mean Well LRS-200 серия 40A (200 Вт)

Mean Well HSP-200 серия 40A (200 Вт) (активный PFC)

Mean Well LRS-350 series 70A (350w) (с вентилятором)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

12 В

Mean Well LRS-150 серия 12,5A (150 Вт)

Mean Well LRS-200 серия 17A (200 Вт)

Mean Well LRS-350 series 30A (350w) (с вентилятором)

Sanpu NL-150 серия 12,5A (150 Вт)

Sanpu NL-300 series 24A (300 Вт) (только 230 В)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

24 В

Mean Well LRS-150 серия 6,25A (150 Вт)

Mean Well LRS-200 серия 8,8A (200 Вт)

Mean Well LRS-350 series 15A (350w) (с вентилятором)

Sanpu NL-150 серия 6A (150 Вт)

Sanpu NL-300 series 12A (300 Вт) (только 230 В)

Ультратонкий блок питания (200/300 Вт) (только 230 В)

Простой источник питания (дешевый, не нагружать постоянно более 75%)

36в

Mean Well LRS-150 серия 4,16A (150 Вт)

Mean Well LRS-200 серия 5,9A (200 Вт)

Mean Well LRS-350 series 10A (350w) (с вентилятором)

Иногда необходимо использовать полностью герметичный водонепроницаемый блок питания

TBD

Бонус: Блок питания компьютера

В зависимости от необходимого напряжения и силы тока иногда может быть интересно использовать компьютерный блок питания! В зависимости от типа они чаще всего подходят для подачи 12 В, а иногда и 5 В! Часто они могут быть дешевыми и малошумными для выходной мощности, потому что они предназначены для работы с большими тихими вентиляторами.Опять же, постарайтесь не превышать более 80% номинальной мощности для продолжительных нагрузок!

При использовании любого источника питания с высокой мощностью убедитесь, что в вашей системе установлены предохранители.

Сколько я себя помню, вокруг китайских источников питания было много споров. Блок питания, произведенный в Китае, по своей сути не плох, просто есть множество компаний, которые продают дешевые и повторно используемые внутренние компоненты с небрежной пайкой, а иногда даже с опасными схемами внутри - это те типы, на которые следует обращать внимание.

Чаще всего они находятся внутри настенного адаптера или блоков питания в виде блока питания, им труднее скрыть то, что они обманули в блоках питания рамочного типа! Вот почему я предпочитаю использовать блоки питания рамочного типа, когда мощность превышает 75 Вт или около того. Источники питания рамочного типа также намного лучше рассеивают тепло, поэтому они дешевле и обеспечивают гораздо большую мощность.

В приведенном выше разделе я попытался сосредоточиться на трех брендах.

  • Mean Well - уважаемый производитель блоков питания, и если вам нужна (хорошая) уверенность в том, что блок питания не сожжет ваш дом и использует защиту от перенапряжения, температуры и других средств защиты, приобретите Mean Well и заплатите за это премию. , они отличные блоки питания!
  • Немного ниже у нас есть блоки питания Sanpu.Они также имеют все перечисленные выше средства защиты, но являются китайскими брендами. Тем не менее, китайский бренд, который ставит свое имя на свою продукцию, часто гарантирует более качественный продукт, чем безымянная версия. Будьте осторожны с ними, потому что некоторые из них не работают при 110 В, а также они дают устойчивую номинальную нагрузку ниже той, на которую рассчитан источник питания! Тем не менее, ничего, что я бы уже не рекомендовал, с постоянной нагрузкой, не превышающей 80%.
  • Простые блоки питания - это то, что я считаю приемлемым, часто я обращаюсь к комментариям других пользователей.Намного дешевле, чем два фирменных варианта, но я не уверен, что буду использовать их круглосуточно без присмотра.

Я использую сочетание вышеперечисленных вариантов. У меня есть «простые» версии, которые я использую для тестирования, и несколько небольших установок (использование блока питания мощностью 120 Вт с нагрузкой 50 Вт не вызовет большой нагрузки) или где у меня есть ручные переключатели включения / выключения.

Мое основное освещение выполнено с использованием источников питания Mean Well, они разбросаны по моему дому в нескольких неконтролируемых местах, и у меня не было ни одной проблемы с ними.Если хочешь быть уверенным, заплати за них больше.

Во время работы с QuinLED-OG я сотрудничал с Mux, и он также снял видео о некоторых китайских источниках питания, которые я ему послал. Прочтите это сообщение в блоге, в котором есть все подробности.

Изображение с YouTube-канала «Час Картера»

С годами я начал замечать, что некоторые блоки питания могут создавать шум при использовании в качестве источника питания для диммера с ШИМ. Как ни странно, у блоков питания Mean Well есть такая проблема.Послушайте в этой части моего видео, как это звучит:

Все мои тесты с QuinLED проводились с использованием нескольких разных китайских источников питания (кирпичные и рамные), и все работало отлично. Итак, для своей домашней установки я заказал несколько качественных источников питания Mean Well, но из-за использования различных компонентов они действительно производят шум при использовании ШИМ-диммирования!

Насколько мне удалось собрать воедино, так это то, что, поскольку в источниках питания Mean Well, вероятно, используются высококачественные керамические конденсаторы, при использовании PWM они могут начать слегка вибрировать, превращаясь в динамик Pieze!

Я пробовал решения для этого в прошлом, такие как добавление разделительных конденсаторов и тому подобное, но ничего не помогло.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
