Какую спутниковую тарелку лучше купить

При выборе спутниковой тарелки следует обратить внимание на материал, из которого она изготовлена.

Алюминиевые и пластиковые модели отличаются легкостью, однако крайне неустойчивы к механическим повреждениям.

Стальные антенны более тяжелые и надежные, но требуют покрытия антикоррозийными составами во избежание появления ржавчины.

Качество приема сигнала зависит от диаметра рефлектора. Компактные антенны более просты в установке и стоят дешевле.

В то же время спутниковая тарелка диаметром более 80 сантиметров обеспечит бесперебойный прием сигнала даже при плохой погоде.

На допустимое количество принимаемых сигналов влияет частотный диапазон устройства. Он также обусловлен диаметром антенны.

Наиболее распространенными в сфере спутникового телевидения являются диапазоны:

Для успешного приема каждого из них потребуется тарелка диаметром более 50 сантиметров.

Условия эксплуатации играют немаловажную роль при выборе спутниковой тарелки.

К определяющим долговечность антенны характеристикам относятся диапазон рабочей температуры, максимальная сила ветра и допустимый уровень влажности. Эти значения будут особенно актуальны для жителей регионов России с неблагоприятным климатом.

Важным критерием выбора является допустимое крепление тарелки. Азимутальная подвеска обеспечивает надежную фиксацию антенны в одном направлении для получения сигнала с определенного спутника.

Модели с полярной подвеской отличаются более гибкой настройкой направления и обеспечивают прием большего количества каналов, однако менее устойчивы к внешнему воздействию.

Рекомендации:

Лучшие офсетные спутниковые тарелки

Зеркало подобных моделей имеет форму эллипса, ее электрическая ось на 20-30° выше геометрической. Благодаря смещенной конструкции облучателя он не перекрывает направление на спутник, что повышает полезную площадь тарелки.

Офсетные антенны менее подвержены влиянию атмосферных осадков, однако грешат ухудшением сигнала при плохой погоде.

Gibertini PL 150

4.9

★★★★★

оценка редакции

94%

покупателей рекомендуют этот товар

К основным особенностям модели следует отнести широкий диапазон регулировки угла — 20-90°. Она обладает высоким показателем апертуры, что обеспечивает качественный и стабильный прием сигнала.

Антенна выполнена из алюминия, благодаря чему отличается малым весом и устойчивостью к разрушающему влиянию коррозии. Частотный диапазон составляет 10,00-13,00 ГГц, коэффициент усиления — 43 дБ.

Достоинства:

• удобство настройки;
• высокий коэффициент усиления;
• точная регулировка;
• долгий срок службы.

Недостатки:

• отсутствие креплений в комплекте.

Gibertini PL 150 обладает диаметром 150 см и подойдет для приема слабых сигналов. Прекрасное решение для использования в удаленной местности или просмотра иностранных каналов на частотном диапазоне Ku.







Golden Interstar (Bigsat) 1.0 м

4.9

★★★★★

оценка редакции

92%

покупателей рекомендуют этот товар

Тарелка выполнена из оцинкованной стали и покрыта слоем антикоррозийного лака, благодаря чему устойчива к воздействию сильного ветра и постоянной влажности. Модель отличается наиболее гибкой настройкой перемещения по азимуту до — 360 градусов.

Антенна работает в диапазоне частот от 10,7 до 12,75 ГГц и обладает коэффициентом усиления до 40,5 дБ. Диаметр рефлектора составляет 1 метр, что обеспечивает стабильный прием даже слабого сигнала.

Достоинства:

• простой монтаж;
• долгий срок службы;
• надежное крепление;
• гибкая регулировка по азимуту.

Недостатки:

Golden Interstar (Bigsat) имеет оптимальные размеры для монтажа как в частном, так и многоквартирном доме. Отличный выбор для приема слабого сигнала вне зависимости от места установки и удаленности спутника.







Triax TD-064

4.9

★★★★★

оценка редакции

90%

покупателей рекомендуют этот товар

Особенностью модели является высокий коэффициент усиления сигнала. Благодаря химической обработке металла и прочности конструкции антенна устойчива к агрессивному воздействию внешней среды и выдерживает ветровую нагрузку до 42 метров в секунду.

Размер тарелки — 60х65 сантиметров, частотный диапазон охватывает от 10 до 12,75 ГГц. Крепление на плоскости осуществляется с помощью кронштейна, оно не занимает много места и может быть размещено на стене здания.

Достоинства:

• антикоррозийное покрытие;
• устойчивость к ветру;
• надежное крепление;
• коэффициент усиления — 35,8 дБ;
• регулировка направления.

Недостатки:

• эффективная площадь не более 70%.

Triax TD-064 стоит приобрести жителям многоквартирных домов. Простая установка и прочность конструкции гарантирую стабильную работу на протяжении многих лет, а компактные размеры позволят произвести монтаж антенны самостоятельно в любом удобном месте.







Corab ASC-800M-J

4.9

★★★★★

оценка редакции

89%

покупателей рекомендуют этот товар

Модель отличается гибкостью регулировки угла наклона и долгим сроком эксплуатации. Тарелка изготовлена из стали высокой прочности и покрыта порошковой краской, препятствующей негативному воздействию окружающей среды на металл.

Зеркало обладает размерами 831х752 мм и принимает телевизионные сигналы в диапазоне частот 10,70-12,75 ГГц. Крепление антенны позволяет регулировать ее направление до 180 градусов.

Достоинства:

• настройка угла направления;
• долговечность;
• большой диаметр;
• низкая цена.

Недостатки:

• пластмассовый держатель крепления.

Corab ASC-800M-J принимает сигналы в диапазоне Ku с различных спутников. Может использоваться в зонах вещания операторов «Телекарта», «Триколор», «МТС», «НТВ-Плюс», а также некоторых зарубежных компаний.







Wisi Orbit Offset 80 СМ

4.7

★★★★★

оценка редакции

86%

покупателей рекомендуют этот товар

Модель обладает разметкой градусов на подвеске, облегчающей направление антенны на необходимый спутник. Провода надежно скрыты от внешнего воздействия в широком кабельном канале.

Размеры тарелки — 800х858 мм, угол раскрытия 72° обеспечивает высокое качество сигнала для данного диаметра. Угол места регулируется в диапазоне от 16 до 50 градусов, что гарантирует наиболее точную настройку.

Достоинства:

• стабильный сигнал;
• гибкая регулировка;
• большой диаметр;
• водоотталкивающее покрытие.

Недостатки:

• неустойчивость к сильному ветру.

Wisi Orbit Offset 80 СМ обладает малым весом и не потребует усиленного крепления при монтаже. Отличный выбор для установки в труднодоступных местах.







Лучшие прямофокусные спутниковые тарелки

Такие модели имеют округлую форму, их электрическая ось совпадает с геометрической. Благодаря этому площадь зеркала тарелки используется более эффективно.

Прямофокусные антенны отличаются большим диаметром и стабильной передачей сигнала в любую погоду, однако сложны в монтаже и требуют периодического обслуживания в связи со скапливанием на поверхности атмосферных осадков.

SVEC S210-G

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Модель обладает диаметром 210 сантиметров. Она выполнена из прочной оцинкованной стали толщиной 0,7 мм.

Устойчивость к температуре от -40 до +60 °С позволяет успешно использовать тарелку в регионах со сложными климатическими условиями.

Антенна устанавливается на горизонтальную поверхность либо специализированную стойку, что обеспечивает настройку угла по азимуту до 360 градусов.

Сборная конструкция, состоящая из 6 секций, гарантирует удобство транспортировки и хранения устройства.

Достоинства:

• морозостойкость;
• большой диаметр;
• долговечность;
• выдерживает ветровую нагрузку до 60 м/с;
• стабильный прием сигнала.

Недостатки:

• крупные габариты.

SVEC S210-G стоит приобрести жителям удаленных местностей с неблагоприятным климатом. Характеристики антенны гарантируют стабильный прием сигнала в диапазонах С и Ku в любых условиях.







SIBAZ АСП-1,8

4.9

★★★★★

оценка редакции

93%

покупателей рекомендуют этот товар

Модель отличается повышенной прочностью конструкции и надежным креплением. Все необходимые элементы для монтажа включены в комплектацию.

В их числе стальные крепежи толщиной 1,8 мм, а также кольца, штанги и растяжки для установки конструкции на различных поверхностях.

Диаметр тарелки составляет 180 см, угол подъема — до 90°. Рефлектор изготовлен из оцинкованной стали и покрыт порошковым напылением для предупреждения коррозии. Отверстие посередине зеркала препятствует скапливанию влаги на поверхности.

Достоинства:

• удобство установки;
• расширенная комплектация;
• антикоррозийное покрытие;
• долгий срок службы.

Недостатки:

SIBAZ АСП-1,8 подойдет для приема слабого сигнала. Прекрасное решение для жителей частных домов или дачников.

Установка тарелки может производиться как на земле, так и на любой пологой поверхности – например, на крыше здания.







Супрал СТВ-1,65-1,1 2,0/1,6 AL АУМ

4. 8

★★★★★

оценка редакции

90%

покупателей рекомендуют этот товар

Главной особенностью модели является высокая степень защиты от влияния факторов окружающей среды.

Рефлектор выполнен из облегченных алюминиевых сплавов и покрыт порошковой смесью, что полностью исключает возникновение ржавчины.

Диаметр тарелки — 1650 мм, толщина 2 мм. Благодаря контролю геометрических параметров при изготовлении и надежной подставке, антенна устойчива к деформации под воздействием ветра силой до 60 м/с.

Достоинства:

• устойчивость к возникновению коррозии;
• прочная поверхность;
• надежная конструкция;
• коэффициент усиления — 44,3 дБ.

Недостатки:

• отсутствие облучателя в комплектации.

Супрал АУМ предназначена для приема сигналов в диапазонах Ku и C. Тарелка поддерживает настройку на различные спутники, в том числе Astra 19°, Thor, Sesat, Eutelsat W3 и др. , что позволяет смотреть не только российские, но и зарубежные телеканалы.







LANS-10

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Модель удобна в транспортировке благодаря разборной конструкции, состоящей из 8 лепестков. Надежность и стабильную работу в различных условиях обеспечивают усиленные ребра жесткости, поддержка облучателя и прочный опорный механизм.

Антенна отличается большим диаметром зеркала — 3,05 м. Угол места перестраивается в диапазоне от 0 до 15 градусов, что гарантирует точную настройку на спутник даже после установки на опору.

Достоинства:

• большой диаметр;
• антикоррозийное покрытие;
• устойчивость;
• удобство перевозки.

Недостатки:

• высокая цена;
• вес — 50 кг.

LANS-10 стоит приобрести для использования в системах коммуникации или приема зарубежных сигналов спутникового телевидения. Отличный выбор для жителей частных домов в удаленных регионах.







инструктаж по монтажу спутниковой тарелки —

инструктаж по монтажу спутниковой тарелки

Спутниковые антенны последние годы несколько утратили свою значимость для социума. Причина – появление в продаже цифровых ТВ приставок. Тем не менее, это оборудование остаётся востребованным и особенно при условии проживания населения за пределами городской зоны.

Приобрести оборудование не проблема, а вот установка спутниковой антенны вполне может стать серьезной задачей при самостоятельном подходе к монтажу. Однако задачу можно существенно облегчить, если обладать базовыми знаниями. Мы расскажем о том, как производится инсталляция на примере популярной системы «Триколор».

Содержание статьи:

Базовые понятия потенциального мастера

Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.

Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:

1. Телевизионный спутник.
2. Антенна спутниковая.
3. Конвертор.
4. Держатель-мультифид.
5. Кронштейн.
6. Ресивер.

Рассмотрим подробнее каждый из составных элементов спутникового оборудования.

Телевизионный спутник – источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.

Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала

Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.

Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером.

Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма

Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.

Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.

Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции

Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.

Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников

Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.

Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.

Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали

Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить под современный телевизор.

Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

• зданиям;
• деревьям;
• рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.

Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Пошаговая инструкция монтажа тарелки

Предварительно необходимо выполнить сборку конструкции спутниковой антенны так, как эта процедура описывается прилагаемой инструкцией. Как правило, антенны поставляются в разобранном виде. Поэтому конструкцию следует собрать, применяя поставляемые в комплекте аксессуары.

Далее рассмотрим пошаговую установку спутниковой тарелки.

Шаг #1 – крепеж кронштейна-держателя антенны

Опять же, учитывая работу с фирменным продуктом, где все установочные элементы и компоненты рассчитаны под соответствующую нагрузку, проводят работу по установке анкерных болтов в стене здания.

Один из вариантов антенных кронштейнов, которые используются для надежной, крепкой установки спутниковой «тарелки». Изначально к стене крепится опорная труба, а уже к трубе закрепляется непосредственно антенный кронштейн

Делается эта работа стандартным образом, при помощи инструмента для работы с бетоном. После внедрения анкеров, крепят на установленных анкерах опорную штангу, а на штангу металлический кронштейн.

Шаг #2 – инсталляция антенного конвертера

Инсталляцию предварительного усилителя сигнала – конвертера, проводят строго по инструкции, где отмечаются все тонкости размещения этого компонента.

Сам конвертер следует закрепить в опорном кольце так, чтобы обеспечивалась безупречная герметичность прибора. Даже небольшое проникновение влаги внутрь грозит нарушить работу устройства

Шаг #3 – подключение кабеля на конвертер

На текущем этапе выполняется подключение кабеля, который обычно также входит в комплект, к модулю конвертера. Подключение осуществляется посредством входящего в комплект поставки специального разъема «F».

Пример качественно подключенного кабеля на стороне конвертера. Хорошо видна удачно выполненная герметизация области подключения, что обеспечит стабильную работу усилителя на долгий период времени

Область подключения требуется тщательно герметизировать, например, силиконовым герметиком. Кабель от места включения аккуратно и без лишних усилий протягивается по телу штанги-держателя конвертера. Он через равные промежутки фиксируется пластиковыми стяжками или другим способом.

Шаг #4 – закрепление спутниковой тарелки

Подготовленную «тарелку» инсталлируют на кронштейн, при этом регулировочные винты до упора не затягивают – оставляют ослабленными.

Такой подход необходим по той простой причине, что дальше (после монтажа) последует процедура точной настройки на спутник. Соответственно, «тарелку» придётся перемещать как по вертикали, так по горизонтали.

Установленная, полностью настроенная своими руками бытовая «тарелка», готовая вознаградить своего мастера высококачественной телевизионной картинкой, принятой от спутника

Отдельно стоит провести инструктаж по инсталляции F-разъема на коаксиальном кабеле. Эта операция имеет свои особенности. Конечную область кабеля (примерно на длину 15 мм) необходимо освободить от первого изоляционного слоя.

Но снимать изоляцию нужно с учётом сохранения целостности экранной оплетки, присутствующей под слоем изоляции. Затем снимается второй слой изоляции на длине около 10 мм. Так освобождается центральная медная жила. Далее на зачищенный концевик накручивают до упора разъем, пропустив медный проводник в соответствующее отверстие.

Как настроить установленную антенну?

Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.

Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.

Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику. Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.

Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны

Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования. Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.

Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.

Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как , выбирать каналы и открывать доступ – всё это есть в инструкции пользователя.

Если для регулярного просмотра телепередач тарелку устанавливают на даче, чаще всего принимаемый антенной сигнал требует улучшения из-за значительной удаленности ретранслятора. В этой ситуации поможет , с правилами выбора которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Ниже демонстрируется видео материал, где домашний мастер на личном опыте поясняет все тонкости установки “тарелки”.

Соответственно, весь процесс снимается на видеокамеру, поэтому читателю наглядно показывается, как собственными руками выполнить монтаж спутниковой антенны:

Несмотря на видимые и невидимые сложности, проявляющиеся в процессе установки спутниковой «тарелки», справиться своими руками с такой работой вполне по силам. Главный момент – скрупулезный сбор, обработка актуальной информации и, конечно же, внимательное изучение сопроводительной инструкции.

Хотите рассказать о том, как устанавливали и настраивали спутниковую антенну собственными руками? Располагаете информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.

Крепление спутниковой антенны.

class=»eliadunit»>

Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны.
Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта.	Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия.	специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн
с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

class=»eliadunit»>

Установка и настройка спутниковой антенны своими руками

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

• Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
• Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
• Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
• Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

1. Брать азимут можно одним взглядом, не шевеля компас.
2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

• Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
• Включаем режим поиска сигнала.
• Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
• Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
• Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
• Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
• Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
• Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема

1. Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
2. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
3. Убеждаемся, что «поймали» то, что нужно, как описано выше.
4. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
5. Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как настроить спутниковую антенну самостоятельно: установка и настройка

Спутниковое телевидение на протяжении последних нескольких лет не является роскошью для большинства людей в Российской Федерации. Именно поэтому оно популярно не только в больших городах, но и довольно отдаленных от них селах. Для того чтобы иметь хороший сигнал и качественную картинку, очень важно понимать, как правильно установить спутниковую антенну и настроить её.

Выбор места установки спутниковой антенны

Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.

Также обязательно стоит учитывать некоторые другие факторы, такие как:

• близость к телевизору;
• доступность для владельца.

Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.

Собираем антенну

Процесс сборки антенны должен осуществляться в полном соответствии с ее инструкцией по эксплуатации. Во время выполнения данного процесса, очень важно бережно и максимально тщательно обращаться с зеркалом. Ни в коем случае не стоит наносить ему каких-либо механических повреждений, которые способны изменить его геометрию. Прежде всего это касается зеркал, которые выполнены из алюминия. После сборки антенны обязательно требуется проверить прочность затяжки всех без исключения крепежей.

Наиболее важный момент сборки заключается в установке спутникового конвертора (LNB – low-noise block downconverter). Корректность его поляризации напрямую влияет на качество сигнала, который в итоге будет принимать антенна. Для того чтобы повысить его, необходимо экспериментальным путем осуществлять ручную регулировку головок вокруг их оси. В наиболее выгодной позиции конвертор необходимо в итоге закрепить.

Обратите внимание! Если после установки антенны невозможно осуществить регулировку конвертора, этот процесс необходимо выполнить заблаговременно. Некоторую дополнительную информацию о сборке можно получить у продавца приспособления.

Перед процессом установки специалисты рекомендуют привязать антенну на страховочные тросы. Таким образом можно предотвратить случайное ее падение с высоты.

Установка кронштейна и антенны

Для того чтобы установить кронштейн, понадобится перфоратор или же специальный ударный механизм, предназначенный для сверления отверстий в кирпиче либо бетоне.

Специалисты рекомендуют осуществлять установку кронштейна антенны на анкерные болты с функцией расклинивания. Его лепестки при затягивании болта внутрь стены расходятся во все стороны. Таким образом удается создать действительно надежное крепление.

Обязательно нужно обратить внимание на такие особенности установки кронштейна:

1. Если стены выполнены из кирпича, лучше всего подойдут анкерные болты М8 или Н10.
2. При работе с кирпичными стенами анкерные болты диаметром более 16 миллиметров лучше не применять.
3. Если сооружение выполнено из высокопрочного старого кирпича, разрешается использование анкерных болтов для отверстий диаметром свыше 20 миллиметров.
4. Вокруг отверстия под болты специалисты рекомендуют оставлять большую часть кирпича, так как в растворе крепеж удерживается довольно плохо.
5. Не стоит осуществлять установку кронштейна ближе длины 4 кирпичей к углу здания и высоты 4 кирпичей к крыше сооружения. Это может привести к образованию трещин.
6. Не рекомендуют использовать анкерные болты для крепления антенны на стены, выполненные из шлакобетона или блоков низкой плотности.
7. Сильное затягивание анкерных болтов может привести к образованию высокой силы сжатия, что нередко приводит к частичному разрушению кирпича.

Для установки кронштейна необходимо осуществить разметку стены. После этого нужно выполнить просверливание в соответствующих местах. Далее следует протянуть анкерные болты вместе с кронштейном. Их затягивание необходимо выполнять до упора. В конце нужно проверить крепеж на прочность.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

• в углу оконной рамы;
• в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

• срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
• аккуратное загибание проволоки на оболочку;
• снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
• накручивание F-коннектора;
• укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
2. Для спутника Astra 5. 0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов.

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

• подсоединение кабелей к головкам;
• заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Регулировка углов поворота антенны и конвертера

Настройку нужно начинать с центральной головки. Тарелка должна быть при этом выставлена с небольшим подъемом по отношению к горизонту. Дальше нужно включить тюнер, выбрать спутник из центрального конвертера и начать поиск сигнала с головки. Для этого достаточно всего лишь опускать и поворачивать саму антенну.

Качество сигнала будет отображаться на телевизоре в виде шкалы в процентах. Они должны быть как можно большими – примерно в районе 68-80%. Для этого тарелку необходимо медленно поворачивать в разные стороны. Не прикрывая при этом зеркало. После нахождения идеального положения антенну нужно зафиксировать.

Если антенна по горизонтали и вертикали настроена правильно, нужно начать регулировать центральный конвертер. Для этого его следует медленно прокрутить в одну или другую сторону, увеличив таким образом качество сигнала на несколько процентов.

Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно другим – в зависимости от того, где находится спутник, сигнал которого они ловят.

Прибор для настройки спутниковой антенны

Для того чтобы облегчить процесс регулировки углов поворота антенны и конвертер, можно использовать специальный прибор китайского производства. Существует несколько моделей таких приспособлений. Наиболее популярной их них является Satfinder Find Meter LNB Dish DirecTV.

Как настроить телевизор?

Наиболее простой этап установки спутниковой антенны – это настройка телевизора. Для этого нужно провести тестирование доступных каналов. В большинстве случаев они выстраиваются в произвольной последовательности. На это влияет прежде всего частота вещания.

Телевизор можно настраивать посредством пульта дистанционного управления. Каждый канал необходимо пересмотреть. При обнаружении проблем следует дополнительно отрегулировать оборудование.

Поиск спутника и каналов

Используя ресивер, можно выполнить поиск спутника и каналов без дополнительного оборудования. Для этого на место расположения антенны необходимо перенести тюнер и небольшой телевизор. Вместо этого можно найти помощника, который будет следить за качеством сигнала в комнате.

Распространённые ошибки монтажа и подключения

Если установка и подключение спутниковой антенны выполняется самостоятельно, могут возникнуть такие ошибки:

• недостаточный размер зеркала;
• неправильный подбор поляризации;
• отсутствие защитного кожуха;
• использование неподходящего кабеля;
• некачественный обжим в местах соединения.

Если вышеперечисленные проблемы во время установки не возникли, тарелка в итоге будет работать максимально качественно и надежно.

Крепление спутниковой антенны — кронштейн

Казалось бы говорить то не о чем но все таки крепление спутниковой антенны – главный элемент всей конструкции. Все же именно на нем держится.





Перед установкой спутниковой антенны главное хорошо подобрать место установки. И если с обзором на спутник все хорошо, то нужно приступать.

В некоторых случаях можно обойтись без кронштейна.





Есть же на домах выступающие трубы. Ну к примеру для аналоговых антенн. Если она хорошо держится и не болтается нам подойдет в самый раз.

Когда нужно настраивать на восточное направление и спутники низко над горизонтом – труба нам будет мешать при установке. В таком случае нужно подискать место получше.

Некоторые умельцы устанавливают даже на столбы или деревья.





При установке спутниковой антенны на вертикальную стену следует учесть ее состояние. Будет ли держатся на ней наша антенна?

Бывают стены из пустотелых кирпичей или блоков, в таком случае установка спутниковой антенны немного усложнится, Может понадобится заполнить пустоты, и позже уже устанавливать. В любом случае проще и надежней использовать для крепления анкеры а не дюбели.



Выбор кронштейна для установки спутниковой антенны.

При выборе кронштейна для крепления спутниковой антенны нужно учесть его длину. Расстояние от стены важная деталь. При коротком кронштейне спутниковая антенна может упрется в стенку одним краем что не позволит настроить ее на нужный спутник.

Кронштейн для крепления спутниковой антенны не  очень сложная конструкция и можно сделать его самому. Но купить как всегда проще причем выбор очень большой.





В некоторых случаях крепление приходится делать самому. Если вынос слишком большой или очень большая спутниковая антенна.

Так же можно крепить к горизонтальным поверхностям. Выбор готовых креплений как всегда большой. В любом случае главное – антенна должна держатся намертво, а то будет пропадать сигнал и малейший ветер сведет нашу работу к нулю.

При установке  антенны на большой высоте может понадобится страховочный трос, который крепится отдельно. Все зависит от ваших условий.

Заземление – важная деталь. При попадании молнии в антенну или вблизи ее может выйти из строя все ваше спутниковое оборудование. Заземление поможет застраховаться от этого.

Крепите антенны получше что бы они нив коем случае не падали.







Деформации на спутниковой антенне сложно устранить, а на голове у прохожего еще тяжелее.



Установка спутниковой антенны

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Установка кронштейна для антенн на различные поверхности

1. Главная
2. Статьи
3. Общая информация
4. Установка кронштейна для антенн на различные поверхности

30. 03.2017

Надежная фиксация внешней антенны на стене в выбранном месте обеспечивает устойчивость сигнала и безопасность проходящих внизу людей. Особенно важна прочность при монтаже «тяжелых» антенн и спутниковых тарелок с высокой парусностью.

Способ крепления кронштейна зависит от материала, использованного при постройке дома. В сложных случаях для использования не пригодны стандартные дюбель-болты.



Кирпич, бетон, полнотелое дерево (брус, бревно)




Способ крепления самый простой, ведется по стандартной методике:

1. Перед сверлением выясните, где располагается проводка, с помощью металлоискателя.
2. Произведите разметку под отверстия.
3. Просверлите отверстия (для бетонных и кирпичных стен подходит перфоратор; если стена деревянная, используйте электродрель).

   Процесс сверления кирпичной стены довольно прост, но вы можете столкнуться с некоторыми сложностями. Например, прожженный кирпич необходимо сверлить на низких оборотах в сочетании с активацией ударной функции. Пережженный кирпич можно узнать по черному цвету пыли.

   Начинать сверление кирпичной стены под отверстие в 12 мм необходимо со сверла 4-6 мм. Им достигается планируемая глубина, затем ширина отверстия расширяется сверлом 10 мм. Достигнув необходимой глубины, аналогичное действие стоит повторить со сверлом в 12 мм.

4. Продуйте отверстия сквозь трубку малого диаметра, чтобы удалить мусор.
5. Поместите в отверстия дюбели с полиэтиленовыми пробками (обычно используют диаметр 12-14 мм)
6. Закрепите кронштейн: болт-глухарь вверните в каждое отверстие и затяните шурупами с шестигранной головкой, фиксируя кронштейн. На бетонной стене используйте анкер вместо болта-глухаря.
7. Соберите «тарелку» согласно инструкции.
8. Подключите измерительный прибор (Sat-Finder) и, опираясь на его показания, разверните тарелку под оптимальным углом.
9. Протяните к

Установка спутниковой антенны | Официальный сайт Триколора

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже. Также вы можете обратиться в фирменный салон Триколора или к авторизованному дилеру.

ШАГ 1: Выберите место для установки антенны.

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

ШАГ 2: Соберите антенну

1. Соберите антенну согласно инструкции по эксплуатации.
2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
   • Соберите антенну согласно инструкции по эксплуатации.
   • Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
   • Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
   • Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.
6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

ШАГ 3: Отрегулируйте антенну

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.




   Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приёма телеканалов используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъёма производите по методике, приведенной выше.
3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

Если уровень сигнала менее 70%*, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум до значений указанных в таблице ниже.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов. Выберите ближайшего дилера.

*Уровень силы и качества сигнала в зависимости от модели и версии ПО приемника:

Модель приёмника	Версия ПО	Уровень силы и качества сигнала
GS B210, GS U210, GS U210CI, GS B211, GS B212, GS E212	3.8.98	не менее 40%
GS В527, GS В528, GS B5210	4.11.350
GS B621L	4.10.535	не менее 30%
GS B520, GS B522, GS B521, GS B531M, GS B531N, GS B532M, GS B533M, GS E521L, GS B521H, GS B521HL, GS C592, GS B534M, GS B5310, GS B5311	4.11.469
GS U510, GS E501, GS Е502, GS C591, GS C5911	4.2.1103
GS А230	4.5.1194	не менее 50%
GS 8304	1.6.1	не менее 70%
GS 8302	1.25.322
DTS-53/L, DTS-54/L	2.68.1
HD 9303, HD 9305	1.35.324
GS 8307, GS 8308, DRS 8308	1.8.340
GS 6301	1.8.337
DRS 8305, GS 8305, GS 8306	1.9.160

Крепления для спутниковой антенны — Крепление на опоре для штатива Непроницаемая для крыши опорная плита, длинная опорная мачта и мачта. Крепление трубы Wal-Mount NPRM Non-Pen

	Крепления и Оборудование Типы монтажных принадлежностей Системы кронштейнов антенн и приспособления для установки антенны Изделия для монтажа спутниковой антенны / антенны Непроницаемая крыша Крепление — Wikipedia DIRECTV Long Brace для DIRECTV Slim Line Dish (DTV DIRECTV Стандартная мачта с J-образным креплением для тонкой антенны антенны спутникового телевидения Портативные / устанавливаемые на крышу спутниковые телевизионные антенны — спутниковые крепления — Dish Network KU Band C Band Directv Штативы, непроникающие крепления на крыше, башни и универсальные настенные крепления на крыше.Полярный mount- Wikipedia для спутникового спутника DUAL AXIS MOUNT Skyware Global — 1,2 AZ / EL 3-дюймовая заглушка для Slimline — NPRMA3 — Башня на мачте Крепление на трехмачтовую мачту Крепление dbs Крепления Andrews AZ / EL 3 «крышка NPRM, крепление на столб 1 5/8» OD, 72 «длинная прямая мачта J-Mount для тонкой тарелки с длинной и короткой распоркой, длина нестандартной длины Настенное крепление — Проникающее и непроникающее крепление на крышу — Крепление на столб — Антенная мачта — NPRM — Крепление на крышу — опора — карнизная мачта — кронштейн — Википедия
	3 ‘ Foot Dish Штатив Описание: Небольшой легкий штатив, который можно установить за считанные минуты.Фактически это довольно раздражает. Слишком светло, ветер сдувает. я действительно терпеть не могу указывать блюдо на эту штуку … Попытайтесь получить EZRV или просто сделайте один из цветочного горшка и столба забора. приходит со съемными ножками, уровнем и компасом но все равно того не стоит. WG3POD Данные Лист		EZRV Штатив для тарелки 2 ‘ EZRV 3-футовый штатив для тарелок Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали Этот штатив для спутниковой тарелки отлично работает там, где нет сверления и допускается постоянный монтаж.Этот штатив также отлично работает с системой спутникового телевидения вашего кемпера или трейлера. Идеально для дома на колесах владельцев. Самонесущая сверхмощная башня Tri-Pod из Гальванизированная труба 1-1 / 4 дюйма. Держатель мачты паука прикреплен к ножки тройника с твердыми болтами 1/4 дюйма и специальными контргайками. 3EZRV Данные Лист
	EZRV Штатив для тарелки 5 ‘ Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.это Штатив для спутниковой антенны отлично работает там, где не требуется сверление и постоянный монтаж разрешен. Этот штатив также отлично сочетается с вашим система спутникового телевидения для кемперов или прицепов. Идеально подходит для владельцев домов на колесах. Я поддержка сверхмощной башни Tri-Pod из оцинкованной стали толщиной 1-1 / 4 дюйма трубки. Держатель мачты паука прикреплен к стойкам трипода твердым Болты 1/4 «и специальные контргайки. 5EZRV Данные Лист		EZRV Штатив для тарелок 10 футов Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.это Штатив для спутниковой антенны отлично работает там, где не требуется сверление и постоянный монтаж разрешен. Этот штатив также отлично сочетается с вашим система спутникового телевидения для кемперов или прицепов. Идеально подходит для владельцев домов на колесах. Я поддержка сверхмощной башни Tri-Pod из оцинкованной стали толщиной 1-1 / 4 дюйма трубки. Держатель мачты паука прикреплен к стойкам трипода твердым Болты 1/4 «и специальные контргайки. 210EZRV Данные Лист
	Король полюс — Крепление для штатива Описание: Штатив сателлитная стойка оснащена полностью независимым поворотным механизмом для поворота любой переносной спутниковой тарелки диаметром до 90 см при сохранении выравнивания по высоте.Поставляется в комплекте с заземленные колышки для дополнительной устойчивости. Легкая конструкция легко складывается, чтобы уменьшить пространство для хранения. KP3MINI Данные Лист		Карниз Крепление расширяется до 36 дюймов Описание: Для использования в спутниковых установках.Расширяется до 36 дюймов от стены. Настенная опорная плита 5 «x7». Вставная пластина 5 «x7». Монтажная вставка простирается от 24 до 36 дюймов. Монтажное оборудование входит в комплект. Вставку можно обрезать для укорочения крепления. Порошковое покрытие. Переходная пластина для DTV или Dish Транспортные размеры сети 26 дюймов x 9 дюймов x 6 дюймов * J-образная труба в комплект не входит EAVEMOUNT36 Данные Лист
	Basic 18 дюймов DBS системное крепление Мачта Slimline 2 дюйма

.

Детали спутниковой антенны — большая антенна

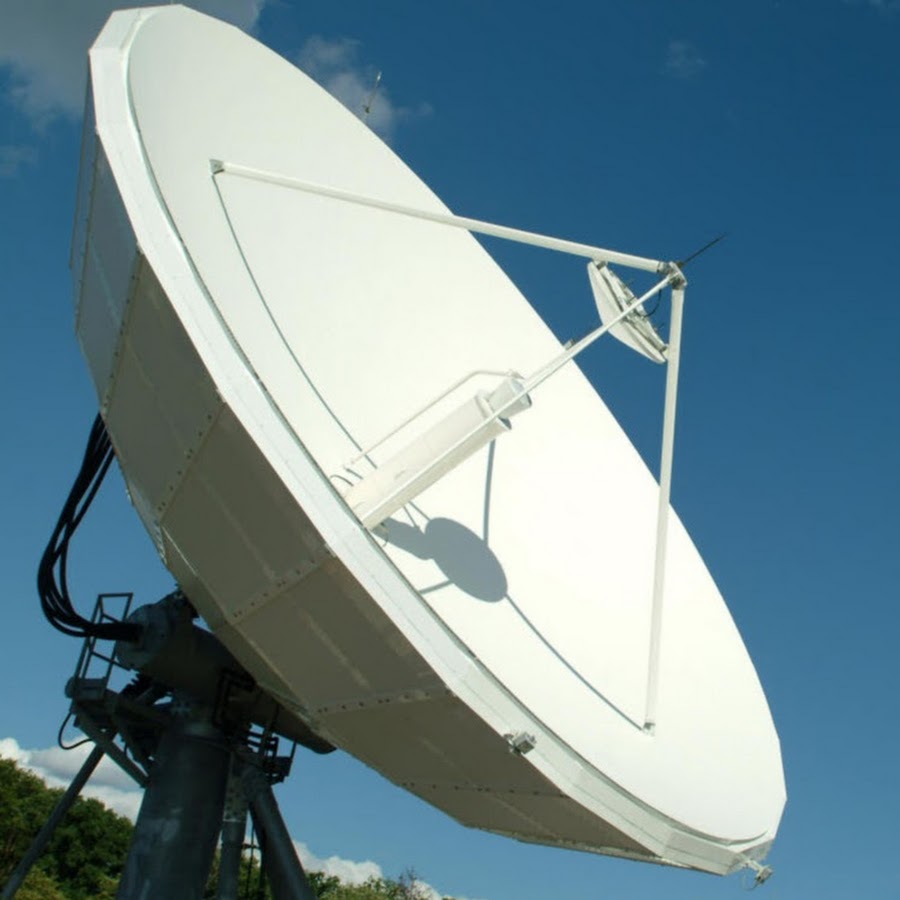

Большая тарелка — 3,0 метр (10 футов), 3,1 метра, 3,4 метра, 3,7 метра, 3,8 метра (12 футов) фут), 4,5 метра (14,5 футов), 4,8 метра (16 футов), 6,3 метра, 7,2 метра, 7,3 метра, 8,1 метра, 9,0 метра, 9,3 метра, 11,1 метра, 13,1 метра, 16,4 метра, 18,3 метра, 21 метр — Нажмите здесь Все наши большие параболическая антенна совместима с двумя степенями свободы.Большой 12, 13,5, 16 и 20 соответствуют 1,5 градусам. Импульсные продукты — Военная спутниковая связь — Кольцевая петля — Блок Преобразователи с повышением частоты — Индуктивные выходные лампы (IOT) — ЛБВ с кольцевым контуром — Мультиимпульсные продукты — Minis — Генераторы непрерывного действия — Импульсные Осцилляторы — Сопряженный резонатор — ВЧ-деки — Силовые ответвители — Индуктивные выходные трубки (IOT) — Клистроды — Трансляция — Научные — не вещательные приложения. K2D110w — K27 — миллиметровые волны — ответвители мощности — генератор мощности-усилитель системы — резервные или комбинированные системы.- когерентные радиолокационные цепи — катод или электрод — многоступенчатый пониженный коллектор — Миллиметровые волны — Гиротроны — Осцилляторы — Клистроны — Сопряженный резонатор — Полностью соответствует требованиям стандарта MIL-E-5400 — Муфты — S-Band — Диапазон C — Диапазон X — Диапазон Ku — Диапазон Ka — Диапазон W — Диапазон Q — Диапазон V — DBS-Band — Трехдиапазонный — S-Band — UHF-Band — L-Band — Multi-Band — Деревянная тара на экспорт Доступен штампованный пиломатериал ISPM 15.

General Dynamics — Википедия General Dynamics SATCOM Technologies, ведущий поставщик спутниковой и беспроводной связи. коммуникационные продукты и услуги для видео, голоса и данных Мировой.SATCOM Technologies предлагает захватывающий ассортимент новых коммуникационные продукты и решения, поддерживаемые столь же высокими качество и опыт, на которые вы можете положиться. Проделин

3,0 Метр (10 футов) Антенная система с креплением AZ / EL Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны.Polar Mount ant sys. Деталь # 1305-990 10 футов 3,0 метра AZ / EL ant sys. Деталь № 1304-990 Широчайший ассортимент продукции включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами подачи и креплением. Это все только AZ / EL без KingPost. 1 Поддон 51 x 86 x 35 дюймов при 475 фунтов. Устанавливается на опору с внешним диаметром 6,5 дюйма. Серии 1304 Данные Лист Руководство Данные Лист

3.0 Метр (10 футов) полярная антенная система Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны. Polar Mount ant sys. Деталь # 1305-990 10 футов 3,0 метра AZ / EL ant sys. Деталь № 1304-990 Широчайший ассортимент продукции включая антенные системы только приема, Rx / Tx и сельской телефонии. Все системы Rx / Tx поставляются в комплекте с опорными рычагами подачи и креплением.Это все только AZ / EL без KingPost. 1 Поддон 51 x 86 x 35 дюймов при 475 фунтов. Устанавливается на опору с внешним диаметром 6,5 дюйма. Серии 1305 Данные Лист Руководство Данные Лист

3.4 Измеритель (12 футов) Антенная система с креплением AZ / EL Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны. У нас самый широкий ассортимент продукции в отрасли включая антенные системы только приема, Rx / Tx и сельской телефонии. Устанавливается на 6,5 «OD столб. серии 1344 Данные Лист Руководство Данные Лист

3.7 Метр (12 футов) полярная антенная система Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны. 12 ‘AZ / EL ant sys. Деталь # 1374-990 12 ‘Полярный муравей sys. Деталь № 1375-

.

Детали спутниковой антенны — самый большой выбор

	Мобильный, Портативный и переносной спутник
	Есть в основном 3 различных типа портативные спутниковые системы. # 1 Manual Point — рук на стационарных установках (Определите местонахождение сигнала вручную). Припарковано / Остановлено / Пристыковано — блоки TV & DATA. # 2 Автоматическая точка — Самовыравнивающаяся стационарные устройства (автоматически определять местонахождение сигнала). Припарковано / Остановлено / Пристыковано — блоки TV & DATA. # 3 Автомат В движении — Полностью Автоматический (Работает на ходу. На ходу, в движении). Земля, воздух и море полностью автоматическое автоматическое отслеживание движущихся телепередач и блоков данных.
	Добро пожаловать в мобильный и портативный спутник.Мобильный, портативный движущийся прицеп на ходу, переносной, штатив-спутник, складывающиеся блоки, автоматический, автоматическое отслеживание, складной, подставка, крепление, морской, лодка, подводная лодка, самолет, вертолет, поезд, грузовик, внедорожник, автофургон — Кемпер — Автобус — Грузовик — Фургон — Прочная конструкция — Терминалы — Складные складные спутниковые антенны. На автомобиле, на земле или на корпусе. Терминалы быстрого развертывания. Вещательные терминалы восходящей связи СНГ. Сложите вниз Самонаводящаяся система автоматической настройки спутниковой антенны.Спутниковые грузовики и прицепы — Википедия СНГ и ENG- Wikipedia Автоматическое выравнивание, самонаведение Блюдо- Википедия
	# 1 Ручная точка №1 — Телевизионные блоки (Ручная точка) DBS- Википедия ТВРО- Википедия
	Сборка Портативный набор посуды Выберите блюдо введите и / или желаемые параметры, затем нажмите «Добавить» для цена комплекта со скидкой.Все спутниковые тарелки идут в комплекте LNB и оборудование. Описание: Со скидкой KIT — это все, что вам действительно нужно. Это быстро, дешево и приходит полный. Выберите тип блюда вместе с другими вариантами и получите скидку. Стандартный комплект идет в комплекте блюдо LNB, штатив, измеритель сигнала и 50 футов кабеля. Отлично сочетается с вашим кемпером или прицепом система спутникового телевидения.Идеально подходит для владельцев домов на колесах. Самонесущий сверхмощный Штатив. АПКИТ-1 Данные Лист		EZRV 2-футовая тарелка Штатив EZRV 3-футовая тарелка Штатив Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали. отлично подходит там, где не допускается сверление и постоянный монтаж.Этот штатив также отлично сочетается с вашим кемпером или прицепом. система спутникового телевидения. Идеально подходит для владельцев домов на колесах. Самостоятельная тяжелая мачта Tri-Pod из оцинкованной трубы диаметром 1-1 / 4 дюйма. держатель мачты, прикрепленный к стойкам тройника с помощью твердых болтов 1/4 дюйма & специальные контргайки. EZRV Данные Лист
	См .: Крепления и оборудование		См .: Крепление на крышу без прохода
	EZRV 5-футовая тарелка Штатив Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.Этот штатив для спутниковой антенны работает отлично подходит там, где не допускается сверление и постоянный монтаж. Этот штатив также отлично сочетается с вашим кемпером или прицепом. система спутникового телевидения. Идеально подходит для владельцев домов на колесах. Самостоятельная тяжелая мачта Tri-Pod из оцинкованной трубы диаметром 1-1 / 4 дюйма. держатель мачты, прикрепленный к стойкам тройника с помощью твердых болтов 1/4 дюйма и специальные контргайки EZRV5 Данные Лист		EZRV 10-футовая тарелка Штатив Описание: Это Штатив для спутниковой антенны изготовлен из прочной оцинкованной стали.Этот штатив для спутниковой антенны работает отлично подходит там, где не допускается сверление и постоянный монтаж. Этот штатив также отлично сочетается с вашим кемпером или прицепом. система спутникового телевидения. Идеально подходит для владельцев домов на колесах. Самостоятельная тяжелая мачта Tri-Pod из оцинкованной трубы диаметром 1-1 / 4 дюйма. держатель мачты, прикрепленный к стойкам тройника с помощью твердых болтов 1/4 дюйма и специальные контргайки EZRV10 Данные Лист

.

SatelliteDish.com — Средняя спутниковая антенна

Средний Блюдо — 39 » дюйм (1 метр), 1,1 метра, 1,2 метра (4 фута), 1,5 метра, 1,8 метр (6 футов), 2,4 метра (8 футов), Разное. блюдо — Нажмите здесь Все наши антенны соответствуют требованиям по 2 градусам.Большой 12, 13,5, 16 и 20 плюс соответствуют 1,5 градусам. и доступен в S-диапазоне, C-диапазон, X-Band, Ku-Band, Ка-Band, W-диапазон, Q-Band, V-Band, DBS-Band, Трехдиапазонный, S-Band, UHF-диапазон, L-диапазон и многодиапазонный. Класс I: вмещает 2,0 кг / 4,5 фунта для BUC и LNB или 2,2 кг / 4,8 фунта для Трансивер — Класс II: вмещает 3 человека.6 кг / 8 фунтов для BUC и LNB — Класс III: Вмещает 11 кг / 25 фунтов для BUC и LNB — Мы также предлагаем: Импульсные устройства — Военная спутниковая связь — Кольцевая петля — Блок Преобразователи с повышением частоты — Индуктивные выходные лампы (IOT) — ЛБВ с кольцевым контуром — Мультиимпульсные продукты — Minis — Генераторы непрерывного действия — Импульсные Осцилляторы — Сопряженный резонатор — ВЧ-деки — Силовые ответвители — Индуктивные выходные трубки (IOT) — Клистроды — Трансляция — Научные — не вещательные приложения.K2D110w — K27 — миллиметровые волны — ответвители мощности — генератор мощности-усилитель системы — резервные или комбинированные системы. — когерентные радиолокационные цепи — катод или электрод — многоступенчатый пониженный коллектор — Миллиметровые волны — Гиротроны — Осцилляторы Клистроны — Сопряженная полость — Полная квалификация в соответствии с MIL-E-5400 Окружающая среда. Деревянная тара на экспорт ISPM 15 штампованный пиломатериал.

General Dynamics — Википедия General Dynamics SATCOM Technologies, ведущий поставщик спутниковой и беспроводной связи. коммуникационные продукты и услуги для видео, голоса и данных Мировой.SATCOM Technologies предлагает захватывающий ассортимент новых коммуникационные продукты и решения, поддерживаемые столь же высокими качество и опыт, на которые вы можете положиться. Проделин

Антенна 92 см Описание: Prodelin Corporation является крупнейший в мире производитель Rx / Tx антенн VSAT.У нас есть самая широкая линейка продуктов в отрасли, включая только прием, прием / передача и антенные системы сельской телефонии. 92 см R / O Ku-диапазон Смещение GD1921 Данные Лист

95 см. Блюдо антенна Описание: Prodelin Корпорация — крупнейший в мире производитель Rx / Tx VSAT. антенны.У нас самый широкий ассортимент продукции в отрасли включая антенные системы только приема, Rx / Tx и сельской телефонии. 95 см Rx / Tx Горизонтальный эллипс Серия 1952 Данные Лист GD1950 Данные Лист

.96 Измеритель быстрого развертывания, моторизованная антенна с автоматическим захватом, модель 0.96M Описание: сверхлегкий General Dynamics SATCOM Technologies 0,96 метра Антенна быстрого развертывания с моторизованным автоматическим захватом (QDMA) разработана для всемирной передачи и приема в Ku, Ka и X-диапазонах. Эта портативная антенна состоит из сегментированного композитного отражателя. и моторизованное крепление позиционера.Эта конфигурация приводит к чрезвычайно легкий и компактный антенный продукт с превосходными жесткость и высокие характеристики в условиях ветровой нагрузки. 96MQD Данные Лист

.98 Измерительная антенна быстрого развертывания, модель 1989 QD Описание: Легкий 0,98-метровый Quick General Dynamics SATCOM Technologies Антенны Deploy предназначены для передачи и приема по всему миру. работа в диапазонах C, X, Ku и Ka. Эти портативные антенны состоят из прецизионных отражателей, изготовленных методом компрессионного формования, и компактного алюминиевого пьедестал.В результате получается прочная антенна с превосходным жесткость и высокие характеристики в условиях ветровой нагрузки. 1989QD Данные Лист

.

Крепление спутниковой антенны к стене. Как подключить спутниковую тарелку видео. Самостоятельная настройка спутниковой тарелки. Установка кронштейнов на стену.

Крепление спутниковой антенны.

Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны. Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта.	Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия.	специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

class=»eliadunit»>

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

>

www.imsprice.ru

Чем крепить спутниковую антенну к стене?

При установке спутниковой антенны на стену следует продуманно подойти к выбору способа крепления. Сильный ветер способен вырвать любое неправильно подобранное или неправильно выполненное крепление. От того насколько прочно «тарелка» будет закреплена, зависит не только качество приема сигнала, но и безопасность находящихся внизу людей.

Купол спутниковой антенны переносит на основание сильные нагрузки, являющиеся результатом порывов ветра. Перед тем как выбрать крепеж, следует оценить состояние несущей стены, наличие в ней утеплителя и пустот, а также необходимо учесть вес антенны, диаметр зеркала и предполагаемую ветровую нагрузку.

Внимание! При монтаже настенного кронштейна спутниковой антенны на бетонные и кирпичные стены нельзя использовать саморезы с пластиковыми и деревянными дюбелями (чопиками).

В комплекте со спутниковой антенной, как правило, предусмотрен штатный кронштейн, стеновая опора которого может иметь 3 или 4 монтажных отверстия. Для ее установки применяют следующие виды крепежа:

• Анкерные саморасклинивающиеся болты • Резьбовые шпильки (штанги) с гайками • Химические анкера в картриджах или ампулах

Действие механических анкеров (клиновых, втулочных) основано на принципе расклинивания внутри отверстия при затягивании болта. Они обеспечивают плотное прилегание кронштейна к стене и прочную фиксацию в полнотелом бетоне, кирпиче, природном камне.

Предельная нагрузка на вырыв одного анкера Ø 10 мм составляет 160 кг. Для «тарелок» диаметром до 1 м рекомендуется использовать анкерный крепеж длиной не менее 80 мм и диаметром 10 мм. Для антенн большего диаметра – 12 мм. При расчете нагрузок следует также учитывать величину ветровой нагрузки.

Успешный монтаж спутниковой антенны на пустотелых основаниях – задача сложная даже для анкерного крепежа. На помощь придет химический анкер с закладным элементом (шпилькой). Это быстрый и удобный способ монтажа тяжелых конструкций, подверженных действию сильных ветров.

Сквозной монтаж с помощью резьбовых стержней применяется в случае тонкостенных оснований, стен с мягким слоем утеплителя или выполненных из легкого бетона. Резьбовую штангу нарезают на отрезки нужной длины, крепление осуществляют с помощью гаек и шайб подходящего диаметра.

Учитывая, что крепежный узел будет эксплуатироваться в суровых уличных условиях, то лучшим выбором станет нержавеющие анкеры и резьбовые шпильки из стали А2 и А4. В магазине «Крепком» широкий выбор нержавеющего крепежа для решения любых задач.

Способы крепления 29.08.2017 13:19:08

krepcom.ru

Установка и настройка спутниковой антенны своими руками

То, что спутниковое телевидение – одна из вершин современной технологии, известно всем. Но есть такой принцип: все гениальное просто. С абонентскими устройствами спутникового телевидения обращаться несложно, и установка спутниковой антенны своими руками вполне под силу гражданину, не умеющему пользоваться паяльником и напрочь забывшему закон Ома. Но аккуратность, сообразительность, точный глаз и верная рука нужны обязательно, как и умение пользоваться компасом и элементарные знания по астрономии.

А документы на него нужны?

Нужно ли согласовывать домашнее спутниковое телевидение в каких-то инстанциях, регистрировать, получать разрешение? Нет, не нужно. Спутниковое вещание – свободное. Правда, когда вы «поймаете» спутник, настроите ресивер и увидите список каналов, то многие окажутся отмечены звездочкой, восклицательным знаком или каким-то еще значком. Это – платные каналы. Чтобы их смотреть, нужно купить карточку-ключ. Если вы заранее знаете, какие из платных каналов вам нужны, приобрести карточку на них можно вместе с ресивером, или в компании, занимающейся спутниковым вещанием.

Однако, если вы живете многоквартирном доме, то для установки антенны на стену или на крышу потребуется разрешение владельца или эксплуатирующей здание организации. Но если антенна закреплена за ограждение балкона, а несущие конструкции при ее установке не трогались, то разрешения не нужно.

Правда, при этом антенна будет сильнее шататься под ветром, и в плохую погоду прием будет неустойчивым. Поэтому многие абоненты установку спутниковых антенн заказывают в специализированных компаниях, а те уж сами согласовывают все вопросы с ЖЭКом. В России крупнейшая из таких – Триколор.

Общие сведения о спутниковом вещании

Вещательные спутники располагаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на такой высоте равна скорости вращения Земли, поэтому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите называется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это нужно учитывать при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, обратным долготе места. Как видны некоторые стационарные спутники из Гринвича, показано на рисунке.

Пример 1: долгота центра Воронежа – 39 градусов 15 минут восточная. Точка стояния спутника Eutelsat II F4 – 7 градусов к востоку, т.е. из Гринвича этот спутник виден под 7 градусов к востоку. Если бы Eutelsat II F4 висел точно над нулевым меридианом, антенну для его приема нужно было бы поворачивать на 39 градусов 15 минут в сторону Гринвича, т.е. к западу. А поскольку Eutelsat II F4 уже «сдвинут» на 7 градусов к Воронежу, антенну нужно повернуть к западу на 32 градуса 15 минут.

С Земли стационарная орбита «видна» на небосклоне в виде так называемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора меняется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой линии на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места.

В конкретном географическом пункте наивысшая точка пояса Кларка расположена точно на юге, а ее угловая высота равна обратной географической широте места: 0 на полюсах и 90 градусов на экваторе. Поэтому в высоких широтах прием спутникового телевидения затруднен или вовсе невозможен: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Пример 2: географическая широта центра Воронежа – 51 градус 20 минут северная. Наивысшую точку пояса Кларка видно отсюда под 90 градусов минус 51 градус 20 минут = 48 градусов 40 минут точно на юге.

Спутники излучают сигналы не во все стороны, это было бы слишком расточительно. Передающие антенны спутников – направленные, и «освещают», как правило, территорию страны-владельца, или регион, на который ведется вещание. Поэтому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуть более 10 градусов. Однако на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответствующей площади, а весь такой спутник нужно выводить на орбиту тяжелым носителем. Поэтому широковещательных спутников не так уж много.

Видео: базовые моменты направления спутниковой антенны

Спутниковое ТВ – дома

Скажем сразу: ручная юстировка (т.е. ориентирование на нужный спутник) остронаправленной антенны – дело тонкое. Тут решают дело не теоретические знания, а опыт, рабочие навыки («память мускулов») и просто чутье. Поэтому при покупке «тарелки», хотя бы в том же Триколор ТВ, лучше сразу заказать и установку с юстировкой. У набивших руку мастеров дело это спорится, так что услуга такая не чрезмерно дорога.

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

• Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
• Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
• Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
• Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Выбор антенны

Выбор собственно антенны сводится к определению ее диаметра. Для домашнего приема в южных регионах достаточно «тарелки» диаметром 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема нужно зеркало антенны диаметром 1,2 м.

Многие думают, что большой «тарелкой» легче «поймать» спутник. Как раз наоборот. Большое зеркало обеспечивает сигнал большего уровня и качества, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз труднее. Антенны с большой апертурой используются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется дальнейшая трансляция.

Если вы собираетесь принимать несколько спутников, то нужно вместе с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Как правило, продавцы сразу спрашивают: «Одно гнездо или мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а потом добавить еще; стоит же мультифит недорого. Так что лучше сразу покупать «тарелку», укомплектованную мультифитом.

Выбор конвертора

Следующий этап – выбор конвертора. Конвертор – это та самая «головка», которая преобразовывает сигнал от спутника, хорошо «пробивающий» атмосферу, в сигнал для ресивера, который обычная электроника может обрабатывать без особых сложностей.

Конверторы бывают трех типов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их необходимо поворачивать на 90 градусов. В обычных условиях приема лучше использовать конвертор круговой или переключаемый.

Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых существенно зависит уровень и качество сигнала), а также защищенность конвертора от погодных влияний (он ведь снаружи) сильно меняются от модели к модели и от производителя к производителю. Конкретную модель, подходящую по цене, лучше выбирать по рекомендациям продавца антенны и отзывам опытных абонентов.

Ресивер и оборудование

А вот от модели ресивера в бытовых условиях качество и уровень сигнала почти не зависят. Тут нужно ориентироваться на сервисные функции и цену. Одно лишь условие: если вы собираетесь смотреть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О совместимости стандартов можно не заботиться: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования нужно приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с английского делают, чтобы не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник нужно переключать питание на соответствующую «головку».

Установка антенны

Какой должна быть правильная установка спутниковой тарелки, видно на рисунке. Важное обстоятельство: монтажная часть («шея») трубостойки (выделена зеленым) должна быть строго вертикальной в двух плоскостях. Иначе юстировка антенны превратится в долгий мучительный труд.

Место для установки антенны нужно выбирать тщательно. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема используются зеркала косого падения. Куда на самом деле «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосклона, пояснений не требует.

Если вы живете в частном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее вдвое, что весьма сказывается на качестве приема.

Сначала монтируется одна лишь трубостойка. Комплект из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее прежде всего выверять вертикальность трубостойки.

Крепление спутниковой антенны с стене нельзя делать саморезами в пластиковых дюбелях – антенна со временем «уйдет». Нужно использовать цанговые шпильки длиной не менее 200 мм и диаметром не менее 8 мм, на них надевают опорную плиту и закрепляют гайками с контргайками.

Видео: пример монтажа тарелки

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

1. Брать азимут можно одним взглядом, не шевеля компас.
2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Примечание: магнитное склонение в средних широтах не сильно меняется от места к месту. Достаточно узнать, каково оно в областном городе.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

• Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
• Включаем режим поиска сигнала.
• Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
• Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания». Для зеркала 1,2 м шаг 2 градуса.
• Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
• Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
• Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
• Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Внимание! Юстировку делаем, стоя за зеркалом и держа рукой кронштейн конвертора. За зеркало ворочать нельзя – оно может погнуться, а от любого предмета, оказавшегося в апертуре антенны или перед головкой конвертора, сигнал пропадет.

Дополнительные каналы приема

1. Подключаем к ресиверу следующий конвертор. В меню выставляем его параметры.
2. НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
3. Убеждаемся, что «поймали» то, что нужно, как описано выше.
4. Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
5. Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Видео: как поймать стабильный сигнал

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Крепление спутниковой антенны — кронштейн

Казалось бы говорить то не о чем но все таки крепление спутниковой антенны – главный элемент всей конструкции. Все же именно на нем держится.





Перед установкой спутниковой антенны главное хорошо подобрать место установки. И если с обзором на спутник все хорошо, то нужно приступать.

В некоторых случаях можно обойтись без кронштейна.





Есть же на домах выступающие трубы. Ну к примеру для аналоговых антенн. Если она хорошо держится и не болтается нам подойдет в самый раз.

Когда нужно настраивать на восточное направление и спутники низко над горизонтом – труба нам будет мешать при установке. В таком случае нужно подискать место получше.

Некоторые умельцы устанавливают даже на столбы или деревья.





При установке спутниковой антенны на вертикальную стену следует учесть ее состояние. Будет ли держатся на ней наша антенна?

Бывают стены из пустотелых кирпичей или блоков, в таком случае установка спутниковой антенны немного усложнится, Может понадобится заполнить пустоты, и позже уже устанавливать. В любом случае проще и надежней использовать для крепления анкеры а не дюбели.



Выбор кронштейна для установки спутниковой антенны.

При выборе кронштейна для крепления спутниковой антенны нужно учесть его длину. Расстояние от стены важная деталь. При коротком кронштейне спутниковая антенна может упрется в стенку одним краем что не позволит настроить ее на нужный спутник.

Кронштейн для крепления спутниковой антенны не  очень сложная конструкция и можно сделать его самому. Но купить как всегда проще причем выбор очень большой.





В некоторых случаях крепление приходится делать самому. Если вынос слишком большой или очень большая спутниковая антенна.

Так же можно крепить к горизонтальным поверхностям. Выбор готовых креплений как всегда большой. В любом случае главное – антенна должна держатся намертво, а то будет пропадать сигнал и малейший ветер сведет нашу работу к нулю.

При установке  антенны на большой высоте может понадобится страховочный трос, который крепится отдельно. Все зависит от ваших условий.

Заземление – важная деталь. При попадании молнии в антенну или вблизи ее может выйти из строя все ваше спутниковое оборудование. Заземление поможет застраховаться от этого.

Крепите антенны получше что бы они нив коем случае не падали.







Деформации на спутниковой антенне сложно устранить, а на голове у прохожего еще тяжелее.



Установка спутниковой антенны

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

satsputnik.ru

инструкция для чайников + видео

Спутниковая тарелка дома или на даче уже стала обыденным явлением, как утюг или электрический чайник. Люди занимаются установкой собственной антенны для хорошей картинки в телевизоре. Статья и видео дадут вам инструкции для самостоятельного монтажа.

Сборка комплекта

В выборе тарелки ключевым является ее диаметр. Для домашнего приема в южных регионах хватит зеркала антенны диаметром 0,6 м. В северных регионах для устойчивого сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало обеспечивает сигнал лучшего качества, но «поймать» спутник им труднее, чем маленьким. Спутниковая антенна лишь на первый взгляд выглядит сложной конструкцией. Собрать и установить ее можно своими руками. Комплект вашей тарелки должен состоять из следующих деталей:

1. Спутниковая антенна. Это и есть большая тарелка-зеркало.
2. Ресивер, который будет принимать, преобразовывать и передавать сигнал-картинку в телевизор. Приемники бывают разные в зависимости от ваших целей.
3. Конвертер, который отвечает за прием сигнала со спутниковой антенны. Их должно быть три, поскольку антенна принимает одновременно сигнал с трех спутников.

   Собрать спутниковую антенну можно своими руками

4. Крепеж для конвертера — мультифид.
5. DiSEqC (дисек). Устройство-помощник, которое механически переключает спутник, от канала к каналу.
6. Телевизионный коаксиальный кабель. Его длину рассчитайте заранее.
7. F-коннекторы для сцепления кабелей. Для подключения одной точки понадобится 8 шт.
8. Крепление антенны.

Внимание! Положитесь на консультанта или продавца при выборе ресивера, конвертера и пр. Он подскажет модель, ориентируясь на ваши потребности и цену. Весь набор можно приобрести и в комплекте.

Установка антенны

Прежде всего определитесь с будущим местоположением антенны. При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно. Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.

В процессе сборки вам может понадобиться следующий инструмент:

• ударная дрель или перфоратор с набором сверл;
• ключи на 10 и 13;
• «кусачки»;
• отвертка;
• нож.

Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.

Установка антенны

Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво. Анкером или болтом – не важно, главное — сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится. После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.

Настройка антенны

Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.

У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.

Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.

После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код — 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный — это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала — вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.

Настроить антенну помогут специальные программы

Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.

Как установить и настроить спутниковую антенну: видео

Спутниковая антенна: фото

dachadizain.ru

Как подключить спутниковую тарелку видео. Самостоятельная настройка спутниковой тарелки. Установка кронштейнов на стену.

Информационные технологии в настоящее время поражают стремительными темпами развития, предоставляя все больше возможностей современному человеку. Несмотря на постепенное развитие интернет-телевидения, на первом месте по популярности и качеству трансляции остается спутниковое вещание, поскольку именно оно может дать четкую картинку цифрового изображения в любое время дня и ночи. Именно поэтому многие люди думают над тем, как настроить спутниковую тарелку и возможно ли осуществить это самостоятельно. Ответ здесь будет утвердительным, поскольку это вполне доступно каждому человеку, при условии внимательного изучения технологии по настройке спутниковой аппаратуры.

Итак, прежде всего, следует запомнить, что наиболее популярными спутниками, которые транслируют на сегодняшний день 73 русскоязычных канала являются Sirius, Amos и Hotbird. Главным преимуществом установки тарелки является ее цена, поскольку рано или поздно вы полностью окупите стоимость спутникового оборудования. Ведь большинство телевизионных каналов транслируются без кодировки и поэтому совершенно бесплатны.

Как настроить и что для этого понадобится? Чтобы осветить этот вопрос, начнем с комплекта стандартного набора спутниковой антенны:

1. Зеркало (тарелка) — служит для приема сигнала от спутника, и может иметь размеры от 60 до 129 см в диаметре.
2. Конвертер — представляет собой устройство для перекодировки сигнала на ту частоту, с которой работает следующее устройство — ресивер.
3. DVC — Ресивер — осуществляет непосредственный прием расшифрованного сигнала от конвертора и передает его в ваше цифровое устройство (телевизор, плазма и так далее). Помимо этого в стандартный комплект поставки входит также DiSEq (дисек), устройство для соединения нескольких конверторов в единый блок, а также кабели и кронштейны. И, конечно же, следует не забыть о качественных крепежных устройствах, с помощью которых вам необходимо будет направить тарелку на спутник в юго-западном направлении.

Существует множество пособий, где можно найти ответ на вопрос, как настроить спутниковую антенну самостоятельно, однако если проанализировать многие из них, то все работы можно свести к нескольким этапам:

1. Подготовка оборудования к установке. На этом этапе вы согласно инструкции собираете саму тарелку, прикрепляя к ней кронштейны и все остальные технические части. Здесь важно обратить внимание на то, что вы аккуратно должны присоединить «F» кабель к разъему, находящемуся в нижней части тарелки, на приемнике. Открыв крышку, мы найдем там экран, в котором будет несколько разъемов, в один из которых устанавливаем кабель. После этого конверторы соединяются с дисеком, который, в свою очередь, крепится через специальный коннектор к ресиверу.

1. Как настроить спутниковую антенну на прием хорошего и качественного сигнала? Теперь приступаем к самой ответственной части всей операции — настройки спутниковой антенны. Итак, настраиваем частоту приема на спутник Sirius, для чего в ресивере выставляем скорость 27500, частоту 11766 с поляризацией «Н». Ресивер имеет две полосы приема сигнала — красную и желтую Первая показывает подключение тарелки и уровень сигнал. Желтая же полоска определяет качество подаваемого сигнала. Обычно сразу же после подключения последняя красная полоска показывает сигнал где-то на уровне 35-40%, а желтая приближается к нулю. После этого остается настроить качество сигнала, путем поворота тарелки для нахождения наиболее приемлемого положения для сигнала. Вам следует поворачивать тарелку с регулировкой ресивера до тех пор, пока качество сигнала не увеличится до 65-70%, что будет гарантировать вам качественное изображение в любую погоду. Таким образом, как настроить спутниковую тарелку триколор, мы теперь знаем. Для дополнительного усиления сигнала следует произвести настройку боковых конвекторов с выставлением соответствующих частот (Amos — частота 10722, поляризация «Н»,Ю скорость 27500; для Hotbird частота 11034, поляризация «V», скорость 27500). После этого нажимаете на приемнике клавишу SCAN, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую тарелку не является для нас сложным, поскольку, зная особенности установки оборудования всей системы, правильную настройку можно произвести и самостоятельно.

Удачного просмотра!

Телевидение уже давно стало неотъемлемой частью жизни. Даже в деревнях редко найдешь дом, где не установлен ТВ. Причем вещание каналов может происходить разными способами: через протянутый кабель или спутник. Возможности вещания через кабель ограничено и качество каналов хуже. Поэтому многие потребители задумываются, как настроить спутниковую антенну самостоятельно, чтобы не тратить деньги на вызов мастера.

Установленная антенна

В космосе на уровне экватора Земли вращается спутники телевизионные, которые направляют сигнал на планету, где его принимают специальные устройства – антенны, а потом этот сигнал проходит декодировку на приставке к Т

levevg.ru

Крепление спутниковой антенны.

Written by Administrator on 23 марта 2012.

Установка опоры спутниковой антенны

(выбор вида опоры для крепежа спутниковой антенны)

При приобретении спутниковой антенны, зачастую с ней в комплекте, идет штатная опора (у меня, шла в комплекте, стеновая опора). Я бы посоветовал вам, покупать его отдельно, и подбирать в зависимости от конфигурации того места, где Вы и будете проводить установку спутниковой антенны. В следствии, этим, Вы предотвратите себе излишние финансовые расходы.

Ниже приведены несколько типов таких спутниковых опор. Самый первый, я отобразил более подробно.

Как видно ниже из фотографий, ничего особо сложного, в их сборке нет. Вот на что хотелось бы обратить, несколько большее внимание.

К примеру, из перечисленных видов спутниковых опор, по возможности, я бы предпочел опору, изображенную на Фото 3 или Фото 6, так как они более устойчивые.

Что касается опоры, изображенной на Фото 4, то желательно ее устанавливать в случае, если диаметр спутниковой антенны, не превышает 0.5…0.6 метра, так как при большем диаметре, будет довольно большая нагрузка на крепление в стене.

В своем варианте, я отдал предпочтение вертикальной опоре спутниковой антенны (Фото 6), правда эту опору, изготовил самостоятельно (Фото 7).

(Фото7) Спутниковая опора изготовленная самостоятельно

Для данного типа спутниковой опоры, её крепления только в нижней части, будет не достаточно (со временем, она постепенно начнет расшатываться). В этом случае, здесь, еще желательна проволочная растяжка, или дополнительная точка крепления (Фото 8). Поэтому, для большей устойчивости конструкции опоры, я сделал дополнительную точку крепления, закрепив ее на перилах балкона.

(Фото 8) Опора спутниковой антенны. Дополнительная точка крепления спутниковой опоры.

Теперь, когда подходящая опора спутниковой антенны выбрана, следует особенно задуматься о том, каким способом она будет закреплена…

Крепление спутниковой опоры

При установке спутниковой антенны, очень ответственно отнеситесь, к способу крепления самой опоры. Здесь может показаться, что я выражусь слишком категорично, но, от того, как будет закреплена, вся конструкция спутниковой антенны, будет зависеть не только устойчивость сигнала, но и безопасность проходящих в низу людей! Так же, если антенна, в случае ее не надежного крепления, упадет, деформированное зеркало вряд ли удастся восстановить, и без сомнений, придется приобретать новую спутниковую антенну.

Важно! При монтаже опоры спутниковой антенны на кирпичные или бетонные стены, не пользуйтесь какими либо деревянными заглушками, чепиками, «пластмассово-тельными» дюбелями, и тем более, гвоздями.

Кронштейн крепится за все имеющиеся  отверстия, чтобы обеспечить плотное прилегание его к стене без зазоров. Лучше всего это сделать с помощью анкерных саморасклинивающихся болтов (не берите анкера под отвертку, возьмите под гаечный ключ).

Анкерные болты

Анкерный болт для плотного бетона и кирпича. Диаметр засверливаемого отверстия должен соответствовать диаметру анкерного болта.	Универсальный анкер. Применяется для мягких пенистых бетонов без засверливания отверстия.	специальный анкер для пенобетона

Наиболее приемлемый и широкодоступный способ крепления конструкции спутниковых опор, будь то кирпичные стены, или бетонная поверхность, это в качестве крепежа, использовать так называемые — анкерные болты. По принципу работы, они достаточно схожи с обычными пластмассово-тельными дюбелями.

На изображениях ниже, показаны два основных типа таких анкерных болтов, в собранном, и в разобранном виде.

(Фото 1) Анкер в собранном и разобранном виде (тип 1). (Фото 2) Анкер в собранном и разобранном виде (тип 2).

Такие анкерные болты, действуют по принципу расширения тела самого анкера внутри просверленного отверстия, проделанного в бетоне, ну или в кирпичной стене. И чем сильнее мы будем затягивать болт или гайку, тем будет больше диаметр корпуса анкера. Чтобы по подробнее разобраться, что делается внутри отверстия с анкером, когда мы затягиваем энто дело гаечным ключом, взглянем на приведенные ниже рисунки.

Здесь показан анкерный болт, изображенный выше на Фото 1.



Данный тип анкера состоит из длинного болта с резьбой, трубки с продольным пропилом и конусовидной гайкой-расширителем. Когда мы начинаем крутить болт, конусовидная гайка начинает вкручиваться в трубку, тем самым, расширяя ее в том месте, где сама трубка пропилена. Таким образом, расширенный анкерный болт, путем давления на стенки отверстия кирпича или бетона, очень прочно закрепляется внутри этого отверстия.

Второй тип анкера, действует по такому же принципу, но вместо гайки-расширителя, здесь используется конусовидная головка винта. И вращаем гаечным ключом, теперь уже не сам винт (или болт), а именно его гайку (Рис. 3 и Рис. 4).

Здесь показан анкерный болт, изображенный выше на Фото 2.

При установке опоры спутниковой антенны, приготавливая отверстия под анкерные болты, позаботьтесь о том, чтобы само отверстие, было нужного диаметра, и глубиной на 5…10 мм больше длинны всего анкерного болта. Чтобы узнать диаметр, посмотрите на корпус анкера, там должно быть написано, какого диаметра должно быть приготавливаемое для него отверстие, то есть, само сверло.

Сверлить отверстие в кирпичной стене, можно простой электродрелью, а если в бетоне, то дрелью с перфоратором, ну и конечно специальным победитовым сверлом. Такие сверла можно купить в магазине хозяйственных товаров, в разделе «Инструменты».

Когда будете делать разметку под отверстия, и потом сверлить, старайтесь эти работы проводить довольно точно, так как, если Вы ошибетесь, то закрепленный анкерный болт, вряд ли удастся вытащить обратно, и он останется там «жить», навсегда. И потом, если Вы ошибетесь хоть с одним отверстием, то все отверстия надо сверлить заново, так как в этом случае, опору спутниковой антенны придется сдвигать в сторону.

После того как «буровые» работы будут закончены, желательно продуть проделанные отверстия, взяв кусочек виниловой или резиновой трубки (40…50 см), меньшего диаметра, чем само отверстие. Вставив один конец трубки в отверстие, в другой подуйте, и все остатки крошки от сверления, выдуются наружу. При этом будьте очень осторожны, чтобы, крупные или мелкие крошки не попали в глаза (при любых работах с электродрелью, старайтесь работать в специальных защитных очках).

Вставленный анкерный болт, он должен слегка плотно заходить в просверленное отверстие, ну и конечно же, ни в коем случае не допускайте, чтобы он болтался.

Монтаж анкерных болтов

Ниже, на изображениях, Вы можете посмотреть три варианта анкерных болтов, готовых для крепежа опоры спутниковой антенны.







Установка спутниковой антенны на опору

На этом этапе, так как спутниковую антенну я устанавливал на балконе, и вертикальную опору надо было крепить к бетонной плите этого балкона, мне пришлось просверлить четыре отверстия в бетонном полу (Фото 6), и в металлических перилах балкона.

Фото 6 Крепеж опоры спутниковой антенны.

С металлом проблем не было, тут главное, чтобы сверло было именно по металлу, ну и конечно, хорошо заточенное. Что касается бетона, то тут… немного помучался, в виду того что, перфо-дрели у меня не было, и пришлось, пользовался обычной. Так как анкерные болты у меня были на 10 мм, то и победитовое сверло брал такого же диаметра. Пока «бурил» бетонный пол, сломал одно сверло, хотя в принципе, при работе с такой твердой текстурой, это нормальное явление, и это при условии, что мне можно сказать повезло, я ни разу не попал в металлическую арматуру, которая находиться внутри самой бетонной плиты. Так что, при покупке победитовых сверл, берите их с запасом.

При сверлении отверстий в кирпиче, когда я устанавливал свой первый вариант, о котором я уже упоминал ранее, таких трудностей как в случае с бетонной поверхностью, не было. Материал поддавался сверлению довольно легко, и времени ушло в три в четыре раза меньше. С кирпичной поверхностью, я справился за минут десять, тогда как в случае с бетоном, возился около часа. Хотя… как знать, и бетон бывает разной твердости.

Монтаж спутниковой антенны на опору

Ну, как бы то ни было, конструкция опоры стояла на своем месте, и настала пора, установить на нее, саму спутниковую антенну с ее азимутальным подвесом.

Крепление спутниковой антенны к стойке «L»

Позже оказалось, что сама антенна в собранном виде, не смогла пролезть через балконные двери, и пришлось снимать Г-образный кронштейн с держателем конвертера (Фото 2 и Фото 3), и собирать ее обратно уже на самом балконе.







Демонтированный Г-образный кронштейн с установленным спутниковым конвертером

Тут я немного отвлекусь. Был случай, когда спутниковую антенну надо было устанавливать на крыше. Но… зеркало этой антенны, никак не хотело пролезать через чердачный люк. Поэтому, пришлось поднимать антенну по веревке. То есть, спустив с крыши на землю веревочный трос, привязать его к самому зеркалу спутниковой антенны, и далее, поднимать ее вдоль стены наверх.

Вернемся к установке. После того как спутниковая антенна с подвесом была собрана, я снял наживленные гайки и прижимные планки со скоб, прислонил всю конструкцию к трубе, как бы надев скобы на нее, и установил планки назад на скобы, привинтив так же и гайки. Между прижимными планками и гайками, желательно установить разделительную шайбу (Фото 5).



Осталось с небольшим нажимом затянуть гайки. Это мы сделаем для того, чтобы впоследствии, приложив небольшое усилие, можно было поворачивать всю конструкцию спутниковой антенны, вместе с ее подвесом, вокруг самой опоры по горизонтали, ведь нам еще надо будет настраивать нашу антенну на спутник.

www.imsprice.ru

Первая спутниковая антенна | Телекоммуникации вчера, сегодня, завтра

Артур слышит вызов

Антенна «Один» на Земной станции Гунхилли, названная «Артуром» (BT Heritage)

Знаете ли Вы, где находится известная спутниковая антенна, называемая именем Артур? Подсказкой может послужить то, что название ее произошло от короля Артура из легенд о рыцарях Круглого стола, которые возникли в пятом веке в Корнуолле, на самом западе Англии. Вот там и находится эта спутниковая антенна, работающая на земной станции слежения

Гунхилли. Артур является важной частью истории, потому что он участвовал в передаче первого в мире телевизионного сигнала в прямом эфире через океан при помощи спутника связи. Он также является первым воплощением параболического проекта того, что мы сегодня называем спутниковой «тарелкой».

Официальное название Артура — просто «Гунхилли антенна Один». Антенна весит 1118 тонн и имеет диаметр 26 метров. Может быть, ее форма  является еще одной причиной, по которой его прозвище напоминает о короле Круглого стола? Определенно, создание Артура стало важным шагом за пределы рупорного устройства предыдущих спутниковых антенн, и благодаря своей эффективности параболическая форма Артура используется в настоящее время на всех спутниковых станциях по всему миру.

Прямое трансатлантическое ТВ-вещание

Артур постоянно смотрит на горизонт над Атлантикой, обеспечивая самый продолжительный контакт со спутниками на низкой околоземной орбите. Это  сделало антенну идеальной для работы с аппаратом  Telstar, самым первым в мире коммерческим спутником связи, запущенном с мыса Канаверал в Соединенных Штатах за день до исторической трансатлантической передачи. Тестовые сигналы через Атлантику были переданы спутниковыми станциями в Андовере в США и Племер Боду во Франции. Если бы в те годы уже было  в наличии соответствующее оборудование, эти сигналы можно было бы принимать и в океане, находся в катере, на океанском лайнере или даже в моторной лодке.  Источником питания мог бы служить даже лодочный мотор, оборудованный соответствующим преобразователем.  Однако в те годы, таких лодок и таких аксессуаров к моторам еще не было.  Поэтому об этой возможности можно говорить лишь в вероятностном смысле.

Через два дня после первых телевизионных передач в прямом эфире между США и Европой спутниковая линия связи была использована для первого телефонного звонка по спутнику, сделанного из Лондона Фредом Каппелем, председателем AT&T (владельцев Telstar), американскому вице-президенту Линдону Б. Джонсону. Telstar мог одновременно поддерживать один ТВ канал или 500 телефонных звонков. Сегодня спутники могут поддерживать 500 ТВ каналов и тысячи каналов передачи данных.

Гунхилли – самая большая

Когда Артур дебютировал, директором по исследованиям Управления Почт Объединенного Королевства  был Джон Брэй. «Устройство британской земной станции с ее массивной воздушной, открытой параболической антенной было просто великолепно», — вспоминает он, замечая, что затем такое же устройство станций было использовано для всех спутниковых систем связи по всему миру.

Артур до сих пор работает с полной загрузкой и является частью самой большой спутниковой станции в мире. Земная станция Гунхилли включает более 60 антенн, имея связь с любой точкой земной поверхности. Каждую минуту она обрабатывает  миллионы международных телефонных звонков, телевизионных программ и сеансов связи морских и воздушных кораблей, а также интенсивный Интернет-трафик.

Король или пророк?

Этот большой прогресс был предсказан в 1945 году ученым и мыслителем Артуром С. Кларком, когда он предположил, что микроволновые радиосигналы могут передаваться по всему миру посредством отражения от спутников на орбите. Так может мы должны считать, что Антенна Один земной станции Гунхилли названа в его честь, а не в честь полумифического короля?!

Первопроходец связи

Испытания системы Telstar показали, что спутники имеют коммерческое будущее в мировой электросвязи, предвозвещая услуги, которые сегодня принимаются как должное. Британский радиоинженер Джон Брэй сыграл важную роль в разработке и работе «Артура», или Антенны Один на станции Гунхилли. «Создание британской земной станции было ошеломительной задачей», — он говорил позже. «Это было время большого напряжения: мы не могли полностью испытать ни одно сложное оборудование, пока на горизонте впервые не появился Telstar, а все должно было быть сделано, ведь на обеих сторонах Атлантики ждали миллионы зрителей».

Тем мне менее. после первых пробных передач, полученных  из Андовера (США) 10 июля 1962 года, и после решения начальных проблем, обусловленных деполяризацией сигнала  воздухе  «превосходное качество ТВ-картинки было получено из и передано в Андовер 11 июля», — рассказывал Брэй.

Брэй родился в 1991 году в Портсмуте, Соединенное Королевство, и мальчиком изучил основы радиотехники на детекторных приемниках. Он получил стипендию и выучился на инженера в Императорском колледже, Лондон, затем получил работу в Британском Управлении Почт, в конце концов став директором систем связи.

Джон Брэй умер в 2004 году за четыре дня до своего девяносто третьего дня рождения. Двумя годами ранее он был почетным гостем в Гунхилли на сорокалетнем юбилее исторической передачи Артура. «Это было потрясающее и волнующее время», — сказал Брэй. «Мы на самом деле чувствовали себя первопроходцами. Это было огромной честью участвовать в столь важном событии».


Вернуться к содержанию проекта «Связь времен»
Вернуться на главную

Спутниковая и эфирная ТВ антенна, антенна для 3G/4G интернета

В современном доме хочется иметь возможность смотреть телевизор, причем желательно без помех, а еще лучше в HD качестве. И пользоваться интернетом тоже.

На этой фотографии вы видите 2 антенны: спутниковую тарелку для телевизора и 4G антенну для интернета. Давайте немного подробнее поговорим об этом.

ТВ антенны — спутниковая и эфирная

Наверняка многие уже давно знают, как устроено спутниковое ТВ и что нужно, чтобы начать смотреть новости в высоком качестве. Но наверняка есть и те, кто раньше не задумывался об этом, вот как раз для них окажется полезна эта часть статьи, где простым и понятным языком всё будет разложено по полочкам. Кроме того, поговорим о цифровом DVB-T2 телевидении, которое можно смотреть с помощью обычной антенны.

Итак, если вы хотите смотреть сотни каналов с новостями, фильмами и прочими передачами, вам понадобится спутниковая антенна.

На этой фотографии тарелка Lans, диаметром, вроде бы, 80 сантиметров. Ассортимент антенн начинается от диаметра 55см, если не путаю и чем больше тарелка, тем увереннее приём спутникового сигнала. Желательно использовать 80-90-сантиметровые тарелки, тогда даже в плохую погоду (снегопад или сильный дождь) картинка на телевизоре не будет «рассыпаться», то есть не будет помех.

Антенна «в дырочку» — по всей площади тарелки есть мелкие отверстия. Это нужно для того, чтобы снизить ветровую нагрузку. Такую антенну с перфорацией не будет раскачивать ветром и уж точно не оторвет во время шквала. Она немного дороже, но это оправдано.

Антенну нужно устанавливать так, чтобы она была направлена на спутник. Важен буквально каждый миллиметр. К примеру, спутник НТВ+ находится на юге, поэтому антенна вешается на тот фасад, который обращен в ту сторону. Не обязательно вешать антенну на дом, она может висеть и на заборе или на дереве, в ряде случаев это вообще единственная возможность «поймать» сигнал — видимость должна быть прямая, часто мешают высокие деревья. Когда мы устанавливаем антенну, мы обязательно её настраиваем и проверяем сигнал специальным прибором!

На металлической стойке закреплен так называемый конвертер. Он нужен для преобразования спутникового сигнала, именно к этой штучке с оранжевым колпачком подключается антенный кабель, который пойдет к телевизору. Конвертеры бывают разные, к некоторым можно подключить только один кабель (один телевизор), к некоторым два, к некоторым четыре. Возможно есть и модели с большим количеством выходов, но сомневаюсь, что кому-то нужно больше 4 телевизоров.

Что нужно кроме антенны-тарелки

Спутниковая антенна не подключается напрямую к любому телевизору. Возможны 2 варианта:

1. Подключение кабеля к специальному ресиверу. Это отдельная коробочка со своим пультом управления, которая подключается к любому телевизору, как DVD-плеер или видеомагнитофон. Она служит для преобразования спутникового сигнала с антенны в телевизионный сигнал. Декодирует его. В эту коробочку вставляется специальная смарт-карта, которую вы покупаете у оператора (например, Триколор или НТВ+), это нужно для оплаты доступа к выбранным пакетам ТВ-каналов.
2. В продаже есть телевизоры со специальным CL+ слотом, в который можно купить и вставить CAM-модуль. На таком телевизоре есть вход для антенного кабеля DVB-S2. То есть кабель от антенны подключается прямо к телевизору, в телевизор вставляется модуль, в модуль вставляется смарт-карта. Этот вариант удобен — нет лишних проводов и лишней «коробочки», а самое главное, что все управляется одним пультом. Если в прошлом варианте включать телевизор и регулировать звук нужно было одним пультом, а переключать каналы другим, то тут все управление на одном пульте и это здорово.

На этапе строительства целесообразно ограничиться покупкой только антенны с конвертером, закрепить её на фасаде или на крыше, настроить положение, чтобы принимать уверенный сигнал со спутника и завести нужное количество кабелей в дом. Каждый телевизор подключается отдельным антенным кабелем и каждому телевизору нужен свой ресивер/модуль и своя смарт-карта. Кстати, оплачивается каждый телевизор тоже отдельно… Поэтому чаще всего кабель от тарелки заводится в гостиную, где в будущем появится большой ТВ.

Таким образом, после окончания отделки, остается только подключить кабель к телевизору с модулем или ресиверу, лезть на крышу и трогать антенну больше не нужно.

Цифровое ТВ без спутниковой тарелки: DVB-T2

Некоторое время назад началось вещание цифрового телевидения в формате DVB-T2. Современные телевизоры уже имеют встроенный приёмник для этого вида сигнала. Отличается это от старой доброй антенны тем, что нет никакого «снега» и помех. Если прием уверенный, картинка будет очень чёткой.

Приём осуществляется на подобную ↑ антенну. На момент написания статьи в цифровом формате вещается 20 каналов. Это 2 так называемых мультиплекса, по 10 каналов в каждом. Мультиплекс — что-то вроде пакета каналов, который вещается на определенной частоте. Это эфирные каналы и вещаются они бесплатно.

Если в вашем телевизоре нет встроенного цифрового приемника, продаются отдельные ресиверы («коробочки» наподобие тех, что нужны для спутникового ТВ), можно подключить такую коробку к любому, даже старому телевизору и смотреть телеканалы в хорошем качестве.

Подробнее о цифровом ТВ можно почитать тут: http://www.rtrs.ru/dtv/, а посмотреть территорию охвата можно по этой ссылке.

Что лучше, спутниковое или цифровое ТВ?

Спутниковое лучше, цифровое бесплатно, а вообще все современное телевидение — барахло, но давайте все же разберемся в плюсах и минусах.

Итак, на стороне спутника 100% охват — принимать спутниковый сигнал можно где угодно, была бы тарелка. Сложно может быть только в лесу среди вековых высоченных деревьев, но и там можно попытаться найти «окно» и настроить антенну. Ассортимент телеканалов тоже на стороне спутникового ТВ — их сотни, этих каналов. Фильмы, спорт, новости, познавательные передачи, мультики — выбирай что хочешь, только не забывай вовремя платить. Собственно, в необходимости оплаты и заключается основной минус, причем оплаты за каждый подключенный ТВ.

А на стороне цифрового DVB-T2 телевидения более низкая стоимость антенны, более низкая стоимость ресивера (либо если свежая модель ТВ, то ресивер туда и так уже встроен), отсутствие абонентской платы и возможность подключения любого количества телевизоров к одной антенне. Впрочем, за эфирные каналы абонентскую плату платить не надо и на спутнике, но на спутнике есть выбор, а тут уже нет. К минусам можно отнести не 100% охват, где-то приёма может и не быть или он будет слишком слабый (см. ссылку выше) и всего 20 каналов. Может быть когда-то их станет больше.

Многие ставят сразу обе антенны. Спутниковую подключают к большому ТВ в гостиной, где можно посмотреть кино, а обычную или цифровую антенну к телевизору на кухне или в спальне, чтобы можно было посмотреть новости по федеральным каналам, например.

Интернет за городом или 3G/4G антенна

В наше время хороший и быстрый интернет уже куда важнее телевизора, потому про антенны для интернета поговорим отдельно.

На фотографии 3G/4G антенна Proflink. Зачем она нужна? Что в ней хорошего? Прежде чем ответить на эти вопросы, стоит немного углубиться в проблемы мобильного интернета.

Если мобильный интернет на вашем современном смартфоне работает быстро, а для компьютера вполне достаточно обычного USB-модема и скорость вас устраивает, то такая антенна вам не нужна, дальше можно не читать. А вот если всё работает очень медленно, причем даже при хорошем сигнале, антенна уже может помочь.

Принцип работы 3G/4G интернета довольно прост. В вашем или соседнем посёлке оператор связи (Мегафон, МТС и т.д.) устанавливает базовую станцию. Это что-то вроде большой антенны, к которой подключаются ваши устройства — телефон или модем. Ваш телефон, телефон соседа слева, соседа справа, соседа сзади, через дорогу. Всем им нужен интернет и все они делят его с вами. Дело в том, что у базовой станции ограниченный ресурс, пропускная способность или «труба» и делится он примерно поровну между всеми желающими. Поровну, да не совсем. Есть так называемое понятие «радиоресурс», он тоже ограничен. И этого ресурса надо тем больше, чем хуже принимаемый сигнал на абонентском устройстве. Проще говоря, если ваш модем или телефон «плохо ловит», там всего «одна-две палочки», базовой станции нужно затратить больше «сил», чтобы обеспечить вам хорошую скорость доступа в интернет. Если сигнал у вас хороший или отличный, сил = ресурсов нужно уже меньше. Эти ресурсы делятся тоже примерно поровну и всё это очень грубо и упрощенно.

Итог такой, что более хорошую скорость получают те устройства, у которых лучше сигнал. И это только одна сторона медали. Любое мобильное устройство, телефон или модем достаточно «слабые». Если базовая станция оператора — это огромная антенна на мачте или на крыше высокого здания, она излучает мощный сигнал, то передатчик в вашем телефоне или модеме крайне мал и «услышать» ответный сигнал от него базовой станции сложно. Именно поэтому у вас может медленно отправляться почта, а закачать ролик на Youtube — целая проблема.

Какой толк от антенны?

Ну а теперь давайте сравним, как вы думаете, что лучше принимает сигнал — ваш телефон или планшет у вас в руках, или антенна на крыше дома? А что лучше излучает? Очевидно, что большая антенна, направленная в сторону базовой станции оператора будет находиться в более хороших радиоусловиях и обеспечит вам более качественную работу интернета.

Кроме более хорошего приёма, а значит и более высокой скорости доступа к сети, антенна на фото выше может похвастаться встроенным WiFi. Вот те две маленькие антеннки сверху — это как раз беспроводная связь в доме и на участке. К такой антенне можно подключить любой девайс с WiFi, а кроме него есть и обычный Ethernet кабель (кстати, по нему же и осуществляется питание, это технология POE).

Поэтому если интернет в вашем доме работает плохо, имеет смысл задуматься об антенне. Это не панацея, в случае сильной перегрузки сети оператора она не сильно поможет, но и даже тогда интернет станет работать лучше, ведь лучше станет сигнал.

По желанию заказчиков я устанавливаю антенны Proflink, которые производятся в Краснодаре http://смартен.рф/antenna/ Эти антенны построены на качественных комплектующих, отличаются от аналогов более надёжной «начинкой».

Другие интересные записи:

comments powered by HyperComments

3G интернет в удаленности от базовой станции с помощью тарелки и кофейной банки

Всем жителям Хабра — привет!

Суть этой статьи показать еще один вариант словить за уши Э/М волну в относительной глубинке для нужд доступа в интернет.
Если где-то точно такая конструкция уже мелькала, милости прошу ссылку, будет интересно сравнить и пообщаться.
Материал изложу в повествовательной форме, надеюсь, никого этим сильно не замучаю, всякие термины, если кто не знает, и прочие подробности можно смело пропускать, от этого суть поста сильно не изменится.

Постановка задачи

Интернет – штука полезная и нужная, с этим, думаю, поспорить сложно. И если проблем в городе с интернетом нет, то в деревне, где мне часто приходиться по семейным обстоятельствам бывать, есть определенные проблемы. Есть частный деревянный дом а-ля «хата» (место действия: РБ), из интернета в моей окрестности доступ предоставляют 3 оператора, но максимум – это лишь технология EDGE. До двух ближайших базовых станций (БС) около 3.5 и 7 км. Между домом и БС лес, но не вплотную. Хватило бы и EDGE, но загрузка этих станций от других соседних деревень, судя по скорости, такая, что можно «прятаться в картошку».

Вариант покупать готовое решение отпал сразу из соображений спортивного интереса.

Вдохновившись на одном из форумов удачным опытом парней, где использовалась спутниковая тарелка (она же «офсетная зеркальная антенна») и сам 3G модем в фокусе, решил что-то подобное смоделировать да скрутить.

Сразу скажу, что антенну с модемом хотелось закинуть на чердак, дабы не портила внешний вид дома (об этом ниже).

Шопинг, моделирование, измерения

Первым делом искал зеркало побольше. С жабой договорился на украинское зеркало «Харьков» с диаметром около 85 см, потому как на те, что я видел больше 1м, ценник уже как-то нелинейно взлетает.

По карте зоны покрытия операторов нашел, что до ближайшей точки с 3G около 21 км. Рельеф до БС — не горы, но леса, опять таки, хватает.

Первый опыт был зимой. Кронштейна не было, поэтому антенну пытался выставить, как приходилось. Ориентировочно выставил на предполагаемую БС с 3G, но как я ни крутил само зеркало и не ориентировал модем в зоне фокуса, нифига, пардон, не вышло. Хотя ширина диаграммы направленности (ДН) (если проще, то «ширина луча») на 2.1 ГГц довольно широкая, это не цифровое спутниковое ТВ на Ku диапазон, где попробуй еще «попади» в этот спутник.
Причины следующие. ДН в модеме по возможности рассчитывается изотропной, поэтому часть мощности уходит не на зеркало, а противоположную сторону, да и сама антеннка на плате модема по своей способности что-то слабое ловить оставляет желать лучшего, это логично. БС и антенну отделяет деревянный щит крыши, что также дает определенное ослабление. На эту тему даже наткнулся на интересную литературу, в основном по тематике сушки древесины. Довольно занимательно, но с кучей формул из электродинамики, характеризующих диэлектрические свойства «деревяшек». Из полезного, в первую очередь, это то, что коэффициент затухания зависит от ориентации волокон в доске по отношению к поляризации волны. Раньше как-то не задумывался, хотя тоже логично.
Но и тут не повезло: доски в щите все вертикально расположенные – максимум затухания.
В общем, возиться желание было, но возможности (на чердаке с ноутом на батарее долго не посидишь) и здоровья (температура –> к уличной => руки мерзнут) не было.

Немного в расстроенных чувствах, решил действовать по классической схеме: самодельный облучатель – в фокусе зеркала, от модема к облучателю – коаксиальный кабель.
По поводу облучателя были раздумья, что взять: некое подобие прямоугольного волновода, или круглого. Остановился на обычной жестяной банке. На западе именуется «Cantenna». Ничего оригинального, в интернете хватает опыта по сему чуду. Пробовал, как некоторые, просто в старую банку модем запихнуть в точке, где обычно ставится зонд в волноводе и таким образом облучать зеркало, тоже не увенчалось успехом.

В итоге, определив диаметр банки с условием распространения одной моды на своей частоте (~2.1 ГГц) в круглом волноводе, отправился в магазин с линейкой (!) за банкой. До этого еще пришлось немного в инете покапаться, на каких же частотах у нас развернута UMTS. Таки нашел необходимую на 10 см. в диаметре. Купил две, за что получил словесных люлей от родных, хотя покупал, вроде как, за свои. Кофе не дешевым оказался.

В довесок пришлось купить SMA разъем под гайку для того, чтобы банку от модема можно было отсоединять.
Промоделировал на компьютере антенную систему и облучатель отдельно, пошел кромсать банку. Вот здесь нужно быть довольно аккуратным с размерами: характеристики чувствительны к промахам.

На рисунке снизу показана модель банки, в которой находится наудачу приглянувшаяся медная трубка (толстенький сужающийся к низу цилиндр), запаянная на выводе SMA разъема.

Вот что вышло с моделированием (CST).
Коэффициент усиления по результатам моделирования: 22 дБи.
Далее показан общий вид всей офсетной антенны, которая многим знакома, + 3D ДН.

Характеристики самой антенны не измеряли, лишь КСВ на SMA разъеме непосредственно на банке. На графике кривые S11 (коэффициент отражения в дБ). Зеленая кривая – эксперимент (по идее, можно еще использовать на частотах 3.4, 4.5, 5.5 ГГц 😉 ).

Приятно удивлен, что совпало довольно точно. По мне, так КСВ хороший: вся мощность с раскрыва антенны идет в кабель (и наоборот).

Но тут началось самое печальное. По началу, хотелось использовать мною купленный когда-то в магазине Huawei E303, подпаявшись к нему непосредственно кабелем, т.к. модем без внешнего разъема.
Найдя на плате довольно мелкий разъем (U.FL, скорее всего), попытался запаять конец кабеля RG174 на его место, т.к. разъем для кабеля у нас в розничной торговле я даже пытаться не стал. Идея была, прямо скажу, идиотской – опыта мало, хотя пользовался паяльной станцией. Накрылся ВЧ тракт модема – стал этаким USB-microSD адаптером. На фото еще целехонек (фотка для справки кому-нибудь, авось интересно, искал в инете именно E303, не нашел).

Так ему: сколько же я с ним намучался с переводом в режим модема, а не сетевой карты, дабы уровень сигнала в цифрах увидеть (дошло даже до использование linux’a). Ну кое-как цифры получились.
Спустя время добрые люди подарили Huawei e173 с разъемом, но с выломанным USB штекером. Радостный, что сейчас отпаяю со старого разъем и припаяю в новый, обнаруживаю, что контактная площадка на плате на сигнальной паре сорвана, и под микроскопом удалось увидеть только точку переходной перемычки (via). «Везет». Но мир, опять таки, не без добрых людей: запаяли «волосок» МГТФ на эту перемычку (на удивление, припой схватился) и припаяли разъем. Модем заработал. Счастья были полные штаны. Теперь был нужен разъем CRC-9. После поездки на радио-рынок в Минске, единственное, что нашел, только кабель “CRC-9 – FME” (такой же, как на фотке снизу).
Пришлось перепаять FME на SMA.

Тестирование

Наконец-то летом настала пора протестировать, что получилось. В саду, под яблонями.

Слева на фотке сине-красная – банка кофе, на ней же скотчем примотан модем, от разъема на модеме к разъему на банке вышеупомянутый кабель. Справа на фотке другой ракурс. За холмиком сплошной лес.

Повертев антенну, нашел две точки. В одной сигнал похуже (результат программы MDMA), на уровне -103 дБм (лес ближе, либо канал хуже, или у БС антенны светят в мою сторону слабее, не разбирался), на второй получше -93дБм. Замечу, что это все с уровня земли! На второй фотке видно направление на вторую БС (расстояние чуть больше 20 км, если верить нетмониторщикам, за что им отдельное спасибо).

Тест скорости из-под дерева

К слову, очень забавно разговаривать по скайпу в видео режиме, сидя под яблоней.

Осталось взгромоздить это все на чердак. Но осталось решить еще одну проблему. Вести на чердак 220В не хотелось, дабы поставить роутер для запитки модема. Так как кабели USB длинные не дешевые (мне нужно было > 7 м), пришлось спаять USB удлинитель, используя витую пару (имел шанс купить SSTP 6 cat, жутко рад, ее и использовал для пущей надежности, хотя она тоже не дешевая). По поводу того, как сделать USB удлинитель из витой пары, информации в сети хватает. Просверлив дырку в потолке, спустил кабель в дом. Ну а там как фантазия позволит, хоть Wi-Fi.
Сигнал на чердаке плавает от -87дБм до -93дБм. Но это некритично.
Слева тест скорости на чердаке всей системы. А справа то, что давал модем сам по себе на чердаке от близстоящих БС (2G) (даже аська тормозила).

Фото с чердака. Сверху еще одна антенна — ДМВ (DVB-T). Часть фото, где окно, — щит, о котором речь шла выше.

И фото банки немного ближе. Нобелевку за скотч все же кто-нибудь получил, или нет?! Если нет, то это ужасный непорядок!

Надеюсь, кому-то информация будет полезна к размышлению и приблизит цивилизацию к вашему Богом забытому уголку. Прошу конструктивную критику в студию. Если есть вопросы, с радостью отвечу.

Центр спутниковой связи: zeka_vasch — LiveJournal

Я тут случайно нашел в архиве интересный материал и думаю стоит вам рассказать об одной экскурсии на объект о существовании которого вы наверное даже не подозреваете.
Сегодня я вам расскажу про Центр спутниковой связи компании Востолктелеком который расположен в лесной зоне в районе Варяга. Их антенны отлично видны с соседних сопок

Для начала ответ на простой вопрос. А собственно зачем в нынешнее врем центр спутниковой связи Владивостоку? Ведь оптоволоконные сети протянули свои щупальца уже практически везде.

Если вспомнить о том, что всего год назад Камчатка, 2 года назад Магадан, а 10 лет назад Сахалин обзавелись оптическим кабелем, то начинаешь понимать, что спутниковая связь у нас на Дальнем Востоке еще очень актуальна.
Как минимум 2 региона полностью сидят на спутниковых линиях связи (чукотка и курилы) + сотни населенных пунктов разбросаны по территории нашего ДВ. Во многих из них нет дорог, но связь уже нужна без нее уже нельзя совсем.

Так вот для организации связи с этими регионами нужна спутниковая связь.
В подобных центрах спутниковой связи осуществляется подъем сигнала на спутник, а прием сигнала на местах уже может быть выполнен как подобной станцией, например для всего города, так и в индивидуальном порядке — если установить тарелку для приема спутникового интернета.

2 Вот для примера на сопке установлен пункт связи в поселке Малокурильский остров Шикотан

Эти антенны обеспечивают всех жителей поселка интернетом, сотовой и проводной связью

3 А вот узел связи в Южно-Курильске

Тут стоит огромная антенна бывшая станция связи Орбита.
Если вы еще помните, у нас раньше в стране был один телеканал — центральный , и вот чтобы доставить его сигнал всем потребителям, строились в отдаленных регионах станции Орбита. Они, в отличии от современных спутниковых тарелок были подвижными и постоянно вращались следя за спутником на высокоэллиптической орбите.
Потом от этих сложностей отказались, спутники стали висеть чуть выше на геостационарной орбите и нужда в постоянном повороте антенны ушла. Но станции до сих пор стоят в некоторых местах, и на их базе развернуты узлы связи этих отдаленных мест со всем миром.

4 Это фото из «вымершей» деревня Гроссевичи в Хабаровском крае. В ней живет 5 человек, до цивилизации 250 км по воде

Абсолютно рабочий таксофон. Зависит лишь от капризов погоды.

5 А это в другой вымершей деревне, Нельма Хабарвоского края

6 Тоже тарелка. От них до цивилизации 300 км . Живут люди, тоже 5 человек . Я звонил домой, прикольно

7 Еще узел связи. Село Самарга, Тернейского района приморского края. Сотовой связи больше нет, операторы отказались. Мол всего 200 жителей. Только проводные телефоны в избах и подъем сигнала наверх через эту тарелку

Так, что вы видите, спутниковая связь еще нужна людям.

Ладно, это была лирика, а теперь будут слайды.

8 Территория центра связи естественно закрыта от посторонних забором и труднодоступностью, но увы там недавно рядом проложили дорогу, так что с труднодоступностью покончено

9Естественно выставлена круглосуточная надежная охрана

10 Главное здание центра

11 Общий вид

12 Самая большая тарелка из имеющихся на станции 16 метров

13 Обратите внимание, что у нее приемник сигнала находится не напротив тарелки а на подставке в середине. Сигнал дважды отражается один раз от большого зеркала, а второй раз от маленького, установленного на подвесах

14 Другие тарелки

15

16

Ранее этими тарелками обеспечивалась связь не только в пределах нашей родины, но и каналы связи на японию. Но увы в век всеобщей централизации интернет до Японии ходит не напрямую а через москву. И такие линии связи доступны лишь корпоративным клиентам. Например часто используются телевизионщиками для перегона видеоматериалов.

17 Самая маленькая антенна в антенном хозяйстве

18

Основные направления связи это спутники «Экспресс-АМ5» (140° в.д.), «Ямал-401» (90° в.д.), «Интелсат» IS-19 166° в.д и JCSAT (Япония).

Теперь пройдем внутрь.

19 Мы проверили, охрана легко подкупается простой лаской и всех пропустили без проверки документов.

20 На станции идет круглосуточное дежурство нескольких операторов.

21

22 Случайно подглядел в систему мониторинга источника бесперебойного питания

23 Работа с другими часовыми поясами требует такую штуку, из личного опыта уже давно выяснил, что это лишнее. Быстро привыкаешь и знаешь сколько сейчас времени в других регионах.

24Известный Блогер Евгений неодобрительно смотрит в компьютер охраны и видеонаблюдения

25Стойка с аппаратурой.

Сейчас будет несколько слайдов из «серверной» увы я не сильно знаком с технологиями спутниковой связи, о не смогу прокомментировать увиденное.

26 Контроллеры антенн, указано на какой спутник смотрят

27Анализатор сигнала, сразу встроенный, чтобы не таскать постоянно с собой

28 Волноводы

29 Для тех кто далек, это типа водопровода для высокочасточных сигналов подающихся на передатчик тарелки

Просто раньше оборудование было размещено в помещении и сигнал на антенну передавался уже готовый по волноводу, сейчас оборудование уменьшилось и стало возможным размещать передатчик прямо на тарелке

30

31

32 Оборудование фирмы NEC для приема спутникового сигнала

33 А вот и наше , видимо устаревшее и не испольуется

34 Усилитель

34 Передатчики на клистронах (такие электролампы) как раз к ним и шли волноводы для сигнала. Сейчас уже прошлый век. Но видел такие же на заводе NEC в фукусиме, увы их не разрешили сфотографировать даже в музейной экспозиции

36 Тут уже более привычные вещи. Телекоммуникационное оборудование для передачи полученных данных в городские сети

Кстати станция подключена к городу не только проводами, но и радиорелейной линией. Все должно дублироваться, на случай отказа
37

38 Коммутаторы мультиплексоры цифровых потоков Т1/Е1 (используются для передачи телефонных потоков между провайдерами)

39 Спутниковые модемы для организации выделенных каналов до удаленных регионов. Чукотка, Камчатка, банки и гос учреждения, ну и другие крупные предприятия. На другом конце стоит аналогичное оборудование.

40 Коммутационная панель, соединять сигналы от модемов на контроллеры тарелок и передатчики

41 Ладно а теперь заглянем еще в одну святую святых, которая обеспечивает непрерывность работы всего оборудования.

42 Тут живет дизель генератор
,

43 он обеспечивает несколько дней работы комплекса от одной заправки, дальше придется звонить чтобы приехал бензовоз
Выглядит бодряком, видимо работает очень редко

44 В соседнем помещении стоят батарейки

45 Их тут не много, их задача продержать оборудование те минуты, пока запускается генератор. Т.е не более получаса обычно хватает пары минут

46 А еще у них есть кормушка для маленьких гостей

47 На сим пожалуй все . Жаль материал лежал в долгом ящике

За приглашение спасибо Компаниям ВостокТелеком и Ростелеком

Original Post — http://zeka.su/2018/03/13/4811/

Что я могу сделать со старой большой спутниковой тарелкой? — Модернизированный дом

В недалеком прошлом спутниковые антенны были невероятно большими. Если у вас все еще есть большая старая спутниковая тарелка, вы, вероятно, задаетесь вопросом, что вы можете с ней сделать. С помощью этого руководства мы надеемся ответить на этот вопрос.

Ваш первый вариант — выбросить его в пункте выдачи компании, о котором вы можете узнать, позвонив в службу поддержки клиентов. Вы также можете использовать его для другой цели, например, для художественного проекта или для создания большого зонта.Если ничего не помогает, их можно продать.

Ниже мы рассмотрим некоторые проекты декоративно-прикладного искусства, которые можно использовать с более крупными спутниковыми антеннами. Мы также рассмотрим некоторые альтернативные варианты использования и ответим на общие вопросы, связанные со старой спутниковой тарелкой.

Что делать со старой спутниковой тарелкой

• Уникальный арт-проект
• Превратите их в зонтик
• Продать
• Утилизируйте их надлежащим образом

Уникальный арт-проект

Самый увлекательный вариант, который у вас есть, — это создать уникальный арт-проект.Искусство, как известно, снимает стресс и дает вам побег. Если у вас есть место для хранения этого большого художественного проекта, это отличный вариант.

Если вы ищете вдохновения для этого необычного арт-проекта, заходите в Pinterest. У них есть множество красивых идей для апсайклинга. Апсайклинг — это повторное использование старых материалов для новых носителей.

Кто-то нарисовал цветы, божьих коровок и щит Капитана Америки. Чем бы вы ни хотели заниматься, используйте это вдохновение, чтобы создать что-то особенное.

Превратите блюдо в зонтик

Если вы практичны, большую посуду легко превратить в зонтик. Хотя это может быть не самый красивый зонт, многим нравится индустриальный вид, который придает большое блюдо. Если вам нравится, как он выглядит, не ваша работа апеллировать к чувствительности всех, кто вас окружает. Вы были созданы на этой земле не для того, чтобы доставить удовольствие другим людям.

Для этого вам потребуется приварить металлический столб к спутниковой антенне. Если материал сделан из пластика, вам придется прикрутить столб к спутниковой антенне.В любом случае это может занять много времени.

Если у вас нет возможности, пригласите друга и сделайте из этого целый день. Если вы его сломаете, вам не нужно беспокоиться о том, что это будет слишком большой потерей.

Продать их для чужого проекта

Если вам не нравится идея начать другой проект, кто-то может принять этот вызов. Рекламируя продажу большой старой спутниковой тарелки, некоторые люди могут подумать о ней для своих целей.

Попробуйте дать потенциальным покупателям представление о различных способах его использования.Вы можете взять некоторые идеи, представленные в этой статье. Вдохновив их идеей, они с большей вероятностью купят у вас.

Не бойтесь размещать его на широкой площади. Есть большая вероятность, что люди в вашем районе могут не захотеть этого, но кто-то в следующем штате может быть более чем готов забрать его. Рекламируйте его на всех доступных сайтах; Facebook и Craigslist — два самых популярных сайта в подобных вещах. Вы можете попробовать eBay, но некоторых людей может отпугнуть стоимость доставки.

Утилизируйте их правильно

Для борьбы с отходами у таких компаний, как Dish и DirecTV, есть программы для обработки своей старой посуды. Например, Dish позволяет сдавать многие старые модели в Best Buy на утилизацию.

Если ваша посуда достаточно старая, чтобы быть одной из самых больших моделей, вы можете обратиться в их службу поддержки клиентов. Всегда есть шанс, что они не примут эти модели. Если компании не принимают свои старые модели, попробуйте связаться с местными группами утилизации, чтобы узнать, что вы можете с ними сделать.Многие из этих компаний сотрудничают с группами, занимающимися разборкой, плавлением и повторным использованием.

Местные переработчики металлолома также могут справиться с этим.

Можно ли подключить спутниковую антенну напрямую к телевизору?

Нет, вы не можете подключить спутниковую антенну к телевизору. Ваш телевизор не смог бы обработать сигнал, который вы бы получили, даже если бы вы могли.

Можно ли взломать спутниковую антенну, чтобы получить бесплатное телевидение?

Хотя некоторые инженеры имеют надлежащее образование, которое может сказать обратное, ответ — нет.

телеканалов передают свои передачи по зашифрованным сигналам. Эти зашифрованные сигналы поступают на спутники, которые попадают в ваш ТВ-бокс. В ТВ-бокс встроены декодеры, которые превращают эти данные в расходный контент.

Эти зашифрованные сигналы постоянно меняются. Это означает, что даже если бы вы могли понять, как это изменить в первый день, во второй день вам пришлось бы делать это снова и снова. Вам нужно будет запрограммировать сложный дешифратор.

Если вы хотите решить эту задачу, вы бы сделали это скорее как хобби.Если вас поймают, это может привести к штрафу и тюремному заключению, так как это незаконно.

Могу ли я сдать спутниковую тарелку за наличные?

Как правило, переработка спутниковой тарелки требует затрат на переработку. Для кого-то гораздо дешевле выбросить что-то на свалку, чем выбросить. Поскольку переработка требует времени и энергии, это всегда дороже, чем выбрасывать. Тем не менее, такие штаты, как Калифорния, требуют, чтобы вы перерабатывали все электронные отходы.

Позвоните, если вы не хотите получать плату за утилизацию.Независимо от того, взимают ли эти компании деньги с вас, вы обязаны избавиться от них надлежащим образом.

В чем ценность старой спутниковой тарелки?

Многие из самых старых спутниковых антенн содержат алюминий и золото, драгоценные металлы, которые можно продавать отдельно. Эти драгоценные металлы представляют собой значительную ценность.

Для тех, кто хочет продать блюдо, не разбирая его, обычно можно получить от 50 до 200 долларов. Цена, которую готова заплатить другая сторона, исходит из их планов.

Могу ли я использовать спутниковую тарелку для улучшения обслуживания сотовой связи?

Спутниковая тарелка — это обширная система для сбора сигналов. В результате эти старые блюда могут повысить качество обслуживания сотовой связи. Это уникальное благословение для тех, кто живет в сельской местности.

Если вы знаете старую спутниковую тарелку, попробуйте поставить телефон перед спутниковой тарелкой. Некоторые сельские жители клянутся этим, так что попробуйте. Если вы планируете перепрофилировать спутниковую антенну, вам нужно будет снять ее с крыши и найти хорошее место на заднем дворе.

Как удалить спутниковую антенну?

При снятии сателлита, как правило, его удерживают четыре длинных болта. Их может быть больше, и вы будете ослаблять их до тех пор, пока ничто не будет удерживать монтажный кронштейн.

Убедитесь, что, достигнув последнего болта, вы готовы поймать спутник. Чтобы решить эту проблему с безопасностью, вы можете попросить друга подержать его, пока вы его снимаете.

При снятии и замене не допускайте повреждения кабелей.Вы можете удалить его с помощью двух отверток меньшего размера с крестообразным шлицем или отвертки с плоской головкой. Также могут быть кабельные стяжки, которые можно разрезать.

Если вы не планируете его заменять, можно отрезать кабель. Однако нужно будет убедиться, что после снятия в крыше не осталось щелей. Замените любую поврежденную черепицу. При необходимости вы также можете повторно нанести кровельный гудрон.

Если вы не хотите испытывать затруднения, техник-спутник и кровельщик справятся с необходимой комбинацией работ.

Связанные вопросы

Могу ли я использовать приемник FTA с моей старой спутниковой тарелкой?

Приемник FTA (Free To Air) работает в сочетании со спутниковой тарелкой, чтобы вы могли принимать каналы. В сочетании со старой спутниковой тарелкой он может принимать незашифрованные каналы. Приемники FTA менее распространены в штатах из-за множества доступных ТВ-опций. Кроме того, Интернет устранил необходимость в этих приемниках.

Если вы живете в удаленном месте, их стоит приобрести.В условиях уже растянутого интернета хорошо делать упор на что-то другое.

Эли Смит

Я парень, который становится знатоком всего, на что я наткнусь, в плане письма. Я написал тонны о классных товарах для дома, обустройстве дома и умных технологиях в доме. Я также гордый отец ребенка, рожденного на новый год, что делает мои каникулы очень насыщенными.

Недавно опубликованные

ссылка на том, не работает на Roku Remote? (У нас есть исправление!) ссылка на My Roku продолжает терять соединение (узнайте, почему!)

Мой Roku продолжает терять связь (Узнайте, почему!)

Вы любите смотреть телевизор и фильмы со своим Roku.Но время от времени устройство отключается, и ваши шоу внезапно останавливаются. Итак, что это продолжает происходить? И что поделаешь …

, когда спутниковые тарелки были великолепны

Сегодня в скуке: В целом, наиболее интересным временем для телевидения были конец 1970-х — начало 1980-х годов. Это была эпоха, когда большинство сетей все еще были готовы к экспериментам, а технологии не были настолько ограничены, чтобы энтузиасты не могли их обойти.Comcast существовал тогда, но сейчас это был не тот гигант; DirecTV и Dish Network еще не приняли свои нынешние формы. В результате спутниковые антенны — которые в то время были чертовски огромными — только начинали набирать обороты, и ничто не мешало людям, желающим купить тарелку, однажды вложить деньги и после этого получить все свои шоу бесплатно. Сегодняшняя Tedium рассказывает о взлетах и ​​падениях 10-футовых спутниковых тарелок в дни их славы — до того, как кабельные сети научились шифровать свои каналы. — Эрни @ Tedium

36 тыс. Долл. США

Цена на спутниковую тарелку на заднем дворе , рекламируемую в каталоге Neiman Marcus 1979 года, — первая такая тарелка, проданная на коммерческой основе. Вскоре цены значительно упали, особенно после того, как Федеральная комиссия по связи отменила регулирование использования таких антенн, которые использовали открытый диапазон беспроводных сигналов C-Band, поэтому их могли использовать не только кабельные компании. В статье 1981 года New York Times отмечалось, что блюда можно купить всего за 3000 долларов; штука 1985 года снизила эту цену до 1500 долларов.

Парень, который построил свою спутниковую антенну на кухонном столе

В 1970-е годы шансы увидеть телевизионную программу, предназначенную для другой страны, были чрезвычайно низкими — , особенно , если вы не жили недалеко от границы с этой страной. Но когда британец Стивен Биркилл услышал, что НАСА доставляет через спутник программы повышения образовательной грамотности в сельские районы Индии, у него возникло желание увидеть, на что они похожи.

Биркилл, к счастью, был тем человеком, который мог решить такую ​​задачу.Он был мастером-мастером, который уже управлял передатчиками в качестве сотрудника BBC. Вдохновленный, он решил попытаться построить свою собственную тарелку и направить ее в направлении спутника, транслирующего программу.

Поскольку спутники часто имеют большую дальность действия, это было на самом деле намного проще, чем казалось. Ему просто требовалось провести выходные, строя собственный самодельный приемник, который мог принимать сигнал.

«Я знал, что у спутникового телевидения есть будущее», — сказал Биркилл телеканалу The Star .«Это было внутреннее чувство, которое вдохновило меня. Я подсчитал суммы и знал, что это технически возможно, мне просто нужно было доказать, что это практически возможно ».

Устройство

Биркилла, которое требовало, чтобы он вручную наводил на спутник в общем направлении того канала, который он пытался просматривать в то время, сработало и открыло новый мир телевизионных возможностей для него и его семьи. Он так рано вошел в игру, что телеведущие даже не подумали, что кому-то это может понадобиться.

В эпизоде ​​«Голубого Питера» BBC 1982 года он продемонстрировал как технологию, так и цель, необходимые для того, чтобы тарелка заработала, а затем произвел на ведущего огромное впечатление, включив по телевизору российское телевидение.

Он также предсказал, что через десять лет небольшие спутниковые антенны будут доступны в домах по всей Великобритании. С запуском Sky TV в 1989 году он был прав.

«Определенный процент тех, кто покупал посуду вначале, относился к типу« смельчаков ».Они были в восторге от того, что забрали что-то у HBO. Но ты знал, что это ненадолго.

— Норман Голдберг, , продавец спутниковой связи в Колумбии, Южная Каролина, обсуждает меняющийся характер индустрии спутниковых тарелок в интервью 1990 года. Голдберг говорит, что ему было известно, что радиовещательные компании в конечном итоге планировали зашифровать свои сигналы — что разрешено Законом о кабельной связи 1984 года — и никогда не вводил в заблуждение своих клиентов по этому поводу. Тем не менее, расплата — начавшаяся в начале 1986 года, когда HBO решила скремблировать свой канал — вызвала у многих людей галочку.«Как только началась драка, эти люди потеряли интерес. Я помню, как многие люди с посудой рассердились, и это отпугнуло тех, кто думал о покупке блюда », — сказал Голдберг.

Капитан Полночь: Фанатам-спутникам народного героя нужно

Если вы слышали о «Капитане Миднайт», , скорее всего, вы слышали его рассказ как второстепенный рассказ, который передается вместе с более известным «Инцидентом с Максом Хедрумом». Последний инцидент был произведением дадаистского шокового искусства, в котором использовалась мухобойка, краткий момент обнажения и эффективное использование гофрированного металла.В настоящее время вы видите эти материалы в Интернете случайно, независимо от того, являетесь ли вы подписчиком Ashley Madison или нет.

Но самым важным моментом для Captain Midnight стал довольно твердый средний палец от владельцев C-Band до HBO, у которых было множество причин для огорчения. Они потратили тысячи долларов на покупку и установку собственного оборудования только для того, чтобы узнать, что HBO все равно начнет шифровать свои чертовы сигналы — взимая с владельцев спутников больше, чем платили в то время некоторые абоненты кабельного телевидения.

Скремблирование сигнала стало двойным ударом по владельцам спутников, которые уже потратили тысячи долларов, чтобы избежать комиссий, только для того, чтобы узнать, что HBO собирался заставить их тратить еще сотни долларов на дескремблирование оборудования, и все ради права оплатить подписку на HBO.Одним махом HBO сделал хорошее вложение для телезрителей, которые не хотели платить гораздо менее привлекательную ежемесячную плату.

Джон Р. Макдугалл, который построил бизнес спутникового телевидения во Флориде, особенно страдал из-за этого — и не зря, потому что это был первоначальный катализатор, который заставил большинство других спутниковых вещателей тоже начать шифрование своих сигналов. Шаг HBO был первым шагом к спутниковой услуге по подписке, и их шаг в конечном итоге сделал спутники C-Band намного менее полезными.И — в отличие от нынешней битвы за сетевой нейтралитет — FCC была на стороне вещателей.

Однажды ночью Макдугалл использовал свои телекоммуникационные навыки и доступ, чтобы выстрелить в гиганта платного телевидения. Работая на подработке, отслеживая подачу спутникового сигнала с оплатой за просмотр, он решил использовать сигнал, который был в его распоряжении, чтобы превзойти собственный спутниковый канал HBO. Он разместил сообщение, напечатанное белыми буквами поверх тестовой ленты, с простым сообщением протеста: «12,95 $ / МЕСЯЦ? НИ ЗА ЧТО! [ВРЕМЯ ПОКАЗАТЕЛЯ / ВНИМАНИЕ!] »

Отмена сигнала, которая произошла сразу после полуночи 27 апреля 1986 года, длилась всего четыре с половиной минуты и не причинила большого ущерба, кроме раздражения горстки людей, которые действительно хотели увидеть Сокол и Снеговик .Но ситуация была настолько необычной, что власти беспокоились о том, что они имеют дело с угрозой внутреннего терроризма, а не с безобидным протестом со стороны парня, чьим средствам к существованию угрожала агрессивная ценовая стратегия HBO.

Причина заключалась в том, что, как отмечается в выпуске Mother Jones за 1986 год, Макдугалл случайно обнаружил серьезный недостаток спутниковой системы в целом. И у него был достаточно мощный спутник, чтобы заглушить системы военной обороны.

«Конечно, это был видео-терроризм, но Showtime и HBO вызывают меньше всего беспокойства», — написал Дональд Голдберг в своей статье.«Огромные объемы конфиденциальной информации Министерства обороны передаются по тем же спутниковым сетям, которые Макдугалл показал как уязвимые для действий спутниковых диверсантов. Эта информация, начиная от зашифрованных телефонных звонков и заканчивая обычными распоряжениями, находится во власти любого капитана Миднайта, у которого на уме больше, чем просто поиск спутников.

MacDougall в конечном итоге был пойман в процессе уничтожения — было только определенное количество спутников, достаточно мощных, чтобы остановить сигнал HBO, и большинство из них не использовались в гнусных целях в ту ночь.Тем не менее, когда его наконец поймали, он получил всего лишь штраф в размере 5000 долларов и испытательный срок — вероятно, избежав более строгого приговора, потому что он совершил это деяние до того, как в октябре 1986 года вступил в силу Закон о компьютерном мошенничестве и злоупотреблениях.

По сей день он защищает то, что он сделал, хотя признает, что хотел бы быть умнее в средствах массовой информации.

«Я не жалею, что пытаюсь донести до корпоративной Америки информацию о несправедливых ценах и ограничительной торговой практике», — сказал Макдугалл NetworkWorld в 2011 году.«Это было толчком к тому, что я сделал; вот почему я заглушил HBO; по этой причине я отправил им сообщение вежливо, «.

Он просто протестовал с инструментами, которые были у него перед собой — ни больше, ни меньше.

«Одна из замечательных особенностей коммерческого спутникового телевидения DSS заключается в том, что вы можете смотреть его, даже не имея ни малейшего представления о том, как оно работает. Это не роскошь, доступная зрителям бесплатного контента ».

— Стивен Уильям Риммер, энтузиаст бесплатного спутникового вещания, обсуждает природу незашифрованного спутникового контента в длинной статье на веб-сайте Alchemy Mindworks.Если вы думаете о покупке и установке гигантской тарелки у себя во дворе, у вас есть возможность смотреть материалы по бесплатному спутниковому телевидению даже сейчас — просто не ожидайте того, что вы найдете в большинстве кабельных систем. и откройте для себя несколько разных вариантов. Руководство Риммера — отличное место для начала реализации вашего стремления подключиться к технологиям старого поколения.

Если вы по какой-то причине застряли в своем дворе с гигантской тарелкой C-Band — шансы на это хорошие, если вы живете в Западной Вирджинии, где они были настолько популярны, что их в шутку называли официальным цветком штата — все не потеряно для вашего старого блюда.Один пользователь Instructables придумал новый способ повторно использовать тарелку C-Band в качестве водонагревателя на солнечной энергии. Посуда также имеет идеальный размер, чтобы превратить ее в ванночку для птиц или в небольшой пруд.

«Один человек построил декоративный пруд с рыбками для своей лужайки перед домом, — сказала в 2001 году Associated Press активистка по борьбе с отходами Карен Энгл. Это сработало хорошо ».

Судя по этой странице в Pinterest, есть много беседок со спутниковой антенной.

Но, пожалуй, лучшая идея для повторного использования спутника — это использовать передатчик сигнала WiFi. Поскольку тарелки такие большие, они могут расширить зону действия сигнала Wi-Fi буквально до нескольких миль. Даже старые антенны DirecTV и Dish могут помочь распространить сигналы Wi-Fi на расстояние до 8 миль при подходящих обстоятельствах.

Обратной стороной является то, что на пути не должно быть препятствий, но если вы живете в районе без большого количества лесов или холмов, это отличный способ превратить этот старый металлический цветок во что-то более полезное.

The Very Large Array (VLA), Сокорро, Нью-Мексико

Сокорро, Нью-Мексико

Огромный, просторный, бесплатный. Очень большая матрица стала местом назначения для людей вроде нас, которые ничего не знают об астрофизических мазерах или интерферометрии апертурного синтеза.

Мы поехали к удаленному Very Large Array, потому что это научно-фантастический значок, мгновенно узнаваемый глазок из таких фильмов, как Contact , День независимости и Terminator Salvation .Бон Джови снял здесь рок-видео.

В образе поп-культуры создается впечатление, что гигантские антенны в Очень Большой Массиве являются частью SETI (Поиск внеземного разума). На самом деле это не так. Официально тарелки слушают только межгалактические источники шума, такие как черные дыры и пульсары, хотя, если бы кто-нибудь с другой планеты поздоровался, его, вероятно, очень быстро заметили бы здесь.

Очень большой массив, как и следует из названия. Длина каждого из его Y-образных рычагов составляет 13 миль.Его 27 антенн весят 230 тонн каждая, они установлены на железнодорожных путях, поэтому они могут перемещаться, чтобы повысить их способность подслушивать. Его можно увидеть из космоса и за много миль по мере приближения к US 60.

Для чего-то столь высокотехнологичного, очень большая матрица на удивление доступна. Вы можете посещать его каждый день до заката, прогуливаясь от небольшого Центра для посетителей по самостоятельной экскурсионной тропе, которая приведет вас к основанию второго блюда. Знаки предупреждают посетителей следить за змеями (мы видели только зайцев).

Есть «галерея шепота», сделанная из двух спутниковых антенн, чтобы продемонстрировать, как они собирают и усиливают слабые звуковые волны. Неопрятное плоское плато, выбранное для VLA, потому что оно настолько пусто, тихо, за исключением ровного лязг-лязга приводных двигателей антенны, когда они отслеживают большие тарелки по небу.

Единственное ограничение в Very Large Array (кроме змей) — это то, что вы не можете использовать какие-либо мобильные устройства во время посещения. Они слишком шумные.

Mikes Big Dish Page

Mikes Big Dish Page Получите максимум от вашей большой спутниковой антенны с цифровым приемником FTA
Новинка — HDTV через спутник

---

Несколько лет назад многие из нас потратили много денег на установку большой спутниковой антенны у себя во дворе, чтобы получить более широкий выбор телевизионных программ, чем было доступно в то время на местном уровне. С тех пор большинство из них были заменены меньшими цифровыми тарелками DSS, а большие тарелки часто бездействуют и больше не используются. Сегодня есть возможность, которая позволяет тем из нас, кто любит большие блюда, еще раз насладиться «старыми временами» обильного бесплатного вещания (FTA) телевидения. Старый аналоговый приемник — это обычно все, что не позволяет снова использовать исправно работающую систему. Новые контроллеры Diseqc для перемещения тарелок с винтовой домкратной лентой большего размера. Они могут работать автономно или с новыми приемниками.

Новые цифровые HD-ресиверы спутникового ТВ доступны по цене, а также универсальны. Например, приемник GeoSat Pro, изображенный выше, является моим новым фаворитом и продается примерно за 125 долларов в Sat AV. Независимо от размера — что отличает его от большинства других приемников FTA, так это то, что он, вероятно, самый чувствительный, который я когда-либо видел. Он имеет внешний импульсный источник питания и очень удобный пользовательский интерфейс через пульт дистанционного управления. Разработано и распространяется бесплатно энтузиастами, его дизайнеры и служба технической поддержки находятся в США! Кроме того, он также имеет встроенный DVR, предназначенный для использования внешнего USB-накопителя с питанием.

---

Чем отличается цифровой спутник?

Как и телевидение, спутниковые каналы перешли с аналогового на цифровой — в основном потому, что они могут передавать несколько каналов, используя ту же полосу пропускания транспондера, что и один канал аналогового телевидения. Это возможно, потому что цифровые сигналы могут быть сжаты — это означает, что они занимают гораздо меньше «места» по сравнению с аналоговыми сигналами.

Сейчас вещательные компании переходят на HDTV, и некоторые из свободно доступных каналов находятся в этом режиме. К сожалению, старые цифровые приемники не могут декодировать эти новые сигналы, поэтому для просмотра вам понадобится оборудование новейшего поколения.

---

Как это вписывается в мою нынешнюю систему?

Большие тарелки бывают двух видов — только C-диапазон и системы с двойным C / Ku-диапазоном. Цифровые сигналы присутствуют на обоих диапазонах, и для получения наибольшего разнообразия предпочтительна система с двумя диапазонами C / Ku. Однако для начала подойдет система с одним диапазоном C.В настоящее время большинство каналов HD находятся в диапазоне C, но я подозреваю, что это изменится, поскольку все больше каналов будут отправляться в формате HD.

Недавно представленный — Слева, Рупор / конверторы LNB с переключением полярности в диапазонах C и C / Ku. Один из них, вместе с регулятором перемещения тарелки VBox справа, позволит новым приемникам работать с большими тарелками без старого приемника. Это решение стоимостью менее 100 долларов стало популярным, и большинство спутниковых дилеров FTA продают эти товары.

---

В поисках цифрового программирования

Самая большая жалоба на первые цифровые спутниковые ресиверы заключалась в том, насколько сложно было найти программы. Это связано с тем, что на одной частоте транспондера может быть много каналов. Чтобы разделить их, мы должны знать скорость передачи символов, а также информацию PID видео и аудио. Новое поколение приемников FTA решило эту проблему с помощью функции Blind Search .

Вкратце, слепой поиск сканирует все транспондеры на спутнике на предмет цифровых сигналов и сохраняет результаты в упорядоченном списке. После этого вы можете просмотреть этот список и отредактировать его так, как вам нравится. Для аудиофилов есть также куча цифровых радиостанций, которые можно найти почти в любом формате прослушивания. Ссылки внизу этой страницы ответят на многие другие ваши вопросы.

---

С нуля с новым блюдом

Для людей, у которых нет большого блюда, есть несколько вариантов.Если у вас есть комната, вы можете подумать о покупке бывшей в употреблении большой тарелки и ее установке. Часто их можно получить за небольшую плату или бесплатно, потому что владелец просто хочет от них избавиться. Обратной стороной этого является то, что оборудование, вероятно, потребует некоторого ремонта, и вам, возможно, придется установить новый узел рупора подачи, чтобы получать сигналы диапазона Ku. Короче говоря, это может потребовать много работы, но даст наибольший выбор свободного программирования и гибкости.

Второй вариант — система только для диапазона Ku.Базовая конфигурация, такая как тарелка с фиксированным положением слева и приемник, начинается примерно с 250 долларов. Эта установка работает лучше всего, если вы ищете один конкретный тип программирования, и вы не заинтересованы в сканировании всех спутников. В противном случае конструкция тороида, подобная изображенной выше, может принимать несколько спутников по дуге 40 градусов. LNB расположены в массиве каналов для приема желаемых спутников. Эти LNB подключены к селекторному переключателю, который управляется приемником.Никаких движущихся частей!

Третий вариант — это небольшое блюдо Ку, подобное изображенному выше, с прикрепленным двигателем для посуды. За чуть более 100 долларов вы можете добавить движитель к тарелке Ku с фиксированным положением и иметь возможность покрывать всю видимую спутниковую дугу в вашем местоположении. Большинство цифровых приемников оснащены DiSEqC 1.2, который представляет собой метод передачи сигналов, используемый для управления движителем и полярностью сигнала через коаксиальный кабель. Сегодня это, безусловно, самая популярная конфигурация, поскольку она обеспечивает наибольшее разнообразие программ по цене.

Как работает тороид

---

Полезные цифровые спутниковые ссылки

ИНФОРМАЦИЯ

Спутниковый список

Парни-спутники — отличный сайт-спутник

Hypermegasat — дилер оборудования FTA

---

Вернуться на главную

Эта страница была обновлена ​​29.10.2012

---

Спутниковая антенна — обзор

Солнечные тарелки

Электростанция на солнечных батареях обычно представляет собой единственный параболический отражатель, похожий на спутниковую антенну, но с тепловым двигателем вместо микроволнового приемника в фокусе.Тарелка и ее двигатель сконструированы как единый блок, установленный на каркасе, который позволяет ей отслеживать солнце по небу. Большинство солнечных тарелок имеют мощность 25 кВт или меньше, хотя были построены и более крупные. Развернутые поодиночке, они могут обеспечить автономный блок питания. Однако их также можно развернуть в большем количестве, чтобы обеспечить более высокую генерирующую мощность. Схема типичной солнечной тарелки показана на рисунке 13.7.

Рисунок 13.7. Схема блока питания солнечной тарелки.

Большинство солнечных тарелок используют простые автономные тепловые двигатели для выработки энергии, но в одном или двух недавних проектах системы солнечных тарелок были разработаны для обеспечения пара для паровой турбины. Основными преимуществами солнечных тарелок являются их простота и эффективность. Отдельные солнечные тарелки способны достигать 30% эффективности преобразования энергии, что намного выше, чем у любой другой солнечной тепловой технологии.

Первая солнечная тарелка для энергии была построена французским математиком Августом Муше в 19 веке для привода парового двигателя.Современная версия, предназначенная для выработки электроэнергии, стала появляться после энергетических кризисов 1970-х годов. Однако технология изо всех сил пыталась оправдать себя с экономической точки зрения, и только в конце первого десятилетия 21-го века демонстрационный проект, включающий большое количество солнечных тарелок, наконец, начал генерировать энергию.

Солнечную тарелку можно рассматривать как солнечную башню в миниатюре, точку, фокусирующую солнечную тепловую систему с высоким коэффициентом концентрации. С помощью одного сплошного отражателя солнечная антенна может достичь коэффициента концентрации 2000.Это позволяет достичь очень высокой температуры до 1000 ° C, что обеспечивает высокую эффективность преобразования энергии. Тепловой двигатель в центре тарелки согласован с подводимой теплотой с тарелкой диаметром 10 м, способной обеспечивать около 25 кВт электроэнергии при прямой солнечной инсоляции 1000 Вт / м ² . Были построены блоки мощностью до 100 кВт, но при больших размерах тарелки становятся массивными и сложными в управлении.

Как и в других типах солнечных тепловых электростанций, отражатели для солнечных тарелок обычно изготавливаются из зеркального стекла.Однако одиночный стеклянный отражатель диаметром 10 м был бы непомерно дорогим (и тяжелым), поэтому они обычно состоят из набора мелких элементов, которые приблизительно соответствуют большой тарелке (см. Рисунок 13.8). Пластиковые и алюминиевые отражатели также были протестированы, а также была испытана новая технология, при которой тонкая пластиковая мембрана натягивается на обруч, а затем деформируется путем создания частичного вакуума с одной стороны.

Рисунок 13.8. Практичная система питания солнечной тарелки с секционными зеркалами.

Для достижения высокой эффективности солнечная тарелка должна точно отслеживать солнце.Для посуды большего размера это обычно достигается путем отслеживания по двум перпендикулярным осям. Для небольших антенн часто используется полярное отслеживание. Это включает в себя вращение антенны вокруг оси, параллельной оси вращения Земли, со скоростью 15 ° / час, чтобы соответствовать скорости вращения Земли. Движение вокруг второй оси часто используется для учета сезонного движения солнца в небе.

Выработка электроэнергии с помощью солнечной антенны обычно осуществляется с помощью небольшого автономного двигателя, обычно либо двигателя Стирлинга, либо микротурбины, закрепленной в его фокусе.В обоих случаях тепло в фокусе тарелки используется для нагрева термодинамической жидкости, которая приводит в движение двигатель, генерируя энергию. В двигателе Стирлинга этой жидкостью является водород или гелий, удерживаемый внутри двигателя в замкнутом цикле. В микротурбине термодинамической жидкостью является воздух, а цикл соответствует циклу газовой турбины. Двигатель Стирлинга обладает очень высоким КПД, и, хотя при работе двигателей на солнечных батареях удалось достичь КПД чуть более 31%, вполне возможно, что его можно будет использовать в 40%. Микротурбина менее эффективна, с потенциальной максимальной эффективностью около 30%, но она дешевле.Кроме того, при необходимости подвод тепла в микротурбину может быть увеличен за счет природного газа. Этого труднее добиться с двигателем Стирлинга с полностью замкнутым циклом.

Можно построить солнечную антенну, которая может использовать тепло, которое она собирает, для выработки пара для паровой турбины. Чтобы сделать это эффективным, обычно необходимо либо построить одну очень большую посуду, либо построить серию посуды меньшего размера, подключенных к единому нагревательному контуру. Системы посуды, основанные на паровом цикле, были разработаны Австралийским национальным университетом.

Коммерциализация технологии солнечных антенн идет медленно. Первый полукоммерческий проект, электростанция Maricopa в Фениксе, штат Аризона, был введен в эксплуатацию в 2010 году. На станции установлено 60 параболических тарелок с совокупной генерирующей мощностью 1,5 МВт. Его строительство поддержало правительство США. Проект аналогичной мощности на базе армии Туэле в штате Юта заработал в 2013 году (в 2018 году он не работал). В Калифорнии были предложены гораздо более крупные схемы, но до сих пор не построено ни одной.

Продам большую спутниковую тарелку 7,3 м

Большая спутниковая тарелка 7,3 м

Большая спутниковая антенна 7,3 м Описание

В большой спутниковой тарелке нашей антенны 7,3 м используется параболический рефлектор, который обеспечивает высокое усиление и исключительные характеристики диаграммы направленности, а также низкий КСВН. Его электрические характеристики соответствуют требованиям FCC 25.209, IESS (Intelsat) или спецификации боковых лепестков ITU-RS 580 (внутренние и международные стандарты). Основная поверхность отражателя состоит из 16 отдельных регулируемых алюминиевых панелей, панели которых состоят из алюминиевых листов и ребер, которые формуются с растяжением и приклепываются на специальной форме.Вся структура 7,3-метровой антенны состоит из подставки, рефлектора, вспомогательного рефлектора и системы подачи.

Большая спутниковая антенна 7,3 м Характеристики

Пожалуйста, выберите линейную или круговую систему подачи, если вам нужно

Система подачи собрана и протестирована перед отправкой с завода

С конструкцией из стали, оцинкованной горячим способом

Качество конструкции антенны гарантировано

Самоустанавливающийся антенный рефлектор из растянутого алюминия

7.3-метровая большая спутниковая антенна Технические характеристики

Большая спутниковая антенна 7,3 м ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметр	7,3 млн
Рабочая частота, ГГц	Ремешок C		Ku-диапазон
	Получить	Передача	Получить	Передача
	3,625-4,2	5,85 ～ 6,425	10,95–12,75	13.75-14.5
Усиление, средняя полоса, дБи	47,85	51,42	57,6	58,53
XPD при ширине луча 1 дБ, дБ	33	33	33	33
Изоляция, Tx to Rx, дБ	85
XPD (по оси), дБ	35	35	35	35
Вносимые потери подачи, дБ	0.25	0,2	0,25	0,25
Диаграмма направленности: первый боковой лепесток	CCIR 580-4
КСВ	1,25	1,25	1,25	1,25
-3 дБ Ширина луча	0,666 °	0,44 °	0,216 °	0,19 °
Интерфейс подачи	CPR-229G	CPR-159G / 137G	WR-75	WR-75
Температура шума антенны Угол наклона 10 ° Угол наклона 20 ° Высота 40 °	35 ° К 27 ° К 25 ° К		60 ° К 50 ° К 48 ° К
Tx.Мощность, кВт		5		2

Большая спутниковая тарелка 7,3 м ЭКОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Operational Wind	72 км / ч
Ветер выживания	200 км / ч
Относительная влажность	0% ~ 100%
Снег	30 мм
Сейсмические (выживание)	0.3 г (В), 0,15 г (В)
Температура	-45 ° C ～ + 60 ° C

Большая спутниковая антенна 7,3 м МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип антенны	Кольцевая фокусирующая антенна
Высота	0 ° ～ 90 °
Азимут	± 85 °
Точность отражателя (RMS)	≤0,35 мм
Подставка для антенны Тип	Пьедестал Kingpost

Antesky — это профессиональный производитель крупных спутниковых тарелок, основанный в 1985 году при поддержке правительства Китая

.

научно-исследовательских учреждения.Раньше мы в основном настраивали антенны для китайского аэрокосмического и военного применения. С 2008 года мы начали производить гражданские антенны. Однако Antesky постоянно производит гражданские антенны в соответствии с военными стандартами, поэтому качество антенн пользуется высокой репутацией в мире. Antesky может предоставить антенны диаметром от 3 м до 50 м, включая антенну VSAT, большую спутниковую антенну, антенну TVRO, антенну Flyaway, морскую телевизионную антенну и т. Д.

Ссылка на SNS Antesky ：

1. linkedin: http: // www.linkedin.com/company/antesky-science-technology-inc-
2. Facebook: https://www.facebook.com/antesky.dish.antenna
3. Адрес электронной почты: [email protected]
4. Сайт: www.antesky.com

Имеет ли значение размер спутниковой антенны? — Mvorganizing.org

Имеет ли значение размер спутниковой антенны?

Размер спутниковой тарелки пропорционален ее «усилению», «усиление» — это эффективное усиление, чем больше спутниковая тарелка, тем больше сигнала она улавливает и тем более сфокусированным луч.

Как мне узнать, есть ли у меня Блюдо 300 или 500?

Блюдо 300 = Блюдо, которое может видеть только одно пятно DBS в небе. Блюдо 500 = Блюдо, которое может видеть два основных местоположения спутника для Блюдо одновременно на 119 и 110 °, хотя оно способно принимать только одно местоположение или любые два местоположения DBS на расстоянии 9 ° в небе.

Используются ли еще большие спутниковые антенны?

Блюда такого размера используются и сегодня. Однако телевизионные станции по-прежнему предпочитают передавать свои сигналы в аналоговом диапазоне C с помощью больших антенн из-за того, что сигналы диапазона C менее подвержены замиранию из-за дождя, чем сигналы диапазона Ku.

Для чего используются большие спутниковые антенны?

Большинство больших спутниковых тарелок используются для измерения сигналов (волн) электромагнитной связи и используются для отражения этих волн и фокусировки их с большим фокусным расстоянием до приемника или, наоборот, для приема более слабого сигнала на передатчике. , и сфокусируйте этот сигнал в более плотный сфокусированный сигнал для…

Почему у людей большие спутниковые тарелки?

Чем больше спутниковая антенна, тем больше вы можете уловить.Для приема Sky в Британии все, что вам нужно, это спутниковая антенна размером всего 45 см, чтобы сигнал был настолько сильным.

Как избавиться от большой спутниковой антенны?

Где взять старые спутниковые антенны? Отнесите свою старую спутниковую тарелку в ближайший к вам местный пункт по переработке электронных отходов. Обязательно позвоните заранее, чтобы убедиться, что они принимают вашу тарелку, поскольку некоторые предприятия по утилизации и переработке ограничивают типы электронных отходов, которые они принимают, и взимают разные ставки за утилизацию.

Можно ли продать старые спутниковые тарелки?

Ага, можно продать.Но они везде и не используются. Так что люди могут получить их бесплатно. Многие владельцы DirectTV и Dish, у которых есть два или более домов, просто оставляют антенну включенной и берут с собой свои тюнеры из дома в каждый из своих домов и зажигают их над посудой в этих домах.
