Обозначения буквенно-цифровые в электрических схемах



Наверное, в любой электрической схеме помимо графических, всегда присутствуют буквенно-цифровые обозначения. Документом, регламентирующим правильные буквенно-цифровые обозначения различных элементов электрической цепи является

ГОСТ 2.710-81 ЕСКД (Единая Система Конструкторской Документации) Правила выполнения схем.



Ниже приведены таблицы из этого документа, содержащие примеры основных распространенных элементов электрических схем с соответствующими им буквенным обозначениям и ссылки для скачивания оригинала ГОСТ 2.710-81 ЕСКД .



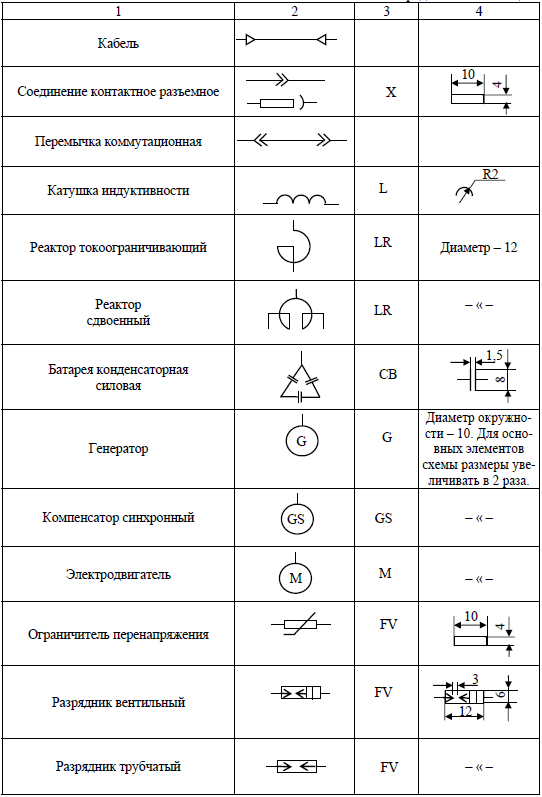

Таблица 1. Буквенные коды наиболее распространенных элементов электрических схем

Первая буква кода (обязательная)	Группа видов элементов	Примеры видов элементов
A	Устройства	Усилители, приборы телеуправления, лазеры, мазеры
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения	Громкоговорители, микрофоны, термоэлектрические чувствительные элементы, детекторы ионизирующих излучений, звукосниматели, сельсины
C	Конденсаторы	—
D	Схемы интегральные, микросборки	Схемы интегральные аналоговые цифровые, логические элементы, устройства памяти, устройства задержки
E	Элементы разные	Осветительные устройства, нагревательные элементы
F	Разрядники, предохранители, устройства защитные	Дискретные элементы защиты потоку и напряжению, плавкие предохранители, разрядники
G	Генераторы, источники питания, кварцевые осцилляторы	Батареи, аккумуляторы, электрохимические и электротермические источники
H	Устройства индикационные и сигнальные	Приборы звуковой и световой сигнализации, индикаторы
K	Реле, контакторы, пускатели	Реле токовые и напряжения, реле электротепловые, реле времени, контакторы, магнитные пускатели
L	Катушки индуктивности, дроссели	Дроссели люминесцентного освещения
M	Двигатели	Двигатели постоянного и переменного тока
P	Приборы, измерительное оборудование	Показывающие, регистрирующие и измерительные приборы, счетчики, часы
Q	Выключатели и разъединители в силовых цепях	Разъединители, короткозамыкатели, автоматические выключатели (силовые)
R	Резисторы	Переменные резисторы, потенциометры, варисторы, терморезисторы
S	Устройства коммутационные в цепях управления, сигнализации и измерительных	Выключатели, переключатели, выключатели, срабатывающие от различных воздействий
T	Трансформаторы, автотрансформаторы	Трансформаторы тока и напряжения, стабилизаторы
U	Преобразователи электрических величин в электрические, устройства связи	Модуляторы, демодуляторы, дискриминаторы, инверторы, преобразователи частоты, выпрямители
V	Приборы электровакуумные, полупроводниковые	Электронные лампы, диоды, транзисторы, тиристоры, стабилитроны
W	Линии и элементы сверхвысокой частоты, антенны	Волноводы, диполи, антенны
X	Соединения контактные	Штыри, гнезда, разборные соединения, токосъемники
Y	Устройства механические с электромагнитным приводом	Электромагнитные муфты, тормоза, патроны
Z	Устройства оконечные, фильтры, ограничители	Линии моделирования, кварцевые фильтры



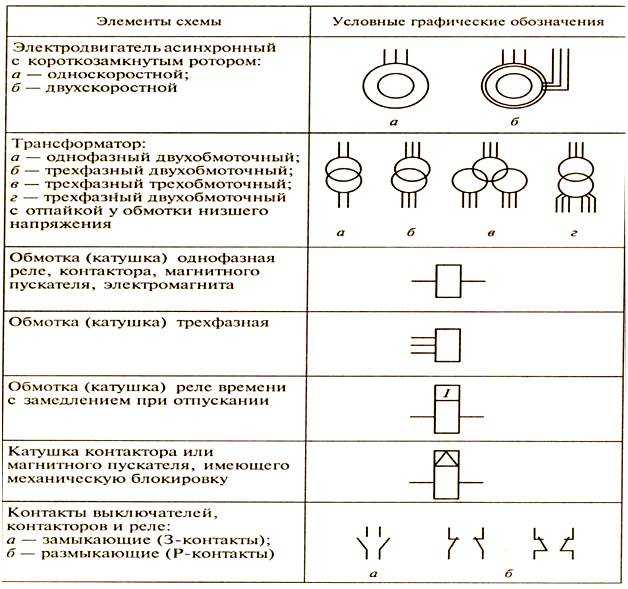

Таблица 2. Примеры двухбуквенных кодов элементов электрических схем

Первая буква кода (обязательная)	Группа видов элементов	Примеры видов элементов	Двухбуквенный код
A	Устройство (общее обозначение)
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения	Громкоговоритель	BA
		Магнитострикционный элемент	BB
		Детектор ионизирующих элементов	BD
		Сельсин — приемник	BE
		Телефон (капсюль)	BF
		Сельсин — датчик	BC
		Тепловой датчик	BK
		Фотоэлемент	BL
		Микрофон	BM
		Датчик давления	BP
		Пьезоэлемент	BQ
		Датчик частоты вращения (тахогенератор)	BR
		Звукосниматель	BS
		Датчик скорости	BV
C	Конденсаторы
D	Схемы интегральные, микросборки	Схема интегральная аналоговая	DA
		Схема интегральная, цифровая, логический элемент	DD
		Устройство хранения информации	DS
		Устройство задержки	DT
E	Элементы разные	Нагревательный элемент	EK
		Лампа осветительная	EL
		Пиропатрон	ET
F	Разрядники, предохранители, устройства защитные	Дискретный элемент защиты по току мгновенного действия	FA
		Дискретный элемент защиты по току инерционного действия	FP
		Предохранитель плавкий	FU
		Дискретный элемент защиты по напряжению, разрядник	FV
G	Генераторы, источники питания	Батарея	GB
H	Элементы индикаторные и сигнальные	Прибор звуковой сигнализации	HA
		Индикатор символьный	HG
		Прибор световой сигнализации	HL
K	Реле, контакторы, пускатели	Реле токовое	KA
		Реле указательное	KH
		Реле электротепловое	KK
		Контактор, магнитный пускатель	KM
		Реле времени	KT
		Реле напряжения	KV
L	Катушки индуктивности, дроссели	Дроссель люминесцентного освещения	LL
M	Двигатели	—	—
P	Приборы, измерительное оборудование Примечание. Сочетание PE применять не допускается	Амперметр	PA
		Счётчик импульсов	PC
		Частотометр	PF
		Счётчик активной энергии	PI
		Счётчик реактивной энергии	PK
		Омметр	PR
		Регистрирующий прибор	PS
		Часы, измеритель времени действия	PT
		Вольтметр	PV
		Ваттметр	PW
Q	Выключатели и разъединители в силовых цепях	Выключатель автоматический	QF
		Короткозамыкатель	QK
		Разъединитель	QS
R	Резисторы	Терморезистор	RK
		Потенциометр	RP
		Шунт измерительный	RS
		Варистор	RU
S	Устройства коммутационные в цепях управления, сигнализации и измерительных. Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей	Выключатель или переключатель	SA
		Выключатель кнопочный	SB
		Выключатель автоматический	SF
		Выключатели, срабатывающие от различных воздействий: – от уровня	SL
		– от давления	SP
		– от положения (путевой)	SQ
		– от частоты вращения	SR
		– от температуры	SK
T	Трансформаторы, автотрансформаторы	Трансформатор тока	TA
		Электромагнитный стабилизатор	TS
		Трансформатор напряжения	TV
U	Устройства связи. Преобразователи электрических величин в электрические	Модулятор	UB
		Демодулятор	UR
		Дискриминатор	UI
		Преобразователь частоты, инвертор, генератор частоты, выпрямитель	UZ
V	Приборы электровакуумные, полупроводниковые	Диод, стабилитрон	VD
		Прибор электровакуумный	VL
		Транзистор	VT
		Тиристор	VS
W	Линии и элементы СВЧ Антенны	Ответвитель	WE
		Короткозамыкатель	WK
		Вентиль	WS
		Трансформатор, неоднородность, фазовращатель	WT
		Аттенюатор	WU
		Антенна	WA
X	Соединения контактные	Токосъёмник, контакт скользящий	XA
		Штырь	XP
		Гнездо	XS
		Соединение разборное	XT
		Соединитель высокочастотный	XW
Y	Устройства механические с электромагнитным приводом	Электромагнит	YA
		Тормоз с электромагнитным приводом	YB
		Муфта с электромагнитным приводом	YC
		Электромагнитный патрон или плита	YH
Z	Устройства оконечные Фильтры. Ограничители	Ограничитель	ZL
		Фильтр кварцевый	ZQ



Таблица 3. Буквенные коды для, обозначающие функциональные назначения элементов

Буквенный код	Функциональное назначение	Буквенный код	Функциональное назначение
A	Вспомогательный	P	Пропорциональный
B	Направление движения (вперед, назад, вверх, вниз, по часовой стрелке, против часовой стрелки)	Q	Состояние (старт, стоп, ограничение)
C	Считающий	R	Возврат, сброс
D	Дифференцирующий	S	Запоминание, запись
F	Защитный	T	Синхронизация, задержка
G	Испытательный	V	Скорость (ускорение, торможение)
H	Сигнальный	W	Сложение
I	Интегрирующий	X	Умножение
K	Толкающий	Y	Аналоговый
M	Главный	Z	Цифровой
N	Измерительный
