Работа частотника с однофазным двигателем

В силу ряда причин однофазные двигатели получили широкое распространение в быту. Их, как и трехфазные приводы, можно подключать через преобразователи частоты, при этом сохраняются все преимущества такой схемы подключения — плавный разгон и замедление, установка любой скорости вращения, контроль за током и моментом на валу, защита. Однако подключение однофазных двигателей имеет свои особенности, о которых мы и расскажем ниже.

Электродвигатель

В статье пойдет речь об однофазных асинхронных электродвигателях, имеющих два вывода питания и питающее напряжение 220 или 380 В при номинальной частоте 50 Гц. Как правило, такие агрегаты имеют в своей схеме пусковой либо фазосдвигающий конденсатор.

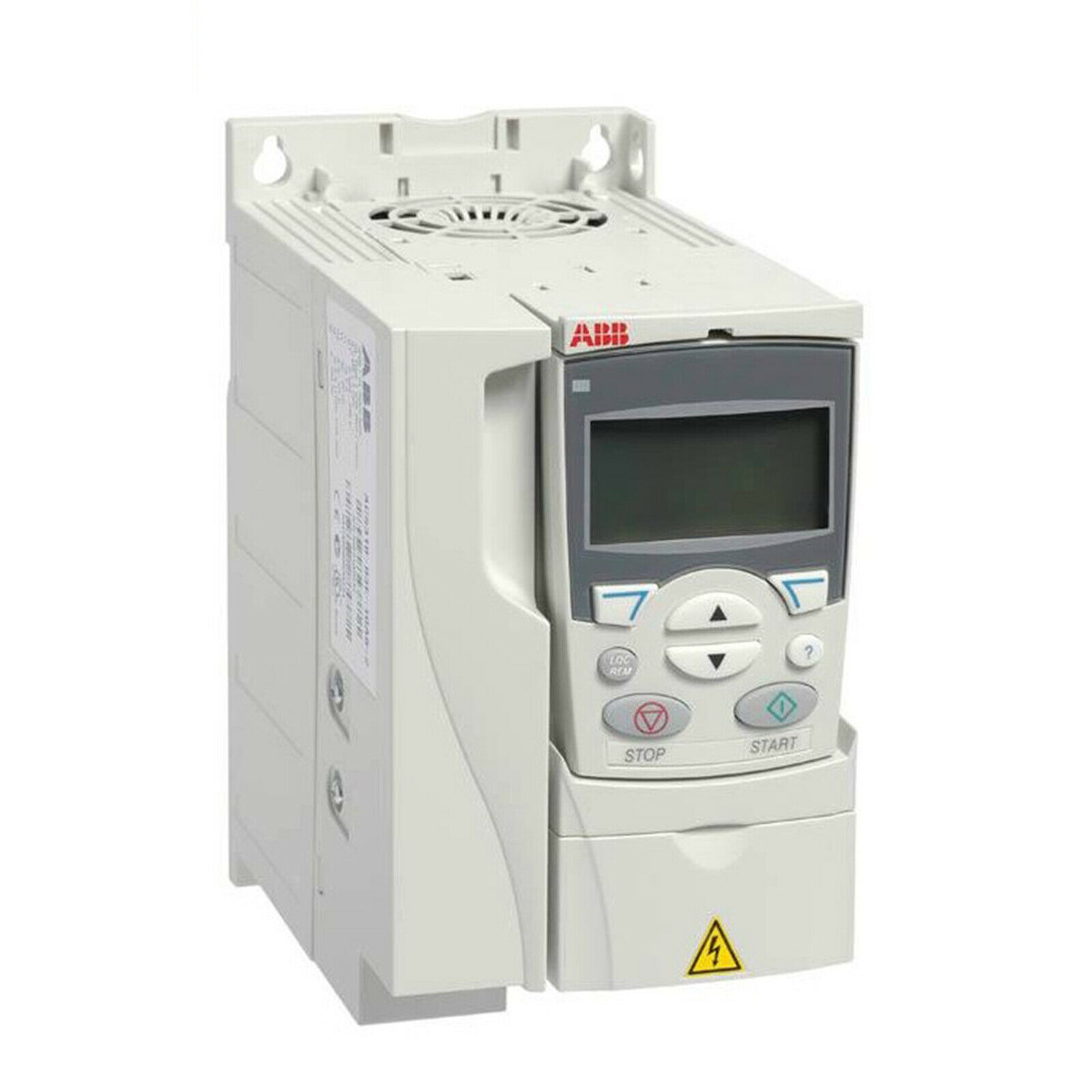

Частотный преобразователь

По способу подключения питания на входные клеммы различают однофазные и трехфазные частотники. При этом однофазные частотные преобразователи питаются фазным напряжением 220 В, трехфазные – линейным 380 В.

Однако на выходе ПЧ обычно вырабатывается трехфазное напряжение со сдвигом фаз 120°, величина которого ограничена напряжением питания на входе.


Однофазный и трехфазный преобразователи SIEMENS Micromaster 420

В контексте однофазных двигателей преобразователи частоты можно условно разделить на три группы:

  1. Преобразователи, специально предназначенные для однофазных двигателей.
  2. Преобразователи с опциональной возможностью подключения однофазных двигателей, при этом необходимо использовать соответствующие настройки и схему подключения.
  3. Преобразователи без возможности подключения однофазного двигателя.

Мы рассмотрим частотники из второй группы.

Обратите внимание! Не стоит путать преобразователи с однофазным питанием по входу с частотниками, имеющими однофазный выход. Возможны комбинации, когда преобразователь с однофазным питанием имеет на выходе 3 фазы с напряжением 220 В, либо когда ПЧ с трехфазным питанием выдает на однофазный двигатель напряжение 220 или 380 В.

Особенности подключения

Как было сказано выше, не каждый частотный преобразователь может работать с однофазным двигателем, поскольку при его подключении третья (неподключенная) фаза фактически будет в обрыве, что вызовет ошибку. Поэтому необходимо внимательно ознакомиться с документацией к ПЧ — производитель должен явно указать, что имеется возможность подключения и работы однофазной нагрузки.

Поскольку однофазный двигатель содержит конденсатор, при изменении рабочей частоты не удастся обеспечить нужный сдвиг фаз, и двигатель на пониженных частотах (менее 30 Гц) будет перегреваться. Это следует учитывать при выборе диапазона рабочих частот и способа охлаждения привода.

При однофазном подключении двигателя оперативный реверс через панель управления или настройки ПЧ невозможен. Поменять направление вращения можно, изменив схему подключения обмоток внутри двигателя.

Настройка преобразователя частоты

При настройке частотника нужно обратить внимание на следующие моменты:

  • По возможности ограничить время разгона и торможения с целью уменьшения нагрева ПЧ и двигателя. Тоже самое касается и количества циклов включения/выключения в единицу времени.
  • Выбрать скалярный режим частотного управления.
  • Отключить контроль обрыва фаз на выходе ПЧ.
  • Перед первым пуском обязательно провести автоматическую настройку (адаптацию) согласно инструкции.

Здесь нужно обратить внимание на один важный момент. Однофазный двигатель имеет КПД ниже, чем трехфазный с теми же параметрами. Это следует учитывать при выборе пары ПЧ/двигатель. Для повышения КПД и уменьшения нагрева можно экспериментально выставить точки на вольт-частотном графике. Как вариант, можно отключить пусковой конденсатор, а выводы от пусковой и рабочей обмоток подключить к выходу трехфазного преобразователя. Далее провести настройку, как указано выше.

Переделка однофазного двигателя в трехфазный

Нередко однофазный асинхронный двигатель на деле оказывается трехфазным. Его переделка на одну фазу обычно связана с ограничениями по питанию, которое в некоторых локациях может быть только однофазным.

Перед тем, как подключать однофазный двигатель к ПЧ, можно проверить возможность его работы на трех фазах. Для этого нужно вскрыть борно, определить тип двигателя и его исходную схему. Чаще всего выясняется, что привод имеет трехфазное питание с линейным напряжением 220 В и собран по схеме «Треугольник», при этом для обеспечения его работы от одной фазы применяют фазосдвигающий конденсатор. Следовательно, достаточно исключить из схемы конденсатор и запускать двигатель по обычной трехфазной схеме.

Другие полезные материалы:
5 шагов подключения неизвестного электродвигателя
Преимущества векторного управления электродвигателем
Настройка ПЧ для работы на несколько двигателей

Преобразователи частоты число фаз/напряжение на входе 1-ф/220 (одна фаза 220в) В

Страницы

  • 1
  • 2 2
  • 3 3
  • 4 4
  • 5 . ..
  • 34 34

Однофазный частотный преобразователь для электродвигателя

Сфера применения частотного преобразователя для однофазного двигателя достаточно широка и прекрасно подходит для любого производства. В связи с этим необходимо выделить одно из главных достоинств прибора, однофазный частотный преобразователь не требует дополнительной модернизации всего оборудования. Он очень компактный по своим габаритам, легко настраивается и работает на повышение КПД. Необходимо отметить, что преобразователь частоты однофазный для двигателя просто находка, ведь таким образом можно контролировать и повышать показатели работы, не потребляя дополнительных энергоресурсов.

Преобразователь частоты для однофазной сети

Довольно часто люди сталкиваются с проблемой, когда для работы, скажем, станка или прибора двигатель рассчитан на 380 В, а в наличии имеется стандартная розетка на 220 В. В этом случае частотный преобразователь, цена на который стартует от 1478 грн., станет решением всех проблем. Итак, частотный преобразователь 220 В помогает регулировать и задавать скорость вращения механики двигателя, повысить КПД работы механизма и, наконец, экономить энергоресурсы. Как правило, частотный преобразователь 220, держит перегруз до 150%. Преобразователь частоты 220 может иметь расширенный функционал: ПИД-регулятор, дистанционное управление, выход USB, регулятор температуры и др. И широко применяться на глубинных насосах, холодильниках и других компрессорах, кондиционерах, системах отдельного водоснабжения и полива, системах вентиляции.

Преобразователь; частоты для однофазного двигателя и его применение в быту

Во время работы преобразователь частоты для однофазного двигателя первоначально повышает скорость вращения, а уже потом подгоняет интенсивность вращения под заданные параметры. Данная группа преобразоватилей частоты используется только для однофазных двигателей. Типичные применения это бытовые насосы, вентиляторы прочие простые применения. В промышленности они очень часто используются на животноводческих фермах, для регулирования температуры помещений. На нашем сайте можно найти любой необходимый преобразователь частоты 220В, проконсультироваться со специалистами и оформить заказ.

Гибридный мощный преобразователь частоты для однофазный мотор для разнообразного использования Certified Products

Доступ к множеству вариантов мощных, надежных и эффективных. преобразователь частоты для однофазный мотор на Alibaba.com для всех типов домашнего и коммерческого использования. Эти. преобразователь частоты для однофазный мотор оснащены новейшими технологиями и обладают разной мощностью, чтобы легко служить вашим целям. Вы можете выбрать из существующих. преобразователь частоты для однофазный мотор моделей на сайте или выбирайте полностью адаптированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

The. Коллекции преобразователь частоты для однофазный мотор, представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и отображение любых ошибок, защита от перенапряжения и так далее. Эти. преобразователь частоты для однофазный мотор доступны с различными номиналами напряжения, например 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов. Эти. преобразователь частоты для однофазный мотор также оснащены функциями защиты входа от обратной полярности.

Alibaba.com может помочь вам выбрать один из них. преобразователь частоты для однофазный мотор с разнообразием моделей, размеров, мощностей, энергопотребления и многого другого. Эти умные. преобразователь частоты для однофазный мотор эффективно экономят на счетах за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать их. преобразователь частоты для однофазный мотор в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и важным.

Просмотрите разнообразное. преобразователь частоты для однофазный мотор представлены на Alibaba.com и покупайте лучшие из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

Подключение частотного преобразователя к однофазному двигателю и их работа

Тема сегодняшнего обзора – однофазный частотный преобразователь для однофазного двигателя: как работает подобная схема, какие настройки нужны для запуска и эффективной работы. Направление весьма специфическое, так как обычно на месте однофазной модели используется трехфазный промышленный агрегат.

Как известно, однофазные установки получили широкое распространение в бытовых эксплуатационных условиях. Их можно подключать к сети напрямую, либо через частотники, наличие которых обеспечивает ряд дополнительных опций управления: плавный старт, резкое торможение независимо от скорости вращения, замедление, контроль тока, возникающего на валу, защита при КЗ и прочих проблемах. Однако подключение частотного преобразователя к асинхронному двигателю имеет свои особенности, о которых стоит поговорить более детально.

Однофазные силовые установки работают как от сети 220, так и от сети 380 вольт с частотой 50 Гц. В схеме таких машин, для стартового толчка применяются фазосдвигающие конденсаторы, меняющие угол магнитных полей, что и приводит ротор в движение.

Второй «игрок на поле» – частотный преобразователь, среди которых выделяют трехфазные и однофазные модели. Однофазные решения получают питание от сети 220 вольт, трехфазные, соответственно – 380 вольт линейного тока. На выходе преобразователя, как правило, генерируется трехфазное напряжение, но уже со сдвигом фаз в 120°. Величина выходных значений при этом полностью совпадает со входными показателями.

Разновидности частотников для однофазных агрегатов

На сегодняшний день преобразователи частоты для однофазного двигателя подразделяются на три группы:

  1. Узкоспециализированные, предназначенные только для однофазных машин

  2. Решения, имеющие опцию подключения двигателей с одной фазой

  3. Устройства, лишенные возможности подключения бытовых моторов

Наиболее интересными, с точки зрения универсальности, считаются устройства из второй группы. Сразу подчеркнем, что частотники и преобразователи питания, это не одно и то же.

Механизм подключения преобразователя

Как уже упоминалось, не каждый преобразователь способен взаимодействовать с однофазными установками. При подаче напряжения, неподключенная фаза будет греться, находясь фактически в состоянии обрыва. Микроконтроллер распознает это, как ошибку, потому перед использованием преобразователя частоты (ПЧ), необходимо внимательно изучить техническую документацию. Производитель конкретно указывает в документах, имеется ли возможность подключить к устройству бытовой агрегат.

По причине того, что однофазный двигатель в своей схеме содержит конденсатор, изменение частоты не позволяет достигнуть нужного угла сдвига фазы. При снижении частоты (ниже 30 Гц), двигатель начинает перегреваться. В таких условиях приходится продумывать дополнительные возможности для наладки охлаждения, что сильно усложняет общую схемотехнику.

Однофазное подключение через панель управления, лишает возможности наладить работу реверса двигателя. Изменить схему направления движения в этом случае можно только путем изменения схемы подключения обмоток внутри мотора.

Настраиваем частотник на работу в однофазном подключении

Выбирая преобразователи частоты для однофазных асинхронных двигателей, нужно уделить особое внимание следующим моментам.

  1. Скорость разгона и торможения следует ограничить, чтобы ПЧ не перегревался. Также нужно ограничить количество включений/выключений на протяжении одной рабочей смены по тем же причинам.

  2. Наилучшие показатели достигаются при выборе скалярного режима управления.

  3. До первого пуска потребуется провести автоматическую настройку оборудования в соответствии с инструкцией.

  4. После покупки и подключения, отключаем функцию контроля обрыва фаз.

Важно учесть следующее. Однофазные установки изначально имеют более низкий КПД в сравнении с трехфазными агрегатами. Этот нюанс критичен при подборе пары ПЧ/двигатель. Чтобы повысить коэффициент полезного действия и снизить нагрев, можно поэкспериментировать со сдвигом вольт-частотной точки. Еще, в качестве варианта подбора оптимальных условий, стоит рассмотреть отключение пускового конденсатора, подключив пусковые и рабочие выводы статора к выходу ПЧ.

Переделка однофазного мотора в трехфазный

Так как частотники для однофазного двигателя практически не используются, из-за большого количества технических ограничений по регулировке режимов, а подключение трехфазных ПЧ требует определенной сноровки и компромиссов, остается третий вариант – переделка двигателя.

Очень часто однофазные модели на поверку оказываются переделанными трехфазными двигателями. Поэтому перед подключением в однофазном режиме, стоит проверить установку на предмет возможности промышленного режима эксплуатации. Для этого потребуется вскрыть блок распределения начал обмоток, чтобы понять исходную схему агрегата. Зачастую, наглядный эксперимент приводит к выводу, что перед нами мотор на три вывода с линейным напряжением 220 вольт с разводкой «треугольник». Трансформация в однофазную модель получается за счет использования конденсатора, сдвигающего одну из фаз. Чтобы вернуть изначальный конструкторский замысел, достаточно исключить из схемы конденсатор, и запустить установку по схеме на три выхода.

В завершении нашего обзора хочется подчеркнуть тот факт, что к одному ПЧ можно подключить сразу несколько силовых агрегатов. В этом случае имеет место быть три схемы. Первая подразумевает параллельное соединение при условии, что по мощности установки равны. Вторая, предусматривает соединение через тепловое реле (если установки разные по мощности и нагрузочной способности). Третья схема – поочередный режим включения, регулирующийся контакторами.

Частотные преобразователи 220 В и 380 В – в чём разница и какие их преимущества

Для управления скоростью вращения электродвигателя, используют специальные электротехнические устройства – частотные преобразователи. В зависимости от типа применяемого двигателя и количества используемых фаз, преобразователи частоты могут быть спроектированы для однофазного и трёхфазного режима электропитания. Однофазный режим соответствует номинальному напряжению сети – 220В, а трёхфазный – 380В.

Назначение частотных преобразователей

Для максимальной оптимизации производственного процесса, в приводном механизме которого присутствуют электродвигатели, необходимо использовать преобразователи частоты. Они позволяют продлить эксплуатационный ресурс оборудования и рационализировать работу электродвигателя.

Асинхронные двигатели переменного тока могут функционировать и без инверторов. В таком случае они будут совершать обороты с одинаковой скоростью, без возможности регулировки частоты вращения. Также отсутствие частотника во входной цепи, приведёт к постоянным перегрузкам и возрастанию тока (во время пуска двигателя) в 5-7 раз выше номинального значения. Такие перенапряжения пагубно отражаются на состоянии обмоток двигателя и приведут к выходу из строя электрической машины.

Важно! Для осуществления плавного пуска и регулирования входных параметров электродвигателя, используют частотные преобразователи 380В (для трёхфазного подключения обмоток) и 220В (для однофазной цепи с нулевым проводом) ”
Стоит отметить, что использование современных инверторов в тандеме с электродвигателями, позволяет сократить потребление энергоресурсов вдвое!

Принцип работы преобразователей частоты

Несмотря на различное количество входных клемм однофазных (1-фаза; 2-ноль) и трёхфазных (1-я фаза; 2-я фаза; 3-я фаза) частотников, их принцип действия полностью совпадает.

Формируемые действия:
  • выпрямление переменного тока питающей сети;
  • формирование сигнала необходимой частоты управляющим микропроцессором, который попеременно осуществляет открытие/закрытие IGBT-транзисторов;
  • фильтрация входных параметров преобразуемого сигнала;
  • приобретение синусоидальной формы конечного сигнала за счёт сглаживания последовательности прямоугольных импульсов индуктивностью обмоток.
Существует три основных класса соединения частотных преобразователей, которые различаются фазностью подключения входных и выходных терминалов.

Классы подключения:
  1.  фаза на входе – 1 фаза на выходе;
  2.  1 фаза на ходе – 3 фазы на выходе;
  3.  3 фазы на входе – 3 фазы на выходе.
Первые два класса подключения реализуются на однофазных преобразователях, а третий класс – на трёхфазных.

Особенности работы преобразователя частоты 220 В

Основное отличие преобразователя частоты 220В от трёхфазного инвертора, заключается в возможности пуска и управления асинхронным трёхфазным электродвигателем от бытовой сети номинальным напряжением 220В. Подключать двигатель в этом случае следует по электрической схеме «треугольник». Это позволит избежать значительной потери мощности в работе системы.

Преимущества однофазного инвертора:

  • минимальные массогабаритные показатели;
  • высокий коэффициент энергосбережения;
  • наличие высоких функциональных возможностей;
  • внушительный диапазон изменения вращающего момента на валу двигателя;
  • возможность универсального исполнения для специфических видов оборудования;
  • максимальная защита электродвигателя от перенапряжений и токовых перегрузок;
  • приемлемое соотношение цены и качества, относительно стремительной самоокупаемости частотника за счёт снижения энергопотребления.

Преобразователи частоты 220В, предназначенные для однофазных электродвигателей, легко и просто внедряются в уже существующие установки. Частотники выступают в роли промежуточного элемента между электродвигателем и питающей сетью. После правильного подключения «фазы» и «ноля», остаётся лишь настроить рабочие параметры, оптимизирующие работу привода.

Специфика эксплуатации частотного преобразователя 380 В

Помимо обычного эксплуатационного процесса, в котором на входе и выходе преобразователя частоты присутствуют три фазы по 380В каждая, существует и возможность альтернативного подключения.

Частотный преобразователь 380В можно запитать и от одной фазы. Однако мощность при таком подключении снизиться процентов на 40%. Это связано с допустимой нагрузкой по току на силовые транзисторы и тиристоры, присутствующие в схеме преобразования.
Внимание! При подключении трёхфазного преобразователя к однофазной сети с напряжением 220В, на выходе инвертор будет выдавать три фазы по 220В каждая, а не 380В. В связи с этим, электродвигатели рассчитанные на напряжение 380/220В – соединяют по схеме «треугольник», а приводы 127/220В – по схеме «звезда» ”

Преимущества трёхфазного частотника:

  • возможность применения в сетях с изолированной нейтралью;
  • простой ввод в эксплуатацию;
  • снижение потребляемой электроэнергии;
  • автоматическая диагностика параметров вращения двигателя и предупреждение аварий;
  • производство пуска и торможения привода с наименьшей вероятностью возникновения ударных нагрузок;
  • максимальный КПД;
  • широкий диапазон установки скорости вращения, ускорения и момента;
  • максимальная рекуперация мощности электродвигателя во время падения входных значений напряжения или тока;
  • высокая надёжность и способность интуитивного управления.
Для получения значения выходного напряжения равного 380В, при подключении трёхфазного частотника к однофазной сети, необходимо применение однофазного трансформатора 220/380В. Всемирно известные бренды электротехнической продукции, производят специализированные преобразователи частоты, со встроенным повышающим трансформатором. На выходе такого агрегата из однофазной сети 220В, выдаётся трёхфазное напряжение 380В. Частотные преобразователи

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Простой преобразователь частоты для асинхронного электродвигателя.

РадиоКот >Схемы >Питание >Преобразователи и UPS >

Простой преобразователь частоты для асинхронного электродвигателя.

Итак коль уж асинхронный двигатель так распространён и трехфазная система напряжения созданная М. О. Доливо-Добровольским так удобна.  А  современная элементная база так хороша. То сделать преобразователь частоты –это лишь вопрос личного желания и некоторых финансовых возможностей.  Возможно кто  то скажет « Ну, зачем мне инвертор , я поставлю фазосдвигающий  конденсатор и все решено» . Но при этом обороты не покрутишь и в мощности потеряешь и потом это не интересно.

Возьмём за основу – в быту есть однофазная  сеть 220в, народный размер двигателя до 1 кВт.  Значить соединяем обмотки двигателя треугольником.  Дальше –проще, понадобится драйвер трехфазного моста IR2135(IR2133) выбираем  такой потому, что он применяется в промышленной технике имеет вывод  SD и удобное расположение выводов. Подойдёт и IR2132 , но у неё dead time больше и выхода SD нет. В качестве генератора PWM выберем микроконтроллер AT90SPWM3B  — доступен, всем понятен, имеет массу возможностей и недорого стоит, есть  простой программатор   -https://real.kiev.ua/avreal/. Силовые транзисторы  6 штук IRG4BC30W выберем с некоторым запасом по току  — пусковые токи АД могут превышать номинальные в 5-6 раз. И пока  не ставим «тормозной»  ключ и резистор, будем тормозить и намагничивать перед пуском  ротор постоянным током, но об этом позже …. Весь процесс работы отображается на 2-х строчном ЖКИ индикаторе.  Для управления достаточно 6 кнопок (частота +, частота -, пуск, стоп, реверс, меню).
Получилась вот такая схема.

Я вовсе не претендую  на законченность конструкции и предлагаю  брать данную конструкцию за некую основу для энтузиастов домашнего  электропривода.  Приведённые здесь платы были сделаны под имеющиеся в моём распоряжении детали.

Конструктивно инвертор выполнен на двух платах – силовая часть ( блок питания , драйвер и транзисторы моста , силовые клеммы) и цифровая часть (микроконтроллер + индикатор ). Электрически платы соединены гибким шлейфом. Такая конструкция выбрана для  перехода в будущем  на контроллер TMS320 или STM32 или STM8.
Блок питания собран по классической схеме и в комментариях не нуждается. Микросхема  IL300 линейная опто развязка  для управления током 4-20Ма. Оптроны ОС2-4 просто дублируют  кнопки «старт, стоп, реверс» для гальванически развязанного управления. Выход оптрона  ОС-1 «функция пользователя» (сигнализация и пр.)
Силовые транзисторы и диодный мост закреплены на общий радиатор. Шунт  4 витка манганинового провода диаметром 0.5мм  на оправке 3 мм.
Сразу замечу некоторые узлы и элементы вовсе не обязательны.  Для того что бы просто крутить двигатель ,  не нужно внешнее управление током 4-20 Ма. Нет необходимости в трансформаторе тока, для оценочного измерения подойдёт и токовый шунт. Не нужна внешняя сигнализация.  При мощности  двигателя 400 Вт и площади радиатора 100см2  нет нужды в термодатчике.

ВАЖНО! – имеющиеся на плате  кнопки управления изолированы от сети питания только пластмассовыми толкателями. Для безопасного управления необходимо использовать опторазвязку.

Возможные изменения в схеме в зависимости от микропрограммы.
Усилитель DA-1 можно подключать к трансформатору тока или к шунту. Усилитель DA-1-2 может быть использован для измерения напряжения сети или для измерения сопротивления терморезистора если не используется термодатчик  PD-1.
В случае длинных соединительных  проводов необходимо на каждый провод хотя бы надеть помехоподавляющие кольцо.  Имеют место помехи. Так например –пока я этого не сделал у меня «мышь» зависала.
Так же считаю важным отметить проверку надёжности изоляции АД –т.к. при коммутации силовых транзисторов выбросы напряжение на обмотках могут достигать значений 1,3 Uпит.

Общий вид.

Немного про управление.

Начитавшись  книжек с длинными  формулами в основном описывающих как делать синусоиду при помощи PWM. И как стабилизировать скорость вращения вала двигателя посредством таходатчика и ПИД регулятора. Я пришёл к выводу –АД имеет достаточно  жёсткую характеристику во всём диапазоне допустимых нагрузок на валу.
Поэтому для личных нужд вполне подойдет  управление описанное законом Костенко М. П. или как его ещё называют  скаляроное.  Достаточное для большинства практических случаев применения частотно регулируемого электропривода с диапазоном регулирования частоты вращения двигателя до 1:40.  Т.е. грубо говоря мы в самом простом случае делаем обычную 3-х фазную розетку с переменной частотой и напряжением меняющимися в прямой зависимости.  С небольшими «но» на начальных участках характеристики необходимо выполнять IR компенсацию т.е. на малых частотах нужно фиксированное напряжение . Втрое «но» в питающие двигатель напряжение замешать 3 гармонику.  Всё остальное сделают за нас физические принципы  АД.  Более подробно про это можно прочесть в документе AVR494.PDF
Основываясь на моих личных наблюдениях и скромном опыте именно эти   методы без особых изысков чаще всего применяются в приводах мощностью до 15 кВт.
Далее не буду углубляться в теорию и  описание мат моделей АД. Это и без меня достаточно хорошо изложили профессора ещё в 60-х.

Но ни  в коем случае не стоит недооценивать сложности управления АД. Все мои упрощения  оправданны только некоммерческим применением инвертора.

Плата силовых элементов.

В программе V-1.0 для AT90SPWM3B  реализовано
1-  Частотное  управление  АД .Форма напряжения синусоида с 3 гармоникой.
2-  Частота  задания 5 Гц -50 Гц с шагом  1 Гц. Частота ШИМ  4 кГц.
3-  Фиксированное время разгона –торможения
4-  Реверс (только через кнопку СТОП)
5-  Разгон до заданной частоты с шагом 1 Гц
6 – Индикация показаний канала АЦП 6 (разрядность 8 бит.,  оконный фильтр апертура 4 бита)
       я использую этот канал для замера тока  шунта.
7 – Индикация режима работы START,STOP,RUN,RAMP, и Частота в Гц.
8-  Обработка сигнала авария от мс IR2135

Торможение двигателя принудительное – без выбега. При этом нужно помнить – если на валу будет висеть огромный вентилятор или маховик  то напряжение на звене постоянного тока может достичь опасных значений. Но я думаю вертолёты с приводом от АД строить никто не будет

Функции микропрограммы в будущих версиях

1 -намагничивание ротора перед пуском
2- торможение постоянным током
3 –прямой реверс
4 – частота задания 1 -400  Гц.
5 – ограничение, контроль  тока двигателя.
6 —  переключаемые зависимости U/F
7 – контроль звена постоянного тока.
8 – некоторые макросы управления –это вообще в далёких планах.

Испытания.
Данная конструкции была проверена с двигателем 0.18кВт  и  0.4 кВт  и  0.8 кВт. Все двигатели остались довольны.
Только при малых оборотах и долговременной работе необходимо принудительное охлаждение АД.


 Строка для программатора
av_28r4.exe -aft2232 -az  +90pwm3b -e -w -v -fckdiv=1,psc2rb=0,psc1rb=0,psc0rb=0,pscrv=0,bodlevel=5 -c01.hex

Небольшое «вечернее» видео испытаний

Файлы:
плата микроконтроллера -layout5.0
силовой модуль -layout5.0
Программа для МК
Схема
схема S_plan7 -архив rar

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Hybrid Мощный преобразователь частоты для однофазных двигателей для различных областей применения Сертифицированная продукция

Доступ к множеству вариантов мощных, надежных и эффективных. Преобразователь частоты для однофазных двигателей на Alibaba.com для всех типов домашнего и коммерческого использования. Эти. Преобразователь частоты для однофазных двигателей оснащен новейшими технологиями и обладает различной мощностью, чтобы легко выполнять ваши задачи. Вы можете выбрать из существующих.Преобразователь частоты для однофазных двигателей Модели можно найти на сайте или заказать полностью индивидуализированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.

The. Преобразователь частоты для однофазных двигателей Коллекции , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, чрезмерных защита по напряжению и так далее. Эти. Преобразователи частоты для однофазных двигателей доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов. Эти. Преобразователь частоты для однофазных двигателей также оснащен функцией защиты входа от обратной полярности.

Alibaba.com может помочь вам сделать выбор среди других. Преобразователь частоты для однофазных двигателей с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим.Эти умные. Преобразователь частоты для однофазных двигателей позволяет экономить электроэнергию даже в самых суровых климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать это. Преобразователь частоты для однофазных двигателей в ваших домах, гостиницах, офисах или любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критическим.

Просмотрите разнообразное. Преобразователь частоты для однофазных двигателей серии на Alibaba.com и купите лучшее из этих продуктов. Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.

База знаний преобразователя частоты — двигатель-генератор

Мотор-генератор Обзор

Мотор-генераторы (MG Sets) используют электромеханические средства для преобразования напряжения и частоты. Установки MG состоят из двигателя переменного тока, который работает непосредственно от линии электропередачи 60 Гц на вашем предприятии, его вал соединен с валом синхронного генератора.Генератор выдает новые уровни частоты и напряжения.

Регулировка выходного напряжения генератора

Выходное напряжение генератора регулируется твердотельным регулятором напряжения, который непрерывно измеряет напряжение на выходных клеммах генератора и выполняет необходимую регулировку для поддержания выходного напряжения в пределах технических характеристик. Типичное регулирование выходного напряжения составляет +/- 1% или лучше в условиях установившейся нагрузки от 0% до 100%.

Выходное напряжение генератора

может быть отрегулировано пользователем в диапазоне приблизительно +/- 8% от номинального выходного напряжения (более широкий диапазон на некоторых моделях), и это облегчается с помощью регулятора Volts Adjust, расположенного на панели управления оператора.

Регулировка выходной частоты генератора

Выходная частота синхронного генератора прямо пропорциональна частоте вращения вала генератора. В зависимости от типа двигателя, приводящего в движение вал генератора, выходная частота может оставаться точной или иметь допуск регулирования до +/- 2,5% от номинальной номинальной выходной частоты в условиях нагрузки от 0% до 100%.

Прецизионная работа синхронного двигателя

MG Set, работающий от электросети вашего объекта 60 Гц с номинальной выходной частотой 50 Гц и использующий синхронный двигатель переменного тока, обеспечит точные 50. 0 Гц при любых условиях выходной нагрузки от 0% до 100% номинальной нагрузки. Такое точное регулирование частоты возможно благодаря присущей синхронному двигателю способности поддерживать одно и то же число оборотов в минуту при любой величине нагрузки, вплоть до 100% номинальной нагрузки.

Работа асинхронного двигателя

В некоторых наборах MG используются стандартные асинхронные двигатели переменного тока (асинхронные двигатели) для привода вала синхронного генератора. Рабочие характеристики асинхронного двигателя переменного тока позволяют уменьшать частоту вращения генератора по мере увеличения нагрузки на вал.Если MG работает от вашего объекта с питанием от электросети 60 Гц и имеет номинальную выходную частоту 50 Гц, выходная частота не будет точной и обычно будет находиться в диапазоне от 50,5 Гц или выше до 49,5 Гц или ниже в зависимости от конструкции MG и уровня входного напряжения. , и количество нагрузки, подключенной к выходу генератора.

Влияние нестабильной частоты на нагрузку

В большинстве случаев нестабильная частота нежелательна. Например, в тестовой среде использование преобразователя частоты с нестабильной частотой может привести к сбою в работе тестируемого устройства (UUT) или к ошибочным данным тестирования.При простом управлении оборудованием 50 Гц на нестабильной частоте может возникнуть колебательное или резонансное взаимодействие между нагрузкой и MG Set, что может привести к неправильной работе оборудования в нагрузке.

Почти все комплекты MG, которые можно взять напрокат в нашем парке, включают в себя настоящий синхронный двигатель переменного тока, который обеспечивает стабильную частоту источника питания для нагрузки. Если комплект MG, включающий асинхронный двигатель переменного тока, предлагается любому арендатору AP&C, наш инженер-разработчик поможет обеспечить его совместимость с нагрузкой клиента.

Влияние нагрузочного оборудования на мощность комплекта MG

Типы нагрузок, подключенных к выходу преобразователя частоты, играют важную роль при выборе преобразователя частоты. Каждый тип нагрузочного оборудования или цепи демонстрирует характеристики, которые необходимо учитывать, чтобы гарантировать правильную работу оборудования или приемлемые результаты. Ниже приведены лишь некоторые из вариантов нагрузки, которые могут повлиять на производительность выхода преобразователя частоты.

Влияние пусковых токовых нагрузок

Определенные типы нагрузочного оборудования или цепей потребляют значительно больший ток при первом включении, чем во время работы.Нагрузки, содержащие двигатели, трансформаторы, электронные источники питания или преобразователи с входными конденсаторами, имеют характеристику потребления мгновенного пикового тока в течение первых 3-5 циклов, в 5-60 раз или больше, чем их номинальный ток полной нагрузки.

Когда к выходу MG подключена нагрузка пускового тока, уровень напряжения генератора на мгновение упадет пропорционально пиковому току нагрузки и интервалу. Это мгновенное напряжение может быть на 30% или более ниже номинального выходного напряжения. По истечении периода времени пускового тока регулятор напряжения будет регулировать выходное напряжение в пределах номинальных характеристик регулирования напряжения, обычно +/- 1% или меньше. Промышленность приняла 30% -ное падение максимально допустимого снижения напряжения, которое должно произойти, чтобы обеспечить нормальную работу большинства нагрузочного оборудования. Максимально допустимое падение напряжения 10% рекомендуется для более чувствительного нагрузочного оборудования, такого как некоторые медицинские или научные устройства. Наши опытные инженеры по применению помогут определить оборудование в вашей нагрузке, которое считается нагрузкой пускового тока.

Влияние однофазной нагрузки на трехфазный выход MG

Для использования с однофазными нагрузками рекомендуется использовать однофазный преобразователь выходной частоты. Однако иногда нагрузочное оборудование или проверяемое оборудование состоит из однофазных и трехфазных компонентов.

Когда однофазные нагрузки подключены к трехфазному выходу преобразователя частоты MG, они должны распределяться между тремя фазами как можно более равномерно. Помимо возможности перегрева генератора и оборудования трехфазной нагрузки, может возникнуть несимметрия напряжения.

Когда однофазная нагрузка подключена к трехфазному выходу MG Set, уровень напряжения на нагруженной фазе будет снижаться, в то время как уровень напряжения на ненагруженных фазах будет увеличиваться. По мере увеличения дисбаланса тока нагрузки на каждой фазе уровни напряжения могут становиться преувеличенными, так что выход MG Set отключается схемами безопасности, либо оборудование нагрузки или проверяемое оборудование срабатывает неправильно или выходит из строя. Превышение примерно 2% несимметрии напряжения может вызвать перегрев генератора или трехфазного нагрузочного оборудования и возможный выход из строя.

Влияние нелинейных нагрузок на выход MG Set

Нелинейные нагрузки — это нагрузки или проверяемое оборудование, которые включают в себя электронные силовые устройства, такие как диоды, тиристоры или силовые транзисторы. Эти устройства используются в таком оборудовании, как преобразователи частоты, источники бесперебойного питания, источники питания переменного / постоянного тока и инверторы.

Нелинейные нагрузки вызывают искажение синусоидального сигнала на выходе преобразователя частоты MG Set, а также дополнительный нагрев обмоток генератора. Если нелинейные нагрузки создают чрезмерное искажение синусоидальной волны на данном выходе MG Set, выходное напряжение может стать нестабильным, что приведет к сбою в работе нагрузочного оборудования или выхода MG Set из строя его схемами безопасности.

Физические характеристики мотор-генераторной установки

Мотор-генераторные установки

многие считают большими, тяжелыми и прочными по сравнению с их электронными аналогами с преобразователями частоты. Комплекты MG подходят для работы в таких средах, как защита от непогоды (не обязательно в помещении), или в помещениях, содержащих другое электрическое оборудование, такое как силовые трансформаторы и воздушные компрессоры.

Звуковой шум, создаваемый наборами MG, обычно зависит от номинальной мощности в кВА и обычно колеблется от 70 дБА до 90 дБА при измерении на расстоянии 3 фута от оборудования.

Именно по указанным выше основным причинам при определении размеров и выборе преобразователя частоты на основе двигателя-генератора для данной нагрузки необходимо проконсультироваться с нашими инженерами по применению.

Заявление об ограничении ответственности: Вся описательная информация представлена ​​в виде общих неспецифических характеристик оборудования и предлагается нашим арендаторам лучше понять преобразователи частоты и их применение. Читателю следует связаться с инженерами по приложениям AP&C для получения подробной или конкретной технической информации о преобразователях частоты и их использовании.


База знаний — Электронные / статические преобразователи

Можно ли использовать частотно-регулируемый привод (ЧРП) на однофазном двигателе?

Не рекомендуется использовать один двигатель с частотно-регулируемым приводом. Хотя это технически возможно, недостатки намного перевешивают любые преимущества, которые вы могли бы ожидать. В большинстве случаев менее затратно перейти на трехфазный двигатель для использования с частотно-регулируемым приводом.

Блог по теме: частотно-регулируемый привод (ЧРП) Часто задаваемые вопросы

Как работает частотно-регулируемый привод ЧРП

позволяют контролировать производительность системы, контролировать скорость двигателей или насосов и регулировать ток по запросу.ЧРП принимает входной трехфазный переменный ток, а затем выдает требуемый переменный или постоянный ток. Это позволяет двигателям эффективно работать при изменении нагрузки.

Преимущества ЧРП для системы

Управление скоростью двигателя дает много преимуществ. Во-первых, частотно-регулируемый привод обеспечивает большую эффективность как с точки зрения использования мощности, так и с точки зрения передачи в насосе или двигателе. ЧРП определяет нагрузку на систему и выдает мощность для компенсации. Он также решает такие проблемы, как сбои в работе системы и перегрузки.Это автоматическое интеллектуальное управление может продлить срок службы двигателя, предотвратить отказ системы и повысить производительность.

Проблемы с использованием однофазного двигателя

Однофазные двигатели намотаны иначе, чем трехфазные. Чтобы использовать однофазный двигатель с частотно-регулируемым приводом, двигатель должен быть инверторного класса, что означает оплату перемотки существующего двигателя или покупку нового двигателя. Даже если характеристики двигателя соблюдены, могут возникнуть проблемы с работой однофазного двигателя.Это чаще всего наблюдается на низких скоростях, когда двигатель вынужден работать на более низких оборотах.

Преимущества модернизации двигателя

Модификация однофазного двигателя для работы с частотно-регулируемым приводом неэффективна с точки зрения затрат. Вместо того, чтобы тратить ресурсы на внесение необходимых изменений, обычно лучше перейти на трехфазный двигатель. Помимо того, что трехфазные двигатели менее дороги, они часто меньше и легче. Модернизация означает более длительный срок службы системы, больший контроль производительности и предоставит дополнительные преимущества, такие как снижение рабочих температур.

Более 30 лет Mader Electric обеспечивает установку, обучение и техническое обслуживание насосных двигателей мощностью до 4000 лошадиных сил. Помимо того, что мы являемся ведущей компанией по производству насосов и двигателей в районе Сарасоты, у нас также есть современный учебный центр, чтобы помочь нашим клиентам быстро освоиться, как только будет завершена установка. Чтобы узнать больше о наших услугах по частотно-регулируемым приводам, свяжитесь с нами сегодня.

Был ли он в Frequenzumrichter? Funktion einfach erklärt !,

Привод переменной частоты или преобразователь частоты — это тип контроллера двигателя, который приводит в действие электродвигатель, изменяя частоту и напряжение его источника питания. Он также может управлять запуском и остановкой двигателя во время запуска и остановки.

Несмотря на то, что привод регулирует частоту и напряжение питания, подаваемого на двигатель, мы часто называем это регулированием скорости, поскольку оно включает в себя регулировку скорости двигателя.

Есть много причин, по которым мы должны регулировать скорость двигателя.
Примеры:

Для экономии энергии и повышения эффективности систем.
Для преобразования мощности в гибридных приложениях
Для адаптации скорости к требованиям процесса
Для адаптации крутящего момента или мощности привода к требованиям процесса
Для улучшения рабочей среды
Для более низкого уровня шума, например, в вентиляторах и насосах
Для уменьшения механической нагрузки на машины с целью продления срока их службы.
Для уменьшения пиковой нагрузки, чтобы избежать пикового спроса и уменьшить требуемый размер двигателя.


Кроме того, современные приводы переменного тока объединяют сетевые и диагностические функции для улучшения управления производительностью и повышения производительности. Таким образом, экономия энергии, интеллектуальное управление двигателем и снижение пикового потребления тока — это три веские причины для выбора привода с регулируемой скоростью в качестве элемента управления в любой системе с двигателем.

Чаще всего привод с регулируемой скоростью используется для управления вентиляторами, насосами и компрессорами. На эти приложения приходится 75% всех приводов, работающих во всем мире.

Устройства плавного пуска и контакторы с питанием от сети — это другие, менее требовательные типы управления двигателем. Устройство плавного пуска — это полупроводниковое устройство, которое обеспечивает плавный пуск на полную скорость при запуске электродвигателя.

Сетевой контактор — это устройство управления двигателем, которое подает полное сетевое напряжение на электродвигатель.

Для получения дополнительной информации см. «Продукция BLEMO». Предлагаем как однофазные, так и трехфазные преобразователи частоты.

Дополнительная информация о устройствах плавного пуска BLEMO

В чем особенность преобразователей частоты BLEMO?

BLEMO — производитель, специализирующийся на преобразователях частоты и устройствах плавного пуска. Вы получите преобразователь частоты исключительно высокого качества, который будет индивидуально адаптирован к вашим требованиям. Перед отправкой с завода каждый преобразователь частоты проходит тщательные испытания. Наши специалисты уделяют внимание каждой детали оптимизации привода и всегда в курсе последних достижений технологий. Последние разработки часто делают нам заслугу. BLEMO предлагает широкий спектр преобразователей частоты и устройств плавного пуска, но вы получаете гораздо больше, чем просто преобразователь частоты. У вас есть доступ к нашим ноу-хау в области применения и различным услугам по техническому обслуживанию, чтобы ваши системы работали оптимально на протяжении всего жизненного цикла преобразователей частоты.

Мы предлагаем вам самые лучшие компоненты и полную гибкость, чтобы вы могли адаптировать производительность системы к вашему приложению. Важным аспектом этой гибкости является возможность использования преобразователей частоты со всеми распространенными технологиями двигателей. Это позволяет значительно сэкономить на запасах запасных частей и модернизации.

В чем главное преимущество использования преобразователей частоты?

Привод с регулируемой скоростью может изменять выходную мощность в соответствии с потребностями в энергии приводимого оборудования, экономя энергию и оптимизируя потребление энергии.

Привод переменного тока может значительно снизить потребление энергии по сравнению с прямым режимом работы от сети, когда двигатель работает на полной скорости независимо от нагрузки. Использование привода с регулируемой скоростью обычно обеспечивает экономию мощности или топлива до 70%. Эффект вращения означает, что использование приводов с регулируемой скоростью также снижает выбросы NOx из систем, в которых они установлены, и уменьшает их углеродный след.

В чем разница между приводом с регулируемой скоростью, приводом переменного тока и приводом с регулируемой скоростью?

Нет.Все эти названия относятся к одному и тому же устройству.

Типы преобразователей частоты

Существует много различных типов преобразователей частоты, поскольку они широко используются в промышленности. Существуют как однофазные, так и трехфазные преобразователи частоты для широкого спектра применений. Среди различий между различными типами приводов переменного тока — различные методы управления частотой и напряжением, а также технологии, используемые для уменьшения гармоник.

Три основных метода генерации переменной частоты, используемые в приводах переменного тока, — это широтно-импульсная модуляция (ШИМ), инверторы источников питания и инверторы источников напряжения.Метод ШИМ является наиболее распространенным. Технология PWM требует, чтобы силовая электроника инвертора преобразователя частоты — транзисторы или биполярные транзисторы с изолированным затвором (IGBT) — генерировала правильный уровень напряжения путем постоянного включения и выключения. Регулируя и изменяя ширину импульса, широтно-импульсная модуляция изменяет выходную частоту и напряжение

Преобразователь частоты от 60 Гц до 50 Гц, от 110 В до 220 В

Обзор

Наш статический преобразователь частоты (также известный как твердотельный преобразователь частоты) — лучшее решение для вашего приложения в электросети с частотой 60 Гц, но в спецификации двигателя переменного тока входная частота 50 Гц, а также изменение с 50 Гц на 60 Гц. Он решает несовместимую проблему для завода и производителя в разных энергосистемах разных стран, например, в США — 110 В 60 Гц, в Великобритании — 230 В, 50 Гц.

Поставка статических преобразователей частоты нового поколения китайским заводом AC Drive с интегрированными современными технологиями обеспечивает надежное качество и производительность статических преобразователей для наших уважаемых клиентов по низкой цене. Он включает в себя широкий спектр продуктов питания в однофазном и трехфазном исполнении.

Наш преобразователь частоты нового поколения может непрерывно работать для управления двигателем переменного тока, даже если электроэнергия отключается через определенное время, это позволяет машинам работать автоматически в нестабильной области электроснабжения, даже более того, отслеживая скорость двигателя переменного тока и запуская его при ручное назначение скорости при включении питания, это позволяет двигателю переменного тока работать плавно с меньшими затратами на техническое обслуживание и меньшими затратами. В преобразователь частоты также интегрированы самые популярные технические характеристики, такие как векторное управление, связь RS 485, ПИД-регулирование и многое другое.
Используя преобразователь частоты GoHz, вы можете:
Преобразование 110 В 60 Гц в 220 В 50 Гц;
Преобразование 120 В 60 Гц в 240 В 50 Гц;
Преобразование 230 В 50 Гц в 110 В 60 Гц;
Преобразование 480 В 60 Гц в 400 В 50 Гц;
… …
Встроенный изолированный трансформатор позволяет изменять частоту и напряжение одновременно.

Основные характеристики преобразователя частоты

• Преобразователь частоты с векторным управлением для двигателя переменного тока
• Вход: 50 Гц / 60 Гц, 1 фаза 220 В, 230 В, 240 В, 3 фазы 380 В — 440 В, диапазон колебаний ± 15%
• Диапазон мощности: от 0,4 кВт до 2,2 кВт в однофазной сети (1 переменный ток)
От 0,75 кВт до 630 кВт в трехфазном (3 переменного тока)
• Специальная функция отслеживания скорости без удара
• Непрерывная работа с функцией мгновенного отключения электроэнергии
• Встроенный тормозной блок (для подключения тормозного резистора)
• Несколько программируемых многофункциональных клемм ввода / вывода
• 32-битный высокоскоростной ЦП, специально предназначенный для управления скоростью двигателя переменного тока
• Предложение RS485, поддержка протокола связи MODBUS-RTU
• Встроенный ПИД-регулятор для регулирования с обратной связью
• Простой ПЛК с функцией многоступенчатого управления
• Простая сервоуправляемая функция фиксированной длины
• Регулировка частоты колебаний специально для спиннинга
• Низкая выходная частота при высоком пусковом моменте: 0. 5 Гц / 150%
• Функция управления распределением нагрузки
• Динамическое управление крутящим моментом и током, быстрая реакция на изменение нагрузки
• Расширенная защита от сбоев и функция контроля работы
• Изменение и проверка параметров преобразователя частоты в режиме онлайн.

Приложение

Упаковка, Печать, Текстиль, Станки с ЧПУ, Вентилятор и насос, Бумага и печать, Металл, Стекло, Нефтехимия, Химическое волокно, Обработка пластмасс.
Когда вы привозите бытовую технику из Великобритании в США, вам понадобится статический преобразователь частоты для преобразования местного источника питания (однофазный 110 В, 60 Гц или 120 В) в соответствии со спецификациями бытовой техники (230 В, 50 Гц в Великобритании или 220 В, 240 В и т. Д.). Вы можете купить его в интернет-магазине GoHz.

Преобразователи частоты для ваших приводов

Являясь одним из ведущих производителей приводной техники, мы также предлагаем подходящую инверторную технологию для наших механических компонентов. Мы разрабатываем и производим приводы и преобразователи частоты для управления приводными механизмами в машинах и установках.И мы делаем это для центральной установки в шкафу управления или для настенного монтажа, как и для децентрализованной установки.

Что такое преобразователь частоты?

Преобразователи частоты

— это электронные устройства, которые позволяют управлять скоростью двигателя переменного тока . Справочная информация: если электродвигатели или электродвигатели переменного тока работают непосредственно от системы электроснабжения переменного тока, они могут использовать только фиксированную скорость, основанную на количестве полюсов и частоте питания системы электроснабжения на месте.Однако, если приложение или производственный процесс требует регулируемого напряжения переменного тока (то есть регулируемой скорости), используются преобразователи частоты. Эти преобразователи частоты могут генерировать переменное напряжение с переменной амплитудой (уровнем выходного напряжения) и частотой из постоянного переменного напряжения.

Как работает преобразователь частоты?

Таким образом, перед двигателем подключается преобразователь частоты для генерирования переменного напряжения, которое можно регулировать в соответствии с требованиями заказчика.В этом случае система электропитания больше не генерирует частоту и уровень напряжения, с которыми работает двигатель. Вместо этого преобразователь частоты берет на себя эту задачу, а регулирует выходную частоту и выходное напряжение.

В чем главное преимущество преобразователя частоты? Вы можете использовать его для плавного изменения скорости двигателя практически от нуля до требуемой номинальной скорости и получить доступ к значительно большему диапазону скоростей. Крутящий момент мотора остается без изменений.Таким образом, операторы установки могут адаптировать свою приводную технику к нужным условиям в любое время. Преобразователь частоты A также позволяет напрямую переключать направление вращения. Для изменения чередования фаз достаточно простой команды управления. Затем электродвигатель переменного тока, расположенный ниже по потоку, вращается в противоположном направлении.

Какие типы преобразователей частоты доступны?

Существует два различных типа инверторов: с управлением по току и с управлением по напряжению.Их функции различаются следующим образом:

  • Преобразователи частоты с регулируемым током постоянно поддерживают постоянное отношение тока к частоте (I / f) и подходят для использования в приложениях в высоком мегаваттном диапазоне.
  • Напротив, в нижнем диапазоне мегаватт или киловатт преобразователи частоты , регулируемые напряжением, представляют собой новейшие современные технологии. Они постоянно поддерживают соотношение напряжения к частоте на постоянном уровне: если, следовательно, двигатель, рассчитанный на напряжение 230 В и частоту 50 Гц, работает с частотой 25 Гц, напряжение также уменьшается вдвое до 115 В. .

Проще говоря, для преобразователей частоты с регулируемым напряжением подходят следующие случаи: Выпрямитель преобразует переменное напряжение, подаваемое из системы питания, в постоянное напряжение. Затем промежуточное звено постоянного тока берет на себя задачу сглаживания и стабилизации этого постоянного напряжения. Затем работающий инвертор DC-AC на стороне двигателя генерирует переменное напряжение с выходной частотой, требуемой приложением. Таким образом, полученное отношение напряжения к частоте обеспечивает требуемую скорость двигателя.Интегрированный контроллер , который соединяет все узлы друг с другом, определяет или вычисляет требуемую скорость.

Где используются преобразователи частоты?

Преобразователи частоты используются в огромном разнообразии промышленных секторов и приложений . Будь то приводы для насосов и вентиляторов, обрабатывающие машины, конвейерные ленты и сборочные линии, или подъемные краны и системы транспортировки: преобразователи частоты теперь незаменимы в промышленном производстве. В этом секторе адаптированная или бесступенчатая скорость позволяет оптимизировать производственные процессы — наряду с дополнительным преимуществом, заключающимся в том, что приводы с регулировкой скорости обеспечивают энергоэффективную работу .

Преобразователи частоты для любого типа оборудования

Наши преобразователи частоты доступны в различных исполнениях и с большим количеством дополнительных функций, которые удовлетворяют многим потребностям и требованиям. Другой решающий вопрос заключается в том, следует ли размещать преобразователь частоты на стене , в центральном и защищенном положении в шкафу управления или непосредственно в поле (то есть в децентрализованном месте).И в зависимости от того, насколько простым или амбициозным является рассматриваемое приложение, используется все больше и больше базовых преобразователей частоты или прикладных инверторов с большим набором функций или многоосевых сервоусилителей .

SEW ‑ EURODRIVE была первой компанией , разработавшей децентрализованную технологию и представившей на рынке подходящие преобразователи частоты и мехатронные приводы. Они помогают операторам установок значительно сократить расходы на установку и предоставляют различные варианты проектирования своих установок в виде модульной системы без необходимости использования шкафов управления. Наш портфель инверторных технологий также включает устройств для рекуперативных источников питания , которые можно комбинировать с одним или несколькими преобразователями частоты и приводными инверторами. Кроме того, мы предлагаем базовые пускатели для интеграции с мотор-редуктором. .

Преобразователи частоты для установки в шкафу управления

Преобразователи частоты для установки в шкафу управления

От базовых инверторов до стандартных инверторов или прикладных инверторов до модульных сервоусилителей, мы предлагаем вам обширный ассортимент приводной электроники — для децентрализованной установки в шкафах управления или распределительных коробках:

Преобразователи частоты для настенного монтажа

Дополнительный более дешевый вариант для централизованной установки преобразователей частоты — это настенный монтаж.Это решение всегда следует рассматривать, если вы не хотите покупать дорогой шкаф управления. Наши преобразователи частоты, которые идеально подходят для этого типа установки, имеют соответствующую степень защиты от IP 54 до IP 66 (для пыльных и влажных условий окружающей среды).

Пускатели электродвигателей для децентрализованной установки

Достаточно ли одной функции инвертора для вашего приложения? Или вы, , просто хотите включать и выключать двигатель или изменять направление вращения двигателя слева направо? В таком случае в ассортименте SEW ‑ EURODRIVE также есть подходящие продукты:

Преобразователи частоты для децентрализованной установки

Преобразователи частоты для децентрализованной установки

Наше портфолио включает в себя широкий спектр преобразователей частоты для монтажа электроники вашего привода рядом с двигателем или мотор-редуктором: от базовых преобразователей с параметризуемыми рампами для тяжелых условий эксплуатации в простых приложениях до стандартных преобразователей с более широкими функциями управления до полностью программируемых преобразователей для приложений для приложений. сложные системные архитектуры.Если вам также нужно децентрализованное решение с многоосевыми перемещениями и установки со связанными модулями станков, то многоосевые сервоусилители — ваш лучший выбор. Децентрализованные инверторы в нашем портфолио включают:

Вход однофазный 220 В на выход 3 фазы 380 В VFD / преобразователь частоты — NFlixin

Введение в принцип и характеристики инвертора от 220 В до 380 В
Принцип работы преобразователя частоты заключается в применении принципа технологии преобразования частоты и микроэлектронной технологии.Оборудование управления мощностью двигателя переменного тока управляется путем изменения частоты рабочей мощности двигателя, а переменный ток промышленной частоты с постоянным напряжением и частотой преобразуется в напряжение или частоту. Устройство переменного тока называется «инвертор».
Сигнал, выводимый инвертором, представляет собой аналоговую синусоидальную волну, которая в основном используется для регулирования скорости трехфазного асинхронного двигателя, также называемого преобразователем частоты. Преобразователь частоты в основном состоит из выпрямителя (из переменного в постоянный), фильтрации, инвертора (из постоянного в переменный), блока торможения, блока привода и блока микропроцессора блока обнаружения. Преобразователь частоты в основном работает в режиме AC-DC-AC (преобразование частоты VVVF или преобразование частоты с векторным управлением). Сначала источник питания переменного тока промышленной частоты преобразуется в источник питания постоянного тока через выпрямитель, а затем источник питания постоянного тока преобразуется в источник питания переменного тока, частота и напряжение которого можно регулировать для подачи. электродвигатель.
Инвертор от 220 В до 380 В преобразует источник питания переменного тока 220 В с промышленной частотой в источник постоянного тока через выпрямитель (двойное выпрямление напряжения), а затем преобразует мощность постоянного тока в трехфазный источник питания переменного тока 380 В, частоту и напряжение которого можно контролировать. для питания двигателя.

2.1 функция инвертора
1. Он может уменьшить воздействие на электросеть и не вызовет проблемы чрезмерной разницы между пиковыми и минимальными значениями.
2. Функция ускорения может плавно ускоряться в соответствии с потребностями пользователя;
3. Режимом остановки двигателя и оборудования можно управлять, что делает все оборудование и систему более безопасными, и соответственно увеличивается продолжительность жизни;
4. Управляйте пусковым током двигателя, полностью уменьшите пусковой ток и уменьшите затраты на техническое обслуживание двигателя;
5.Это может уменьшить износ компонентов механической трансмиссии, тем самым снижая затраты на закупку и повышая стабильность системы.
6. Сниженный пусковой ток двигателя, что обеспечивает более надежное регулирование напряжения и частоты.
7. Эффективно уменьшайте потери реактивной мощности и увеличивайте активную мощность сети.
8. Оптимизируйте процесс и быстро меняйте его в соответствии с процессом. Он также может реализовать изменение скорости с помощью ПЛК дистанционного управления или других контроллеров.
В-третьих, характеристики продукта.
Однофазный переменный трехфазный инвертор 380 В 220 В использует структуру цепи переменного-постоянного-переменного тока и использует технологию управления модуляцией SPWM для преобразования обычной однофазной электроэнергии 220 В в промышленную трехфазную Электроэнергия 380В. Применимо к трехфазному асинхронному двигателю, фазовый угол на выходе составляет 120 °, полностью соответствует стандарту использования двигателя и подходит для различных типов нагрузки двигателя. Однофазный преобразователь электроэнергии в трехфазный электрический решает неудобства, вызванные ограничением трехфазной электроэнергии в некоторых областях, а также решает некоторые требования пользователей, которые не могут быть применены к трехфазной электроэнергии из-за ограничений на месте.

3.1 Технические характеристики:
· Обычный вход сети 220 В, устраняющий обременительные процедуры подачи заявки на трехфазное электричество и различные затраты на рабочую силу и различные скрытые затраты
· В выходе используется промышленное трехфазное электричество, но это экономично в соответствии с гражданским стандартом -этапный расчет электроэнергии.
· Основные компоненты — это импортные устройства со стабильной производительностью и длительным сроком службы.
· Безопасный и надежный, входное однофазное электричество полностью электрически изолировано от выходного трехфазного электричества.

Добавить комментарий

Ваш адрес email не будет опубликован.
