Частоты и номера телевизионных каналов. Стандарт OIRT

ПОИСК ПО САЙТУ

Содержимое сайта отображено на карте сайта.
Название каждой страницы выделено синим цветом, переход на выбранную страницу осуществляется с помощью мышки.
Вся карта сайта разбита на разделы:
1. Спутниковое телевидение и оборудование.
2. Эфирное аналоговое и цифровое телевидение и оборудование.
3. Оборудование для кабельного телевидения.
4. Другое предлагаемое оборудование.
5. Информационные страницы







Стандарт OIRT



Номер ТВ канала

Частотные границы канала (полосы), МГц

Аналоговое телевидение

Частота для настройки цифрового телевидения (середина полосы), МГц

Несущая частота изображения, МГц

Несущая частота звука, МГц

Метровые волны(МВ)

ТВ-диапазон I (МВ, каналы 1—2)

1

48,5. .56,5

49,75

56,25

2

58..66

59,25

65,75

64 (65,9)..74 или 66..73

Полоса выделена для радиовещания, УКВ OIRT (ЧМ).

ТВ-диапазон II (МВ, каналы 3—5)

3

76..84

77,25

83,75

4

84..92

85,25

91,75

5

92. .100

93,25

99,75

87,5 (88)..108

Полоса выделена для радиовещания на свободных от телевещания частотах, УКВ CCIR (FM).

1-я кабельная полоса (каналы СК-1…8 или S1…8)

S1

110..118

111,25

117,75

114

S2

118..126

119,25

125,75

122

S3

126..134

127,25

133,75

130

S4

134. .142

135,25

141,75

138

S5

142..150

143,25

149,75

146

S6

150..158

151,25

157,75

154

S7

158..166

159,25

165,75

162

S8

166..174

167,25

173,75

170

ТВ-диапазон III (МВ, каналы 6—12)

6

174. .182

175,25

181,75

178

7

182..190

183,25

189,75

186

8

190..198

191,25

197,75

194

9

198..206

199,25

205,75

202

10

206..214

207,25

213,75

210

11

214..222

215,25

221,75

218

12

222. .230

223,25

229,75

226

2-я кабельная полоса (каналы СК-11…19 или S11…19)

S11

230..238

231,25

237.75

234

S12

238..246

239,25

245,75

242

S13

246..254

247,25

253,75

250

S14

254..262

255,25

261,75

258

S15

262. .270

263,25

269,75

266

S16

270..278

271,25

277,75

274

S17

278..286

279,25

285,75

282

S18

286..294

287,25

293,75

290

S19

294..302

295,25

301,75

298

Дециметровые волны (ДМВ)

3-я кабельная полоса (диапазон Hyperband, каналы СК-20…40 или S20…40)

S20

302. .310

303,25

309,75

306

S21

310..318

311,25

317,75

314

S22

318..326

319,25

325,75

322

S23

326..334

327,25

333,75

330

S24

334..342

335,25

341,75

338

S25

342..350

343,25

349,75

346

S26

350. .358

351,25

357,75

354

S27

358..366

359,25

365,75

362

S28

366..374

367,25

373,75

370

S29

374..382

375,25

381,75

378

S30

382..390

383,25

389,75

386

S31

390..398

391,25

397,75

394

S32

398. .406

399.25

405.75

402

S33

406..414

407,25

413,75

410

S34

414..422

415,25

421,75

418

S35

422..430

423,25

429,75

426

S36

430..438

431,25

437,75

434

S37

438..446

439,25

445,75

442

S38

446. .454

447,25

453,75

450

S39

454..462

455,25

461,75

458

S40

462..470

463,25

469,75

466

ТВ-диапазон IV (ДМВ, каналы 21—34)

21

470..478

471,25

477,75

474

22

478..486

479,25

485,75

482

23

486. .494

487,25

493,75

490

24

494..502

495,25

501,75

498

25

502..510

503,25

509,75

506

26

510..518

511,25

517,75

514

27

518..526

519,25

525,75

522

28

526..534

527,25

533,75

530

29

534. .542

535,25

541,75

538

30

542..550

543,25

549,75

546

31

550..558

551,25

557,75

554

32

558..566

559,25

565,75

562

33

566..574

567,25

573,75

570

34

574..582

575,25

581,75

578

ТВ-диапазон V (ДМВ, каналы 35—60)

35

582. .590

583,25

589,75

586

36

590..598

591,25

597,75

594

37

598..606

599,25

605,75

602

38

606..614

607,25

613,75

610

39

614..622

615,25

621,75

618

40

622..630

623,25

629,75

626

41

630. .638

631,25

637,75

634

42

638..646

639,25

645,75

642

43

646..654

647,25

653,75

650

44

654..662

655,25

661,75

658

45

662..670

663,25

669,75

666

46

670..678

671,25

677,75

674

47

678. .686

679,25

685,75

682

48

686..694

687,25

693,75

690

49

694..702

695,25

701,75

698

50

702..710

703,25

709,75

706

51

710..718

711,25

717,75

714

52

718..726

719,25

725,75

722

53

726. .734

727,25

733,75

730

54

734..742

735,25

741,75

738

55

742..750

743,25

749,75

746

56

750..758

751,25

757,75

754

57

758..766

759,25

765,75

762

58

766..774

767,25

773,75

770

59

774. .782

775,25

781,75

778

60

782..790

783,25

789,75

786

Часть ТВ-диапазона V (ДМВ, каналы 61—69, ГОСТом 7845-92 не предусмотрены)

61

790..798

791,25

797,75

794

62

798..806

799,25

805,75

802

63

806..814

807,25

813,75

810

64

814. .822

815,25

821,75

818

65

822..830

823,25

829,75

826

66

830..838

831,25

837,75

834

67

838..846

839,25

845,75

842

68

846..854

847,25

853,75

850

69

854..862

855,25

861,75

858

Согласно данным таблицы ширина полосы частот каждого канала (или мультиплекса) составляет 8 МГц, и эти полосы идут подряд без разрывов. Защитные полосы (расфильтровки) включены в основную ширину полосы частот канала. Несущая частота сигнала звукового сопровождения на 6,5 МГц больше несущей частоты видео ( стандарт SECAM). Передаваемый спектр цифрового стереосигнала NICAM — +5,85 ± 0,25 МГц от частоты видеосигнала

СВЯЗЬ

Подбираем аналоги.
Предлагаем технические решения со схемами реализации.
Комплектуем заявки оптимальным оборудованием.
Принимаем заявки, отправляем счета, коммерческие предложения через электронную почту.
E-mail: [email protected]
тел. 8 (831) 278-59-10

ДОСТАВКА

Осуществляем доставку купленного у нас оборудования по России.
Работаем по безналичному расчету с Н.Д.С.



ВНИМАНИЕ!

Цены и другая информация на сайте не являются публичной офертой, определяемой положениями ст. 437 (2) ГКРФ.



Каналы и частоты цифрового телевидения





В России эфирное цифровое телевидение работает в дециметровом диапазоне волн, в полосе рабочих частот 470-862 МГц, где располагаются каналы с 21 по 69. ДМВ диапазон, при рабочей полосе канала 8 МГц, теоретически может вместить 48 каналов или 48 мультиплексов цифрового телевидения.



Какие каналы используются для передачи сигналов эфирного цифрового телевидения?

Практически на любой частоте ДМВ диапазона можно передавать цифровые мультиплексы, исключение составляют пограничные с другими государствами районы. Там частоты не должны совпадать, чтобы исключить взаимное влияние.



Таблица каналов дециметрового диапазона волн

Дециметровые волны (ДМВ)

ТВ-диапазон IV (ДМВ, каналы 21—34)

21

470. .478

471,25

477,75

474

22

478..486

479,25

485,75

482

23

486..494

487,25

493,75

490

24

494..502

495,25

501,75

498

25

502..510

503,25

509,75

506

26

510..518

511,25

517,75

514

27

518. .526

519,25

525,75

522

28

526..534

527,25

533,75

530

29

534..542

535,25

541,75

538

30

542..550

543,25

549,75

546

31

550..558

551,25

557,75

554

32

558..566

559,25

565,75

562

33

566. .574

567,25

573,75

570

34

574..582

575,25

581,75

578

ТВ-диапазон V (ДМВ, каналы 35—60)

35

582..590

583,25

589,75

586

36

590..598

591,25

597,75

594

37

598..606

599,25

605,75

602

38

606..614

607,25

613,75

610

39

614. .622

615,25

621,75

618

40

622..630

623,25

629,75

626

41

630..638

631,25

637,75

634

42

638..646

639,25

645,75

642

43

646..654

647,25

653,75

650

44

654..662

655,25

661,75

658

45

662. .670

663,25

669,75

666

46

670..678

671,25

677,75

674

47

678..686

679,25

685,75

682

48

686..694

687,25

693,75

690

49

694..702

695,25

701,75

698

50

702..710

703,25

709,75

706

51

710. .718

711,25

717,75

714

52

718..726

719,25

725,75

722

53

726..734

727,25

733,75

730

54

734..742

735,25

741,75

738

55

742..750

743,25

749,75

746

56

750..758

751,25

757,75

754

57

758. .766

759,25

765,75

762

58

766..774

767,25

773,75

770

59

774..782

775,25

781,75

778

60

782..790

783,25

789,75

786

Часть ТВ-диапазона V (ДМВ, каналы 61—69, ГОСТом 7845-92 не предусмотрены)

61

790..798

791,25

797,75

794

62

798. .806

799,25

805,75

802

63

806..814

807,25

813,75

810

64

814..822

815,25

821,75

818

65

822..830

823,25

829,75

826

66

830..838

831,25

837,75

834

67

838..846

839,25

845,75

842

68

846. .854

847,25

853,75

850

69

854..862

855,25

861,75

858





На каких каналах и частотах работают передающие центры цифрового телевидения в Нижегородской области?

Место установки

 РТРС-1, канал (частота, МГц)

РТРС-2, канал (частота, МГц)

Нижний Новгород

28 (530)

53 (730)

Арзамас

40 (626)

57 (762)

Виля (Выкса)

40 (626)

57 (762)

Павлово

28 (530)

53 (730)

Саров

40 (626)

57 (762)



Полную таблицу (43 передающих центра) можно посмотреть в статье "Цифровое эфирное телевидение в Нижнем Новгороде и области"



Какое влияние LTE связь оказывает на телевизионный прием?

Сотовые операторы осваивают телевизионный диапазон частот в своих целях. LTE связь осуществляется на частотах 800 МГц, поэтому на частотах 790 МГц и выше цифровые мультиплексы не вещают.

Большинство ДМВ антенн и телевизионных усилителей имеет верхнюю границу приема и усиления 862 МГц. Поэтому, если рядом с такими антеннами работают передатчики LTE, то они могут вызвать перегрузку усилителей, в результате чего усилитель перестанет воспринимать телевизионные сигналы, и изображение, а также звук будут недоступны на экране телевизора.
Что нужно сделать, чтобы предотвратить перегрузку усилителей?
Хороший результат могут дать узконаправленные антенны с LTE фильтром, например REMO BAS X11102 MAXI-F.
Для подавления сигналов LTE можно также использовать усилители с фильтром, а также ФВЧ, режекторные фильтры и эквалайзеры, отличный результат можно получить с режекторным антенным ДМВ фильтром ALCAD FR-413.

СВЯЗЬ

Подбираем аналоги.
Предлагаем технические решения со схемами реализации.
Комплектуем заявки оптимальным оборудованием.
Принимаем заявки, отправляем счета, коммерческие предложения через электронную почту.
E-mail: [email protected]
тел. 8 (831) 278-59-10

ПОИСК ПО САЙТУ

Для поиска лучше всего воспользоваться картой сайта.
На карте сайта указаны названия страниц сайта, которые выделены синим цветом. Переход на выбранную страницу осуществляется с помощью мышки.
Сама карта сайта состоит из 5-ти страниц, которые разбиты на разделы:
1. Спутниковое телевидение и оборудование.
2. Эфирное аналоговое и цифровое телевидение и оборудование.
3. Оптическое оборудование.
4. Другое предлагаемое оборудование.
5. Информационные страницы.



ДОСТАВКА

Осуществляем доставку купленного у нас оборудования по России грузовыми компаниями.
Работаем по безналичному расчету с Н. Д.С.



ВНИМАНИЕ!

Цены, технические и другие характеристики товара на сайте носят информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями ст. 437 (2) ГКРФ. За подробностями обращайтесь к менеджерам салона по электронной почте или телефонам салона.



Телевизионный канал (полоса радиочастот) - это... Что такое Телевизионный канал (полоса радиочастот)?

Телевизионный канал — полоса радиочастот в диапазоне метровых или дециметровых волн, предназначенная для передачи радиосигналов изображения и звукового сопровождения телевизионного средства массовой информации. Распределение телевизионных каналов по телеканалам в городах России см. здесь.

Телевизионный сигнал доставляется «конечному пользователю» либо через эфир (индивидуальная, спутниковая, или коллективная антенны), либо при посредстве кабельных операторов. Эти операторы принимают телевизионные каналы из эфира и передают их по своим кабельным сетям. При этом они могут изменить занимаемые ими частотные каналы.

Телевизионные каналы, используемые в России

Номер ТВ канала Частотные границы канала, МГц Несущая частота изображения, МГц Несущая частота звука, МГц
Метровые волны
1 48,5..56,5 49,75 56,25
2 58..66 59,25 65,75
3 76..84 77,25 83,75
4 84..92 85,25 91,75
5 92..100 93,25 99,75
1-я кабельная полоса (СК-1...8 или S1...8)
S1 110..118 111,25 117,75
S2 118..126 119,25 125,75
S3 126..134 127,25 133,75
S4 134. .142 135,25 141,75
S5 142..150 143,25 149,75
S6 150..158 151,25 157,75
S7 158..166 159,25 165,75
S8 166..174 167,25 173,75
Метровые волны
6 174..182 175,25 181,75
7 182..190 183,25 189,75
8 190..198 191,25 197,75
9 198..206 199,25 205,75
10 206..214 207,25 213,75
11 214..222 215,25 221,75
12 222..230 223,25 229,75
2-я кабельная полоса (СК-11...18 или S11...19)
S11 230..238 231,25 237. 75
S12 238..246 239,25 245,75
S13 246..254 247,25 253,75
S14 254..262 255,25 261,75
S15 262..270 263,25 269,75
S16 270..278 271,25 277,75
S17 278..286 279,25 285,75
S18 286..294 287,25 293,75
S19 294..302 295,25 301,75
3-я кабельная полоса (диапазон Super band)
S20 302..310 303,25 309,75
S21 310..318 311,25 317,75
S22 318..326 319,25 325,75
S23 326..334 327,25 333,75
S24 334..342 335,25 341,75
S25 342. .350 343,25 349,75
S26 350..358 351,25 357,75
S27 358..366 359,25 365,75
S28 366..374 367,25 373,75
S29 374..382 375,25 381,75
S30 382..390 383,25 389,75
S31 390..398 391,25 397,75
S32 398..406 399.25 405.75
S33 406..414 407,25 413,75
S34 414..422 415,25 421,75
S35 422..430 423,25 429,75
S36 430..438 431,25 437,75
S37 438..446 439,25 445,75
S38 446..454 447,25 453,75
S39 454. .462 455,25 461,75
S40 462..470 463,25 469,75
Дециметровые волны
21 470..478 471,25 477,75
22 478..486 479,25 485,75
23 486..494 487,25 493,75
24 494..502 495,25 501,75
25 502..510 503,25 509,75
26 510..518 511,25 517,75
27 518..526 519,25 525,75
28 526..534 527,25 533,75
29 534..542 535,25 541,75
30 542..550 543,25 549,75
31 550..558 551,25 557,75
32 558..566 559,25 565,75
33 566. .574 567,25 573,75
34 574..582 575,25 581,75
35 582..590 583,25 589,75
36 590..598 591,25 597,75
37 598..606 599,25 605,75
38 606..614 607,25 613,75
39 614..622 615,25 621,75
40 622..630 623,25 629,75
41 630..638 631,25 637,75
42 638..646 639,25 645,75
43 646..654 647,25 653,75
44 654..662 655,25 661,75
45 662..670 663,25 669,75
46 670..678 671,25 677,75
47 678..686 679,25 685,75
48 686. .694 687,25 693,75
49 694..702 695,25 701,75
50 702..710 703,25 709,75
51 710..718 711,25 717,75
52 718..726 719,25 725,75
53 726..734 727,25 733,75
54 734..742 735,25 741,75
55 742..750 743,25 749,75
56 750..758 751,25 757,75
57 758..766 759,25 765,75
58 766..774 767,25 773,75
59 774..782 775,25 781,75
60 782..790 783,25 789,75
61 790..798 791,25 797,75
62 798..806 799,25 805,75
63 806. .814 807,25 813,75
64 814..822 815,25 821,75
65 822..830 823,25 829,75
66 830..838 831,25 837,75
67 838..846 839,25 845,75
68 846..854 847,25 853,75
69 854..862 855,25 861,75

Из этой таблицы видно, что полоса частот каждого канала составляет 8 МГц, и эти полосы идут подряд (видимо, полоса расфильтровки включена в начало полосы частот канала). Несущая частота сигнала звукового сопровождения (в этой таблице) на 6,5 МГц больше несущей частоты видео. В разных стандартах телевизионного вещания эта разница, обычно, другая.

Примечание: передаваемый спектр цифрового стереосигнала NICAM - +5,85 ± 0,25 МГц от частоты видеосигнала.

Литература

  • Справочная книга радиолюбителя-конструктора. книга 1; М., Радио и Связь, 1993; стр 95
  • С.А.Ельяшкевич, стр 22

См. также

Частоты телевизионных каналов в России


Частоты телевизионных каналов в России
О канале вещания телекомпании см. статью Телеканал

Телевизионный канал — полоса радиочастот в диапазоне метровых или дециметровых волн, предназначенная для передачи радиосигналов изображения и звукового сопровождения одного канала вещания телекомпании. Распределение телевизионных каналов по телеканалам в городах России см. здесь.

Телевизионные каналы, используемые в России

Номер канала Частотные границы канала, МГц Несущая частота изображения, МГц Несущая частота звука, МГц
Метровые волны
1 48,5..56,5 49,75 56,25
2 58. .66 59,25 65,75
3 76..84 77,25 83,75
4 84..92 85,25 91,75
5 92..100 93,25 99,75
6 174..182 175,25 181,75
7 182..190 183,25 189,75
8 190..198 191,25 197,75
9 198..206 199,25 205,75
10 206..214 207,25 213,75
11 214..222 215,25 221,75
12 222..230 223,25 229,75
Дециметровые волны
21 470..478 471,25 477,75
22 478..486 479,25 485,75
23 486..494 487,25 493,75
24 494. .502 495,25 501,75
25 502..510 503,25 509,75
26 510..518 511,25 517,75
27 518..526 519,25 525,75
28 526..534 527,25 533,75
29 534..542 535,25 541,75
30 542..550 543,25 549,75
31 550..558 551,25 557,75
32 558..566 559,25 565,75
33 566..574 567,25 573,75
34 574..582 575,25 581,75
35 582..590 583,25 589,75
36 590..598 591,25 597,75
37 598..606 599,25 605,75
38 606..614 607,25 613,75
39 614. .622 615,25 621,75
40 622..630 623,25 629,75
41 630..638 631,25 637,75
42 638..646 639,25 645,75
43 646..654 647,25 653,75
44 654..662 655,25 661,75
45 662..670 663,25 669,75
46 670..678 671,25 677,75
47 678..686 679,25 685,75
48 686..694 687,25 693,75
49 694..702 695,25 701,75
50 702..710 703,25 709,75
51 710..718 711,25 717,75
52 718..726 719,25 725,75
53 726..734 727,25 733,75
54 734. .742 735,25 741,75
55 742..750 743,25 749,75
56 750..758 751,25 757,75
57 758..766 759,25 765,75
58 766..774 767,25 773,75
59 774..782 775,25 781,75
60 782..790 783,25 789,75

Литература

  • Справочная книга радиолюбителя-конструктора. книга 1; М., Радио и Связь, 1993; стр 95
  • С.А.Ельяшкевич, стр 22

См. также

Wikimedia Foundation. 2010.

  • Частотный диапазон
  • Частотометр

Смотреть что такое "Частоты телевизионных каналов в России" в других словарях:

  • Распределение телевизионных каналов в России — Частоты телевизионных каналов в России распределяются между телекомпаниями на конкурсной основе. Вопросами распределения частот ведает федеральная конкурсная комиссия Министерства РФ по делам печати, телерадиовещания и средств массовых… …   Википедия

  • Распределение телевизионных каналов: Россия — Частоты телевизионных каналов в России распределяются между телекомпаниями на конкурсной основе. Вопросами распределения частот ведает федеральная конкурсная комиссия Министерства РФ по делам печати, телерадиовещания и средств массовых… …   Википедия

  • Телевизионные каналы городов России — Частоты телевизионных каналов в России распределяются между телекомпаниями в городах с населением свыше 200 тыс. на конкурсной основе. Вопросами распределения частот ведает федеральная конкурсная комиссия Министерства РФ по делам печати,… …   Википедия

  • Телевидение в Орле — Содержание 1 Эфирное телевидение в Орле 2 Кабельное телевидение в Орле …   Википедия

  • Телевизионный канал (полоса радиочастот) — Эту страницу предлагается объединить с Частоты телевизионных каналов. Пояснение причин и обсуждение на с …   Википедия

  • SECAM — SÉCAM или SECAM (от фр. Séquentiel couleur avec mémoire, позднее Séquentiel couleur à mémoire  последовательный цвет с памятью; произносится [секам])  система аналогового цветного телевидения, впервые применённая во Франции.… …   Википедия

  • Орёл (телерадиокомпания) — ФГУП ВГТРК ГТРК «ОРЁЛ» ФГУП ВГТРК ГТРК «Орёл» …   Википедия

  • Стандарты телевизионного вещания — География систем цветного телевидения Стандарт телевизионного вещания  система кодирования видеосигнала для его эфирной передачи. Уже в эпоху чёрно белого телевидения возникло несколько разных стан …   Википедия

  • Диапазон частот — полоса излучаемых источником частот, которой зачастую присвоено условное наименование, одно из важнейших понятий радиотехники, а также физико технических дисциплин в целом. Это понятие имеет общий характер, то есть можно говорить или о диапазоне… …   Википедия

  • Аналоговое телевидение — Один из первых чёрно белых телевизоров Аналоговое телевидение телевизионная система, использующая для получения, вывода и передачи изображения и звука аналоговый электрический сигнал. Все приёмо передаточные системы доцифровой эпохи, включая… …   Википедия

5. Телевизионные антенны для приема ТВ-сигналов в дециметровом диапазоне.

Глава пятая

ТЕЛЕВИЗИОННЫЕ АНТЕННЫ ДЛЯ ПРИЕМА ТВ-СИГНАЛОВ В ДЕЦИМЕТРОВОМ ДИАПАЗОНЕ

Для мастеров-радиолюбителей большой интерес представляют ТА дециметрового диапазона, которые позволяют значительно расширить возможности лампово-полупроводниковых моделей телевизоров. В данной главе предлагаются для повторения только три типа ТА ДМВ, так как автор подготовил к изданию новую книгу, полностью посвященную ТЛ для приема ДМВ и спутникового телевидения.

В соответствии с принятой классификацией прием телепередач на 21—61-м каналах обеспечивается в диапазоне ДМВ на частотах свыше 300 МГц. В большинстве случаев владельцы телевизоров, оборудованных соответствующими селекторами каналов, применяют комнатные индивидуальные малогабаритные антенны. Но на садово-огородных участках эти антенны не всегда дают положительный результат. Поэтому в большинстве случаев приходится использовать самодельные дециметровые антенны, которые рассматриваются в настоящей главе.

Каждый цветной телеприемник имеет три антенных ввода: два для подключения антенны метровых волн (MB), один из которых обеспечивает ослабление сигнала в 10 раз, и специальный ввод для подключения антенны ДМВ. Все антенные вводы рассчитаны на подключение коаксиального радиочастотного кабеля с волновым сопротивлением 75 Ом.

Подключение антенны к дециметровому вводу специальной конструкции должно обеспечивать такое же высокое качество основных технических характеристик телевизора, как и при приеме в диапазоне MB.

Важнейшей характеристикой, определяющей качество изображения и чистоты звукового сопровождения, является чувствительность. В диапазоне MB чувствительность канала изображения должна быть не хуже 100 мкВ,

а в диапазоне ДМВ — не хуже 500 мкВ. Для современных телевизоров чувствительность звукового сопровождения в диапазоне MB должна быть не хуже 50 мкВ. 2.

Диапазон воспроизводимых звуковых частот должен находиться в пределах от 80 до 12 500 Гц.

При проектировании и изготовлении ТА дециметрового диапазона используются известные формулы, в основу которых входят следующие понятия: действующая длина антенны пропорциональна длине волны; коэффициенты усиления и защитного действия антенны ДМВ должны быть выше, чем у антенн метрового диапазона; с увеличением частоты возрастает затухание в коаксиальных кабелях, соединяющих антенну с входом телевизора; внутренние шумы входных цепей телевизоров в диапазоне ДМВ больше, чем в диапазоне MB.

Эти электрические параметры сравнительно легко реализуются в различных типах антенн за счет увеличения числа пассивных элементов. Например, в антеннах типа «волновой канал», логопериодических антеннах и антеннах для дальнего приема телевидения.

В диапазоне ДМВ все элементы антенны имеют малые конструктивные размеры, и при увеличении числа директоров габаритные размеры самой антенны остаются небольшими. (Интересное решение было опубликовано в журнале «Радио», № 2 за 1988 г.).

Зона уверенного приема ДМВ радиопередающей станцией, как правило, оценивается статистическими методами, она непостоянна во времени и зависит от диэлектрической проницаемости воздуха. В диапазоне ДМВ длины

волн короче 0,65 м — для работы в каналах с 21-го и выше. Минимальные потери при распространении ДМВ наблюдаются до тех пор, пока между передающей и приемной антеннами существует прямая видимость, за .пределами которой сигнал существенно уменьшается и уверенный прием становится невозможным.

В теоретических исследованиях распространение ДМВ представляют в виде окружности, радиус которой равен максимальному расстоянию прямой видимости, с тем допуском, что мощность, излучаемая передающей станцией, достаточно велика для приема непосредственно на границе. Известно, что чем выше частота радиосигнала, тем больше требуется напряженность поля в месте приема. Для первых каналов MB в месте установки приемной антенны напряженность поля находится в пределах от 300 до 700 мкВ, а для ДМВ — 3200 мкВ и выше. Напряженность поля по мере удаления от передающей станции уменьшается. Для ДМВ нельзя рассчитывать радиус зоны прямой, видимости по максимальному расстоянию прямой видимости, так как мощность станций недостаточна для приема на максимальном расстоянии прямой видимости. Например, минимальная напряженность поля для 33-го канала — 70 дБ (3200 мкВ).

Радиолюбителями разработано достаточно большое число антенных усилителей несложной конструкции, предназначенных для усиления сигналов в телевизионном диапазоне ДМВ, которые решают почти в полной мере изложенные проблемы и конкретные задачи.

Для приема ДМВ используются широкополосные направленные антенны, работающие без перестройки в широком диапазоне волн и для приема телепередач на расстоянии до 60—70 км от ТЦ.

Для расчета такой антенны необходимо знать крайние волны рабочего диапазона частот lдл.mах и lдл.min. Сначала определяют длину наибольшего вибратора l, которая должна быть равна (с определенным допуском) 0,55 lдл. max. Затем строится равнобедренный треугольник с заданным углом а при вершине, который лежит в пределах от 30 до 45°, и основанием треугольника, равным в масштабе построения длине наибольшего вибратора l. Второй вибратор располагается на расстоянии а1, которое определяется из пределов (0,15...0,18) • lдл.max от первого (в масштабе построения).

Длина второго вибратора в этом случае определяется

однозначно, исходя из построения, так как он должен полностью вписываться в треугольник. Далее определяется длина третьего вибритора, который располагается на расстоянии а2=а1t, где t — коэффициент уменьшения длины вибратора. Затем строится четвертый вибратор на расстоянии а3=а2•t от третьего и т. д. Построение продолжается до тех пор, пока длина очередного вибратора, вписанного в треугольник, не будет равна (ориентировочно) (0,14...0.45.) • lдлmin. Этот вибратор и будет последним.

Логопериодические антенны сравнительно просты по конструкции, хорошо согласуются с 75-омным коаксиальным кабелем снижения, имеют КПД от 4 до 7 дБ. Все логопериодические антенны и существующие их разновидности могут быть представлены в виде замкнутой системы вибраторов, расположенных и горизонтальной плоскости.

Схема плоской вибраторной логопериодической антенны (ЛПА) представлена на рис. 5.1. Антенна состоит из двухпроводной распределительной линии длиной А, в которую включены вибраторы различной длины и различного расположения. Наибольший вибратор состоит из двух отрезков, отстоящих друг от друга на расстоянии 2 d, где d — диаметр трубки распределительной линии.

Электрические параметры антенны определяются тремя основными составляющими: периодом структуры t, углом раствора а и длиной антенны L.

Параметры антенны рассчитываются так, чтобы внутри каждого интервала частот элементов антенны (например, f7 — f6) характеристики антенны менялись незначительно.

Первый параметр t характеризует частотную периодичность антенны, при которой каждый вибратор имеет свою резонансную частоту. На самой низкой частоте, в зависимости от выбранного канала, рабочего диапазона f1 = fmin резонирует первый вибратор 1 с длиной плеча l1, на следующей, более высокой, частоте f2 резонирует вибратор 2 с длиной плеча l2 = l1 • t и т. д.

Незначительное изменение характеристик антенны при расчете параметров должно быть во всем рабочем диапазоне частот, поэтому антенна, построенная по рассматриваемому принципу, и носит название логарифмически-периодической, или логопериодической.

Длина антенны L рассчитывается по формуле: L = (l1 —

т. е.зависит от угла и принимаемого диапазона

частот, который определяется, в свою очередь, размерами граничных элементов антенны l1 и l9. Здесь необходимо заметить, что количество элементов в антенне не ограничивается девятью элементами и может составлять от шести до двадцати двух.

Логопериодическая антенна может быть изготовлена для приема телепередач во всех диапазонах частот.

Расстояние между двумя соседними вибраторами можно определить также по формуле: а6= l6(1—t)ctg(а/2). При изготовлении антенны для приема телепередач на первых 12 каналах рекомендуется принять в расчетных формулах t = 0,84; а = 60°; L = 2285 мм; число вибраторов равно 13. Для антенны, предназначенной для приема первых 3 каналов, необходимо взять шесть вибраторов, тогда L = 1515 мм.

Антенну, работающую на первых каналах телевидения в метровом диапазоне волн, рекомендуется изготавливать из трубок с тонкими стенками диаметром 20 мм. Антенну для 6—12-го каналов можно сделать из дюралевых или латунных трубок диаметром 15 мм, а антенну для приема сигналов ДМВ — из трубок диаметром 8 мм, с толщиной стенки до 1 мм.

Второй вариант логопериодической антенны приведен на рис. 5.2, где проводники распределительной линии расположены в вертикальной плоскости, а вибраторы — в горизонтальной плоскости в два ряда. Все вибраторы поочередно направлены в разные стороны. Коаксиальный кабель снижения проложен внутри нижней трубки без верхней полиэтиленовой оболочки. Экран коаксиального кабеля припаян в точках б и г, а центральная жила кабеля припаивается в точке а.

Проводники распределительной линии, как правило, скрепляются между собой крепежными изоляторами в двух точках. Концы трубок распределительной линии в точках виг должны быть накоротко замкнуты металлической перемычкой. К вертикальной штанге логопериодическая антенна прикрепляется с помощью крепежных деталей, расположенных в центре тяжести собранной антенны.

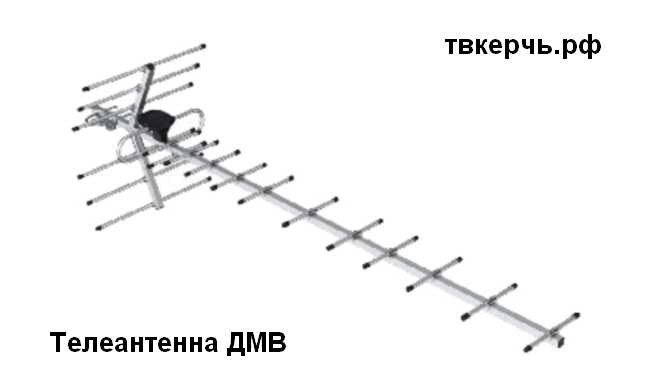

Телевизионная антенна дециметрового диапазона для приема телепрограмм с 21-го по 40-й канал, которая по принятой классификации относится к антеннам типа «волновой канал», показана на рис. 5.3.

Техническая характеристика:

коэффициент усиления ............. 2,8—4 (9,2...12 дБ)

КБВ, не менее ................... 0,55—0,85

КЗД, не менее ................... 14—24 .

входное сопротивление активного

петлевого вибратора ............. 292 Ом

волновое сопротивление фидера ..... 75 Ом

рабочая частота .................. 470—622 МГц

неравномерность коэффициента

усиления ...................... 0,8

кпд, не менее .................... 0,96

количество принимаемых программ

без перестройки . ............... 20

внешние нагрузки в местностях

с климатом .................... УХЛ, ХЛ, В

диаграмма направленности односторонняя

в горизонтальной плоскости ....... узкая, объемная

ширина главного лепестка диаграммы

направленности в горизонтальной

плоскости ...................... 32—46

Как следует из рисунка, антенна имеет одиннадцать директоров, петлевой вибратор 3, рефлектор, состоящий

из трех элементов 1 и 2, и несущую стрелу 4, которая изготавливается из металлической трубки диаметром 20— 22 мм.

Для изготовления активного 3 и пассивного вибраторов (директоров) используется дюралюминиевая трубка диаметром не менее 8 мм. Рефлектор можно выполнить из алюминиевой полоски толщиной 5 мм, но можно применить и меньшую толщину — до 2,5 мм. Ширина пассивных элементов рефлектора равна 16—20 мм. Средний элемент рефлектора крепится непосредственно к несущей стреле с помощью специальных шайб и крепежных деталей, а два других элемента рефлектора 1 — с помощью металлической стойки, которая также жестко прикреплена к стреле. Расстояние между этими элементами равно 49 мм при проекции на горизонтальную плоскость.

Петлевой вибратор выполнен из дюралюминиевой трубки диаметром 8—12 мм с толщиной стенки не менее 1 мм. Рекомендуется изготавливать петлевой вибратор из дюралюминиевой полоски толщиной 2.5 мм и шириной до 50 мм. Он может иметь фигурную конструкцию, удобную для крепления и, самое главное, обеспечивающую хорошее согласование во всем диапазоне частот принимаемых телепередач. Размеры основных элементов антенны — пассивных и активных — приведены в табл. 5.1. Длина четвертого элемента антенны рассчитывается, исходя из об-


щего количества вибраторов, и в данном случае равна 1400—1450 мм.

Наилучшие результаты дает подключение коаксиального кабеля снижения к петлевому вибратору через УСС типа «проволочный трансформатор». Изготавливается это УСС на двух ферритовых кольцевых сердечниках марки 100ВЧ размерами 8,4 х 3,5 х 2 мм. на которые виток к витку вплотную наматываются обмотки в два провода марки ПЭЛШО диаметром 0,23 мм. УСС должно обеспечивать КБВ, равный 0.75, в широкой полосе частот (от 470 до 622 МГц) со стороны подключения коаксиального кабеля с волновым сопротивлением 75 Ом.

В данной антенне можно применить другое УСС, изготовленное без ферритовых сердечников,— эквивалент кабельной петли, выполненной из отрезка спиральной полосовой линии, которая наматывается на ферритовый или


стальной стержень из электротехнической стали марки 3311, 3312, 3313. Спираль изготавливается из медной или латунной ленты толщиной до 0,1 мм, шириной до 1 мм, имеет 5,25 витка и укладывается в пазы, сделанные в диэлектрике, выполненном в виде трубки, которая устанавливается на этот стержень. Намотка спирали на стержень показана на рис. 5.4.

Эту антенну можно устанавливать на одной штанге с антенной MB, но расстояние между ними должно быть не менее 1,0—1,2 м.


Какая частота нужна для ручной настройки цифровых каналов

Переход от аналогового вещания к «цифре» завершился во всех регионах, поэтому каждый абонент теперь может наслаждаться просмотром любимых передач в отличном качестве. По сравнению с предыдущей технологией, новый формат изображения более объемный и его необходимо сжимать в цифровой сигнал. Для просмотра цифрового ТВ необходим специальный декодер в виде приставки. Приемное устройство покупается отдельно, но в более новых моделях телевизоров тюнер DVB-T2 является встроенным компонентом.

Как найти нужный диапазон для «цифры»

Помимо ресивера, необходима антенна ДВМ, метровая конструкция не подойдет, ее использовали для аналогового вещания. Сигнал цифрового телевидения передается с длиной волны от 10 см до 1 м, что равняется частоте в диапазоне между 300 МГц и 3000 МГц. Для настройки цифровых каналов, передающихся с наземных ретрансляторов, используется частота до 800 МГц. Более высокие значения относятся к спутниковым технологиям, для которых предусмотрено DVB-S2.

Переход на новый формат вещания обернулся для некоторых пользователей настоящей проблемой. Практика показывает, что больше всего трудностей возникает в процессе начальной настройки телеканалов. Если автоматический поиск не принес нужных результатов, потребуется выполнить его в ручном режиме.

Частота телепрограмм для цифрового ТВ может различаться в зависимости от региона, поэтому рекомендуется зайти на сайт rtrs.ru и найти ближайшую телевышку.

После открытия интерактивной карты потребуется вбить в поисковую строку название своего населенного пункта, и пользователь сможет определить, на каком расстоянии от телебашни он находится.

На rtrs.ru можно также узнать другую информацию, например, определить частотную зону. Базовые значения диапазона ретранслятора могут значительно меняться в зависимости от географического расположения. Для поиска нужной частоты каналов можно использовать удобную таблицу, где представлены населенные пункты с наибольшим процентом зрительской аудитории. Найденные в таблице значения помогут осуществить настройку цифрового вещания в телевизоре:

Если пользователь нашел для своего города несколько ТВК, рекомендуется выбрать те значения, при которых выдается более уверенный сигнал.

Ручная настройка

Иногда автоматический поиск не приносит результатов. Когда известна частота для настройки цифрового ТВ, можно приступать к ручному поиску каналов. Для примера из таблицы будет выбрана Москва. Пошаговая инструкция будет выглядеть следующим образом:

  1. В таблице для Мультиплекса 2 номеру частотного канала соответствует цифра 24, а значение частоты составляет 498 МГц.
  2. Необходимо перейти в меню приставки и выбрать команду «Поиск каналов».
  3. В настройках указать номер ТВК, то есть 24, после чего отобразится уровень сигнала. Если шкала под названием «Качество» дошла до зеленой отметки, значит, были выбраны оптимальные параметры.
  4. После этого нажать на кнопку «ОК» и дождаться, пока устройство найдет все телепрограммы пакета.

Для отображения каналов информационного Мультиплекса выполняются аналогичные действия.

Настройка телевизора для приема кабельного ТВ (DVB-C)

Спутниковое ТВ является самым старым способом передачи картинки в цифровом формате. На данный момент существует еще два варианта приема «цифры» – это кабельное и эфирное вещание. Последний способ передачи имеет одно преимущество: он бесплатный.

Спутниковое и кабельное ТВ – более продвинутые технологии, открывающие доступ к большому количеству телепрограмм, но для них предусмотрена абонентская плата. Для программирования приставки DVB-C в меню ТВ приемника необходимо задать следующие параметры:

  1. Начальная частота – 298 000 КГц.
  2. Символьная скорость – 6875.
  3. Количество транспондеров – 16, шаг равный 8 МГц.
  4. Для модуляции выбирается значение 256 QAM.

Для каждой торговой марки телевизоров поиск цифровых каналов может несколько отличаться, далее будет описана пошаговая инструкция на примере ТВ приемников марки LG:

  1. Необходимо перейти в главное меню, выбрать вкладку «Опции».
  2. Во вкладке «Страна» выбрать место проживания.
  3. Выполнить переход в пункт «Настройки».
  4. Далее указать тип источника сигнала, необходимо указать «Кабель», а затем – «Цифровые», после чего активируется команда «Поиск».

В разделе настройки потребуется ввести указанные выше параметры, поскольку они подходят для большинства марок телевизоров. Если все действия были выполнены правильно, через 5-10 минут устройство найдет список доступных телепрограмм.

Приемники LG имеют одну особенность: в меню можно увидеть функцию «Автоматическое обновление каналов». Абонентам рекомендуется отключить данную опцию, иначе прибор через какое-то время может автоматически сбросить список настроенных программ.


Загрузка...

DMV COVID-19 FAQ | DMV.ORG

COVID-19 и ваше государство DMV

Поскольку граждане США справляются с расширенными мерами, необходимыми для защиты от пандемии коронавируса COVID-19, многие задаются вопросом, как закрытие предприятий и социальное дистанцирование повлияют на их способность посетите их DMV и обработайте необходимые транзакции.

С продления лицензии и истечения срока регистрации до закрытия офисных филиалов или , ограничивающих доступ клиентов в офисные помещения , государственные DMV по всей стране вводят временные меры для оказания помощи и успокоения своих жителей. Вот несколько распространенных вопросов и ответов о вспышке COVID-19, связанных с DMV.

Как узнать, какие меры принимает DMV моего штата в связи с COVID-19?

Посетите веб-сайт DMV вашего штата и особенно поищите раздел «Новости» или «Оповещения», чтобы найти самые последние обновления о коронавирусе. Многие государственные DMV также обновляют свои учетные записи в социальных сетях (например, Facebook и Twitter) быстрее, чем их веб-сайты.

Еще один отличный ресурс - это веб-сайт департамента здравоохранения и социальных служб вашего штата.Там вы узнаете, какие меры принимают все государственные учреждения вашего штата, помимо вашего DMV, для борьбы с пандемией коронавируса.

Как мне узнать, открыты ли мои офисы DMV в моем штате?

Посетите веб-сайт DMV вашего штата, в частности, его раздел «Новости / предупреждения» или «Расположение офисов», чтобы получить самую свежую информацию о закрытии. Вы также можете просмотреть его каналы в социальных сетях, если официальные лица предоставляют обновления в режиме реального времени на этом форуме.

Срок действия моих водительских прав скоро истечет.Нужно ли мне продлевать его вовремя во время COVID-19? Что делать, если офисы закрываются?

Многие штаты продлили срок действия водительских прав своих резидентов (включая временные лицензии и разрешения), как правило, на срок от 30 до 60 дней в зависимости от штата. Специально уточните в DMV вашего штата, предлагается ли это продление там, где вы живете.

Срок моей регистрации скоро истечет. Нужно ли мне продлевать его вовремя во время COVID-19? Что делать, если офисы закрываются?

Некоторые штаты продлевают срок действия регистраций и табличек об инвалидности во время вспышки, хотя в настоящее время это продление чаще ограничивается водительскими правами.Многие штаты поощряют продление онлайн-регистрации до тех пор, пока не откроются офисы. Посетите веб-сайт DMV вашего штата, чтобы узнать, предлагается ли продление регистрации в месте вашего проживания.

Мне нужно зарегистрировать машину, которую я только что купил, до истечения крайнего срока. Как я могу это сделать, если DMV моего штата закрыт?

Если DMV вашего штата полностью закрыло все свои офисы, очень высока вероятность того, что временная регистрация была продлена до тех пор, пока они не откроются снова.Посетите веб-сайт DMV вашего штата или обратитесь к ним в их учетных записях в социальных сетях, чтобы узнать, правда ли это.

Если у вас нет временной регистрации / номерного знака на вашем автомобиле, вам придется подождать, чтобы зарегистрироваться и использовать автомобиль, пока не откроются офисы.

Мой DMV не сообщил, что продлевает регистрацию во время COVID-19. Мне нужен осмотр, прежде чем я смогу продлить, но все пункты осмотра закрыты. Что я могу сделать?

Если в вашем штате офисы все еще открыты, обратитесь в местное отделение DMV по телефону; Если нет, обратитесь к DMV своего штата в их учетные записи в социальных сетях, чтобы узнать, дает ли закрытие инспекционных пунктов продление регистрации.

Как проходят проверки зрения во время COVID-19?

В некоторых штатах приостановлены все операции по лицензированию, в том числе проверка зрения, за исключением тех, которые могут быть выполнены онлайн и, следовательно, без какого-либо контакта с людьми.

Если ваш штат все еще открыт и обрабатывает лицензионные операции, высока вероятность того, что они значительно ужесточили свои санитарные меры, чтобы обеспечить соответствие окружающей среды рекомендациям CDC по охране здоровья и безопасности. Если вы обеспокоены, обратитесь в местный офис, чтобы узнать, какие меры предосторожности принимаются при личных визитах.

Офисы DMV моего штата сейчас закрыты или ограничивают операции, которые они будут совершать лично, из-за коронавируса. Как я могу вести бизнес, связанный с лицензированием или автомобилем?

Все государственные DMV поощряют своих жителей использовать свои онлайн-услуги для как можно большего числа направлений бизнеса. Если вам абсолютно необходимо посетить офис DMV, а в вашем штате все еще есть открытые отделения, вам, вероятно, потребуется записаться на прием. , чтобы вас увидели - большинство из них приостанавливают в настоящее время входящие транзакции.

У меня запись на дорожный тест. Его отменили из-за коронавируса? Свяжется ли со мной DMV моего штата, если это так?

Большинство дорожных испытаний было отменено по всей стране государственными службами управления транспортными средствами. Ваше агентство может или не сможет связаться со всеми жителями, чтобы уведомить их об отмене, из-за огромного количества вопросов и неожиданных проблем, возникающих из-за коронавируса.

Лучше всего проверить веб-сайт DMV вашего штата или учетные записи в социальных сетях, чтобы узнать, отменены ли дорожные тесты, а также какие рекомендации дает ваш штат по их изменению.

Ресурсы государственного управления по коронавирусу COVID-19

Портал | Радиочастота (10 МГц - 300 ГГц)

  • Литература
    • Поиск Поиск в базе данных научной литературы
    • Мобильная связь
      • Исследования населения
      • Экспериментальные исследования
      • Исследования мобильной связи 5-го поколения (5G)
    • 50/60 Гц
      • Исследования населения
      • Экспериментальные исследования (магнитные поля)
      • Экспериментальные исследования (электрические поля)
    • Дети и молодые животные
      • Исследования населения
      • Экспериментальные исследования
    • Статические поля
      • Экспериментальные исследования (магнитные поля)
      • Экспериментальные исследования (электрические поля)
  • Технологии
    • Источники ЭМП База данных измерений различных устройств и приборов
    • генеральный
      • Электрические поля
      • Магнитные поля
      • Электромагнитные поля
      • Электромагнитный спектр
      • Исторический обзор
    • Статические поля (0 Гц)
      • Естественные статические поля
      • Искусственные статические поля
      • Системы пассажирского железнодорожного транспорта общего пользования
      • Высоковольтный постоянный ток (HVDC)
      • Конвертерная станция
      • МРТ
      • Магнитные средства защиты (одеяла, нашивки, браслеты и т. Д.)
    • Низкая частота (0,1 Гц – 1 кГц)
      • Производство и распределение электроэнергии
      • Электросеть
      • Воздушные линии электропередачи
      • Подземные кабели
      • Подстанции
      • Источники воздействия дома
      • Система тягового питания 16.7 Гц
    • Промежуточная частота (1 кГц – 10 МГц)
      • Естественные поля промежуточной частоты
      • Искусственные поля промежуточной частоты
      • Индукционные плиты
      • Электрические транспортные средства
      • Беспроводное зарядное устройство для электромобилей
      • Другие источники полей
    • Радиочастота (10 МГц - 300 ГГц)
      • Естественные радиочастотные поля
      • Искусственные радиочастотные поля
      • Мобильная связь
      • Радиовещательные передатчики (радио и телевидение)
      • Цифровое радио TETRA
      • Микроволновая печь
      • Другие источники воздействия
  • Глоссарий
  • Эффекты
    • генеральный
      • Виды учебы
      • Оценка
      • Острые и хронические эффекты
      • Чувствительность разных групп населения
    • Статические поля (0 Гц)
    • Низкая частота (0. 1 Гц – 1 кГц)
      • Генотоксичность
      • Электромагнитная гиперчувствительность
      • Нейродегенеративные заболевания (болезнь Паркинсона, болезнь Альцгеймера, БАС)
      • Рак и детский лейкоз
      • Модификация мозговых волн
      • Сердечно-сосудистая система
      • Секреция мелатонина
      • Имплантаты
      • Косвенные эффекты
    • Промежуточная частота (1 кГц – 10 МГц)
    • Радиочастота (10 МГц - 300 ГГц)
      • Рак
      • Электромагнитная гиперчувствительность
      • ЭЭГ / мозговая активность
      • Когнитивные, психомоторные функции и функции памяти
      • Спать
      • Гематоэнцефалический барьер
      • Плодородие
      • Генотоксичность
      • СВЧ слух
      • Косвенные эффекты
      • Терапевтические приложения
  • Больше
    • Ссылки Ссылки на национальные и международные учреждения, связанные с ЭМП
    • Пределы
      • Предельные значения
      • Основные ограничения
      • Контрольные уровни
      • Предельные значения в Германии (для широкой публики)
      • Предельные значения в Германии (профессиональное воздействие)
      • Предельные значения сравниваются на международном уровне
    • Сообщение о рисках
      • Диалог в информировании о рисках
      • Инструменты информирования о рисках
      • Восприятие риска
      • Оценка риска
      • Процедура оценки воздействия на здоровье
      • Управление рисками
    • Электротравмы
      • Причины
      • Параметры воздействия электрического тока
      • Время возникновения травм
      • Механизмы действия
      • Пораженные органы и ткани
      • Заболеваемость
      • Предельные значения
      • Справочная информация для предельных значений
      • Публикации
  • Команда
  • Финансирование
  • Пожертвования
  • Авторизоваться
  • Язык
    • Deutsch
    • английский (текущий)
    • 日本語
×
  • Команда
  • Финансирование
  • Пожертвования
  • Авторизоваться
  • Язык Deutsch английский (текущий) 日本語
  • Литература
    • Поиск Поиск в базе данных научной литературы
    • Мобильная связь
      • Исследования населения
      • Экспериментальные исследования
      • Исследования мобильной связи 5-го поколения (5G)
    • 50/60 Гц
      • Исследования населения
      • Экспериментальные исследования (магнитные поля)
      • Экспериментальные исследования (электрические поля)
    • Дети и молодые животные
      • Исследования населения
      • Экспериментальные исследования
    • Статические поля
      • Экспериментальные исследования (магнитные поля)
      • Экспериментальные исследования (электрические поля)
  • Технологии
    • Источники ЭМП База данных измерений различных устройств и приборов
    • генеральный
      • Электрические поля
      • Магнитные поля
      • Электромагнитные поля
      • Электромагнитный спектр
      • Исторический обзор
    • Статические поля (0 Гц)
      • Естественные статические поля
      • Искусственные статические поля

Радиолюбительская служба | Федеральная комиссия связи

Часть правила

47 с. F.R, Часть 97


Код (а) радиослужбы
  • HA - любитель
  • HV - Любительский туалетный столик

Любительская и любительская спутниковая службы предназначены для квалифицированных лиц любого возраста, которые интересуются радиотехникой исключительно в личных целях и без материальной выгоды. Эти услуги предоставляют возможность для самообучения, общения и технических исследований. Двадцать девять небольших полос частот по всему спектру распределены этой службе на международном уровне.Может быть передано около 1300 цифровых, аналоговых, импульсных и расширенных типов излучения.

Миллионы операторов-любителей во всех регионах мира общаются друг с другом напрямую или через специальные ретрансляционные системы и любительские спутники. Они обмениваются сообщениями с помощью голоса, телепечати, телеграфии, факсимильной связи и телевидения. В областях, где услуги регулируются FCC, любительский оператор должен иметь лицензию FCC или Канады. Взаимное разрешение, выданное FCC для иностранного лицензиата-любителя, больше не требуется.Взаимные операции в США теперь разрешены Разделом 47 C.F.R. § 97.107.

Все частоты разделены. Никакая частота не предназначена для исключительного использования какой-либо любительской станцией. Операторы управления станциями сотрудничают в выборе каналов передачи, чтобы максимально эффективно использовать частоты. Они проектируют, строят, модифицируют и ремонтируют свои станции. Программа авторизации оборудования FCC обычно не распространяется на передатчики любительских станций.

Операторский класс и экзамены

FCC выпустила шесть типов лицензий операторского класса, каждый из которых разрешает различные уровни привилегий.Класс, по которому каждый лицензиат имеет квалификацию, определяется степенью навыков и знаний в эксплуатации станции, которые лицензиат демонстрирует во время экзамена добровольным экзаменаторам (VE) в его или ее сообществе.

Большинство начинающих операторов-любителей начинают с Технического класса, а затем могут перейти к лицензии оператора общего класса или Любительского высшего класса. VE присваивают экзамен по классу лицензии, который в настоящее время проводится, поэтому экзамены, необходимые для этой лицензии, не нужно повторять.VE составляют письменные экзамены из пулов вопросов, которые были опубликованы. Полезные учебные пособия и учебные курсы широко доступны.

Предоставление лицензий и экзамены

Для работы любительской станции требуется предоставление лицензии любительского оператора от FCC. Прежде чем получить лицензию, вы должны сдать экзамен, проводимый группой добровольных экзаменаторов (VE). VE определяют класс оператора лицензии, к которому вы подходите, путем проверки ваших навыков и способностей в эксплуатации любительской станции.Вы можете связаться с командой VE в вашем районе, чтобы организовать выполнение необходимых вам экзаменационных элементов. Если вам нужна помощь в поиске группы VE в вашем районе, обратитесь к координатору добровольных экзаменаторов (VEC).

После того, как вы успешно сдадите экзамен, VEC собирает вашу информацию от вашей группы VE и, после ее тщательного анализа, направляет ее в FCC для обработки. Ваш рабочий орган начинает действовать, когда информация о предоставлении лицензии появляется в базе данных лицензиатов любительских услуг Универсальной системы лицензирования.

Общие задачи по хранению

Лицензиаты-любители могут подавать заявки с использованием Универсальной системы лицензирования (ULS) или бумажные заявки с использованием формы 605. Общие задачи по подаче документов включают:

16.09.2016

ОБЩЕСТВЕННОЕ УВЕДОМЛЕНИЕ (DA 16-1048)

Работа любительской службы в странах СЕПТ

07.02.2011

ОБЩЕСТВЕННОЕ УВЕДОМЛЕНИЕ (DA 11-221)

Любительская служба в странах СЕПТ

07.05.2010

УВЕДОМЛЕНИЕ О ПРЕДЛАГАЕМЫХ ПРАВИЛАХ (FCC 10-76)

Поправки к частям 2 и 97 Правил Комиссии для облегчения использования радиолюбительской службой выделения на частоте 5 МГц.Предлагается внести поправки в части 2 и 97 Правил, касающихся радиолюбительской службы

27. 10.2009

ПИСЬМО (DA 09-2302)

Военное министерство штата Кентукки

Удовлетворен запрос на отказ.

10.09.2009

ОБЩЕСТВЕННОЕ УВЕДОМЛЕНИЕ (DA 09-2031)

Работа любительской службы в странах СЕПТ

08.02.2007

ОБЩЕСТВЕННОЕ УВЕДОМЛЕНИЕ (DA 07-610)

WTB реализует ограничение на один запрос на обычный позывной

11.12.2006

ПОРЯДОК ОБОЗНАЧЕНИЯ СЛУШАНИЯ (DA 06-2487)

Re: Джозеф В.Хартманн-младший, заявка на получение новой лицензии на радиолюбительскую службу

Настоящим Приказом о назначении слушания мы начинаем слушание дела судьей Комиссии по административным делам (ALJ), чтобы определить, следует ли удовлетворить заявку, поданную Джозефом Хартманном-младшим на новую лицензию на радиолюбительскую службу.

19.12.2005

ОБЩЕСТВЕННОЕ УВЕДОМЛЕНИЕ (DA 05-3224)

WTB напоминает лицензиатам беспроводной связи в районах, пострадавших от ураганов «Катрина», «Рита» и «Вильма», о процедурах для поиска дальнейшего продления нормативных сроков

08. 10.2002

МНЕНИЕ И ЗАКАЗ МЕМОРАНДУМА (DA 02-2475)

Изменение и разъяснение политики и процедур, регулирующих размещение и техническое обслуживание любительских радиоантенн и опорных конструкций; Поправка к статье 97.15

Отклонил ходатайство о пересмотре дела, поданное У. Ли Маквеем

13.11.2002

ОТЧЕТ И ЗАКАЗ (FCC 02-298)

Изменения во вспомогательных правилах вещания в части 74 и Соответствующие технические правила для вспомогательной службы вещания, службы ретрансляции кабельного телевидения и фиксированных служб в частях 74, 78 и 101 Правил Комиссии

Распределение частот

Графическая диаграмма · Отделение нормативной информации

Для каждого диапазона перечислены только те классы лицензий, которые имеют права на этот диапазон.Лицензиаты технических специалистов имеют ограниченные права на частотах ниже 30 МГц.

Предел мощности передатчика для любительских радиостанций США

В любое время мощность передатчика должна быть минимальной, необходимой для выполнения желаемой связи. Если не указано иное, максимальная выходная мощность составляет 1500 Вт PEP. Новички / технические специалисты ограничены до 200 Вт PEP на HF-диапазонах. Географические ограничения мощности распространяются на диапазоны 630 метров, 70 сантиметров, 33 сантиметра и 23 сантиметра.

Для работы на 2200 или 630 метрах любители должны сначала зарегистрироваться в Совете по коммунальным технологиям онлайн по адресу https: // utc.org / plc-database-любитель-уведомление-процесс / . Вам нужно зарегистрироваться только один раз для каждой группы.

2200 метров

Общий, Продвинутый, Любительский Дополнительный лицензиаты:

135,7–137,8 кГц: CW, телефон, изображение, RTTY / данные

1 Вт EIRP максимум

630 метров

Общий, продвинутый, любительский Дополнительный лицензиаты:

472-479 кГц: CW, телефон, изображение, RTTY / данные

Максимум 5 Вт EIRP, за исключением Аляски в пределах 496 миль от России, где предел мощности составляет 1 Вт EIRP.

160 метров

Общий, Продвинутый, Любительский Дополнительный лицензиаты:

1.800-2.000 МГц: CW, телефон, изображение, RTTY / данные

80 метров

Классы для новичков и техников:

3,525–3,600 МГц: только CW

Общий класс:

3.525-3.600 МГц: CW, RTTY / Data
3.800-4.000 МГц: CW, телефон, изображение

Продвинутый класс:

3.525-3,600 МГц: CW, RTTY / Data
3,700-4,000 МГц: CW, телефон, изображение

Любитель Высший класс:

3,500–3,600 МГц: CW, RTTY / Data
3,600–4,000 МГц: CW, телефон, изображение

60 метров: пять определенных каналов

FCC предоставила радиолюбителям вторичный доступ по USB только к пяти дискретным каналам шириной 2,8 кГц. Любители не могут делать выводы и должны соглашаться с вмешательством со стороны пользователей основного правительства. NTIA заявляет, что радиолюбители, планирующие работать на 60 м, «должны гарантировать, что их сигнал передается на центральной частоте канала.«Это означает, что любители должны установить свою несущую частоту на на 1,5 кГц ниже, чем на центральная частота канала.

Общий, Продвинутый и Любительский Дополнительные классы :

Центр каналов

Любительская частота настройки

5332 кГц

5330.5 кГц

5348 кГц

5346,5 кГц

5358,5 кГц

5357,0 кГц

5373 кГц

5371,5 кГц

5405 кГц (общий для США / Великобритании)

5403.5 кГц

С 5 марта 2012 г. любителям разрешено использовать CW и телефон, а также цифровыми видами, которые соответствуют обозначению излучения 60H0J2B, которое включает PSK31, а также любой сигнал RTTY с полосой пропускания менее 60 Гц. Они также могут использовать режимы, соответствующие обозначению излучения 2K80J2D, которое включает любой цифровой режим с полосой пропускания 2,8 кГц или менее, технические характеристики которого были публично задокументированы согласно части 97.309 (4) Правил FCC. К таким режимам относятся PACTOR I, II или III, пакет со скоростью 300 бод, MFSK16, MT63, Contestia, Olivia, DominoEX и другие. с максимальной эффективной излучаемой мощностью (ERP) 100 Вт . Излучаемая мощность не должна превышать эквивалентную 100 Вт выходной мощности передатчика PEP в антенне с усилением 0 дБд.

40 метров

Классы для новичков и техников:

7,025-7,125 МГц: только CW

Общий класс:

7.025-7,125 МГц: CW, RTTY / Data
7,175-7,300 МГц :: CW, телефон, изображение

Продвинутый класс:

7,025-7,125 МГц: CW, RTTY / Data
7,125-7,300 МГц :: CW, телефон, изображение

Любитель Высший класс:

7.000-7.125 МГц: CW, RTTY / Data
7.125-7.300 МГц :: CW, телефон, изображение

Примечание. Режимы Телефон и Изображение разрешены в диапазоне от 7,075 до 7,100 МГц для лицензированных FCC станций в Районах 1 и 3 ITU и для лицензированных FCC станций в Районе 2 ITU к западу от 130 градусов западной долготы или к югу от 20 градусов северной широты.См. Разделы 97.305 (c) и 97.307 (f) (11). Лицензиаты-новички и технические специалисты за пределами Региона 2 МСЭ могут использовать CW только в диапазоне от 7,025 до 7,075 МГц и между 7,100 и 7,125 МГц. Диапазон частот от 7.200 до 7.300 МГц недоступен за пределами Региона 2 МСЭ. См. Раздел 97.301 (e). Эти исключения не распространяются на станции в континентальной части США.

30 метров

Максимальная мощность, 200 Вт PEP. Любители должны избегать помех фиксированной службе за пределами США.

Общий, Продвинутый, Любительский Дополнительные классы:

10.100-10,150 МГц: CW, RTTY / Data

20 метров

Общий класс:

14,025 - 14,150 МГц CW, RTTY / Data
14,225 - 14,350 МГц: CW, телефон, изображение

Продвинутый класс:

14,025 - 14,150 МГц CW, RTTY / Data
14,175 - 14,350 МГц: CW, телефон, изображение

Любитель Высший класс:

14,000 - 14,150 МГц CW, RTTY / Data
14,150-14,350 МГц: CW, телефон, изображение

17 метров

Общий, Продвинутый, Любительский Дополнительные классы:

18.068-18,110 МГц: CW, RTTY / Data
18,110-18,168 МГц: CW, телефон, изображение

15 метров

Классы для новичков и техников:

21,025–21,200 МГц: только CW

Общий класс:

21,025-21,200 МГц: CW, RTTY / Data
21,275-21,450 МГц: CW, телефон, изображение

Продвинутый класс:

21,025-21,200 МГц: CW, RTTY / Data
21,225-21,450 МГц: CW, телефон, изображение

Любитель Высший класс:

21.000-21.200 МГц: CW, RTTY / Data
21.200-21.450 МГц: CW, телефон, изображение

12 метров

Общий, Продвинутый, Любительский Дополнительные классы:

24,890-24,930 МГц: CW, RTTY / Data
24,930-24,990 МГц: CW, телефон, изображение

10 метров

Классы для новичков и техников:

28,000-28,300 МГц: CW, RTTY / Data - Максимальная мощность 200 Вт PEP
28,300-28,500 МГц: CW, Телефон - Максимальная мощность 200 Вт PEP

Общий, Продвинутый, Любительский Дополнительные классы:

28.000-28,300 МГц: CW, RTTY / Data
28,300-29,700 МГц: CW, телефон, изображение

6 метров

Все любители, кроме новичков:

50,0-50,1 МГц: только CW
50,1-54,0 МГц: CW, телефон, изображение, MCW, RTTY / данные

2 метра

Все любители, кроме новичков:
144,0–144,1 МГц: только CW
144,1–148,0 МГц: CW, телефон, изображение, MCW, RTTY / Data

1,25 метра

Федеральная комиссия связи США выделила 219–220 МГц для любительского использования на вторичной основе.Это распределение составляет , только для фиксированных систем пересылки цифровых сообщений, которыми управляют все лицензиаты, кроме новичков. Любительские операции не должны создавать помех первичным службам в этой и соседних полосах и должны допускать помехи от них. Любительские станции ограничены мощностью 50 Вт PEP и полосой пропускания 100 кГц. Станции автоматизированных систем морской связи (AMTS) являются основными пользователями в этой полосе частот. Любительские станции в пределах 398 миль от станции AMTS должны уведомить станцию ​​в письменной форме не менее чем за 30 дней до начала работы.Любительские станции в пределах 50 миль от станции AMTS должны получить письменное разрешение от станции AMTS перед началом работы. FCC требует, чтобы операторы-любители предоставили ARRL письменное уведомление с указанием географического местоположения станции для включения в базу данных по крайней мере за 30 дней до начала работы. См. Раздел 97.303 (e) Правил FCC.

Новичок (для новичков мощность PEP ограничена 25 Вт), Техник, Общий, Продвинутый, Любитель Дополнительные классы:

222.00-225,00 МГц: CW, телефон, изображение, MCW, RTTY / Data

70 Сантиметров

Все любители, кроме новичков:

420,0-450,0 МГц: CW, телефон, изображение, MCW, RTTY / Data

33 Сантиметра

Все любители, кроме новичков:

902,0-928,0 МГц: CW, телефон, изображение, MCW, RTTY / данные

23 Сантиметра

Класс новичков:

1270-1295 МГц: CW, телефон, изображение, MCW, RTTY / Data (максимальная мощность, 5 Вт PEP)

Все любители, кроме новичков:

1240-1300 МГц: CW, телефон, изображение, MCW, RTTY / Data

Высокие частоты:

Все режимы и лицензиаты (кроме новичков) разрешены на следующих диапазонах [Правила FCC, часть 97.301 (а)]:

2300–2310 МГц
2390–2450 МГц
3300–3500 МГц
5650–5925 МГц
10,0–10,5 ГГц
24,0–24,25 ГГц
47,0–47,2 ГГц
76,0–81,0 ГГц *
122,25–123,00 ГГц
134–141 ГГц
241–250 ГГц
Все выше 300 ГГц

* Любительская работа на частотах 76–77 ГГц приостановлена ​​до тех пор, пока FCC не определит, что радиолокационные системы транспортных средств не будут создавать помех.

Калькулятор преобразования

рад / сек в герц (Гц)

Рад / сек в герцах калькулятор

Введите угловую скорость в рад / с и нажмите кнопку Calc :

Калькулятор преобразования

Гц в рад / с ►

Как рассчитать герц из рад / сек

1 Гц = 2π рад / с = 6.2831853 рад / с

или

1 рад / с = 1 / 2π Гц = 0,1591549 Гц

Рад / с в герц, формула

частота f в герцах (Гц) равна угловой частоте или угловой скорости ω в радианах в секунду (рад / с), деленной на 2π:

f (Гц) = ω (рад / с) / 2π

Пример

Вычислить частоту в герцах по угловой скорости 300 рад / с:

f (Гц) = 300рад / с / 2π = 47.75 Гц

Таблица преобразования рад / с в герцы

Радиан в секунду
(рад / с)
Гц
(Гц)
0 рад / с 0 Гц
1 рад / с 0,1592 Гц
2 рад / с 0,3183 Гц
3 рад / с 0,4775 Гц
4 рад / с 0,6366 Гц
5 рад / с 0,7958 Гц
6 рад / с 0.9549 Гц
7 рад / с 1,1141 Гц
8 рад / с 1,2732 Гц
9 рад / с 1,4324 Гц
10 рад / с 1,59 15 Гц
20 рад / с 3,1831 Гц
30 рад / с 4,7746 Гц
40 рад / с 6.3662 Гц
50 рад / с 7,9577 Гц
60рад / с 9.5493 Гц
70рад / с 11,1408 Гц
80рад / с 12,7324 Гц
90рад / с 14,3239 Гц
100рад / с 15,9155 Гц
200рад / с 31,83 10 Гц
300рад / с 47,7465 Гц
400рад / с 63,66 20 Гц
500рад / с 79,5775 Гц
600рад / с 95.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
