Пайка медных труб водопровода своими руками: технология пайки и видео

Установка системы трубопроводов из меди похожа на монтаж любого домашнего трубопровода, как, к примеру, из металлопластика или полипропилена. Но один из основных вопросов, как паять медные трубы своими руками, требует более подробного рассмотрения.

Сегодня технологии предоставляют большой ассортимент стройматериалов для сантехнических работ: медь, сталь, пластик разных видов и т. д. Их отличают стоимость, физические свойства, возможности применения и особенности монтажа, но определить худший или лучший материал невозможно. Трубы из меди для трубопровода довольно дороги, и требуют к себе большего внимания во время эксплуатации, но надежны, экологически безопасны и универсальны, а также удобны для монтажа своими руками.

Монтаж медного трубопровода

Установка отопительной системы или трубопровода из меди, практически ничем отличается монтажа отопления или трубопровода из других материалов.

На начальном этапе нужна продуманная схема трассы, с тщательно выверенными соединениями и углами. Не забывайте: схема обязана иметь соединение с трубами главного стояка через дополнительные выводы для будущей сантехники, приборы учета, шаровые краны.

Выбор размеров и типов медных труб: неотожженные и отожженные, с резьбой 3/4 либо 3/8, со стенками разной толщины. От этих показателей будет зависеть масса медной трубы, а соответственно, и вес всей конструкции трубопровода в общем, но смысл монтажа в целом не поменяется.

Выбор техники крепления: обжимные фитинги или пайка. Выбор будет только за вами, но коротко скажем: надежность крепления фитингов не отличается хорошими показателями. Это крепление все время требует контроля, а фитинги – периодической подтяжки, при этом, если паять медные трубы – это значит обеспечить им непременную герметичность и долговременную.

Основное различие – это технология пайки при помощи мягкого припоя: она требует специального оборудования и определенных навыков.

Техника пайки мягким припоем

Прежде чем паять, нужно сказать пару слов о теории: если процедура пайки будет осознанной, то и многие нюансы будут ясными в процессе выполнения работ, поэтому есть смысл посмотреть пайка медных труб видео.

В домашних условиях при монтаже трубопровода применяется так называемая «мягкая» пайка: участки пайки разогреваются до 240-310С, что дает возможность мягкому припою (как правило, олову) расплавиться, но такие температуры небезопасны и для меди, потому это действие обязано быть недолговременным и направленным.

Зачистка перед процессом пайки – это не просто эстетическая манипуляция, а непременное условие, которое даст возможность удалить продукты окисления на металле и наиболее эффективно сделать пайку меди.

При мягкой пайке появляется капиллярный эффект, когда раскаленный припой, мягкий для пайки, равномерно растекается по всей плоскости соединения вне зависимости от того, в каком положении установленная деталь – вертикальном или горизонтальном.

Оптимальный зазор между стенками фитинга и трубы строго регламентирован – 0,10-0,15 миллиметров: расстояние больше, потребует большего количества припоя либо не создаст капиллярного эффекта, меньшая – образует препятствие для нормального растекания олова.

Материалы и инструменты для пайки

Газовая горелка – это основной инструмент для пайки. Есть множество видов горелок, выбор лучше всего остановить на горелке с пьезоподжигом и возможностью регулировать пламя. Также понадобятся:

  • Флюс для пайки – это паста, которой обрабатывают поверхность фитинга и трубных изделий, чтобы она разъела оксидные пленки на поверхности соединяемых частей, защитила медное основание от окисления при нагревании и обеспечила влажность поверхностей во время растворения припоя.
  • Припой для пайки – как правило, это олово в форме катушек или прутков проволоки.
  • Труборез и труборасширитель – устройство для увеличения диаметра труб при установленных деталях одна в одну.
  • Фаскосниматель – инструмент для удаления фаски, избавления от вероятных заусенцев.
  • Фитинги – соединительные части разных конфигураций.
  • Стальная щетка и ершик для чистки внешней и внутренней сторон труб и фитингов.

Инструмент для пайки труб из меди не отличается исключительностью и дороговизной. Но требует определенных усилий, чтобы получить навыки по использованию: лучше всего потренироваться на кусках труб, чтобы понять тонкости метода и технологии.

Инструкция пайки мягким припоем

Внимание: край трубы и непосредственно труба обязаны быть идеально ровными и прямыми – от этого будет зависеть качество крепления деталей, потому для резки труб лучше всего использовать труборез.

  1. При помощи труборасширителя сделайте больше диаметр фитинга, при помощи фаскоснимателя – очистите края трубы.
  2. Ершиком отполировать внутреннюю часть фитинга, щеткой наружную часть трубы.
  3. Кисточкой нанести на фитинг и трубу пасту для пайки – флюс – и тут же присоединить детали, избегая попадания какого-либо вида загрязнений.

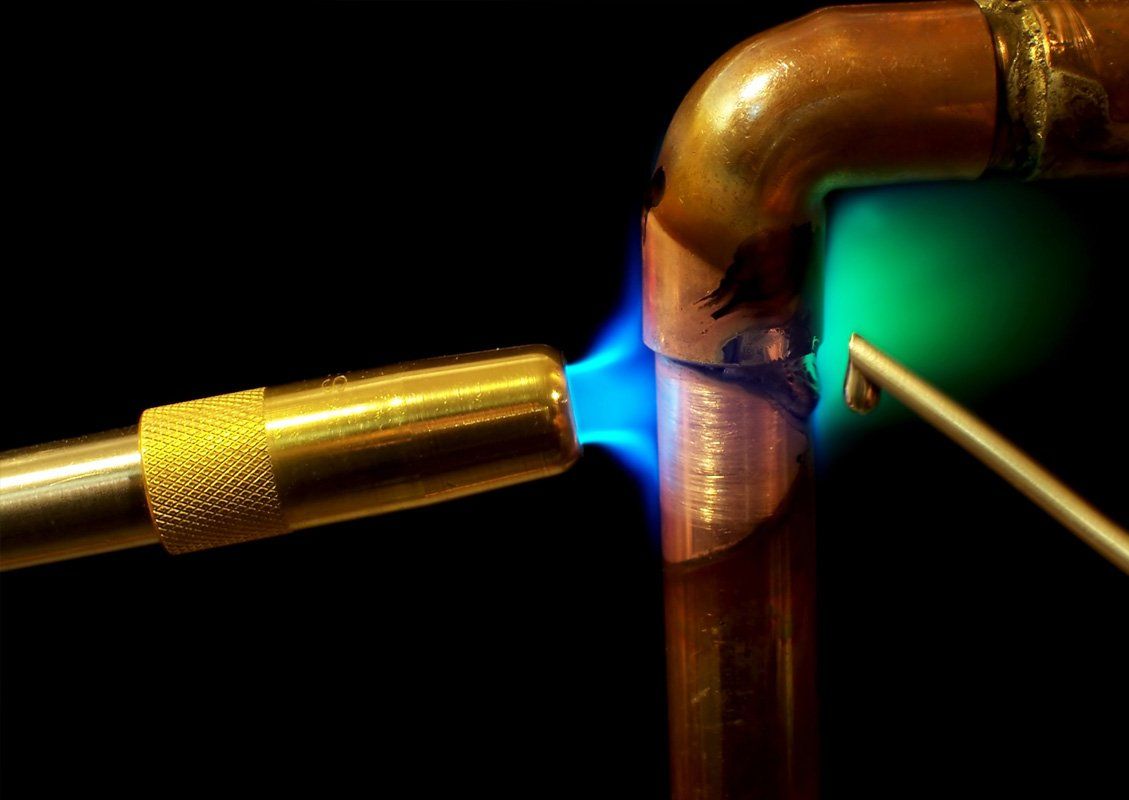

  4. Горелкой для пайки аккуратно прогревать соединение, перемещаясь по всей плоскости. Критерий хорошего прогрева – изменение цвета пасты.
  5. Завершить нагревание соединяемых деталей, нанести припой по всей поверхности соединения. Пламенем горелки нельзя трогать проволоку припоя: припой обязан расплавиться на медной поверхности трубы, именно от ее температуры без вмешательства огня.
  6. Подождать естественного остывания стыка – без каких-либо средств для охлаждения.
  7. Непременно убрать остатки пасты с труб влажной губкой. Ее воздействие нужно лишь при пайке: она разрушает защитный слой основания меди.

Внимание: детали при пайке и временно после нее обязаны быть хорошо зафиксированы, так как паять трубы из меди можно лишь в неподвижном положении.

Стык на месте крепления деталей обязан быть плотным и ровным. Проверить результат можно будет лишь при включении достаточного давления воды в трубопроводе, но, если пайка прошла хорошо, надежность соединения никак не снижается от температуры воды, вероятных перепадов давления или от времени.

Крепление медных труб с другими материалами

Существует несколько важных нюансов, связанных с возможностями соединения медных конструкций с изделиями из других металлов:

  • Крепление меди и оцинкованной стали может негативно сказаться на состоянии трубопровода из оцинкованной стали: химические реакции между цинком и медью приводят к разрушению первого.
  • Крепления меди со сталью, пластиком и латунью безопасны и не образуют коррозии металлов.

Потому если есть необходимость крепления медной и оцинкованной труб, то его можно сделать лишь с помощью латунного фитинга и лишь в одном направлении: по циркуляции воды от оцинкованной в медную трубы.

Медные трубы крепятся с пластиковыми или стальными лишь с помощью латунных отжимных фитингов. Основное крепление системы происходит с помощью зажимного кольца и зажимной гайки фитинга: они прикручиваются на стандартное количество оборотов, указанное в техническом сопровождении фитинга, и непременно периодически проверяются во время эксплуатации на наличие вероятных протечек или ослаблений.

Мифы о медном трубопроводе

Из-за отсутствия привычки к меди в роли материала для систем газо-, водоснабжения и отопления, у современного отечественного потребителя есть определенное недоверие к данному металлу. Есть два мифа:

  • Трубы из меди опасны при контакте с хлорированной водой. Безусловно, медь, начиная реакцию с элементами хлора, окисляется, но появляющаяся внутри трубопровода пленка, наоборот, защищает трубы от различных химических действий и абсолютно безопасна для организма человека.
  • Медный трубопровод дорого стоит и непрактичен, невзирая на высокую стоимость. Непрактичность объясняют вероятным окислением наружной стороны труб, при этом внутри медные трубы также окисляются, но коррозии совершенно неподвержены. Более дорогая цена медных труб с лихвой покрывается долговечностью материалов и простотой установки своими руками.

Но такие мифы можно разрушить только многолетней практикой. Не зря этот металл применяли в системах водопровода еще несколько веков назад, и до сих пор в европейских странах медь имеет заслуженное признание. За счет удобства установки и качества материалов, медные трубы для домашнего водопровода более предпочтительны, и непременно найдут новых почитателей в нашей стране.

Оцените статью: Поделитесь с друзьями!

Как проводится пайка меди твердым и мягким припоем

Просмотров 597 Опубликовано Обновлено

Изделия из меди встречается повсеместно в разных сферах жизни. Например, из нее создают прочные и долговечные системы отопления и водоснабжения. Но для соединения двух элементов, специалисты прибегают к особой технологии – пайки труб из меди. Для осуществления процедуры необходимы подходящие инструменты и материалы, а также знания. Так как она обладает определенными особенностями, о которых новичок может не знать.

Чтобы паять медь, мастеру нужно иметь при себе такой состав, как припой. Это термопластичное вещество герметизирует поверхность изделий и под воздействием высокой температуры расплавляется, растекаясь по всему месту соединения. Но как только он остывает, то твердеет и надежно скрепляет изделия.

В результате создается один предмет, который отличается долгим сроком службы, выдерживает высокую нагрузку, перепады давления и температуры, а также не боится ультрафиолетового излучения.

Какие инструменты и материалы нужны

Пайка проводится не только на промышленных объектах, но и в домашних условиях. Для этого требуется подготовить следующие инструменты и материалы:

  • электропаяльник или газовую горелку;
  • труборез;
  • припой;
  • флюс;
  • кисть и стальную щетку.

Чем именно соединять изделия, зависит от удобства и предпочтения мастера. Но по мощности аппарат выбирают в соответствии с температурой плавления припоя. Флюс бывает жидким и твердым, у каждого вида имеются индивидуальные отличия, которые следует учитывать. Если используется материал в виде загустевшей смеси, то его наносят на место стыка, как до соединения, так и после. Флюс нужен для того, чтобы предохранить поверхность от окисления, способствовать растеканию припоя и улучшить сцепление.

Виды флюсов и припоев, особенности работы с ними

Мастерам известно множество твердых и мягких веществ, обеспечивающих качественную пайку изделий из металла. В 95% используется олово, которое относится к низкотемпературному составу, обладающим несколько худшими техническими параметрами. Но его ценят за то, что работы могут проводиться при любой температуре без уменьшения прочности соединяемых изделий.

К соединительным элементам также относится серебро, обладающее отличными технологическими свойствами. Мастера нередко применяют трехкомпонентные составы из серебра, олова и меди. Часто в состав материалов, используемых при низкотемпературной пайке, входит хлорид цинка.

Преимущество мягких припоев заключается в том, что они охватывают большую площадь при попадании на поверхность детали. Они обеспечивают высокую прочность и надежность.

Мягкие припои

Мягкий припой используется при монтаже водопроводных и отопительных сетей, где диаметр труб достигает 10 см, а температура воды не превышает 130 градусов. К таким видам относят:

  • свинцово оловянный тип;
  • с малым содержанием олова;
  • специальные и легкоплавкие.

В качестве припоя чаще всего выбирается бессвинцовый флюс. Оловянно-медный тип является самым распространенным, благодаря доступной цене. Но его преимущество заключается в другом. Все смеси, содержащие олово в составе, отличаются экономичным расходом.

Достаточно нанести на половину обрабатываемой поверхности немного припоя, как он распространится по всей площади. Это свойство объясняется тем, что олово легко проникает внутрь и распространяется по любой структуре.

Твердые припои

Когда приходится учитывать условия среды, в которой выполняется пайка, то лучше использовать твердые припои. Применение таких веществ обеспечивает высокую прочность шва. Самым распространенными соединениями являются следующие составы:

  • медь и цинк;
  • фосфор и медь;
  • чистая медь;
  • безотмывный флюс.

Твердые соединения классифицируются как тугоплавкие и легкоплавкие. Каждый вид характеризуется определенными свойствами. Например, медно-фосфорный заменяет дорогой серебряный флюс. Он отличается умеренной стоимостью, но обладает одним минусом – использовать при низких температурах не получится.

Самыми крепкими из твердых соединений считаются медно-цинковый и многокомпонентные. Они обходятся дорого, но цена оправдана надежностью соединения. Когда выполняется пайка самой медью, то необходимо применять и флюс. В таком случае удастся крепко-накрепко соединить две детали.

Зачем нужна паяльная паста

Паяльная паста – это пастообразная масса, состоящая из маленьких частиц припоя, флюса и специальных добавок. Флюс-паста применяется в промышленности при пайке элементов на печатных платах. Пасту выбирают согласно определенным условиям:

  • после нанесения должны оставаться легкоудаляемые частицы;
  • вещество должно сохранять вязкость и клейкость;
  • не оказывать отрицательного воздействия на обрабатываемую поверхность;
  • не просочиться на одежду во время плавления.

Как работают с пастой, зависит от вида и размера припоя, содержащегося в ее составе. Материал различается также по типу флюса (канифольные, водосмываемые, безотмывные). Она необходима для удержания маленьких деталей на месте и облегчения процесса соединения.

Технология пайки

Процесс довольно простой, поэтому, когда необходимо соединить что-то дома, то хозяин выполняет пайку своими руками и без привлечения специалистов. Но все же без подготовительного этапа не обойтись.

Именно от него зависит, насколько качественным и надежным получится соединение. Прежде всего следует обратить внимание на срез детали, который должен быть строго вертикальным, без заусениц, с ровными и гладкими краями. При обнаружении малейших дефектов следует взять наждачную бумагу и провести ею по поверхности, пока дефекты не исчезнут.

Если соединяют две медные трубы, то, доведя срез до идеального состояния, необходимо вставить ее в фитинг, а после вынуть. Ту часть, которая соприкасалась с фитингом, необходимо очистить от окислений. Следующий этап – нанесение флюса. В этом нет ничего сложного, нужно только провести кисточкой по всей детали, уделяя особое внимание месту стыковки.

Затем элементы соединяют друг с другом и крепко фиксируют. Дальнейшие действия зависят от того, чем выполняется пайка – газовой горелкой или паяльником. Учитывая, что детали должны находиться в неподвижном состоянии, потребуется помощник. Он-то и будет держать их, но, если такового не нашлось, нужно ухитриться и сделать это самому.

Когда что-то нужно припаять в домашних условиях, то чаще всего используется твердый состав. Но мастер может приобрести специальные пасты. При правильном выборе составов удается максимально аккуратно и прочно соединить два трубопровода или радиодетали.

Пайка выполняется либо при высокой, либо низкой температуре. В первом случае процесс отличается высокой прочностью шва, а также соединенный участок получает термостойкость. Что очень важно, если он в дальнейшем послужит частью различных коммуникаций. Но высокотемпературную пайку не допускается применять на резьбовых соединениях. Чаще всего этот процесс выполняется горелкой, наполненной пропаном.

Когда же используется низкотемпературная пайка, то применяется мягкий состав, паста или гель. Она наиболее подходит для начинающего мастера, потому что отличается простотой и легкостью. В этом типе процесса температура не повышается больше 425 градусов, так что возможно даже использовать паяльник, который найдется практически в каждом доме.

Работа с паяльником

Каждый человек хоть раз в жизни видел паяльник, а многие постоянно работают с ним. Поэтому не увидят в пайке медных изделий этим инструментом ничего сложного. Вся сущность процесса заключается в том, что припой, расположенный между двумя деталями, нагревается с помощью паяльника, пока не начинает плавиться.

Когда он затвердеет, то две части надежно скрепятся в одну. Чтобы припаять качественно, необходимо распределить вещество равномерно по всей поверхности, заполнить каждый зазор. При этом важно подобрать именно тот материал, который хорошо выдерживает высокую температуру паяльника.

Работа с горелкой

Инструмент включают, когда две части уже соединены друг с другом. Не стоит слишком долго удерживать его возле места стыка, поскольку температура горения составляет несколько тысяч градусов. В то время как нагреть определенное место нужно всего лишь до 250-300 градусов.

Это займет секунд 20-30. Как только флюс сменит цвет на темный, то вводят соединяемый состав. Важно! Горелку или фен нужно располагать посередине, чтобы охватить всю зону соединения.

Можно ли паять медь оловом

Многих начинающих мастеров интересует, можно ли спаять медь оловом. На самом деле не просто можно, а нужно. Поскольку такой состав обеспечивает хорошее скрепление. Чаще всего олово используется, когда скрепляют предметы пищевого назначения.

Следует помнить лишь об одном – для этого металла нужна более высокая температура, чем для других припоев. В качестве инструмента лучше использовать мощный электрический паяльник.

Пайка серебряным припоем

Когда требуется спаивать детали в домашних условиях, то часто используют серебряный припой. Он выгоден, потому что его можно создать своими руками. Но следует применять его не в одиночку, в сочетании с цинком, медью.

Обработанный таким припоем, шов получится очень прочным и аккуратным. Процентное содержание компонентов контролирует ГОСТ 19746 74. Но точно узнать, какие виды веществ использовать, можно из инструкций опытных мастеров или прилагаемых к соединяемым изделиям.

Как спаять медь и нержавейку

Если требуется припаять медь к другому металлу, например, стали, то придется потрудиться. Процесс этот не из легких, но вполне осуществимый. Объясняется это тем, что нержавеющая сталь плохо взаимодействует с другими металлами, с трудом поддается температурной обработке.

Когда соединяются два разных изделия, то нужно найти средний состав, который подходит одновременно к обоим. В таких случаях приходится поступиться качеством и даже необязательно использовать флюс. Но важно провести подготовку, лужение и другие этапы спайки.

Надобность в соединении часто возникает в домашних условиях. Для соединения нержавейки и меди требуется мало времени и достаточно обычной газовой горелки. Поэтому, определившись с инструментом и припоем, следует очистить поверхность обоих стыков, подготовить флюс. Затем выполнить лужение места скрепления и нанести флюс. После чего две части соединяют, а получившийся шов обмазывается припоем.

Следующий этап – его равномерный разогрев горелкой. Как только припой растечется, изделие оставляют остывать естественным путем.

Как припаять медь к железу

Припаять медные изделия к железным или наоборот также распространенная задача, для решения которой правильно подбирается соединительный состав. Инструкция в этом вопросе окажется существенную помощь.

Полезную информацию можно найти в тематическом видео, где весь процесс пайки детально показан. При соблюдении всех условия удается получить ровный и прочный шов.

Основные ошибки при пайке своими руками

Чаще всего именно спешка приводит к тому, что соединение двух элементов получается неудачным. Потому что забывают осмотреть поверхность соединяемых деталей. Первое действие, направленное на исправление ошибки, — проверка отсутствия дефектов. Они могли появиться при нарезке деталей.

Насколько надежным окажется шов, зависит от чистоты поверхности. Поэтому смахнуть даже невидимые пылинки все же стоит. При нанесении флюса допускается одна из самых основных ошибок. Мастер может забыть обработать небольшой участок изделия. И он станет причиной того, что должного соединения не получится.

Важно также следить за температурой горелки или паяльника, поскольку перегрев обрабатываемого элемента приводит к сгоранию флюса. Но недостаточная температура плавления также вредна. В этом случае соединительные составы не размягчаются и не прилипают.

Техника безопасности

Пайка медных изделий довольно опасный процесс, поэтому соблюдать все стандарты и предписания ради безопасности, очень важно. Во время процесса используется открытое пламя и опасные вещества, поэтому домашнему мастеру и профессионалу необходимо носить защитные средства. Речь идет о рукавицах, очках и специальной одежде.

Прежде чем браться за инструмент, необходимо внимательно изучить правила технологии.

Как правильно паять медные трубы: технология, материалы, нюансы

Просмотров 21 Опубликовано Обновлено

Трубопроводы из меди используются в самых различных бытовых и промышленных областях. Этот материал прост в монтаже, а также весьма долговечен, что делает его особенно привлекательным при монтаже многих инженерных систем. Трубопроводы, использующие в основе медь, используются в водопроводных системах, газо- и нефтепроводах. Они состоят из нескольких металлических элементов, требующих надежного соединения. Именно пайка медных труб, выполненная с полным соблюдением технологии, обеспечивает качественное, герметичное присоединение составных частей.

Прежде чем запаять медную трубку своими силами, подготавливаются необходимые инструменты и материалы. Самостоятельный ремонт будет стоить намного дешевле, чем привлекать специалиста. Имея дома небольшой комплект инструментов, можно значительно сэкономить семейный бюджет.

Свойства медной продукции

Промышленность выпускает два типа трубных изделий из меди (не менее 95% основного материала): отожженного типа, не отожженные. Технология пайки медных труб зависит именно от их вида и использует соответствующее оборудование. Отожженные изделия проходят после формовки финальную термическую обработку при +600-700 °С. Она восстанавливает эластичные свойства, а также способствует повышению их характеристик – они могут выдерживать давление замерзшей воды.

При этом их прочность заметно понижается при увеличении температуры нагрева. Пайка медной трубы зависит от ее физических свойств. Не отожженные изделия выпускаются мерными штангами длиной 3, а также 5 м, отожженные – бухтами, содержащими трубы по 25 либо 50 м. Чтобы правильно припаять медную трубку в домашних условиях, рекомендуется просмотреть видео, объясняющее, как припаять элемент.

Технология пайки и этапы работ

При монтаже бытовых систем, предполагающих пайку медных трубок твердым припоем, может применяться и мягкий материал. Область соединения прогревается до +250-300 °С, что позволяет припою равномерно растекаться по поверхности. При этом не допускается длительное воздействие данных температур на материал.

Использование мягкого спаивания предусматривает возникновение капиллярного эффекта. Припой равномерно растекается на всей обрабатываемой области вне зависимости от ее положения. Между фитингом и трубкой максимальный зазор рекомендуется выдерживать не более 0,1-0,15 мм. Именно эти значения обеспечат надежную фиксацию соединения при использовании припоя.

Технология паяния методами, которые используют низкотемпературное воздействие, применяется наиболее широко. Он используется при монтаже комплексов отопления и водопроводов, которые эксплуатируются при температуре до +110 °С. Процесс пайки медной трубы высокотемпературным методом использует твердые припои, а также применяется в сетях, предназначенных для высокого давления, с повышенными термальными нагрузками.

Подготовительный этап

На первоначальном этапе выполняется подготовка рабочего места для пайки медных труб, а также расположение необходимого инструмента и приспособлений. Обязательно наличие зажимов либо вспомогательных приспособлений. Соединение спаиваемых деталей должно иметь плотное прилегание. Края спайки медных труб обязательно обрабатываются напильником, абразивом либо шлифовальной шкуркой для создания ровного среза. Данная операция проводится как с внешней поверхностью, так и с внутренней трубной частью.

Выбор необходимых инструментов и материалов

Выполнение трубных соединений из меди предполагает использование определенного оснащения. К нему относится паяльник для медных труб либо горелка, соответствующий припой и флюс, механический труборез, приспособление для снятия фасок, разнообразные детали для соединений (фитинги), а также вспомогательное оборудование.

Инструменты, необходимые для пайки, не отличаются высокой стоимостью и требуют всего лишь небольшой практики для использования. Перед началом основных работ желательно провести небольшую тренировку на обрезках для получения необходимых навыков. Это предоставит возможность освоить технологию со всеми нюансами выполнения ремонта.

Припои и флюсы

Для надежного соединения трубочек из меди применяют специальный припой для спаивания, а также флюс для обезжиривания области соединения. Этот состав обеспечивает прочное и герметичное соединение соединяемых участков. При использовании твердого и мягкого припоев в быту применяются составы с оловом, содержащие висмут, медь, серебро, сурьму. Наиболее качественными считаются соединения с серебром, однако они имеют высокую стоимость.

Вспомогательные материалы

Пайка медных труб невозможна без использования дополнительных принадлежностей. К главным элементам относится труборез либо ножовка с полотном по металлу. Для точного позиционирования изделия используется плотницкое стусло.

Для зачистки кромок применяются ершики, а также щетки, шлифовальная шкурка. С ее помощью обрабатываются как внутренние края изделия, так и внешние. Регулировать необходимый температурный режим можно феном, направляя струю горячего воздуха в рабочую область.

Процесс и методы пайки

Ремонт трубопроводных комплексов предполагает использование системы при термических нагрузках до +110 °С. При этом соединение элементов выполняется при значениях гораздо больших данного значения – +250-300 °С. Именно за счет пайки медных труб своими руками при данных температурах герметично соединяет стыковочные детали. Использование обычного паяльника недостаточно для промышленных ремонтов, поэтому на производстве применяются газовые горелки.

На начальном этапе соединяемые элементы закрепляются, подготавливаются их соединяемые кромки. После обработки флюсом выполняется спаивание соединяемых частей. По окончании процесса место скрепления остужается, защищается для удаления остатков флюса.

В зависимости от технологических особенностей выполняется низкотемпературное спаивание либо высокотемпературное воздействие на деталь. Эта разница заключается в использовании термической обработки до +250 °С или же выше данного значения.

Как правильно паять медь газовой горелкой

Ремонт трубопроводов в домашних условиях производится специальными горелками ручного типа, создающими воздушный поток достаточно высокой температуры (порядка +1100 °С). Качественный инструмент имеет специальный вентиль для регуляции длины пламени, а также функцию пьезоподжига. К примеру, пайка радиатора кондиционера с таким оснащенным прибором выполняется легко и быстро.

При использовании полупрофессиональных, а также бытовых моделей следует внимательно относиться к температурным показателям и вовремя отключать прибор. Эти элементы не предназначены для длительного использования.

Техника пайки паяльником

Перед тем как спаивать медные трубки паяльником следует зачистить соединяемые области. По завершении механической обработки наносится флюс при помощи кисточки, и детали соединяются. Небольшое прокручивание позволит материалу равномерно распределиться по поверхности. Для закрепления медных труб используется паяльник. Электропаяльником обрабатываются скрепляемые участки для равномерного распределения припоя. По окончании процедуры соединяемый участок охлаждается и освобождается от излишков флюса.

Низкотемпературная пайка

Выполнение спаивания изделий из меди методом низкотемпературного метода производится пропановыми горелками. Чтобы понять, как правильно проводить пайку медных трубок с их помощью, следует ознакомиться с технологическим процессом. Температурный нагрев места соединения достигает порядка +2500 °С. Контактируемый участок находится в постоянном движении, что предоставляет возможность его равномерного прогревания. Использование капиллярного эффекта значительно ускоряет процесс и делает его более качественным.

Высокотемпературная пайка

Данный метод используется при показателях температуры порядка +7000-9000 °С. Пайка медных трубок осуществляется газовыми горелками в любом пространственном положении. При этом теплота равномерно распределяется по всему обрабатываемому участку. При температурной разнице соединяемых элементов припой перемещается к основному источнику теплоты, минуя соединительный зазор.

Достоинства сварного метода соединения

Выполнив пайку медных трубок своими руками с соблюдением технологии, соединению можно обеспечить высокую долговечность и прочностью. При этом соединения весьма доступны и просты в эксплуатации. Перед тем как спаять медные трубки в бытовых условиях, рекомендуется ознакомиться с технологией работ. Трубкой, спаянной в домашних условиях, можно надежно пользоваться десятилетиями. Использование разнообразных сварочных режимов предоставляет возможность для выбора приемлемых условий сварного соединения.

Меры безопасности

Спаивание трубопроводов из меди требует соблюдения мер безопасности как при использовании электроинструмента, так и при работе с газовым оборудованием. Заранее позаботьтесь об элементарных средствах пожаротушения, защитной амуниции.  В месте проведения работ следует оборудовать хорошую вентиляцию. Любые работы необходимо проводить исключительно в соответствующей спецодежде.

Пайка медных труб своими руками

Медь лучше паять, чем варить, по нескольким причинам: простота и оперативность проведения работ, нет необходимости в дорогом оборудовании, соединения получаются прочными, надежными и стойкими к высоким температурным и механическим нагрузкам.

Низкотемпературная пайка

Применяется для организации систем водоснабжения, отопления, кондиционирования. Выполняется обычно пропановыми горелками. Температура разогрева трубы: 200-250 градусов. При мягком припое пламя горелки требуется постоянно перемещать, чтобы нагрев соединения был равномерным.

Пример низкотемпературной пайки

Для мягкого припоя используются припои типа S-Sn97Ag5 (L-SnAg5) и S-Sn97Cu3 (L-SnCu3). Данные припои отлично подходят для систем отопления и кондиционеров, ведь они обеспечивают стойкость к коррозии и механическим повреждениям.

Как осуществляется пайка систем отопления и кондиционеров? В случае если припой не плавится при касании прутком, нагрев следует продолжить. Важно постоянно перемещать пламя. Когда припой начинает плавиться, следует пламя убрать и подождать, пока припой не заполнит монтажный зазор. Заполнение зазора происходит полностью, а потому не следует вводить дополнительные объемы припоя, так как это даст излишки, которые могут затечь внутрь соединения.

Что еще важно знать, осуществляя пайку медных труб на отопление и иные системы? Если вы применяете в работе стандартные прутки припоя, объем мягкого припоя должен быть равен диаметру трубы. Для удобства требуемый участок припоя загибается Г-образно. Более подробно о низкотемпературной пайке вы можете посмотреть в специальном видео.

Преимущества данного способа: прочность меди не ухудшается. Недостатки данного способа: худшие механические характеристики.

Высокотемпературная пайка

Применяется в тех случаях, когда систему планируется эксплуатировать при высоких температурных нагрузках (выше 110 градусов). Данный способ часто используется для организации отопительных систем. Твердая пайка выполняется исключительно газопламенным способом, так как для выполнения соединения требуется температура не ниже 700 градусов.

Прибор для высокотемпературной пайки

При применении медно-фосфорного припоя можно обойтись без флюса. Пламя горелки должно быть средним. Требуемая температура пламени: 750-900 градусов. Медные трубы следует нагревать равномерно, причем соединяемые детали могут находиться в любом положении.

При равномерном нагреве концов изделий припой хорошо заполнит монтажный зазор. Проверять готовность соединения можно прутком твердого припоя (по окончании работ он должен плавиться). Для повышения качества работ пруток следует предварительно прогреть.

Именно при этом способе можно использовать строительный фен. Применяется он вместо горелки. Строительный фен можно задействовать только при пайке медных труб небольших размеров. Эксплуатировать фен просто, достаточно применять тот же алгоритм работы, что и при манипуляциях с горелкой. Обучающее видео позволит вам разобраться во всех нюансах пайки.

Преимущества твердого припоя: высокая прочность шва, можно применять в системах, эксплуатируемых при высокой температуре, возможно уменьшение ширины соединения относительно мягкого припоя. Недостатки твердого припоя: происходит отжиг меди, для выполнения работы своими руками требуется опыт и квалификация, в ином случае изделие можно перегреть, что приведет к разрывам.

Флюс

Флюсы представляют собой активные химические вещества, необходимые для проведения качественной пайки. Они позволяют улучшить растекание припоя, очищают медь от разного рода загрязнений, образуют защитное покрытие от воздействия кислорода.

Флюс для пайки алюминия

При низкотемпературном способе соединения используются низкотемпературные флюсы. При высокотемпературном способе соединения флюсы не требуется, достаточно очистить поверхность перед работой.

Важно: По окончании работ флюс должен быть обязательно удален. В ином случае существует риск возникновения коррозий.

Как выполняется пайка медных труб своими руками?

Труборез

Требуемые инструменты: труборез, фаскосниматель, труборасширитель, стальной ершик для чистки внутренних поверхностей медных труб, щетка для зачистки соединений,газовая горелка или фен, припой.

Рассмотрим, как паять медные трубы своими руками:

  1. Посредством трубореза отрезаем трубу необходимой длины. Щеткой снимаем заусеницы, внутреннюю поверхность изделия чистим ершиком;
  2. Посредством труборасширителя расширяем 2-ой отрезок изделия до требуемого диаметра. Помните, что детали трубопровода должны входить друг в друга с небольшим зазором;
  3. Щеткой чистим края расширенного элемента трубопровода от загрязнений и заусениц;
  4. Равномерно наносим флюс на деталь медного трубопровода меньшего диаметра;
  5. Соединяем обе детали трубопровода. Влажной тканью удаляем излишки флюса;
  6. Равномерно прогреваем соединение. Когда флюс будет серебристым, работу можно заканчивать;
  7. К линии стыка деталей трубопровода подносим припой. После того, как он расплавится, припой должен остыть естественным

    Электрический фаскосниматель

    путем. Дуть на него не нужно;

  8. По остывании припоя протираем соединение влажной материей. Мера эта нужна затем, чтобы удалить остатки химических веществ.

Научиться паять медные детали трубопровода своими руками просто. Достаточно соблюдать инструкции. Однако если что-то так и осталось для вас непонятным, вы всегда можете включить обучающее видео, где детально рассмотрено, как паять медные трубы.

Пайка медных труб отопления своими руками

Доброго времени суток, уважаемый читатель или читательница.

В этой статье я расскажу вам правила пайки медных труб своими руками.

Сведения будут приведены максимально кратко в виде тезисов и разделены на подразделы для удобства восприятия. Итак, приступим!

Как разрезать медные трубы для отопления?

Чем резать медные трубы

Медные трубы могут разрезаться при помощи различных инструментов:

  • Ножовка по металлу.
  • Дисковый труборез.
  • Угловая шлифмашина — «Болгарка».

Выбор инструмента тут на ваш вкус. Наиболее удобным, из всего вышеописанного, является «болгарка».

При резке медных труб этим инструментом, вы потратите меньше всего времени.

Аккуратней всего медная труба разрезается при помощи дискового трубореза, но подходит он только для труб небольшого диаметра (обычно до 28 мм).

Как это делать смотрите на видео ниже:

Как загибать медные трубы для отопления?

Как загибать медные трубы отопления?

Медные трубы можно гнуть, но нужно знать следующие правила:

  • Без нагрева можно гнуть только трубы диаметром меньше 22 мм.
  • Если необходимо получать загибы одинакового радиуса, то следует пользоваться специальными станками.
  • Минимальный радиус загиба медных труб равен 6 наружным диаметрам.
  • При загибе труб диаметром больше 22 мм, необходимо нагревать место загиба. Для сохранения внутреннего диаметра трубы, ее нужно предварительно заполнить песком.
  • Рекомендуемая температура для отжига медных труб 650° С. При этом труба должна стать темно-красной, но лучше для определения температуры воспользоваться пирометром.

Чтобы иметь представление о том, как загибать медные трубы при помощи инструмента, посмотрите следующее видео:

Как паять медные трубы для отопления?

Как правильно паять медные трубы для отопления

Пайка — основной метод соединения медных труб и фитингов.

Существует два метода пайки медных труб:

  1. Мягкая пайка медных труб — происходит при температуре ниже 450º С. Для мягкой пайки применяют припой из оловянной проволоки, который плавится при относительно низкой температуре и за счет капиллярного эффекта затягивается в пространство между трубой и фитингом. Непосредственно перед пайкой необходимо обработать внутреннюю поверхность раструба и наружную поверхность конца трубы до блеска и нанести флюс.
    Флюс защищает металл при нагреве, но после остывания соединения флюс нужно тщательно удалить с поверхности.
  2. Твердая пайка медных труб — происходит при температуре выше 450º С. Перед пайкой точно так же необходимо подготовить поверхности на конце трубы и в раструбе фитинга. Если осуществляется спайка двух медных деталей, то флюс можно не применять. При спайке меди с латунью или бронзой уже нужно применять специальный флюс твердой пайки. Припой для твердой пайки отличается от припоя для мягкой. Здесь применяют серебряный или медно-фосфорный припой в виде прутков. Твердая пайка применяется в системах с высокими температурами жидкости.

Для систем отопления и водоснабжения вполне подходит метод мягкой пайки, поэтому в домашних условиях нет смысла паять медь твердой пайкой.

Пайка медных труб: видео

Для того, чтобы лучше себе представлять процесс пайки меди, посмотрите следующее видео:

Преимущества медных труб для отопления

Медь — очень хороший материал для отопления и водопровода.

Преимущества меди прежде всего состоит в стойкости к высоким температурам.

Медью можно сразу обвязывать твердотопливные котлы и подавать по ней перегретую воду под давлением (для промышленных нужд). И все это она стойко перенесет.

Монтаж медных труб не предполагает применения электро-дуговой или газовой сварки, а выполняется при помощи маленькой и удобной горелки или электрического пресса.

Такие методы монтажа гораздо проще и быстрее по времени, чем монтаж стальных трубопроводов.

В общем, пользуйтесь медью и не пожалеете! На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей!

как паять своими руками твердым припоем


Решили использовать медные трубы в обустройстве системы водопровода? Хотите создать в ванной интересный стиль стимпанк, но не знаете, как паять медные трубы? Руководство по выполнению работ для новичков предложено в материале ниже.

Медь, хоть и отличается высокой стоимостью в отличие от полимеров, все же представляет собой качественный материал для устройства водоснабжающей коммуникации. К преимуществам меди можно отнести высокую прочность, эстетическую привлекательность, неподверженность коррозии, склонность к эксплуатации при высоком давлении и отличную теплопроводность. Медный трубопровод будет работать верой и правдой не один десяток лет.

Немного о меди

Медь — мягкий металлический сплав, который еще в древние времена с удовольствием использовали чеканщики для своих работ. Сегодня медь не менее востребована. Трубы из такого сплава — неотъемлемая часть систем отопления и кондиционирования. Водопровод также может быть устроен с использованием медных элементов.

Для монтажа магистрали используют метод пайки, в процессе которого элементы меди соединяются с припоем. Этот материал из мягких видов металлов расплавляется под воздействием определенных температур и формирует единое герметичное соединение.

Важно: пайка медных труб своими руками — задача не сложная. Главное правильно подобрать припой и определить температуру пайки. При этом стоит знать, что при своей высокой стоимости медные трубы не требуют дополнительных соединительных элементов. То есть медь можно соединить в единую магистраль и при этом сэкономить на покупке фитингов, муфт и пр.

О том, как паять медные трубы, и как это сделать правильно в домашних условиях, в нашем материале ниже с подробной видео-инструкцией.

Методы паяния труб из меди

Пайка медных труб своими руками может проводиться двумя методами:

Рекомендуем к прочтению:

  • Низкозмпературный способ. Самый часто используемый в домашних условиях. Здесь пайка происходит с использованием мягкого припоя из олова, свинца или их сплавов с добавлением серебра. Температура пайки может достигать максимум 450 градусов при выполнении работ.
  • Высокотемпературный метод. Его еще называют пайка медных труб твердым припоем. В этом случае чтобы расплавить припой и добиться соединения элементов магистрали нужно достичь температуры нагрева горелки в пределах 600-900 градусов.

Инструменты, необходимые для выполнения работ

Чтобы грамотно спаять медные трубы системы водопровода, необходимо запастись таким набором инструментов:

  • Труборез. Необходим для идеально ровного реза участков трубы перед пайкой. Благодаря такому инструменту внутренний просвет трубы и её окружность при резке не нарушаются.
  • Фаскосниматель. Используется для зачистки края среза и его закругления вовнутрь трубы для качественного стыкования водопроводной магистрали из нескольких кусков трубы.
  • Труборасширитель. Его применяют в том случае, если спаивание медных труб водопровода будет проводиться без применения фитингов и муфт. Труборасширитель расширяет один конец трубы до нужного диаметра таким образом, чтобы в него плотно входит отрез другой тубы.
  • Щетка и ерш для качественной зачистки спаянных труб от окиси.
  • Отражатель. Рабочий элемент, который крепят на сопло горелки, чтобы пламя не повредило другие близрасположенные предметы.
  • Газовая горелка. Именно она подаёт пламя на участок спаиваемой тубы.

О том, какую именно горелку нужно подготовить, разбираем ниже.

Горелка газовая

Для того чтобы правильно спаять водопроводные трубы из меди, нужно заготовить соответствующий тип горелки. Они делятся на несколько видов:

  • Приспособление с одноразовым баллоном для бытового применения;
  • Горелка с установленным стационарным баллоном;
  • Ацетилен-кислородная горелка, пригодная для пайки труб из меди. Именно её и нужно отыскать для выполнения работ.

В свою очередь горелка для плавления припоя и пайки меди может отличаться мощностью. Выбирать нужно в зависимости от того, каким припоем вы будет работать (мягким или твёрдым).

  • Для пайки мягким припоем можно брать маломощную полупрофессиональную горелку с газом термофеном. Такой инструмент развивает температуру до 650 градусов при горении пламени. Отличительная особенность такого приспособления в том, что здесь можно регулировать температуру подачи пламени, и она при этом будет оставаться заданно-стабильной.
  • Пайку медных труб водопровода твёрдым припоем можно проводить только профессиональными горелками.

Припой

Для выполнения надёжной пайки необходимо приобрести припой. Он бывает двух видов — твёрдый и мягкий.

Рекомендуем к прочтению:

  • Твёрдый припой производят в форме длинных стержней. Такой припой можно использовать для пайки труб горячего водопровода, газоснабжения, кондиционирования или для магистрали, работающей при высоком давлении. Температура пайки такого припоя достигает 900 градусов. Самыми распространенными видами твёрдого припоя считаются медно-фосфорный самофлюсующийся сплав Cu94 P6 и сплав Cu92 P6 Ag2 с добавкой серебра из фосфора и меди.

Важно: такой твёрдый припой имеет в своём составе 6%-ную добавку фосфора, что снижает температуру пайки до 750 градусов.

  • Припой мягкий производят в форме тонкой проволоки диаметром 2-3 мм. Такой припой применяют при пайке водопровода своими руками в быту.
  • Существует также специальная паста, именуемая флюс. Выпускается в банках. Её необходимо использовать для качественной очистки стыков труб, снятия окиси со шва после пайки и улучшения характеристик плавления припоя. При этом флюс бывает как для пайки при высоких температурах (свыше 450 градусов), так и для пайки при низких температурах (до 450 градусов).

Важно: флюс способствует лучшему сцеплению припоя с медью.

Помимо всех инструментов, припоя и флюса необходимо также подготовить фитинги, если есть необходимость осуществлять повороты и изгибы водопроводной магистрали. Все фитинги имеют регламентированный диаметр и соответствуют ГОСТ. Стоимость фитингов и переходников достаточно демократична.

Выполняем пайку труб

Технология пайки медной магистрали выглядит таким образом:

  • Труборезом отрезаем нужные участки трубы и зачищаем края фаскоснимателем.
  • Если будет использоваться фитинг, то и его края, и края тубы качественно обезжириваем. Если фитинг не используется, то край одной трубы расширяем труборасширителем.
  • Примеряем детали для обзора ровности стыков.
  • Теперь края туб обрабатываем тонким слоем флюса со стороны стыков.

Важно: если будет проводиться высокотемпературная пайка с использованием самофлюсующегося припоя, то здесь флюс не нужен.

  • Теперь включаем газовую горелку и качественно прогреваем трубы в местах стыков до заданной температуры.
  • После этого в места зазоров укладываем припой. При этом стоит следить за тем, чтобы припой плавился строго от нагретой трубы, а не от пламени горелки. Края туб тщательно прижимаем.
  • После того как тубы остынут, удаляем остатки флюса и окиси с медной поверхности тряпочкой.

Важно: стоит знать, что прогревание тубы и плавление припоя происходят в течение 5 минут. Поэтому важно не перегреть трубы.

Совет: если паяются два близко расположенных друг к другу участка трубы, то уже обработанную часть магистрали нужно охладить смоченной в холодной воде ветошью. Иначе есть риск, что спаянное соединение при нагреве следующего участка трубы разойдётся под воздействием высокой температуры.

Избегаем ошибок

При пайке медных туб мастера-новички часто допускают ряд распространенных ошибок. Таковыми являются:

  • Слабый прогрев элементов магистрали, вследствие чего плавление припоя происходит неполностью. Такое соединение разрушится при любой нагрузке.
  • Чрезмерный перегрев медного сплава, наоборот, ведет к разрушению слоя флюса. Это, в свою очередь, приведет к образованию окиси и окалины на поверхности металла. Такой эффект также приведет к разрушению соединения.
  • Игнорирование мер безопасности. Поскольку работа ведется с химическими элементами и при высоких температурах, то следует надевать защитные перчатки и маску.
  • Собираясь проверить соединение, стоит убедиться, что туба в месте пайки остыла.
  • При процедуре пайки стоит обеспечить хорошую вентиляцию помещения. Этого требует технология выполнения работ, поскольку пайка выполняется с применением агрессивных кислотных веществ.
  • Защитная одежда из грубой ткани также не будет лишней, поскольку есть риск попадания на тело искр пламени и частичек припоя, что может привести к ожогу.

Совет: если сомневаетесь в правильности прогрева труб до нужной температуры, пригласите опытного мастера для получения практики. Профессионал точно знает, в течение какого времени медь прогревается до определенных температур.

Видео: технология спаивания медных туб

Не так страшна пайка медных труб, как ее малюют: учимся на практике

Медные трубы вошли в обиход относительно недавно, но уже хорошо зарекомендовали себя в системах водоснабжения и отопления. Медь высшего качества обеспечивает выигрыш в пластичности и гибкости при большом запасе конструктивной прочности и устойчивости к коррозии. Тем не менее домовладельцы не спешат воспользоваться плодами прогресса: многих смущает непривычная технология соединения труб, хотя в действительности пайка медных труб не такой уж и сложный навык, который под силу освоить каждому, и наша статья тому подтверждение!

Чем хороша медь: как преимущества перевешивают недостатки

Качественная медь – один из самых удобных для пайки металлов. Медные поверхности легко очищаются от окислов, обеспечивая отличное сцепление, многократно усиленное за счёт капиллярного эффекта – во время пайки припой растекается по всем направлениям, заполняя все зазоры.

Грамотно смонтированный медный трубопровод способен долгое время выдерживать высокое давление и воздействие агрессивных сред, практически не нуждаясь в ремонте и сервисном обслуживании. Прокладывая сети отопления и водоснабжения, необязательно продумывать доступ к коммуникациям – медные трубы можно заштукатурить, залить раствором и замаскировать стеновыми панелями, не опасаясь вреда для системы.

Единственное замечание – в период изменения температурных режимов трубопроводы становятся уязвимыми к механическим воздействиям. Но с этим недостатком меди легко справиться, если использовать при разводке сетей прокладочные материалы с амортизирующими свойствами – полимерные гофры или ПВХ-изоляцию.

При таком наборе достоинств медные трубы, разумеется, не могут стоить дёшево, однако при прокладке коммуникаций есть возможность сэкономить на фитингах. При расчёте на один погонный метр смонтированной системы стоимость медных трубопроводов ненамного выше стоимости пластиковых аналогов.

Собираем паяльный инструмент

Правильно подобранный инструмент заметно упрощает монтаж отопительной системы или водопровода. Медь относится к числу мягких металлов: сильный нажим может повлечь за собой деформации, нарушающие герметичность швов, поэтому резать трубы следует только при помощи качественного трубореза.

Поскольку для разводки коммуникаций обычно заказывают комплект труб одного типоразмера, одну из труб придётся расширить, поэтому в арсенал также следует включить труборасширитель. В качестве припоя чаще всего используют олово, а источником открытого огня обычно выступают газовые горелки с пьезоподжигом или компактные модели, работающие от газовых баллонов.

Ради соблюдения точности соединений монтаж систем водоснабжения и отопления выполняется при помощи уровня, рулетки, маркера и молотка, а для подготовки рабочих поверхностей также потребуются для удаления окислов и других загрязнений, препятствующих адгезии.

Подготовка труб к пайке: расчищаем поле действия

В основе удачного монтажа трубопроводов лежит грамотная разработка проекта системы водоснабжения и отопления: чем тщательнее проработана схема, тем ниже вероятность ошибки.

Сборка медного трубопровода начинается с подготовки отрезков нужной длины. Во время резки важно держать трубу перпендикулярно труборезу – тогда кромка получится ровнее. После нарезки с отрезков снимают фаску, чтобы образовавшиеся при резке заусенцы не мешали трубам плотно заходить друг в друга. Затем сложите на полу все отрезки трубопровода согласно схеме и начинайте паять трубы по месту расположения стыков. При этом шаровые краны располагают на подготовленных элементах с резьбой, после чего монтируют их в систему уже в собранном виде.

Следующий этап – подготовка рабочих поверхностей. Проще всего зашлифовать трубу наждаком, но это не самое удачное решение, так как внутри отрезка могут остаться мелкие абразивные частицы, нарушающие сцепление. Для обработки внутренней поверхности труб лучше воспользоваться щёткой, а затем пройтись по ней ёршиком. Вторую трубу расширяют до необходимого диаметра при помощи труборасширителя и молотка, затем вставляют один отрезок в другой так, чтобы оставался небольшой зазор, после чего зачищают края и внутреннюю поверхность расширенной трубы щёткой и ёршиком.

Флюс-пасту наносят на отрезок меньшего сечения, аккуратно растушёвывая её кистью, чтобы состав ложился ровным слоем. Не стоит накладывать слишком много флюса, иначе при нагреве внутрь трубопровода попадёт припой, а образующиеся капли производят лишний шум. Теперь трубы можно вставить одна в другую, удаляя избытки пасты увлажнённой материей.

Испытание огнём для медных труб: как правильно выполнить соединение

Каждое новое соединение следует прогревать горелкой, следя за равномерным обогревом паяемых поверхностей. Когда флюс окрасится в серебристые тона, пламя гасят и подносят припой к месту стыка, который тут же расплавится и начнёт растекаться, заполняя пустоты. Когда на поверхностях труб выступят капельки припоя, пайку прекращают, не допуская перегрева, так как при чрезмерном высокотемпературном воздействии не проявляется капиллярный эффект, ради которого всё и затевалось. Для полноценного разогрева соединений, как правило, достаточно 15–20 секунд. Окна и двери во время пайки держат открытыми – из соображений пожарной безопасности в помещении должна быть обеспечена хорошая вентиляция.

Когда медь потемнеет, пайку немедленно прекращают и дают швам остыть, после чего промокают свежий шов влажной тканью. Смонтированный трубопровод промывают горячей водой под мощным напором, убирая остатки флюс-пасты и припоя. Качество соединений проверяют, заполняя систему водой под максимальным рабочим давлением.

Если у вас недостаёт опыта пайки, поначалу стоит потренироваться на обрезках труб – обычно необходимые навыки вырабатываются со второй-третьей попытки. Немного терпения – и всё получится!

Лучший припой для медных труб

Вы добавляете ванную комнату в подвале или вам нужно переместить несколько линий водоснабжения? Если вы сами занимаетесь водопроводом и водопроводными трубами, у вас будет собственный фонарик, но, возможно, вам понадобится припой. Многие домашние мастера хотят научиться делать сантехнические работы самостоятельно, и это отличный способ научиться. Всегда проявляйте уважение к квалифицированным профессионалам, но иногда есть небольшие задания, которые вы можете выполнить самостоятельно. Позвольте профессионалам выполнять среднюю и крупную работу.Готовы увидеть лучший припой для запотевания медных труб? Пойдем прямо к делу!

Изображение Название Цена Prime Купить
TopTop Наверх Oatey 50684 Сантехнический комплект Safe-Flo Silver Prime Соответствует требованиям Купить сейчас
Наверх Вверх Верхняя часть RIDGID 32975 Модель 103 Резак для труб Close Quarters, трубный резак от 1/8 до 5/8 дюйма Prime Соответствует требованиям Купить сейчас
Наверх Топ Oatey Company 30374 1.7 унций # 95 Flux Prime Соответствует требованиям Купить сейчас

Цены взяты из API рекламы продуктов Amazon на:

Что вы можете ожидать от чтения:

Почему это называется трубками для пота?

Медные трубы все еще используются в большинстве домов сегодня, даже несмотря на то, что при строительстве новых домов переходят на трубопроводы из полиэтиленгликоля для подачи воды. Чтобы соединить трубы вместе, необходимо спаять стыки, чтобы через них не протекала вода.Давление воды внутри типичного дома должно составлять от 40 до 80 фунтов на квадратный дюйм. Если бы произошла утечка, из вас вышло бы много воды и образовался бы большой беспорядок.

Чтобы соединить медные трубы вместе, полезно добавить на концы пасту, называемую флюсом. Flex по существу предотвращает окисление меди при нагревании. Когда флюс нагревается, он начинает пузыриться или потеть. Трубки могут выглядеть так, как будто они потеют!

Один наконечник, ищите флюс для лужения с порошковым припоем внутри. Альтернативный тип флюса — на водной основе.Если вы перегреете флюс на водной основе, он может иногда оставлять следы или остатки на трубах, и вы никогда не добьетесь хорошей подгонки!

Какой тип припоя используется для медных труб?

Бессвинцовый припой лучше всего подходит для медных труб, по которым идет питьевая вода. В нем не будет элементов, которые вы не хотите попадать в питьевую воду. Однако для этого потребуется более высокая температура плавления, чем у припоя 50/50.

Как спаять медные трубы вместе?

1.Очистите внутреннюю часть каждого фитинга проволочной щеткой
2. Очистите внешнюю часть трубы стальной ватой
3. Нанесите небольшое количество флюса на трубу
4. Приготовьте 6-8 дюймов припоя
5. Нагрейте трубу используя горелку, пока флюс не потеет или не начнет пузыриться.
6. Нанесите припой на трубу. Если припой не плавится, труба должна быть горячее.
7. Продолжайте добавлять припой, пока не будет покрыто все соединение.
8. Протрите трубу тканью

Нужен ли вам флюс для пайки медных труб?

Flux не нужен, но без него очень сложно.Без флюса медь будет окисляться при нагревании и будет препятствовать хорошей подгонке, когда вы надеваете фитинги на трубу. Флюс предотвратит запуск процесса окисления и позволит трубе нагреться, чтобы вы могли расплавить припой, когда добавляете его в трубу.

Как припаять медную трубу

Кураторские независимые обзоры

Один проверенный пользователь на Amazon уже много лет использует припой Oatey и не сталкивается с какими-либо проблемами.Его основное приложение было в подполье под его домом. Ему нравится этот продукт, потому что он не токсичен для воды.

Один пользователь сам заменил свой водонагреватель, чтобы сэкономить на больших счетах за сантехнику. Единственное, что ему было нужно, это пропановая горелка.

Видео от Oatey

Профиль компании Oatey

Oatey — сертифицированная ISO компания, производящая сантехническую продукцию в США и во всем мире.LR Oatey основал компанию в 1916 году, и с годами они продолжали расширяться и выходить на новые рынки. Компания со штаб-квартирой в Огайо продолжает открывать распределительные центры и предоставлять услуги по цепочке поставок.

Заключение

Если вы самостоятельно выполняете сантехнические работы дома и вам нужно добавить кран или клапан, этот бессвинцовый припой лучше всего подходит для вашего применения. Oatey хорошо известен в отрасли и является одним из лучших расходных материалов на рынке.

Сантехнический комплект Oatey 50684 Safe-Flo Silver
  • Отвечает стандарту ASTM B-32 и требованиям Закона о безопасной питьевой воде.
  • Разработано для водопровода / водопровода.
  • Сплав меди, висмута, олова и серебра
  • 420 ° F — 460 ° F диапазон плавления
  • Бессвинцовый припой

Цены взяты из Amazon Product Advertising API на:

Цены на продукты и их наличие действительны на указанную дату / время и могут быть изменены.Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Наконечники для пайки медных трубок

Как припаять медную трубу — Вы делаете это, когда расплавляете твердый припой и позволяете ему течь в крошечный зазор между трубкой и фитингом. Красные стрелки указывают на припой серебристого цвета. Copyright 2018 Тим Картер

«Самая большая ошибка новичка при пайке меди состоит в том, что они позволяют теплу горелки расплавить припой.НЕ делайте этого. » паять НЕ пламя горелки

  • Посмотрите следующее видео:
  • Как паять медную трубу — САМЫЙ ВАЖНЫЙ СОВЕТ ВСЕГО

    Самая большая ошибка новичка при пайке меди заключается в том, что они позволяют теплу горелки расплавить припой .Не делай этого. Вы должны нагреть медную трубку и фитинг в течение десяти или пятнадцати секунд, прежде чем коснуться припоя к горячей меди.

    Горячая медь расплавит припой , а не горелку.

    Для пайки медной трубы необходимо нагреть медную трубу и припаиваемый фитинг до достаточной температуры. Когда медь достаточно горячая, она втягивает припой в соединение за счет капиллярного притяжения. Вы не поверите, но припой действительно будет стекать в гору.

    Какой резак лучше всего использовать?

    Простая пропановая горелка, в которой используются навинчивающиеся баллоны, подойдет для пайки труб диаметром до 3/4 дюйма.

    Это отличный комплект фонарика. Это газ MAP, который горит сильнее, чем пропан. К фонарю подойдет обычный баллон с пропаном. НАЖМИТЕ ЗДЕСЬ или фото, чтобы доставить его к вам домой в считанные дни. ПОСМОТРЕТЬ видео ниже.

    Сантехники обычно используют ацетиленовые горелки по двум причинам. Ацетилен горит сильнее, чем пропан, что позволяет сократить время пайки.Ацетилен доступен в больших резервуарах, которые крепятся к удобным шлангам и легким горелкам. Если вам нужен ацетилен, вам просто нужно пойти в большой магазин сантехники или в место, где обслуживают сварщиков.

    Какие типы припоя я могу купить?

    Припой, доступный в свинцовом и бессвинцовом вариантах, прикрепляется к трубе на молекулярном уровне.

    Это припой с содержанием свинца 50 процентов. Посмотрите на цифры на конце катушки. НЕ используйте этот припой для водопроводных труб с питьевой водой.НАЖМИТЕ ЭТО ФОТО, чтобы купить припой для использования в свинцовом стекле, паяльных проводах и других проектах.

    Это бессвинцовый припой. Используйте ДАННУЮ ПАЙКУ для медной трубы, по которой проходит питьевая вода. НАЖМИТЕ ФОТО СЕЙЧАС, чтобы доставить его к вам домой в считанные дни.

    Как работает припой?

    Припой прикрепляется к медной трубе при нагревании. Это очень похоже на то, как свариваются два куска стали.

    Поверхность паяного соединения фактически становится сплавом, в котором медь и припой смешиваются.

    Почему нужно чистить медь?

    Медная труба должна быть чистой, чтобы атомы меди могли легко связываться с атомами расплавленного припоя. Припой НЕ БУДЕТ СВЯЗАТЬСЯ, если медь окислена или загрязнена.

    Для этого медь должна быть очень чистой и без окисления. Очистить медную трубу можно разными способами. Вы можете использовать грубую стальную вату, наждачную бумагу и / или проволочную щетку. Специальные круглые проволочные щетки бывают разных размеров для очистки внутренней части медных фитингов и клапанов.Просто поверните щетки или трубку, чтобы очистить их. Даже если вы приобретете новую медную трубу, ее тоже следует прочистить. Вам нужно только осветлить область, на которую будет наноситься припой.

    Почему мне нужно использовать флюс?

    Флюс — это химическое вещество, которое помогает при пайке. Флюс предотвращает окисление меди при нагревании меди горелкой.

    На самом деле он заканчивает работу по очистке, которую вы начали с наждачной бумагой и щетками. Кроме того, он предотвращает окисление трубы при ее нагревании.Можно паять без флюса, но это действительно сложно! Флюс наносится как на трубу, так и на фитинг с помощью удобной миниатюрной кисточки. Чтобы быть эффективным, вам не нужны огромные суммы. Кроме того, как только вы начинаете нагревать трубу, 90 процентов ее выкипает и испаряется.

    Какие бывают типы припоев?

    Припой обычно бывает трех типов: 50% свинца / 50% олова; 95 процентов олова-сурьмы / 5 процентов свинца; и бессвинцовый припой.

    Любая водопроводная труба должна быть припаяна припоем, содержащим не более 5 процентов свинца.По возможности используйте бессвинцовый припой. Припой на 50 процентов свинца используется для медных дренажных линий. Он плавится при более низкой температуре и способен перекрывать большие промежутки при охлаждении. Это удобно при работе с медными трубами и фитингами большого диаметра (до 4 дюймов!). Покупая припой, НЕОБХОДИМО обращать внимание на это. Роллы весом в 1 фунт выглядят очень похоже. Внимательно посмотрите на этикетку, так как вы можете купить не ту.

    Как зажечь факел?

    Сантехнические фонари можно зажечь спичками, зажигалками или, желательно, кремневым боекомплектом.Некоторые горелки имеют встроенные воспламенители. Посмотрите это видео:

    НАЖМИТЕ ЗДЕСЬ, чтобы приобрести фонарик, который я использую в видео выше.

    Спички и зажигалки могут быть опасными, поскольку их нельзя тушить. Кремневый ударник производит искры, которые воспламеняют пламя. Кроме того, одного кремня в отбойнике может хватить домовладельцу на 10 и более лет! Температура пламени важна. Вам нужно установить пламя на средний или высокий уровень, чтобы получить достаточно тепла для расплавления припоя. Если ваше пламя отрегулировано правильно, оно будет гореть синим цветом разных оттенков.Вы заметите в центре пламени более темную синюю секцию, которая подходит к точке. Это самая горячая часть пламени. Вы применяете эту часть пламени к медной трубе.

    Как нагреть медную трубу?

    Не бойтесь нагревать обе стороны трубы. Поверните горелку вокруг стыка для равномерного распределения тепла. Когда я использую свою ацетиленовую горелку и паяю трубу диаметром 1/2 дюйма, я обычно могу нагреть трубу до нужной температуры за 10 секунд или меньше. Пропановая горелка может занять от 15 до 20 секунд.

    Как предотвратить возгорание при использовании резака?

    Вы предотвратите возгорание, используя тонкий кусок листового металла в качестве теплозащитного экрана. Поместите экран между медной трубкой и чем-либо легковоспламеняющимся.

    Всегда смотрите за пределы трубы. Чрезвычайно высокие температуры выходят за пределы видимых частей пламени.

    Можно легко опалить пиломатериалы или проволоку. Если вы выполняете пайку возле старых пиломатериалов или в местах балок возле вертикальных стен, вы можете легко поджечь свой дом.Будьте осторожны и используйте пламегасители. Это огнестойкие ткани или простые куски листового металла, которые поглощают и / или отклоняют тепло.

    Всегда имейте под рукой 5-галлонное ведро воды на случай, если вы начнете пожар. Если у вас в доме еще есть вода, и рядом с вами может быть заряженный садовый шланг, это лучший вариант.

    Нажмите здесь , чтобы посмотреть видео о пайке медных труб и фитингов.

    Как нанести припой?

    По мере нагрева трубы и фитинга вы увидите, что флюс закипает и испаряется.Как только флюс перестанет кипеть, труба станет достаточно горячей для пайки. Отодвиньте резак и прикоснитесь припоем к трубе.

    Расплавление припоя может занять от 2 до 3 секунд. Если труба расположена горизонтально, нанесите припой на верхнюю часть трубы. Припой мгновенно покатится.

    Если вы все сделали правильно, капля припоя окажется внизу соединения. Вы можете стряхнуть расплавленный припой старой тряпкой.

    Обдув стык позволит ему остыть.Будет жарко, но быстро протрите стык старой тряпкой, чтобы удалить остатки флюса. Это также полирует припой. Внимательно проверьте соединение, чтобы увидеть, нет ли вокруг всего соединения серебряной полосы. В таком случае ваше первое паяное соединение может быть идеальным. Как я бы сказал по работе «Еще одна качественная установка!»

    Колонка B353

    Сводка

    Название статьи

    Как припаять медную трубу — это действительно просто — отличное видео здесь

    Описание

    Вам нужно знать, как припаять медную трубу.Я мастер-сантехник и могу показать вам, как это сделать, за три минуты или меньше.

    Автор

    Тим Картер

    Имя издателя

    AsktheBuilder.com

    Логотип издателя

    Как потеть медную трубу (Руководство для мастера)

    Фото: istockphoto.com

    Для домашних мастеров, стремящихся взять на себя сантехнические работы, один Один из наиболее важных навыков, который необходимо освоить, — это обработка медной трубы потом — процесс, обычно называемый пайкой, — чтобы получить герметичные соединения.Работа состоит из двух основных задач: сначала подготовительные работы по очистке труб, а затем процесс нагрева для подачи припоя для герметизации деталей (двух труб или, чаще, трубы и стыка) вместе. Обязательно наденьте тяжелую рубашку с длинными рукавами и перчатки, чтобы защитить себя от возможных капель расплавленного металла. Также имейте в виду, что если ваши трубы еще не обрезаны до нужной длины, вам нужно будет сделать это до того, как вспотеть. Хотя поначалу потеющая медная труба может показаться пугающей, проявив терпение и внимание к деталям, вы скоро станете профессионалом.

    Инструменты и материалы

    Мы рекомендуем вам изучить трубы на практике, и это стоит того, пока вы не приобретете достаточно уверенности, чтобы заняться водопроводом в своем доме.

    Фото: istockphoto.com

    ШАГ 1. Проверьте трубу на наличие заусенцев и удалите все, что осталось.

    Осмотрите все обрезанные медные трубы изнутри, чтобы убедиться, что заусенец (гребень медных осколков, образовавшийся от пилы в месте разреза) был удален, чтобы вода могла беспрепятственно течь после того, как стыки запотели.Если заусенец остался, выполните следующие действия, чтобы удалить его.

    ШАГ 2: Очистите горловину каждой трубы наждачной бумагой.

    Очистите как внешнюю, так и внутреннюю часть первого дюйма труб (отрезанные отрезки и / или стыки) наждачной бумагой, которую вы можете найти в домашних магазинах и хозяйственных магазинах, продаваемых вместе с флюсом и припоем. Если под рукой окажется щетка для проволочной арматуры, она быстро очистит внутреннюю часть медной трубы. В противном случае оберните наждачную бумагу вокруг указательного пальца, воткните ее в отверстие трубы и поверните, чтобы очистить.

    Очищенная медь будет сиять, как новенькая копейка. После очистки очень важно не прикасаться к медной трубе голыми руками, чтобы натуральные масла и грязь на вашей коже не мешали процессу потоотделения.

    Фото: istockphoto.com

    ШАГ 3: Нанесите тонкий ровный слой флюса на трубы.

    Рабочие перчатки Don утепленные для защиты от кислоты во флюсе. Нанесите тонкий, равномерный слой луженого или водопроводного флюса на только что очищенные участки снаружи и внутри медных труб с помощью кислоты или флюсовой кисти.Удалите излишки флюса чистой тряпкой.

    ШАГ 4. Проведите паяльной горелкой над участками трубы, покрытыми флюсом.

    Повесьте ткань для защиты от огня на любую поверхность, способную обгореть, в пределах 8 дюймов от рабочей зоны, где вы будете использовать пропановую горелку. Наденьте очки для защиты глаз. Зажгите пропановую горелку и держите ее на расстоянии около 2 дюймов от фитинга. Медленно проведите им по участкам, покрытым флюсом, в течение 10-20 секунд, пока флюс не начнет плавиться, становясь блестящим.Медь скоро потемнеет, и флюс начнет шипеть и / или пузыриться, даже дым. Это означает, что кислота начала действовать. Поверхность станет матовой и потускнеть, образуя склеиваемую поверхность.

    ШАГ 5: Соедините трубы и скрутите.

    Надев изолирующие перчатки, сдвиньте соединительные детали вместе до полного уплотнения (или до упора). Слегка поверните медные трубы, чтобы флюс равномерно распределился внутри стыка. Удалите излишки флюса чистой тряпкой.

    ШАГ 6. Нагрейте трубы в месте их соединения и сделайте шов.

    Включите в фонаре слабое пламя «бутон розы». Пламя факела на полной мощности напоминает конус с узким острием — острие нагревает область, к которой прикасается, больше, чем остальную часть медной трубы. Однако пламя из бутонов розы обвивается вокруг трубы, сразу нагревая всю трубу до температуры потоотделения. Это обеспечивает более чистое и равномерное потоотделение. Используя пламя бутона розы, начните нагревать соединительные трубы в месте стыка.

    Фото: istockphoto.com

    ШАГ 7. Коснитесь припоем трубного стыка и дайте ему расплавиться вокруг шва.

    Держите бессвинцовый припой напротив пламени бутона розы под углом 90 градусов к стыковому шву. (Поскольку этилированный припой по-прежнему продается в магазинах, убедитесь, что поставляемые вами материалы действительно не содержат свинца — важный выбор для труб, по которым проходит питьевая вода.)

    Теперь прикоснитесь к нагретой трубе припоем. Если труба достаточно горячая, припой расплавится — это называется «растекание припоя». Если труба недостаточно горячая, припой не расплавится и не потечет, поэтому держите его вместе с горелкой, пока припой не расплавится при прикосновении к стыку.Как только температура плавления будет достигнута, припой будет стекать вниз, течь по шву, герметизируя две трубы вместе, успешно пропотев стык.

    ШАГ 8: Очистите.

    Выключите пропановую горелку и положите ее. Примечание: Никогда не оставляйте горелку включенной, когда она не используется, так как она может легко упасть и стать причиной серьезной опасности возгорания.) Удалите излишки припоя чистой тряпкой.

    Дайте трубе остыть в течение не менее полной минуты перед приложением давления.Вы успешно пропотели свою первую медную трубку — молодец!

    Как пропотеть (припаять) медные водопроводные трубы для водонепроницаемого уплотнения

    3 января 2012 г. | от Фреда (электронная почта) |

    Пайка трубок (называемая запотеванием) — это стандартный способ соединения двух или более кусков обычной медной трубы вместе. Паяное соединение образует прочное водонепроницаемое уплотнение, которое при правильном выполнении прослужит десятилетия или дольше. Фактически, правильное паяное соединение на меньше, чем на вероятность утечки, чем на остальной части медной трубы, что может привести к образованию точечных утечек и химической эрозии.

    Для многих домовладельцев мысль о том, чтобы что-нибудь установить по сантехнике, пугает. Мы все представляем, как наши подвалы или жилые помещения наполняются водой из-за какой-либо ошибки или недосмотра в нашей работе. Дело в том, что базовая сантехника, включая трубы для потоотделения, обсуждаемые в этой статье, — это относительно простая работа, с которой любой мотивированный домовладелец может безопасно справиться с помощью всего лишь нескольких специализированных инструментов.

    В этой статье рассматриваются основы соединения двух труб. Если вам нужна дополнительная информация, мы настоятельно рекомендуем Stanley’s Complete Plumbing , которая поможет вам разобраться в этой и многих других темах более подробно, чем мы.

    Примечание о разрешениях и опыте: В некоторых юрисдикциях для выполнения сантехнических работ требуется иметь лицензию сантехника. Мы домашние мастера, а не сантехники без лицензии. Эта статья предназначена для общей информации. Вы можете проконсультироваться с лицензированным сантехником, прежде чем выполнять сантехнические работы у себя дома или на работе. В любом случае используйте эту информацию на свой страх и риск.

    Примечание редактора: Эта статья была первоначально опубликована в январе 2009 года.Мы постоянно работаем над улучшением нашей базы знаний, и этот пост был обновлен, чтобы включить в него комментарии читателей, новые изображения и лучшие инструкции. Мы надеемся, что вы сочтете это полезным.

    Основные сведения о трубах и фитингах

    Большинство водопроводных труб в доме имеют диаметр от 3/8 ″ до 3/4 ″. Основные водопроводы имеют размер до 1 дюйма, а мелкие (например, для ледогенератора в холодильнике) могут составлять всего 3/8 дюйма. Номинальный диаметр трубы всегда на 1/8 дюйма меньше внешнего диаметра.Размеры стенок медной трубы зависят от размера трубы, поэтому внутренний диаметр всегда приблизительно равен номинальной ширине. Медная водопроводная труба продается с тремя разными толщинами стенок (K, L, M) и может быть жесткой или мягкой. На сайте Sizes.com есть отличная статья по основам медных труб для получения дополнительной информации.

    Чтобы соединить два куска медной трубы вместе, необходимо использовать муфту или другой фитинг, внутренний диаметр которого соответствует внешнему диаметру трубы. Вы можете приобрести колена, заглушки, тройники, клапаны, муфты и другие фитинги в местном центре DIY.

    Инструменты и материалы, необходимые для пайки труб

    Список инструментов и материалов для стандартной пайки методом пота не является длинным и сложным. Все это доступно в вашем местном крупном магазине или магазине сантехники.

    1. Припой для сантехники (без свинца) . Припой продается унциями на катушке. Припой плавится при гораздо более низкой температуре, чем медь, что делает его пригодным для соединения двух медных труб при нагревании.
    2. Щетка для медных труб .Щетка используется для очистки внутренней части фитингов и внешней стороны труб для подготовки их к пайке. В качестве альтернативы можно использовать песчаную ткань сантехника, но этот инструмент упрощает работу.
    3. Малый баллон с пропаном и Сварочный фиксатор . Используется для нагрева трубы и соединяемого фитинга.
    4. Флюс для сантехников . Используется для покрытия труб и фитингов с целью их подготовки к пайке.
    5. Сантехническая песочница . Используется для удаления заусенцев с труб.
    6. Подушечки термостойкие .
    7. Медная труба и Фитинги .

    Наконечник: Пайка — это альтернативный метод соединения медных труб, который обеспечивает еще более высокую прочность соединения. Паяные соединения достигаются за счет использования других присадочных металлов (таких как BCuP или BAg), чем паяные соединения, однако эти сплавы требуют значительно более высокого нагрева для достижения точки плавления. Вы найдете паяные соединения на таких объектах, как трубопроводы хладагента, однако пайка не требуется для большинства бытовых водопроводных систем.

    Шаг 1. Подготовка водопроводной среды

    В этом руководстве не рассматривается потоотделение на стыке, который уже является частью домашней сантехники. Однако, если вы собирались работать в такой среде, эти шаги очень важны. Независимо от окружающей среды, вы всегда должны принимать меры для защиты места, где вы будете нагревать трубу пропановой горелкой.

    Выключите подачу воды в дом, открыв самый нижний клапан в доме. (например, раковина в подвале), чтобы слить всю воду из труб.Вода в линии предотвратит нагрев трубы и вызовет сбой установки. Вам также может потребоваться открыть трубу на верхнем этаже дома, чтобы сбросить вакуумное давление.

    Отсоедините все трубы из ПВХ от ближайшей меди. (В более новых домах может быть комбинация труб из ПВХ и меди). Вы будете работать с пропановой горелкой, которая горит более 1000 градусов, поэтому защищайте предметы вокруг области стыка от тепла. Убедитесь, что поблизости нет горючих материалов и что вы установили тепловую защиту между горелкой и любыми легковоспламеняющимися материалами, например деревянными шпильками.Помощник может быть уместным.

    Обеспечьте соответствующую вентиляцию рабочего места, откройте двери и окна и подумайте о включении вентилятора. Выполняйте как можно больше работы за скамейкой. Если вы делаете несколько стыков, сделайте как можно больше из них вне водопровода.

    Шаг 2: Подготовка медных труб к пайке

    С помощью щетки для медных труб очистите внешнюю часть трубы и внутреннюю часть фитинга. После очистки на трубах не должно быть мусора и они должны выглядеть блестящими.

    Осмотрите трубу и фитинг на предмет заусенцев (небольшие металлические части на фитинге или трубе, препятствующие легкому соединению). Попробуйте установить соединение всухую, чтобы убедиться, что они легко соединяются, и, если они не подходят легко и плотно, очистите трубы дополнительно с помощью щетки для медных труб или песчаной ткани (показано ниже).

    После успешного монтажа сухого фитинга разделите трубу и фитинг и нанесите водопроводный флюс на внешнюю часть трубы и внутреннюю часть фитинга.Во время пайки водопроводный флюс испаряется и втягивает припой в стык, образуя плотное уплотнение по всему стыку.

    Шаг 3: Пайка трубок

    Зажгите пропановую горелку и уменьшите пламя до среднего. Имейте в виду, что большинство факелов излучают больше пламени при наклоне вниз. Следите за тем, чтобы резак держался ровно. Направьте пламя прямо на стык. Шов нагреется примерно через 20-60 секунд. Обратите внимание, что при пайке клапана лучше открыть клапан, чтобы снизить риск повреждения клапана.

    Поднесите припой к складке между фитингом и трубой. Когда соединение достаточно горячее, припой расплавляется, и капиллярное действие втягивает припой в соединение. Когда припой начнет плавиться, перемещайте его по всему стыку. Когда припой находится за пределами стыка, соединение остается стабильным. Выключите огонь и дайте трубе остыть. Удалите излишки флюса влажной тряпкой, так как это может привести к коррозии трубы и последующему образованию мелких утечек.

    Шаг 4: Тестирование паяного соединения

    Если вы следовали этим инструкциям, соединение, вероятно, будет очень плотным.Единственный хороший способ проверить — надавить на стык (включить воду в дом). Обязательно подождите, пока припой остынет (2–3 минуты), прежде чем нагнетать давление в линии, чтобы избежать растрескивания припоя из-за быстрого изменения температуры.

    Дополнительная справка по сантехнике

    Как мы уже говорили в начале этой статьи, для получения дополнительной информации по этой и другим темам, связанным с сантехникой, мы настоятельно рекомендуем Stanley Complete Plumbing, в которой более подробно рассматривается эта тема и многие другие сценарии домашней сантехники. Удачи с сантехникой!

    Как вы думаете? Занимались сантехническими проектами в собственном доме? Вы бы здесь что-нибудь поменяли?

    Как припаять медную трубу (важные советы !!)

    Сжечь дом дотла…

    Это первое, что приходит на ум, когда думаешь о пайке медной трубы?

    Может быть, я единственный, кто так думает, лол.

    В первый раз мне пришлось паять трубу в отсеке для балок на нашей кухне.

    В нашей трубе образовалась мелкая дыра, и потолок медленно превратился в кашу.

    Пайка на удивление проста, если вы изучите все основы.

    Я уверен, что после прочтения или просмотра сегодняшнего руководства вы сможете паять медь за 1 час или меньше.

    Эти инструменты и принадлежности делают пайку намного проще.

    Изучение того, как паять медную трубу, начинается с резки и подготовки.

    Итак, приступим: D

    Резка и подготовка медных труб (это веселее, чем Lego)

    Для резки медных труб используется множество различных инструментов.

    Два моих любимых инструмента — труборез AutoCut и Ridgid № 15.

    Инструменты AutoCut зажимаются на трубе, и вы просто поворачиваете их в соответствии со стрелкой.

    У них нет развертки для удаления заусенцев. Так что вам придется делать это с помощью отдельного инструмента для развёртывания.

    Ridgid № 15 (который я дал в другом руководстве) режет медную трубу и имеет расширитель.

    Отлично подходит для труб на открытых пространствах, а инструмент AutoCut отлично подходит для труб в тесноте.

    Всегда расширяйте медную трубу изнутри, а затем очищайте ее металлической щеткой или наждачной бумагой.

    Продуйте трубу, чтобы убедиться, что все медные биты удалены.

    Никогда не кладите только что очищенную трубу.

    Грязь на трубе будет мешать пайке.

    Нанесите тонкий слой флюса на внешнюю сторону медной трубы.

    Я говорю «тонкий», потому что вы не хотите, чтобы избыток флюса попадал внутрь трубы, это может привести к точечной коррозии и, в конечном итоге, к утечкам через мелкие отверстия.

    Проволочной щеткой очистите внутреннюю поверхность любого фитинга и выдуйте его.

    Снова нанесите тонкий слой флюса на внутреннюю часть фитинга.

    Соберите трубы и фитинги.

    Убедитесь, что трубы максимально плотно прилегают к фитингам.

    Теперь вы готовы приступить к пайке.

    Woohoo, пусть начинается самое интересное !!

    Пайка медной трубы (играть с огнем всегда весело!)

    Огнетушители необходимы при пайке.

    Как бы я ни любил играть с огнем, я все же не хочу сжечь свой дом.

    Противопожарные щитки предотвращают возгорание гипсокартона или шпилек, но они могут тлеть.

    Если вы видите дым, идущий из отсека для шипов, опрыскайте его водой, чтобы предотвратить возгорание.

    Безопасность прежде всего!

    Пропановые горелки доступны по цене и подходят для любых паяльных работ своими руками.

    Синий конус — самая горячая часть пламени.

    Установите конус на 1-2 дюйма трубы за фитингом.Нагрейте этот отрезок трубы примерно 10 секунд.

    Затем поместите пламя сразу за чашкой фитинга.

    Перемещайте пламя вперед и назад, чтобы нагреть всю площадь фитинга.

    При этом постоянно промажьте переход фитинга / трубы припоем.

    Сгорать флюс очень просто. D

    Нанесение припоя мазками гарантирует, что вы потратите наименьшее количество тепла, необходимого для пайки ваших труб.

    Не волнуйтесь, я покажу вам, как это сделать, в моем видео.

    Мне очень хотелось, чтобы в видео было много замечательных советов, поэтому оно получилось немного длинным.

    Вы будете паять примерно через 1 час 😀

    Что дальше

    Мой самый большой совет — практиковаться, практиковаться, практиковаться. Серьезно, сумка с 90-градусной фурнитурой стоит всего 4 доллара.

    Купите 2-футовую секцию медной трубы и прикрепите 8-10 фитингов, и вам будет очень удобно паять медную трубу.

    Если вы все еще не хотите паять медь, вы можете узнать, как починить трубу, используя эти советы.

    Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

    Отправить мне руководство

    Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.

    Задайте свои вопросы ниже, и мы будем рады помочь.

    Ура,

    P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат.Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

    Пайка медных трубок — Сделай сам

    Сантехника вашей ванной комнаты с помощью линий водоснабжения из PEX-AL-PEX, подходящих для самостоятельного изготовления (см. Упрощенный монтаж сантехники с помощью труб из PEX), дает множество преимуществ. Хотя вы можете купить фитинги для создания беспаечных соединений между старыми медными трубами и новым PEX, вы также можете припаять переходные фитинги, чтобы заполнить зазор между медью и PEX при замене водостоков и унитазов. Возможно, вы даже захотите полностью отказаться от медных труб, чтобы снизить затраты.Вне зависимости от вашей ситуации научиться пайке медных труб на удивление легко.

    Пайка (также называемая «запотеванием») — это процесс, при котором используется расплавленный металл для соединения медных водопроводных труб с помощью прочного, долговечного и водонепроницаемого соединения. Первоначально припой для сантехников был сделан из свинца, но, поскольку теперь известно, что свинец токсичен, припой теперь в основном изготавливают из олова. Но независимо от того, из какого металла он сделан, процесс пайки включает одни и те же три этапа: очистить и нагреть металл, добавить припой и дать стыку остыть и затвердеть.

    Все хорошие паяные соединения начинаются с ярко отполированных сухих медных труб, потому что расплавленный припой лучше всего проникает в поры чистой меди. И внутренняя, и внешняя стороны каждого соединения, а также сам припой перед сборкой должны блестеть. Используйте наждачную бумагу с зернистостью 120 или наждачную шкурку, чтобы отполировать все внешние поверхности сантехнических соединений, и используйте проволочную щетку, созданную специально для этой работы, для очистки внутренних поверхностей. Перед сборкой соединений перед пайкой нанесите на обе половины каждого соединения флюс — вазелиноподобное вещество, которое помогает припою течь и соединяется с медными трубами.

    Теперь соберите соединение, наденьте защитные очки и зажгите ручную пропановую горелку. Нагрейте место соединения кончиком пламени, пока сама медь не станет достаточно горячей, чтобы расплавить припой при соприкосновении с трубой. Очень важно, чтобы припой плавился от тепла трубы, а не от пламени. Вы знаете, что выпаяли хорошо спаянное соединение, когда видите серебряную полоску припоя, протекающую самостоятельно по всему трубному соединению. Паяное соединение не требует большого количества расплавленного металла, поэтому наносите его с легкостью.Если припой плавится и прилипает к трубе каплями, значит, труба недостаточно горячая. Если вы хотите, чтобы стыки выглядели чистыми, протрите стык влажной тряпкой, чтобы удалить излишки припоя, когда он еще расплавлен.


    Единственное, что может доставить вам неприятности, — это вода внутри трубы. Даже одна-две капли могут помешать трубе нагреться настолько, чтобы расплавить припой для соединения. Есть еще один вариант, если вы добавляете трубопровод к существующей сети, в которой есть вода, которую нельзя сливать.Не бойтесь просверлить отверстие диаметром в одну восьмую дюйма в низком месте поблизости, чтобы вся вода могла вытечь. Вы можете легко залатать трубу позже каплей припоя после того, как закончите соединение.

    Паяльные инструменты

    Труборез и мини-резак для труб: Эти инструменты за 30 долларов делают резку медных труб легкой, чистой и быстрой. Используйте минорез в местах, слишком тесных для полноразмерного инструмента.

    Пропановая горелка: Многоцелевой инструмент, экономичный в эксплуатации; идеально подходит для пайки медных водопроводных труб.

    Наждачная ткань и щетки для очистки: Идеальная пара для очистки внутренней и внешней поверхностей соединений медных труб.

    Кисть для флюса и флюса: Химически очищает медь для достижения наилучших результатов. Кисть делает нанесение флюса аккуратным и легким.

    Дополнительный редактор Стив Максвелл уже более двух десятилетий помогает людям ремонтировать, строить и содержать свои дома. «Самый умелый человек Канады» — отмеченный наградами авторитет в области жилищного строительства и эксперт по деревообработке.Свяжитесь с ним, посетив его веб-сайт и блог , Maxwell’s House. Вы также можете подписаться на него в Twitter , поставить лайк на Facebook и найти его в Google+ .


    Первоначально опубликовано: август / сентябрь 2006 г.

    Пайка медных труб. Проблемы, которых можно легко избежать!

    Для большинства из нас пайка — не повседневная задача. Для некоторых это талант, который добавляет еще один уровень к вашим навыкам слесарного дела.Но независимо от того, где вы находитесь на шкале знаний, вы, скорее всего, столкнетесь с проблемами пайки медных труб.

    Самая распространенная пайка медных труб своими руками — это водопроводная труба, поэтому требуется некоторая деликатность. Вам нужна питьевая вода, а не то, что было загрязнено флюсом, припоем или чем-то еще.

    Используя правильные инструменты, информацию и проявив терпение, вы сможете избежать самых серьезных проблем с пайкой медных труб.

    Получите правильное пламя

    Пламя, которое вы используете, и температура газовой горелки невероятно важны.Слишком жарко, и сустав горит. Если слишком холодно, припой не будет плавиться или склеиваться должным образом.

    В зависимости от вашего уровня подготовки есть два способа справиться с температурой. Если вы хотите работать быстро и иметь опыт, идеально подойдет газовая горелка MAPP. Он эффективно расплавляет бессвинцовый припой в течение 5-10 секунд и по этой причине является предпочтительным выбором по сравнению с традиционным пропаном.

    Однако более высокая температура также означает, что соединение может перегреться и быстрее сгореть. Если флюс станет черным, припой не потечет.С другой стороны, жидкий пропан снижает риск возгорания, поскольку тепло менее интенсивно, но при этом столь же эффективно.

    Тип используемого пламени — еще одна причина, по которой возникают проблемы при пайке медных труб. Коническое пламя может сосредоточить слишком много тепла в одном месте, что приведет к нежелательному возгоранию.

    В результате пламя бутона розы — лучший вариант. Горелка будет ближе к стыку, но пламя будет охватывать медную трубу. Это нагревает все соединение до равномерной температуры, обеспечивая лучшую среду для соединения припоя.

    Не перегружайте флюс

    Флюс — это кислотное химическое чистящее средство, которое не только помогает очистить поверхность соединения меди, но также способствует слиянию припоя с медью.

    Нанесите на стык до начала пайки, вы хотите использовать нужное количество. Недостаточно флюса, и припой не будет образовывать равномерное соединение вокруг всего соединения. Это может создать проблемы с утечкой воды, как и с трубами из ПВХ.

    Если используется слишком много флюса, его избыток, скорее всего, попадет внутрь соединения.Хотя это может показаться хорошим способом установить надежное соединение, флюс будет только клубиться и перемещаться по вашим трубам, влияя на качество питьевой воды. В конце концов, кислотный флюс также прорежет отверстие в трубе, и вам придется устранять утечку.

    Поэтому убедитесь, что вы используете флюс на водной основе, чтобы свести к минимуму воздействие на систему водоснабжения в случае, если она попадет внутрь трубы. Но самое главное, кистью нанесите тонкий слой равномерно по стыку.

    И, как упоминалось ранее, лучше всего использовать более низкий нагрев, так как вы не хотите сжигать флюс.При подгорании он становится темным и твердым и не действует как связующий агент. Припой не проникает в стык. Вот почему более низкий нагрев может помочь в хорошо выполненной работе, и вы можете сказать, что достигли нужной температуры, когда флюс начнет пузыриться.

    Припой: Начните с качества

    Современный припой довольно быстро течет после расплавления, поэтому вы должны быть готовы. Начните с качественного припоя и составьте план.

    Silvabrite 100 — один из лучших припоев для меди, содержащий 95%.5 процентов олова, 4 процента меди и 0,4 процента серебра.

    Главное — не использовать слишком много или слишком мало, так как у вас определенно возникнут проблемы с пайкой медных труб. Как и в случае с флюсом, слишком мало припоя, и ваше соединение не будет склеиваться или образовывать водонепроницаемое уплотнение. А если использовать слишком много, он может проскользнуть в суставе и создать препятствие для прохождения воды.

    Как правило, используйте полдюйма припоя для полудюймового соединения и действуйте соответственно для соединений разного размера.Точно так же, как говорится, отмерьте дважды, отрежьте один раз , всегда дважды проверяйте количество припоя, которое вы собираетесь использовать, прежде чем зажигать паяльную лампу.

    Вы знаете, что температура будет правильной, когда припой начнет плавиться, поэтому вы хотите удерживать припой на месте перед нагревом. И помните, цель состоит в том, чтобы создать ровное уплотнение вокруг стыка.

    Для этого вы хотите, чтобы припой попал в соединение, используя метод, известный как капиллярное действие. Это метод протекания жидкости в узкое пространство, такое как стык между двумя медными трубами, из-за межмолекулярных сил, также известных как сила притяжения.

    Хорошая новость в том, что вам не нужно беспокоиться о специфике капиллярного действия или механике сплошной среды. Просто убедитесь, что пламя бутона розы обеспечивает равномерное тепло!

    Несколько заключительных советов

    Чтобы не повредить или испортить готовые суставы, оберните любую ближайшую работу влажной тряпкой. Прохлада ткани не позволит теплу от горелки распространиться по медной трубе и потенциально вызвать расплавление связанного припоя.

    Если вы паяете в ограниченном пространстве и не можете избежать окружающих поверхностей или потенциально легковоспламеняющихся материалов, приобретите пламегаситель.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
