Как запаять медную трубку газовой колонки: как согнуть медную трубку

Очень часто люди, имеющие в своей квартире бытовой газ, задаются вопросом, как запаять медную трубку, которая по разным причинам может быть повреждена. Микроотверстия появляются чаще всего по причине превышения срока службы колонки. Однако, такие вещи вполне возможно выполнить своими силами. Что вам понадобится в этой работе:

  • флюс паяльный;
  • паяльник;
  • припой;
  • наждачка;
  • растворитель и всякая ветошь.


Для начала надо подготовить саму колонку к восстановительным работам. Кроме того, вам необходимо знать, как развальцевать медную трубку в домашних условиях подручными средствами. Вам следует купить припой не текучий и тугоплавкий какой-нибудь популярной марки. Можно использовать проволочный с канифолью, как вариант. Также потребуется флюс, не требующий промывки.

Как паять медные трубы


Перед началом работ спускаем всю воду из теплообменника, открутив накидную гайку с подающей воду трубы. Остатки жидкости следует продуть насосом или обычным пылесосом. Приготовьте паяльник мощностью не менее 100 Вт. Здесь следует уточнить, каким припоем паять медные трубы, используйте распространенную марку ПОС-61или аналогичный. Зачищайте наждачной бумагой место пайки до устранения зеленого оттенка. Затем, протрите растворителем зачищенное место, для удаления пятен и остатков пыли. Обмотайте концы трубок ветошью, чтобы не обжечься и приступайте.

Для тех, кто интересуется не столько вопросом ремонта теплообменника, сколько вопросом «как заглушить медную трубу», описываемая процедура также поможет. Запаяв окончание, вы тем самым надежно закупорите изделие от пропускания жидкости. Продолжим, залудите место пайки и смажьте флюсом, затем паяльником с нанесенным на него припоем прижмите место пайки. Наложите облуженную проволоку на прогретое место стыка, желательно дополнительно добавить припой.

Когда все остынет, можно проверять подав воду.

Как согнуть медную трубку


Есть несколько способов согнуть медную трубку в спираль, либо просто под определенным углом. Компания «Региональный дом металла» рекомендует выполнять процедуру с помощью пружины из качественной стали с большим количеством витков. Пружина должна свободно проворачиваться внутри трубки и иметь длину несколько больше, чем длина сгибаемого изделия.

Так как согнуть медную трубу можно несколькими способами, помимо пружины, вы можете использовать газовую горелку. Вы можете придать необходимую форму, когда цвет трубы заметно изменится, что будет свидетельствовать о достаточной степени нагрева.

При помощи пайки вы устраняете не только протечку, но и решаете вопрос как соединить медные трубки между собой без использования фитингов.

пошаговый инструктаж и разбор нюансов


Медные трубы используются намного реже, чем металлопластиковые или полипропиленовые. Но благодаря комплексу отличных технических характеристик – теплопроводности, антикоррозийной и биологической стойкости – они встречаются в системах водоподачи, отопления, кондиционирования.

Длинномерная продукция из меди стоит дорого, но можно сэкономить на монтаже. Например, пайка медных труб газовой горелкой доступна любому, кто захочет самостоятельно усовершенствовать систему или произвести ремонт. Мы расскажем о том, как производятся паянные соединения, приведем правила их выполнения.

Содержание статьи:

Особенности процесса пайки меди

Суть пайки заключается в герметичном соединении двух элементов медного трубопровода с помощью нагревания и расплавления связующего материала – припоя.

Оловянный сплав после остывания образует надежную, неразборную конструкцию, которая в дальнейшем будет использоваться для транспортировки теплоносителя, холодной воды, хладагента.

Процесс пайки медных трубок при монтаже водонагревательного оборудования. Нагревание выполняется ручной газовой горелкой, в качестве припоя – оловянная проволока

В быту обычно применяют низкотемпературную или, другими словами, мягкую пайку, при которой температура пламени от не превышает 450 °С. Для нее используют легкоплавкий припой, а максимальный диаметр труб – не более 110 мм.

Мягкая капиллярная пайка подходит для оборудования систем водоснабжения и отопления, но для транспортировки газа не применяется.

Необходимые инструменты и материалы

Чтобы соединения труба-труба или труба-фитинг были герметичными и со временем не утратили свои эксплуатационные качества, необходимо использовать специальный инструмент и материалы, изготовленные проверенными производителями.

Инструменты, которые планируется применять постоянно в сборке трубопроводов из , рекомендуем покупать в специализированных маркетах, а для разовых работ сгодятся товары из китайских интернет-магазинов.

Минимальный набор для капиллярной пайки включает в себя ряд приспособлений.

Галерея изображений

Фото из

Трубный материал должен содержать не менее 99% меди. Отожженные трубки обычно продаются бухтами длиной 25 м или 50 м, а неотожженные – прогонами длиной 3 м или 5 м

Для домашних работ обычно приобретают ручной инструмент, работающий от газового баллончика с пропан-бутаном. Удобнее работать, если предусмотрены пьезоподжиг, нагрев газа, регулировка пламени

При делении трубы на элементы обычной пилой или электролобзиком рез получается неровным. Труборез обеспечивает точность, аккуратность, отсутствие заминания

С помощью расширителя-калибратора можно расширить диаметр на конце трубки. Развальцовка трубок применяется, когда производят соединение без использования муфт

Фаскосниматель используют для подготовки разрезанных труб, чтобы очистить края от заусенцев, сделать поверхность металла более гладкой и ровной, заузить кромку

Пайка в домашних условиях обычно производится с помощью оловянного припоя. Лучшими добавками к олову считаются серебро и медь, но также используют сплавы с сурьмой, висмутом

Перед соединением медных элементов места контакта смазывают жидким или пастообразным флюсом, который обеспечивает равномерное растекание припоя по зоне пайки

Ершиком с жесткой металлической щеточкой обрабатывают внутреннюю поверхность трубки перед нанесением пасты. Также понадобятся губка или наждачка – для наружной обработки, а ветошь – для удаления излишков флюса

Медные трубы нужного диаметра

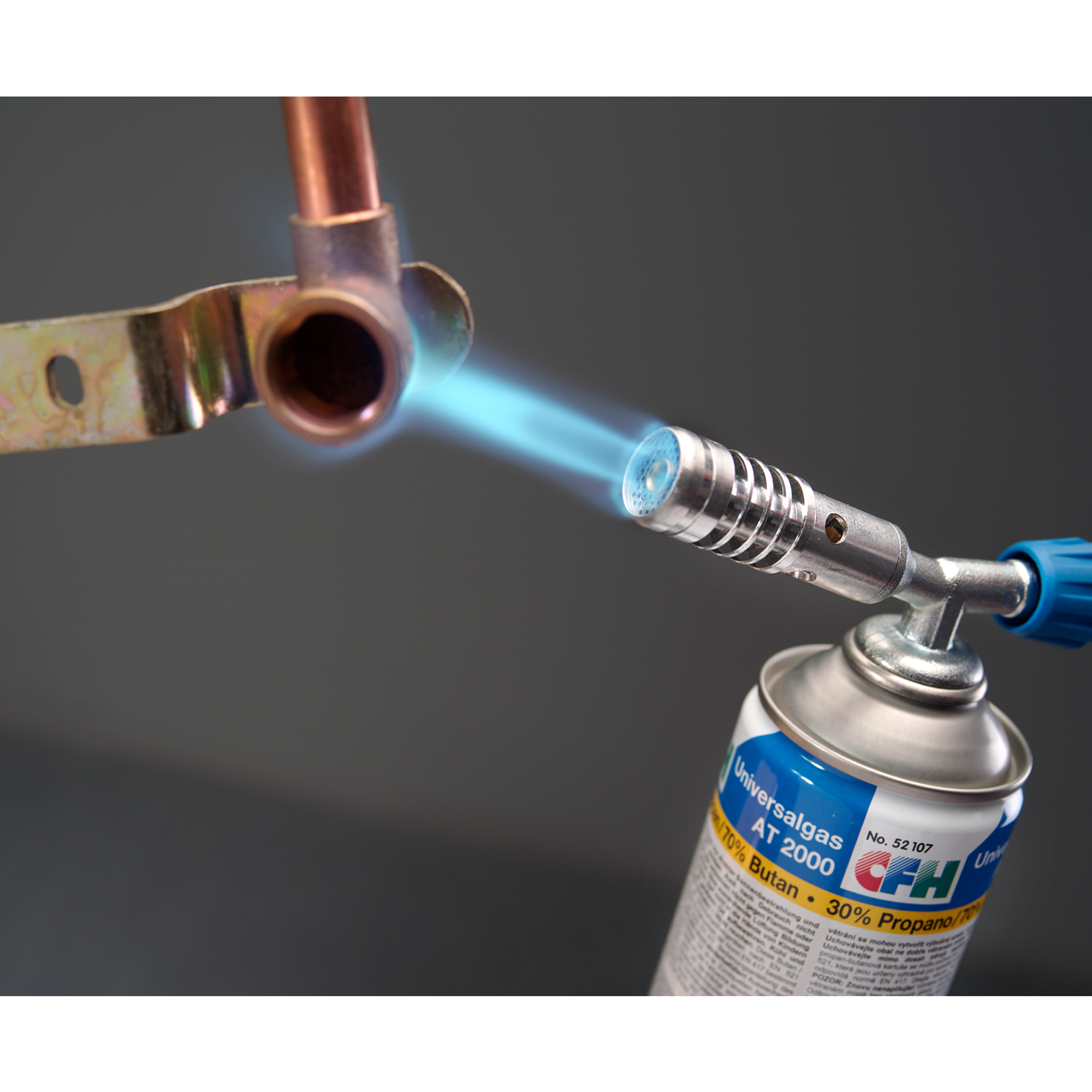

Газовая горелка с регулировкой

Труборез для нарезания элементов

Расширитель для безмуфтового соединения

Фаскосниматель для снятия верхнего слоя металла

Припой для капиллярной пайки

Флюс или паста для обработки меди

Ершик для внутренней поверхности

Для удобства использования горелки иногда применяют тиски, если процесс пайки производится на столе или верстаке.

При соединении элементов уже смонтированного трубопровода все действия выполняются только вручную. В одной руке обычно держат горелку, в другой – припой

Чтобы быстро и эффективно очистить внутреннюю поверхность трубки, вместо ручного ершика можно использовать насадку для шуруповерта.

Подробная инструкция по пайке медных труб

Чтобы набить руку, рекомендуют потренироваться на ненужных кусочках трубы. Приступать к серьезным работам следует, когда отработаны все навыки – точно отрезать деталь, правильно обрабатывать ее, пользоваться газовой горелкой. Процесс пайки можно разделить на 6 шагов.

Шаг #1 – нарезка деталей

Если нужно заменить фрагмент трубопровода или полностью собрать водопроводную/отопительную систему, потребуются куски медной трубы различной длины. Раскрой материала производится с помощью , с критериями выбора которого ознакомит рекомендуемая нами статья.

Обычно их соединяют посредством тройников, уголков, муфт. Также используют раструбный способ, при котором один фрагмент вставляют в другой, с расширенным концом.

Используя разметочный материал – рулетку и маркер – измеряем длину деталей для трубопровода. Важен каждый миллиметр, поэтому стараемся производить максимально точные расчеты

Затем берем труборез и нарезаем трубу на фрагменты нужной длины. Если работы проводятся на столе, можно использовать электротруборез или ручную модель с большим радиусом разгона. Для проведения работ в стесненных обстоятельствах, например, около стены, подойдет только компактный ручной инструмент.

Существуют удобные роликовые варианты со стальными лезвиями. Пользоваться ими легко: нужно надеть труборез сбоку на заранее отмеченное место реза, зафиксировать храповым механизмом, а затем вращать инструмент вокруг трубы.

Если труборез подобран правильно, то есть для тонкостенной меди, то концы трубки в месте реза не деформируются, а будут ровными и не скошенными

Советуем не производить нарезку сразу всех фрагментов – возможно, в процессе пайки трубопровод сдвинется, изменив свою конфигурацию, и длину некоторых деталей придется менять.

Шаг #2 – зачистка и расширение срезов

Плотное прилегание металлических частей и равномерное растекание гарантированы только тогда, когда максимально качественно зачищена зона соединения.

Для этого обрабатываем оба примыкающие друг к другу фрагмента и с внутренней стороны, и с внешней:

  • Сначала снимаем фаску, чтобы уменьшить толщину металла и подготовить кромку под пайку. Для чего используем фаскосниматель – небольшой инструмент цилиндрической формы.
  • Если два отрезка трубы будут соединяться напрямую, диаметр края одного фрагмента увеличиваем специальным инструментом – расширителем.
  • Затем берем металлический ершик и обрабатываем внутреннюю сторону.
  • Мелкой наджачкой или металлической губкой зачищаем до блеска внешнюю сторону.

Очищенная и обезжиренная зона детали отличается даже визуально.

Образец обработанной медной трубы под пайку: с конца снят грат, поверхность начищена. Обычно при соединении двух деталей у одной из них зачищают внешнюю сторону, у другой – внутреннюю – по месту примыкания

Если применяется муфта или уголок, перед пайкой необходимо подготовить оба конца, у тройника – все три.

Шаг #3 – нанесение флюса

Для соединения или водоснабжения используют различные виды флюса и пасты. Их главное назначение припоя – обеспечить полноценное заполнение припоем зоны пайки, при этом подготовить металл и очистить его от окислов.

Пасту или густой гель наносить удобнее, чем жидкий флюс. Плотное и вязкое вещество распределяется более равномерно по металлической поверхности и не стекает

Состав флюса может быть разным. Очистительные функции обычно выполняют хлорид цинка, соляная или борная кислота. Защиту от кислорода обеспечивает наличие канифоли, воска или смолы.

Жидкие растворы продаются в тубах, а паста – в небольших пластиковых баночках. Кисточка для нанесения состава обычно идет в комплекте, если ее нет, то можно купить любой альтернативный вариант в канцелярском магазине – для клея или для краски.

Процесс нанесения достаточно прост: необходимо обмакнуть кисть в пасту и нанести тонкий, но заполняющий всю зону примыкания, слой на поверхность трубки

Наносить толстый слой считается ошибкой – при тесном контакте лишняя паста выдавливается, ее все равно приходится удалять.

Шаг #4 – соединение деталей

При соединении двух отрезков трубы или фитинга и трубы флюс наносят обычно на край детали, которая вставляется внутрь. Второй элемент обрабатывать флюсом нет смысла – при контакте он одинаково распределится по обеим примыкающим поверхностям.

Проворачиваем детали относительно друг друга, чтобы паста распределилась по зоне контакта, затем ветошью убираем выступившие наружу излишки раствора.

Перед пайкой флюса или пасты на металлической поверхности быть не должно, иначе припой будет растекаться не в зазор между деталями, а в противоположную сторону – вдоль трубы

Выполнив соединение, необходимо как можно быстрее произвести . Оставлять надолго подготовленные детали не рекомендуют, чтобы паяльная паста не утратила своих качеств.

Шаг #5 – пайка по капиллярной технологии

В сборке отопительных и водопроводных применяют низкотемпературную капиллярную пайку, соответственно, подбирают легкоплавкий припой.

Процесс пайки происходит в следующем порядке:

  • включаем газовую горелку;
  • направляем пламя на место соединения;
  • перемещаем струю пламени по всей поверхности рабочей зоны, чтобы обеспечить равномерный прогрев;
  • когда детали разогрелись до температуры плавления припоя, подносим его к зазору и касаемся в нескольких местах так, чтобы он полностью заполнил пространство между деталями.

Если все действия выполнены правильно, припой после остывания должен образовать прочное герметичное соединение. Снаружи оно выглядит как шов, отличающийся цветом.

Соединение низкотемпературной пайкой должно остыть в естественных условиях. Во время остывания детали лучше не сдвигать, но можно аккуратно удалить еще не остывшие излишки припоя мокрой тряпкой

Умение пользоваться горелкой, вовремя подносить и отводить ее, очень важно. Как только разогретый припой начнет втягиваться внутрь зазора, ее лучше убрать, чтобы не перегреть детали.

Если чувствуете, что припой перестал плавиться и требуется повысить температуру, снова поднесите горелку. Проверять прочность и герметичность соединения можно только после полного остывания деталей.

Шаг #6 – обработка швов

Опытные мастера обычно в совершенстве владеют техникой и осуществляют его буквально в течение одной минуты. При этом они касаются припоем всего в одном месте, после чего он растекается по зоне соединения и не выступает из-под верхней детали.

Но на практике, особенно у новичков, чаще припой остается, образуя рубцы изнутри и снаружи. Внутренние в дальнейшем могут спровоцировать отложения, а внешние выглядят не эстетично, поэтому их необходимо удалить.

Очистку можно производить наждачной бумагой, металлической щеткой или ершиком – теми же предметами, что использовались для подготовки под пайку.

Если убрать застывший припой, поверхность деталей и зона шва будут гладкими. Узнать место пайки можно лишь по цвету, так как припой обычно отличается серебристым оттенком

После финишных штрихов – зачистки зоны пайки – работа считается законченной. Можно приступать к следующему соединению.

Рекомендации опытных мастеров

Каждый этап пайки сопровождается соблюдением ряда правил, мелких, но важных нюансов. Их соблюдение напрямую влияет на результат работы.

Галерея изображений

Фото из

Чтобы не пораниться и не получить ожог, работать рекомендуется в защитной одежде: обязательно использовать перчатки, плотную куртку и штаны, во время пайки – очки или маску

Не советуют для такого серьезного мероприятия, как устройство трубопровода, применять подручные приспособления – ножи, пилки, молотки. Лучше пользоваться профессиональным инструментом

На сборку большого трубопровода уходит много времени. Чтобы сократить процесс подготовки деталей к пайке, используют электроинструмент – например, шуруповерт

Заранее запаситесь большим количеством салфеток, тряпок или ветоши – технология пайки требует удаления лишней пасты, да и работать с чистыми деталями намного приятнее

При использовании тисков помните, что медь относится к мягким металлам и легко деформируется при сильном механическом давлении. Зажимая трубу, не закручивайте тиски изо всех сил

Отрегулируйте температуру горения так, чтобы не было перегрева. В то же время нужно следить за достаточным нагревом, иначе припой просто не расплавится

Применяйте специальный припой для капиллярной пайки. Он отличается тем, что нагревается от раскаленных медных деталей, не требует дополнительного нагрева, быстро растекается по зоне, заполненной пастой

После того, как металл окончательно остынет, необходимо проверить прочность соединения – попытаться потянуть детали в стороны, покрутить их. Если пайка выполнена верно, элементы вручную не разъединить

Перчатки и очки – соблюдение техники безопасности

Специальный инструмент для качественной пайки

Электроинструмент для увеличения скорости

Тряпки и ветошь для обтирки

Тиски в качестве держателя трубы

Газовая горелка с регулировкой

Припой для низкотемпературной пайки

Прочный шов в конце процесса пайки

Следите, чтобы в процессе пайки фитинг или труба не были под нагрузкой – так расплавленный припой будет растекаться более равномерно.

После выполнения всех работ по устройству водоснабжения или обязательно удалите остатки флюса с труб, чтобы медь не начала разрушаться, а также сразу очистите одежду и рабочий инструмент.

Выводы и полезное видео по теме

Видео #1. Мастер-класс по пайке наглядно:

Видео #2. Врезка в трубу посредством пайки:

Видео #3. Особенности высокотемпературной пайки трубок для кондиционеров:

Технология пайки доступна всем желающим, так как не требует сложных умений или багажа специальных знаний. Достичь мастерства можно за несколько практических занятий, а материалы и инструмент приобрести в ближайшем строймаркете.

Но при сборке систем отопления или водоснабжения рекомендуем новичкам все же заручиться помощью более опытных монтажников, так как ошибки пайки могут обернуться аварией и дополнительными расходами.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Расскажите о том, как паяли медные трубки собственными руками. Не исключено, что описанные вами технологические тонкости пригодятся посетителям сайта.

Как правильно паять медь?

Перед тем как паять медь, нужно учитывать, что она относится к хорошо поддающимся пайке металлам. Связано это с тем, что поверхность меди можно легко очистить, не прибегая при этом к веществам агрессивным. Медь является металлом слабо корродирующим. Хорошую адгезию с медью имеют многие легкоплавкие сплавы и металлы, к примеру, латунь. Когда во время пайки происходит нагрев меди на воздухе, реакций с кислородом не происходит и не требуются для пайки сложносоставные дорогостоящие флюсы.

Схема аргонодуговой сварки меди.

К примеру, водопроводные трубы из меди обладают значительно большей гибкостью, чем трубы из стали, они долговечны и устойчивы к химическим элементам, но обладают более высокой стоимостью. Системы водопровода и отопления из меди имеют такой же срок эксплуатации, как и все строение, и могут быть замурованы или залиты бетоном, обшиты различными стеновыми панелями. Требованием к монолитному размещению медных труб коммуникации является использование таких прокладочных материалов, как гофра или изоляция на основе ПВХ. Они предотвратят механические воздействия различного роди при сменах климатического режима зимой и летом.

Инструменты и материалы для пайки меди

  • труборез;
  • фаскосниматель;
  • труборасширитель;
  • металлическая шерсть;
  • тиски;
  • пассатижи;
  • пинцет;
  • паяльник;
  • припой;
  • флюс;
  • бура;
  • паяльное масло;
  • газовая горелка.

Схема электросварочного аппарата.

Труборез требуется для того, чтобы нарезать трубы по длине. Принцип работы у труборезов один и тот же, хотя моделей в продаже можно встретить очень много. Труба для ее обрезки зажимается между роликами и лезвием, затем труборез вращают вокруг, подтягивая на треть оборота нижний болт. Чтобы получить ровный край, трубу держат строго перпендикулярно по отношению к инструменту. Труба, как правило, разрезается за 5-6 оборотов. Газовой горелкой возможно произвести низкотемпературную пайку меди, так как ее температура не превышает 450°. Не все конструкции горелок, имеющихся в продаже, подходят для пайки.

Перед тем как выбрать горелку для того, чтобы паять медь, нужно обратить внимание на инструкцию, так как те горелки, пользование которыми начинается с разжигания мангала, не подходят для этих целей. Как правильно паять медь? Нужно делать это паяльником или горелкой с узконаправленным пламенем. Трубу такая горелка нагреет за считаные секунды, и газового баллончика хватит при экономном использовании надолго. При выборе горелки нужно смотреть и на состав газа в баллоне. Как правило, это смесь пропана и бутана, но при этом чем выше содержание бутана, тем выше температура пламени.

Металлическая шерсть используется для очистки меди перед работой горелкой и паяльником. Ею плотно обжимают конец трубы или проволоки и совершают с усилием несколько вращательных движений. Для проволоки этого достаточно, а трубу следует зачистить еще и изнутри. Узкие трубки (фитинги) можно очищать специальными предназначенными для этого ершиками, при этом категорически запрещено пользование наждачной бумагой, особенно крупных фракций, и тем более напильника. Медь является мягким металлом, и при использовании наждачной бумаги компоненты наждака останутся на поверхности, препятствуя адгезии и хорошему соединению.

Схема точечной сварки меди.

Припой можно приобрести смотанным для удобства использования в катушки. Это оловянная проволока, диаметр которой около 3 мм. Желательно обращать внимание на отсутствие в припое свинца, о чем должна сообщать специальная надпись на катушке. Важным для пайки компонентом является и флюс, который смачивает основной металл (в данном случае медь) перед пайкой, проникая во все капилляры. Растекается по поверхности флюс под действием капиллярных сил. Перед тем как правильно паять, поверхность должна быть совершенно чистой и лишенной окислов. Шов будет прочен только в том случае, если компоненты будут защищены от кислорода, присутствующего в воздухе. Использование флюса повышает адгезию припоя наравне с механической зачисткой поверхностей.

При использовании флюса не играет большой роли, предназначен ли он для припоя с содержанием свинца или без, эти разновидности являются взаимозаменяемыми. Непригодны для использования с медью флюсы для пайки нержавеющей стали. Обыкновенная канифоль также может быть использована, но возможны проблемы с ее нанесением.

Вернуться к оглавлению

Правила пайки меди

При потребности спаять медное изделие или изделие, содержащее медные компоненты, нельзя дать однозначный ответ, как и чем лучше всего это сделать. Выбор способа и инструментов зависит от множества факторов, таких как размер и масса деталей, их состав. Учитывается и нагрузка, которой должны подвергаться уже спаянные изделия. Способов пайки несколько, и лучше знать их все, чтобы при необходимости выбрать наиболее подходящий.

Вернуться к оглавлению

Пайка крупных деталей

Схема капиллярной пайки меди.

Если паять нужно массивные или крупные детали, которые нельзя прогреть до нужной температуры при помощи паяльника, используется горелка и медный припой. Флюсом в этом случае служит бура. Прочность медно-фосфорного припоя выше, чем у стандартного оловянного.

На механически зачищенную трубу или проволоку наносится тонкий слой флюса. На трубу после этого надевается фитинг, также механически зачищенный. При помощи газовой горелки место соединения греется до тех пор, пока медь, покрытая флюсом, не поменяет цвет. Флюс должен стать серебристого цвета, после этого можно вносить припой. Расплавляется припой мгновенно и проникает в щель между трубой и фитингом. Когда капли припоя начнут оставаться на поверхности труб, припой убирают.

Не следует перегревать трубы, так как это не способствует появлению большего капиллярного эффекта. Напротив, медь, нагретая до черноты, хуже поддается пайке. Если металл начал чернеть, нагрев следует прекратить.

Вернуться к оглавлению

Пайка проводов или проволоки

Чтобы спаять тонкие медные провода, нельзя использовать припой на основе хлорида цинка, так как он разрушит медь. Если никакого флюса в наличии нет, можно в этом случае растворить в 10-20 мл воды таблетку аспирина.

Схема сварки меди в среде инертных газов.

Медный же провод или детали из проволоки различного сечения могут быть с легкостью прогреты для нужной температуры при помощи паяльника. Температурный режим должен быть тот, при котором плавится припой, оловянный или свинцово-оловянный, им же и производится спайка. Флюсы должны содержать канифоль или быть изготовленными на ее основе, может быть использовано паяльное масло или даже сама канифоль.

Поверхность провода очищается от грязи и оксидной пленки, после чего детали пролуживают. Этот процесс включает в себя нанесение на разогретую медь тонким слоем флюса или канифоли, а затем и припоя, который при помощи паяльника распределяется по поверхности как можно ровнее. Детали, требующие соединения, соединяют и еще раз прогревают паяльником до тех пор, пока уже застывший припой снова не начнет плавиться. Когда это происходит, паяльник убирают и соединение остывает.

Детали можно зажать в тисках так, чтобы расстояние между ними составляло 1-2 мм. На детали наносят флюс и нагревают их. К зазору между раскаленными деталями подносят припой, который расплавится и заполнит собой зазор. Температура плавления у припоя для пайки этим способом должна быть ниже, чем температура плавления меди, чтобы детали не деформировались. Деталь остывает, затем ее промывают водой и дорабатывают при необходимости наждачной бумагой до гладкости и однородности.

Вернуться к оглавлению

Пайка посуды или запаивание отверстий в меди

При запаивании посуды пользуются чистым оловом, температура плавления которого выше, чем у припоя оловянного или с содержанием свинца. Иногда для запаивания крупных деталей используются молотковые паяльники, нагреваемые на открытом огне газовой горелки или паяльной лампы. В дальнейшем все происходит по стандартной схеме: зачистка, флюс и лужение, соединение деталей и прогревание паяльником. Именно для этого паяльника удобен припой из чистого олова.

Изнутри в фитинге, как правило, присутствует кайма, препятствующая продеванию его на трубу насквозь. Ее можно удалить при помощи грубого напильника, если фитинг нужно надеть на трубу дальше предусмотренного и запаять таким образом ненужное отверстие.

Пока припой остывает, не следует дуть на соединение или придавать ему даже минимальные физические нагрузки.

Вернуться к оглавлению

Техника безопасности при пайке меди

Нужно учитывать, что проводимость тепла у меди очень высока, вследствие этого паять детали, держа их в руках без защиты, не рекомендуется, скорее всего это кончится получением ожогов. Детали короче 30 см держат исключительно клещами либо в защитных рукавицах. Если в процессе пайки на оголенные части тела капнет флюс, требуется немедленно смыть его водой с мылом, так как, помимо термического, можно заработать химический ожог.

При любых работах с открытым огнем и раскаленным металлом, а также флюсом, который содержит кислоту, нежелательна одежда из синтетики, так как возгорается и плавится такая ткань значительно быстрее прочих. Обязательно проветривание при работе, дым от сгоревшего флюса вреден.

Если навыков пайки нет совершенно, перед выполнением ответственной работы желательно потренироваться на обрезках труб или проводов. Сложностей в этой работе немного, и 2-3 раз, как правило, хватает, чтобы усвоить все основные приемы. Если собирается водопроводная система, рекомендуется предварительно собрать ее на полу прежде, чем устанавливать все на места. После сборки и пайки система должна быть хорошо промыта горячей чистой водой, чтобы удалить с внутренней стороны труб части флюса и припоя.

Паяем алюминий и медь обычной горелкой.

Всем привет! Обычно цветные металлы сваривают в аргоновой среде, при этом дуга обеспечивает температуру для плавления алюминиевого прутка(не менее 660 °C), а аргон препятствует попаданию кислорода в рабочую зону, чтобы избежать окисления поверхностей, иначе прочного соединения не получится. Но можно использовать низкотемпературный сплав, в который уже добавлен флюс, нейтрализующий окисление. Температура плавления данного прутка всего 360 °C, так что можно работать с обычной портативной горелкой, при этом шов получается довольно прочным. Тестирование под катом.


Характеристики.

На странице продавца только указана температура плавления 360 °C и что не нужно использовать дополнительный флюс.
Но вообще он напоминает Castolin 192FBK, у которого температура плавления на 80 градусов выше, так что приведу в пример еще и его характеристики:
Диаметр: 2,0 мм, длина: 500 мм
Мягкий припой ISO 3677: ~B-Zn98Al 381-400
Примерный состав (вес %): 2,4 Al – остальное Zn
Температура плавления ºС: 430-440
Рабочая температура ºС: 440
Прочность на разрыв (МПа): До 100 (Al)
Плотность (г/cм3): 7,0

Распаковка и внешний вид.


Белый пакет

Внутри зип-пакет с проволокой и инструкцией

Диаметр 2 мм, длина 3 метра. Немного жестче, чем алюминиевый пруток такого же диаметра.

Сделан в виде трубки, в центре которой можно разглядеть флюс. При многократном сгибании лопается вдоль.

Инструкция простая — греть поверхность и натирать припоем.

Переходим к практике.


Для начала проверил температуру плавления. При 360 ºС размягчается, но не очень текуч, а вот при 400 плавится как олово, так что температура плавления действительно ниже, чем у Castolin 192FBK.

Далее возьмем алюминиевую трубку, отпилим кусок и попробуем частично запаять

И что-то идет не так. Припой собирается в шарики и скатывается по поверхности. Я встречал множество гневных отзывов от людей, получившись подобный результат, мол проще оплавить деталь, чем запаять щель в ней.

Но нужно понимать, что флюс хоть и защищает от окисления, но не снимает многолетнюю оксидную пленку, так что обязательно необходимо зачистить поверхность, после чего процесс идет как по маслу

Из-за флюса поверхность мутнеет.

Немного потер щеткой. Довольно неплохо, при желании можно снять лишнее.

Деталь хорошо прогрелась, та что припой протек и с внутренней стороны стыка.

Тестируем. При нормальной сварке разрыв не должен происходить по шву, так и получилось

Крупнее справа

И слева. Тут видно, что трубка начала рваться над швом.

Помимо алюминия можно паять и медь. У нее теплопроводность выше, так что процесс идет гораздо быстрее.

Вид немного портит мутная пленка, но она легко убирается

Снизу так же хорошо протекло

Но соединение получается не такое прочное, как при работе с алюминием. Не без труда, но трубку удалось оторвать, при чем можно разглядеть, что сорвало верхний слой, как будто припой въелся на десятую миллиметра. Даже подумал, что трубка с медным напылением, но потер поверхность щеткой и она снова приобрела медный блеск.

Итоги.


Заказал данный лот просто из интереса, но опыт получился занятным.

Температура плавления практически вдвое ниже температуры плавления алюминия, так что для работы хватит температуры обычной газовой горелки и риск оплавить деталь сводится к минимуму.
Шов получается довольно прочным, так что это неплохая альтернатива аргоновой сварке, особенно если нет других вариантов, а результат нужен вот прям сейчас.
Так же припой хорошо обволакивает поверхность, что позволяет легко устранять порывы трубок из цветных металлов и радиаторов в автомобилях, холодильном оборудовании. Правда у меня нет возможности проверить это под большим давлением, но 8 Атмосфер медная трубка из обзора выдержала. Запаивал торец и пропиленную щель сбоку.
При желании можно использовать его для надежной спайки толстых медных или алюминиевых проводников.
Но с крупными деталями может быть проблема. Во время прогрева места спайки, тепло будет отводиться на остальную часть корпуса, что заметно замедляет процесс и можно перегреть узлы, которые не должны перегреваться — втулки, сальники, прокладки.

Так же стоит упомянуть, что есть лоты с более низкой стоимостью, но в интернетах пишут, что «это обман и лучше данного образца в мире нет». Тем не менее я заказал еще пару в другом месте за $5, но что-то они не трекаются, может не получу их, но если доедут, сделаю небольшое сравнение — возможно и не стоит переплачивать.

Я не сварщик, так что извиняюсь если кого-то заденет моя терминология, старался объяснять «на пальцах» и просто хотел поделиться, вдруг кто-то как и я до некоторого времени не знал о существовании такого припоя )

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

Чем паять медь и латунь, чтобы получить надежное соединение

В данном обзоре автор решил провести тест некоторых припоев для меди и латуни, чтобы определить, какой из них лучше справляется со своей задачей.

Для пайки автор рекомендует использовать газовый баллончик MAPP (с МАПП газом), который дает большую температуру и узко направленное пламя, по сравнению с пропановыми баллончиками.

Но если возможности приобрести газовый баллончик MAPP нет, то, конечно, можно воспользоваться и пропановым.

Рекомендуем также прочитать обзорную статью на тему пайки алюминия в домашних условиях. Данная информация очень пригодится новичкам.

Для теста автор использует пять видов припоя: самый бюджетный — медно-фосфорный с содержанием меди 93%. Остальные — более дорогие, потому что в их составе дополнительно присутствует серебро в разном процентном содержании: 2%, 5%, 15% и 30%.

Немного теории

Медно-фосфорный припой применяется для пайки меди, а также ее сплавов, таких как бронза и латунь.

Обратите внимание, что при пайке меди с медью при помощи медно-фосфорного припоя не применяется никакой дополнительный флюс.

Различное содержание серебра в припое влияет на пластичность соединения. Чем больше будет серебра, тем сам шов будет более пластичный, тем больше он подвержен различным деформациям и нагрузкам.

При пайке деталей из латуни медно-фосфорным припоем нужно обязательно использовать дополнительный флюс.

Особенности пайки меди

При пайке медных трубок можно применять как обычный медно-фосфорный припой, так и с содержанием серебра. Результат примерно одинаков, качество шва получается хорошим.

Перед началом пайки поверхность меди нужно будет хорошо прогреть газовой горелкой, и только потом прикладывать припой. В противном случае качество шва может получиться неудовлетворительным.

Некоторые отличия между двумя этими припоями можно заметить непосредственно в процессе пайки. Например, обычный медно-фосфорный припой лучше растекается, а припой с серебром уже не такой текучий.

Особенности пайки латуни

Для пайки латуни медно-фосфорным припоем (с серебром и без него) нужно использовать специальный флюс. Перед использованием его нужно тщательно перемешать. Наносим на поверхность с помощью кисточки.

Как и в случае с медью, поверхность латуни предварительно необходимо хорошо прогреть газовой горелкой, и только затем можно приступать к самой пайке.

В принципе, все пять видов припоя отлично справляются со своей задачей — шов получается качественным. Правда, есть один нюанс.

Если вам важны визуальные качества, то лучше всего использовать для пайки медно-фосфорный припой с высоким содержанием серебра (от 30% и выше).

При использовании обычного медно-фосфорного припоя и припоев с содержанием серебра 2%, 5% и 15% швы довольно отчетливо видны, и имеют характерный медный оттенок.

Более подробный обзор и тест припоев для пайки меди и латуни можно посмотреть на видео ниже. Материал подготовлен на основе авторского видеоролика с YouTube канала «Олег Певцов».

Оцените запись

[Голосов: 39 Средняя оценка: 4.3]

Как запаять алюминиевую трубку своими руками?

Судя по отзывам, многие домашние мастера сталкиваются с необходимостью подключения алюминиевых трубок. В большинстве случаев эту задачу выполняет прокатка — несложный, доступный и безопасный метод для оборудования. Однако иногда приходится припаивать алюминиевые трубки. Если у вас есть базовые технические знания, то вы можете справиться с этой задачей самостоятельно. Как припаять алюминиевую трубку в домашних условиях, вы узнаете из этой статьи.

В чем особенность работы?

Как утверждают специалисты, кондиционеры не комплектуются запасными трубами. Поэтому вам придется отправиться за ними в строительный магазин.

Также можно получить медную трубку, в которой присутствуют примеси серебра. Главное, чтобы изделие не подвергалось коррозии, выдерживало значительные перепады давления и температуры без деформации. Как запаять алюминиевую трубку? Можно использовать два способа, а именно высокую и низкую температуру. В первом случае для расплавления припоя необходима температура не менее 600 градусов. Также эта цифра может достигать 900. Способ предназначен для работы с трубами, выдерживающими большие нагрузки. Низкая температура используется для труб с меньшей нагрузкой в холодильных установках. Если приходится работать с мягким припоем, то индикатор температуры достигает 450 градусов, а еще — с твердым припоем.

О материалах и оборудовании

Перед тем как запаять алюминиевую трубку, обзаведитесь следующими инструментами:

  • Труборезом. Он необходим для подготовки торца трубки, который будет соединяться посредством припоя.
  • Трубогибом. Если работать без данного инструмента, то, скорее всего, на трубке образуются заломы, что отрицательно скажется на проходимости. С помощью трубогиба, вы сможете сгибать трубы под нужным углом.
  • Паяльником и газовой горелкой.
  • Припоем. Он может быть твердым или мягким. Герметичная и прочная пайка напрямую зависит от чистоты поверхности.

Конечно, придется приобрести непосредственно саму трубку. Ее диаметр зависит от мощности оборудования. Чем он мощнее, следовательно, больший будет диаметр. Цена изделия будет зависеть от ее технических характеристик, свойств металла и марки производителя. Как утверждают специалисты, на алюминиевых трубках экономить не стоит, поскольку это отразится на качестве работы устройства и его эксплуатационном ресурсе.

О припоях

Тем, кто не умеет паять алюминиевые трубки кондиционера, можно порекомендовать использовать медно-фосфорные и серебряные припои. Для медных изделий лучше заменить фосфорный припой, в котором есть ионы серебра. Дело в том, что фосфорное вещество достаточно хрупкое в сплавах, в которых количество никеля превышает 10%. Если твердый припой содержит кадмий, то вам придется беспокоиться о своем здоровье, потому что пары кадмия могут отравить ваше тело. Перед тем как припаять алюминиевую трубку в холодильнике, следует определиться с типом соединения. Например, медь с медью, сталью и с алюминием.

В первом случае придется работать с медным припоем. Приклад с горелкой нагреть до 600 градусов (он станет темно-вишневого цвета). Далее припой следует окунуть во флюс. Чтобы расплавиться, нужно прижать стержень к нагретому стыку. Сталь-сталь и медь-сталь работают с серебросодержащим припоем, который еще называют серебром. Для расплавления припоя с высоким содержанием серебра требуется более низкая температура. Кроме того, он обладает лучшей смачиваемостью и обтекаемостью, в отличие от медно-фосфорных, для которых необходима температура плавления.

Флюс

Из-за специфической химической структуры алюминия могут возникнуть трудности при пайке. Причина в том, что алюминий является достаточно активным металлом.

Это означает, что реагентами могут быть различные химические вещества. При взаимодействии этого цветного металла с кислородом на поверхности изделия наблюдается образование очень тонкой и в то же время необычайно прочной оксидной пленки. В связи с тем, что свойства алюминия и его оксида совершенно противоположны, образование этой пленки должно быть полностью исключено. Для этого вам понадобится флюс.

С помощью этого вспомогательного материала из припоя и поверхности припаиваемого изделия удаляются оксиды. Кроме того, флюс препятствует их образованию. Судя по отзывам, лучшей маркой является F-64 с 40% содержанием активного фтора. После работы паяную поверхность необходимо промыть. Поток-214 является универсальной и не стирать агента с температурой плавления от 150 до 400 градусов. После работы его остатки легко удаляются стандартной салфеткой, которую предварительно смачивают спиртом.

В чем суть процедуры?

Прежде чем припаять алюминиевую трубку, следует понять, что такое процесс пайки. Образование соединений пайкой происходит в два этапа. Сначала создайте физический контакт между поверхностями. Далее физический контакт преобразуется в квантово-механическое взаимодействие между электронными оболочками атомов. Для того чтобы инициировать физический контакт и дальнейшее химическое соединение между поверхностями, паяемый металл смачивают жидким припоем. Целесообразность его применения зависит от такого показателя, как вид межатомных сил на контактирующих поверхностях. Если наблюдается физическая адсорбция, то смачивание жидким припоем приведет к образованию малопрочного соединения. Если жидкие и твердые металлы химически взаимодействуют, то при смачивании образуется прочная связь.

Нагрев поверхностей

Тем, кто не знает, как паять алюминиевую трубку и с чего начать, специалисты рекомендуют подготовить поверхность соединяемых деталей. Они нагреваются пучком пламени. Желательно, чтобы он был на расстоянии 1 см от поверхности. Если вы хотите соединить массивные части, то лучше использовать мульти-горелки с мягким и равномерным нагревом. Медно-цинковые припои плавятся окислительным пламенем, в котором испарение цинка уменьшается. Нержавеющие стали нагреваются обычным пламенем.

Главное, что при этом не образуются карбиды хрома, способные инициировать межкристаллитную коррозию. Если необходимо припаять разнородные детали, имеющие разную толщину, то пламя должно быть направлено на поверхность с большей теплотой и массой.

О газопламенной пайке

В этом случае понадобится специальная горелка, работающая на бытовом газе, пропане или ацетилене. Применяется для нагрева деталей, толщина которых не превышает 1 см. Кроме алюминия, ацетиленовые горелки используются для нагрева и сварки углеродистых и низколегированных сталей, серого чугуна, меди, никеля, никель-медных сплавов, серебра и золота. Необходимо определить температуру, при которой будет осуществляться пайка. Важно, чтобы этот показатель был на 50 градусов выше температуры плавления используемого припоя. Для газопламенной пайки подходит оловянно-свинцовый, оловянно-цинковый, медный, серебряный, алюминиевый и золотой припой. Процедура длится три минуты. Пропан подается под давлением до 400 кПа (не менее 100), ацетилен от 60 до 80, бытовой газ — 30 кПа. При выборе флюса придется отталкиваться от температурных показателей и свойств припоя. Также можно использовать газообразные потоки.

О ремонте авто кондиционеров

Часто автовладельцы задаются вопросом, как припаять алюминиевую трубку автомобильного кондиционера? Некоторые пытаются решить проблему самостоятельно. Если эта задача выполнена неправильно, то вам придется ехать на станцию техобслуживания, чтобы специалист переделал ее. Алюминиевые трубы могут быть восстановлены двумя способами, а именно завариванием трещин или распылением на них специального композиционного вещества.

Причины поломок

Может быть, алюминиевые трубки в кондиционере автомобиля просто засорились. Это происходит в основном зимой, когда кондиционер не работает. По мере накопления загрязняющих веществ между радиаторами кондиционера и двигателя-забиты все шоссе. В результате, хладагент не будет циркулировать и смешиваться с влагой в полном объеме. Из-за присутствия реагентов, нарушенного уровня влажности и перепадов температур алюминий, из которого изготовлены трубки, разрушается. Таким образом, их эксплуатационный ресурс зависит от климатических, температурных условий, особенностей дорожного покрытия, участия в дорожно-транспортных происшествиях и общих нагрузок на автомобиль. В совокупности эти факторы негативно скажутся на состоянии системы охлаждения.

С чего начать?

Прежде всего, необходимо провести диагностику устройства. По мнению экспертов, сделать это на глаз будет сложно. Дело в том, что трубка может быть с микротрещинами, через которые протекает фреон. Поскольку хладагент бесцветен, его утечка обнаруживается с помощью специального оборудования. Начните с внешнего осмотра, затем измерьте давление хладагента, а затем с помощью ультрафиолетовой диагностики и течеискателя определите место утечки фреона. Если вы не хотите тратить свое время на устранение неполадок, немедленно воспользоваться услугами специалистов. Например, на юго-востоке Москвы можно припаять алюминиевую трубку в нескольких автосервисах. Например, в сервисе Red Hot вы, помимо пайки труб охлаждающего устройства, будете выполнять и другие работы, а именно замените масло, заправите кондиционер, отремонтируете электрооборудование.

Устранение маленьких трещин

Тем, кто не умеет паять алюминиевую трубку, опытные мастера порекомендуют использовать специальные составы. Если трубы в вашем кондиционере с совершенно мелкими трещинами, едва заметными глазу, то можно обойтись и без аргонодуговой сварки. На отверстия в трубках ставят специальные заплаты. Важно, чтобы их толщина была не менее 3 мм. Для этого алюминиевые трубы со смесью должны быть покрыты в несколько слоев. Если трещины большие, то без аргонодуговой сварки не обойтись. Его преимущество в том, что он исключает контакт поверхности с кислородом, а, следовательно, и образование оксидов. Таким образом, работая аргонодуговой сваркой, можно обойтись без флюса.

Ход работ

Судя по многочисленным отзывам потребителей, каждый может справиться с этой работой, даже имея небольшой опыт пайки. Для начала приобретите труборез, специальную гибочную машину и сварочный аппарат. Некоторые домашние мастера используют ножовку вместо трубореза. По мнению экспертов, этого делать не стоит, поскольку качество работ будет не таким.

Трубогиб может быть универсальным (работает с разными диаметрами) и специфическим (предназначен для труб определенного диаметра). Затем вы должны купить алюминиевые трубы, обрезать и согнуть их на гибочный станок. После варить пробки, отрежьте штуцеры и положите все в одну систему. Перед подключением тщательно очистите трубки наждачной бумагой или металлической щеткой. Если на изделии остается жир, краска или земля, адгезия металла к припою будет хуже. Если вы хотите соединить две трубки, вставьте их друг в друга так, чтобы образовался небольшой зазор (0,2 см), который позже будет заполнен расплавленным припоем. После выполнения этих действий можно приступать непосредственно к самой пайке.

Как соединить медную трубку с нержавейкой

Иногда пайка нержавеющей стали предпочтительнее сварки. Пайку применяют для тонкостенных изделий, на которые нет сильной нагрузки, и в тех случаях, когда не хотят получить коробление от нагрева.

При этом надо учитывать, что некоторые виды нержавейки требуют к себе определенного подхода с учетом их состава и технологии изготовления. К примеру, наклепанные нержавеющие сплавы при высокой температуре растрескиваются, поэтому их пайку проводят без нагрузок, предварительно проведя отжиг металла. Есть и другие тонкости.

Особенности сплавов

Нержавейку не паяют с алюминиевыми и магниевыми сплавами. С другими металлами процесс проходит отлично, при этом само место соединение отличается повышенной прочностью.

Некоторые сплавы нержавейки, особенно это касается тех, в состав которых входит больше 25% никеля, при температуре +500-700 ℃ начинают выделять карбиды. Эти химические соединения снижают коррозионную стойкость металла.

И чем длительнее процесс пайки при таком температурном режиме, тем интенсивнее карбиды выделяются. Поэтому время пайки надо сокращать. Пайку в домашних условиях проводят паяльником или газовой горелкой, причем паяльник применяют чаще.

Выбор припоя

Существует два фактора, влияющие на выбор припоя для нержавейки:

  • условия, при которых производится процесс соединения;
  • состав нержавейки.

Если приходится работать в обычных условиях (в любом помещении), то пайку лучше проводить серебряным припоем, в который входит небольшое количество никеля.

При печном проведении спаиваемого процесса, то есть, при полном отсутствии влажности, используются медные, серебряно-марганцовые или хромоникелевые припои.

Надо отметить, что твердые припои на основе серебра – лучший вариант для пайки деталей из нержавейки.

Ведь серебро так же не поддается коррозии, имеет такой же светлый цвет, как и нержавеющая сталь. Но необходимо отметить, что в чистом виде серебро в припоях не используют.

В сплав добавляют цинк или медь. Чем больше в процентном соотношении серебра, тем выше качество сплава. Правда, такой материал придется использовать при более высоких температурах. Оловянные припои используют редко, когда не требуется высокой прочности.

Таблица 1. Состав и свойства серебряных припоев

Выбор флюса

Что касается флюса для пайки нержавейки, то оптимальный вариант здесь – бура. Она может быть использована в виде пасты или порошка. Порошок буры насыпают в зону пайки двух заготовок и нагревают до температуры +850 ℃. Это так называемая температура светло-красного каления.

Как только флюс расплавился, в зону вносят припой. Если следовать стандартам, то для работы с серебряными припоями берут флюсы № 209 или 284 согласно ГОСТ, а для припоев с содержанием меди и никеля – №200 или 201.

Остатки флюса после окончания пайки удаляют водой (холодной или горячей) или делают обдувку песком. Использовать для этого соляную или азотную кислоту не рекомендуется. Это сильнодействующий материал, который разъедает припойный слой и саму нержавейку.

Как правильно паять в домашних условиях

Чтобы правильно припаять между собой две заготовки из нержавейки, надо грамотно подготовиться к процессу. Для этого в качестве флюса лучше использовать ортофосфорную кислоту или хлорид цинка, который обычно называют паяльной кислотой. Паяльник нужен мощностью 100 Вт. Что касается припоя, то в домашних условиях проще паять нержавейку оловом.

Первый этап процесса – очистка кромок двух деталей из нержавейки. Для этого используется наждачная бумага или напильник с мелкими насечками. Затем надо провести облуживание подготовленных кромок.

Для этого соединяемые плоскости обрабатывают флюсом, затем паяльником разогревают припой, который наносят на концы двух заготовок. Припой должен остаться на жале паяльника, а уже от него должен быть перенесен на плоскости, которые предстоит залудить.

Если олово не прилипло к нержавейке, то процедуру надо повторить, предварительно нагрев концы соединяемых деталей.

Как только облуживание произошло, можно переходить к пайке с внесением в зону соединения флюса и припоя. По окончанию процесс кислота смывается водой.

Соединение с другими металлами

К соединению двух разных металлов, к примеру, к пайке меди с нержавейкой, надо подходить с позиции изучения их свойств. Металлы имеют разные температуры плавления, поэтому процесс пайки считается одним из сложных.

Соединение меди и нержавейки в домашних условиях включает обработку заготовок, лужение кромок и непосредственно сам процесс пайки.

При этом необходимо отметить, что паять медь и нержавейку можно паяльником или горелкой. Первый инструмент является маломощным, поэтому с твердыми припоями он работать не может.

Паяльник также не используют для пайки больших площадей соприкосновения из-за длительности процесса. К тому же флюс будет окисляться еще до того, как успеет полностью прогреться.

Горелка – наилучший вариант. С ее помощью можно паять не только нержавейку с медью, но и с латунью.

Кстати, при выборе припоя надо обратить внимание именно на прутки из латуни. Это в первую очередь самый распространенный материал для пайки нержавеющей стали, его можно использовать даже в соединении без флюса.

Надо учитывать, что латунь по многим параметрам уступает серебру. Зато она дешевле. Использовать ее надо только для пайки простых неответственных соединений.

Чтобы получить соединения высокой прочности, лучше взять медно-фосфорный припой. Он дороже, но это гарантия высококачественного спаивания. Но лучше всего – серебряные сплавы.

Процесс пайки меди или латуни с нержавейкой ничем от других не отличается. Надо зачистить кромки двух металлов, обезжирить их, провести лужение каждой кромки по отдельности.

Далее на рабочем столе надо уложить две заготовки так, чтобы между ними остался зазор не более 3 мм. Наносят флюс, разогревают, а затем в зону пайки подают припой.

Он должен расплавиться и растечься по границе заготовок. Как только зазор будет полностью заполнен, пайка прекращается. Остывают металлы естественным путем. Остатки флюса смывают водой.

Пищевые припои

В технологии пайки пищевыми припоями нет никаких отличий от стандартных операций. Нельзя использовать материалы и сплавы, в состав которых входит свинец, к примеру, марки ПОС (оловянно-свинцовый). Свинец токсичен, и наблюдается тенденция резкого сокращения его применения в паяльных операциях.

Когда используется ортофосфорная кислота, то надо саму пайку проводить быстрее. Все дело в том, что уже через 10-15 секунд на поверхности соединяемых деталей появится фосфатная пленка.

Она затруднит пайку, придется заново очищать нержавейку, убирая этот слой. Так что оптимально, если флюс наносить прямо перед самой операцией.

Полезные советы

Специалисты, которые не раз имели возможность проводить пайку нержавеющей стали, уверяют, что данный процесс не так сложен. Вот несколько рекомендаций от них в случае использования паяльника:

  • использовать для пайки надо паяльник с необгораемым жалом;
  • мощность инструмента варьируется в диапазоне 60-100 Вт, оптимально 100. Выше использовать не стоит, перегрев заготовок – это перегрев припоя, который начнет закипать. Ниже тоже не желательно, потому что не будут образовываться молекулярные связи между всеми металлами, которые участвую в процессе пайки;
  • после каждой операции жало инструмента рекомендуется очищать. Иногда приходится его затачивать;
  • паять лучше оловянными прутками или оловянно-свинцовыми. Второй вид для стыковки пищевой нержавейки не используются. Чисто оловянный припой придется хорошо разогреть, хотя бы до консистенции размякшего пластилина. Вообще, металл должен быть жидким, именно в таком состоянии он сможет прилипнуть к стали;
  • в качестве флюса используется ортофосфорная кислота. Канифоль, в силу нейтральности, для нержавейки не применяют;

Обязательно надо придерживаться техники безопасности, тем более, если пайка проводится в домашних условиях. Надо применять средства индивидуальной защиты, а так же организовать проветривание помещения или его вентиляцию.

Как видите, предостережений немало. Но учитывая их, можно говорить о высоком качестве конечного результата.

KlimChugunkin » 04 мар 2008, 21:01

Майкл » 04 мар 2008, 21:26

Е.А. » 05 мар 2008, 10:26

ermalex » 05 мар 2008, 11:05

Е.А. » 05 мар 2008, 11:07

chaus » 05 мар 2008, 11:24

Не просветите ли меня, убогого, по следующим вопросам:
1. Как именно заряжены ионы нержавейки , а как ионы меди?
2. Что такое «меж ионная коррозия»?

KlimС
Просто спокойно монтируйте, никаких проблем не будет. Точнее, в системах, которые я эксплуатаривал, за 5 – 8 лет признаков гальванической коррозии не отмечено.

DениSS » 05 мар 2008, 14:59

chaus » 05 мар 2008, 15:19

Значительная разница уровней Ферми в меди и в алюминии. Как следствие — слишком большая контактная разность потенциалов. Под её действием из алюминия (анода) вырываются ионы и вследствие этого происходит его постепенное разрушение.

Есть и полезное применение: чтобы исключить возможность коррозии стали (обычной чёрной), её соединяют проводом с алюминиевым или магниевым анодом, помещённым в ту же коррозионную среду (воду, влажный грунт). Пока алюминий или магний полностью не разрушится, сталь заметно корродировать не будет. Так же работает оцинковка на поверхности стали.

С нержавеющей сталью у меди контактная разность потенциалов небольшая, а работа выхода иона из нержавеющей стали велика. Поэтому коррозии не идёт.

Форум посвящен любителям водомётных катеров, болотоходов, СВП и всё, что с ними связано .

  • Список форумовОборудование, Оснастка, Материалы, Прицепы для водной техники
  • Изменить размер шрифта
  • Для печати
  • FAQ
  • Альбомы
  • Регистрация
  • Вход

Нержавейка и медь. Как соединить?

Нержавейка и медь. Как соединить?

Артем 163 Вт ноя 03, 2015 11:07 pm

Re: Нержавейка и медь. Как соединить?

slonic Ср ноя 04, 2015 9:50 am

Если мягкими припоями , то флюс паяльный жир.
Взять не в магазине (редко настоящий, что бы не пролететь,нужно знать запах), а у кабельщиков которые паяют муфты.
Не всякая нержа паяется, нужно пробовать облудить на образце.
Самая главная проблема – это прогреть, массы большие и медь сильно отводит тепло.
С каждой новой трубкой ситуация будет только хуже.

Твёрдым припоем (медь с серебром), то самый доступный флюс бура.
Потом обязательно механически убрать следы флюса.
Греть опять же замучишься

Re: Нержавейка и медь. Как соединить?

Артем 163 Ср ноя 04, 2015 1:53 pm

Re: Нержавейка и медь. Как соединить?

slonic Ср ноя 04, 2015 3:16 pm

В левой руке горелка (небольшая) для общего подогрева, в правой паяльник от 100 ватт.
Когда припой уже поплывёт горелку перенеси на жало паяльника, но так что бы пламя пайки не касалось.

А конструкция чудесная.
Сам придумал?
Хотя из тонкостенной алюминиевой трубки сильно хуже не будет, но соберётся аргоном без проблем.

Re: Нержавейка и медь. Как соединить?

doom-63 Ср ноя 04, 2015 3:42 pm

Re: Нержавейка и медь. Как соединить?

slonic Ср ноя 04, 2015 4:04 pm

Любой радиатор под это доброе пожелание попадает.
Конечно, чем больше параллельных трубок, тем безопаснее.
Но есть грязевик и правильное расположение ВВХ, что бы при заглушенном двигателе вся забортная вода стекала.
А для самодельщика – очень даже ничего.
У нас некоторые «профессионалы» гораздо уё. й делают и продают за большие деньги.

Вообще при помощи похожей конструкции некто Тесла вообще черпал халявную энергию из воздуха

Re: Нержавейка и медь. Как соединить?

ilim Ср ноя 04, 2015 5:40 pm

Есть у мотора ЯМЗ Теплообменник жидкостно-масленый для ямз-6581.10
сердцевина его выглядит так


Может проще взять такую штучку и изготовить корпус, забортная вода по трубкам, а антифриз по пластинам снаружи, стоит от 5600 до 7600р

Re: Нержавейка и медь. Как соединить?

doom-63 Ср ноя 04, 2015 6:40 pm

Re: Нержавейка и медь. Как соединить?

DI24 Ср ноя 04, 2015 6:49 pm

ilim писал(а): Есть у мотора ЯМЗ Теплообменник жидкостно-масленый для ямз-6581.10
сердцевина его выглядит так


Может проще взять такую штучку и изготовить корпус, забортная вода по трубкам, а антифриз по пластинам снаружи, стоит от 5600 до 7600р

Re: Нержавейка и медь. Как соединить?

Артем 163 Ср ноя 04, 2015 8:05 pm

Re: Нержавейка и медь. Как соединить?

Барин Ср ноя 04, 2015 8:10 pm

Re: Нержавейка и медь. Как соединить?

slonic Ср ноя 04, 2015 8:38 pm

Re: Нержавейка и медь. Как соединить?

doom-63 Ср ноя 04, 2015 8:44 pm

Re: Нержавейка и медь. Как соединить?

Артем 163 Ср ноя 04, 2015 10:23 pm

Re: Нержавейка и медь. Как соединить?

slonic Ср ноя 04, 2015 10:34 pm

Re: Нержавейка и медь. Как соединить?

slonic Ср ноя 04, 2015 10:38 pm

Re: Нержавейка и медь. Как соединить?

Артем 163 Ср ноя 04, 2015 11:11 pm

Re: Нержавейка и медь. Как соединить?

doom-63 Чт ноя 05, 2015 4:19 am

Re: Нержавейка и медь. Как соединить?

Артем 163 Чт ноя 05, 2015 4:05 pm

Re: Нержавейка и медь. Как соединить?

Барин Чт ноя 05, 2015 4:39 pm

Артем, ты зазоры между трубок оставляешь ?

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1

Как паять медные трубы

Хотя существует множество проектов по благоустройству или ремонту дома, которые лучше всего доверить обученным и опытным специалистам, пайка и замена медных труб в вашем доме не обязательно должна быть одной из них. Процесс пайки выглядит немного устрашающе для начинающего самостоятельного проекта, но это довольно простой процесс, если вы будете следовать нескольким основным инструкциям.

Обратите внимание, что вы обязательно должны следовать инструкциям по безопасности на протяжении всего этого руководства.

Требуются припасы

  • Защита глаз
  • Перчатки тяжелые
  • Противопожарная ткань
  • Огнетушитель
  • Труба медная
  • Фитинги для медных труб
  • Труборез
  • Инструмент для удаления заусенцев
  • Проволочная щетка
  • наждачная бумага с зернистостью 120, наждачная бумага или тонкая стальная мочалка
  • Пропановая горелка и регулятор со встроенным воспламенителем
  • Бессвинцовая паяльная паста (также известная как «флюс») с кисточкой для флюса
  • Проволока припоя
  • Тряпки

Подготовьте трубы и фитинги

Перед тем, как приступить к какой-либо части этого проекта, обязательно наденьте защиту для глаз.

Отрежьте трубы до длины

  1. Зажмите трубу между отрезным кругом и направляющим колесом трубореза. Для более длинных трубок заправьте другой конец под колено, чтобы оно было устойчиво.
  2. Поверните резак, чтобы надрезать трубу по всему периметру.
  3. Затяните ручку резака на четверть оборота. Снова надрежьте трубу со всех сторон; это сделает линию подсчета очков немного глубже.
  4. Затяните ручку резака еще на четверть оборота и надрежьте трубу в третий раз.Продолжайте затягивать и надрезать, пока труба не отломится; это займет около восьми ходов.

Очистить и залить флюсом трубы и фитинги

  1. Используйте инструмент для удаления заусенцев или проволочную щетку, чтобы развернуть внутреннюю часть трубы. Заусенец — это небольшой выступ из меди, который образуется и вдавливается в трубу, когда вы ее режете. Если вы не удалите его, он может затруднить поток воды по трубе или вызвать утечку.
  2. Используйте наждачную шкурку, наждачную бумагу или стальную мочалку, чтобы очистить внешнюю поверхность трубы и ту часть фитинга, которая будет соединяться с трубой.В чистом состоянии труба должна быть блестящей. После этого не прикасайтесь к трубе голыми руками, чтобы не оставлять жир для тела на поверхности. Это может помешать схватыванию припоя и вызвать утечки.
  3. Кистью нанесите тонкий слой флюса на последний дюйм трубы.
    Совет по безопасности: не наносите флюс пальцами! Это кислота, которая может вызвать повреждение кожи, глаз и других мягких тканей.
  4. Нанесите флюс на внутреннюю поверхность фитингов, где они будут соединяться с трубой.
  5. Вставьте трубу в фитинг до упора на всю глубину фитинга.
  6. Сотрите излишки флюса тряпкой.

Паять трубы и фитинги вместе

Перед тем, как приступить к этим действиям, наденьте толстые перчатки и убедитесь, что вы все еще пользуетесь защитными очками. На всякий случай убедитесь, что поблизости есть огнетушитель.

  1. Накройте любую легковоспламеняющуюся поверхность возле рабочего места противопожарной тканью.
  2. Отрежьте от 8 до 10 дюймов припоя; согните последние 2 дюйма под углом 90 градусов.
  3. Зажгите пропановую горелку с помощью встроенного запальника.
  4. Следуя инструкциям производителя для горелки, отрегулируйте синий конус пламени примерно на 1 1/4 дюйма.
  5. Держите резак так, чтобы кончик синего конуса пламени касался фитинга. Перемещайте его вперед и назад, чтобы равномерно нагреть фитинг. Не нужно топить трубу горелкой; об этом позаботится тепло от арматуры.Вы должны услышать шипение флюса при нагревании металла.
  6. Поместите конец паяльной проволоки в стык на противоположной стороне фитинга от пламени горелки. По мере того, как металл нагревается, проволока становится жидкой и течет в стык, заполняя пространство.
  7. Заполняйте стык до тех пор, пока припой не начнет стекать; для этого потребуется от 1/2 до 3/4 дюйма припоя, в зависимости от размера трубы и фитинга.
  8. Дайте паяному соединению остыть от 30 до 45 секунд, прежде чем прикладывать какое-либо давление.Удалите излишки припоя.
  9. Установите трубу и проверьте ее на герметичность. Если он протекает, снимите его, разобрать трубу и фитинг, а затем спаяйте их.

Подсказка

Каждый раз, когда вы отключаете подачу воды к главному клапану в своем доме, не забывайте медленно включать его снова. Это приведет к равномерному подаче воды под давлением ко всем компонентам системы, уменьшая вероятность выхода из строя более старых трубопроводных фитингов. Это также позволит вам проверить новые фитинги на герметичность, прежде чем подавать на них полное давление воды.

  1. Очень медленно поворачивайте задвижку (задвижку или шаровой кран), пока не услышите, как через него течет небольшое количество воды.
  2. Дайте воде стечь в систему в течение нескольких минут.
  3. Если по прошествии нескольких минут вода все еще течет, вы можете немного увеличить поток, повернув клапан еще на небольшое количество.
  4. Когда все компоненты системы заполнены водой, вы больше не услышите, как вода течет по трубам.
  5. Теперь вы можете повернуть клапан в полностью открытое положение.

Если вы паяете уже вставленную трубу, обязательно слейте воду и тщательно высушите внутреннюю часть перед пайкой; пропановая горелка может помочь ускорить это, если применяется осторожно.

Медь в вашем доме: сделай сам

Основы

Ремонт дома и проекты становятся все более популярными с каждым днем. Люди любят свои дома, проявляют к ним интерес и получают удовольствие от ощущения, что они могут поддерживать и улучшать их.С правильными инструкциями и подготовкой ремонт дома легко сделать самостоятельно, он может стать веселым семейным занятием и сэкономить деньги на вызове профессионала.

Медная сантехника основана на процедуре, называемой пайкой, и это не так сложно, как вы думаете. Следующие ниже инструкции и методы позволяют создать герметичные паяные соединения между трубкой и фитингами из меди и медного сплава. Следуя этим простым инструкциям и не забывая работать аккуратно, вы сможете получить идеально спаянные соединения.

1. ИЗМЕРЕНИЕ

Измерьте и отметьте трубку карандашом.

2. РЕЗКА

Отрежьте трубку до измеренной длины. Резку можно выполнить несколькими способами. Трубку можно разрезать дисковым труборезом, ножовкой, абразивным кругом, стационарной или переносной ленточной пилой. Необходимо следить за тем, чтобы трубка не деформировалась во время резки. Независимо от метода разрез должен быть перпендикулярен длине трубки, чтобы трубка правильно сидела в колпачке фитинга.

3. РАЗВЕРТЫВАНИЕ

Разверните все обрезанные концы трубки до полного внутреннего диаметра трубки, чтобы удалить небольшой заусенец, образовавшийся при разрезании. Это очень важно. Если эту шероховатую внутреннюю кромку не удалить расширением, может возникнуть эрозионная коррозия из-за локальной турбулентности и повышенной локальной скорости потока в трубе. Правильно развернутый кусок трубы обеспечивает гладкую поверхность для лучшего потока.

Удалите все заусенцы на внешней стороне концов трубок, образовавшиеся в результате резки, чтобы обеспечить надлежащий вход трубки в колпачок фитинга.

К инструментам, которые можно использовать для развёртывания концов трубок, относятся расширительное лезвие на трубореза, полукруглые или круглые напильники, карманный нож или подходящий инструмент для удаления заусенцев. При использовании мягкой трубки вы должны быть очень осторожны, чтобы не деформировать конец трубки из-за чрезмерного давления.

4. ЧИСТКА

Удаление всех оксидов и поверхностного масла с концов трубок и фитингов имеет решающее значение для правильного поступления металлического припоя в соединение. Если их не удалить, это может помешать капиллярному действию и может снизить прочность сустава и вызвать разрушение.

Слегка очистите концы трубок с помощью песчаной ткани или нейлоновой абразивной губки на расстоянии, немного превышающем глубину чашек фитинга.

Очистите чашки фитинга, используя абразивную ткань, абразивные губки или подходящую щетку подходящего размера.

Капиллярное пространство между трубкой и фитингом составляет приблизительно 0,004 дюйма. Металлический припой заполняет этот зазор за счет капиллярного действия. Это расстояние имеет решающее значение для того, чтобы металлический припой попал в зазор и образовал прочное соединение.

Медь — относительно мягкий металл.Если удалить слишком много материала с конца трубки или чашки фитинга, неплотная посадка может привести к плохому соединению.

5. НАНЕСЕНИЕ ФЛЮКСА

Используйте флюс, который растворяет и удаляет следы оксида с очищенных поверхностей от повторного окисления во время нагрева и способствует смачиванию поверхностей металлическим припоем.

ПРЕДУПРЕЖДЕНИЕ: Не наносить пальцами. Химические вещества, содержащиеся в флюсе, могут быть опасными при попадании в глаза, рот или открытые порезы. Будьте осторожны при нанесении флюса.Небрежное обращение может вызвать проблемы спустя долгое время после установки системы. Если используется чрезмерное количество флюса, остатки флюса могут вызвать коррозию. В крайних случаях такая флюсовая коррозия может пробить стенку трубы, фитинга или и того, и другого.

6. СБОРКА И ПОДДЕРЖКА

Вставьте конец трубки в чашку фитинга, убедившись, что трубка прилегает к основанию чашки фитинга. Небольшое вращательное движение обеспечивает равномерное покрытие флюсом. Удалите излишки флюса с внешней стороны шва ватной тряпкой.

Поддержите трубку и фитинг в сборе, чтобы обеспечить равномерное капиллярное пространство по всей окружности соединения. Равномерность капиллярного пространства обеспечит хороший капиллярный поток расплавленного припоя. Чрезмерный зазор в стыках может привести к растрескиванию припоя в условиях напряжения или вибрации.

Теперь соединение готово к пайке. Подготовленные и готовые к пайке соединения должны быть завершены в тот же день, а не оставлены незавершенными на ночь.

7. ОТОПИТЕЛЬ

Начните нагревание пламенем перпендикулярно трубке.Медная трубка проводит первоначальное тепло в чашку фитинга для равномерного распределения тепла в области соединения. Степень предварительного нагрева зависит от размера стыка. Предварительный нагрев сборки должен охватывать всю окружность трубы, чтобы довести до подходящего состояния предварительного нагрева. Однако для стыков в горизонтальном положении избегайте прямого предварительного нагрева верхней части стыка, чтобы избежать сжигания паяльного флюса. Практика и опыт укажут количество тепла и необходимое время.

Затем переместите пламя на чашку фитинга. Переместите пламя поочередно между чашкой фитинга и трубкой на расстояние, равное глубине чашки фитинга. Опять же, предварительно нагрейте окружность, как описано выше, с горелкой у основания чашки фитинга. Прикоснитесь припоем к стыку. Если припой не плавится, удалите его и продолжайте нагревание.

ВНИМАНИЕ: Не перегревайте стык и не направляйте пламя на поверхность чашки фитинга. Перегрев может сжечь флюс, что снизит его эффективность, и припой не попадет в соединение должным образом.

Когда припой расплавится, приложите тепло к основанию чашки, чтобы способствовать капиллярному действию в втягивании расплавленного припоя в чашку к источнику тепла.

Тепло обычно подается с помощью воздушно-топливной горелки. В таких горелках используется ацетилен или сжиженный газ. Также можно использовать электроды для пайки сопротивлением. В них используются нагревательные электроды, и их следует учитывать, когда возникает проблема с открытым пламенем.

8. НАНЕСЕНИЕ ПАЙКИ

Для соединений в горизонтальном положении начните наносить припой немного не по центру в нижней части соединения.Когда припой начнет плавиться от тепла трубки и фитинга, протолкните припой прямо в соединение, удерживая горелку у основания фитинга и немного впереди точки нанесения припоя. Продолжайте эту технику через нижнюю часть фитинга и вверх с одной стороны к верху.

Теперь затвердевший припой в нижней части соединения создал эффективную перегородку, которая предотвратит вытекание припоя из соединения при заполнении боковой и верхней части соединения.

Вернитесь к начальной точке, немного перекрывая друг друга, и продолжайте движение вверх по незавершенной стороне к вершине, опять же, слегка перекрывая друг друга. Во время пайки за точкой нанесения припоя могут появиться небольшие капли, указывающие на то, что соединение до этого момента заполнено и больше не будет принимать припой. На протяжении всего процесса используются все три физических состояния припоя: твердое, пастообразное и жидкое.

Для стыков в вертикальном положении выполните аналогичную последовательность проходов внахлест, начиная с любого удобного места.

9. ОХЛАЖДЕНИЕ И ОЧИСТКА

Дайте готовому стыку естественным образом остыть. Шоковое охлаждение водой может вызвать нагрузку на сустав. Когда остынет, удалите остатки флюса влажной тряпкой.

Как припаять медную трубу в стене: 16 шагов (с иллюстрациями)

Как дела, ребята, добро пожаловать в другую статью. В этой статье / видео я расскажу обо всех процедурах безопасного и правильного выполнения пайки в обычной домашней стене, которая может состоять из электрических проводов, труб, звукоизоляции или других различных материалов.Если вы никогда раньше не паяли, это видео даст вам все, что вам нужно знать, чтобы делать это безопасно и правильно с помощью основных инструментов и материалов, которые вы можете найти в местном хозяйственном магазине.

Кроме того, в статье / видео я буду показывать вам несколько интересных советов и приемов, чтобы облегчить вам выполнение работы.

Пайка в труднодоступном месте означает, что вы должны принять некоторые необходимые меры предосторожности, которые обычно не требуются, например, при пайке на открытом пространстве или возле бетонной стены.В обычной домашней стене могут быть электрические провода, трубы или даже сам деревянный каркас, который может загореться, поэтому мы рассмотрим все эти меры предосторожности позже в этой статье.

Инструменты и материалы, которые я использовал в этом видео:
Труборез AutoCut 1/2 «: https://amzn.to/2Xlyq

Труборез AutoCut 3/4: https://amzn.to/2GZFrkf

Рукоятка с трещоткой AutoCut 1/2 «: https://amzn.to/2GZFrkf

Рукоятка с трещоткой AutoCut 3/4″: https://amzn.to/2GZFrkf

Резак-карандаш: https: // amzn.to / 2GZFrkf

Ручной резак: https://amzn.to/2GZFrkf

Проволочная щетка для фитинга 1/2 «: https://amzn.to/2GZFrkf

Проволочная щетка для фитинга 3/4″: https: // amzn.to/2GZFrkf

Пропан (синий баллон): https://amzn.to/2GZFrkf

Пропеновый газ (желтый баллон): https://amzn.to/2GZFrkf

Бессвинцовый луженый флюс: https : //amzn.to/2GZFrkf

Бессвинцовый флюс (водорастворимый): https://amzn.to/2GZFrkf

Щетки для флюса: https: // amzn.to / 2GZFrkf

Бессвинцовый припой: https://amzn.to/2GZFrkf

Пламегаситель: https://amzn.to/2GZFrkf

Флинт: https://amzn.to/2GZFrkf

колодки: https://amzn.to/2GZFrkf

Универсальный нож: https://amzn.to/2GZFrkf

Развертка для карандашей: https://amzn.to/2GZFrkf

Универсальный инструмент для удаления заусенцев (синий ): https://amzn.to/2GZFrkf

Как резать и паять медную трубу

Советы экспертов DIY по резке, соединению и пайке медных водопроводных труб

Медь является стандартом для трубопроводов водоснабжения и трубки в большинстве регионов.Хотя резка и соединение сплошных медных труб и трубок может выглядеть как задача, выходящая за рамки ваших навыков самостоятельного изготовления, вы можете быть удивлены тем, насколько выполнима эта работа, особенно после небольшой практики.

Из этой статьи вы узнаете, как резать и паять медные трубы. Для защиты медных труб и фитингов (их постоянной пайки) требуется пропановая горелка и припой для труб, не содержащий свинца. 1125089601 / Shutterstock.com При измерении необходимой длины медной трубы обязательно учитывайте ту часть, которая входит в фитинг.Перед пайкой просушите детали. TFoxFoto / Shutterstock.com

1. Отрежьте медную трубу до нужной длины

Первым шагом в создании сантехнической сборки из медных труб и фитингов является измерение необходимой длины трубы. При измерении убедитесь, что длина достаточна для того, чтобы полностью войти в колена, соединители, тройники и другие фитинги.

Запланируйте работу по частям, измеряя и отрезая необходимые отрезки трубы, и соединяя их вместе, чтобы убедиться, что они подходят друг другу.
Самый простой способ разрезать медную трубу — это использовать приспособление для резки труб, предназначенное для этой работы. Есть несколько типов, но все они включают в себя зажим резака на трубе и постепенное поворачивание ручки, чтобы режущее колесо инструмента вонзилось в медь, когда вы вращаете резак вокруг трубы. Затягивайте резак после каждого оборота, пока труба не разойдется. Используйте резак для чистых разрезов. Постепенно затягивайте ручку, поворачивая резак вокруг медной трубы. Константин Панкин / Shutterstock.com

После обрезки трубы удалите все заусенцы с помощью круглого напильника или выдвижной развертки, установленной на резак для труб. Используйте тонкую наждачную бумагу, наждачную шкурку или стальную мочалку, чтобы разгладить и слегка придать шероховатость примерно на дюйм на конце трубы, пока он не станет блестящим.

Также слегка очистите и протрите внутреннюю часть фитинга от конца до плеча, используя наждачную шкурку или стальную мочалку. Проволочная щетка для труб облегчает эту очистку — мы рекомендуем одну из них, если вы собираетесь выполнять много соединений.

2. Нанесите флюс для пайки

Нанесите флюс на внутреннюю часть фитинга и внешнюю часть трубы.

Используя небольшую жесткую кисть, нанесите паяльный флюс на внутреннюю часть фитинга и вокруг внешнего конца трубы, где они будут соединяться. Надевайте перчатки, чтобы флюс не попал на руки — он может вызвать раздражение.

Установите фитинг на конец трубы и поверните две части вперед и назад, чтобы равномерно распределить флюс. Затем правильно установите фитинг.Продолжайте выполнять другие соединения, пока не закончите раздел и не будете готовы к пайке.

3. Зажгите паяльник.

Зажгите паяльник.


Включите регулирующий клапан газовой горелки, а затем зажгите конец сопла спичкой или ударником. Будь осторожен! Если он не загорается сразу, выключите его и дайте воздуху очиститься, прежде чем повторить попытку. Не направляйте пламя на легковоспламеняющиеся предметы! При необходимости закройте окружающие легковоспламеняющиеся предметы (например, карнизы) пламегасителем.Отрегулируйте пламя, чтобы оно было устойчивым и сильным.

4. Нагрейте медный фитинг

Сначала нагрейте нижнюю часть фитинга. Нагрейте всю трубу. Соединение достаточно горячее, и при контакте с ним припой плавится. Проверьте температуру, время от времени прикасаясь к соединению бессвинцовым припоем во время нагрева фитинга. Как только проволока расплавляется, соединение готово к пайке.

Нагрейте арматуру пропановой горелкой. Проверьте это, прикоснувшись к стыку между трубой и фитингом бессвинцовым припоем — когда он плавится, припаяйте соединение.Stuart.Ford / Shutterstock.com

5. Нанесите припой

Когда вы касаетесь бессвинцовой припойной проволокой края фитинга, капиллярное действие должно втягивать расплавленный припой между фитингом и трубой. Если этого не произошло, нагрейте фитинг еще немного. Продолжайте нагревать, пока линия расплавленного припоя не покажется вокруг фитинга. Затем расположите сопло горелки примерно в 4 дюймах от фитинга и перемещайте пламя вперед и назад по фитингу, чтобы равномерно распределить тепло. Важно, чтобы фитинг был горячим, но не слишком горячим, иначе флюс сгорит и просто исчезнет.Прикоснитесь припоем к стыку и наблюдайте, как капиллярный эффект равномерно растягивает его по всему месту соединения. Равномерно нагрейте фитинг — по всей длине трубы. TFoxFoto / Shutterstock.com

Через несколько секунд, когда припой остынет, вытрите излишки флюса влажной тряпкой. Не трогайте трубу рукой — она ​​будет очень горячей! Подождите час или два, чтобы припой полностью затвердел, прежде чем нарушать соединения.

Как установить муфту

Чтобы установить муфту из медной трубы, начните с припайки охватываемого буртика к одной трубе, как описано выше.Затем наденьте гайку на примыкающую трубу и припаяйте охватывающий буртик к концу трубы. Дайте трубам остыть. Затем соедините охватываемую и охватывающую части вместе, наденьте гайку на охватывающий заплечик и скрутите соединение. Используйте два гаечных ключа, чтобы затянуть соединение: один удерживает заплечик с наружной резьбой, а другой поворачивает гайку.

Муфта обеспечивает соединение, которое можно разобрать.

Видео: Как правильно припаять медную трубу

Вот отличное видео, созданное Хулио Калуори из GOT2LEARN, в котором подробно показано, как паять медную трубу, включая инструменты и материалы, необходимые для правильного выполнения работы :

Рекомендуемый ресурс: Найдите предварительно проверенного местного специалиста по сантехнике

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

How to Sweat Copper Pipe ( Руководство DIYer’s)

Фото: istockphoto.com

Для домашних мастеров, стремящихся выполнить сантехнические работы, одним из наиболее важных навыков, которым нужно овладеть, является обработка медной трубы потом — процесс, обычно называемый пайкой, — для получения герметичных соединений. Работа состоит из двух основных задач: сначала подготовительные работы по очистке труб, а затем процесс нагрева для подачи припоя для герметизации деталей (двух труб или, чаще, трубы и стыка) вместе. Обязательно наденьте тяжелую рубашку с длинными рукавами и перчатки, чтобы защитить себя от возможных капель расплавленного металла.Также имейте в виду, что если ваши трубы еще не обрезаны до нужной длины, вам нужно будет сделать это до того, как вспотеть. Хотя поначалу потеющая медная труба может показаться пугающей, проявив терпение и внимание к деталям, вы скоро станете профессионалом.

Инструменты и материалы

Мы рекомендуем вам изучить трубы на практике, и это стоит того, пока вы не приобретете достаточно уверенности, чтобы заняться водопроводом в своем доме.

Фото: istockphoto.com

ШАГ 1. Проверьте трубу на наличие заусенцев и удалите все, что осталось.

Осмотрите все отрезанные медные трубы изнутри, чтобы убедиться, что заусенец (гребень медных осколков, образовавшийся от пилы в месте разреза) был удален, чтобы вода могла беспрепятственно течь после того, как стыки запотели. Если заусенец остался, выполните следующие действия, чтобы удалить его.

ШАГ 2: Очистите горловину каждой трубы наждачной бумагой.

Очистите как внешнюю, так и внутреннюю часть первого дюйма труб (отрезанные отрезки и / или стыки) наждачной бумагой, которую вы можете найти в домашних магазинах и хозяйственных магазинах, продаваемых вместе с флюсом и припоем.Если под рукой окажется щетка для проволочной арматуры, она быстро очистит внутреннюю часть медной трубы. В противном случае оберните наждачную бумагу вокруг указательного пальца, воткните ее в отверстие трубки и поверните, чтобы очистить.

Очищенная медь будет сиять, как новенькая копейка. После очистки очень важно не прикасаться к медной трубе голыми руками, чтобы натуральные масла и грязь на вашей коже не мешали процессу потоотделения.

Фото: istockphoto.com

ШАГ 3: Нанесите тонкий ровный слой флюса на трубы.

Рабочие перчатки Don с изоляцией для защиты от кислоты в флюсе. Нанесите тонкий, равномерный слой луженого или водопроводного флюса на только что очищенные участки снаружи и внутри медных труб с помощью кислоты или флюсовой кисти. Удалите излишки флюса чистой тряпкой.

ШАГ 4. Проведите паяльной горелкой над участками трубы, покрытыми флюсом.

Повесьте ткань для защиты от огня на любую поверхность, способную обгореть, в пределах 8 дюймов от рабочей зоны, где вы будете использовать пропановую горелку.Наденьте очки для защиты глаз. Зажгите пропановую горелку и держите ее на расстоянии около 2 дюймов от фитинга. Медленно проведите им по участкам, покрытым флюсом, в течение 10-20 секунд, пока флюс не начнет плавиться, становясь блестящим. Медь скоро потемнеет, и флюс начнет шипеть и / или пузыриться, даже дым. Это означает, что кислота начала действовать. Поверхность станет тусклой и потускнеть, образуя склеиваемую поверхность.

ШАГ 5: Соедините трубы и скрутите.

Надев изолирующие перчатки, сдвиньте соединительные детали вместе до полного уплотнения (или до упора).Слегка поверните медные трубы, чтобы флюс равномерно распределился внутри стыка. Удалите излишки флюса чистой тряпкой.

ШАГ 6. Нагрейте трубы в месте их соединения и сделайте шов.

Включите в фонаре слабое пламя «бутон розы». Пламя факела на полной мощности напоминает конус с узким острием — острие нагревает область, к которой прикасается, больше, чем остальную часть медной трубы. Однако пламя из бутонов розы обвивается вокруг трубы, сразу нагревая всю трубу до температуры потоотделения.Это обеспечивает более чистое и равномерное потоотделение. Используя пламя бутона розы, начните нагревать соединительные трубы в месте стыка.

Фото: istockphoto.com

ШАГ 7: Прикоснитесь припоем к стыку труб и дайте ему расплавиться вокруг шва.

Держите бессвинцовый припой напротив пламени бутона розы под углом 90 градусов к стыку стыка. (Поскольку этилированный припой по-прежнему продается в магазинах, убедитесь, что поставляемые вами материалы действительно не содержат свинца — важный выбор для труб, по которым проходит питьевая вода.)

Теперь прикоснитесь к нагретой трубе припоем. Если труба достаточно горячая, припой расплавится — это называется «растекание припоя». Если труба недостаточно горячая, припой не расплавится и не потечет, поэтому держите его вместе с горелкой, пока припой не расплавится при прикосновении к стыку. Как только температура плавления будет достигнута, припой будет стекать вниз, стекать по шву, герметизировать две трубы вместе и успешно пропотевать стык.

ШАГ 8: Очистить.

Выключите пропановую горелку и положите ее. Примечание. Никогда не оставляйте горелку включенной, когда она не используется, поскольку она может легко упасть и стать причиной серьезной опасности возгорания.) Удалите излишки припоя чистой тряпкой.

Дайте трубе остыть в течение не менее полной минуты перед приложением давления. Вы успешно пропотели свою первую медную трубку — молодец!

Пайка медных трубок — Сделай сам

Сантехника вашей ванной комнаты с помощью линий водоснабжения из PEX-AL-PEX, подходящих для самостоятельного изготовления (см. Упрощенный монтаж сантехники с помощью труб из PEX), дает множество преимуществ.Хотя вы можете купить фитинги для создания беспаечных соединений между старыми медными трубами и новым PEX, вы также можете припаять переходные фитинги, чтобы заполнить зазор между медью и PEX при замене водостоков и унитазов. Возможно, вы даже захотите полностью отказаться от медных труб, чтобы снизить затраты. Вне зависимости от вашей ситуации научиться пайке медных труб на удивление легко.

Пайка (также называемая «запотеванием») — это процесс, при котором используется расплавленный металл для соединения медных водопроводных труб с помощью прочного, долговечного и водонепроницаемого соединения.Первоначально припой водопроводчика был сделан из свинца, но, поскольку теперь известно, что свинец токсичен, припой теперь в основном делают из олова. Но независимо от того, из какого металла он сделан, процесс пайки включает одни и те же три этапа: очистить и нагреть металл, добавить припой и дать стыку остыть и затвердеть.

Все хорошие паяные соединения начинаются с ярко отполированных сухих медных труб, потому что расплавленный припой лучше всего проникает в поры чистой меди. И внутренняя, и внешняя стороны каждого соединения, а также сам припой перед сборкой должны блестеть.Используйте наждачную бумагу с зернистостью 120 или наждачную шкурку, чтобы отполировать все внешние поверхности сантехнических соединений, и используйте проволочную щетку, созданную специально для этой работы, для очистки внутренних поверхностей. Перед сборкой соединений перед пайкой нанесите на обе половины каждого соединения флюс — вазелиноподобное вещество, которое помогает припою течь и соединяется с медными трубами.

Теперь соберите соединение, наденьте защитные очки и зажгите ручную пропановую горелку. Нагрейте место соединения кончиком пламени, пока сама медь не станет достаточно горячей, чтобы расплавить припой при соприкосновении с трубой.Очень важно, чтобы припой плавился от тепла трубы, а не от пламени. Вы знаете, что выпаяли хорошо спаянное соединение, когда видите серебряную полоску припоя, протекающую самостоятельно по всему трубному соединению. Паяное соединение не требует большого количества расплавленного металла, поэтому наносите его с легкостью. Если припой плавится и прилипает к трубе каплями, значит, труба недостаточно горячая. Если вы хотите, чтобы стыки выглядели чистыми, протрите стык влажной тряпкой, чтобы удалить излишки припоя, когда он еще расплавлен.


Единственное, что может доставить вам неприятности, — это вода внутри трубы. Даже одна-две капли могут помешать трубе нагреться настолько, чтобы расплавить припой для соединения. Есть еще один вариант, если вы добавляете трубопровод к существующей сети, в которой есть вода, которую нельзя сливать. Не бойтесь просверлить отверстие диаметром в одну восьмую дюйма в низком месте поблизости, чтобы вся вода могла вытечь. Вы можете легко залатать трубу позже каплей припоя после того, как закончите соединение.

Паяльные инструменты

Труборез и мини-резак для труб: Эти инструменты за 30 долларов делают резку медных труб легкой, чистой и быстрой. Используйте минорез в местах, слишком тесных для полноразмерного инструмента.

Пропановая горелка: Многоцелевой инструмент, экономичный в эксплуатации; идеально подходит для пайки медных водопроводных труб.

Наждачная ткань и щетки для очистки: Идеальная пара для очистки внутренней и внешней поверхностей соединений медных труб.

Кисть для флюса и флюса: Химически очищает медь для достижения наилучших результатов. Кисть делает нанесение флюса аккуратным и легким.

Сотрудник редактора Стив Максвелл помогает людям ремонтировать, строить и содержать свои дома на протяжении более двух десятилетий. «Самый умелый человек Канады» — отмеченный наградами авторитет в области жилищного строительства и эксперт по деревообработке. Свяжитесь с ним, посетив его веб-сайт и блог , Maxwell’s House. Вы также можете подписаться на него в Twitter , поставить лайк на Facebook и найти его в Google+ .


Первоначально опубликовано: август / сентябрь 2006 г.

Как паять медную трубу

Медные трубы давно используются в сантехнике из-за их долговечности, гибкости и простоты монтажа. Кроме того, они экологически чистые, и их можно утилизировать.

Но их прочность не означает, что они неуязвимы для повреждений. Они подвергаются коррозии из-за высокого давления воды и присутствия хлораминов в системе водоснабжения.

Следовательно, важно знать, как паять медные трубы.

Пайка медной трубы похожа на пайку любых двух металлов. Главное правильно выбрать флюс и припой. Кроме того, вам нужно знать, как подготовить трубу и фитинг перед тем, как спаять их вместе.

В следующей статье объясняется процесс пайки медных труб и необходимые материалы.

Пошаговый процесс пайки медных труб

Ниже приведен пошаговый процесс правильной пайки медных труб,

Шаг 1: Очистите и разгладьте внутреннюю часть фитинга

Используя проволочную щетку , вам необходимо очистить внутреннюю поверхность каждого фитинга.Убедитесь, что вы удалили пыль и другой мусор с внутренней поверхности фитингов.

Кроме того, сгладьте неровные края фитингов с помощью плоскогубцев или инструментов для удаления заусенцев.

Шаг 2: Очистите внешнюю поверхность трубы

Аналогичным образом очистите внешнюю поверхность трубы. Для этого можно использовать либо наждачную шкурку, либо стальную мочалку.

Шаг 3: Нанесите флюс на трубу

После очистки трубы нанесите флюс на конец трубы с помощью кисточки для флюса.В качестве флюса можно использовать бессвинцовую паяльную пасту. Вы должны нанести флюс на 1 дюйм трубы.

Теперь вставьте трубу в фитинг. Труба должна прочно удерживаться на внутренней поверхности фитинга. Затем распределите флюс, скручивая трубу.

Шаг 4. Возьмите припой и согните его.

Вытяните проволоку на расстояние до 10 дюймов от катушки. Теперь вам нужно согнуть первые два дюйма проволоки под углом 90 градусов.

Шаг 5: Нагрейте с помощью горелки

Нагрейте среднюю часть фитинга в течение 4–5 секунд с помощью пропановой горелки.Аналогичным образом нагрейте противоположную сторону фитинга. Это обеспечит равномерное распределение тепла.

Шаг 6: Прикоснитесь проволокой припоя к трубе

Теперь коснитесь трубы проволокой для припоя. Если вы заметили плавление припоя, это признак того, что труба готова к пайке.

Шаг 7: Вставьте припой в соединение

Не теряя времени, вставьте полдюйма припоя в соединение.

Шаг 8: Удалите излишки припоя

После этого удалите остатки припоя с помощью ткани.

Дайте установке остыть в течение некоторого времени. Затем установите трубу, включите воду и проверьте герметичность. Если труба протекает, вам снова придется проделать то же самое. Если нет, то все готово.

Инструменты, необходимые для пайки медных труб

Ниже приведен список инструментов и материалов, необходимых для пайки медных труб. Лучше всего, что эти предметы можно приобрести в любом хозяйственном магазине.

1. Резак

Вы можете получить базовый резак, если используете его в личных целях.Для коммерческих целей можно получить продвинутую модель с дополнительными функциями.

2. Топливо

В качестве топлива можно использовать пропан или газ MAPP. Мы рекомендуем вам использовать газ MAPP. Он эффективен и нагревает стык быстрее, чем газ пропан.

3. Флюс

Основное назначение флюса — предотвратить окисление присадочного материала и основного металла при его пайке. Доступны разные типы флюсов. Вы можете получить один в зависимости от вашего выбора.

4. Припой

Припой, также известный как присадочный материал, плавится и скрепляет два куска металла. Согласно сантехническим нормам, вы не должны использовать припой 50/50, так как он содержит свинец.

Мы рекомендуем использовать припой 95/5. Или вы можете использовать любой припой без содержания свинца.

5. Зажигалка

Некоторые модели фонарей поставляются со встроенной зажигалкой. Если в вашем фонаре этого нет, вам понадобится отдельная зажигалка, чтобы зажечь фонарик.

6. Принадлежности для чистки

Кроме того, вам также понадобятся проволочные щетки, наждачная бумага и тряпка для очистки металлов до и после пайки.

Как очистить трубу и фитинг

В процессе пайки медной трубы первым шагом является подготовка трубы и фитинга. Вы должны очистить их, чтобы убедиться, что на их поверхности нет пыли или мусора.

Поскольку вы будете паять трубу по внутренней поверхности фитинга, вам, возможно, придется очистить и эту область.Вы не можете использовать ткань, так как у вас не будет доступа к внутренней области.

Итак, вам придется использовать щетку, чтобы получить доступ и очистить внутреннюю поверхность фурнитуры.

Как залить флюсом трубу и фитинги

Нанесение флюса на трубу и фитинги — простой и понятный процесс. Вы должны убедиться, что флюс покрывает обе поверхности, на которых вы будете паять.

Как паять

Теперь мы переходим к самой важной части.Вы должны нагреть ту деталь, в которую вы хотите втянуть наполнитель. Наполнитель будет протягиваться через концепцию капиллярного действия.

Сначала нужно начать нагревание стыка внизу. Если сначала нагреть его сверху, припой под действием силы тяжести потечет вниз снизу.

Продолжайте нагревать соединение, пока оно не впитает припой. Медленно нагрейте соединение на верхней поверхности, чтобы равномерно распределить тепло. После нагревания в течение определенного времени припой расплавится и нагреет стыки.

Когда это будет сделано, осмотрите соединение, чтобы проверить его прочность. Если вы видите какие-либо пустоты в стыке, вам необходимо повторно нанести флюс и повторить процесс.

Как протереть стык

После того, как вы спаяете трубу и фитинг вместе, вы должны удалить излишки флюса из стыка.

Прежде чем стирать флюс, необходимо подождать, пока соединение остынет.

Некоторые водопроводчики наносят флюс на стык и очищают его, пока он еще горячий.Но это снизит температуру стыка и приведет к появлению трещин.

После того, как он остынет, вы можете использовать тряпку, чтобы удалить излишки флюса.

Заключение

Как вы убедились, пайка меди на самом деле не является сложной задачей. Это то же самое, что и пайка любых других материалов.

Если у вас нет опыта пайки, рекомендуем обратиться к услугам профессионального сантехника.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
