Здравствуйте, уважаемые гости и постоянные читатели сайта «Заметки электрика».
Несколько дней назад мне позвонил знакомый с просьбой разобраться в ситуации.
У него на объекте работала бригада электромонтажников.
Они занимались установкой двух силовых масляных трансформаторов 10/0,4 (кВ) мощностью 400 (кВА). С каждого трансформатора питались сборные шины 1 и 2 секций 0,4 (кВ). Между сборными шинами 1 и 2 секций был предусмотрен межсекционный автоматический выключатель.
Вот фото двух секций напряжением 400 (В).
При пусконаладочных работах решили попробовать включить оба трансформатора на параллельную работу. При включении произошло короткое замыкание, при котором сработала защита сразу на двух вводных автоматических выключателях.
Стали разбираться. Условия включения трансформаторов на параллельную работу были соблюдены, но не все. Пришли к выводу, что не была соблюдена фазировка шин двух секций 400 (В).
Фазоуказатель ФУ-2
Порядок чередования фаз (следования фаз) в трехфазной системе напряжений можно проверить с помощью переносного индукционного фазоуказателя типа ФУ-2. Вот так он выглядит.
Он состоит из трех обмоток, расположенных на сердечниках, и алюминиевого диска.
Действие прибора аналогично принципу работы асинхронного двигателя.
Если все три обмотки включить в сеть трехфазного напряжения, то они образуют в пространстве вращающееся магнитное поле, которое приводит во вращение алюминиевый диск. Алюминиевый диск имеет фон черно-белого цвета. Направление магнитного поля и алюминиевого диска зависит исключительно от порядка чередования (следования) фаз питающего трехфазного напряжения.
Фазоуказатель ФУ-2 предназначен для включения в сеть трехфазного напряжения от 50 до 500 (В). Время его включения ограничивается временем 5 секунд. При нажатии на кнопку (она находится сбоку) диск начнет вращаться ту или иную сторону.
Рассмотрим работу фазоуказателя ФУ-2 более подробно.
Проверка чередования (следования) фаз на стенде
На моем испытательном стенде имеется источник трехфазного напряжения. Порядок чередования фаз мне неизвестен.
Проведем проверку чередования (следования) фаз с помощью фазоуказателя ФУ-2.
Подключаем зажимы А, В и С фазоуказателя ФУ-2 к выводам трехфазного напряжения на стенде.
Подаю напряжение на источник трехфазного напряжения порядка 80 (В).
Нажимаем на кнопку и смотрим куда начал вращаться диск прибора. Диск начал вращаться в обратную сторону — против стрелки. Это значит, что трехфазное напряжение на испытательном стенде имеет обратную последовательность фаз, т.
Чтобы изменить обратную последовательность фаз на прямую, достаточно поменять местами две любые фазы. Меняю местами две крайние фазы (справа) на стенде и снова провожу измерение.
Теперь диск фазоуказателя начал вращаться в одну сторону со стрелкой. Это значит, что теперь трехфазное напряжение на испытательном стенде имеет прямую последовательность фаз, т.е. фазы следуют друг за другом в следующих трех вариантах: АВС, ВСА или САВ.
Все вышеописанные действия Вы сможете посмотреть на видео:
Зачем необходимо проверять чередование фаз?
Чередование фаз необходимо проверять для правильного подключения трехфазных двигателей. При прямом подключении фаз они будут вращаться в одном направлении, а при обратном — в другом.
Также чередование фаз необходимо учитывать при подключении счетчиков электрической энергии. Особенно, это относится к счетчикам индукционного типа.
Например, у счетчика СА4-И678 при обратной последовательности фаз начинается «самоход» диска. В современных электронных счетчиках типа СЭТ-4ТМ и ПСЧ-4ТМ при обратном чередовании фаз выдается на экран уведомление.
Забыл упомянуть про реле контроля фаз типа ЕЛ-11, которое контролирует и срабатывает при нарушении чередования фаз.
Так в чем же была ошибка электромонтажников?
Внимание!!! С помощью фазоуказателя нельзя определить, где именно находится фаза А, В или С. Им определяется ТОЛЬКО последовательность фаз, т.е. направление вращающегося поля. Вот в этом и была ошибка электромонтажников, у которых на 1 и 2 секциях 400 (В) совпала последовательность фаз, а сами фазы по одноименности не совпали, поэтому при включении на параллельную работу трансформаторов случилось короткое замыкание, т.
к. межсекционный автоматический выключатель замкнул разноименные фазы.
Во избежание подобных ошибок фазировку 1 и 2 секций 0,4 (кВ) необходимо было проводить с помощью поверенных указателей напряжения (УНН) или мультиметра, а не с помощью фазоуказателя, который показывает только последовательность фаз питающего напряжения:
- прямое следование фаз — АВС, ВСА или САВ
- обратное следование фаз — СВА, АСВ или ВАС
Дополнение:

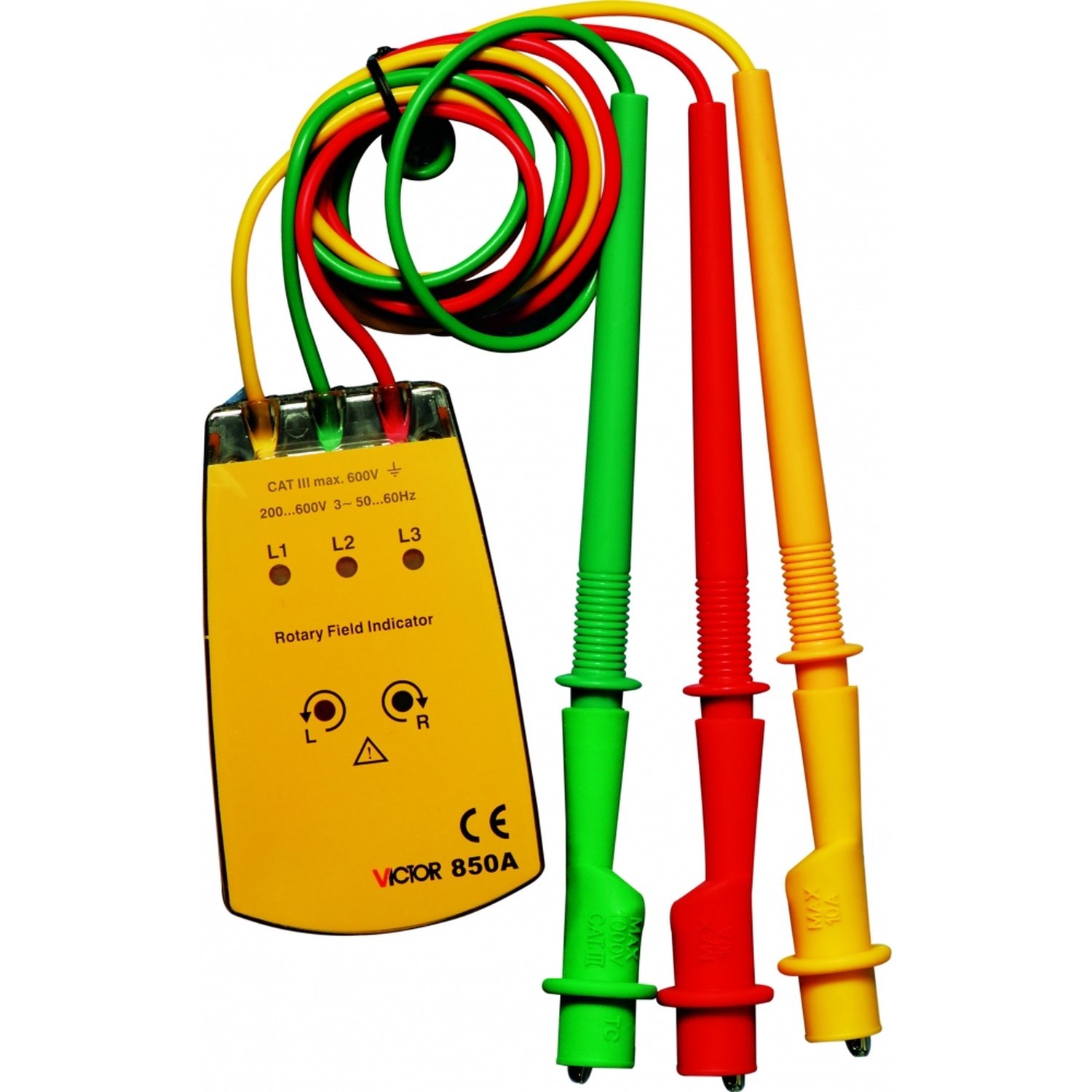

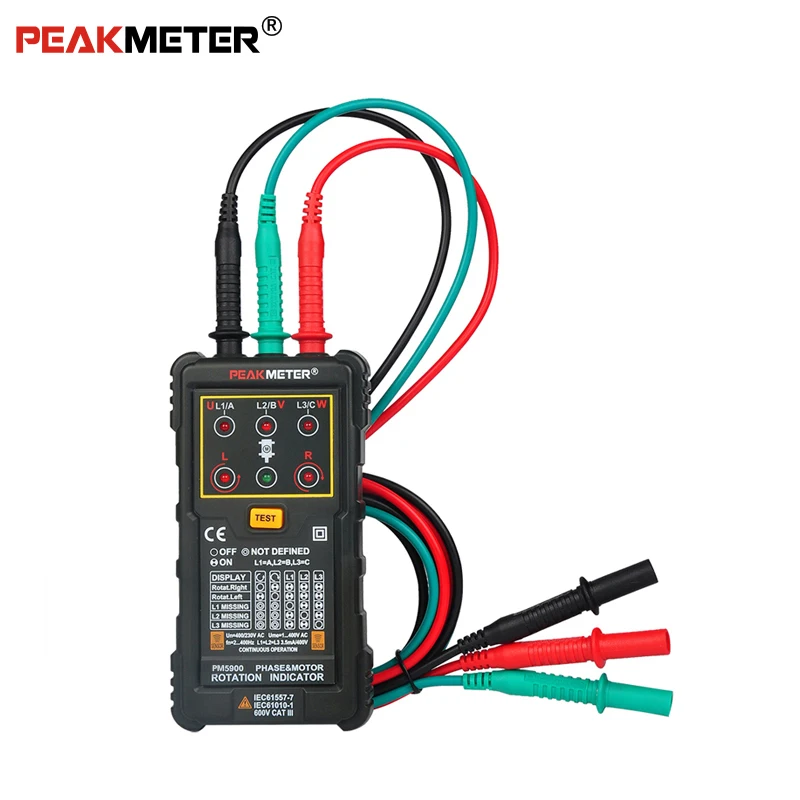

в прошлом году немного обновили «парк» приборов нашей ЭТЛ и теперь вместо ФУ-2 пользуемся указателем TKF-12.P.S. В следующих статьях мы поговорим о правильности проведения фазировки. Подписывайтесь на новости сайта, чтобы не пропустить выпуски новых статей.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Порядок чередования фаз в трехфазной сети
Прямое и обратное чередование фаз
Трехфазный переменный ток графически представляет собой три фазы в виде чередующихся синусоид на оси Х, сдвинутых по отношению друг к другу на 120°.
Первую синусоиду можно представить как фазу А, следующую синусоиду как фазу B, сдвинутую на 120° относительно фазы А, и третью фазу C, также сдвинутую на 120° по отношению к фазе В.
Если фазы имеют порядок АВС, то такое следование фаз называется прямым чередованием. Следовательно, порядок фаз СВА будет означать обратное чередование. Всего возможно три прямых чередования фаз ABС, BCА, CАВ. Для обратного чередования фаз порядок будет выглядеть как CВА, BAC, ACB.
Проверить чередование фаз трехфазной сети можно фазоуказателем ФУ – 2. Он представляет собой небольшой корпус, на котором имеются три зажима для подключения трех фаз сети, алюминиевого диска с черной точкой на белом фоне и три обмотки. Принцип действия у него аналогичен работе асинхронного электродвигателя.
Если подключить фазоуказатель к трем фазам и нажать кнопку на корпусе, то диск начнёт вращаться в одну из сторон. Когда вращение диска совпадает со стрелкой на корпусе, тогда фазоуказатель показывает прямое чередование фаз, вращение диска в обратном направлении указывает на обратное чередование фаз.
В каких случаях необходимо знать порядок чередования фаз. Во-первых, если дом подключен к трехфазной сети и установлен индукционный электросчётчик, тогда нужно соблюдать на нем прямое чередование фаз. При неправильном подключении такого электросчетчика возможен его самоход, что даст неправильные показания в сторону увеличения расхода электроэнергии.
Также, если в доме используются асинхронные электродвигатели, то направление вращения ротора будет зависеть от порядка чередования фаз. Меняя чередование фаз на асинхронном электродвигателе можно изменить направление вращения ротора в нужную сторону.
Что такое фазировка трехфазной сети
Фазировку трех фаз проводят в трансформаторных подстанциях при параллельном подключении трансформаторов. Подключение двух трансформаторов к одной трехфазной сети осуществляется межсекционными автоматическими выключателями. Проверить одноименные фазы фазоуказателем не представляется возможным.
Однако можно определить одноименные фазы мультиметром или любым вольтметром с пределом измерения 500 В.
При проведении фазировки, нужно соблюдать все меры безопасности и заранее проверить на работоспособность мультиметр. Перед нахождением одноименных фаз важно определить наличие фазного напряжения относительно «земли» на всех шинах (на случай обрыва).
Далее, работая в резиновых перчатках, замеряют линейные напряжения на шинах разных трансформаторов. Если найдены шины, напряжение между которыми около нуля, то такие шины имеют одноименные фазы и их отмечают. Следом находят остальные две пары одноимённых шин и также отмечают.
Если напряжения между всеми шинами разных трансформаторов ниже линейного 380 В, но значительно отличаются от нуля, то фазировать такие трансформаторы нельзя, т. к. они имеют разные схемы соединения. Найденные одноимённые шины соединяют на разъединителях для параллельной работы.
Отличие фазного и линейного напряжения в трехфазной сетиКогда трансформатор имеет различные напряжения, при одинаковых схемах соединений, их подгоняют переключателем отводов обмоток трансформаторов до номинального значения.
Фазировку высоковольтных линий проводят специальными высоковольтными индикаторами УВНФ.
Основные понятия и определения | Фазировка оборудования
Страница 2 из 13
Трехфазная система.
Под трехфазной системой ЭДС (напряжений) понимают совокупность трех симметричных ДС, амплитуды, которых равны по значению и сдвинуты (амплитуда каждой ЭДС относительно предшествующей ей амплитуды другой ЭДС) на один и тот же фазный угол. На рис. 1,д приведена схема простейшего синхронного генератора трехфазного тока. Обмотки, в. которых наводятся переменные ЭДС, помещены в пазы статора, смещенные по окружности на 120°. Выводам обмоток присвоены обозначения «начал» АБСа «концов» X, Y, Z соответственно. По обмотке ротора проходит постоянный ток, создавая магнитное поле. При пересечении обмоток статора магнитным полем вращающегося ротора в них наводится симметричная система трех синусоидальных ЭДС одинаковой частоты и амплитуды, сдвинутых по фазе на 120° (рис. 1,6). За один оборот ротора, что соответствует периоду времени Т, в каждой из обмоток происходит полный цикл изменения ЭДС.
Фаза. Угол, характеризующий определенную стадию периодически изменяющегося параметра (в данном случае ЭДС), называют фазовым углом или простой фазой. При совместном рассмотрении двух (и более) синусоидально изменяющихся ЭДС одной частоты, если их нулевые (или амплитудные) значения наступают не одновременно, говорят, что они сдвинуты по фазе. Сдвиг всегда определяют между одинаковыми фазами, например между началами синусоид, как это показано на рис. 1,6, или между амплитудами. При сдвиге двух синусоид по фазе одна из них будет отставать от другой по времени. Чтобы определить, какая из синусоид отстает, находят их начала, т. е. нулевые значения ЭДС при переходе от отрицательных 6 значений к положительным.
Рис. 1. Получение трехфазной симметричной системы ЭДС: 1 — статор; 2 — обмотка статора; 3 — ротор; 4 — обмотка ротора
На рис. 1,6 начала обозначены буквами а, Ь, с. Из рисунка видно, что начало одной синусоиды (например, синусоиды, проходящей через точку Ь) расположено правее начала другой (синусоиды, проходящей через точку а ). Это свидетельствует о том, что синусоида с началом в точке b отстает по времени от синусоиды с началом в точке а Еще более отстает синусоида, проходящая через точку с, так как ее начало сдвинуто на (2/3) Т или на 240° от начала координат (момента, когда / = 0). В равной мере можно говорить, что синусоида с началом в точке а опережает синусоиды с началом в точке b на (1/3) Tvi с началом в точке с — на (2/3) Т.
Фазы обозначают прописными буквами А, В, С. Но навешивать надписи букв на оборудование станций и подстанций не всегда удобно. Поэтому при окраске оборудования (например, сборных и соединительных шин в закрытых РУ), которая применяется с целью защиты от коррозии, используют красители различного цвета. Краску наносят по всей длине шин.
Шины фазы А окрашивают в желтый цвет, фазы В — в зеленый и фазы С — в красный. Поэтому фазы часто называют Ж, 3, К. Для распознавания фаз оборудования на кожухах, арматуре изоляторов, конструкциях и опорах наносят соответствующие цветные метки в виде кружков или полос.
Таким образом, в зависимости от рассматриваемого вопроса фаза — это либо угол, характеризующий состояние синусоидально изменяющейся величины в каждый момент времени, либо участок трехфазной цепи, т. е. однофазная цепь, входящая в состав трехфазной.
Порядок следования фаз. Порядок, в котором ЭДС в фазных обмотках генератора проходят через одни и те же значения (например, через положительные амплитудные значения), называют порядком следования фаз.
Трехфазные системы ЭДС могут отличаться друг от друга порядком следования фаз. Если вращение ротора генератора происходит в направлении, изображенном на рис. 1,с, то фазы будут следовать в порядке А, В, С — это так называемый прямой порядок следования фаз. Если направление вращения ротора изменить на противоположное, то изменится и порядок следования фаз. Фазы будут проходить через максимальные значения в порядке А, С, В — это обратный порядок следования фаз.Чередование фаз.
Итак, под чередованием фаз понимают очередность, в которой фазы трехфазной цепи (отдельные провода линии, обмотки и выводы электрической машины и т. д.) расположены в пространстве, если обход их каждый раз начинать из одного и того же пункта (точки) и производить в одном и том же направлении, например сверху вниз, по часовой стрелке и т.
д. На основании такого определения говорят о чередовании обозначений выводов электрических машин и трансформаторов, расцветки проводов и сборных шин. В ряде случаев порядок чередования фаз строго регламентирован. Так, порядок чередования обозначений выводов синхронных машин принимается соответствующим порядку следования фаз для установленного направления вращения ротора. Правила устройства электроустановок (ПУЭ) предусматривают для закрытых РУ следующий порядок чередования окрашенных сборных шин при расположении их в вертикальной плоскости: верхняя шина — желтая, средняя — зеленая, нижняя — красная. При расположении шин в горизонтальной плоскости наиболее удаленная шина окрашивается в желтый цвет, а ближайшая к коридору обслуживания — в красный. Ответвления от сборных шин выполняются так, чтобы слева располагалась фаза Ж, 8 справа — фаза К, если смотреть на шины из коридора обслуживания (при трех коридорах в РУ — из центрального).
На открытых подстанциях чередование окраски сборных и обходных шин ориентируют по силовым трансформаторам.
Ближайшая к ним фаза шин окрашивается в желтый цвет, средняя — в зеленый, отдаленная — в красный. Ответвления от сборных шин выполняют таким образом, чтобы слева располагалась шина фазы Ж, справа — фазы К, если смотреть со стороны шин на трансформатор.
Отступление от указанных выше требований порядка чередования окраски шин РУ ПУЭ допускают в виде исключения в тех отдельных случаях, когда соблюдение этих требований связано с усложнением монтажа или необходимостью установки специальных опор для транспозиции проводов BЛ.
Совпадение фаз. При фазировке трехфазных цепей могут быть различные варианты чередования обозначений (расцветки) вводов на включающем аппарате и подачи на эти вводы напряжения разных фаз. Для простоты дальнейших рассуждений допустим, что фазируемые напряжения двух систем шин электроустановки имеют одинаковые порядки следования фаз А, В, С и Ах, Bi, С|. При этом условии фазы одноименных напряжений могут совпасть, а порядок чередования обозначений вводов у выключателя может не совпасть (рис- 2, а) или, наоборот, при одном и том же порядке чередования обозначений вводов фазируемые напряжения могут оказаться сдвинутыми по фазе (рис.
2, б). Поворот одноименных векторов напряжений относительно друг друга может быть не только на угол 120°, как это показано на рис. 2,6, но на любой угол, кратный 30е, что Характерно для трансформаторов, имеющих разные группы соединения обмоток. В обоих приведенных случаях включение выключателя неизбежно приводит к КЗ.
В то же время возможен вариант, когда совпадает и то, и другое (рис. 2, в) — Короткое замыкание между соединяемыми частями установки здесь исключено.
Под совпадением фаз при фазировке как раз и понимают именно этот случай, когда на вводах выключателя, расположенных друг против друга и принадлежащих одной фазе, одноименные напряжения двух частей установки совпадают по фазе, а обозначения (расцветка) вводов выключателя согласованы с соответствующими фазами напряжения и имеют один и тот же порядок чередования.
Векторное изображение синусоидально изменяющихся ЭДС (напряжений, токов). Периодически изменяющиеся синусоидальные величины изображают в виде синусоид (рис.
1,6) и вращающимися векторами — направленными отрезками прямой линии (рис. 1,в).
Рис. 2. Варианты несовпадения (е. б) и совпадения (в) фаз двух частей электроустановки
Для векторов фазных ЭДС Ej4, Eg. Eq> изображенных на этом рисунке, условно приняты направления от начал обмоток к их концам. Связь между синусоидальной кривой и вращающимися векторами показана на рис. 3. Синусоида получается проектированием вращающегося вектора (равного в заданном масштабе амплитуде изменяющейся ЭДС) на вертикальную ось /-/, перемещаемую по оси абсцисс со скоростью, пропорциональной частоте вращения вектора. Сдвиг фаз между двумя векторами, начала которых совмещены в одной точке, определяется углом V (рис.4). Отставание вектора Eg от вектора Ед показано направлением стрелки угла (против направления вращения векторов).
Следует сказать, что понятие вращающегося вектора ЭДС (напряжения, тока и т.д.) в электротехнике несколько отличается от понятия вектора, скажем, силы или скорости в механике.
Рис. 3. Получение синусоидального графика при вращении вектора
Рис. 4. Изображение двух ЭДС синусоидами и векторами при различных углах сдвига
Если в механике векторы не могут быть определены полностью только по их значениям без указания направления их действия в пространстве, то в электротехнике вращающиеся векторы не определяют действительного направления изображаемых ими величин в пространстве. Однако совокупное расположение вращающихся с одной частотой векторов (например, ЭДС трех фаз) на диаграмме дает представление о происходящем в электрической цепи процессе во времени и позволяет сделать количественную оценку явлений путем проведения элементарных операций над векторами.
Основные Схемы соединений трехфазных цепей.
Обмотки электрических машин (генераторов, синхронных компенсаторов, двигателей) и трансформаторов соединяют в звезду или треугольник.
При соединении трех обмоток генератора в звезду концы их объединяют в одну точку (рис.
5, в), которую называют нулевой (или нейтральной). Электродвижущие силы между началами и нулевой точкой обмоток называют фазными ЭДС и обозначают Ед, Eg, Ее, или просто £ф. Электродвижущие силы между выводами фаз называют линейными tn. Они получаются как разность векторов соответствующих фазных ЭДС генератора, например Ед — Eg = Едд (рис. 5,в).
Рис. 5. Соединение обмоток генератора в звезду (о), векторная диаграмма ЭДС (б), вычитание векторов фазных ЭДС (в)
Рис. 6. Соединение обмоток генератора треугольником (д) и векторная диаграмма ЭДС (б)
Порядок индексов в обозначении линейных ЭДС не произволен — индексы ставятся в порядке
вычитания векторов: Ев-Ес= Евс\ Ес-Ёл = ЕСА- С учетом заданного направления вращения векторов такой расстановке индексов соответствует вычитание вектора ЭДС отстающей фазы из вектора ЭДС опережающей. В результате векторы линейных ЭДС всегда опережают уменьшаемые фазные векторы на 30°. Значения линейных ЭДС в \Д или в 1,73, раз больше фазных, в чем легко убедиться измерением векторов на диаграмме.
Соединение обмоток генератора треугольником показано на рис. 6,о. Точки А, В, С являются общими для каждой пары фазных обмоток. Если к зажимам генератора не подсоединена нагрузка, то в обмотках, образующих замкнутый контур, отсутствует ток, обусловленный синусоидальными ЭДС промышленной частоты, сдвинутыми относительно друг друга на (1/3) Т, так как в каждый момент времени геометрическая сумма ЭДС, действующих в контуре треугольника, равна нулю. Убедиться в этом можно, рассматривая векторную диаграмму рис.»6, б и синусоиды мгновенных значений ЭДС трехфазного генератора (рис. 1, б).
Рис. 7. Изменение на 180° фазы наведенной ЭДС при перемене обозначений зажимов:
а — фазы ЭДС Ед и Еа совпадают; б — ЭДС Ед и Eg находятся в противофазе
Из рис. 6, а видно, что при соединении треугольником линейные провода отходят непосредственно от начала и конца обмотки каждой фазы, поэтому фазные ЭДС равны линейным и совпадают с ними по фазе. Заметим, что на станциях обмотки генераторов, как правило, соединяют в звезду.
Соединение треугольником встречается крайне редко и только у турбогенераторов одного типа (ТВС-30).
Обмотки трансформаторов, так же как и генераторов, соединяют в звезду и треугольник (схема зигзага встречается редко). Схема звезды часто выполняется с выведенной нулевой точкой. Схемы соединений в звезду, в звезду с выведенной нулевой точкой и в треугольник в тексте обычно обозначают буквами У, Ун и Д соответственно. Обмотки высшего напряжения (ВН) трансформаторов соединяют в У или Д независимо от схемы соединения источников питания. Вторичные обмотки среднего (СН) и низшего (НН) напряжений также соединяют в У или Д.
В отличие от генераторов у мощных трансформаторов соединение треугольником по крайней мере одной из его обмоток является обычным [lj.
Группы соединений обмоток трансформаторов. Между первичной я вторичной ЭДС трансформатора, включенного под напряжение, может быть угол сдвига, который в общем случае зависит от схемы соединения и направления намотки обмоток, а также от обозначения (маркировки) зажимов.
Число сочетаний схем соединений У и Д может быть не более четырех: У/У, У/Д, Д/Д и Д/У, но, принимая во внимание возможность намотки обмоток на магнитопроводе в разных направлениях, случайное и преднамеренное изменение маркировки зажимов, а также соединение фазных обмоток в треугольник в ином чередовании, число схем включений трансформатора значительно возрастает. Приведем примеры. У каждой обмотки есть начало и конец. Начала обмоток обозначают буквами А, В, С, а, Ь, с, а концы X, ¥, Z, х, у, г соответственно. И хотя эти понятия условны, они имеют прямое отношение к действующей в обмотке ЭДС.
Рис. 8. Два варианта схем соединения фазных обмоток НН треугольником
Если у одной из обмоток поменять обозначения начала а и конца * (рис. 7), то, принимая ориентацию ЭДС по отношению к новому началу прежней (от * к в ), необходимо считать вектор ЭДС Еа повернутым на 180°. К такому же результату приводит и изменение направления намотки обмоток. В обмотках с односторонней намоткой (витки обеих обмоток идут от начал в правую или левую сторону) ЭДС совпадают по направлению, при разносторонней намотке они сдвинуты на 180°.
Рис. 9. Схемы и группы соединения обмоток трансформаторов и автотрансформаторов :
а — трехфазных двухобмоточных трансформаторов; б — трехфазных трехобмоточнмх трансформаторов; в — трехфазных трехобмоточных автотрансформаторов
Рис. 10. Циклическая перемаркировка фаз обмотки в стандартной схеме. У/У-0
На рис. 8, а показано соединение фазных обмоток треугольником в стандартном порядке: а — у; Ь— z; с — х. Если обмотки соединить в порядке Oi — zt; сх — уЬг — xt (рис. 8,6), то векторы линейных ЭДС НН смещаются по отношению друг к другу на 60° (рис. 8, в) *
Чтобы упорядочить все многообразие схем соединений обмоток трансформаторов, введено понятие о группе соединений, характеризующее угловое смещение векторов линейных ЭДС вторичных обмоток относительно одноименных векторов линейных ЭДС обмотки ВН независимо от того, является трансформатор понижающим или повышающим.
Рис. 11. Циклическая перемаркировка фаз при ошибочном монтаже ошиновки.
Обозначение фаз НН, соответствующее группе У/У-О, показано в скобках
Группа соединений обозначается числом, которое при умножении на 30° дает угол отставания вектора ЭДС вторичной обмотки от ЭДС Вектора первичной обмотки. Если, например, схема и группа соединений трансформатора обозначены У/Д-11, то смещение векторов линейных ЭДС равно 330°.
В ГОСТ 11677-75* предусмотрены две группы соединения обмоток трехфазных двухобмоточных трансформаторов: 0 и 11 (рис.9). Практически могут встретиться 12 групп и, кроме того, такие соединения, которые вообще не могут быть отнесены к какой-либо определенной группе. Заметим, что нестандартные группы могут быть получены ошибочно при монтаже и ремонте оборудования без вскрытия трансформатора и пересоединения его обмоток. Для этого достаточно, например, перекрасить шины фаз или перемаркировать обозначения выводов и потом ориентироваться на эти обозначения. Типичными являются следующие случаи. При перемещении обозначений выводов фаз (циклическая перемаркировка фаз), когда по кругу меняются местами надписи на выводах трех фаз на стороне ВН или НН (рис.
10), группа соединений каждый раз изменяется на 4 или 8 угловых единиц. Так, при подсоединении трансформатора зажим фазы b может ошибочно оказаться подсоединенным к сборной шине фазы а, зажим с — к шине фазы Л и т. д. Такое подсоединение равносильно перемаркировке фаз и влечет за собой изменение исходной группы трансформатора на 4 единицы. Действительно, построение и совмещение векторных диаграмм (рис.11) показывает, что векторы повернуты на 120°, или на 4 единицы.
*В построениях векторных диаграмм на рнс. 8 и далее принято направление векторов линейных ЭДС (напряжений) обмоток ВН от В к А и обмоток НН — от Ь к а .
Рис. 12. Двойная перемаркировка фаз при ошибочном монтаже ошиновки на стороне ВН и НН: а — исходная группа У/Д-11; б — перемаркировка одноименных фаз А и С, а и с; в — перемаркировка разноименных фаз А и С.
Рис. 13. Ошибочное обозначение выводов двух фаз b и с на стороне низшего напряжения
Перестановка обозначений двух фаз на стороне ВН и одновременно НН (двойная перемаркировка) у трансформатора, имеющего нечетную группу соединений, вызывает угловое смещение векторов ЭДС вторичной обмотки относительно их первоначального положения на 60 или 300°.
Значение угла зависит от того, какие две фазы на стороне ВН, а также на стороне НН перемещаются — одноименные или разноименные. На рис. 12 показано, что достаточно поменять местами соединительные шины двух фаз А и С на стороне ВН и тех же фаз на стороне НН, как группа 11 перейдет в группу 1, а при перемене мест фаз А и С и. одновременно Ь и с группа 11 превращается в 9.
Наиболее вероятен в эксплуатационной практике случай перекрещивания шин только двух фаз на какой-нибудь одной стороне (ВН или НН), например фаз b и с. При этом изменяется порядок чередования фаз. Вместо а — b -с порядок чередования будете — с — Ь (рис. 13), и углы сдвига фаз одноименных ЭДС обмоток ВН и НН будут неодинаковы: = 0°; ifpb = 120°; \fCc — 240°. Это обстоятельство не позволяет отнести трансформатор к определенной группе соединений.
Одним из основных условий параллельной работы трансформаторов является тождественность групп соединений их обмоток, что устанавливается по паспортным данным или специальными измерениями.
Но даже при одинаковых группах перед первым включением в работу (после монтажа или капитального ремонта со сменой обмоток, отсоединением кабелей и пр.) трансформатор фазируют с сетью, так как на зажимах включающего аппарата (выключателя, отделителя, рубильника) может появиться сдвиг фаз в результате неправильного присоединения токоведущих частей к аппаратам и выводам трансформатора, о чем было сказано выше. Здесь следует особо подчеркнуть, что цель фазировки заключается не в определении группы, к которой принадлежит включаемый трансформатор, а в проверке согласованности соединяемых фаз всех элементов трехфазной цепи со стороны как высшего, так и низшего напряжения.
Предварительная фазировка | Фазировка оборудования
Страница 8 из 13
4. ПРЕДВАРИТЕЛЬНАЯ ФАЗИРОВКА (ПРОВЕРКА ЧЕРЕДОВАНИЯ ФАЗ)
Проверка чередования фаз генератора.
Обмотки электрических машин переменного тока выполняют простыми (имеющими одну ветвь) и составными (имеющими две параллельные ветви в каждой фазе).
Выводы обмоток обозначают по ГОСТ Г83—74. Начала простых обмоток статора обозначают С1, С2, СЗ, концы — С4, С5, С6 соответственно. Выводы составных обмоток обозначают теми же буквами, что и выводы простых обмоток, но впереди прописных букв ставят цифры. Так, в случае двух обмоток на статоре выводы первой обозначают 1С1—1С4, 1С2-1С5, 1СЗ-1С6, выводы второй — 2С1-2С4, 2С2-2С5, 2СЗ—2С6. Обозначения наносятся непосредственно на концах обмоток и выводах на кабельных наконечниках, на специальных обжимах) или на колодке рядом с выводами.
Рис. 23. Схема следования фаз и чередования обозначений выводов двухслойной обмотки статора турбогенератора ТВФ-100-2 (вид со стороны возбудителя)
Выводы, подсоединяемые к сети, называют линейными, а соединяемые вместе в звезду — нулевыми. У генераторов с простыми обмотками линейными считают выводы от начал CI, С2 и СЗ, у мощных генераторов с параллельными обмотками — выводы С4, С5, Сб. В последнем случае нулевыми будут выводы 1С1,1С2,1СЗ первой обмотки и 2С1, 2С2,2СЗ — второй.
На рис.-23 показана схема обмотки статора турбогенератора ТВФ-100-2. Обмотка имеет девять кольцевых выводов — три линейных и шесть нулевых. Объединены выводы 1С], 1СЗ, 1С2 и 2С1, 2СЗ, 2С2. Нейтрали соединены шинной перемычкой с установленным на ней трансформатором тока, предназначенным для включения поперечной дифференциальной токовой защиты от КЗ между витками в одной из фаз обмотки статора. Для фазировки генератора необходимо знать, какие его выводы являются линейными.
Порядок следования фаз генератора зависит от направления вращения ротора и чередования фаз обмотки статора. Направление вращения ротора определяется по расположению лопаток на дисках турбины. Оно никогда не меняется, раз навсегда устанавливается предприятием-изготовителем и указывается стрелкой, располагаемой на видном месте. Чередование фаз устанавливается визуально, когда статор монтируемого генератора находится на фундаменте. Для этого, начиная от линейных выводов, прослеживают места входа в пазы трех обмоток статора.
Очередность, в которой расположены эти места по окружности статора, если обход вести в направлении вращения ротора, и определит действительное чередование фаз обмотки.
Таблица 1. Варианты подсоединения генератора к сети в зависимости от порядка следования фаз
Установленный порядок следования фаз на линейных выводах генератора | Варианты соединения выводов генератора с фазами сети при порядке их следования А-В-С | ||
1 | 2 | 3 | |
С1-С2-СЗ | С1-Л | С1В | С1-С |
| С2—В | С2—С | С2—А |
| СЗ-С | СЗ-А | СЗ -в |
С1-СЗ-С2 | С1-Л | С1-С | С!-В |
| С2 С | С2—В | С2-А |
| СЗ -В | СЗ-А | СЗ-С |
С4-С5-С6 | С4-А | С4 -В | С4-С |
| CS-B | CS—C | С5-А |
| С6-С | С6-А | С6 -В |
С4-С6-С5 | СЛ—А | С4-С | СА—В |
| CS-C | CS—B | CS-A |
| С6-В | С6-А | С6-С |
Подводка соединительных шин к генератору и их раскраска производятся в зависимости от установленного порядка следования фаз генератора и сети.
При этом варианты возможного подсоединения монтируемого генератора приведены в табл. 1.
Все варианты подсоединения генератора равноценны, и выбор того или другого определяется исключительно удобством прокладки соединительных шин от выводов к шинам действующего распределительного устройства. Если порядок следования фаз сети не прямой (А, В, С), а обратный (А, С, В), то в табл. 1 следует поменять местами буквы В С.
Проверка чередования фаз синхронного компенсатора. Проверка производится в процессе монтажа статора при снятых торцевых щитах аналогично описанному выше способу определения чередования фаз генератора. Проверкой устанавливают порядок чередования фаз на выводах статора и намечают такое подключение синхронного компенсатора к сети, которое позволяет получить заданное направление вращения ротора. Это важно для обеспечения нормальной циркуляции масла в подшипниках.
При подключении выводов синхронного компенсатора к фазам сети руководствуются следующими соображениями.
Если прослеживанием мест входа в пазы статора начал обмоток (при движении наблюдателя, находящегося со стороны вводов, вдоль окружности статора по часовой стрелке) будет установлено, что места входа расположены в очередности CI, С2, СЗ, то для осуществления вращения ротора синхронного компенсатора вправо необходимо к выводам CI, С2, СЗ подвести напряжение прямого порядка следования фаз А. В, С соответственно, а для осуществления вращения влево — обратного порядка следования фаз А, С, В.
Проверка чередования фаз силовых трансформаторов. В соответствии с ГОСТ 11677—75 вводы у трансформаторов располагают так, чтобы чередование их (слева направо), если смотреть со стороны вводов высшего напряжения, было: у трехфазных трансформаторов:
О —А — В -С — вводы обмоток ВН; О — а — b— с— вводы обмоток НН; О —Ат — Вт — Ст —вводы обмоток СН; у однофазных трансформаторов: А — х — вводы обмоток ВН; а — х— вводы обмоток НН; Ат — Хт — вводы обмоток СН. Проследить, правильно ли подсоединены концы обмоток к соответствующим вводам, без вскрытия трансформатора не представляется возможным.
Поэтому правильность обозначений вводов трехфазных трансформаторов и полярность вводов однофазных трансформаторов устанавливаются при проверке групп соединений, которая производится при монтаже и капитальном ремонте трансформаторов с частичной или полной сменой обмоток.
Проверка чередования фаз BЛ. Сооружение новой BЛ электропередачи производится на основании проектной документации, содержащей среди прочих документов трехлинейную схему линии (по всей длине) с транспозицией проводов и заранее нанесенной расцветкой фаз. На этой схеме расположение проводов на ближайшей к линейному порталу ОРУ опоре предусматривают в том порядке, который обеспечил бы совпадение фаз пинии с соответствующими фазами оборудования подстанции. Особое значение это имеет при прокладке новых линий между действующими подстанциями. Транспозиция проводов в этом случае выполняется с учетом фактического расположения оборудования и порядка чередования фаз на ОРУ с обоих концов линии.
Чтобы избежать ошибок при производстве монтажных работ на линиях, установлен порядок, при котором организация, принимающая линию в эксплуатацию, обязана вести технический надзор за ее строительством в соответствии с проектной документацией.
Проверка чередования фаз новой линии состоит в том, что приемочная комиссия сверяет выполнение работ с имеющейся документацией.
Рис. 24. Проверка локационным искателем чередования фаз воздушной линии:
1 — проверяемая фаза линии; 2 — изолирующая штанга; 3 — испытательная шина; 4 — заземляющий нож; 5— защитный разрядник; 6— защитный конденсатор; 7 — катушка индуктивности; 8 — перекидной рубильник; 9 — локационный искатель
Особенно тщательно проверяется монтаж проводов на транспозиционных опорах и на подходах линии к подстанции.
В ряде случаев проверку чередования фаз ВЛ производят при помощи локационного искателя. Схема проверки приведена на рис. 24.
На подстанции Б заземляют один из проводов проверяемой линии. На подстанции А с помощью изолирующих штанг поочередно подключают локационный искатель к проводам проверяемой линии и каждый раз наблюдают на экране ЭЛТ характер записи сигнала, отраженного от конца линии. Получение сигнала о наличии заземления на проводе позволяет обозначить его так, как обозначена фаза, к которой подключен локационный искатель на подстанции А.
Затем на подстанции Б снимают заземление с провода, обозначение которого установлено, и накладывают заземление на другой провод. Со стороны подстанции А отыскивают провод, имеющий заземление на его противоположном конце, и присваивают ему соответствующее обозначение. После установления обозначения фазы второго провода обозначение фазы третьего становится очевидным, однако на практике обозначение фазы третьего провода обычно устанавливают тем же способом, что и первых двух. Если установленные обозначения фаз линии совпадают с обозначением фаз линейных разъединителей на подстанции Б, фазировку считают оконченной. В противном случае изменяют порядок чередования проводов на вводе линии.
Проверка чередования фаз силовых кабелей. Простейшим способом отыскания в конце кабеля токоведущих жил, соответствующих определенным фазам его начала, является способ проверки («прозвонки») жил при помощи телефонных трубок, например при проверке силовых кабелей, прокладываемых между различными помещениями станций и подстанций.
Схема присоединения телефонных трубок показана на рис. 25. В качестве одного из проводов для установления связи используют заземленные конструкции (заземленную металлическую оболочку кабеля), к которым подсоединяют телефонные трубки. Далее, с одной из сторон кабеля провод от батарейки соединяют с токоведущей жилой (допустим, фазой С). С другой стороны кабеля вторым проводом от телефонной трубки поочередно касаются токоведущих жил, каждый раз подавая голосом сигнал в трубку. Найдя жилу, по которой будет получен отзыв проверяющего, ее помечают как фазу Сив том же порядке продолжают поиск других жил. Вместо обычных телефонных трубок целесообразно применение телефонных гарнитуров, пользование которыми освобождает руки проверяющих для работы.
Для проверки чередования фаз достаточно широко используют мегаомметр, схема включения которого показана на pиc. 26.
25. Схема присоединения телефонных трубок при фазировке кабеля
Рис. 26. Схема присоединения мегаомметра при фазировке кабеля
Для этого поочередно заземляют жилы в начале кабеля, а в конце производят измерение сопротивления изоляции жил относительно земли.
Заземленную жилу обнаруживают по показаниям мегаом- метра, так как сопротивление ее изоляции на землю будет равно нулю, а двух других жил — десяткам и даже сотням мегаом.
Рис. 27. Схема присоединения мегаомметра и дополнительного резистора при фазировке кабеля
При этом способе проверки трижды устанавливают и снимают заземления. Кроме того, персонал, находящийся у концов кабеля, должен иметь между собой связь, чтобы координировать свои действия. Все это относится к недостаткам такого способа проверки. Более совершенным является способ измерений по схеме, приведенной на рис. 27. Одну из трех жил кабеля (назовем ее фазой Л) жестко соединяют с заземленной оболочкой, другую жилу (фазу С) заземляют через сопротивление 8—10 МОм В качестве сопротивления обычно используют трубку с резисторами указателя УВНФ. Третью жилу (фазу ВУ не заземляют, она остается свободной. С другого конца кабеля мегаом метром измеряют сопротивление жил относительно земли. Очевидно, что фазе А будет соответствовать жила, сопротивление которой на землю равно нулю, фазе С — жила, имеющая сопротивление на землю 8—10 МОм, и фазе В — жила с бесконечно большим сопротивлением.
Условия безопасности при производстве фазировки кабелей, фазировка производится только на отключенной со всех сторон кабельной линии. При этом должны быть приняты меры против подачи на кабель рабочего напряжения. Перед началом фазировки при помощи мегаомметра весь персонал, находящийся вблизи кабеля, предупреждается о недопустимости прикосновения к токоведущим жилам.
Соединительные провода от мегаомметра должны иметь усиленную изоляцию (например, провод типа ПВЛ). Присоединение их к токоведущим жилам производится после того, как кабель будет разряжен от емкостного тока. Для снятия остаточного заряда кабель заземляют на 2—3 мин.
Проверка чередования фаз силовых кабелей по расцветке изоляции жил. Токоведущие жилы силовых кабелей с изоляцией из пропитанной бумаги расцвечивают навитыми на их изоляцию лентами цветной бумаги. Одну из жил, как правило, опоясывают красной лентой, другую — синей, а изоляцию третьей специально не расцвечивают — она сохраняет цвет кабельной бумаги.
При изготовлении кабелей жилы скручивают между собой так, что на протяжении одного шага скрутки каждая жила меняет свое положение в площади сечения, делая один оборот вокруг оси кабеля. Рассматривая площади сечений с обоих концов кабеля, можно обнаружить, что по отношению к наблюдателю фазы в сечениях чередуются в разных направлениях (pиc. 28). Эти особенности конструкции кабелей учитывают при фазировке и соединении жил-
Допустим, что необходимо произвести фазировку и соединение жил двух концов трехфазного кабеля. Фазировка в данном случае элементарно проста. Она заключается в том, что из шести жил выбирают пары, имеющие одинаковую расцветку. Эти жилы замечают и готовят к соединению. Для соединения необходимо, чтобы оси жил одинаковой расцветки совпадали, а направление чередования фаз в площади сечения одного конца кабеля было зеркальным отражением другого (рис. 29,оа).
Рис. 28. Чередования фаз в сечениях кабеля. Стрелками показаны направления обхода фаз
Рис.
29. Некоторые варианты чередования расцвеченных жил в сечениях двух кабелей: а — соединение жил одинакового цвета возможно; б — то же после поворота сечения на 180°; е — соединение трех жил по их цветам невозможно
При укладке кабелей в траншею вероятность совпадения осей жил невелика. Чаше всего фазы одного цвет а оказываются повернутыми относительно друг друга на некоторый угол, значение которого может доходить до 180° (рис. 29, б). Кабели с несовпадающими осями одинаково расцвеченных жил при монтаже (или ремонте) подкручивают вокруг оси, пока не будет зафиксировано точное совпадение осей жил. Однако сильное подкручивание не безопасно. Оно вызывает механические напряжения в защитных и изоляционных покровах кабелей и влечет за собой снижение надежности в работе.
Для того чтобы по цвету совпали все соединяемые между собой жилы, направления чередований фаз в сечениях кабелей должны быть противоположными. Это проверяется заранее, до укладки кабеля в траншею, если на его концах отсутствуют метки с указанием направления чередования фаз.
Заметим, что у кабелей с чередованием фаз, направленным в одну сторону, по цвету совпадает только одна жила, а две другие не могут совпадать (рис. 29, в).
Преимущество способа соединения кабелей одинаково расцвеченными жилами состоит в том, что фазировка здесь не является самостоятельной операцией, она выполняется в ходе самих работ, а процесс прокладки, ремонта и эксплуатации кабелей приобретает более стройную систему и требует меньших трудозатрат [4,5]
Проверка чередования фаз силовых кабелей прибором ФК-80.
Для фазировки на две жилы кабелей на питающем его конце накладываются два излучателя: на фазу А — излучатель непрерывного сигнала Ш, на фазу В — излучатель прерывистого сигнала Я2, фаза С остается свободной (рис. 30). Заземление с кабельной линии не снимается — оно не мешает проведению фазировки.
Рис. 30. Применение прибора ФК-80 при фазировке кабеля
На время фазировки или задолго до этого прибор ФК-80 включается в сеть 220 В.
Излучатели наводят в жилах кабеля соответствующие ЭДС. На другом конце линии телефонные трубки подсоединяют одним проводом к заземлению (заземленной оболочке кабеля), а другим проводом поочередно касаются токоведущих жил кабеля.
Принадлежность жилы кабеля той или иной фазе определяется по характеру звука в телефонных трубках. Если будет услышан непрерывный сигнал — трубки подключены к фазе А, прерывистый — к фазе В и отсутствие звука укажет, что трубки подключены к фазе С.
Наводимая в жилах кабеля ЭДС звуковой частоты (ее значение не превышает 5 В) не является помехой для выполнения ремонтных работ на кабельной линии.
Проверка чередования фаз в компании Политехэлектро
Распределение электроэнергии в нашей стране осуществляется по 3-х фазной сети.
Трехфазная сеть – это электроцепь однородного переменного синусоидального тока одинаковой частоты, в которой каждая фаза равномерно удалена от других на угол 120 ̊.
Потребители в такой сети получают электроэнергию по пяти проводной системе: 3 фазы, нейтраль N и земля PE, где фазные проводники имеют жесткую последовательность фаз L/1-2-3.
При нарушении данной последовательности электромашины будут работать неправильно (электродвигатели могут вращаться в обратном направлении, etc), что может привести к аварийной ситуации, опасной не только для электроустановки, но и для человека. Чтобы избежать этого требуется проверять чередование фаз при каждой манипуляции с фазными проводниками в трехфазной сети.
Проверка чередования фаз – это контроль последовательности фазных проводников трёхфазной сети друг относительно друга в собранной электроустановке под напряжением. Данная работа подразумевает сличение маркировки каждой фазы с ее действующим положением в ряде 1-2-3. При несовпадении маркировки и положением фазы необходимо восстановить нарушенную последовательность путем переключения проводников.
Фазировку регламентируют следующие нормативные документы:
- ГОСТ-Р-50571.16-2007 п. 612.9;
- ПУЭ-7 п. 1.8.40;
- ПТЭЭП 3 приложение.
Когда нужно делать проверку фазировки?
- Фазировка линии для силовых кабелей U>≤1000В делается после завершения монтажных работ, кап.
или текущего ремонта. - Фазировка кабеля для электроустановок U≤1000В – после монтажа и кап. ремонта, во время проведения ПСИ и ПНИ.
или текущего ремонта.фазировка прибором MI 3102H BT
Проверка чередования фаз прибор MI 3102H BT.
В ходе проверки 3 измерительных щупа Прибора подключаются в строго заданной последовательности к 3 фазам линии. Алгоритм проверки основан на определении угла сдвига фаз при сличении фазных U трех фаз (на фотографии: 381/382/383). В результате прибор выдает на экран последовательность чередования фаз, например, прямое чередование 1.2.3. фаз на фотографии.
Работа производится при t≥+5°C при относительной влажности воздуха до 75%.
В результате проверки чередования фаз (фазировки) составляется Протокол проверки целостности и фазировки жил кабеля.
Более подробную информацию по проверке чередования фаз Вы можете получить по телефону: +7 (812) 748-26-28.
как выбрать и подключить своими руками? Схемы монтажа + пошаговая инструкция для однофазной и трехфазной сети
В трёхфазной электрической цепи при неравномерном значении напряжения на разных фазах возникает очень неприятное явление – перекос фаз.
Его результатом, как правило, становится значительное понижение мощности прибора. Это приведет к поломке, как промышленного оборудования, так и обычной бытовой техники.
Не будем углубляться в причины возникновения этого перекоса, а рассмотрим способы его устранения. Для предотвращения возникновения перекоса фаз, который в основном проявляется в трёхфазных сетях, используют реле контроля фаз.
Краткое содержимое статьи:
Назначение
Основное назначение реле контроля фаз это, безусловно, защита всех электротехнических промышленных и бытовых устройств, подключённых к трёхфазной сети. Реле обеспечивает контроль за наличием сетевого напряжения, его симметричности во всех фазах и правильным чередованием. Кроме этих прямых обязанностей, данное реле может обладать функцией контроля заданного уровня напряжения, и при уменьшении или увеличении определённого порога отключать питание.
Реле желательно располагать там, где происходит многократное переподключение приборов, например, для оборудования, которое часто переносят с одного места на другое и где неправильное чередование фаз будет довольно критично.
Или при одновременном использованьи значительного количества приборов большой мощности (в квартирах или частных домах).
Конструктивные особенности
В процессе изготовление таких реле используют надёжные микропроцессоры, что объясняет простоту настройки, а также высокую надёжность этих устройств. Конструкция реле контроля обязательно включает в себя схему, вычисляющую порядок чередования фаз, и в соответствие с заложенным в схему алгоритмом срабатывают контакты на выходе реле.
В самых простых устройствах на вход подаётся 3-фазы и ноль, а на выходе имеем реле с переключающимся контактом. Запитка внутренней схемы осуществляется за счет фазы L1. Также обычно присутствуют 2 и более индикаторов – в зависимости от модели и производителя.
В более продвинутых устройствах присутствуют регулятор времени срабатывания (задержки) и схема, которая реагирует как на понижение, так и на повышение напряжения.
На выходы реле контроля можно подключать магнитные пускатели и контакты для запуска электродвигателей или любую сигнальную цепь, предупреждающую об отклонения в сети от нормы.
Типы
Самые распространенные типы реле контроля фаз, которые в основном используют на производстве и в бытовых условиях это ЕЛ11, ЕЛ12, ЕЛ13 и ЕЛ11МТ, ЕЛ-12МТ.
Для защиты источников питания, АВР, генераторов и преобразователей электроэнергии используют ЕЛ11 и ЕЛ11МТ.
Для обеспечения безопасности электродвигателей кранов мощностью до 100 кВт применяют ЕЛ-12 и ЕЛ12МТ.
ЕЛ13 применяется в основном при подключении реверсивных электродвигателей до75 кВт.
Крепление данных реле можно осуществить как с помощью DIN-рейки, так и с помощью крепёжных винтов.
Характеристики
Ниже приведены основные характеристики реле.
1) Рабочие напряжения:
- EЛ11 – 100 V, 110 V, 220 V, 380 V, 400 V, 415 V
- ЕЛ12 -100 V, 200V, 280 V
- ЕЛ13 – 220 V, 380 V
2) Предел срабатывания реле.
а) При симметричном снижений напряжений на фазе:
- EЛ11 – 0. 7 * Uфн
- ЕЛ12 – 0,5 * Uфн
- ЕЛ13 – 0,5 * Uфн
7 * Uфнб) При разрыве 1-ой или более фаз:
- Срабатывают все виды реле.
в) При неправильном чередования фаз
- ЕЛ11,ЕЛ12 – срабатывают
- ЕЛ13 – не срабатывает
3) Время задержки (срабатывания) в секундах
- ЕЛ11,ЕЛ12 – 0,1 до 10
- ЕЛ13 – не более 0,15
4) Рабочие температуры:
- ЕЛ11,ЕЛ12 – -40до +40 С
- ЕЛ13 – – 10 до +45 C
5) Температура хранения от -60 до +50
6) Масса устройства
- ЕЛ11,ЕЛ13 – 0,3 кг
- ЕЛ12 -0,25 кг
Как подключить реле
Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.
Частотный преобразователь не чувствителен к расположению и он всегда преобразует переменное напряжение в постоянное.
Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства. Для этого следует обратить внимание на различные фото реле контроля фаз.
Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.
Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.
При не совпадении входного напряжения с нормой, срабатывает реле, но для того чтобы не пропадал ток во всей квартире целиком, делают вместо одного общеквартирного три различных реле по одному на каждую фазу.
При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.
Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.
Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.
В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.
Если происходит возвращение внешнего источника напряжения в заданный рабочий диапазон, реле, спустя какое-то время вновь подаёт напряжение на клемы контактора, затем тот замыкает нашу цепь вновь. Различные схемы реле контроля фаз приведены ниже.
Выбор реле
Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.
Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога.
Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.
Фото реле контроля фаз
чередование фаз — английское определение, грамматика, произношение, синонимы и примеры
образцы для генерации чередующихся фаз I¿ROT? патенты-wipo патенты-wipo
Раскрыты способы, устройства и компьютерные программные продукты для оптимального чередования фаз повторяющихся кадров при передаче по беспроводной LAN.
патенты-wipo
патенты-wipo
Возмущение может быть минимально допустимым , чередование фаз . патенты-wipo патенты-wipo
Фаза — повернутых опорных сигналов для нескольких антенн патенты-wipo патенты-wipo
Метод и система для оценки сдвига частоты и коррекции чередования фаз в системах cdma патенты-wipo патенты-wipo
Обратная связь канала основана на заранее определенных фазах , используемых обслуживающей базовой станцией.патенты-wipo патенты-wipo
Системы и методы определения фазы питания и / или чередования фаз патенты-wipo патенты-wipo
Системы и методы для чередования фаз повторяющихся кадров при передаче по беспроводной сети патенты-wipo патенты-wipo
Фаза — повернутых блоков данных генерируются путем умножения множества блоков данных на различные фазовые последовательности.
патенты-wipo
патенты-wipo
Чередование фаз метра tmClass tmClass
Передача сигналов с использованием технологии чередования фаз в цифровой системе связи патенты-wipo патенты-wipo
Фиксированный фазовращатель (14) компенсирует более длинный путь одной отклоненной микроволны.патенты-wipo патенты-wipo
Соответствующее усиление процесса уноса указывается более сильным чередованием фаз на определенных спектральных частотах. спрингер спрингер
Частотное разнесение и чередование фаз патенты-wipo патенты-wipo
Способ и устройство для дискретизации сигнала cdma путем поворота фазы локально сгенерированной последовательности скремблирования патенты-wipo патенты-wipo
Фазовращатель обеспечивает охват на 360 ° и может управляться цифровым способом.патенты-wipo патенты-wipo
Чередование фаз для многопользовательской беспроводной связи патенты-wipo патенты-wipo
Затем вычисляется чередования фаз объединенного и накопленного сигналов.
патенты-wipo
патенты-wipo
Электромагнитная мельница с трехфазным возбудителем вращающегося фазного типа Польские Патенты Польские Патенты
Абсолютная схема фазирования, имеющая упрощенный фазовый поворот, означает, что составляет преобразователь.патенты-wipo патенты-wipo
Входной битовый поток на чередуется по фазе на путем реверсирования битовых пар и инвертирования битов. патенты-wipo патенты-wipo
Предоставлены дополнительные варианты осуществления для предотвращения или компенсации таких обычных чередований фаз . патенты-wipo патенты-wipo
Предоставляются системы, методы и устройства для фазовых — повернутых опорных сигналов . патенты-wipo патенты-wipo
Чередование фаз происходит в этой обратной связи, вызывая нестабильность и автоколебания.Обычное сканирование Обычное сканирование
VD02 Бесконтактный датчик напряжения Деталь продукта: Чувствительность к напряжению: 90-1000 В переменного тока | VD03 Бесконтактный датчик напряжения Деталь продукта: Бесконтактное определение напряжения в кабелях, шнурах, цепи
выключатели, осветительные приборы, выключатели, розетки и провода. | МОДЕЛЬ: PRT1000A Введение: . Технические характеристики 1). Основные характеристики
|
Дисплей
4кВ среднекв.
0,7 мМетоды низкочастотного поворота фазы RF для обоих мюонных знаков
Презентация на тему: «Методы вращения низкочастотной РЧ фазы для обоих мюонных знаков» — стенограмма презентации:
1 Методы вращения низкочастотной РЧ фазы для обоих мюонных знаков
Стивен Брукс, RAL Мэтью Маккалоу, Университетский колледж, Оксфорд
2 Низкочастотное чередование фаз
Фазовращатель UKNF, созданный на основе конструкции ЦЕРН, снижение ЭД происходит в одном ВЧ баке: в конструкции Риса используется 31.
ВЧ 4 МГц для достижения 180 ± 23 МэВ, предназначенных для охлаждающего кольца Стивен Брукс, Мэтью Маккаллоу Встреча BENE, Фраскати, ноябрь 2006 г.
3 Задача с двумя знаками Отрицательные мюоны повернуты назад
Стивен Брукс, Мэтью Маккалоу Встреча BENE, Фраскати, ноябрь 2006 г.
4 Стивен Брукс, Мэтью Маккалоу
Встреча BENE, Фраскати, ноябрь 2006 г.
5 Решение (идея) для двух знаков
I.Дрейфующий сгусток разного знака из канала распада II. Отдельные знаки с пиковой RF III. Дрейфуйте дальше, чтобы вовремя разделиться. IV. Поместите пучки на противоположных сторонах двух соседних впадин волн, чтобы получить обратное разделение знаков и одновременное вращение оставшейся фазы Стивен Брукс, Мэтью Маккалоу Встреча BENE, Фраскати, ноябрь 2006 г.
6 Работает ли идея с двойным знаком?
Первоначальная концепция работала умеренно. Некоторая оптимизация дала решение для 31.4 МГц Стивен Брукс, Мэтью Маккалоу, конференция BENE, Фраскати, ноябрь 2006 г.
8 Мультигармоническая система
Идея: разрешение вариации радиочастот при оптимизации может привести к более высокому выходу за счет лучшей формы вращения Допустимые гармоники h = n / 6 от 1/6 до 4-кратной основной повторной синхронизации 31,4 МГц каждые 6 периодов 191нс) Моя оптимизация дала одно решение. Летний студент произвел несколько других! Стивен Брукс, Мэтью Маккаллоу Встреча BENE, Фраскати, ноябрь 2006 г.
11 Сравнение урожайности (27.9,58,7)% Среднее арифметическое = 43,3%
Стивен Брукс, Мэтью Маккалоу Встреча BENE, Фраскати, ноябрь 2006 г.
Тестер двигателя и чередования фаз —
- Полное испытание чередования фаз и вращения двигателя в одном приборе
- Обеспечивает правильное подключение фаз за один простой тест
- Прочный портативный тестер
- Выполняет дополнительную проверку полярности и целостности.
Тестер двигателя и чередования фаз позволяет электрическому подрядчику или промышленному электрику по техническому обслуживанию постоянно подключать и обматывать клеммы устанавливаемого двигателя без необходимости предварительного включения двигателя с помощью временного подключения от источника питания, если он имеется, для определения вращение двигателя.Таким образом, испытательный комплект устраняет необходимость во временных соединениях, которые могут быть трудоемкими, дорогостоящими и весьма опасными, особенно когда задействовано много больших высоковольтных двигателей.
Кроме того, некоторые типы приводов никогда не следует вращать в неправильном направлении.
В таких случаях временное подключение или пробный метод, имеющий пятьдесят на пятьдесят шансов ошибиться, могут нанести серьезный вред.
Три вывода двигателя на левой стороне испытательного комплекта предназначены для подключения к клеммам проверяемого двигателя для определения вращения.
Предохранители вставлены в испытательные провода двигателя A и C для защиты в случае, если пользователь случайно коснется этих выводов, и цепь будет под напряжением. Эти стандартные предохранители легко снимаются и заменяются из держателей, установленных на панели.
Три линии, ведущие справа от испытательного комплекта, предназначены для непосредственного подключения к системам переменного тока, находящимся под напряжением, с напряжением до 600 В для определения последовательности фаз системы. Четырехпозиционный переключатель выбирает выполняемый тест — последовательность фаз системы, вращение двигателя и полярность трансформатора.Селекторный переключатель подключает сухой элемент размера D в цепь, когда проверяется вращение двигателя или полярность трансформатора.
В положении ВЫКЛ и счетчик, и аккумулятор отключены от всех цепей.
Кнопочный выключатель подключен последовательно к батарее и размыкает цепь во время проверки полярности трансформатора.
Сухой элемент легко снимается и заменяется из держателя на панели крышкой для доступа к гнезду для монет. Амперметр с нулевым центром постоянного тока указывает правильное или неправильное вращение или полярность, отклоняя указатель вправо или влево.Для амперметра предусмотрен регулятор нуля или нуля.
Техника чередования фаз — Большая химическая энциклопедия
В нашей лаборатории были проведены микроволновые эксперименты Холла16. Они показали, что подвижность носителей заряда в полупроводниках может быть достаточно надежно измерена, даже если полупроводники доступны только в виде порошка. Сам метод измерения относительно сложен и включает, например, прямоугольные волноводы, которые можно поворачивать друг относительно друга на противоположных сторонах образца для контроля фазового поворота.
В двухмодовом резонаторе два режима … [Pg.453]Константы скорости обрыва для алкильных и бензильных радикалов в растворе находятся в диапазоне от 109 до 1010 М 1 сек -1,85. Эти скорости довольно близко соответствуют вычисленным для диффузии. -контролируемая реакция, около 8 x 109 M x сек-1 для обычных растворителей при комнатной температуре.86 Результаты в газовой фазе с вращающимся сектором аналогичны более новому методу, однако показывают, что в газовой фазе метод с вращающимся сектором переоценивает скорость обрыва. Рекомбинация происходит быстрее всего для метильных радикалов (1010,5 M-1 сек-1) и медленнее для других (-CF3, 109-7 при 146 ° C… [Pg.486]
Другой пример применения методов газофазного ЯМР к конформационным равновесиям — исследование конформационных эффектов на относительные максимумы функции внутреннего вращения связи N-0 в первичных нитритах от одного до пяти. атомы углерода [27,22]. Алкилнитриты (ONOR) существуют в виде смесей син- и анти-конформеров, которые различаются ориентацией алкильной группы по отношению к нитрозильной группе.
[Pg.119]
Актуальность C-H- — -tt взаимодействий во многих супрамолекулярных системах сделала их предметом отдельных монографий [6].В этих взаимодействиях акцептор состоит из области, в которой расположены ir-электроны (двойные, тройные связи или ароматические ir-кольца). Наиболее известными ir-акцепторами являются фенильные кольца, двойные и тройные связи C-C, цианогруппы и пиридильные кольца. Связанная с водородом природа взаимодействий C (sp) -H-n в комплексах ацетилен-ацетилен [102] и HCN-ацетилен [103] была установлена с помощью комбинации экспериментальных методов (газофазная вращательная спектроскопия … [Pg .237]
Другой тип оллипсомера использует метод фазовой модуляции.В этом методе вращающийся кварер -… [Pg.606]
| Рис. 2.26 Схематическое представление принципа метода фазового сдвига путем вращения координаты комплексной плоскости. |
Чтобы преодолеть это ограничение, можно использовать подход фазового вращения [263].Фазочувствительное обнаружение, такое как синхронный усилитель (LIA), выдает два сигнала (сигнал, который находится в фазе IP), и сигнал, который не совпадает по фазе (квадратура, Q) с внешним возмущением [264]. Эти количества могут быть представлены на каждом … [Pg.213]Wes] Исследования дифракции рентгеновских лучей (Laue, ротационные методы), оптическая микроскопия, химический анализ сплавов, содержащих фазу W2pe4C … [Pg.495]
Сокращения использовали ACRT — метод ускоренного вращения тигля, CZG — рост Чохральского, рост EV, HPS-выращивание раствора под высоким давлением, HYG — гидротермальный рост, эпитаксию в жидкой фазе LPE.[Pg.533]
Рамановское рассеяние обычно имеет такую очень низкую интенсивность, что спектроскопия комбинационного рассеяния в газовой фазе является одним из наиболее сложных методов. Это особенно характерно для колебательно-вращательной рамановской спектроскопии, поскольку рассеяние с участием колебательных переходов намного слабее, чем рассеяние с участием вращательных переходов, которые были описаны в разделах 5.
