Практические аспекты ОУ. Напряжение смещения, ток смещения, дрейф

Добавлено 3 декабря 2018 в 04:11

У реальных операционных усилителей по сравнению с «идеальной» моделью есть некоторые недостатки. Реальное устройство отличается от идеального дифференциального усилителя. У него может быть смещение как у аналогового измерительного устройства, которое не обнуляется. Входы могут потреблять ток. Характеристики могут дрейфовать с возрастом и температурой. Эти недостатки могут привести к незначительным ошибкам в одних приложениях и недопустимым ошибкам в других приложениях. В некоторых случаях эти ошибки могут быть компенсированы. Иногда требуется более высокое качество и более дорогостоящее устройство.

Напряжение смещения

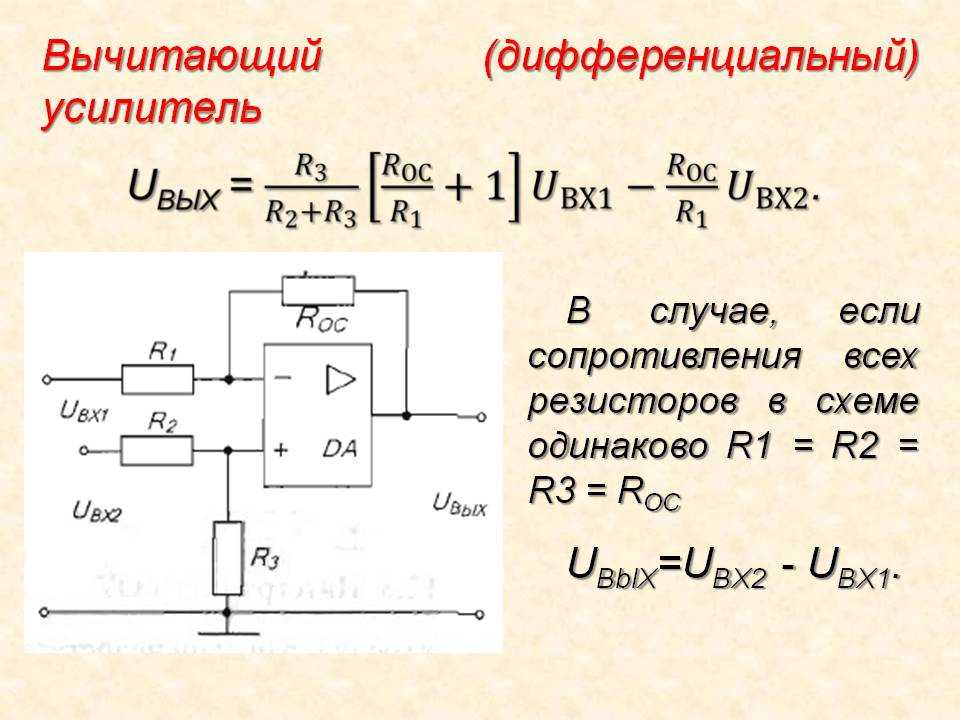

Другой практической проблемой для производительности операционного усилителя является смещение напряжения. То есть влияние наличия выходного напряжения на величину, отличную от нуля, когда два входных вывода закорочены вместе. Помните, что операционные усилители – это, прежде всего, дифференциальные усилители: они должны усиливать разность напряжений между двумя входными выводами и не более того. Когда разность входных напряжений точно равна нулю, мы (в идеале) ожидаем, что на выходе будет точно нулевое напряжение. Однако в реальном мире это случается редко. Даже если рассматриваемый операционный усилитель имеет нулевой коэффициент усиления синфазного сигнала (бесконечный CMRR), выходное напряжение может быть не равным нулю, когда оба входа закорочены вместе. Это отклонение называется смещением выходного уровня операционного усилителя.

Смещение выходного напряжения операционного усилителя

Идеальный операционный усилитель выдает ровно ноль вольт, когда оба входа закорочены вместе и соединены с землей. Тем не менее, большинство стандартных операционных усилителей будут сдвигать свое выходное напряжение в сторону уровня насыщения, либо отрицательного, либо положительного. В приведенном выше примере выходное напряжение насыщается при значении положительных 14,7 вольт, чуть меньше, чем +V (+15 вольт) из-за предела положительного насыщения этого конкретного операционного усилителя. Поскольку смещение приводит выходное напряжение к точке полного насыщения, нельзя сказать, какое смещение напряжения присутствует на выходе. Если раздельный источник питания +V/-V был достаточно высокого напряжения, кто знает, может быть, выходное напряжение составляло бы несколько сотен вольт из-за влияния смещения!

По этой причине напряжение смещения обычно выражается через эквивалентную величину дифференциального входного напряжения, создающего этот эффект. Другими словами, мы предполагаем, что операционный усилитель является идеальным (без смещения вовсе), и небольшое напряжение прикладывается последовательно с одним из входов, чтобы заставить выходное напряжение в ту или иную сторону отойти от нуля. Поскольку дифференциальные коэффициенты усиления операционных усилителей настолько велики, значение «входного напряжения смещения» необязательно должно учитывать то, что мы видим с закороченными входами:

Входное напряжение смещения

Напряжение смещения будет приводить к небольшим ошибкам в любой схеме на операционных усилителях. Итак, как мы компенсируем его? В отличие от синфазного коэффициента усиления, производители обычно предусматривают средства устранения смещения в корпусных операционных усилителях. Обычно два дополнительных вывода на корпусе операционного усилителя зарезервированы для подключения внешнего «подстроечного» потенциометра. Эти выводы обозначаются как смещение нуля и используются следующим обобщенным образом:

Схема смещения нуля операционного усилителя

На одиночных операционных усилителях, таких как 741 и 3130, выводы смещения нуля – это выводы 1 и 5 на 8-выводном DIP корпусе. Другие модели операционных усилителей могут использовать другие выводы для смещения нуля и/или потребовать немного отличающиеся схемы подключения подстроечного потенциометра. Некоторые операционные усилители вообще не предоставляют выводов смещения нуля! Подробности смотрите в технических описаниях от производителей.

Ток смещения

Входы операционного усилителя имеют чрезвычайно высокие импедансы. То есть входные токи, поступающие или выходящие из двух входных сигнальных выводов операционного усилителя, чрезвычайно малы. Для большинства целей анализа схем на операционном усилителе мы относимся к ним так, как будто их вообще нет. Мы анализируем схему, как если бы ток, входящий или выходящий из входных выводов, был равен абсолютному нулю.

Однако эта идиллическая картина не совсем верна. Операционные усилители, особенно операционные усилители с биполярными транзисторами на входах, должны пропускать некоторый ток через свои входные выводы, чтобы их внутренние схемы были правильно смещены. Эти токи, логично, называются токами смещения. При определенных условиях токи смещения операционного усилителя могут вызывать проблемы. Следующая схема иллюстрирует одно из этих проблемных условий:

Усиление сигнала с термопары

На первый взгляд мы не видим никаких явных проблем с этой схемой. Термопара, создающая небольшое напряжение, пропорциональное температуре (на самом деле, напряжение пропорционально разнице температур между измерительным переходом и «опорным» переходом, сформированным при соединении проводов сплава термопары с медными проводами, ведущими к операционному усилителю), управляет операционным усилителем либо в положительную, либо в отрицательную сторону. Другими словами, это своего рода схема компаратора, сравнивающая температуру между переходом на конце термопары и опорным переходом (около операционного усилителя). Проблема заключается в следующем: проводная петля, образованная термопарой, не обеспечивает путь для обоих входных токов смещения, поскольку оба тока пытаются идти одним и тем же путем (либо в операционный усилитель, либо из него).

Эта схема компаратора не будет работать

Чтобы эта схема работала должным образом, мы должны соединить с землей один из входных проводов, таким образом обеспечивая путь к (или из) точке земли для обоих токов:

Эта схема компаратора будет работать

Эта проблема необязательно очевидна, но очень реальна!

Входные токи смещения могут вызвать проблемы другим способом: нежелательные падения напряжения на сопротивлениях схемы. Возьмем для примера следующую схему:

Влияние входного тока смещения на работу повторителя напряжения

Мы ожидаем, что схема повторителя напряжения, такая как приведенная выше, точно воспроизводит на выходе входное напряжение. Но что насчет сопротивления последовательно с источником входного напряжения? Если есть какой-либо ток смещения через неинвертирующий (+) вход, он вызовет некоторое падение напряжения на R_вх, таким образом, напряжение на неинвертирующем входе будет не соответствовать фактическому значению V_вх. Токи смещения обычно находятся в диапазоне микроамперов, поэтому падение напряжения на R_вх будет не очень большим. Одним из примеров приложения, где входное сопротивление (R_вх) может быть очень большим, является то, которое имеет электроды pH-пробника, где один электрод содержит ионно-проницаемый стеклянный барьер (очень плохой проводник с сопротивлением в миллионы ом).

Если бы мы на самом деле строили схему на операционном усилителе для измерения напряжения на pH электроде, мы бы, вероятно, захотели использовать операционный усилитель с входами на полевых (FET или MOSFET, IGFET) транзисторах, вместо операционного усилителя с входами на биполярных транзисторах (для уменьшения входного тока смещения). Но даже тогда, могут оставаться небольшие токи смещения, которые могут вызывать ошибки измерений, поэтому мы должны найти какой-то способ уменьшить их с помощью хорошего проектирования.

Один из способов сделать это основан на предположении, что два входных тока смещения будут одинаковыми. В действительности, они часто близки к тому, чтобы быть одинаковыми, разница между ними называется током входного смещения. Если они одинаковы, тогда мы должны иметь возможность убрать влияние падения напряжения на входном сопротивлении, вставив сопротивление равной величины последовательно с другим входом, например:

Устранение влияния падения напряжения на входном сопротивлении

При добавлении в схему дополнительного сопротивления выходное напряжение будет ближе к V_вх, чем раньше, даже если есть некоторое смещение между этими двумя входными токами.

И для схемы инвертирующего усилителя, и для схемы неинвертирующего усилителя компенсирующий резистор помещается последовательно с неинвертирующим (+) входом, чтобы компенсировать падения напряжения в цепи делителя из-за тока смещения.

Установка компенсирующего резистора в схему неинвертирующего усилителяУстановка компенсирующего резистора в схему инвертирующего усилителя

В любом случае значение компенсирующего резистора определяется путем вычисления параллельного сопротивления R₁ и R₂. Почему значение равно параллельному эквиваленту R₁ и R₂? При использовании теоремы суперпозиции для определения того, насколько большое падение напряжения будет создаваться током смещения инвертирующего (-) входа, мы рассматриваем ток смещения, как если бы он исходил от источника тока внутри ОУ и закорачивал все источники напряжения (V_вх и V_вых). Это дает два параллельных пути для тока смещения (через R₁ и через R₂, оба на землю). Мы хотим дублировать эффект тока смещения на неинвертирующем (+) входе, поэтому значение резистора, которое мы выбираем для вставки последовательно с этим входом, должно быть равно R₁ параллельно с R₂.

Связанная с этим проблема, которую иногда испытывают учащиеся при изучении построения схем на операционных усилителях, вызвана отсутствием соединения источника питания с общей землей. Для правильной работы ОУ необходимо, чтобы какой-либо вывод источника питания постоянного напряжения был общим с точкой «земли» входного сигнала(ов). Это обеспечивает полный путь для токов смещения, тока(ов) обратной связи, а также для (выходного) тока нагрузки. Возьмем для примера следующую схему, показывающую источник питания, правильно соединенный с землей:

Отрицательная обратная связь с делителем напряжения на примере модели операционного усилителя

Здесь стрелки обозначают путь протекания токов через батареи источника питания, как для питания внутренних схем операционного усилителя («потенциометр» внутри него, который управляет выходным напряжением), так и для питания петли обратной связи из резисторов R₁ и R₂. Предположим, что точка земли этого «раздельного» источника питания постоянного напряжения была удалена. Эффект от этого будет огромен:

Отрицательная обратная связь с делителем напряжения на примере модели операционного усилителя. Средняя точка земли у источника питания удалена.
Соединение источника питания с землей обязательно для работы схемы!

Никакие электроны не могут протекать в или из выходного вывода операционного усилителя, потому что путь к источнику питания заканчивается «тупиком». Таким образом, никакие электроны не протекают ни через точку земли слева от R₁, ни через петлю обратной связи. Это фактически делает операционный усилитель бесполезным: он не может ни поддерживать ток через петлю обратной связи, ни через соединенную с землей нагрузку, поскольку нет никакого соединения какой-либо точки источника питания с землей.

Токи смещения также останавливаются, поскольку они полагаются на путь к источнику питания и обратно к входному источнику через землю. На следующем рисунке показаны токи смещения (только), когда они проходят через входные выводы операционного усилителя, через выводы баз входных транзисторов и, в конечном счете, через вывод(ы) источника питания и обратно на землю.

Пути протекания входных токов смещения в схеме на операционном усилителе.
Пути протекания токов смещения показаны через источник питания

Без опорной точки земли на источнике питания токи смещения не будут иметь полного пути в схеме, и они будут остановлены. Поскольку биполярные транзисторы являются устройствами, управляемыми током, это также делает бесполезным входной каскад операционного усилителя, так как оба входных транзистора будут вынуждены уйти в режим отсечки из-за полного отсутствия тока базы.

Резюме

• Входы операционного усилителя обычно проводят очень малые токи, называемые токами смещения, и необходимые для правильного смещения первого транзисторного усилительного каскада в схеме операционного усилителя. Токи смещения не большие по величине (в диапазоне микроампер), но достаточно большие, чтобы вызывать проблемы в некоторых приложениях.
• Токи смещения на обоих входах должны иметь пути для протекания к одной из «шин» источника питания или к земле. Недостаточно просто обеспечить проводящий путь от одного входа к другому.
• Чтобы устранить любые напряжения смещения, вызванные током смещения, протекающим через сопротивления, просто добавьте эквивалентное сопротивление последовательно с другим входом операционного усилителя (так называемое компенсирующее сопротивление). Эта корректирующая мера основана на предположении, что два входных тока смещения будут равны.
• Любое неравенство между токами смещения в операционном усилителе составляет то, что называется током входного смещения.
• Для правильной работы операционного усилителя важно, чтобы на каком-либо выводе источника питания была опорная точка земли, чтобы сформировать полные пути для токов смещения, тока обратной связи и тока нагрузки.

Дрейф

Будучи полупроводниковыми устройствами, операционные усилители подвергаются незначительным изменениям в поведении при изменениях рабочей температуры. Любые изменения в производительности ОУ, связанные с температурой, относятся к категории дрейфа операционного усилителя. Параметры дрейфа могут быть указаны для токов смещения, напряжения смещения и т.п.. Для более подробной информации смотрите техническое описание на конкретный операционный усилитель от производителя.

Чтобы свести дрейф операционного усилителя к минимуму, мы можем выбрать операционный усилитель, имеющий минимальный дрейф, и/или мы можем сделать всё возможное, чтобы поддерживать рабочую температуру как можно более стабильной. Последнее действие может включать в себя обеспечение некоторой формы управления температурой для внутренней части оборудования, в которой размещается операционный усилитель(и). Это не так странно, как может показаться на первый взгляд. Известно, что, например, в стандартных лабораторных опорных генераторах точного напряжения иногда используются «печи» (термостаты) для поддержания чувствительных компонентов (таких как стабилитроны) при постоянной температуре. Если требуется высокая точность при обычных факторах стоимости и гибкости, это может быть вариант, на который стоит обратить внимание.

Резюме

Операционные усилители, будучи полупроводниковыми устройствами, подвержены изменениям температуры. Любые изменения в производительности усилителя, возникающие в результате изменения температуры, известны как дрейф. Дрейф лучше всего минимизировать с помощью управления температурой окружающей среды.

Оригинал статьи:

• Op-Amp Practical Considerations

Теги

ДрейфНапряжение смещенияОбучениеОУ (операционный усилитель)Ток смещенияЭлектроника

Назад

Оглавление

Вперед

Инвертирующий усилитель на ОУ — Практическая электроника

Схема инвертирующего усилителя с двухполярным питанием

Базовая схема инвертирующего усилителя с двухполярным питанием выглядит вот так:

Здесь мы видим два резистора и сам ОУ. На вход подаем сигнал, а с выхода уже снимаем усиленный сигнал. Как можно заметить, НЕинвертирующий вход ОУ заземлен. Как же работает схема? Здесь мы видим обратную связь. То есть с выхода сигнал подается обратно на вход через резистор R2. Наш усилитель является инвертирующим, так как сигнал на выходе на 180 градусов сдвинут по фазе относительно входного сигнала. Значит, в узле, где соединяются два резистора и инвертирующий вход, выходной сигнал будет приходить со знаком «минус». Такая обратная связь называется отрицательной обратной связью (ООС). Она уменьшает высокий коэффициент усиления ОУ до нужных нам значений.

В НЕинвертирующем усилителе обратная связь идет по напряжению, а в инвертирующем усилителе — по току.

Если вы читали статью про ОУ, то, наверное, помните, что если один из входов ОУ соединен с землей, то и другой вход имеем точно такой же потенциал. В данном случае НЕинвентирующий вход у нас соединен с землей, следовательно, на инвертирующем входе будет точно такой же потенциал, то есть 0 Вольт. Такой вход еще называют мнимой (виртуальной) землей. Как говорит на Википедия, «мнимый — это фальшивый, поддельный, ложный».

Коэффициент усиления по напряжению любого усилителя выражается формулой

Итак, что получаем в итоге?

Входное напряжение из формулы выше

Но так как наш усилитель инвертирует входной сигнал, следовательно, на выходе у нас будет напряжение со знаком «минус», то есть -Uвых.

В этом случае ток I₂ будет выражаться формулой:

Отсюда находим коэффициент усиления

Так как входное сопротивление инвертирующего входа бесконечно велико, следовательно, ток будет протекать только через цепь R1—>R2. Два разных тока в одной ветви быть не может, поэтому получается, что

В итоге наша формула сокращается и получаем

Пример работы инвертирующего усилителя

Давайте посмотрим, как работает наш усилитель в программе-симуляторе электронных схем Proteus. Здесь мы собираем базовую схему с двухполярным питанием

В Proteus она будет выглядеть вот так:

Здесь мы взяли значение резисторов R2=10 кОм и R1=1 кОм, следовательно, коэффициент усиления такой схемы будет равен -10. Знак «минус» в данном случае просто инвертирует усиленный сигнал, что мы и видим на осциллограмме ниже. Входной сигнал — это розовая осциллограмма, а выходной — это желтая осциллограмма. Выходной сигнал находится в противофазе относительно входного, то есть инвертирует его. Отсюда и название «инвертирующий усилитель».

Насыщение выхода инвертирующего усилителя

Давайте представим себе такую ситуацию. У нас входное переменное напряжение амплитудой 1 В. Коэффициент усиления 50. По нашим расчетам на выходе мы должны получить сигнал амплитудой 50 В. Но как мы получим 50 В, если питание нашего усилителя, допустим, +-15 В? Усиленный сигнал, амплитудой больше чем 15 В, мы получить не сможем. Хотя типичное падение напряжения во внутренних цепях реальных ОУ составляет около 0,5-1,5 В. То есть максимальный размах сигнала, который мы можем получить в данном случае на выходе будет 27-29 Вольт.

Хотя в настоящее время есть ОУ, которые все-так позволяют получать на выходе +-Uпит. Такое свойство некоторых ОУ называется Rail-to-Rail. В дословном переводе «от рельса до рельса» или «от шины до шины». Есть такие параметры, как Rail-to-Rail по входу (Rail-to-Rail input). Здесь на вход мы можем подавать сигналы вплоть до Uпит ОУ. Иногда в даташите оговаривается, с отрицательной или положительной шины питания можно подходить к этому параметру. Есть также есть Rail-to-Rail output. Здесь на выходе мы можем получить напряжение +-Uпит.  Если усиленный сигнал на выходе не вписывается в такой диапазон, то он будет срезаться. Такое свойство ОУ называется насыщением выхода. То есть надо всегда помнить, что  если амплитуда сигнала будет превышать +-Uпит усилителя, то такой сигнал на выходе будет срезан по этому уровню.

Продемонстрируем это в симуляторе Proteus. Итак, давайте на вход подадим синусоидальный сигнал амплитудой в 1 В, а коэффициент усиления сделаем 20, подобрав нужные резисторы. То есть по нашим расчетам мы должны получить синус с амплитудой в 20 Вольт. Смотрим осциллограмму

Подавали на вход синусоиду, а получили на выходе синусоиду с обрезанными верхушками и амплитудой в 14 В. Одна клеточка в данном случае — это 2 В. Как вы видите,сигнал, амплитудой более чем +-Uпит мы получить не сможем. Всегда помните об этом, особенно при конструировании радиоэлектронных устройств.

Ток смещения и смещение выхода

Входы реального ОУ потребляют небольшой ток, который называется током смещения.  В англоязычных даташитах он называется Input Bias Current. Если входные цепи ОУ построены на биполярных транзисторах, то такой ток смещения будет где-то  несколько десятков наноампер, в отличите от ОУ, где входные цепи построены на полевых транзисторах. Во входных цепях, построенных на полевых транзисторах, ток смещения оценивается десятыми долями пикоампер. Следовательно, ток смещения очень важен именно для ОУ, чьи входные цепи построены на биполярных транзисторах.

Почему же так важен ток смещения? Давайте еще раз рассмотрим схему

Даже если мы не подаем никакого сигнала на вход, то на выходе у нас все равно будет какое-то маленькое постоянное напряжение. Почему так происходит? Во всем как раз и виноват ток смещения. Он создает падение напряжения на резисторе обратной связи. В данном случае — это резистор R2. А как вы знаете, на большем сопротивлении падает большее напряжение. То есть если номинал сопротивления R2 будет очень большим, то на нем будет падать большое напряжение, которое как раз и пойдет на выход нашего ОУ.

Допустим, ток смещения равен 0,1 мкА, а резистор R2= 1 МОм, то какое падение напряжения будет в этом случае на резисторе? Вспоминаем закон Ома: I=U/R, отсюда U=IR= 0,1 В. То есть на выходе у нас уже будет постоянное напряжение 0,1 В! Подавая на вход такого усилителя полезный сигнал с током смещения в 0,1 мкА , на выходе этот сигнал будет усиливаться и суммироваться с постоянной составляющей в 0,1 В.   В нашем случае происходит смещение нулевого уровня. Наглядно — на рисунке ниже.

Способы борьбы с током смещения

В некоторых случаях током смещения можно пренебречь, если он не оказывает сильного влияния на ваши требования по сигналу. Но если все-таки вы разрабатываете какое-либо точное устройство, где выходной сигнал должен строго вписываться в рамки ТЗ, то в этом случае можно прибегнуть к таким способам:

1) Ставить в цепь обратной связи резистор малого номинала.

На малом сопротивлении падает малое напряжение. Следовательно, на выходе уже будет меньшее постоянное напряжение. Стандартный диапазон резисторов от нескольких килоом и до 50 кОм.

2) Ввести в схему компенсирующий резистор

В этом случае он будет определяться по формуле:

Если все-таки выходной сигнал соответствует вашим ожиданиям и без R_К , то лучше его не ставить, так как любой резистор вносит шумовые искажения в сигнал. Зачем лишний раз добавлять в схему шум?

3) Использовать ОУ с входными цепями, построенными на полевых транзисторах, либо подбирать ОУ с малыми токами смещения, благо сейчас технологии производства таких ОУ далеко шагнули вперед.

Инвертирующий усилитель с однополярным питанием

В некоторых случаях нам даже иногда нужно переместить нулевой уровень на более высокий «пьедестал», чтобы мы могли полностью усиливать сигнал, если дело касается однополярного питания. Работать с однополярным питанием всегда проще и удобнее, чем с двухполярным. Поэтому, в этом случае надо поднять нулевой уровень на некоторый пьедестал, чтобы полностью усиливать переменный сигнал. То есть добавить постоянную составляющую в сигнал. В этом случае схема примет чуть-чуть другой вид:

Как можно увидеть, сейчас мы питаем наш ОУ однополярным питанием. Что будет, если мы НЕинвертирующий выход посадим на землю?

То есть мы получили базовую схему инвертирующего усилителя, но только с однополярным питанием. Давайте ппросимулируем такую схему. Коэффициент усиления в данном случае будет равен-10, так как мы взяли соотношение резисторов 10 килоом и 1 килоом. Загоняю на вход сигнал амплитудой в 1 В.

Что имеем в итоге на виртуальном осциллографе?

Как вы видите, в этом случае усиленная полуволна сигнала вырезается полностью. Оно и понятно, так как напряжение питания у нас однополярное и проломить «пол» нулевого потенциала невозможно. Но можно сделать одну хитрость: поднять «уровень пола» и дать сигналу место для размаха.

В этом случае нам надо добавить U_см , для того, чтобы поднять сигнал над уровнем «пола». Но не все так просто, дорогие друзья!

Здесь уже будет использоваться более хитрая формула, а не просто вольтдобавка. Приблизительная формула выглядит вот так:

Итак, мы хотим усилить наш сигнал полностью без среза. Какое же должно быть значение U_вых ? Оно должно иметь значение половины U_пит , чтобы сигнал ходил туда-сюда без срезов. Но также надо учитывать и коэффициент усиления, иначе получится насыщение выхода, о чем мы писали выше.

В нашем случае мы хотим увеличить сигнал амплитудой в 1 В в 10 раз. То есть U_пит должно быть как минимум 20 Вольт. Так как ОУ поддерживают однополярное питание до 32 В, то давайте для красоты выставим U_пит = 30 В. Рассчитываем U_см :

Проверяем симуляцию, все ок!

Как здесь можно увидеть, желтый выходной сигнал поднялся над нулевым уровнем и усилился без искажений. В данном случае желтый сигнал — это сумма постоянного напряжения и переменного синусоидального сигнала.

То есть получилось что-то типа вот этого:

Хорошо это или плохо, когда в переменном сигнале есть постоянная составляющая, то есть постоянное напряжение? В некоторых случаях это плохо, потому как такой сигнал трудно использовать, и поэтому чаще всего его прогоняют через конденсатор, так как он пропускает через себя только переменный ток и блокирует прохождение постоянного тока. А еще лучше поставить фильтр из дифференцирующей цепи, с помощью которого можно отсекать лишние частоты.

Свойства инвертирующего усилителя

• выходной сигнал усилителя инвертирован по отношению ко входному сигналу
• входное сопротивление такого усилителя равняется сопротивлению R1
• выходное сопротивление очень мало

Принцип работы можете увидеть на видео:
