Что такое common interface в телевизоре samsung: Как правильно подключить CAM-модуль к телевизору

Содержание

что это такое? Для чего нужен? Инструкция по установке и настройке. Как пользоваться?

Современные телевизоры разрабатываются таким образом, что широкий спектр каналов доступен при минимальных системных и аппаратных ресурсах. Подключение автономных тюнеров является устаревшей системой, на смену которой пришли компактные, надежные и удобные в работе модули и трансляторы сигналов. Одним из примеров таких устройств является система Common Interface в телевизорах Samsung. Она воплощается в виде необычного слота на задней панели устройства. По своей конструкции он не похож ни на одну другую конструктивную особенность. Рассмотрим подробнее, что это такое, для чего нужна эта технология, какие возможности она открывает перед пользователем и как используется.

Что такое Common Interface?

Система Common Interface, она же является «CI+ модулем», представляет собой специальный слот на задней панели TV.

Этот интерфейс состоит из двух важных элементов, от которых зависит уровень функциональности TV Samsung.

  • Первая из двух деталей, без которых функционирование системы является невозможным – это CAM-модуль. Этот элемент вставляется в CI-слот переходного устройства. Без этой детали дальнейшее подключение карт для декодирования платных каналов будет невозможным. Обычно переходной модуль входит в комплектацию телевизора. Если производитель не позаботился об этом, то купить модуль придется отдельно.
  • Вторым элементом является декодирующая электронная карточка. Ее нужно вставлять в CAM-модуль. На этой карте хранится информация о пользователе, на основании которой осуществляется предоставление права на просмотр заблокированных каналов.

Декодер функционирует в определенной расшифровывающей системе алгоритма кодирования. Этот алгоритм задается поставщиком телевещания.

Задача интерфейса заключается в обеспечении технической возможности для декодирования и последующего представления сигнала в определенном формате. Закодированные платные сигналы направляются в телевизор вместе с ключом. Через слот этот ключ направляется на карту. Она предоставляет собой сгенерированный код, который направляется в тюнер.

Для чего используется?

Common Interface в телевизорах Samsung предназначается для интегрирования модуля с вставленной картой, которая предоставляется операторами спутникового телевидения. Благодаря этой карте пользователь может просматривать платные каналы, которые проходят процедуру декорирования. Таким образом, модуль CI+ является защитой от незаконного просмотра платных телевизионных каналов. Этот модуль разработан для цифрового вещания, которое, как известно, характеризуется высоким качеством.

Важно! Система Common Interface нередко принимается за инструмент декодирования платных каналов.

Такое мнение является неверным, поскольку она является только лишь интерфейсом, предоставляющим возможность проведения интеграции карт.

Владельцы телевизоров с такими слотами могут наслаждаться всеми преимуществами интерфейса, отказавшись от традиционных ресиверов:

  • стоит отметить наличие только одного пульта управления, что уже является немаловажным преимуществом. В случае с ресивером пользователю приходится пользоваться двумя пультами: от телевизора и ресивера;
  • стоимость CI-модуля существенно ниже, если сравнивать с ресивером, которому, помимо всего прочего, нужно выделять свободное место перед телевизором.

Как подключить и настроить?

Если CI-модуль является отдельным адаптером, который прилагается к телевизору, то Common Interface – это интегрированный слот. Процесс установки карты, предварительно купленной через компанию, предоставляющей телекоммуникационные услуги, должен выполняться в соответствии с инструкцией, которую мы изучим немного позже. На большинстве модулей имеется информация о направлении, в котором осуществляется интеграция. До выполнения инсталляции на экране будет присутствовать информация о декодированном канале. После установки карты эта надпись должна исчезнуть.

При первой установке CI-модуля обычно на экране появляется информация о поставщике телекоммуникационных услуг и данные о пользователе. Такие изменения на экране телевизора будут говорить о правильности подключения модуля и карты.

Слоты Common Interface чувствительны к внешним повреждениям и могут легко повреждаться при неаккуратном обращении, поэтому осторожность не помешает. Чтобы подключить этот модуль и подготовить его к дальнейшей работе, необходимо придерживаться несложной инструкции.

  1. Карточку провайдера помещаем в адаптер CAM-модуля. Обычно он покупается через оператора, который предоставляет услуги телевидения. Карточку необходимо располагать контактами вверх, если ориентироваться на лицевую сторону модуля.
  2. Теперь требуется провести интеграцию адаптера. Для этого нужно снять защитную наклейку на телевизоре, под которой располагается слот.

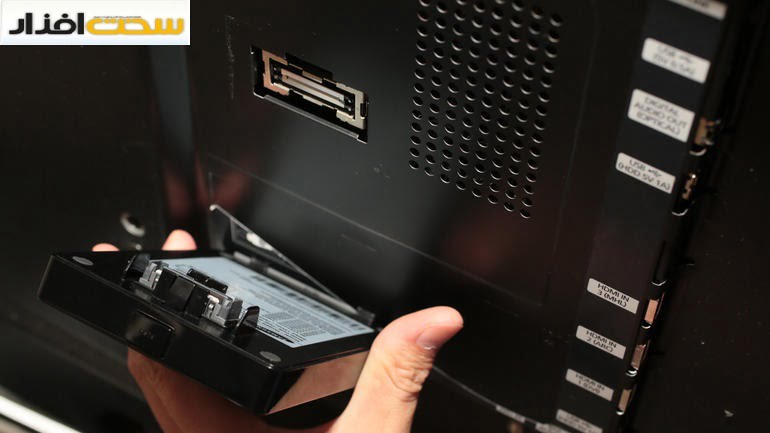

  3. Вставляем CAM-модуль в соответствующий разъем. Фиксируем его в трех точках. Два фиксирующих отверстия предназначаются для ножек, а третий необходим для соединения контактов.
  4. На этом этапе нужно проверить плотность соединения, поскольку любая неточность и люфт станут причиной проблем с качеством вещания TV-программ.
  5. Подсоединяем модуль уже с картой, вставляя до упора. Важно проверить, чтобы расположение было правильным.

    Если все сделано верно, то цифровое телевидение должно быть подключено. Остается выполнить настройку телевизора согласно следующей инструкции:

    • настройка осуществляется в разделе «общий интерфейс» – вход в этот раздел будет отличаться в зависимости от модели и марки телевизора; в некоторых случаях вход выполняется через меню «Трансляция»; а также встречаются системы, в которых вход осуществляется через меню «Система»;
    • теперь можно переходить к настройке каналов – для этого входим в меню, выбираем вкладку «Настройки», а затем – «Каналы»;
    • выбираем функцию автопоиска и убираем отметку с эфирных каналов, переставляя ее на спутниковые или кабельные каналы, ориентируясь на тип подключенного кабеля к LNB;
    • выбираем один из доступных вариантов поиска и ждем, пока система выполнит настройку заблокированных каналов.

      Если все было сделано верно и проблем в ходе подключения не возникло, то «Общий интерфейс» будет находиться в активном состоянии. В противном случае потребуется отключить телевизор от питания, переподключить адаптер и модуль. В редких случаях «Общий интерфейс» может находиться в активном состоянии, но при этом каналы находятся в закодированном состоянии. Для решения проблемы такого характера придется выполнять повторную настройку каналов. При наличии запасного CAM-модуля можно воспользоваться им для выполнения проверки. Если ничего из этого не помогло, то

      придется обращаться в компанию, которая предоставляет услуги телевещания.

      Что такое модуль CI и зачем он нужен смотрите далее.

      Common Interface в телевизоре Samsung

      Многие пользователи покупают новые телевизоры Smart TV (Samsung, Philips) и при изучении их возможностей и панели слотов, находят разъем Common Interface. Мы расскажем что это такое и для чего нужен CI.

      «CI+ модули» или Common Interface – особый слот на задней панели телевизора для интегрирования в него модуля с картой от оператора спутникового телевидения. Именно карта производит декодирование платных телеканалы и позволять их просматривать пользователю. CI+ выступает в качестве защиты от незаконных просмотров платных телеканалов. Используется для цифрового вещания.

      Инструкция подключения Common Interface

      CI-модуль это отдельный адаптер, прилагающийся к телевизору, а Common Interface – интегрированный слот в ТВ. Вот общая инструкция по подключению модуля:

      1. Карточка провайдера должна быть помещена в адаптер CAM-модуль. Его можно чаще всего приобрести у оператора поставляющего услуги телевидения. Карта размещается контактами вверх по отношению к лицевой части модуля.
      2. Далее следует вставить CAM-модуль в разъем Коммон Интерфейс, но прежде интегрируем адаптер CI.
      3. Для этого следует снять соответствующую наклейку на телевизоре, именно под ней располагается слот.
      4. CI-модуль устанавливается и фиксируется в трех местах, два отверстия для ножек, а третий непосредственное соединение контактов.
      5. Следует удостовериться, что все установилось плотно — любые люфты недопустимы и ведут к проблемам вещания.
      6. Теперь подсоединяем сам CAM-модуль с картой для декодирования телеканалов.
      7. Его следует установить до упора и в правильном положении, проверьте так ли это.
      8. Все данные действия должны позволить подключить цифровое телевидение.

      Настройки в меню телевизора

      Действия по настройке меню следует производить в «общий интерфейс».

      1. Разные модели телевизоров могут иметь свои правильные пути доступа к разделу «общий интерфейс». Следует зайти в меню и отыскать один из двух пунктов: Система или Трансляция.
      2. «Общий интерфейс» должен указывать на свою активность, если такого не наблюдается, тогда выполните следующие варианты.
      3. Вытащите все комплектующие и заново все подсоедините. Телевизор нужно вытащить из сети, простая перезагрузка может не помочь. Проследите за правильностью действий. Карточка оператора включается в CAM-модуль, его следует включить в CI-модуль, а он уже интегрируется в Коммон Интерфейс.

      Это единственный действующий способ для установки соединения с оператором телеканалов. Если по каким-то причинам доступ так и не был дан, тогда попробуйте заменить каждый из элементов на другие. Поочередно взаимозаменяем все комплектующие, вычисляем возможные неработающие составляющие. Вот наглядное видео с подключением этого модуля.


      Данная инструкция подходит ко многим современным плазменным панелям, таким как Samsung, Philips и т.д.

      Всегда есть возможность обращения в техподдержку оператора связи за разъяснениями ситуации. Возьмите с собой все элементы и карту декодирования. Сотрудники смогут на месте проверить работоспособность. При необходимости лучше заказывать мастера с выездом на домашний адрес.

      Надеюсь вы разобрались и поняли — что это такое Common Interface на вашем Smart TV и сможете воспользоваться им при необходимости.
