Латр из телевизионного трансформатора. Что такое латр и как он работает? Схема автотрансформатора и принцип работы

В нынешнее время большое распространение получили автотрансформаторы (ЛАТР — лабораторные автотрансформаторы). Это тип обычного трансформатора в котором первичная и вторичная обмотки друг от друга не изолированы, а соеденены электрически напрямую, следовательно в них используется не только электрическая, но и электромагнитная связь. Общая обмотка трансформатора имеет несколько разных выводов (2, 3, 4 и более), при подключении к ним можно получить разные напряжения.

На рисунке показана схема электронного ЛАТРа, с обмотки III сетевого трансформатора Т1 переменное напряжение (0,5…1В) поступает через делитель напряжения (R15 R16 R3) на УНЧ. Данный УНЧ выполнен по схеме упрощенного УМЗЧ, мощности УНЧ достаточно для питания небольшого по мощности устройства подключенного к ЛАТРу, если необходима большая мощность то надо применить долее мощный УМЗЧ и трансформатора Т2. Непосредственно с выхода УНЧ снимается переменное напряжение величина которого от 0 до максимального питающего напряжения.

Обмотка II Т1 должна выдавать напряжение 22…24В. VT1…VT4 должны быть установлены на общем радиаторе. R3 должен быть расположен на лицевой панели корпуса ЛАТРа.

Напряжение питания ОУ должно быть в пределах +/-13…14В. Падение напряжения на R13 R14 должно быть в пределах 0,34…0,4В. На выходе УЧН должна быть синусоида 50Гц (для этого надо подключить нагрузку 16 Ом мощностью не менее 10…15Вт). Т2 пита ТВ3-1-9 от лампового ТВ УЛПЦТИ.

Или любой другой трансформатор с напряжением на первичной обмотке 6В (то есть подавая на его первичную обмотку (на схеме это вторичная) 222В на выходе должно быть 6В, которая является первичной в схеме ЛАТРа, то есть на выходе УНЧ регуляторами настройки R15 R4 и регулятором выходного напряжения R3 мы должны получить максимальное неискаженное синусоидальное напряжение с частотой 50 Гц в пределах 6,2В, при этом напряжение на выходе Т2 должно быть не менее 230В. ) Регулятор R3 позволяет получить на выходе Т2 напряжение от 0 до 230 В с частотой 50Гц.

Литература Ж. Радиосхема 2006-5

Кроме обычных трансформаторов, в которых несколько обмоток, есть автотрансформаторы, в которых всего одна катушка. При необходимости можно произвести сборку автотрансформатора своими руками.

Основной принцип действия автотрансформатора аналогичен обычному аппарату:

  • ток, протекающий по первичной обмотке, создает магнитное поле и магнитный поток в магнитопроводе;
  • величина этого поля зависит от силы тока и от числа витков;
  • изменения магнитного потока наводят ЭДС во вторичной обмотке;
  • величина наведенной ЭДС зависит от числа витков во вторичной обмотке.

Особенность автотрансформатора в том, что часть витков первичной обмотки является также вторичной. В связи с тем, что ЭДС в первичной и вторичной обмотках направлены встречно, ток в общей части катушки I¹² равен разнице I¹ и I². При равенстве входного и выходного напряжения или Ктр=1 I¹² определяется индуктивным сопротивлением катушки.

Основные плюсы и минусы

В связи с особенностями конструкции автотрансформатор обладает преимуществами и недостатками по сравнению с обычными устройствами.

Достоинства автотрансформатора, проявляющиеся при Ктр0,5-2:

  • меньший вес и габариты;
  • более высокий КПД, связанный с пониженными потерями в обмотках и магнитопроводе.

Кроме достоинств, эти устройства имеют недостатки:

  • Повышенный ток КЗ. Это связано с тем, что ток нагрузки ограничен не насыщением магнитопровода, а сопротивлением нескольких витков вторичной обмотки.
  • Электрическая связь между первичной и вторичной обмотками. Это делает невозможным применение этих аппаратов в качестве разделительных и для питания низковольтных устройств в опасных условиях, требующих низкого напряжения согласно ПУЭ.

Мощность автотрансформатора

Мощность любого электроаппарата равна произведению тока на напряжение Р=I*A. В обычном трансформаторе она равна мощности нагрузки с учетом КПД.

Мощность автотрансформатора рассчитывается немного иначе. В повышающем напряжение аппарате она складывается из мощности первичной обмотки части Р¹²=I¹²*U¹² и мощности повышающей обмотки Р²=I²*U⅔. В связи с тем, что ток, протекающий через первичную катушку меньше, чем ток нагрузки, то мощность автотрансформатора меньше мощности нагрузки. Фактически, мощность аппарата определяется разностью первичного и вторичного напряжений и током вторичной обмотки P=(U¹-U²)*I².

Особенно это заметно при небольших (10-20%) отклонениях выходного напряжения. Аналогичным образом рассчитывается понижающий автотрансформатор.

Информация! Это позволяет уменьшить сечение магнитопровода и диаметр провода обмотки. В связи с этим автотрансформатор легче и дешевле обычного устройства.

Что такое ЛАТР

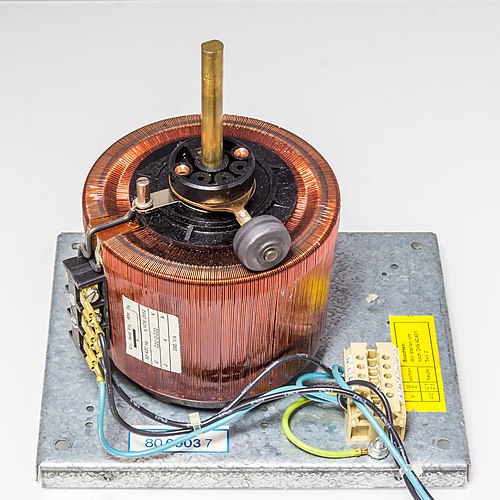

Кроме силовых аппаратов, заменяющих обычные трансформаторы, в школах, институтах и лабораториях используются ЛАТРы – Лабораторные АвтоТРанформаторы. Эти устройства используются для плавного изменения напряжения на выходе аппарата. Самые распространенные конструкции представляют из себя катушку, намотанную на тороидальном магнитопроводе. С одной из сторон провод очищен от лака и по нему при помощи поворотного механизма двигается графитный ролик.

Питающее напряжение подаётся на концы катушки, а вторичное снимается с одного из концов и графитного ролика. Поэтому ЛАТР не может поднимать напряжение выше сетевого, в некоторых модификациях выше 250В.

Кроме катушечных, есть электронные ЛАТРы. Фактически, это не автотрансформатор, а регулятор напряжения. Есть разные виды таких устройств:

  • Тиристорный регулятор. В этих аппаратах в качестве силового элемента установлены тиристор и диодный мост или симистор. Недостаток в отсутствии синусоидальной формы выходного напряжения. Самый известный прибор такого типа – диммер ламп освещения.
  • Транзисторный регулятор. Дороже тиристорного, требует установки транзисторов на радиаторы. Обеспечивает синусоидальную форму выходного напряжения.
  • ШИМ-контроллер.

Совет! Для того, чтобы получить напряжение выше сетевого, ЛАТР подключается ко вторичной обмотке повышающего трансформатора.

Область применения

Особенности автотрансформатора позволяют применять его в быту и разных областях промышленности.

Металлургическое производство

Регулируемые автотрансформаторы в металлургии применяются для проверки и настройки защитной аппаратуры прокатных станов и трансформаторных подстанций.

Коммунальное хозяйство

До появления автоматических стабилизаторов эти аппараты применялись для обеспечения нормальной работы телевизоров и другой аппаратуры. Они представляли из себя обмотку с большим числом отводов и переключателем. Он переключал вывода катушки, а выходное напряжение контролировалось при помощи вольтметра.

В настоящее время автотрансформаторы используются в релейных стабилизаторах напряжения.

Справка! В трехфазных стабилизаторах установлены три однофазных автотрансформатора, и регулировка производится в каждой фазе по-отдельности.

Химическая и нефтяная промышленность

В химической и нефтяной промышленности эти аппараты применяются для стабилизации и регулировки химических реакций.

Производство техники

В машиностроении такие аппараты используются для пуска электродвигателей станков и управления скоростью вращения дополнительных приводов.

Учебные заведения

В школах, техникумах и институтах ЛАТРы применяются при выполнении лабораторных работ и демонстрации законов электротехники, и опытах по электролизу.

Изготовление самодельного ЛАТРа

В продаже есть достаточно готовых устройств, но при необходимости его можно сделать самостоятельно. За основу лучше взять трансформатор на О- или Ш-образном магнитопроводе. Изготовление ЛАТРа на тороидальном железе сводится к его перемотке и требует очень высокой аккуратности при наматывании катушки.

Подготовка материала

Для изготовления регулируемого автотрансформатора необходимы:

  • Магнитопровод. Его сечение определяет мощность автотрансформатора.
  • Обмоточный провод. Его сечение зависит от мощности и потребляемого тока устройства.
  • Термоустойчивый лак. Необходим для пропитки катушки после намотки проводов. Допускается замена масляной краской.
  • Тряпичная изолента или киперная лента и корпус с закрепленными разъемами для подключения нагрузки и питания. Желательно разместить в корпусе цифровой или аналоговый вольтметр
  • Многопозиционный переключатель. Его допустимый ток должен соответствовать току аппарата. При необходимости допускается производить переключение выводов автотрансформатора при помощи пускателей.

Расчет провода

Перед началом намотки катушки необходимо определить сечение провода и необходимое количество витков/вольт (n/v). Этот расчёт производится по поперечному сечению магнитопровода при помощи онлайн-калькуляторов или по специальным таблицам.

Если для изготовления устройства используется исправный трансформатор, то эти параметры определяются по имеющимся обмоткам:

  • подключить трансформатор к сети 220В;
  • вольтметром измерить выходное напряжение V;
  • отключить аппарат;

  • разобрать магнитопровод;
  • размотать вторичную обмотку, считая количество витков N;
  • по формуле n/v=N/V вычислить количество витков/вольт – основной параметр для расчета катушки;
  • измерить сечение провода первичной обмотки.

Совет! Если первичная обмотка не была пропитана лаком и разматывается без нарушения изоляции, то допускается использовать её для намотки катушки автотрансформатора.

Схема

Перед началом работ составляется схема обмотки с указанием количества витков и напряжением на каждом из выводов. В отличие от обычного трансформатора автотрансформатор имеет только одну обмотку, которая изображается с одной из сторон черты, символизирующей магнитопровод.

Для расчетов витков необходимо определить число выводов. Оно зависит от количества положений многопозиционного переключателя. Один из отводов может совпадать с сетевым выводом:

  • определить и указать на схеме напряжение V каждого из положений переключателя;
  • рассчитать необходимое число витков между отводами по формуле N=(n/v)*(V²-V³), где V¹, V², V³ и т.д. – напряжение на последующих выводах;
  • указать на схеме количество витком между каждыми из отводов.

Совет! При необходимости сделать повышающий автотрансформатор к первичной обмотке добавляется необходимое количество витков. Для этого допускается использовать провод, снятый со вторичной обмотки.

Намотка катушки

После выполнения всех расчётов производится намотка катушки. Она выполняется на готовом или специально изготовленном каркасе вручную или при помощи намоточного станка:

  • наматывается необходимое число витков в секции;
  • выполняется ответвление – из обмоточного провода, не обрывая его, делается петля длиной 5-20 см и скручивается в жгут;
  • после изготовления отвода продолжается намотка катушки;
  • операции 1-3 повторяются до завершения намотки;
  • готовая обмотка закрепляется киперной лентой и покрывается лаком или краской.

Процесс сборки

После завершения намотки и высыхания лака производится сборка автотрансформатора:

  • собирается магнитопровод;
  • собранный аппарат устанавливается в корпус;
  • подключаются многопозиционный переключатель и вольтметр;
  • собранный автотрансформатор подключается к клеммам.

Проверка

После сборки работоспособность устройства необходимо проверить:

  • первичная обмотка аппарата подключается к сети;
  • измеряются напряжения при каждом из положений переключателя и данные сравниваются с расчетными;
  • через 20 минут трансформатор отключается и проверяется на нагрев – при его отсутствии производятся повторные испытания под нагрузкой.

Как сделать трансформатор из автотрансформатора

Кроме изготовления ЛАТРа из обычного трансформатора возможно обратная операция – изготовление трансформатора из ЛАТРа. Такие устройства обладают более высоким КПД из-за лучших свойств тороидального сердечника по сравнению с Ш-образным магнитопроводом.

Для такой переделки достаточно намотать вторичную обмотку:

  • посчитать количество витков между выводами 220В;
  • определить число витков/вольт

Электронный автотрансформатор

Более современным способом регулировки является использование электронных устройств. Любое из них можно изготовить своими руками.

Простейшая схема такого приспособления представляет собой переменный резистор, включенный между анодом и управляющим электродом тиристора. Это позволяет получать пульсирующее постоянное напряжение и управлять им в диапазоне 0-110В.

Для регулировки переменного напряжения 0-220В применяется встречно-параллельная схема соединения, а резистор включается между управляющими электродами.

Вместо двух тиристоров целесообразно применение симистора, а в качестве схемы управления использовать диммер для ламп накаливания.

Транзисторное управление

Самая качественная регулировка получается при использовании транзисторного регулятора. Он обеспечивает плавное изменение и правильную форму выходного напряжения.

Недостаток этой схемы в нагреве выходных транзисторов. Для его уменьшения и повышения КПД целесообразно подключить регулятор к выходным клеммам автотрансформатора – грубая регулировка осуществляется переключением обмоток, а плавная при помощи транзисторов.

Самым современным способом является применение ШИМ-контроллера (широтно-импульсная модуляция). В качестве силовых элементов полевые или биполярные транзисторы с изолированным затвором (IGBT).

Для повышения или понижения уровня напряжения (U) используются трансформаторы, в которых благодаря разному числу витков первичной и вторичной обмоток на выходе можно получить требуемый уровень U. Подобные устройства используются и в лабораторных исследованиях, однако их конструкция имеет свои особенности. При необходимости провести плавную регулировку как однофазного, так и трехфазного напряжения, применяются особые автотранформаторы - ЛАТР, выполняющие функцию блока питания (БП) для различных видов приборов в лаборатории.

Основной особенностью данного устройства является то, что первичная и вторичные обмотки в нем соединены электрическим путем (точнее сказать, контуры обмоток соединены, при этом часть витков относится к первичному, а другая часть – к виткам вторичного типа), что обеспечивает помимо электромагнитной, еще и электрическую взаимосвязь.

Вторичная обмотка на выходе имеет несколько рядов клемм, при этом при подключении к каждой из них можно получить разные уровни U.

Преимущества и недостатки использования ЛАТР

Как уже было сказано выше, подобные виды трансформаторов используются в основном в лабораториях. Основными преимуществами применения данного вида приборов можно считать следующие факторы:

  • Высокий КПД, который в ЛАТРах как при однофазном, так и трехфазном токе может достигать значения в 99 %. Такой показатель возможен в том случае, когда различие между U входа и выхода незначительно, при этом выходное напряжение может быть как меньше, так и больше входящего. При этом U выхода всегда имеет синусоидальную характеристику.
  • За счет того, что как первичная, так и вторичная обмотки соединены в единый контур, между ними не существует гальванической развязки. При присутствии зануления (в промышленных сетях) это не критично, зато позволяет использовать якорь маленького диаметра (меньший расход материала) и меньшее количество медного провода, необходимого для витков.
  • В связи с техническими особенностями, указанными в предыдущем подпункте, автотрансформатор бывает, как правило, небольшого размера и достаточно легок, что в свою очередь, значительно влияет на уменьшение его стоимости.

Виды ЛАТРов и их обозначения

Как уже было сказано выше, все подобные виды трансформаторов работают от цепи переменного тока, причем распространены как однофазные, так и трехфазные модели. В зависимости от их технических характеристик , они обозначаются следующим образом:

  • Лабораторный регулируемый автотрансформатр – собственно, ЛАТР .
  • Автотрансформатор , применяемый на однофазном переменном токе (однофазные регулятор напряжения) – РНО .
  • Применяемый на трехфазном токе (трехфазные регуляторы напряжения) автотрансформатор РНТ .

Все ЛАТРы применяются для того, чтобы на выходе получить напряжение, отличное от входящего (преобразователь или регулятор напряжения). Зачастую, их применение оправдано для подключения бытовой техники, номинальное напряжение которой по характеристикам, заявленным производителем, отличается от U промышленной сети (230/50 В или 380/50 В).

Все виды трансформаторов представляют собой несколько обмоток, которые связаны индуктивным путем, и могут преобразовывать либо входное напряжение (трансформаторы U), либо входной ток (трансформаторы I). Что касается лабораторных автотранформаторов, в которых имеется также электрическая связь между обмотками, они хотя и активно применяются с середины пятидесятых годов прошлого века, при этом, остаются востребованными и по сегодняшний день.

Модификация подобного прибора значительно изменилась с течением времени. Ранее, в целях осуществления плавной регулировки по U применялся токосъемный контакт, закрепляемый на витках вторичной обмотки, что позволяло быстро изменять параметры напряжения на выходе. Таким образом, в условиях лаборатории всегда существовала возможность изменять работу различных устройств и агрегатов, как то – менять обороты двигателя, усиливать или приглушать яркость освещения или регулировать температуру нагрева паяльника.

В настоящее время ЛАТР имеет достаточно много различных модификаций, самые популярные из них – и . Однако все модели являются преобразователями напряжения по его величине (стабилизаторами U), причем, выходной параметр имеет возможность настройки. Для правильного использования подобных видов устройств необходимо обратиться к инструкции по применению ЛАТРа .

Схема ЛАТР

Как уже было сказано выше, все ЛАТРы относятся к автотранформаторам и обладают незначительной мощностью. При этом, им не требуется регистрация как средства измерения в Госреестре СИ и, соответственно, их не требуется поверять (по метрологическому освидетельствованию).

ЛАТР используется как на однофазной (230/50В), так и на трехфазной (380/50В) сети переменного тока и состоит из следующих составляющих:

  • Тороидальный сердечник из стали.
  • Обмотка, которая выполнена в виде одного контура (первичная).

При этом ее определенное количество витков зачастую выступает также и в роли вторичной обмотки и может регулироваться в зависимости от требуемого U выхода. Для того, чтобы уменьшить или увеличить число витков вторичной обмотки, в ЛАТРе предусмотрено ручное управление (ручка), поворот которой вызывает скольжение и перемещение угольной щетки от одного витка к другому. Таким образом, изменяется коэффициент трансформации, что и обуславливает различное выходное U.

Как работает ЛАТР

Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.

Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.

Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.

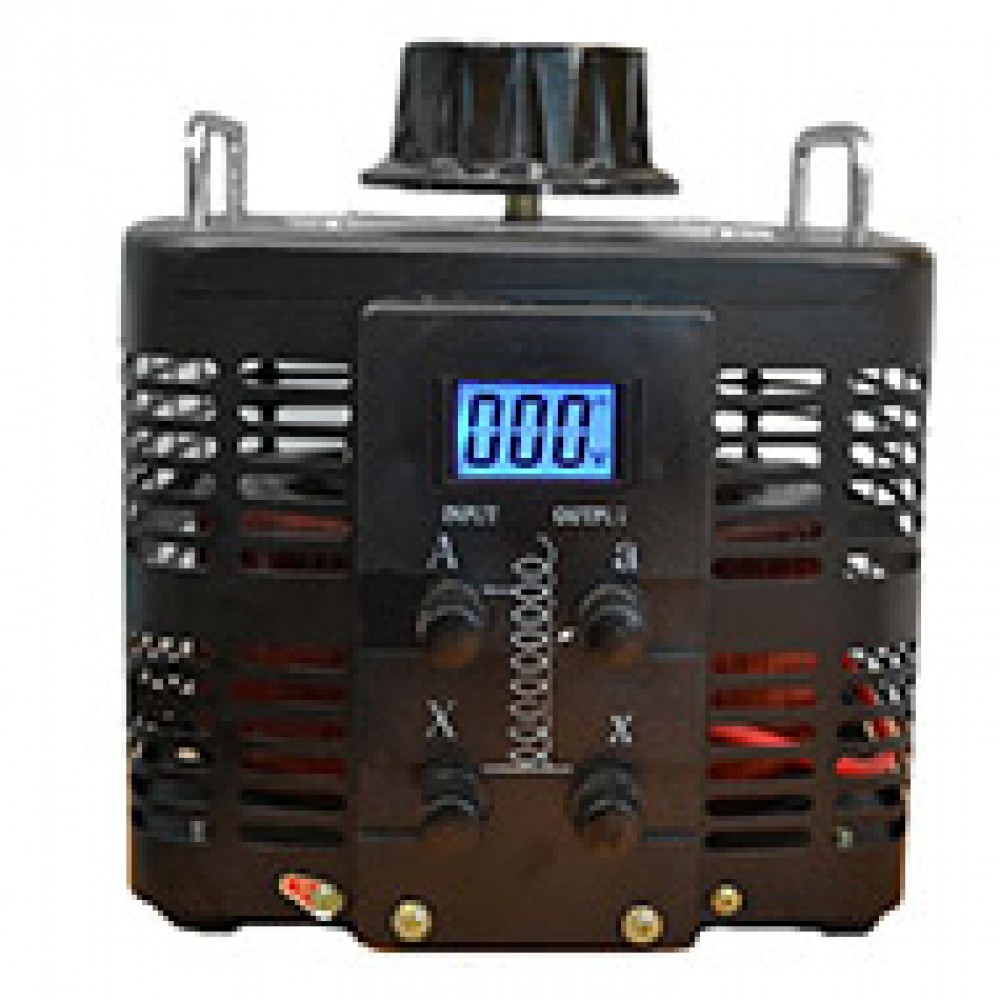

Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.

ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем.

Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.

Виды применяемых лабораторных автотрансформаторов

Все ЛАТРы, используемые в настоящее время, рассчитаны на питание от сети АС определенных напряжений.

Модели, предназначенные для работы на однофазном токе 230/50В. Имеют один тороидальный сердечник, на котором расположена обмотка. Их схема очень проста.

Устройства, работающие от трехфазной сети АС 380/50В. Они оснащены тремя магнитопроводами, каждый из которых имеет свою обмотку. Здесь схема выглядит несколько иначе.

Все виды подобных трансформаторов могут выдавать как пониженное, так и повышенное напряжение на выходе, а именно:

  • РНО – 0-250В.
  • РНТ – 0-450В.

Основные сферы применения ЛАТР

Все подобные виды автотранформаторов имеют достаточно узкое применение за счет своих конструктивных особенностей, а именно:

  • В лабораториях различных НИИ и предприятий для проведения тестовых работ применительно к оборудованию, работающему на АС, а также в качестве стабилизатора U для понижения сетевого напряжения (на входе).
  • Для наладки, отладки промышленных приборов, радиоэлектронной и высокочувствительной техники и большинства устройств, для работы которых требуется пониженный уровень U.
  • В качестве зарядного устройства для АКБ.
  • В ЖКХ.
  • В образовательных учреждениях для проведения лабораторных работ.

Однако, если в электросети постоянно имеется нестабильный уровень U, применение ЛАТРа не будет себя оправдывать, так как в подобных случаях требуется установка стабилизатора.

Как изготовить ЛАТР своими руками

Подобный тип автотрансформатора вполне возможно изготовить собственными силами, при этом, предпочтительно начинать с простой модели, предназначенной для однофазного тока с U сети 230/50В.

Для понимания того, что такое трансформатор ЛАТР и как он будет работать, достаточно взглянуть на простейшую схему.

Можно, конечно, собрать и электронный ЛАТР своими руками . Но для начала следует приступать к сборке с элементарных схем.

Следует заранее оговориться, что подобный типы ЛАТРов предназначаются для изменения напряжения в небольших диапазонах. Иначе целесообразно использовать обычные, классические схемы трансформаторов с первичной и вторичной обмотками. При применении ЛАТРа на большой разнице входного и выходного U возможно возникновение следующих проблем:

  • Велика вероятность возникновения I, близкого к току КЗ.
  • В связи с использованием большего количества материала (сердечника, медной проволоки), вес и габариты полученного трансформатора будут достаточно велики, что также и увеличит его стоимость.
  • Низкий КПД.

Для сборки ЛАТРа необходимо подготовить следующие материалы:

  • Сердечник (стержневой или тороидальной формы), продаются в специализированных магазинах. Возможно также найти подобный якорь в старой, сломанной технике.
  • Медная проволока (для обмотки).
  • Изолента (тряпичная).
  • Термостойкий лак.
  • Корпус, на который необходимо установить входные и выходные клеммы.

Если необходимо собрать автотрансформатор с возможностью изменения выходного U, также потребуются:

  • Вольтметр (можно применить как аналоговый, так и цифровой вариант).
  • Ручка и ползунок, имеющий угольную щетку (необходимы для регулировки U).

Для того, чтобы правильно подобрать количество витков медной проволоки, необходимо произвести расчет провода. С этой целью необходимо определиться, в каких диапазонах требуется получить напряжение на выходе. В качестве стандартных значений используется 127/50, 180/50 и 250/50, при этом U входа = 230/50В. Также требуется ограничить и задать мощность прибора Р.

Расчет витков обмотки

Для того, чтобы подобрать требуемый провод, необходимо определить максимальный ток, который возможен через обмотку. Максимальный I можно получить при работе автотрансформатора в качестве понижающего с 230В (U1) на 127В (U2). Таким образом, I считается следующим образом:
I = I2 – I1 = P / U2 – P / U1, где:

  • I, I2, I3 – тoк на участках, A.
  • Р – мощность, Вт.
  • U1, U2 – напряжение на входе и выходе, В.

Для того, чтобы подобрать провод требуемого диаметра, необходимо произвести следующий расчет:

Исходя из таблицы по выбору марки провода и его сечения, согласно ПУЭ подбирается требуемый провод.

Pp = P * k * (1 – 1/n)

В последней формуле k – коэффициент, зависящий от КПД ЛАТРа.

Теперь требуется определить количество витков обмотки, необходимое для U в 1 В. Для этой цели определяется площадь поперечного сечения магнитопровода S:

В данной формуле:

  • W0 – количество витков обмотки, необходимое для U в 1 В.
  • m – постоянный коэффициент (35 – для тороидального сердечника, 50 – для стержневого)

В зависимости от вида материала, используемого в качестве сердечника, многие предпочитают увеличивать количество витков на 1В на 30%, а общее количество – на 10% во избежание потерь по U.

После этого рассчитывается необходимое количество витков путем перемножения W0 на требуемое напряжение вторичной обмотки:

Чтобы рассчитать требуемую длину провода, необходимо намотать один виток на сердечник, а затем замерить его длину. Умножая полученную величину на рассчитанное выше количество витков, в результате можно получить необходимую длину проволоки. Для того, чтобы проволоки хватило на присоединение к разъемам, с каждой стороны требуется добавить по 30 см.

Сборка ЛАТРа

Для того, чтобы собрать ЛАТР с возможностью регулировки U на выходе, необходимо использовать сердечник тороидального профиля.

Поверхность сердечника, которая будет соприкасаться с медной обмоткой, обматывается тряпичной изолентой. Один конец подготовленной медной проволоки оставляется для крепления разъема. После этого на сам магнитопровод необходимо намотать то количество витков, которое получилось из расчета, представленного выше.

С учетом того, что собираемый ЛАТР предназначен для нескольких уровней напряжения, при достижении первого значения из провода делается петля, после чего намотка витков продолжается до тех пор, пока весь провод не будет использован.

После того, как вся проволока намотана на сердечник, она покрывается термостойким лаком. При этом, самым оптимальным вариантом лакировки будет являться опускание магнитопровода с намотанной медной проволокой непосредственно в емкость, заполненную лаком, после чего его требуется оставить в ней на некоторое время. По истечении необходимого для выбранного лака времени сердечник с обмоткой вынимается из лака и просушивается, после чего помещается в подготовленный корпус.

Один конец намотанного провода подсоединяется к клемме, на которую будет подаваться питание от сети. Не стоит забывать, что она в обязательном порядке должна быть соединена с общим разъемом нагрузки, для этого достаточно соединить их изнутри короба обычным проводом.

Петля обмотки, которая соответствует U=230В, соединяется со второй входной клеммой (идет на БП). Все оставшиеся петли, соответствующие различным напряжениям, подключаются к соответствующим разъемам в зависимости от схемы подключения .

Если собирается ЛАТР, предназначенный для плавного регулирования выходного U, на корпусе делается крепление, в которое вставляется регулирующая ручка с подсоединенной к ней угольной щеткой, при этом она должна прикасаться к верхним виткам обмотки.

Там, где будет двигаться ползунок со щеткой, необходимо счистить лак (можно разметить данный участок на глаз), что обеспечит электрический контакт. В данном случае на выходе будет всего одна клемма, которую необходимо подсоединить к щетке, а также установить вольтметр.

После окончательной сборки получается готовый ЛАТР, собранный своими руками .

Проверка работоспособности собранного автотрансформатора

После сборки, данный автотранформатор необходимо протестировать на работоспособность, для чего требуется придерживаться следующей последовательности действий:

  1. На входные клеммы подается напряжение 230/50 В.
  2. После подачи U необходимо выждать некоторое время и убедиться в отсутствии постороннего шума, вибрации, запаха или появления дыма.
  3. Поворачивая ручку регулятора, сверить необходимое значение выходных U с заданными.
  4. После непродолжительного времени работы отключить трансформатор, открыть корпус и проверить обмотку на возможный перегрев.

Если все вышеуказанные пункты соблюдены и не замечено никаких отклонений в нормальной работе прибора, данный ЛАТР может использоваться по своему назначению. Таким образом, подобные лабораторные автотрансформаторы возможно применять не только в условиях учреждения, но и в быту, обеспечивая требуемое напряжения для работы разнообразных приборов.

Трансформаторные устройства обеспечивают нормальное функционирование различной электротехники. Лабораторный автотрансформатор (ЛАТР) выполняет функции своеобразного блока питания для напряжения сети переменного типа. Что такое ЛАТР, каковы его особенности и основной принцип работы, будет рассмотрено далее.

Особенности

Рассматривая, что это такое ЛАТР, следует отметить, что это разновидность автотрансформаторов. Он характеризуется невысокой мощностью, ему не требуется госреестр. Принцип работы, которым обладает лабораторный регулировочный автотрансформатор, заключается в настройке напряжения переменного типа однофазной (слева на фото) или трехфазной сети(справа).

Схема ЛАТРа включает в себя стальной сердечник тороидального типа. На нем присутствует всего один контур. Двух отдельных обмоток у этого устройства нет. Контуры совмещены. Одна часть может быть отнесена к виткам первичного типа, а другая – к виткам вторичного типа. Регулировочный автотрансформатор ЛАТР имеет достаточно простую схему. Пользователь может самостоятельно настраивать количество витков вторичной обмотки. Это отличает представленную разновидность агрегатов от других трансформаторов. О том как собрать ЛАТР своими руками мы писали .

Конструкция

Регулировать представленный агрегат становится возможным посредством наличия в конструкции поворотной ручки. С ее помощью задается количество витков вторичного контура. Ручка связывается с угольной щеткой. Регулируемые автотрансформаторы позволяют управлять обмотками после включения аппаратуры. При этом щетка, согласно инструкции, скользит вдоль контура, задавая показатель трансформации.

С угольной щеткой соединяется один из выходов вторичной обмотки. Другой ее конец подведен к входной стороне сети. Потребители подсоединяются к выходным клеммам, а они, в свою очередь, подключаются к электросети. Это делает применение оборудования эффективным и удобным.

На лицевой панели прибора устанавливается вольтметр. Он снимает показания вторичной цепи. Это позволяет оперативно реагировать на перегрузки. Вольтметр предоставляет возможность производить регулировку точно.

На корпусе есть вентиляционная решетка. Это обеспечивает естественное охлаждение магнитопривода.

Разновидности

Существует оборудование, рассчитанное на регулировку напряжения трехфазной или однофазной сети. Во втором варианте электронный ЛАТР имеет одну обмотку и один сердечник. Трехфазный агрегат включает в свою конструкцию три сердечника. На каждом из них есть по одной обмотке.

ЛАТРы могут как понижать, так и повышать напряжение. Это их основная особенность. Однофазные разновидности создают напряжение в сети от 0 до 250 В. ЛАТР трехфазный (380 В в сети) может регулировать диапазон от 0 до 450 В.

Следует отметить, что КПД обеих разновидностей приборов высокий. Он достигает 99%. При этом создается выходное напряжение синусоидной формы.

Применение

ЛАТРы применяют в исследовательских центрах, лабораториях для проведения тестирования оборудования переменного тока. Иногда подобные приборы необходимы для стабилизации сетевого напряжения. Например, в момент недостаточного его уровня в сети в данный момент.

Однако сфера его применения ограничена. Если в сети наблюдаются постоянные перепады, скачки, применение автотрансформатора будет бессмысленным. В этом случае потребуется установить стабилизатор. Главным предназначением ЛАТРа является точная настройка напряжения для выполнения различных исследовательских задач, тестов.

Подобное оборудование может потребоваться в процессе наладки приборов промышленного назначения, высокочувствительной аппаратуры, радиоэлектроники. Они обеспечивают правильное питание техники, работающей на низком напряжении. Также их применяют при выполнении зарядки аккумуляторов.

Рассмотрев основные особенности лабораторных автотрансформаторов, можно правильно применять агрегат в различных целях, повышая эффективность и удобство настройки различного оборудования.

Электронный ЛАТР своими руками

В настоящее время производится много регуляторов напряжения и большинство из них изготовлены на тиристорах и симисторах, которые создают значительный уровень радиопомех. Предлагаемый регулятор помех не даёт совсем и может использоваться для питания различных устройств переменного тока, без каких – либо ограничений, в отличие от симисторных и тиристорных регуляторов.В Советском Союзе выпускалось очень много автотрансформаторов, которые, в основном, применялись для повышения напряжения в домашней электрической сети, когда по вечерам напряжение очень сильно падало, и ЛАТР (лабораторный автотрансформатор) был единственным спасением для людей, желающих посмотреть телевизор. Но главное в них то, что на выходе из этого автотрансформатора получается такая же правильная синусоида, как и на входе, не зависимо от напряжения. Этим свойством активно пользовались радиолюбители.Выглядит ЛАТР так:Напряжение в этом приборе регулируется при помощи качения графитового ролика по оголённым виткам обмотки: Помехи в таком ЛАТРе, всё же были из - за искрения, в момент качения ролика по обмоткам.В журнале «РАДИО», №11, 1999г на странице 40 была напечатана статья «Беспомеховый регулятор напряжения».Схема этого регулятора из журнала: В предлагаемом журналом регуляторе не искажается форма выходного сигнала, но низкий коэффициент полезного действия и невозможность получения повышенного напряжения (выше напряжения сети), а также устаревшие комплектующие, которые найти сегодня проблематично, сводят на нет все преимущества данного прибора.

Схема электронного ЛАТРа

Я решил по возможности избавиться от некоторых недостатков регуляторов, перечисленных выше и сохранить их главные достоинства.От ЛАТРа возьмём принцип автотрансформации и применим его на обычном трансформаторе, тем самым повысим напряжение выше напряжения сети. Мне понравился трансформатор от блока бесперебойного питания. В основном тем, что его не нужно перематывать. Всё нужное в нём есть. Марка трансформатора: RT-625BN. Вот его схема:Как видно из схемы, в нём присутствует, помимо основной обмотки на 220 вольт, ещё две, выполненные обмоточным проводом того же диаметра, и две вторичные мощные. Вторичные обмотки отлично подходят для питания цепи управления и работы кулера охлаждения силового транзистора. Две дополнительные обмотки соединяем последовательно с первичной обмоткой. На фотографиях видно, как это сделано по цветам.На красный и чёрный провода подаём питание.Добавляется напряжение с первой обмотки.Плюс две обмотки. Итого получается 280 вольт. Если нужно большее напряжение, то можно домотать ещё провода до заполнения окна трансформатора, предварительно сняв вторичные обмотки. Только мотать нужно обязательно в том же направлении, что и предыдущая обмотка, и соединять конец предыдущей обмотки с началом следующей. Витки обмотки должны, как бы продолжать предыдущую обмотку. Если намотаете навстречу, то при включении нагрузки будет большая неприятность!Повышать напряжение можно, лишь бы регулирующий транзистор выдержал это напряжение. Транзисторы из импортных телевизоров встречаются до 1500 вольт, так что простор есть.Трансформатор можно взять и любой другой, подходящий вам по мощности, удалить вторичные обмотки и домотать провод до нужного вам напряжения. В этом случае, напряжение управления можно получить от дополнительного вспомогательного маломощного трансформатора на 8 – 12 вольт.Если кому – то захочется повысить КПД регулятора, то можно и здесь найти выход. Транзистор бесполезно расходует электроэнергию на нагрев тогда, когда ему приходится сильно убавлять напряжение. Чем сильнее нужно убавить напряжение, тем сильнее нагрев. В открытом состоянии, нагрев незначителен. Если изменить схему автотрансформатора и сделать на нём много выводов нужных вам уровней напряжения, то можно при помощи переключения обмоток подать на транзистор напряжение близкое к нужному вам в данный момент. Ограничения в количестве выводов трансформатора не имеется, нужен только соответствующий количеству выводов переключатель. Транзистор в этом случае будет нужен только для незначительной точной корректировки напряжения и КПД регулятора повысится, а нагрев транзистора уменьшится.

Изготовление ЛАТРа

Можно приступать к сборке регулятора.Схему из журнала я немного доработал, и получилось вот что:С такой схемой можно значительно повышать верхний порог напряжения. С добавлением автоматического кулера, снизился риск перегрева регулирующего транзистора.Корпус можно взять от старого компьютерного блока питания.Сразу нужно прикинуть порядок размещения блоков устройства внутри корпуса и предусмотреть возможность их надёжного закрепления.Если нет предохранителя, то обязательно нужно предусмотреть другую защиту от короткого замыкания.Высоковольтный клеммник надёжно крепим к трансформатору.На выход я поставил розетку для подключения нагрузки и контроля напряжения. Вольтметр можно поставить любой другой, на соответствующее напряжение, но не меньше 300 Вольт.

Понадобится

Нам понадобятся детали:
  • Радиатор охлаждения с кулером (любой).
  • Макетная плата.
  • Контактные колодки.
  • Детали можно подбирать исходя из наличия и соответствия номинальным параметрам, я ставил то, что первым под руку попало, но выбирал более или менее подходящее.
  • Диодные мосты VD1 – на 4 - 6А – 600 В. Из телевизора, кажется. Или собрать из четырёх отдельных диодов.
  • VD2 - на 2 - 3 А – 700 В.
  • T1 – C4460. Транзистор я поставил от импортного телевизора на 500V и мощностью рассеяния 55W. Можете попробовать любой другой подобный высоковольтный, мощный.
  • VD3 – диод 1N4007 на 1A 1000 В.
  • C1 – 470mf х 25 В, лучше ёмкость ещё увеличить.
  • C2 – 100n.
  • R1 – 1 кОм потенциометр любой проволочный, от 500 Ом и выше.
  • R2 – 910 - 2 Вт. Подбор по току базы транзистора.
  • R3 и R4 - по 1 кОм.
  • R5 – подстрочный резистор на 5 кОм.
  • NTC1 - терморезистор на 10 кОм.
  • VT1 – любой полевой транзистор. Я поставил RFP50N06.
  • M – кулер на 12 В.
  • HL1 и HL2 – любые сигнальные светодиоды, их можно вовсе не ставить вместе с гасящими резисторами.
Первым делом нужно приготовить плату для размещения деталей схемы и закрепить её на месте в корпусе.Размещаем на плате детали и припаиваем их.Когда схема собрана, настаёт время её предварительного испытания. Но нужно это делать очень осторожно. Все детали находятся под напряжением сети. Для испытания устройства я спаял две лампочки на 220 вольт последовательно, чтобы они не сгорели, когда на них пойдёт напряжение 280 вольт. Одинаковой мощности лампочек не нашлось и поэтому накал спиралей сильно различается. Нужно иметь ввиду, что без нагрузки регулятор работает очень некорректно. Нагрузка в данном устройстве является частью схемы. При первом включении лучше поберегите глаза (вдруг что – то напутали). Включаем напряжение и потенциометром проверяем плавность регулировки напряжения, но не долго, во избежание перегрева транзистора. После испытаний начинаем собирать схему автоматической работы кулера, в зависимости от температуры.У меня не нашлось терморезистора на 10 кОм, пришлось взять два по 22 кОм и соединить их параллельно. Получилось около десяти кОм.Крепим терморезистор рядом с транзистором с применением теплопроводной пасты, как и для транзистора.Устанавливаем остальные детали и припаиваем. Не забудьте удалить медные контактные площадки макетной платы между проводниками, как на фото, иначе при включении высокого напряжения может произойти замыкание в этих местах.Осталось отрегулировать подстроечным резистором начало работы кулера, когда температура радиатора возрастёт. Помещаем всё в корпус на штатные места и закрепляем. Окончательно проверяем и закрываем крышку.Смотрите, пожалуйста, видео работы беспомехового регулятора напряжения.Удачи вам.

sdelaysam-svoimirukami.ru

Электронный ЛАТР - Меандр - занимательная электроника

В статье рассмотрена конструкция регулируемо­го источника питания переменного тока промыш­ленной частоты синусоидальной формы, который способен заменить ЛАТР небольшой мощности.

После выхода из строя ЛАТРа, установленного в стенде СИ-СЦБ, предназначенного для испыта­ния приборов железнодорожной автоматики, ав­тор задался целью заменить его электронным ана­логом и успешно воплотил ее в жизнь. Описываемое устройство имеет следующие основные технические характеристики:

  • напряжение питания - ~19...24 В;
  • выходное напряжение переменного тока - ре­гулируемое от 0 до 300 В;
  • максимальная мощность нагрузки - 30 Вт.

Такие параметры, как максимальная мощность нагрузки и максимальное выходное напряжение, будут зависеть от мощности источника питания и параметров выходного трансформатора.

Описание схемы устройства

Идея регулятора напряжения переменного то­ка довольно проста: необходимо взять регулируе­мый по уровню синусоидальный сигнал и подать его на усилитель мощности низкой частоты, нагру­женный на повышающий трансформатор. Таким образом, можно получить напряжение переменно­го тока, регулируемое от 0 до значения, определяе­мого параметрами выходного трансформатора.

Принципиальная электрическая схема устрой­ства показана на рис.1. Схема состоит из двух блоков: модуля питания и регулирования, и усили­теля низкой частоты (УНЧ).

В качестве УНЧ использована конструкция двухтактного транзисторного усилителя мощнос­ти звуковой частоты, работающего в режиме В. Выбор схемы и конструкции УНЧ обусловлен его простотой, высоким КПД, большой выходной мощ­ностью и высокой температурной стабильнос­тью. Принцип работы такого усилителя подробно описан в .

Модуль питания и регулирования служит для преобразования поступающего напряжения пере­менного тока в двухполярное напряжение посто­янного тока, выделения синусоидального сигнала с регулируемой амплитудой для подачи на вход усилителя мощности, и питания вентилятора ох­лаждения.

Для создания двухполярного напряжения ис­пользована однополупериодная схема выпрямле­ния на диодах VD1, VD2 с фильтрующими конден­саторами С2, С3.

Синусоидальный сигнал управления УНЧ снима­ется с регулируемого делителя R1-R3. Подстроен­ный резистор R2 служит для установки максималь­ного уровня входного сигнала, обеспечивающего отсутствие нелинейных искажений выходного сиг­нала УНЧ.

Схема питания вентилятора охлаждения состо­ит из токоограничивающего резистора R4 и филь­трующего конденсатора С5.

Выход УНЧ защищен от короткого замыкания предохранителем FU1. Для предотвращения воз­можного протекания через нагрузку постоянной составляющей выходного сигнала, в ее цепи уста­новлен разделительный конденсатор С4.

Конструкция, детали и наладка

Оба функциональных блока устройства собра­ны на печатных платах из односторонне фольгированного стеклотекстолита. Чертеж печатной пла­ты УНЧ показан на рис.2, а схема расположения элементов - на рис.3.

Резистор R5 использован для поверхностного монтажа, все остальные компоненты схемы - вы­водные. Особых требований к используемым де­талям нет, и они могут быть заменены любыми ана­логичными по параметрам. В качестве предвыходных транзисторов можно использовать импортные аналоги, например, комплементарную пару SS8050, SS8550. Для замены выходных тран­зисторов подойдет пара BD912, BD911, или более мощные 2SA1943, 2СА5200.

Выходные транзисторы VT3, VT4 должны быть установлены на радиатор. Для обеспечения компактности конструкции удобно использовать ради­атор охлаждения центрального процессора персо­нального компьютера с установленным на нем вентилятором. Так как коллекторы выходных тран­зисторов соединены, то изолировать их от ради­атора нет необходимости.

Схема УНЧ допускает параллельное включение выходных транзисторов для обеспечения большей выходной мощности. На плате предусмотрена возможность монтажа двух пар транзисторов.

Наладка УНЧ заключается в установке напряже­ния между базами транзисторов VT1, VT2 на уров­не 0,4...0,5 В. Она осуществляется подбором но­миналов резисторов R10, R11.

Чертеж платы модуля питания и регулирования не приводится, так как ее размеры и компоновка будут зависеть от типа используемых компонентов и схемы реализации низковольтного питания. В большинстве случаев разводку этого модуля удоб­ней будет произвести навесным монтажом.

Окончательная наладка устройства сводится к регулировке уровня входного сигнала УНЧ для обеспечения необходимой мощности нагрузки при отсутствии нелинейных искажений. Для это­го устройство нагружают требуемой максималь­ной нагрузкой. Затем движок регулятора R3 пере­водят в верхнее по схеме положение и, контролируя осциллографом форму сигнала на на­грузке. Подстроечным резистором R2 регулируют амплитуду входного сигнала таким образом, что­бы в выходном сигнале отсутствовали искажения.

Регулировка амплитуды входного сигнала УНЧ приведет к изменению уровня выходного напряже­ния устройства, поэтому лучше использовать вы­ходной трансформатор, имеющий обмотку с отво­дами, чтобы была возможность регулировки необходимого максимального уровня выходного напряжения.

Следует отметить, что в связи с отсутствием стабилизации питающего напряжения и свойств выходного трансформатора, уровень выходного напряжения будет достаточно сильно зависеть от мощности нагрузки. Но так как ЛАТР обычно используется для плавной регулировки напряже­ния от нуля на уже подключенной к нему нагруз­ке с контролем напряжения и тока, то это не име­ет значения.

В авторской реализации для питания устройст­ва от сети ~220 В был использован сигнальный трансформатор СТ-6 номинальной мощностью 40 ВА, а выход УНЧ нагружался на часть вторичной обмотки трансформатора Тр2 стенда. На самом деле выбор схемы питания и типа выходного трансформатора будет зависеть от целей приме­нения устройства.

Во время экспериментов и тестирования ре­гулятора его питание осуществлялось от само­дельного трансформатора мощностью около 100 Вт, имеющего выходное напряжение около 17 В, а для нагрузки использовалась вторичная обмотка типового трансформатора ТС-40-2. Пер­вичная обмотка трансформатора Т2 нагружалась лампой накаливания мощностью 40 Вт. Получены следующие результаты тестирования экспери­ментальной схемы:

  • на «холостом ходу» при выведенном на ноль регуляторе уровня: ~U1 = 17,3 В, ~I1=30 мА, =U1=±23 В, ~U2=0, ~I2=30 мА, ~Uвых=0, где: ~U1/~I1 - напряжение/ток во вторичной обмотке трансформатора Т1, =U1 - напряжение питания УНЧ, ~U2/~I2 - напряжение/ток в первичной об­мотке трансформатора Т2, ~Uвых - напряжение на вторичной обмотке Т2;
  • при установленном на максимум регуляторе (до момента появления искажений выходного сигнала): ~U1 = 17 В, ~I1= 1,4 A, =U1=±20,5 В, ~U2=16 В, ~I2=1,2 А, ~Uвых=220 В;
  • при нагрузке вторичной обмотки выходного трансформатора лампой накаливания мощностью 40 Вт: ~U1=16,8 В, ~I1=2,5 A, =U1=±17,7 В, ~U2=14 В, ~I2=2,1 А, ~Uвых=170 В.

Как видно из выше приведенных эксперимен­тальных данных, КПД устройства, при потреблении нагрузкой около 30 Вт, составляет приблизитель­но 70%.

В современных условиях для питания УНЧ удобнее использовать импульсный двухполярный источник питания. Однако в этом случае придет­ся изготовить генератор синусоидального сигна­ла или же брать сигнал из сети через дополнитель­ный маломощный сетевой трансформатор.

Литература

  1. Дорофеев. М. Режим В в усилителях мощно­сти 34 // Радио. - 1991. - №3. - С.53-56.
Возможно, Вам это будет интересно:

meandr.org

Латр своими руками - sovetskyfilm.ru

Область применения ЛАТРа
  • Коммунальное хозяйство;
  • Производство техники.

ЛАТР (сокращенное название от Лабораторный Автотрансформатор) представляет собою трансформатор. снабженный дополнительным ползунком, способным производить регулировку выходного напряжения. Причем не только в сторону понижения, но и повышения.

В радлиолюбительской лаборатории это, безусловно, очень полезный прибор. С его помощью можно, например, регулировать температуру паяльника, производить настройку различных приборов (к примеру он очень полезен во время настройки устройства защиты от перенапряжения),

Также он очень может пригодится и во время ремонта импульсных источников питания, когда требуется необходимость проверки устройства на работоспособность при пониженном напряжении.

Но при всех своих полезных свойствах, у промышленного ЛАТРа есть и ряд недостатков: достаточно высокая стоимость и крупные размеры (что не всегда приемлемо для домашних условий).

Поэтому в ряде случаев ЛАТР можно заменить электронным аналогом: то есть устройством, позволяющим производить регулировку переменного напряжения в широком диапазоне.

Схема электронного латра представлена ниже:

Схема довольна проста и доступна даже начинающему радиолюбителю. Она позволяет регулировать напряжение на активной нагрузке в пределах от 0 до 220В. Мощность ее может быть в пределах от 25 до 500 Вт, но если тиристоры (тринисторы) VD1, VD2 установить на радиаторы, мощность можно увеличить до 1,5кВт.

Основные элементы устройства – тиристоры VD1,VD2 включены навстречу друг другу и параллельно нагрузке R1. Они поочередно пропускают ток то в одном, то в другом направлении. При включении прибора в сеть тиристоры закрыты, и конденсаторы заряжаются через резистор R5. Напряжение на нагрузке устанавливается с помощью переменного резистора R5,который совместно с конденсаторами С1, С2 образует фазосдвигающую цепочку.

Тиристоры управляются импульсами, формируемыми динисторами VD3, VD4 некоторый момент, который определяется сопротивлением включенной в цепь части резистора R5, откроется один из динисторов (какой именно зависит от полярности полупериода). Через него потечет ток разряда соединенного с ним конденсатора, и вслед за динистором откроется соответствующий тиристор. Через тиристор, а значит, и через нагрузку потечет ток. В момент смены знака полупериода тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности. Теперь открывается второй динистор и второй тиристор. Особенность этой схемы в том, что в ней используются оба полупериода переменного тока и к нагрузке подводится полная, а не половинная мощность.

Правда, у данной схемы имеется один существенный недостаток (плата за простоту так сказать.):

форма переменого напряжения на нагрузке будет все-же не строго синусоидальная. Это обусловлено особенностью работы тиристоров.

Этот факт може привести к возникновению помех по сети, так что в дополнение к схеме желательно установить фильтры (дроссели) последовательно нагрузке, которые можно взять, к примеру, из неисправного телевизора.

Уверен: от компактного и вместе с тем достаточно надежного, дешевого и простого в изготовлении «сварочника» ни один мастеровой, домовитый хозяин не откажется. Особенно если узнает, что в основе этого аппарата - легко поддающийся модернизации 9-амперный (знакомый практически каждому со школьных уроков физики) лабораторный автотрансформатор ЛАТР2 да самодельный тиристорный минирегулятор с выпрямительным мостом. Они позволяют не только безопасно подключаться к бытовой осветительной сети переменного тока с напряжением 220 В. но и изменять u на электроде, а значит, выбирать нужную величину тока сварки.

Режимы работы задают с помощью потенциометра. Совместное конденсаторами C2 и C3 он образует фазосдвигающие цепочки, каждая из которых, срабатывая во время своего полу периода. открывает соответствующий тиристор на некоторый промежуток времени. В результате на первичной обмотке сварочного Т1 оказываются регулируемые 20-215 В. Трансформируясь во вторичной обмотке, требуемые -u позволяют легко зажечь дугу для сварки на переменном (клеммы Х2, Х3) или выпрямленном (Х4, Х5) токе.

Резисторы R2 и RЗ шунтируют цепи управления тиристоров VS1 и VS2. Конденсаторы C1. C2 снижают до допустимого уровень радиопомех, сопровождающих дуговой разряд. В роли светового индикатора НL1, сигнализирующего о включении аппарата в бытовую электросеть, используется нвоновая лампочка с токоограничительным резистором R1.

Для подсоединения «сварочника» к квартирной электропроводке применима обычная штепсельная вилка Х1. Но лучше использовать более мощный электроразъем, который в обиходе называют «евровилка-евророзетка». А в качестве выключателя SB1 подойдет «пакетник» ВП25, рассчитанный на ток 25 А и позволяющий размыкать оба провода сразу.

Как показывает практика, устанавливать на сварочном аппарате какие бы то ни было предохранители (про-тивоперегрузочные автоматы) не имеет смысла. Здесь приходится иметь дело с такими токами, при превышении которых обязательно сработает защита на вводе сети в квартиру.

Для изготовления вторичной обмотки с базового ЛАТР2 снимают кожух-ограждение, токосьемный ползунок и крепежную арматуру. Затем на имеющуюся обмотку 250 В (отводы 127 и 220 В остаются невостребованными) накладывают надежную изоляцию (например, из лакоткани), поверх которой размещают вторичную (понижающую) обмотку. А это 70 витков изолированной медной или алюминиевой шины, имеющей в поперечнике 25 мм2. Приемлемо выполнение вторичной обмотки из нескольких параллельных проводов с таким же общим сечением.

Намотку удобнее осуществлять вдвоем. В то время как один, стараясь не повредить изоляцию соседних витков, осторожно протягивает и укладывает провод, другой удерживает свободный конец будущей обмотки, предохраняя ее от скручивания.

Модернизированный ЛАТР2 помещают в защитный металлический кожух с вентиляционными отверстиями, на котором располагают монтажную плату из 10-мм гетинакса или стеклотекстолита с пакетным выключателем SВ1, тиристорным регулятором напряжения (с резистором R6), светоиндикатором HL1 включения аппарата в сеть и выходными клеммами для сварки на переменном (Х2, Х3) или постоянном (Х4, Х5) токе.

При отсутствии базового ЛАТР2 его можно заменить самодельным «сва-рочником» с магнитопроводом из трансформаторной стали (сечение сердечника 45-50 см2). Его первичная обмотка должна содержать 250 витков провода ПЭВ2 диаметром 1,5 мм. Вторичная же ничем не отличается от той, что используется в модернизированном ЛАТР2.

На выходе низковольтной обмотки устанавливают блок выпрямителей с силовыми диодами VD3 - VD10 для сварки на постоянном токе. Помимо указанных вентилей вполне приемлемы и более мощные аналоги, например, Д122-32-1 (выпрямленный ток - до 32 А).

Силовые диоды и тиристоры устанавливают на радиаторах-теплоотводах, площадь каждого из которых не менее 25 см2. Наружу из кожуха выводят ось регулировочного резистора R6. Под рукояткой размещают шкалу с делениями, соответствующими конкретным величинам постоянного и переменного напряжения. А рядом - таблицу зависимости сварочного тока от напряжения на вторичной обмотке трансформатора и от диаметра сварочного электрода (0,8-1,5 мм).

Сварочный трансформатор на базе широко распространенного ЛАТР2 (а), его подключение к принципиальная электрической схеме самодельного регулируемого аппарата для сварки на переменном или постоянном токе (б) и эпюра напряжений (в), поясняющая работу резисторного регулятора режима горения электродуги.

Разумеется, приемлемы и самодельные электроды, изготовленные из углеродистой стальной «катанки» диаметром 0,5-1,2 мм. Заготовки длиной 250-350 мм покрывают жидким стеклом - смесью силикатного клея и измельченного мела, оставив незащищенными 40-мм концы, необходимые для подключения к сварочному аппарату. Обмазку тщательно высушивают, иначе при сварке она начнет «постреливать».

Хотя для сварки можно использовать как переменный (клеммы Х2, Х3), так и постоянный (Х4, Х5) ток, второй вариант, по отзывам сварщиков, предпочтительнее первого. Причем полярность играет далеко немаловажную роль. В частности, при подаче «плюса» на «массу» (свариваемый предмет) и, соответственно, подключении электрода к клемме со знаком «минус» имеет место так называемая прямая полярность. Для нее характерно выделение большего количества тепла, чем при обратной полярности, когда электрод подсоединен к положительному выводу выпрямителя, а «масса» - к отрицательному. Обратная полярность применяется, если нужно уменьшить выделение тепла, например, при сварке тонких листов металла. Почти вся выделяемая злектродугой энергия идет на образование сварного шва, а потому глубина провара на 40-50 процентов больше, чем при токе той же величины, но прямой полярности.

И еще несколько весьма существенных особенностей. Увеличение тока дуги при неизменной скорости сварки приводит к росту глубины провара. Причем если работа ведется на переменном токе, то последний из названных параметров становится на 15-20 процентов меньше, чем при использовании постоянного тока обратной полярности. Напряжение же сварки мало влияет на глубину провара. Зато от uсв зависит ширина шва: с ростом напряжения она увеличивается.

Отсюда важный вывод для занимающихся, скажем, сварочными работами при ремонте кузова легкового автомобиля из тонколистовой стали: наилучшие результаты даст сварка постоянным током обратной полярности при минимальном (но достаточном для устойчивого горения дуги) напряжении.

Дугу необходимо поддерживать минимально короткой, электрод тогда расходуется равномерно, а глубина проплавления свариваемого металла - максимальна. Сам же шов получается чистым и прочным, практически лишенным шлаковых включений. А от редких брызг расплава, трудно удаляемых после остывания изделия, можно защититься, натерев мелом околошовную поверхность (капли будут скатываться, не приставая к металлу).

Возбуждение дуги производят (предварительно подав на электрод и «массу» соответствующее Ucв) двумя способами. Суть первого в легком прикосновении электрода к свариваемым деталям с последующим отводом его на 2-4 мм в сторону. Второй способ напоминает чиркание спичкой по коробку: скользнув электродом по свариваемой поверхности, его тут же отводят на небольшое расстояние. В любом случае нужно уловить момент возникновения дуги и уже потом, плавно перемещая электрод над образующимся тут же швом, поддерживать ее спокойное горение.

В зависимости от типа и толщины свариваемого металла выбирают тот или иной электрод. При наличии, например, стандартного сортамента для листа Ст3 толщиной 1 мм подойдут электроды диаметром 0,8-1 мм (на это в основном и рассчитана рассматриваемая конструкция). Для сварочных работ на 2-мм стальном прокате желательно иметь и «сва-рочник» помощнее, и электрод потолще (2-3 мм).

Для сварки ювелирных изделий из золота, серебра, мельхиора лучше использовать тугоплавкий электрод (например, вольфрамовый). Можно сваривать и менее стойкие к окислению металлы, используя защиту углекислым газом.

В любом случае работу можно выполнять как вертикально расположенным электродом, так и наклоненным вперед или назад. Но искушенные профессионалы утверждают: при сварке углом вперед (имеется в виду острый угол между электродом и готовым швом) обеспечиваются более полный провар и меньшая ширина самого шва. Сварка же углом назад рекомендуется лишь для соединения внахлестку, особенно когда приходится иметь дело с профильным прокатом (уголком, двутавром и швеллером).

Немаловажная вещь - сварочный кабель. Для рассматриваемого аппарата как нельзя лучше подойдет медный многожильный (общее сечение около 20 мм2) в резиновой изоляции. Потребное количество - два полутораметровых отрезка, каждый из которых следует оборудовать тщательно обжатым и пропаянным клеммным наконечником для подключения к «сварочнику». Для непосредственного же соединения с «массой» используют мощный зажим типа «крокодил», а с электродом - держатель, напоминающий трехзубую вилку. Можно воспользоваться и автомобильным «прикуривателем».

Необходимо позаботиться также о личной безопасности. При электроду-говой сварке постараться уберечься от искр, а тем более - от брызг расплавленного металла. Рекомендуется надевать брезентовую одежду свободного покроя, защитные рукавицы и использовать маску, предохраняющую глаза от жесткого излучения электрической дуги (солнцезащитные очки здесь непригодны).

Разумеется, нельзя забывать и о «Правилах техники безопасности при выполнении работ на электрооборудовании в сетях с напряжением до 1 кВ». Электричество беспечности не прощает!

М.ВЕВИОРОВСКИЙ, Московская обл.

В чем отличие автотрансформатора от обычного трансформатора

И то, и другое изделие предназначены для питания силовых цепей, однако в отличии от обычного трансформатора, который имеет как минимум две обмотки – первичную и вторичную, автотрансформатор представляет собой однообмоточный трансформатор, у которого нет вторичной обмотки, ее роль выполняет часть витков первичной обмотки. Обмотка автотрансформатора наматывается на сердечник из электротехнической стали.

Устройство автотрансформатора ЛАТР

Конструкция автотрансформатора состоит из кольцевого магнитопровода из электротехнической стали, на который в один слой намотана обмотка из медного провода. На торце сердечника по узкому участку обмотки с удаленной изоляцией перемещается щеточный контакт, по которому и снимается выходное напряжение.

Номинальная мощность промышленных ЛАТРов состоит из ряда: 0,5 – 1,0 – 2,0 – 5,0 – 7,5 КВт.

Схема автотрансформатора и принцип работы

На схеме показан автотрансформатор со скользящим контактом для регулирования выходного напряжения. Такие автотрансформаторы применяются в лабораторной практике и называются ЛАТР – лабораторный автотрансформатор. На первичную обмотку трансформатора подается сетевое напряжение, вторичное напряжение снимается с части первичной обмотки. Как правило, лабораторные трансформаторы имеют возможность не только понижать входное, но и повышать его, как правило до 250 вольт. Чаще всего автотрансформаторы используются при коэффициенте трансформации, близком к единице и как повышающие, т.к. при низком выходном напряжении выгоднее использовать двухобмоточные изделия. Лабораторный автотрансформатор может быть дополнен выпрямительным мостом на мощных диодах, при этом на выходе получаем регулируемое постоянное напряжение от 0 до 220 вольт.

Как работать с автотрансформатором напряжения
Трехфазные автотрансформаторы

Трехфазные устройства изготавливаются аналогично однофазным, где три вторичные обмотки представляют собой часть витков от первичных обмоток. Используются трехфазные автотрансформаторы напряжения преимущественно в промышленных электрических сетях и на производствах для пуска мощных трехфазных электродвигателей при пониженном напряжении.

Недостатки автотрансформаторов: электрическая связь первичной и вторичной обмоток, что ограничивает область их применения.

Cтатьи из категории: Электротехника

  • Как правильно рассчитать сечение проводов под нагрузку
  • Первая помощь при ударе электротоком

    Последствия поражения человека электрическим током могут быть разной тяжести и зависят от многих факторов. Сила тока, напряжение сети, конкретный путь прохождения электрического тока по телу пострадавшего, качество и количество одежды, […]

  • Генераторы переменного тока

    Генераторы переменного тока являются основными источниками переменного напряжения, используемого в промышленности и в аграрном секторе. Гидрогенераторы ГЭС и турбогенераторы ТЭЦ, выходящие на разветвленную сеть станций и систем линий ЛЭП, имеют […]

    Электродвигателем называется устройство, преобразующее электрическую энергию, получаемую из сети распределения, в механическую энергию вращения. Любой электродвигатель состоит из корпуса, защищающего устройство от пыли и влаги, неподвижной части (статора), жёстко скреплённой […]

  • Диэлектрики в электротехнике

    Электроизоляционными принято называть материалы, которые обладают свойством электрически изолировать друг от друга токоведущие части, находящиеся под напряжением из-за наличия между ними определённой разности потенциалов. Такие материалы (называемые диэлектриками) отличаются высоким […]

  • АВ для однофазных и трехфазных сетей

    Согласно требованиям ПУЭ (Правилам Устройства Электроустановок) для обеспечения надёжной защиты промышленных и бытовых электрических сетей от перенапряжений и короткого замыкания в них должны устанавливаться специальные приборы – так называемые выключатели […]

  • Приборы для ограничения напряжения

    Разрядниками принято называть специальные электротехнические приборы, служащие для ограничения перенапряжений, нередко возникающих при эксплуатации действующих электрических сетей. Отметим, что первоначально ими назывались механические изделия, представляющие собой два электрода с искровым […]

  • Запуск электродвигателя через ПМ

    Как известно, электромагнитный пускатель представляет собой электрический коммутационный прибор, который используется для запуска, защиты и остановки электродвигателей, работающих по асинхронной схеме. Главным рабочим элементом любого пускателя является электромагнитный контактор для […]

    Навигация по записям
    Добавить комментарий Отменить ответ

    Материал является пояснением и дополнением к статье:Импульсный преобразователь, источник синусоидального напряжения из постоянного или меандра, прямоугольного Импульсный силовой преобразователь напряжения в чисто синусоидальное. Принципиальная схема, расчет. Импульсный источник синусоидального напряжения

    Вопрос: Можно ли на основе схемы преобразователя напряжения в синусоидальное построить лабораторный автотрансформатор, латр? Какие изменения нужно внести в схему и конструкцию?

    Ответ: Конечно. На основе данной схемы можно изготовить устройство с плавно регулируемым выходным напряжением. Может возникнуть только одна проблема. Если Вы планируете питать от этого ЛАТРа устройства, чувствительные к высокочастотным помехам, то это может не получиться. Изделие дает на выходных клеммах некоторые помехи в высокочастотном диапазоне.

    Изменения в схеме. Преобразователь напряжения в синусоидальное -> импульсный ЛАТР

    Вашему вниманию подборка материалов:

    П рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

    Внеся приведенные изменения в схему преобразователя, мы получаем возможность плавно регулировать выходное напряжение практически от нуля до 220 вольт.

    Подстроечные резисторы R2 и R12 теперь превратились в сдвоенный переменный. А для начальной настройки симметрии сигнала добавились подстроечные резисторы R2′ и R12′ по 5 кОм.

    Советы по сборке и наладке устройства изменения не претерпевают.

    Корректор коэффициента мощности

    Если Вы планируете изготовить устройство на мощность от 300 Ватт и более, то необходимо предусмотреть на входе корректор коэффициента мощности. Дело в том, что выпрямитель на входе обладает неприятным свойством. Он потребляет от сети большой ток для зарядки электролитического конденсатора фильтра в моменты достижения синусоидой максимальных значений. Все остальное время ток не потребляется. Происходят броски тока в сети. Это плохо и для сети, и для Вашего устройства, так как может вызвать перегрев и пробой диодов моста на входе. Стерпеть подобную неприятность можно при небольшой потребляемой мощности. Но когда мощность большая, броски тока могут быть опасными.

    Эту проблему решает специальное устройство - корректор коэффициента мощности. Подключим корректор во входную цепь вместо моста М и конденсатора C1

    Также обращаю внимание на то, что если Вы хотите официально сертифицировать схему, то без корректора при мощности более 300 Вт этого сделать не удастся.

    Внимание, только СЕГОДНЯ!

  • sovetskyfilm.ru

    Самодельный сварочный аппарат из ЛАТР 2. Схема и описание

    Данный самодельный сварочный аппарат из ЛАТР 2 построен на базе девяти амперного ЛАТР 2 (лабораторный регулируемый автотрансформатор) и в его конструкции предусмотрена регулировка сварочного тока. Наличие в конструкции сварочного аппарата диодного моста позволяет производить сварку постоянным током.

    Схема регулятора тока для сварочного аппарата

    Режим работы сварочного аппарата регулируется переменным резистором R5. Тиристоры VS1 и VS2 открываются каждый в свой полупериод попеременно на определенный промежуток времени благодаря фазосдвигающей цепи, построенной на элементах R5, С1 и С2.

    В итоге появляется возможность изменять на первичной обмотке трансформатора входное напряжение от 20 до 215 вольт. В результате трансформации на вторичной обмотке появляется пониженное напряжение, позволяющее с легкостью поджечь сварочную дугу на клеммах X1 и X2 при сварке переменным током и на клеммах X3 и X4 при сварке постоянным током.

    Подключение сварочного аппарата к электросети производится обыкновенной штепсельной вилкой. В роли включателя SA1 можно использовать спаренный автомат на 25А.

    Переделка ЛАТР 2 под самодельный сварочный аппарат

    Сперва с автотрансформатора удаляют защитный кожух, электросъемный контакт и крепление. Далее на существующую обмотку 250 вольт наматывают хорошую электроизоляцию, к примеру, стеклоткань, сверху которой укладывают 70 витков вторичной обмотки. Для вторичной обмотки желательно выбрать медный провод с площадью сечения около 20 кв. мм.

    В случае если нет провода подходящего сечения, можно сделать намотку из нескольких проводов с общей площадью сечения 20 кв.мм. Видоизмененный ЛАТР2 монтируют в подходящий самодельный корпус имеющий вентиляционные отверстия. Там же необходимо установить плату регулятора, пакетный выключатель, а так же клеммы для Х1, Х2 и Х3, Х4.

    В случае отсутствия ЛАТР 2, трансформатор можно сделать самодельный, намотав первичную и вторичную обмотки на сердечник из трансформаторной стали. Сечение сердечника должно быть примерно 50 кв. см. Первичная обмотка наматывается проводом ПЭВ2 диаметром 1,5мм и содержит 250 витков, вторичная такая же которая наматывается на ЛАТР 2.

    На выходе вторичной обмотки подключают диодный мост из мощных выпрямительных диодов. Вместо указанных на схеме диодов можно применить диоды Д122-32-1 или 4 диода ВЛ200 (электровозные). Диоды для охлаждения необходимо установить на самодельные радиаторы с площадью не менее 30 кв. см.

    Еще существенным моментом является выбор кабеля для сварочного аппарата. Для данного сварочника необходимо применить медный многожильный кабель в резиновой изоляции с сечением не менее 20 кв.мм. Необходимо два куска кабеля по 2 метра длинной. Каждый необходимо хорошо обжать клеммными наконечниками для подключения к сварочному аппарату.

    www.joyta.ru

    "ЛАТР" без ЛАТРа - Радиолюбителям - Сборник - Познавательный Интернет-журнал "Умеха

    Вам потребовалось, чтобы жало паяльника нагревалось чуть меньше, чем позволяет его конструкция. Как бы пригодился здесь ЛАТР (лабораторный автотрансформатор регулирующий), но его нет! Не беда. Выручит довольно простое устройство, которое предлагаем собрать своими руками. Его габаритные размеры не превышают 100x50x40 мм. Схема, представленная на рисунке, позволяет регулировать напряжение на активной нагрузке в пределах от 0 до 220 В. Мощность ее может быть любой - от 25 до 1000 Вт, а если тиристоры VD1, VD2 установить на радиаторы, мощность можно увеличить до 1,5 кВт.

    Основные элементы регулятора - тиристоры VD1, VD2, включенные встречно друг другу и параллельно нагрузке. Они поочередно пропускают ток то в одном, то в другом направлении.

    При включении регулятора в сеть в первый момент оба тиристора закрыты, и конденсаторы заряжаются через резистор R5.

    Напряжение на нагрузке устанавливают с помощью переменного резистора R5, который совместно с конденсаторами С1, С2 образует фазосдвигающую цепочку. Тиристоры управляются импульсами, формируемыми динисторами VD3, VD4. В некоторый момент, который определяется сопротивлением включенной в цепь части резистора R5, откроется один из динисторов (какой именно, зависит от полярности полупериода). Через него потечет ток разряда соединенного с ним конденсатора, и вслед за динистором откроется соответствующий тиристор. Через тиристор, а значит, и через нагрузку потечет ток. В момент смены знака полупериода тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности.

    Теперь открываются второй динистор и второй тиристор. Особенность нашей схемы в том, что в ней используются оба полупериода переменного тока и к нагрузке подводится полная, а не половинная мощность.

    umeha.3dn.ru

    Автотрансформатор своими руками - sovetskyfilm.ru

    Что собой представляет электронный ЛАТР?

    Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50-60 Гц во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

    Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

    Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

    Когда подключались различные лабораторные устройства. присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

    В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

    Существуют разные виды автотрансформаторов:

    Последний тип - установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой.

    Область применения ЛАТРа

    Автотрансформатор используют в различных сферах деятельности, среди них:

    • Металлургическое производство;
    • Коммунальное хозяйство;
    • Химическая и нефтяная промышленности;
    • Производство техники.

    Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

    Вдобавок ЛАТР часто используют в учебных заведениях для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

    Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2-5%, выдает точное заданное напряжение.

    По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

    Основные минусы и плюсы автотрансформатора

    Главное преимущество ЛАТРа - это более высокий КПД. ведь только некоторая часть мощности трансформируется. Особенно важно, если входное и выходное напряжения немного отличаются.

    Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

    Первый вариант - прибор изменения напряжения

    Если вы начинающий электрик, то лучше попробовать сначала сделать простую модель ЛАТРа, которая будет регулироваться устройством напряжения - от 0-220 вольт. По такой схеме автотрансформатор имеет мощность - от 25-500 Вт.

    Чтобы увеличить мощность регулятора до 1,5 кВт, нужно тиристоры VD 1 и 2 поставить на радиаторы. Подключают их параллельно нагрузке R 1. Эти тиристоры ток пропускают в противоположных направлениях. При включении прибора в сеть они закрыты, а конденсаторы C 1 и 2 начинают заряжаться от резистора R 5. Еще им при необходимости изменяют величину напряжения во время нагрузки. Вдобавок этот переменный резистор вместе с конденсаторами образовывает фазосдвигающую цепь.

    Такое техническое решение дает возможность пользоваться сразу двумя полупериодами переменного тока. В итоге для нагрузки применяется полная мощность, а не половинная.

    Единственный недостаток схемы в том, что форма переменного напряжения во время нагрузки из-за специфики работы тиристоров оказывается не синусоидальной. Все это приводит к помехам по сети. Для исправления в схеме проблемы достаточно встроить фильтры последовательно нагрузке. Их можно вытащить из сломанного телевизора.

    Второй вариант - регулятор напряжения с трансформатором

    Не вызывающий помех в сети и дающий синусоидальное напряжение прибор, собирать труднее предыдущего. ЛАТР, схема которого имеет биополярный VT 1. в принципе тоже получится сделать самостоятельно. Причем транзистор служит регулирующим элементом в устройстве. Мощность в нем зависит от нагрузки. Работает он как реостат. Такая модель позволяет изменять рабочее напряжение не только при реактивных нагрузках, но и активных.

    Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

    В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6-10 В и мощность примерно 12-15 Вт. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

    Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250-300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

    Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

    • Схема регулятора напряжения с трансформатором

    Полвека назад лабораторный автотрансформатор был очень распространен. Сегодня электронный ЛАТР, схема которого должна быть у каждого радиолюбителя, имеет множество модификаций. Старые модели имели токосъемный контакт, расположенный на вторичной обмотке, что давало возможность плавно менять значение выходного напряжения, позволяло оперативно изменять напряжение при подключении различных лабораторных приборов, изменении интенсивности нагрева жала паяльника, регулировки электрического освещения, изменения оборотов электродвигателя и многого другого. Особое значение имеет ЛАТР в качестве устройства стабилизации напряжения, что очень важно при настройке различных приборов.

    Современный ЛАТР используется почти в каждом доме для стабилизации напряжения.

    Сегодня, когда электронный ширпотреб заполонил прилавки магазинов, приобрести надежный регулятор напряжения простому радиолюбителю стало проблемой. Конечно, можно найти и промышленный образец. Но они часто слишком дорогие и громоздкие, а для домашних условий это не всегда подходит. Вот и приходится многочисленным радиолюбителям «изобретать велосипед», создавая электронный ЛАТР своими руками.

    Простое устройство регулирования напряжения

    Схема простой модели ЛАТРа.

    Одна из самых простых моделей ЛАТР, схема которой изображена на рис.1, доступна и начинающим. Регулируемое устройством напряжение – от 0 до 220 вольт. Мощность этой модели – от 25 до 500 Вт. Повысить мощность регулятора можно до 1,5 кВт, для этого тиристоры VD1 и VD2 следует установить на радиаторы.

    Эти тиристоры (VD1 и VD2) подключаются параллельно нагрузке R1. Они пропускают ток в противоположных направлениях. При включении устройства в сеть эти тиристоры закрыты, а конденсаторы С1 и С2 заряжаются посредством резистора R5. Величину напряжения, получаемого на нагрузке, изменяют по необходимости переменным резистором R5. Он вместе с конденсаторами (С1 и С2) создает фазосдвигающую цепь.

    Рис. 2. Схема ЛАТРа, дающего синусоидальное напряжение без помех в системе.

    Особенностью этого технического решения является использование обоих полупериодов переменного тока, поэтому для нагрузки используется не половинная мощность, а полная.

    Недостатком данной схемы (плата за простоту) надо считать то, что форма переменного напряжения на нагрузке оказывается не строго синусоидальной, что обусловлено спецификой работы тиристоров. Это может привести к помехам по сети. Для устранения проблемы дополнительно к схеме можно установить фильтры последовательно нагрузке (дроссели), например, взять их из неисправного телевизора.

    Как определить мощность латра - Инженер ПТО

    Для плавной регулировки напряжения переменного тока в различных работах, связанных с электротехникой, служат автотрансформаторы (ЛАТР). Их чаще всего используют для изменения напряжения в бытовых приборах, строительстве.

    Автотрансформатор – это один из видов трансформаторов. Две обмотки в этом приборе имеют между собой прямое соединение. Вследствие этого между ними появляются два вида связи, одна из которых электромагнитная, а другая электрическая. Катушка имеет несколько выводов с разными значениями выхода напряжения. Отличие от обычного трансформатора состоит в повышенной эффективности, вследствие частичного изменения мощности.

    Конструктивные особенности

    Трансформаторами называют электроаппаратуру с наличием более 2-х и более обмоток, которые имеют индуктивную связь, служащую для изменения электроэнергии по напряжению.

    Обмотка может быть одна только у автотрансформатора, либо несколько обмоток, охваченных магнитным потоком, намотанных на сердечник с ферромагнитными свойствами, у других трансформаторов.

    Сегодня приобрели популярность 1-фазные трансформаторы (ЛАТР). Это лабораторный вариант трансформатора, в котором обе обмотки между собой не изолированы, а имеют прямое соединение, поэтому кроме электромагнитной связи у них имеется электрическая связь. Такая общая катушка оснащена несколькими выводами. На их выходе можно получить разное по величине напряжение.

    Принцип работы

    Благодаря особенности конструкции автотрансформаторы могут выдавать как пониженное напряжение, так и повышенное. На рисунке показаны схемы автотрансформаторов с понижением и повышением напряжения.

    Если подключить источник переменного тока к Х и «а», то создается магнитный поток. В этот момент в витках катушки индуцируется разность потенциалов одинакового значения. В итоге, между Х и «а» появляется ЭДС, равная значению ЭДС 1-го витка, умноженного на число витков обмотки, находящихся в промежутке между этими точками.

    При подключении нагрузки потребителя к катушке к клеммам Х и «а», ток вторичной катушки пойдет по участку обмотки между этими точками. Имея ввиду то, что первичный и вторичный токи между собой накладываются друг на друга, между Х и «а» будет проходить незначительный ток.

    Из-за такой особенности работы автотрансформатора основную часть обмотки выполняют из провода малого поперечного сечения, что уменьшает его стоимость. Если необходимо изменить напряжение в небольших пределах, то целесообразно применять такие автотрансформаторы (ЛАТР).

    Типы автотрансформаторов
    Нашли применение несколько типов автотрансформаторов:
    • ВУ–25 — Б , служит для сглаживания вторичных токов в защитных схемах трансформаторов.
    • АТД — мощность 25 ватт, долгонасыщаемый, имеет старую конструкцию и мало используется.
    • ЛАТР — 1 , служит для применения с напряжением 127 вольт.
    • ЛАТР — 2 , применяется с напряжением 220 вольт.
    • ДАТР — 1 , служит для слабых потребителей.
    • РНО – для мощной нагруженности.
    • АТЦН применяется в измерительных телеустройствах.
    Автотрансформаторы также подразделяют по мощности:
    • Малой мощности, до 1000 вольт;
    • Средней мощности, свыше 1000 вольт;
    • Силовые.
    Лабораторные автотрансформаторы

    Такой вариант исполнения используют в сетях низкого напряжения для регулировки напряжения в условиях лабораторий. Такие однофазные ЛАТР выполнены из ферромагнитного сердечника в виде кольца, на которое намотан один слой медного провода в изоляции.

    В нескольких местах обмотки сделаны выводы в виде ответвлений. Это дает возможность применять такие устройства в качестве автотрансформаторов с возможностью повышения, либо понижения напряжения с неизменным коэффициентом трансформации. Сверху на обмотке выполнена узкая дорожка, на которой очищена изоляция. По ней двигается роликовый или щеточный контакт, позволяющий плавно изменять вторичное напряжение.

    Витковых коротких замыканий в таких лабораторных автотрансформаторах не случается, так как ток нагрузки и сети в обмотке направлены навстречу друг другу и близки по значению. Мощности ЛАТР выполняют от 0,5 до 7,5 кВА.

    Трехфазные трансформаторы

    Кроме других вариантов исполнений существуют еще и трехфазные варианты автотрансформаторов. У них бывает, как три, так и две обмотки.

    Фазы в них чаще всего соединяют в виде звезды с отдельной точкой нейтрали. Соединение звездой дает возможность понизить напряжение, рассчитанное для изоляции прибора. Для уменьшения напряжения питание подводят к клеммам А, В, С, а выход получают на клеммах а, b, с. Для повышения напряжения все делается наоборот. Такие трансформаторы используют для уменьшения уровня напряжения при запуске мощных электромоторов, а также для регулировки напряжения по ступеням в электрических печах.

    Высоковольтные автотрансформаторы применяют в высоковольтных системах сетей. Использование автотрансформаторов оптимизирует эффективность энергетических систем, дает возможность уменьшить стоимость транспортировки энергии, однако при этом способствует повышению токов коротких замыканий.

    Режимы работы
    • Автотрансформаторный.
    • Комбинированный.
    • Трансформаторный.

    При соблюдении требований эксплуатации автотрансформаторов, в том числе соблюдения контроля температуры масла, он может функционировать длительное время без перегрева и поломок.

    Достоинства и недостатки
    Можно выделить такие преимущества:
    • Преимуществом можно назвать высокий КПД, потому что преобразуется лишь малая часть мощности трансформатора, а это имеет значение, когда напряжения выхода и входа отличаются на малую величину.
    • Уменьшенный расход меди в катушках, а также стали сердечника.
    • Уменьшенные размеры и вес автотрансформатора позволяют создать хорошие условия перевозки к месту монтажа. Если необходима большая мощность трансформатора, то его можно изготовить в пределах допустимых ограничений габаритов и массы для перевозки на транспорте.
    • Низкая стоимость.
    • Плавность съема напряжения с подвижного токосъемного контакта, подключенного к обмотке.
    Недостатки автотрансформаторов:
    • Чаще всего катушки подключают звездой с нейтралью, которая заземлена. Соединения по другим схемам также возможны, но при их выполнении возникают неудобства, вследствие чего используются редко. Производить заземление нейтрали необходимо через сопротивление, либо глухим методом. Но нельзя забывать, что сопротивление заземления не должно допускать превышения разности потенциалов на фазах в тот момент, когда какая-либо одна фаза замкнула накоротко на землю.
    • Повышенный потенциал перенапряжений во время грозы на входе автотрансформатора делает необходимым монтаж разрядников, которые не отключаются при выключении линии.
    • Электрические цепи не изолированы друг от друга (первичная и вторичная).
    • Зависимость низкого напряжения от высокого, вследствие чего сбои и скачки высокого напряжения оказывают влияние на стабильность низкого напряжения.
    • Низкий поток рассеивания между первичной и вторичной обмоткой.
    • Изоляцию обеих обмоток приходится выполнять для высокого напряжения, так как присутствует электрическая связь обмоток.
    • Нельзя применять автотрансформаторы на 6-10 киловольт в качестве силовых с уменьшением напряжения до 380 вольт, потому что к такому оборудованию имеют доступ люди, а вследствие аварии напряжение с первичной обмотки может попасть на вторичную.
    Применение
    Автотрансформаторы имеют широкую область использования в разных сферах деятельности человека:
    • В устройствах малой мощности для настройки, питания и проверки промышленного и бытового электрооборудования, приборов автоматического управления, в лабораторных условиях на стендах (ЛАТРы), в устройствах и приборах связи и т.д.
    • Силовые варианты исполнений 3-фазных автотрансформаторов применяют для снижения тока запуска электродвигателей.
    • В энергетике мощные образцы автотрансформаторов применяют для осуществления связи сетей высокого напряжения с близкими по напряжению сетями. Коэффициент трансформации в таких устройствах обычно не превосходит 2 – 2,5. Чтобы изменять напряжение в еще больших размерах, требуются другие устройства, а применение автотрансформаторов становится нецелесообразным.
    • Металлургия.
    • Коммунальное хозяйство.
    • Производство техники.
    • Нефтяное и химическое производство.
    • Учебные заведения применяют ЛАТРы для показа опытов на уроках физики и химии.
    • Стабилизаторы напряжения.
    • Вспомогательное оборудование к станкам и самописцам.
    Как выбрать автотрансформатор

    Для начала определите, где будет использоваться автотрансформатор. Если для испытаний силового оборудования на предприятии, то необходима одна модель, а для питания автомагнитолы во время ремонта, то совсем иная.

    При выборе лучше следовать некоторым советам:
    • Мощность . Необходимо рассчитать нагрузку всех потребителей. Их общая мощность не должна быть больше мощности автотрансформатора.
    • Интервал регулировки . Этот параметр зависит от действия прибора, то есть, на повышение или на понижение. Чаще всего приборы относятся к виду с понижением напряжения.
    • Напряжение питания . Если вы хотите подключить автотрансформатор к домашней сети, то лучше приобрести прибор на 220 вольт, а если для 3-фазной сети, то на 380 вольт.

    С таким прибором вы можете изменить значения напряжения сети и выставить те значения, которые нужны для конкретного вида нагрузки.

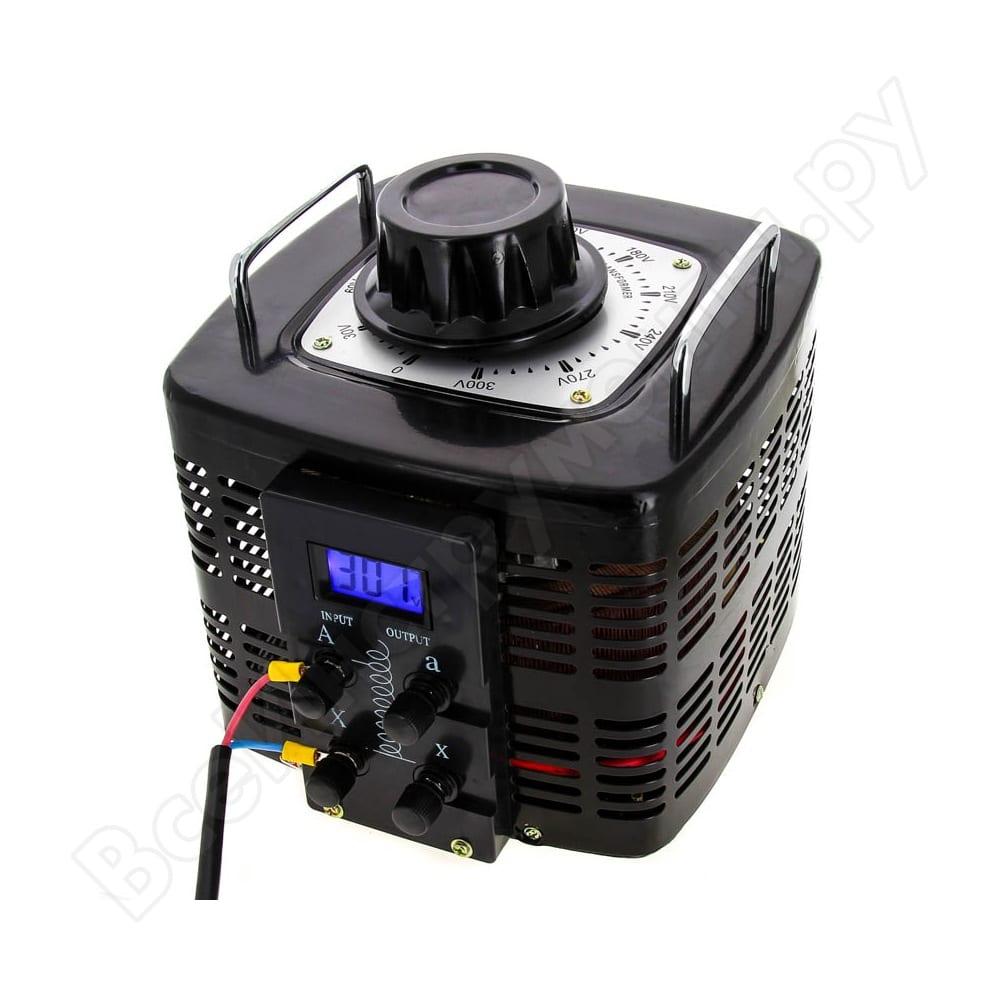

    Лабораторный автотрансформатор (ЛАТР) — прибор, предназначенный для настройки и тестирования разнообразного электрооборудования в условиях лаборатории или исследовательского центра. Работа с ним подразумевает знание и понимание основных физических законов, в частности закона Ома.

    Но сегодня данное устройство можно встретить на приусадебных участках, на пасеках и фермах, в различных мастерских и производственных цехах. Нередко его используют для демонстрации оборудования на выставках и при съемках видеороликов.

    Чтобы работать с ЛАТРом было легко и безопасно даже неподготовленному человеку, приведем обязательный минимум теоретической информации и правила регулировки прибора.

    Основной характеристикой любого лабораторного автотрансформатора является максимально допустимый ток. Он указывается в паспорте устройства. Например, ЛАТР SUNTEK 500 ВА имеет максимально допустимый ток 2А.

    Превышение этого параметра ведет к перегреву и перегоранию обмотки катушки. Прибор выходит из строя. И самое неприятное, что ремонт при такой поломке нецелесообразен. Замена катушки обойдется в ту же сумму, что и покупка нового ЛАТРа.

    Поэтому при работе с ЛАТРом
    главное правило — не превышать максимально допустимый ток .

    Контроль тока

    Сила тока, проходящего по обмоткам автотрансформатора, зависит от двух величин: мощность нагрузки и выходное напряжение.

    То есть, подключение того или иного оборудования (нагрузки) с различной потребляемой мощностью и регулирование напряжение на выходе ЛАТРа при помощи поворотной ручки изменяет значение силы тока. А значит, чтобы не превысить максимально допустимый ток ЛАТРа, делать все манипуляции с прибором надо осознанно, понимая значение каждой величины и постоянно контролируя ток по формуле.

    Например, к ЛАТРу SUNTEK 500 ВА (2 А) нужно подключить нагрузку 50 ВА при напряжении 110 Вольт. Перед тем как приступить к работе с ЛАТРом, проверяем значение тока по формуле.

    Ток не превышает 2 А. Значит к ЛАТРу можно смело подключать такую нагрузку при таком напряжении.

    Отдельно стоить остановиться на вопросе потребляемой мощности подключаемых к ЛАТРу электроприборов. Как правило, в технической документации потребляемая мощность указывается в Ваттах (Вт) — это активная мощность, но при расчетах необходимо использовать полную мощность, измеряемую в Вольт-Амперах (ВА). Если не уходить глубоко в теорию, то для приборов без электродвигателя полная мощность равна активной, а для приборов с электродвигателями — равна активной мощности разделенной на 0,7. К тому же необходимо учесть, что в момент пуска двигателя потребляемая мощность возрастает в несколько раз. Поэтому к ЛАТРу можно подключать приборы с электродвигателями только, если их полная мощность составляет не более одной трети от номинала ЛАТРа.

    Используя формулу контроля тока, также можно определить предельную мощность подключаемой нагрузки или диапазон выходного напряжения.

    Мощность нагрузки (от 0 до ? ВА)

    Очевидно, что уменьшать нагрузку можно до бесконечности, и даже вовсе ее не подключать (нагрузка 0), ток при этом не возрастет. А вот какую максимальную нагрузку можно подключить к ЛАТРу, если известен максимально допустимый ток и выходное напряжение? Проведем расчет используя данные из прошлого примера (максимальный ток ЛАТРа — 2 А, необходимое выходное напряжение — 110 Вольт). Из формулы, указанной выше, выведем мощность нагрузки:

    Получается, что к ЛАТРу SUNTEK 500 ВА (2 А) при выходном напряжении 110 Вольт нельзя подключать нагрузку больше 220 ВА.

    Выходное напряжение (от ? до 300 Вольт)

    Из первой формулы, используемой для контроля тока, видно, что увеличение выходного напряжения приводит только к снижению тока на обмотках автотрансформатора. Поэтому верхний порог данной величины ограничивается лишь конструктивными особенностями ЛАТРа конкретного производителя. Во всех моделях ЛАТРов SUNTEK напряжение на выходе можно увеличивать вплоть до 300 Вольт. А насколько можно уменьшить выходное напряжение, если известен максимально допустимый ток и мощность нагрузки, рассчитаем по формуле. Данные опять возьмем из первого примера: ЛАТР с максимальным током 2 А, мощность подключенной нагрузки — 50 ВА. Формулу модифицируем для расчета напряжения:

    50 / 2 = 25 Вольт

    Получаем, что при нагрузке 50 ВА, регулировочную ручку ЛАТРа 2 А нельзя устанавливать на значение меньше 25 Вольт. Это приведет к превышению максимально допустимого тока.

    Правила безопасности

    При работе с лабораторным автотрансформатором чрезвычайно важно соблюдать правила безопасности. Это позволит избежать поражения электрическим током и убережет сам ЛАТР от поломки.

    — подключать к сети прибор со снятым корпусом,

    — подсоединять или отсоединять провода от клеммной колодки, если ЛАТР подключен к сети,

    — резко крутить регулировочную ручку,

    — оставлять прибор без присмотра, а также работать с ЛАТРом непрерывно более 6 часов,

    — накрывать работающий прибор, а также использовать его в помещении с высокой влажностью или температурой,

    — эксплуатировать прибор, если появились признаки поломки (дым, горелый запах, вибрация, шум).

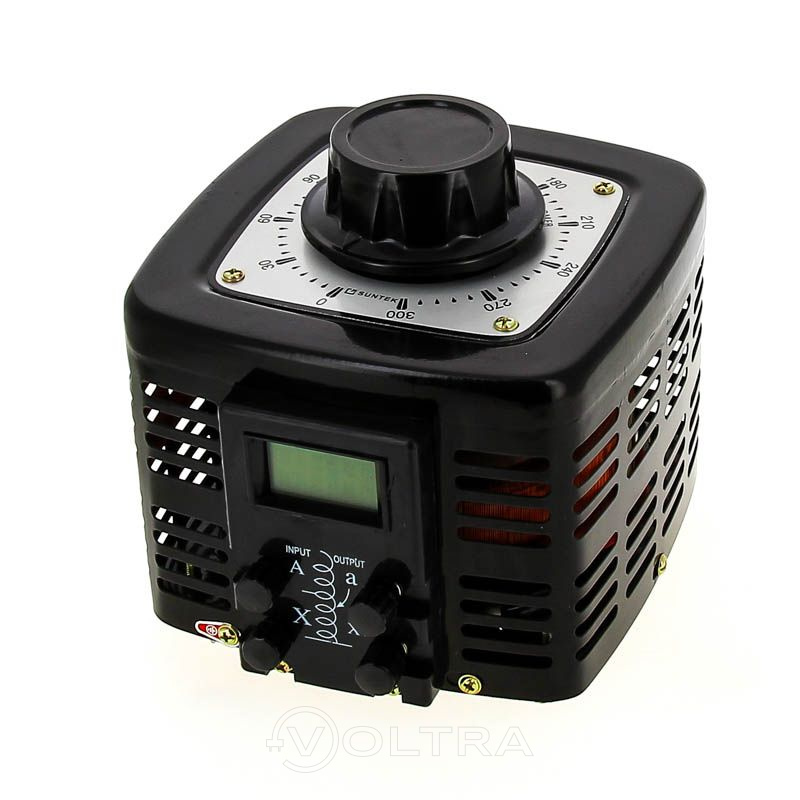

    Лабораторные автотрансформаторы (ЛАТРы) SUNTEK точны, надежны и безопасны в использовании. В них заложен большой эксплуатационный ресурс. При правильном использовании и постоянном контроле тока ЛАТРы SUNTEK прослужат долгие годы.

    г. Москва, Волгоградский проспект, д. 46 Б, корп. 1
    тел.: +7 (499) 394-38-06, +7 (499) 394-38-07
    e-mail:

    Что такое ЛАТР

    Помните, мы как-то с вами рассматривали блок питания и даже делали его сами. Блок питания выдавал нам постоянное напряжение от нуля и до какого-то значения, которое, конечно же, зависит от крутизны блока питания. Согласитесь, очень удобная штука. Но есть один минус – он нам выдает только постоянное напряжение.

    Но, раз есть блок питания на постоянное напряжение, то должен быть блок питания и на переменное напряжение. И называется такой блок питания лабораторный автотрансформатор или сокращенно ЛАТР. Что это за вещь и с чем ее едят?

    ЛАТР – это тот же трансформатор. Он преобразовывает переменное напряжение одной величины в переменное напряжение другой величины. Но вся фишка в том, что мы можем менять при необходимости напряжение на выходе ЛАТРа.

    Виды ЛАТРов

    Трехфазный ЛАТР – это три однофазных ЛАТРа, запиханные в один корпус.

    Описание ЛАТРа РЕСАНТА

    Давайте рассмотрим однофазный ЛАТР латвийского производства РЕСАНТА (читается по-русски) марки TDGC2-0.5 kVA.

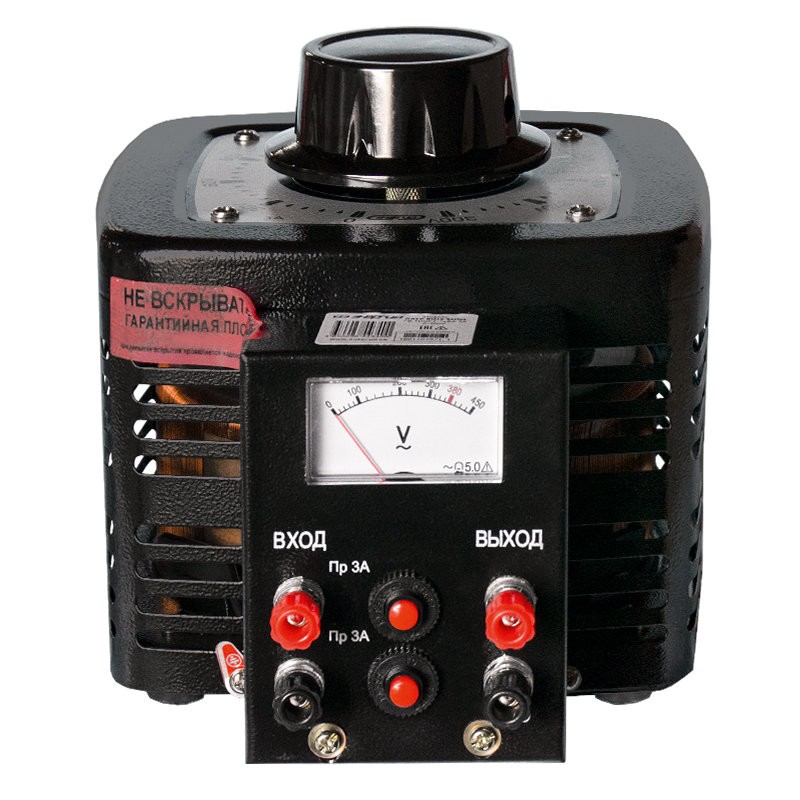

    Сверху наш ЛАТР выглядит вот так:

    Мы видим крутилку, с помощью которой можем выставлять нужное нам напряжение.

    На лицевой стороне видим какое-то подобие вольтметра переменного напряжения. На клеммы слева заводим напряжение из розетки 220 Вольт, ну а с клемм справа выводим нужное нам напряжение, покрутив крутилку в нужном направлении ;-).

    Работа ЛАТРа на практике

    Давайте проведем опыты с лампочкой накаливания в 95 Ватт 220 Вольт. Для этого цепляем ее к клеммам справа.

    Интересно, при каком напряжении начнет светится спираль лампочки? Давайте узнаем! Крутим крутилку, пока не заметим слабое свечение лампочки.

    Смотрим на шкалу крутилки. 35 Вольт!

    А вы знаете, что в США в розетке 110 Вольт? Интересно, как бы светилась наша лампочка в США? Выставляем 110 Вольт.

    Светится, как говорится, в пол накала.

    А вот теперь посмотрите, как она светится при 220 Вольтах

    Дальше повышать напряжение нет смысла. Лампочку жалко.

    Если хотите выставить напряжение с большой точностью, то конечно же, здесь не обойтись без мультиметра. Для этого ставим крутилку мультиметра на положение измерения переменного напряжения

    Цепляемся и меряем переменное напряжение. Заодно подгоняем с помощью крутилки ЛАТРа нужное напряжение

    Техника безопасности при работе с ЛАТРом

    Хочется также добавить пару слов о технике безопасности. Есть ЛАТРы без гальванической развязки. Это означает, что фазный провод из сети идет прямо на выход ЛАТРа. Схема ЛАТРа без гальванической развязки выглядит вот так:

    В этом случае на выходной клемме ЛАТРа может появиться напряжение сети 220 Вольт с вероятностью 50/50. Все зависит от того, как вы воткнете сетевую вилку ЛАТРа в розетку 220 Вольт.

    Если присмотреться к схемотехническому изображению на самой лицевой панели ЛАТРа, то можно увидеть, что клемма “Х” и “х” (те, которые два нижних) связаны между собой простым проводом:

    То есть если на клемме “Х” фаза, то и на клемме “х” тоже будет фаза! Вы ведь не будете каждый раз замерять фазу в розетке, чтобы воткнуть правильно вилку? Поэтому БУДЬТЕ крайне ОСТОРОЖНЫ! Старайтесь не задевать голыми руками выходные клеммы ЛАТРа!

    В принципе я задевал и ничего со мной такого не произошло. Дело оказалось в том, что у меня деревянный пол, который почти является диэлектриком. Замерял напряжение между мной и фазой – вышло около 40 Вольт. Поэтому я и не чувствовал эти 40 Вольт. Если бы я взялся одной рукой за батарею или встал бы голыми ногами на землю, а другой рукой взялся бы за выход “х” ЛАТРа, то меня тряхануло бы очень сильно, так как через меня прошли бы полноценные 220 Вольт.

    Разделительный трансформатор и ЛАТР

    Есть также более безопасные виды ЛАТРов. В своем составе они имеют развязывающий трансформатор. Схема такого ЛАТРа выглядит примерно вот так:

    Как мы видим, фазный провод изолирован от выходных клемм такого ЛАТРа, благодаря трансформатору, принцип работы которого вы можете прочитать в этой статье. В этом случае нас может тряхануть, если мы на выходе ЛАТРа с помощью крутилки выставим высокое напряжение и возьмемся сразу за два выходных провода ЛАТРа.

    Заключение

    ЛАТР – прибор очень полезный. Я бы посоветовал начинающему электронщику ЛАТР на 500 ВА. Такие ЛАТРы очень компактные и удобные. Работает ЛАТР по принципу трансформатора. Чем меньше витков во вторичной обмотке, тем меньше напряжение на выходе. Когда мы крутим крутилку, мы добавляем витки, а следовательно и напряжение. Принцип работы трансформатора подробно рассмотрен в этой статейке. Думаю, говорить про применение ЛАТРа нет смысла, так как он используется везде, где надо понизить переменное напряжения или даже чуточку его повысить.

    Где купить ЛАТР

    ЛАТР выгоднее всего купить либо в ближайшем радиомагазине, либо все-таки заказать в российском интернет-магазине, так как тяжелые товары из Китая обойдутся дороже. Можете присмотреть по этой ссылке .

    Лабораторные автотрансформаторы - RUCELF.PRO

    Лабораторные автотрансформаторы (ЛАТРы) предназначены для плавной регулировки напряжения в одно- и трехфазных сетях переменного тока.

    ЛАТРы необходимы при наладке и тестировании промышленного и бытового электрооборудования, для ручной регулировки выходного напряжения в широком диапазоне для бытовых и промышленных нужд, а также для проведения испытаний различных приборов.

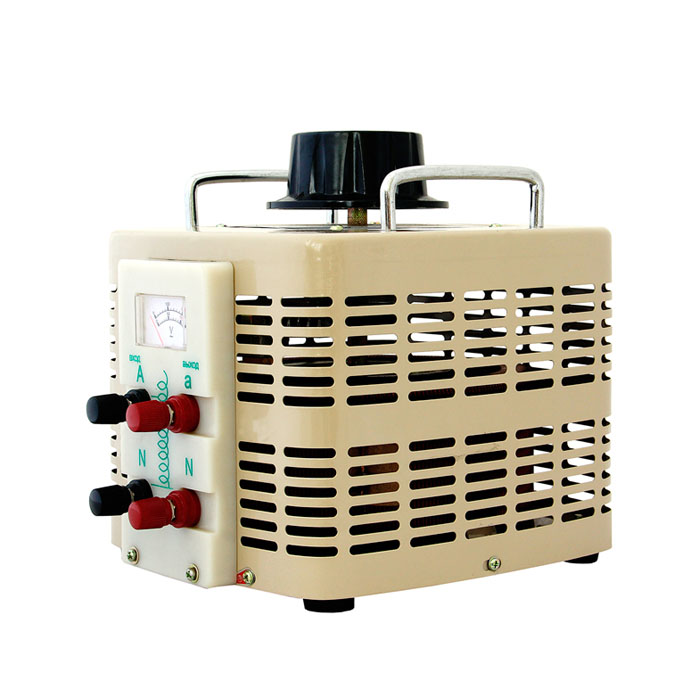

    Что такое ЛАТР?

    ЛАТРы представляют собой устройства с механическим регулятором выходного напряжения в достаточно широких пределах. Регулировка напряжения происходит за счет перемещения контакта подключения нагрузки по обмотке автотрансформатора путем поворота ручки регулятора. Автотрансформатор оснащен ручкой регулировки со шкалой напряжений, а также вольтметром, что позволяет точно установить значение выходного напряжения.

    Преимущества

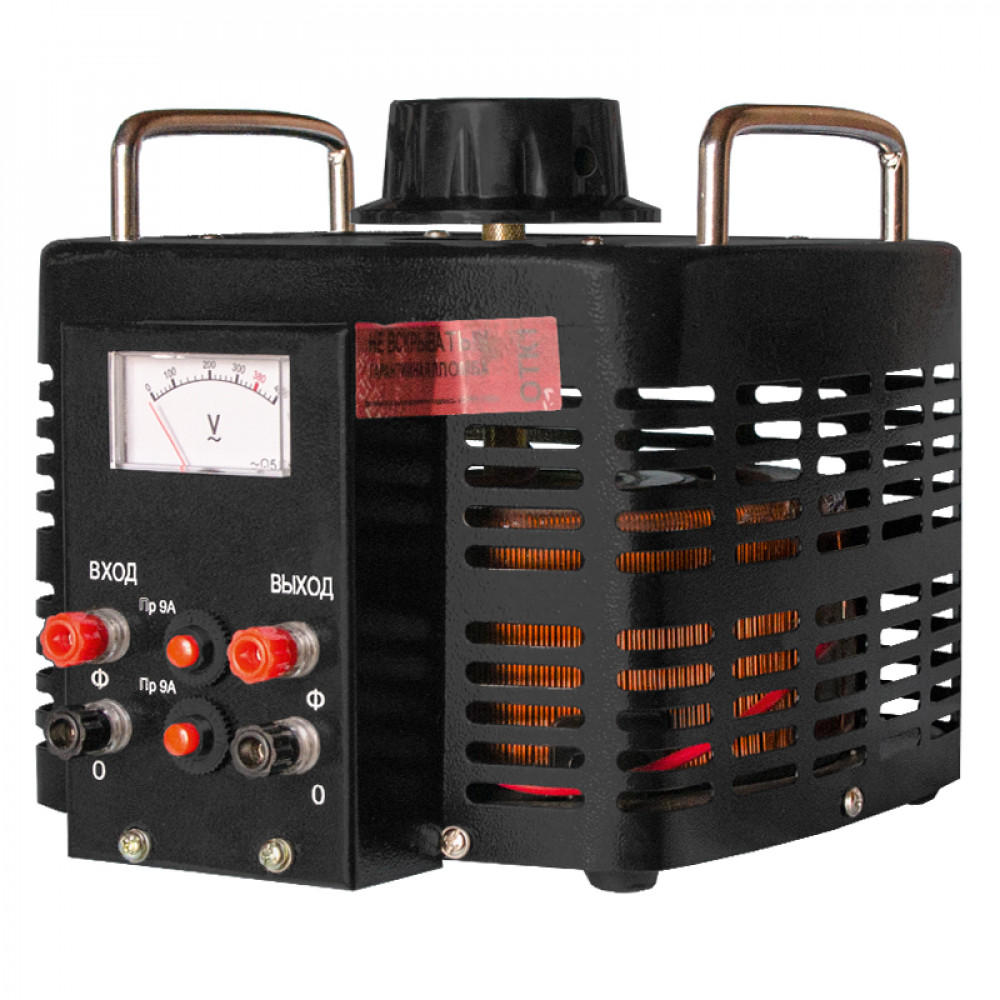

    Технические характеристики однофазных ЛАТРов

     TDGC2-0,5BTDGC2-1BTDGC2-2BTDGC2-3BTDGC2-5BTDGC2-10BTDGC2-15BTDGC2-20B
    Максимальный ток, А2481220406080
    Диапазон регулирования, В0–250
    Масса, кг3,3681115,528,85359
    Габариты, мм135х132х150158х182х207190х182х207198х210х235248х245х272262х320х350505х320х395
    Рабочая температура, °Сот -5 до +40
    Частота сети, Гц50

    Технические характеристики трехфазных ЛАТРов

     TSGC2-3-BTSGC2-6-BTSGC2-9-BTSGC2-15-BTSGC2-20-B
    Максимальный ток, А48122040
    Диапазон регулирования, В0–450
    Масса, кг1925,533,55083
    Габариты, мм450х182х207557х182х207567х210х235618х247х272730х320х350
    Рабочая температура, °Сот -5 до +40
    Частота сети, Гц50
    Скачать инструкцию

    Что такое трансформатор | «Энергия»

    Чтобы правильно выбрать устройство, нужно знать, что это такое и как функционирует. Давайте разберемся в особенностях конструкции трансформатора ЛАТР.

    Чтобы плавно отрегулировать напряжение переменного тока, частота которого составляет 50-60 Гц, используют трансформаторы. Эти устройства применяются также для повышения и понижения напряжения при работе строительных электроприборов или бытовых аппаратов.

    Особенности конструкции трансформатора

    Трансформатор представляет собой устройство, которое имеет две или более обмотки. Они связываются между собой индуктивно и преобразуют электрическую энергию по току или напряжению. Обмотка в аппаратуре может быть и одна, ленточная или проволочная катушка. Если их несколько, то они обхвачены общим магнитным потоком и намотаны на сердечник из мягкого материала.

    Сегодня очень популярны однофазные автотрансформаторы или лабораторные автотрансформаторы (ЛАТРы). Это такой тип трансформатора, в котором несколько обмоток не изолируются друг от друга. Они соединены между собой напрямую и создают, таким образом, электрическую и электромагнитную связь. Общая обмотка разделяется на 3 или более выводов, если подключаться к разным выводам, то можно получить разное по показателям напряжение.

    Преимущества трансформаторов

    Трансформатор имеет более высокий КПД, поскольку не вся мощность преобразуется. Этот нюанс важен в той ситуации, когда напряжение на выходе и на входе несколько отличаются (незначительно).

    Если говорить про автотрансформатор, то для его производства требуется меньше меди для обмотки, стали для сердечника, также его вес и параметры уменьшились. Это важно, так как сказывается на стоимости устройств.

    Трансформатор имеет контакт-токосъем, подключенный к обмотке. Он подвижен и позволяет изменять число витков плавно. Поэтому напряжение на выходе можно выбрать в параметрах от нуля и до наибольшего показателя для конкретной модели.

    Применение трансформаторов

    Везде, где необходимо стабилизировать напряжение в электросети, могут применяться ЛАТРы. Особенно они распространены в различных лабораторных установках и оборудовании. Одно из самых важных требований к безопасной работе трансформатора является надежное заземление.

    Согласно инструкции и правилам безопасности запрещается использовать ЛАТР, если снята защитная оболочка.

    Трансформаторы не выдерживают короткого замыкания, поэтому их нельзя использовать в незащищенных сетях. Для правильной и долговечной эксплуатации следует защитить сеть плавким предохранителем или автоматом, который будет отклычать сеть, если ток будет больше 20 А.

    По климатическим характеристикам допускается эксплуатация ЛАТРов при высоте 2000 метров над уровнем моря, но при этом ток нагрузки необходимо уменьшать на 2,5% при подъёме на каждые 500 м высоты.

    Сегодня на рынке представлены модели автотрансформаторов со сроком службы 12 лет и более, при наработках на отказ не меньше 6250 часов. Положение автотрансформаторов ЛАТР во время эксплуатации может быть произвольным, режим работы продолжительным.

    Купить автотрансформатор в нашем Интернет-магазине можно по выгодной цене. Мы напрямую с заводами-изготовителями, поэтому у нас вы приобретете товар без переплат. Кроме того, в регулярно обновляемом ассортименте – инверторы, электрогенераторы, мотопомпы и мотоблоки. Вся продукция по вашему желанию может быть доставлена в любую точку города или области в кратчайшие сроки.

    Тэги: трансформаторы, автотрансформаторы, полезно знать

    ЛАТРа своими руками и способы сборки

    На изготовление лабораторного автотрансформатора (ЛАТРа) своими руками многих толкает избыток на электрорынке некачественных регуляторов. Можно использовать и экземпляр промышленного типа, правда, подобные образцы имеют слишком большие размеры и дорого стоят. Именно из-за этого применение их в домашних условиях затруднено.

    Что собой представляет электронный ЛАТР?

    Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50—60 Гц во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

    Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

    Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

    Когда подключались различные лабораторные устройства, присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

    В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

    Существуют разные виды автотрансформаторов:

    • Однофазный;
    • Трехфазный.

    Последний тип — установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой.

    Область применения ЛАТРа

    Автотрансформатор используют в различных сферах деятельности, среди них:
    • Металлургическое производство;
    • Коммунальное хозяйство;
    • Химическая и нефтяная промышленности;
    • Производство техники.

    Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

    Вдобавок ЛАТР часто используют в учебных заведениях для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

    Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2—5%, выдает точное заданное напряжение.

    По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

    Основные минусы и плюсы автотрансформатора

    Главное преимущество ЛАТРа — это более высокий КПД, ведь только некоторая часть мощности трансформируется. Особенно важно, если входное и выходное напряжения немного отличаются.

    Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

    Первый вариант — прибор изменения напряжения

    Если вы начинающий электрик, то лучше попробовать сначала сделать простую модель ЛАТРа, которая будет регулироваться устройством напряжения — от 0—220 вольт. По такой схеме автотрансформатор имеет мощность — от 25—500 Вт.

    Чтобы увеличить мощность регулятора до 1,5 кВт, нужно тиристоры VD 1 и 2 поставить на радиаторы. Подключают их параллельно нагрузке R 1. Эти тиристоры ток пропускают в противоположных направлениях. При включении прибора в сеть они закрыты, а конденсаторы C 1 и 2 начинают заряжаться от резистора R 5. Еще им при необходимости изменяют величину напряжения во время нагрузки. Вдобавок этот переменный резистор вместе с конденсаторами образовывает фазосдвигающую цепь.

    Такое техническое решение дает возможность пользоваться сразу двумя полупериодами переменного тока. В итоге для нагрузки применяется полная мощность, а не половинная.

    Единственный недостаток схемы в том, что форма переменного напряжения во время нагрузки из-за специфики работы тиристоров оказывается не синусоидальной. Все это приводит к помехам по сети. Для исправления в схеме проблемы достаточно встроить фильтры последовательно нагрузке. Их можно вытащить из сломанного телевизора.

    Второй вариант — регулятор напряжения с трансформатором

    Не вызывающий помех в сети и дающий синусоидальное напряжение прибор, собирать труднее предыдущего. ЛАТР, схема которого имеет биополярный VT 1, в принципе тоже получится сделать самостоятельно. Причем транзистор служит регулирующим элементом в устройстве. Мощность в нем зависит от нагрузки. Работает он как реостат. Такая модель позволяет изменять рабочее напряжение не только при реактивных нагрузках, но и активных.

    Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

    В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6—10 В и мощность примерно 12—15 Вт. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

    Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250—300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

    Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

    Оцените статью: Поделитесь с друзьями!

    Как из стабилизатора сделать латр. Латр (лабораторный автотрансформатор)

    Для проведения лабораторных работ, а также для наладки и испытания различных устройств из области радиотехники, существует специальный прибор лабораторный автоматический трансформатор (ЛАТР). Схема подключения отвечает всем требованиям безопасности, с ее помощью осуществляется плавная регулировка переменного тока.

    Использование трансформаторов ЛАТР

    Данная конструкция трансформатора используется при лабораторных исследованиях с нестандартным напряжением. С его помощью, в ручном режиме поддерживается номинальное напряжение нагрузки. Как правило, ЛАТРы применяются при тестировании низковольтных приборов и оборудования.

    Нередко, выполняют функцию блока питания в приборах, предназначенных для нагревания нихромовой нити и разрезания пенопластовых, акриловых и прочих материалов.

    В трансформатор встраивается вольтметр и регулятор, изменяющий переменный ток на выходе. изменяется при перемещении контакта, подключающего нагрузку в обмотке ЛАТР.

    Подготовка к работе и подключение

    После пребывания автотрансформатора в условиях низкой температуры, его нужно выдержать в условиях будущей эксплуатации как минимум 4 часа.

    Перед подключением производится осмотр корпуса трансформатора на предмет отсутствия видимых внешних повреждений. После этого, схема подключения ЛАТР предполагает подключение кабеля нагрузки и сетевого кабеля. После всех подключений, осуществляется подача к автотрансформатору питающего напряжения.

    Для того, чтобы подключение было выполнено правильно, при отключенной нагрузке, на шкале прибора устанавливается половинное значение напряжения. Затем, необходимо включить вольтметр, первый щуп соединить с нулевым проводом сети, а второй щуп должен контролировать напряжение на выходе автотрансформатора. На одном контакте напряжение будет иметь нулевое, а на втором контакте половинное значение. Это означает, что прибор подключен правильно. В случае неправильного подключения, напряжение на выходе будет таким же, как и в электрической сети, в пределах 220 вольт.

    При подключении ЛАТР необходимо соблюдать правила электробезопасности. Внутри прибора существует опасное значение напряжения свыше 220 вольт, при частоте 50 герц. Поэтому, работать с автотрансформатором могут только специалисты с допуском, разрешающим работать с оборудованием при напряжении до 1000 вольт.

    С самим трансформатором нужно обращаться бережно, избегать ударов, перегрузок, воздействия агрессивной среды.

    Электронный ЛАТР своими руками

    В настоящее время производится много регуляторов напряжения и большинство из них изготовлены на тиристорах и симисторах, которые создают значительный уровень радиопомех. Предлагаемый регулятор помех не даёт совсем и может использоваться для питания различных устройств переменного тока, без каких – либо ограничений, в отличие от симисторных и тиристорных регуляторов.В Советском Союзе выпускалось очень много автотрансформаторов, которые, в основном, применялись для повышения напряжения в домашней электрической сети, когда по вечерам напряжение очень сильно падало, и ЛАТР (лабораторный автотрансформатор) был единственным спасением для людей, желающих посмотреть телевизор. Но главное в них то, что на выходе из этого автотрансформатора получается такая же правильная синусоида, как и на входе, не зависимо от напряжения. Этим свойством активно пользовались радиолюбители.Выглядит ЛАТР так:Напряжение в этом приборе регулируется при помощи качения графитового ролика по оголённым виткам обмотки: Помехи в таком ЛАТРе, всё же были из - за искрения, в момент качения ролика по обмоткам.В журнале «РАДИО», №11, 1999г на странице 40 была напечатана статья «Беспомеховый регулятор напряжения».Схема этого регулятора из журнала: В предлагаемом журналом регуляторе не искажается форма выходного сигнала, но низкий коэффициент полезного действия и невозможность получения повышенного напряжения (выше напряжения сети), а также устаревшие комплектующие, которые найти сегодня проблематично, сводят на нет все преимущества данного прибора.

    Схема электронного ЛАТРа

    Я решил по возможности избавиться от некоторых недостатков регуляторов, перечисленных выше и сохранить их главные достоинства.От ЛАТРа возьмём принцип автотрансформации и применим его на обычном трансформаторе, тем самым повысим напряжение выше напряжения сети. Мне понравился трансформатор от блока бесперебойного питания. В основном тем, что его не нужно перематывать. Всё нужное в нём есть. Марка трансформатора: RT-625BN. Вот его схема:Как видно из схемы, в нём присутствует, помимо основной обмотки на 220 вольт, ещё две, выполненные обмоточным проводом того же диаметра, и две вторичные мощные. Вторичные обмотки отлично подходят для питания цепи управления и работы кулера охлаждения силового транзистора. Две дополнительные обмотки соединяем последовательно с первичной обмоткой. На фотографиях видно, как это сделано по цветам.На красный и чёрный провода подаём питание.Добавляется напряжение с первой обмотки.Плюс две обмотки. Итого получается 280 вольт. Если нужно большее напряжение, то можно домотать ещё провода до заполнения окна трансформатора, предварительно сняв вторичные обмотки. Только мотать нужно обязательно в том же направлении, что и предыдущая обмотка, и соединять конец предыдущей обмотки с началом следующей. Витки обмотки должны, как бы продолжать предыдущую обмотку. Если намотаете навстречу, то при включении нагрузки будет большая неприятность!Повышать напряжение можно, лишь бы регулирующий транзистор выдержал это напряжение. Транзисторы из импортных телевизоров встречаются до 1500 вольт, так что простор есть.Трансформатор можно взять и любой другой, подходящий вам по мощности, удалить вторичные обмотки и домотать провод до нужного вам напряжения. В этом случае, напряжение управления можно получить от дополнительного вспомогательного маломощного трансформатора на 8 – 12 вольт.Если кому – то захочется повысить КПД регулятора, то можно и здесь найти выход. Транзистор бесполезно расходует электроэнергию на нагрев тогда, когда ему приходится сильно убавлять напряжение. Чем сильнее нужно убавить напряжение, тем сильнее нагрев. В открытом состоянии, нагрев незначителен. Если изменить схему автотрансформатора и сделать на нём много выводов нужных вам уровней напряжения, то можно при помощи переключения обмоток подать на транзистор напряжение близкое к нужному вам в данный момент. Ограничения в количестве выводов трансформатора не имеется, нужен только соответствующий количеству выводов переключатель. Транзистор в этом случае будет нужен только для незначительной точной корректировки напряжения и КПД регулятора повысится, а нагрев транзистора уменьшится.

    Изготовление ЛАТРа

    Можно приступать к сборке регулятора.Схему из журнала я немного доработал, и получилось вот что:С такой схемой можно значительно повышать верхний порог напряжения. С добавлением автоматического кулера, снизился риск перегрева регулирующего транзистора.Корпус можно взять от старого компьютерного блока питания.Сразу нужно прикинуть порядок размещения блоков устройства внутри корпуса и предусмотреть возможность их надёжного закрепления.Если нет предохранителя, то обязательно нужно предусмотреть другую защиту от короткого замыкания.Высоковольтный клеммник надёжно крепим к трансформатору.На выход я поставил розетку для подключения нагрузки и контроля напряжения. Вольтметр можно поставить любой другой, на соответствующее напряжение, но не меньше 300 Вольт.

    Понадобится

    Нам понадобятся детали:
    • Радиатор охлаждения с кулером (любой).
    • Макетная плата.
    • Контактные колодки.
    • Детали можно подбирать исходя из наличия и соответствия номинальным параметрам, я ставил то, что первым под руку попало, но выбирал более или менее подходящее.
    • Диодные мосты VD1 – на 4 - 6А – 600 В. Из телевизора, кажется. Или собрать из четырёх отдельных диодов.
    • VD2 - на 2 - 3 А – 700 В.
    • T1 – C4460. Транзистор я поставил от импортного телевизора на 500V и мощностью рассеяния 55W. Можете попробовать любой другой подобный высоковольтный, мощный.
    • VD3 – диод 1N4007 на 1A 1000 В.
    • C1 – 470mf х 25 В, лучше ёмкость ещё увеличить.
    • C2 – 100n.
    • R1 – 1 кОм потенциометр любой проволочный, от 500 Ом и выше.
    • R2 – 910 - 2 Вт. Подбор по току базы транзистора.
    • R3 и R4 - по 1 кОм.
    • R5 – подстрочный резистор на 5 кОм.
    • NTC1 - терморезистор на 10 кОм.
    • VT1 – любой полевой транзистор. Я поставил RFP50N06.
    • M – кулер на 12 В.
    • HL1 и HL2 – любые сигнальные светодиоды, их можно вовсе не ставить вместе с гасящими резисторами.
    Первым делом нужно приготовить плату для размещения деталей схемы и закрепить её на месте в корпусе.Размещаем на плате детали и припаиваем их.Когда схема собрана, настаёт время её предварительного испытания. Но нужно это делать очень осторожно. Все детали находятся под напряжением сети. Для испытания устройства я спаял две лампочки на 220 вольт последовательно, чтобы они не сгорели, когда на них пойдёт напряжение 280 вольт. Одинаковой мощности лампочек не нашлось и поэтому накал спиралей сильно различается. Нужно иметь ввиду, что без нагрузки регулятор работает очень некорректно. Нагрузка в данном устройстве является частью схемы. При первом включении лучше поберегите глаза (вдруг что – то напутали). Включаем напряжение и потенциометром проверяем плавность регулировки напряжения, но не долго, во избежание перегрева транзистора.После испытаний начинаем собирать схему автоматической работы кулера, в зависимости от температуры.У меня не нашлось терморезистора на 10 кОм, пришлось взять два по 22 кОм и соединить их параллельно. Получилось около десяти кОм.Крепим терморезистор рядом с транзистором с применением теплопроводной пасты, как и для транзистора.Устанавливаем остальные детали и припаиваем. Не забудьте удалить медные контактные площадки макетной платы между проводниками, как на фото, иначе при включении высокого напряжения может произойти замыкание в этих местах.Осталось отрегулировать подстроечным резистором начало работы кулера, когда температура радиатора возрастёт. Помещаем всё в корпус на штатные места и закрепляем. Окончательно проверяем и закрываем крышку.Смотрите, пожалуйста, видео работы беспомехового регулятора напряжения.Удачи вам.

    sdelaysam-svoimirukami.ru

    Электронный ЛАТР - Меандр - занимательная электроника

    В статье рассмотрена конструкция регулируемо­го источника питания переменного тока промыш­ленной частоты синусоидальной формы, который способен заменить ЛАТР небольшой мощности.

    После выхода из строя ЛАТРа, установленного в стенде СИ-СЦБ, предназначенного для испыта­ния приборов железнодорожной автоматики, ав­тор задался целью заменить его электронным ана­логом и успешно воплотил ее в жизнь. Описываемое устройство имеет следующие основные технические характеристики:

    • напряжение питания - ~19...24 В;
    • выходное напряжение переменного тока - ре­гулируемое от 0 до 300 В;
    • максимальная мощность нагрузки - 30 Вт.

    Такие параметры, как максимальная мощность нагрузки и максимальное выходное напряжение, будут зависеть от мощности источника питания и параметров выходного трансформатора.

    Описание схемы устройства

    Идея регулятора напряжения переменного то­ка довольно проста: необходимо взять регулируе­мый по уровню синусоидальный сигнал и подать его на усилитель мощности низкой частоты, нагру­женный на повышающий трансформатор. Таким образом, можно получить напряжение переменно­го тока, регулируемое от 0 до значения, определяе­мого параметрами выходного трансформатора.

    Принципиальная электрическая схема устрой­ства показана на рис.1. Схема состоит из двух блоков: модуля питания и регулирования, и усили­теля низкой частоты (УНЧ).

    В качестве УНЧ использована конструкция двухтактного транзисторного усилителя мощнос­ти звуковой частоты, работающего в режиме В. Выбор схемы и конструкции УНЧ обусловлен его простотой, высоким КПД, большой выходной мощ­ностью и высокой температурной стабильнос­тью. Принцип работы такого усилителя подробно описан в .

    Модуль питания и регулирования служит для преобразования поступающего напряжения пере­менного тока в двухполярное напряжение посто­янного тока, выделения синусоидального сигнала с регулируемой амплитудой для подачи на вход усилителя мощности, и питания вентилятора ох­лаждения.

    Для создания двухполярного напряжения ис­пользована однополупериодная схема выпрямле­ния на диодах VD1, VD2 с фильтрующими конден­саторами С2, С3.

    Синусоидальный сигнал управления УНЧ снима­ется с регулируемого делителя R1-R3. Подстроен­ный резистор R2 служит для установки максималь­ного уровня входного сигнала, обеспечивающего отсутствие нелинейных искажений выходного сиг­нала УНЧ.

    Схема питания вентилятора охлаждения состо­ит из токоограничивающего резистора R4 и филь­трующего конденсатора С5.

    Выход УНЧ защищен от короткого замыкания предохранителем FU1. Для предотвращения воз­можного протекания через нагрузку постоянной составляющей выходного сигнала, в ее цепи уста­новлен разделительный конденсатор С4.

    Конструкция, детали и наладка

    Оба функциональных блока устройства собра­ны на печатных платах из односторонне фольгированного стеклотекстолита. Чертеж печатной пла­ты УНЧ показан на рис.2, а схема расположения элементов - на рис.3.

    Резистор R5 использован для поверхностного монтажа, все остальные компоненты схемы - вы­водные. Особых требований к используемым де­талям нет, и они могут быть заменены любыми ана­логичными по параметрам. В качестве предвыходных транзисторов можно использовать импортные аналоги, например, комплементарную пару SS8050, SS8550. Для замены выходных тран­зисторов подойдет пара BD912, BD911, или более мощные 2SA1943, 2СА5200.

    Выходные транзисторы VT3, VT4 должны быть установлены на радиатор. Для обеспечения компактности конструкции удобно использовать ради­атор охлаждения центрального процессора персо­нального компьютера с установленным на нем вентилятором. Так как коллекторы выходных тран­зисторов соединены, то изолировать их от ради­атора нет необходимости.

    Схема УНЧ допускает параллельное включение выходных транзисторов для обеспечения большей выходной мощности. На плате предусмотрена возможность монтажа двух пар транзисторов.

    Наладка УНЧ заключается в установке напряже­ния между базами транзисторов VT1, VT2 на уров­не 0,4...0,5 В. Она осуществляется подбором но­миналов резисторов R10, R11.

    Чертеж платы модуля питания и регулирования не приводится, так как ее размеры и компоновка будут зависеть от типа используемых компонентов и схемы реализации низковольтного питания. В большинстве случаев разводку этого модуля удоб­ней будет произвести навесным монтажом.

    Окончательная наладка устройства сводится к регулировке уровня входного сигнала УНЧ для обеспечения необходимой мощности нагрузки при отсутствии нелинейных искажений. Для это­го устройство нагружают требуемой максималь­ной нагрузкой. Затем движок регулятора R3 пере­водят в верхнее по схеме положение и, контролируя осциллографом форму сигнала на на­грузке. Подстроечным резистором R2 регулируют амплитуду входного сигнала таким образом, что­бы в выходном сигнале отсутствовали искажения.

    Регулировка амплитуды входного сигнала УНЧ приведет к изменению уровня выходного напряже­ния устройства, поэтому лучше использовать вы­ходной трансформатор, имеющий обмотку с отво­дами, чтобы была возможность регулировки необходимого максимального уровня выходного напряжения.

    Следует отметить, что в связи с отсутствием стабилизации питающего напряжения и свойств выходного трансформатора, уровень выходного напряжения будет достаточно сильно зависеть от мощности нагрузки. Но так как ЛАТР обычно используется для плавной регулировки напряже­ния от нуля на уже подключенной к нему нагруз­ке с контролем напряжения и тока, то это не име­ет значения.

    В авторской реализации для питания устройст­ва от сети ~220 В был использован сигнальный трансформатор СТ-6 номинальной мощностью 40 ВА, а выход УНЧ нагружался на часть вторичной обмотки трансформатора Тр2 стенда. На самом деле выбор схемы питания и типа выходного трансформатора будет зависеть от целей приме­нения устройства.

    Во время экспериментов и тестирования ре­гулятора его питание осуществлялось от само­дельного трансформатора мощностью около 100 Вт, имеющего выходное напряжение около 17 В, а для нагрузки использовалась вторичная обмотка типового трансформатора ТС-40-2. Пер­вичная обмотка трансформатора Т2 нагружалась лампой накаливания мощностью 40 Вт. Получены следующие результаты тестирования экспери­ментальной схемы:

    • на «холостом ходу» при выведенном на ноль регуляторе уровня: ~U1 = 17,3 В, ~I1=30 мА, =U1=±23 В, ~U2=0, ~I2=30 мА, ~Uвых=0, где: ~U1/~I1 - напряжение/ток во вторичной обмотке трансформатора Т1, =U1 - напряжение питания УНЧ, ~U2/~I2 - напряжение/ток в первичной об­мотке трансформатора Т2, ~Uвых - напряжение на вторичной обмотке Т2;
    • при установленном на максимум регуляторе (до момента появления искажений выходного сигнала): ~U1 = 17 В, ~I1= 1,4 A, =U1=±20,5 В, ~U2=16 В, ~I2=1,2 А, ~Uвых=220 В;
    • при нагрузке вторичной обмотки выходного трансформатора лампой накаливания мощностью 40 Вт: ~U1=16,8 В, ~I1=2,5 A, =U1=±17,7 В, ~U2=14 В, ~I2=2,1 А, ~Uвых=170 В.

    Как видно из выше приведенных эксперимен­тальных данных, КПД устройства, при потреблении нагрузкой около 30 Вт, составляет приблизитель­но 70%.

    В современных условиях для питания УНЧ удобнее использовать импульсный двухполярный источник питания. Однако в этом случае придет­ся изготовить генератор синусоидального сигна­ла или же брать сигнал из сети через дополнитель­ный маломощный сетевой трансформатор.

    Литература

    1. Дорофеев. М. Режим В в усилителях мощно­сти 34 // Радио. - 1991. - №3. - С.53-56.
    Возможно, Вам это будет интересно:

    meandr.org

    Латр своими руками - sovetskyfilm.ru

    Область применения ЛАТРа
    • Коммунальное хозяйство;
    • Производство техники.

    ЛАТР (сокращенное название от Лабораторный Автотрансформатор) представляет собою трансформатор. снабженный дополнительным ползунком, способным производить регулировку выходного напряжения. Причем не только в сторону понижения, но и повышения.

    В радлиолюбительской лаборатории это, безусловно, очень полезный прибор. С его помощью можно, например, регулировать температуру паяльника, производить настройку различных приборов (к примеру он очень полезен во время настройки устройства защиты от перенапряжения),

    Также он очень может пригодится и во время ремонта импульсных источников питания, когда требуется необходимость проверки устройства на работоспособность при пониженном напряжении.

    Но при всех своих полезных свойствах, у промышленного ЛАТРа есть и ряд недостатков: достаточно высокая стоимость и крупные размеры (что не всегда приемлемо для домашних условий).

    Поэтому в ряде случаев ЛАТР можно заменить электронным аналогом: то есть устройством, позволяющим производить регулировку переменного напряжения в широком диапазоне.

    Схема электронного латра представлена ниже:

    Схема довольна проста и доступна даже начинающему радиолюбителю. Она позволяет регулировать напряжение на активной нагрузке в пределах от 0 до 220В. Мощность ее может быть в пределах от 25 до 500 Вт, но если тиристоры (тринисторы) VD1, VD2 установить на радиаторы, мощность можно увеличить до 1,5кВт.

    Основные элементы устройства – тиристоры VD1,VD2 включены навстречу друг другу и параллельно нагрузке R1. Они поочередно пропускают ток то в одном, то в другом направлении. При включении прибора в сеть тиристоры закрыты, и конденсаторы заряжаются через резистор R5. Напряжение на нагрузке устанавливается с помощью переменного резистора R5,который совместно с конденсаторами С1, С2 образует фазосдвигающую цепочку.

    Тиристоры управляются импульсами, формируемыми динисторами VD3, VD4 некоторый момент, который определяется сопротивлением включенной в цепь части резистора R5, откроется один из динисторов (какой именно зависит от полярности полупериода). Через него потечет ток разряда соединенного с ним конденсатора, и вслед за динистором откроется соответствующий тиристор. Через тиристор, а значит, и через нагрузку потечет ток. В момент смены знака полупериода тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности. Теперь открывается второй динистор и второй тиристор. Особенность этой схемы в том, что в ней используются оба полупериода переменного тока и к нагрузке подводится полная, а не половинная мощность.

    Правда, у данной схемы имеется один существенный недостаток (плата за простоту так сказать.):

    форма переменого напряжения на нагрузке будет все-же не строго синусоидальная. Это обусловлено особенностью работы тиристоров.

    Этот факт може привести к возникновению помех по сети, так что в дополнение к схеме желательно установить фильтры (дроссели) последовательно нагрузке, которые можно взять, к примеру, из неисправного телевизора.

    Уверен: от компактного и вместе с тем достаточно надежного, дешевого и простого в изготовлении «сварочника» ни один мастеровой, домовитый хозяин не откажется. Особенно если узнает, что в основе этого аппарата - легко поддающийся модернизации 9-амперный (знакомый практически каждому со школьных уроков физики) лабораторный автотрансформатор ЛАТР2 да самодельный тиристорный минирегулятор с выпрямительным мостом. Они позволяют не только безопасно подключаться к бытовой осветительной сети переменного тока с напряжением 220 В. но и изменять u на электроде, а значит, выбирать нужную величину тока сварки.

    Режимы работы задают с помощью потенциометра. Совместное конденсаторами C2 и C3 он образует фазосдвигающие цепочки, каждая из которых, срабатывая во время своего полу периода. открывает соответствующий тиристор на некоторый промежуток времени. В результате на первичной обмотке сварочного Т1 оказываются регулируемые 20-215 В. Трансформируясь во вторичной обмотке, требуемые -u позволяют легко зажечь дугу для сварки на переменном (клеммы Х2, Х3) или выпрямленном (Х4, Х5) токе.

    Резисторы R2 и RЗ шунтируют цепи управления тиристоров VS1 и VS2. Конденсаторы C1. C2 снижают до допустимого уровень радиопомех, сопровождающих дуговой разряд. В роли светового индикатора НL1, сигнализирующего о включении аппарата в бытовую электросеть, используется нвоновая лампочка с токоограничительным резистором R1.

    Для подсоединения «сварочника» к квартирной электропроводке применима обычная штепсельная вилка Х1. Но лучше использовать более мощный электроразъем, который в обиходе называют «евровилка-евророзетка». А в качестве выключателя SB1 подойдет «пакетник» ВП25, рассчитанный на ток 25 А и позволяющий размыкать оба провода сразу.

    Как показывает практика, устанавливать на сварочном аппарате какие бы то ни было предохранители (про-тивоперегрузочные автоматы) не имеет смысла. Здесь приходится иметь дело с такими токами, при превышении которых обязательно сработает защита на вводе сети в квартиру.

    Для изготовления вторичной обмотки с базового ЛАТР2 снимают кожух-ограждение, токосьемный ползунок и крепежную арматуру. Затем на имеющуюся обмотку 250 В (отводы 127 и 220 В остаются невостребованными) накладывают надежную изоляцию (например, из лакоткани), поверх которой размещают вторичную (понижающую) обмотку. А это 70 витков изолированной медной или алюминиевой шины, имеющей в поперечнике 25 мм2. Приемлемо выполнение вторичной обмотки из нескольких параллельных проводов с таким же общим сечением.

    Намотку удобнее осуществлять вдвоем. В то время как один, стараясь не повредить изоляцию соседних витков, осторожно протягивает и укладывает провод, другой удерживает свободный конец будущей обмотки, предохраняя ее от скручивания.

    Модернизированный ЛАТР2 помещают в защитный металлический кожух с вентиляционными отверстиями, на котором располагают монтажную плату из 10-мм гетинакса или стеклотекстолита с пакетным выключателем SВ1, тиристорным регулятором напряжения (с резистором R6), светоиндикатором HL1 включения аппарата в сеть и выходными клеммами для сварки на переменном (Х2, Х3) или постоянном (Х4, Х5) токе.

    При отсутствии базового ЛАТР2 его можно заменить самодельным «сва-рочником» с магнитопроводом из трансформаторной стали (сечение сердечника 45-50 см2). Его первичная обмотка должна содержать 250 витков провода ПЭВ2 диаметром 1,5 мм. Вторичная же ничем не отличается от той, что используется в модернизированном ЛАТР2.

    На выходе низковольтной обмотки устанавливают блок выпрямителей с силовыми диодами VD3 - VD10 для сварки на постоянном токе. Помимо указанных вентилей вполне приемлемы и более мощные аналоги, например, Д122-32-1 (выпрямленный ток - до 32 А).

    Силовые диоды и тиристоры устанавливают на радиаторах-теплоотводах, площадь каждого из которых не менее 25 см2. Наружу из кожуха выводят ось регулировочного резистора R6. Под рукояткой размещают шкалу с делениями, соответствующими конкретным величинам постоянного и переменного напряжения. А рядом - таблицу зависимости сварочного тока от напряжения на вторичной обмотке трансформатора и от диаметра сварочного электрода (0,8-1,5 мм).

    Сварочный трансформатор на базе широко распространенного ЛАТР2 (а), его подключение к принципиальная электрической схеме самодельного регулируемого аппарата для сварки на переменном или постоянном токе (б) и эпюра напряжений (в), поясняющая работу резисторного регулятора режима горения электродуги.

    Разумеется, приемлемы и самодельные электроды, изготовленные из углеродистой стальной «катанки» диаметром 0,5-1,2 мм. Заготовки длиной 250-350 мм покрывают жидким стеклом - смесью силикатного клея и измельченного мела, оставив незащищенными 40-мм концы, необходимые для подключения к сварочному аппарату. Обмазку тщательно высушивают, иначе при сварке она начнет «постреливать».

    Хотя для сварки можно использовать как переменный (клеммы Х2, Х3), так и постоянный (Х4, Х5) ток, второй вариант, по отзывам сварщиков, предпочтительнее первого. Причем полярность играет далеко немаловажную роль. В частности, при подаче «плюса» на «массу» (свариваемый предмет) и, соответственно, подключении электрода к клемме со знаком «минус» имеет место так называемая прямая полярность. Для нее характерно выделение большего количества тепла, чем при обратной полярности, когда электрод подсоединен к положительному выводу выпрямителя, а «масса» - к отрицательному. Обратная полярность применяется, если нужно уменьшить выделение тепла, например, при сварке тонких листов металла. Почти вся выделяемая злектродугой энергия идет на образование сварного шва, а потому глубина провара на 40-50 процентов больше, чем при токе той же величины, но прямой полярности.

    И еще несколько весьма существенных особенностей. Увеличение тока дуги при неизменной скорости сварки приводит к росту глубины провара. Причем если работа ведется на переменном токе, то последний из названных параметров становится на 15-20 процентов меньше, чем при использовании постоянного тока обратной полярности. Напряжение же сварки мало влияет на глубину провара. Зато от uсв зависит ширина шва: с ростом напряжения она увеличивается.

    Отсюда важный вывод для занимающихся, скажем, сварочными работами при ремонте кузова легкового автомобиля из тонколистовой стали: наилучшие результаты даст сварка постоянным током обратной полярности при минимальном (но достаточном для устойчивого горения дуги) напряжении.

    Дугу необходимо поддерживать минимально короткой, электрод тогда расходуется равномерно, а глубина проплавления свариваемого металла - максимальна. Сам же шов получается чистым и прочным, практически лишенным шлаковых включений. А от редких брызг расплава, трудно удаляемых после остывания изделия, можно защититься, натерев мелом околошовную поверхность (капли будут скатываться, не приставая к металлу).

    Возбуждение дуги производят (предварительно подав на электрод и «массу» соответствующее Ucв) двумя способами. Суть первого в легком прикосновении электрода к свариваемым деталям с последующим отводом его на 2-4 мм в сторону. Второй способ напоминает чиркание спичкой по коробку: скользнув электродом по свариваемой поверхности, его тут же отводят на небольшое расстояние. В любом случае нужно уловить момент возникновения дуги и уже потом, плавно перемещая электрод над образующимся тут же швом, поддерживать ее спокойное горение.

    В зависимости от типа и толщины свариваемого металла выбирают тот или иной электрод. При наличии, например, стандартного сортамента для листа Ст3 толщиной 1 мм подойдут электроды диаметром 0,8-1 мм (на это в основном и рассчитана рассматриваемая конструкция). Для сварочных работ на 2-мм стальном прокате желательно иметь и «сва-рочник» помощнее, и электрод потолще (2-3 мм).

    Для сварки ювелирных изделий из золота, серебра, мельхиора лучше использовать тугоплавкий электрод (например, вольфрамовый). Можно сваривать и менее стойкие к окислению металлы, используя защиту углекислым газом.

    В любом случае работу можно выполнять как вертикально расположенным электродом, так и наклоненным вперед или назад. Но искушенные профессионалы утверждают: при сварке углом вперед (имеется в виду острый угол между электродом и готовым швом) обеспечиваются более полный провар и меньшая ширина самого шва. Сварка же углом назад рекомендуется лишь для соединения внахлестку, особенно когда приходится иметь дело с профильным прокатом (уголком, двутавром и швеллером).

    Немаловажная вещь - сварочный кабель. Для рассматриваемого аппарата как нельзя лучше подойдет медный многожильный (общее сечение около 20 мм2) в резиновой изоляции. Потребное количество - два полутораметровых отрезка, каждый из которых следует оборудовать тщательно обжатым и пропаянным клеммным наконечником для подключения к «сварочнику». Для непосредственного же соединения с «массой» используют мощный зажим типа «крокодил», а с электродом - держатель, напоминающий трехзубую вилку. Можно воспользоваться и автомобильным «прикуривателем».

    Необходимо позаботиться также о личной безопасности. При электроду-говой сварке постараться уберечься от искр, а тем более - от брызг расплавленного металла. Рекомендуется надевать брезентовую одежду свободного покроя, защитные рукавицы и использовать маску, предохраняющую глаза от жесткого излучения электрической дуги (солнцезащитные очки здесь непригодны).

    Разумеется, нельзя забывать и о «Правилах техники безопасности при выполнении работ на электрооборудовании в сетях с напряжением до 1 кВ». Электричество беспечности не прощает!

    М.ВЕВИОРОВСКИЙ, Московская обл.

    В чем отличие автотрансформатора от обычного трансформатора

    И то, и другое изделие предназначены для питания силовых цепей, однако в отличии от обычного трансформатора, который имеет как минимум две обмотки – первичную и вторичную, автотрансформатор представляет собой однообмоточный трансформатор, у которого нет вторичной обмотки, ее роль выполняет часть витков первичной обмотки. Обмотка автотрансформатора наматывается на сердечник из электротехнической стали.

    Устройство автотрансформатора ЛАТР

    Конструкция автотрансформатора состоит из кольцевого магнитопровода из электротехнической стали, на который в один слой намотана обмотка из медного провода. На торце сердечника по узкому участку обмотки с удаленной изоляцией перемещается щеточный контакт, по которому и снимается выходное напряжение.

    Номинальная мощность промышленных ЛАТРов состоит из ряда: 0,5 – 1,0 – 2,0 – 5,0 – 7,5 КВт.

    Схема автотрансформатора и принцип работы

    На схеме показан автотрансформатор со скользящим контактом для регулирования выходного напряжения. Такие автотрансформаторы применяются в лабораторной практике и называются ЛАТР – лабораторный автотрансформатор. На первичную обмотку трансформатора подается сетевое напряжение, вторичное напряжение снимается с части первичной обмотки. Как правило, лабораторные трансформаторы имеют возможность не только понижать входное, но и повышать его, как правило до 250 вольт. Чаще всего автотрансформаторы используются при коэффициенте трансформации, близком к единице и как повышающие, т.к. при низком выходном напряжении выгоднее использовать двухобмоточные изделия. Лабораторный автотрансформатор может быть дополнен выпрямительным мостом на мощных диодах, при этом на выходе получаем регулируемое постоянное напряжение от 0 до 220 вольт.

    Как работать с автотрансформатором напряжения
    Трехфазные автотрансформаторы

    Трехфазные устройства изготавливаются аналогично однофазным, где три вторичные обмотки представляют собой часть витков от первичных обмоток. Используются трехфазные автотрансформаторы напряжения преимущественно в промышленных электрических сетях и на производствах для пуска мощных трехфазных электродвигателей при пониженном напряжении.

    Недостатки автотрансформаторов: электрическая связь первичной и вторичной обмоток, что ограничивает область их применения.

    Cтатьи из категории: Электротехника

  • Как правильно рассчитать сечение проводов под нагрузку
  • Первая помощь при ударе электротоком

    Последствия поражения человека электрическим током могут быть разной тяжести и зависят от многих факторов. Сила тока, напряжение сети, конкретный путь прохождения электрического тока по телу пострадавшего, качество и количество одежды, […]

  • Генераторы переменного тока

    Генераторы переменного тока являются основными источниками переменного напряжения, используемого в промышленности и в аграрном секторе. Гидрогенераторы ГЭС и турбогенераторы ТЭЦ, выходящие на разветвленную сеть станций и систем линий ЛЭП, имеют […]

    Электродвигателем называется устройство, преобразующее электрическую энергию, получаемую из сети распределения, в механическую энергию вращения. Любой электродвигатель состоит из корпуса, защищающего устройство от пыли и влаги, неподвижной части (статора), жёстко скреплённой […]

  • Диэлектрики в электротехнике

    Электроизоляционными принято называть материалы, которые обладают свойством электрически изолировать друг от друга токоведущие части, находящиеся под напряжением из-за наличия между ними определённой разности потенциалов. Такие материалы (называемые диэлектриками) отличаются высоким […]

  • АВ для однофазных и трехфазных сетей

    Согласно требованиям ПУЭ (Правилам Устройства Электроустановок) для обеспечения надёжной защиты промышленных и бытовых электрических сетей от перенапряжений и короткого замыкания в них должны устанавливаться специальные приборы – так называемые выключатели […]

  • Приборы для ограничения напряжения

    Разрядниками принято называть специальные электротехнические приборы, служащие для ограничения перенапряжений, нередко возникающих при эксплуатации действующих электрических сетей. Отметим, что первоначально ими назывались механические изделия, представляющие собой два электрода с искровым […]

  • Запуск электродвигателя через ПМ

    Как известно, электромагнитный пускатель представляет собой электрический коммутационный прибор, который используется для запуска, защиты и остановки электродвигателей, работающих по асинхронной схеме. Главным рабочим элементом любого пускателя является электромагнитный контактор для […]

    Навигация по записям
    Добавить комментарий Отменить ответ

    Материал является пояснением и дополнением к статье:Импульсный преобразователь, источник синусоидального напряжения из постоянного или меандра, прямоугольного Импульсный силовой преобразователь напряжения в чисто синусоидальное. Принципиальная схема, расчет. Импульсный источник синусоидального напряжения

    Вопрос: Можно ли на основе схемы преобразователя напряжения в синусоидальное построить лабораторный автотрансформатор, латр? Какие изменения нужно внести в схему и конструкцию?

    Ответ: Конечно. На основе данной схемы можно изготовить устройство с плавно регулируемым выходным напряжением. Может возникнуть только одна проблема. Если Вы планируете питать от этого ЛАТРа устройства, чувствительные к высокочастотным помехам, то это может не получиться. Изделие дает на выходных клеммах некоторые помехи в высокочастотном диапазоне.

    Изменения в схеме. Преобразователь напряжения в синусоидальное -> импульсный ЛАТР

    Вашему вниманию подборка материалов:

    П рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

    Внеся приведенные изменения в схему преобразователя, мы получаем возможность плавно регулировать выходное напряжение практически от нуля до 220 вольт.

    Подстроечные резисторы R2 и R12 теперь превратились в сдвоенный переменный. А для начальной настройки симметрии сигнала добавились подстроечные резисторы R2′ и R12′ по 5 кОм.

    Советы по сборке и наладке устройства изменения не претерпевают.

    Корректор коэффициента мощности

    Если Вы планируете изготовить устройство на мощность от 300 Ватт и более, то необходимо предусмотреть на входе корректор коэффициента мощности. Дело в том, что выпрямитель на входе обладает неприятным свойством. Он потребляет от сети большой ток для зарядки электролитического конденсатора фильтра в моменты достижения синусоидой максимальных значений. Все остальное время ток не потребляется. Происходят броски тока в сети. Это плохо и для сети, и для Вашего устройства, так как может вызвать перегрев и пробой диодов моста на входе. Стерпеть подобную неприятность можно при небольшой потребляемой мощности. Но когда мощность большая, броски тока могут быть опасными.

    Эту проблему решает специальное устройство - корректор коэффициента мощности. Подключим корректор во входную цепь вместо моста М и конденсатора C1

    Также обращаю внимание на то, что если Вы хотите официально сертифицировать схему, то без корректора при мощности более 300 Вт этого сделать не удастся.

    Внимание, только СЕГОДНЯ!

  • sovetskyfilm.ru

    Самодельный сварочный аппарат из ЛАТР 2. Схема и описание

    Данный самодельный сварочный аппарат из ЛАТР 2 построен на базе девяти амперного ЛАТР 2 (лабораторный регулируемый автотрансформатор) и в его конструкции предусмотрена регулировка сварочного тока. Наличие в конструкции сварочного аппарата диодного моста позволяет производить сварку постоянным током.

    Схема регулятора тока для сварочного аппарата

    Режим работы сварочного аппарата регулируется переменным резистором R5. Тиристоры VS1 и VS2 открываются каждый в свой полупериод попеременно на определенный промежуток времени благодаря фазосдвигающей цепи, построенной на элементах R5, С1 и С2.

    В итоге появляется возможность изменять на первичной обмотке трансформатора входное напряжение от 20 до 215 вольт. В результате трансформации на вторичной обмотке появляется пониженное напряжение, позволяющее с легкостью поджечь сварочную дугу на клеммах X1 и X2 при сварке переменным током и на клеммах X3 и X4 при сварке постоянным током.

    Подключение сварочного аппарата к электросети производится обыкновенной штепсельной вилкой. В роли включателя SA1 можно использовать спаренный автомат на 25А.

    Переделка ЛАТР 2 под самодельный сварочный аппарат

    Сперва с автотрансформатора удаляют защитный кожух, электросъемный контакт и крепление. Далее на существующую обмотку 250 вольт наматывают хорошую электроизоляцию, к примеру, стеклоткань, сверху которой укладывают 70 витков вторичной обмотки. Для вторичной обмотки желательно выбрать медный провод с площадью сечения около 20 кв. мм.

    В случае если нет провода подходящего сечения, можно сделать намотку из нескольких проводов с общей площадью сечения 20 кв.мм. Видоизмененный ЛАТР2 монтируют в подходящий самодельный корпус имеющий вентиляционные отверстия. Там же необходимо установить плату регулятора, пакетный выключатель, а так же клеммы для Х1, Х2 и Х3, Х4.

    В случае отсутствия ЛАТР 2, трансформатор можно сделать самодельный, намотав первичную и вторичную обмотки на сердечник из трансформаторной стали. Сечение сердечника должно быть примерно 50 кв. см. Первичная обмотка наматывается проводом ПЭВ2 диаметром 1,5мм и содержит 250 витков, вторичная такая же которая наматывается на ЛАТР 2.

    На выходе вторичной обмотки подключают диодный мост из мощных выпрямительных диодов. Вместо указанных на схеме диодов можно применить диоды Д122-32-1 или 4 диода ВЛ200 (электровозные). Диоды для охлаждения необходимо установить на самодельные радиаторы с площадью не менее 30 кв. см.

    Еще существенным моментом является выбор кабеля для сварочного аппарата. Для данного сварочника необходимо применить медный многожильный кабель в резиновой изоляции с сечением не менее 20 кв.мм. Необходимо два куска кабеля по 2 метра длинной. Каждый необходимо хорошо обжать клеммными наконечниками для подключения к сварочному аппарату.

    www.joyta.ru

    "ЛАТР" без ЛАТРа - Радиолюбителям - Сборник - Познавательный Интернет-журнал "Умеха

    Вам потребовалось, чтобы жало паяльника нагревалось чуть меньше, чем позволяет его конструкция. Как бы пригодился здесь ЛАТР (лабораторный автотрансформатор регулирующий), но его нет! Не беда. Выручит довольно простое устройство, которое предлагаем собрать своими руками. Его габаритные размеры не превышают 100x50x40 мм. Схема, представленная на рисунке, позволяет регулировать напряжение на активной нагрузке в пределах от 0 до 220 В. Мощность ее может быть любой - от 25 до 1000 Вт, а если тиристоры VD1, VD2 установить на радиаторы, мощность можно увеличить до 1,5 кВт.

    Основные элементы регулятора - тиристоры VD1, VD2, включенные встречно друг другу и параллельно нагрузке. Они поочередно пропускают ток то в одном, то в другом направлении.

    При включении регулятора в сеть в первый момент оба тиристора закрыты, и конденсаторы заряжаются через резистор R5.

    Напряжение на нагрузке устанавливают с помощью переменного резистора R5, который совместно с конденсаторами С1, С2 образует фазосдвигающую цепочку. Тиристоры управляются импульсами, формируемыми динисторами VD3, VD4. В некоторый момент, который определяется сопротивлением включенной в цепь части резистора R5, откроется один из динисторов (какой именно, зависит от полярности полупериода). Через него потечет ток разряда соединенного с ним конденсатора, и вслед за динистором откроется соответствующий тиристор. Через тиристор, а значит, и через нагрузку потечет ток. В момент смены знака полупериода тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности.

    Теперь открываются второй динистор и второй тиристор. Особенность нашей схемы в том, что в ней используются оба полупериода переменного тока и к нагрузке подводится полная, а не половинная мощность.

    umeha.3dn.ru

    Автотрансформатор своими руками - sovetskyfilm.ru

    Что собой представляет электронный ЛАТР?

    Автотрансформаторы нужны, чтобы плавно изменять напряжение тока частотой 50-60 Гц во время проведения разных электротехнических работ. Еще их нередко используют, когда требуется уменьшить либо увеличить переменное напряжение для бытового или строительного электрооборудования.

    Трансформаторами выступает электрическая аппаратура, которая оснащена несколькими обмотками соединенными индуктивно. Применяется она для преобразования электрической энергии по уровню напряжения или тока.

    Кстати, широко использовать электронный ЛАТР начали 50 лет тому назад. Раньше прибор оснащали токосъемным контактом. Его располагали на вторичной обмотке. Так получалось плавно настраивать выходное напряжение.

    Когда подключались различные лабораторные устройства. присутствовал вариант оперативного изменения напряжения. Скажем, при желании можно было менять степень нагрева паяльника, настраивать обороты электромотора, яркость освещения и прочее.

    В настоящее время ЛАТР имеет разные модификации. В целом он представляет собой трансформатор, преобразующий переменное напряжение одной величины в другую. Подобное устройство служит стабилизатором напряжения. Его главным отличием является возможность регулировки напряжения на выходе из оборудования.

    Существуют разные виды автотрансформаторов:

    Последний тип - установленные в единой конструкции три однофазных ЛАТРа. Однако мало кто желает стать его владельцем. И трехфазные, и однофазные автотрансформаторы оборудованы вольтметром и регулировочной шкалой.

    Область применения ЛАТРа

    Автотрансформатор используют в различных сферах деятельности, среди них:

    • Металлургическое производство;
    • Коммунальное хозяйство;
    • Химическая и нефтяная промышленности;
    • Производство техники.

    Кроме этого, он нужен для следующих работ: изготовления бытовых приборов, исследования электрооборудования в лабораториях, наладки и проверки техники, создания телевизионных приемников.

    Вдобавок ЛАТР часто используют в учебных заведениях для проведения опытов на уроках химии и физики. Его можно даже обнаружить в составе устройств некоторых стабилизаторов напряжения. Также применяется в качестве дополнительного оборудования к самописцам и станкам. Почти во всех лабораторных исследованиях в виде трансформатора используют именно ЛАТР, поскольку он имеет простую конструкцию и несложен в эксплуатации.

    Автотрансформатор в отличие от стабилизатора, который применяется лишь в нестабильных сетях и на выходе создает напряжение 220В с разной погрешностью в 2-5%, выдает точное заданное напряжение.

    По климатическим параметрам разрешается использование этих приборов при высоте 2000 метров, но ток нагрузки приходится снижать на 2,5% при подъеме на каждые 500 м.

    Основные минусы и плюсы автотрансформатора

    Главное преимущество ЛАТРа - это более высокий КПД. ведь только некоторая часть мощности трансформируется. Особенно важно, если входное и выходное напряжения немного отличаются.

    Их минусом является то, что отсутствует между обмотками электрическая изоляция. Хотя в промышленных электросетях нулевой провод обладает заземлением, поэтому такой фактор особой роли играть не будет, к тому же для обмоток используется меньше меди и стали для сердечников, как следствие, меньший вес и габариты. В результате можно хорошо сэкономить.

    Первый вариант - прибор изменения напряжения

    Если вы начинающий электрик, то лучше попробовать сначала сделать простую модель ЛАТРа, которая будет регулироваться устройством напряжения - от 0-220 вольт. По такой схеме автотрансформатор имеет мощность - от 25-500 Вт.

    Чтобы увеличить мощность регулятора до 1,5 кВт, нужно тиристоры VD 1 и 2 поставить на радиаторы. Подключают их параллельно нагрузке R 1. Эти тиристоры ток пропускают в противоположных направлениях. При включении прибора в сеть они закрыты, а конденсаторы C 1 и 2 начинают заряжаться от резистора R 5. Еще им при необходимости изменяют величину напряжения во время нагрузки. Вдобавок этот переменный резистор вместе с конденсаторами образовывает фазосдвигающую цепь.

    Такое техническое решение дает возможность пользоваться сразу двумя полупериодами переменного тока. В итоге для нагрузки применяется полная мощность, а не половинная.

    Единственный недостаток схемы в том, что форма переменного напряжения во время нагрузки из-за специфики работы тиристоров оказывается не синусоидальной. Все это приводит к помехам по сети. Для исправления в схеме проблемы достаточно встроить фильтры последовательно нагрузке. Их можно вытащить из сломанного телевизора.

    Второй вариант - регулятор напряжения с трансформатором

    Не вызывающий помех в сети и дающий синусоидальное напряжение прибор, собирать труднее предыдущего. ЛАТР, схема которого имеет биополярный VT 1. в принципе тоже получится сделать самостоятельно. Причем транзистор служит регулирующим элементом в устройстве. Мощность в нем зависит от нагрузки. Работает он как реостат. Такая модель позволяет изменять рабочее напряжение не только при реактивных нагрузках, но и активных.

    Однако представленная схема автотрансформатора тоже не идеальна. Ее минус в том, что функционирующий регулирующий транзистор выделяет очень много тепла. Для устранения недостатка понадобится мощный теплоотводящий радиатор, площадь которого равна не менее 250 см ².

    В этом случае применяется трансформатор T 1. Он должен иметь вторичное напряжение около 6-10 В и мощность примерно 12-15 Вт. Диодный мост VD 6 осуществляет выпрямление тока, который впоследствии проходит к транзистору VT 1 в любом варианте полупериода через VD 5 и VD 2. Базовый ток транзистора регулируется переменным резистором R 1, изменяя тем самым характеристики тока нагрузки.

    Вольтметром PV 1 контролируют размеры напряжения на выходе из автотрансформатора. Он используется с расчетом напряжения от 250-300 В. Если появляется необходимость увеличить нагрузку, тогда стоит заменить диоды VD 5- VD 2 и транзистор VD 1 на более мощные. Естественно, за этим последует расширение площади радиатора.

    Как видно, собрать своими руками ЛАТР, возможно, нужно только иметь немного знаний в данной области и закупить все необходимые материалы.

    • Схема регулятора напряжения с трансформатором

    Полвека назад лабораторный автотрансформатор был очень распространен. Сегодня электронный ЛАТР, схема которого должна быть у каждого радиолюбителя, имеет множество модификаций. Старые модели имели токосъемный контакт, расположенный на вторичной обмотке, что давало возможность плавно менять значение выходного напряжения, позволяло оперативно изменять напряжение при подключении различных лабораторных приборов, изменении интенсивности нагрева жала паяльника, регулировки электрического освещения, изменения оборотов электродвигателя и многого другого. Особое значение имеет ЛАТР в качестве устройства стабилизации напряжения, что очень важно при настройке различных приборов.

    Современный ЛАТР используется почти в каждом доме для стабилизации напряжения.

    Сегодня, когда электронный ширпотреб заполонил прилавки магазинов, приобрести надежный регулятор напряжения простому радиолюбителю стало проблемой. Конечно, можно найти и промышленный образец. Но они часто слишком дорогие и громоздкие, а для домашних условий это не всегда подходит. Вот и приходится многочисленным радиолюбителям «изобретать велосипед», создавая электронный ЛАТР своими руками.

    Простое устройство регулирования напряжения

    Схема простой модели ЛАТРа.

    Одна из самых простых моделей ЛАТР, схема которой изображена на рис.1, доступна и начинающим. Регулируемое устройством напряжение – от 0 до 220 вольт. Мощность этой модели – от 25 до 500 Вт. Повысить мощность регулятора можно до 1,5 кВт, для этого тиристоры VD1 и VD2 следует установить на радиаторы.

    Эти тиристоры (VD1 и VD2) подключаются параллельно нагрузке R1. Они пропускают ток в противоположных направлениях. При включении устройства в сеть эти тиристоры закрыты, а конденсаторы С1 и С2 заряжаются посредством резистора R5. Величину напряжения, получаемого на нагрузке, изменяют по необходимости переменным резистором R5. Он вместе с конденсаторами (С1 и С2) создает фазосдвигающую цепь.

    Рис. 2. Схема ЛАТРа, дающего синусоидальное напряжение без помех в системе.

    Особенностью этого технического решения является использование обоих полупериодов переменного тока, поэтому для нагрузки используется не половинная мощность, а полная.

    Недостатком данной схемы (плата за простоту) надо считать то, что форма переменного напряжения на нагрузке оказывается не строго синусоидальной, что обусловлено спецификой работы тиристоров. Это может привести к помехам по сети. Для устранения проблемы дополнительно к схеме можно установить фильтры последовательно нагрузке (дроссели), например, взять их из неисправного телевизора.

    Схема электронного ЛАТРа позволяет регулировать напряжение от 0 до 220В. Мощность нагрузки может быть в пределах от 25 до 1000Вт, если установить тиристоры Т1 и Т2 на радиаторы, то выходную мощность можно увеличить до 1,5кВт.

    Основные элементы схемы это тиристоры, они поочередно пропускают ток то в одном, то в другом направлении. При включении регулятора в сеть в первый момент оба тиристора закрыты, и конденсаторы заражаются через R5.

    Напряжение на нагрузке устанавливают с помощью переменного резистора, который совместно с конденсаторами С1 и С2 образуют фазосдвигающую цепочку. Тиристоры управляются импульсами, формируемыми динисторами Т3 и Т4.

    В некоторый момент, который определяется сопротивлением включенной в цепь части резистора R5, откроется один из динисторов. Через него потечет ток разряда соединенного с ним конденсатора, поэтому вслед за динистором откроется и соответствующий тиристор. Через тиристор и соответственно через нагрузку потечет ток. В момент смены знака полупериода тиристор закрывается, и начинается новый цикл зарядки конденсаторов, но уже в обратной полярности. Теперь откроется второй динистор и второй тиристор.

    В этой схеме используются оба полупериода переменного тока, поэтому к нагрузке подводится полная, а не половинная мощность.

    Литература - Бастанов В.Г. 300 практических советов. Москва: Издательство «Московский рабочий», 1982

    • Похожие статьи

    Войти с помощью:

    Случайные статьи
    • 20.09.2014

      Триггер — это уст-во с двумя устойчивыми состояниями равновесия, предназначенные для записи и хранения информации. Триггер способен хранить 1 бит данных. Условное обозначение триггера имеет вид прямоугольника, внутри которого пишется буква Т. Слева к изображению прямоугольника подводятся входные сигналы. Обозначения входов сигнала пишутся на дополнительном поле в левой части прямоугольника. …

    • 21.09.2014

      Однотактовый выходной каскад лампового усилителя содержит минимум деталей и прост в сборке и регулировке. Пентоды в выходном каскаде могут использоваться только ультралинейном включении, триодном или обычном режимах. При триодном включении экранирующая сетка соединяется с анодом через резистор 100…1000Ом. В ультралинейном включении каскад охвачен ОС по экранирующей сетке, что дает снижение …


    В настоящее время производится много регуляторов напряжения и большинство из них изготовлены на тиристорах и симисторах, которые создают значительный уровень радиопомех. Предлагаемый регулятор помех не даёт совсем и может использоваться для питания различных устройств переменного тока, без каких – либо ограничений, в отличие от симисторных и тиристорных регуляторов.
    В Советском Союзе выпускалось очень много автотрансформаторов, которые, в основном, применялись для повышения напряжения в домашней электрической сети, когда по вечерам напряжение очень сильно падало, и ЛАТР (лабораторный автотрансформатор) был единственным спасением для людей, желающих посмотреть телевизор. Но главное в них то, что на выходе из этого автотрансформатора получается такая же правильная синусоида, как и на входе, не зависимо от напряжения. Этим свойством активно пользовались радиолюбители.
    Выглядит ЛАТР так:


    Напряжение в этом приборе регулируется при помощи качения графитового ролика по оголённым виткам обмотки:


    Помехи в таком ЛАТРе, всё же были из - за искрения, в момент качения ролика по обмоткам.
    В журнале «РАДИО», №11, 1999г на странице 40 была напечатана статья «Беспомеховый регулятор напряжения».
    Схема этого регулятора из журнала:


    В предлагаемом журналом регуляторе не искажается форма выходного сигнала, но низкий коэффициент полезного действия и невозможность получения повышенного напряжения (выше напряжения сети), а также устаревшие комплектующие, которые найти сегодня проблематично, сводят на нет все преимущества данного прибора.

    Схема электронного ЛАТРа

    Я решил по возможности избавиться от некоторых недостатков регуляторов, перечисленных выше и сохранить их главные достоинства.
    От ЛАТРа возьмём принцип автотрансформации и применим его на обычном трансформаторе, тем самым повысим напряжение выше напряжения сети. Мне понравился трансформатор от блока бесперебойного питания. В основном тем, что его не нужно перематывать. Всё нужное в нём есть. Марка трансформатора: RT-625BN.


    Вот его схема:


    Как видно из схемы, в нём присутствует, помимо основной обмотки на 220 вольт, ещё две, выполненные обмоточным проводом того же диаметра, и две вторичные мощные. Вторичные обмотки отлично подходят для питания цепи управления и работы кулера охлаждения силового транзистора. Две дополнительные обмотки соединяем последовательно с первичной обмоткой. На фотографиях видно, как это сделано по цветам.


    На красный и чёрный провода подаём питание.


    Добавляется напряжение с первой обмотки.


    Плюс две обмотки. Итого получается 280 вольт.
    Если нужно большее напряжение, то можно домотать ещё провода до заполнения окна трансформатора, предварительно сняв вторичные обмотки. Только мотать нужно обязательно в том же направлении, что и предыдущая обмотка, и соединять конец предыдущей обмотки с началом следующей. Витки обмотки должны, как бы продолжать предыдущую обмотку. Если намотаете навстречу, то при включении нагрузки будет большая неприятность!
    Повышать напряжение можно, лишь бы регулирующий транзистор выдержал это напряжение. Транзисторы из импортных телевизоров встречаются до 1500 вольт, так что простор есть.
    Трансформатор можно взять и любой другой, подходящий вам по мощности, удалить вторичные обмотки и домотать провод до нужного вам напряжения. В этом случае, напряжение управления можно получить от дополнительного вспомогательного маломощного трансформатора на 8 – 12 вольт.


    Если кому – то захочется повысить КПД регулятора, то можно и здесь найти выход. Транзистор бесполезно расходует электроэнергию на нагрев тогда, когда ему приходится сильно убавлять напряжение. Чем сильнее нужно убавить напряжение, тем сильнее нагрев. В открытом состоянии, нагрев незначителен.
    Если изменить схему автотрансформатора и сделать на нём много выводов нужных вам уровней напряжения, то можно при помощи переключения обмоток подать на транзистор напряжение близкое к нужному вам в данный момент. Ограничения в количестве выводов трансформатора не имеется, нужен только соответствующий количеству выводов переключатель.
    Транзистор в этом случае будет нужен только для незначительной точной корректировки напряжения и КПД регулятора повысится, а нагрев транзистора уменьшится.

    Изготовление ЛАТРа

    Можно приступать к сборке регулятора.
    Схему из журнала я немного доработал, и получилось вот что:


    С такой схемой можно значительно повышать верхний порог напряжения. С добавлением автоматического кулера, снизился риск перегрева регулирующего транзистора.
    Корпус можно взять от старого компьютерного блока питания.


    Сразу нужно прикинуть порядок размещения блоков устройства внутри корпуса и предусмотреть возможность их надёжного закрепления.


    Если нет предохранителя, то обязательно нужно предусмотреть другую защиту от короткого замыкания.


    Высоковольтный клеммник надёжно крепим к трансформатору.


    На выход я поставил розетку для подключения нагрузки и контроля напряжения. Вольтметр можно поставить любой другой, на соответствующее напряжение, но не меньше 300 Вольт.

    Понадобится

    Нам понадобятся детали:

    • Радиатор охлаждения с кулером (любой).
    • Макетная плата.
    • Контактные колодки.
    • Детали можно подбирать исходя из наличия и соответствия номинальным параметрам, я ставил то, что первым под руку попало, но выбирал более или менее подходящее.
    • Диодные мосты VD1 – на 4 - 6А – 600 В. Из телевизора, кажется. Или собрать из четырёх отдельных диодов.
    • VD2 - на 2 - 3 А – 700 В.
    • T1 – C4460. Транзистор я поставил от импортного телевизора на 500V и мощностью рассеяния 55W. Можете попробовать любой другой подобный высоковольтный, мощный.
    • VD3 – диод 1N4007 на 1A 1000 В.
    • C1 – 470mf х 25 В, лучше ёмкость ещё увеличить.
    • C2 – 100n.
    • R1 – 1 кОм потенциометр любой проволочный, от 500 Ом и выше.
    • R2 – 910 - 2 Вт. Подбор по току базы транзистора.
    • R3 и R4 - по 1 кОм.
    • R5 – подстрочный резистор на 5 кОм.
    • NTC1 - терморезистор на 10 кОм.
    • VT1 – любой полевой транзистор. Я поставил RFP50N06.
    • M – кулер на 12 В.
    • HL1 и HL2 – любые сигнальные светодиоды, их можно вовсе не ставить вместе с гасящими резисторами.
    Первым делом нужно приготовить плату для размещения деталей схемы и закрепить её на месте в корпусе.


    Размещаем на плате детали и припаиваем их.


    Когда схема собрана, настаёт время её предварительного испытания. Но нужно это делать очень осторожно. Все детали находятся под напряжением сети.
    Для испытания устройства я спаял две лампочки на 220 вольт последовательно, чтобы они не сгорели, когда на них пойдёт напряжение 280 вольт. Одинаковой мощности лампочек не нашлось и поэтому накал спиралей сильно различается. Нужно иметь ввиду, что без нагрузки регулятор работает очень некорректно. Нагрузка в данном устройстве является частью схемы. При первом включении лучше поберегите глаза (вдруг что – то напутали).
    Включаем напряжение и потенциометром проверяем плавность регулировки напряжения, но не долго, во избежание перегрева транзистора.

    ЛАТР - лабораторный автотрансформатор регулируемый - один из видов автотрансформаторов, представляющий собой автотрансформатор относительно небольшой мощности, и предназначенный для регулирования переменного напряжения (переменного тока), подаваемого на нагрузку от однофазной или трехфазной сети переменного тока.

    В основе ЛАТРа, как и любого другого сетевого трансформатора, - сердечник из электротехнической стали. Но на тороидальном сердечнике ЛАТРа, в отличие от других типов сетевых трансформаторов, размещена всего одна обмотка (первичная), часть которой может выступать в роли вторичной, и количество витков вторичной обмотки может оперативно регулироваться пользователем, в этом и заключается отличительная особенность ЛАТРа от простых автотрансформаторов.

    Для регулирования количества витков, приходящихся на вторичную обмотку, в конструкции автотрансформатора присутствует поворотная ручка, с которой связана скользящая угольная щетка. При повороте ручки щетка скользит от витка к витку вдоль обмотки, так регулируется .

    Со скользящей щеткой непосредственно и соединен один из вторичных выводов лабораторного автотрансформатора. Второй вторичный вывод является общим со стороной входа сети. Потребители подключаются к выходным клеммам ЛАТРа, а входные его клеммы присоединяется к однофазной или трехфазной электросети. В однофазном ЛАТРе один сердечник и одна обмотка, а в трехфазном - три сердечника, и на каждом по одной обмотке.


    Напряжение на выходе ЛАТРа может быть как больше входного, так и меньше, например для сети однофазной регулируемый диапазон составляет от 0 до 250 вольт, а для трехфазной - от 0 до 450 вольт. Примечательно, что КПД ЛАТРа тем выше, чем ближе выходное напряжение к входному, и может достигать 99%. Форма выходного напряжения - .

    На передней панели ЛАТРа располагается вольтметр вторичной цепи для возможности оперативного контроля перегрузки и более точной установки выходного напряжения. Корпус ЛАТРа имеет вентиляционные отверстия, через которые происходит естественное воздушное охлаждение магнитопровода и обмотки.

    Лабораторные автотрансформаторы применяют в лабораториях для исследовательских целей, для тестирования оборудования переменного тока, да и просто для ручной стабилизации напряжения сети, если оно на данный момент ниже требуемого номинала.

    Разумеется, если напряжение в сети постоянно скачет, то автотрансформатор не спасет, потребуется полноценный стабилизатор. В других случаях ЛАТР - это как раз то что нужно, чтобы точно отрегулировать напряжение для текущей задачи. Такими задачами могут быть: наладка промышленного оборудования, тестирование высокочувствительной аппаратуры, настройка радиоэлектронных устройств, питание техники низкого напряжения, зарядка аккумуляторов и т.д.

    Поскольку ЛАТР имеет всего одну обмотку, общую для первичной и вторичной цепей, то и ток вторичной обмотки оказывается общим для первичной и вторичной цепей. С этой точки зрения очевидно, что ток вторичной обмотки и первичный ток в общих витках направлены противоположно, поэтому общий ток равен разности токов I1 и I2, то есть I2 – I1 = I12 – ток в общих витках. Вот и получается, что при величине вторичного напряжения близкой к входному, общие витки могут быть намотаны проводом меньшего сечения, чем в случае изготовления двухобмоточного трансформатора.

    Конструктивная особенность ЛАТРа вынуждает нас разделять понятия «проходная мощность» и «расчетная мощность». Расчетная мощность - это та, которая передается от первичной обмотки во вторичную цепь посредством электромагнитной индукции через сердечник, как у обычного двухобмоточного трансформатора, а проходная мощность - это сумма проходной мощности и той мощности, которая передается только по электрической составляющей, то есть без участия магнитной индукции в сердечнике.

    Получается, что кроме расчетной мощности во вторичную цепь передается еще и чисто электрическая мощность, равная U2*I1. Вот почему для автотрансформаторов требуется магнитопровод меньшего сечения для передачи одной и той же мощности, по сравнению с обычными двухобмоточными трансформаторами. В этом и заключается причина более высокого КПД автотрансформаторов. К тому же меди для провода требуется меньше.


    Итак, при небольшом коэффициенте трансформации, ЛАТР может похвастаться следующими достоинствами: КПД до 99,8%, меньший размер магнитопровода, меньший расход материалов. И все это благодаря наличию электрической связи между первичной и вторичной цепями. С другой стороны отсутствие между цепями приводит к опасности поражения фазным током от выходных клемм ЛАТРа и даже от одной из клемм, поэтому необходимо быть в высшей степени аккуратным при работе с лабораторным автотрансформатором.

    Автотрансформаторы ЛАТР-2А, ЛАТР-9А, АРН, РУАТ, характеристики

    Автотрансформатор представляет собой преобразователь переменного напряжения и в отличие от трансформаторов состоит из одной обмотки с отводами, с которых снимают напряжение необходимой величины. Автотрансформаторы в зависимости от типа обмотки и схемы включения могут быть понижающими и повышающими:

    Схема понижающего автотрансформатора (слева) и повышающего (справа)

    Существует отдельная разновидность автотрансформаторов, которая позволяет оперативно регулировать выходное напряжение за счет подвижного отвода – ползунка, который можно передвигать по обмотке (наподобие проволочного подстроечного резистора). Такие автотрансформаторы называют ручными регуляторами.

    Схема автотрансформатора — ручного регулятора напряжения

    В отличие от большинства трансформаторов, автотрансформаторы не имеют гальванической развязки между входом и выходом.

    ЛАТР — лабораторный автотрансформатор. Расшифруем название: первая часть означает, что устройство используется при проведении испытаний, вторая — измерений на объектах и в лабораториях. А вторая часть указывает на принцип работы, в основе которого лежит не только магнитная, но и электрическая связь входного и выходного напряжений.

    Исключение составляют автотрансформаторы с гальванической развязкой, которые обеспечивают большую безопасность.

    Основные характеристики автотрансформаторов и ручных регуляторов напряжения

    тип

    наименование

    Pнагр. макс., Вт

    Uсети ном., В

    пределы изменения Uвых, В

    РУАТ-0.2 Малогабаритный автотрансформаторный регулятор напряжения 200 127 88-150
    200 220 162-250
    АТ-250 Автотрансформатор 250 127 80-140
    250 220 170-242
    РНО-250-0.5 Автотрансформатор (вариатор) 330 220 0-250
    ЛАТР-2А Лабораторный автотрансформатор 250 127 0-140
    350 220 0-220
    ЛАТР-9А Лабораторный автотрансформатор 1000 127 0-140
    1500 220 0-220
    АРН-200М Автотрансформаторный регулятор напряжения 200 127 87-140
    200 220 140-245
    АРН-250 Автотрансформаторный регулятор напряжения 250 127 85-140
    250 220 140-250



    Поделиться ссылкой:

    Кликните на звездочку чтобы выставить рейтинг страницы

    [Total: 0 Average: 0]

    Определение позднего по Merriam-Webster

    \ ˈLāt \

    1а (1) : приходящие или оставшиеся после положенного, обычного или надлежащего времени поздняя весна опаздывала на занятия

    (2) : в связи с опозданием или наложенным в связи с опозданием пришлось заплатить штраф за просрочку

    б (1) : или относящиеся к продвинутой стадии в момент времени или развития : , происходящие ближе к концу периода времени или ряда позднее средневековье

    (2) : далеко продвинулись к концу дня или ночи поздние часы

    : живущих сравнительно недавно : ныне умерших - используется людьми покойного Джона Доу и часто со ссылкой на конкретные отношения или статус его покойной жены

    б : быть чем-то или занимать какую-то должность или отношения в последнее время, но не сейчас покойные воюющие стороны

    c : , созданное, появляющееся или происходящее незадолго до настоящего времени, особенно как самое последнее из последовательности наша последняя ссора

    : после обычного или надлежащего времени пришел на работу поздно

    б : в более поздний или более поздний период времени

    2 : не так давно : недавно писатель поздно из Чикаго за последнее время : в период, незадолго до этого или непосредственно предшествующий : в последнее время заболел г. конца г.

    Что значит опоздать?

  • Поздно

    приходит после установленного срока либо после обычного или надлежащего времени; не рано; медленный; запоздалый; долго откладывался; as, поздней весной

    Этимология: [OE.широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, и E. let, v. См. Let to allow, и ср. Увы, Lassitude.]

  • Поздний

    далеко продвинулся к концу или близко; как, поздний час дня; поздний период жизни

    Этимология: [OE. широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, Э.let, v. См. Позвольте разрешить и ср. Увы, Lassitude.]

  • Поздно

    существовал или занимал какую-то позицию недавно, но не сейчас; недавно скончался, покинул свой пост или покинул свой пост; как, покойный епископ Лондона; поздняя администрация

    Этимология: [OE. широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, и E. let, v. См. Let to allow, и ср. Увы, Усталость.]

  • Поздно

    не давно прошло; происходит не так давно; недавний; как, поздние дожди; мы получили позднюю разведку

    Этимология: [OE.широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, и E. let, v. См. Let to allow, и ср. Увы, Lassitude.]

  • Поздно

    продолжаются или действуют до позднего часа ночи; как, поздние пирушки; поздний наблюдатель

    Этимология: [OE. широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, Э.let, v. См. Позвольте разрешить и ср. Увы, Lassitude.]

  • Поздно (прил.)

    после обычного или надлежащего времени или назначенного времени; после задержки; как, он прибыл поздно; - в противоположность раннему

    Этимология: [OE. широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, и E. let, v. См. Let to allow, и ср. Увы, Lassitude.]

  • Поздно (прил.)

    не так давно; последнее время

    Этимология: [OE.широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот. лат, и E. let, v. См. Let to allow, и ср. Увы, Lassitude.]

  • Поздно (прил.)

    далеко ночью, днем, на неделе или в другой конкретный период; как лечь в постель поздно; сидеть поздно ночью

    Этимология: [OE. широта медленная, расслабленная, AS. lt; сродни ОС. lat, D. laat late, G. lass weary, lazy, lack, Icel. latr, Sw. лат, дан. парень, гот.лат, и E. let, v. См. Let to allow, и ср. Увы, Lassitude.]

  • Как поздно поздно?

    Расписания, дедлайны, цейтнот… Мы все прикованы наручниками к понятию времени. Планирование - это состояние ума, которое влияет на то, как вы организуете свой день, как вы проводите встречу, насколько далеко вы должны планировать заранее и насколько гибкими являются эти планы. Однако то, что в одной культуре считается ужасно запоздалым, в другой может быть приемлемо вовремя.

    Представьте себе утро, когда вы просыпаетесь от звука гармошки вашего iPhone, напоминающего вам о встрече с поставщиком на другом конце города в 9:15.м…. Но ваш день начинается неожиданно хаотично. Ваш малыш разбивает банку с малиновым вареньем об пол, и ваш старший сын случайно наступает в нее, что приводит к нескольким напряженным минутам уборки. За этим следует отчаянный поиск ключей от машины, которые, наконец, оказываются в кухонном шкафу. Вам удается отвезти детей в школу, когда звонят колокола и закрываются двери. В этот момент ваш iPhone звонит в 9:00, а это значит, что вы опоздаете на важную встречу на 6 или 7 минут при условии, что трафик между городами не хуже, чем обычно.

    Что делать? Вы, конечно, можете позвонить поставщику, чтобы извиниться и объяснить, что вы прибудете ровно в 9:21. Или, возможно, 9:22. Или вы считаете, что опоздание на 6 или 7 минут в основном вовремя. Вы решаете не звонить и просто выезжаете на машине в пробку. А потом, возможно, вы вообще не думаете о времени. Придете ли вы в 9:21, 9:22 или даже 9:45, вы все равно будете в пределах допустимого вовремя, и ни вы, ни поставщик не придете к этому особого значения.

    Во Франции опоздание на 7 минут все еще вовремя

    Если вы живете в культуре линейного времени, такой как Германия, Скандинавия, США или Великобритания, вы, вероятно, позвоните вам. Если вы этого не сделаете, вы рискуете рассердить своего поставщика, поскольку секунды идут, а вы все еще не появляетесь. С другой стороны, если вы живете во Франции или на севере Италии, скорее всего, вы не почувствуете необходимости звонить, поскольку опоздание на 6 или 7 минут относится к сфере «в основном вовремя» (если вы бежали Однако с опозданием на 12 или 15 минут это была бы совсем другая история.)

    А если вы из культуры гибкого времени, такой как Ближний Восток, Африка, Индия или Южная Америка, время может иметь совершенно другой уровень эластичности в вашем сознании. В этих обществах, когда вы боретесь с дорожным движением и реагируете на хаос, неизбежно создаваемый жизнью, ожидаются задержки. В этом контексте 9:15 очень мало отличается от 9:45, и все это принимают.

    Когда люди описывают представителей другой культуры такими словами, как негибкий, хаотичный, запоздалый, жесткий, неорганизованный, неприспособленный, вполне вероятно, что проблема заключается в измерении расписания.А понимание тонких, часто невысказанных предположений о времени, которые контролируют поведение и ожидания в различных культурах, может быть довольно сложной задачей.

    В Лондоне. Jacme31 / Flickr, CC BY-SA

    Когда я впервые переехал во Францию ​​(это было 17 лет назад), другие американцы предупреждали меня, что французы всегда опаздывают. И это отчасти оказалось правдой, хотя влияние на мою повседневную работу было небольшим. Например, вскоре после прибытия в Париж я договорился о встрече с менеджером по персоналу, специализирующимся на работе с иностранцами, в одной из стеклянных башен Ла Дефанс (деловой район Парижа).Осторожно прибыв в 9:55 на встречу с 10:00, я нервно практиковал свой ржавый французский язык в голове. Женщина, с которой я должен был встретиться, Сандрин Гуган (имена изменены) была давним клиентом фирмы и хорошо знала моего босса. Он заверил меня, что г-жа Гуэган тепло меня встретит.

    Секретарь позвонила мадам Геган ровно в 10:00 и, поговорив с ней по телефону, вежливо сказала мне: «Patientez s’il vous plaît» («Пожалуйста, подождите»). Так что я осторожно устроился на большом кожаном диване и притворился, что смотрю газету, терпеливо подождав 5 минут.Но в 10:07 я не чувствовал себя очень терпеливым. Неужели я неправильно указал время встречи? Произошла какая-то неизбежная чрезвычайная ситуация? А в 10:10… собиралась ли вообще встреча?

    Мадам Гуган вышла из лифта в 10:11 и, не извиняясь за свое опоздание, тепло встретила меня. После многих лет работы как в Соединенных Штатах, так и во Франции я теперь могу подтвердить, что в большинстве случаев вы получаете примерно на 10 минут больше свободы действий (опоздать, поздно начать, поздно закончить, пойти по касательной) во Франции, чем во Франции. Соединенные Штаты.И если вы это знаете, то в большинстве случаев адаптироваться не составляет особого труда.

    «Приходить вовремя» - значит рано

    Впервые я по-настоящему осознал влияние параметра планирования, когда работал в Южной Америке. Ранее на этой неделе я выступал с программной речью в Денвере, штат Колорадо, перед группой примерно из 500 менеджеров, в основном американцев. За день до мероприятия Даниэль, организатор конференции, показала мне стопку карточек, которую она будет держать на коленях во время моего 40-минутного выступления.«Я буду поднимать табличку каждые 10 минут», - объяснила она, показывая мне карточки, на которых написано «30 минут», «20 минут» и «10 минут» жирным черным шрифтом. Последовательность завершилась карточками с надписью «5 минут», «2 минуты» и «ноль минут». Было очевидно, что большой черный ноль на последней карте недвусмысленно означал, что мое время истекло, и, когда я его увидел, я должен был покинуть сцену.

    Я прекрасно понял Даниэль. Она - типичный представитель моего (американского) племени, и мне очень нравилась идея внимательно следить за каждой минутой.Моя речь прошла прекрасно, и мои слушатели, живущие в линейном времени, были очень благодарны.

    Несколько дней спустя я ужинал с Флавио Ранато, очаровательным пожилым бразильцем, в ресторане со стеклянными стенами, из которого открывается вид на огни пятого по величине города Бразилии, Белу-Оризонти. Мы планировали презентацию, которую я дам на следующий день большой группе южноамериканцев. «Эта тема очень важна для нашей организации», - сказал мне Ранато. «Участникам это понравится. Пожалуйста, не стесняйтесь, если хотите, потратьте больше времени, чем запланировано.Группа выиграет ».

    Я не совсем понял, так как я уже протестировал свою презентацию с сотрудником службы поддержки ИТ, а повестка дня конференции уже была распечатана и вывешена на двери конференции. «У меня на повестке 45 минут. Сколько времени вы думали? Могу я взять 60 минут? '' - подумал я вслух. Мягко пожав плечами, Ранато ответил: «Конечно, не торопитесь». Неуверенный в том, что он имеет в виду, я подтвердил: «Отлично, я займу 60 минут», и Ранато согласно кивнул.Я вернулся в свой номер в отеле и адаптировал свою презентацию к 60-минутному интервалу.

    На следующий день на конференции я сразу заметил, что в повестке дня на двери все еще написано, что у меня 45 минут. Немного встревоженный, я нашел Ранато в толпе. «Я просто хочу убедиться, что правильно понял», - сказал я. «Вы хотите, чтобы я сегодня утром выступил на 45 или 60 минут?» Ранато слегка рассмеялся, как будто мое поведение было необычным. «Не волнуйся, Эрин», - пытался он меня успокоить. «Им это понравится.Пожалуйста, не торопитесь ». «Я возьму 60 минут», - сказал я снова.

    Когда началась моя презентация (после ряда непредвиденных задержек), группа отреагировала, как и предсказывал Ранато. Они были очень благодарны, размахивая руками, чтобы задать вопросы и привести примеры во время периода вопросов в конце моего выступления. Внимательно наблюдая за большими часами в задней части комнаты, я закончил сеанс через 65 минут. Я опоздал на несколько минут, так как один вопрос оказался длиннее, чем я ожидал.

    Клиент всегда прав

    Ранато подошел ко мне. «Это было здорово, как я и надеялся. Но ты так рано закончил! »Рано? Я действительно был сбит с толку. «Я думал, что мне нужно 60 минут, а я взял 65», - рискнул я. «Вы, конечно, могли бы пойти и дольше! Им это понравилось! - настаивал Ранато.

    Позже тем же вечером мы с Ранато провели поучительную дискуссию о нашем взаимном непонимании. «Я не хотел использовать лишний момент времени вашей группы, не получив явного разрешения», - объяснил я.«Вы дали мне 60 минут. Для меня было бы неуважением к группе, если бы я потратил больше времени, чем запланировано, без вашего разрешения ». «Но я не понимаю», - ответил Ранато. «В этой ситуации мы являемся покупателем. Мы платим вам за то, чтобы вы были с нами. Если вы видите, что у нас есть еще вопросы, и вы хотели бы продолжить обсуждение, разве это не просто хорошее обслуживание клиентов - расширить презентацию, чтобы ответить на наши вопросы и удовлетворить наши потребности? »

    Я запуталась. «Но если вы прямо не сказали мне, что я могу потратить еще 15 минут, откуда мне знать, что это то, что вы хотите?» Ранато посмотрел на меня с любопытством, когда его начало понимать, насколько я иностранец.«Они были так явно заинтересованы и увлечены. Не могли бы вы сказать? »

    Я начал понимать, насколько огромным может быть влияние различного отношения ко времени. Предположения, которые мы с Ранато сделали относительно расписания, привели к тому, что у нас возникли противоположные определения понятия «хорошее обслуживание клиентов». История подчеркивает важность понимания того, как люди, с которыми вы работаете, думают о времени, и соответствующей корректировки ваших ожиданий.

    Когда коровы приходят домой

    Антрополог Эдвард Т.Холл был одним из первых исследователей, исследовавших различия в подходах общества ко времени. В «Танце жизни: другое измерение времени» Холл ссылается на монохромные (М-время) культуры и полихронические (П-время) культуры. Культуры M-time рассматривают время как осязаемое и конкретное: «Мы говорим о времени как о сохраняемом, потраченном, потраченном впустую, потерянном, составленном, ползущем, убивающем и уходящем. К этим метафорам нужно относиться серьезно. M-расписание используется как система классификации, упорядочивающая жизнь. Эти правила распространяются на все, кроме смерти ».

    В отличие от этого, культура P-time использует гибкий подход ко времени, вовлечению людей и завершению транзакций: «Свидания не воспринимаются всерьез и, как следствие, часто прерываются, так как это с большей вероятностью будет считаться точкой, а не точкой. чем лента на дороге…. Араб скажет: «Увидимся раньше, чем через час» или «Увидимся через два дня». Другими словами, человек, который живет в P-time, предложит общее приблизительное время встречи в ближайшем будущем, не указывая точный момент, когда эта встреча состоится.

    Когда ты вовремя, а поезд нет. Mypouss / Flickr, CC BY-NC-ND

    Вслед за работой Холла психолог Роберт Левин начал скрупулезно наблюдать и анализировать различные культурные подходы к часам. Он отметил, что некоторые культуры измеряют время с 5-минутными интервалами, в то время как другие культуры почти не используют часы и вместо этого планируют свой день в соответствии с тем, что Левин называет «временем события»: до обеда, после восхода солнца или, в случае местных жителей в Бурунди, когда коровы приходят домой ».

    На планирование сильно влияет ряд исторических факторов, которые определяют образ жизни, работы, мышления и взаимодействия людей. Если вы живете в Германии, вы, вероятно, обнаружите, что все идет по плану. Поезда надежные; трафик управляемый; системы надежны; правительственные правила ясны и применяются более или менее последовательно. Вы, вероятно, можете запланировать весь год, исходя из предположения, что ваша среда вряд ли сильно помешает вашим планам.

    Где время движется требованиями завода

    Существует четкая связь между этой культурной моделью и местом в истории Германии как одной из первых стран в мире, ставших промышленно развитыми. Представьте себе, что вы работаете на заводе немецкой автомобильной промышленности. Если вы приходите на работу с опозданием на 4 минуты, машина, за которую вы отвечаете, запускается с опозданием, что требует реальных измеримых финансовых затрат. По сей день восприятие времени в Германии частично уходит корнями в раннее воздействие промышленной революции, когда работа на фабриках требовала, чтобы рабочая сила была под рукой и была на месте в точно назначенный момент.

    В других обществах, особенно в развивающемся мире, жизнь сосредоточена вокруг факта постоянных изменений. По мере того как меняется политическая система и меняется финансовая система, когда движение на дорогах увеличивается и уменьшается, когда муссоны или нехватка воды создают непредвиденные проблемы, успешные менеджеры - это те, кто развил способность переносить изменения с легкостью и гибкостью.

    Например, если вы фермер в сельской местности Нигерии, большая часть работы на ферме выполняется людьми, и у вас, вероятно, мало машин.В этой среде не имеет большого значения, начинаете ли вы работать в 7:00, 7:12 или даже 7:32. Важно то, чтобы ваша рабочая структура была достаточно гибкой, чтобы адаптироваться к изменениям в естественной среде, и что вы вложили средства в важные отношения, необходимые для сохранения лояльности ваших рабочих во время засухи или наводнения, эрозии или заражения насекомыми.

    Все позиции следует рассматривать в относительном выражении. Немцы могут горько жаловаться на непунктуальность британцев, а индийцы часто считают, что французы жестко придерживаются расписания.Тем не менее, германские, англосаксонские и североевропейские страны обычно находятся на стороне шкалы линейного времени. Латинские культуры (как латиноевропейские, так и латиноамериканские) склонны придерживаться гибкого графика, а культуры Ближнего Востока и многие африканские культуры находятся в крайнем правом положении. Азиатские культуры разбросаны по этой шкале. В Японии линейное время, но в Китае и (особенно) в Индии гибкое время.


    Эрин Мейер - автор книги «Карта культуры: прорыв невидимых границ глобального бизнеса», на главе которой основана данная статья.

    поздно шароваров: почему хорошие вещи приходят к тем, кто ждет

    Недавний скандал с поступлением в колледж показал, насколько родители и студенты одержимы желанием поступить в престижные университеты и наладить правильные связи, чтобы получить потрясающую работу сразу после выпуска. Истории Марка Цукерберга, Стива Джобса и Билла Гейтса - вундеркиндов, ставших миллиардерами до 30 лет, - привлекают много внимания средств массовой информации. Меньше внимания уделяется тем, чей успех наступает немного позже.Издатель Forbes и обозреватель Рич Карлгаард считает себя одним из таких людей - поздно расцветающим. Он является автором новой книги « Поздние цветы: сила терпения в мире, одержимом ранними достижениями». Он посетил радиошоу Knowledge @ Wharton на SiriusXM, чтобы поделиться своей историей и обсудить силу зрелости. (Послушайте подкаст вверху страницы.)

    Далее следует отредактированная стенограмма разговора.

    Knowledge @ Wharton: Почему вы считаете себя поздним цветущим?

    Рич Карлгаард: Несмотря на то, что когда-то я окончил Стэнфорд, когда поступить в это учебное заведение было гораздо проще, чем сейчас, я с трудом окончил колледж.А в 25 лет, когда мои соседи по комнате в колледже делали удивительные вещи - один учился в Стэнфордской юридической школе, другой получал степень магистра в области химической инженерии в Пенсильвании, а другой получал степень доктора богословия в теологическом институте - я был способен на выполняя работу не выше охранника. Я помню один печальный момент: мне 25 лет, я учусь в Стэнфорде, заметьте. Я работал охранником на грузовой станции, проходил по периметру с фонариком и слышал лай собаки.Я посмотрел через забор на соседний двор и понял, что их охранник - ротвейлер. Мне вдруг пришло в голову, что моим коллегой по профессии была собака. А через несколько месяцев Стив Джобс сделает Apple публичной. Таким образом, между тем, где я был, и тем, что делали некоторые из этих супер-успешных, была большая пропасть.

    Knowledge @ Wharton: Есть преимущества для ранних достижений, но вы также говорите о том факте, что это оказывает невероятное давление на молодых людей, которые, вероятно, не нуждаются в этом давлении.

    Karlgaard: Я все для начинающих. Я им аплодирую. Я могу признаться в некоторой зависти к их ранним достижениям, но такие люди, как Марк Цукерберг, которые выходят на улицу и делают великие дела в раннем возрасте, действительно многое добавляют для Соединенных Штатов. Я просто не думаю, что это подходящий путь для всех.

    «Я все для начинающих. Я им аплодирую. Я могу признаться в некоторой ревности [но] ... я просто не думаю, что это подходящий путь для всех.”

    Вы думаете о том, насколько важным стало за последние 20 лет попасть в элитное учебное заведение, и этот скандал о взяточничестве в колледжах, в каком-то смысле, является всего лишь логическим и извращенным завершением этого безумного давления. Мы сконструировали эту конвейерную ленту, и обеспеченные родители могут отдавать своих детей в дошкольные учреждения в возрасте трех или четырех лет и тратить 40 000 долларов в год. Веб-сайты этих элитных дошкольных учреждений не скрывают того, что вы делаете это, чтобы через 15 лет ваш ребенок мог поступить в Лигу плюща, Стэнфорд, Массачусетский технологический институт или другое подобное учреждение.Что ж, это нормально, если ваш ребенок окажется тем, чьи способности раскрываются тем, что я называю «конвейерной лентой ранних достижений», которая делает упор на тестирование и получение среднего балла 4,3 на курсах продвинутого уровня. Это система, которая покажет сильные стороны некоторых людей - вашу быструю алгоритмическую одаренность, вашу способность сосредоточиться, вашу решимость. Опять же, это есть у всех тех, кто преуспевает раньше. Но есть так много подарков, которые остаются незамеченными.

    Вы думаете о каком-то ребенке, который мог бы стать лучшим плотником в своем городе, но все, что он знает, - это то, что он глуп, потому что получает плохие оценки и плохо тестирует.Когда вы сделаете шаг назад и посмотрите на некоторые проблемы, с которыми сегодня сталкиваются студенты, подростки и молодые люди, вы увидите, как растет уровень тревожности, депрессии и, к сожалению, самоубийств - они все растут. Путь попадания на конвейер к раннему успеху явно не работает для всех и многим наносит большой вред.

    Knowledge @ Wharton: Каждый родитель беспокоится о будущем своих детей. После того, что мы пережили в экономической сфере в этой стране за последнее десятилетие, я думаю, что существует еще более высокий уровень беспокойства.

    Карлгаард: В этом нет никаких сомнений. Если вы посмотрите на единственные вилки за этот период, они будут представлены в двух полях. Они работают в сфере технологий Кремниевой долины, а также в хедж-фондах Уолл-стрит и в финансовых центрах высокого уровня. Это действительно прибыльные области. Эти два поля показывают, где вы ходили в школу, насколько хорошо вы сдали тесты. Когда Amazon была небольшой компанией, [основатель] Джефф Безос спрашивал соискателей: «Что вы набрали на своем SAT по математике?» Сергей Брин и Ларри Пейдж из Google сделали то же самое.

    Вы можете понять почему, потому что эта алгоритмическая одаренность - реальное преимущество для программиста. Но подумайте обо всех дарах, которые раскрываются, начиная с 25-летнего возраста, когда большинство из нас достигает полной зрелости нашей префронтальной коры, когда мы приобретаем навыки исполнительного функционирования и начинаем становиться полноценно функционирующими взрослыми. Такие вещи, как любопытство, стойкость, невозмутимость или способность сохранять спокойствие под давлением - это атрибуты, которые, по словам всех работодателей, они хотят, и их ценят, и вы можете понять, почему, потому что это те сотрудники, которые будут расти.Но существует диссонанс между тем, как компании проверяют своих первых сотрудников, и тем, что ценится.

    Даже Google, который является своего рода олигархией SAT по математике, или, по крайней мере, был вначале, обнаружил, что то, где вы ходили в школу и какие у вас баллы за SAT, не так сильно коррелирует с тем, насколько хорошо вы собираетесь успевать. в Google. А через три года он более-менее исчезает.

    Knowledge @ Wharton: Есть некоторые интересные данные о том, что есть аспекты нашего развития, которые действительно не проявляются до тех пор, пока нам не исполнится 30-40 лет.Является ли это одной из причин того, что во многих случаях мы видим этот толчок к тому, чтобы опоздать?

    Karlgaard: Хотел бы я видеть больше толчка, больше поддержки для тех, кто поздно расцветает. Между прочим, идея о том, что на протяжении многих десятилетий нашей жизни у нас есть дары, - это не мое предположение. В 2015 году было проведено потрясающее исследование, проведенное Лорой Жермин из Гарварда с коллегой из Массачусетского технологического института, и они задали вопрос, в какое десятилетие нашей жизни наши когнитивные способности достигают пика? Это действительно сложный и интригующий ответ.Это зависит от того, о каком когнитивном интеллекте вы говорите. Есть много таких форм когнитивного интеллекта.

    «Путь попадания на конвейер к раннему успеху явно не работает для всех и многим наносит большой вред».

    Конечно же, быстрая скорость синаптической обработки, рабочая память, то, что делает вас отличным программистом или делает вас очень эффективным высокочастотным трейдером на Уолл-стрит, - это пик в возрасте 20 лет.Но затем, когда нам 30, 40 и 50, в игру вступают более глубокое распознавание образов, сочувствие и сострадание, коммуникативные навыки - все, что вам нужно, чтобы расти и быть эффективным лидером. Затем в наши 50, 60 и 70 лет в игру вступает целый набор качеств, которые приводят к тому, что мы можем назвать мудростью.

    Это говорит о том, что когда вы думаете о карьере, на самом деле существует дуга. В молодости вы технический специалист, вы поднимаетесь в ранг менеджмента, а затем становитесь своего рода наставником и тренером, когда становитесь старше.Я думаю, это очень обнадеживает. Но мы не видим обнадеживающего в нашей спешке праздновать и подражать всем этим ранним достижениям.

    Knowledge @ Wharton: Почему мы не видим большего признания, большего толчка, чтобы распознать поздно расцветающих?

    Karlgaard: Я потратил пять лет на изучение этой книги, потому что хотел, чтобы каждая часть Late Bloomers была защищена наукой и исследованиями. Я не хотел строить кучу собственных домыслов.Одна из вещей, которые я обнаружил, заключается в том, что поздно цветущие, как правило, те, кто находит свой собственный путь, ведущий их в это волшебное место, где происходит позднее цветение. И это пересечение глубочайшего таланта, природных талантов и глубочайших страстей, страстей, столь глубоких, что вы готовы пожертвовать ради них, что я бы назвал миссией. Когда вы прибываете в пункт назначения, и я надеюсь, что у всех есть шанс попасть туда, тогда ожидания общества больше не будут вас подталкивать. Вы чувствуете, что вас тянет к великой судьбеВы можете терпеть и получать такие дары, как твердость и настойчивость, которых у вас может не быть, когда вы чувствуете, что вас подталкивают родители или ожидания общества.

    Knowledge @ Wharton: Как система образования играет на обеих сторонах этого спора?

    Karlgaard: Если вы посмотрите на лучшие мировые практики, то увидите, что есть некоторые достойные вещи, которые мы можем импортировать в Соединенные Штаты, и есть некоторые вещи, от которых нам отчаянно нужно избавиться.Я сначала перейду к этой части. Это настолько трагично, что я чуть не разрываюсь, думая об этом: 95% рецептов на лекарства от СДВГ выписываются в Соединенных Штатах. Чем мы биологически отличаемся от других людей во всем мире? Это безумие. Конечно, может быть небольшой процент детей, нуждающихся в лечении. Но как позиция по умолчанию просто потому, что маленькие дети не могут сидеть на месте?

    Финляндия - отличный тому пример. Они не отправляют детей в школу и не начинают обучать их чтению, письму и арифметике, пока им не исполнится 7 лет.Они позволяют этим замечательным молодым пластическим умам развить собственное любопытство, прежде чем усадить их в комнату и начать учить.

    Я сильно поверил в пропущенные годы. Это может быть годичный перерыв после средней школы и перед колледжем, это может быть перерыв до второго и младшего классов. Промежуточные годы могут покрыть множество вещей. В Церкви Святых последних дней люди отправляются на двухлетнюю мормонскую миссию, как правило, между второкурсником и младшим классом. Я очень поддерживаю это, и я не член этой церкви.

    Я пришел к выводу, что страны, в которых есть обязательная военная или гражданская служба, имеют довольно хорошие результаты, и не поэтому они делают это в первую очередь. Они делают это из соображений национальной обороны. Но если вы посмотрите на Израиль, Швейцарию и Сингапур - если взять три страны с уровнем достатка, аналогичным Соединенным Штатам, - результаты для их молодых мужчин и женщин лучше, чем у нас. Более низкий уровень наркомании, более низкий уровень алкоголизма, больше внимания. Строят взрослых.

    «Я пришел к выводу, что было трагической ошибкой думать, что все должны поступать в колледж».

    Я также пришел к выводу, что было трагической ошибкой думать, что все должны поступать в институт. У каждого должна быть возможность поступить в институт. Не всем следует поступать в институт, по крайней мере, сразу. Мы в основном отказались от идеи профессионального трейдера или того, что мы называли в моем дневном классе «магазином». Сегодня это предлагает только одна из 20 государственных средних школ.Вы думаете обо всех этих замечательных профессиональных профессиях, которые сегодня пересекаются с технологиями и дают действительно хорошие зарплаты. Хорошие специалисты по ОВК, хорошие сварщики - хорошие люди в различных областях, которые могут выйти на улицу и с минимальными инвестициями в свое образование, могут зарабатывать шестизначные суммы в возрасте от 20 до 20 лет.

    Knowledge @ Wharton: Вы вините в этом родителей и то, что они подталкивают своих детей?

    Karlgaard: Сегодня тяжело быть родителями.Я никоим образом не хочу показывать пальцем на родителей, потому что считаю, что они подвергаются такому давлению. Конечно, я укажу пальцем на тех, кто подкупает чиновников в университетах, чтобы позволить своим детям поступить в колледж, в который они иначе не смогли бы попасть. Но подумайте об этом: вы выросли в высокопроизводительном городе или выросли в пригороде, где все образованы и все хотят, чтобы их дети получили образование и сделали отличную карьеру. Дилемма для родителей заключается в том, слишком ли мы наказываем их или недостаточно? Мой ответ таков: вам действительно нужно заниматься со своими детьми, потому что некоторые дети будут реагировать на большую дисциплину; другие дети будут бунтовать, потому что они чувствуют, что их дисциплинируют в областях их слабостей, а не их сильных сторон.

    Думаю, родителям придется подойти. Думаю, педагогам придется подойти. С этой книгой я надеялся начать общенациональный разговор о дисфункциях, которые мы создаем среди подростков и молодых людей, но в то же время подчеркнуть, что вся развивающаяся нейробиология и когнитивная наука твердо указывают на то, что мы у нас есть несколько десятилетий, чтобы стать нашими собственными.

    Knowledge @ Wharton: В книге вы поднимаете идею отказа от курения.Вы можете это объяснить?

    Karlgaard: Я думаю, что в нашей культуре мы перестарались с мыслью о том, что бросившие никогда не побеждают, победители никогда не сдаются, и вы всегда должны применять свою стойкость ко всему. Как отметила Анджела Дакворт, обладать твердостью - это замечательно. Но неправильно нанесенное зерно сожжет нас. Если вы посмотрите на великих предпринимателей, Ричард Брэнсон [основатель Virgin Group] ушел из многих предприятий. Он ушел из Virgin Cola. Он ушел из Virgin Brides.

    Одним из моих любимых примеров в Кремниевой долине, где я живу, были внутренние дебаты, которые произошли в Intel в 1980-х, когда их оригинальный продукт и их коммерческие микросхемы памяти внезапно были сбиты с ног японцами и южными странами. Корейские производители микросхем памяти.Но у них был новый, очень многообещающий продукт под названием микропроцессор, который существовал уже более десяти лет.

    «В нашей культуре, я думаю, мы перестарались с идеей, что бросившие никогда не побеждают, победители никогда не сдаются, и вы должны всегда проявлять стойкость ко всему».

    Внутренняя дискуссия заключалась в том, оставим ли мы бизнес по производству микросхем памяти? Боб Нойс, один из основателей, не хотел уходить. [Соучредитель] Энди Гроув сказал: «Мы должны уйти». А потом они обсудили: если бы нас купила другая компания или сторонние инвесторы, что бы они нам сказали? [Соучредитель] Гордон Мур сказал: «Ну, они уволят нас, а затем уйдут из бизнеса по производству микросхем памяти.Так вот что они сделали. Тогда у Intel был славный конец 1980-х, 1990-е годы, и она до сих пор остается великой компанией.

    Так что да, тебе нужно бросить. Вы должны знать, когда стратегически бросить курить. Это не то же самое, что сказать, что ваша первая реакция на любые невзгоды - это бросить. Но я думаю, что мы должны иметь реалистичное представление о том, когда бросить курить уместно.

    Knowledge @ Wharton: Относится ли это к неуверенности в себе, которую вы также затрагиваете в своей книге?

    Карлгаард: Поп-культура говорит вам расправлять плечи, надувать их, притворяться, пока не добьетесь.Я думаю, вам нужно научиться использовать неуверенность в себе как советчик. Вам нужно отгородить это от чувства собственного достоинства, сделать шаг назад и посмотреть на это клинически. Когда надвигаются темные облака неуверенности в себе, что это неуверенность в себе говорит вам? Как вы справитесь с этим рационально, как если бы вы тренировали кого-то, кто вам нравится?

    Почему те, кто поздно расцветает, более счастливы и успешны - Quartz

    Существует простая формула для достижения долгосрочного успеха . Во-первых, разбейте свои мечты.Затем возобновите утомительную работу. Попробуй еще раз. Наконец, дышите и улыбайтесь.

    Это может показаться разочаровывающим - кому бы не хотелось одерживать победу? Но потеря - это соль, которая приправляет наши слезы и настраивает на большие победы.

    Это утверждение Чарльза Дахигга в своей статье в журнале New York Times Magazine «Американская профессиональная элита: богатые, успешные и несчастные», и он прав. Если успех определяется как ведение осмысленной жизни с удовлетворительной работой и чувством выполненного долга, тогда борьба и преодоление препятствий - это хороший способ накопить силы, чтобы упорствовать, несмотря на трудности, и ценить то, что у вас есть.

    Теория заключается в том, что жизнь, которую подталкивает жизнь, в основном вынуждает вас иметь дело. Похоже, что они «тоже люди», - утверждает Дахигг, - те, кто не являются звездами в молодости и не получают сливовых рабочих мест на раннем этапе, должны искать направление и смысл. Когда они находят свой путь, они уже обучены умственным привычкам справляться с трудностями и пересматривать ожидания.

    Те, кто преуспевает рано, в отличие от них, в более позднем возрасте обнаруживают, что не все может идти хорошо. Они тяжело относятся к этому, потому что у них мало опыта в управлении борьбой.

    Утверждение Дахигга частично основано на его собственном опыте. Когда он окончил Гарвардскую школу бизнеса (HBS), ему отказали в престижных должностях, и он стал журналистом. Обстоятельства заставили его выйти за рамки своих первоначальных целей. Он пережил разочарование и продолжил писать об этом в уважаемой публикации, заявив:

    Некоторые из моих одноклассников думали, что я совершаю огромную ошибку, игнорируя все двери, которые HBS открыла для меня в сфере высоких финансов и Кремниевой долины.Чего они не знали, так это того, что эти двери на самом деле оставались закрытыми, и в результате я был спасен от соблазна легкого богатства. С тех пор я был благодарен, благодарен за то, что моя неудача облегчила выбор профессии, которую я любил.

    Другие, такие как Дахигг в школе, которые также были «вынуждены бороться за работу» и преодолевать неудачи после окончания учебы, оказались «богаче, мощнее и содержательнее, чем все остальные», - пишет он.

    Призовой провал

    Если вы немного подозрительно относитесь к этому аргументу, достаточно справедливо.На данный момент Дахигг является лауреатом Пулитцеровской премии. Даже в его якобы неудавшейся юности у него все было хорошо. В конце концов, по большинству показателей посещение аспирантуры Лиги плюща - настоящее достижение.

    Так, может быть, представление Дюигга об успехе слишком строгое? Или, возможно, он просто один из тех «достаточно хороших защитников жизни», которых Эдит Циммерман называет в недавней статье для The Cut: преуспевающий человек, который смиренно заявляет, что у него все хорошо, но при этом на самом деле он стремится и добивается успеха. .Циммерман утверждает, что Интернет наводнен вдумчивыми эссе о преимуществах смирения и удовольствиях посредственной жизни, написанными людьми, которые на самом деле фантастически успешны и горят амбициями.

    Однако успех относителен. Судя по всему, в мире выпускников HBS Дахигг был неудачником. Тот факт, что теперь он видит удачу в том, что когда-то казалось невезением, подтверждает его точку зрения: неудачи, которые не озлобляют нас, могут научить нас наслаждаться успехом.

    Медленный ученик

    Еще одна хорошая новость: вам не нужно изо всех сил стараться и спотыкаться, потому что с большинством из нас это произойдет естественным образом.И многие великие потерпели неудачу, прежде чем они расцвели.

    Романист Томас Пинчон опубликовал книгу под названием Slow Learner в 1984 году. Это признание его эволюции как писателя, за которым следуют пять ранних рассказов, написанных до публикации его знаменитого романа 1963 года, V. Эти примеры доказывают, что один не обязательно быть эффектным с самого начала, чтобы стать звездой. Пинчон пишет:

    Возможно, вы уже знаете, какой удар по эго - читать все, что вы написали 20 лет назад, даже аннулированные чеки.Моя первая реакция, перечитывая эти истории, была боже мой, сопровождалась физическими симптомами, на которых мы не должны останавливаться Справедливо будет предупредить даже самых доброжелательных читателей, что здесь есть некоторые могущественные утомительные отрывки, малолетние и правонарушители тоже. В то же время я больше всего надеюсь на то, что претенциозные, глупые и необдуманные, какими бы они ни казались время от времени, эти истории по-прежнему будут полезны, несмотря на все их недостатки.

    Затем Пинчон тщательно детально описывает множество проблем в каждой из своих коротких работ.Он критикует его использование языка, идей, ссылок и его методики. По сути, он указывает на то, что каждая сказка является бомбой и почему ему ужасно читать ее снова. Это освежающее свидетельство того, что медленное и упорное может выиграть гонку - вам просто нужно продолжать попытки.

    Устойчивость - это рецепт

    Те, кто опаздывает, учатся устойчивости. Ранние разочарования вынуждают идти на уступки, как отмечает Дахигг, и меняют ожидания. Без сомнения, грустно, что лучший способ набраться силы - это падать и постоянно подпрыгивать, тренироваться, преодолевать препятствия.Но эта гибкость имеет решающее значение для долгосрочного успеха.

    «Устойчивость - это личный акт неповиновения», - пишет автор Джесси Сострин, возглавляющий программу коучинга для руководителей в аудиторской фирме PwC. Он утверждает, что это «влияет на все», включая навыки решения проблем, физическое, умственное и эмоциональное благополучие, а также инновации. «Устойчивость - это как суперквалификация, она влияет на многие другие связанные навыки и способности, которые вам необходимо использовать, чтобы хорошо работать, управлять и руководить.

    Эмоциональная эластичность - это приобретенный навык, - говорит психолог Анна Роули, которая консультирует руководителей таких корпораций, как Microsoft, по развитию экзистенциального «мастерства». По ее мнению, гибкость обеспечивает личную основу силы и чувства безопасности в хаотическом мире. Единственный способ получить это качество - потерпеть неудачу и попробовать еще раз. Роули утверждает, что «счастье» - это отвлечение, и что на самом деле лучший способ убедиться, что вы удовлетворены жизнью, - это быть человеком, который умеет справляться с разочарованиями и неудачами.

    Известно, что поздно

    Очень поздно цветут. Художница Анна Мэри Робертсон Мозес, или бабушка Мозес, взялась за кисть в 75 лет и стала известной художницей, прежде чем умерла в 101 год. Харлан Дэвид Сандерс, полковник славы Kentucky Fried Chicken, основал свою компанию в 65 лет. Писатель Гарри Бернштейн опубликовал свой первый рассказ в 24 года и свой дебютный роман в 90 лет. Джулия Чайлд не научилась готовить, пока ей не исполнилось 40, но ей удалось доминировать в кулинарном мире.Основатель Alibaba Джек Ма был плохим учеником в детстве, его десять раз отвергали из Гарвардского университета, он не смог получить работу, а затем стал бизнес-титаном. Все они пошли извилистым путем. Никто не мог предвидеть их успеха, достигнув своего призвания методом проб и ошибок.

    Оглядываясь назад, становится ясно, что у опоздавших всегда было то, что нужно - они просто не торопились.

    Мы рассказываем истории нашей жизни ретроспективно, а это значит, что то, что происходит дальше, повлияет на то, что вы думаете о настоящем.Что бы ни происходило, нельзя понять с того места, где вы стоите. Те, кому посчастливилось споткнуться в молодости, часто понимают это рано и, таким образом, имеют больше шансов написать удовлетворительные результаты в следующих главах.

    Определение позднего большинства

    Какое позднее большинство?

    «Позднее большинство» относится к предпоследнему сегменту населения, который принимает инновационные технологии по мере их распространения в обществе. Принятие новаторских продуктов можно разделить на пять сегментов: новаторы (которые первыми принимают), ранние последователи, раннее большинство, позднее большинство и отстающие.Взаимодействие с другими людьми

    Эти группы нанесены на колоколообразную кривую, чтобы дать приблизительное процентное соотношение для каждого сегмента населения. Позднее большинство - это 34% населения, которое примет новый продукт только после того, как увидит, что большинство.

    Ключевые выводы

    • Распространение технологии можно разделить на пять сегментов: новаторы, которые первыми усваивают, первые последователи, раннее большинство, позднее большинство и отстающие.
    • Позднее большинство составляет 34% населения и примет новый продукт только после того, как это сделает большинство.
    • Позднее большинство обычно старше, менее обеспечено и менее образовано, чем первые сегменты жизненного цикла внедрения технологий.

    Понимание позднего большинства

    Позднее большинство обычно старше, менее обеспечено и менее образовано, чем первые сегменты жизненного цикла внедрения технологий. Ранние последователи и раннее большинство моложе, лучше знакомы с технологиями в целом и достаточно ценят их, чтобы потратить деньги на ранней стадии.

    Фактически, компаниям легче всего понять первых последователей, если их продукт является достаточно инновационным, но и раннее большинство, и позднее большинство требуют более выгодных предложений. Раннее большинство склонно к некоторому риску в отношении нового продукта или технологии, но не желает нести расходы и риски, связанные с первым.

    Этапы распространения технологий
    Сегмент % населения
    Новаторы 2.5 процентов
    Ранние последователи 13,5 процентов
    Раннее большинство 34 процента
    Позднее большинство 34 процента
    Отстающие 16 процентов

    Компании оценивают, как их продукты будут жить, принимая во внимание время, необходимое более чем 50% рынка для принятия нового продукта. Большинству может потребоваться много времени, чтобы принять новаторские продукты, и часто требуется скидка, чтобы получить доступ к более упорным сегментам.

    Как правило, именно позднее большинство получает самую большую скидку в цене, чтобы побудить их к покупке после того, как раннее большинство купило все. Позднее большинство - последователи или скептики, которые купят только одну новую технологию, которая была проверена и широко принята и смогут основывать свое решение о принятии решений на известных затратах и ​​выгодах, а не на неопределенностях.

    Вслед за поздним большинством отстающие обычно держатся до тех пор, пока не останется другого варианта для выполнения той же функции.

    История модели раннего и позднего большинства

    Терминология для различных стадий внедрения выросла из академического исследования распространения инноваций в сельском хозяйстве. Это разделение населения по колоколообразной кривой с метками, отражающими характеристики групп, возникло в результате исследований использования удобрений, антибиотиков для домашнего скота и других инноваций, которые в настоящее время являются стандартом в сельскохозяйственной отрасли.

    Первоначальные исследования начинались только с категорий «раннее большинство», «большинство» и «не усыновители», но они развивались по мере того, как исследователи изучали, как сложность сельскохозяйственной практики также играет роль в распространении и внедрении.По мере того, как все больше и больше исследований рассматривали эти вопросы, модель была пересмотрена с более точными категориями и применена к кривой колокола.

    Эта модель принятия в настоящее время обычно применяется в секторах информационных и коммуникационных технологий. Интересно, что многие из наблюдений остаются верными независимо от того, смотрите ли вы на отбор семян в 1950-х годах или на машинное обучение в 2020-х. Однако важно отметить, что распределение принятия во времени не обязательно следует нормально распределенной колоколообразной кривой.Скорость распространения новой технологии может быть толстой, асимметрично скошенной или многомодальной, что означает, что время до 50% (или 100%) принятия может изменяться непредсказуемо и может проявляться отдельными волнами, а не плавной кривой от введение в полное проникновение на рынок.

    Чем сложнее технология, тем больше времени потребуется, чтобы проникнуть через первых последователей и на раннее и позднее большинство. Однако с технологиями темп инноваций может быть настолько быстрым, что отстающие фактически пропускают целые итерации технологии, прежде чем в конечном итоге им навязывают гораздо более совершенный и удобный продукт.

    Что такое поздний модернизм? - Снаряженная

    Добро пожаловать обратно в Critical Eye, проницательную, наблюдательную, любопытную, ориентированную на человека и уличную архитектуру колонку Александры Ланге для Curbed. В этом издании Ланге указывает на следующую эру архитектуры, достойной сохранения, теперь, когда модернизм (середина века, международный стиль) стал общепринятым причиной célèbre . Перво-наперво: что вообще определяет этот так называемый «поздний модернизм»?


    Если люди, не являющиеся архитекторами, знают Citicorp Center - самую молодую достопримечательность Нью-Йорка, находящуюся под номером 38, - они знают его по недостаткам.Вскоре после его завершения в 1978 году студент позвонил в офис своего инженера Уильяма Дж. Лемессурье и спросил о четырех «супер» колоннах площадью 24 фута и 100 футов высотой, необычно расположенных в центре каждой из них. фасады небоскреба, которые помогают удерживать здание.

    При проектировании инновационной структурной системы здания ЛеМессурье правильно рассчитал силу ветра, воздействующего на каждую сторону здания, но не учел дополнительную нагрузку «четвертичных» ветров, которые ударяют по консольным углам здания.Отвечая на вопросы ученика, он понял, что допустил ошибку, которая усугублялась заменой болтовых структурных соединений на сварные, которые намного прочнее. По его расчетам, каждые 55 лет на город обрушивается шторм, достаточно сильный, чтобы повалить здание.

    Центр Ситикорп. Норман МакГрат

    ЛеМессурье предупредил Citicorp, которая наняла Лесли Э. Робертсона, инженера Башен-близнецов, для выполнения ремонта ex post facto, «сваривая стальные пластины толщиной два дюйма поверх каждого из более чем двухсот болтовых соединений», что потребовало усилий. два месяца.В опубликованном в то время пресс-релизе показано, как мастерски использовать пассивный залог: «Недавно был проведен обзор спецификаций Citicorp Center. . . [это] побудило инженеров порекомендовать укрепить некоторые соединения в системе ветровой связи Citicorp Center с помощью дополнительной сварки. . . опасности нет ».

    Все это так и осталось бы скрытым этим вежливым языком, если бы не какой-то вольный партийный разговор. «Кризис пятой-девяти историй» - так назывался увлекательно написанный Джо Моргенштерн рассказ жителя Нью-Йорка 1995 года об исправлении; Эпизод 2004 года «Невидимый на 99%» также рассказал эту историю с важным обновлением идентификации ученицы - женщины, как оказалось, - по имени Дайан Хартли.

    Но эти «супер» колонны, теперь достаточно сильные, как говорят инженеры, «чтобы выдержать семисотлетний шторм», сделали гораздо больше, чем просто вызвали у инженеров сердечные приступы.

    Под 72-футовыми консолями Citicorp лежал один из первых многофункциональных комплексов Нью-Йорка, город в тени башни, с затонувшим террасированным общественным двором, трехуровневым рынком площадью 277000 квадратных футов, увенчанным ( Конрана и облицованная гранитом церковь Св. Петра в форме драгоценного камня, которая немного похожа на обломок 59-этажного атласного облицованного сталью блока.

    Интерьер центра Citicorp. Норман МакГрат

    Citicorp Center был первым крупным заказчиком архитектора Хью Стаббинса и станет его единственным небоскребом в Нью-Йорке. Наверху здание выглядит отрезанным под углом 45 градусов, что делает его мгновенно узнаваемым на горизонте. Первоначально предполагалось, что на этом простом склоне будут ступенчатые квартиры - как пляжный курорт в небе - а затем солнечная батарея.В конце концов, это всего лишь угол, но этого достаточно.

    Мускулистые колонны и структурный дерринг-до, поразительно гладкий вал и несколько грубая геометрия делают Citicorp идеальным примером позднего модернизма - стиля с скучным названием, о котором вы будете слышать гораздо, гораздо больше, теперь, когда его зданиям, как и многим из нас, около 40 лет. (В Нью-Йорке здания должны быть старше 30 лет, чтобы считаться достопримечательностями; Национальный реестр исторических мест обычно считает «историческими» местами более 50 лет.)

    Мой девятилетний ребенок разучивает эссе из пяти абзацев в этом году, и учитель настаивает, чтобы в каждом абзаце были доказательства. Вот мое свидетельство того, что поздний модернизм привлекает наше внимание: знаковое обозначение Citicorp; Стеклянная пирамида И. М. Пея в Лувре, которая только что получила 25-летнюю премию AIA; Малоизвестное, похожее на замок северное здание 1971 года Джо Понти для Денверского художественного музея, которое реставрируется, чтобы расширить пространство галереи и предоставить посетителям доступ к верхнему этажу и его великолепным видам, как всегда предполагал Понти; Восточное здание 1978 года в Пэе для Национальной галереи искусств, отремонтированное и выглядящее лучше, чем когда-либо.

    Эти здания имеют массивные и смелые формы, завернутые в особые материалы, торчащие своими острыми углами прямо перед нами. Более утонченный, чем брутализм, менее живописный, чем постмодернизм, поздний модернизм - это то, что произошло в 1970-х и начале 1980-х годов, а спустя 40 лет стало историей.

    По часовой стрелке сверху слева: Стеклянная пирамида в Лувре; Питтсбургское пластинчатое стекло; Публичная библиотека Сиэтла; 100 Одиннадцатая авеню; Восточное здание Национальной художественной галереи; Северное здание Денверского художественного музея; W.Р. Грейс. Эдвард Бертело / Getty Images; Пол Франкенштейн / Flickr; Дэвид / Flickr; Кристина Д.К. Хёппнер / Flickr; Просмотр изображений / UIG через Getty Images; Джесси Варнер / Flickr; Питер Миллер / Flickr

    Британский архитектурный критик Чарльз Дженкс прославил поздний модернизм в своей книге 1980 года, названной, соответственно, Архитектура позднего модерна , подчеркивая прагматизм архитекторов той эпохи (готовность работать над крупномасштабными корпоративными проектами), их приверженность порядку (сетки), их драматические внутренние части (балкон на балкон).Дизайнеры того времени стремились «покрыть это пространство плоскими мембранами из однородного материала, будь то стекло, нейлон или кирпич: тенденция к полированию поверхностей, будь то коричневые, синие или, что лучше всего, серебро».

    Этот синий говорит о многом, потому что, хотя я сильно опираюсь на примеры из Нью-Йорка, Лос-Анджелес имеет законные права на некоторые из лучших образцов позднего модернизма: синий кит Сезара Пелли 1975 года в Тихоокеанском центре дизайна, к которому он добавил зеленый и красный братьев и сестер в течение следующих четырех десятилетий.(Синие и зеленые здания были внесены в список объектов культурного наследия Западного Голливуда в 2003 году.)

    Пелли и Энтони Ламсден были коллегами в офисе Ээро Сааринена, где они работали над лабораторией ur-Late Modern Bell Labs, также известной как «самое большое зеркало в мире». Ламсдену не удалось убедить Кевина Роша использовать для этого проекта обратную импосту, которая сделала бы ее поверхность гладкой как кожа. Ламсден вспомнил об этой идее, работая с Пелли в DMJM в Лос-Анджелесе, назвав их последующие постройки «мембранной эстетикой.”

    Сторонники западного побережья позднего модерна вкратце сгруппировались для выставки UCLA 1976 года, так как Серебро, блеск, отражающее стекло и металлическая облицовка - все они были доминирующими игроками в его исполнении, в отличие от строгих корбюзианских самолетов Белых и исторической черепицы Серых . Что касается коричневых, это Фонд Форда, прямо на пороге, и длинные серо-коричневые балконы Эдварда Бассетта в штаб-квартире SOM 1971 года в Вейерхаузере, которые должны быть закрыты проливающимися виноградными лозами.

    Более утонченный, чем брутализм, менее живописный, чем постмодернизм, поздний модернизм - это то, что произошло в 1970-х и начале 1980-х годов.

    Поздний модернизм - это стиль без теории, практикуемый архитекторами, которые пытались найти выход из уменьшающейся доходности копий Miesian. Там, где башня Мис (и ее многочисленные подделки), кажется, втягиваются в щеки, башня позднего модерна заполняется от края до края, визуально выдавливая свои зеркала, оставаясь в пределах границ. Эти линии включают треугольники, фаски, ступеньки и иногда кривую, но редко - двустороннюю симметрию.

    Поздний модернизм переходит в постмодернизм с такими проектами, как Philip Johnson и John Burgee’s Pittsburgh Plate Glass Place, который напрямую отсылает к готической архитектуре. Давление на кожу создает напряжение в срезанном углу или в узкой щели, такой как между двумя трапециевидными башнями на Пеннзойл-плейс 1975 года у Джонсона и Берджи в Хьюстоне.

    Одна из проблем позднего модернизма с точки зрения сохранения может заключаться в его большом масштабе и частой корпоративной клиентуре. Как заметил Казис Варнелис, «модернизм больше не был революционным для позднего модерна.Вместо этого они работали, чтобы придать физическую форму крупному бизнесу и большому правительству. Поскольку в 1960-х они подверглись резкой критике, поздние современники были бы смяты вместе с ними ». На сайте 99 Percent Invisible Кейт Вагнер недавно обратила внимание на скрытую критику позднего модерна, которая присутствует в популярных фильмах: большие, нечитаемые здания без четких входов часто служат штаб-квартирой Evil, Inc.

    В борьбе за жизнь здания полезно иметь эмоциональный аргумент, сопровождающий исторический.В детских воспоминаниях моего мужа о Манхэттене два парящих здания, W.R. Grace на Западной 42-й улице (Gordon Bunshaft для SOM, 1974) и Solow Building на 57-й улице (тот же архитектор, тот же год), выделяются как драматические аномалии.

    Но разве кто-нибудь хочет обнять - или сделать предложение в общественном атриуме - здания IBM? Редким миниатюрным примером является коммутационная станция AT&T Пола Кеннона 1978 года в Колумбусе, штат Индиана, зеркальная коробка в масштабе окружающих торговых улиц XIX века, украшенная радужными «органными трубами», скрывающими механические системы.

    Один из моих аргументов в пользу сохранения Ambassador Grill и вестибюля отеля UN Plaza, которые все еще находятся в воздухе с Комиссией по сохранению достопримечательностей Нью-Йорка, заключался в том, что они были самобытными местами назначения, в которых создавались воспоминания. Разве нет дипломатов, которые могли бы говорить о международных сделках, заключенных под этим зеркальным небом?

    Церковь Святого Петра Леллы Виньелли. Норман МакГрат

    Точно так же жаль, что религиозные интерьеры не подпадают под действие Закона о достопримечательностях, потому что теплый, скандинавский дизайн Массимо и Леллы Виньелли для св.Церковь Святого Петра, алмаз, встроенный в основание консоли Citicorp, выглядит лучше, чем когда-либо, вплоть до вышивки барджелло Op Art на подушках сидений. Многие модернистские браки выбрали этот фон.

    И все же некоторые из самых известных архитекторов сегодня должны быть главными сторонниками этого стиля, потому что без позднего модернизма у нас не было бы некоторых из самых ожидаемых зданий города 2016, 2017 и последующих годов.

    Просто взгляните на горизонт Нью-Йорка: гиперболический парабалоид BIG на 57-й Вест-стрит - не единственная стеклянная пирамида, несущаяся по ландшафту - это штаб-квартира компании Roche Dinkeloo's College Life Insurance в Индианаполисе, строительство которой было завершено в 1972 году.Картина Herzog & De Meuron 56 Leonard, в которой навесная стена, кажется, доведена до предела, чтобы плавно сдерживать давление этих выскакивающих ящиков и балконов, является потомком предыдущих дематериализаций тупого стеклянного прямоугольника, в том числе Башни Трампа 1983 года Der Scutt. (То есть шагов по отвратительному мраморному вестибюлю, довольно хорошее здание. Попробуйте посмотреть на него в черно-белом цвете когда-нибудь, когда мы все более спокойны и общественный доступ полностью восстановлен.)

    Асимметрия и гладкость в сочетании со структурной безумием и растениями, которых просили работать в масштабе города - как в предложенной BIG спирали для Hudson Yards и (что менее вероятно) в 2 World Trade Centre - полностью налажены.Оглядываясь назад, можно заметить, что блестки Жана Нувеля на Одиннадцатой авеню 100 в районе Челси на Манхэттене и ракурсы ОМА в Публичной библиотеке Сиэтла также являются сыновьями позднего модернизма.

    Городской горизонт - это урок истории архитектуры, и слишком оживленный палец на кнопке удаления лишает настоящее значения и прошлое присутствия. 432 Парк-авеню Рафаэля Виноли все еще кажется мне неуместным, но я знаю, что со временем он станет знакомым.

    Сканирование горизонта Манхэттена со стороны скоростной автомагистрали Бруклин-Куинс - хороший способ выбрать значки из множества других, а здание Citicorp Building представляет персонажа так, как никогда не будет в One Bryant Park.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
